Caractéristiques techniques	Résolution : 4K UHD, Taille de l'écran : 55 pouces, Type d'écran : LED, Fréquence de rafraîchissement : 60 Hz
Connectivité	Ports HDMI : 3, Ports USB : 2, Wi-Fi intégré, Bluetooth
Utilisation	Idéal pour le streaming, les jeux vidéo et la visualisation de contenu haute définition.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs, vérifier régulièrement les mises à jour du firmware.
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable, débrancher en cas d'orage.
Informations générales	Garantie : 2 ans, Consommation énergétique : Classe A, Poids : 12 kg.

FOIRE AUX QUESTIONS - Los AngelesS SEG

Pourquoi mon téléviseur SEG Los Angeles ne s'allume-t-il pas ?

Vérifiez que le téléviseur est bien branché à une prise électrique fonctionnelle. Assurez-vous également que la télécommande fonctionne et que les piles ne sont pas déchargées.

Comment régler le volume de mon téléviseur SEG Los Angeles ?

Utilisez les boutons de volume sur la télécommande ou sur le panneau latéral du téléviseur. Vous pouvez également accéder au menu des paramètres audio pour des réglages plus avancés.

Pourquoi l'image de mon téléviseur SEG Los Angeles est-elle floue ?

Vérifiez la source d'entrée et assurez-vous que le câble HDMI ou autre connexion est bien fixé. Essayez de modifier la résolution dans les paramètres d'affichage.

Comment connecter mon téléviseur SEG Los Angeles à Internet ?

Accédez au menu des paramètres, sélectionnez 'Réseau' puis 'Wi-Fi'. Choisissez votre réseau et entrez le mot de passe si nécessaire.

Que faire si mon téléviseur SEG Los Angeles ne détecte pas les chaînes ?

Vérifiez l'antenne ou le câble de votre fournisseur. Accédez aux paramètres de la télévision et lancez une nouvelle recherche de chaînes.

Comment réinitialiser mon téléviseur SEG Los Angeles aux paramètres d'usine ?

Allez dans le menu des paramètres, sélectionnez 'Système' puis 'Réinitialiser'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Mon téléviseur SEG Los Angeles fait un bruit étrange, que dois-je faire ?

Vérifiez si des objets obstruent les ventilations du téléviseur. Si le bruit persiste, contactez le service client pour des conseils supplémentaires.

Comment mettre à jour le logiciel de mon téléviseur SEG Los Angeles ?

Accédez au menu des paramètres, sélectionnez 'Mise à jour du système' et suivez les instructions pour vérifier et installer les mises à jour disponibles.

Pourquoi mon téléviseur SEG Los Angeles se déconnecte-t-il de mon réseau Wi-Fi ?

Cela peut être dû à une mauvaise connexion Internet. Vérifiez votre routeur et essayez de redémarrer le téléviseur. Assurez-vous également qu'il n'y a pas d'interférences.

Comment utiliser les applications sur mon téléviseur SEG Los Angeles ?

Accédez au menu principal et sélectionnez 'Applications'. Choisissez l'application que vous souhaitez utiliser et suivez les instructions à l'écran.

Que faire si mon téléviseur SEG Los Angeles ne répond pas à la télécommande ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et le capteur du téléviseur.

MODE D'EMPLOI Los AngelesS SEG

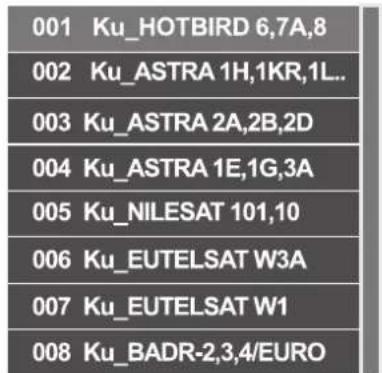

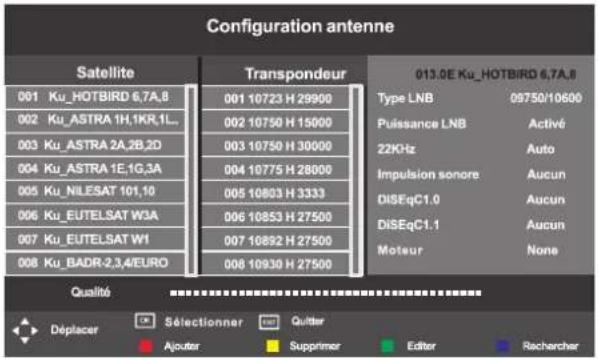

LNB Type: LNB Frequency

013.01 Ku_HOTBIRD 6,7A,8
LNB Type	09750/10600 ▷
LNB Power	On
22KHz	Auto
Toneburst	None
DiSEqC1.0	None
DiSEqC1.1	None
Motor	None

Avertissement concernant l'utilisation d'un casque 4

Lieu d'installation....4

Écran LED....4

Appareil et accessoires ....5

Mise en route ....5

Vue avant 5

Télécommande....6

Instructions relatives à la télécommande en mode TV 6

Instructions relatives à la télécommande en mode DTV/USB 7

Instructions relatives à la télécommande en mode TÉLÉTEXTE 8

Insertion des piles dans la télécommande 9

Utilisation de la télécommande 9

Connexion de l'antenne 9

Connexion de l'antenne TV 9

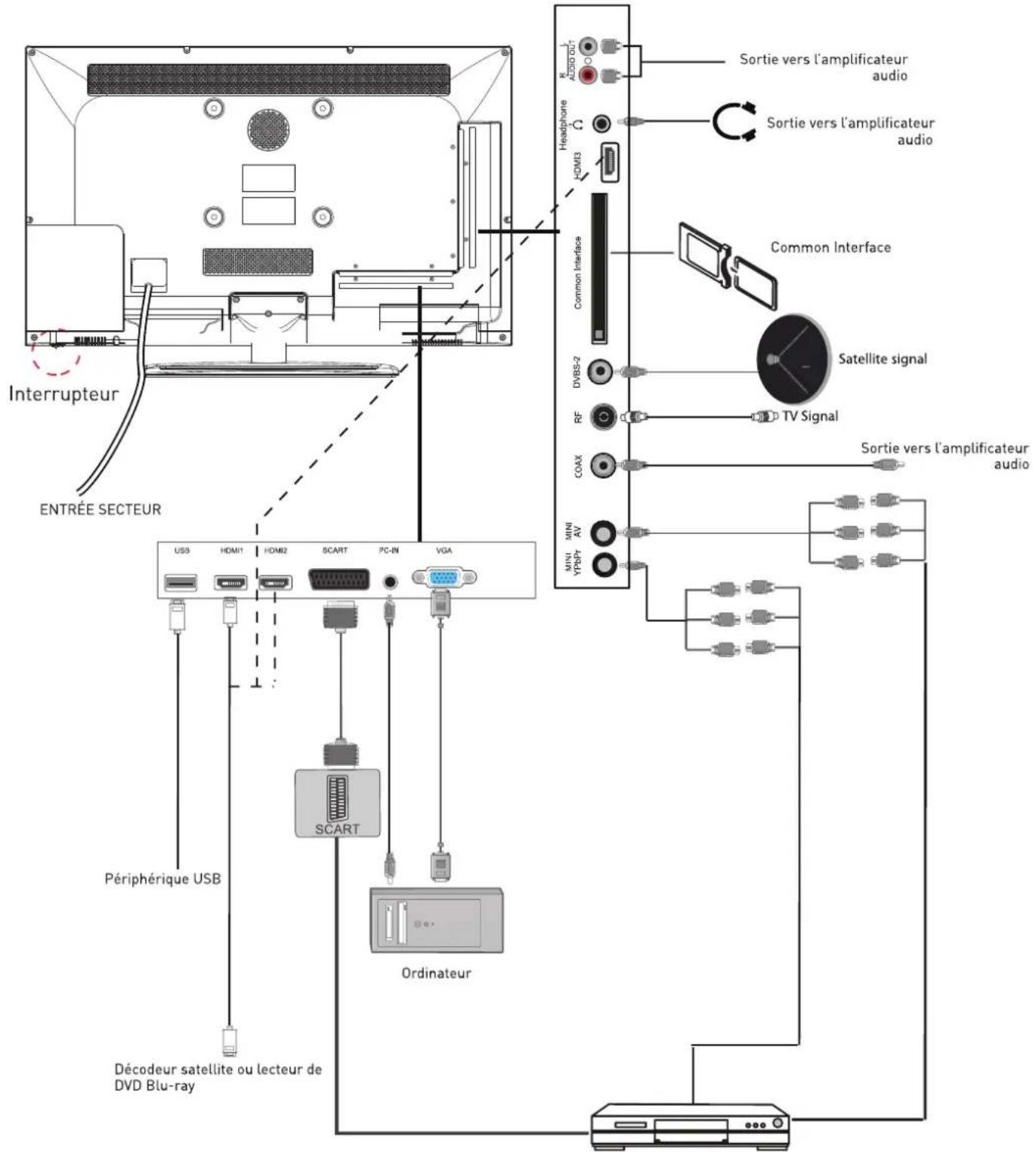

Raccordement d'équipements externes 9

Câble HDMI 9

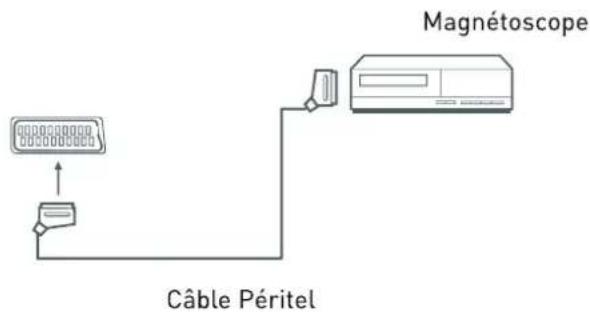

Câble PÉRITEL 9

Câble VGA 9

BRANCHEMENTS 11

Connexion à un ordinateur 11

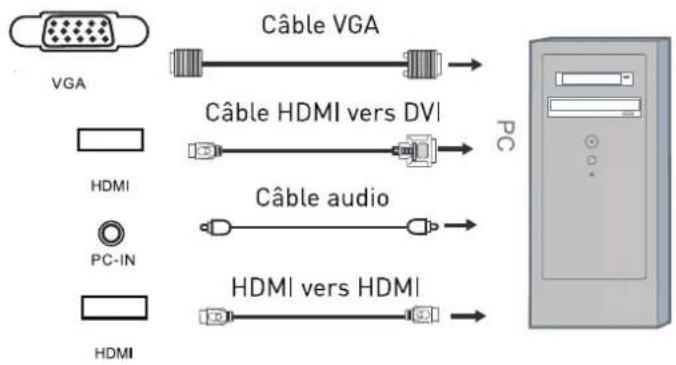

Connexion à un ordinateur par VGA ou HDMI....11

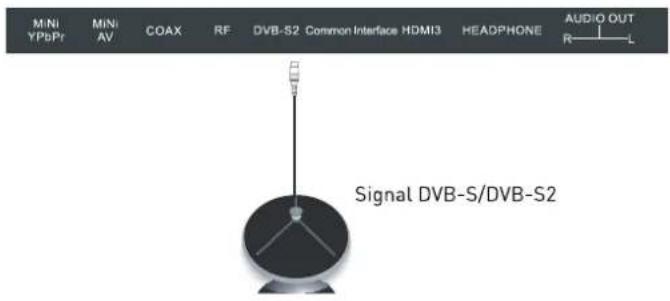

Connexion de l'antenne parabolique....11

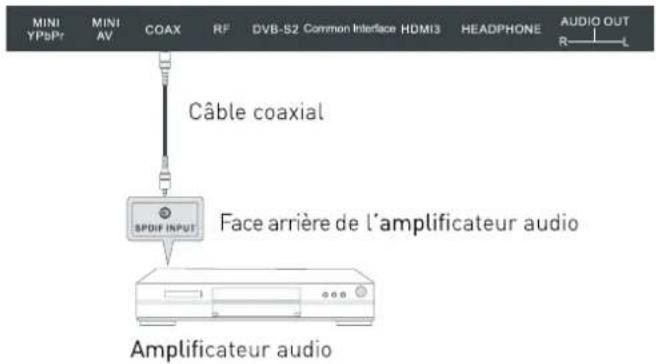

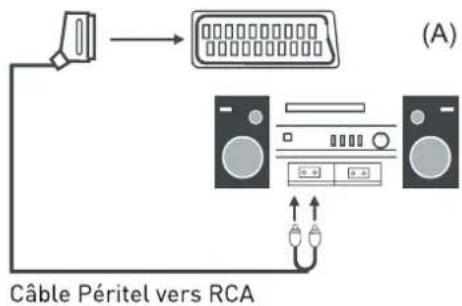

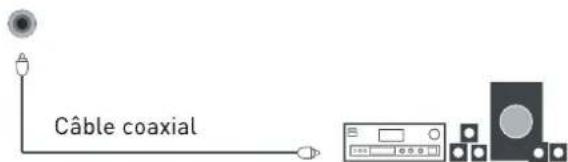

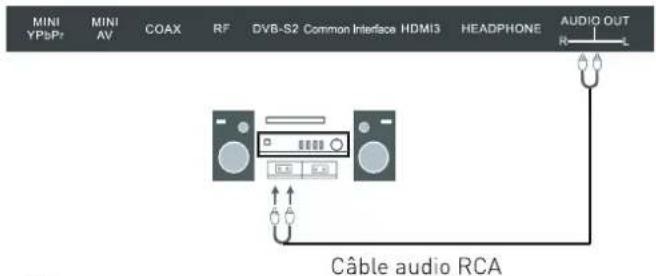

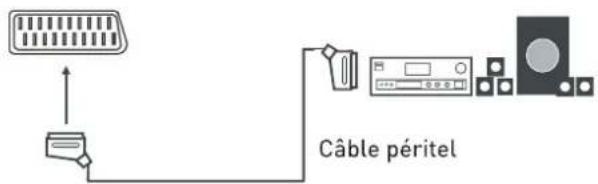

Connexion à un système audio....12

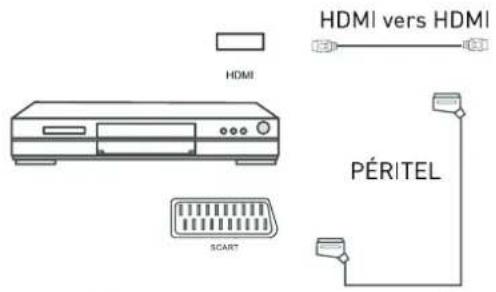

Connexion à un lecteur DVD 13

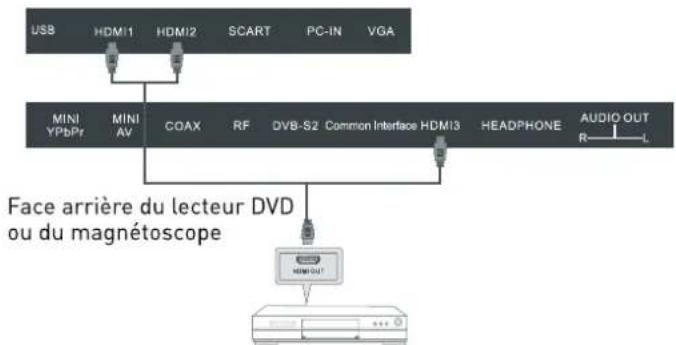

Connexion HDMI....13

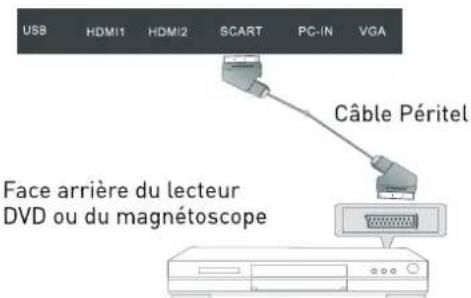

Connexion à la prise PÉRITEL....13

Connexion à un système audio 13

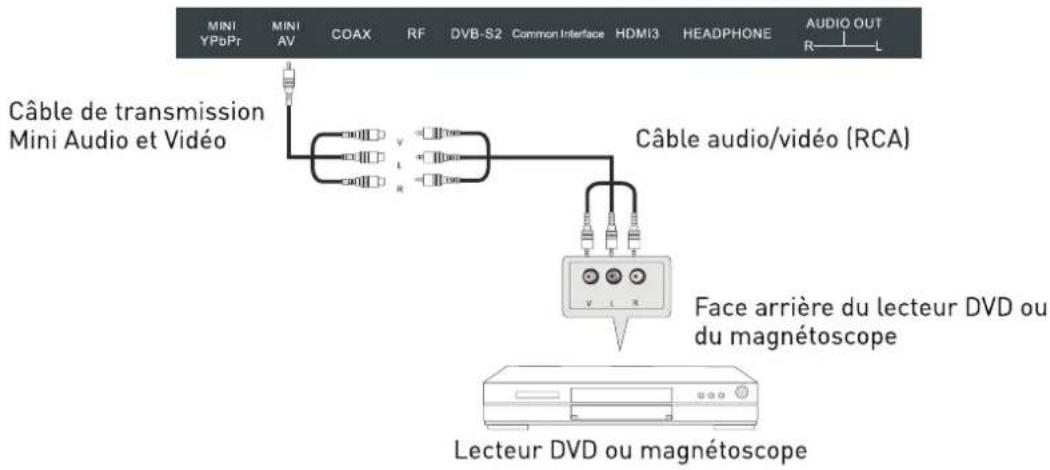

Connexion AV....14

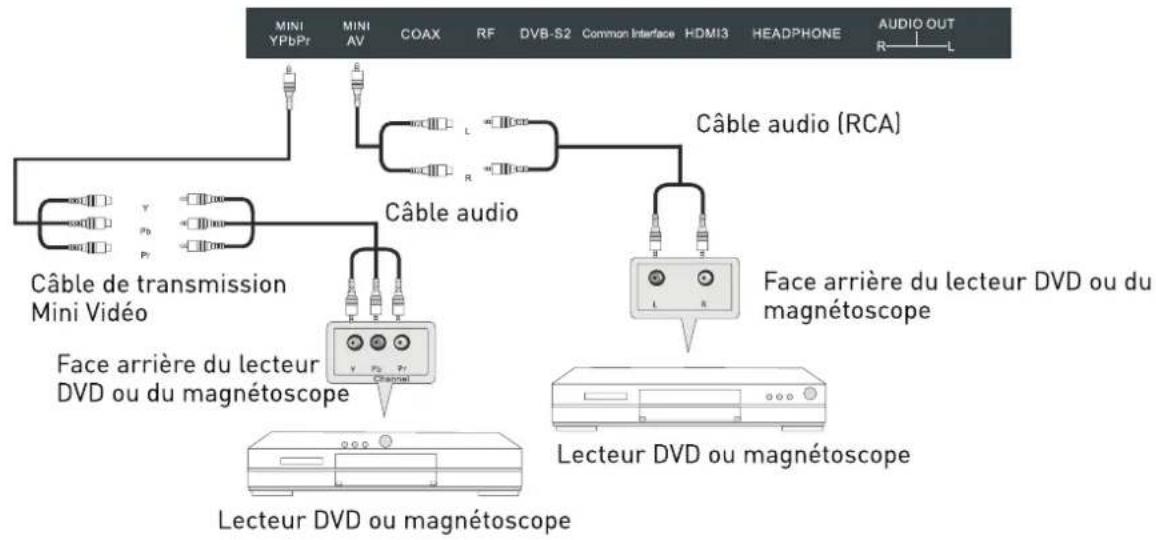

Connexion YPbPr 14

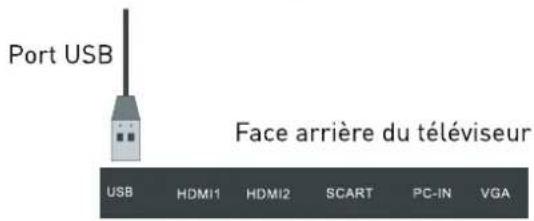

Connexion USB 14

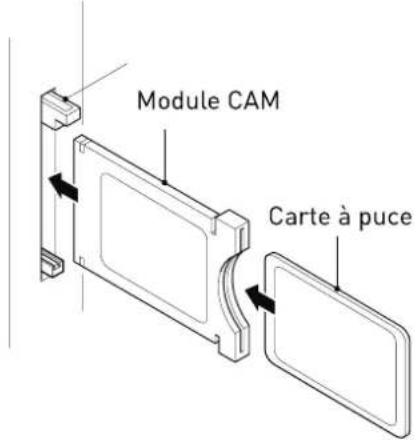

Emplacement Common Interface....15

UTILISATION DE VOTRE EMPLACEMENT COMMON INTERFACE 15

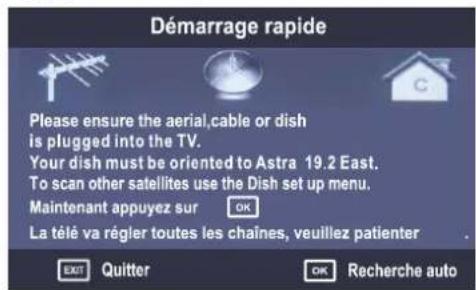

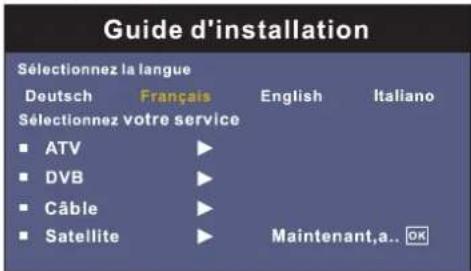

Configuration automatique lors de l'installation....15

Allumer/éteindre le téléviseur avec éclairage LED en arrière-plan 15

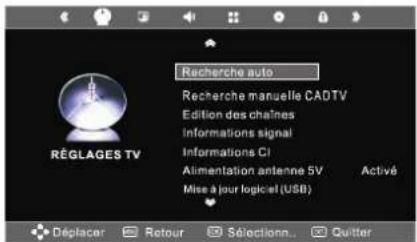

Menu RÉGLAGES TV 16

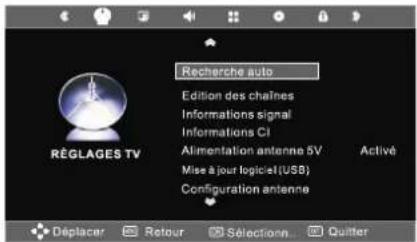

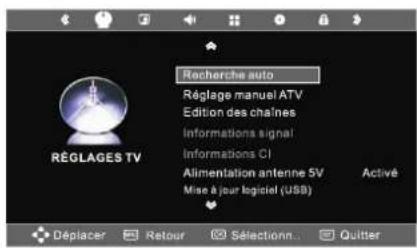

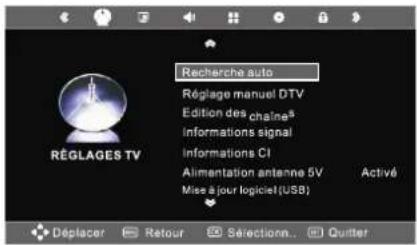

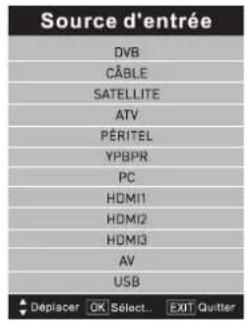

Source du signal....16

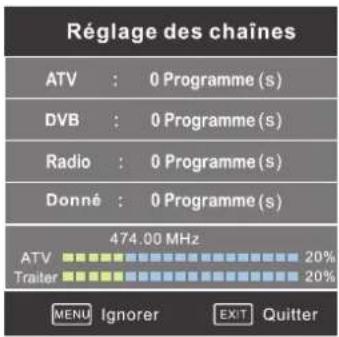

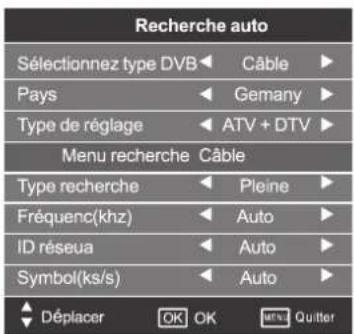

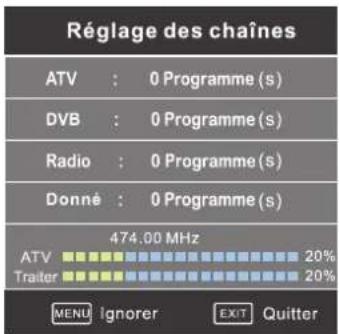

Recherche auto 16

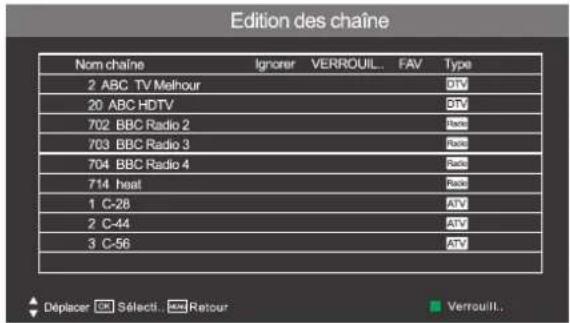

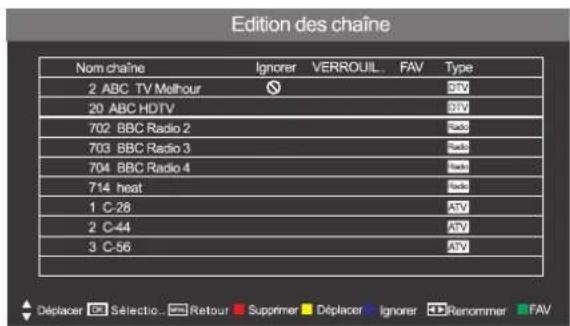

MODIFICATION DES CHAÎNES 18

EPG (Guide électronique des programmes)....18

Listes des favoris 18

Configuration antenna....18

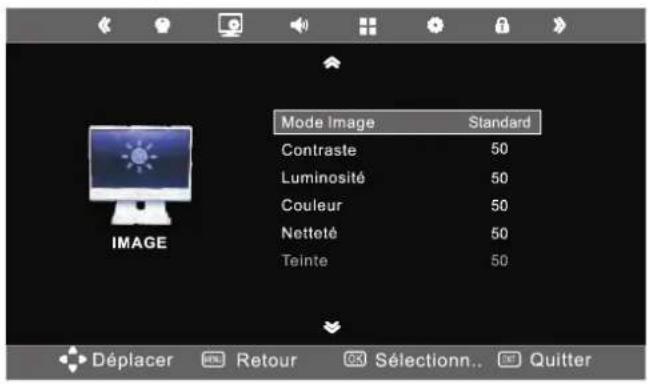

Menu Réglages....24

Menu Image....24

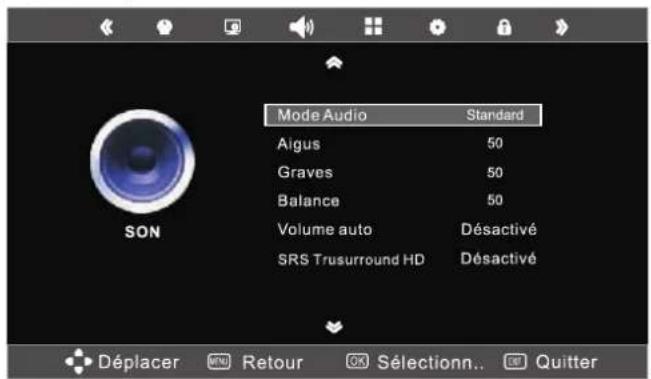

Menu SON....24

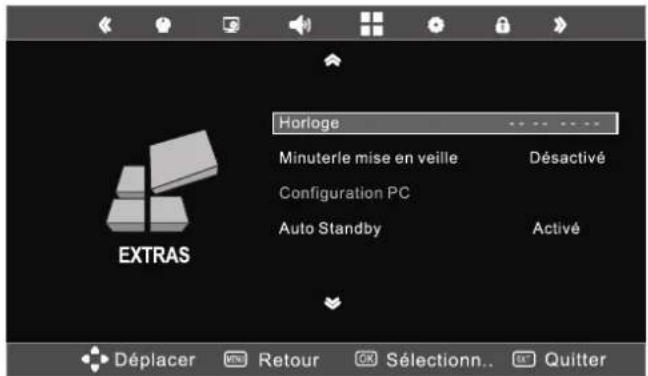

Menu EXTRAS 24

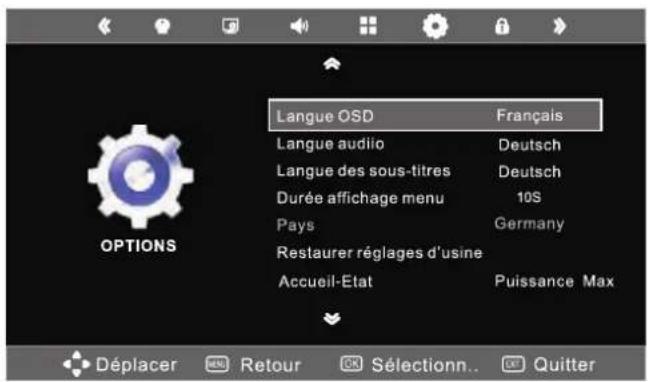

Menu OPTIONS 25

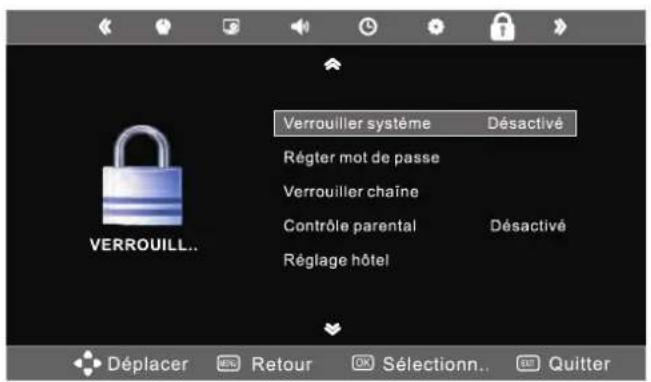

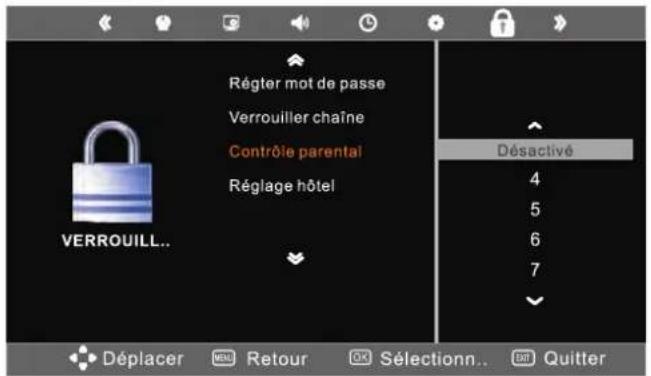

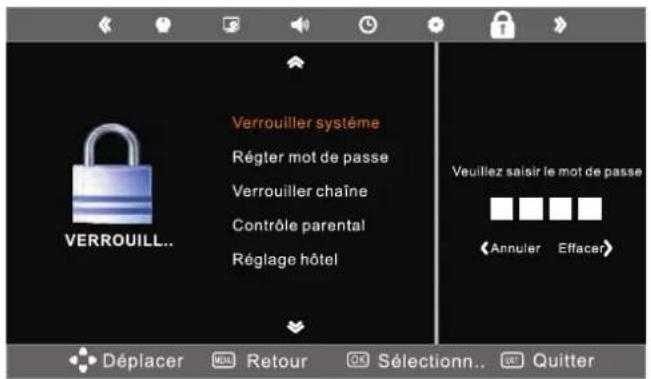

Menu VERROUILLAGE 25

Utilisation des fonctions multimédia 27

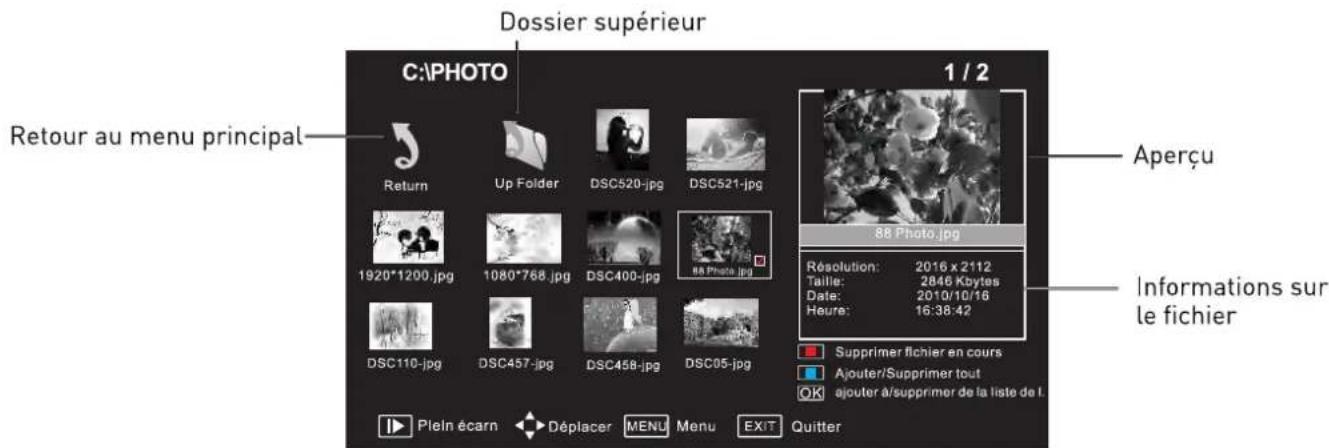

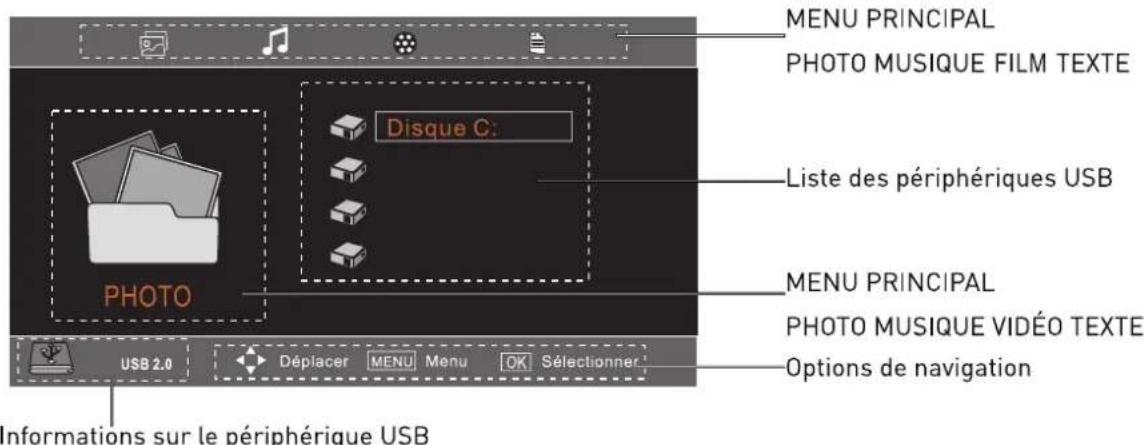

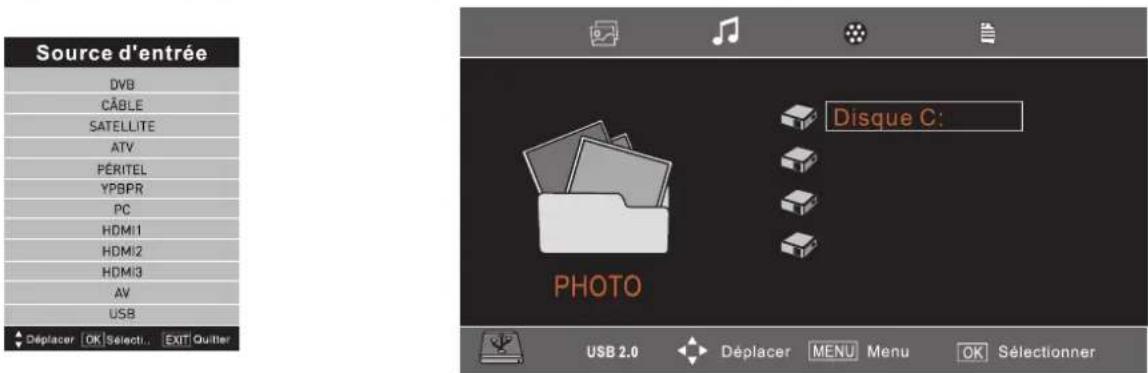

Fonctionnement de base 27

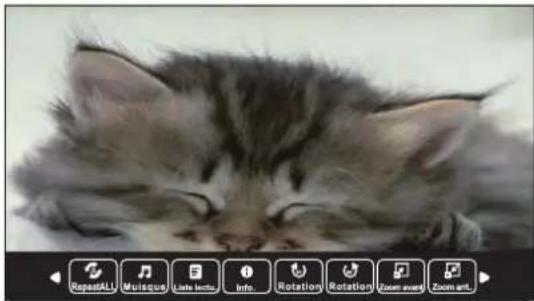

1. Photo 28

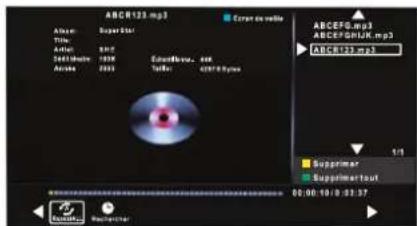

2. Musique 28

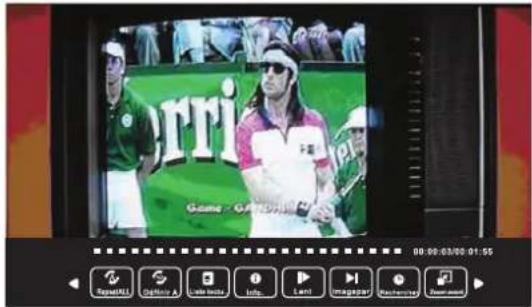

3. Vidéo 28

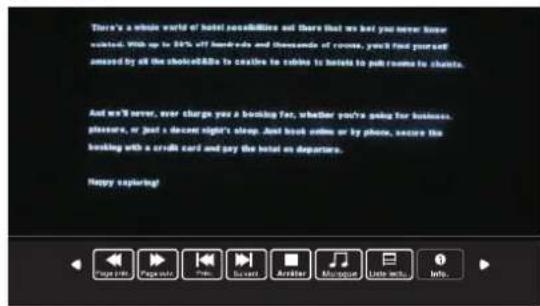

4. Texte 28

GUIDE DE RÉSOLUTION DES PROBLÈMES ......29

SPÉCIFICATIONS TECHNIQUES ......29

Spécifications du téléviseur 29

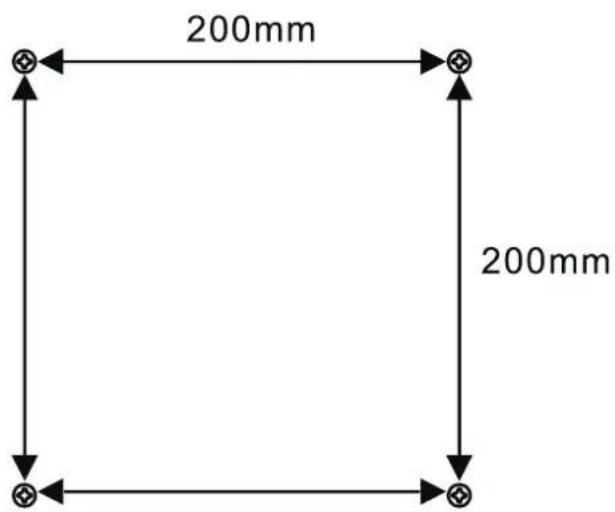

Montage au mur ....30

Recyclage des déchets électriques....30

Mise au rebut correcte du produit....30

Introduction

Nous vous remercions d'avoir acheté ce téléviseur avec éclairage LED en arrière-plan, qui a été conçu et fabriqué pour vous offrir de longues années d'utilisation.

Vous savez certainement déjà comment utiliser ce type de produit mais nous vous demandons de prendre le temps de lire ces instructions qui ont été rédigées afin que vous puissiez profiter au mieux de votre nouveau téléviseur.

HDMI

L'interface HDMI (High Definition Multimedia Interface) est la dernière génération d'interface numérique. Contrairement aux connexions conventionnelles, cette interface permet la transmission de signaux numériques et audio non compressés par le biais d'un seul et unique câble. Ce téléviseur vous permettra de profiter de la vidéo en haute définition grâce à la prise HDMI située à l'arrière.

La sécurité est importante

Pour assurer votre sécurité et la sécurité des autres personnes, veuillez lire les consignes de sécurité AVANT d'utiliser ce produit.

Avis de non-responsabilité

Les illustrations du téléviseur LED, de ses accessoires et de ses menus présentes dans ce Manuel d'utilisation peuvent différer du produit réel.

PRÉCAUTIONS D'EMPLOI

CONSIGNES DE SÉCURITÉ IMPORTANTE - À LIRE ATTENTIVEMENT AVANT L'UTILISATION

Veuillez prendre note des consignes de sécurité ci-dessous qui apparaissent à l'arrière du téléviseur.

ATTENTION : POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE RETIREZ PAS LES VIS DU BOÎTIER DE L'APPAREIL. CE DERNIER NE CONTIENT AUCUNE PIÈCE POUVANT ÊTRE REMPLACÉE PAR L'UTILISATEUR. EN CAS DE BESOIN DE RÉPARATION, FAITES APPEL À UN PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole indique que des instructions importantes relatives à la maintenance sont présentes dans la documentation qui accompagne cet appareil.

Ce symbole indique la présence dans cet appareil d'une tension dangereuse pouvant constituer un risque d'électrocution.

Veuillez conserver ces instructions en lieu sûr.

• N'utilisez pas le téléviseur à proximité de l'eau.
• Utilisez uniquement un chiffon légèrement humide pour nettoyer l'appareil.
• Ne bloquez pas ses orifices de ventilation.
• Respectez les instructions situées dans le Guide de démarrage rapide fourni et dans ce Manuel d'utilisation pour installer l'appareil.
• Protégez le cordon d'alimentation afin d'éviter que l'on ne marche dessus ou qu'il ne se trouve écrasé, tout particulièrement au niveau des prises et de la zone où il sort du téléviseur.
• Ne laissez pas le cordon d'alimentation pendre du rebord d'une table.
• Débranchez le téléviseur en cas d'orage ou si vous n'allez pas l'utiliser pendant une période prolongée.

AVERTISSEMENT ! POUR RÉDUIRE LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, PROTÉGEZ LE TÉLÉVISEUR DE LA PLUIE ET DE L'HUMIDITÉ. LE TÉLÉVISEUR NE DOIT EN AUCUN CAS ÊTRE EXPOSÉ À DES GOUTTES OU DES ÉCLABOUSSURES ET AUCUN RÉCIPIENT REMPLI DE LIQUIDE NE DOIT ÊTRE

POSÉ SUR CE DERNIER.

REMARQUE : Ne placez pas de source incandescente (bougies, etc.) sur le téléviseur.

REMARQUE : Si vous affichez une même image pendant plus de 2 heures sur l'écran de télévision, les contours de l'image risquent de rester incrustés à l'écran. Il en est de même si vous affichez pendant plus de 2 heures :

• le même arrière-plan ou papier peint ;
- du télétexte, des logos, jeux vidéo ou images d'ordinateur ;
• des données dans un format autre que le plein écran ( format 4:3, par exemple).

Ce problème, qui ne reflète pas un mauvais fonctionnement de l'appareil, n'est par conséquent pas couvert par la garantie du fabricant.

Cet appareil a été fabriqué en conformité avec l'ensemble des réglementations en vigueur en matière de sécurité. Les conseils suivants en matière de sécurité devraient protéger les utilisateurs contre toute utilisation négligente et contre les dangers qui en découlent.

• Bien que cet appareil ait été fabriqué avec les plus grandes précautions et qu'il ait été rigoureusement contrôlé avant son départ de l'usine, comme c'est le cas de tous les appareils électriques, il est possible que des problèmes apparaissent. Si vous remarquez de la fumée, une accumulation excessive de chaleur ou tout autre phénomène inattendu, débranchez immédiatement la prise du secteur.
• Assurez-vous que l'équipement est suffisamment ventilé ! Ne le placez jamais à côté ou sous des rideaux !
• Si vous utilisez la prise de courant ou une multiprise comme interrupteur général (pour déconnecter complètement l'appareil de l'alimentation secteur), vérifiez qu'elle est en parfait état de marche.
• Ce téléviseur doit uniquement être branché sur une prise de courant répondant aux spécifications figurant sur l'étiquette située à l'arrière du téléviseur. N'essayez pas de le raccorder à un autre type d'alimentation.
• La prise de courant doit être installée à proximité de l'équipement et elle doit être facile d'accès.
• Afin d'éviter tout risque de surcharge, ne branchez pas un trop grand nombre d'appareils sur la même prise de courant que le téléviseur.
• Ce téléviseur est un appareil de Classe 1 et doit par conséquent être connecté à une prise de courant équipée d'une prise de terre.
• Conservez hors de portée des rongeurs. Les rongeurs adorent mordiller les câbles électriques.
• Tenez toujours le câble par sa fiche lorsque vous tirez sur ce dernier pour le débrancher de la prise de courant. Ne tirez pas sur le câble lui-même, il pourrait subir une surcharge et causer un court-circuit.
• Installez l'appareil de telle sorte que personne ne puisse trébucher sur le câble.
• Ne posez pas d'objets lourds sur le câble afin de ne pas l'endommager.
• Veuillez remarquer que, pour éviter que les enfants ne se blessent, vous devez garder le câble hors de leur portée afin qu'il ne puisse pas tirer dessus.
• N'installez pas l'appareil à proximité de sources de chaleur. Le boîtier et le câble risqueraient de se trouver endommagés sous l'effet de la chaleur.
• L'écran est en plastique et peut se briser s'il est endommagé. Si cela vient à se produire, faites très attention en ramassant les morceaux de plastique. Ils sont coupants et vous pourriez vous blesser.
• Évitez de placer l'appareil sur des surfaces pouvant être soumises à des vibrations ou à des chocs.
• Pour protéger l'appareil en cas d'orage, débranchez le câble d'alimentation secteur et débranchez l'antenne. Précaution : Ne touchez pas le connecteur de l'antenne (RF).
• Si vous quittez votre domicile pendant une période prolongée, débranchez le câble d'alimentation pour des raisons de sécurité.
• L'appareil devient chaud lorsqu'il est en fonctionnement. Ne placez pas de couvertures ou autres sur l'appareil afin d'éviter toute surchauffe. Les orifices de ventilation ne doivent en aucun cas être obstrués. N'installez pas l'appareil à proximité de radiateurs.

Ne l'exposez pas aux rayons directs du soleil. En cas d'installation sur une étagère, ménagez un espace de 5 cm de tous les côtés de l'appareil.

• Protégez le téléviseur de l'eau et de l'humidité. Ne l'utilisez PAS dans des lieux humides ou mouillés (salle de bain, cuisine embuée, piscine, etc.).
• N'utilisez pas l'appareil dans des environnements où de la condensation peut se former.
• Toute réparation doit exclusivement être réalisée par un personnel qualifié.
• N'ouvrez jamais l'appareil. Si une personne non qualifiée essaie de réparer l'unité, cela peut s'avérer dangereux et il existe un risque d'incendie.
• Tout liquide renversé dans l'appareil peut causer de sérieux dommages. Si cela se produit, éteignez l'appareil et débranchez-le de l'alimentation puis consultez un technicien qualifié avant d'essayer d'utiliser l'appareil à nouveau.
• Ne retirez PAS les systèmes de protection de l'appareil. L'appareil ne contient aucune pièce pouvant être utilisée ou réparée par l'utilisateur. La garantie serait automatiquement annulée. Seul un technicien qualifié est habilité à effectuer l'entretien de cet appareil.
• Protégez l'écran des secousses et des coups afin de ne pas endommager son circuit interne. Prenez soin de la télécommande et faites attention de ne pas la laisser tomber.
• Ne placez jamais d'objets chauds ou de sources incandescentes sur ou à proximité du téléviseur.
• Les températures élevées peuvent faire fondre le plastique et causer des incendies.
• Pour nettoyer le téléviseur, utilisez un chiffon doux et sec. N'utilisez PAS de solvants ni de liquides dérivés du pétrole. Pour faire partir les taches les plus tenaces, vous pouvez utiliser un chiffon humidifié avec du détergent dilué.

Avertissement concernant l'utilisation d'un casque

Écouter de la musique à volume élevé peut endommager vos capacités auditives de manière irréversible. Ne réglez donc pas le volume à un niveau élevé lorsque vous utilisez le casque, en particulier pendant une période prolongée.

Lieu d'installation

Installez le téléviseur à bonne distance des rayons directs du soleil et des éclairages intenses. Un éclairage doux et indirect est recommandé pour pouvoir regarder la télévision confortablement. Utilisez des rideaux ou des volets pour éviter que les rayons du soleil n'entrent en contact direct avec l'écran. Placez le téléviseur sur un support solide dont la surface est plane et stable. Vous éviterez ainsi qu'il ne tombe.

Veillez à ce que le téléviseur soit placé dans une position dans laquelle il ne risque pas d'être poussé ou heurté par des objets. En effet, toute pression sur ce dernier peut casser ou endommager l'écran. Veillez également à ce qu'il ne soit pas possible d'insérer de petits objets à l'intérieur du boîtier à travers les fentes ou orifices de ventilation.

Écran LED

Les écrans LED sont fabriqués en ayant recours à une technologie de précision de niveau extrêmement élevé. Il peut cependant parfois arriver que des éléments d'image n'apparaissent pas sur certaines parties de l'écran ou que ce dernier présente des points lumineux. Il ne s'agit pas d'un signe de défaillance.

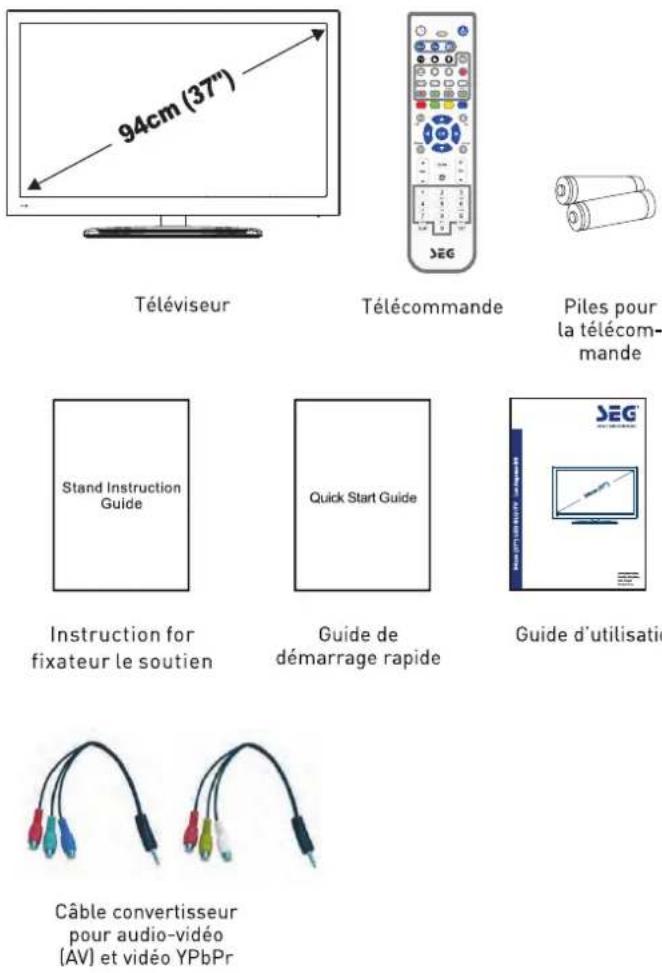

Appareil et accessoires

Guide d'utilisation

Les matériaux d'emballage ne sont pas des jouets. Tenez-les hors de portée des enfants. Les sacs en plastique pourraient causer l'étouffement d'un enfant qui recouvrirait sa tête avec ces derniers.

Ce téléviseur est conçu pour fonctionner avec une antenne TNT, un câble analogique ou numérique ou une antenne parabolique fixe alignée avec Astra 19.2E et dotée d'un LNB universel.

Vous pouvez utiliser d'autres antennes paraboliques et LNB, mais vous devez procéder à leur configuration complète. Ce téléviseur est préconfiguré pour l'antenne parabolique et le LNB cités précédemment, de sorte que lors du démarrage rapide, le satellite Astra 19.2E est réglé instantanément sans nécessiter de « recherche ».

Mise en route

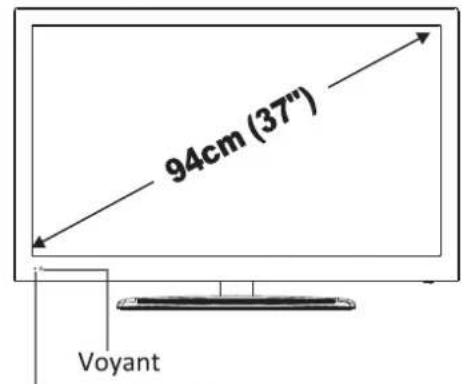

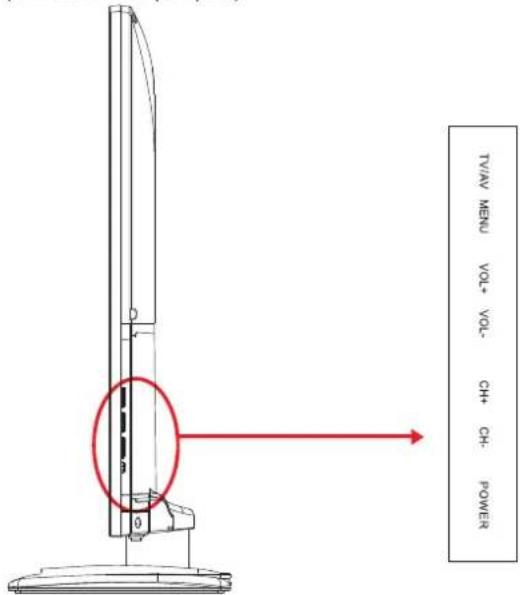

Vue avant

94cm (37") Voyant

Capteur de la télécommande (à conserver propre)

TV/AV MENU VOL+ VOL- CH+ CH- POWER

Remarque à propos de la télévision numérique : la télévision numérique (DVB ou Digital Video Broadcasting) n'est disponible que dans les endroits où la télévision numérique terrestre (DVB-T ou TNT en France) est diffusée ou bien où un service de télévision par câble (DVB-C) compatible est distribué. Veuillez vous adresser à votre revendeur si vous avez besoin d'informations quant à la disponibilité de ces services dans votre région. DVB-T est la norme qui correspond à la télévision numérique terrestre et DVB-C désigne la télévision numérique par câble. Bien que ce téléviseur soit conforme à toutes les normes DVB-T et DVB-C actuelles, nous ne pouvons garantir sa compatibilité avec les signaux de télévision numérique DVB-T et DVB-C futurs. Certains fournisseurs de télévision par câble font payer des frais supplémentaires et un équipement externe est nécessaire pour accéder à leur offre, ainsi qu'un abonnement aux services associés. Certaines fonctions de la télévision numérique peuvent être limitées à certaines régions spécifiques et, pour ce qui est de la télévision numérique par câble, il est possible que l'appareil ne fonctionne pas comme prévu avec certains fournisseurs. Pour plus d'informations, n'hésitez pas à contacter notre assistance clientèle.

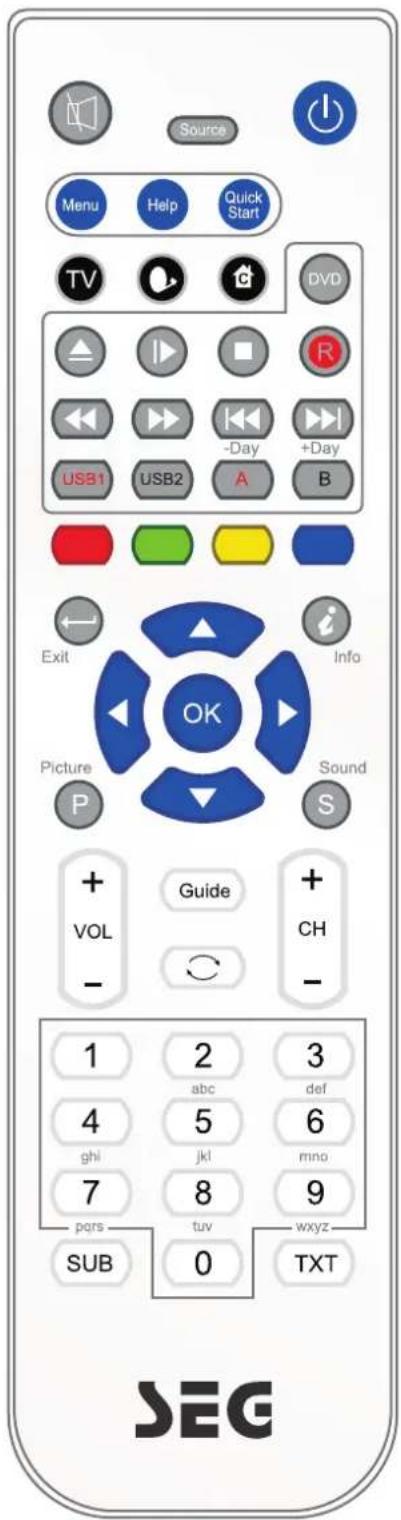

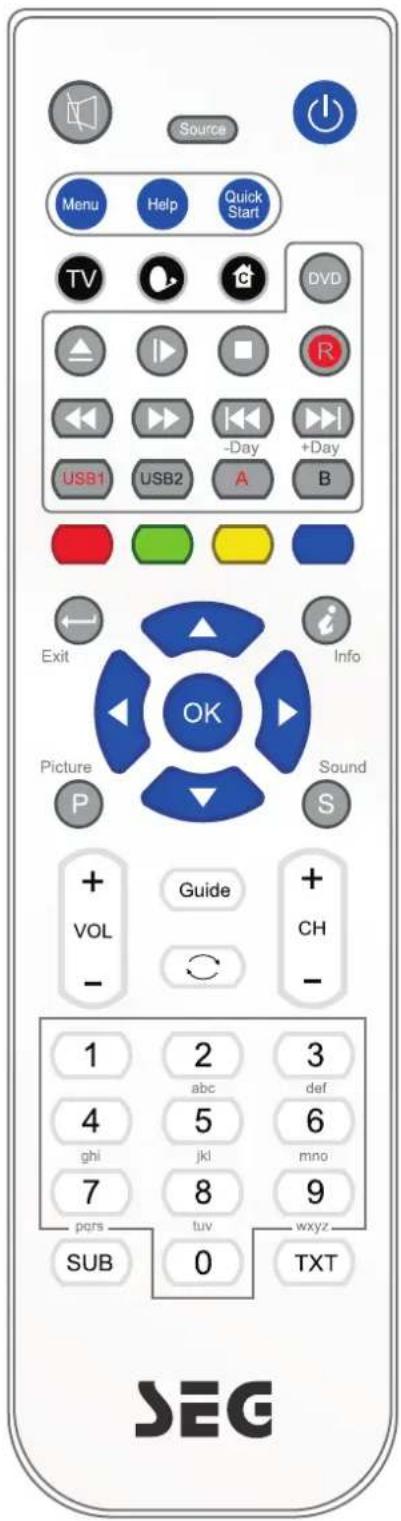

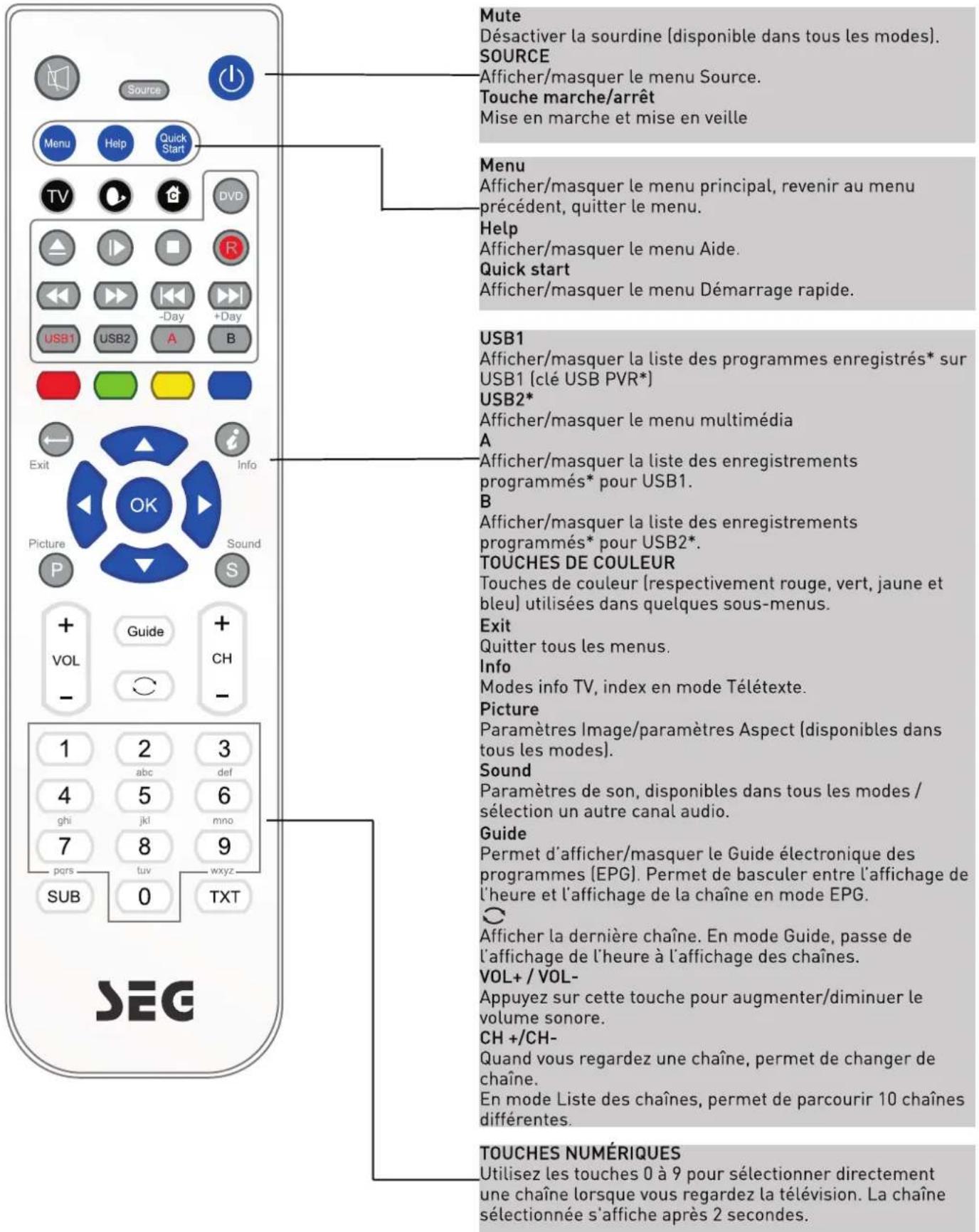

Télécommande

Instructions relatives à la télécommande en mode TV

Mute Désactiver la sourdine (disponible dans tous les modes). SOURCE Afficher/masquer le menu Source. Touche marche/arrêt Mise en marche et mise en veille Menu Afficher/masquer le menu principal, revenir au menu précédent, quitter le menu. Help Afficher/masquer le menu Aide. Quick start Afficher/masquer le menu Démarrage rapide. USB1 Afficher/masquer la liste des programmes enregistrés* sur USB1 (clé USB PVR*) USB2* Afficher/masquer le menu multimédia A Afficher/masquer la liste des enregistrements programmés* pour USB1. B Afficher/masquer la liste des enregistrements programmés* pour USB2*. TOUCHES DE COULEUR Touches de couleur (respectivement rouge, vert, jaune et bleu) utilisées dans quelques sous-menus. Exit Quitter tous les menus. Info Modes info TV, index en mode Télétexte. Picture Paramètres Image/paramètres Aspect (disponibles dans tous les modes). Sound Paramètres de son, disponibles dans tous les modes / sélection un autre canal audio. Guide Permet d'afficher/masquer le Guide électronique des programmes (EPG). Permet de basculer entre l'affichage de l'heure et l'affichage de la chaîne en mode EPG. ○ Afficher la dernière chaîne. En mode Guide, passe de l'affichage de l'heure à l'affichage des chaînes. VOL+ / VOL- Appuyez sur cette touche pour augmenter/diminuer le volume sonore. CH +/CH- Quand vous regardez une chaîne, permet de changer de chaîne. En mode Liste des chaînes, permet de parcourir 10 chaînes différentes. TOUCHES NUMÉRIQUES Utilisez les touches 0 à 9 pour sélectionner directement une chaîne lorsque vous regardez la télévision. La chaîne sélectionnée s'affiche après 2 secondes.

* En fonction du modèle

Instructions relatives à la télécommande en mode DTV/USB

Source Menu Help Quick Start TV DVD USB1 USB2 -Day +Day A B Exit Info OK Picture Sound P S + Guide + VOL CH - - ○ - 1 2 3 4 abc def ghi jkl mno 7 8 9 pers tuv wxyz SUB 0 TXT SEG

Mute

Désactiver la sourdine (disponible dans tous les modes).

SOURCE

Afficher/masquer le menu Source.

Touche marche/arrêt

Mise en marche et mise en veille

Menu

Afficher/masquer le menu principal, revenir au menu précédent, quitter le menu.

Help

Afficher/masquer le menu Aide.

Quick start

Afficher/masquer le menu Démarrage rapide.

Raccourci vers la source ATV. Séquences ATV, DVBT-TV, DVBT-Radio, ATV

Raccourci vers la source DVBS/DVBS2.

Raccourci vers la source DVBC

|►(Différé)\*

Lecture ou pause.

Appuyez sur cette touche pour entrer dans le mode Différé, l'image se fige et l'enregistrement commence à partir de la position en pause.

Arrêter la lecture ou l'enregistrement*.

Avance rapide / Retour rapide.

Chapitre précédent/suivant en mode USB ou lire la scène précédente/suivante des programmes enregistrés*, avec des sauts de 30 secondes.

VOL+/VOL-

Appuyez sur cette touche pour augmenter/diminuer le volume sonore.

CH+/CH-

Quand vous regardez une chaîne, permet de changer de chaîne.

TOUCHES NUMÉRIQUES

Utilisez les touches 0 à 9 pour sélectionner directement une chaîne lorsque vous regardez la télévision. La chaîne sélectionnée s'affiche après 2 secondes.

Instructions relatives à la télécommande en mode TÉLÉTEXTE

Source Menu Help Quick Start TV DVD USB1 USB2 -Day +Day A B Exit Info OK Picture Sound P S + Guide + VOL CH - - C 1 2 3 abc def 4 5 6 ghi jkl mno 7 8 9 pers tuv wxyz SUB 0 TXT SEG

Boutons de couleur

Texte rapide en mode Mise à jour et mise à disposition de liens de texte rapide. Peut être utilisé pour d'autres fonctions en mode Verrouillage.

Exit

Quitter le mode texte.

(i index)

Page d'index (100)

Haut/bas

Sélectionner page +/- en mode Verrouillage.

Gauche/Droite

Verrouiller la page principale et sélectionner les sous-pages à l'aide des touches rouge/verte.

OK

Verrouiller la page et développer TOP / Bottom / Full [HAUT/ Bas/Complet], utilise TXT pour la mise à jour.

TOUCHES NUMÉRIQUES

Appuyez sur les touches 0 à 9 pour sélectionner une page Télétexte.

C

Appuyez sur cette touche pour afficher le texte masqué (par ex. solutions pour les jeux télévisés). Appuyez à nouveau pour masquer le texte.

SUB

Touche Afficher/sélectionner les sous-titres (permet d'afficher/masquer un menu).

TXT

Télétexte/Mixte/image TV (toujours en mode Mise à jour)

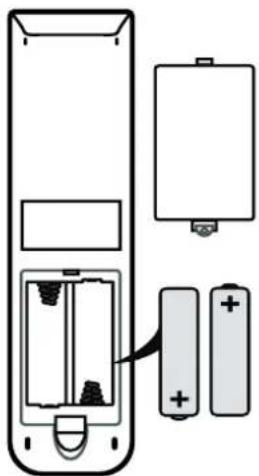

Insertion des piles dans la télécommande

1. Retirez le couvercle du compartiment des piles à l'arrière de la télécommande en poussant la languette vers l'avant puis en soulevant le couvercle.
2. Installez les piles fournies en veillant à respecter la polarité indiquée dans le compartiment des piles.
3. Remettez le couvercle en place.

Connexion de l'antenne

AVERTISSEMENT ! VEILLEZ À CE QUE LE TÉLÉVISEUR ET TOUS LES ÉQUIPEMENTS AUXILIAIRES SOIENT DÉBRANCHÉS DU SECTEUR AVANT DE RÉALISER LES CONNEXIONS !

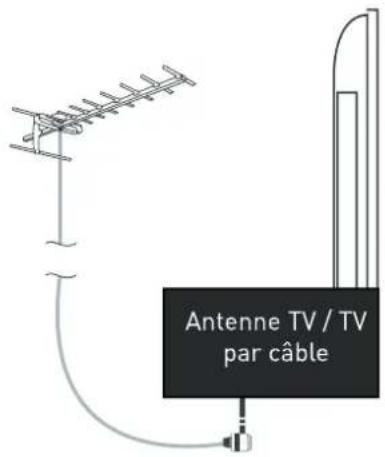

Connexion de l'antenne TV

Raccordez l'antenne TV à la prise d'antenne à l'aide d'un connecteur coaxial de 75 ohms. Pour de meilleurs résultats, utilisez une antenne TV à haut gain, installée de préférence sur le toit ou dans le grenier.

• Si vous utilisez l'appareil dans une zone dont la réception est mauvaise, achetez et installez un amplificateur de signaux afin d'améliorer la qualité de l'image.
• Si l'antenne doit servir pour deux téléviseurs, installez un séparateur de signaux à deux voies (non fourni).

Utilisation de la télécommande

Pour utiliser la télécommande, orientez-la vers le téléviseur puis appuyez sur les touches. Vous devez vous trouver à moins de 6 mètres et à un angle inférieur à 30 degrés par rapport au centre du téléviseur.

REMARQUE : Les rayons du soleil ou autre source lumineuse intense peuvent interférer avec le signal de la télécommande. Si la situation se produit, tournez le téléviseur de sorte qu'il ne soit pas exposé à la source lumineuse.

AVERTISSEMENT ! NE LAISSEZ PAS LES PILES DANS LA TÉLÉCOMMANDE PENDANT DES PÉRIODES PROLONGÉES. ELLES POURRAIENT FUIR OU ROUILLER ET AINSI ENDOMMAGER LA TÉLÉCOMMANDE. VÉRIFIEZ-LES RÉGULIÈREMENT ET REMPLACEZ-LES SI NÉCESSAIRE.

AVERTISSEMENT ! NE MÉLANGEZ JAMAIS DIFFÉRENTS TYPES DE PILES. LORS DE L'INSERTION DES PILES, REMPLACEZ TOUTES LES PILES EN MÊME TEMPS. NE MÉLANGEZ PAS DE VIEILLES PILES AVEC DES NOUVELLES.

AVERTISSEMENT ! LES PILES USAGÉES DOIVENT ÊTRE TRAITÉES AVEC PRÉCAUTION ET ÉLIMINÉES CONFORMÉMENT AUX RÉGLEMENTATIONS EN VIGUEUR DANS VOTRE RÉGION EN MATIÈRE DE SÉCURITÉ OU DE RECYCLAGE. NE JETEZ JAMAIS LES PILES AVEC LES DÉCHETS MÉNAGERS OU AU FEU.

AVERTISSEMENT ! N'EXPOSEZ JAMAIS LES PILES À UNE CHALEUR EXCESSIVE (SOLEIL, FEU, ETC.).

Antenne TV / TV par câble

Raccordement d'équipements externes

Ce manuel d'utilisation présente la manière la plus simple et la plus efficace de raccorder votre téléviseur à des équipements auxiliaires. Vous trouverez ci-dessous une liste de méthodes alternatives.

Câble HDMI

Vous pouvez raccorder ce téléviseur à un périphérique compatible à l'aide d'un câble HDMI. Cette méthode vous permettra d'obtenir une meilleure qualité d'image.

Raccordez le câble de l'équipement HDMI à la prise HDMI du téléviseur.

Câble PÉRITEL

Vous pouvez raccorder ce téléviseur à un périphérique compatible à l'aide d'un câble PÉRITEL. Cette connexion utilise des signaux vidéo composants, c'est-à-dire que les contenus rouges, verts et bleus (RGB) de la vidéo sont envoyés sur des signaux séparés.

Câble VGA

Vous pouvez utiliser votre téléviseur en guise de moniteur pour votre ordinateur personnel en utilisant un câble VGA. Le son de votre ordinateur personnel peut également être reproduit par le téléviseur.

Raccordement d'équipements externes (suite)

Interrupteur ENTRÉE SECTEUR US3 HDMI1 HDMI2 SCART PC-IN VGA Périphérique USB Décodeur satellite ou lecteur de DVD Blu-ray SCART Ordinateur Headphone HDMI3 Common Interface Sortie vers l'amplificateur audio Sortie vers l'amplificateur audio Common Interface DVBS-2 Satellite signal RF TV Signal COAX Sortie vers l'amplificateur audio MINI AV YPRP Minu YPRP

Raccordement d'équipements externes (suite) BRANCHEMENTS

Nom	Description de la fonction
ENTRÉE SEC-TEUR	Raccordement à l'alimentation sec-teur
HDMI 1, 2, 3	À raccorder à la sortie HDMI de votre lecteur DVD ou décodeur satellite
Connexion SAT LNB	Connexion au signal du satellite
VGA (PC IN)	À raccorder à la sortie VGA d'un PC pour afficher l'image de l'ordinateur
PC-IN	Entrée audio PC
Mini YpbPr	À raccorder à la sortie YPbPr d'un périphérique extérieur.
Mini AV	À raccorder à la sortie AV d'un péri-phérique extérieur
Sortie audio RCA	Sortie audio vers l'amplificateur audio
PÉRITEL	À raccorder à l'entrée / sortie péritel d'un périphérique extérieur
RF	Connexion au câble de signal TV
Head phone	Connexion d'un casque
CI / CI+	Emplacement CI (emplacement pour carte de services payants à la de-mande).
COAX	Sortie vers l'amplificateur audio
USB 1	Lecture de média

Précaution :

Avant de raccorder des équipements externes :

• Veillez à débrancher les appareils de l'alimentation secteur afin d'éviter tout dommage éventuel.
  • Assurez-vous de réaliser les bonnes connexions.
• Veillez à ce que les connecteurs soient correctement insérés avant de raccorder les appareils à l'alimentation secteur.

Connexion à un ordinateur

Certains ordinateurs étant encore fournis avec un moniteur « conventionnel » à tube cathodique, il se peut que vous deviez ajuster les paramètres d'affichage de la carte graphique de votre ordinateur sinon les images risquent de ne pas apparaître correctement. Allumez votre ordinateur (avec votre écran d'origine encore connecté) puis sélectionnez la résolution d'écran et sélectionnez un taux de rafraîchissement de 60 Hz. Éteignez votre ordinateur puis connectez-le à votre téléviseur alors que les deux appareils sont encore éteints.

Connexion à un ordinateur par VGA ou HDMI

Utilisez un câble PC-VGA (non fourni) pour raccorder le téléviseur à votre ordinateur. Vous pouvez également utiliser un câble HDMI pour connecter le téléviseur à votre ordinateur (si la carte graphique de ce dernier prend en charge le HDMI). En cas d'utilisation d'un câble HDMI, le câble audio PC n'est plus nécessaire. Si vous utilisez un câble HDMI vers DVI, vous devrez utiliser le câble audio PC. Raccordez tous les câbles avec précaution et prenez soin de ne pas plier ni casser les broches des connecteurs.

En cas d'utilisation du câble VGA

• Allumez le téléviseur
• Allumez l'ordinateur
- Sélectionnez la source d'entrée PC/VGA
En cas d'utilisation du câble HDMI
- Sélectionnez la source d'entrée HDMI

VGA Câble VGA HDMI PC-IN HDMI Câble HDMI vers DVI PC Câble audio HDMI vers HDMI

(Tous les câbles illustrés ne sont pas fournis.)

Connexion de l'antenne parabolique

Reliez le signal DVB-S/DVB-S2 au SATELLITE LNB sur le téléviseur. Sélectionnez la source d'entrée SATELLITE à l'aide de la touche DVBS/DVBS2 de la télécommande.

Remarque : En cas d'absence de réception DVBS(S2), vérifiez qu'il n'existe pas de problème (un court-circuit, par exemple) au niveau du connecteur de type F, sur le câble LNB, le commutateur multiple, etc. de votre antenne satellite. Dans ce cas, veuillez débrancher le téléviseur du système d'antenne. Si nécessaire, contacter un technicien qualifié pour résoudre le problème.

Connexion à un caméscope et à un magnétoscope

Caméscope

• Raccordez le câble AV au téléviseur et au caméscope.
• Allumez le caméscope et le téléviseur.
• Sélectionnez la source AV/CVBS.
- Vous pouvez maintenant regarder sur votre téléviseur les images de votre caméscope.

Remarque : Pour connecter le caméscope en utilisant d'autres câbles, référez-vous au manuel d'utilisation du caméscope.

Magnétoscope

• Raccordez le câble Péritel au téléviseur et au magnétoscope.
  • Allumez le magnétoscope et le téléviseur.
• Sélectionnez la source Scart (Péritel).
• Vous pouvez maintenant regarder sur votre téléviseur les images de votre magnétoscope.

Remarque :

Pour connecter le magnétoscope en utilisant d'autres câbles, référez-vous au manuel d'utilisation du magnétoscope.

Magnétoscope Câble Péritel

Connexion à un système audio

Vous pouvez envoyer le son du téléviseur à un système stéréo (A) en utilisant la prise Péritel. Utilisez un câble Péritel spécial de type Péritel vers RCA. (Veuillez consulter les instructions de votre système hi-fi pour plus de détails). Si vous disposez d'un amplificateur/décodeur de son surround (B), utilisez le câble Péritel ou le câble spécial Péritel vers RCA.

Câble Péritel vers RCA (A)

(B)

Câble péritel

(Tous les câbles illustrés ne sont pas fournis).

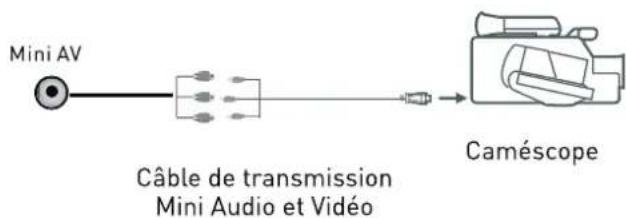

Utilisation du câble adaptateur Péritel

Mini AV Câble de transmission Mini Audio et Vidéo Caméscope

(Les câbles mini AV sont fournies)

Connexion à un lecteur DVD

Pour connecter un lecteur DVD, utilisez soit un câble Péritel soit le câble HDMI. (Uniquement si votre équipement externe prend en charge le HDMI).

HDMI HDMI vers HDMI SCART PÉRITEL

(Tous les câbles illustrés ne sont pas fournis.)

En cas d'utilisation du câble Péritel

• Allumez le téléviseur
• Allumez le lecteur DVD
- Sélectionnez la source d'entrée SCART (Péritel)
En cas d'utilisation du câble HDMI
- Sélectionnez la source d'entrée HDMI

Connexion HDMI

Face arrière du téléviseur

Lecteur DVD ou magnétoscope

La connexion HDMI permet à l'utilisateur de transférer tous les signaux audio/vidéo/de commande au moyen d'un seul câble. Ces signaux sont ensuite transférés sous forme numérique.

Connexion à la prise PÉRITEL

USB HDMI1 HDMI2 SCART PC-IN VGA Câble Péritel Face arrière du lecteur DVD ou du magnétoscope

Lecteur DVD ou magnétoscope

Branchez la prise PÉRITEL sur la sortie vidéo externe et la prise PÉRITEL sur le téléviseur. Le câble PÉRITEL fonctionne comme connexion d'Entrée/Sortie. Si le téléviseur ne sélectionne pas l'entrée PÉRITEL automatiquement, appuyez sur la touche SOURCE de la télécommande et sélectionnez la source du signal PÉRITEL.

Connexion à un système audio

Vous pouvez doterle système audio de votre téléviseur d'un système stéréo (A) via la sortie audio Cinch analogique ou la sortie audio numérique (coaxiale) (B).

(A)

(Tous les câbles illustrés ne sont pas fournis.)

Utilisation de la sortie audio analogique

Utilisez un câble audio RCA pour brancher la sortie audio analogique de votre téléviseur sur les connecteurs d'entrée audio stéréo situés à gauche et à droite. (Veuillez consulter les instructions de votre système hi-fi pour plus de détails). Pour le branchement, respectez les codes de couleur des connecteurs (rouge/rouge et blanc/blanc).

Utilisation de la sortie audio numérique coaxiale

Si vous possédez un amplificateur/décodeur de son numérique (B), utilisez un câble coaxial pour connecter la sortie audio numérique (coaxiale) de votre téléviseur à l'entrée audio numérique de votre système audio numérique. (Pour plus d'informations, reportez-vous au mode d'emploi de votre système audio numérique.)

Face arrière du téléviseur

MINI YPbPr MINI AV COAX RF DVB-S2 Common Interface HDMI3 HEADPHONE AUDIO OUT Câble coaxial Face arrière de l'amplificateur audio SPDIF INPUT Amplificateur audio

Raccordez l'amplificateur audio à la prise de sortie COAX du téléviseur.

Connexion AV

Face arrière du téléviseur

MINI YPoPr MINI AV COAX RF DVB-S2 Common Interface HDMI3 HEADPHONE AUDIO OUT Câble de transmission Mini Audio et Vidéo Câble audio/vidéo (RCA) Face arrière du lecteur DVD ou du magnétoscope Lecteur DVD ou magnétoscope

Branchez la sortie VIDEO et AUDIO du lecteur DVD ou du magnétoscope VCR sur les prises VIDEO du téléviseur à l'aide du câble convertisseur YPbPr et du câble RCA (non fournis). Faites correspondre les couleurs lors du branchement : jaune pour la vidéo, blanc pour le connecteur audio gauche et rouge pour le connecteur audio de droite Appuyez sur la touche SOURCE de la télécommande et sélectionnez la source du signal AV.

Connexion YPbPr

Face arrière du téléviseur

Branchez la sortie YPbPr du lecteur DVD ou du magnétoscope VCR sur la prise d'entrée YPbPr du téléviseur. Branchez la sortie Audio du lecteur DVD ou du magnétoscope VCR sur les prises d'entrée Audio du téléviseur à l'aide de deux câbles RCA et des câbles de convertisseur fournis.

Faites correspondre les couleurs lors du branchement : Y est vert, Pb bleu, Pr rouge, Audio gauche est blanc et Audio droit est rouge. Appuyez sur la touche SOURCE de la télécommande et sélectionnez la source d'entrée YPbPr.

Connexion USB

Insérez la clé USB dans le port USB, puis sélectionnez la source de canal USB à l'aide de la touche SOURCE de la télécommande. La capacité maximale acceptée des périphériques de stockage externes (clé USB ou disque dur externe) est 1 To. Toutefois, les supports de stockage disponibles peuvent ne pas être tous compatibles.

Port USB Face arrière du téléviseur USB HDMI1 HDMI2 SCART PC-IN VGA

Emplacement Common Interface

UTILISATION DE VOTRE EMPLACEMENT COMMON INTERFACE

Le téléviseur est doté d'un emplacement CI+ et prend en charge les normes numériques suivantes : DVB-T, DVB-S(S2) et DVB-C.

Common Interface

L'emplacement Common Interface (Cl+) est conçu pour recevoir un module d'accès conditionnel (CAM ou Conditional Access Module) et une carte à puce afin de pouvoir regarder des programmes de télévision payants et d'accéder à des services supplémentaires. Contactez votre fournisseur de services de télévision payante pour obtenir plus d'informations sur les modules et les abonnements disponibles.

REMARQUE : Le module d'accès conditionnel et les cartes à puce sont vendus séparément.

AVERTISSEMENT ! ÉTEIGNEZ VOTRE TÉLÉVISEUR AVANT D'INSÉRER TOUT MODULE DANS L'EMPLACEMENT COMMON INTERFACE, PUIS AJOUTEZ LA CARTE À PUCE AU MODULE CAM.

Emplacement Cl+

Module CAM Carte à puce

1. Allumez le téléviseur et vérifiez que la source « TNT » (DTV) a bien été sélectionnée.
2. Si le module CAM est détecté, le téléviseur affiche le message suivant à l'écran : « Module Common Interface inséré ». Attendez quelques instants jusqu'à ce que la carte soit activée.
3. Sélectionnez la chaîne de télévision payante numérique opportune.
4. Des informations détaillées à propos de la carte à puce utilisée sont affichées.
5. Appuyez sur OK pour accéder au menu de la carte. Reportez-vous au manuel d'utilisation du module pour plus de détails sur les réglages à effectuer.
6. Lorsque le module est retiré, le message suivant s'affiche à l'écran : « Module Common Interface retiré ».

Configuration automatique lors de l'installation

Allumer/éteindre le téléviseur avec éclairage LED en arrière-plan

Pour allumer le téléviseur

S'il vous plaît assurez-vous que l'interrupteur d'alimentation est sur la paroi arrière

Appuyez sur le bouton d'alimentation du téléviseur ou sur la touche de mise en marche de la télécommande ; le voyant de veille s'allume en vert.

Pour éteindre le téléviseur

Appuyez sur le bouton d'alimentation du téléviseur ou sur la touche de mise en marche de la télécommande ; le voyant de veille s'allume en rouge.

Lorsque vous allumez votre téléviseur pour la première fois vous voyez apparaître le menu de première installation' ci-dessous :

Guide d'installation Sélectionnez la langue Deutsch Français English Italiano Sélectionnez votre service ■ ATV ▶ ■ DVB ▶ ■ Câble ▶ ■ Satellite ▶ Maintenant,a.. OK

Utilisez les flèches gauche/droite pour sélectionner votre langue ; utilisez les flèches haut/bas pour sélectionner le service que vous souhaitez installer. Vous ne pouvez installer qu'un service à la fois, mais vous pouvez revenir au menu pour installer un service supplémentaire à l'aide de la touche Démarrage rapide.

ATV (Télévision analogique) s'utilise pour les systèmes utilisant un câble analogique.

DVB (TNT - Télévision Numérique Terrestre, DVB-T) s'utilise pour les antennes recevant les signaux d'un émetteur terrestre.

Câble s'utilise pour les systèmes à câble numérique (DVBC)

Satellite est prédéfini pour Astra 19.2E. Vous devez disposer d'une antenne parabolique fixe avec un LNB universel. Pour installer d'autres satellites, utilisez le menu d'installation complète d'un satellite.

Appuyez sur OK pour accéder au menu suivant.

Démarrage rapide Please ensure the aerial, cable or dish is plugged into the TV. Your dish must be oriented to Astra 19.2 East. To scan other satellites use the Dish set up menu. Maintenant appuyez sur OK La télé va régler toutes les chaînes, veuillez patienter . EXIT Quitter OK Recherche auto

Appuyez sur la touche OK de la télécommande pour lancer la procédure de réglage. Ce processus va trouver toutes les chaînes ATV et DVD disponibles et les enregistrer.

Sélectionnez le mode d'accueil et de confirmer avec le bouton OK.

Vous pouvez installer un service supplémentaire à tout moment à l'aide de la touche Démarrage rapide.

Menu RÉGLAGES TV

Vous pouvez également accéder à toutes les options mentionnées sur la page précédente par le biais du menu principal accessible via le menu RÉGLAGES TV.

Pour accéder au service approprié, le téléviseur doit être réglé sur le mode correspondant : ATV, DVB, Câble ou Satellite.

Sélectionnez la source du signal souhaitée sur la télécommande ou dans le menu Source.

Source du signal

Appuyez sur la touche Source de la télécommande ou sur la touche TV/AV de votre téléviseur avec éclairage LED pour sélectionner la source du signal.

Source d'entrée DVB CÂBLE SATELLITE ATV PÉRITEL YPBPR PC HDMI1 HDMI2 HDMI3 AV USB Déplacer OK SÉlect... EXIT Quitter

OK New Hot Save Buy TV Play R 400 +50 USB1 A

Appuyez sur les touches ▲▼ pour mettre la source du signal souhaitée en surbrillance. Appuyez sur OK pour la sélectionner.

Une fois que vous avez sélectionné le mode de fonctionnement souhaité, appuyez sur la touche Menu de la télécommande pour afficher le menu « RÉGLAGES TV ».

Une fois le réglage du mode effectué, appuyez sur la touche Menu de la télécommande et accédez au menu Réglages TV

Pour sélectionner directement le mode Réglages TV sur la télécommande, utilisez les 3 touches relatives au mode

Affichez le menu principal à l'aide de la touche MENU, choisissez le menu RÉGLAGES à l'aide des flèches gauche/droite, et accédez au menu en appuyant sur OK ou sur la flèche Bas. Pour revenir au menu principal, appuyez sur MENU ou sur la flèche Haut.

REMARQUE : le menu RÉGLAGES TV ne peut être sélectionné que dans les modes ATV/DVB/SATELLITE/CÂBLE, il est désactivé dans tous les autres modes.

RÉGLAGES ATV/CÂBLE

Recherche auto Réglage manuel ATV Edition des chaînes Informations signal Informations CI Alimentation antenne 5V Mise à jour logiciel (USB) Activé Déplacer Retour Sélection... Quitter

RÉGLAGES DVB/DVB-T

Recherche auto Réglage manuel DTV Edition des chaîne³ Informations signal Informations CI Alimentation antenne 5V Activé Mise à jour logiciel(USB) Déplacer Retour Sélectionn... Quitter

RÉGLAGES ANTENNE SATELLITE

Recherche auto Edition des chaînes Informations signal Informations CI Alimentation antenne 5V Mise à jour logiciel (USB) Configuration antenne RéGLAGES TV Activé Déplacer Retour Sélection Quitter

RÉGLAGES CÂBLE NUMÉRIQUE (DVBC)

Recherche auto Recherche manuelle CADTV Edition des chaînes Informations signal Informations CI Alimentation antenne 5V Activé Mise à jour logiciel (USB) RéGLAGES TV Déplacer Retour Sélectionn... Quitter

Recherche auto

Le menu Recherche auto comporte 3 options : Sélection type DVB, Pays et Type de réglage.

Recherche auto Sélectionnez type DVB ◀ Câble ▶ Pays ◀ Germany ▶ Type de réglage ◀ ATV + DTV ▶ Menu recherche Câble Type recherche ◀ Pleine ▶ Fréquenc(khz) ◀ Auto ▶ iD réseua ◀ Auto ▶ Symbol(ks/s) ◀ Auto ▶ Déplacer OK OK menu Quitter

Appuyez sur ◀/▶ pour sélectionner Sélection type DVB, Pays et Type de réglage, puis lancez le balayage en appuyant sur OK.

Si vous sélectionnez ATV+DTV, la première moitié de la procédure concerne le réglage ATV, l'autre moitié le réglage DVT. Pendant le réglage ATV, vous pouvez appuyer sur le MENU pour ignorer le réglage ATV et démarrer le réglage DTV ou appuyer sur QUITTER pour quitter la procédure de réglage.

Pendant la recherche des chaînes, un aperçu des chaînes déjà trouvées s'affiche.

Réglage des chaînes ATV : 0 Programme (s) DVB : 0 Programme (s) Radio : 0 Programme (s) Donné : 0 Programme (s) 474.00 MHz ATV : 20% Traiter : 20% MENU Ignorer EXIT Quitter

Contrairement au DÉMARRAGE RAPIDE, la recherche satellite recherche toutes les chaînes sur l'ensemble du satellite et le réglage n'est pas instantané.

Les chaînes apparaissent dans l'ordre sur lesquelles elles sont réglées sur le satellite et non dans l'ordre préréglé.

Réglage des chaînes ATV : 0 Programme (s) DVB : 0 Programme (s) Radio : 0 Programme (s) Donné : 0 Programme (s) 474.00 MHz ATV : 20% Traiter : 20% MENU Ignorer EXIT Quitter

La Recherche auto remplace les chaînes trouvées précédemment par celles trouvées lors de la nouvelle recherche. Pour ajouter un autre satellite, à condition de posséder l'antenne parabolique, le LNB et le commutateur adéquats, vous devez utiliser le menu Configuration antenne.

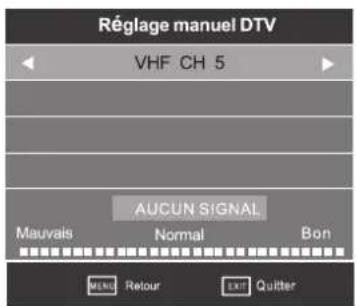

Réglage manuel DTV (DVBT)

Réglage manuel DTV VHF CH 5 AUCUN SIGNAL Mauvais Normal Bon MENU Retour EXIT Quitter

Vous pouvez régler les chaînes DTV manuellement dans le menu RÉGLAGES TV. Sélectionnez la chaîne que vous souhaitez régler à l'aide des flèches gauche/droite, puis appuyez sur OK pour rechercher la chaîne.

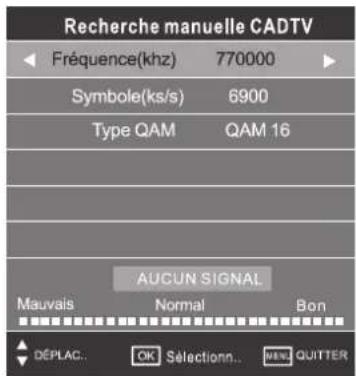

Réglage manuel CADTV (DVB-C)

Recherche manuelle CADTV Fréquence(khz) 770000 Symbole(ks/s) 6900 Type QAM QAM 16 AUCUN SIGNAL Mauvais Normal Bon DéPLAC... OK Sélection... MENU QUITTER

Vous pouvez régler les chaînes CADTV manuellement dans le menu RÉGLAGES TV.

Remarque : Pour plus d'informations sur les paramètres d'une chaîne (fréquence, taux de symbole, type QAM), veuillez consulter votre fournisseur de télévision par câble.

Fréquence

Sélectionnez la fréquence à l'aide des flèches ◀▶.

Symbole(ks/s)

Sélectionnez le symbole (ks/s) à l'aide des flèches ◀▶

Type QAM

Sélectionnez le type QAM à l'aide des flèches ◀▶.

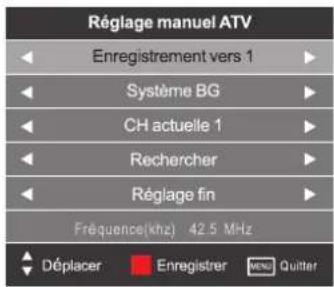

Réglage manuel ATV (TV par câble analogique)

Réglage manuel ATV Enregistrement vers 1 Système BG CH actuelle 1 Rechercher Réglage fin Fréquence(khz) 42.5 MHz Déplacer Enregistrer MENU Quitter

Vous pouvez régler les chaînes ATV manuellement dans le menu RÉGLAGES TV.

Enregistrement vers

Appuyez sur les flèches ◀▶ pour changer le numéro de la chaîne trouvée.

Système

Sélectionnez la système à l'aide des flèches ◀▶.

CH actuelle

Affiche le numéro actuel de la chaîne ; appuyez sur les flèches pour choisir la chaîne que vous souhaitez modifier.

Rechercher

Appuyez sur les flèches ◀▶ pour balayer les fréquences afin de détecter de nouvelles chaînes.

Réglage fin

En cas de mauvaise réception, vous pouvez utiliser les flèches ◀▶ pour effectuer des réglages fins. Une fois le réglage fin manuel terminé, enregistrez toutes les chaînes trouvées en appuyant sur la touche ROUGE.

MODIFICATION DES CHAÎNES

Edition des chaîne Nom chaîne Ignorer VERROUIL. FAV Type 2 ABC TV Melhour 20 ABC HDTV 702 BBC Radio 2 703 BBC Radio 3 704 BBC Radio 4 714 heat 1 C-28 2 C-44 3 C-56 Déplacer Sélectio Retour Suppomer Déplacer Ignorer Renommer FAV

Utilisez les flèches haut/bas pour sélectionner le menu de modification des chaînes. Accédez au menu en appuyant sur OK ou la flèche droite. Utilisez les flèches haut/bas pour parcourir le menu.

Supprimer

Appuyez sur la touche ROUGE pour supprimer la chaîne en surbrillance : un cercle rouge apparaît à côté du nom de la chaîne.

Appuyez à nouveau sur la touche ROUGE pour confirmer la suppression.

Appuyez sur la touche MENU pour revenir au menu principal.

Déplacer

Appuyez sur ▲▼ pour sélectionner la chaîne, puis sur la touche jaune pour accéder au mode Déplacer. À l'aide des flèches ▲▼, changez l'emplacement de la chaîne dans la liste, puis appuyez sur la touche jaune à nouveau ou sur OK pour confirmer votre choix.

Appuyez sur la touche MENU pour revenir au menu principal.

Ignorer

Appuyez sur ▲▼ pour sélectionner la chaîne que vous souhaitez ignorer.

Appuyez sur la touche BLEUE, un logo apparaît à côté du nom de la chaîne et celle-ci sera ignorée lorsque vous parcourrez la liste des chaînes.

Alors que la chaîne est en surbrillance, appuyez à nouveau sur la touche BLEUE pour désactiver la fonction Ignorer. Appuyez sur la touche MENU pour revenir au menu principal.

Renommer (disponible seulement en mode ATV)

Modifiez le nom de la chaîne en cours.

Appuyez sur les flèches ◀▶ pour accéder au mode RE-NOMMER, puis utilisez les flèches ◀▶ ▲▼ pour modifier le nom. Appuyez sur la touche verte, sur OK ou sur la touche menu pour confirmer.

Informations signal

Cette option est disponible seulement en mode DTV. Les informations signal comprennent les paramètres suivants : chaîne/réseau/modulation/qualité/force.

Informations Cl

Lorsque vous insérez le module CI, les informations CI s'affichent.

Remarque : les types de réception ou combinaisons de réception possibles sont les suivants : ATV, DVB-C, DVB-S(S2), DVB-T, ATV et DVB-C, ATV et DVB-S(S2), ATV et DVB-T. La réception simultanée des chaînes DVB-C, DVB-S(S2) et DVB-T n'est pas possible.

Alimentation antenne 5V

Active ou désactive le rappel +5 V aérienne

Mise à jour logiciel (USB)

1. Télécharger le logiciel pour le périphérique USB, puis insérez le périphérique USB dans la fente USB.
2. Appuyez sur le bouton de menu et sélectionnez le menu Réglages TV.
3. Appuyez sur les touches haut / bas et sélectionnez Mise à jour du logiciel(USB), puis appuyez sur le bouton OK pour mettre à jour le logiciel.

EPG (Guide électronique des programmes)

Appuyez sur la touche GUIDE de la télécommande pour ouvrir le Guide électronique des programmes. L'EPG contient un aperçu des programmes sur une semaine à condition que la chaîne sélectionnée prenne en charge cette fonction. Pour parcourir les informations relatives à un programme, utilisez les touches ▶▶ et ◀◀. Notez que le nombre de caractères visibles est limité.

Listes des favoris

Sélectionnez la chaîne de votre choix et appuyez sur la touche verte (Fav) pour l'ajouter à la liste des favoris. Pour supprimer une chaîne de la liste des favoris, sélectionnez la chaîne en question et appuyez sur la touche verte (Fav). Vous pouvez afficher votre liste des favoris en appuyant sur la touche verte (Fav). Vous pouvez créer votre propre liste de favoris pour chaque module syntoniseur.

Configuration antenna

1. Si vous ne disposez pas d'antenne parabolique fixe alignée avec le satellite Astra 19.2E et équipée d'un LNB universel, cette section vous sera utile.
2. Si vous disposez d'une antenne parabolique fixe alignée avec un autre satellite ou dotée d'un LNB différent, cette section vous sera utile.
3. Si vous disposez d'une antenne parabolique avec moteur et rotor DiSEqC et que vous souhaitez régler plusieurs satellites, cette section vous sera utile.
4. Si vous êtes sur un système avec commutateur Di-SEqC, cette section vous sera utile.

Les deux premières installations peuvent être réalisées par la plupart des utilisateurs à condition de savoir avec quel satellite votre antenne parabolique est alignée et le type de LNB dont elle est équipée.

Les installations 3 et 4 doivent être réalisées par un utilisateur expérimenté ou un technicien.

Régler un satellite ou un LNB différent

Sélectionnez le mode Satellite, appuyez sur MENU, parcourez le menu vers le bas pour sélectionner l'option Configuration antenne et appuyez sur OK. Le menu Configuration antenne Satellite s'affiche.

Configuration antenna Satellite 001 Ku_HOTBIRD 6,7A,8 002 Ku_ASTRA 1H,1KR,1L, 003 Ku_ASTRA 2A,2B,2D 004 Ku_ASTRA 1E,1G,3A 005 Ku_NILESAT 101,10 006 Ku_EUTELSAT W3A 007 Ku_EUTELSAT W1 008 Ku_BADR-2,3,4EURO Transpondeur 001 10723 H 29900 002 10750 H 15000 003 10750 H 30000 004 10775 H 28000 005 10803 H 3333 006 10853 H 27500 007 10892 H 27500 008 10930 H 27500 Qualité 013.0E Ku_HOTBIRD 6,7A,8 Type LNB 09750/10600 Puissance LNB Activé 22KHz Auto Impulsion sonore Aucun DiSEqC1.0 Aucun DiSEqC1.1 Aucun Moteur None Déplacer Sélectionner Quitter Ajouter Supprimer Editor Rachérer

Pour configurer plusieurs satellites et LNB (possible seulement sur les systèmes à plusieurs LNB, antennes paraboliques et commutateurs)

Utilisez les flèches ▲▼ pour sélectionner le satellite avec lequel votre antenne parabolique est alignée. Appuyez sur OK. Une flèche est affichée à côté du satellite sélectionné.

Appuyez sur ▶ pour parcourir la section LNB du menu. Sélectionnez le type LNB ainsi que les paramètres de votre LNB.

Appuyez sur la touche Quitter et la touche ◀ pour sélectionner le deuxième satellite.

Utilisez les flèches ▲▼ pour sélectionner le deuxième satellite. À l'aide des flèches ▲▼, sélectionnez le satellite avec lequel votre antenne parabolique est alignée. Appuyez sur OK. Une flèche est affichée à côté du satellite sélectionné.

Appuyez sur ▶ pour parcourir la section LNB du menu. Sélectionnez le type LNB ainsi que les paramètres des deuxième LNB et commutateur.

Appuyez sur Quitter et sur ◀.

Appuyez deux fois sur la touche bleue pour rechercher les chaînes satellite.

Vous trouverez ci-après une description complète de la configuration avancée de l'antenne parabolique pour plusieurs satellites à l'aide des commutateurs DiSEqC et du positionneur DiSEqC. Cette procédure doit être essayée uniquement par les utilisateurs expérimentés.

La page du menu principal de configuration de l'antenne parabolique affiche l'interface principale. Cette interface comprend la liste des satellites, la liste des transpondeurs et la liste des paramètres Antenne parabolique/LNB.

Liste des satellites

La liste des satellites affiche les noms des satellites.

001 Ku_HOTBIRD 6,7A,8 002 Ku_ASTRA 1H,1KR,1L.. 003 Ku_ASTRA 2A,2B,2D 004 Ku_ASTRA 1E,1G,3A 005 Ku_NILESAT 101,10 006 Ku_EUTELSAT W3A 007 Ku_EUTELSAT W1 008 Ku_BADR-2,3,4/EURO

Éditer le satellite

N°. Numéro actuel dans la liste du nom de satellite sélectionné. Le numéro ne peut pas être modifié.

Nom du satellite : Appuyez sur la touche verte pour accéder au menu Édition expliqué ci-dessous.

Editor
N°	001
Nom du satellite	ASTRA 1H,1KR,1L ▷
Direction longitude	Est
Angle longitude	019.2
Bande	Ku

Pour effectuer des modifications en utilisant le clavier virtuel, appuyez sur la touche ▶.

Sur le clavier virtuel, utilisez les flèches ◀▶ ▲▼ et OK pour sélectionner les caractères.

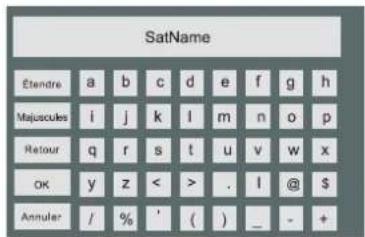

Clavier virtuel

SatName Etendre a b c d e f g h Majuscules i j k l m n o p Retour q r s t u v w x OK y z < > . l @ $ Annuler / % ' ( ) _ - +

Étendre : clavier étendu

Majuscules : changer la casse des caractères (majuscules/minuscules). Appuyez sur OK pour sélectionner.

Retour arrière : supprimer des caractères, appuyez sur OK.

OK : Vérifiez que vous avez défini le nom du satellite, puis revenez au menu Édition.

Annuler : revenir directement au menu Édition.

Direction longitude : information ajoutée pour déterminer l'emplacement du satellite. Utilisez la flèche ◀ pour sélectionner Ouest-Est.

Angle longitude : renseigner la longitude. Déplacez le curseur à l'aide des flèches ◀ pour définir la longitude du satellite.

Bande : sélection de la bande. Appuyez sur ◀ pour sélectionner la bande.

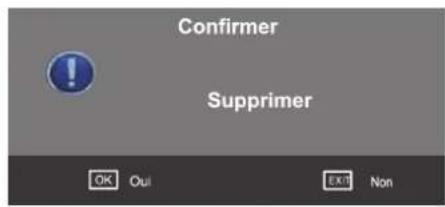

Menu Supprimer le satellite

Appuyez sur la touche JAUNE pour afficher le menu de confirmation. Appuyez sur OK pour lancer la suppression.

Confirmer Supprimer OK Oui EKI Non

Ajouter un satellite

Appuyez sur la touche ROUGE pour accéder au menu Ajouter.

Ajouter
N°	059
Nom du satellite	ASTRA 1H,1KR,1L ▷
Direction longitude	Est
Angle longitude	019.2
Bande	Ku

N° : numéro actuel dans la liste. Ce numéro ne peut pas être modifié manuellement.

Réglez tous les paramètres en suivant les instructions de la section précédente. Appuyez sur OK pour enregistrer ou sur EXIT pour annuler.

Un nouveau numéro de position est affecté au satellite ajouté.

Liste de transpondeurs

Cette liste présente les transpondeurs disponibles pour le satellite sélectionné.

Transpondeur

001 10723 H 29900

002 10750 H 15000

003 10750 H 30000

004 10775 H 28000

005 10803 H 3333

006 10853 H 27500

007 10892 H 27500

008 10930 H 27500

Menu Editer transpondeur

Appuyez sur la touche VERTE pour accéder au menu Éditer transpondeur.

Editor
Transpondeur	001
Fréquence(khz)	10744
Sumbole(ks/s)	22000
Polarité	H

N°: numéro actuel dans la liste. Le N° ne peut pas être modifié manuellement.

Fréquence : définir la fréquence dans le sens satellite-terre.

Symbole(ks/s) : définir le taux de symbole.

Polarité : Réglage de la polarité (horizontale ou verticale).

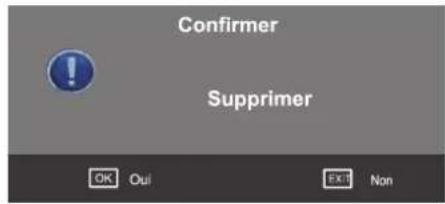

Supprimer le transpondeur

Appuyez sur la touche JAUNE pour afficher le menu de confirmation. Appuyez sur OK pour lancer la suppression.

Confirmer Supprimer OK Oui Exit Non

Ajouter un transpondeur

Appuyez sur la touche ROUGE pour accéder au menu Ajouter un transpondeur.

Ajouter
Transpondeur	084
Fréquence(khz)	10744
Sumbole(ks/s)	22000
Polarité	H

Le N° ne peut pas être modifié manuellement.

Fréquence : définir la fréquence dans le sens satellite-terre.

Symbole(ks/s) : définir le taux de symbole.

Polarité : Réglage de la polarité (horizontale ou verticale).

Description des paramètres de l'antenne parabolique

013.01 Ku_HOTBIRD 6,7A,8
Type LNB	< 09750/10600
Puissance LNB	Activé
22KHz	Auto
Impulsion sonore	Aucun
DiSEqC1.0	Aucun
DiSEqC1.1	Aucun
Moteur	None

Type LNB : Fréquence LNB

Mettez en surbrillance le type de LNB, et utilisez les flèches ◀▶ ou Ok pour accéder au sous-menu. Vous pouvez alors des paramètres spécifiques.

013.01 Ku_HOTBIRD 6,7A,8
Type LNB	09750/10600
9750/10600
9750/10750
05150
05750
09750
10600
10750

013.01 Ku_HOTBIRD 6,7A,8
Type LNB	09750/10600
11300
11475
User Single
User Dual

Puissance LNB : Alimentation électrique de commutation de plan de polarisation. Appuyez sur ◀ pour sélectionner Activé/Désactivé.

013.01 Ku_HOTBIRD 6,7A,8
Type LNB	09750/10600
Puissance LNB	◄ Activé ▷
22KHz	Auto
Impulsion sonore	Aucun
DiSEqC1.0	Aucun
DiSEqC1.1	Aucun
Motor	None

Activé : permet la réception d'émissions avec polarisation horizontale/verticale.

Désactivé : l'alimentation est coupée.

22KHz : niveau du commutateur LO/commutateur DS (l'utilisateur doit avoir installé le commutateur de signaux satellite 22KHz). Appuyez sur ◀ pour sélectionner Auto/Activé/Désactivé.

013.01 Ku_HOTBIRD 6,7A,8
Type LNB	09750/10600
Puissance LNB	Activé
22KHz	Auto
Impulsion sonore	Aucun
DiSEqC1.0	Aucun
DiSEqC1.1	Aucun
Moteur	None

Auto : signal d'impulsion de 22 KHz émis automatiquement vers l'interrupteur de commande.

Activé/Désactivé : interrupteur de commande manuel

Impulsion sonore : commutateur double/simple (l'utilisateur doit installer un système d'impulsion sonore (« Tone Burst »). Appuyez sur ◀▶ pour sélectionner Burst A/Burst B/None.

Burst A/Burst B : commuter manuellement le satellite A/B.

DiSEqC1.0: sélection possible de 4 pour 1 commutateur (l'utilisateur doit installer le protocole DiSEqC 1.0 pour la prise en charge de périphériques). Appuyez sur ◀ pour sélectionner LNB1/LNB2/LNB3/LNB4/Aucun.

LNB1/LNB2/LNB3/LNB4 : correspond à un satellite. Une fois votre sélection effectuée, la liste correspondante apparaît dans la liste de satellites.

DiSEqC 1.1 : sélection possible de 16 pour 1 commutateur (l'utilisateur doit installer le protocole DiSEqC1 .0) Cet équipement nécessite le protocole DiSEqC 1.1 pour être pris en charge. La plupart commande jusqu'à 16↑LNB. Appuyez sur ◀▶ pour sélectionner LNB1\~LBN16/Aucun.

LNB 1-LNB 16 : correspond à un satellite. Une fois votre sélection effectuée, la liste correspondante apparaît dans la liste de satellites.

Moteur : commande de la rotation autour de l'axe polaire pour le réglage de plusieurs satellites (l'utilisateur doit installer le protocole DiSEqC1.2 ou DiSEqC1.3 pour la prise en charge des périphériques). Utilisez les flèches gauche/droite pour sélectionner DiSEqC1.2/DiSEqC1.3/None.

DiSEqC1.2: Sélection du protocole DiSEqC1.2

DiSEqC1.3: Sélection du protocole DiSEqC1.3

Instructions d'utilisation lorsque le moteur est défini sur « DiSEqC1.2 » :

Appuyez sur la touche ROUGE pour accéder au menu Définir la limite.

Appuyez sur OK pour accéder au menu Définir position.

Continuer le déplacement : commande vers l'est ou vers l'ouest en continu pour tourner l'axe polaire dans la position souhaitée.

Incrément de déplacement : commande vers l'est ou vers l'ouest, avec une rotation à incrément fixe de l'axe polaire.

Définir la limite
Continuer le déplacement	◀	STOP ▷
Incrément de déplacement		STOP
Définir la limite à l'ouest
Définir la limite à l'est
Aller à référence
Désactiver la limite

Définir la limite à l'ouest : la position courante est définie sur le point le plus loin vers l'ouest.

Définir la limite à l'est : la position courante est définie sur le point le plus loin vers l'est.

Aller à référence : rétablir les valeurs par défaut.

Désactiver la limite : supprime la limite courante définie.

Définir position
Déplacer automatiquement	◀	STOP ▷
Continuer le déplacement		STOP
Incrément de déplacement		STOP
Enregistrer position
Aller à position
Aller à référence
Aller à X

Déplacer automatiquement : commande automatique vers l'est ou vers l'ouest en continu pour tourner l'axe polaire dans la position souhaitée.

Continuer le déplacement : commande manuelle vers l'est ou vers l'ouest en continu pour déplacer l'axe polaire dans la position souhaitée.

Incrément de déplacement : commande vers l'est ou vers l'ouest, avec une rotation à incrément fixe de l'axe polaire.

Enregistrer position : enregistre l'angle de rotation courant de l'axe polaire.

Aller à position : commande automatiquement l'angle de l'axe polaire pour qu'il se déplace vers la position enregistrée précédemment.

Aller à référence : commande l'angle de l'axe polaire automatiquement pour qu'il se déplace vers la position par défaut. Si le moteur est défini sur « DiSEqC1.3 » :

Appuyez sur la touche ROUGE pour accéder au menu Définir la limite. Lorsque le moteur est défini sur « DiSEqC1.3 », le menu Définir la limite est identique.

013.01 Ku_HOTBIRD 6,7A,8
Type LNB	09750/10600
Puissance LNB	Activé
22KHz	Auto
Impulsion sonore	Aucun
DiSEqC1.0	Aucun
DiSEqC1.1	Aucun
Moteur	DiSEqC 1.3

Appuyez sur la touche VERTE pour accéder au menu Définir le lieu.

Définir le lieu
Lieu	◀	Manual ▷
Direction longitude	Est
Angle longitude	000.0
Direction latitude	Nord
Angle latitude	000.0

Lieu : Sélectionnez la zone utilisateur ou d'autres zones, si l'utilisateur ne se trouve pas dans la zone définie par défaut dans le système. Pour ce faire, sélectionnez les paramètres personnalisés.

Direction longitude : Sélectionnez la longitude est ou la longitude de la zone utilisateur.

Angle longitude : Angle de longitude. Sélectionnez la longitude de la zone utilisateur. Déplacez le curseur pour entrer les valeurs correspondantes.

Direction latitude : Sélectionnez la latitude est ou la latitude de la zone utilisateur.

Angle latitude : Sélectionnez la latitude de la zone utilisateur. Déplacez le curseur pour entrer les valeurs correspondantes.

Appuyez sur OK pour accéder au menu Définir position.

Définir position
Déplacer automatiquement	◀	STOP ▷
Continuer le déplacement		STOP
Incrément de déplacement		STOP
Enregistrer position
Aller à position
Aller à référence
Aller à X

Déplacer automatiquement : commande automatique vers l'est ou vers l'ouest en continu pour tourner l'axe polaire dans la position souhaitée.

Continuer le déplacement : commande manuelle vers l'est ou vers l'ouest en continu pour déplacer l'axe polaire dans la position souhaitée.

Incrément de déplacement : commande vers l'est ou vers l'ouest, avec une rotation à incrément fixe de l'axe polaire.

Enregistrer position : enregistre l'angle de rotation courant de l'axe polaire.

Aller à position : commande automatiquement l'angle de l'axe polaire pour qu'il se déplace vers la position enregistrée précédemment.

Aller à référence : commande l'angle de l'axe polaire automatiquement pour qu'il se déplace vers la position par défaut.

Aller à X : zone basée sur les paramètres entrés par l'utilisateur. Calcule automatiquement la position du satellite au-dessus de la zone.

Commande la rotation de l'axe polaire pour le positionner correctement.

Menu recherche

Une fois tous les paramètres définis, appuyez sur la touche BLEUE pour accéder au menu de configuration.

Recherche de chaînes
Mode de recherche	◀	Par défaut ▷
Type de chaîne	◀	Tout ▷
Type de service	◀	Tout ▷
Polarisation	◀	Auto ▷

Mode de recherche: Recherche Par défaut, Recherche aveugle et Réseau.

Par défaut : recherche les chaînes par défaut

Recherche aveugle : parcourt toutes les chaînes à la recherche des réglages TNT (la recherche est longue mais toutes les chaînes sont trouvées, y compris les nouvelles chaînes).

Réseau : parcourt les fréquences de chaînes connues à la recherche des réglages LNB et Satellite sélectionnés au moment de la fabrication (cette recherche est la plus rapide).

Type de chaîne : FTA (à accès libre) ou Tout (à accès libre et chaînes payantes)

Type de service : DTV (DVB TV) ou Radio (DVB Radio) ou DTV et Radio

Polarisation : Polarisation LNB : H (horizontal), V (vertical) et AUTO en fonction de l'installation LNB.

Menu Réglages

Menu Image

Mode Image Standard Contraste 50 Luminosité 50 Couleur 50 Nettoté 50 Teinte 50 Déplacer Retour Sélectionn.. Quitter

Mode image : faites votre choix entre Standard, Doux, Utilisateur, Dynamique.

Remarque : les paramètres Contraste, Luminosité, Couleur et Netteté ne peuvent être ajustés que lorsque le mode Personnalisé a été sélectionné dans les paramètres du Mode image.

Contraste : permet de régler la différence entre les zones les plus claires et les zones les plus sombres de l'image.

Luminosité : permet de régler la luminosité globale de l'image.

Couleur : Permet de régler la couleur.

Netteté : augmentez ce paramètre pour que les bords de l'image soient nets et diminuez-le pour qu'ils soient plus doux.

Teinte: permet de contrôler la teinte (mode NTSC uniquement).

Colour Temperature (Température couleur) : faites votre choix entre Moyen, Froid, Utilisateur et Chaud.

Rouge : permet de régler la couleur rouge de l'image.

Vert : permet de régler la couleur verte de l'image.

Bleu : permet de régler la couleur bleue de l'image.

Format : Vous avez le choix entre Auto 16:9, 4:3, Zoom1, Zoom2 et Panorama.

Réduction du bruit : faites votre choix entre les modes de réduction des bruits d'interférence suivants : Désactivé, Faible, Moyen et Haut.

Menu SON

Mode audio : Vous avez le choix entre : Standard, Musique, Film, Sports et Utilisateur.

Mode Audio Standard Aigus 50 Graves 50 Balance 50 Volume auto Désactivé SRS Trusurround HD Désactivé Déplacer Retour Sélectionn.. Quitter

Aigus (peut être ajusté lorsque le mode son est réglé sur Utilisateur) Permet de régler l'intensité relative des sons aigus.

Graves (peut être ajusté lorsque le mode son est réglé sur Utilisateur) Permet de régler l'intensité relative des sons graves.

Balance : Permet d'ajuster l'équilibre la sortie audio entre les haut-parleurs droit et gauche ou de couper le volume du haut-parleur droit ou gauche.

Volume auto : Cette fonction règle automatiquement le niveau sonore lorsque le téléviseur est allumé. Pour activer cette fonction, sélectionnez « Activé ».

SRS TruSurround HD :TruSurround HD™ (TS HD) est une technologie de virtualisation multicanaux robustes développé par SRS Labs qui offre une expérience d'écoute améliorée ne ressemble à aucun autre technologie qui a été offert pour une enceinte à deux environnement de lecture. TruSurround HD s'appuie sur son prédécesseur, le l'industrie de virtualisation leader de son surround, le SRS TruSurround XT®. pas ne seule TruSurround HD traiter jusqu'à 6.1 canaux pour la lecture plus deux haut-parleurs ou un casque, mais il utilise également d'autres algorithmes propriétaires de SRS Labs afin d'optimiser performance de la basse, pour la clarté profonde de basse de dialogue riche pour une meilleure intelligibilité de la voix, et le contrôle définition de maximale à haute fréquence de clarté.

Menu EXTRAS

Horloge Minuterle mise en veille Désactivé Configuration PC Auto Standby Activé EXTRAS Déplacer Retour OK Sélectionn.. M Quitter

Horloge: Définir manuellement l'horloge en mode ATV.

Veille automatique : Permet de programmer la mise en veille avec les paramètres suivants : 10 min, 20 min, 30 min, 60 min, 90 min, 120 min, ,180min, 240 min et Désactivé.

PC Setup (Réglage PC) (en mode PC seulement) : appuyez sur OK pour accéder au sous-menu afin d'ajuster la position horizontale/verticale, la taille et la phase de l'image.

Auto standby: l'énergie Turn sauver mode de veille automatique 4hr ON/OFF.

Si le téléviseur ou la télécommande n'est pas utilisépendant une période de 4 heures du téléviseur s'éteint automatiquement. Pour sélectionner l'installation automatique, utilisez les flèches haut/bas pour mettre l'option en surbrillance et appuyez sur OK.

Menu OPTIONS

Langue OSD Langue audio Langue des sous-titres Durée affichage menu Pays Restaurer réglages d'usine Accueil-Etat Français Deutsch Deutsch 10S Germany Puissance Max Déplacer Retour Sélectionn.. Quitter

Langue OSD : Permet de sélectionner la langue des menus affichés à l'écran.

Langues audio (peut être sélectionné uniquement en mode DTV) : permet de sélectionner la langue audio. La disponibilité de cette fonction dépend de la chaîne réglée.

Langue sous-titres (peut être sélectionné uniquement en mode DTV) : permet de sélectionner la langue des sous-titres. La disponibilité de cette fonction dépend de la chaîne réglée.

Menu Time Out (Durée affichage menu) : permet de définir le temps d'affichage du menu à l'écran : vous avez le choix entre 5 s, 10 s, 15 s, 20 s, 25 s, 30 s, 35 s et 40 s.

Pays : Le pays par défaut est l'Allemagne mais vous pouvez le modifier en utilisant la fonction Réglage auto.

Restore Setting (Restaurer réglages d'usine) : appuyez sur OK pour restaurer les paramètres d'usine par défaut.

Accueil-Etat: faites votre choix entre Max Performance mode, Accueil-Etat, Max Economy mode.

Menu VERROUILLAGE

Verrouiller système Régter mot de passe Verrouiller chaîne Contrôle parental Réglage hôtel Désactivé Désactivé VERROUILL.. Déplacer Retour OK Sélectionn.. Quitter

Pour accéder au menu Verrouillage, vous devez entrer le mot de passe. Le mot de passe par défaut est 0000. Une fois que vous avez accédé au menu, vous pouvez définir le mot de passe de votre choix.

Verrouiller système Régter mot de passe Verrouiller chaîne Contrôle parental Réglage hôtel Veuillez saisir le mot de passe (Annuler Effacer) Déplacer Retour Sélectionn... Quitter

Verrouiller système : permet d'activer ou désactiver le verrouillage système. Une fois que vous avez sélectionné ACTIVE, les réglages effectués dans « Verrouiller chaîne », « Contrôle parental » et « Réglage hôtel » sont activés et appliqués.

Régter mot de passe Verrouiller chaîne Contrôle parental Réglage hôtel Désactivé 4 5 6 7 Déplacer Retour Sélectionn. Quitter

Régler mot de passe : si vous aviez déjà modifié votre mot de passe, entrez le mot de passe actuel.

Veuillez saisir l'ancien mot de p...: saisissez le mot de passe actuel.

Veuillez saisir le nouveau mot d.: saisissez une nouvelle fois le nouveau mot de passe.

Confirmer le nouveau mot de pa.: saisissez une nouvelle fois le nouveau mot de passe.

Vous pouvez utiliser le Verrouillage chaîne pour ver- rouiller les chaînes sélectionnées. Utilisez les touches ▲▼ pour sélectionner la chaîne souhaitée, puis ver- rouillez-la en appuyant sur la touche VERTE de la télé- commande. Pour déverrouiller une chaîne verrouillée, sélectionnez la chaîne et appuyez sur la touche VERTE.

Remarque : pour afficher les chaînes verrouillées, vous devez saisir votre mot de passe.

Le Contrôle parental bloque les émissions en fonction du niveau parental. Cette fonction est disponible uniquement pour les téléviseurs numériques et la chaîne réglée doit la prendre en charge.

Edition des chaîne Nom chaîne Ignorer VERROUIL... FAV Type 2 ABC TV Melhour 20 ABC HDTV 702 BBC Radio 2 703 BBC Radio 3 704 BBC Radio 4 714 heat 1 C-28 2 C-44 3 C-56 Déplacer Selecti Retour Verrouit.

Mode hotel : Ouvre le menu « Mode hôtel ».

Mode hôtel

Réglage hôtel
Verrouiller hôtel	Désactivé
Verrouiller chaîne	Désactivé
Définir source	Désactivé
Verrouiller Image	Désactivé
Verrouillage des touches	Désactivé
Volume max	100
Verrouiller source
Annuler verrouillage
Exportation base donn..
Importation base données
Quick Start Lock	Désactivé
Menu Lock	Désactivé

Restreint l'accès aux menus de réglage, limitation du volume sonore maximum. Verrouille les menus Image et Signal.

Verrouiller hôtel : sélectionnez l'option « Verrouiller hôtel » à l'aide des touches ▲▼ et appuyez sur ▶ pour choisir l'option ACTIVE ou DESACTIVE. Une fois que vous avez sélectionné ACTIVE, les options suivantes, excepté « Annuler verrouillage », sont disponibles.

Verrouiller chaîne : sélectionnez l'option « Verrouiller chaîne » à l'aide des touches ▲▼ et appuyez sur ▶ pour choisir l'option ACTIVE ou DESACTIVE. Une fois que vous avez sélectionné ACTIVE, les options de réglage TV ne sont plus visibles dans le menu principal.

Définir source : sélectionnez l'option « Définir source » à l'aide des touches ▲▼ et appuyez sur ▶ pour choisir une source du signal ou l'option DESACTIVE. Cette fonction vous permet de régler la source du signal (DVB/Câble/Satellite/ATV/PERITEL/YPBPR/PC/HDMI1/HDMI2/HDMI3/

AV/USB) à utiliser lors de la mise sous tension du téléviseur. Cette source sera utilisée jusqu'à ce que vous sélectionnez une source différente ou que vous désactiviez cette fonction (DESACTIVE).

Verrouiller image : sélectionnez l'option « Verrouiller image » à l'aide des touches ▲▼ et appuyez sur ▶ pour choisir l'option ACTIVE ou DESACTIVE. Une fois que vous avez sélectionné ACTIVE, le menu Image n'est plus visible dans le menu principal.

Verrouillage des touches : sélectionnez l'option « Ver- rouillage des touches » à l'aide des touches ▲▼ et appuyez sur ▶ pour choisir l'option ACTIVE ou DESACTIVE. Une fois que vous avez sélectionné ACTIVE, les touches du panneau avant TV/AV/Menu/CH+/CH-/VOL+/VOL-du téléviseur sont verrouillées.

Volume max : sélectionnez l'option « Volume max » à l'aide des touches ▲▼ et appuyez sur ▶ pour choisir le volume souhaité. Le volume de sortie ne dépasse jamais la valeur maximale réglée.

Verrouiller source : sélectionnez l'option « Verrouiller source » à l'aide des touches ▲▼ et appuyez sur OK pour activer le menu. Appuyez sur la touche ▶ pour passer de ACTIVE à DESACTIVE et vice-versa. Toutes les sources du signal portant la mention « ACTIVE » ne seront plus disponibles dans le menu de sélection de la source du signal.

Annuler verrouillage : sélectionnez l'option « Annuler verrouillage » à l'aide des touches ▲▼ et appuyez sur ▶ pour l'activer. Tous les réglages du mode hôtel restent désactivés tant que vous n'activez pas à nouveau l'option « Verrouiller hôtel ».

Exportation base données et Importation base données : permet de copier les menus Image, Son, Options, Verrouillage et Hôtel d'un téléviseur vers d'autres, afin que tous soient configurés selon cet ensemble de paramètres.

Pour exporter les paramètres vers un fichier sur une clé USB : connectez une clé USB au port USB1. Sélectionnez « Exportation base données ». Appuyez sur ▶. Lorsque l'exportation est terminée, Succès exportation s'affiche.

Pour importer les réglages vers un autre téléviseur SEG Los Angeles-B/S : connectez la clé USB contenant le fichier au port USB1 de l'autre téléviseur. Sélectionnez « Importation base données ». Appuyez sur ▶. Une fois l'importation terminée, le téléviseur s'éteint. Lorsque vous le rallumez, il est configuré de manière identique au premier téléviseur.

Verrouiller Démarrage rapide : sélectionnez l'option « Démarrage rapide » à l'aide des touches ▲▼ et appuyez sur ▶ pour choisir l'option ACTIVE ou DESACTIVE. Une fois que vous avez sélectionné ACTIVE, la touche DEMARRAGE RAPIDE est désactivée.

Verrouillage menu : sélectionnez l'option « Verrouiller menu » à l'aide des touches ▲▼ et appuyez sur ▶ pour choisir l'option ACTIVE ou DESACTIVE. Une fois que vous avez sélectionné ACTIVE, tous les sous-menus, excepté le menu « Verrouiller », ne sont plus visibles dans le menu principal.

Utilisation des fonctions multimédia

Fonctionnement de base

1. Appuyez sur la touche SOURCE de la télécommande pour afficher le menu des sources d'entrée, sélectionnez la source USB à l'aide des flèches ▲▼ et appuyez sur OK pour accéder au menu Multimédia représenté ci-dessous.

1. Branchez le périphérique USB. Le nom du périphérique apparaît à l'écran.

MENU PRINCIPAL PHOTO MUSIQUE FILM TEXTE Liste des périphériques USB MENU PRINCIPAL PHOTO MUSIQUE VIDÉO TEXTE Options de navigation DISQUE C: PHOTO USB 2.0 Déplacer MENU Menu OK Sélectionner Informations sur le périphérique USB

3). Appuyez sur ◀▶ pour sélectionner les fichiers à lire sur le périphérique USB (PHOTO, MUSIQUE, VIDÉO, TEXTE).

Dossier supérieur C:\PHOTO 1 / 2 Retour au menu principal Return Up Folder DSC520-jpg DSC521-jpg 1920*1200.jpg 1080*768.jpg DSC400-jpg 88 Photo.jpg DSC110-jpg DSC457-jpg DSC458-jpg DSC05-jpg Résolution: 2016 x 2112 Taille: 2846 Kbytes Date: 2010/10/16 Hours: 16:38:42 Supprimer fichier en cours Ajouter/Supprimer tout ajouter à/supprimer de la liste de l. Plein écarn Déplacer MENU Menu EXIT Quitter

Appuyez sur les flèches ◀▶ ▲▼ pour sélectionner un fichier ou un dossier puis sur la touche OK pour l'ouvrir. Appuyez sur ▶ pour lire les fichiers en mode plein écran. Une fois en mode plein écran, appuyez sur la touche OK pour afficher le menu de navigation en bas de l'écran ou sur la touche ■ pour revenir aux fichiers.

1. Photo

Regarder des photos

Appuyez sur les flèches ◀▶ pour sélectionner l'option dans le menu, puis sur OK pour l'activer.

Répétition : sélectionnez le mode de répétition parmi Repeat All (Répéter tout), Repeat 1 (Répéter 1) ou Repeat None (Répétition désactivée).

Musique : permet de lancer la lecture de la musique de fond de votre choix ou de la mettre en pause.

Playlist : permet d'afficher la playlist à l'écran et de sélectionner la photo de votre choix.

Info : permet d'afficher des informations sur le fichier.

Rotat. : permet de faire pivoter la photo dans le sens des aiguilles d'une montre/dans le sens inverse des aiguilles d'une montre.

Zoom avant/arrière : permet d'effectuer un zoom avant/arrière de vos photos.

Dépl. vue : permet de déplacer la photo en mode zoom arrière.

2. Musique

Écouter de la musique

Appuyez sur les flèches ◀▶ pour sélectionner l'option dans le menu, puis sur OK pour l'activer.

Appuyez sur les flèches ▲▼ pour sélectionner la musique puis sur OK pour la lire.

Répétition : sélectionnez le mode de répétition parmi Repeat All (Répéter tout), Repeat 1 (Répéter 1) ou Repeat None (Répétition désactivée).

Rechercher : permet de programmer la musique pour la lire à partir du moment que vous avez paramétré.

Appuyez sur OK pour afficher la frise chronologique et sélectionnez la position à l'aide des flèches ◀▶▲▼. Paramétrez le moment de lecture à l'aide des touches numériques de la télécommande, sélectionnez « OK » puis appuyez sur la touche OK pour vous rendre à ce point

Écran veille : Appuyez sur la touche BLEUE pour passer en mode Écran de veille et appuyez sur une touche quelconque pour le quitter.

3. Vidéo

Regarder un film

Appuyez sur les touches ◀▶ pour sélectionner l'option dans le menu puis sur OK pour l'activer.

Répétition : sélectionnez le mode de répétition parmi Repeat All (Répéter tout), Repeat 1 (Répéter 1) ou Repeat None (Répétition désactivée).

Déf A-B : permet de sélectionner et lire la partie du fichier que l'on préfère en définissant A comme point de départ et B comme fin. Appuyez sur OK pour annuler.

Playlist : permet d'afficher la playlist à l'écran.

Info : permet d'afficher des informations sur le fichier vidéo.

Slow (Lent) : permet de lire les films au ralenti. Appuyez sur T pour annuler et revenir à la vitesse de lecture normale.

Step (image par image) : cette option permet de vous déplacer rapidement dans le film.

Rechercher : permet de lire le film à partir du moment que vous avez paramétré.

Zoom avant/arrière : permet d'effectuer un zoom avant/arrière de l'image du film affichée à l'écran.

Ratio d'aspect : permet de définir le format d'affichage à l'écran.

Dépl. vue : Déplace la zone agrandie sur l'image.

4. Texte

Afficher des fichiers texte

Appuyez sur les flèches ◀▶ pour sélectionner l'option dans le menu, puis sur OK pour l'activer.

Page précédente / suivante : permet de revenir à la page précédente du texte ou de passer à la suivante.

Préc. / Suiv : permet de revenir au fichier précédent ou de passer au suivant

Stop : permet d'interrompre la rotation automatique des pages.

Musique : permet de lancer la lecture de la musique de fond de votre choix ou de la mettre en pause.

Playlist : permet d'afficher la playlist à l'écran.

Info : permet d'afficher des informations sur le fichier texte.

GUIDE DE RÉSOLUTION DES PROBLÈMES

Le guide ci-dessous est destiné à vous aider à identifier les problèmes éventuels.

SYMPTÔME	SOLUTION
Absence d'image, de son	Vérifiez que le téléviseur est bien branché. Vérifiez qu'il est raccordé à une source d'alimentation adéquate. Vérifiez que l'alimentation électrique est sous tension.
Aucune image ne s'affiche	Assurez-vous que le téléviseur est sous tension. Vérifiez que les câbles sont bien installés. Assurez-vous que l'antenne et/ou les sources externes sont connectées. Appuyez sur la touche SOURCE pour changer de source. Allumez ou éteignez le téléviseur.
Aucun son n'est émis	Appuyez sur la touche SOURDINE et vérifiez si le mode Sourdine a été activé. Passez à une autre chaîne et vérifiez si le même problème se produit. Appuyez sur la touche V+ vous voir si le problème peut être résolu.
Aucune image n'apparaît sur certaines chaînes	Vérifiez que la bonne chaîne est sélectionnée. Ajustez l'antenne.
Aucune couleur n'apparaît sur certaines chaînes (noir et blanc)	Vérifiez si le même problème existe sur d'autres chaînes. Vérifiez que vous avez sélectionnez les bons paramètres d'image.
Présence de bruit, de neige ou d'images fantômes.	Vérifiez que l'antenne est raccordée correctement. Vérifiez que l'antenne est en bon état. Essayez de déplacer l'antenne.

Si aucune des suggestions ne permet de résoudre le problème, essayez d'éteindre votre téléviseur puis de le rallumer. Si cela ne fonctionne pas, contactez notre assistance technique.

REMARQUE : Le téléviseur ne doit être réparé que par un personnel technique qualifié et agréé. N'essayez jamais de retirer le couvercle arrière. En effet, le téléviseur présente des tensions dangereuses qui peuvent être fatales ou causer des incendies.

SPÉCIFICATIONS TECHNIQUES

Les spécifications du téléviseur que vous venez d'acheter peuvent différer des informations présentes dans ce tableau, suite à des innovations techniques.

Spécifications du téléviseur

Système TV	PAL/BG/DK/ I
Système audio	BG/DK/I
Taille de l'écran	37 pouces (diagonal)
Résolution	1920 x 1080 pixels (RVB)
Entrée antenne	75 ohms (asymétrique)
Puissance de sortie audio	2 x 5W
Aïmentation requise	AC 100 - 240V 50/60Hz
Consommation électrique	64W
Cponsommation en veille	<0.5W
Poids	12.75Kg

Spécifications de la télécommande

Type	Infrarouge
Portée de transmission	5m
Angle de contrôle	30 degrés (horizontal)
Piles	2 x 1.5V, type AAA
Dimensions	48 x 193 x 20 mm
Poids	90g (sans les piles)

1. Vous devez tout d'abord retirer le socle. Placez le téléviseur face vers le bas.
2. Retirez les cinq vis situées à l'arrière du téléviseur afin de dégager le reste du socle.
3. Retirez et rangez le socle et les vis.
4. Utilisez quatre vis de mécanique pour monter le téléviseur sur le support.

Cet appareil est conforme à la norme VESA et conçu pour pouvoir être installé sur un mur à l'aide d'un kit de montage VESA de 200 mm x 200 mm. Installez cet appareil en suivant les instructions du support mural (non fourni).

4 orifices de montage pour vis de type M6×16

Recyclage des déchets électriques

Mise au rebut correcte du produit

Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers. Il est de votre responsabilité d'assurer le recyclage et le tri sélectif de ce produit. Veuillez déposer votre appareil usagé dans un point de collecte spécialisé dans le recyclage des déchets des équipements électriques et électroniques. Si vous ne savez pas où déposer votre appareil usagé pour son recyclage, veuillez contacter votre mairie ou consulter votre service de collecte des déchets ménagers.

Le symbole d'une poubelle barrée indique que les piles et/ou accumulateurs doivent être collectés et mises au rebut séparément des déchets ménagers.

Si la pile ou l'accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg), et/ou cadmium (Cd) définies dans la Directive sur les piles (2006/66/EC), alors les symboles chimiques Hg, Cd et Pb correspondant au plomb (Pb), au mercure (Hg) et/ou au cadmium (Cd) apparaîtront sous le symbole de la poubelle barrée.

ant au tri sélectif des piles, vous aiderez à bonne élimination des produits et des piles et ez ainsi à éviter les conséquences négatives que peut avoir une mauvaise élimination sur ment et la santé humaine.

Pour obtenir des informations plus détaillées à propos des programmes de collecte et de recyclage disponibles dans votre pays, veuillez contacter votre mairie ou le magasin où vous avez acheté ce produit.

Cet appareil satisfait aux directives européennes en matière de sécurité et d'interférences électriques.

Ce produit est conforme aux réglementations UE suivantes :

EN 55022:2006+A1:2007

EN 55013:2001+A1:2003+A2:2006

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2008

EN 55024:1998+A1:2001+A2:2003

EN 55020:2007

Fabricant :

D-66780 Rehlingen-Siersburg (Allemagne)

Tél : [phone]

Fax : [phone]

Indice

Tipo LNB: Frequenza LNB

013.0E Ku_HOTBIRD 6,7A,8
Tipo LNB	05150
Alimentazione LNB	On
22KHz	Auto
Toneburst	Nessuna
DiSEqC1.0	Nessuna
DiSEqC1.1	Nessuna
Motore	None

Nous vous remercions d'avoir acheté cet appareil particulièrement moderne et espérons qu'il vous donnera entière satisfaction. La fabrication de tels appareils fait appel à un processus complexe soumis à des contrôles réguliers de qualité. Nous garantissons ainsi la fabrication de produits de haute qualité. Toutefois, en cas de problème justifié, nous vous offrons une garantie de 2 ans à compter de la date d'achat, aux conditions suivantes :

1. La présente garantie n'affecte en rien vos droits de réclamation contre le vendeur en tant que consommateur. Ces droits ne se limitent pas à la garantie du fabricant.
2. La garantie du fabricant est uniquement valable en cas d'utilisation personnelle de l'appareil sur le territoire de la Suisse.
3. La période de garantie est de 2 ans à compter de la date d'achat.
4. Pendant cette période, nous vous offrons un service gratuit à notre entière discrétion, en procédant, soit à la réparation de l'appareil, soit à son remplacement par un appareil de valeur similaire. Nous assumons les frais de main-d'œuvre, matériel et transport de votre appareil sur le territoire de la Suisse.
5. En cas de réclamation, veuillez d'abord contacter notre ligne d'assistance téléphonique, qui vous indiquera les étapes à suivre pour faire réparer votre appareil.

Contactez notre ligne d'assistance téléphonique au :

044 / 508 72 78

ou écrivez-nous à l'adresse suivante :

Sertronics AG

Fegistrasse 5

1. Ayez toujours votre preuve d'achat à portée de main. Si vous nous retournez l'appareil, joignez-y le ticket d'achat correspondant. Nous ne serons malheureusement pas en mesure de vous offrir de services de garantie gratuits si aucun ticket d'achat n'accompagne l'appareil. Dans ce cas, nous vous enverrons un devis de réparation. Si vous décidez de ne pas faire réparer l'appareil, il vous sera retourné. Les frais de devis ainsi que les frais de transport (tarif forfaitaire) de l'appareil seront alors à votre charge.
2. Les pièces remplacées seront conservées par notre centre de services et détruites à son entière discrétion.
3. La garantie sera nulle si l'appareil est ouvert et/ou modifié par une tierce personne que nous n'avons pas explicitement autorisée ou par vous-même.
4. Aucune réclamation ne peut être effectuée pendant la période de garantie dans les cas suivants :

■ Manipulation incorrecte de l'appareil
■ Dommages mécaniques de l'appareil causés par des facteurs externes
■ Dommages causés pendant le transport
■ Défauts imputables à un entretien inapproprié
■ Erreurs d'utilisation
■ Installation de l'appareil dans un lieu humide ou en extérieur
■ Pièces et composants amovibles (piles classiques, piles rechargeables, etc.)

■ Dommages résultant de force majeure, d'inondations, de pluies, d'orages ou de surtensions, ainsi que d'autres événements indépendants de notre volonté.
■ Dommages causés par une utilisation abusive, notamment par une utilisation autre que personnelle
■ Utilisation de l'appareil non conformre aux consignes d'utilisation.
■ L'appareil ne présente aucun défaut technique
■ Erreurs de pixels comprises dans la plage de tolérance établie par la norme ISO 9241-307 (erreurs de pixels de classe II)
■ L'étiquette d'identification et/ou le numéro de série a été retiré(e)

1. Pour vérifier et traiter votre réclamation dans les meilleurs délais, veillez à inclure tout le contenu de l'emballage, y compris les accessoires [télécommande, support, montage au mur, câble A/V, etc.].
2. Là.garantie ne couvre aucune autre responsabilité de notre part, en particulier aucun dommage n'ayant pas pour origine l'appareil lui-même et aucune perte pouvant résulter du mauvais fonctionnement de l'appareil lors de sa réparation (frais de transport, de manutention, etc.). Nos responsabilités légales, notamment selon la loi sur la responsabilité des appareils, ne sont ici ni affectées, ni exclues.
3. La période de garantie est de 2 ans maximum à compter de la date d'achat, définie comme date initiale des services rendus, et pour ce qui est du remplacement éventuel de composants.

Limitation de responsabilité

« Dans le cadre de cette garantie, nous répondons, selon le type de bien, des dommages prévisibles, classiques et immédiats survenant du fait de manquements résultant de négligences, même légères. Nous déclinons toute responsabilité vis-à-vis des entreprises en cas de manquement, même léger, à toute obligation contractuelle, même non fondamentale, du fait de négligences.

Ce qui précède ne saurait s'appliquer en cas de dommages corporels et d'atteintes à l'intégrité physique, ou en cas de décès du client et de demandes de dommages et intérêts au titre de la responsabilité du fabricant.
