MODE D'EMPLOI ASF 65090 ARTHUR MARTIN

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité	3
Description de l'appareil	4
Bandeau de commande	5
Avant la première utilisation	6
Réglage de l'adoucisseur d'eau	7
Utilisation du sel régénérant	8
Utilisation du liquide de rinçage	8

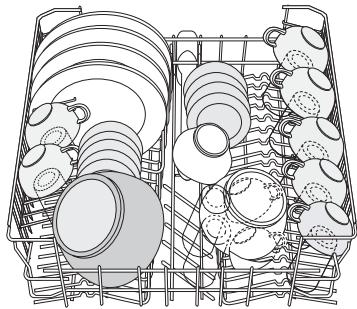

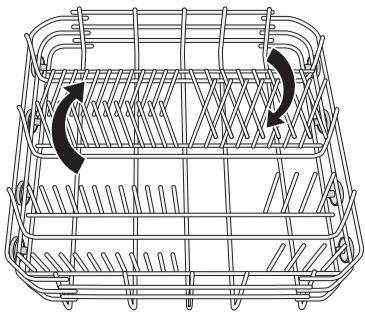

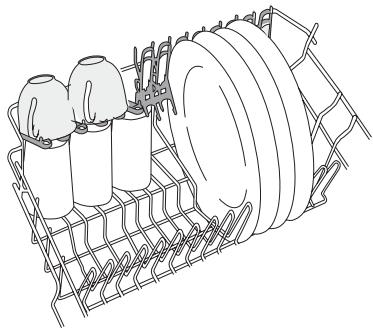

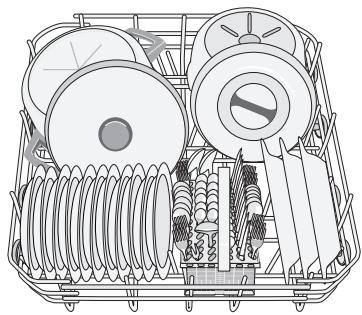

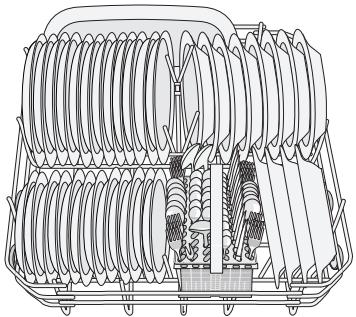

Rangement des couverts et de la vaisselle	9

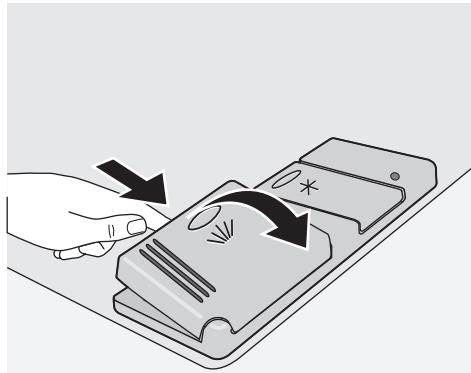

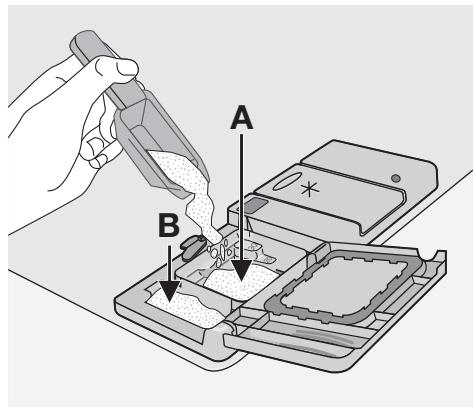

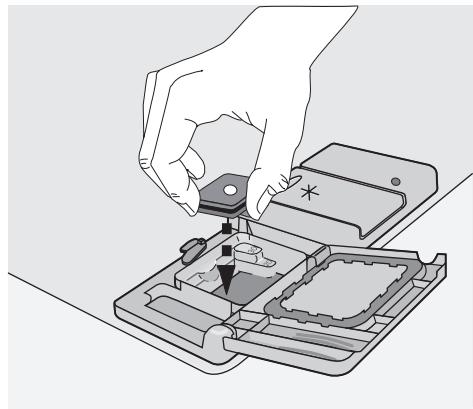

Utilisation du produit de lavage	12
Fonction "Tout en 1"	13
Sélection et départ d'un programme de lavage	14

Programmes de lavage	15

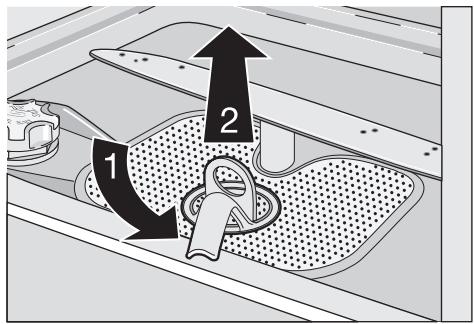

Entretien et nettoyage	16
En cas d'anomalie de fonctionnement	17
Caracteristiques techniques	19

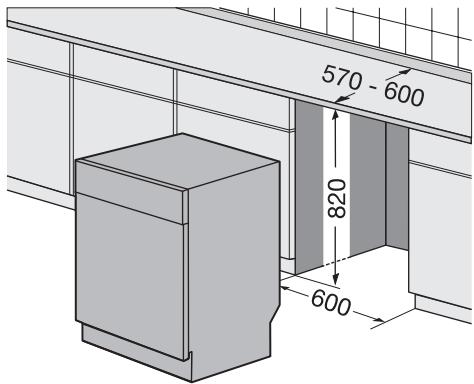

Installation	19
Raccordement à l'arrivée d'eau	20
Branchement électrique	21
En matière de protection de l'environnement	21

Sous réserve de modifications

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dirempérativement les préconisations suivantes avant toute utilisation de votre apparéil.

Avertissement Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Avertissement Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Avertissement Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les

raccordements (eau, gaz, électricité, évacuation selon modulo), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnelnel qualifié.

Avertissement Notre apparéil a été consçu pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industriielles ou pour d'autres buts que ceux pour lesquels il a été consçu. Vous éviterez ainsi des risques matériel et corporel.

Avertissement Débranchez votre apparéil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Avertissement Si votre apparéil est équipé d'un éclairage, débranchez l' apparéil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

! Avertissement Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments

imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

! Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisze attentivement ce manuel avant l'st installation et l'utilisation. Conservez ces instructions a proximete de I'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de I'appareil.

Utilisation réglementaire

• Cét apparéil est exclusivement destiné à un usage domestique.
• Ce lave-vaisselle est conçu pour laver la vaisse et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilise pas de solvants dans votre apparéil. Ceux-ci poursaient provoquer une explosion!

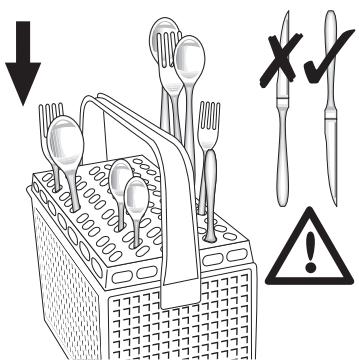

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas. ou posez-les en position horizontally dans le panier supérieur.
• N'utilisez que des produits (sel, produit de lavage, liquide de rincege) spécifiques pour lave-vaisse.
• Evitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures !
• Ne sortez pas la vaiselle du lave-vaiselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Cét apparéil ne peut être entretenu et réparté que par un technicien autorisé, exclusivement avec des pieces d'origine.
• N'essayez enaucun cas de réparer le lavevaisselleyou-meme.Les réparations effectuées par du personnel non qualifiépeuvent provoquer des blessures ou lemauvais fonctionnement du lave-vaisselle.Contactez notre service après vente.Exigez des pièces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.
• Respectez les consignes de sécurité du fabricant du dédTangent pour éviter les brûlures aux yeux, à la bouche et la gorge.
• Ne buvez pas l'eau du lave-vaiselle. Des résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet apparéil. Veillez à ce que les enfants ne jouent pas avec l' apparéil.
• Rangez les emballages hors de la portée des enfants. Ils doivent un risque de suffocation.
• Rangez les détergents dans un endroit sur. Veillez à ce que les enfants ne touchent pas les produits de lavage.
• Ne laïsez pas les enfants s'approcher de l'appareil quand la porte est ouverte.

! Avertissement Le produit de lavage pour lave-vaisselle est dangereux!

Le produit de lavage est très corrosif; tout accident provoqué par ce détergent doitIMPérativement faire l'objet d'un appel à votre centre antipoison régional et à un médecin. Si celui qu'un a avale du produit de lavage pour lave-vaisselle, il faut immédiatement contacter le centre antipoison régional et un médecin. En cas de projection de produit de lavage dans les yeux, baignez abondamment

à l'eau en attendant l'intervention du médecin. Veiliez à ranger ce produit dans un endroit sur, hors de portée des enfants. Ne faissez jamais la porte ouverte lorsque l'appareil contient du détergent.

Nous vous recommendons de replir le réserveir de produit de lavage juste avant de démarrer un programme.

Installation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branche pas un apparéil endommagé. Si nécessaire, contactez le fournisseur.
• Deballez l'appareil avant de l'utiliser pour la première fois.
• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.

• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.

• Ne modifiez ni les specifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.

• N'utilisez pas l'appareil :

• si le cable secteur ou les tuyaux d'eau sont endommages,

• si le bandeau de commande, le plan de travail ou la plinthe sont endommages, si vous pouvez acceder à l'intérieur de l'appareil.

Contactez le service après-vente de votre magasin vendeur.

• Ne percez pas dans les côtés de l'appareil pour ne pas endommager les composants électriques et hydrauliques.

Avertissement Respectez
scrupuleusement les consignes
données pour les branchements
électriques et le raccordement de l'eau.

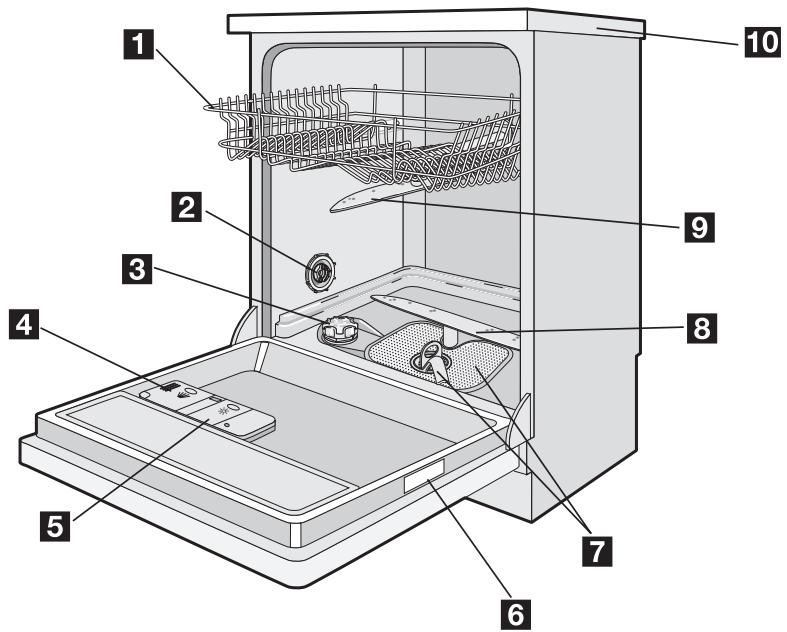

Description de l'appareil

1 Panier supérieur
2 Selecteur de durete de I'eau
3 Réservoir de sel régénérant
4 Distributeur de détérgent
5 Distributeur de liquide de rinceage

6 Plaque signalétique
7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur
10 Plan de travail

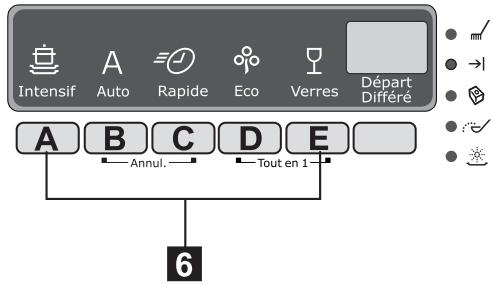

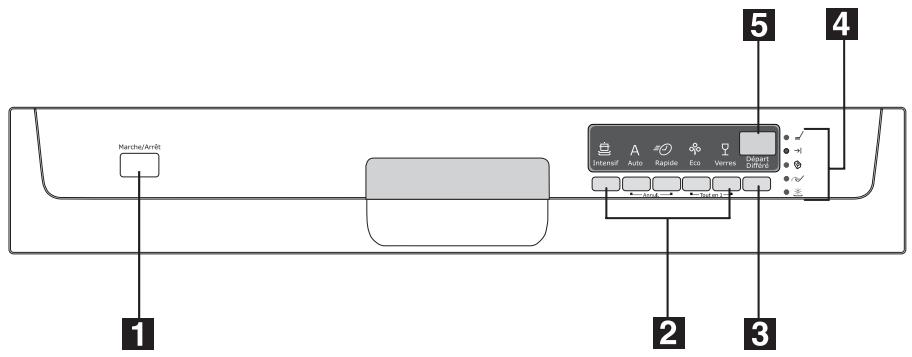

Bandeau de commande

1 Touche Marche/Arrêt
2 Touches de selection des programmes
3 Touche Départ différé
4 Voyants
5 Affichage numérique
6 Touches de fonction

Voyants
Programme en cours	- s'allume quand vous sélectionnez un programme de lavage, - reste allumé pendant toute la durée du programme de lavage, - s'éteint à la fin du programme.
Fin du programme →|	Levoyant s'allume dés que le programme de la-vage est terminé.
Tout en 1	Levoyant indique que la fonction "Tout en 1" est activée/désactivée. Reportez-vous à la "Fonction Tout en 1".
Sel 1)	Levoyant s'allume lorsque le réservoir de sel ré-générant doit être rempli. Reportez-vous au chap-pite "Utilisation du sel régénérant". Levoyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir à sel mais cela n'aflecte pas le fonctionnement de l'appareil.
Liquide de rinceage 1)	Levoyant s'allume lorsque le distributeur de liqui-de de rinceage doit être rempli. Reportez-vous au chapitre "Utilisation du liquide de rinceage".

1) Lorsque les réservoirs à Sel et liquide de rinceage sont vides, les voyants ne s'allument pas pendant qu'un programme est en cours.

Touches de sélection des programmes

Avec ces touches vous pouvez selectionner le programme de lavage. Levoyant correspondant s'allume lorsque vous appuyez sur une touche. Pour plus de détails sur les programmes de lavage, reportez-vous au chapitre "Programmes de lavage".

Touche Départ différé

Cette touche permet de différer le départ du programme de lavage de 1 à 19 heures. Consultez le chapitre "Réglage et démarrage d'un programme de lavage".

Affichage numérique

L'affage indique :

• le niveau courant de l'adoucisseur d'eau.
• Temps restant (approximatif) avant la fin du programme.
• Activation/désactivation du distributeur de liquide de rincege (seulément si la fonction "Tout en 1" est activée).
• Fin d'un programme de lavage. Un zéro apparait sur l'affichage.
• Décompte du départ différé.
• Codes d'anomalie de l'appareil.

Touches de fonction

Appuyez sur les touches de fonction pour :

• Régler l'adoucisseur d'eau. Reportez-vous au chapitre "Réglage de l'adoucissement d'eau".

Avant la première utilisation

Applique la procEDURE pas à pas en vous reportant aux instructions suivantes :

1. Reglez l'adoucisseur d'eau en fonction du degré de dureté de l'eau de votre région. Si nécessaire, ajustez le niveau de l'adoucisseur d'eau.

2. Annuler le départ différé ou le programme de lavage en cours. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

3. Activer/désactiver la fonction "Tout en 1". Reportez-vous au chapitre "Fonction Tout en 1".
4. Activer/désactiver le distributeur de liquide de rincege lorsque la fonction "Tout en 1" est activée. Reportez-vous au chapitre "Fonction Tout en 1".

Mode programming

Lorsque vous appuyez sur la touche Marche/ Arrêt et que tous les voyants de programme s'allument, l'appareil est en mode programmation.

L'appareil doit être en mode programmation pour effectuer les opérations suivantes :

• Sélectionner un programme de lavage.
• Régler le niveau de l'adoucisseur d'eau.
• Activer/désactiver le distributeur de liquide de rincege.

Lorsque vous appuyez sur la touche Marche/ Arrêt et que seulement unvoyant de programme s'allume, annulez le programme pour revenir au mode programmation. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

1. Remplissez le réservoir de sel regénérant avec du sel spécial pour lave-vaisse.
2. Remplissez le distributeur de liquide de rincege.

3. Rangez les couverts et la vaisselle dans le lave-vaisselle.

4. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.

5. Versez le produit de lavage dans le réserve voir correspondant.
6. Démarrez le programme de lavage.

Si vous utilisez des pastilles de détergent multifonctions ('3 en 1', '4 en 1', '5 en 1', etc.), reportez-vous au chapitre "Fonction Tout en 1".

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les mineraux et les sels de l'alimentation en eau. Les sels et les mineraux peuvent affecter le fonctionnement de l'appareil.

La durete de l'eau est mesurée par échelles équivalentes :

·^ dH allemand.

-°TH français.
- mmol/l (millimole par litre - unité internationale de la durée de l'eau).

Clarke.

Ajustez l'adoucisseur en fonction de la durée de l'eau de votre région. Le cas échéant, contactez votreASFcompagnie des eaux.

Dureté de l'eau				Réglage de la dureté de l'eau
°dH	°TH	mmol/l	Clarke	manuel	électronique
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1)	1)

1) Ne pas approvisionner en Sel regénérant.

Réglez manuellement etlectroniquement l'adoucisseur d'eau.

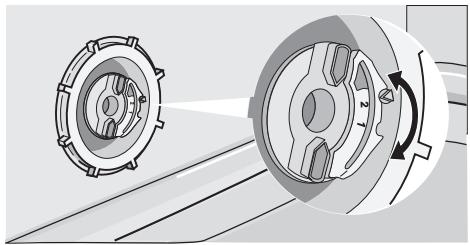

Réglage manuel

L'adoucisseur est reglé à l'usine sur la position 2.

1. Ouvrez la porte.
2. Sortez le panier inférieur du lave-vaissele.
3. Tournez le sélecteur de durée de l'eau sur la position 1 ou 2 (reportez-vous au tableau).
4. Replacez le panier inférieur.

1. Fermez la porte.

Réglage électronique

L'adoucisseur d'eau est regle d'usine sur la position 5.

1. Mettez l'appareil en fonctionnement.
2. Assurez-vous que l'appareil est en mode programmation.
3. Appuyez simultanément sur les touches de fonction B et C, et maintenez-les ap

puyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.

1. Relâchez les touches B et C.

2. Appuyez sur la touche de fonction A.

3. Les voyants des touches de fonction B et C s'éteignent.

4. Levoyant de la touche de fonction A continue de clignoter.

5. Le niveau régle apparait sur l'affichage numérique.

Exemple : l'affichage numérique indique 5L = niveau 5.

1. Chaque pression de la touche de fonction A déterminé le niveau suivant.
2. Appuyez sur la touche Marche/Arrêt pour mémoriser le réglage.

Utilisation du sel régencerant

Attention Utilisez uniquement du sel regénérant pour lave-vaisse. Les autres types de sel peuvent endommager l'adoucisseur.

Attention Les grains de Sel et I'eau salée au fond de l'appareil peuvent favoriser une corrosion. Remplissez l'appareil de sel avant de démarrer un programme de lavage pour éviter la formation de corrosion.

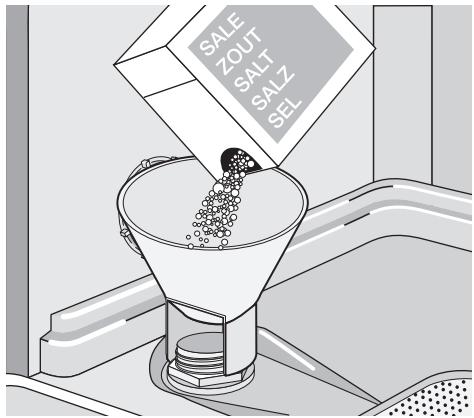

Procedez de la maniere suivante pour replir le réservoir :

1. Tournez le bouchon vers la gauche pour ouvrir le réservoir à Sel.
2. Remplissez le réservoir d'un litre d'eau (uniquement lors de la première opération).
3. Utilisez un entonnoir pour verser le sel.

1. Eliminez le sel qui se trouve autour de l'ouverture du réservoir.
2. Vissez le bouchon vers la droite pour refermer le réservoir à sel.

Il est normal que l'eau déborde du réseauoir au moment où vous le remplissez de sel.

Quand vous reglezlectroniquement I'adoucisseur sur le niveau 1,le voyant Sel ne reste pas allumé.

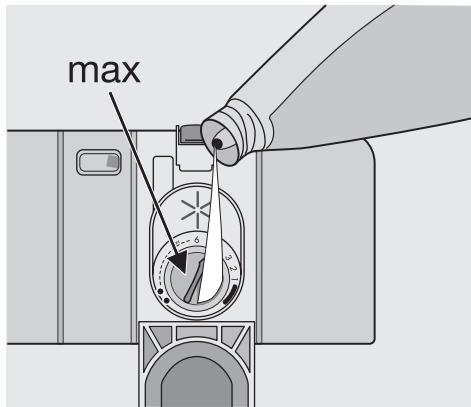

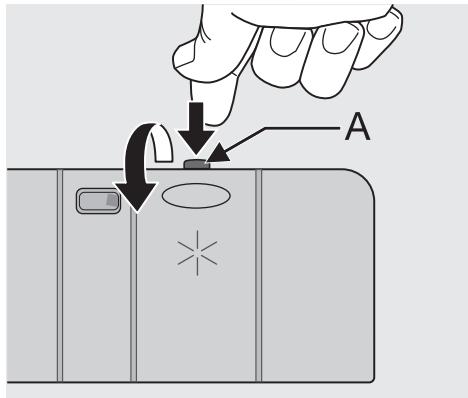

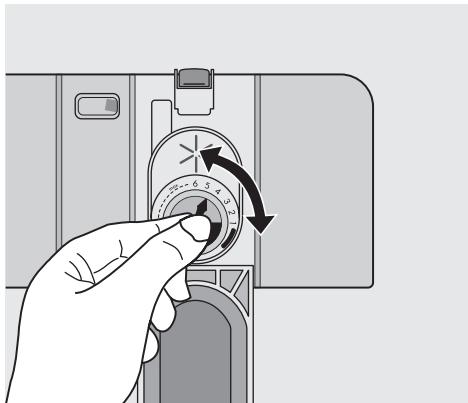

Utilisation du liquide de rinceage

Attention Utilisez uniquement un liquide de rincage pour lave-vaisselle.

N'utiliseaucunautreproduitquin'est pasadaptéaulave-vaisselle(parex, agent nettoyant pour lave-vaisselle, dé

tergent liquide). Cela aurait pour effet d'endommager l'appareil.

i Le liquide de rincage permet de secher la vaisse sans laisser de traces. Le liquide de rincage est automatique-ment ajoute a la derniere phase du rincage.

Procedez de la maniere suivante pour replir le distributeur :

1. Appuyez sur la touche (A) pour ouvrir le distributeur.

1. Remplissez le distributeur de liquide de rincege. Le repère 'max.indique le niveau maximum.

1. Essuyez le liquide de rinçage accidentellement renversé avec un chiffon absorbant pour éviter la formation de moussependant le programme de lavage.
2. Fermez le distributeur de liquide de rençage.

Réglage du dosage du liquide de rincege

Le sélecteur est réglé d'usine sur le niveau 4. Adaptez le dosage de liquide de rince à l'aide du sélecteur à 6 positions (position 1 dosage minimum, position 6 dosage maximum).

1. Tournez le sélecteur pour augmenter ou réduire le niveau.

2. Augmentez la dose si la vaisselle presente des traces de calcaire ou des gouttes d'eau.

3. Si des rayures blanches sont presents sur la vaisse, ou si les verres ou les lames de couteaux sont recouverts d'un film bleuâtre, il convient de réduire le dosage.

Rangement des couverts et de la vaiselle

Conseils utiles

Attention Ce lave-vaiselle est conqu pour laver la vaiselle et les ustensiles de cuisine pouvant etre lavés en machine.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage, ...) ne doit pas être lavé au la-ve-vaisse.

• Avant de charger la vaiselle, veillez à :

• Enlever tous les restes d'aliments.

• Laisser tremper les casseroles au fond desquelles adherent des restes d'aliments brûlés ou attachés.

Lorsque you chargez la vaisselle et les couverts :

• Chargez les articles creux tels que tasses, verres et casseroles, etc. en les re-tournant.
  Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé.
  Assurez-vous que la vaissele et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent.
• Assurez-vous que les couverts et la vaisselle ne recouvent pas d'autres ustensiles.
• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.

• Placez les petites pieces dans le panier à couverts.

• La vaisse en plastique et les poêles en matériel antiadhésif tendent à retenir les gouttes d'eau. Ces articles ne seront pas séchés aussi bien que les articles en porcelain et en acier.

• Placez les articles légers (bols,...) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissant se returner.

Attention Assurez-vous que la vaissele et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage.

Avertissement Fermez toujours la porte après avoir charge ou décharge l'appareil. Une porte ouverte est source de danger.

Panier inférieur

Rangez les cassetoles, les couvercles, les assiettes, les saladiers et les couverts dans le panier inférieur. Disposez les plats et les grands couvercles autour du panier.

Abaissez les rangiées d'ergots du panier inférieur pour pouvoir charger des casseroles, des poêles et des saladiers.

Panier à couverts

Avertissement Ne placez pas les couteaux longs en position verticale. Disposez les éléments longs et coupants à l'horizontal dans le panier supérieur. Attention aux éléments coupants.

Placez les fourchettes et les cuillères, manche tourné vers le bas.

Les couteaux, manche tourné vers le haut.

Les pointes de couteaux qui dépassent du fond du panier pourraient entraver la rotation du bras d'aspersion inférieur. Placez les couteaux, manche tourné vers le bas.

Intercalez les cuillères aux autres couverts,
afin d'éviter qu'elles ne s'emboitent.

Utilisez le séparateur à couverts. Si laaille et la forme des couverts ne le permettent pas, retirez le séparateur.

Panier supérieur

Le panier supérieur est unconqu pour des as-siettes (de 24 cm de diamètre maximum), sous-tasses, saladiers, tasses, verres, cas-seroles et couvercles. Disposez la vaissele de façon à ne pas empêcher l'eau de circuler librement autour.

Les assiettes doivent etre placees dans le fond du panier supérieur. Inclinez-les vers l'avant.

Placez les verres à long pied dans les supports pour tasses en les returnant. Pour la

vaisselle de grande dimension, rabattez les supports pour tasses vers le haut.

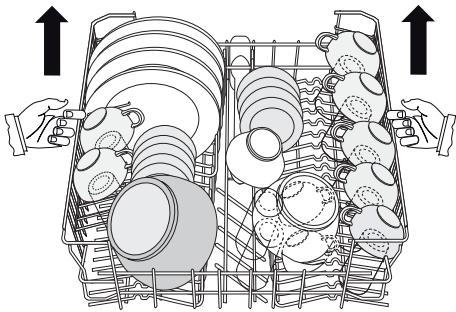

Réglage de la hauteur du panier supérieur

Si vous placez des plats de grande dimension dans le panier inférieur, verrouillez d'abord le panier supérieur dans sa position la plus haute.

Hauteur maximal de la vaisselle
	panier supérieur	panier inférieur
position la plus haute	20 cm	31 cm
position la plus BASSE	24 cm	27 cm

Pour verrouiller le panier supérieur dans sa position la plus haute, procédez comme suit :

1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtes jusqu'à ce que le mécanisme s'enclèche et que le panier soit stable.

Pour verrouiller le panier supérieur dans sa position la plus BASSE, procedez comme suit :

1. Tirez le panier jusqu'à la butée.

2. Soulevez délicatement les deux côtés.

3. Tenez le mécanisme et laissez-le retomber lentement.

Attention

• Ne soulevez ou n'abaissez jamais le panier d'un seul côté uniquement.

Utilisation du produit de lavage

Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement concus pour une utilisation au lave-vaissette.

Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabri-cant.
• Les consignes de stockage.

En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Procedez de la maniere suivante pour replir le distributeur :

1. Ouvrez le couvercle du distributeur de détergent.

1. Remplissez le distributeur (A). Le repère indique le niveau de dosage : 20 = environ 20 g de produit de lavage 30 = environ 30 g de produit de lavage.

2. Si vous seLECTIONnez un programme de lavage avec prélavage, versez une dose supplémentaire dans le compartment (B).

3. Si le panier est en position haute, ne placez pas de tasses sur les supports pour tasses.

1. Si vous utilisez des pastilles de détergent, placez-les dans le distributeur (A).

1. Fermez le couvercle du distributeur. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.
   Le produit de lavage se dissout avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

Fonction "Tout en 1"

La fonction "Tout en 1" vous permet d'utiliser des produits de lavage combinés en pastille. Ces produits combinent les fonctions de produit de lavage, de produit de rincege et de sel régencerant. Ils peuvent également contenir d'autres substances.

Vérifiez que ces produits sont appropriés au degré de durée de l'eau d'alimentation. Consultez les consignes du fabricant.

Dès que la fonction "Tout en 1" est selec-tionnée, elle restera également activée pour les programmes de lavage suivants.

Lorsque cette fonction "Tout en 1" est selec-tionnée, l'alimentation en liquide de rinceage et en Sel a partir des réservoirs respectifs est automatiquement désactivée. Les voyants respectifs du sel et du liquide de rinceage sont également désactivés.

L'utilisation de la fonction "Tout en 1" peut entraîner une modification de la durée du cycle.

Activez ou désactivez la fonction "Tout en 1" avant le départ du programme de lavage.

Dès que le cycle a démarré, la fonction "Tout en 1" ne peut plus être modifiée. Si vous souhaitez exclore cette fonction, il vous faudra d'abord annuler le réglage du programme de lavage, désactive la fonction "Tout en 1". Dans ce cas, vous dévrez régler à nouveau le programme de lavage.

Pour activer la fonction "Tout en 1":

• Maintenez appuyees les deux touches de la fonction "Tout en 1" (touches de fonction D et E). Levoyant de la fonction "Tout en 1" s'allume.

Pour désactiver la fonction "Tout en 1":

• Maintenez enfoncées les deux touches Tout en 1 (touches de fonction D et E). Levoyant de la fonction "Tout en 1" s'éteint.

Si le séchage n'est pas satisfaisant, nous vous suggérons derialà maniere suivante :

1. Remplissez le distributeur de liquide de rincege.

2. Activez le distributeur de liquide de rincege.

3. Réglez le dosage du liquide de rençage sur 2.

4. L'activation/la désactivation du distributeur de liquide de rinçage est possible uniquement si la fonction "Tout en 1" est activée.

Pour activer ou désactiver le distributeur de liquide de rincege :

1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se couver en mode programmation.

3. Appuyez et maintenez appuyées les touches B et C.

4. Les voyants des touches de fonction A, B et C clignotent.

5. Appuyez sur la touche de fonction B.

6. Les voyants des touches de fonction A et C s'eteignent.

7. Levoyant de la touche de fonction B clignote.
8. L'affichage numérique indique le réglage.

0d	Distributeur de liquide de rincege désactivé
Id	Distributeur de liquide de rincege activé

1. Appuyez à nouveau sur la touche de fonction B.

2. Le nouveau réglage apparait sur l'aff-chage numérique.

3. Mettez l'appareil à l'arrêt pour mémoriser l'opération.

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Désactive la fonction "Tout en 1".
2. Remplisseze le réservoir à sel et le distributeur de liquide de rincege.
3. Reglez la position maximale du degré de durée de l'eau
4. Faites un lavage sans vaisselle.
5. Reglez ensuite le degré de dureté de l'eau en fonction de la dureté de l'eau de votre région.
6. Réglez le dosage du liquide de rençage.

Sélection et département d'un programme de lavage

i Sélectionnez le programme de lavage en laissant la porte entrouverte. Le programme de lavage démarre uniquement après la fermeture de la porte. Vous pouvez effectuer toutes les modifications souhaitées jusqu'à ce moment-là.

Pour selectionner et lancer un programme de lavage,procedede comme suit :

1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se trouver en mode programmation.

3. Appuyez sur l'une des touches de programme. Reportez-vous au chapitre "Programmes de lavage".

4. Levoyant du programme correspondant s'allume.

5. Tous les autres voyants de programme s'eteignent.
6. La durée du programme clignote sur l'affichage numérique.

7. Levoyant du programme en cours s'allume.

8. Fermez la porte.

9. Le programme démarre automatique.
   Levoyant du programme en cours reste allumé.

i You pouvez également selectionner le programme de lavage et le départ differé lorsque la porte est fermée. N'oulibez pas dans ce cas que, lorsque vous appuyez sur la touche d'un programme, vous disposez de 3 secondes seulement pour selectionner un autre programme ou un départ différé. Au bout de ces 3 secondes, le programme selectionné démarre automatiquement.
Il n'est désormais plus possible de modifier le programme en cours. Vous dévez pour cela, annuler le programme.
! Avertissement Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire.
Attention Ouvrez la portec avec precaution. Une vapeur chaude peut s'echapper de l'appareil.

Interruption d'un programme

Ouvrez la porte.

• Le programme s'arrête.

Fermez la porte.

• Le programme reprend à partir du moment de l'interruption.

Annulation d'un programme de lavage

1. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que :

2. Tous les voyants du programme s'allument.

3. Levoyant indiquant qu'un programme est en cours s'éteigne.

4. Relâchéz les touches B et C pour annuler le programme de lavage.

Dès lors, vous pouvez :

1.mettre l'appareil à l'arrêt,
2. selectionner un nouveau programme de lavage.

Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez sélectionner un nouveau programme de la vage.

Sélection et départ d'un programme de lavage avec départ différé

1. Appuyez sur la touche Marche/Arret.
2. Sélectionnez un programme de lavage.
3. Appuyez sur la touche de départ différé jusqu'à ce que le nombre d'heures correspondant au départ différé souhaïte clignote sur l'affichage numérique.

4. Fermez la porte.

5. Le chiffre s'allume sur l'affichage de manière fixe.

6. Levoyant indiquant qu'un programme est en cours s'eteigne
7. Le décompte du départ différé démarre automatiquement.
8. Le décompte s'effectue par intervalles de 1 heures.

9. Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

10. Levoyant correspondant au programme en cours s'allume.

L'ouverture de la porte interrompt le décompte. Lorsque vous refermez la porte, le décompte reprend la où il a été interrompu.

Annulation du départ différé :

1. Appuyez sur les touches de fonction B et C et maintenez-les enfoncées jusqu'à ce que :

2. Tous les voyants du programme s'allument.

3. Levoyant indiquant qu'un programme est en cours s'eteigne.

L'annulation d'un départ différé déterminée aussi l'annulation du programme de lavage sélectionné.

1. Sélectionnez un nouveau programme de lavage.

Fin d'un programme de lavage

Mettez l'appareil à l'arrêt de la façon suivante :

L'appareil s'arrête automatiquement.
- L'affichage indique 0.
- Levoyant de fin de programme s'allume.
- Levoyant du programme en cours s'allume.
1. Appuyez sur la touche Marche/Arrêt.
2. Ouvrez la porte.
3. Pour laisser refroidir la vaisse et améliorer le processus de séchage, laissez la

porte du lave-vaiselle entrouverte et attendez quelques minutes avant de décharger la vaiselle.

Attendez que la vaisse refroidisse avant de la retirer du lave-vaisse. La vaisse encore chaude est sensible aux chocs.

Mode Veille

Si vous ne mettez pas l'appareil à l'arrêt à la fin du programme de lavage, il passera automatiquement en mode Veille. Le mode Veille fait diminuer la consommation d'énergie.

Trois minutes après la fin du programme, tous les voyants s'éteignent et une barre horizontale apparait sur l'affichage numérique. Appuyez sur une des touches (à l'exception de la touche Marche/Arrêt) pour returner au mode Fin de programme.

Déchéancement du lave-vaisselle

• Déchargez d'abord le panier inférieur, puis le panier supérieur.
• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plusrapidement que la vaisse.

Programmes de lavage

Programmes de lavage

Programme	Degré de salis-sure	Type de vaiselle	Description du programme
Intensif	Très sale	Vaiselle, couverts, plats et casseroles	PrélavageLavage principal à 70°C2 rincçages intermédiairesRinçage finalSéchage
Auto1)	Tous	Vaiselle, couverts, plats et casseroles	PrélavageLavage principal à 45°C ou 70°C1 ou 2 rincçages intermédiairesRinçage finalSéchage
Rapide2)	Moyennement ou légèrement sale	Vaiselle et couverts	Lavage principal à 60°C Rinçage final
Eco3)	Moyennement sale	Vaiselle et couverts	PrélavageLavage principal à 50°C1 rincçage intermédiaireRinçage finalSéchage
Programme	Dépréde salis-sure	Type de vaiselle	Description du programme
Verres	Moyennement ou légération sale	Vaiselle et verres fra-giles	Lavage principal à 45°C1 rincege intermédiaireRincege finalSéchage

1) Au cours du programme Auto le degré de salissure de la vaisselle est déterminé par le degré de turbidité de l'eau. La durée du programme et les consommations varient. Cela dépend si l'appareil est plein ou non et du degré de salissure de la vaisselle. L'appareil règle automatiquement la température de l'eau pendant le lavage principal.
2) Programme de lavage quotidien parfait pour un lave-vaiselle partiellement chargeé. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaisse et les couverts du dîner et du petit déjeuner.
3) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats des tests.

Valeurs de consommation

Programme	Durée (en minutes) 1)	Énergie (en kWh)	Eau (en litres)
Intensif	-	1,8 - 2,0	23 - 25
Auto	-	1,1 - 1,7	12 - 23
Rapide	-	0,9	9
Eco	-	1,0 - 1,1	12 - 13
Verres	-	0,8 - 0,9	14 - 15

1) L'affichage numérique indicate la durée du programme.

Ces valeurs changent en fonction de la pression et de la température de l'eau,

des variations dans l'alimentation électrique et de la quantité de vaisse.

Entretien et nettoyage

Avertissement Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

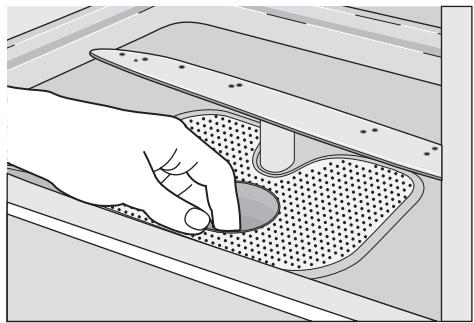

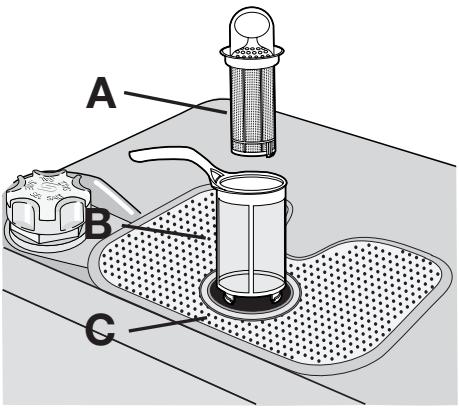

Nettoyage des filtres

Attention N'utilise pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage peuvent etre compromiseses et I'appareil pourrait etre endommagé.

Nettoyez les filtres, le cas échéant. Avec des filtres sales les résultats du lavage sont inférieurs.

Le lave-vaisse possede 3 litres :

1. filtregrossier(A)

2. micro-filtre (B)

3. filtr plat (C)

Pour le nettoyage des filtres,procédez comme suit:

1. Ouvrez la porte.
2. Sortez le panier inférieur.
3. Pour déverrouiller le système de filtrage, tournez la poignée du micro-filtre (B) d'environ 1/4 de tour vers la gauche.

1. Retirez le système de filtrage.
2. Saisissez le filtre grossier (A) par la poignée annulaire.
3. Retirez le filtré grossier (A) du microfiltré (B).
4. Retirez le filtre plat (C) du fond de la cuve.

1. Nettoyez les filtres sous l'eau courante.
2. Réinstallé le filtré plat (C) dans le fond de la cuve.
3. Placez le filtrtre grossier (A) dans le micro-filtre (B) et appuyez sur les deux filtres à la fois.
4. Mettez le système de filtrage en place.
5. Bloquez-les en tournant la poignée du microfiltre (B) dans le sens des aiguilles d'une montre jusqu'à la butée.
6. Installez le panier inférieur.
7. Fermez la porte.

Ne retirez pas les bras d'aspersion.

Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide d'un cure-dent.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres. N'utilise aucun produit abrasif, éponges à recycler ou solvants (acétone, trichloroéthylene etc.

Précautions en cas de gel

Attention N'installez pas l'appareil dans une pierce ou la températe descend au-dessous de 0^ . Le fabricant n'est pas responsable des dommages encourus à cause du gel.

Si cela est impossible, videz l'appareil et fermez la porte. Debranchez le tuyau d'arrivée d'eau et videz-la.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel au Service après

vente. Si I'anomalie persiste, contactez le Service après-vente.

Attention Mettez à l'arrêt l'appareil avant d'effectuer les contrôles que nous vous suggérons ci-après.

Code d'erreur et anomalie de fonctionnement	Cause possible et solution
L'affichage numérique indique,10Le lave-vaisselle n'est pas approvi-sioned en eau.	Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre. Nettoyez le robinet d'arrivée d'eau.Lé robinet d'arrivée d'eau est fermé.Ouvrez le robinet d'arrivée d'eau.Lé filtre (s'il estprésent) dans le tuyau d'arrivée d'eau est bouché.Nettoyez le filtre.Lé tuyau d'arrivée d'eau n'a pas été correctement installé.Le tuyau est peut-être plié ou écrasé.Vérifiez le raccordement.
L'affichage numérique indique,20Le lave-vaisselle ne vidange pas.	Le robinet de l'évier est bouché.Nettoyez à fond le robinet de l'évier.Lé tuyau de vidange n'est pas raccordé correctement. Le tuyau est peut-être plié ou écrasé.Assurez-vous que le raccordement est correct.
L'affichage numérique indique,30Le dispositif de sécurité anti débor-dement s'est déclenché.	Fermez le robinet d'arrivée d'eau et contactez le ServiceAprès-vente.
Le programme ne démarre pas.	La portedu lave-vaisselle n'a pas été fermée correctement.Fermez la porte.La prise du cable d'alimentation électrique de l'appareil n'est pas branchée.Insérez la fiche dans la prise secteur.Lefusible a grillé dans la boîte à fusibles.Remplacez le fusible.Lé départ différé est réglé.Si la vaisselle doit être lavée immédiatement, annulez le dé-part différé.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il s'était arrêté. Si l'anomalie persististe, contactez le Service Après-vente. Les informations suivantes sont nécessaires pour une aide rapide et adaptée :
- Modèle (Mod.)
-Numero de produits

• Numéro de série

Voutrouvrez ces informations sur la plaque signalétique située sur l'appareil.

Inscrivez les informations ici :

Modèle : ....

Numéro de produit : ....

Numéro de série : ....

Les résultats de lavage sont insatisfaisants
La vaisselle n'est pas propre	• Vous n'avez pas sélectionné le programme approprié. • La vaisselle est disposée de manière telle à empêcher l'eau d'at- teindre toutes les surfaces. Ne surchargez pas les paniers. • La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée. • Les filtres sont encrassés ou mal installés. • La quantité de détergent est insuffisante ou le distributeur de dé- tergent n'a pas été approvisionné.
Des dépôts de tartre sont prênts sur la vaisselle	• Le compartment de sel est vide. • Le niveau de l'adoucisseur d'eau est mal réglé. • Le bouchon du compartment de sel n'est pas visse correctement.
La vaisselle est mouillée et terne	• Vous n'avez pas utilisé de liquide de rinceage. • Le distributeur de liquide de rinceage est vide.
Les verres et la vaisselle pré-sentent des rayures, des ta-ches blanches ou un film bleuâtre	Réduisez le dosage du liquide de rincege.
Des gouttes d'eau ont séché sur les verres et la vaisselle	Augmentez le dosage du liquide de rincege. Il se peut que le détergent en soit la cause.

Caracteristiques techniques

Dimensions	Largeur cm	59,6
	Hauteur cm	85
	Profondeur cm	62
Branchement électrique - Tension - Puisance totale - Fuseible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord interieur de la portedu lave-vaisselle.
Pression de l'eau d'alimentation	Minimale	0,5 bar (0,05 MPa)
	Maximale	8 bars (0,8 MPa)
Capacité	Couverts	12

Installation

Encastrement sous un comptoir

Avertissement Avant toute intervention sur le lave-vaiselle, il est nécessaire de débrancher l'appareil.

Placez l'appareil à proximé d'un robinet d'arrivée d'eau et d'une vidange. Enlevez le dessus de l'appareil pour encastrer celui-ci sous un évier ou un plan de travail de cuisine. Assurez-vous que les dimensions correspondant à celles du lave-vaisse.

Procedez de la maniere suivante pour enlever le plan de travail de l'appareil :

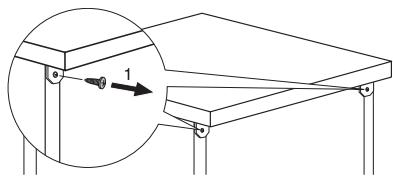

1. Dévissez les vis de fixation situées à l'arrière (1).

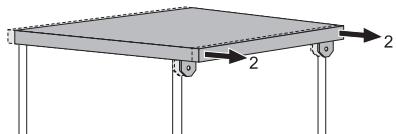

1. Tirez le plan de travail par l'arrête (2).

1. Dégagez-le des emboitements avant (3) en le boulevant.

1. Vissez ou dévissez ses pieds régables pourmettreà niveau l'appareil.

2. Encastrez l'appareil sous le plan de travail de la cuisine. Vérifié que le tuyau d'arrivée d'eau, le tuyau de vidange et le cable d'alimentation électrique ne sont pas pliers, ni écrasés.

Après son installation, le lave-vaisselle doit être facilement accessible par un technicien en cas d'intervention. Si le lave-vaisselle ne doit plus être encastré dans un deuxième temps, il faut réinstaller le plan de travail de l'appareil.

Raccordement à l'arrivée d'eau

Tuyau d'arrivée d'eau

Branchez l'appareil à une arrivée d'eau chau de (max. 60^ ) ou d'eau froide.

Si l'eau chaude est produit à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éoliennent), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".

Attention N'utilisez pas des tuyaux provenant d'anciens apparèils.

La pression de l'eau doit se situer dans les limites indiquées (reportez-vous au chapitre "Caracteristiques techniques"). Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître la pression d'alimentation moyenne de votre région.

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroulé, écrasé ou enchevêtre.

Orientez le tuyau d'arrivée d'eau vers la gauche ou la droite, selon vos besoin. Fixez correctement le contre-écrou pour éviter toute fuite d'eau.

Attention Ne raccordez pas l'appareil au moyen de tuyaux neufs ou de tuyaux ayant peu servi. Faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'acciviée d'eau.

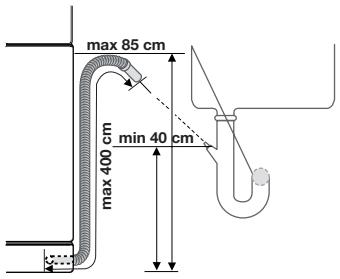

Raccordement du tuyau de vidange

1. Raccordez le tuyau de vidange au robinet de sortie, en le fixant à la partie inférieure de la surface de travail. Cela empêchera que les eaux usées de l'évier ne pénétre dans l'appareil.

Le socle du lave-vaisselle n'est pas réglabre.

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si l'appareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.

1. Raccordez le tuyau de vidange à une évacuation murale pourvue d'une ventilation spéciale, (diamètre interieur de 4 cm minimum).

Assurez-vous que le tuyau n'est pas courbé ou écrasé, sous peine d'empêcher ou de ralentir l'évacuation de l'eau.

Le bouchon d'évier ne doit pas être mis en place lorsque l'appareil évacue l'eau, sous peine de provoquer un effet de siphon et un reflux de l'eau vers l'appareil.

Si vous utilisez une rallonge de tuyau, celle-ci ne doit pas dépasser 2 mètres. Son diamètre interieur ne doit pas être inférieur au diamètre du tuyau d'évacuation.

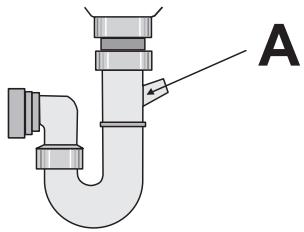

Si vous raccordez le tuyau de vidange au siphon sous I'evier, enlevez la membrane en plastique (A). Si vous ne retirez pas la membrane, les résidus alimentaires peuvent bloquer le siphon

Cet apparéil est équipé d'un dispositif de sécurité empêchant le reflux des eaux usées vers l' apparéil. Si le robinet de votre évier est doté d'un clapet de retenue incorpore, cela pourrait entraver la vidange correcte de votre apparéil. C'est

pourquoi nous vous recommendons de le retirer.

Attention Vérifiez l'étanchéité des raccords.

Branchement électrique

! Avertissement Le fabricant ne peut être tenu responsable en cas de non-respect de ces mesures de sécurité. Mettez l'appareil à la terre conformément aux instructions.

Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondant à ceux de l'alimentation locale.

Utilisez toujours une prise à l'épréuve des chocs.

N'utilise pas des multiprises, des adapteurs ou des rallonges. Ils present un risque d'incendie.

Ne remplacez pas le cable secteur vous-meme. Contactez le service après-vent de votre magasin vendeur.

Assurez-vous que la prise est accessible après l'installation.

Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la prise.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dédié a cet effet (collecte et recyclage du matériel électrique etlectronique).

En procédant à la mise au rebut de l'appareil dans les régles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE < , >PS < , etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

! Avertissement Pourmettre l'appareil au rebut,procededezla maniere suivante:

• Débranchez l'appareil.

• Coupe le cable secteur et la prise ; jetez-les.

• Eliminez le verrou de la porte. Ainsi, les enfants ne peuvent pas s'enfermer dans l'appareil etmettre leur vie en danger.

www.electrolux.com

www.electrolux-arthurmartin.fr
