1 Pour éviter tout risque de détérioration de
(selon modèle). Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corporel, tenez les matériaux d’emballage hors de la portée des enfants.
(eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionel qualifié.
Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matérial et corporel.
Si votre appareil et équipé d’un éclairage, il est obligatoire de débrancher la prise de votre appareil
Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur ou à proximité de l’appareil.
– les récipients et leur contenu peuvent basculer, – lorsque la porte du four est ouverte, les parois internes des porte et d’enceinte sont chaudes. Veuillez tenir compte de ces informations et éloigner les enfants pendant et après l’utilisation de votre appareil pour éviter tout risque matérial et corporel.
Ne coupez pas l’alimentation du four et ne tentez pas d’ouvrir la porte. Le non respect de ces avertissements peut provoquer des dommages corporels et/ou matériels (incendie, ...) Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
Veuillez lire attentivement la notice d’utilisation dans son intégralité et la conserver pour pouvoir le consulter ultérieurement. Veuillez la transmettre à l’éventuel propriétaire ultérieur de l’appareil.
Avertissement ! Conseils pour votre sécurité personnelle. Avertissement ! Consignes permettant d’éviter d’endommager l’appareil. – directive 93/68/CEE du 22.07.1993 relative à la
• Le branchement de l’appareil est du ressort exclusif d’un technicien agréé par le concessionnaire. • En cas de dysfonctionnements ou de dommages sur l’appareil : dévissez les fusibles ou mettez l’appareil hors tension • Les réparations de l’appareil sont du ressort exclusif de spécialistes. Les réparations inadéquates peuvent occasionner de graves dangers. Pour toute réparation, adressez-vous à notre service consommateurs ou à votre concessionnaire.
• Ne laissez jamais les enfants sans surveillance pendant que l'appareil est en service.
• Cet appareil peut uniquement être utilisé pour la préparation de repas ménagers, donc pour la cuisson et le rôtissage des aliments. • Attention lors du raccordement d'appareils électriques aux prises de courant situées à proximité de l'appareil. Les câbles de raccordement ne doivent pas entrer en contact avec des zones de cuisson chaudes ni être coincés dans la porte du four chaud. • Avertissement: Danger de brûlure! L'intérieur du four est chaud pendant le fonctionnement. • Si vous employez des ingrédients alcoolisés lors d’une cuisson, il peut éventuellement se former un mélange alcool-air facilement inflammable. Dans ce cas, ouvrez la porte avec précaution. Ne manipulez pas d'objets incandescents ou donnant des étincelles ni de feu.
• Ne recouvrez pas le four avec du papier d’aluminium et ne posez pas de plaque à pâtisserie ou de marmite, etc. sur la sole du four au risque d’endommager l’émail du four sous l’effet de l’accumulation de la chaleur. • Les jus de fruits qui s’égouttent des plaques à pâtisserie laissent des taches qui sont ensuite indélébiles. Pour faire cuire des gâteaux très juteux, utilisez une plaque à fond creux. • Ne posez pas de poids sur la porte du four. • Ne versez jamais d’eau dans le four lorsqu’il est brûlant. Cela pourrait endommager l’émail et provoquer des décolorations. • N’exercez aucune pression, en particulier sur les rebords de la vitre frontale, au risque de la briser. • Ne stockez pas d’objet inflammable dans le four. Ils pourraient s’enflammer lorsque le four est mis sous tension. • Ne conservez pas d’aliments humides dans le four. Cela pourrait endommager l’émail.
émail W Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise à la casse réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l’achat.
Coupez, par exemple le câble d’alimentation au ras de l’appareil.

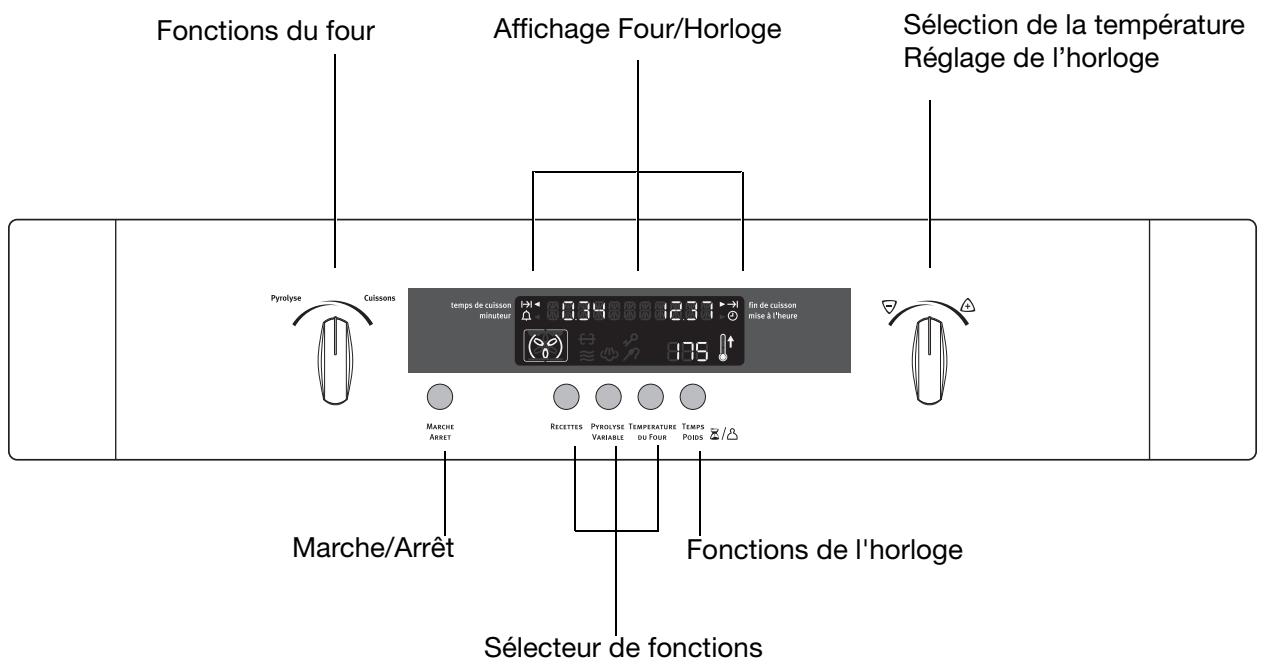

Réglage de l’horloge

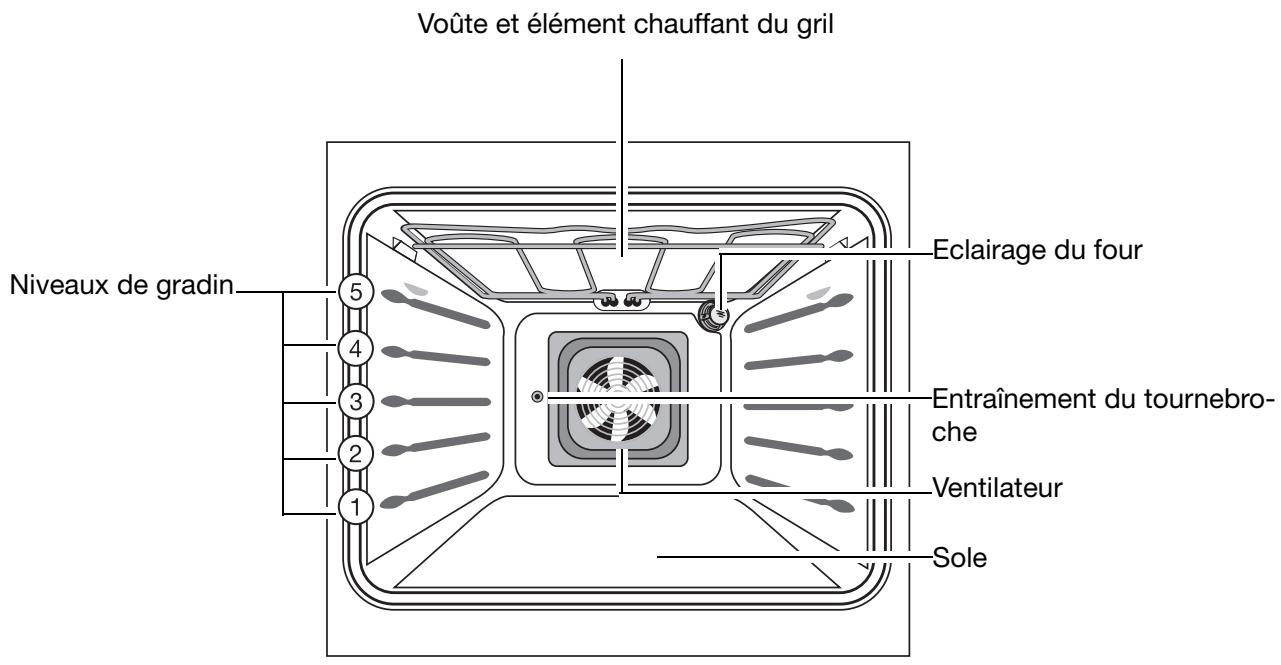

Ventilateur Sole Pour recueillir aussi le jus des grillades ou des cuissons au tournebroche.
Il est composé de : 1 broche 2 fourchettes 1 support de broche

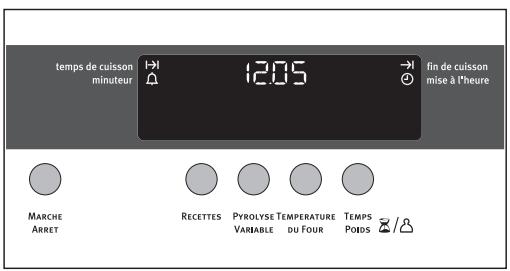

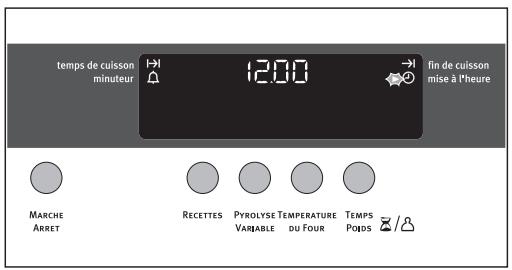

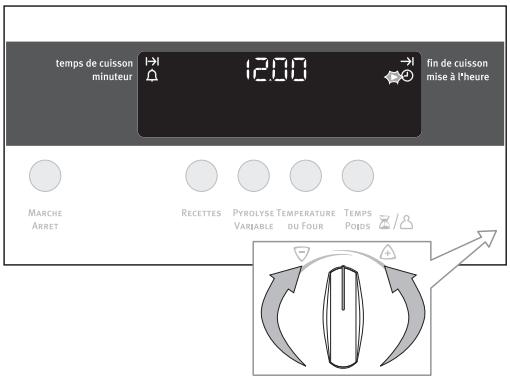

1. Pour modifier le réglage de l’heure du jour, appuyez d’abord sur la touche MARCHE/ARRET. Puis appuyez à plusieurs reprises sur la touche TEMPS POIDS, jusqu’à ce que la flèche de mise à l’heure clignote.

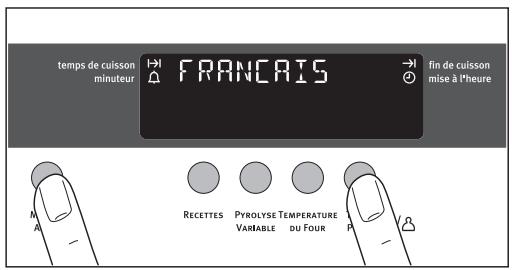

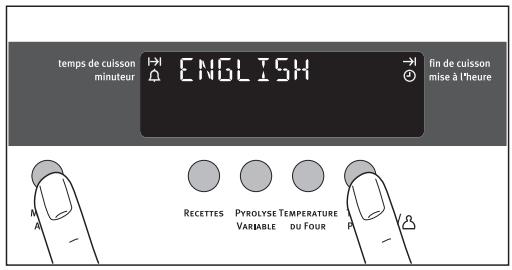

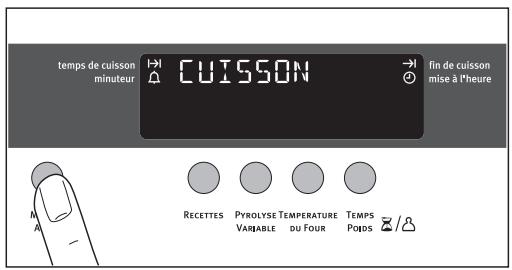

2. Appuyez simultanément sur la touche MARCHE/ ARRET et sur la touche TEMPS POIDS.

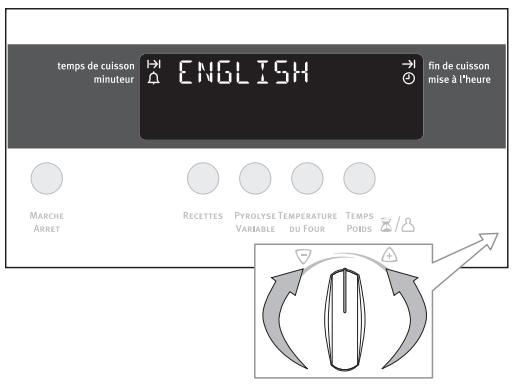

ARRET et sur la touche TEMPS POIDS pour mémoriser la langue sélectionnée.
2. Retirez tous les accessoires et nettoyez-les avec de I’eau savonneuse chaude. 3. Nettoyez également l’intérieur du four à l’eau chaude additionnée de produit vaisselle, puis essuyez. 4. Passez un chiffon humide sur la façade du four.

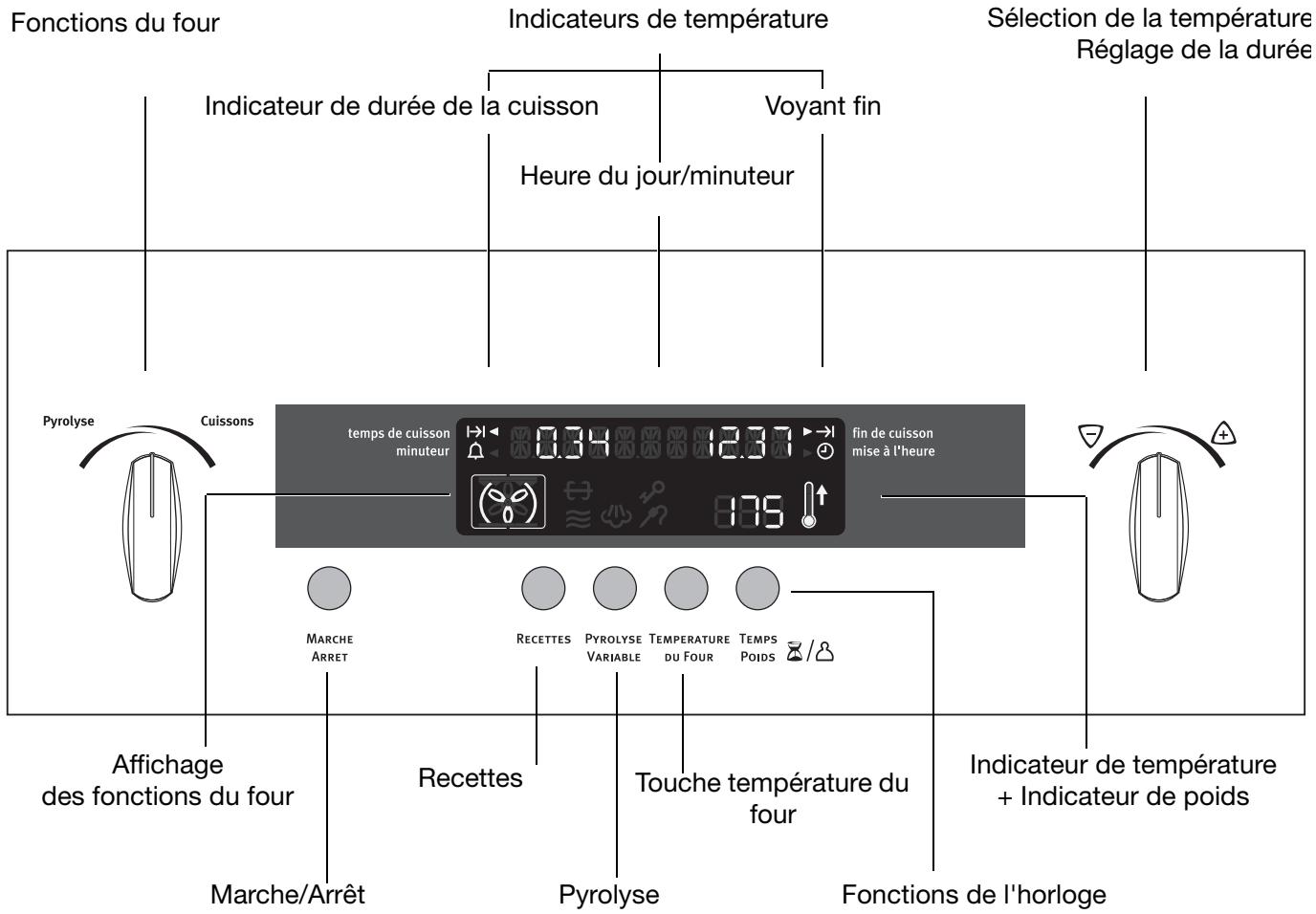

Sélection de la température Réglage de la durée
• Dès qu’une fonction du four est sélectionnée, l’éclairage du four s’allume. • Pour arrêter l’appareil, utilisez la touche MARCHE/ ARRET.

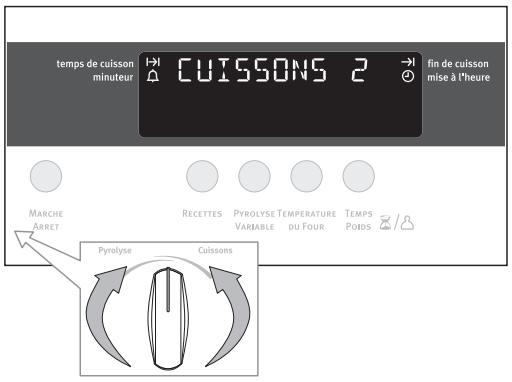

1. Mettez le four en marche à l’aide de la touche principale MARCHE/ARRET. 2. Tournez le bouton de sélection des fonctions du four jusqu’à ce que la fonction désirée s’affiche. – Un conseil de température s’affiche. – Si la température conseillée n’est pas modifiée dans les 5 secondes qui suivent, le four commence à chauffer.

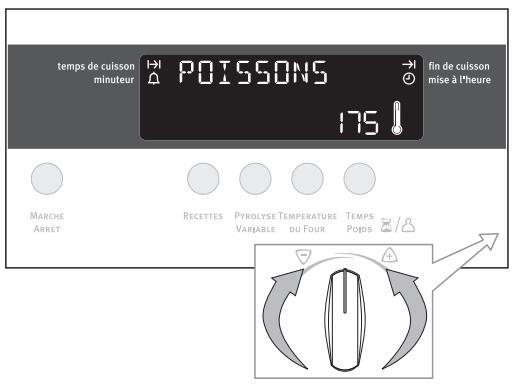

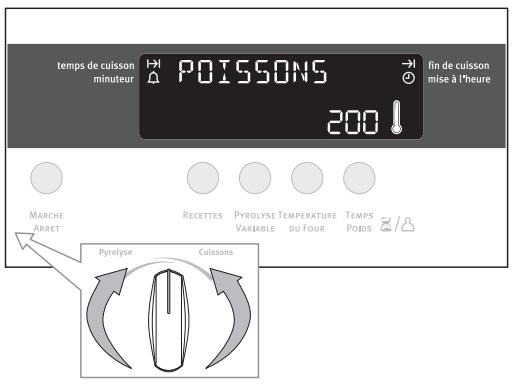

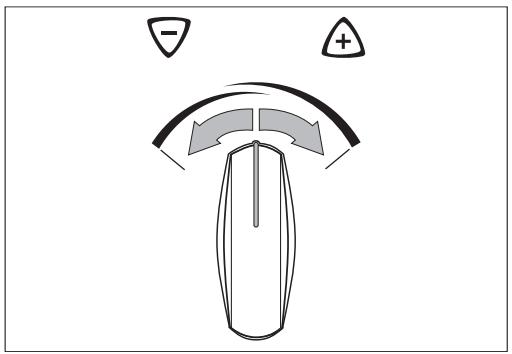

Tournez le bouton / afin d’augmenter ou de diminuer la température. Le réglage se fait de 5 °C en 5 °C.
• La montée progressive du symbole du thermomètre indique le degré atteint par la température du four. • Le clignotement successif des segments du symbole du thermomètre indique que la montée en température rapide du four est déjà enclenché.

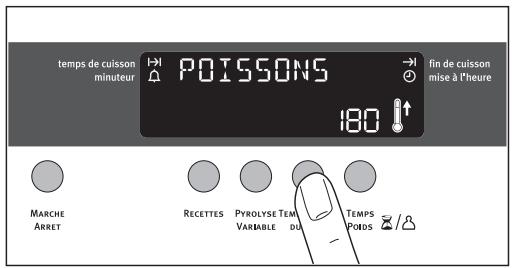

Appuyez sur la touche TEMPERATURE DU FOUR : La température actuelle du four s’affiche sur l’indicateur de température.

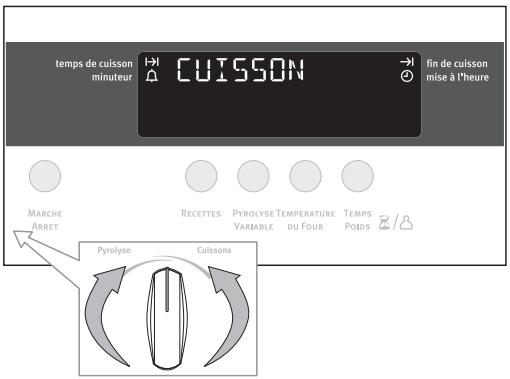

Tournez le sélecteur de fonctions du four jusqu’à ce que la fonction désirée s’affiche.
Pour désactiver le four, tournez la manette de sélection des fonctions du four jusqu’à ce qu’aucune fonction du four ne soit plus affichée.
Arrêtez le four à l’aide de la touche principale MARCHE/ARRET.
VIANDES ROUGES activent un préchauffage rapide automatique. Il permet d’atteindre la température sélectionnée en un minimum de temps. Fonction Four
Sélectionnez une température inférieure de 20 à 40 °C à celle de la fonction Voûte/sole.
Diminuez la température du four de 20 à 40 °C par rapport à celle de la fonction Voûte/ sole.

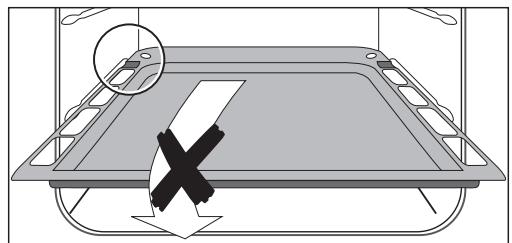

Glissez le plateau multi-usages sur le gradin souhaité.

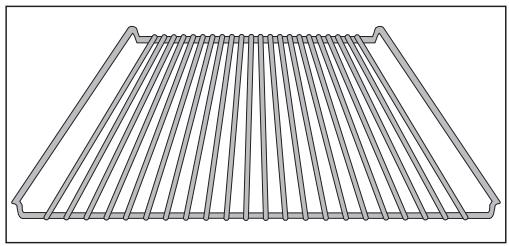

Glissez la grille sur le gradin souhaité.
Placer la pièce à rôtir 1. Placez la première fourchette sur la broche. 2. Placez la pièce à rôtir et la deuxième fourchette.
3. Vissez soigneusement les fourchettes.

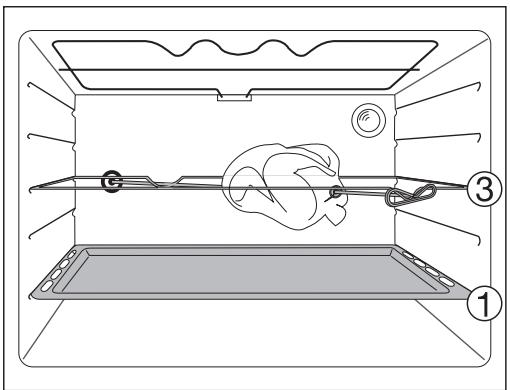

1. Glissez le plateau multi-usages au gradin 1. 2. Posez la broche sur le support et glissez l’ensemble au gradin 3. 3. Poussez la broche jusqu’à ce qu’elle s’encliquète dans le carré d’entraînement situé au fond du four à gauche. 4. Réglez la fonction du four et la température comme indiqué dans le tableau.
Enlever le tournebroche
: À la fin de la cuisson, le tournebroche et le support sont très chauds. Pour éviter de vous brûler, utilisez des gants thermiques de cuisine. 1. Arrêtez le four. 2. Retirez le support et le tournebroche en tirant doucement.
– Si vous appuyez sur la touche TEMPS POIDS, la durée de la cuisson et l’heure de fin de cuisson s’afficheront. – Au bout d’env. 5 secondes, le four commence à chauffer. – Un signal sonore retentit avant la fin de la cuisson. 3. Vérifiez le résultat de cuisson. – Un signal sonore annonce la fin de la cuisson. – La flèche clignote. – Le four s’arrête automatiquement. 4. Appuyez sur une touche quelconque pour arrêter le signal.

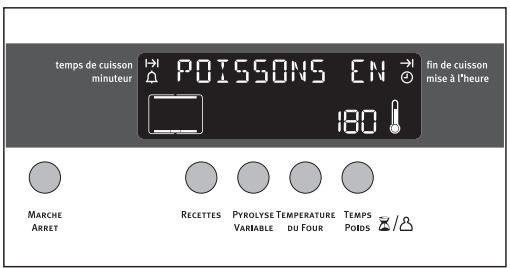

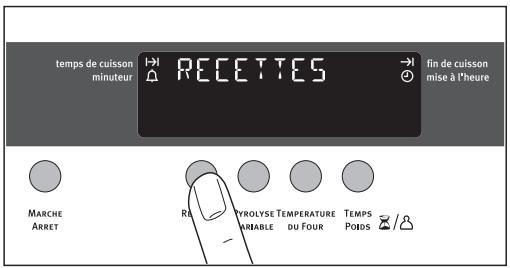

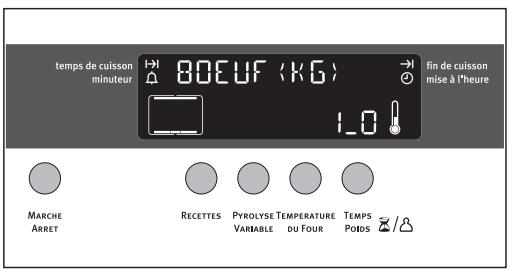

1. Dès que vous avez sélectionné la recette de viande, le poids préprogrammé s’affiche (au bout de 5 sec.). 2. À l’aide du bouton / , réglez le poids par palier de 200 g (0,4 kg minimum, 3 kg maximum). – La durée de cuisson et l’heure de fin de cuisson seront modifiées automatiquement en fonction de votre sélection. – Après env. 5 secondes, le poids sélectioné s’affiche en permanence.
/ , réglez le poids souhaité. Aprés un délai de 5 secondes, le poids sélectionné s’affiche en permanence.
L’heure du début de la cuisson peut être différée (voir „Fonctions de l’horloge“ fin de cuisson).
Tournez le bouton de fonctions du four jusqu’à ce qu’aucune recette ne soit plus affichée.

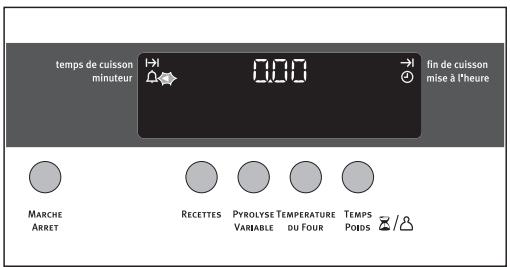

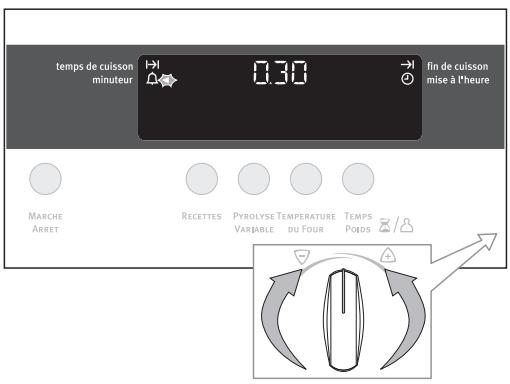

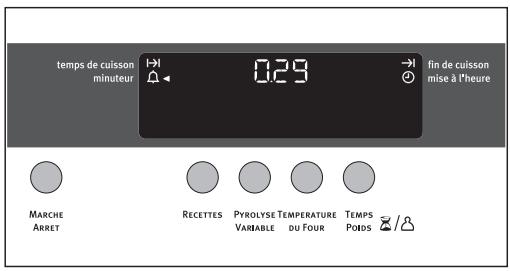

Pour régler le minuteur. Un signal sonore retentit lorsque la durée sélectionnée est écoulée. Cette fonction est sans effet sur le fonctionnement du four.
Pour régler la durée de cuisson.
Pour régler I´heure de fin de cuisson.
Pour régler, modifier ou consulter l'heure. (Voir également le chapître «Avant la première utilisation»).

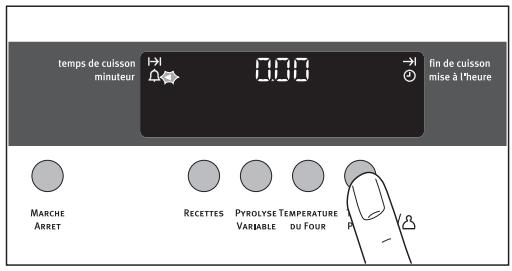

• Pour utiliser la minuterie, l’appareil doit être mis en service. Pour cela, appuyez sur la touche MARCHE/ARRET.
Pour arrêter le signal : Appuyez sur une touche quelconque.

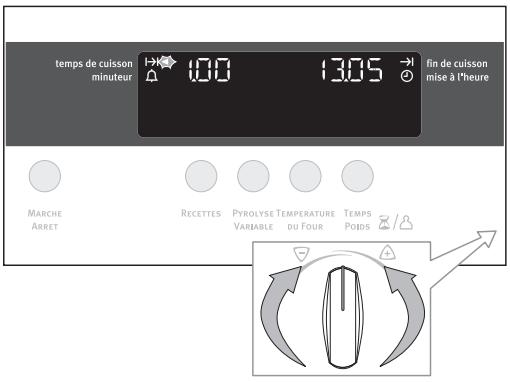

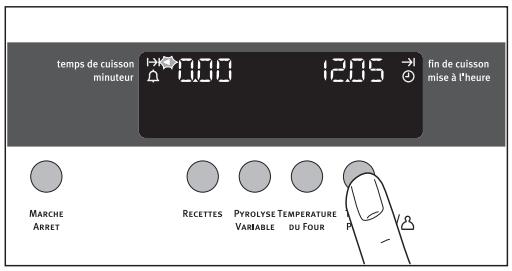

1. Sélectionnez une fonction du four et une température. 2. Appuyez à plusieurs reprises sur la touche TEMPS POIDS jusqu’à ce que la flèche de temps de cuisson clignote.
La fonction du four s’affiche.
“0.00“ s’affiche et la flèche de temps de cuisson clignote. Pour arrêter le signal : Appuyez sur une touche quelconque.

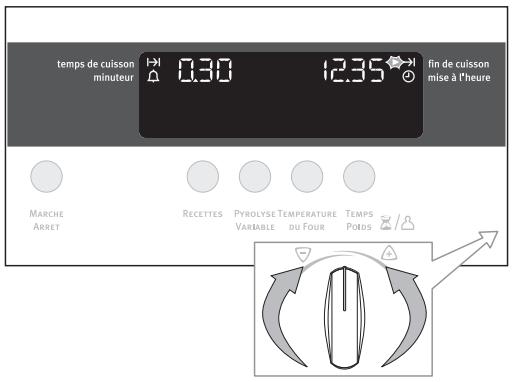

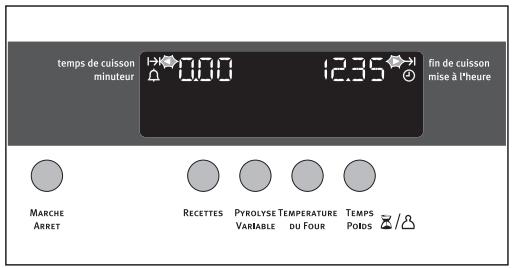

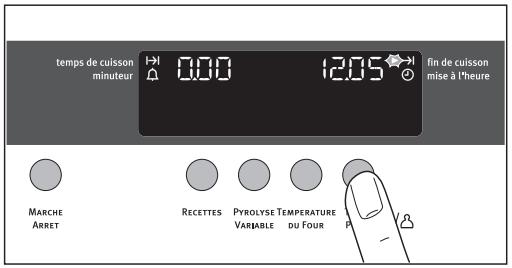

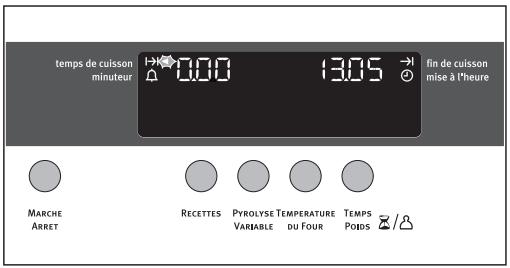

1. Sélectionnez une fonction du four et une température. 2. Appuyez à plusieurs reprises sur la touche TEMPS POIDS jusqu’à ce que la flèche de fin de cuisson clignote.
La fonction du four s’affiche.
“0.00“ s’affiche et la flèche de fin de cuisson clignote. Pour arrêter le signal. : Appuyez sur une touche quelconque.

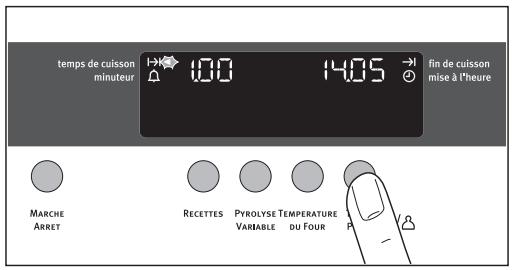

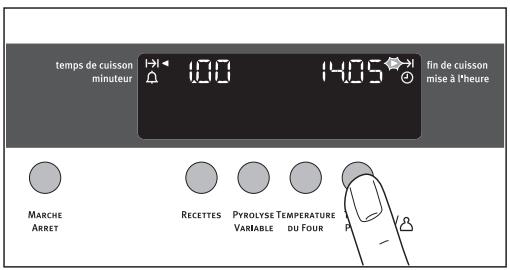

est possible d’utiliser conjointement les fonctions temps de cuisson et fin de cuisson lorsque le four doit démarrer et s’arrêter automatiquement à une heure différée.
2. À l’aide de la fonction temps de cuisson, réglez le temps nécessaire à la cuisson du plat. Par ex. 1 heure.
Par ex. : à 14 h 05.
Le four démarrera automatiquement à l’heure sélectionnée. Par ex. : à 13 h 05. Dès que le temps de cuisson est écoulé, un signal retentit pendant 2 minutes et le four s’arrête. Par ex. : à 14 h 05.
à nouveau être activée.
MARCHE/ARRET 2.Sélectionnez la fonction du four. 3.Maintenez la touche TEMPS POIDS enfoncée et tournez simultanément le bouton / vers la gauche , jusqu’à ce que LOCK s’affiche. A présent, le verrouillage des touches est activé. Désactiver le verrouillage des touches – Maintenez la touche TEMPS POIDS enfoncée et tournez simultanément le bouton / vers la gauche , attendez env. 2 secondes. Le verrouillage des touches est automatiquement désactivé lorsque le four est arrêté.

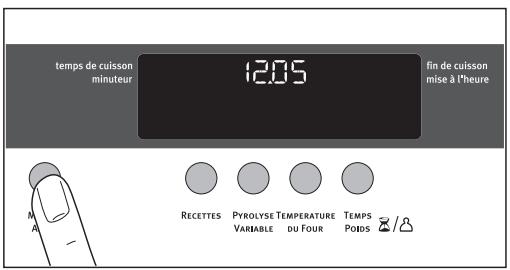

Activer l’affichage de l’heure 1. Le cas échéant, arrêtez l’appareil à l’aide de la touche principale MARCHE/ARRET. 2. Maintenez la touche TEMPS POIDS enfoncée et tournez simultanément le bouton / vers la droite , jusqu’à ce que l’heure s’affiche à nouveau (au bout de 2 secondes env.).
Dès que la sécurité enfant est activée, le four ne peut plus être mis en service.
1. Le cas échéant, éteignez l’appareil à l’aide de la touche principale MARCHE/ARRET. 2. Aucune fonction du four ne doit être sélectionnée. 3. Maintenez la touche TEMPS POIDS enfoncée et tournez simultanément le bouton / vers la gauche , jusqu’à ce que SECURITE ENFANT s’affiche. A présent, la sécurité enfant est activée. Désactiver la sécurité enfant – Maintenez la touche TEMPS POIDS enfoncée et tournez simultanément le bouton / vers la gauche jusqu’à ce que SECURITE ENFANT s’affiche. La sécurité enfant est maintenant désactivée et le four est de nouveau prêt à fonctionner.
L’indicateur de tempéraure clignote sur la dernière valeur de température sélectionnée.
30 - 120°C 120 - 200°C 3 Il est possible de désactiver la sécurité, lors-
Conseils d’utilisation
1.L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préservent l'humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôtis. 2.La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.
Laissez le moins de barde possible autour de vos rôtis pour réduire les projections et obtenir un mets moins riche en graisse. Ne dépassez pas les valeurs de température préconisées dans le guide de cuissons des viandes. Faites se succéder plusieurs cuissons, vous économiserez l'énergie nécessaire au préchauffage du four. Et quand cela est possible, n'hésitez pas à faire cuire en même temps 2 gâteaux de Savoie ou 3 cakes ou 2 tartes, par exemple.
Dessous trop pâle, pas assez cuit ou dessus trop foncé
Prenez un moule du type 2 ou descendez le moule d'un niveau
• L'épaisseur, la conductibilité et la couleur des récipients influencent les résultats culinaires. • Pendant la cuisson, certaines préparations augmentent de volume, par conséquent, choisissez vos récipients de manière à ce que la préparation crue laisse le tiers supérieur du moule libre. • Pour prévenir les éclaboussures trop abondantes, utilisez pour la cuisson des rôtis et des volailles, des plats à bords hauts ou des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la pièce à rôtir. • Réservez les plats en verre à feu pour vos gratins et vos soufflés. 25
Tableau de correspondances approximatives : repères du thermostat / températures Attention : N’utilisez pas de produit de nettoyage abrasif, caustique ou d’objet tranchant.
• Nettoyez la façade du four avec un chiffon doux imbibé d’eau savonneuse. • Si la façade est en métal, nettoyez-la à l’aide d’un produit de nettoyage habituel.
: Lorsque ce processus est activé, le four est particulièrement chaud. Tenez les enfants éloignés du four.
1.Éliminez préalablement les grosses salissures à la main. 2.Sélectionnez la fonction PYRO. – Les fonctions Four s’affichent PYRO NORMAL en alternance avec CONFIRMER. 3.Confirmez votre sélection à l’aide de la touche PYROLYSE VARIABLE. Ensuite, le nettoyage pyrolyse démarre.
1 Avertissement : Avant de nettoyer le four, as- 3 L’éclairage Dès que le four atteint une température présurez-vous qu’il est hors tension et qu’il est froid.
1. L‘éclairage du four s‘allume automatiquement lors de l‘ouverture de la porte du four. 2. Après chaque utilisation, nettoyez le four avec de l’eau savonneuse puis séchez-le.
PYRO pour nettoyer le four. Accessoires
1.Sélectionnez la durée de la pyrolyse souhaitée à l’aide de la touche PYROLYSE VARIABLE. – “PYRO ECO / 2:15“, – “PYRO NORMAL / 2.45“ ou – “PYRO RENFORCE / 3:15“ Ensuite, le nettoyage pyrolyse démarre. Il est possible de différer l’heure de fin de la pyrolyse à l’aide de la fonction de l’horloge fin de cuisson.
– PYRO ECO si le four est peu sale, – PYRO NORMAL si le four est normalement sale, – PYRO RENFORCE si le four est très sale.
3 Placez un torchon sur la sole du four afin de protéger la lampe du four et le verre de protection.

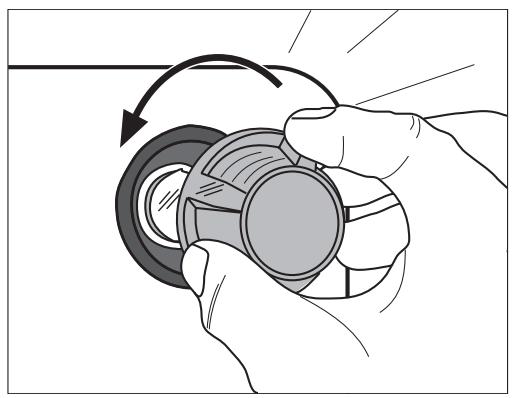

1. Enlever le verre de protection en le dévissant vers la gauche et nettoyez-le. 2. Si nécessaire : remplacer la lampe du four 40 Watt, 230 V, résistant à une temperature de 300 °C. 3. Remettre le verre de protection en place.
Pour simplifier le nettoyage, il est possible de démonter le porte du four.

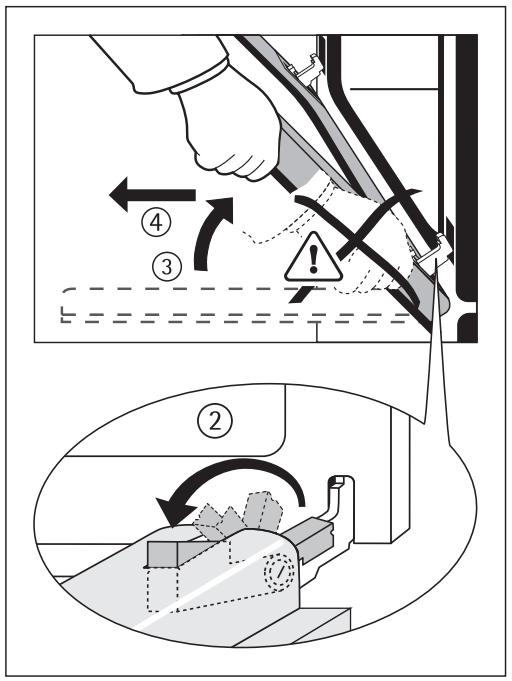

1. Ouvrir complètement la porte du four. 2. Relever intégralement le levier de blocage situé sur les deux charnières de la porte. 3. Saisir chaque côté de la porte du four et la fermer aux trois quarts environ jusqu’à sentir une résistance. 4. Retirer le porte du four (Attention : elle est lourde !). 5. Déposer la porte, face extérieure vers le bas, sur un support doux et plan, par exemple sur une couverture pour éviter de la rayer.

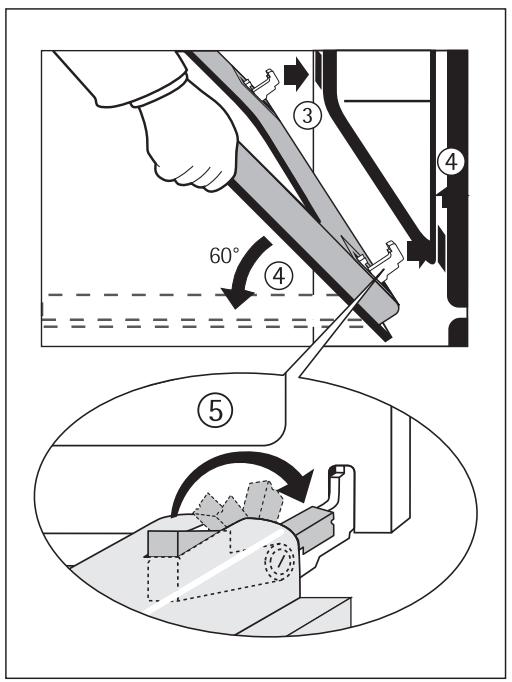

1. Saisir chaque côté de la porte du four, la poignée tournée vers vous. 2. Maintenir la porte dans un angle d’env. 60°. 3. Pousser les charnières de la porte simultanément aussi profondément que possible dans les deux butées arrondies du four. 4. Soulever la porte vers le haut jusqu’au point de résistance puis l’ouvrir complètement. 5. Replacer les leviers de blocage dans les deux charnières de la porte dans leur position initiale. 6. Fermer la porte du four.
La porte du four est équipée de quatre vitres. Les vitres intérieures sont amovibles pour le nettoyage.
: N'exécutez les étapes suivantes que sur la porte du four ayant été dé-
! En cas d'application de force, surtout sur les arrêtes en verre de la face frontale, le verre peut se briser.
1. Décrochez la porte du four et posez-la avec la poignée vers le bas sur un support doux et plan. 2. Saisissez la vitre supérieure au bord inférieur et faites-la glisser contre la force du ressort en direction de la poignée du four jusqu'à ce qu'elle soit dégagée dans le bas (á). 3. Soulevez légèrement la vitre dans le bas et extrayez-la (à).

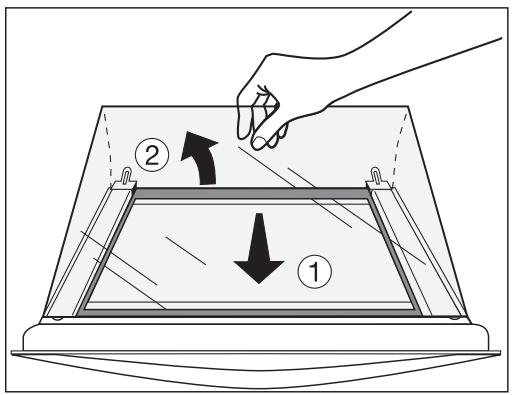

1. Saisissez les vitres intermédiaires, une par une, au bord inférieur et faites-la glisser en direction de la poignée du four jusqu'à ce qu'elle soit dégagée dans le bas (á). 2. Soulevez légèrement la vitre dans le bas et extrayez-la (à).

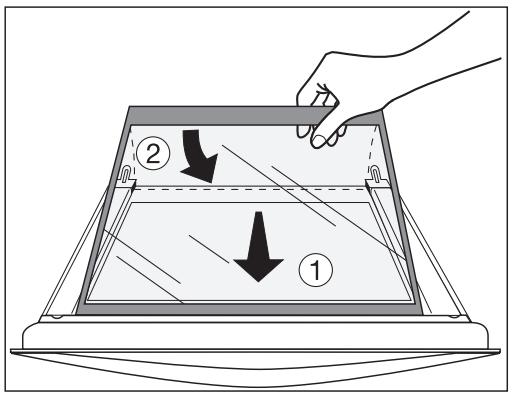

1. Insérez les vitres intermédiaires, une par une, en oblique par le haut dans le profil de la porte du côté poignée (á). 2. Abaissez la vitre intermédiaire et faites-la glisser en direction de l'arête inférieure de la porte jusqu'à la butée en dessous du support inférieur (à).

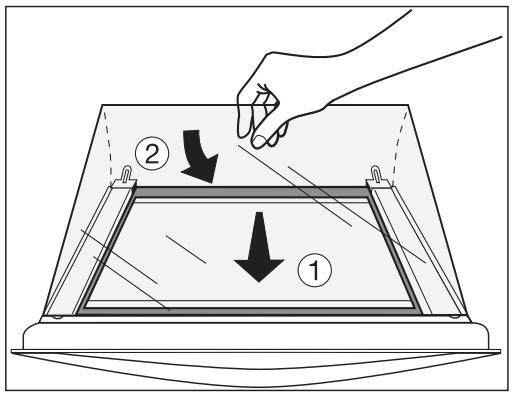

1. Insérez la vitre supérieure en oblique par le haut dans le profil de la porte du côté poignée (á). 2. Abaissez la vitre. Placez la vitre contre la force du ressort du côté poignée devant le profil de retenue à l'arête inférieure de la porte et faites-la glisser en dessous du profil de retenue (à). La vitre doit être solidement en place!
Voir la désactivation de sécurité
L’éclairage du four est en panne
Si les messages réapparaissent, adressez-vous au service après-vente Sélectionnez la fonction du four avec tournebroche.
Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser au service après-vente de votre magasin vendeur.
! Le montage et le branchement de l’appareil sont du ressort exclusif de spécialistes agréés. Des réparations inadéquates peuvent s’avérer très dangereuses pour l’utilisateur.

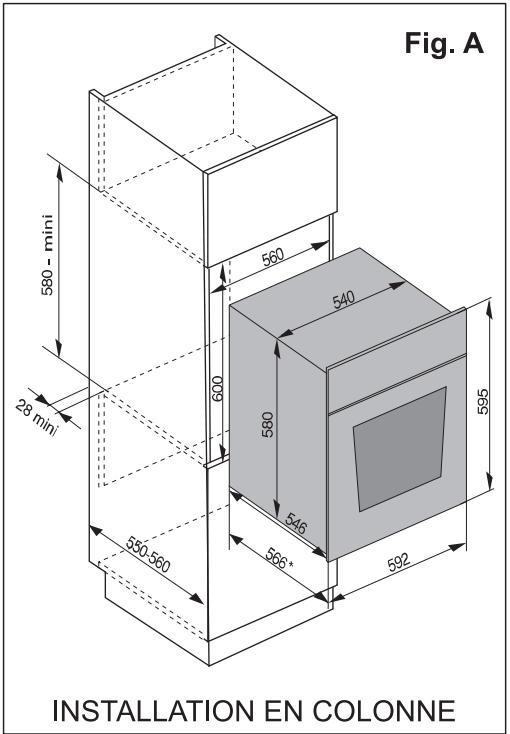

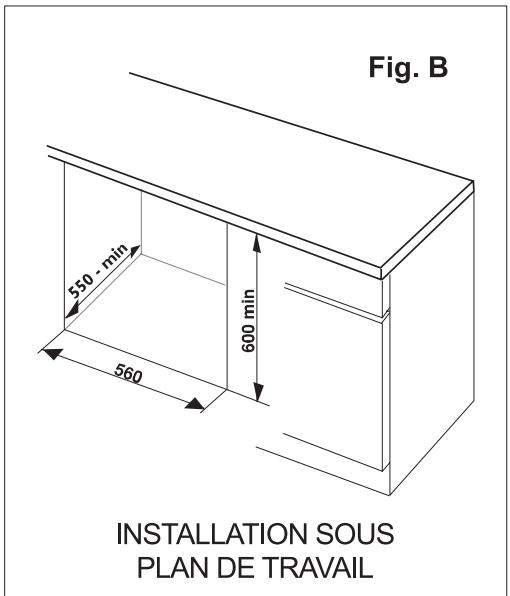

Les schémas ci-contre déterminent les cotes d'un meuble qui permettra de recevoir votre four. Précautions d'encastrement:. La sécurité électrique doit être assurée par un encastrement correct. Lors de l'encastrement et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. Le four doit être installé dans un meuble d'encastrement (fig. A ou B) qui doit être monté et fixé de manière stable. La fixation du four sur le meuble se fait au moyen des deux vis de fixation situées latéralement. Ces vis se trouvent dans une pochette située dans le four. Afin d'éviter les échauffements anormaux, un espace de 5 mm minimum doit séparer le cadre du four et les panneaux adjacents (portes de meubles, etc.) Les parois adjacentes ou le revêtement de celles-ci ainsi que la colle doivent résister à une température au moins égale à 100°C. Dans le cas d'une installation du four dans un meuble colonne, le bon fonctionnement de ce four est assuré dans un meuble ouvert à l'arrière, comme indiqué en fig. A. Dans le cas d'une installation du four dans un meuble sous-plan de travail (fig. B), l'arrière du meuble peut être ouvert ou fermé, mais une ventilation est obligatoire au-dessus du four (lame d'air de 5 mm au dessus du cadre, à l'arriére du bandeau et au dessus du four sur toute la largeur).
• les lignes d'alimentation sont en bon état. • les fusibles ainsi que l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique). • la prise ou le disjoncteur omnipolaire utilisé pour le branchement est accessible quand l'appareil est installé.
En cas de remplacement du câble, il ne doit être effectué que par un professionnel qualifié. Utilisez un câble de type H05VV-F d'une section minimum de: 3 x 1,5 mm2. Le câble doit être raccordé conformément aux prescriptions et les vis de serrage doivent être solidement fixées. Le conducteur de protection (fil de Terre) doit être plus long que les fils d'amenée du courant. Enfin, le câble de raccordement au réseau doit être maintenu solidement par l'arrêt de traction du four. Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur.

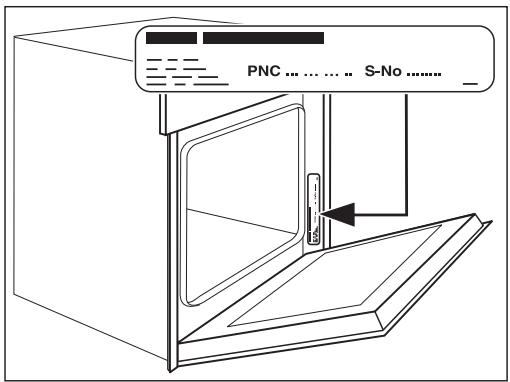

– Désignation du modèle – Numéro du produit (PNC) – Numéro de série (S-No.) (ces chiffres se trouvent sur la plaque signalétique) – Type de dysfonctionnement – Eventuellement le message d’erreur affiché par l’appareil Pour avoir les numéros d’identification de l’appareil sous la main, nous vous recommandons de les inscrire ici. Désignation du modèle
A bientôt ! Dans le souci dune amélioration constante de nos produits, nous nous réservons le droit dapporter à leurs caractéristiques toutes modifications liées à lévolution technique (décret du 24.03.78).
