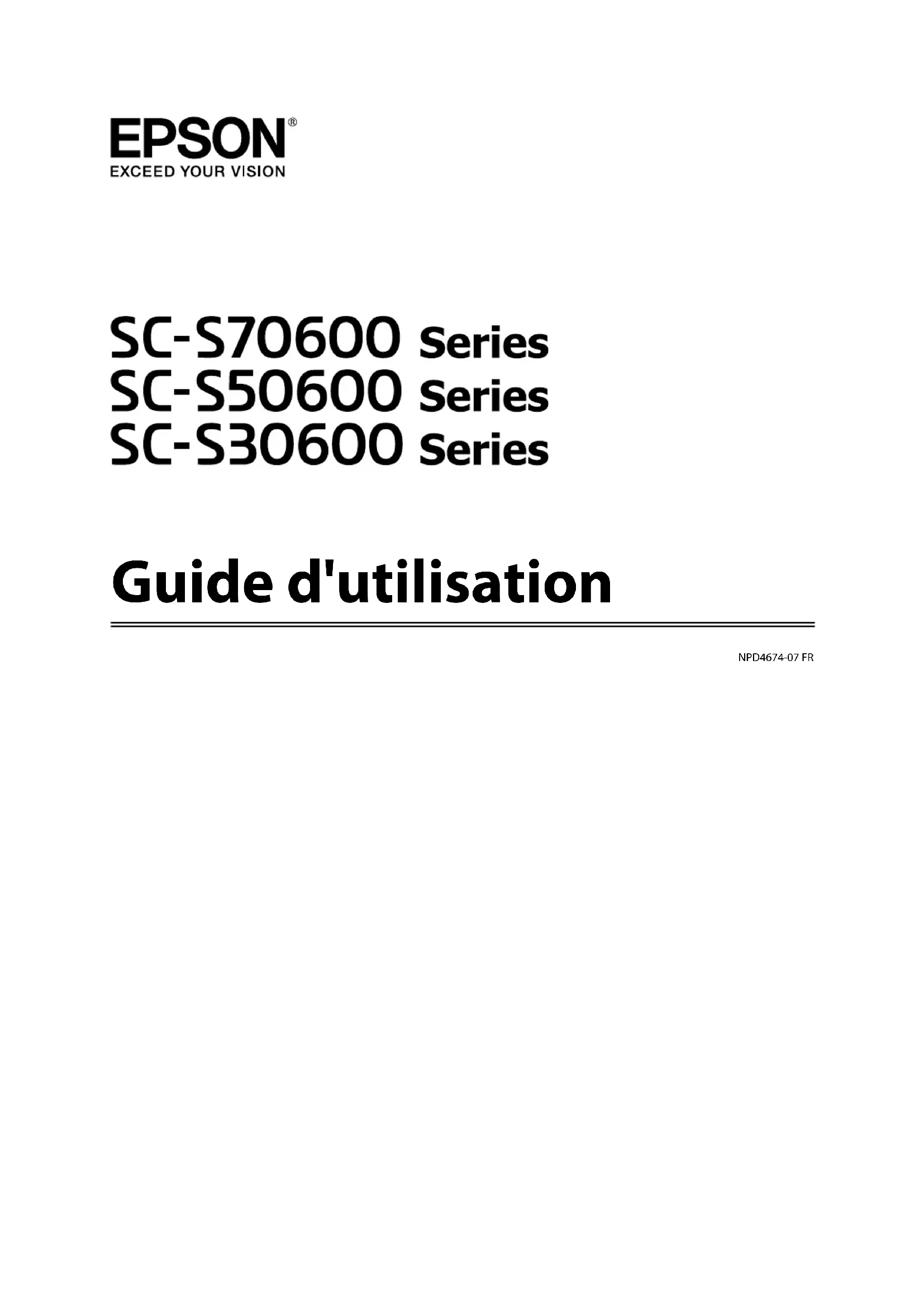

MODE D'EMPLOI SureColor SCS50610 EPSON

Guide d'utilisation NPD4674-07 FRCopyrights et marques Aucune partie de ce manuel ne peut être reproduite, stockée dans un système documentaire ou transmise sous quelque forme ou de quelque manière que ce soit, électronique, mécanique, par photocopie, enregistrement ou autre, sans l’accord préalable écrit de Seiko Epson Corporation. Les informations contenues dans le présent document sont uniquement destinées à être utilisées avec cette imprimante Epson. Epson n’est pas responsable de l’application de ces informations à d’autres imprimantes. La société Seiko Epson Corporation et ses filiales ne peuvent être tenues pour responsables des préjudices, pertes, coûts ou dépenses subis par l’acquéreur de ce produit ou par des tiers, résultant d’un accident, d’une utilisation non conforme ou abusive de l’appareil, de modifications, de réparations ou de transformations non autorisées de ce produit ou encore du non-respect (sauf aux États-Unis d’Amérique) des instructions d’utilisation et d’entretien recommandées par Seiko Epson Corporation. Seiko Epson Corporation ne pourra être tenue responsable des dommages ou problèmes survenus suite à l’utilisation de produits optionnels ou consommables autres que ceux désignés par Seiko Epson Corporation comme étant des Produits d’origine Epson ou des Produits approuvés par Epson. Seiko Epson Corporation ne pourra être tenue responsable des dommages dus aux interférences électromagnétiques survenant suite à l’utilisation de câbles d’interface autres que ceux désignés par Seiko Epson Corporation comme étant des Produits approuvés par Epson. EPSON et EPSON EXCEED YOUR VISION ou EXCEED YOUR VISION et leurs logos sont des marques ou marques commerciales de Seiko Epson Corporation. Microsoft

sont des marques déposées de Microsoft Corporation. Apple

sont des marques déposées de Apple Inc. Intel

est une marque déposée de Intel Corporation. PowerPC

est une marque déposée de Intel Business Machines Corporation. Bemcot

est une marque déposée de Asahi Kasei Corporation. YouTube

• et le logo YouTube sont des marques ou des marques déposées de YouTube LLC. Avis général : les autres noms de produit utilisés dans cette notice sont donnés uniquement à titre d’identification et peuvent être des noms de marque de leurs détenteurs respectifs. Epson dénie toute responsabilité vis-à-vis de ces marques. © 2012 Seiko Epson Corporation. All rights reserved. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Copyrights et marques 2Table des matières Copyrights et marques Introduction Consignes importantes de sécurité p. 6
• Choix de l’emplacement de l’appareil p. 6
• Installation de l’appareil p. 6
• Utilisation de l’appareil p. 6
• Manipulation des cartouches d’encre p. 7
• Remarques sur les manuels p. 7
• Organisation du manuel p. 7
• Signification des symboles p. 7
• Manuels vidéo p. 8
• Illustrations p. 8
• Éléments de l’imprimante p. 9
• Partie avant (SC-S70600 series, SC-S50600 series) p. 9
• Partie avant (SC-S30600 series) Intérieur (SC-S70600 series, SC-S50600 series) p. 12

• Intérieur (SC-S30600 series) p. 17
• Arrière p. 18
• Port de réseau local p. 19
• Panneau de commande p. 21
• Compréhension de l’affichage p. 22
• Fonctionnalités p. 25
• Productivité élevée p. 25
• Impression de haute qualité p. 25
• Facilité d’utilisation supérieure p. 25
• Remarques sur l’utilisation et le stockage p. 26
• Espace d’installation p. 26
• Remarques sur l’utilisation de l’imprimante p. 26
• Remarques sur l’absence d’utilisation de l’imprimante p. 27
• Remarques sur la manipulation des cartouches d’encre p. 28
• Manipulation des supports p. 29
• Remarques sur l'utilisation d'encres de couleur d'accompagnement (SC-S70600 series, SC- S50600 series) p. 30
• Utilisation des logiciels fournis p. 32
• Contenu du disque de logiciels p. 32
• Lancement de l’application EPSON LFP Remote Panel 2 p. 34
• Fermeture de l’application EPSON LFP Remote Panel 2 p. 34
• Désinstallation des logiciels p. 34
• Opérations de base Chargement et remplacement des supports p. 36
• Remarques sur le chargement des supports p. 36
• Positionnement des rouleaux presseurs et du support (pour SC-S70600 series et SC-S50600 series) p. 38
• Chargement des supports (SC-S70600 series, SC-S50600 series) Chargement des supports (SC-S30600 series) p. 40

• Affichage et modification des paramètres du support p. 67
• Remplacement et retrait du support p. 68
• Utilisation de l’Enrouleur papier Automatique p. 71
• Remarques concernant l'utilisation de l'enrouleur papier Automatique p. 71
• Fixation du mandrin de rouleau p. 71
• Enroulement avec la face imprimée vers l'extérieur p. 74
• Enroulement avec la face imprimée vers l'intérieur p. 80
• Retrait du rouleau d’enroulement p. 85
• Avant impression p. 87
• Enregistrement des paramètres du support p. 87
• Flux de paramétrage de base p. 87
• Précautions concernant les paramètres p. 88
• Paramètre (normal) p. 88
• Réglage du support p. 91
• Modification des paramètres au cours de l'impression p. 94
• Zone imprimable p. 96
• SC-S70600 series/SC-S50600 series p. 96
• SC-S30600 series p. 99
• Maintenance Quand effectuer les différentes opérations de maintenance p. 102
• Nettoyage p. 102
• Remplacement des consommables p. 103
• Autre maintenance p. 104
• Préparation et notes p. 106
• Ce dont vous aurez besoin p. 106
• Précautions concernant la maintenance p. 107
• Déplacement de la tête d’impression p. 107
• Utilisation du Liquide de nettoyage p. 108
• Nettoyage p. 109
• EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Table des matières 3Nettoyage autour de la tête d’impression (chaque jour) Nettoyage autour des capuchons (chaque jour) p. 109

• Nettoyage de tout l'essuyeur et du point de fixation (une fois toutes les deux semaines) p. 117
• Nettoyage du rail de l'essuyeur (une fois toutes les deux semaines) p. 118
• Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) p. 119
• Nettoyage du tampon de rinçage (si sale) p. 121
• Nettoyage des côtés de l'Enrouleur papier Automatique (si sale) p. 122
• Feuille de vérification du nettoyage p. 124
• Remplacement des consommables p. 126
• Agitation et remplacement des cartouches d’encre p. 126
• Mise au rebut de l’encre usagée p. 127
• Remplacement de l’essuyeur et du dispositif de nettoyage de l’essuyeur p. 129
• Remplacement du tampon de rinçage p. 131
• Remplacement des plaques de maintien du support p. 132
• Mise au rebut des consommables usagés p. 135
• Feuille de vérification du remplacement des consommables p. 136
• Autre maintenance p. 137
• Recherche de buses obstruées p. 137
• Nettoyage Des Têtes p. 138
• Nettoyage De La Tête p. 140
• Rafraîch. Encre p. 141
• Stockage prolongé (Maintenance avant stockage) p. 142
• Changer Mode couleur (SC-S70600 series uniquement) p. 143
• Application de graisse sur la tige du chariot secondaire p. 145
• Pièces à remplacer régulièrement p. 147
• Utilisation du menu du panneau de commande Opérations du menu p. 148
• Liste des menus p. 149
• Détails du menu p. 155
• Menu Configuration support p. 155
• Menu Configuration Impr p. 161
• Menu Maintenance p. 164
• Menu Niveau Encre p. 166
• Menu Journaux d'impression p. 166
• Menu État De l'Imprimante p. 167
• Menu Configuration Réseau p. 167
• Menu Préférences p. 168
• Menu Rétablir tous réglages p. 169
• Résolution des problèmes Lorsqu’un message s’affiche p. 170
• En cas d’appel de maintenance/demande d’entretien p. 173
• Dépannage p. 175
• Vous ne pouvez pas imprimer (parce que l’imprimante ne fonctionne pas) p. 175
• L’imprimante émet un bruit identique à celui de l’impression, mais rien ne s’imprime p. 176
• L’impression ne répond pas à votre attente p. 176
• Support p. 184
• Autres p. 186
• Annexe Options et consommables p. 188
• Supports pris en charge p. 193
• Déplacement et transport de l’imprimante p. 193
• Déplacement de l’imprimante p. 193
• Transport p. 194
• Paramètres recommandés pour le support p. 195
• Tableau d'association paramètre et bandes Microweave (M/W) p. 197
• Configuration système requise p. 200
• Tableau de spécifications p. 200
• Normes et conformité p. 202
• Assistance Site Internet de l’assistance technique p. 203
• Contacter l’assistance Epson p. 203
• Avant de contacter Epson p. 203
• Assistance aux utilisateurs en Amérique du nord p. 204
• Assistance aux utilisateurs en Europe p. 204
• Assistance aux utilisateurs à Taïwan p. 204
• Assistance aux utilisateurs en Australie p. 205
• Assistance aux utilisateurs à Singapour p. 206
• Assistance aux utilisateurs en Thaïlande p. 206
• Assistance aux utilisateurs au Vietnam p. 206
• Assistance aux utilisateurs en Indonésie p. 206
• Assistance aux utilisateurs à Hong-Kong p. 207
• Assistance aux utilisateurs en Malaisie p. 207
• Assistance aux utilisateurs en Inde p. 208
• Assistance aux utilisateurs aux Philippines p. 208
• EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Table des matières 4Termes des licences logicielles Licences logicielles Open Source p. 210
• Bonjour p. 210
• Autres licences logicielles p. 215
• Info-ZIP Copyright and License EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Table des matières 5Introduction Consignes importantes de sécurité Avant d’utiliser l’imprimante, veuillez lire les consignes de sécurité. Veillez à respecter les avertissements et les instructions figurant sur l’imprimante. Choix de l’emplacement de l’appareil ❏ Placez l’imprimante sur une surface plate et stable, d’une taille supérieure aux dimensions de l’appareil. Celui-ci ne fonctionnera pas correctement s’il est incliné ou s’il se trouve sur une surface non horizontale. ❏ Évitez les emplacements soumis à des variations subites de température et d’humidité. Ne placez pas non plus l’imprimante sous la lumière directe du soleil, ni sous une forte source de lumière ou de chaleur. ❏ Évitez les emplacements soumis à des chocs et à des vibrations. ❏ Protégez l’imprimante contre la poussière. ❏ Placez l’imprimante près d’une prise murale facilement accessible. Installation de l’appareil ❏ Le cordon d’alimentation est prévu pour cet appareil uniquement. Son utilisation avec un autre matériel comporte un risque d’incendie ou de décharge électrique. ❏ Connectez l’imprimante à des prises correctement mises à la terre. Evitez l’utilisation d’autres prises sur le même circuit que les copieurs ou les systèmes d’air conditionné qui nécessitent une mise sous tension et hors tension régulièrement. ❏ Évitez les prises électriques contrôlées par des interrupteurs muraux ou des minuteurs automatiques. ❏ Placez l’ensemble du système informatique loin des sources possibles d’interférences électromagnétiques, telles que les haut-parleurs ou les bases des téléphones sans fil. ❏ Utilisez uniquement une source d’alimentation du type indiqué sur l’étiquette du produit. ❏ Utilisez uniquement le cordon d’alimentation fourni avec le produit. L’utilisation d’un autre cordon comporte un risque d’incendie ou de décharge électrique. ❏ N’utilisez pas un cordon d’alimentation endommagé ou effiloché. ❏ Si vous utilisez une rallonge avec ce produit, vérifiez qu’elle présente un ampérage supérieur à l’ampérage total des appareils connectés. Assurez-vous également que l’ampérage total des appareils connectés à la prise murale ne dépasse pas l’ampérage de la prise. ❏ Pour une utilisation de l’appareil en Allemagne, observez les consignes suivantes : Pour assurer une protection contre les courts-circuits et les surtensions, vous devez installer dans le bâtiment un disjoncteur de 10 ou de 16 ampères. ❏ En cas de dommages au niveau de la prise, remplacez l’ensemble du cordon ou contactez un électricien qualifié. Si la prise contient des fusibles, assurez-vous de les remplacer par des fusibles identiques. Utilisation de l’appareil ❏ Ne bloquez pas et ne couvrez pas les ouvertures du boîtier. ❏ N’insérez aucun objet dans les emplacements ou fentes de l’imprimante. Faites attention à ne pas répandre de liquide sur l’appareil. ❏ N’essayez pas de réparer vous-même l’appareil. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 6❏ Débranchez le produit et confiez-le à du personnel de réparation qualifié dans les situations suivantes : le cordon d’alimentation ou la fiche est endommagé, du liquide s’est infiltré dans le produit, le produit est tombé ou le boîtier est endommagé, le produit ne fonctionne pas normalement ou présente un changement notable au niveau des performances. ❏ Ne déplacez pas les têtes d’impression à la main, vous risqueriez d’endommager ce produit. ❏ Éteignez toujours l’appareil avec la touche Marche/ Arrêt du panneau de commande. Lorsque vous appuyez sur cette touche, le témoin Alimentation clignote brièvement, puis s’éteint. Ne débranchez pas le cordon d’alimentation et n’éteignez pas l’imprimante tant que le témoin Alimentation n’a pas fini de clignoter. ❏ Ce périphérique dispose de deux systèmes d’alimentation. Il existe un risque d’électrocution, à moins que les deux câbles d’alimentation soient débranchés lors de la maintenance. Manipulation des cartouches d’encre ❏ Gardez les cartouches hors de portée des enfants et n’ingérez pas l’encre. ❏ Ne touchez pas la puce verte du circuit imprimé située sur le côté de la cartouche. Ceci pourrait avoir une incidence sur le bon fonctionnement de l’appareil et sur l’impression. ❏ La puce de cette cartouche d’encre conserve un certain nombre d’informations relatives à la cartouche, tel que l’état de la cartouche d’encre, autorisant ainsi le retrait et la réinsertion de la cartouche librement. ❏ Si vous retirez une cartouche en vue de la réutiliser plus tard, protégez la zone d’alimentation de l’encre contre la poussière et la saleté, et stockez la cartouche dans le même environnement que l’appareil. Un clapet protège l’orifice d’alimentation de l’encre, ce qui évite d’avoir à installer un bouchon ou un couvercle, mais veillez à ce que l’encre ne tache pas les éléments en contact avec la cartouche. Ne touchez pas l’orifice d’alimentation de l’encre ni la zone située autour. Remarques sur les manuels Organisation du manuel Les manuels suivants sont livrés avec l’imprimante. Les manuels au format PDF sont sur le disque de logiciels livré avec l'imprimante. Vous pouvez afficher les manuels au format PDF via Adobe Reader ou l'application Preview (Aperçu) sur Mac OS X. Les Epson Video Manuals ont été chargés sur la chaîne YouTube des manuels vidéo d'Epson. Vous pouvez les afficher dans votre navigateur web. Guide d’installa- tion Présente des informations sur la fa-çon de configurer l'imprimanteune fois sortie de son emballage.Lisez ce manuel afin d'effectuer lesopérations en sécurité.Guide de l'utilisa-teur (ce guide)Présente des informations sur lefonctionnement de base de l'impri-mante, la maintenance, le dépan-nage, etc.Guide réseau (PDF) Présente des informations sur l'uti-lisation de l'imprimante sur un ré-seau.Epson Video Ma-nualsPrésente des informations sur la mi-se en place des supports, la main-tenance de base de l'imprimante, etc. Utilisation de l'en-cre orange (PDF)Présente des informations sur l'uti-lisation de deux types d'encre Oran-ge avec la SC-S70600 series. Con-sultez ce guide lorsque vous chan-gez de type d'encre Orange.* SC-S70600 series seulement Signification des symboles p. 215

Les Avertissements sont des consignes à observer pour éviter toute blessure corporelle. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction

Attention : Il s’agit de mises en garde à suivre pour éviter des blessures corporelles.

Important : Il s’agit de mises en garde à suivre pour éviter des dommages au niveau du produit. Remarque : Les remarques contiennent des informations utiles ou supplémentaires concernant le fonctionnement du produit. Manuels vidéo Cliquez sur les liens suivants pour afficher une liste des vidéos publiées sur YouTube pour le modèle utilisé. Sélectionnez dans la liste de lecture la vidéo que vous voulez voir. SC-S70600 series U https://www.youtube.com/ playlist? list=PLD67cTLxxk9M3XJ7ytYW5QkJDXITlbJOj SC-S50600 series U https://www.youtube.com/ playlist?list=PLD67cTLxxk9OWBIEifb1tAruevhTX- _f9 SC-S30600 series U https://www.youtube.com/ playlist? list=PLD67cTLxxk9P6FW3ylGgUd98QUDyAFEGr Si les sous-titres ne sont pas affichés lors de la lecture de la vidéo, cliquez sur l'icône de sous-titre indiquée ci-dessous. Illustrations Sauf indication contraire, les illustrations de ce guide représentent le modèle SC-S30600 series. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 8Éléments de l’imprimante Partie avant (SC-S70600 series, SC-S50600 series) L’illustration montre le modèle SC-S50600 series. A Capot de maintenance (gauche) Ouvrez ce capot pour nettoyer la zone située autour de la tête d’impression. Normalement fermé lors de l’utili- sation de l’imprimante. U « Nettoyage autour de la tête d’impression (chaque jour) » à la page 109 B Unité additionnelle de séchage Le chauffage permet de sécher rapidement l’encre après impression. Disponible séparément pour le modèle SC-S70600 series. U Guide d’installation de l’unité additionnelle de séchage C Après-chauffage Le chauffage permet de sécher rapidement l’encre après impression. U « Chauffage et séchage » à la page 90 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 9D Support du mandrin de rouleau Placez le mandrin de rouleau pour enrouler le support sur ces supports. Les deux même pièces existent du côté gauche et du côté droit. U « Utilisation de l’Enrouleur papier Automatique » à la page 71 E Guide support du tendeur Le guide support du tendeur empêche que le rouleau ne se déroule de travers lors de l'utilisation de l'enrouleur papier Automatique. Lorsque vous n'utilisez pas l'enrouleur papier Automatique, écartez le guide vers les bords du tendeur. U « Utilisation de l’Enrouleur papier Automatique » à la page 71 F Tendeur Le tendeur maintient la tension du support afin d’éviter tout relâchement lors de l’enroulement. G Vis de verrouillage du support de mandrin de rouleau Les vis de verrouillage maintiennent les supports de mandrin de rouleau en place une fois fixés sur le mandrin de rouleau. Les deux même pièces existent du côté gauche et du côté droit. H Support de rouleau Posez temporairement le support sur ces supports lors du retrait du rouleau d’enroulement. Les deux même pièces existent du côté gauche et du côté droit. I Commutateur Auto Ce commutateur permet de sélectionner le sens d’enroulement automatique. Sélectionnez Off pour désactiver l’enroulement automatique. J Commutateur Manual Ce commutateur permet de sélectionner le sens d'enroulement manuel. L’option sélectionnée est appliquée lorsque le commutateur Auto est placé sur Off. K Roulettes Il y a deux roulettes sur chaque pied. Une fois l’installation terminée, les roulettes avant doivent être bloquées lors de l’utilisation de l’imprimante. L Ouvertures de circulation d’air Permet la circulation de l'air dans l'imprimante. N’obstruez pas ces ouvertures. M Support de Bidon d'encre résiduelle Placez le bidon d'encre résiduelle dans ce support. N Dispositif de réglage Les dispositifs de réglage maintiennent l’imprimante en place. Une fois l’imprimante installée, maintenez-la fermement en place lors de l’utilisation. O Bidon d'encre résiduelle Ce bidon recueille l’encre usagée. Remplacez-le par un bidon d'encre résiduelle neuf lorsque le niveau atteint quasiment la ligne. P Tube d’encre usagée L’encre usagée est évacuée par ce tube. Veillez à ce que l’extrémité du tube se trouve dans le bidon d'encre résiduelle lors de l’utilisation de l’imprimante. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 10Q Cartouches d’encre Installez toutes les cartouches d’encre dans chaque logement. Selon le Mode couleur sélectionné, installez la replacement cartridge (cartouche de remplacement) ou la Cleaning cartridge (Cartouche de nettoyage). R Leviers de verrouillage Soulevez les leviers pour déverrouiller les cartouches d’encre avant de les retirer. Abaissez les leviers pour blo- quer les cartouches en place après insertion. S Témoin de vérification des cartouches Ce témoin s’allume en cas d’erreur au niveau des cartouches d’encre. Oui : Une erreur s’est produite. Vérifiez le contenu de l’erreur sur l’écran du panneau de commande. Non : Pas d’erreur. T Entrée secteur n 1/entrée secteur n 2 Permet de connecter le câble d’alimentation. Veillez à connecter les deux câbles. U Port de réseau local U « Port de réseau local » à la page 19 V Port USB Permet de connecter le câble USB. W Capot de maintenance (droit) Ouvrez ce capot lors de la maintenance régulière. Normalement fermé lors de l’utilisation de l’imprimante. U « Nettoyage » à la page 109 X Levier de chargement du support Une fois le support chargé, abaissez le levier de chargement du support pour le maintenir en place. Soulevez le levier pour débloquer le support avant de le retirer. Y Témoin d’alerte Ce témoin s’allume ou clignote en cas d’erreur. Allumé/cli- gnotant : Une erreur s’est produite. Le type d’erreur est indiqué par la manière dont le témoin s’allume ou clignote. Vérifiez le contenu de l’erreur sur l’écran du panneau de commande. Non : Pas d’erreur. Z Panneau de commande U « Panneau de commande » à la page 21 a Capot avant Ouvert lors du chargement du support, du nettoyage de l’intérieur de l’imprimante ou de la suppression des bourrages papier. Normalement fermé lors de l’utilisation de l’imprimante. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 11Partie avant (SC-S30600 series) A Capot de maintenance (gauche) Ouvrez ce capot pour nettoyer la zone située autour de la tête d’impression. Normalement fermé lors de l’utili- sation de l’imprimante. U « Nettoyage autour de la tête d’impression (chaque jour) » à la page 109 B Après-chauffage Le chauffage permet de sécher rapidement l’encre après impression. U « Chauffage et séchage » à la page 90 C Support du mandrin de rouleau Placez le mandrin de rouleau pour enrouler le support sur ces supports. Les deux même pièces existent du côté gauche et du côté droit. U « Utilisation de l’Enrouleur papier Automatique » à la page 71 D Guide support du tendeur Le guide support du tendeur empêche que le rouleau ne se déroule de travers lors de l'utilisation de l'enrouleur papier Automatique. Lorsque vous n'utilisez pas l'enrouleur papier Automatique, écartez le guide vers les bords du tendeur. U « Utilisation de l’Enrouleur papier Automatique » à la page 71 E Tendeur Le tendeur maintient la tension du support afin d’éviter tout relâchement lors de l’enroulement. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 12F Vis de verrouillage du support de mandrin de rouleau Les vis de verrouillage maintiennent les supports de mandrin de rouleau en place une fois fixés sur le mandrin de rouleau. Les deux même pièces existent du côté gauche et du côté droit. G Support de rouleau Posez temporairement le support sur ces supports lors du retrait du rouleau d’enroulement. Les deux même pièces existent du côté gauche et du côté droit. H Commutateur Auto Ce commutateur permet de sélectionner le sens d’enroulement automatique. Sélectionnez Off pour désactiver l’enroulement automatique. I Commutateur Manual Ce commutateur permet de sélectionner le sens d'enroulement manuel. L’option sélectionnée est appliquée lorsque le commutateur Auto est placé sur Off. J Roulettes Il y a deux roulettes sur chaque pied. Une fois l’installation terminée, les roulettes avant doivent être bloquées lors de l’utilisation de l’imprimante. K Ouvertures de circulation d’air Permet la circulation de l'air dans l'imprimante. N’obstruez pas ces ouvertures. L Support de Bidon d'encre résiduelle Placez le bidon d'encre résiduelle dans ce support. M Dispositif de réglage Les dispositifs de réglage maintiennent l’imprimante en place. Une fois l’imprimante installée, maintenez-la fermement en place lors de l’utilisation. N Bidon d'encre résiduelle Ce bidon recueille l’encre usagée. Remplacez-le par un bidon d'encre résiduelle neuf lorsque le niveau atteint quasiment la ligne. O Tube d’encre usagée L’encre usagée est évacuée par ce tube. Veillez à ce que l’extrémité du tube se trouve dans le bidon d'encre résiduelle lors de l’utilisation de l’imprimante. P Cartouches d’encre Installez toutes les cartouches d’encre dans chaque logement. Q Leviers de verrouillage Soulevez les leviers pour déverrouiller les cartouches d’encre avant de les retirer. Abaissez les leviers pour blo- quer les cartouches en place après insertion. R Témoin de vérification des cartouches Ce témoin s’allume en cas d’erreur au niveau des cartouches d’encre. Oui : Une erreur s’est produite. Vérifiez le contenu de l’erreur sur l’écran du panneau de commande. Non : Pas d’erreur. S Entrée secteur n 1/entrée secteur n 2 Permet de connecter le câble d’alimentation. Veillez à connecter les deux câbles. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 13T Port de réseau local U « Port de réseau local » à la page 19 U Port USB Permet de connecter le câble USB. V Capot de maintenance (droit) Ouvrez ce capot lors de la maintenance régulière. Normalement fermé lors de l’utilisation de l’imprimante. U « Nettoyage » à la page 109 W Levier de chargement du support Une fois le support chargé, abaissez le levier de chargement du support pour le maintenir en place. Soulevez le levier pour débloquer le support avant de le retirer. X Témoin d’alerte Ce témoin s’allume ou clignote en cas d’erreur. Allumé/cli- gnotant : Une erreur s’est produite. Le type d’erreur est indiqué par la manière dont le témoin s’allume ou clignote. Vérifiez le contenu de l’erreur sur l’écran du panneau de commande. Non : Pas d’erreur. Y Panneau de commande U « Panneau de commande » à la page 21 Z Capot avant Ouvert lors du chargement du support, du nettoyage de l’intérieur de l’imprimante ou de la suppression des bourrages papier. Normalement fermé lors de l’utilisation de l’imprimante. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 14Intérieur (SC-S70600 series, SC-S50600 series) La présence de saleté sur les pièces suivantes peut réduire la qualité d’impression. Nettoyez ou remplacez régulièrement ces pièces comme indiqué dans les chapitres répertoriés dans les sections de référence ci-dessous. L’illustration montre le SC-S70600 series. A Tête d’impression La tête d’impression imprime en se déplaçant vers la gauche et la droite tout en projetant de l’encre. La tête d’impression de gauche est « Head1 », celle de droite est « Head2 ». Nous recommandons de nettoyer cette unité à la fin de chaque journée de travail. U « Nettoyage autour de la tête d’impression (chaque jour) » à la page 109 B Plaques de maintien du support Les plaques de maintien du support permettent d’éviter au support de se soulever et de s’assurer que les fibres sur le bord de découpe du support n’entrent pas en contact avec la tête d’impression. Placez les plaques de chaque côté du support avant impression. Il existe deux types de plaques : coulissante et amovible. U « Chargement des supports (SC-S70600 series, SC-S50600 series) » à la page 40 C Rainure du cutter Passez la lame d’un cutter (disponible dans le commerce) dans cette rainure pour découper le support. D Rouleaux presseurs (haute pression) Le produit est doté de dix rouleaux au total ; les rouleaux haute pression sont les deux situés sur les bords extérieurs. Ils appuient sur les bords du support lors de l'utilisation de film transparent ou blanc et pendant la superposition de couches d’encre. U « Positionnement des rouleaux presseurs et du support (pour SC-S70600 series et SC-S50600 series) » à la page 38 U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) » à la page 119 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 15E Rouleaux presseurs (basse pression) Le produit est doté de dix rouleaux au total. À l’exception des deux rouleaux situés sur les bords externe, ce sont des rouleaux basse pression. Ces rouleaux appuient sur le support lors de l'impression normale (ce qui exclut le chargement de film transparent ou blanc et la superposition de couches d'encre). Le nombre de rouleaux utilisés varie en fonction de la largeur du support. U « Positionnement des rouleaux presseurs et du support (pour SC-S70600 series et SC-S50600 series) » à la page 38 U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) » à la page 119 F Chauffage du cylindre Le chauffage du cylindre garantit une adhérence uniforme de l’encre. U « Chauffage et séchage » à la page 90 U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) » à la page 119 G Dispositif de nettoyage de l’essuyeur Le dispositif de nettoyage de l’essuyeur ôte l’encre de l’essuyeur. Il s’agit d’un consommable, vous devez le remplacer tous les trois mois environ. U « Remplacement de l’essuyeur et du dispositif de nettoyage de l’essuyeur » à la page 129 H Capuchons Ces capuchons recouvrent les buses de la tête d’impression (sauf lors de l’impression) pour les empêcher de sécher. Nous recommandons de nettoyer cette unité à la fin de chaque journée de travail. U « Nettoyage autour des capuchons (chaque jour) » à la page 111 I Essuyeur L’essuyeur ôte l’encre des buses de la tête d’impression. Nous recommandons de nettoyer cette unité à la fin de chaque journée de travail. Il s’agit d’un consommable, vous devez le remplacer tous les trois mois environ. U « Nettoyage autour des capuchons (chaque jour) » à la page 111 U « Remplacement de l’essuyeur et du dispositif de nettoyage de l’essuyeur » à la page 129 J Tampon de rinçage L’encre est déversée sur ce tampon lors du rinçage. Il s’agit d’un consommable, vous devez le remplacer tous les trois mois environ. U « Remplacement du tampon de rinçage » à la page 131 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 16Intérieur (SC-S30600 series) La présence de saleté sur les pièces suivantes peut réduire la qualité d’impression. Nettoyez ou remplacez régulièrement ces pièces comme indiqué dans les chapitres répertoriés dans les sections de référence ci-dessous. A Tête d’impression La tête d’impression imprime en se déplaçant vers la gauche et la droite tout en projetant de l’encre. Nous recommandons de nettoyer cette unité à la fin de chaque journée de travail. U « Nettoyage autour de la tête d’impression (chaque jour) » à la page 109 B Plaques de maintien du support Les plaques de maintien du support permettent d’éviter au support de se soulever et de s’assurer que les fibres sur le bord de découpe du support n’entrent pas en contact avec la tête d’impression. Placez les plaques de chaque côté du support avant impression. Il existe deux types de plaques : coulissante et amovible. U « Chargement des supports (SC-S30600 series) » à la page 54 C Rainure du cutter Passez la lame d’un cutter (disponible dans le commerce) dans cette rainure pour découper le support. D Rouleaux presseurs Ces rouleaux appuient sur le support lors de l’impression. U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) » à la page 119 E Chauffage du cylindre Le chauffage du cylindre garantit une adhérence uniforme de l’encre. U « Chauffage et séchage » à la page 90 U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) » à la page 119 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 17F Dispositif de nettoyage de l’essuyeur Le dispositif de nettoyage de l’essuyeur ôte l’encre de l’essuyeur. Il s’agit d’un consommable, vous devez le remplacer tous les trois mois environ. U « Remplacement de l’essuyeur et du dispositif de nettoyage de l’essuyeur » à la page 129 G Capuchons Ces capuchons recouvrent les buses de la tête d’impression (sauf lors de l’impression) pour les empêcher de sécher. Nous recommandons de nettoyer cette unité à la fin de chaque journée de travail. U « Nettoyage autour des capuchons (chaque jour) » à la page 111 H Essuyeur L’essuyeur ôte l’encre des buses de la tête d’impression. Nous recommandons de nettoyer cette unité à la fin de chaque journée de travail. Il s’agit d’un consommable, vous devez le remplacer tous les trois mois environ. U « Nettoyage autour des capuchons (chaque jour) » à la page 111 U « Remplacement de l’essuyeur et du dispositif de nettoyage de l’essuyeur » à la page 129 I Tampon de rinçage L’encre est déversée sur ce tampon lors du rinçage. Il s’agit d’un consommable, vous devez le remplacer tous les trois mois environ. U « Remplacement du tampon de rinçage » à la page 131 Arrière A Commutateur d’entraînement Le commutateur d’entraînement permet d’insérer le support lors du chargement et de le rembobiner pour le remplacer. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 18B Support de rouleau Placez le support sur ces supports. Les deux même pièces existent du côté gauche et du côté droit. C Vis de fixation du support de rouleau Ces vis fixent les supports de rouleau en place une fois le support installé. Les deux même pièces existent du côté gauche et du côté droit. D Levier de levage Si le support à installer sur les supports de rouleau semble lourd, utilisez ces leviers pour soulever facilement le support à hauteur des supports de rouleau. Les deux même pièces existent du côté gauche et du côté droit. E Préchauffage Chauffe le support avant impression de manière à ce que la zone d’impression ne soit pas soumise à des changements soudains de température. F Support de rouleau Posez le support sur ces supports avant de le placer sur les supports de rouleau. Les deux même pièces existent du côté gauche et du côté droit. G Poignée Une fois le support placé sur le support de rouleau droit, faites tourner la poignée pour appuyer sur le support et appliquer une pression sur le mandrin de rouleau. Port de réseau local A Connecteur RJ-45 Permet de connecter le câble LAN. Utilisez un câble à paire torsadée blindé (catégorie 5 ou supérieure). B Témoin de données Le témoin de données montre l’état de la connexion et indique si l’imprimante reçoit des données. C Témoin d’état (vert/rouge) Le témoin d’état indique la vitesse de la connexion réseau. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 19Témoin de données Témoin d’état (vert/rouge) État Oui Allumé (vert) L’imprimante est connectée en 1000ba- se-T. Clignotant L’imprimante reçoit des données via une connexion 1000base-T. Oui Allumé (rouge) L’imprimante est connectée en 100ba- se-TX. Clignotant L’imprimante reçoit des données via une connexion 100base-TX. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 20Panneau de commande

Touche P (touche d’alimentation) Met l’imprimante sous ou hors tension.

Témoin P (témoin d’alimentation) L’état de fonctionnement de l’imprimante est indi- qué par un témoin allumé ou clignotant. Oui : L’imprimante est sous tension. Cligno- tant : L’imprimante reçoit des données ou procède au nettoyage de la tête ou à d’autres opérations lors de l’arrêt. Non : L’imprimante est hors tension. C Touche M (touche de configuration du support) Appuyez sur cette touche pour afficher le menu Configuration support, qui inclut des éléments tels que Support restant, Sélectionner support, Per- sonnaliser réglages et Impr. liste support. Cette touche est désactivée lors de l’impression. U « Menu Configuration support » à la page 155 D Affichage Affiche l’état de l’imprimante, les menus, les messa- ges d’erreur et autres informations. U « Compré- hension de l’affichage » à la page 22 E Touche Menu Appuyez sur cette touche pour afficher les menus. U « Utilisation du menu du panneau de comman- de » à la page 148 F Touche y (touche de retour) Appuyez sur cette touche pour retourner au menu précédent lorsque des options sont affichées. U « Opérations du menu » à la page 148

Touches l/r (touches fléchées vers la gauche et vers la droite) Permet de placer le curseur lors de l’exécution de tâches telles que la saisie d’un Nom réglage ou d’une Adresse IP dans le menu de configuration.

Touches u/d (touches haut et bas) ❏ Lorsque le levier de chargement du support est en position abaissée et que le bouton d est enfoncé, le support est enroulé. Si le bouton u est enfoncé, le support est rembobiné. Cela se produit, quelle que soit la manière dont le support chargé est enroulé. Si le bouton d est maintenu enfoncé en état d'impression sur l'écran après avoir effectué des réglages ou imprimé un motif de vérification ou sur l'écran d'entraînement du support, le support est entraîné sur une longueur maximum de 103 cm. Maintenez le bouton u enfoncé pour rembobiner le support de 25 cm maximum. Notez que lorsque vous utilisez la touche u pour rembobiner, le support s’arrête lorsque son bord atteint la position de départ de l’impression. Il est possible de reprendre le rembobinage en relâchant et en appuyant de nouveau sur la touche. ❏ Lorsque le levier de chargement du support est soulevé, le bouton qui permet de rembobiner le support dépend de la manière dont celui-ci est entraîné. Côté imprimable ext : appuyez sur le bouton u. Côté imprimable int : appuyez sur le bouton d. Maintenez le bouton enfoncé pour rembobiner le support de 25 cm maximum. ❏ Lorsque les menus sont affichés, ces touches permettent de sélectionner des éléments et des options de menu. U « Opérations du menu » à la page 148 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 21I Bouton Z ❏ Si vous appuyez sur cette touche lorsqu’un élément de menu est mis en surbrillance, les options de l’élément sélectionné sont affichées. ❏ Si vous appuyez sur cette touche lorsqu’une option est mise en surbrillance, l’élément mis en surbrillance est sélectionné ou l’opération sélectionnée est exécutée. ❏ Une pression sur cette touche lorsque le signal sonore résonne a pour effet de l'arrêter.

Touche (touche de chauffage/séchage) Appuyez sur cette touche pour afficher le menu Chauffage et séchage, qui vous permet de régler le paramètre Température chauffage. Si l’unité addi- tionnelle de séchage (fournie avec le modèle SC-S50600 series, en option avec les autres modè- les) est installée, vous pouvez également définir les paramètres Sécheur supplémentaire. Ces options peuvent être ajustées lors de l’impression. U « Chauffage et séchage » à la page 94 K Touche # (touche de maintenance) Appuyez sur cette touche pour afficher le menu Maintenance et utiliser les options de Vérif Buses, Nettoyage, Circulation de l'encre, Rafraîch. En- cre, Maintenance tête, Compteur encre usagée, Nettoyage De La Tête, et Maint. avt stockage Cet- te touche est désactivée lors de l’impression. U « Menu Maintenance » à la page 164 L Touche W (touche pause/annuler) ❏ L’imprimante passe en mode Pause si vous appuyez sur cette touche pendant l’impression. Pour annuler le mode Pause, appuyez à nouveau sur le bouton W ou sélectionnez Annuler Pause sur l’écran puis appuyez sur la touche Z. Pour annuler les travaux d’impression en cours de traitement, sélectionnez Annuler Le Travail sur l’écran puis appuyez sur le bouton Z. ❏ Si vous appuyez sur cette touche lorsque des menus sont affichés, les menus sont fermés et l’imprimante retourne en mode prête.

Touche (touche d’entraînement du support) ❏ Lorsque l’imprimante est en mode prête, vous pouvez placer le support en position de découpe en appuyant sur cette touche, puis sur Z. U « Découpe du support » à la page 68 ❏ Lorsque l’impression est en cours, vous pouvez utiliser cette touche pour régler l'alimentation. U « Réglage alimentation » à la page 95 Compréhension de l’affichage L’illustration montre l’écran du modèle SC-S50600 series. A Messages Affiche l’état, le fonctionnement et les messages d’erreur de l’imprimante. U « Lorsqu’un message s’affiche » à la page 170 B Température chauffage Cet écran affiche, de gauche à droite, les réglages de température pour le préchauffage, le chauffage du cylindre et l’après-chauffage. Les icônes en for- me de thermomètre indiquent la température ap- proximative des chauffages. : le chauffage a atteint la température sélec- tionnée. : le chauffage n’a pas atteint la température sélectionnée. C Informations de réglage de l'alimentation pendant l'impression Ces informations s'affichent lorsque vous indiquez la valeur de réglage pendant l'impression. U « Réglage alimentation » à la page 95 D Informations relatives aux supports EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 22❏ Cet écran affiche, de gauche à droite, le support sélectionné, l’écart du cylindre, la largeur du support et le support restant. ❏ Si un numéro de banque de paramètres de support enregistré avec cette imprimante est sélectionné en tant que support d’impression, le numéro (de 1 à 30) s’affiche. Si le paramètre Réglages RIP est sélectionné, 0 s’affiche. ❏ L’écart de cylindre sélectionné est indiqué comme suit. :1.5 :2.0 :2.5 ❏ Le support restant n’est pas indiqué si l’option Non est sélectionnée pour le paramètre Configuration restante dans le menu Support restant. U « Support restant » à la page 155 E État de la cartouche d’encre Affiche le niveau approximatif d’encre restante et l’état actuel. Si la cartouche d’encre est presque vi- de ou si une erreur survient, l’écran ci-dessous s’af- fiche. Normale Avertissement ou erreur

1 Indicateurs d’état L’état de la cartouche d’encre est indiqué com- me suit. : Prête à imprimer. La hauteur de l’indi- cateur change en fonction du niveau d’encre restante. : Le niveau d’encre est faible. Vous de- vez préparer une nouvelle cartouche d’encre. : Le niveau d'encre restant a atteint la limite. Remplacez la cartouche d'encre usagée par une neuve lors de l'utilisa- tion de SC-S30600 series ou de la non utilisation d'encres de couleur d'ac- compagnement. Remplacez rapidement la cartouche usagée par une neuve lors de l'utilisa- tion d'encres de couleur d'accompa- gnement. Si la cartouche usagée n'est pas remplacée, la tête d'impression et d'autres pièces risquent d'être endom- magées. : La cartouche d’encre n’est pas enclen- chée. Abaissez le levier de verrouillage pour enclencher la cartouche. : Aucune cartouche d’encre n’est insé- rée. Insérez la cartouche d’encre et abaissez le levier de verrouillage pour enclencher la cartouche. : Une erreur s’est produite. Vérifiez le message à l’écran et corrigez l’erreur. : Une Cleaning cartridge (Cartouche de nettoyage) est installée. La hauteur de l’indicateur change en fonction du ni- veau de liquide de nettoyage restant. Remarque : Vous pouvez également vérifier le niveau d’encre restante à l’aide de l’option Niveau Encre des menus. U « Menu Niveau Encre » à la page 166 2 Codes de couleur d’encre SC-S70600 series MS : Metallic Silver (Métallique) LK : Light Black (Gris) BK : Black (Noir) C : Cyan M:Magenta EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 23Y : Yellow (Jaune) OR : Orange OR+ : Orange Plus LC : Light Cyan (Cyan Clair) LM : Light Magenta (Magenta Clair) WH : White (Blanc) SC-S50600 series WH : White (Blanc) BK : Black (Noir) Y : Yellow (Jaune) M:Magenta C:Cyan SC-S30600 series BK : Black (Noir) Y : Yellow (Jaune) M:Magenta C:Cyan F État du Bidon d'encre résiduelle Affiche la quantité approximative d’espace disponi- ble dans le bidon d'encre résiduelle. L’affichage change comme indiqué ci-dessous lorsque le bidon d’encre résiduelle est quasiment plein ou en cas d’erreur. Normale Avertissement ou erreur

1 Indicateurs d’état L’état du bidon d'encre résiduelle est indiqué comme suit. : Pas d’erreur. L’indicateur change pour indiquer la quantité d’espace dis- ponible. : Le bidon d'encre résiduelle est quasi- ment plein. Préparez un bidon d'encre résiduelle neuf. : Le bidon d'encre résiduelle est plein. Remplacez-le par un bidon d'encre ré- siduelle neuf. G État de détection du soulèvement du support N’est affiché que sur le modèle SC-S50600 series. : L’imprimante vérifie si le support se soulève pendant l’impression. : L’imprimante ne vérifie pas si le sup- port se soulève pendant l’impression. U « Menu Maintenance » à la page 164 H État de l’Unité additionnelle de séchage Cet écran affiche les réglages définis pour l’unité additionnelle de séchage (fournie avec le modèle SC-S50600 series, en option avec les autres modèles). Pas d’icône: Non installé ou non installé correcte- ment. : le ventilateur de séchage est activé. : le ventilateur de séchage n’est pas ac- tivé. Pour démarrer le ventilateur, sé- lectionnez Sécheur supplémentaire pour le paramètre Oui dans le menu de configuration. U « Chauffage et séchage » à la page 94 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 24Fonctionnalités Cet imprimante jet d’encre couleur grand format prend en charge les rouleaux de 1 626 mm (64 pouces) de largeur. Les principales fonctions de l’imprimante sont décrites ci-après. Productivité élevée Trois chauffages Les trois chauffages répertoriés ci-dessous améliorent la productivité et la qualité d’impression. Le préchauffage chauffe le support avant impression pour protéger la zone d’impression des changements soudains de température. Le chauffage du cylindre garantit une adhérence uniforme de l’encre. L’après-chauffage permet de sécher rapidement l’encre après impression. Unité chargement papier permet le chargement des rouleaux grande capacité L’unité chargement papier standard accepte des rouleaux de grande capacité dont le diamètre peut atteindre 250 mm et le poids 40 kg ; le support nécessite ainsi des remplacements moins fréquents. Avec l’enrouleur Auto Gros Rouleaux en option, l’imprimante peut même traiter les rouleaux de 80 kg et dont le diamètre externe atteint 300 mm. Enrouleur papier Automatique fourni par défaut L’enrouleur de papier automatique entraîne automatiquement le support imprimé proprement, sans le froisser. Il s’agit d’un outil pratique pour l’impression de bannières, les travaux d’impression à gros volume et les impressions de nuit en continu. Cartouches d’encre grande capacité L’imprimante utilise des cartouches d’encre grande capacité de 700 ml (600 ml pour une cartouche de blanc et 350 ml pour une cartouche argent), qui garantissent la productivité et limitent d’avoir à remplacer les cartouches fréquemment. Impression haut débit Le modèle SC-S50600 series est doté de deux têtes pour imprimer plus rapidement. L’impression rapide est obtenue en utilisant deux cartouches d’encre de chaque couleur. Unité additionnelle de séchage disponible L’unité additionnelle de séchage (fournie avec le modèle SC-S50600 series, en option avec les autres modèles) permet d’accélérer le séchage et d’augmenter la productivité. Nous vous recommandons de l’utiliser avec l’imprimante SC-S70600 series en mode 10 couleurs, car le blanc et l’argenté sont longs à sécher. Impression de haute qualité Gradation douce des teintes, reproduction haute fidélité des couleurs Le modèle SC-S70600 series utilise des encres claires (Light Black (Gris), Light Cyan (Cyan Clair) et Light Magenta (Magenta Clair)), afin de réduire le grain et d’améliorer la gradation continue des teintes, tandis que l’encre Orange étend la gamme de couleurs pour autoriser une reproduction extrêmement fidèle des nuances. Cette qualité d’impression permet de réaliser des stickers pour automobiles et des panneaux publicitaires intérieurs de haute qualité. Prise en charge des encres White (Blanc) et Metallic Silver (Métallique) En utilisant le modèle SC-S70600 series avec les encres White (Blanc) et Metallic Silver (Métallique), ou le modèle SC-S50600 series avec l’encre White (Blanc), vous pouvez obtenir des effets d’impression très variés. L’encre White (Blanc) extrêmement opaque convient pour des effets de masquage sur des supports transparents (illustrations pour fenêtres). D’autres encres peuvent être imprimées sur du White (Blanc) ou du Metallic Silver (Métallique) (superposition d’encres), pour éviter toute transparence ou obtenir diverses couleurs métalliques. En cas d'utilisation d'encres de couleur d'accompagnement, voir : U « Remarques sur l'utilisation d'encres de couleur d'accompagnement (SC-S70600 series, SC-S50600 series) » à la page 30 Facilité d’utilisation supérieure Installation et enroulement instantanés du support Le rouleau et les supports de mandrin de rouleau n’ont pas besoin d’axes, il n’est donc pas nécessaire de fixer les axes avant d’installer le support. Il vous suffit d’installer directement le support sur l’imprimante. Le fait de ne pas avoir à jongler avec des axes tout en longueur facilite l’installation du support, même lorsque l’espace est restreint. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 25Parallèlement aux supports de rouleau, qui vous permettent de poser le support lors de l’installation, l’imprimante dispose de leviers de levage, grâce auxquels vous pouvez facilement soulever les supports lourds à hauteur des supports de rouleau. Encre à base de solvants quasiment inodore Nos encres à base de solvants n’ont plus d’odeur distincte. Cela améliore l’environnement de travail lors de l’impression et garantit que les éléments qui doivent être exposés en intérieur peuvent être présentés n’importe où. Détection du soulèvement du support L’imprimante SC-S50600 series est équipée d’un système permettant de détecter le soulèvement du support pendant l’impression. Si le support se soulève pendant l’impression, celle-ci s’interrompt pour éviter que le support n’entre en contact avec la tête d’impression. L’arrêt de l’impression évite les erreurs d’impression et les gaspillages d’encre et de support. Maintenance facile Seule une maintenance quotidienne permet de garantir la qualité d’impression. L’imprimante est conçue de manière à laisser suffisamment d’espace pour la maintenance, qui devient ainsi très facile. Notification des erreurs/avertissements par courrier électronique Le système EpsonNet Config avec navigateur Web intégré à l’interface réseau de l’imprimante propose des notifications par courrier électronique. Une fois configurée pour la notification par courrier électronique, l'imprimante envoie les erreurs et avertissements aux adresses électroniques sélectionnées. Vous êtes donc tranquille lorsque l’imprimante fonctionne sans surveillance, la nuit ou dans des conditions similaires. Lancement de l’application EpsonNet Config (avec navigateur Web) U Guide réseau (fichier pdf) Notifications d’erreur à l’aide d’un témoin et d’un signal sonore En cas d’erreur, un signal sonore est émis et le témoin d’alerte s’allume. Le témoin d’alerte, de grande taille, est largement visible, même de loin. Un signal sonore est émis simultanément afin d’éviter toute perte de temps liée à des bourrages causés par des erreurs passées inaperçues. USB à haute vitesse/Gigabit Ethernet L’imprimante est équipée d’interfaces réseau USB à haute vitesse et 100 Base-TX/1000 Base-T. Remarques sur l’utilisation et le stockage Dans ce document, l'encre de couleur White (Blanc) et l'encre Metallic Silver (Métallique) sont considérées comme des « encres de couleur d'accompagnement ». Espace d’installation Veillez à sécuriser l’espace suivant et à le dégager de tout objet afin que l’éjection du papier et le remplacement des consommables ne soient pas obstrués. Reportez-vous au « Tableau de spécifications » pour connaître les dimensions externes de l’imprimante. U « Tableau de spécifications » à la page 200 Remarques sur l’utilisation de l’imprimante Tenez compte des points suivants lorsque vous utilisez cette imprimante afin d’éviter les pannes, les dysfonctionnements et la dégradation de la qualité d’impression. Lorsque vous utilisez des encres de couleur d'accompagnement, tenez également compte des éléments suivants. U « Remarques sur l'utilisation d'encres de couleur d'accompagnement (SC-S70600 series, SC-S50600 series) » à la page 30 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 26❏ Lorsque vous utilisez l’imprimante, vérifiez la plage de température de fonctionnement et d’humidité décrite dans le « Tableau de spécifications ». U « Tableau de spécifications » à la page 200 Notez toutefois qu’il est possible que les résultats ne soient pas conformes à vos attentes si la température et l’humidité correspondent aux limites de l’imprimante mais pas à celles du support. Veillez à ce que les conditions de fonctionnement soient adaptées au support. Pour plus d’informations, reportez-vous à la documentation fournie avec le support. En outre, si vous utilisez l’appareil dans un environnement sec, climatisé, ou exposé à la lumière directe du soleil, veillez à maintenir l’humidité appropriée. ❏ Évitez d’utiliser l’imprimante dans des lieux avec des sources de chaleur ou dans des lieux directement exposés aux courants d’air de ventilateurs ou de climatiseurs. Les buses de la tête d’impression pourraient sécher et s’obstruer. ❏ Ne pliez pas et ne tirez pas sur le tube d’encre usagée. De l’encre pourrait couler à l’intérieur ou autour de l’imprimante. ❏ Des opérations de maintenance telles que le nettoyage ou le remplacement doivent être exécutées en fonction de la fréquence à laquelle l'imprimante est utilisée ou aux intervalles recommandés. La qualité d’impression risque de baisser si vous ne procédez pas régulièrement à la maintenance. Si vous continuez à utiliser l’imprimante en l’absence de maintenance adaptée, vous risquez d’endommager la tête d’impression. U « Quand effectuer les différentes opérations de maintenance » à la page 102 ❏ Il est possible que l’obturation de la tête d’impression ne soit pas exécutée (la tête d’impression ne retourne pas du bon côté) si l’imprimante est mise hors tension en présence d’un bourrage papier ou en cas d’erreur. La fonction d’obturation place automatiquement un capuchon sur la tête d’impression pour l’empêcher de sécher. Dans ce cas, mettez l’imprimante sous tension et attendez quelques instants que l’obturation soit exécutée automatiquement. ❏ Ne débranchez pas l’alimentation de l’imprimante lorsque cette dernière est sous tension, ou ne coupez pas l’alimentation au niveau du disjoncteur. car l’obturation de la tête pourrait ne pas se faire correctement. Dans ce cas, mettez l’imprimante sous tension et attendez quelques instants que l’obturation soit exécutée automatiquement. ❏ La tête d’impression est automatiquement nettoyée à intervalles fixes après impression de manière à éviter toute obstruction des buses. Veillez à installer le bidon d'encre résiduelle dès que l’imprimante est sous tension. ❏ L’encre sert pour l’impression mais aussi au nettoyage des têtes et à d’autres opérations de maintenance, requises pour maintenir le bon fonctionnement des têtes d’impression. Remarques sur l’absence d’utilisation de l’imprimante Si vous ne comptez pas utiliser l’imprimante pendant un certain temps, prenez en considération les conseils de stockage suivants. Si l’imprimante n’est pas rangée correctement, vous risquez de ne pas pouvoir imprimer correctement lors de la prochaine utilisation. Lorsque vous utilisez des encres de couleur d'accompagnement, tenez également compte des éléments suivants. U « Remarques sur l'utilisation d'encres de couleur d'accompagnement (SC-S70600 series, SC-S50600 series) » à la page 30 ❏ Si l'imprimante ne doit pas être utilisée pendant une période prolongée (et qu'elle est éteinte), utilisez des Cleaning cartridge (Cartouche de nettoyage) (à acheter séparément) et effectuez une Maint. avt stockage. Sans nettoyage régulier, les têtes pourraient s’obstruer. Pour plus d’informations, voir la section suivante. U « Stockage prolongé (Maintenance avant stockage) » à la page 142 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 27❏ Si vous n'imprimez rien pendant une période prolongée sans effectuer de maintenance avant stockage, mettez l'imprimante sous tension au moins une fois tous les sept jours. Si vous n’imprimez pas pendant une longue période, il est possible que les buses de la tête d’impression se bouchent. La tête est automatiquement nettoyée une fois l’imprimante mise sous tension et démarrée. Le nettoyage des têtes prévient toute obstruction de celles-ci et préserve la qualité d'impression. Ne mettez pas l’imprimante hors tension avant la fin du nettoyage. ❏ Si vous n’avez pas utilisé l’imprimante depuis longtemps, vérifiez que la tête d’impression n’est pas obstruée avant de démarrer l’impression. Procédez à un nettoyage des têtes si ces dernières sont obstruées. U « Impression de motifs de vérification des buses » à la page 138 ❏ Les rouleaux presseurs peuvent froisser le support restant dans l’imprimante. Le support peut également s’onduler ou s’enrouler, ce qui entraîne des bourrages et le contact entre le support et la tête d’impression. Retirez le support avant de ranger l’imprimante. ❏ Rangez l’imprimante après avoir vérifié que la tête d’impression a été obturée (la tête d’impression se trouve à l’extrême droite). Si la tête d’impression reste exposée pendant une période prolongée, la qualité d’impression peut décroître. Remarque : Si la tête d’impression n’est pas obturée, mettez l’imprimante sous tension, puis à nouveau hors tension. ❏ Fermez tous les capots avant de ranger l’imprimante. Si vous n’utilisez pas l’imprimante pendant longtemps, placez un chiffon ou une couverture antistatique sur l’imprimante pour empêcher l’accumulation de poussière. Les buses de la tête d’impression sont de très petite taille et peuvent facilement s’obstruer si de fines poussières adhèrent à la tête d’impression, empêchant d’imprimer correctement. ❏ Lors du rangement de l’imprimante, veillez à la placer de niveau : ne la rangez pas de manière inclinée, sur un côté ou à l’envers. Remarques sur la manipulation des cartouches d’encre Tenez compte des points suivants lorsque vous manipulez les cartouches d’encre afin de conserver une qualité d’impression satisfaisante. Lorsque vous utilisez des encres de couleur d'accompagnement, tenez également compte des éléments suivants. U « Remarques sur l'utilisation d'encres de couleur d'accompagnement (SC-S70600 series, SC-S50600 series) » à la page 30 ❏ Une quantité plus importante d’encre est requise pour charger complètement les buses de la tête d’impression lors de la première utilisation de l’imprimante. Vous devrez remplacer les cartouches plus rapidement qu’à la normale. ❏ Rangez les cartouches d’encre à température ambiante, dans un lieu qui n’est pas exposé à la lumière directe du soleil. ❏ Pour garantir la qualité d’impression, videz complètement la cartouche avant la première échéance des dates suivantes : ❏ la date d’expiration indiquée sur l’emballage de la cartouche d’encre, ❏ six mois après ouverture de l’emballage de la cartouche d’encre. ❏ Si vous déplacez les cartouches d’encre d’un endroit frais vers un endroit chaud, laissez-les à température ambiante pendant plus de quatre heures avant d’utiliser une cartouche. ❏ Ne touchez pas à la puce de la cartouche d’encre. Vous risquez de ne pas pouvoir imprimer correctement. ❏ En mode 8 couleurs (fixes) ou Mode 4C, utilisez également des replacement cartridges (cartouche de remplacement) pour remplir tous les logements. En mode 8 couleurs (non fixes) ou 9 couleurs, utilisez également des Cleaning cartridge (Cartouche de nettoyage) pour remplir tous les logements. L’impression est impossible lorsque tous les logements ne sont pas occupés. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 28❏ Ne laissez pas l’imprimante sans cartouche. L’encre présente dans l’imprimante séchera et l’imprimante ne fonctionnera pas correctement. Laissez des cartouches d’encre ou des replacement cartridges (cartouche de remplacement) dans tous les logements, même lorsque vous n’utilisez pas l’imprimante. ❏ Parce que la puce verte des circuits imprimés contient les informations propres à la cartouche, par exemple le niveau d’encre restante, vous pouvez réinstaller et utiliser la cartouche d’encre après l’avoir retirée de l’imprimante. ❏ Utilisez la tige de nettoyage du kit de Maintenance fourni pour essuyer l’encre de l’orifice d’alimentation en encre des cartouches retirées de l’imprimante avant d’être vides. La présence d’encre séchée sur l’orifice d’alimentation peut entraîner des fuites d’encre lors de la réinsertion et de l’utilisation de la cartouche. Lors du stockage des cartouches, les orifices d’alimentation en encre doivent être dépourvus de poussière. L’orifice de sortie de l’encre est équipé d’une valve et n’a donc pas besoin d’être obturé. ❏ De l’encre peut rester autour de l’orifice de sortie de l’encre des cartouches d’encre retirées. Veillez à ne pas salir d’encre la zone adjacente lorsque vous retirez les cartouches. ❏ Pour maintenir la qualité de la tête d’impression, cette imprimante cesse d’imprimer avant que les cartouches d’encre soient complètement épuisées. ❏ Les cartouches d’encre peuvent contenir des matériaux recyclés ; ceci n’affecte en rien le fonctionnement et la performance de l’imprimante. ❏ Ne démontez ni ne remodelez les cartouches d’encre. Vous risquez de ne pas pouvoir imprimer correctement. ❏ Ne faites pas tomber et ne cognez pas les cartouches contre des objets durs, sinon l’encre risque de fuir de la cartouche. ❏ À l’exception des encres d'accompagnement, vous devez retirer toutes les trois semaines environ les cartouches d'encre présentes dans l'imprimante, puis les secouer vigoureusement avant de les remettre en place. Pour secouer les cartouches d’encre U « Agitation » à la page 126 ❏ N’insérez pas ou ne retirez pas de replacement cartridges (cartouche de remplacement) pendant l’impression. Manipulation des supports Prenez les consignes suivantes en compte lors de la manipulation et du stockage des supports. Les supports en mauvais état ne produiront pas d’impressions de qualité. Veillez à lire la documentation fournie avec chaque type de support. Remarques sur la manipulation ❏ Ne pliez pas le support et n’endommagez pas la surface imprimable. ❏ Ne touchez pas à la surface imprimable. L’humidité et l’huile présentes sur les mains peuvent affecter la qualité d’impression. ❏ Lors de la manipulation du support, tenez-le par les côtés. Nous vous recommandons de porter des gants en coton. ❏ Maintenez le support au sec. ❏ Les matériaux d’emballage peuvent être utilisés pour stocker les supports et ne doivent pas être jetés. ❏ Évitez de stocker le papier dans des lieux exposés à la lumière directe du soleil, à la chaleur excessive ou à l’humidité. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 29❏ Lorsque le support n’est pas utilisé, il doit être retiré de l’imprimante, rembobiné et placé dans son emballage d’origine avant d’être stocké. Le fait de laisser le support dans l’imprimante pendant des périodes de temps prolongées peut entraîner sa détérioration. Manipulation du support après impression Pour garantir des résultats d’impression durables de haute qualité, tenez compte des points suivants. ❏ Ne frottez pas et n’éraflez pas la surface imprimée, sinon l’encre risque de se détacher. ❏ Ne touchez pas à la surface imprimée, faute de quoi vous risquez d’ôter l’encre. ❏ Veillez à ce que les impressions soient bien sèches avant de les plier ou de les empiler, faute de quoi elles risquent de se décolorer ou d’être marquées aux emplacements où elles sont en contact. Ces marques disparaîtront si les impressions sont immédiatement séparées et séchées, mais elles resteront si les surfaces ne sont pas séparées. ❏ Évitez la lumière directe du soleil. ❏ Afin d’éviter toute décoloration, affichez et rangez les impressions comme indiqué dans la documentation fournie avec le support. Remarques sur l'utilisation d'encres de couleur d'accompagnement (SC-S70600 series, SC-S50600 series) Les encres de couleur d'accompagnement sont sujettes à la formation d’un dépôt de particules au fond du liquide en raison de leurs caractéristiques. Cela peut entraîner des impressions non homogènes ou obstruer les buses. Avant d'utiliser des encres de couleur d'accompagnement, lisez les consignes suivantes. ❏ L'imprimante est dotée d'une fonction (de circulation automatique de l'encre) qui fait automatiquement circuler les encres dans la tête d'impression à intervalles réguliers afin d'éviter le phénomène de sédimentation. ❏ Lorsque vous utilisez cette fonction, nous vous conseillons de ne pas éteindre l'imprimante. Si elle est hors tension, la circulation automatique de l'encre ne peut pas avoir lieu aux moments requis. Cela peut entraîner une sédimentation irréversible susceptible d'entraîner des dommages. Si vous n'utilisez pas l'imprimante pendant longtemps, voir : U « Stockage prolongé (Maintenance avant stockage) » à la page 142 ❏ Pour annuler la circulation automatique de l'encre, appuyez sur la touche W lorsque Circulation encre... s'affiche sur l'écran du panneau de commande. L'annulation est impossible lorsque la circulation d'encre est requise. Si vous annulez la circulation automatique de l'encre pour procéder à des impressions à l'aide d'encres de couleur d'accompagnement, l'impression risque de ne pas être homogène. Pour éviter l'annulation de la procédure de circulation automatique de l'encre, nous vous recommandons de procéder à une Circulation de l'encre avant d'entamer l'impression. U « Menu Maintenance » à la page 164 ❏ Vous devez retirer toutes les 24 heures les cartouches de couleur d'accompagnement et les secouer vigoureusement avant de les remettre en place. Pour secouer les cartouches d’encre U « Agitation » à la page 126 ❏ Les cartouches d’encre d'accompagnement doivent être conservées à plat (c’est-à-dire couchées sur le côté). Si vous stockez les cartouches verticalement, le fait de les agiter avant utilisation ne suffira peut-être pas à dissoudre les matériaux qui ont pu se déposer au fond du liquide pendant le stockage. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 30❏ Si l'impression est inégale, sélectionnez l'option Rafraîch. Encre dans le menu du panneau de commande. U « Rafraîch. Encre » à la page 141 ❏ Tenez compte des points suivants lors de la superposition de couches d’encre. ❏ Utilisez un support au moins 2 % plus long qu’indiqué dans les paramètres de la taille du document. ❏ Notez que enrouleur papier Automatique risque de ne pas fonctionner correctement et de réduire la qualité d’impression. ❏ Certains supports n'autorisent pas la superposition d'encre. Pour plus d’informations, reportez-vous à la documentation fournie avec le support ou contactez le fabricant. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 31Utilisation des logiciels fournis Contenu du disque de logiciels Les applications suivantes sont disponibles sur le disque de logiciels fourni. Installez les applications requises. Pour plus d’informations au sujet de ces applications, reportez-vous au Guide réseau (fichier PDF) ou à l’aide en ligne de l’application en question. Remarque : ❏ Le disque fourni ne contient pas de pilotes d’impression. Un logiciel RIP est requis pour l’impression. Des logiciels ne figurant pas sur le CD fourni (notamment les logiciels RIP et des plug-ins pour l’imprimante) sont proposés sur le site Web Epson. ❏ Vous pouvez télécharger les dernières applications à partir du site Web de Epson. Pour Windows Nom du logiciel Résumé EPSON LFP Remote Panel 2 EPSON LFP Remote Panel 2 permet de mettre le micrologiciel à jour à partir d’un ordinateur et de copier la banque de configuration de support créée dans le menu de configuration del’imprimante sur un ordinateur. U « Lancement de l’application EPSON LFP Remote Panel 2 » à la page 34 U « Fermeture de l’application EPSON LFP Remote Panel 2 » à la page 34 Epson Driver and Utilities (Pi-lote et utilitaires Epson)Des pilotes de communication Epson (EPSON SC-S70600 Series Comm Driver, EPSONSC-S50600 Series Comm Driver, ou EPSON SC-S30600 Series Comm Driver) sont installés.Le pilote de communication Epson est nécessaire pour copier les paramètres du support à l'aide de EPSON LFP Remote Panel 2. Il ne s’agit pas d’un pilote d’impression. En outre, il est possible que le logiciel RIP n’affiche pas l’état de l’imprimante si le pilote de communicationEpson n’est pas installé lors de la connexion de l’imprimante à un ordinateur via le protocoleUSB. Reportez-vous à la documentation du logiciel RIP pour plus d’informations concernantl’affichage de l’état.Epson Network Utilities (Uti-litaires réseau Epson) Installez et lancez un assistant qui vous aidera à saisir les adresses IP pour une connexion réseau simple. EpsonNet Config Ce logiciel vous permet de configurer différents paramètres réseau de l’imprimante depuis votre ordinateur. Cette fonction est utile puisqu’elle vous permet de saisir adresses et noms àl’aide du clavier. Pour Mac OS X Nom du logiciel Résumé EPSON LFP Remote Panel 2 EPSON LFP Remote Panel 2 permet de mettre le micrologiciel à jour à partir d’un ordinateur et de copier la banque de configuration de support créée dans le menu de configuration del’imprimante sur un ordinateur. U « Lancement de l’application EPSON LFP Remote Panel 2 » à la page 34 U « Fermeture de l’application EPSON LFP Remote Panel 2 » à la page 34 Epson Network Utilities (Uti-litaires réseau Epson) Installez et lancez un assistant qui vous aidera à saisir les adresses IP pour une connexion réseau simple. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 32Nom du logiciel Résumé EpsonNet Config Ce logiciel vous permet de configurer différents paramètres réseau de l’imprimante depuis votre ordinateur. Cette fonction est utile puisqu’elle vous permet de saisir adresses et noms à l’aide du clavier. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 33Lancement de l’application EPSON LFP Remote Panel 2 Lancez EPSON LFP Remote Panel 2 lorsquel’imprimante affiche la mention Prêt.Windows L’application peut être lancée de l’une des deuxmanières suivantes.❏ Double-cliquez sur l’icône EPSON LFP RemotePanel 2 située sur le bureau. L’icône EPSON LFPRemote Panel 2 est créée lors de l’installation del’application. ❏ Cliquez sur Start (Démarrer) > All Programs (Tous les programmes) (ou Programs (Programmes)) > EPSON LFP Remote Panel 2 > EPSON LFP Remote Panel 2. Cliquez sur l’élément voulu dans la fenêtreprincipale de l’application EPSON LFP RemotePanel 2.Pour plus d'informations, voir l'aide de EPSON LFPRemote Panel 2.Mac OS X Double-cliquez sur Applications > Epson Software > EPSON LFP Remote Panel 2 > EPSON LFP RemotePanel 2 pour ouvrir la fenêtre principale del’application EPSON LFP Remote Panel 2. Fermeture de l’application EPSON LFP Remote Panel 2 Cliquez sur Finish (Terminer) dans la fenêtreprincipale de l’application EPSON LFP Remote Panel 2. Désinstallation des logiciels

Important :❏ Connectez-vous à un compte Computeradministrator (Administrateur del’ordinateur) (un compte avec des droitsAdministrators group (groupeAdministrateurs)).❏ Saisissez le mot de passe administrateurlorsque le système vous le demande, puissuivez le reste de la procédure.❏ Quittez les autres applications en coursd’exécution.WindowsCette section indique comment désinstallerl’application EPSON LFP Remote Panel 2 et le pilotede communication Epson. Mettez l’imprimante hors tension etdébranchez le câble d’interface. Accédez au Control Panel (Panneau deconfiguration) et cliquez sur Uninstall aprogram (Désinstaller un programme) dansla catégorie Programs (Programmes).Sous Windows XP, accédez au Control Panel(Panneau de configuration) et cliquez sur Addor Remove Programs (Ajouter ou supprimerdes programmes). Sélectionnez le logiciel que vous voulezsupprimer, puis cliquez sur Uninstall/Change(Désinstaller/Modifier) (ou Change/Remove(Modifier/Supprimer)).La sélection des options suivantes supprime lespilotes de communication Epson.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationIntroduction 34❏ EPSON SC-S70600 Series Comm Driver Printer Uninstall (Désinstaller l'imprimante EPSON SC-S70600 Series Comm Driver) ❏ EPSON SC-S50600 Series Comm Driver Printer Uninstall (Désinstaller l'imprimante EPSON SC-S50600 Series Comm Driver) ❏ EPSON SC-S30600 Series Comm Driver Printer Uninstall (Désinstaller l'imprimante EPSON SC-S30600 Series Comm Driver) Pour désinstaller l’application EPSON LFP Remote Panel 2, sélectionnez EPSON LFP Remote Panel 2.

Sélectionnez l’icône de l’imprimante cible et cliquez sur OK.

Suivez les instructions qui s’affichent à l’écran pour continuer. Lorsque la boîte de dialogue de suppression s’affiche, cliquez sur Yes (Oui). Si vous réinstallez le pilote de communication Epson, redémarrez l’ordinateur. Mac OS X La section suivante indique comment désinstaller l’application EPSON LFP Remote Panel 2.

Sélectionnez Applications — Epson Software, et faites glisser tout le dossier EPSON LFP Remote Panel 2 dans la Trash (Corbeille) pour le supprimer. Utilisez le programme Uninstaller pour désinstaller les autres logiciels. Désinstallez les applications concernées avant de procéder à une réinstallation ou une mise à jour. Téléchargement Vous pouvez télécharger le programme « Uninstaller » sur le site Web de Epson. Adresse URL : http://www.epson.com Désinstallation Lorsque vous vous êtes procuré le programme « Uninstaller », vérifiez la procédure et suivez-la pour procéder à la désinstallation. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Introduction 35Opérations de base Chargement et remplacement des supports La procédure de chargement des supports varie selon le modèle d’imprimante ou le type d’unité chargement papier utilisé. Sélectionnez la méthode adaptée à votre configuration. Utilisation de SC-S70600 series ou SC-S50600 series La position de réglage des rouleaux presseurs dépend du type d'impression ou de la largeur du support. Le support est réglé en fonction du positionnement des rouleaux presseurs. Par conséquent, vérifiez préalablement la position des rouleaux presseurs. Positionnement des rouleaux presseurs U « Positionnement des rouleaux presseurs et du support (pour SC-S70600 series et SC-S50600 series) » à la page 38 Chargement des supports U « Chargement des supports (SC-S70600 series, SC- S50600 series) » à la page 40 Utilisation SC-S30600 series U « Chargement des supports (SC-S30600 series) » à la page 54 Remarques sur le chargement des supports Lorsque vous voulez charger le support, consultez préalablement les avertissements suivants. Pour plus d’informations concernant les supports pouvant être utilisés dans l’imprimante, reportez-vous à la section : U « Supports pris en charge » à la page 193

Attention :❏ Les chauffages et la plaque de maintien dusupport peuvent être chauds, respectez toutesles consignes nécessaires. Le non-respect desconsignes nécessaires peut entraîner desbrûlures.❏ Veillez à ne pas vous coincer les mains ou lesdoigts lors de l’ouverture ou de la fermeturedu capot avant. Le non-respect de cetteconsigne peut entraîner des blessures.❏ Ne frottez pas vos mains sur les bords dusupport. Les bords sont coupants et vouspourriez vous blesser.❏ Le support est lourd, il ne doit donc pas êtretransporté par une seule personne.Chargez le support juste avant l’impression Les rouleaux presseurs peuvent froisser le support restant dans l’imprimante. Le support peut également s’onduler ou s’enrouler, ce qui entraîne des bourrages et le contact entre le support et la tête d’impression. Respectez les points suivants lors de lamanipulation du support Si les points suivants ne sont pas respectés lors de la manipulation du support, de petites quantités de poussière ou de fibres peuvent adhérer au support et générer la formation de gouttes d'encre sur l'impression. ❏ Ne placer un support exposé directement sur le sol. Le support doit être rembobiné et replacé dans son emballage d'origine pour le stocker. ❏ Ne transportez pas le support en plaçant la surface du support contre vos vêtements. Manipulez le support dans son emballage individuel et sortez-le juste avant de le charger dans l'imprimante. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 36Ne chargez pas le support si ses bords droit et gauche sont inégaux. Si le support est chargé et que les rebords droit et gauche du rouleau sont inégaux, des problèmes de détection du support risquent de faire bouger celui-ci au cours de l'impression. Rembobinez le support pour aligner les rebords correctement ou utilisez un rouleau intact. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 37Positionnement des rouleaux presseurs et du support (pour SC-S70600 series et SC-S50600 series) Les rouleaux presseurs doivent être placés dans la position correcte pour obtenir de bons résultats d'impression. Positionnement du support Des trous carrés indiquent les positions du rouleau presseur à l'arrière de l'imprimante. Observez les consignes suivantes lors du positionnement du support afin de vous assurer de positionner correctement les rouleaux presseurs en fonction de la largeur du support. ❏ Assurez-vous que le côté gauche du support se trouve entre les rouleaux de la plage A. ❏ Le côté droit du support doit se trouver entre les carrés de B à H en fonction de la largeur du support.

• Uniquement lorsqu'un support est chargé (sauf film transparent ou blanc) ou en l'absence de superposition de couches d'encre EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 38Types de rouleaux presseurs Il existe deux types de rouleaux presseurs. Comme illustré ci-dessous, le rouleau presseur à utiliser dépend du type d'impression. Impression normale Utilisez des rouleaux basse pression . A noter que la quantité de rouleaux à utiliser dépend de la largeur du support. Lors du chargement de film transparent ou blanc ou au cours de la superposition des couches d'encre Utilisez des rouleaux haute pression . Remarque : ❏ Si vous utilisez des rouleaux basse pression lors du chargement de film transparent ou blanc, les rouleaux presseurs risquent de laisser des traces dans la zone d'impression. ❏ Si vous utilisez des rouleaux basse pression au cours de la superposition des couches d'encre, cette opération risque de ne pas être effectuée correctement. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 39Chargement des supports (SC-S70600 series, SC-S50600 series) Procédez comme suit lors de l’utilisation de l’unitéchargement papier fournie.Si l’Unité chargement papier gros rouleaux est installée, reportez-vous à la section : U « Utilisation de l’Unité chargement papier gros rouleaux enoption » à la page 47 Lorsque l’Unité chargement papier standard est installée Cette section s’appuie sur l’exemple du SC-S70600series pour montrer comment charger le supportlorsque l’unité chargement papier fournie est installée.La procédure est présentée sur la vidéo. SC-S70600 series U https://www.youtube.com/ playlist?list=PLD67cTLxxk9M3XJ7ytYW5QkJDXITlbJOj SC-S50600 series U https://www.youtube.com/ playlist?list=PLD67cTLxxk9OWBIEifb1tAruevhTX- _f9 Avant de charger le support, lisez les informationssuivantes : U « Remarques sur le chargement des supports » à la page 36 Appuyez sur la touche P et patientez jusqu'à ceque Charger le support. s'affiche. Important :Lorsque des encres de couleurd'accompagnement sont installées, lacirculation est faite automatiquement pouréviter toute accumulation d’encre dansl’imprimante et toute obstruction des têteslorsque l'imprimante n'est pas utilisée. Lamise hors tension de l’imprimante empêchel'exécution de la circulation, favorisant ainsiles dysfonctionnements, nous vousrecommandons donc de ne pas éteindrel’unité. Ouvrez le capot avant et écartez les plaques demaintien du support. Important :Si vous n'écartez pas les plaques de maintiendu support, il est possible que le support soitmal inséré ou que le bord du support soitendommagé.Plaques coulissantes de maintien du supportDéplacez les plaques de maintien du supportvers les bords gauche et droit du cylindre. Pourcela, maintenez les deux languettes de cesplaques.Plaques insérables de maintien du supportDégagez les plaques de maintien du support desdeux côtés du support.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationOpérations de base 40C Desserrez suffisamment les vis de fixation des supports de rouleau et réglez les supports de rouleau de manière à ce que la distance entre les deux soit plus large que le support. Placez les supports de rouleau au centre.

Important : Si la poignée du support de droite n’est pas visible, faites tourner la poignée vers l’avant jusqu’à l'arrêt. Le support ne peut être chargé correctement si la poignée n’est pas visible.

Placez provisoirement le papier sur les supports du rouleau. Remarque : La méthode de positionnement du rouleau dépend de la manière dont le support est enroulé. Côté imprimable ext Côté imprimable int

Alignez les côtés gauche et droit du support avec les positions réglées en fonction de la largeur de celui-ci. Positionnement recommandé en fonction de la largeur du support U « Positionnement des rouleaux presseurs et du support (pour SC-S70600 series et SC- S50600 series) » à la page 38 Remarque : Si l’étiquette portant les carrés noirs n’est pas en place, apposez-la de la façon indiquée dans le Guide d’installation. U Guide d’installation EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 41F Soulevez le levier de levage du côté gauche de l’imprimante pour placer le support en position, puis insérez fermement le support de rouleau. Remarque : Si le diamètre extérieur du rouleau est inférieur à 140 mm, soulevez-le manuellement et chargez-le sur le support de rouleau. Le mandrin du rouleau n’atteint pas le support lors du levage à l’aide du levier de levage.

Serrez la vis de fixation du support de rouleau jusqu'à la butée pour maintenir le support de rouleau en place.

Soulevez le levier de levage du côté droit de l’imprimante pour placer le support en position, puis insérez fermement le support de rouleau. Remarque : Si le diamètre extérieur du rouleau est inférieur à 140 mm, soulevez-le manuellement et chargez-le sur le support de rouleau.

Pour vous assurer que le support de rouleau est suffisamment inséré dans le mandrin du rouleau, appuyez deux fois sur la section centrale sur le côté du support de rouleau vers l'extrémité du rouleau. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 42c Important : Si le support de rouleau n'est pas suffisamment enfoncé dans la mandrin de rouleau, le support n'est pas chargé correctement au cours de l'impression car le support de rouleau glisse sur le mandrin de rouleau. Cela peut entraîner l'apparition de bandes sur les impressions.

Serrez la vis de fixation du support de rouleau jusqu'à la butée pour maintenir le support de rouleau en place.

Important : Si la vis du support de rouleau est desserrée, il peut bouger au cours de l'impression. Cela peut entraîner l'apparition de bandes sur les impressions et créer des impressions non homogènes.

Faites tourner la poignée jusqu’à ce que la partie A de l’illustration ci-dessous soit complètement insérée.

Important : Cessez de tourner la poignée dès que la partie A n’est plus visible. Le non-respect de cette consigne peut entraîner la détérioration du support de rouleau. Si la pièce A est toujours visible même après avoir tourné complètement la poignée, tournez la poignée dans l'autre sens. Desserrez la vis du support de rouleau du côté droit, puis recommencez à l'étape 9.

Soulevez le levier de chargement du support. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 43M Insérez le support dans l'ouverture sur environ 30 cm puis abaissez le levier de chargement du support.

Vérifiez que les bords du support sont compatibles avec l'écartement des carrés réglé à l'Étape 5. Exemple de réglage d'un support d'une largeur de 1 626 mm (64 pouces)

Important : Si les bords du support ne se trouvent pas entre les orifices carrés, effectuez les étapes 13 à 5 (donc en sens inverse) et répétez le processus de chargement. Ne tentez pas de repositionner les supports de rouleau lorsqu’ils sont insérés dans le support.

Tenez le centre du support et soulevez le levier de chargement du support.

Tirez le support droit devant jusqu'au milieu de l'après-chauffage. ❏ Ne tirez pas le support des deux mains. Le support pourrait dévier ou bouger. ❏ Les étiquettes de l'après-chauffage ne sont pas utilisées lorsque le support est chargé. Si le réglage est incorrect, le support peut se déplacer ou être insuffisamment tendu. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 44Q Tenez les deux côtés du rouleau presseur et déplacez-le en maintenant la pression vers le bas pour procéder au réglage. Remarque : Ne touchez pas l'arbre (partie grisée sur la figure) au-dessus du rouleau. Vous pourriez vous mettre de la graisse sur la peau. Impression normale ❏ Utilisez des rouleaux basse pression. Déplacez les rouleaux haute pression vers la droite ou la gauche jusqu'à ce qu'ils touchent les extrémités. ❏ Nous recommandons de régler les rouleaux basse pression au bord du support à 5 mm des rebords. ❏ Positionnez les rouleaux basse pression restant dans les repères carrés noirs. Des rouleaux basse pression peuvent se trouver à l'extérieur en fonction de la largeur du support. Positionnez les rouleaux basse pression externes à l'extérieur des repères carrés noirs. Lors du chargement de film transparent ou blanc ou au cours de la superposition des couches d'encre ❏ Utilisez uniquement des rouleaux haute pression. ❏ Nous recommandons de positionner les rouleaux à 10 mm des côtés gauche et droit du support. ❏ Positionnez les rouleaux basse pression à l'extérieur des repères carrés noirs.

Si le levier de chargement du support est abaissé, les rouleaux presseurs réglés au niveau des repères carrés noirs bloquent le support. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 45S Positionnez les plaques de maintien du support des deux côtés du support. Plaques coulissantes de maintien du support Tout en tenant les languettes des plaques de maintien du support des deux côtés, déplacez la plaque sur le bord du support. Procédez au réglage de manière à ce que le support soit aligné au milieu des orifices ronds des plaques de maintien du support. Plaques insérables de maintien du support Positionnez les plaques de maintien du support pendant que le support repose dessus de façon à aligner chaque bord du support sur le milieu d'une rangée de trous ronds des plaques de maintien du support. (1) Alignez les lignes blanches des plaques de maintien du support sur les lignes blanches de la plaque. (2) Pour éviter que les plaques ne se soulèvent, appuyez dessus jusqu'à entendre un déclic.

Important : ❏ N'utilisez pas les plaques de maintien du support lorsque l'épaisseur du support est supérieure ou égale à 0,4 mm. Les plaques de maintien du support pourraient toucher la tête d’impression et l’endommager. ❏ Positionnez toujours les plaques de manière à ce que les bords du support soient au centre des trous circulaires. Un positionnement incorrect entraîne l'apparition de bandes (bandes horizontales, couleurs hétérogènes ou rayures) au cours de l'impression. ❏ Lorsque les plaques de maintien du support ne sont pas utilisées, déplacez-les vers le côté gauche et le côté droit du cylindre. ❏ N’utilisez pas les plaques de maintien du support si les côtés du support imprimé sont sales ou déchirés. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 46T Fermez le capot avant. En cas d'utilisation de l'enrouleur papier Automatique, voir : U « Utilisation de l’Enrouleur papier Automatique » à la page 71 Lorsque vous n'utilisez pas l'enrouleur papier Automatique, passez aux étapes de contrôle et de modification des paramètres. U « Affichage et modification des paramètres du support » à la page 67 Utilisation de l’Unité chargement papier gros rouleaux en option Cette section utilise l’exemple du modèle SC-S70600 series pour expliquer comment charger le support lorsque l’unité chargement papier gros rouleaux en option est installée.

Attention :Le support est lourd, il ne doit donc pas êtretransporté par une seule personne. L’utilisationd’un dispositif de levage est recommandée lors dela manipulation d’un support de 40 kg ou plus. L’explication qui suit part du principe qu’un dispositif de levage est utilisé. Vous pouvez utiliser les dispositifs de levage suivants. ❏ Épaisseur de la fourche ou de la plate-forme : 28 mm ou moins ❏ La fourche ou la plate-forme peut être abaissée à environ 190 mm du sol Avant de charger le support, lisez les informations suivantes : U « Remarques sur le chargement des supports » à la page 36

Appuyez sur la touche P et patientez jusqu'à ce que Charger le support. s'affiche.

Important :Lorsque des encres de couleurd'accompagnement sont installées, lacirculation est faite automatiquement pouréviter toute accumulation d’encre dansl’imprimante et toute obstruction des têteslorsque l'imprimante n'est pas utilisée. Lamise hors tension de l’imprimante empêchel'exécution de la circulation, favorisant ainsiles dysfonctionnements, nous vousrecommandons donc de ne pas éteindrel’unité.

Ouvrez le capot avant et écartez les plaques de maintien du support.

Important :Si vous n'écartez pas les plaques de maintiendu support, il est possible que le support soitmal inséré ou que le bord du support soitendommagé. Plaques coulissantes de maintien du support Déplacez les plaques de maintien du support vers les bords gauche et droit du cylindre. Pour cela, maintenez les deux languettes de ces plaques. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 47Plaques insérables de maintien du support Dégagez les plaques de maintien du support des deux côtés du support.

Desserrez suffisamment les vis de fixation gauche et droite des supports de rouleau et éloignez les supports de rouleau de manière à ce que la distance entre les deux soit plus large que le support.

Important : Si la poignée du support de droite n’est pas visible, faites tourner la poignée vers l’avant jusqu’à l'arrêt. Le support ne peut être chargé correctement si la poignée n’est pas visible.

Placez provisoirement le support sur le dispositif de levage en l’orientant en fonction du sens d’enroulement (reportez-vous ci-dessous). Côté imprimable ext Côté imprimable int

Alignez les côtés gauche et droit du support avec les positions réglées en fonction de la largeur de celui-ci. Positionnement recommandé en fonction de la largeur du support U « Positionnement des rouleaux presseurs et du support (pour SC-S70600 series et SC- S50600 series) » à la page 38 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 48Remarque : Si l’étiquette portant les carrés noirs n’est pas en place, apposez-la de la façon indiquée dans le Guide d’installation. U Guide d’installation

Alignez le support et les supports de rouleau. Soulevez ou abaissez le dispositif de levage jusqu’à ce que le mandrin du rouleau soit à la hauteur des supports de rouleau.

Insérez complètement le support de rouleau de gauche. Ensuite, serrez la vis de fixation du support de rouleau jusqu'à la butée pour maintenir le support de rouleau en place.

Insérez complètement le support de rouleau de droite.

Pour vous assurer que le support de rouleau est suffisamment inséré dans le mandrin du rouleau, appuyez deux fois sur la section centrale sur le côté du support de rouleau vers l'extrémité du rouleau. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 49c Important : Si le support de rouleau n'est pas suffisamment enfoncé dans la mandrin de rouleau, le support n'est pas chargé correctement au cours de l'impression car le support de rouleau glisse sur le mandrin de rouleau. Cela peut entraîner l'apparition de bandes sur les impressions.

Serrez la vis de fixation du support de rouleau jusqu'à la butée pour maintenir le support de rouleau en place.

Important : Si la vis du support de rouleau est desserrée, il peut bouger au cours de l'impression. Cela peut entraîner l'apparition de bandes sur les impressions et créer des impressions non homogènes.

Faites tourner la poignée jusqu’à ce que la partie A de l’illustration ci-dessous soit complètement insérée.

Important : Cessez de tourner la poignée dès que la partie A n’est plus visible. Le non-respect de cette consigne peut entraîner la détérioration du support de rouleau. Si la pièce A est toujours visible même après avoir tourné complètement la poignée, tournez la poignée dans l'autre sens. Desserrez la vis du support de rouleau du côté droit, puis recommencez à l'étape 8.

Soulevez le levier de chargement du support. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 50N Insérez le support dans l'ouverture sur environ 30 cm puis abaissez le levier de chargement du support.

Vérifiez que les bords du support sont compatibles avec l'écartement des carrés réglé à l'Étape 5. Exemple de réglage d'un support d'une largeur de 1 626 mm (64 pouces)

Important : Si les bords du support ne se trouvent pas entre les orifices carrés, effectuez les étapes 14 à 5 (donc en sens inverse) et répétez le processus de chargement. Ne tentez pas de repositionner les supports de rouleau lorsqu’ils sont insérés dans le support.

Tenez le centre du support et soulevez le levier de chargement du support.

Tirez le support droit devant jusqu'au milieu de l'après-chauffage. ❏ Ne tirez pas le support des deux mains. Le support pourrait dévier ou bouger. ❏ Les étiquettes de l'après-chauffage ne sont pas utilisées lorsque le support est chargé. Si le réglage est incorrect, le support peut se déplacer ou être insuffisamment tendu. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 51R Tenez les deux côtés du rouleau presseur et déplacez-le en maintenant la pression vers le bas pour procéder au réglage. Remarque : Ne touchez pas l'arbre (partie grisée sur la figure) au-dessus du rouleau. Vous pourriez vous mettre de la graisse sur la peau. Impression normale ❏ Utilisez des rouleaux basse pression. Déplacez les rouleaux haute pression vers la droite ou la gauche jusqu'à ce qu'ils touchent les extrémités. ❏ Nous recommandons de régler les rouleaux basse pression au bord du support à 5 mm des rebords. ❏ Positionnez les rouleaux basse pression restant dans les repères carrés noirs. Des rouleaux basse pression peuvent se trouver à l'extérieur en fonction de la largeur du support. Positionnez les rouleaux basse pression externes à l'extérieur des repères carrés noirs. Lors du chargement de film transparent ou blanc ou au cours de la superposition des couches d'encre ❏ Utilisez uniquement des rouleaux haute pression. ❏ Nous recommandons de positionner les rouleaux à 10 mm des côtés gauche et droit du support. ❏ Positionnez les rouleaux basse pression à l'extérieur des repères carrés noirs.

Si le levier de chargement du support est abaissé, les rouleaux presseurs réglés au niveau des repères carrés noirs bloquent le support. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 52T Positionnez les plaques de maintien du support des deux côtés du support. Plaques coulissantes de maintien du support Tout en tenant les languettes des plaques de maintien du support des deux côtés, déplacez la plaque sur le bord du support. Procédez au réglage de manière à ce que le support soit aligné au milieu des orifices ronds des plaques de maintien du support. Plaques insérables de maintien du support Positionnez les plaques de maintien du support pendant que le support repose dessus de façon à aligner chaque bord du support sur le milieu d'une rangée de trous ronds des plaques de maintien du support. (1) Alignez les lignes blanches des plaques de maintien du support sur les lignes blanches de la plaque. (2) Pour éviter que les plaques ne se soulèvent, appuyez dessus jusqu'à entendre un déclic.

Important : ❏ N'utilisez pas les plaques de maintien du support lorsque l'épaisseur du support est supérieure ou égale à 0,4 mm. Les plaques de maintien du support pourraient toucher la tête d’impression et l’endommager. ❏ Positionnez toujours les plaques de manière à ce que les bords du support soient au centre des trous circulaires. Un positionnement incorrect entraîne l'apparition de bandes (bandes horizontales, couleurs hétérogènes ou rayures) au cours de l'impression. ❏ Lorsque les plaques de maintien du support ne sont pas utilisées, déplacez-les vers le côté gauche et le côté droit du cylindre. ❏ N’utilisez pas les plaques de maintien du support si les côtés du support imprimé sont sales ou déchirés. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 53U Fermez le capot avant.En cas d'utilisation de l'enrouleur papierAutomatique, voir :U « Utilisation de l’Enrouleur papier Automatique »à la page 71Lorsque vous n'utilisez pas l'enrouleur papierAutomatique, passez aux étapes de contrôle et demodification des paramètres.U « Affichage et modification des paramètres dusupport » à la page 67 Chargement des supports (SC-S30600 series) Procédez comme suit lors de l’utilisation de l’unitéchargement papier fournie.Si l’Unité chargement papier gros rouleaux est installée, reportez-vous à la section : U « Utilisation de l’Unité chargement papier gros rouleaux enoption » à la page 60 Lorsque l’Unité chargement papier standard est installée Cette section indique comment charger le supportlorsque l’unité chargement papier standard est installée.La procédure est présentée sur la vidéo.U https://www.youtube.com/playlist?list=PLD67cTLxxk9P6FW3ylGgUd98QUDyAFEGrAvant de charger le support, lisez les informationssuivantes : U « Remarques sur le chargement des supports » à la page 36 Appuyez sur la touche P et patientez jusqu'à ceque Charger le support. s'affiche. Ouvrez le capot avant et écartez les plaques demaintien du support. Important :Si vous n'écartez pas les plaques de maintiendu support, il est possible que le support soitmal inséré ou que le bord du support soitendommagé.Plaques coulissantes de maintien du supportDéplacez les plaques de maintien du supportvers les bords gauche et droit du cylindre. Pourcela, maintenez les deux languettes de cesplaques.Plaques insérables de maintien du supportDégagez les plaques de maintien du support desdeux côtés du support.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationOpérations de base 54C Desserrez suffisamment les vis de fixation des supports de rouleau et réglez les supports de rouleau de manière à ce que la distance entre les deux soit plus large que le support. Placez les supports de rouleau au centre.

Important : Si la poignée du support de droite n’est pas visible, faites tourner la poignée vers l’avant jusqu’à l'arrêt. Le support ne peut être chargé correctement si la poignée n’est pas visible.

Placez provisoirement le papier sur les supports du rouleau. Remarque : La méthode de positionnement du rouleau dépend de la manière dont le support est enroulé. Côté imprimable ext Côté imprimable int

Alignez le côté gauche du support sur le repère de l'étiquette. Remarque : Si la position de chargement n’est pas indiquée sur l’étiquette, marquez-la sur l’étiquette comme indiqué dans le Guide d’installation. U Guide d’installation EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 55F Soulevez le levier de levage du côté gauche de l’imprimante pour placer le support en position, puis insérez fermement le support de rouleau. Remarque : Si le diamètre extérieur du rouleau est inférieur à 140 mm, soulevez-le manuellement et chargez-le sur le support de rouleau. Le mandrin du rouleau n’atteint pas le support lors du levage à l’aide du levier de levage.

Serrez la vis de fixation du support de rouleau jusqu'à la butée pour maintenir le support de rouleau en place.

Soulevez le levier de levage du côté droit de l’imprimante pour placer le support en position, puis insérez fermement le support de rouleau. Remarque : Si le diamètre extérieur du rouleau est inférieur à 140 mm, soulevez-le manuellement et chargez-le sur le support de rouleau.

Pour vous assurer que le support de rouleau est suffisamment inséré dans le mandrin du rouleau, appuyez deux fois sur la section centrale sur le côté du support de rouleau vers l'extrémité du rouleau. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 56c Important : Si le support de rouleau n'est pas suffisamment enfoncé dans la mandrin de rouleau, le support n'est pas chargé correctement au cours de l'impression car le support de rouleau glisse sur le mandrin de rouleau. Cela peut entraîner l'apparition de bandes sur les impressions.

Serrez la vis de fixation du support de rouleau jusqu'à la butée pour maintenir le support de rouleau en place.

Important : Si la vis du support de rouleau est desserrée, il peut bouger au cours de l'impression. Cela peut entraîner l'apparition de bandes sur les impressions et créer des impressions non homogènes.

Faites tourner la poignée jusqu’à ce que la partie A de l’illustration ci-dessous soit complètement insérée.

Important : Cessez de tourner la poignée dès que la partie A n’est plus visible. Le non-respect de cette consigne peut entraîner la détérioration du support de rouleau. Si la pièce A est toujours visible même après avoir tourné complètement la poignée, tournez la poignée dans l'autre sens. Desserrez la vis du support de rouleau du côté droit, puis recommencez à l'étape 8.

Soulevez le levier de chargement du support. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 57M Insérez le support dans l'ouverture sur environ 30 cm puis abaissez le levier de chargement du support.

Vérifiez que le côté gauche du support passe par le carré au niveau de l’étiquette du préchauffage.

Important : Si le côté gauche du support ne se trouve pas dans le carré noir de l'étiquette, effectuez les étapes 13 à 5 (donc en sens inverse) et répétez le processus de chargement. Ne tentez pas de repositionner les supports de rouleau lorsqu’ils sont insérés dans le support.

Tenez le centre du support et soulevez le levier de chargement du support.

Tirez le support droit devant jusqu'au milieu de l'après-chauffage. ❏ Ne tirez pas le support des deux mains. Le support pourrait dévier ou bouger. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 58❏ Les étiquettes de l'après-chauffage ne sont pas utilisées lorsque le support est chargé. Si le réglage est incorrect, le support peut se déplacer ou être insuffisamment tendu.

Abaissez le levier de chargement du support pour maintenir le support en place.

Positionnez les plaques de maintien du support des deux côtés du support. Plaques coulissantes de maintien du support Tout en tenant les languettes des plaques de maintien du support des deux côtés, déplacez la plaque sur le bord du support. Procédez au réglage de manière à ce que le support soit aligné au milieu des orifices ronds des plaques de maintien du support. Plaques insérables de maintien du support Positionnez les plaques de maintien du support pendant que le support repose dessus de façon à aligner chaque bord du support sur le milieu d'une rangée de trous ronds des plaques de maintien du support. (1) Alignez les lignes blanches des plaques de maintien du support sur les lignes blanches de la plaque. (2) Pour éviter que les plaques ne se soulèvent, appuyez dessus jusqu'à entendre un déclic. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 59c Important :❏ N'utilisez pas les plaques de maintiendu support lorsque l'épaisseur dusupport est supérieure ou égale à0,4 mm. Les plaques de maintien dusupport pourraient toucher la têted’impression et l’endommager.❏ Positionnez toujours les plaques demanière à ce que les bords du supportsoient au centre des trous circulaires.Un positionnement incorrect entraînel'apparition de bandes (bandeshorizontales, couleurs hétérogènes ourayures) au cours de l'impression.❏ Lorsque les plaques de maintien dusupport ne sont pas utilisées,déplacez-les vers le côté gauche et lecôté droit du cylindre.❏ N’utilisez pas les plaques de maintiendu support si les côtés du supportimprimé sont sales ou déchirés.

Fermez le capot avant. En cas d'utilisation de l'enrouleur papier Automatique, voir : U « Utilisation de l’Enrouleur papier Automatique » à la page 71 Lorsque vous n'utilisez pas l'enrouleur papier Automatique, passez aux étapes de contrôle et de modification des paramètres. U « Affichage et modification des paramètres du support » à la page 67 Utilisation de l’Unité chargement papier gros rouleaux en option Cette section indique comment charger le support lorsque l’unité chargement papier gros rouleaux en option est installée.

Attention :Le support est lourd, il ne doit donc pas êtretransporté par une seule personne. L’utilisationd’un dispositif de levage est recommandée lors dela manipulation d’un support de 40 kg ou plus. L’explication qui suit part du principe qu’un dispositif de levage est utilisé. Vous pouvez utiliser les dispositifs de levage suivants. ❏ Épaisseur de la fourche ou de la plate-forme : 28 mm ou moins ❏ La fourche ou la plate-forme peut être abaissée à environ 190 mm du sol Avant de charger le support, lisez les informations suivantes : U « Remarques sur le chargement des supports » à la page 36 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 60A Appuyez sur la touche P et patientez jusqu'à ce que Charger le support. s'affiche.

Ouvrez le capot avant et écartez les plaques de maintien du support.

Important : Si vous n'écartez pas les plaques de maintien du support, il est possible que le support soit mal inséré ou que le bord du support soit endommagé. Plaques coulissantes de maintien du support Déplacez les plaques de maintien du support vers les bords gauche et droit du cylindre. Pour cela, maintenez les deux languettes de ces plaques. Plaques insérables de maintien du support Dégagez les plaques de maintien du support des deux côtés du support.

Desserrez suffisamment les vis de fixation gauche et droite des supports de rouleau et éloignez les supports de rouleau de manière à ce que la distance entre les deux soit plus large que le support.

Important : Si la poignée du support de droite n’est pas visible, faites tourner la poignée vers l’avant jusqu’à l'arrêt. Le support ne peut être chargé correctement si la poignée n’est pas visible.

Placez provisoirement le support sur le dispositif de levage en l’orientant en fonction du sens d’enroulement (reportez-vous ci-dessous). Côté imprimable ext Côté imprimable int EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 61Déplacez le dispositif de levage de façon à faire correspondre le côté gauche du support avec le repère de l'étiquette. Remarque : Si la position de chargement n’est pas indiquée sur l’étiquette, marquez-la sur l’étiquette comme indiqué dans le Guide d’installation. U Guide d’installation

Alignez le support et les supports de rouleau. Soulevez ou abaissez le dispositif de levage jusqu’à ce que le mandrin du rouleau soit à la hauteur des supports de rouleau.

Insérez complètement le support de rouleau de gauche. Ensuite, serrez la vis de fixation du support de rouleau jusqu'à la butée pour maintenir le support de rouleau en place.

Insérez complètement le support de rouleau de droite. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 62H Pour vous assurer que le support de rouleau est suffisamment inséré dans le mandrin du rouleau, appuyez deux fois sur la section centrale sur le côté du support de rouleau vers l'extrémité du rouleau.

Important : Si le support de rouleau n'est pas suffisamment enfoncé dans la mandrin de rouleau, le support n'est pas chargé correctement au cours de l'impression car le support de rouleau glisse sur le mandrin de rouleau. Cela peut entraîner l'apparition de bandes sur les impressions.

Serrez la vis de fixation du support de rouleau jusqu'à la butée pour maintenir le support de rouleau en place.

Important : Si la vis du support de rouleau est desserrée, il peut bouger au cours de l'impression. Cela peut entraîner l'apparition de bandes sur les impressions et créer des impressions non homogènes.

Retirez le dispositif de levage. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 63K Faites tourner la poignée jusqu’à ce que la partie A de l’illustration ci-dessous soit complètement insérée.

Important : Cessez de tourner la poignée dès que la partie A n’est plus visible. Le non-respect de cette consigne peut entraîner la détérioration du support de rouleau. Si la pièce A est toujours visible même après avoir tourné complètement la poignée, tournez la poignée dans l'autre sens. Desserrez la vis du support de rouleau du côté droit, puis recommencez à l'étape 7.

Soulevez le levier de chargement du support.

Insérez le support dans l'ouverture sur environ 30 cm puis abaissez le levier de chargement du support.

Vérifiez que le côté gauche du support passe par le carré au niveau de l’étiquette du préchauffage.

Important : Si le côté gauche du support ne se trouve pas dans le carré noir de l'étiquette, effectuez les étapes 13 à 4 (donc en sens inverse) et répétez le processus de chargement. Ne tentez pas de repositionner les supports de rouleau lorsqu’ils sont insérés dans le support. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 64O Tenez le centre du support et soulevez le levier de chargement du support.

Tirez le support droit devant jusqu'au milieu de l'après-chauffage. ❏ Ne tirez pas le support des deux mains. Le support pourrait dévier ou bouger. ❏ Les étiquettes de l'après-chauffage ne sont pas utilisées lorsque le support est chargé. Si le réglage est incorrect, le support peut se déplacer ou être insuffisamment tendu.

Abaissez le levier de chargement du support pour maintenir le support en place.

Positionnez les plaques de maintien du support des deux côtés du support. Plaques coulissantes de maintien du support Tout en tenant les languettes des plaques de maintien du support des deux côtés, déplacez la plaque sur le bord du support. Procédez au réglage de manière à ce que le support soit aligné au milieu des orifices ronds des plaques de maintien du support. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 65Plaques insérables de maintien du support Positionnez les plaques de maintien du support pendant que le support repose dessus de façon à aligner chaque bord du support sur le milieu d'une rangée de trous ronds des plaques de maintien du support. (1) Alignez les lignes blanches des plaques de maintien du support sur les lignes blanches de la plaque. (2) Pour éviter que les plaques ne se soulèvent, appuyez dessus jusqu'à entendre un déclic.

Important : ❏ N'utilisez pas les plaques de maintien du support lorsque l'épaisseur du support est supérieure ou égale à 0,4 mm. Les plaques de maintien du support pourraient toucher la tête d’impression et l’endommager. ❏ Positionnez toujours les plaques de manière à ce que les bords du support soient au centre des trous circulaires. Un positionnement incorrect entraîne l'apparition de bandes (bandes horizontales, couleurs hétérogènes ou rayures) au cours de l'impression. ❏ Lorsque les plaques de maintien du support ne sont pas utilisées, déplacez-les vers le côté gauche et le côté droit du cylindre. ❏ N’utilisez pas les plaques de maintien du support si les côtés du support imprimé sont sales ou déchirés.

Fermez le capot avant. En cas d'utilisation de l'enrouleur papier Automatique, voir : U « Utilisation de l’Enrouleur papier Automatique » à la page 71 Lorsque vous n'utilisez pas l'enrouleur papier Automatique, passez aux étapes de contrôle et de modification des paramètres. U « Affichage et modification des paramètres du support » à la page 67 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 66Affichage et modification des paramètres du support Le panneau de commande affiche les informations suivantes une fois le support chargé. Cet écran permet d’afficher ou de modifier les deux options suivantes : ❏ Configuration restante Oui : l’imprimante affiche la quantité de support restant. Non : l’imprimante n’affiche pas la quantité de support restant. Si l’option Configuration restante est réglée sur Oui, l’imprimante calcule la quantité approximative de support restant en fonction de la longueur du rouleau et de la quantité utilisée pour l’impression et affiche ces informations sur le panneau de commande. Cet écran donne une idée approximative de la quantité de support disponible avant impression et permet donc de savoir facilement quand il est nécessaire de remplacer le support. De plus, un avertissement s’affiche lorsque la quantité de support restant atteint un niveau défini. ❏ Support sélectionné Affiche les paramètres sur lesquels les réglages du support sont basés, comme indiqué ci-dessous. Réglages RIP : les réglages du support sont basés sur ceux du logiciel RIP. XXXXXXXXXXXXXXXXXX : les réglages du support sont basés sur ceux stockés dans l’imprimante, dans la banque de configuration du support n°1. Les banques de configuration de support peuvent stocker une multitude de paramètres pour différents supports en fonction des options sélectionnées pour les menus Température chauffage, Aspiration du support, Alignement Des Têtes, et autres. Il est possible de stocker un maximum de 30 associations de paramètres sous les banques 1 à 30. Paramètres du support U « Paramètre (normal) » à la page 88 Touches utilisées dans les paramètres suivants

Sélectionnez une option. Pour imprimer à l’aide des actuels paramètres : Utilisez les touches d/u pour sélectionner Conserver ces réglages et appuyez sur la touche Z. Passez à l’étape 6. Pour modifier les réglages : Utilisez les touches d/u pour sélectionner Modifier réglages et appuyez sur la touche Z.

Sélectionnez les éléments que vous souhaitez modifier et appuyez sur la touche Z.

Sélectionnez l’option souhaitée et appuyez sur la touche Z.

Appuyez sur la touche y pour afficher la boîte de dialogue de l’étape 2 et appuyez de nouveau sur la touche y.

Vérifiez que les paramètres sont corrects, puis utilisez les touches d/u pour sélectionner Conserver ces réglages et appuyez sur la touche Z. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 67F L'écran de sélection du type de rouleau apparaît. Utilisez les touches d/u pour sélectionner le type de rouleau, puis appuyez sur le bouton Z.

Si vous sélectionnez l’option Oui pour le paramètre Configuration restante, le système vous demande de saisir la longueur du support. Utilisez les touches d/u pour sélectionner une longueur comprise entre 1,0 et 999,5 mètres et appuyez sur la touche Z. Vous pouvez procéder au réglage par incréments de 0,5 mètre. Après une courte pause, l’imprimante affiche Prêt, ce qui indique qu’elle est prête à imprimer. Transmettez les données à imprimer à partir de l’ordinateur. Remplacement et retrait du support Pour remplacer ou retirer le support après impression, imprimez la quantité de support restant, découpez le support et retirez le rouleau. Impression de la quantité de support restant L’imprimante affiche la quantité de support restant et tous les avertissements relatifs à une faible quantité de support sur le panneau de commande. Cela permet de déterminer si le support doit être remplacé avant de procéder à l’impression. La quantité de support restant ne peut être affichée que si la longueur saisie lors du chargement du support est correcte. Vous pouvez imprimer la quantité de support restant sur le bord d’attaque du rouleau avant que le rouleau ne soit retiré de l’imprimante, puis saisir ce chiffre lors du prochain chargement du support pour bénéficier d’informations précises concernant la quantité restante. Remarque :L’imprimante ne calcule et n’affiche pas la quantité desupport restant lorsque l’option Non est sélectionnéepour le paramètre Configuration restante dans lemenu de configuration.U « Affichage et modification des paramètres dusupport » à la page 67 La section suivante indique comment imprimer la quantité de support restant. Touches utilisées dans les paramètres suivants

Vérifiez que l’imprimante est prête à imprimer.

Appuyez sur la touche M, sélectionnez Support restant dans le menu et appuyez sur la touche

Sélectionnez Impr. longueur rest. et appuyez sur la touche Z.

Appuyez sur la touche Z pour imprimer la quantité de support restant. Découpe du support Utilisez un cutter (disponible dans le commerce) pour découper le support une fois l’impression terminée. Cette section indique comment utiliser un cutter pour découper le support.

Attention :❏ Les chauffages et la plaque de maintien dusupport peuvent être chauds, respectez toutesles consignes nécessaires. Le non-respect desconsignes nécessaires peut entraîner desbrûlures.❏ Lorsque vous coupez le support, prenez soinde ne pas vous couper les mains ou les doigtsavec le cutter ou les autres lames. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 68Touches utilisées dans les paramètres suivants

Vérifiez que l’imprimante est prête, appuyez sur la touche puis sur la touche Z.

Vérifiez que le bord arrière du support imprimé est correctement positionné au-dessus de la rainure du cutter et ouvrez le capot avant. Si vous avez procédé à l’impression de la quantité de support restant, appuyez sur la touche u pour rembobiner le support de manière à ce que ces informations restent sur le rouleau une fois le support découpé. En cas d'utilisation de l'enrouleur papier Automatique, relevez le tendeur.

Ouvrez le capot avant et écartez les plaques de maintien du support. Plaques coulissantes de maintien du support Déplacez les plaques de maintien du support vers les bords gauche et droit du cylindre. Pour cela, maintenez les deux languettes de ces plaques. Plaques insérables de maintien du support Dégagez les plaques de maintien du support des deux côtés du support. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 69D Découpez le support à l’aide du cutter. Passez la lame du cutter dans la rainure de découpe. En cas d'utilisation de l'enrouleur papier Automatique, passez à l'étape 5. Sinon, passez à l’étape 7.

Basculez le commutateur Auto sur OFF. Enroulez complètement le support coupé en actionnant le commutateur Manual conformément au mode d'enroulement du support.

Retirez le rouleau d'enroulement. U « Retrait du rouleau d’enroulement » à la page 85

Pour retirer le support, suivez la procédure de chargement dans l’ordre inverse. U « Chargement des supports (SC-S70600 series, SC-S50600 series) » à la page 40 U « Chargement des supports (SC-S30600 series) » à la page 54

Important : Sur les modèles SC-S70600 series et SC-S50600 series, achevez la procédure en relevant le levier de chargement du support. Dans le cas contraire, les rouleaux presseurs se déformeront. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 70Utilisation de l’Enrouleur papier Automatique L’enrouleur papier Automatique enroule automatiquement le support au fur et à mesure de l’impression. Ceci améliore l’efficacité du fonctionnement sans surveillance. L’enrouleur papier Automatique de l’imprimante peut enrouler le papier dans les sens suivants. Printed side out Printed side in Lors de l’enroulement avec la face imprimée vers l'extérieur, la surface imprimée se trouve sur la partie extérieure du rouleau. Lors de l’enroulement avec la face imprimée vers l'intérieur, la surface imprimée se trouve sur la partie intérieure du rouleau. Suivez les procédures ci-dessous pour fixer le mandrin de rouleau à l'enrouleur papier Automatique, puis fixez le support au mandrin du rouleau en fonction de son mode d'enroulement. L’explication utilise l’enrouleur papier Automatique fourni à titre d’illustration. La même procédure peut cependant être suivie lors de l’utilisation de l’enrouleur papier Automatique en option pour les supports lourds, sauf mention contraire. U « Fixation du mandrin de rouleau » à la page 71 U « Enroulement avec la face imprimée vers l'extérieur » à la page 74 U « Enroulement avec la face imprimée vers l'intérieur » à la page 80 Remarques concernant l'utilisation de l'enrouleur papier Automatique

Attention :❏ Suivez les instructions du manuel lorsquevous chargez un support ou les mandrins derouleau ou lorsque vous retirez le rouleaud'enroulement.Toute chute d’un support, du mandrin durouleau ou du support de l’enrouleur peutentraîner des blessures.❏ Veillez à ne pas coincer vos mains ou voscheveux dans l'unité chargement papier ouenrouleur papier Automatique pendant lefonctionnement.Le non-respect de cette consigne peutentraîner des blessures.Utilisez un mandrin de rouleau de longueursupérieure à la largeur du support. Ceci évite que le support ne dépasse du mandrin. Fixez le support au mandrin du rouleau avec labande adhésive fournie. L'utilisation de bande de papier évite les problèmes d'alignement du rouleau d'enroulement. Une fois que avez utilisé toute la bande de papier fournie avec l'imprimante, utilisez un produit du commerce d'une largeur comprise entre 20 et 25 mm (qui ne s'étire ou ne se déchire pas facilement). Si vous n'avez aucune bande de papier à disposition, découpez le support en bandes de 20 à 25 mm de large et 60 cm de long. Lors de la superposition de couches d'encre,l'enrouleur papier Automatique n'est pasdisponible (SC-S70600 series et SC-S50600 seriesuniquement) L'enroulement peut être impossible ou la qualité de l'impression peut décliner. Fixation du mandrin de rouleau La procédure est présentée sur la vidéo. SC-S70600 series U https://www.youtube.com/ playlist? list=PLD67cTLxxk9M3XJ7ytYW5QkJDXITlbJOj EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 71SC-S50600 series U https://www.youtube.com/ playlist?list=PLD67cTLxxk9OWBIEifb1tAruevhTX- _f9 SC-S30600 series U https://www.youtube.com/ playlist? list=PLD67cTLxxk9P6FW3ylGgUd98QUDyAFEGr Avant de commencer l'opération, lisez les informations suivantes : U « Remarques concernant l'utilisation de l'enrouleur papier Automatique » à la page 71

Important : En cas d'utilisation de l'enrouleur Auto Gros Rouleaux en option, et avant d'entamer cette procédure, vérifiez que la poignée de l'unité est visible sur la gauche. Si ce n'est pas le cas, tournez la poignée dans le sens indiqué ci-dessous jusqu'à ce qu'elle ne tourne plus.

Vérifiez que le support est correctement chargé et maintenez la touche d appuyée jusqu'à ce que le bord d'attaque du support atteigne le support du mandrin du rouleau.

Important : Appuyez toujours sur le bouton d pour charger le support aussi loin que possible sur le support de mandrin de rouleau. Si vous poussez le support à la main, celui-ci peut être tordu lors de l'enroulement.

Desserrez les vis de fixation du support de mandrin de rouleau des deux côtés et réglez le support gauche du mandrin du rouleau. Placez les supports de rouleau au centre.

Alignez le support de mandrin de rouleau de droite sur le bord droit du support et serrez la vis de fixation. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 72D Coupez les angles gauche et droit du support, comme indiqué sur l'illustration ci-dessous. La découpe du support évite les problèmes de chargement, tels que la pliure des coins gauche et droit du support lorsqu'ils sont pris au début de l'enroulement.

Insérez le mandrin de rouleau dans le support de droite. La procédure varie selon le type de support installé. En cas d'utilisation du système de rouleau standard, passez à l'étape 6. En cas d'utilisation de l'enrouleur de gros rouleaux (en option), passez à l'étape 7.

Poussez le support jusqu'à ce que la partie A illustrée ci-dessous soit totalement insérée et resserrez la vis.

Important : Arrêtez lorsque la partie A n’est plus visible. L’enrouleur de papier automatique risque de ne pas fonctionner correctement si le support est trop inséré. Pour les étapes suivantes, en fonction de la méthode d'enroulement du support, voir : Reportez-vous à la section U « Enroulement avec la face imprimée vers l'extérieur » à la page 74 pour plus d’informations concernant l’enroulement avec la face imprimée vers l'extérieur. Reportez-vous à U « Enroulement avec la face imprimée vers l'intérieur » à la page 80 pour plus d’informations concernant l’enroulement avec la face imprimée vers l'intérieur. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 73G Poussez des deux mains le support de mandrin de rouleau dans le mandrin du rouleau et resserrez les vis. Faites tourner la poignée jusqu’à ce que la partie A de l’illustration ci-dessous soit complètement insérée.

Important :Cessez de tourner la poignée dès que lapartie A n’est plus visible. Le non-respect decette consigne peut entraîner ladétérioration du support du mandrin durouleau. Si la pièce A est toujours visiblemême après avoir tourné complètement lapoignée, tournez la poignée dans l'autresens. Ensuite, desserrez la vis de fixation dusupport de mandrin de rouleau de gauche etfixez de nouveau le mandrin du rouleau. Pour les étapes suivantes, en fonction de la méthode d'enroulement du support, voir : Reportez-vous à la section U « Enroulement avec la face imprimée vers l'extérieur » à la page 74 pour plus d’informations concernant l’enroulement avec la face imprimée vers l'extérieur. Reportez-vous à U « Enroulement avec la face imprimée vers l'intérieur » à la page 80 pour plus d’informations concernant l’enroulement avec la face imprimée vers l'intérieur. Enroulement avec la face imprimée vers l'extérieur

Coupez la bande de papier à environ 60 cm et collez-la au centre du support à l'aide de bande adhésive.

Maintenez la touche u appuyée jusqu'à ce que le bord de la bande atteigne le milieu du tube.

Enroulez la bande de papier depuis l'avant du mandrin du rouleau et fixez-la en utilisant de la bande adhésive. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 74c Important : Fixez le support sur le mandrin de rouleau d'enroulement en le tendant. Si le support n'est pas tendu, il risque de bouger au cours de l'enroulement.

Placez le commutateur Auto sur .

Abaissez le tendeur jusqu'à ce qu'il touche à peine la bande de papier.

Continuez de maintenir la touche d enfoncée jusqu'à ce que les deux bords du support atteignent le mandrin et s'enroulent autour une ou deux fois.

Positionnez les guides support droit et gauche du tendeur jusqu'à ce qu'ils touchent à peine le support. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 75H Lors du chargement d'un support pour bannière, fixez trois contrepoids aux deux extrémités des tendeurs.

Important : ❏ Fixez toujours trois contrepoids de chaque côté, à gauche et à droite. L'enroulement ne sera pas effectué correctement si les contrepoids sont ajoutés sur un seul côté ou s'ils ne sont pas également répartis à gauche et à droite. ❏ Pour les supports autres que le support de bannière, retirez toujours les contrepoids avant d'imprimer. Si vous ne le faites pas, la tête d'impression touchera le support au cours de l'impression. Pour retirer les contrepoids, ouvrez-les de la même manière que pour les fixer. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 76En l'absence de bande de papier

Tout en tirant sur la partie centrale du support vers le bas, collez le support sur le mandrin de rouleau d'enroulement à l'aide d'adhésif.

Important : Fixez le support sur le mandrin de rouleau d'enroulement en le tendant. Si le support n'est pas tendu, il risque de bouger au cours de l'enroulement.

Appuyez sur la touche d du panneau de commande pour insérer suffisamment de support pour un tour autour du mandrin de rouleau.

Placez le commutateur Auto sur Off et maintenez le commutateur Manual sur pour enrouler une fois le support autour du mandrin de rouleau.

Placez le commutateur Auto sur . EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 77E Abaissez le tendeur jusqu'à ce qu'il touche à peine le support.

Vérifiez que le support est fixé et bien tendu. Si la tension sur le support est différente à gauche et à droite dans les zones illustrées ci-dessous, celui-ci ne s'enroulera pas correctement. Lorsqu'un côté n'est pas bien tendu, recommencez la procédure depuis l'étape 1. Remarque : Vous pouvez vérifier l'absence de différence tension en tapant légèrement des deux côtés du support comme illustré ci-dessous.

Continuez de maintenir la touche d enfoncée jusqu'à ce que le support se soit enroulé une ou deux fois.

Positionnez les guides support droit et gauche du tendeur jusqu'à ce qu'ils touchent à peine le support. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 78I Lors du chargement d'un support pour bannière, fixez trois contrepoids aux deux extrémités des tendeurs.

Important : ❏ Fixez toujours trois contrepoids de chaque côté, à gauche et à droite. L'enroulement ne sera pas effectué correctement si les contrepoids sont ajoutés sur un seul côté ou s'ils ne sont pas également répartis à gauche et à droite. ❏ Pour les supports autres que le support de bannière, retirez toujours les contrepoids avant d'imprimer. Si vous ne le faites pas, la tête d'impression touchera le support au cours de l'impression. Pour retirer les contrepoids, ouvrez-les de la même manière que pour les fixer. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 79Enroulement avec la face imprimée vers l'intérieur

Coupez la bande de papier à environ 60 cm et collez-la au centre du support à l'aide de bande adhésive.

Maintenez la touche u appuyée jusqu'à ce que le bord de la bande atteigne le milieu du tube.

Enroulez la bande de papier depuis l'avant du mandrin du rouleau et fixez-la en utilisant de la bande adhésive.

Important :Fixez le support sur le mandrin de rouleaud'enroulement en le tendant. Si le supportn'est pas tendu, il risque de bouger au coursde l'enroulement.

Placez le commutateur Auto sur .

Abaissez le tendeur jusqu'à ce qu'il touche à peine la bande de papier. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 80F Continuez de maintenir la touche d enfoncée jusqu'à ce que les bords du support se soient enroulés une ou deux fois.

Positionnez les guides support droit et gauche du tendeur jusqu'à ce qu'ils touchent à peine le support.

Lors du chargement d'un support pour bannière, fixez trois contrepoids aux deux extrémités des tendeurs. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 81c Important : ❏ Fixez toujours trois contrepoids de chaque côté, à gauche et à droite. L'enroulement ne sera pas effectué correctement si les contrepoids sont ajoutés sur un seul côté ou s'ils ne sont pas également répartis à gauche et à droite. ❏ Pour les supports autres que le support de bannière, retirez toujours les contrepoids avant d'imprimer. Si vous ne le faites pas, la tête d'impression touchera le support au cours de l'impression. Pour retirer les contrepoids, ouvrez-les de la même manière que pour les fixer. En l'absence de bande de papier

Tout en tirant sur la partie centrale du support vers le bas, collez le support sur le mandrin de rouleau d'enroulement à l'aide d'adhésif.

Important : Fixez le support sur le mandrin de rouleau d'enroulement en le tendant. Si le support n'est pas tendu, il risque de bouger au cours de l'enroulement.

Appuyez sur la touche d du panneau de commande pour insérer suffisamment de support pour un tour autour du mandrin de rouleau. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 82C Placez le commutateur Auto sur Off et maintenez le commutateur Manual sur pour enrouler une fois le support autour du mandrin de rouleau.

Placez le commutateur Auto sur .

Abaissez le tendeur jusqu'à ce qu'il touche à peine le support.

Vérifiez que le support est fixé et bien tendu. Si la tension sur le support est différente à gauche et à droite dans les zones illustrées ci-dessous, celui-ci ne s'enroulera pas correctement. Lorsqu'un côté n'est pas bien tendu, recommencez la procédure depuis l'étape 1. Remarque : Vous pouvez vérifier l'absence de différence tension en tapant légèrement des deux côtés du support comme illustré ci-dessous. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 83G Continuez de maintenir la touche d enfoncée jusqu'à ce que le support atteigne le mandrin et s'enroule autour une ou deux fois.

Positionnez les guides support droit et gauche du tendeur jusqu'à ce qu'ils touchent à peine le support.

Lors du chargement d'un support pour bannière, fixez trois contrepoids aux deux extrémités des tendeurs. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 84c Important :❏ Fixez toujours trois contrepoids de chaquecôté, à gauche et à droite. L'enroulement nesera pas effectué correctement si lescontrepoids sont ajoutés sur un seul côté ous'ils ne sont pas également répartis à gaucheet à droite.❏ Pour les supports autres que le support debannière, retirez toujours les contrepoidsavant d'imprimer. Si vous ne le faites pas, latête d'impression touchera le support aucours de l'impression.Pour retirer les contrepoids, ouvrez-les de lamême manière que pour les fixer. Retrait du rouleau d’enroulement La procédure de retrait des supports varie selon quevous utilisez l’enrouleur papier Automatique fourniou l’enrouleur de papier automatique en option pourles supports lourds.Procédez comme suit lors de l’utilisation del’enrouleur papier Automatique fourni.Si l’Enrouleur papier Automatique gros rouleaux est installé U « Utilisation de l’Enrouleur papier Automatique gros rouleaux en option » à la page 86 Si l’Enrouleur papier Automatique standard est installé Cette section indique comment retirer le support del’enrouleur de papier. Attention :❏ Le support est lourd, il ne doit donc pas êtretransporté par une seule personne.❏ Suivez les instructions du manuel pourretirer le support ou le rouleau d’enroulement.Toute chute d’un support ou des rouleauxd'enroulement peut entraîner des blessures. Découpez le support et enroulez l’extrémitédécoupée sur l’enrouleur de papier.U « Découpe du support » à la page 68 Soutenez le rouleau au niveau de l’extrémitégauche afin que le support ne glisse pas durouleau. Desserrez la vis de fixation du support demandrin de rouleau de gauche et retirez lesupport de mandrin de rouleau du rouleau.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationOpérations de base 85D Abaissez le rouleau sur le support de rouleau.

Soutenez le rouleau au niveau de l’extrémité droite afin que le support ne glisse pas du rouleau.

Desserrez la vis de fixation du support de mandrin de rouleau de droite et retirez le support de mandrin de rouleau du rouleau.

Abaissez le rouleau sur le support de rouleau. Utilisation de l’Enrouleur papier Automatique gros rouleaux en option Cette section indique comment retirer le support de l’enrouleur de papier à l’aide d’un dispositif de levage. Vous pouvez utiliser les dispositifs de levage suivants. ❏ Épaisseur de la fourche ou de la plate-forme : 28 mm ou moins ❏ La fourche ou la plate-forme peut être abaissée à environ 190 mm du sol

Attention : ❏ Le support est lourd, il ne doit donc pas être transporté par une seule personne. L’utilisation d’un dispositif de levage est recommandée lors de la manipulation d’un support de 40 kg ou plus. ❏ Suivez les instructions du manuel pour retirer le support ou le rouleau d’enroulement. Toute chute d’un support ou des rouleaux d'enroulement peut entraîner des blessures.

Découpez le support et enroulez l’extrémité découpée sur l’enrouleur de papier. U « Découpe du support » à la page 68

Placez le dispositif de levage entre le support et l’enrouleur papier Automatique et réglez la hauteur de manière à soutenir le rouleau d’enroulement.

Desserrez la vis de fixation du support de mandrin de rouleau de gauche et retirez le support de mandrin de rouleau du rouleau. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 86D Desserrez la vis de fixation du support de mandrin de rouleau de droite et retirez le support de mandrin de rouleau du rouleau. Avant impression Procédez à l’inspection suivante chaque jour, avant de commencer le travail, de manière à préserver la qualité d’impression. ❏ Vérifiez la quantité d’encre restante : Si une cartouche d’encre se vide lors de l’impression, vous pouvez reprendre l’impression une fois la cartouche concernée remplacée. Toutefois, lorsque vous remplacez l’encre pendant un travail d’impression, vous pouvez éventuellement constater une différence de couleur selon les conditions de séchage. Si le travail d’impression est volumineux, nous vous recommandons de remplacer les cartouches dont le niveau est faible par des neuves avant de commencer. Les anciennes cartouches peuvent être réinsérées et utilisées ultérieurement. Le niveau d’encre est indiqué par une icône. U « Compréhension de l’affichage » à la page 22 Remplacement des cartouches d’encre U « Procédure de remplacement » à la page 126 ❏ Partage d'encres de couleur d'accompagnement Vous devez retirer toutes les 24 heures les cartouches de couleur d'accompagnement et les secouer vigoureusement avant de les remettre en place. Bien qu’un message s’affiche sur le panneau de commande 24 heures après le dernier retrait des encres, nous vous recommandons de les retirer et de les secouer avant de commencer le travail suivant. Pour secouer les cartouches d’encre U « Agitation » à la page 126 ❏ Imprimer un motif de vérification Imprimez un motif de vérification afin de vous assurer que les buses ne sont pas obstruées. Procédez au nettoyage de la tête s’il manque certaines parties du motif ou si certaines parties du motif sont pâles. Impression d’un motif de vérification U « Impression de motifs de vérification des buses » à la page 138 Nettoyage Des Têtes U « Nettoyage Des Têtes » à la page 138 Enregistrement des paramètres du support Flux de paramétrage de base Pour utiliser un nouveau support, configurez ses paramètres à l'avance en fonction de ses caractéristiques. Les banques de configuration de support contiennent les paramètres suivants : ❏ Nom réglage ❏ Écart Du Cylindre ❏ Réglage auto support ❏ Réglage du support ❏ Chauffage et séchage ❏ Paramètres avancés (Aspiration du support, Tension support, etc.) EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 87Lors d'une utilisation courante, suivez le flux ci-dessous pour configurer les paramètres. Toutefois, pour certains types de supports, vous devez configurer manuellement le Réglage du support à l'étape (2) ou modifier les valeurs indiquées dans Paramètres avancés. Pour plus d’informations, voir la section suivante. Paramètres du support U « Paramètres recommandés pour le support » à la page 195 Paramètres avancés U « Personnaliser réglages » à la page 156 (1) Nom réglage (2) Réglage auto support Vous pouvez effectuer automatiquement les opérations de Réglage alimentation et Alignement Des Têtes en une seule opération. (3) Chauffage et séchage Définissez la température requise pour le support. Si vous avez modifié les conditions d'impression après avoir enregistré les paramètres du support, reconfigurez les paramètres. La reconfiguration des paramètres exige uniquement de définir Réglage alimentation ou Alignement Des Têtes dans Réglage du support, afin que vous puissiez définir rapidement les paramètres. Pour plus d'informations, voir : U « Réglage du support » à la page 91 Précautions concernant les paramètres ❏ Chargez correctement le support pour lequel le réglage doit être identique à l'impression en cours. Par exemple, si vous utilisez l’enrouleur papier Automatique pour l’impression, l’enrouleur papier Automatique doit également être utilisé pour le réglage. U « Chargement et remplacement des supports » à la page 36 U « Utilisation de l’Enrouleur papier Automatique » à la page 71 ❏ L'utilisation d'un papier enroulé, plissé, ondulé, plié ou courbé peut empêcher le réglage de s'effectuer correctement. Découpez la partie enroulée, plissée, ondulée, pliée ou courbée et chargez le support juste avant d'imprimer. Découpe du support U « Découpe du support » à la page 68 ❏ Si le type de support est identique, il suffit que sa largeur soit différente pour qu'il soit nécessaire de reconfigurer les paramètres. Enregistrez les paramètres du support pour chaque largeur de support. ❏ Lorsque vous utilisez le même type de support avec différents lots, vous devez reconfigurer les paramètres du support. ❏ Lorsque vous utilisez SC-S70600 series ou SC-S50600 series, n'utilisez pas la partie support qui a été alimentée et rembobinée pour le réglage. Le support déjà chargé puis rembobiné peut présenter des traces ou d'autres problèmes créés par les rouleaux et cela risque d'empêcher un réglage correct. Paramètre (normal) L’imprimante dispose d’un total de 30 banques de configuration de support. Procédez comme suit pour enregistrer les paramètres du support. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 88Remarque :Les paramètres du support enregistrés dansl'imprimante peuvent être modifiés à l'aide de EPSONLFP Remote Panel 2.Pour plus d'informations, voir l'aide de EPSON LFPRemote Panel 2. Touches utilisées dans les paramètres suivants Sélection d’une banque de configuration de support

Vérifiez que l’imprimante est prête et appuyez sur la touche Menu. Le menu des paramètres s’affiche.

Sélectionnez Configuration support et appuyez sur la touche Z.

Utilisez les touches d/u pour sélectionner Personnaliser réglages et appuyez sur la touche Z.

Utilisez les touches d/u pour sélectionner le numéro du support souhaité et appuyez sur la touche Z. Si le numéro sélectionné correspond à des paramètres enregistrés, les paramètres en cours sont écrasés. Nom réglage Nom de la banque de configuration du support. L’utilisation de noms distinctifs permet de sélectionner plus facilement les banques à utiliser.

Sélectionnez Nom réglage et appuyez sur la touche Z.

Utilisez les touches d/u pour afficher les lettres et les symboles. Lorsque le caractère souhaité est affiché, appuyez sur la touche r pour sélectionner la position de saisie suivante. Vous pouvez annuler les saisies erronées en appuyant sur la touche l. Le caractère précédent est supprimé et le curseur recule d’un emplacement.

Une fois le nom saisi, appuyez sur la touche Z. Réglage auto support Lorsque vous exécutez ce menu, l'imprimante lit automatiquement les motifs de réglage à l'aide du capteur tout en imprimant les motifs et procède en continu au Réglage alimentation et à l' Alignement Des Têtes. Modifiez les valeurs de paramètres des éléments suivants avant d'exécuter ce menu. ❏ Écart Du Cylindre ❏ Paramètres avancés U « Personnaliser réglages » à la page 156

Important :❏ Dans les cas suivants, le Réglage autosupport peut ne pas s'effectuer. Effectuez lamanipulation requise et relancez le travail.❏ L’imprimante est exposée à la lumière directedu soleil ou aux interférences d’autres sourcesde lumière ambiante.Protégez l’imprimante des sourcesd’interférences.❏ Les buses sont obstruées.Effectuez un Nettoyage Des Têtes pouréliminer toute obstruction.❏ Dans les cas suivants, le Réglage autosupport n'est pas disponible. Dans Réglagedu support, réglez manuellement chaqueélément.❏ Le support est transparent ou coloré. ❏ L’option Écart Du Cylindre est définie sur 2.5. ❏ Une fois le Réglage auto support effectué, des bandes ou un grain apparaissent.U « Réglage du support » à la page 91 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 89La longueur maximale adéquate du support nécessaire pour imprimer le motif de test est indiquée ci-dessous. La quantité de support utilisée varie en fonction du modèle d'imprimante et du système de support utilisé. SC-S70600 series, SC-S50600 series Enrouleur automatiquestandardEnviron 987 mmEnrouleur Auto Gros Rou-leauxEnviron 1116 mm SC-S30600 series Enrouleur automatiquestandardEnviron 1061 mmEnrouleur Auto Gros Rou-leauxEnviron 1190 mm Procédure de réglage

Chargez le support en fonction des conditions d'utilisation en cours. Lorsque les conditions d'utilisation changent, les résultats du réglage aussi. En cas d'utilisation de l'enrouleur papier Automatique Chargez le support sur l'imprimante et fixez-le à l’enrouleur papier Automatique. U « Chargement et remplacement des supports » à la page 36 U « Utilisation de l’Enrouleur papier Automatique » à la page 71 Si vous n'utilisez pas l'enrouleur papier Automatique Tirez le support vers l'avant jusqu'à ce que le bord ait dépassé l'étiquette située sur le haut de l'après-chauffage. U « Chargement et remplacement des supports » à la page 36

Utilisez la touche d ou u pour sélectionner Réglage auto support, puis appuyez sur la touche Z. Ce mode déclenche automatiquement l'impression du motif et le réglage. Lorsque Prêt s'affiche sur l'écran du panneau de commande, le réglage est terminé. Chauffage et séchage Vous pouvez régler la température de chaque chauffage et éteindre ou allumer le ventilateur de l'unité additionnelle de séchage (fournie en standard avec SC-S50600 series, en option avec les autres modèles). L’état des chauffages est indiqué sur le panneau de commande. U « Compréhension de l’affichage » à la page 22 Procédure de réglage

Utilisez les touches d/u pour sélectionner Chauffage et séchage et appuyez sur la touche

Utilisez les touches d/u pour sélectionner l’option souhaitée et appuyez sur la touche Z.

Sélectionnez une valeur. Température chauffage Il est possible de régler séparément la température du préchauffage, la température du cylindre et la température de l’après-chauffage. Remarque : ❏ Les températures par défaut des chauffages sont les suivantes. ❏ Réglez les chauffages sur les températuresrecommandées dans la documentationfournie avec le support, le cas échéant.❏ Augmentez la température si les résultatsde l’impression sont flous ou tachés ou sil’encre coagule. Notez cependant qu’unetempérature trop élevée peut entraîner lerétrécissement, le froissement ou ladétérioration du support. ❏ La durée nécessaire pour que les chauffages atteignent les températures spécifiées varie en fonction de la température ambiante. (1) Utilisez les touches r/l pour sélectionner un chauffage. Les options disponibles sont, en partant de la gauche, le préchauffage, le chauf- fage du cylindre et l’après-chauffage. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 90(2) Une fois le chauffage souhaité sélectionné, uti- lisez les touches d/u pour régler la tempéra- ture. (3) Une fois le paramètre défini, appuyez sur la touche Z. Sécheur supplémentaire Remarque :❏ Ce menu est affiché uniquement lorsquel’unité additionnelle de séchage (fournie avecle modèle SC-S50600 series ; en option avecles autres modèles) est installée. ❏ Le paramètre est réglé par défaut sur Oui et le ventilateur se met alors automatiquementen marche lorsque l’impression démarre. (1) Utilisez les touches d/u pour sélectionner Oui ou Non. (2) Appuyez sur la touche Z.

Appuyez deux fois sur la touche y pour retourner au menu de personnalisation des réglages. Réglage du support Ce menu sert à régler le support lorsque vous ne pouvez pas utiliser Réglage auto support ou lorsque vous devez reconfigurer les paramètres du support suite à une modification apportée aux conditions d'impression après enregistrement des paramètres de support. Dans ce menu, utilisez séparément les fonctions Réglage alimentation et Alignement Des Têtes. Réglage du support lorsque vous ne pouvez pasutiliser Réglage auto support. Lorsque vous ne pouvez pas régler le support à l'aide de Réglage auto support ou lorsque vous constatez des bandes ou un grain dans les résultats de l'impression même après exécution d'un Réglage auto support, sélectionnez Réglage alimentation — Manuel et Alignement Des Têtes — Standard (Manuel) pour procéder aux réglages nécessaires. En cas de changement des conditions d'impressionaprès enregistrement des paramètres du support Après enregistrement des paramètres du support, sélectionnez Réglage alimentation — Auto dans ce menu lorsque : ❏ Le paramètre Tension support ou Aspiration du support a été modifié dans Paramètres avancés ; ❏ Des contrepoids ont été fixés au tendeur, ou retirés ; ❏ L'unité de support standard et l'enrouleur Auto Gros Rouleaux ont été intervertis ; ou ❏ La configuration des rouleaux presseurs a été modifiée (SC-S70600 series, SC-S50600 series). Lorsque Écart Du Cylindre a été modifié, sélectionnez Alignement Des Têtes — Standard (Auto) dans ce menu. Toutefois, si la valeur du paramètre est remplacée par 2.5, le réglage automatique devient indisponible. Procédez au réglage Standard (Manuel). Modifiez les valeurs de paramètres des éléments suivants avant d'exécuter ce menu. ❏ Écart Du Cylindre ❏ Paramètres avancés U « Personnaliser réglages » à la page 156 Réglage alimentation Ce menu sert en cas d'apparition de bandes (bandes horizontales, couleurs hétérogènes ou rayures) dans les résultats de l'impression. Ce menu propose deux modes : Auto et Manuel. Auto L'imprimante lit les motifs de réglage à l'aide du capteur tout en imprimant les motifs et procède automatiquement aux ajustements. Manuel Contrôlez visuellement les motifs de réglage imprimés, et indiquez les valeurs de réglage optimales. Utilisez ce mode si un grain ou un mauvais alignement se produit en mode Auto. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 91La longueur maximale adéquate du support nécessaire pour imprimer le motif de test est indiquée ci-dessous. La quantité de support utilisée varie en fonction du modèle d'imprimante et du système de support utilisé. SC-S70600 series, SC-S50600 series Auto Manuel Enrouleur automatique standard Environ 987 mm Environ 1170 mm Enrouleur Auto Gros Rou- leaux Environ 1116 mm Environ 1170 mm SC-S30600 series Auto Manuel Enrouleur automatique standard Environ 1061 mm Environ 1170 mm Enrouleur Auto Gros Rou- leaux Environ 1190 mm Environ 1170 mm Lors du réglage, notez les points suivants. U « Précautions concernant les paramètres » à la page 88 Procédure de réglage

Vérifiez que l'imprimante est prête et chargez le support en fonction des conditions d'utilisation réelles. Avec l'Enrouleur papier Automatique, fixez le support à l'Enrouleur papier Automatique. U « Chargement et remplacement des supports » à la page 36 U « Utilisation de l’Enrouleur papier Automatique » à la page 71

Pour afficher le menu de paramétrage, appuyez sur la touche Menu.

Utilisez les touches d/u pour sélectionner Configuration support et appuyez sur la touche Z.

Utilisez les touches d/u pour sélectionner Personnaliser réglages et appuyez sur la touche Z.

Utilisez les touches d/u pour sélectionner le numéro du support concerné par le réglage et appuyez sur la touche Z. Si le numéro sélectionné correspond à des paramètres enregistrés, les paramètres en cours sont écrasés.

Utilisez les touches d/u pour sélectionner Réglage du support et appuyez sur la touche

Utilisez les touches d/u pour sélectionner Réglage alimentation et appuyez sur la touche

Utilisez les touches d/u pour sélectionner l'un des modes suivants et appuyez sur la touche

Auto Ce mode déclenche automatiquement l'impression du motif et le réglage. Lorsque Prêt s'affiche sur l'écran du panneau de commande, le réglage est terminé. Manuel L'écran de sélection du motif de réglage apparaît. Sélectionnez le motif de réglage à imprimer et appuyez deux fois sur la touche Z pour passer à l'Étape 9. Plus le motif est long, plus le réglage devient précis.

À l'aide d'une règle, mesurez la distance entre les symboles « + » du motif de réglage imprimé.

La longueur du motif est affichée sur le panneau de commande. Utilisez les touches r/l pour remplacer la valeur numérique par la valeur obtenue à l'Étape 9, et appuyez sur la touche Z. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 92Une fois le paramétrage terminé, l'imprimante retourne à l'état Prêt. Alignement Des Têtes À partir de ce menu, vous pouvez procéder aux trois types de réglages suivants. Standard (Auto) L'imprimante lit les motifs de réglage à l'aide du capteur tout en imprimant les motifs et procède automatiquement aux ajustements. Standard (Manuel) Contrôlez visuellement les motifs de réglage imprimés, et indiquez les valeurs de réglage optimales. Utilisez ce mode si un grain ou un mauvais alignement se produit en mode Standard (Auto). Motif bloc Contrôlez visuellement les motifs de réglage imprimés, et indiquez les valeurs de réglage optimales. Utilisez ce mode si un grain ou un mauvais alignement se produit en mode Standard (Manuel). Commencez par définir Manuel(Uni-D) puis Manuel(Bi-D). Pour SC-S70600 series et SC-S50600 series, définissez Manuel(tête double). Lors de chaque réglage, notez les points suivants. U « Précautions concernant les paramètres » à la page 88 Procédure de réglage

Vérifiez que l'imprimante est prête et chargez le support en fonction des conditions d'utilisation réelles. Avec l'Enrouleur papier Automatique, fixez le support à l'Enrouleur papier Automatique. U « Chargement et remplacement des supports » à la page 36 U « Utilisation de l’Enrouleur papier Automatique » à la page 71

Pour afficher le menu de paramétrage, appuyez sur la touche Menu.

Utilisez les touches d/u pour sélectionner Configuration support et appuyez sur la touche Z.

Utilisez les touches d/u pour sélectionner Personnaliser réglages et appuyez sur la touche Z.

Utilisez les touches d/u pour sélectionner le numéro du support concerné par le réglage et appuyez sur la touche Z. Si le numéro sélectionné correspond à des paramètres enregistrés, les paramètres en cours sont écrasés.

Utilisez les touches d/u pour sélectionner Réglage du support et appuyez sur la touche

Utilisez les touches d/u pour sélectionner Alignement Des Têtes et appuyez sur la touche

Si vous sélectionnez Réglages RIP, saisissez l'épaisseur du support à utiliser et appuyez sur la touche Z.

Utilisez les touches d/u pour sélectionner l'un des modes suivants et appuyez sur la touche

Standard (Auto) Ce mode déclenche automatiquement l'impression du motif et le réglage. Lorsque Prêt s'affiche sur l'écran du panneau de commande, le réglage est terminé. Standard (Manuel) Appuyez sur la touche Z pour passer à l'étape 9. Motif bloc L'écran de sélection du menu de réglage apparaît. Sélectionnez n'importe quel menu et appuyez deux fois sur la touche Z pour passer à l'étape 9.

Vérifiez le motif de réglage de l'imprimante. Sélectionnez « 2 » dans les cas ci-dessous. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 93Dans Standard (Manuel).Dans Motif bloc

Un écran permettant de saisir une valeur numérique s'affiche. A l'aide des touches u/d, saisissez le numéro du motif enregistré à l'étape9 et appuyez sur la touche Z. Lorsque plusieurs motifs de vérification ont étéimprimés, sélectionnez le numéro en fonctionde motif de vérification, puis appuyez sur lebouton Z.Le menu de configuration du support s’affiche lorsquevous saisissez le numéro de motif de la dernière couleur. Modification des paramètres au cours de l'impression Vous pouvez modifier les paramètres Chauffage et séchage et Réglage alimentation en cours d'impression, en appliquant les procédures ci-dessous. Chauffage et séchage Touches utilisées dans les paramètres suivants Appuyez sur la touche lors de l’impression.Le menu Chauffage et séchage s'affiche.

Utilisez les touches d/u pour sélectionner l’option souhaitée et appuyez sur la touche Z. Sélectionnez une valeur.Température chauffage (1) Utilisez les touches r/l pour sélectionner un chauffage. Les options disponibles sont, enpartant de la gauche, le préchauffage, le chauf-fage du cylindre et l’après-chauffage.(2) Une fois le chauffage souhaité sélectionné, uti- lisez les touches d/u pour régler la tempéra- ture.Sécheur supplémentaire Utilisez les touches d/u pour sélectionner Oui ou Non. Une pression sur la touche Z met à jour lesparamètres de support sélectionnés. Appuyez deux fois sur la touche y pourretourner au menu de personnalisation desréglages.Remarque :La durée nécessaire pour que les chauffagesatteignent les températures spécifiées varie enfonction de la température ambiante.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationOpérations de base 94Réglage alimentation Touches utilisées dans les paramètres suivants

Appuyez sur la touche lors de l’impression. La valeur de réglage en cours s'affiche.

Utilisez les touches d/u pour modifier la valeur en cours. Si l’alimentation est trop faible, des bandes noires (rayures foncées) apparaissent. Vous devez alors augmenter l’alimentation. Si, au contraire, l’alimentation est trop élevée, des bandes blanches (rayures pâles) apparaissent. Vous devez alors réduire l’alimentation.

Vérifiez le résultat de l'impression. Si vous n’êtes pas satisfait des résultats, utilisez les touches d/u pour modifier la valeur. Ceci met à jour la valeur du paramètre de Réglage alimentation dans les paramètres de support sélectionnés.

Pour quitter le menu, appuyez sur la touche

Remarque : Si le paramètre est modifié, l'icône apparaît sur l'écran du panneau de commande, comme illustré ci-dessous. Pour faire disparaître l'icône, procédez comme suit. ❏ Exécutez de nouveau Réglage auto support ou Réglage alimentation. ❏ Exécutez Rétablir paramètres. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 95Zone imprimable SC-S70600 series/SC-S50600 series La zone imprimable est fonction du choix de rouleaux presseurs utilisés pour fixer le support (haute ou basse pression). Lors de l'utilisation de rouleaux basse pression (impression normale) La zone grise dans l’illustration ci-dessous indique la zone imprimable. La flèche indique le sens d’entraînement. « A » indique les rouleaux de pression des deux côtés lorsqu'ils ont été correctement positionnés sur le support. Les bords gauche et droit du support reconnus par l'imprimante varient comme indiqué ci-dessous en fonction des paramètres Vérifier taille supp. Oui : L'imprimante détecte automatiquement les bords gauche et droit du support chargé. Lorsque les plaques de maintien du support sont fixées, la distance de 5 mm des rebords gauche et droit du support est considérée comme le rebord du support. Les bords du support ne sont pas détectés correctement si les plaques de maintien du support ne sont pas fixées de manière adéquate. U « Lorsque l’Unité chargement papier standard est installée » à la page 40 U « Utilisation de l’Unité chargement papier gros rouleaux en option » à la page 47 Non : 5 mm à l'extérieur de « A » est reconnu comme étant le bord du support. Si les rouleaux presseurs ne sont pas correctement positionnés, il est possible que les données soient imprimées en dehors des côtés gauche et droit du support. L’encre utilisée pour imprimer au-delà des bords du support tachera l’intérieur de l’imprimante. U « Positionnement des rouleaux presseurs et du support (pour SC-S70600 series et SC-S50600 series) » à la page 38 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 96A à D désignent les marges des quatre côtés. Pour plus d’informations, voir la section suivante. Position de la marge Explication Plage de pa- ramètres dis- ponible A Bas

Peut être configuré dans RIP. Pour que l'alimentation du support reste précise, si des paramètres sont inférieurs à 5 mm ou supérieurs à 17 mm, ils sont remplacés par 5 mm et 17 mm respectivement. 5 à 17 mm B Haut

Peut être configuré dans RIP. Diffère de la longueur du support tirée lors du chargement de celui-ci. Pour l'impression continue, bien que les marges définies dans le RIP soient ajoutées, tout paramètre inférieur à 5 mm est remplacé par 5 mm pour que l'alimentation du support reste exacte. 5 mm ou plus C Gauche *2, *3 Valeur sélectionnée pour le paramètre Marge latérale(gauche) dans le menu de configuration de l'imprimante. Le paramètre par défaut est 5 mm. 3 à 25 mm D Droite *2, *3 Total des valeurs sélectionnées pour les paramètres Position départ impr. et Marge latérale(droite) dans le menu de configuration de l'imprimante. Le paramètre par défaut pour Position départ impr. est 0 mm et celui pour Marge latérale(droite) est 5 mm. 3 à 825 mm *1 La marge configurée et les résultats d'impression peuvent différer en fonction du RIP utilisé. Pour plus d’informations, consultez l'éditeur du RIP. *2 Disponible dans le RIP selon le RIP logiciel utilisé. Pour plus d’informations, consultez l'éditeur du RIP. *3 Respectez les points suivants lors de la définition des marges. ❏ Laissez des marges de plus de 10 mm lors de l'utilisation des plaques de maintien du support. Si les marges sont plus étroites, l’imprimante risque d’imprimer sur les plaques. ❏ Si la somme des marges droite et gauche et de la largeur de données d'impression dépasse la zone d'impression, une partie des données n'est pas imprimée. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 97Lors de l'utilisation de rouleaux haute pression (en cas d'utilisation d'un film transparent ou blanc ou lors de la superposition de couches d'encre) La zone d'impression est la zone sans les marges configurées lors du positionnement des rouleaux presseurs. (Voir la zone grisée dans l'illustration ci-dessous.) La flèche indique le sens d’entraînement. « A » indique la position des rouleaux presseurs. A à D désignent les marges des quatre côtés. Pour plus d’informations, voir la section suivante. Position de la marge Explication Plage de pa- ramètres dis- ponible A Bas

Peut être configuré dans RIP. Pour que l'alimentation du support reste précise, si des paramètres sont inférieurs à 5 mm ou supérieurs à 17 mm, ils sont remplacés par 5 mm et 17 mm respectivement. 5 à 17 mm B Haut

Peut être configuré dans RIP. Diffère de la longueur du support tirée lors du chargement de celui-ci. Pour l'impression continue, bien que les marges définies dans le RIP soient ajoutées, tout paramètre inférieur à 5 mm est remplacé par 5 mm pour que l'alimentation du support reste exacte. 5 mm ou plus C Gauche *2, *3 Valeur sélectionnée pour le paramètre Marge latérale(gauche) dans le menu de configuration de l'imprimante. Le paramètre par défaut est 5 mm. 3 à 25 mm D Droite *2, *3 Total des valeurs sélectionnées pour les paramètres Position départ impr. et Marge latérale(droite) dans le menu de configuration de l'imprimante. Le paramètre par défaut pour Position départ impr. est 0 mm et celui pour Marge latérale(droite) est 5 mm. 3 à 825 mm *1 La marge configurée et les résultats d'impression peuvent différer en fonction du RIP utilisé. Pour plus d’informations, consultez l'éditeur du RIP. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 98*2 Disponible dans le RIP selon le RIP logiciel utilisé. Pour plus d’informations, consultez l'éditeur du RIP. *3 Respectez les points suivants lors de la définition des marges. ❏ Quel que soit le paramètre Vérifier taille supp., le point de départ de la marge est situé dans la zone « A » (indiquée par la ligne brisée). ❏ Si la somme des marges droite et gauche et de la largeur de données d'impression dépasse la zone d'impression, une partie des données n'est pas imprimée. SC-S30600 series La zone grise dans l’illustration ci-dessous indique la zone imprimable. La flèche indique le sens d’entraînement. Les bords gauche et droit du support reconnus par l'imprimante varient comme indiqué ci-dessous en fonction des paramètres Vérifier taille supp. Oui : L'imprimante détecte automatiquement les bords gauche et droit du support chargé. Lorsque les plaques de maintien du support sont fixées, la distance de 5 mm des rebords gauche et droit du support est considérée comme le rebord du support. Les bords du support ne sont pas détectés correctement si les plaques de maintien du support ne sont pas fixées de manière adéquate. U « Lorsque l’Unité chargement papier standard est installée » à la page 54 U « Utilisation de l’Unité chargement papier gros rouleaux en option » à la page 60 Non : Le repère le plus long de l'étiquette de l'après-chauffage (voir illustration ci-dessous) sert de position de référence pour le côté droit du support. Quelle que soit la largeur du support chargé, le bord gauche du support est défini sur 1 626 mm (64 pouces) à partir de la position de référence du bord droit. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 99* Lorsque Vérifier taille supp. est défini sur Non, 1 626 mm (64 pouces) est utilisé quelle que soit la largeur du support chargé. A à D désignent les marges des quatre côtés. Pour plus d’informations, voir la section suivante. Position de la marge Explication Plage de pa- ramètres dis- ponible A Bas

Peut être configuré dans RIP. Pour que l'alimentation du support reste précise, si des paramètres sont inférieurs à 5 mm ou supérieurs à 17 mm, ils sont remplacés par 5 mm et 17 mm respectivement. 5 à 17 mm B Haut

Peut être configuré dans RIP. Diffère de la longueur du support tirée lors du chargement de celui-ci. Pour l'impression continue, bien que les marges définies dans le RIP soient ajoutées, tout paramètre inférieur à 5 mm est remplacé par 5 mm pour que l'alimentation du support reste exacte. 5 mm ou plus C Gauche *2, *3 Valeur sélectionnée pour le paramètre Marge latérale(gauche) dans le menu de configuration de l'imprimante. Le paramètre par défaut est 5 mm. 3 à 25 mm D Droite *2, *3 Total des valeurs sélectionnées pour les paramètres Position départ impr. et Marge latérale(droite) dans le menu de configuration de l'imprimante. Le paramètre par défaut pour Position départ impr. est 0 mm et celui pour Marge latérale(droite) est 5 mm. 3 à 825 mm *1 La marge configurée et les résultats d'impression peuvent différer en fonction du RIP utilisé. Pour plus d’informations, consultez l'éditeur du RIP. *2 Disponible dans le RIP selon le RIP logiciel utilisé. Pour plus d’informations, consultez l'éditeur du RIP. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 100*3 Respectez les points suivants lors de la définition des marges. ❏ Laissez des marges de plus de 10 mm lors de l'utilisation des plaques de maintien du support. Si les marges sont plus étroites, l’imprimante risque d’imprimer sur les plaques. ❏ Si la somme des marges droite et gauche et de la largeur de données d'impression dépasse la zone d'impression, une partie des données n'est pas imprimée. Remarque : Si les points suivants ne sont pas respectés lorsque l'option Vérifier taille supp. est sur Non, il est possible que les données soient imprimées en dehors des côtés gauche et droit du support. L’encre utilisée pour imprimer au-delà des bords du support tachera l’intérieur de l’imprimante. ❏ Assurez-vous que la largeur des données d'impression ne dépasse pas la largeur du support chargé. ❏ Lorsque le support est chargé à gauche de la position de référence droite, alignez le réglage Position départ impr. avec la position de réglage du support. U « Menu Configuration Impr. » à la page 161 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Opérations de base 101Maintenance Quand effectuer les différentes opérations de maintenance Pour préserver la qualité d'impression, il est nécessaire d'effectuer une maintenance appropriée à une fréquence appropriée. La non-exécution d’une maintenance adaptée réduit la durée de vie du produit. Lisez cette section et effectuez la maintenance de manière appropriée. Ce document s’accompagne d’une feuille de vérification qui vous permet de déterminer en un clin d’œil quand la maintenance a été exécutée pour la dernière fois. Imprimez la feuille de vérification pour faciliter la programmation de la maintenance. U « Feuille de vérification du nettoyage » à la page 124 U « Feuille de vérification du remplacement des consommables » à la page 136 Nettoyage Nettoyez l'imprimante à la fréquence indiquée dans le tableau ci-dessous. Si le nettoyage est négligé et que l'imprimante est utilisée avec des taches d'encre, des fibres et de la poussière, les problèmes suivants peuvent se produire. ❏ De l'encre coule des fibres ou de la poussière sur la surface de la buse de la tête d'impression. ❏ Buses obstruées au cours de l'impression. ❏ Impossible de déboucher les buses même après plusieurs opérations de nettoyage des têtes d'impression répétées. ❏ Tête d’impression endommagée. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 102Quand effectuer l'opération Composant à nettoyer Chaque jour (à la fin de chaque journée de travail) Si la maintenance n'est pas effectuée, l'en- cre durcit et est difficile à retirer. ❏ Autour de la tête d’impression U « Nettoyage autour de la tête d’impression (chaque jour) » à la page 109 ❏ Autour des capuchons (essuyeur -partie en caoutchouc-, capuchons, dispositif de nettoyage de l'essuyeur) U « Nettoyage autour des capuchons (chaque jour) » à la page 111 La procédure est présentée sur la vidéo. SC-S70600 series U https://www.youtube.com/playlist? list=PLD67cTLxxk9M3XJ7ytYW5QkJDXITlbJOj SC-S50600 series U https://www.youtube.com/playlist? list=PLD67cTLxxk9OWBIEifb1tAruevhTX-_f9 SC-S30600 series U https://www.youtube.com/playlist? list=PLD67cTLxxk9P6FW3ylGgUd98QUDyAFEGr Une fois toutes les deux semaines Essuyeur complet et point de fixation et rail de l'essuyeur U « Nettoyage de tout l'essuyeur et du point de fixation (une fois toutes les deux semaines) » à la page 117 U « Nettoyage du rail de l'essuyeur (une fois toutes les deux semaines) » à la page 118 La procédure est présentée sur la vidéo. SC-S70600 series U https://www.youtube.com/playlist? list=PLD67cTLxxk9M3XJ7ytYW5QkJDXITlbJOj SC-S50600 series U https://www.youtube.com/playlist? list=PLD67cTLxxk9OWBIEifb1tAruevhTX-_f9 SC-S30600 series U https://www.youtube.com/playlist? list=PLD67cTLxxk9P6FW3ylGgUd98QUDyAFEGr Une fois par semaine à une fois par mois (selon l'état) Intérieur (Chauffage du cylindre, rouleaux presseurs, plaques de maintien du support et intérieur de capot de maintenance côté gauche) U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) » à la page 119 En présence de taches d'encre, de fibres ou de poussière Tampon de rinçage U « Nettoyage du tampon de rinçage (si sale) » à la page 121 Remplacement des consommables Quand effectuer l'opération Composant à remplacer Si un avertissement de niveau d’encre fai- ble s’affiche sur le panneau de comman- de, nous vous recommandons de rempla- cer la ou les cartouches d’encre dès que possible Cartouches d’encre U « Procédure de remplacement » à la page 126 Lorsqu'un message de préparation et de remplacement est affiché sur l'écran du panneau de commande Bidon d'encre résiduelle U « Mise au rebut de l’encre usagée » à la page 127 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 103Quand effectuer l'opération Composant à remplacer Une fois tous les trois mois ❏ Essuyeur, dispositif de nettoyage de l’essuyeur Assurez-vous de remplacez l'essuyeur et son dispositif de nettoyage en même temps. Vous devez aussi les remplacer si l'encre adhère à la partie absorbante située à l'arrière du dispositif de nettoyage de l'essuyeur ou lorsque la partie essuyeur est usée ou abimée. U « Remplacement de l’essuyeur et du dispositif de nettoyage de l’essuyeur » à la page 129 ❏ Tampon de rinçage Vous devez aussi le remplacer si vous ne pouvez pas retirer les fibres ou la poussière même après le nettoyage, ou si des taches d'encre apparaissent sur le support. U « Remplacement du tampon de rinçage » à la page 131 Lorsque les plaques sont déformées ou endommagées Plaques de maintien du support U « Remplacement des plaques de maintien du support » à la page 132 Autre maintenance Quand effectuer l'opération Type Lorsque le message suivant s'affiche sur l'écran du panneau de commande (une fois toutes les 24 heures) Retirez et secouez les cartouches d'encre (MS/)WH. Agitation des cartouches d’encre (couleur d'accompagnement) U « Agitation » à la page 126 Toutes les trois semaines (aucun message affiché) Agitation des cartouches d’encre (sauf pour les couleurs d'accompagnement) U « Agitation » à la page 126 ❏ Pour vérifier que les buses ne sont pas obstruées ❏ Pour déterminer les couleurs obstruées ❏ Apparition de bandes horizontales ou de couleur inégale Imprimez un motif de vérification et déterminez quelles buses de couleur sont obstruées. U « Recherche de buses obstruées » à la page 137 Si aucune buse n'est obstruée, consultez la section « Apparition de bandes horizontales ou de couleur inégale » dans « Résolution des problèmes ». U « Lignes horizontales ou bandes de couleur inégale » à la page 180 Lorsqu'une obstruction est détectée après avoir vérifié si les buses sont obs- truées Nettoyage Des Têtes U « Nettoyage Des Têtes » à la page 138 Si les buses ne sont pas débouchées mê- me après un nettoyage des têtes d'impres- sion ou un nettoyage de la zone autour de la tête d'impression et des capuchons Nettoyage De La Tête U « Nettoyage De La Tête » à la page 140 Lorsque vous remarquez des couleurs iné- gales (zones de densité inégale) dans les résultats d'impression Rafraîch. Encre U « Rafraîch. Encre » à la page 141 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 104Quand effectuer l'opération Type Si l'imprimante n'est pas utilisée pendant une période prolongée (et qu'elle est éteinte.) Maintenance avant stockage (utiliser la fonction Maint. avt stockage) Les instructions sur la période de stockage varient en fonction du modèle d’imprimante utilisé. U « Stockage prolongé (Maintenance avant stockage) » à la page 142 ❏ Lorsque vous n'utilisez pas les encres d'accompagnement pour imprimer pendant une période supérieure à celle indiquée ❏ Lorsque vous recommencez à utiliser les encres de couleur d'accompagnement Changer Mode couleur (SC-S70600 series uniquement) Les instructions sur la durée de la période varient en fonction du Mode couleur. U « Changer Mode couleur (SC-S70600 series uniquement) » à la page 143 Lorsqu'un message suivant s'affiche sur l'écran du panneau de commande Appl. la graisse de l'axe du char. sec. Voir manuel. Application de graisse sur la tige du chariot secondaire U « Application de graisse sur la tige du chariot secondaire » à la page 145 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 105Préparation et notes Ce dont vous aurez besoin Préparez les éléments suivants avant de procéder au nettoyage et au remplacement des pièces. Des lunettes de protection (disponibles dans lecommerce) Pour protéger vos yeux de l’encre et du liquide de nettoyage. Un masque (disponible dans le commerce) Pour protéger votre nez et votre bouche de l’encre et du liquide de nettoyage. Un Kit de Maintenance (fourni avec l’imprimante) Pour un nettoyage général. Le kit contient les éléments suivants.

Gants 2 Essuyeur de nettoyage 1 Tige de nettoyage 50 Essuyeur stérile 100 Pince à épiler 1 Essuyeur 2 ou 1 Dispositif de nettoyage de l’es-suyeur

• Les modèles SC-S70600 series et SC-S50600 series sontaccompagnés de deux éléments de chaque, et le modèleSC-S30600 series d'un de chaque.Un Liquide de nettoyage (fourni avec l’imprimante) Utilisez-le pour essuyer des taches d'encre. Méthode d'utilisation U « Utilisation du Liquide de nettoyage » à la page 108 Un bac en métal (fourni avec l’imprimante) À utiliser pour déposer les ustensiles de nettoyage, les consommables usagés ou le liquide de nettoyage placé dans le conteneur fourni avec l'imprimante.

Important :Si les tiges de nettoyage usagées sont placéesdirectement sur l’imprimante, elles peuventprovoquer des déformations dues aux composantsdu liquide de nettoyage.Un chiffon doux, une brosse (disponibles dans lecommerce) Utilisez-les pour nettoyer l'intérieur de l'imprimante. Nous vous recommandons d'utiliser un chiffon qui ne forme ni fibre ni électricité statique. Un Kit de graissage (fourni avec l’imprimante) À utiliser pour graisser l'axe du chariot secondaire. Le kit contient les éléments suivants.

Gants 10 Outil de graissage 1 Tige de nettoyage 5 Tampon 5 Graisse pour tige du chariot secon-daire(graisse)

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 106Lorsque les pièces fournies ont été complètement utilisées, achetez de nouveaux consommables. U « Options et consommables » à la page 188 Précautions concernant la maintenance Pour procéder à la maintenance, prenez note des points suivants. Avant de manipuler les cartouches d'encre, les Cleaning cartridge (Cartouche de nettoyage), le liquide de nettoyage, la graisse pour tige du chariot secondaire ou l'encre usagée, lisez la « fiche de données de sécurité ». Vous pouvez la télécharger sur votre site Web Epson local.

Attention :❏ Conservez les cartouches d'encre, lesCleaning cartridge (Cartouche de nettoyage),le liquide de nettoyage, la graisse pour tigedu chariot secondaire ou l'encre usagée horsde portée des enfants.❏ Pendant la maintenance, protégez-vous avecdes lunettes, des gants et un masque.En cas de contact de liquides tels que del’encre ou de l'encre usagée avec votre peau,vos yeux ou votre bouche, procédezimmédiatement comme suit:❏ Si le liquide adhère à la peau, rincezimmédiatement en utilisant de grandesquantités d’eau savonneuse. Consultez unmédecin si la peau semble irritée ou en cas dedécoloration de la peau.❏ Si le liquide est projeté dans vos yeux, rincezimmédiatement avec de l’eau. Le non-respectde cette consigne peut entraîner des rougeursau niveau des yeux ou une légère inflammation.Si le problème persiste, consultez un médecin.❏ Si le liquide entre dans votre bouche, consultezimmédiatement un médecin.❏ En cas d’ingestion du liquide, ne faites pasvomir la personne et consultez immédiatementun médecin. En cas de vomissement, du liquidepourrait être bloqué dans la trachée et entraînerun danger.❏ Une fois le bidon d'encre résiduelle remplacéou après avoir utilisé le liquide de nettoyage,lavez-vous bien les mains et rincez-vous bienla bouche. ❏ Retirez le support de l’imprimante avant de procéder. ❏ Ne touchez pas aux courroies, aux cartes de circuit et à toutes les pièces ne nécessitant pas un nettoyage. Le non-respect de cette consigne peut entraîner une anomalie de fonctionnement ou une réduction de la qualité d’impression. ❏ Utilisez uniquement les tiges de nettoyage fournies ou les tiges contenues dans le kit de maintenance. Les autres types de tiges, qui produisent des fibres, endommageront la tête d’impression. ❏ Utilisez toujours des tiges de nettoyage neuves. La réutilisation des tiges peut rendre la suppression des taches encore plus difficile. ❏ Ne touchez pas aux extrémités des tiges de nettoyage. L’huile présente sur vos mains peut endommager la tête d’impression. ❏ Les capuchons et la surface des buses ne doivent pas être en contact avec de l’alcool ou de l’eau. L’encre se fige lorsqu’elle est mélangée à de l’eau ou de l’alcool. ❏ Touchez un objet métallique avant de commencer le travail pour décharger l’électricité statique. Déplacement de la tête d’impression Cette section indique comment positionner la tête d’impression pour le nettoyage des pièces.

Important :Veillez à procéder comme suit lors dupositionnement de la tête d’impression. Ledéplacement manuel de la tête d’impression peutentraîner des anomalies de fonctionnement. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 107Touches utilisées dans les paramètres suivants

Vérifiez que l’imprimante est sous tension et appuyez sur la touche #. Le menu Maintenance s’affiche.

Utilisez les touches d/u pour sélectionner Maintenance tête et appuyez sur la touche Z. La tête d'impression se déplace jusqu'à la position de nettoyage. Remarque : Le signal sonore résonne 10 minutes après le retrait de la tête d'impression (paramètre par défaut). Appuyez sur la touche Z pour poursuivre le nettoyage. Le signal sonore résonne de nouveau au bout de dix minutes. Utilisation du Liquide de nettoyage Utilisez le liquide de nettoyage pour nettoyer la zone autour de la tête d'impression, des capuchons et du tampon de rinçage uniquement. L’utilisation du liquide de nettoyage sur d’autres parties de l’imprimante peut endommager l’imprimante. Avant d'entamer cette procédure, lisez les informations suivantes : U « Précautions concernant la maintenance » à la page 107

Placez le gobelet fourni avec le liquide de nettoyage sur le plateau métallique et versez-y environ 10 ml de liquide de nettoyage.

Trempez la tige de nettoyage dans le liquide de nettoyage. Veillez à ce que le liquide de nettoyage ne s’écoule pas de la tige de nettoyage. Lorsque vous imbibez l'essuyeur stérile de liquide de nettoyage, utilisez du liquide de nettoyage versé dans un gobelet. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 108c Important :❏ Ne réutilisez pas le liquide de nettoyage.L'utilisation de liquide de nettoyagepeut rendre la suppression des tachesencore plus difficile.❏ Le liquide de nettoyage, la tige denettoyage et les essuyeurs stériles sontdes déchets industriels. Mettez-les aurebut de la même façon que l'encreusagée.U « Mise au rebut des consommablesusagés » à la page 135❏ Stockez le liquide de nettoyage àtempérature ambiante, à l’abri de lalumière directe du soleil.❏ Après avoir utilisé le liquide denettoyage, veillez à fermer le capuchonintérieur, puis le capuchon extérieur.Omettre de fermer ces capuchonspourrait entraîner une fuite oul'évaporation du liquide de nettoyage. Nettoyage Nettoyage autour de la tête d’impression (chaque jour) Si vous remarquez la présence d’encre, de fibres ou depoussière autour de la tête d'impression, nettoyez lazone en procédant comme indiqué ci-dessous.SC-S70600 series, et SC-S50600 series sont équipéesde 2 têtes d'impression. Nettoyez les deux.Avant d'entamer cette procédure, lisez lesinformations suivantes :U « Précautions concernant la maintenance » à lapage 107 Déplacez la tête d'impression en position demaintenance.U « Déplacement de la tête d’impression » àla page 107 Une fois la tête d'impression à gauche del'imprimante, ouvrez le capot de maintenancede gauche. Trempez la tige de nettoyage dans le liquide denettoyage.Utilisez une nouvelle tige de nettoyage et leliquide de nettoyage.U « Utilisation du Liquide de nettoyage » à lapage 108 Important :❏ Trempez une tige de nettoyage dans leliquide de nettoyage pour chaque étape.❏ Après avoir retiré de l'encre avec unetige de nettoyage, essuyez à l'aide d'unessuyeur stérile.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationMaintenance 109D Essuyez l'encre, les fibres et la poussière collées sur les pièces identifiées par ci-dessous.

Important : Ne touchez pas les pièces encadrées sur l'illustration ci-dessous. Le non-respect de cette consigne peut affecter la qualité d’impression.

• Tête d'impression de droite uniquement sur le modèle SC-S30600 series. Tête d'impression de droite sur les modèles SC-S30600 series, SC-S70600 series et SC-S50600 series Tête d'impression de gauche sur les modèles SC-S70600 series et SC-S50600 series De l'encre vient facilement se coller dans les zones indiquées par les flèches. Prenez soin d'essuyer toute trace d'encre. Lorsque des fibres ou des poussières sont collées, détachez-les avec l'extrémité d'une tige de nettoyage.

Appliquez du liquide de nettoyage sur les zones indiquées par les flèches pour dissoudre les taches d'encre.

Important : Lorsque vous appliquez du liquide de nettoyage, n'appuyez pas trop fort sur les buses (pièces signalées par ci-dessous). Veillez aussi à déplacer la tige de nettoyage toujours dans le même sens (ne faites pas d'aller-retour). EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 110F Imbibez un essuyeur stérile neuf avec le liquide de nettoyage, puis essuyez la poussière et la saleté de l'avant, de l'arrière et des côtés de la lame de l'essuyeur.

Essuyez les taches d'encre, etc. de la surface de la tête d'impression en déplaçant l'essuyeur de nettoyage depuis l'intérieur vers vous une fois.

Important :Ne faites pas d'aller-retour avec la tige denettoyage.Sinon, la tête d'impression pourrait êtreendommagée. Avant le nettoyage Après le nettoyage Sur l'illustration suivante, l'encre sèche et collée, les fibres et la poussière ont été retirées proprement. Si de l'encre, de la poussière ou des fibres restent collées, répétez les étapes 6 et 7.

Important :Si vous retirez les taches de la surface de latête d'impression lorsque celle-ci est sèche,elle pourrait être endommagée. Si la surfaceest sèche, retournez à l'étape 5 pourappliquer du liquide de nettoyage.

Retirez les taches de l'essuyeur de nettoyage et conservez-le à l'abri des rayons du soleil.

Fermez le capot de maintenance gauche. Ensuite, nettoyez autour des capuchons. Nettoyage autour des capuchons (chaque jour) Prenez soin de nettoyer d'abord les essuyeurs (partie en caoutchouc). EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 111Le tableau ci-dessous indique le nombre de zones de nettoyage par modèle d'imprimante. SC-S70600 series SC-S50600 series SC-S30600 series Essuyeur

Dispositif de nettoya- ge de l’essuyeur

Avant d'entamer cette procédure, lisez les informations suivantes : U « Précautions concernant la maintenance » à la page 107 Nettoyage d'un essuyeur (partie en caoutchouc) (chaque jour) Au lieu de suivre cette procédure, nettoyez tout l'essuyeur et le point de fixation une fois toutes les deux semaines. U « Nettoyage de tout l'essuyeur et du point de fixation (une fois toutes les deux semaines) » à la page 117

Ouvrez le capot de maintenance de droite.

Trempez la tige de nettoyage dans le liquide de nettoyage. U « Utilisation du Liquide de nettoyage » à la page 108

Nettoyez l’avant et l’arrière du caoutchouc sur l’essuyeur avec une tige de nettoyage. Sur les modèles SC-S70600 series et SC-S50600 series, nettoyez les autres essuyeurs de la même façon. Ensuite, passez au nettoyage des capuchons. Nettoyage des capuchons (chaque jour) Pour les modèles SC-S70600 series et SC-S50600 series, nettoyez les deux capuchons. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 112c Important : Ne poussez pas trop fort sur les rebords de la zone entourant le capuchon et ne touchez pas le côté interne du capuchon avec une tige de nettoyage ou la pince à épiler. Vous risquez de déformer la pièce qui ne pourra plus fermer correctement.

Trempez la tige de nettoyage dans le liquide de nettoyage. U « Utilisation du Liquide de nettoyage » à la page 108

Tenez la tige de nettoyage à plat et essuyez les bords de tous les capuchons.

Tenez la tige de nettoyage perpendiculaire et essuyez la zone externe des capuchons. Si l'encre forme une pellicule sur la section de guide à l'avant et à l'arrière des capuchons et si des fibres collent à l'intérieur du capuchon, voir la section suivante. Si rien n'est collé aux capuchons, passez à la section suivante. U « Nettoyage du dispositif de nettoyage de l'essuyeur (chaque jour) » à la page 115 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 113Nettoyage autour des capuchons (s'ils sont sales) Exécutez les procédures suivantes en fonction de l'état de l'imprimante. Une fois l'opération terminée, nettoyez le dispositif de nettoyage de l'essuyeur. U « Nettoyage du dispositif de nettoyage de l'essuyeur (chaque jour) » à la page 115 Lorsque de l'encre colle à la section de guide

Trempez la tige de nettoyage dans le liquide de nettoyage. U « Utilisation du Liquide de nettoyage » à la page 108

Appliquez du liquide de nettoyage sur la section de guide et essuyez-la. Lorsqu'une pellicule d'encre colle à la section de guide Si une fine pellicule d'encre reste collée malgré l'utilisation d'une tige de nettoyage, retirez-la à l'aide d'une pince à épilée. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 114En présence de poussière ou de fibres dans le capuchon Retirez-les avec l'extrémité d'une tige de nettoyage ou d'une pince à épiler. Nettoyage du dispositif de nettoyage de l'essuyeur (chaque jour)

Appuyez sur Z dans le panneau de commande et vérifiez que l'essuyeur est retourné à l’arrière de l’imprimante.

Saisissez le dispositif de nettoyage de l'essuyeur comme indiqué et sortez-le de l’imprimante.

Posez le dispositif de nettoyage de l'essuyeur sur sa face avant et vérifiez qu'aucune fibre ou poussière n'est collée à l'arrière. Sinon, passez à l’étape 5. L'encre collée ne pose pas de problème, mais si une pellicule d'encre se forme autour de la pièce entourée sur l'illustration ci-dessous, vous devez remplacer le dispositif de nettoyage de l'essuyeur par un neuf. U « Remplacement de l’essuyeur et du dispositif de nettoyage de l’essuyeur » à la page 129 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 115D Eliminez les fibres ou la poussière collées au fond du dispositif de nettoyage de l'essuyeur à l'aide d'une pince à épiler.

Nettoyez le rail de l'essuyeur une fois toutes les deux semaines. Si deux semaines ne se sont pas écoulées depuis la dernière fois que vous avez nettoyé le rail de l'essuyeur, passez à l'étape 6. U « Nettoyage du rail de l'essuyeur (une fois toutes les deux semaines) » à la page 118

Fixez le dispositif de nettoyage de l’essuyeur. Placez-le sur le point de fixation et appuyez jusqu’à ce qu’un déclic confirme la mise en place. Sur les modèles SC-S70600 series et SC-S50600 series, nettoyez l'autre dispositif de nettoyage de l'essuyeur de la même façon.

Une fois le nettoyage terminé, fermez le capot de maintenance droit et appuyez sur la touche

Les menus se ferment lorsque la tête d’impression revient en position initiale. Pour imprimer en continu, procédez à une Vérif Buses. U « Impression de motifs de vérification des buses » à la page 138 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 116Mise au rebut du liquide de nettoyage, de la tige de nettoyage et des essuyeurs stériles U « Mise au rebut des consommables usagés » à la page 135 Nettoyage de tout l'essuyeur et du point de fixation (une fois toutes les deux semaines) Procédez au nettoyage suivant au lieu de nettoyer les dispositifs de nettoyage (partie en caoutchouc). U « Nettoyage d'un essuyeur (partie en caoutchouc) (chaque jour) » à la page 112 Si vous continuez d'utiliser l'imprimante alors que de l'encre reste collée sur la face inférieure ou sur une pièce attachée à l'essuyeur, elle pourrait se répandre autour des capuchons et provoquer une obstruction irrémédiable des buses, même après nettoyage répété des têtes.

Ouvrez le capot de maintenance de droite.

Tenez l’essuyeur par le point de fixation, inclinez-le sur la gauche et sortez-le.

Imbibez l'essuyeur stérile de liquide de nettoyage. U « Utilisation du Liquide de nettoyage » à la page 108

Appuyez l'avant et l'arrière de la partie en caoutchouc de l'essuyeur contre l'essuyeur stérile et retirez toute encre, poussière et fibre. Si la section de l'essuyeur s'est détachée ou brisée, nous recommandons de la remplacer par une neuve. U « Remplacement de l’essuyeur et du dispositif de nettoyage de l’essuyeur » à la page 129

Trempez la tige de nettoyage dans le liquide de nettoyage. U « Utilisation du Liquide de nettoyage » à la page 108 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 117F Nettoyez toute encre durcie dans la partie inférieure de l’essuyeur avec la tige de nettoyage.

Nettoyez toute encre durcie au niveau du point de fixation de l'essuyeur avec la tige de nettoyage.

Lorsque vous avez terminé le nettoyage, placez l'essuyeur sur le point de fixation et appuyez jusqu’à ce qu’un déclic confirme la mise en place. Sur les modèles SC-S70600 series et SC-S50600 series, retournez à l'étape 3 pour nettoyer un autre essuyeur de la même façon. Ensuite, passez au nettoyage des capuchons. U « Nettoyage des capuchons (chaque jour) » à la page 112 Nettoyage du rail de l'essuyeur (une fois toutes les deux semaines) Effectuez cette opération après avoir nettoyé le dispositif de nettoyage de l'essuyeur lors de l'étape 4. U « Nettoyage du dispositif de nettoyage de l'essuyeur (chaque jour) » à la page 115 Si de l'encre colle au rail de l'essuyeur, elle peut empêcher les essuyeurs de se déplacer et donc de nettoyer l'encre présente sur les buses de tête d'impression. Par conséquent, il est impossible de déboucher les buses même après plusieurs opérations de nettoyage des têtes d'impression.

Important :Nettoyer les têtes plus d'une fois toutes les deuxsemaines pourrait entraîner undysfonctionnement.

Trempez la tige de nettoyage dans le liquide de nettoyage. U « Utilisation du Liquide de nettoyage » à la page 108 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 118B Essuyez l'encre collée sur les faces supérieure, droite et gauche du rail de l'essuyeur. Face supérieure Faces droite et gauche Sur les modèles SC-S70600 series et SC-S50600 series, nettoyez les rails de l'autre essuyeur de la même façon. Passez à l'étape 6 pour nettoyer le dispositif de nettoyage de l'essuyeur. U « Nettoyage du dispositif de nettoyage de l'essuyeur (chaque jour) » à la page 115 Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) Des fibres, de la poussière et de l'encre s'accumulent sur le chauffeur de cylindre, les rouleaux presseurs et les plaques de maintien du rouleau. L’encre présente sur ces surfaces peut être transférée sur le support. En outre, si des fibres ou de la poussière s'accumulent à l'intérieur du capot de maintenance gauche, celles-ci peuvent se coller sur la tête d'impression.

Attention :❏ Les chauffages et la plaque de maintien dusupport peuvent être chauds, respectez toutesles consignes nécessaires. Le non-respect desconsignes nécessaires peut entraîner desbrûlures.❏ Veillez à ne pas vous coincer les mains ou lesdoigts lors de l’ouverture ou de la fermeturedu capot avant. Le non-respect de cetteconsigne peut entraîner des blessures. Important :Lors du nettoyage de l'intérieur de l'imprimante,n'utilisez pas de liquide de nettoyage. Lenon-respect de cette consigne peut endommagerdes pièces.

Assurez-vous que l’imprimante est hors tension et que l’écran est éteint, puis débranchez le câble d’alimentation de la prise électrique.

Laissez l’imprimante reposer pendant une minute.

Ouvrez le capot avant.

Soulevez le levier de chargement du support.

Eliminez les taches sur les rouleaux presseurs à l'aide d'un chiffon doux et sec. SC-S70600 series/SC-S50600 series Essuyez les rouleaux un par un en les faisant tourner. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 119c Important : Assurez-vous que le chiffon ne touche pas à l'arbre situé au dessus des rouleaux (zones grisées sur l'illustration) lorsque vous essuyez. Sinon, de la graisse peut adhérer au chiffon. Si un chiffon taché touche le rouleau, celui-ci est taché de graisse. SC-S30600 series Faites glisser un chiffon sec entre les rouleaux presseurs et le cylindre et au dessus de la pièce supérieure des rouleaux presseurs pour essuyer la zone.

Important : N'appuyez pas trop fort sur les rouleaux quand vous les essuyez. Vous risquez de les démonter.

Essuyez les fibres, la poussière et l'encre collée avec une brosse ou un chiffon doux préalablement trempé dans de l'eau et bien essoré. Retirez soigneusement les fibres et la poussière collées dans la rainure du cylindre.

Essuyez les plaques de maintien du support à l'aide d'un chiffon doux préalablement trempé dans de l'eau.

Important : Si un support avec colle a été utilisé, éliminez la colle à l'aide d'un détergent neutre dilué. Si de la colle provenant d'un support adhère à l'arrière des plaques, la tête d'impression risque de cogner pendant l'utilisation. Plaques coulissantes de maintien du support Essuyez les fibres et la poussière accumulées sur la surface sans retirer les plaques de maintien du support. Lorsque vous utilisez un support auto-adhésif ou lorsque de l'encre adhère à la surface des plaques de maintien du support, retirez les plaques et essuyez les taches des surfaces avant et arrière. Une fois les taches éliminées, replacez les plaques dans leur position initiale. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 120Retrait et fixation des plaques de maintien du support U « Remplacement des plaques de maintien du support » à la page 132 Plaques insérables de maintien du support Retirez les plaques de maintien du support et éliminez les taches des surfaces avant et arrière.

Ouvrez le capot de maintenance gauche et nettoyez-le à l'intérieur. Essuyez les fibres, la poussière avec une brosse ou un chiffon doux préalablement trempé dans de l'eau et bien essoré.

Une fois le nettoyage terminé, fermez le capot avant et le capot de maintenance gauche. Nettoyage du tampon de rinçage (si sale) Si des fibres ou de la poussière sont collées au tampon de rinçage, celui-ci peut toucher la tête d'impression et obstruer les buses. Utilisez la procédure suivante pour le nettoyage. Avant d'entamer cette procédure, lisez les informations suivantes : U « Précautions concernant la maintenance » à la page 107 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 121A Déplacez la tête d'impression en position de maintenance. U « Déplacement de la tête d’impression » à la page 107

Une fois la tête d'impression à gauche de l'imprimante, ouvrez le capot de maintenance de droite.

Trempez la tige de nettoyage dans le liquide de nettoyage. Utilisez une nouvelle tige de nettoyage et le liquide de nettoyage. U « Utilisation du Liquide de nettoyage » à la page 108

Nettoyez la surface supérieure du tampon de rinçage. Essuyez les fibres ou la poussière à l'aide de l'extrémité d'une tige de nettoyage.

Important :Ne déformez pas la partie métallique de lasurface supérieure. Si ces pièces sontdéformées, elles risquent d'endommager latête d'impression. Si l'encre s'est figée et qu'il est impossible de retirer les fibres et la poussière, nous recommandons de remplacer le tampon de rinçage par un neuf. U « Remplacement du tampon de rinçage » à la page 131

Fermez le capot de maintenance et appuyez deux fois sur la touche Z. Les menus se ferment lorsque la tête d’impression revient en position initiale. Mise au rebut du liquide de nettoyage et de la tige de nettoyage usagées U « Mise au rebut des consommables usagés » à la page 135 Nettoyage des côtés de l'Enrouleur papier Automatique (si sale) Des taches blanches poudrées ont pu apparaître suite au frottement du tendeur sur la plaque latérale de l'enrouleur papier Automatique. Si vous ne retirez pas ces taches, le tendeur pourrait fonctionner de manière incorrecte et entraîner un dysfonctionnement de l'enrouleur. Si des taches se sont formées, nettoyez les côtés.

Relevez le tendeur. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 122B Essuyez à l'aide d'un tissu sec et doux toute poudre blanche présente dans la zone délimitée par la ligne pointillée sur l'illustration ci-dessous. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 123Feuille de vérification du nettoyage Imprimez cette page pour suivre les tâches de maintenance. Quand effectuer l'opération Composant à nettoyer Date du nettoyage Chaque jour (à la fin de chaque journée de travail) Si la maintenance n'est pas effectuée, l'en- cre durcit et est difficile à retirer. A Autour de la tête d’impression U « Nettoyage autour de la tête d’impression (chaque jour) » à la page 109

E–G Autour des capuchons U « Nettoyage autour des capu- chons (chaque jour) » à la pa- ge 111

Une fois toutes les deux semaines H Rail de l’essuyeur U « Nettoyage du rail de l'essuy- eur (une fois toutes les deux se- maines) » à la page 118

I Tout l'essuyeur U « Nettoyage de tout l'essuy- eur et du point de fixation (une fois toutes les deux semaines) » à la page 117

Une fois par semaine à une fois par mois B–C Intérieur U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) » à la page 119

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 124Quand effectuer l'opération Composant à nettoyer Date du nettoyage Si sale D Tampon de rinçage U « Nettoyage du tampon de rin- çage (si sale) » à la page 121

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 125Remplacement des consommables Agitation et remplacement des cartouches d’encre Agitation Comme illustré, tenez la cartouche à l'horizontale etsecouez-la 15 fois dans les deux sens sur environ 5 cmpendant 5 secondes.Lors du remplacement des encres de couleurd'accompagnement, des encres Orange et OrangePlus, secouez-les environ 50 fois en 15 secondes.Lors du remplacement d'une cartouche, retirez-la dusachet et secouez-la. Important :En raison des caractéristiques de l'encre, lescartouches d'encre de cette imprimante sontsujettes à la formation d’un effet de précipité(dépôt de particules au fond du liquide). Secouezune cartouche neuve avant de l'installer. Aprèsl'avoir installée dans l'imprimante, retirez-larégulièrement pour la secouer. Procédure de remplacement Si un avertissement de niveau d’encre faible s’affiche,nous vous recommandons de remplacer la ou lescartouches d’encre dès que possible. Si l’une descartouches d’encre installées est épuisée, l’impressionne peut pas avoir lieu. Important :Si le message Cartouche Encre Epuisées'affiche lors de l'utilisation d'encres de couleurd'accompagnement, remplacez rapidement lacartouche usagée par une neuve. Sil'avertissement de cartouche usagée reste affiché,la tête d'impression et d'autres pièces sontpeut-être endommagées.Si une cartouche d’encre est épuisée en coursd’impression, vous pouvez continuer à imprimeraprès avoir remplacé la cartouche d’encre. Toutefois,lorsque vous remplacez l’encre pendant un travaild’impression, vous pouvez éventuellement constaterune différence de couleur selon les conditions deséchage.La procédure suivante explique comment remplacerune cartouche d'encre et une cartouche de nettoyage. Important :Epson recommande d’utiliser des cartouchesd’encre Epson authentiques. Epson ne peut pasgarantir la qualité ou la fiabilité des encres nonauthentiques. L’utilisation d’encres nonauthentiques peut provoquer des dommages quine sont pas couverts par la garantie Epson, etpeut, dans certains cas, générer un comportementerratique de l’imprimante. Les informations sur leniveau des encres non authentiques risquent dene pas s’afficher, et l’utilisation d’encre nonauthentique est enregistrée pour une utilisationpossible par le support de service. Vérifiez que l’imprimante est sous tension. Soulevez le levier de verrouillage de lacartouche que vous souhaitez remplacer.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationMaintenance 126C Insérez un doigt dans le creux au niveau de la partie supérieure de la cartouche et tirez la cartouche vers vous.

Important :De l’encre peut rester autour de l’orifice desortie de l’encre des cartouches d’encreretirées. Veillez à ne pas salir d’encre la zoneadjacente lorsque vous retirez les cartouches.

Tenez la cartouche à l'horizontale et secouez-la 15 fois dans les deux sens sur environ 5 cm pendant 5 secondes. Pour les encres de couleur d'accompagnement, Orange et Orange Plus, secouez-les environ 50 fois en 15 secondes.

Faites correspondre la couleur de la cartouche avec la couleur de l’étiquette sur l’imprimante et insérez.

Abaissez le levier de verrouillage pour enclencher la cartouche. Répétez les étapes 2 à 6 pour remplacer d’autres cartouches d’encre.

Important :Installez toutes les cartouches d’encre danschaque logement. L’impression estimpossible lorsque tous les logements ne sontpas occupés. Mise au rebut U « Mise au rebut des consommables usagés » à la page 135 Mise au rebut de l’encre usagée Veillez à remplacer le bidon d'encre résiduelle lorsque le message suivant s’affiche sur le panneau de commande. ❏ Préparez une bouteille d'encre usagée vide. ❏ Remplacer rés. encre usagée et appuyer sur Z. Laissez l’encre usagée dans le bidon d'encre résiduelle pour la mise au rebut, ne la transférez pas dans un autre récipient. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 127c Important :Pendant l'impression, ou pendant quel'imprimante effectue les opérations ci-dessous, neretirez pas le bidon d'encre résiduelle sauf si lesinstructions à l'écran vous y invitent. Lenon-respect de cette consigne peut entraîner desfuites d’encre.❏ Nettoyage Des Têtes❏ Nettoyage De La Tête❏ Rafraîch. Encre❏ Maint. avt stockage❏ Changer Mode couleur Compteur encre usagée L’imprimante suit la consommation d’encre et affiche un message lorsque le compteur atteint le niveau d’avertissement. Si vous suivez les instructions du message et que vous remplacez le bidon d'encre résiduelle, le compteur d'encre usagée s'efface automatiquement. Si vous remplacez le bidon d'encre résiduelle avant d'y être invité par un message, exécutez l'option Compteur encre usagée dans le menu Maintenance après le remplacement. U « Menu Maintenance » à la page 164

Important :Si vous remplacez le bidon d'encre résiduelleavant d'y être invité par un message, effaceztoujours le compteur d'encre usagée. Sinon,l'intervalle de remplacement du bidon d'encrerésiduelle ne sera plus notifié au bon moment lorsdu prochain message. Remplacement du Bidon d'encre résiduelle Procédez comme suit pour remplacer les pièces. Avant d'entamer cette procédure, lisez les informations suivantes : U « Précautions concernant la maintenance » à la page 107

Retirez le bidon d'encre résiduelle du support de bidon d'encre résiduelle.

Insérez le tube d’encre usagée dans le goulot du nouveau bidon d'encre résiduelle et placez le bidon d'encre résiduelle dans le support. Fermez bien le couvercle du bidon d'encre résiduelle usagé.

Important :Vous aurez besoin du couvercle du bidond'encre résiduelle lors de la mise au rebut del’encre usagée. Conservez le couvercle dansun lieu sûr, ne le jetez pas.

Appuyez sur la touche Z. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 128D Vérifiez de nouveau pour vous assurer qu'un nouveau bidon d'encre résiduelle a été installé correctement. Appuyez sur la touche Z pour réinitialiser le compteur d'encre résiduelle.

Important :Vérifiez que le tube d’encre usagée est insérédans le goulot du bidon d’encre résiduelle. Sile tube n’est pas inséré dans le bidon, del’encre sera projetée tout autour. Mise au rebut des bidon d'encre résiduelle U « Mise au rebut » à la page 135 usagés Remplacement de l’essuyeur et du dispositif de nettoyage de l’essuyeur Procédez comme suit pour remplacer les pièces. Avant d'entamer cette procédure, lisez les informations suivantes : U « Précautions concernant la maintenance » à la page 107

Important :Laissez sur le plateau en métal le dispositif denettoyage de l'essuyeur et l'essuyeur retirés,jusqu'à leur mise au rebut. Si vous le posezdirectement sur l'imprimante, il peut laisser destraces qui, en raison des caractéristiques del’encre, peuvent être difficiles à retirer.

Déplacez la tête d'impression en position de maintenance. U « Déplacement de la tête d’impression » à la page 107

Une fois la tête d'impression à gauche de l'imprimante, ouvrez le capot de maintenance de droite.

Retirez le dispositif de nettoyage de l’essuyeur. Saisissez le dispositif de nettoyage comme indiqué et sortez-le de l’imprimante. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 129D Insérez un nouveau dispositif de nettoyage de l’essuyeur. Placez-le sur le point de fixation et appuyez jusqu’à ce qu’un déclic confirme la mise en place.

Retirez l’essuyeur. Tenez l’essuyeur par le point de fixation, inclinez-le sur la gauche et sortez-le.

Insérez un nouvel essuyeur. Placez-le sur le point de fixation et appuyez jusqu’à ce qu’un déclic confirme la mise en place. Sur les modèles SC-S70600 series et SC-S50600 series, retournez à l'Étape 2 pour remplacer un autre essuyeur. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 130G Fermez le capot de maintenance et le menu de configuration. Si le bouton Z est enfoncé une fois, l'essuyeur se déplace du côté intérieur. Si le bouton Z est enfoncé à nouveau, la tête d'impression revient à sa position normale et le menu se ferme. Mise au rebut des essuyeurs et des dispositifs de nettoyage d'essuyeur usagés U « Mise au rebut » à la page 135 Remplacement du tampon de rinçage Procédez comme suit pour remplacer les pièces. Avant d'entamer cette procédure, lisez les informations suivantes : U « Précautions concernant la maintenance » à la page 107

Déplacez la tête d'impression en position de maintenance. U « Déplacement de la tête d’impression » à la page 107

Une fois la tête d'impression à gauche de l'imprimante, ouvrez le capot de maintenance de droite.

Retirez le tampon de rinçage. Saisissez la languette comme indiqué ci-dessous et sortez le tampon de l’imprimante. Attendez que l'encre cesse de couler de la surface inférieure du tampon de rinçage. Retirez le tampon et placez-le dans le bac en métal.

Important :Laissez le tampon de rinçage retiré sur leplateau en métal, jusqu'à sa mise au rebut.Si vous le posez directement surl'imprimante, il peut laisser des traces qui,en raison des caractéristiques de l’encre,peuvent être difficiles à retirer. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 131D Insérez un nouveau tampon de rinçage.Insérez les deux crochets du tampon de rinçagedans les fentes, comme indiqué, et appuyez surla languette jusqu’à ce qu’un déclic confirme lamise en place du tampon. Fermez le capot de maintenance et le menu deconfiguration.Si le bouton Z est enfoncé une fois, l'essuyeurse déplace du côté intérieur. Si le bouton Zest enfoncé à nouveau, la tête d'impressionrevient à sa position normale et le menu se ferme.Mise au rebut des tampons de rinçage usagésU « Mise au rebut » à la page 135 Remplacement des plaques de maintien du support Lorsque les plaques de maintien du support fourniesavec l'imprimante sont déformées ou endommagées,remplacez-les par de nouvelles.Plaques de maintien du support disponibles surl'imprimanteU « Options et consommables » à la page 188 Important :❏ Si vous continuez d'utiliser une plaque demaintien du support déformée ouendommagée, vous risquez d'endommager latête d'impression.❏ Lorsque vous remplacez les plaquesinsérables de maintien du support,remplacez en même temps les plaques gaucheet droite par des plaques coulissantes demaintien du support. Procédure de remplacement

Retirez le support et appuyez sur la touche Ppour éteindre l'imprimante.U « Remplacement et retrait du support » à lapage 68 Ouvrez le capot de maintenance gauche et lecapot avant. Retirez la plaque de maintien du support.Retirez la plaque coulissante de maintien dusupport en suivant les étapes ci-dessous.(1) Tout en tenant les languettes de la plaque demaintien du support des deux côtés, déplacezla plaque sur le bord gauche du cylindre. Important :Assurez-vous de retirer la plaque demaintien du support depuis le bord gauchedu cylindre. Si vous la retirez depuis le borddroit, elle tombera dans l'imprimante etentraînera un dysfonctionnement.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationMaintenance 132(2) Retirez la plaque de maintien du support de gauche, puis retirez celle de droite.

Insérez une nouvelle plaque de maintien du support dans le bord gauche du cylindre.

Important : Si vous insérez la plaque de maintien du support dans le bord droit, elle tombera dans l'imprimante et entraînera un dysfonctionnement. Lors de l'insertion de la plaque, vérifiez les deux points suivants. (1) Alignez la ligne blanche du cylindre avec celle de la plaque de maintien du support. (2) Tout en appuyant le bord de la plaque métalli- que contre le cylindre, accrochez les pattes à l'avant du cylindre. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 133E Vérifiez que les deux pattes situées à l'arrière de la plaque de maintien du support sont solidement accrochées, comme sur l'illustration, sans laisser d'espace entre la plaque et le cylindre. (1) Loquet à l'arrière du trou carré : rainure face à la ligne blanche (2) Loquet à l'arrière de la languette : angle avant du cylindre

Important : Si les deux pattes d'accrochage ne sont pas positionnées correctement, retournez à l'étape 3 pour recommencer. Sinon, la tête pourrait être endommagée.

Tout en tenant les languettes de chaque plaque de maintien du support des deux côtés, déplacez les plaques sur les bords gauche et droit du cylindre respectivement. Le fait de relâcher la languette fixe la plaque de maintien du support.

Fermez le capot de maintenance gauche et le capot avant. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 134Mise au rebut des consommables usagés Mise au rebut Les tiges de nettoyage usagées, le liquide de nettoyage sale, les bidon d'encre résiduelle, les essuyeurs, les dispositifs de nettoyage des essuyeurs, les tampons de rinçage et les supports de post-impression sont des déchets industriels. Mettez-les au rebut conformément aux lois et réglementations locales. Par exemple, contactez un organisme de recyclage des déchets industriels pour les mettre au rebut. Dans ce cas, transmettez la « fiche de données de sécurité » à l'organisme de recyclage des déchets industriels. Vous pouvez la télécharger sur votre site Web Epson local. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 135Feuille de vérification du remplacement des consommables Imprimez cette page pour suivre les tâches de maintenance. Quand effectuer l'opération Composant à remplacer Date du nettoyage Lorsqu'un message de remplacement est affiché sur l'écran du panneau de com- mande B Bidon d'encre résiduelle U « Mise au rebut de l’encre usa- gée » à la page 127

C Cartouche d'encre U « Procédure de remplace- ment » à la page 126

Une fois tous les trois mois Assurez-vous de remplacez l'essuyeur et son dispositif de nettoyage en même temps. D Essuyeur E Dispositif de nettoyage de l’es- suyeur U « Remplacement de l’essuy- eur et du dispositif de nettoyage de l’essuyeur » à la page 129

F Tampon de rinçage U « Remplacement du tampon de rinçage » à la page 131

Lorsque les plaques sont déformées ou endommagées A Plaques de maintien du support U « Remplacement des plaques de maintien du support » à la pa- ge 132

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 136Autre maintenance Recherche de buses obstruées Nous vous recommandons de vérifier que les buses ne sont pas obstruées lors de chaque impression afin de garantir la qualité d’impression. Procédures de vérification des obstructions Vous pouvez vérifier que les buses ne sont pas obstruées de trois manières. ❏ Vérif Buses Auto L’imprimante vérifie automatiquement que les buses ne sont pas obstruées à intervalles définis, en analysant un motif de test avec un capteur lors de son impression. En présence d’une obstruction, l’imprimante exécute une option présélectionnée, Arrêter impression ou Poursuivre impression. U « Menu Configuration Impr. » à la page 161 Remarque :❏ L’option Vérif Buses Auto n’est pasdisponible dans les conditions suivantes :impression de motifs de vérification des buseset vérification de l'obstruction des buses.❏ L'encre blanche est utilisée en mode 10couleurs (SC-S70600 series) ou Mode 5C(SC-S50600 series). La vérification peutquand même être effectuée avec d'autrescouleurs.❏ Le support est transparent ou coloré. ❏ L’option 2.5 est sélectionnée pour le paramètre Écart Du Cylindre dans lemenu de configuration.❏ Si l’imprimante est exposée à la lumièredirecte du soleil ou aux interférences d’autressources de lumière ambiante, vous ne pouvezpas utiliser la fonction Vérif Buses Auto Sic'est le cas, protégez l'imprimante des sourcesde lumière. ❏ Impr motif vérif buses À intervalles définis, l’imprimante imprime un motif de test au début de l’impression normale. Une fois l’impression terminée, vous pouvez inspecter visuellement le motif pour déterminer si l’impression précédente ou suivante présente des couleurs pâles ou manquantes. Utilisez l’option Impr motif vérif buses avec les supports non adaptés à l’utilitaire Vérif Buses Auto ou si vous pensez que l’exécution de l’option Vérif Buses Auto prendrait trop de temps. U « Menu Configuration Impr. » à la page 161 ❏ Motif de buses à la demande Vous pouvez imprimer des motifs de buses dans la mesure requise et les inspecter visuellement afin de déterminer si les buses sont obstruées. En fonction de la largeur du support utilisé, vous pouvez économiser du support en imprimant des motifs de test supplémentaires dans l'espace situé à côté du motif actuel : ❏ Si la largeur est supérieure ou égale à 51 pouces mais inférieure à 64 pouces, vous pouvez imprimer jusqu'à trois motifs (un sur la gauche, un au centre et un à droite). ❏ Si la largeur est supérieure ou égale à 34 pouces mais inférieure à 51 pouces, vous pouvez imprimer jusqu'à deux motifs (un sur la gauche et un sur la droite). Vous ne pouvez pas imprimer de motifs côte à côte si le support fait moins de 34 pouces de large ou si Vérifier taille supp. est sur Non. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 137Impression de motifs de vérification des buses Touches utilisées dans les paramètres suivants Vérifiez que l’imprimante est prête et appuyezsur la touche #.Le menu Maintenance s’affiche. Sélectionnez Vérif Buses, choisissez uneposition et appuyez sur la touche Z.Un motif des buses est imprimé. Si nécessaire, découpez le support et vérifiez lesmotifs imprimés.Exemple de buses propresLe motif ne contient pas d’écarts.Exemple de buses obstruéesProcédez à un nettoyage de la tête s’il manquedes segments au niveau du motif.U « Nettoyage Des Têtes » à la page 138 Important :Débouchez toujours les buses de toutes lescouleurs avant de recommencer à l'utiliser.Si les buses obstruées (y compris les busesobstruées pour les couleurs non utilisées)restent obstruées lors de l'impression aprèsla reprise, il est alors impossible dedéboucher les buses. Les menus se ferment une fois l’impressionterminée.Pour imprimer le motif de test après nettoyagedans l'espace situé à côté du motif actuel,appuyez sur la touche u pour rembobiner lesupport jusqu'à ce que la position de départ del'impression soit alignée avec les rouleauxpresseurs. Nettoyage Des Têtes Si le motif des buses présente des segments pâles oumanquants, il est possible que vous puissiezdésobstruer les buses en nettoyant la tête d’impression.Il n’est pas nécessaire de nettoyer la tête si les résultatsde l’impression ne présentent pas de zones pâles ouautres problèmes de couleurs.Vous pouvez également nettoyer la tête lorsquel’impression est interrompue. Notez cependant que lesteintes peuvent changer lorsque vous reprenezl’impression.Niveau de nettoyage de la têteTrois niveaux de nettoyage de la tête sont disponibles.Commencez par sélectionner Exécuter (léger). Si lemotif présente toujours des segments pâles oumanquants une fois le nettoyage de la tête exécuté une fois, utilisez l’option Exécuter (moyen) ou Exécuter (lourd).Options de maintenance automatiqueL’imprimante dispose d’options de maintenanceautomatique pratiques qui permettent de procéder aunettoyage de la tête à intervalles définis commeindiqué ci-dessous.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationMaintenance 138❏ Nettoyage Régulier Le nettoyage de la tête est automatiquement exécuté à intervalles sélectionnés d’1 à 240 heures. U « Menu Configuration Impr. » à la page 161 ❏ Cycle nettoyage Le nettoyage de la tête est automatiquement exécuté à intervalles sélectionnés d’1 à 10 pages. U « Menu Configuration Impr. » à la page 161 Procédure de nettoyage de la tête Touches utilisées dans les paramètres suivants

Appuyez sur la touche # lorsque l’imprimante est prête à imprimer pour afficher le menu Maintenance. Appuyez sur la touche # lorsque l’impression est interrompue pour accéder à l’étape 3.

Utilisez les touches d/u pour sélectionner Nettoyage et appuyez sur la touche Z.

Sélectionnez les buses à nettoyer. Toutes les buses Sélectionnez cette option si tous les motifs de vérification des buses présentent des segments pâles ou manquants. Si vous sélectionnez l’option Toutes les buses, passez à l’étape 5. Buses sélectionnées Sélectionnez cette option si seuls certains des motifs numérotés (séries de buses) de vérification des buses présentent des segments pâles ou manquants. Vous pouvez sélectionner plusieurs séries de buses.

Sélectionnez les séries de buses à nettoyer. ❏ Utilisez les touches d/u pour sélectionner les séries de buses qui présentent des segments pâles ou manquants au niveau du motif de vérification des buses et appuyez sur la touche Z. ❏ Une fois les séries que vous souhaitez nettoyer sélectionnées, sélectionnez Continuer et appuyez sur la touche Z.

Sélectionnez un niveau de nettoyage et appuyez sur la touche Z.

Le nettoyage de la tête est exécuté. Le menu se ferme une fois le nettoyage terminé. Imprimez un motif de buses et inspectez les résultats pour déterminer si le problème a été résolu. U « Impression de motifs de vérification des buses » à la page 138 Si l’impression a été interrompue à l’étape 1, elle reprend une fois le nettoyage de la tête terminé. Examinez l’impression pour confirmer que le problème a été résolu. Si les buses ne sont pas débouchées même après des nettoyages de têtes d'impression répétées, la zone autour de la tête d'impression est peut-être tachée. Consultez les sections suivantes et nettoyez chaque pièce. U « Nettoyage autour de la tête d’impression (chaque jour) » à la page 109 U « Nettoyage autour des capuchons (chaque jour) » à la page 111 U « Nettoyage du tampon de rinçage (si sale) » à la page 121 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 139Si les buses ne peuvent pas être débouchées par le nettoyage, effectuez Nettoyage De La Tête dans le menu Maintenance. U « Nettoyage De La Tête » à la page 140 Nettoyage De La Tête Si les buses ne peuvent pas être débouchées même après plusieurs nettoyages successifs de la tête et un nettoyage autour de la tête d'impression, utilisez la fonction Nettoyage De La Tête du menu Maintenance. Vérifiez les couleurs présentant des segments pâles ou manquants dans le motif de contrôle des buses, et sélectionnez-les dans les éléments de menu ci-dessous. SC-S70600 series/SC-S30600 seriesÉlément ExplicationXX/XX Nettoyez uniquement la busede la couleur sélectionnée. Sé-lectionnez cet élément lorsquedes segments pâles ou man-quants de la couleur indiquéesont détectés.Toutes les buses Nettoyez toutes les buses. Sé-lectionnez cet élément lorsquedes segments pâles ou man-quants sont détectés pour tou-tes les couleurs.* « XX » indique un code couleur d'encre.SC-S50600 seriesÉlément ExplicationHead1 XX/XX Head2 XX/XX Nettoyez uniquement la busede la couleur sélectionnée. Sé-lectionnez cet élément lorsquedes segments pâles ou man-quants sont détectés sur unecouleur spécifique.Head1 Toutes les busesHead2 Toutes les busesNettoyez toutes les busesd'une tête d'impression. Sélec-tionnez cet élément lorsquedes segments pâles ou man-quants sont détectés pour tou-tes les couleurs d'une tête d'im-pression.Élément ExplicationToutes les buses Nettoyez toutes les buses desdeux têtes d'impression. Sélec-tionnez cet élément lorsquedes segments pâles ou man-quants sont détectés pour tou-tes les couleurs des deux têtesd'impression.* « XX » indique un code couleur d'encre. Utilisez des Cleaning cartridge (Cartouche de nettoyage) (disponibles séparément) pour Nettoyage De La Tête. Le nombre de Cleaning cartridge (Cartouche de nettoyage) requises est indiqué ci-dessous. ❏ Lors de la spécification des couleurs avant le nettoyage : 2 ❏ Pour nettoyer toutes les buses : voir ci-dessous. Nom du pro- duit Mode couleur CartouchesSC-S70600 series 10 couleurs 109 couleurs 98 couleurs (nonfixes)

Mode 5C 10 (5)Mode 4C 8 (4)SC-S30600 series - 4*1 Huit cartouches sont nécessaires, sans compter les deuxfournies.*2 Le nombre entre parenthèses correspond au nombre de cartouches requises lorsque l'option Head1 Toutes les buses ou Head2 Toutes les buses est sélectionnée. Procédure de Nettoyage De La Tête

Important :Si la quantité d'encre restante ou de liquide denettoyage est insuffisante, la fonction peutéchouer. Ayez toujours des cartouches neuves àdisposition si la situation se présente. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 140Touches utilisées dans les paramètres suivants

Vérifiez que l’imprimante est prête et appuyez sur la touche #. Le menu Maintenance s’affiche.

Utilisez les touches d/u pour sélectionner Nettoyage De La Tête et appuyez sur la touche

Utilisez les touches d/u pour sélectionner l'un des modes et appuyez sur la touche Z. Ensuite, suivez les instructions qui s’affichent à l’écran pour remplacer la cartouche. Lorsque Prêt s'affiche sur l'écran, le nettoyage de la tête est terminé. Imprimez un motif de buses et inspectez les résultats pour déterminer si le problème a été résolu. U « Impression de motifs de vérification des buses » à la page 138 Remarque : Sur les modèles SC-S70600 series ou SC-S50600 series, si une seule tête d'impression présente une buse bouchée impossible à déboucher par le nettoyage de la tête, vous pouvez continuer à imprimer avec la tête non bouchée en utilisant le paramètre Mode tête du menu Configuration Impr. U « Menu Configuration Impr. » à la page 161 Si vous ne parvenez pas à déboucher les buses, contactez votre revendeur ou l’assistance Epson. Rafraîch. Encre Lorsque vous remarquez des couleurs hétérogènes (zones de densité inégale) dans les résultats d'impression, lancez un Rafraîch. Encre. Touches utilisées dans les paramètres suivants

Vérifiez que l’imprimante est prête et appuyez sur la touche #. Le menu Maintenance s’affiche.

Utilisez les touches d/u pour sélectionner Rafraîch. Encre et appuyez sur la touche Z.

Sélectionnez une rangée de buses pour Rafraîch. Encre. Les menus disponibles varient en fonction du produit ou du Mode couleur. Mode 9 couleurs/10 couleurs, Mode 5C) (SC-S50600 series) Sélectionnez le menu approprié en fonction de l'élément (couleur d'impression) si vous détectez une hétérogénéité des couleurs. Lorsque vous remarquez des couleurs inégales dans toutes les zones, exécutez les fonctions des deux menus les unes après les autres. Hétérogénéité des couleurs d'accompagnement : MS/WH ou WH EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 141Hétérogénéité des couleurs autres que les couleurs d'accompagnement : Tous (sauf MS/ WH) ou Tous (sauf WH) Mode 8 couleurs (SC-S70600 series), Mode 4C (SC-S50600 series), SC-S30600 series La fonction Toutes les buses est exécutée. La fonction Rafraîch. Encre est exécutée. Stockage prolongé (Maintenance avant stockage) Si l'imprimante ne doit pas être utilisée pendant une période prolongée (et qu'elle est éteinte), exécutez la fonction Maint. avt stockage du menu Maintenance avant de la stocker. La non exécution de la maintenance avant stockage entraine des obstructions définitives. Utilisez des Cleaning cartridge (Cartouche de nettoyage) (disponibles séparément) pour l'opération de Maint. avt stockage. Le tableau ci-dessous contient les instructions relatives aux intervalles de stockage pour la Maint. avt stockage et le nombre de Cleaning cartridge (Cartouche de nettoyage) nécessaires en fonction du mode couleur. SC-S70600 series (mode 10 couleurs) Intervalle Cartouches Couleurs7 à 13 jours 2MS/WH2 semaines ou plus 10 Toutes les buses(toutes les cou-leurs)* Si l'intervalle de stockage est court, vous pouvez exécuter laMaint. avt stockage pour les encres de couleursd'accompagnement seulement. SC-S70600 series (mode 9 couleurs) Intervalle Cartouches Couleurs7 à 13 jours

1WH Intervalle Cartouches Couleurs2 semaines ou plus 9 Toutes les buses(toutes les cou-leurs sauf WH(Blanc))* Si l'intervalle de stockage est court, vous pouvez exécuter laMaint. avt stockage pour les encres de couleursd'accompagnement seulement. SC-S70600 series (mode 8 couleurs) Intervalle Cartouches Couleurs2 semaines ou plus 8 Toutes les buses(toutes les cou-leurs) SC-S50600 series (Mode 5C) Intervalle Cartouches Couleurs7 à 20 jours

2WH 3 semaines ou plus 10 Toutes les buses(toutes les cou-leurs)* Si l'intervalle de stockage est court, vous pouvez exécuter laMaint. avt stockage pour les encres de couleursd'accompagnement seulement. SC-S50600 series (Mode 4C) Intervalle Cartouches Couleurs3 semaines ou plus 8 Toutes les buses(toutes les cou-leurs) SC-S30600 series Intervalle Cartouches Couleurs1 mois ou plus 4 Toutes les buses(toutes les cou-leurs)

Important : Après avoir exécuté Maint. avt stockage pour les encres de couleur d'accompagnement uniquement, vous devez charger l'encre de couleur d'accompagnement si vous souhaitez appliquer la maintenance avant stockage à Toutes les buses. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 142Opérations de maintenance avant stockage

Important :Si la quantité d'encre restante ou de liquide denettoyage est insuffisante, la fonction peutéchouer. Ayez toujours des cartouches neuves àdisposition si la situation se présente.Touches utilisées dans les paramètres suivants Vérifiez que l’imprimante est prête et appuyezsur la touche #.Le menu Maintenance s’affiche.

Utilisez les touches d/u pour sélectionner Maint. avt stockage et appuyez sur la toucheZ. Sélectionnez le menu souhaité et appuyez sur latouche Z.Lorsque vous n'utilisez pas d'encres decouleur d'accompagnementSélectionnez Toutes les buses.Lorsque vous utilisez des encres de couleurd'accompagnementVous pouvez sélectionner MS/WH (SC-S70600series : mode 10 couleurs), WH (SC-S70600series : mode 9 couleurs, SC-S50600 seriesMode 5C), ou Toutes les buses en fonction dela durée de stockage.Suivez les instructions qui s’affichent à l’écran pourremplacer la cartouche.Respectez les consignes suivantes lors du stockage del'imprimante et des cartouches d'encre préalablementretirées.U « Remarques sur l’absence d’utilisation del’imprimante » à la page 27U « Remarques sur la manipulation des cartouchesd’encre » à la page 28 Réutilisation de l'imprimante

Important :Lors de la réutilisation de l'imprimante, chargezles cartouches d'encre. Lors de l'installation decartouches d'encre déjà utilisées, munissez-vouspar précaution de cartouches d'encre neuves.Mettez l'imprimante sous tension et suivez lesinstructions à l'écran.Lors de la première utilisation après réutilisation,effectuez une vérification des buses et confirmezqu'elles ne sont pas obstruées.U « Impression de motifs de vérification des buses »à la page 138 Changer Mode couleur (SC-S70600 series uniquement) L'imprimante consomme régulièrement de l'encrepour la maintenance automatique. Lorsque vousn'imprimez pas à l'aide de couleursd'accompagnement pendant une durée supérieure àcelle indiquée, installez une Cleaning cartridge(Cartouche de nettoyage) à la place de la couleurd'accompagnement en utilisant la fonction ChangerMode couleur, afin de réduire la consommationd'encre de couleur d'accompagnement. Cette fonctionn'est toutefois disponible qu'en mode 8 couleurs(fixes).Pour reprendre l'impression avec l'encre de couleurd'accompagnement, retournez au mode couleur del'encre de couleur d'accompagnement.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationMaintenance 143Exécutez la fonction Changer Mode couleur du panneau de commande. Sa durée est d'environ 1 heure mais varie selon le mode couleur spécifié. Le section qui suit présente la fonction Changer Mode couleur ainsi que le type et le nombre de cartouches requises pour son exécution.

Important : Si la durée d'inutilisation des encres de couleur d'accompagnement est inférieure aux durées recommandées ci-dessous, nous vous déconseillons de modifier le mode couleur car la consommation d'encre augmente en cas de changement de mode couleur. Sortie du mode 10 couleurs ❏ Lorsque vous n'utilisez pas uniquement l'encre Metallic Silver (Métallique) pendant trois mois

ou plus : Sélectionnez 9 couleurs. Une Cleaning cartridge (Cartouche de nettoyage) est nécessaire. ❏ Lorsque vous n'utilisez pas les deux encres de couleur d'accompagnement pendant trois mois

ou plus : Sélectionnez 8 couleurs (non fixes). Deux Cleaning cartridge (Cartouche de nettoyage) sont nécessaires. Sortie du mode 9 couleurs ❏ Lorsque vous recommencez à utiliser l'encre Metallic Silver (Métallique) : Sélectionnez 10 couleurs. Une cartouche d'encre Metallic Silver (Métallique) est nécessaire. ❏ Lorsque vous n'utilisez pas l'encre White (Blanc) avec l'encre Metallic Silver (Métallique) pendant

mois ou plus : Sélectionnez 8 couleurs (non fixes). Une Cleaning cartridge (Cartouche de nettoyage) est nécessaire. Sortie du mode 8 couleurs (non fixes) ❏ Lorsque vous recommencez à utiliser uniquement l'encre White (Blanc) : Sélectionnez 9 couleurs. Une cartouche d'encre White (Blanc) est nécessaire. ❏ Lorsque vous recommencez à utiliser les deux couleurs d'accompagnement : Sélectionnez 10 couleurs. Une cartouche d'encre White (Blanc) et une cartouche Metallic Silver (Métallique) sont nécessaires respectivement.

• La période standard est indiquée, dans les conditions d'utilisation suivantes. ❏ L’imprimante est en permanence sous tension ❏ Nombre de jours d'utilisation par mois : 20 Procédure Changer Mode couleur

Important : Si la quantité d'encre restante ou de liquide de nettoyage est insuffisante, la fonction peut échouer. ❏ Si est affiché sur le niveau de la cartouche d'encre, effectuez l'opération dans les meilleurs délais. La fonction ne peut pas être exécutée si l'erreur Cartouche Encre Epuisée est affichée. ❏ Ayez toujours des cartouches neuves à disposition si la situation se présente. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 144Touches utilisées dans les paramètres suivants

Vérifiez que l’imprimante est prête et appuyez sur la touche #. Le menu Maintenance s’affiche.

Utilisez les touches d/u pour sélectionner Changer Mode couleur et appuyez sur la touche Z.

Utilisez les touches d/u pour sélectionner l'un des modes et appuyez sur la touche Z. Ensuite, suivez les instructions qui s’affichent à l’écran pour remplacer la cartouche. Respectez les consignes suivantes lors du stockage des cartouches d'encre préalablement retirées. U « Remarques sur la manipulation des cartouches d’encre » à la page 28 Application de graisse sur la tige du chariot secondaire Si le message Appl. la graisse de l'axe du char. sec. Voir manuel. s'affiche sur l'écran du panneau de commande, effectuez un graissage à l'aide du kit fourni avec l'imprimante. Remarques relatives au graissage L'axe du chariot secondaire est l'axe A. Veillez à ne pas toucher l'axe B (axe de chariot principal) avec les outils de graissage au cours de l'opération. L'imprimant pourrait ne pas fonctionner correctement si de la graisse était retirée de l'axe B. La graisse de l'axe du chariot secondaire estréservée à l'axe A. Elle ne peut être utilisée pour l'axe B. La photo illustre le modèle SC-S70600 series. Procédure de graissage Avant d'entamer cette procédure, lisez les informations suivantes : U « Précautions concernant la maintenance » à la page 107

Fixez un tampon neuf à l'outil de graissage. Faites rentrer l'extrémité du tampon dans le renfoncement rectangulaire de l'outil de graissage et insérez-le comme indiqué.

Mettez l’imprimante hors tension et ouvrez le capot avant. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 145C Maintenez l'outil de graissage contre l'axe du chariot secondaire (axe A) de façon que le tampon de l'outil soit appliqué fermement contre l'arrière de l'axe et faites-lui faire deux aller-retour en le faisant glisser de manière à essuyer les tâches de l'axe.

À l'aide d'une tige de nettoyage propre, remuez environ dix fois la graisse du bidon.

Essuyez l'extrémité de la tige de nettoyage sur le bord du bidon pour retirer l'excès de graisse.

Important :Le non-respect de cette consigne peutentraîner une chute de graisse qui salira lecylindre et le support.

À l'aide d'une tige de nettoyage, appliquez de la graisse sur le tampon comme indiqué ci-dessous. (1) Trempez tout l'extrémité de la tige de nettoya- ge dans la graisse. (2) Faites tourner la tige de nettoyage deux ou trois fois puis retirez-la. (3) Appliquez la graisse sur le tampon, à l'extré- mité de l'outil de graissage.

Maintenez l'outil de graissage contre la tige du chariot secondaire et faites-lui faire deux aller-retour en le faisant glisser comme illustré à l'étape 3.

Retirez le tampon taché de l'outil de graissage et conservez l'outil de graissage avec la graisse. Mise au rebut des tampons usagés, tiges de nettoyage et autres éléments utilisés pour appliquer la graisse U « Mise au rebut des consommables usagés » à la page 135 Stockage ❏ Remettez le bouchon pour éviter que des corps étrangers ne tombent dans la graisse. ❏ Conservez le bidon le plus à la verticale possible, à température ambiante, dans un lieu qui n’est pas exposé à la lumière directe du soleil. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 146Pièces à remplacer régulièrement Les pièces suivantes doivent être régulièrement remplacées. Codeur du chariot : la durée à l’issue de laquelle la tête d’impression doit être remplacée varie en fonction des conditions d’utilisation. Lors du remplacement du codeur de chariot, vous devez également remplacer l'échelle du chariot. Lorsqu'il est presque temps de remplacer des pièces, une demande de maintenance est affichée sur l'écran du panneau de commande. Vous pouvez continuer d'utiliser l’imprimante lorsque la demande de maintenance est affichée. U « En cas d’appel de maintenance/demande d’entretien » à la page 173 La durée de vie varie en fonction des conditions d’utilisation. Votre décision de remplacer la pièce doit être basée sur la qualité des impressions. Contactez votre revendeur ou l’assistance d’Epson pour plus d’informations sur le remplacement des composants. Il est possible d’imprimer l’état des composants en sélectionnant Impr. rapport état dans le menu de configuration. U « Menu État De l'Imprimante » à la page 167 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Maintenance 147Utilisation du menu du panneau de commande Opérations du menu Les menus sont utilisés comme indiqué ci-dessous. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 148Liste des menus Les éléments et paramètres suivants peuvent être définis et exécutés dans le menu. Reportez-vous aux pages de référence pour plus de détails sur chacun des éléments. Configuration support Pour plus d’informations concernant ces éléments, reportez-vous à la section U « Menu Configuration support » à la page 155. Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants. *1: SC-S70600 series et SC-S50600 series uniquement pris en charge *2 : SC-S50600 series uniquement pris en charge *3 : SC-S30600 series uniquement pris en charge *4 :SC-S70600 series uniquement pris en charge Élément Paramètre Support restant Configuration restante Oui, Non Longueur 1,0 à 999,5 mètres (3 à 3000 ft) Alerte restante 1 à 15 mètres (4 à 50 ft) Impr. longueur rest. Impression Sélectionner support Réglages RIP, 1 à 30 (numéro de banque de configuration de support) Personnaliser réglages EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 149Élément Paramètre Réglages actuels Réglages RIP Écart Du Cylindre 1.5, 2.0, 2.5 Alignement Des Têtes Épaisseur entrée 0,1 à 1 mm (4 à 40 mil) Standard (Auto) Impression Standard (Manuel) Impression Motif bloc Manuel(Uni-D), Manuel(Bi-D), Manuel(tête double)

Type de rouleau Côté imprimable ext, Côté imprimable int Mesure de la tension Régulièrement, Chaque page, Non Tension support 0 à 40 Rétablir paramètres Oui, Non 1 à 30 (numéro de banque de configuration de support) Nom réglage Jusqu’à 22 caractères de demi-taille Écart Du Cylindre 1.5, 2.0, 2.5 Réglage auto support Impression Réglage du support Réglage alimentation Auto, Manuel Alignement Des Têtes Standard (Auto), Standard (Manuel), Motif bloc EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 150Élément Paramètre Chauffage et séchage Température chauffage Préchauffage/chauffage du cylindre : 30 °C à 50 °C (86 °F à 122 °F) Après-chauffage : 30 °C à 55 °C (86 °F à 131 °F) Tps séchage par passag 0 à 10 s Alim après chauffage Mode 1, Mode 2, Non Sécheur supplémentaire Oui, Non Paramètres avancés Tension support 0 à 40 Aspiration du support 0 à 10 Mouvement des têtes Largeur Des Données, Largeur Cpte Imprim Mesure de la tension Régulièrement, Chaque page, Non Impr Plusieurs Cches Non, 2 à 8 Vitesse alimentation Auto, Lv1, Lv2 Type de rouleau Côté imprimable ext, Côté imprimable int Rétablir paramètres Oui, Non Impr. liste support Impression Configuration Impr. Pour plus d’informations concernant ces éléments, reportez-vous à la section U « Menu Configuration Impr. » à la page 161. Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants. *1: SC-S70600 series et SC-S50600 series uniquement pris en charge *2 : SC-S50600 series uniquement pris en charge *3 : SC-S30600 series uniquement pris en charge *4 :SC-S70600 series uniquement pris en charge Élément Paramètre Marge latérale(droite) 3 à 25 mm (0,12 à 1,00 pouces) Marge latérale(gauche) 3 à 25 mm (0,12 à 1,00 pouces) Position départ impr. 0 à 800 mm (0,00 à 32,00 pouces) Vérifier taille supp. Oui, Non Vérifier fin support Oui, Non Vérifier biais support Oui, Non Avertiss. choc tête

Options avertissement Oui, Non Options niveau avert 1 à 5 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 151Élément Paramètre Vérif Buses Auto Cycle vérific. buses Non, 1 à 10 pages Options obstruction Poursuivre impression, Arrêter impression Impr motif vérif buses Non, 1 à 10 pages Nettoyage Régulier Léger Non, 1 à 240 heures Moyen Lourd Puissant

Cycle nettoyage Non, 1 à 10 pages Minuterie arrêt chauff 15 à 240 minutes Mode tête

Mode 2 têtes, Head1, Head2 Rétablir paramètres Oui, Non Maintenance Pour plus d’informations concernant ces éléments, reportez-vous à la section U « Menu Maintenance » à la page 164. Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants. *1: SC-S70600 series et SC-S50600 series uniquement pris en charge *2 : SC-S50600 series uniquement pris en charge *3 : SC-S30600 series uniquement pris en charge *4 :SC-S70600 series uniquement pris en charge Élément Paramètre Vérif Buses Impression (Les options disponibles varient selon l’option sélectionnée pour Vérifier taille supp. et la largeur du support utilisé.) Imprimer à droite Imprimer au centre Imprimer à gauche Nettoyage Toutes les buses Exécuter (léger), Exécuter (moyen), Exécuter (lourd) Head1/Head2

Buses sélectionnées Exécuter (léger), Exécuter (moyen), Exécuter (lourd) Maintenance tête Déplacer tête Compteur encre usagée - Circulation de l'encre

Exécuter EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 152Élément Paramètre Rafraîch. Encre Toutes les buses, Tous (sauf MS/WH)

(Le menu affiché dépend de votre modèle ou du mode couleur spécifié.) Nettoyage De La Tête XX/XX *3, *4 , Head1 XX/XX

, Toutes les buses (Le menu affiché dépend de votre modèle ou du mode couleur spécifié. « XX » indique un code de couleur d'encre.) Maint. avt stockage MS/WH

(Le menu affiché dans l'élément de paramétrage dépend du mode actuellement spécifié.) Changer Mode couleur

8 couleurs (non fixes), 9 couleurs, 10 couleurs (Le menu affiché dans l'élément de paramétrage dépend du mode actuellement spécifié.) Changez l'Encre Orange

Niveau Encre Le niveau d'encre affiché dépend de votre modèle ou du mode couleur spécifié. Aucun paramétrage requis pour cette option. Détails sur le menu U « Menu Niveau Encre » à la page 166 Paramètre Journaux d'impression Détails sur le menu U « Menu Journaux d'impression » à la page 166 Élément Paramètre Impr. rapport tâches Impression Afficher total impr XXXXXXm

État De l’Imprimante Détails sur le menu U « Menu État De l'Imprimante » à la page 167 Élément Paramètre Impr. rapport état Impression EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 153Élément Paramètre État De l'Imprimante Non Démarré, Désactivé, Activé Dernier Télécharg :, (Non Téléchargé), AA/MM/JJ HH:MM GMT Version Micrologiciel XXXXXXX,X_XX,XXXX Configuration Réseau Détails sur le menu U « Menu Configuration Réseau » à la page 167 Élément Paramètre Paramètre Adresse IP Auto - Panneau IP: 000.000.000.000 – 255.255.255.255 SM: 000.000.000.000 – 255.255.255.255 DG: 000.000.000.000 – 255.255.255.255 BONJOUR Oui, Non Impr. rapport état Impression Rétablir paramètres Oui, Non Préférences Détails sur le menu U « Menu Préférences » à la page 168 Élément Paramètre Date et heure AA/MM/JJ HH:MM Langue/Language Japonais, Anglais, Français, Italien, Allemand, Portugais, Espagnol, Néerlandais, Russe, Coréen, Chinois Unité : longueur m, ft/in Unité : température °C, F Réglage son alerte Oui, Non Réglage lampe alerte Oui, Non Rétablir tous réglages Détails sur le menu U « Menu Rétablir tous réglages » à la page 169 Paramétrage Oui, Non EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 154Détails du menu Menu Configuration support Vous pouvez accéder directement au menu Configuration support en appuyant sur la touche M. Les paramètres par défaut sont indiqués sur fond gris (

Support restant Élément Paramètre ExplicationConfiguration restante Oui Sélectionnez Oui pour afficher ou enregistrer la quantité de support res- tant. Sélectionnez Non dans le cas contraire. Les options Longueur, Aler- te restante et Impr. longueur rest. sont disponibles lorsque l’option Oui est sélectionnée. L’écran affiche la quantité de support restant en fonction de la valeur sélectionnée pour le paramètre Longueur et de la quantité de support utilisée lors de l’impression. Non Longueur 1,0 à 999,5 mètres(3 à 3000 ft)Saisissez une valeur de 1,0 à 999,5 m (3 à 3000 ft) pour la longueur tota-le du rouleau. Vous pouvez procéder au réglage par incréments de0,5 mètre (1ft).Alerte restante 1 à 15 mètres (4 à50 ft)Un message d’alerte s’affiche lorsque la quantité de support restant at-teint cette longueur. Sélectionnez une valeur comprise entre 1 et 15 mè-tres (4 et 50 ft). Vous pouvez procéder au réglage par incréments de0,5 mètre (1ft).Impr. longueur rest. Impression Le paramètre Impr. longueur rest. permet d’imprimer la quantité de support restant sur le rouleau avant de le remplacer par un autre typede support. Vous pouvez ensuite saisir ce chiffre pour la longueur dusupport lors de la prochaine utilisation du rouleau. Sélectionner support Paramètre ExplicationRéglages RIP Sélectionnez les paramètres de support utilisés pour l’impression. Si l’option Réglages RIP est sélectionnée, les paramètres de support dé- finis dans le logiciel RIP sont utilisés. Pour imprimer sans utiliser les para-mètres du support enregistrés dans l'imprimante, sélectionnez Régla-ges RIP.Sélectionnez un chiffre compris entre 1 et 30 pour utiliser les paramè-tres de la banque de configuration de support correspondante.Pour enregistrer un nouveau paramétrage ou en modifier un, utilisezPersonnaliser réglages.1 à 30 (numéro de banque de configuration desupport) EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 155Personnaliser réglages Élément Explication Réglages actuels Pour modifier le paramétrage en cours, sélectionnez Réglages actuels. Les éléments personnalisables varient selon la sélection de l’option Ré- glages RIP ou d'une banque de configuration de support de 1 à 30. Pour enregistrer un nouveau paramétrage ou personnaliser celui qui est enregistré, sélectionnez Réglages RIP ou une banque de configuration de support de 1 à 30. La section suivante présente les éléments qui peuvent être enregistrés ou personnalisés pour chaque paramétrage. Réglages RIP 1 à 30 (numéro de banque de configuration de support) Réglages RIP Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants. *1: SC-S70600 series et SC-S50600 series uniquement pris en charge *2 : SC-S50600 series uniquement pris en charge *3 : SC-S30600 series uniquement pris en charge *4 :SC-S70600 series uniquement pris en charge Élément Paramètre Explication Écart Du Cylindre

1.5 Sélectionnez l’écart du cylindre (distance entre la tête d’impression et le

support). Si ce paramètre est changé, la valeur enregistrée dans l'imprimante a priorité sur la valeur indiquée dans le RIP logiciel. Le paramètre par défaut (1.5) est recommandé dans la plupart des cas. Sélectionnez 2.0 si l’impression est rayée ou tachée. Ne sélectionnez l’op- tion 2.5 que si les impressions sont tachées lorsque l’option 2.0 est sélec- tionnée. La sélection d’un écart plus grand que l’écart requis peut entraî- ner des taches d’encre à l’intérieur de l’imprimante, une qualité d’impres- sion réduite ou une durée de vie du produit plus courte.

Alignement Des Têtes Épaisseur entrée 0,1 à 1 mm (4 à 40 mil) Standard (Auto) Impression Sélectionnez Alignement Des Têtes pour réaligner la tête d’impression lorsque les résultats de l’impression présentent du grain ou sont flous. Avant tout réglage, sélectionnez l’épaisseur du support voulu, de 0,1 à 1 mm (4 à 40 mil). Types de réglages et procédure d'exécution U « Alignement Des Tê- tes » à la page 93 Standard (Manuel) Impression Motif bloc Ma- nuel(Uni-D), Manuel(Bi-D), Manuel(tête double)

Type de rouleau Côté imprima- ble ext Sélectionnez Côté imprimable ext ou Côté imprimable int en fonc- tion du mode d’enroulement du support. Côté imprima- ble int EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 156Élément Paramètre Explication Mesure de la tension Régulièrement Sélectionnez Régulièrement ou Chaque page pour mesurer automati- quement la tension du support et optimiser le chargement papier, ou sélectionnez Non pour désactiver le réglage automatique de la tension. L’option Régulièrement est généralement recommandée. La sélection de Chaque page augmente l'exactitude de la mesure de la tension, en vue d'un réglage optimal, mais la durée d'impression est plus longue que si Régulièrement est sélectionné. Il est cependant possible que l’imprimante ne soit pas en mesure de ré- gler correctement la tension avec certains supports, ce qui entraînera un manque de tension au niveau du support ou d’autres mauvais régla- ges qui sont à l’origine de problèmes d’impression. Vous devez alors sé- lectionner Non. Notez cependant que, lorsque l’option Non est sélec- tionnée, la marge entre les pages peut être démesurément grande. Il est également possible que l’impression ne s’arrête pas et que l’intér- ieur de l’imprimante soit taché. Respectez les consignes suivantes : ❏ N’imprimez pas à la fin d’un rouleau. ❏ Réglez Vérifier fin support sur Non dans le menu Configuration Impr.. Chaque page Non Tension support 0 à 40 Augmentez la tension si le support se froisse lors de l’impression. Plus la valeur est élevée, plus la tension est importante. Rétablir paramètres Oui Si Oui est sélectionné, le contenu des Réglages RIP configuré est restau- ré sur les réglages d'origine. Non 1 à 30 (numéro de banque de configuration de support) Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants. *1: SC-S70600 series et SC-S50600 series uniquement pris en charge *2 : SC-S50600 series uniquement pris en charge *3 : SC-S30600 series uniquement pris en charge *4 :SC-S70600 series uniquement pris en charge Élément Paramètre Explication Nom réglage Attribuez à la banque de configuration de support un nom de 22 carac- tères de demi-taille maximum. L’utilisation de noms distinctifs permet de sélectionner plus facilement les banques à utiliser. Écart Du Cylindre

1.5 Sélectionnez l’écart du cylindre (distance entre la tête d’impression et le

support). Le paramètre par défaut (1.5) est recommandé dans la plupart des cas. Sélectionnez 2.0 si l’impression est rayée ou tachée. Ne sélectionnez l’op- tion 2.5 que si les impressions sont tachées lorsque l’option 2.0 est sélec- tionnée. La sélection d’un écart plus grand que l’écart requis peut entraî- ner des taches d’encre à l’intérieur de l’imprimante, une qualité d’impres- sion réduite ou une durée de vie du produit plus courte.

Réglage auto support Lorsque vous exécutez ce menu, l'imprimante lit automatiquement les motifs de réglage à l'aide du capteur tout en imprimant les motifs et procède en continu au Réglage alimentation et à l' Alignement Des Têtes. Procédure d'exécution U « Réglage auto support » à la page 89 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 157Élément Paramètre Explication Réglage du support Sélectionner cette option pour ajuster le support lorsque Réglage auto support est désactivé, ou apporter des changements lorsque les condi- tions d'impression changent après avoir enregistré les paramètres du support. Dans ce menu, utilisez séparément les fonctions Réglage alimentation et Alignement Des Têtes. Types de réglages et procédure d'exécution U « Réglage du support » à la page 91 Réglage alimentation Auto Impression Manuel Impression Alignement Des Têtes Standard (Au- to) Impression Standard (Ma- nuel) Impression Motif bloc Manuel(Uni-D) Manuel(Bi-D) Manuel(tête double)

Chauffage et séchage EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 158Élément Paramètre Explication Température chauffage Préchauffage/chauffa- ge du cylindre : 30 °C à 50 °C (86 °F à 122 °F) Après-chauffage : 30 °C à 55 °C (86 °F à 131 °F) Il est possible de régler séparément la température du préchauffage, la température du cylindre et la température de l’après-chauffage. Tps séchage par passag 0 à 10 s Sélectionnez la durée pendant laquelle la tête d’impression s’immobili- se pour permettre le séchage après chaque passage. Sélectionnez une valeur comprise entre 0 et 10 secondes. Le temps nécessaire au séchage de l’encre varie en fonction de la densité de l’encre et du support utilisé. Si le support est taché d’encre, définissez un temps de séchage de l’en- cre plus long. L’augmentation du temps de séchage rallonge la durée nécessaire à l’im- pression. Alim après chauffa-

Mode 1 Pour insérer le support dans l’après-chauffage après impression, sélec- tionnez Mode 1 ou Mode 2. Sinon, sélectionnez Non. Si l’option Mode 1 est sélectionnée, la partie entraînée en vue du sécha- ge n’est pas rembobinée avant le début du travail suivant. Sélectionnez cette option si le support doit être découpé avant le début du travail suivant. Si l’option Mode 2 est sélectionnée, la partie entraînée en vue du sécha- ge est rembobinée avant le début du travail suivant. Sélectionnez cette option si plusieurs travaux sont imprimés à la suite les uns des autres. Mode 2 Non Sécheur supplé- mentaire Oui Cet élément est affiché uniquement lorsque l’unité additionnelle de sé- chage (fournie avec le modèle SC-S50600 series ; en option avec les au- tres modèles) est installée. Sélectionnez Oui pour activer, ou Non pour désactiver l’unité addition- nelle de séchage (fournie avec le modèle SC-S50600 series ; en option avec les autres modèles). Notez que, même lorsque l’option Oui est sé- lectionnée, l’unité additionnelle de séchage et les chauffages sont dés- activés à expiration du paramètre Minuterie arrêt chauff. L’unité addi- tionnelle de séchage est réactivée lorsque les chauffages sont remis en marche. Minuterie arrêt chauff U « Menu Configuration Impr. » à la page 161 Non Paramètres avancés Lors d'une utilisation courante, conservez la valeur par défaut, sans la modifier. En cas d'utilisation d'un support spécial ou d'apparition de bandes ou de rayures à l'impression, modifiez la valeur par défaut. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 159Élément Paramètre Explication Tension support 0 à 40 Augmentez la tension si le support se froisse lors de l’impression. Plus la valeur est élevée, plus la tension est importante. Aspiration du sup- port 0 à 10 Lorsque le support est ondulé sur le cylindre, augmentez l'Aspiration du support. Plus la valeur est élevée, plus l'aspiration est importante. Lorsque les résultats de l’impression présentent du grain ou sont flous, avec des supports fins ou souples, ou si le support n'est pas introduit correctement, réduisez l'Aspiration du support. Mouvement des têtes Largeur Des Données Sélectionnez la plage de mouvement de la tête d’impression lors de l’im- pression. L’option Largeur Des Données limite le déplacement de la tête d’im- pression à la zone imprimée. La limitation de la plage de mouvement de la tête d’impression augmente la vitesse d’impression. Si l’option Largeur Cpte Imprim est sélectionnée, la tête d’impression se déplace sur toute la largeur du plus grand support pris en charge par l’imprimante. Sélectionnez cette option pour des résultats d’impression encore plus uniformes, avec moins de variations. Largeur Cpte Imprim Mesure de la ten- sion Régulièrement Sélectionnez Régulièrement ou Chaque page pour mesurer automati- quement la tension du support et optimiser le chargement papier, ou sélectionnez Non pour désactiver le réglage automatique de la tension. L’option Régulièrement est généralement recommandée. La sélection de Chaque page augmente l'exactitude de la Mesure de la tension en vue d'un réglage optimal, mais la durée d'impression est plus longue que si Régulièrement est sélectionné. Il est cependant possible que l’imprimante ne soit pas en mesure de ré- gler correctement la tension avec certains supports, ce qui entraînera un manque de tension au niveau du support ou d’autres mauvais régla- ges qui sont à l’origine de problèmes d’impression. Vous devez alors sé- lectionner Non. Notez cependant que, lorsque l’option Non est sélec- tionnée, la marge entre les pages peut être démesurément grande. Il est également possible que l’impression ne s’arrête pas et que l’intér- ieur de l’imprimante soit taché. Respectez les consignes suivantes : ❏ N’imprimez pas à la fin d’un rouleau. ❏ Ne réglez pas Vérifier fin support sur Non dans le menu Configuration Impr.. Chaque page Non Impr Plusieurs Cches Non Sélectionnez le nombre de fois où chaque ligne est imprimée. Pour imprimer en haute densité sur des films pour rétroéclairage, aug- mentez la fréquence. 2 à 8 Vitesse alimenta- tion Auto L’option Auto est recommandée dans des circonstances normales. Si l'option est définie sur Auto, le support est introduit à la vitesse optima- le en fonction du nombre de passages. Sélectionnez Lv1 pour un support qui tend à se coller à lui-même ou pour un support fin qui est aisément froissé ou déchiré. Sélectionnez Lv2 pour imprimer plus rapidement. Notez cependant que la vitesse ne changera pas si le nombre de passages est élevé. Lv1 Lv2 Type de rouleau Côté imprimable ext Cette option est définie selon le paramètre que vous avez sélectionné lorsque vous avez chargé le support. Côté imprimable int EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 160Élément Paramètre Explication Rétablir paramètres Oui Si Oui est sélectionné, le contenu configuré des réglages du support sélectionné est restauré sur les réglages d'origine. Non Impr. liste support Paramètre Explication Impression Permet d’imprimer le contenu des banques de configuration de sup- port 1 à 30. Menu Configuration Impr. Les paramètres par défaut sont indiqués sur fond gris ( ). Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants. *1: SC-S70600 series et SC-S50600 series uniquement pris en charge *2 : SC-S50600 series uniquement pris en charge *3 : SC-S30600 series uniquement pris en charge *4 :SC-S70600 series uniquement pris en charge Élément Paramètre Explication Marge latérale(droite) 3 à 25 mm (0,12 à 1,00 pouces) Sélectionnez la largeur de la marge de droite lorsque le support est char- gé dans l’imprimante. La largeur des marges varie en fonction du modè- le d’imprimante utilisé. Pour plus d’informations, voir la section suivante. U « Zone imprimable » à la page 96 Marge latérale(gauche) 3 à 25 mm (0,12 à 1,00 pouces) Sélectionnez la largeur de la marge de gauche lorsque le support est chargé dans l’imprimante. La largeur des marges varie en fonction du modèle d’imprimante utilisé. Pour plus d’informations, voir la section suivante. U « Zone imprimable » à la page 96 Position départ impr. 0 à 800 mm (0,00 à 32,00 pouces) Réglez ce paramètre si vous souhaitez imprimer à partir du centre du support ou si vous souhaitez décaler la zone imprimée à gauche par rap- port au réglage Marge latérale(droite). La zone entre le côté droit du support et l’emplacement Position départ impr. n’est pas imprimée. Si une valeur est sélectionnée pour le paramètre Marge latérale(droite), une autre zone, qui correspond à la valeur sélectionnée pour le paramè- tre Marge latérale(droite), est laissée telle quelle. La largeur des mar- ges varie en fonction du modèle d’imprimante utilisé. Pour plus d’infor- mations, voir la section suivante. U « Zone imprimable » à la page 96 Vérifier taille supp. Oui Indiquez si l’imprimante détecte automatiquement (Oui) ou ne détecte pas automatiquement (Non) les bords du support. Sélectionnez Non si l’imprimante affiche le message Erreur taille support alors que le sup- port est correctement chargé. Notez cependant qu’il est possible que l’imprimante imprime au-delà des bords du support lorsque l’option Non est sélectionnée. L’encre utilisée pour imprimer au-delà des bords du support tachera l’intérieur de l’imprimante. En règle générale, nous vous recommandons de régler le paramètre sur Oui. Non EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 161Élément Paramètre Explication Vérifier fin support Oui Indiquez si l’imprimante détecte automatiquement (Oui) ou ne détecte pas automatiquement (Non) la fin du support. Sélectionnez Non si l’im- primante affiche le message Plus de support alors que le support est correctement chargé. En règle générale, nous vous recommandons de régler le paramètre sur Oui. Non Vérifier biais support Oui Lorsque l’imprimante détecte un support incliné, elle cesse l’impression et affiche un message d’erreur (Oui) ou poursuit l’impression (Non). L’op- tion Oui est généralement recommandée, un support incliné peut en effet entraîner un bourrage dans l’imprimante. Non Avertiss. choc tête

Options avertissement Non Indiquez si l’imprimante détecte automatiquement (Oui) ou ne détecte pas automatiquement (Non) le soulèvement du support pendant l’im- pression. Si Oui est sélectionné, l’imprimante s’arrête lorsque le support se soulè- ve, afin d’éviter que la tête n’entre en contact avec lui. Nous vous recommandons d’utiliser l’option Oui si vous effectuez d’au- tres tâches parallèlement et ne pouvez pas accorder toute votre atten- tion à l’impression. Ce phénomène peut ne pas être détecté au cours des instances suivan- tes lorsque Oui est sélectionné. Vérifiez visuellement que le support ne s'est pas soulevé avant de lancer l'impression. ❏ Définissez Vérifier taille supp. sur Non. ❏ Définissez Écart Du Cylindre sur 2.5. ❏ Lors de l'impression de motifs pour Réglage auto support, Réglage du support (Réglage alimentation, Alignement Des Têtes) et Vérif Buses (auto/manuel). ❏ Lors de l'impression du journal des tâches, des feuilles d'état et des paramètres réseau. Lors de l'utilisation de film transparent ou d'un support très brillant, le soulèvement du support ne peut pas être détecté, même si l'option est sur Oui. Si le support frotte souvent contre la tête d'impression, contrô- lez visuellement son état avant de lancer l'impression. Oui Options niveau avert 1 à 5 Plus la valeur est élevée, plus l’imprimante est sensible au soulèvement du support. Choisissez des valeurs plus basses pour réduire le nombre de bourrages. Vérif Buses Auto EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 162Élément Paramètre Explication Cycle vérific. buses Non Sélectionnez la fréquence à laquelle l’imprimante procède à une vérifi- cation automatique des buses (Vérif Buses Auto) : jamais (Non) ou tou- tes les x pages (x est une valeur comprise entre 1 et 10). Le Vérif Buses Auto ne sera pas effectué si Non est sélectionné. Si 1 à 10 est sélection- né, l'imprimante contrôle automatiquement que les buses ne sont pas obstruées à intervalles définis, en analysant un motif de test avec un capteur lors de son impression. Notez que la vérification automatique des buses (Vérif Buses Auto) n’est pas en mesure de détecter tous les types d’obstructions. En outre, l’option Vérif Buses Auto n’est pas disponible selon le type de support ou les conditions. U « Recherche de buses obstruées » à la page 137 1 à 10 pages Options obstruction Poursuivre impres- sion Indiquez comment l’imprimante doit réagir lorsque la Vérif Buses Auto détecte des buses obstruées. Si l’option Poursuivre impression est sélectionnée, l’imprimante affi- che le message Buse Obstruée Détectée mais poursuit l’impression. Ar- rêtez l’impression et procédez au nettoyage de la tête si vous le jugez nécessaire au vu des résultats de l’impression. U « Nettoyage Des Têtes » à la page 138 Si l’option Arrêter impression est sélectionnée, l’imprimante affiche le message Buse Obstruée Détectée et interrompt l’impression. Étudiez les résultats de l’impression et déterminez si vous souhaitez reprendre ou suspendre l’impression en fonction du degré d’obstruction. Arrêter impression Impr motif vérif buses Non Sélectionnez la fréquence à laquelle l’imprimante imprime un motif de test des buses : jamais (Non) ou toutes les x pages (x est une valeur com- prise entre 1 et 10). Les motifs de test régulier en seront pas imprimés si Non est sélectionné. Pour imprimer un motif de test au niveau de la par- tie supérieure toutes les 1 à 10 pages, sélectionnez une option comprise entre 1 et 10. Une fois l’impression terminée, vous pouvez inspecter vi- suellement le motif pour déterminer si l’impression précédente ou sui- vante présente des couleurs pâles ou manquantes. 1 à 10 pages Nettoyage Régulier Léger Non Après 1 à 240 heu- res Sélectionnez l'heure et l'intensité pour procéder à un nettoyage régulier des têtes. Le nettoyage régulier ne sera pas effectué si Non est sélection- né. Si une valeur comprise entre 1 et 240 heures est sélectionnée, le nettoyage de la tête sera exécutée après le nombre d'heures spécifié. Toutefois, si le nombre d'heures spécifié pour le nettoyage est atteint pendant l'impression, le nettoyage des têtes est effectué une fois l'im- pression terminée. Les actions suivantes réinitialisent la minuterie : ❏ Lorsque l'heure spécifiée a été modifiée, ou ❏ Lorsque la fonction Toutes les buses a été appliquée au niveau sélectionné dans ce paramètre. Moyen Lourd Puissant

Cycle nettoyage Non Sélectionnez la fréquence à laquelle l’imprimante procède au nettoyage automatique de la tête : jamais (Non) ou toutes les x pages (x est une valeur comprise entre 1 et 10). Le Cycle nettoyage ne sera pas effectué si Non est sélectionné. Sélectionnez 1 à 10 pour procéder à un nettoya- ge des têtes avant que le nombre de pages spécifié soit imprimé. 1 à 10 pages EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 163Élément Paramètre Explication Minuterie arrêt chauff 15 à 240 minutes Vous pouvez éteindre automatiquement les chauffages si aucune er- reur n’est détectée et si aucun travail d’impression n’est en cours. Cette option permet de sélectionner l’intervalle à l’issue duquel les chauffa- ges sont automatiquement éteints. Le mode de veille de l’imprimante est activé à expiration du paramètre Minuterie arrêt chauff. En mode de veille, le panneau de commande est désactivé et les moteurs internes et autres composants consomment moins d’électricité. Si une unité additionnelle de séchage (fournie avec le modèle SC-S50600 series ; en option avec les autres modèles) est in- stallée, elle est mise hors tension automatiquement. Pour réactiver le panneau de commande, appuyez sur n’importe quelle touche du panneau de commande, à l’exception de la touche P. Le pan- neau de commande est cependant de nouveau désactivé si aucune opé- ration n’est effectuée pendant 30 secondes. L’imprimante et les chauffa- ges ne sont pleinement réactivés que lors de la réception d’un travail d’impression, lors de l’utilisation du levier de chargement du support ou lors d’une opération impliquant le matériel de l’imprimante. Mode tête

Mode 2 têtes Utilisez-le en Mode 2 têtes dans la plupart des situations. Par exemple, si une buse est obstruée sur une seul tête d'impression et qu'il est impossible de la déboucher après plusieurs nettoyages de tête, vous pouvez continuer à imprimer avec la tête d'impression obstruée. Cette fonction est pratique car il est possible de continuer à imprimer pendant la journée de travail et le Nettoyage De La Tête et les autres opérations de maintenance peuvent être effectuées après le travail. Vérifiez le motif de vérification imprimé lors de la Vérif Buses, puis sélec- tionnez la tête non-obstruée. Head1 Head2 Rétablir paramètres Oui Sélectionnez Oui pour rétablir la valeur par défaut de tous les éléments du menu Configuration Impr. Non Menu Maintenance Vous pouvez accéder directement au menu Maintenance en appuyant sur la touche #. Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants. *1: SC-S70600 series et SC-S50600 series uniquement pris en charge *2 : SC-S50600 series uniquement pris en charge *3 : SC-S30600 series uniquement pris en charge *4 :SC-S70600 series uniquement pris en charge Élément Paramètre Explication Vérif Buses Impression Un motif des buses est imprimé. Inspectez visuellement le motif et pro- cédez à un nettoyage de la tête si des couleurs sont pâles ou manquantes. U « Impression de motifs de vérification des buses » à la page 138 Les options disponibles varient selon l’option sélectionnée pour Véri- fier taille supp. et la largeur du support utilisé. Imprimer à droite Imprimer au centre Imprimer à gauche Nettoyage EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 164Élément Paramètre Explication Toutes les buses Exécuter (léger)/ Exécuter (moyen)/ Exécuter (lourd) Les options affichées varient en fonction du modèle d’imprimante utilisé. Notez les numéros des motifs aux couleurs pâles ou manquantes et net- toyez toutes les buses ou les buses sélectionnées posant problème. Le fait de sélectionner Toutes les buses nettoie toutes les buses (SC-S70600 series) et SC-S30600 series) ou toutes les buses de la tête d’impression sélectionnée (SC-S50600 series). Sélectionnez Buses sélec- tionnées pour nettoyer uniquement les buses des séries sélectionnées. Plusieurs niveaux de nettoyage sont disponibles : Exécuter (léger), Exé- cuter (moyen) ou Exécuter (lourd). Commencez par sélectionner Exé- cuter (léger). Si le problème persiste après utilisation de l’option Exécu- ter (léger), sélectionnez Exécuter (moyen). Si le problème persiste après utilisation de l’option Exécuter (moyen), sélectionnez Exécuter (lourd). U « Nettoyage Des Têtes » à la page 138 Head1/Head2

Buses sélectionnées Exécuter (léger)/ Exécuter (moyen)/ Exécuter (lourd) Maintenance tête Déplacer tête Permet de positionner la tête d’impression pour la maintenance. Ne pro- cédez à des tâches de maintenance telles que le nettoyage de l’essuy- eur, des capuchons, de la zone autour de la tête d’impression qu’après avoir utilisé cette option pour positionner la tête en vue du nettoyage. Le déplacement manuel de la tête d’impression peut entraîner des ano- malies de fonctionnement. U « Nettoyage » à la page 109 Compteur encre usagée - Si vous remplacez le bidon d'encre résiduelle avant l’affichage d’un mes- sage indiquant l'intervalle de remplacement du bidon d'encre résiduel- le sur le panneau de commande, utilisez l’option Compteur encre usa- gée après le remplacement du bidon. Circulation de l'encre

Faites circuler de l'encre de couleur d'accompagnement pour éviter tout dépôt dans la tête d'impression ou le tube. Cette fonction est dispo- nible pour éviter toute interruption des opérations avec la fonction de circulation automatique de l'encre de l'imprimante. Rafraîch. Encre Toutes les buses, Tous (sauf MS/ WH)

Cette fonction est disponible lorsque vous remarquez des couleurs iné- gales (zones de densité inégale) dans les résultats d'impression. Le menu affiché dépend de votre modèle ou du mode couleur spécifié. U « Rafraîch. Encre » à la page 141 Nettoyage De La Tête XX/XX *3, *4 , Head1 XX/XX

, Toutes les buses (« XX » indique un code de couleur d'encre.) Utilisez cette fonction si les buses ne sont pas débouchées même après plusieurs nettoyages des têtes d'impression ou un nettoyage de la zone autour de la tête d'impression. Le menu affiché dépend de votre modèle ou du mode couleur spécifié. Pour plus d'informations, voir : U « Nettoyage De La Tête » à la page 140 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 165Élément Paramètre Explication Maint. avt stockage MS/WH

Toutes les buses Si l'imprimante ne fonctionne pas pendant une période prolongée (et qu'elle est éteinte.), exécutez toujours une maintenance avant stocka- ge. Si l'intervalle de stockage est court, vous pouvez exécuter la Mainte- nance avant stockage pour les encres de couleurs d'accompagnement seulement. Pour plus d’informations, voir la section suivante. U « Stockage prolongé (Maintenance avant stockage) » à la page 142 Changer Mode couleur

8 couleurs (non fi- xes), 9 couleurs, 10 couleurs Le menu affiché dans l'élément de paramétrage dépend du mode actuel- lement spécifié. Lorsque vous n'utilisez pas du tout les encres d'accompagnement pour imprimer pendant une période supérieure à celle indiquée, remplacez les encres de couleur d'accompagnement par des Cleaning cartridge (Cartouche de nettoyage) pour réduire la consommation d'encre. Pour plus d'informations sur les conditions et la procédure d'exécution, voir : U « Changer Mode couleur (SC-S70600 series uniquement) » à la pa- ge 143 Changez l'Encre Orange

- À exécuter lors du changement de type d'encre Orange. Pour plus d'in- formations, voir : U Using Orange Ink (Utilisation de l'encre orange) (PDF) Menu Niveau Encre Élément Explication Affichez le niveau d'encre approximatif de chaque cartouche. Lorsque vous remplacez une cartouche d’encre, le niveau d’en- cre restante est automatiquement réinitialisé. Menu Journaux d'impression Ces éléments permettent de suivre les consommables. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 166Élément Paramètre Explication Impr. rapport tâches Impression Appuyez sur la touche OK pour imprimer le rapport du travail d'impression. Remarques relatives à la consommation d'encre Cet outil fournit uniquement une estimation de la consomma- tion d'encre d'un travail d'impression donné. EPSON NE GARAN- TIT PAS SON EXACTITUDE. La consommation d'encre réelle varie considérablement en fonction de facteurs tels que le logiciel uti- lisé, la version du microprogramme, l'image imprimée, les para- mètres d'impression, les types de papier, la fréquence d'utilisa- tion, la température, les variations de performance de l'impriman- te, les préférences de l'utilisateur et les méthodes utilisées. Les estimations ne tiennent pas compte de l'encre utilisée pendant la durée de vie de la cartouche correspondant à l'encre restant dans la cartouche après émission du signal de remplacement. Certaines imprimantes Epson possèdent plusieurs outils d'esti- mation du coût ou de la consommation d'encre et tous ne fonc- tionnent pas de la même façon. Afficher total impr XXXXXX m

Sélectionnez Afficher total impr pour afficher toute la zone du support imprimé (maximum de six chiffres). Menu État De l'Imprimante Ces éléments permettent de suivre l’utilisation et les paramètres de l’imprimante. Élément Paramètre Explication Impr. rapport état Impression Permet d’imprimer une feuille d’état qui répertorie les paramè- tres de l’imprimante et le statut des pièces de remplacement pé- riodique. Utilisez cette option pour afficher toute une série d’in- formations relatives à l’imprimante sur une même feuille et pour planifier le remplacement périodique des pièces. État De l'Imprimante Non Démarré, Désactivé, Activé Vous pouvez voir si myEpsonPrinter est activé ou désactivé. Si cette option est activée, l’heure du dernier téléchargement s’affi- che. Cette fonction n’est pas prise en charge dans certains pays. Dernier Télécharg :, (Non Téléchargé), AA/MM/JJ

Version Micrologiciel XXXXXXX,X_XX,XXXX Permet d’afficher la Version Micrologiciel de l’imprimante. Menu Configuration Réseau Les paramètres par défaut sont indiqués sur fond gris ( ). Élément Paramètre Explication Paramètre Adresse IP EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 167Élément Paramètre Explication Auto - Indiquez si les adresses IP sont obtenues automatiquement (Au- to) via le protocole DHCP ou manuellement (Panneau). Si l’op- tion Panneau est sélectionnée, saisissez l’adresse IP, le masque de sous-réseau et l’adresse de la passerelle par défaut. Deman- dez des informations détaillées à votre administrateur système. Panneau IP : XXX.XXX.XXX.XXX

SM : XXX.XXX.XXX.XXX

DG : XXX.XXX.XXX.XXX

BONJOUR Oui Indiquez si l’application Bonjour est paramétrée sur (Oui) ou sur (Non) utilisée au niveau de l’interface réseau. Non Impr. rapport état Impression Sélectionnez pour imprimer l’état réseau en cours. Ces informa- tions vous fournissent une vue d’ensemble complète des para- mètres réseau. Rétablir paramètres Oui Sélectionnez Oui pour rétablir la valeur par défaut de tous les éléments du menu Configuration Réseau. Non Menu Préférences Les paramètres par défaut sont indiqués sur fond gris ( ). Élément Paramètre Explication Date et heure AA/MM/JJ HH:MM Permet de régler l’horloge intégrée à l’imprimante. L’heure four- nie par l’horloge est utilisée lors de l’impression des journaux et des feuilles d’état. Langue/Language Japonais Sélectionnez la langue utilisée sur l’écran du panneau de com- mande. Anglais Français Italien Allemand Portugais Espagnol Néerlandais Russe Coréen Chinois Unité : longueur m Sélectionnez l’unité de longueur utilisée sur l’écran du panneau de commande et lors de l’impression de motifs de test. ft/in Unité : température °C Sélectionnez l’unité de température utilisée sur l’écran du pan- neau de commande.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 168Élément Paramètre Explication Réglage son alerte Oui Activez (Oui) ou désactivez (Non) le signal sonore émis en cas d’erreur. Non Réglage lampe alerte Oui Activez (Oui) ou désactivez (Non) le témoin d’alerte qui s’allume en cas d’erreur. Non Menu Rétablir tous réglages Paramètre Explication Oui Sélectionnez Oui pour réinitialiser tous les paramètres du menu Préférences, à l’exception des paramètres Date et heure, Langue/Language, Unité : longueur et Unité : température. Non EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Utilisation du menu du panneau de commande 169Résolution des problèmes Lorsqu’un message s’affiche Si l’un des messages suivants s’affiche, lisez et suivez les consignes ci-dessous. Messages Suite à donner Préparez une bouteille d'encre usagée vi- de. Le bidon d'encre résiduelle est quasiment plein. Préparez un bidon d'encre résiduelle neuf. U « Options et consommables » à la page 188 Erreur Cartouche Encre Impossible de reconnaître cartouche. Ré- insérez ou remplacez la cartouche. ❏ Retirez et réinsérez la cartouche d’encre. Si le message s’affiche toujours, insérez une cartouche d’encre neuve (ne réinsérez pas la cartouche d’encre à l’origine de l’erreur). ❏ Retirez et réinsérez la replacement cartridge (cartouche de remplacement). Si ce message s’affiche de nouveau sur le panneau de commande, contactez votre revendeur ou l’assistance Epson. U « Procédure de remplacement » à la page 126 ❏ Il est possible que de la condensation se soit formée à l’intérieur de la cartouche. Laissez la cleaning cartridge (cartouche de nettoyage) à température ambiante pendant au moins quatre heures avant de l’installer. U « Remarques sur la manipulation des cartouches d’encre » à la page 28 ❏ Lorsque vous utilisez un type différent d'encre Orange, consultez la section qui suit pour changer l'encre Orange. U Using Orange Ink (Utilisation de l'encre orange) (PDF) Erreur Cartouche Encre Impossible de détecter la cartouche. Réin- sérez ou remplacez la cartouche. Erreur Cartouche Encre Remplacer cartouche de nettoyage. ❏ Retirez et réinsérez la Cleaning cartridge (Cartouche de nettoyage). Si le message s’affiche toujours, insérez une Cleaning cartridge (Cartouche de nettoyage) neuve (ne réinsérez pas la Cleaning cartridge (Cartouche de nettoyage) à l’origine de l’erreur). U « Procédure de remplacement » à la page 126 ❏ Il est possible que de la condensation se soit formée à l’intérieur de la cartouche. Laissez la cleaning cartridge (cartouche de nettoyage) à température ambiante pendant au moins quatre heures avant de l’installer. Niveau Encre Faible Le niveau d’encre est faible. Préparez une cartouche d’encre neuve. U « Options et consommables » à la page 188 Chauffage En Cours... Z Démarrage forcé impres. Un ou plusieurs chauffages n’ont pas encore atteint la température définie. Pour démarrer l’impression sans attendre la fin du préchauffage, appuyez sur la touche Z. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 170Messages Suite à donner Erreur Commande Vérifier réglages impr. sur RIP. ❏ Appuyez sur la touche W et sélectionnez Annuler Le Travail. Vérifiez que le logiciel RIP installé est compatible avec l’imprimante. ❏ Pour l'imprimante SC-S50600 series, si l'Écart Du Cylindre est défini sur 2.0 pour l'impression à l'encre White (Blanc), ce message d'erreur peut être affiché. Appuyez sur la touche W puis sélectionnez Annuler Le Travail pour annuler l’impression. Ensuite, réglez l'Écart Du Cylindre sur 1.5 ou changez les paramètres du RIP pour imprimer. Err données impr (MS) Les données contenant MS ne peuvent être imprimées en mode 9 couleurs. Ce message d'erreur est affiché lorsque des données d'impression utilisant l'encre Metallic Silver (Métallique) sont envoyées alors que le mode d'impression est 9 couleurs. Passez à des données d'impression qui n'utilisent pas l'encre Metallic Silver (Métallique) ou sélectionnez Changer Mode couleur pour changer le mode couleur en 10 couleurs. U « Changer Mode couleur (SC-S70600 series uniquement) » à la page 143 Err correspond. unité Vérif. combinaison de l'unité alim. sup- port et bobine réceptrice auto. Redémarrer l'imprimante. L’unité chargement papier standard est uniquement utilisée avec l’enrouleur papier Automatique standard, l’unité chargement papier gros rouleaux uniquement avec l’enrouleur papier Automatique pour les rouleaux lourds. Si l’unité de chargement du papier n’est pas adaptée à l’enrouleur de papier automatique, mettez l’imprimante hors tension et installez l’équipement correct. U Guide d’installation U Guide d’installation de l’enrouleur automatique gros rouleaux Buses obstruées détectées. Nettoyage recommandé. Arrêtez l’impression et procédez au nettoyage de la tête si vous le jugez nécessaire au vu des résultats de l’impression. U « Nettoyage Des Têtes » à la page 138 Err inst micrologiciel Err mise à j micrologiciel Redémarrez l'imprimante. Mettez l’imprimante hors tension, patientez quelques minutes, puis remettez l’imprimante sous tension. Utilisez l’application EPSON LFP Remote Panel 2 pour procéder de nouveau à la mise à jour du micrologiciel. Si ce message s’affiche de nouveau sur le panneau de commande, contactez votre revendeur ou l’assistance Epson. La tête d’impression est quasiment en fin de vie. La tête d’impression installée est quasiment en fin de vie. Contactez votre revendeur ou l’assistance Epson. Bobine réceptrice auto arrêtée. Le support n’est pas correctement fixé sur l’enrouleur papier Automatique. Appuyez sur la touche W et sélectionnez Annuler Le Travail pour annuler l’impression. Placez le commutateur Auto de l’enrouleur papier Automatique en position Off, puis remettez-le en position initiale et fixez de nouveau le support sur l’enrouleur papier Automatique. U « Enroulement avec la face imprimée vers l'extérieur » à la page 74 U « Enroulement avec la face imprimée vers l'intérieur » à la page 80 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 171Messages Suite à donner Erreur taille support Charger support de taille correcte. La largeur du support actuellement chargé n’est pas correcte. Soulevez le levier de chargement du support et retirez le support. La plus petite largeur autorisée par l’imprimante est de 300 mm (508 mm pour la superposition de couches d'encre). Veillez à ce que la largeur du support soit d’au moins 300 mm. Si ce message s’affiche alors que le support est de largeur correcte, vous pouvez imprimer en sélectionnant Non pour le paramètre Vérifier taille supp. U « Menu Configuration Impr. » à la page 161 Erreur capteur support Support chargé ou imprimé a rencontré un problème. Voir la documentation pour plus d'infor- mations. Appuyez sur la touche W pour effacer le message affiché. Le menu automatique pour les paramètres Réglage auto support, Vérif Buses Auto et Réglage du support est indisponible dans les conditions ou réglages de support qui suivent. ❏ Utilisation de support transparent ou de couleur, ou de papier calque. ❏ L’option Écart Du Cylindre est définie sur 2.5 dans les paramètres du support. ❏ L’imprimante est exposée à la lumière directe du soleil ou aux interférences d’autres sources de lumière ambiante. Dans ces cas, utilisez le menu manuel. Pour exécuter Réglage auto support ou Réglage du support: U « Réglage du support » à la page 91 Pour exécuter Vérif Buses Auto: U « Impression de motifs de vérification des buses » à la page 138 Si l’imprimante est exposée à des interférences d’autres sources de lumière ambiante, protégez-la de ces sources et essayez de nouveau la fonction, elle pourrait alors s'exécuter. Si la fonction échoue après avoir protégé l'imprimante des lumières, utilisez le menu manuel. Si l'erreur est affichée dans d'autres conditions que celles indiquées ci-dessus, lorsque vous tentez d'exécuter Réglage auto support ou le menu auto de Réglage du support, le réglage du motif imprimé peut échouer à cause de buses obstruées. Effectuez un nettoyage des têtes puis réessayez les fonctions. U « Nettoyage Des Têtes » à la page 138 Si cette erreur est affichée dans des conditions autres que celles indiquées ci-dessus, vérifiez que le support chargé dans l'imprimante correspond aux conditions d'utilisation. U « Supports pris en charge » à la page 193 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 172Messages Suite à donner Erreur rouleau pression Les rouleaux de pression ne sont pas po- sitionnés correctement. Relâchez le levier de chargement et repla- cez les rouleaux. L’un des problèmes suivants s’est produit. Repositionnez les rouleaux, comme indiqué dans la section « Zone d’impression ». ❏ Aucun des rouleaux n’est positionné à l’intérieur de la zone délimitée par les étiquettes noires. ❏ Un seul rouleau est positionné à l’intérieur de la zone délimitée par les étiquettes noires. ❏ Les rouleaux situés sur les bords du support ne sont pas de même type. (un rouleau haute pression d’un côté et un rouleau basse pression de l’autre) ❏ L’option Oui est sélectionnée pour Vérifier taille supp. dans le menu des paramètres d’impression, et un rouleau est positionné dans une étiquette noire placée dans la zone du support. ❏ Deux rouleaux sont positionnés à l’intérieur d’une même étiquette noire. U « Zone imprimable » à la page 96 Erreur superpos. encre Les rouleaux de pression ne sont pas po- sitionnés correctement. Replacez les rouleaux. Vous utilisez des rouleaux presseurs basse pression. Utilisez des rouleaux haute pression pour superposer des couches d’encre. Type rouleau incorrect Relâchez, puis réglez de nouveau le levier de chargement. Sélectionnez ensuite le réglage Type de rouleau adapté. ❏ Est-ce que le Type de rouleau indiqué lors du chargement du support correspond bien au type de rouleau utilisé ? Relevez le levier de chargement de support pour corriger l'erreur. Abaissez le levier de chargement de support et suivez les instructions affichées sur l'imprimante pour indiquer correctement le Type de rouleau. Appuyez sur # et procédez à une Main- tenance des têtes. Ce message est affiché lorsque le nettoyage régulier n'a pas été effectué comme prévu dans le planning. Si vous continuez à utiliser l'imprimante sans effectuer ce nettoyage régulier, vous risquez de constater des gouttes d'encre, des buses obstruées ou des dommages aux têtes d'impression. U « Nettoyage » à la page 109 En cas d’appel de maintenance/demande d’entretien Messages d’erreur Suite à donner Maintenance Requise Pièce À Changer/Proche Chgt Pièce XXXXXXXX Un composant de l’imprimante approche de sa limite de durée de service. Contactez votre revendeur ou le support Epson et indiquez-leur le code de demande de maintenance. Vous ne pouvez pas effacer la demande de maintenance tant que la pièce n’a pas été remplacée. Une demande d’entretien intervient si vous continuez à utiliser l’imprimante. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 173Messages d’erreur Suite à donner Demande d’Entretien XXXX Erreur XXXX Mett. hors & ss tension. Si cela ne fonction- ne pas, notez le code et contactez assis- tance. Une demande d’entretien a lieu dans les cas suivants : ❏ Le câble d’alimentation n’est pas fermement connecté ❏ Une erreur qui ne peut pas être résolue se produit En cas de demande d’entretien, l’imprimante arrête automatiquement l’impression. Mettez l’imprimante hors tension, déconnectez le câble d’alimentation de la sortie et de l’entrée CA sur l’imprimante, puis reconnectez. Mettez l’impression sous tension plusieurs fois. Si cette demande d’entretien s’affiche de nouveau sur l’écran LCD, contactez votre revendeur ou l’assistance Epson. Indiquez-leur le code de la demande d’entretien (« XXXX »). EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 174Dépannage Vous ne pouvez pas imprimer (parce que l’imprimante ne fonctionne pas) L’imprimante ne s’allume pas

Le câble d’alimentation est-il raccordé à laprise secteur ou au connecteur d’entrée del’imprimante ?Vérifiez que le câble d’alimentation est correcte-ment raccordé à l’imprimante. Existe-t-il un problème au niveau de la prisesecteur ?Vérifiez que la prise secteur fonctionne en bran-chant le câble d’alimentation d’un autre appareilélectrique. L’imprimante ne communique pas avec l’ordinateur

Le câble est-il correctement branché ?Assurez-vous que le câble d’interface de l’impriman-te est correctement branché dans le connecteur del’imprimante et de l’ordinateur prévu à cet effet. Vé-rifiez aussi que le câble n’est pas coupé ou plié. Sivous avez un câble de rechange, essayez de connec-ter à l’aide du câble de rechange. Les caractéristiques du câble d’interfacecorrespondent-elles à celles de l’ordinateur ?Assurez-vous que les spécifications du câble d’inter-face correspondent à celles de l’imprimante et del’ordinateur.U « Tableau de spécifications » à la page 200 Si vous avez un hub USB, l’utilisez-vouscorrectement ?Dans la spécification USB, les connexions en chaînede cinq hubs USB sont possibles. Cependant, nousvous conseillons de connecter l’imprimante au pre-mier hub directement raccordé à l’ordinateur. Selonle hub que vous utilisez, le fonctionnement de l’im-primante risque de devenir instable. Si cela se pro-duit, branchez le câble USB directement dans le portUSB de votre ordinateur. Le hub USB est-il correctement reconnu ?Assurez-vous que le hub USB est correctement re-connu sur l’ordinateur. Si tel est le cas, déconnectezle concentrateur USB de l’ordinateur et connectez di-rectement l’ordinateur à l’imprimante. Pour plus d’in-formations sur le fonctionnement du hub USB, con-tactez le fabricant. Vous ne pouvez pas imprimer dans un environnement réseau

Les paramètres réseau sont-ils corrects ?Pour connaître les paramètres requis, adressez-vousà votre administrateur réseau. Connectez l’imprimante directement àl’ordinateur en utilisant un câble USB, puisessayez d’imprimer.Si vous pouvez imprimer via le câble USB, le problè-me vient de l’environnement réseau. Contactez vo-tre administrateur système ou consultez le manuelde votre système réseau. Si vous ne pouvez pas im-primer via USB, consultez la section appropriée dansle présent Guide de l’utilisateur. L’imprimante présente une erreur

Pour savoir si des erreurs se sont produitessur l’imprimante, vérifiez les témoins et lesmessages sur le panneau de commande del’imprimante.U « Panneau de commande » à la page 21U « Lorsqu’un message s’affiche » à la page 170 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 175L’imprimante émet un bruit identique à celui de l’impression, mais rien ne s’imprime La tête d’impression bouge, mais rien ne s’imprime

Vérifiez le fonctionnement de l’imprimante. Imprimez un motif de test. Il est possible d’imprimerdes motifs de test sans connecter l’imprimante à unordinateur. Les motifs de test permettent de vérifier l’état et le fonctionnement de l’imprimante. U « Im- pression de motifs de vérification des buses » à lapage 138Reportez-vous à la section suivante pour connaîtrela procédure à suivre en cas d’impression incorrectedu motif.

Le message Réglage Auto Moteur s’affiche-t-il sur l’écran du panneau de commande ? L’imprimante ajuste le moteur interne. Attendez unmoment sans mettre l’imprimante hors tension.

Le message Circulation encre... s’affiche-t-il sur l’écran du panneau de commande ? L'imprimante effectue la circulation d'encre automa-tique pour éviter le dépôt d'encre de couleur d'ac-compagnement dans la tête d'impression ou le tu-be. Si le message Annuler est affiché en bas à gau-che de l'écran, appuyez sur la touche W pour annu-ler la circulation d'encre. L'annulation est impossiblelorsque la circulation d'encre est requise. U « Remarques sur l'utilisation d'encres de couleur d'accompagnement (SC-S70600 series, SC-S50600series) » à la page 30 Le motif de test n’est pas imprimé correctement

Effectuez un nettoyage des têtes. Il est possible que les buses soient obstruées. Impri-mez de nouveau un motif de test une fois la tête net-toyée.U « Nettoyage Des Têtes » à la page 138

L’imprimante est-elle restée longtemps sans être utilisée ? S’il y a longtemps que l’imprimante n’a pas été utili-sée, les buses sont probablement sèches et obs-truées. Mesures à prendre lorsque l’imprimante n’a pas été utilisée pendant longtemps U « Remar- ques sur l’absence d’utilisation de l’imprimante » àla page 27 L’impression ne répond pas à votre attente La qualité d’impression est médiocre, irrégulière, trop claire, trop foncée, présente un grain évident ou une teinte incorrecte

Les buses de la tête d’impression sont-elles bouchées ? Si les buses sont obstruées, certaines buses ne pro-jettent pas l’encre et la qualité d’impression se dégra-de. Imprimez un motif de test.U « Impression de motifs de vérification des bu-ses » à la page 138

Effectuez un Alignement Des Têtes. Étant donné qu’il y a un léger écart entre la tête d’im-pression et le support, les points d’atterrissage desdifférentes couleurs d’encre peuvent être affectéspar l’humidité, la force d’inertie appliquée par la têted’impression, le sens de déplacement de la tête d’im-pression (de droite à gauche ou de gauche à droite)ou l’utilisation de deux têtes d’impression (tous lesmodèles sauf SC-S30600 series). De ce fait, les impres-sions peuvent présenter du grain ou être floues.. Sélectionnez Réglage du support — Alignement Des Têtes dans les paramètres du support pour cor-riger un mauvais alignement des têtes survenant encours d'impression.U « Alignement Des Têtes » à la page 93

Effectuez un Réglage alimentation. Des écarts importants au niveau de l''alimentationse traduisent par des bandes (bandes horizontales,couleur inégale, zébrures). Sélectionnez Réglage du support — Réglage alimentation dans les paramè- tres du support pour apporter des corrections enfonction du support voulu.U « Réglage alimentation » à la page 91 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 176o Utilisez-vous une cartouche d’encre d’origine Epson ? Cette imprimante a été conçue pour une utilisation avec des cartouches d’encre Epson. Si vous utilisez des cartouches d’encre qui ne sont pas d’origine Epson, il est possible que les impressions soient pâ- les ou que les couleurs de l’image imprimée ne cor- respondent pas à celles de l’original parce que le ni- veau d’encre restante n’est pas correctement détec- té. Veillez à utiliser une cartouche correcte.

Utilisez-vous une vieille cartouche d’encre ? La qualité de l’impression diminue lorsque vous utili- sez une vieille cartouche d’encre. Remplacez la car- touche d’encre par une neuve. Utilisez l’encre de la cartouche avant la date indiquée sur l’emballage ou dans les six mois qui suivent l’ouverture, selon l’échéance qui survient en premier.

La température des chauffages est-elle correcte ? Augmentez la température si les résultats de l’im- pression sont flous ou tachés ou si l’encre coagule. Notez cependant qu’une température trop élevée peut entraîner le rétrécissement, le froissement ou la détérioration du support. En outre, un certain temps peut être nécessaire pour que les chauffages atteignent la température souhai- tée si la température ambiante est faible. Il est égale- ment possible que les chauffages n’aient pas l’effet souhaité une fois la température sélectionnée attein- te si le support est trop froid. Attendez que le sup- port ait atteint la température ambiante pour l’utiliser.

Les paramètres du support sont-ils corrects ? Vérifiez que les paramètres du support dans le logi- ciel RIP ou sur l’imprimante correspondent au sup- port utilisé.

L’option Largeur Des Données est-elle sélectionnée pour le paramètre Mouvement des têtes ? Lorsque l’option Largeur Des Données est sélection- née pour le paramètre Mouvement des têtes dans le menu de configuration, la vitesse d’impression augmente mais la qualité d’impression peut légère- ment baisser. Pour une meilleure qualité d’impres- sion, sélectionnez l’option Largeur Cpte Imprim pour le paramètre Mouvement des têtes. U « Menu Configuration Impr. » à la page 161

Avez-vous comparé le résultat de l’impression avec l’image affichée à l’écran ? Étant donné que les moniteurs et les imprimantes restituent différemment les couleurs, les couleurs im- primées ne correspondent pas toujours parfaite- ment aux couleurs affichées.

Un capot de l’imprimante était-il ouvert lors de l’impression ? L’ouverture des capots lors de l’impression entraîne l’arrêt brutal de la tête d’impression, ce qui génère des couleurs non uniformes. N’ouvrez pas les capots lorsque l’impression est en cours.

Le message Niveau Encre Faible s’affiche-t-il sur l’écran du panneau de commande ? La qualité d’impression risque de se dégrader lors- que le niveau d’encre est faible. Nous vous recom- mandons de remplacer la cartouche d’encre par une neuve. Si vous constatez une différence de couleur même après le remplacement de la cartouche d’en- cre, nettoyez plusieurs fois la tête d’impression.

Secouez les cartouches d’encre. Un dépôt s’est peut-être formé dans l’encre White (Blanc) ou Metallic Silver (Métallique). Secouez bien la cartouche et lancez plusieurs opérations de Circu- lation de l'encre. Pour secouer les cartouches d’encre U « Agita- tion » à la page 126 Circulation de l’encre U « Menu Maintenance » à la page 164 Si le problème persiste, effectuez l'opération Ra- fraîch. Encre. U « Rafraîch. Encre » à la page 141

Le type d'encre Orange a-t-il été modifié ? Si vous remarquez une modification du ton de la cou- leur après avoir modifié le type d'encre Orange, créez un profil pour le type d'encre Orange que vous utilisez puis recréez les données d'impression. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 177Les données imprimées ne sont pas correctement positionnées sur le support

Le support est-il correctement chargé et les marges sont-elles correctes ? Si le support n’est pas correctement chargé, il est possible que les résultats soient décentrés ou qu’une partie des données ne soit pas imprimée. Vous pouvez vérifier que les options correctes sont sélectionnées pour les paramètres Marge latérale et Position départ impr. dans le menu de configu- ration. U « Chargement des supports (SC-S70600 series, SC- S50600 series) » à la page 40 U « Chargement des supports (SC-S30600 series) » à la page 54 U « Menu Configuration Impr. » à la page 161

Le support est-il incliné ? Si l’option Non est sélectionnée pour le paramètre Vérifier biais support dans le menu de configura- tion, l’impression se poursuit lorsque le support est incliné et les données sont imprimées hors de la zo- ne d’impression. Réglez Vérifier biais support sur Oui dans le menu. U « Menu Configuration Impr. » à la page 161

Le support est-il suffisamment large pour les données d’impression ? Normalement, l’impression s’arrête si l’image impri- mée est plus large que le support. Les données se- ront cependant imprimées au-delà des bords du sup- port si l’option Non est sélectionnée pour le paramè- tre Vérifier taille supp. dans le menu de configura- tion. Sélectionnez Oui pour le paramètre Vérifier taille supp. dans le menu de configuration. U « Menu Configuration Impr. » à la page 161 Les lignes de règles verticales sont désalignées

Le support est-il gondolé ? Certains types de supports peuvent se gondoler dans certaines conditions (humidité et température) lorsqu’ils sont installés dans l’imprimante. Si le sup- port est gondolé, appuyez sur la touche d du pan- neau de commande pour entraîner le support et évi- ter la zone affectée. Nous vous recommandons de réduire la température et l’humidité pour éviter que le support ne gondole.

La tête d’impression est-elle désalignée ? Si la tête d’impression est désalignée, les lignes de règles peuvent elles aussi être désalignées. Dans ce cas, sélectionnez Réglage du support — Aligne- ment Des Têtes dans les paramètres du support, pour corriger un mauvais alignement des têtes sur- venant en cours d'impression. U « Alignement Des Têtes » à la page 93 La surface imprimée présente des éraflures ou des taches

Le support est-il trop épais ou trop fin ? Vérifiez les spécifications du support de manière à vous assurer qu’il est compatible avec l’imprimante. Si vous utilisez un logiciel RIP, contactez le fabricant pour obtenir plus d’informations sur les paramètres et les supports qui peuvent être utilisés.

Le support est-il gondolé ? Certains types de supports peuvent se gondoler dans certaines conditions (humidité et température) lorsqu’ils sont installés dans l’imprimante. Si le sup- port est gondolé, appuyez sur la touche d du pan- neau de commande pour entraîner le support et évi- ter la zone affectée. Nous vous recommandons de réduire la température et l’humidité pour éviter que le support ne gondole.

Le support est-il froissé ou plié ? Les supports froissés ou pliés risquent de ne pas col- ler au cylindre et d’entrer en contact avec la tête d’im- pression, ce qui entraîne des taches ou des couleurs non uniformes.

L’essuyeur, les capuchons ou la tête d’impression sont-ils tachés ? La présence d’encre, de fibres ou de poussière au- tour de l’essuyeur, des capuchons ou de la tête d’im- pression peut entraîner des taches causées par l’ac- cumulation d’encre. Nettoyez la zone affectée. U « Nettoyage » à la page 109 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 178o Est-ce que la tête d’impression touche la surface d’impression ? Si le côté imprimé du support est éraflé, sélection- nez Configuration support — Personnaliser régla- ges sur le panneau de commande, afin de changer l'Écart Du Cylindre en fonction du support chargé. Si le support est de nouveau éraflé après que avoir changé l'Écart Du Cylindre, augmenter la Tension support ; ceci pourrait améliorer les résultats. U « Personnaliser réglages » à la page 156 Après avoir change l'Écart Du Cylindre ou la Ten- sion support, effectuez de nouveau un Réglage du support. U « Réglage du support » à la page 91 Les zones bloquées par les rouleaux presseurs sont tachées

Les rouleaux presseurs sont-ils tachés ? Nettoyez les rouleaux presseurs. U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) » à la pa- ge 119 Il est impossible de déboucher les buses obstruées

Le nettoyage est-il effectué régulièrement ? Si des fibres ou de la poussière sont collées sur la zone autour de la tête d'impression, des capuchons (photo 1), de l'essuyeur (photo 2) ou du tampon de rinçage, les buses peuvent s'obstruer pendant l'im- pression. En outre, si les fibres ou la poussière ne sont pas retirées, il est impossible de déboucher les buses même après un nettoyage répété de la tête d'impression. En outre, comme le montre la photo (3), la présence d'une couche d'encre séchée empê- che l'obturation, entraînant l'échec de l'impression. Nettoyez régulièrement la zone affectée. U « Nettoyage » à la page 109 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 179o Remplacement des consommables. Si le problème persiste après plusieurs opérationsde Nettoyage Des Têtes ou nettoyages réguliers,les essuyeurs ou les dispositifs de nettoyage des es-suyeurs peuvent être usé ou endommagés. Nousvous recommandons de les remplacer lorsque vousconstatez les symptômes suivants.❏ Essuyeur : le bord de l'essuyeur reste rugueuxmême après l'enlèvement taches à l'aide del'essuyeur stérile. Sinon, l'essuyeur est fissuré.❏ Dispositif de nettoyage de l'essuyeur : unecouche d'encre s'est collée en face arrière de lasection absorbante.U « Remplacement de l’essuyeur et dudispositif de nettoyage de l’essuyeur » à lapage 129❏ Tampon de rinçage : encre collée à la surface,impossible de retirer les fibres ou la poussière.U « Remplacement du tampon de rinçage » àla page 131 De l'encre coule

Le support est-il manipulé correctement ? Si les points suivants ne sont pas respectés lors de lamanipulation du support, de petites quantités depoussière ou de fibres peuvent adhérer au supportet générer la formation de gouttes d'encre sur l'im-pression.❏ Ne placer un support exposé directement sur le sol. Le support doit être rembobiné et replacé dansson emballage d'origine pour le stocker.❏ Ne transportez pas le support en plaçant lasurface du support contre vos vêtements.Manipulez le support dans son emballageindividuel et sortez-le juste avant de le chargerdans l'imprimante. Lignes horizontales ou bandes de couleur inégale Plusieurs causes sont possibles. Exécutez la procédure suivante jusqu'à ce que les résultats d'impression soient meilleurs. Si les problèmes suivants ne peuvent être corrigés, ce symptôme ne pourra être éliminé par aucune action. Avant de faire quoi que ce soit, assurez-vous que de tels problèmes ont été corrigés. ❏ Les buses sont obstruées. U « Recherche de buses obstruées » à la page 137 ❏ Les paramètres du support ne sont pas configurés correctement. U « Enregistrement des paramètres du support » à la page 87

Vérifiez la fixation des plaques de maintien du support Si une plaque de maintien du support n'est pas correctement installée, l'alimentation du support peut être incorrecte. Consultez la rubrique suivante et fixez à nouveau les plaques de maintien du support. U « Chargement et remplacement des supports » à la page 36 Si la fixation correcte de la plaque de maintien du support ne corrige toujours pas le problème, passez aux mesures suivantes.

Résolution du problème de formation de précipité de l'encre L'encre peut sédimenter (des composants se déposent au fond du liquide) à l'intérieur de l'imprimante. Effectuez l'opération Rafraîch. Encre. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 180U « Rafraîch. Encre » à la page 141 Si l'erreur se reproduit après l'opération Rafraîch. Encre, procédez comme suit.

Réglage alimentation Le réglage de l'alimentation peut être nécessaire en fonction du support utilisé. Si la largeur du rouleau est différente, un réglage indépendant est requis, même avec le même support. Dans Réglage du support, sélectionnez Réglage alimentation — Manuel — Motif 500mm pour effectuer le réglage. U « Modification des paramètres au cours de l'impression » à la page 94 Si le réglage de l'alimentation ne corrige pas le problème, passez à la mesure suivante.

Résolution des différences de temps de séchage de l'encre Au cours de l'impression bidirectionnelle, le mouvement de la tête d'impression peut occasionner des différences de temps de séchage de l'encre. Tout d'abord, effectuez une impression unidirectionnelle depuis le logiciel RIP. Si cela améliore la qualité des résultats, changez les paramètres Température chauffage ou Tps séchage par passag, et réglez-les de manière à ce que les bandes et les inégalités soient améliorées au cours de l'impression bidirectionnelle. U « Chauffage et séchage » à la page 94 Tout d'abord, configurez le paramètre Température chauffage comme décrit ci-dessous.

1) Configurez temporairement les paramètres

de température pour le préchauffage, le chauffage du cylindre et l'après-chauffage à une température supérieure au réglage nor- mal.

2) Effectuez une impression bidirectionnelle et

vérifiez si l'impression est meilleure.

3) Si le problème n'est pas corrigé, réglez les pa-

ramètres de température pour le préchauffa- ge, le chauffage du cylindre et l'après-chauf- fage sur une valeur légèrement inférieure. Répétez les étapes 2 et 3 jusqu'à ce que vous obte- niez de meilleurs résultats. Si le changement du réglage du paramètre Température chauffage ne corrige pas le problème, réglez le paramètre Tps séchage par passag de la façon suivante.

1) Réglez la valeur du paramètre sur 0.1.

2) Effectuez une impression bidirectionnelle et

vérifiez si l'impression est meilleure.

3) Si le problème n'est pas corrigé, augmentez

encore la valeur du paramètre. Répétez les étapes 2 et 3 jusqu'à ce que vous obte- niez de meilleurs résultats. Si les mesures ci-dessus ne corrigent pas le problème, passez à la mesure suivante.

Vérification du paramètre microweave (M/W) Le paramètre microweave (M/W) peut être inadéquat sur le RIP. Reportez-vous au tableau d'association du réglage et de bande du paramètre microweave (M/W) mis au point par Epson, changez les réglages en fonction du support utilisé, puis vérifiez si les résultats sont meilleurs. Tableau d'association paramètre et bande Microweave (M/W) mis au point par Epson U « Tableau d'association paramètre et bandes Microweave (M/W) » à la page 197 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 181Taches dues au contact de la tête Le support et la tête d'impression sont en contact au cours de l'impression. Exécutez la procédure suivante jusqu'à ce que les résultats d'impression soient meilleurs.

Coupez les sections du support qui sont gondolées ou froissées Si le support n'est pas stocké correctement ou s'il est resté chargé dans l'imprimante, il peut se gondoler ou se froisser. Si vous utilisez le support dans cet état, la tête d'impression et la partie relevée du support peuvent se toucher et entraîner la formation de taches. Coupez les sections gondolées ou froissées avant d'utiliser le support. En outre, stockez le support comme décrit dans le manuel fourni avec l'imprimante et chargez le support dans l'imprimante juste avant l'impression. Si le problème n'est pas corrigé même en imprimant sur les parties non gondolées ni froissées du support, exécutez la mesure suivante.

Chargement correct du support dans l'imprimante et configuration appropriée des paramètres du support Si la configuration de la méthode de chargement du support, la température de chauffage, la tension, l'aspiration et d'autres paramètres est incorrecte, le support peut se gondoler et se froisser. Assurez-vous que la méthode de chargement et les réglages sont corrects. U « Chargement et remplacement des supports » à la page 36 U « Précautions concernant les paramètres » à la page 88 Si les mesures ci-dessus ne corrigent pas le problème, passez à la mesure suivante.

Réglage de la Température chauffage Le réglage de la température de chauffage est peut être trop élevé. Configurez le paramètre Température chauffage comme décrit ci-dessous.

1) Configurez temporairement le réglage de la

température sur chaque chauffage sur les températures suivantes. Pré-chauffage : 30, chauffage du cylindre : 30, après-chauffage : 40 U « Chauffage et séchage » à la page 94

2) Imprimez et vérifiez si le papier est moins

gondolé. Si le support est moins gondolé, cela signifie que la température de chauffage était trop élevée.

3) Tout en augmentant progressivement les ré-

glages de la température de pré-chauffage, de chauffage du cylindre et de l'après-chauf- fage, répétez les tests d'impression jusqu'à ce que vous obteniez un état optimal du support. Si le problème n'est pas corrigé après avoir exécuté l'étape 1, restaurez le réglage d'origine du paramètre Température chauffage, puis exécutez la mesure suivante.

Réglage de la Tension support Le réglage du paramètre Tension support diffère en fonction du support utilisé. Lors de l'utilisation d'un support vinyle, de film transparent ou blanc ou de toile Utilisez la procédure suivante pour ajuster le paramètre Tension support. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 1821) Définissez temporairement le paramètre sur 2. U « Personnaliser réglages » à la page 156

2) Imprimez et vérifiez si l'impression est meil-

3) Si le problème n'est pas corrigé, augmentez

la valeur du paramètre d'un niveau. Répétez les étapes 2 et 3 jusqu'à ce que l'impres- sion soit meilleure dans une plage pouvant attein- dre une valeur de réglage de 5.

• Si vous utilisez les modèles SC-S70600 series ou SC-S50600 series et que le réglage de la va- leur du paramètre Tension support ne corrige pas le problème, exécutez la mesure suivante.

1) Réglez la Vitesse alimentation sur Lv1.

U « Personnaliser réglages » à la pa- ge 156

2) Définissez temporairement le paramètre

Tension support sur 2.

3) Imprimez et vérifiez si l'impression est

4) Si le problème n'est pas corrigé, augmen-

tez la valeur du paramètre d'un niveau. Répétez les étapes 3 et 4 jusqu'à ce que l'impres- sion soit meilleure dans une plage pouvant at- teindre une valeur de réglage de 5. Si les mesures ci-dessus ne corrigent pas le pro- blème, restaurez la valeur par défaut du para- mètre Tension support et exécutez la mesure suivante.

• Sur le modèle SC-S30600 series, si le réglage de la Tension support ne corrige pas le problème, restaurez la valeur par défaut du paramètre Ten- sion support et exécutez la mesure suivante. Lors de l'utilisation de bannières La procédure correspondant à votre modèle d'imprimante est décrite ci-dessous et réglez le paramètre Tension support.

• Utilisation de SC-S70600 series ou SC-S50600 series

1) Définissez temporairement le paramètre

sur 2. U « Personnaliser réglages » à la pa- ge 156

2) Imprimez et vérifiez si l'impression est

3) Si le problème n'est pas corrigé, augmen-

tez la valeur du paramètre d'un niveau. Répétez les étapes 2 et 3 jusqu'à ce que l'impres- sion soit meilleure dans une plage pouvant at- teindre une valeur de réglage de 5. Si le réglage de la Tension support ne corrige pas le problème, restaurez la valeur par défaut du paramètre Tension support et exécutez la mesure suivante.

• Lors de l'utilisation du modèle SC-S30600 series

1) Réglez le paramètre sur 40.

U « Personnaliser réglages » à la pa- ge 156

2) Imprimez et vérifiez si l'impression est

meilleure. Si le réglage de la Tension support ne corrige pas le problème, restaurez la valeur par défaut du paramètre Tension support et exécutez la mesure suivante.

Vérification du chargement correct du support dans enrouleur papier Automatique Si la méthode de fixation du support dans le mandrin de rouleau d'enroulement ou la méthode de fixation des contrepoids est inappropriée, le support peut tourner autour du rouleau au cours de l'enroulement, ce qui peut froisser ou relever le support. Vérifiez si les actions suivantes ont été exécutées correctement : fixation du support sur l'enrouleur papier Automatique et fixation des contrepoids. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 183U « Utilisation de l’Enrouleur papier Automatique » à la page 71 Si les mesures ci-dessus ne corrigent pas le problème, passez à la mesure suivante.

Réglage de la Aspiration du support Le support peut se soulever en raison de la faiblesse de l'aspiration de celui-ci. Réglez le paramètre Aspiration du support de la manière suivante.

1) Définissez temporairement le paramètre

sur 10. U « Personnaliser réglages » à la page 156

2) Imprimez et vérifiez si le support est moins

froissé. Si le support est moins froissé, l'aspiration du support était trop faible.

3) Tout en diminuant progressivemnt le régla-

ge du paramètre Aspiration du support, ré- pétez les tests d'impression jusqu'à obtenir un résultat optimal. Support Le support est froissé

Les options Tension support ou Vitessealimentation du menu de configurationsont-elles adaptées au support ?Si ces options ne sont pas correctement réglées enfonction du support, il est possible que le supportsoit froissé ou déchiré lors de l’impression.U « Personnaliser réglages » à la page 156 Les chauffages sont-ils réglés sur unetempérature trop élevée ?Réglez la température des chauffages de manièreadaptée au support. Sélectionnez Non pour le paramètre Mesurede la tension dans le menu de configuration.Il est possible que le réglage automatique de la ten-sion ne tende pas certains types de supports de ma-nière adaptée, ce qui entraîne une tension insuffisan-te ou d’autres problèmes de tension qui interfèrentavec l’impression.U « Personnaliser réglages » à la page 156 Bourrages du support

Le support est-il enroulé, plié, incurvé,froissé ou ondulé ?Coupez et retirez la partie enroulée, pliée, incurvée,froissée ou ondulée.U « Découpe du support » à la page 68 Le support est-il chargé juste avantl’impression ?Le support laissé dans l’imprimante peut être froissépar les rouleaux presseurs, et il peut aussi s'ondulerou s'enrouler tout seul. Le support est-il trop épais ou trop fin ?❏ Vérifiez les spécifications du support demanière à vous assurer qu’il peut être utilisédans l’imprimante.U « Supports pris en charge » à la page 193❏ Pour plus d'information sur la configuration desparamètres d'impression via le RIP logiciel,contactez l'éditeur du RIP. Le paramètre Aspiration du support est-ilréglé sur une valeur trop élevée ?Réduisez l'Aspiration du support (la force d'aspira-tion du support le long de son trajet).U « Personnaliser réglages » à la page 156 L’impression ne s’arrête pas à la fin du rouleau

Le dispositif de détection de fin du supportest-il réglé sur Non ?Il est impossible de détecter la fin du support si le réglage Paramètres avancés — Mesure de la ten- sion (dans les paramètres du support) ou Vérifierfin support dans le menu Configuration Impr. a étédéfini sur Non.U « Personnaliser réglages » à la page 156U « Menu Configuration Impr. » à la page 161 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 184Suppression des bourrages Procédez comme suit pour supprimer les bourrages.

Attention :Veillez à ne pas vous coincer les mains ou lesdoigts lors de l’ouverture ou de la fermeture ducapot avant. Le non-respect de cette consigne peutentraîner des blessures.

Ouvrez le capot avant.

Mettez l’imprimante hors tension. Si un message s’affiche et que l’imprimante ne s’éteint pas, débranchez les deux câbles d’alimentation.

Déplacez les plaques de maintien du support hors du passage.

Important :Cessez d’utiliser l’imprimante si les plaquesde maintien du support sont déformées,faute de quoi vous risquez d’endommagerles rouleaux presseurs ou la tête d’impression.Contactez votre revendeur ou l’assistanceEpson. Plaques coulissantes de maintien du support Déplacez les plaques de maintien du support vers les bords gauche et droit du cylindre. Pour cela, maintenez les deux languettes de ces plaques. Plaques insérables de maintien du support Dégagez les plaques de maintien du support des deux côtés du support.

Si la tête d’impression se trouve sur le support, éloignez-la du bourrage.

Important :Ne déplacez la tête d’impression qu’aprèsavoir déplacé les plaques de maintien dusupport hors du passage. Le contact avec desplaques de maintien du support déforméespourrait endommager la tête d’impression.

Soulevez le levier de chargement du support. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 185F Tirez le support jusqu’à la rainure du cutter etretirez les morceaux déchirés ou froissés à l’aided’un cutter. Rembobinez manuellement le support découpé. Retirez le support encore présent à l’intérieurde l’imprimante. Mettez l’imprimante sous tension. Important :Si l’imprimante ne fonctionne pas pendantune période prolongée, la tête d’impressionn’est pas protégée et sèche, ce qui rendl’impression normale impossible lorsquel’imprimante est de nouveau mise soustension.La mise sous tension de l’imprimante activeautomatiquement la fonction d’obturationde la tête d’impression.Rechargez le support et reprenez l’impression.U « Chargement des supports (SC-S70600 series, SC-S50600 series) » à la page 40U « Chargement des supports (SC-S30600 series) » àla page 54 Autres Le Nettoyage Régulier ne sera pas effectué s'il est défini sur Non, mais le nettoyage automatique est effectué

L'imprimante nettoie la tête via la fonction de main-tenance automatique pour éviter que la tête ne soitendommagée par des buses obstruées. Même si le Nettoyage Régulier est défini sur Non, la maintenance automatique sera obligatoirementeffectuée au bout du délai après impression qui aété spécifié. Les chauffages s’éteignent ou l’Unité additionnelle de séchage en option s’arrête

Le préchauffage, le chauffage du cylindre etl’après-chauffage s’éteignent si aucun travail d’im-pression n’est reçu pendant un certain temps et enl’absence d’erreurs. La durée à l’issue de laquelle leschauffages s’éteignent automatiquement peut êtresélectionnée à l’aide de l’option Minuterie arrêt chauff du menu de configuration. U « Menu Confi- guration Impr. » à la page 161lors de l’utilisation du levier de chargement du sup-port ou lors d’une opération impliquant le matérielde l’imprimante.Une unité additionnelle de séchage est fournie avecle SC-S50600 series. L’écran du panneau de commande s’éteint sans cesse

L’imprimante est-elle en mode Veille ?Le mode de veille de l’imprimante est activé à expi-ration du paramètre Minuterie arrêt chauff et leschauffages s’éteignent. La durée à l’issue de laquelleles chauffages s’éteignent peut être sélectionnéedans le menu Configuration Impr.U « Menu Configuration Impr. » à la page 161Les chauffages sont réactivés et l’imprimante quittele mode de veille lors de la réception d’un travaild’impression, lors de l’utilisation du levier de charge-ment du support ou lors d’une opération impliquantle matériel de l’imprimante.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationRésolution des problèmes 186Le témoin rouge est allumé à l’intérieur de l’imprimante

Il ne s’agit pas d’une panne. Le témoin rouge est placé à l’intérieur de l’impriman- te. Des taches de poudre blanche sont détectées sur les côtés de l'enrouleur papier Automatique

Consultez les sections suivantes et nettoyez la pièce. U « Nettoyage des côtés de l'Enrouleur papier Au- tomatique (si sale) » à la page 122 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Résolution des problèmes 187Annexe Options et consommables Les options et consommables suivants peuvent être utilisés avec cette imprimante (novembre 2014). Pour obtenir les dernières informations, consultez le site internet Epson. Cartouches d’encre

T7169 White (Blanc) T716A Metallic Silver (Métallique) T716B SC-S50600 Cartouches d’encre Black (Noir) T6871 Cyan T6872 Magenta T6873 Yellow (Jaune) T6874 White (Blanc) T713A EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Annexe 189Modèle Produit Référence SC-S50610 Cartouches d’encre Black (Noir) T6881 Cyan T6882 Magenta T6883 Yellow (Jaune) T6884 White (Blanc) T714A SC-S50670 Cartouches d’encre Black (Noir) T6891 Cyan T6892 Magenta T6893 Yellow (Jaune) T6894 White (Blanc) T715A SC-S50680 Cartouches d’encre Black (Noir) T6901 Cyan T6902 Magenta T6903 Yellow (Jaune) T6904 White (Blanc) T716A SC-S30600 Cartouches d’encre Black (Noir) T6871 Cyan T6872 Magenta T6873 Yellow (Jaune) T6874 SC-S30610 Cartouches d’encre Black (Noir) T6881 Cyan T6882 Magenta T6883 Yellow (Jaune) T6884 SC-S30670 Cartouches d’encre Black (Noir) T6891 Cyan T6892 Magenta T6893 Yellow (Jaune) T6894 SC-S30680 Cartouches d’encre Black (Noir) T6901 Cyan T6902 Magenta T6903 Yellow (Jaune) T6904 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Annexe 190*1 Epson recommande d’utiliser des cartouches d’encre Epson authentiques. Epson ne peut pas garantir la qualité ou la fiabilité des encres non authentiques. L’utilisation d’encres non authentiques peut provoquer des dommages qui ne sont pas couverts par la garantie Epson, et peut, dans certains cas, générer un comportement erratique de l’imprimante. Les informations sur le niveau des encres non authentiques risquent de ne pas s’afficher, et l’utilisation d’encre non authentique est enregistrée pour une utilisation possible par le support de service. *2 Lorsque vous passez au type d'encre Orange, consultez le document Using Orange Ink (Utilisation de l'encre orange) (PDF) pour procéder de manière adéquate. Si les opérations ne sont pas effectuées correctement et qu'un type d'encre Orange est installé, une erreur se produit et l'imprimante ne peut pas être utilisée. U Using Orange Ink (Utilisation de l'encre orange) (PDF) Autres Produit Référence Explication Cleaning cartridge (Cartouche de nettoyage) T6990 Sert à changer le mode couleurs depuis 8 couleurs (non fixes) ou 9 couleurs pour Nettoyage De La Tête, Maint. avt stockage ou Changer Mode couleur. Kit de Maintenance T7241 Contient des tiges de nettoyage, des gants, des essuy- eurs, des dispositifs de nettoyage de l’essuyeur et des tampons de rinçage pour la maintenance de l’imprimante. U « Nettoyage » à la page 109 Kit de graissage pour tige du cha- riot secondaire S210036 Identique au kit de graissage fourni avec l’imprimante. U « Application de graisse sur la tige du chariot secon- daire » à la page 145 Liquide de nettoyage T6993 Identique au liquide de nettoyage fourni avec l’impriman- te. U « Nettoyage » à la page 109 Bidon d'encre résiduelle T7240 Identique au bidon d'encre résiduelle fourni avec l’impri- mante. Cleaning Wiper (Essuyeur de net- toyage) S090012 Identique au kit de Maintenance fourni avec l’imprimante. Cleaning Stick (Tige de nettoyage) S090013 Clean Room Wiper (Essuyeur stéri- le)

S090015 Essuyeur et kit de dispositif de nettoyage d'essuyeur iden- tiques aux articles fournis avec l'imprimante. Media Holding Plate (Plaque de maintien du support) C12C932121 Identique à la plaque coulissante de maintien du sup- port fournie avec l’imprimante. Vendue à l'unité. Pour remplacer une plaque amovible de maintien du support, remplacer en même temps les deux plaques, gauche et droite. U « Remplacement des plaques de maintien du sup- port » à la page 132 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Annexe 191Produit Référence Explication Unité additionnelle de séchage C12C890751 Utilise un ventilateur pour souffler de l’air sur le support et contribuer au séchage. Fourni avec les imprimantes SC-S50600 series. U « Chauffage et séchage » à la page 94 Enrouleur Auto Gros Rouleaux C12C890761 Une unité chargement papier et un enrouleur papier Au- tomatique pour rouleaux lourds (80 kg maximum). *1 Impossible à acheter dans certains pays et certaines régions. Nous vous recommandons d'acheter les produits commerciaux auprès de BEMCOT M-3II by Asahi Kasei Corporation. *2 Impossible à acheter dans certains pays et certaines régions. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Annexe 192Supports pris en charge Vous pouvez utiliser les supports suivants avecl’imprimante.La qualité d’impression est largement affectée par letype et la qualité du support utilisé. Sélectionnez unsupport adapté à la tâche prévue. Pour plusd’informations concernant l’utilisation, reportez-vousà la documentation fournie avec le support oucontactez le fabricant. Avant d'acheter de grandesquantités de support, essayez d'imprimer sur unéchantillon plus petit et vérifiez les résultats. Important :N’utilisez pas de supports froissés, abîmés,déchirés ou sales.Enrouleur automatique standardTaille du mandrinde rouleau2 ou 3 poucesDiamètre extérieurdu rouleauJusqu’à 250 mmLargeur du support

jusqu’à 1 626 mm (64 pouces)Épaisseur du sup- port Jusqu’à 1 mmPoids du rouleau Jusqu’à 40 kg* 508 mm pour la superposition des couches d'encre.Enrouleur Auto Gros RouleauxTaille du mandrinde rouleau2 ou 3 poucesDiamètre extérieurdu rouleauJusqu’à 300 mmLargeur du support

jusqu’à 1 626 mm (64 pouces)Épaisseur du sup- port Jusqu’à 1 mmPoids du rouleau Jusqu’à 80 kg* 508 mm pour la superposition des couches d'encre. Déplacement et transport de l’imprimante Cette section indique comment déplacer ettransporter le produit. Déplacement de l’imprimante Dans le cadre de cette section, nous partons duprincipe que l’imprimante est transportée vers un lieusitué au même étage (sans passer par des escaliers, desrampes ou des ascenseurs). La procédure à suivre pourdéplacer l’imprimante d’un étage à un autre ou latransporter dans un autre bâtiment est détailléeci-dessous.U « Transport » à la page 194 Attention :N’inclinez pas le produit de plus de 10 degrés versl’avant ou vers l’arrière lors du déplacement. Lenon-respect de cette consigne peut entraîner lebasculement de l’imprimante, ce qui peut causerdes accidents. Important :Ne retirez pas les cartouches d’encre. Lenon-respect de cette consigne peut entraîner leséchage des buses de la tête d’impression. Préparation

Vérifiez que l’imprimante est hors tension. Retirez le bidon d'encre résiduelle.U « Remplacement du Bidon d'encrerésiduelle » à la page 128 Déconnectez les cordons d’alimentation et tousles autres câbles. Retirez le support de l’unité chargement papieret de l’enrouleur papier Automatique.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationAnnexe 193E Déverrouillez le support.Déverrouillez les roulettes des pieds gauche etdroit et soulevez complètement les dispositifsde réglage. Déplacez l’imprimante. Important :Utilisez les roulettes du support del’imprimante pour déplacer l’imprimante àl’intérieur, sur une courte distance, sur unsol de niveau. Elles ne peuvent être utiliséespour le transport. Réglages après le déplacement Une fois l’imprimante déplacée, procédez comme suitpour la préparer en vue de l’utilisation. Vérifiez que l'emplacement convient àl'installation, puis installez l'imprimante.Après l'installation, faites un réglage duparallélisme.U Guide d’installationSi vous ne disposez pas du Guide d'installation,contactez votre revendeur ou l’assistance Epson.U « Assistance » à la page 203 Branchez les câbles d’alimentation et mettezl’imprimante sous tension.U Guide d’installation Procédez à une vérification des buses afin devous assurer que les buses ne sont pas obstruées.U « Impression de motifs de vérification desbuses » à la page 138 Effectuez un Réglage auto support dans lesparamètres du support, puis vérifiez la qualitéde l'impression.U « Réglage auto support » à la page 89 Transport Avant de transporter l’imprimante, contactez votrerevendeur ou l’assistance Epson.U « Assistance » à la page 203EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationAnnexe 194Paramètres recommandés pour le support Pour enregistrer les paramètres du support, consultez le tableau ci-dessous. Pour toutes les valeurs des paramètres du support, vous pouvez utiliser le valeurs par défaut, sauf pour les éléments repérés par

U « Positionnement des rouleaux presseurs et du support (pour SC-S70600 series et SC-S50600 series) » à la page 38

Comment fixer les contrepoids U « Utilisation de l’Enrouleur papier Automatique » à la page 71 SC-S30600 series Vinyle adhésif Film transparent/ blanc Bannière Toile Écart Du Cylindre 1.5 1.5 1.5 1.5 Température chauffage Préchauffage 40 40 40 40 Chauffage du cylindre 40 40 40 40 Après-chauffage 50 50 50 50 Paramètres avancés Aspiration du support 4 4 4 4 Tension support 15 15

Comment fixer les contrepoids U « Utilisation de l’Enrouleur papier Automatique » à la page 71 *2 Modifier la valeur par défaut définie en usine EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Annexe 196Tableau d'association paramètre et bandes Microweave (M/W) Les tableaux ci-dessous présentent des exemples pour le RIP logiciel ONYX Graphics. Pour le statut de bande décrit sous « Result (Résultat) », voir la figure ci-dessous. Exemple de bande Exemple de disparité de tonalité SC-S70600 series Résolution (dpi) Nombre de pas- sages Niveau M/W Résultat Recommandation Bannière 720 × 720 6 1Bandes moins probables 2 Disparité de tonalité moins probable

Vinyle 720 × 720 8 3Bandes moins probables 4 Moins de probabilité de disparité de tonalités mais plus de probabilité de bandes 5Bandes moins probables

6 Moins de probabilité de disparité de tonalités mais plus de probabilité de bandes Tous les supports (y compris les bannières/vinyle) 720 × 1440 12 3Bandes moins probables ✓ 4 Disparité de tonalité moins probable SC-S50600 series Résolution (dpi) Nombre de pas- sages Niveau M/W Résultat Recommandation Bannière EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Annexe 197Résolution (dpi) Nombre de pas- sages Niveau M/W Résultat Recommandation 720 × 720 4 1Bandes moins probables 2 Moins de probabilité de disparité de tonalités mais plus de probabilité de bandes 3Bandes moins probables ✓ 4 Moins de probabilité de disparité de tonalités mais plus de probabilité de bandes Vinyle 720 × 1440 6 0Bandes moins probables

1 Moins de probabilité de disparité de tonalités mais plus de probabilité de bandes Tous les supports (y compris les bannières/vinyle) 720 × 1440 8 2Bandes moins probables 3 Disparité de tonalité moins probable ✓ Si les bandes ne peuvent être éliminées par les paramètres décrits ci-dessus, sélectionnez le mode HQ1 dans les paramètres d'impression du RIP. Les bandes et couleurs inégales seront moins probables. Si les bandes ne peuvent être complètement éliminées avec le mode HQ1, sélectionnez le mode HQ2 dans les paramètres d'impression du RIP. Cependant, le grain peut être plus évident qu'avec l'impression en mode HQ1. L'impression dans les modes HQ1 et HQ2 est plus lentes qu'avec les autres modes d'impression qui utilisent le même nombre de passages. Voici un exemple du mode de paramétrage d'impression du RIP. L'affichage du mode de paramétrage sera différent selon le RIP logiciel. ❏ 720 × 720 4pass (HQ1)/720 × 720 4pass (HQ2) ❏ 720 × 1440 6pass (HQ1)/720 × 1440 6pass (HQ2) ❏ 720 × 1440 8pass (HQ1)/720 × 1440 8pass (HQ2) Remarque : Il peut arriver que votre RIP logiciel de gère pas les modes d'impression mentionnés ci-dessus. SC-S30600 series Résolution (dpi) Nombre de pas- sages Niveau M/W Résultat Recommandation Bannière EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Annexe 198Résolution (dpi) Nombre de pas- sages Niveau M/W Résultat Recommandation 720 × 720 4 2 Disparité de tonalité moins probable 3Bandes moins probables ✓ Vinyle 720 × 1440 6 0 Disparité de tonalité moins probable 1Bandes moins probables ✓ Tous les supports (y compris les bannières/vinyle) 720 × 1440 8 3 Disparité de tonalité moins probable 4Bandes moins probables

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Annexe 199Configuration système requise Consultez la documentation du logiciel RIP. Tableau de spécifications Caractéristiques techniques de l’imprimante Méthode d’impression Jet d’encre à la demande Configuration des bu- ses SC-S70600 series: 360 buses x 2 rangées x 10 cou- leurs (Metallic Silver (Métalli- que), Light Black (Gris), Black (Noir), Cyan, Magenta, Yellow (Jaune), Orange/Orange Plus, Light Cyan (Cyan Clair), Light Magenta (Magenta Clair), Whi- te (Blanc)) SC-S50600 series: 360 buses × 2 × 2 rangées × 5 couleurs (White (Blanc), Black (Noir), Cyan, Magenta, Yellow (Jaune)) SC-S30600 series: 360 buses × 2 rangées × 4 cou- leurs (Black (Noir), Cyan, Ma- genta, Yellow (Jaune)) Résolution (maximale) 1440 × 1440 dpi Code de commande ESC/P raster (commande non diffusée) Méthode d’entraîne- ment du support Alimentation par friction Mémoire intégrée 512 Mo pour la mémoire prin- cipale 128 Mo pour le réseau Interface Compatible USB Hi-Speed avec la spécification USB 2.0. 100Base-TX/1000Base-T

100 à 120 V c.a. 200 à 240 V c.a. Fréquence nominale (#1, #2, #3

50 à 60 Hz Caractéristiques techniques de l’imprimante Courant nominal (1, 2) 10A (100 à 120V CA) 5A (200 à 240V CA) Courant nominal (#3

1A (100 à 120V CA) 0,5A (200 à 240V CA) Consommation élec- trique SC-S70600 series (total pour les numéros 1 et 2) Impression : environ 800 W Mode Prêt : environ 580 W Mode de veille : environ 12 W Hors tension : 0,6 W ou moins SC-S50600 series (total pour les numéros 1, 2 et 3)

Impression : environ 895 W Mode Prêt : environ 775 W Mode de veille : environ 14 W Hors tension : 0,9 W ou moins SC-S30600 series (total pour les numéros 1 et 2) Impression : environ 650 W Mode Prêt : environ 520 W Mode de veille : environ 10 W Hors tension : 0,6 W ou moins Température Fonctionnement : 15 à 35 °C (59 à 95

F) (20 à 32 °C/68 à 89

recommandé) Stockage : -20 à 40 °C (-4 à 104

F) (pen- dant un mois à 40 °C (104

F)) Humidité Fonctionnement : 20 à 80 % (40 à 60 % recommandé) (sans condensation) Stockage : 5 à 85 % (sans con- densation) EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Annexe 200Caractéristiques techniques de l’imprimante Plage de température et d'humidité de fonctionnement Dimensions En stockage (minimales) : 2 620 (L) × 963 (P) × 1 311 (H)

SC-S70600 series : environ 229 kg SC-S50600 series : environ 238 kg SC-S30600 series : environ 219 kg *1 Utilisez un câble à paire torsadée blindé (catégorie 5 ou supérieure). *2 Pour unité additionnelle de séchage fournie avec le SC-S50600 series. *3 Enrouleur fourni installé, cartouches d’encre non incluses. Spécifications de l’encre Type Cartouches d’encre spéciales Encre à pigments SC-S70600 series: Metallic Silver (Métallique), Light Black (Gris), Black (Noir), Cyan, Ma- genta, Yellow (Jaune), Orange, Orange Plus, Light Cyan (Cyan Clair), Light Magenta (Magenta Clair), White (Blanc) SC-S50600 series: White (Blanc), Black (Noir), Cyan, Magenta, Yellow (Jaune) SC-S30600 series: Black (Noir), Cyan, Magenta, Yel- low (Jaune) A utiliser avant la date d’expiration Reportez-vous à la date indiquée sur l’emballage (à température nor- male) Expiration de la ga- rantie de qualité d’impression Six mois (à compter de la date d’ou- verture de l’emballage contenant la cartouche d’encre) Température de stockage Non installé : -20 à 40 °C (dans un délai d’un mois à 40 °C) Installé : -10 à 40 °C (quatre jours maximum à 40 °C) Transport : -20 à 60 °C (dans un délai d’un mois à 40 °C, dans les 72 heures à 60 °C) Dimensions des cartouches 40 (L) × 305 (P) × 110 (H) mm Capacité White (Blanc) : 600 ml Metallic Silver (Métallique) : 350 ml Autres couleurs : 700 ml

Important : Ne remplissez pas l’encre à nouveau. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Annexe 201Normes et conformité Sécurité UL 60950-1CSA C22.2 n°60950-1Directive basse ten-sion 2006/95/CEEEN 60950-1CEM FCC section 15, sous-section B, classe ACAN/CSA-CEI/IEC CISPR 22, classe AAS/NZS CISPR 22, classe ADirective EMC2004/108/ECEN 55022, classe AEN 55024EN 61000-3-2EN 61000-3-3

Il s’agit d’un produit de catégorie A. Dans un environnement domestique, ce produit peut créer des interférences radio, auquel cas l’utilisateur peut être amené à prendre des mesures adaptées. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Annexe 202Assistance Site Internet de l’assistance technique Le site web Epson propose une aide relative aux problèmes qui ne peuvent être résolus à l’aide des informations de dépannage incluses dans la documentation du produit. Sur Internet, accédez au site : http://support.epson.net/ Pour télécharger les derniers pilotes, les manuels et d’autres produits téléchargeables, et pour consulter la foire aux questions, rendez-vous à l’adresse : http://www.epson.com Puis sélectionnez la section d’assistance de votre site Internet Epson local. Contacter l’assistance Epson Avant de contacter Epson Si votre produit Epson ne fonctionne pas correctement et que vous ne pouvez résoudre vos problèmes à l’aide des informations de dépannage incluses dans sa documentation, contactez les services d’assistance Epson pour obtenir de l’aide. Si l’assistance Epson de votre région ne figure pas ci-après, contactez le fournisseur auprès duquel vous avez acheté le produit. Pour nous permettre de vous aider plus rapidement, merci de nous communiquer les informations ci-dessous : ❏ Numéro de série du produit (l’étiquette portant le numéro de série se trouve habituellement au dos de l’appareil.) ❏ Modèle ❏ Version du logiciel (pour connaître le numéro de version, cliquez sur About, Version Info ou sur un bouton similaire dans le logiciel du produit.) ❏ Marque et modèle de votre ordinateur ❏ Nom et version de votre système d’exploitation ❏ Nom et version des logiciels que vous utilisez habituellement avec votre produit EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Assistance 203Assistance aux utilisateurs en Amérique du nord Les services d’assistance technique proposés par Epson sont les suivants : Assistance Internet Accédez au site Internet de l’assistance technique Epson à l’adresse http://epson.com/support et sélectionnez votre produit pour rechercher des solutions aux problèmes courants. Vous pouvez télécharger des pilotes et de la documentation, consulter la foire aux questions et obtenir des conseils de dépannage, ou envoyer un e-mail à Epson afin de poser vos questions. Contacter un représentant de l’assistance Appelez le (562) 276-1300 (États-Unis) ou le (905) 709-9475 (Canada) du lundi au vendredi de 6h à 18h (heure du Pacifique). Les horaires de l’assistance technique peuvent être modifiés sans préavis. Le coût de l'appel peut être facturé, éventuellement à longue distance. Avant d’appeler l’assistance Epson, notez les informations et préparez les documents suivants : ❏ Nom du produit ❏ Numéro de série du produit ❏ Preuve d’achat (par exemple, ticket de caisse) et date d’achat ❏ Configuration de l’ordinateur ❏ Description du problème Remarque : Pour obtenir de l’aide pour tout autre logiciel installé sur votre système, reportez-vous à la documentation de ce logiciel afin d’obtenir des informations sur l’assistance technique. Achat de consommables et d’accessoires Vous pouvez acheter des cartouches d’encre, des cartouches de ruban, du papier et des accessoires Epson authentiques auprès d’un revendeur agréé Epson. Pour trouver le revendeur le plus proche, composez le 800-GO-EPSON (800-463-7766). Vous pouvez également acheter en ligne à l’adresse http://www.epsonstore.com (États-Unis) ou http://www.epson.ca (Canada). Assistance aux utilisateurs en Europe Pour plus d’informations sur la procédure de contact du service d’assistance Epson, reportez-vous à votre Document de garantie paneuropéenne. Assistance aux utilisateurs à Taïwan Pour obtenir des informations, une assistance et des services : Internet (http://www.epson.com.tw) Informations sur les caractéristiques produits, pilotes téléchargeables et questions concernant les produits. Centre d’assistance Epson (Tél. : +0800212873) L’équipe du centre d’assistance Epson peut vous assister par téléphone sur les questions suivantes : ❏ Questions commerciales et informations produits ❏ Questions ou problèmes concernant l’utilisation des produits ❏ Questions sur les services de réparation et la garantie EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Assistance 204Centre de services de réparation : Téléphone Télécopie Adresse 02-23416969 02-23417070 No.20, Beiping E. Rd., Zhongzheng Dist., Tai- pei City 100, Taiwan 02-27491234 02-27495955 1F., No.16, Sec. 5, Nanj- ing E. Rd., Songshan Dist., Taipei City 105, Taiwan 02-32340688 02-32340699 No.1, Ln. 359, Sec. 2, Zhongshan Rd., Zhon- ghe City, Taipei County 235, Taiwan 039-605007 039-600969 No.342-1, Guangrong Rd., Luodong Towns- hip, Yilan County 265, Taiwan 038-312966 038-312977 No.87, Guolian 2nd Rd., Hualien City, Hualien County 970, Taiwan 03-4393119 03-4396589 5F., No.2, Nandong Rd., Pingzhen City, Taoyuan County 32455, Taiwan (R.O.C.) 03-5325077 03-5320092 1F., No.9, Ln. 379, Sec. 1, Jingguo Rd., North Dist., Hsinchu City 300, Taiwan 04-23011502 04-23011503 3F., No.30, Dahe Rd., West Dist., Taichung Ci- ty 40341, Taiwan (R.O.C.) 04-23805000 04-23806000 No.530, Sec. 4, Henan Rd., Nantun Dist., Tai- chung City 408, Taiwan 05-2784222 05-2784555 No.463, Zhongxiao Rd., East Dist., Chiayi City 600, Taiwan 06-2221666 06-2112555 No.141, Gongyuan N. Rd., North Dist., Tainan City 704, Taiwan 07-5520918 07-5540926 1F., No.337, Minghua Rd., Gushan Dist., Kaoh- siung City 804, Taiwan 07-3222445 07-3218085 No.51, Shandong St., Sanmin Dist., Kaoh- siung City 807, Taiwan Téléphone Télécopie Adresse 08-7344771 08-7344802 1F., No.113, Shengli Rd., Pingtung City, Pingtung County 900, Taiwan Assistance aux utilisateurs en Australie Epson Australie vise l’excellence en matière de service à la clientèle. Outre la documentation produit, vous disposez des sources d’information suivantes : Votre fournisseur Votre fournisseur peut vous aider à identifier et à résoudre des problèmes, et doit toujours être contacté en premier lieu pour tout problème. Il pourra être en mesure de résoudre rapidement et facilement vos problèmes et de vous conseiller sur la procédure à suivre. Adresse Internet URL http://www.epson.com.au Accédez au site de Epson Australie. Le site permet de télécharger des pilotes, de trouver les coordonnées de Epson, de consulter des informations sur les nouveaux produits et de contacter l’assistance technique (e-mail). Centre d’assistance Epson Le centre d’assistance Epson est le point de contact ultime pour conseiller nos clients. Les opérateurs du centre d’assistance peuvent vous aider à installer, configurer et utiliser votre produit Epson. Le personnel de notre centre d’assistance de pré-vente peut vous documenter sur les produits Epson et vous indiquer le fournisseur ou l’agent de service après-vente le plus proche. Le centre d’assistance Epson apporte des réponses à tous types de demandes. Contact : Téléphone : 1300 361 054 Télécopie : (02) 8899 3789 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Assistance 205Nous vous conseillons de préparer les informations et documents nécessaires avant d’appeler, Afin que nous puissions résoudre votre problème le plus rapidement possible. (documentation de votre produit Epson, type d’ordinateur utilisé, système d’exploitation, logiciels et autres informations que vous jugez nécessaires). Assistance aux utilisateurs à Singapour Epson Singapour propose les sources d’information, l’assistance et les services suivants : Internet (http://www.epson.com.sg) Informations sur les caractéristiques produits, pilotes téléchargeables, foire aux questions, questions commerciales et assistance technique par e-mail. Centre d’assistance Epson (téléphone : (65) 65863111) L’équipe du centre d’assistance Epson peut vous assister par téléphone sur les questions suivantes : ❏ Questions commerciales et informations produits ❏ Questions ou problèmes concernant l’utilisation des produits ❏ Questions sur les services de réparation et la garantie Assistance aux utilisateurs en Thaïlande Pour obtenir des informations, une assistance et des services : Internet (http://www.epson.co.th) Informations sur les caractéristiques produits, pilotes téléchargeables, foire aux questions et assistance par e-mail. Service d’assistance téléphonique Epson (téléphone : (66) 2685-9899) L’équipe du centre d’assistance téléphonique peut vous assister sur les questions suivantes : ❏ Questions commerciales et informations produits ❏ Questions ou problèmes concernant l’utilisation des produits ❏ Questions sur les services de réparation et la garantie Assistance aux utilisateurs au Vietnam Pour obtenir des informations, une assistance et des services : Service d’assistance télé- phonique Epson : 84-8-823-9239 Centre de services : 80 Truong Dinh Street, Dis- trict 1, Hochiminh City Vietnam Assistance aux utilisateurs en Indonésie Pour obtenir des informations, une assistance et des services : Internet (http://www.epson.co.id) ❏ Informations sur les caractéristiques produits, pilotes téléchargeables ❏ Foire aux questions, questions commerciales, questions par e-mail Service d’assistance téléphonique Epson ❏ Questions commerciales et informations produits EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Assistance 206❏ Assistance technique Téléphone : (62) 21-572 4350 Télécopie : (62) 21-572 4357 Centre de services Epson Jakarta Mangga Dua Mall 3rd floor No. 3A/B Jl. Arteri Mangga Dua, Jakarta Téléphone/télécopie : (62) 21-62301104 Bandung Lippo Center 8th floor Jl. Gatot Subroto No. 2 Bandung Téléphone/télécopie : (62) 22-7303766 Surabaya Hitech Mall lt IIB No. 12 Jl. Kusuma Bangsa 116–118 Surabaya Téléphone : (62) 31-5355035 Télécopie : (62) 31-5477837 Yogyakarta Hotel Natour Garuda Jl. Malioboro No. 60 Yogyakarta Téléphone : (62) 274-565478 Medan Wisma HSBC 4th floor Jl. Diponegoro No. 11 Medan Téléphone/télécopie : (62) 61-4516173 Makassar MTC Karebosi Lt. Ill Kav. P7-8 JI. Ahmad Yani No. 49 Makassar Téléphone : (62) 411-350147/411-350148 Assistance aux utilisateurs à Hong-Kong Pour obtenir une assistance technique et d’autres services après-vente, les utilisateurs sont invités à contacter Epson Hong Kong Limited. Internet Epson Hong Kong dispose d’un site Internet local en chinois et en anglais, qui propose les informations et éléments suivants : ❏ Informations produits ❏ Foire aux questions ❏ Dernières versions des pilotes Epson Adresse : http://www.epson.com.hk Service d’assistance technique par téléphone Vous pouvez contacter nos techniciens aux numéros suivants : Téléphone : (852) 2827-8911 Télécopie : (852) 2827-4383 Assistance aux utilisateurs en Malaisie Pour obtenir des informations, une assistance et des services : Internet (http://www.epson.com.my) ❏ Informations sur les caractéristiques produits, pilotes téléchargeables ❏ Foire aux questions, questions commerciales, questions par e-mail EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Assistance 207Epson Trading (M) Sdn. Bhd. Siège social. Téléphone : 603-56288288 Télécopie : 603-56288388/399 Centre d’assistance Epson ❏ Questions commerciales et informations produits (ligne d’information) Téléphone : 603-56288222 ❏ Questions concernant les services de réparation et la garantie, l’utilisation des produits et l’assistance technique Téléphone : 603-56288333 Assistance aux utilisateurs en Inde Pour obtenir des informations, une assistance et des services : Internet (http://www.epson.co.in) Informations sur les caractéristiques produits, pilotes téléchargeables et questions concernant les produits. Siège social Epson Inde — Bangalore Téléphone : 080-30515000 Télécopie : 30515005 Bureaux régionaux d’Epson Inde : Lieu Téléphone TélécopieMumbai 022-28261515/16/ 022-28257287Delhi 011-30615000 011-30615005Chennai 044-30277500 044-30277575Lieu Téléphone TélécopieCalcutta 033-22831589/90 033-22831591Hyderabad 040-66331738/39 040-66328633Cochin 0484-2357950 0484-2357950Coimbatore 0422-2380002 SOPune 020-30286000/30286001/30286002020-30286000Ahmedabad 079-26407176/77 079-26407347 Assistance téléphonique Services, informations produits et commande de cartouches : 18004250011 (de 9 h à 21 h, numéro gratuit). Services (AMRC et mobiles) : 3900 1600 (de 9 h à 18 h, faire précéder le numéro de l’indicatif local) Assistance aux utilisateurs aux Philippines Pour obtenir une assistance technique et d’autres services après-vente, les utilisateurs sont invités à contacter Epson Philippines Corporation : Ligne principale : (63-2) 706 2609 Télécopie : (63-2) 706 2665 Ligne directe de l’assistance technique : (63-2) 706 2625 E-mail : epchelpdesk@epc.epson.com.ph Internet (http://www.epson.com.ph) Informations sur les caractéristiques produits, pilotes téléchargeables, foire aux questions et assistance par e-mail. Numéro gratuit : 1800-1069-EPSON(37766) EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Assistance 208L’équipe du centre d’assistance téléphonique peut vous assister sur les questions suivantes : ❏ Questions commerciales et informations produits ❏ Questions ou problèmes concernant l’utilisation des produits ❏ Questions sur les services de réparation et la garantie EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation Assistance 209Termes des licences logicielles Licences logicielles Open Source Bonjour This printer product includes the open source software programs which apply the Apple Public Source License Version1.2 or its latest version ("Bonjour Programs"). We provide the source code of the Bonjour Programs pursuant to the Apple Public Source License Version1.2 or its latest version until five (5) years after the discontinuation of same model of this printer product. If you desire to receive the source code of the Bonjour Programs, please see the "Contacting Customer Support" in Appendix or Printing Guide of this User's Guide, and contact the customer support of your region. You can redistribute Bonjour Programs and/or modify it under the terms of the Apple Public Source License Version1.2 or its latest version. These Bonjour Programs are WITHOUT ANY WARRANTY; without even the implied warranty of MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. The Apple Public Source License Version1.2 is as follows. You also can see the Apple Public Source License Version1.2 at http://www.opensource.apple.com/apsl/.
