Caractéristiques techniques	Lave-vaisselle encastrable GAGGENAU GM 205111, capacité de 14 couverts, classe énergétique A++.
Dimensions	Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 57 cm.
Programmes de lavage	6 programmes, incluant éco, intensif, rapide, délicat, auto et pré-lavage.
Niveau sonore	44 dB, fonctionnement silencieux.
Consommation d'eau	9,5 litres par cycle.
Utilisation	Panneau de commande intuitif avec affichage LED, options de départ différé.
Maintenance	Filtres lavables, programme de nettoyage automatique, entretien régulier recommandé.
Sécurité	Système de protection contre les fuites, verrouillage de sécurité pour enfants.
Informations générales	Garantie de 2 ans, service après-vente disponible, compatibilité avec divers produits de nettoyage.

FOIRE AUX QUESTIONS - GM 205111 GAGGENAU

Le lave-vaisselle GAGGENAU GM 205111 ne démarre pas. Que faire ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que la porte est bien fermée et verrouillée.

Pourquoi mon lave-vaisselle GAGGENAU GM 205111 ne lave pas correctement ?

Vérifiez que les bras gicleurs ne sont pas obstrués et que les filtres sont propres. Utilisez également un détergent de qualité et vérifiez le niveau de sel régénérant.

Le lave-vaisselle GAGGENAU GM 205111 fait du bruit pendant le cycle. Est-ce normal ?

Un certain niveau de bruit est normal, mais des bruits forts ou inhabituels peuvent indiquer un problème. Vérifiez que les couverts ne sont pas mal placés et que les bras gicleurs tournent librement.

Comment savoir si le lave-vaisselle GAGGENAU GM 205111 a terminé son cycle ?

Le lave-vaisselle est équipé d'un indicateur lumineux qui s'éteint à la fin du cycle. Vous pouvez également vérifier l'affichage du panneau de contrôle.

Pourquoi y a-t-il de l'eau stagnante au fond du lave-vaisselle GAGGENAU GM 205111 ?

Cela peut indiquer un problème de drainage. Vérifiez le filtre et le tuyau de drainage pour vous assurer qu'ils ne sont pas obstrués.

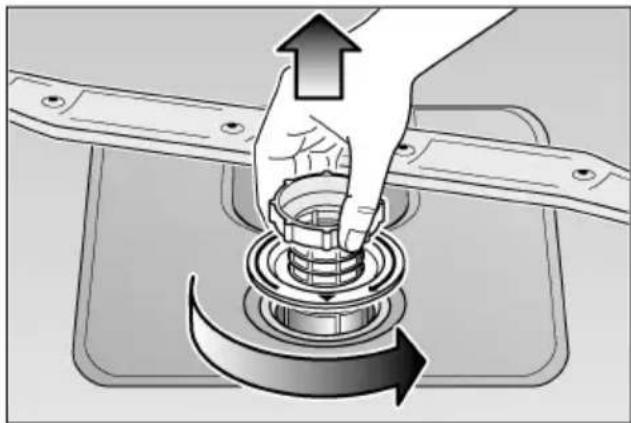

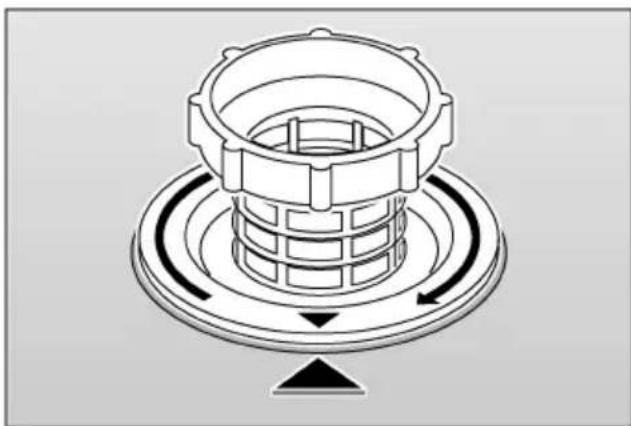

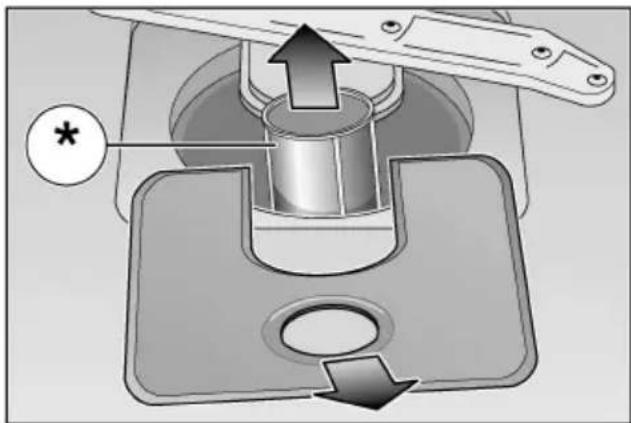

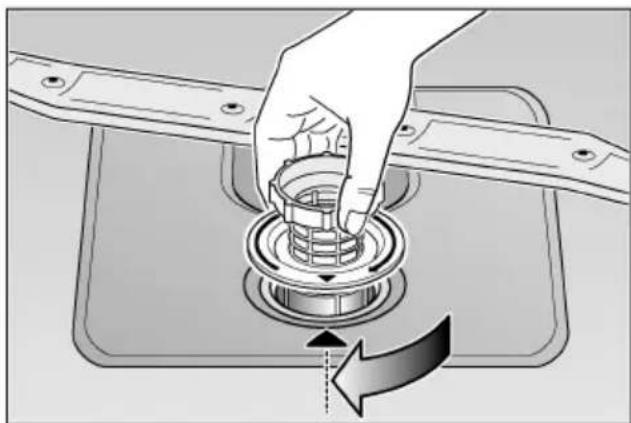

Comment nettoyer le filtre du lave-vaisselle GAGGENAU GM 205111 ?

Retirez le filtre situé au fond de l'appareil, rincez-le sous l'eau courante et nettoyez-le avec une brosse douce si nécessaire. Remettez-le en place une fois propre.

Quelle est la température maximale que peut atteindre le lave-vaisselle GAGGENAU GM 205111 ?

La température maximale de lavage peut atteindre 70 °C, selon le programme sélectionné.

Le lave-vaisselle GAGGENAU GM 205111 affiche un code d'erreur. Que signifie-t-il ?

Consultez le manuel d'utilisation pour la liste des codes d'erreur. Chaque code correspond à un problème spécifique que vous pouvez résoudre.

Puis-je utiliser des pastilles de lavage dans le lave-vaisselle GAGGENAU GM 205111 ?

Oui, vous pouvez utiliser des pastilles de lavage. Assurez-vous de suivre les instructions du fabricant concernant la quantité à utiliser.

Comment régler la dureté de l'eau dans le lave-vaisselle GAGGENAU GM 205111 ?

Accédez au menu de réglage de l'appareil et ajustez le niveau de dureté de l'eau selon les recommandations de votre fournisseur d'eau.

MODE D'EMPLOI GM 205111 GAGGENAU

Machine à laver la vaisselle

Afwasautomaat

GAGGENAU

Consignes de sécurité.

Présentation de l'appareil...

Installation d'adoucissement

Remplissage du sel spécial.

Remplissage du liquide de rinçage

Vaisselle inadéquate

Classement de la vaisselle

Detergent

Tableau des programmes...

48 Laver la vaisselle..... 60

49 Fonctions

1. supplémentaires.

51 Nettoyage et entretien 62

52 Détection des pannes 64

1. Appeler le service après-vente 66
2. . Remarques 67

57 Installation 68

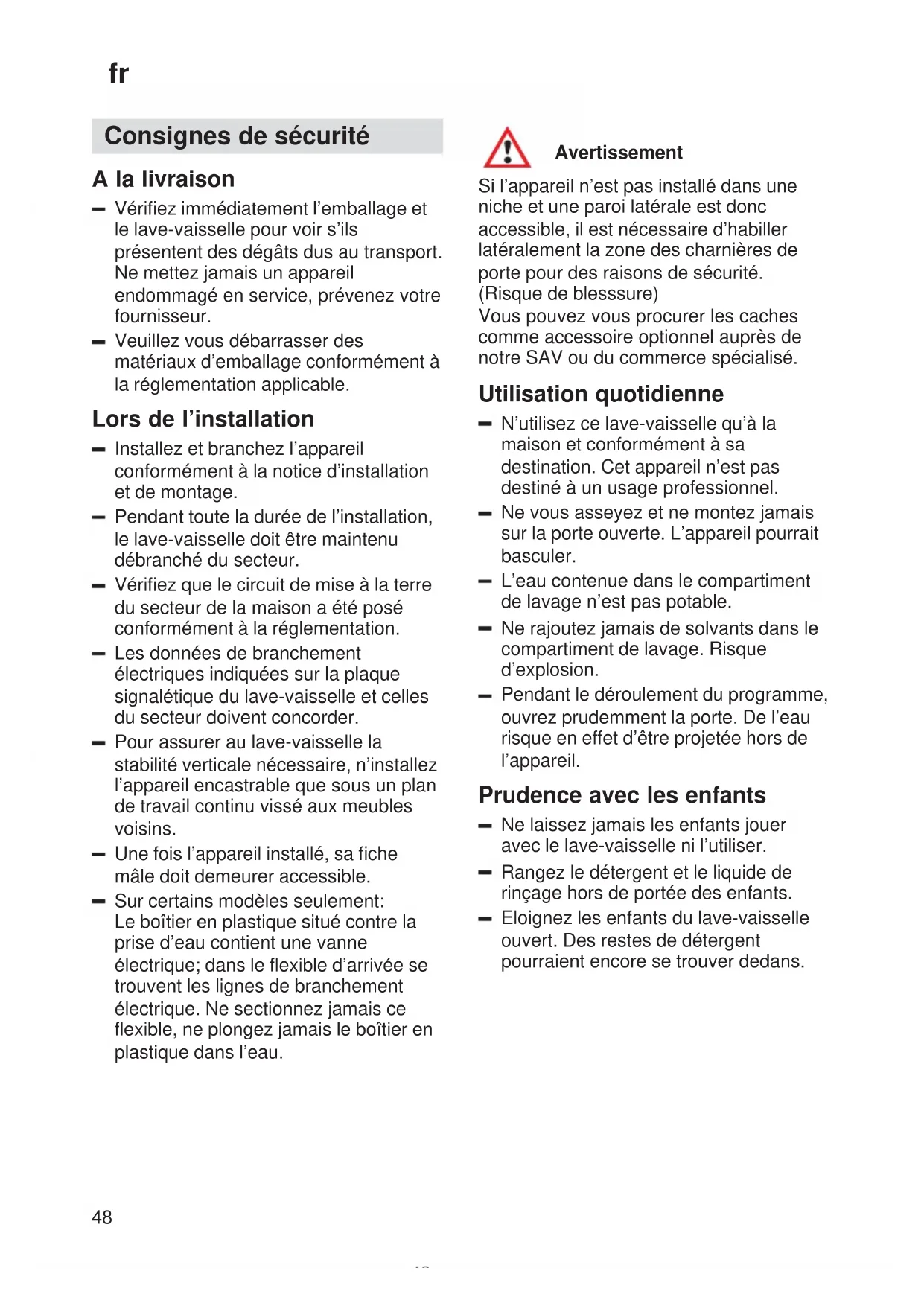

Consignes de sécurité

• Vérifiez immédiatement l'emballage et le lave-vaisselle pour voir s'ils représentent des dégâts dus au transport. Ne mettez jamais un appareil endommagé en service, prévenez votre fournisseur.
• Veuillez vous débarrasser des matériaux d'emballage conformément à la réglementation applicable.

Lors de l'installation

• Installez et branchez l'appareil conformément à la notice d'installation et de montage. Pendant toute la durée de l'installation, le lave-vaisselle doit être maintenu débranché du secteur.
• Vérifiez que le circuit de mise à la terre du secteur de la maison a été posé conformément à la réglementation.
• Les données de branchement électriques indiquées sur la plaque signalétique du lave-vaisseau et celles du secteur doivent concorder. Pour assurer au lave-vaisselle la stabilité verticale nécessaire, n'installez l'appareil encasirable que sous un plan de travail continu vis-à-vis aux meubles voisins.
• Une fois l'appareil installé, sa fiche mâle doit demeurer accessible.
• Sur certains modèles seulement : Le boîtier en plastique situé contre la prise d'eau contient une vanne électrique ; dans le flexible d'arrivée se trouvent les lignes de branchement électrique. Ne sectionnez jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.

Avertissement

Si l'appareil n'est pas installé dans une niche et une paroi latérale est donc accessible, il est nécessaire d'habiller latéralement la zone des charnières de porte pour des raisons de sécurité. (Risque de blessure)

Vous pouvez vous procurer les caches comme accessoire optionnel au prix de notre SAV ou du commerce spécialisé.

Utilisation quotidienne

N'utilisez ce lave-vaisselle qu'à la maison et conformément à sa destination. Cet appareil n'est pas destiné à un usage professionnel. - Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer. L'eau contenue dans le compartiment de lavage n'est pas potable. - Ne rajoutez jamais de solvants dans le compartiment de lavage. Risque d'explosion. Pendant le déroulement du programme, ouvrez prudemment la porte. De l'eau risque en effet d'être projetée hors de l'appareil.

Prudence avec les enfants

• Ne laissez jamais les enfants jouer avec le lave-vaisselle ni l'utiliser.
• Rangez le détergent et le liquide de rinçage hors de portée des enfants. Éloignez les enfants du lave-vaisselle ouvert. Des restes de détergent pourraient encore se trouver dedans.

Sécurité-enfants*

* selon le modèle

Examinez les croquis imprimés au revers de la couverture.

Enclencher la sécurité-enfants

Touche d'ouverture de porte 6

41 Ouvrir la porte, sécurité-enfants enclenchée 42 Eteindre la sécurité-enfants

Si le lave-vaisselle est tombé en panne

• Les réparations et interventions ne pourront être effectuées que par un spécialiste. Lors des réparations et interventions, veillez à ce que le lave-vaisselle soit débranché du secteur. Débranchez la fiche mâle du secteur ou coupez le disjoncteur/retirez le fusible. Pour débrancher, saisissez la fiche mâle et non pas le câble d'alimentation. Fermez le robinet d'eau.

Mise au rebut de l'appareil

Lorsque l'appareil a fini de servir, rendez-le immédiatement inutilisable pour exclure tout accident ultérieur. Débranchez la fiche mâle, sectionnez le câble d'alimentation et rendez le système de fermeture de la porte inutilisable. - Débarrasssez-vous de l'appareil en respectant la réglementation.

Avertissement

Des enfants pourraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans d'autres situations.

C'est pourquoi : retirez la prise de secteur, coupez le câble de secteur et l'éliminez.

Détruisez la fermeture de la porte de sorte que la porte ne ferme plus.

Présentation de l'ordinateur

Les figures représentant le bandeau de l'appareil et l'intérieur de l'appareil se trouvent sur la dernière page-volet de la notice. Dépliez s.v.p. ce volet avant de poursuivre la lecture.

Bandeau de commande

1 Interrupteur principal 2 Départ différé 3 Indicateur numérique / Indicateur de déroulement de programme 4 Indicateur de manque de sel 5 Indicateur de manque de liquide de rinceage 6 Touche d'ouverture de porte 7 Touches de programmation 8 Fonctions supplémentaires

* selon le modèle

Compartment intérieur de l'appareil

20 Panier à vaisselle supérieur avec étagère 21 Panier supplémentaire à couverts pour le panier supérieur * 22 Bras rotatif supérieur 23 Bras rotatif inférieur 24 Réservoir à sel spécial, avec indicateur de manque de sel * 25 Filtres Panier à couverts 27 Panier à vaisselle inférieur 28 Verrou de fermeture 29 Réservoir de liquide de rinceage avec indicateur de replissage du liquide 30 Compartiment à détergent 31 Plaque signalétique

• sur certains modèles seulement

Achats à réaliser lors de la première mise en service:

-Sel - Detergent Liquide de Rencage

Utilisez exclusivement des produits appropriés aux lave-vaisselle.

Installation d'adoucissage

Pour donner de bons résultats, votre lave-vaisselle a besoin d'eau adoucie, c'est-à-dire pauvre en calcaire, faute de quoi du tartre se déposera sur la vaisselle et sur les parois du compartiment de lavage.

Si l'eau dépasse un certain degré de dureté, elle ne pourra être amenée au lave-vaisselle qu'après avoir été adoucie, c'est-à-dire détartrée.

Un sel spécial à verser dans le réservoir du lave-vaisselle permet d'adoucir l'eau. Le réglage, donc la quantité de sel requise, dépend du degré de dureté de l'eau de votre région.

Réglage de l'adoucisseur d'eau

(voir les consignes d'emploi sommaires)

Mode d'action du sel

Pendant le lavage, le sel est automatiquement amené du réservoir de sel à l'adoucisseur où il dissout le calcaire.

La pompe évacue cette solution calcaire hors du lave-vaisselle. Ensuite,

l'adoucisseur d'eau est de nouveau prêt à recevoir la charge de sel suivante.

La régénération ne se déroule correctement que si le sel s'est dissous dans l'eau.

Ouvrez le bouchon fileté du réservoir de sel 24.

Avant la première mise en service, versez environ 1 litre d'eau dans le réservoir de sel.

Introduisez l’entonnoir (compris dans les fournitures) dans l’orifice de remplissage.

Rajoutez du sel jusqu'à ce que le réservoir soit plein (1,5 kg maxi.). Le sel refoule l'eau qui déborde. Nettoyez ensuite les résidus de sel autour de l'orifice de remplissage puis refermez le réservoir en veillant à ne pas coincer le couvercle.

L'indicateur de remplissage de sel 4 sur le bandeau commence par s'allumer puis s'éteint au bout d'un moment une fois que la concentration en sel est suffisamment elevated.

Remarque

Si la valeur de réglage est 0, vous n'avez pas de sel à verser dans le réservoir, étant donné que l'appareil n'en consomme pas. L'indicateur de replissage de sel est éteint. Si les valeurs de réglage sont comprises entre 1 et 7, il faut verser du sel dans le réservoir.

Mise en garde

Ne versez jamais le détergent dans le réservoir à sel spécial car vous risqueriez de détruire l'adoucisseur d'eau.

Indicateur de remplissage du sel

Rajouter du sel dès que l'indicateur de remplissage du sel 4 s'allume sur le bandeau.

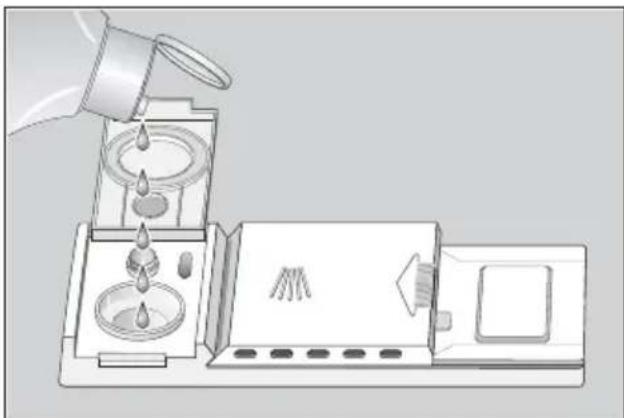

Remplissage du liquide de remplissage

L'appareil en fonctionnement consomme du liquide de rinçage pour que les verres étincellent et qu'il n'y ait aucune tache sur la vaisselle.

Ouvrez le couvercle du réservoir à liquide de rinceage [29]. Pour ce faire, appuyez sur la marque située sur le couvercle du compartiment à liquide de rinceage et soulvez simultanément le couvercle par la patte à cet effet.

• Versez le liquide de rinçage par l'orifice de remplissage jusqu'à ce que l'indicateur de remplissage de liquide devienne nombre. Fermez le couvercle jusqu'à ce qu'il encoche audiblement.

Remarque

N'utilise que du liquide de rinceau pour la vaisselle.

Régler le dosage du liquide de rinceage

Vous pouvez régler en continu le dosage du liquide de rincage. À la fabrication, le doseur a été réglé sur 4.

Ne modifiez la position du régulateur de liquide de rincege que si des trainées ou des taches d'eau demeurent sur la vaisselle. Dans le premier cas, régalez le régulateur dans le sens "-", dans le second cas, régalez-le dans le sens "+"

Régulateur de liquide de rincege

Indicateur de remplissage du liquide de rinçage

Tant que cet indicateur situé dans le bandeau 5 (selon le modèle) ou contre l'orifice de replissage 29 reste noir, c'est l'indice qu'il y a suffisamment de liquide de rincege.

Indicateur de manque de liquide de rinçage

Nous déconseillons de laver au lave-vaisselle

Les pièces de couvert et de vaisselle en bois car elles se délavent et leur aspect se dénature avec le temps ; les colles à bois qu'elles contiennent ne sont pas non plus adaptées aux températures régnant dans le lave-vaisselle. N'y lavez pas non plus les verres et vases à décors délicats, en particulier les pièces de vaisselle ancienne impossibles à renouveler. Ces décors anciens n'ont pas été prévus pour le lave-vaisselle.

Autres pièces inadaptées : pièces en plastiques sensibles à l'eau très chaude, vaisselle en cuivre et en étain. Les décors en verre, les pièces en aluminium et en argent peuvent se décolorer et pâlir au lavage en lave-vaisselle. Certaines variétés de verre peuvent s'opacifier après quelques passages dans l'appareil. Par ailleurs, les matériaux très absorbants comme les éponges et serviettes ne sont pas lavables au lave-vaisselle.

N'achetez désormais que de la vaisselle dont le fabricant confirme son décaquettage au lave-vaisselle.

Remarque:

Ne lavez jamais au lave-vaisselle les pièces de vaisselle salies par des cendres, de la cire, de la graisse minérale ou de la peinture.

Causes:

Nature et processus de fabrication du verre. Composition chimique du détergent. - Température de l'eau et durée du programme sur le lave-vaisselle.

Utilisez des verres et de la porcelaine déclarés inaltérables au lave-vaisselle par son fabricant. Utilisez un détergent dont l'emballage mentionne qu'il ménage la vaisselle. Consultez les fabricants de détergent. - Sélectionnez un programme de courte durée et ayant la plus basse température possible. Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaisselle le plus rapidement possible une fois le programme terminé.

Ranger la vaisselle

Retirer manuellement les résidus alimentaires les plus grossiers. Un prélavage sous l'eau courante est inutile. Ranger la vaisselle de telle sorte que

L'ouverture de tous les récipients (tasses, verres, casseroles, etc.) soit orientée vers le bas. - Disposer les pièces convexes et concaves inclinées pour que l'eau puisse s'écouler. - Elle soit en appui vertical et ne puisse pas se renverser. - Elle ne gêne pas la rotation des deux bras pivotants.

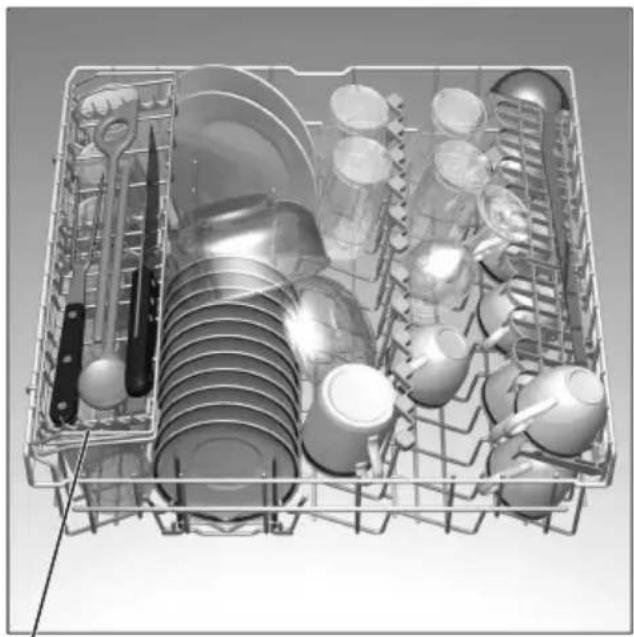

Tasses et verres

Panier à vaisselle supérieur 20

* selon le modèle

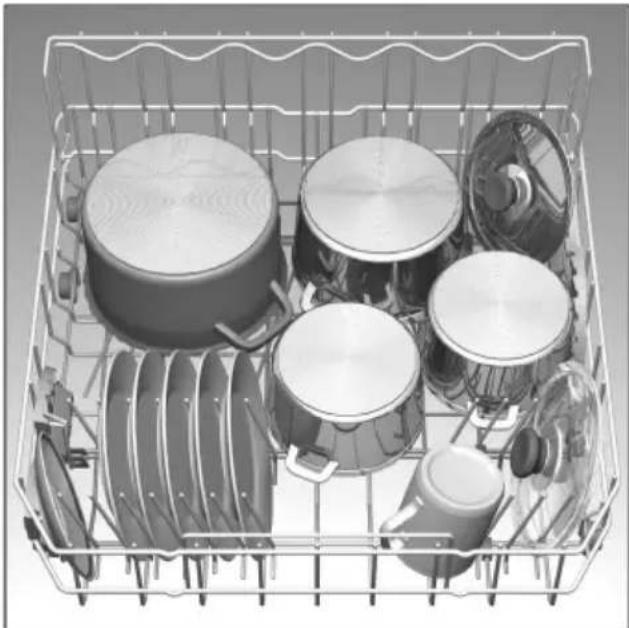

Casseroles

Panier à vaisselle inférieur 27

Couverts

Rangez les couverts sans jamais les trier, les surfaces salies des couverts tournées vers le haut (attention avec les lames de couteaux). De cette façon, le jet de lavage atteint moins les diverses pièces des couverts.

Pour éviter tout risque de blessure, rangez les pièces longues et pointues ainsi que les couteaux sur l'étagère (selon le modèle) ou sur l'étagère à couteaux (vente comme accessoire).

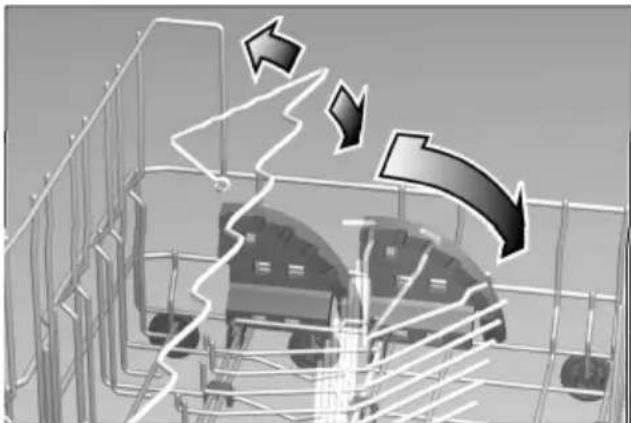

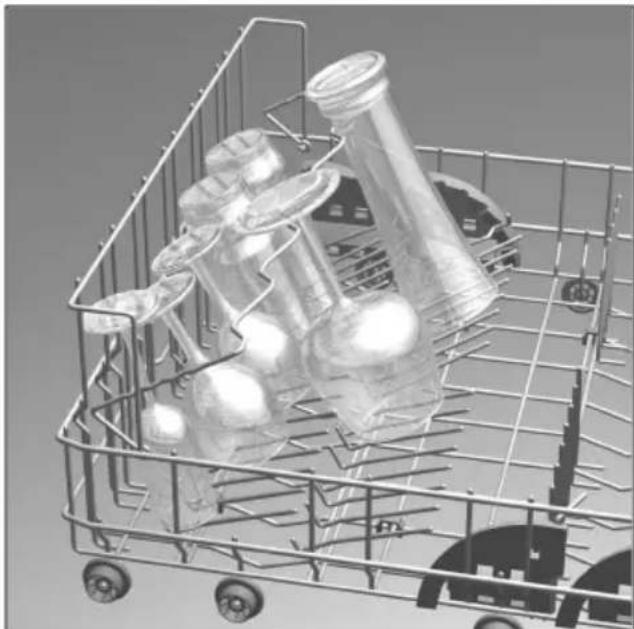

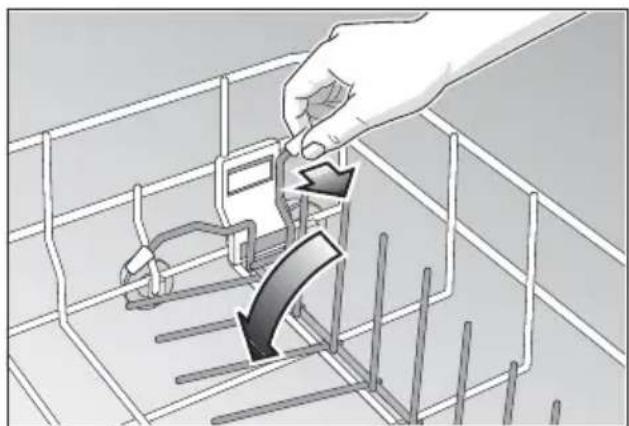

Tiges rabattables

• selon le modèle Les tiges se rabattent pour faciliter le rangement des casseroles et des grands fours.

Tête pulverisatrice pour plaque à pâtisserie

* selon le modèle

Examinez les croquis imprimés au revers de la couverture.

Vous pouvez nettoyer les grandes plaques à l'aide de cette tête pulvérisatrice. Dans ce but, retirez le panier supérieur et installez la tête pulvérisatrice comme le montre le dessin. Afin que le jet puisse atteindre toutes les pièces, veuillez ranger les plaques à pâtisserie comme le montre la figure (4 plaques à pâtisserie et 2 grilles maxi.).

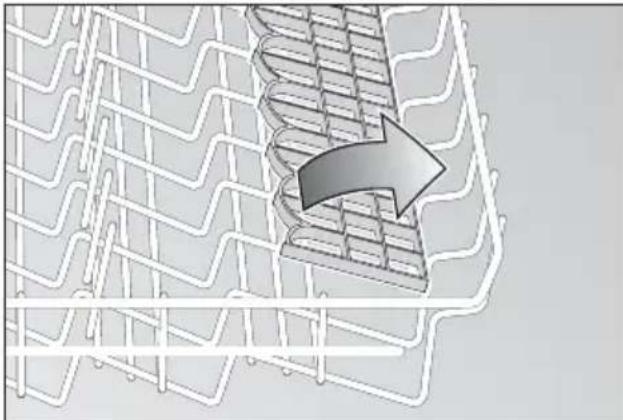

L'étagère

• Sur certains modèles seulement. Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisselle.

Les pièces longues tels que les couverts de service et à salade, les grandes cuillères ou les couteaux se rangent sur l'étagère pour ne pas empêcher la rotation du bras pivotant. Vous pouvez faire basculer l'étagère dans les deux sens.

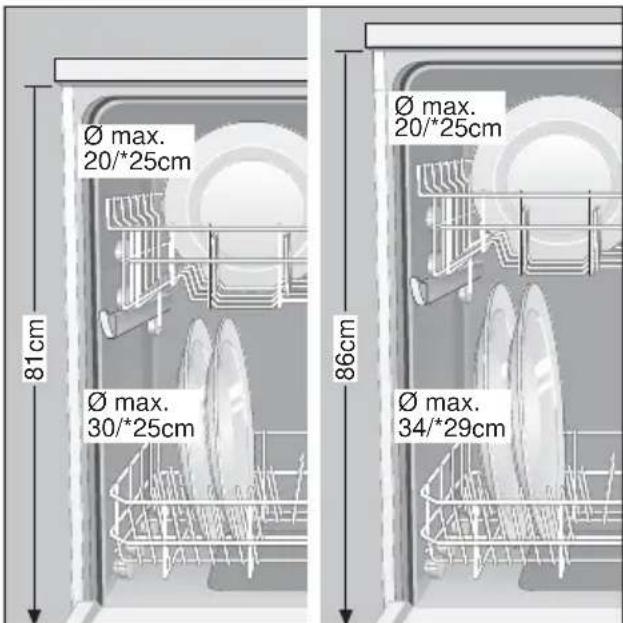

Modifier la hauteur des paniers

• sur certains modèles seulement

Selon le besoin, le panier à vaisselle supérieur se règle en hauteur. Vous avez ainsi davantage de place pour ranger de la vaisselle haute dans le panier supérieur ou inférieur.

En fonction de l'agencement du panier à vaisselle supérieur équipant le modèle de votre appareil, suivez l'une des deux procédures ci-après :

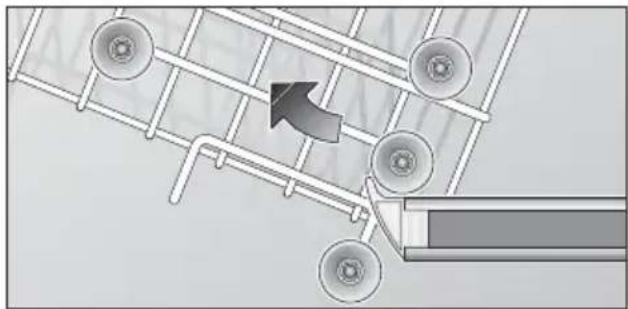

Panier à vaisselle supérieur avec des paires de roulettes en haut et en bas

Retirez le panier supérieur du lave-vaisselle. - Enlevez le panier supérieur puis suspendez-le à nouveau par les roulettes supérieures et inférieures.

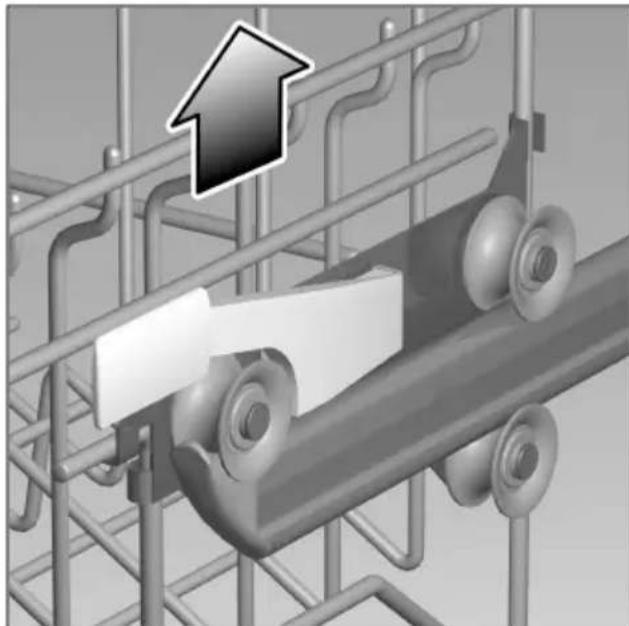

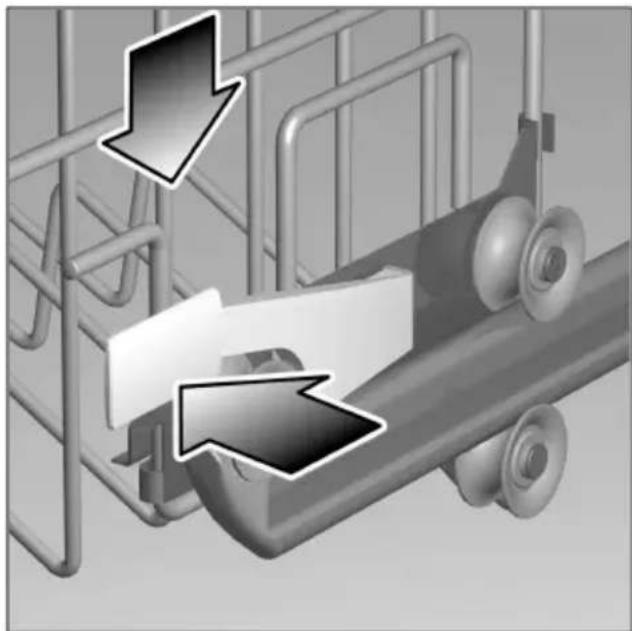

Panier à vaisselle supérieur avec manettes latérales (Rackmatic)

Retirez le panier supérieur du lave-vaisselle.

Pour l'abaisser, appuyez vers l'intérieur sur l'une puis sur l'autre manette se trouvant sur les côtés externes gauche et droit du panier. Avec une main, tenez à chaque fois fermement le panier par le bord latéral supérieur. Ce faisant, vous évitez que le panier tombe brusquement (et endommage eventuellement la vaisselle).

Remarques concernant le détergent

Votre lave-vaisselle permet d'utiliser les détergents de marque en vente dans le commerce, liquides, en poudre ou encore sous forme de PASTILLES. N'utilisez jamais de liquide pour la vaisselle à la main.

Trois types de détergents sont actuellement en vente sur le marché

1. Detergents phosphatés et chlorés
2. Detergents phosphatés non chlorés
3. Détérgeants non phosphatés et non chlorés

Si vous utilisez un détergent sans phosphate et si l'eau de votre région est dure, des dépôts risquent plus facilement de se former sur la vaisselle et les parois du récipient. Pour y remédier, ajoutez plus de détergent.

Les détergents non chlorés ont un moindre effet blanchissant. Le brunissement par le thé ou les décolorations de pièces en plastique risquent d'être plus importants.

Pour y remédier:

• Utilisez un programme de lavage plus puissant ou
• Ajoutez plus de détergent ou
• Utilisez un détergent au chlore.

Une mention sur le paquet de détergent indique si ce dernier est ajusté à la vaisselle en argent.

Si vous avez des renseignements à demander au sujet des détergents, nous conseillons de vous adresser aux services-conseils des fabricants.

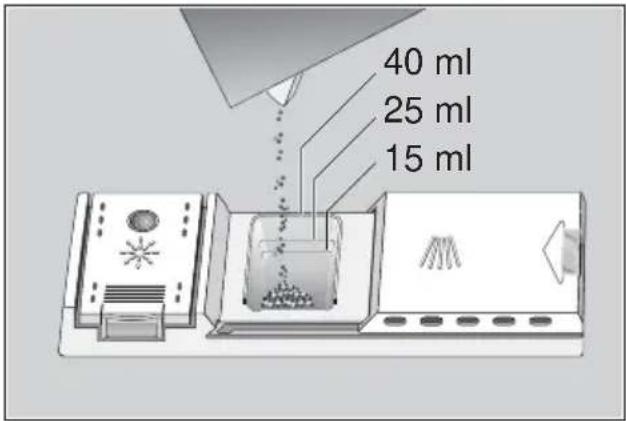

Compartiment à détergent avec graduation

La graduation visible dans le compartiment à détergent vous aide à verser la bonne quantité de détergent. Jusqu'au trait inférieur, le compartiment a une contenance de 15 ml, et de 25 ml jusqu'au trait médian. Le compartiment plein contient 40 ml.

Remarque:

Si le compartiment à détergent est encore fermé, actionnez le verrou de fermeture pour l'ouvrir.

Remplir de détergent

• Verser le détergent dans le compartiment 30.

Pour doser correctement le détergent, veuillez respecter les consignes du fabricant imprimées sur le paquet.

Si vous choisissez le programme «Intensif », versez env. 10 à 15 ml de détergent sur la porte de l'appareil.

Conseil économique

Si vous vaisselle est peu sale, vous pouvez diminuer la quantité de détergent indiquée.

• Refermez le couvercle du compartiment à détergent. Dans ce but (1), faites coulisser son couvercle et (2), en fin de course, appuyez légèrement dessus. Le cliquetis de la fermeture doit bien se faire entendre.

Si vous utilisez du detergent en pastilles, placez-les aux endroits recommandés sur leur paquet (par ex. dans le panier à couverts, dans le compartiment à detergent, etc.). En cas d'utilisation de detergent sous forme de pastilles, veillez à ce que le couvercle du compartiment à detergent soit refermé.

Attention! indication importante pour l'utilisation de produits de LAVAGE combines

Si vous utilisez des produits de lavage combinés qui suppriment l'emploi p. ex. de liquides de rinçage ou de sel, veuillez respecter les indications importantes suivantes:

• Certains produits avec produit de rincege intégré ne produisent leur effet optimal que lors de certains programmes.
• En cas d'appareils avec des programmes automatiques, de tels produits ne produisent pas l'effet voulu.
• Des produits supprimant l'utilisation de Sel régénérant ne sont utilisables qu'à l'intérieur d'une certaine plage de dureté de l'eau.
• Si vous désirez utiliser ces produits combinés, veuillez lire attentivement leur mode d'emploi ou les indications eventuelles sur l'emballage!

En cas de doute, adressez-vous au fabricant du produit de lavage, en particulier en cas de:

-Vaisselle très mouillée à la fin du programme. Traces de calcaire sur la vaisselle.

En cas de réclamations directement liées à l'utilisation de ces produits, nous déclinons toute garantie!

Tableau des programmes

Dans ce tableau récapitulatif figure le nombre maximum possible de programmes. Pour connaître exactement les programmes offerts par votre appareil, reportez-vous à son bandeau de commande.

Type de vaisseau

Sélection du programme

Le type de vaisselle, la quantité et l'état des résidus alimentaires vous permettent, en consultant le tableau des programmes, de déterminer celui dont vous avez besoin.

Les données de programme correspondantes sont indiquées dans la notice d'utilisation succincte.

Conseil économique

Si le lave-vaisselle est peu chargé, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Les données de programme énoncées ci-après se réfèrent à des conditions normales.

Les paramètres suivants :

• Quantités variables de vaisselle
• Température d'arrivée de l'eau
• Pression dans les conduites d'eau
• Température ambiante
• Variations de la tension secteur
• Et les tolérances propres au lave-vaisselle (par ex. la température, la quantité d'eau...)

peuvent provoquer des déviations assez importantes.

La consommation d'eau se réfère à une durée de l'eau réglée sur 4.

Aquasensor

L'Aquasensor est un dispositif optique mesurant la turbidité de l'eau de rinçage. Un barrage photo-électrique permet de détecter le salissement de l'eau par des restes d'aliments décollés, par ex. oeufs, matière grasse, flocons d'avoine.

L'Aquasensor s'active dans tous les programmes prévoyant un prérincage. Si à la fin du prérincage l'eau est encore «propre», elle servira au lavage de la vaisselle qui s'ensuit. Si cette eau est assez sale, l'appareil la vidange et la remplace par de l'eau propre. Cette technique permet de réduire la consommation d'eau de 4 litres environ lorsque la vaisselle est relativement peu sale.

Enclenchement de l'appareil

• Enclenchez l'appareil. Les voyants du dernier programme sélectionné s'allument. Le programme se déroule sauf si vous appuyez sur une autre touche de programmation. Le programme se met automatiquement en marche.

Fin du programme

Le programme est terminé une fois qu'un apparaît à l'indicateur chiffré 3.

Eteindre l'appareil

Quelques minutes après la fin du programme :

Éteignez l'appareil. 1. Fermez le robinet d'eau (opération inutile en présence d'une vanne Aquastop). Retirez la vaisselle une fois qu'elle a refroidi.

Interruption du programme

Eteignez l'appareil. Le voyant lumineux s'éteint, le programme reste mémoiré. Si le lave-vaisselle est raccordé à l'eau chaude ou s'il a déjà chauffé et que vous avez ouvert la porte, laissez-la d'abord entrebaillée quelques minutes puis refermez-la.

Si vous ne le faites pas, elle risque de s'ouvrir toute seule sous l'effet de la dilatation.

Pour poursuivre le déroulement du programme, réenclenchez l'appareil.

Sélection de l'heure

Vous pouvez retarder le démarrage du programme de 19 heures maxi., par pas d'une heure.

— Enclenchez l'appareil. Appuyez immédiatement sur la touche de sélection de l'heure 2. L'indicateur numérique revient sur - Appuyez sur la touche de sélection de l'heure jusqu'à ce que l'heure désirée s'affiche. Pour effacer l'heure sélectionnée, appuyez sur la touche de sélection de l'heure autant de fois que nécessaire pour ramener l'indicateur chiffre sur Oh. Vous pouvez modifier le programme sélectionné tant qu'il n'a pas démarré.

Indicateur de la durée de marche restante

Indicateur de la durée de marche restante L'indicateur de la durée de marche restante se règle automatiquement. En début de programme, il indique la durée approximative du programme. Cette valeur dépend de la durée du programme précédemment sélectionné ou, s'il s'agit de la première utilisation, de la durée du programme sélectionné lors de l'essai en usine. Pendant le déroulement du programme, l'indicateur donne la durée restante avant la fin du programme. L'indicateur rectifie la durée restante en fonction de la température d'arrivée d'eau et la quantité de vaisselle.

Séchage intensif

Si vous activez la fonction « Séchage intensif », la température plus élevée pendant la phase de rinçage avec produit à la vaisselle permet de sécher encore mieux.

Appuyez sur la touche de programmation A et maintenez-la enfoncée, puis enclenchez le lave-vaisselle. - Relâchez les deux touches. À l'indicateur numérique [3 c] clignote un (marche) ou un (d) ét. - Pour modifier le réglage, appuyez sur la touche A. Éteignez l'appareil ; le réglage reste en mémoire.

Abandonner le programme (reset)

• Seulement appareil enclenché : Appuyez simultanément sur les touches A et C pendant 3 secondes environ. L'indicateur chiffré affiche Fermez la porte. Le programme se déroule pendant 1 minute environ. Eteindre l'appareil 1 une fois le programme executé.
• Fermer le compartiment à détergent 30.

Pour faire redémarrer l'appareil, enclenchez l'interrupteur principal 1 puis sélectionnez le programme désiré.

Changement de programme

Une fois que vous avez enclenché l'appareil, vous disposez de 2 minutes pour changer de programme.

Si vous voulez changer de programme par la suite, l'appareil exécute jusqu'à la fin les programmes qu'il avait commencés (par ex. Lavage).

Le nouveau temps restant affiché se compose du temps qui restait au segment de programme précédent et du temps restant au nouveau programme sélectionné.

Fonctions supplémentaires

* selon le modèle

Trempage

Le programme supplémentaire Trempage se déroule avant le programme principal. Ce programme supplémentaire permet de mettre à tremper et prélaver, dans le panier inférieur, les récipients de cuisson comme par ex. les casseroles, jattes, etc. Si vous voulez que le trempage ait lieu, vous devez vous appuyer sur la touche «Trempage» avant le démarrage du programme. Nous recommandons d'ajouter 5g de détergent sur la porte.

Lavage rapide

Le fait d'appuyer sur la touche «Rapide» raccourcit les temps de lavage et les phases de séchage. Le lavage rapide réduit l'intensité du lavage et du séchage.

Lavage seulement en panier supérieur *

Si vous n'avez que peu de vaisselle à laver dans le panier supérieur (par ex. des verres, tasses, assiettes), enclenchez la fonction «Lavage en panier supérieur». Le panier inférieur doit être vide. Pour laver la vaisselle, versez dans le compartiment une quantité de détergent moindre que celle recommandée sur le paquet pour une pleine machine.

Lavage essentiellement en panier inférieur *

Si vous n'avez que peu de vaisselle à laver dans le panier inférieur (par ex. des verres, tasses, assiettes), enclenchez la fonction «Lavage en panier inférieur». Le panier supérieur doit être vide. Pour laver la vaisselle, versez dans le compartiment une quantité de détergent moindre que celle recommandée sur le paquet pour une pleine machine.

Nettoyage et entretien

Un contrôle et un entretien régulier de votre machine aideront à anticiper les pannes. Vous économiserez de l'argent et de l'envervement. Pour cette raison, examinez de temps en temps soigneusement l'intérieur de votre lave-vaisselle.

Etat général de l'appareil

• Vérifiez si le compartiment de lavage présente des dépôts de graisse et de tartre. Si vous trouvez de tels dépôts:
• Lavez la machine à fond avec du détergent.

Sel spécial

Contrôlez l'indicateur de remplissage de sel. Si nécessaire, rajoutez du sel.

Liquide de rinçage

Sur le bandeau, vérifie l'indicateur 5 de remplissage du liquide de rinçage et le niveau de ce liquide dans son réservoir. Rajoutez-en le cas échéant.

Filtres

Les filtres 25 retiennent les impuretés grossières en suspension dans l'eau de vaisselle et les empêchent d'entrer dans la pompe. Ces impuretés peuvent occasionnellement boucher les filtres.

Le système de filtration se compose d'un cylindre filtrant, d'un microfiltre plat et, suivant le type d'appareil, d'un microfiltre supplémentaire (^*).

• À PRÈS chaque lavage, vérifier si des résidus se sont déposés sur les filtres.
• Après avoir dévisse le cylindre, vous pouvez extraire le système de filtration. Retirer les résidus puis nettoyer les filtres sous l'eau du robinet.

Au remontage : mettre le système de filtration en place. Puis le visser à fond avec le cylindre filtrant.

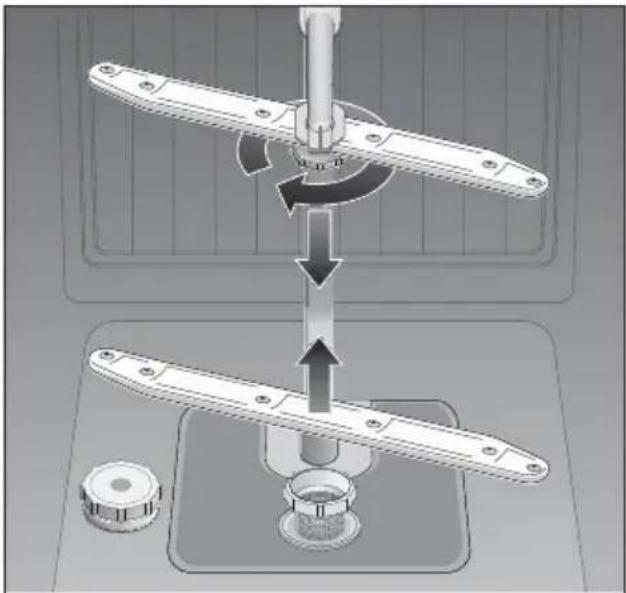

Bras pivotants

Le tartre et les impuretés en suspension dans l'eau de vaisselle peuvent boucher les buses ; les dépôts risquent, eux, de bloquer les bras pivotants 22 et 23.

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants. Le cas échéant, soulevez le bras rotatif inférieur 23.
• Dévissez le bras rotatif supérieur [22.] Nettoyez les bras rotatifs sous l'eau du robinet.
• Faites réemboîter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Bras pivotants

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'utilisation quotidienne peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économise évidemment des frais et remet rapidement l'appareil en bon fonctionnement. Le récapitulatif ci-après vous aidera à couvrir les causes des dérangements.

L'appareil ne démarre pas

Fusibles de la maison grillés. Fiche mâle de l'appareil débranchée de la prise secteur. - Porte de l'appareil incorrectement fermée. Robinet d'eau pas ouvert. Filtre du flexible d'arrivée d'eau bouché. Le crible se trouve sur le raccord de l'Aquastop et du flexible d'arrivée d'eau.

Attention

Souvenez-vous-en : les réparations ne doivent être effectuées que par un spécialiste. Des réparations inexpertes s'assortissent d'un risque de dégâts considérables et peuvent mettre en danger la vie de l'utilisateur.

Le bras pivotant inférieur tourne difficilement

• Bras bloqué par des couverts ou par des résidus alimentaires.

Le couvercle du compartiment à détergent refuse de se fermer

• Compartiment de dosage excessivement rempli.
• Mécanisme bloqué par des restes de détergent collés.

- Les voyants de contrôle ne s'éteignent pas après le lavage

• Interrupteur principal encore enclenché.

À propos du lavage, des restes de détergent collent dans le réservoir de dosage

Le réservoir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réservoir sec.

L'eau ne s'écoule pas à l'égout en fin de programme

• Flexible de vidange bouché ou plié. Pompe de vidange bloquée.
• Les filtres sont bouchés. Le programme n'est pas encore terminé. Attendez la fin du programme (l'indicateur est sur 0). Effectuez la fonction «Reset».

Production inhabituelle de mousse

• Présence de liquide pour la vaisselle dans le dispositif de dosage du liquide de rince. Du produit de rince repandu peut conduire à une formation excessive de mousse lors du processus de rince suivant, c'est pourquoi enlevez le produit de rince repandu avec un chiffon.

L'appareil s'arrête pendant le lavage

Coupure de courant. Alimentation en eau coupée.

• Bruit de percussion pendant le lavage

Le bras pivotant percute des pièces de la vaisselle.

• Cliquetis pendant le lavage
• Pièces de vaisselle incorrectement rangées.
• Les vannes de remplissage émettent un bruit de claquement
• Ceci est du au trace de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remede possible.

vaisselle mal lavée

• Des résidus alimentaires adhèrent contre la vaisselle

Vaiselle mal rangée, les jets d'eau n'ont pas pu atteindre ses surfaces. Panier excessivement rempli de vaisselle. - Les pièces de vaisselle se touchent. - Vous n'avez pas assez mis de détergent. - Vous avez besoin d'un programme de lavage pas assez puissant. Une pièce de vaisselle a empêché la rotation du bras pivotant. - Des résidus alimentaires obstruent les buses du bras pivotant. - Les filtres sont bouchés. - Filtres incorporement installés. Pompe de vidange bloquée.

• Les pièces en plastique se décolorent
• Vous n'avez pas versé assez de détergent. Le détergent a un effet blanchissant insuffisant. Utilisez un détergent avec agent de blanchiment chloré.
• Des taches en partie blanches demeurent sur la vaisselle. Les verres ont un voile laiteux.
• Vous n'avez pas versé assez de détergent.
• Quantité de liquide de rinçage régée trop faible.
• Vous n'avez pas versé de Sel spécial dans l'appareil bien que l'eau soit très dure. L'adoucisseur d'eau est réglé trop bas.
• Vous n'avez pas correctement visser le couvercle du réservoir de sel.
• Si vous avez utilisé un détergent sans phosphate, essayez-en avec phosphate.

La vaisselle ne sèche pas

• Vous avez besoin d'un programme sans séchage.
• Vous avez réglé le liquide de rinçage sur une trop faible quantité.
• Vous avez sorti la vaisselle trop tôt.

Les verres ne netticellent pas

• Vous avez réglé le liquide de rinçage sur une trop faible quantité.

• Les traces de thé ou de rouge à lèvres ne sont pas complètement parties

Le détergent a un effet blanchissant insuffisant. - Température de lavage réglée trop basse.

• Traces de rouille sur les couverts

Couverts imparfaitement inoxydables. Teneur en sel de l'eau de lavage excessive.

Couvercle du réservoir de sel pas visse à fond. - Vous avez répandu trop de sel lors du remplissage de son réservoir.

• Les verres prennant un voile opaque et se décolorent. Les revêtements indésirables refusent de partir
• Vous avez versé un détergent inapproprié.
• Ces verres ne sont pas lavables au lave-vaisse.
• Les verres et les couverts représentent des stries, les verres prennent un aspect métallique

Le dosage du liquide de rinçage est réglé trop elevated.

Appeler le service après-vente

Si vous ne parvenez pas à supprimer la panne, veuillez vous adresser au service après-vente. Vous trouvez l'adresse et le numéro de téléphone du service après-vente dans le répertoire d'agences du SAV ou dans l'annuaire. Lors de votre appel, veuillez indiquer le numéro de l'appareil (1) et son numéro FD (2). Tous deux se trouvent sur la plaque signalétique située contre la porte de l'appareil.

Attention

Nous vous rappelons qu'en cas de mauvaise utilisation ou d'un des dérangements décrits, la visite d'un technicien du SAV n'est pas gratuite, même pendant la période de garantie.

Remarque concernant la mise au rebut

Les appareils usagés ne sont pas des déchets dénués de valeur. Une mise au rebut respectueuse de l'environnement permet de récupérer de précieuses matières premières.

Lorsque l'ancien appareil a fini de servir, débranche sa fiche mâle de la prise de courant, sectionnez son câble d'alimentation puis retirez-le avec la fiche. Détruisez la serrure de la porte. Vous éviterez ainsi que les enfants ne s'enferment accidentellement à l'intérieur de l'appareil et risquent leur vie.

Pour vous parvenir, cet appareil a été conditionné dans un emballage destiné à le protéger. Tous les matériaux constitutifs de l'emballage sont compatibles avec l'environnement et recyclables.

Aidez-nous à éliminer l'emballage dans le respect de l'environnement.

Ne laissez pas les enfants jouer avec l'emballage et les pièces qui le constituent. Ils risquent de s'étouffer dans les cartons pliants et les feuilles plastiques.

Pour obtenir les coordonnées du centre de recyclage ou rapporter l'ancien appareil et l'emballage, veuillez consulter votre revendeur ou l'administration de votre municipalité.

Remarques pour des essais comparatifs

Sur la feuille supplémentaire "Remarques pour des essais comparatifs" vous trouverez les conditions pour les essais comparatifs. Les valeurs de consommation pour les programmes correspondants figurent dans la notice d'utilisation succincte.

Généralités

• Les appareils intégrés installés sous un plan de travail doivent être protégés du renversement, par exemple en les vissant au mur ou en les installant sous un plan de travail continu vissé aux meubles voisins.
• Version pour la Suisse seulement : l'appareil s'encastre simplement entre les parois en bois ou en plastique constitutives d'une cuisine intégrée. Si l'appareil n'est pas relié au secteur par une fiche mâle, il faut, pour satisfaire aux prescriptions de sécurité en vigueur, installer côté secteur un dispositif de coupure tous pôles représentant une ouverture d'au moins 3 mm entre contacts.

Installation

Pour que le lave-vaisselle fonctionne correctement, il faut qu'il soit installé dans les règles de l'art. Les paramètres des réseaux d'alimentation et d'évacuation de l'eau ainsi que ceux du secteur électrique doivent concorder avec les critères exigés par l'appareil. Ces critères sont enoncés aux paragraphes suivants ainsi que dans les notices de montage.

Lors du montage, veuillez respecter la chronologie des opérations suivantes :

• Vérifiez l'appareil à la livraison. - Installez-le. Raccordez l'appareil à l'évacuation. Raccordez l'appareil à l'eau potable. Raccordez l'appareil au secteur.

Livraison

À la fabrication, votre lave-vaisselle a fait l'objet d'un contrôle fonctionnel complet confirmant son fonctionnement impeccable. De petites taches d'eau sont restées de ce contrôle. Elles disparaisent au premier lavage.

Installation

Pour connaître les cotes d'encombrement du lave-linge, reportez-vous à la notice de montage. À l'aide de ses pieds réglables, ajustez son horizontalité. Veillez à ce que l'appareil n'oscille pas sur ses pieds.

Raccordement à l'égout

La notice de montage spécifie les étapes de raccordement nécessaires. Montez le cas échéant un siphon avec manchon d'écoulement. À l'aide des pièces accompagnant le lave-linge, raccordez l'appareil au manchon d'écoulement du siphon.

Raccordement à l'eau potable

Raccordez le lave-linge au robinet d'eau à l'aide des pièces fournies avec l'appareil et conformément à la notice de montage.

Pression de l'eau:

0,5 bar minimum, 10 bars maximum. Si la pression du réseau dépasse 10 bars, intercalez un détendeur.

Débit d'arrivée d'eau:

10 litres/minute minimum.

Température de l'eau:

Utilisez de préférence de l'eau froide. L'eau chaude ne doit pas dépasser 60°C à l'arrivée.

Raccordement électrique

Raccordez l'appareil uniquement à une prise à contacts de terre conforme, branchée sur du courant alternatif 230 V. La plaque signalétique [31] indique le type de fusible requis.

La prise de courant doit se trouver à proximité du lave-vaisselle.

En cas d'utilisation d'un disjoncteur différentiel, n'utiliser qu'un type arborant le label A. Un seul disjoncteur de ce type garantit sa conformité à la réglementation en vigueur.

Démontage

Respecter impérativement l'ordre de démontage suivant: tout d'abord, débranchez complètement l'appareil du secteur.

Débranche la fiche mâle de la prise de courant.

Fermez l'arrivée d'eau.

Débranchez les flexibles d'écoulement et d'arrivée d'eau.

Retirez les vis de fixation se trouvant sous le plan de travail. Le cas échéant, démontez la plinthe.

Tirez l'appareil vers vous et faites suivre prudemment le flexible pour qu'il ne se coince pas.

Transport

Videz le lave-vaisselle. Fixez les pièces mobiles. Transportez toujours l'appareil à la verticale.

• Si vous couchez l'appareil, l'eau résiduelle peut pénétrer dans les organes de commande et perturber ultérieurement le déroulement des programmes.
• Pour vider l'appareil, procédez comme suit:

Ouvrez le robinet d'eau. - Enclenchez l'appareil. - Sélectionnez le programme B. A l'indicateur numérique, la durée s'affiche en minutes. Fermez la porte. - Attendez 4 minutes environ. - Appuyez simultanément sur les touches et pour terminer le programme. A l'indicateur numérique, la durée revient à 0. - Attendez une minute de plus puis éteignez l'appareil. Fermez le robinet d'eau.

Précautions contre le gel

Si vous placez l'appareil dans une pièce où il risque de geler (par ex. dans une résidence secondaire), videz-le entièrement (voir Transport).

Fermez le robinet d'eau, débranchez le flexible d'arrivée d'eau puis laissez s'écouler l'eau qu'il contenait.

Pour soulever le panier, saisissez-le par le bord latéral supérieur, puis tirez-le vers le haut. - Avant de remettre le panier en place, assurez-vous que les deux côtés se trouvent à la même hauteur. Dans le cas contraire, vous ne pourrez pas fermer la porte de l'appareil et la circulation de l'eau ne pourra pas mettre en mouvement le bras d'aspersion supérieur.
