FOIRE AUX QUESTIONS - IDW12PE PROLINE

Le lave-vaisselle PROLINE IDW12PE ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le fusible n'est pas grillé. Assurez-vous également que la porte du lave-vaisselle est bien fermée.

Pourquoi mon lave-vaisselle PROLINE IDW12PE ne lave pas correctement ?

Assurez-vous de ne pas surcharger le lave-vaisselle et que les bras gicleurs ne sont pas obstrués. Vérifiez également que vous utilisez un détergent adapté.

Le lave-vaisselle PROLINE IDW12PE fait des bruits étranges lors du fonctionnement. Que signifie cela ?

Des bruits inhabituels peuvent être causés par des objets coincés dans les bras gicleurs ou dans le filtre. Vérifiez et nettoyez ces éléments.

Pourquoi y a-t-il de l'eau stagnante au fond de mon lave-vaisselle PROLINE IDW12PE ?

Cela peut être dû à un filtre obstrué ou à un problème de drainage. Vérifiez et nettoyez le filtre, et assurez-vous que le tuyau de vidange n'est pas plié ou obstrué.

Mon lave-vaisselle PROLINE IDW12PE affiche un code d'erreur. Que faire ?

Référez-vous au manuel d'utilisation pour identifier la signification du code d'erreur. En général, un redémarrage de l'appareil peut résoudre le problème.

Comment puis-je améliorer le séchage de la vaisselle dans mon PROLINE IDW12PE ?

Assurez-vous de sélectionner le bon cycle de lavage et d'utiliser un agent de rinçage pour améliorer le séchage. Évitez de surcharger le lave-vaisselle.

Le lave-vaisselle PROLINE IDW12PE laisse des traces sur la vaisselle. Que faire ?

Cela peut être dû à un détergent inapproprié ou à l'utilisation d'une quantité insuffisante de celui-ci. Essayez un autre détergent ou ajustez la quantité utilisée.

Comment nettoyer mon lave-vaisselle PROLINE IDW12PE ?

Pour nettoyer l'intérieur, utilisez un mélange de vinaigre et de bicarbonate de soude. N'oubliez pas de nettoyer également le filtre et les bras gicleurs.

Quand dois-je remplacer le filtre de mon lave-vaisselle PROLINE IDW12PE ?

Il est conseillé de vérifier et de nettoyer le filtre tous les mois. Remplacez-le si vous remarquez des dommages ou une usure excessive.

Mon lave-vaisselle PROLINE IDW12PE ne se remplit pas d'eau. Que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée d'eau est propre.

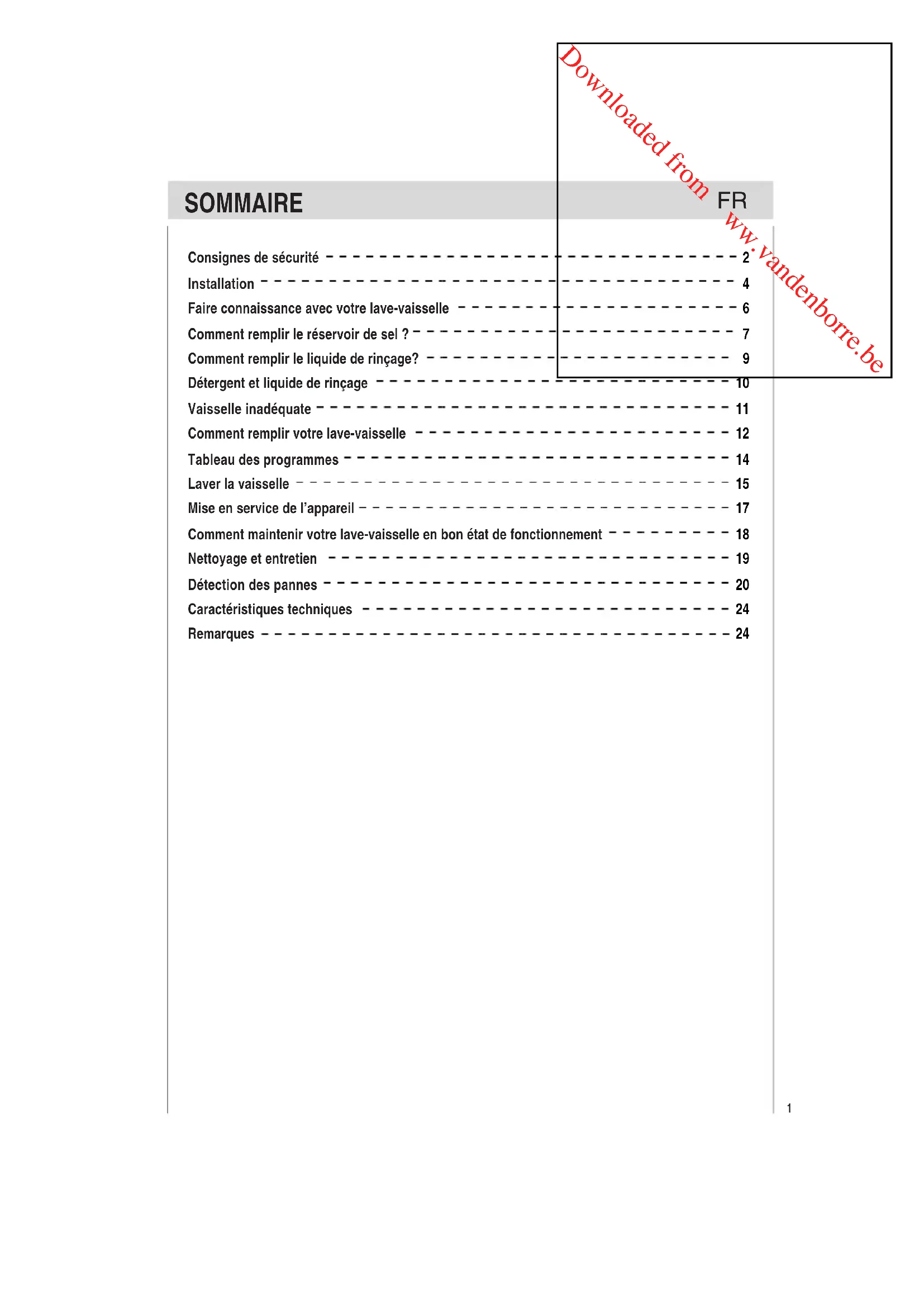

MODE D'EMPLOI IDW12PE PROLINE

Consignes de sécurité 2

Installation 4

Faire connaissance avec votre lave-vaiselle - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6

Comment replir le reservoir de sel ? - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Comment remplir le liquide de rinceage? 9

Detergent et liquide de rincage 10

Vaisseille inadéquate 11

Comment remplir votre lave-vaiselle 12

Tableau des programmes 14

Laver la vaissele 15

Mise en service de I'appareil 17

Comment maintenir voire lave-vaiselle en bon etat de fonctionnement 18

Nettoyage et entretien 19

Detection des pannes 20

24

Remarques 24

Consignes de sécurité

A la livaison

• Vérifiez immédiatement l'emballage et le lave-vaisselle pour vo transport. Ne mettez jamais un apparéil endommagé en service, service après-vente.

Irsils pésentent des dégats dus au prévenez votre fournisseur ou votre

• Veuillez vous débarrasser des matériaux d'emballage conformén

ment a la reglementation applicable.

Lors de l'installation

• Installez et branchez l'appareil conformément à la notice d'installation et de montage.
• Pendant toute la durée de l'installation, le lave-vaiselle doit être maintenu débranché du secteur.
• Vérifiez que le circuit de mise à la terre du secteur de la maison a été posé conformément à la réglementation.
• Les données de branchement électriques indiquées sur la plaque signalétique du lave-vaiselle et celles du secteur doivent concorder.
  N'intercalez jamais de rallonge entre la fiche maje du lave-vaisselle et la prise femelle du secteur.
• Pour assurer la stabilité verticale nécessaire au lave-vaiselle, n'installez l'appareil encastrable que sous un plan de travail continu visse aux meubles voisins.
• Une fois l'appareil installé, sa fiche maje doit demeurer accessible.
• Le boîtier en plastique voisin à la prise d'eau contient une vanne électrique; dans le flexible d'arrivée se trouvent les lignes de branchement électrique. Ne sectionnez jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.
• Au cours de l'installation, assurez-vous que le cordon d'alimentation n'est pas pié ou écrasé de façon excessive, ce qui pourrait être dangereux.

Utilisation quotidienne

• Le lave-vaiselle doit être utilisé exclusivement par desadultes, pour laver de la vaisse et des ustensiles de cuisson.
• Cet apparéil n'est pas conscience pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée.
• Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer.
• L'eau contenue dans le compartment de lavage n'est pas potable.
• Ne rajoutez jamais de solvants dans le compartment de lavage. Risque d'explosion.
• Pendant le déroulement du programme, ouvre prudèment la porte. De l'eau risque en effet d'être projetée hors de l'appareil.
• Ne touchez enaucun cas la résistance pendant ou après un cycle de lavage.

• Regles essentielles qu'il convient d'observer au moment d'utiliser l'appareil:

• Ne touchez jamais le lave-vaisse lorsque vous estes pieds nus ou隨時 vos mains ou vos pieds sont mouillés.

• L'utilisation de rallonges et de prises multiples est à proscrire ;
• Si l'appareil ne fonctionne pas correctement ou si l'entretien doit etre effectue, debranchez I'appareil.
• La porte ne devrait pas etre laissée dans la position d'ouverture puisque ceci pourrait un risque de déclenchement ;

Prudence avec les enfants

• Cet apparéil n'est pas concu pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée.
• Des enfants devraient être diriges pour s'assurer qu'ils pour ne pas journé dessus ou ne pass'approcher de l'appareil et qu'ils ne s'asseyant pas ou ne se tiennent pas sur la porte ouverte pendant que le produit peut incliner en avant.
• Ne placez aucun objet lourd sur la porte ouverte.
• Conserve les détergents hors de portée des enfants. Tenez les enfants à l'écart du lave-vaisse lorsque celui-ci est ouvert.

Si le lave-vaisselle est tombé en panne

• Si le lave vaisselle ne fonctionne pas, fémez le robinet d'arrivée d'eau et débranchez l'appareil. Puis, consultez le chapitre intitulé "Détction des pannes". Si vous ne pouvez résoudre le problème par vous-même, adressez-vous à un Service ÀpRES-vente.
• Les réparations doivent être réalisées exclusivement par du per sonnel spécialisé.
• Si le cable d'alimentation est endommagé, le remplacement doit être seulement effectué par le contracteur, son service technique/agree ou par du personnel qualifié, afin d'éviter des dangers éléctriques.

• Afin de garantir l'EFFICACITE et la SECURITE de l'appareil, nous vous conseillons :

• de tous ans vous adresser à un Service Àpres-vente/agree par le fabricant. Toujours utiliser des pièces d'origine.

• Demander toujours l'utilisation de pieces détachées originales.

Mise au rebut de l'appareil

• Pour la mise au rebut, rendez les apparciels inutilisables en sectionnant le cable d'alimentation et en démontant le verrou de la porte.
• Débarrasssez-vous de l'appareil en respectant la réglementation.

Tension dangereuse

Avertissement:

Si vous jetez un vieux lave-vaisselle avec une serrure/crochet adaptés à la porte, assurez-vous qu'elle est en condition handicapée pour éviter l'occlusion des enfants en jouant.

Le démonter des forces, enlevent la prise et ont coupé les forces câblent au loin pres de l'appareil avant disposition à votre point de réutilisation local.

Installation

Comment installer l'appareil

Installes l'appareil à l'endetroit souhaité. Le dos de l'appareil doit reposer contre le mur et les parois latérales doivent être parallelèses aux parois du meuble adjacent ou du mur. Le lave-vaisselle est équipé de tuyaux d'alimentation et de vidange de l'eau. Ces tuyaux peuvent être installés à droite ou à gauche, pour faciliter l'installation correcte de l'appareil.

Commentmettre l'appareil au niveau

Dés que l'appareil est mis en place, réglez les pieds du lave-vaisselle en les vissant ou en les dévissant jusqu'à ce que l'appareil soit au niveau. Dans tous les cas, l'appareil doit partager une inclinaison inférieure à 2^ . Une mise à niveau correcte de l'appareil est un gage de garantie pour des résultats satisfaisants.

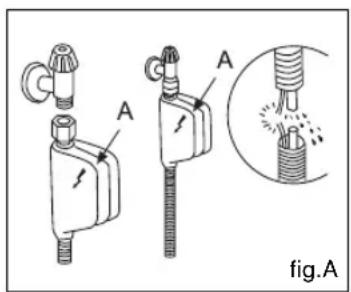

Raccordement à l'arrivée d'eau froide

Tous les modèles sont équipés d'un tuyau d'approvisionnement en eau de " Aquastop" (fig.A) dans ce qu'un petit filtré est logé dans l'embout filtré.

Si les conduits d'eau sont neufs ou n'ont pas ete utilisés pendant une longue période, faites couler l'eau pour vous assurer qu'elle est propre et depourvue d'impuretés. En ne prenatalan pas cette precaution, vous courez le risque de boucher le conduit d'arrivee d'eau et d'endommager l'appareil.

NOTE:

La pression minimum de l'eau est 0.03 Megapascals.

La pression maximum is0.6 Megapascals de I'eau.

Avertissement:

L'appareil doit être connecté au tuyau d'eau principal en utilisant les nouveaux tuyaux flexibles et les ancients tuyaux flexibles ne doivent pas été utilisés de nouveau.

Protection contre les risques d'inondation

Votre lave-vaiselle est equiped d'un dispositif qui coupe I'arrivee d'eau lorsqu'un probleme survient au niveau du tuyau d'alimentation ou en cas de fuite a I'intérieur de I'appareil, afin d'eviter que ces incidents ne provoquent des degats a sua vie habitation. Si, pour une raison quelconque, le boitier renferment les composants electriques est endommagé, debranchez mmediatement I'appareil. Afin de garantir le fonctionnement correct du dispositif de protection contre les inondations, il est necessaire que le boitier "A" traverse par le tuyau d'alimentation soit fixe au robinet d'arrivee d'eau comme illustré dans la fig.A. Seul ce type de raccordement est valable. Ne sectionnez en aucun cas le tuyau d'alimentation car il contient des composants electriques sous tension. Si la longueur du tuyau est insuffisante pour garantir un raccordement correct, remplaceze-le par un tuyau de longueur appropriee. Vous pouvez vous procurer ce tuyau apres de revendeurs spécialisés ou d'un Service Apre-vente agree.

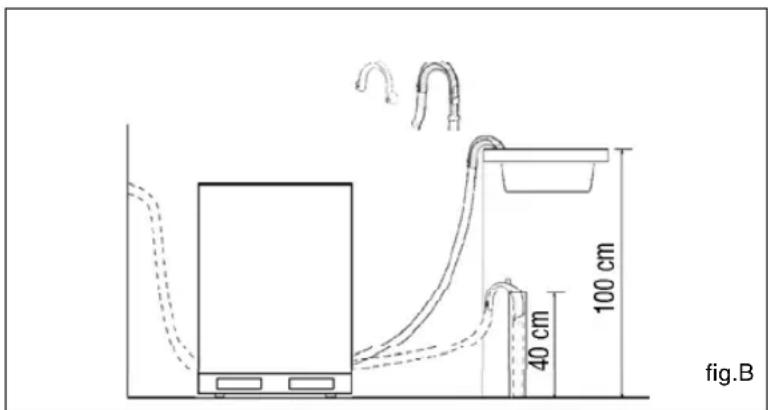

Raccordement du tuyau de vidange

Introduisez le tuyau de vidange dans une conduite de vidange d'un diamètre de 4cm minimum, ou déposez-le directement dans l'évier en veillant à ce qu'il ne soit ni pié ni écrasé. Utilisez le support en plastique prévu à cet effet, fourni avec l'appareil (voir fig. B). L'extremité libre du tuyau doit se couver à une hauteur comprise entre 40 et 100cm et ne doit pas être immergée dans l'eau. Si nécessaire utilisez le support en plastique fourni avec l'appareil pour creator un syphone (voir fig. B).

Avertissement:

Le support en plastique doit être solidement fixé au mur pour éviter que le tuyau ne se déplace et que de l'eau ne se repande au sol.

Branchement électrique

Après vous est assure que la tension d'alimentation et la fréquence de votre habitation correspondant à celles figurant sur la plaque signalétique (située sur la paroi interieure en acier inoxydable de la porte de votre apparéil), et que l'installation électrique est prévue pour supporter la tension maximale indiquée sur la plaque signalétique, introduisez la fiche dans une prise du secteur correctement reliée à la masse (la mise à la terre de l' apparéil est obligatoire aux termes de la loi).

Si la prise du secteur et la fiche de l'appareil ne sont pas de même type, remplacez la fiche. N'utilise enaucun cas de rallonges ou autres. Risque de surchauffe et feu!

Avertissement:

La prise du lave-vaiselle doit être accessible même quand l'appareil est encastré pour que la maintenance puisse être faite en toute sécurité.

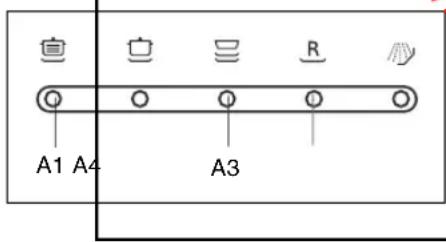

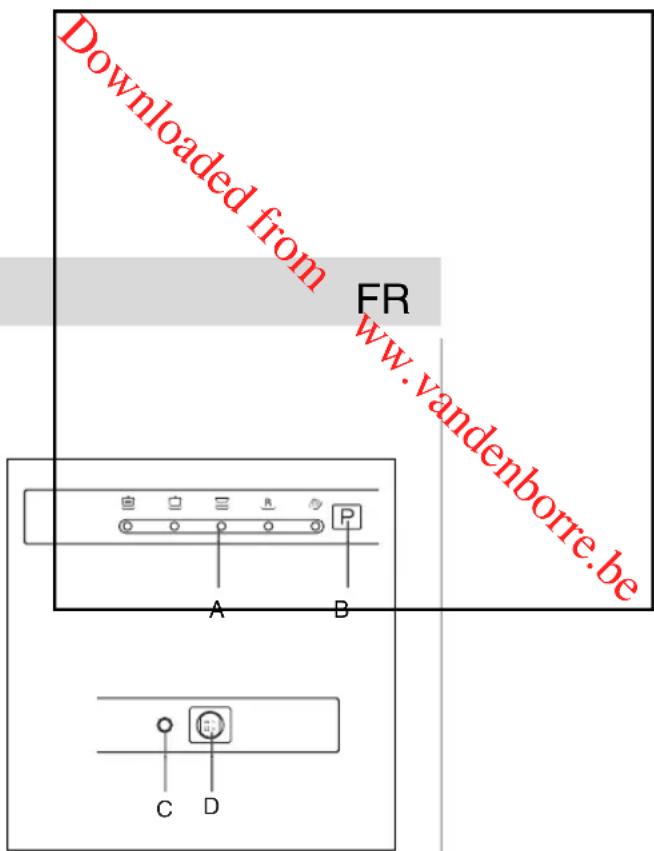

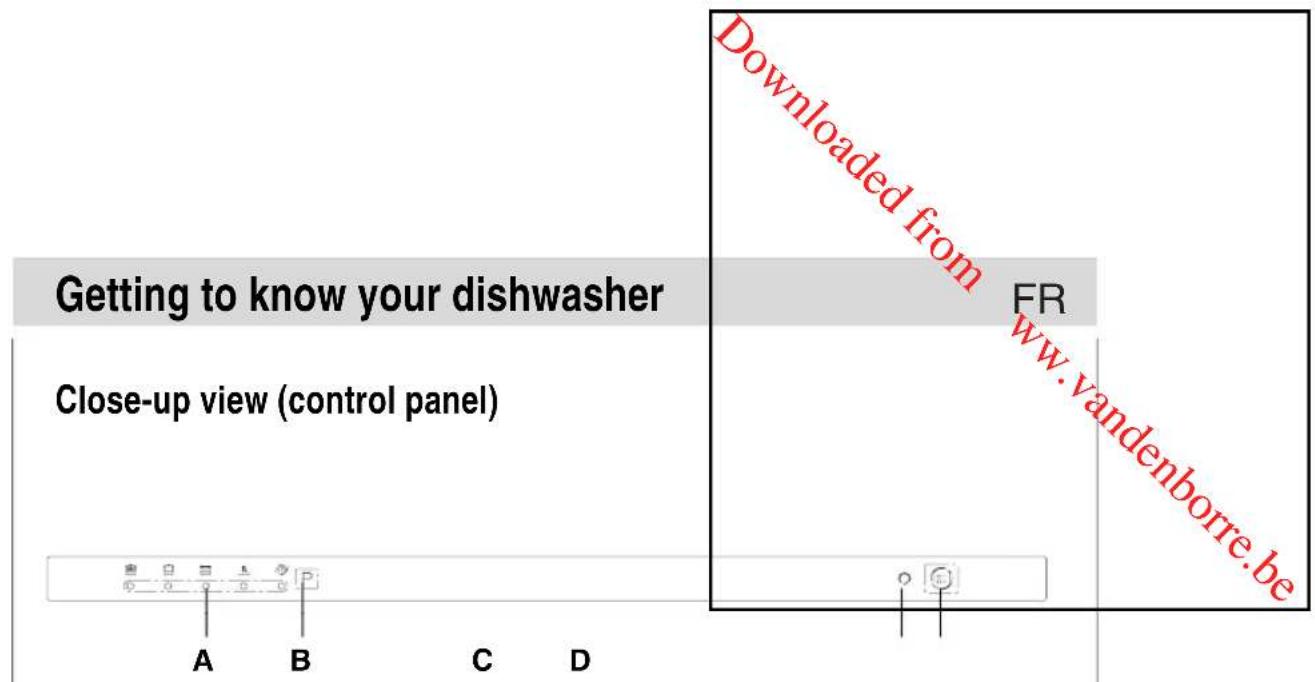

A Indicateur Programmes

C Voyant Marche-Arret

B Touche Choix Programmes

D Touche Marche-Arret

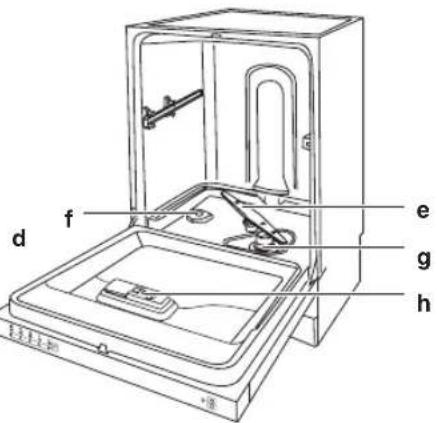

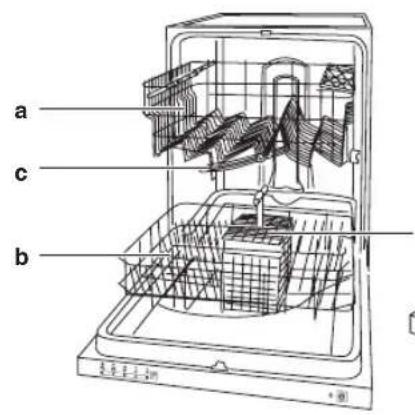

Dishwasher interior

a Panier supérieur

e Bras d'aspérsion inférieur

b Panier inférieur

f Bouchon du réservoir a sel

c Bras d'aspérsion supérieur

g Filtre de lavage

d Panier a couverts

h Distributeur de détergent et de liquide de rincage

Comment replir le réservoir de sel ?

Sel

Le degré de durée de l'eau varie d'un endroit à l'autre. Si l'eau qui alimente votre lave-vaisselle est dure, des dépôts se formeront sur la vaisselle et sur les ustensiles de cuisson.

Cet apparéil est équipé d'un système d'adoucissement spécial qui utilise un sel spécialément concu pour éliminer le calcaire et les mineraux présents dans l'eau.

FR

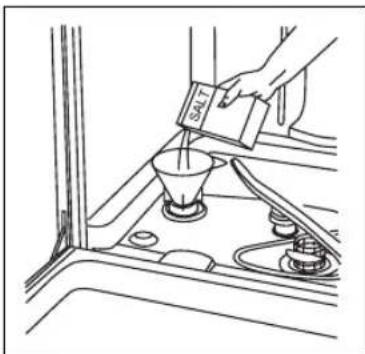

Comment replir l'adoucisseur

Utilisez exclusivement du sel spécial pour lave-vaisselle. Le réservoir de sel est situé en dessous du panier inférieur et doit être rempli de la manière suivante :

• Enlevez le panier inférieur, puis dévissez le bouchon du distributeur de sel et enlevez-le.

• Si vous replisssez le réservoir de sel pour la première fois, rémplissez-le d'eau.

• Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez 2kg de sel environ. Il est normal qu'une petite quantité d'eau s'échappe du distributeur de sel.

• Revissez soigneusement le bouchon.

Remarque importante :

Afin d'éviter la formation de rouille, replisssez le distributeur de sel juste avant de lancer un cycle de lavage.

Réglage de la quantité de sel

Le lave-vaisse est conçu de manière à ce que vous puissiez régler la quantité de sel nécessaire, en fonction du degré de durété de l'eau de votre habitation. Ceci, afin de permettre d'optimiser et d'adapter la quantité de sel utilisée lors de chaque lavage en limitant celle-ci au minimum. Adressez-vous à votre société locale de distribution de l'eau pour connaître la classe de durété de votre zone.

Pour régler la quantité de Sel nécessaire, procédez de la façon suivante :

• Dévissez le bouchon du réservoir de sel.
  Le réservoir de sel est doté d'une rondelle sur laquelle figure une flèche (voir la figure ci-contre).
  Au besoin, tournez la rondelle dans le sens inverse des aiguilles d'une montre, de la position " - vers la position "+" en fonction du degré de durée de l'eau.

Durété de l'eau
Niveau	9fH	9dH	mmol/I	Position sélecteur	Consommation sel(grammes/cycle)	Autonomie(cycles/2kg.)
1	0- 14	0 - 17	0 - 1 , 7	/	0	/
2	14 - 36		1, 8 - 4	4 " 8 -"	44 20	60
3	36 - 71	45 - 89	4 , 5 -	M,i 9d	I e 40	40
4	>71	>89	>8 , 9		60 " + "	25

Comment remplir le liquide de rinçage?

Liquide de rinceage

Ce produit permet de faire briller votre vaiselle et facilité le séchage sans laisser de traces. Le distributeur de liquide de rincege est situé sur la paroi interieure de la porte. Remplissez-le au bout de 80 lavages (ou lorsque l'indicateur de niveau de liquide de rincege clignote - sur les modèles qui en sont équipés).

FR

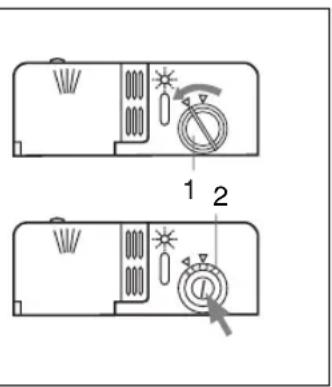

Comment replir le distributeur de liquide de rinceage

Pour ouvrir le distributeur de liquide de rincege, tournez le bouchon "1" dans le sens inverse des aiguilles d'une montre et replisssez le distributeur en veillant à ne pas faire déborder le liquide. Vous pouvez régler la quantité de liquide de rincege nécessaire en tournant la vis de réglage "2", située en dessous du bouchon "1", à l'aide d'un tournevis. Il existe 6 positions de réglage; la position 3 correspond à la quantité normale.

Remarque importante :

Une quantité de liquide de rincege correctement dosée améliore le séchage. Si vous constatEZ des gouttes d'eau ou des taches sur votre vaisselle, il convient de régler le dosage sur une position supérieure. Si les assiettesprésent des striures blanches, réglez le dosage sur une position inférieure.

Detergent et liquide de rinçage

Detergent

Utilisez exclusivement un dédTangent spécial pour lavevaisselle. Remplissez le distributeur de dédTangent avant delancer un nouveau cycle de lavage, en respectant les instructions fournies dans le "Tableau des programmes." Le distributeur de dédTangent est situé sur la paroi interieure de la porte.

L'utilisation de tablette est possible mais ce lave-vaiselle est donc pour obtenir un résultat optimal avec des détergents en poudre ou liquide.

Comment replir le distributeur de dédTergent

• Pour ouvrir le couvercle "3" du distributeur, appuyez sur la touche "4".
• Versez le détergent destiné au cycle de lavage dans le compartment "5".
• Versez le détergent destiné au prélavage dans le compartment "6".
• Dès que vous avez rempli le distributeur de dédTangent, refermez le couvercle et appuyez jusqu'à ce que vous entendiez un déclic.

Avertissement :

Afin de pouvoir referrer aisément le couvercle, nettoyez les bords de celui-ci en éliminant toute trace de détergent.

Avertissement :

L'utilisation du 3 en 1 ou de tablettes est interdite quand les programmes : Programme Rapide et Trempage sont selectionnés.

Vaissele inadequate

Nous déconseillons de laver au lave-vaissette:

Les pièces de couvert de vaisselle en bois car elles se délavent temps; les colles à bois qu'elles contiennent ne sont pas non plus dans le lave-vaisselle. N'y lavez pas non plus les verres et vases à pièces de vaisselle ancériennes impossibles à renouveler. Ces déco le lave-vaisselle.

et leur aspect se dénature avec le adaptées aux températures gnant décorns délicats, en particulier les s anciens n'ont pas été prévus pour

Autres pieces inadaptées: pieces en plastiques sensibles à l'eau très chaude, vaisselle en cuivre et en étain. Les décors en verre, les pieces en aluminium et en argent peuvent se décolorer et palir au lavage en lave-vaisselle. Certaines variétés de verre peuvent s'opacifier après quelques passages dans l'appareil. Par ailleurs, les matériaux très absorbants comme les éponges et serviettes ne sont pas lavables au lave-vaisselle.

Recommendation

N'achetez désormais que de la vaisse dont le fabricant confirme son adequation au lave-vaisse.

Remarque:

Ne lavez jamais au lave-vaisselle les pieces de vaiselles salies par des cendres, de la cire, de la graisse minérale ou de la peinture.

Verres et vaisselle endommages

Causes:

• Nature et processus de fabrication du verre.
• Composition chimique du détergent.
• Température de l'eau et durée du programme sur le lave-vaisse.

Recommendation:

• Utilisez des verres et de la porcelain déclarés inaltérables au lave-vaisse par son fabricant.
• Utilisez un détextent dont l'emballage mentionne qu'il menage la vaisse. Consultez les fabricants de détextent.
• Sélectionnez un programme de courte durée et ayant la plus BASSE TEMPERATURE possible.
• Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaissele le plus rapidement possible une fois le programme terminé.

F

Comment replir votre lave-vaisselle

Avant de ranger la vaisselle dans votre lave-vaisselle, éliminez tous les résidues d'aliments pour éviter que le filtre ne se bouche, ce qui comprométrait les résultats de lavage.

Si des alimentes carbonisés et par conséquent très difficiles à detacher sont présents dans le fond de vos cocottes et casseroles, faites-les tremper avant de les laver au lave-vaisse. Ceci permettra de ne pas effectuer de cycles de lavage supplémentaires.

Tirez le panier vers vous afin de faciliter le chargement de la vaisse.

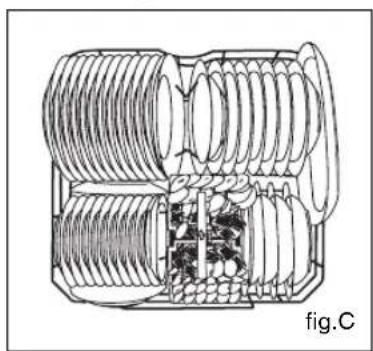

Comment utiliser le panier inférieur

Nous vous conseillons de ranger les articles nécessitant un lavage plus puissant sur le panier inférieur : cocottes, casseroles, couvercles, plats de service et saladiers, comme représenté dans la figure de droite.

Il est recommandé de ranger les plats de service et les couvercles sur les côts du panier afin de ne pas entraver la rotation du bras d'aspersion supérieur.

• Rangez toujours les cocottes, saladiers, etc. en les retournant (voir la fig.C).
• Rangez les cocottes profondes en les inclinant pour permettre à l'eau de s'écouler.

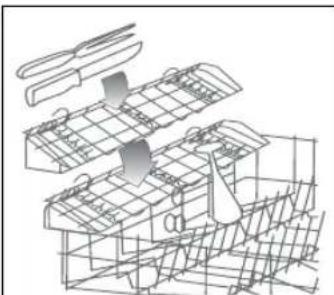

• Le panier à couverts peut être partagé (voir image D)de sorte que seulement une section est utilisée quand vous n 'avez que peu de couverts à laver. Vous faites ainsi plus de place pour les grands objets. Il est aussi possible de le placer sur le panier du haut.

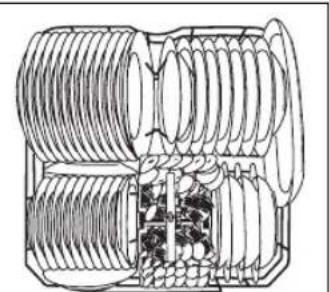

Charge normale

Avertissement:

Les couteaux et autres outils pointus doivent être mis dans le panier avec leur pointes ers le bas ou places horizontally.

Comment utiliser le panier supérieur

Le panier supérieur est conçu pour receivevoir de la vaisse plus fragile et légère telle que verres, tasses à café et à thé, saucières, de même que des assiettes, de petits bolts et des casseroles peu profondes (si elles ne sont pas trop sales).

• Installez la vaisse et les ustensiles de cuisson de façon à ce qu'ils ne puissant être déplacés par le jet d'eau.

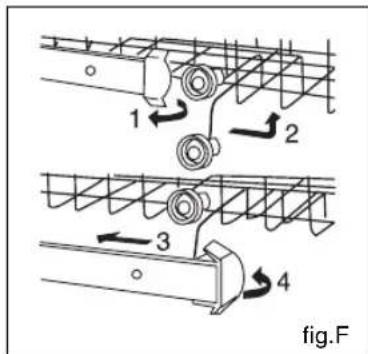

• Le panier supérieur peut être régle en hauteur (voir la fig.F).

Ajustez le panier supérieur à un niveau plus haut et vous aurez plus d'espace pour charger des cassetoles et plats plus grands dans le panier inférieur.

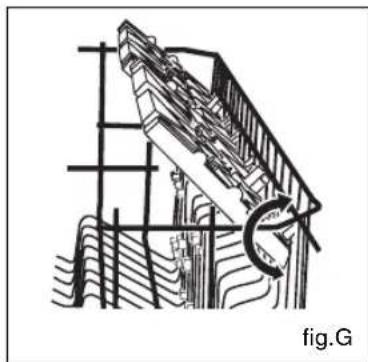

L'étagère

Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisse.

Les verres, les tasses et les grands bols se rangent sur l'étagère du haut. Vous pouvez faire basculer l'étagère dans les deux sens(voir la fig.G).

Etagère à couteaux

Les agrafes de support de couteau sur le cote du panier supérieur vous permettent de laver les grands couteaux pointus séparément et vous évitant de vous blesser (voir la fig.H).

Programme de lavage	Type de vaisselle Par ex.Porcelaine casseroles, couverts, verres,etc.	Type de résidus alimentaires, par ex.de	Quantité de résidus alimentaires	Etat des résidus alimentaires	Description du cycle
Lavage intensif	Résistante	Soupes, soufflés. saues, pommes de terre,pâtes,riz, oeuls,plats rotis	Grande	Trés adhérents	Prélavage à l'eau chaude. Lavage prolongé à 70°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage.
Lavage Normal					Prélavage à l'eau chaude. Lavage prolongé à 55°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage.
Lavage léger (EN50242)	M i x t	Soupes, pommes de terre,pâtes,riz, oeuls,plats rotis	Faible	Peu adhérents	Prélavage à l'eau chaude. Lavage prolongé à 50°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage.
R Programme Rapide		Café, gâteaux,lait, charcuterie, boissons froides, salades	Très faible	Peu adhérents	Lavage rapide à 40°C. Rinçage à l'eau chaude.
Trempage		Passer la vaisselle sous le robinet si elle doit sejourner plusieurs jours dans le lave-vaisselle avant le lavage.			Lavage rapide à froid pour eviter que des résidus d'aliments ne sèchent sur la vaisselle.

Détergent		Liquide de rincage
Prélavage	Lavage prolongé
5g	25g	●
5g	25g	●
5g	25g	● (*)
-	15g	-
-	-

Durée en minutes	Consommation d'énergie en kWh	Consommation d'eau en litres
112	1.62	18
102	1.24	16
162	1.05	15
32	0.40	9
12	0.02	3

essai *EN50242 a laide de rinceage plaant 5

Laver la vaisselle

Sélection du programme

Le type de vaisselle, la quantité et l'état des résidus alimentaires tableau des programmes de déterminer celui dont vous avez beso

Le déroulement du programme et les données qui lui corresponden programmes.

Example:

En présence de vaisselle mixte comportant de nombreux résidus alimentaires très adhérents, vous aurez besoin du programme « Normal»

Conseil economie

Si le lave-vaisse est peu charge, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Les données de programme énoncées ci-après se reférènt à des conditions normales.

Les paramètres suivants:

• Quantités variables de vaisse
• Température d'arrivée de l'eau
• pression dans les conduites d'eau
• Température ambiente
• Variations de la tension secteur
• Et les tolérances propres au lave-vaiselle (par ex. la température, la quantité d'eau...)

Mise en service de l'appareil

Ouvrez le robinet d'eau.
Ouvrez la porte.
- Appuyez sur la touche "D" pourmettre en service l'appareil.
- Appuyer sur le bouton "B", l'indicateur de programme "A" s'allume.
- Fermez la porte, l'indicateur de programme "A" clignote et le programme se lance automatiquement.

Fin du programme

• Six signaux sonores indiqueront la fin du cycle de lavage et tous les indicateurs s'eteindront à l'exception de l'indicateur ON-OFF.

Mise hors service de l'appareil

Quelques minutes après la fin du programme:

Ouvrez la porte.
- Eteignez l'appareil en appuyant sur la touche "D".
- Une fois la vaisse lerefroidie,retirez-la.

Interruption d'un programme

• Ouvrez la porte. Attention, il se peut que l'eau éclabousse et coule de l'appareil. Attendez que le bras d'aspersion se soit immobilisé avant d'ouvir la porte en grand.
• Si la porte est ouverte'un signal sonore retentit 10 fois toutes les 30 secondes.
• Si le lave-vaiselle est raccordé à l'eau chaude ou s'il a déjà chauffé et que vous avez ouvert la porte, laissez-la d'abord entrebaillée quelques minutes puis refermez-la.
  Si vous ne le faites pas, elle risque de s'ouvrir toute seule sous l'effet de la dilatation.

Comment maintenir votre lave-vaisselle en bon etat

FR

Après chaque lavage

Après chaque lavage, de façon à libérer les moisissures et les odeurs l'intérieur de l'appareil.

s susceptibles de se former à

Débrancher l'appareil

Débranchetz always l'appareil avant de proceder aux opérations de nettoyage ou d'entretien. Ne prenez aucun risque.

Éviter les solvants et les produits d'entretien abrasifs

Pour le nettoyage de l'extérieur et des parties en caoutchouc de l'appareil, n'utilise enaucun cas de solvants ou de produits d'entretien abrasifs. Utilisez un chiffon imbibed'une solution d'eau chaude et de savon.

Pour enlever les taches ou salissures presents sur la surface interieure de votre apparéil, utilisez un chiffon que vous tremperez dans une solution d'eau et de vinaigre blanc, ou un produit d'entretien spécifique pour lave-vaisselle.

Comment déplacer votre apparéil

Si vous nevez déplacer votre apparéil, veillez à le laisser dans la position verticale. Si cela est absolument nécessaire, il peut eventuellement être posé sur le dos.

Joints

La présence de résidus d'aliments dans les interstices des joints du lave-vaiselle constitue l'un des facteurs influençant la formation d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement les joints avec une éponge pour éviter cet inconvenient.

Ne laissez pas la porte ouverte puisqu'elle risque de vous trébucher.

Absence prolongée

En cas d'absence prolongée, il est conseilé de lancer un cycle de lavage à vide, de débrancher l'appareil, de fermer le robinet d'accue d'eau et de laisser la porte de l'appareil légarement entrouverte. Cette précaution permet d'allonger la durabilité des joints et empêche la formation de mauvaises odeurs à l'intérieur du lave-vaisselle.

Nettoyage et entretien

Un contrôle et un entretien régulier de votre machine aideront à anticiper les pannes. Vous économiserez de l'argent. Pour cette raison, examinez de temps en temps soignement l'intérieur de votre lavevaisselle.

Etat général de l'appareil

• Verifiez si le compartment de lavage presente des dépôts de graissse et de tartre. Si vous trouvez de tels dépôts:
• Lavez la machine à fond avec du détergent.

Filtres

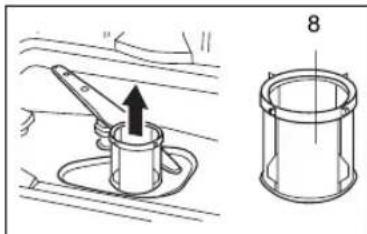

Les filtres "7,8" empêchent les souillures grossières contenues dans l'eau de rincege de s'approcher de la pompe.

• Apès chaque rincage, vérifie si les filtres représentent des résidus alimentaires;le cas échéant, nettoyez-les.
• Àprouvaisoirdétabéle microfiltre“7”,vous pouvez extraire l'ensemble filtrant“8”.Enlevez les résidus puis nettoyez les filtres sous l'eau courante.
• Remettez l'ensemble filtrant "8" en place puis remettez le microfiltrtre "7".

Bras pivotants d'aspersion

Le tartre et les impuretés en suspension dans l'eau de vaisselle peuvent boucher les buses; les dépôts risquent, eux,de bloquer les bras pivotants d'aspersion "9" et "10".

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants d'aspersion.

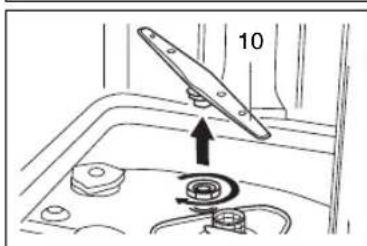

  Le cas échéant, souveze le bras rotatif inférieur" 10".
• Devisseze le bras rotatif supérieur " 9".
  Nettoyez les bras rotatifs sous l'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Détction des pannes

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'utilisation quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économise evidément des frais et remetrapidement l'appareil en bon fonctionnement. Le récapitulatif ci-après vous aidera à couver les causesdes dérangements

F

Dérangements...

...à la mise en service

L'appareil ne démarre pas

Fusibles de la maison grillés.
Fiche male de I'appareil debranchee de la prise secteur.
- Porte de l'appareil incorrectly fermée.
- Touche de programmation pas enforcée.
- Robinet d'eau pas ouvert.
- Filtre du flexible d'arrivée d'eau bouché.

• Le crible se trouve sur le raccord de l'Aquastop et du flexible d'arrivée d'eau.

Attention

Les réparations ne doivent être effectuees que par un spécialiste. Des réparations inexpertes s'assortissent d'un risque de dégats considérables et peuventmettre en danger la vie del'utilisateur.

...sur l'appareil

Quand le signal sonore émet 10 avertissements toutes les 30 secondes et que les indicateurs de programme “ A1, A2 ” clignotent :

Vérifiez si :

• La porte est correctement fermée.

Quand le signal sonore émet 10 averissements toutes les 30 secondes et que les indicateurs de programme “ A1, A4 ” clignotent :

Vérifiez si :

• Le tuyau de vidange est disposé trop bas.

Quand le signal sonore émet 10 avertissements toutes les 30 secondes et que les indicateurs de programme “ A1, A3, A4 ” clignotent :

Verifiez si :

Le tuyau de vidange n'est pas pié ou écrase.
Le tuyau de vidange est situé trop haut.

Quand le signal sonore émet 10 avertissements toutes les 30 secondes et que les indicateurs de programme « A1, A2, A3 » clignotent :

Verifiez si :

• Le robinet d'arrivée d'eau est ouvert et si le fil d'alimentation est raccordé correctement.
  L'alimentation en eau de votre habitation n'a pas ete coupee et que la pression est suffisante.
• Le tuyau d'alimentation n'est pas pié ou écrasé.
  Le filtr du tuyau d'alimentation n'est pas obstrué.
• Le tuyau d'alimentation est disposé trop bas.

Quand le signal sonore émet 10 averissements toutes les 30 secondes et que les indicateurs de programme " A1, A3 " et " A1, A2, A3, A4 " clignotent, contactez le service après-vente le plus proche.

Quand vous avez tout contrôle et le lave-vaisselle ne fonctionne toujours pas ou affiche une autre erreur, vous pouvez lemettre hors tension et patienter quelques minutes. Remettezle lave-vaisselle sous tension et essayez a nouveau.S'il ne fonctionne always pas et/ou le probleme persiste,contactezle service après-ventedevote regionet donnez-leur les informations suivantes:

• le type de panne;
• le type d'appareil et le numéro du modele (Mod...) ainsi que le numéro de série (S/N...), qui figurent sur la plaque signalétique située sur la paroi interieure de la porte.

Le bras pivotant d'aspersion inférieur tourne difficilement

• Bras bloqué par des couverts ou par des résidus alimentaires

Le couvercle du compartmente a deterrgent refuse de se fermer

• Compartiment de dosage excessivement rempil.
• Mécanisme bloqué par des restes de détérgent collés.

Les indicateurs de contrôle ne s'eteignent pas après le lavage
- Interrupteur principal encore en service.

Après le lavage, des restes de détermgent collent dans le réservoir de dosage

• Le réservoir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réservoir sec.

L'eau ne s'écoule pas à l'égout en fin de programme

• Flexible de vidange bouché ou plié.
  Pompe de vidange bloquée.
• Les filtres sont bouchés.
• Le programme n'est pas encore terminé. Attendez la fin du programme.

...Lors du lavage

Production inhabituelle de mousse

• Présence de liquide pour la vaisse dans le dispositif de dosage du liquide de rincege.
• Du produit de rincege repandu peut conduire à une formation excessive de mousse lors du processus de rincege suivant, c'est pourquoi enlevez le produit de rincege repandu avec un chiffon.

L'appareil s'arrêtependantle lavage

Coupure de courant.
Alimentation en eau coupée.

Bruits de percussion pendant le lavage

Le bras pivotant d'aspersion percute des pieces de la vaisse.

Cliquepspendantlelavage

• Pièces de vaisse l'incorrectement rangiées.

Les vannes de replissage émettent un bruit de claquement

• Ceci est d'au trace de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remède possible.

...vaisselle mal lavée

Des résidus alimentaires adhérent contre la vaisse

• Vaissselle mal rangee, les jets d'eau n'ont pas pu atteindre ses surfaces.
  Panier excessivement rempli de vaisse.
• Les pieces de vaisselle se touchent.
• Vous n'avez pas mis assez de dédTérgent.
• Vous avez choisi un programme de lavage pas assez puissant.
• Une pièce de vaisse l'empêché la rotation du bras pivotant d'aspersion.
• Des résidus alimentaires obstruent les buses du bras pivotant d'aspersion.
• Les fêtres sont bouchés.
• Filtres incorrectement installés.
  Pompe de vidange bloquée.

Les pieces en plastique se decolorent

• Vous n'avez pas versé assez de détergent.
• Le détergent a un effet blanchisant insuffisant. Utilisez un déte chloré.

argent avec agent de blanchiment.

Des taches en partie blanches demeurent sur la vaisse. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de détergent.
• Quantité de liquide de rincege régée trop faible.
• Vous n'avez pas versé de Sel spécial dans l'appareil bien que I'eau soit très durée.
  L'adoucisseur d'eau est regle trop bas.
• Vous n'avez pas correctement visse le couvercle du réservoir de sel.
• Si vous avez utilisé un détergent sans phosphate, essayez-un au phosphate.

La vaisse ne s'est pas

• Vous avez besoini un programme sans sechage.
• Vous avez regle le liquide de rincege sur une trop faible quantite.
• Vous avez sorti la vaisse l trop tôt.

Les verres n'étincellent pas

• Vous avez regle le liquide de rincege sur une trop faible quantite.

Les traces de the ou rouge a levres ne sont pas complètement enlevées

Le détergent a un effet blanchissant insuffisant.
- Température de lavage régée trop BASSE.

Traces de rouille sur les couverts

• Couverts imparfaitement inoxydables.
  Teneur en Sel de I'eau de lavage excessive.

• Couvercle du réservoir de sel pas visse à fond.

• Vous avez repandu trop de sel lors du replissage de son réserveir.

Les verres prenent un voile opaque et decolorent.

Les revêtements indésirables refusent de partir

• Vous avez verse un dédTergent inapproprié.
• Ces verres ne sont pas lavables au lave-vaiselle.

Les verres et les couverts représentent des stries, les verres prrient un aspect métallique

Le dosage du liquide de rincege est regle trop elevé.

Caracteristiques techniques	FR
Largeur	59.6 cm
Profondeur	55 cm
Hauteur	82 cm
Capacité	12 couverts standard
Pression de l'eau dans les conduits	0.03-0.6MPa
Tension d'alimentation	220-240V~ 50Hz
Intensité maximale du courant	10A
Puisance absorbée totale	1950W
Remarques
Remarque concernant la mise au rébut
Les apparèls usagés ne sont pas des déchets dénués de valeur. Une mise au rébut respectue de l'environnement permet de récapierer de précieuses matières premières.Lorsque l'ancien apparéil a fini de servir, débranche sa fiche mâle de la prise de courant, sectionnezson cable d'alimentation puis retirez-le avec la fiche.Détruitez la serrure de la porte. Vous évitez ainsi que les enfants ne s'enferment accidentellement àl'intérieurur de l' apparéil et risquent leur vie.Pour vous parvenir, cet apparéil a été conditionné dans un emballage destiné à le protégger. Tous lesmatériaux constitutifs de l'emballage sont compatibles avec l'environnement et recyclables.Aidez-nous à éliminer l'emballage dans le respect de l'environnement.Ne laissez pas les enfants jouer avec l'emballage et les pieces qui le constituent.Ils risquent de s'étouffer dans les cartons pliants et les feuilles plastiques.Pour obtenir les coordonnées du centre de recyclage ou rapporter l'ancien apparéil et l'emballage,veuillez consulter votre revendeur ou l'administration de votre municipalité.

Généralités

• Les apparèils intégrés installés sous un plan de travail doivent exemple en les visant au mur ou en les installant sous un plan voisins.

etre protégés du renversement, par de travail continu visse aux meubles

Remarques concernant les essais comparatifs selon EN 50242

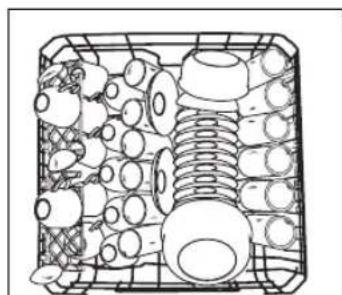

Rangement de la vaiselle selon cette norme

Exemple derangement: fig. 1, 2 et 3

Programme utilisé pour la comparaison: Lavage léger

Réglage du liquide de rincege: 5

Detergent: 5g + 25g

Fig.1

Fig.2

Fig.3

Si le panier supérieur est régblé en hauteur, installez-le dans la position supérieur.

S'il existe des déviations par rapport aux essais comparatifs selon EN 50242 portant sur, par ex., le degré de salissure, le type de vaisse et de couvert, contactez le fabricant de l'appareil avant le commencement des tests.

INSTRUCTIONS IMPORTANTES DE DISPOSITION

En tant que détaillant responsable que nous nous inquiétons de l'environnement.

Comme tels nous vous invitant à suivre le procédé correct de disposition pour votre produit et matière riaux d'emballage. Ceci aidera à conserver des recours normaux et à s'assurer qu'on le réutilise en chaque sorte que protège la santé et l'environnement.

Vouve nevez avoir ce produit et son empaquetage selon des lois et des reglements locaux. Puisque ce produit contient les composants électroniques, le produit et ses accessoires doivent être débarassés séparément de la perte de menage quand le produit atteint sa fin de Entrez en contact avec votre autorité locale pour se renseigner sur la disposition et la réutilisation.

Le produit et si c'est approprié, ses batteries devrait être pris à votre point local de collection pour la réutilisation. Quelques points de collection acceptent des produits gratuitement.

ServiceAprès-Venté

En cas de problème technique avec votre apparéil merci de vous référer à votre magasin
