S5409X2 - Lave-vaisselle NEFF - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Lave-vaisselle encastrable
Capacité	13 couverts
Consommation d'eau	9,5 litres par cycle
Consommation électrique	0,93 kWh par cycle
Niveau sonore	44 dB
Programmes de lavage	6 programmes, dont Eco, Intensif, Rapide
Options de lavage	Départ différé, Séchage extra, Intensif
Système de sécurité	Protection contre les fuites, verrouillage enfant
Dimensions (L x H x P)	60 x 81,5 x 55 cm
Poids	45 kg
Classe énergétique	A++
Installation	Encastrable sous plan de travail
Entretien	Filtres à nettoyer régulièrement, détartrage recommandé
Garantie	2 ans

FOIRE AUX QUESTIONS - S5409X2 NEFF

Pourquoi mon lave-vaisselle NEFF S5409X2 ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise électrique fonctionne. Assurez-vous également que la porte est bien fermée et verrouillée.

Comment résoudre un problème de bruit excessif pendant le fonctionnement ?

Vérifiez que la vaisselle est bien placée et qu'aucun ustensile ne bloque les hélices. Assurez-vous également que le lave-vaisselle est de niveau.

Pourquoi la vaisselle sort-elle encore sale après le lavage ?

Vérifiez que le filtre est propre et que les bras d'aspersion ne sont pas obstrués. Assurez-vous également d'utiliser un détergent approprié et en quantité suffisante.

Le lave-vaisselle NEFF S5409X2 émet un code d'erreur. Que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Cela peut indiquer un problème spécifique qui nécessite des étapes de dépannage.

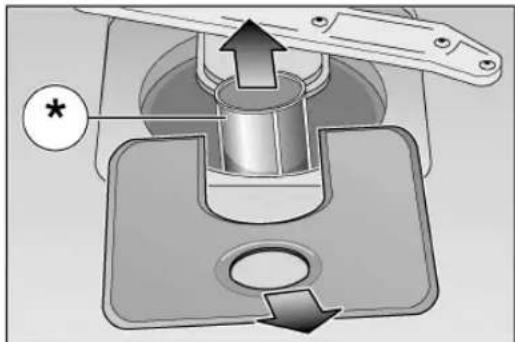

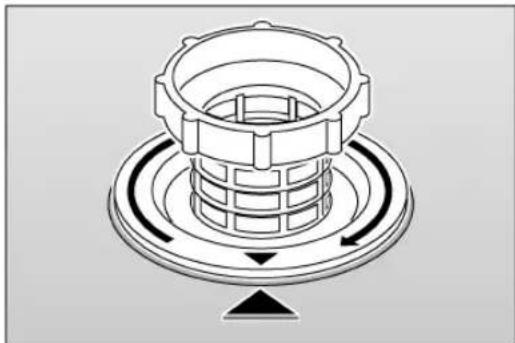

Comment puis-je éliminer les odeurs désagréables dans mon lave-vaisselle ?

Nettoyez le filtre et les bras d'aspersion. Vous pouvez également faire fonctionner un cycle à vide avec un nettoyant pour lave-vaisselle ou du vinaigre blanc.

Le lavage à haute température ne fonctionne pas. Que faire ?

Vérifiez les réglages de votre programme de lavage et assurez-vous que le thermostat fonctionne correctement. Si le problème persiste, contactez un technicien.

Comment effectuer l'entretien régulier de mon lave-vaisselle NEFF S5409X2 ?

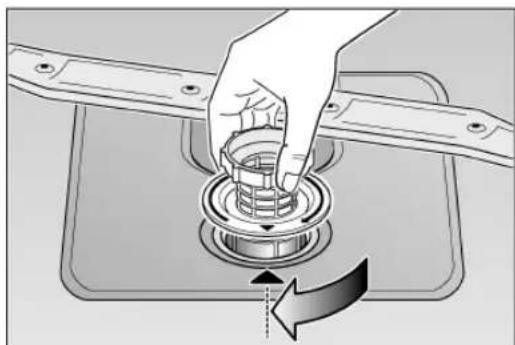

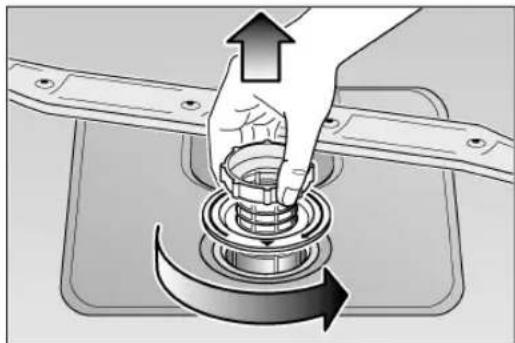

Nettoyez régulièrement le filtre, vérifiez les bras d'aspersion pour des obstructions et nettoyez l'intérieur avec un chiffon humide. Suivez également les recommandations du manuel.

Le lave-vaisselle ne se remplit pas d'eau, que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée n'est pas plié ou obstrué. Assurez-vous que le filtre d'entrée d'eau est propre.

Quel type de détergent dois-je utiliser pour le NEFF S5409X2 ?

Utilisez un détergent pour lave-vaisselle de bonne qualité, en suivant les recommandations du fabricant concernant le dosage.

Comment régler la dureté de l'eau dans mon lave-vaisselle ?

Consultez le manuel d'utilisation pour ajuster le système de réglage de la dureté de l'eau, en fonction de votre zone géographique.

MODE D'EMPLOI S5409X2 NEFF

Consignes de sécurité 3.... Enclenchement de l'appareil 17

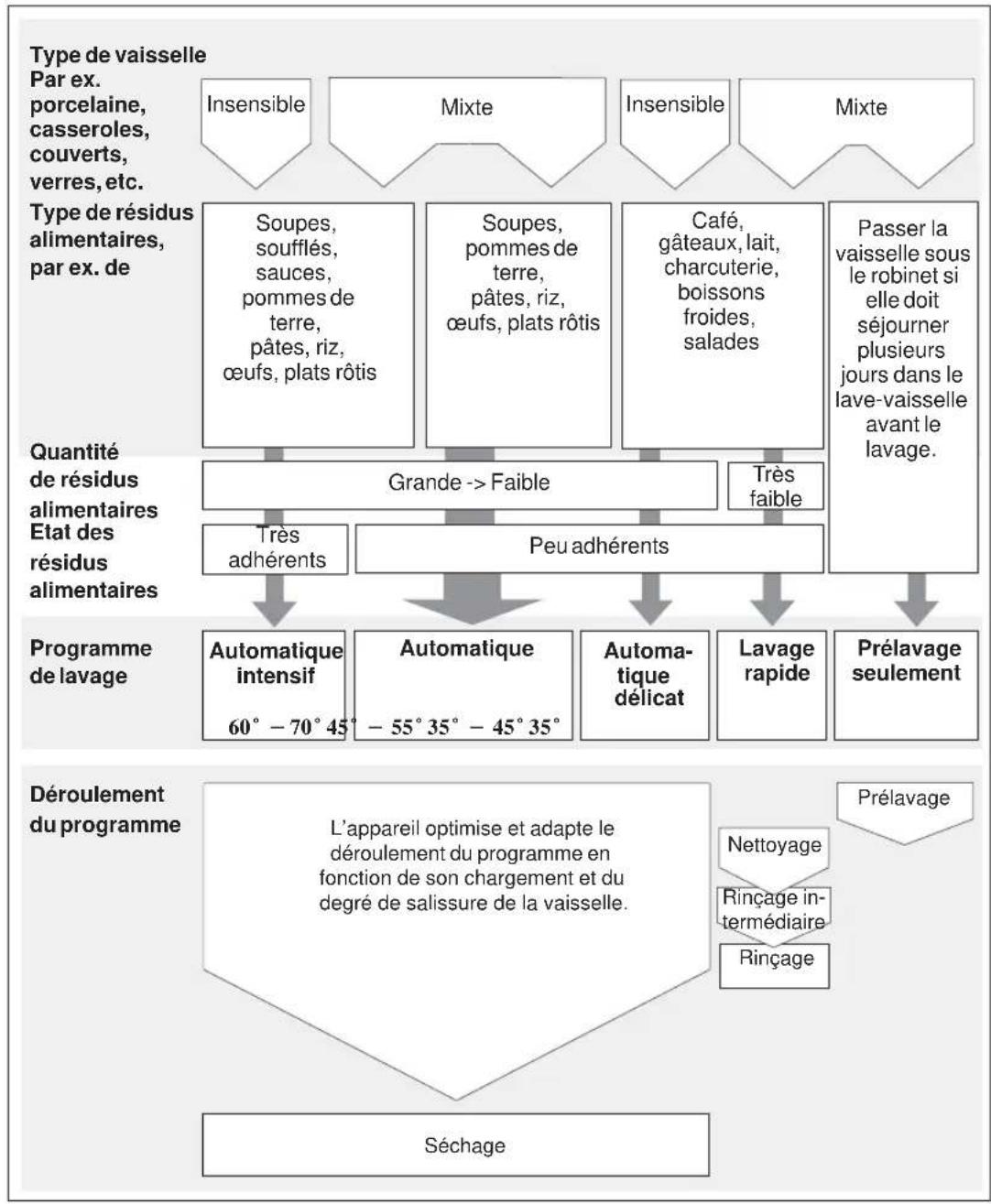

Présentation de l'appareil 5. . Récapitulatif des programmes 18

Avant la première utilisation 6. Sélection des options/réglages

Remplissage du sel spécial 7. de base 19

Réglage de l'adoucisseur d'eau 8 Entretien et maintenance 24.

Remplissage du liquide de rincege 9 Detection des pannes 25.

VaisseI non-adaptee 10. . . . Appeler le service apres-vente 28

1. Classement de la vaisselle 11.. Consignes 29.

Detergent 14. Installation 30

Ouverture et fermetre de la porte 17

nl Inhoud

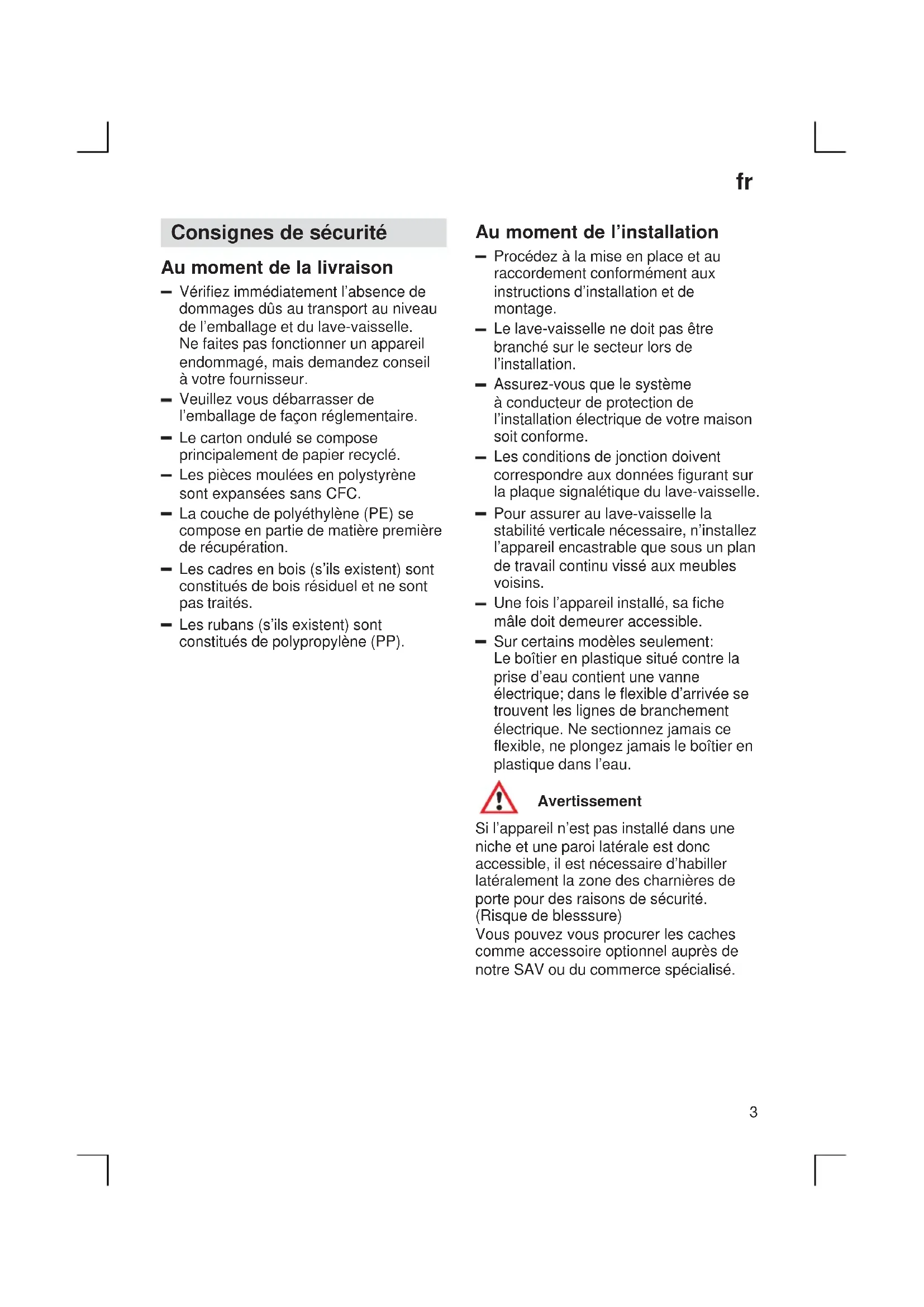

Consignes de sécurité

Au moment de la livraison

• Vérifiez immédiatement l'absence de dommages dus au transport au niveau de l'emballage et du lave-vaisse. Ne faites pas fonctionner un apparéil endommagé, mais demandez conseil à votre fournisseur.
• Veuillez vous débarrasser de l'emballage de façon réglementaire.
  Le carton ondulé se compose principalement de papier recyclé.
• Les pièces moulées en polystyrene sont expansées sans CFC.
  La couche de polyethylene (PE) se compose en partie de matière première de recupération.
• Les cadres en bois (s'ils existent) sont constitués de bois résiduel et ne sont pas traités.
• Les rubans (s'ils existent) sont constitués de polypropylène (PP).

Au moment de l'installation

• Procedez à la mise en place et au raccordement conformément aux instructions d'installation et de montage.
  Le lave-vaisse ne doit pas etre branché sur le secteur lors de I'installation.
  Assurez-vous que le système a conduiteur de protection de l'installation électrique de votre maison soit conforme.
• Les conditions de jonction doivent correspondre aux données figurant sur la plaque signalétique du lave-vaiselle.
  Pour assurer au lave-vaisselle la stabilité verticale nécessaire, n'installé l'appareil encastrable que sous un plan de travail continu visse aux meubles voisins.
  Une fois l'appareil estallé, sa fiche malé doit demeurer accessible.
  Sur certains modèles seulement: Le boîtier en plastique situé contre la prise d'eau contient une vanne électrique; dans le flexible d'arrivée se trouvent les lignes de branchement électrique. Ne sectionné jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.

Avertissement

Si I'appareil n'est pas installé dans une niche et une paroi laterale est donc accessible, il est nécessaire d'habiller létéralement la zone des charnières de portepour des raisons de sécurité. (Risque de blessure)

YououpouvezyouprocuerrlescachescomeaccessoireoptionnelaupresdenotrésAVouudecommercespecialised.

fr

Utilisation quotidienne

N'utiliseze ce lave-vaiselle qu'a la maison et conformement a sa destination. Cet appeareil n'est pas destiné à un usage professionnel.
- Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer.
L'eau contenue dans le compartment de lavage n'est pas potable.
- Ne rajoutez jamais de solvants dans le compartment de lavage. Risque d'explosion.
- Pendant le déroulement du programme, ouvrez prudemment la porte. De l'eau risque en effet d'être projetée hors de l'appareil.

Prudence avec les enfants

• Ne laissez jamais les enfants jouer avec le lave-vaisselle ni l'utiliser.
  Rangez le détergent et le liquide de rincege hors de portée des enfants.
  Eloignez les enfants du lave-vaiselle ouvert. Des restes de détergent pourraient encore se trouver dedans.

Si le lave-vaisselle est tombé en panne

• Les réparations et interventions ne pourront être effectuees que par un spécialiste.
  Lors des réparations et interventions, voirlez à ce que le lave-vaisse soit débranché du secteur. Débranchez la fiche mâle du secteur ou coupe le disjoncteur/retirez le fusible. Pour débrancher, saisissez la fiche mâle et non pas le cable d'alimentation. Fermez le robinet d'eau.

Mise au rebut de l'appareil

Lorsque I'appareil a fini de servir, rendez-le immédiatement inutilisable pour exclore tout accident ultérieur. Debranchez la fiche mâle, sectionnez le cable d'alimentation et rendez le système de fermeture de la porte inutilisable.
- Débarrasssez-vous de l'appareil en respectant la réglementation.

Avertissement

Des enfants pourraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans d'autres situations.

C'est pourquoi: retirez la prise de secteur, coupez le cable de secteur et l'éliminez.

Détruirez la fermeture de la porte de sorte que le porte ne ferme plus.

Présentation de l'appareil

Les figures représentant le bandeau de l'appareil et l'intérieur de l'appareil se trouvent sur la dernière page-volet de la notice. Dépliez s.v.p. ce volet avant de poursuivre la lecture.

Bandeau de commande

1 Interrupteur principal
2 Touche d'ouverture de porte
3 Indicateur à touches (voir le chapitre intitulé «Principipe de fonctionnement de l'indicateur à touches»)

Compartment interieur de I'appareil

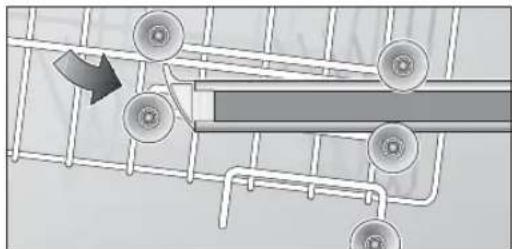

Panier à vaisse llesupérieur
21 Panier supplémentaire a couverts * pour le panier supérieur

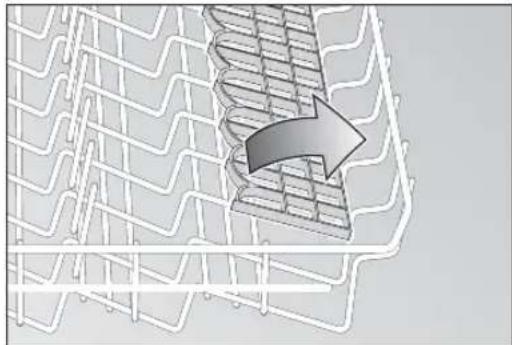

22 Etagere*

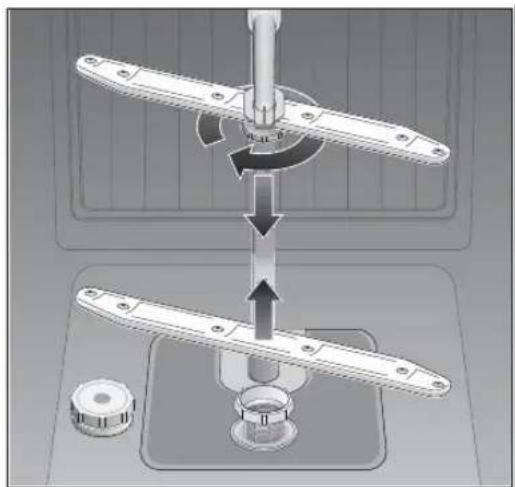

23 Bras d'aspersion supérieur
24 Bras d'aspersion inférieur
25 Réservoir de sel spécial
26 Cribles
Panier a couverts
Panier à vaisseille inférieur
29 Verrou de fermeture
30 Reservoir de liquide de rinceage avec indicateur de remplissage

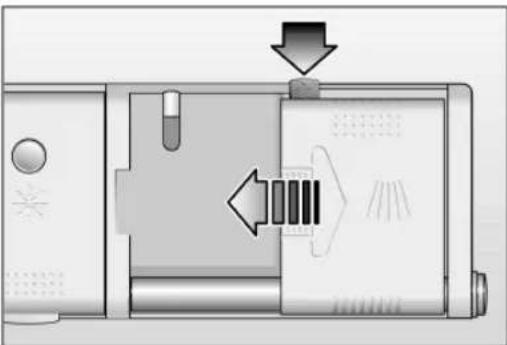

31 Compartiment a détergent
32 Deteceur optique de depot
33 Plaque signalétique

* selon le modele

Principe de fonctionnement de l'indicateur à touches

L'indicateur vous indique en texte en clair les programmes, options et réglages disponibles, ainsi que les manipulations à executer.

Les flèches lumineuses indiquent les touches sur lesquelles vous pouvez appuyer selon les directions de l'indicateur. Si vous appuyez sur une touche sans flèche, un signal sonore se fait entendre.

A l'aide des touches -O ou Qyouspouvez selectionner les programmes etreglages.

Avec les touches Cét ,ous pouvez executer les actions décrites à côte en texte en clair, à savoir :

Avec la touche OCHOISSES les options.
Avec touche demarrez le programme selectionne ou confirmez le réglage choisi.

fr

Avant la première utilisation

Lors de la première mise en service, vous\ devez selectionner la langue de l'appareil.\ Après la mise sous tension, les mentions\ suivantes apparaissent à l'affichage:

La mention «Allemand» s'affiche et le symbole de langue DE clignote. Si vous désirez besoinir une autre langue, appuyez jusqu'à ce que l'abréviation de la langue可以选择 clignote, ou bien appuyez sur -O O+
- Confirmez votrechoix à l'aide de la touche «ok»

Tous les autres textes en clair qui s'afficheront le feront dans la langue que vous avez可以选择.

Vous n'vez pas regle la bonne langue

• Retournez alors dans la seLECTION de la langue :

• Eteignez l'appareil.

• Enclenchez l'appareil en maintainant l'interrupteur principal enforcé jusqu'à ce que l'indicateur s'allume.
• Sélectionnez la langue puis confirmez votrechoix.

Préparation des produits à utiliser

Pour vous servir du lave-vaisselle, il vous faut

Du sel spécial (uniquement en fonction de la durée de l'eau correspondante, voir le chapitre intitulé «Réglage de l'adoucisseur»),
Du liquide de rençage,
Du détergent.

Utilisez exclusivement des produits appropriés au lave-vaisse.

A la première mise en service et après avoir sélectionné la langue, versez le sel spécial (si nécessaire) et le liquide de rincege, puis réglez l'adoucisseur. Pour cela, suivez les instructions des chapitres intitulés «Remplissage du sel spécial», «Remplissage du liquide de rincege» et «Réglage de l'adoucisseur».

Remplissage du sel spécial

Remarque

Si la durée de votre eau correspond à la valeur réglée 0 sur l'appareil (voir le chapitre intitulé «Réglage de l'adoucisseur»), vous ne devez pas ajouter de Sel car l'appareil ne l'utilisa pas. En présence des valeurs de a , aoutez du sel.

Pendant le lavage, l'appareil prend automatiquement le sel dans le réservoir de sel et le dépose dans le produit adoucisseur où il dissout le calcaire. La solution contenant du calcaire est ensuite pompée hors du lave-vaisse. L'adoucisseur est alors prét receivevoir une autre dose de sel.

Ce processus de regénération fonctionne uniquement si le sel se dissout dans l'eau.

Après avoir enclenché l'appareil, la consigne «Rajout Sel» indique un manque de sel (cette consigne disparaît des que vous réglez la valeur à l'adoucisseur).

Ouvrez le bouchon visse du réservoir de sel REPERE VIDE. [25]
Avant la première mise en service,
versez environ un litre d'eau dans
le réservoir de sel.
Pour cela, utilisez la burette a sel
fournie.

Pour ceci utilisez l'aide au remplissage du sel jointe.

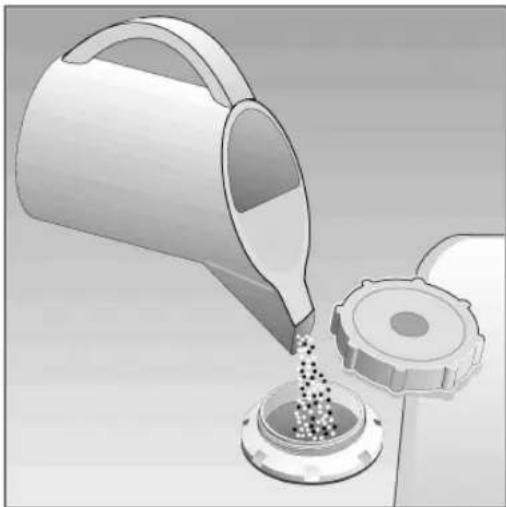

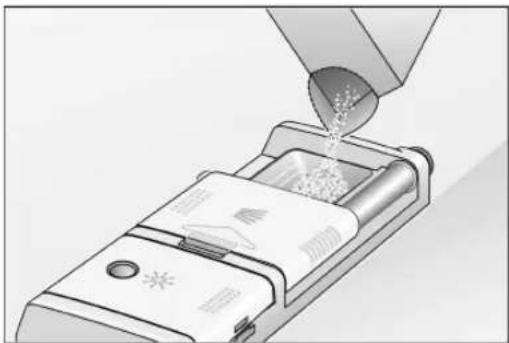

Versez le sel (n'employez pas de sel de cuisine) jusqu'à ce que le bac à sel soit plein (1,5 kg max.). Lorsque vous versez le sel, l'eau est refoulée et elle s'écoule. C'est pourquoi le sel doit toujours être rajouté juste avant la mise en marche du lave-vaisselle. (Pour éviter toute corrosion) Ainsi la solution de sel ayant débordé est immédiatement diluée et rincee. Nettoyez ensuite les restes de sel dans la zone de replissage et fermez le bac sans coincer le couvercle.

Dés que la concentration en Sel devient suffisante, l'indicateur de manque de sel s'éteint.

Si vous ne poulez pas attendre que l'indicateur s'éteigne et commencez tout de suite le lavage, confirmez le replissage à l'aide de la touche © «Confirmer».

Si vous ne foulez pas ajouter du sel maintenant, vous pouvez ignorer l'indicateur de manque de sel en appuyant sur la touche © «Confirmer».

Mise en garde

Ne versez jamais le détergent dans le réserve à sel spécial car vous risqueriez de détruire l'adoucisseur d'eau.

fr

Réglage de l'adoucisseur d'eau

Pour donner de bons résultats, votre lave-vaisselle a besoin d'eau adoucie, c'est-à-dire pauvre en calcaire, faute de quoi du tartre se déposera sur la vaisselle et sur les parois du compartment de lavage.

Si I'eau du robinet dépasse un certain degré de durée, elle ne pourrait être aménée au lave-vaisselle qu'après avoir été adoucie, c'est-à-dire détartrée. Un sel spécial à verser dans l'adoucisseur permet d'adoucir l'eau.

Le réglage de la quantité de Sel requise dépend donc du degré de durée de l'eau de votre région.

La capacité d'absorption de calcaire de l'adoucisseur est limite. Une fois cette capacité epuisée, il faut regenerer I'adoucisseur, c.-a-d.le rafraichir avec du sel special.

Le détecteur optique de dépôt déterminé le degré de durée et régule l'adoucisseur si celui-ci a été régle sur «Durete eau : Auto».

L'appareil ayant ete regle a la fabrication sur "Durete eau : Auto", il ne demande aucun reglage, tant a la mise en service que si la durée de I'eau change.

Si malgré tout vous voulez régler manuellement l'adoucisseur d'eau, procededez comme suit :

Determinez le degré de durée de l'eau dans votre région. Contactez le service des eaux de votre municipalité ou le service après-vente.
- Enclenchez l'appareil par l'interrupteur principal 1. Le menu départ apparait (à la première mise en service, seulement si vous avez seLECTIONné une langue et, le cas échéant, si vous avez versé le sel et le liquide de rinceage).

• Appuyez sur la touche Options» jusqu'à ce que le réglage «Durete eau : Auto» apparaissée à l'affichage.
  A l'aide des touches - , reglez la valeur entre 0 et 7. Cette valeur représentée celle de la durée de l'eau dans votre région. A la fabrication, le lave-vaisse a eté reglé sur «Dureteeau : Auto’.
• Appuyez sur la touche ©Ce geste mémorise la valeur de mesure et vous returnez au menu de départ.

Si vous reglez la durée sur la valeur «0», cette désactive l'adoucisseur d'eau. Un évientuel manque de Sel ne s'affiche pas.

Plage de duretéd l'eau	I		II		III		IV
Duretéd de l'eau °dh	0-3	4-6	7-9	10-12	13-16	17-21	22-30	31-50
Duretéd de l'eau °fh	0-6	7-11	12-16	17-21	22-29	30-37	38-54	55-89
°Clarke	0-4	5-8	9-11	12-15	16-20	21-26	27-38	39-62
mmol/l	0-0,6	0,7-1,1	1,2-1,6	1,7-2,1	2,2-2,9	3,0-3,7	3,8-5,4	5,5-8,9
Régler l'appareil	Ø	1	2	3	4	5	6	7

Remplissage du liquide de rençage

Le lave-vaisse consomme du liquide pendant le lavage, pour que les verres soient impeccable et la vaisse sans taches.

Une fois l'appareil enclenché, la consigne «Rajout liq. rincege» vous indique un manque de liquide de rincege. Vous pouvez verser le liquide de rincege soit en ouvrant complètement la porte de l'appareil, soit - position plus comfortable, en ouvrant la porte à demi.

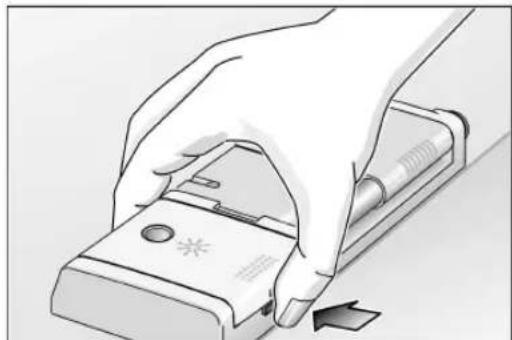

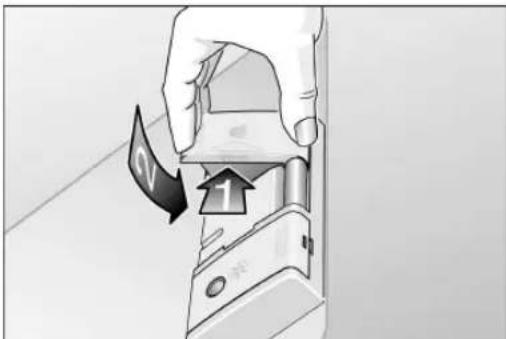

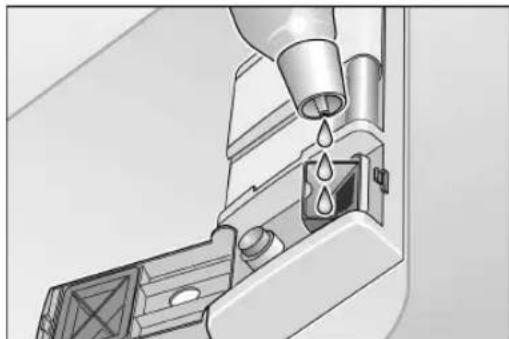

Ouvrez le réservoir de liquide de rincege Pour cela, appuyez sur le bouton situé sur le couvercle du réservoir, puis rabattez le couvercle. Si la porte est ouverte à demi, sortez également l'accessoire de replissage pivotant jusqu'à ce qu'il encrante.

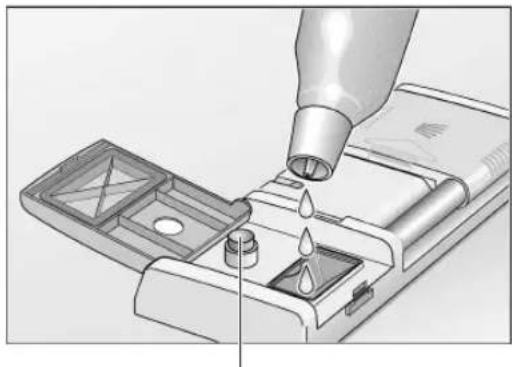

• Versez lentement le liquide de rinceage, sans le faire deborder. Le dosage est correct si,porte complètement ouverte, l'indicateur de replissage du réservoir de liquide est nombre et si l'indicateur de manque de liquide de rinceage est eteint.
  Fermez le couvercle du réservoir jusqu'à ce qu'il encrante audiblement. Le cas échéant, l'accessoire de replissage se remet en place automatiquement.

Si vous désirez ajouter ultérieurement le liquide de rincage, vous pouvez ignoreer l'indicateur de manque de sel en appuyant sur la touche Confirmer>.

Si nécessaire, vous pouvez modifier

fr

la quantité de liquide de rincege qui s'écoulera pendant le déroulement du programme. Pour cela, choisissez sur l'appareil l'options d'ajout de liquide de rincege, en suivant les instructions du chapitre intitulé «Réglage de l'appareil», section « Sélection des options / réglages de base».

Indicateur de manque de liquide derinçage

• Ajoutez en ouvrant complètement la porte.

• Versez le liquide de rincage en ouvrant la porte à demi.

Remarque

Utilissez uniquement du liquide de rincege pour lave-vaisse menager.

Tout liquide de rincege versé à cote peut entrainer une formation de mousse excessive lors du prochain lavage, c'est pourquoi il convient de le nettoyer avec un chiffon le cas échéant.

fr

Vaissselle non-adaptée

Vous ne pouvez pas laver dans. votre lave-vaisselle:

• Les couverts et la vaisselle en bois.
  Ils desschent et perdent leur éclat; de plus, les colles utilisées ne sont pas adaptées aux températures régnant dans le lave-vaisselle.
• Les verres décoratifs fragiles, la vaisselle et les vases de fabrication artisanale, la vaisselle ancienne ou de collection. Ces articles n'ont pas été concus pour résister au lave-vaissselle.

De plus, les pieces en plastique sensibles à l'eau chaude, de même que la vaisse en cuivre et celle en étain ne peuvent pas non plus être lavées au lave-vaisse. Les décorations de surglacure, les pieces en aluminium et en argent peuvent décolorer et se ternir lors du lavage. De même certains types de verre ( comme les objets en cristal p. ex.) peuventvenir opaques à la suite de lavages répetés.

Les matieres absorbantes telles que les éponges ou les torchons ne doivent pas non plus etre lavees au lave-vaisse.

Recommendation :

A l'avenir, n'achetez plus que de la vaisse pouvant etre lavee au lave-vaisse.

Remarque

La vaisse salie avec des cendres, de la cire, de la graisse ou de la peinture ne doit pas etre lavee au lave-vaisse.

Verres et vaisselle endommages

Causes:

Nature et processus de fabrication du verre.
Composition chimique du détergent.
- Température de l'eau et durée du programme sur le lave-vaisselle.

Recommendation:

• Utilisez des verres et de la porcelain déclarés inalterabls au lave-vaisse par son fabricant.
  Utilisez un détergent dont l'emballage mentionne qu'il menage la vaisselle. Consultez les fabricants de détergent.
• Sélectionnez un programme de courte durée et ayant la plus basse température possible.
  Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaisse le plus rapidement possible une fois le programme terminé.

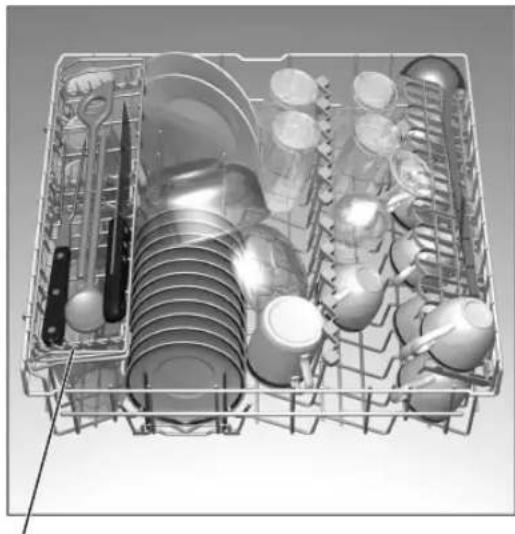

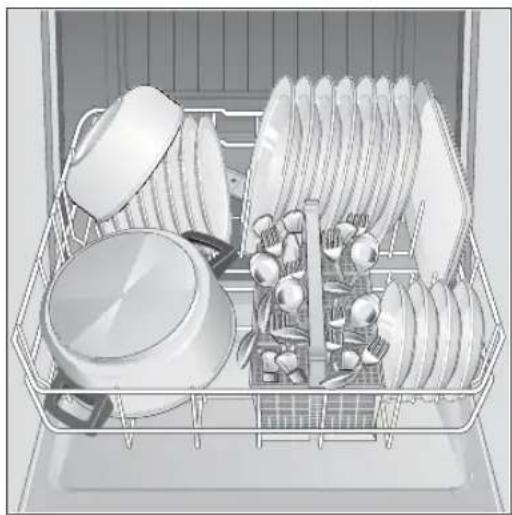

Classement de la vaisse

Ranger la vaisse

Retirer manuellement les résidus alimentaires les plus grossiers.
Un prélavage sous l'eau courante est inutile.
Ranger la vaisse de telle sorte que

L'ouverture de tous les recipients (tasses, verres, casseroles, etc.) soit orientée vers le bas.
Disposer les pieces convexes et concaves inclinées pour que l'eau puisse s'écouler.
- Elle soit en appui vertical sur et ne puisse pas se renverser.
- Elle ne gène pas la rotation des deux bras pivotants.

Il n'est pas recommandé de laver dans la machine de très petites pieces de vaisselle, car elles pourront facilement tomber des paniers.

Vider le lave-vaisse

Afin d'eviter que des gouttelettes d'eau tombent du panier supérieur sur la vaisselle placée dans le panier inférieur, il est recommendé de vider d'abord le panier inférieur et ensuite le panier supérieur.

fr

Tasses et verres

Panier a vaisselle supérieur 20

* selon le modele

Casseroles

Panier a vaisselle inférieur 28

fr

Couverts

Rangez les couverts sans jamais les trier, les surfaces salies des couverts tournées vers le haut (attention avec les lames de couteaux). De lacke, le jet de lavage atteint moins les diverses pieces des couverts.

Pour éviter tout risque de blessure, rangez les pieces longues et pointues ainsi que les couteaux sur l'étagère (selon le modele) ou sur l'étagère à couteaux (envente comme accessoire).

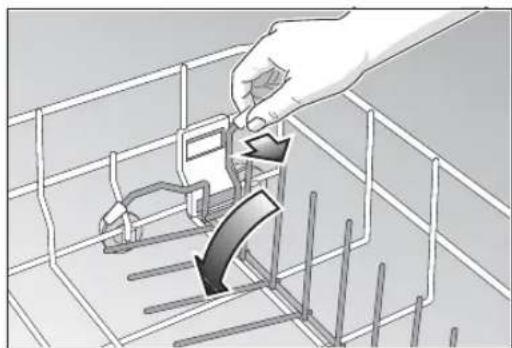

Tiges rabattables *

* selon le modele

Les tiges se rabattent pour facilitier le rangement des casseroles et des grandsols.

Tete pulverisatrice pour plaque à pâtisserie *

* selon le modele

Examinez les croquis imprimés au revers de la couverture.

Vous pouvez nettoyer les grandes plaques à l'aide de cette tete pulvérisatrice. Dans ce but, retirez le panier supérieur et installez la tete pulvérisatrice comme le montre le dessin. Afin que le jet puisse atteindre toutes les pieces, veuillez ranger les plaques à pâtisserie comme le montre la figure (4 plaques à pâtisserie et 2 grilles maxi.).

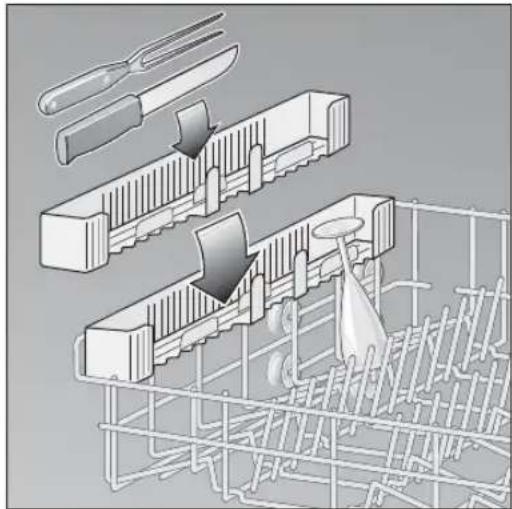

Etagère à couteaux

• selon le modele

L'étagère *

• sur certains modèles seulement Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisse.

Les pièces longues tels que les couverts de service et à salade, les grandes cuillères ou les couteaux se rangent sur l'étagère pour ne pas empêcher la rotation du bras pivotant. Vous pouvez faire basculer l'étagère dans les deux sens.

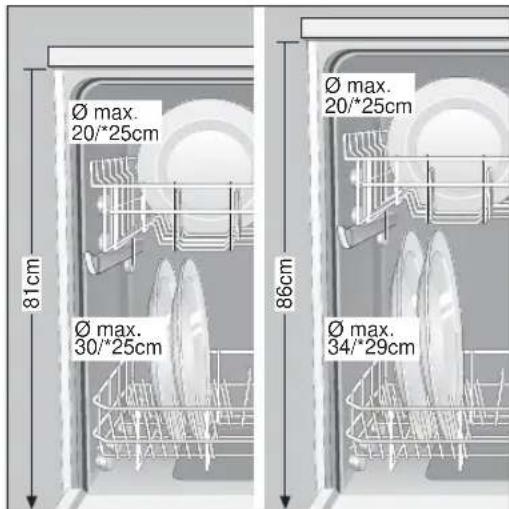

Modifier la hauteur des paniers*

• sur certains modèles seulement

Selon le besoin, le panier à vaisselle supérieur se règle en hauteur. Vous avez ainsi davantage de place pour ranger de la vaisselle haute dans le panier supérieur ou inférieur.

En fonction de l'agencement du panier à vaisselle supérieur Equipant le modele de votre apparil, suivez l'une des deux procedures ci-apres :

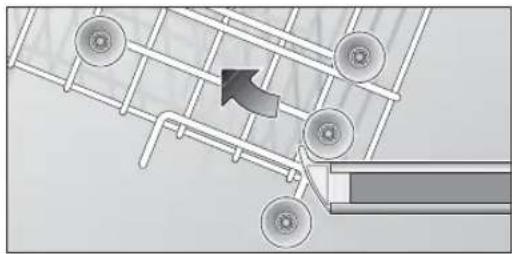

Panier à vaisselle supérieur avec des paires de roulettes en haut et en bas

Retirez le panier supérieur du lave-vaisselle.
- Enlevez le panier supérieur puis suspendez-le à nouveau par les roulettes supérieures et inférieures.

fr

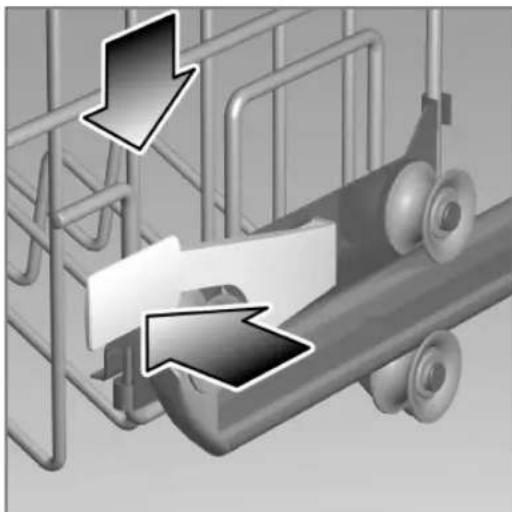

Panier à vaisselle supérieur avec manettes laterales (Rackmatic)

Retirez le panier supérieur du lave-vaisselle.

Pour l'abaisser, appuyez vers l'intérieur sur l'une puis sur l'autre manette se trouvant sur les cotes externes gauche et droit du panier. Avec une main, tenez à chaque fois fermement le panier par le bord latéral supérieur. Ce faisant, vous évitez que le panier tombe brusquement (et endommage eventuèlement la vaisse).

fr

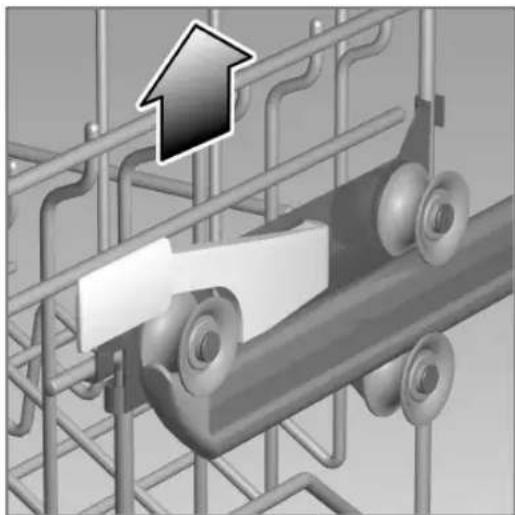

Pour soulever le panier, saisissez-le par le bord lateral supérieur, puis tirez-le vers le haut.
Avant de remettre le palier en place, assurez-vous que les deux cotes se trouvent à la même hauteur. Dans le cas contraire, vous ne pourrez pas fermer la porte de l'appareil et la circulation de l'eau ne pourra pasmettre en mouvement le bras d'aspersion supérieur.

Detergent

Remarques concernant le dédTergent

Votre lave-vaisselle permet d'utiliser les détergents de marque en vente dans le commerce, liquides, en poudre ou encore sous forme de PASTILLES. N'utilise jamais de liquide pour la vaissele à la main.

Trois types de détergents sont actuèlement en vente sur le marché

1. Detergents phosphates et chlorés
2. Detergents phosphatés non chlorés
3. Detergents non phosphates et non chlorés.

Si vous utilisez un détergent sans phosphate et si l'eau de votre région est dure, des dépôts risquent plus facilement de se former sur la vaissele et les parois du recipient. Pour y remedier, ajoutez plus de détergent.

Les détergents non chlorés ont un moindre effet blanchissant.
Le brunissement par le thé ou les décolorations de pieces en plastique risquènt d'être plus importants.

Pour y remedier:

• Utilisez le programme de lavage «AUTOMATIQUE INTENSIF» ou
• Ajoutez plus de dédTangent ou
• Utilisez un dédTangent au chloré.

Une mention sur le paquet de détergent indique si ce dernier est adapté à la vaisselle en argent.

Si vous avez des renseignements à demander au sujet des détergents, nous conseillons de vous adresser aux services-conseils des fabricants.

fr

ATTENTION! INDICATION IMPORTANTE POUR L'UTILISATION DE PRODUITS DE LAVAGE COMBINES

Si vous utilisez des produits de lavage combinés qui suppriment l'emploi p.ex. de liquides de rincage ou de sel, veuillez respecter les indications importantes suivantes:

• Certains produits avec produit de rincege intégré ne produit leur effet optimal que lors de certains programmes.
• En cas d'appareils avec des programmes automatiques, de tels produits ne produit tenduvent pas l'effet youlu.
  Des produits supprimant l'utilisation de Sel regénérant ne sont utilisables qu'à l'intérieur d'une certaine plage de durée de l'eau.
  Si vous désirez utiliser ces produits combinés, veuillez dire attentivement leur mode d'emploi ou les indications eventuelles sur l'emballage!

En cas de doute, adressez-vous au fabricant du produit de lavage, en particulier en cas de:

-VAISSELTRESmouilléea la fin du programme.
traces de calcaire sur la vaisse.

En cas de réclamations directement liées à l'utilisation de ces produits, nous déclinons toute garantie!

Compartment à détergent avec accessoire de dosage

La division de dosage dans le
compartiment vous aide a verser la belle
quantite de detergent.
Jusqu'a la ligne inférieure,le compartment
a une contenance de 15 ml et de 25 ml
jusqu'a la ligne mediane.Porte ouverte et
horizontal, il rentre 40 ml de detergent
dans le compartment.

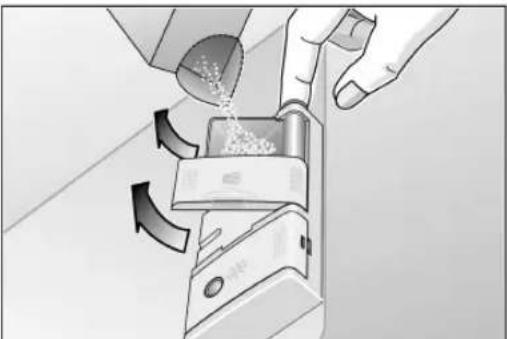

Remplissage du détergent

Voussoupiez remplirle détergent soit en ouvrant complètement la portede l'appareil,soit -position pluscomfortable, en ouvrant la portea demi.

Si le compartmenté à détergent est toujours fermé, ouvre-le en appuyant sur le verrou de fermeture

• Porte à demi ouverte, appuyez à nouveau sur le bouton se trouvant sur le côté droit du compartment à détergent. Faites basculer vers le haut le bac à détergent et le couvercle. En le soulevant légerement, le bac à détergent s'encrante facilement.

fr

• Versez le dédTangent dans le compartment.
  Pour doser correctement le détergent, veuillez respecter les consignes du fabricant figurant sur l'emballage du produit.

Si vous avez besoin le programme "AUTOMATIQUE INTENSIF", rajoutez 10 à 15 ml de détergent sur la porte de l'appareil.

Conseil-economie

Si vous vaisselle est peu sale,
vous pouvez diminuer la
quantité de dédTergent indiquée.

• En cas d'utilisation de PASTILLES, vérifie sur leur emballage où vous devez les placer (par ex. dans le panier à couverts, le compartment à détergent, etc.).

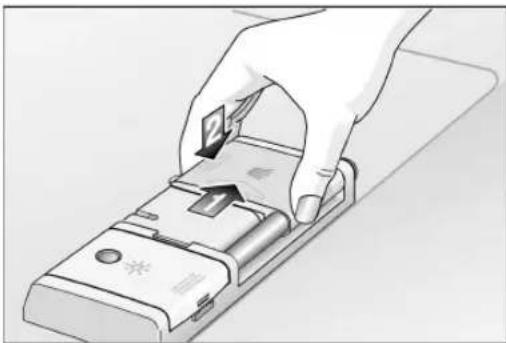

  Fermez le compartment à détergent. Pour ce faire, faites glisser complètement le couvercle du compartment sur le bac à détergent (1), puis appuyez fermement dessus (2) pour que la fermeture encrante audiblement.

Fermez le compartment a détergent, portecompletement ouverte.

Fermez le compartment a détérgent, porte à demi ouverte.
Pendant le processus de lavage, le couvercle du compartment à détergent s'est ouvert automatiquement et le détergent s'est déversé dans l'appareil. C'est pourquoi vous trouvez le couvercle ouvert à la fin du programme.

Ouverture et fermetre de la porte

Pour ouvrir l'appareil, tirez sur la poignée de la porte.
Pour le fermer, appuyez sur la porte jusqu'à ce qu'elle encrante audiblement.

Avant de démarrer un programme de lavage et à la fin du programme, ouvre légèrement la porte.

Enclenchement de l'appareil

Enclenchement de l'appareil

Ouvrez complètement le robinet d'eau.
- Enclenchez l'appareil par l'interrupteur principal 1. Le cas échéant, ajoutez du sel et du liquide de rinceage (voir le chapitre intitulé «Remplissage de sel spécial», «Remplissage de liquide de rinceage»). Le menu départ s'affiche.

Après enclenchement de l'appareil, le menu départ affiche toujours le programme « Automatique».

Réglage du programme

Dans le menu départ, vous pouvez désir, à partir du programme « Automatique», l'un des programmes suivants :

Automatique Intensif - Automatique - Automatique Delicat - Lavage rapide - Prélavage seulement.

A l'aide des touches -au , reglez le programme souhaite.

Si vous choisissez les programmes automatiques «Automatique Intensif», «Automatique» et «Automatique Délicat», le programme se déroule automatiquement et s'adapte à la quantité et au degré de salissure de la vaisse. L'appareil consomme ainsi le moins de courant et d'eau possible.

A l'aide du récapitulatif des programmes suivant, vous pouvez selectionner le programme approprié à votre type de vaisselle ainsi qu'à la quantité et/ou à l'état des résidus alimentaires.

fr

Récapitulatif des programmes

Données de programme

Vous trouvrez les données de programme (durée, consommation de courant et d'eau) dans la notice succinnte. Elles se refereient à des conditions de service normales.
Vous pourrez rencontres de grandes différences selon les paramétres suivants :

• Quantité de vaisse différente
• Température d'arrivée de l'eau
• Pression d'arrivée de l'eau
• Température ambiente
  Tolerances de la tension secteur
  Tolerances propres à l'appareil (telles que la température, la quantité d'eau, etc.).

Pour les programmes automatiques, nous ne pouvons indiquer que des plages de valeurs.

Les chiffres de consommation d'eau se reférer à une durée de l'eau régée sur 4.

Sélection des options/réglages de base

Principe d'utilisation

Automatique Options Depart

• A partir du menu depuis, vous pouvez selectionner la série d'options suivantes / les réglages de base en appuyant à plusieurs reprises sur la touche O «Options» et/ou «Suite» :

Départ différé

Cycle acceleré

Degré de séchage

Volume du signal sonore

Durete de l'eau

Liquide de rincege

Langue

Programmes standard

• Chaque option / réglage de base presente plusieurs possibités accessibles par les touches -O . O+
  L'appareil memorise le réglage choisi lorsque vous passez à l'options / au réglage de base suivant (touché) (exception : programmes standard) ou en returnant au menu départ (touché).

fr

Départ différé

Vous pouvez différer le départ du programme de 24 heures maximum, par pas de 30 minutes.

Lorsque you choisissez l'option Départ différé, «Départ diff. 0:00 h» s'affiche à l'indicateur.
- Réglez l'heure souhaitée.
- Retournez dans le menu depuis puis démarrez le programme régèle.
La durée du départ différé commence à s'écouler des que vous refermez la porte de l'appareil.
Pour interrompre ou vérifier le temps restant, ouvre la porte.
- Une fois le temps régle écoulé, le programme démarre automatique.
- Vous pouvez modifier le temps et le programme régés jusqu'à ce que le programme commence. En appuyant sur la touche «Retour», returnez dans le menu départ, puis modifie les régages. Pour terminer, redémarrez le programme.
Pour annuler le départ différé, remettez l'heure sur 0:00.

Cycle acceleré

En mode programmes automatiques, vous pouvez réduire la durée des programmes. Toutefois, pour obtenir un résultat de lavage optimal, les consommations d'eau et de courant augmentent simultanément.

Lorsque youchoisissez l'option Depart differe,la mention «cycle accelere: non» (reglage a la fabrication)s'affiche a I'indicateur.
- Sélectionnez «cycle accéléré: oui».
- Retournez dans le menu depuis puis démarrez le programme régèle.
- Si au lavage suivant vous ne foulez plus utiliser le cycle accéléREDésactivez à nouveau l'option.

Degré de séchage

Lorsque I'option « Degré de sechage » est sélectionnée, l'affichage indique la mention « Sécchage normal » (réglage d'usine).
- Vous pouvez également désir « Sans sechage » ou « Séchage supplémentaire »
Lorsque « Sechage supplémentaire » est selectionné, la température de rincege est plus élevé, et cequel que soit le programme. (Attention à la vaisselle fragile!)

Volume du signal

Yououpouvezmodifierlevolume du signal sonore ou l'eteindre complètement.

Lorsque you choisissez l'option Volume du signal, la mention «Signal 4» (réglage à la fabrication) s'affiche à l'indicateur.
- Vous pouvezCHOISIR la valeur 0 (signal sonore eteint) ou une valeur comprise entre 1 (bas) et 6 (fort).Un signal bref se fait entendre, dont le volume sonore correspond a la valeur selectionnee.

Durete de l'eau

Avant la première mise en service ou si la durée de l'eau a changé, vous doivent régler l'adoucisseur du lave-vaisselle sur la durée de votre eau du robinet. Pour cela, suivez les instructions figurant au chapitre «Réglage de l'adoucisseur».

Liquide de rincage

Yououpouvezreglerla quantite deliquide de rincageautiliser.

Lorsque you choisissez l'option Liq. rincege, la mention «Liq. rincege 4» (réglage à la fabrication) s'affiche à l'indicateur.
Modifie ce réglage seulement si des stries (diminuez la valeur) ou des taches d'eau (augmentez la valeur) restent sur la vaisse.
- Vous pouvez désir une valeur comprise entre 0 et 6.

fr

Langue

A la première mise en service, vous pouvez modifier la langue可以选择 (voir le chapitre intitulé «Avant la première utilisation»).

Lorsque you choisissez l'option Langue, plusieurs abréviations de langue s'affichent à l'indicateur. Le symbole de la langue seLECTIONnée clignote. Au total, vous ave le choix entre 17 symboles et/ou langues.
- En sélectionnant un symbole de langue, le texte en clair s'affiche dans la langue可以选择 sur la ligne du bas de l'indicateur.

Programmes standard

Outre les programmes de lavage offerts dans le menu depart, vous pouvez aussiCHOISIR les programmes standard suivants, a partir du programme «Normal»:

Normal extra - Normal eco - Normal - Normal Plus.

• Réglez le programme souhaité puis returnez dans le menu départ.
  Si vous ne poulez aucun des programmes standard proposés, allez par la touche «Retour» à l'affichage «Programmes standard», puis returnez dans le menu départ.
  Si vous foulez revenir sur le choix du programme standard dans le menu départ, selectionnez l'option Programmes standard. Appuyez simultanement sur la touche «Menu départ» et sur la touche 一 _ 0 ^ 一 0 + . Cette action annule le programme standard selectionné et le programme "Automatique" s'affiche dans le menu départ.

	Normal Extra Normal éco Normal Normal Plus
Type de vaisseille	Vaisseille mixte
Quantité de résidus alimentaires	Faible à grande
Etat des résidus alimentaires	Peu adhérents

Vous trouvrez les données correspondantes aux différents programmes (durée, consommation de courant et d'eau) dans la notice succincte.

Nous vous recommendons fondamentalement d'utiliser les programmes automatiques car, en raison du déroulement variable de programme, ils consomment le moins de courant et d'eau possible. Par contre, les cycles des programmes standard sont fixés à l'avance.

fr

Demarrage du programme

Avant de demarrer le programme, vérifiez à nouveau si les bras d'aspersion tournent librement.
- Dans le menu début, appuyez sur la touche ©Départ>.

A l'indicateur, la consigne «Fermer la porte» s'affiche en alternance avec la durée de programme prévue. Cette durée n'est qu'une valeur approximative. Au début du programme, elle correspond à la durée du dernier programme utilisé. Pendant le déroulement du programme, l'appareil corrige la durée restante en fonction de la température de l'eau d'acciviée et de la quantité et du degré de salissure de la vaissette.

Si vous avez choisi une heures pour le départ différé, la consigne «Fermer la porte» s'affiche en alternance avec l'heure de départ différé une fois le programme commencé.

Fermez la porte.

Le programme et/ou l'heure du départ différé se déroule.

Tant que la porte reste ouverte après avoir appuyé sur la touche «Départ», vous pouvez encore modifier le programme et les autres réglages. Pour cela, allez dans le menu départ avec la touche «Retour» puis modifiez les réglages. Pour terminer, démarrez à nouveau le programme. Si vous fermez la porte et que le programme a déjà commencé, vousdez arrêté ce dernier pour pouvoir modifier les réglages (voir «Arrêt du programme»).

Interruption du programme

Pour interrompè le programme, ouvrez la porte, mais légèrement seulement pour éviter que l'eau n'éclabousse à l'extérieur.

L'indicateur affiche «Arrêt programme» et, en alternance avec la consigne «Fermer la porte», la durée de programme restante, le programme régèle et l'étape de programme en cours.

Pour interrompre le programme,

n'appuyez en aucun cas sur la touche -O «Arrêt programme», car le programme ne pourrait pas reprendre.

• Pour poursuivre le programme, fermez la porte. Le programme redémarre automatiquement.
• Si le lave-vaisse est raccordé à un robinet d'eau chaude ou s'il avait déjà commencé de chauffer lorsque vous avez ouvert la porte, ne la refermez pas tout de suite. Ramenez-la d'abord quelques minutes en appui contre l'appareil.

fr

Arrêt du programme

Ouvrez la porte, mais légèrement seulement pour éviter que l'eau n'élabousse à l'extérieur. L'indicateur affiche «Arrêt programme» et, en alternance avec la consigne «Fermer la porte», la durée de programme restante, le programme régèle et l'étape de programme en cours.
- Pour arrêté le programme, appuyez sur la touche «Arrêt programme». L'indicateur affiche la consigne «Pour vidange Fermer la porte». La mention «Fermer la porte» clignote.
- Fermez la porte. L'appareil vidange l'eau se trouvant dans le compartment de lavage.
- Dès que la vidange est terminée, 5 bips se font entendre.
- ÀpRES avoir ouvert la porte, la consigne «Fin» apparait un instant à l'indicateur, suivi par le menu département.
- Vous pouvez maintainant recommencer ou eteindre l'appareil.

Fin du programme

Dés que le programme est terminé, 5 bips se font entendre.

• Ouvrez la porte, la consigne «Fin» apparait un instant à l'indicateur, suivie par le menu départ.
  Une fois I'appareil refroidi, enlevez la vaisselle.

A la fin du programme, vous pouze soit eteindre l'appareil, soit recommencer.

Remarque

Pour que la vaisselle puisse secher de façon optimale, attendez environ 15 minutes après la fin du programme avant d'ouvrir la porte et d'enlever la vaisselle. Dans l'intervalle, l'eau restant sur la vaisselle peut s'évaporer et se déposer contre les parois du compartment de lavage.

Mise hors tension de l'appareil

• Àpres les 5 bips et la consigne «Fin» à l'indicateur, mettez l'appareil hors tension à l'aide de l'interrupteur principal 1.
  Fermez le robinet d'eau (inutile en presence de l'Aqua-Stop).

Remarque

Si l'appareil est mis hors tension pendant la marche (si vous l'éteignez ou si une coupure de courant se produit), tous les réglages demeurent mémorisés. L'appareil se remet en marche automatiquement des le rétablissement du courant.

fr

Entretien et maintenance

Pour éviter tout problème, il est recommandé de contrôle et d'entreinir régulièrement votre apparéil. Vous gagnerez ainsi du temps et éviterez les ennuis. C'est pourquoi il convient de procéder de temps en temps à un contrôle visuel attentif de votre lave-vaisselle.

Etat général de la machine

Verifiez l'absence de dépôts de graisse et de calcaire dans l'enceinte de lavage. Si de tels dépôts existent :

• Emplissez le compartmenté à détergent de détergent. Faites fonctionner l'appareil à vide réglé sur le programme représentant la température de rincege maximale.
  Nettoyez le joint de porte :
• Essuyez régulierement le joint de porte avec un chiffon humide afin d'éliminer tous les dépôts.

Sel spécial

La fenetre d'affichage de vous
lave-vaisselle vous indique si vous devez ajouter du sel spécial.

Liquide de rincage

La fenetre d'affichage de votre lave-vaisselle vous indique si vous devez ajouter du liquide de rincage.

Filtres

Les filtres 26 retiennent les impuretés grossières en suspension dans l'eau de vaisselle et les empêchent d'entrée dans la pompe. Ces impuretés peuvent occasionnellement boucher les filtres. Le système de filtration se compose d'un cylindre filtrant, d'un microfiltré plat et, suivant le type d'appareil, d'un microfiltré supplémentaire (^*)

• Avec chaque lavage, vérifier si des résidus se sont déposés sur les filtres.
• Avres avoir devissé le cylindre, vous pouvez extraire le système de filtration. Retirez les résidus puis nettoyez les filtres sous l'eau du robinet.

Au remontage:
mettre le systeme de filtration en place.
puis le visser a fond avec le cylindre filtrant.

Bras pivotants

Le tartre et les impuretés en suspension dans l'eau de vaissele peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants 23 et 24.

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants.
  Le cas échéant, soulevez le bras rotatif inférieur 24.
• Devissez le bras rotatif supérieur [23].
  Nettoyez les bras rotatif sous I'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Bras pivotants

Détction des pannes

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'utilisation quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économique évidemment des frais et remetrapidement l'appareil en bon fonctionnement. Le récapitatulatif ci-après vous aidera à couver les causes des dérangements.

Dérangements

... A la mise en marche

• Réglage de la langue incorrecte.
  Procedez comme suit pour revenir à la sélection de la langue.

• Eteignez l'appareil.

• Enclenchez l'appareil en maintenant l'interrupteur principal enforcé jusqu'à ce que l'indicateur s'allume.
• Sélectionnez la langue puis confirmez votre choix avec «ok».

L'appareil ne fonctionne pas.

Le disjoncteur / les fusibles domestiques ne marchent pas.
- Vous n'avez pas branché la fiche mâle de l'appareil dans la prise de courant.
- Vous n'avez pas correctement fermé la porte de l'appareil.
- Vous avez fermé la ported e l'appareil sans avoir auparavant demarré le programme.

fr

Peu de temps après le démarrage du programme, un signal sonore continu se fait entendre.

L'appareil ne se remplit pas. Avec avoir ouvert la porte de l'appareil, la consigne «verif. arrivée d'eau» apparait à l'indicateur.

Le robinet d'eau n'est pas ouvert. Ouvrez-le entierement puis appuyez sur la touche de l'appareil «Confirmer». Pour poursuivre le programme, fermez la porte de l'appareil.
Le crible du flexible d'arrivée d'eau est bouché.

Eteignez l'appareil puis débranche sa fiche male de la prise de courant. Fermez le robinet. Nettoyez ensuite le crible monté sur le raccordement de l'Aqua-Stop et/ou du flexible d'arrivée d'eau. Pour terminer, rétablissez le branchement électrique, ouvre le robinet d'eau, enclenchez l'appareil puis, pour poursuivre le programme, fermez la porte.

Attention

Souvenez-vous en : les réparations ne doivent être effectuées que par un spécialiste. Des réparations in expertes s'assortissent d'un risque de dégats considérables et peuventmettre en danger la vie de l'utilisateur.

... sur l'appareil

Lebras pivotant inférieur tourndefficiclement

• Bras bloqué par des couverts ou par des résidus alimentaires.

Le couvercle du compartment à détergent refuse de se fermer

• Compartiment de dosage excessivement rempli.

• Mécanisme bloqué par des restes de détérgent collés.

• Àprous le lavage, des restes de détengent collent dans le réservoir de dosage

Le réservoir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réservoir sec.

• De l'eau reste dans l'appareil en fin de programme

• Flexible de vidange bouché ou plié.
  Pompe de vidange bloquée.

• Les cribles sont bouchés.
  Le programme n'est pas encore terminé. Attendez la fin du programme ou arrêtez le programme.

fr

... lors du lavage

Production inhabituelle de mousse

Présence de liquide pour la vaisselle dans le dispositif de dosage du liquide de rincage.
Du produit de rincege repandu peut conduire a une formation excessive de mousse lors du processus de rincege suivant, c'est pourquoi enlevez le produit de rincege repandu avec un chiffon.

L'appareil s'arrête pendant le lavage

Coupure de courant.
Alimentation en eau coupée.

• Bruits de percussion pendant le lavage
  Le bras pivotant percute des pieces de la vaisselle.
• Cliquetis pendant le lavage
• Pièces de vaisse l'incorrectement rangiées.
  Les vannes de replissage émettent un bruit de claquement
• Ceci est d'au trace de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remede possible.

...vaisselle mal lavée

Des résidus alimentaires adherent contre la vaisse

Vaiselle mal rangee, les jets d'eau n'ont pas pu atteindre ses surfaces.
Panier excessivement rempli de vaisse.
- Les pièces de vaissele se touchent.
- Vous n'avez pas assez mis de détergent.
- Vous avez besoini un programme de lavage pas assez puissant.
- Une piece de vaisse la empêché la rotation du bras pivotant.
Des résidus alimentaires obstruents les buses du bras pivotant.
- Les filtres sont bouchés.
- Filtres incorrectement installés.
Pompe de vidange bloquée.

Les pieces en plastique se decolorent

• Vous n'avez pas versé assez de détergent.

Des taches en partie blanches demeurent sur la vaisse. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de détergent.
• Quantité de liquide de rincege régée trop faible.
• Vous n'avez pas versé de Sel spécial dans l'appareil bien que I'eau soit très durable.
  L'adoucisseur d'eau est regle trop bas.
• Vous n'avez pas correctement visse le couvercle du réservoir de sel.
  Si vous avez utilise un détergent sans phosphate, essayez-en au phosphate.

fr

La vaisse ne sèche pas

• Vous avez besoin un programme sans sechage.
• Vous avez regle le liquide de rincage sur une trop faible quantite.
• Vous avez sorti la vaisse l trop tôt.

Les verres n'étincellent pas

• Vous avez regle le liquide de rincage sur une trop faible quantite.

• Les traces de thé ou de rouge à lèvres ne sont pas complètement parties

Le dédTangent a un effet blanchissant insuffisant.
- Température de lavage régée trop basse.

• Traces de rouille sur les couverts

Couverts imparfaitement inoxydables.
Teneur en sel de I'eau de lavage excessive.

Couvercle du réservoir de sel pas visse a fond.
- Vous avez repandu trop de ses lors du remplissage de son réservoir.

• Les verres prennant un voile opaque et se décolorent.
  Les revêtements indésirables refusent de partir

• Vous avez verse un dédTangent inapproprié.

• Ces verres ne sont pas lavables au lave-vaisse.

Les verres et les couverts presentent des stries, les verres prconnent un aspect métallique

Le dosage du liquide de rincege est regle trop elevé.

Appeler le service après-vente

Si vous ne parvenez pas à supprimer la panne, veuillez vous adresser au service après-vente. Vous trouvez z'adresse et le numero de téléphone du service après-vente dans le repertoire d'agences du SAV ou dans l'annuaire. Lors de votre appel, veuillez indiquer le numero de l'appareil (1) et son numero FD (2). Tous deux se trouvent sur la plaque signalétique située contre la porte de l'appareil.

Attention

Nos vou rappelons qu'en cas de mauvaise utilisation ou d'un des dérangements décrits, la visite d'un technicien du SAV n'est pas gratuite, même pendant la période de garantie.

Consignes

Consigne pour la mise au rebut

Les apparèils anciers ne sont pas des déchets sans valeur. Un recyclage respectieux de l'environnement permet de récapérez de précieuses matières premières.

Avant demettre l'ancien apparéil au rebut, débranche sa fiche mâle de la prise de courant. Coupez son cordon d'alimentation et jetez-le séparément avec la fiche mâle.

Détruirez la fermeture de la porte et la protection enfants (le cas échéant).

Vous empêcherez ainsi que les enfants en jouant ne s'enferment dans apparéil et risquent leur vie.

L'emballage d'expédition a protégé votre nouvel apparéil pendant son transport jusqu'à chez vous. Tous les matériaux composant l'emballage sont écologiques et recyclables. Pour contribuer vous aussi à la protection de la nature, mettez les matériaux d'emballage au rebut en respectant l'environnement.

Consultez notre revendeur ou l'administration municipale pour connaître les moyens actuels d'éliminer l'emballage.

Ne laisses pas les enfants jouer avec l'emballage et ses composants. Les feuilles en plastique et les cartons pliants comportent un risque d'étouffement.

Remarques pour des essais comparatifs

Sur la feuille supplémentaire "Remarques pour des essais comparatifs" vous trouvez les conditions pour les essais comparatifs. Les valeurs de consommation pour les programmes correspondants figurent dans la notice d'utilisation succincte.

Généralités

• Les apparèils de base encastrables ou intégrés, montés par la suite comme apparèils fixes, doivent être installés de manière à ne pas pouvoir basculer, p. ex. à l'aide de vis fixées dans le mur ou sous une plaque de travail continue, elle-même visée aux armoires contiguës.
  Pour le modele suisse uniquement: L'appareil peut etre montedirectement dans un bloc-cuisine entre des cloisonnages en bois ou en plastique. Si I'appareil n'est pas branché par le biais d'une prise de courant male, un coupe-circuit sur tous les poles avec un intervalle de coupure minimal de 3mm est nécessaire cote installation pour respecter les consignes de sécurité correspondantes.

fr

Installation

Pour garantir un bon fonctionnement de l'appareil, celui-ci doit être raccordé correctement. Les données d'amnée et d'évacuation ainsi que les puissances connectées doivent correspondre aux critères retenus dans les paragraphs suivants et dans les instructions de montage.

Lors du montage, respectez l'ordre des étapes de travail suivant :

• Contrôle à la livraison
• Mise en place
• Branchement des eaux usées
• Branchement d'eau d'appoint
• Branchement électrique

Livraison

Le bon fonctionnement de votre
lave-vaiselle a ete soigneusement
controle a l'usine. Des petites taches
d'eau résiduelles provenant de ce contrôle
dont cependant encore visibles.
Elles disparaisent cependant après
le premier lavage.

Mise en place

Les cotes de montage nécessaires figurent dans les instructions de montage. Ajustez l'horizontalité de l'appareil à l'aide des pieds régables. Lors de cette opération, veillez à ce que l'appareil soit bien stable.

Branchement des eaux usées

Les étapes de travail nécessaires sont décrites dans les instructions de montage; le cas échéant, montez le siphon avec une tubulure d'écoulement. Branchez le tuyau d'évacuation des eaux usées à la tubulure d'écoulement du siphon à l'aide des pièces jointes.

Veillez à ce que le tuyau d'écoulement ne soit pas coudé, compré ou enroule sur lui-même. (verifiez qu'aucun couvercle de fermeture ne génie l'écoulement des eauxuses!)

Branchement d'eau d'appoint

Branchez l'eau d'appoint au robinet d'eau à l'aide des pieces jointes conformément aux instructions de montage. Veillez à ce que le raccordement d'eau d'appoint ne soit pas coudé, compré ou enroule sur lui-même.

Lors du remplacement de l'appareil, utilisez toujours un nouveau tuyau d'amnée d'eau pour le raccordement à l'approvisionnement en eau ; l'ancient tuyau d'amnée ne doit jamais être réutilisé.

Veillez à ce que le raccordement d'eau d'appoint ne soit pas coudé, compré ou enroule sur lui-même.

Pression de I'eau:

0,5 bar minimum, 10 bars maximum. Si la pression du réseau dépasse 10 bars, intercalez un détendeur.

Débit d'arrivée d'eau:

10 litres/minute minimum.

Température de l'eau:

Utilisez de préférence de l'eau froide. L'eau chaude ne doit pas dépasser 60^ maxi. à l'arrivée.

Raccordement électrique

Raccordez l'appareil uniquement a une
prise a contacts de terre conforme,
branchee sur du courant alternatif 230 V.
La plaque signaletique [33]Indique le type
de fusible requis.
La prise de courant doit se trouver a
proximete du lave-vaisselle.
En cas d'utilisation d'un disjoncteur
differentiel, n'utiliser qu'un type arborant le
label [4]eul un disjoncteur de ce type
garantiit sa conformite a la reglementation
en vigueur.

fr

Démontage

Respecter imperativement l'ordre de démontage suivant: tout d'abord, débranchez complètement l'appareil du secteur.

Débranche la fiche maje de la prise de courant.

Fermez l'arrivee d'eau.

Débranche les flexibles d'écoulement et d'arrivée d'eau.

Retirez les vis de fixation se trouvant sous le plan de travail. Le cas échéant, demontez la plinthe.

Tirez l'appareil vers vous et faites suivre prudemment le flexible pour qu'il ne se coince pas.

Transport

Videz le lave-vaisselle en respectant les étapes suivantes:

Ouvrez le robinet d'eau.
- Enclenchez l'appareil.
- Demarrez un programme automatique quelconque, puis fermez la portede l'appareil.
- Attendez 4 minutes environ.
- Ensuite, ouvre la porte, arrêtez le programme, puis fermez la porte pour enclencher la vidange.
- Attendez que retentissent les 5 bips; la vidange est alors terminée.
- Mettez l'appareil hors tension.
Fermez le robinet d'eau.

Avant le transport, calez les pieces mobiles.

Transportez l'appareil uniquement à la verticale. L'eau résiduelle pourrait sinon pénétrer dans le moteur de la machine et provoquer une panne.

Précautions contre le gel

Si vous placez l'appareil dans une piece ou il risque de geler (par ex. dans une residence secondaire), videz-le entierement (voir Transport).

Fermez le robinet d'eau, débranchez le flexible d'arrivée d'eau puis laisses s'écouler l'eau qu'il contenait.

nl

(ne s'applique pas aux apparciels non munis du système Aqua-Safe)

En complément à la garantie légale assurée par le vendeur au titre du contrat de vente et en complément à la garantie que nous offrons sur l'appareil, nous dédommageons l'utilisateur dans les conditions suivantes :

1. Si, par un défaut de fabrication, notre système Aqua-Safe cause des dégats des eaux, nous dédommageons le consommateur privé.
2. Cette garantie s'applique pendant la durée de vie de l'appareil.
3. Pour pouvoir bénéficier de la garantie, l'appareil avec son système Aqua-Safe doit avoir eté implanté et raccordé dans les règles de l'art conformément à notre notice. «Cette condition s'applique aussi à la rallonge (accessoire d'origine) d'Aqua-Safe posée dans les règles de l'art.» Notre garantie ne couvre pas les conduites d'alimentation ou robinnetteries défectueuses arrivant jusqu'à la prise de l'Aqua-Safe.
4. Lorsqu'un apparéil muni d'une vanne Aqua-Safe est en marche, il est en principe inutilde le surveiller et/ou de fermer le robinet d'eau. Fermez ce dernier uniquement si vous vous absentez de votre domicilependant une longue période, par exemple si vous partez en vacances pendant plusieurs semaines.

nI

AQUA-Safe-garantie.
