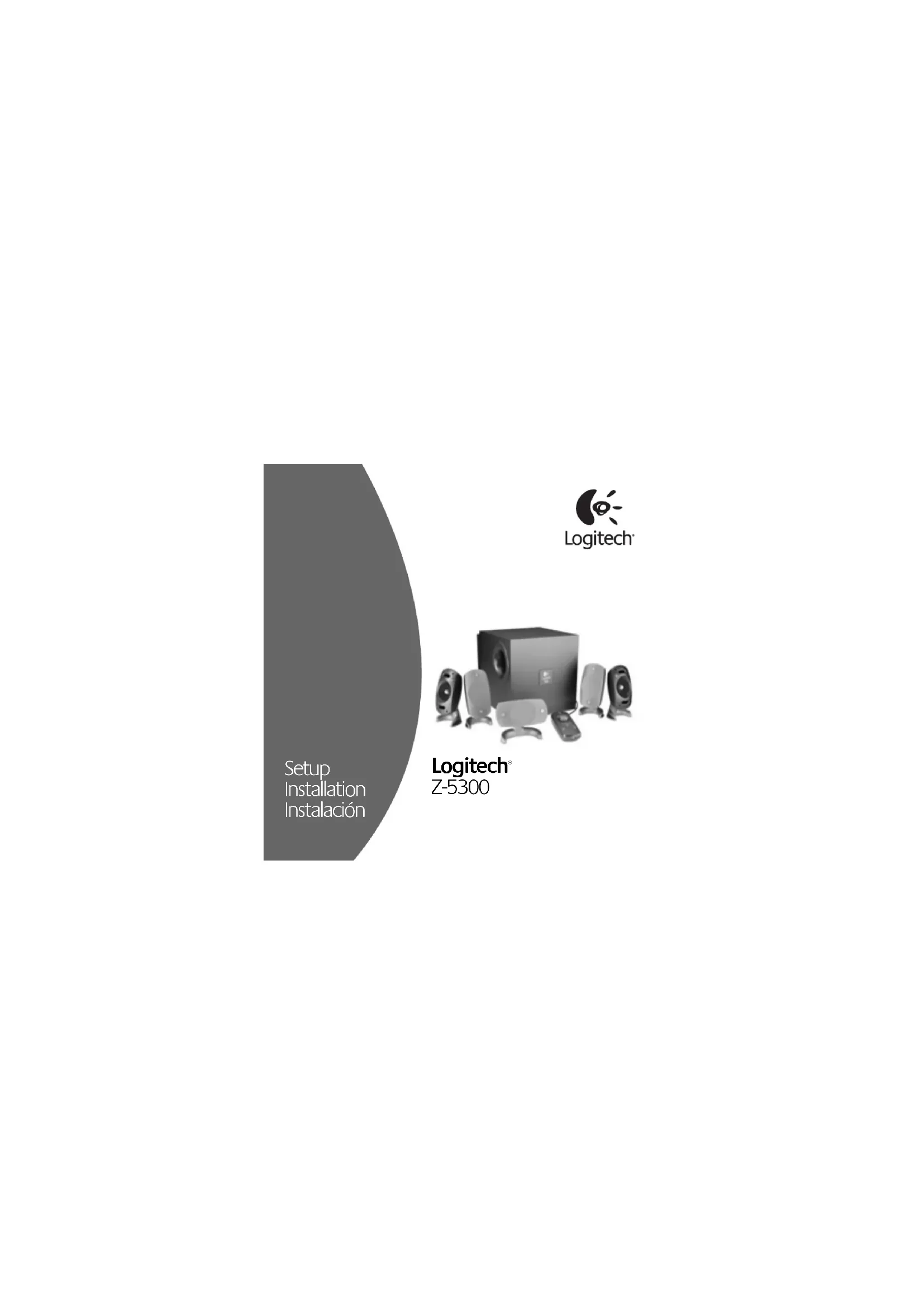

Z5300 - Haut-parleur LOGITECH - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI Z5300 LOGITECH

•Veuillez lire ces instructions.

• Conservez ces instructions.

•Tenez compte de tous les avertissements.

• Suivez toutes les instructions.

• Débranchez les haut-parleurs de l'ordinateur et de

la prise électrique avant de les nettoyer avec un

•Procédez à l’installation en respectant les

instructions du fabricant.

•Placez les haut-parleurs de manière à ce qu'ils

soient stables, car toute chute risquerait de les

endommager ou de causer des dommages

•N'utilisez pas les haut-parleurs à proximité d'une

source d'eau et ne les mouillez pas.

•Ne bloquez pas les ouvertures des haut-parleurs.

N'enfoncez jamais d'objets dans les ouvertures ou

les fentes des haut-parleurs du fait du risque

d'électrocution ou d'incendie et laissez un espace

suffisant autour des haut-parleurs pour assurer une

ventilation correcte.

•Ne les installez pas à proximité d’une source de

chaleur, telle qu’un radiateur, un poêle ou tout

autre appareil produisant de la chaleur (y compris

les amplificateurs).

•Ne supprimez pas la fonction de sécurité de la

fiche polarisée. Une fiche secteur polarisée

possède deux broches dont l’une est plus large

que l’autre. La broche la plus large est fournie pour

votre sécurité. Si la fiche fournie n’est pas adaptée

à votre prise, consultez un électricien pour la

•Ne branchez les haut-parleurs que sur la prise de

sortie audio de faible niveau de l'ordinateur ou d'un

• Evitez de marcher sur le cordon d’alimentation ou

de le pincer, en particulier au niveau des prises, des

socles de prises d’alimentation et du point de

sortie de l’appareil.

• Tenez l’appareil éloigné de toute source

incandescente, telle une bougie allumée.

•N’utilisez que les éléments annexes et les

accessoires spécifiés par le fabricant.

•Pour une meilleure protection contre la foudre,

débranchez les haut-parleurs de la prise électrique

et mettez l'ordinateur hors tension en cas d'orage.

• Débranchez cet appareil si vous ne l’utilisez pas

pendant de longues périodes.

• L'appareil doit être réparé dès qu'il a été

endommagé (par exemple, au niveau du cordon

d'alimentation ou de la prise), ou si un liquide a été

renversé sur l'appareil ou si des objets sont tombés

dessus, si l'appareil a été exposé à la pluie ou à

l'humidité, s'il ne fonctionne pas normalement ou

•Les réparations doivent être effectuées par des

techniciens qualifiés.

• Vérifiez que l’équipement est installé à proximité

d’une prise secteur non obstruée.

• Les haut-parleurs doivent être déconnectés de

l’alimentation secteur en plaçant le commutateur

d’alimentation/repos en position fermée et en

débranchant leur cordon d’alimentation de la prise

• La prise d’alimentation doit se trouver à proximité

de l’équipement et doit être facilement accessible.

A propos du système de haut-parleurs Logitech® Z-5300

Vous venez d’acheter le système de haut-parleurs Logitech Z-5300 et nous vous en félicitons. Grâce à ce

système, votre expérience de l’audio sera intensifiée. Pour découvrir d'autres produits Logitech®, visitez

notre site Web à l'adresse suivante: www.logitech.com.

2. Haut-parleur avant droit

3. Haut-parleur arrière droit

4. Télécommande filaire à

5. Câble d'alimentation

7. Câble d’entrée audio

— prises verte, noire et

8. Haut-parleur arrière

9. Sélecteur de source

10. Haut-parleur avant

11. Haut-parleur de canal

Installation des haut-parleurs Logitech® Z-5300

Important: pour votre propre sécurité, installez le système avant de le brancher sur une source

d'alimentation électrique.

1. Avant de fixer les câbles au subwoofer, placez les deux haut-parleurs satellites avant de chaque côté de

l'écran en conservant entre eux la même distance que celle qui les sépare de vous. Orientez-les face à

vous. Placez les autres haut-parleurs satellites derrière vous à la même distance que les haut-parleurs

avant. Posez le haut-parleur de canal central en haut du moniteur ou sur le bureau, entre le moniteur et

le clavier. Selon son emplacement, réglez le socle pour diriger le son vers vous. Pour une meilleure

qualité audio, placez le subwoofer sur le sol, sous votre bureau. Veillez à laisser un espace de 15 cm

minimum autour du subwoofer pour qu'il soit suffisamment ventilé.

2. Insérez la prise colorée de chacun des haut-parleurs satellites dans les prises correspondantes, situées à

l’arrière du subwoofer. Branchez la prise d-sub de la télécommande câblée SoundTouchTM sur le

subwoofer, comme indiqué sur la page précédente. Alignez correctement les broches avant d’insérer la

prise, puis vissez complètement le connecteur.

3. A. Branchez les haut-parleurs sur l'ordinateur. Suivez les instructions ci-dessous qui s'appliquent au type

de carte son de votre PC.

• Si vous avez une carte son à 2 canaux, sélectionnez 2 sur le sélecteur de source du subwoofer.

Connectez la prise verte du câble d'entrée audio à la prise de sortie de la carte son. Avec ce

paramètre d'entrée, les haut-parleurs vont mixer le signal stéréo et créer des signaux central, arrière

droit et arrière gauche.

• Si vous avez une carte son à 4 canaux, sélectionnez 4 sur le sélecteur de source du subwoofer.

Connectez la prise verte du câble d'entrée audio au connecteur avant de la carte son et la prise noire

au connecteur arrière. Avec ce paramètre d'entrée, les haut-parleurs vont mixer le signal à 4 canaux

et créer un signal central.

• Si vous avez une carte son à 6 canaux, sélectionnez 5,1 sur le sélecteur de source du subwoofer.

Connectez les prises colorées du câble d'entrée audio à celles de la carte son en veillant à respecter

B. Si vous avez une console pour jeux vidéo (PlayStation®, PlayStation®2, Xbox™ ou GameCube®):

• Sélectionnez 2 sur le sélecteur de source. Connectez la prise verte

du câble d'entrée audio à la mini-prise stéréo de l'adaptateur pour

jeux vidéo fourni. Connectez les câbles audio RCA rouge et blanc

de votre console de jeux vidéo aux prises audio RCA de

l'adaptateur pour jeux vidéo.

4. Branchez le câble d'alimentation du subwoofer dans la prise électrique.

LEFT FRONTRIGHT REAR GREENBLACKCENTER

7Fixation des haut-parleurs au mur

Les haut-parleurs satellites Logitech Z-5300 peuvent s'accrocher au mur.

Inclinez le socle dans la position requise et utilisez les encoches pour

suspendre le haut-parleur aux points d'ancrage muraux appropriés.

Utilisation des haut-parleurs Logitech® Z-5300

Ces commandes sont accessibles avec la télécommande câblée

A. Volume des haut-parleurs

Lorsque ce bouton est inactivé, il permet de régler le volume de l'ensemble

du système. Il est également utilisé pour régler les niveaux supplémentaires.

Cette fonction permet de régler le volume des niveaux

suivants: volume du système, du subwoofer, du haut-

parleur central et des haut-parleurs avant/arrière Appuyez

sur le bouton de niveau pour parcourir les options et

utilisez le bouton de volume du système pour régler les

niveaux à votre convenance.

Permet de régler le niveau des graves du subwoofer.

Commande de volume avant/arrière

Permet de régler le niveau sonore des haut-parleurs

Permet de régler le niveau sonore du haut-parleur

C. Alimentation/veille

Permet d'alterner entre les modes Alimentation et Veille.

Si vous utilisez un casque avec le système Z-5300, le son des haut-parleurs est automatiquement

coupé pour une écoute personnelle.

E. Son surround Matrix

Cette fonction vous fera plonger dans le monde du son surround à partir de supports en son stéréo, tels

des CD musicaux ou des jeux sans piste 5.1. Le son surround matriciel peut être utilisé avec une carte

son à 2, 4 ou 6 canaux.

Caractéristiques techniques et garanties

Installation et fonctionnement

Caractéristiques techniques

Puissance RMS totale: 280 Watts

— Subwoofer: 100 watts RMS en 8 ohms à 100Hz et 10% de distorsion harmonique totale (THD);

— Haut-parleurs satellites: 180 watts RMS (2 x 35,25 W avant; 2 x 35,25 W arrière; 39 W centre) en 8 ohms

à 1 kHz et 10 % de distorsion harmonique totale (THD)

Puissance de crête totale: 560 watts à <10% THD THD du système: supérieure à 0,05% THD avant l'écrêtage

Rapport signal/bruit: > 85 db

Réponse en fréquence: de 35 Hz à 20 kHz

Taille du transducteur: transducteurs satellites 6,35 cm à pièce de phase en aluminium, subwoofer à bande

Dimensions des haut-parleurs:

Logitech certifie que les produits matériels correspondant à cette documentation sont exempts de tout défaut de fabrication et sont garantis

pendant une période de deux (2) ans à compter de la date d'achat. La garantie Logitech est limitée à l'acheteur initial et ne peut faire l'objet d'un

transfert. La présente garantie vous confère des droits légaux spécifiques, dont certains peuvent varier d'un pays à un autre.

Recours. En cas de rupture de garantie, l’intégralité de la responsabilité de Logitech et votre recours exclusif consisteront, à la discrétion de

Logitech, à: (a) réparer ou remplacer le matériel, sous réserve qu'il soit renvoyé au point de vente ou à tout autre lieu indiqué par Logitech,

accompagné d’une copie du justificatif d’achat, ou (b) rembourser le prix d’achat. Tout matériel remplacé sera garanti jusqu'à échéance de la

garantie d'origine ou pour une durée de trente (30) jours, selon la période la plus longue. Ces recours sont nuls si la défaillance du matériel est

due à un accident, à un mauvais traitement, à une utilisation inappropriée ou à des réparations, modifications ou démontages non autorisés. A la

demande de Logitech,vous devez prouver la date de l'achat original du matériel avec une facture datée de la vente ou un reçu détaillé et daté.

Renonciation de garantie. Les garanties prévues dans cet accord remplacent toutes les autres garanties. Logitech ET SES FOURNISSEURS excluent

expressément toutes autres garanties, y compris et sans que cette énumération soit limitative, toutes garanties implicites du caractère adéquat

pour la commercialisation ou un usage particulier, ainsi que les garanties de respect des droits des tiers concernant le MATERIEL. Aucun

distributeur, agent ou employé de Logitech n'est autorisé à effectuer des modifications, des extensions ou des ajouts dans cette garantie.

Certaines juridictions ne reconnaissent pas les limitations de durée des garanties implicites; il est donc possible que la limitation susmentionnée

ne s’applique pas à votre cas.

Limites de responsabilité. Logitech ou ses fournisseurs ne sauraient être tenus responsables des coûts d'approvisionnement en produits ou

services de remplacement, du manque à gagner, de la perte d'informations ou de données, ou de tout autre dommage particulier, indirect,

consécutif ou accessoire découlant de la vente, de l'utilisation ou de l'impossibilité d'utiliser un produit ou un service Logitech, même si Logitech

a été informée de l'éventualité de tels dommages. La responsabilité de Logitech ET DE SES FOURNISSEURS ne saurait en aucun cas dépasser le

montant déboursé pour l’acquisition du produit ou du SERVICE LOGITECH LUI DONNANT LIEU. Certaines juridictions n’autorisent pas l’exclusion

ou la limitation des dommages accessoires ou consécutifs; il est donc possible que la limitation ou l’exclusion susmentionnée ne s’applique pas à

votre cas. Les limites susmentionnées ne s'appliqueront pas en cas de préjudice corporel lorsque et dans la mesure où la législation en vigueur

prévoit l'existence de cette responsabilité.

©2003 Logitech. Tous droits réservés. Logitech, le logo Logitech et les autres marques Logitech sont la propriété exclusive de Logitech et sont

susceptibles d’être des marques déposées. PlayStation est la marque déposée de Sony Computer Entertainment Inc. Dolby est une marque de

Dolby Laboratories. Toutes les autres marques sont la propriété exclusive de leurs détenteurs respectifs. Logitech décline toute responsabilité en

cas d’erreurs dans ce manuel. Les informations énoncées dans ce document peuvent faire l’objet de modifications sans avis préalable.

technician for help.

S-0102A Attention: toutes modifications ou tous

changements effectués sans l'accord exprès de

Logitech Inc. pourraient annuler le droit de

l'utilisateur à utiliser son équipement.

- Informations à l'attention de l'utilisateur:

REMARQUE: cet équipement a été testé et déclaré

conforme aux limitations prévues dans le cadre de la

catégorie B des appareils numériques défini par la

section 15 du règlement de la FCC. Ces limitations

sont stipulées aux fins de garantir une protection

raisonnable contre les interférences gênantes en

installation résidentielle. Cet équipement génère,

utilise et diffuse des ondes radio et, s'il n'est pas

installé ni utilisé en conformité avec les instructions

dont il fait l'objet, peut causer des interférences

gênantes avec les communications radio. Nous ne

saurions toutefois garantir l’absence d’interférences

dans une installation particulière. Si cet équipement

produit des interférences graves lors de réceptions

radio ou télévisées qui peuvent être détectées en

allumant et en éteignant l'équipement, vous êtes

invité à les supprimer de plusieurs manières:

(1) Réorienter ou déplacer l'antenne de réception.

(2) Augmenter la distance séparant l’équipement

(3) Connecter l'équipement à un circuit différent

de celui auquel le récepteur est connecté.

(4) Contacter votre revendeur ou un technicien

S-0102A A essayé se pour
