Type de produit	Amplificateur mono classe D
Modèle	GZPA 2.20000SPLHC
Marque	Ground Zero
Catégorie	Amplificateur autoradio
Dimensions (L x H x P)	870 x 75 x 300 mm
Alimentation	DC 10 V - 16 V
Puissance max (2 Ω, 1% THD)	1 x 17600 W
Puissance max (4 Ω, 1% THD)	1 x 9000 W
Efficacité	> 89 % @ 4 Ω
Facteur d'amortissement	> 250 @ 4 Ω
Réponse en fréquence	10 Hz - 250 Hz (+/- 1 dB)
Sensibilité d'entrée	200 mV - 10 V
Bass boost	0 - +9 dB, réglable 30-90 Hz
Phase shift	0-180° réglable
Filtres	Passe-bas et subsonique réglables
Impédance stable	2 Ω (simple), 4 Ω (mode liaison)
Entrées alimentation	4 x 50 mm²
Fusibles externes recommandés	4 x 256 A
Protections	Thermique, court-circuit, surcharge
Télécommande	Bass remote incluse
Matériau du châssis	Aluminium
Entretien	Nettoyer avec un chiffon sec, vérifier la ventilation
Garantie	Conforme aux droits légaux

FOIRE AUX QUESTIONS - GZPA 2.20000SPLHC Ground Zero

L'amplificateur ne s'allume pas, que faire ?

Vérifiez que la tension aux bornes +12V et REM (au moins 12V) est présente. Contrôlez la masse et les fusibles. Si la LED de protection est allumée, consultez le manuel.

La LED de protection s'allume après allumage, que signifie-t-elle ?

Cela indique une surcharge ou un court-circuit. Débranchez les câbles haut-parleurs: si la LED s'éteint, le problème vient des HP ou du câblage. Sinon, l'amplificateur est défectueux.

Le fusible externe grille fréquemment, pourquoi ?

Vérifiez que l'impédance des haut-parleurs est correcte (≥2Ω) et qu'il n'y a pas de court-circuit dans le câble d'alimentation ou le châssis. Utilisez des fusibles de calibre adapté (256A).

L'amplificateur chauffe trop et s'éteint, que faire ?

Assurez-vous que l'impédance des HP est correcte et qu'il n'y a pas de court-circuit. Vérifiez que la ventilation autour de l'amplificateur est suffisante. Laissez refroidir avant de réutiliser.

Le son est trop faible ou déformé, comment régler ?

Augmentez le volume de l'autoradio aux 2/3, puis ajustez le réglage d'entrée (input level) sur l'amplificateur pour obtenir un son clair sans distortion. Vérifiez les réglages de filtre.

J'entends un bruit de moteur ou un sifflement dans les HP, que vérifier ?

Vérifiez les câbles RCA et la liaison de masse. Débranchez les RCA: si le bruit disparaît, le problème vient des câbles ou de la source. Sinon, vérifiez les HP et l'alimentation.

Comment régler le filtre passe-bas et le subsonique ?

Le filtre passe-bas limite les fréquences hautes (ex: 80Hz). Le filtre subsonique coupe les fréquences très basses (ex: 20Hz). Ajustez-les selon les caractéristiques de votre subwoofer.

Qu'est-ce que le mode Link et comment l'utiliser ?

Le mode Link permet de connecter deux amplificateurs identiques pour doubler la puissance sur un seul HP. Utilisez le commutateur Master/Esclave et respectez une impédance minimale de 2Ω.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux sec pour dépoussiérer le châssis. Ne jamais utiliser de produits liquides ou abrasifs. Assurez-vous que les ouïes de ventilation restent dégagées.

Où trouver des pièces de rechange ou faire réparer l'amplificateur ?

Adressez-vous à un centre de service agréé Ground Zero. La garantie ne couvre pas les dommages dus à une installation incorrecte ou une utilisation abusive (concours SPL, etc.).

MODE D'EMPLOI GZPA 2.20000SPLHC Ground Zero

La garantie est conforme aux droits legaux. Un retour du produit défectueux doit être dans son emballage d'origine sur presentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous réserve le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplifier

Owner's manual

PLUTONIUM

GZPA 1.10000 SPL-HC

GZPA 2.20000SPL-HC

GROUND ZERO

MOBILE ENTERTAINMENT

La garantie est conforme aux droits legaux. Un retour du produit défectueux doit être dans son emballage d'origine sur presentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous réserve le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplificateur

Mode d'emploi

PLUTONIUM

GZPA 1.10000 SPL-HC

GZPA 2.20000SPL-HC

GROUND ZERO

MOBILE ENTERTAINMENT

Lire attentivement s.v.p.

GROUND ZERO vous remercie d'avoir choisi un amplificateur de sa gamme.

Les Clients GROUND ZERO sont habitués à la plus récente et meilleure Technologie

Ground Zero vous souhaite de passer d'agréable moment avec ces modèles à haute

puissance Class D.

Introduction Amplificateur Class-D

Ces Amplificateur classes D Mono contribuent à votre installation avec des technique de circuit moderne et un très haut rendement à une expérience de son impressionnant. Par la technique de circuit numérique dans

l'alimentation et dans le traitement de signal, on c'est à atteindre de très hauts résultats car beaucoup de courant et à disposition. Puisque un très grand produit productif est atteint par les filtres différents et les circuits, ces amplificateurs destinés seulement pour des reproduction de fréquence profonds (Subwoofer) et ne peuvent pas servir pour des HP :

Par le mode Linkmode, c'est devenu possible d'utiliser la pleine productivité de 2 amplificateurs pour un seul haut-parleur. Particulièrement pour une reproduction de pression acoustique.

Signes Caractéristiques

• Etages terminaux haut courant pour la productivité maximum à une basse tension de service :
• classe D le design pour un haut rendement.
  • Efficacité >89%
• Facteur de contrôle >200 @ 4Ω (GZPA 1.10000SPL-HC), >250 @ 4Ω (GZPA 2.20000SPL-HC)
• Tension d'emploi: DC 10V \~16V Input
  • Technique de Liaison entre 1 amplificateur (GZPA 1.100005PL-HC)
  • 1 Ω stable (Technique de Liaison 2Ω) (GZPA 1.10000SPL-HC) / 2 Ω stable (GZPA 2.20000SPL-HC) • 6-Allmentation (GZPA 1.10000SPL-HC) / 12-Allmentation (GZPA 2.20000SPL-HC)
  • Alimentation / Protection par LED
  • Passe bas réglable
  • Filtre Subsonic röglable
  • Phase Shift réglable 180°
  • Chassis en Aluminium
  • Entrée et sortie de Ligne RCA
  • Télécommande bass déporter
  +9dB Bassboost
  • 2 x 50mm² Batterie/Masse Entrée(GZPA 1.10000SPL-HC)
  • 4 x 50mm² Batterie/Masse Entrée (GZPA 2.20000SPL-HC)

Matériel et Outillage nécessaires à l'installation

• Tournevis à croix
• Perceuse, mèche à métaux 3mm (éventuelle)
- Vis de fixation
Câble d'alimentation min. 2 x 50 mm² (GZPA 1.10000SPL-HC) / 4 x 50 mm² (GZPA 2.20000SPL-HC)
• Câble de masse min. 2 x 50 mm² (GZPA 1.10000SPL-HC) / 4 x 50 mm² (GZPA 2.20000SPL-HC)
Câble Haut-parleur min. 6 mm ^2 (GZPA 1.10000SPL-HC) / mind. 10 mm ^2 (GZPA 2.20000SPL-HC)

Attention s.v.p.!

• Débrancher la batterie du véhicule avant l'installation !
- Ne pas percer dans le réservoir, la canalisation freins ou autres pièces importantes du véhicule.
- Ne jamais passer les câbles sur un bord tranchant.

Mise en Garde

Le système audio de haute performance peut reproduire, dans les véhicules, une intensité sonore semblable à un concert « LIVE ». Une durée extême de musique peut provoquer la porte de l'audition ou une diminution de celle et. L'écoute de musique à haut volume, en roulant, peut provoquer une diminution de l'attention. Dans votre intérêt et votre sécurité, nous vous conseillons d'écouter la musique avec un volume réduit en conduisant.

Planification

Avant l'installation ces quelques points sont à prendre en considération

a) Attention au choix de l'emplacement du montage, une circulation d'air est nécessaire pour un bon fonctionnement des appareils.
b) Il est conseillé d'utiliser les sorties Pré-ampli (RCA) de votre autoradio, si celui-ci en est muni.
c) SiI vous plaît, faites attention à l'arrivée de courant énorme de ces appareils jusqu'à 1500 ampères. En raison de celui-ci il est recommandable d'adaptor on conséquence l'apparcellage électrique du véhicule. Par exemple, au moyen d'imes ou plusieurs batteries supplémentaires. Une alimentation en courant étalée trop faire peut menor vers des défauts dans le véhicule ainsi qu'à l'étage terminal.

Installation de l'amplificateur

a) Choisissez l'emplacement idéal pour que le câblage soit posé sans difficulté avec un espace suffisamment pour une circulation d'air et un refroidissement constant.
b) Utiliser l'amplificateur comme modèle pour marquer l'emplacement du montage. Retirer l'amplificateur et percer 6 trous. Fixer l'amplificateur à l'aide des vis prévues à cet effet.

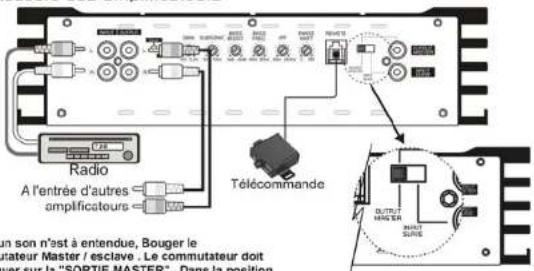

Connexion RCA - Mode Single

GZPA 1.10000SPL-HC

■ Raccord des amplificateurs

Radio A l'entrée d'autres amplificateurs Télécommande OUTRUT MIGE TURIE LE COMMUTATEUR DOIT VER SURVE PARS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS PARIS

Si aucun son n'est à entendue, Bouger le commutateur Master / esclave. Le commutateur doit se trouver sur la "SORTIE MASTER". Dans la position ENTREE L'ESCLAVE" aucun son n'est à entendue."

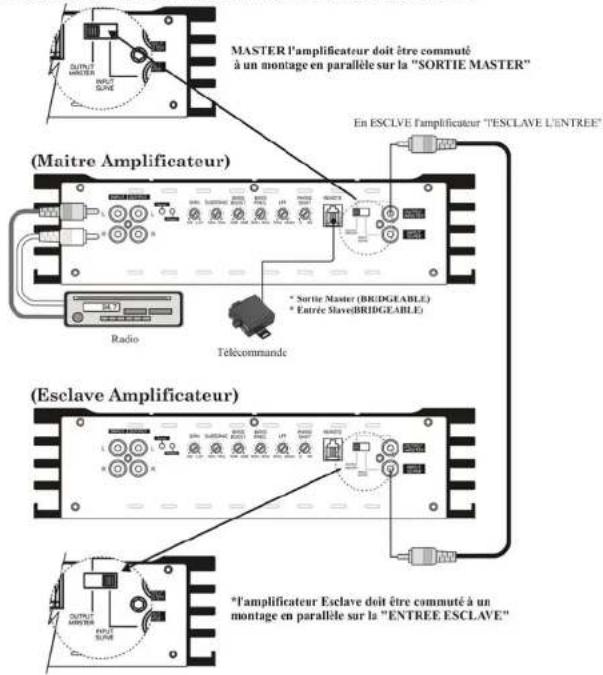

Connexion RCA - Technique de Liaison entre 1 amplificateur

GZPA 1.10000SPL-HC

■Raccord de plusieurs amplificateurs (Master et esclave le raccord RCA)

MASTER l'amplificateur doit être commuté à un montage en parallèle sur la "SORTIE MASTER" En ESCLVE l'amplificateur "ESCLAVE L'ENTREE" (Maitre Amplificateur) Radio * Sortie Master (BRIDGEABLE) * Entrée Mave(BRIDGEABLE) Télécommande (Esclave Amplificateur) * l'amplificateur Esclave doit être commuté à un montage en parallèle sur la "ENTREE ESCLAVE"

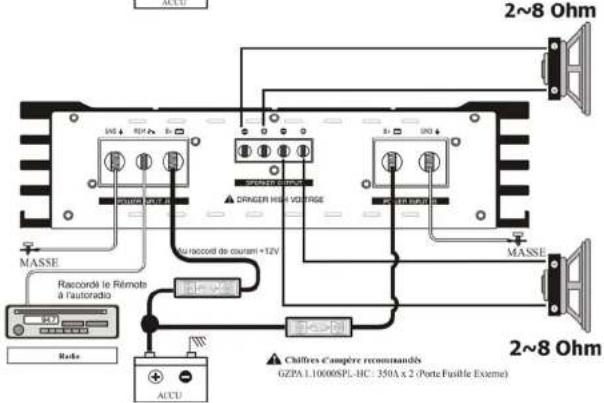

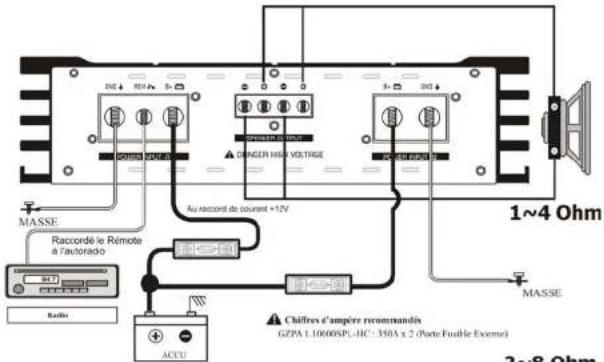

Connexion - Mode Single

GZPA 1.10000SPL-HC

1~4 Ohm Chiffres d'ampère rattachés GZPA 1.10600SPL-HC: 350A x 2 (Porte Fusible Excmor) 2x8 Ohm Raccordé le Rémote a l'actorado Radio ACCU MASSE DANGER HEAV VOLTIGRE Au raccord de couvert +12V MASSE Chiffres d'ampère rattachés GZPA 1.10600SPL-HC: 350A x 2 (Porte Fusible Excmor)

2~8 Ohm RACORDÉ LE RÉMOLE à l'autoradio Radio ACCU MASSE DRAGER HIGH VOLTAGE 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200M Chiffres d'ampère recommandés GZPA 1.10000SPL-HC : 350A x 2 (Porte Fusible Exome)

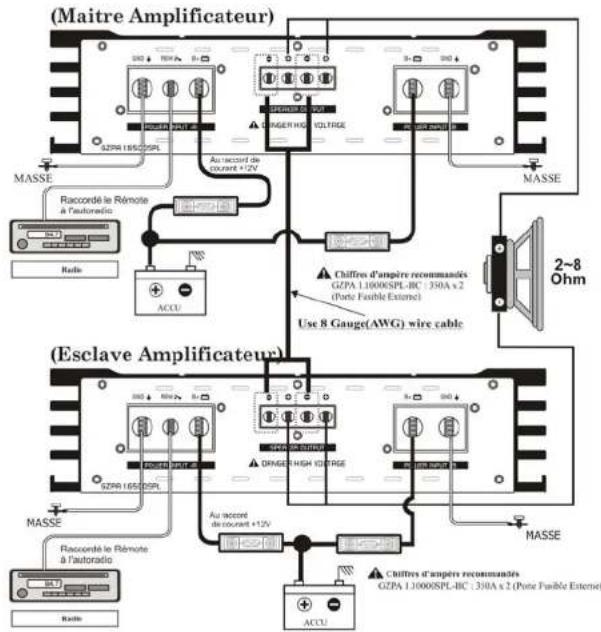

Connexion - Technique de Liaison entre 1 amplificateur

GZPA 1.10000SPL-HC

(Maitre Amplificateur) GZPA 1.8500SPL AU record de couvert +12V Raccordé le Rémote à l'autoradio Racordé le Rémote à l'autoradio MASSE Au record de couvert +12V Chiffres d'ampère recommandés GZPA 1.1000SPL-BC : 330A x 2 (Porte Fusible Exterie) Use 8 Gauge(AWG) wire cable 2~8 Ohm (Eslave Amplificateur) GZPA 1.6500SPL AU record de couvert +12V Chiffres d'ampère recommandés GZPA 1.1000SPL-BC : 330A x 2 (Porte Fusible Exterie) MASSE Raccordé le Rémote à l'autoradio Racordé le Rémote à l'autoradio Racordé le Rémote à l'autoradio MASSE Au record de couvert +12V Chiffres d'ampère recommandés GZPA 1.1000SPL-BC : 330A x 2 (Porte Fusible Exterie)

En Mode Link Mode / mode MASTER a l'amplificateur à un plein contrôle sur l'amplificateur ESCLAVE. En Mode Link Mode, nous recommandons d'utiliser le circuit gauche installé et aucun module extérieur

Attenetion

Si vous appliquer le mode Link Mode l'Impedanz des haut-parleurpas en dessous de 2 Ω. Le fait de connecter des appareils avec une plus bas Impedanz peut endommager l'amplificateur. Et exclu de la garantie.

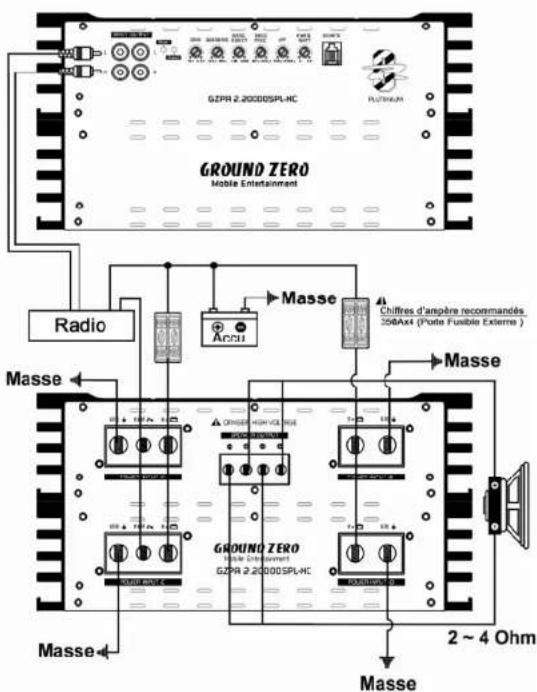

Connexion

GZPR 2.20000 SPL-HC NUFAUN GROUND ZERO Mobile Entertainment Radio Masse Accu Masse Chiffres d'ampère recommandés, 256A×4 (Porte Fusible Externe ) Masse GROUND ZERO Mobile Entertainment GZPR 2.20000 SPL-HC Masse 2 ~ 4 Ohm Masse

Connexion

S'il vous plaît, faites attention en serrant la batterie aux indications dans le mode d'emploi de votre véhicule.

+12V Allimentation

le raccorder en courant avec un cable de courant (50 millimètres ^2 ) minimum des terminaux 12V de l'amplificateur avoc + le terminal de la batterie.

Il est nécessaire d'utiliser 2 (GZPA 1.10000SPL-HC) ou 4 (GZPA 2.20000SPL-HC) Des Portes Fusible à une distance maximum 20 cm de la batterie pour garantir la protection de l'amplificateur.

Assurez-vous qui ne sont pas encore connectés au porte fusible, si vous connectez le câble à la batterie +. Cela pourrait causer des dommages à l'appareil et des pannes.

Masse

débrancher la batterie et connectez les terminaux de masse au châssis du véhicule. A distance de cable égaie couper le câble, raccordér le sur le bonier - 12V.

les câbles de masse aussi bref que possible (environ 25 cm). Assurez-vous qui sont sur un point de masse au véhicule sans rouille, pas de peintures ou saleté autour du raccordement de point de masse.

Remote

Connectez le terminal REM au Remote la sortie de votre unité ou à autre 12 V de la source comme par exemple au raccord d'antenne.

Mise en fonction de l'amplificateur

L'amplificateur se met automatiquement en fonction après avoir allume votre Radio.

Attention: Votre Amplificateur s'éteint automatiquement lors de surchauffe, mais se remet en marche des refroidissement.

Pour une bonne performance de votre Ampli le signal d'entrée doit être parfaitement réglé (200mV - 10V).

Réglage de l'échelle audio/sensibilité d'entrée

Etape 1 Régulateur input level avec rotation sur la gauche, positionner sur MIN.

Etape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum.

Etape 3 Postionner maintenant le régulateur input level sur un niveau de son agréable à entendre.

Attention! Considérez qu'un CD rend la musique avec une dynamique supérieure et que l'échelle en est autant plus élevée qu'avec une réception Radio.

En cas... de non fonctionnement

L'amplificateur est equiper de protection thermique est de divers protection électronique pour eviter tous dommages sur l'amplificateur. En cas de surchauffe de l'amplificateur l'aisser refroidir jusqu'à redémarage de l'amplificateur, si l'amplificateur est en surcharge un indicateur à leds s'allume et le système se coupe automatiquement . verifier les branchements et l'impédances à l'arriver de l'amplificateur pour voir d'où vient le problème . temps que l'ampli et trop chaud le voyant led de démarage ne s'allumera pas l'aisser refroidir l'amplificateur. Avant démontage véfinez toujours votre instalation, l'amplificateur et examinez les haut-parleur ainsi que le câblage toujours.

Problème Problèmes
L'amplificateur ne s'allume pas	Examinez si le courant sur le terminal 12V.Examinez si le Remote le terminal au moins 12 V DC .Examinez la masse et les protections.Examinez si le Protection LED éclaire.
La Protection LED s'éclaire si l'amplificateur est allumé	Contrôlez les câbles de haut-parleur sur des courts-circuits.Séparez les câbles de haut-parleur de l'amplificateur et allumez. Si la Protection LED éclaire de nouveau, le problème ne se trouve pas à l'amplificateur,mais sur les haut-parleurs.
La protection Fusible est brûlée	Examinez si l'impédences du HP est correct.Examinez le câble de courant et le châssis de véhicule sur des courts-circuits.
Surchauffe	Examinez si le l'impédence HP est correct.Examinez les haut-parleur sur des courts-circuits.Examinez si autour de l'amplificateur une bonne circulation d'air et possible.
Le son est trop bas / des dérangements dans le son	Examinez si l'entrée et la sortie de l'appareil convient.Examinez le volume de votre autoradio.Examinez les haut-parleur sur des courts-circuits.Examinez si les fréquence sont correctement réglés.
Un Bruit de sifflement / le bruit du moteur dans les haut-parleurs	Examinez les haut-parleurs sur des courts-circuits et la liaison de masse.Séparez toutes les liaisons RCA de l'amplificateur. Si le fait de siffler / le bruit de moteur se tait, examinez les liaisons RCA.Examinez alors la fonction

Données Technique

Model GZPA 1.10000SPL-HC GZPA 2.20000SPL-HC

Puissance max @ 1 _r 10% THDCEA Standard CEA-2006-A	1 x 11000W --
Puissance max @ 1 _r 1% THDCEA Standard CEA-2006-A	1 x 8800W --
Puissance max @ 2 _r 1% THDCEA Standard CEA-2006-A	1 x 4500W 1 x 17600W
Puissance max @ 4 _r 1% THDCEA Standard CEA-2006-A	1 x 2200W 1 x 9000W
Puissance max @ 2 Liaison entre 2 ampli1% THD	1 x 17600W --
Facteur de contrôle	>170 (100Hz @ 4 )

Bass boost 0 ~ +9dB	0 ~ +9dB
Bass boost fréquence	30Hz ~ 90Hz 30Hz ~ 90Hz
Phase shift 0 ~ 180°	0 ~ 180°
Réponse en fréquence	10 Hz ~ 250 Hz(+/- 1dB)	10 Hz ~ 250 Hz(+/- 1dB)
Efficacité @ 4 Ω	89%	89%
Sensibilité Entrée	200mV bis 10V (+/- 5%)	200mV bis 10V (+/- 5%)
Dimensions
LargeurxHauteurxLongeur mm	625 x 75 x 300 mm	870 x 75 x 300 mm
Dimensions
LargeurxHauteurxLongeur inch	24.61" x 2.95" x 11.81"	34.25" x 2.95" x 11.81"
