MODE D'EMPLOI GZRA 2.200GW Ground Zero
La garantie est conforme aux droits légaux. Un droit du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (HP Subwoofer), Accident, Installation ou Utilisation non conforme aux normes Techniques (Concours SPL etc.).
Erlenweg 25; D-85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
Nous nous réservons le droit d'apporter des modifications ou des améliorations aux produits sans informer le client.
MOBILE ENTERTAINMENT
Manuel du Nom
GZRA 1.600D / 1.600D-W
GZRA 2.2006/2.2006-W
GZRA 4.100G / 4.100G-W
MOBILE ENTERTAINMENT
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (HP Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Techniques (Concours SPI etc.).
Nous nous réservons le droit d’entreprendre à l’avenir nécessairement des modifications ou des améliorations au produit sans informer le client.
MOBILE ENTERTAINMENT
GZRA 1.600D / 1.600D-W
GZRA 2.2006 / 2.2006-W
GZRA 4.100G / 4.100G-W
MOBILE ENTERTAINMENT
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu et de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (HP Subwoofer), Accident, Installation ou Utilisation non conforme aux normes Techniques (Concours SPI, etc.).
Erlenweg 25; D-85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
Nos nous réservons le droit d’entreprendre toutes améliorations ou modifications au produit sans informer le client.
MOBILE ENTERTAINMENT

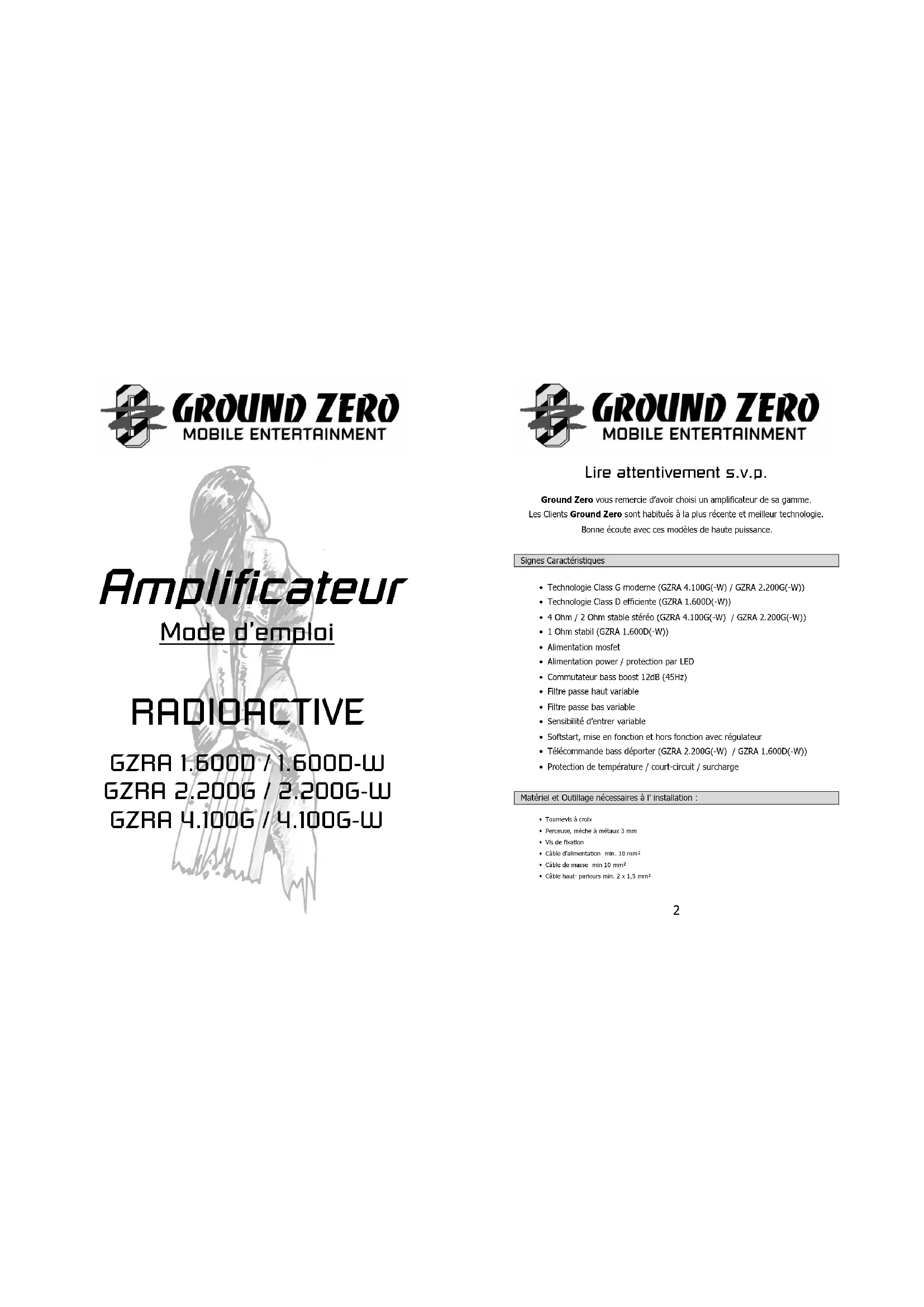

Amplificateur
Mode d'emploi
GZRA 1.600D / 1.600D-W
GZRA 2.2006 / 2.2006-W
GZRA 4.100G / 4.100G-W
MOBILE ENTERTAINMENT
Lire attentivement s.v.p.
Ground Zero vous remercie d'avoir choisi un amplificateur de sa gamme.
Les Clients Ground Zero sont habitués à la plus récente et meilleure technologie.
Bonne écoute avec ces modèles de haute puissance.
Signes caractéristiques
- Technologie Class G moderne (GZRA 4.100G(-W) / GZRA 2.200G(-W))
- Technologie Class D efficace (GZRA 1.600D(-W))
- 4 Ohm / 2 Ohm stable stéréo (GZRA 4.100G(-W) / GZRA 2.200G(-W))
- 1 Ohm stabil (GZRA 1.600D(-W))
- Alimentation mosfet
- Alimentation power / protection par LED
- Commutateur bass boost 12dB (45Hz) Filtre passe-haut variable Filtre passe-bas variable Sensibilité d'entrée variable
- Softstart, mise en fonction et hors fonction avec régulateur
- Télécommande basse déportée (GZRA 2.200G(-W) / GZRA 1.600D(-W)) Protection de température / court-circuit / surcharge
Matériel et outillage nécessaires à l'installation :
Taurneve a croix Perceuse, meche a metaux 3 mm - Vis de fixation Cable d'alimentation min. 10 mm³ Cable de mas Cable haut- parlours min. 2 × 1,5 ~mm^2

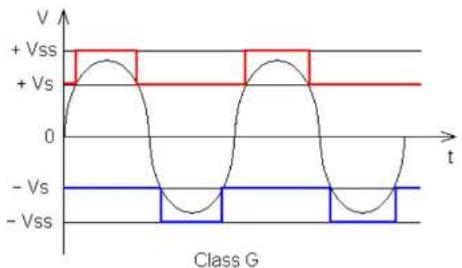

Technologie classe g
La classe G le problème combinée la CLASSique des églages de sortie avec un approvisionnement de tension spécifique, variante interne pour réaliser une transformation à haut rendement lors de plus petites déformations. Les amplificateurs classe G. GZRA 4.100G (W) et GZRA 2.200G (W), appropriant la tension de service des transiliers d'étage terminal selon la puissance requise explique, et le développement de chaleur si itutte et les pertes productues apparentes par ce résultat. Ce peut une reproduction de son très effectifs et pasve en déformation.
Attention s'il vous plaît !
Débrancher la batterie du véhicule avant installation (Ces instructions font référence dans l'automobile) - Ne pas percer dans le réservoir, la canalisation freins ou autres pièces importantes du véhicule. - Ne jamais passer les cils sur un bord tranchant. Il est conseillé de rester un condensateur de min 1 Farad entre la batterie et l'amplificateur.
Mise en garde!
Le système audio de haute performance peut reproduire, dans les véhicules, une intensité sonore sensible à un concert « LIVE ». Une durée extrême de musique peut provoquer la perte de l'audition ou une diminution de ce qui l'écoute. La conduite avec un volume réduit peut proposer une diminution de l'attention. Dans votre intérêt et votre sécurité, nous conseillons d'écouter la musique avec un volume réduit en conduisant.
Planification
Avant l'installation, ces quelques points sont à prendre en considération.
a) ATTENTION au choix de l'emplacement du montage, une circulation d'air est nécessaire pour un bon fonctionnement des appareils. b) Il est conseillé d'utiliser les sorties Pré Amp (RCA) de votre autoradio, si celle-ci est munie.
Installation de l'amplificateur
a) Choisissez l'emploi idéal pour que le cycle soit posé sans difficulté avec un espace suffisante pour une circulation d'air et un refroidissement constant. b) Utilisez l'amplificateur comme modèle pour masquer l'emplacement du montage. Retirez amplificateur et percez 4 trous. Fixez l'amplificateur aux dèls des vis premières à cet offset.
Mise en garde:
Montez ce système de façon à ce que les raccordements électroniques seront protégés d'éventuelles défaillances.
Les liaisons électriques +12V DC coulant battiller doivent être protégées et prenez garde à ce que la Radio et/ou autres appareils seront étants lors du branchement.
Il est nécessaire de renouveler le filtre d'un appareil utilisé seulement deux de même unité de tension. N'utilisez pas de filtre avec un état de tension différent à ce qui est utilisé, cela pourrait provoquer des dommages que la garantie ne pourra couvrir.

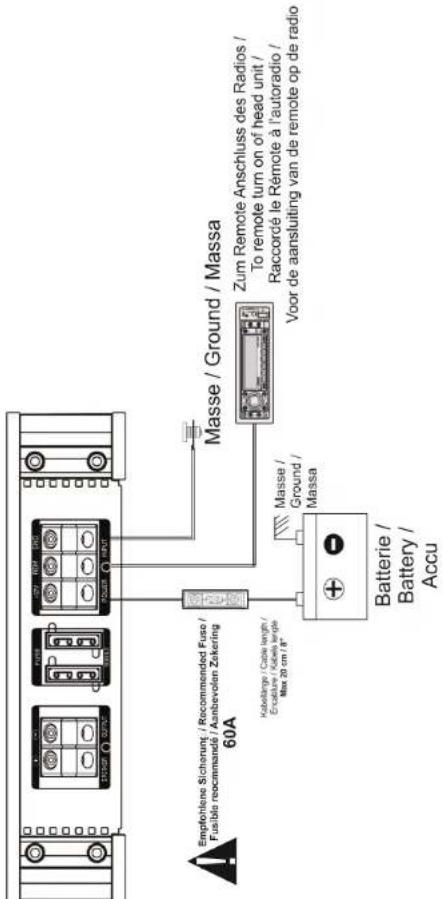

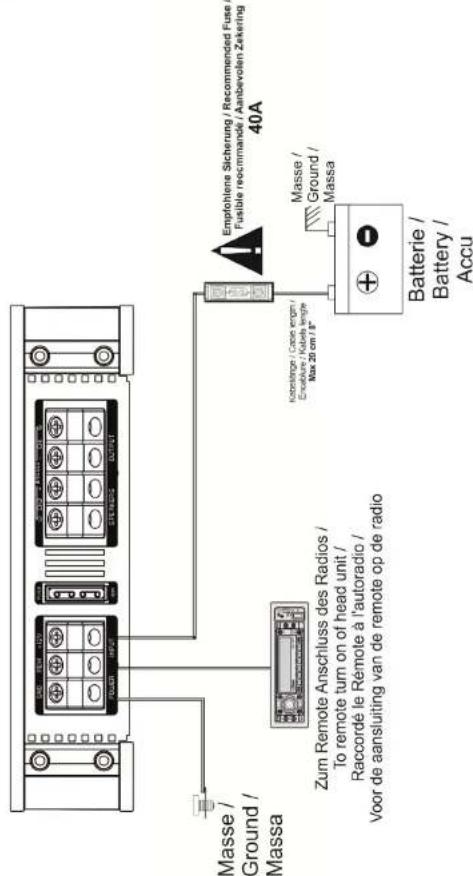

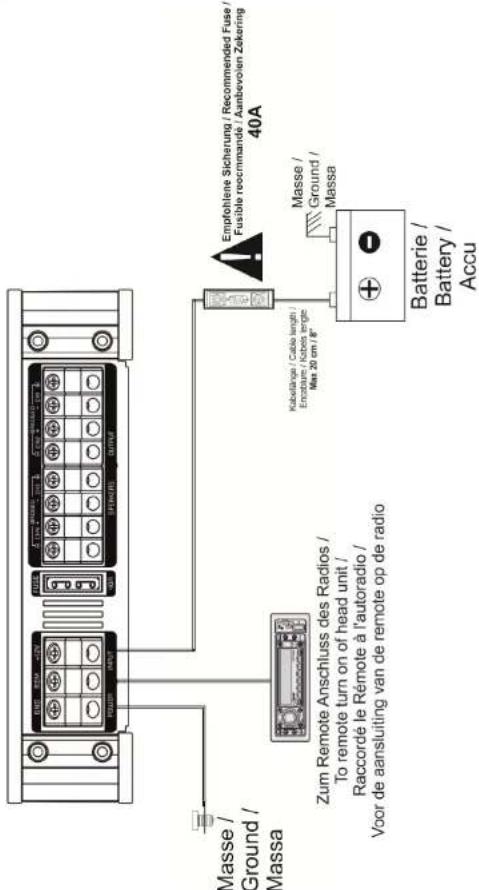

Raccordementelectrique-GZRA4.100G/4.100G-W

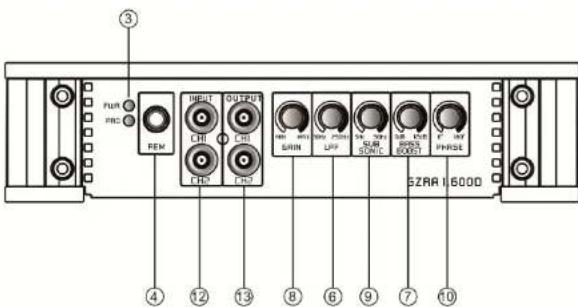

Connexion et réglages - GZRA 1.600D / 1.600D-W

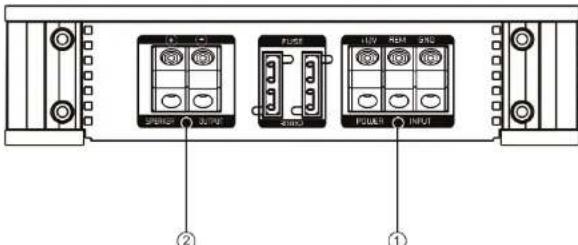

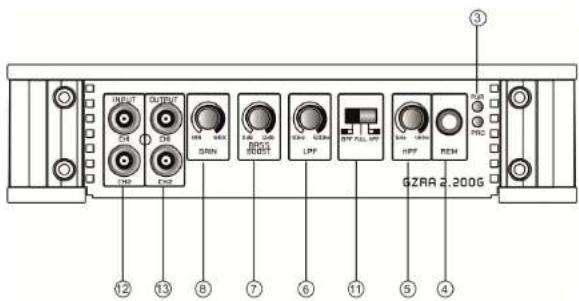

Connexion et réglages - GZRA 2.200G / 2.200G-W

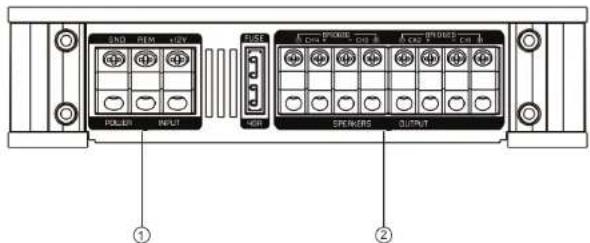

Connexion et réglages - GZRA 4.100G / 4.100G-W

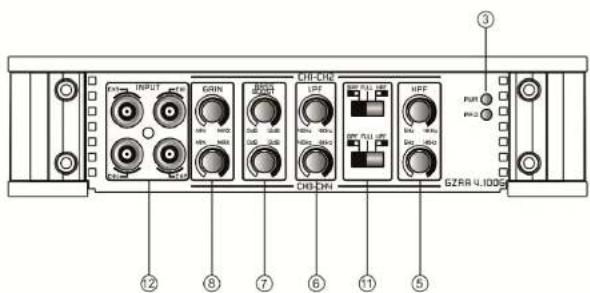

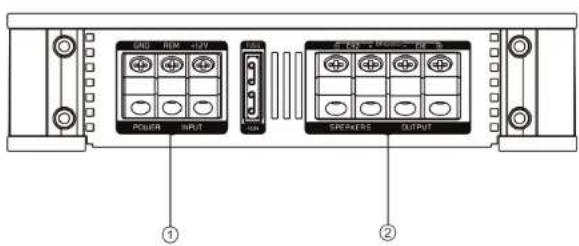

Connexion et réglages
| 1 | Alimentation | CND -> Entrée Masse |
| REM -> Entrée Rensse | ||
| BATT -> +12 Volt | ||
| 2 | Raccordement haut-parier-EtENTE des Branchements Haut-Parier | |
| 3 | Indicateur d'etat | VERT - OK |
| ROUGET - PROTECTION | ||
| 4 | Remote Control entree Téorcommande | raccorder à l'anné de puissance. |
| 5 | Réglage de la fréquence Passe Haut (Subsonic) | Métez le filtre - au commutateur sur "HIGH". Réglez la fréquence de passage HPF variable avec le régféron sur la fréquence souhaïtie, toutes les fréquences entre 5 - 4000Hz. |
| 6 | Réglage Low Pass | Pour Subwoofer et Kickwoofer - seulement des fréquences de 40 à 4000 Hz (GZRA 4.100G(-W)) / 40 - 500 Hz (GZRA 2.200G(-W)) ou 30 - 250 Hz (GZRA 1.600D(-W)) sont rendues dépendant de la position du régféron ou le filtre LPF. Mettez le filtre sur "LOW", Réglez la fréquence LPF variable avec le régféron sur la fréquence souhaïtie.Si la position LPF est activé l'High pass (Subsonic). Cea correspond à un passage de filtrage de 5 à 4000 Hz (GZRA 4.100G(-W)) / 5 - 500 Hz(GZRA 2.200G(-W)). |
| 7 | Réglage du Bass Boost Avac le Commutateur on régles le Bass Boost 0 à -12 dB. | |
| 8 | Réglage du Gain d'entree Avac ce régulatior en regle la sensibilité d'entrees. | |
| 9 | Réglage du Subsonic (GZRA 1.800D) | Avac ce régulatior en regle la fibre Subsonic 5 à 50 Hz. |
| 10 | Réglage de la Phase (GZRA 1.800D) | Ce régulatior / le commutateur vous permet de adapter le Subwoofer correctement en phase au système avant.Réglez le switch sur l'application choisi.LPF - Seuilément des fréquences de masse moins de 40Hz - 4000Hz(GZRA 4.100G(-W)) / 40 - 500 Hz (GZRA 2.200G(-W)) passes.PULL - toutes les fréquences Pasé.HPF - Séuilément les fréquences moyennes et haute(s plus de 5Hz - 4000Hz)Pasé.Si le LPF est activé également l'Highpass (Subsonic).Cela correspond à un filtre de 5 à 4000Hz (GZRA 4.100G(-W)) /5-500 Hz (GZRA 2.200G(-W)). |
| 11 | Mode selection | |
| 12 | Entrée RCA | Acos raccords, vous connectez la RCA, Pour évier des Portes de Son, utilisez, sill nous plait, des RCA de haute qualité. |
| 13 | Output Fullrange pour un autre Ampli-supplementaire. | |
Mise en marche de l'amplificateur
L'amplificateur s'allume automatiquement quelques secondes après la mise en marche de la Radio.
Attention, vous Amplifieur s'estent automatiquement lors de surchauffte, mais se remièn en marche des
refrodissement
Réglage de l'échelle audio/sensibilité
Étape 1 Régulateur INPUT LEVEL 2 avec rotation sur la gauche, positionner sur MIN
Étape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum
Étape 3 Positionner maintenant le régulateur "INPUT LEVEL" sur un niveau de son agréable à entendre
Haut-parleur raccordement pour le mode trimode
Le Trimode permet de faire jouer un Subwoofer Mono pendant que les haut-parleurs principaux jouent en stéréo. Laisser, s'il vous plaît, le commutateur sur la position Full. Utilisez un condensateur bipolaire de 100V, le métal au plus près de la bobine principale avec un diamètre de fil de minimum 1 millimètre pour le Lowpass pour bloquer les hautes fréquences.
Vous pourrez retirer les valeurs de condensateur et de bobine du tableau se trouvant en bas, ces valeurs acceptent la sortie avant ou arrière de l'amplificateur. Dans les images suivantes, seulement les canaux gauche et droit sont montrés.
| Frequency | Bobline | Condensateur |
| 80 Hz | 7,5 mH | 470 uF |
| 100 Hz | 6,5 mH | 330 uF |
| 120 Hz | 5,5 mH | 370 uF |
| 150 Hz | 4 mH | 220 uF |

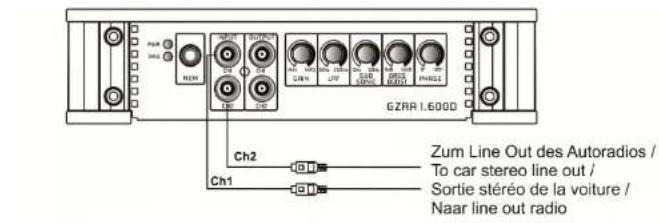

Connexion Stereo-GZRA 1.600D/1.600D-W
Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie
1\~8Ohm

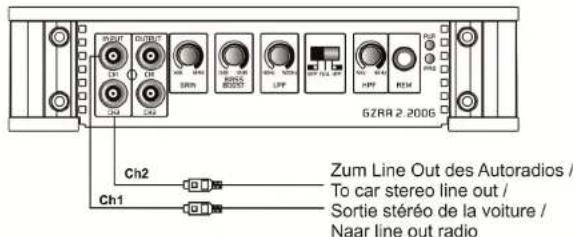

Connexion Stereo - GZRA 2.200G / 2.200G-W
Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie
2~8 Ohm
Connexion Mono-GZRA 2.200G/2.200G-W
4~8 Ohm
Lautsprecher Impedanz / Speaker Impedance / Impedance haut parleur / Luidspreker Impedantle

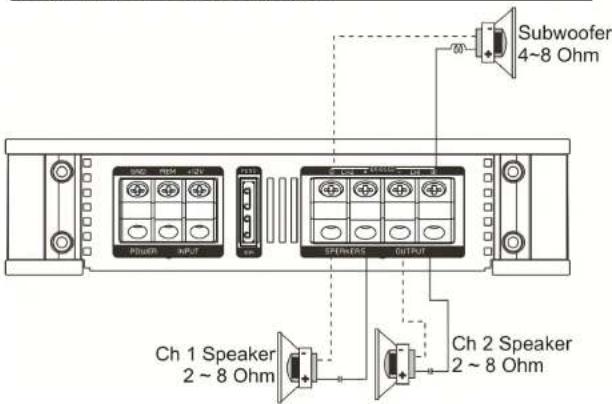

Connexion Trimode - GZRA 2.200G / 2.200G-W
Spule / Inductor / Filtre passe-bas / Spoel Lowpass Filter
Condensateur / Capacitor / Condensateur / Condensator Highpass Filter

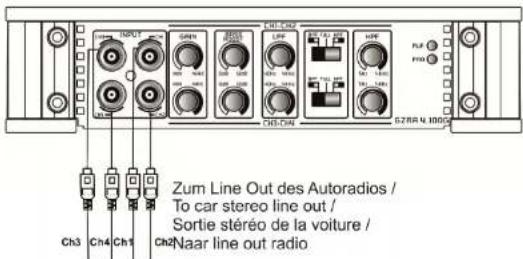

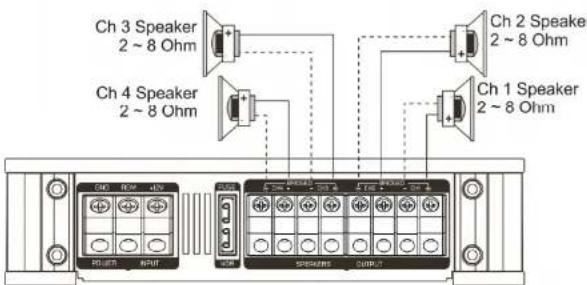

Connexion Stereo - GZRA 4.100G / 4.100G-W
Lautsprecher Impedanz / Speaker Impedance / Impedance haut parleur / Luldspreker Impedantle
2~8 Ohm
Bridger-GZRA 4.100G/4.100G-W Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantle 4~8 Ohm
Connexion Trimode - GZRA 4.100G / 4.100G-W Spule / Inductor / Filtre passe-bas / Spoel Lowpass Filter Kondensator / Capacitor / Condensateur / Condenser Highpass Filter
Données Techniques
| Model | GZRA 1.600DGZRA 1.600D-W | GZRA 2.200GZRGA 2.200G-W | GZRA 4.100GZRGA 4.100G-W |
| Type | 1 Canal Class D 2 Canel Class G 4 Canal Class G | ||
| Puisance RMS @ 4ΩCEA Standard CEA-2006-A | 1 x 220 W (3% THD-N)1 x 250 W (13% THD-N) | 2 x 120 W (13% THD-N)2 x 140 W (10% THD-N) | 4 x 70 W (13% THD-N)4 x 90 W (10% THD-N) |
| Puisance RMS @ 2ΩCEA Standard CEA-2006-A | 1 x 400 W (13% THD-N)1 x 450 W (13% THD-N) | 2 x 200 W (13% THD-N)2 x 225 W (10% THD-N) | 4 x 100 W (13% THD-N)4 x 120 W (10% THD-N) |
| Puisance RMS @ 1ΩCEA Standard CEA-2006-A | 1 x 600 W (13% THD-N)1 x 700 W (13% THD-N) | -- | -- |
| Puisance RMS @ 4ΩBridgerCEA Standard CEA-2006-A | -- | 1 x 400 W (13% THD-N)1 x 450 W (10% THD-N) | 2 x 200 W (13% THD-N)2 x 240 W (10% THD-N) |
| Damping facteur | >100 >150 >100 | ||
| Signal to noise Ratio | >80 dB >90 dB >90 dB | ||
| Filtre passé bas | 30 Hz - 250 Hz 40 Hz - 500 Hz 40 Hz - 4000 Hz | ||
| Filtre passé haut | -5 Hz - 4000 Hz 5 Hz - 4000 Hz | ||
| Filtre bandpass | 5 Hz - 250 Hz 5 Hz - 500 Hz 5 Hz - 4000 Hz | ||
| Bass boost | 5 Hz - 50 Hz -- | ||
| Bass boost | 0 ~ +12 dB (45 Hz) | 0 ~ +12 dB (45 Hz) | 0 ~ +12 dB (45 Hz) |
| Phase shift | 0 ~ 180° | -- | -- |
| Courbe de fréquence | 5 Hz - 250 Hz(+1 dB) | 5 Hz - 38 KHZ(+1 dB) | 5 Hz - 38 KHZ(+1 dB) |
| Sensibilité d'entretur | 200 mv - 10 V(±5V) | ||
| Stereo Cinch Output | ✓ | ✓ | -- |
| Bass télécommande | ✓ | ✓ | -- |
| Fusible | 2 x 30A | 40A | 40A |
| Dimensionlarger x hauteur x longueur mm | 250 x 46 x 190 270 x 46 x 190 230 x 45 x 190 | ||
| Dimensionlarger x hauteur x longueur inch | 10" x 1.8" x 7.5" | 10.6" x 1.8" x 7.5" | 9" x 1.77" x 7.5" |
En cas de panne de fonctionnement
| Problèmes Contrôle Aide | ||
| Pas de son. | Voyant PWR allumé? Verifier le faisible, Contrüder le Câble REMOTE, Contrüder le +12Voll et la masse | |
| Voyant PROTECTION est allumé? Court circout des Haut-particleurs, ampli souchauffée ou déflecteurs | ||
| Améli se met Pas en marche | Pas d'allimentation Vérifier le +12 volt, la masse, le faisible | |
| Améli se met en PROTECTION à haute Volatume | Vérifier l'Impédance des Haut-particleurs Vérifier si l'Impédance sur les connecteurs de s haut-particleurs n'est pas en dessous de 40° | |
| Pas de son sur 1 canaux | Vérifier cable RCA et ou cable Haut-particleurs Câble ou prêse (RCA) défecteurs | |
