Technologie de classe	Classe G moderne
Puissance de sortie	Jusqu'à 4000 W (selon modèle)
Configuration des canaux	4 canaux / 2 canaux stéréo
Impédance des haut-parleurs	1 Ohm (stable)
Type de boîtier	Boîtier métallique robuste
Protection	Protection contre les courts-circuits et surchauffe
Réponse en fréquence	Non précisé
Rapport signal/bruit	Non précisé
Réglage des basses	Réglage des basses intégré
Réglage des aigus	Réglage des aigus intégré
Entrées	Entrées RCA
Sorties	Sorties haut-parleur
Dimensions	Non précisé
Poids	Non précisé
Température de fonctionnement	Température contrôlée / protection thermique
Accessoires inclus	Matériel de montage, câbles d'alimentation, fusibles

FOIRE AUX QUESTIONS - GZRA 4.100G Ground Zero

Comment connecter mon autoradio Ground Zero GZRA 4.100G à mon smartphone ?

Pour connecter votre autoradio à votre smartphone, utilisez un câble auxiliaire 3,5 mm ou activez le Bluetooth si votre modèle le permet. Assurez-vous que le Bluetooth est activé sur votre smartphone et recherchez les appareils disponibles pour vous connecter.

Que faire si l'autoradio ne s'allume pas ?

Vérifiez d'abord les connexions électriques de l'autoradio. Assurez-vous que le fusible est en bon état et que l'alimentation est correctement branchée. Si tout semble en ordre, essayez de débrancher et de rebrancher l'autoradio.

Comment régler les stations de radio sur l'autoradio Ground Zero GZRA 4.100G ?

Utilisez le bouton de recherche ou de réglage des stations sur l'autoradio pour parcourir les fréquences. Une fois que vous trouvez une station que vous aimez, appuyez sur le bouton de mémoire pour l'enregistrer.

L'autoradio ne lit pas mes fichiers audio USB, que faire ?

Vérifiez que vos fichiers audio sont dans un format compatible, comme MP3 ou WAV. Assurez-vous également que la clé USB est formatée en FAT32. Si le problème persiste, essayez une autre clé USB.

Comment réinitialiser mon autoradio Ground Zero GZRA 4.100G ?

Pour réinitialiser votre autoradio, recherchez un petit bouton de réinitialisation à l'arrière ou sur le côté de l'appareil. Utilisez un objet pointu pour appuyer sur ce bouton pendant quelques secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Mon autoradio ne capte pas les stations FM correctement, que faire ?

Assurez-vous que l'antenne est correctement connectée et en bon état. Essayez de déplacer le véhicule dans un endroit avec une meilleure réception. Si le problème persiste, vérifiez les paramètres de recherche automatique dans le menu de l'autoradio.

Comment ajuster le son et les basses sur l'autoradio ?

Accédez au menu de réglage audio de l'autoradio. Vous pourrez ajuster les niveaux de volume, de balance, de fade et de basses selon vos préférences.

L'autoradio affiche un message d'erreur, que signifie-t-il ?

Les messages d'erreur peuvent indiquer divers problèmes, comme un court-circuit ou un problème de lecture. Consultez le manuel utilisateur pour des codes d'erreur spécifiques et des solutions potentielles.

MODE D'EMPLOI GZRA 4.100G Ground Zero

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luldspreker Impedantie
2 \~ 8 Ohm

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la factre indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplificador

Manual del Usuario

RADIOACTIVE

GZRA 1.600D / 1.600D-W

GZRA 2.200G / 2.200G-W

GZRA 4.100G / 4.100G-W

GROUND ZERO

MOBILE ENTERTAINMENT

POR FAVOR LEA ANTES DE INSTALAR

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP Subycofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMRH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Versterker

Gebruiksaanwijzing

RADIOACTIVE

GZRA 1.600D / 1.600D-W

GZRA 2.200G / 2.200G-W

GZRA 4.100G / 4.100G-W

GROUND ZERO

MOBILE ENTERTAINMENT

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la factre indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

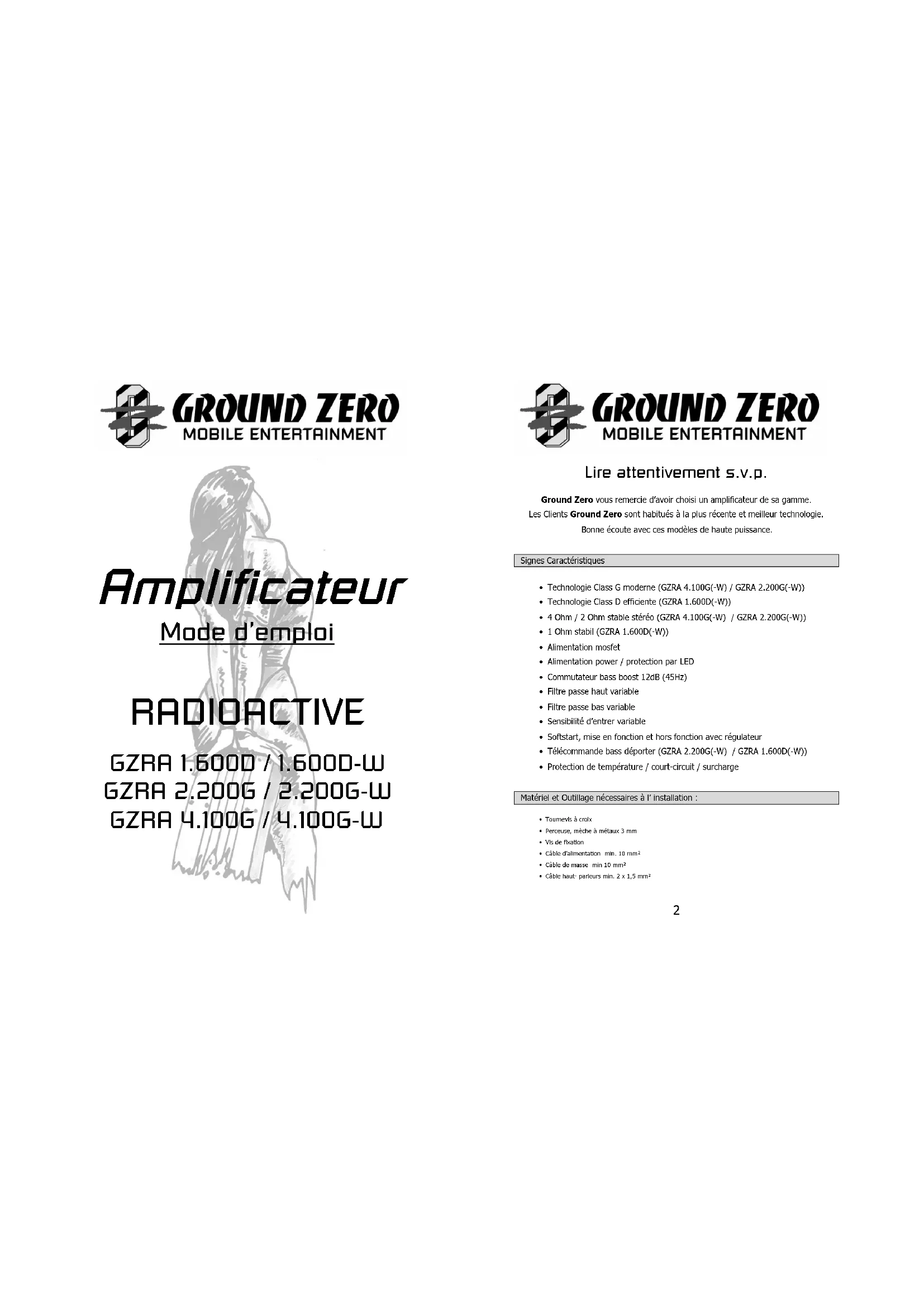

Amplificateur

Mode d'emploi

RADIOACTIVE

GZRA 1.600D / 1.600D-W

GZRA 2.200G / 2.200G-W

GZRA 4.100G / 4.100G-W

GROUND ZERO

MOBILE ENTERTAINMENT

Lire attentivement s.v.p.

Ground Zero vous remercie d'avoir choisi un amplificateur de sa gamme.

Les Clients Ground Zero sont habitués à la plus récente et meilleur technologie.

Bonne écoute avec ces modèles de haute puissance.

Signes Caractéristiques

• Technologie Class G moderne (GZRA 4.100G(-W) / GZRA 2.200G(-W))
• Technologie Class D efficiente (GZRA 1.600D(-W))
• 4 Ohm / 2 Ohm stable stéréo (GZRA 4.100G(-W) / GZRA 2.200G(-W))
• 1 Ohm stabil (GZRA 1.600D(-W))
- Alimentation mosfet
• Alimentation power / protection par LED
• Commutateur bass boost 12dB (45Hz)
- Filtre passe haut variable
- Filtre passe bas variable
- Sensibilité d'entrer variable
- Softstart, mise en fonction et hors fonction avec régulateur
- Télécommande bass déporter (GZRA 2.200G(-W) / GZRA 1.600D(-W))
• Protection de température / court-circuit / surcharge

Matériel et Outillage nécessaires à l'installation :

• Tourneves à croix
• Perceuse, mèche à métaux 3 mm
- Vis de fixation
• Câble d'alimentation min. 10 mm ^2
• Câble de masse min 10 mm²
• Câble haut- parleurs min. 2 x 1,5 mm²

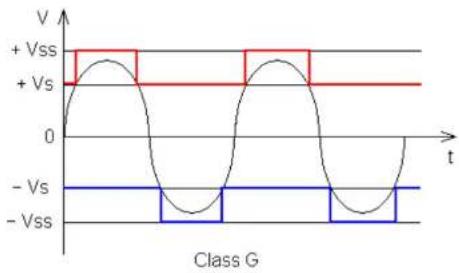

Technologie Classe G

La classe G le principe combine la CLASSE classique dès l'étage de sortie avec un approvisionnement de tension spécifique, variable interne pour réaliser une transformation a haut rendement lors de plus petites déformations. Les amplificateurs classe G. GZRA 4.100G (W) et GZRA 2.200G (W), adaptent la tension de service des transistors d'étage terminal selon la puissance requise exigée, et le développement de chaleur si inutie et les pertes productives apparaissant par cela réduite. Cela permet une reproduction de son très effective et pauvre en déformation.

Attention s.v.p. !

• Débrancher la batterie du véhicule avant l'installation (Ces instructions font référence dans l'automobile!)
• Ne pas percer dans le réservoir, la canalisation freins ou autres pièces importantes du véhicule.
• Ne jamais passer les câbles sur un bord tranchant. Il est conseillé de mettre un condensateur de min 1 Farad entre la batterie et l'amplificateur.

Mise en garde!

Le système audio de haute performance peut reproduire, dans les véhicules, une intensité sonore semblable à un concert « LIVE ». Une durée extrême de musique peut provoquer la perle de l'audition ou une diminution de cette ci. L'éctitude de musique à haut volume, en roulant, peut provoquer une diminution de l'attention. Dans votre intérêt et votre sécurité, nous vous conseillons d'écouter la musique avec un volume réduit en conduisant.

Planification

Avant l'installation ces quelques points sont à prendre en considération

a) Attention au choix de l'emplacement du montage, une circulation d'air est nécessaire pour un bon fonctionnement des apparels.
b) Il est conseillé d'utiliser les sorties Pré-Ampli (RCA) de votre autoradio, si celle ci est munle.

Installation de l'amplificateur

a) Choissez l'emplacement idéal pour que le câblage soit posé sans difficulté avec un espace suffisamment pour une circulation d'air et un refroidissement constant.
b) utiliser l'amplificateur comme modèle pour marquer l'emplacement du montage. Retrer l'amplificateur et percer 4 trous. Fixer l'amplificateur à l'aide des vis prévues à cet effet.

Mise en garde:

Montez ce système de façon à ce que les raccordements électroniques solent protégées d'éventuelles détiérations.

Les câbles électriques +12V DC côté batterie doivent être protégés et prenez garde à ce que la Radio et/ou autres apparels soient étents lors du branchement.

S'il est nécessaire de renouveler le fusible d'un appareil utilisez seulement ceux de même unité de tension. N'utilisez pas de fusible avec unité de tension différente à celle utilisée, cela pourrait provoquer des dommages que la garantie ne pourra couvnr.

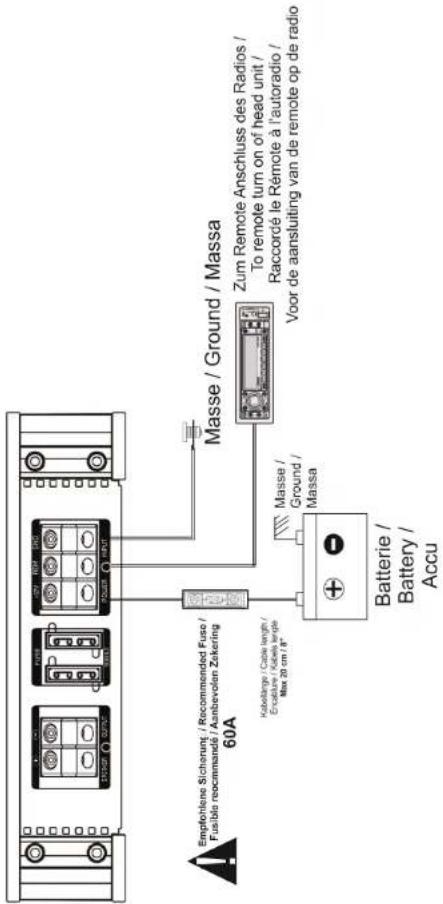

Raccordement électrique - GZRA 1.600D / 1.600D-W

Empfohlene Sicherung / Recommended Fusé / Fusible recommandé / Aanbevolen Zekering 60A Kabellänge / Cable length / Encablure / Kabela lengre Max 20 cm / 8" Masse / Ground / Massa Zum Remote Anschluss des Radios / To remote turn on of head unit / Raccordé le Rémote à l'autoradio / Voor de aansluiting van de remote op de radio Masse / Ground / Massa Batterie / Battery / Accu

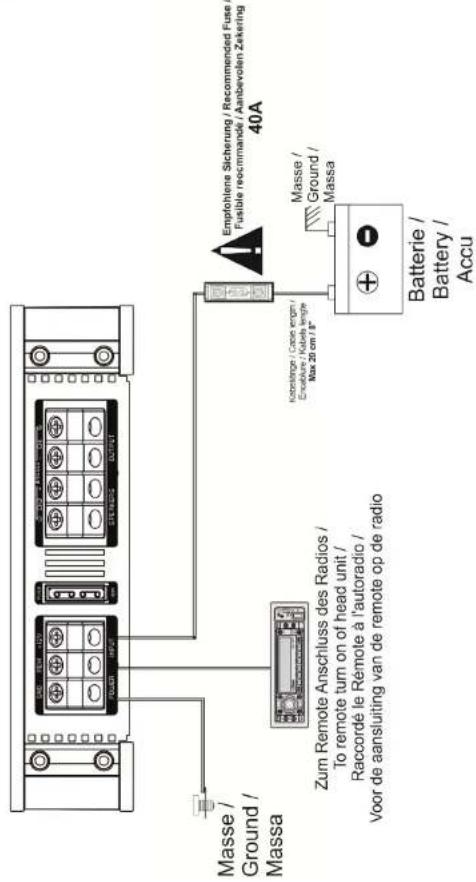

Raccordement électrique - GZRA 2.200G / 2.200G-W

Masse / Ground / Massa Zum Remote Anschluss des Radios / To remote turn on of head unit / Raccordé le Rémote à l'autoradio / Voor de aansluiting van de remote op de radio SOM - 100V SOM - 200V SOM - 300V SOM - 400V SOM - 500V SOM - 600V SOM - 700V SOM - 800V SOM - 900V SOM - 1000V SOM - 1100V SOM - 1200V SOM - 1300V SOM - 1400V SOM - 1500V SOM - 1600V SOM - 1700V SOM - 1800V SOM - 1900V SOM - 2000V SOM - 2100V SOM - 2200V SOM - 2300V SOM - 2400V SOM - 2500V SOM - 2600V SOM - 2700V SOM - 2800V SOM - 2900V SOM - 3000V SOM - 3100V SOM - 3200V SOM - 3300V SOM - 3400V SOM - 3500V SOM - 3600V SOM - 3700V SOM - 3800V SOM - 3900V SOM - 40A Empfohlene Sicherung / Recommended Fuse Fusible recommande / Aanbevolen Zekering Max 20 cm / 5" Masse / Ground / Massa Batterie / Battery / Accu

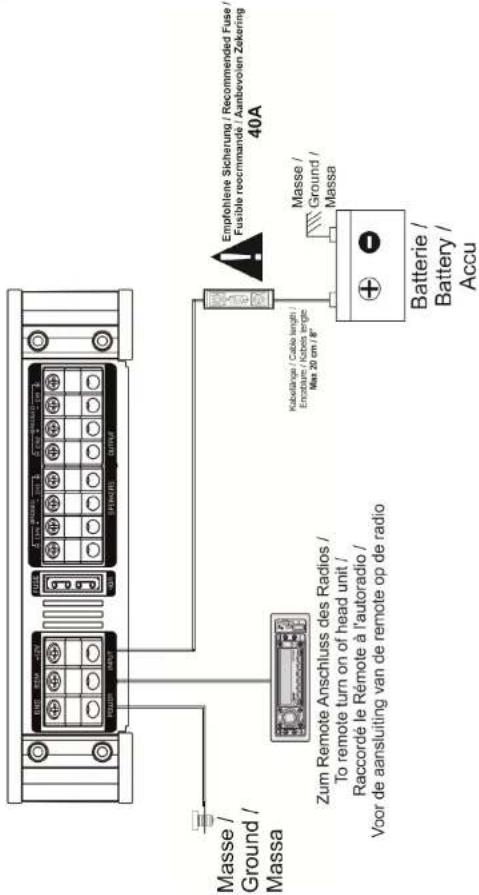

Raccordement électrique - GZRA 4.100G / 4.100G-W

Masse / Ground / Massa Zum Remote Anschluss des Radios / To remote turn on of head unit / Raccordé le Rémote à l'autoradio / Voor de aansluiting van de remote op de radio Power INPUT SPEAKS OUTPUT Empfohlene Sicherung / Recommended Fuse / Fusible recommande / Aanbevolien Zekering 40A Kabelänge / Cable length / Encablure / Kabels length Max 20 cm / 8" Masse / Ground / Massa Batterie / Battery / Accu

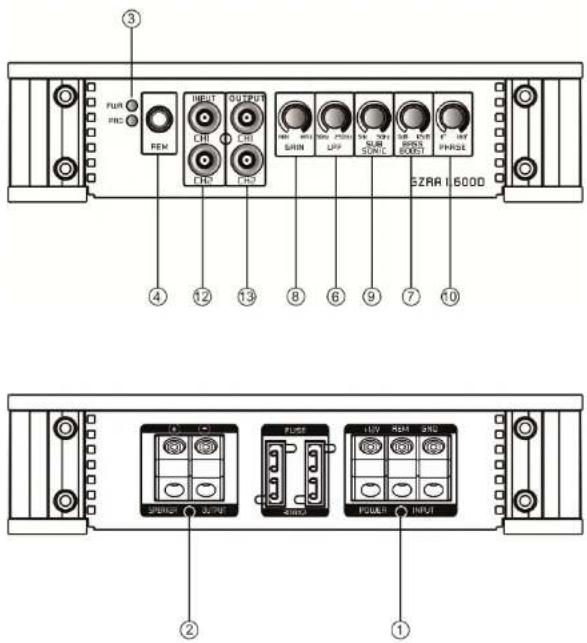

Connexion et réglages - GZRA 1.600D / 1.600D-W

③ FLIR PRO REM INPUT OUTPUT CHI CHI INTU SRAIN LIP VCC RUM SCNCE USB RUB RESET F PHASE SZAR 1600D ④ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟A SPRING OUTPUT FLUSE 3000A 1/20 REM 3/40 PULLER INPUT

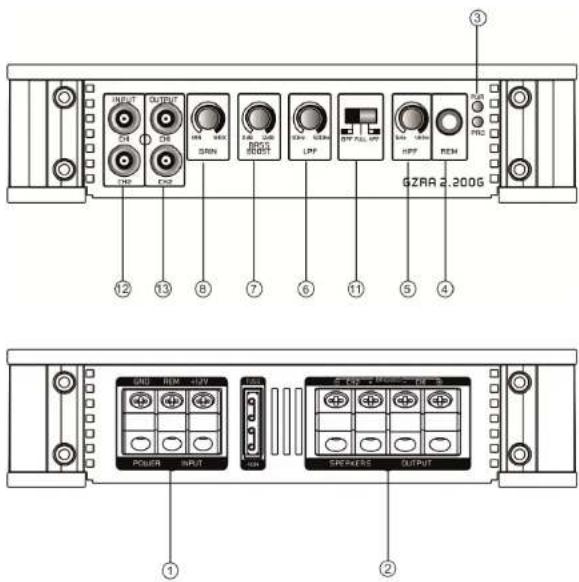

Connexion et réglages - GZRA 2.200G / 2.200G-W

GZRA 2.200G ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟A ㉟B ㉟C ㉟D ㉟E ㉟F ㉟G ㉟H ㉟I ㉟J ㉟K ㉟L ㉟M ㉟N ㉟O ㉟P ㉟Q ㉟R ㉟S ㉟T ㉟U ㉟V ㉟W ㉟X ㉟Y ㉟Z ㉟A ㉟B ㉟C ㉟D ㉟E ㉟F ㉟G ㉟H ㉟I ㉟J ㉟K ㉟L ㉟M ㉟N ㉟O ㉟P ㉟Q ㉟R ㉟S ㉟T ㉟U ㉟V ㉟W ㉟X ㉟YT ㉟U ㉟V ㉟W ㉟X ㉟YT

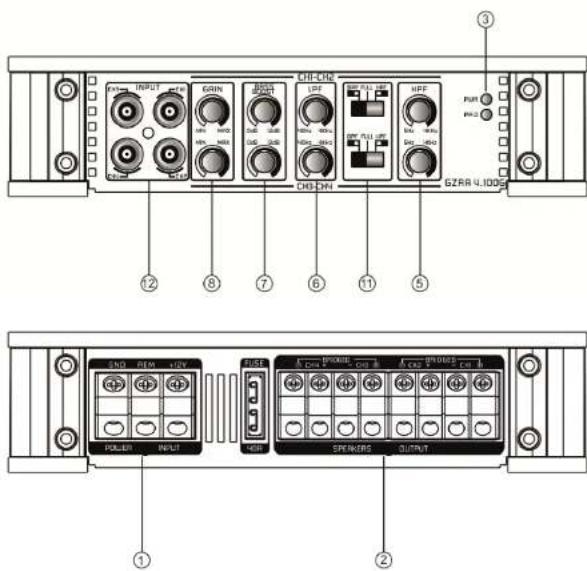

Connexion et réglages - GZRA 4.100G / 4.100G-W

GZRA 4.100G PUL PBU-2 CHI-CHE CHI-DN PUL PBU PBU SOD PEM 12V PUL PUL SOD PEM 12V PUL PUL SOD PEM 12V PUL PUL SOD PEM 12V PUL PUL SOD PEM 12V PUL PUL SOD PEM 12V PUL PUL SOD PEM 12V PUL PUL SOD PEM 12V

Connexion et réglages

1	Alimentation	GND -> Entrée MasseREM -> Entrée RenroleBATT -> +12 Volt
2	Raccordement haut-parieur Entrées des Branchement Haut-Parleur
3	Indicateur d'état	VERT - OKROUGET - PROTECTION
4	Remote Control entrée Télécommande à raccorder à l'Amplé de puissance.
5	Réglage de la fréquence Passe Haut (Subsonic)	Metlez le filtre - au commutateur sur "HIGH". Réglez la fréquence de passage HPF variable avec le régulateur sur la fréquence souhaitée, toutes les fréquences entre 5 - 4000Hz
6	Réglage Low Pass	Pour Subwoofer-et Kickwoofer - seulement des fréquences de 40 à 4000 Hz (GZRA 4.100G(-W)) / 40 - 500 Hz (GZRA 2.200G(-W)) ou 30 - 250 Hz (GZRA 1.600G(-W)) sont rendues dépendant de la position du régulateur du filtre LPF. Metlez le filtre sur "LOW". Réglez la fréquence LPF variable avec le régulateur sur la fréquence souhaitée.Si la position LPF est activé l'High pass (Subsonic). Cela correspond à un passeport de filtrage de 5 à 4000 Hz (GZRA 4.100G(-W)) / 5 - 500 Hz (GZRA 2.200G(-W)).
7	Réglage du Bass Boost Avec le Commutateur on règles le Bass Boost 0 à +12 dB.
8	Réglage du Gain d'entrée Avec ce régulateur on règle la sensibilité d'entrêts.
9	Réglage du Subsonic (GZRA 1.600D)	Avec ce régulateur on règle la filtre Subsonic 5 à 50 Hz.
10	Réglage de la Phase (GZRA 1.600D)	Ce régulateur / le commutateur vous permet d'adapter le Subwoofer correctement en phase au système avant.
11	Mode sélection	Réglez le switch sur l'application choist.LPF - Seulement des fréquences de Basse moins de 40Hz - 4000Hz (GZRA 4.100G(-W)) / 40 - 500 Hz (GZRA 2.200G(-W)) passe.FULL - toutes les fréquences Passe .HPF - Seulement les fréquences moyennes et hautes (plus de 5Hz - 4000Hz) Passe.Si le LPF est activé également l'Highpass (Subsonic).Cela correspond à un filtre de 5 à 4000Hz (GZRA 4.100G(-W)) / 5 - 500 Hz (GZRA 2.200G(-W)).
12	Entrée RCA	A ces raccords, vous connectez le RCA. Pour éviter des Pertes de Son, utilisez, sill vous plaît, des RCA de haute qualité.
13	Output Fullrange pour un autre Ampli supplémentaire.

Mise en marche de l'amplificateur

L'amplificateur s'allume automatiquement quelques secondes après la mise en marche de la Radio.

Attention, votre Amplificateur s'éteint automatique ment lors de surchauffe, mais se remet en marche dès

refroidissement

Réglage de l'échelle Audio/ Sensibilité

Etape 1 Régulateur "INPUT LEVEL" 2 avec rotation sur la gauche, positionner sur MIN

Etape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum

Etape 3 Positionner maintenant le Régulateur "INPUT LEVEL" sur un niveau de son agréable à entendre

Haut-parleur raccordement pour le Mode Trimode

Le Trimode permet de faire joué un Subwoofer Mono pendant que les haul-parleur principaux joue en stéréo. Laisser, s'il vous plaît, le commutateur sur la position Full. Utilisez un condensateurs bipolaire de 100V, le mettre au plus près de la bobines principales avec un diamètre de fil de minimum. 1 millimètre pour le Lowpass pour bloquer les hautes fréquences.

Vous pouvez retirer les valeurs de condensateur et de bobine du tableau se trouvant en bas, ces valeurs acceptent la sortie avant ou arrière de l'amplificateur. Dans les images suivantes, seulement les canaux arrières gauches et justes droits sont montrés.

Frequency	Bobine	Condensateur
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

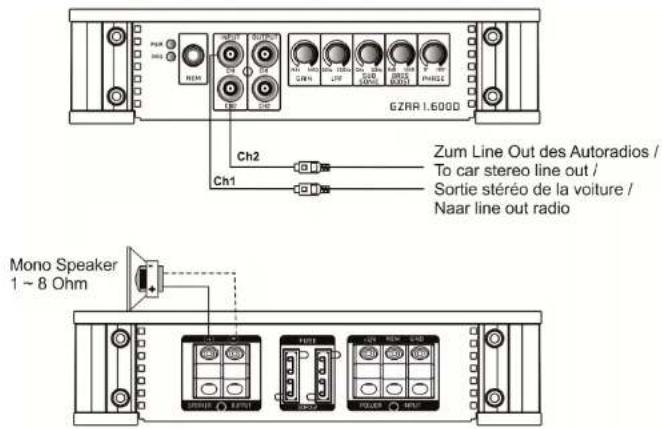

Connexion Stereo - GZRA 1.600D / 1.600D-W

GZAR 1.600D Ch2 Ch1 Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio Mono Speaker 1 ~ 8 Ohm

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie

1\~8 Ohm

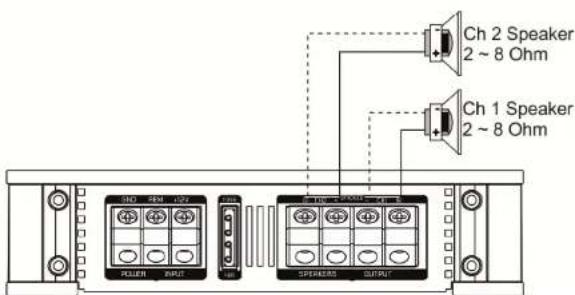

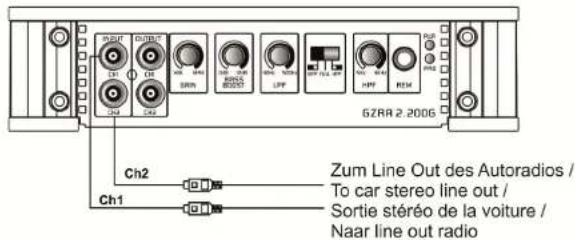

Connexion Stereo - GZRA 2.200G / 2.200G-W

5GZR4 2.2006 Ch1 Ch2 Ch1 Ch3 OUTPUT DRIN RIO NOS LFP HPP RSM PGR Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

Ch 2 Speaker 2 ~ 8 Ohm Ch 1 Speaker 2 ~ 8 Ohm

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie

2 \~ 8 Ohm

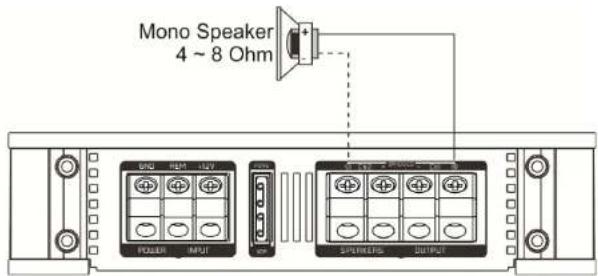

Connexion Mono - GZRA 2.200G / 2.200G-W

Mono Speaker 4 ~ 8 Ohm POLDER INPUT SPECTRICAL OUTPUT

Lautsprecher Impedanz / Speaker Impedance / Impédance haut parleur / Luldspreker Impedantie
4 \~ 8 Ohm

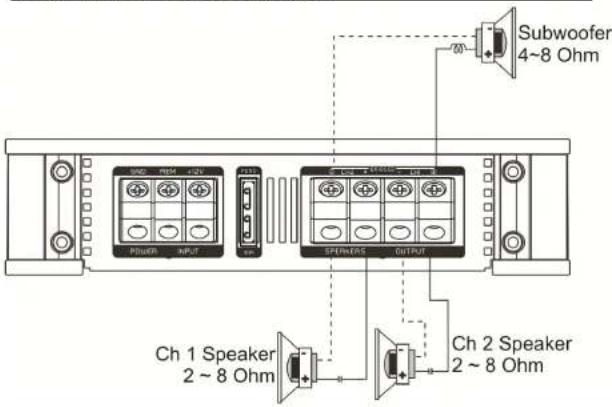

Connexion Trimode - GZRA 2.200G / 2.200G-W

Subwoofer 4~8 Ohm Power REM +20V SPEAKERS OUTPUT Ch 1 Speaker 2 ~ 8 Ohm Ch 2 Speaker 2 ~ 8 Ohm

Spule / Inductor / Filtre Pass bas / Spoel Lowpass Filter Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

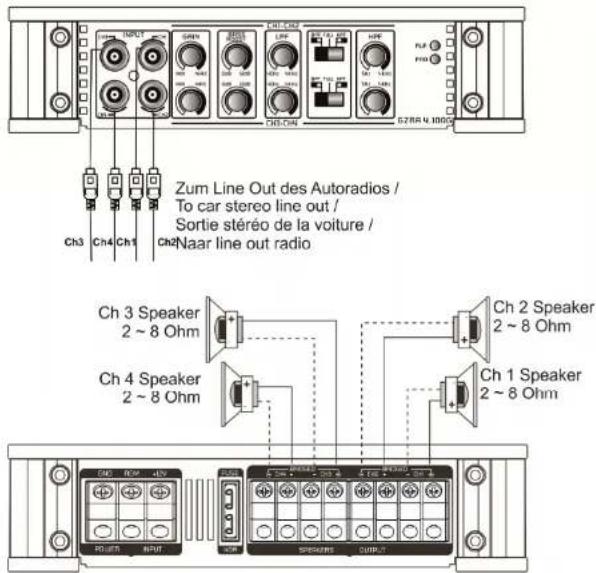

Connexion Stereo - GZRA 4.100G / 4.100G-W

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio Ch 3 Speaker 2 ~ 8 Ohm Ch 4 Speaker 2 ~ 8 Ohm Ch 2 Speaker 2 ~ 8 Ohm Ch 1 Speaker 2 ~ 8 Ohm

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luldspreker Impedantie
2 \~ 8 Ohm

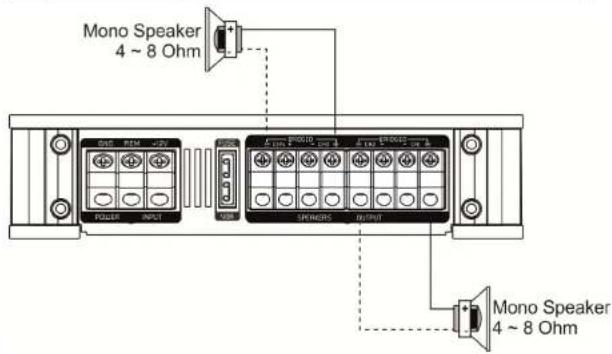

Bridger - GZRA 4.100G / 4.100G-W

Mono Speaker 4 ~ 8 Ohm POWER INPUT SPONSOR OUTPUT Mono Speaker 4 ~ 8 Ohm

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie

4\~8 Ohm

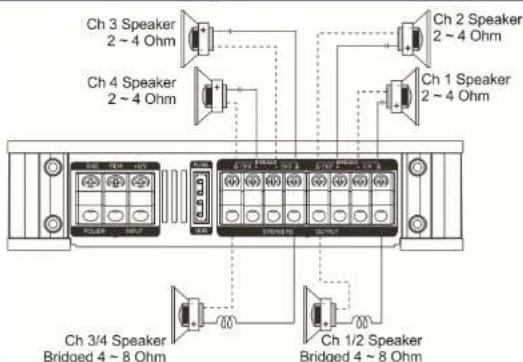

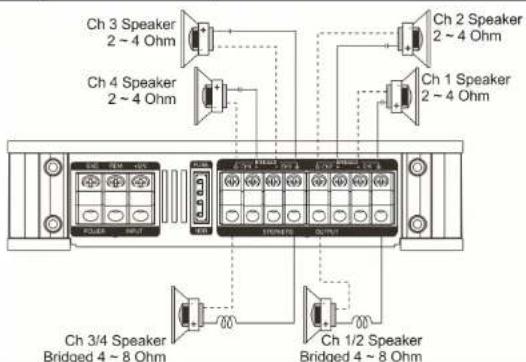

Connexion Trimode - GZRA 4.100G / 4.100G-W

Ch 3 Speaker 2 ~ 4 Ohm Ch 4 Speaker 2 ~ 4 Ohm Ch 2 Speaker 2 ~ 4 Ohm Ch 1 Speaker 2 ~ 4 Ohm Ch 3/4 Speaker Bridged 4 ~ 8 Ohm Ch 1/2 Speaker Bridged 4 ~ 8 Ohm

Spule / Inductor / Filtre Pass bas / Spoel Lowpass Filter
— Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Données Techniques

Model	GZRA 1.600D GZRA 1.600D-W	GZRA 2.200G GZRA 2.200G-W	GZRA 4.100G GZRA 4.100G-W
Type	1 Canal Class D: 2 Canal Class G 4 Canal Class G
Puissance RMS @ 4 ΩCEA Standard CEA-2006-A	1 x 220 W (3% THD-N)1 x 250 W (13% THD-N)	2 x 120 W(3% THD-N)2 x 140 W (10% THD-N)	4 x 70 W (3% THD-N)4 x 90 W (10% THD-N)
Puissance RMS @ 2 ΩCEA Standard CEA-2006-A	1 x 400 W (1% THD-N)1 x 450 W (13% THD-N)	2 x 200 W(1% THD-N)2 x 225 W (10% THD-N)	4 x 100 W (1% THD-N)4 x 120 W (10% THD-N)
Puissance RMS @ 1 ΩCEA Standard CEA-2006-A	1 x 600 W (1% THD-N)1 x 700 W (13% THD-N)	-- --
Puissance RMS @ 4ΩBridgerCEA Standard CEA-2006-A	—	1 x 400 W(1% THD-N)1 x 450 W (10% THD-N)	2 x 200 W (1% THD-N)2 x 240 W (10% THD-N)
Damping facteur	> 100 > 150 > 100
Signal to noise Ratio	> 80 dB > 90 dB	> 90 dB
Filtre passe bas	30 Hz - 250 Hz 40 Hz	- 500 Hz 40 Hz - 4000 Hz
Filtre passe haut	- 5 Hz - 4000 Hz	Hz 5 Hz - 4000 Hz
Filtre bandpass	5 Hz - 250 Hz 5 Hz	500 Hz 5 Hz - 4000 Hz
Bass boost	5 Hz - 50 Hz -- --
Bass boost	0 ~ +12 dB (45 Hz)	0 ~ +12 dB (45 Hz)	0 ~ +12 dB (45 Hz)
Phase shift	D - 180°	-- --
Courbe de fréquence	5 Hz - 250 Hz(+ 1 dB)	5 Hz - 38 KHz(+ 1 dB)	5 Hz - 38 KHz(+ 1 dB)
Sensibilité d'entrer	200 mV = 10 V(± 5%h)
Stereo Cinch Output	√	√	--
Bass télécommande	√	√	--
Fusible	2 x 30A	40A	40A
Dimensionlargeur x hauteur x longueur mm	250 x 46 x 190 270 x 46 x 190	230 x 45 x 190
Dimensionlargeur x hauteur x longueur inch	10" x 1.8" x 7.5"	10.6" x 1.8" x 7.5"	9" x 1.77" x 7.5"

En cas de on fonctionnement

Problèmes Contrôle Aide
Pas de son	Voyant PWR allumé? Vérifier le fusible ,Contrôler le Câble REMOTE,Contrôler le+12Volt et la masse
	Voyant PROTECTION est allumée. Court circuit des Haut-parleurs, amplisurchauffée ou défectueux
Ampli se met Pas en marche	Pas d'alimentation Vérifier le + 12 volt, la masse, le fusible
Ampli se met en PROTECTION a haute Volume	Vérifier l' Impédance des Haut-parleurs Vérifier si l' Impédance sur les connecteurs de s haut-parleurs n'est pas en dessous de 401
Pas de son sur 1 canaux	Vérifier câble RCA et ou câble Haut-parleurs	Câble ou prise (RCA) défectueux

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la factre indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplifier

Owner's Manual

RADIOACTIVE

GZRA 1.600D / 1.600D-W

GZRA 2.200G / 2.200G-W

GZRA 4.100G / 4.100G-W

GROUND ZERO

MOBILE ENTERTAINMENT

PLEASE READ BEFORE INSTALLATION

Lautsprecher Impedanz / Speaker Impedance / Impédance haut parleur / Luldspreker Impedantie
4 \~ 8 Ohm

Trimode operation - GZRA 2.200G / 2.200G-W

Subwoofer 4~8 Ohm Power REM +20V SPEAKERS OUTPUT Ch 1 Speaker 2 ~ 8 Ohm Ch 2 Speaker 2 ~ 8 Ohm

Spule / Inductor / Filtre Pass bas / Spoel Lowpass Filter Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Stereo wiring - GZRA 4.100G / 4.100G-W

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio Ch 3 Speaker 2 ~ 8 Ohm Ch 4 Speaker 2 ~ 8 Ohm Ch 2 Speaker 2 ~ 8 Ohm Ch 1 Speaker 2 ~ 8 Ohm

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie
2 \~ 8 Ohm

Bridged wiring - GZRA 4.100G / 4.100G-W

Mono Speaker 4 ~ 8 Ohm POWER INPUT PWM PWM OUTPUT Mono Speaker 4 ~ 8 Ohm

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie

4 \~ 8 Ohm
Trimode operation - GZRA 4.100G / 4.100G-W

Ch 3 Speaker 2 ~ 4 Ohm Ch 4 Speaker 2 ~ 4 Ohm Ch 2 Speaker 2 ~ 4 Ohm Ch 1 Speaker 2 ~ 4 Ohm Ch 3/4 Speaker Bridged 4 ~ 8 Ohm Ch 1/2 Speaker Bridged 4 ~ 8 Ohm

Spule / Inductor / Filtre Pass bas / Spoel Lowpass Filter
— Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Specifications

Model	GZRA 1.600D GZRA 1.600D-W	GZRA 2.200G GZRA 2.200G-W	GZRA 4.100G GZRA 4.100G-W
Type	1 channel class D: 2 channel class G: 4 channel class G
RMS Power @ 4 ΩCEA Standard CEA-2006-A	1 x 220 W(1% THD+N)1 x 260 W (10% THD+N)	2 x 120 W(1% THD-N)2 x 140 W (10% THD+N)	4 x 70 W (1% THD+N)4 x 50 W (10% THD+N)
RMS Power @ 2 ΩCEA Standard CEA-2006-A	1 x 400 W(1% THD+N)1 x 450 W (10% THD+N)	2 x 200 W(1% THD-N)2 x 235 W (10% THD+N)	4 x 100 W(1% THD+N)4 x 120 W (10% THD+N)
RMS Power @ 1 ΩCEA Standard CEA-2006-A	1 x 600 W(1% THD+N)1 x 700 W (10% THD+N)	-- --
RMS Power @ 4Ω BridgedCEA Standard CEA-2006-A	--	1 x 400 W(1% THD-N)1 x 450 W (10% THD+N)	2 x 200 W(1% THD+N)2 x 240 W (10% THD+N)
Damping factor	>100 >150 >100
Signal to noise Ratio	>80 dB >90 dB	>90 dB
Lowpass	30 Hz - 250 Hz 40 Hz - 500 Hz 40 Hz - 4000 Hz
Highpass	-5 Hz - 4000 Hz 5 Hz - 4000 Hz
Bandpass	5 Hz - 250 Hz 5 Hz - 500 Hz 5 Hz - 4000 Hz
Subsonic filter	5 Hz - 50 Hz --
Bass boost	0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz)
Phase shift	0 - 180° --
Frequency response	5 Hz - 250 Hz(±1 dB)	5 Hz - 38 KHz(±1 dB)	5 Hz - 38 KHz(±1 dB)
Input sensitivity	200 mV - 10 V(±5%)
Stereo RCA-out	√	√	-
Bass remote control	√	√	-
Fuse	2 x 30A 40A	40A
DimensionsW x H x L mm	250 x 40 x 190	270 x 40 x 190	230 x 45 x 190
DimensionsW x H x L inch	10" x 1.8" x 7.5"	10.6" x 1.8" x 7.5"	9" x 1.77" x 7.5"

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.
