CA 130 - Autoradio CALIBER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio pour voiture (autoradio amplifié)
Marque	Caliber
Modèle	CA 130
Catégorie	Autoradio (amplificateur intégré)
Nombre de canaux	2 canaux
Puissance de sortie maximale	2 x 130 W (4 Ohm, 20 Hz - 30 kHz, THD 1%) ; 1 x 260 W en ponté (4 Ohm, 1 kHz)
Puissance de sortie continue	2 x 65 W (4 Ohm, 20 Hz - 30 kHz, THD 1%) ; 1 x 130 W en ponté (4 Ohm, 1 kHz)
Alimentation	Batterie 12 V (borne +12V directe, masse au châssis)
Fusible	20 A
Impédance de sortie	2 - 8 Ohm
Réponse en fréquence	20 Hz - 30 kHz (+0 / -1 dB)
Distorsion harmonique totale	< 0.05 % (avec filtre passe-bas 80 kHz)
Rapport signal/bruit	> 95 dB (pondération A)
Sensibilité d'entrée	15 V - 500 mV
Impédance d'entrée	20 kOhm
Coefficient d'amortissement	> 180
Dimensions (L x H x P)	200 x 60 x 235 mm
Fonctions principales	Sorties pontables, triple mode (stéréo, ponté), alimentation MOSFET à découpage PWM, stable 2 Ohm, filtre passe-haut/passe-bas/pleine gamme, égaliseur 7 bandes, réglage de phase, entrées différentielles, sortie signal pour ampli supplémentaire
Entretien et nettoyage	Maintenir à l'abri de l'humidité et des rayons directs du soleil ; prévoir un espace de ventilation d'au moins 5 cm autour de l'amplificateur
Sécurité	Protection thermique, contre les surcharges et les courts-circuits ; débrancher la masse de la batterie avant intervention
Pièces détachées et réparabilité	Contacter un revendeur agréé Caliber pour toute pièce ou réparation
Informations générales	Conçu et fabriqué en Europe ; garantie 12 mois si installé par un revendeur agréé, sinon 30 jours

FOIRE AUX QUESTIONS - CA 130 CALIBER

Quelle est la puissance maximale du Caliber CA 130 ?

La puissance de sortie maximale est de 2 x 130 W sous 4 Ohm (20 Hz - 30 kHz, THD 1 %) et 1 x 260 W en mode ponté (4 Ohm, 1 kHz).

Comment raccorder l'alimentation de l'amplificateur ?

La borne +12V doit être raccordée directement à la batterie avec un câble d'au moins 10 mm² (8 AWG). La borne de masse (GND) doit être fixée solidement au châssis du véhicule, exempt de peinture ou d'isolant. La borne REM (commande à distance) se raccorde à la sortie correspondante de l'autoradio ou à un interrupteur séparé.

Quel type de fusible est recommandé pour protéger le véhicule ?

Placez un fusible ou un coupe-circuit à 30 cm maximum de la batterie, d'une intensité supérieure à celle du fusible de l'amplificateur (20 A). Par exemple, un fusible de 30 A est conseillé.

Puis-je utiliser le CA 130 avec un subwoofer ?

Oui, l'amplificateur supporte le mode ponté. Pour un subwoofer, raccordez la borne positive (+) gauche à la borne positive du subwoofer et la borne négative (-) droite à la borne négative. N'utilisez pas la masse commune.

Comment régler l'égaliseur intégré ?

L'égaliseur à 7 bandes est disponible pour chaque canal. Réglez d'abord le niveau d'entrée au minimum (15V), puis ajustez les fréquences (par exemple 60 Hz, 150 Hz, 400 Hz, 1 kHz, 2,4 kHz, 6 kHz, 15 kHz). Vous pouvez régler séparément les canaux gauche et droit.

Que faire en cas de surchauffe de l'amplificateur ?

L'amplificateur est équipé d'une protection thermique. En cas de surchauffe, l'appareil se met en sécurité. Assurez-vous d'avoir un espace de ventilation d'au moins 5 cm autour de l'amplificateur et qu'il n'est pas exposé au soleil direct.

Quelle est la garantie du Caliber CA 130 ?

La garantie est de 12 mois à partir de la date d'achat si l'installation est réalisée par un revendeur agréé. Si vous installez vous-même, la garantie est limitée à 30 jours.

Puis-je connecter un deuxième amplificateur au CA 130 ?

Oui, les amplificateurs Caliber (sauf CA 670) disposent de prises Cinch de sortie signal (Signal-out) pour connecter un amplificateur supplémentaire.

Comment régler le filtre d'aiguillage ?

Sélectionnez la position souhaitée : Pleine gamme (Off), Passe-bas (LPF) ou Passe-haut (HPF). Réglez ensuite la fréquence de coupure entre 50 Hz et 250 Hz avec le potentiomètre dédié.

Le CA 130 est-il stable en 2 Ohms ?

Oui, l'amplificateur est stable en 2 Ohms en mode stéréo. En mode ponté, l'impédance minimale recommandée est de 4 Ohms.

MODE D'EMPLOI CA 130 CALIBER

Nous vous remercions d'avoir porté votre choix sur un produit Caliber. Vous manifestez ainsi sous haut de bénéficier de la technologie Car Audio la plus évoluée. Caliber ne recule devant aucun effet pour vous proposer les meilleurs produits et recherche sans cesse à satisfaire davantage encore ses clients.

Correctement installé, votre amplificateur Caliber reproduira pendant de longues années un son d'une qualité parfaite. Au préalable, lisez attentivement ce manuel afin de protéger vos véhicules et de profiter au moins des performances de toute installation Car Audio.

Garantie caliber

Vu la complexité de nos produits, nous vous conseillons vivement de confier l'installation de cet amplificateur à un revendeur agréé Caliber. Tout appareil bénéficiera ainsi d'une garantie de 12 mois à partir de la date d'achat. Si vous installez vous-même l'amplificateur, nous vous souhaitons de mener à bien cette tâche. En suivant nos recommandations, vous ne devriez guère éprouver de difficultés. Toutefois, notre garantie est alors limitée à 30 jours à partir de la date d'achat.

Pour permettre à cet amplificateur d'atteindre le niveau de performances exceptionnel dont il est capable, il est nécessaire que les sources d'alimentation, les sources des signaux, les haut-parleurs et les raccordements soient d'une parfaite qualité. N'oubliez pas que Caliber n'est pas simplement un fabricant d'amplificateurs. Nous produisons également tout ce dont vous avez besoin pour réaliser un système Car Audio "optimal" (à l'exception du véhicule I). N'oubliez donc pas du matériel Caliber pour tous vos raccordements et renseignez-vous sur notre gamme d'accessoires approuvés de votre revendeur Caliber.

Table des matières

Avant de commencer l'installation 13

Particularités et caractéristiques 14

Montage et emplacements 17

Installation de l'amplificateur 18

Réglages 22

Fruits de nos efforts incessants d'innovation et d'amélioration de nos amplificateurs, cette nouvelle génération d'amplificateurs Caliber Competition Pro Series présente les particularités suivantes:

• Sorties pointables.
• Triple mode de sortie : sortie simultanée en stéréo et en mono pontée.
• Alimentation MOSFET à découpage à modulation de largeur d'impulsions (PWM).
• Stable 2 Ohms (ponté mono 4 Ohms)
• Plaquette époxy double face Sensibilité d'entrée variable de 15V à 0,5V
• Protection thermique, contre les surcharges et contre les courts-circuits.
• Excellente circuit de silencieux éliminant tout bruit de commutation.
• Réglage de phase intégré pour chaque canal.
• Égaliseur à 7 bandes intégré pour chaque canal.
• Filtres passe-haut/passe-bas/pleine gamme réglables intégrés.
• Entrées différentielles à shunter les bruits d'entrée.
• Prises Cinch de sortie du signal pour amplificateur(s) supplémentaire(s) (à l'exception du CA 670).
• Connecteurs d'alimentation surdimensionnés pour une répartition optimale de la puissance.
• Connecteurs pour haut-parleurs plaques chrome pour un signal de sortie optimal.
• Conçu et fabriqué en Europe.
• Performances sonores exceptionnelles à la hauteur de vos exigences.
• Un plaisir d'écoute qui demeure intact au fil des ans.

Tous les amplificateurs Competition Pro Series de Caliber représentent les caractéristiques suivantes, qui sont suivies des caractéristiques propres à chaque modèle.

Réponse en fréquence (+0, -1dB) 20Hz - 30kHz

Distorsion harmonique totale < 0.05% avec filtre pass-bas 80kHz

Rapport signal/bruit (pondération A) >95dB

Sensibilité d'entrée 15V - 500mV

Impédance d'entrée 20kOhm

Coefficient d'amortissement > 180

Impédance de sortie 2 - 8 Ohm

Amplificateurs à 2 canaux

Pulsance de sortie maximale à 14,4 V

4 Ohm 20Hz - 30kHz THD 1% 2x 130W 4 Ohm 1kHz Mono Pontee 1x 260W Pulsance de sortie continue à 14,4 V 4 Ohm 20Hz - 30kHz THD1% 2x 65W 4 Ohm 1kHz Mono Pontee 1x 130W Intensité nominale du fusible 20A Dimensions (L x H x P mm) 200 x 60 x 235

Puissance de sortie maximale à 14,4 V

4 Ohm 20Hz - 30kHz THD 1% 2x 190W 4 Ohm 1kHz Mono Pontee 1x 380W Pulsance de sortie continue à 14,4 V 4 Ohm 20Hz - 30kHz THD1% 2x 95W 4 Ohm 1kHz Mono Pontee 1x 190W Intensité nominale du fusible 25A Dimensions (L x H x P mm) 250 x 60 x 235

Competition CA 510 Pro Series Pulsance de sortie maximale à 14,4 V

4 Ohm 20Hz - 30kHz THD 1% 2x 510W

4 Ohm 1kHz Mono Pontée 1x 1100W

Pulsation de sortie continue à 14,4 V

4 Ohm 20Hz - 30kHz THD1% 2x 255W

4 Ohm 1kHz Mono Pontée 1x 510W

Intensité nominale du fusible 4x 20A

Amplificateurs à 4 canaux

Puissance de sortie maximale à 14,4 V

4 Ohm 20Hz - 30kHz THD 1% 4x 130W

4 Ohm 1kHz Mono Pontée 2x 260W

Puissance de sortie continue à 14,4 V

4 Ohm 20Hz - 30kHz THD1% 4x 65W

4 Ohm 1kHz Mono Pontée 2x 130W

Intensité nominale du fusible 40A

Dimensions (L x H x P mm) 330 x 60 x 235

Amplificateur à 6 canaux

Competition CA 670 Pro Series Pulsation de sortie maximale à 14,4 V

4 Ohm 20Hz - 30kHz THD 1% 4x 90W + 2x 130W

4 Ohm 1kHz Mono Pontée 2x 180W + 1x 260W

Pulsation de sortie continue à 14,4 V

4 Ohm 20Hz - 30kHz THD1% 4x 45W + 2x 65W

4 Ohm 1kHz Mono Pontée 2x 90W + 1x 130W

Intensité nominale du fusible

Dimensions (L x H x P mm) 400 x 60 x 235

Montage de l'amplificateur caliber

Avant de monter votre amplificateur Caliber, vous devez désirer soigneusement l'emplacement où vous allez l'installer. Vous devez prévoir un espace de ventilation d'au moins 5cm sur tous les côtés de l'amplificateur afin de permettre l'élimination de la chaleur dégagée par celui-ci. Veillez également à ce que les câbles d'alimentation et les câbles des signaux puissent être raccordés ou quitter l'amplificateur en ligne droite, afin d'éviter tout risque de mauvais fonctionnement. L'amplificateur doit être maintenu à l'abri de l'humidité et des rayons directs du soleil. Il est donc préférable de l'installer dans un des endroits suivants:

Sur le plancher du coffre. Sous le siège du conducteur. Sur le coffret du subwoofer.

Dès que vous avez choisi l'emplacement adéquat et que vous avez vérifié si l'amplificateur Caliber sera bien ventilé et protégé contre les risques éventuels, marquez la surface de montage en utilisant l'amplificateur comme gabarit. (Pour que les marques soient moins visibles, recouvre d'abord de bande masquante la surface de montage.) Percez des trous de 2,5 mm de section aux emplacements marqués et fixez l'amplificateur à l'aide des vis autotaraudeuses fournies d'origine.

Remarque: Ne percez jamais aucun trou en utilisant l'amplificateur comme gabarit. Vous risqueriez en effet d'endommager son revêtement anodisé.

Debranchez toujours la MASSE de la batterie avant d'intervenir sur le systeme electrique d'un vehicule

• Nous vous conseillons de constituer soigneusement votre installation Car Audio avant de procéder à son installation. Assurez-vous que les câbles d'alimentation et les câbles des signaux ne se trouvent pas du même côté du véhicule et qu'ils ne se croisent pas. Cela vous permettra de réduire les bruits engendrés par le rayonnement des câbles d'alimentation dans les câbles de signaux. Si un câble de signal est trop proche d'un câble d'alimentation, il captera son champ magnétique et cela entraînera une perte de qualité du signal.
• Choisissez toujours le câble d'alimentation/câble de masse qui présente la section la plus importante disponible, soit au moins 10mm² (B AWG). Demandez à votre revendeur Caliber d'équiper votre installation de câbles d'alimentation, de câbles de masse et de câbles de commande à distance Caliber Powerflow™. Vous aurez ainsi l'assurance de disposer d'un circuit d'alimentation particulièrement sûr. Pour protéger votre véhicule, placez un fusible ou un coupe-circuit à 30 cm (12") maximum de la batterie. Pour une protection optimale, ce fusible ou ce coupe-circuit doit avoir une intensité supérieure à celle du ou des fusibles de votre amplificateur. Par exemple: un amplificateur Caliber Competition Pro Series possède 2 fusibles de 25A. Le fusible de "protection du véhicule" doit avoir une intensité d'environ 60A (2× 25A = 50A) Demandez conseil à un professionnel pour déterminer l'intensité exacte de ce fusible.

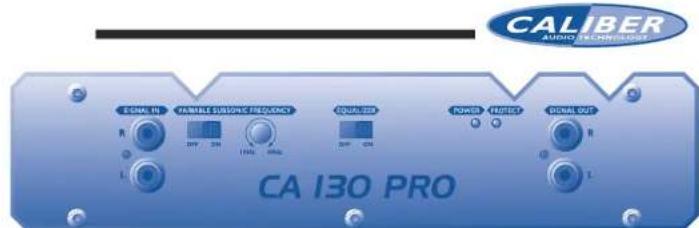

Raccordement de l'alimentation

• Premièrement, la borne +12V doit être raccordée directement à la batterie du véhicule. Utilisez un câble représentant une section d'au moins 10mm² (8 AWG) et assurez-vous que les connecteurs sont de même valeur. N'oubliez pas le fusible supplémentaire de "protection du véhicule". La borne 12V + ne doit PAS être raccordée à la boîte à fusibles du véhicule.
• Deuxièmement, la borne de masse (GND) doit être solidement fixée au châssis du véhicule en utilisant du câble de même section que le câble positif (étant donné qu'il doit acheminer du courant de même intensité). Assurez-vous que l'endroit où vous effectuez le raccordement de la masse est exempt de peinture, de revêtement de protection ou de toute autre forme d'isolant. Troisièmement, vous devez terminer par le raccordement du câble de commande à distance (REM). De nombreux lecteurs CD et autoradios avec lecteurs de cassette possèdent une borne de sortie destinée au raccordement de la commande à distance d'un amplificateur. Si votre appareil n'est pas équipé d'une telle sortie, vous devez installer un commutateur distinct qui commandera la marche/arrêt de vos amplificateurs.

Borne de puissance surdimensionnelle pour une répartition optimale de la puissance.

Entrée CCS pour système de commande Caliber en option

Entrée du signal

• Les prises Cinch situées sur votre gauche constituent les bornes d'entrée ligne et sont raccordées à toute radiocassette ou à votre lecteur de CD. Vérifiez si le canal gauche est bien raccordé à la prise Cinch qui porte l'indication "Left" et le canal droit à la prise Cinch qui porte l'indication "Right". Si vous êtes l'heureux propriétaire d'un amplificateur à 4 canaux, vous devez être encore plus attentif. Ces amplificateurs possèdent une entrée 4 canaux. Ne mélangez pas tous les canaux (gauche, droit, avant et arrière) et soyez très vigilant au moment de leur raccordement. Le CA 670 est un amplificateur à 6 canaux qui accepte une entrée de signal externe ou le raccordement du signal d'entrée en interne. Vous pouvez désirer l'entrée de signal souhaitée à l'aide du commutateur situé à droite des bornes d'entrée Cinch pour subwoofer.
• Comme vous pouvez le constater, chaque amplificateur Caliber vous offre la possibilité de raccorder un deuxième amplificateur (ou davantage) à votre système par l'intermédiaire des bornes "Signal-out" (à l'exception du CA 670). Une installation à deux amplificateurs présente un avantage substantiel, puisqu'un amplificateur peut être utilisé pour le son stéréo normal et l'autre comme amplificateur pour subwoofer. Tous les amplificateurs Caliber possèdent un réglage du niveau d'entrée variable. Vous pouvez ainsi régler correctement sur tout amplificateur Caliber le signal provenant de la sortie préamplificateur de la source, qu'il s'agisse d'un lecteur de CD, d'un autoradio AM/FM, d'une platine à cassette, etc. La plage de réglage est comprise entre 15V - 500mV (0.5V). À l'intention des professionnels, Caliber a intégré un filtre subsonique à cet amplificateur. Ce filtre subsonique de 12dB/Oct. est réglable entre 10Hz et 40Hz. Bien entendu, vous pouvez le désactiver si vous n'en avez pas besoin.
• Le dernier commutateur sur lequel vous pouvez agir est l'interrupteur marche/arrêt de l'égaliseur intégré, que vous trouverez sur le dessus de l'amplificateur.
• Les amplificateurs Competition Pro sont tous équipés d'une entrée CCS. Le CCS n'est autre que le système de commande Caliber qui peut être acheté en option. Le CCS vous renseigne sur l'état de toute amplificateur, notamment sa consommation électrique, sa température ainsi que l'état de sa protection thermique et de sa protection contre les courts-circuits. Le CCS peut fournir des informations simultanées sur 4 amplificateurs et vous avertit always en cas de défaillance de l'un d'entre eux.

Sortie haut-parleurs Amplificateurs à 2 canaux

Sortie haut-parleurs

Tous les amplificateurs Caliber Competition Pro Series possèdent une borne de sortie haut-parleurs tri-mode stéréo/pointable. L'amplificateur intègre son propre commutateur stéréo/point et il est donc inutile de sélectionner le mode stéréo ou le mode ponté. Vous pouvez raccorder les haut-parleurs à chaque canal en mode stéréo et raccorder simultanément un subwoofer à la borne haut-parleurs en mode ponté. - Soyez particulièrement attentif au raccordement des haut-parleurs et du subwoofer. Respectez scrupuleusement la polarité et les connexions de la sortie haut-parleurs. En mode stéréo, raccordez la sortie haut-parleurs droite au haut-parleur droit et la sortie haut-parleurs gauche au haut-parleur gauche. Raccordez la sortie positive (+) à la borne pour haut-parleurs positive (+), et la sortie négative (-) à la borne pour haut-parleurs négative (-). - En mode ponté, raccordez la borne positive (+)Gauche à la borne pour haut-parleurs positive et la borne négative (-) droite à la borne pour haut-parleurs négative. N'utilisez pas la sortie haut-parleurs négative à la fois pour le haut-parleur gauche et le haut-parleur droit (masse commune). Toute erreur de polarité peut entraîner une diminution de la réponse en graves. Utilisez un câble pour haut-parleurs de qualité pour votre installation audio. Il vous suffira d'entendre la différence pour comprendre la raison pour laquelle nous conseillons de vous adresser à votre revendeur Caliber qui vous montrera notre gamme de câbles pour haut-parleurs stéréo équipés de connecteurs plaques or. - Ne raccordez jamais la sortie haut-parleurs négative au châssis du véhicule. Cela risquerait d'endommager gravement votre installation audio.

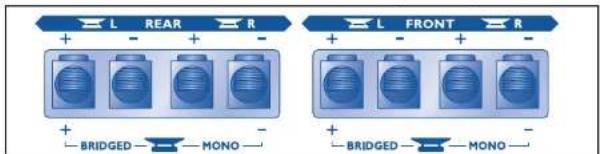

Sortie haut-parleurs Amplificateurs à 4 canaux

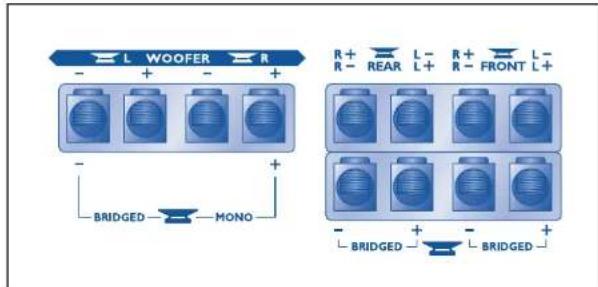

Sortie haut-parleurs Amplificateurs à 6 canaux

• Si vous possédez un amplificateur Caliber Competition Pro à 4 ou 6 canaux, vous ne devez particulièrement attentif au raccordement des haut-parleurs. Assurez-vous que la borne de sortie haut-parleurs avant (gauche et droit) est raccordée aux haut-parleurs avant, que la borne de sortie haut-parleurs arrière (gauche et droit) est raccordée aux haut-parleurs arrière, et que le ou les subwoofer sont raccordés à la borne de sortie subwoofer. (Remarque: Si vous ne raccordez qu'un seul subwoofer à l'amplificateur, il est préférable de le connecter en mode ponté. Dans ce mode, veillez à raccorder la borne positive (+) gauche à la borne pour haut-parleurs positivement et la borne négative (-) droite à la borne pour haut-parleurs négativement.)

Sur le dessus de votre amplificateur Competition Pro Series, vous trouvez les commandes intégrées. Il existe un jeu de commandes pour les canaux droit/gauche sur les amplificateurs à 2 canaux. Sur les amplificateurs à 4 canaux, vous remarquerez deux jeux de commandes, un pour les canaux gauche/droit avant et un pour les canaux gauche/droit arrière. Les amplificateurs à 6 canaux sont équipés de trois jeux de commandes, un pour les canaux gauche/droit avant, un pour les canaux gauche/droit arrière et un pour le canal subwoofer.

Égaliseur

Ces commandes comprennent un égaliseur à 7 bandes pour chaque canal (à l'exception des canaux pour subwoofer de l'amplificateur à 6 canaux). Les égaliseurs ordinaires régissent le son des canaux gauche et droit. En séparant l'égaliseur du canal gauche de celui du canal droit, vous pouvez régler le son de manière très précise. Assis dans le siège du conducteur, vous ne percevez pas le même son des haut-parleurs droit et des haut-parleurs gauche. (Comme vous êtes proche d'un côté et éloigné de l'autre, vos deux oreilles ne perçoivent pas les mêmes sons.) En réglant séparément les canaux gauche et droit, vous pouvez harmoniser leur son.

Les 7 fréquences que nous avons sélectionnées pour cet égaliseur sont celles qui exercent le plus d'influence sur l'ensemble du spectre auditif.

Commande de niveau

Avant de régler l'égaliseur, assurez-vous que le niveau d'entrée est

régler au minimum.(Remarque: le minimum est de 15V et non de 0,5V.)

Chaque commande de niveau d'entrée contrôle une paire de canaux

(gauche et droit) par unité de commande. Ainsi, pour les amplificateurs à 4 canaux, coupez deux commandes de niveau (avant et arrière) par unité de commande.

teurs à 4 canaux, coupez deux commandes de niveau (avant et arrière)

re). Dans le cas des amplificateurs à 6 canaux, vous pouvez même couper 3 commandes de niveau (avant, arrêté et subwoofer). Vous disposez ainsi dans une extension suffisante de la bande passante pour régler correctement votre égaliseur, tout en écartant le risque d'échéage du signal de sortie avant que le réglage soit terminé.

Commande de phase variable

Chaque paire de canaux (gauche/droit, avant/arrrière et subwoofer) possède une commande de phase variable qui permet d'éliminer tout problème de phase éventuel.

Les problèmes de phase peuvent survenir pour diverses raisons, que ce soit l'utilisation de filtres passifs, la différence de longueur de trajet, les réflexions indésirables, etc.

Le sélecteur de commande de phase possède trois positions. Réglez-le sur la position Off si vous n'avez pas besoin de la commande de phase. Choisissez la position Stereo si vous avez connecté des haut-parleurs gauche et droit, afin de pouvoir régler également la phase du canal gauche et celle du canal droit à l'aide des potentiomètres.

Optez pour la position Mono si vous avez raccordé un subwoofer en mode ponte. La phase peut maintenir être réglée en tournant le potentiomètre du canal droit. Réglage la phase n'est pas aisé. Vous devez écouter attentivement pour percevoir la différence. La meilleure manière de procéder consiste à écouter un enregistrement musical qui comporte de nombreux passages chantés et qui vous est familier. Lorsque vous procédez au réglage, vous entendez vraiment les voix se déplacer entre les canaux avant. Pour un réglage précis, n'hésitez pas à demander l'aide d'une tierce personne.

Vous soupçonnez rester assis dans votreiture, laisser ce peintonne regler la phase en tournant lentement les potentiometres, et écouter leur effet sur la musique.

Le changement de phase peut être réglé entre 0 et 180 degrés. Bien que votre amplificateur soit équipé de ces commandes de changement de phase, il n'est pas toujours nécessaire de les utiliser. Si vous n'êtes pas certain de connaître un problème de phase, ou si vous ne percevez pas de différence lorsque vous régalez la phase, ne modifiez pas la position de la commande de phase et consultez votre revendeur Caliber. Il pourrait vous aider, car il possède la formation requise.

Filtre d'aiguillage variable

Un amplificateur Caliber Competition Pro possède un filtre d'aiguillage variable pour chaque paire de canaux. Il peut être réglé sur la position Pleine gamme (position Off), Passe-bas (position LPF au centre) ou Passe-haut (position HPF à l'extrême gauche).

Lorsque vous avez sélectionné la position souhaitée pour cette paire de canaux, vous pouvez commencer à régler la fréquence du filtre en tournant le potentiomètre de fréquence. La fréquence du filtre peut être réglée entre 50Hz et 250Hz - vous obtiendrez un résultat optimal si vous écoutez plusieurs morceaux de musique

Réglez toujours séparément chaque paire de haut-parleurs. Vous pouvez couper les autres paires de haut-parleurs et/ou les subwooferers en débranchant simplement les prises Cinch d'entrée des canaux correspondants. Ainsi, vous pouvez entendre la réaction de cette paire de haut-parleurs au moment même où vous les régler. Procédez de même si vous souhaitez ajuster vos subwooferers. Limitez la reproduction du son aux seuils subwooferers et écoutez attentivement la manière dont ils réagissent à la musique.

Règle d'or

Il peut être amusant de régler un amplificateur, mais cela peut aussi aboutir à l'inverse du résultat escompté.

Vous devez vous rappeler une règle d'or : avant de régler votre amplificateur, réduisez toujours le niveau d'entrée au minimum (15V).

Vous pouvez ensuite modifier en toute sécurité tous les réglages de votre amplificateur. Lorsque le son correspond à votre attente, vous pouvez augmenter légèrement le niveau d'entrée jusqu'à ce que vous entendiez l'amplificateur écraser le son (vous pouvez aussi surveiller les DEL déclenchement). Le début de l'échage indique un niveau d'entrée trop élevé. Vous devez alors le réduire légèrement. Vous obtenez ainsi une puissance maximale de votre amplificateur sans risquer d'endommager les haut-parleurs ou les subwoofer.
