MODE D'EMPLOI Sonoclock 51 SC 5301 GRUNDIG

14 Overview 85 Service

20 Sécurité/Informations 24 Réglages

21 Alimentation électrique 25 Fonctionnement

22 Vue d’ensemble 85 Service après-vente

28 Sicurezza/Informazioni 32 Impostazioni

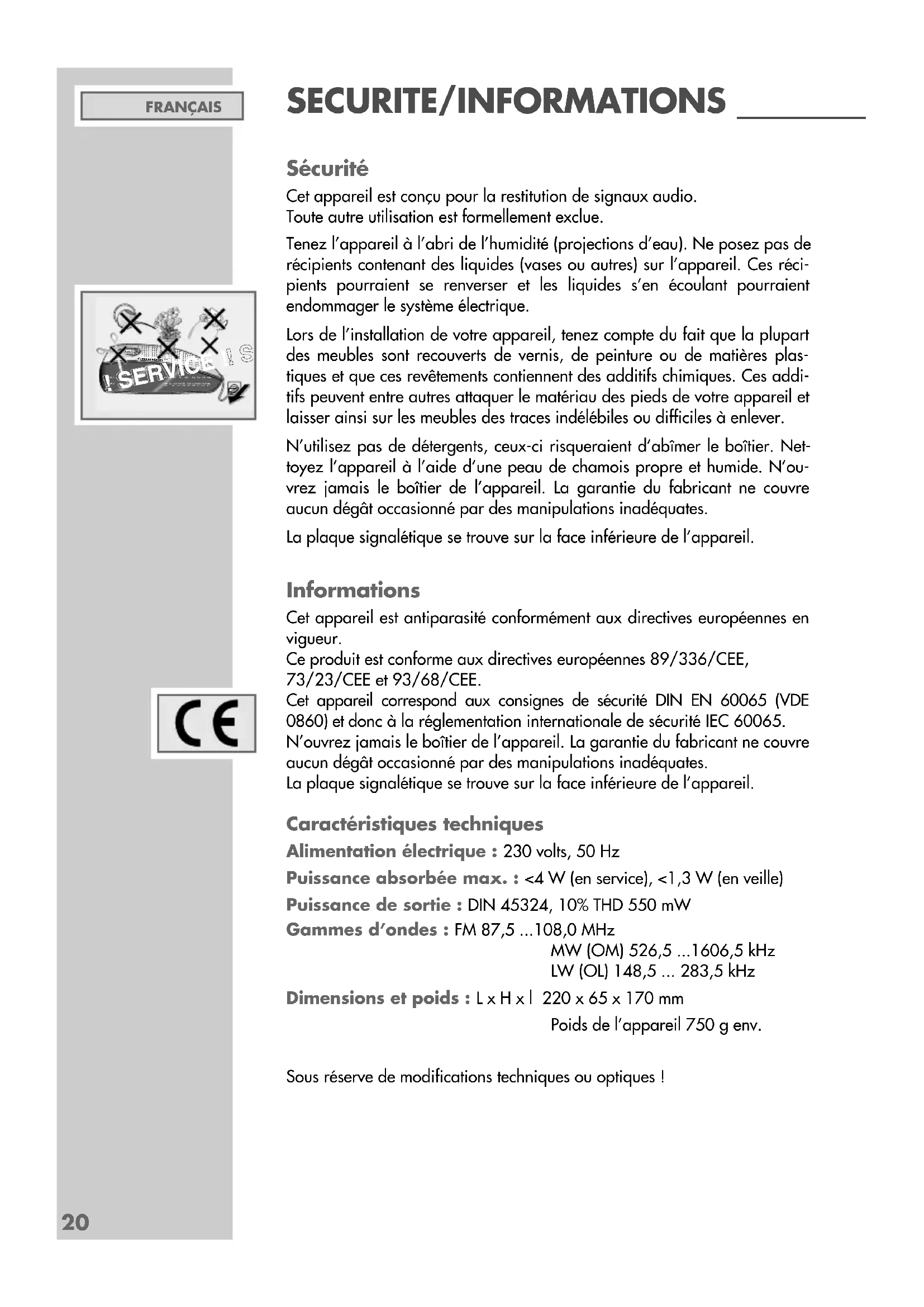

Sécurité Cet appareil est conçu pour la restitution de signaux audio.Toute autre utilisation est formellement exclue.Tenez l’appareil à l’abri de l’humidité (projections d’eau). Ne posez pas derécipients contenant des liquides (vases ou autres) sur l’appareil. Ces réci-pients pourraient se renverser et les liquides s’en écoulant pourraientendommager le système électrique.Lors de l’installation de votre appareil, tenez compte du fait que la plupartdes meubles sont recouverts de vernis, de peinture ou de matières plas-tiques et que ces revêtements contiennent des additifs chimiques. Ces addi-tifs peuvent entre autres attaquer le matériau des pieds de votre appareil etlaisser ainsi sur les meubles des traces indélébiles ou difficiles à enlever.N’utilisez pas de détergents, ceux-ci risqueraient d’abîmer le boîtier. Net-toyez l’appareil à l’aide d’une peau de chamois propre et humide. N’ou-vrez jamais le boîtier de l’appareil. La garantie du fabricant ne couvreaucun dégât occasionné par des manipulations inadéquates.La plaque signalétique se trouve sur la face inférieure de l’appareil. Informations Cet appareil est antiparasité conformément aux directives européennes envigueur.Ce produit est conforme aux directives européennes 89/336/CEE,73/23/CEE et 93/68/CEE.Cet appareil correspond aux consignes de sécurité DIN EN 60065 (VDE0860) et donc à la réglementation internationale de sécurité IEC 60065.N’ouvrez jamais le boîtier de l’appareil. La garantie du fabricant ne couvreaucun dégât occasionné par des manipulations inadéquates.La plaque signalétique se trouve sur la face inférieure de l’appareil.Caractéristiques techniquesAlimentation électrique : 230 volts, 50 HzPuissance absorbée max. : <4 W (en service), <1,3 W (en veille)Puissance de sortie : DIN 45324, 10% THD 550 mWGammes d’ondes : FM 87,5 ...108,0 MHzMW (OM) 526,5 ...1606,5 kHzLW (OL) 148,5 ... 283,5 kHzDimensions et poids : L x H x l 220 x 65 x 170 mmPoids de l’appareil 750 g env.Sous réserve de modifications techniques ou optiques !FRANÇAIS

Fonctionnement sur secteur

Vérifiez que la tension secteur indiquée sur la plaque signalétique

(apposée sur la face inférieure de l’appareil) correspond à la tension

secteur locale. Si ce n’est pas le cas, veuillez contacter votre revendeur

1 Branchez la fiche du câble secteur dans la prise secteur (230V~, 50 Hz).

L’appareil n’est complètement débranché que si vous avez retiré la fiche

secteur de la prise secteur !

Mise en place de la pile de secours

Lorsque l’appareil est branché sur secteur, la pile de secours empêche que

les réglages mémorisés soient effacés en cas de panne de courant ou si

vous retirez le câble de la prise pendant quelques instants.

1 Pour ouvrir le compartiment de la pile, appuyez sur l’emplacement

marqué d’une flèche comme indiqué sur le dessin et poussez le cou-

vercle vers le haut.

2 Lorsque vous mettez en place la pile (type 9 V, 6LF 22), veillez à res-

pecter la polarité indiquée au fond du compartiment.

Retirez la pile de secours lorsque l’appareil reste inutilisé pour une

Remarque relative à l’environnement :

Ne jetez pas les piles dans les ordures ménagères, même si elles ne

contiennent pas de métaux lourds. Veillez à la protection de l’environ-

nement en déposant par exemple les piles usagées dans un centre de

collecte prévu à cet effet. Renseignez-vous sur la législation en vigueur

Remarque relative à l’environnement

Nous avons réduit au maximum le matériel d’emballage de votre appareil.

Il se divise en deux parties : une boîte en carton et un emballage plastique

en polyéthylène (sac). Veillez à respecter la réglementation locale en matiè-

re d’élimination du matériel d’emballage.

ALIMENTATION ELECTRIQUE _______

VUE D’ENSEMBLE __________________

Commandes sur la face supérieure

SNOOZE Interrompt la fonction réveil ;

permet de visualiser les secondes.

TIME Presser et maintenir enfoncée cette touche permet de

régler l’heure de la pendule.

ALARM Presser et maintenir enfoncée cette touche permet de

régler l’horaire de réveil ;

une pression brève permet de visualiser l’horaire de

< Permet de régler lentement la pendule et l’horaire de

réveil (dans l’ordre décroissant).

>> Permet de régler rapidement la pendule et l’horaire

de réveil (dans l’ordre croissant).

RADIO ON Commute la radio du mode veille (stand-by) sur le

RADIO/ALARM Permet de mettre l’appareil en veille (stand-by) ;

OFF permet d’éteindre le signal de réveil pendant qu’il

permet de mettre l’appareil en veille (stand-by) avant

qu’il n’atteigne l’heure d’arrêt préprogrammé.

SLEEP Une pression brève active la fonction arrêt program-

mé ; permet de visualiser le réglage actuel de la fonc-

tion arrêt programmé.

Une pression prolongée réduit la durée qui reste à

s’écouler jusqu’à l’arrêt.

Commandes sur les côtés

ALARM Permet de désactiver la fonction réveil ;

permet de choisir entre réveil par sonnerie ou réveil par

émission radio ; sélecteur, côté gauche de l’appareil.

ALARM Permet de commuter entre les horaires de réveil 1 et 2 ;

1 1+2 2 active les horaires de réveil 1 et 2 ou 1+2 ; sélecteur,

côté gauche de l’appareil.

ļ de l’affichage ; sélecteur, côté gauche de l’appareil. yy Prise casque pour le raccordement d’un casque àfiche jack (ø 3,5 mm), côté gauche de l’appareil.– Le branchement d’un casque entraîne la désacti-vation automatique du haut-parleur. | VOLUME Réglage du volume, côté droit de l’appareil. BAND Sélecteur de gamme d’ondes FM, MW (OM) et LWFM•MW•LW (OL), côté droit de l’appareil. TUNING Permet de sélectionner les stations radio, côté droit de l’appareil.Commandes sur la face arrièreÜ Câble secteur.y Antenne-câble pour réception FM.Pour la réception en ondes moyennes (MW) ou enondes longues (LW), l’appareil dispose d’une antenneencastrée. Pour orienter l’antenne, veuillez tournerl’appareil sur son axe.Commandes sur la face inférieureCompartiment pour pile de secours 9 V.Les affichagesALARM 1 • Voyant lumineux. Indique que la fonction réveil a étéactivée sur l’horaire 1 de réveil.ALARM 2 • Voyant lumineux. Indique que la fonction réveil a étéactivée sur l’horaire 2 de réveil.10:00 Indique l’heure, l’horaire de réveil et l’horaire d’arrêtprogrammé. • Voyant lumineux. Indique que la radio est allumée ;indique la fréquence de la station radio sélectionnéesur l’affichage des fréquences. VUE D’ENSEMBLE ______________________________

RÉGLAGES _________________________

Réglage de l’heure La première fois que vous mettez l’appareil en service, l’affichage de l’heure se met à clignoter, indiquant ainsi que vous devez procéder auréglage de l’heure. Il en va de même si vous avez débranché l’appareilsans avoir installé de pile de secours. 1 Pressez et maintenez enfoncée la touche »TIME«. 2 Mettez lentement la pendule à l’heure (dans l’ordre décroissant) enappuyant sur la touche » <« (la maintenir enfoncée) ; et/oumettez rapidement la pendule à l’heure (dans l’ordre croissant) enappuyant sur la touche »>>« (la maintenir enfoncée). 3 Pour mettre fin au réglage, relâchez la touche »TIME«. – Affichage : l’heure réglée.Remarque :La touche »SNOOZE« (la presser et la maintenir enfoncée) permet devisualiser les secondes (heure par ex. »12:15« et 20 secondes,affichage : »5:20«). Réglage des horaires de réveil L’appareil permet le réglage de deux horaires de réveil, par ex. pour deuxpersonnes. 1 Lorsque l’appareil est à l’arrêt, placez le sélecteur »ALARM 1 1+2

2« (côté gauche de l’appareil) sur »1« ou sur »2«. – Affichage : le voyant »ALARM 1 • « ou »ALARM 2 • « s’allu- me. 2 A l’aide du sélecteur »ALARM 9

ɷ « (côté gauche de l’appa- reil), sélectionnez le signal de réveil de votre choix (»e« = sonnerie,

ɷ « = émission radio).3 Appuyez sur »ALARM«.– Affichage : l’horaire de réveil programmé en dernier. 4 Pressez et maintenez enfoncée la touche »ALARM«. 5 Réglez lentement l’horaire de réveil (dans l’ordre décroissant) enappuyant sur la touche » <« (la maintenir enfoncée) ; et/ouréglez rapidement l’horaire de réveil (dans l’ordre croissant) enappuyant sur la touche »>>« (la maintenir enfoncée). 6 Pour mettre fin au réglage, relâchez la touche »ALARM«. – L’appareil vous réveillera aux heures programmées et au moyen dusignal de réveil choisi.FRANÇAIS

FONCTIONNEMENT________________

Mise en marche et à l’arrêt

1 Pour mettre l’appareil en marche, appuyez sur »RADIO ON«.

2 Pour mettre l’appareil à l’arrêt, appuyez sur »RADIO/ALARM OFF«.

Pour obtenir une parfaite réception en FM, il vous suffit d’orienter correcte-

ment l’antenne-câble.

Réglage des stations radio

1 Sélectionnez la gamme d’ondes souhaitée à l’aide du sélecteur

»BAND FM•MW•LW« (côté droit de l’appareil).

2 Sélectionnez la station de votre choix en tournant le bouton de réglage

(côté droit de l’appareil).

1 Réglez le volume à votre convenance à l’aide du bouton »|

« (côté droit de l’appareil).

Modification de la luminosité de l’affichage

1 Pour augmenter la luminosité de l’affichage, utilisez le bouton »DIM-

2 Pour réduire la luminosité de l’affichage, utilisez le bouton

Sélection des horaires de réveil

1 Placez le sélecteur »ALARM 1 1+2 2« (côté gauche de l’appareil)

– Affichage : le voyant rouge »ALARM 1

placez le sélecteur »ALARM 1 1+2 2« (côté gauche de l’appareil)

sur »1+2« pour activer les deux horaires de réveil.

– Affichage : les voyants »ALARM 1

Visualisation des horaires de réveil Remarque : Selon que »ALARM 1« ou »ALARM 2« aura été sélectionné, c’est l’horaire de réveil 1 ou l’horaire de réveil 2 qui apparaîtra. 1 Pressez et maintenez enfoncée la touche »ALARM«. – Affichage : l’horaire de réveil programmé en dernier.2 Pour faire disparaître l’horaire de réveil, relâchez la touche»ALARM«.– Affichage : l’heure actuelle.Remarque :Si le sélecteur »ALARM 1 1+2 2« (côté gauche de l’appareil) est sur »1+2«, les horaires de réveil ne peuvent pas être visualisés.

1 Sélectionnez le signal de réveil ”sonnerie” (»e«) à l’aide du sélecteur »ALARM 9

ɷ « (côté gauche de l’appareil).– L’appareil vous réveillera par sonnerie aux heures programmées (duréedu signal de réveil : 59 minutes). Réveil par émission radio

1 Mettez l’appareil en marche en appuyant sur »RADIO ON«. 2 Sélectionnez la station de votre choix en tournant le bouton de réglage(côté droit de l’appareil).3 Réglez le volume du signal de réveil à l’aide du bouton » | VOLUME «. 4 Sélectionnez le signal de réveil ”émission radio” (» ɷ «) à l’aide dusélecteur »ALARM 9

ɷ « (côté gauche de l’appareil).– L’appareil vous réveillera par émission radio aux heures programmées(durée du signal de réveil : 59 minutes). Interruption du signal de réveil

1 Appuyez sur »SNOOZE« pendant que la fonction réveil est en cours. – Le signal de réveil (sonnerie ou émission radio) s’arrête.– Le signal de réveil se réactive de lui-même toutes les 7 minutes (pen-dant les 59 minutes du signal). Arrêt du signal de réveil pour la journée en cours

1 Appuyez sur »RADIO/ALARM OFF« pendant que la fonction réveil est en cours.– Le signal de réveil (sonnerie ou émission radio) s’arrête, mais la fonc-tion réveil reste activée pour le lendemain sur les horaires pro-grammés. FONCTIONNEMENT____________________________FRANÇAIS

Activation/ désactivation de la fonction réveil

1 Pour mettre fin à la fonction réveil, placez le sélecteur »ALARM

ɷ « (côté gauche de l’appareil) sur » 9 « (stand-by). – Affichage : les voyants »ALARM 1

« s’éteignent.– Les horaires de réveil sont conservés. 2 Pour activer la fonction réveil, faites passer le sélecteur »ALARM

ɷ « (côté gauche de l’appareil) de » 9 « (stand-by) sur »e« ousur » ɷ

«. – Affichage : les voyants »ALARM 1 • « et »ALARM 2 •

« s’allument. Fonction arrêt programmé L’appareil dispose d’une fonction arrêt programmé, laquelle éteint automa-tiquement la radio après écoulement de la durée que vous aurez program-mée. Cette durée peut aller de 0 minute à 59 minutes. Réglage de l’arrêt programmé

1 Mettez l’appareil en marche en appuyant sur »SLEEP«. – Affichage : la durée maximum de fonctionnement » 0:59« (59minutes) au bout de laquelle l’appareil s’éteindra.– Vous entendez la station sélectionnée.2 Pour régler la durée de fonctionnement désirée, appuyez sur la touche»SLEEP« et maintenez-la enfoncée.3 Réglez lentement la durée de fonctionnement (dans l’ordre décroissant)en appuyant sur la touche » <« (la maintenir enfoncée) ; et/ouréglez rapidement la durée de fonctionnement (dans l’ordre croissant)en appuyant sur la touche »>>« (la maintenir enfoncée).Remarque :Si vous appuyez uniquement sur »SLEEP« pendant plus de 3 secondes,la durée de fonctionnement restante diminue par incréments de 1 mi-nute. 4 Pour mettre fin au réglage, relâchez la touche »SLEEP«. – Après écoulement de la durée programmée, l’appareil s’éteindraautomatiquement. Désactivation de l’arrêt programmé 1 Pour désactiver prématurément la fonction arrêt programmé, appuyezsur »RADIO/ALARM OFF«.– L’appareil s’éteint. FONCTIONNEMENT____________________________85
