Type de produit	Enceinte active de sonorisation
Marque	Skytec
Modèle	SP HiEnd Passive Speaker 170.306
Version (diamètre haut-parleur)	38 cm (15")
Matériau du caisson	Polypropylène (co-polymère)
Grille de protection	Grille perforée métallique lourde
Poignées de transport	Poignées ergonomiques
Points de fixation	Oui, pour montage mural ou au plafond
Embase pour support	Oui
Alimentation	230 V ~ 50 Hz, fusible 16 A
Entrées audio	2 entrées micro (XLR), 1 entrée ligne (RCA)
Sortie audio	Ligne de passage vers une seconde enceinte active
Réglages	Volume micro, volume ligne, volume master, graves/aigus
Pression acoustique maximale	Très élevée (risque de dommages auditifs)
Utilisation prévue	Intérieur uniquement
Poids	Environ 22 kg
Dimensions (L × H × P)	Environ 430 × 700 × 450 mm
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Ne pas ouvrir, réparations par technicien qualifié, débrancher avant entretien
Environnement	Recycler les emballages, ne pas jeter avec les ordures ménagères
Garantie	Ne couvre pas les dommages dus à une mauvaise utilisation

FOIRE AUX QUESTIONS - SP HiEnd Passive Speaker 170.306 Skytec

Comment brancher l'enceinte ?

Branchez l'enceinte sur une prise secteur 230V ~ 50Hz protégée par un fusible 16A. Connectez vos sources audio (micro, lecteur CD) aux entrées correspondantes. Assurez-vous que le volume est au minimum avant la mise sous tension.

Comment régler les graves et les aigus ?

Utilisez les boutons de réglage graves/aigus situés sur le panneau arrière. Tournez dans le sens horaire pour augmenter, antihoraire pour diminuer.

Que faire si aucun son ne sort ?

Vérifiez les cordons et toutes les connexions. Remplacez les câbles défectueux. Assurez-vous que l'enceinte est sous tension et que le volume n'est pas au minimum.

Puis-je utiliser l'enceinte en extérieur ?

Non, l'enceinte est conçue pour une utilisation à l'intérieur. L'humidité et les intempéries peuvent l'endommager.

Comment nettoyer l'enceinte ?

Nettoyez le caisson avec un chiffon sec. N'utilisez pas de produits liquides ou abrasifs. Protégez l'enceinte de l'humidité.

Puis-je empiler plusieurs enceintes ?

Oui, vous pouvez empiler les enceintes jusqu'à une charge maximale de 60 kg. Assurez-vous que la surface est stable.

Comment installer l'enceinte au mur ou au plafond ?

Utilisez les points de fixation prévus. Employez des supports homologués et solides. Pendant l'installation, personne ne doit se tenir sous la surface de montage.

Quelle est la consommation électrique ?

La consommation dépend du volume, mais l'enceinte doit être branchée sur une prise 230V/50Hz protégée par un fusible 16A.

Pourquoi y a-t-il un ronflement constant ?

Un ronflement constant provient souvent d'un problème de masse ou d'un appareil électrique bruyant. Vérifiez la mise à la masse de votre système et utilisez des câbles blindés.

Comment recycler l'enceinte en fin de vie ?

Ne jetez pas l'enceinte aux ordures ménagères. Apportez-la à un point de collecte pour recyclage. Une grande partie de ses composants est recyclable.

MODE D'EMPLOI SP HiEnd Passive Speaker 170.306 Skytec

Nous vous remercions pour l'achat de cette enceinte active SkyTec. Lire attentivement le mode d'emploi avant la première mise en service.

Recommendations d'utilisation:

Protection de l'ouie:

Les enceintes SkyTec peuvent générer une pression acoustique très forte qui risque d'endommager l'ouïe.
- Ne pas surcharger l'enceinte afin de ne pas endommager les haut-parleurs
- Ne pas placer une flamme ouverte (bougie, lampe à petrole) à proximé de l'enceinte - RISQUE D'INCENDIE
- Branchez l'enceinte uniquement sur une prise de terre secteur 230Vac/50Hz protégée par un fusible 16A.
L'enceinte est conque pour une utilisation à l'intérieur. Tener à l'abri de l'humidité.
- Débrancher l'enceinte en cas de non-utilisation.
- Debrancher l'enceinte du secteur avant de vérifier ou de changer le fusible.
- Placer l'enceinte sur une surface plane et stable.
- Placer le support d'enceinte sur une surface plane et stable et de façon à ce que les pieds ne génent pas le passage.
Utiliser uniquement un support adapté au poids de l'enceinte et ne pas placer davantage d'enceintes sur un support qu'il n'est autorisé.
- Vous pouvez empiler les enceintes jusqu'à une charge de 60kg.
- Vous pouvez suspendre les enceintes sur des supports homologués solides. Pendant l'installation, personne ne doit se couver en dessous de la surface de montage.
- Ne pas poser de liquides sur l'enceinte. Protégier l'enceinte contre l'humidité qui réduit considérablement la durée de vie de l'enceinte.

• Déplacez l'enceinte uniquement à l'aide d'un moyen de transport adaptable. MENAGEZ VOTRE DOS !!
• Si l'enceinte est endommagée au point que des pieces internes deviennent visibles, ne pas brancher l'enceinte sur une prise ni la mesure sous tension. Prendre contact avec votre revendeur.
• Débrancher l'enceinte de la prise en cas d'orage ou de non-utilisation prolongée.
• De l'eau de condensation a pu se former après une période de non-utilisation prolongée.
  Attendre qu'elle ait atteinte la température ambiente.
• Toutes les réparations doivent être effectuées par un technicien qualifié. L'enceinte ne contient pas de pieces replacables par l'utilisateur.
• Ne pas poser d'objets sur le cordon d'alimentation.
• Utiliser uniquement le cordon secteur fourni ou un cordon de remplacement recommandé par SkyTec.
• Baisser complètement le volume avant la mise sous tension.
• Tenir hors de la portée des enfants.

Protection de l'environnement : Recyclez les matériaux d'emballage chaque fois que c'est possible.

Ne pas jeter un apparéil en fin de vie aux ordures menagères mais amènez-le à un point de collecte. Une grande partie de ses composants est recyclable.

CHARACTERISTIQUES

Généralités

• Caisson solide en plastique;
• Une grille perforée lourde protège le boomer;

• Poignées ergonomiques et caisson de faisible poids pour faciliter le transport;

• Points de fixation pour le montage mural ou au plafond;

• Embase pour installation dans un système de sonorisation.

Caisson

Le caisson est en polypropylene. L'emploi de co-polymère permet de couler des pieces séparées en une fois dans un moule ce qui augmente la fonctionnalité et cree une belle esthetique.

TABLEEAUD'ENTREE

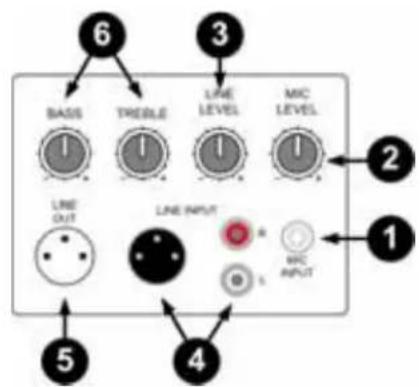

Version 20cm/8" & 25cm/10":

1. Fiche d'entrée pour microphone
2. Reglage de volume du microphone
3. Réglage de volume du signal de ligne
4. Entrée de ligne pour brancher un lecteur CD, DVD, etc.
5. Ligne pour le passage vers une 2^éme enceinte active
6. Reglage de tonalité pour le signal de sortie

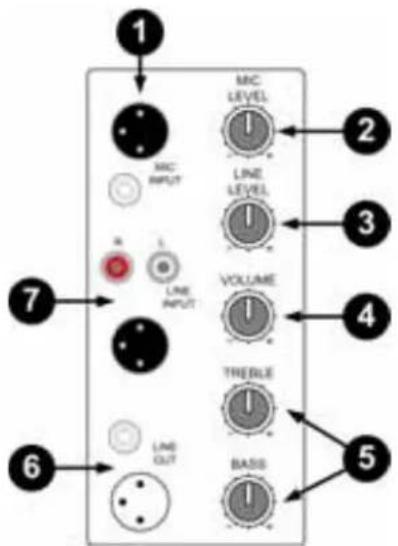

30cm/12" & 38cm/15":

1. Fiches d'entrée pour 2 microphones
2. Reglage de volume des microphones
3. Réglage de volume du signal de ligne
4. Reglage de volume (Master)
5. Reglage des graves/aigus
6. Ligne pour le passage vers une 2^eme enceinte active
7. Entrée ligne pour le branchement d'un lecteur CD, DVD etc.

Diagnostic de defaillance

Nous vous conseillons de vérifier si une enceinte est réellement défectueuse en l'échangeant avec une enceinte dont vous seront sur qu'elle fonctionne correctement. Si vous rencontres le même problème, consultez la liste ci-dessous.

Absence du signal de sortie

Causes probables Action

Cordons Refaites toutes les connexions

Branchez des cordons neufs en etat de fonctionnement

Vérifiez les connexions par soudure

Vérifiez l'etat des cordons et connecteurs

Signal intermittent

Causes probables Action

Mauvaise connexion Des haut-parleurs endommages peuvent gencer un signal intermittent mais le problème provient plus probabilité d'un cable ou d'une fiche.

Ronflements, bruits ou ronronnements constants

Causes probables Action

Appareil électrique

Tout bruit constant provient de l'amplificateur, de la table de mixage, du défectueux dans le processeur ou de la source. Vérifiez si vous système est correctement mis à système sono la masse. Vérifiez si un apparéil ou des pieces électriques sont bruyants. Vérifiez si les cables sont blindés.

Mauvaise reproduction des graves

Causes probables Action

Inversion de la polarité Si deux enceintes sont trop rapprochées et mal branchées, elles peuvent s'éliminer mutuellesment les basses fréquences. Vérifiez les branchements et voirlez à ce que toutes les enceintes soient branchées de la même façon avec des cables identiques.

N'effectuez jamais de réparations vous-memes sous peine d'invalider la garantie. Ne pas modifier l'appareil.

La garantie ne couvre pas les dommages survenus à la suite d'une mauvaise utilisation de l'appareil ou du non-respect des avertissements et consignes contenus dans ce manuel. Trionios décline toute responsabilité pour des accidents et blessures survenus à la suite du non-respect des consignes de sécurité et avertissements contenus dans ce manuel. Ceci s'applique également aux conséquences indirectes qu'illes soient.
