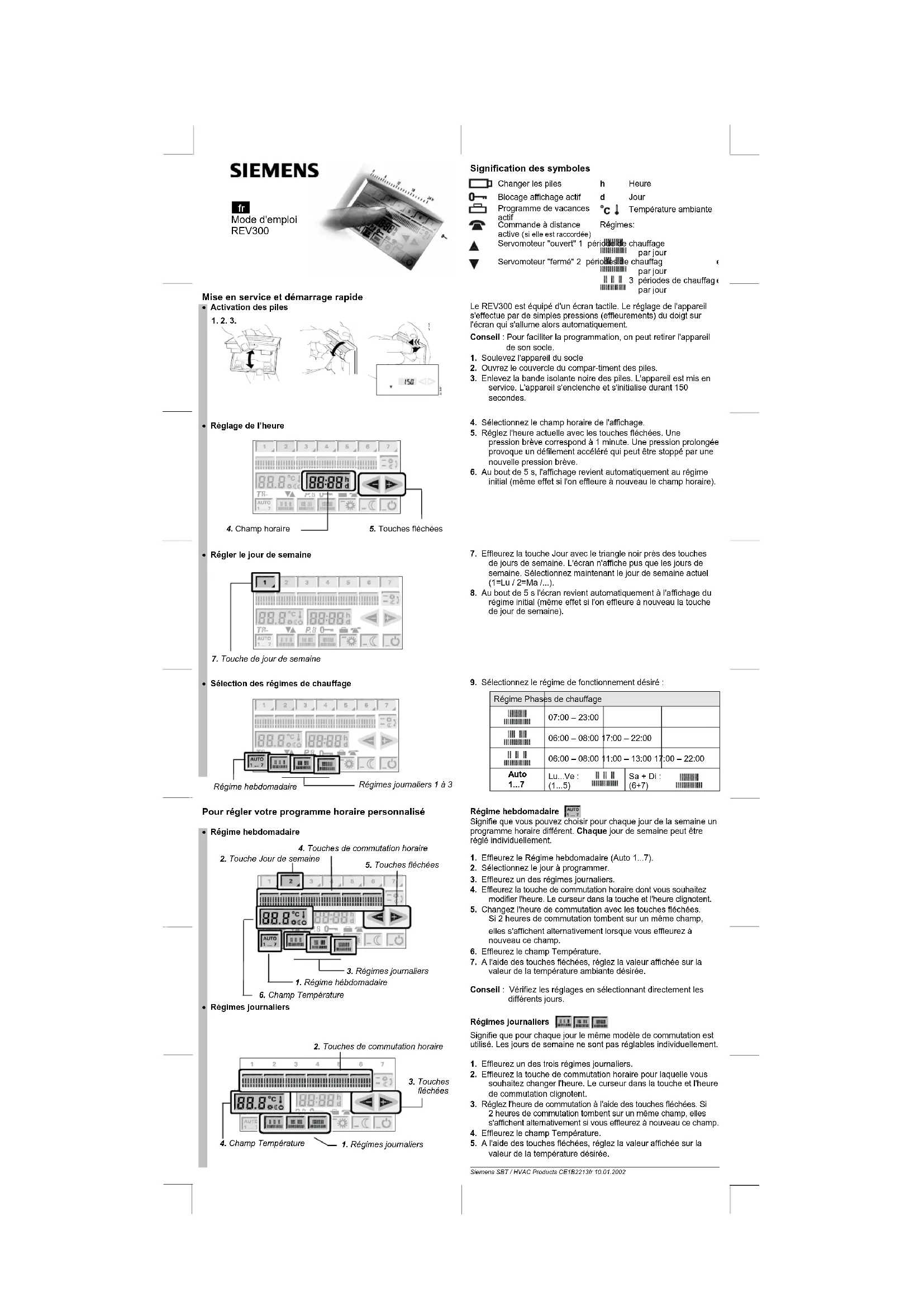

MODE D'EMPLOI REV300 SIEMENS

Mise en service et démarrage rapide

• Activation des piles

Le REV300 est équipé d'un écran tactile. Le réglage de l'appareil

s'effectue par de simples pressions (effleurements) du doigt sur

l'écran qui s'allume alors automatiquement.

Conseil : Pour faciliter la programmation, on peut retirer l'appareil

1. Soulevez l'appareil du socle

2. Ouvrez le couvercle du compar-timent des piles.

3. Enlevez la bande isolante noire des piles. L'appareil est mis en

service. L'appareil s'enclenche et s'initialise durant 150

• Réglage de l’heure

4. Sélectionnez le champ horaire de l'affichage.

5. Réglez l'heure actuelle avec les touches fléchées. Une

pression brève correspond à 1 minute. Une pression prolongée

provoque un défilement accéléré qui peut être stoppé par une

nouvelle pression brève.

6. Au bout de 5 s, l'affichage revient automatiquement au régime

initial (même effet si l'on effleure à nouveau le champ horaire).

• Régler le jour de semaine

7. Effleurez la touche Jour avec le triangle noir près des touches

de jours de semaine. L'écran n'affiche pus que les jours de

semaine. Sélectionnez maintenant le jour de semaine actuel

8. Au bout de 5 s l'écran revient automatiquement à l'affichage du

régime initial (même effet si l'on effleure à nouveau la touche

de jour de semaine).

• Sélection des régimes de chauffage

9. Sélectionnez le régime de fonctionnement désiré :

Pour régler votre programme horaire personnalisé

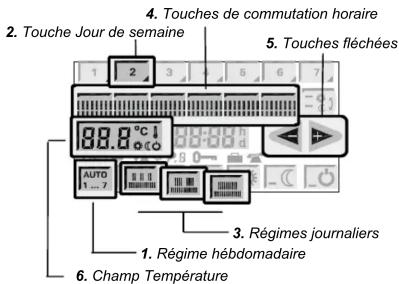

• Régime hebdomadaire

Signifie que vous pouvez choisir pour chaque jour de la semaine un

programme horaire différent. Chaque jour de semaine peut être

réglé individuellement.

1. Effleurez le Régime hebdomadaire (Auto 1...7).

2. Sélectionnez le jour à programmer.

3. Effleurez un des régimes journaliers.

4. Effleurez la touche de commutation horaire dont vous souhaitez

modifier l'heure. Le curseur dans la touche et l'heure clignotent.

5. Changez l'heure de commutation avec les touches fléchées.

Si 2 heures de commutation tombent sur un même champ,

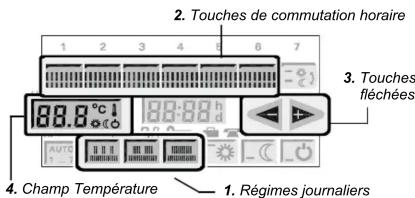

• Régimes journaliers

elles s'affichent alternativement lorsque vous effleurez à

6. Effleurez le champ Température.

7. A l'aide des touches fléchées, réglez la valeur affichée sur la

valeur de la température ambiante désirée.

Conseil : Vérifiez les réglages en sélectionnant directement les

Signifie que pour chaque jour le même modèle de commutation est

utilisé. Les jours de semaine ne sont pas réglables individuellement.

1. Effleurez un des trois régimes journaliers.

2. Effleurez la touche de commutation horaire pour laquelle vous

souhaitez changer l'heure. Le curseur dans la touche et l'heure

de commutation clignotent.

3. Réglez l'heure de commutation à l'aide des touches fléchées. Si

2 heures de commutation tombent sur un même champ, elles

s'affichent alternativement si vous effleurez à nouveau ce champ.

4. Effleurez le champ Température.

5. A l'aide des touches fléchées, réglez la valeur affichée sur la

valeur de la température désirée.

Siemens SBT / HVAC Products CE1B2213fr 10.01.2002

5. Touches fléchées4. Champ horaire

4. Champ Température

Régimes journaliers 1 à 3

7. Touche de jour de semaine

1. Régimes journaliers

2. Touches de commutation horaire

1. Régime hébdomadaire

2. Touche Jour de semaine

3. Régimes journaliers

4. Touches de commutation horaire

6. Champ Température

Blocage affichage actif

Température ambiante

si elle est raccordée

Servomoteur "ouvert" 1 période de chauffage

Servomoteur "fermé" 2 périodes de chauffag

3 périodes de chauffag

2211Z 252213Z01 1. 2. 3.Pour commuter les niveaux de température

Ce champ vous permet de passer rapidement du régime actuel vers

l'autre niveau. Le niveau actif est affiché par

fonction pour réduire la température en cas d'absence momentanée,

ou pour augmenter la température et passer sur le régime confort

lors d'une présence non programmée.

Cette dérogation n'est active que jusqu'à l'heure de commutation

Fonctionnement permanent sans commutation du niveau

Sélectionnez le régime permanent désiré. La régulation s'effectue

de façon continue sur le niveau de température correspondant.

Température de confort en permanence

Température réduite en permanence

(Veille / non occupation prolongée)

Pour modifier ces valeurs standard :

1. Sélectionnez le régime permanent souhaité.

2. Effleurez la touche Température.

3. Modifiez la température avec les touches fléchées.

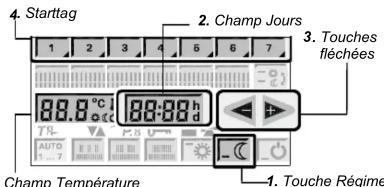

Activation de la fonction Vacances

• Activer la fonction

En cas d'absence prolongée, on peut commuter avant le départ sur

la température réduite et entrer la durée de l'absence.

1. Sélectionnez le régime Température réduite.

2. Effleurez le champ Jours.

3. Entrez le nombre de jours d'absence (0...99).

4. Présélectionnez le 1

jour (1...7) de l'absence.

5. Pour modifier la température réduite actuelle, effleurez la

touche Température, puis réglez la valeur avec les touches

6. Au bout de 8 secondes l'affichage revient sur le régime initial.

Le même effet est obtenu en effleurant le champ Jours.

• Affichage et effacement de la fonction vacances

Le nombre de jours et le symbole de vacances restent affichés. A

minuit, le compteur soustrait un jour. Lorsque le compteur de jours

est revenu à 00, l'appareil commute automatiquement sur le dernier

Effacement de la fonction vacances :

1. Effleurez le champ Jours.

2. Réglez sur 00 avec les touches fléchées.

3. Au bout de 8 secondes l'affichage revient automatiquement au

Le même effet est obtentu en effleurant le champ Jours.

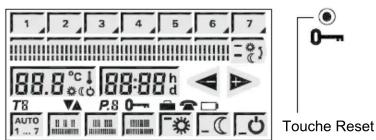

Pour revenir au programme standard

Appuyer sur la touche Reset, en haut, à droite, au moins pendant

3 secondes : tous les réglages individuels et l'heure sont alors

ramenés à leurs valeurs standard. Durant les 3 secondes que dure

le reset, tous les affichages s'allument, ce qui permet d'en vérifier le

fonctionnement. L'appareil est ensuite initialisé durant 150

Attention : Après chaque reset, il faut à nouveau entrer tous les

réglages personnels (heure, heures de commutation, etc.).

Nettoyage / Entretien de l'écran tactile

Pour entretenir l'appareil, utilisez le chiffon antistatique fourni ou un

chiffon doux sans agent de nettoyage chimique.

Pour nettoyer l'écran tactile vous pouvez bloquer les champs de

Activation du blocage : Appuyez sur la touche Reset, en haut à

droite, durant maximum 1 seconde : le symbole

que tous les autres affichages disparaîssent.

Les champs de commande sont maintenant inactifs, mais toutes les

fonctions d'arrière-plan sont maintenues.

Suppression du blocage : Appuyez une nouvelle fois sur la touche

Reset durant maximum 1 seconde.

Le blocage de l'affichage sert également de protection contre toute

intervention intempestive.

Apparition du symbole sur l'afficheur

L'apparition de ce symbole indique la nécessité de remplacement

des piles dans les 3 mois qui suivent.

Attention : Les données réglées ne sont conservées qu'au maxi-

mum durant 1 minute.

Evitez d'activer trop longtemps l'éclairage de l'afficheur car il réduit

la durée de vie des piles.

1. Préparez 2 nouvelles piles alcalines de 1,5 V, type AA.

2. Ouvrez l'appareil en appuyant sur la touche et dégagez-le

3. Remplacez les piles.

4. Insérez l'appareil en haut, rabattez-le et encliquetez-le en bas.

Les piles usagées doivent être éliminées selon les règles en vigueur !

La durée de vie des piles est d'environ 2 ans.

5. Champ Température

2. Touche Température
