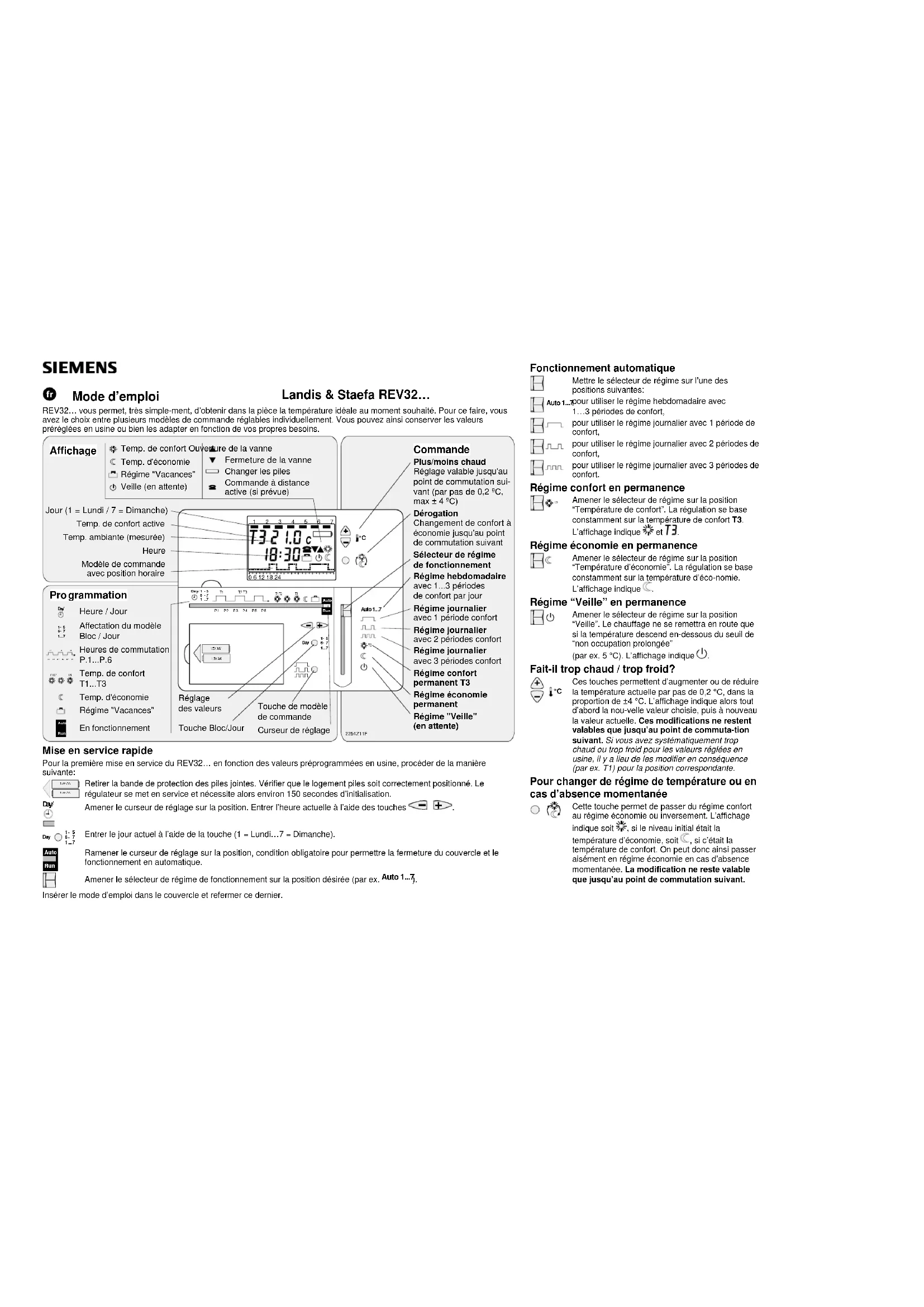

MODE D'EMPLOI REV32 SIEMENS

Landis & Staefa REV32…

REV32… vous permet, très simple-ment, d’obtenir dans la pièce la température idéale au moment souhaité. Pour ce faire, vous

avez le choix entre plusieurs modèles de commande réglables individuellement. Vous pouvez ainsi conserver les valeurs

préréglées en usine ou bien les adapter en fonction de vos propres besoins.

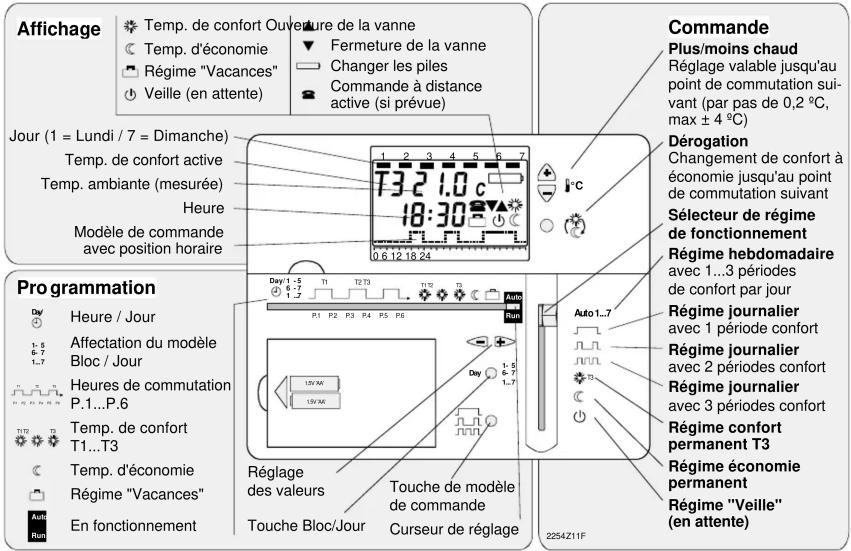

Changement de confort à

économie jusqu'au point

de commutation suivant

Réglage valable jusqu'au

point de commutation sui-

vant (par pas de 0,2 ºC,

avec position horaire

avec 1 période confort

avec 2 périodes confort

avec 3 périodes confort

Temp. ambiante (mesurée)

Heures de commutation

Pour la première mise en service du REV32… en fonction des valeurs préprogrammées en usine, procéder de la manière

Retirer la bande de protection des piles jointes. Vérifier que le logement piles soit correctement positionné. Le

régulateur se met en service et nécessite alors environ 150 secondes d’initialisation.

Amener le curseur de réglage sur la position. Entrer l’heure actuelle à l’aide des touches .

Entrer le jour actuel à l’aide de la touche (1 = Lundi…7 = Dimanche).

Ramener le curseur de réglage sur la position, condition obligatoire pour permettre la fermeture du couvercle et le

fonctionnement en automatique.

Amener le sélecteur de régime de fonctionnement sur la position désirée (par ex.

Insérer le mode d’emploi dans le couvercle et refermer ce dernier.

Fonctionnement automatique

Mettre le sélecteur de régime sur l’une des

positions suivantes:

pour utiliser le régime hebdomadaire avec

1…3 périodes de confort,

pour utiliser le régime journalier avec 1 période de

pour utiliser le régime journalier avec 2 périodes de

pour utiliser le régime journalier avec 3 périodes de

Régime confort en permanence

Amener le sélecteur de régime sur la position

“Température de confort”. La régulation se base

constamment sur la température de confort T3.

Régime économie en permanence

Amener le sélecteur de régime sur la position

“Température d’économie”. La régulation se base

constamment sur la température d’éco-nomie.

Amener le sélecteur de régime sur la position

“Veille”. Le chauffage ne se remettra en route que

si la température descend en-dessous du seuil de

“non occupation prolongée”

(par ex. 5 °C). L’affichage indique

Fait-il trop chaud / trop froid?

°C Ces touches permettent d’augmenter ou de réduire

la température actuelle par pas de 0,2 °C, dans la

proportion de ±4 °C. L’affichage indique alors tout

d’abord la nou-velle valeur choisie, puis à nouveau

la valeur actuelle. Ces modifications ne restent

valables que jusqu’au point de commuta-tion

Si vous avez systématiquement trop

chaud ou trop froid pour les valeurs réglées en

usine, il y a lieu de les modifier en conséquence

(par ex. T1) pour la position correspondante.

Pour changer de régime de température ou en

cas d’absence momentanée

Cette touche permet de passer du régime confort

au régime économie ou inversement. L’affichage

, si le niveau initial était la

température d’économie, soit

température de confort. On peut donc ainsi passer

aisément en régime économie en cas d’absence

momentanée. La modification ne reste valable

que jusqu’au point de commutation suivant.CE1B2254F / 28.01.1999 Sous réserve de modifications Siemens Building Technologies / Landis & Staefa Division

Entrée des horaires et des valeurs de

température personnels

Le REV32 dispose de trois modèles de commande différents

pouvant être affectés au bloc des jours ouvrables 1-5, à celui

des jours de fin de semaine 6-7, ou à chaque jour de semaine

Procéder comme suit: Auto 1...7 Mettre le sélecteur de régime sur la position désirée

Amener le curseur de réglage sur cette po-sition

afin de permettre le réglage des blocs et du modèle

de commande correspondants.

Sélectionner maintenant le bloc désiré à l’aide de

Si les réglages concernent un jour de

semaine, le bloc correspondant est mis à l’écart et

ne peut être rappelé qu’après avoir réinitialisé

Cette touche permet d’affecter au bloc le modèle de

L’affichage signale par

les positions ne pouvant être réglées.

Sélectionner le point de commutation (par ex. P.1)

, entrer l’heure de commutation

Sélectionner le niveau de température de confort

(par ex. T1) et, avec

de la température désirée.

T1 est la température

valable entre les points de commutation P.1 et P.2.

De même, T2 est celle entre P.3 et P.4, et T3 celle

Sélectionner “Température d’économie”

et entrer la valeur désirée.

différentes étapes sont à reprendre de la même

manière pour les deux blocs (jours ouvrables et

jours de fin de semaine), les jours individuels et les

régimes de fonctionnement

Ramener le curseur de réglage sur cette position et

fermer le couvercle.

Contrôle des réglages Auto 1...7 Mettre le sélecteur de régime de fonctionnement

Appuyer sur la touche. Les modèles de commande

réglés pour les différents jours sont affichés l’un

Tableau des données de programmation

Inscrivez dans le tableau ci-dessous les données de votre

programmation personnelle. Les valeurs qui y figurent déjà

correspondent aux valeurs standards.

2254Z12F Programmation des vacances

Vous pouvez programmer le jour de début et la durée de vos

vacances. Le jour prévu, le régulateur commutera

immédiatement sur la température d’économie correspondante

et, à la fin des vacances, reprendra le régime de

fonctionnement choisi avec le sélecteur. Dans l’affichage

apparaît alors le symbole

Procéder comme suit:

Amener le curseur de réglage sur le symbole des

Avec cette touche, sélectionner le jour de début des

vacances (max. 6 jours à l’avance;

1 = Lundi…7 = Dimanche) et, avec

entrer la durée des vacances (max. 99 jours).

Ramener le curseur de réglage sur cette position, et

fermer le couvercle.

En cas de retour de vacances

prématuré, il faudra remettre le nombre de jours

Modification de l’heure ou du jour

Mettre le curseur de réglage sur la position

, entrer la nouvelle

Entrer le nouveau jour en appuyant sur cette touche

Ramener le curseur de réglage sur cette position, et

fermer le couvercle.

Retour aux valeurs standards

°C Une réinitialisation complète (

peut être obtenue en appuyant simultanément sur

ces trois touches. Ceci ramène tous les réglages

des heures de commutation et des températures

sur les valeurs standards.

réglages personnels sont alors annulés !

le même temps, un test de l’affichage est effectué,

L’initialisation du régulateur demande environ

Apparition du symbole dans l’affichage

Lorsque ce symbole apparait, il faut prévoir un rem-placement

des piles dans le mois qui suit.

Remplacement des piles

• Disposez prêt du régulateur 2 piles alcalines neuves,

• Retirez le logement piles du régulateur, remplacez les piles

usagées par les piles neuves et remettez le logement piles

à son emplacement initial.

Attention: les données

programmées ne sont conservées que durant 1 minute

• Pour ce qui est des piles usagées, tenir compte des

prescriptions en matière de recyclage.

Pour économiser sans perte de confort

• Ne chauffez les pièces qu’à 21 °C maximum.

• En cas d’absence, même de courte durée, passez sur

“Température d’économie” avec

• N’aérez que brièvement mais efficacement, fenêtres

Fonctions complémentaires

Votre régulateur permet également diverses fonctions

complémentaires. Leurs réglages ne devraient toutefois être

entrepris que par votre installateur.
