Type de produit	Lave-vaisselle encastrable
Marque	Novy
Modèle	D5060
Capacité de lavage	12 couverts
Programmes de lavage	Intensif, Normal, AutoWash, Eco, Bio, Quick, Trempage
Consommation d'eau (programme Eco)	17 L
Consommation d'énergie (programme Eco)	1,3 kWh
Puissance électrique	2150 W
Tension / Fréquence	230 V / 50 Hz
Intensité	10 A
Type d'installation	Encastrable
Adoucisseur d'eau	Réglable selon la dureté (0-70°F)
Option produits multifonction	4 en 1 avec réglages "Séch' net" et "Transparence éclats"
Départ différé	3, 6 ou 9 heures
Signal sonore	Activable/désactivable en fin de programme
Sécurités	Anti-débordement, anti-fuite, sécurité enfants
Nettoyage des filtres	Filtre à déchets, filtre principal, micro-filtre (nettoyage régulier)
Entretien	Programme d'entretien sans vaisselle tous les 3-4 mois
Pièces détachées	Pièces certifiées d'origine

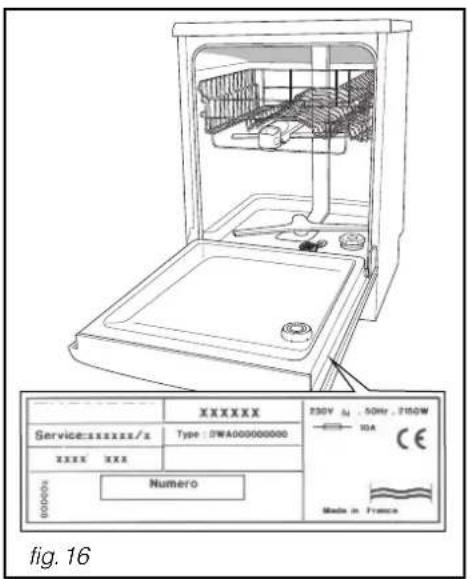

Plaque signalétique	Réf. SAV sur la plaque (modèle, type, numéro de série)

FOIRE AUX QUESTIONS - D5060 NOVY

Comment régler l'adoucisseur d'eau ?

Appuyez longuement sur SET (4-5 s) jusqu'à un bip long. Les voyants de programmes s'allument. Utilisez les touches ◀ ▶ pour sélectionner le niveau de dureté correspondant à votre eau (voir bandelette-test). La validation est automatique après 10 secondes.

Que faire si le voyant sel ne s'éteint pas ?

Le voyant reste allumé si le réservoir est vide ou si l'eau est trop douce (0-10°F). Ajoutez du sel régénérant spécial lave-vaisselle et attendez la fin d'un cycle. Si l'eau est douce, le voyant reste allumé en permanence.

Pourquoi y a-t-il des traces blanches sur la vaisselle ?

Cela peut être dû à un mauvais réglage de l'adoucisseur (eau trop dure), un manque de sel, ou un bouchon de réservoir de sel mal fermé. Vérifiez la dureté de l'eau et ajustez l'adoucisseur. Utilisez du sel régénérant.

Comment nettoyer les filtres ?

Retirez le filtre à déchets (A) en le dévissant d'un quart de tour, puis le filtre principal (B) et le micro-filtre (C). Nettoyez-les sous l'eau courante. Remontez en verrouillant le filtre à déchets d'un quart de tour.

Que signifie le code d'erreur d01 ?

Le code d01 indique un défaut d'alimentation en eau (robinet fermé ou pression insuffisante). Vérifiez que le robinet d'arrivée d'eau est ouvert et que le tuyau n'est pas plié.

Comment utiliser les pastilles 4 en 1 ?

Placez la pastille dans le distributeur (tiroir extérieur ou intérieur). Activez l'option 4 en 1 dans le menu SET (voir tableau de réglage). Pour une dureté d'eau < 25°F, le sel et le rinçage peuvent être superflus.

L'appareil ne démarre pas, que faire ?

Vérifiez l'alimentation électrique (prise, fusible), l'ouverture du robinet d'eau, et que la porte est bien fermée. Si le voyant clignote, annulez le programme en appuyant 3 secondes sur Start/C et reprogrammez.

Comment régler le signal sonore de fin de programme ?

Appuyez longuement sur SET jusqu'à entendre un double bip. Utilisez la touche Départ différé pour activer (voyant End clignote) ou désactiver (voyant éteint). Validation automatique après 10 secondes.

Pourquoi la vaisselle est-elle encore mouillée après le lavage ?

Manque de produit de rinçage ou dose insuffisante. Remplissez le réservoir et réglez le doseur à une position supérieure. Pour les programmes rapides, le séchage est moins performant : laissez la porte entrouverte quelques minutes.

Que faire en cas de fuite sous l'appareil ?

Fermez le robinet d'arrivée d'eau et débranchez l'appareil. Vérifiez si la fuite vient du robinet (joint) ou de l'appareil. Si elle provient de l'appareil, appelez un technicien (défaut d07 anti-fuite).

MODE D'EMPLOI D5060 NOVY

1/ A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité ____ 4
• Protection de l'environnement ____ 5
  • Lavage économique et écologique ____ 5

2/ DESCRIPTION DE VOTRE APPAREIL

• Présentation générale du lave-vaisselle 6
• Présentation du bandeau de commande ____ 7

3/ INFORMATIONS

• La dureté de l'eau 8

4/ A FAIRE AVANT LA PREMIERE UTILISATION

• Mesurez la dureté de l'eau et choix du détergent ____ 9
• Tableaux de dureté ____ 9

5/ PRODUIT LESSIVIELS ET REGLAGES DE L'ADOUCISSEUR

• Pour les produits classiques ____ 10
• Pour les produits multifonction: l'option "4 en 1" ____ 11

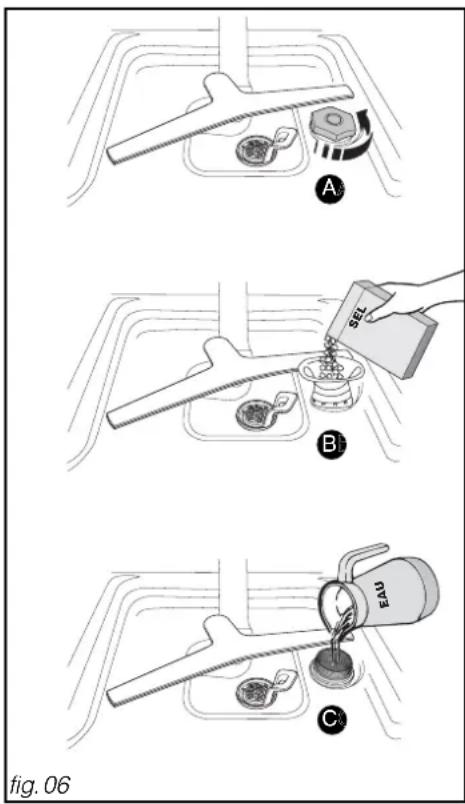

6/ CHARGEMENT DU SEL REGENERANT 12

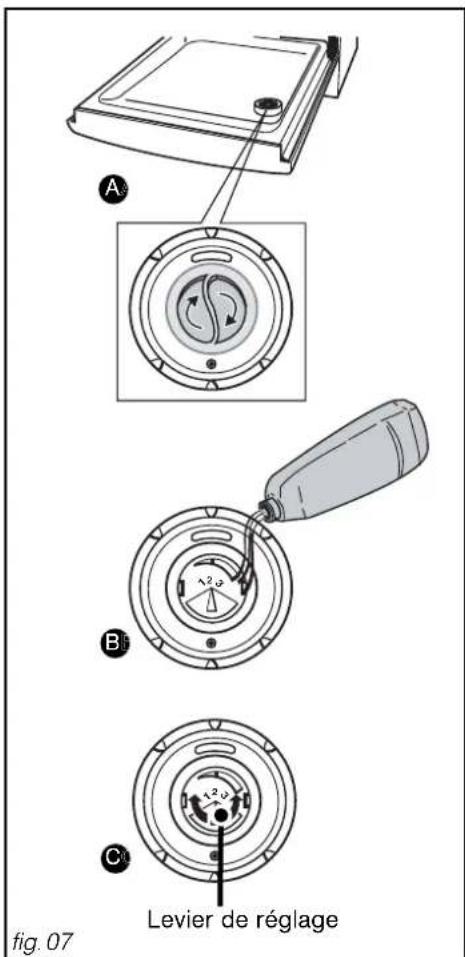

7/ CHARGEMENT DU PRODUIT DE RINÇAGE 13

8/ EQUIPEMENT DE VOTRE LAVE-VAISSELLE

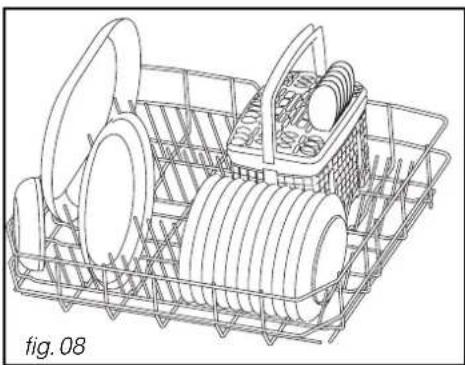

• Le panier inférieur 14

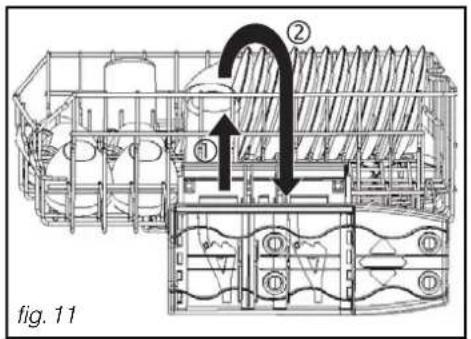

• Le panier supérieur ____ 15

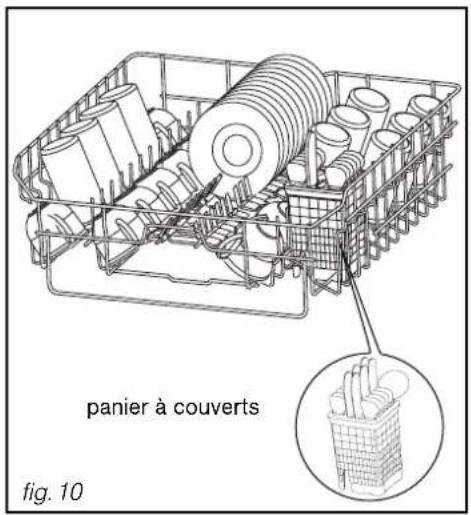

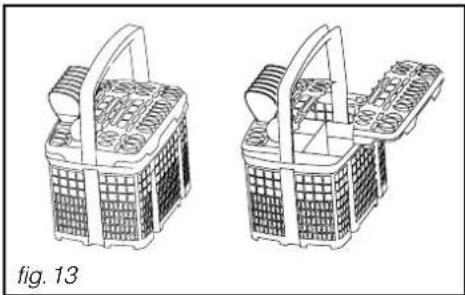

• Le panier à couvert ____ 16

9/ LES SÉCURITÉS DE VOTRE LAVE-VAISSELLE \_\_\_\_ 17

10/ LES PROGRAMMES DE LAVAGE \_\_\_\_ 18

11/ LA PROGRAMMATION 20

12/ NETTOYAGE DE VOTRE APPAREIL

- Nettoyage des filtres à déchets 21

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT 23

14/ SERVICE APRÈS-VENTE

- Interventions 28

15/ INDICATIONS POUR LES LABORATOIRES D'ESSAIS \_\_\_\_ 29

FR

1/ A L'ATTENTION DE L'UTILISATEUR

Important: Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

• CONSIGNES DE SECURITE

- Installation

- A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez que votre appareil n'ait pas subi de dégâts pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.

- Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation.

- Pendant toute la durée de l'installation, le lavevaisselle doit être maintenu débranché du secteur.

- Les données de branchements électriques indiquées sur la plaque signalétique de votre appareil, et celles du secteur doivent correspondre.

- Une fois votre appareil installé, la prise doit rester accessible.

- Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

- Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés.

- Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

- Les parois du lave-vaisselle ne doivent en aucun cas être percées.

- Sécurité des enfants

- Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.

- Eloignez les jeunes enfants de l'appareil pendant son fonctionnement.

- Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrêmement dangereux s'ils sont ingérés. Evitez le contact avec la peau et les yeux. Assurez vous que le réservoir est vide à la fin du cycle de lavage.

- Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage.

- L'eau de votre lave-vaisselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.

- Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte.

- Après avoir déballé votre appareil, laissez les emballages hors de portée des enfants.

– Tenez tous les matériaux d'emballage hors de portée des enfants (ex.: sacs en plastique, polystyrène etc.) car ils peuvent être dangereux pour les enfants: Risque d'étouffement.

- Utilisation

- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

- N'utilisez que des produits spécialement conçus pour votre lave-vaisselle (Sel adoucissant, détergent et produit de rinçage).

FR

1/ A L'ATTENTION DE L'UTILISATEUR

– Evitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlante ou de l'eau chaude pourrait vous éclabousser. Le lave-vaisselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
– N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion.
- Fermez toujours la porte de votre appareil après avoir chargé ou sorti de la vaisselle.
- Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.
– Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
- Débranchez votre appareil avant toute intervention technique.
– Evitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, ceci afin d'éviter tout risque de dommage dû à la chaleur;
– N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine.
- Si vous avez retiré une pièce de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage
- En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

• PROTECTION DE L'ENVIRONNEMENT

Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et

électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

• LAVAGE ÉCONOMIQUE ET ÉCOLOGIQUE

• Débarrassez votre vaisselle des restes d'aliments (os, pépins...).
• Ne prélavez pas votre vaisselle à la main (consommation d'eau inutile).
• Exploitez pleinement les capacités de votre lave-vaisselle. Le lavage sera économique et écologique.
• Choisissez toujours un programme de lavage adapté au type de vaisselle et en fonction de son degré de salissures.
  – Evitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans ce guide (pages 9-10-11) ainsi que les indications mentionnées sur les emballages de produits.
  – Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 10).

FR

2/ DESCRIPTION DE VOTRE APPAREIL

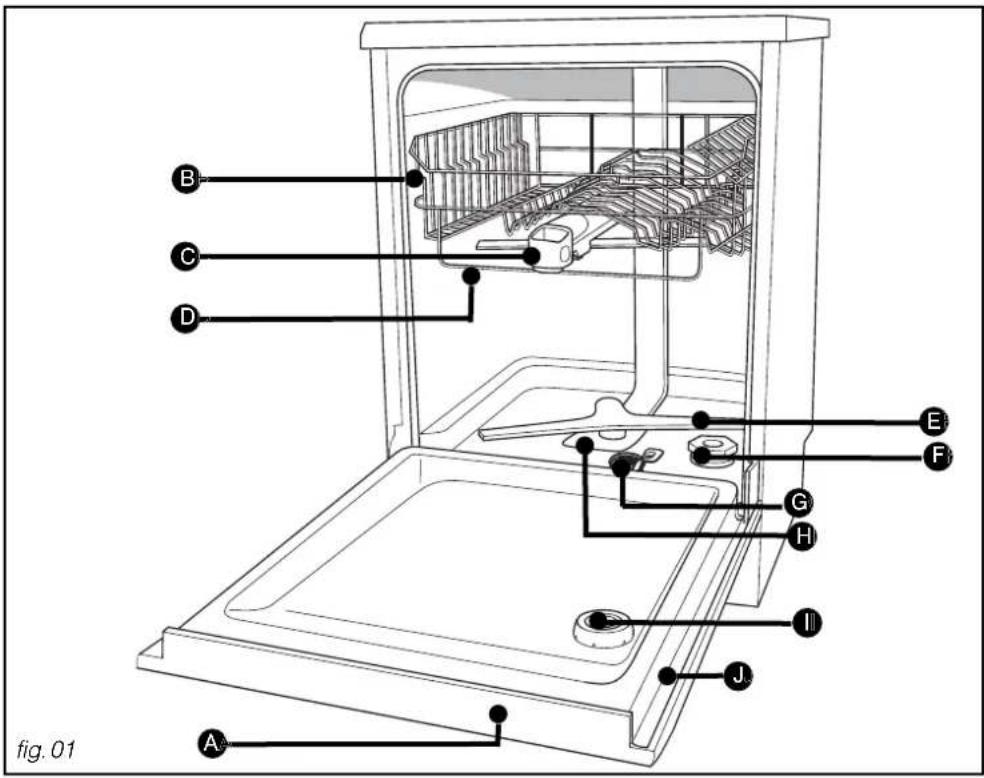

• PRESENTATION GENERALE DU LAVE-VAISSELLE

B C D E F G H I J A fig. 01

A Bandeau de commande

F1 Réservoir à sel régénérant

B Panier supérieur

G Filtre à déchets

© Distributeur de produits de lavage

H Filtre principal

D Fil gabarit anti-blocage

Distributeur de produit de rinçage

E Bras d'aspersion inférieur

J. Plaque signalétique (Réf. S.A.V)

Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions présentées.

FR

2/ DESCRIPTION DE VOTRE APPAREIL

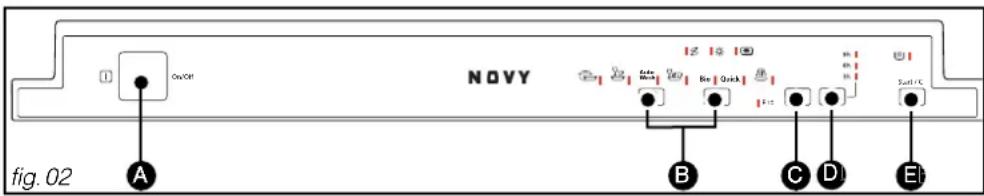

• PRESENTATION DU BANDEAU DE COMMANDE

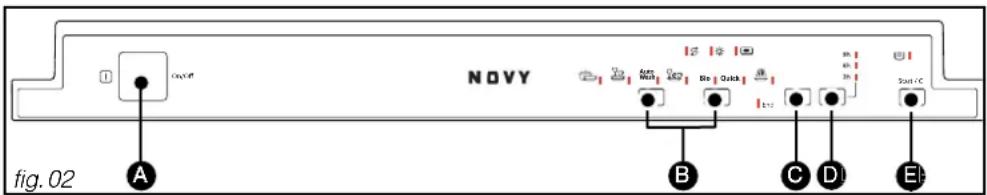

NOVY Fig. 02 A B C D E

A On/Off:

Appuyez sur cette touche pour mettre votre lave-vaisselle en marche.

B Choix d'un programme: procedez par appui court successif sur l'une ou l'autre touche pour choisir votre programme.

C SET:

• Menu de réglage de l'adoucisseur.
  (Reportez-vous au chapitre 5 / Produits lessiviels et réglage de l'adoucisseur).
• Menu de réglage du signal sonore. (Reportez-vous au chapitre 11 / La programmation).

D Départ différé d'un programme

Appuyez sur cette touche pour différer le programme de 3, 6 ou 9 heures.

E Start/C: Appuyez sur cette touche pour démarrer votre programme.

En cas d'erreur, pour annuler une sélection ou un programme en cours maintenez cette touche appuyée pendant 3 secondes.

Les voyants:

Sel:

allumé; vous indique le manque de sel régénérant.

Liquide de rinçage:

allumé; vous indique le manque de produit de rinçage.

: Produits multifonction allumé; vous indique que votre lave-vaisselle est réglé pour utiliser les pastilles "4 en 1".

Programme en cours

End: Fin de programme

Remarque:

Un court signal sonore (bip) confirme la sélection de la touche, à l'exception de la touche "On/Off".

Reportez-vous au chapitre "10/ Les programmes de lavage".

FR

3/ INFORMATIONS

Important:

Pour que votre lave-vaisselle vous donne un résultat de lavage et de séchage impeccable et sans trace, vous devez bien le régler, grâce au système d'adoucissement de l'eau qui fonctionne avec du sel régénérant.

- Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels minéraux, certains minéraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave-vaisselle et laisse des traces blanches sur la vaisselle.

Plus une eau est calcaire plus elle est dite «dure».

Selon la dureté d'eau de votre ville, utilisez les produits les mieux adaptés.

Il existe plusieurs types de produits, comment choisir:

Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques:

① Le produit de lavage pour un nettoyage parfait de la vaisselle (poudre, liquide ou tablettes standards).
② Le sel régénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave-vaisselle.
③ Le liquide de rinçage pour faciliter le séchage et éliminer les traces de goutte d'eau.

Important:

N'utilisez jamais de liquide pour vais- selle à la main.

Pour un confort d'utilisation et dans certaines conditions de dureté d'eau seulement < 35°F les produits multifonction peuvent rendre superflue l'utilisation de liquide de rinçage et ou de sel.

• Les "deux en un" contiennent des détergents, du liquide de rinçage ou un agent faisant fonction de sel.
• Les "trois en un" contiennent des détergents et du liquide de rinçage et un agent faisant fonction de sel.
• Les "quatre en un" contiennent en plus des additifs qui préviennent l'usure des verres de mauvaise qualité et ou préviennent les risques de corrosion de l'inox.

Important:

Respectez les consignes du guide d'utilisation et les recommandations figurant sur l'emballage des détergents multifonction.

Conseil:

En cas de doute contactez le fabricant du détergent si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent.

FR

4/ A FAIRE AVANT LA PREMIÈRE UTILISATION

- MESUREZ LA DURETÉ DE L'EAU ET CHOISISSEZ LE TYPE DE DÉTERGENT: CLASSIQUES OU MULTIFONCTION

Avant toute chose en un simple geste vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave-vaisselle ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de dureté de votre eau.

• Laissez couler l'eau du robinet pendant quelques instants.
• Remplissez un verre d'eau.
  – Trempez la bandelette sortie de son étui pendant 3 secondes.
• Attendez 1 minute, secouez et observez les couleurs pour connaître la dureté de votre eau.

• TABLEAU DE DURETÉ

Bandelette
Dureté	0-10°F 10-25°F 25-40°F		40-55°F 55-70°F >70°F
Eau	Non dure	Peu dure	Peu dure	Dure	Dure	Très dure
Adoucissement ettusage de sel	Facultatif	Indispensable si produits classiques	Indispensable si produits classiques	Indispensable	Indispensable	Indispensable

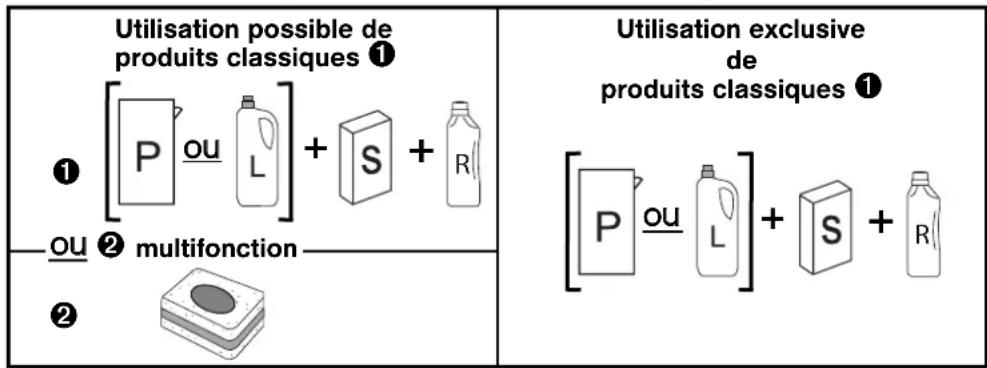

Utilisation possible de produits classiques ① ① [P ou L] + S + R OU ② multifonction ② Utilisation exclusive de produits classiques ① [P ou L] + S + R

① produits classiques:

Pfdétergent Poudre ou Li détergent Liquide + S Sel régénérant + R produit de Rincage

② produits multifonction: pastilles "multifonction"

FR

5/ PRODUITS LESSIVIELS ET REGLAGE DE L'ADOUCISSEUR

• PROCEDEZ AU REGLAGE DE L'ADOUCISSEUR:

• Accédez au réglage par un appui long (4 à 5 sec) sur "SET" jusqu'à entendre un signal sonore (bip long); Les voyants de programmes et départ différé s'allument.
• Appuyez une fois sur l'une ou l'autre touche ◀ ▶ les voyants allumés indiquent le réglage (réglage usine 40 - 55°F).
  — Selon la valeur indiquée par la bandelette reportez-vous au tableau ci-dessous.

- Pour les produits classiques:

• Procédez par appuis courts successifs sur l'une ou l'autre touche pour modifier ce réglage, selon la dureté de l'eau.
• La validation est automatique après 10 secondes environ sans appui sur "SET".

- Pour les produits multifonctions: L'option "4 en 1"

Votre appareil peut être réglé spécialement pour l'utilisation des produits multifonction dans le cas d'une dureté d'eau < à 25°F.

Procédez éventuellement au réglage de l'option "4 en 1" en opérant comme ci-dessus

— Selon la valeur indiquée par la bandelette reportez-vous au tableau ci-dessous.

(voyant fixe ou clignotant).

Conseil:

Pour mieux répondre à la diversité des produits multifonctions, l'option "4 en 1" de votre lave-vaisselle propose deux réglages possibles:

A «Séch' net» renforce le résultat de séchage en cas de performance moindre du produit multifonction de type "2 en 1", "3 en 1" ou "4 en 1".
B «Transparence éclats» vous permet de privilégier la brillance de la vaisselle quel que soit le type de produit multifonction utilisé.

Réglage adoucisseur
Bandelette	Dureté d'eau	Produits classiques	Produits multifonctions
	0 - 10°F
			AAutoWashBioQuickBAutoWashBioQuickBAutoWashBioQuick
	10 - 25°F
			AAutoWashBioQuickBAutoWashBioQuick
	25 - 40°F
	40 - 55°F
	55 - 70°F
	>70°F

voyant éteint:

voyant allumé fixe:

voyant clignotant:

FR

5/ PRODUITS LESSIVIELS ET REGLAGE DE L'ADOUCISSEUR

Important:

Il est très important de régler correctement l'adoucisseur.

• En cas de réglage trop faible risques de traces calcaires.
• En cas de réglage trop fort risque d'opalisation des verres.

En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.

- Les pastilles classiques

non multifonction dans le compartiment extérieur (fig 04)

ou pour un fonctionnement optimal, tirez le tiroir du distributeur et disposez la pastille. (fig 05)

- Les poudres ou les liquides dans le tiroir du distributeur (fig 03)

Remplissez au moins jusqu'au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale, en cas de vaisselle très sale et pour les programmes avec prélavage, nous vous recommandons d'ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaisselle conformément au tableau des programmes.

Important:

Conservez ces produits hors de portée des enfants et à l'abri de l'humidité.

N'utilisez que des produits spécialement conçus pour lave-vaisselle.

Le réglage produits multifonction permet de désactiver les voyants d'alerte de produits de

rincage et de sel uniquement sur le réglage dureté d'eau de 0 à 10°F.

- Le chargement de la pastille multifonction

Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur, Il est compatible avec tous les produits recommandés pour lave-vaisselle.

- Disposez la pastille dans le compartiment extérieur (fig 04), ou pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l'intérieur (fig 05).

- Fermez le distributeur.

FR

6/ CHARGEMENT DU SEL REGENERANT

- Le chargement du sel régénérant (fig. 06)

Important:

Utilisez du sel régénérant spécial lave-vaisselle, n'utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre appareil.

A Dévissez et enlevez le bouchon du réservoir de sel.
Remplissez le réservoir avec du sel régénérant spécialement conçu pour lave-vaisselle. Utilisez l'entonnoir livré avec votre lave-vaisselle.
La première fois, complétez avec de l'eau jusqu'au bord du réservoir.

- Repérage du niveau de sel régénérant: \$

Il s'éclaire lorsqu'il faut ajouter du sel. Après un remplissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le remplissage n'est pas complet) par exemple lors de la mise en service avec l'échantillon.

Il peut être désactivé comme indiqué dans le paragraphe "Pour les produits multifonction" tableau de réglage.

A B C fig. 06

Important:

En cas de débordement du sel, il est recommandé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un programme de trempage.

Revissez bien à fond le bouchon du réservoir.

FR

7/ CHARGEMENT DU PRODUIT DE RINCAGE

• Le produit de rinçage (fig. 07)

Important:

Utilisez du produit de rinçage spécial lave-vaisselle, il vous permettra d'obtenir une vaisselle sèche et brillante.

B Remplissez le réservoir de produit de lage à la mise en service jusqu'à affleurer le du levier de réglage.

Réglez si nécessaire, le réglage d'origine est 2. Après quelques cycles en cas de mauvais séchage ou de traces, augmenter le réglage en tournant le levier (fig. 07 Cépère 3 pour augmenter

- Refermer bien à fond

- Repérage du niveau de liquide de rincage:

Il s'éclaire lorsqu'il faut ajouter du produit. Il peut être désactivé comme indiqué dans le paragraphe "Pour les produits multifonction" tableau de réglage.

Important:

En cas de débordement du produit sur la porte lors du remplissage, épongez l'excès pour éviter la formation de mousse.

A B C Levier de réglage fig. 07

FR

8/ EQUIPEMENT DE VOTRE LAVE-VAISSELLE

Très important:

Vaisselle non appropriée pour le lavage en machine:

• Les planches à découper en bois,
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
• Les objets en étain et en cuivre,
• La vaisselle et les couverts collés,
• Les couverts avec manches en bois, en corne ou en nacre,
• Porcelaine antique ou peinte à la main.
  Lors d'achat de vaisselle, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

• LE PANIER INFÉRIEUR

Disposez votre vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.

Placez les plats, les poêles de grand diamètre sur les côtés.

Evitez d'intercaler, d'accoler et de superposer les assiettes plates et creuses (fig. 08).

Les picots rabattables facilitent le rangement de vos grands récipients (fig. 09) (selon modèle).

Conseil:

Lorsque vous rentrez le panier inférieur vérifiez qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.

Déchargement de la vaisselle.

Videz d'abord votre panier inférieur pour éviter de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur le panier inférieur.

Ce panier est destiné plus particulièrement à recevoir: les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...

Rangez votre vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...).

Vous pouvez ranger également tasses, louches etc... sur les supports escamotables (fig. 10).

Conseil:

Orientez le creux des verres, des tasses, des bols vers le bas.

panier à couverts fig. 10

- Réglage en hauteur du panier supérieur

(selon modèle)

Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier chargé (fig. 11).

① Réglage en POSITION HAUTE:

Soulevez doucement votre panier de chaque coté jusqu'à enclenchement.

② Réglage en POSITION BASSE:

Soulevez votre panier à fond des deux côtés pour déverrouiller et raccompagnez le ensuite jusqu'à la position basse.

② ① ① ① fig. 11

Important:

Vérifiez que le réglage des deux glissières est à la même hauteur: panier à l'horizontale.

FR

8/ EQUIPEMENT DE VOTRE LAVE-VAISSELLE

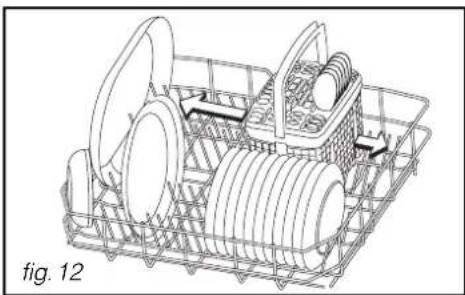

• LE PANIER A COUVERTS

Le panier a couverts est coulissant pour vous permettre un chargement modulable.

Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi vous pouvez effectuer des chargements divers en fonction des pièces de vaisselle (fig. 12).

Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est réglable, selon modèle).

Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné (fig. 13).

Pour un lavage et un séchage optimum, utiliser ces grilles de séparation en totalité ou partiellement.

Orientez les manches de couverts vers le bas.

Pour des raisons de sécurité nous recommandons de disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident).

Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.

Evitez de laver dans votre lave-vaisselle les couverts dotés d'un manche en corne.

Séparez l'argenterie des autres métaux en utilisant la grille de séparation.

FR

9 / LES SECURITES DE VOTRE LAVE-VAISSELLE

• La sécurité anti-débordement

Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.

• La sécurité anti-fuite

Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.

• Affichage en cas d'anomalies

En cas d'anomalies le voyant "End" clignote rapidement.

Les quatre voyants indiquenté anomalie selon le tableau page 23.

FR

10/ LES PROGRAMMES DE LAVAGE

• TABLEAU DES PROGRAMMES

Type de vaisselle:- porcelaine, cas-seroles, couverts,verres, etc...	Résistante	Mixte	Mixte
Quantité, type,état des résidusalimentaires.	Très sale.Grands plats etcasseroles trèssales, salissurescuites, graisses,friture, gratin,sauce etc..	Normalement salesoit une quantiténormale derésidus adhérentset gras.	Détectionautomatique dudegré desalissure.Optimise lesrésultats enprivilégiant leséconomiesd'énergie.
Programmes	Intensif [IMAGE]	Normal [IMAGE]	AutoWash
Déroulement duprogramme.	prélavage chaudlavage 70°Crinçagerinçage chaudSéchage parcondenseur	prélavagelavage 60°Crinçagerinçage chaudSéchage parcondenseur	prélavagelavage 55/65°Crinçagerinçage chaudSéchage parcondenseur
à titre indicatifDurée en min.eau (L)énergie (Kwh)	115'171,7	90'171,5	90' - 110'17 - 191,3 - 1,5

Ces valeurs se réfèrent à des conditions normales d'utilisation avec des produits séparés (détergent, sel, produit de rinçage). Elles peuvent varier en fonction de la charge, de la température, de la dureté de l'eau, de l'utilisation de produits multifonctions ou de la tension d'alimentation.

FR

10/ LES PROGRAMMES DE LAVAGE

Auto Wash

Mixte

Normalement salesoit une quantiténormale derésidus adhérentset gras.Programme pluslong car économique en énergie.

Eco

prélavage

lavage 60°C

rinçage

rinçage chaud

Séchage par condenseur

130'

17

1,3

Mixte

Normalement saleLavage en basse température, économique et particulièrement adapté aux lessives compactes - enzymatiques.

Bio

lavage 50°C

rinçage

rinçage chaud

Séchage par condenseur

170'

16

1,05

Mixte

Lavage très court en 30 minutes spécialement adapté à une faible charge de vaisselle quotidienne avec une quantité réduite de résidus non séchés et non gras.

Quick

lavage 45°C

rinçage

rinçage chaud 60°C

Séchage court non ventilé

30'

11

0,8

Mixte

Cycle très court (sans lessive) pour rincer et réhumidifier la vaisselle en attente du lavage prévu le lendemain ou le surlendemain.

Trempage

prélavage froid

15'

4,5

0,02

FR

11/ LA PROGRAMMATION

NOVY A B C D E fig. 02

Conseil:

Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont vous avez besoin selon le type de vaisselle, la quantité et l'état des résidus alimentaires.

- Départ immédiat d'un programme

Après avoir mis votre appareil sous tension en appuyant sur "O" off A choisissez votre programme en appuyant sur l'une ou l'autre touche △ ▶.

- Losqu'un programme est sélectionné le voyant associé s'allume.

Appuyez sur "Start/C", le voyant "En cours" d'allume, refermez la porte le programme commence.

Un court signal sonore (bip) confirme la sélection de la touche, à l'exception de la touche "On/Off".

- Départ différé d'un programme

Après avoir sélectionné votre programme appuyez une, deux ou 3 fois sour la touche "Départ différé" Ⓓ selon votre choix de différér votre programme de 3h, 6h ou 9 heures ; le voyant associé s'allume.

Validez en appuyant sur "Start/C" E.

• Annulation d'un programme

Appuyez sur la touche "Start/C© pendant quelques secondes.

• Fin de programme

Le voyant "End" clignote 15 minutes avant la fin du programme puis devient fixe lorsque le programme est terminé.

- Réglage signal sonore

Le réglage permet d'activer ou de désactiver le bip en fin de programme.

- Accédez au réglage par un appui long sur "Set" jusqu'à entendre un double signal sonore (bip long). Sélectionnez votre choix en appuyant sur la touche "Départ différé" D :

- bip activé: un signal sonore se fait entendre et le voyant "End" clignote. - bip désactivé: aucun signal sonore et le voyant "End" est éteint.

La validation est automatique, après 10 secondes environ.

FR

12/ NETTOYAGE DE VOTRE APPAREIL

• NETTOYAGE DES FILTRES A DECHETS

Le système de filtration est composé de plusieurs éléments:

A -Le filtre à déchets.
B) -Le grand filtre principal.
© -Le micro-filtre.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.

- Actions:

① Avant le démontage des filtres, retirez les déchets posés sur le grand filtre principal B l'aide d'une éponge pour éviter que ces déchets ne bouchent les bras d'aspersion. Orienter le moulinet comme sur le dessin (fig. 14).
②Dévissez d'un quart de tour le filtre à déchets puis le retirer A.
③ Retirez le filtre principal B ④ Retirez le tamis micro filtre C

⑤Nettoyez soigneusement les filtres A,

● et © sous l'eau courante (fig. 15).

Remontage:

Procédez dans l'ordre inverse en positionnant les filtres A B C

Important:

N'oubliez pas de verrouiller le filtre à déchets A. le tournant d'un quart de tour bien à fond.

Effectuez tous les 3 ou 4 mois, un programme spécial d'entretien sans vaisselle pour éliminer tout dépôt éventuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.

Important:

Conservez ce produit hors de portée des enfants.

- Arrêt prolongé

Nettoyez complètement votre lave-vaisselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.

Maintenez votre lave-vaisselle hors gel.

Conseil:

Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base pool, de diluant. Utilisez un chiffon ou une éponge.

En cas de déménagement, pour éviter que de l'eau s'écoule, effectuez auparavant un programme de trempage.

- Entretien courant

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

FR

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT

• RECAPITULATIF DES DEFAULTS

↓ LED(s) clignotantes ← pour les modèles sans afficheur → LED(s) clignotantes ↓
●○○○	d01: défaut d'alimentation eau (robinet)	d07: défaut Débordement / Antifuite	●●●○
○●○○	d02: défaut vidange	d08: défaut de distribution arrosage	○○○●
●●○○	d03: défaut de chauffage	d11: défaut capteur de pression	●●○●
○○●○	d04: défaut température	d12: défaut remplissage (détection entrée eau)	○○●●
●○●○	d05: défaut moteur sous charge	d13: défaut de surchauffe	●○●●
○●●○	d06: défaut moteur sur charge	d14: défaut remplissage pompe ou débit robinet d'eau insuffisant.	○●●●

↓ LED(s) clignotantes ← pour les modèles sans afficheur → LED(s) clignotantes ↓
●○○○	d01: défaut d'alimentation eau (robinet)	d07: défaut Débordement / Antifuite	●●●○
○●○○	d02: défaut vidange	d08: défaut de distribution arrosage	○○○●
●●○○	d03: défaut de chauffage	d11: défaut capteur de pression	●●○●
○○●○	d04: défaut température	d12: défaut remplissage (détection entrée eau)	○○●●
●○●○	d05: défaut moteur sous charge	d13: défaut de surchauffe	●○●●
○●●○	d06: défaut moteur sur charge	d14: défaut remplissage pompe ou débit robinet d'eau insuffisant.	○●●●

• A LA MISE EN SERVICE

Problème Causes possibles Que faire ?
La porte retombe lourdement à l'ouverture (modèle intégrable)	- ressorts de porte pas assez tendus pour compenser le poids du panneau.	- serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
La porte ouverte ne reste pas à l'horizontale ou remonte trop rapidement (modèle intégrable)	- ressorts de porte trop tendus.- absence de panneau bois.	- desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.-équiper l'appareil d'un panneau bois (panneau agglo si provisoire), et régler les ressorts.
La porte "accroche" à la fermeture	- appareil bancal- porte mal centrée par rapport à la cuve.	- réglez les pieds.- recentrer en réglant les pieds AR.
Le panier supérieur ne tient pas en position haute	- mauvaise manipulation (le panier est tiré trop vite vers le haut).	- manœuvrer plus progressive-ment (voir notice), un côté puis l'autre.
Petite fuite autour ou sous l'appareil (déplacer l'appareil pour mieux localiser la fuite)	- fuite au robinet.- fuite provenant de l'appareil. (cf tableau défaut 07).	- vérifier présence joint et res-serrer écrou.- fermer l'arrivée d'eau et appe-ler un technicien.
Petite fuite à la porte - appareil	bancal, pas de niveau.- porte mal centrée par rapport à la cuve.	- ajuster les pieds réglables.- régler les pieds AR

FR

13 / EN CAS D'ANOMALIES DE FONCTIONNEMENT

• LES VOYANTS

Problème Causes possibles Que faire ?
Le voyant sel ne s'éteint pas - absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur.		- faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyant reste allumé en permanence.
Les voyants s'allument tous les uns après les autres	- programmation erronée.	- annuler la programmation en cours en appuyant 3 sec. sur la touche départ, puis refaire une nouvelle programmation.
Un voyant clignote, le programme ne démarre pas.	- mauvaise position du sélecteur de programme (entre 2 crans).	- positionner le sélecteur en face du programme.

• LIÉ À LA PROGRAMMATION, AFFICHAGE

Problème Causes possibles Que faire ?
Le cycle dure trop longtemps. -	es programmes économies en énergie durent plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage.	- utiliser ces programmes de préférence de nuit, quand la durée et le délai de fin ne sont pas importants.
L'appareil fait disjoncter - ampérage insuffisant pour ali-menter tous les appareils en service simultanément.- défaut interne à l'appareil.		- vérifier ampérage de la prise (10A mini) et capacité du compteur.- appeler un technicien.
L'appareil ne démarre pas - absence de tension secteur sur la prise.- robinet fermé. (cf tableau défaut 01).- tuyau d'alimentation plié.- erreur sélection et blocage programme.- appui trop long (>2") sur bou-ton départ.- appareil en sécurité (anti-fuite). (cf tableau défaut 07).		- vérifier prise et fusible- vérifier ouverture du robinet.- vérifier le passage correct du tuyau.- annuler en appuyant 3" sur Départ et reprogrammer.- faire juste une impulsion sur touche Départ pour lancer le programme.- appeler un technicien.

FR

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT

Problème Causes possibles Que faire ?
L'appareil ne redémarre pas - ouverture de la porte en cours de cycle de lavage.		- attendre la fin de la temporisation de reprise de cycle (gestion interne réalisée par l'appareil).
L'appareil ne vidange pas (cf tableau défaut 02).	- opercule sur siphon d'évier non retiré.- tuyau vidange coudé.- filtres totalement obstrués.- pompe bloquée.	- retirer l'opercule.- vérifier passage correct du tuyau derrière l'appareil.- démonter et nettoyer les filtres et le puits de vidange.- relancer un programme trempage. Si défaut persiste, appeler un technicien.

• MAUVAIS RÉSULTAT DE LAVAGE

Problème Causes possibles Que faire ?
Traces alimentaires, redépositions, "grains de sable" dans les verres	- vaisselle mal disposée (mas-quée par autre pièce plus grande ou située au-dessous, pièces accolées, emboîtées).- moulinet supérieur bloqué par couvert, plat..- filtre mal verrouillé se soulève pendant le lavage.- tamis microfiltre encrassé.- Une ou plusieurs ouïes de moulinet bouchées.	- bien ranger la vaisselle, utiliser les zones et accessoires les mieux adaptés à chaque type de pièces (voir notice).- vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin.- vérifier placage et verrouillage du filtre (le tourner "à fond" vers la droite).- démonter et nettoyer tous les filtres (à l'eau tiède), y compris le tamis (1 fois par mois).- démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robinet (n'utilisez aucun ustensile qui pourrait détériorer les ouïes). Remonter le moulinet.
Traces graisseuses - dose lessive	trop faible, les-sive peu performante, produit éventé.- programme mal adapté (trop basse T°, durée trop courte).	- augmenter la dose, essayer une autre lessive.- choisir programme avec température supérieure.

FR

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT

• MAUVAIS RÉSULTAT DE LAVAGE

Traces blanches(identifier nature des traces)	- pellicule calcaire (s'enlève au vinaigre).- traces de sel (goût salé sur vaisselle).	- vérifier présence de sel dans réservoir (voyant éteint = OK).- vérifier dureté de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.- eau trop dure pour une utilisation lessive "4 en 1" sans rajout de sel.- vérifier la bonne fermeture du bouchon de pot à sel.
Traces blanches(identifier nature des traces)	- opalisation du verre par eau trop douce (ne s'efface pas).	- vérifier dureté de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessives en pastilles sont plus agressives sur verres et décors (changer de produit, utiliser si besoin un produit protecteur).
Traces colorées (thé, vin, café)	- pièces de vaisselle mal disposées.- dose lessive insuffisante ou lessive pas assez performante.- programme trop basse température.- si vous utilisez un produit multifonction.	- orienter les creux des réci-pients vers les jets.- augmenter la dose, essayer une autre lessive.- choisir un programme mieux adapté avec une température plus élevée.- utilisez l'option "4 "en 1" (selon modèle).
Traces de coulures ou gouttes sur verres	- manque produit de rinçage ou dose insuffisante.- produit de rinçage périmé ou inefficace.- si vous utilisez un produit multifonction.	- vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à position supérieure.- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide).- Utilisez l'option "4 en 1" avec réglage privilégiant le séchage (paramétrage du menu - selon modèle).
Traces séchées sur verres, net-teté insuffisante.	- si vous utilisez un produit multifonction.	- Utilisez l'option "4 en 1" avec réglage privilégiant la brillance (paramétrage du menu - selon modèle).

FR

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT

• MAUVAIS FONCTIONNEMENT

Problème Causes possibles Que faire ?
Remplissage en permanenceBeaucoup de déchets sur le grand filtre en fin de cycle.	-(cf tableau défaut 12). orifice vidange située trop bas par rapport à l'appareil.- les filtres et le puits de vidange sont bouchés par excès de salissures.	- canne de vidange tombée au sol.- démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assiettes avant de les mettre dans le lave-vaisselle.
Traces de rouille sur inox - qualifié inox (couteaux en particulier) non adaptés au lavage en machine.		- utiliser couverts “spécial lave-vaisselle”.- vérifier bonne fermeture du bouchon pot à sel.

• MAUVAIS RÉSULTAT DE SÈCHAGE

Problème Causes possibles Que faire ?
Nombreuses gouttes sur les verres	- manque produit de rinçage ou dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaisselle.	- vérifier voyant et remplir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien.- pour atténuer le phénomène, disposer la vaisselle de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes.
Gouttes sur vaisselle en plasti-que, revêtement téfal...	- ces articles isolants ont une faible masse calorifique.	- les disposer au mieux en privilégiant si possible le panier supérieur.
Moins bon séchage en pro-gramme rapide	- sur les programmes rapide, la T^ et la durée de séchage sont réduites pour limiter la durée du cycle au maximum.	- sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes.
Condensation sur parois de la contre-porte ou de la cuve.	- de la condensation peut se produire sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène).

FR

14/ SERVICE APRÈS-VENTE

• INTERVENTIONS

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir fig. 16).

XXXXXX Service:xxxxxx/x Type:SWA0000000000 XXXX XXX Numero 230V AU : 50Hz , 2150W —— EHTB — 10A CE Made in France fig. 16

PIÈCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces déta-chées certifiées d'origine.

FR 15/ INDICATIONS POUR LES LABORATOIRES D'ESSAIS

- Données communes

• Capacité de lavage 12 couverts normalisés

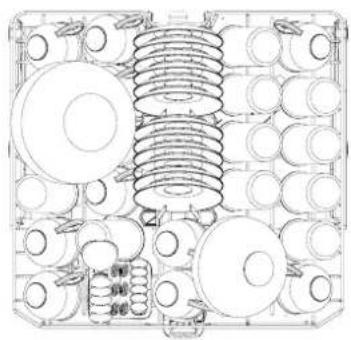

• Rangement de la vaisselle - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - fig. A-B-C voir page suivante
• Chargement effectué selon les indications page suivante, sans clayettes latérales, sans fil verre, et 5 supports tasses/soucoupes (4 pour 12 soucoupes & 1 pour 2 tasses)
• Réglage panier supérieur ---- position basse
• Réglage du distributeur du produit de rinçage ---- 3
• Le réglage de l'adoucisseur doit être effectué conformément aux préconisations dans le paragraphe "Réglage de l'adoucisseur".

Pour obtenir des informations détaillées par rapport aux tests comparatifs portant sur le degré de salissure, le type de vaisselle et de couvert etc..., contactez le fabricant de l'appareil avant le début des tests.

- Essais selon la norme EN 50242:

• Programme préconisé - "Bio"
• Dosage du produit de lavage 30 g lessive B

- Essais selon selon la méthode mixte IEC 436/DIN 44990

- Programme préconisé ---- "Eco"

- Dosage du produit de lavage ---- 5 + 25 g lessive B

Nota: cas des essais avec pastille multifonction:

• Vérifier le bon réglage de l'adoucisseur selon la dureté de l'eau.
• Tirer le tiroir du distributeur à lessive et mettre la pastille dans le compartiment intérieur.
• Choisir l'option "4 en 1" au tableau de commande.

- Mesure de bruit selon la norme EN60704-2-3:

- Aligner la plinthe du caisson d'encastrement avec le panneau de porte.

FR

15/ INDICATIONS POUR LES LABORATOIRES D'ESSAIS

A
