| Caractéristiques | Détails |
|---|---|
| Type de climatisation | Climatiseur réversible |
| Capacité de refroidissement | 12 000 BTU |
| Capacité de chauffage | 12 000 BTU |
| Classe énergétique | A++ |
| Niveau sonore (intérieur) | 25 dB(A) |
| Niveau sonore (extérieur) | 50 dB(A) |
| Dimensions (unité intérieure) | 80 x 29 x 21 cm |
| Dimensions (unité extérieure) | 70 x 54 x 30 cm |
| Poids (unité intérieure) | 8 kg |
| Poids (unité extérieure) | 30 kg |
| Fonctionnalités supplémentaires | Déshumidification, mode nuit, télécommande |
| Installation | Installation murale recommandée par un professionnel |
| Entretien | Filtres à nettoyer tous les 3 mois |
| Sécurité | Protection contre le gel, protection électrique |
| Garantie | 2 ans |
| Informations supplémentaires | Compatible avec les systèmes de domotique |
FOIRE AUX QUESTIONS - AEX12HR SHARP
Questions des utilisateurs sur AEX12HR SHARP
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice AEX12HR - SHARP et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AEX12HR de la marque SHARP.
MODE D'EMPLOI AEX12HR SHARP
Attention: votre produit comporte ce symbole. Il signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés avec les déchets ménagers généraux. Un système de collecte séparé est prévu pour ces produits.
1. Au sein de l'union européenne
Attention : si vous souhaitez mettre cet appareil au rebut, ne le jetez pas dans une poubelle ordinaire !
Les appareils électriques et électroniques usagés doivent être traités séparément et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage adéquats de ces appareils.
Suite à la mise en œuvre de ces dispositions dans les États membres, les ménages résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés sur des sites de collecte désignés. Dans certains pays, votre détaillant reprendra également gratuitement votre ancien produit si vous achetez un produit neuf similaire.* ) Veuillez contacter votre administration locale pour plus de renseignements.
Si vous appareil électrique ou électronique usage compte des piles ou des accumulateurs, veuillez les mettre séparément et préalablement au rebut conformément à la législation locale en vigueur.
En veillant à la mise au rebut correcte de ce produit, vous contribuerez à assurer le traitement, la récupération et le recyclage nécessaires de ces déchets, et préviendrez ainsi les effets néfastes potentiels de leur mauvaise gestion sur l'environnement et la santé humaine.
2. Pays hors de l'union européenne
Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.
Suisse : les équipements électriques ou électroniques usagés peuvent être ramenés gratuitement au détaillant, même si vous n'achetez pas un nouvel appareil. Pour obtenir la liste des autres sites de collecte, veuillez vous reporter à la page d'accueil du site www.swico.ch ou www.sens.ch.
1. Au sein de l'union européenne
Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaitez le mettre au rebut :
Veuillez contacter votre revendeur SHARP qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés. Les produits de petite taille (et en petites quantités) pourront être repris par vos organisations de collecte locales.
Espagne : veuillez contacter l'organisation de collecte existante ou votre administration locale pour les modalités de reprise de vos produits usagés.
2. Pays hors de l'union européenne
Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.
Nous vous remercions de l'achat d'un climatiseur SHARP. Veuillez lire attentivement ce manuel avant d'utiliser l'appareil.
TABLE des matières
- CONSIGNES DE SECURITE IMPORTANTES F-1 NOMENCLATURE F-2
- UTILISATION DE LA TELECOMMANDE F-4
- MISE EN PLACE DU FILTRP PURIFICATEUR D'AIR... F-5 CONSEILS SUR LES ECONOMIES D'ENERGIE.... F-5 MODE AUXILIAIRE F-5 FONCTIONNEMENT DE BASE F-6
- REGLAGE DE LA DIRECTION DU DEBIT D'AIR.... F-7 DEBIT D'AIR PROGRESSIF F-8 FONCTIONNEMENT DU JET D'AIR PUISSANT.... F-8 FONCTIONNEMENT DU PLASMACLUSTER F-9 FONCTIONNEMENT DU NETTOYAGE AUTOMATIQUE F-9 ARRET APRES UNE HEURE F-10 FONCTIONNEMENT DE LA MINUTERIE F-10 ENTRETIEN F-12 AUTRES REMARQUES SUR LE FONCTIONNEMENT F-13 AVANT D'APPELER LE SERVICE APRES-VENTE... F-13
Avertissements concernant l'utilisation
1 Ne pas tirer ou déformer le cordon d'alimentation. Le fait de tirer sur le cordon d'alimentation peut endommager l'appareil et provoquer une électrocution. 2 Veiller à ne pas exposer votre corps directement à l'air évacué pendant une longue période. Cela risquerait d'affecter votre état physique. 3 Lors de l'utilisation du climatiseur pour des nourrissons, de jeunes enfants, des personnes âgées, des personnes alitées ou handicapées, s'assurer que la température de la pièce est appropriée aux personnes qui se trouvent dans la pièce. 4 Ne jamais insérer d'objet dans l'appareil. Le fait d'insérer des objets peut provoquer des blessures à cause de la rotation à grande vitesse des ventilateurs internes. 5 Mettre le climatiseur sans faillir à la terre. Ne pas connecter le fil de mise à la terre à un tuyau de gaz, un tuyau d'eau, un paratonnerre ou un fil de mise à la terre du téléphone. Une mise à la terre incomplete risquerait de provoquer un choc électrique. 6 Si l'on constate n'importe quelle anomalie dans le climatiseur (ex : une odeur de brûlé), l'arrêter immédiatement et couper le disjoncteur. 7 L'appareil doit être installé conformément aux réglementations de câblage nationales. Une connexion de câble incorrecte peut provoquer une surchauffe du cordon d'alimentation, de la fiche et de la prise électrique et provoquer un incendie. 8 Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son agent d'entretien ou encore une personne possédant des qualifications similaires afin d'éviter tout danger. Utiliser uniquement le cordon d'alimentation spécifique par le fabricant pour le remplacement.
MISES En GARDE pour l'installation/le demontage/ la reparation
- Ne pas essayer d'installer/démonter/réparer soi-même l'appareil. Un fonctionnement inadéquat peut provoquer des décharges électriques, des fuites d'eau, des incendies etc. Consulter votre revendeur ou un service de dépannage qualifié pour les opérations d'installation/démontage/réparation de l'appareil.
Precautions d'emploi
1 Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors de l'utilisation d'appareils à gaz. Une ventilation insuffisante risquerait de provoquer un manque d'oxygène. 2 Ne pas utiliser les touches avec les mains mouillées. Cela risquerait de provoquer une électrocution. 3 Par mesure de sécurité, couper le disjoncteur lorsque l'appareil n'est pas utilisé pendant une période prolongée. 4 Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place. 5 Ne rien placer sur l'unité extérieure et ne pas marcher dessus. L'objet ou la personne risquerait de basculer ou de tomber, provoquant des blessures. 6 Cet appareil est conçu pour une utilisation privée. Ne pas l'utiliser pour d'autres applications, comme par exemple dans un chenil ou une serre pour l'élevage d'animaux ou la culture des plantes. 7 Ne pas placer une cuvette contenant de l'eau sur l'appareil. Si l'eau pénètre dans l'appareil, l'isolation électrique risquerait d'être détériorée et de provoquer une électrocution. 8 Ne pas bloquer les entrées et sorties d'air de l'appareil. Cela risquerait de provoquer un fonctionnement insuffisant ou des pannes. 9 S'assurer d'arrêter l'utilisation et de couper le disjoncteur avant d'effectuer la maintenance ou le nettoyage. Un ventilateur tourne à l'intérieur de l'appareil et risquerait de vous blesser. 10 Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau risquerait de provoquer une électrocution ou d'endommager l'appareil. 11 Cet appareil n'est pas destiné à être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance. Les jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. 12 Cet appareil n'est pas conçu pour être utilisé dans une région polaire.
Precautions pour l'emplacement/installation
- S'assurer de connecter le climatiseur à une alimentation de tension et de fréquence appropriées. L'utilisation d'une alimentation ayant une tension et une fréquence incorrectes peut endommager l'appareil et provoquer un incendie.
- Ne pas installer l'appareil dans un endroit où il y aurait une fuite de gaz. Il risquerait de provoquer un incendie. Installer l'appareil dans un endroit peu poussiereux, sans fumées ni humidité dans l'air.
- Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuffisant risquerait de mouiller la pièce, les meubles etc.
- S'assurer qu'un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de l'emplacement de l'installation, pour éviter une électrocution.
UNITE INTERIEURE
① Bouche d'entrée (Air) ② Panneau d'ouverture ③ Filtre à air ④ Filtrupurificateurnd'air ⑤ Touche AUX. (6) Fenêtre de réception ⑦ Cordon d'alimentation ⑧ Volet d'aération à réglage vertical ⑨ Volet d'aération à réglage horizontal ⑩ Bouche de sortie (Air) ⑪ Télécommande
② VoyantPLASMACLUSTER(bleu) Voyant de MARCHE (rouge) 14Voyant de MINUTERIE (orange 15 Voyant de JET D'AIR PUISSANT (vert) Voyant de NETTOYAGE AUTOMATIQUE (vert C)
UNITE EXTERIEURE
17 Bouche d'entrée (Air) 18 Tube réfrigérant et cordon d'interconnexion 19 Tuyau d'écoulement ② Bouche de sortie (Air)
Remarque:
Les unités réelles peuvent varier légèrement de celles montrées ci-dessus.

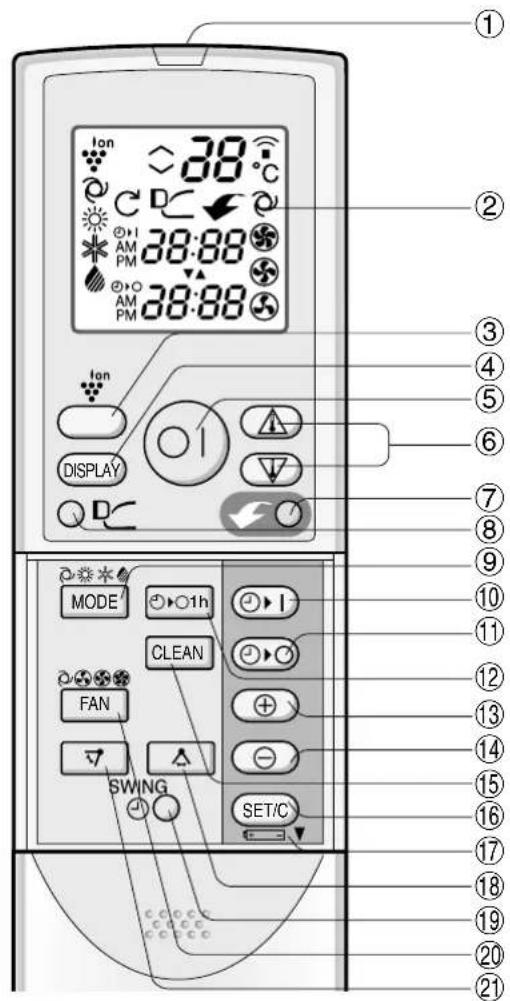

Affichage de la telecommande l. c. d.
① EMETTEUR ② AFFICHAGE (Affi chage à cristaux liquides) ③ Touche PLASMACLUSTER ④ Touche DISPLAY ⑤ Touche MARCHE/ARRET ⑥ Touche de THERMOSTAT ⑦ Touche de JET D'AIR PUISSANT (8) Touche de DEBIT D'AIR PROGRESSIF ⑨ Touche MODE 10 Touche MARCHE DE LA MINUTERIE (pour régler la minuterie) ⑪ Touche d'ARRET DE LA MINUTERIE (pour régler la minuterie) 12 Touche d'ARRET APRES UNE HEURE 13 Touche d'AVANCE DU TEMPS 14 Touche de RECUL DU TEMPS 15 Touche de NETTOYAGE AUTOMATIQUE (CLEAN) 16 Touche SET/C Indique que le COMPARTIMENT DES PILES est en dessous de cette marque 18 Touche SWING (A: direction horizontal) 19 Touche d'HORLOGE ② Touche de VENTILATEUR (FAN) ② Touche SWING (V: direction vertical)
1 Symbole de DEBIT D'AIR PROGRESSIF Symbole de NETTOYAGE AUTOMATIQUE Symbole de PLASMACLUSTER 4 Symboles de MODE
AUTO
5 Réglage du thermostat pour les modes AUTO et SEC 6 Voyant de TEMPERATURE 7 Symbole de TRANSMISSION 3 Symbole de JET D'AIR PUISSANT 9 Symboles de VITESSE DU VENTILATEUR
AUTO
: BASSE
: HAUTE
: FAIBLE
Indicateur de MARCHE DE LA MINUTERIE /HORLOGE Indique l'heure préréglée de mise en marche de la minuterie ou l'heure courante. Indicateur d'ARRET DE LA MINUTERIE Indique l'heure préréglée d'arrêt de la minuterie ou l'arrêt de la minuterie au bout d'une heure.

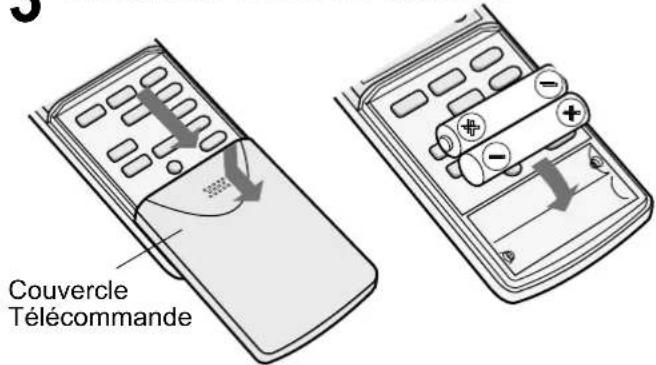

Inserer les batteries
Utiliser deux piles de format AAA (R03).
1 Retirer le couvercle de la télécommande. 2 Insérer les piles dans le compartiment, en s'assurant que les polarités et sont alignées correctement. L'affichage indique "AM 6:00" lorsque les piles sont insérées correctement. 3 Remettre le couvercle en place.
Remarque:
- La durée de service des piles est d'environ un an dans des conditions d'utilisation normales.
- Lors du remplacement des piles, toujours remplacer les deux piles en même temps, et s'assurer qu'elles sont du même type.
- Si la télécommande ne fonctionne pas correctement après le remplacement des piles, changer les piles et les remettre en place 30 secondes plus tard.
- Si l'appareil ne sera pas utilisé pendant une longue période, enlever les piles de la télécommande.

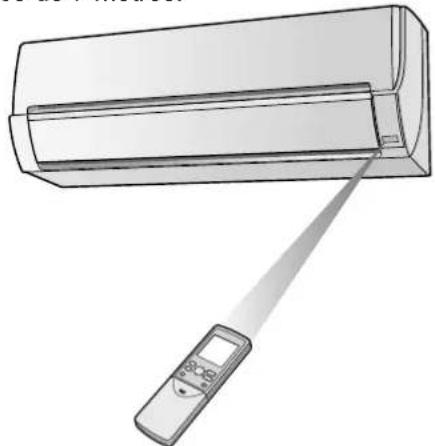

Comment utiliser la telecommande
Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur la touche désirée. L'appareil émet un bip lorsqu'il reçoit le signal.
- S'assurer qu'il n'y a pas de rideau ou d'autre objet entre la télécommande et l'appareil.
- La télécommande peut envoyer des signaux d'une distance de 7 mètres.
Attention :
- Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, étant donné qu'ils peuvent générer un dysfonctionnement. Si la fenêtre de réception du signal est exposée aux rayons directs du soleil, tirer le rideau pour bloquer la lumière.
- Le fait d'utiliser une lampe fluorescente avec un démarreur rapide dans la même pièce risquerait de créer des interférences avec la transmission du signal.
- L'appareil peut être affecté par les signaux transmis par la télécommande d'un téléviseur, d'un magnétoscope ou d'un autre équipement utilisé dans la même pièce.
- Ne pas laisser la télécommande exposée aux rayons directs du soleil ou près d'un radiateur. Protéger également l'appareil et la télécommande contre l'humidité et les chocs qui peuvent décolorer ou endommager l'appareil.

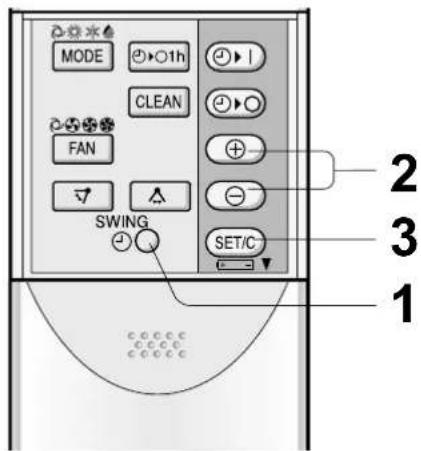

Regler l'heure actuelle de l'horloge
Il y a deux modes d'horloge : le mode 12 heures et le mode 24 heures.
Exemple : 5 heures de l'après-midi
| Horloge Affi chage |
| Mode 12 heures PM 5:00 |
| Mode 24 heures 17:00 |
Pour régler le mode 12 heures, appuyer une fois sur la touche d'HORLOGE dans la première étape. Pour régler le mode 24 heures, appuyer deux fois sur la touche d'HORLOGE durant la première étape.
Appuyer sur la touche d'avance du temps ou de recul de temps pour régler l'heure courante.
- Maintenir la touche enfoncée pour avancer ou reculer rapidement l'affichage de l'heure.
2 Appuyer sur la touche SET/C.
- Les deux points (:) clignotent pour indiquer que l'horloge fonctionne.
Remarque:
L'heure courante ne peut pas être réglée lorsque la minuterie fonctionne.

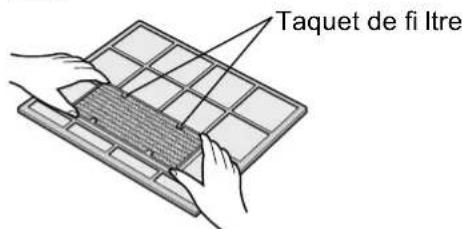

Mise en PLACE du filtre purificateur d'air
Les filtres purificateurs d'air sont emballés comme des accessoires de cet appareil. Pendant le fonctionnement du climatiseur, le filtre élimine de l'air, la poussière et la fumée de cigarette et génère de l'air propre.

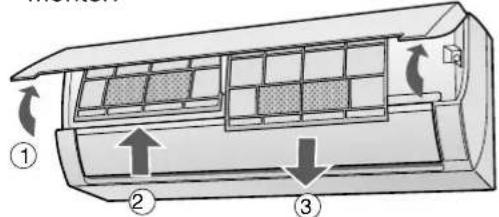

1 Retirer les filtres à air.
Ouvrir le panneau d'ouverture. ② Pousser les filtres à air légèrement vers le haut pour les déverrouiller. ③ Tirer les filtres à air vers le bas pour les démonter.

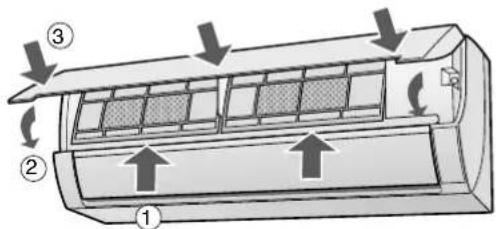

Reinstaller les filtres à air.
Réinstaller les filtres à air dans leur position de départ. Fermer le panneau d'ouverture. Appuyer fermement sur la flèche située sur le panneau pour le verrouiller.
Précautions :
- Les filtres sont emballés dans un sac en plastique scellé afin de préserver leur capacité de collecte de la poussière. Ne pas ouvrir le sac avant l'utilisation des filtres. (Sinon, la durée de vie des filtres sera plus courte.)
- Ne pas exposer les filtres directement à la lumière du soleil. (Sinon, ils pourraient se dégrader.)
Conseils sur les economies d'energie
Quelques méthodes simples sont décrites ci-dessous pour économiser de l'énergie lorsque le climatiseur est utilisé.
Regler a la temperature appropriee
- Le fait de régler le thermostat à une température de 1°C supérieure à celle de la température souhaitée en mode FRAIS et de 2°C inférieure en mode CHAUFFAGE permet une économie d'environ 10 pourcent de sa consommation électrique.
- Le fait de régler la température à un niveau inférieur au nécessaire pendant la climatisation augmente la consommation électrique.
Bloquer les RAYONS directs du SOLEIL et EVITER les courants d'air
- Le fait de bloquer les rayons directs du soleil pendant la climatisation réduira la consommation électrique.
- Fermer les fenêtres et les portes pendant les opérations de refroidissement et de chauffage.
Debrancher le CORDON d'alimentation lorsque l'appareil n'est PAS utilise pendantune periode prolongee
L'unité intérieure continue à consommer une faible quantité de courant lorsqu'elle ne fonctionne pas.
Mode auxiliaire
Utiliser ce mode si la télécommande n'est pas disponible.
Pour allumer

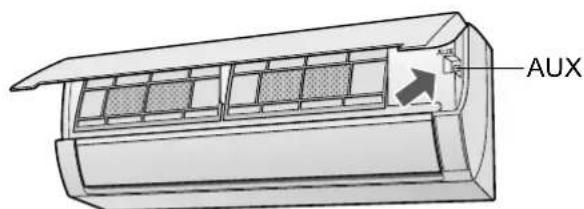

Soulever le panneau ouvert de l'unité intérieure et appuyer sur la touche AUX.
- Le voyant rouge de MARCHE ([ ]) s'allume sur l'appareil et l'appareil commence à fonctionner en mode AUTO.
- La vitesse du ventilateur et le réglage de température sont en position AUTO.
Pour eteindre
Appuyer de nouveau sur la touche AUX.
- Le voyant rouge de MARCHE s'éteint sur l'appareil.
Remarque:
- Si la touche AUX. est enfoncée pendant le fonctionnement normal, l'appareil s'éteint.
Conseils à PROPOS du mode AUTO
En mode AUTO, les réglages de température et de mode sont sélectionnés automatiquement selon la température de la pièce et la température extérieure lorsque l'appareil est allumé.

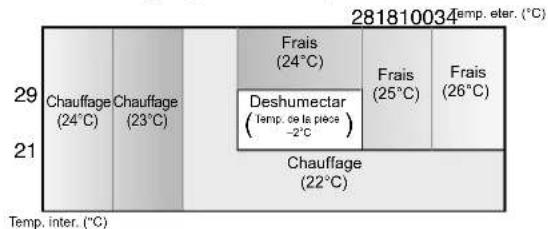

Modes et réglages de température
Les chiffres entre () sont les réglages de température
Pendant le fonctionnement, si la température extérieure varie, les réglages de température glisseront automatiquement comme indiqué sur le tableau.
Inversion de mode
Pendant les saisons où vous avez besoin de REFROIDISSEMENT pendant la journée et de CHAUFFAGE pendant la nuit, ou si la température de la pièce devient beaucoup plus élevée que la température régée en raison de la présence d'un autre appareil de chauffage, le mode commutera automatiquement entre CHAUFFAGE et FRAIS pour conserver une température agréable dans la pièce.

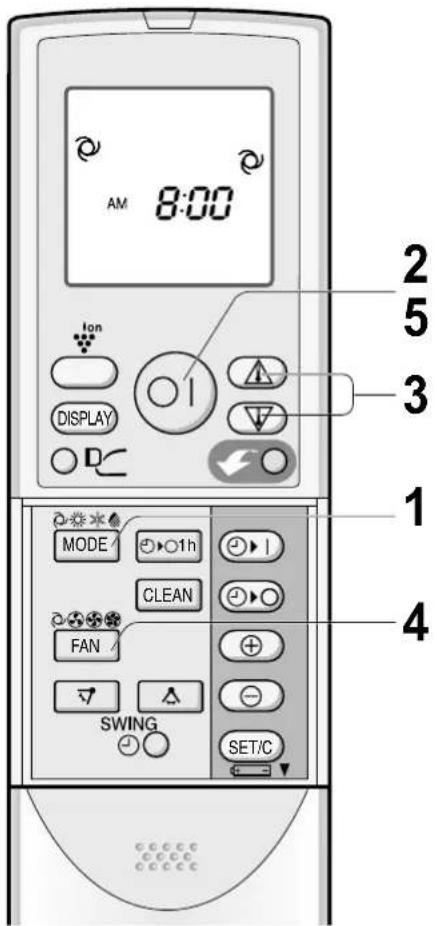

Appuyer sur la touche MODE pour sélectionner le mode de fonctionnement.
2 Appuyer sur la touche MARCHE/ARRET pour lancer le mode.
Le voyant rouge de MARCHE s'allume sur l'appareil.
3 Appuyer sur la touche de THERMOSTAT pour régler la température désirée.
Mode AUTO/SEC
- La température peut être modifiée par incréments de 1°C dans un intervalle de 2°C supérieur à 2°C inférieur à la température automatiquement déterminée par le climatiseur.
(Exemple: 1°C supérieur)
(Exemple: 2°C supérieur)
Mode frais/chauffage
- La température peut être réglée dans un intervalle de 18 à 32°C.
Appuyer sur la touche FAN pour régler la vitesse de ventilateur désirée.
- En mode SEC, la vitesse du ventilateur est pré-réglée sur AUTO et ne peut pas être modifiée.
Pour éteindre l'appareil, appuyer à nouveau sur la touche MARCHE/ARRET.
Le voyant rouge de MARCHE (B) s'éteint sur l'appareil.

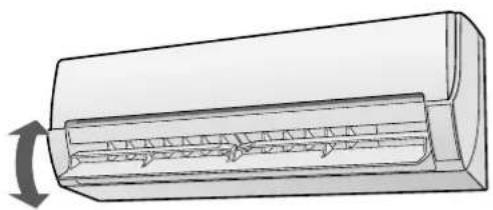

1 Appuyer une fois sur la touche SWING (de la télécommande.)
- Le volet de réglage vertical d'aération se déplace continuellement.

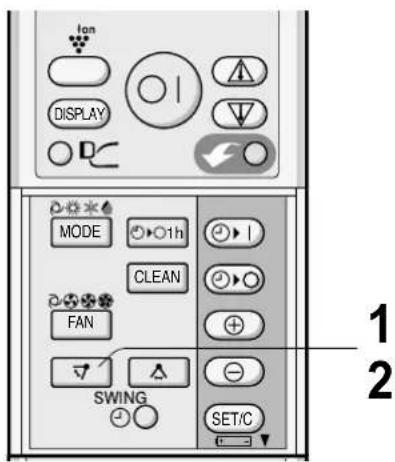

2 Appuyer à nouveau sur la touche SWING () lorsque le volet de réglage vertical est à la position désirée.
Le volet d'aération s'arrête de se déplacer dans l'intervalle indiqué sur le schéma.

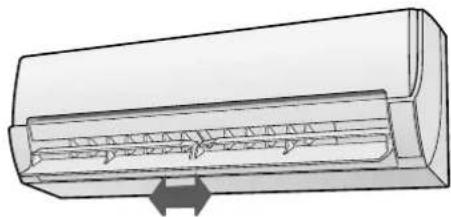

Intervalle de réglage
Modes FRAIS et SEC
Mode CHAUFFAGE

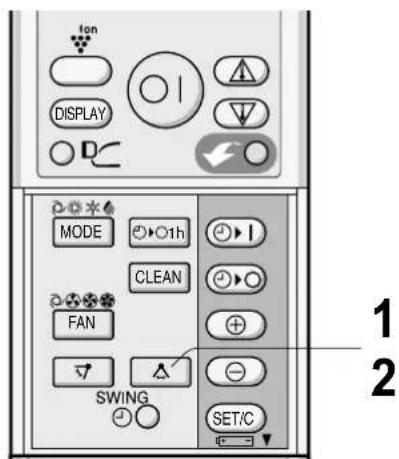

1 Appuyer une fois sur la touche SWING (a de la télécommande.
- Le volet de réglage horizontal d'aération se déplace continuellement.
Remarque:
- La position ajustée sera mémorisée et régée automatiquement à la même position lors de l'utilisation suivante.
L'intervalle de réglage est plus étroit que l'intervalle SWING afin d'éviter une condensation.
Attention :
Ne jamais essayer d'ajuster manuellement la direction du débit d'air des volets.
- Un réglage manuel des volets de réglage peut provoquer un mauvais fonctionnement de l'appareil. Lorsque le volet de réglage vertical est positionné à la position la plus BASSE en mode FRAIS ou en mode SEC pendant une période prolongée, une condensation risquerait de se produire.
Appuyer sur la touche de DEBIT D'AIR PROGRESSIF pendant le refroidissement ou le mode sec lorsque on ne peut pas sentir d'air froid. Le volet de réglage vertical est tourné de manière oblique vers le haut pour envoyer l'air frais vers le plafond.
Appuyer sur la touche pendant l'opération de chauffage. Le volet de réglage vertical est dirigé vers le bas afin d'envoyer l'air chaud directement sur vous pour qu'il vous réchauffe.

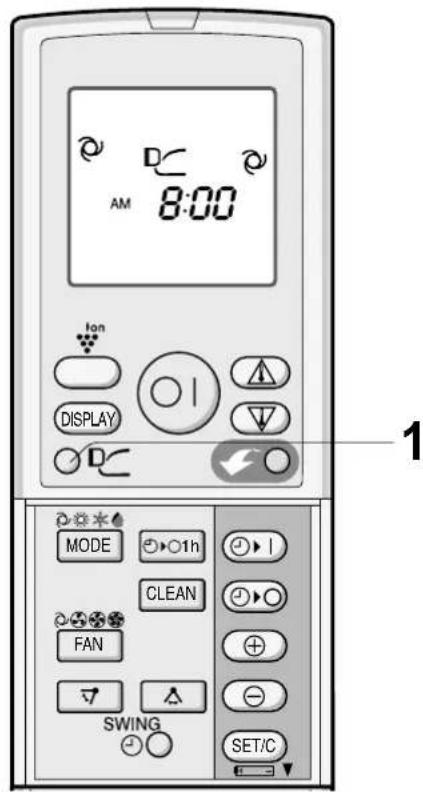

1 Pendant le fonctionnement, appuyer sur la touche de DEBIT d'air progressif.
- La télécommande affiche "D".
Pour annuler
Appuyer de nouveau sur la touche DE DEBIT D'AIR PROGRESSIF.
Remarque:
- Le paramétrage DEBIT D'AIR PROGRESSIF est annulé lorsqu'on appuie sur la touche de JET D'AIR PUISSANT alors que le DEBIT D'AIR PROGRESSIF est activé. Si on peut un DEBIT D'AIR PROGRESSIF en mode JET D'AIR PUISSANT, appuyer sur la touche de DEBIT D'AIR PROGRESSIF pendant le fonctionnement à JET D'AIR PUISSANT.
Dans ce mode de fonctionnement, le climatiseur fonctionne au régime maximum avec la direction optimale du volet d'aération pour rafraîchir ou réchauffer l'atmosphère de la pièce rapidement.

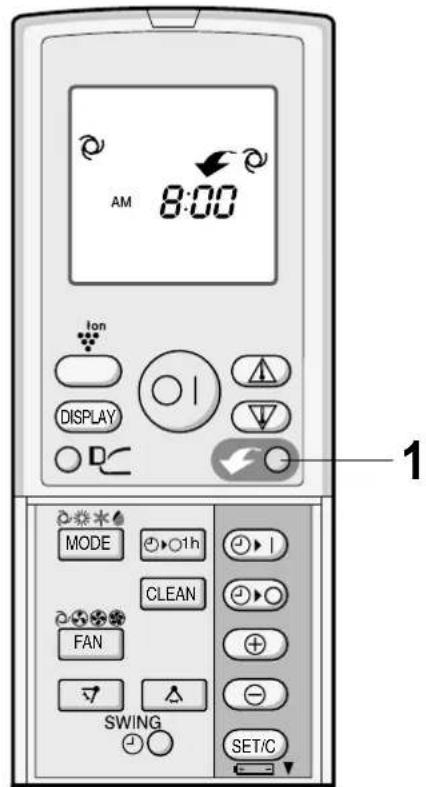

1 Pendant le fonctionnement, appuyer sur la touche de JET d'air puissant.
La télécommande affiche "L'affichage de température s'éteint.
Le voyant vert du JET D'AIR PUISSANT (de l'appareil) s'allumera.
Pour annuler
Appuyer à nouveau sur la touche de JET D'AIR PUISSANT.
- Le fonctionnement en JET D'AIR PUISSANT est également annulé lorsque le mode de fonctionnement est modifié ou quand l'appareil est éteint. Le voyant vert de JET D'AIR PUISSANT ( ) de l'appareil s'éteindra.
Remarque:
- Le climatiseur va fonctionner à une vitesse du ventilateur "Extra HAUTE" pendant 5 minutes, puis commuter sur la vitesse du ventilateur "HAUTE". Le volet d'aération vertical sera réglé automatiquement en direction diagonale inférieure, même si cela peut être changé si nécessaire.
- Pendant le fonctionnement à JET D'AIR PUISSANT, vous ne pouvez régler ni la température ni la vitesse du ventilateur.
- Pour éteindre le voyant de JET D'AIR PUISSANT, appuyer sur la touche DISPLAY.
Fonctionnement du PlasmacLuster
L'ionisateur Plasmacluster à l'intérieur du climatiseur va délivrer des ions dans la pièce.
Une même quantité d'ions négatifs et positifs permet de réduire la quantité de champignons de moisissure formés dans l'air.

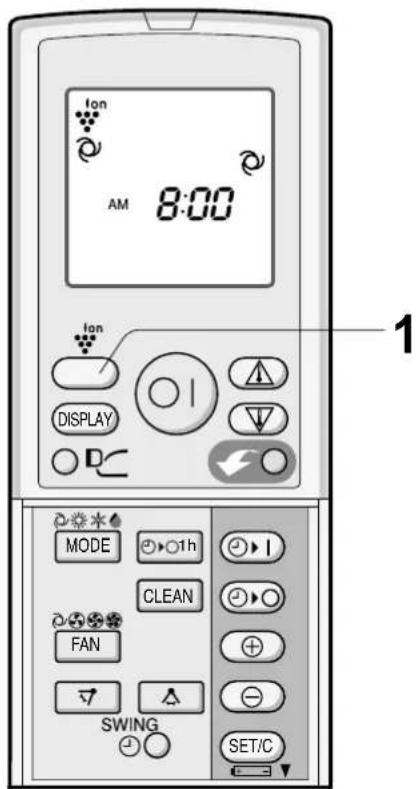

1 Pendant le fonctionnement, appuyer sur la touche PLASMACLUSTER.
La télécommande affiche
- Le voyant bleu PLASMACLUSTER s'allume sur l'appareil.
Pour annuler
Appuyer à nouveau sur la touche PLASMACLUSTER.
- Le voyant PLASMACLUSTER situé sur l'appareil s'éteindra.
Remarque :
- Le réglage du fonctionnement du PLASMACLUSTER sera mémorisé et fonctionnera dans le même mode, à la prochaine activation du climatiseur.
- Pour activer le voyageant PLASMACLUSTER, appuyer sur la touche DISPLAY.
- Pour faire fonctionner le PLASMACLUSTER sans mode chauffage, frais ou sec, appuyer sur la touche PLASMACLUSTER pendant que l'appareil ne fonctionne pas. Le symbole de mode sur la télécommande disparaîtra et la vitesse du ventilateur ne pourra pas être réglée sur AUTO.
La fonction de NETTOYAGE AUTOMATIQUE permet de réduire la prolifération des moisissures dans l'air, et de sécher l'intérieur du climatiseur grâce aux ions Plasmacluster. Cette opération est accompagnée du mode VENTILATEUR ou CHAUF. Utiliser cette opération à chaque changement de saison.
Les champignons de moisissure déjà présents ne peuvent pas être éliminés par cette opération.

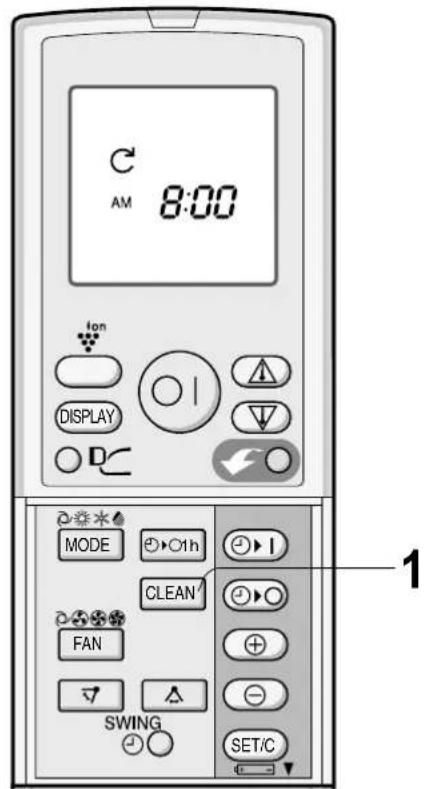

1 Appuyer sur la touche CLEAN lors que l'appareil n'est pas en marche.
- La télécommande affiche "C".
Le voyant rouge de MARCHE (le voyant vert NETTOYAGE AUTOMATIQUE, cet levoyant bleu PLASMACLUSTER) s'allumeront sur l'appareil. L'appareil s'arrête de fonctionner au bout de quarante minutes.
Pour annuler
Appuyer sur la touche CLEAN.
Enfin appuyer à nouveau sur la touche MARCHE/ARRET pour éteindre l'appareil.
Le voyant rouge de MARCHE (), le voyant vert NETTOYAGE AUTOMATIQUE (C) et le voyant bleu PLASMACLUSTER s'éteindront sur l'appareil.
Remarque:
- Pendant l'opération de NETTOYAGE AUTOMATIQUE vous ne pouvez régler ni la température, ni la vitesse du ventilateur, ni le sens du débit d'air, et ni la minuterie.

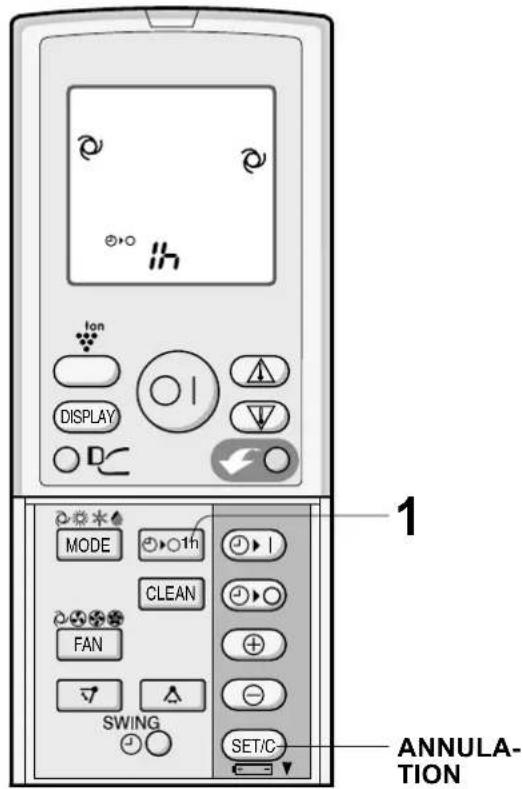

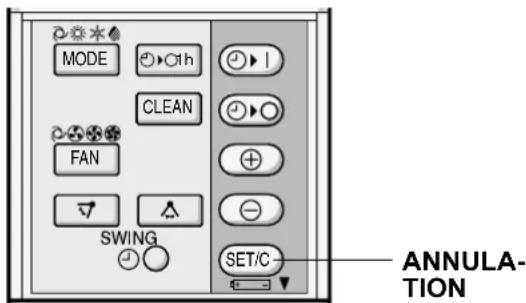

ARRET Apres une HEURE
Lorsque la minuterie d'ARRET APRES UNE HEURE est activée, l'appareil s'arrête de fonctionner après une heure.
1 Appuyer sur la touche d'arret apres une HEURE.
La télécommande affiche ⌀ Le voyant orange de MINUTERIE s'allume sur l'appareil. L'appareil s'arrête après une heure.
Pour annuler
Appuyer sur la touche d'annulation de la minuterie (SET/C).
- Le voyant orange de MINUTERIE ( ⊙ ) s'éteint sur l'appareil.
Enfin appuyer à nouveau sur la touche MARCHE/ARRET pour éteindre l'appareil.
Le voyant rouge de MARCHE (et le voyant orange de MINUTERIE) s'éteignent sur l'appareil.
Remarque:
- Le fonctionnement de la minuterie d'ARRET APRES UNE HEURE a la priorité sur les fonctionnements MARCHE DE LA MINUTERIE et ARRET DE LA MINUTERIE.
- Lorsque la minuterie d'ARRET APRES UNE HEURE est réglée pendant que l'appareil ne fonctionne pas, l'appareil fonctionne pendant une heure avec la condition réglée précédemment.
- Si l'on peut utiliser l'appareil une autre heure avant que la minuterie d'ARRET APRES UNE HEURE soit activée, appuyer à nouveau sur la touche d'ARRET APRES UNE HEURE pendant l'utilisation.
- Si MARCHE DE LA MINUTERIE et/ou ARRET DE LA MINUTERIE sont réglés, la touche d'ANNULATION DE LA MINUTERIE annule chaque réglage.

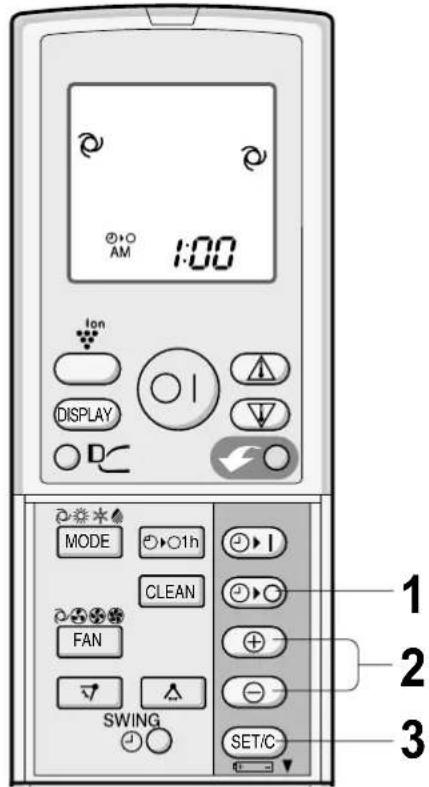

ARRET De la minuterie
1 Appuyer sur la touche d'ARRET DE LA MINUTERIE (O) 2 Levoyant ARRET DE LA MINUTERIE commence a clignoter; appuyer sur la touche d'AVANCE DU TEMPS ou de RECURL DE TEMPS pour regler l'heure courante.
(L'heure peut être réglée par incréments de 10 minutes.)
3 Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur la touche de REGLAGE DE LA MINUTERIE (SET/C).
Le voyant orange de MINUTERIE ( ) s'allume sur l'appareil. L'appareil émet un bip lorsqu'il reçoit le signal.
Conseils a PROPOS de l'arret de la minuterie
Lorsque le mode ARRET DE LA MINUTERIE est activé, la température est automatiquement régée afin d’éviter que la pièce ne soit ni trop chaude, ni trop froide lors de votre sommeil. (Fonction de veille automatique) La fonction de veille automatique n’est pas activée pendant le mode AUTO.
Mode frais/sec :
- Une heure après le début du fonctionnement, la température augmente de 1°C plus haut que le réglage original du thermostat.
Mode de chauffage :
- Une heure après le début du fonctionnement de la minuterie, le réglage de la température descend 3°C en-dessous du réglage de température original.

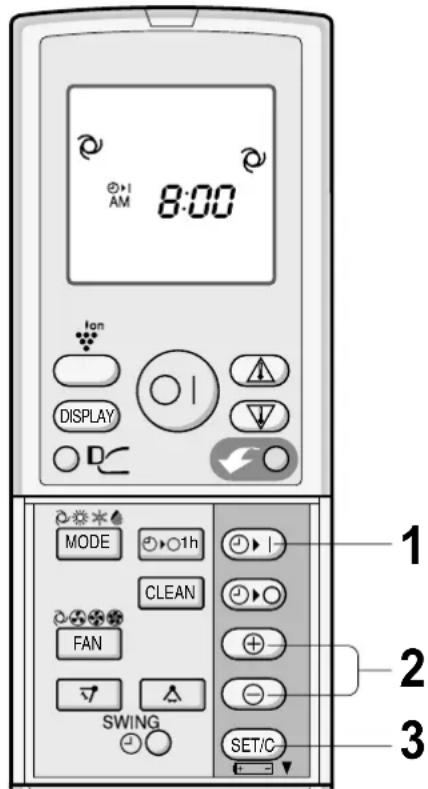

MARCHE de la minuterie
1 Annuler d'abord le réglage (MARCHE DE LA MINUTERIE), puis le régler à nouveau.
2 L'évoyant MARCHE DE LA MINUTERIE commence à clignoter ; appuyer sur la touche d'AVANCE DU TEMPS ou de RECUL DE TEMPS pour régler l'heure courante.
(L'heure peut être réglée par incréments de 10 minutes.)
Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur la touche de REGLAGE DE LA MINUTERIE (SET/C).
Le voyant orange de MINUTERIE ( ) s'allume sur l'appareil. L'appareil émet un bip lorsqu'il reçoit le signal.
4 Sélectionner la condition de fonctionnement.
Remarque:
- L'appareil s'allume avant l'heure régée afin de permettre à la pièce d'atteindre la température désirée à l'heure programmée. (Fonction de réveil)
Pour annuler le mode minuterie
Appuyer sur la touche d'ANNULATION DE LA MINUTERIE (SET/C).
Le voyant orange de MINUTERIE (①) s'éteint sur l'appareil. L'heure d'horloge courante sera affichée sur la télécommande.
Remarque:
- Si MARCHE DE LA MINUTERIE, ARRET DE LA MINUTERIE et ARRET APRES UNE HEURE sont réglés, la touche d'ANNULATION DE LA MINUTERIE annule tous les réglages.
Pour modifier le reglage d'heure
Annuler d'abord le réglage MINUTERIE, puis le régler à nouveau.

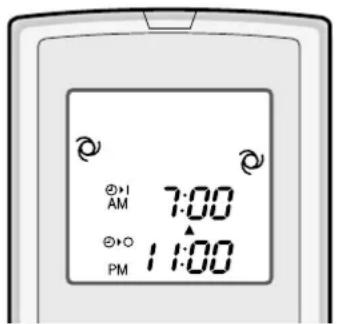

Utilisation combinee des minuteries marche/arret
On peut utiliser les minuteries MARCHE et ARRET combinées.
Pour arrêter l'appareil à 11:00 p. m. et pour le rallumer à 7:00 a. m. et reprendre plus tard pour amener la température de la pierce au niveau désiré.
1 Régler ARRET DE LA MINUTERIE à 11:00 p. m. pendant le fonctionnement. 2 Régler MARCHE DE LA MINUTERIE à 7:00 a. m.
La flèche (▼ ou ▲) entre le voyant MARCHÉ DE LA MINUTERIE et le voyant ARRET DE LA MINUTERIE montre quelle minuterie sera activée en premier.
Remarque :
- On ne peut pas programmer les minuteries MARCHE et ARRET pour faire fonctionner l'appareil à différentes températures ou d'autres réglages.
- Chaque minuterie peut être programmée pour être activée avant l'autre.
S'assurer de débrancher le cordon d'alimentation de la prise murale ou couper le disjoncteur avant d'effectuer les travaux d'entretien.

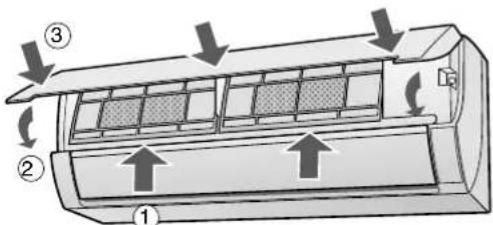

Nettoyage des filtres
Les filtres à air doivent être nettoyés toutes les deux semaines.
1. Eteindre l'appareil. Enlever les filtres.
① Soulever le panneau d'ouverture. ② Pousser les filtres à air légèrement vers le haut pour les déverrouiller. ③ Tirer les filtres à air vers le bas pour les démonter.
3 Retirer les filtres purificateurs d'air des filtres à air. A Nettoyer les filtres.
Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l'eau chaude et un détergent doux. Sécher les filtres à l'ombre avant de les remettre en place.
5 Réinstaller les filtres purificateurs d'air. 6 Réinstaller les filtres.
Réinstaller les filtres dans leur position d'origine. Fermer le panneau d'ouverture. Appuyer fermement sur la flèche située sur le panneau pour le verrouiller.
Nettoyer l'appareil et la telecommande
- Essuyer avec un chiffon doux.
- Ne pas éclabousser de l'eau ou verser de l'eau dessus. Cela risquerait de provoquer une électrocution ou d'endommager l'appareil.
- Ne pas utiliser de l'eau chaude, un diluant, des poudres abrasives ou des solvants forts.
Entretien apres la SAISON de climatisation
1 Faire fonctionner l'appareil en mode de NETTOYAGE AUTOMATIQUE pour permettre au mécanisme d'être séché complètement. 2 Arrêter le fonctionnement et débrancher l'appareil. Couper le disjoncteur, s'il n'y en a qu'un seul exclusivement pour le climatiseur. 3 Nettoyer les filtres, puis les réinstaller.
Entretien avant la SAISON de climatisation
1 S'assurer que les filtres à air ne sont pas encrassés. 2 S'assurer qu'aucun objet ne bloque l'entrée ou la sortie d'air. 3 Vérifier périodiquement l'usure du rack de montage extérieur afin de s'assurer qu'il est fermement mis en place.
Changement du filtre purificateur d'air
Les filtres doivent être changés tous les 3 à 6 mois.
1 Retirer les filtres à air. Changer les filtres purificateurs d'air.
Retirer les filtres purificateurs d'air des filtres à air. Placer les nouveaux filtres purificateurs d'air, sous les taquets de filtré situés sur les filtres à air.
Reinstaller les filtres à air.
Remarque:
- Les filtres de purification de l'air sale ne peuvent pas être lavés pour être réutilisés. Les nouveaux filtres sont disponibles chez votre revendeur le plus proche.
Filtre de rechange: Type AZ-F900F
Mise au rebut des filtres
Veuillez toujours suivre les lois et réglementations en vigueur lors de la mise au rebut des filtres.
Matériaux de composition du FILTRE PURIFICA-TEUR D'AIR:
Filtre: Polypropylène
Cadre : Polyester
Avant d'appeler le service apres-vente
GAMME DE TEMPERATURES DE SERVICE
| TEMP. INT. TEMP.EXT. | |||
| REFROIDIS-SEMIIATE inlme | limite supérieure | 32°C 46°C | |
| féérieure 21°C | -10°C | ||
| CHAUFFE-limits inlme | limite supérieure 27°C | 24°C | |
| féérieure - | -15°C | ||
- Le dispositif de protection intégré peut empêcher cet appareil de fonctionner quand celui-ci est utilisé hors de cette portée.
- De la condensation peut se former sur la sortie d'air si cet appareil fonctionne continuellement en mode FRAIS ou SEC et que l'humidité dépasse les 80 pourcent.
En cas de PANNE de courant
Ce climatiseur est équipé d'une fonction de mémoire pour enregistrer les réglages en cas d'une panne de courant. Lorsque le courant est rétabli, l'appareil redémarrera automatiquement avec les mêmes réglages qui étaient actifs avant la panne de courant, excepté les réglages de la minuterie.
Si les minutes ont été réglées avant une panne de courant, elles ne nécessitent pas d'être réglées à nouveau lorsque le courant est rétabli.
Fonction de prechauffage
En mode CHAUFFAGE, le ventilateur intérieur risquerait de ne pas démarrer pendant deux à cinq minutes après l'allumage de l'appareil pour éviter que de l'air froid soit soufflé de l'appareil.
Fonction de degivrage
- Lorsque de la glace se forme sur l'échangeur de chaleur dans l'unité extérieure en mode CHAUFFAGE, un dégivreur automatique fournit la chaleur pendant environ 5 à 10 minutes pour éliminer la glace. Pendant le dégivrage, les ventilateurs intérieur et extérieur s'arrêtent de fonctionner.
- Après le dégivrage, l'appareil reprend automatiquement le fonctionnement en mode CHAUFFAGE.
Rendement de chauffe
- L'appareil utilise une pompe à chaleur qui aspire la chaleur de l'air extérieur et la libère dans la pièce. La température extérieure de l'air affecte ainsi considérablement le rendement de chauffe.
- Si le rendement de chauffe est réduit à cause d'une température extérieure basse, utiliser un chauffage d'appoint.
- Il faut du temps pour préchauffer et chauffer toute la pièce, à cause du système de circulation d'air.
Avant d'appeler le service apres-vente
Les conditions suivantes ne signifient pas un mauvais fonctionnement de l'appareil.
L'appareil NE fonctionne PAS
L'appareil ne fonctionne pas s'il est allumé immédiatement après sa mise hors circuit. L'appareil ne fonctionne pas immédiatement après le changement de mode. Cela sert à protéger le mécanisme interne. Attendre 3 minutes avant de faire fonctionner l'appareil.
L'appareil n'envoie PAS d'air CHAUD
L'appareil est en cours de préchauffage ou de dégivrage.
ODEURS
Des odeurs de moquette et de meubles qui entrent dans l'appareil peuvent être dégagées de l'appareil.
BRUIT de craquement
L'appareil risquerait de produire un bruit de craquement. Ce son est général par la friction du panneau avant et par la dilatation ou la contraction des autres composants suite à une variation de température.
Ce son se fait entendre lorsque l'appareil génère des groupes d'ions Plasmacluster.
LEGER Bruissement
Le léger bruit de bruissement est produit par le réfrigérant se propagant à l'intérieur de l'appareil.
VAPEUR d'eau
- Dans les modes FRAIS et SEC, de la vapeur d'eau peut parfois être constatée à la bouche de sortie d'air en raison de la différence entre la température ambiante et celle de l'air dégagé par l'appareil.
- En mode CHAUFFAGE, de la vapeur d'eau pourrait s'échapper de l'unité extérieure pendant le dégivrage.
L'unite exterieure NE s'arrete PAS
Après l'arrêt du fonctionnement, l'unité extérieure fait tourner le ventilateur pendant environ une minute pour refroidir l'appareil.
ODEUR EMISE Par la SORTIE d'air du plasmacluster
Cette odeur est celle de l'ozone générée par le générateur d'ions Plasmacluster. La densité d'ozone est très faible et n'affectera pas votre santé. L'ozone dispersée dans l'air se décomposera rapidement et sa densité dans la pièce n'augmentera pas.
Si l'appareil semble mal fonctionner, vérifier les points suivants avant de faire appel au service après-vente.
Si l'appareil NE fonctionne PAS
Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé.
Si l'appareil NE refroidit PAS (ou NE chauffe PAS) la piece correctement
- Vérifier les filtres. S'ils sont encrassés, les nettoyer.
- Vérifier l'unité extérieure pour s'assurer que rien ne bloque l'entrée ou la sortie d'air.
- Vérifier si le thermostat est réglé correctement.
- S'assurer que les fenêtres et les portes sont bien fermées.
- La présence d'un grand nombre de personnes dans la pièce peut empêcher que l'appareil atteigne la température désirée.
- Vérifier si des appareils qui génèrent de la chaleur fonctionnent dans la pièce.
Si l'appareil n'arrive PAS a recevoir le SIGNAL de telecommande
- Vérifier que les piles de la télécommande ne sont pas usagées ou faibles.
- Essayer d'envoyer à nouveau le signal avec la télécommande pointée correctement vers la fenêtre de réception du signal de l'appareil.
- Vérifier si les piles de la télécommande sont mises en place et si elles sont alignées correctement selon leur polarité.
Veuillez demander une intervention lorsque le voyant de MARCHE, de MINUTERIE et/ou PLASMACLUSTER clignote sur l'appareil.
3 Reinstale los filtros de aire.
