MODE D'EMPLOI ADE 542 M & ADE542M ARTHUR MARTIN

Nous vous remercions de la confiance que vous nous avons témoignée enCHOISSSANT:

ARTHUR MARTIN Electrolux

Nous savons que vous attendez de cet apparéil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a ete conu avec le plus grand soin, la plus grande attention.

Son'utilisation est très simple. Cependant, nous vous recommendons de dire attentivement cette notice. Bien connaître votre nouvel apparéil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous besoin pour d'autres apparèils de notre marque.

A bientôt et encore merci.

Sommaire

A l'attention de l'utilisateur

Avertissements importants 4

Installation 4
Utilisation 4
Dépannage 4
Sécurité 4
Protection de l'environnement 5

Description de l'appareil 6

Utilisation de votre sèche-linge 7

Le bandeau de commandes 7
Comment faire un séchage? 8
Guide des programmes 9
Guide de séchage 10

Entretien et nettoyage 11

Nettoyage extérieur 11
Nettoyage du hublot 11
Nettoyage du filtré 11

En cas d'anomalie de fonctionnement 12

ServiceAprès-Vente 13

Garantie 13

A l'attention de l'instructor

13

Installation 14

Emplacement 14
Evacuation de l'air humide 14

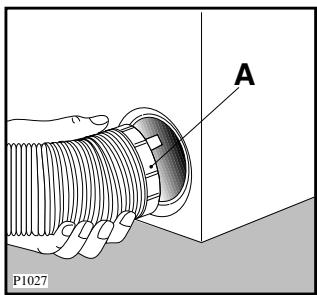

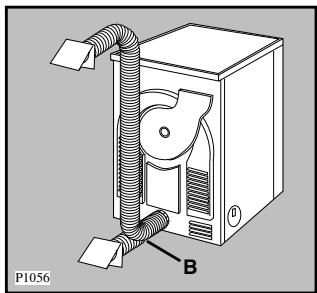

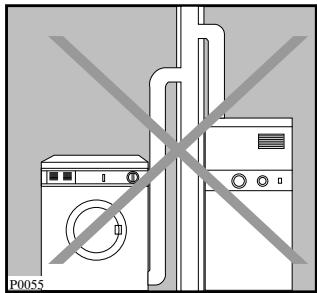

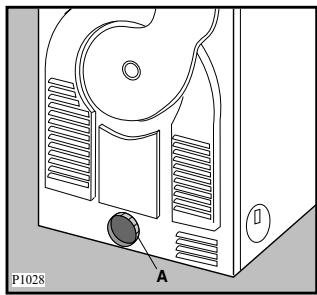

Le raccordement sur l'extérieur 14-15

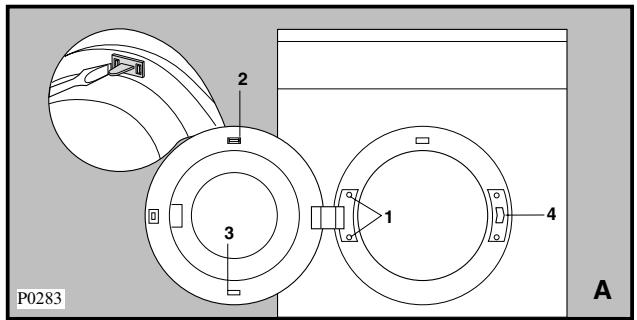

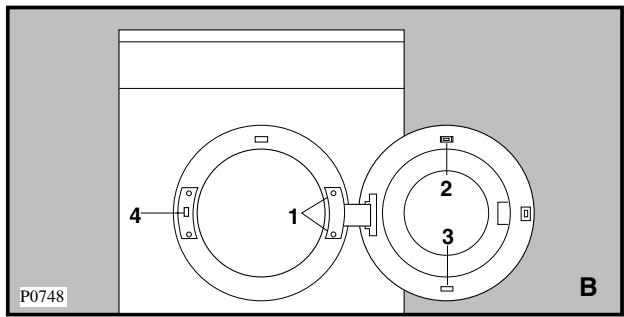

Réversibilité du hublot 15
Branchementélectrique 15

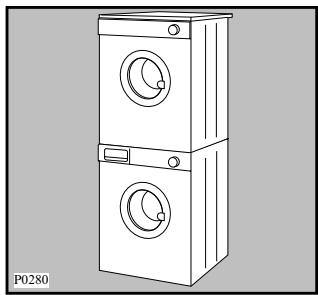

Installation en colonne 15

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

! Instructions de sécurité
i Conseils et recommendations
Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Ces averissements ont ete redigés pour voite securite et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les eventuelles réserves par écrit sur le bon de livreaison dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.
• Débranche toujours l'appareil après son utilisation.
• Tout le linge à secher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'ou économique d'énergie.
• Ne sechaç pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pouraient provoquer une explosion.
• Contrôlez qu'un briquet n'est pas resté dans une poche.
• Pendant le fonctionnement, le hublot peut atteindre des températures élevées: voirlez par conséquent à ce que les enfants en bas âge ne s'en approchant pas.
• S'il était nécessaire d'ouvrir le hublot au cours du séchage, faites attention à ne pas toucher la partie interieure du hublot, qui est très chaude.
• Laissez le hublot entrouvert lorsque le sèche-linge n'est pas utilisé pour préserver le joint du hublot, mais voirlez à ce que les enfants ne s'enferment pas dans l'appareil.
• Nettoyez le filtré après chaque utilisation.

• N'utilisez jamais l'appareil avec un contrôle endommagé. Cela pourrait provoquer un incendie.

• Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.

• N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages importants.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".

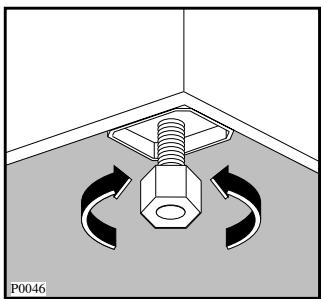

  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Cet apparéil est lourd. Faites attention lors de son déplacement.
• Voiture sèche-linge a été concu pour evacuer la vapeur à l'air libre. L'appareil a son propre système d'aération qui ne doit être relié àaucun autre système d'aération servant à d'autres appar兼ls.

Veuillez dire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Protection de l'environnement

• Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être récapucérés et recyclés.
• Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture du hublot.
• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.
• En cas d'intervention sur votre apparéil, exigez du service après-vente les pieces de rechange certifiées Constructeur.

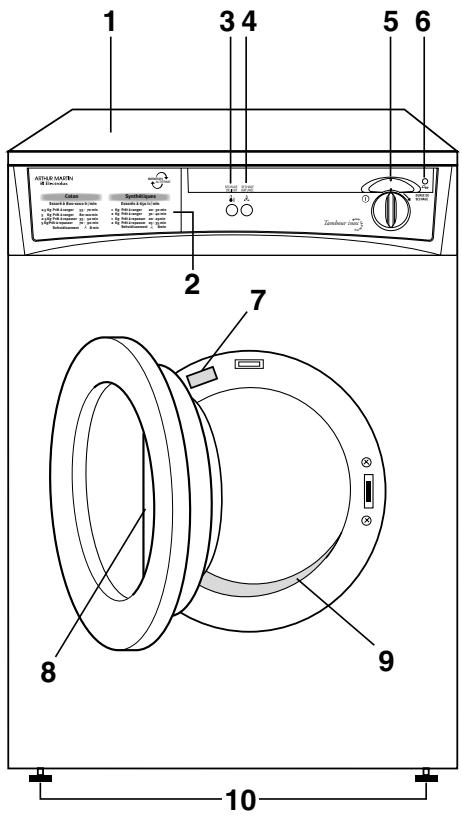

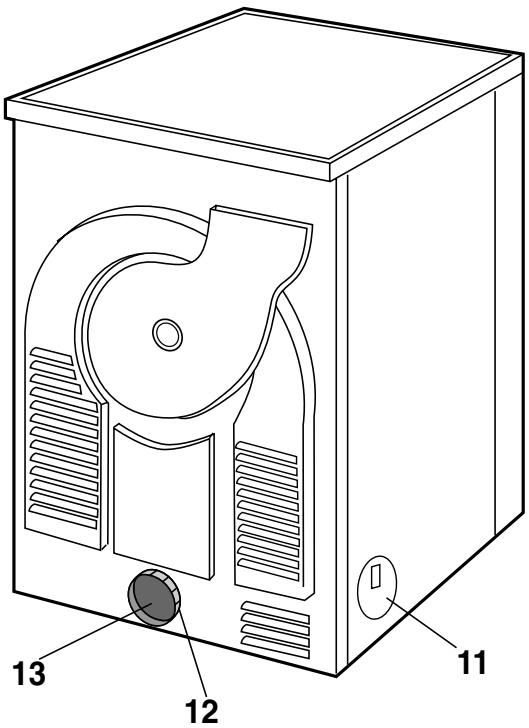

Description de l'appareil

i Voitre apparéil

1 Plan de travail
2 Guide de séchage
3 Touche séchage délicat
4 Touche séchage naturel
5 Minuteur
6 Voyant de fonctionnement
7 Plaque signalétique
8 Poignée de porte
9 Filtre
10 Pieds réglables

11 Sortie air humide sur les cotsés
12 Raccord
13 Sortie air humide à l'arrête

Utilisation de votre sèche-linge

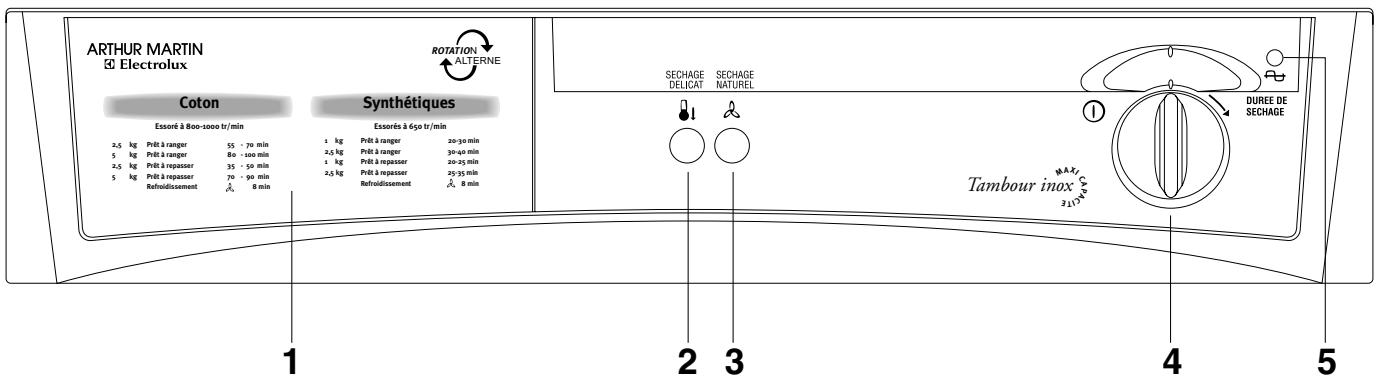

Le bandeau de commandes

1 Guide de séchage

Il vous permet deCHOISIR le temps convenant le
mieux au linge a secher.

2 Touche séchage délicat

L'enclement de cette touche vous permet d'effectuer un séchage à une température inférieure pour du linge en coton particulièrement délicat.

3 Touche séchage naturel

L'enclenchement de cette touche permet d'effectuer un séchage à température ambiente pour du linge délicat particulièrement fragile.

Il convient alors de prolonger le temps de séchage.

4 Minuteur

Gradué jusqu'à 120 minutes pour le coton (secteur bleu) et jusqu'à 80 minutes pour les synthétiques (secteur jaune), il vous permet d'afficher un temps de séchage en fonction de la nature et de la quantité de linge à secher, ainsi que du niveau de séchage désiré.

Pour afficher le temps choisi, tournez la manette dans le sens des aiguilles d'une montre jusqu'à ce que la graduation correspondante coincide avec le repère situé sur le bandeau de commandes.

Ne tournez jamais le minuteur dans le sens inverse des aiguilles d'une montre.

Le linge doit être convenablement essoré en machine avant d'être introduit dans le sèche-linge (500 t/min. minimum).

La durée du séchage est variable selon:

• la nature du linge
• l'importance de la charge
• l'intensité de l'essorage
• le degré de séchage souhaité

Ventilation d'air froid

En fin de sechage, une phase de refroidissement de 8 minutes est prévue pour éviter le froissement du linge.

Le début de cette séquence d'AIR FROID repérée par le symbole peut être utilisé à toutes autres fins que le séchage du linge: pour éliminer une oedur trop prononcée, antimits par exemple.

5 Voyant de fonctionnement

Il s'allume lorsque le séchage commence et s'éteint à la fin du programme.

Comment faire un séchage?

i Avant la première utilisation de votre sèchelinge, faites-le fonctionner pendant 20 minutes environ, en chargeant le tambour dequelques chiffons humides (essorés),eci afin d'éliminer d'eventuelles traces de poussières ou de graisses.

Pour secher votre linge:

1. Branchez l'appareil.
2. Ouvrez le hublot.
3. Dépliez les pieces de linge une à une et introduisez-les dans le tambour.
4. Fermez le hublot.

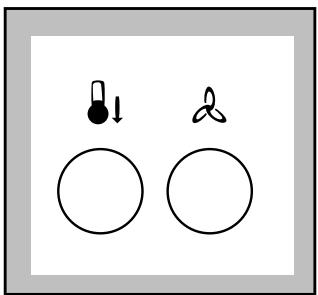

5. Enclenchez eventuèlement la touche ou

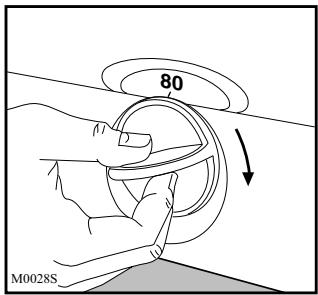

1. Sélectionnez le temps de séchage (secteur bleu pour le coton, secteur jaune pour les synthétiques): le programme démarre.

Tous les programmes de séchage se terminent par une phase de refroidissement de 8 minutes.

Après chaque utilisation

• Débranchez l'appareil.
• Nettoyez le filtré (voir page 11).

Guide des programmes

Coton et lin (minuteur: jusqu'à 120 minutes - secteur bleu)

Dégré de séchage etétiquetage des articles	Vitesse d'essoragetr/min	Charge maxi(1)kg	Temps(min)
Prêt à repasser ☐	1000	5	70-85
		2,5	35-45
	800	5	75-90
		2,5	40-50
	500	5	85-100
		2,5	50-60
Prêt à ranger ☐	1000	5	80-95
		2,5	55-65
	800	5	85-100
		2,5	60-70
	500	5	95-110
		2,5	70-80

Synthétiques (minuteur: jusqu'à 80 minutes - secteur jaune)

Dégré de séchage etétiquetage des articles	Vitesse d'essoragetr/min	Charge maxi(1)kg	Temps(min)
Prêt à ranger	650	2,5	50-60
		1	30-35
Prêt à repasser	650	2,5	40-50
		1	25-30

(1) En aucun cas, le tambour ne doit être rempli en totalité (exclure par exemple les grandes couettes).
La durée du séchage est variable selon:
- la nature du linge
- l'importance de la charge
- l'intensité de l'essorage
- la degré de séchage souhaité
Les temps de séchage ne sont disponibles qu'a titre indicatif. Seule votre experience, après quelques utilisations, vous permettra d'estimer le temps nécessaire au séchage de vos charges habituelles.
Ne sélectionnez pas une durée de sechage trop longue dans la première utilisation. Vous déterminerez le degré de sechage souhaité en prolongant progressivement la durée de sechage.

Charge

Il est souvent difficile d'estimer le poids des articles à secher. C'est pourquoit nous vous conseillons de replir le tambour:

• en totalité mais sans pression excessive, pour le linge en coton, lin, métis;
• à moitié de son volume pour les cotons traités et les fibres synthétiques;
• au tiers environ de son volume pour les articles très fragiles.

Pour une charge de linge comportant des fibres de différentes natures (coton et synthétiques résistants, par exemple),CHOISSEZ le temps de sechage en fonction des fibres les plus fragiles et augmentez-le de 10 minutes env.

Guide de séchage

• Ne surchargez pas le tambour de votre sèche-linge (5 kg de linge de coton sec ou 2.5 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommendé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de sechage et pourrait être cause du froissement du linge.

Nous vous donnons à titre indicatif les poids moyens des pieces les plus communes:

Drap	700-1000 g
Nappe	400-500 g
Torchon	70-120 g
Serviette	50-100 g
Serviette-éponge	150-250 g
Peignoir	1000-1500 g
Chemise d'homme	200-300 g
Taie d'oreiller	100-200 g
Pyjama	400-500 g
Chemise de nuit	200-250 g

Important:

• Ne faites jamais sécher en machine:

• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).

• les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
• les articles ayant eté precedemment nettoyés avec des produits inflammables

• les tissus ayant tendance à s'effilocher.

• Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.

Séchage en tambour à haute température
Séchage en tambour à température modérée

Séchage en tambour interdit

• Fermez les boutons pression et les fermétures à glissière et recousez les boutons si nécessaire.
• Veiliez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.

• Vous obtiendrez un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus-éponges.

• Séchez un par un les articles tels que housses de couette, draps, draps housse afin d'éviter qu'ils ne s'enroulent et forment des noeuds.

• Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'eviter les épaisseurs longues à secher.
• Tout le linge à secher doit être essoré avant de procéder au séchage.
• Evitez de secher le linge trop longtemps: vous economiserez de l'énergie et éviterez également la formation de faux plis dans le linge.
• L'adjonction d'assouplissant au dernier rincege (en lave-linge) permet de réduire l'électricité statique sur le linge.
• Choisissez, pour les tissus en coton épais, un temps de séchage qui rend le linge prét au repassage (c'est-à-dire imprégné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement,,enroulez le linge pour obtenir un degré d'humidité uniforme.
• Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner une durée de séchage très courte pour ces textiles. Nous vous recommendons de tener compte des possibités de rétrécissement de ces textiles lors de nouvelles acquisitions.
• Si le linge devait être encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 20 minutes.
• Nous vous déconseillons d'ouvoir le hublot en cours de séchage pour contrôler le degré d'humidité de votre linge. En effet, les articles sont chauds et donnent au contact une impression d'humidité, même si le linge est sec. Il est préféable d'attendre la fin du cycle de séchage et le refroidissement du linge avant d'ouvoir le hublot. Prolongez alors l'opération de séchage si nécessaire.

Entretien et nettoyage

Débranche l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilisez de l'eau savonneuse. Rincez et séchez soigneusement.

Important:

N'utilisez jamais de produits abrasifs ou caustiques.

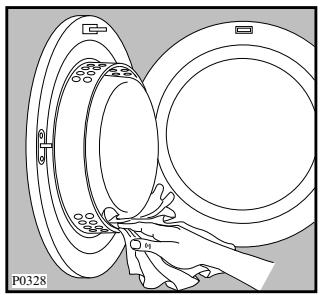

Nettoyage du hublot

Nettoyez périodiquement l'intérieur du hublot pour enlever d'eventuelles peluches. Un nettoyage soigneux est indispensable pour un séchage correct.

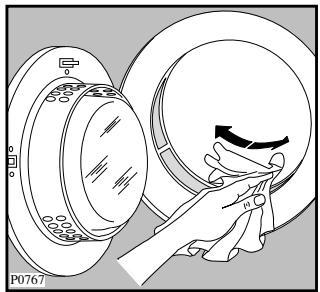

Nettoyage du filtré

Situé dans l'ouverture du hublot, le filtrtre doit être nettoyé après chaque utilisation, avant de sortir le linge, à l'aide d'un chiffon humide.

Le filtrne n'est pas amovible.

Vous vous étonnerez peut-être de la grande quantité de peluches (bouts de fils) accumulée dans le filtr. Il s'agit toutefois d'une usure tout à fait normale du linge, et non pas d'une contrainte de ce dernier engendrée seulement par le seche-linge. En portant ce linge, et pendant le lavage (qu'il se fasse à la main ou dans une machine à laver automatique), il se produit un frottement des fibres et du tissu, leurs particules détachées adhérant à la surface du linge.

Lors de l'étendage sur un séchoir, ces peluches (bouts de fils) sont emporté(e)s par le vent, tandis qu'à l'intérieur du séche-linge, elles (ils) s'accumulent et se gonflent fortement sous l'action du séchage. Leur poids vous permettra de constater leur faible proportion par rapport à la quantité de linge lavé.

En cas d'anomalie defonctionnement

Nous vous recommendons vivement de faire les vérifications suivantes sur votre apparéil avant d'appeler votre service après-vente. Il se peut que le problème soit simple et que vous puissiez y.Remédier vous-même.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après-vente.

Symptômes	Solutions
• Le sèche-linge ne démarre pas:	Vérifiez que: • le hublot est correctement fermé, • l'appareil est effectivement branché, • les fusibles sont en bon état et n'ont pas disjoncté, • il n'y a pas de coupure de courant, • le temps de séchage a été affchéé.
• Le résultat de séchage n'est pas satisfaisant:	Vérifiez que: • le temps sélectionné est approprié, • le filtrtre est correctement nettoyé, • le tambour du sèche-linge n'est pas surcharge, • la touche où n'a pas été enforcée, • le local où le sèche-linge est installé a une aération suffisante.

ServiceAprès-Venté

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter l'Assistance Technique Consommateurs.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES- VENTE les Pièces de Rechange certifiées Constructeur.

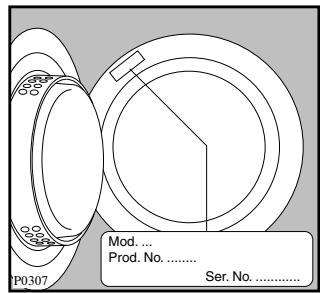

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

En appelant un Service ÀpRES-Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située pres du hublot (voir figure cidesous).

Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

A l'attention de l'installateur

Caracteristiques techniques

Dimensions:	Hauteur Largeur Profondeur	85 cm 60 cm 57 cm
Puisance de branchement: Puisance totale absorbée: Fusible:		230 V/50 Hz 2600 W 16 A
Capacité de séchage:	Coton, lin Synthétiques	5 kg 2,5 kg
Consommations:	Coton, lin 800 tr/min. Synthétiques (essorés à 650 tr/min.)	3,30 kWh (5 kg prét à ranger) 2,70 kWh (5 kg prét à repasser) 1,10 kWh (2,5 kg prét à ranger)

Installation

Emplacement

Votre apparéil doit être installé dans un local aéré afin de permettre l'évacuation de l'air humide dégagé de l' apparéil pendant son fonctionnement. Vous doivent prévoir la libre circulation de l'air autour de la grille d'aspiration située à l'arrière de l' apparéil. L'endroit doit être propre et exemple de poussière.

Assurez-vous que le sèche-linge est bien d'aplomb en agissant sur les pieds avant.

Ne démontez pas les pieds, ne limitez pas la circulation de l'air au sol par de tapis à longs poils, des moulures, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerasit de l'endommager.

Un excès de condensation dans la piece prolonge le temps de séchage et, par conséquent, la consommation d'énergie. L'aération de la piece peut être obtenue par l'ouverture d'une fenêtre ou par l'adaptation d'un raccordement sur l'estérieur.

La température ambiente du local ne doit pas excéder 35^ lorsque l'appareil est en fonction.

Evacuation de l'air humide

L'évacuation de l'air humide peut s'effectuer par l'arrière ou par les côtes de l'appareil.

Les orifices d'évacuation non utilisés doivent être obstrués à l'aide des caches fournis avec l'appareil.

Le raccordement sur l'extérieur

Ce mode d'évacuation de l'air humide est possible en raccordant le tuyau flexible de 100 mm de diamètre, livre avec l'appareil, sur la sortie可以选择.

Pour relier le tuyau à l'appareil il faut appliquer d'abord à une extrémité du tuyau le raccord en plastique «A» se trouvant sur l'orifice arrêté et ensuite introduire le tuyau dans l'orifice d'évacuation choisi.

Si vous appeareil est placé dans un local très froid, percez un trou au point B de 3 mm et déposez un récipient plat dessous pour y recupérer l'eau de condensation.

Le tuyau ne devra pasprésenter plus de deux coudes.

attention: ce sèche-linge ne doit pas être raccordé sur un conduit de fumées.

Remarge:

Si vous avez équipé l'extrémité du tuyau de raccordement sur l'extérieur d'un clapet anti-retour ou d'une grille, ils devront être régulierément entretenus pour ne pas être obstrués par des peluches.

Un débit maximum d'évacuation d'au moins 150m^3 /h doit être assuré.

Notre responsabilité ne saurait être engagée en cas de surchauffe provoquée par une obstruction due à un corps étranger.

Vous avez également la possibilité d'orienter l'extrémité du tuyau vers le bas afin d'empêcher l'eau et le vent d'entrée.

Important: Il est possible que vous constatiez des anomalies de fonctionnement si le local est équipé d'une V.M.C. (ventilation mécanique centralisée). Si le temps de séchage est anormalement long, débranchez la VMC ou fermez l'orifice d'aspiration. Si le sèche-linge est installé à côté de meubles de cuisine, vérifie que le tuyau d'évacuation n'est pas écrasé. Si le tuyau est partiellement écrasé, l'efficacité de séchage sera réduite, avec une augmentation conséquence des temps de séchage et de consommation d'électricité.

Si le tuyau est complètement écrasé, les dispositifs de sécurité dont la machine est dotée pourraient se déclencher.

Réversibilité du hublot

Cette opération ne doit être effectuee que par un technician qualifie.

Opérations à effectuer:

• Enlevez le hublot en dévissant les deux vis de fixation (1) de la charnière à la carrosserie (Fig. A).

• Enlevez la languette (2) et la plaquette (3) en fléchissant les deux ailettes d'accrochage à l'aide d'un tournevis (Fig. A). Remontez-les sur le hublot (Fig. B) en vous assurant bien qu'elles soient accrochées.

• Enlevez la plaquette en plastique (4) en dévissant les deux vis de fixation (Fig. A) et replacez-la sur le côté opposé (Fig. B).

• Remontez le hublot en vissant bien les deux vis (1) (Fig. B).

Branchement électrique

Ce sèche-linge ne peut être branché qu'en 230V/50 Hz, 16 A.

Utilisez un socle de prise de courant importante une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur (norme NF C 15100) et aux prescriptions de l'E.D.F.

Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres apparêils électriques branchés.

Notre responsabilité ne saurait être engagée en cas d'accident ou d'accident provoqué par une mise à la terre défectueuse ou inexistante.

Installation en colonne

Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal. La fixation de ces deux apparciels s'effectue à l'aide du kit vendu sur demande. Ce kit est à commander auprès de votre revendeur. Les instructions de montage se trouvent dans l'emballage.

ELECTROLUX HOME PRODUCTS FRANCE SAS 43, avenue Félix Louat - BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone]

S.A.S au capital de 67 500 000 € - 552 042 285 RCS SENLIS

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78)

Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximé pour améliorer sans cette les produits que nous vous proposons.

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'éventail de nos gamas de produits et vous apportez des conseils pour vous aid dans votrechioix en fonction de vos propres besoin.

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparêils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A BIENTOT!

Le Groupe Electrolux est le premier fabriquet mondial d'appareilis domestiques, d'entretien et d'exterieur. Plus de 55 millions de produits du Groupe Electrolux (teils que réfrigérateurs, ciusinées, lave-linge, aspirateurs, tronconiennes, fondues à gazon) sont vendus chaque année pour un montant d'environ 14 milliards d'Euros dans plus de 150 pays à travers le monde.
