MODE D'EMPLOI ZRG14800 ZANUSSI

FR Notice d'utilisation 27

• maak de binnenkant en de accessoires

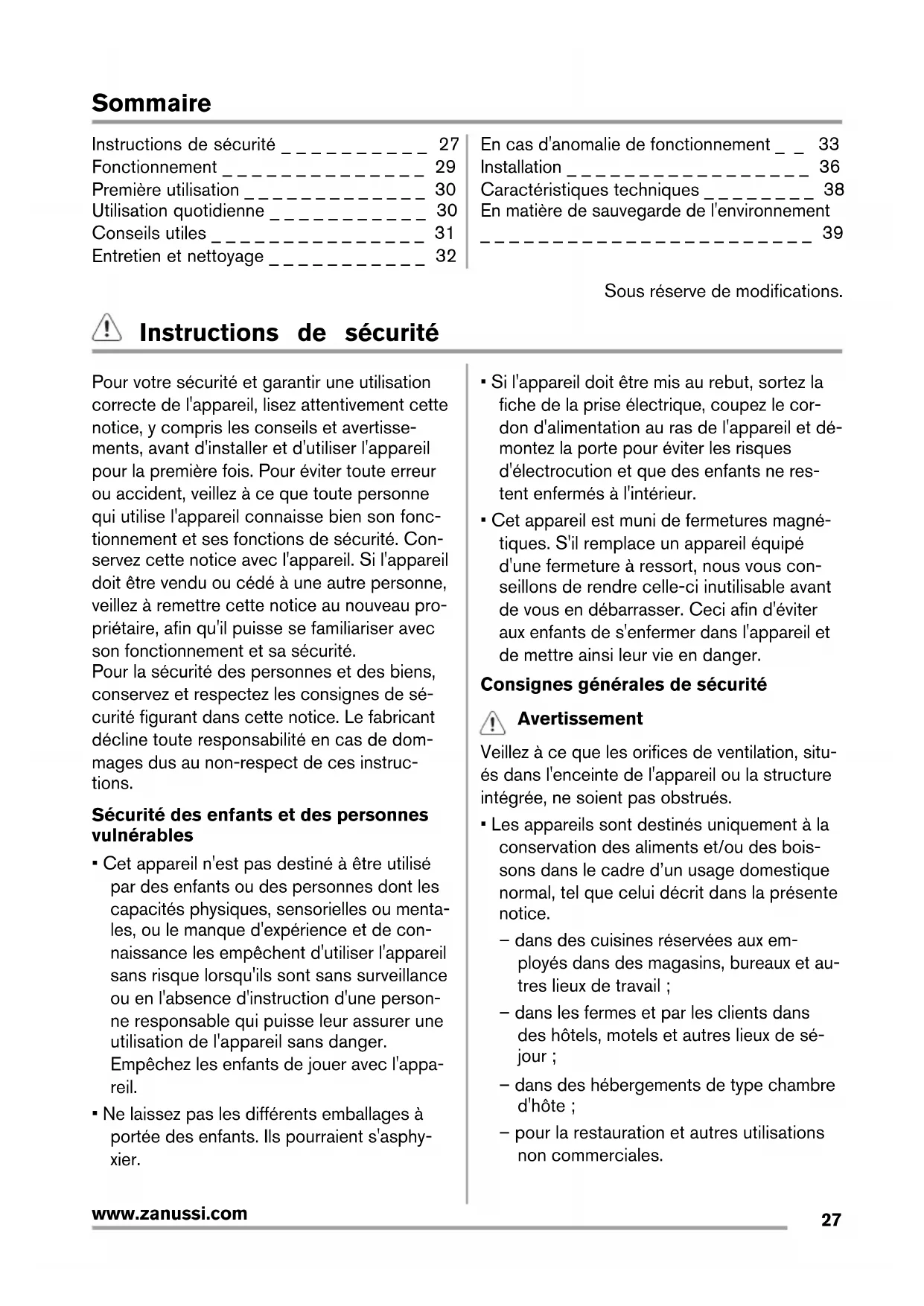

www.zanussi.comSommaire

Instructions de sécurité _ _ _ _ _ _ _ _ _ _ 27

Fonctionnement _ _ _ _ _ _ _ _ _ _ _ _ _ _ 29

Première utilisation _ _ _ _ _ _ _ _ _ _ _ _ _ 30

Utilisation quotidienne _ _ _ _ _ _ _ _ _ _ _ 30

Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 31

En cas d'anomalie de fonctionnement _ _ 33

Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 36

Caractéristiques techniques _ _ _ _ _ _ _ _ 38

En matière de sauvegarde de l'environnement

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 39

Sous réserve de modifications.

Instructions de sécurité

Pour votre sécurité et garantir une utilisation

correcte de l'appareil, lisez attentivement cette

notice, y compris les conseils et avertisse-

ments, avant d'installer et d'utiliser l'appareil

pour la première fois. Pour éviter toute erreur

ou accident, veillez à ce que toute personne

qui utilise l'appareil connaisse bien son fonc-

tionnement et ses fonctions de sécurité. Con-

servez cette notice avec l'appareil. Si l'appareil

doit être vendu ou cédé à une autre personne,

veillez à remettre cette notice au nouveau pro-

priétaire, afin qu'il puisse se familiariser avec

son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens,

conservez et respectez les consignes de sé-

curité figurant dans cette notice. Le fabricant

décline toute responsabilité en cas de dom-

mages dus au non-respect de ces instruc-

Sécurité des enfants et des personnes

• Cet appareil n'est pas destiné à être utilisé

par des enfants ou des personnes dont les

capacités physiques, sensorielles ou menta-

les, ou le manque d'expérience et de con-

naissance les empêchent d'utiliser l'appareil

sans risque lorsqu'ils sont sans surveillance

ou en l'absence d'instruction d'une person-

ne responsable qui puisse leur assurer une

utilisation de l'appareil sans danger.

Empêchez les enfants de jouer avec l'appa-

• Ne laissez pas les différents emballages à

portée des enfants. Ils pourraient s'asphy-

• Si l'appareil doit être mis au rebut, sortez la

fiche de la prise électrique, coupez le cor-

don d'alimentation au ras de l'appareil et dé-

montez la porte pour éviter les risques

d'électrocution et que des enfants ne res-

tent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magné-

tiques. S'il remplace un appareil équipé

d'une fermeture à ressort, nous vous con-

seillons de rendre celle-ci inutilisable avant

de vous en débarrasser. Ceci afin d'éviter

aux enfants de s'enfermer dans l'appareil et

de mettre ainsi leur vie en danger.

Consignes générales de sécurité

Veillez à ce que les orifices de ventilation, situ-

és dans l'enceinte de l'appareil ou la structure

intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la

conservation des aliments et/ou des bois-

sons dans le cadre d’un usage domestique

normal, tel que celui décrit dans la présente

– dans des cuisines réservées aux em-

ployés dans des magasins, bureaux et au-

tres lieux de travail ;

– dans les fermes et par les clients dans

des hôtels, motels et autres lieux de sé-

– dans des hébergements de type chambre

– pour la restauration et autres utilisations

www.zanussi.com• N'utilisez pas d'appareils électriques,

d'agents chimiques ou tout autre système

artificiel pour accélérer le processus de dé-

• Ne faites pas fonctionner d'appareils électri-

ques (comme des sorbetières électri-

ques, ...) à l'intérieur des appareils de réfri-

gération à moins que cette utilisation n'ait

reçu l'agrément du fabricant.

• N'endommagez pas le circuit frigorifique.

• Le circuit frigorifique de l’appareil contient

de l’isobutane (R600a), un gaz naturel of-

frant un haut niveau de compatibilité avec

l’environnement mais qui est néanmoins in-

Pendant le transport et l'installation de votre

appareil, assurez-vous qu'aucune partie du

circuit frigorifique n'est endommagée.

Si le circuit frigorifique est endommagé :

– évitez les flammes vives et toute autre

– aérez soigneusement la pièce où se trou-

• Ne modifiez pas les spécifications de l'ap-

pareil. Si le câble d'alimentation est endom-

magé, il peut causer un court circuit, un in-

cendie et/ou une électrocution.

Avertissement Les éventuelles répara-

tions ou interventions sur votre appareil,

ainsi que le remplacement du câble d'alimen-

tation, ne doivent être effectuées que par un

professionnel qualifié.

1. Ne branchez pas le cordon d'alimenta-

tion à une rallonge.

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière

de l'appareil. Une prise de courant

écrasée ou endommagée peut

s'échauffer et causer un incendie.

3. Vérifiez que la prise murale de l'appareil

4. Ne débranchez pas l'appareil en tirant

5. Si la prise murale n'est pas bien fixée,

n'introduisez pas de prise dedans. Ris-

que d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil sans le diffuseur

de l'ampoule (si présent) de l'éclairage

• Cet appareil est lourd. Faite attention lors

• Ne touchez pas avec les mains humides les

surfaces givrées et les produits congelés

(risque de brûlure et d'arrachement de la

• Évitez une exposition prolongée de l'appareil

aux rayons solaires.

• Les ampoules (si présentes) utilisées dans

cet appareil sont des ampoules spécifiques

uniquement destinées à être utilisées sur

des appareils ménagers. Elles ne sont pas

du tout adaptées à un éclairage quelconque

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les

parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in-

flammables dans l'appareil (risque d'explo-

• Ne placez pas d'aliments directement contre

la sortie d'air sur la paroi arrière de l'appa-

reil. (Si l'appareil est sans givre.)

• Un produit décongelé ne doit jamais être re-

• Conservez les aliments emballés conformé-

ment aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de

conservation donnés par le fabricant de

l'appareil. Consultez les instructions respec-

• Ne mettez pas de bouteilles ni de boîtes de

boissons gazeuses dans le compartiment

congélateur, car la pression se formant à

l'intérieur du contenant pourrait le faire écla-

ter et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels

que les bâtonnets glacés dès leur sortie de

l'appareil, car ils peuvent provoquer des

www.zanussi.comEntretien et nettoyage

• Avant toute opération d'entretien, mettez

l'appareil hors tension et débranchez-le de

la prise de courant.

• N'utilisez pas d'objets métalliques pour net-

• N'utilisez pas d'objet tranchant pour gratter

la couche de givre. Utilisez une spatule en

• Contrôlez régulièrement l'orifice d'évacua-

tion de l'eau de dégivrage dans le comparti-

ment réfrigérateur. Nettoyez-le, si besoin. Si

l'orifice est bouché, l'eau s'écoulera en bas

Important Avant de procéder au

branchement électrique, respectez

scrupuleusement les instructions fournies

• Déballez l'appareil et vérifiez qu'il n'est pas

endommagé. Ne branchez pas l'appareil s'il

est endommagé. Signalez immédiatement

au revendeur de l'appareil les dommages

constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre

heures avant de brancher l'appareil pour

que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour

de l'appareil pour éviter qu'il ne surchauffe.

Pour assurer une ventilation suffisante, res-

pectez les instructions de la notice (chapitre

• Placez l'appareil dos au mur pour éviter tout

contact avec le compresseur et le conden-

seur (risque de brûlure).

• Placez de préférence votre appareil loin

d'une source de chaleur (chauffage, cuisson

ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste ac-

cessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable

uniquement. (Si un branchement sur le ré-

seau d'eau est prévu.)

• Les branchements électriques nécessaires

à l'entretien de l'appareil doivent être réali-

sés par un électricien qualifié ou une per-

• Cet appareil ne doit être entretenu et réparé

que par un Service après-vente autorisé, ex-

clusivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de vo-

tre appareil ne contiennent pas de C.F.C.

contribuant ainsi à préserver l'environnement.

L'appareil ne doit pas être mis au rebut avec

les ordures ménagères et les déchets urbains.

La mousse d'isolation contient des gaz inflam-

mables : l'appareil sera mis au rebut conformé-

ment aux règlements applicables disponibles

auprès des autorités locales. Veillez à ne pas

détériorer les circuits frigorifiques, notamment

au niveau du condenseur. Les matériaux utili-

sés dans cet appareil identifiés par le symbole

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens

des aiguilles d'une montre sur une position

Pour mettre à l'arrêt l'appareil, tournez le bou-

ton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez

• tournez le bouton du thermostat vers le bas

pour obtenir un réglage de froid minimum.

• tournez le bouton du thermostat vers le haut

pour obtenir un réglage de froid maximum.

www.zanussi.comUne position moyenne est la plus indi-

Toutefois, le réglage doit être choisi en tenant

compte du fait que la température à l'intérieur

de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Important Si le thermostat est réglé sur la

position de froid maximum, lorsque la

température ambiante est élevée et que

l'appareil est plein, il est possible que le

compresseur fonctionne en régime continu.

Dans ce cas, il y a un risque de formation

excessive de givre sur la paroi postérieure à

l'intérieur de l'appareil. Pour éviter cet

inconvénient, placez le thermostat sur une

température plus élevée de façon à permettre

un dégivrage automatique et, par conséquent,

des économies de courant.

Première utilisation

Avant d'utiliser l'appareil pour la première fois,

nettoyez l'intérieur et tous les accessoires in-

ternes avec de l'eau tiède savonneuse pour

supprimer l'odeur caractéristique du "neuf"

puis séchez soigneusement.

Important N'utilisez pas de produits abrasifs,

poudre à récurer, éponge métallique pour ne

pas abîmer la finition.

Utilisation quotidienne

Congélation d'aliments frais

Le compartiment congélateur est idéal pour

congeler des denrées fraîches et conserver les

aliments surgelés ou congelés pendant long-

Pour congeler des aliments frais, il n'est pas

nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide,

tournez le thermostat vers le haut pour obtenir

Important Dans ce cas, la température du

compartiment réfrigérateur peut chuter au-

dessous de 0°C. Si cela se produit,

repositionnez le thermostat sur un réglage plus

Conservation d'aliments surgelés

À la mise en service ou après un arrêt prolon-

gé, placez le thermostat sur la position maxi-

male pendant 2 heures environ avant d'intro-

duire les produits dans le compartiment.

Important En cas de décongélation

accidentelle, due par exemple à une coupure

de courant, si la coupure a duré plus de temps

qu'indiqué au paragraphe « Autonomie de

fonctionnement » du chapitre

« Caractéristiques techniques », consommez

rapidement les aliments décongelés ou

cuisez-les immédiatement avant de les

recongeler (une fois refroidis).

Avant utilisation, les aliments surgelés ou con-

gelés peuvent être décongelés dans le com-

partiment du réfrigérateur ou à température

ambiante en fonction du temps disponible

pour cette opération.

Les petites portions peuvent même être cuites

sans décongélation préalable (la cuisson sera

cependant un peu plus longue).

Les parois du réfrigérateur sont équipées

d'une série de glissières pour que les clayettes

puissent être placées en fonction des besoins.

www.zanussi.comEmplacement des balconnets de la porte

Les balconnets de porte peuvent être placés à

différentes hauteurs pour permettre le range-

ment d'aliments de différentes tailles.

Tirez progressivement le balconnet dans le

sens des flèches pour le dégager, puis reposi-

tionnez-le selon les besoins.

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe

dans le circuit d'évaporation peut produire

un bruit de gargouillis ou de bouillonnement.

Ce phénomène est normal.

• Le compresseur peut produire un ronronne-

ment aigu ou un bruit de pulsation. Ce phé-

• La dilatation thermique peut provoquer un

soudain, léger bruit de craquement. C'est un

phénomène normal et sans gravité. Ce phé-

• Un léger claquement se produit lors de la

mise en fonctionnement/à l'arrêt du com-

presseur. Ce phénomène est normal.

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus

longtemps que nécessaire.

• Si la température ambiante est élevée, le

dispositif de réglage de température est sur

la position de froid maximum et l'appareil est

plein : il est possible que le compresseur

fonctionne en régime continu, d'où un risque

de formation excessive de givre sur l'évapo-

rateur. Pour éviter ceci, modifiez la position

du dispositif de réglage de température de

façon à obtenir des périodes d'arrêt du

compresseur et ainsi permettre un dégivra-

ge automatique, d'où des économies

Conseils pour la réfrigération de denrées

Pour obtenir les meilleures performances pos-

• N'introduisez pas d'aliments encore chauds

ou de liquides en évaporation dans le réfri-

• Couvrez ou enveloppez soigneusement les

aliments, surtout s'ils sont aromatiques.

• Placez les aliments pour que l'air puisse cir-

culer librement autour.

Conseils pour la réfrigération

Viande (tous les types) : enveloppez-la dans

des sachets en plastique et placez-la sur la ta-

blette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours

Aliments cuits, plats froids, etc. : ils doivent

être couverts et peuvent être placés sur n'im-

porte quelle clayette.

Fruits et légumes : placez-les une fois net-

toyés dans le bac à légumes. Le jus de citron

peut décolorer les parties en plastique de vo-

tre réfrigérateur s'il les touche. C'est pourquoi

il est recommandé de conserver les agrumes

dans des bacs séparés.

Beurre et fromage : placez-les dans des réci-

pients étanches spéciaux ou enveloppez-les

soigneusement dans des feuilles d'aluminium

ou de polyéthylène, pour emmagasiner le

moins d'air possible.

Bouteilles : elles doivent être munies d'un bou-

chon et être placées dans le balconnet porte-

bouteilles de la porte.

Bananes, pommes de terre, oignons et ail ne

se conservent pas au réfrigérateur, s'ils ne

sont pas correctement emballés.

www.zanussi.comConseils pour la congélation

Pour obtenir les meilleurs résultats, voici quel-

ques conseils importants :

• la quantité maximale de denrées que vous

pouvez congeler par 24 heures est indiquée

sur la plaque signalétique.

• le temps de congélation est de 24 heures.

Aucune autre denrée à congeler ne doit être

ajoutée pendant cette période.

• congelez seulement les denrées alimentai-

res fraîches, de qualité supérieure (une fois

• préparez la nourriture en petits paquets

pour une congélation rapide et uniforme,

adaptés à l'importance de la consommation.

• enveloppez les aliments dans des feuilles

d'aluminium ou de polyéthylène et assurez-

vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non con-

gelés, toucher des aliments déjà congelés

pour éviter une remontée en température de

• les aliments maigres se conservent mieux et

plus longtemps que les aliments gras ; le sel

réduit la durée de conservation des aliments

• la température très basse à laquelle se trou-

vent les bâtonnets glacés, s'ils sont con-

sommés dès leur sortie du compartiment

congélateur, peut provoquer des brûlures.

• L'identification des emballages est impor-

tante : indiquez la date de congélation du

produit, et respectez la durée de conserva-

tion indiquée par le fabricant.

Conseils pour la conservation des

produits surgelés et congelés du

Pour obtenir les meilleures performances pos-

• assurez-vous que les denrées surgelées

achetées dans le commerce ont été correc-

tement entreposées par le revendeur ;

• prévoyez un temps réduit au minimum pour

le transport des denrées du magasin d'ali-

mentation à votre domicile ;

• évitez d'ouvrir trop souvent la porte du con-

gélateur et ne la laissez ouverte que le

• une fois décongelés, les aliments se dété-

riorent rapidement et ne peuvent pas être

• ne dépassez pas la durée de conservation

indiquée par le fabricant.

Entretien et nettoyage

Attention débrancher l'appareil avant

toute opération d'entretien.

Cet appareil contient des hydrocarbures

dans son circuit réfrigérant : l'entretien et

la recharge ne doivent donc être effectués que

par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires

avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte et

nettoyez-les en les essuyant pour éviter tou-

te accumulation de déchets.

• Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou

endommager les tuyaux et/ou câbles qui se

trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou

caustiques ni d'éponges avec grattoir pour

nettoyer l'intérieur de façon à ne pas l'abîmer

et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le com-

presseur situés à l'arrière de l'appareil avec

une brosse ou un aspirateur. Cette opération

améliore les performances de l'appareil et per-

met des économies d'énergie.

Important Attention à ne pas endommager le

système de réfrigération.

De nombreux détergents pour la cuisine re-

commandés par les fabricants contiennent des

www.zanussi.comproduits chimiques qui peuvent attaquer/en-

dommager les pièces en plastique utilisées

dans cet appareil. Il est par conséquent re-

commandé d'utiliser seulement de l'eau chau-

de additionnée d'un peu de savon liquide pour

nettoyer la carrosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'éva-

porateur du compartiment réfrigérateur à cha-

que arrêt du compresseur, en cours d'utilisa-

tion normale. L'eau de dégivrage est collectée

dans un récipient spécial situé à l'arrière de

l'appareil, au-dessus du compresseur, d'où

Il est important de nettoyer régulièrement l'ori-

fice d'écoulement de la goulotte d'évacuation

de l'eau de dégivrage située au milieu du com-

partiment réfrigérateur pour empêcher l'eau de

déborder et de couler à l'intérieur de l'appareil.

Nettoyez l'orifice d'écoulement de l'eau de dé-

givrage avec le bâtonnet spécial se trouvant

déjà dans l'orifice.

Dégivrage du congélateur

Une certaine quantité de givre se forme

toujours sur les clayettes du congélateur

et autour du compartiment supérieur.

Important Dégivrez le congélateur lorsque

l'épaisseur de la couche de givre est d'environ

Pour enlever le givre, suivez les instructions ci-

1. Mettez l'appareil à l'arrêt.

2. Sortez les denrées congelées, enveloppez

celles-ci dans plusieurs feuilles de papier

journal et conservez-les dans un endroit

3. Laissez la porte ouverte.

4. Le dégivrage terminé, épongez et séchez

bien l'intérieur, et remettez le bouchon.

5. Mettez l'appareil en fonctionnement.

6. Réglez le thermostat pour obtenir plus de

froid et faites fonctionner l'appareil pen-

dant deux ou trois heures en utilisant ce

7. Replacez les produits surgelés ou conge-

lés dans le compartiment.

Important N'utilisez en aucun cas de couteau

ou tout autre objet tranchant, d'objet

métallique pour gratter la couche de givre,

vous risquez de détériorer irrémédiablement

l'évaporateur. N'utilisez aucun autre dispositif

mécanique ou moyen artificiel que ceux qui

sont recommandés par le fabricant pour

accélérer le dégivrage de votre appareil. Une

élévation de la température des denrées

congelées, pendant la décongélation, peut

réduire leur durée de conservation.

En cas d'absence prolongée ou de non-

Prenez les précautions suivantes :

1. débranchez l'appareil

2. retirez tous les aliments

3. dégivrez et nettoyez l'appareil et tous les

4. laissez la porte/les portes ouverte(s) pour

prévenir la formation d'odeurs désagréa-

Important Si, toutefois, vous n'avez pas la

possibilité de débrancher et de vider l'appareil,

faites vérifier régulièrement son bon

fonctionnement pour éviter la détérioration des

aliments en cas de panne de courant.

En cas d'anomalie de fonctionnement

Avertissement Avant d'intervenir sur

l'appareil, débranchez-le.

Tout problème non mentionné dans le présent

manuel, doit être exclusivement confié à un

www.zanussi.comélectricien qualifié ou une personne

Important Certains bruits pendant le

fonctionnement (compresseur, circuit de

réfrigérant) sont normaux.

Anomalie Cause possible Remède

L'appareil est bruyant L'appareil n'est pas stable Vérifiez la stabilité (les quatre pieds

doivent être en contact avec le sol)

L'appareil ne fonctionne

pas. L'ampoule ne fonc-

L'appareil est éteint. Mettez l'appareil en fonctionnement.

La fiche n'est pas correctement

branchée à la prise de courant.

Branchez correctement la fiche à la

Le courant n'arrive pas à l'appareil.

La prise de courant n'est pas ali-

Branchez un autre appareil électri-

que à la prise de courant pour voir

Faites appel à un électricien qualifié.

L'ampoule ne fonctionne

L'éclairage est en mode veille Ouvrez et fermez la porte.

L'ampoule est défectueuse. Consultez le paragraphe " Rempla-

cement de l'ampoule ".

Le compresseur fonction-

La température n'est pas bien ré-

Sélectionnez une température plus

La porte n'est pas bien fermée. Consultez le paragraphe " Fermetu-

La porte a été ouverte trop sou-

Ne laissez pas la porte ouverte plus

longtemps que nécessaire.

La température du produit est trop

Laissez le produit revenir à tempéra-

ture ambiante avant de le ranger

dans le congélateur.

La température ambiante est trop

Réduisez la température ambiante.

De l'eau s'écoule sur la

plaque arrière du réfrigé-

Pendant le dégivrage automatique,

le givre fond sur la plaque arrière.

Ce phénomène est normal.

De l'eau s'écoule dans le

L'orifice d'écoulement de l'eau est

Des aliments empêchent l'eau de

s'écouler dans le réservoir d'eau.

Assurez-vous que les aliments ne

touchent pas la plaque arrière.

De l'eau coule sur le sol. L'eau de dégivrage ne s'écoule

pas dans le plateau d'évaporation

situé au-dessus du compresseur.

Fixez le tuyau de sortie de l'eau au

plateau d'évaporation.

La température à l'inté-

rieur de l'appareil est trop

Le thermostat n'est pas bien réglé. Sélectionnez une température plus

www.zanussi.comAnomalie Cause possible Remède

La température à l'inté-

rieur de l'appareil est trop

Le thermostat n'est pas bien réglé. Sélectionnez une température plus

La porte n'est pas bien fermée. Consultez le paragraphe " Fermetu-

La température du produit est trop

Laissez le produit revenir à tempéra-

ture ambiante avant de le ranger

dans le congélateur.

Trop de produits ont été introduits

Introduisez moins de produits en

La température du com-

partiment réfrigérateur est

L'air froid ne circule pas dans l'ap-

Assurez-vous que l'air froid circule

La température du congé-

lateur est trop élevée.

Les produits sont trop près les uns

Stockez les produits de façon à per-

mettre la circulation de l'air froid.

Il y a trop de givre. Les aliments ne sont pas bien em-

Enveloppez les aliments correcte-

La porte n'est pas bien fermée. Consultez le paragraphe " Fermetu-

Le thermostat n'est pas bien réglé. Sélectionnez une température plus

Remplacement de l'ampoule

Attention Débranchez l'appareil du

Retirez la vis du diffu-

Retirez le diffuseur

(voir l'illustration).

puissance identique,

reils électroménagers

male est indiquée sur

Installez le diffuseur

Serrez la vis du diffu-

Ouvrez la porte. Véri-

www.zanussi.comFermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Reportez-

vous au chapitre « Installation ».

3. Si nécessaire, remplacez les joints de por-

te défectueux. Contactez votre service

Attention Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez lire

attentivement les "Consignes de sécurité"

avant d'installer l'appareil.

Cet appareil doit être installé dans un pièce in-

térieure sèche et bien ventilée où la tempéra-

ture ambiante correspond à la classe climati-

que indiquée sur la plaque signalétique de

Température ambiante

SN +10 °C à +32 °C N +16 °C à +32 °C ST +16 °C à +38 °C T +16 °C à +43 °C Des problèmes fonctionnels peuvent se pro-

duire sur certains types de modèles fonction-

nant hors de cette plage de températures.

Seul le respect de la plage de températures

spécifiée peut garantir un bon fonctionnement

de l'appareil. En cas de doute concernant

l'emplacement d'installation de l'appareil, veuil-

lez contacter le vendeur, notre service après-

vente ou le centre de maintenance le plus pro-

Lorsque vous instal-

lez l'appareil, veillez à

le placer de niveau.

deux pieds réglables

se trouvant à l'avant

L'appareil ne doit pas être installé près d'une

source de chaleur telle qu'un radiateur, une

chaudière, la lumière directe du soleil, etc. As-

surez-vous que l'air circule librement à l'arrière

de l'appareil. Pour garantir un rendement opti-

mal si l'appareil est installé sous un élément

suspendu, la distance entre le haut de l'appa-

reil et l'élément suspendu doit être d'au moins

100 mm. Si possible, évitez de placer l'appa-

reil sous des éléments suspendus. La mise de

niveau se fait à l'aide d'un ou de plusieurs

pieds réglables à la base de l'appareil.

Si l'appareil est placé dans un coin avec le cô-

té des charnières contre le mur, laissez au

moins 10 mm entre le mur et l'appareil pour

permettre une ouverture suffisante de la porte,

afin de pouvoir retirer les clayettes.

L'appareil doit pouvoir être débranché à tout

moment ; il est donc nécessaire que la prise

reste accessible après l'installation.

Réversibilité de la porte

Important Pour effectuer les opérations

suivantes, il est conseillé de se faire aider par

une autre personne pour maintenir fermement

les portes de l'appareil lors de toute

manipulation de l'appareil.

Pour changer le sens d'ouverture de la porte,

suivez les étapes suivantes :

1. Débranchez l'appa-

reil électriquement.

2. Inclinez l'appareil

avec précaution vers

l'arrière pour que le

3. Dévissez les pieds

4. Dévissez les vis de

la charnière inférieure

5. Retirez la porte de

l'appareil en la tirant

6. Dévissez la goupille

de la charnière de la

l'appareil puis revis-

sez-la de l'autre côté.

7. Installez la porte de

l'appareil sur la gou-

pille de la charnière

de la porte supérieu-

8. Retirez la charnière

goupille dans le sens

9. Dévissez et instal-

lez la vis sur le côté

10. Installez la char-

nière inférieure du cô-

l'emplacement libéré

de l'autre côté, ainsi

que les pieds droits.

mettez la poignée en

place (si présente) sur

13. Remettez l'appa-

reil en place, mettez-

le d'aplomb, attendez

moins puis branchez-

le à la prise de cou-

Contrôlez une dernière fois pour vous assurer

• Toutes les vis sont serrées.

• La porte ouvre et ferme correctement.

Si la température ambiante est basse (en hi-

ver, par exemple), il se peut que le joint n'ad-

hère pas parfaitement. Dans ce cas, attendez

que le joint reprenne sa taille naturelle.

Si vous ne voulez pas effectuer personnelle-

ment les opérations décrites ci-dessus, con-

tactez votre service après-vente. Un technicien

du service après-vente procédera à la réversi-

bilité de la porte à vos frais.

www.zanussi.comRéversibilité de la porte du congélateur

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la

tension et la fréquence indiquées sur la plaque

signalétique correspondent à celles de votre

L'appareil doit être relié à la terre. La fiche du

câble d'alimentation comporte un logement

pour mise à la terre. Si la prise de courant mu-

rale n'est pas mise à la terre, branchez l'appa-

reil sur une prise de terre conformément aux

normes en vigueur, en demandant conseil à un

électricien qualifié.

Le fabricant décline toute responsabilité en

cas d'incident suite au non-respect des consi-

gnes de sécurité sus-mentionnées.

Cet appareil est conforme aux directives com-

Caractéristiques techniques

Tension 230 V Fréquence 50 Hz

Les caractéristiques techniques figurent sur la

plaque signalétique située sur le côté gauche

à l'intérieur de l'appareil et sur l'étiquette

www.zanussi.comEn matière de sauvegarde de l'environnement

Recyclez les matériaux portant le symbole .

Déposez les emballages dans les conteneurs

Contribuez à la protection de l'environnement

et à votre sécurité, recyclez vos produits

électriques et électroniques. Ne jetez pas les

appareils portant le symbole

ordures ménagères. Emmenez un tel produit

dans votre centre local de recyclage ou

contactez vos services municipaux.
