MODE D'EMPLOI ZEE3921I ZANUSSI

FR Notice d'utilisation 19

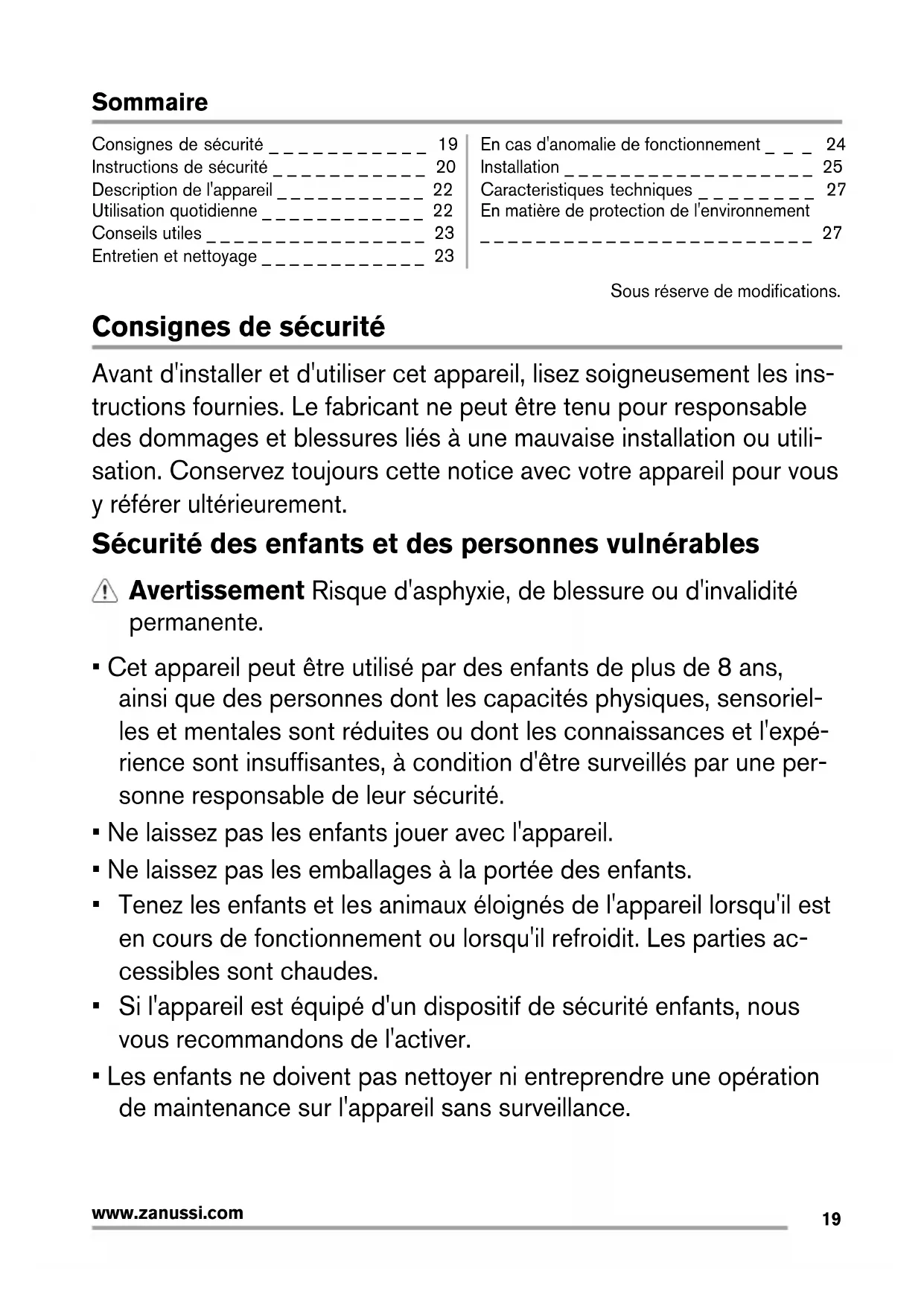

www.zanussi.comSommaire

Consignes de sécurité _ _ _ _ _ _ _ _ _ _ _ 19

Instructions de sécurité _ _ _ _ _ _ _ _ _ _ _ 20

Description de l'appareil _ _ _ _ _ _ _ _ _ _ _ 22

En cas d'anomalie de fonctionnement _ _ _ 24

Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 25

Caracteristiques techniques _ _ _ _ _ _ _ _ 27

En matière de protection de l'environnement

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 27

Sous réserve de modifications.

Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les ins-

tructions fournies. Le fabricant ne peut être tenu pour responsable

des dommages et blessures liés à une mauvaise installation ou utili-

sation. Conservez toujours cette notice avec votre appareil pour vous

y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

Avertissement Risque d'asphyxie, de blessure ou d'invalidité

• Cet appareil peut être utilisé par des enfants de plus de 8 ans,

ainsi que des personnes dont les capacités physiques, sensoriel-

les et mentales sont réduites ou dont les connaissances et l'expé-

rience sont insuffisantes, à condition d'être surveillés par une per-

sonne responsable de leur sécurité.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est

en cours de fonctionnement ou lorsqu'il refroidit. Les parties ac-

cessibles sont chaudes.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous

vous recommandons de l'activer.

• Les enfants ne doivent pas nettoyer ni entreprendre une opération

de maintenance sur l'appareil sans surveillance.

www.zanussi.comSécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant

son fonctionnement. Ne touchez pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un

système de commande à distance.

• Il peut être dangereux de laisser chauffer de la graisse ou de l'huile

sans surveillance sur une table de cuisson car cela pourrait provo-

• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt

l'appareil puis couvrez les flammes, par exemple avec un couvercle

ou une couverture ignifuge.

• N'entreposez rien sur les surfaces de cuisson.

• N’utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.

• Ne posez pas d'objets métalliques tels que couteaux, fourchettes,

cuillères ou couvercles sur la table de cuisson car ils pourraient

Instructions de sécurité

Avertissement L'appareil doit être installé

uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil

• Suivez scrupuleusement les instructions

d'installation fournies avec l'appareil.

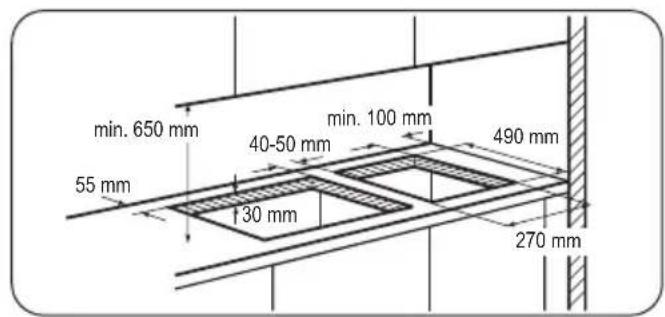

• Respectez la distance minimale requise avec

les autres appareils et éléments.

• Soyez toujours vigilants lorsque vous dépla-

cez l'appareil car il est lourd. Portez toujours

des gants de sécurité.

• Isolez les surfaces découpées à l'aide d'un

matériau d'étanchéité pour éviter que la moi-

sissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de la

vapeur et de l'humidité.

• N'installez pas l'appareil près d'une porte ou

sous une fenêtre. Les récipients chauds ris-

queraient de tomber de l'appareil lors de l'ou-

verture de celles-ci.

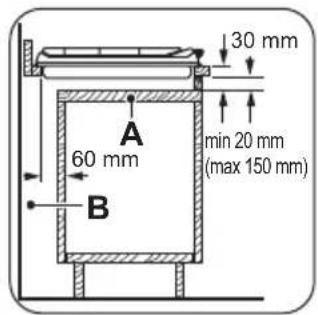

• Si l'appareil est installé au-dessus de tiroirs,

assurez-vous qu'il y a suffisamment d'espace

entre le fond de l'appareil et le tiroir supérieur

pour que l'air puisse circuler.

• Le dessous de l'appareil peut devenir très

chaud. Nous vous recommandons d'installer

un panneau de séparation ignifuge sous l'ap-

pareil pour en bloquer l'accès.

Branchement électrique

Avertissement Risque d'incendie ou

• L'ensemble des branchements électriques

doit être effectué par un technicien qualifié.

• L'appareil doit être relié à la terre.

www.zanussi.com• Avant toute intervention, assurez-vous que

l'appareil est débranché.

• Utilisez le câble d'alimentation électrique ap-

• Ne laissez pas le câble d'alimentation s'em-

• Assurez-vous que le câble d'alimentation ou

la fiche (si présente) n'entrent pas en contact

avec les surfaces brûlantes de l'appareil ou

les récipients brûlants lorsque vous branchez

l'appareil à des prises électriques situées à

• Assurez-vous que l'appareil est bien installé.

Un câble d'alimentation lâche et inapproprié

ou une fiche (si présente) non serrée peuvent

être à l'origine d'une surchauffe des bornes.

• Assurez-vous qu'une protection anti-électro-

cution est installée.

• Utilisez un collier anti-traction sur le câble.

• Veillez à ne pas endommager la fiche secteur

(si présente) ni le câble d'alimentation. Con-

tactez le service après-vente ou un électricien

pour remplacer le câble d'alimentation s'il est

• L'installation électrique doit être équipée d'un

dispositif d'isolement à coupure omnipolaire.

Le dispositif d'isolement doit présenter une

distance d'ouverture des contacts d'au moins

• N'utilisez que des systèmes d'isolation appro-

priés : des coupe-circuits, des fusibles (les

fusibles à visser doivent être retirés du sup-

port), un disjoncteur différentiel et des con-

Avertissement Risque de blessures, de

brûlures ou d'électrocution.

• Utilisez cet appareil dans un environnement

• Ne modifiez pas les caractéristiques de cet

• Ne laissez jamais l'appareil sans surveillance

pendant son fonctionnement.

• N'utilisez jamais cet appareil avec les mains

mouillées ou lorsqu'il est en contact avec de

• Ne posez pas de couverts ou de couvercles

sur les zones de cuisson. Elles sont chaudes.

• Éteignez les zones de cuisson après chaque

• N'utilisez jamais l'appareil comme plan de tra-

vail ni comme plan de stockage.

• Lorsque vous versez un aliment dans de l'hui-

le chaude, elle peut éclabousser.

Avertissement Risque d'explosion ou

• Les graisses et l'huile chaudes peuvent déga-

ger des vapeurs inflammables. Tenez les

flammes ou les objets chauds éloignés des

graisses et de l'huile lorsque vous vous en

servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude

peuvent provoquer une combustion sponta-

• L'huile qui a servi contient des restes d'ali-

ments qui peuvent provoquer un incendie à

température plus faible que l'huile n'ayant ja-

• Ne placez pas de produits inflammables ou

d'éléments imbibés de produits inflammables

à l'intérieur, à proximité ou sur l'appareil.

Avertissement Risque de dommage de

• Ne laissez pas de récipients chauds sur le

bandeau de commande.

• Ne laissez pas le contenu des récipients de

• Ne faites jamais fonctionner les zones de

cuisson avec des récipients de cuisson vides

ou sans aucun récipient de cuisson.

• Ne placez jamais de papier aluminium sur

• Ne laissez pas de liquides acides, tels que du

vinaigre, du jus de citron ou du produit détar-

trant, entrer en contact avec la table de cuis-

son. Cela peut provoquer l'apparition de ta-

Avertissement Risque de dommage de

• Nettoyez régulièrement l'appareil afin de

maintenir le revêtement en bon état.

• Ne pulvérisez pas d'eau ni de vapeur pour

nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux humi-

de. Utilisez uniquement des produits de lava-

ge neutres. N'utilisez pas de produits abra-

sifs, de tampons à récurer, de solvants ou

d'objets métalliques.

Avertissement Risque de blessure ou

• Contactez votre service municipal pour obte-

nir des informations sur la marche à suivre

pour mettre l'appareil au rebut.

• Débranchez l'appareil de l'alimentation sec-

• Coupez le câble d'alimentation et mettez-le

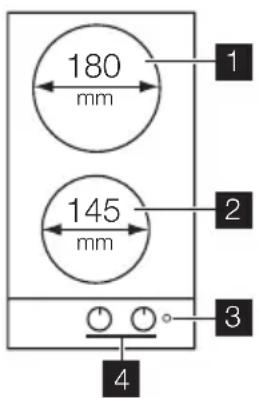

Description de l'appareil

Zone de cuisson arrière à 1500 W

Zone de cuisson avant à 1000 W

Voyant de mise sous tension

Manettes de commande

Manettes de commande des zones de

Utilisation quotidienne

Avertissement Reportez-vous aux

chapitres concernant la sécurité.

Pour mettre en fonctionnement la zone de cuis-

son et augmenter le niveau de cuisson, tournez

la manette dans le sens des aiguilles d'une

montre. Pour diminuer la température, tournez la

manette dans le sens des aiguilles d'une mon-

tre. Pour mettre à l'arrêt la zone de cuisson, po-

sitionnez la manette sur 0.

Le voyant de fonctionnement s'allume dès l'acti-

vation de l'une des zones de cuisson, et reste

allumé jusqu'à ce que les zones de cuisson

soient mises à l'arrêt.

Avant la première utilisation

Placez un récipient de cuisson contenant de

l'eau sur chaque zone de cuisson, réglez sur la

position maximum et laissez l'appareil fonction-

ner pendant 10 minutes. Ceci afin de d'éliminer

les résidus dans l'appareil. Ensuite, faites fonc-

www.zanussi.comtionner l'appareil sur la position minimum pen-

dant 20 minutes. Pendant cette période, il se

peut qu'une odeur et de la fumée apparaissent.

Ce phénomène est normal. Vérifiez que la venti-

lation environnante est suffisante.

Plaque de cuisson rapide

Un point rouge au milieu de la plaque montre

une plaque à chauffage rapide. Une plaque à

chauffage rapide chauffe plus vite que les pla-

Le point rouge est peint sur la surface et peut

disparaître après quelque temps. Cela n'affecte

pas le fonctionnement de l'appareil.

La plaque à chauffage rapide peut fumer et pro-

duire une odeur quand on l'utilise pour la pre-

mière fois. La fumée et l'odeur se dissiperont

après quelque temps.

Avertissement Reportez-vous aux

chapitres concernant la sécurité.

• Si possible, couvrez toujours les réci-

pients de cuisson avec un couvercle

• Déposez toujours le récipient sur la zone

de cuisson avant de mettre celle-ci en

• Mettez à l'arrêt les zones de cuisson

avant la fin du temps de cuisson pour

utiliser la chaleur résiduelle.

• Pour obtenir des résultats satisfaisants,

le diamètre des plats et des zones de

cuisson doit être identique.

Récipient de cuisson

• Le fond du récipient de cuisson doit être

lisse, propre et sec, aussi plat et épais

que possible avant chaque utilisation.

Utilisez des casseroles et des poêles dont

le fond est compatible avec la dimension

de la zone de cuisson.

Diamètre du récipient

5 Porte à ébullition

6 Bouillir / Saisir / Frire

Entretien et nettoyage

Avertissement Reportez-vous aux

chapitres concernant la sécurité.

Nettoyez l'appareil après chaque utilisation.

Utilisez toujours des récipients de cuisson dont

le fond est propre et sec, lisse et plat.

Avertissement Avant toute opération

d'entretien ou de nettoyage, vous devez

impérativement débrancher électriquement la

www.zanussi.comIl est préférable de nettoyer la table de

cuisson lorsqu'elle est encore chaude. Éli-

miner les taches incrustées est en effet plus fa-

cile lorsque les zones sont encore chaudes que

lorsqu'elles sont froides.

Avertissement Les objets pointus/

tranchants et les produits de nettoyage

abrasifs peuvent endommager l'appareil.

Par mesure de sécurité, il est interdit de

nettoyer l'appareil avec un appareil à jet de

vapeur ou à haute pression.

Les rayures ou les taches sombres n'ont

aucune incidence sur le fonctionnement de

Pour enlever les salissures :

1. Éliminez les salissures à l'aide d'une poudre

ou d'un tampon à récurer.

2. Nettoyez l'appareil à l'aide d'un chiffon hu-

mide et d'un peu de détergent.

3. Faites chauffer la plaque à basse tempéra-

ture et laissez sécher.

4. Pour entretenir les plaques chauffantes, es-

suyez-les avec une goutte d'huile d'olive sur

une feuille d'essuie-tout pour éviter la rouil-

Important Pour les bords de la table de

cuisson en acier inoxydable, utilisez un

nettoyant spécial pour acier inoxydable.

Le rebord en acier inoxydable des plaques

peut subir une légère décoloration en rai-

son de la charge thermique.

En cas d'anomalie de fonctionnement

Problème Cause et solution possibles

L'appareil ne fonctionne pas du

• Vérifiez le fusible du système électrique de l'habitation dans la boîte à

fusibles. Si les fusibles grillent de manière répétée, faites appel à un

La zone de cuisson ne chauffe

• Vérifiez que l'appareil est bien branché et allumé.

• Assurez-vous d'avoir utilisé la bonne manette de commande.

• Vérifiez le fusible du système électrique de l'habitation dans la boîte à

fusibles. Si les fusibles grillent de manière répétée, faites appel à un

L'efficacité de la table de cuisson

n'est pas satisfaisante.

• Assurez-vous que la table de cuisson est propre et sèche.

• Assurez-vous que le diamètre du récipient de cuisson utilisé est

adapté à la zone de cuisson.

• Assurez-vous que le fond du récipient de cuisson utilisé est parfaite-

• Assurez-vous que le niveau de cuisson utilisé est adapté au type de

Certaines anomalies de fonctionnement peuvent

dépendre d'opérations d'entretien non correctes

ou d'oubli et peuvent être résolues à l'aide des

indications fournies dans le tableau, sans faire

appel à un service après-vente. Si l'anomalie

persiste, contactez votre magasin vendeur ou

votre service après-vente.

Si un problème résulte d'une mauvaise uti-

lisation ou si l'installation de l'appareil n'a

pas été réalisée par un professionnel qualifié, le

déplacement du technicien du service après

vente ou du revendeur peut être facturé même

en cours de garantie.

Ces informations sont nécessaires pour

pouvoir vous offrir une aide rapide et

www.zanussi.comadaptée. Ces données figurent sur la pla-

que signalétique fournie.

• Description du modèle

• Référence produit (PNC)

• Numéro de série (S.N.)

Utilisez exclusivement des pièces d'origine cer-

tifiées constructeur. Elles sont disponibles au-

près de votre service après-vente.

Étiquettes fournies avec le sac

Collez les étiquettes adhésives comme indiqué

Collez-la sur la carte de garantie et envoyez

Collez-la sur la carte de garantie et conser-

Collez-la sur la notice d'utilisation

Avertissement Reportez-vous aux

chapitres concernant la sécurité.

Avertissement Veuillez lire attentivement

les instructions et les suivre

scrupuleusement. Vous risqueriez de vous

blesser ou d'endommager l'appareil.

• Assurez-vous que l'appareil n'a pas été en-

dommagé pendant le transport. Ne branchez

pas un appareil endommagé. Si nécessaire,

contactez votre magasin vendeur.

• N'utilisez des appareils encastrables qu'après

les avoir installés dans des meubles d'encas-

trement et sous des plans de travail appro-

priés. Assurez-vous que les meubles d'encas-

trement et les plans de travail sont conformes

aux normes et réglementations.

• Respectez les directives et les normes en vi-

gueur dans le pays où vous utiliserez l'appa-

reil (réglementations relatives à la sécurité, au

recyclage, à la sécurité des appareils électri-

Avertissement Risque de choc

• La borne d'alimentation est sous tension.

• Mettez la borne d'alimentation hors tension.

• Si la patte de scellement se trouve à proximi-

té du répartiteur, assurez-vous que le câble

www.zanussi.comd'alimentation n'entre pas en contact avec le

Branchement électrique

• Vérifiez que la tension nominale et le type

d'alimentation figurant sur la plaque signaléti-

que correspondent aux valeurs d'alimentation

• Cet appareil est fourni avec un câble d'ali-

mentation. Une fiche appropriée, capable de

supporter la charge indiquée sur la plaque si-

gnalétique, doit être adaptée au câble d'ali-

mentation. Assurez-vous que la fiche est

branchée dans une prise correcte.

• Utilisez toujours une prise de courant de sé-

curité correctement installée.

• Assurez-vous que la prise de courant est ac-

cessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation

pour débrancher l'appareil. Tirez toujours sur

• L'appareil ne doit pas être raccordé à l'aide

d'un prolongateur, d'un adaptateur ni d'une

prise multiple (risque d'incendie). Assurez-

vous que le raccordement à la terre est con-

forme aux normes et réglementations.

• Le câble d'alimentation ne doit pas être expo-

sé à une température supérieure à 90 °C.

Assurez-vous de connecter le câble neutre bleu

à la borne portant la lettre « N ». Connectez le

câble de phase marron (ou noir) à la borne por-

tant la lettre « L ». Le câble de phase doit rester

connecté en permanence.

Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement qu'avec

un câble de type H05V2V2-F T90 ou équiva-

lent. Assurez-vous que la section du câble con-

vient à la tension et à la température de fonc-

tionnement. Le câble de terre jaune/vert doit

être plus long d'environ 2 cm que le câble de

phase marron (ou noir).

490 mm min. 100 mm 270 mm

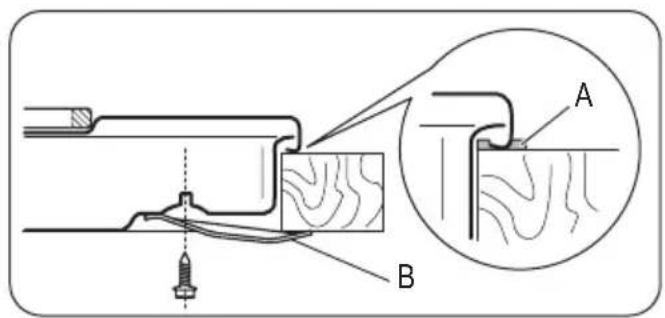

B A A) joint à retirer

B) équerres fournies

Attention Installez l'appareil uniquement

sur un plan de travail dont la surface est

Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson

doit être facilement amovible et facile d'accès

au cas où une intervention technique serait né-

b) Espace pour les branchements

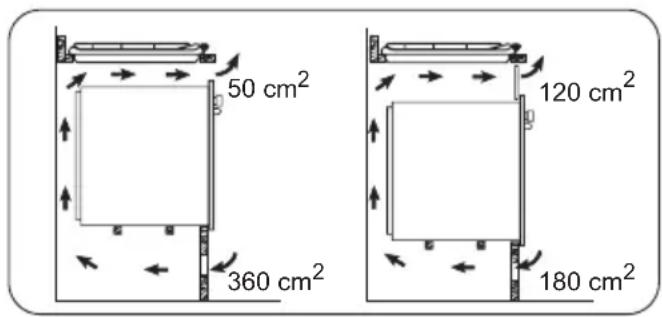

www.zanussi.comAu-dessus d'un four

Les dimensions de la niche d'encastrement de

la table de cuisson doivent être conformes aux

indications et l'élément de cuisine doit être

équipé d'aérations pour assurer un apport d'air

continu. Les branchements électriques de la ta-

ble de cuisson et du four doivent être installés

séparément pour des raisons de sécurité et

pour permettre de retirer facilement le four de

Caracteristiques techniques

d'encastrement de la table de

Puissance des zones de

Zone de cuisson arrière

1.5 kW Zone de cuisson avant

1.0 kW Puissance totale 2.5 kW Alimentation électrique 230 V ~ 50 Hz

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage

indique que ce produit ne peut être traité

comme déchet ménager. Il doit être remis au

point de collecte dédié à cet effet (collecte et

recyclage du matériel électrique et

En procédant à la mise au rebut de l'appareil

dans les règles de l’art, nous préservons

l'environnement et notre sécurité, s’assurant

ainsi que les déchets seront traités dans des

Pour obtenir plus de détails sur le recyclage de

ce produit, veuillez prendre contact avec les

services de votre commune ou le magasin où

vous avez effectué l'achat.

Tous les matériaux d'emballage sont écolo-

giques et recyclables. Les composants en

plastique sont identifiables grâce aux sigles :

>PE<,>PS<, etc. Veuillez jeter les matériaux

d'emballage dans le conteneur approprié du

centre de collecte des déchets de votre com-
