BEDIENUNGSANLEITUNG ZEE3921I ZANUSSI

Bedieningsknuppen elektrische kookzones

Symbool Functie

0uit-stand

Symbool Functie

1 minimale warmte
6 maximale warmte

Dagelijks gebruik

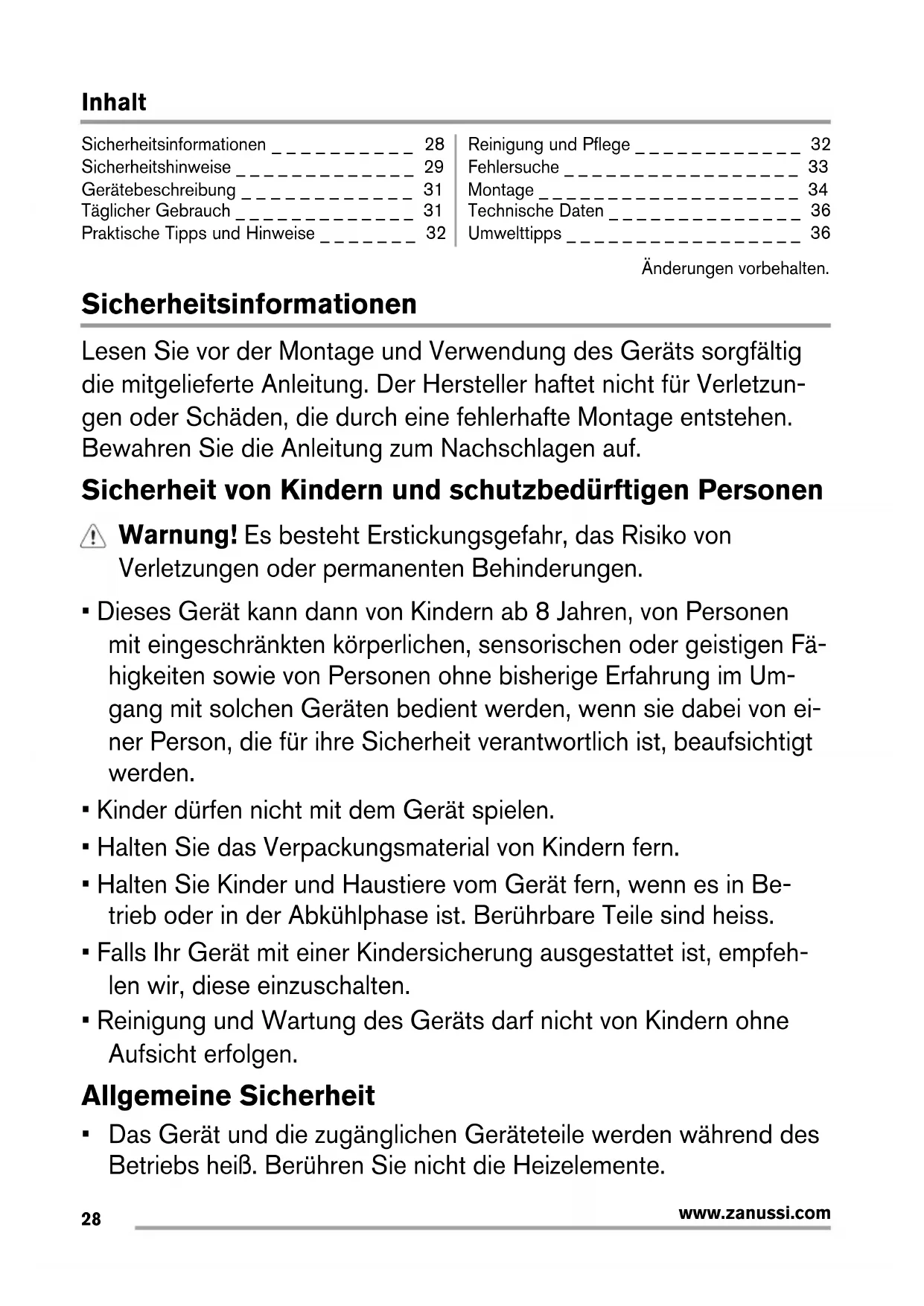

Sicherheitsinformationen	28
Sicherheitshinweise	29
Gerätebeschreibung	31
Täglicher Gebrauch	31
Praktische Tipps und Hinweise	32

Reinigung und Pflege	32
Fehlersuche	33
Montage	34
Technische Daten	36
Umwelttipps	36

Änderungen vorbehalten.

Sicherheitsinformationen

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

Sicherheit von Kindern und schutzbedürftigen Personen

Warning! Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie damit von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speiten.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie nicht einen Brand mit Wasser zulöschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.

Sicherheitshinweise

Montage

Warning! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des

Gerats vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts vorsichtig, Denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
  Installieren Sie das Gerät nicht direkt befind einer Tur oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

• Der Boden des Geräts kann heißt werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubRINGen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

Warning! Brand- und Stromschlaggefahr.

Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführrt werden.
- Das Gerät muss geerdet sein.
Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
- Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf.

der Netzstecker nicht mit dem bereits Gerät oder bereits Kochgeschirr in Berührung kommt.

• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.
• Sorgen Sie damit, dass ein Berührungsschutz installiert wird.
• Kabel zugentlasten.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführrt sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

Gebrauch

Warning! Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
  Bedieren Sie das Gerät nicht mit feuchten oder nassen Handen oder wenn es mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

• Benutzen Sie das Gerät nicht als Arbeits-oder Abstellfläche.

• Wenn Sie Nahrungsmittel in heiBes Öl geben, kann diese spritzen.

Warning! Es besteht Explosions- und Brandgefahr.

• Erhitzte Ole und Fette konnen brennbare Dämpfe freiisetzen. Halten Sie Flammen oder erhitzte Gegenstände beim Kochen mit Fellen und Olen von diesen fern.
  Die von sehr heiBem Öl freigesetzten Dampfe konnen eine Selfbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelrechte enthalten und einen Brand bei niedrigeren Temperaturen als frisches Öl verursachen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Höhe des Geräts.

Warning! Das Gerät könnte beschädigt werden.

• Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaat oder kalklosende Reinigungsmittel mit dem Kochfeld in Berührung kommt. Diese können matte Flecken verursachen.

Reinigung und Pflege

Warning! Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuer

mittel, scheuernde Reinigungsschwammchen, Lösungsmittel oder Metallgegenstände.

Entsorgung

Warning! Verletzungs- oder Erstickungsgefahr.

• Für Informationen zur ordnungsgemäBen Entsorgung des Gerätes wenden Sie sich an die zuständigeCOMMUNALE Behörde vor Ort.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel ab und entsorgen Sie es.

Gerätebeschreibung

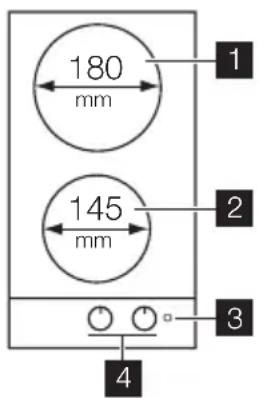

Kochfeldanordnung

Kochzonen-Schalter

Symbol Funktion

0 Position „Aus"

1 Hintere Kochzone 1500 W
2 Vordere Kochzone 1000 W
3 Betriebs-Kontrollampe
4 Einstellknöpf

Symbol Funktion

1 Niedrigste Kochstufe
6 Hochste Kochstufe

Täglicher Gebrauch

Warning! Siehe Sicherheitshinweise.

Drehen Sie zum Einschalten und Erhöhen der Kochstufe den Schalter entgegen dem Uhrzeigersinn. Drehen Sie den Schalter im Uhrzeigersinn, um die Kochstufe zu verringn. Drehen Sie den Schalter auf 0, um die Kochzone auszuschalten.

Die Betriebs-Kontrollampe leuchtet, sobald eine der Kochzonen eingeschaltet wird und leuchtet solange, bis die Kochzonen ausgeschaltet werden.

VordererstenInbetriebnahme

Stellen Sie Kochgeschirr mit Wasser auf jeder Kochzone, stellen Sie die hochste Kochstufe ein und{lassen Sie das Gerät 10 Minuten einge

www.zanussi.com

schaltet. Auf diese Weise werden die Rückstände im Gerät verbrannt. Lassen Sie dann das Gerät auf der niedrigsten Kochstufe 20 Minuten eingeschaltet. Wahrend dieser Zeit kann es zu Geruchs- und Rauchentwicklung kommt. Das ist normal. Sorgen Sie für eine ausreichende Belüfung.

Blitzkochzone

Die Blitzkochzone ist mit einem roten Punkt in ihrer Mitte gekennzeichnet. Sie heizt sich Schneller als herkommliche Kochzonen auf. Der rote Punkt ist auf die Kochzone gemalt und kann sich nach einiger Zeit offen. Dies hat jederoch keine Auswirkung auf den Gerätebetrieb.

Praktische Tipps und Hinweise

! Siehe Sicherheitshinweise.

Energie sparen

VerschlieBen Sie das Kochgeschirr, wenn möglich, immer mit einem Deckel.
- Stellen Sie das Kochgeschirr auf die Kochzone und schalten Sie diese erst dann ein.
- Schalten Sie die Kochzone vor dem Ende der Garzeit aus, um die Restwärme zu nutzen.
- Für zufriedenstellende Ergebnisse sollen der Durchmesser des Geschirrs und der verwendeten Kochzone gleich groß sein.

Kochgeschirr

• Der Boden des Kochgeschirrs sollen so dick und flach wie möglich sein.

Verwenden Sie Töpfe und Pfannen mit einem Boden, der der größte der Kochzone pricht.

Reinigung und Pflege

Warning! Siehe Sicherheitshinweise.

Reinigen Sie das Gerät nach jedem Gebrauch.
Achten Sie immer daraufuf, dass der Boden des
Kochgeschirrs sauber ist.

Warning! Trennen Sie vor Reinigungsdor Wartungsarbeiten das Kochfeld er vom Netz.

Das Kochfeld lasst sich am einfachsten rei-nigen, solange es noch warm ist; auf diese

Weise können Speisereste leichter entfernt werden.

• Warning! Scharfe Gegenstände und schueuernde Reinigungsmittel können damit beschädigen.

Kochzone Durchmesser des Kochgeschirrs

Vorn max. 145 mm

Hinten max. 180 mm

Anwendungsbeispiele zum Kochen

Kochstufe:

1 Warmhalten
2 Sanftes Köcheln
3 Köcheln
4 Braten/Braunen
5 Zum Kochen bringen
6 Zum Kochen bringen/Schnell-Braten/ Frittieren

Reinigen Sie das Gerät aus Sicherheitsgründen nicht mit einem Dampfstrahl- oder Hochdruckreiniger.

Kratzer oder dunkle Flecken beeinträchtigen die Funktionsfähigkeit des Gerats

Entfernen von Verunreinigungen:

1. Verwenden Sie feines Scheuerpulver oder ein Scheuerschwammchen, um Verschmutzungen zu entfernen.
2. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.

3. Anschließ die Kochplatte kein aufhei- zen und trocknen halten.

4. Reiben Sie die Kochzonen zur Vermeidung von Rost mit einem Tuch und einem Tropfen Olivenöl ein.

Wichtig! Verwenden Sie für die Edelstahlrahmen des Kochfelds ein handelsübliches Reinigungsmittel für Edelstahl.

Fehlersuche

1. Der Edelstahlrahmen der Kochplatte kann sich aufgrund der Hitzebelastung weniger darben.

Problem Mögliche Ursache und Abhilfe
Das Gerät Funktioniert nicht.	Sehen Sie im Sicherungskosten nach, ob die Sicherung des Geräts ausgelösst hat. Wenn die Sicherung öfter auslösst, wenden Sie sich an eine Elektrofachkraft.
Die Kochzone heizt nicht auf.	Vergewissem Sie sich, dass das Gerät und die Stromversorgung ein-geschaltet sind.Drehen Sie den richtigen Kochzonenknopf.Sehen Sie im Sicherungskosten nach, ob die Sicherung des Geräts ausgelösst hat. Wenn die Sicherung öfter auslösst, wenden Sie sich an eine Elektrofachkraft.
Die Heizleistung des Kochfelds ist nicht zufriedenstellend.	Vergewissem Sie sich, dass das Kochfeld sauber und trocken ist.Kontrlieren Sie, ob das Kochgeschirr die für die Kochzone passen-de Grübe hat.Verwenden Sie ausschließlich Kochgeschirr mit ebenen Böden.Stellen Sie sicher, dass die Einstellung für die Kochart geeignet ist.

Wenn ein Problem vorliegt, versuchen Sie zunachst, die Ursache des Problems hersauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst losen konnen, wenden Sie sich an ihren Handler oder an den Kundendienst.

Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Handlers eine Gebühr anfallen.

Halten Sie folgende Angaben bereit, damit Ihr Anliegen schnell und ordnungsge

mäß beareritet werden kann. Die erforderlichen Angaben finden Sie auf dem Typenschild.

Modell
- Produktnummer (PNC)
- Seriennummer (S.N.)

Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhandlern erhältlich.

Im Zubehorbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unter gezeigt, an:

1 Kleben Sieihn auf die Garantiekarte und verschicken Sie diesen Teil
2 Kleben Sieihn auf die Garantiekarte und gehalten Sie diesen Teil

3 Kleben Sieihn auf die Gebrauchsanaeisung

Montage

! Warning! Siehe Sicherheitshinweise. Montage

! Warning! Lesen Sie die Gebrauchsanleitung sorgfältig und folgen Sie den Anweisungen. Es besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schlieben Sie das Gerät nicht an, wenn Beschädigungen festzustellen sind. Wenden Sie sich bei Bedarf an den Lieferanten.
• Einbaugeräte)dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden. Achten Sie daraufuf, dass die Einbau

schränke und Arbeitsplatten den Normen entsprechen.

• Halten Sie unbedingt alle geltenden Vorschriften und Normen (Sicherheitsvorschriften, Vorschriften zum Recycling, Vorschriften zur elektrischen Sicherheit usw.) des Landes ein, in dem Sie das Gerät verwenden.

Warning! Es besteht Verletzungsgefahr durch Stromschlage.

Die Netzanschlussklemme liegt an Spannung.
Die Netzanschlussklemme muss spannungsfrei gemacht werden.
- Wenn sich die Montagehalterung in der Näheder Klemmenleiste befindet, sorgen Sie darüber, dass das Netzanschlusskabel nie in Kontakt mit der Kante der Halterung kommt.

Elektrischer Anschluss

Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
Das Gerät wird mit einem Netzkabel geliefert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Achten Sie daraufuf, den Stecker in eine passende Steckdose zu stecken.
Das Gerätarf ausschließlich eine ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.
- Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
- Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsvorsorgung zu trennen.
Ziehen Sie dazu immer direkt am Netzstecker.
- Es besteht Brandgebung, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die Masseverbindung den Normen und Vorschriften entspricht.
- Das Netzkabelarf nicht heiBerals 90^ werden.

SchlieBen Sie den blauen Nullleiter an die mit „N" gekennzeichne Klemme an. SchlieBen Sie das braune (oder Schwarze) Phasenkabel an die

mit „L“ gekennzeichne Klemme an. Lassen Sie das Phasenkabel stets angeschlossen.

Netzkabel ersetzen

Ersetzen Sie das Netzkabel ausschließlich durch eines vom Typ H05V2V2-F T90 o. ä. Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Arbeitsstemperatur geeignet ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

Montage

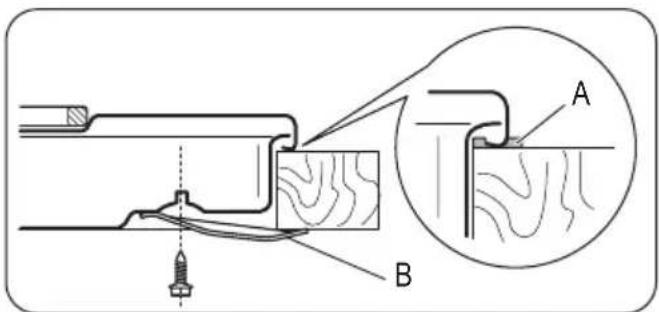

A) zu entfernende Dichtung
B) mitgelieferte Halterungen

Vorsicht! Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

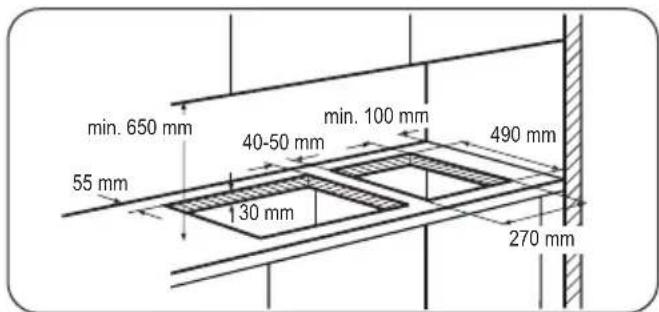

Einbaumöglichkeiten

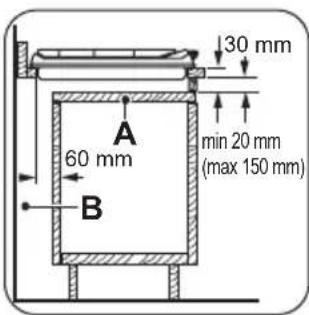

Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfern den lessen und einen einfachen Zugang im Fall einer notwendigen Reparatur ermögen.

a) Entfernbare Platte
b) Raum für Anschlüsse

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen, und die Unterbaumöbel,DBMIi mit Luftrungsschlitzen ver

Technische Daten

Abmessungen des Kochfelds

Breite: 290 mm

Lange 510 mm

Abmessungen der Kochfeldaussparung

Breite: 270 mm

Lange 490 mm

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefahrdet. Weitere Informationen

sehen werden, um eine ständige Luftzufuhr zu gewährleisten. Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Unterbauchrank entfern den lessen.

Leistung der Kochzonen

Hintere Kochzone 180 mm	1.5 kW
Vordere Kochzone 145 mm	1.0 kW
Gesamtleistung 2.5 kW
Netzanschluss 230 V, 50 Hz

über das Recycling这些东西 Produkts erhalten Sie von Ihrer Gemeinde, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Kunststoffeile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bei den communalen Entsorgungsstellen in den dafür vorgesehenen Behätern.
