Onyx NX12FD - Haut-parleur voiture BOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur voiture (subwoofer)
Marque	Boss
Modèle	Onyx NX12FD
Diamètre	12 pouces (305 mm)
Impédance	Double bobine de 4 Ω (sélectionnable 2 Ω, 8 Ω)
Puissance nominale (RMS)	900 W
Puissance crête	1800 W
Réponse en fréquence	28 Hz – 2 kHz
Fréquence de résonance (Fs)	39,5 Hz
Sensibilité	95 dB (1 W/1 m)
Xmax (déplacement linéaire)	0,32 pouces (8,1 mm)
Volume équivalent (Vas)	1,43 – 1,56 pi³
Facteur Q total (Qts)	0,53 – 0,55
Matériau du cône	Polypropylène
Matériau de la suspension	Caoutchouc butyle
Bobine mobile	Double 2 pouces (51 mm) en aluminium noir haute température
Profondeur de montage	3 pouces (76 mm)
Diamètre de montage	12,874 pouces (327 mm)
Type d'enceinte recommandé	Clos ou bass-reflex
Volume d'enceinte clos recommandé	0,63 pi³ (17,8 L)
Volume d'enceinte bass-reflex recommandé	0,92 pi³ (26 L) avec évent 3 x 9 pouces
Fréquence d'accord de l'évent	39 Hz
Alimentation	12 V DC (système audio automobile)

FOIRE AUX QUESTIONS - Onyx NX12FD BOSS

Comment câbler un subwoofer à double bobine ?

Le Boss Onyx NX12FD possède deux bobines de 4 Ω. Vous pouvez les câbler en série (8 Ω), en parallèle (2 Ω) ou utiliser une seule bobine (4 Ω). Choisissez le câblage en fonction de l'impédance supportée par votre amplificateur.

Quel volume d'enceinte est recommandé pour ce subwoofer ?

Pour une enceinte close, le volume interne recommandé est de 0,63 pi³ (17,8 L). Pour une enceinte bass-reflex, le volume est de 0,92 pi³ (26 L) avec un évent de 3 pouces de diamètre et 9 pouces de long, accordé à 39 Hz.

Puis-je utiliser ce subwoofer en enceinte ouverte (free air) ?

Non, ce subwoofer est conçu pour être installé dans une enceinte close ou bass-reflex. Une utilisation en free air pourrait endommager le haut-parleur.

Quelle puissance d'amplificateur dois-je utiliser ?

La puissance RMS du subwoofer est de 900 W. Il est recommandé d'utiliser un amplificateur délivrant entre 600 et 900 W RMS sous l'impédance de charge choisie pour un fonctionnement optimal.

Comment régler le filtre passe-bas ?

Réglez le filtre passe-bas de votre amplificateur entre 80 et 100 Hz pour éviter les fréquences moyennes et hautes. Le subwoofer reproduit les fréquences de 28 Hz à 2 kHz, mais il est préférable de couper vers 80-100 Hz.

Faut-il une période de rodage pour le subwoofer ?

Oui, il est conseillé de faire fonctionner le subwoofer à faible volume pendant les premières heures (10-20 heures) pour assouplir la suspension et stabiliser les paramètres.

Quelle est la profondeur de montage de ce haut-parleur ?

La profondeur de montage est de 3 pouces (76 mm). Assurez-vous que votre caisson dispose d'un espace suffisant pour installer le subwoofer sans obstacle.

Ce subwoofer est-il adapté à une utilisation marine ?

Oui, le Boss Onyx NX12FD est un subwoofer marin (marine woofer) avec une membrane en polypropylène et une suspension en caoutchouc butyle résistant à l'humidité. Il peut être installé dans des environnements humides.

Comment convertir les volumes d'enceinte en litres ?

1 pi³ = 28,3 litres. Donc 0,63 pi³ ≈ 17,8 L et 0,92 pi³ ≈ 26 L. Utilisez ces conversions pour construire votre caisson.

Quel matériau utiliser pour construire l'enceinte ?

Il est recommandé d'utiliser du MDF (panneau de fibres à densité moyenne) de 3/4 de pouce (19 mm) d'épaisseur. Assurez-vous que l'enceinte soit parfaitement étanche.

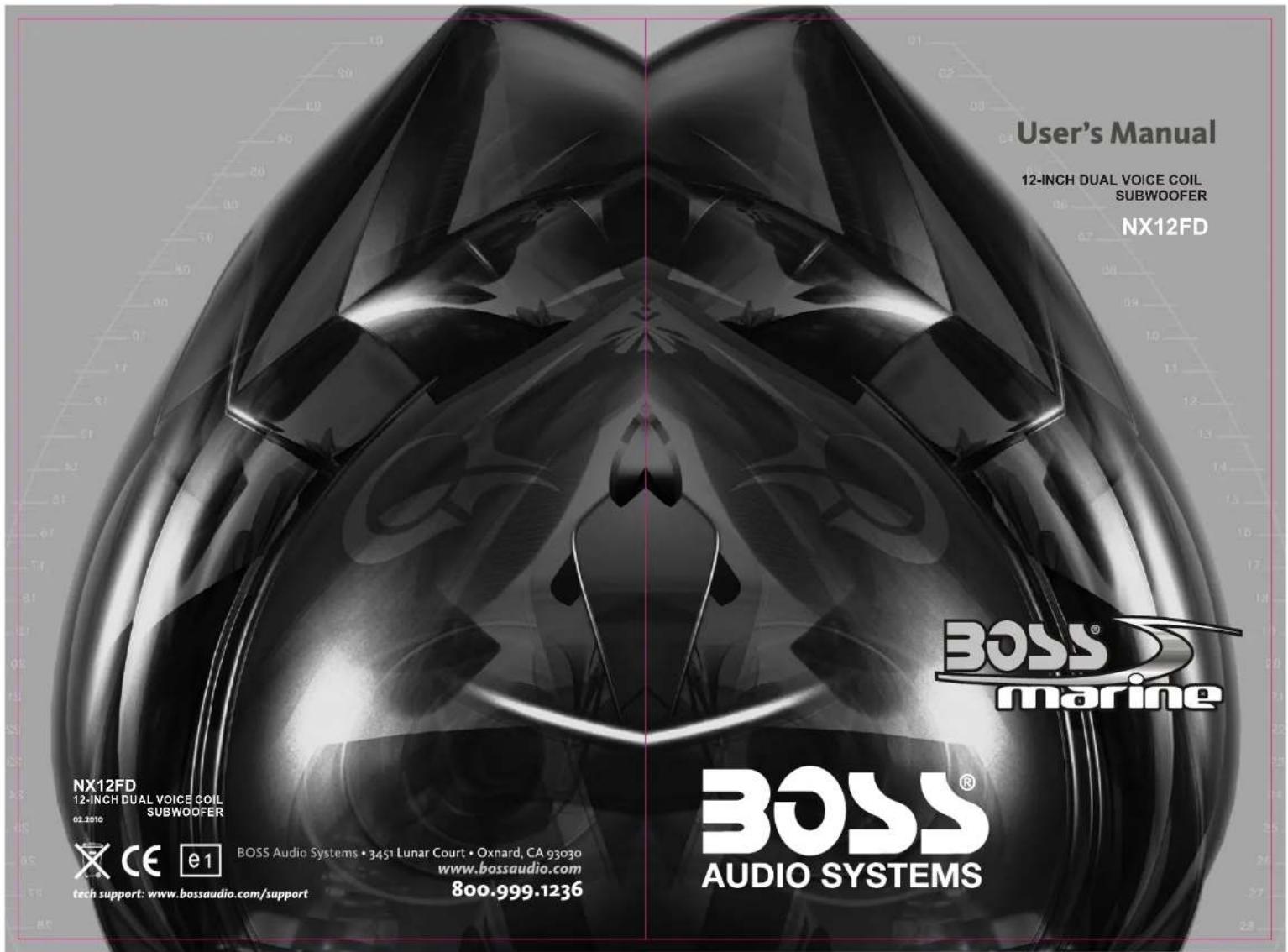

MODE D'EMPLOI Onyx NX12FD BOSS

Recommended Enclosures

Please note : Our recommended box volumes are given for internal air requirements.

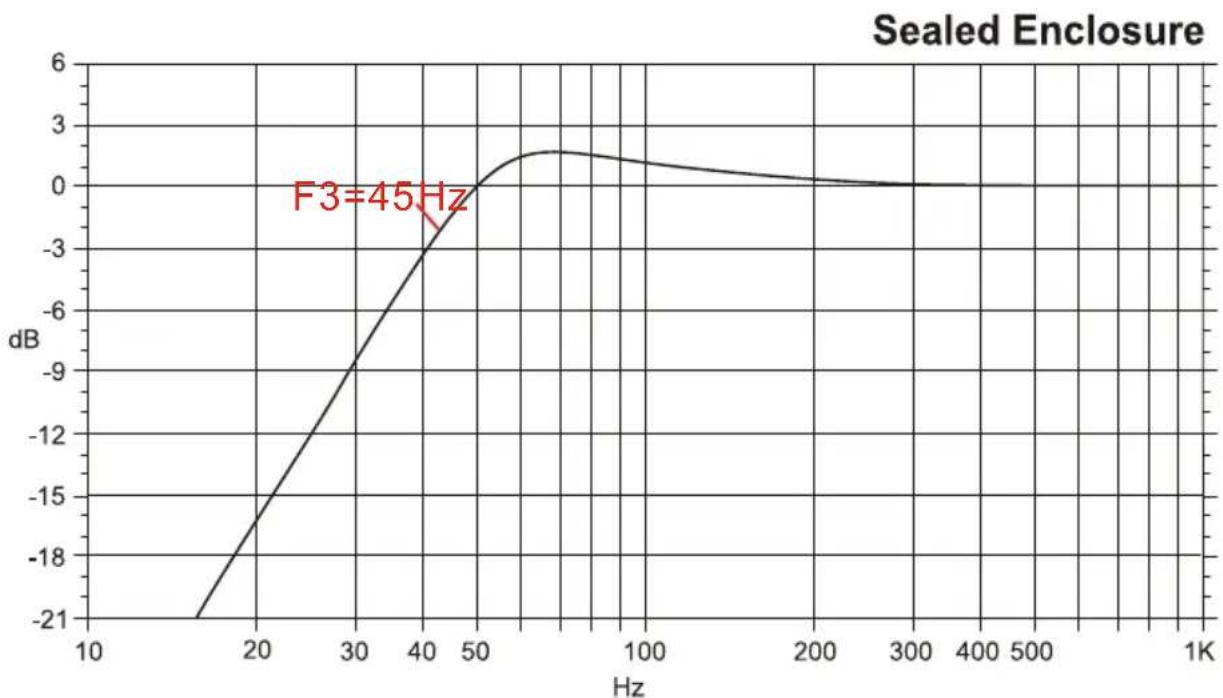

NX12FD Amplitude Response(dB/Hz)

Frequency

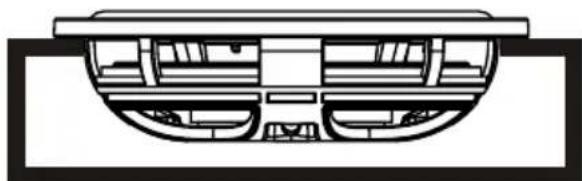

Box Volume: 0.63 Cu Ft

These woofers are recommended to be used with sealed enclosures Box is given as internal air volume including driver displacement

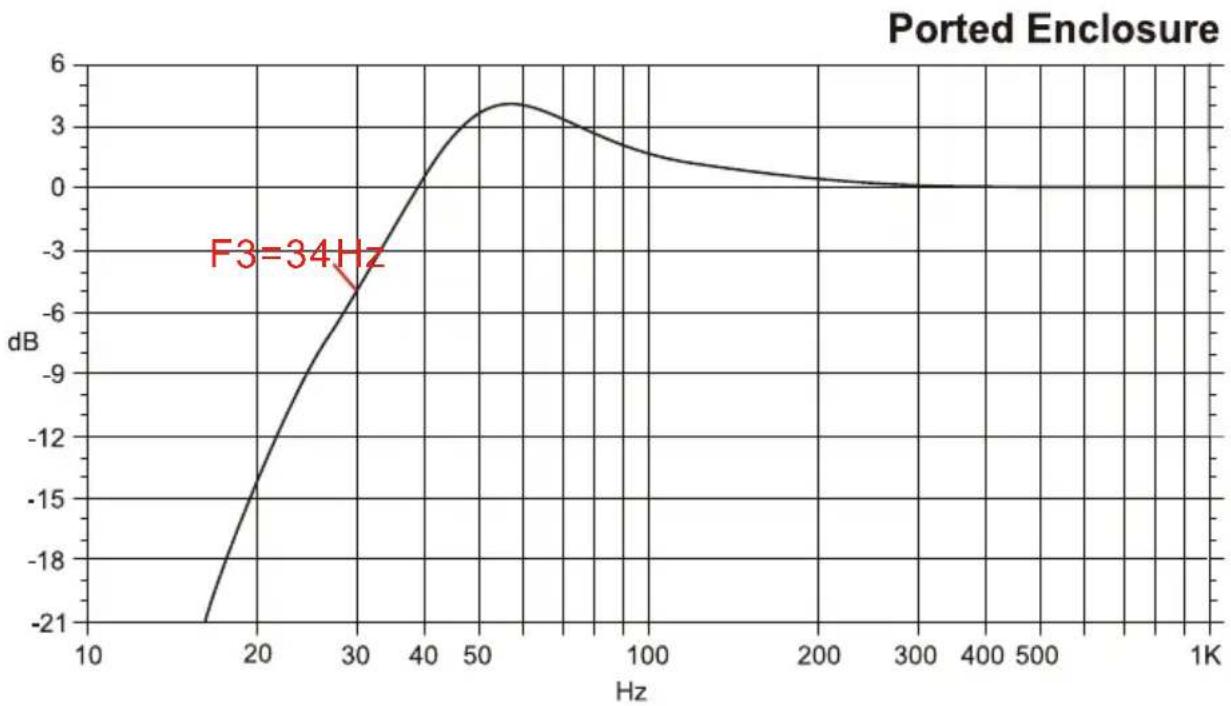

NX12FD Amplitude Response(dB/Hz)
Frequency

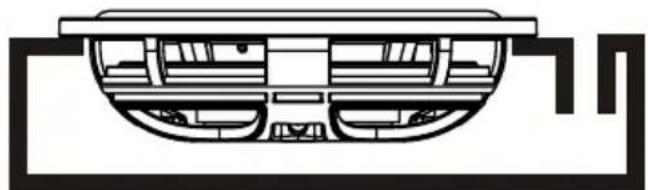

Ported Enclosure

Box Volume: 0.92 Cu Ft

Box is given as internal air volume including driver displacement

Port Frequency : 39 Hz
Port Diameter : 3 Inches
Port Length : 9 Inches

Product Specifications

Speaker Impedance

Free Air Resonance	(Fs)	39.5Hz	39.5Hz	39.5Hz
Total Q Driver @ FS including all resistance's	(Qts)	0.534	1.087	0.548
Q of the Driver @ FS including non electrical resistance only	(Qms)	7.213	7.242	7.254
Q of the Driver @ FS including electrical resistance only	(Qes)	0.642	1.279	0.635
The Driver's compliance expressed as an equivalent	(Vas)	1.426	1.507	1.562
Volume of all (cubic Ft.)
The Driver's linear displacement (inches)	(Xmax)	0.32	0.32	0.32
The DC resistance of the driver's twin voice coils(ohms)	(Re)	1.8Ω	3.6Ω	7.2Ω
Thermal Power rating of Driver (R.M.S./Peak)	(Pe)	900w/1800w	900w/1800w	900w/1800w
The Driver's sensitivity (dB)	(Sens)	95dB	95dB	95dB

Calculating Enclosures

It is difficult to give exact box dimensions that are universal for all cars and trucks. It is for this reason that you must be able to calculate the space in which you have available in order to achieve the proper air volume required.

It is recommended to build your enclosure from 3/4" thick MDF (medium density fiberboard).
Make sure the enclosure is sealed air tight.

Calculating External Volume

1) To calculate box volume, measure the outside Width x Height x Depth of the enclosure. Example 12'' × 14'' × 9'' = 1512''
2) Next you must convert cubic inches into cubic feet. To do this, You must divide the cubic inch total by 1728". Example 1512 ÷ 1728 = .875 Cubic feet

Calculating Internal Volume

1) To calculate the internal (net) volume of the above box you must first multiply the thickness of the wood you are using by Two (2) Example; 3/4'' × 2'' = 1.5''
2) Next Subtract 1.5 from each of the outside measurements of the box. Width 12 - 1.5 = 10.5 Height 14 - 1.5 = 12.5 Depth 9 - 1.5 = 7.5
3) Multiply the new totals (H x W x D) Example : 10.5 x 12.5 x 7.5=984.375
4) Next you must convert cubic inches into cubic feet. To do this, you must divide the cubic inch total by 1728" Example 984.375 ÷ 1728 = .5696 Cubic feet

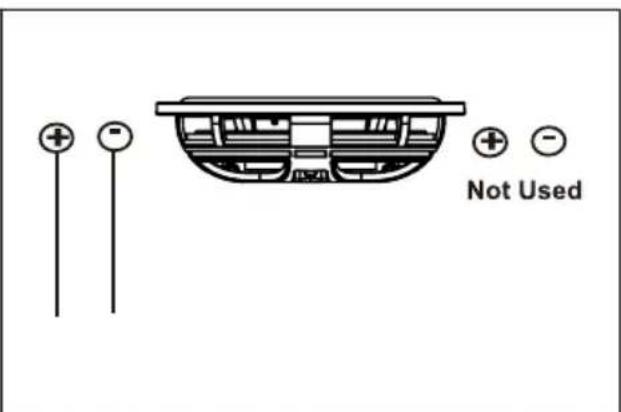

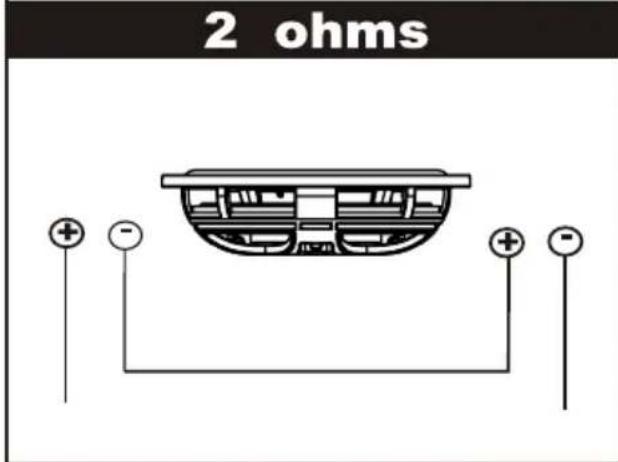

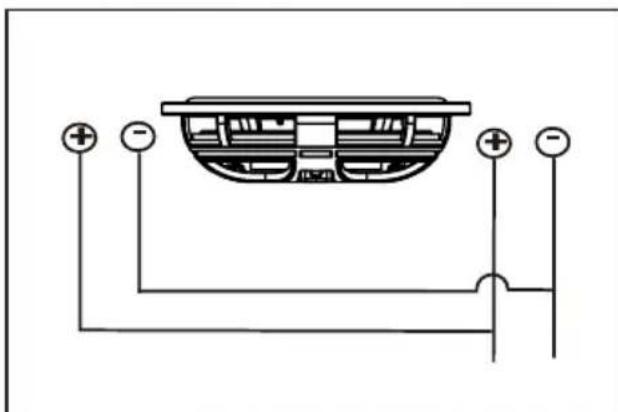

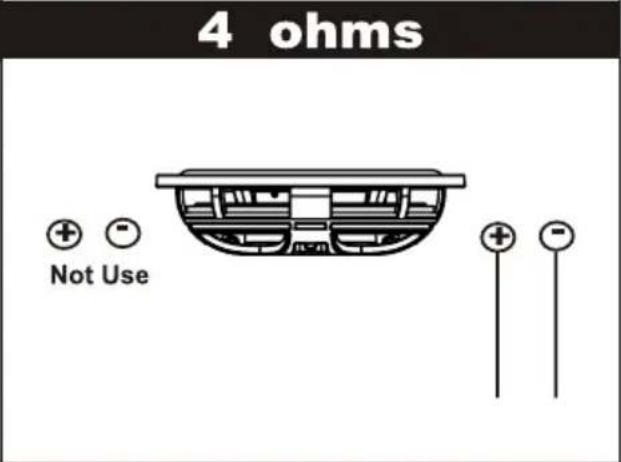

Wiring

for the correct impedance

12”(305mm) Marine Woofer

(900 Watts RMS Sealed Enclosure)

12"(305mm) CUSTOM TOOLED HIGH EFFICIENCY
Polypropylene Cone
BUTYL RUBBER SURROUND
■ DUAL 2"(51mm) High Temperature Black Aluminum Voice Coil
1800 watts peak/900 watts RMS
FREQUENCY RESPONSE:28Hz-2KHz
■ SENSITIVITY:95dB(1WATT/1METER)
■ IMPEDANCE:DUAL 4 OHMS
■ MOUNTING DEPTH:3"(76mm)
MOUNTING DIAMETER:12.874"(327mm)
