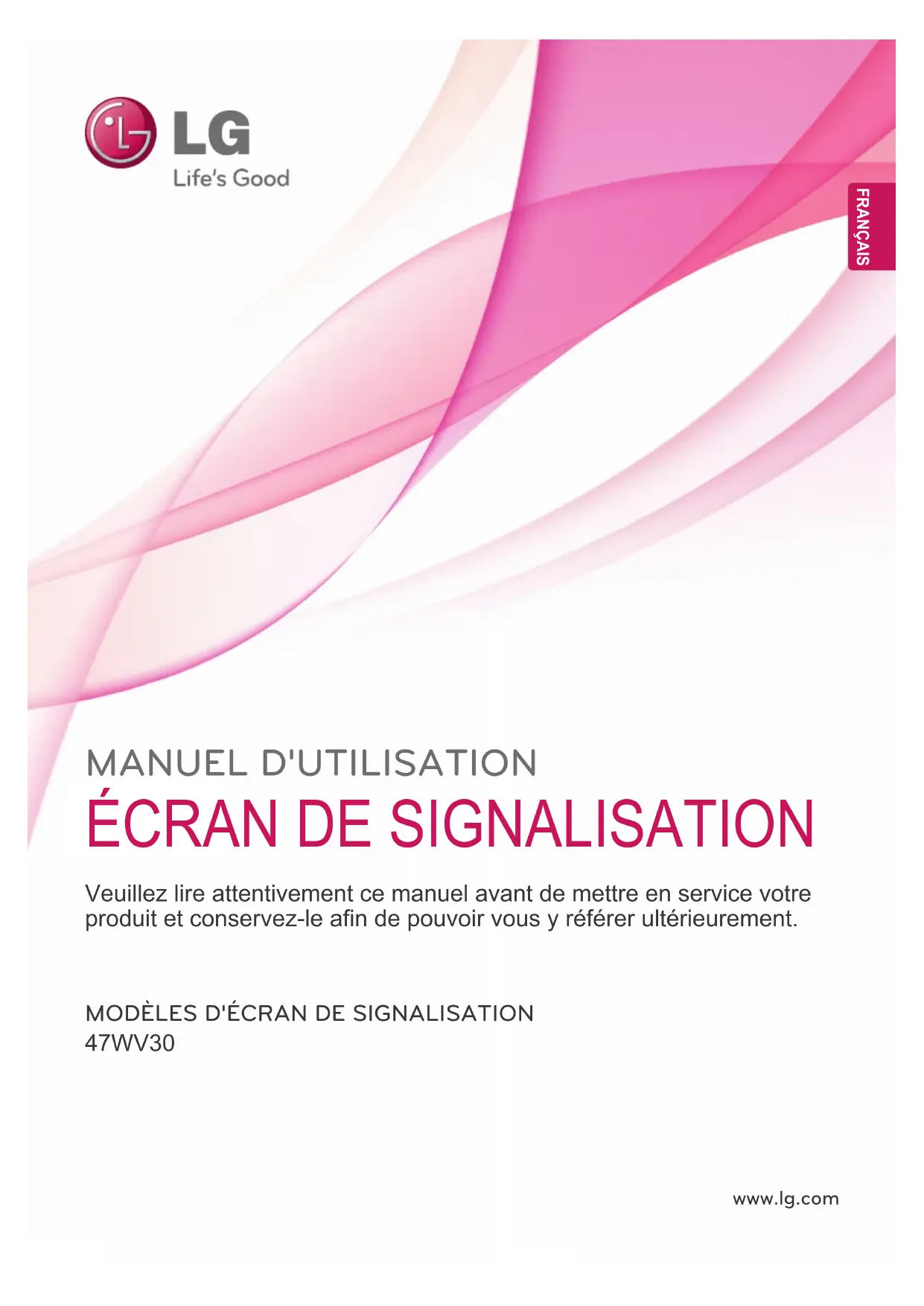

MODE D'EMPLOI 47WV30BAA LG

Veuillez lire attentivement ce manuel avant de mettre en service votre

produit et conservez-le an de pouvoir vous y référer ultérieurement.

MODÈLES D'ÉCRAN DE SIGNALISATION FRA FRANÇAIS2

FRA FRANÇAIS SOMMAIRE SOMMAIRE

4 ASSEMBLAGE ET PRÉPARA-

TION 4 Déballage5 Pièces6 Installation en position portrait6 Retirez les supports en L avant l'installation7 Poignées de transport7 - Placer l'appareil en position verticale7 - Placer l'appareil en position horizontale8 MÉTHODE DE STOCKAGE POUR LA PROTECTION DU PANNEAU8 - Méthode correcte8 - Méthode incorrecte9 Installation au mur10 INSTALLATION D'ÉQUIPEMENT EX-TERNE10 - Récepteur IR11 Écrans en mode mosaïque11 - Assemblage des éléments - Installation de l'élément 112 - Assemblage des éléments - Installation de l'élément 213 - Assemblage des éléments - Installation de l'élément 314 - Assemblage des éléments - Installation de l'élément 415 Insertion du support de câble 16 TÉLÉCOMMANDE 18 Affichage du nom de l'appareil connecté à un port d'entrée19 Picture ID (ID Image) 20 UTILISATION DU MONITEUR 20 Connexion à un PC20 - Connexion RGB21 - Connexion DVI à DVI21 - Connexion HDMI22 - Connexion audio22 - Connexion du récepteur IR23 Réglage de l'écran23 - Sélection d'un mode image23 - Personnalisation des options d'image24 - Personnalisation des options d'affichage PC24 Réglage du son24 - Sélectionner le préréglage du son25 - Personnalisation des options de son25 Utilisation d'options supplémentaires25 - Ajustement du format de l'image 27 DIVERTISSEMENT 27 - Connexion à un réseau câblé28 - État du réseau29 - Connexion des périphériques de stock-age USB30 - Navigation dans les fichiers31 - Lecture vidéo35 - Visionnage de photos37 - Écouter de la musique39 - Code d'enregistrement du DivX

41 PERSONNALISATION DES PARAMÈTRES 41 Accès aux menus principaux42 - Paramètres IMAGE44 - Paramètres SON45 - Paramètres HEURE46 - Paramètres OPTION48 - Paramètres RÉSEAU3

FRA FRANÇAIS SOMMAIRE 49 ÉTABLISSEMENT DE CON-

50 Raccordement à un récepteur HD, un

lecteur DVD ou un magnétoscope

50 - Connexion DVI - HDMI

51 Connexion à un périphérique USB

51 Connexion au réseau LAN

52 Moniteurs en guirlande

67 LICENCES yLes trois phénomènes suivants peuvent survenir en raison des caractéristiques du LCD Super Narrow Bezel. Ils ne sont pas liés aux performances de l'écran. 1. Les bords de l'écran peuvent s'assombrir ou des ombres peuvent apparaître. 2. Une perte de lumière peut se produire en fonction de l' angle de vue. 3. Certains composants comme les bosses et attaches de guidage peuvent apparaître sur les bords de l'écran. REMARQUE4

FRA FRANÇAIS ASSEMBLAGE ET PRÉPARATION ASSEMBLAGE ET PRÉPARATION Déballage Vérifiez que la boîte de votre moniteur contient bien les éléments suivants. S'il manque des accessoires, contactez le revendeur auprès duquel vous avez acheté votre produit. L'aspect réel des produits et des accessoires présentés dans ce manuel peut différer de leurs illustrations. yAfin d'optimiser la sécurité et la durée de vie des produits, n'utilisez pas d'éléments piratés. yLa garantie ne couvre pas les dommages ou les blessures dus à l'utilisation d'éléments piratés. yLes accessoires fournis avec le produit diffèrent en fonction du modèle choisi. yLes caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans avis préalable en cas de mise à jour des fonctions. yComment utiliser une ferriteUne ferrite permet de réduire les ondes électromagnétiques qui sont émises par le récepteur IR.Enfilez le câble dans la ferrite avant de l'utiliser, comme dans l'illustration.

ATTENTION REMARQUE P A G E INPUTENERGYSAVING MARK ARC ON OFF

WXYZ CLEAR MONITOR PSM AUTO MUTE BRIGHT NESS MENU POWER OK S.MENU ID BACK TILE ON OFF EXIT Télécommande et pilesCordon d'alimentation Câble DVIRécepteur IR Plaque de guidageVis M4 x 10L (4ea)Support du câble d'alimentationAccessoire de fixation en UVis M6 (4ea)FerriteSupport du câble (2ea)CD (Manuel d'utilisation) /CarteCâble RGBFerrite5

FRA FRANÇAIS ASSEMBLAGE ET PRÉPARATION Pièces DVI OUT DVI INCOMPONENT INRGB OUTRGB INSPEAKER (8Ω) AUDIO(RGB/DVI)REMOTECONTROL INUSB LANAUDIORS-232C(CONTROL)

/DVI Panneau de connexion (Voir p.50 à la p.51)6

FRA FRANÇAIS ASSEMBLAGE ET PRÉPARATION Installation en position portrait

Lorsque vous installez l'appareil en position portrait, faites pivoter la face avant dans le sens des aiguilles

Retirez les supports en L avant l'installation

Retirez les supports en L situés à chaque coin du moniteur avant l'installation.

Conservez ces supports. Ils vous serviront plus tard si vous souhaitez déplacer le moniteur.

FRA FRANÇAIS ASSEMBLAGE ET PRÉPARATION Placer l'appareil en position

Poignées de transport

Placer l'appareil en position

horizontale Tenez les poignées verticales sur les côtés gauche et droit ou les poignées gauche et droite situées à l'arrière de l'écran.Orientez l'écran vers le bas et maintenez les poi-gnées verticales sur les côtés gauche et droit. DVI OUT DVI INCOMPONENT INRGB OUTRGB INSPEAKER(8Ω)AUDIO(RGB/DVI)REMOTECONTROL INUSB LANAUDIO RS-232C

(CONTROL) /DVI Poignées gauche et droite à l'arrièrePoignée verticale sur le côtéPoignée verticale sur le côté yLorsque vous déplacez le moniteur, ne touchez pas l'écran et évitez tout risque de choc. yTransportez le moniteur en utilisant les poignées prévues à cet effet. Les coins de l'écran sont pointus et vous risquez de vous blesser. ATTENTION8

FRA FRANÇAIS ASSEMBLAGE ET PRÉPARATION Méthode correcte Méthode incorrecte

MÉTHODE DE STOCKAGE POUR LA PROTECTION DU PANNEAU Panneau

Coussinet Si vous devez placer le produit à la verticale, saisissez-le par les deux côtés et inclinez-le déli-catement en arrière de manière à ce que le pan-neau ne touche pas le sol. Lorsque vous posez le produit, placez un coussin sur un sol plat, puis placez le produit dessus, face vers le bas.Si vous n'avez pas de coussin, assurez-vous que le sol est propre et posez le produit délicatement en orientant la face vers le bas ou vers le haut. Veillez alors à ce qu'aucun objet ne tombe sur le panneau. Panneau

Panneau Si vous basculez le panneau sur le côté, vous ris-quez d'endommager le bas du panneau.Si vous basculez le panneau sur le bord, vous ris-quez d'endommager le bord du panneau.9

FRA FRANÇAIS ASSEMBLAGE ET PRÉPARATION y

Débranchez le cordon d'alimentation avant

de déplacer ou d'installer le moniteur. Vous

éviterez ainsi tout risque d'électrocution.

Si vous fixez le moniteur au plafond ou sur

un mur oblique, le produit risque de tomber

et de provoquer des blessures graves.

Utilisez un support mural agréé par LG et

contactez votre revendeur local ou une

Ne serrez pas trop les vis afin de ne pas

endommager le moniteur. Cela risquerait

d’entraîner l’annulation de votre garantie.

Utilisez des vis et supports de fixation

murale répondant à la norme VESA. La

garantie ne couvre pas les dommages ou

les blessures dus à une mauvaise utilisation

ou à l'utilisation d'accessoires non agréés.

N'utilisez que des vis répondant aux

spécifications de la norme VESA.

Le kit de support mural est fourni avec un

manuel d'installation, ainsi que tous les

éléments nécessaires.

Le support mural est proposé en option.

Pour en savoir plus sur les accessoires en

option, contactez votre revendeur.

La longueur des vis dépend du modèle de

support mural. Vérifiez leur longueur avant

de procéder à l'installation.

Pour plus d'informations, consultez les

instructions fournies avec le support mural.

REMARQUE REMARQUE N'installez pas le produit dans un endroit

non ventilé (par ex., dans une bibliothèque

ou dans un placard) ou sur un tapis ou un

coussin. Si vous n'avez pas d'autre solution

que de xer le produit au mur, assurez-vous

d'abord que la ventilation est sufsante.

- Le non-respect de cette consigne peut

entraîner un incendie en raison de

l'augmentation de la température.

Si vous souhaitez fixer le moniteur au mur

(facultatif), vous devez placer le support mural à

l'arrière du moniteur.

Assurez-vous que le support mural est

correctement fixé au moniteur et au mur.

Utilisez un support mural et des vis conformes aux

Utilisez un support mural et des vis conformes aux

Installez le moniteur à une distance d'au moins

10 cm du mur et laissez environ 10 cm d'espace

de chaque côté du moniteur pour assurer une

bonne ventilation. Pour obtenir des instructions

d'installation détaillées, demandez conseil à votre

revendeur. Si vous désirez installer un support

mural pivotant, consultez le manuel qui s'y

rapporte. 10 cm10 cm10 cm10 cm20 cm ATTENTION10

FRA FRANÇAIS ASSEMBLAGE ET PRÉPARATION INSTALLATION D'ÉQUIPEMENT EXTERNE Récepteur IR Permet de placer un capteur de télécommande à l'emplacement de votre choix. Cet écran peut ensuite contrôler d'autres écrans via un câble RS-232. Reportez-vous à la page 19 pour plus d'informations.AUDIO(RGB/DVI)REMOTECONTROL IN11

FRA FRANÇAIS ASSEMBLAGE ET PRÉPARATION Assemblage des éléments - Installation de l'élément 1

Écrans en mode mosaïque *Exemple de mosaïque 2 x 2* Les nombres assignés dans cet exemple (n°1, n°2, n°3, n°4) illustrent la procédure d'installation pour en faciliter la compréhension. Ces nombres ne correspondent pas à l'ID de l'élément (Set ID) utilisé pour faire fonctionner la télécommande.Placez la plaque de guidage dans la rainure à l'aide des vis et fixez l'élément sur le support mural ou sur le mur.* Dans l'illustration, le support mural est grisé pour que vous puissiez bien le distinguer.Plaque de guidagePlaque de guidageVis de xation du support mural VESASupport muralVis de fixation de la plaque de guid- age <Vue arrière de l'élément avec support mural>12

FRA FRANÇAIS ASSEMBLAGE ET PRÉPARATION<Éléments assemblés avec les plaques de guidage><Éléments après le retrait des plaques de guidage><Retrait de la plaque de guidage via l'intervalle latéral> Assemblage des éléments - Installation de l'élément 2

Retrait des plaques de guidage * Desserrez les vis des plaques de guidage situées à l'arrière de l'élément puis retirez les plaques.* Dès que les vis sont retirées, les plaques de guidage ne tiennent plus. Vous devez les retirer de l'intervalle par les côtés de l'élément.* Vous pouvez effectuer cette opération uniquement si l'espace entre l'élément et le support mural ou le mur est suffisant pour desserrer les vis. (Veuillez vérifier qu'il y a suffisamment d'espace pour retirer les vis avant de fixer les plaques de guidage.)Assemblez l'élément 2 et l'élément 1 en utilisant les plaques de guidage situées sur le côté supérieur de l'élément 1 et fixez les deux éléments au support mural ou au mur.Retirez les plaques de guidage après avoir assemblé les éléments.Plaque de guidage<Vue arrière de l'élément avec support mural>Retrait des plaques de guidage13

FRA FRANÇAIS ASSEMBLAGE ET PRÉPARATIONAccessoire de xation en UAccessoire de xation en U<Élément 1 et élément 2 assemblés> <Élément 3 à assembler> Fixez les plaques de guidage sur l'élément 3 en suivant les étapes indiquées ci-dessus et fixez l'élément

au support mural ou au mur sans serrer.

Réduisez l'espace entre les côtés des éléments en utilisant l'accessoire de fixation en U.

Lorsque l'espace entre les éléments assemblés est sufsamment mince, xez fermement les éléments au

support mural ou au mur.

Une fois les éléments fixés fermement, retirez les accessoires de fixation en U.

Assemblage des éléments - Installation de l'élément 3

FRA FRANÇAIS ASSEMBLAGE ET PRÉPARATION Élément 4 assemblé aux autres éléments

Support mural ou mur

Dispositif d'afchage

Fixez l'élément 4 au support mural ou au mur sans serrer et réduisez l'espace entre les éléments à l'aide

des accessoires de fixation en U.

Quand l'élément 4 est fermement fixé au mur, retirez les accessoires de fixation en U.

Retirez les plaques de guidage. Voir <Assemblage des éléments - Installation des éléments 2 et 3>.

La mosaïque 2 x 2 est terminée.

Vous pouvez réaliser plusieurs combinaisons de mosaïques, telles que 3 x 3.

Assemblage des éléments - Installation de l'élément 4

Les plaques de guidage permettant de réaliser l'assemblage en mosaïque doivent uniquement être

utilisées pour assembler les éléments et doivent être retirées après cette opération.

Les plaques de guidage doivent uniquement être utilisées comme outil pour l'assemblage des

éléments en mosaïque. La charge appliquée sur chaque élément doit être supportée par le support

mural ou le mur à l'aide du montant mural VESA (800 x 400).

(Chaque élément doit être fermement fixé au support mural ou au mur.)

Les plaques de guidage doivent être retirées une fois les éléments assemblés. Lorsque vous

assemblez les éléments sans retirer les plaques de guidage, il est conseillé de faire preuve de la

plus grande prudence pour éviter tout dommage causé par le poids de l'appareil.

Vous devez également retirer les équipements en forme de U dès que le produit est xé sur le

support mural ou le mur.

Vous pouvez monter l'appareil sans utiliser les plaques de guidage ni les dispositifs de xation

en U ; cela n'affectera pas les performances de l'appareil.

FRA FRANÇAIS ASSEMBLAGE ET PRÉPARATION Insérez deux supports de câble dans les trous

situés sur la partie inférieure, à l'arrière de

l'élément pour organiser la mise en place des

câbles, comme illustré ci-dessous.

Vissez le support du câble d'alimentation dans

le trou situé sur la partie inférieure, à l'arrière de

l'élément pour maintenir les câbles d'alimentation

ensemble, comme indiqué. (Cette manipulation

permet de placer les câbles d'alimentation dans le

Insertion du support de câble16

FRA FRANÇAIS TÉLÉCOMMANDE TÉLÉCOMMANDE Les descriptions dans ce manuel sont données par rapport aux touches de la télécommande. Veuillez lire ce guide attentivement afin d'utiliser correctement votre Moniteur.Pour remplacer les piles, ouvrez le couvercle du compartiment des piles, insérez deux piles de 1,5 V de type AAA en respectant la polarité et , et refermez le couvercle. Pour retirer les piles, procédez à l'inverse de leur insertion.Les piles et batteries internes au produit ou raccordées à celui-ci ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d’un feu ou d’une origine similaireVeillez à orienter la télécommande vers le capteur situé sur le moniteur. ATTENTION yN'associez pas des piles neuves et anciennes, car cela risquerait d'endommager la télécommande.PAGEINPUTENERGYSAVINGMARKARCONOFF 1

WXYZ CLEAR OK S.MENU MONITOR PSM AUTO MUTE BRIGHT NESS MENU ID BACK TILE ON OFF EXIT POWER Bouton Marche/Arrêt Permet d'allumer le poste lorsqu'il est en veille ou de le mettre en veille lorsqu'il est éteint.Monitor On / OffPermet d'éteindre et d'allumer le moniteur.1/a/A Vous ne pouvez pas sélectionner ce bouton.« Économie d'énergie »Règle le mode « Économie d'énergie » du PRODUIT.SOURCE D'ENTRÉESi vous appuyez une fois sur ce bouton, la fenêtre Signal d'entrée suivante apparaît. Utilisez ce bouton pour sélectionner le type de signal que vous souhaitez.Nombre et alphabetPermet de saisir des chiffres.Vous ne pouvez pas sélectionner l'alphabet. ClearVous ne pouvez pas sélectionner ce bouton. PSM Permet de sélectionner le mode Picture Status (État de l'image).Réglage du volumePermet de régler le volume. ARC Permet de sélectionner le mode Format de l'image.LUMINOSITÉPermet de passer à l'écran suivant ou précédent. MUTE Active ou désactive le son.17

sélectionner ce bouton.

QUITTER Efface tout ce qui est affiché

à l'écran et revient au

visionnage du moniteur à

Permet de sélectionner le

Permet de sélectionner un

Efface tout ce qui est

affiché à l'écran et revient à

l'affichage écran à partir des

(Haut/Bas/Gauche/Droite)

Vous permet de naviguer

dans les menus à l'écran

et de régler les paramètres

du système selon vos

OK Accepte votre sélection ou

affiche le mode en vigueur.

PRÉCÉDENT Permet à l'utilisateur de

sur une étape dans une

application interactive.

Contrôle du menu USB Permettent de contrôler un

Permet de paramétrer l'ID

image ou de le désactiver.

Utilisez ce bouton pour

contrôler les moniteurs

individuels connectés en

mode RS-232C. (Pour un

fonctionnement optimal,

définissez les Set ID.)

AUTOMATIQUE Règle automatiquement la

position de l'image et réduit

l'instabilité de l'image. (Entrée

FRA FRANÇAIS TÉLÉCOMMANDE Affichage du nom de l'appareil connecté à un port d'entrée Permet d'afcher les appareils qui sont connectés aux ports d'entrée externes. PAGEINPUTENERGYSAVINGMARKARCONOFF 

1 Accédez à l'écran de la Liste des sources et appuyez sur le bouton bleu (étiquette d'entrée) de la télécommande. 2 Vous pouvez attribuer une étiquette d'entrée pour chaque entrée sauf l'USB. yEntrées externes prises en charge : Composant, RGB, HDMI, DVI-D yÉtiquettes disponibles : VCR, DVD, décodeur, satellite, jeu, PC, Blue-ray, HD- DVD yLes étiquettes d'entrée sont affichées sur l'écran Input Label ou en haut à gauche de l'écran quand vous modifiez le paramètre d'entrée externe. yPour les signaux compatibles DTV/PC, tels que 1080p 60 Hz, les paramètres de l'écran peuvent changer en fonction de l'étiquette d'entrée. L'option Signal original est disponible si un PC est connecté en tant que périphérique externe. REMARQUE Labels des sourcesFermerComponent

FRA FRANÇAISTÉLÉCOMMANDE Picture ID (ID Image) Picture ID (ID Image) permet de modier les paramètres d'un élément spécique (écran) à l'aide d'un récepteur IR unique pour la multivision. L'élément qui reçoit le signal IR communique avec un autre élément via le connecteur RS232. Chaque élément est identié par un Set ID (ID de l'élément). Si vous attribuez le Picture ID à l'aide de la télécommande, vous ne pouvez contrôler à distance que les écrans possédant les mêmes Picture ID et Set ID. 1 Appuyez sur le bouton rouge ON de la télécommande pour attribuer le Picture ID. 2 Si vous appuyez sur les boutons gauche/droit ou sur le bouton ON plusieurs fois, le Picture ID défile sur OFF et de 0 à 4. Attribuez l'ID désiré. ySi vous attribuez le Set ID à chaque élément avec multivision, et attribuez ensuite le Picture ID à l'aide du bouton rouge de la télécommande, la touche est affichée pour l'élément doté de Set ID et Picture ID identiques. Un élément possédant des Set ID et Picture ID différents ne peut pas être contrôlé par des signaux IR. yPour plus d'informations sur l'attribution du Set ID, voir « Attribution du Set ID au produit » à la page 46.

WXYZ CLEAR OK S.MENU MONITOR PSMAUTOMUTEBRIGHTNESS MENU ID BACK TILE ON OFF EXIT POWER yPar exemple, si 2 est assignée à l'ID image (Picture ID), l'écran supérieur droit (Set ID : 2) peut être contrôlé par des signaux IR. yPour chaque élément, vous pouvez modifier les paramètres des menus IMAGE, SON, HEURE, RÉSEAU et MES MÉDIAS ou les touches de fonction de la télécommande. y Si vous appuyez sur le bouton vert OFF des ID Image, les ID image de tous les éléments sont désactivées. Si vous appuyez ensuite sur un bouton de la télécommande, tous les écrans fonctionnent à nouveau. yL’ID Image sera désactivé lors de l’utilisation du menu MES MÉDIAS.REMARQUE

RS232C Multivision 2 X 2 (Nombre de Set ID : 4)Les Set ID sont attribués comme indiqué sur l'image. Picture ID Fermer ◀

Récepteur IR Picture ID Fermer

FRA FRANÇAISUTILISATION DU MONITEUR UTILISATION DU MONITEUR Connexion à un PC yNous vous recommandons d'utiliser le moniteur avec la connexion HDMI pour obtenir la meilleure qualité d'image.REMARQUE Connexion RGB Transmet le signal vidéo analogique de votre PC vers le moniteur. Raccordez le PC au moniteuravec le câble 15 broches D-sub, comme illustré ci-dessous.

RGB INAUDIO(RGB/DVI)RGB INDVI INREMOTECONTROL IN/DVI PC yN'appuyez pas de manière prolongée sur l'écran, cela pourrait provoquer une distorsion temporaire de l'image. yAfin d'éviter les brûlures d'écran, ne laissez pas une image fixe s'afficher de façon prolongée. Configurez si possible un écran de veille.ATTENTION yCertains ordinateurs Apple nécessitent un adaptateur pour être reliés à ce moniteur. Pour plus d'informations, contactez la société Apple par téléphone ou consultez son site Web.REMARQUE yBranchez le câble de signal d'entrée et serrez les vis dans le sens des aiguilles d'une montre.ATTENTION21

FRA FRANÇAIS UTILISATION DU MONITEUR RGB INAUDIO(RGB/DVI)RGB INDVI INREMOTECONTROL IN/DVI

Si vous n'utilisez pas de haut-parleurs

externes en option, raccordez le PC au

moniteur avec le câble audio.

Utilisez un câble d'interface de signal blindé,

tel qu'un câble de signal 15 broches D-sub et

un câble DVI à HDMI, avec une ferrite pour

maintenir la conformité standard du produit.

Si vous souhaitez utiliser le mode HDMI-PC,

vous devez définir l'étiquette d'entrée sur

REMARQUE Connexion HDMI Permet de transmettre les signaux vidéo et audio

numériques de votre PC au moniteur. Raccordez

le PC au moniteur avec un câble HDMI, comme

illustré ci-dessous. Lorsque vous utilisez l'entrée

HDMI d'un ordinateur, le label de la source HDMI

doit être défini en mode PC.

Connexion DVI à DVI Cette connexion transmet un signal vidéo

numérique entre le PC et le moniteur. Raccordez

le PC au moniteur avec le câble DVI à DVI, comme

illustré ci-dessous.

Utilisez un câble HDMI™ haute vitesse.

Si vous ne parvenez pas à entendre

le son en mode HDMI, veuillez vérifier

l'environnement PC .

Si vous souhaitez utiliser le mode HDMI-PC,

vous devez définir l'étiquette d'entrée sur le

FRA FRANÇAIS UTILISATION DU MONITEUR RGB INAUDIO(RGB/DVI)RGB INDVI INREMOTECONTROL IN/DVI Connexion audio

Permet de transmettre les signaux vidéo et audio

numériques de votre PC au moniteur. Raccordez

le PC au moniteur avec le câble audio, comme

illustré ci-dessous. Pour raccorder le PC au

moniteur avec une connexion audio, vous devez

définir le PC en tant qu'étiquette d'entrée.

Connexion du récepteur IR Permet d'utiliser une télécommande filaire ou une

extension de récepteur IR.

PC RGB INAUDIO(RGB/DVI)RGB INDVI INREMOTECONTROL IN/DVI

FRA FRANÇAISUTILISATION DU MONITEUR Réglage de l'écran

Sélection d'un mode image Sélectionnez l'un des modes image prédéfinis pour afficher des images avec leurs paramètres optimisés. 1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour accéder à IMAGE et appuyez sur OK. 3 Appuyez sur les touches Navigation pour accéder à Préréglages d'image et appuyez sur OK. 4 Appuyez sur les touches Navigation pour accéder au mode image souhaité et appuyez sur OK. Personnalisation des options

d'image Personnalisez les options de base et avancées de chaque mode image pour obtenir les meilleures performances d'affichage. 1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches de navigation pour accéder à IMAGE et appuyez sur OK. 3 Appuyez sur les touches de navigation pour accéder à Préréglages d'image et appuyez sur OK. 4 Appuyez sur les touches de navigation pour accéder à un mode image qui vous intéresse et appuyez sur OK. 5 Sélectionnez et réglez les options suivantes, puis appuyez sur OK.Mode DescriptionVif Réglez l'image vidéo pour l'environnement de la vente au détail en améliorant le contraste, la luminosité, la couleur et la netteté.Standard Réglez l'image pour un environnement normal.Cinéma Optimisez l'image vidéo pour un aspect cinématographique et regardez des films comme si vous étiez au cinéma.Sport Optimisez l'image vidéo pour des actions superbes et dynamiques en mettant l'accent sur les couleurs primaires telles que le blanc, le vert, ou le bleu ciel.Jeux Optimisez l'image vidéo pour un écran divertissant et rapide tel qu'un PC ou un jeu.

5 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE). Lorsque vous revenez au menu précédent, appuyez sur BACK (RETOUR).Option DescriptionRétro-éclairageRègle la luminosité de l'écran en contrôlant le rétro-éclairage LCD. Si vous réduisez le niveau de luminosité, l'écran s'assombrit et la consommation d'énergie diminue sans perte de signal vidéo.Contraste Augmente ou diminue le gradient du signal vidéo. Vous pouvez utiliser le réglage Contraste lorsque la partie claire de l'image est saturée.Luminosité Règle le niveau de base du signal dans l'image. Vous pouvez utiliser le réglage Luminosité lorsque la partie sombre de l'image est saturée.Netteté Ajuste le niveau de netteté des bords entre les zones claires et sombres de l'image. Plus le niveau est bas, plus l'image est adoucie.Couleur Ajuste l'intensité de toutes les couleurs.Teinte Ajuste l'équilibre entre les niveaux de rouge et de vert.T° couleur Sélectionnez Chaudes pour rehausser les couleurs chaudes telles que le rouge, ou Froides pour obtenir un effet bleuté.24

FRA FRANÇAISUTILISATION DU MONITEUR 6 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE). Pour revenir au menu précédent, appuyez sur BACK (RETOUR).Contrôle avancéPersonnalise les options avancées. Consultez des informations supplémentaires sur les options avancéesVoir p.43.Réglage usine Restaure les paramètres par défaut des options. Personnalisation des options

d'affichage PC Personnalisez les options de chaque mode image pour obtenir la meilleure qualité d'image. yCette fonction opère dans le mode suivant : mode RGB [PC]. 1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour accéder à IMAGE et appuyez sur OK. 3 Appuyez sur les touches Navigation pour accéder à Écran et appuyez sur OK. 4 Sélectionnez et réglez les options suivantes, puis appuyez sur OK.Option Description Résolution Sélectionne une Résolution correcte. Config. auto. Permet de régler automatiquement la Position, la Taille et la Phase de l'écran. L'image affichée peut être instable quelques secondes pendant la configuration.Position/Taille/PhasePermet de régler les options lorsque l'image n'est pas nette, en particulier lorsque des caractères tremblent, après la configuration automatique.Réglages usineRestaure les paramètres par défaut des options. 5 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE). Pour revenir au menu précédent, appuyez sur BACK (RETOUR). Réglage du son

Sélectionner le préréglage du

son Lisez le son avec ses paramètres optimisés en sélectionnant l'un des préréglages du son. 1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour accéder à SON et appuyez sur OK. 3 Appuyez sur les touches Navigation pour accéder à Préréglages du son et appuyez sur OK. 4 Appuyez sur les touches Navigation pour accéder au préréglage du son souhaité et appuyez sur OK.Mode DescriptionStandard Permet d'obtenir un son de qualité standard.Musique Choisissez ce mode pour écouter de la musique.Cinéma Choisissez ce mode pour regarder des films.Sports Choisissez ce mode pour regarder des événements sportifs.Jeux Choisissez ce mode pour jouer à des jeux. 5 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE). Pour revenir au menu précédent, appuyez sur BACK (RETOUR).25

FRA FRANÇAISUTILISATION DU MONITEUR Personnalisation des options de

son Personnalisez les options de chaque préréglage du son pour obtenir la meilleur qualité de son. 1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour accéder à SON et appuyez sur OK. 3 Appuyez sur les touches Navigation pour accéder à Préréglages du son et appuyez sur OK. 4 Appuyez sur les touches Navigation pour accéder au préréglage du son souhaité et appuyez sur OK. 5 Sélectionnez et réglez les options suivantes, puis appuyez sur OK.Option DescriptionInfinite SoundL'option Infinite Sound de LG offre un son stéréo 5.1 provenant de deux haut-parleurs.Aigus Contrôle les sons dominants de la sortie. Lorsque vous augmentez les aigus, la sortie passe à la plage de fréquence supérieure.Graves Contrôle les sons les plus doux de la sortie. Lorsque vous augmentez les graves, la sortie passe à la plage de fréquence inférieure.Réglages usineRestaure les paramètres par défaut des préréglages du son. 6 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE). Pour revenir au menu précédent, appuyez sur BACK (RETOUR). Utilisation d'options

Ajustement du format de l'image Redimensionnez l'image pour la voir à sa taille optimale en appuyant sur ARC lorsque vous regardez l'écran. ySi une image fixe reste affichée de façon prolongée, elle laisse sur l'écran une empreinte définitive. On parle alors de brûlure d'écran ou d'image rémanente, phénomène qui n'est pas couvert par la garantie. ySi le format de l'image reste longtemps réglé sur 4:3, une brûlure d'écran peut apparaître sur les parties noires de l'écran.ATTENTIONVous pouvez également modifier la taille de l'image en accédant aux menus principaux.REMARQUE26

FRA FRANÇAIS UTILISATION DU MONITEUR - Signal original : la sélection suivante vous

permet d'obtenir une qualité d'image optimale

sans perte de l'image d'origine en haute

Remarque : s'il y a du bruit dans l'image

d'origine, vous pouvez le voir sur le bord.

- Zoom cinéma1 : Choisissez Cinema Zoom

si vous souhaitez agrandir l'image dans des

proportions correctes.

Remarque : quand vous agrandissez ou

réduisez l'image, celle-ci peut être déformée. y< ou > bouton : règle la proportion de

l'agrandissement de Cinema Zoom. Le taux

d'agrandissement va de 1 à 16.

y ou bouton : Move the screen (déplacer

Vous pouvez sélectionner uniquement 16:9,

Signal original, 4:3, Zoom, Zoom cinéma1

en mode Composant et HDMI.

Vous pouvez uniquement sélectionner 4:3,

de 720 p), Signal original est disponible.

REMARQUE Signal original

- 4:3 : Cette sélection vous permet de voir une

image dans son format 4:3 original, des barres

noires apparaissant sur la gauche et la droite de

- Zoom : Cette sélection vous permet de

voir l'image sans aucune altération, celle-ci

remplissant tout l'écran. Toutefois, le haut et le

bas de l'image sont rognés.

- 16:9 : Cette sélection vous permet d'ajuster

l'image horizontalement, en proportion linéaire,

pour qu'elle occupe la totalité de l'écran (utile

pour visionner des DVD au format 4:3).27

FRA FRANÇAISDIVERTISSEMENT DIVERTISSEMENT Connexion à un réseau câblé (Selon le modèle)Reliez l'écran à un réseau local (LAN) via le port LAN comme illustré ci-dessous et paramétrez les fonctions réseau.47WV30 prend en charge uniquement la connex-ion au réseau câblé.Après avoir réalisé la connexion physique, un nombre restreint de réseaux locaux peuvent nécessiter le réglage des paramètres réseau d'affichage. Pour la plupart des réseaux locaux, l'affichage se réalisera automatiquement sans aucun réglage.Pour des informations détaillées, contactez votre fournisseur Internet ou consultez le manuel du routeur. y Ne connectez pas un câble de téléphone modulaire au port LAN. y Comme il y a plusieurs méthodes de connexion, suivez les conseils de votre opérateur téléphonique ou de votre four-nisseur de services Internet. y Le menu de paramétrage du réseau ne sera disponible qu'une fois l'écran connecté au réseau physique. y Comme il y a plusieurs méthodes de connexion, suivez les conseils de votre opérateur téléphonique ou de votre four-nisseur de services Internet.ATTENTIONATTENTIONPour définir les paramètres réseau : (Même si l'écran a déjà été connecté automatiquement, l'exécution d'un deuxième paramétrage ne pose pas de problème), 1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour ac-

céder à RÉSEAU et appuyez sur OK.

3 Appuyez sur les touches Navigation pour sélectionner Paramètre réseau et appuyez sur OK. 4 Si vous avez déjà défini le Paramètre réseau, sélectionnez Resetting (Réinitialisation). Les nouveaux paramètres de connexion réinitialisent les paramètres réseau actuels. 5 Sélectionnez Config auto adresse IP ou Configuration manuel adresse IP.- Si vous sélectionnez Configuration manuel adresse IP, appuyez sur les boutons Navigation et Number (Numéro). Les adresses IP doivent être saisies manuellement.- Config auto adresse IP : Choisissez cette option si un serveur DHCP (Routeur) est présent sur le réseau local (LAN) via la connexion câblée, une adresse IP sera automatiquement allouée à l'écran. Si vous utilisez un routeur ou un modem large bande possédant une fonction serveur DHCP (Dynamic Host Configuration Protocol), l'adresse IP sera automatiquement déterminée. 6 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE). LAN RouterLAN WANCable modemETHERNET @

FRA FRANÇAIS DIVERTISSEMENT y Si vous souhaitez accéder à Internet directement sur votre écran, la connexion Internet doit être activée. y Si vous ne pouvez pas accéder à Inter-net, vérifiez l'état du réseau à partir d'un PC branché sur votre réseau. y Quand vous utilisez Paramètre réseau, vérifiez le câble LAN ou vérifiez si le protocole DHCP du routeur est activé. y Si vous n'avez pas terminé les para- métrages réseau, il se peut que celui-ci ne fonctionne pas correctement. REMARQUE Conseils pour les Paramètres réseau y Utilisez un câble LAN standard avec cet écran. Cat5 ou supérieur avec un connecteur RJ45. y La réinitialisation du modem ou du routeur peut permettre de résoudre de nombreux problèmes de connexion réseau pendant la configuration. Après avoir connecté l'écran au réseau local, éteignez rapidement et/ou déconnectez le câble d'alimentation du routeur du réseau local ou le modem câble. Ensuite, allumez et/ou re-branchez le câble d'alimentation. y Selon votre fournisseur de services Internet (FSI), le nombre de périphériques pouvant recevoir le service Internet peut être limité par les conditions générales de service applicables. Pour plus d'informations, contactez votre FSI. y LG décline toute responsabilité en cas de dys- fonctionnement de l'écran et/ou des fonctions de connexion à Internet en raison d'erreurs/de dysfonctionnements de communication asso-ciés à votre connexion Internet, ou à un autre équipement connecté. y LG n'est pas responsable des problèmes de connexion Internet. y Si la vitesse de connexion réseau n'est pas suffisante pour contenu auquel vous souhaitez accéder, il se peut que les résultats ne corre-spondent pas à vos attentes. y Il est possible que certaines opérations de con- nexion Internet soient impossibles en raison de certaines restrictions définies par votre fournis-seur de services Internet (FSI). y Vous êtes responsable des frais facturés par votre fournisseur de services Internet, y compris, des frais de connexion. y Si vous utilisez une connexion filaire vers cet écran, un port 10 Base-T ou 100 Base-TX LAN est requis. Si votre fournisseur de services Inter-net ne vous permet pas d'utiliser une connexion de ce type, vous ne pourrez pas connecter l'écran. y Un modem DSL est requis pour utiliser le service DSL et un modem câble est requis pour utiliser le service modem câble. Selon le mode d'accès et le contrat d'abonnement de votre FSI, vous risquez de ne pas pouvoir utiliser la fonction de connexion Internet de cet écran. Il se peut également que vous soyez limité dans le nombre de matériels branchés simultanément. (Si votre FSI limite l'abonnement à un matériel, vous ne pourrez pas connecter cet écran en même temps qu'un PC.) y L'utilisation d'un « routeur » peut ne pas être autorisée ou son utilisation peut être limitée selon les politiques et restrictions de votre FSI. Pour plus d'informations, contactez directement votre FSI. État du réseau

1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour ac-

céder à RÉSEAU et appuyez sur OK.

3 Appuyez sur les touches Navigation pour sélectionner État du réseau. 4 Appuyez sur OK pour vérifier l'état du réseau.

5 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE).Option DescriptionRéglage Permet de revenir au menu Paramètre réseau.Test Teste l'état actuel du réseau une fois le paramétrage effectué.Fermer Permet de revenir au menu précédent.29

FRA FRANÇAIS DIVERTISSEMENTConseils pour l'utilisation de périphériques de stockage USB y Seuls les périphériques de stockage USB sont reconnus. y Si un périphérique de stockage USB est con- necté via un concentrateur USB, il n'est pas reconnaissable. y Un périphérique de stockage USB utilisant un programme de reconnaissance automa-tique peut ne pas être reconnu. y Un périphérique de stockage USB qui utilise son propre pilote peut ne pas être reconnu. y La vitesse de reconnaissance d'un périphérique de stockage USB peut varier pour chaque périphérique. y Veuillez ne pas éteindre l'écran ni dé- brancher le périphérique USB lorsque le périphérique de stockage USB connecté fonctionne. Lorsque ce périphérique est retiré ou débranché de manière soudaine, les fichiers stockés ou le périphérique de stockage USB peuvent s'endommager. y Veuillez ne pas connecter le périphérique de stockage USB qui a fait l'objet d'une manœu-vre incorrecte sur le PC. Ce périphérique peut entraîner un dysfonctionnement du produit ou empêcher la lecture. Utilisez exclusivement un périphérique de stockage USB contenant des fichiers audio, image ou vidéo normaux. y Utilisez seulement un périphérique de stockage USB qui a été formaté sous le système de fichiers FAT32, NTFS fourni avec le système d'exploitation Windows. Si un périphérique de stockage est formaté comme un programme utilitaire non pris en charge par Windows, il peut ne pas être reconnu. y Veuillez raccorder l'alimentation à un périphérique de stockage USB (plus de 0,5 A) nécessitant une alimentation externe. Autrement, le périphérique risque de ne pas être reconnu. y Le périphérique de stockage USB doit être raccordé avec son câble d'origine. y Certains périphériques de stockage USB peuvent ne pas être pris en charge ni fonc-tionner correctement. y La méthode d'alignement des fichiers du périphérique de stockage USB est semblable à celle de Windows XP et les noms de fich-iers peuvent reconnaître jusqu'à 100 cara-ctères anglais. Connexion des périphériques de

stockage USB Connectez des périphériques de stockage USB (comme une clé USB ou un disque dur externe) à l'écran grâce aux fonctionnalités multimédia (Voir"Navigation dans les fichiers" à la page 30).Connectez une clé USB ou un lecteur de carte mé-moire USB à l'écran, comme illustré ci-dessous. L'écran Mes médias apparaît. y Quand le menu EMF (Mes médias) est activé, vous ne devez ni éteindre l'écran, ni retirer un périphérique de stockage USB : vous pourriez perdre des fichiers ou endommager le périphérique de stockage USB. y Sauvegardez régulièrement vos fichiers enregistrés sur un périphérique de stock-age USB, car vous risquez de perdre ou d'endommager les fichiers, ce qui n'est peut-être pas couvert par la garantie. ATTENTION

FRA FRANÇAIS DIVERTISSEMENT y Veillez à sauvegarder les fichiers impor- tants car les données stockées sur un périphérique de stockage USB peuvent s'endommager. Nous ne pourrons pas être tenus responsables d'une perte de données. y Si le disque dur USB ne dispose pas d'une source d'alimentation externe, il pourrait ne pas être détecté. Vous devez donc veiller à raccorder la source d'alimentation externe. - Veuillez utiliser un adaptateur secteur pour une source d'alimentation externe. Nous ne garantissons pas un câble USB utilisé comme source d'alimentation externe. y Si votre périphérique de stockage USB comporte plusieurs partitions ou si vous utilisez un lecteur multicarte USB, vous pouvez utiliser jusqu'à 4 partitions ou périphériques de stockage USB. y Si un périphérique de stockage USB est connecté à un lecteur multicarte USB, ses données de volume peuvent ne pas être détectées. y Si le périphérique de stockage USB ne fonc- tionne pas correctement, déconnectez-le et reconnectez-le. y La vitesse de détection d'un périphérique de stockage USB diffère d'un périphérique à l'autre. y Si le périphérique USB est connecté en mode veille, un disque dur spécifique sera chargé automatiquement à la mise sous ten-sion de l'écran. y La capacité maximale recommandée est de 1 To ou moins pour un disque dur externe USB et de 32 Go ou moins pour une mé-moire USB. y Un périphérique dépassant la capacité recommandée risque de ne pas fonctionner correctement. y Si le disque dur externe USB avec fonction d'« Économie d'énergie » ne fonctionne pas, éteignez le disque dur puis rallumez-le pour qu'il fonctionne correctement. y Les périphériques de stockage USB antérieurs à la norme USB 2.0 sont égale-ment pris en charge. Cependant, ils risquent de ne pas fonctionner correctement dans l'option Vidéo. y Un maximum de 999 dossiers ou fichiers peuvent être reconnus dans un dossier. Navigation dans les fichiers Accédez à Photo, Musique ou Vidéo et parcourez les fichiers. 1 Connectez un périphérique de stockage USB. 2

Appuyez sur MENU pour accéder aux menus principaux. 3 Appuyez sur les touches Navigation pour ac- céder à Mes médias et appuyez sur OK.

4 Appuyez sur les touches Navigation pour accéder à Photo, Musique ou Vidéo et appuyez sur OK.N° Description 1 Permet d'aller dans le dossier parent 2 Page actuelle/nombre total de pages 3 Touches correspondantes de la télécommande 4 Page actuelle/nombre total de pages de contenus dans le dossier sélectionné 1

5 Contenus dans le dossier sélectionné 1 Bouton DescriptionBouton vert Appuyez plusieurs fois sur le bouton VERT pour naviguer entre les listes Photo -> Musique, Musique -> Vidéo ou Vidéo-> Photo.Bouton jaunePassez du mode d'affichage 5 miniatures au mode liste simple.Bouton bleu Permet de basculer en mode Sélection. 3 Page 1/1 Photo Lecteur1 Page 1/1

009 Vers AudioModifier les numérosMode SélectionSortieAfcherDéplacer 11

5 Page Changer de page Vidéo MusiquePhoto31

FRA FRANÇAIS DIVERTISSEMENTFormat de fichier pris en chargeType Format de fichier pris en chargeVidéo DAT,MPG,MPEG,VOB,AVI,DIVX,MP4,MKV,TS,TRP,TP,ASF,WMV,FLV)Vidéo(*.mpg/*.mpeg/*dat/*.ts/*.trp/*.tp/*.vob/*.mp4/*.mov/*.mkv/*.divx/*.avi/*.asf/*.wmv/*.flv/*.avi(motion-jpeg)/*. Fichier de prise en charge mp4(motion-jpeg)/*.mkv(motion-jpeg)) Format vidéo : DivX3.11, DivX4.12, DivX5.x, DivX6, Xvid1.00, Xvid1.01, Xvid1.02, Xvid1.03, Xvid1.10 beta-1/beta-2, Mpeg-1, Mpeg-2, Mpeg-4, H.264/AVC, VC1, JPEG, Sorenson H.263Format audio : Dolby Digital, AAC, Mpeg, MP3, LPCM, HE-AAC, ADPCM, WMADébit binaire : de 32 Kbits/s à 320 Kbits/s (MP3)Format de sous-titres externe : *.smi/*.srt/*.sub(MicroDVD,Subviewer1.0/2.0)/*.ass/*.ssa/*.txt(TMPlayer)/*.psb(PowerDivX)Format de sous-titres interne : XSUB uniquement (Format de sous-titres utilisé dans les fichiers DivX6)Photo JPEGBase : 64 x 64 à 15360 x 8640Progressive : 64 x 64 à 1920 x 1440 y Vous pouvez lire uniquement les fichiers JPEG. y Les fichiers non pris en charge sont affichés sous la forme d'une icône prédé-finie.Modèles 3D uniquement Extensions de fichierÉlément Profil2D jpeg jpg

jpe format de fichier pris en charge

y SOF1 : Extension séquentielle

y Type max-normal : 15360 (L) X 8640 (H)

y Type progressif : 1920 (L) X 1440 (H)3D mpo format de fichier pris en charge mpo taille de photo

y taille 4:3 : 3 648 x 2 736 2 592 x 1 944 2 048 x 1 536

y taille 3:2 : 3 648 x 2 432 Lecture vidéo Cet écran vous permet de lire des fichiers multimédia à partir d'un lecteur USB ou d'un serveur DLNA sur votre réseau. 1 Appuyez sur les touches Navigation pour

accéder à Mes médias et appuyez sur OK.

2 Appuyez sur les touches Navigation pour ac- céder à Vidéo et appuyez sur OK. 3 Appuyez sur les touches Navigation pour ac- céder au dossier souhaité et appuyez sur OK. 4 Appuyez sur les touches Navigation pour ac-

céder au fichier souhaité et appuyez sur OK. Musique MP3 Débit binaire 32 à 320 y Taux d'échantillonnage MPEG1 Layer3 : 32 kHz, 44,1 kHz, 48 kHz y Taux d'échantillonnage MPEG2 Layer3 : 16 kHz, 22,05 kHz, 24 kHz y Taux d'échantillonnage MPEG2.5 Lay- er3 : 8 kHz, 11,025 kHz, 12 kHz32

FRA FRANÇAIS DIVERTISSEMENTMenu DescriptionLire la sélectionPermet de lire le fichier vidéo sélectionné.Lorsqu'un fichier vidéo arrive à son terme, le fichier vidéo suivant est automatiquement lancé.Tout sélectionnerPermet de sélectionner tous les fichiers vidéo sur l'écran.Tout désélectionnerPermet de désélectionner tous les fichiers vidéo marqués.Quitter le mode SélectionPermet de quitter le mode Sélection.Page 1/1VidéoUSB ExterneLecteur1Page 1/1Vers PhotoModifier les numérosMode SélectionSortie 003 001 002 004 005 006Page 1/1VidéoUSB ExterneLecteur1Page 1/1Lire la sélectionTout sélectionnerTout désélectionnerSortie 003 001 002 004 005 006Mark ModeQuitter le mode Sélection051. Apple_ 02:30:25 5 Lisez une vidéo.

y Les fichiers non pris en charge sont affichés

sous la forme d'une icône uniquement .

y Les fichiers anormaux sont affichés sous la

forme d'un fichier bitmap .

6 Contrôlez la lecture à l'aide des touches

Sortie Bouton Description r Arrêter la lecture s Lire une vidéo t Mettre en pause ou reprendre la lecture v Rechercher en arrière dans un fichier w Rechercher en avant dans un fichierMENU Afficher le menu Option.BACK (PRÉCÉDENT)Masquer le menu sur le plein écran.SORTIE Revenir vers Vidéo.< ou >Passer à un point spécifique d'un fichier pendant la lecture. L'heure du point spécifique apparaît sur la barre d'état. Dans certains fichiers, il est possible que cette fonction ne marche pas correctement."Économie d'énergie"Appuyez plusieurs fois sur le bouton "Économie d'énergie" pour augmenter la luminosité de votre écran.MODE AVAppuyez plusieurs fois sur le bouton MODE AV pour sélectionner la source désirée. Masquer AfcherAfcherDéplacerDéplacerPage Changer de pagePage Changer de page33

FRA FRANÇAIS DIVERTISSEMENT Options vidéo

1 Appuyez sur MENU pour accéder aux menus

2 Appuyez sur les touches Navigation pour ac-

céder à Set Video Play. (Définir les options

de lecture vidéo), Set Video (Définir les

options vidéo). ou Set Audio. (Définir les

options audio), et appuyez sur OK.

y Les paramètres d'option qui ont été modifiés

dans Vidéo n'affectent pas les options

y Le paramètre d'option qui a été modifié dans

les options Photo et Musique est changé à

l'identique dans Photo et Musique mais pas

y Quand vous relancez la lecture du fichier

vidéo après l'avoir arrêtée, vous pouvez

reprendre la lecture en cours.

REMARQUE Conseils pour la lecture des fichiers vidéo

y Il est possible que certains sous-titres

personnalisés ne fonctionnent pas

y Certains caractères spéciaux ne sont pas

pris en charge dans les sous-titres.

y Les balises HTML ne sont pas prises en

charge dans les sous-titres.

y Les sous-titres réalisés dans d'autres

langues que celles prises en charge ne sont

y L'écran peut avoir des interruptions tempo-

raires (arrêt d'image, lecture plus rapide,

etc.) quand la langue audio est modifiée.

y Il est possible qu'un fichier vidéo endom-

magé ne soit pas lu correctement, ou que

certaines fonctions du lecteur ne soient pas

y Il est possible que des fichiers vidéo réalisés

avec certains encodeurs ne soient pas lus

y Si la structure vidéo et audio du fichier en-

registré n'est pas entrelacée, un signal audio

y Les vidéos HD sont prises en charge, en

fonction de l'image, avec un maximum de

1920x1080@25/30P ou 1280x720@50/60P.

y Les vidéos dont la résolution est

supérieure à 1920X1080@25/30P ou

1280x720@50/60P risquent de ne pas fonc-

tionner correctement, en fonction de l'image.

y Les fichiers vidéo différents des types et for-

mats spécifiés risquent de ne pas fonction-

y Le débit binaire maximum d'un fichier vidéo

lisible est de 20 Mbit/s. (Motion JPEG

uniquement : 10 Mbit/s)

y Nous ne garantissons pas la lecture correcte

des profils codés de niveau 4.1 ou supérieur

y Le codec audio DTS n'est pas pris en

y La lecture des fichiers vidéo supérieurs à

30 Go n'est pas prise en charge.

y Le fichier vidéo DivX et son sous-titre doivent

être situés dans le même dossier.

y Le fichier vidéo et son sous-titre doivent

avoir le même nom pour pouvoir être lus.

y La lecture vidéo via une connexion USB qui

ne prend pas en charge la haute vitesse

risque de ne pas fonctionner correctement.

y Les fichiers codés avec GMC (Global Motion

Compensation) risquent de ne pas être lus.

y Lorsque vous regardez une vidéo avec la

fonction Vidéo, vous pouvez ajuster l'image

en utilisant la touche "Économie d'énergie"

de la télécommande. La configuration utili-

sateur de chaque mode image ne fonctionne

FRA FRANÇAIS MAINTENANCERépéter Active/désactive la fonction Répéter lors de la lecture de la vidéo. Quand elle est activée, le fichier situé dans le dossier est lu plusieurs fois. Même quand la fonction Répéterest désactivée, la lecture peut être exécutée si le nom du fichier est simi-laire au précédent.Page de codes Langues prises en chargeLatin1 anglais, espagnol, français, allemand, italien, suédois, finlandais, néerlandais, portugais danois, roumain, norvégien, albanais, gaélique, gallois, irlandais, catalan, valencienLatin2 bosniaque, polonais, croate, tchèque, slovaque, slovène, serbe, hongrois Latin4 Estonien, letton, lituanienCyrillic (Cyrillique)bulgare, macédonien, russe, ukrainien, kazakhGreek (Grec) grecTurkish (Turc) turc y Seulement 10 000 blocs synchro peuvent être

pris en charge dans le fichier du sous-titre.

y Lors de la lecture d'une vidéo, vous pouvez

régler la Taille image en appuyant sur le bou-

y Les sous-titres dans votre langue sont unique-

ment pris en charge quand le menu OSD est

également dans cette langue.

y Les options de page de codes peuvent être

désactivées en fonction de la langue des fich-

y Sélectionnez la page de codes appropriée

pour les fichiers de sous-titre.

REMARQUE Quand vous sélectionnez Set Video Play (Définir

les options de lecture vidéo),,

1 Appuyez sur les touches Navigation pour

afficher les options Taille image, Audio

Language (Langue audio), Subtitle

Language (Langue du sous-titre) ou

2 Appuyez sur les touches Navigation pour ac-

céder à l'option souhaitée afin d'effectuer les

ajustements adéquats. Menu DescriptionTaille image Sélectionne le format d'image souhaité pendant la lecture de la vidéo.Audio Language (Langue audio)Permet de changer le Language Group (groupe langue) de l'audio pendant la lecture de la vidéo. Les fichiers disposant d'une seule piste audio ne peuvent pas être sélection- nés. Subtitle Language (Langue du sous-titre)Active/désactive le sous-titre.Language (Langue)Activée pour le sous-titre SMI et la langue peut être sélectionnée dans le sous-titre.Code Page (Page de codes)La police peut être sélectionnée pour le sous-titre.Quand elle est définie par défaut, la police utilisée est la même que celle du menu général.Sync (Synchro)Règle la synchronisation du sous-titre de -10 s à + 10 s par étape de 0,5 s pendant la lecture de la vidéo.Position Modifie la position du sous-titre vers le haut ou vers le bas pendant la lecture de la vidéo.Size (Taille) Sélectionne la taille désirée du sous-titre pendant la lecture de la vidéo.35

FRA FRANÇAIS MAINTENANCELorsque vous sélectionnez l'option Set Video (Définir les options vidéo), 1 Appuyez sur les touches Navigation pour accéder à l'option désirée afin d'effectuer les ajustements adéquats. Lorsque vous sélectionnez l'option Set Audio (Définir les options audio), 1 Appuyez sur les touches Navigation pour afficher Préréglages du son, Voix nette II ou Balance. 2 Appuyez sur les touches Navigation pour accéder à l'option souhaitée afin d'effectuer les ajustements adéquats. Visionnage de photos Visionnez des fichiers image enregistrés sur un périphérique de stockage USB. Les affichages à l'écran peuvent différer du modèle. 1 Appuyez sur les touches Navigation pour

accéder à Mes médias et appuyez sur OK.

2 Appuyez sur les touches Navigation pour ac-

céder à Photo et appuyez sur OK.

3 Appuyez sur les touches Navigation pour ac- céder au dossier souhaité et appuyez sur OK. 4 Appuyez sur les touches Navigation pour ac- céder au fichier souhaité et appuyez sur OK. 5 Visionnez les photos.

REMARQUE y Les fichiers non pris en charge sont affichés sous la forme d'une icône uniquement . y Les fichiers anormaux sont affichés sous la forme d'un fichier bitmap .Menu DescriptionLire la sélectionPermet d'afficher les fichiers photo sélectionnés.Tout sélectionnerPermet de sélectionner tous les fichiers photo sur l'écran.Tout désélectionnerPermet de désélectionner tous les fichiers photo marqués.Quitter le mode SélectionPermet de quitter le mode Sélection.Page 1/1PhotoLecteur1Page 1/1 USB Externe

009 Vers AudioModifier les numérosMode SélectionSortieAfcherDéplacerPage Changer de pagePage 1/1PhotoLecteur1Page 1/1 USB Externe

Mode Sélection Lire la sélectionTout sélectionnerTout désélectionnerSortieQuitter le mode SélectionAfcherDéplacerPage Changer de page36

FRA FRANÇAIS MAINTENANCE Options Photo

1 Appuyez sur MENU pour afficher les menus

2 Appuyez sur les touches Navigation pour ac-

céder à Set Photo View.(Définir les options

de visualisation des photos), Set Video

(Définir les options vidéo). ou Set Audio.

(Définir les options audio), et appuyez sur

y Les paramètres d'option qui ont été modifiés

dans Vidéo n'affectent pas les options Photo

y Le paramètre d'option qui a été modifié dans

les options Photo et Musique est changé à

l'identique dans Photo et Musique mais pas

REMARQUE Option DescriptionDiaporama Démarre ou arrête un diaporama avec les photos sélectionnées.En l'absence de photos sélectionnées, toutes les photos enregistrées dans le dossier actuel s'affichent en diaporama.Pour régler la vitesse du diaporama, sélectionnez Option.BGM Active ou désactive la musique de fond. Pour définir le dossier de musique de fond, sélectionnez Option.Vous pouvez modifier les options via le bouton MENU de la télécommande.

(Rotation)Fait pivoter les photos dans le sens des aiguilles d'une montre (90°, 180°, 270°, 360°).

Permet de visionner la photo en l'agrandissant de 2, 4 fois. Utilisation des options photo

Utilisez les options suivantes en visionnant des

photos. 01_a.jpg2008/12/101 920 x 1 080479 Ko 2/13

Options "Économie d'énergie"Appuyez plusieurs fois sur le bouton "Économie d'énergie" pour modifier la luminosité de votre écran. Option y Vitesse diaporama : permet de sélectionner la vitesse du diaporama (Rapide, Moyen, Lent). y BGM : permet de sélectionner un dossier de Musique pour la musique de fond.Masquer Permet de masquer la fenêtre des options. Pour afficher les options, appuyez sur OK.SORTIE Revient vers Photo.Sortie ◄ y Vous ne pouvez pas changer de dossier de Musique pendant la lecture de la musique de fond. y Vous pouvez uniquement sélectionner le dossier MP3 en-registré sur le périphérique qui affiche actuellement la photo. REMARQUE

y La taille de photo prise en

charge est limitée. Vous ne

pouvez pas faire pivoter une

photo si la résolution de la

largeur qui pivote dépasse la

taille de résolution prise en charge. REMARQUE Masquer37

FRA FRANÇAIS MAINTENANCELorsque vous sélectionnez l'option Set Video (Définir les options vidéo), 1 Appuyez sur les touches Navigation pour accéder à l'option désirée afin d'effectuer les ajustements adéquats .Lorsque vous sélectionnez l'option Set Audio (Définir les options audio), 1 Appuyez sur les touches Navigation pour afficher Préréglages du son, Voix nette II ou Balance. 2 Appuyez sur les touches Navigation pour accéder à l'option souhaitée afin d'effectuer les ajustements adéquats. 5 Lisez de la musique.

Écouter de la musique

1 Appuyez sur les touches Navigation pour

accéder à Mes médias et appuyez sur OK.

2 Appuyez sur les touches Navigation pour ac- céder à Musique et appuyez sur OK. 3 Appuyez sur les touches Navigation pour ac- céder au dossier souhaité et appuyez sur OK. 4 Appuyez sur les touches Navigation pour ac- céder au fichier souhaité et appuyez sur OK.Menu DescriptionLire la sélectionPermet d'afficher les fichiers de musique sélectionnés.Tout sélectionnerPermet de sélectionner tous les fichiers de musique sur l'écran.Tout désélectionnerPermet de désélectionner tous les fichiers de musique marqués.Quitter le mode SélectionPermet de quitter le mode Sélection.Page 1/1MusiqueLecteur1 Page 1/1

00:00 USB ExterneVers VidéoQuand vous sélectionnez Set Photo View (Définir les options de visualisation des photos), 1 Appuyez sur les touches Navigation pour

sélectionner Vitesse diaporama ou BGM.

2 Appuyez sur les touches Navigation pour ac- céder à l'option souhaitée afin d'effectuer les ajustements adéquats.Modifier les numérosMode SélectionAfcherDéplacerPage Changer de page Sortie Page 1/1Musique Page 1/1

Mark Mode AfcherDéplacerPage Changer de pageLecteur1USB Externe Lire la sélection

FRA FRANÇAIS MAINTENANCE y Les fichiers non pris en charge sont affichés

sous la forme d'une icône uniquement .

y Les fichiers anormaux sont affichés sous la

forme d'un fichier bitmap .

y Un fichier musical endommagé ou corrompu

ne peut pas être lu et sa durée s'affiche sous

y Un fichier musical qui a été téléchargé sur

un service payant avec une protection des

droits d'auteur ne démarre pas mais affiche

une durée qui contient des informations inap-

y Si vous appuyez sur les boutons OK, r,

l'économiseur d'écran est stoppé.

y Les boutons LECTURE(s), Pause(t), r,

w, v de la télécommande sont également

disponibles dans ce mode.

y Vous pouvez utiliser le bouton w pour sélec-

tionner la musique suivante et le bouton v

pour sélectionner la musique précédente. 002. B02.mp3► 00:31 / 04:04Temps écoulé /Duréenom du fichier 6 Contrôlez la lecture à l'aide des touches

suivantes. Bouton Description r Arrête la lecture s Lit un fichier musical t met en pause ou reprend la lecture w Passe au fichier suivant v Revient au fichier précédentv ou wPendant la lecture : Pour lire le fichier musical précédent, appuyez sur le bouton v.Pour lire le fichier musical suivant, ap-puyez sur le bouton w.Bouton vert Démarre la lecture des fichiers musicaux sélectionnés et les déplace dans Photo."Économie d'énergie"Appuyez plusieurs fois sur le bouton "Économie d'énergie" pour modifier la luminosité de votre écran.MENU Affiche le menu Option.MasquerPermet de masquer la fenêtre des options. Pour afficher les options, appuyez sur OK.SORTIESi vous appuyez sur le bouton SORTIE alors que le lecteur audio est actif, seule la musique s'interrompt, mais le lecteur ne revient pas au mode de visionnage.Si vous appuyez sur le bouton SORTIE quand la musique est arrêtée ou quand le lecteur est masqué, le lecteur revient au mode de visionnage.< ou >Lorsque vous utilisez le bouton < ou > pendant la lecture, un curseur indiquant la position peut être utilisé. Astuces pour lire des fichiers audio

Ce modèle ne prend pas en charge les

fichiers MP3 avec repère ID3.

REMARQUE Page 1/1MusiquePage 1/13 le(s) Marked004. - B04.mp300:00005. - B05.mp300:00006. - B06.mp300:00007. - B07.mp300:00008. - B08.mp300:00005. - B05.mp3 ► 02:30 / 03:25MasquerSortieOption Q.MENU Lecture avec photo ►

FRA FRANÇAIS MAINTENANCE Code d'enregistrement du DivX Enregistrement du code DivXVérifiez et enregistrez le code d'enregistrement du DivX pour pouvoir louer ou acheter les dernières vidéos sur le site www.divx.com/vod. Pour lire un fichier DivX loué ou acheté, le code d'enregistrement du fichier doit être identique à celui de votre écran. 1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour ac- céder à Mes médias et appuyez sur OK. 3 Appuyez sur la touche Bleue.

4 Appuyez sur les touches Navigation pour ac- céder au Code DivX Reg. (Code DivX rég.) et appuyez sur OK. 5 Affichez le code d'enregistrement de votre écran. 6 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE). Lorsque vous revenez au menu précédent, appuyez sur BACK (PRÉCÉDENT). y Les fichiers vidéo sont pris en charge comme suit Résolution : moins de 1920x1080 WxH pixelsFréquence d'image : moins de 30 images/s (1920x1080), moins de 60 images/s (moins de 1280x720) y Codec vidéo : MPEG 1, MPEG 2, MPEG 4, H.264/AVC, DivX 3,11, DivX 4,12, DivX 5.x, DivX 6, Xvid 1,00, Xvid 1,01, Xvid 1,02, Xvid 1,03, Xvid 1,10-beta1, Xvid 1,10-beta2, JPEG, VC1, Sorenson H.263/H.264. REMARQUE

1 Appuyez sur MENU pour accéder aux menus contextuels. 2 Appuyez sur les touches Navigation pour ac- céder à Set Audio Play. (Définir les options de lecture audio), ou Set Audio. (Définir les options audio), et appuyez sur OK. Options musicales y Les paramètres d'option modifiés dans Vidéo n'affectent pas les options Photo et Musique. y Le paramètre d'option dans Photo et Musique est modifié à l'identique dans Photo et Musique mais pas dans Vidéo.Quand vous sélectionnez Set Audio Play. (Définir les options de lecture audio), 1 Appuyez sur les touches Navigation pour sélectionner Répéter ou Random (Aléatoire). 2 Appuyez sur les touches Navigation pour ac- céder à l'option souhaitée afin d'effectuer les ajustements adéquats.Lorsque vous sélectionnez l'option Set Audio (Définir les options audio), 1 Appuyez sur les touches Navigation pour sélectionner Préréglages du son, Voix nette II ou Balance. 2 Appuyez sur les touches Navigation pour accéder à l'option souhaitée afin d'effectuer les ajustements adéquats.Vous devez enregistrer votre périphérique pourlire les vidéos DivX protégées.Registration code : **********Enregistrement sur http://vod.divx.comFermer REMARQUE40

FRA FRANÇAIS MAINTENANCE y

Si vous n'utilisez pas de haut-parleur

externe en option, raccordez le PC au

moniteur avec le câble audio fourni.

Si vous allumez le moniteur alors qu'il

a refroidi, l'écran peut présenter un

scintillement. Ce phénomène est tout à fait

Des points rouges, verts ou bleus peuvent

apparaître sur l'écran. Ce phénomène est

REMARQUE Désactivation de la fonction DivX Désactive tous les périphériques via le serveur

Web et les empêche d'être activés.

Supprime les informations d'authentification

existantes afin de recevoir une nouvelle authen-

tification utilisateur DivX pour l'écran. Une fois

cette fonction exécutée, une authentification

utilisateur DivX est à nouveau requise pour voir les

1 Appuyez sur MENU pour accéder aux menus

2 Appuyez sur les touches Navigation pour ac-

céder à Mes médias et appuyez sur OK.

3 Appuyez sur la touche Bleue.

4 Appuyez sur les touches Navigation pour

accéder à Deactivation (Désactivation) et

5 Appuyez sur les touches Navigation pour

sélectionner Oui afin de confirmer. Code d'annulation de l'enregistrement : ********Annulation de l'enregistrement sur http://vod.divx.comPoursuivre l'enregistrement ?Oui Non 6 Lorsque vous avez terminé, appuyez sur EXIT

Lorsque vous revenez au menu précédent,

appuyez sur BACK (PRÉCÉDENT).41

FRA FRANÇAISPERSONNALISATION DES PARAMÈTRES PERSONNALISATION DES PARAMÈTRES Accès aux menus principaux

1 Appuyez sur MENU pour accéder aux menus principaux. 2

Appuyez sur les touches Navigation pour accéder à l'un des menus suivants et appuyez sur OK.

3 Appuyez sur les touches Navigation pour accéder au réglage ou à l'option souhaitée et appuyez sur OK. 4 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE). Pour revenir au menu précédent, appuyez sur BACK (PRÉCÉDENT). IMAGEOPTION SON RÉSEAUHEURE MES MÉDIASOPTION (Voir p.46)Personnalise les paramètres générauxSON (Voir p.44)Permet de régler la qualité, les effets ou le niveau de volume du sonIMAGE (Voir p.42)Permet de régler la taille, la qualité ou les effets de l'imageHEURE (Voir p.45)Permet d'activer l'heure, la date ou la fonction MinuterieMES MÉDIAS(Voir p.29)Affiche et lit les contenus vidéo, photo et musicaux stockés sur votre périphérique USB. RÉSEAU (Voir p.48)Configure le paramètre réseau.42

FRA FRANÇAIS PERSONNALISATION DES PARAMÈTRES Paramètres IMAGE

1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour accéder à IMAGE et appuyez sur OK. 3 Appuyez sur les touches Navigation pour accéder au réglage ou à l'option souhaitée et appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur BACK (PRÉCÉDENT). 4 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE).Pour revenir au menu précédent, appuyez sur BACK (PRÉCÉDENT).Les paramètres Image disponibles sont décrits ci-dessous :Déplacer OK IMAGE ꔋ• Format de l'image : 16:9 •

Économie d'énergie : Arrêt• Préréglages d'image : Standard • Rétro-éclairage 50 • Contraste 50 • Luminosité 50 • Netteté 50 • Couleur 50 • Teinte 0 • T° couleur 0 • Contrôle avancé • Réglage usine• Écran

G W C Réglage DescriptionFormat de l'imageModifie la taille des images pour les afficher à leur taille optimale (Voir p.25). Économie d'énergiePermet de régler automatiquement la luminosité de l'écran selon l'environnement.OptionArrêt Le rétro-éclairage est désactivé.Minimum/Moyen/MaximumSélectionne le niveau de luminosité du rétro-éclairage.Désactiver l'écran L'écran se désactive en 3 secondes.Préréglages d'imagePermet de sélectionner l'une des images prédéfinies ou de personnaliser des options dans chaque mode pour obtenir les meilleures performances d'affichage du moniteur. Permet également de personnaliser les options avancées de chaque mode.Les modes de Préréglages d'image disponibles varient selon le moniteur. Mode

Vif Règle l'image vidéo pour l'environnement de la vente au détail en améliorant le contraste, la luminosité, la couleur et la netteté.Standard Règle l'image pour un environnement normal.Cinéma Permet d'optimiser l'image vidéo pour un aspect cinématographique et de regarder les films comme si vous étiez au cinéma. Sport Optimisez l'image vidéo pour des actions superbes et dynamiques en mettant l'accent sur les couleurs primaires telles que le blanc, le vert, ou le bleu ciel. Jeux Optimisez l'image vidéo pour un écran divertissant et rapide tel qu'un PC ou un

jeu. ÉCRAN(En mode RGB-PC uniquement)Cette option est activée uniquement quand l'option Input Select (Sélection d'entrée) est définie sur Analogique (RGB-PC) et que la résolution est définie sur 1024 x 768, 1280 x 768, 1360 x 768 ou 1366 x 768 sur votre PC.Option Résolution Sélectionne une résolution correcte. Consultez la section Spécifications Voir p.55 pour connaître la résolution recommandée pour chaque modèle. Config. auto. Permet de régler automatiquement la position, l'horloge et la phase. L'image affichée peut être instable quelques secondes pendant la configuration. Position/Taille/PhasePermet de régler les options lorsque l'image n'est pas nette, en particulier lorsque les caractères tremblent, après la configuration automatique.Réglages usine Restaure les paramètres par défaut des options.43

FRA FRANÇAIS PERSONNALISATION DES PARAMÈTRES Options d'image de base

Rétro-éclairage Règle la luminosité de l'écran en contrôlant le rétro-éclairage LCD. Si vous réduisez le niveau

de luminosité, l'écran s'assombrit et la consommation d'énergie diminue sans perte de signal

Contraste Augmente ou diminue le gradient du signal vidéo. Vous pouvez utiliser le réglage Contraste

lorsque la partie claire de l'image est saturée.

Luminosité Règle le niveau de base du signal dans l'image. Vous pouvez utiliser le réglage Luminosité

lorsque la partie sombre de l'image est saturée.

Netteté Ajuste le niveau de netteté des bords entre les zones claires et sombres de l'image. Plus le

niveau est bas, plus l'image est adoucie.

Couleur Ajuste l'intensité de toutes les couleurs.

Teinte Ajuste l'équilibre entre les niveaux de rouge et de vert.

T° couleur Sélectionnez Chaudes pour rehausser les couleurs chaudes telles que le rouge, ou Froides

pour obtenir un effet bleuté.

Contrôle avancé Personnalise les options avancées.

Réglage usine Restaure les paramètres par défaut des options.

Options d'image avancées

Optimise automatiquement le contraste en fonction de la luminosité du reflet.

(Cette fonction est utilisable uniquement sous Composant.)

Règle automatiquement la couleur du reflet pour reproduire des couleurs aussi naturelles que

possible. (Cette fonction est utilisable uniquement sous Composant.)

Éclaircit la partie blanche de l'écran.

Couleur habillage Il détecte la zone habillage de la vidéo et la règle pour obtenir une couleur habillage naturelle.

Supprime le bruit au maximum sans endommager l'image d'origine. (Cette fonction est

utilisable uniquement sous Composant.)

Cette option permet de réduire le bruit produit pendant la création des signaux vidéo

Permet de définir votre valeur gamma.

À l'écran, des valeurs gamma élevées donnent des images blanchâtres et des valeurs

gamma faibles donnent des images à contraste élevé.

Bas : le reflet de l'écran s'assombrit.

Haut : le reflet de l'écran s'éclaircit.

La fonction est disponible dans le mode suivant - Composant, HDMI, DVI-D. Règle le

contraste et la luminosité de l'écran à l'aide du niveau de noir de l'écran.44

FRA FRANÇAIS PERSONNALISATION DES PARAMÈTRES Paramètres SON

1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour accéder à SON et appuyez sur OK. 3 Appuyez sur les touches Navigation pour accéder au réglage ou à l'option souhaitée et appuyez sur BACK (PRÉCÉDENT).- Pour revenir au niveau précédent, appuyez sur BACK. 4 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE).Pour revenir au menu précédent, appuyez sur BACK (PRÉCÉDENT).Les options Son disponibles sont décrites ci-dessous :Déplacer

OK SON ꔋ• Voix nette II : Arrêt• Balance 0• Préréglages du son : Standard • Infinite Sound : Arrêt • Aigus 50 • Graves 50 • Réglages usine• Haut-parleurs : Marche L R Réglage Description Voix nette ll La gamme des sons humains est distinguée des autres sons, ce qui permet aux utilisateurs de mieux entendre les voix humaines. Balance Utilisez cette fonction pour équilibrer le son entre les haut-parleurs gauche et droit. Préréglages du son La meilleure tonalité est sélectionnée automatiquement en fonction du type de vidéo que vous regardez. Mode Standard Le son le plus imposant et le plus naturel. Musique Sélectionnez cette option pour profiter du son d'origine lorsque vous écoutez de la musique. Cinéma Sélectionnez cette option pour profiter d'un son sublime.

Sports Sélectionnez cette option pour regarder un événement sportif.

Jeux Permet de profiter d'un son dynamique lorsque vous jouez à un

jeu. OptionInfinite Sound L'option Infinite Sound de LG offre un son stéréo 5.1 provenant de deux haut-parleurs.Aigus Contrôle les sons dominants de la sortie. Lorsque vous augmentez les aigus, la sortie passe à la plage de fréquence supérieure. Graves Contrôle les sons les plus doux de la sortie. Lorsque vous augmentez les graves, la sortie passe à la plage de fréquence inférieure. Réglages usine Restaure les paramètres par défaut du des préréglages du son.

Haut-parleurs Permet d'activer le haut-parleur interne de l'appareil lorsque vous utilisez un système Hi-Fi externe. Vous pouvez utiliser le haut-parleur comme un périphérique de sortie audio même s'il n'y a pas d'entrée vidéo.

REMARQUE Si la qualité ou le volume du son ne vous donnent pas satisfaction, nous vous conseillons

d'utiliser un système home cinéma ou un amplicateur répondant aux exigences de différents environnements utilisateur.45

FRA FRANÇAIS PERSONNALISATION DES PARAMÈTRES Paramètres HEURE

1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour accéder à HEURE et appuyez sur OK. 3 Appuyez sur les touches Navigation pour accéder au réglage ou à l'option souhaitée et appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur BACK (PRÉCÉDENT). 4 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE).Pour revenir au menu précédent, appuyez sur BACK (PRÉCÉDENT).

Les paramètres Heure disponibles sont décrits ci-dessous :Déplacer OKHEURE ꔋ• Horloge• Heure d'arrêt : Arrêt• Heure marche : Arrêt• Minuterie d'arrêt : Arrêt• Temps de mise en route : ArrêtRéglage Description Horloge Si l'heure est incorrecte, vous devez réinitialiser l'horloge manuellement. 1) Appuyez sur le bouton MENU, puis utilisez les boutons pour sélectionner le menu Heure. Appuyez sur le bouton OK pour terminer. 2) Appuyez sur le bouton , puis utilisez les boutons pour sélectionner le menu Horloge 3) Appuyez sur le bouton , puis utilisez les boutons pour sélectionner une date. 4) Appuyez sur les boutons , puis utilisez les boutons pour régler les heures (00 à 23 h). 5) Appuyez sur les boutons , puis utilisez les boutons pour régler les minutes (00 à 59 min).On/Off time (heure de marche/arrêt)L'heure d'arrêt permet de passer automatiquement en mode veille à l'heure prédéfinie. 1) Appuyez sur le bouton MENU, puis utilisez les boutons pour sélectionner le menu Heure. Appuyez sur le bouton OK pour terminer. 2) Appuyez sur le bouton , puis utilisez les boutons pour sélectionner On/Off Timer (marche/ arrêt minuterie). 3) Appuyez sur le bouton , puis utilisez les boutons pour sélectionner une date. 4) Appuyez sur les boutons , puis utilisez les boutons pour régler les heures (00 à 23 h). 5) Appuyez sur les boutons , puis utilisez les boutons pour régler les minutes (00 à 59 min).6) Appuyez sur les boutons , et ajoutez des boutons au besoin. Minuterie d’arrêt L'appareil s'éteint automatiquement à l'heure définie par l'utilisateur. 1) Appuyez sur le bouton MENU, puis utilisez les boutons pour sélectionner le menu Heure. Appuyez sur le bouton OK pour terminer. 2) Appuyez sur le bouton , puis utilisez les boutons pour sélectionner le menu Minuterie d'arrêt. 3) Appuyez sur les boutons , puis utilisez le bouton pour sélectionner la durée en minutes (jusqu'à 240 minutes).Temps de mise en routeLorsque vous connectez plusieurs moniteurs et que vous les mettez sous tension, ceux-ci sont allumés à tour de rôle pour éviter la surcharge.46

FRA FRANÇAIS PERSONNALISATION DES PARAMÈTRES Paramètres OPTION

1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour accéder à OPTION et appuyez sur OK. 3 Appuyez sur les touches Navigation pour accéder au réglage ou à l'option souhaitée et appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur BACK (RETOUR). 4 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE).Pour revenir au menu précédent, appuyez sur BACK (PRÉCÉDENT). Les paramètres d'option disponibles sont décrits ci-dessous :Déplacer OKOPTION ꔋ• Langue (Language)• Méthode ISM : Normal• Réglages usine• Set ID• Pavé mode• Ventilation• Infos produit/serviceRéglage DescriptionLangue (Language)Permet de sélectionner la langue d'affichage des noms des touches. Méthode ISM Une image fixe affichée sur une durée prolongée peut endommager l'écran et provoquer des brûlures d'écran. Pour utiliser le produit pendant une période prolongée, utilisez un économiseur d'écran sur le PC ou la fonction prévention d'image résiduelle du produit. Quand ce dernier n'est pas utilisé, éteignez-le. La brûlure d'écran ou les problèmes associés ne sont pas couverts par la garantie.RéglageNormal Règle sur Normal si l'incrustation d'image ne pose aucun problèmeNettoyage Blanc Supprime une image fantôme à l'écran.À utiliser modérément. Avant d'utiliser cette fonction, regardez les éléments pendant un instant pour voir si l'image fantôme disparaît toute seule.Nettoyage CouleurSupprime une image fantôme à l'écran.Le bloc couleur avec l'écran légèrement déplacé et le modèle blanc s'affichent alternativement. Il est difficile de voir l'image rémanente sur toutes les couleurs.Une fois le problème corrigé il ne sera plus visible sur les couleurs.Réglages usine Sélectionnez cette option pour restaurer les paramètres par défaut. Set ID Vous pouvez attribuer un numéro de Set ID unique (attribution de nom) pour chaque produit lorsque plusieurs produits sont connectés à l'écran. Indiquez le nombre (de 1 au nombre total de Set ID) à l'aide du bouton puis quittez le menu. Utilisez le Set ID attribué pour contrôler chaque produit à l'aide du programme de contrôle du produit. REMARQUE Si vous modiez le N° de SET ID, la valeur de Temps de mise en route est dénie sur (N° de SET ID)/3(s) pour éviter une surcharge de consommation électrique.ex) N° SET ID = 31 → Temps de mise en route = 10(=31/3)47

FRA FRANÇAIS PERSONNALISATION DES PARAMÈTRES Réglage Description

Pavé mode Vous pouvez afficher une image sur des éléments multiples et l'afficher en

grand format. Pour utiliser le Mode mosaïque sur plusieurs éléments dotés du

même signal, connectez-les en RGB/DVI.

Config. auto Cette option permet d'optimiser l'écran lorsque vous connectez l'élément

à un nouvel ordinateur ou basculez dans un mode différent. Si vous n'êtes

pas satisfait du réglage, vous pouvez modifier manuellement les options

« Position » ou « Taille ».

Position Vous pouvez définir la position.

Taille Vous pouvez définir la taille.

Naturel L'image est émise selon la distance entre les écrans pour un rendu naturel.

Réglages usine Fonction pour initialiser et annuler l'option Mosaïque.

Si vous sélectionnez Tile recall (Rappel Mosaïque), l'option Mosaïque est

annulée et l'écran revient au mode Plein écran.

Mode Cette option indique la température interne du moniteur et contrôle la

• Automatique : active ou désactive la ventilation en fonction de la température

• Activée : la ventilation est toujours allumée.

• Manuelle : active ou désactive la ventilation en fonction des paramètres

Différence de température entre le moment où la ventilation est allumée et

celui où elle est éteinte.

Définit à quelle température la ventilation doit s'allumer.

Température courante à l'intérieur du produit.

Cette option affiche les informations sur le produit.

REMARQUE Nous vous recommandons d'utiliser le mode Automatique pour éviter les

dysfonctionnements qui résulteraient de paramètres de ventilation incorrects.48

FRA FRANÇAIS PERSONNALISATION DES PARAMÈTRES Paramètres RÉSEAU

1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour accéder à RÉSEAU et appuyez sur OK. 3 Appuyez sur les touches Navigation pour accéder au réglage ou à l'option souhaitée et appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur BACK (RETOUR). 4 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE).Pour revenir au menu précédent, appuyez sur BACK (PRÉCÉDENT).Les paramètres Option disponibles sont décrits ci-dessous :Déplacer OKRÉSEAU ꔋ• Paramètre réseau : filaire• État du réseau : Non connectéRéglage Description Paramètre réseau Permet de configurer les paramètres réseau.(Voir p.27)

État du réseau Affiche l'état du réseau.(Voir p.28)

y Le menu Paramètre réseau ne sera disponible qu'une fois la connexion de l'affichage au réseau physique réalisée.49

DVD HDMI - (Voir p.50)Composant - (Voir p.51)HDMI- (Voir p.21)DVI- (Voir p.21)RGB - (Voir p.20)HDMI - (Voir p.50)Composant - (Voir p.51)HDMI - (Voir p.50)Composant - (Voir p.51)Memory storage - (Voir p.51)Memory card reader - (Voir p.51)HDMI - (Voir p.50)Composant - (Voir p.51) ÉTABLISSEMENT DE CONNEXIONS Raccordez plusieurs périphériques externes aux ports du panneau arrière du moniteur. 1 Trouvez le périphérique externe à connecter à votre moniteur sur l'illustration suivante. 2 Vérifiez le type de raccordement du périphérique externe. 3 Reportez-vous à l'illustration appropriée et vérifiez les détails du raccordement. REMARQUE Si vous raccordez une console de jeu au Moniteur, utilisez le câble fourni avec la console.50

FRA FRANÇAIS ÉTABLISSEMENT DE CONNEXIONS AUDIO(RGB/DVI)/DVI

/DVI Raccordement à un

récepteur HD, un lecteur

DVD ou un magnétoscope Raccordez un récepteur HD, un lecteur DVD ou un magnétoscope au moniteur et sélectionnez le mode d'entrée approprié. Connexion HDMI Permet de transmettre les signaux vidéo et audio numériques d'un périphérique externe au moniteur. Raccordez le périphérique externe et le moniteur avec le câble HDMI de la manière indiquée sur l'illustration suivante. Connexion DVI - HDMI Permet de transmettre les signaux vidéo numériques d'un périphérique externe au moniteur. Raccordez le périphérique externe et le moniteur avec le câble DVI-HDMI de la manière indiquée sur l'illustration suivante. Pour émettre un signal audio, raccordez un câble audio en option au moniteur. yUtilisez un câble HDMI™ haute vitesse. yLes câbles HDMI™ haute vitesse sont testés pour transporter un signal HD de 1080p et supérieur. yLa technologie Dolby Digital n'est pas prise en charge.

REMARQUE AUDIO(RGB/DVI) /DVI

/DVI PC PC yLors de la connexion d'un câble HDMI telle que sur l'illustration, retirez d'abord la vis du connecteur HDMI. ATTENTION (non inclus)(non inclus)(non inclus)51

FRA FRANÇAISÉTABLISSEMENT DE CONNEXIONS Connexion AV Permet de transmettre les signaux vidéo et audio numériques d'un périphérique externe au moniteur. Raccordez le périphérique externe et le moniteur avec le câble HDMI de la manière indiquée sur l'illustration suivante.

Connexion au réseau LAN Connexion LAN Connectez le câble LAN. A Utilisation d'un routeur (Concentrateur de commutation) Network

PC Produit LAN Concentrateur de commutation B Utilisation d'Internet. Connexion à un

périphérique USB Connectez un périphérique de stockage USB (comme une clé USB, un disque dur externe, un lecteur MP3 ou un lecteur de cartes mémoire USB) au moniteur et accédez au menu USB pour utiliser divers fichiers multimédias. « Connexion des périphériques de stockage USB » Voir p.29 et « Navigation dans les fichiers » Voir p.30 ou

/DVI PC (non inclus)(non inclus)52

ÉTABLISSEMENT DE CONNEXIONS DVI-INDVI-OUT DVI-INDVI-OUTDVI-INDVI-OUT DVI-INDVI-OUT DVI-INDVI-OUTDVI-INDVI-OUT Moniteurs en guirlande Choisissez cette fonction pour partager le signal vidéo RGB avec d'autres moniteurs sans devoir utiliser un répartiteur de signaux.• Pour utiliser différents produits connectés les uns aux autres, connectez une extrémité du câble d'entrée de signal (Câble signal D-SUB 15 broches) au connecteur RGB OUT du produit 1 et connectez l'autre extrémité au connecteur RGB IN des autres produits.

Câble DVI Câble RGB Câble signal D-SUB 15 broches(3 m max.)Câble DVI(3 m max.) yLorsque vous réalisez des multi-connexions en cascade, aucune perte de câble n'est recommandée. yComme la qualité d'image peut diminuer lorsque plusieurs moniteurs sont connectés, nous vous recommandons d'utiliser un amplificateur. REMARQUE53

FRA FRANÇAIS DÉPANNAGE DÉPANNAGE Général Aucune image ne s'afficheProblème RésolutionLe cordon d'alimentation du produit est-il connecté ?

y Vérifiez que le cordon d'alimentation est bien branché sur la prise de courant. Est-ce que le message « Format invalide » apparaît ?

y Le signal provenant du PC (carte vidéo) est en dehors de la plage de fréquence horizontale ou verticale de l'affichage. Réglez la plage de fréquence en vous reportant aux spécifications de ce manuel. * Résolution maximale RGB : 1366 x 768 @ 60 Hz HDMI/DVI : 1366 x 768 @ 60 Hz Le message « Pas de signal » apparaît-il ?

y Le câble de signal reliant le PC et le produit n'est pas raccordé. Vérifiez le câble de signal.

y Appuyez sur le menu « Source d'entrée » de la télécommande pour vérifier le signal source. y Fréquence verticale : pour permettre à l'utilisateur de regarder l'écran, l'image de l'écran doit être modifiée des dizaines de fois toutes les secondes comme une lampe fluorescente. La fréquence verticale ou le taux de rafraîchissement est le nombre d'affichages de l'image par seconde. L'unité est Hz. y Fréquence horizontale : l'intervalle horizontal est la vitesse d'affichage d'une ligne verticale. Quand vous divisez 1 par l'intervalle horizontal, le nombre de lignes horizontales affichées toutes les secondes peut être calculé et exprimé en fréquence horizontale. L'unité est KHz. REMARQUE54

FRA FRANÇAIS DÉPANNAGE L'image à l'écran semble anormale.

La position de l'écran est-elle

Signal analogique D-Sub - Appuyez sur le bouton « Automatique »

de la télécommande pour sélectionner automatiquement l'état de

l'écran optimal qui correspond au mode actuel. Si le réglage n'est pas

satisfaisant, utilisez le menu Position OSD.

Vérifiez si la résolution et la fréquence de la carte vidéo sont prises

en charge par le produit. Si la fréquence est hors plage, activez

la résolution recommandée dans le Panneau de configuration

« Affichage » du menu Paramètres.

De fines lignes apparaissent-elles

sur l'écran de fond ?

Signal analogique D-Sub - Appuyez sur le bouton « Automatique »

de la télécommande pour sélectionner automatiquement l'état de

l'écran optimal qui correspond au mode actuel. Si le réglage n'est pas

satisfaisant, utilisez le menu Taille OSD.

Un bruit horizontal apparaît ou les

caractères sont flous.

Signal analogique D-Sub - Appuyez sur le bouton « Automatique »

de la télécommande pour sélectionner automatiquement l'état de

l'écran optimal qui correspond au mode actuel. Si le réglage n'est pas

satisfaisant, utilisez le menu Phase OSD.

L'image ne s'affiche pas

normalement à l'écran.

Le signal d'entrée correct n'est pas connecté au port du signal.

Raccordez le câble de signal qui correspond au signal d'entrée

Une image rémanente apparaît sur le produit.

Une image rémanente apparaît

quand le produit est éteint.

Si vous affichez une image fixe sur une période prolongée, les pixels

peuvent s'endommager rapidement. Utilisez la fonction écran de

La fonction audio n'est pas opérationnelle.

Vérifiez que le câble audio est bien connecté.

Vérifiez que le son est correctement paramétré.

Le son est trop terne.

Sélectionnez le son corrigé approprié.

Le son est trop faible.

La couleur de l'écran est anormale.

La résolution des couleurs à l'écran

est médiocre (16 couleurs).

Définissez le paramètre des couleurs à plus de 24 bits (vraies

couleurs) Sélectionnez Panneau de configuration - Affichage -

Paramètres - menu Table des couleurs dans Windows.

La couleur de l'écran est instable ou

une seule couleur s'affiche à l'écran.

Vérifiez l'état du raccordement du câble de signal. Ou, remettez en

place la carte vidéo du PC.

Des points noirs apparaissent-ils à

Plusieurs pixels (rouge, vert, blanc ou noir), peut-être dus aux

caractéristiques uniques du panneau LCD, sont susceptibles

d'apparaître sur l'écran. Il ne s'agit pas d'un dysfonctionnement du

FRA FRANÇAIS CARACTÉRISTIQUES SPÉCIFICATIONS Panneau LCD Type d'écran TFT (Thin Film Transistor) de 1192,8 mm (46,96 pouces) de largeurPanneau LCD (Liquid Crystal Display).Taille de la diagonale visible : 1192,8 mmDistance entre pixels 0,5415 mm (H) x 0,5415 mm (V) Signal vidéo Résolution max. RGB : 1366 x 768 @ 60 Hz HDMI/DVI : 1366 x 768 @ 60 Hz - Il se peut que la prise en charge ne soit pas possible en fonction du système d'exploitation ou du type de carte vidéo.Résolution recommandée RGB : 1366 x 768 @ 60 Hz HDMI/DVI : 1366 x 768 @ 60 Hz - Il se peut que la prise en charge ne soit pas possible en fonction du système d'exploitation ou du type de carte vidéo.Fréquence horizontale RGB : 30 kHz à 68 kHzHDMI/DVI : 30 kHz à 68 kHzFréquence verticale RGB : 56 Hz à 75 HzHDMI/DVI : 56 Hz à 63 HzType de synchronisation Synchro séparée, Synchro composite, numérique, SOG Connecteur d'entrée Type D-SUB 15 broches, HDMI/DVI (numérique), vidéo composite, RS-232C, LAN, USB Alimentation Tension nominale 100-240 V CA ~ 50/60 Hz 2,2 AConsommation électrique Mode sous tension : 220 W Max.Mode hors tension : ≤ 0,5 W Dimensions (lar

800 x 400 1047 mm x 592 mm x 91,1 mm / 29 kg Conditions

d'utilisation Température de fonctionnementTaux d'humidité de fonctionnement 5 °C à 40 °CDe 10 % à 80 %Température de stockageTaux d'humidité de stockage -20 °C à 60 °C De 5 % à 95 % *Applicable uniquement pour les modèles prenant en charge les haut-parleurs.

Audio Sortie audio RMS 10 W + 10 W (R + L)Sensibilité d'entrée 0,7 VrmsImpédance des haut-parleurs 8 Ω Les spécifications produit affichées ci-dessus peuvent être modifiées sans avis préalable en cas de mise à

FRA FRANÇAIS Mode pris en charge du PC Résolution

FRA FRANÇAIS CONTRÔLE RS-232 CONTRÔLE RS-232 yUtilisez cette méthode pour connecter plusieurs produits à un PC. Vous pouvez contrôler plusieurs produits simultanément en les connectant à un PC. yDans le menu Option, Set ID doit être défini entre 1 et 225 sans être dupliqué. Connexion du câble Connectez le câble RS-232C comme indiqué sur l'image. yLe protocole RS-232C permet la communication entre le PC et le produit. Vous pouvez activer/désactiver le produit, sélectionner une source d'entrée ou régler le menu OSD depuis votre PC. Ce moniteur dispose de deux ports RS-232. Un port d'entrée et un port de sortie. Ces ports vous permettent de brancher des moniteurs en guirlande sans devoir utiliser un répartiteur de signaux. Paramètre de communication Élément 1 Élément 2 Élément 3 Élément 4 PC Câble RS-232C(non inclus) Configurations RS-232C Configurations à 7 câbles (Câble standard RS-232C)

7 D-Sub 9 D-Sub 9 (Femelle) (Femelle) D-Sub 9 D-Sub 9 (Femelle) (Femelle)Configurations à 3 câbles (Non standard) 2

8 yDébit en bauds : 9600 bps (UART) yLongueur des données : 8 bits yBit de parité : aucun yBit d'arrêt : 1 bit yContrôle de flux : aucun yCode de communication : code ASCII yUtilisation d'un câble croisé REMARQUE yUtilisez les câbles RS-232C comme indiqué sur l'image. ySi vous insérez dans le connecteur un câble plus gros que ceux présentés sur l'image, il est possible que la connexion soit de mauvaise qualité en raison des interférences entre les câbles.15 mm ou inférieur58

FRA FRANÇAIS CONTRÔLE RS-232

Liste de référence de la commande

01. Alimentation k a 00 à 01

02. Sélection d'entrée X b reportez-vous à 02. Sélection d'entrée

03. Format de l'image k c reportez-vous à 03. Format de l'image

04. Volume Silencieux k e 00 à 01

05. Contrôle du volume k f 00 à 64

06. Contraste k g 00 à 64

07. Luminosité k h 00 à 64

08. Couleur k i 00 à 64

09. Teinte k j 00 à 64

10. Netteté k k 00 à 64

11. OSD Select (Sélection de OSD) k l 00 à 01

12. Aigus k r 00 à 64

13. Graves k s 00 à 64

14. Balance k t 00 à 64

15. Température couleur X u 00 à 64

16. Mode ISM j p reportez-vous à 16. Méthode ISM

17. « Économie d'énergie » j q reportez-vous à 17. « Économie d'énergie »

18. Configuration automatique j u 01

19. Touche min c reportez-vous à 19. Touche

20. Mode mosaïque d d 00 à 01

21. Position mosaïque H d e 00 à 64

22. Position mosaïque V d f 00 à 64

23. Taille mosaïque H d g 00 à 64

25. Préréglages d'image d X 00 à 04

26. Préréglages du son d o 01 à 05

27. Fiche de temps écoulé d l FF

28. Haut-parleur d v 00 à 01

29. Temps de veille f f 00 à 08

30. Temps de mise en route f h 00 à 64

31. Langue f i 00 à 08

32. Réglages usine f k 00 à 02

33. Position H f q 00 à 64

34. Position V f r 23 à 41

35. Taille H f s 00 à 64

36. Commande ventilation d o 00 à 01

37. Vérification de la défaillance de

38. Valeur température d n FF59

FRA FRANÇAIS CONTRÔLE RS-232 Protocole de transmission / réception Acknowledgement[a][ ][Set ID][ ][OK/NG][Data][x] y

De la même manière, si d'autres fonctions transmettent des données FF basées sur ce format, les

commentaires des données de confirmation de réception présentent l'état de chaque fonction.

Remarque : Dans ce mode, l'écran transmet l'accusé de réception une fois le processus de

démarrage terminé. Il peut y avoir un délai entre la commande et l'accusé de réception.

Reportez-vous au mappage de données réelles pour passer des données hexadécimales aux

Aucun signal d'accusé de réception n'est envoyé depuis l'écran, si le Set ID dans le signal de

transmission est défini sur « 00 » (=0x00). Transmission[Command1][Command2][ ][Set ID][ ][Data][Cr] y

[Command1] : Première commande pour contrôler l'écran.

[Command2] : Seconde commande pour contrôler l'écran.

[Set ID] : Set ID souhaite communiquer avec l'écran. La commande pour le test est 00.

[Data] : Information transmise à l'écran.

[Cr] : Retour chariot. Code ASCII 0x0D.

[ ] : Espace code ASCII ‘0x20’. COMMANDEDONNÉES 1 2 39. N° de série. Vérifier f y FF40. Version logiciel f z FF41. Matrice du mur d'image d f 11 à FF42. ID du mur d'image d i reportez-vous à 42. ID du mur d'image60

FRA FRANÇAIS CONTRÔLE RS-232

01. Alimentation (Commande : k a)

Permet de contrôler l'activation / la désactivation de

01 : Mise sous tension

[a][ ][Set ID][ ][OK/NG][Data][x]

* De la même manière, si d'autres fonctions

transmettent des données FF basées sur ce format,

les commentaires des données de confirmation de

réception présentent l'état de chaque fonction.

* Remarque : Dans ces modes, l'écran transmet

l'accusé de réception une fois le processus de

démarrage achevé. Il peut y avoir un délai entre la

commande et l'accusé de réception.

* Reportez-vous au mappage de données réelles

pour passer des données hexadécimales aux

04. Volume Silencieux (Commande : k e)

Permet de sélectionner l'activation/la désactivation

[k][e][ ][Set ID][ ][Data][Cr]

Données 0 : Volume muet activé/ (désactivé)

1 : Volume désactivé (activé)

[e][ ][Set ID][ ][OK/NG][Data][x]

05. Contrôle du volume (Commande : k f)

Permet de régler le volume.

Vous pouvez également régler le volume à l'aide des

boutons de volume de la télécommande.

[k][f][ ][Set ID][ ][Data][Cr]

Données 00 à 64 : Volume 0 à 100

* Reportez-vous au mappage de données réelles

pour la valeur hexa décimale.

[f][ ][Set ID][ ][OK/NG][Data][x]

06. Contraste (Commande : k g)

Permet de régler le contraste de l'écran.

Vous pouvez également régler le contraste dans le

Données 00 à 64 : Contraste 0 à 100

[g][ ][Set ID][ ][OK/NG][Data][x]

02. Sélection d'entrée (Commande : x b)

Permet de sélectionner la source d'entrée de l'écran.

[x][b][ ][Set ID][ ][Data][Cr]

Données 40 : Composant

[b][ ][Set ID][ ][OK/NG][Data][x]

* Utilisez cette fonction selon votre modèle.

03. Format de l'image (Commande : k c)

Permet de régler le format de l'écran.

10 à 1F : Zoom cinéma 1 à 16

[c][ ][Set ID][ ][OK/NG][Data][x]

Protocole de transmission / réception61

FRA FRANÇAIS CONTRÔLE RS-232

07. Luminosité (Commande : k h)

Permet de régler la luminosité de l'écran.

Vous pouvez également régler le contraste dans le

Données 00 à 64 : Luminosité 0 à 100

[h][ ][Set ID][ ][OK/NG][Data][x]

08. Couleur (Commande : k i)

Permet de régler la couleur de l'écran.

Vous pouvez également régler le contraste dans le

Données 00 à 64 : Couleur 0 à 100

[i][ ][Set ID][ ][OK/NG][Data][x]

09. Teinte (Commande : k j)

Permet de régler la teinte de l'écran.

Vous pouvez également régler le contraste dans le

Vous pouvez également régler la teinte sur la source

d'entrée AV et Composant.

[k][j][ ][Set ID][ ][Data][Cr]

Données 00 à 64 : Teinte 0 à 100 (R50 à

[j][ ][Set ID][ ][OK/NG][Data][x]

10. Netteté (Commande : k k)

Permet de régler la netteté de l'écran.

Vous pouvez également régler le contraste dans le

Vous pouvez également régler la teinte sur la source

d'entrée AV et Composant.

[k][k][ ][Set ID][ ][Data][Cr]

Données 00 à 64 : Netteté 0 à 100

[k][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Select (Sélection de OSD) (Commande : k l)

Permet de sélectionner l'activation / la désactivation

de l'affichage écran.

[k][l][ ][Set ID][ ][Data][Cr]

Données 00 : OSD désactivé

12. Aigus (Commande : k r)

Permet de régler les aigus.

Vous pouvez également régler les aigus dans le

Données 00 à 64 : Aigus 0 à 100

[r][ ][Set ID][ ][OK/NG][Data][x]

13. Graves (Commande : k s)

Permet de régler les graves.

Vous pouvez également régler les aigus dans le

Données 00 à 64 : Graves 0 à 100

[s][ ][Set ID][ ][OK/NG][Data][x]

14. Balance (Commande : k t)

Permet de régler la balance.

Vous pouvez également régler les aigus dans le

Données 00 à 64 : Gauche 50 à Droite 50

[t][ ][Set ID][ ][OK/NG][Data][x]62

FRA FRANÇAIS CONTRÔLE RS-232

16. Méthode ISM (Commande : j p)

Permet de sélectionner la méthode ISM pour éviter

d'afficher une image fixe à l'écran.

[j][p][ ][Set ID][ ][Data][Cr]

Données 04 : Nettoyage Blanc

20 : Nettoyage Couleur

[p][ ][Set ID][ ][OK/NG][Data][x]

20. Mode mosaïque (Commande : d d)

Permet de sélectionner un mode mosaïque.

[d][ ][Set ID][ ][OK/NG][Data][x]

21. Position mosaïque H (Commande : d e)

Permet de définir la position horizontale.

[d][e][ ][Set ID][ ][Data][Cr]

Données 00 à 64 : Gauche max à Droite max

[e][ ][Set ID][ ][OK/NG][Data][x]

22. Position mosaïque V (Commande : d f)

Permet de définir la position verticale.

[d][f][ ][Set ID][ ][Data][Cr]

Données 23 à 41 : Bas max à Haut max

[f][ ][Set ID][ ][OK/NG][Data][x]

17. « Économie d'énergie » (Commande : j q)

Permet de contrôler la fonction « Économie

05. Désactiver l'écran

[q][ ][Set ID][ ][OK/NG][Data][x]

18. Configuration automatique (Commande : j u)

Permet de régler la position de l'image et de réduire

automatiquement la vacillation de l'image.

La configuration automatique ne fonctionne qu'en

Données 01 : Définir

[u][ ][Set ID][ ][OK/NG][Data][x]

Permet d'envoyer le code de la télécommande IR.

[m][c][ ][Set ID][ ][Data][Cr]

Données IR_KEY_CODE Acknowledgement

[c][ ][Set ID][ ][OK/NG][Data][x]

Lorsque l'écran est en mode veille, vous ne pouvez

l'activer qu'à l'aide du bouton Marche/Arrêt (Power)

15. Température couleur (Commande : x u)

Permet de régler la température couleur.

Vous pouvez également régler la température

couleur dans le menu Image.

[x][u][ ][Set ID][ ][Data][Cr]

Données 00 à 64 : Chaud 50 à Froid 50

[u][ ][Set ID][ ][OK/NG][Data][x]63

FRA FRANÇAIS CONTRÔLE RS-232

23. Taille mosaïque H (Commande : d g)

Permet de définir la taille horizontale.

[d][g][ ][Set ID][ ][Data][Cr]

Données 00 à 64 : Min à Max

[g][ ][Set ID][ ][OK/NG][Data][x]

24. Mode naturel (en mode Mosaïque) (Commande :

Permet d'attribuer le mode mosaïque naturel à la

[j][ ][Set ID][ ][OK/NG][Data][x]

25. Préréglages d'image (Commande : d x)

Permet de sélectionner Préréglages d'image.

[d][x][ ][Set ID][ ][Data][Cr]

01 : Standard (Utilisateur)

[x][ ][Set ID][ ][OK/NG][Data][x]

26. Préréglages du son (Commande : d y)

Permet de sélectionner Préréglages du son.

[d][y][ ][Set ID][ ][Data][Cr]

Données 01 : Standard

[y][ ][Set ID][ ][OK/NG][Data][x]

28. Haut-parleurs (Commande : d v)

Permet de sélectionner l'activation / la désactivation

[v][ ][Set ID][ ][OK/NG][Data][x]

29. Temps de veille (Commande : f f)

Permet de définir le temps de veille.

[f][ ][Set ID][ ][OK/NG][Data][x]

27. Fiche de temps écoulé (Commande : d l)

Permet de lire le temps d'utilisation du panneau.

[d][l][ ][Set ID][ ][Data][Cr]

Données FF : les données doivent toujours

être ff en code hexadécimal.

[l][ ][Set ID][ ][OK/NG][Data][x]

* Les données retournées représentent les heures

utilisées en code hexadécimal.

30. Temps de mise en route (Commande : f h)

Permet de définir le délai de programmation au

terme duquel l'alimentation est activée (unité :

Données 00 à 64 : 0 à 100 s.

[h][ ][Set ID][ ][OK/NG][Data][x]64

FRA FRANÇAIS CONTRÔLE RS-232

31. Langue (Commande : f i)

Permet de définir la langue pour OSD.

08 : Espagnol (Europe)

[i][ ][Set ID][ ][OK/NG][Data][x]

32. Réglages usine (Commande : f k)

Permet d'exécuter les fonctions de réinitialisation de

l'image, de l'écran et des valeurs d'origine.

[f][k][ ][Set ID][ ][Data][Cr]

Données 00 : Réinitialisation image

01 : Réinitialisation écran

33. Position H (Commande : f q)

Permet de définir la position horizontale.

* La fonction n'est opérationnelle qu'en mode

Données 00 à 64 : Gauche 50 à Droite 50

[q][ ][Set ID][ ][OK/NG][Data][x]

34. Position V (Commande : f r)

Permet de définir la position verticale.

* La fonction n'est opérationnelle qu'en mode

Données 23 à 41 : Bas 15 à Haut 15

[r][ ][Set ID][ ][OK/NG][Data][x]

35. Taille H (Commande : f s)

Permet de définir la taille horizontale.

* La fonction n'est opérationnelle qu'en mode

Données 00 à 64 : Taille - 50 à + 50

[s][ ][Set ID][ ][OK/NG][Data][x]

36. Contrôle de la VENTILATION (Commande : d o)

Permet de définir l'activation / la désactivation du

contrôle de la ventilation.

* La fonction n'est opérationnelle qu'en mode

37. Vérification de la défaillance de VENTILATION

Permet de définir l'activation / la désactivation du

contrôle de la ventilation.

* La fonction n'est opérationnelle qu'en mode

Données FF : les données doivent toujours être ff

Données 00 : État anormal

38. Valeur température (Commande : d n)

Permet de lire la température intérieure de l'écran.

[d][n][ ][Set ID][ ][Data][Cr]

Données FF : les données doivent toujours

être ff en code hexadécimal.

[n][ ][Set ID][ ][OK/NG][Data][x]

39. Vérification du n° de série (Commande : f y)

Permet de lire les numéros de série.

[f][y][ ][Set ID][ ][Data][Cr]

Données FF : les données doivent toujours

être ff en code hexadécimal.

[y][ ][Set ID][ ][OK/NG][Data][x]

40. Version logicielle (Commande : f z)

Permet de lire la version logicielle.

[f][z][ ][Set ID][ ][Data][Cr]

Données FF : les données doivent toujours

être ff en code hexadécimal.

[z][ ][Set ID][ ][OK/NG][Data][x]

41. Matrice du mur d'image (commande : d k)

Permet de définir la colonne et la ligne du mur

Données 11 à FF : 1er octet - valeur de la ligne du

2e octet - valeur de la colonne

* Si les données sont égales à 00, 01 ou 10, ces

commandes ne fonctionneront pas.

[k][ ][Set ID][ ][OK/NG][Data][x]

42. ID du mur d'image (commande : d i)

Permet de définir l'ID du mur d'image.

[d][i][ ][Set ID][ ][Data][Cr]

Données 01 à E1 : ID du mur d'image 01 à 225**

FF : lecture de l'ID du mur d'image

* Les données ne doivent pas dépasser (ligne du

mur d'image) x (colonne du mur d'image)

[i][ ][Set ID][ ][OK/NG][Data][x]

* NG s'affiche si les données dépassent (ligne du

mur d'image) x (colonne du mur d'image), sauf 0xFF.66

FRA FRANÇAIS CONTRÔLE RS-232

95 « Économie d'énergie » Bouton Remocon

0B INPUT Bouton Remocon

10 Numéro 0 Bouton Remocon

11 Numéro 1 Bouton Remocon

12 Numéro 2 Bouton Remocon

13 Numéro 3 Bouton Remocon

14 Numéro 4 Bouton Remocon

15 Numéro 5 Bouton Remocon

16 Numéro 6 Bouton Remocon

17 Numéro 7 Bouton Remocon

18 Numéro 8 Bouton Remocon

19 Numéro 9 Bouton Remocon

02 VOL+ Bouton Remocon

03 VOL- Bouton Remocon

E0 BRIGHTNESS (LUMINOSITÉ) ∧ (Page précédente) Bouton Remocon

E1 BRIGHTNESS (LUMINOSITÉ) ∨ (Page suivante) Bouton Remocon

79 ARC (MARQUER) Bouton Remocon

8E ►► Bouton Remocon67

FRA FRANÇAIS LICENCES HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de

commerce ou des marques déposées de HDMI Licensing LLC.

À PROPOS DES VIDÉOS DIVX : DIVX® est un format de vidéo numérique créé

par DivX, LLC, filiale de Rovi Corporation.

Votre périphérique est officiellement certifié par DivX (DivX Certified®), ce qui

vous permet de lire des vidéos DivX.

Rendez-vous sur www.divx.com pour obtenir plus d'informations ainsi que des

utilitaires permettant de convertir vos fichiers au format DivX.

À PROPOS DE LA VIDÉO À LA DEMANDE DIVX : ce périphérique DivX Certified® doit être enregistré pour pouvoir lire des vidéos à la demande DivX.

Pour obtenir le code d'enregistrement, accédez à la section DivX VOD du menu

de configuration du périphérique.

Les instructions d'enregistrement sont disponibles sur le site vod.divx.com.

DivX Certified® pour la lecture de vidéos DivX® jusqu'à 1080p en HD, y compris

DivX®, DivX Certified® et leurs logos respectifs sont des marques déposées de

Rovi Corporation ou de ses filiales ; leur utilisation est régie par une licence.

Sous couvert d'un ou plusieurs brevets américains cités ci-dessous : 7 295 673,

7 460 668, 7 515 710 et 7 519 274.

Fabriqué sous licence de Dolby Laboratories. "Dolby" et le logo représentant un

double D sont des marques de commerce de Dolby Laboratories.

LICENCES Les licences prises en charge peuvent varier d'un modèle à l'autre. Pour plus d'informations sur les

licences, consultez le site www.lg.com.Veuillez lire les consignes de sécurité avant

d'utiliser le produit.

Conser vez le manuel d'utilisation (CD)

à po rtée de main pour vou s y réfé rer

Le modèle et le numéro de série figurent à

l'arrière et sur un côté de l'appareil. Notez-les

ci-dessous au cas où vous auriez besoin de

faire appel au service après-vente.

Ce bruit bref est normal et ne signifie pas

quel’appareil souffre d’un dysfonctionnement.

MODÈLE SÉRIE As an ENERGY STAR Partner LGE U. S. A.,Inc. has
