MODE D'EMPLOI IPS226VPN LG

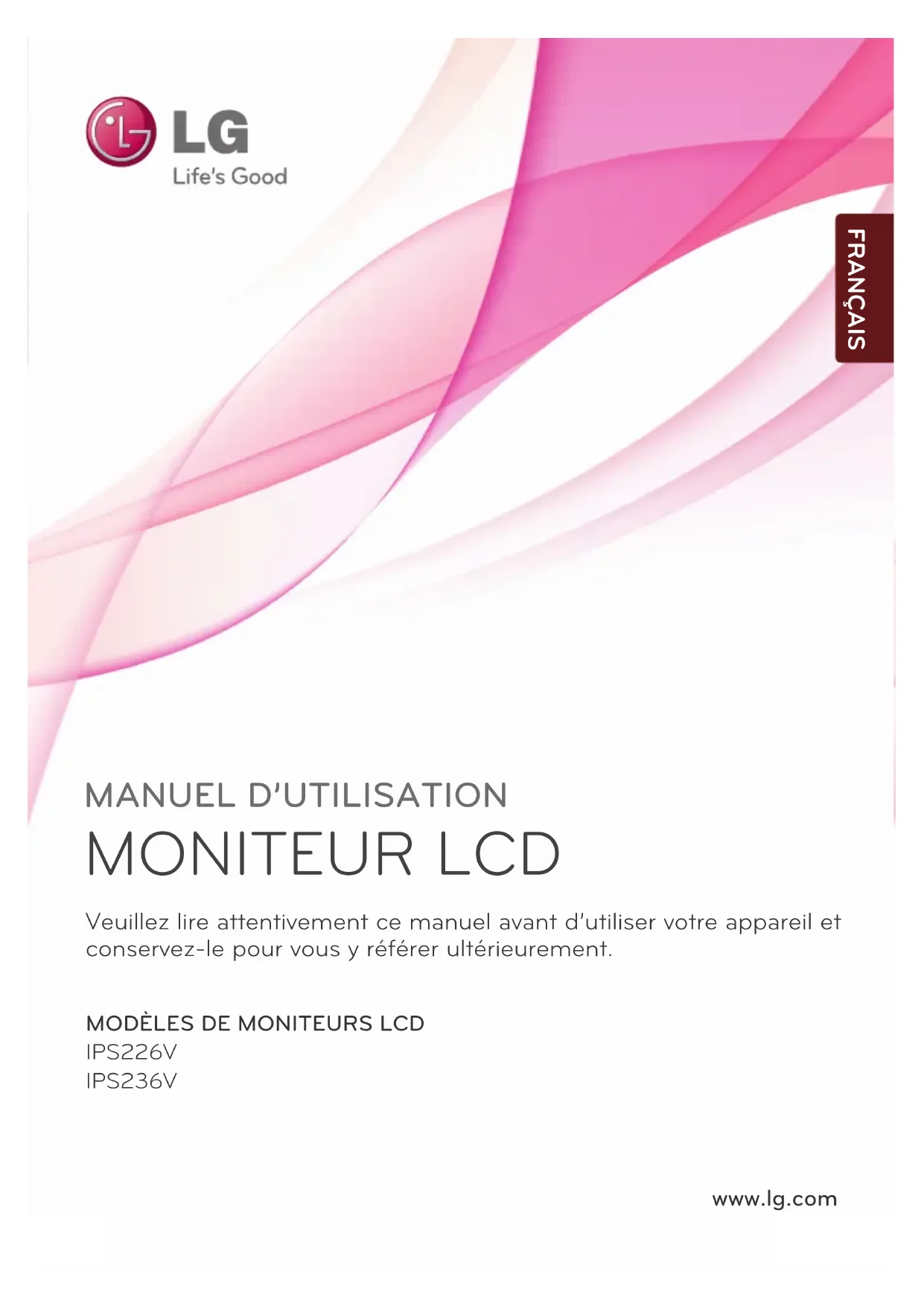

MANUEL D’UTILISATION MONITEUR LCD MODÈLES DE MONITEURS LCDIPS226VIPS236V Veuillez lire attentivement ce manuel avant d’utiliser votre appareil et

conservez-le pour vous y référer ultérieurement.

Précautions importantes

Cet appareil est conçu et fabriqué pour assurer votre sécurité. Cependant, un

mauvais usage peut entraîner des risques d'électrocution ou d'incendie. Afin de

garantir un fonctionnement correct de toutes les protections présentes dans ce

moniteur, veillez à observer les règles d'installation, d'utilisation et d'entretien

énoncées ci-dessous.

Utilisez uniquement le cordon d'alimentation fourni avec l'appareil. Si vous deviez

néanmoins en utiliser un autre, assurez-vous qu'il est conforme aux normes du pays.

Si le cordon d'alimentation présente un défaut, veuillez contacter le fabricant ou le

service de réparation agréé le plus proche afin de vous procurer un cordon

Le cordon d'alimentation constitue le dispositif principal de déconnexion. Assurez-

vous que la prise électrique reste facilement accessible après l'installation.

Ne faites fonctionner le moniteur qu'à partir d'une des sources d'alimentation

électrique spécifiées dans ce manuel ou affichées sur le moniteur. Si vous n'êtes pas

certain du type d'installation et d'alimentation électrique dont votre local est équipé,

consultez votre distributeur.

La surcharge en courant alternatif des prises, fiches et câbles de raccordement est

dangereuse. Il en va de même pour les cordons d'alimentation endommagés et les

prises/fiches électriques cassées. Toutes ces conditions peuvent causer des chocs

électriques et des incendies. Pour tout remplacement de ces matériels, faites appel à

un technicien de maintenance.

Tant que cette unité est reliée à la prise d’alimentation murale, elle n'est pas

déconnectée de la source de courant alternatif même si l'unité est éteinte.

N'ouvrez pas le moniteur.

Il ne contient aucun élément qui puisse faire l'objet d'une intervention de

Il recèle des hautes tensions dangereuses, même lorsque l'alimentation est

S'il ne fonctionne pas correctement, contactez le distributeur.

Pour éviter les risques de blessure physique :

Ne placez pas le moniteur sur un plan incliné, à moins de l'y fixer solidement.

Utilisez uniquement les supports recommandés par le fabricant.

Ne faite pas tomber d’objet sur le produit. Ne le soumettez pas à des chocs.

Préservez l’écran des projectiles de toute sorte. Vous pourriez non seulement être

blessé, mais également provoquer une panne ou endommager l’écran.

Pour éviter les risques d'incendie ou de sinistre :

Éteignez toujours le moniteur lorsque vous quittez la pièce pour un temps prolongé.

Ne le laissez jamais allumé lorsque vous sortez de chez vous.

Veillez à ce que les enfants ne fasse pas tomber le moniteur ou n'insèrent d'objets

dans les ouvertures du boîtier. Certains composants internes renferment des

tensions électriques dangereuses.

N'ajoutez pas d'accessoires non prévus pour le moniteur.

Si vous devez laisser l'écran hors surveillance pour une période de temps

prolongée, débranchez-le de la prise murale.

En cas d’orage, ne touchez jamais ni le câble d’alimentation ni le câble de signal car

cela peut être très dangereux. Ceci peut provoquer un choc électrique.2

Précautions importantes

Ne faites reposer ou rouler aucun objet sur le cordon d'alimentation et placez le

moniteur de façon à protéger le cordon.

N'utilisez par le moniteur en milieu humide, par exemple à côté d'une baignoire, d'un

lavabo, d'un évier, d'un lave-linge, dans un sous-sol ou près d'une piscine.

Les moniteurs disposent d'orifices de ventilation destinés à évacuer la chaleur

générée par leur fonctionnement. Si ces orifices sont obturés, cette chaleur peut

nuire au fonctionnement du moniteur et causer un incendie. Vous ne devez donc

Placer le moniteur sur un lit, un divan, un tapis : les évents placés sous le moniteur

doivent rester libres.

Encastrer le moniteur dans un espace clos, à moins qu'une ventilation adaptée soit

Couvrir les orifices de ventilation avec des vêtements ou autres tissus.

Placer le moniteur à proximité d'un radiateur ou d'une source de chaleur.

Ne jamais frotter ou gratter l'écran LCD à matrice active avec un objet dur. Vous

risquez de rayer ou d'endommager définitivement l'écran.

N'appuyez jamais sur l'écran LCD longtemps avec le doigt, car cela peut créer des

L'écran peut comporter des pixels défaillants. Ils apparaissent sous la forme de

tâches rouges, vertes ou bleues. Cependant, ces pixels n'ont aucune influence sur les

performances de l'écran.

Si possible, utilisez les résolutions recommandées pour obtenir une qualité d'image

optimale. Lorsque vous utilisez une résolution différente de celles recommandées,

les images affichées peuvent être de mauvaise qualité. Cette caractéristique est due

à la technologie LCD.

Laisser une image fixe sur l’écran pour une longue période peut endommager l’écran

et entrainer une brûlure d’image. Assurez-vous d’utiliser l’économiseur d’écran sur le

moniteur. Ce phénomène est également présent sur les produits des autres

fabricants, et n’est pas couvert par la garantie.

Veillez à ne pas heurter ni rayer la façade et les côtés de l'écran avec des objets

métalliques. Cela pourrait endommager l'écran.

Assurez-vous que l'écran est dirigé vers l'avant et tenez-le avec les deux mains pour

le déplacer. Ne laissez pas tomber le moniteur ; il risquerait d'être endommagé et de

provoquer un incendie ou un choc électrique. Contactez un service après-vente agréé

pour le faire réparer.

Évitez l'humidité et les températures élevées.

Pour les écrans avec les collerettes brillantes, l’usager devrait considérer la pose de

l’écran comme la collerette peut provoquer des réflexions de la lumière à proximité et

des surfaces brillantes.Précautions importantes

Débranchez le moniteur avant de nettoyer l'écran.

Utilisez un linge légèrement humide. N'utilisez par d'aérosol directement sur l'écran

le produit risque de couler dans l'écran et de provoquer un choc électrique.

Pour nettoyer le produit, débranchez le cordon de secteur et frotter doucement

avec un chiffon doux pour prévenir toute éraflure. Ne nettoyez pas avec un chiffon

humide et ne pulvérisez ni eau ni autres liquides directement sur le produit. Une

décharge électrique peut se produire. (N’employez pas de produits chimiques tels

que le benzène, les diluants pour peinture ou l'alcool)

Vaporisez de l'eau sur un chiffon doux 2 à 4 fois, puis utilisez-le pour nettoyer le

cadre. Essuyez toujours dans le même sens. Si le chiffon est trop humide, des

tâches risquent d'apparaître sur le moniteur.

Conservez le carton et le matériel d'emballage. Ils représentent le moyen de

transport idéal de l'appareil. En cas de déménagement ou d'expédition, réutilisez

l'emballage d'origine.

Mise en décharge sûre

Ne jetez pas cet appareil avec le reste de vos déchets ménagers.

L’élimination de ce produit doit s’effectuer conformément aux réglementations en

vigueur dans votre pays.4

!!! Merci d’avoir choisi un produit LGE !!!

Vérifiez que les éléments suivants sont bien inclus avec votre

moniteur. S’il manque des éléments, contactez votre revendeur.

Câble d’interface DVI-D

(Cette fonction n’est pas

disponible dans tous les pays.)

REMARQUE Ces accessoires peuvent différer de ceux illustrés ici.

L’utilisateur doit utiliser des câbles interface blindés (câble D-sub 15 broches, câble DVI-D),

avec cœur en ferrite pour assurer la conformité standard du produit.

Cordon d’alimentation Adaptateur CA-CC

(En fonction du pays)

Câble d’interface D-Sub 15 broches

(Ce câble d’interface peut être connecté

au produit avant son expédition.)

(En fonction du pays)

Connexion du moniteur

Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que

le l'ordinateur et les autres périphériques sont également éteints.

Montage et démontage du pied

1. Placez le moniteur écran vers le bas sur un linge doux.

2.Avec une pièce, tournez la vis dans le sens des aiguilles d'une montre pour la serrer au

dos de la base support.

Cette illustration présente un modèle de connexion général. Votre moniteur peut être

différent de celui présenté ici.

Ne transportez pas le moniteur en le maintenant la tête en bas par le socle. Il risque de

tomber et de s'endommager, ou bien de vous blesser le pied.

Si vous souhaitez détacher le moniteur de la base support, desserrez la vis placée au

dos en la faisant tourner dans le sens inverse des aiguilles d'une montre.

3. Une fois l’assemblage du socle terminé, relevez le moniteur délicatement et tournez-le

Connexion du moniteur

Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que

le l'ordinateur et les autres périphériques sont également éteints.

Positionnement de votre écran

Après l’installation, réglez l'angle comme indiqué cidessous.

Ajustez la position de l'écran selon vos préférences pour une utilisation optimale.

Inclinaison du socle : -5˚ à 15˚

ERGONOMIE Il est recommandé d'incliner le moniteur vers l'avant d'un angle qui ne doit pas excéder 5degrés afin de garder une position ergonomique et confortable.Ne pas toucher ou ne pas appuyez surl'écran lorsque vous réglez l'angle dumoniteur.Lorsque vous réglez l’angle de l'écran,veillez à ne pas placer vos doigts entre lapartie supérieure du moniteur et le socle.Vous risquez de vous blesser les doigts.7

Connexion du moniteur

1. Avant d'installer le moniteur, assurez-vous que le moniteur, le système informatique, et

les autres périphériques connectés ne sont pas alimentés.

A B Raccordez le câble DVI-D (signal numérique)

Raccordez le câble D-sub (signal analogique)

Raccordez le câble HDMI Type prise secteurType prise secteur

REMARQUE La vue arrière de l'appareil est volontairement simplifiée.

Elle représente un modèle général ; il se peut que votre

moniteur soit différent.

Adaptateur pour Macintosh Avec les ordinateurs Apple Macintosh, unadaptateur est nécessaire pour passer duconnecteur VGS D-sub haute densité à 15broches sur 3 rangées du câble fourni auconnecteur à 15 broches sur 2 rangées.À l'aide d'un connecteur de câble d'entrée D-Sub pour Macintosh : 2. Assurez vous d’éteindre l’ordinateur et le produit. Raccordez le câble d'entrée du signal

et le cordon d'alimentation dans cet ordre, puis vissez les vis du câble de signal.

C Prise casqueEquipement AV(Décodeur, DVD, Vidéo,Console de jeux vidéo)*PC non pris en chargeConnectez le câbled'entrée du signal et fixez-le en le faisant tournerdans le sens de la flèchecomme illustré sur la figure.8

Connexion du moniteur

‘Self Image Setting Function’ ('Réglage automatique de l'image'): Cette fonction fournit à l'utilisateur des

réglages d'écran optimaux. Lorsque l'utilisateur connecte le moniteur pour la première fois, cette fonction règle automatiquement l'écran aux réglages optimaux sur des signaux d'entrée individuels. Fonction ‘AUTO’: Lorsque vous rencontrez des problèmes, comme une image trouble, des lettres troubles, du scintillement ou une image déformée lors de l’utilisation du dispositif ou après avoir changé la résolution de l’écran,appuyez sur le bouton de réglage automatique AUTO pour améliorer la résolution. 3. Appuyez sur la touche marche/arrêt du panneau avant pour allumer le moniteur. Un fois

le moniteur allumé, la fonction d'autoréglage de l'image est exécutée

automatiquement. (En mode analogique uniquement.)

Se connecter au PC Bouton d'alimentati9

Fonctions du panneau de commande

Commandes du panneau

Bouton MENU OSD VERROUILLAGE/DEVERROUILLAGEE Cette fonction vous permet de verrouiller les paramètres de

commande actuels afin qu'ils ne soient pas modifiés par

inadvertance. Appuyez sur la bouton MENU et maintenez-

la enfoncée pendant plusieurs secondes. Le message "OSD VERROUILLAGE" devrait apparaître.

Vous pouvez déverrouiller les commandes du menu à

l’écran en appuyant sur la bouton MENU pendant plusieurs

secondes. Le message "OSD DEVERROUILLAGEE"

Pour plus d'informations, reportez-vous page 21~22.

Bouton MODE Utilisez cette touche pour accéder aux options FORMAT ORIGINAL,AFFICH.2 PAGES WEB,

Pour plus d'informations, reportez-vous page 19~20.

Fonctions du panneau de commande

Ce bouton permet d'allumer et d'éteindre le moniteur.

Le témoin d'alimentation reste bleu si l'écran fonctionne

correctement (Mode sous tension). Si l'écran est en

mode "Sleep (Veille)" (économies d'énergie), le témoin

d'alimentation clignote en bleu.

et indicateur de mise

Bouton INPUT RÉGLAGE AUTOMATIQUE D'IMAGENT Lorsque vous réglez le moniteur, appuyez sur le bouton

AUTO pour entrer dans le menu à l'écran.

(En mode analogique uniquement.)

Cette option permet de régler automatiquement

l'affichage suivant la résolution en cours.

Le meilleur mode d'écran est

IPS226V/IPS236V : 1920 x 1080

Utilisez cette touche de choisir la source d’entrée.

Lors que deux signaux au moins sont connectés, vous

pouvez choisir le signal d'entrée (D-SUB/DVI/HDMI) ce

que vous voulez, lors que un seul signal est connecté, il

est trouvé automatiquement, D-sub est tacite.11

Réglages du menu à l'écran (OSD)

Réglage de l'affichage

Grâce au système de menu à l'écran OSD, vous pouvez en quelques instants

régler la taille de l'image, sa position, ainsi que d'autres paramètres. Le bref

exemple ci-dessous vous permettra de vous familiariser avec ces commandes.

La section qui suit définit dans ses lignes générales le fonctionnement des

réglages et des sélections que vous pouvez effectuer avec l'OSD.

Pour effectuer des réglages dans l'OSD, procédez comme suit :

, le menu principal d’OSD du menu principal apparaît.

Pour accéder au contrôle, utiliser les

Utilisez les Boutons / pour régler l'image au niveau souhaité. Utilisez le

Bouton pour sélectionner d'autres éléments de sous-menu.

EXIT pour quitter OSD.

Sélection et réglage de l'OSD Le tableau ci-dessous détaille les menus de commande, de réglage et de

paramétrage de l'OSD. : Entrée D-SUB (Signal analogique) : Entrée DVI-D (Signal numérique) : Entrée HDMI Menu principal Sous-menu Description

COULEUR Réglages de la température de

LANGUE VOYANT D'ALIMENTATION BALANCE DES BLANCS RÉINITIALISATION Personnalisation du statut de

l'écran en fonction de

l'environnement de l'utilisateur

AUTRES HORIZONTAL VERTICAL HORLOGE PHASE OVERSCAN GAMMA REINIT. COULEUR AFFICHAGE Réglage de la position de l'écran

Optimisation de la clarté et de la

stabilité, la netteté de l'image

VOLUME De régler le volume

HDMI DSUB DSUB DSUB HDMI HDMI DSUB HDMI DVI-D DSUB HDMI DVI-D DSUB HDMI DVI-D DSUB HDMI DVI-D DSUB HDMI DVI-DSélection et réglage de l'OSD

REMARQUE L'ordre des icônes est différent suivant le modèle (12~22).

sRGB MODE Ce mode ajuste l’écran afin

d’optimiser la visualisation des

Ce mode ajuste l’écran à la

Ce mode ajuste l'écran afin

d'optimiser l'affichage de vos

Ce mode ajuste l’écran afin

d’optimiser l’affichage des

Ce mode permet à l’utilisateur de

régler chaque élément.

Il est ainsi possible d’ajuster le

mode couleur du Menu principal.

FORMAT ORIGINAL AFFICH.2 PAGES WEB MODE CINÉMA SMART+

Permet d'ajuster la taille d'image

Maintenant que vous connaissez la procédure de sélection et de réglage

des éléments à l'aide du système OSD, voici la liste de tous les icônes

(ainsi que leur nom et description) présents dans le menu OSD.

Appuyez sur le bouton MENU et le menu principal du menu OSD apparaît.

REMARQUE Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Sélection et réglage de l'OSD Nom de

Régler (augmenter/diminuer)

Sélectionner un autre sous-menu

Revenir à la sélection des sous-menus15

Sélection et réglage de l'OSD Menu principal Sous-menu Description

Exit : Exit (Quitter)

: Sélectionner un autre

: Revenir à la sélection

NIVEAU NOIR Réglage de la luminosité de l'écran.

Réglage du contraste de l'écran.

Réglez la netteté de l’écran.

Vous pouvez définir le niveau de

compensation. Si vous choisissez "HAUT"

(Élevé), l'écran sera lumineux, et si vous

choisissez "BAS" (Faible), l'écran sera

sombre. (Entrée HDMI uniquement.)

* Compensation ? Comme les critères relatifs

au signal vidéo, cet écran est le plus sombre

que le moniteur puisse afficher.16

Sélection et réglage de l'OSD Exit : Exit (Quitter)

: Sélectionner un autre

: Revenir à la sélection

Sélectionnez PRÉDÉF. ou UTILIS. pour

régler la couleur de l’écran.

Sélectionnez la température des couleurs

• CHAUD : Mettre l’écran en coloris

• MOYEN : Mettre l’écran en demi-teinte.

COULEUR SIX COULEURS Ce sous-menu permet de définir et de

conserver la teinte et la saturation de six

exigences en termes de couleurs d’un

TEINTE Ce sous-menu permet de régler la teinte de

SATURATION Ce sous-menu permet de régler la netteté

des couleurs à l’écran. Des valeurs

inférieures amoindrissent la netteté des

couleurs et rendent celles-ci plus lumineuses

alors que des valeurs supérieures renforcent

la netteté des couleurs et rendent celles-ci

ROUGE Définissez vos propres niveaux de couleur rouge.

VERT Définissez vos propres niveaux de couleur verte.

BLEU Définissez vos propres niveaux de couleur bleue.

Réglez votre propre valeur gamma :

Sur le moniteur, les valeurs gamma élevées

affichent des images blanchâtres et les

valeurs gamma basses affiches des images

Rétablit les réglages d'usine par défaut des

couleurs pour le périphérique d'entrée en

Sélection et réglage de l'OSD Menu principal Sous-menu Description

HORIZONTAL VERTICAL HORLOGE Positionnement de l'image de droite à

Positionnement de l'image de haut en

Réduction des barres ou bandes

verticales visible à l'arrière-plan.

La taille horizontale de l'écran est

PHASE Réglage de la netteté de l'écran.

Cet élément permet de supprimer tout

bruit numérique vertical ainsi que

d'améliorer la netteté des caractères.

Exit : Exit (Quitter)

: Sélectionner un autre sous-menu

: Revenir à la sélection

: Revenir à la sélection

OVERSCAN Sélectionner le temps de réponse de

l’image pour une sortie HDMI.

(Uniquement pour une entrée HDMI)

Nous vous recommandons la fonction

de sur-balayage lors de la connexion

des équipements de AV.

VOLUME A ajuster le volume de l’écouteur.

(seulement pour l’entrée de HDMI)18

Sélection et réglage de l'OSD RÉINITIALIS ATION Retour à toutes les valeurs d'usine sauf

pour le paramètre "LANGUE".

Appuyez sur la touche pour

réinitialiser immédiatement.

Choix de la langue d'affichage des noms

LANGUE BALANCE DES BLANCS Si la sortie de la carte vidéo diverge des

spécifications requises, le niveau des

couleurs peut être dégénéré en raison

d'une distorsion du signal vidéo. À l'aide de

cette fonction, le niveau du signal est réglé

pour adapter le niveau de sortie standard

de la carte vidéo afin de fournir l'image

Activez cette fonction lorsque les couleurs

blanc et noir sont présentes sur l'écran.

VOYANT D’ALIMENTA TION Utiliser cette fonction pour régler le voyant

d’alimentation, à l’avant du moniteur, sur

ON (MARCHE) ou OFF (ARRÊT).

Si vous sélectionnez OFF (Arrêt), l’écran

s’éteindra. Si, à tout moment, il est réglé

sur ON (MARCHE), le voyant s’allumera

Menu principal Sous-menu Description

REMARQUE Si ceci n'améliore pas l'image de l'écran, reprenez les réglages d'usine par défaut. Au besoin, exécutez à

nouveau la fonction WHITE BALANCE (

BALANCE DES BLANCS). Cette fonction est active seulement

si le signal d'entrée est un signal analogique.

Exit : Exit (Quitter)

: Sélectionner un autre

: Revenir à la sélection

Sélection et réglage de l'OSD Maintenant que vous connaissez la procédure de sélection et de réglage

des éléments à l'aide du système OSD, voici la liste de tous les icônes

(ainsi que leur nom et description) présents dans le menu OSD.

Appuyez sur le bouton SMART+ et le menu principal du menu OSD apparaît.

REMARQUE Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Revenir à la sélection des sous-menus20

Sélection et réglage de l'OSD

passe en mode grand écran en fonction du signal

* Cette fonction fonctionne seule quand la résolution

d’input est inférieure au ratio de l’écran de contrôle

Menu principal Sous-menu Description

Laisser les yeux confortables en baissant la

luminance du page d’Internet.

* Avant d’utiliser ces fonctions, installez le programme Easy Set Package.

Aider l’utilisateur de visiter la page d’Internet en

efficacement en divisant la fenêtre en moitié

Aider arranger et déménager la fenêtre d’écran

Aider l’utilisateur de contrôler le ratio des fenêtres.

Exit : Exit (Quitter)

Revenir à la sélection des sous-menus21

Sélection et réglage de l'OSD Maintenant que vous connaissez la procédure de sélection et de réglage

des éléments à l'aide du système OSD, voici la liste de tous les icônes

(ainsi que leur nom et description) présents dans le menu OSD.

Appuyez sur le bouton MODE et le menu principal du menu OSD apparaît.

REMARQUE Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Revenir à la sélection des sous-menus22

Sélection et réglage de l'OSD Menu principal Sous-menu Description

Exit : Exit (Quitter)

Revenir à la sélection des sous-menus

FILM Ce mode ajuste l’écran afin d’optimiser la

visualisation des vidéos.

sRGB Ce mode ajuste l'écran afin d'optimiser

l'affichage de vos travaux de texte.

Ce mode ajuste l’écran afin d’optimiser

l’affichage des photos.

Ce mode permet à l’utilisateur de régler

chaque élément. Il est ainsi possible

d’ajuster le mode couleur du Menu principal.

Ce mode ajuste l’écran à la norme sRGB.23

Résolution des problèmes

Avant de demander une intervention, vérifiez les points suivants.

Le cordon d'alimentation du

moniteur est-il branché ?

d'alimentation est-elle

Est-ce que l’indicateur

d’alimentation clignote?

L'écran affiche-t-il le

L'écran affiche-t-il le

message "VERIF SIGNAL"?

• Vérifiez le branchement du cordon

d'alimentation à la prise secteur.

• Appuyez sur le bouton de mise sous tension.

• Si le moniteur est en mode d'économie

d'énergie, bougez la souris ou appuyez sur

une touche du clavier. L'image doit alors

• Ce message apparaît lorsque le signal du PC

(émis par la carte vidéo) est déphasé par

rapport à la fréquence horizontale ou verticale

Reportez-vous à la section 'Spécifications' du

manuel pour reconfigurer le moniteur.

• Ce message apparaît lorsque le câble vidéo

reliant votre PC au moniteur est débranché.

Vérifiez le câble et essayez à nouveau.

L'écran affiche-t-il le message "OSD VERROUILLAGE"?

s'affiche-t-il lorsque

• Vous pouvez protéger les paramètres de

commande actuels afin qu'ils ne soient pas

modifiés par inadvertance. Vous pouvez

déverrouiller les commandes du menu à l’écran

en appuyant sur la bouton MENU pendant

plusieurs secondes. Le message "OSD DÉVERROUILLAGE" devrait apparaître.L'image ne s'affiche pas correctement

Résolution des problèmes

● Un bruit numérique

horizontal est visible,

ou les caractères ne

• Appuyez sur le bouton AUTO pour régler

automatiquement l'image de façon idéale.

Si le résultat ne vous convient pas, réglez la

position de l'image à l'aide des icônes H Position(position horizontale) et V Position

(position verticale) dans le menu OSD.

• Appuyez sur le bouton AUTO pour régler

automatiquement l'image de façon idéale. Si le

résultat ne vous convient pas, utilisez l'icône

HORLOGE dans le menu OSD pour résoudre le

• Appuyez sur le bouton AUTO pour régler

automatiquement l'image de façon idéale.

Si le résultat ne vous convient pas, utilisez l'icône

PHASE dans le menu OSD pour résoudre le

• Dans Panneau de configuration --> Affichage

--> Paramètres, choisissez la résolution d'écran

conseillée ou réglez l'image de façon appropriée.

Paramétrez les options de couleur sur 24 bits

(vraies couleurs) ou supérieur.

IMPORTANT Dans Panneau de configuration --> Affichage --> Paramètres, vérifiez si

la fréquence ou la résolution a changé. Si tel est le cas, réglez à nouveau la

carte vidéo sur la résolution recommandée.

Si la résolution recommandée (la résolution optimale) n’est pas sélectionnée, les

caractères peuvent apparaître flous, et l’écran peut être obscurci, tronqué ou

La méthode de configuration peut différer selon l'ordinateur et le

système d'exploitation utilisé, et la résolution mentionnée ci-dessus

peut ne pas être prise en charge par la carte vidéo. Le cas échéant,

contactez le fabricant de l'ordinateur ou de la carte vidéo.L'image ne s'affiche pas correctement

La fonction Audio ne fonctionne pas

Résolution des problèmes

L'écran affiche-t-il le message "Moniteur non reconnu,

moniteur Plug&Play (VESA DDC)" trouvé ?

Avez-vous installé le

pilote d'affichage ?

• Assurez-vous d'installer les pilotes d'affichage à

partir de la disquette ou du CD fourni avec le

moniteur. Vous pouvez aussi télécharger le

pilote à partir de notre site Web :

• Vérifiez que la carte vidéo prend en charge la

● Il n'y a qu'une seule

couleur à l'écran ou

les couleurs ne sont

• Vérifiez la connexion du câble de signal. Utilisez

un tournevis pour le serrer si nécessaire.

• Assurez-vous que la carte vidéo est

correctement installée dans son emplacement.

• Paramétrez les options de couleur sur 24 bits

(vraies couleurs) ou supérieur dans Panneau de

configuration -- Paramètres.

• Vérifiez si l'écran est en mode entrelacé. Si tel

est le cas, passez à la résolution recommandée.

L’image est bonne mais

il n’y a pas de son.

• Vérifiez si le volume est défini sur « 0 ».

• Vérifiez si le son est assourdi.

• Vérifiez si le câble HDMI est correctement

• Vérifiez si les écouteurs sont correctement

• Vérifiez le format du son. Le format de son

compressé n’est pas pris en charge.26

IPS226V REMARQUE Les informations du présent document sont passibles de modification sans préavis. Écran plat LCD TFT à matrice active de 54,6 cm (21,5 pouce)

Traitement anti-éblouissement

Diagonale visible : 54,6 cm

0,248 x 0,248 mm (Pas de masque)

Fréquence horiz. 30 kHz à 83 kHz (Automatique)

Analogique,Numérique: 56 Hz à 75 Hz (Automatique)

HDMI: 56 Hz à 61 Hz (Automatique)

Forme Synchro. Séparée,

Entrée signa Connecteur D-Sub à 15 broches

Connecteur DVI - D (numérique)

Connecteur HDMI à 19 broches

Analogique (0,7 Vp-p/75 ohm), Numérique, HDMI Entrée vidéo

Mode activé : 35 W(Typique)

Conditions de fonctionnement

Température 10 ° C à 35 ° C Humidité 10 % à 80% sans condensation

Conditions de stockage

Température -20 ° C à 60 ° C Humidité 5 % à 90 % sans condensation

Hauteur 40,30 cm (15,87 pouce)

Profondeur 23,00 cm ( 9,06 pouce)

Poids (hors conditionnement 3,4 kg (7,50 lb)

Inclinaison du socle : -5˚ à 15˚

DDC 2B(Analogique,Numérique,HDMI)

IPS236V REMARQUE Les informations du présent document sont passibles de modification sans préavis. Écran plat LCD TFT à matrice active de 58,4 cm (23,0 pouce)

Traitement anti-éblouissement

Diagonale visible : 58,4 cm

0,265 x 0,265 mm (Pas de masque)

Fréquence horiz. 30 kHz à 83 kHz (Automatique)

Analogique,Numérique: 56 Hz à 75 Hz (Automatique)

HDMI: 56 Hz à 61 Hz (Automatique)

Forme Synchro. Séparée,

Entrée signa Connecteur D-Sub à 15 broches

Connecteur DVI - D (numérique)

Connecteur HDMI à 19 broches

Analogique (0,7 Vp-p/75 ohm), Numérique, HDMI Entrée vidéo

Mode activé : 36 W(Typique)

Conditions de fonctionnement

Température 10 ° C à 35 ° C Humidité 10 % à 80% sans condensation

Conditions de stockage

Température -20 ° C à 60 ° C Humidité 5 % à 90 % sans condensation

Hauteur 42,19 cm (16,61 pouce)

Profondeur 23,00 cm ( 9,06 pouce)

Poids (hors conditionnement 3,9 kg (8,77 lb)

Inclinaison du socle : -5˚ à 15˚

DDC 2B(Analogique,Numérique,HDMI)

Adaptateur CA-CCSpécifications

Modes prédéfinis (Résolution)

Couleur LED MODE Modes prédéfinis

Temps de réponse DSUB/DVI

Temps de réponse HDMI Modes prédéfinis

Installation de la plaque de fixation murale

Ce produit répond aux spécifications de la plaque de fixation murale

ou du dispositif d’échange.

1. Placer la face du moniteur vers le bas sur un tissu

2. Si vous souhaitez détacher le moniteur de la base support, desserrez la vis placée au

dos en la faisant tourner dans le sens inverse des aiguilles d'une montre.

3. Tirez sur le socle pour le retirer.

4. Déplacer Corps du socle .30

Installation de la plaque de fixation murale

Type de fixation murale ou avec socle

adaptable à la plaque de fixation murale.

Pour de plus amples informations,

reportez-vous au guide d’installation

fourni avec la plaque de fixation murale

(vendue séparément).

Fixation de sécurité

Relié à un câble de blocage

vendu séparément dans tout

magasin informatique.

Plaque de montage muralAs an ENERGY STAR Partner LGE U. S. A.,Inc.

Protection Agency(EPA).

Veuillez lire les consignes de sécurité avant

d’utiliser le produit.

Conservez le manuel d’utilisation (CD)

à portée de main pour vous y référer

Le modèle et numéro de série ce POSTE

sont situés à l’arrière ou sur un côté du

POSTE. Reportez-les ci-dessous au cas où

vous devriez être dépanné.
