Auctus Plus 283CT - Trépied Vanguard - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trépied
Marque	Vanguard
Modèle	Auctus Plus 283CT
Vis de caméra	Interchangeable 1/4" et 3/8" via plaque tournante
Plaque tournante	Oui, pour changement de vis
Colonne centrale	Deux segments, réversible pour photographie angle bas
Angle des pieds	Trois positions : 25°, 50°, 80°
Niveau à bulle	Intégré
Anneau anti-choc	Oui, réduit les vibrations
Crochet	Pour ajout de contre-poids
Embouts de pied	Caoutchouc et pointus, ajustables en angle
Poignée	Mousse ergonomique
Verrouillage colonne	Verrou en spirale
Réglage friction colonne	Molette de friction intégrée
Levier de transmission	Pour ajustement précis de la hauteur
Extension des pieds	Par segments, avec verrouillage en spirale
Positionnement rapide	Extension simultanée pour mise à niveau
Compatibilité	Appareils photo et caméras
Entretien	Nettoyer avec un chiffon sec
Précautions	Ne pas utiliser sur surface inégale ou par mauvais temps

FOIRE AUX QUESTIONS - Auctus Plus 283CT Vanguard

Comment changer la vis de caméra sur le trépied Vanguard Auctus Plus 283CT ?

Pour changer la vis, dévissez la plaque tournante (B). Vous pouvez alors passer d'une vis 1/4" à une vis 3/8" selon votre équipement.

Comment régler l'angle des pieds du trépied ?

Tirez le bouton F sur le côté de la protection. Vous pouvez positionner les pieds dans trois angles : 25°, 50° ou 80°. Chaque pied peut être réglé indépendamment.

Comment utiliser la colonne centrale pour la photographie en angle bas ?

La colonne centrale en deux segments peut être démontée pour créer une colonne courte. Détachez la partie supérieure et inversez-la pour obtenir un angle bas.

Comment ajuster la friction de la colonne centrale ?

Dévissez le régulateur de friction (J) et déverrouillez le bouton de verrouillage. Utilisez le levier de transmission (I) pour la hauteur, puis verrouillez avec (E). Pour des ajustements fins, tournez la molette (H).

Comment étendre les pieds rapidement ?

Pour un positionnement rapide, étendez ou raccourcissez les trois pieds au même niveau afin que le trépied soit horizontal. Utilisez les verrous en spirale (M) pour fixer.

Comment fixer un contre-poids sur le trépied ?

Utilisez le crochet (L) situé sous la colonne centrale pour suspendre des accessoires supplémentaires, améliorant ainsi la stabilité.

Comment remplacer les embouts en caoutchouc ?

Les embouts (O) peuvent être retirés et remplacés. Ils sont ajustables dans n'importe quel angle selon la position du pied pour une meilleure stabilité.

Quelles sont les précautions d'utilisation du trépied Vanguard ?

Ne pas utiliser le trépied sur une surface inégale ou sous des conditions météorologiques défavorables pour éviter d'endommager votre équipement. Vanguard décline toute responsabilité en cas de dommages.

Comment nettoyer le trépied Auctus Plus 283CT ?

Nettoyez avec un chiffon sec et doux. Évitez les produits chimiques agressifs. Rangez le trépied dans un endroit sec.

Comment verrouiller la colonne centrale après réglage ?

Après avoir réglé la hauteur souhaitée avec le levier (I), tournez le verrou en spirale (E) dans le sens horaire pour bloquer la colonne centrale en place.

MODE D'EMPLOI Auctus Plus 283CT Vanguard

Merci d'avoir acheté un produit VANGUARD.

* ATTENTION: VOTRE TREPIED N' A PEUIT ETRE PAS TOUTES LES FONCTIONS DECRITES CI DESSOUS CAR ELLES VARIENT PAR MODELE!

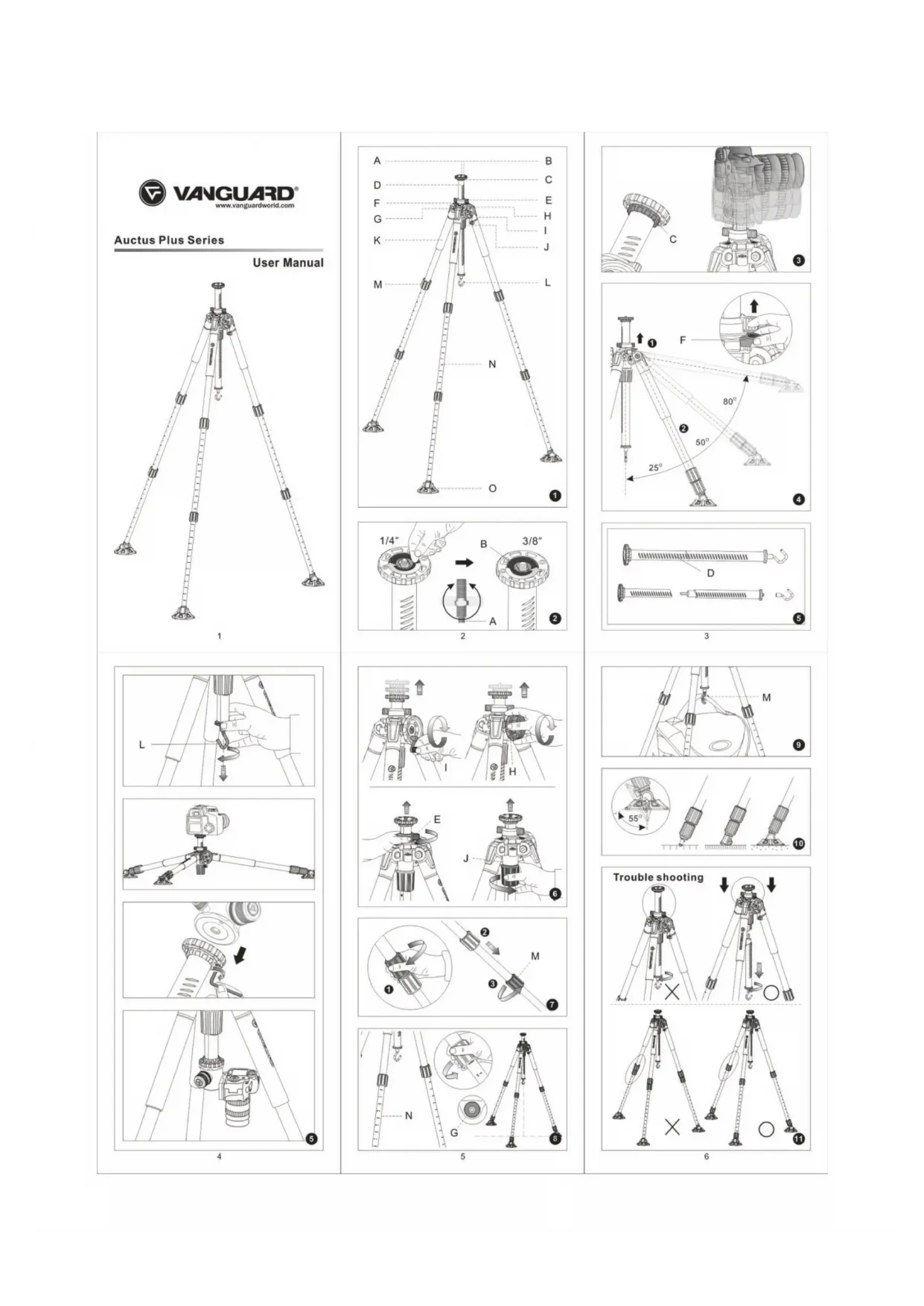

DESCRIPTION DES PIECES 1

A:Vis de camera
B:Plaque tournante
C:Anneau anti-cho
D:Colonne centrale
E:Verrouillage colonne centrale
F:Bouton d'ajustement pour angle du pied
G:Niveau a bulle
H: Levier de transmission pour anneau régulateur de friction.

1:Levier de transmission
J: Regulateur de friction pour colonne centrale
K:Poignee en mousse
L: Crochet
M:Verrou en spirale
N:Pied
O:Embout en capoutchouc

CHANGER LA VIS DE LA CAMERA

Deviser la plaque tournante "B" afin de changer d'une vis 1 / 4° à une vis 3 / 8° pour pouvoir utiliser autres types d'instruments.

ANNEAU ANTI-CHOC

L'anneau anti-choc "C" protège votre équipement des dommages causés par des vibrations.

AJUSTEMENT DE L'ANGLE DU PIED 0

Tirer bouton "F" sur le côte de la protection afin de positionner les pieds dans une des trois positions possibles (25, 50, 80 degrés). Les pieds peuvent être positionnés dans des angles différents.

PHOTOGRAPHIE ANGLE BASSE

Colonne centrale en 2 segments peut être détaghée àfin de creer une colonne courte pour de la photographie angle bas.

AJUSTEMENT COLONNE CENTRALE

Deviser le régulateur de friction pour la colonne centrale "J" et déverrouiller le bouton de verrouillage. Mettre le levier de transmission "I" à la hauteur souhaitee en tournant le levier. Verrouiller la colonne centrale en tournant le verrou "E". Faire des petits ajustements à la colonne centrale pour obtenir la hauteur souhaitee en utilisant la roue "H" manuelle. En devisant et en visant l'anneau "J"

9

Françals

de la colonne centrale, vous pouce contröler la vités de l'ajustement.

EXTENSION DES PIEDS 7

Les pieds peuvent être positionnés avec une grande precision.

POSITIONNEMENT RAPIDE DES PIEDS DU STATIF 0

Etendra ou raccouir les trois pieds au même niveau afin d'assurer que vous statif se retrouve rapidement en position horizontalie.

CONTRE-POIDS

Crocket pour des outils supplémentaires de contre-poids pour une meilleure stabilité.

EMBOUTS EN CAOUTCHOUC 10

Des embouts en caoutchouc et pointus offre une stabilite supplémentaire pour des terrains inegaux. Les embouts peuvent etre ajustés dans n'importe quels angle, base sur la position du pied pour une meilleure stabilite.

ATTENTION: ①

Pour proteger vous camera et equipement.

Afin de protégger le statif et vous équipment contre des dommages, ne pas utiliser le statif sur une surface inégale ou sous des conditions métarologiques défavorables. VANGUARD decline toute responsabilité pour des dommages à votre camera ou équipement en utilisant cette statif VANGUARD. Pour plus de stabilité de cette statif. Quand vous montez la hauteur du statif, entendez les pieds successivement, de haut en bas. Commence avec la partie en haut et travailèz vers le bas jusqu'à vos avez obtenu la hauteur souhaiée.
