MODE D'EMPLOI K 9412 i MIELE

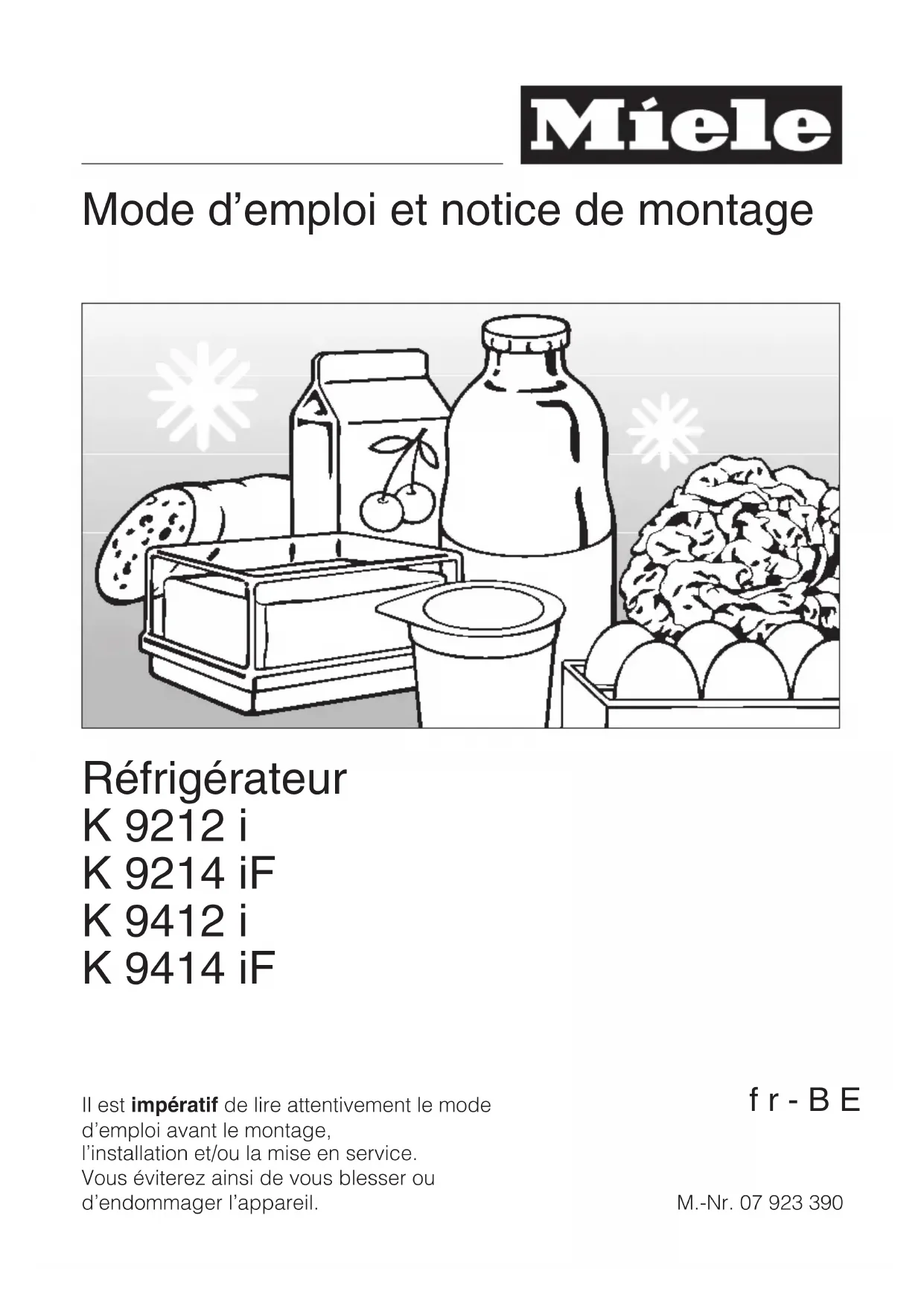

Mode d’emploi et notice de montage

K 9414 iF Il est impératif de lire attentivement le mode

d’emploi avant le montage,

l’installation et/ou la mise en service.

Vous éviterez ainsi de vous blesser ou

Votre contribution à la protection de l’environnement 7

Emballage recyclable 7

Elimination de votre ancien appareil 7

Consignes de sécurité et mises en garde 8

Comment économiser de l'énergie ? 13

Mise en marche et arrêt de l'appareil 15

Avant la première utilisation15

En cas d'absence prolongée16

La bonne température 17

...duréfrigérateur 17

. . . dans le compartiment de congélation 17

Réglage de la température 17

Afficheur de température18

Utilisation de la fonction Super froid 19

Utilisation adéquate du réfrigérateur 20

Différentes zones de réfrigération 20

Produits alimentaires inappropriés pour une réfrigération 21

Éléments à prendre en considération lors de l'achat d'aliments21

Mode de conservation des produits alimentaires 21

Fruits et légumes 21

Aliments d'origine animale et végétale non emballés 22

Aliments riches en protéines 22

Aménagement intérieur23

Modification de la position des clayettes 23

Clayette subdivisée 23

Modification de la position du balconnet/porte-bouteilles23

Congélation et conservation (suivant le modèle) 24

Que se passe-t-il lorsque vous congelez des produits frais ?24

Conservation des produits surgelés 24

2Congélation de produits frais 25

Conseils pour la congélation 25

Avant la congélation 26

Placement des aliments dans l’appareil26

Préparation de glaçons 27

Refroidissement rapide de boissons 27

Intérieur, accessoires 30

Fentes d'aération et de ventilation31

Provenance des différents bruits 35

Service après-vente/garantie 36

Raccordement électrique 37

Instructions de montage 38

Lieu d'installation 38

Classe climatique 38

Aération et ventilation 38

Avant l'encastrement de l'appareil 39

Dimensions d’encastrement 40

Changement des charnières41

Porte de l’appareil 41

Porte du compartiment de congélation 42

Encastrement de l'appareil 43

Encastrement dans un compartiment 43

Installation de la niche d'encastrement 43

Encastrement de l'appareil 44

3a Afficheur de la température du réfri

b Touche et témoin lumineux

c Touche Marche/Arrêt et sélecteur de

b Tablette extractible

c Rigole et orifice d’évacuation de

l’eau de réfrigération

d Bacs à fruits et légumes

e Compartiment à beurre et fromage

h Éclairage intérieur

(en fonction du modèle)

Ce porte-bouteilles est disponible au

près du service après-vente ou de

votre distributeur Miele.

Description de l’appareil

6Emballage recyclable

L’emballage protège l’appareil contre

d’éventuels dégâts pendant le trans

port. Le fabricant a opté pour un maté

riau supporté par l’environnement et

En réinsérant l’emballage dans le cir

cuit, on réduit la consommation de ma

tières premières et la prolifération des

déchets. Ne le jetez donc pas avec vos

déchets ordinaires mais portez-le plutôt

au parc à conteneurs communal le plus

proche. Pour savoir où ce dernier se

trouve, il vous suffit de vous adresser à

votre administration communale.

Elimination de votre ancien

Lors de l’achat de votre nouvel appareil,

vous avez payé une contribution. Elle ser

vira intégralement au futur recyclage de

cet appareil, qui contiendra encore des

matériaux utiles. Son recyclage permettra

de réduire le gaspillage et la pollution.

Si vous avez des questions à propos

de l’élimination de votre ancien appa-

reil, veuillez prendre contact avec

– le commerçant qui vous l’a vendu

votre administration communale si

vous apportez votre ancien appareil

à un parc à conteneurs.

Veillez à ne pas endommager les tubu

lures du circuit frigorifique de votre réfri

gérateur jusqu’à son enlèvement vers

une décharge assurant le recyclage des

matériaux. On évitera ainsi que le fluide

frigorifique contenu dans le circuit et

l’huile contenue dans le compresseur ne

soient libérés dans l’atmosphère.

Veillez aussi à ce que l’appareil reste

hors de portée des enfants jusqu’à ce

Votre contribution à la protection de l’environnement

7Cet appareil répond aux prescrip

tions de sécurité en vigueur. Une uti

lisation non conforme peut cepen

dant provoquer des dommages cor

porels et matériels.

Avant d'utiliser votre appareil pour la

première fois, lisez attentivement le

mode d'emploi. Vous y trouverez

des instructions importantes concer

nant l'installation, la sécurité, l'utilisa

tion et l'entretien de l'appareil. Vous

veillerez ainsi à votre sécurité et évi

terez d'endommager l'appareil.

Conservez précieusement ce mode

d'emploi afin de pouvoir le trans-

mettre à un éventuel propriétaire ul-

térieur de l'appareil.

Utilisation conforme

Cet appareil est réservé à un usage

domestique ou dans des conditions si-

milaires, comme par exemple:

dans des magasins, des bureaux ou

des environnements de travail sem

dans des propriétés agricoles ;

dans des hôtels, des motels, des

chambres d'hôtes et d'autres loge

ments de ce type (pour une utilisa

tion par les clients).

Cet appareil ne peut être utilisé qu’à

des fins ménagères pour refroidir et

conserver des aliments, conserver des

produits surgelés, congeler des pro

duits frais et préparer des glaçons.

Tout autre type d'utilisation est interdit

et peut être dangereux. Le fabricant

décline toute responsabilité en cas de

dommages causés par une utilisation

non conforme ou une manipulation in

correcte de l’appareil.

Cet appareil n'est pas destiné à être

utilisé par des personnes sans assis

tance ni supervision si leurs capacités

physiques, sensorielles ou mentales les

empêchent de l'utiliser en toute sécu

Si vous avez des enfants

Les enfants sont autorisés à utiliser

l’appareil seulement si vous leur en

avez expliqué le fonctionnement de fa-

çon à ce qu’ils sachent l’employer cor-

rectement. Ils doivent connaître les ris-

ques inhérents à une mauvaise utilisa-

Surveillez les enfants se trouvant à

proximité de l’appareil. Ne les laissez

pas jouer avec l'appareil.

Consignes de sécurité et mises en garde

Contrôlez si l'appareil ne présente

pas de dommages apparents avant de

l'installer. Ne mettez jamais un appareil

endommagé en service.

Un appareil endommagé peut représen

ter un danger pour votre sécurité !

En cas de dégât occasionné au cor

don d’alimentation, celui-ci doit être rem

placé par des professionnels agréés afin

d'éviter tout danger éventuel pour l'utilisa

Cet appareil contient de l'isobutane

(R600a), un gaz naturel sans danger

pour l'environnement, mais inflam-

mable. Il ne détruit pas la couche

d’ozone et ne contribue pas à l’effet de

serre. L’utilisation de ce gaz réfrigérant

peu polluant est en partie responsable

de l’augmentation des bruits de fonc-

tionnement. Outre le ronflement prove-

nant du compresseur, il se peut que

vous entendiez un bruit d’écoulement

dans l’ensemble du circuit de réfrigéra-

tion. Ces bruits sont malheureusement

inévitables mais n’ont aucune répercus

sion sur le fonctionnement de l’appareil.

Veillez à n'endommager aucune pièce

du circuit de réfrigération lors du trans

port et de l'installation de l'appareil. Les

projections de liquide réfrigérant peu

vent causer des lésions oculaires.

Si l'appareil est endommagé :

- évitez de placer l’appareil à proximité

de flammes ou de sources de chaleur ;

- retirez la fiche ;

- aérez la pièce dans laquelle

se trouve l’appareil pendant quelques

- avertissez le service

La taille de la pièce dans laquelle

est installé l'appareil doit être propor

tionnelle à la quantité de réfrigérant

qu'il contient. En cas de fuite éven

tuelle, un mélange air-gaz inflammable

risque de se former si la pièce est trop

La pièce doit avoir un volume d’au

pour huit grammes de réfri

gérant. La quantité de réfrigérant est in

diquée sur la plaque signalétique à l'in

térieur de l'appareil.

Le bon fonctionnement de l'appareil

n'est garanti que si l'appareil est instal

lé et raccordé conformément au mode

Avant de brancher l’appareil, il est

impératif de comparer les données de

raccordement (tension et fréquence) fi-

gurant sur la plaque signalétique avec

les caractéristiques du réseau élec-

Ces données doivent absolument cor-

respondre pour éviter tout dommage à

l'appareil. En cas de doute, consultez

Le raccordement de l'appareil au ré

seau électrique ne peut pas être effec

tué au moyen de prises multiples ou de

rallonges. En effet, celles-ci ne garan

tissent pas la sécurité requise (par

exemple, risque de surchauffe).

Consignes de sécurité et mises en garde

La sécurité électrique de l’appareil

n’est garantie que lorsque celui-ci est

raccordé à une prise de terre régle

mentaire. Il est très important que cette

condition de sécurité fondamentale soit

respectée. En cas de doute, faites con

trôler votre installation électrique par un

Le fabricant ne peut être tenu respon

sable de dommages causés par une

mise à la terre manquante ou défec

tueuse à l’installation (une décharge

électrique, par exemple).

Les travaux d'installation, ainsi que

les interventions d'entretien et de répa-

ration, doivent être confiés exclusive-

ment à des professionnels agréés par

Des travaux d'installation, d'entretien ou

de réparation non conformes peuvent

présenter de graves dangers pour l'uti-

lisateur, pour lesquels le fabricant dé-

cline toute responsabilité.

La réparation de l'appareil pendant

la période de garantie doit être ef

fectuée exclusivement par un service

après-vente agréé par le fabricant,

faute de quoi les éventuels dégâts ulté

rieurs ne seront pas couverts par la ga

En cas de travaux d'installation,

d'entretien et de réparation, il faut dé

connecter l'appareil du réseau élec

L’appareil n’est déconnecté du réseau

électrique que lorsque l’une des condi

tions suivantes est remplie :

la fiche de l’appareil est débranchée.

Pour débrancher l'appareil du ré

seau, ne tirez pas sur le cordon d'ali

mentation, mais saisissez la fiche.

le fusible de l’installation électrique

Les éléments défectueux ne peu-

vent être remplacés que par des piè-

ces de rechange d'origine et de

marque Miele. Seule l'utilisation de ces

pièces permet au fabricant de garantir

la satisfaction aux exigences de sécu-

L’encastrement et le montage de cet

appareil dans un emplacement mobile

ne peuvent être effectués que par un

spécialiste ou une société spécialisée,

et à la condition de garantir les condi

tions requises pour que l’appareil

puisse être utilisé en toute sécurité.

Consignes de sécurité et mises en garde

10Utilisation appropriée

Ne conservez aucune substance ex

plosive ni aucun produit contenant des

gaz propulseurs inflammables (bombes

aérosols par exemple) dans l'appareil.

Des étincelles peuvent jaillir lors de la

mise en marche du thermostat et pro

voquer l'explosion de mélanges inflam

N'utilisez aucun appareil électrique

à l'intérieur de cet appareil (par

exemple pour préparer de la glace).

Cela pourrait produire des étincelles et

vous risqueriez de provoquer une ex

Placez les bouteilles d’alcool verti-

calement dans l’appareil et veillez à ce

qu’elles soient fermées hermétique-

vous risqueriez de provoquer une ex-

Ne touchez pas les produits conge-

lés avec les mains mouillées. Elles

pourraient y rester collées sous l’effet

du froid et vous risqueriez de vous

Ne mettez pas directement dans

votre bouche des glaçons et des bâ

tonnets glacés (en particulier à l’eau)

que vous venez de sortir du congéla

Vos lèvres ou votre langue pourraient y

rester collées en raison de la tempéra

ture extrême de l’aliment et vous ris

queriez de vous blesser !

Ne recongelez jamais des aliments

partiellement ou totalement déconge

Consommez-les le plus vite possible,

car ils perdent leur valeur nutritive et se

gâtent. Les aliments décongelés peu

vent être recongelés une fois cuits ou

Ne conservez aucune boîte, canette

ou bouteille contenant des boissons

gazeuses ou des liquides qui peuvent

congeler dans le congélateur. Celles-ci

et vous risqueriez de vous blesser ou

d’endommager l’appareil !

Sortez les bouteilles que vous avez

mises à rafraîchir au congélateur au

bout d’une heure maximum. sinon elles

pourraient éclater et vous risqueriez de

vous blesser ou d’endommager l’appa-

Ne consommez pas d’aliments stoc-

kés depuis trop longtemps, vous ris-

queriez de vous intoxiquer.

La durée de conservation dépend de

nombreux facteurs tels que le degré de

fraîcheur, la qualité du produit et la

température de conservation. Suivez

les instructions du fabricant pour la

congélation et la durée de conservation

après ouverture des aliments.

N'utilisez pas d'objets pointus ou

gratter les couches de givre ou de

décoller les bacs à glaçons et les ali

ments pris dans la glace.

Consignes de sécurité et mises en garde

11Vous risqueriez d’endommager le cir

cuit de refroidissement, rendant alors

l’appareil inutilisable.

Ne placez jamais d’appareils de

chauffage électriques ou de bougies

dans l’appareil pour le dégivrer.

Vous pourriez endommager le plas

N’utilisez pas de sprays dégivrants

Ceux-ci peuvent produire des gaz ex

plosifs ou contenir des solvants ou des

gaz propulseurs susceptibles d'endom

mager les pièces en plastique. Ils peu

vent aussi s'avérer nocifs pour la santé.

Ne traitez jamais le joint de porte

avec de l'huile ou de la graisse.

Vous risqueriez de le rendre poreux à

Si vous placez dans l’appareil (porte

ou intérieur) des produits contenant

des graisses ou de l'huile, faites atten-

tion à ce que la graisse et/ou l'huile qui

pourrait éventuellement s'échapper

n'entre pas en contact avec les pièces

Des fissures pourraient apparaître et le

revêtement en plastique se casser.

Veillez à ne pas obstruer les dispo

sitifs d’aération situés dans le bas et

dans le haut de l’armoire.

Sinon, l'aération de l'appareil n'est plus

assurée. La consommation de courant

augmente et vous risquez d’en endom

mager les composants.

Cet appareil est conçu pour une

certaine classe climatique (température

ambiante de la pièce). Veillez à ce que

la température ambiante reste dans les

limites ainsi définies. La classe clima

tique est indiquée sur la plaque signa

létique située à l’intérieur de l’appareil.

Une température ambiante inférieure

entraîne un arrêt prolongé du dispositif

de réfrigération, si bien que l'appareil

ne parvient pas à maintenir la tempéra

N’utilisez en aucun cas un système

de nettoyage à la vapeur pour dégivrer

et nettoyer l’appareil.

La vapeur peut humidifier les pièces

sous tension de l'appareil et provoquer

Élimination d'un réfrigérateur/

Détruisez le verrou ou le loquet de

votre ancien réfrigérateur/congélateur

au moment de vous en débarrasser.

Vous éviterez ainsi que des enfants

mettent leurs jours en danger en s’en-

fermant dans l’appareil.

Veillez à n'endommager aucune

pièce du circuit de réfrigération, par

perçant les tuyaux de l'évaporateur

contenant le réfrigérant ;

pliant les conduits ou en

grattant les couches de surface.

Les projections de liquide réfrigérant

peuvent causer des lésions oculaires.

Le fabricant de l'appareil décline

toute responsabilité en cas de dom

mages dus au non-respect des

consignes de sécurité et des mises

Consignes de sécurité et mises en garde

12Consommation d'énergie

Consommation d'énergie

Installation Dans une pièce bien aérée Dans un espace confiné, non aéré

À l'abri de la lumière directe du soleil Exposition directe à la lumière du

À distance d'une source de chaleur

(radiateur, four, etc.)

À proximité d'une source de chaleur

(radiateur, four, etc.)

À une température ambiante idéale

À une température ambiante élevée

Ne pas recouvrir les fentes d'aéra

tion et enlever la poussière réguliè

Réglage de la tempéra

(réglage par palier)

Réglage moyen de2à3 Réglage plus élevé :

plus la température de la zone est

basse, plus la consommation

d'énergie est élevée !

Réglage de la tempéra-

ture Thermostat " au

(afficheur numérique)

Zone d'entreposage8à12°C Sur les appareils dotés d'un mode

" hiver ", veillez à ce que l'interrup-

teur soit coupé à des températures

ambiantes supérieures à 16 ou

Réfrigérateur entre 4 et 5 °C Zone PerfectFresh environ 0 °C Congélateur -18 °C Zone de vieillissement du vin entre

10 et 12 °C Utilisation Agencement des tiroirs, des clayet-

tes et des balconnets comme lors

N'ouvrir la porte que quand cela est

nécessaire et le moins longtemps

Ouvrir la porte souvent et longtemps

Bien ranger les marchandises Si les marchandises sont mal ran

gées, la porte devra rester ouverte

plus longtemps pendant que vous

cherchez un aliment.

Laisser refroidir les boissons et plats

chauds avant de les ranger dans

Les aliments chauds augmentent le

fonctionnement du dispositif de ré

frigération (l'appareil essaie de ré

duire la température).

Toujours conserver les produits

alimentaires emballés ou bien re

L'évaporation et la condensation

des liquides dans le réfrigérateur

entraînent des pertes de froid.

Placer les produits à décongeler

dans le réfrigérateur

Ne pas surcharger les comparti

ments afin que l'air puisse circuler.

Comment économiser de l'énergie ?

13Consommation d'énergie

Consommation d'énergie

Dégivrage Effectuer un dégivrage du congéla

teur en présence d'une couche de

La présence d'une couche de glace

amoindrit la diffusion du froid aux

produits surgelés et accroît la

consommation d'énergie !

Comment économiser de l'énergie ?

14Avant la première utilisation

Après le transport, attendez environ

30 minutes à une heure avant de

brancher l'appareil. Cette précaution

est très importante pour garantir le

bon fonctionnement ultérieur de l'ap

Les baguettes en inox sur les balcon

nets et les clayettes sont pourvues d'un

film de protection destiné à les protéger

pendant le transport.

^ Retirez le film de protection des ba-

^ Nettoyez l'intérieur de l'appareil et les

accessoires à l'eau tiède, puis sé-

chez-les avec un chiffon doux.

Mise en marche de l'appareil

Utilisez une pièce de monnaie afin de

déplacer le sélecteur de température

vers la droite et de lui faire quitter la

position"0",jusqu'à ce que l'affi

cheur de température s'allume.

Ne tournez pas le sélecteur de tem

pérature au-delà de la butée, vous

risqueriez de l'endommager.

L'appareil commence à refroidir et l'affi-

cheur indique la température souhaitée.

L'éclairage intérieur s'active lorsque

vous ouvrez la porte.

Pour que la température soit suffisam-

ment basse, laissez l'appareil refroidir

pendant quelques heures avant d'y pla-

Utilisez une pièce de monnaie afin de

déplacer le sélecteur de température

vers la gauche pour le ramener en

L'afficheur de température s'éteint. Le

refroidissement s'arrête.

Mise en marche et arrêt de l'appareil

15En cas d'absence prolongée

Si vous ne comptez pas utiliser l'appa

reil pendant un certain temps :

arrêtez l'appareil ;

débranchez la fiche de raccorde

ment de l'appareil ou désactivez le

fusible de l'installation électrique ;

faites dégivrer le compartiment de

congélation (le cas échéant) ;

nettoyez l'appareil et

laissez la porte de l'appareil entrou

verte afin d'éviter les odeurs de ren

En cas d'absence prolongée, si

vous laissez l'appareil débranché

sans l'avoir nettoyé et que vous

n'entrouvrez pas la porte, des moi-

sissures risquent d'apparaître.

Mise en marche et arrêt de l'appareil

16Pour la conservation des aliments, il est

très important de choisir une bonne

température. Celle-ci permet en effet

de ralentir, voire d’empêcher, la dégra

dation des produits alimentaires par les

micro-organismes. La température in

fluence la vitesse de croissance des

micro-organismes. Si la température est

basse, ce processus se ralentit.

La température dans l’appareil aug

en fonction de la fréquence et de la

durée d’ouverture de la porte (plus

souvent et plus longtemps la porte

est ouverte, plus la température aug-

– en fonction de la quantité d’aliments

conservés (plus cette quantité est

importante, plus la température aug-

– en fonction de la température des ali-

ments frais congelés (plus cette tem-

pérature est importante, plus la tem-

pérature dans l’appareil augmente) ;

en fonction de la température am

biante (plus cette température est

importante, plus la température dans

l’appareil augmente).

Cet appareil est conçu pour une cer

taine classe climatique (température

ambiante de la pièce). Veillez à ce

que la température ambiante reste

dans les limites ainsi définies.

Nous recommandons une température

de 5°Cau centre de lappareil.

. . . dans le compartiment de

(en fonction du modèle)

Pour congeler les produits frais et les

conserver pendant une longue période,

il faut une température de -18 °C.À

cette température, la croissance des

micro-organismes est stoppée nette.

Mais dès que la température dépasse à

nouveau la barre des -10 °C, les

micro-organismes s’attaquent à nou

veau aux produits, et ceux-ci se

conservent alors moins longtemps.

C’est pourquoi les aliments partielle

ment ou totalement décongelés ne peu-

vent être recongelés qu’une fois cuits.

En effet, la plupart des micro-organis-

mes sont tués à température élevée.

Réglage de la température

L’appareil est équipé d’un dispositif de

réglage de la température vous permet-

tant de sélectionner la température sou-

haitée pour la zone réfrigérateur.

Plus cette valeur est élevée ou basse,

plus la température du compartiment

de congélation est élevée ou basse,

Utilisez une pièce de monnaie afin de

déplacer le sélecteur de température

vers la droite, afin de lui faire quitter

La bonne température

17Plus cette valeur est élevée, plus la

température à l’intérieur de l’appareil

Pendant le réglage, la température cli

gnote sur l’afficheur.

Ne tournez pas le sélecteur de tem

pérature au-delà de la butée, vous

risqueriez de l’endommager.

Afficheur de température

Lafficheur de température sur le

panneau de commande indique tou

jours la température souhaitée.

Si vous voulez que le réfrigérateur re-

^ déplacez le sélecteur de température

vers la droite (à partir de la position

" 0 "), jusqu’à ce que l’indication 5 ap-

paraisse sur l’afficheur de tempéra-

La température moyenne du comparti-

ment de congélation est d’environ

Au sein de la gamme de températures

indiquée (par ex. entre 5 et 3 °C), il est

possible de diminuer légèrement la

Pour ce faire, déplacez par exemple

le sélecteur de température lente

ment vers la droite à partir de la posi

tion 5, jusqu’à ce que l’indication"3"

clignote brièvement à l’écran.

Cela signifie que le réglage (diminution

de la température) a été enregistré à

l’intérieur de la gamme de températu

Si la porte de l’appareil est très souvent

ouverte, si vous conservez une grande

quantité d’aliments dans l’appareil ou si

la température ambiante est particuliè-

rement élevée, il est recommandé de

sélectionner une valeur comprise entre

La bonne température

18Fonction Super froid

La fonction Super froid permet de re

froidir très rapidement le réfrigérateur à

la température minimale (en fonction de

la température ambiante).

Activation de la fonction SuperFrost

Il est vivement recommandé d’activer la

fonction Super froid pour refroidir rapi

dement de grandes quantités d’ali

ments ou de boissons que vous venez

^ Appuyez sur la touche Super froid

jusqu’à ce que le témoin correspon-

La température à l’intérieur de l’appa-

reil diminue, car celui-ci fonctionne

avec sa capacité maximale de refroi-

Désactivation de la fonction

La fonction Super froid s’arrête automa

tiquement après environ 6 heures. Le

témoin lumineux correspondant s’éteint

et l’appareil recommence à fonctionner

Pour économiser l’énergie, vous pou

vez désactiver manuellement la fonc

tion Super froid dès que les aliments ou

boissons sont suffisamment froids.

Appuyez sur la touche Super froid

jusqu’à ce que le témoin correspon

L’appareil recommence alors à fonc-

tionner normalement.

Utilisation de la fonction Super froid

19Différentes zones de

En raison de la circulation naturelle de

l'air dans le réfrigérateur, celui-ci com

porte différentes zones ayant chacune

une température spécifique. L'air froid est

plus lourd et descend vers la zone infé

rieure de l'appareil. Utilisez les différentes

zones de refroidissement pour conserver

au mieux les produits alimentaires !

La zone la plus chaude du réfrigérateur

est celle située tout en haut dans la porte.

Vous pouvez par exemple utiliser cette

zone pour conserver du beurre, afin qu'il

puisse s'étaler aisément, ou du fromage,

afin que celui-ci garde tout son arôme.

La zone la plus froide du réfrigérateur

est celle située juste au-dessus du ca-

sier à fruits et légumes.

Utilisez cette zone pour tous les pro

duits sensibles et qui se dégradent ra

pidement, à savoir :

les poissons, viandes et volailles ;

la charcuterie et les plats préparés ;

les plats ou pâtisseries à base

d'œufs ou de crème ;

les pâtes fraîches, pâtes à tarte, piz

les fromages et autres produits à

les légumes frais sous emballage

cellophane et, d'une façon générale,

tous les produits frais dont la date de

péremption se réfère à une tempéra

ture de conservation d'au moins

Ne conservez dans l'appareil au

cune substance explosive ni aucun

produit contenant des gaz propul

seurs inflammables (des bombes

aérosols, par exemple). Sinon, vous

risqueriez de provoquer une explo

Veillez à toujours placer à la verti

cale et bien fermés les récipients

contenant des liquides à haute te-

Si vous placez dans l'appareil (porte

ou intérieur) des produits contenant

des graisses ou de l'huile, faites at-

tention à ce que la graisse et/ou

l'huile qui pourrait éventuellement

s'échapper n'entre pas en contact

avec les pièces en plastique.

Des fissures pourraient apparaître et

le revêtement en plastique risquerait

L'air doit pouvoir bien circuler entre

les aliments stockés. Pour cette rai

- ne les serrez pas trop.

- stockez-les en respectant un écart

d'environ 2 cm avec l'éclairage inté

Les produits alimentaires ne doivent

pas toucher la paroi du fond, sous

peine de geler et de coller à celle-ci.

Utilisation adéquate du réfrigérateur

20Produits alimentaires

inappropriés pour une

Tous les produits alimentaires ne peu

vent pas être conservés dans le réfrigé

rateur, car certains sont sensibles au

froid. Ainsi, les cornichons deviennent

vitreux, les aubergines amères et les

pommes de terre sucrées. Les tomates

et les oranges perdent leur arôme et la

peau des citrons se durcit.

Ces aliments sensibles au froid sont

par exemple les suivants :

– les ananas, avocats, bananes, gre-

(citron, orange, mandarine, pample-

mousse, par exemple) ;

– les fruits devant encore mûrir ;

– les aubergines, concombres, pom-

mes de terre, poivrons, tomates,

les fromages à pâte dure (parmesan,

Éléments à prendre en

considération lors de l'achat

Pour pouvoir conserver vos aliments le

plus longtemps possible, il est capital

que ceux-ci soient frais lorsque vous

les placez au réfrigérateur. La fraîcheur

de départ détermine la durée de

conservation des aliments. Veillez,

dans la mesure du possible, à ne pas

rompre la chaîne du froid. Assu

rez-vous par exemple que les aliments

ne restent pas trop longtemps dans

une voiture chauffée. Une fois le pro

cessus de dégradation ou de putréfac

tion enclenché, il n'est plus possible de

faire machine arrière. Une interruption

de deux heures de la chaîne du froid

suffit pour provoquer une altération des

Mode de conservation des

produits alimentaires

Conservez généralement les produits

alimentaires emballés ou bien recou

verts. Vous éviterez ainsi l'absorption

d'odeurs, le dessèchement des pro

duits et la contamination par d'éven-

tuelles bactéries présentes dans le ré-

frigérateur. Si vous réglez la tempéra-

ture correctement et que vous respec-

tez certaines règles d'hygiène, vous

pouvez ralentir la prolifération des bac-

téries (notamment les salmonelles).

Vous pouvez néanmoins placer les

fruits et légumes directement dans le

casier à fruits et légumes sans les em

baller. Tenez toutefois compte du fait

que tous les fruits et légumes ne peu

vent pas être conservés dans le même

casier. d'une part, parce qu'ils peuvent

prendre l'odeur et le goût les uns des

autres (ainsi, les carottes sont rapide

ment contaminées par les oignons) et,

d'autre part, parce que certains ali

ments dégagent un gaz naturel auquel

d'autres aliments sont très sensibles et

qui accélère dès lors leur dégradation.

Utilisation adéquate du réfrigérateur

Exemples de fruits et de légumes

dégageant beaucoup de gaz natu

les pommes, abricots, poires, necta

Exemples de fruits et légumes très

sensibles au gaz naturel dégagé

par les autres fruits et légumes :

les kiwis, brocolis, choux-fleurs,

choux de Bruxelles, mangues, me

bres, tomates, poires, nectarines et

Exemple : il est déconseillé de ran-

ger ensemble du brocoli et des pom-

mes, car les pommes dégagent

beaucoup de gaz naturel, auquel le

brocoli est très sensible. Votre bro-

coli se conserverait dès lors beau-

coup moins longtemps qu'habituelle-

Aliments d'origine animale et

végétale non emballés

Séparez les aliments d'origine animale

et végétale non emballés. Si les ali

ments doivent être conservés en

semble, stockez-les toujours dans un

emballage. Vous éviterez ainsi les

transformations microbiologiques.

Aliments riches en protéines

Les aliments riches en protéines ont

tendance à se dégrader plus rapide

Par exemple, les crustacés se détério

rent plus vite que le poisson et le pois

son plus rapidement que la viande.

Conservez la viande non emballée (ou

vrez les films et récipients.) Ainsi, la

surface desséchée permet de com

battre les germes et de conserver la

viande plus longtemps. Les viandes de

sortes différentes ne doivent pas être

en contact ; séparez-les toujours à

l'aide d'un emballage. Vous empêche

rez ainsi qu'elles se gâtent trop rapide

ment à cause de la transmission de

Utilisation adéquate du réfrigérateur

22Modification de la position des

Vous pouvez déplacer les clayettes en

fonction de la hauteur des aliments ré

Soulevez la clayette, tirez-la légère

ment vers l’avant, en veillant à soule

ver la rainure du support, et dépla

cez-la vers le bas ou vers le haut.

La butée arrière de la clayette doit être

orientée vers le haut, afin que les pro

duits ne touchent pas la paroi (sinon, ils

pourraient geler et coller).

Une butée empêche le retrait acciden-

Pour pouvoir placer des produits de

grande taille (p. ex. des bouteilles ou

autres récipients), l’appareil est pourvu

d’une clayette subdivisée. Vous pouvez

pousser avec précaution la partie avant

de cette clayette sous la partie arrière :

Soulevez légèrement par dessous la

moitié arrière de la clayette de verre.

Soulevez en même temps légère

ment la moitié avant de la plaque de

verre, puis poussez-la doucement

sous la moitié arrière.

Pour déplacer les demi-plaques de

retirez les deux moitiés de la plaque

placez les deux arrêts de fixation à la

hauteur désirée à droite et à gauche

insérez les plaques en verre l’une

La plaque de verre munie d’une

butée doit être placée à l’arrière !

Modification de la position du

balconnet/porte-bouteilles

^ Faites glisser le balconnet/porte-bou-

teilles et extrayez-le en le tirant vers

^ Placez le balconnet/porte-bouteille à

l’endroit souhaité. Veillez à ce qu’il

soit correctement posé sur les éléva

Aménagement intérieur

23Utilisation du compartiment de

Utilisez le compartiment de congéla

pour conserver les surgelés ;

pour faire des glaçons ;

pour congeler de petites quantités

de produits alimentaires.

Vous pouvez congeler jusqu’à 2 kg

Que se passe-t-il lorsque vous

congelez des produits frais ?

Il est préférable de congeler le plus vite

possible les produits alimentaires afin

de conserver la valeur nutritive, les vita-

mines, l’apparence extérieure et le goût

Plus le processus de congélation est

lent, plus grande est la quantité de li-

quide qui s’épand des cellules vers le

milieu ambiant. En conséquence, les

cellules se recroquevillent sur elles-mê

Or, lors de la décongélation, les cellu

les ne récupèrent qu’une partie du li

Concrètement, cela signifie que les ali

ments perdent une grande partie de

leur jus. Vous pouvez vous en aperce

voir lors de la décongélation : une im

portante flaque d’eau se crée autour

Par contre, si le processus de congéla

tion a été rapide, une moindre quantité

de liquide s’épand des cellules vers le

milieu ambiant. Les cellules se recro

quevillent alors beaucoup moins.

Lors de la décongélation, la faible

quantité de liquide issue des cellules

peut y retourner, ce qui limite fortement

la perte de saveur des aliments. La

flaque créée est donc très petite !

Conservation des produits

Si vous souhaitez stocker des produits

surgelés vendus dans le commerce,

commencez par vérifier lors de l’achat

– la date limite de conservation ;

– la température du congélateur du

magasin. Si la température est supé-

rieure à -18 °C, les produits surgelés

se conserveront moins longtemps.

^ Achetez les produits surgelés en der-

nier et transportez-les dans du papier

journal ou dans un sac isotherme.

Rangez les produits surgelés immé

diatement dans le compartiment de

Ne recongelez jamais des aliments

partiellement ou totalement décon

gelés. Recongelez-les seulement

après les avoir cuisinés (cuits ou

Congélation et conservation (suivant le modèle)

24Congélation de produits frais

Ne congelez que des aliments frais et

de première qualité !

Conseils pour la congélation

Les aliments suivants peuvent être

crus, produits laitiers, pain et pâtis

series, restes de repas, jaune d’œuf,

blanc d’œuf et de nombreux plats

– Les aliments suivants ne peuvent

raisins, laitue, radis, raifort, crème

aigre, mayonnaise, œufs entiers

dans leur coquille, oignons, pommes

et poires entières crues.

– Pour qu’ils gardent leur couleur, leur

saveur, leur arôme et leurs vitamines

C, les légumes doivent être blanchis

avant d’être congelés. Pour ce faire,

plongez les légumes par portions

dans l’eau bouillante pendant

deux à trois minutes. Ensuite, sortez

les légumes, passez-les rapidement

sous l’eau froide et égouttez-les.

Les viandes maigres se prêtent

mieux à la congélation que les vian

des grasses, qui se conservent

beaucoup moins longtemps.

Séparez les côtelettes, biftecks, es

calopes et autres viandes avec un

film plastique pour éviter qu’ils

N’assaisonnez pas les aliments crus

et les légumes blanchis avant de les

congeler ; assaisonnez légèrement

les plats cuisinés. La congélation al

tère le goût de certaines épices.

Faites refroidir les aliments ou bois

sons chaudes avant de les mettre au

congélateur afin d’éviter que les pro

duits déjà congelés ne décongèlent

partiellement et que la consomma

tion d’électricité augmente.

Congelez les denrées par portions.

- Boîtes de congélation

Refermez l’emballage hermétique

- des pinces en plastique ;

- du ruban adhésif résistant au froid.

Vous pouvez également souder les

sachets et films polyéthylène.

Inscrivez ensuite le contenu et la

date de congélation sur l’emballage.

Congélation et conservation (suivant le modèle)

25Avant la congélation

Placez le sélecteur de température

sur une valeur moyenne à faible envi

ron 4 heures à l’avance. Cela permet

de refroidir suffisamment les produits

congelés, qui accumulent une ré

Placement des aliments dans

Posez les produits en occupant la

plus grande surface sur la paroi infé

rieure du compartiment de congéla

tion, afin que les produits congèlent

le plus vite possible jusqu’à leur

^ Veillez à ce que les emballages

soient bien secs, sinon ils risque-

raient de congeler en bloc ou d’ad-

Les produits frais ne doivent pas en-

trer en contact avec les aliments

déjà congelés pour éviter que

ceux-ci ne commencent à déconge

Replacez le sélecteur de température

sur une valeur moyenne après envi

Vous pouvez décongeler les aliments :

dans le four à micro-ondes ;

dans le four en mode " Chaleur tour

nante " ou " Décongélation " ;

à température ambiante ;

dans le réfrigérateur (les produits

congelés servent à refroidir les ali

dans le four à vapeur.

Vous pouvez faire cuire les morceaux

plats de viande et de poisson

partiellement décongelés dans une

Vous pouvez décongeler les fruits à

température ambiante dans leur embal-

lage ou dans un récipient couvert.

En général, les légumes peuvent être

plongés dans l’eau bouillante ou cuits

directement dans la graisse chaude

sans être décongelés. Le temps de

cuisson est un peu plus court que pour

les légumes frais en raison de la modifi

cation de la structure cellulaire.

Ne recongelez jamais des aliments

partiellement ou totalement décon

gelés. Recongelez-les seulement

après les avoir cuisinés (cuits ou

Congélation et conservation (suivant le modèle)

26Préparation de glaçons

Remplissez le bac à glaçons à 3/4

d’eau, puis placez-le sur la paroi infé

rieure du compartiment de congéla

Pour enlever le bac à glaçons une

fois ceux-ci congelés, employez un

objet arrondi et non acéré, par

exemple le manche d’une cuillère.

^ Il est aisé de détacher les glaçons du

bac ; il suffit de les maintenir quel-

ques instants sous l’eau courante.

Refroidissement rapide de

Pour refroidir rapidement des boissons,

activez la fonction SuperFrost.

Si vous placez des bouteilles dans le

compartiment de congélation pour les

refroidir plus rapidement, n’oubliez sur

tout pas de les enlever au bout d’une

heure maximum, sinon les bouteilles

risquent d’éclater !

Congélation et conservation (suivant le modèle)

Le réfrigérateur dégivre automatique

Le fonctionnement du dispositif de réfri

gération peut entraîner la formation de

gouttes d’eau et de givre sur la paroi

de fond. Il n’est pas nécessaire de les

enlever, elles s’évaporeront d’elles-mê

mes au contact de la chaleur dégagée

L’eau de dégivrage s’écoule par une ri

gole et un orifice dans le système

d’évaporation situé à l’arrière de l’appa

Veillez à ce que la rigole et l’orifice

d’écoulement restent propres afin

que l’eau de dégivrage puisse

s’écouler sans problèmes.

Compartiment de congélation

(en fonction du modèle)

Le compartiment de congélation ne

peut pas être dégivré automatique

Lors du fonctionnement normal, du

givre et de la glace se créent au fil du

temps sur la surface de l’évaporateur.

Cela entrave la diffusion du froid et la

consommation énergétique augmente.

Ne grattez pas les couches de givre

ou de glace. N’utilisez pas d’objets

pointus ou tranchants.

Vous risqueriez d’endommager le

circuit de refroidissement, rendant

alors l’appareil inutilisable.

Dégivrez le compartiment de congéla-

tion à intervalles réguliers, et en tout

cas dès qu’une couche de glace de

0,5 cm s’est constituée. Profitez d’un

moment où l’appareil ne contient pas

Enlevez les produits, et envelop

pez-les dans plusieurs couches de

papier journal ou dans des couvertu

Conservez les produits congelés

dans un endroit froid, jusqu’à ce que

le compartiment de congélation soit à

nouveau opérationnel.

Effectuez le dégivrage le plus vite

possible. Plus les aliments restent

longtemps à température ambiante,

plus leur durée de conservation di

Débranchez la fiche de raccorde

ment de l'appareil ou désactivez le

fusible de l'installation électrique.

Laissez ouverte la porte du comparti

ment de congélation.

^ Enlevez l’eau de dégivrage au moyen

Vous pouvez accélérer le dégivrage en

plaçant dans le compartiment de

congélation une casserole remplie

d’eau chaude (mais non bouillante),

placée sur un support adéquat. Dans

ce cas, fermez la porte du congélateur,

afin d’éviter que la chaleur ne se dis-

N’utilisez en aucun cas un système

de nettoyage à la vapeur pour dégi

La vapeur peut humidifier les pièces

sous tension de l'appareil et provo

quer un court-circuit.

Ne placez jamais d’appareils de

chauffage électriques ou de bougie

dans l’appareil pour le dégivrer.

Vous risqueriez d’endommager le

N’utilisez pas de sprays dégivrants

ni de dégivreurs. Ceux-ci peuvent

produire des gaz explosifs ou conte

nir des dissolvants ou agents pro

pulseurs susceptibles d’endomma

ger les pièces en plastique. Ils peu

vent aussi s’avérer nocifs pour la

Nettoyez l’appareil et séchez-le.

Ne faites jamais couler l’eau de net

toyage par l’orifice d’évacuation de

^ Rebranchez l’appareil, puis mettez-le

^ Remettez les produits congelés dans

le compartiment de congélation.

29Veillez à ce que le sélecteur de tem

pérature et l'éclairage n'entrent pas

en contact avec de l'eau.

Ne faites jamais couler l'eau de net

toyage par l'orifice d'évacuation de

N'utilisez pas de système de net

toyage à la vapeur. La vapeur peut

humidifier les pièces sous tension

de l'appareil et provoquer un

Vous ne devez en aucun cas enle-

ver la plaque signalétique de l'appa-

reil. Vous en aurez besoin en cas de

Pour éviter d'endommager les surfa-

ces en nettoyant l'appareil, n'utilisez

– de détergents à base de soude,

d'ammoniac, d'acide ou de chlore ;

de détergents détartrants ;

de détergents abrasifs, comme la

poudre ou la crème à récurer ou les

pierres de nettoyage ;

de détergents contenant des sol

de détergents pour acier inoxydable

de produits de nettoyage pour

de sprays nettoyants pour four ;

de produits nettoyants pour verre ;

d'éponges ou de brosses abrasives

dures, comme les éponges à récurer

de grattoirs métalliques !

Éteignez l'appareil.

Débranchez la fiche de raccorde

ment de l'appareil ou désactivez le

fusible de l'installation électrique.

Retirez les aliments de l'appareil et

entreposez-les dans un endroit frais.

^ Faites dégivrer le compartiment de

congélation (le cas échéant).

^ Enlevez toutes les pièces qui peu-

vent être retirées pour les nettoyer.

Intérieur, accessoires

^ Nettoyez l'appareil au moins une fois

Utilisez de l'eau tiède additionnée de

quelques gouttes de produit vais

Les pièces suivantes peuvent aller au

le beurrier, les casiers à œufs, le bac

à glaçons (suivant le modèle) ;

les porte-bouteilles et les balconnets

situées à l'intérieur de la porte ;

le compartiment à beurre et fromage.

30La température du programme de

lave-vaisselle sélectionné ne doit

pas dépasser 55 °C !

Les éléments en plastique risquent

de se colorer au lave-vaisselle lors

d'un contact avec des colorants na

turels (carottes, tomates, ketchup,

Cette coloration n'influence pas la

stabilité des pièces.

Nettoyez les clayettes et les tiroirs si

tués à l'intérieur de l'appareil à la

main, car ces pièces ne peuvent

pas aller au lave-vaisselle !

^ Nettoyez régulièrement la rigole et

l'orifice d'évacuation de l'eau de dé-

givrage à l'aide d'un bâtonnet ou

d'un objet similaire pour permettre à

l'eau de dégivrage de s'écouler sans

^ Rincez l'intérieur et les accessoires à

l'eau claire, puis séchez-les à l'aide

Laissez les portes de l'appareil ou

vertes pendant quelques instants.

Fentes d'aération et de

Nettoyez les fentes de ventilation et

d'aération régulièrement au moyen

d'une brosse ou d'un aspirateur. Les

dépôts de poussière augmentent la

consommation d'énergie.

Ne traitez jamais le joint de porte

avec de l'huile ou de la graisse.

Vous risqueriez de le rendre poreux

Nettoyez-le régulièrement à l'eau claire

uniquement, avant de le sécher soi

gneusement avec un chiffon.

Remettez toutes les pièces en place

^ Refermez la porte de l'appareil.

^ Rebranchez l'appareil, puis mettez-le

^ Activez la fonction Super froid pen-

dant quelque temps afin de refroidir

rapidement l'appareil.

^ Placez les produits dans l'appareil,

puis fermez la porte.

31Les interventions techniques doivent

être exécutées exclusivement par

des professionnels. Des réparations

incorrectes peuvent entraîner de

graves dangers pour l’utilisateur.

. . . l’appareil ne refroidit pas ?

Vérifiez que le sélecteur de tempéra

ture n’est pas en position"0".

Vérifiez que la fiche est bien en

foncée dans la prise de courant.

^ Vérifiez que le fusible de l’installation

électrique est bien en place. Si la

panne subsiste, faites appel au ser-

...latempérature est trop froide

^ Placez le sélecteur de température

sur une valeur moins basse.

Vérifiez que la porte du compartiment

de congélation est bien fermée.

Avez-vous congelé d’un coup une

grande quantité d’aliments ?

Comme le système de refroidisse

ment a dû fonctionner longtemps, la

température diminue automatique

ment dans le réfrigérateur. C’est

pourquoi il ne faut jamais congeler

plus de 2 kg de produits en une fois.

...ledispositif de réfrigération fonc

tionne de plus en plus souvent et de

plus en plus longtemps d’affilée ?

Vérifiez que les arrivées d’air situées

dans le bas et dans le haut de l’ar

moire ne sont pas bouchées ou em

Vous avez ouvert fréquemment la

porte du frigo et du compartiment de

congélation, ou vous avez réfrigéré

ou congelé de grandes quantités de

Vérifiez que les portes se ferment

^ Vérifiez que le compartiment de

congélation n’est pas obstrué par

une importante couche de givre. Si

tel est le cas, dégivrez le congéla-

. . . les produits se décongèlent parce

que la température dans le comparti-

ment de congélation est trop

La température a baissé sous la li

mite acceptable pour l’appareil ?

Augmentez la température de la

Si la température ambiante est trop peu

élevée, le dispositif de réfrigération

fonctionne moins souvent. En consé

quence, il se peut que la température à

l’intérieur du compartiment de congéla

tion soit trop élevée.

32. . . les produits congelés collent à

Employez un objet arrondi et non acé

ré, par exemple le manche d’une cuil

lère, pour décoller les produits.

...lecompartiment de congélation

est obstrué par une importante

Vérifiez que la porte du compartiment

de congélation se ferme normale

Dégivrez et nettoyez le compartiment

La couche importante de glace réduit

le pouvoir réfrigérant de l’appareil, ce

qui a pour effet d’augmenter la

consommation d’énergie.

. . . l’éclairage intérieur ne fonctionne

La porte du frigo est-elle restée ouverte

longtemps ? L’éclairage s’arrête auto-

matiquement après environ 15 minutes

lorsque la porte reste ouverte.

S’il ne fonctionne plus alors que la

porte n’a été ouverte que brièvement,

mais que les températures s’affichent

correctement, la lampe est défec

Débranchez la prise électrique ou le

disjoncteur dont dépend l’appareil.

Saisissez le cache de la lampe par le

haut et par le bas (1) et tirez-le vers

Retirez la lampe. Exercez une légère

force en la dévissant, car elle est

munie d’une rondelle d’arrêt.

^ Remplacez la lampe.

Données de raccordement de la

220 - 240 V, douille E 14

Vérifiez la puissance requise (W) sur

la lampe défectueuse.

Vissez la nouvelle lampe. Vérifiez que

le siège de la rondelle d’arrêt a est

Remettez le cache en place et véri

fiez qu’il s’emboîte bien sur les côtés.

33...laparoi inférieure du réfrigérateur

L’orifice d’évacuation de l’eau de dégi

Nettoyez la rigole et l’orifice d’éva

Si vous n’arrivez pas à résoudre le

problème au moyen des instructions

fournies, prévenez le service

En attendant que le problème soit

résolu, évitez autant que possible

d’ouvrir les portes de l’appareil, afin

de limiter au maximum la perte de

34Bruits normaux D’où proviennent-ils?

Brrrrr... Le ronronnement provient du moteur (compresseur). Il peut s’ac

centuer pendant un bref moment lorsque le moteur se met en

Blub, blub.... Ces bruits proviennent du liquide de refroidissement qui coule

Clic.... Un clic se produit à chaque fois que le thermostat active ou dé

Sssrrrrr.... Avec les appareils No-Frost ou à plusieurs zones, on peut en

tendre le léger bruit de la circulation de l’air dans l’appareil.

Crac.... Quand il y a des dilatations de matériaux dans l'appareil, il est

possible qu'on entend des craquements.

Notez que les bruits de moteur ou d’écoulement sont inévitables dans le circuit

Bruits faciles à supprimer D’où proviennent-ils et que pouvez-vous faire?

Claquements et vibrations L’appareil n’est pas en équilibre sur le sol: utilisez un niveau

pour installer correctement l’appareil. Pour ce faire, utilisez les

pieds réglables de l’appareil ou mettez une cale.

L’appareil touche d’autres meubles ou appareils: déplacez

l’appareil pour qu’il ne les touche plus.

Les tiroirs, paniers ou clayettes vibrent ou coincent: contrô

lez les parties amovibles et remettez-les éventuellement de nou

Des bouteilles ou des récipients se touchent: écartez-les les

Le porte-câble de transport est toujours accroché à la paroi

arrière de l’appareil: enlevez-le.

Provenance des différents bruits

35Si vous ne pouvez résoudre

vous-même les problèmes, avertissez

votre distributeur Miele

le service après-vente Miele.

Vous trouverez l’adresse de Miele au

verso du mode d’emploi.

Veuillez mentionner le type et le numéro

de fabrication de votre appareil au ser

vice après-vente. Ces deux indications

figurent sur la plaquette signalétique à

l’intérieur de l’appareil.

Conditions et durée de la ga-

La durée de garantie est de deux ans.

Vous obtiendrez plus d'informations sur

les conditions de la garantie sur notre

site ou en téléphonant chez Miele. Voir

au dos de ce mode d'emploi.

Service après-vente/garantie

36Cet appareil est livré prêt à être raccor

dé en monophasé 50 Hz 220 – 240 V et

doit impérativement être branché à une

prise avec mise à la terre. Le raccorde

ment ne peut être effectué que sur une

installation électrique réglementaire.

Il est recommandé de monter un dis

joncteur différentiel avec courant de

déclenchement à 30 mA en amont de

l’appareil pour augmenter la sécurité.

Prévoir un fusible d’au moins 10 A.

L’appareil ne peut en aucun cas être

raccordé à un onduleur, utilisé avec un

système d’alimentation autonome

(énergie solaire, p. ex.). En effet, à la

mise en marche de l’appareil, des poin-

tes de tension pourraient causer une

coupure de sécurité. L’électronique

pourrait subir des dommages!

De même, l’appareil ne peut pas être

utilisé avec des prises à économie

d’énergie. Ces prises ont pour effet de

réduire l’apport d’énergie et il peut en

résulter une surchauffe de l’appareil.

S’il faut remplacer le cordon d’alimenta

tion, seul un électricien qualifié est ha

Raccordement électrique

37Un appareil non encastré peut bas

Évitez d'installer l'appareil dans le voisi

nage immédiat d'un feu ouvert, d'une

source de chauffage ou d'une fenêtre

(pour éviter dans ce dernier cas d'ex

poser directement l'appareil aux rayons

du soleil). Plus la température ambiante

est élevée, plus le système frigorifique

doit fonctionner longtemps et plus l'ap

pareil consomme donc d'électricité.

L'idéal est d'installer l'appareil dans

une pièce sèche et bien aérée.

L'appareil est conçu pour une certaine

classe climatique (température am-

biante de la pièce). Veillez à ce que la

température ambiante reste dans les li-

mites ainsi définies. La classe clima-

tique est indiquée sur la plaque signa-

létique située à l'intérieur de l'appareil.

Classe climatique Température ambiante

de +16 °C à +43 °C Une température ambiante inférieure

entraîne un arrêt prolongé du système

frigorifique, ce qui peut générer des

températures trop élevées à l'intérieur

de l'appareil. Les produits congelés ris

quent même de dégeler.

Aération et ventilation

L'air situé derrière l'appareil chauffe au

fil du temps. C'est pourquoi l'armoire

doit être configurée de manière à ce

que l'aération et la ventilation de l'appa

reil puissent s'effectuer normalement.

L'arrivée d'air est assurée par le socle

Pour assurer une bonne ventilation de

l'appareil, il convient de prévoir un dé

gagement d'une profondeur d'au moins

38 mm à l'arrière de celui-ci.

La section de l'aération, de même que

la fente d'aération en dessous du pla

fond doivent être d'au moins 200 cm

de manière à ce que l'air chaud puisse

s'échapper librement. Dans le cas con-

traire, le système de réfrigération doit

travailler plus, ce qui accroît la consom-

mation d'électricité.

Les grilles de ventilation et d'aéra-

tion ne doivent jamais être couverts

En outre, il convient de les nettoyer

régulièrement pour éviter qu'elles ne

soient obstruées par de la pous

38Avant l'encastrement de

Avant d'encastrer l'appareil, retirez le

panneau d'équilibrage, le liseré et

tout autre accessoire de l'appareil ou

^ Ne démontez en aucun cas les écar-

teurs de la face arrière de l'appareil.

Ceux-ci garantissent que l'espace

libre entre l'arrière de l'appareil et le

^ Enlevez le support du câble, situé sur

la face arrière de l'appareil.

Ensuite, vérifiez si toutes les pièces

situées sur la face arrière de l'appa

reil peuvent osciller librement. Le cas

échéant, déplacez les pièces avoisi

nantes en les courbant légèrement.

Instructions de montage

39Hauteur de niche [mm]

A £ 2100³ 200 cm 2 ³ 38560-568 ³ 550

[mm]Avant de monter l’appareil, vous devez

choisir le côté de la butée de la porte.

Si la butée doit se trouver du côté

gauche, il faut la changer.

Pour changer la butée de côté, vous

aurez besoin de plusieurs tournevis

Torx de différentes tailles ainsi que

d’un tournevis à tête fendue.

Ouvrez la porte de l’appareil.

Soulevez les caches a et b vers

Dévissez le boulon de palier c.

Faites basculer la porte et déga

gez-la en la soulevant.

Dévissez la charnière d et remet

tez-la en place de l’autre côté à l’aide

Démontez le boulon de palier infé

rieur e avec le disque f et pla

cez-les de l’autre côté.

Sur les appareils équipés d’un com

partiment de congélation, il convient

d’également déplacer la porte de

Placez la porte sur le boulon de pa

Introduisez le boulon de palier supé

rieur c dans le trou situé vers l’ex

térieur de la charnière d du coussi

net de la porte et serrez-le.

^ Montez les caches a et b, tous

deux tournés de 180 °, sur le côté

Changement des charnières

41Porte du compartiment de

Rabattez le cache vers le bas sur le

^ Dévissez la charnière b et démontez

la porte du compartiment de congé-

lation c ainsi que la charnière.

^ Dévissez le dispositif d’obturation d.

Montez le dispositif d’obturation d,

tourné de 180 °, sur le côté opposé

Mettez la porte du compartiment de

congélation c en place e, et fixez la

Rabattez à nouveau le cache de la

Fermez les trous dégagés avec les

Changement des charnières

42Toutes les étapes du montage sont

illustrées sur un appareil pourvu

d'une butée à droite. Si vous avez

changé la butée de côté, tenez

compte de cette modification en sui

vant les indications de montage.

Encastrement dans un

Pour encastrer l'appareil dans un com

partiment, il faut en parementer la face

arrière pour tout l'espace occupé par

Installation de la niche

Avant d'installer l'appareil, vous devez

rectifier soigneusement la niche au

moyen d'un niveau à bulle d'air. Les cô

tés de la niche doivent former un angle

de 90°. Réajustez la porte de l'armoire

à l'aide des charnières.

Préparation de l'appareil

Introduisez le panneau d'équilibrage

a (cames vers le bas) dans son sup

port et fixez-le en introduisant les ca

mes dans les orifices prévus à cet ef

Ce faisant, placez le panneau d'équi-

librage c contre le côté de l'appareil

à partir duquel la porte s'ouvre.

Encastrement de l'appareil

43Encastrement de l'appareil

^ Enlevez le cache a.

^ Fixez l'équerre de fixation b à l'aide

des vis c (4,8 x 16 mm).

Collez le liseré d sur le côté de l'ap

pareil où la porte s'ouvre, en veillant

à ce qu'il soit à fleur avec la face

avant de l'appareil. Au besoin, rac

courcissez le liseré b en fonction de

l'équerre de fixation de la face infé

Poussez l'appareil dans la niche

Attention à ne pas écraser le câble

d'alimentation électrique lorsque

vous poussez l'appareil dans la niche

Poussez l'appareil jusqu'à ce que la

face avant de l'équerre de fixation b

et des charnières e et f se trouve à

fleur avec la paroi de l'appareil.

Réglez l'appareil en hauteur des deux

côtés, par le haut, à l'aide de la vis g.

Encastrement de l'appareil

44Fixation de l'appareil et mon

tage de la porte de l'appareil

^ Poussez l'appareil dans son compar-

timent, avec le côté de l'ouverture de

la porte contre la paroi du meuble,

de manière à ce que le liséré soit

Fixez l'appareil à l'aide de la vis i

(4 x 19 mm) passant au travers de

l'équerre de fixation (en haut) b, tout

en poussant l'appareil contre la paroi

du meuble, et à l'aide des vis j

(4 x 36 mm) passant au travers des

vis de réglage des charnières de l'ar

Veillez à ce que toutes les vis soient

correctement serrées !

Si nécessaire, ajustez le panneau

d'équilibrage k en l'alignant sur le

dessus du meuble. Il ne peut pas

Repliez le côté de l'équerre de fixa

Replacez le cache a et obturez tous

les trous à l'aide de bouchons l et

Fixez les dispositifs de fixation de la

porte n en fonction de la hauteur de

la poignée sur la porte, à l'aide de la

vis o (3,9 x 9,5 mm).

Dans le cas de très grandes portes,

placez plusieurs dispositifs de fixation.

^ Ouvrez la porte en grand p et faites

coulisser les glissières dans les dis-

positifs de fixation de la porte n.

^ Placez la porte du meuble contre

celle de l'appareil et vissez les glis-

sières de fixation p sur la porte du

meuble à l'aide des vis q

(4 x 14 mm). Ce faisant, la distance d

(= épaisseur de la paroi de la niche)

par rapport à la face extérieure de la

porte de l'armoire doit être res

Ajustez le mécanisme de fixation de

la porte de manière à ce qu'en posi

tion fermée, la porte du meuble, côté

poignée, ne touche pas la paroi de

l'armoire. Il faut respecter une dis

tance minimale de 1 mm r . Cette

mesure est capitale pour assurer une

isolation optimale sur le long terme.

Encastrement de l'appareil

454647Sous réserve de modifications / 5010

K 9212 i, K 9214 iF, K 9412 i, K 9414 iF M.-Nr. 07 923 390 / 00
