MODE D'EMPLOI RSH5UTRS SAMSUNG

un monde de possibilités

Merci d’avoir choisi ce produit Samsung.

Français Appareil en pose libre DA99-02318B-13.indb 1DA99-02318B-13.indb 1 2016. 3. 24.  4:032016. 3. 24.  4:032_ consignes

Consignes de sécurité

CONSIGNES DE SÉCURITÉ

• Avant d’utiliser l’appareil,

veuillez lire ce mode d’emploi

en intégralité et le conserver à

un endroit sûr à proximité du

réfrigérateur afin de pouvoir le

consulter ultérieurement.

• Utilisez cet appareil uniquement

dans le but pour lequel il a

été conçu, conformément

aux instructions de ce mode

d’emploi. Cet appareil ne

doit pas être utilisé par des

personnes (y compris des

enfants) dont les capacités

physiques, sensorielles ou

mentales sont diminuées ou

qui n’ont pas l’expérience ou

les connaissances nécessaires,

sauf si elles sont placées sous

la surveillance d’une personne

responsable de leur sécurité

ou si cette personne leur a

communiqué les instructions

nécessaires pour utiliser le

• Les avertissements et les

importantes consignes de

sécurité figurant dans ce mode

d’emploi ne couvrent pas toutes

les conditions et situations

qui peuvent éventuellement

se présenter. Il vous incombe

de faire preuve de bon sens,

de vigilance et de précaution

lors de l’installation, de la

maintenance et de l’utilisation

de votre réfrigérateur.

• Les consignes d’utilsation

suivantes étant communes

à plusieurs modèles, les

caractéristiques de votre

réfrigérateur peuvent légèrement

différer de celles décrites dans

le présent mode d’emploi et

il est possible que certains

pictogrammes ne s’appliquent

pas à votre appareil.

Si vous avez des questions ou

des problèmes, contactez votre

centre technique le plus proche

ou consultez le site

www.samsung.com pour toute

aide et information.

• Cet appareil n’est pas destiné

à être utilisé par des enfants

de moins de 8 ans ou des

personnes ayant des capacités

physiques, sensorielles ou

mentales réduites, ou un

manque d’expérience et de

connaissances, à moins qu’elles

ne soient surveillées ou qu’elles

aient reçu les instructions

nécessaires concernant

l’utilisation de cet appareil

DA99-02318B-13.indb 2DA99-02318B-13.indb 2 2016. 3. 24.  4:032016. 3. 24.  4:03consignes _3

de la part d’une personne

responsable, et ce, pour leur

Les enfants ne doivent pas jouer

avec l’appareil. Le nettoyage et

la maintenance de l’appareil ne

doivent pas être effectués par

des enfants sans surveillance.

Précautions et pictogrammes

de sécurité importants :

DANGER Risques ou mauvaises

manipulations pouvant

provoquer des blessures

ATTENTION Risques ou mauvaises

manipulations pouvant

provoquer des blessures

Suivez consciencieusement

d'alimentation de la

l'appareil est mis à la

terre afin d'éviter toute

technique pour avoir de

Ces pictogrammes visent à

préserver les utilisateurs de

l’appareil de tout risque de

Nous vous prions de respecter

Après avoir lu cette section,

conservez-les pour pouvoir la

consulter ultérieurement.

DA99-02318B-13.indb 3DA99-02318B-13.indb 3 2016. 3. 24.  4:032016. 3. 24.  4:034_ consignes

AVERTISSEMENTS IMPORTANTS POUR LE TRANSPORT ET L’INSTALLATION

• Lors du transport et de

l’installation de l’appareil,

veillez à n’endommager

aucune pièce du circuit de

- Le fluide frigorigène qui fuit de

la tuyauterie peut provoquer des

brûlures ou des blessures aux

yeux. Si vous détectez une fuite,

n’utilisez aucun objet susceptible

de produire une flamme ou une

étincelle. Aérez la pièce dans

laquelle se trouve l’appareil

pendant plusieurs minutes.

• Pour éviter la formation d’un

mélange gaz-air inflammable

en cas de fuite du circuit de

réfrigération, installez l’appareil

dans une pièce dont la surface

est adaptée à la quantité de

fluide frigorigène utilisée.

• Ne mettez jamais en service un

appareil endommagé. En cas de

doute, contactez votre revendeur.

Pour la pièce dans laquelle

le réfrigérateur est installé, il

convient de tenir compte de ce

qui suit : 1m³ pour 8 g de fluide

frigorigène R-600a. La quantité

de fluide frigorigène dans votre

réfrigérateur est indiquée sur

la plaque signalétique située à

l’intérieur de ce dernier.

CONSIGNES DE SÉCURITÉ

IMPORTANTES POUR L’INSTALLATION

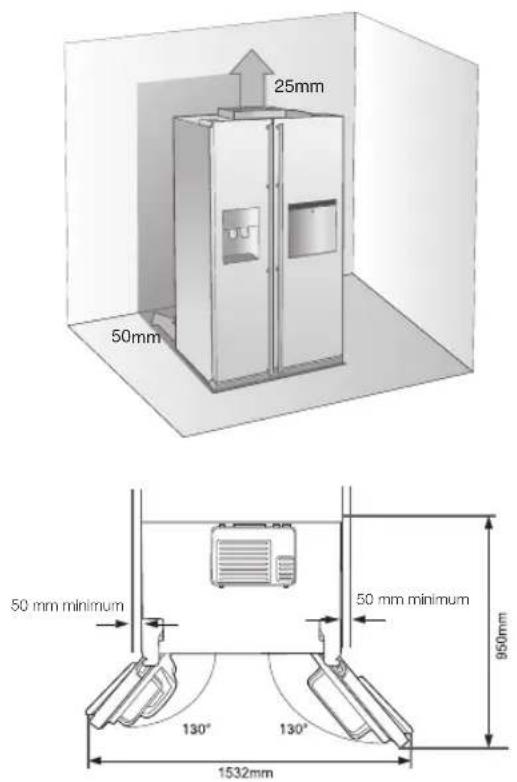

• N’installez pas le réfrigérateur

dans une pièce humide ou

un endroit où il est

susceptible d’entrer en

- Un défaut d’isolation des

composants électriques peut

entraîner une électrocution ou un

• Ne placez pas l’appareil dans un

endroit exposé au rayonnement

direct du soleil ou à proximité

d’une source de chaleur

(cuisinière, radiateur, etc.).

• Ne branchez pas cet appareil sur

une multiprise. Le réfrigérateur

doit toujours être branché sur

une prise électrique individuelle

délivrant une tension conforme

à la valeur indiquée sur la plaque

signalétique de l’appareil.

- Ainsi, votre appareil fonctionnera

dans des conditions optimales

et vous éviterez tout risque

de surcharge des circuits

électriques, de surchauffe des fils

et donc, tout risque d’incendie.

• Si la prise secteur est mal fixée

DANGER DANGER DA99-02318B-13.indb 4DA99-02318B-13.indb 4 2016. 3. 24.  4:032016. 3. 24.  4:03consignes _5

au mur, ne branchez pas la fiche

- Vous risqueriez de vous

électrocuter ou de provoquer un

• N’utilisez jamais un cordon

présentant des craquelures ou

• Évitez de plier le cordon

d’alimentation de manière

excessive ou de le coincer sous

• N’utilisez pas d’aérosols à

proximité du réfrigérateur.

- L’utilisation d’aérosols à

proximité du réfrigérateur peut

provoquer une explosion ou un

• Avant toute utilisation, veillez

à installer et positionner

correctement l’appareil,

conformément aux instructions.

• Connectez la fiche d’alimentation

correctement avec le cordon

- Si la fiche est connectée à

l’envers, le câble peut se trouver

coupé ou provoquer un incendie

ou une électrocution.

• Assurez-vous que la fiche n’est

pas écrasée ou n’a pas été

endommagée en plaçant l’arrière

du réfrigérateur trop près du mur.

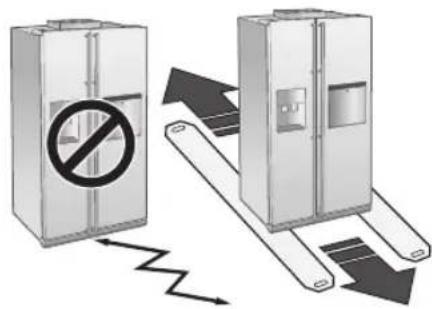

• Lorsque vous déplacez le

réfrigérateur, veillez à ne pas

écraser ou endommager le

cordon d’alimentation.

- Cela pourrait provoquer un

• Une fois l’appareil installé, la

prise d’alimentation doit être

facilement accessible.

• Le réfrigérateur doit être mis

- Vous devez mettre le réfrigérateur

à la terre afin d’empêcher toute

dissipation de puissance ou toute

électrocution engendrée par une

fuite de courant de l’appareil.

• Ne reliez jamais la borne de terre

de l’appareil à une conduite de

gaz, une ligne téléphonique ou

une tige de paratonnerre.

- Une mise à la terre incorrecte

peut provoquer une électrocution.

• Si le cordon d’alimentation

est endommagé, faites-le

immédiatement remplacer

par le fabricant ou un

technicien qualifié.

• Le fusible du réfrigérateur doit

être remplacé par un technicien

qualifié ou une société de

- Si ce n’est pas le cas, il existe

un risque d’électrocution ou de

DA99-02318B-13.indb 5DA99-02318B-13.indb 5 2016. 3. 24.  4:032016. 3. 24.  4:036_ consignes

• Veillez à ne pas obstruer les

orifices de ventilation internes

et externes ou la structure de

• Après l’installation, attendez 2

heures avant d’utiliser l’appareil.

CONSIGNES DE SÉCURITÉ

IMPORTANTES POUR L’UTILISATION

• Ne raccordez pas l’appareil

au secteur avec les mains

• Évitez de poser des objets sur le

- L’ouverture ou la fermeture de la

porte pourrait provoquer la chute

de ces objets, vous blesser et/ou

endommager l’appareil.

• Évitez de poser des objets

remplis d’eau sur le réfrigérateur.

- En cas d’éclaboussures, vous

pourriez vous électrocuter ou

provoquer un incendie.

• Ne laissez pas les enfants jouer

- Sinon, il existe un risque de

• Ne laissez pas les enfants sans

surveillance lorsque les portes

du réfrigérateur sont ouvertes et

ne les laissez pas entrer dans le

- Les enfants pourraient se

retrouver enfermés et être

victimes de blessures graves

dues à la basse température.

• N’introduisez jamais vos doigts

ni aucun objet dans l’orifice du

- Sinon, vous pourriez vous

blesser ou endommager le

système de distribution.

• N’entreposez pas de substances

volatiles ou inflammables, telles

que du benzène, du solvant, de

l’alcool, de l’éther ou du GPL

dans le réfrigérateur.

- Le stockage ou d’un autre

produit similaire peut provoquer

• N’entreposez pas de

médicaments, d’équipements

scientifiques ou de produits

sensibles aux basses

températures dans le

- Les produits nécessitant un

contrôle strict de la température

ne doivent pas être stockés dans

• Ne placez ou n’utilisez pas

d’appareils électriques à

l’intérieur du réfrigérateur, sauf si

ces derniers sont recommandés

ATTENTION DANGER DA99-02318B-13.indb 6DA99-02318B-13.indb 6 2016. 3. 24.  4:032016. 3. 24.  4:03consignes _7

• N’utilisez pas de sèche-

cheveux pour sécher l’intérieur

du réfrigérateur. Ne placez

pas de bougie allumée dans le

réfrigérateur pour éliminer les

- Cela risquerait de provoquer une

électrocution ou un incendie.

• Ne touchez pas les parois

internes du congélateur ou les

produits qui y sont entreposés

avec les mains mouillées.

- Des gelures pourraient se former.

• N’accélérez pas le processus

de dégivrage à l’aide d’appareils

ou de méthodes autres que ceux

recommandés par le fabricant.

• N’endommagez pas le circuit de

• Cet appareil a été conçu

dans l’unique but de

conserver des aliments dans

• Afin d’éviter que les bouteilles

ne tombent, il est conseillé de les

• Si vous détectez une fuite

de gaz, n’utilisez aucun objet

susceptible de produire une

flamme ou une étincelle. Aérez

la pièce dans laquelle se trouve

l’appareil pendant plusieurs

• Utilisez uniquement les DEL

fournies par le fabricant ou des

techniciens qualifiés.

• Les enfants doivent être

surveillés afin de s’assurer qu’ils

ne jouent pas avec l’appareil et/

ou ne montent pas dans celui-ci.

• Ne tentez pas de démonter

ou de réparer le réfrigérateur

- Vous risquez de déclencher

un incendie, de provoquer

un dysfonctionnement et/ou

de vous blesser. En cas de

dysfonctionnement, veuillez

contacter les techniciens

• Si l’appareil émet un bruit

bizrarre, une odeur de brûlé

ou de fumée, débranchez

immédiatement la fiche

d’alimentation et contactez

votre centre technique le plus

- Sinon, il existe un risque

d’électrocution ou d’incendie.

Veillez à ne pas obstruer les

orifices de ventilation internes

et externes ou la structure de

• Si vous rencontrez des

difficultés lors du remplacement

de l’ampoule, contactez des

DA99-02318B-13.indb 7DA99-02318B-13.indb 7 2016. 3. 24.  4:032016. 3. 24.  4:038_ consignes

techniciens qualifiés.

• Si le produit est doté de DEL, ne

tentez pas de démonter vous-

même le cache de l’ampoule, ni

- Contactez les techniciens

qualifiés les plus proches de chez

• En présence de poussière

ou d’eau à l’intérieur du

réfrigérateur, débranchez la

fiche d’alimentation et contactez

votre centre technique Samsung

- Cela risquerait de provoquer un

CONSIGNES D’UTILISATION

• Afin de garantir des

performances optimales :

- Ne placez pas les aliments trop

près des orifices situés au fond

de l’appareil. Vous risqueriez

d’empêcher la circulation de l’air

dans le réfrigérateur.

- Emballez les aliments

correctement ou placez-les dans

des récipients hermétiques avant

de les mettre au réfrigérateur.

• Ne placez pas de boissons

gazeuses ou pétillantes dans le

congélateur. Ne placez pas de

bouteilles ou de récipients en

verre dans le congélateur.

- En gelant, le verre peut se casser

et provoquer des blessures ou

endommager l’appareil.

• Ne détournez pas le réfrigérateur

de sa fonction d’origine et ne le

- Toute modification risque de

provoquer des blessures et/ou

des dommages matériels. Les

modifications apportées à cet

appareil par une tierce partie

ne sont pas couvertes par la

garantie Samsung et Samsung

rejette toute responsabilité en cas

de problèmes et de dommages

résultant des modifications

approtées par cette tierce partie.

• N’obstruez pas les orifices de

- Si les orifices de ventilation

sont obstrués, notamment

avec un sac en plsatique, il est

possible que le réfrigérateur

refroidisse trop. Si la période

de refroidissement dure trop

longtemps, le filtre à eau peut

casser et provoquer une fuite

- Ne placez pas les aliments à

congeler à côté d’aliments déjà

• Respectez scrupuleusement

les durées de conservation

maximales et les dates de

péremption de vos aliments

ATTENTION DA99-02318B-13.indb 8DA99-02318B-13.indb 8 2016. 3. 24.  4:032016. 3. 24.  4:03consignes _9

• Remplissez le réservoir, le bac à

glaçons, les glaçons uniquement

avec de l’eau potable.

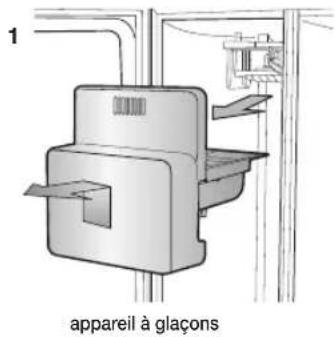

• Utilisez uniquement l’appareil

à glaçons fourni avec le

• Le raccordement à une arrivée

d’eau doit être effectué par

un technicien qualifié. Utilisez

uniquement une arrivée d’eau

• Pour garantir le bon

fonctionnement de l’appareil à

glaçons, une pression d’eau de

138 ~ 862 kPa (1,4~8,8kgf/cm

• N'appliquez pas de choc violent

ou de force excessive sur la

directement d’eau à l’intérieur

ou sur l’extérieur du

- Vous risqueriez de vous

électrocuter ou de provoquer un

• Ne vaporisez pas de gaz

inflammable à proximité du

- Vous pourriez provoquer une

explosion ou un incendie.

• Ne vaporisez pas de produits

nettoyants directement sur

- Les lettres figurant sur l’afficheur

peuvent disparaître.

• Retirez la poussière et les

corps étrangers des broches.

Mais pour nettoyer la fiche

d’alimentation, utilisez un chiffon

sec et retirez la poussière et les

corps étrangers présents sur les

- Vous risqueriez de vous

électrocuter ou de provoquer un

• N’introduisez jamais vos doigts

ni aucun objet dans l’orifice du

distributeur d’eau ou la conduite

d’éjection de la glace.

- Vous pourriez vous blesser ou

endommager l’appareil.

• Débranchez le réfrigérateur

avant toute opération de

IMPORTANTES POUR L’UTILISATION

• Avant la mise au rebut,

vérifiez que les tuyaux situés

à l’arrière de l’appareil sont

• Selon le modèle, cet appareil

peut utiliser du fluide frigorigène

de type R-600a ou R-134a.

Pour connaître le type de fluide

utilisé dans votre réfrigérateur,

consultez l’étiquette apposée

sur le compresseur, à l’arrière

de l’appareil, ou la plaque

signalétique située à l’intérieur du

Si l’appareil contient un gaz

inflammable (fluide frigorigène

R-600a), contactez les autorités

locales pour connaître la

procédure de mise au rebut

Cet appareil contient également

une mousse isolante en

cyclopentane. Les gaz contenus

dans le matériau isolant

doivent être éliminés selon une

procédure spécifique. Contactez

les autorités locales pour

connaître la procédure de mise

au rebut adaptée à ce type de

produit. Avant la mise au rebut,

vérifiez que les tuyaux situés à

l’arrière de l’appareil sont en bon

état.L’ouverture des tuyaux doit

s’effectuer dans un lieu aéré.

• Si l’appareil contient du

fluide frigorigène à l’isobutane

(R-600a), sachez qu’il s’agit

d’un gaz naturel écologique,

mais également inflammable.

Lors du transport et de

l’installation de l’appareil, veillez à

n’endommager aucune pièce du

circuit de réfrigération.

• Avant de vous débarrasser

de cet appareil ou d’autres

réfrigérateurs, retirez les joints de

la porte/des portes, les loquets

afin d’éviter que les enfants ou

les animaux ne s’y retrouvent

enfermés. Laissez les clayettes

en place pour empêcher les

enfants de rentrer dans le

réfrigérateur. Les enfants doivent

être surveillés afin de s’assurer

qu’ils ne jouent pas avec l’ancien

• Jetez l’emballage du produit

en respectant les normes

écologiques en vigueur.

DANGER DA99-02318B-13.indb 10DA99-02318B-13.indb 10 2016. 3. 24.  4:032016. 3. 24.  4:03consignes _11

CONSEILS SUPPLÉMENTAIRES POUR UNE BONNE UTILISATION

• En cas de coupure de courant,

contactez votre fournisseur

d’électricité pour connaître la

durée approximative de la panne.

- La plupart des coupures de

courant réparées en une ou

deux heures n’aura aucune

conséquence sur la température

de votre réfrigérateur. Vous devez

cependant ouvrir les portes le

moins souvent possible lorsque

le courant est coupé.

- Si la coupure devait se prolonger

au-delà de 24 heures, retirez tous

les aliments congelés.

• Si les clés sont fournies avec

le réfrigérateur, maintenez-les

hors de la portée des enfants et

éloignée de l’appareil.

• Il se peut que l’appareil

fonctionne de manière anormale

(température devenue trop élevée

dans le réfrigérateur) s’il est resté

pendant une période prolongée

au-dessous de la limite inférieure

de la plage de températures pour

laquelle il a été conçu.

• Évitez de stocker des denrées

facilement périssables à basse

température (les bananes ou les

melons, par exemple).

• Votre appareil est équipé

d’un système de dégivrage

automatique, ce qui vous évite

d’effectuer un dégivrage manuel.

• La hausse de température

constatée durant le dégivrage

est conforme aux normes

ISO en vigueur. Pour éviter la

décongélation des aliments

pendant le dégivrage du

réfrigérateur, emballezles dans

plusieurs couches de papier

• Toute hausse de température

durant le dégivrage peut réduire

la durée de conservation des

Conseils pour économiser de

- Installez l’appareil dans un

endroit sec et bien aéré. Veillez

à ce qu’il ne soit pas exposé au

rayonnement direct du soleil ou

installé à proximité d’une source

de chaleur (par exemple un

- N’obstruez jamais les fentes

ou les grilles de ventilation de

- Laissez refroidir les aliments

chauds avant de les mettre dans

- Placez les aliments congelés

dans le réfrigérateur afi n de les

décongeler. Vous pourrez ainsi

utiliser leur basse température

DA99-02318B-13.indb 11DA99-02318B-13.indb 11 2016. 3. 24.  4:032016. 3. 24.  4:0312_ consignes

pour refroidir des aliments

présents dans le réfrigérateur.

- Lorsque vous manipulez des

aliments dans le réfrigérateur,

ne laissez pas la porte ouverte

trop longtemps. Plus la durée

d’ouverture est courte, moins la

quantité de glace formée dans le

congélateur est importante .

- Nettoyez régulièrement

l’arrière de votre réfrigérateur.

La poussière augmente sa

- Ne baissez pas inutilement la

température intérieure.

- Vérifi ez que le système

d’évacuation de l’air à la base et

à l’arrière du réfrigérateur n’est

- Laissez un espace suffi sant tout

autour de l’appareil au moment

Ceci vous permettra de réduire

sa consommation d’énergie.

- Pour garantir une utilisation

effi cace de l'énergie, veuillez

respecter la disposition indiquée

par le fabricant pour tous les

éléments (paniers, clayettes et

Cet appareil est destiné

à être utilisé dans les

applications domestiques et

similaires telles que :

- zones de cuisine du personnel

dans les magasins, bureaux et

autres environnements de travail ;

- fermes et clients d'hôtels, motels

et autres environnements de

- environnement de type

« chambres d'hôtes » ;

- applications de restauration et

collectives similaires.

HYGIÈNE DES ALIMENTS

• Nettoyez régulièrement

l’intérieur du réfrigérateur à l’aide

d’un détergent doux n’oxydant

pas les parties métalliques (ex. :

eau tiède additionnée de liquide

pour vaisselle). Puis désinfectez

les surfaces nettoyées à l’aide

d’une solution aqueuse à base

d’acide acétique ou d’acide

citrique ou d’un désinfectant

disponible dans le commerce

et adapté aux dispositifs de

refroidissement (avant de

l’appliquer sur les parties

métalliques, effectuez un test

sur une partie non visible).

• Retirez les emballages (ex. :

les cartons contenant les pots

de yaourt) avant de ranger les

aliments dans le réfrigérateur.

• Afi n d’éviter que la température

à l’intérieur du réfrigérateur ne

soit trop élevée, laissez refroidir

les aliments cuisinés à l’extérieur

jusqu’à ce qu’ils soient à

température ambiante. N’ouvrez

pas inutilement la porte et ne

la laissez pas ouverte plus

longtemps que nécessaire.

Placez les aliments de manière à

permettre la circulation de l’air.

• Afi n d’éviter la contamination

des aliments entre eux,

enroulez- les dans du fi lm

alimentaire ou stockez- les dans

des boîtes hermétiques.

• Lors de la préparation de plats,

touchez- les avec les mains

propres uniquement. Avant de

préparer un autre plat, lavez-

vous les mains plusieurs fois.

Lavez-vous les mains avant de

• Nettoyez vos ustensiles de

cuisine (cuillères, planches à

découper, couteaux, etc.) avant

DA99-02318B-13.indb 13DA99-02318B-13.indb 13 2016. 3. 24.  4:032016. 3. 24.  4:0314_ installation ATTENTION Installation de votre

réfrigérateur Side-By-Side

PRÉPARATION DE L’INSTALLATION Félicitations ! Vous venez d’acquérir un réfrigérateur Side-By-Side de Samsung.Nous espérons que ses fonctions innovantes répondront à toutes vos attentes. Choix du lieu d’installation • La pièce doit disposer d’une arrivée d’eau.• La pièce ne doit pas être exposée à la lumière du soleil.• Le sol de la pièce doit être parfaitement horizontal.• La pièce doit offrir un espace suffi sant pour l’ouverture des portes du réfrigérateur.• Un espace minimum est requis autour de l’appareil. Voir les illustrations ci-dessous.• Assurez-vous de pouvoir déplacer l’appareil librement pour des besoins de maintenance et d’entretien. Déplacement de votre réfrigérateur Afi n de ne pas endommager le sol, assurez-vous que les pieds avant de mise à niveau sont relevés (au-dessus du sol). Reportez-vous à la section “Mise à niveau du réfrigérateur” (page 18).Afi n de protéger l’état de surface du sol, placez une feuille de protection sous le réfrigérateur, comme le carton d’emballage par exemple. Pendant l’installation, à l’occasion d’une réparation ou en cas de nettoyage de l’arrière du réfrigérateur, tirez et replacez l’appareil en le déplaçant sur une ligne droite.50 mm minimum50 mm minimum Pied Tournevis 25mm 25mm 50

DA99-02318B-13.indb 14DA99-02318B-13.indb 14 2016. 3. 24.  4:032016. 3. 24.  4:03installation _15

01 INSTALLATION DÉMONTAGE DES PORTES DU RÉFRIGÉRATEUR Si nécessaire, vous pouvez démonter les portes du

réfrigérateur pour faciliter son transport.

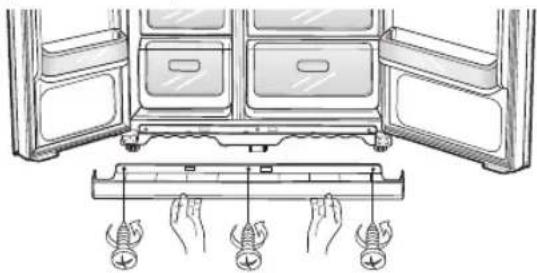

1. Démontage de la plinthe avant

Ouvrez les portes du congélateur et du réfrigérateur,

puis dévissez la plinthe.

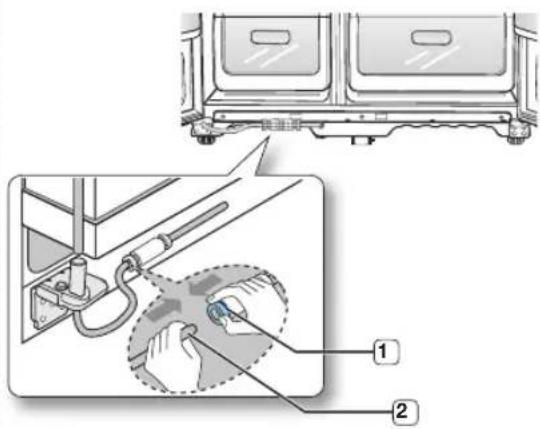

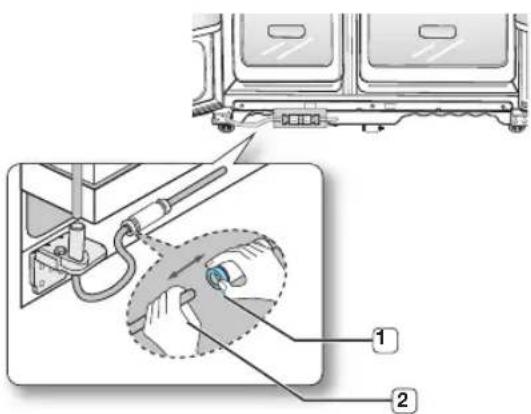

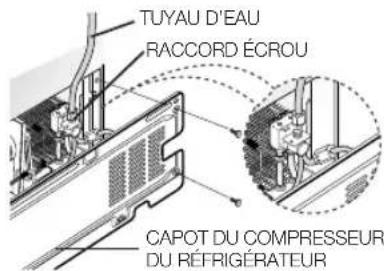

Débranchement de la conduite

1. Appuyez sur la bague du raccord

conduite d’arrivée d’eau

dans le sens opposé.

Ne coupez pas la conduite d’eau. Retirez-la

délicatement du raccord.

Démontage de la porte du congélateur

Veuillez respecter les recommandations suivantes.

• Soulevez la porte de façon parfaitement verticale

afi n de ne pas endommager les charnières.

• Veillez à ne pas pincer la conduite d’eau et le

faisceau de câbles de la porte.

• Posez les portes sur une surface protégée afi n

d’éviter de les rayer ou de les endommager.

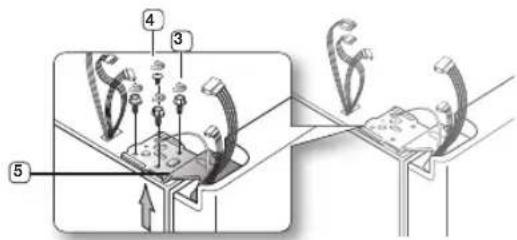

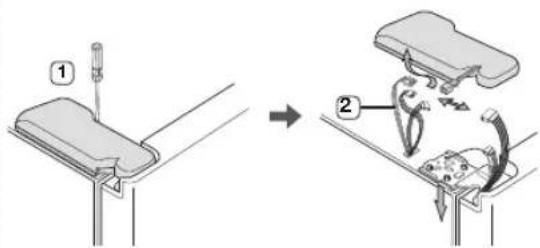

1. Fermez la porte du congélateur, retirez le capot de

la charnière supérieure

à l’aide d’un tournevis

puis débranchez délicatement les câbles

de la charnière et la vis de terre

puis démontez la charnière supérieure

Veillez à maintenir fermement la porte lorsque vous

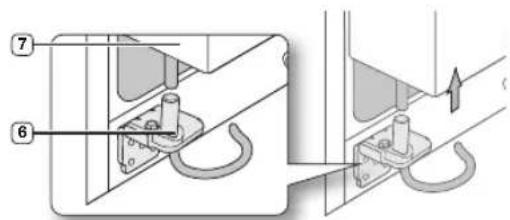

3. Dégagez la porte de la charnière inférieure

la soulevant verticalement

Veillez à ne pas pincer la conduite d’eau et le

faisceau de câble de la porte.

4. Retirez la charnière inférieure

DA99-02318B-13.indb 15DA99-02318B-13.indb 15 2016. 3. 24.  4:032016. 3. 24.  4:0316_ installation

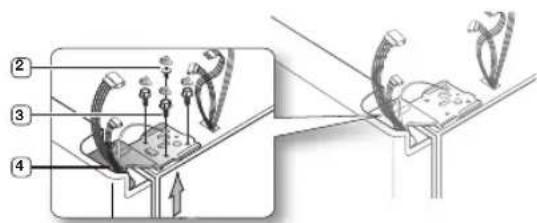

Démontage de la porte du réfrigérateur 1. Fermez la porte et retirez le capot de la charnière supérieure 1 à l’aide d’un tournevis.2. Retirez les vis 2 de la charnière et la vis de terre 3 puis démontez la charnière supérieure 4 . Veillez à maintenir fermement la porte lorsque vous la démontez.3. Dégagez la porte de la charnière inférieure 5

en la soulevant verticalement 6

. 4. Retirez délicatement la charnière inférieure 7

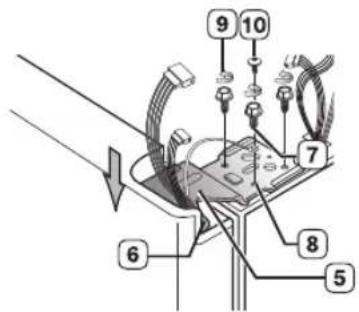

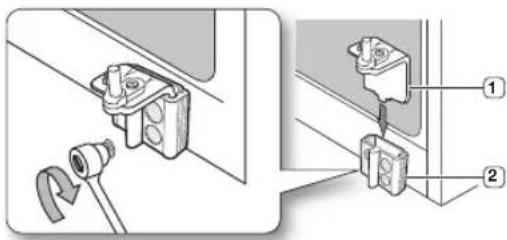

MONTAGE DES PORTES DU RÉFRIGÉRATEUR Une fois le réfrigérateur correctement installé, remettez les portes en place. Montage de la porte du congélateur 1. Remettez la porte du congélateur en place en insérant la conduite 1 dans l’angle inférieur de la porte puis dans l’orifi ce de la charnière inférieure 2

. Tirez délicatement la conduite vers le bas afi n qu’elle soit parfaitement tendue.2. Insérez la tige 3 de la charnière supérieure dans l’orifi ce de l’angle de la porte du congélateur 4

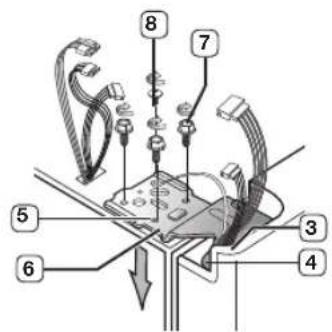

. Assurez-vous que les trous de la charnière supérieure 5 et de l’armoire 6 sont alignés. Remettez les vis de la charnière 7 et la vis de terre 8 en place. Rebranchez les câbles.3. Remettez le capot 9 en place sur la charnière supérieure 10 et vissez-le. 4

DA99-02318B-13.indb 16DA99-02318B-13.indb 16 2016. 3. 24.  4:032016. 3. 24.  4:03installation _17

01 INSTALLATION Montage de la porte du réfrigérateur

1. Insérez la charnière inférieure

2. Placez la porte du réfrigérateur

de la charnière supérieure dans

l’orifi ce de la charnière

. Assurez–vous que les

trous de la charnière supérieure

. sont alignés. Remettez les vis de la charnière

4. Remettez le capot

en place sur la charnière

Montage de la conduite d’arrivée d’eau

1. Insérez la conduite

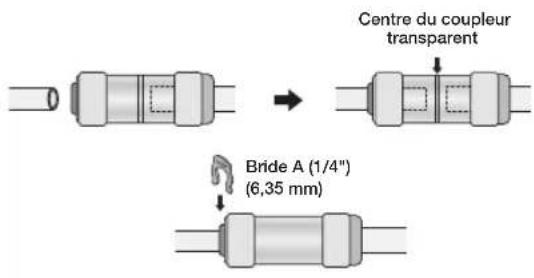

2. Le tuyau d'eau doit être inséré jusqu'au centre du

coupleur transparent afi n d'éviter toute fuite d'eau

au niveau du distributeur.

Insérez la bride dans l'emplacement prévu à cet

effet et vérifi ez qu'elle maintient fermement le tuyau.

Montage de la plinthe avant

Avant de fi xer la plinthe, assurez-vous que le

raccord ne présente aucune fuite.

Vissez la plinthe comme indiqué dans

Centre du coupleur Centre du coupleur transparent transparent Bride A (1/4") Bride A (1/4") (6,35 mm) (6,35 mm) DA99-02318B-13.indb 17DA99-02318B-13.indb 17 2016. 3. 24.  4:032016. 3. 24.  4:0318_ installation

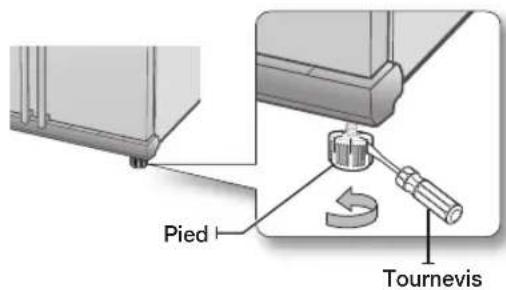

MISE À NIVEAU DU RÉFRIGÉRATEUR Une fois les portes installées, vous devez vous assurer que le réfrigérateur est parfaitement de niveau avant de procéder aux derniers réglages. Si le réfrigérateur n’est pas de niveau, les portes ne pourront pas être correctement ajustées.La façade du réfrigérateur peut également être ajustée. La porte du congélateur est plus

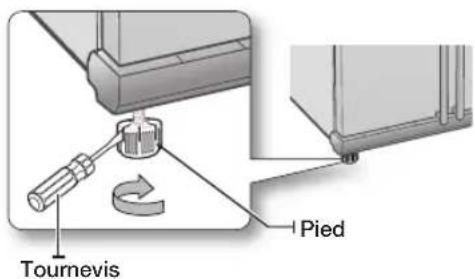

basse que celle du réfrigérateur À l’aide d’un tournevis plat, faites pivoter la molette de réglage vers la gauche ou vers la droite pour mettre le congélateur à niveau. La porte du congélateur est plus haute

que celle du réfrigérateur À l’aide d’un tournevis plat, faites pivoter la molette de réglage vers la gauche ou vers la droite pour mettre le réfrigérateur à niveau.Si vous devez effectuer des réglages précis, reportez-vous à la section suivante.

RÉGLAGE PRÉCIS DE L’ALIGNEMENT DES PORTES Avant toute chose, vérifi ez que le réfrigérateur est de niveau. Si nécessaire, reportez-vous à la section précédente.La procédure de réglage est valable dans les deux cas. Ouvrez les portes et réglez-les l’une après l’autre comme indiqué ci-dessous :1. Dévissez l’écrou 1

de la charnière inférieure jusqu’à ce qu’il atteigne l’extrémité du boulon 2

. Lorsque vous dévissez l’écrou 1 , assurez-vous d’utiliser la clé fournie 3 pour débloquer le boulon 2 Vous pouvez ensuite dévisser l’écrou 1 à la main.2. Réglez la hauteur des portes en tournant le boulon 2 vers la gauche

ou la droite . Si vous pivotez le boulon vers la gauche ,

la porte monte.3. Une fois les réglages effectués, tournez l’écrou 1 vers la gauche

jusqu’à ce qu’il arrive en butée sur le boulon. Serrez le boulon à l’aide de la clé 3 pour bloquer le boulon 1

. Si l’écrou n’est pas correctement bloqué, le boulon risque de se desserrer. Pied TournevisTournevis Pied Système de réglageLa porte du congélateur est plus basse que celle du réfrigérateur. 3

rrive en butée sur le bo

01 INSTALLATION CONTRÔLE DE L’ARRIVÉE D’EAU DU DISTRIBUTEUR (EN OPTION)

Votre nouveau réfrigérateur Samsung est équipé

d’un distributeur d’eau. Par mesure d’hygiène, les

particules étrangères sont retenues par un fi ltre à

eau. Cependant, ce fi ltre ne stérilise pas l’eau et ne

détruit pas les micro-organismes. Vous devez alors

vous procurer un système de purifi cation d’eau.

Pour garantir le fonctionnement de l’appareil à

glaçons, une pression d'eau de 138 à 862 kPa est

nécessaire. Cette pression permet de remplir un

gobelet de 170 cc en 10 secondes.

Si la pression d’eau est insuffi sante (inférieure à 138

kPa), vous devez installer une pompe de surpression.

Assurez-vous que le réservoir d’eau se remplit

correctement. Pour ce faire, actionnez le levier du

distributeur jusqu’à ce que l’eau s’écoule.

Le kit d’installation de l’arrivée d’eau est fourni

avec l’appareil. Vous le trouverez dans le

compartiment congélation.

Vous devez utiliser les nouveaux tuyaux fournis

avec l'appareil et ne pas réutiliser les anciens.

INSTALLATION DE L’ALIMENTATION EN EAU Pour le modèle intérieur

Accessoires pour l’installation des tuyaux

Branchement de l’arrivée d’eau

1. Tout d’abord, fermez l’arrivée d’eau principale.

2. Repérez la conduite d’eau potable froide la plus

3. Suivez les instructions d’installation de l’arrivée

4. Après avoir raccordé la conduite d’eau au fi ltre,

réactivez votre distributeur principal d’eau et

laissez couler environ un litre d’eau pour nettoyer

et amorcer le fi ltre.

Raccordement du tuyau d’arrivée

d’eau sur le réfrigérateur

1. Démontez le tuyau d’arrivée d’eau, retirez le

bouchon et mettez l’écrou de serrage en place.

2. Raccordez le tuyau du réfrigérateur au kit

d’installation de l’arrivée d’eau fourni.

3. Vissez l’écrou sur le raccord. Les deux éléments

doivent être correctement serrés.

4. Ouvrez l’arrivée d’eau et vérifi ez la présence de

Le réfrigérateur doit impérativement être

raccordé à une arrivée d’eau potable.

Pour réparer ou démonter l’arrivée d’eau,

découpez le tube sur 6,5 mm afi n que celui-ci

s’ajuste parfaitement et ne présente aucune fuite.

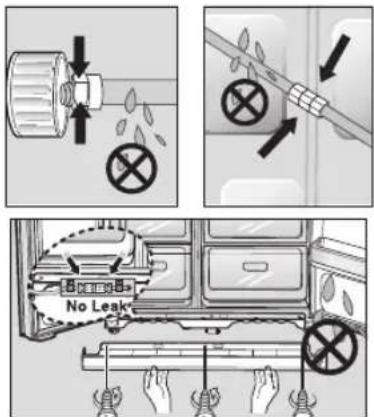

Avant toute utilisation, vous devez vérifi er

qu’il n’y ait aucune fuite aux endroits

mentionnés. ATTENTIONLe tuyau d’eau doit être raccordé à une conduite d’eau froide. Si vous le raccordez à une conduite d’eau chaude, cela peut engendrer un dysfonctionnement du purifi cateur.

Fixations et vis des tuyaux d’eau

Filtre à eau Fermez l’arrivée Fermez l’arrivée d’eau principale d’eau principale Arrivée d’eau Arrivée d’eau principale principale

PAS PAS D’ESPACE D’ESPACE Retirez le

Dévissez DANGER DA99-02318B-13.indb 19DA99-02318B-13.indb 19 2016. 3. 24.  4:032016. 3. 24.  4:0320_ installation

• La garantie Samsung ne couvre pas l’installation

de la conduite d’arrivée d’eau.

• Cette opération reste à la charge du client, sauf si

son coût est inclus dans le prix de vente.

• Pour effectuer cette installation, veuillez faire appel

à un plombier ou à un installateur qualifi é.

• En cas de fuites dues à une installation incorrecte,

veuillez contacter votre installateur.

INSTALLATION DU DISTRIBUTEUR D’EAU Pour le modèle extérieur

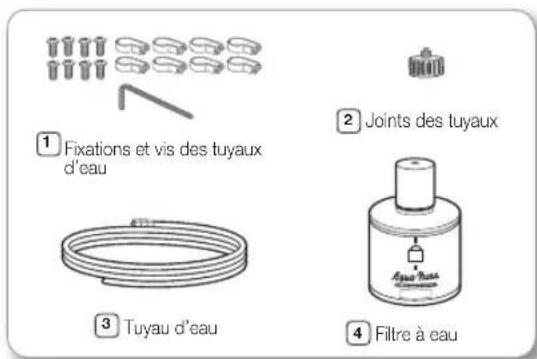

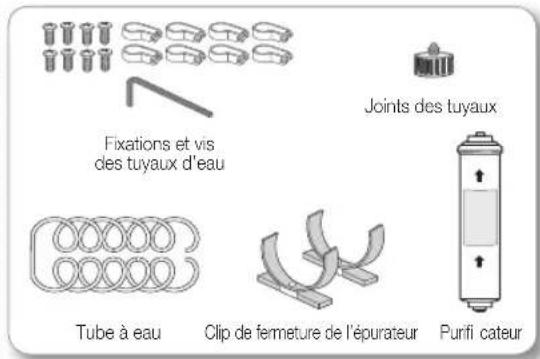

Composants pour l’installation des tuyaux

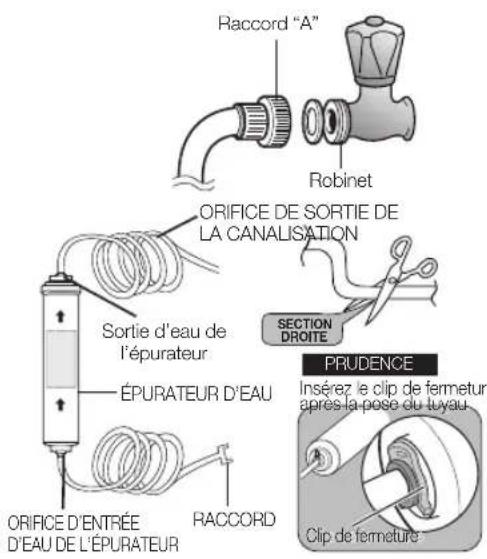

Connectez la conduite d’eau au

coupleur et au robinet

1. Fermez le robinet d’eau principal

2. Connectez le coupleur « A » au robinet

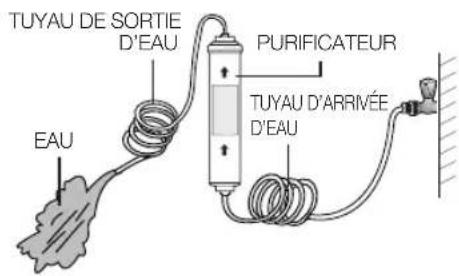

Choix de l’emplacement où vous souhaitez

installer le purifi cateur (modèle avec purifi cateur)

- Si vous souhaitez raccorder l’entrée et la sortie

d’eau du purifi cateur pendant l’installation de

celuici, reportez-vous à la fi gure de référence ci-

- Mesurez la distance entre le purifi cateur et

le robinet d’eau froide. Coupez le tuyau relié

au purifi cateur de façon à obtenir la longueur

nécessaire. Fixations et visdes tuyaux d’eauJoints des tuyauxTube à eauClip de fermeture de l’épurateurPurifi cateurATTENTIONLe tuyau d’eau doit être raccordé sur uneconduite d’eau froide. Si vous le raccordez à une conduite d’eau chaude, cela peut entraîner un dysfonctionnement du purifi cateur.NOTE SUR LA GARANTIEL’installation de cette conduite d’eau n’est pas couverte par la garantie du fabricant du réfrigérateur/ congélateur ou de l’appareil à glaçons. Suivez soigneusement ces instructions afi n de minimiser le risque d’une grave fuite d’eau. REMARQUE : Si le raccord ne s’emboîte pas sur le robinet, adressez-vous au service après-vente le plus proche pour vous procurer les raccords adéquats. DA99-02318B-13.indb 20DA99-02318B-13.indb 20 2016. 3. 24.  4:032016. 3. 24.  4:03installation _21

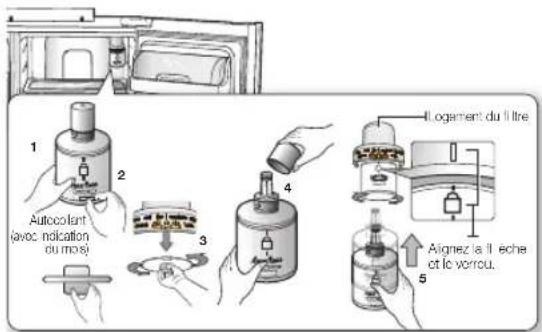

01 INSTALLATION Procédure de remplacement

1. Coupez l’arrivée d’eau

2. Marquez le sens du fl ux sur le fi ltre.

3. Insérez le tuyau d’arrivée d’eau dans l’entrée du

fi ltre jusqu’au bout.

4. Une fois le tuyau inséré, serrer fermement les clips

Les clips fi xent le tuyau

5. Ouvrez l’arrivée d’eau et contrôler la présence de

fuites En cas de fuites, répétez les étapes 1, 2,

3, 4. Si les fuites persistent, cessez d’utiliser le

produit et contactez votre revendeur.

6. Rincez le fi ltre pendant au moins 5 minutes avant

Élimination des résidus éventuels dans

(modèle avec purifi cateur)

- Ouvrez le robinet d’eau principal et vérifi ez que

l’eau coule à travers le tuyau d’arrivée d’eau du

- Si ce n’est pas le cas, vérifi ez si le robinet est bien

- Laissez le robinet ouvert jusqu’à ce que de l’eau

propre en sorte et que tout résidu ayant pu

s’accumuler pendant la fabrication soit évacué.

Fixation du clip de fermeture de

- Tenez le clip de fermeture de l’épurateur dans la

position appropriée (sous l’évier par ex.) et fi xez-le

solidement en place avec les vis.

Fixation du purifi cateur

- Fixez le purifi cateur comme indiqué sur la fi gure

cicontre. Raccord “A”RobinetRACCORDSortie d’eau del’épurateurORIFICE D’ENTRÉED’EAU DE L’ÉPURATEURORIFICE DE SORTIE DE LA CANALISATIONSECTIONDROITEÉPURATEUR D’EAUPRUDENCE Clip de fermeture Clip de fermeture Insérez le clip de fermeture Insérez le clip de fermeture après la pose du tuyau après la pose du tuyauENTRÉE DE L’ARRIVÉE D’EAUPERMÉABILITÉSENS DU FLUX Note : veuillez vous assurez que la coupe est bien droite et non pas oblique, autrement vous aurez des fuites.TUYAU D’ARRIVÉED’EAUPURIFICATEUR EAU TUYAU DE SORTIED’EAUCLIP DE FERMETUREDE L’ÉPURATEURTUYAU D’EAUCLIP DE FERMETUREDE L’ÉPURATEURÉPURATEUR DA99-02318B-13.indb 21DA99-02318B-13.indb 21 2016. 3. 24.  4:032016. 3. 24.  4:0322_ installation

Raccordement du tuyau d’arrivée

d’eau sur le réfrigérateur

- Retirez le capot du compresseur situé à l’arrière du

- Raccordez le tuyau d’arrivée d’eau sur la soupape

comme indiqué sur la fi gure.

- Une fois raccordé, vérifi ez qu’il n’existe aucune

fuite. Dans le cas contraire, recommencez le

Remontez le capot du compresseur du réfrigérateur.

Fixation du tuyau d’eau

- A l’aide des colliers de

fi xation, fi xez le tuyau sur la

paroi arrière du réfrigérateur.

- Une fois le tuyau fi xé,

assurez-vous que celui-ci

n’est ni trop plié, ni pincé ou

Purge du système d’alimentation en

eau après installation du fi ltre

1. Ouvrez l’alimentation en eau principale et fermez

le robinet d’arrivée d’eau.

2. Laissez couler l’eau du distributeur jusqu’à ce

que celle-ci devienne parfaitement claire (environ

1litre). Cette opération permet de nettoyer le

circuit d’alimentation en eau et d’en évacuer l’air.

3. Répétez cette opération autant de fois que

4. Ouvrez la porte du réfrigérateur et assurez-vous

que le fi ltre ne présente aucune fuite.

Une fois le fi ltre remplacé, il est possible

que l’eau sorte brièvement par à-coups du

Ce phénomène est dû à la présence de bulles

d’air dans le circuit. En principe, ceci ne doit pas

perturber le fonctionnement du distributeur.

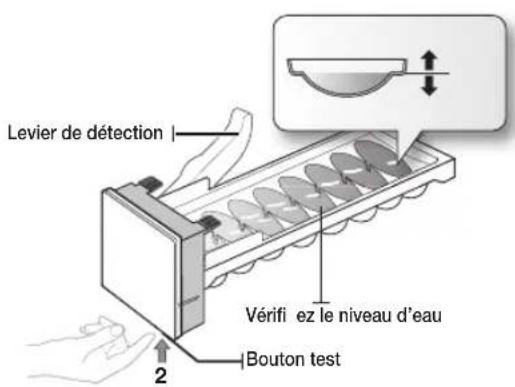

Vérifi cation du niveau d’eau dans le

1. Soulevez l’appareil à glaçons et retirez-le

délicatement du congélateur.

2. Si vous appuyez sur le bouton Test, le bac à

glaçons se remplit d’eau.

Vérifi ez que le niveau d’eau est correct (voir

l’illustration ci-dessous).

le niveau d’eau est trop bas, les glaçons seront

trop petits. Ceci est dû à un problème de pression

d’eau insuffi sante. Le réfrigérateur n’est pas en

cause. TUYAU D’EAUCAPOT DU COMPRESSEURDU RÉFRIGÉRATEURRACCORD ÉCROUCOLLIER DEFIXATIONTUYAU D’EAUappareil à glaçons 1 Levier de détection 2 Bouton testVérifi ez le niveau d’eau DA99-02318B-13.indb 22DA99-02318B-13.indb 22 2016. 3. 24.  4:032016. 3. 24.  4:03fonctionnement _2302 FONCTIONNEMENT Fonctionnement de votre

réfrigérateur Side-By-Side

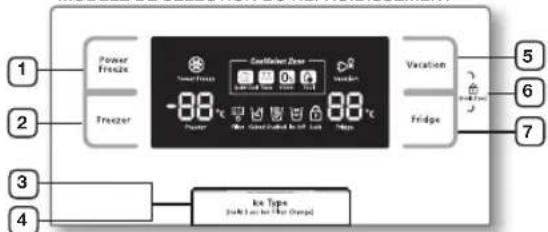

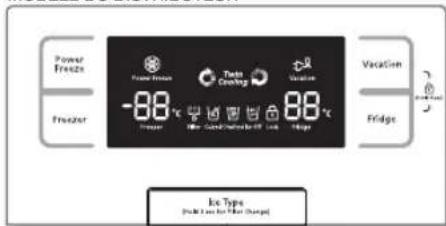

FONCTIONNEMENT DU RÉFRIGÉRATEUR PANNEAU DE COMMANDE /

AFFICHEUR NUMÉRIQUE En cas de non-utilisation, il est normal que

CONGÉLATION RAPIDE Permet de congeler

rapidement les aliments

placés dans le congélateur.

Cette fonction est utile pour

congeler rapidement des

denrées périssables ou

abaisser la température du

congélateur si celle-ci est trop

élevée (si vous avez laissé la

porte ouverte, par exemple).

TEMPÉRATURE DU CONGÉLATEUR Appuyez sur la touche

Freezer pour régler la

température du congélateur.

Celle-ci peut être comprise

entre -14°C et -25ºC.

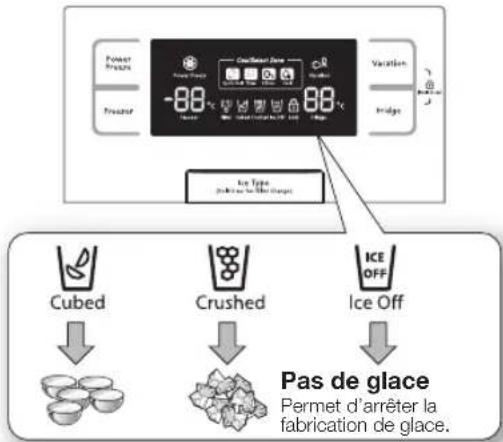

GLAÇONS Permet de lancer la

fabrication de glaçons ou de

glace pilée, ou de l’arrêter.

REMPLACEMENT DU FILTRE Lorsque vous remplacez

le fi ltre, maintenez cette

touche enfoncée pendant 3

secondes pour remettre le

FONCTION VACANCES Appuyez sur cette touche

lorsque vous devez vous

absenter ou que vous

n’avez pas besoin d’utiliser

le réfrigérateur. Lorsque le

réfrigérateur est hors service,

le voyant correspondant

s’éteint tandis que le voyant

réfrigérateur hors service, il

est conseillé de le vider et

de laisser la porte fermée.

VERROUILLAGE ENFANT En appuyant simultanément

sur les touches Vacances et

Frigo pendant trois secondes,

toutes les touches seront

bloquées. Le levier du

distributeur d’eau et le levier

des glaçons ne fonctionneront

pas non plus. Pour annuler

cette fonction, appuyez de

nouveau sur ces deux touches

pendant trois secondes.

TEMPÉRATURE DU RÉFRIGÉRATEUR Appuyez sur la touche

Fridge pour régler la

température du réfrigérateur.

Celle-ci peut être comprise

entre 1°C et 7°C. Lorsque vous utilisez l’option Congélation Intense, la consommation énergétique du réfrigérateur augmente. N’oubliez pas de désactiver cette option si vous n'en avez pas besoin et de ramener le congélateur au réglage initial de la température. Si vous voulez congeler une grande quantité d’aliments, activez la fonction Congélation Intense au moins 24 heures à l’avance. 5

DA99-02318B-13.indb 23DA99-02318B-13.indb 23 2016. 3. 24.  4:032016. 3. 24.  4:0324_ fonctionnement

RÉGLAGE DE LA TEMPÉRATURE RÉGLAGE DE LA TEMPÉRATURE DU CONGÉLATEUR Vous pouvez sélectionner une température comprise

entre -14°C et -25ºC. Appuyez sur la touche Freezer

jusqu’à ce que la température désirée s’affi che.

Notez que certains aliments, tels que les glaces,

peuvent commencer à fondre à partir de -16ºC.

Chaque pression sur la touche permet d’augmenter

la température par palier entre -14°C et -25ºC.

Lorsque la température de -14ºC est sélectionnée,

une nouvelle pression sur la touche permet de

repasser à la température de -25ºC. Une fois le

réglage effectué, la température du congélateur

s’affi che au bout de cinq secondes. Cette valeur

changera progressivement jusqu’à ce que la

température sélectionnée soit atteinte.

Sur ce modèle, les compartiments du haut

et du bas du congélateur correspondent aux

compartiments deux étoiles ; la température

des compartiments deux étoiles est donc légè

rement plus froide que celle régnant dans l'autre

compartiment du congélateur.

RÉGLAGE DE LA TEMPÉRATURE DU RÉFRIGÉRATEUR Vous pouvez sélectionner une température comprise

entre 7°C et 1°C. Appuyez sur la touche Fridge

jusqu’à ce que la température désirée s’affi che. La

température se règle de la même façon que pour le

La température se règle de la même façon que pour

Appuyez sur la touche Fridge pour régler la

température du réfrigérateur. Une fois le réglage

effectué, la température du réfrigérateur changera

progressivement jusqu’à ce que la valeur sélectionnée

soit atteinte. La température est indiquée sur l’affi cheur

L’ouverture fréquente des portes ou la présence

d’aliments tièdes ou chauds dans l’appareil

peut entraîner une hausse de la température

à l’intérieur du congélateur ou du réfrigérateur.

Dans ce cas, l’affi cheur numérique clignote.

L’affi cheur s’arrête de clignoter dès que le

congélateur et le réfrigérateur retrouvent

leur température d’origine. Si ce n’est pas le

cas, vous devrez réinitialiser le réfrigérateur.

Débranchez l’appareil, puis rebranchez-le au

UTILISATION DU DISTRIBUTEUR D’EAU ET DE GLACE Appuyez sur la touche Ice Type pour sélectionner le

type de glace désiré.

Initialement, la glace est produite sous forme de

La glace pilée est obtenue par broyage de ces

glaçons dans l’appareil à glaçons.

Distributeur de glace

Placez un verre sous le distributeur et appuyez

délicatement sur la manette. Placez correctement le

verre sous le distributeur pour éviter toute projection

Placez un verre sous le distributeur et appuyez

délicatement sur la manette.

Placez correctement le verre sous le distributeur pour

éviter toute projection d’eau.

Pas de glace Permet d’arrêter lafabrication de glace. DA99-02318B-13.indb 24DA99-02318B-13.indb 24 2016. 3. 24.  4:032016. 3. 24.  4:03fonctionnement _25

• N’introduisez jamais vos doigts, vos mains

ni aucun autre objet dans la conduite

d’éjection ou le bac à glace.

- Vous pourriez vous blesser ou

endommager le système de distribution.

• N’introduisez jamais vos doigts ni aucun

objet dans l’orifi ce du distributeur d’eau.

- Vous risqueriez de vous blesser.

• Utilisez uniquement l’appareil à glaçons

fourni avec le réfrigérateur.

• Le raccordement à une arrivée d’eau doit

être effectué par un technicien qualifi é.

Utilisez uniquement une arrivée d’eau

• Une pression d’eau de 138 ~ 862 kPa

est nécessaire pour garantir le bon

fonctionnement de l’appareil à glaçons.

Si vous n’utilisez pas le distributeur d’eau et

de glace pendant une période prolongée,

fermez le robinet d’arrivée d’eau.

- Vous éviterez ainsi tout risque de fuite.

• Essuyez toute trace d’humidité à l’intérieur

de l’appareil et laissez les portes ouvertes.

- Vous éviterez ainsi l’apparition d’odeurs

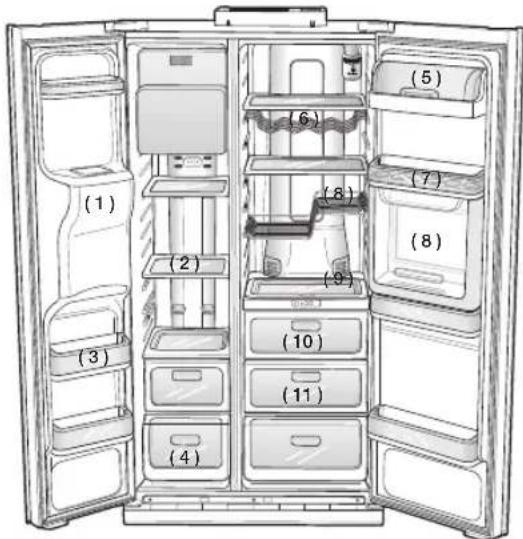

( 6 ) ÉTAGÈRE À BOUTEILLES (EN OPTION)

TIROIR COOLSELECT ZONE (EN OPTION)

( 11 ) BAC À FRUITS ET LÉGUMES Pour obtenir plus d'espace, vous pouvez

enlever le tiroir en haut comme cela n’a pas

d'incidence sur les caractéristiques thermiques

et mécaniques. Un volume de stockage dé

claré du compartiment d'entreposage des

denrées congelées est calculé avec ce tiroir

TIROIR COOL SELECT ZONE™

Refroidissement rapide

• Cette fonction est exclusive au compartiment

• Elle permet de refroidir jusqu’à trois cannettes de

boisson en une heure.

• Pour annuler cette fonction, appuyez une nouvelle

fois sur la touche “Quick Cool”. La température

du compartiment CoolSelect Zone

• Lorsque la fonction de refroidissement rapide

prend fi n, le réglage “Cool” est automatiquement

• Une fois décongelés, les aliments doivent être

consommés rapidement.

Lors de la décongélation, les aliments sont soumis

à des fl ux d’air chaud et froid dans le compartiment

• Vous pouvez sélectionner une durée de

décongélation appropriée (4, 6, 10 ou 12 heures)

en fonction du poids des aliments.

• Une fois la décongélation terminée, le

compartiment CoolSelect Zone

de refroidissement normal.

• Une fois décongelés, les aliments ne sont pas

humides et restent fermes. Vous pouvez ainsi les

découper plus facilement.

• Pour annuler la fonction de décongélation, appuyez

sur n’importe quelle touche à l’exception de la

• Les durées de décongélation de la viande et du

poisson sont indiquées ci-dessous (pour des

portions de 2,5 cm d’épaisseur environ). DANGERATTENTION (1) (1) (3) (3) (4) (4) (2) (2) (5) (5) (7) (7) (8) (8) (6) (6) (8) (8) (9) (9) (10) (10) (11) (11) DA99-02318B-13.indb 25DA99-02318B-13.indb 25 2016. 3. 24.  4:032016. 3. 24.  4:0326_ fonctionnement

La durée de décongélation peut varier en

fonction de la taille et de l’épaisseur des

portions. Les poids indiqués ci-dessus

représentent le poids total des aliments stockés

dans le compartiment CoolSelect Zone

Exemple : La durée de décongélation de 400 g

de boeuf et 600g de poulet est de 10 heures.

Avant d’enclencher la fonction de

décongélation, retirez du compartiment

les aliments ne devant

pas être décongelés .

Fonction Zero Zone (0ºC)

• Si vous sélectionnez “Zero Zone”, la température

du compartiment CoolSelect Zone

maintenue à 0ºC, quelle que soit la température

défi nie pour le réfrigérateur.

• Cette fonction permet de conserver les aliments

fragiles (viandes, poissons, ...) plus longtemps.

Refroidissement normal

• Si vous sélectionnez “Cool”, la température du

compartiment sera identique à celle du réfrigérateur,

comme indiqué sur le panneau d’affi chage

numérique principal et sur celui du compartiment.

• Le compartiment CoolSelect Zone

d’augmenter la capacité du réfrigérateur.

La durée de refroidissement varie selon les

Avant d’utiliser la fonction “Quick Cool”,

vous devez vider le compartiment

DÉMONTAGE DES ACCESSOIRES DU CONGÉLATEUR Les accessoires du congélateur sont faciles à

démonter et à nettoyer.

1. Tirez la clayette en verre vers vous jusqu’à

ce qu’elle arrive en butée. Puis soulevez-la

délicatement pour la retirer.

2. Saisissez le balconnet des deux mains, puis

soulevez-le délicatement.

3. Ouvrez le tiroir en plastique et soulevez-le.

4. Soulevez l’appareil à glaçons et tirez-le vers vous.

Ne retirez pas la plinthe en forçant.

Vous risqueriez de l’endommager et de vous

blesser. DANGERDANGER DA99-02318B-13.indb 26DA99-02318B-13.indb 26 2016. 3. 24.  4:032016. 3. 24.  4:03fonctionnement _27

02 FONCTIONNEMENT DANGER DÉMONTAGE DES ACCESSOIRES DU RÉFRIGÉRATEUR

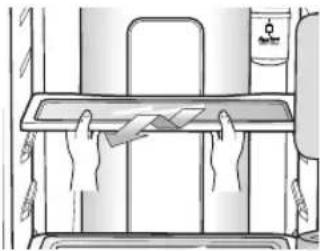

1. Tirez la clayette anti-salissures vers vous jusqu’à

ce qu’elle arrive en butée. Puis soulevez-la

délicatement pour la retirer.

2. Appuyez sur les ergots situés de chaque côté

du bac à fruits et légumes, puis tirez celui-ci vers

vous. En le maintenant

d’une main, soulevez-

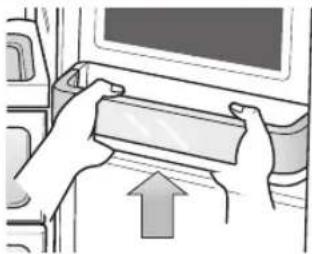

3. Saisissez le balconnet grande contenance des

deux mains, puis soulevez-le délicatement.

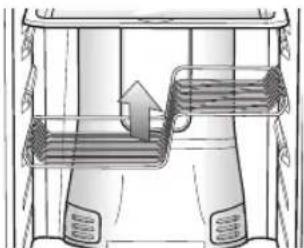

4. La clayette à double étage est fi xée à la paroi

du réfrigérateur. Soulevez-la et dégagez-la

délicatement de ses ergots pour le retirer.

Faites attention de ne pas monter l’étagère

Z en inversant le haut et le bas ou la droite

Avant de procéder au démontage d’un

accessoire, déplacez les aliments qui

risqueraient de vous gêner. Si possible, retirez

tous les aliments afi n de réduire le risque

NETTOYAGE DU RÉFRIGÉRATEUR N’utilisez pas de benzène, de diluant,

d'eau de Javel ou de chlorure pour le

Ces produits risquent d'endommager la

surface de l'appareil et de provoquer un

Ne projetez pas d’eau sur le réfrigérateur

lorsque celuici est branché. Vous risqueriez

de vous électrocuter.

N’utilisez pas de benzène, de solvant ou de

détergent pour voiture.

REMPLACEMENT DE L’AMPOULE Pour le remplacement d’ampoules LED, veuillez

contacter un réparateur agréé. DANGERATTENTION DA99-02318B-13.indb 27DA99-02318B-13.indb 27 2016. 3. 24.  4:032016. 3. 24.  4:0328_ fonctionnement

REMPLACEMENT DU FILTRE À EAU Pour éviter tout risque de dégâts des eaux

pour vos biens, N’UTILISEZ PAS de fi ltres

à eau de marque générique dans votre

réfrigérateur SAMSUNG. UTILISEZ DES FILTRES DE LA MARQUE SAMSUNG UNIQUEMENT. SAMSUNG ne pourra pas

être tenu pour légalement responsable de

dommages quels qu’ils soient, y compris,

mais sans y être limité, les dommages

causés à des biens en raison d’une fuite

d’eau provenant de l’usage de fi ltre à eau

de marque générique. Les réfrigérateurs

Samsung ont été conçus pour fonctionner

UNIQUEMENT AVEC DES FILTRES À EAU SAMSUNG.

Le voyant du fi ltre à eau s’allume lorsque la

cartouche du fi ltre a besoin d’être remplacée.

Lorsque le voyant indicateur du fi ltre passe au rouge,

il indique qu'il faut changer le fi ltre. Néanmoins, vous

disposez d’un certain délai avant que le fi ltre ne soit

complètement hors d’usage afi n que vous puissiez

le remplacer. Pour disposer en permanence d’une

eau parfaitement pure, nous vous conseillons de

remplacer le fi ltre dès que nécessaire.

1. Retirez le fi ltre à eau de son compartiment

et collez l’étiquette de remplacement sur le

fi ltre, comme indiqué sur l’illustration.

Comptez six mois à partir de la date actuelle

et collez l’étiquette correspondante sur le fi ltre.

Par exemple, si vous installez le fi ltre en mars,

placez l’étiquette “SEP” pour vous rappeler

de le changer en septembre. En principe, la

durée de vie d’un fi ltre est de 6 mois.

3. Dévissez le bouchon.

4. Retirez le bouchon du nouveau fi ltre, puis

retirez l’ancien fi ltre.

5. Mettez le nouveau fi ltre en place dans son

logement. Faites pivoter le fi ltre à 90° vers

la gauche jusqu’à ce que le verrou et la fl

èche soient alignés. Assurez-vous que ces

dessins soient correctement alignés. Ne

serrez pas trop le fi ltre.

6. Lorsque le fi ltre est en place, maintenez la touche

Ice Type enfoncée pendant 3 secondes pour

remettre le système à zéro.

7. Enfi n, laissez couler l’eau du distributeur jusqu’à

ce que celle-ci devienne parfaitement claire

Une fois le fi ltre remplacé, il est possible

que l’eau sorte brièvement par à-coups

du distributeur. Ce phénomène est dû à

la présence de bulles d’air dans le circuit.

En principe, ceci ne doit pas perturber le

fonctionnement du distributeur.

Commande de cartouches de rechange

Vous pouvez commander des cartouches de

rechange. Pour ce faire, contactez votre revendeur

OUVERTURE ET FERMETURE DES PORTES Les portes du réfrigérateur sont équipées d’un

système d’ouverture et de fermeture destiné à

garantir l’étanchéité de l’appareil.

Lorsque vous ouvrez la porte, celle-ci se bloque à un

Elle restera ouverte même si vous la relâchez.

Si la porte est entrouverte, elle se fermera

03 DÉPANNAGE PROBLÈME SOLUTION L’appareil ne fonctionne

température intérieure est

trop élevéea. • Assurez-vous que la fi che d’alimentation est correctement branchée.• La température indiquée sur le panneau de commande est-elle correctement réglée? Abaissez la température.• L’appareil est-il installé en plein soleil ou à proximité d’une source de chaleur?• L’arrière de l’appareil est-il placé trop près du mur? Est-il correctement ventilé? Les aliments placés à

l’intérieur du réfrigérateur

sont congelés. • La température indiquée sur le panneau de commande est-elle correctement réglée? Augmentez la température.• La température du compartiment est-elle trop basse?• Avez-vous placé des produits à forte teneur en eau dans les parties les plus froides du réfrigérateur ? Rangez ces produits dans le réfrigérateur plutôt que de les conserver dans le tiroir Cool Select Zone™. L’appareil émet des

bruits inhabituels. • Assurez-vous que l’appareil est de niveau et stable.• L’arrière de l’appareil est-il placé trop près du mur? Est-il correctement ventilé?• Des objets sont-ils tombés derrière ou sous l’appareil?• L’appareil peut émettre des craquements. Ce bruit résulte de la dilatation ou de la rétraction des différents accessoires à l’intérieur du réfrigérateur. Les angles avant et les

côtés de l’appareil sont

chauds. Des gouttelettes

forment. • Ce phénomène s’explique par la présence de systèmes anti- condensation installés dans les angles avant de l’appareil.• La porte du réfrigérateur est-elle entrouverte? De la condensation peut apparaître lorsque la porte reste ouverte pendant une durée prolongée. Le distributeur de glace

ne fonctionne pas. • Avez-vous attendu 12 heures après l’installation de l’alimentation en eau avant de mettre en route l´appareil à glaçons ?• L’alimentation en eau est-elle branchée et le robinet est-il ouvert?• L’appareil à glaçons est-il arrêté ? Assurez-vous que la production de glaçons ou de glace pilée est activée.• Le réservoir de glace est-il rempli?• La température du congélateur est-elle trop élevée? Abaissez la température. Un bruit d’écoulement

d’eau est perceptible. • Ceci est normal. Le bruit est dû à la circulation du liquide frigorigène dans le réfrigérateur. L’intérieur de l’appareil

dégage des odeurs. • Des aliments sont-ils avariés?• Placez les aliments qui dégagent une forte odeur (par ex. le poisson) dans des emballages hermétiques.• Nettoyez régulièrement votre congélateur et jetez tout aliment avarié ou présentant des traces suspectes. Les parois du

couvertes de givre. • L’orifi ce de ventilation est-il obstrué? Veillez à ce que l’air circule librement.• Laissez suffi samment d´espace entre les aliments pour permettre à l’air de circuler.• La porte du congélateur est-elle correctement fermée? Le distributeur d’eau ne

fonctionne pas. • L’alimentation en eau est-elle branchée et le robinet est-il ouvert?• Le tuyau d’arrivée d’eau est-il écrasé ou emmêlé ? Assurez-vous que tuyau n’est pas obstrué.• L’eau du réservoir est-elle gelée en raison d’une température trop basse dans le réfrigérateur? Augmentez la température. Dépannage

DA99-02318B-13.indb 29DA99-02318B-13.indb 29 2016. 3. 24.  4:032016. 3. 24.  4:03memo

DA99-02318B-13.indb 30DA99-02318B-13.indb 30 2016. 3. 24.  4:032016. 3. 24.  4:03memo

DA99-02318B-13.indb 31DA99-02318B-13.indb 31 2016. 3. 24.  4:032016. 3. 24.  4:03Limites de température ambiante

Ce réfrigérateur est conçu pour fonctionner dans les températures ambiantes correspondant

à la classe de température indiquée sur la plaque signalétique de l’appareil. Classe SymbolePlage de température ambiante (°C)IEC 62552 (ISO 15502) ISO 8561 Climat tempéré étendu SN +10 à +32 +10 à +32Climat tempéré N +16 à +32 +16 à +32Climat subtropical ST +16 à +38 +18 à +38Climat tropical T +16 à +43 +18 à +43 Les températures intérieures de l’appareil peuvent varier sous l’effet de facteurs tel que la

pièce où il se trouve, la température ambiante et la fréquence d’ouverture de la porte.

Ces facteurs peuvent être compensés en réglant une température appropriée.s.

Les bons gestes de mise au rebut de ce produit

(Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés)Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable.Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung,

veuillez contacter le Service Consommateurs Samsung.

Samsung Service Consommateur BP 200 93404 Saint Ouen Cedex

www.samsung.com/fr/support

• Steek de stekker op de juiste
