MODE D'EMPLOI KRA 640 X HOTPOINT ARISTON

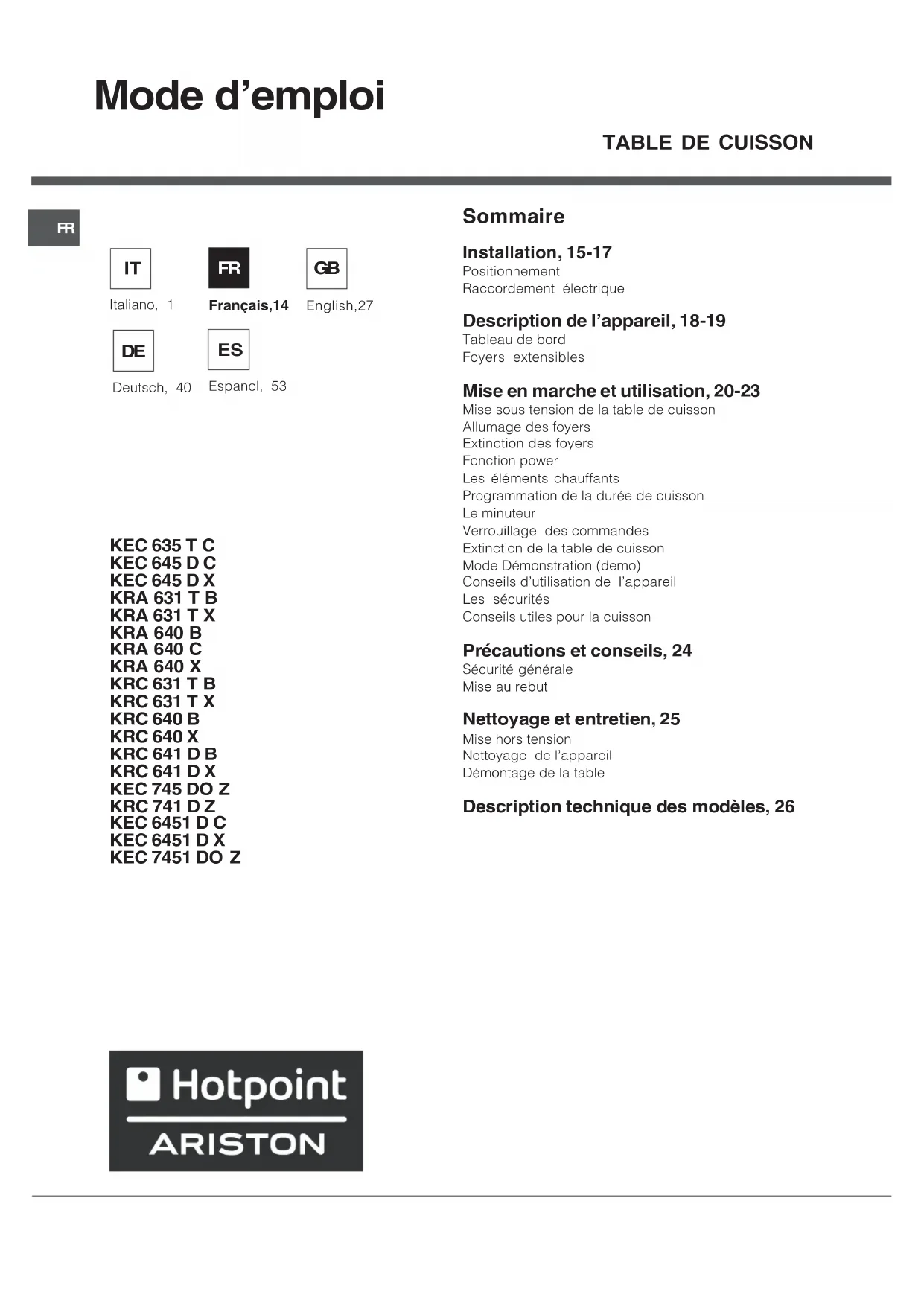

Zone di cottura Potenza (in W) Diametro (in mm) Potenza (in W) Diametro (in mm) Posteriore sx AD 2500/1050 210/140 AD 2500/1050 210/140 Posteriore dx H 1400 160 H 1400 160 Anteriore sx H 1200 145 H 1200 145 Anteriore dx H 1800 180 HO 2000/1100 145x250 Potenza totale 6900 7100Mode demploi Sommaire Installation, 15-17 Positionnement Raccordement électrique Description de lappareil, 18-19 Tableau de bord Foyers extensibles Mise en marche et utilisation, 20-23 Mise sous tension de la table de cuisson Allumage des foyers Extinction des foyers Fonction power Les éléments chauffants Programmation de la durée de cuisson Le minuteur Verrouillage des commandes Extinction de la table de cuisson Mode Démonstration (demo) Conseils dutilisation de lappareil Les sécurités Conseils utiles pour la cuisson Précautions et conseils, 24 Sécurité générale Mise au rebut Nettoyage et entretien, 25 Mise hors tension Nettoyage de lappareil Démontage de la table Description technique des modèles, 26

Installation Conserver ce mode demploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. Lire attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de cet appareil. Positionnement Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils ). Linstallation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Encastrement Pour garantir le bon fonctionnement de lappareil, il faut que le meuble possède des caractéristiques bien précises : le matériau du plan dappui doit pouvoir résister à une température denviron 100°C; en cas dinstallation de la table de cuisson au- dessus dun four, il faut que ce dernier soit équipé dun dispositif de refroidissement par ventilation forcée ; éviter dinstaller la table de cuisson au-dessus dun lave-vaisselle : si cest le cas, prévoir une séparation étanche entre les deux appareils

selon la table de cuisson à installer (voir figures), la découpe du meuble doit avoir les dimensions suivantes : Aération Pour permettre une bonne aération et pour éviter toute surchauffe des surfaces autour de lappareil, la table de cuisson doit être positionnée : à au moins 40 mm de distance du mur arrière; de manière à ce quil reste au moins 20 mm de distance entre la découpe dencastrement et le meuble en dessous. 560 + /- 1 490 +/- 1

Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan. Fixation Il est impératif dassurer lencastrement de lappareil sur un plan dappui parfaitement plat. Les déformations provoquées par une mauvaise fixation risquent daltérer les caractéristiques de la tab le de cuisson ainsi que ses performances. La longueur de la vis de réglage des crochets

fixation doit être réglée avant leur montage selon lépaisseur du plan dappui : épaisseur 30 mm : vis 17,5 mm; épaisseur 40 mm : vis 7,5 mm Pour sa fixation, procéder comme suit :

1. Se servir des vis courtes

sans pointe pour visser les 4 ressorts de centrage dans les trous prévus sur chaque côté de la table, en leur milieu;

2. insérer la table de cuisson dans la découpe

pré vue, bien au centre et bien appuyer tout autour du cadre pour que la table adhère parfaitement au plan dappui.

3. pour les tables avec profils latérau

x : après avoir encastré la table de cuisson dans la découpe, insérer les 4 crochets de fixation (chacun avec son goujon) sur le périmètre inférieur de la table de cuisson et visser avec les vis longues à pointe jusquà ce que le verre adhère bien au plan dappui. Il faut absolument que les vis des ressorts de centrage soient accessibles. Conformément aux normes de sécurité, après encastrement de lappareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées quavec laide dun outil. Raccordement électrique Le branchement électrique de la table de cuisson et celui dun éventuel four à encastrer doivent être effectués séparément, pour des raisons de sécurité électrique et pour pouvoir démonter plus facilement le four en cas de besoin. Bornier Lappareil est équipé, sur le dessous, dun boîtier de raccordement à plusieurs types dalimentation électrique (la figure nest quindicative, elle peut ne pas correspondre au modèle acheté). Raccordement monophasé La table est fournie déjà équipée dun cordon dalimentation prévu pour raccordement monophasé. Procéder au raccordement des f ils en suivant les indications du tableau et des dessins suivants : Tension type et fréquence réseau Cordon électrique Raccordement fils 230-240V 1+N ~ 220-240V 1+N ~ 50/60 Hz : jaune/vert; N: les 2 fils bleus ensemble L: le marron avec le noir Autres types de branchement Si linstallation électrique correspond à une des caractéristiques suivantes : Tension type et fréquence réseau 400V - 2+N ~ 50/60 Hz 220-240V 3 ~ 50/60 Hz 230-240V 3 ~ 50/60 Hz 400V - 2+2N ~ 50/60 Hz Séparer les câbles et procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants : Tension type et fréquence réseau Cordon électrique Raccordement fils 400V - 2+N ~ 50/60 Hz 230-240V 3 ~ 220-240V 3 ~ 50/60Hz : jaune/vert; N: les 2 fils bleus ensemble L1: noir L2: marron 400V - 2+2N ~ 50/60 Hz : jaune/vert; N1: bleu N2: bleu L1: noir L2: marron Si linstallation électrique correspond à une des caractéristiques suivantes : Tension type et fréquence réseau 400V 3 - N ~ 50/60 Hz procéder comme suit :

TABLE DE CUISSON RETOURNEE17

Le câble éventuellement fourni nest pas prévu pour ces types dinstallation.

1. Utiliser un câble dalimentation approprié, type

H05RR-F ou supérieur, aux dimensions adéquates (section câble : 25 mm).

2. Faire levier à laide dun tournevis sur les

languettes du couvercle du bornier pour louvrir (voir figure Bornier).

3. Dévisser la vis du serre-câble et les vis des

bornes correspondant au type de raccordement nécessaire et positionner les cavaliers de raccordement conformément aux indications du tableau et des figures ci-dessous.

4. Positionner les fils conformément aux indications

du tableau et des figures ci-dessous et procéder au raccordement en serrant à fond toutes les vis des bornes. Tension type et fréquence réseau Raccordements électriques Bornier 400V 3-N ~ 50/60 Hz Triphasé 400

5. Fixer le câble dalimentation dans le serre-câble

correspondant et fermer le couvercle. Triphasé 400 Branchement du câble dalimentation au réseau électrique En cas de raccordement direct au réseau, il faut intercaler entre lappareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm décartement entre les contacts. Linstallateur est responsable du bon raccordement électrique de lappareil et du respect des normes de sécurité. Avant de procéder au branchement, sassurer que : la prise est bien munie dune terre conforme à la loi; la prise est bien apte à supporter la puissance maximale de lappareil, indiquée sur la plaque signalétique de lappareil ; la tension dalimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique; la prise est bien compatible avec la fiche de lappareil. Si ce nest pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples. Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles Le câble ne doit être ni plié ni excessivement écrasé. Le câble doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé. Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. CavalierNeutreTe rr ePhase Phase Phase

Description de lappareil Tableau de bord Touche AUGMENTATION DE PUISSANCE pour allumer le foyer et régler sa puissance (voir Mise en marche et utilisation). Touche DIMINUTION DE PUISSANCE pour régler la puissance et éteindre le foyer (voir Mise en marche et utilisation). Voyant FOYER SELECTIONNÉ pour signaler que le foyer correspondant a été sélectionné et que les régulations sont donc possibles. Touche SÉLECTION FOYER pour sélectionner le foyer souhaité Indicateur de PUISSANCE : une colonne lumineuse pour signaler le niveau de puissance atteint. Touche ON/OFF pour allumer ou éteindre lappareil. Voyant ON/OFF : il signale si lappareil est allumé ou éteint. Touche PROGRAMMATEUR* pour programmer la durée dune cuisson (voir Mise en marche

Utilisation). Afficheur PROGRAMMATEUR*: pour afficher les choix correspondant à la programmation (voir Mise en marche et utilisation). Voyants FOYER PROGRAMMÉ*: ils indiquent les foyers quand une programmation est lancée (voir Mise en marche et utilisation). Touche VERROUILLAGE DES COMMANDE

pour empêcher toute intervention extérieure sur les réglages de la table de cuisson (voir Mise en marche et Utilisation). Voyant COMMANDES VERROUILLÉES : pour signaler le verrouillage des commandes (voir Mise en marche et Utilisation). Voyant MINUTEUR* il signale que le minuteur est activé Ce produit est conforme à la nouvelle Directive Européenne sur la réduction de la consommation d'énergie en mode standby. Sans opérations pendant 2 minutes, après l'extinction des voyants de chaleur résiduelle et l'arrêt du ventilateur (si existants), l'appareil se place automati quement en "off mode". Pour remettre l'appareil en mode de fonctionnement normal, appuyer sur la touche ON/OFF. Le tableau de bord qui est décrit na quune valeur dexemple : il peut ne pas correspondre au modèle acheté. VoyantON/OFFVoyantCOMMANDESVERROUILLÉESToucheVERROUILLAGE DESCOMMANDESToucheAUGMENTATIONDE PUISSANCEVoyantFOYER PROGRAMMÉ*AfficheurPROGRAMMATEUR*TouchePROGRAMMATEUR*TouchesSÉLECTION FOYERToucheDIMINUTION DE PUISSANCEVoyantFOYER SÉLECTIONNÉIndicateurs dePUISSANCE et deCHALEUR RÉSIDUELLEToucheON/OFFVoyantMINUTEUR*

Nexiste que sur certains modèles19

Foyers extensibles Certains modèles sont équipés de foyers extensibles. Ces derniers peuvent avoir soit une forme circulaire soit une forme ovale et sétendre pour former des foyers doubles ou triples. Illustration des commandes présentes sur les modèles équipés de ces options. Foyer extensible circulaire Touche ALLUMAGE FOYER DOUBLE pour activer le foyer double (voir Mise en marche et Utilisation). Voyant FOYER D OUBLE ALLUMÉ : il signale lallumage du foyer double. Touche ALLUMAGE FOYER TRIPLE pour activer le foyer triple (voir Mise en marche et Utilisation). Voyant FOYER TRIPLE ALLUMÉ : il signale lallumage du foyer triple. Foyer extensible ovale

Mise en marche et utilisation La colle utilisée pour les joints laisse des traces de graisse sur le verre. Nous conseillons de les éliminer avant dutiliser lappareil à laide dun produit dentretien non abrasif. Une odeur de caoutchouc peut se dégager au cours des premières heures dutilisation, elle disparaîtra très vite. Un bip retentit quelques secondes après la mise sous tension de la table de cuisson. A partir de ce moment-là, lallumage de la table est possible. Une pression prolongée sur les touches - et + accélère lavancement rapide des niveaux de puissance et des minutes du minuteur. Mise sous tension de la table de cuisson Pour mettre la table de cuisson sous tension, appuyer sur la touche pendant une seconde environ. Allumage des foyers Chaque foyer est activé par une touche de sélection et par un dispositif de réglage de la puissance à double touche - et +. Pour mettre en marche un foyer, appuyer sur la commande correspondante et sélectionner la puissance voulue à laide des touches - et +. Extinction des foyers Pour éteindre un foyer, le sélectionner à laide de la touche de sélection correspondante et : Appuyer sur la touche - : la puissance du foyer descend progressivement jusquà extinction. Fonction power Une fonction power permet daccélérer la montée en température des foyers. Allumer le foyer désiré

régler sa puissance comme décrit dans le paragraphe précédent.. Appuyer pendant au moins 2 secondes de suite sur la touche de sélection du foyer choisi

Lafficheur, indicateur de puissance, affiche alternativement la lettre P et le niveau de puissance sélectionné précédemment jusquà ce que le niveau de puissance voulu soit atteint. Dès quil est atteint, lafficheur retourne à laffichage du niveau de puissance sélectionné. Pour désactiver cette fonction, appuyer pendant au moins 2 secondes de suite sur la touche de sélection du foyer où la fonction est activée, ou bien choisir un autre niveau de puissance à laide des touches - et +. Les éléments chauffants La table de cuisson, selon les modèles, peut être équipée de deux types déléments chauffants : halogènes et radiants. Les halogènes transmettent la chaleur par irradiation de la lampe halogène quils contiennent. Ils se caractérisent par leurs propriétés qui rappellent celles du gaz : une prompte réponse aux commandes, visualisation immédiate de la puissance. Les radiants sont composés dune multitude de spires qui garantissent une répartition uniforme de la chaleur sur le fond du récipient pour réussir parfaitement toutes les cuissons lentes et le mijotage : daubes, sauces ou plats à réchauffer. Programmation de la durée de cuisson Il est possible de programmer simultanément tous les foyers pour une durée comprise entre 1 et 99 minutes.

1. Sélectionner le foyer à laide de la touche de

sélection correspondante.

2. Régler sa température.

3. Appuyer sur la touche de programmation

3. Sélectionner la durée de cuisson désirée à laide

4. Appuyer sur la touche

pour valider. Le compte à rebours du minuteur démarre aussitôt. La fin de la cuisson programmée est indiquée par un signal acoustique (durée 1 minute) et le foyer séteint. Procéder de même pour tous les foyers devant être programmés. Affichage en cas de programmation multiple En cas de programmation d'un ou de plusieurs foyers, l'écran affiche le temps restant pour le foyer qui se rapproche le plus de la fin du temps programmé, dont la position est indiquée par clignotement du voyant correspondant. Les voyants des autres foyers programmés sont allumés. Pour afficher le temps restant des autres foyers programmés, appuyer plusieurs fois de suite sur la touche : il y aura affichage à la suite et dans le21

sens des aiguilles dune montre des temps de tous les foyers programmés, en partant du foyer avant gauche Modifier la programmation

1. Appuyer plusieurs fois de suite sur la touche

jusquà affichage du temps correspondant au foyer devant être modifié.

2. Sélectionner un nouveau temps à laide des touches

3. Appuyer sur la touche

pour valider. Pour annuler une programmation, procéder comme indiqué plus haut. Au point 2, appuyer sur la touche - : la durée diminue progressivement jusquà lextinction

0. La programmation est remise à zéro et lafficheur

quitte le mode programmation. Le minuteur La table de cuisson doit être allumée. Le minuteur permet de sélectionner une durée de 99 minutes maximum.

1. Appuyer sur la touche de programmation

jusquà ce que le voyant minuteur sallume.

2. Sélectionner la durée désirée à laide des touches

3. Appuyer sur la touche

pour valider. Le compte à rebours du minuteur démarre aussitôt. Une fois le temps écoulé, un signal sonore retentit (pendant 1 minute). Verrouillage des commandes Pendant le fonctionnement de la table, il est possible de verrouiller les commandes pour empêcher toute intervention extérieure sur le réglage (enfants, nettoyage...). Appuyer sur la touche pour verrouiller les commandes, le voyant situé au

dessus de la touche sallume. Pour pouvoir modifier les réglages (interrompre la cuisson par ex.) il faut déverrouiller les commandes : appuyer sur la touche pendant quelques instants, le voyant séteint et les commandes sont déverrouillées. Extinction de la table de cuisson Appuyer sur la touche pour éteindre lappareil. Si les commandes de lappareil ont été verrouillées, elles le seront encore au rallumage de la table. Pour pouvoir rallumer la table de cuisson, il faut dabord déverrouiller les commandes. Mode Démonstration (demo) Il est possible de sélectionner une utilisation en mode démonstration où le tableau de bord fonctionne normalement (y compris les commandes concernant la programmation) mais où les éléments chauffants ne sallument pas. Pour activer le mode démonstration (demo), il faut que la table soit sous tension et que tous les foyers soient éteints : Appuyer simultanément sur les touches + et - et les garder enfoncées pendant 6 secondes. Au bout de 6 secondes, le voyant ON/OFF et le voyant VERROUILLAGE DES COMMANDES se mettent à clignoter pendant une seconde. Lâcher les touches + et - et appuyer sur la touche ; il y a affichage de DE et de MO et la table séteint; au rallumage successif, la table se trouvera en mode démonstration (demo). Pour quitter ce mode de fonctionnement, suivre la procédure décrite plus haut. Il y a affichage de DE et de OF et la table séteint. Au rallumage successif, la table fonctionnera normalement. Conseils dutilisation de lappareil Pour obtenir de meilleures performances de la table de cuisson : Utiliser des casseroles à fond plat et de forte épaisseur pour quelles adhèrent parfaitement à la zone de chauffe Utiliser des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée.22

Veiller à ce que la base des casseroles soit toujours parfaitement sèche et propre pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles. Eviter dutiliser les mêmes casseroles que sur les brûleurs à gaz. la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd de son adhérence. Les sécurités Détection de récipient Chaque foyer est équipé dune détection de casserole. Le foyer ne délivre de puissance quen présence dune casserole adaptée au foyer. Le voyant clignotant peut signaler : une casserole incompatible une casserole de trop petit diamètre que la casserole a été soulevée Indicateurs de chaleur résiduelle Chaque foyer est équipé dun indicateur de chaleur résiduelle. Cet indicateur signale les foyers dont la temp érature est encore élevée. Si lafficheur de puissance affiche , cest que le foyer est encore chaud. On peut par exemple sen servir pour garder un plat au chaud ou faire fondre du beurre ou du chocolat. Lors du refroidissement du foyer, lafficheur de puissance affiche . Lafficheur séteint dès que le foyer a suffisamment refroidi. Surchauffe En cas de surchauffe de ses composants électroniques, la table séteint automatiquement et lafficheur indique F suivi dun chiffre clignotant. Cet affichage disparaît et la table est à nouveau utilisable dès que la température est redescendue à un niveau acceptable. Interrupteur sécurité Lappareil est équipé dun interrupteur de sécurité qui interrompt instantanément le fonctionnement des foyers dès quun temps limite de fonctionnement à un niveau de puissance donné est atteint. Pendant linterruption de sécurité, lafficheur indique 0. Exemple : le foyer arrière droit est réglé sur 5, tandis que le foyer avant gauche est réglé sur 2. Le foyer arrière droit s éteindra au bout de 5 heures de fonctionnement tandis que le foyer avant gauche séteindra au bout de 8 heures. Puissance Durée limite de fonctionnement

Signal sonore Des anomalies, comme par exemple : un objet (casserole, couvert, ...) placé plus de 10 secondes sur la zone de commande, un débordement sur la zone de commande, une pression prolongée sur une touche, peuvent déclencher un signal acoustique. Eliminer la cause de dysfonctionnement pour stopper le signal sonore. Si la cause de lanomalie nest pas éliminée, le signal sonore continue à retentir et la table séteint.23

Conseils utiles pour la cuisson

Réduction rapide (Sauce liquides) Eau Frémissante (Pates, Riz, Légumes) Lait

Réduction lente (Sauce épaisses)

Cuisson au bain-marie Cuisson Autocuiseur après chuchotement

Mijotage (Ragouts) Réchauffage des préparations

Sauce chocolat Maintien au chaud24

Précautions et conseils Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement. Cet appareil est conforme aux Directives Communautaires suivantes : - 2006/95/CEE du 12.12.06 (Basse Tension) et modifications successives - 2004/108/CEE du 15/12/04 (Compatibilité électromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 1275/2008 stand-by/off mode. Sécurité générale Sassurer que la prise dair à travers la grille du ventilateur ne soit jamais bouchée. La table à encastrer exige en effet une bonne aération pour le refroidissement des composants électroniques. Cet appareil a été conçu pour un usage familial, de type non professionnel. Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. Ne pas toucher à lappareil si lon est pieds nus ou si lon a les mains ou les pieds mouillés ou humides. Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi. Ne pas utiliser la table comme plan de dépose ou comme planche à découper. Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se f endre (ou même se briser) sous leffet dun choc provoqué par un objet pointu, tel quun ustensile par exemple. Dans ce cas, débrancher immédiatement lappareil du réseau électrique et sadresser à un centre dassistance technique. Eviter que le cordon dalimentation dautres petits électroménagers touche à des parties chaudes de la table de cuisson. Ne pas oublier que la température des foyers reste assez élevée pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par un voyant (voir Mise en marche et Utilisation). Garder à bonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faire très attention aux emballages, au film plastique et au papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent dendommager gravement la table. Sassurer que les manches des casseroles soient toujours tournés vers lintérieur de la table de cuisson pour éviter tout risque daccident. Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant. Neffectuer aucune opération de nettoyage ou dentretien sans avoir auparavant débranché la fiche de la prise de courant. Il nest pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou qui nont pas lexpérience ou les connaissances indispensables, à moins quelles ne le fassent sous la surveillance de quelquun responsable de leur sécurité ou quelles aient été dûment form ées sur lutilisation de lappareil. Si des foyers halogènes équipent votre appareil, ne les fixez pas des yeux trop longtemps. S'assurer que les enfants ne jouent pas avec l'appareil. Mise au rebut Mise au rebut du matériel demballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés. La directive européenne 2002/96/CE relative aux déchets déquipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire lobjet dune collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour lenvironnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler quils font lobjet dune collecte sélective. Pour de plus amples renseignements sur la mise au rebut des é lectroménagers, les possesseurs peuvent sadresser au service public prévu à cet effet ou aux commerçants.25

Nettoyage et entretien Mise hors tension Avant toute opération de nettoyage ou dentretien couper lalimentation électrique de lappareil. Nettoyage de lappareil Ne jamais utiliser de détergents abrasifs ou corrosifs, tels que des bombes aérosols pour grilloirs et fours, des détacheurs et des anti-rouille, des poudres à récurer ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface. Ne jamais nettoyer lappareil avec des nettoyeurs vapeur ou haute pression. Pour un entretien courant, passer une éponge humide sur la surface de la table et essuyer avec du papier essuie-tout. Si la table est particulièrement sale, frotter avec un produit dentretien adapté au verre vitrocéramique, rincer et essuyer. Pour enlever les salissures en relief, utiliser un grattoir prévu à cet effet. Intervenir dès que possible, ne pas attendre que lappareil ait refroidi afin déviter toute incrustation des salissures. Lutilisation dune éponge en fil dacier inoxydable, spéciale verre vitrocéramique, imprégnée deau savonneuse donne dexcellents résultats. Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à laide du grattoir tant que la surface est encore chaude. Une fois que la table est propre, elle peut être traitée avec un produit dentretien et de protection spécial : celui-ci forme un film invisible qui protège la surface en cas de débordement accidentel. Opérer de préférence quand lappareil est tiède ou froid. Prendre soin de toujours bien rincer à leau claire et dessuyer la table : les résidus des produits pourraient en effet sincruster lors dune prochaine cuisson. Cadre en acier inox(uniquement pour les modèles avec encadrement) Un contact prolongé avec une eau très calcaire ou lutilisation de nettoyants contenant du phosphore peuvent tacher lacier inox. Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférable déliminer aussit ôt tout débordement deau. Certaines tables ont un cadre en aluminium ressemblant à de lacier inox. Ne pas utiliser de produits dentretien et de dégraissage ne convenant pas pour laluminium. Démontage de la table Si le démontage de la table de cuisson savère nécessaire :

1. enlever les vis qui fixent les ressorts de centrage

2. desserrer les vis des crochets de fixation dans

3. dégager la table de cuisson du meuble.

Il est vivement déconseillé dessayer daccéder aux mécanismes internes pour tenter une réparation. En cas de panne, contacter le service dassistance technique.26

Description technique des modèles Ces tableaux indiquent, modèle par modèle, les valeurs dabsorption dénergie, le type délément chauffant et le diamètre de chaque foyer. Tables de cuisson KRA 640 B KRA 640 C KRA 640 X KRC 640 B KRC 640 X KRC 641 D B KRC 641 D X KRC 741 D Z Foyers Puissance (en W) Diamètre (en mm) Puissance (en W) Diamètre (en mm) Arrière gauche H 2300 210 HD 2200/1000 210/140 Arrière droit H 1400 160 H 1400

Avant gauche H 1200 145 H 1200

Avant droit H 1800 180 H 1800

Foyers Puissance (en W) Diamètre (en mm) Puissance (en W) Diamètre (en mm) Arrière gauche AD 2200/800 210/140 AD 2200/800 210/140 Arrière droit H 1400 160 H 1400

Avant gauche H 1200 145 H 1200

Avant droit H 1800 180 HO 2000/1100 145x250 Puissance totale

KRA 631 T B KRA 631 T X KRC 631 T B KRC 631 T X Foyers Puissance (en W) Diamètre (en mm) Puissance (en W) Diamètre (en mm) Arrière droit H 1400 160 H 1400

Foyers Puissance (en W) Diamètre (en mm) Puissance (en W) Diamètre (en mm) Arrière gauche AD 2500/1050 210/140 AD 2500/1050 210/140 Arrière droit H 1400 160 H 1400

Avant gauche H 1200 145 H 1200

Avant droit H 1800 180 HO 2000/1100 145x250 Puissance totale
