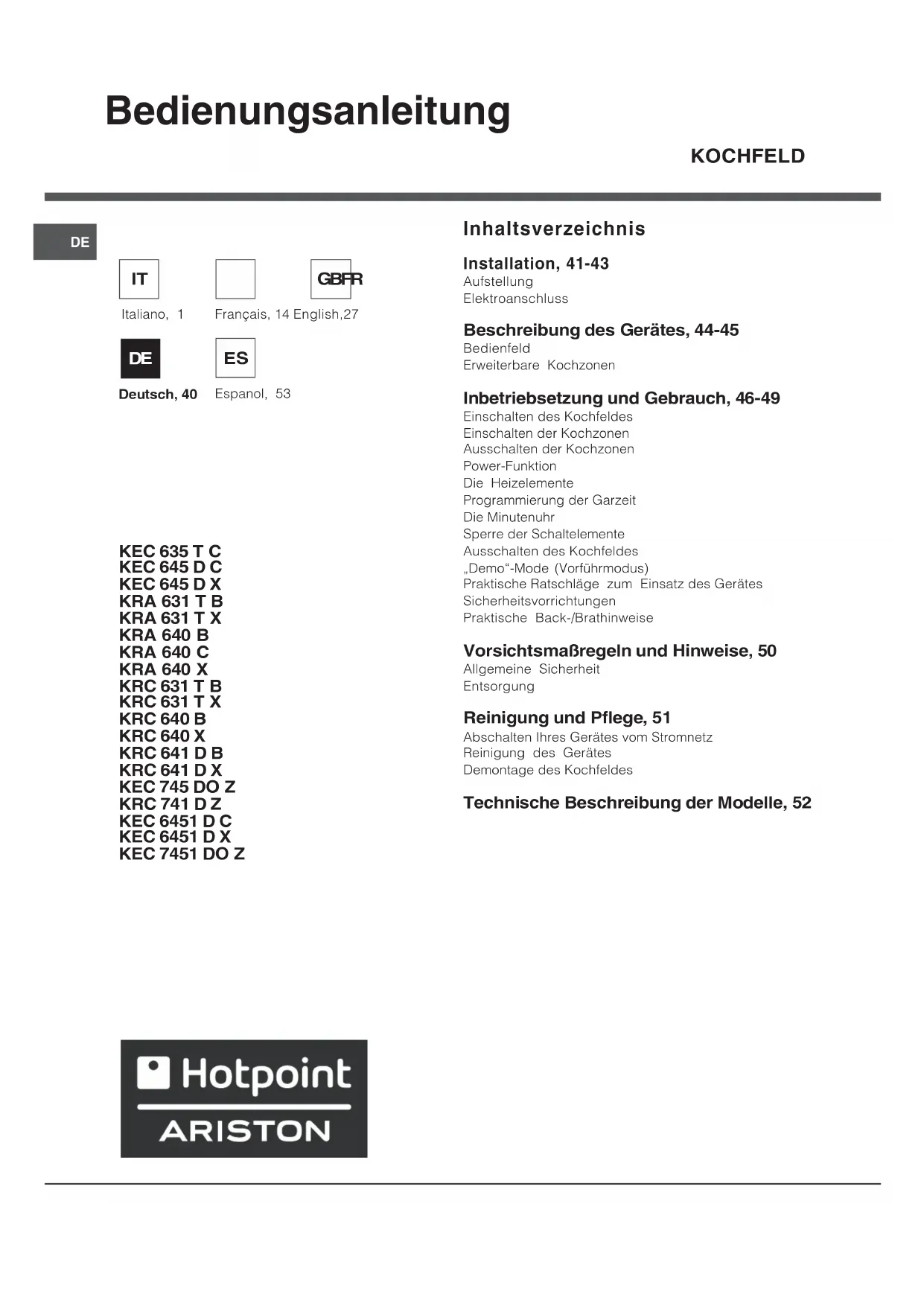

Key: H = single hilight HO = oval hilight HD = double hilight HT = triple hilight A = single halogen AD = double halogenDE Bedienungsanleitung Inhaltsverzeichnis Installation, 41-43 Aufstellung Elektroanschluss Beschreibung des Gerätes, 44-45 Bedienfeld Erweiterbare Kochzonen Inbetriebsetzung und Gebrauch, 46-49 Einschalten des Kochfeldes Einschalten der Kochzonen Ausschalten der Kochzonen Power-Funktion Die Heizelemente Programmierung der Garzeit Die Minutenuhr Sperre der Schaltelemente Ausschalten des Kochfeldes Demo-Mode (Vorführmodus) Praktische Ratschläge zum Einsatz des Gerätes Sicherheitsvorrichtungen Praktische Back-/Brathinweise Vorsichtsmaßregeln und Hinweise, 50 Allgemeine Sicherheit Entsorgung Reinigung und Pflege, 51 Abschalten Ihres Gerätes vom Stromnetz Reinigung des Gerätes Demontage des Kochfeldes Technische Beschreibung der Modelle, 52 KOCHFELD Italiano, 1

Installation Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können. Lesen Sie bitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit. Aufstellung Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise). Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen. Einbau Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen: Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100°C standzuhalten. Soll das Kochfeld über einem Backofen installiert werden, muss letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestattet sein. Von der Installation eines Kochfeldes über einem Geschirrspüler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installieren. Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnitte folgender Abmessungen vorzusehen: Belüftung Zur ausreichenden Belüftung und zur Vermeidung der Überhitzung der Flächen rund um das Gerät muss das Kochfeld wie folgt positioniert werden: in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand; um einen Abstand von mindestens 20 mm zwischen dem für den Einbau bestimmten Ausschnitt und dem entsprechenden Unterschrank z u gewährleisten. 560 +/- 1490 +/- 1

5 mm min. 20 mm min. 20 mm min. 40 mm WÄRMEFACH 5 mm min. 40 mm HEIßLUFT FRONTSEITE DES KOCHFELDES AUFLAGEFLÄCHE AUFLAGEFLÄCHE

KOCHFELD UMGEDREHT AUFLAGEFLÄCHE42

Angrenzende Schränke, deren Höhe die der Arbeitsplatte überschreiten, müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen. Befestigung Das Kochfeld muss auf einer perfekt ebenen Stütz- bzw. Auflagefläche installiert werden. Durch unsachgemäße Befestigung hervorgerufene Verformungen könnten die Eigenschaften und Leistungen des Ko chfeldes beeinträchtigen. Die Länge der Regelschrauben der Befestigungsklammern wird vor Montage derselben eingestellt, und zwar je nach der Stärke der Auflagefläche: 30 mm - Schraube 17.5 mm; 40 mm - Schraube 7.5 mm. Verfahren Sie zur Befestigung wie folgt:

Sie die 4 Zentrierungsfedern mittels der vier kurzen, stumpfen Schrauben in die in der Mitte einer jeden Kochfeldseite befindlichen Lochbohrungen.

2. Setzen Sie das Kochfeld durch leichtes

Andr ücken des gesamten umlaufenden Randes mittig in den Möbelausschnitt ein, und zwar so, dass es vorschriftsmäßig auf der gesamten Auflagefläche aufstützt.

3. Für Kochfelder mit Seiten

profilen: Stecken Sie nach Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes, und schrauben S ie diese mittels der vier langen, spitzen Schrauben fest, bis das Glas an der Auflagefläche anhaftet. Die Schrauben der Zentrierungsfedern müssen unbedingt zugänglich sein. Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein. Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist. Elektroanschluss Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens müssen sämtliche Elektroanschlüsse getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter herausziehen zu können. Klemmengehäuse Das Gerät ist mit einem Gehäuse (befindlich im unteren Teil) ausgestattet, das für den Anschluss an andersartige Elektroversorgungen bestimmt ist (die Abbildung ist nur richtungsweisend, demnach ist es möglich, dass sie mit dem erworbenen Gerät nicht übereinstimmt). Einphasenanschluss Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schließen Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an: Netzspannung und -frequenz Elektrokabel Anschluss der Drähte 230-240V 1+N ~ 220-240V 1+N ~ 50/60 Hz : gelb/grün; N: die 2 blauen Drähte zusammen L: braun zusammen mit schwarz Andere Anschlussarten Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen: Netzspannung und -frequenz 400V - 2+N ~ 50/60 Hz 220-240V 3 ~ 50/60 Hz 230-240V 3 ~ 50/60 Hz 400V - 2+2N ~ 50/60 Hz Trennen Sie die Drähte und schließen Sie sie gemäß nachfolgender Tabelle und Zeichnungen an: Netzspannung und -frequenz Elektrokabel Anschluss der Drähte 400V - 2+N ~ 50/60 Hz 230-240V 3 ~ 220-240V 3 ~ 50/60Hz : gelb/grün; N: die 2 blauen Drähte zusammen L1: schwarz L2: braun 400V - 2+2N ~ 50/60 Hz : gelb/grün; N1: blau N2: blau L1: schwarz L2: braun Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen: Netzspannung und -frequenz 400V 3 - N ~ 50/60 Hz dann verfahren Sie wie folgt: Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden. KOCHFELD UMGEDREHT43

1. Verwenden Sie ein geeignetes Versorgungskabel

des Typs H05RR-F, oder eines höheren Wertes, geeigneter Maße (Kabelquerschnitt: 25 mm).

2. Heben Sie unter Zuhilfenahme eines

Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels an (siehe Abbildung Klemmengehäuse).

3. Schrauben Sie die Schraube der Kabelklemme

sowie die Schrauben der Klemmen, die der erforderlichen Anschlussart entsprechen, aus und positionieren Sie die Brücken in Anlehnung an nachfolgende Tabelle und Zeichnungen:

4. Verlegen Sie die Drähte gemäß nachstehenden

Zeichnungen und Tabelle und schließen Sie die Drähte an. Ziehen Sie die Klemmenschrauben hierbei fest an . Netzspannung und -frequenz Elektrischer Anschluss Klemmengehäuse 400V 3-N ~ 50/60 Hz Dreiphasenanschluss 400

5. Befestigen Sie das Netzkabel in der

entsprechenden Kabelklemme und schließen Sie den Deckel. Dreiphasenanschluss

Anschluss des Netzkabels an das Stromnetz Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischenzuschalten. Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich. Vor dem Anschluss stellen Sie bitte sicher, dass: die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht; die Netzsteckdose für die auf dem Typenschild (befindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist; die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt; die Steckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie bitte die Steckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen. Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein. Das Netzkabel darf nicht gebogen oder eingeklemmt werden. Das Netzkabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden. Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten. BrückeNullleiterErdleiterPhase Phase Phase

Beschreibung des Gerätes Bedienfeld Taste ERHÖHEN DER LEISTUNG: Zum Einschalten sowie zur Leistungsregelung der Kochzone (siehe Inbetriebsetzung und Gebrauch). Taste HERABSETZEN DER LEISTUNG: Zur Leistungsregelung sowie zum Ausschalten der Kochzone (siehe Inbetriebsetzung und Gebrauch). Kontrollleuchte GEWÄHLTE KOCHZON E: Diese zeigt an, dass die der Kontrollleuchte entsprechende Kochzone gewählt wurde und die gewünschten Einstellungen demnach vorgenommen werden können. Taste WAHL DER KOCHZONE: Mittels dieser wird die gewünschte Kochzone gewählt. LEISTUNGSANZEIGE: Auf dieser ist der jeweils erreichte Heizwert ersichtlich. Taste ON/OFF: Zum Ein- bzw. Ausschalten des Gerätes. Kontrollleuchte ON/OFF: Diese zeigt an, ob das Gerät ein- oder ausgeschaltet ist. Taste PROGRAMMIERUNGSTIMER*: Mittels dieser Taste kann die für jede Kochzone jeweils programmierte Zeit reguliert werden (siehe

betriebsetzung und Gebrauch). Display PROGRAMMIERUNGSTIMER*: Auf diesem Display werden die jeweils programmierten Zeiten angezeigt (siehe Inbetriebsetzung und Gebrauch). Kontrollleuchten PROGRAMMIERTE KOCHZONE*: Diese zeigen die Kochzonen an, die programmiert wurden (siehe Inbetriebsetzung und Gebrauch). Taste SPERRE D ER SCHALTELEMENTE: Um versehentliche Änderungen der am Kochfeld erfolgten Einstellungen zu verhindern (siehe Inbetriebsetzung und Gebrauch). Kontrollleuchte SCHALTELEMENTE GESPERRT: Diese signalisiert, dass die Schaltelemente gesperrt wurden (siehe Inbetriebsetzung und Gebrauch). Kontrollleuchte KURZZEITWECKER*: Diese signalisiert, dass der Kurzzeitwecker läuft Dieses Produkt entspricht den Vorschriften der neuen Europäischen Richtlinie zur Einschränkung des Energieverbrauchs im Standby. Werden für 2 Minuten keine Tasten gedrückt, dann stellt sich das Gerät nach Ausschalten der Anzeigen für Resthitze und des Lüfters (wenn vorhanden) automatisch in den off mode. Das Gerät kehrt durch Drücken der Taste ON/OFF in den Betriebsmodus zurück. Das hier beschriebene Bedienfeld dient nur als Beispiel, es handelt sich nicht unbedingt um eine genaue Widergabe des von Ihnen erworbenen Modells. KontrollleuchteON/OFFKontrollleuchteSCHALTELEMENTE GESPERRTTasteSPERRE DER SCHALTELEMENTETaste ERHÖHENDER LEISTUNGKontrollleuchtePROGRAMMIERTE KOCHZONE*DisplayPROGRAMMIERUNGSTIMER*TastePROGRAMMIERUNGSTIMER*Taste WAHL DER KOCHZONETasteHERABSETZEN DER LEISTUNGKontrollleuchteGEWÄHLTE KOCHZONELEISTUNGS- undRESTWÄRME anzeigeTasteON/OFFKontrollleuchteKURZZEITWECKER*

Nur bei einigen Modellen.45

Erweiterbare Kochzonen Einige Modelle verfügen über erweiterbare Kochzonen. Diese können unterschiedliche Formen aufweisen (rund oder oval) sowie unterschiedliche Erweiterungsmöglichkeiten besitzen (Doppel- oder Dreifach-Kochzone). Hier werden die entsprechenden Bedienelemente aufgeführt, mit denen die Modelle bestückt sind, die über solche Optionen verfügen. Runde, erweiterbare Kochzone Taste EINSCHALTEN DER DOPPELKOCHZONE: Mittels dieser kann die Doppelkochzone aktiviert werden. (siehe Inbetriebsetzung und Gebrauc h). Kontrollleuchte DOPPELKOCHZONE EINGESCHALTET: Diese zeigt an, dass die Doppelkochzone eingeschaltet wurde. Taste EINSCHALTEN DER DREIFACHKOCHZONE: Mittels dieser kann die Dreifachkochzone aktiviert werden. (siehe Inbetriebsetzung und Gebrauch). Kontrollleuchte DREIFACHKOCHZONE EINGESCHAL TET: Diese zeigt an, dass die Dreifachkochzone eingeschaltet wurde. Ovale, erweiterbare Kochzone Taste EINSCHALTEN DER OVALEN KOCHZONE: Mittels dieser kann die ovale Kochzone aktiviert werden. (siehe Inbetriebsetzung und Gebrauch). Kontrollleuchte OVALE KOCHZONE EINGESCHAL TET: Diese zeigt an, dass die ovale Kochzone eingeschaltet wurde. Kontrollleuchte OVALE KOCHZONE EINGESCHALTET Taste EINSCHALTEN OVALE KOCHZONE KontrollleuchteDREIFACHKOCHZONEEINGESCHALTETTasteEINSCHALTEN DERDREIFACHKOCHZONE Kontrollleuchte DOPPELKOCHZONE EINGESCHALTET Taste EINSCHALTEN DER DOPPELKOCHZONE46

Inbetriebsetzung und Gebrauch Der auf die Dichtungen aufgetragene Leim könnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Während der ersten Betriebsstunden könnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben. Wird das Kochfeld an das Stromnetz angeschlossen, ertönt nach einigen Sekunden ein kurzes akustisches Signal. Nur daraufhin kann das Kochfeld eingeschaltet werden. Durch längeres Drücken der Tasten - und + können die Leistungswerte und die Minuten des Timers im Schnelllauf verändert werden. Einschalten des Kochfeldes Das Kochfeld wird über die Taste (für ca. 1 Sekunde gedrückt halten) eingeschaltet. Einschalten der Kochzonen Eine jede Kochzone wird über eine Bedienungstaste und über einen aus einer Doppeltaste (- und +) bestehenden Leistungsregler eingeschaltet. Um eine Kochzone einzuschalten, drücken Sie die entsprechende Bedienungstaste und stellen daraufhin über die Tasten - und + die gewünschte Leistungsstufe ein. Ausschalten der Kochzonen Um eine Kochzone auszuschalten, wählen Sie diese zuerst über die entsprechende Bedienungstaste und: Drücken Sie die Taste - : Die Kochzonenleistung sinkt allmählich bis zum völligen Ausschalten der Kochzone. Power-Funktion Zur Beschleunigung der Aufheizzeit der hinteren Kochzonen kann die Funktion Power eingesetzt werden: Schalten und stellen Sie das gewünschte Kochfeld ein, wie im vorangegangenen Abschnitt beschrieben. Halten Sie die Bedienungstaste des gewählten Kochfelds für mindestens 2 Sekunden gedrückt. Auf dem Display Leistungsanzeige wechselt die Anzeige vom Buchstaben P zur zuvor eingestellen Leistungsstufe solange, bis die gewünschte Leistungsstufe erreicht ist. Sobald sie erreicht ist, zeigt das Display wieder die eingestellte Leistungsstufe. Um diese Funktion zu deaktivieren, halten Sie die Bedieungstaste des Kochfelds, auf dem die Funktion aktiv ist, für mindestens 2 Sekunden gedrückt oder wählen Sie eine andere Leistungsstufe von 0 bis 9 über den Leistungswähler - und +. Die Heizelemente Das Kochfeld kann, je nach Modell, mit zwei Arten von Heizelementen bestückt sein: Halogen- und Strahlungsbeheizungselemente. Bei den Halogen-Heizelementen erfolgt die Wärmeübertragung mittels der in diesen Heizelementen befindlichen Halogenlampe. Diese zeichnen sich besonders aufgrund ihrer Eigenschaften aus, die den typischen Eigenschaften des Gases nahe kommen: sofortige Reaktion auf die jeweiligen Einstellungen, umgehende Anzeige der Leistungsstufe. Bei den Strahlungsbeheizungselementen handelt es sich um Heizkörper, die aus einer Vielzahl von Ringen bzw. Spiralen bestehen, welche eine optimale Wärmeverteilung über den gesamten Topfboden gewährleisten und somit bestmögliche Garergebnisse bei Niedrigtemperaturen ermöglichen. Schmorgerichte, Soßen oder aufzuwärmende Fertiggerichte. Programmierung der Garzeit Sämtliche Kochzonen können gleichzeitig für eine Garzeit von 1 99 Minuten programmiert werden.

1. Wählen Sie die Kochzone über die entsprechende

2. Stellen Sie die Gartemperatur ein.

3. Drücken Sie die Programmiertaste

3. Stellen Sie über die Tasten - und + die

gewünschte Garzeit ein.

4. Bestätigen Sie die Einstellung durch Druck auf die

Die Zeitrechnung (rückwärtiger Ablauf) des Timers setzt unverzüglich ein. Ist die programmierte Garzeit abgelaufen, ertönt (1 Minute lang) ein akustisches Signal und die Kochzone wird automatisch ausgeschaltet. Wiederholen Sie obige Schritte für jede Kochzone, die Sie programmieren möchten. Anzeige im Falle einer Mehrfachprogrammierung Wurde die Betriebszeit einer oder mehrerer Kochzonen vorprogrammiert, erscheint auf dem Display die Restgarzeitanzeige der Kochzone, die für die niedrigste Zeit programmiert wurde; die entsprechende Kontrollleuchte blinkt, um47

anzuzeigen, um welche Kochzone es sich handelt. Die Kontrollleuchten der übrigen programmierten Kochzonen sind eingeschaltet. Um die Restzeit der anderen programmierten Kochfelder anzuzeigen drücken Sie wiederholt die Taste : es werden in Folge und im Uhrzeigersinn alle Zeiten der programmierten Kochfelder angezeigt, beginnend mit dem Kochfeld vorne links. Änderung der Programmierung

1. Drücken Sie mehrmals die Taste

, bis die Zeit der Kochzone, deren Programmierung Sie ändern möchten, angezeigt wird.

2. Stellen Sie mittels der Tasten - und + die neue Zeit

3. Bestätigen Sie die Einstellung durch Druck auf die

Möchten Sie eine Programmierung löschen, dann verfahren Sie wie folgt: Bei Punkt 2 drücken Sie die Taste -: Die programmierte Zeit wird fortlaufend gesenkt bis zum Ausschalten bei 0. Die programmierte Zeit wird gelöscht und das Display verlässt den Programmierungs-Modus. Die Minutenuhr Das Kochfeld muss eingeschaltet sein. Mit dem Minutenzähler kann ein Zeitraum bis 99 Minuten eingestellt werden.

1. Drücken Sie die Programmiertaste

bis sich die Kontrollleuchte des Minutenzählers einschaltet.

2. Stellen Sie über die Tasten - und + die

gewünschte Zeit ein.

3. Bestätigen Sie die Einstellung durch Druck auf die

Die Zeitrechnung (rückwärtiger Ablauf) des Timers setzt unverzüglich ein. Nach Ablauf der Zeit ertönt ein akustisches Signal (über die Dauer von 1 Minute). Sperre der Schaltelemente Während der Betriebszeit des Kochfeldes können die Schaltelemente gesperrt werden, um irrtümliche Einstellungsänderungen zu verhindern (durch Kinder, bei der Reinigung usw.). Drücken Sie die Taste

dann werden die Schaltelemente gesperrt. Die über der Taste befindliche Kontrollleuchte leuchtet auf. Zu weiteren Einstellungen (z.B. um den Garvorgang zu unterbrechen) müssen die Schaltelemente erst wieder freigegeben werden. Drücken Sie die Taste für einige Sekunden; die Kontrollleuchte erlischt, die Schaltelemente werden freigegeben. Ausschalten des Kochfeldes Durch Drücken der Taste wird das Kochfeld ausgeschaltet. Sollten die Schaltelemente gesperrt worden sein, bleiben diese auch bei Wiedereinschalten des Gerätes gesperrt. Um das Kochfeld wieder einschalten zu können, müssen die Schaltelemente vorher entsperrt werden. Demo-Mode (Vorführmodus) Es besteht die Möglichkeit, einen Vorführmodus einzustellen, bei dem das Bedienfeld (einschließlich der zur Programmierung erforderlichen Bedienelemente) normal funktioniert, die Heizelemente dagegen schalten sich nicht ein. Zur Aktivierung eines Vorführmodus muss das Kochfeld eingeschaltet und alle Platten ausgeschaltet sein. Halten Sie die Tasten + und - für 6 Sekunden gleichzeitig gedrückt. Nach 6 Sekunden blinken die Kontrollleuchte ON/OFF und die Kontrollleuchte SPERRE DER SCHALTELEMENTE für eine Sekunde. Lassen Sie die Tasten + und los und drücken Sie die Taste

Auf dem Display erscheint abwechselnd die Anzeige DE und MO und das Kochfeld schaltet sich aus: Wird das Kochfeld daraufhin wieder eingeschaltet, befindet es sich im Vorführmodus (Demo-Mode) Zum Verlassen dieses Modus verfahren Sie gemäß obiger Angaben. Auf dem Display erscheint abwechselnd die Anzeige DE und OF und das Kochfeld schaltet sich aus: Wird das Kochfeld daraufhin wieder eingeschaltet, funktioniert es wieder auf normale Weise. Praktische Ratschläge zum Einsatz des Gerätes So gibt Ihnen Ihr Kochfeld sein Bestes: Verwenden Sie Kochgeschirr mit dickem und ebenem Boden, um sicher zu sein, dass dieser perfekt auf der Kochzone aufliegt. Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und somit die gesamte Wärme genutzt wird.48

Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet. Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen. Sicherheitsvorrichtungen Topferkennung Jede Kochzone ist mit einer Topferkennungs- Vorrichtung ausgerüstet. Die Kochzone bewirkt ein Erhitzen des Topfbodens nur bei einer angemessenen, der Kochzone entsprechenden Topfgröße. Das Blinken der Anzeigeleuchte kann Folgendes signalisieren: ungeeignetes Kochgeschirr, ein zu geringer Topfdurchmesser, der Topf wurde abgenommen. Restwärmeanzeigen Jede Kochzone ist mit einer Restwärmeanzeige ausgerüstet. Diese Anzeige signalisiert, welche Kochzonen noch eine erhöhte Temperatur haben. Zeigt die Leistungsanzeige , dann ist die Kochzone noch warm. Es ist beispielsweise möglich, eine Speise warm zu halten oder Schokolade oder Butter zu schmelzen. Mit dem Abkühlen der Kochzone zeigt die Leistungsanzeige . Die Anzeige schaltet sich ab, sobald die Kochzone ausreichend abgekühlt ist. Überhitzung Im Falle einer Überhitzung der elektronischen Gerätekomponenten schaltet sich das Kochfeld automatisch aus, auf dem Display erscheint die Anzeige F gefolgt von einer blinkenden Zahl. Diese Meldung erlischt, und das Kochfeld kann wieder eingesetzt werden, sobald die Temperatur auf einen akzeptablen Wert gesunken ist. Sicherheitsautomatik Das Gerät ist mit einer Sicherheitsautomatik ausgestattet, die die Kochzone automatisch abschaltet, wenn die maximale Betriebszeit auf einer gewissen Leistungsstufe erreicht wird. Bei Auftreten eines solchen Sicherheitsintervalls erscheint auf dem Display die Anzeige 0. Beispiel: Die hintere rechte Kochzone wird auf Leistungsstufe 5 eingestellt, die vordere linke dagegen auf 2. Die hintere rechte Kochzone wird nach 5 Std. Betriebszeit ausgeschaltet, die vordere linke erst nach 8 Stunden. Heizleistung Beschränkung der Funktionsdauer in Stunden

Tonsignal Einige Anomalien, wie: Gegenstände (Topf, Besteck usw.), die für länger als 10 Sekunden auf dem Schaltfeld liegen, Flüssigkeit, die über das Schaltfeld gegossen wurde, ein zu langer Druck auf eine Taste, können die Ursache für ein Warnsignal sein. Um das Warnsignal auszuschalten, muss der Grund der Störung beseitigt werden. Wird die Störung nicht beseitigt, bleibt das Warnsignal eingeschaltet und das Kochfeld wird ausgeschaltet.49

Praktische Back-/Brathinweise

Schnellgaren Schnellkochtopf Fritieren

Crêpes Stark garen und bräunen (Braten, Koteletts, Schnitzel, Fischfilets, Spiegeleier)

Schnell eindicken (flüssige Soßen) Kochendes Wasser (Nudeln, Reis, Gemüse) Milch

Langsam eindicken (dickflüssige Soßen)

Wasserbad Garen im Schnellkochtopf nach dem Dampfaustritt

Aufwärmen von Speisen

Schokoladensoße Warmhalten50

Vorsichtsmaßregeln und Hinweise Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden. Dieses Gerät entspricht den folgenden EG- Richtlinien: - 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EWG vom 15/12/04 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. - 1275/2008 stand-by/off mode. Allgemeine Sicherheit Stellen Sie bitte sicher, dass das Belüftungsgitter des Gebläses niemals verstopft bzw. abgedeckt wird. Das Einbaukochfeld erfordert eine korrekte Belüftung zur Kühlung der elektronischen Teile. Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt. Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Gewittern und Unwettern auszusetzen. Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind. Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett. Das Glaskeramikkochfeld ist stoßfest; dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen springen (oder sogar zerbrechen), Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienststelle

Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit heißen Kochfeldteilen gelangt. Bitte berücksichtigen Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch). Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen. Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen. Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst. Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose. Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben. Schauen Sie nicht zu intensiv auf die eingeschalteten Halogen-Kochzonen, soweit vorhanden. Kinder dürfen nicht mit dem Gerät spielen. Entsorgung Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden. Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialen zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern. Für weitere Informationen zur korrekten Entsorgung können sich die Besitzer von elektrischen Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Händler wenden.51

Reinigung und Pflege Abschalten Ihres Gerätes vom Stromnetz Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen. Reinigung des Gerätes Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: diese können die Oberfläche des Kochfeldes dauerhaft beschädigen. Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte. Zur täglichen Pflege genügt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen. Bei besonders starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspülen und sorgfältig abzutrocknen. Starke Verschmutzungen lassen sich mit einem Schaber (Klingenschaber) entfernen. Sie sollten so schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen. Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.

ach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfiehlt sich, diese Nachbehandlung bei lauwarmem oder abgekühltem Gerät vorzunehmen. Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Rückstände der Reinigungsmittel könnten sich nämlich bei der nächsten Benutzung des Kochfeldes ihrerseits festsetzen. Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen) Auf den Edelstahlteilen könnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längere Zeit darauf vorhanden sein. Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspülen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden. Einige Kochfelder sind mit einem Aluminiumrahmen versehen, der Edelstahl sehr ähnlich ist. Verwenden Sie bitte keine Produkte zur Reinigung und Entfettung, die nicht für Aluminium geeignet sind. Demontage des Kochfeldes Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sie bitte wie folgt:

1. Schrauben Sie die Schrauben aus, die zur

Befestigung der seitlichen Zentrierungsfedern dienen;

2. lockern Sie die Schrauben der Eck-

3. nehmen Sie das Kochfeld aus dem

Möbelausschnitt heraus. Wir empfehlen dringlich, Innenmechanismen nicht eigenhändig zu reparieren. Kontaktieren Sie bei Störungen bitte den Kundendienst.52

Technische Beschreibung der Modelle In den angeführten Tabellen werden, Modell für Modell, die Energiebedarfswerte, die Art der Heizelemente und der Durchmesser einer jeden Kochzone ausgewiesen. Legende: H = hilight einfach HO = hilight oval HD = hilight doppelt HT = hilight dreifach A = Halogen einfach AD = Halogen doppelt Kochfelder KRA 640 B KRA 640 C KRA 640 X KRC 640 B KRC 640 X

Kochzonen Leistung (W) Durchmesser (mm) Leistung (W) Durchmesser (mm) Hinten links H 2300 210 HD 2200/

210/140 Hinten rechts H 1400 160 H 1400 160 Vorne links H 1200 145 H 1200 145 Vorne rechts H 1800 180 H 1800 180 Gesamtleistung 6700 6600 Kochfelder KEC 645 T C

Kochzonen Leistung (W) Durchmesser (mm) Leistung (W) Durchmesser (mm) Hinten links AD 2200/800 210/140 AD 2200/800 210/140 Hinten rechts H 1400 160 H 1400 160 Vorne links H 1200 145 H 1200 145 Vorne rechts H 1800 180 HO 2000/1100 145x250 Gesamtleistung 6600 6800 Kochfelder KEC 635 T C KRA 631 T B
