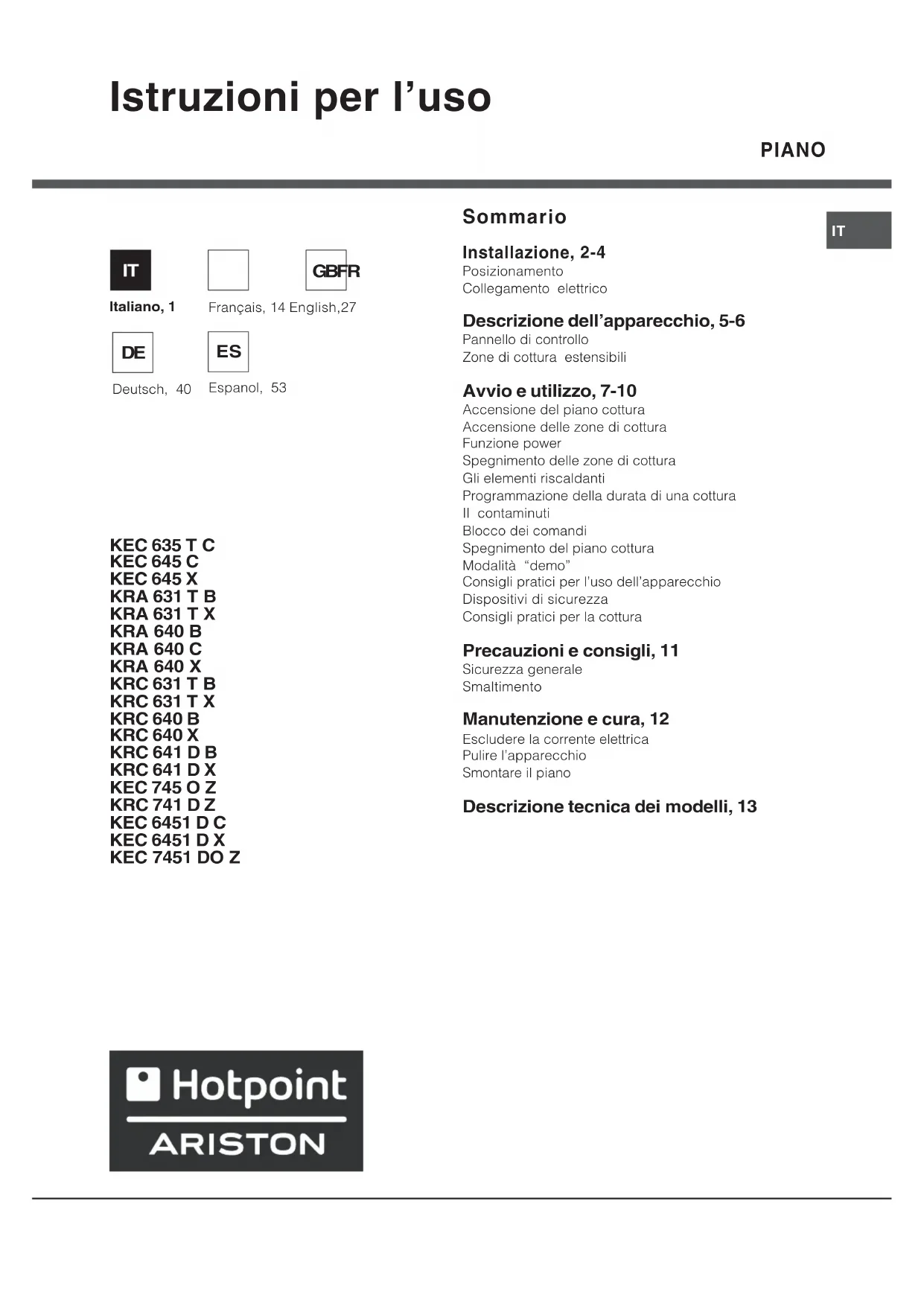

Istruzioni per luso PIANO Sommario Installazione, 2-4 Posizionamento Collegamento elettrico Descrizione dellapparecchio, 5-6 Pannello di controllo Zone di cottura estensibili Avvio e utilizzo, 7-10 Accensione del piano cottura Accensione delle zone di cottura Funzione power Spegnimento delle zone di cottura Gli elementi riscaldanti Programmazione della durata di una cottura Il contaminuti Blocco dei comandi Spegnimento del piano cottura Modalità demo Consigli pratici per luso dellapparecchio Dispositivi di sicurezza Consigli pratici per la cottura Precauzioni e consigli, 11 Sicurezza generale Smaltimento Manutenzione e cura, 12 Escludere la corrente elettrica Pulire lapparecchio Smontare il piano Descrizione tecnica dei modelli, 13 Italiano, 1

Installazione È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Posizionamento Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). Linstallazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dellapparecchio è necessario che il mobile abbia le caratteristiche adatte: il piano dappoggio deve essere di materiale resistente al calore, a una temperatura di circa 100°C; se si desidera installare il piano cottura sopra un forno, questo deve essere provvisto di un sistema di raffreddamento a ventilazione forzata; evitare di installare il piano cottura sopra una lavastoviglie: alloccorrenza frapporre un elemento di separazione a tenuta stagna fra i due apparecchi; a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni: 560 + /- 1 490 +/- 1

Aerazione Per consentire unadeguata aerazione e per evitare il surriscaldamento delle superfici attorno allapparecchio, il piano cottura deve essere posizionato: a una distanza minima di 40 mm dalla parete retrostante; in modo da mantenere una distanza minima di 20 mm fra il vano per lincasso e il mobile sottostante. I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso. 5 mm min. 20 mm min. 20 mm min. 40 mm CASSETTO 5 mm min. 40 mm FORNO VENTILATO LATO ANTERIORE

Fissaggio Linstallazione dellapparecchio deve essere effettuata su un piano dappoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura. La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano dappoggio: spessore di 30 mm: vite 17,5 mm; spessore di 40 mm: vite 7,5 mm. Per il fissaggio agire come segue:

1. Con le viti corte senza punta, avvitare le 4 molle di

centraggio nei fori posti al centro di ogni lato del piano;

2. inserire il piano cottura nel vano del mobile, centrarlo

ed esercitare una adeguata pressione sullintero perimetro affinché il piano di cottura aderisca bene al piano dappoggio.

3. per i piani con profili laterali: dopo aver inserito il

piano cottura nel mobile, inserire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano dappoggio. È indispensabile che le viti delle molle di centraggio rimangano accessibili. In conformità alle norme di sicurezza, una volta incassato lapparecchio, non debbono essere possibili eventuali contatti con le parti elettriche. Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza laiuto di qualche utensile. Collegamento elettrico Lallacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica sia per facilitare le operazioni di estrazione del forno. Morsettiera Lapparecchio è provvisto, nella parte inferiore, di una scatola per il collegamento a differenti tipi di alimentazione elettrica (limmagine è indicativa e può non corrispondere al modello acquistato). Collegamento monofase Il piano è dotato di cavo di alimentazione già collegato e predisposto per il collegamento monofase. Effettuare lallaccio dei fili in accordo con la tabella e i disegni che seguono: Tensione tipo e frequenza rete Cavo elettrico Collegamento fili 230-240V 1+N ~ 220-240V 1+N ~ 50/60 Hz : giallo/verde;ı N: i 2 fili blu insiemeı L: marrone insieme al nero Altri tipi di collegamento Se limpianto elettrico corrisponde a una delle seguenti caratteristiche: Tensione tipo e frequenza di rete 400V - 2+N ~ 50/60 Hz 220-240V 3 ~ 50/60 Hz 230-240V 3 ~ 50/60 Hz 400V - 2+2N ~ 50/60 Hz Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono: Tensione tipo e frequenza rete Cavo elettrico Collegamento fili 400V - 2+N ~ 50/60 Hz 230-240V 3 ~ 220-240V 3 ~ 50/60 Hz : giallo/verde; N: i 2 fili blu insieme L1: nero L2: marrone 400V - 2+2N ~ 50/60 Hz : giallo/verde; N1: blu N2: blu L1: nero L2: marrone Se limpianto elettrico corrisponde a una delle seguenti caratteristiche: Tensione tipo e frequenza di rete 400V 3 - N ~ 50/60 Hz procedere come segue: Leventuale cavo in dotazione non è utilizzabile per questi tipi di installazione.

1. Utilizzare un cavo di alimentazione appropriato, tipo

H05RR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 25 mm).

2. Servendosi di un cacciavite, far leva sulle linguette del

coperchio della morsettiera e aprirla (vedi immagine Morsettiera).

3. Svitare la vite del serracavo e le viti dei morsetti

relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono.

PIANO COTTURA ROVESCIATO4

4. Posizionare i fili in accordo con la tabella e i disegni

che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti. Tensione tipo e frequenza rete Collegamenti elettrici Morsettiera 400V 3-N ~ 50/60 Hz Trifase 400

5. Fissare il cavo di alimentazione nellapposito

fermacavo e chiudere il coperchio. Fase Fase FaseCavallottoNeutroTe rr a

Trifase 400 Allacciamento del cavo di alimentazione alla rete In caso di collegamento diretto alla rete è necessario interporre tra lapparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm. Linstallatore è responsabile del corretto collegamento elettrico e dellosservanza delle norme di sicurezza. Prima di effettuare lallacciamento accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta sullapparecchio; la tensione di alimentazione sia compresa nei valori della targhetta caratteristiche; la presa sia compatibile con la spina dellapparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. Il cavo non deve subire piegature o compressioni. Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati. Lazienda declina ogni responsa bilità qualora queste norme non vengano rispettate.IT

Descrizione dellapparecchio Pannello di controllo Tasto AUMENTO TEMPO per aumentare il tempo del timer (vedi Avvio e utilizzo). Tasto DIMINUZIONE TEMPO per diminuire il tempo del timer (vedi Avvio e utilizzo). Spia ZONA DI COTTURA SELEZIONATA indica che la zona di cottura relativa è stata selezionata e quindi sono possibili le varie regolazioni Tasto SELEZIONE ZONA DI COTTURA per selezionare la zona di cottura desiderata Indicatore POTENZA: segnala visivamente il livello di calore raggiunto. Tasto ON/OFF per accendere e spegnere lapparecchio. Spia ON/OFF: segnala se lapparecchio è acceso o spento

Tasto TIMER DI PROGRAMMAZIONE* per regolare la programmazione della durata di una cottura (vedi Avvio e utilizzo). Display TIMER DI PROGRAMMAZIONE*: visualizza le scelte relative alla programmazione (vedi Avvio e utilizzo). Spie ZONA DI COTTURA PROGRAMMATA*: indicano le zone di cottura quando si avvia una programmazione (vedi Avvio e utilizzo). Tasto BLOCCO DEI COMANDI per impedire modifiche fortuite alle regolazioni del piano cottura (vedi Avvio e utilizzo). Spia COMANDI BLOCCATI: segnala lavvenuto blocco dei comandi ( vedi Avvio e utilizzo). Spia CONTAMINUTI* indica che è attivo il contaminuti Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 2 minuti, dopo lo spegnimento delle spie di calore residuo e della ventola (ove presenti), lapparecchio si dispone automaticamente in modalità off mode. Lapparecchio ritorna in modalità operativa agendo sul tasto ON/OFF. Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: può non essere una esatta riproduzione del modello acquistato. Spia ON/OFF Spia COMANDI BLOCCATITastoBLOCCO DEI COMANDITastoAUMENTO POTENZA Spia ZONA DI COTTURA PROGRAMMATA*DisplayTIMER DI PROGRAMMAZIONE*TastoTIMER DI PROGRAMMAZIONE*Tasti SELEZIONE ZONE COTTURATastoDIMINUZIONE POTENZASpia ZONA COTTURASELEZIONATAIndicatori di POTENZA e di CALORE RESIDUOTastoON/OFF Spia CONTAMINUTI*

• Presente solo in alcuni modelli6

Zone di cottura estensibili In alcuni modelli sono presenti piastre estensibili. Queste possono avere diversa forma (circolare od ovale) e diversa estensibilità (piastra doppia o tripla). Sono qui illustrati i comandi relativi, presenti solo sui modelli dotati di queste opzioni. Piastra estensibile circolare Spia PIASTRA DOPPIAACCESATastoACCENSIONEPIASTRA DOPPIA Spia PIASTRA TRIPLA ACCESA Tasto ACCENSIONE PIASTRA TRIPLA Tasto ACCENSIONE PIASTRA DOPPIA per attivare la piastra doppia (vedi Avvio e utilizzo). Spia PIASTRA DOPPIA ACCESA: segnala laccensione della piastra doppia. Tasto ACCENSIONE PIASTRA TRIPLA per attivare la piastra tripla (vedi Avvio e utilizzo). Spia PIASTRA TRIPLA ACCESA: segnala laccensione della piastra tripla. Piastra estensibile o vale Spia PIASTRA OVALEACCESATastoACCENSIONEPIASTRA OVALE Tasto ACCENSIONE PIASTRA OVALE per attivare la piastra doppia (vedi Avvio e utilizzo). Spia PIASTRA OVALE ACCESA: segnala laccensione della piastra doppia.IT

Avvio e utilizzo La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare lapparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto. Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico. Soltanto a questo punto è possibile accendere il piano cottura. La pressione prolungata dei tasti - e + consente lavanzamento veloce dei minuti del timer. Accensione del piano cottura Laccensione del piano cottura avviene tenendo premuto il tasto per circa un secondo. Accensione delle zone di cottura Ciascuna zona di cottura viene azionata tramite un tasto di selezione e un dispositivo di regolazione della potenza composto da un doppio tasto - e +. Per mettere in funzione una zona di cottura, premere il relativo tasto di comando e impostare la potenza desiderata tramite i tasti - e +. Funzione power Per accelerare i tempi di riscaldamento delle zone di cottura, è possibile attivare la funzione power. Accendere e impostare la potenza della zona di cottura desiderata come descritto nel paragrafo precedente. Premere e mantenere premuto per almeno 2 secondi, il tasto di selezione della zona di cottura scelta Sul display, indicatore della potenza, si alterna la visualizzazione della lettera P e del livello di potenza precedentemente impostato per tutto il tempo necessario al raggiungimento del livello di potenza desiderato. A raggiungimento avvenuto il display tornerà a visualizzare il livello di potenza impostato. Per disattivare questa funzione, premere e mantenere premuto per almeno 2 secondi, il tasto di selezione della zona di cottura su cui è attiva la funzione oppure scegliere un diverso livello di potenza tramite i tasti - e +. Spegnimento delle zone di cottura Per spegnere una zona di cottura, selezionarla tramite il relativo tasto di selezione

Premere il tasto -: la potenza della zona di cottura scende progressivamente, fino allo spegnimento. Gli elementi riscaldanti Sul piano cottura, a seconda dei modelli, possono essere installati elementi riscaldanti di due tipi: alogeni e radianti. Gli alogeni trasmettono il calore tramite lirradiazione della lampada alogena che contengono. Si caratterizzano per le proprietà che ricordano quelle tipiche del gas: rapida risposta ai comandi, visualizzazione istantanea della potenza. I radianti sono composti da una molteplicità di spire che garantiscono la ripartizione uniforme del calore sul fondo del recipiente, per una perfetta riuscita di tutte le cotture a fuoco basso: stufati, salse o piatti da riscaldare. Programmazione della durata di una cottura È possibile programmare tutte le zone di cottura per una durata compresa tra 1 e 99 minuti.

1. Selezionare la zona di cottura tramite il tasto di

selezione corrispondente.

2. Regolarne la temperatura.

3. Premere il tasto di programamzione

3. Impostare la durata di cottura desiderata tramite i

4. Confermare premendo il tasto

Il conto alla rovescia del timer ha inizio immediatamente. La fine della cottura programmata è indicata da un segnale acustico (per la durata di 1 minuto) e la zona di cottura si spegne. Ripetere la procedura sopra descritta per ogni piastra che si intende programmare. Visualizzazione in caso di programmazione multipla Quando una o più piastre sono state programmate, il display visualizza il tempo rimanente della piastra che è più vicina al termine del tempo programmato, indicandone la posizione con la spia corrispondente accesa. Le spie delle altre piastre programmate lampeggiano.8

Per visualizzare il tempo restante delle altre piastre programmate, premere ripetutamente il tasto

verranno mostrati in sequenza e in senso orario i tempi di tutte le piastre programmate, a partire da quella anteriore sinistra. Modificare la programmazione

1. Premere ripetutamente il tasto

finché non viene mostrato il tempo della piastra che si intende modificare.

- e + per impostare il nuovo tempo.

3. Confermare premendo il tasto

Per cancellare una programmazione, agire come sopra. Al punto 2 premere il tasto -: la durata scende progressivamente fino allo spegnimento 0. La programmazione si azzera e il display esce dalla modalità programmazione. Il contaminuti Il piano di cottura deve essere acceso. Il contaminuti permette di impostare una durata fino a 99 minuti.

1. Premere il tasto di programamzione

. finchè la spia contaminuti non si accende.

2. Impostare la durata desiderata tramite i tasti

3. Confermare premendo il tasto

Il conto alla rovescia del timer ha inizio immediatamente. A tempo scaduto viene emesso un segnale acustico (per la durata di 1 minuto). Blocco dei comandi Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasto i comandi si bloccano e la spia che si trova sopra al tasto si accende. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tasto per qualche istante, la spia si spegne e i comandi si sbloccano. Spegnimento del piano cottura Premendo il tasto lapparecchio si spegne. Se i comandi dellapparecchio sono stati bloccati, continueranno ad essere bloccati anche dopo aver riacceso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi. Modalità demo È possibile impostare una modalità dimostrativa nella quale il pannello comandi funziona normalmente (inclusi i comandi relativi alla programmazione), ma gli elementi riscaldanti non si accendono. Per attivare la modalità demo occorre che il piano sia acceso e tutte le piastre siano spente: Premere e tenere premuti contemporaneamente i tasti + e - per 6 secondi. Allo scadere dei 6 secondi la spia ON/OFF e la spia BLOCCO COMANDI lampeggiano per un secondo. Rilasciare i tasti + e - e premere il tasto ; il display visualizza la scritta DE e MO e il piano si spegne; alla successiva riaccensione il piano si troverà in modalità demo. Per uscire da questa modalità seguire la procedura sopra descritta. Il display visualizza la scritta DE e OF e il piano si spegne. Alla successiva riaccensione funzionerà normalmente. Consigli pratici per luso dellapparecchio Per ottenere le migliori prestazioni dal piano di cottura: Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante. Adoperare pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.IT

Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse. Evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza. Dispositivi di sicurezza Rilevamento dei recipienti Ciascuna zona di cottura è provvista di un dispositivo di rilevamento della pentola. La piastra emette calore unicamente in presenza di una pentola di dimensioni adeguate alla zona di cottura stessa. La spia lampeggiante può indicare: una pentola incompatibile una pentola di diametro insufficiente il sollevamento della pentola Indicatori di calore residuo Ciascuna zona di cottura è provvista di un inciatore di calore residuo. Tale indicatore segnala quali sono le zone di cottura ancora a temperatura elevata. Se il display di potenza visualizza , la zona di cottura è ancora calda. E possibile ad esempio mantenere in caldo una pietanza o far scigliere burro o cioccolato. Con il raffreddamento della zona di cottura, il display di potenza visualizza . Il display si spegne quando la zona di cottura si è sufficientemente raffreddata. Surriscaldamento In caso di surriscaldamento dei componenti elettronici, il piano cottura si spegne automaticamente e sul display appare F seguito da un numero lampeggiante. Questo messaggio scompare e il piano torna utilizzabile non appena la temperatura è scesa a un livello accettabile. Interruttore di sicurezza Lapparecchio è dotato di un interruttore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante linterruzione di sicurezza, il display indica 0. Esempio: la piastra posteriore destra è impostata su 5, mentre la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 5 ore di funzionamento, la anteriore sinistra dopo 8 ore. Livello di potenza Tempo limite di funzionamento in ore

Segnale acustico Alcune anomalie, quali: un oggetto (pentola, posata, ecc.) posto per oltre 10 secondi sullarea dei comandi, un versamento sullarea dei comandi, una pressione esercitata a lungo su un tasto, possono provocare lemissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. Se la causa dellanomalia non viene rimossa, il segnale acustico persiste e il piano si spegne.10

Consigli pratici per la cottura

Cottura a Pressione Pentola a pressione Frittura Cottura a fuoco vivissimo

Grigliata Ebollizione

Cottura a fuoco vivo

Crêpe Cottura a fuoco vivo e doratura (Arrosti, Bistecche, Scaloppine, Filetti di pesce, Uova al tegamino)

Addensamento lento (Sughi consistenti)

Cottura a fuoco medio

Cottura a bagnomaria Cottura Pentola a pressione dopo il sibilo

Cottura a fuoco lento

Cottura a fuoco lento (Stufati) Riscaldamento delle pietanze

Cottura a fuoco lentissimo

Salsa al cioccolato Mantenimento al caldoIT

Precauzioni e consigli Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 1275/2008 stand-by/off mode. Sicurezza generale Controllare che la presa d'aria tramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici. Lapparecchio è stato concepito per un uso di tipo non professionale allinterno dellabitazione. Lapparecchio non va installato allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. Lapparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzare il piano come superficie di appoggio, né come tagliere. Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente lapparecchio dalla rete di alimentazione e rivolgersi allAssistenza. Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche. Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura. Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzo). Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano. Assicurarsi che i manici delle pentole siano sempre rivolti verso linterno del piano cottura per evitare che vengano urtati accidentalmente. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio. Se presenti, non guardare a lungo le zone di cottura alogene. Evitare che i bambini giochino con l'apparecchio. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.12

Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare lapparecchio dalla rete di alimentazione elettrica. Pulire lapparecchio Evitare luso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dellapparecchio. Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina. Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare. Per rimuovere gli accumuli di sporco più consistenti servirsi di un apposito raschietto. Intervenire non appena possibile, senza attendere che lapparecchio si sia raffreddato, per evitare lincrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo dacciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone. In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda. Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con lapparecchio tiepido o f reddo. Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura. Telaio in acciaio inox (solo nei modelli con cornice) Lacciaio inossidabile può macchiarsi per effetto di unacqua molto calcarea lasciata per un periodo di tempo prolungato a contatto dello stesso oppure a causa di prodotti per la pulizia contenenti fosforo. Si consiglia di sciacquare abbondantemente e asciugare con cura dopo la pulizia del piano. In caso di versamenti dacqua, intervenire rapidamente asciugando con cura. Alcuni piani cottura hanno una cornice in alluminio somigliante allacciaio inox. Non utilizzare prodotti per la pulizia e lo sgrassaggio non idonei per lalluminio. Smontare il piano Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio

2. allentare le viti dei ganci di fissaggio sugli angoli;

3. estrarre il piano cottura dal vano del mobile.

Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare lAssistenza.IT Descrizione tecnica dei modelli In queste tabelle sono riportati, modello per modello, i valori di assorbimento energetico, il tipo di elemento riscaldante e il diametro di ciascuna zona di cottura. Legenda: H = hilight singolo HO = hilight ovale HD = hilight doppio HT = hilight triplo A = alogena singolo AD = alogena doppio Piani cottura KRA 640 B KRA 640 C KRA 640 X KRC 640 B KRC 640 X
