HRT 7515 - Décodeur numérique XORO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Décodeur numérique compatible avec la norme DVB-T2, prise en charge de la résolution jusqu'à 1080p.
Connectivité	Ports HDMI, USB, et sortie audio numérique.
Utilisation	Facile à installer avec un guide d'utilisation inclus, télécommande fournie pour un contrôle à distance.
Maintenance	Nettoyage régulier de l'appareil recommandé, mise à jour du firmware via USB pour améliorer les performances.
Sécurité	Conforme aux normes de sécurité CE, ne pas exposer à l'humidité ou à des températures extrêmes.
Informations générales	Garantie de 2 ans, support technique disponible en ligne.

FOIRE AUX QUESTIONS - HRT 7515 XORO

Comment brancher le décodeur XORO HRT 7515 à ma télévision ?

Branchez le câble HDMI du décodeur XORO HRT 7515 à un port HDMI disponible sur votre télévision. Ensuite, branchez le câble d'alimentation et allumez le décodeur.

Pourquoi je ne reçois pas de signal sur ma télévision ?

Assurez-vous que le décodeur est correctement connecté à votre télévision et que le bon port HDMI est sélectionné sur celle-ci. Vérifiez également les connexions à l'antenne.

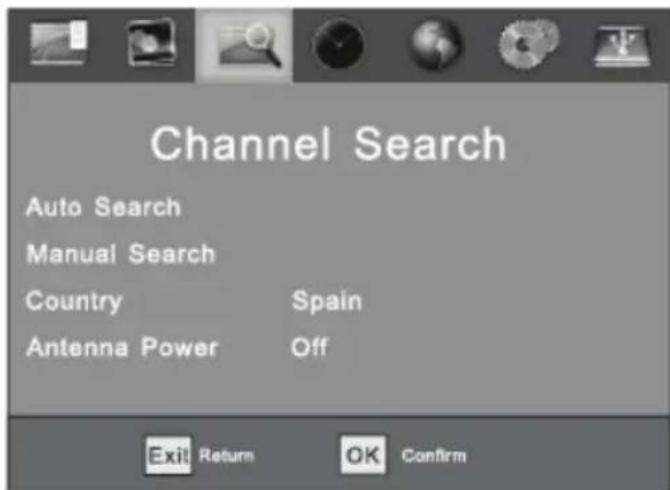

Comment effectuer une recherche de chaînes sur le XORO HRT 7515 ?

Accédez au menu principal, sélectionnez 'Installation' puis 'Recherche de chaînes'. Suivez les instructions à l'écran pour effectuer la recherche.

Le décodeur ne s'allume pas, que faire ?

Vérifiez que le décodeur est bien branché à une prise de courant fonctionnelle. Testez avec une autre prise si nécessaire. Si le problème persiste, contactez le service client.

Comment réinitialiser le décodeur XORO HRT 7515 ?

Pour réinitialiser le décodeur, allez dans le menu 'Configuration', puis sélectionnez 'Réinitialiser' et suivez les instructions à l'écran.

Puis-je utiliser le XORO HRT 7515 avec une antenne satellite ?

Non, le XORO HRT 7515 est conçu pour fonctionner avec une antenne terrestre. Pour le satellite, un décodeur satellite est nécessaire.

Comment mettre à jour le logiciel du décodeur ?

Accédez au menu 'Configuration', sélectionnez 'Mise à jour du logiciel' et suivez les instructions pour télécharger et installer la dernière version.

Le son ne fonctionne pas, que faire ?

Vérifiez le niveau de volume de votre télévision et assurez-vous que le mode audio est bien configuré. Testez également avec un autre câble HDMI si possible.

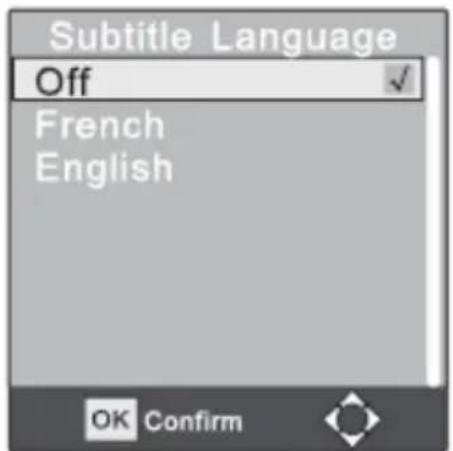

Comment changer la langue des sous-titres ?

Allez dans le menu 'Paramètres', puis sélectionnez 'Langue' et choisissez la langue des sous-titres souhaitée dans les options disponibles.

Le décodeur affiche un message d'erreur, que faire ?

Notez le message d'erreur et consultez le manuel d'utilisation pour des solutions spécifiques. Si le problème persiste, contactez le service client.

Comment accéder aux chaînes de replay ?

Accédez au menu principal et sélectionnez l'option 'Replay' ou 'VOD' si disponible. Suivez les instructions pour parcourir les chaînes de replay.

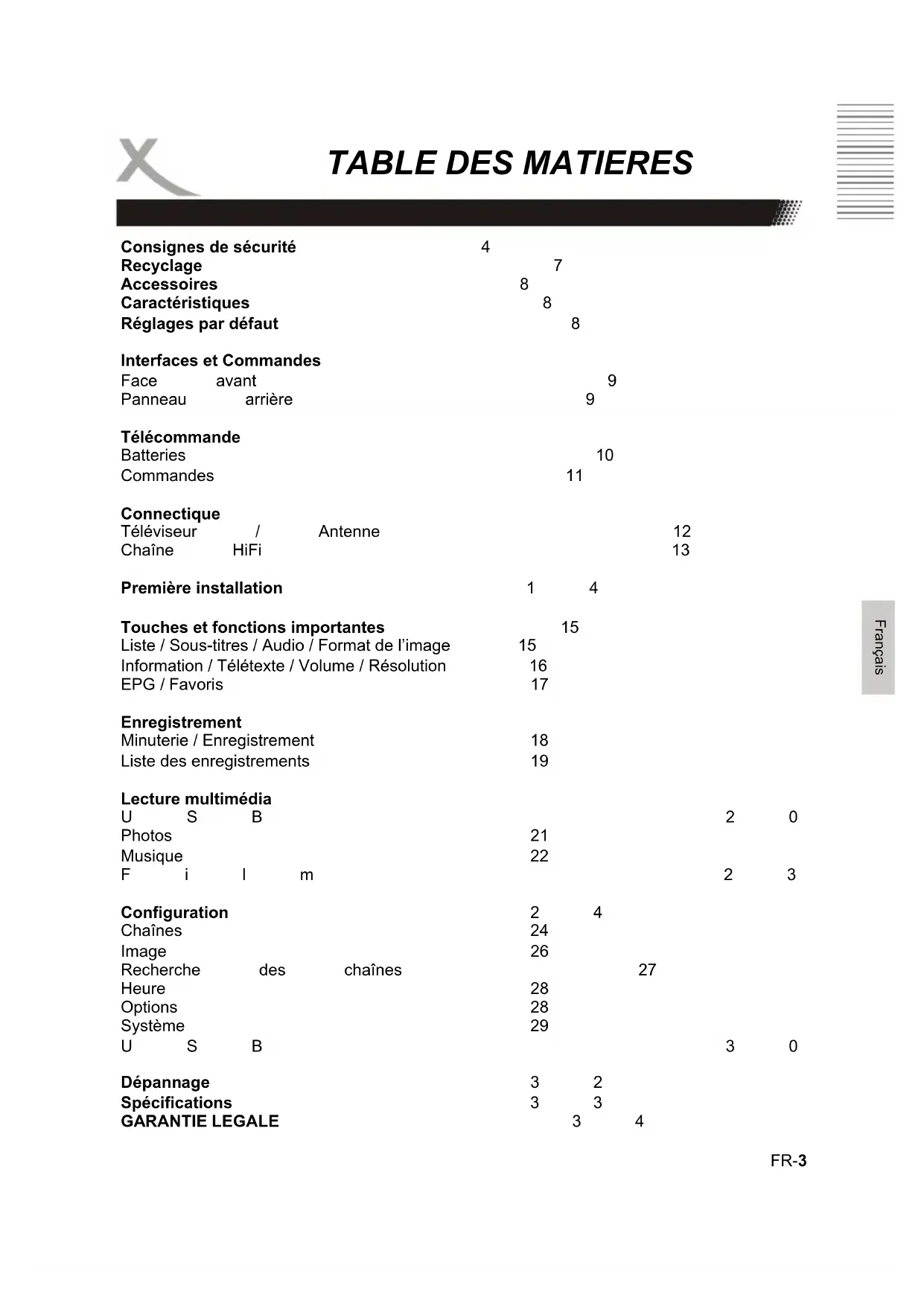

MODE D'EMPLOI HRT 7515 XORO

Consignes de sécurité4

Recyclage7

Accessoires8

Caracteristiques8

Réglages par défaut8

Interfaces et Commandes

Face avant9

Panneau arrêtere9

Télécommande

Batteries10

Commandes11

Connectique

Téléviseur / Antenne12

Chaine HiFi13

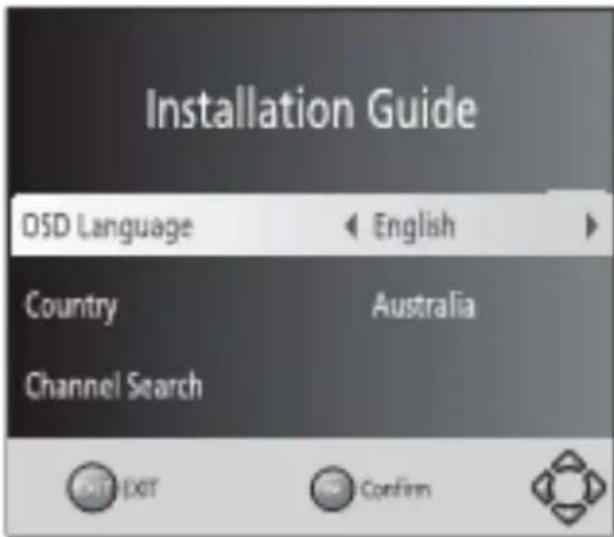

Première installation14

Touches et fonctions importantes15

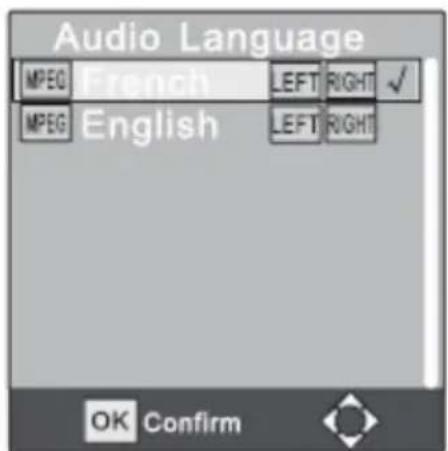

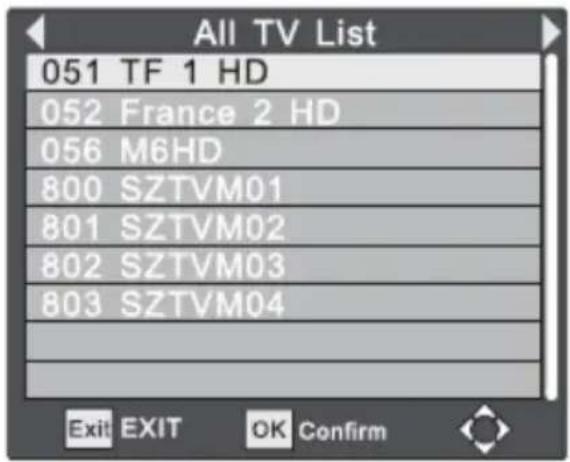

Liste / Sous-titres / Audio / Format de l'image15

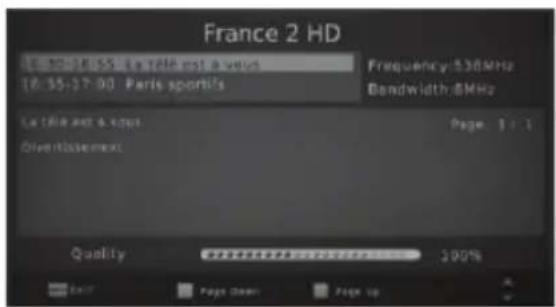

Information / Télétexte / Volume / Résolution16

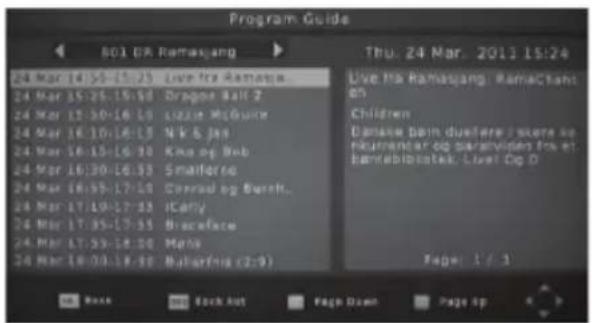

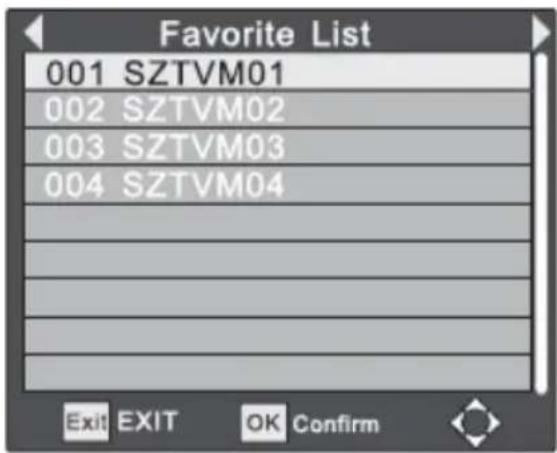

EPG / Favoris17

Enregistrement

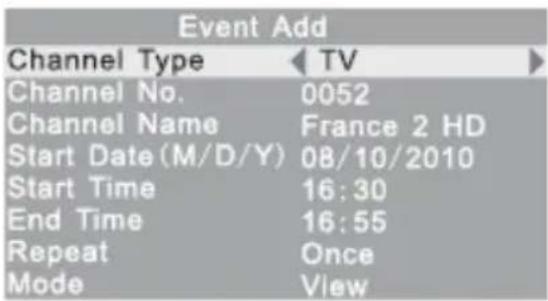

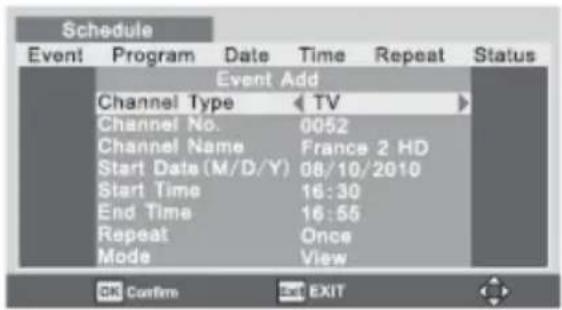

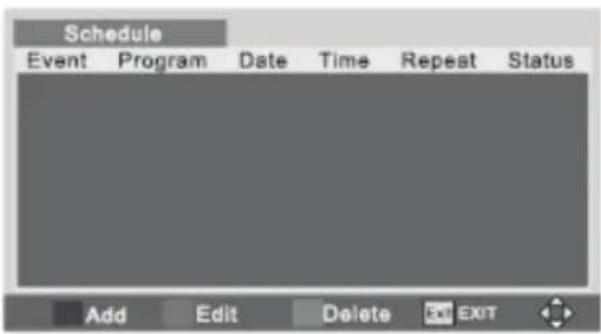

Minuterie / Enregistrement18

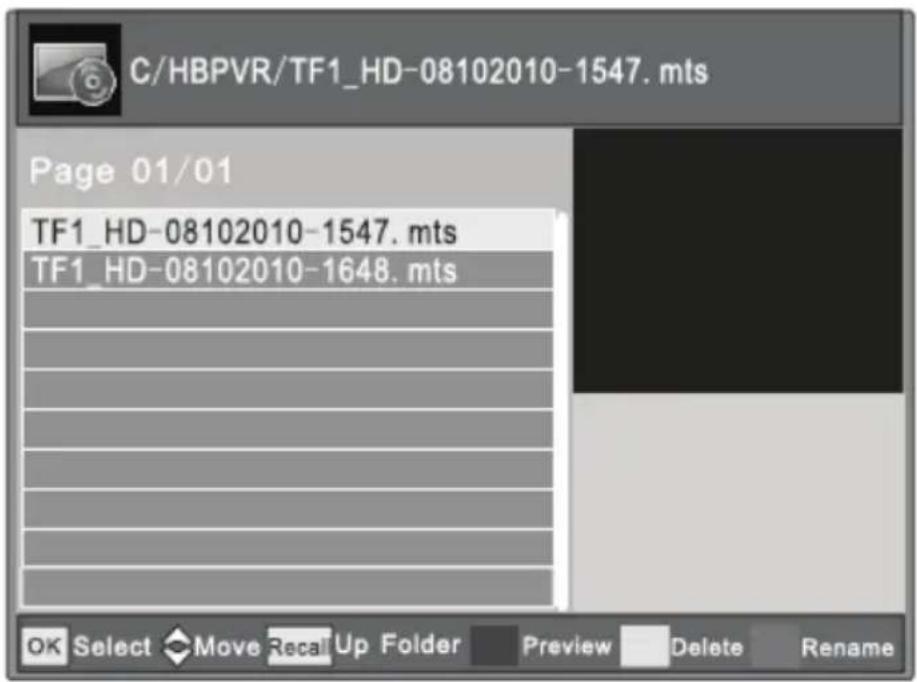

Liste des enregistrentes19

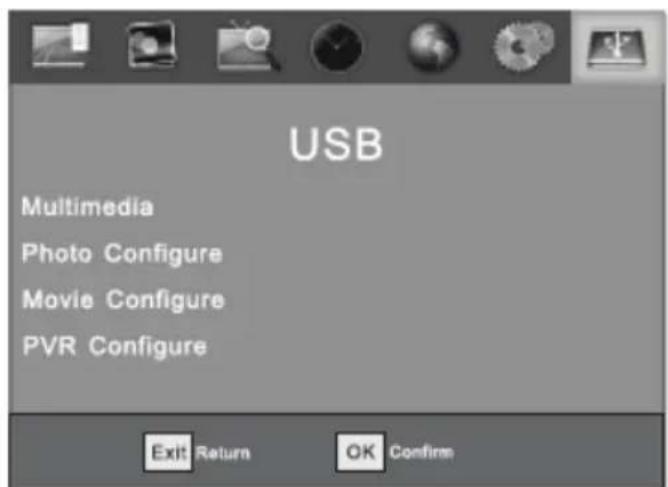

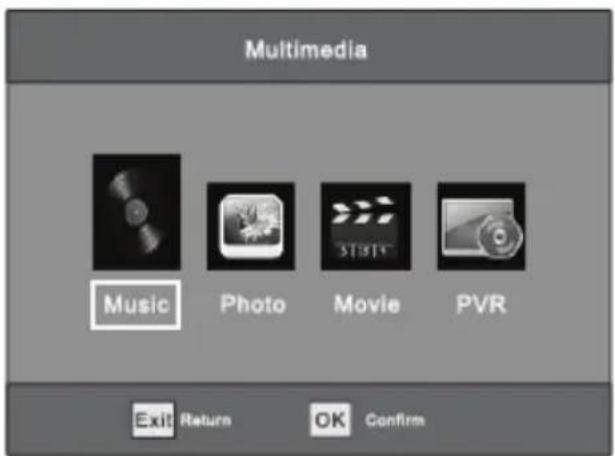

Lecture multimédia

U S B

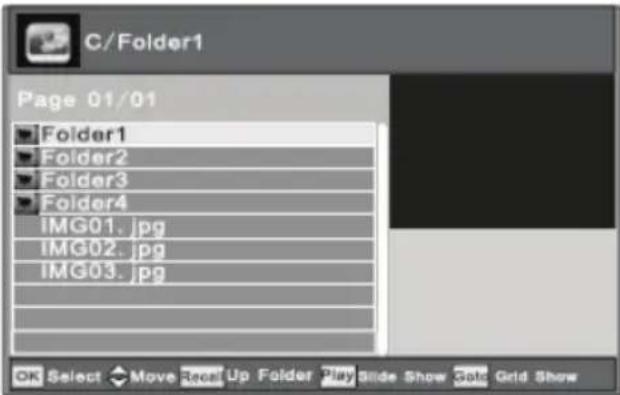

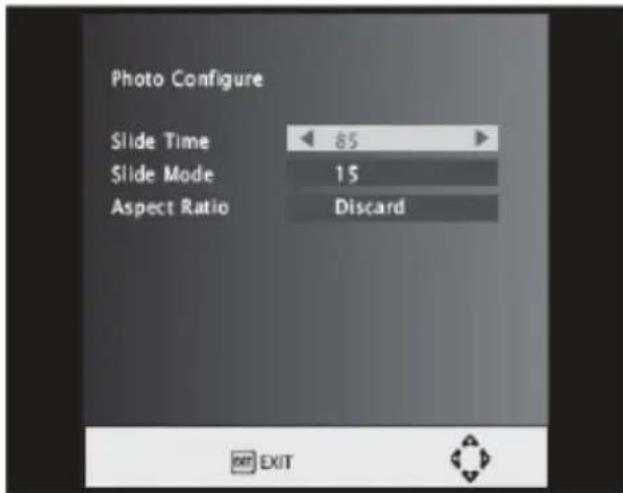

Photos21

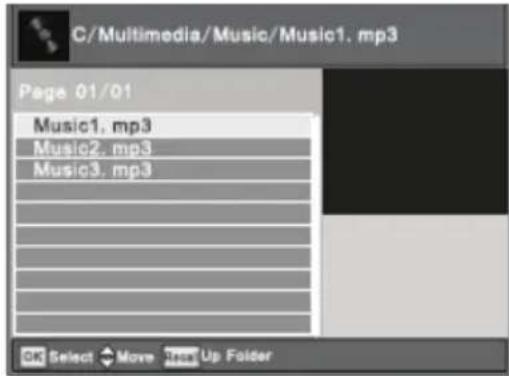

Musique22

F i l m

Configuration24

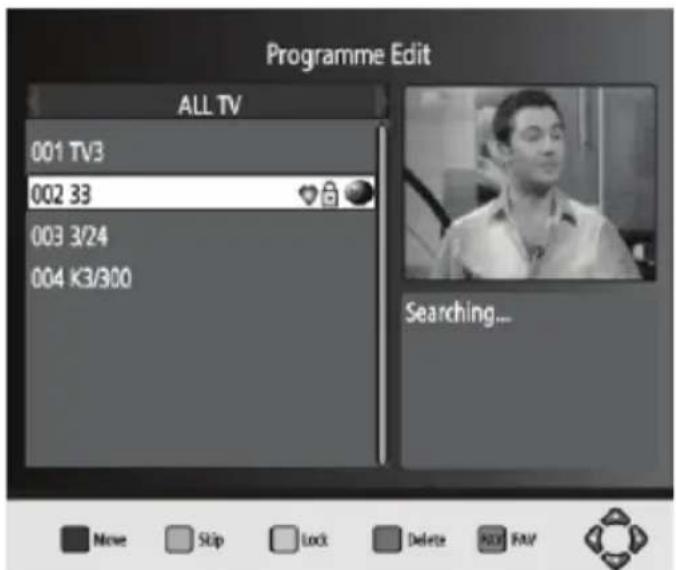

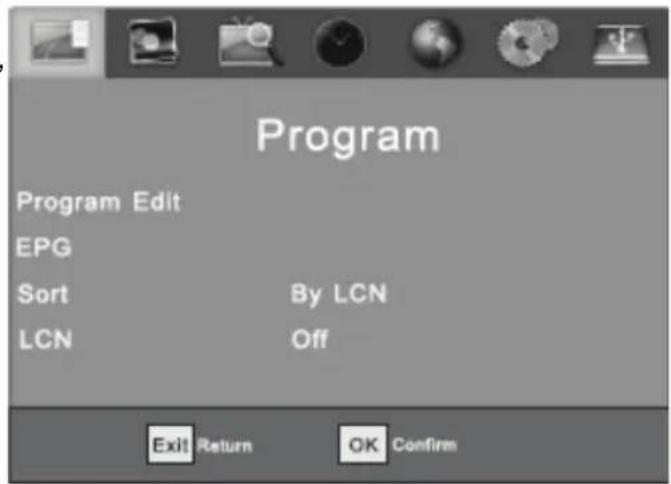

Châines24

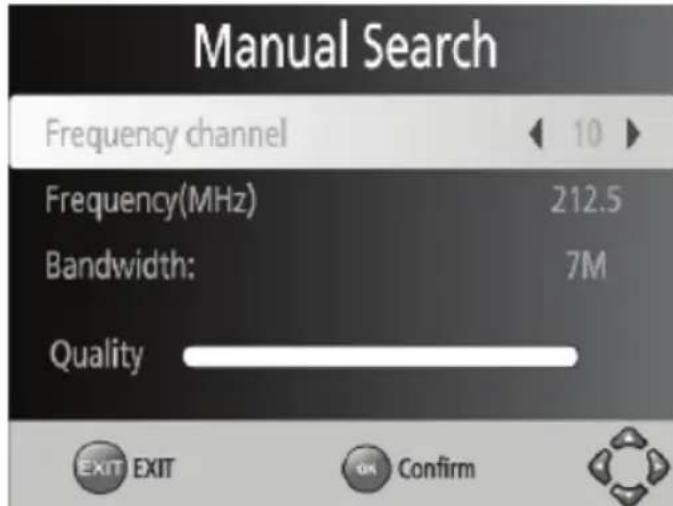

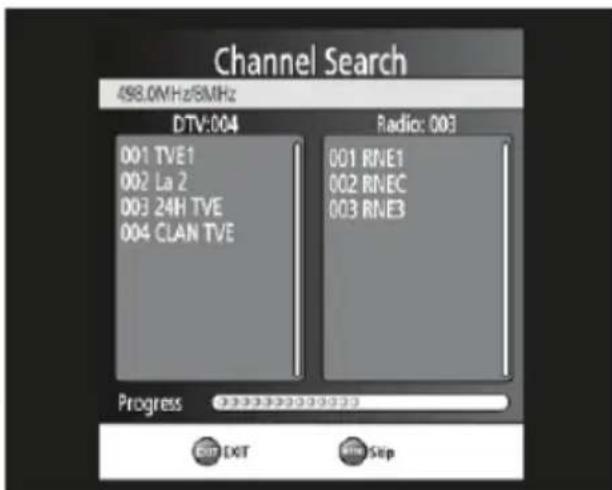

Recherche des chaînes27

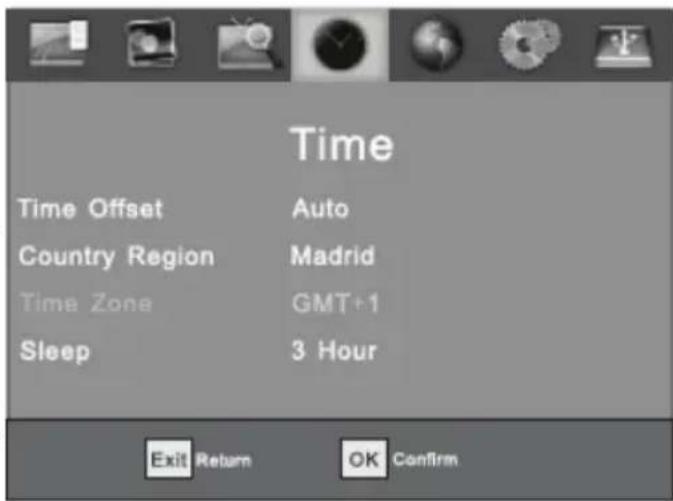

Heure28

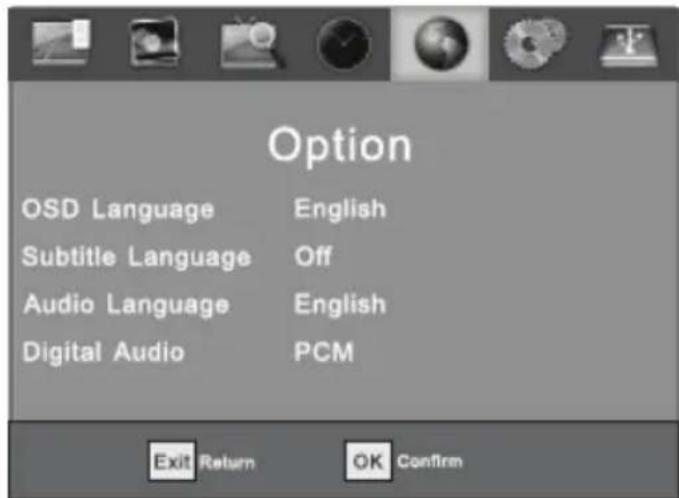

Options28

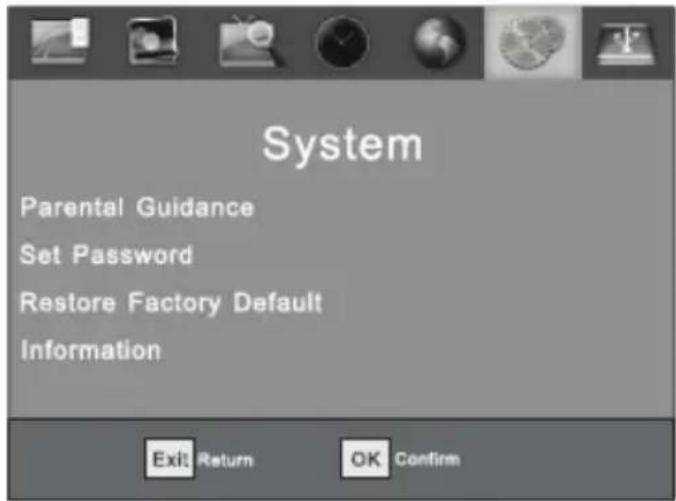

Système29

U S B

Dépannage32

Spécifications33

GARANTIE LEGALE34

CONSIGNES DE SECURITE IMPORTANTES

Ce symbole indique la présence d'un courant électrique dans cet apparéil, qui présente un risque de décharge électrique et d'accident.

Ce symbole indique que des instructions importantes accompagnent cet apparéil et qu'il est important de consulter le mode d'emploi et d'entretien.

Manuel d'utilisation

1. Toutes les instructions d'utilisation et les consignes de sécurité devraient être lues avant l'utilisation de cet apparéil.
2. Les instructions d'utilisation et les consignes de sécurité devraient etre conservées pour une utilisation future.
3. Tous les avertissements sur le produit et dans ce manuel devraient etre pris en compte.
4. Toutes les instructions d'utilisation devraient etre suivies.

Alimentation

1. Ne jamais toucher la prise avec les mains mouillées
2. Si vous voulez débrancher la prise, toujours tirer directement sur la fiche et jamais sur le cable, qui pourrait être endommagé.
3. Vérifier que le cable électrique n'est pas pié, coincide ou en contact avec une source de chaleur.
4. Vérifier que le cable électrique n'est pas enroulé autour de l'appareil lorsque celui-ci est allumé.
5. Ne jamais placer l'appareil en fonctionnement sur le cable électrique.
6. Toujours utiliser des rallonges électriques conçues pour le niveau de consommation électrique de l'appareil.
7. Mettre l'appareil à l'abri de la pluie et de l'humidité.
8. Utiliser l'appareil seulement si le voltage de votre habitation correspond à celui spécifique sur l'étiquette de l'appareil. Un mauvais voltage pourrait endommager sérieusement l'appareil.
9. Ne jamais poser de vases ou autre contenant sur l'appareil; de l'eau pourrait s'infiltrer dedans.
10. Ne jamais ouvrir l'appareil.
11. Toujours débrancher toutes les prises de l'appareil si celui-ci n'est pas utilisé pendant une longue période.
12. Faire attention à ce que personne ne puisse tomber à cause des câbles.

Fonctionnement

1. Réception de la télévision numérique terrestre (TNT)
2. Enregistrement de la TNT sur support externe via USB
3. Lecture des des enregistements depuis le support externe via USB
4. Lecture des fichiers photos, audio et video depuis un support externe via USB

Fonctionnement et emplacement

1. Ne pas connecter les accessoires non recommandés par le fabricant sur l'appareil.
2. Ne pas poser ce produit sur roulette, trépieds, socle, support ou table instable. Le produit peut tomber causant une blessure sérieuse à un enfant ou un adulte et être endommagé. Utiliser le produit avec roulette, trépieds, socle, support ou table recommendé par le fabricant ou vendu avec le produit. Toute fixation du produit doit suivre les instructions du fabricant en utilisant un accessoire de fixation recommandé par le fabricant.
3. Le produit utilisé avec une roulette doit être manipulé avec précaution. Un arrêt brusque, une force excessive ou une surface accidentée peut provoquer le renversement du produit.
4. L'appareil peut afficher une image fixe sur l'écran du téléviseur ou du moniteur durant un temps illimité. Ceci peut endommager l'écran. En conséquence, il est conseillé d'activer l'écran de veille ou d'eteindre l'appareil, lorsque celui-ci n'est plus en utilisation.
5. Ne pas utiliser l'appareil en mode 4:3 en permanence. Ceci peut endommager l'écran du téléviseur (bandes laterales noires).
6. Ne pas augmenter le volume alors que l'appareil lit une sequence à faible volume sonore. Ceci peut endommager le haut-parleur si la sequence suivante démarre avec un volume sonore très fort.
7. Eteindre l'appareil par le bouton Off/On situé à l'arrière s'il ne sera pas utilisé pendant une longue période.
8. Debrancher la prise secteur pendant un orage.
9. Les huis et ouvertures sur le coffret de l'appareil sont pratiqués pour l'aération de celui-ci et pour assurer son bon fonctionnement contre tout emballement thermique. Ces huis et ouvertures ne doivent pas être bouchés ou couverts.
10. Ces ouvertures ne doivent pas etre bouchees en posant l'appareil sur un matelas, un canape, un tapis ou sur tout autre matière similaire.
11. Ce produit ne doit pas etre encastre que ce soit dans un meuble ou dans un rack a moins qu'une ventilation appropriee soit installee au prealable ou que le fabricant indique que ceci est possible.
12. Protégier l'appareil contre toute exposition au changement climatique, à l'humidité ou à une température excessive.
13. Ne pas verser du liquide de quelque nature que ce soit sur le produit.

CONSIGNES DE SECURITÉ IMPORTANTES

1. Ne pas exposer l'appareil ou la télécommande au soleil.

Port USB

Dans le cadre légal lié à la conformité aux normes CE, il est demandé au consommateur de ne brancher sur le port USB que la clé USB.

Antenne

Cet apparéil peut être utilisé avec une antenné.

1. Débrancher le cable d'alimentation de la prise murale avant de connecter ou enlever la prise antenné, autrement les deux équipements peuvent être endommagés.
2. Si une antenné extérieure ou un système de réception par cable est connecté au produit, vérifier que cette antenné ou ce système par cable est bien mis à la masse pour prévenir toute surtension ou charge statistique.

Défaut

1. N'essayez pas de réparer cet apparéil vous-même, en l'ouvrant et en retardant le couvercle, vous vous exposez à un courant important. La maintenance de votre lecteur est strictement réservée aux techniciens de maintenance qualifiés.
2. Dommages nécessitant une réparation - Débranchez l'appareil de la prise murale et reféréz-vous au personnel de maintenance qualifié sous certains conditions :

a. Lorsque le cordon d'alimentation ou la prise électrique sont endommages
b. Si du liquide ou un objet est tombé dans l'appareil
c. Si l'appareil a ete exposé à l'eau ou à la pluie
d. Si l'appareil ne fonctionne pas correctement en suivant les conseils d'utilisation. Ajuster uniquement les commandes qui sont couvertes par les conseils d'utilisation. Tout ajustement implore des autres commandes pourra entraîner des dommages et nécessitera un travail supplémentaire de la part d'un technicien qualifié pour réparer l'appareil.
e. Si l'appareil est tombé ou s'il a été endommagé de chaque façon qu'ce soit et que l'appareil montre une modification de ses performances, ceci indique qu'une réparation ou un contrôle est nécessaire.

1. Si vous lecteur montre un changement important de ses performances, ceci indique qu'une réparation ou vérification est nécessaire.
2. Pièces de rechange Lorsque le remplacement de certaines pieces est nécessaire, assurez-vous que le technicien de maintenance a utilisé des pieces de rechange spécifiées par le constructeur ou des pieces qui ont les mêmes caractéristiques que les pieces d'origine. Le remplacement par des pieces non reconnues pouvant en trainer des risques d'incendie, de

CONSIGNES DE SECURITE IMPORTANTES

décharge électrique et d'autres dommages.

1. La nicotine peut endommager les composants électroniques. Si le service après-vente découvert une quantité trop importante de nicotine à l'intérieur de

I'appareil, il sera considere comme hors garantie.
6. Merci de dire la section « Dépannage», vous y trouvez nos coordonnées pour le Service Àpès Vente.

Dolby

Construit sous le permis des laboratoires dolby. Le « dolby » et le symbole double-D sont des marques déposées des laboratoires dolby. Travaux non publiés confidentiels. 1992-1997 laboratoires dolby, inc. Tous droits réservés.

Recyclage

Recyclage de équipements electriques

Ce produit est conçu et fabriqué avec des matériaux et composants de haute qualité pouvant être recyclés et réutilisés.

Ce symbole signifie qu'en fin de vie, les équipements électriques et électroniques doivent être rapportés dans des zones de recyclage et ne doivent pas été jetés avec les ordures menagères.

Merci de déposer cet équipement dans votre centre de recyclage ou chez votre revendeur. En Europe, il existe des systèmes de recyclage différents pour les produits électriques et electroniques usages. Merci de nous aider à prendre soin de notre environnement.

Recyclage de papier et carton

Le symbole de recyclage sur le carton et le manuel d'utilisation montre qu'ils sont également recyclables. Merci de le déposer dans un point de collecte « papier », autre que les ordures menagères.

Recyclage de plastique

Le symbole de recyclage sur les parties plastiques montre qu'elles sont recyclables. Merci de les déposer dans un point de collecte « plastique », autre que les ordures menagères.

Point Vert

Le logo "Point Vert" indique que MAS Elektronik est en accord avec les règles de recyclage européen et cotise auprès des organismes compétents.

Notes

Accessoires

Lorsque vous ouvrez l'emballage pour la première fois, vérifie qu'il contient bien tous les éléments suivants :

HRT 7515
- Télecommande avec piles
- Manuel d'utilisation
- Bloc alimentation

Notes:

S'il manque un des accessoires mentionnés ci-dessus, contactez votre revendeur.
- Conservez l'emballage original au cas où vous devriez returner l'appareil au revendeur.
- Toujours transporter ou renvoyer l'appareil dans son emballage d'origine
- Ne changer ni modifier aucun composant du lecteur ou des accessoires.

Caracteristiques

• Récepteur TNT HD
• Prise HDMI (1080p)
  Guide Electronique de Programme et Teteuvre
• Port USB 2.0 High Speed
  Lecture des fichiers video (MPEG-4 ASP, MPEG-4 AVC/H.264, MPEG-2) via USB
• Prise en charge des containers video AVI, MKV, MP4, TS, MPG et audio MP3, WMA, AAC
• Prise en charge des containers photo JPEG, BMP, PNG
• Enregistrement de la TNT sur support externe USB
• Connectique video: HDMI, Péritel (TV en RVB)

Réglages par défaut

• Langue OSD Anglais

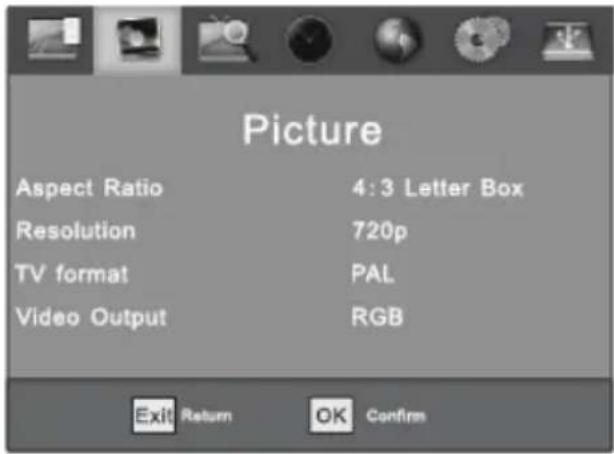

• Format de l'image Auto
  Sortie video HDMI 720p

Interfaces et Commandes

Face avant

1. Récepteur infrarouge
2. Témoin lumineux (Rouge: veille, Vert: marche)
3. Port USB
4. Affichage LED
5. Récepteur infrarouge
6. Port USB

Note:

L'appareil est pré à fonctionnerès sa mise sous tension.

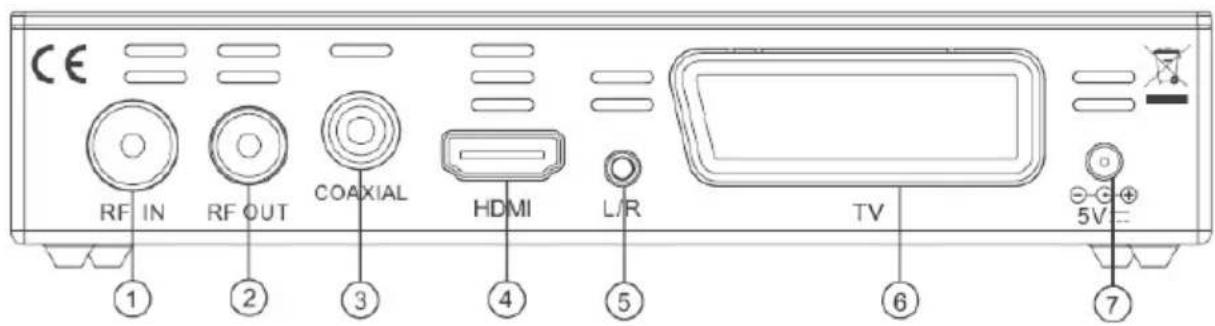

Panneau arrête

Connectique:

1. Entrée d'antenne
2. Sortie d'antenne
3. Sortie audio numérique coaxiale
4. Prise HDMI
5. Sortie audio analogue (L/R)
6. Prise Peritel
7. Entrée alimentation DC 5V (pour la connexion du bloc alimentation)

Télécommande

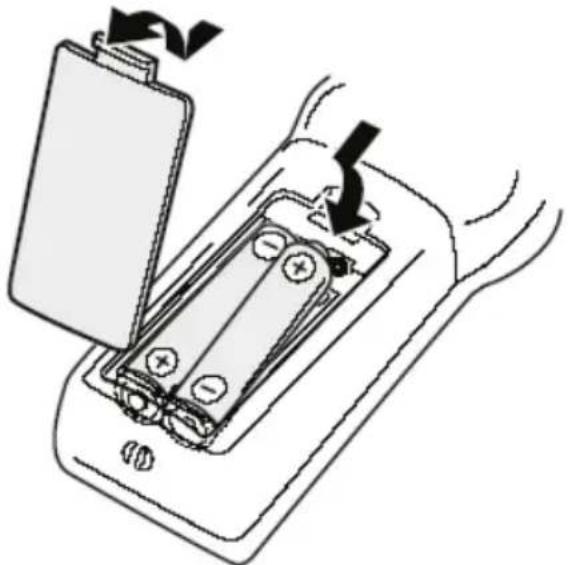

Batteries

• Placer les batteries dans le compartment en faisant attention à bien respecter la polarité (+/-).
  Pour un meilleur résultat, toujours diriger la télécommande vers le capteur infrarouges du lecteur, en respectant une distance maximum de 5m et un angle maximal de 60^
  Retirer les batteries si l'appareil ne sera pas utilisée pour une longue période

Notes:

1. Retirer les batteries de la télécommande des qu'elles sont usées. Les fuites d'acid provenant des batteries usées peuvent être dangereuses pour la santé et cause des dommages à la télécommande.
2. Si les batteries ont coule, nettoyer l'acide avec un chiffon avant de remetre des batteries neuves.
3. En cas de contact avec votre peau, laver immédiatement la zone concernée.
4. Consulter votre medecin si de l'acide a ete ingere.
5. Si de l'acid est entre en contact avec vos yeux, laver les abondament et consulter un medecin

Commandes

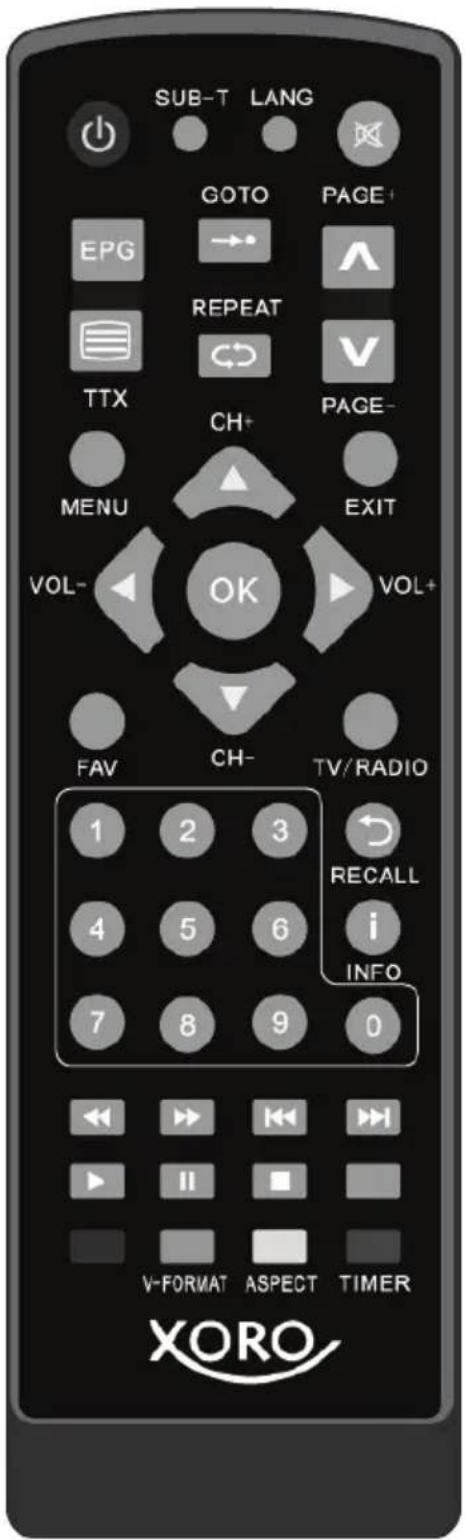

Touches de la télécommande

POWER (Marche/Veille)

SUB-T (Sous-titres)

LANG (Langue Audio)

MUTE (Sourdine)

EPG (Guide Electronique des Programmes)

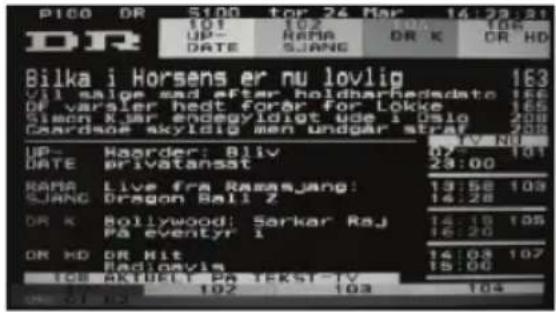

TTX (Télétexte)

GOTO (Aller à)

REPEAT (Répétition)

PAGE+/PAGE- (Page suivante et page precedente dans le Télétexte)

MENU (Menu principal)

EXIT (Sortie)

Croix de navigation (Haut / Bas / Gauche / Droite)

OK (Confirmation)

FAV (Liste des chaînes favorites)

TV/RADIO (Navigation entre TV et Radio)

Touches numériques (0—9)

RECALL (Retour)

INFO (Affichage de l'information sur la chaine ou la lecture en cours)

(Retour rapide)

(Avance rapide)

I < C (Piste precedente)

I (Piste suivante)

(Lecture)

ROUGE (Fonctions différentes dans le

Télétexte / PVR List des enregistements)

VERT (Fonctions différentes dans le

Télétexte / V-FORMAT Résolution video)

JAUNE (Fonctions différentes dans le

Télétexte / ASPECT Format de l'image)

BLEU (Fonctions différentes dans le

Télétexte / TIMER Minuterie enregistrement)

Note:

Les mêmes touches sur la télécommande et sur la face avant ont les mêmes fonctions.

Connectique

Téléviseur / Antenne

Information Générale

S'assurer que la prise murale est debranchee et que l'appareil est hors tension.
- Consulter le manuel d'utilisation du téléviseur et observer scrupuleusement les instructions.
- Vérifier que les branchements sont corrects.
Vérifier les réglages de sortie video. Si le téléviseur dispose d'une entrée Péritel, selectionner CVBS/RVB dans le menu principal, rubrique « Image», option « Sortie Video »

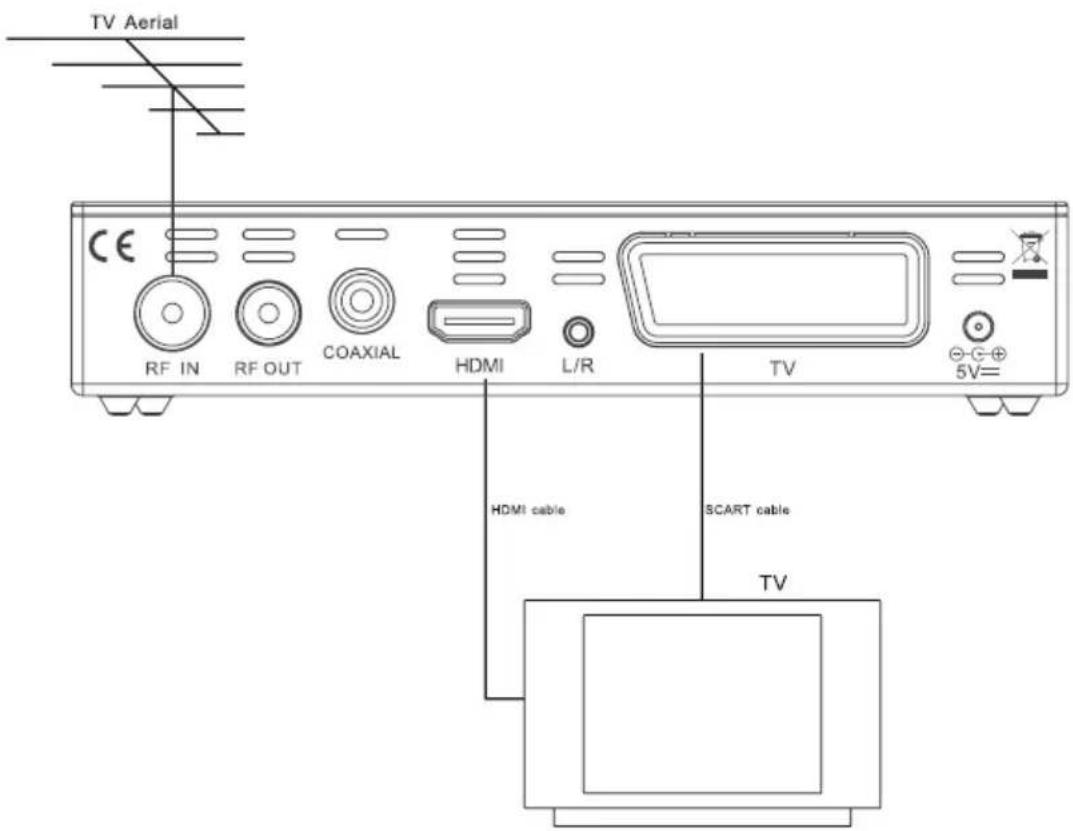

L'illustration ci-dessous montre la connexion du HRT 7515 à l'antenne et au téléviseur.

1. Brancher un cable Péritel (ou HDMI) au récepteur.
2. Brancher le cable d'antenne à l'entrée d'antenne (ANT IN) du HRT 7515.
3. Brancher le cable d'alimentation à la prise murale.
4. Mettre le HRT 7515 et le téléviseur en marche.
5. Sélectionner la bonne entrée (Péritel ou HDMI) sur le téléviseur.

Connectique

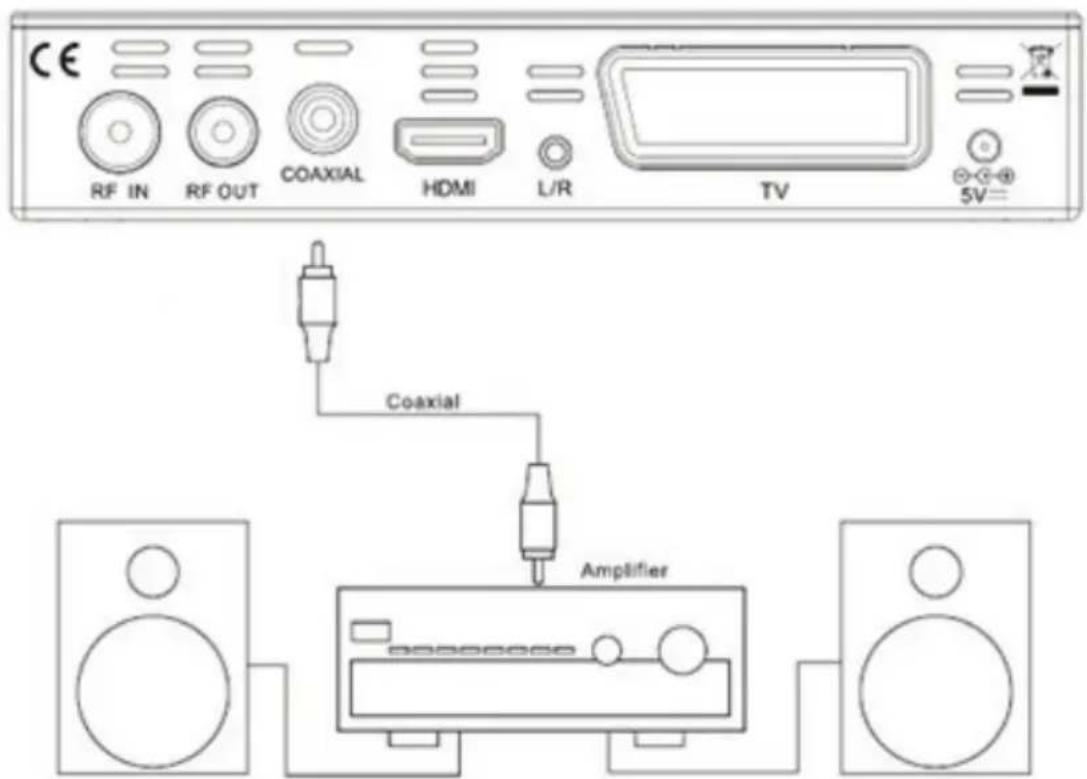

Chaine Hi-Fi

Il est possible de transmettre le signal audio numérique à un decodeur ou à un amplificateur.

Pour ce faire, il suffit d'utiliser la connexion Coaxiale.

1. Débrancher et étèindre tous les apparêils.
2. Connecter le HRT 7515 au téléviseur via un cable Peritel ou HDMI.
3. Connecter le HRT 7515 au decodeur ou à l'amplificateur via un cable RCA.
4. Mettre tous les apparéils en marche.
5. Sélectionner l'entrée audio numérique du décodeur ou de l'amplificateur.

Note:

• Les cables ne font pas partie des accessoires.

Pour afficher les informations sur le signal audio, appuyer sur la touche LANG de la télécommande.

Première installation

Première installation

Lorsque tous les branchements ont eté réalisés,mettre le téléviseur sous tension et vérifier que le recepteur est branché à la prise secteur. Appuyer sur la touche POWER de la télécommande pour leMETRE en marche.

S'il s'agit de la première utilisation ou d'une restauration, le menu d'installation s'affichera sur l'écran.

1. Langue OSD
2. Pays
3. Recherche des chaînes

A l'aide de la croix de navigation (Haut / Bas), aller à chacune de ces options et seLECTIONner la bonne option en utilisant la croix de navigation (Gauge / Droite). Appuyer sur la touche EXIT pour quitter le menu d'installation.

Langue OSD

Selectionner la langue souhaitee en appuyant a plusieurs reprises sur la touche Gauche ou Droite.

Pays

Selectionner le pays dans lequel le HRT 7515 sera utilisé en appuyant à plusieurs reprises sur la touche Gauche ou Droite.

Recherche des chaînes

Demarrer la recherche des chaînes en appuyant sur la touche OK de la télécommande. L'appareil change d'affichage et montre la progression de la recherche.

Toutes les chaînes TV et Radio trouvées seront mémorisées dans la liste des chaînes TV et des stations Radio. Lorsque la recherche est achevée, le récepteur affichera l'émission de la première chaîne TV.

Liste

Afficher la liste des chaînes en appuyant sur la touche OK de la télécommande.

/ Chaine suivante/précedente

PAGE+ / PAGE- Page suivante/préciédente

EXIT Quitter la Liste des chaînes

Note:

Les listedes des chaînes TV et des stations Radio fonctionnement de manière similaire.

Sous-titres

Appuyer sur la touche SUB-T pour activer le sous-titrage. Si les sous-titres sont disponibles pour l'émission en cours, activer à le sous-titrage à l'aide de la touche OK.

Langue audio

Pour acceder au réglage audio, appuyer sur la touche LANG. Changer la langue audio (uniquement pour les émissions diffusées en multilangue), scélectionner une autre piste audio (si disponible) ou scélectionner Gauche / Droite / Stéreo.

Format de l'image

Il est possible de changer le format de l'imagé directement depuis la télécommande pendant le visionnage d'une émission. Appuyer sur la touche ASPECT. Les formats disponibles sont: AUTO, 16:9 Pillar Box, 16:9 Pan&Scan, 16:9 Wide Screen, 4:3 Letter Box, 4:3 Pan&Scan et 4:3 Full.

Touches et fonctions importantes

Information

En appuyant sur la touche INFO, un certain nombre d'informations seront affichées.

Au premier appui, l'information globale sera affichée: le nom de chaine, l'émission en cours, l'émission suivante, la disponibilité du Télétexte, etc.

En appuyant une seconde fois, l'information du Guide Electronique des Programmes sur l'émission en cours sera affichée ainsi que les données concernant la fréquence de la chaine, sa largeur de bande et la qualité du signal.

Télétexte

Le Télétexte est activé via la touche TTX.

Pour naviguer dans le Télétexte:

• Touches numériques pour aller à la page désirée
  Page precedente/suivante
• ROUGE, VERT, JAUNE, BLEU pour atteindre directement les pages indiquées
• EXIT pour fermer le Télétexte

Volume

Modifier le volume sonore en appuyant sur la touche (VOL-) ou (VOL+).

Liste TV/Radio

Passer de la liste des chaînes TV à la liste des stations Radio à l'aide de la touche TV/RADIO.

Changement de chaine

Pour aller à la chaine précédente ou à la chaine suivante, appuyer sur la touche (CH-) ou (CH+).

Navigation dans le menu configuration

Utiliser la croix de navigation (▲ / ▲ / ▼ / ▲) pour sélectionner une rubrique ou une option dans le menu configuration

Résolution

Pour modifier la résolution de la sortie video, appuyer sur la touche V-FORMAT de la télécommande. Les séquences sont les suivantes: de 720p à 1080i, à 1080p, à 576i, à 576p, puis à nouveau à 720p, ainsi de suite.

Touches et fonctions importantes

EPG

L'EPG ou le Guide Electronique des Programmes est un guide TV sur écran affichtant les programmes TV sur 7 jours pour chacune des chaines. Appuyer sur la touche EPG de la télécommande pour afficher le Guide.

Utiliser la touche / pour aller à l'émission souhaitation.

Si le Guide dispose de plusieurs pages, utiliser la touche BLEU pour aller à la page du dessus et la touche JAUNE pour aller à la page du dessous.

D'autres touches permettent d'activer les fonctions suivantes:

OK pour programmer l'émission dans la minuterie de programmation d'enregistrement

INFO pour afficher la minuterie de programmation d'enregistrement

/ émission precedente/suivante
/ chaîne précédente/suivante
EXIT pour quitter la minuterie de programmation d'enregistrement

Favoris

Si une liste des chaînes favorites a été établie au préalable, la touche FAV permet d'afficher cette liste.

OK visionner la chaîne scélectionnée

/ chaîne précédente/suivante
page precedente/suivante de la liste

EXIT fermer la liste des chaînes favorites

FAV changer de liste des chaînes favorites

Enregistrement

Minuterie

Selectionner une émission dans le menu EPG et appuyer sur la touche OK. Cette émission sera insérée dans la Minuterie de programmation d'enregistrement.

Il est recommandé de modifier l'heure de début et l'heure de fin de quelques minutes avant et après pour prévoir une avance ou un retard dans la diffusion. D'autres options telles que « Répetition » ou « Mode » sont disponibles. La « Répetition » permet de définir si l'émission

doit être enregistrée une fois ou de manière répetitive. Le « Mode » doit être régé à enregistrement si l'émission est à enregistrer.

Après validation, l'émission programmée appraítra dans la Liste de programmation.

Note:

L'enregistrement se déclenchera uniquement si un support de stockage USB est connecté!

Enregistrement

Pour enregistrer l'émission TV en cours, connecter le support de stockage USB au port USB du récepteur. Dès que le support est reconnu par le récepteur, appuyer sur la touche • de la télécommande. Pour programmer la durée de l'enregistrement, appuyer de manière repétitive sur la touche • La durée sera affichée à l'écran.

L'enregistrement démarre immédiatement. Pour arrêtier l'enregistrement, appuyer sur la touche et confirmer l'arrêt dans la boîte de dialogue à l'aide de la touche OK.

Programmation manuelle

Il est possible également de programmer un enregistrement sans passer par l'EPG. Appuyer sur la touche BLEU de la télécommande et la Minuterie de programmation apparaitra à l'écran.

Appuyer sur la touche ROUGE pour ajouter une programmation et pour modifier les options (voir illustrations ci-dessus).

Enregistrement

Listedesenregistrements

Toutes les émissions enregistrées sont accessibles à partir de la touche PVR de la télécommande. La liste des enregistements apparaître sur l'écran.

Pour naviguer:

OK Demarrer la lecture de l'enregistrement selectionné dans le fenêtre de prévisualisation

Enregistrement suivant/précédent

ROUGE Permuter entre la prévisualisation et le plein écran

RECALL Changer de dossier

JAUNE Supprimer l'enregistrement

VERT Renommer I'enregistrement

EXIT Quitter la liste des enregistrements

<< Retour rapide

Avance rapide

Pause. Appuyer une nouvelle fois et le lecture reprend

EXIT/STOP Arreter la lecture et revenir a la liste des enregistrements

Renommer un enregistrement

Selectionner un enregistrement dans la liste et appuyer sur la touche VERT. Renseigner, à l'aide du clavier virtuel, le nouveau nom puis aller à « OK » puis confirmer en appuyant sur la touche OK.

Supprimer un enregistrement

Selectionner un enregistrement dans la liste et appuyer sur la touche JAUNE. L'enregistrement selectionné sera coché. Appuyer sur la touche OK et l'enregistrement sera définitivement supprimé du support de stockage USB.

Lecture multimédia

Port USB

En connectant un support de stockage USB au port USB du récepteur, il est possible de dire les fichiers multimédia qui y sont stockés.

Formats de fichier pris en charge

Photos (JPEG, BMP, PNG, GIF), musique (MP3, WMA) et video (MPEG-1, MPEG-2, MPEG-4).

Supports pris en charge

Le port USB prend en charge tous types et taillles de support de stockage. Il est recommendé de ne pas utiliser un support

de stockage d'une taille inférieure à 8 Go car en-deçà le support risque d'être trop petit pour un enregistrement.

Note:

Dans le cadre légal lié à la conformité aux normes CE, il est demandé au consommateur de ne brancher sur le port USB que la clé USB.

Pour dire la musique, les photos ou les vidés depuis un support de stockage USB connecté au port USB du récepteur, appuyer sur la touche MENU et aller à USB à l'aide de la touche / .Entrer dans le menu USB en appuyant sur la touche OK.

Selectionner « Multimédia » à l'aide de la touche ▲/▼ puis confirmer avec OK.

Le lecteur démarre par l'écran illustré à droite. Les rubriques sont:

• Musique
• Photo
• Film
  PVR

Selectionner l'une des rubriques à l'aide de la touche / et confirmer avec OK.

Lecture multimédia

Photos

Pour visionner les photos sur le HRT 7515, connecter le support de stockage USB au port USB du recepteur puis dans le Menu aller à USB puis Multimédia puis Photo.

En entrant dans le menu Photo, le repertoire du support de stockage s'affiche.

Selectionner un dossier à l'aide de la touche

/ et l'ouvrir en appuyant sur OK.

S'il y a des photos dans ce repertoire, elles apparaitront dans la liste et la prévisualisation affichée dans la fenêtre de droite.

Il est possible de dire la musique pendant le visionnage des photos. Sélectionner un fichier musical avant d'aller au repertoire des photos.

Naviguer dans le repertoire

OK Afficher la photo plein écran

Démarrer le diaporama (toutes les photos du repertoire)

GOTO Afficher les photos en mode prévisualisation

/ Photo suivante/précédente

RECALL Répertoire precedent

EXIT Retourner au menu Multimédia

Mode indexe

/ Photo suivante/précédente

/ Photo suivante/précédente

OK Afficher la photo plein écran

Diaporama

Démarrer le diaporama en appuyant sur le touche OK ou I. Le diaporama se déroulera suivant les réglages effectuels dans le menu USB.

▶▶L Photo suivante

L Photo precedente

ROUGE Zoom(Normal x2 x4 x8 Normal x1 / 4 x1 / 2)

VERT Rotation de la photo a 90^ dans le sens contraire a I'aiguille d'une montre

JAUNE Rotation de la photo a 90^ dans le sens de l'aiguille d'une montre

INFO Affichage de l'information sur la photo: nom, résolution et taille

RECALL Quitter le navigateur

EXIT Quitter le navigateur

Lire la musique pendant un diaporama

Il est possible de dire la musique pendant le visionnage des photos. Sélectionner un fjichier musical avant d'aller au repertoire des photos.

Formats photo pris en charge

Les formats pris en charge sont: JPEG, BMP et PNG.

Lecture multimédia

Musique

Pour écouter la musique via le HRT 7515, connecter le support de stockage USB au port USB du récepteur puis dans le Menu aller à USB puis Multimédia puis Musique.

En entrant dans le menu Musique, le repertoire du support de stockage s'affiche. Sélectionner un dossier à l'aide de la touche / et l'ouvrir en appuyant sur OK.

S'il y a des fichiers musicaux dans ce repertoire, ils apparaitront dans la liste ainsi que leur ID-tag.

OK/ Lecture

STOP Arreter la lecture

Piste suivante

Piste precedente

/ PAUSE Pause

REPEAT Mode de répétition (Piste, Répertoire,

Aléatoire)

EXIT Revenir au menu Multimédia

Augmenter / diminuier le volume

Avance rapide

En appuyant sur la touche BLEU pendant la lecture de la musique, l'avance rapide est enclenchée. Chaque pression sur la touche BLEU augmente la vitesse de défilament.

Revenir à la vitesse normale en appuyant sur la touche ou. Les séquences sont:

$$ x 1 \rightarrow x 2 \rightarrow x 3 \rightarrow x 4 \rightarrow x 8 \rightarrow x 1 6 \rightarrow x 3 2 \rightarrow x 1 $$

Formats pris en charge

Formats:

MP3,

WMA,

AAC

Fréquences d'échantillonnage: 8-48kHz (MP3) ou 32-48kHz (WMA)

Taux de transfert: 8-320kbps (MP3) ou 32-192kbps (WMA)

Film

Pour regarder un film sur le HRT 7515, connecter le support de stockage USB au port USB du récepteur puis dans le Menu aller à USB puis Multimédia puis Film.

Observer les régles suivantes:

1. La résolution du film ne doit pas excéder 1920x1080.
2. Le nom du fichier ne doit pas exceder 15 lettres.
3. Les containers pris en charge sont: AVI, DIVX, MKV, MP4, MPG, VOB, MOV.
4. Les codecs pris en charge doivent être créés dans les standards établis. MPEG-2: ISO/IEC 13818, MPEG-4: ISO/IEC 14496.
5. Les flux de transport pris en charge: MPG, TS, TRP.
6. Les sous-titres pris en charge: Subrip (SRT), Micro-DVD (SUB), Sami (SM). Les sous-titres internes ne sont pas pris en charge.
7. Les formats audio pris en charge:

Fichiers MPEG-4: AC3, MP3, AAC (LC ou HE)
MPEG-2: MP2/MPA, AC3

Note:

Compte tenu du nombre de codecs video, audio, de containers video et de programmes PC, il es possible que certains fichiers ne seront pas pris en charge. Meme si chaque partie du fichier pris individuellement est compatible, leur assemblage peut ne pas etre reconnu.

Lecture multimédia

Film

En entrant dans le menu Film, le repertoire du support de stockage s'affiche. Sélectionner un dossier à l'aide de la touche / et l'ouvrir en appuyant sur OK.

S'il y a des films dans ce repertoire, ils apparaitront dans la liste.

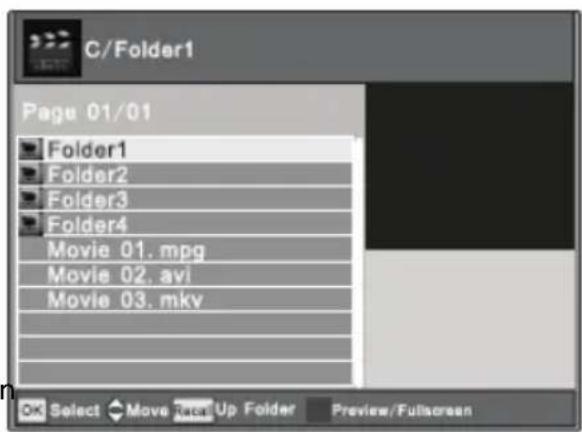

Naviguer dans le repertoire

Fichier suivant/precedent

OK Lecture/ouverture du repertoire

RECALL Répertoire precedent

ROUGE Prévisualisation/plein

EXIT Revenir au menu Multimédia

Naviguer pendant la lecture

En appuyant sur la touche OK, le film est lu dans la fenetre de prévisualisation à droite. Passer en mode plein écran à l'aide de la touche ROUGE. Appuyer sur la touche pour dire directement en mode plein écran.

OK Lire dans la fenetre de previsualisation

Lire en mode plein écran

ROUGE Passer de la prévisualisation au mode plein écran

INFO Afficher les informations tels que temps (actuel et total), nom de fichier, etc.

LANG Changer de piste audio

SUB-T Activer/désactiver le sous-titre

MENU Retour au repertoire (la lecture continue dans la fenetre de previsualisation)

RECALL Retour au repertoire (la lecture continue dans la fenetre de prévisualisation)

GOTO Sauter en avant un certain temps (prédéfini)

Avance/retour rapide

Film suivant

L Film precedent

Pause

STOP Arret

REPEAT Mode de répétition (Fichier, Répertoire, Aléatoire)

Avance/retour rapide

Il est possible d'accelerer la lecture ou le return en utilisant les touches et. Les vitesses changent selon la sequence suivante:

$$ x 1 \rightarrow x 2 \rightarrow x 4 \rightarrow x 8 \rightarrow x 1 6 \rightarrow x 3 2 \rightarrow x 1 $$

Fonction GOTO

Appuyer sur la touche GOTO pour enter un temps dans le film puis sur OK pour sauter vers ce temps.

Configuration

Appuyer sur la touche MENU pour acceder au menu principal. Les sous-menus sont:

• Chaine avec Modification chaine, EPG, Tri et LCN
• Image avec Format de l'image, Résolution, Format TV et Sortie videoo
• Recherche des chaînes avec Recherche Auto/Manuelle, Pays et Alimentation antenné
  Heure avec Reglage horsire, Pays (Région),Fuseau horsaire et Veille
  Option avec Langue OSD, Langue sous-titre, Langue audio et Audio numérique
• Système avec Contrôle parental, Mot de passer, Réglage par défaut et Information
  USB avec Multimédia, Configuration photo, Configuration film, Configuration PVR

Pour sortir d'un de ces sous-menus, appuyer sur la touche EXIT pour revenir au niveau precedent jusqu'à quitter le menu principal.

Chaine

Les sous-menus sont Modification chaine, EPG, Tri et LCN.

Modification chaine

Il est possible de trier ou modifier les chaînes de plusieurs manières. Pour ce faire, le mot de passé est nécessaire (8 8 8 8 8 8).

Les outils suivants sont disponibles dans la Modification chaîne:

• Déplacer
  Sauter
• Verrouiller
• Supprimer
• Favoris
• Renommer

En quittant la Modification chaine, les changements sont sauvegardés.

Configuration

Chaine

Déplacer les chaînes

Pour déplacer une chaîne, appuyer sur la touche ROUGE. Sélectionner la chaîne à déplacer à l'aide de la touche / et ROUGE. La chaîne sélectionnée sera marquée d'une flèche. Déplacer la chaîne à sa nouvelle place à l'aide de la touche / et appuyer sur OK. La chaîne est positionnée à la nouvelle place.

Sauter les chaines

Pour sauter une châne, appuyer sur la touche VERT. Sélectionner la châne à sauter à l'aide de la touche / et VERT. La châne sélectionnée sera marquée « SKIP »

Note:

• Cette chaine ne sera pas accessible via la touche /
  Pour regarder la chaîne, il faut enter son numéro à l'aide des touches numériques

Verrouiller les chaînes

Pour verrouiller une chaine, appuyer sur la touche JAUNE. Sélectionner la chaine à verrouiller à l'aide de la touche / et JAUNE. La chaine sélectionnée sera marquee d'un verrou.

Pour regarder une chaîne verrouillée, il faut enter le mot de passer après avoir sélectionné la chaîne (0 0 0 0 0 0).

Supprimer les chaînes

Pour supprimer une chaîne, appuyer sur la touche BLEU. Sélectionner la chaîne à supprimer à l'aide de la touche / et BLEU. Une boîte de dialogue apparait pour la confirmation de la suppression. Pour confirmer, appuyer sur OK et, pour annuler, appuyer sur EXIT. ÀpRES confirmation, la chaîne sera immédiatement et définitivement supprimée.

Favoris

Pour définit une châne favorite, appuyer sur la touche FAV. Sélectionner la châne à définir en châne favorite à l'aide de la touche / et FAV puis selectionner une catégorie (Védo, Actualités, Sport, Musique). Appuyer sur OK pour ajouter la châne dans la catégorie souhaitée. La châne sera marquee d'un cœur.

Renommer les chaînes

Pour renomer une chaîne, appuyer sur la touche RECALL. Sélectionner la chaîne à renomer à l'aide de la touche / et RECALL. Entrer le nouveau nom et aller dans le champ OK et confirmer avec la touche OK.

Tri des chaînes

Cette option trie les chaines suivant les specifications (Nom de Service, ID Service, LCN, ONID).

LCN

Cette option permet de classer les chaines dans leur ordre logique. Utiliser la touche / pour activer/désactiver le classement.

Configuration


Les réglages suivants sont disponibles dans le menu Image:

• Format de l'image
  Résolution
• Format TV
  Sortie video

Format de l'image

Dans ce menu, il est possible d'ajuster le format de l'image au type de téléviseur.

• AUTO
  16:9 Pillar Box
  16:9 Pan & Scan
  4:3 Letter Box
  4;3 Pan & Scan
  4:3 Full
  16:9 Wide Screen

•

Note:

L'option AUTO permet d'obtenir l'effet optimal en toutes circonstances.

Résolution

Permet de définir la résolution de sortie HDMI.

Ajuster toujours la résolution de sortie à la résolution du téléviseur; par exemple, 720p pour une dalle HD ready ou 1080p pour une dalle Full HD.

Format TV

Selectionner entre PAL et NTSC.

Sortie video

Pour selectionner le type de sortie Péritel entre RVB et FBAS (CVBS). Si le téléviseur offre une entrée Péritel RVB, selectionner RVB car la qualité video est supérieure à FBAS.

Recherche des chaînes

Le menu Recherche des chaînes comprend les options:

• Recherche auto
• Recherche manuelle
  Pays
• Alimentation antenna

Recherche auto

En validant l'option, la recherche automatique démarre immédiatement. La langue et le pays sont ceux du réglage par défaut. Se ↔erer à la page 14.

Recherche manuelle

Si une ou plusieurs chaines n'ont pu etre trouvées, il est possible d'en effectuer la recherche manuellement.

Renseigner la fréquence de la chaine à l'aide de la touche dans la fenêtre de dialogue de la Recherche manuelle. La fréquence et la largeur de bande seront automatique ajustées.

La barre de qualite montre la qualite du signal de la chaine recherche.

Appuyer sur la touche OK pour démarrer la recherche manuelle. La fenêtre de recherche s'ouvrira et affichera les résultats

Pays

Utiliser la touche / pour changer le pays.

Alimentation antenna

Pour activer ou désactiver l'alimentation de l'antenne.

Configuration

Heure

Les réglages suivants sont disponibles dans le menu Heure:

• Réglage horaire
  Pays (Région)
• Fuseau hora
  Veille

Réglage hora

Cette fonction permet au récepteur d'extraire l'information horaire régulierement du signal numérique.

Pays (Région)

Ce paramètre permet de changer le fuseau hora lorsque le pays dispose de plusieurs fuseaux heures.

Fuseau hora

Définit le fuseau horsaire dans lequel le récepteur fonctionnera.

Veille

Le récepteur sera mis en veille à l'heure prérgée à partir de la dernière action de l'utilisateur.

Options

Les réglages suivants sont disponibles dans le menu Option:

• Langue OSD
• Langue sous-titre
• Langue audio
  Audio numérique

Langue OSD/sous-titre.audio

Définit la langue OSD, sous-titre, audio utilisée.

Audio numérique

Dans cette option, il est possible d'activer ou de désactiver la sortie audio numérique et d'en déterminer le type.

Arrét: Désactiver l'audio numérique

PCM: Sortie audio numérique au format PCM

RAW: Tous types de sortie audio numérique

Configuration

Système

Les réglages suivants sont disponibles dans le menu Système:

• Contrôle parental
• Mot de passer
• Restaurer réglage par défaut
  Information

Contrôle parental

Permet de classifier les chaînes selon l'âge des enfants et de verrouiller les chaînes pouradulte.

Mot de passer

Changer le mot de passer en entrant l'ancien mot de passer (par défaut: 8 8 8 8 8 8). Renseigner le nouveau mot de passer deux fois.

Restaurer réglage par défaut

Restaurer le réglage fait à l'usine. Tous les réglages personalisés seront effacés.

Information

Affiche l'information sur les versions matérielle et logicielle.

USB

Les réglages suivants sont disponibles dans le menu USB:

Multimédia
- Configuration photo
- Configuration film
- Configuration PVR

Multimédia

Permet d'entrée dans le lecteur multimédia (se référer à la page 20).

Configuration

Configuration photo

Intervalle diaporama

Définit la durée d'affichage de chaque photo dans le mode diaporama (1 à 8 secondes).

Mode diaporama

Il y a 59 types différents d'effets de diaporama y compris l'aléatoire.

Format de l'image

Selectionner entre l'affichage des photos au format original et l'affichage plein écran (DISCARD). Le format plein écran (DISCARD) peut entraîner la déformation de des photos.

Notes:

Nous recommandons les réglages suivants:

Intervalle diaporama: 8 secondes

Mode diaporama: Aléatoire

Format de l'image:

Keep

Configuration film

Ces réglages sont valables uniquement pour les sous-titres externes.

Spécification sous-titre

Définit la taille des sous-titres.

Fond sous-title

Selectionner entre le fond transparent ou le fond coloré.

Lettres sous-title

Determine la couleur des lettres.

S'assurer que le film et sous-titre sont nommés de la meme facon; par exemple: Film.avi, Film.srt. Il est possible d'utiliser deux langues différentes: Film.avi, Film.fra.srt, Film.eng.srt.

Configuration PVR

L'information sur le support de stockage USB est affichée dans ce menu. Il est également possible d'y formater le support de stockage.

Support d'enregistrement

Dans le sous-menu support d'enregistrement, il est possible de définir la taille du Timeshift.

Les informations sur le type de support, la taille total et l'espace disponible sont affichées.

Formater

Dans ce sous-menu, il est possible de formater le support de stockage USB.

Port USB

Dans le cadre légal lié à la conformité aux normes CE, il est demandé au consommateur de ne brancher sur le port USB que la clé USB.

Veuillez consultier ce tableau pour détecter la cause probable d'un problème avant de contacter un réparateur. Support technique Xoro/MAS:

Tel.: [phone] / Internet: www.xoro.fr
- Email : [e-mail]

Problème		Solutions
Aucune réception TNT / Distorsion, mosaïque, gel d'image		Aucune émission TNT dans la régionVérifier l'orientation de l'antenneUtiliser une antenne alimentée ou une antenne de toitRelancer la recherche automatique
Aucune alimentation		Brancher correctement le cable secteur à la prise murale etmettre le récepteur en marche à l'aide de la touche POWER
Aucune chaîne trouvée		Vérifier l'antenneReconfigurer la recherche
Aucune image / Image sans couleur		Vérifier la branchement avec le téléviseurVérifier le réglage de la sortie vidéoLa chaîne ou l'émission est cryptée
La télécomman-de ne fonctionné pas		Changez les batteriesBien se placer en face du récepteur à une distance maximale de 5 mètres et dans un angle de 30°Le capteur infrarouge est en plein soleil
Aucun son		Désactiver la sourdine en appuyant sur la touche MUTEAugmenter le volume à l'aide de la touche VOL+Vérifier le branchement au téléviseur ou à l' amplificateur
Langue audio / Sous-titre sans fonction ou non sélectionnable		Changer de piste audio avec la touche LANGChanger de piste de sous-titre avec la touche SUB-TPiste audio non prise en chargeSous-titres non diffusés
Pas d'enregistrement		Aucun support de stockage USB connectéSupport plein
Enregistrement saccadé ou avec d'autres problèmes		Le support est trop lent. Utiliser uniquement le support destockage USB 2.0 au-dessus de 8 Go.Vérifier la qualité de réception et l'orientation de l'antenne

Tuner haute fréquence

Fréquences d'entrée

Largeur de Bande: 6,7,8 MHz

Connecteur RF d'entrée: IEC169-2 type

Impedance d'entree: 75Ohm

Mode de Demodulation

Décodage Video, Audio

Décodage Video: MPEG4 AVC/H.264 HP@L4/MPEG 2 MP@HL

Résolution Video: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Format de l'image: 4:3 PS & LB, 16:9

Télétexte: Compatible DVB-ETS300472

Décodage Audio: ISO/IEC 11172 LAYER I & II, MP3

Frequences d'échantillonnage: 32, 44.1, 48 KHz

Alimentation

Secteur: DC 5V, 1500mA (le bloc alimentation 100-230V, 50/60Hz fait partie des accessoires livrés)

Consommation: 5Watt

Consommation en veille: < 0.5 Watt (sans programmation d'enregistrement)

Conditions d'utilisation

Température: 0-40° Celsius

Humidité: 90% (sans condensation)

Connectique

Poids net: 0.29kg (Télécommande incluse)

Taille: 155 × 34 × 90 ~mm

Note:

Les poids et dimensions sont donné à titre indicatif. Les specifications peuvent être modifiées.

GARANTIE LEGALE

MAS Elektronik garantit que les produits livrés sont dépourvus de tout défaut et vice cachés. Dans le cas contraire, MAS Elektronik réparera ou remplacera, selon son besoin, le produit défectueux. MAS Elektronik répare les produits utilisant les composants neufs ou remis à neuf selon les normes et les pratiques industrielles les plus exigeantes.

Cette garantie limitee repond aux exigences de la loi en vigueur. Elle est valable uniquement dans le pays ou le produit a ete achete.

Cette garantie limite ne couvre pas la finition, les accessoires et les batteries et ne couvre pas, non plus, les dommages resultant d'un accident, d'une mauvaise utilisation, d'une utilisation à laquelle le produit n'a pas ete destiné, d'exposition aux poussieres ou a I'eau, d'une fuite de batterie, d'un demontage ou tentative de demontage ou d'une intervention, modification ou réparation effectuee par un service ou un agent non autorise.

Cette garantie limite ne couvre pas les dommages resultant d'une mise a jour logicielle. Uniquement dans le cas ou cette mise a jour est nécessaire pour I'ajout des fonctions promises lors de I'achat et fournie par MAS Elektronik ou un agent autorisé, cette garantie limite s'applique au produit.

France

MAS ELEKTRONIK SARL

98, avenue des Roissys Hauts

91540 ORMOY

Hotline [phone]

mailto: [e-mail]

Pour toute question concernant les caractéristiques et l'utilisation du produit:

[e-mail]

Tel. [phone]
