Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	10 couverts
Dimensions (L x P x H)	85 x 60 x 60 cm
Consommation d'eau	9.5 litres par cycle
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	5 programmes (intensif, normal, éco, rapide, délicat)
Fonction de départ différé	Oui, jusqu'à 24 heures
Système de sécurité	Protection anti-débordement
Entretien	Filtres à nettoyer régulièrement, utilisation de sel régénérant et de liquide de rinçage
Poids	45 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - ZDIS102W ZANUSSI

Pourquoi mon lave-vaisselle ZANUSSI ZDIS102W ne démarre-t-il pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique et si le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée.

Le lave-vaisselle ZANUSSI ZDIS102W ne se remplit pas d'eau, que faire ?

Vérifiez si le robinet d'eau est ouvert et si le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Assurez-vous également que le filtre d'eau est propre.

Pourquoi mon lave-vaisselle ZANUSSI ZDIS102W ne lave-t-il pas correctement ?

Vérifiez si les bras gicleurs ne sont pas obstrués et que les produits de lavage sont bien utilisés. Assurez-vous également de ne pas surcharger le lave-vaisselle.

J'entends des bruits étranges venant de mon lave-vaisselle ZANUSSI ZDIS102W, que faire ?

Vérifiez si des objets métalliques ou des ustensiles sont bloqués dans les bras gicleurs ou la pompe. Assurez-vous que le lave-vaisselle est bien à niveau.

Pourquoi mon lave-vaisselle ZANUSSI ZDIS102W laisse-t-il des traces sur la vaisselle ?

Cela peut être dû à une quantité insuffisante de détergent ou à de l'eau dure. Essayez d'utiliser un adoucisseur d'eau ou un produit de rinçage.

Mon lave-vaisselle ZANUSSI ZDIS102W affiche un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour interpréter le code d'erreur. Chaque code indique un problème spécifique, comme un problème d'arrivée d'eau ou de drainage.

Le programme de lavage de mon ZANUSSI ZDIS102W ne se termine pas, que faire ?

Cela peut être causé par un filtre encrassé ou une obstruction dans le tuyau de drainage. Vérifiez et nettoyez ces éléments pour résoudre le problème.

Comment nettoyer mon lave-vaisselle ZANUSSI ZDIS102W ?

Pour nettoyer l'intérieur, retirez le filtre et rincez-le à l'eau chaude. Utilisez un chiffon doux pour essuyer les surfaces intérieures. Ne pas utiliser de produits abrasifs.

Quel type de sel utiliser pour mon lave-vaisselle ZANUSSI ZDIS102W ?

Utilisez uniquement du sel spécialement conçu pour les lave-vaisselle, qui aide à adoucir l'eau et à prévenir le calcaire.

Comment régler la dureté de l'eau sur mon ZANUSSI ZDIS102W ?

Consultez le manuel d'utilisation pour ajuster le réglage de la dureté de l'eau. Cela peut nécessiter l'utilisation d'un tournevis pour accéder au panneau de réglage.

MODE D'EMPLOI ZDIS102W ZANUSSI

Notice d'utilisation 17

Consignes de sécurité 17

Bandeau de commande 18

Programmes de lavage 19

Utilisation de l'appareil 20

Réglage de l'adoucisseur d'eau 21

Utilisation du sel regénérant 22

Utilisation du liquide de rincage 22

Rangement des couverts et de la vaiselle 23

Utilisation du produit de lavage 25

Selection et depart d'un programme de lavage 26

Entretien et nettoyage 27

En cas d'anomalie de fonctionnement 28

Caracteristiques techniques 29

En matière de protection de l'environnement 29

Installation 30

Raccordement à l'arrivée d'eau 30

Branchementélectrique 31

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'inssallation et l'utilisation.Conservez ces instructions a proximate de I'appareil.Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de securite de I'appareil.

Utilisation réglementaire

• Cet apparéil est exclusivement destiné à un usage domestique.
• Ce lave-vaisse est donc pour laver la vaisse et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre apparéil. Ceux-ci poursraient provoquer une explosion!
• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas. ou posez-les en position horizontal dans le panier supérieur.
• N'utilise que des produits (sel, produit de lavage, li-quide de rincege) spécifiques pour lave-vaisse.
• Evitez d'ouvrir la portependant que l'appareil fonctionne: une vapeur brulante peut s'en échapper. Risque de brûlures!
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranche l'applié et fermez le robinet d'arrivée d'eau.

• Cet apparéil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pieces d'origine.

• N'essayez enaucun cas de réparer le lave-vaiselle vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaiselle. Contactez votre service après vente. Exigez des pièces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiariées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.
• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et la gorge.
• Ne buvez pas l'eau du lave-vaisse. Des résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet apparéil. Veillez à ce que les enfants ne jouent pas avec l' apparéil.
• Rangez les emballages hors de la portée des enfants. Ils doivent un risque de suffocation.

• Rangez les détergents dans un endroit sur. Veillez à ce que les enfants ne touchent pas les produits de lavage.

• Ne laisses pas les enfants s'approcher de l'appareil quand la porte est ouverte.

Installation

• Vérifiez que l'appareil n'a pas eté endommagé pendant le transport. Ne branchez pas un apparéil endommagé. Si nécessaire, contactez le fournisseur.
• Deballez l'appareil avant de l'utiliser pour la première fois.
• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.
• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.

• Ne modifiez ni les specifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.

• N'utilisez pas l'appareil :

-si le cable secteur ou les tuyaux d'eau sont endom-magés,
-si le bandeau de commande,le plan de travail ou la plinthe sont endommages,si vous pouvez acceder à l'intérieur de I'appareil.

Contactez le service après-vente de votre magasin vendeur.

• NePERCEZ pas dans les cots de I'appareil pour ne pas endommager les composants electriques et hydrauliques.

Avertissement Respectez scrupuleusement les consignes données pour les branchements

electriques et le raccordement de I'eau.

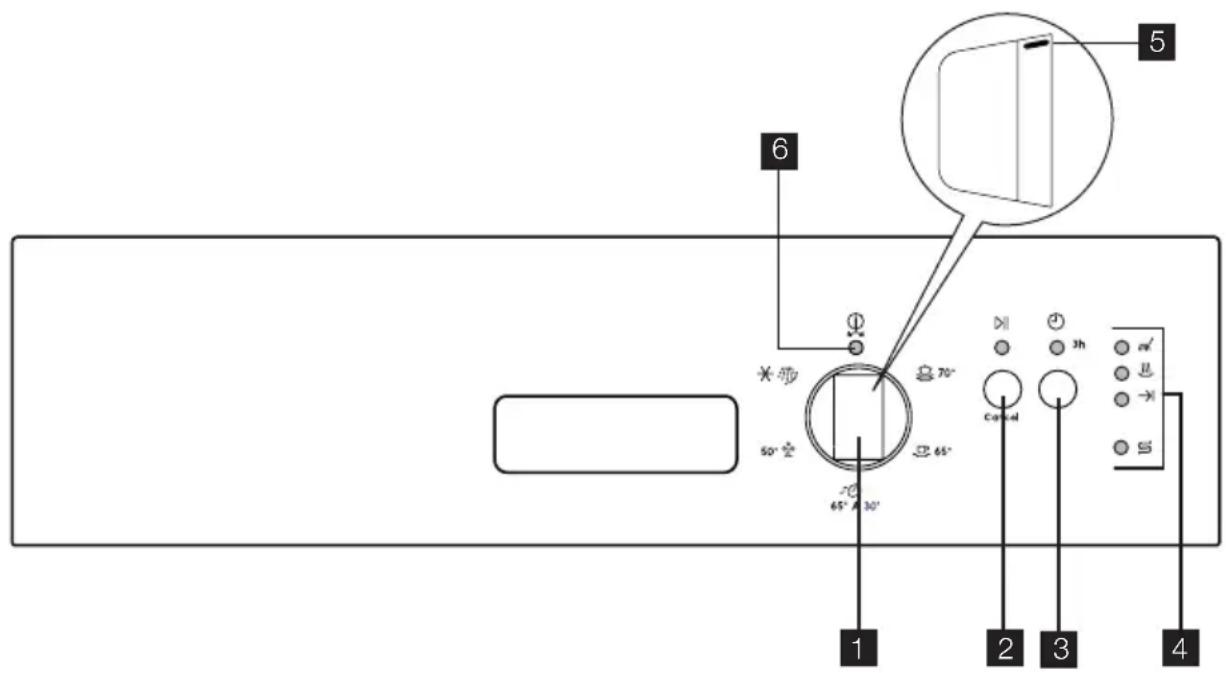

Bandeau de commande

1 Suggesteur de programme
2 Touche Départ/Annulation (Cancel)
3 Touche Départ différé
4 /oyants
5 Indicateur de programme
6 Voyant Marche/Arrêt

Voyants

Lavage s'allume quand la phase de lavage ou de rinceage est en cours.

Voyants
Séchage s'allume quand la phase de séchage est en cours.
Fin du programme →1	s'allume quand le programme de lavage est terminé. Fonctions auxiliaires : • Niveau de l'adoucisseur. • Une alarme se déclenché en cas d'anomalie de fonctionnement.
Sel 1) ∑	s'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapeitre " Utilisation du sel régénérant ". Levoyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le replissage du réservoir à sel. Cela n' affecte pas le fonctionnement de l'appareil.

1) Meme si les réservoirs a sel et liquide de rincege sont vides, les voyants correspondants ne s'allument pas pendant qu'un programme est en cours de fonctionnement.

Sélecteur de programme et voyant Marche/Arrêt

• Pour sélectionner un programme de lavage, tournez le sélecteur de programme vers la droite ou la gauche. L'indicateur de programme du sélecteur doit correspond à l'un des programmes de lavage sur le ban-deau de commande.

• Levoyant Marche/Arret s'allume (position MARCHE).

• Pourmettre l'appareil à l'arrêt,tournez le sélecteur de programme jusqu'à ce que l'indicateur de programme corresponde auvoyantMarche/Arrêt.

• Levoyant Marche/Arrêt s'eteint (position ARRET).

Touche Départ différé

Utilisez la touche Départ différé pour différer l'heure de départ du programme de 3 heures. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

Programmes de lavage

Programmes de lavage

Programme Position du sélec-teur de programme	Degré de salissure	Type de vaiselle	Description du programme
Intensif 70° Très sale Vaiselle, cou-		verts, plats et casseroles	PrélavageLavage principal à 70°C2 rinchages intermédiairesRinçage finalSéchage
Normal 65° Moyenne sa-	le	Vaiselle et cou-verts	PrélavageLavage principal à 65°C2 rinchages intermédiairesRinçage finalSéchage
Rapide 65° A 30 minutes 1)	=①	Moyenne ou légèrement sale	Vaiselle et cou-verts	Lavage principal à 65°C Rincage final

Programme Position du sélec- teur de programme		Degré de salissure Type de vaiselle Description du programme
Eco 50°2)	%	Moyennement sa- le	Vaiselle et cou- verts
	%	(a compléter dans la journée).	1 rinceage à froid (pour éviter que les restes d'aliments ne collent).Il n'est pas nécessaire d'utiliser de produit de lavage avec ce programme.

1) Programme de lavage quotidien parfait pour un lave-vaiselle partiellement chargé. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaiselle et les couverts du diner et du petit déjeuner.
2) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats des tests.

Valeurs de consommation

Programme	Durée (en minutes)	Énergie (en kWh)	Eau (en litres)
Intensif 70°	65 - 75	1,5 - 1,7	18 - 20
Normal 65°	100 - 110	1,4 - 1,5	18 - 20
Rapide 65° A 30 min- nutes	30 0,8	8
Eco 50°	120 - 130	0,8 - 0,9	12 - 13
Prélavage	11	0,1	5

i Ces valeurs changent en fonction de la pression et de la température de l'eau, des variations dans l'alimentation électrique et de la quantité de vaisse.

Utilisation de l'ordinateil

Appliquez la procedure pas a pas en vous reportant aux instructions suivantes :

1. Reglez l'adoucisseur d'eau en fonction du degré de durée de l'eau de votre région. Si nécessaire, ajustez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel regénérant avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de rincage.

4. Rangez les couverts et la vaisse dans le lave-vaisse.

5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.

6. Versez le produit de lavage dans le compartment correspondant.
7. Démarrez le programme de lavage.

Si vous utilisez un produit de lavage en pastilles, reportez-vous au chapitre "Utilisation du produit de lavage".

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil.

La durete de I'eau est mesurée par échelles équivalentes :

dH allemand.
-°TH français.
- mmol/l (millimole par litre - unité internationale de la durée de l'eau).

• Clarke.

Ajustez l'adoucisseur en fonction de la durée de l'eau de votre région. Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de durée de l'eau de votre zone d'habitation.

Dureté de l'eau Réglage de la durée dé le'eau
°dH	°TH	mmol/l	degrés Clarke	manuel	électronique
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Ne pas approvisionner en Sel regenerant.

Réglez manuellement et électroniquement l'adou-cisseur d'eau.

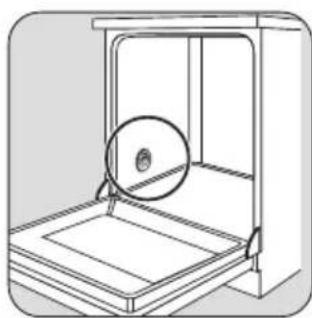

Réglage manuel

L'adoucisseur est regle d'usine sur 2.

1

2

Réglez le sélecteur sur 1 ou 2.

Réglage électronique

L'adoucisseur est regle d'usine sur le niveau 5.

1. Appuyez sur la touche Départ/Annulation et maintenance-la appuyée. Tournez le sélectionur de programme vers la droite jusqu'à ce que l'indicateur de programme corresponde au premier programme de lavage sur le bandeau de commande.

2. Relâchez la touche Départ/Annulation lorsque levoyant Marche/Arrêt et levoyant Départ/Annulation clignotent.

3. Levoyant de fin de du programme clignote simultanément pour indiquer le niveau de l'adoucisseur.

Exemple :

5 clignotements, pause, 5 clignotements, pause, etc. = niveau 5

1. Chaque pression de la touche Départ/Annulation détermine le niveau suivant.
   Levoyant de fin du programme indique le nouveau niveau.

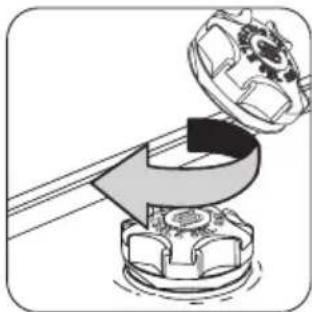

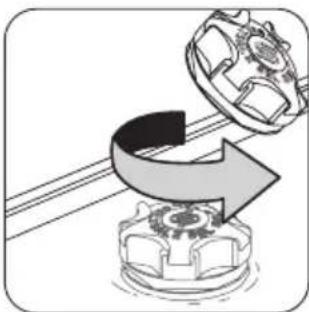

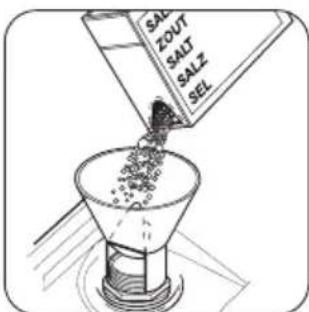

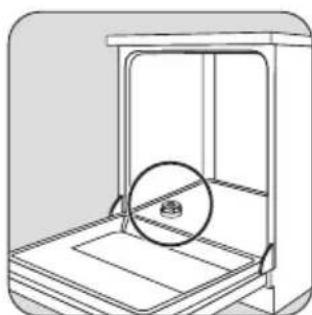

Utilisation du sel régissant

Attention Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.

1

2

3

4

Versez 1 litre d'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous replisssez le réservoir pour la première fois).

1. Tournez le sélecteur de programme sur la position Arrêt pour memoriser l'opération.

5

6

i Il est normal que I'eau déborde du réservoir au moment où vous le remplissez de sel.
Assurez-vous qu'il n'y a pas de Sel à l'extérieur du compartment. Le sel demeurant pendant un certain temps sur la surface du réservoir finit par percer le réservoir. Approvisionnez en Sel avant de démarrer un programme de lavage complet. Cela évite les problèmes de corrosion dus au sel repandu.

Quand vous reglezlectroniquement I'adoucisseur sur le niveau 1,levoyant Sel ne reste pas allumé.

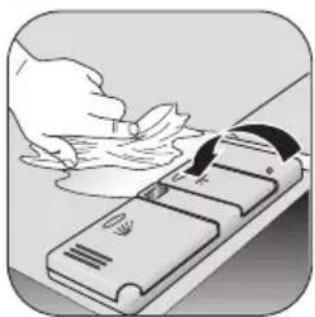

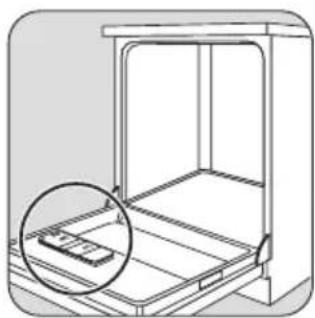

Utilisation du liquide de rinceage

Attention N'utilisez que des liquides de rincege spécifiques pour lave-vaisselle.

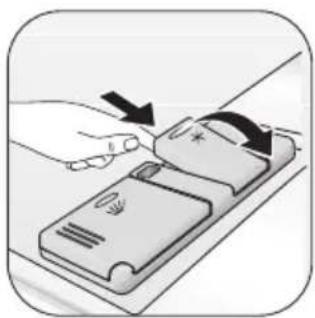

Pour remplir le distributeur de liquide de rincege, procedede que comme suit:

1

2

3

4

5

Réapprovisionné lorsque levoyant du distributeur de liquide de rinceage (B) s'écaille.

Attention Ne remplissez jamais le distributeur de liquide de rinceage avec d'autres produits (par ex. un agent de nettoyage pour lave-vaiselle, un détergent liquide). Vous risqueriez d'endommager l'appareil.

Régler la dose de liquide de rinceage

Le liquide de rincege est regle en usine sur la position 4.

Pour augmenter ou diminuier le dosage, referez-vous au chapitre "Que faire si...".

Rangement des couverts et de la vaisse

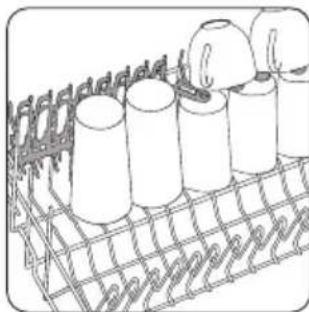

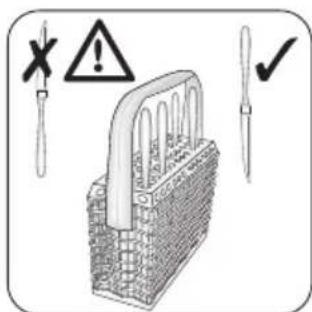

Conseils utiles

Attention Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage, ...) ne doit pas être lavé au lave-vaisselle.

• Avant de charger la vaisse, veillez à :

— Enlever tous les restes d'aliments.

Laisser tremper les casseroles au fond desquelles adhérent des restes d'aliments brûlés ou attachés.

Lorsque you chargez la vaiselle et les couverts :

• Chargez les articles creux tels que tasses, verres et casseroles, etc. en les returnant.

• Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé.

• Assurez-vous que la vaisselle et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent.

• Assurez-vous que les couverts et la vaisselle ne recouvent pas d'autres ustensiles.

• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.

• Placez les petites pieces dans le panier à couverts.

• La vaisselle en plastique et les poèles en matière antiadhésif tendent à retenir les gouttes d'eau. Ces articles ne seront pas séchéés aussi bien que les articles en porcelain et en acier.

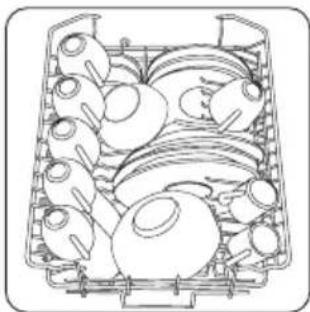

• Placez les articles légers (bols,...) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissant se returner.
  Attention Assurez-vous que la vaisselle et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage.
  Avertissement Fermez toujours la porte après avoir charge ou décharge l'appareil. Une porte ouverte est source de danger.

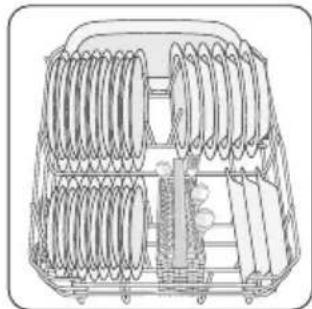

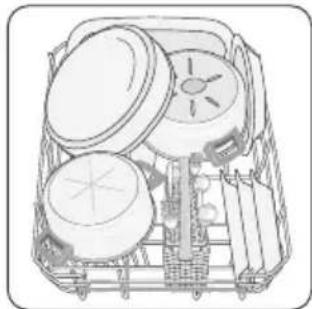

1 Placez les plats et les grands couvercles autour du panier inférieur.

1
2

Utilisez le séparateur à couverts. Si la taille et la forme des couverts ne le permettent pas, retirez le séparateur.

1

L'eau doit atteindre toutes les surfaces des articles.

2

Pour la vaiselle de grande dimension, rabattez les supports pour tasses vers le haut.

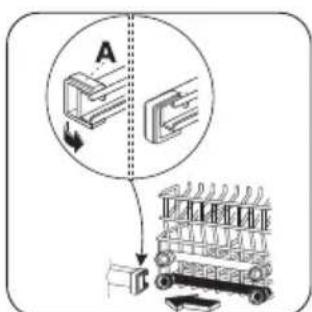

Réglage de la hauteur du panier supérieur

Si vous placez des plats de grande dimension dans le panier inférieur, verrouillez d'abord le panier supérieur dans sa position la plus haute.

！

Avertissement Réglez la hauteur avant de charger le panier supérieur.

Hauteur maximal de la vaiselle dans : panier supérieur panier inférieur
position la plus haute	20 cm 31 cm
position la plus basse	24 cm 27 cm

1

2

Pour régler en hauteur le panier supérieur, procédez comme suit :

1. Tournez les butées avant (A) vers l'extérieur.
2. Sortez le panier.

3. Gillessez le panier en position haute ou basse (selon vos besoin).

4. Replacez les butées avant (A) dans leur position d'origine.

Attention Si le panier est en position haute, ne placez pas de tasses sur les supports pour tasses.

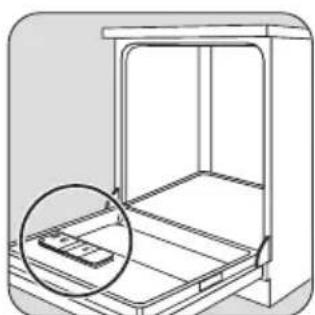

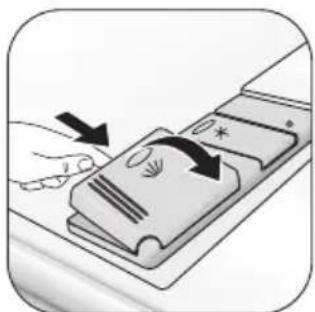

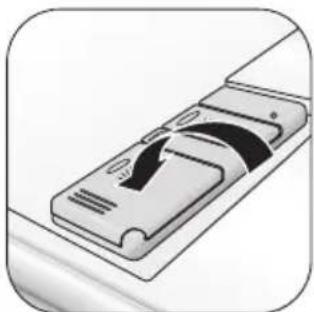

Utilisation du produit de lavage

Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement concus pour une utilisation au lave-vaisse.

Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabricant.
• Les consignes de stockage.

En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

1

2

3

4

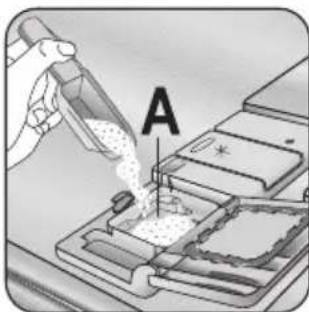

Versez le dédTangent dans le distributeur (A).

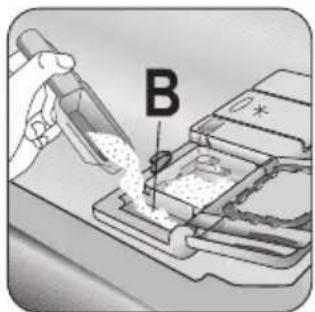

Si vous seLECTIONnez un programme de lavage avec prélavage, versez une dose supplémentaire dans le compartment (B).

5

6

i Le taux de dissolution des produits de lavage varie selon les marques. Certains produits de lavage en pastilles n'atteignent pas leurs pouvoir de nettoyage optimal au cours de programmes courts. Sélectionnez un programme de lavage long si vous utilisez des produits de lavage en pastilles, afin d'éliminer complètement les résidus de produit de lavage.

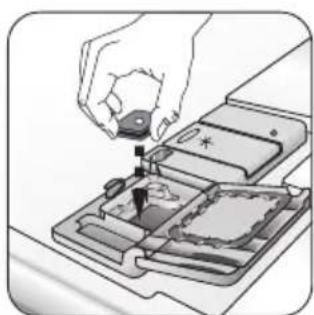

Utilisation de pastilles de détergent multifonctions

Ces pastilles contiennent différents agents tels que dé-tergent, liquide de rincege et Sel régénérant spécial lavevaisselle. Certains types de pastilles contiennent d'autres agents

Si vous utilisez des pastilles qui contiennent du sel et du liquide de rincege, vous n'avez pas besoin de replir les réservoirs à sel et liquide de rincege. Dans ce cas, le voyant de contrôle du liquide de rincege reste allumé quand l'appareil est en fonctionnement.

1. Vérifiez si ces pastilles sont adaptées à la durée de l'eau de votre région. Consultez à cet effet les instructions du fabricant.
2. Sélectionnez la valeur la plus BASSE DE DURETÉ DE L'EAU et de liquide de rincege.

Procedez de la manière suivante si les résultats de sechage ne sont pas satisfaisants

1. Remplissez le distributeur de liquide de rincege.
2. Reglez le dosage du liquide de rincege sur le niveau 2.

Pour utiliser de nouveau un dédTergent normal

1. Remplissez le réservoir de sel et le distributeur de liquide de rincege.

2. Reglez le niveau de durée de l'eau sur le maximum.

3. Effectuez un programme normal sans charger l'appareil.

4. Ajustez l'adoucisseur en fonction de la durée de l'eau de votre région.

Sélection et départ d'un programme de lavage

Pour sélectionner et lancer un programme de lavage, procédez comme suit :

1. Fermez la porte.
2. Tournez le sélecteur pourCHOISIR VOte programme. Reportez-vous au chapitre "Programmes de lavage".

Levoyant Marche/Arrét s'allume.
- Le(s) voyant(s) de phase du programme correspondant clignote(nt).

1. Appuyez sur la touche Départ/Annulation.

2. Le programme démarre automatiquement.

3. Levoyant Départ/Annulation s/allume.
   -Au moment du demarrage du programme,seul le voyant de la phase en cours reste allumé.

i Il n'est désormais plus possible de modifier le programme en cours. Vous devez pour cela, annuler le programme.
Avertissement Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire.
Attention Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil.

Interruption d'un programme

Ouvrez la porte.

• Le programme s'arrête.
  Fermez la porte.
• Le programme reprend à partir du moment de l'interruption.

Annulation d'un programme

Appuyez sur la touche Départ/Annulation et maintenez-la appuyée jusqu'à ce que levoyant Départ/Annulation et les voyants de phase clignotent.

Le programme est annulé.

• À ce stade, vous pouvez procéder comme suit :

• Mettez l'appareil à l'arrêt.

• Sélectionnez un autre programme de lavage.

• Reglez le dosage du liquide de rinceage.

Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez selectionner un nouveau programme de lavage.

Réglage et démarrage d'un programme de lavage avec départ différé

1. Sélectionnez un programme de lavage.

2. Appuyez sur la touche Départ différé.

3. Levoyant Départ différé s'allume.

4. Appuyez sur la touche Départ/Annulation.

5. Le décompte du départ différé demarre automatiquement.

6. Les voyants de phase s'éteignent.

Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

LevoyantDepartdiffere s'eteint.
Levoyant de la phase en cours s'allume.

L'ouverture de la porte interrompt le décompte. Lorsque vous refermez la porte, le décompte prend la où il a été interrompu.

Annulation du département différé :

1. Appuyez sur la touche Départ/Annulation et mainte-nez-la appuyée jusqu'à ce que les voyants Départ/ Annulation et Départ différé s'éteignent. Les voyageurs de phase clignotent.
2. Appuyez sur la touche Départ/Annulation pour lancer le programme.

Fin d'un programme de lavage

• L'appareil s'arrête automatiquement.
  Levoyant defin du programme s'allume.

• Mettez l'appareil à l'arrêt.

• Ouvrez la porte.
• Pour laisser refroidir la vaisselle et améliorer le processus de séchage, laissez la porte du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vaisselle.

Attendez que la vaisse refroidisse avant de la retirer du lave-vaisse. La vaisse encore chaude est sensible aux chocs.

Déchéancement du lave-vaissette

• Déchargez d'abord le panier inférieur, puis le panier supérieur.

Entretien et nettoyage

Avertissement Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

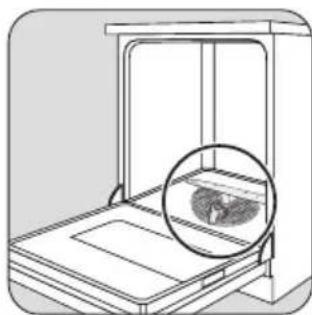

Nettoyage des filtres

Important N'utilisez pas l'appareil sans les filtres.
Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage peuvent être compromises et l'appareil pourrait être endommagé.

1

2

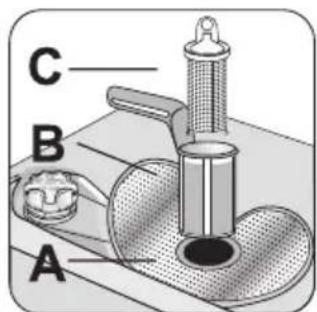

Nettoyez soigneusement les filtres A, B et C sous I'eau courante.

3

4

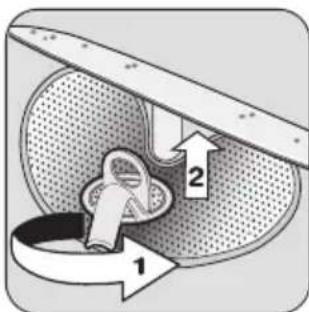

Pour-retirer les filtres B et C,tournez la poignee d'environ 1 / 4 de tour dans le sens contraire des aiguelles d'une montre.

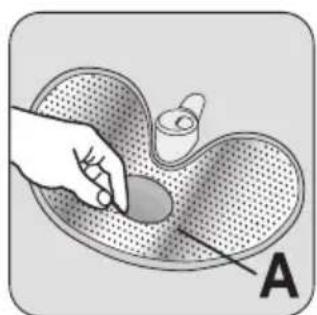

Retirez le filtré plat (A) du fond de la cuve.

• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

5

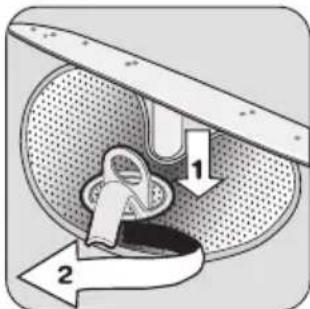

Mettez le système de filtrage en place. Bloquez-le en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée.

Important Ne retirez pas les bras d'aspersion.

Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide d'un cure-dent.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutrés. N'utilisez aucin produit abrasif, éponges à recycler ou solvants (acétone, trichloroéthylene etc.

Précautions en cas de gel

Attention N'installez pas l'appareil dans une piece ou la température descend au-dessous de 0^ . Le fabricant n'est pas responsable des dommages encourus à cause du gel.

Si cela est impossible, videz l'appareil et fermez la porte.
Débranchez le tuyau d'arrivée d'eau et videz-la.

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies

Dans le tableau, sans faire appel au Service après-venture. Si I'anomalie persiste, contactez le Service après-venture.

Attention Mettez à l'arrêt l'appareil avant d'effectuer les contrôles que nous vous suggérons ci-après.

Code d'erreur et anomalie de fonctionnement	Cause possible et solution
• levoyant Départ/Annulation clignote de façon continue • 1 clignotement duvoyant de fin du programme Le lave-vaisselle n'est pas approvisionné en eau	• Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre. Nettoyez le robinet d'arrivée d'eau. • Le robinet d'arrivée d'eau est fermé. Ouvrez le robinet d'arrivée d'eau. • Le filtre situé dans le tuyau d'arrivée d'eau est bouché. Nettoyez le filtre. • Le tuyau d'arrivée d'eau n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement.
• levoyant Départ/Annulation clignote de façon continue • 2 clignotements duvoyant de fin du programme Le lave-vaisselle ne vidange pas	• Le robinet de l'évier est bouché. Nettoyez le robinet de l'évier. • Le tuyau de vidange n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement.
• levoyant Départ/Annulation clignote de façon continue • 3 clignotements duvoyant de fin du programme Le système de sécurité anti-debordement s'est déclenché	• Fermez le robinet d'arrivée d'eau et contactez le ServiceAprès-vente.
Le programme ne démarre pas • La porte de l'appareil n'est pas fermée. Fermez la porte. • La prise du cable d'alimentation électrique de l'appareil n'est pas branchée. Insérez la fiche dans la prise secteur. • Le fusible a grillé dans la boîte à fusibles. Remplacez le fusible. • La fonction Départ différé est sélectionnée. Annulez le Départ différé pour démarrer le programme immédiate-ment.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend à où il a été interrompu. Si l'anomalie se produit, contactez le Service Après-vente.

Si des codes d'erreurs non décrits dans le tableau s'affi-chent, contactez le Service Àpre-s-vente.

Les informations suivantes sont nécessaires pour une aide rapore et adaptee:

• Modèle (Mod.)
• Référence produit (PNC)
• Numéro de série (S.N.)

Voutrouvez ces informations sur la plaque signalétique située sur l'appareil.

Inscrivez les informations ici :

Description du modele : ....

Référence du produit : ....

Numéro de série : ....

	Les résultats de lavage sont insatisfaisants
La vaisselle n'est pas propre	• Vous n'avez pas sélectionné le programme approprié. • La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre toutes les surfaces. Ne surchargez pas les paniers. • La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée. • Les filtres sont encrassés ou mal installés. • La quantité de détergent est insuffisante ou le distributeur de détergent n'a pas été approvisionné.
Des dépôts de tartre sontopsisens sur la vaisselle	• Le compartment de sel est vide. • Le niveau de l'adoucisseur d'eau est mal réglé. • Le bouchon du compartment de sel n'est pas visse correctement.
La vaisselle est mouillée et terne	•若您 n'avez pas utilisé de liquide de rincege. • Le distributeur de liquide de rincege est vide.
Les verres et la vaisselle présent des rayures, des taches blanches ou un film bleuâtre	• Réduisez le dosage du liquide de rincege.
Des gouttes d'eau ont séché sur les verres et la vaisselle	• Augmentez le dosage du liquide de rincege. • Il se peut que le détergent en soit la cause.

\section*{Caracteristiques techniques}

Dimensions Largeur cm 44,6
Hauteur cm 81,8 - 89,8
Profondeur cm 57,5
Branchement électrique - Tension - Puisance totale - Fusible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord interieur de la porte du lave-vaiselle.
Pression de l'eau d'alimentation	Minimale	0,5 bar (0,05 MPa)
Maximale 8 bars (0,8 MPa)
Capacité Couverts 9

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet

(collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les régles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Tous les matériaux d'emballage sont ecologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE<, >PS<, etc. Veuillez jeter les matériaux d'emballage dans le contueur approprié du centre de collecte des déchets de votre commune.

Installation

Avertissement Avant toute intervention sur le lavevaisselle, il est nécessaire de débrancher l'appareil.

Important Respectez les instructions fournies lors de :

• La mise en place de la machine.
• L'installation du panneau de façade.
  Le branchement à l'arrivée et à l'évacuation d'eau.

Installation sous un plan de travail ou un évier Si une réparation est nécessaire, l'appareil doit rester facilement accessible au technicien.

Placez l'appareil à proximé d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation d'eau.

Outre les ouvertures prévues pour le passage des tuyaux d'alimentation d'eau, de vidange et du cable d'alimentation, aucune autre ouverture de ventilation du lave-vais-selle n'est requise.

Le lave-vaisselle incorpore des pieds permettant le réglage en hauteur de l'appareil.

Raccordement à l'arrivée d'eau

Tuyau d'arrivée d'eau

Branchez l'appareil à une arrivée d'eau chaude (max. 60^ ) ou d'eau froide.

Si l'eau chaude est produit à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".

Avertissement Le fabricant decline toute responsabilité en cas de non-respect des tautions de sécurité mentionnées dans ce chapitre.

• Retirez la fiche de la prise secteur.
• Coupe le cable d'alimentation et la prise et mettez-les au rebut.
• Éliminez le dispositif de bloquage de porte. Ceci pour empêcher que des enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie en danger.

Lors de l'encastrement de l'appareil dans le meuble, veillez à ce que le tuyau d'arrivée d'eau, le tuyau de vidange et le cable d'alimentation ne soient ni entortillés, ni pliers, ni écrasés.

Fixation

Veillez à ce que l'élement sous lequel l'appareil est logé soit correctement fixé à une structure fixe ( éléments de meubles de cuisine adjacents, murs).

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si l'appareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.

Attention N'utilisez pas des tuyaux provenant d'anciens apparciels.

La pression de l'eau doit se situer dans les limites indiquées (reportez-vous au chapitre "Caracteristiques techniques"). Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître la pression d'alimentation moyenne de votre région.

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroulé, écrasé ou enchevêtre.

Orientez le tuyau d'arrivée d'eau vers la gauche ou la droite, selon vos besoin. Fixez correctement le contre-crou pour éviter toute fuite d'eau.

Attention Ne raccordez pas l'appareil au moyen de tuyaux neufs ou de tuyaux ayant peu servi. Faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'accivié d'eau.

Tuyau d'arrivée d'eau avec soupape de sûreté

Le tuyau d'arrivée d'eau est à double paroi et contient un cable et une soupape de suture. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit au cours de cette opération, la soupape de suture interrupt l'écoulement de l'eau.

Avertissement Tension dangereuse

Faites attention au moment d'installer le tuyau d'arrivée d'eau :

• N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape de sureté est endommagé, débranchez immédiatement le cable d'alimentation électrique de la prise murale.
• Le remplacement du tuyau d'arrivée d'eau avec soupape de sécurité relève de la compétence exclusive du service après vente.

Branchement électrique

! Avertissement Le fabricant ne peut etre tenu responsable en cas de non-respect de ces mesures de sécurité.

Mettez l'appareil à la terre conformément aux instructions. Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondant à ceux de l'alimentation locale. Utilisez toujours une prise à l'épreuve des chocs.

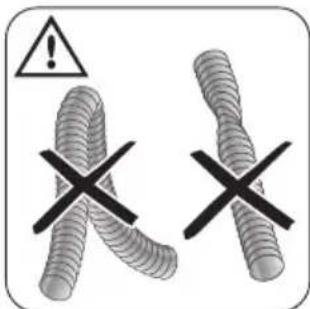

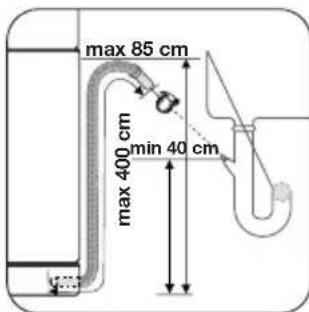

Tuyau de vidange

1

2

Raccordez tuyau de vidange au robinet de sortie de I'evier.

3

4

Le diamètre interieur ne doit pas etre inférieur au diametre du tuyau d'évacuation.

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'oubliez pas d'enlever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle.

Attention Vérifiez l'étanchéité des raccords.

N'utilisez pas des multiprises, des adaptateurs ou des
rallonges. Ils presentent un risque d'incendie.
Ne remplacez pas le cable secteur vous-meme. Contactez
le service après-vente de votre magasin vendeur.
Assurez-vous que la prise est accessible après
I'installation.
Ne tirez pas sur le cable secteur pour débrancher
I'appareil. Tirez always sur la prise.

Inhalt

Vous pouvez commander des accessoires, consommables et pieces détachées via notre magasin online sur: www.zanussi.be
