MODE D'EMPLOI WF8814FP SAMSUNG

Codenr. DC68-02552D-05_NL WF8804AP-02552D-05_NL.indd 32 2010-07-09 ¿ÀÈÄ 4:53:08Lave-linge

manuel d’utilisation

imaginez les possibilités Merci d’avoir acheté ce produit Samsung.Afin de bénéficier d’un service plus complet, veuillez enregistrer votre produit à l’adresse www.samsung.com/register

WF8804AP(A/F/G/H/S/V/W/Z)

WF8710FP(A/F/G/H/S/V/W/Z)

WF8804AP-02552D-05_FR.indd 1 2010-07-09 ¿ÀÈÄ 4:53:252_ caractéristiques de votre nouveau lave-linge Samsung

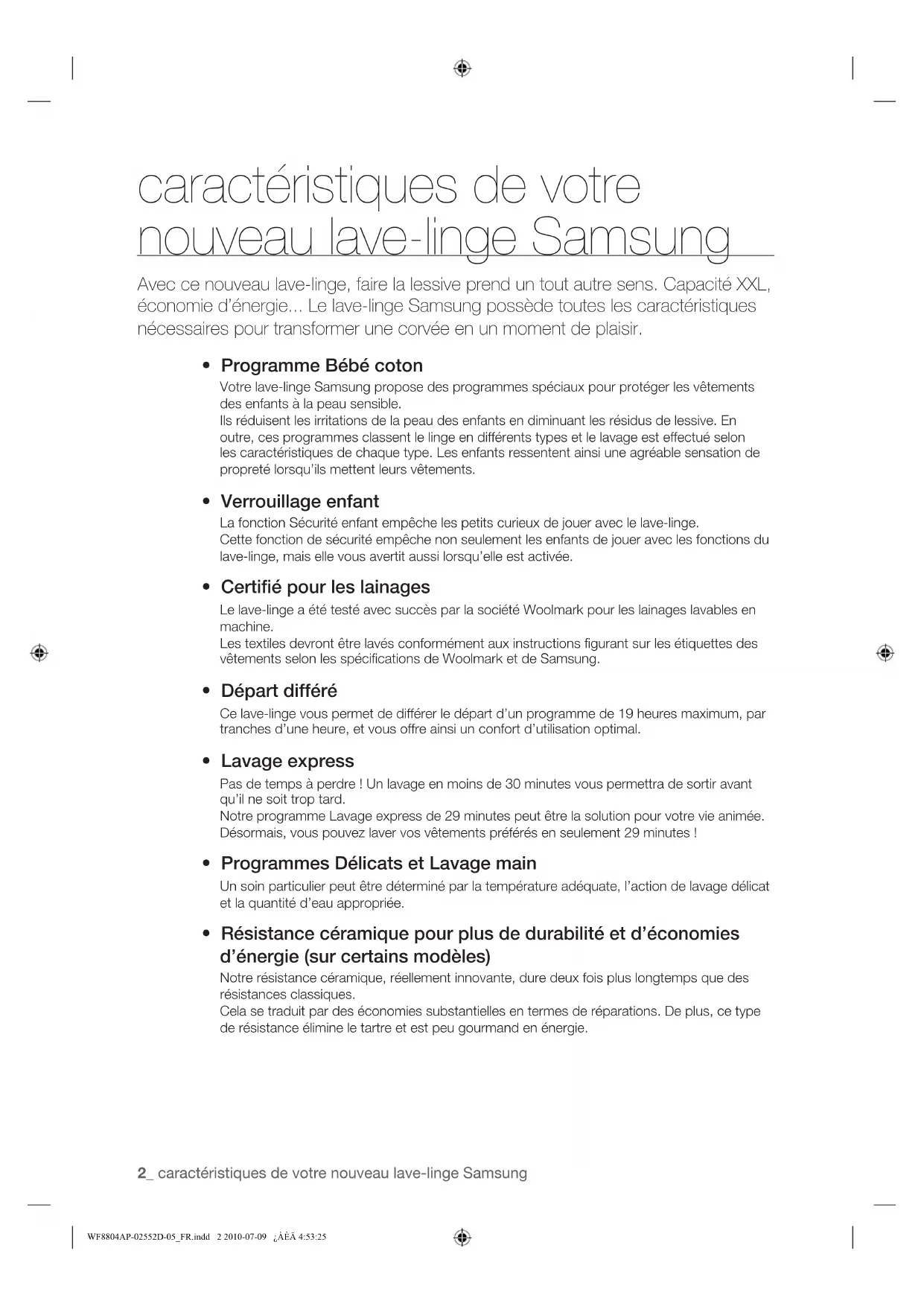

caractéristiques de votre

nouveau lave-linge Samsung

Avec ce nouveau lave-linge, faire la lessive prend un tout autre sens. Capacité XXL,

économie d’énergie... Le lave-linge Samsung possède toutes les caractéristiques

nécessaires pour transformer une corvée en un moment de plaisir.

• Programme Bébé coton

Votre lave-linge Samsung propose des programmes spéciaux pour protéger les vêtements

des enfants à la peau sensible.

Ils réduisent les irritations de la peau des enfants en diminuant les résidus de lessive. En

outre, ces programmes classent le linge en différents types et le lavage est effectué selon

les caractéristiques de chaque type. Les enfants ressentent ainsi une agréable sensation de

propreté lorsqu’ils mettent leurs vêtements.

• Verrouillage enfant

La fonction Sécurité enfant empêche les petits curieux de jouer avec le lave-linge.

Cette fonction de sécurité empêche non seulement les enfants de jouer avec les fonctions du

lave-linge, mais elle vous avertit aussi lorsqu’elle est activée.

• Certifié pour les lainages

Le lave-linge a été testé avec succès par la société Woolmark pour les lainages lavables en

Les textiles devront être lavés conformément aux instructions figurant sur les étiquettes des

vêtements selon les spécifications de Woolmark et de Samsung.

Ce lave-linge vous permet de différer le départ d’un programme de 19 heures maximum, par

tranches d’une heure, et vous offre ainsi un confort d’utilisation optimal.

Pas de temps à perdre ! Un lavage en moins de 30 minutes vous permettra de sortir avant

qu’il ne soit trop tard.

Notre programme Lavage express de 29 minutes peut être la solution pour votre vie animée.

Désormais, vous pouvez laver vos vêtements préférés en seulement 29 minutes !

• Programmes Délicats et Lavage main

Un soin particulier peut être déterminé par la température adéquate, l’action de lavage délicat

et la quantité d’eau appropriée.

• Résistance céramique pour plus de durabilité et d’économies

d’énergie (sur certains modèles)

Notre résistance céramique, réellement innovante, dure deux fois plus longtemps que des

résistances classiques.

Cela se traduit par des économies substantielles en termes de réparations. De plus, ce type

de résistance élimine le tartre et est peu gourmand en énergie.

WF8804AP-02552D-05_FR.indd 2 2010-07-09 ¿ÀÈÄ 4:53:25caractéristiques de votre nouveau lave-linge Samsung _3

• Mode d’économie d’énergie A+AA Nous y sommes arrivés ! Les lave-linge Samsung WF8804(AP/LP/FP)/WF8704(AP/LP/FP)/

WF8814(AP/LP/FP)/WF8714(AP/LP/FP), derniers-nés de nos modèles haute technologie à

1 400 tr/min, se sont vu décerner un triple A : consommation d’énergie A+, performances de

lavage A et performances d’essorage A. Résultat : vous économisez du temps et surtout de

l’argent à consacrer à ce qui compte vraiment, c’est-à-dire vous et votre famille.

• Affichage numérique

Outre une parfaite lisibilité, le panneau de commande à affichage numérique se distingue

par sa facilité d’emploi. Il vous permet ainsi d’effectuer des réglages rapides et précis, ce qui

garantit d’excellents résultats de lavage.

L’ouverture extra-large du hublot vous garantit un accès aisé ! Vous pouvez facilement

ajouter et retirer du linge, en particulier les pièces de grande taille, telles que des draps, des

Ce manuel contient de précieuses informations sur l’installation, l’utilisation et l’entretien de votre

nouveau lave-linge Samsung. Reportez-vous aux descriptions du panneau de commande, aux

instructions d’utilisation du lave-linge, ainsi qu’aux conseils pratiques pour tirer pleinement parti

des caractéristiques et fonctions de pointe de votre machine. La section « Codes d’information

et de dépannage », à la page 29, vous explique ce qu’il y a lieu de faire en cas de problème

avec votre nouveau lave-linge.

WF8804AP-02552D-05_FR.indd 3 2010-07-09 ¿ÀÈÄ 4:53:254_ consignes de sécurité

consignes de sécurité

Tout au long de ce manuel, vous rencontrerez des notes Avertissement

et Attention . Les instructions reprises sous les mentions Avertissement,

Attention, ainsi que les instructions de sécurité importantes qui suivent ne couvrent

pas l’ensemble des conditions et des situations potentielles. Il est de votre

responsabilité de faire preuve de bon sens, de prudence et de discernement lors

de l’installation, de l’entretien ou du fonctionnement de votre lave-linge. Samsung

ne peut être tenue responsable de dommages causés par une mauvaise utilisation.

SYMBOLES ET MESURES DE SÉCURITÉ IMPORTANTS Signification des icônes et signes repris dans ce manuel

AVERTISSEMENT Risques ou pratiques inadaptées susceptibles de causer de graves

blessures, voire la mort.

ATTENTION Risques ou pratiques inadaptées susceptibles de causer des blessures

légères ou des dommages matériels.

ATTENTION Pour réduire le risque d’incendie, d’explosion, d’électrocution ou de

blessure personnelle lors de l’utilisation de votre lave-linge, observez les

consignes élémentaires de sécurité ci-dessous :

Suivre les instructions à la lettre.

Débrancher la prise d’alimentation.

Vérifier que la machine est bien reliée à la terre afin d’éviter tout choc

Appeler le centre de service afin d’obtenir de l’aide.

Ces symboles d’avertissement ont pour but d’éviter tout risque de blessure corporelle.

Suivez-les à la lettre.

Après avoir lu cette section, conservez-les en lieu sûr afin de pouvoir les consulter

Lisez attentivement toutes les consignes avant d’utiliser l’appareil.

Comme pour tout équipement électrique ou comportant des parties mobiles, il existe

un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité,

familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l’employez.

Installez votre lave-linge à l’intérieur et évitez de l’exposer aux intempéries.

Installez votre lave-linge de niveau, sur un sol capable de supporter son poids.

Votre lave-linge doit être correctement mis à la terre. Ne le branchez jamais sur une prise

non reliée à la terre.

WF8804AP-02552D-05_FR.indd 4 2010-07-09 ¿ÀÈÄ 4:53:27consignes de sécurité _5

Pour réduire le risque d’incendie ou d’explosion :

• Ne lavez aucun article ayant été lavé, trempé ou traité avec de l’essence, des solvants

de nettoyage à sec ou toute autre substance inflammable ou explosive. Celles-ci

diffusent en effet des vapeurs pouvant s’enflammer ou exploser. Rincez à la main tout

tissu ayant été exposé à des solvants de nettoyage ou à d’autres liquides ou solides

inflammables avant de les placer dans votre lave-linge. Vérifiez que toute trace de

ces liquides, solides ou vapeur ait été éliminée. Considérez les substances suivantes

comme dangereuses : acétone, alcool dénaturé, essence, kérosène, certains détergents

ménagers et détachants, térébenthine, cires et décapants.

• Ne placez pas d’essence, de solvant de nettoyage à sec ou d’autre substance

inflammable ou explosive dans le lave-linge.

En cas de fuite de gaz, ventilez la pièce immédiatement sans toucher la prise

Débranchez le cordon d’alimentation avant de procéder à l’entretien de votre lave-linge.

Avant chaque lessive, videz les poches des vêtements à laver. Les petits objets durs

de forme irrégulière comme les pièces, couteaux, punaises ou trombones peuvent

endommager votre lave-linge. Evitez de laver des vêtements ayant de grandes boucles, des

boutons ou d’autres accessoires en métal lourd.

N’ouvrez pas le hublot du lave-linge si vous constatez qu’il reste de l’eau. Vérifiez que toute

l’eau a été vidangée avant d’ouvrir le hublot.

Ne tentez pas de procéder à la réparation, au remplacement ou à l’entretien des pièces de

votre lave-linge à moins que vous ne compreniez les recommandations spécifiques en la

matière se trouvant dans le manuel d’entretien et que vous ne disposiez des compétences

requises pour assurer l’opération. Toute opération effectuée par une personne non

autorisée est susceptible d’annuler la garantie.

Raccordez le lave-linge au réseau d’alimentation en eau à l’aide de raccords neufs. Ne

réutilisez pas de raccords usagés.

Les tuyaux d’arrivée d’eau se détériorent avec le temps. Vérifiez leur état (bosses,

coupures, usure, fuites, nœuds) et remplacez-les si nécessaire. Remplacez-les au minimum

Toutes les vis de transport et de conditionnement doivent être enlevées avant utilisation de

l’appareil. De sérieux dégâts peuvent être occasionnés si ces vis n’ont pas été enlevées.

Reportez-vous à la section « Enlever les vis de transport ».

Avant de laver du linge pour la première fois, vous devez effectuer un cycle complet à vide.

Reportez-vous à la section « Premier lavage ».

ATTENTION WF8804AP-02552D-05_FR.indd 5 2010-07-09 ¿ÀÈÄ 4:53:276_ consignes de sécurité

Cet appareil est prévu pour une utilisation domestique uniquement.

Assurez-vous que le raccordement en eau et en électricité est effectué par un technicien

qualifié, qui respecte les instructions du fabricant (voir « Installer le lave-linge ») et les

normes de sécurité locales.

Avant tout nettoyage ou maintenance, débranchez l’appareil de la prise électrique.

Débranchez toujours l’appareil et coupez l’eau après utilisation.

Assurez-vous que toutes les poches des vêtements à laver sont vides.

Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous,

les vis ou les pierres peuvent occasionner d’importants dégâts à l’appareil.

Empêchez les animaux et les enfants de jouer sur ou dans l’appareil afin d’éviter tout risque

de blessure ou d’étouffement.

Le hublot en verre devient très chaud pendant le cycle de lavage. Ne touchez jamais le

hublot en verre en cours d’utilisation.

N’essayez pas de réparer l’appareil vous-même. Les réparations effectuées par des

personnes inexpérimentées ou non qualifiées peuvent entraîner des blessures et/ou des

réparations plus importantes sur l’appareil.

Si la prise (cordon d’alimentation) est endommagée, elle doit être remplacée par le

fabricant, son réparateur ou une personne disposant des qualifications équivalentes, afin

d’éviter tout danger.

L’entretien de cet appareil doit uniquement être effectué par un centre de réparation

homologué et seules des pièces détachées de la marque doivent être utilisées.

Ne laissez pas les enfants (ou animaux domestiques) jouer sur ou dans le lave-linge. Le

hublot du lave-linge ne s’ouvre pas de l’intérieur et un enfant peut se blesser gravement s’il

est enfermé dans l’appareil.

Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants)

inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites,

sauf si celles -ci sont sous la surveillance ou ont reçu les instructions d’utilisation

appropriées de la personne responsable de leur sécurité.

Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte.

Pour sa sécurité, l’utilisateur doit lire les instructions de fonctionnement de l’appareil et

toujours être vigilant lors de son utilisation.

L’appareil doit être disposé de manière à laisser accessibles la prise de courant, les robinets

d’arrivée d’eau et les tuyaux d’évacuation.

Les matériaux d’emballage peuvent être dangereux pour les enfants. Tenez tous les

emballages (sacs plastique, polystyrène, etc.) hors de leur portée.

N’utilisez pas d’eau traitée contenant de l’huile, de la crème ou de la lotion, habituellement

vendue dans les magasins de produits cosmétiques ou les centres de massage.

• Vous risqueriez de provoquer une déformation de la gaine, ce qui entraînerait un

dysfonctionnement ou une fuite d’eau.

consignes de sécurité

AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT WF8804AP-02552D-05_FR.indd 6 2010-07-09 ¿ÀÈÄ 4:53:27consignes de sécurité _7

En règle générale, un tambour de lave-linge inoxydable ne rouille pas. Cependant, si un

morceau de métal, tel qu’une épingle à cheveux, reste dans le tambour pendant une

période prolongée, ce dernier peut rouiller.

• Ne laissez pas d’eau ou d’eau de Javel chlorée dans le tambour pendant une période

• N’utilisez pas régulièrement et ne laissez pas d’eau contenant du fer dans le tambour

pendant une période prolongée. Si de la rouille commence à se former sur la surface du

tambour, appliquez-y un produit de nettoyage (neutre) et nettoyez à l’aide d’une éponge

ou d’un chiffon doux. (N’utilisez une brosse métallique en aucune circonstance)

Dans le cas des lave-linge comportant des orifices de ventilation à la base, veillez à ce que

ceux-ci ne soient pas obstrués par de la moquette ou d’autres objets.

Utilisez uniquement des tuyaux neufs.

INSTRUCTIONS CONCERNANT LA MARQUE DEEE Mise au rebut du produit (matériel électrique et électronique)

(en vigueur dans les pays de l’Union européenne et dans d’autres pays d’Europe

possédant un système de tri des déchets.)

Ce symbole présent sur le produit, ses accessoires et/ou la documentation qui l’accompagne

indiquent que le produit ainsi que ses composants électroniques (ex : chargeur, écouteurs, câble

USB) ne doivent pas être jetés avec les déchets ménagers une fois leur durée de vie achevée.

Pour éviter toute atteinte à l’environnement ou à la santé humaine due à une élimination non

contrôlée des déchets, séparez ces éléments des autres types de déchets et recyclez les de

manière responsable en vue d’une réutilisation durable des matériaux.

Les utilisateurs particuliers doivent contacter le revendeur auprès duquel ils ont acheté ce

produit ou leur mairie pour obtenir des informations sur l’endroit où et la manière de recycler ces

éléments dans le respect de l’environnement.

Les entreprises doivent contacter leur fournisseur et vérifier les conditions générales du contrat

d’achat. Ce produit ainsi que ses composants et accessoires électroniques ne doivent pas être

mélangés aux autres déchets commerciaux lors de leur mise au rebut.

WF8804AP-02552D-05_FR.indd 7 2010-07-09 ¿ÀÈÄ 4:53:278_ contenu

9 Vérification des pièces

10 Respect des conditions d’installation

10 Alimentation électrique et mise à la terre

11 Température ambiante

11 Installation dans une niche ou une armoire

12 Installation de votre lave-linge

17 Consignes élémentaires

18 Utilisation du panneau de commande

21 Laver du linge à l’aide du sélecteur de cycle

22 Laver du linge en fonction manuelle

22 Instructions de lavage

24 Informations sur la lessive et les additifs

24 Quelle lessive utiliser ?

25 Vidanger le lave-linge en urgence

25 Nettoyage de l’extérieur

26 Nettoyer le tiroir à lessive et le logement du

27 Nettoyer le filtre à impuretés

27 Nettoyer le filtre à maille du tuyau d’arrivée

28 Réparer un lave-linge qui a gelé

CODES D’INFORMATION ET DE DÉPANNAGE

29 Vérifiez les points suivants si...

TABLEAU DES PROGRAMMES

31 Tableau des programmes

32 Tableau des symboles textile

32 Protection de l’environnement

32 Déclaration de conformité

33 Caractéristiques techniques

WF8804AP-02552D-05_FR.indd 8 2010-07-09 ¿ÀÈÄ 4:53:28installation de votre lave-linge _9

installation de votre lave-linge

Assurez-vous que l’installateur a suivi ces instructions à la lettre, de sorte que votre

nouveau lave-linge fonctionne correctement et que vous ne soyez exposé à aucun

risque lorsque vous faites la lessive.

VÉRIFICATION DES PIÈCES Déballez soigneusement votre lave-linge et vérifiez que vous avez bien reçu toutes les pièces illustrées

ci-dessous. Si le lave-linge a été endommagé pendant le transport ou s’il manque des pièces, contactez le

service clientèle de Samsung ou votre revendeur Samsung.

Tuyau d’arrivée d’eau

* Caches pour les trous des vis : Le nombre de caches varie en fonction du modèle (3 à 5 caches) Tiroir à lessivePanneau de commandeHublotPieds réglablesPlan de travailFicheTuyau de vidangeFiltre à impuretésTuyau de vidange en urgenceCapot du filtreTambourManette d’ouverture

WF8804AP-02552D-05_FR.indd 9 2010-07-09 ¿ÀÈÄ 4:53:2910_ installation de votre lave-linge

installation de votre lave-linge

RESPECT DES CONDITIONS D’INSTALLATION Alimentation électrique et mise à la terre

Afin d’éviter tout risque d’incendie, d’électrocution ou de blessure, il est essentiel que le

câblage et la mise à la terre soient réalisés conformément aux spécifications du Code national

de l’électricité (NEC) ANSI/FNPA n°70, dernière révision, ainsi qu’aux réglementations et

ordonnances locales. La fourniture d’un service électrique adapté à cet appareil relève de la

responsabilité de son propriétaire.

N’utilisez jamais de rallonge.

Utilisez uniquement le cordon d’alimentation fourni avec votre lave-linge.

En préparation de l’installation, assurez-vous que l’alimentation électrique réunit les conditions

• Fusible ou coupe-circuit AC 220-240V / 50Hz

• Circuit de dérivation distinct, réservé uniquement à votre lave-linge

Votre lave-linge doit être mis à la terre. En cas de panne ou de défaillance du lave-linge, la mise

à la terre réduira le risque de surtension électrique en fournissant un circuit de fuite au courant

Votre lave-linge est équipé d’un cordon doté d’une prise à 3 broches avec fil de terre, destinée à

être branchée sur une prise murale correctement installée et reliée à la terre.

Ne reliez jamais un fil de terre à une conduite de plomberie en plastique, une conduite de

gaz ou une conduite d’eau chaude.

Un branchement incorrect du conducteur de terre peut provoquer une surtension électrique.

Demandez conseil à un électricien ou à un réparateur agréé si vous avez des doutes quant à la

mise à la terre correcte du lave-linge. Ne modifiez pas la fiche fournie avec le lave-linge. Si elle

n’est pas adaptée à la prise murale, faites appel à un électricien qualifié pour installer une prise

Le remplissage du lave-linge s’effectue correctement lorsque la pression d’eau est comprise

entre 50kPa et 800kPa. Une pression d’eau inférieure à 0,5 Bar peut provoquer une défaillance

du robinet de prise d’eau et l’empêcher de se fermer correctement ou allonger la durée de

remplissage au-delà du niveau autorisé par le contrôleur du lave-linge, entraînant de ce fait l’arrêt

de ce dernier. (Un limiteur de durée de remplissage est intégré au contrôleur afin d’éviter tout

trop-plein/inondation au cas où un tuyau interne viendrait à se détacher.)

Les robinets d’arrivée d’eau doivent se trouver à moins de 122 cm de l’arrière de votre lave-linge

pour pouvoir utiliser les tuyaux fournis.

La plupart des magasins de fournitures de plomberie proposent des tuyaux d’arrivée de

différentes longueurs (jusqu’à 305 cm).

Voici quelques conseils pour réduire les risques de fuite et de dégât des eaux :

• Faites en sorte que les robinets d’arrivée d’eau soient facilement accessibles.

• Fermez les robinets d’arrivée d’eau lorsque vous n’utilisez pas le lave-linge.

• Vérifiez régulièrement l’absence de fuites au niveau des raccords des tuyaux d’arrivée

Avant d’utiliser votre lave-linge pour la première fois, vérifiez l’absence de fuites au niveau

des raccords avec la soupape d’admission d’eau et les robinets.

AVERTISSEMENTAVERTISSEMENT WF8804AP-02552D-05_FR.indd 10 2010-07-09 ¿ÀÈÄ 4:53:29installation de votre lave-linge _11

01 INSTALLATION Vidange

Samsung recommande de placer un tuyau d’évacuation vertical de 60 - 90 cm. Le tuyau

de vidange doit être accroché à la pince prévue à cette effet, puis introduit dans le tuyau

d’évacuation mural. Le tuyau d’évacuation mural doit être suffisamment large pour qu’il soit

possible d’y insérer le tuyau de vidange du lave-linge. Le tuyau de vidange est fixé en usine.

Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est

en bois, il est possible qu’il doive être renforcé afin de réduire les vibrations et les problèmes de

déséquilibre. La présence de moquette ou de surfaces molles contribue aux vibrations et/ou à la

tendance de votre lave-linge à se déplacer durant l’essorage.

N’installez jamais votre lave-linge sur une plate-forme ou sur une structure dont le soutien est

Température ambiante

N’installez pas votre lave-linge dans une zone où l’eau peut geler : en effet, il subsistera

toujours une certaine quantité d’eau dans le robinet de prise d’eau, la pompe ou les tuyaux. La

présence d’eau gelée dans les conduites peut endommager les courroies, la pompe et d’autres

Installation dans une niche ou une armoire

Pour garantir un fonctionnement correct et sûr de votre nouveau lave-linge, il convient de

respecter les exigences suivantes en termes de dégagement :

Côtés – 25 mm Arrière – 51 mm

Choisir un emplacement

Avant d’installer votre lave-linge, vérifiez que l’emplacement choisi :

• Possède une surface dure et de niveau, sans moquette ou autre revêtement de sol

susceptible d’obstruer l’aération.

• N’est pas exposé à la lumière directe du soleil.

• Dispose d’une ne ventilation adaptée

• Ne risque pas de geler (température inférieure à 0 °C)

• Ne se trouve pas à proximité d’une source de chaleur, telle que de l’huile ou du gaz

• Dispose de suffisamment d’espace, de sorte que votre lave-linge ne repose pas sur son

cordon d’alimentation

installation de votre lave-linge

WF8804AP-02552D-05_FR.indd 12 2010-07-09 ¿ÀÈÄ 4:53:29installation de votre lave-linge _13

01 INSTALLATION ETAPE 2

Avant d’installer le lave-linge, vous devez enlever toutes les vis de transport situées à l’arrière de

1. Desserrez toutes les vis à l’aide de la clé fournie.

2. Maintenez la vis avec la clé et faites-la passer dans la partie

large du trou. Répétez l’opération pour chaque vis.

3. Bouchez les trous avec les caches en plastique fournis.

4. Rangez les vis de transport dans un endroit sûr, au cas où vous devriez déplacer le lave-linge

Les matériaux d’emballage peuvent être dangereux pour les enfants. Tenez tous les

emballages (sacs plastique, polystyrène, etc.) hors de leur portée.

AVERTISSEMENT WF8804AP-02552D-05_FR.indd 13 2010-07-09 ¿ÀÈÄ 4:53:2914_ installation de votre lave-linge

Ajuster les pieds réglables

Lorsque vous installez le lave-linge, assurez-vous que la prise de courant, l’arrivée d’eau et

l’évacuation sont facilement accessibles.

1. Mettez le lave-linge en place en le faisant glisser.

2. Mettez votre lave-linge de

niveau en faisant tourner

les pieds vers la gauche

ou la droite manuellement.

3. Lorsque le lave-linge est de niveau, serrez les écrous à

l’aide de la clé fournie.

installation de votre lave-linge

WF8804AP-02552D-05_FR.indd 14 2010-07-09 ¿ÀÈÄ 4:53:30installation de votre lave-linge _15

01 INSTALLATION ETAPE 4

Raccordement de l’arrivée d’eau et de l’évacuation

Raccorder le tuyau d’arrivée d’eau

1. Prenez le raccord en L correspondant au tuyau

d’arrivée d’eau froide et raccordez-le à l’arrivée

d’eau froide, à l’arrière de la machine. Serrez à

Le tuyau d’arrivée d’eau doit être raccordé au

lave-linge à une extrémité et au robinet d’eau

à l’autre extrémité. Ne tendez pas le tuyau

d’arrivée d’eau. Si le tuyau est trop court,

remplacez-le par un tuyau haute pression plus

2. Raccordez l’autre extrémité du tuyau d’arrivée

d’eau froide au robinet d’eau froide de votre

lavabo et serrez-la à la main. Si nécessaire,

vous pouvez repositionner le tuyau d’arrivée

d’eau sur le lave-linge en desserrant le raccord,

en faisant tourner le tuyau et en resserrant le

• Si le robinet est doté d’un pas de vis, raccordez le tuyau

d’arrivée d’eau au robinet comme indiqué ci-contre.

Utilisez un robinet standard pour l’arrivée d’eau. Si le robinet est à angle droit ou s’il est trop

gros, enlevez la bague d’écartement avant d’insérer le robinet dans l’adaptateur.

WF8804AP-02552D-05_FR.indd 15 2010-07-09 ¿ÀÈÄ 4:53:3116_ installation de votre lave-linge

Raccordement du tuyau de vidange

L’extrémité du tuyau de vidange peut être positionnée de trois façons différentes :

1. Sur le bord d’un lavabo : le tuyau de vidange doit être positionné à une hauteur comprise

entre 60 et 90 cm. Pour que le bout du tuyau reste coudé, utilisez le guide-tuyau en plastique

fourni. Fixez le guide au mur avec un crochet ou au robinet avec un lien, afin que le tuyau de

vidange ne bouge pas.

2. Raccordé au tuyau d’évacuation du lavabo : le tuyau d’évacuation doit être situé au-dessus

du siphon du lavabo, afin que son extrémité soit au moins à 60 cm du sol.

3. Sur un tuyau d’évacuation : il est conseillé d’utiliser un tuyau vertical de 65 cm (sa longueur

doit être comprise entre 60 cm et 90 cm).

La conduite d’évacuation doit avoir :

• un diamètre d’au moins 5 cm.

• un débit d’au moins 60 l par minute.

Mise sous tension de votre lave-linge

Branchez le cordon d’alimentation sur une prise électrique murale agréée de AC 220-240V /

50 Hz, protégée par un fusible (ou un coupe-circuit) (ou un coupe-circuit comparable). (Pour

plus d’informations sur les exigences électriques et de mise à la terre, reportez-vous à la

installation de votre lave-linge Tuyau de vidangeGuide-tuyau60 ~90 cm60 ~ 90 cm

02 EFFECTUER UN LAVAGE

Avec le nouveau lave-linge Samsung, la partie la plus difficile consiste à décider

quel linge laver en premier.

PREMIER LAVAGE Avant de laver du linge pour la première fois, vous devez effectuer un cycle complet à vide (c’est-

à-dire sans lavage).

1. Appuyez sur le bouton Marche/Arrêt.

2. Versez un peu de lessive dans le bac à lessive du tiroir à

3. Ouvrez l’arrivée d’eau du lave-linge.

4. Appuyez sur le bouton Départ/Pause.

Cette opération permet de vidanger l’eau qui aurait pu

rester dans le lave-linge après le test du fabricant.

Compartiment : Lessive pour le prélavage ou amidon.

Compartiment : Lessive pour le lavage principal, adoucissant, agent de prétrempage, produit

blanchissant et détachant.

Compartiment : Additifs, de l’assouplissant par exemple (ne pas dépasser le bord inférieur

MAX du compartiment « A »).

CONSIGNES ÉLÉMENTAIRES

1. Chargez votre linge dans le lave-linge.

Ne surchargez pas le lave-linge. Pour déterminer la capacité correspondant à chaque type

de linge, reportez-vous au tableau de la page 24.

• Assurez-vous que le linge n’est pas pris dans la porte, car cela risquerait de provoquer

• Il se peut qu’il subsiste de la lessive dans la partie avant en caoutchouc du lave-linge

après un cycle de lavage. Enlevez tout résidu de lessive, dans la mesure où cela peut

provoquer une fuite d’eau.

2. Fermez le hublot jusqu’à ce qu’il s’enclenche.

3. Mettez l’appareil sous tension.

4. Versez de la lessive et des additifs dans le distributeur.

5. Sélectionnez les options et le programme appropriés à la charge de linge.

Le voyant du lave-linge s’allume et une estimation de la durée du programme apparaît alors

6. Appuyez sur le bouton Départ/Pause.

AVERTISSEMENT WF8804AP-02552D-05_FR.indd 17 2010-07-09 ¿ÀÈÄ 4:53:3418_ effectuer un lavage

UTILISATION DU PANNEAU DE COMMANDE AFFICHAGE NUMERIQUE Affiche le temps restant du cycle de lavage, toutes les informations

relatives au programme et les messages d’erreur.

SELECTEUR CYCLE Sélectionnez le schéma de rotation et la vitesse d’essorage du programme.

Pour plus d’informations, reportez-vous à la section « Sélecteur de

cycle (Fuzzy Control) ».

Coton - Cotons peu ou assez sales, draps, linge de table, sous-

vêtements, serviettes, chemises, etc.

Synthétiques - Chemisiers, chemises, etc., peu ou assez sales, en polyester

(Diolen, Trevira), polyamide (Perlon, Nylon) ou autres textiles similaires.

Jeans - Un niveau d’eau plus élevé pour le lavage principal et un rinçage

supplémentaire garantissent l’élimination totale de la lessive, ce qui

permet d’éviter l’apparition de marques sur vos vêtements.

Sport - Destiné aux vêtements résistants et imperméables, ce programme

conserve l’aspect de votre linge et lui redonne toute sa fraîcheur.

Délicats - Pour les textiles délicats, soutiens-gorge, articles de lingerie, robes,

chemises et chemisiers. Pour des résultats optimaux, utilisez de la lessive liquide.

Laine - Pour les lainages lavables en machine. La charge de vêtements

doit être inférieure à 2,0 kilos.

• Avec le programme laine, le linge est lavé en étant doucement bercé par

la machine. Ces mouvements de bercement ainsi que le cycle d’essorage

très doux protègent votre linge contre les risques de rétrécissement et de

déformation, tout en garantissant une propreté parfaite.

Il est conseillé d’utiliser une lessive neutre pour la laine. Cela vous permettra

d’obtenir de meilleurs résultats de lavage et protègera les fibres de laine.

Le programme Laine de ce lave-linge a été approuvé par Woolmark pour

le lavage des produits Woolmark lavables en machine, pour autant que

ces produits soient lavés conformément aux instructions mentionnées

sur l’étiquette et à celles fournies par le fabricant de ce lave-linge, M0509

(Numéro d’attestation émis par IWS NOM INEE Co., Ltd.)

Lavage main - Programme de lavage très léger, aussi délicat qu’un

Bébé coton - Le lavage à haute température et les rinçages

supplémentaires garantissent l’élimination totale de la lessive pour ne pas

marquer votre linge délicat.

Textile sombre - Grâce à des cycles de rinçage supplémentaires et à un

essorage réduit, vos vêtements sombres favoris sont lavés délicatement

et parfaitement rincés.

Quotidien - Ce programme est destiné aux vêtements de tous les jours,

tels que les sous-vêtements et les chemises.

Express - Pour le linge peu sale dont vous avez besoin rapidement.

Vidange - Vidange simplement l’eau du lave-linge sans essorer.

Essorage - Effectue un cycle d’essorage supplémentaire afin d’éliminer

encore plus d’eau du linge.

Rince + Essore - Utilisez ce programme pour le linge qui n’a besoin que

d’un rinçage ou pour ajouter un adoucissant à une lessive.

WF8804AP-02552D-05_FR.indd 18 2010-07-09 ¿ÀÈÄ 4:53:34effectuer un lavage _19

02 EFFECTUER UN LAVAGE BOUTON PRÉLAVAGE Appuyez sur ce bouton pour sélectionner un prélavage. La fonction de

prélavage est disponible uniquement avec les programmes suivants :

Coton, Synthétiques, Jeans, Sport, Bébé coton, Textile sombre, Quotidien.

BOUTON DE SELECTION DU DÉPART/PAUSE Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes

options de départ différé (de 3 à 19 heures, par tranches d’une heure).

L’heure affichée est celle à laquelle le cycle de lavage se terminera.

BOUTON DE SELECTION DE LA TEMPÉRATURE Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes

températures d’eau disponibles :

), 30 ˚C, 40 ˚C, 60 ˚C et 95 ˚C).

BOUTON DE SELECTION DU DEPART/PAUSE Appuyez sur ce bouton pour ajouter des cycles de rinçage. Cinq cycles de

PAUSE Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes

vitesses disponibles pour le cycle d’essorage.

, , 400, 600, 800 et 1000 tr/min

“Sans essorage ” - Le linge reste dans le tambour et aucun cycle

d’essorage n’est effectué après la dernière vidange.

“Arrêt cuve pleine ” - Le linge trempe dans la dernière eau de rinçage.

Avant de pouvoir décharger le linge, un cycle « Vidange » ou « Essorage »

BOUTON DE SELECTION DE L’OPTION DE LAVAGE Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes

options de lavage : Repassage facile  Trempage  Repassage facile +

“Repassage facile” : Utilisez cette option pour préparer votre linge afin qu’il

puisse être repassé facilement.

“Trempage” : Utilisez cette option pour enlever efficacement les tâches de

votre linge en le faisant tremper.

• 13 minutes du cycle de lavage sont consacrées à la fonction Trempage.

• La fonction Trempage continue pendant 30 minutes avec six cycles,

où les cycles de trempage durent 1 minute et se répètent toutes les 4

• La fonction Trempage est disponible uniquement pour les programmes

de lavage suivants : Coton, Synthétiques, Jeans, Sport, Bébé coton,

Textile sombre, Quotidien.

BOUTON DE SELECTION INTENSIF Appuyez sur ce bouton lorsque le linge est très sale et qu’un lavage intensif

s’avère nécessaire. Cela a pour effet d’augmenter la durée de chaque cycle

BOUTON SIGNAL SONORE Le son peut être désactivé pour tous les programmes. Lorsque cette fonction

est active, le son est coupé dans tous les cycles.

• Lorsque la fonction Signal sonore est activé, le voyant « Signal sonore »

• Lorsque la fonction Signal sonore est désactivée, une sonnerie se

déclenche et le voyant « Signal sonore » s’éteint.

BOUTON DE SELECTION DEPART/

PAUSE Appuyez sur ce bouton pour interrompre et relancer un cycle.

ARRET Appuyez une fois sur ce bouton pour mettre en marche le lave-linge et

appuyez de nouveau dessus pour l’arrêter.

Si le lave-linge reste allumé plus de 10 minutes sans que l’on appuie sur

aucun bouton, celui-ci s’éteint automatiquement.

La fonction Sécurité enfant vous permet de verrouiller les

boutons, de telle sorte que le cycle de lavage que vous avez

choisi ne puisse pas être modifi é.

Activation/désactivation

Pour activer/désactiver la fonction Sécurité enfant, appuyez

simultanément sur les boutons Température et Rinçage

pendant 3 secondes. Le voyant “Sécurité enfant ” est allumé

lorsque cette fonction est activée.

Lorsque la fonction Sécurité enfant est activée, seul

le bouton Marche/Arrêt fonctionne. Cette fonction

reste active même après avoir éteint et rallumé le lave-

linge ou après avoir débranché et rebranché le cordon

La fonction « Signal sonore » peut être sélectionnée dans tous les programmes. Lorsqu’elle est

active, le son est coupé dans tous les programmes. Le réglage reste en vigueur même si vous

éteignez et allumez l’appareil à plusieurs reprises.

Activation/désactivation

Si vous voulez activer ou désactiver la fonction Signal sonore, appuyez sur le bouton Signal

. Le voyant “Signal sonore

” est allumé lorsque cette fonction est activée.

Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine

automatiquement plus tard, en choisissant un départ différé de 3 à 19 heures (par tranches

d’une heure). L’heure affi chée est celle à laquelle le cycle de lavage se terminera.

1. Programmez manuellement ou automatiquement votre lave-linge en fonction du type de linge

2. Appuyez sur le bouton Départ différé à plusieurs reprises jusqu’à obtention du départ

3. Appuyez sur le bouton Départ/Pause. Le voyant “Départ différé ” s’allume et l’horloge

commence le compte à rebours jusqu’à atteindre l’heure défi nie.

4. Pour annuler la fonction Départ différé, appuyez sur le bouton Marche/Arrêt, puis remettez

le lave-linge en marche.

WF8804AP-02552D-05_FR.indd 20 2010-07-09 ¿ÀÈÄ 4:53:37effectuer un lavage _21

02 EFFECTUER UN LAVAGE Laver du linge à l’aide du sélecteur de cycle

Votre nouveau lave-linge vous simplifie la tâche grâce au système de contrôle automatique «

Fuzzy Control » de Samsung. Lorsque vous choisissez un programme de lavage, le lave-linge

définit les options appropriées en matière de température, de durée et de vitesse de lavage.

1. Ouvrez le robinet d’eau de votre lavabo.

2. Appuyez sur le bouton Marche/Arrêt.

3. Ouvrez le hublot.

4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge.

6. Ajoutez la lessive, l’adoucissant et le liquide de prélavage (si nécessaire) dans les bacs

La fonction de prélavage n’est disponible qu’avec les programmes : Coton, Synthétiques,

Jeans, Sport, Bébé coton, Textile sombre et Quotidien. Utilisez un cycle de prélavage

uniquement si le linge à laver est très sale.

7. Utilisez le Sélecteur de cycle pour sélectionner le programme approprié en fonction du

type de linge : Coton, Synthétiques, Jeans, Sport, Délicats, Laine, Lavage main, Bébé coton,

Textile sombre, Quotidien, Express. Les voyants correspondants s’allument sur le panneau

8. A ce stade, vous pouvez contrôler la température de lavage, le nombre de cycles de rinçage,

la vitesse d’essorage et le délai de départ différé en appuyant sur le bouton correspondant.

9. Appuyez sur le bouton Départ/Pause du Sélecteur de cycle ; le cycle de lavage

commence. L’indicateur de progression s’allume et la durée de lavage restant apparaît à

Il est possible d’ajouter ou de retirer du linge dans les 5 minutes qui suivent le début du cycle de

1. Appuyez sur le bouton Départ/Pause pour déverrouiller le hublot.

Le hublot est bloqué lorsque l’eau est trop CHAUDE ou son niveau trop ELEVE.

2. Après avoir refermé le hublot, appuyez sur le bouton Départ/Pause pour redémarrer le cycle

Lorsque le cycle est terminé :

Après la fin du cycle complet, le lave-linge s’arrête automatiquement.

1. Ouvrez le hublot.

WF8804AP-02552D-05_FR.indd 21 2010-07-09 ¿ÀÈÄ 4:53:3822_ effectuer un lavage

Laver du linge en fonction manuelle

Vous pouvez laver des vêtements en fonction manuelle, sans utiliser le sélecteur de cycle.

1. Ouvrez l’arrivée d’eau.

2. Appuyez sur le bouton Marche/Arrêt du lave-linge.

3. Ouvrez le hublot.

4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge.

6. Ajoutez de la lessive et, si nécessaire, de l’adoucissant ou du liquide de prélavage, dans les

7. Appuyez sur le bouton Température pour choisir la température. (Eau froide, 30 ˚C, 40 ˚C,

8. Appuyez sur le bouton Rinçage pour choisir le nombre requis de cycles de rinçage

(cinq cycles de rinçage au maximum).

La durée du lavage augmente en conséquence.

9. Appuyez sur le bouton Essorage pour choisir la vitesse d’essorage.

La fonction Arrêt cuve pleine vous permet de sortir de votre lave-linge des vêtements qui

sont encore mouillés. (

: Sans essorage, : Arrêt cuve pleine)

10. Appuyez sur le bouton Départ différé à plusieurs reprises pour faire défiler les différentes

options disponibles (de 3 à 19 heures, par tranches d’une heure). L’heure affichée est celle à

laquelle le cycle de lavage se terminera.

11. Appuyez sur le bouton Départ/Pause pour lancer le cycle de lavage.

INSTRUCTIONS DE LAVAGE Suivez ces instructions afin d’obtenir un linge éclatant de propreté et utiliser votre lave-linge de la manière la

plus efficace qui soit.

Vérifiez toujours le symbole textile sur le vêtement avant de procéder au lavage.

Triez et lavez votre linge en fonction des critères suivants :

• Symbole textile : séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et

• Couleurs : séparez le blanc et les couleurs. Lavez les vêtements de couleur neufs

• Taille : placer des vêtements de tailles différentes dans la même charge améliore l’action du

• Sensibilité : lavez les articles délicats séparément, en utilisant le cycle de lavage Délicats pour

les articles neufs en laine vierge et en soie, ainsi que les rideaux. Vérifiez les étiquettes des

articles que vous lavez ou reportez-vous au tableau des symboles textile en annexe.

Avant chaque lessive, videz toutes les poches des vêtements à laver. Les petits objets durs de

forme irrégulière comme les pièces, couteaux, punaises ou trombones peuvent endommager

votre lave-linge. Evitez de laver des vêtements ayant de grandes boucles, des boutons ou

d’autres accessoires en métal lourd.

Toute pièce métallique présente sur un vêtement risque d’endommager le linge et le tambour.

Mettez les vêtements pourvus de boutons ou de broderies sur l’envers avant de les laver.

Veillez à fermer les fermetures à glissière des pantalons et vestes afin de ne pas endommager

le tambour. Les fermetures à glissière doivent être maintenues fermées à l’aide d’un fil avant le

Les vêtements pourvus de lanières peuvent s’emmêler avec d’autres vêtements, ce qui risque

donc de les abîmer. Veillez à attacher les lanières avant de lancer le cycle de lavage.

WF8804AP-02552D-05_FR.indd 22 2010-07-09 ¿ÀÈÄ 4:53:38effectuer un lavage _23

02 EFFECTUER UN LAVAGE Prélaver du coton

Votre nouveau lave-linge, associé aux lessives modernes, donne de parfaits résultats en

permettant d’économiser de l’énergie, du temps, de l’eau et de la lessive. Toutefois, si vos

cotons sont particulièrement sales, utilisez un programme de prélavage avec une lessive

Déterminer la capacité

Ne surchargez pas le lave-linge, sans quoi votre linge ne sera pas lavé correctement. Utilisez le

tableau ci-dessous afin de déterminer la capacité correspondant au type de linge à laver.

Type de tissu Capacité

- légèrement / moyennement sale

Synthétiques 3,0 kg 3,0 kg

Délicats 2,5 kg 2,5 kg

• Si la charge de linge n’est pas équilibrée (le voyant «

UE » s’allume), rééquilibrez-la.

Un mauvais équilibrage de la charge risque de dégrader l’efficacité de l’essorage.

• Lorsque vous lavez des draps ou des couettes, il se peut que la durée de lavage soit

allongée ou que l’efficacité de l’essorage soit moindre.

• Pour ce type d’articles, la capacité maximale conseillée est de 1,8 kg. Si vous souhaitez

laver un seul vêtement, par exemple un peignoir de bain ou une paire de jeans, il se peut

que le résultat final de l’essorage ne soit pas satisfaisant et que le message d’erreur

« UE » apparaisse à l’écran..

Assurez-vous de placer les soutien-gorge (lavables à l’eau) dans un sac à linge (à

acheter séparément).

• Les parties métalliques peuvent en effet sortir du soutien-gorge et

endommager le linge. Il est donc conseillé de les insérer dans un

• Les vêtements légers et de petite taille, tels que les chaussettes,

gants, bas et mouchoirs peuvent se coincer autour de la porte.

Placez-les dans un sac à linge fin.

WF8804AP-02552D-05_FR.indd 23 2010-07-09 ¿ÀÈÄ 4:53:3824_ effectuer un lavage

INFORMATIONS SUR LA LESSIVE ET LES ADDITIFS Quelle lessive utiliser ?

La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de

la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui

mousse peu, prévue pour les lave-linge automatiques.

Respectez les recommandations du fabricant de la lessive sur la base du poids du linge, du

degré de salissure et de la dureté de l’eau de votre région. Si vous ne connaissez pas le degré

de dureté de l’eau de votre région, renseignez-vous auprès des autorités locales.

N’utilisez pas de lessive qui a durci ou s’est solidifiée, car elle risque d’être encore présente

lors du cycle de rinçage. Par conséquent, le rinçage ne s’effectuera pas correctement ou le

trop-plein risque de se bloquer.

Votre lave-linge dispose de bacs séparés pour la lessive et l’adoucissant. Ajoutez tous les

additifs de lavage dans leurs bacs respectifs avant de démarrer votre lave-linge.

N’ouvrez PAS le tiroir à lessive lorsque le lave-linge fonctionne.

1. Ouvrez le tiroir à lessive qui se trouve sur le côté gauche du

panneau de commande.

2. Ajoutez la quantité recommandée de lessive directement

à lessive avant de démarrer votre lave-linge.

3. Le cas échéant, ajoutez la quantité recommandée

d’adoucissant dans le bac d’adoucissant.

Ne mettez JAMAIS de lessive liquide ou en poudre dans

le compartiment réservé à l’adoucissant (

4. Si vous utilisez l’option de prélavage, ajoutez la quantité

recommandée de lessive dans le bac

N’utilisez PAS les types de lessive suivants lorsque vous

lavez des articles volumineux :

• Lessives en tablettes ou capsules

• Lessives utilisant une boule doseuse et un filet

Un assouplissant concentré ou épais doit être dilué

avec un peu d’eau avant d’être versé dans le bac (cela

empêche le blocage du trop-plein).

Lorsque vous refermez le tiroir à lessive, faites attention à ce que de l’adoucissant ne soit

pas transféré dans le bac à produit de rinçage.

MAX ATTENTION WF8804AP-02552D-05_FR.indd 24 2010-07-09 ¿ÀÈÄ 4:53:39nettoyage et entretien de votre lave-linge _25

nettoyage et entretien de votre

Il est essentiel de veiller à la propreté de votre lave-linge pour améliorer ses

performances, éviter les réparations inutiles et allonger sa durée de vie.

VIDANGER LE LAVE-LINGE EN URGENCE

1. Débranchez le lave-linge de l’alimentation électrique.

2. Ouvrez le capot du filtre en utilisant une pièce de monnaie

3. Dévissez le capuchon de vidange en urgence en tournant

4. Saisissez le capuchon au bout du tuyau de vidange en

urgence et tirez-le lentement d’environ 15 cm.

5. Laissez couler l’eau dans un récipient.

6. Rentrez le tuyau de vidange et revissez le capuchon.

7. Remettez le capot du filtre en place.

NETTOYAGE DE L’EXTÉRIEUR

1. Essuyez les surfaces extérieures du lave-linge, y compris le panneau de commande, à l’aide

d’un chiffon doux et d’un produit d’entretien ménager non abrasif.

2. Utilisez un chiffon doux pour sécher les surfaces.

3. Ne versez pas d’eau sur le lave-linge. Capot du filtreCapuchon de vidange en urgenceTuyau de vidange en urgence

WF8804AP-02552D-05_FR.indd 25 2010-07-09 ¿ÀÈÄ 4:53:4026_ nettoyage et entretien de votre lave-linge

NETTOYER LE TIROIR À LESSIVE ET LE LOGEMENT DU TIROIR

1. Appuyez sur la manette d’ouverture à

l’intérieur du tiroir à lessive et sortez-le.

2. Sortez le séparateur de lessive liquide du

3. Lavez tous les éléments à l’eau claire.

4. Nettoyez le logement du tiroir à l’aide d’une vieille brosse à

5. Replacez le séparateur de lessive liquide dans le tiroir en

6. Remettez le tiroir en place.

7. Pour enlever tout résidu de lessive, lancez un programme

de rinçage sans mettre de linge dans le tambour.

nettoyage et entretien de votre

Séparateur de lessive liquide

WF8804AP-02552D-05_FR.indd 26 2010-07-09 ¿ÀÈÄ 4:53:40nettoyage et entretien de votre lave-linge _27

03 NETTOYAGE ET ENTRETIEN NETTOYER LE FILTRE À IMPURETÉS Il est conseillé de nettoyer le filtre à impuretés 5 à 6 fois par an ou lorsque

le message d’erreur “5E” s’affiche. (Reportez-vous à la section « Vidanger

le lave-linge en urgence » à la page précédente.)

1. Ouvrez le capot du filtre en utilisant une pièce de monnaie

2. Dévissez le capuchon de vidange en urgence en tournant

vers la gauche et vidangez toute l’eau

3. Dévissez le capuchon du filtre à impuretés.

4. Nettoyez toute impureté ou autre matériau présent dans le

filtre. Assurez-vous que l’hélice de la pompe de vidange,

située derrière le filtre à impuretés, n’est pas bloquée.

5. Remettez le capuchon du filtre à impuretés en place.

6. Remettez le capot du filtre en place.

NETTOYER LE FILTRE À MAILLE DU TUYAU D’ARRIVÉE D’EAU Vous devez nettoyer le filtre à maille du tuyau d’arrivée d’eau au moins une fois par an ou lorsque le

message d’erreur “4E” s’affiche :

1. Coupez l’alimentation en eau du lave-linge.

2. Dévissez le tuyau à l’arrière du lave-linge. Pour éviter que l’eau ne gicle en raison de la

pression d’air dans le tuyau, recouvrez ce dernier à l’aide d’un linge.

3. A l’aide d’une pince, sortez doucement le filtre à maille de l’extrémité du tuyau et rincez-le

sous l’eau jusqu’à ce qu’il soit propre. Nettoyez également l’intérieur et l’extérieur du raccord

4. Remettez le filtre en place.

5. Revissez le tuyau sur le lave-linge.

6. Assurez-vous que les raccords sont étanches et ouvrez le robinet.

RÉPARER UN LAVE-LINGE QUI A GELÉ

Si la température descend en dessous de 0 °C et que votre lave-linge est gelé :

1. Débranchez le lave-linge.

2. Versez de l’eau chaude sur le robinet pour assouplir le tuyau d’arrivée d’eau.

3. Retirez le tuyau d’arrivée d’eau et trempez-le dans l’eau chaude.

4. Versez de l’eau chaude dans le tambour du lave-linge et laissez-la agir pendant 10 minutes.

5. Rebranchez le tuyau d’arrivée d’eau au robinet et vérifiez que les fonctions d’arrivée d’eau et

de vidange sont normales.

ENTREPOSER LE LAVE-LINGE Si vous devez entreposer votre lave-linge pendant une période prolongée, il est préférable de le vidanger

et de le débrancher. Les lave-linge peuvent être endommagés s’il reste de l’eau dans les tuyaux et les

composants internes avant l’entreposage.

1. Sélectionnez le cycle Express et versez un agent de blanchiment dans le bac d’agent de

blanchiment. Faites faire un cycle complet à vide à votre lave-linge.

2. Fermez les robinets d’eau et débranchez les tuyaux d’arrivée.

3. Débranchez votre lave-linge de l’alimentation électrique et laissez le hublot du lave-linge

ouvert pour laisser l’air circuler à l’intérieur du tambour.

Si votre lave-linge a été entreposé à des températures inférieures au point de congélation,

attendez que l’eau congelée à l’intérieur dégèle avant de l’utiliser à nouveau.

nettoyage et entretien de votre

WF8804AP-02552D-05_FR.indd 28 2010-07-09 ¿ÀÈÄ 4:53:42codes d’information et de dépannage _29

codes d’information et de

VÉRIFIEZ LES POINTS SUIVANTS SI...

votre lave-linge ne démarre

• Assurez-vous que le lave-linge est branché.

• Assurez-vous que le hublot est correctement fermé.

• Assurez-vous que le ou les robinets d’arrivée d’eau sont ouverts.

• Assurez-vous d’avoir appuyé sur le bouton Départ/Pause.

l’eau n’arrive pas ou le

débit est insuffisant.

• Ouvrez le robinet d’arrivée d’eau à fond.

• Assurez-vous que le tuyau d’eau n’est pas gelé.

• Démêlez les tuyaux de prise d’eau.

• Nettoyez le filtre du tuyau d’arrivée d’eau.

à la fin du programme

de lavage, il reste de la

lessive dans le distributeur

• Assurez-vous que la pression d’eau est suffisante pour faire

fonctionner le lave-linge.

• Assurez-vous que la lessive est ajoutée dans le bac central du tiroir à

votre lave-linge vibre ou est

• Assurez-vous que le lave-linge est installé sur une surface plane. Si

la surface n’est pas plane, ajustez les pieds réglables pour mettre le

lave-linge à niveau.

• Assurez-vous que les vis de transport ont été enlevées.

• Assurez-vous que le lave-linge n’est en contact avec aucun autre

• Assurez-vous que la charge de linge est bien équilibrée.

• Vérifiez si vous n’avez pas mis trop ou pas assez de linge dans le

le lave-linge ne vidange

• Démêlez tous les tuyaux et en particulier le tuyau de vidange.

• Assurez-vous que le filtre à impuretés n’est pas bouché.

le hublot est verrouillé ou

• Le hublot ne s’ouvre que 3 minutes après l’arrêt ou la désactivation

Si le problème persiste, contactez le service clientèle de Samsung le plus proche.

WF8804AP-02552D-05_FR.indd 29 2010-07-09 ¿ÀÈÄ 4:53:4230_ codes d’information et de dépannage

CODES En cas de dysfonctionnement de votre lave-linge, un code peut apparaître sur l’afficheur. Si tel est le cas,

consultez le tableau ci-dessous et essayez la solution proposée avant de contacter le service clientèle de

• Assurez-vous que le robinet d’eau est ouvert.

• Vérifiez la pression de l’eau.

• Nettoyez le filtre à impuretés.

• Assurez-vous que le tuyau de vidange est correctement installé.

• La charge de linge n’est pas équilibrée. Rééquilibrez la charge. Si

vous souhaitez laver un seul vêtement, par exemple un peignoir

de bain ou une paire de jeans, il se peut que le résultat final de

l’essorage ne soit pas satisfaisant et que le message d’erreur « UE »

apparaisse à l’écran.

• Contactez le service après-vente.

Si un code non répertorié dans ce tableau s’affiche ou si la solution suggérée ne résout pas le problème,

contactez le service clientèle de Samsung ou votre revendeur Samsung.

codes d’information et de

WF8804AP-02552D-05_FR.indd 30 2010-07-09 ¿ÀÈÄ 4:53:42tableau des programmes _31

tableau des programmes

Synthétiques 3,0 3,0

Délicats 2,5 2,5 - oui - 40

Laine 2,0 2,0 - oui - 40

Lavage main 2,0 2,0 - oui

Lavage mélangé 4,0 3,0

Synthétiques 1200 1200 1000

Lavage mélangé 1200 1200 1000

1. Un prélavage allonge la durée du cycle d’environ 15 minutes.

2. La durée d’un cycle a été mesurée selon les conditions spécifiées par la norme CEI 60456 / EN 60456.

3. La consommation en foyer individuel peut différer des valeurs données dans le tableau en fonction des

variations de pression et de température de l’arrivée d’eau, de la charge et du type de linge.

4. Lorsque la fonction de lavage Intensif est sélectionnée, la durée de chaque cycle augmente.

WF8804AP-02552D-05_FR.indd 31 2010-07-09 ¿ÀÈÄ 4:53:4232_ annexe

TABLEAU DES SYMBOLES TEXTILE Les symboles suivants offrent des conseils sur l’entretien des vêtements. Les symboles textile sont au

nombre de quatre et apparaissent dans l’ordre suivant : lavage, blanchiment, séchage et repassage, et

nettoyage à sec, au besoin.

L’utilisation de symboles garantit la cohérence des informations entre les fabricants de vêtements (articles

domestiques ou importés). Observez les consignes des symboles textile pour optimiser la durée de vie de

votre linge et limiter les problèmes de lavage.

Matériau résistant Repassage à 100 ˚C maximum

Tissu délicat Pas de repassage

Température maximum de 95 ˚C Nettoyage avec tous les dissolvants

Lavage à 60 ˚C Nettoyage à sec au percloréthylène,

dissolvants fluorés ou essences

minérales uniquement

Lavage à 40 ˚C Nettoyage à sec uniquement par

Lavage à 30 ˚C Pas de nettoyage à sec

Lavage à la main seulement Séchage à plat

Nettoyage à sec uniquement Sécher sans essorer

Chlorage dilué à froid Séchage sur fil

Séchage en machine possible,

Repassage à 200 ˚C maximum

Séchage en machine, température

Repassage à 150 ˚C maximum Pas de séchage en machine

PROTECTION DE L’ENVIRONNEMENT

• Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le jeter, veuillez

respecter les normes locales en matière d’évacuation des déchets. Coupez le cordon d’alimentation de

façon à ce que l’appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour

que des animaux et des jeunes enfants ne se retrouvent pas piégés à l’intérieur de l’appareil.

• Ne dépassez pas les quantités de détergent préconisées dans les instructions du fabricant du

• N’utilisez de produits détachants et blanchissants avant le cycle de lavage qu’en cas d’absolue

• Economisez de l’eau et de l’électricité en ne faisant tourner que des charges pleines (la charge exacte

dépend du programme utilisé).

DÉCLARATION DE CONFORMITÉ

Cet appareil est conforme aux normes européennes de sécurité, à la directive 93/68/CE et à la norme EN

tr/min 1400 1200 1000

L’aspect et les caractéristiques du produit peuvent faire l’objet de modifications sans préavis en vue

d’améliorer le produit.

WF8804AP-02552D-05_FR.indd 33 2010-07-09 ¿ÀÈÄ 4:53:4634_ annexe

tr/min 1400 1200 1000

L’aspect et les caractéristiques du produit peuvent faire l’objet de modifications sans préavis en vue

d’améliorer le produit.
