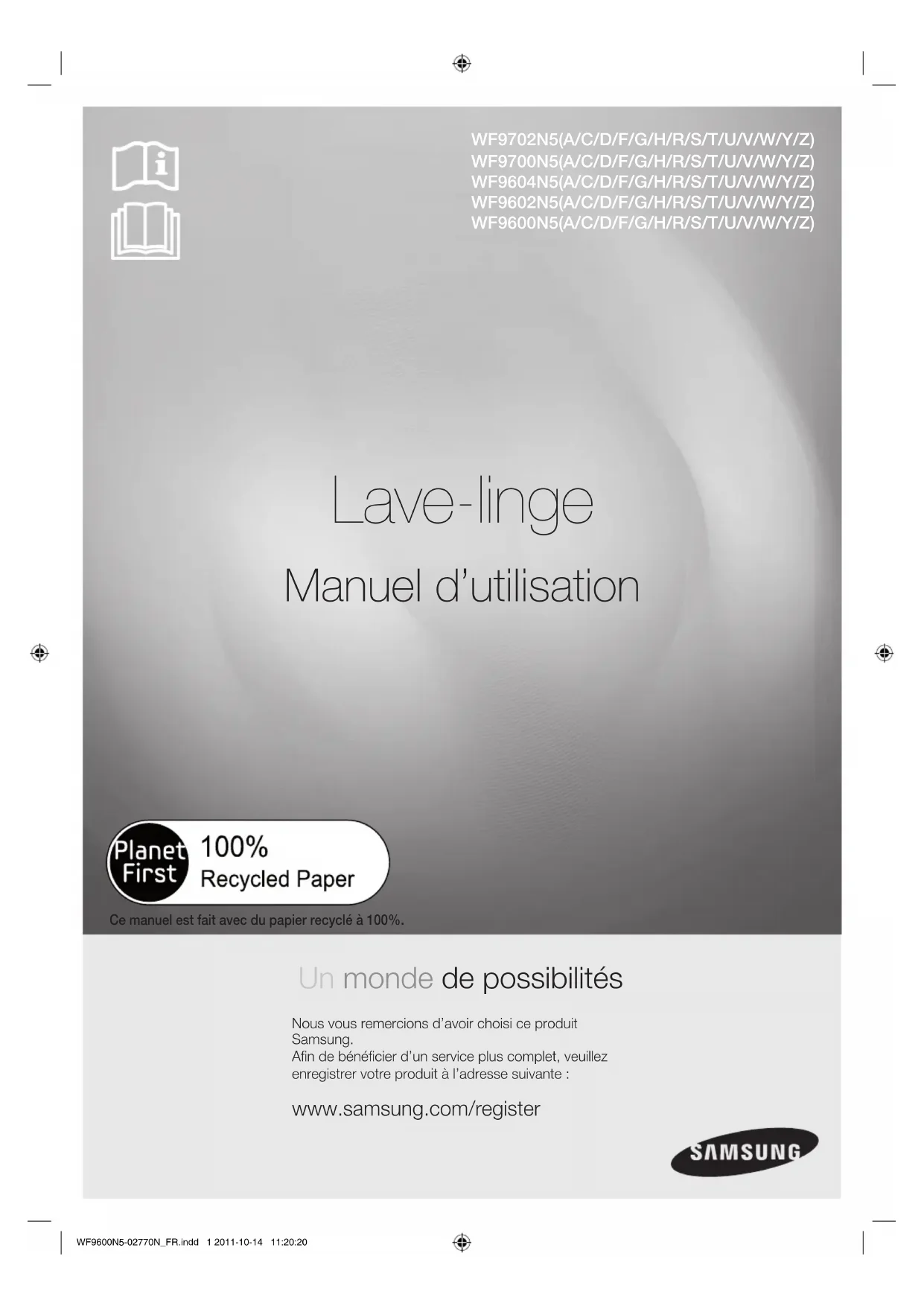

MODE D'EMPLOI WF9600N5W SAMSUNG

Ce manuel est fait avec du papier recyclé à 100%. Lave-linge

Manuel d’utilisation

Un monde de possibilités Nous vous remercions d’avoir choisi ce produit Samsung.Afin de bénéficier d’un service plus complet, veuillez enregistrer votre produit à l’adresse suivante: www.samsung.com/register

WF9702N5(A/C/D/F/G/H/R/S/T/U/V/W/Y/Z)

WF9600N5(A/C/D/F/G/H/R/S/T/U/V/W/Y/Z) WF9600N5-02770N_FR.indd 1 2011-10-14 11:20:202_ Caractéristiques de votre nouveau lave-linge Samsung

Caractéristiques de votre

nouveau lave-linge Samsung

Avec ce nouveau lave-linge, faire une lessive prend un tout autre sens. Capacité

XXL, économies d’énergie...Le lave-linge Samsung possède toutes les

caractéristiques nécessaires pour transformer une tâche désagréable en un vrai

Votre lave-linge Samsung propose des programmes spéciaux pour protéger les vêtements

des enfants à la peau sensible.

Ils réduisent les irritations de la peau des enfants en diminuant les résidus de lessive. Ces

programmes permettent en outre de classer le linge en différents types; le lavage est donc

effectué selon les caractéristiques de chaque type.Les enfants ressentent ainsi une agréable

sensation de propreté lorsqu’ils mettent leurs vêtements.

La fonction Sécurité enfant empêche les plus jeunes de jouer avec le lave-linge.

Cette fonction de sécurité empêche non seulement les enfants de jouer avec les fonctions du

lave-linge, mais elle vous avertit aussi lorsqu’elle est activée.

Cette machine a été testée et déclarée conforme à la spécification requise de la Société

Woolmark relative aux produits de laine lavables à la machine.

Les tissus doivent être lavés selon les instructions marquées sur l’étiquette de vêtement

comme spécifié par Woolmark et Samsung.

Ce lave-linge vous permet de différer le départ d’un programme de 19heures, par tranches

d’une heure - pour un confort d’utilisation optimal.

Pas de temps à perdre ! Un lavage en moins de 30 minutes vous permettra de vous rendre à

Notre programme Lavage express de 29 minutes peut répondre aux besoins les plus

exigeants qu’implique une vie animée. Désormais, vous pouvez laver vos vêtements préférés

en seulement 29 minutes !

• ProgrammesDélicatsetLavagemain

Pour laver tout en douceur vos vêtements les plus fragiles, il convient de choisir la

température, le cycle de lavage et la quantité d’eau appropriés.

WF9600N5-02770N_FR.indd 2 2011-10-14 11:20:20Caractéristiques de votre nouveau lave-linge Samsung _3

• Résistancecéramiquepourplusdedurabilitéetd’économies

d’énergie(surcertainsmodèles)

Notre résistance céramique, réellement innovante, dure deux fois plus longtemps que des

résistances classiques.

Cela se traduit par des économies substantielles en termes de réparations. De plus, ce type

de résistance élimine le tartre et est peu gourmand en énergie.

L’ouverture extra-large du hublot vous permet de charger et décharger les articles très

facilement, en particulier les pièces de grande taille comme le linge de lit ou les serviettes de

Ce manuel contient de précieuses informations relatives à l’installation, à l’utilisation et à

l’entretien de votre nouveau lave-linge Samsung. Reportez-vous aux descriptions du panneau

de commande, aux consignes d’utilisation du lave-linge, ainsi qu’aux conseils pratiques pour

profiter pleinement des caractéristiques et fonctions de pointe de votre machine. La section

«Codes d’erreur et de dépannage» de la page33 vous explique ce qu’il y a lieu de faire en cas

de problème avec votre nouveau lave-linge.

WF9600N5-02770N_FR.indd 3 2011-10-14 11:20:204_ Consignes de sécurité

Consignes de sécurité

Félicitations pour l’achat de votre nouveau lave-linge Samsung ActivFresh™.

Ce manuel contient des informations importantes sur l’installation, l’utilisation et

l’entretien de votre appareil. Prenez le temps de lire ce manuel afin de pouvoir

profiter pleinement des nombreux avantages et fonctions de votre lave-linge.



Veuillez lire attentivement ce manuel pour vous assurer que vous savez comment utiliser efficacement

toutes les caractéristiques et fonctions de votre nouvel appareil en toute sécurité ; conservez-le dans un

endroit sûr à proximité de l’appareil pour vous y référer ultérieurement. Utilisez uniquement cet appareil pour

son usage prévu, tel que décrit dans ce manuel d’utilisation.

Les avertissements et les consignes de sécurité importantes cités dans ce manuel ne couvrent pas toutes

les conditions et les situations susceptibles de se produire. Il est de votre responsabilité de faire preuve de

bon sens, de prudence et de discernement lors de l’installation, de l’entretien et de l’utilisation de votre

Parce que les consignes d’utilisation suivantes concernent plusieurs modèles, les caractéristiques de

votre lave-linge sont peut-être légèrement différentes de celles décrites dans ce manuel et l’ensemble des

symboles d’avertissement peuvent ne pas s’appliquer à vous. Pour toute question ou renseignement,

contactez le service après-vente le plus proche ou recherchez des informations et consultez l’aide en ligne

sur www.samsung.com.





AVERTISSEMENT Risques ou pratiques dangereuses susceptibles de provoquer des



ATTENTION Risques ou pratiques dangereuses susceptibles de provoquer des

.

ATTENTION Pour réduire le risque d’incendie, d’explosion, de choc électrique ou

de blessure corporelle lors de l’utilisation de votre lave-linge, suivez ces

précautions de base:

Suivre les consignes scrupuleusement.

Débrancher la prise d’alimentation de la prise murale.

Vérifier que le lave-linge est mis à la terre pour éviter tout choc électrique.

Appeler le service après-vente pour obtenir de l’aide.



Veuillez les respecter scrupuleusement.



ultérieurement. WF9600N5-02770N_FR.indd 4 2011-10-14 11:20:22Consignes de sécurité _5

Lisez l’ensemble des consignes avant d’utiliser l’appareil.

Comme pour tout appareil électrique comportant des parties mobiles, des risques existent.

Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et

faites preuve de prudence lorsque vous l’utilisez.

Ne laissez pas les enfants (ou les animaux) jouer sur ou à l’intérieur de votre lave-linge. La porte du

lave-linge ne s’ouvre pas facilement de l’intérieur, et il existe un risque de blessure grave si un enfant

est enfermé à l’intérieur.

Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les

capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d’expérience

ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de

leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil.

Si la prise (cordon d’alimentation) est endommagée, elle doit être remplacée par le fabricant, son

service après-vente ou une personne qualifiée afin de prévenir tout risque.

Cet appareil doit être placé de manière à ce que l’on puisse facilement accéder à la prise

d’alimentation, aux robinets d’arrivée d’eau et aux tuyaux d’évacuation.

Pour les lave-linge équipés de ventilations à la base, assurez-vous que l’ouverture ne soit pas obstruée

par un tapis ou tout autre obstacle.

Utilisez les nouveaux tuyaux fournis, les anciens tuyaux ne doivent pas être réutilisés.

AVERTiSSEMENT WF9600N5-02770N_FR.indd 5 2011-10-14 11:20:226_ Consignes de sécurité

SymBoLeSD’AveRtiSSementSimPoRtAntSPouR

Cet appareil doit être installé par un technicien qualifié ou par une entreprise spécialisée.

- Le non-respect de cette consigne pourrait provoquer un choc électrique, un incendie,

une explosion, des problèmes avec le produit ou des blessures.

L’appareil est lourd, soyez donc prudent lorsque vous le soulevez.

Branchez le cordon d'alimentation dans une prise murale, AC de 220V/50Hz/15A une

prise de courant approuvé et protégée par un fusible ou un disjoncteur. N’utilisez pas de

- Partager une prise murale avec d’autres appareils via une multiprise ou brancher une

rallonge au cordon d’alimentation pourrait provoquer un choc électrique ou un incendie.

- Assurez-vous que la tension d’alimentation, la fréquence et le courant correspondent

aux spécifications du produit. Le non-respect de cette consigne pourrait provoquer un

choc électrique ou un incendie. Enfoncez fermement la prise d’alimentation dans la prise

Essuyer régulièrement les bornes et les points de contact de la prise d’alimentation à l’aide

d’un chiffon sec afin d’en retirer toute substance étrangère, telle que de la poussière ou de

- Débranchez la prise d’alimentation et nettoyez-la à l’aide d’un chiffon sec.

- Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

Branchez la prise d’alimentation dans la prise murale dans le bon sens, de manière à ce

que le cordon soit orienté vers le sol.

- Si vous branchez la prise d’alimentation dans la prise murale dans le sens opposé, les

fils électriques du cordon d’alimentation risquent d’être endommagés et cela pourrait

provoquer un choc électrique ou un incendie.

Conservez tous les éléments d’emballage hors de portée des enfants, car ils présentent un

danger pour les enfants.

- Un enfant pourrait s’étouffer s’il met sa tête dans un sac.

Lorsque l’appareil, la prise d’alimentation ou le cordon d’alimentation sont endommagés,

contactez votre service après-vente.

Cet appareil doit être correctement mis à la terre.

Ne mettez pas l’appareil à la terre avec un tuyau de gaz, un tuyau d’eau en plastique ou

une ligne téléphonique.

- Cela pourrait provoquer un choc électrique, un incendie, une explosion ou des

problèmes avec le produit

- Ne branchez jamais le cordon d’alimentation dans une prise qui n’est pas correctement

mise à la terre et assurez-vous qu’elle soit conforme aux codes de votre région et de

N’installez pas cet appareil à proximité d’un appareil de chauffage ou de matériaux

N’installez pas cet appareil dans un endroit humide, gras, poussiéreux, directement exposé

à la lumière du jour ou à de l’eau (gouttes de pluie).

N’installez pas cet appareil dans un endroit à basses températures

- Le gel pourrait provoquer la rupture des tuyaux

N’installez pas cet appareil dans un endroit où une fuite de gaz pourrait survenir.

Consignes de sécurité AVERTiSSEMENT WF9600N5-02770N_FR.indd 6 2011-10-14 11:20:22Consignes de sécurité _7

- Cela pourrait provoquer un choc électrique ou un incendie.

N’utilisez pas de transformateur électrique.

- Cela pourrait provoquer un choc électrique ou un incendie.

N’utilisez pas une prise d’alimentation qui est endommagée, un cordon d’alimentation

endommagée ou une prise murale mal scellée.

- Cela pourrait provoquer un choc électrique ou un incendie.

Ne tirez pas sur le cordon d’alimentation, ne pliez pas le cordon d’alimentation.

Ne tordez pas le cordon d’alimentation, n’y faites pas de nœud.

Ne faites pas passer le cordon d’alimentation sur un objet métallique, ne placez pas d’objet

lourd sur le cordon d’alimentation, ne glissez pas le cordon d’alimentation entre des objets,

ne poussez pas le cordon d’alimentation dans l’espace qui se trouve derrière l’appareil.

- Cela pourrait provoquer un choc électrique ou un incendie.

Ne tirez pas sur le cordon d’alimentation lorsque vous débranchez la prise d’alimentation.

- Débranchez le cordon d’alimentation en tenant la prise d’alimentation.

- Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

Ne placez pas le cordon d’alimentation et les tuyaux là où ils pourraient vous faire chuter.

SymBoLeSD’AveRtiSSementSPouRL’inStALLAtion

Cet appareil doit être placé de façon à laisser libre accès à la prise d’alimentation.

- Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie

dû à une fuite électrique.

Installez votre appareil sur un sol plat et dur qui pourra supporter son poids.

- Le non-respect de cette consigne pourrait provoquer des vibrations, déplacements et

bruits anormaux ou provoquer des problèmes avec le produit.

SymBoLeSD’AveRtiSSementSimPoRtAntSPouR

En cas de dégât des eaux, coupez immédiatement l’arrivée d’eau et l’alimentation

électrique et contactez le service après-vente le plus proche.

- Ne touchez pas la prise d’alimentation avec des mains humides ou mouillées

- Le non-respect de cette consigne pourrait provoquer un choc électrique

Si l’appareil émet un bruit étrange, qu’il s’en dégage une odeur de brûlé ou de la fumée,

débranchez immédiatement la prise d’alimentation et contactez votre service après-vente.

- Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

En cas de fuite de gaz (propane, GPL, etc.), aérez immédiatement sans toucher la prise

d’alimentation. Ne touchez ni l’appareil, ni le cordon d’alimentation.

- N’utilisez pas de ventilateur.

- Une étincelle pourrait provoquer une explosion ou un incendie.

Ne laissez pas les enfants jouer sur ou à l’intérieur du lave-linge. Lors de l’élimination de

l’appareil, pensez à retirer le levier de la porte.

- Si l’enfant est enfermé à l’intérieur, il pourrait mourir asphyxié.

Veillez à enlever tous les éléments d’emballage (polystyrène, mousse) accrochés au bas de

l’appareil avant de l’utiliser.

AVERTiSSEMENT ATTENTiON WF9600N5-02770N_FR.indd 7 2011-10-14 11:20:228_ Consignes de sécurité

Ne lavez pas le linge contaminé par de l’essence, du kérosène, du benzène, du diluant

pour peinture, de l’alcool ou toute autre substance inflammable ou explosive.

- Cela pourrait provoquer un choc électrique, un incendie ou une explosion.

N’ouvrez pas la porte du lave-linge de force pendant qu’il fonctionne (lavage / séchage /

essorage à haute température).

- L’eau éjectée du lave-linge pourrait provoquer des brûlures ou rendre le sol glissant.

Cela pourrait provoquer des blessures.

- Ouvrir la porte de force pourrait endommager le produit ou provoquer des blessures.

Ne passez pas vos mains sous le lave-linge.

- Cela pourrait provoquer des blessures.

Ne touchez pas le cordon d’alimentation avec des mains humides ou mouillées.

- Cela pourrait provoquer un choc électrique.

N’éteignez pas l’appareil en débranchant la prise d’alimentation pendant qu’une opération

- Rebrancher la prise d’alimentation dans la prise murale pourrait provoquer une étincelle,

ce qui risquerait de provoquer un choc électrique ou un incendie.

Ne laissez pas les enfants ou les personnes infirmes utiliser ce lave-linge sans surveillance.

Ne laissez pas les enfants grimper dans l’appareil.

- Le non-respect de ces consignes pourrait provoquer un choc électrique, des brûlures ou

Ne passez pas vos mains ou un objet métallique sous le lave-linge pendant qu’il fonctionne.

- Cela pourrait provoquer des blessures.

Ne débranchez pas l’appareil en tirant sur le cordon d’alimentation, saisissez toujours

fermement la prise d’alimentation et tirez en la maintenant au même niveau que la prise

- L’endommagement du cordon d’alimentation pourrait provoquer un court-circuit, un

incendie et/ou un choc électrique

N’essayez pas de réparer, de démonter ou de modifier l’appareil vous-même.

- N’utilisez pas de fusibles (comme un fil de cuivre ou d’acier, etc.) autres que les fusibles

- Lorsqu’il est nécessaire de réparer ou de réinstaller l’appareil, contactez votre service

- Le non-respect de ces consignes pourrait provoquer un choc électrique, un incendie,

des problèmes avec le produit ou des blessures.

Si une substance étrangère telle que de l’eau s’est infiltrée dans l’appareil, débranchez la

prise d’alimentation et contactez votre service après-vente.

- Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

Si le tuyau d’arrivée d’eau se détache du robinet et que de l’eau asperge l’appareil,

débranchez la prise d’alimentation.

- Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

Débranchez la prise d’alimentation lorsque l’appareil n’est pas utilisé pendant longtemps ou

lorsqu’il y a de l’orage.

- Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

Consignes de sécurité

WF9600N5-02770N_FR.indd 8 2011-10-14 11:20:22Consignes de sécurité _9

SymBoLeSD’AveRtiSSementSPouRL’utiLiSAtion

Lorsque le lave-linge est contaminé par une substance étrangère telle que de la lessive, de

la saleté, des résidus alimentaires, etc., débranchez la prise d’alimentation et nettoyez le

lave-linge avec un chiffon doux humide.

- Le non-respect de cette consigne pourrait provoquer une décoloration, une déformation,

une détérioration ou l’apparition de rouille au niveau de l’appareil.

La partie en verre de la face avant de l’appareil est susceptible de se briser suite à un

impact fort. Soyez prudent lorsque vous utilisez le lave-linge.

- Le bris du verre pourrait provoquer des blessures.

Après une coupure d’eau ou lorsque vous rebranchez le tuyau d’arrivée d’eau, ouvrez le

Ouvrez le robinet doucement après une longue période sans utilisation.

- La pression de l’air dans le tuyau d’arrivée d’eau ou dans le tuyau d’eau pourrait

endommager un élément de l’appareil ou provoquer une fuite d’eau.

Si une erreur de vidange survient pendant une opération, vérifiez s’il y a un problème avec

l’évacuation de l’eau.

- Si le lave-linge est utilisé alors qu’il est victime d’un dégât des eaux résultant d’un

problème de vidange, cela pourrait provoquer un choc électrique ou un incendie dû à

une fuite électrique.

Placez le linge entièrement dans le lave-linge afin qu’il ne se coince pas dans la porte.

- Si du linge se coince dans la porte, cela pourrait endommager le linge, le lave-linge, ou

provoquer une fuite d’eau.

Assurez-vous que le robinet soit bien éteint lorsque l’eau n’est pas utilisée.

- Assurez-vous que la vis du raccord du tuyau d’arrivée d’eau soit bien serrée.

- Le non-respect de ces consignes pourrait provoquer des dommages matériels ou des

Vérifiez que le joint en caoutchouc n’est pas contaminé par des substances étrangères

(résidus, fils, etc.).

- Si la porte n’est pas complètement fermée, cela pourrait provoquer une fuite d’eau.

Ouvrez le robinet et assurez-vous que le raccord du tuyau d’arrivée d’eau soit bien serré et

qu’il n’y a pas de fuite d’eau avant d’utiliser le produit.

- Si les vis du raccord du tuyau d’arrivée d’eau sont mal serrées, cela pourrait provoquer

Pour réduire le risque d’incendie ou d’explosion:

- Dans certaines conditions, de l’hydrogène peut s’accumuler dans un système d’eau

chaude, comme dans votre ballon d’eau chaude par exemple, s’il n’a pas été utilisé

pendant plus de deux semaines. L’HYDROGENE EST UN GAZ EXPLOSIF. Si votre

système d’eau chaude n’a pas été utilisé pendant plus de deux semaines, ouvrez

tous les robinets de votre habitation et laissez l’eau s’écouler pendant quelques

minutes avant d’utiliser votre machine à laver. Cela permettra d’évacuer une éventuelle

accumulation d’hydrogène. L’hydrogène étant un gaz inflammable, ne fumez pas

et n’allumez pas de flamme pendant cette opération. En cas de fuite de gaz, aérez

immédiatement sans toucher la prise d’alimentation.

Le produit que vous avez acheté est prévu pour une utilisation domestique uniquement.

L’utilisation à des fins professionnelles est considérée comme une utilisation non conforme

Dans ce cas, le produit ne sera pas couvert par la garantie standard prévue par

Samsung et Samsung ne saura en aucun cas être tenu pour responsable en cas de

dysfonctionnements ou dommages résultant d’une utilisation non conforme.

ATTENTiON WF9600N5-02770N_FR.indd 9 2011-10-14 11:20:2310_ Consignes de sécurité

Ne montez pas sur l’appareil, ne placez pas d’objets (linge, bougies allumées, cigarettes

allumées, vaisselle, produits chimiques, objets métalliques, etc.) sur l’appareil.

- Le non-respect de ces consignes pourrait provoquer un choc électrique, un incendie,

des problèmes avec le produit ou des blessures.

Ne vaporisez pas de matériaux volatiles, tels que des insecticides, sur la surface de

- En plus d’être potentiellement dangereux pour l’homme, cela pourrait également

provoquer un choc électrique, un incendie ou des problèmes avec le produit.

Ne placez pas d’objets générant un champ électromagnétique à proximité du lave-linge.

- Cela pourrait provoquer des blessures résultant d’un dysfonctionnement.

L’eau vidangée pendant un lavage / séchage à haute température est chaude, ne touchez

- Cela pourrait provoquer des brûlures ou des blessures.

Ne lavez pas, n’essorez pas et ne séchez pas de sièges, tapis ou vêtements imperméables

(*) sauf si votre appareil possède un programme spécifique pour laver ces articles.

- Ne lavez pas de tapis épais et raides même si l’étiquette comporte un symbole de

- Cela pourrait provoquer une blessure corporelle ou des dommages au niveau du lave-

linge, des murs, du sol ou des vêtements résultant de vibrations anormales.

* La literie en laine, les protections contre la pluie, les cirés, les pantalons de ski, les sacs

de couchage, les protège-couches, les vêtements de sudation, les protections pour

vélo, moto, voiture, etc.

Ne faites pas fonctionner le lave-linge lorsque le compartiment à lessive a été retiré.

- Cela pourrait provoquer un choc électrique ou des blessures résultants d’une fuite

Ne touchez pas l’intérieur du tambour pendant ou juste après un séchage car il est chaud.

- Cela pourrait provoquer des brûlures.

Ne passez pas votre main dans le compartiment à lessive après l’avoir ouvert.

- Cela pourrait provoquer des blessures si votre main était coincée par le mécanisme

d’insertion de lessive. Ne mettez aucun objet (tel que chaussures, résidus alimentaires,

animaux) autres que du linge dans le lave-linge.

- Cela pourrait endommager le lave-linge ou provoquer des blessures ou le décès de

l’animal, résultant des vibrations anormales.

N’appuyez pas sur les boutons à l’aide d’objets pointus comme des aiguilles, couteaux,

- Cela pourrait provoquer un choc électrique ou des blessures.

Ne lavez pas de linge contaminé par des huiles, des crèmes ou des lotions habituellement

présentes dans des instituts de soins de la peau ou des instituts de massage.

- Cela pourrait provoquer une déformation du joint en caoutchouc et une fuite d’eau.

Ne laissez pas d’objets métalliques tels que des épingles à nourrice ou des barrettes, ou de

la javel, dans le tambour pendant une longue période de temps.

- Cela pourrait provoquer la rouille du tambour.

- Si de la rouille commence à apparaître sur la surface du tambour, appliquez un nettoyant

(neutre) sur la surface et utilisez une éponge pour le nettoyer. N’utilisez jamais de brosse

N’utilisez pas de nettoyant à sec directement, ne lavez pas, ne rincez pas et n’essorez pas

de linge contaminé par un nettoyant à sec.

Consignes de sécurité

WF9600N5-02770N_FR.indd 10 2011-10-14 11:20:23Consignes de sécurité _11

- Cela pourrait provoquer une combustion spontanée due à la chaleur générée par

l’oxydation de l’huile.

N’utilisez pas d’eau chaude provenant d’appareils de refroidissement/chauffage de l’eau.

- Cela pourrait provoquer des problèmes au niveau du lave-linge.

N’utilisez pas de savon naturel pour le lavage à la main dans le lave-linge.

- S’il durcit et s’accumule dans le lave-linge, cela pourrait provoquer des problèmes avec

le produit, une décoloration, de la rouille ou des mauvaises odeurs.

N’utilisez pas le filet de lavage pour laver de grandes pièces de linge telles que de la literie.

- Mettez les chaussettes et les soutien-gorge dans le filet de lavage et mettez-le avec le

- Le non-respect de ces consignes pourrait provoquer des blessures résultant des

vibrations anormales.

N’utilisez pas de nettoyant solide.

- S’il s’accumule à l’intérieur du lave-linge, cela pourrait provoquer une fuite d’eau.

Pour les lave-linge équipés de ventilations à la base, assurez-vous que l’ouverture ne soit

pas obstruée par un tapis ou tout autre obstacle.

Assurez-vous que toutes les poches des vêtements à laver soient vides.

- Les objets durs ou pointus tels que les pièces de monnaie, les épingles à nourrice, les

ongles, les vis ou les cailloux sont susceptibles de gravement endommager l’appareil.

Ne lavez pas de vêtements avec un gros ceinturon, des gros boutons ou d’autres métaux

SymBoLeSD’AveRtiSSementSimPoRtAntSPouRLe

NETTOYAGE Ne nettoyez pas l’appareil en y aspergeant de l’eau directement à l’intérieur.

N’utilisez pas de benzène, de diluant ou d’alcool pour nettoyer l’appareil.

- Cela pourrait provoquer une décoloration, une déformation, un choc électrique, un

incendie ou des dommages.

Avant de nettoyer ou d’effectuer toute opération d’entretien, débranchez l’appareil de la

- Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

13 Vérification des pièces

14 Respect des conditions d’installation

14 Alimentation électrique et mise à la terre

15 Température ambiante

15 Installation dans une niche ou une armoire

15 Installer votre lave-linge

21 Consignes élémentaires

22 Panneau de commande

25 Laver du linge à l’aide du sélecteur de

26 Laver du linge en mode manuel

28 Informations sur la lessive et les additifs

28 Quelle lessive utiliser?

29 Vidanger le lave-linge en urgence

29 Nettoyer l’extérieur du lave-linge

30 Nettoyage du tiroir à lessive et du logement du

31 Nettoyage du filtre à impuretés

32 Nettoyer le filtre à maille du tuyau d’arrivée

32 Réparer un lave-linge qui a gelé

33 Vérifiez les points suivants si...

TAblEAu dES pROgRAMMES

35 Tableau des programmes

36 Tableau des symboles d’entretien des textiles

36 Protection de l’environnement

36 Déclaration de conformité

37 Caractéristiques techniques WF9600N5-02770N_FR.indd 12 2011-10-14 11:20:23Installer le lave-linge _13

Installer le lave-linge

Assurez-vous que l’installateur a suivi ces instructions à la lettre afin que votre

nouveau lave-linge fonctionne correctement et que vous ne soyez exposé à aucun

risque lorsque vous faites une lessive.



Déballez soigneusement votre lave-linge et vérifiez que vous disposez bien de toutes les pièces illustrées

ci-dessous. Si vous constatez que le lave-linge a été endommagé pendant le transport ou qu’il manque des

pièces, contactez le service clientèle de Samsung ou votre revendeur Samsung.



Afin d’éviter tout risque d’incendie, d’électrocution ou de blessure, il est essentiel que le câblage

et la mise à la terre soient réalisés conformément aux spécifications de la dernière révision

du Code national de l’électricité (NEC) ANSI/FNPA n°70 ainsi qu’aux réglementations et

ordonnances locales en vigueur. L’utilisation d’une alimentation électrique adaptée à cet appareil

relève de la responsabilité de son propriétaire.

N’utilisez jamais de rallonge.

Utilisez uniquement le cordon d’alimentation fourni avec votre lave-linge.

En préparation de l’installation, assurez-vous que l’alimentation électrique réunit les conditions

• Fusible ou coupe-circuit 220V~240V 50Hz 15A

• Circuit de dérivation distinct, réservé uniquement à votre lave-linge

Votre lave-linge doit être mis à la terre. En cas de panne ou de défaillance du lave-linge, la mise à

la terre réduira le risque de surtension électrique en fournissant au courant électrique un chemin

de moindre résistance.

Votre lave-linge est équipé d’un cordon doté d’une prise à 3broches avec conducteur de terre

destinée à être branchée sur une prise murale correctement installée et reliée à la terre.

Ne reliez jamais un conducteur de terre à une conduite de plomberie en plastique, une

conduite de gaz ou une conduite d’eau chaude.

Un branchement incorrect du conducteur de terre peut provoquer une surtension électrique.

Demandez conseil à un électricien ou à un réparateur agréé si vous avez des doutes quant à la

mise à la terre correcte du lave-linge. Ne modifiez pas la fiche fournie avec le lave-linge. Si elle

n’est pas adaptée à la prise murale, faites appel à un électricien qualifié pour installer une prise

Pour un remplissage correct du lave-linge, la pression d’eau doit être comprise entre 50 kPa (0,5

Bar) et 800 kPa (8 Bar). Si la pression d’eau est inférieure à 50 kPa (0,5 Bar), la vanne d’arrivée

d’eau risque de ne plus se fermer correctement et la durée de remplissage risque d’augmenter

au-delà de la limite autorisée par le contrôleur, entraînant ainsi l’arrêt du lave-linge (Un limiteur de

durée de remplissage est intégré au contrôleur de l’appareil afin d’éviter tout trop-plein ou toute

inondation en cas de défaillance d’un tuyau interne.).

Les robinets d’arrivée d’eau doivent se trouver à moins de 122cm de l’arrière de votre lave-linge

afin que les tuyaux fournis puissent être reliés à l’appareil.

La plupart des magasins de fournitures de plomberie proposent des tuyaux d’alimentation

en eau de différentes longueurs (jusqu’à 305cm).

Voici quelques conseils pour réduire les risques de fuite et de dégât des eaux:

• Faitesensortequelesrobinetsd’arrivéed’eausoientfacilementaccessibles.

• Fermezlesrobinetsd’arrivéed’eaulorsquevousn’utilisezpaslelave-linge.

• Vériezrégulièrementl’absencedefuitesauniveaudesraccordsdestuyaux

d’alimentation en eau.

Avant d’utiliser votre lave-linge pour la première fois, vérifiez l’absence de fuites au niveau

des raccords avec la vanne d’arrivée d’eau et les robinets. AVERTiSSEMENTAVERTiSSEMENTWF9600N5-02770N_FR.indd 14 2011-10-14 11:20:24Installer le lave-linge _15

Samsung recommande de placer le tuyau d’évacuation mural à une hauteur de 46 cm. Le

tuyau de vidange doit être accroché à la pince prévue à cette effet, puis introduit dans le tuyau

d’évacuation mural. Le tuyau d’évacuation mural doit être suffisamment large pour qu’il soit

possible d’y insérer le tuyau de vidange du lave-linge. Le tuyau de vidange est fixé en usine.

Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est

en bois, il est possible qu’il doive être renforcé afin de réduire les vibrations et les problèmes de

déséquilibre. La présence de moquette ou de surfaces molles contribue aux vibrations et/ou à la

tendance de votre lave-linge à se déplacer durant l’essorage.

N’installez jamais votre lave-linge sur une plate-forme ou sur une structure dont le soutien est



N’installez pas votre lave-linge dans une zone où l’eau peut geler:en effet, il subsistera

toujours une certaine quantité d’eau dans le robinet de prise d’eau, la pompe ou les tuyaux. La

présence d’eau gelée dans les conduites peut endommager les courroies, la pompe et d’autres



Pour garantir un fonctionnement correct et sûr de votre nouveau lave-linge, il convient de

respecter les exigences suivantes en termes de dégagement:

Côtés – 25 mm Arrière – 51 mm

Haut – 25 mm Avant – 465mm

Si le lave-linge et un sèche-linge sont installés ensemble, il doit y avoir une aération d’au moins

465mm sans obstacle à l’avant de la niche ou de l’armoire. Installé seul, votre lave-linge ne

nécessite pas d’aération spécifique.



Avant d’installer votre lave-linge, vérifiez que l’emplacement choisi:

• Possèdeunesurfacedureetdeniveau,sansmoquetteouautrerevêtementdesol

susceptible d’obstruer l’aération.

• N’estpasexposéàlalumièredirectedusoleil

• Disposed’uneventilationadaptée

• Nerisquepasdegeler(températureinférieureà0°C)

• Nesetrouvepasàproximitéd’unesourcedechaleur,tellequ’unchauffage

• Disposedesufsammentd’espace,desortequevotrelave-lingenereposepassurson

cordon d’alimentation



Avant d’installer le lave-linge, vous devez enlever les cinq vis de transport à l’arrière de l’appareil.

1. Desserrez toutes les vis à l’aide de la clé fournie.

2. Maintenez la vis avec la clé et faites-la passer dans la partie

large du trou. Répétez l’opération pour chaque vis.

3. Bouchez les trous avec les caches en plastique fournis.

4. Rangez les vis de transport dans un endroit sûr, au cas où vous devriez déplacer le lave-linge

Les matériaux d’emballage peuvent être dangereux pour les enfants.Tenez tous les

emballages (sacs plastique, polystyrène, etc.) hors de leur portée.

Insérez la fixation d’embout (accessoire

fourni dans le sac en vinyle) dans le

trou duquel vous avez retiré le cordon

d’alimentation à l’arrière de l’appareil.

Installer le lave-linge AVERTiSSEMENT WF9600N5-02770N_FR.indd 16 2011-10-14 11:20:26Installer le lave-linge _17



Lorsque vous installez le lave-linge, assurez-vous que la prise de courant, l’arrivée d’eau et

l’évacuation sont facilement accessibles.

1. Mettez le lave-linge en place en le faisant glisser.

2. Mettez votre lave-linge de

niveau en faisant tourner

les pieds vers la gauche

ou la droite manuellement.

3. Lorsque le lave-linge est de niveau, serrez les écrous à

l’aide de la clé fournie.



Raccorder le tuyau d’arrivée d’eau

1. Prenez le raccord enL correspondant au tuyau

d’arrivée d’eau froide et raccordez-le à l’arrivée

d’eau froide, à l’arrière de la machine. Serrez à

Le tuyau d’arrivée d’eau doit être raccordé au

lave-linge à une extrémité et au robinet d’eau

à l’autre extrémité. Ne tendez pas le tuyau

d’arrivée d’eau. Si le tuyau est trop court,

remplacez-le par un tuyau haute pression plus

2. Raccordez l’autre extrémité du tuyau d’arrivée

d’eau froide au robinet d’eau froide et serrez-

la à la main. Si nécessaire, vous pouvez

repositionner le tuyau d’arrivée d’eau sur le

lave-linge en desserrant le raccord, en faisant

tourner le tuyau et en resserrant le raccord.



1. Prenez le raccord enL rouge correspondant au tuyau d’arrivée d’eau chaude et raccordez-le

à l’arrivée d’eau chaude située à l’arrière de la machine. Serrez à la main.

2. Raccordez l’autre extrémité du tuyau d’arrivée d’eau chaude au robinet d’eau chaude de

votre lavabo et serrez-la à la main.

3. Utilisez un raccord enY si vous souhaitez utiliser uniquement l’eau froide.

WF9600N5-02770N_FR.indd 17 2011-10-14 11:20:2718_ Installer le lave-linge

Raccorder le tuyau d’arrivée d’eau (sur certains modèles)

1. Enlevez l’adaptateur du tuyau d’arrivée d’eau.

2. À l’aide d’un tournevis cruciforme, commencez par

desserrer les quatre vis de l’adaptateur. Prenez ensuite

l’adaptateur et tournez la partie(2) dans le sens de la

flèche, jusqu’à obtenir un écart de 5mm.

3. Raccordez l’adaptateur au robinet en serrant fermement

les vis et en levant l’adaptateur vers le haut.

Tournez la partie (2) dans le sens de la flèche, puis

raccordez (1) et (2).

4. Raccordez le tuyau d’arrivée d’eau à l’adaptateur.

Lorsque vous lâchez la partie(3), le tuyau se

raccorde automatiquement à l’adaptateur en

émettant un petit clic d’enclenchement.

Après avoir raccordé le tuyau d’arrivée d’eau à

l’adaptateur, vérifiez que le branchement a été

correctement effectué en tirant le tuyau d’arrivée

5. Raccordez l’autre extrémité du tuyau d’arrivée d’eau à la

vanne d’alimentation en eau située à l’arrière du lave-linge.

Vissez le tuyau à fond dans le sens des aiguilles d’une

6. Ouvrez l’arrivée d’eau et vérifiez l’absence de fuite au

niveau de la vanne d’arrivée d’eau, du robinet ou de

l’adaptateur. En cas de fuite d’eau, répétez les étapes

N’utilisez pas le lave-linge si une fuite d’eau a été

détectée. Cela pourrait en effet provoquer des blessures

ou un choc électrique.

• Si le robinet est doté d’un pas de vis, raccordez le tuyau

d’arrivée d’eau au robinet comme indiqué ci-contre.

Utilisez un robinet standard pour l’arrivée d’eau. Si le robinet est à angle droit ou s’il est trop

gros, retirez la bague d’écartement avant d’insérer le robinet dans l’adaptateur.

AVERTiSSEMENT WF9600N5-02770N_FR.indd 19 2011-10-14 11:20:2820_ Installer le lave-linge

Raccordement du tuyau de vidange

L’extrémité du tuyau de vidange peut être positionnée de trois façons différentes:

1. Sur le bord d’un lavabo: le tuyau de vidange doit être positionné à une hauteur comprise

entre 60 et 90cm.Pour que le bout du tuyau reste coudé, utilisez le guide-tuyau en plastique

fourni. Fixez le guide au mur avec un crochet ou au robinet avec un lien, afin que le tuyau de

vidange ne bouge pas.

2. Raccordé au tuyau d’évacuation du lavabo: le tuyau d’évacuation doit être situé au-dessus

du siphon du lavabo, afin que son extrémité soit au moins à 60cm du sol.

3. Sur un tuyau d’évacuation: il est conseillé d’utiliser un tuyau vertical de 65cm (sa longueur

doit être comprise entre 60cm et 90cm).

Le tuyau d'évacuation nécessite :

•undiamètreminimumde5cm.



Branchez le cordon d'alimentation dans une prise murale, AC de 220-240V / 50Hz une prise de

courant approuvé et protégée par un fusible ou un disjoncteur. (Pour obtenir plus d’informations

sur les exigences électriques et de mise à la terre, reportez-vous à la page 14.)

Installer le lave-linge 60 ~ 90 cm60 ~ 90 cmWF9600N5-02770N_FR.indd 20 2011-10-14 11:20:30Effectuer un lavage _21

02effeCtueRunLAvAGe

Avec le nouveau lave-linge Samsung, le plus difficile consiste à décider quelle

catégorie de linge laver en premier.

Avant de laver du linge pour la première fois, vous devez effectuer un cycle complet à vide (c’est-

à-dire sans charger de linge dans le tambour).

1. Appuyez sur le bouton Marche/Arrêt.

2. Versez votre dose de lessive dans le bac prévu à cet effet

du tiroir à lessive.

3. Ouvrez l’arrivée d’eau du lave-linge.

4. Appuyez sur le bouton Départ/Pause.

Cette opération permet de vidanger l’eau qui aurait pu

rester dans le lave-linge après le test du fabricant.

Bac : lessive pour le prélavage ou amidon.

Bac : lessive pour le lavage principal, adoucissant, agent de prétrempage, produit

blanchissant et détachant.

Bac : additifs, de l’assouplissant par exemple (ne pas dépasser le bord inférieur MAX du bac

ConSiGneSéLémentAiReS

1. Chargez votre linge dans le tambour.

Ne surchargez pas le lave-linge. Pour déterminer la capacité correspondant à chaque type

de linge, reportez-vous au tableau de la page27.

• Assurez-vousquelelingen’estpasprisdanslaporte,carcelarisqueraitdeprovoquer

caoutchouc du lave-linge. Si tel est le cas, retirez ces résidus afin d’éviter toute fuite

• Nelavezpaslesvêtementsimperméables.

2. Fermez le hublot jusqu’à ce qu’il s’enclenche.

3. Mettez l’appareil sous tension.

4. Versez de la lessive et les éventuels additifs dans le distributeur.

5. Sélectionnez les options et le programme appropriés à la charge de linge.

Le voyant du lave-linge s’allume et une estimation de la durée du programme apparaît alors

6. Appuyez sur le bouton Départ/Pause. AVERTiSSEMENTWF9600N5-02770N_FR.indd 21 2011-10-14 11:20:3122_ Effectuer un lavage

AffIcHAgE NuMéRIQuE Affiche le temps restant du cycle de lavage, toutes les informations

relatives au programme et les messages d’erreur.

pROgRAMME Sélectionnez le schéma de rotation et la vitesse d’essorage du

Pour plus d’informations, reportez-vous à la section «Laver du linge

à l’aide du sélecteur de programme» (voir page25).

- Cotons, draps, linge de table, sous-vêtements, serviettes,

chemises, etc. peu ou moyennement sales.

- Chemisiers, chemises, etc., peu ou moyennement sales,

en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière

Jeans - Un niveau d’eau plus élevé pour le lavage principal et un rinçage

supplémentaire garantissent l’élimination totale de la lessive, ce qui

permet d’éviter l’apparition de marques sur vos vêtements.

 - Destiné aux vêtements résistants et imperméables, ce

programme conserve l’aspect de votre linge et lui redonne toute sa

 - Uniquement pour les lainages lavables en machine. La charge

de vêtements doit être inférieure à 2kg.

Pendant le lavage, le doux bercement et le trempage du linge

continuent pour protéger les fibres de laine de tout rétrécissement

/ déformation et pour un nettoyage extrêmement délicat. L’arrêt de

cette opération ne pose aucun problème.

• Il est conseillé d’utiliser de la lessive neutre avec le programme laine afin

d’obtenir un meilleur résultat de lavage et pour un meilleur soin des fibres

Le programme Laine de ce lave-linge a été approuvé

par Woolmark pour le lavage des produits Woolmark

lavables en machine, dans la mesure où ces produits

soient lavés conformément aux instructions mentionnées

sur l’étiquette et à celles fournies par le fabricant de ce

lave-linge, M0809 de la gamme WF97*****, M0810 de la

gamme WF96***** (Numéro d’attestation émis par IWS NOM INEE Co., Ltd.)

 - Programme de lavage très léger, aussi délicat qu’un

- Le lavage à haute température et les rinçages

supplémentaires permettent d’éliminer totalement les résidus de lessive

afin de préserver les textiles délicats.

 - Ce programme est destiné au lavage des vêtements de tous

les jours, tels que les sous-vêtements et les chemises.

 - Pour le linge peu sale dont vous avez besoin rapidement.

 - Vidange simplement l’eau du lave-linge sans essorer.

- Effectue un cycle d’essorage supplémentaire afin d’éliminer

le plus d’eau possible du linge.

- Utilisez ce programme pour le linge qui n’a besoin

que d’un rinçage ou pour ajouter un adoucissant à une lessive.

pRélAVAgE Appuyez sur ce bouton pour sélectionner un prélavage. La fonction de

prélavage est disponible uniquement avec les programmes suivants:

Coton, Synthétiques, Jeans, Sport, Bébé coton, Quotidien.

bOuTON dE SélEcTION du

Appuyez sur ce bouton à plusieurs reprises pour faire défiler les

différentes options de arrêt différé (de 3 à 19heures, par tranches d’une

L’heure affichée est celle à laquelle le cycle de lavage se terminera.

bOuTON dE SélEcTION dE lA TEMpéRATuRE Appuyez sur ce bouton à plusieurs reprises pour faire défiler les

différentes températures disponibles:

(Froid, 30 ˚C, 40 ˚C, 60 ˚C et 95 ˚C).

bOuTON dE SélEcTION du

RINÇAgE Appuyez sur ce bouton pour ajouter des cycles de rinçage. (cinq cycles

bOuTON dE SélEcTION dE

l’ESSORAgE Appuyez sur ce bouton à plusieurs reprises pour faire défiler les

différentes vitesses d’essorage disponibles.

Tous les voyants sont éteints, , 400, 800, 1200,

Tous les voyants sont éteints, , 400, 800, 1000,

Tous les voyants sont éteints, , 400, 600, 800,

«Sans essorage » - le linge reste dans le tambour et aucun essorage

n’est effectué après la dernière vidange.

“Arrêt cuve pleine (Tous les voyants sont éteints)”- le linge trempe

dans la dernière eau de rinçage. Avant de pouvoir décharger le linge, un

cycle «Vidange» ou «Essorage» doit être effectué.

bOuTON dE SélEcTION dE

lAVAgE Appuyez sur ce bouton à plusieurs reprises pour faire défiler les

différentes options de lavage :Trempage

”: utilisez cette option pour préparer votre linge afin

qu’il puisse être repassé facilement.

”: appuyez sur ce bouton lorsque le linge est très sale et

qu’un lavage intensif s’avère nécessaire. Cela a pour effet d’augmenter

la durée de chaque cycle de lavage.

”: utilisez cette option pour enlever efficacement les

tachesde votre linge en le faisant tremper.

• 13 minutes du cycle de lavage sont consacrées à la fonction

• La fonction Trempage continue pendant 30minutes avec six cycles,

où les cycles de trempage durent 1minute et se répètent toutes les

• La fonction Trempage est disponible uniquement pour les

programmes de lavage suivants:

Coton, Synthétiques, Jeans, Sport, Bébé coton, Quotidien.

ÉCONOMISEUR DE TEMPS Pour gagner du temps sur vos lessives, sélectionnez le bouton

Économiseur de temps.

Le temps de lavage est réduit. Cette fonction peut être sélectionnée

pour les programmes Coton, Synthétiques, Jeans, Sport et Bébé coton.

BOUTON SIGNAL SONORE Le son peut être désactivé pour tous les programmes. Lorsque cette

fonction est active, le son est coupé pour tous les cycles.

• Lorsque la fonction Signal sonore est activée, un signal sonore

retentit et le voyant du bouton Signal sonore et le témoin « Signal

sonore » sur l’affi cheur sont allumés.

• Lorsque la fonction Signal sonore est désactivée, un signal sonore

retentit et le voyant du bouton ainsi que le témoin « Signal sonore »

sur l’affi cheur sont éteints.

BOUTON DE SÉLECTION DÉPART/PAUSE Ce bouton permet d’interrompre et de relancer un cycle.

ARRÊT Si vous appuyez une première fois sur ce bouton, le lave-linge se mettra

en marche; appuyez une deuxième fois et il s’arrêtera.

Si le lave-linge reste allumé plus de 10minutes sans que l’on appuie sur

aucun bouton, il s’éteindra automatiquement.

La fonction Sécurité enfant vous permet de verrouiller les boutons afi n que le cycle de lavage

que vous avez choisi ne puisse être modifi é.

Activation/Désactivation

Pour activer/désactiver la fonction Sécurité enfant, appuyez

simultanément sur les boutons Température et Rinçage

pendant 3secondes. Le témoin « Sécurité enfant » est allumé

lorsque cette fonction est activée.

Lorsque la fonction Sécurité enfant est activée, seul le

bouton Marche/Arrêt fonctionne. Cette fonction reste

active même après que le lave-linge a été éteint et rallumé

ou débranché et rebranché.

La fonction Son désactivé peut être sélectionnée dans tous les programmes. Lorsqu’elle est

active, le son est coupé dans tous les programmes. Le réglage reste en vigueur même si vous

éteignez et allumez l’appareil à plusieurs reprises.

Activation/Désactivation

Pour activer/désactiver la fonction Signal sonore, appuyez sur le bouton Signal sonore. Le

témoin « Signal sonore » et le voyant du bouton Signal sonore sont allumés lorsque cette

fonction est activée.

Effectuer un lavage 3 SEC. 11

Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine

automatiquement plus tard, en choisissant un arrêt différé de 3 à 19heures (par tranches d’une

heure). L’heure affichée correspond à celle à laquelle le cycle de lavage se terminera.

1. Programmez manuellement ou automatiquement votre lave-linge en fonction du type de linge

2. Appuyez sur le bouton Arrêt différé à plusieurs reprises jusqu’à obtenir le arrêt différé

3. Appuyez sur le bouton Départ/Pause. Le témoin «Arrêt différé » s’allume et l’horloge

commence le compte à rebours jusqu’à atteindre l’heure définie.

4. Pour annuler la fonction Arrêt différé, appuyez sur le bouton Marche/Arrêt puis remettez le

lave-linge en marche.



Votre nouveau lave-linge vous simplifie la tâche grâce au système de contrôle automatique

«Fuzzy Control» de Samsung. Lorsque vous choisissez un programme, le lave-linge définit les

options appropriées en matière de température, de temps et de vitesse de lavage.

1. Ouvrez le robinet de votre lavabo.

2. Appuyez sur le bouton Marche/Arrêt.

3. Ouvrez le hublot.

4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge.

5. Fermez le hublot.

6. Ajoutez la lessive et, si nécessaire, l’adoucissant et le liquide de prélavage dans les bacs

La fonction de prélavage n’est disponible qu’avec les programmes Coton, Synthétiques,

Jeans, Sport, Bébé coton et Quotidien. Effectuez un cycle de prélavage uniquement si le

linge à laver est très sale.

7. Utilisez le Sélecteur de programme pour sélectionner le programme approprié en fonction

du type de linge: Coton, Synthétiques, Jeans, Sport, Laine, Lavage main, Bébé coton,

Quotidien, Express 29'. Le voyant correspondant au programme sélectionné s’allume sur le

panneau de commande.

8. À ce stade, vous pouvez contrôler la température de lavage, le nombre de cycles de rinçage,

la vitesse d’essorage et le délai de arrêt différé en appuyant sur le bouton correspondant.

9. Appuyez sur le bouton Départ/Pause pour lancer le cycle de lavage. L’indicateur de

progression s’allume et le temps de lavage restant apparaît à l’écran.

Il est possible d’ajouter ou de retirer du linge dans les 5minutes qui suivent le début du cycle de

1. Appuyez sur le bouton Départ/Pause pour déverrouiller le hublot.

Le hublot est bloqué si l’eau est trop CHAUDE ou son niveau trop ÉLEVÉ.

2. Après avoir refermé le hublot, appuyez sur le bouton Départ/Pause pour redémarrer le cycle



À la fin du programme, le lave-linge s’arrête automatiquement.

1. Ouvrez le hublot.

WF9600N5-02770N_FR.indd 25 2011-10-14 11:20:3426_ Effectuer un lavage



Vous pouvez laver des vêtements en fonction manuelle, sans utiliser le sélecteur de programme.

1. Ouvrez l’arrivée d’eau.

2. Appuyez sur le bouton Marche/Arrêt du lave-linge.

3. Ouvrez le hublot.

4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge.

5. Fermez le hublot.

6. Ajoutez de la lessive et, si nécessaire, de l’adoucissant ou du liquide de prélavage dans les

7. Appuyez sur le bouton Température pour choisir la température. (Froid, 30 ˚C, 40 ˚C, 60 ˚C

8. Appuyez sur le bouton Rinçage pour choisir le nombre de cycles de rinçage

(cinq cycles au maximum).

La durée du lavage augmente en conséquence.

9. Appuyez sur le bouton Essorage pour choisir la vitesse d’essorage.

La fonction Arrêt cuve pleine vous permet de sortir de votre lave-linge des articles encore

Tous les voyants sont éteints

: Arrêt cuve pleine)

10. Appuyez sur le bouton Arrêt différé à plusieurs reprises pour faire défiler les différentes

options disponibles (de 3 à 19heures, par tranches d’une heure). L’heure affichée

correspond à celle à laquelle le cycle de lavage se terminera.

11. Appuyez sur le bouton Départ/Pause pour lancer le cycle de lavage.



Suivez ces instructions afin d’obtenir un linge parfaitement propre et d’utiliser votre lave-linge de la manière

la plus efficace qui soit.

Vérifiez toujours le symbole textile sur le vêtement avant de procéder au lavage.



• Symbole textile: séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et

• Couleurs: séparez le blanc et les couleurs. Lavez les vêtements de couleur neufs

• Taille: placer des vêtements de tailles différentes dans la même charge améliore l’action du

• Sensibilité: lavez les articles délicats séparément, en utilisant le cycle de lavage Délicats pour

les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vérifiez les étiquettes

des articles que vous lavez ou reportez-vous au tableau des symboles textile en annexe.

Avant chaque lessive, videz toutes les poches des vêtements à laver. Les petits objets durs

de forme irrégulière comme les pièces, couteaux, punaises ou trombones risquent en effet

d’endommager votre lave-linge. Évitez de laver des vêtements comportant de grandes boucles,

des boutons ou d’autres accessoires en métal lourd.

Toute pièce métallique présente sur un vêtement risque d’endommager le linge et le tambour.

Mettez les vêtements pourvus de boutons ou de broderies sur l’envers avant de les laver.

Veillez à fermer les fermetures à glissière des pantalons et vestes afin de ne pas endommager

le tambour. Les fermetures à glissière doivent être maintenues fermées à l’aide d’un fil avant le

Les vêtements pourvus de lanières peuvent s’emmêler avec d’autres vêtements, ce qui risque

de les abîmer. Veillez à attacher ensemble les lanières avant de lancer le cycle de lavage.

Lorsqu’il est associé aux lessives modernes, votre nouveau lave-linge donne de parfaits résultats

tout en permettant d’économiser de l’énergie, du temps, de l’eau et de la lessive. Toutefois, si

vos cotons sont particulièrement sales, utilisez un programme de prélavage avec une lessive



Ne surchargez pas le lave-linge, sans quoi votre linge ne sera pas lavé correctement. Utilisez

le tableau ci-dessous afin de déterminer la charge maximale autorisée en fonction du type de

Type de textile Capacité

• Silachargedelingen’estpaséquilibrée(lemessage«UE» s’affiche), rééquilibrez-la.

Un mauvais équilibrage de la charge risque de réduire l’efficacité de l’essorage.

• Lorsquevouslavezdesdrapsoudescouettes,ilsepeutqueladuréedelavagesoit

allongée ou que l’efficacité de l’essorage soit moindre.

• Pourcetyped’article,lacapacitémaximaleconseilléeestde1,8kg.

Assurez-vous de placer les soutien-gorge (lavables à l’eau) dans un sac à linge (à

acheter séparément).

• Lespartiesmétalliquesdelastructurepeuventeneffetsortirdu

soutien-gorge et endommager le linge. Il est donc conseillé de les

insérer dans un sac à linge fin.

• Lesvêtementslégersetdepetitetaille,telsqueleschaussettes,

gants, bas et mouchoirs, peuvent se coincer entre le hublot et la

paroi du lave-linge. Placez-les dans un sac à linge fin.

Ne lavez pas le sac à linge seul, sans linge. Ceci pourrait provoquer des vibrations

anormales susceptibles d’entraîner des déplacements intempestifs de la machine ou des

accidents impliquant des blessures.

ATTENTiON WF9600N5-02770N_FR.indd 27 2011-10-14 11:20:3528_ Effectuer un lavage





La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de

la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui

mousse peu, prévue pour les lave-linge automatiques.

Respectez les recommandations du fabricant de la lessive; celles-ci ont été élaborées en

fonction du poids du linge, du degré de salissure et de la dureté de l’eau de votre région. Si vous

ne connaissez pas le degré de dureté de l’eau de votre région, renseignez-vous auprès des

N’utilisez pas de lessive qui a durci ou s’est solidifiée, car elle risque de ne pas se dissoudre

complètement avant le cycle de rinçage. Par conséquent, le rinçage ne s’effectuera pas

correctement ou le trop-plein risque de se bloquer.



• Utilisezunelessiveliquideneutrepourlaine.

• Lorsquevousutilisezdelalessiveenpoudre,ilpourraitresterdesrésidusdelessive

dans le linge pouvant alors abimer la matière (laine).

Votre lave-linge dispose de bacs séparés (pour la lessive et pour l’adoucissant). Répartissez tous

les additifs de lavage dans leurs bacs respectifs avant de démarrer votre lave-linge.

N’ouvrez PAS le tiroir à lessive lorsque le lave-linge fonctionne.

1. Ouvrez le tiroir à lessive situé sur le côté gauche du

panneau de commande.

2. Ajoutez la quantité recommandée de lessive directement

dans le bac à lessive

avant de démarrer votre lave-linge.

3. Le cas échéant, ajoutez la quantité recommandée

d’adoucissant dans le bac à adoucissant .

Ne mettez JAMAIS de lessive liquide ou en poudre dans

le compartiment réservé à l'adoucissant (

4. Si vous utilisez l’option de prélavage, ajoutez la quantité

recommandée de lessive dans le bac de prélavage

N’utilisez PAS les types de lessive suivants lorsque vous

• Lessivesentablettesouencapsules

• Lessivesnécessitantunebouledoseuseetunlet

Si l’assouplissant est sous forme concentrée ou épaisse,

diluez-le dans un peu d’eau avant de le verser dans le

bac afin d’empêcher le blocage du trop-plein.

Veillez à ce que l’assouplissant ne déborde pas lorsque vous fermez le tiroir à lessive après

avoir ajouté de l’assouplissant dans le compartiment à lessive de rinçage.

MAX ATTENTIONWF9600N5-02770N_FR.indd 28 2011-10-14 11:20:36Nettoyage et entretien de votre lave-linge _29

03 NETTOYAGE ET ENTRETiEN Nettoyage et entretien de votre

Il est essentiel de bien entretenir votre lave-linge pour en améliorer ses

performances, éviter les réparations inutiles et allonger sa durée de vie.



1. Débranchez le lave-linge de l’alimentation électrique.

2. Ouvrez le capot du filtre en utilisant une pièce de monnaie

3. Tirez le le tuyau de vidange d’urgence afin de le détacher

4. Retirez le bouchon de vidange d’urgence obturant le tuyau

de vidange d’urgence.

5. Laissez l’eau s’écouler dans un récipient.

Il pourrait rester plus d’eau que vous ne le pensez.

Préparez une cuvette plus grande.

6. Remettez le bouchon sur le tuyau de vidange

d’urgence,puis fixez le tuyau sur son guide.

7. Remettez le capot du filtre en place.



1. Essuyez les surfaces extérieures du lave-linge, y compris le panneau de commande, à l’aide

d’un chiffon doux et d’un produit d’entretien ménager non abrasif.

2. Utilisez un chiffon doux pour sécher les surfaces.

3. Ne versez pas d’eau sur le lave-linge. WF9600N5-02770N_FR.indd 29 2011-10-14 11:20:3730_ Nettoyage et entretien de votre lave-linge



1. Appuyez sur la manette d’ouverture située

à l’intérieur du tiroir à lessive et retirez ce

2. Sortez le séparateur de lessive liquide du

3. Lavez tous les éléments à l’eau claire.

4. Nettoyez le logement du tiroir à l’aide d’une vieille brosse à

5. Replacez le séparateur de lessive liquide dans le tiroir en

appuyant fermement dessus.

6. Remettez le tiroir en place.

7. Pour enlever tout résidu de lessive, lancez un programme

de rinçage sans mettre de linge dans le tambour.

Nettoyage et entretien de votre

Séparateur de lessive

03 NETTOYAGE ET ENTRETIEN



Il est conseillé de nettoyer le filtre à impuretés 5 à 6fois par an ou lorsque le message d’erreur «5E»

s’affiche. (Reportez-vous à la section « Vidanger le lave-linge en urgence » en page précédente.)

Avant de nettoyer le filtre à résidus, veillez à débrancher le cordon d’alimentation.

1. Enlevez d’abord le reste de l’eau (consultez « Vidanger le

lave-linge en urgence » page 29).

Si vous séparez le filtre sans vidanger l’eau, celle-ci

pourrait s’écouler de l’appareil.

2. Ouvrez le capot du filtre en utilisant une pièce de monnaie

3. Dévissez le bouchon de vidange d’urgence en tournant

vers la gauche et vidangez toute l’eau.

4. Dévissez le bouchon du filtre à impuretés.

5. Retirez toute impureté et autre corps étranger pris dans

le filtre et nettoyez ce dernier. Assurez-vous que l’hélice

de la pompe de vidange située derrière le filtre n’est pas

6. Remettez en place le bouchon du filtre à impuretés.

7. Remettez le capot du filtre en place.

N’ouvrez pas le couvercle du filtre à résidus pendant que la machine

fonctionne car de l’eau chaude pourrait en être expulsée.

• Pensezàremettrelecouvercledultreaprèsavoirnettoyéleltre.Sileltren’estpasdansla

machine, votre lave-linge pourrait ne pas fonctionner correctement ou une fuite d’eau pourrait

• Leltredoitêtreentièrementremontéaprèsnettoyage.

Vous devez nettoyer le filtre à maille du tuyau d’arrivée d’eau au moins une fois par an ou lorsque le

message d’erreur «4E» s’affiche:

1. Coupez l’alimentation en eau du lave-linge.

2. Dévissez le tuyau situé à l’arrière du lave-linge. Pour éviter les projections d’eau dues à l’air

sous pression contenu dans le tuyau, recouvrez ce dernier d’un linge.

3. À l’aide d’une pince, sortez doucement le filtre à maille du tuyau et rincez-le sous l’eau

jusqu’à ce qu’il soit propre. Nettoyez également l’intérieur et l’extérieur du raccord fileté.

4. Remettez le filtre en place.

5. Revissez le tuyau sur le lave-linge.

6. Assurez-vous que les raccords sont étanches et ouvrez le robinet.

RéPAReRunLAve-LinGequiAGeLé

Si la température est descendue en dessous de 0°C et que votre lave-linge a gelé:

1. Débranchez le lave-linge.

2. Versez de l’eau chaude sur le robinet pour assouplir le tuyau d’arrivée d’eau.

3. Retirez le tuyau d’arrivée d’eau et immergez-le dans de l’eau chaude.

4. Versez de l’eau chaude dans le tambour du lave-linge et laissez agir 10minutes.

5. Rebranchez le tuyau d’arrivée d’eau sur le robinet et vérifiez que l’arrivée d’eau et la vidange

fonctionnent normalement.

entRePoSeRLeLAve-LinGe

Si vous devez entreposer votre lave-linge pendant une période prolongée, il est préférable de le vidanger

et de le débrancher. Les lave-linge peuvent être endommagés s’il reste de l’eau dans les tuyaux et les

composants internes avant l’entreposage.

1. Sélectionnez le cycle Express 29' et versez un agent de blanchiment dans le bac d’agent de

blanchiment. Lancez un cycle complet à vide.

2. Fermez les robinets d’eau et débranchez les tuyaux d’alimentation.

3. Débranchez votre lave-linge de l’alimentation électrique et laissez le hublot ouvert pour laisser

l’air circuler à l’intérieur du tambour.

Si votre lave-linge a été entreposé à des températures inférieures au point de congélation,

attendez que l’eau gelée à l’intérieur dégèle avant de l’utiliser à nouveau.

Nettoyage et entretien de votre

WF9600N5-02770N_FR.indd 32 2011-10-14 11:20:39Codes d’erreur et de dépannage _33

Codes d’erreur et de dépannage

• Assurez-vous que le lave-linge est branché.

• Assurez-vous que le hublot est correctement fermé.

• Assurez-vous que le ou les robinets d’arrivée d’eau sont ouverts.

• Assurez-vous d’avoir appuyé sur le bouton Départ/Pause.



• Ouvrez le robinet d’arrivée d’eau à fond.

• Assurez-vous que le tuyau d’eau n’est pas gelé.

• Démêlez les tuyaux d’arrivée d’eau.

• Nettoyez le filtre du tuyau d’arrivée d’eau.

il reste de la lessive dans





• Assurez-vous que la pression d’eau est suffisante pour faire

fonctionner le lave-linge.

• Assurez-vous que de la lessive a été ajoutée dans le bac central du



• Assurez-vous que le lave-linge est installé sur une surface plane. Si la

surface n’est pas plane, ajustez les pieds réglables pour mettre le lave-

• Assurez-vous que les vis de transport ont été retirées.

• Assurez-vous que le lave-linge n’est en contact avec aucun autre

• Assurez-vous que la charge de linge est bien équilibrée.



• Démêlez tous les tuyaux. Vérifiez que les tuyaux ne sont pas emmêlés.

• Assurez-vous que le filtre à impuretés n’est pas bouché.



• Assurez-vous que toute l’eau a été vidangée avant d’ouvrir le hublot.

• Assurez-vous que le hublot avant l’extinction du témoin de verrouillage.

Une fois le vidange terminé, le témoin de verrouillage du hublot s’éteint.

Si le problème persiste, contactez le service clientèle de Samsung le plus proche.

WF9600N5-02770N_FR.indd 33 2011-10-14 11:20:3934_ Codes d’erreur et de dépannage

CoDeSD’eRReuR En cas de dysfonctionnement de votre lave-linge, un code peut apparaître sur l’afficheur. Si tel est le cas,

consultez le tableau ci-dessous et essayez la solution proposée avant de contacter le service clientèle de

• Assurez-vous que le robinet d’eau est ouvert.

• Vérifiez la pression de l’eau.

• Nettoyez le filtre à impuretés.

• Assurez-vous que le tuyau de vidange est correctement installé.

• La charge de linge n’est pas équilibrée. Rééquilibrez la charge. Si vous

souhaitez laver un seul vêtement, par exemple un peignoir de bain

ou un jean, il se peut que le résultat final de l’essorage ne soit pas

satisfaisant et que le message d’erreur «UE» apparaisse à l’écran.

• Contactez le service après-vente.

• Cette erreur survient lorsqu’une trop grande quantité de mousse est

détectée. Elle s’affiche également pendant que la mousse est évacuée.

Lorsque la mousse a été évacuée, le cycle normal reprend (c’est l’une

des opérations normales. Il s’agit d’un message d’erreur pour éviter les

défaillances de non-détection).

• Si la tension électrique fournie est instable, le lave-linge se met en

pause pour protéger ses équipements électriques.

• Si la tension correcte est fournie, le cycle reprend automatiquement.

Si un code non répertorié dans ce tableau s’affiche ou si la solution suggérée ne résout pas le problème,

contactez le service clientèle de Samsung ou votre revendeur Samsung.

Codes d’erreur et de dépannage WF9600N5-02770N_FR.indd 34 2011-10-14 11:20:39Tableau des programmes _35



Tableau des programmes

Prélavage Lavage Adoucissant

 2,0 2,0 - oui

 3,0 2,0 - oui

1. Un prélavage allonge la durée du programme d’environ 15minutes.

2. La durée d’un programme a été calculée selon les conditions spécifiées par la norme CEI 60456/EN

3. Coton 60 ˚ C + Intensif sont des programmes en fonction de EN60456

4. La durée des programmes en foyer individuel peut différer des valeurs données dans le tableau en

fonction des variations de pression et de température de l’arrivée d’eau, de la charge et du type de

5. Lorsque la fonction de lavage Intensif est sélectionnée, la durée de chaque programme augmente. WF9600N5-02770N_FR.indd 35 2011-10-14 11:20:3936_ Annexe

tABLeAuDeSSymBoLeSD’entRetienDeStextiLeS Les symboles suivants offrent des conseils sur l’entretien des vêtements. Les symboles textile sont au

nombre de quatre; ils sont généralement énumérés dans l’ordre suivant: lavage, blanchiment, séchage et

repassage et, au besoin, nettoyage à sec.

L’utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements

(articles domestiques ou importés). Observez les consignes associées à chaque symbole textile pour

optimiser la durée de vie de votre linge et limiter les problèmes de lavage.

Textile résistant Repassage à 100˚C maximum

Textile délicat Repassage interdit

Lavage à 95 ˚C Nettoyage à sec avec tous les

dissolvants habituels

Lavage à 60 ˚C Nettoyage à sec au percloréthylène,

aux dissolvants fluorés ou aux

essences minérales uniquement

Lavage à 40 ˚C Nettoyage à sec aux essences

minérales uniquement

Lavage à 30 ˚C Nettoyage à sec interdit

Lavage à la main uniquement Séchage à plat

Nettoyage à sec uniquement Séchage sur cintre, sans essorage

Chlorage dilué à froid Séchage sur cintre

Séchage en machine possible,

Repassage à 200˚C maximum

Séchage en machine possible,

Repassage à 150˚C maximum Séchage en machine interdit

PRoteCtionDeL’enviRonnement

• Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous souhaitez vous en séparer, veuillez

respecter les normes locales en vigueur en matière de mise au rebut des déchets. Coupez le cordon

d’alimentation de façon à ce que l’appareil ne puisse plus être raccordé à une source électrique. Retirez

le hublot afin d’éviter que de jeunes enfants ou des animaux ne se retrouvent piégés dans l’appareil.

• Ne dépassez pas les quantités de lessive préconisées par le fabricant de la lessive.

• N’utilisez de produits détachants et blanchissants avant le cycle de lavage qu’en cas d’absolue

• Économisez de l’eau et de l’électricité en ne faisant tourner que des charges pleines (la charge varie en

fonction du programme utilisé).

DéCLARAtionDeConfoRmité

Cet appareil est conforme aux normes européennes de sécurité, à la directive 93/68/CE et à la norme

L’aspect et les caractéristiques du produit peuvent faire l’objet de modifications sans préavis à des fins

d’amélioration. WF9600N5-02770N_FR.indd 37 2011-10-14 11:20:44Mémo

WF9600N5-02770N_FR.indd 38 2011-10-14 11:20:44Mémo

WF9600N5-02770N_FR.indd 39 2011-10-14 11:20:44Contacter SAMSUNG DANS LE MONDE ENTIER Si vous avez des questions ou des commentaires liés aux produits Samsung, veuillez

Sécurité enfant 

Arrêt différé 

.Mيrche/Arrêt . 

Synthétiques
