MODE D'EMPLOI TC2AMP3 VISION

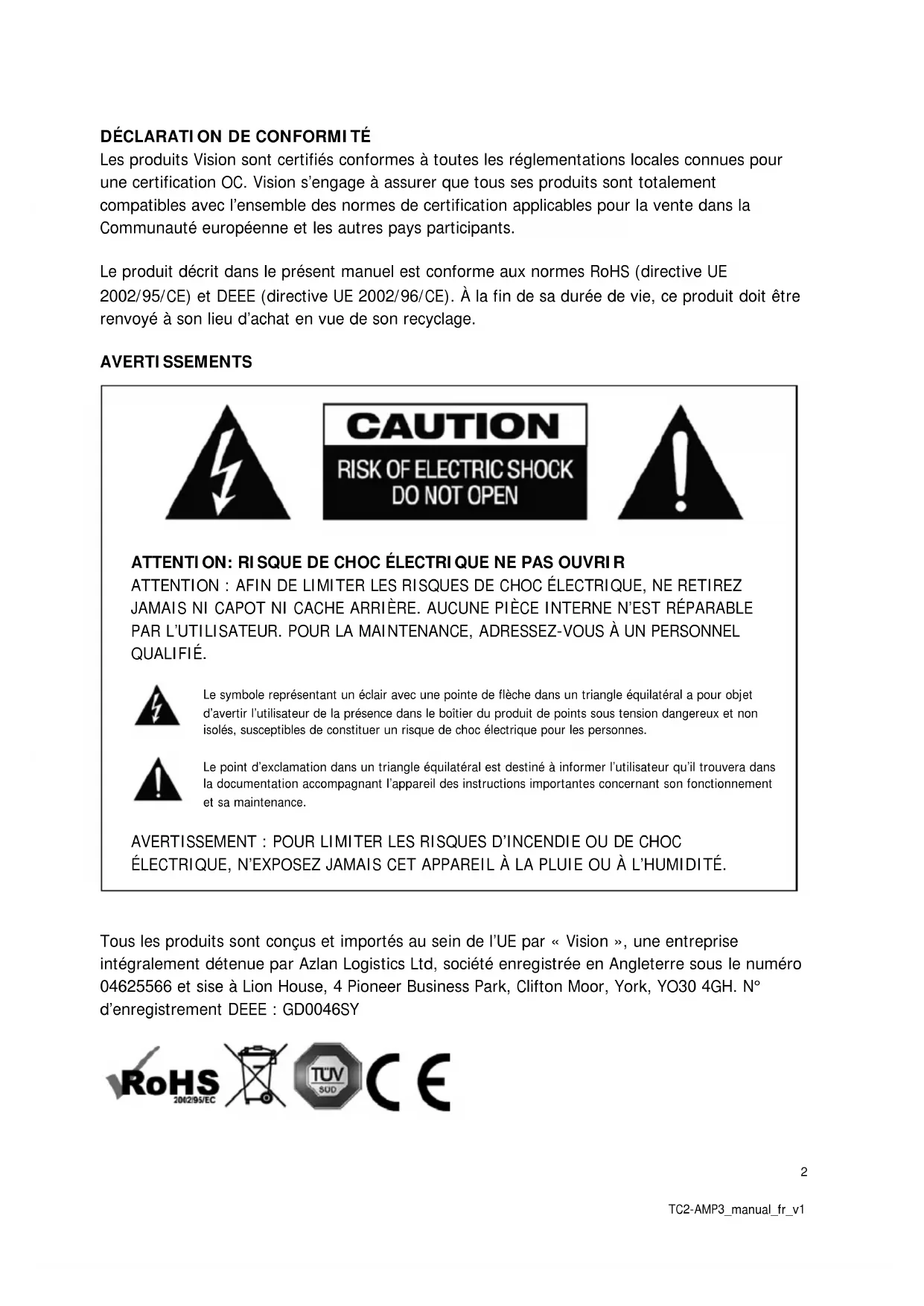

DÉCLARATION DE CONFORMITÉ

Les produits Vision sont certifiés conformes à toutes les réglementations locales connues pour

une certification OC. Vision s’engage à assurer que tous ses produits sont totalement

compatibles avec l’ensemble des normes de certification applicables pour la vente dans la

Communauté européenne et les autres pays participants.

Le produit décrit dans le présent manuel est conforme aux normes RoHS (directive UE

2002/95/CE) et DEEE (directive UE 2002/96/CE). À la fin de sa durée de vie, ce produit doit être

renvoyé à son lieu d’achat en vue de son recyclage.

AVERTISSEMENTS ATTENTION: RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR ATTENTION : AFIN DE LIMITER LES RISQUES DE CHOC ÉLECTRIQUE, NE RETIREZ JAMAIS NI CAPOT NI CACHE ARRIÈRE. AUCUNE PIÈCE INTERNE N’EST RÉPARABLE PAR L’UTILISATEUR. POUR LA MAINTENANCE, ADRESSEZ-VOUS À UN PERSONNEL QUALIFIÉ.

Le symbole représentant un éclair avec une pointe de flèche dans un triangle équilatéral a pour objet

d’avertir l’utilisateur de la présence dans le boîtier du produit de points sous tension dangereux et non

isolés, susceptibles de constituer un risque de choc électrique pour les personnes.

Le point d’exclamation dans un triangle équilatéral est destiné à informer l’utilisateur qu’il trouvera dans

la documentation accompagnant l’appareil des instructions importantes concernant son fonctionnement

AVERTISSEMENT : POUR LIMITER LES RISQUES D’INCENDIE OU DE CHOC

ÉLECTRIQUE, N’EXPOSEZ JAMAIS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

Tous les produits sont conçus et importés au sein de l’UE par « Vision », une entreprise

intégralement détenue par Azlan Logistics Ltd, société enregistrée en Angleterre sous le numéro

04625566 et sise à Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. N°

d’enregistrement DEEE : GD0046SY3

TC2-AMP3_manual_fr_v1

DÉCLARATION D’ORIGINE Tous les produits Vision sont fabriqués en République populaire de Chine (PRC).

UTILISEZ UNIQUEMENT DES PRISES CA DOMESTIQUES Le raccordement de l’unité à une prise fournissant une tension supérieure peut entraîner un

MANIPULEZ LE CÂBLE D’ALIMENTATION AVEC SOIN Ne débranchez pas la prise de la prise murale en tirant sur le câble ; tirez toujours sur la prise

elle-même. Tirer sur le câble risquerait de l’endommager. Débranchez votre unité si vous

prévoyez de ne pas l’utiliser pendant une durée prolongée. Ne placez pas de meubles ou

d’autres objets lourds sur le câble, et évitez de faire tomber des objets lourds dessus. Ne faites

pas de nœuds avec le câble d’alimentation. Vous risqueriez non seulement d’endommager le

câble, mais également de causer un court-circuit entraînant un risque d’incendie important.

EMPLACEMENT D’INSTALLATION

Évitez d’installer ce produit dans un endroit :

• directement exposé aux rayons du soleil ou proche d’appareils de chauffage

• excessivement sujet aux vibrations ou à la poussière

• insuffisamment ventilé

N’exposez pas ce produit à des égouttements ou projections de liquide. NE DÉPOSEZ PAS D’OBJETS REMPLIS DE LIQUIDES SUR OU À PROXIMITÉ DE CE PRODUIT !

DÉPLACEMENT DE L’UNITÉ

Avant de déplacer l’unité, veillez à retirer le câble d’alimentation de la prise murale et

débranchez les câbles de connexion à d’autres unités.

SIGNES ALARMANTS Si vous détectez une odeur ou une fumée anormales, éteignez immédiatement ce produit et

débranchez le câble d’alimentation. Contactez votre revendeur ou Vision.

EMBALLAGE Conservez tous les matériaux d’emballage. Ils sont essentiels au transport si l’unité doit être

SI L’EMBALLAGE D’ORIGINE N’EST PAS UTILISÉ POUR RENVOYER L’UNITÉ AU CENTRE DE SERVICE, LES DOMMAGES SURVENUS LORS DU TRANSPORT NE SERONT PAS COUVERTS PAR LA GARANTIE.

PUISSANCE EN WATTS Les normes de puissance « Program Power » et « RMS » sont les plus cohérentes car elles

mesurent des niveaux moyens sur une période prolongée.

Les sorties de l’amplificateur varient en fonction du nombre de haut-parleurs connectés. Les

fabricants professionnels indiquent habituellement la puissance sous une charge de 8 ohms.4

TC2-AMP3_manual_fr_v1

Certains fabricants moins sérieux présentent leurs résultats sous 4 ohms pour donner l’illusion

d’une puissance supérieure.

Les sorties de l’amplificateur varient en fonction du nombre de haut-parleurs connectés.

Cet amplificateur délivre une puissance de :

2 x 20 W (ou encore 40 W) sous 8 ohms (deux haut-parleurs connectés)

2 x 40 W (ou encore 80 W) sous 4 ohms (quatre haut-parleurs connectés)5

TC2-AMP3_manual_fr_v1

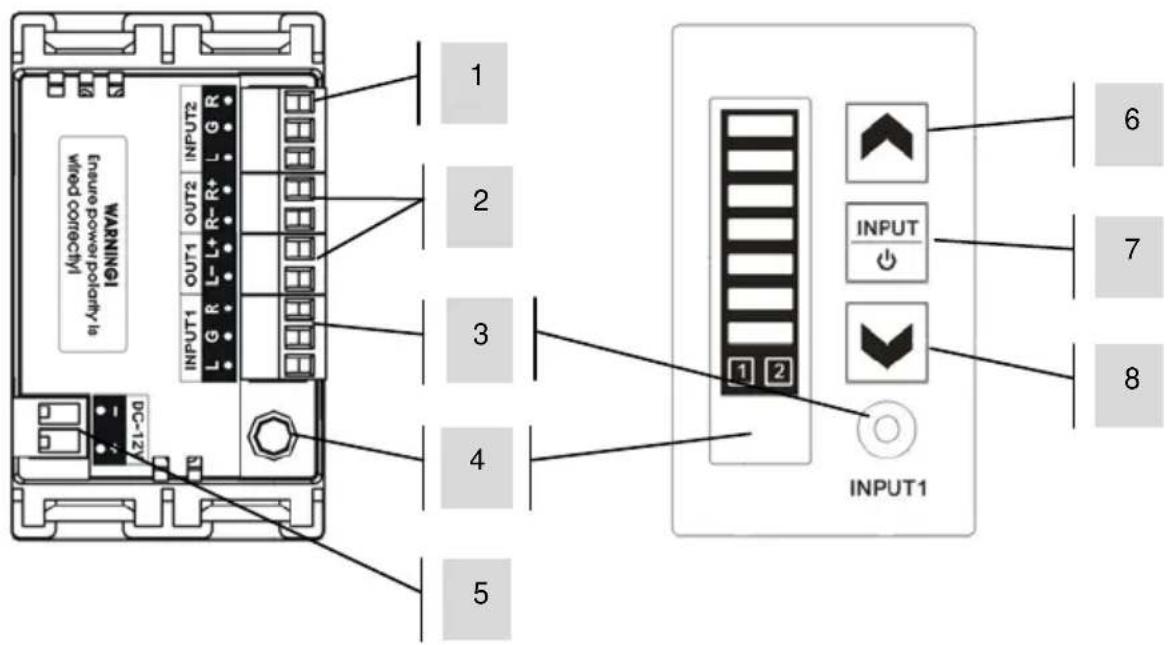

PANNEAUX AVANT ET ARRIÈRE

2. Sorties haut-parleurs

3. Entrée 1 (remarque : l’entrée arrière se déconnecte lorsque l’avant est branchée)

5. Entrée alimentation secteur

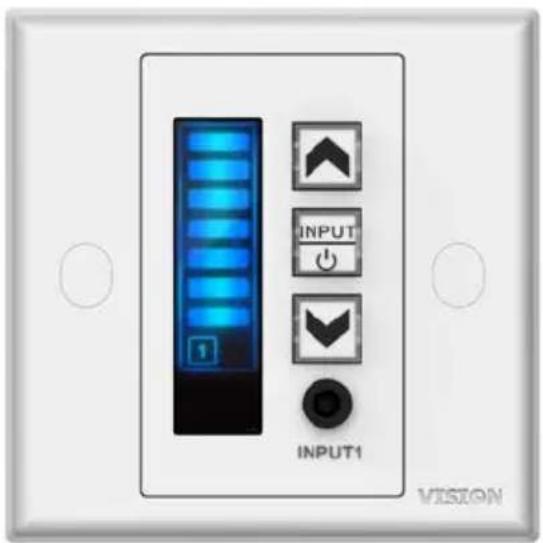

7. Marche/arrêt et sélecteur d’entrée

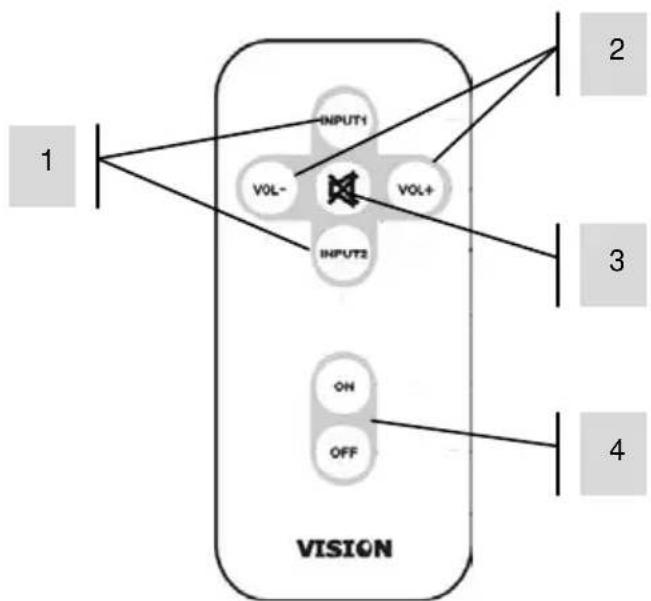

1. Sélection d’entrée

TC2-AMP3_manual_fr_v1

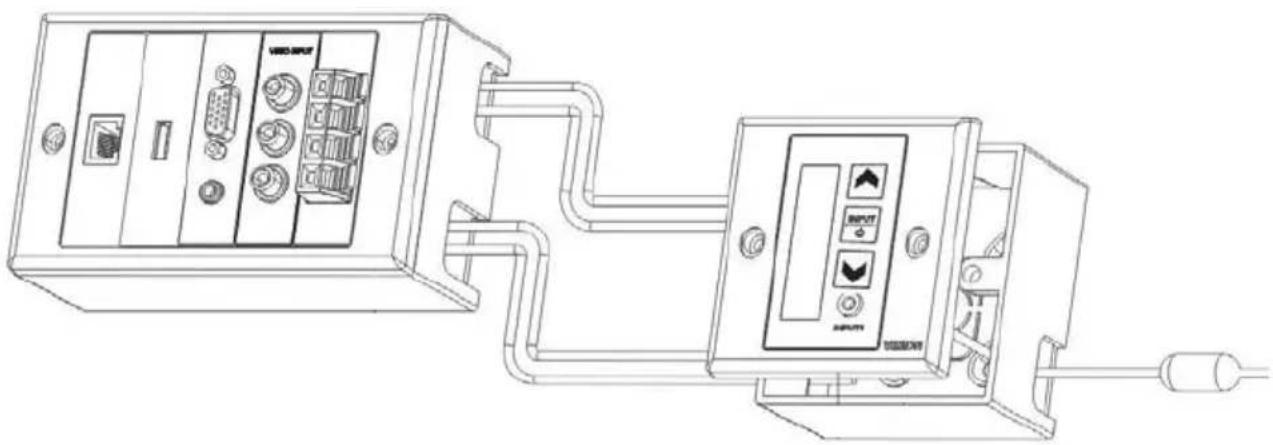

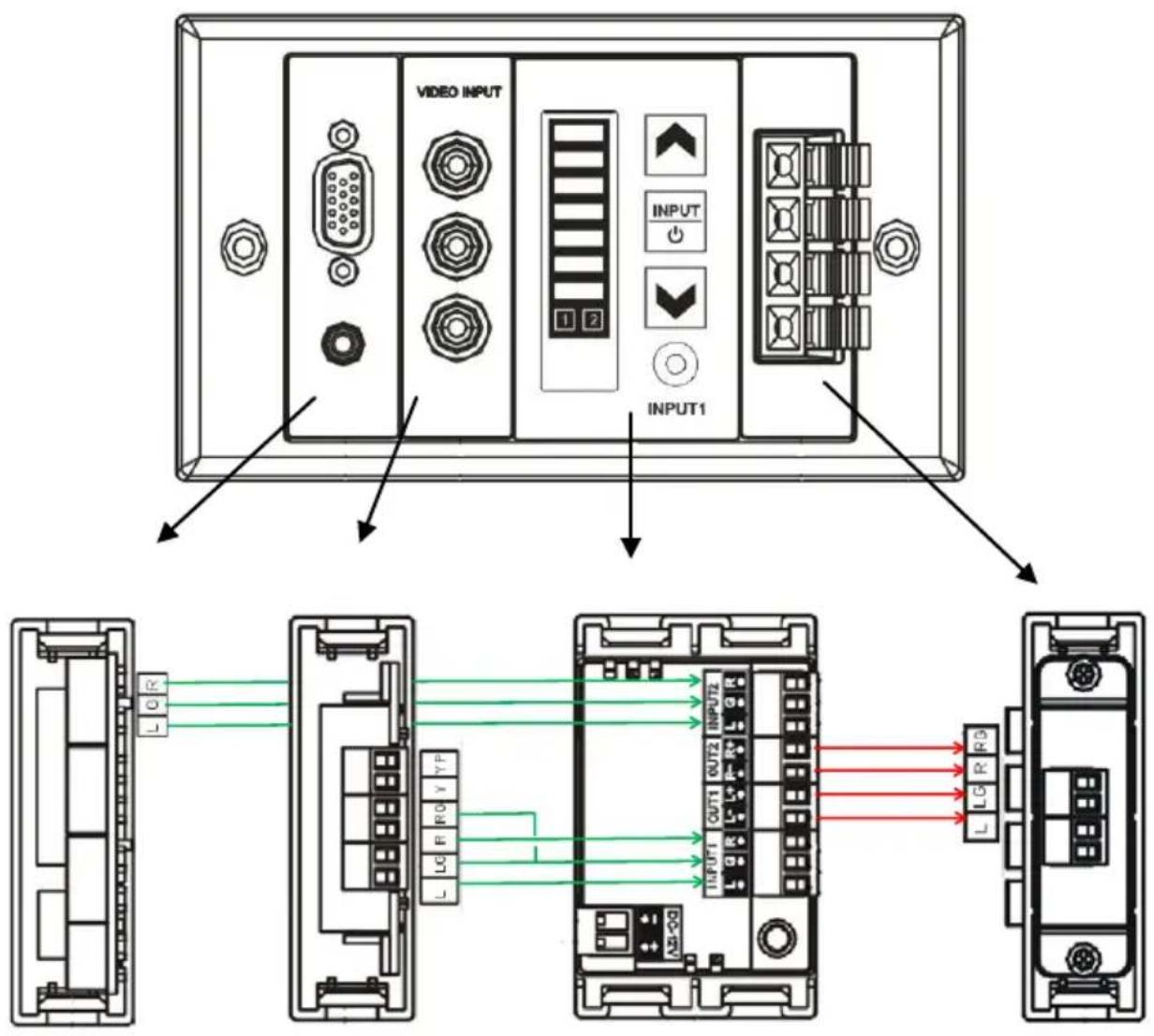

INSTALLATION Ce module amplificateur peut être monté au mur séparément ou intégré dans une façade de

connectivité Techconnect. L’exemple ci-dessous montre un exemple d’intégration.

Les câbles d’entrée blindés (en vert ci-dessus) sont livrés avec l’amplificateur.

REMARQUE 1 : Le câble de haut-parleur doit être non-blindé et de section au moins égale à

L’UTILISATION D’UN CÂBLE BLINDÉ INADAPTÉ ANNULE LA GARANTIE.7

TC2-AMP3_manual_fr_v1

REMARQUE 2 : IL S’AGIT D’UN AMPLIFICATEUR DE FAIBLE IMPÉDANCE. N’Y BRANCHEZ PAS DE HAUT-PARLEURS « 100V LINE » (le code pièce de ces haut-parleurs comprend

habituellement un « t »)

Exemple d’installation séparée :

MÉMORISATION L’amplificateur s’allume automatiquement quand le bouton de marche est pressé.

Mode 1 : mise en marche aux niveaux d’entrée et de volume définis par l’utilisateur

Mode 2 (réglage par défaut) : restauration des niveaux d’entrée et de volume précédents<

1. Mettez en veille.

2. Appuyez sur le bouton Volume+ puis Marche/arrêt

et maintenez-les enfoncés pendant

L’affichage clignote 8 fois en indiquant le mode en cours.

3. Appuyez sur le bouton Volume+ puis Marche/arrêt

et maintenez-les enfoncés pendant

L’affichage clignote 8 fois en indiquant l’autre mode.

4. Éteignez l’amplificateur. Les changements sont mémorisés.

Procédez comme indiqué ci-dessus pour vérifier que l’appareil est en mode 1, sinon la

manipulation suivante ne fonctionnera pas :

a. Mettez en marche l’amplificateur et réglez les niveaux d’entrée et de volume comme

c. Appuyez sur le bouton Volume+ puis Volume-

et maintenez-les enfoncés pendant

L’affichage clignote 8 fois pour confirmer que les nouveaux réglages ont été sauvegardés.8

TC2-AMP3_manual_fr_v19

TC2-AMP3_manual_fr_v1

DÉPANNAGE Si votre système ne fonctionne pas correctement, consultez les informations qui suivent. Si le

problème persiste, débranchez l’alimentation et contactez immédiatement votre revendeur AV.

• Éteignez l’appareil et contrôlez les branchements.

• Contrôlez le niveau de sortie des sources, par exemple le

volume de l’ordinateur portable.

• La puce de l’amplificateur est pourvue d’une protection

contre l’échauffement et les surcharges. De ce fait, si sa

température est en dehors des valeurs acceptables

(-40 ºC à +50 ºC) ou en cas de surcharge, la puce coupe

temporairement le son. Le fonctionnement reprend dès que

des conditions normales sont rétablies.

Témoin d’alimentation

• Contrôlez les branchements de l’alimentation secteur

• Essayez avec une autre source d’alimentation

• Haut-parleurs usés ou endommagés

Le son ne provient que

• Éteignez l’appareil et intervertissez les connexions de sortie.

Si le son se fait entendre de l’autre côté, le problème n’est

pas lié à l’amplificateur mais aux haut-parleurs.

• Intervertissez les connexions d’entrée et contrôlez les câbles

ENTRÉES : 2 entrées stéréo via adaptateurs Euroblock amovibles

CARACTÉRISTIQUES TECHNIQUES :

2 x 20 W sous 8 ohms

Taux de distorsion harmonique total inférieur ou égal à 1 % (20 Hz~22 kHz)

Réponse en fréquence (entrée ligne) : 80 Hz~22 kHz (±2 dB)

Rapport signal/bruit (entrée ligne) : supérieur ou égal à 98 dBA Niveau d’entrée / impédance : entrée ligne 500 mV / 50 kΩ

Consommation électrique (régime nominal) : inférieure ou égale à 40 W ALIMENTATION : 100-240 V 50/60 Hz CA Alimentation externe avec transformateur et fiche

intégrés. Sortie CC 12 V 3A, câble CC 4,8m. Dimensions du transformateur : 96 x 44 x 28mm

Broches interchangeables, y compris pour Royaume-Uni, UE, Australie, États-Unis. Remarque :

vous pouvez brancher sur le transformateur un câble ordinaire C8.

CONFORMITÉ : RoHS, DEEE & CE ACCESSOIRES :

1 x boîte arrière simple paroi

1 x coffret simple paroi

2 x câbles d’entrée 150 mm

2 x câbles haut-parleur non blindés de 5 m

GARANTIE Ce produit est couvert par une garantie de retour atelier de 2 ans, valide à partir de la date

d’achat. Cette garantie est uniquement accordée à l’acheteur originel et ne peut être transmise.

Pour prévenir tout doute, la garantie est basée sur les informations détenues par le distributeur

national désigné pour le point de vente. Si le produit est défectueux à la livraison, vous disposez

de 21 jours à partir de la date d’achat pour le signaler au distributeur national via votre

revendeur AV. La responsabilité du fabricant et de son entreprise de service désignée est limitée

au coût de la réparation et/ou du remplacement de l’unité défectueuse sous garantie, à

l’exception des cas de mort ou de blessure (EU85/374/CEE). Cette garantie vous protège dans

• Défectuosité de tout composant, y compris l’alimentation.

• Dommage lors du premier déballage du produit s’il est signalé dans les 24 heures suivant

Si vous rencontrez un problème avec ce produit, contactez le revendeur AV auquel vous l’avez

acheté. L’acheteur originel est responsable de l’envoi du produit pour réparation dans le centre

de service désigné par le fabricant.

Nous ferons tout notre possible pour renvoyer les unités réparées dans les 5 jours ouvrables ;

toutefois cela n’est pas toujours possible, auquel cas le produit sera renvoyé aussi vite que

possible. Conformément à nos engagements DEEE, le fabricant s’efforcera de remplacer les

composants défectueux du produit plutôt que de remplacer l’unité entière. Cette garantie ne

protège pas le produit des défauts causés par une utilisation abusive ou incorrecte, une

installation incorrecte, une alimentation électrique instable ou défectueuse, pouvant être causés

par la non-prise en compte des directives exposées dans ce manuel.11

TC2-AMP3_manual_fr_v1

REMARQUE : En raison de notre engagement à améliorer nos produits, les informations ci-

dessus peuvent être modifiées sans préavis. Ce manuel d’utilisation est publié sans garantie.

Des améliorations ou modifications peuvent y être apportées à tout moment sans préavis, que

ce soit pour corriger des erreurs typographiques et des inexactitudes ou suite à l’évolution des

programmes ou des équipements. Les éditions ultérieures de ce manuel d’utilisation reflèteront
