Caractéristiques	Détails
Modèle	AIRIS Praxis N1106
Type d'appareil	Ordinateur portable
Processeur	Intel Celeron N3350
RAM	4 Go DDR3
Stockage	64 Go eMMC
Écran	11,6 pouces HD (1366 x 768)
Système d'exploitation	Windows 10
Connectivité	Wi-Fi 802.11 b/g/n, Bluetooth 4.0
Ports	2 x USB 3.0, 1 x HDMI, 1 x prise audio
Autonomie de la batterie	Jusqu'à 8 heures
Dimensions	28,5 x 19,5 x 2,0 cm
Poids	1,2 kg
Maintenance	Nettoyage régulier, mise à jour des pilotes
Sécurité	Antivirus recommandé, mise à jour de sécurité Windows
Informations générales	Idéal pour une utilisation bureautique et multimédia léger

FOIRE AUX QUESTIONS - Praxis N1106 AIRIS

Comment allumer l'AIRIS Praxis N1106 ?

Appuyez sur le bouton d'alimentation situé sur le côté droit de l'ordinateur portable.

Que faire si l'AIRIS Praxis N1106 ne s'allume pas ?

Vérifiez que l'ordinateur est chargé. Branchez-le à une prise secteur et attendez quelques minutes avant de réessayer d'allumer l'appareil.

Comment réinitialiser l'AIRIS Praxis N1106 ?

Maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes jusqu'à ce que l'ordinateur s'éteigne, puis rallumez-le.

Comment connecter l'AIRIS Praxis N1106 à un réseau Wi-Fi ?

Cliquez sur l'icône Wi-Fi dans la barre des tâches, sélectionnez votre réseau, puis entrez le mot de passe si nécessaire.

Que faire si l'AIRIS Praxis N1106 ne se connecte pas à Internet ?

Vérifiez que le Wi-Fi est activé et que vous êtes connecté au bon réseau. Redémarrez le routeur et l'ordinateur, puis réessayez.

Comment mettre à jour le système d'exploitation de l'AIRIS Praxis N1106 ?

Allez dans les paramètres, cliquez sur 'Mise à jour et sécurité', puis sur 'Vérifier les mises à jour'. Suivez les instructions pour installer les mises à jour disponibles.

Que faire si l'écran de l'AIRIS Praxis N1106 est noir ?

Vérifiez si l'ordinateur est allumé et si la lumière d'alimentation est allumée. Essayez de le redémarrer ou de le brancher sur un moniteur externe pour diagnostiquer le problème.

Comment augmenter la capacité de stockage de l'AIRIS Praxis N1106 ?

Vous pouvez ajouter un disque dur externe via un port USB ou remplacer le disque dur interne par un modèle de plus grande capacité.

Comment résoudre des problèmes de surchauffe de l'AIRIS Praxis N1106 ?

Assurez-vous que les évents de ventilation ne sont pas obstrués. Utilisez l'ordinateur sur une surface plane et dure, et envisagez de nettoyer les ventilateurs internes.

Comment contacter le support technique pour l'AIRIS Praxis N1106 ?

Visitez le site web d'AIRIS et allez dans la section 'Support' pour trouver les coordonnées du service client.

MODE D'EMPLOI Praxis N1106 AIRIS

Vérifiez que vous avez tout .... 5

Familiarisez-vous avec l'ordinateur 6

OUVRIR LE PANNEAU D'AFFICHAGE 6

PRÉSENTATION DE LA FACE AVANT .... 7

PRÉSENTATION DU CÔTÉ GAUCHE 9

PRÉSENTATION DU CÔTÉ DROIT 10

PRÉSENTATION DE LA FACE ARRIÈRE 12

VUE DE DESSOUS 12

MISE EN ROUTE 13

Sources d'alimentation 13

CONNECTER L'ADAPTATEUR D'ALIMENTATION 13

RECHARGER LA BATTERI 14

Démarrer votre Notebook 15

MISE EN MARCHE 15

Témoins d'état 16

Utilisation des touches de fonction 18

Utilisation du TouchPad 19

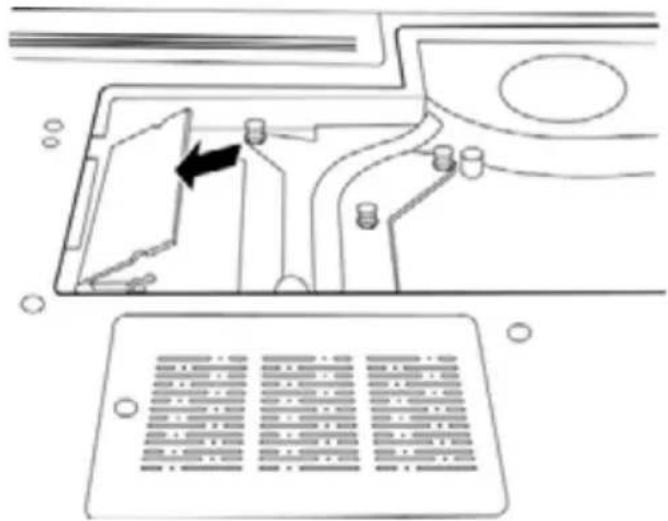

Mise à niveau du module mémoire 20

DÉPANNAGE 21

Identifier le problème 21

APPENDICE 22

Spécifications du Notebook 22

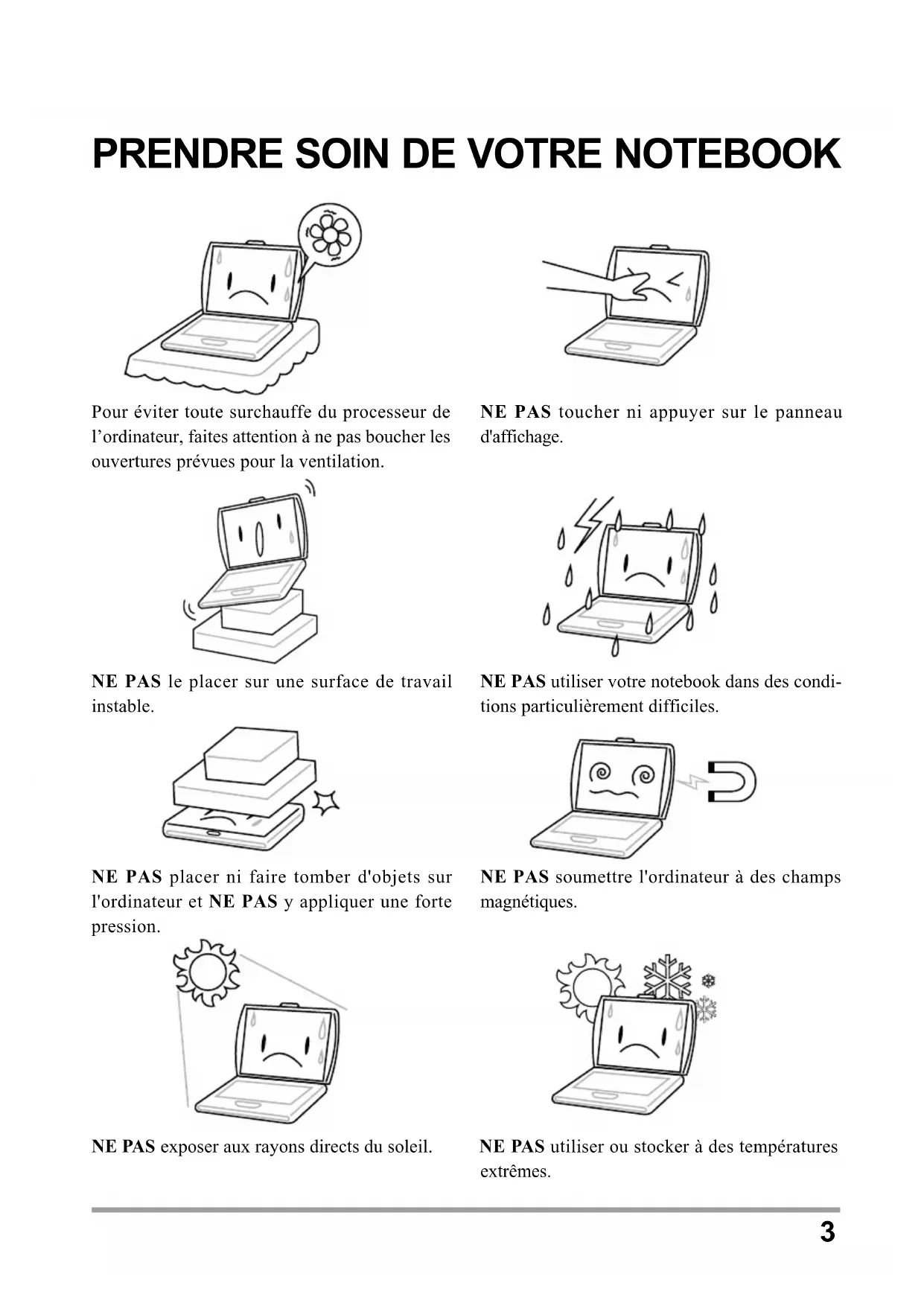

PRENDRE SOIN DE VOTRE NOTEBOOK

Pour éviter toute surchauffe du processeur de l'ordinateur, faites attention à ne pas boucher les ouvertures prévues pour la ventilation.

NE PAS le placer sur une surface de travail instable.

NE PAS placer ni faire tomber d'objets sur l'ordinateur et NE PAS y appliquer une forte pression.

NE PAS exposer aux rayons directs du soleil.

NE PAS toucher ni appuyer sur le panneau d'affichage.

NE PAS utiliser votre notebook dans des conditions particulièrement difficiles.

NE PAS soumettre l'ordinateur à des champs magnétiques.

NE PAS utiliser ou stocker à des températures extrêmes.

Eviter les changements soudains de température ou d'humidité en le maintenant à l'écart d'orifices d'A/C et de chauffage.

NE PAS placer près d'un feu ou autre source de chaleur.

NE PAS exposer à la poussière et/ou à des produits corrosifs.

NE PAS vaporiser d'eau ou tout autre liquide de nettoyage directement sur l'affichage.

NE PAS exposer l'ordinateur à la pluie ou à l'humidité.

NE PAS agir à la légère avec les batteries. Rangez-les hors de portée des enfants.

NE PAS fermer votre notebook en le claquant et ne prenez ou ne soulevez jamais votre notebook par l'affichage.

Si vous voyagez avec votre ordinateur, pensez à le prendre comme bagage à main. Ne l'enregistrez pas comme bagage de soute.

Vérifiez que vous avez tout

Quand vous recevez votre notebook, déballez-le avec précaution, et vérifiez que vous avez tous les éléments mentionnés ci-dessous. Pour un modèle pré-configuré vous devez avoir ce qui suit:

• Ordinateur Notebook
• Batterie Lithium Ion
• Adaptateur CA avec cordon d'alimentation CA
  • CD de pilotes et d'applications
• Guide de démarrage rapide ou Guide de l'utilisateur

En fonction de la configuration de votre notebook, vous aurez peut-être aussi besoin des éléments suivants:

• CD d'application de Combo DVD / CD-RW
• CD d'application du DVD+/- RW Double
• CD d'application du Super Multi DVD RW

Après avoir vérifié et confirmé que votre notebook est complet, lisez les pages suivantes pour en savoir plus sur tous les composants de votre notebook.

Selon le modèle acheté, l'apparence de votre notebook peut être différent de celui présenté dans ce manuel.

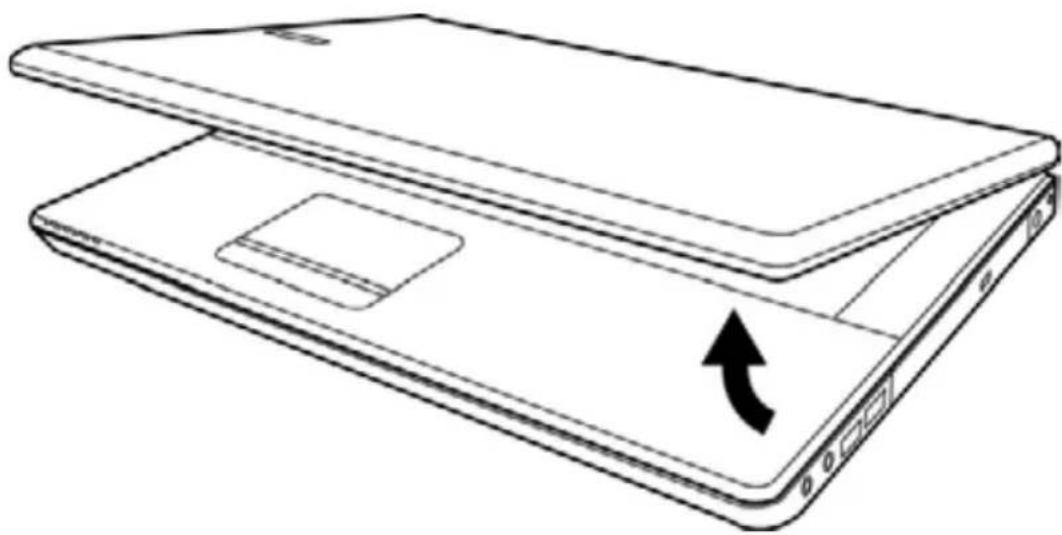

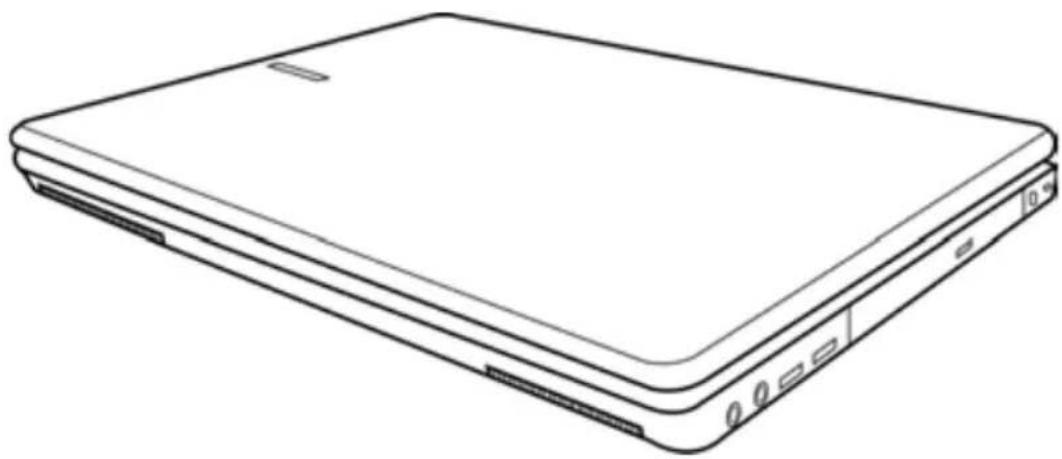

Familiarisez-vous avec l'ordinateur OUVRIR LE PANNEAU D'AFFICHAGE

Pour ouvrir le panneau d'affichage, soulevez simplement le couvercle.

Quand vous le fermez, prenez soin de ne pas le claquer.

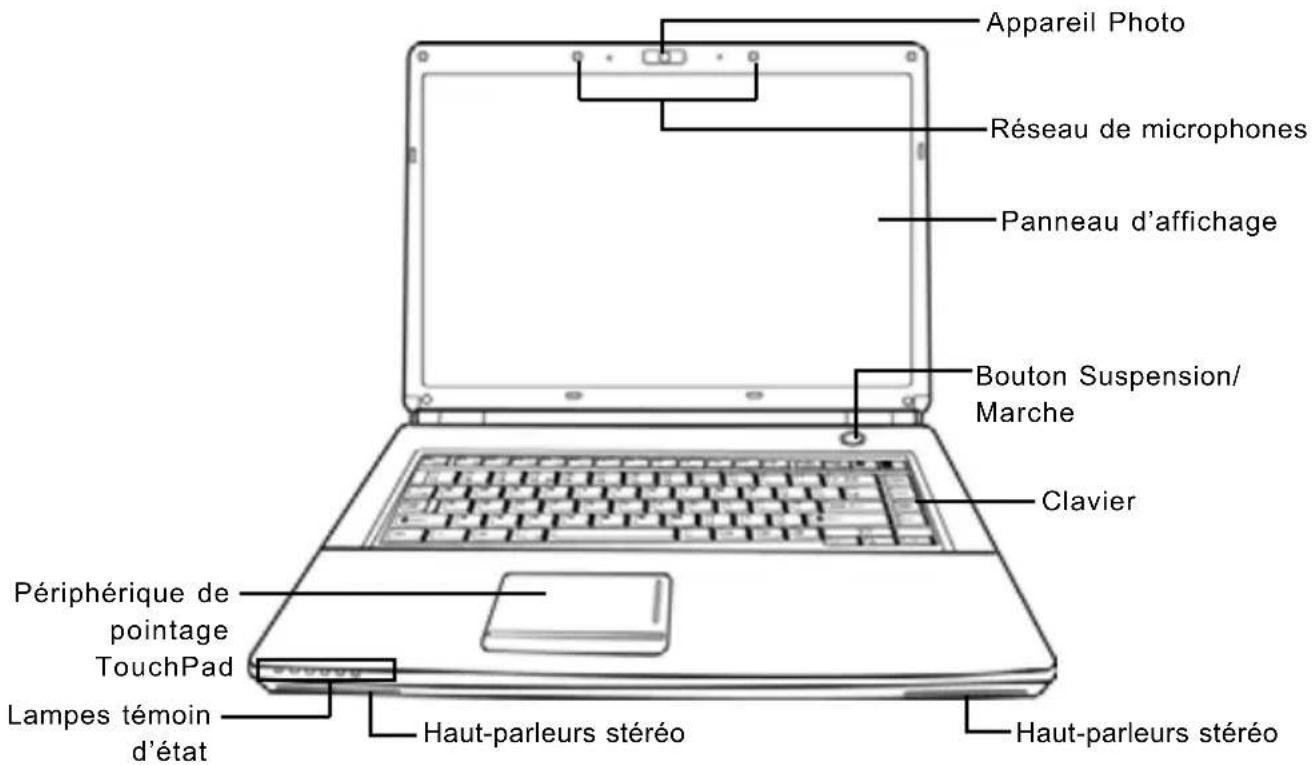

Voici une présentation de la face avant du notebook.

Appareil Photo Réseau de microphones Panneau d'affichage Bouton Suspension/ Marche Clavier Périphérique de pointage TouchPad Lampes témoin d'état Haut-parleurs stéréo Haut-parleurs stéréo

Réseau de microphones

Le réseau de microphones intégré est un dispositif d'entrée audio omnidirectionnel. Il permet la réception et la transmission stéréo de données vocales et/ou autres données audio à tout programme pouvant accepter une telle entrée.

Appareil Photo

L'appareil photo intégré de 2,0 méga pixels vous permet de prendre une photo ou de créer un chat vidéo ou une conférence vidéo en un clic. (Pas disponible dans toutes les configurations.)

Panneau d'affichage

Le panneau d'affichage est un panneau LCD couleur avec rétroéclairage pour l'affichage du texte et des graphiques.

Ce bouton allume et éteint votre notebook ou le met en veille. (Voir Bouton Suspension/Marche dans la section Mise sous tension pour plus d'informations.)

Haut-parleurs stéréo

Les haut-parleurs stéréo offrent un son stéréo.

Clavier

Un clavier pleine taille avec touches Windows® dédiées.

Périphérique de pointage TouchPad

Le périphérique de pointage TouchPad est un contrôle du curseur fonctionnant comme une souris à deux boutons et un pavé tactile sensible aux mouvements.

Lampes témoin d'état

Les lampes témoin d'état correspondent à des modes de traitement spécifiques. Ces modes sont: Etat Marche/Suspension, Etat Batterie/Adaptateur CA, activité du disque dur (HDD), Verr Num, Verr Maj, et activité LAN sans fil.

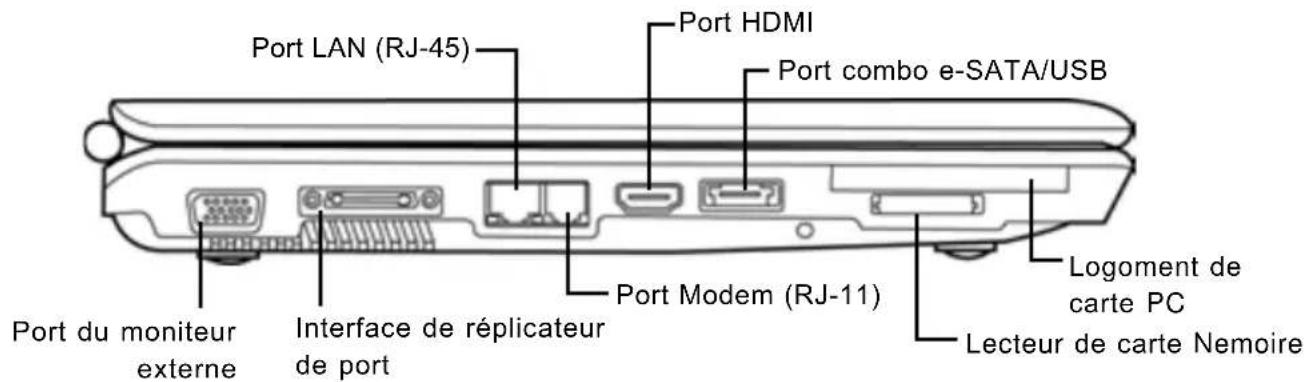

PRÉSENTATION DU CÔTÉ GAUCHE

Voici une brève description du côté gauche du notebook.

Port LAN (RJ-45) Port HDMI Port combo e-SATA/USB Port Modem (RJ-11) Logoment de carte PC Interface de réplicateur de port Port du moniteur externe Lecteur de carte Nemoire

Port du moniteur externe

Le moniteur externe vous permet de connecter un moniteur externe.

Interface de réplicateur de port

L'interface de réplicateur de port vous permet de connecter des périphériques supplémentaires à votre ordinateur via un port "universel". Le réplicateur de port lui-même contient tous les ports supplémentaires nécessaires, et se connecte à votre ordinateur via un seul port sur le côté gauche de l'ordinateur. (Pas disponible dans toutes les configurations.)

Port LAN (RJ-45)

Le port LAN est conçu pour prendre en charge une prise RJ-45 Base-TX standard 10/100/1000.

Port Modem (RJ-11)

Le port modem (RJ-11) est utilisé pour relier une ligne de téléphone au modem 56K interne. (Pas disponible dans toutes les configurations.)

Port HDMI

Le port HDMI vous permet de connecter un périphérique vidéo tel qu'une télévision, un projecteur, ou un magnétoscope à votre ordinateur.

Port combo e-SATA/USB

Le port combo e-SATA/USB vous permet de connecter un périphérique externe tel qu'un disque dur externe ou un lecteur optique.

Logement de carte PC Express

Le logement de carte PC vous permet d'installer une carte PC Express Type II.

Lecteur de carte mémoire

Le lecteur de carte mémoire offre la méthode la plus récente et la plus pratique pour transférer des photos, de la musique et des données entre votre notebook et des périphériques compatibles flash tels que des appareils photo numériques, des lecteurs MP3, des téléphones mobiles et des PDA.

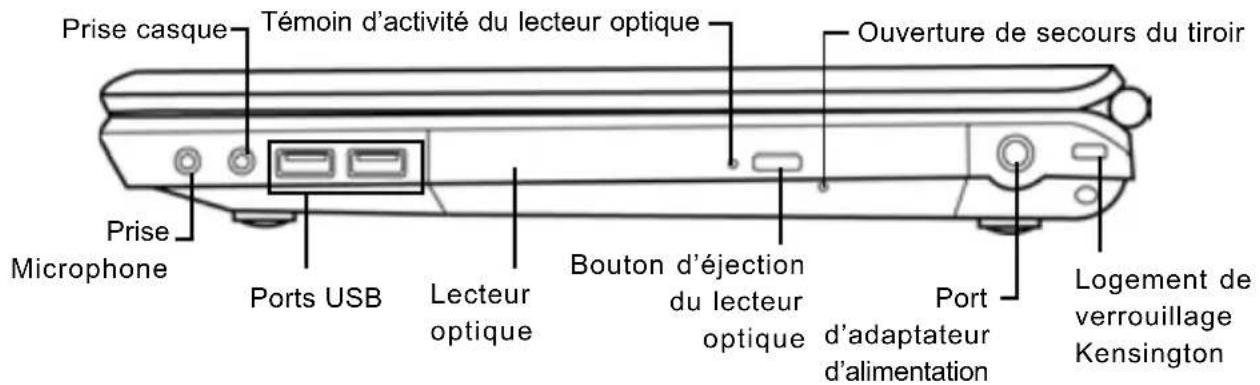

PRÉSENTATION DU CÔTÉ DROIT

Voici une brève description du côté droit du notebook.

Prise casque Témoin d'activité du lecteur optique Ouverture de secours du tiroir Prise Microphone Prise Ports USB Lecteur optique Bouton d'éjection du lecteur optique Port d'adaptateur d'alimentation Logement de verrouillage Kensington

Prise Microphone

La prise microphone vous permet de connecter un microphone mono externe.

Prise casque

La prise casque vous permet de connecter des casques ou des haut-parleurs externes et des amplificateurs.

Ports USB

Les ports USB vous permettent de connecter des périphériques USB. Ils peuvent prendre en charge la version v2.0 du standard USB, offrant des vitesses d'échange de données allant jusqu'à 480 Mb/s.

Lecteur optique

Le lecteur optique vous permet de lire des disques média, tels que des CD et des DVD. Selon la configuration de votre notebook, il peut aussi vous permettre de graver des CD et des DVD.

Témoin d'activité du lecteur optique

Cette lumière clignote pour indiquer l'activité quand l'ODD lit un disque média ou est en cours d'accès par le système d'exploitation.

Bouton d'éjection du lecteur optique

Le bouton d'éjection du lecteur optique vous permet d'ouvrir le tiroir du lecteur optique pour retirer ou insérer un DVD ou CD.

Ouverture de secours du tiroir

L'ouverture de secours du tiroir vous permet d'ouvrir le tiroir du lecteur optique sans allumer votre notebook.

Port d'adaptateur d'alimentation

Le port d'adaptateur d'alimentation vous permet de brancher un adaptateur d'alimentation CA pour alimenter votre notebook et charger la batterie Lithium Ion interne.

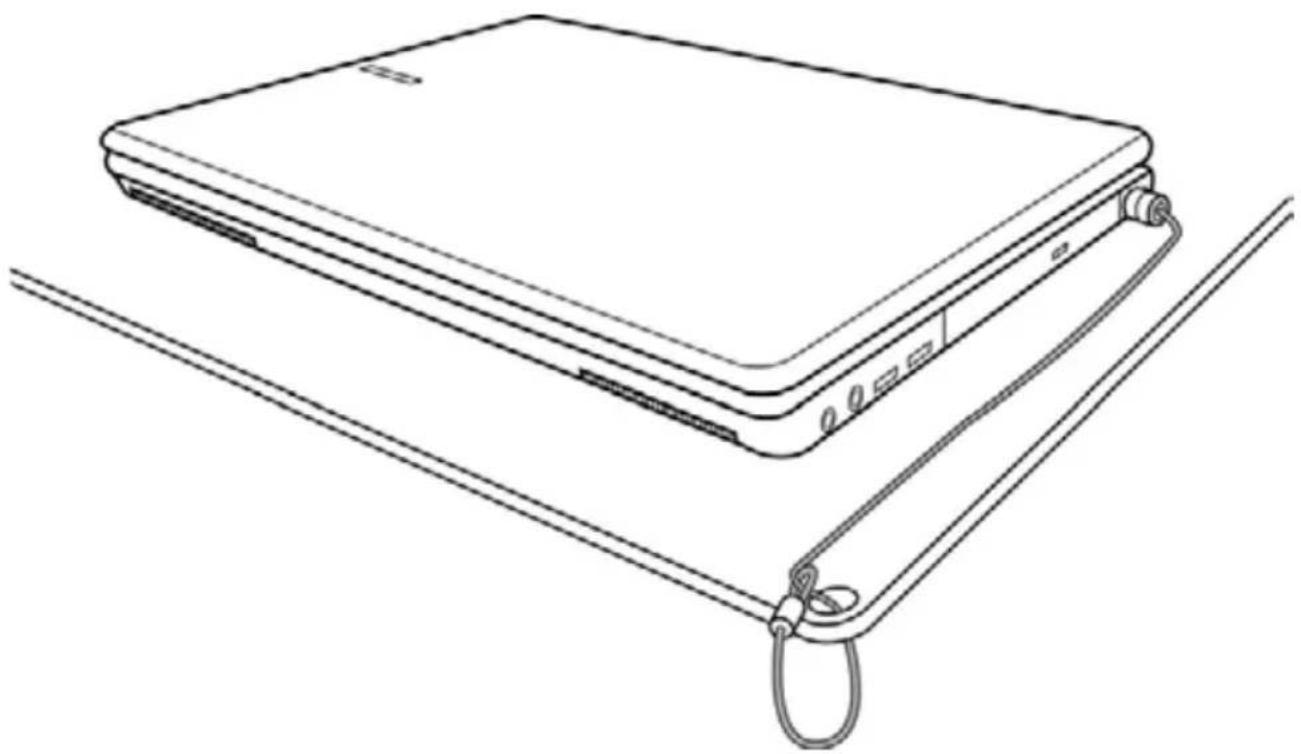

Logement de verrouillage Kensington

Le connecteur du verrouillage Kensington vous permet d'attacher votre notebook à un objet inamovible à l'aide du câble de sécurité optionnel.

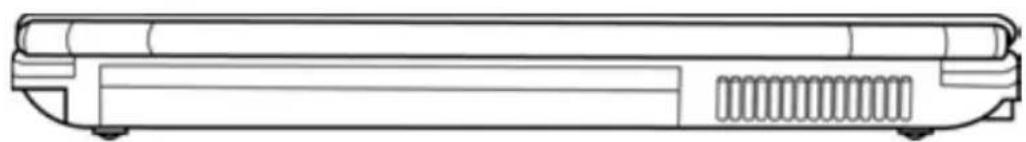

Vous trouverez ci-dessous une présentation de la face arrière du notebook.

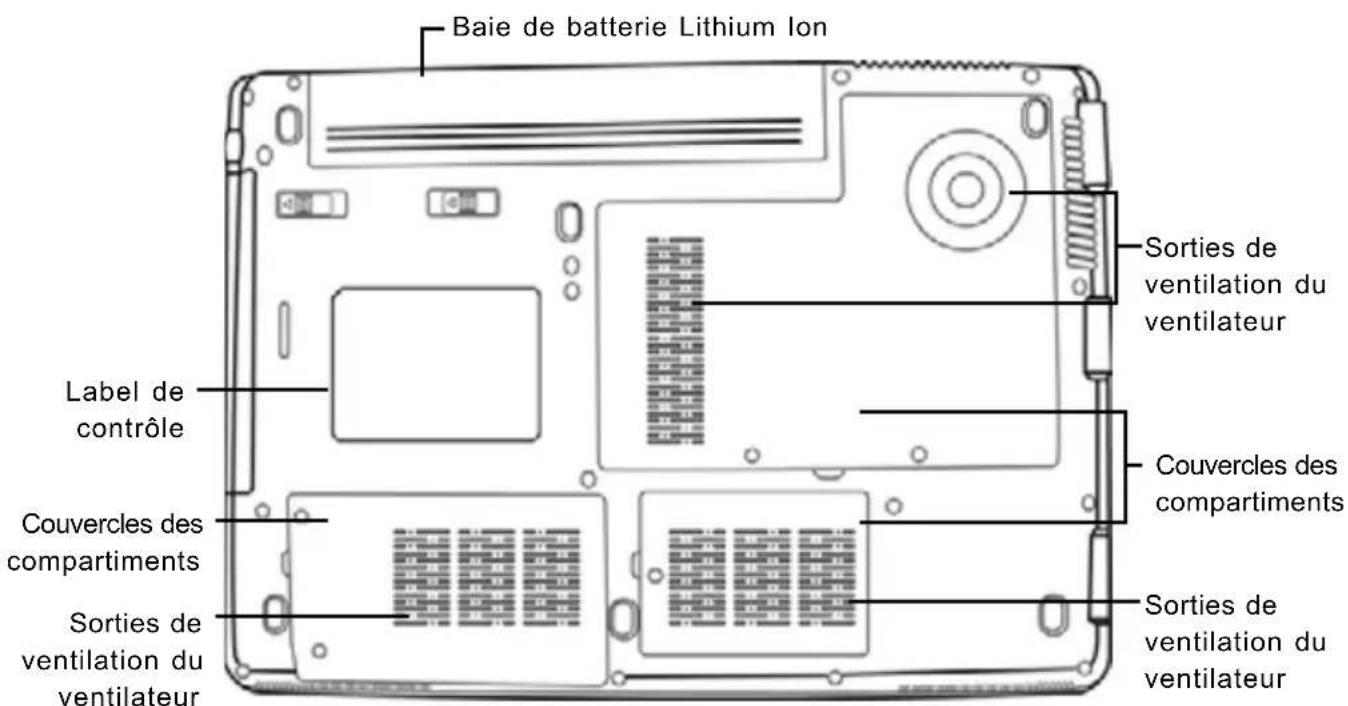

Voici une présentation de la partie inférieure du notebook.

Baie de batterie Lithium Ion Sorties de ventilation du ventilateur Label de contrôle Couvercles des compartiments Sorties de ventilation du ventilateur Couvercles des compartiments Sorties de ventilation du ventilateur

Baie de batterie Lithium Ion

La baie de la batterie contient la batterie Lithium Ion interne. Elle peut être ouverte pour retirer la batterie lors d'un stockage pour une période prolongée ou pour échanger une batterie déchargée par une batterie Lithium Ion chargée.

Sorties de ventilation du ventilateur

Ce sont des ouvertures permettant au ventilateur de dissiper la chaleur provenant des composants internes de l'ordinateur. Faites attention à ne pas obstruer les orifices de ventilation en installant votre ordinateur.

Couvercles des compartiments

Le compartiment LAN sans fil contient la carte LAN sans fil (Pas disponible dans toutes les configurations.). Le compartiment mémoire contient les modules mémoire de l'ordinateur. Le disque dur interne est accessible par la baie du disque dur. Le CPU est installé dans la baie du CPU.

Label de contrôle

Le label indique le numéro du modèle et autres informations concernant votre notebook.

Sources d'alimentation

Votre ordinateur possède deux sources d'alimentation : une batterie Lithium-Ion et un adaptateur CA.

CONNECTER L'ADAPTATEUR D'ALIMENTATION

L'adaptateur CA fournit l'alimentation pour faire fonctionner votre notebook et recharger la batterie.

Connexion de l'adaptateur CA

1. Branchez le câble de sortie CC dans la prise d'alimentation CC de votre notebook.
2. Branchez l'adaptateur CA à la prise de courant CA.

Passer de l'alimentation par adaptateur CA à l'alimentation par batterie

1. Veillez à avoir au moins une batterie chargée d'installée.
2. Retirez l'adaptateur CA. Votre notebook passera automatiquement de l'alimentation CC à l'alimentation par batterie.

La batterie Lithium-Ion n'est pas chargée à l'achat. Lors de la première utilisation, vous devrez connecter l'adaptateur CA pour utiliser votre notebook.

RECHARGER LA BATTERI

La batterie Lithium-Ion est rechargée de façon interne à l'aide de l'adaptateur CA. Pour recharger la batterie, vérifiez que la batterie est installée et que l'ordinateur est connecté à l'alimentation CA.

Les batteries Lithium-Ion n'ont pas d'effet mémoire"; vous n'avez donc pas à décharger entièrement la batterie avant de la recharger. La durée de charge sera sensiblement plus longue si vous utilisez votre notebook pendant le chargement de la batterie. Si vous voulez charger la batterie plus rapidement, placez votre ordinateur en mode Veille ou éteignez-le pendant que l'adaptateur recharge la batterie.

Batterie déchargée

Quand la batterie est déchargée, un message d'avertissement apparaît. Si vous ne répondez pas au message de batterie faible, la batterie continue de se décharger jusqu'à ce qu'elle soit trop faible pour opérer. Lorsque cela se produit, votre PC notebook passe en mode Suspendu. Il n'y a aucune garantie que vos données seront sauvegardées une fois que le notebook atteint cet état.

Pour éviter d'endommager votre ordinateur, utilisez uniquement l'adaptateur d'alimentation fourni avec celui-ci car chaque adaptateur d'alimentation possède son propre étalonnage de sortie.

Quand votre notebook entre en mode Suspension du fait que la batterie est déchargée, vous ne pourrez pas continuer à travailler avant d'avoir fourni une source d'alimentation provenant d'un adaptateur, ou d'une batterie rechargée. Une fois que vous avez fourni l'alimentation, vous pouvez appuyer sur le bouton Veille/Reprise pour reprendre l'utilisation. En mode Veille, vos données sont conservées un certain temps, mais si vous ne fournissez pas rapidement une source d'alimentation, l'indicateur d'Alimentation s'arrête de clignoter et s'éteint, et vous perdez les données non enregistrées. Une fois que vous avez fourni l'alimentation, vous pouvez continuer à utiliser votre ordinateur pendant que l'adaptateur recharge la batterie.

Démarrer votre Notebook

MISE EN MARCHE

Le commutateur de suspension/marche est utilisé pour allumer votre notebook quand il est éteint. Une fois que vous avez connecté votre adaptateur CA ou rechargé la batterie Lithium-Ion interne, vous pouvez allumer votre notebook en appuyant sur le bouton suspension/marche situé au-dessus du clavier. Si vous devez faire une pause prolongée, appuyez à nouveau sur le bouton pour l'éteindre.

Ne déplacez pas votre notebook quand il est allumé, ou ne lui faites pas subir des chocs ou des vibrations, cas vous risquez d'endommager son disque dur.

Quand vous allumez votre notebook, il effectue un Auto-test de démarrage (POST) pour vérifier que les parties internes et la configuration sont correctes. Si une erreur est trouvée, votre ordinateur émet un son d'avertissement et/ou affiche un message d'erreur.

En fonction de la nature du problème, vous pourrez continuer en redémarrant le système d'exploitation ou en entrant dans l'utilitaire de configuration du BIOS et en modifiant les paramètres. Après l'exécution réussie de l'Auto-test de démarrage (POST), votre notebook charge le système d'exploitation installé.

N'éteignez jamais votre notebook pendant l'Auto-test de démarrage (POST), ou une erreur irrécupérable risque de se produire.

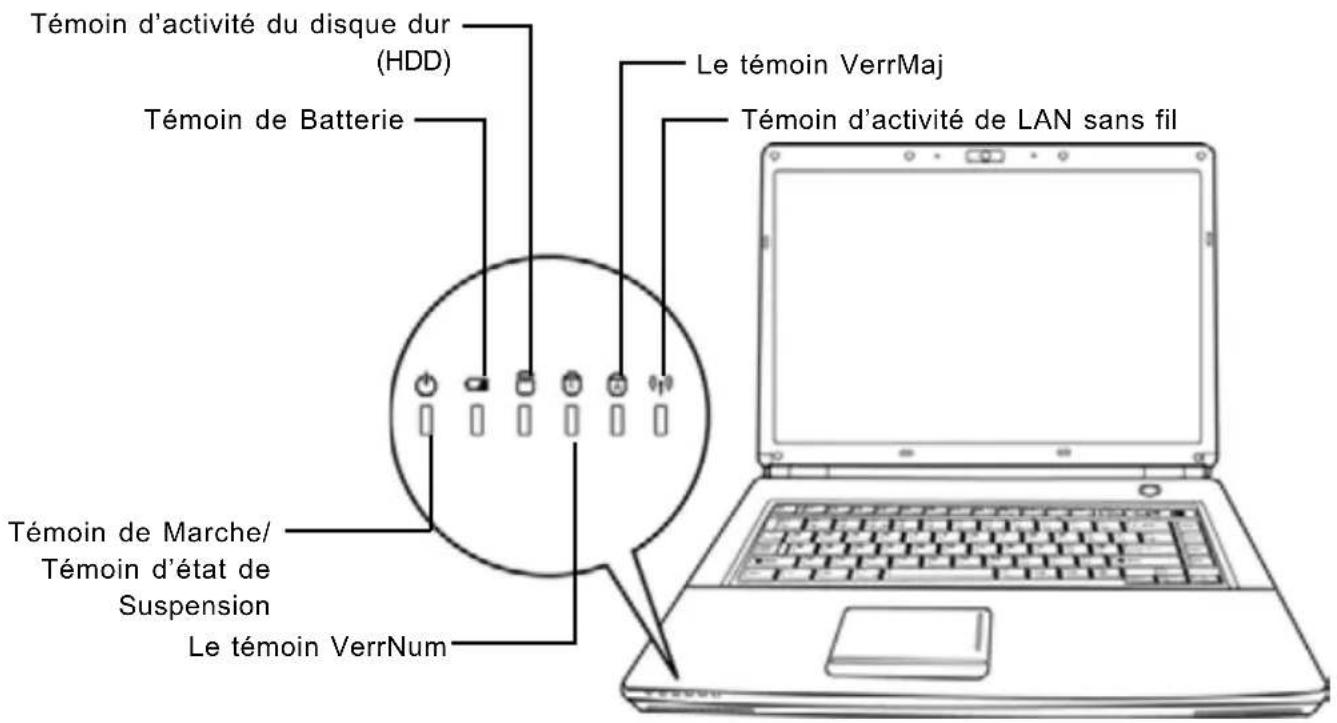

Témoins d'état

Les lampes témoin d'état correspondent à des modes de traitement spécifiques. Ces modes sont: Etat Marche/Suspension, Etat Batterie/Adaptateur CA, activité du disque dur (HDD), Verr Num, Verr Maj, et activité LAN sans fil.

Témoin d'activité du disque dur (HDD) Témoin de Batterie Le témoin VerrMaj Témoin d'activité de LAN sans fil Témoin de Marche/ Témoin d'état de Suspension Le témoin VerrNum

Témoin de Marche

Ceci illumine sur le bouton d'alimentation quand l'ordinateur est allumé.

Témoin d'état de Suspension

Cette lumière clignote quand l'ordinateur est en mode Suspension.

Témoin de Batterie

La lampe témoin de Batterie vous indique si la batterie Lithium Ion est en train de se charger ou si elle est déjà entièrement rechargée.

• Si vous rechargez votre batterie, la lampe témoin de batterie reste allumée même si votre notebook est éteint.
• S'il n'y a pas d'activité de batterie, si les adaptateurs d'alimentation ne sont pas connectés, ou si le commutateur d'alimentation est sur la position Eteint, la lampe témoin de batterie sera aussi éteint.
• Les batteries soumises à des chocs, des vibrations ou des températures extrêmes peuvent être irrémédiablement endommagées.

Témoin d'activité du disque dur (HDD)

Le témoin d'activité du disque dur (HDD) vous indique si votre disque dur interne est en cours d'accès et, si c'est le cas, à quelle vitesse.

Le témoin VerrNum

Ce témoin indique quand le clavier interne est paramétré en mode de pavé numérique à dix touches.

Le témoin VerrMaj

Ce témoin vous indique que le clavier est paramétré pour taper tout en lettres capitales.

Témoin d'activité de LAN sans fil

Le témoin d'activité de LAN sans fil vous indique si votre ordinateur est connecté ou non à un réseau sans fil.

Utilisation des touches de fonction

Votre ordinateur possède 12 touches de fonction, F1 à F12. Les fonctions attribuées à ces touches diffèrent pour chaque application. Vous devez vous reporter à la documentation de votre logiciel pour découvrir comment ces touches sont utilisées.

La touche [FN] offre des fonctions étendues pour le notebook et est toujours utilisée conjointement avec une autre touche.

• [FN+F1]: Met le notebook en mode Suspension. Appuyer sur le bouton d'alimentation pour le rétablir en mode actif.
• FN+F2: Active ou désactive la connexion réseau sans fil.
• [FN+F3]: Vous permet de changer votre sélection de l'endroit où envoyer votre vidéo d'affichage. Chaque fois que vous appuyez sur la combinaison de touches vous passez au choix suivant. Les choix, dans l'ordre, sont : panneau d'affichage intégré seulement, à la fois le panneau d'affichage intégré et le moniteur externe, ou moniteur externe seulement.
• [FN+F4]: Diminue la luminosité de l'écran.
• [FN+F5]: Augmente la luminosité de l'écran.
• [FN+F6]: Désactive le volume de l'ordinateur.
• [FN+F7]: Diminue le volume de l'ordinateur.
• [FN+F8]: Augmente le volume de l'ordinateur..
  • [FN+F9]: Lit ou met en pause la piste multimédia en cours.
• FN+F10: Arrête la piste multimédia en cours.
• [FN+F11]: Va à la piste multimédia précédente.
• [FN+F12]: Va à la piste multimédia suivante.
• [FN+Esc]: Active ou désactive la fonction Bluetooth.

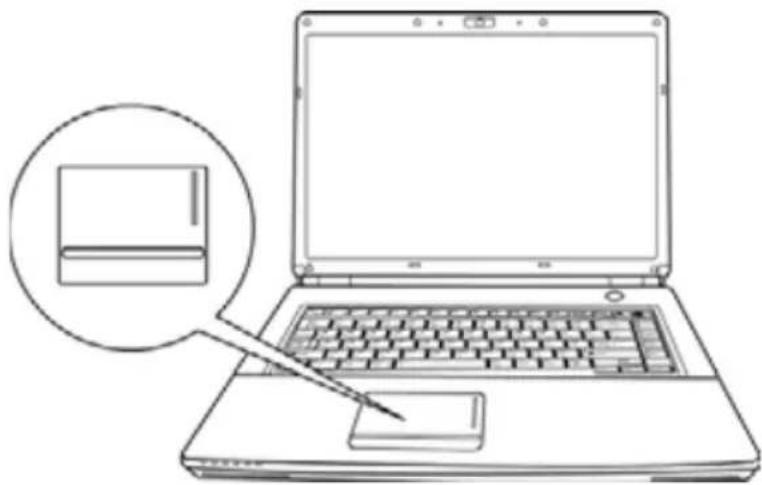

Utilisation du TouchPad

Un dispositif de pointage TouchPad est intégré à votre ordinateur. Il est utilisé pour contrôler le mouvement du pointeur pour sélectionner les éléments sur votre panneau d'affichage.

Le TouchPad est composé d'un contrôle du curseur, un bouton gauche et droit, et deux boutons de défilement. Le contrôle du curseur fonctionne de la même façon que celui d'une souris, et déplace le curseur sur l'affichage. Il nécessite seulement une légère pression du bout du doigt. Les boutons gauche et droit fonctionnent de la même façon que les boutons d'une souris. La fonctionnalité effective des boutons peut varier en fonction de l'application utilisée. Finalement, les boutons de défilement vous permettent de naviguer rapidement à parmi les pages, sans avoir à utiliser le curseur à l'écran pour manipuler les barres de défilement haut et bas.

Cliquer signifie appuyer sur un bouton et le relâcher. Pour faire un clic gauche, déplacez le curseur sur l'élément que vous désirez sélectionner, appuyez une fois sur le bouton gauche, et relâchez-le immédiatement. Pour faire un clic droit, déplacez le curseur sur l'élément que vous désirez sélectionner, appuyez une fois sur le bouton droit, et relâchez-le immédiatement. Vous avez aussi la possibilité d'effectuer le clic en tapant légèrement une fois sur le TouchPad.

Double-cliquer

Double cliquer signifie appuyer et relâcher deux fois le bouton gauche en succession rapide. Cette procédure ne fonctionne pas avec le bouton droit. Pour faire un double clic, déplacez le curseur sur l'élément que vous désirez sélectionner, appuyez deux fois sur le bouton gauche, et relâchez-le immédiatement. Vous avez aussi la possibilité d'effectuer le double clic en tapant légèrement deux fois sur le TouchPad.

Faire glisser

Faire glisser signifie appuyer sur le bouton gauche et le maintenir enfoncé, tout en déplaçant le curseur. Pour faire glisser, déplacez le curseur sur l'élément que vous désirez déplacer. Appuyez sur le bouton gauche et maintenez-le enfoncé tout en déplaçant l'élément à son nouvel emplace- ment et relâchez-le ensuite. Faire glisser peut aussi être effectué à l'aide du TouchPad. D'abord, tapez deux fois sur le TouchePad au-dessus de l'élément que vous désirez déplacer en prenant soin de laisser votre doigt sur le pavé tactile après le taper final. Ensuite, déplacez l'objet à son nouvel emplacement en déplaçant votre doigt sur le TouchPad, et en relâchant ensuite la pression de votre doigt. Utiliser les boutons de défilement vous permet de parcourir rapidement un document sans utiliser les barres de défilement de la fenêtre. Ceci est particulièrement utile quand vous parcourez des pages en ligne.

Mise à niveau du module mémoire

Pour augmenter la capacité de la mémoire de votre notebook (jusqu'à 8 Go maximum), des modules mémoire supplémentaires peuvent être installés. L'extension de la mémoire doit être un module SDRAM dual-in-line (DIMM).

Ne retirez pas les vis du compartiment du module mémoire excepté celles spécifiquement indiquées dans les présentes instructions.

Installer un module mémoire

Les étapes suivantes décrivent comment installer un module de mise à niveau de la mémoire. Nous ne vous conseillons pas de le faire vous-même.

1. Eteignez votre notebook à l'aide de l'interrupteur d'alimentation, débranchez l'adaptateur d'alimentation, et/ou retirez la batterie.
2. Placez votre notebook à l'envers sur une surface de travail propre.
3. Ouvrez le couvercle supérieur en entier, afin de l'étaler à plat sur la surface de travail.
4. Retirez les cinq vis en tenant le couvercle du compartiment.
   Le module mémoire peut être gravement endommagé par les décharges électrostatiques (ESD). Vérifiez que vous êtes correctement raccordé à la terre quand vous manipulez et installez le module.
5. Alignez le bord du connecteur du module mémoire, puce vers le haut, avec le logement du connecteur dans le compartiment.

1. Insérez le module mémoire dans un angle de 45° et appuyez fermement celui-ci sur le connecteur.

2. Enfoncez sur le module mémoire dans le compartiment jusqu'à ce qu'il se verrouille dans les clips de maintient situés de chaque côté. Vous entendez un clic quand il est correctement en place.

3. Replacez le couvercle et les vis que vous avez retirées précédemment. L'installation du nouveau module mémoire est maintenant terminée.

Le module mémoire n'est pas quelque chose que vous retirez régulièrement de votre notebook. Une fois qu'il est installé, vous devez le laisser en place à moins que vous ne vouliez augmenter la capacité mémoire du système.

Votre notebook est robuste et présente rarement de problèmes dans ce domaine. Cependant, vous pouvez rencontrer de simples problèmes de configuration ou d'utilisation que vous pouvez résoudre sur place, ou des problèmes avec des périphériques, que vous pouvez résoudre en remplaçant le périphérique. Les informations contenues dans cette section vous aident à isoler et résoudre certains de ces problèmes simples et à identifier les pannes qui nécessitent une réparation.

Identifier le problème

Si vous rencontrez un problème, effectuez tout d'abord la procédure suivante avant de vous lancer dans un dépannage complexe.

1. Eteignez votre notebook.
2. Vérifiez que l'adaptateur CA est branché à votre notebook et à une source d'alimentation CA.
3. Vérifiez que toute carte installée dans le logement de Carte du PC est correctement en place. Vous pouvez aussi retirer la carte du logement, éliminant ainsi un problème possible de panne.
4. Vérifiez que les périphériques connectés aux connecteurs externes sont correctement branchés. Vous pouvez aussi déconnecter ces périphériques, éliminant ainsi les causes possibles de panne.
5. Allumez votre notebook. Assurez-vous qu'il est resté éteint au moins 10 secondes avant de le rallumer.
6. Effectuez la séquence de démarrage.
7. Si le problème n'a pas été résolu, contactez votre représentant de l'assistance technique.

Avant d'appeler, vous devez préparer les informations suivantes afin que le représentant d'assistance technique puisse vous fournir la solution la plus rapide possible :

• Nom du produit
• Numéro de configuration du produit
• Numéro de série du produit
• Date d'achat
• Conditions dans lesquelles le problème s'est produit
• Tout message d'erreur ayant apparu
• Configuration matérielle
• Type de périphérique connecté, le cas échéant

Voir l'étiquette de configuration sous votre notebook pour connaître les numéros de configuration et de série.

Spécifications du Notebook

Processeur(Penryn)■Processeur Intel * Centrino® 2 Technologie

■Processeur 45nm Intel * CoreTM 2 Duo (Penryn) 2,26G ~ 2,8G

■Package PGA 478 broches, Socket P

■FSB 1066MHz

BIOS ■ROM Flash 1M BB

Chipset (Callistoga) ■Intel PM45+ ICH9M

Mémoire principale

Zéro socket mémoire interne et deux sockets mémoire SO-DIMMSDRAM DDR2 512Mo au maximum8Go 800MHz (4G x 2)

Affichage LCD ■LCD WXGA TFT 15,4", 1280x800

Graphique

Contrôleur graphique intégré Intel Cantiga GM X4500nVIDIA Geforce 9600M GS -512M/ Geforce 9300M GS - 256M (option d'usine)

Modes d'affichage TRC ■ Jusqu'à une résolution externe de 1920 x 1200 @ 75Hz

Lecteur de disque dur ■ Un disque dur SATA 2,5" 9,5mm 5400 tr/min

	■Capacités prises en charge de 120/160/250/320 Go
Lecteur de disquette ■N/D
Lecteur de disque optique	■ Un périphérique de stockage optique SATA de 5,25"/12,7mm de type baie ODD (G-base)◆Super Multi DVD RW (option d'usine)
Modem et Bluetooth	■ Prise en charge de Modem 56K, V.90/92 (option d'usine)■Bluetooth: Interface USB (option)

Connecteur de cartes PC ■Support Expresscard/54

LAN & WLAN

■ Ethernet 10/100/1000 Base T interne■ Support antenna double bande■ Intel Shirley Peak 1x2 a/g/n (Interface mini carte)(option d'usine)

Interface Port d'E/S ■ 2 prises Audio: Sortie casque, entrée Mic

■1 CRT

■2 ports USB (v2,0)

■Port combo 1 c-SATA/USB

■1 port HDMI

■1 connecteur RJ11 (option d'usine)

■1 connecteur RJ45

■1 connecteur de réplicateur de port (option d'usinc)

■1 Apparcil photo 2,0M (option d'usinc)

Audio ■ Audio haute définition intégrée (2 canaux)

■Deux haut-parleurs stéréo intégrés

■Deux microphones numériques omnidirectionnels

Lecteur de carte

■ Prise en charge de Memory Stick (MS-Pro), Carte Multimédia et Secure Digital (MS/MS PRO/MMC/SD)

Mini carte

■ 2 logements de carte mini pour WLAN et mémoireIntel Turbo

LED d’état système

Allumé/Suspension, Batterie en charge , LAN sans fil, VerrMaj, VerrNum, et Accès disque dur, lecteur média

Clavier	86(US)/87(EU)/88(JP) touches avec touches de fonction de Windows
Touches de raccourci sur clavier	Touches de Fonction◆Fn+F1 Commutateur de suspension◆Fn+F2 Sans fil Activé/Désactivé◆Fn+F3 Commutateur LCD/TRC/LCD+TRC◆Fn+F4 Diminuer la luminosité◆Fn+F5 Augmenter la luminosité◆Fn+F6 Muet◆Fn+F7 Diminuer le volume◆Fn+F8 Augmenter le volume◆Fn+F9 Lecture/Pause média◆Fn+F10 Arrêter le média◆Fn+F11 Lecture média arrière◆Fn+F12 Lecture média avant◆Fn+Esc Bluetooth Activé/Désactivé
Gestion d'alimentation	Gestion d'alimentation ACPI complète, Veille, Suspension sur disque, Suspension sur RAMACPI 3,0 pris en charge avec Intel SpeedStep
Module Batterie& longévité	Li-Ion 6 cellules, 2200mAh/celluleLi-Ion 9 cellules, 2400mAh/cellule
Adaptateur CA	Sortie: 19V CC, 3,42A, 65W ou 4,74A 90W (pour Discret)Entrée: 100~240V CA, 50/60Hz Universel
Dispositif de pointage	Pavé tactile (TouchPad) intégré avec fonction de défilement à 2 sens.2 boutons de clic
Dimensions / Poids	Dimensions: 357(I)x262(P)x37,8~42,4(H)mmPoids:-2,7 Kg (avec LCD TFT W 15,4", lecteur ODD, 6 éléments)
Sécurité	Trou de verrouillage Kensington
SE & S/W	Conformité Windows XPCompatible avec Windows Vista

Technologie protégée par Copyright

Ce produit incorpore la technologie de protection par copyright qui est protégée par les brevets U.S. et autres droits de propriété intellectuelle. L'utilisation de cette technologie de protection par copyright doit être autorisée par Macrovision, et est destinée à des utilisations domestiques et autres visualisations limitées à moins qu'autorisé différemment par Macrovision. Toute ingénierie inverse ou démontage sont interdits.

MEMO

BENUTZERHANDBUCH

DEUTSCH
