Cinebar 11 - Barre de son Teufel - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Barre de son 2.1 avec caisson de basses intégré, puissance totale de 120 W, technologie Dolby Digital, connectivité Bluetooth, HDMI ARC, entrée optique.
Utilisation	Idéale pour améliorer l'expérience audio des téléviseurs, compatible avec les systèmes de streaming, facile à installer et à configurer.
Maintenance et réparation	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs, mise à jour du firmware via l'application Teufel.
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de branchement électrique, utiliser uniquement les accessoires recommandés par le fabricant.
Informations générales	Dimensions : 90 x 8 x 10 cm, poids : 3,5 kg, garantie de 2 ans, support client disponible pour assistance.

FOIRE AUX QUESTIONS - Cinebar 11 Teufel

Pourquoi ma Teufel Cinebar 11 ne s'allume-t-elle pas ?

Assurez-vous que la barre de son est correctement branchée à une prise électrique fonctionnelle. Vérifiez également que le câble d'alimentation est en bon état.

Comment connecter ma Teufel Cinebar 11 à ma télévision ?

Utilisez un câble HDMI ARC ou une connexion optique pour relier la barre de son à votre télévision. Assurez-vous que la sortie audio de la télévision est réglée sur la barre de son.

Le son de ma Teufel Cinebar 11 est faible, que faire ?

Vérifiez le niveau de volume de la barre de son et de votre télévision. Assurez-vous que la barre de son n'est pas en mode silencieux ou en mode nuit.

Comment réinitialiser ma Teufel Cinebar 11 ?

Pour réinitialiser la barre de son, éteignez-la, puis maintenez enfoncé le bouton 'Power' jusqu'à ce que le voyant clignote. Relâchez le bouton et la barre de son sera réinitialisée.

Pourquoi ma Teufel Cinebar 11 ne se connecte-t-elle pas au Bluetooth ?

Assurez-vous que le Bluetooth est activé sur votre appareil. Vérifiez que la barre de son est en mode de jumelage et qu'aucun autre appareil n'est déjà connecté.

Comment mettre à jour le firmware de ma Teufel Cinebar 11 ?

Connectez la barre de son à Internet via Wi-Fi ou Ethernet, puis utilisez l'application Teufel ou le site Web pour vérifier et installer les mises à jour du firmware.

Quels types de fichiers audio sont compatibles avec la Teufel Cinebar 11 ?

La Teufel Cinebar 11 prend en charge plusieurs formats audio, y compris MP3, AAC, WAV et FLAC. Consultez le manuel pour plus de détails sur la compatibilité.

Ma Teufel Cinebar 11 produit des interférences audio, que faire ?

Vérifiez si d'autres appareils électroniques à proximité interfèrent avec la barre de son. Essayez de déplacer la barre de son ou de changer de canal Bluetooth.

Comment ajuster les paramètres audio de ma Teufel Cinebar 11 ?

Utilisez la télécommande de la barre de son pour accéder aux paramètres audio. Vous pouvez ajuster les basses, les aigus et d'autres paramètres selon vos préférences.

Où puis-je trouver le manuel d'utilisation de la Teufel Cinebar 11 ?

Le manuel d'utilisation est disponible sur le site Web de Teufel dans la section support. Vous pouvez le télécharger en format PDF.

MODE D'EMPLOI Cinebar 11 Teufel

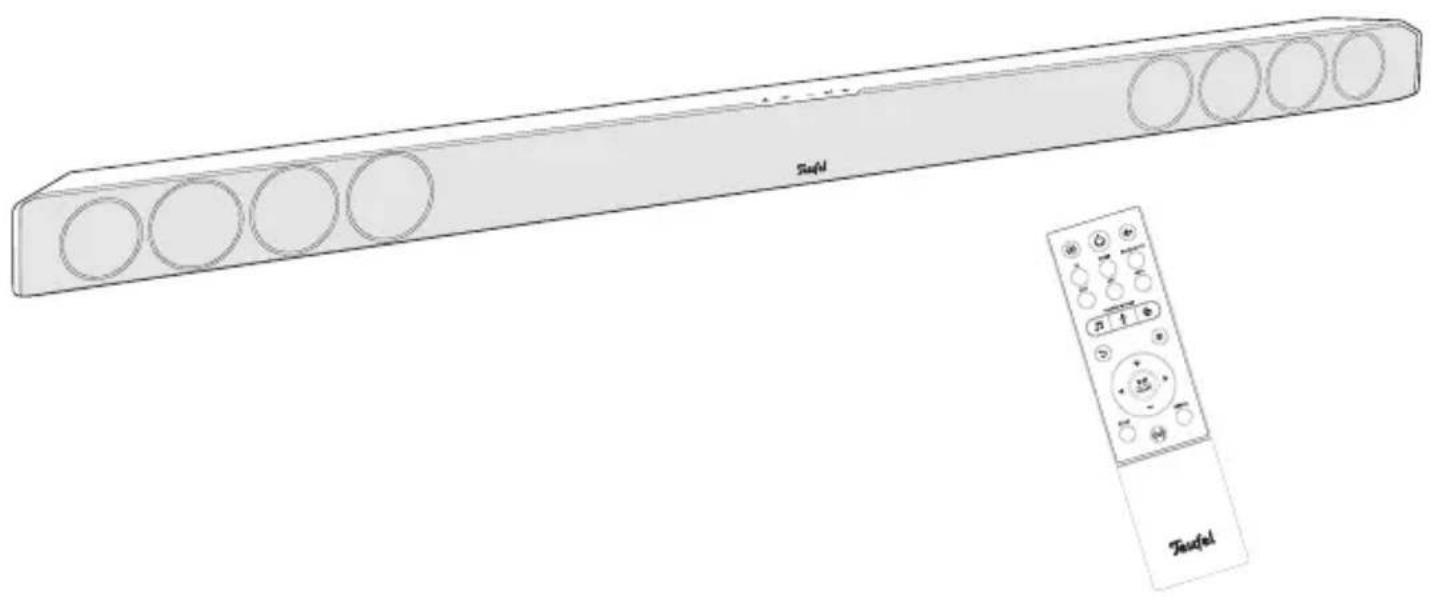

Description technique et mode d'emploi

Barre de son tout-en-un à technologie sans fil

Teufel

Indications et informations générales....3

Marques 3

Contact 5

Pour votre sécurité ......6

Usage conforme aux dispositions......6

Consignes de sécurité ..... 7

Vue générale ...... 11

Contenu de la livraison .....11

Éléments de commande et ports....12

Télécommande ...... 14

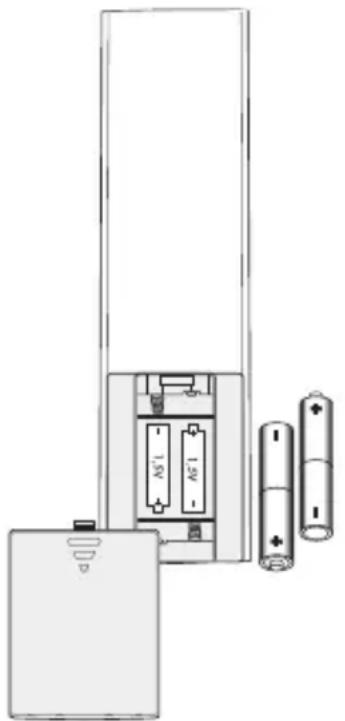

Insérer/remplacer les piles 16

Installation 18

Lieu d'installation......18

Montage mural 19

Brancher 21

Téléviseur 21

Source HDMI 21

Source numérique optique 22

Source analogique ...... 22

Haut-parleurs arrière et subwoofer....22

Alimentation électrique ..... 23

Mise en marche initiale ..... 24

Utilisation 25

Allumer et éteindre .... 25 Mise en marche automatique .... 25

Sélectionner la source ..... 25

Régler le volume sonore .... 26 Mute (mettre en sourdine) ......26

Affi cher les informations ... 27

Régler le son 27

Dynamore ^® 27

Equalizer....28

Dolby Audio et DTS .....28

Luminosité du champ d'affi chage ....28

Menu....29

Mode Bluetooth ^® ...... 35

Pairage et connexion (Pairing) 35

Interruption de la connexion....36

Couper la connexion ...... 37

Lecture 37

Mise à jour du logiciel ...... 38

Nettoyage et entretien ..... 40

Aide en cas de dérangements....41

Déclaration de conformité 42

Données techniques ..... 43

Pour information

Les informations dans ce document peuvent changer sans préavis et il n'existe aucune obligation dans ce sens de la part de la société Lautsprecher Teufel GmbH.

Sans autorisation écrite préalable de la société Lautsprecher Teufel GmbH, aucune partie du mode d'emploi ne pourra être reproduite ni transmise sous quelle forme que ce soit, de manière électronique, mécanique ou par photocopies ou enregistrements.

® Toutes les marques sont détenues par leurs propriétaires correspondants.

Bluetooth® The Bluetooth® wordmarks

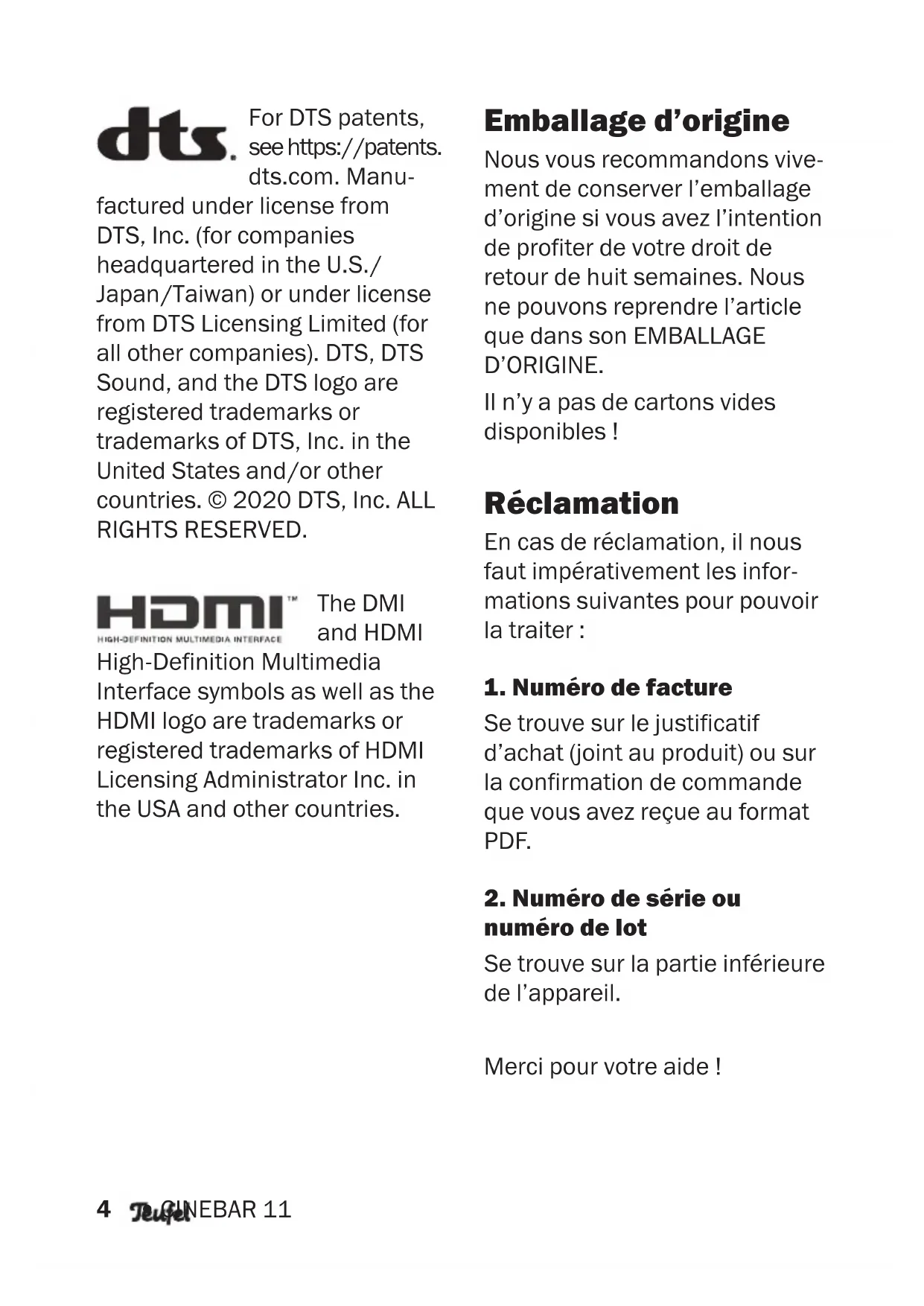

Nous vous recommandons vivement de conserver l'emballage d'origine si vous avez l'intention de profiter de votre droit de retour de huit semaines. Nous ne pouvons reprendre l'article que dans son EMBALLAGE D'ORIGINE.

Il n'y a pas de cartons vides disponibles!

Réclamation

En cas de réclamation, il nous faut impérativement les informations suivantes pour pouvoir la traiter :

1. Numéro de facture

Se trouve sur le justificatif d'achat (joint au produit) ou sur la confirmation de commande que vous avez reçue au format PDF.

2. Numéro de série ou numéro de lot

Se trouve sur la partie inférieure de l'appareil.

Merci pour votre aide !

Contact

Si vous avez des questions, des suggestions ou des critiques, veuillez contacter notre service après-vente :

Téléphone : 00800 200 300 4

Support en ligne : http://teufelaudio.fr/service

Formulaire de contact : http://teufelaudio.fr/contact

Avant de mettre l'article en marche, veuillez d'abord lire attentivement les consignes de sécurité et le mode d'emploi. Ce n'est qu'ainsi que vous pourrez utiliser toutes les fonctions de manière sûre et fiable.

Conservez bien le mode d'emploi et remettez-le à un éventuel futur propriétaire.

AVIS

Vérifiez si la livraison est complète et sans dommage. En cas de dommages, ne mettez pas l'article en marche mais contactez notre service après-vente.

Usage conforme aux dispositions

Le haut-parleur sert à restituer de la musique et des paroles à partir d'appareils diffuseurs externes.

Utilisez le haut-parleur uniquement de la manière décrite dans le mode d'emploi. Toute autre utilisation est considérée comme non conforme à l'usage prévu et peut provoquer des dommages matériels, voire corporels.

Le fabricant décline toute responsabilité pour les dommages résultant d'une utilisation non conforme.

Le haut-parleur est conçu pour le domaine privé.

Définitions

Les mots signalétiques suivants sont employés dans ce mode d'emploi :

! AVERTISSEMENT

Ce mot signalétique désigne un danger avec un degré de risque moyen et qui, s'il n'est pas évité, peut causer des bles-sures graves.

ATTENTION

Ce mot signalétique désigne un danger avec un faible niveau de risque, qui, s'il n'est pas évité, peut causer une blessure légère ou moyenne.

AVIS

Ce mot signalétique avertit contre de possibles dommages.

Consignes de sécurité

Dans ce chapitre, vous trouverez les consignes générales de sécurité que vous devez toujours prendre en compte pour votre propre sécurité et la protection de tierces personnes. Observez, en outre, les avertissements dans chacun des chapitres de ce mode d'emploi.

AVERTISSEMENT

Tout contact avec des parties sous tension peut provoquer des blessures graves ou la mort.

• Assurez-vous que la tension est correcte avant de brancher le bloc d'alimentation. Vous trouverez de plus amples informations sur ce point sur la plaque signalétique du bloc d'alimentation.
• Vérifiez régulièrement que l'appareil ne présente aucun dommage. Débranchez immédiatement la fiche réseau et n'utilisez pas l'appareil lorsque son boîtier, son bloc d'alimentation ou son câble d'alimentation sont défectueux ou s'ils présentent d'autres dommages visibles.
• Avec cet appareil, la coupure du réseau se fait en débran-

chant la fiche réseau. Veillez, pour cela, à ce que la fiche réseau soit facilement accessible à tout moment.

• Si de la fumée se dégage de l'appareil, si l'appareil sent le brûlé ou émet des bruits inhabituels, débranchez-le immédiatement du réseau et ne l'utilisez plus.
• N'ouvrez jamais le boîtier de l'appareil ou du bloc d'alimentation.

La réparation de l'appareil ne pourra être effectuée que par un atelier spécialisé autorisé.

Pour cela, utilisez exclusivement des pièces correspondant aux données d'origine de l'appareil.

• Utilisez exclusivement les accessoires spécifiés par le fabricant.
• Utilisez l'appareil uniquement dans des locaux intérieurs.
• Ne faites pas fonctionner l'appareil dans des locaux humides et protégez-le contre les gouttes et les projections d'eau.

Veillez à ce qu'il n'y ait aucun vase ou autre récipient rempli de liquide posé sur l'appareil ou à proximité pour qu'aucun liquide ne pénètre dans l'ap-

pareil. Si de l'eau ou d'autres corps étrangers ont pénétré dans l'appareil, débranchez immédiatement la fiche réseau et retirez les piles présentes. Envoyez ensuite l'appareil à notre service après-vente.

• N'apportez jamais de modifications à l'appareil. Toute intervention non autorisée peut avoir des conséquences sur la sécurité et le bon fonctionnement.
• Ne saisissez jamais la fiche réseau avec les mains mouillées.

AVERTISSEMENT

Un lieu d'installation non approprié peut entraîner des blessures et des dommages.

- N'utilisez pas l'appareil s'il n'est pas fixé dans des véhicules, s'il se trouve à des endroits instables, sur des trépieds ou des meubles bancals, sur des supports sous-dimensionnés etc. Le haut-parleur pourrait basculer ou tomber et causer des dommages corporels ou être lui-même endommagé.

• Placez l'appareil de manière à ce qu'il ne puisse pas être renversé involontairement et qu'il ne soit pas possible de trébucher sur les câbles.
• Ne placez pas l'appareil et le bloc d'alimentation à proximité de sources de chaleur (p. ex.: radiateurs, cuisinières, autres appareils dégageant de la chaleur comme des amplificateurs, etc.).
• N'utilisez pas l'appareil dans un environnement explosif.
• Utilisez la fonction radio (Bluetooth®, subwoofer sans fil) uniquement dans des lieux où une transmission radio sans fil est autorisée.

AVERTISSEMENT

En jouant, les enfants peuvent se prendre dans le film d'emballage et s'étouffer.

• Ne laissez jamais les enfants jouer avec l'appareil et les films d'emballage. Il y a risque de suffocation.
• Ne laissez jamais les enfants utiliser les appareils électriques sans surveillance.

AVERTISSEMENT

Si les enfants avalent des piles, ils risquent d'en subir des blessures internes graves, voire la mort.

• Conservez les piles neuves et usagées hors de portée des enfants.
• Si le compartiment à piles ne se ferme plus de manière sûre, n'utilisez plus la télé-commande et rangez-la hors de portée des enfants.
• Si vous soupçonnez qu'une pile a été avalée ou ingurgitée d'une autre manière, consultez immédiatement un médecin.

ATTENTION

L'écoute permanente à niveau sonore élevé peut causer des lésions auditives.

• Prévenez les risques pour la santé et évitez toute écoute à volume élevé sur une longue période.

• Quand le volume est élevé, tenez-vous toujours à une certaine distance de l'appareil et ne collez jamais l'oreille directement contre le haut-parleur.

• Lorsque votre barre de son est réglée sur le volume maximum, cela peut causer une pression acoustique très élevée. En plus des dommages organiques, ceci peut aussi avoir des conséquences psychologiques. Les enfants et les animaux domestiques sont particulièrement exposés. Réglez le volume sonore de votre appareil du signal source sur un niveau bas avant de le mettre en marche.

ATTENTION

Ce produit contient des matériaux magnétiques.

- Le cas échéant, renseignez-vous auprès de votre médecin pour connaître les effets sur les implants comme les stimulateurs cardiaques ou défibrillateurs.

ATTENTION

Toute manipulation non appropriée de l'appareil peut causer des dommages ou un incendie.

- Ne posez aucune source d'incendie, comme des bougies allumées ou similaires, sur l'appareil.

• Veillez à avoir une ventilation suffisante.
• N'exposez pas l'appareil aux rayons directs du soleil.

! ATTENTION

Toute fuite d'acide des piles peut provoquer des brûlures chimiques.

- Évitez tout contact de l'acide des piles avec la peau, les yeux et les muqueuses. En cas de contact avec l'acide de pile, rincez immédiate-ment abondamment les parties concernées avec de l'eau claire et consultez un médecin.

ATTENTION

Les piles (notamment les piles au lithium) peuvent exploser en cas d'utilisation incorrecte.

• N'essayez jamais de recharger des piles.
- Utilisez uniquement des piles de même type ou de type équivalent.
- Ne réchauffez pas les accus, ne les court-circuitez pas et ne les éliminez pas en les jetant au feu.
- N'exposez pas les piles et les accus aux rayons directs du soleil.

AVIS

Les amortisseurs de vibrations peuvent entraîner la décoloration des surfaces sensibles.

- Dans le cas de parquet, de bois verni et de surfaces similaires, collez des patins en feutre sous les pieds en caoutchouc de l'appareil ou placez une couverture dessous. Cela permettra d'éviter la décoloration de la surface à long terme.

Explications des symboles

	Classe de protection II Double isolation
	À utiliser uniquement en locaux intérieurs
	Risque d’électrocution – ne pas ouvrir le boîtier.

Déballer

- Ouvrez soigneusement le carton et retirez-en avec précaution l'appareil.

Contenu de la livraison

(1) 1 × CINEBAR 11
(2) 1× télécommande CINEBAR 11 MK2 20 RC
(3) 1× bloc d'alimentation

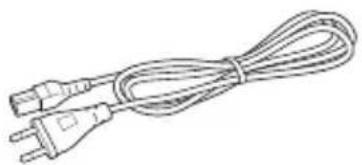

(4) 1× câble d'alimentation pour (3)
(5) 2× pile AAA pour (2)

Contrôler la livraison

• Vérifiez si la livraison est complète et sans dommage.
- Si la livraison est incomplète ou si elle présente des dommages de transport, veuillez vous adresser à notre service après-vente (voir page 5).
- Ne mettez en aucun cas un appareil endommagé en service.

(1)

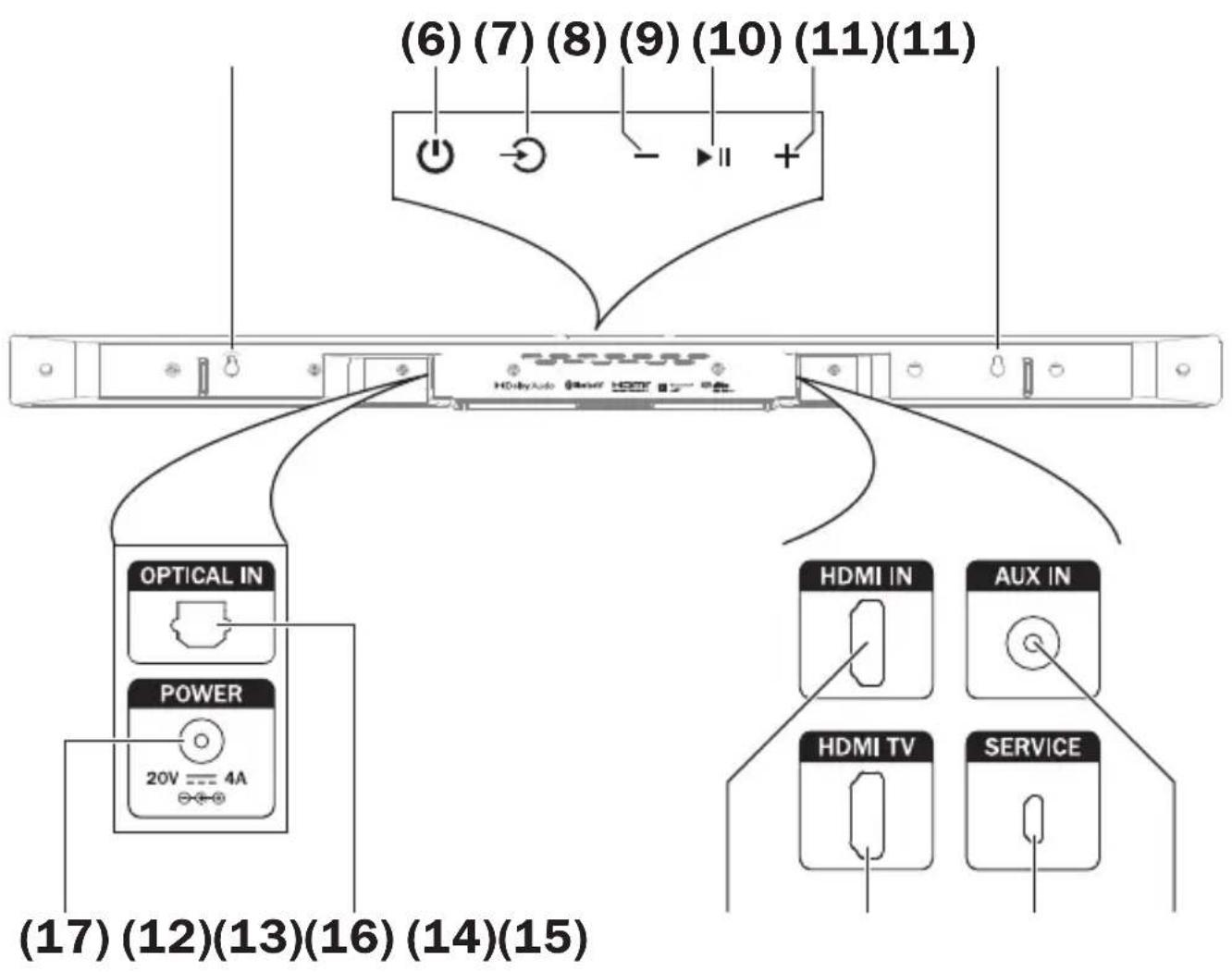

Éléments de commande et ports

(6) (7) (8) (9) (10) (11)(11) Hobby Auto 2444 1000 1500 OPTICAL IN POWER 20V 4A (17) (12)(13)(16) (14)(15) HDMI IN AUX IN HDMI TV SERVICE

BLUETOOTH Teufel (18) (19) (20)

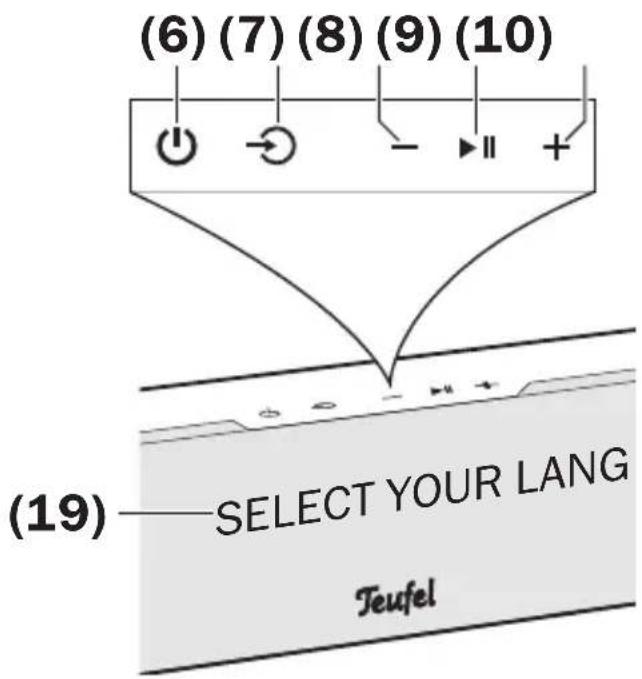

(6) ⏻ – allumer ou mettre l'appareil en mode veille
(7) ➕ – appuyer brièvement : sélectionner la source ; appuyer longuement : pairage via Bluetooth®

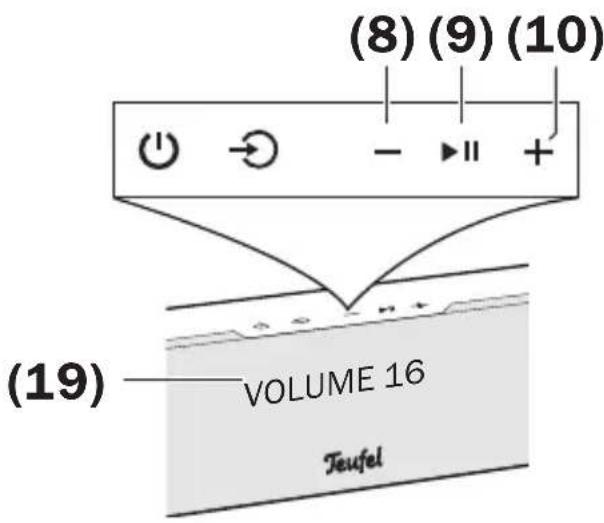

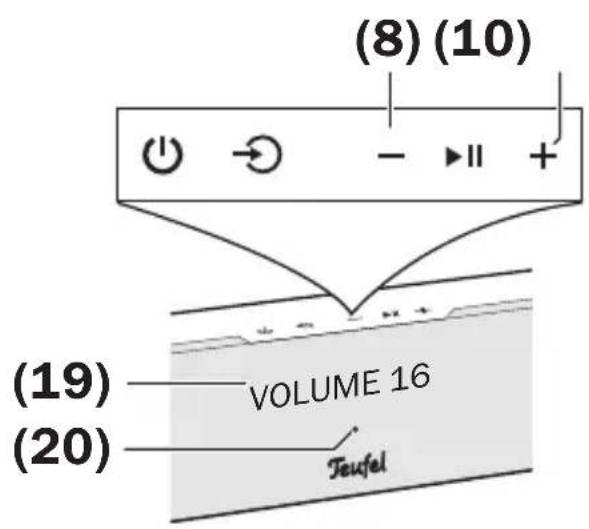

(8) —réduire le volume, contrôler le menu
(9) ▶ menu : confirmer, sourdine marche/arrêt Bluetooth® : lecture Start/Pause
(10) +augmenter le volume, contrôler le menu

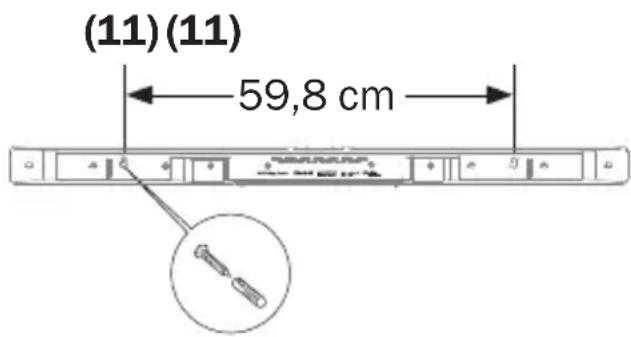

(11) 2× alésages en forme de trou de serrure pour montage mural
(12) AUX IN – prise d'entrée pour appareil de source audio analogique

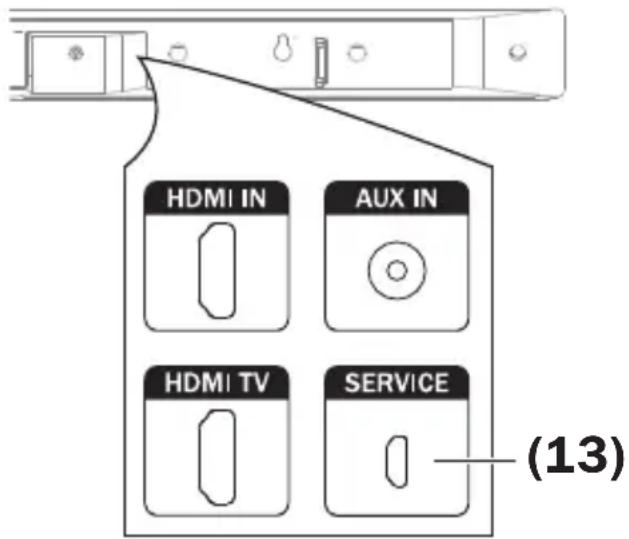

(13) SERVICE – port Micro USB pour mises à jour du logiciel
(14) HDMI TV – port HDMI pour téléviseur
(15) HDMI IN – port pour appareil HDMI externe
(16) OPTICAL IN – entrée audio numérique optique
(17) POWER – prise de branchement pour bloc d'alimentation (3)

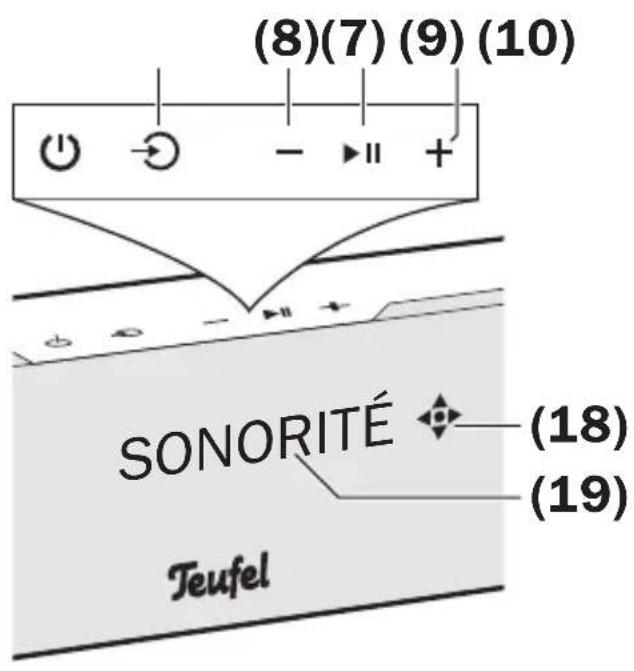

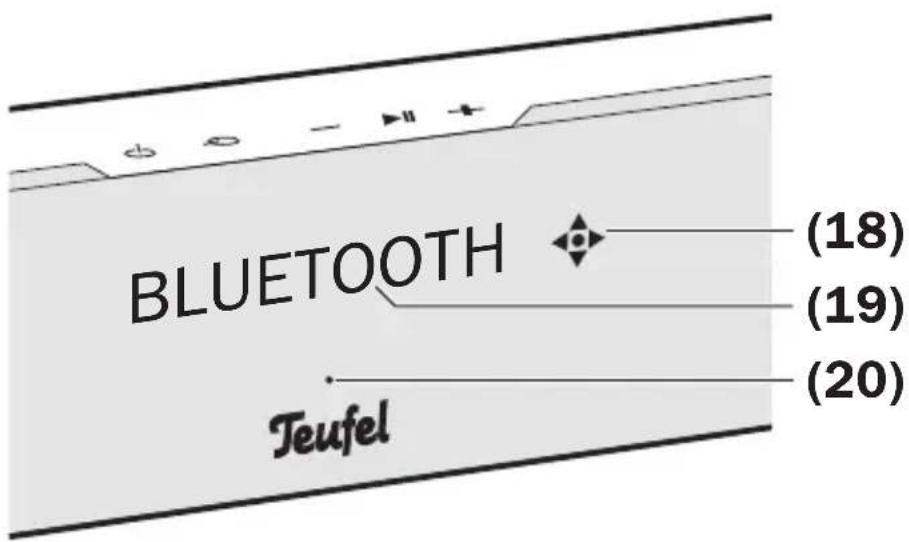

(18) flèches de navigation
(19) Champ d'affichage
(20) Affichage du mode veille

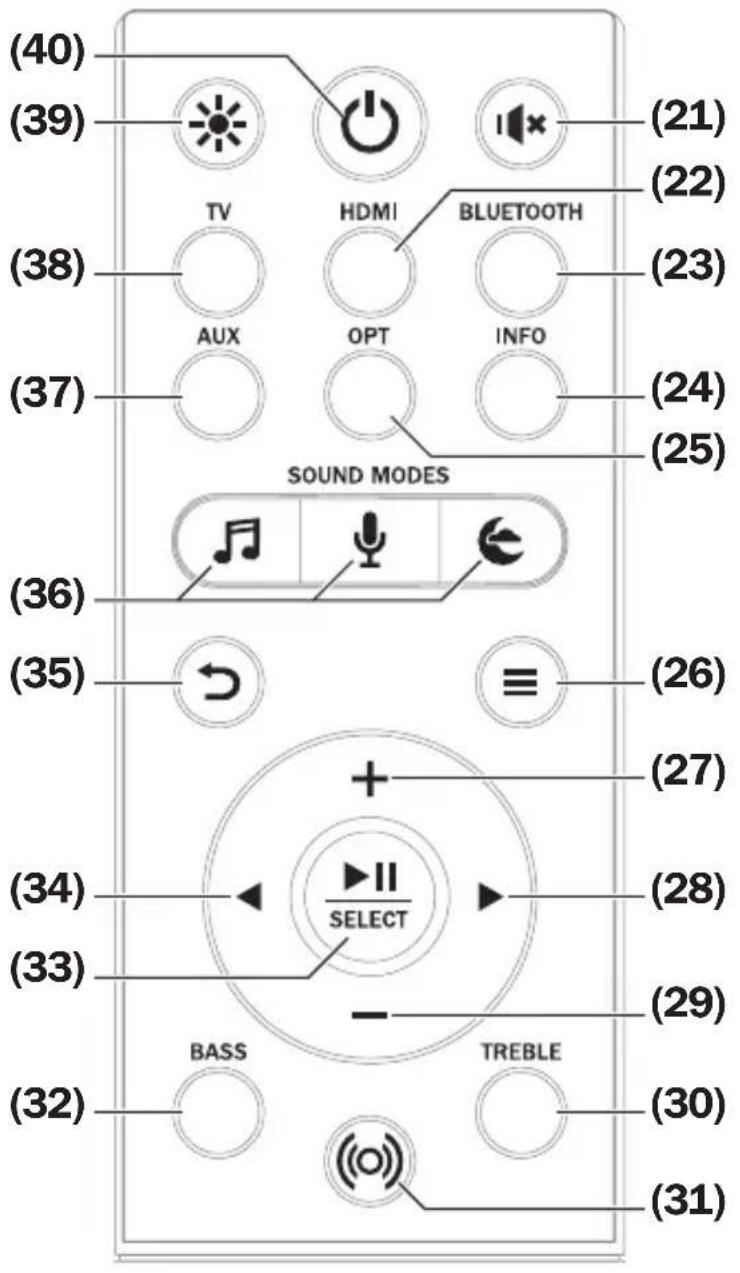

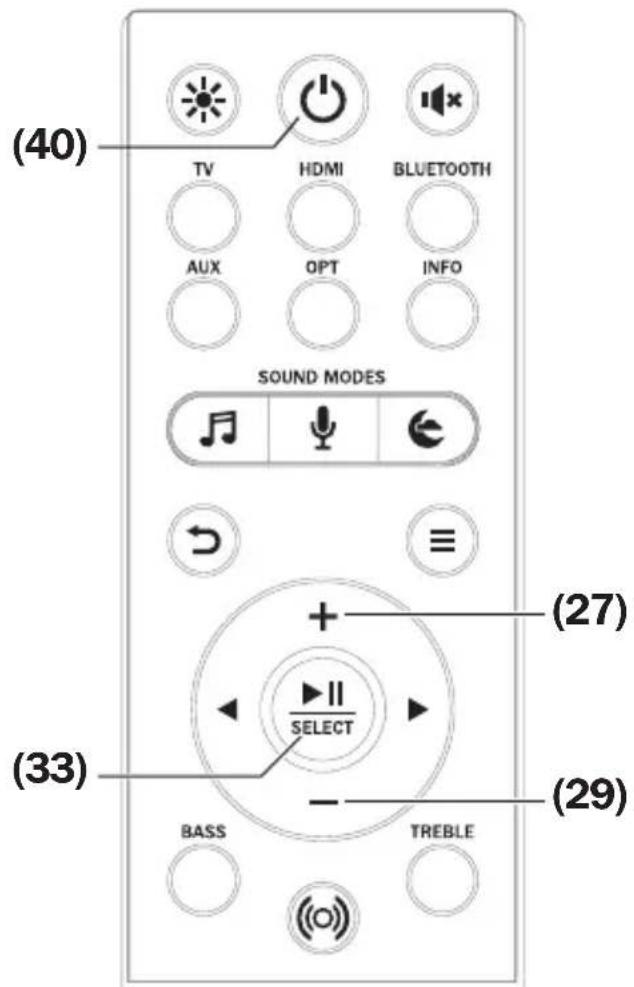

(40) (39) TV HDMI BLUETOOTH (21) (22) (38) AUX OPT INFO (23) (24) (25) (SOUND MODES) (36) (35) → ≡ (26) (27) (34) SELECT (28) (33) (29) (32) BASS TREBLE (30) (31)

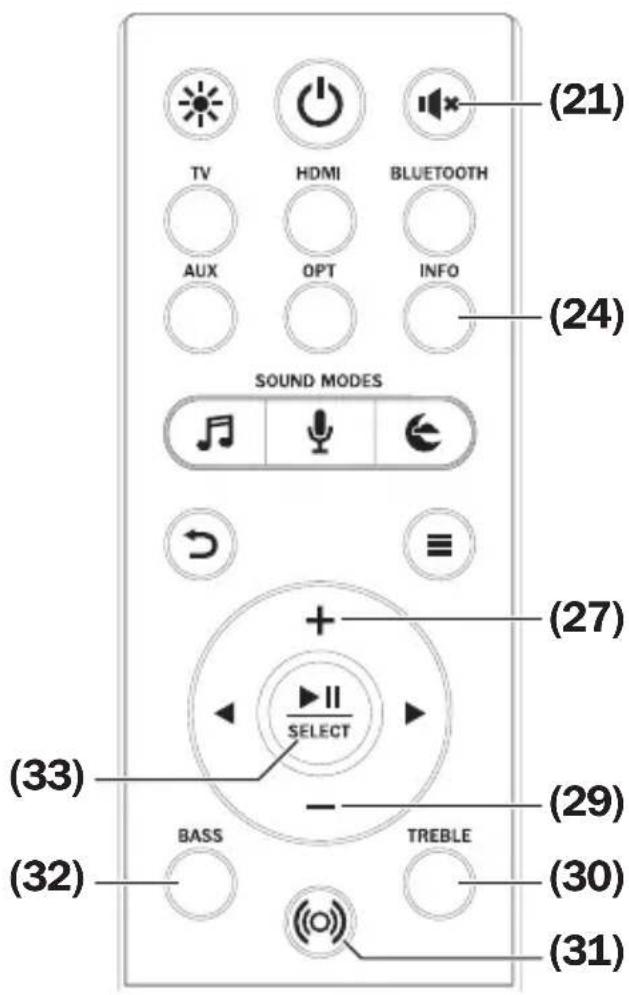

(21) 📁× – mettre le haut-parleur en sourdine

(22) HDMI – sélectionner la source HDMI IN

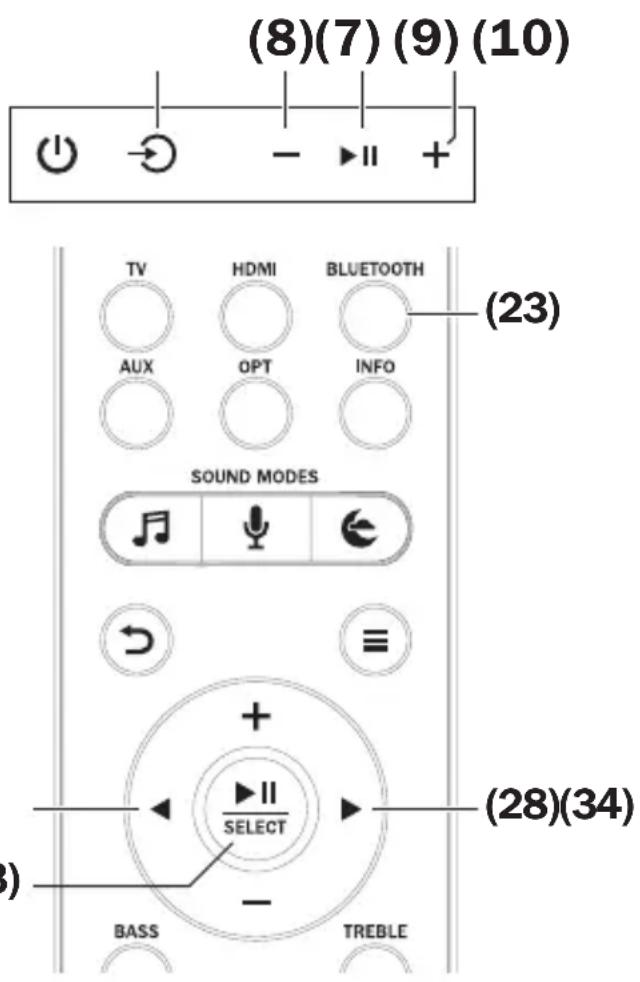

(23) BLUETOOTH – appuyer brièvement : source Bluetooth®, appuyer longuement : lancer le pairage

(24) INFO – afficher les paramètres actuels

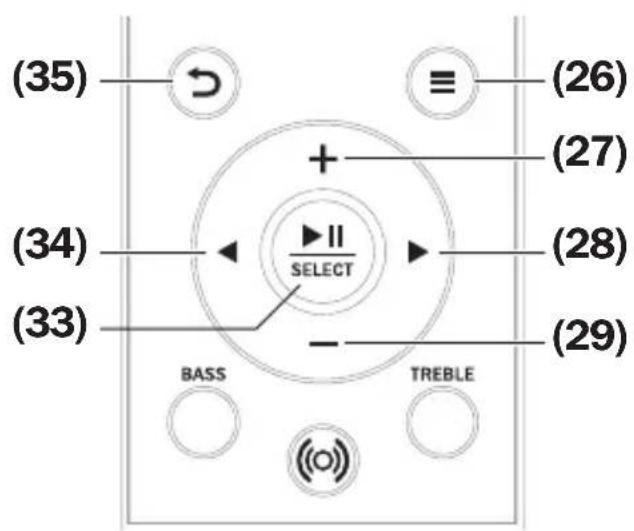

(27) +augmenter le volume, contrôler le menu

(28) ▶ – navigation dans le menu, Bluetooth® : en avant

(29) —réduire le volume, contrôler le menu

(30) TREBLE – réguler le niveau des aigus

(31) -traitement du champ stéréo activer/désactiver Dynamore®

(32) BASS – réguler le niveau des basses

(33) ▶II – menu : confirmer, sourdine marche/arrêt Bluetooth® : lecture Start/Pause

(34) navigation dans le menu, Bluetooth®: en arrière

(35) →retour au menu

(36) MODE – régler l'égali- seur : Normal, Langue, Nuit

(37) AUX – sélectionner la source AUX IN

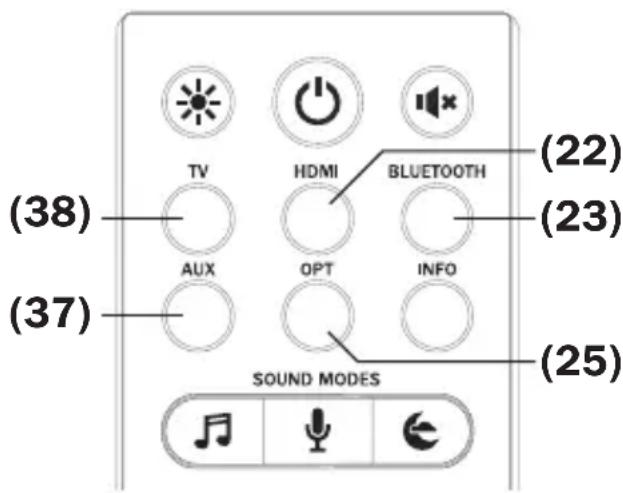

(38) TV – sélectionner TV comme source

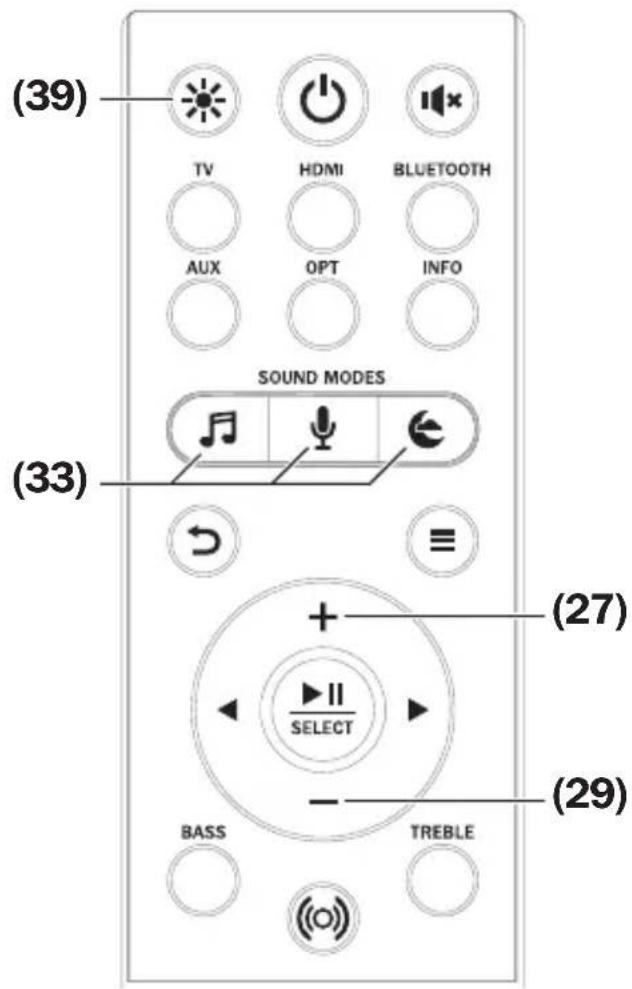

(39) ✿ – régler la luminosité du champ d'affichage

(40) - allumer ou mettre l'appareil en mode veille

ATTENTION

Toute fuite d'acide des piles peut provoquer des brûlures chimiques.

- Évitez tout contact de l'acide des piles avec la peau, les yeux et les muqueuses. En cas de contact avec l'acide de pile, rincez immédia-tement abondamment les parties concernées avec de l'eau claire et consultez un médecin.

Les piles (notamment les piles au lithium) peuvent exploser en cas d'utilisation incorrecte.

• N'essayez jamais de recharger des piles.
• Utilisez uniquement des piles de même type ou de type équivalent.
• Ne réchauffez pas les accus, ne les court-circuitez pas et ne les éliminez pas en les jetant au feu.

- N'exposez pas les piles et les accus aux rayons directs du soleil.

Insérer/remplacer les piles

La télécommande fonctionne avec 2 piles de type AAA.

Remplacez les piles lorsque la télécommande ne fonctionne plus correctement ou, au plus tard, au bout de deux ans :

1. Pour ouvrir le compartiment à piles, appuyez légèrement sur la flèche striée et faites coulisser le couvercle vers le bas.

2. Retirez éventuellement les piles usées et éliminez-les dans le respect de l'environnement.

3. Insérez les piles neuves dans le compartiment à piles de la manière indiquée sur la figure.
4. Remettez le couvercle sur le logement et faites-le coulisser vers le haut.

Ne pas jeter les piles et les accus avec les déchets ménagers !

Chaque consommateur est légalement tenu de remettre toutes les piles et tous les accus, qu'ils contiennent ou non des substances toxiques*), à un centre de collecte de sa commune ou de son quartier ou de les remettre dans un magasin pour qu'ils puissent être éliminés en préservant l'environnement.

Veuillez remettre les piles et accus uniquement s'ils sont déchargés !

*) marquage avec : Cd = cadmium, Hg = mercure, Pb = plomb

Ne pas jeter les appareils usagés avec les déchets ménagers !

Les appareils électriques contiennent des substances toxiques et des ressources précieuses.

Chaque consommateur est ainsi légalement tenu de remettre les appareils électriques usagés à un centre de collecte autorisé. Ils sont ainsi recyclés de manière à préserver l'environnement et les ressources.

Vous pouvez remettre gratuitement tout appareil électrique usagé au centre de recyclage/à la déchetterie local(e).

Adressez-vous directement à votre commerçant pour toute information complémentaire à ce sujet.

AVIS

Lorsque vous portez l'appareil d'un endroit froid vers un endroit chaud – p. ex., après le transport –, il peut se former de la condensation à l'intérieur de l'appareil.

- Dans ce cas, laissez reposer l'appareil pendant env. deux heures avant de le brancher et de le mettre en service.

Les amortisseurs de vibrations peuvent entraîner la décoloration des surfaces sensibles.

- Dans le cas de parquet, de bois verni et de surfaces similaires, collez des patins en feutre sous les pieds en caoutchouc de l'appareil ou placez une couverture dessous.

Cela permettra d'éviter la décoloration de la surface à long terme.

Lieu d'installation

L'emplacement idéal est devant ou sous le téléviseur.

Indications concernant le lieu d'installation

• Choisissez une surface stable et plane.
  En cas de montage mural, tenez compte du chapitre suivant.
• Veillez à ce que l'environnement soit sec et sans poussière.
• Évitez la proximité de sources de chaleur et l'exposition aux rayons directs du soleil.
• Ne posez aucun objet lourd sur les câbles ou l'appareil.

Montage mural

Dans le cas du montage mural du CINEBAR, procédez avec précaution tout en respectant les instructions suivantes.

Pour le montage sur un mur en pierre massif, il vous faut le matériel suivant (non fourni) :

• 2 chevilles ( 5 mm)
• 2 vis, 4,5 × 55 mm, tête de vis ∅ 6 à 9 mm

ATTENTION

Risque de blessure/ d'endommagement!

- Seules des personnes spécialisées sont habilitées à procéder au montage mural du CINEBAR.

- Le montage doit être effectué uniquement sur un mur massif approprié. En cas de cloisons légères, utilisez des chevilles ou des tire-fonds spéciaux. Demandez conseil à un professionnel.

- Assurez-vous qu'aucun câble ni qu'aucune conduite ne se trouve dans les zones de perçage. Avant de procéder au perçage, contrôlez les zones avec un détecteur de métaux. Sinon, il y a risque d'électrocution/ de court-circuit !

1. Reproduisez la distance de 59,8 cm entre les deux alésages en forme de trou de serrure (11) sur le mur où vous souhaitez monter le CINEBAR. Pour cela, utilisez un mètre, un crayon à papier et un niveau à bulle.

(11) (11) 59,8 cm

1. Vérifiez les zones de perçage avec un détecteur de métaux. Si nécessaire, choisissez éventuellement un autre endroit pour le montage.

2. Percez un trou d'env. 55 mm de profondeur à chacune des positions repérées avec une mèche à béton de 5 mm.

3. Introduisez complètement une cheville (ø 5 mm) dans chacun des trous percés.
4. Vissez une vis (4,5 x 55 mm) dans chaque cheville jusqu'à ce que la distance entre le mur et la tête de vis ne soit plus que d'env. 10 à 11 mm.
5. Placez le CINEBAR contre le mur de manière à ce que les vis entrent dans les alésages en forme de trou de serrure (11).
6. Tirez le CINEBAR vers le bas pour que les vis glissent dans la fente étroite.
7. Le cas échéant, vissez ou dévissez les vis jusqu'à ce que le CINEBAR soit correctement fixé au mur.

! ATTENTION

Risque de blessure/ d'endommagement!

- Posez les câbles de manière à ce que l'on ne puisse pas trébucher dessus.

Téléviseur

Si votre téléviseur est doté d'un port HDMI compatible ARC, raccordez-le au port HDMI TV (14). Pour cela, il vous faut un câble HDMI compatible ARC. La fonction HDMI ARC (Audio Return Channel) permet de restituer le son du téléviseur via HDMI. Dans le cas de certains téléviseurs, il faut activer cette fonction dans le menu et, le plus souvent, il n'y a qu'un port

HDMI compatible ARC (voir mode d'emploi du téléviseur). Si votre téléviseur ne supporte pas la fonction HDMI ARC, vous pouvez également le raccorder à l'entrée analogique AUX IN (12) ou à l'entrée numérique OPTICAL IN (16), selon les possibilités disponibles.

Source HDMI

Le port HDMI IN (15) vous permet de raccorder un appareil source à son et image numériques (p. ex.: récepteur SAT, lecteur Blu-Ray, console de jeux). Vous n'avez pas besoin de raccorder, en outre, cet appareil source à votre téléviseur. Le signal vidéo de cet appareil est bouclé et transmis via HDMI TV (14) au téléviseur.

HDMI IN AUX IN HDMI TV SERVICE (12)(14)(1)

Source numérique optique

Le port OPTICAL IN (16) vous permet de raccorder la sortie audio numérique optique d'un appareil source. Il vous faut, pour cela, un câble optique doté d'un connecteur TOSLINK. Votre appareil source doit être doté d'un connecteur optique de 3,5 mm ou d'un connecteur TOSLINK.

Source analogique

Le port AUX IN (12) vous permet de raccorder un appareil source à audio analogique (p. ex.: lecteur CD ou téléviseur). Il vous faut, pour cela, un câble stéréo avec une fiche jack de 3,5 mm.

Haut-parleurs arrière et subwoofer

Si vous utilisez des haut-parleurs arrière (comme, p. ex., « effet ») et/ou un subwoofer sans fil, activez les connexions dans le menu « Haut-parleurs » (voir page 31).

HDDy Auto 04mmF 5207 1 OPTICAL IN POWER 20V 4A (17) (12)(16) HDMI IN AUX IN HDMI TV SERVICE

Alimentation électrique

1. Insérez la petite fiche du bloc d'alimentation fourni (3) dans la prise POWER (17).

(3)

1. Raccordez le bloc d'alimentation avec le câble d'alimentation (4) à une prise électrique.

(4)

L'affichage du mode veille (20) s'allume et est continuellement en rouge.

(20)

Teufel

Mise en marche initiale

Lors de la mise en marche initiale, spécifiez la langue dans laquelle les menus et les textes d'information apparaissent sur le champ d'affichage.

1. Allumez le CINEBAR en appuyant sur la touche ⏻(6)/(40).

L'inscription « TEUFEL » apparaît sur le champ d'affichage (19) et une mélodie retentit. Le message « SELECT YOUR LANGUAGE » (Choi-sissez votre langue) apparaît ensuite.

1. Sélectionnez « allemand » ou « anglais » avec les touches + (10)/(27) et - (8)/(29).
2. Appuyez ensuite sur la touche ▶(¶)/(33).
3. Le message « READY TO RUMBLE ! » apparaît sur le champ d'affichage (19) (« ÇA VA CHAUFFER ! »).

Votre CINEBAR est alors opérationnel.

(6) (7) (8) (9) (10) (19) SELECT YOUR LANG Teufel

(40) TV HDMI BLUETOOTH AUX OPT INFO SOUND MODES (27) + SELECT (33) - BASS TREBLE (29)

Allumer et éteindre

- La touche (6)/(40) vous permet d'allumer le CINEBAR ou de le mettre en mode veille (Standby).

• Si le téléviseur raccordé via HDMI est compatible avec HDMI CEC, le CINEBAR sera allumé et éteint (mode veille) par le biais du téléviseur – si TV ou HDMI IN a été sélectionné comme source.
• Si le CINEBAR ne reçoit aucun signal audio pendant plus de 20 minutes, il passe automatiquement en mode veille. Vous pouvez régler ce temps dans le menu (voir „Timer“ à la page 32).

Mise en marche automatique

Dès qu'un signal est détecté sur une source audio, le CINEBAR se réveille et passe sur la source audio détectée.

Vous pouvez activer et désactiver ce mode automatique pour chaque source dans le menu « Système » (voir « AutoOn – activation automatique » à la page 33).

Sélectionner la source

- Sélectionnez la source en appuyant plusieurs fois sur la touche ⭕(7).

Ces touches vous permettent de sélectionnez directement la source :

• HDMI (22): port HDMI IN (15)
- BLUETOOTH (23) : connexion Bluetooth®
• OPT (25) : port OPTICAL IN (16)
• AUX (37) : port AUX IN (12)
• TV (38) : son du téléviseur via HDMI ARC, OPTICAL IN ou AUX IN

La source apparaît sur le champ d'affichage (19).

(38) TV HDMI BLUETOOTH (22) (AUX) OPT INFO (23) (37) SOUND MODES (25)

Régler le volume sonore

Le réglage du volume sonore d'un appareil diffuseur externe a également une influence sur le volume du CINEBAR.

• Appuyez sur les touches
  —(8)/(29) pour réduire et
  +(10)/(27) pour augmenter le volume.
  La valeur actuelle est indiquée sur le champ d'affichage (19) durant le réglage.

- En mode HDMI, la régulation est également possible avec la télécommande du téléviseur (si le téléviseur supporte HDMI CEC).

- Vous pouvez désactiver et réactiver le son en appuyant plusieurs fois sur la touche (21). Le message « Mute » (sourdine) est affiché sur le champ d'affichage (19) durant le mode Sourdine.

- La touche ▶ (9)/ (33) vous permet également d'activer et de désactiver le son. Si Bluetooth® est activé, la lecture sera interrompue.

- Vous pouvez désactiver et réactiver le son en appuyant plusieurs fois sur la touche (21). Le message « Mute » (sourdine) est affiché sur le champ d'affichage (19) durant le mode Sourdine. - La touche |(9)/ (33) vous permet également d'activer et de désactiver le son. Si Bluetooth® est activé, la lecture sera interrompue.

(8) (9) (10) (19) VOLUME 16 Teufel

(21) TV HDMI BLUETOOTH AUX OPT INFO (24) SOUND MODES (27) + SELECT (33) BASS TREBLE (29) (30) (31) (32)

- Vous pouvez également modifier le volume pour activer le son.

Afficher les informations

La touche INFO (24) vous permet d'appeler les paramètres système actuels : volume (ou Mute), source active, format audio (PCM, DD 2.0, DD 5.1), paramètres audio, mode audio (p. ex.: « voice » (langage)), Dynamore® On/Off, état des haut-parleurs sans fil, version du logiciel.

Vous obtenez cet affichage également avec le menu « INFO » (voir page 34).

Régler le son

Vous pouvez régler la sonorité dans deux bandes de fréquences :

• BASS – régler les basses avec la touche BASS (32)

• TREBLE – régler les aigus avec la touche TREBLE (30)

• Appuyez sur la touche correspondante.

La gamme sélectionnée « Bass » (basses) ou « Treble » (aigus) apparaît brièvement sur le champ d'affichage (19). Le réglage actuel apparaît ensuite.

1. Réglez la valeur souhaitée dans la gamme de « -10 dB » (réduire) à « +10 dB » (augmenter) avec les touches + (10)/(27) et -(8)/(29).

– L'appareil retourne au mode normal au bout de trois secondes si vous n'actionnez aucune touche.

Vous pouvez effectuer le même réglage également dans le menu (voir « Sound menu » (« Menu sonorité » à la page 30).

Dynamore®

Dynamore® est une technologie développée par Teufel qui augmente virtuellement le panorama stéréo au-delà des dimensions de l'appareil. Elle permet de créer une sonorité impressionnante, tridimensionnelle et ample.

- La touche (31) vous permet d'activer ou de désactiver la fonction Dynamore®.

Equalizer

Sélectionnez les sonorités préréglées avec les touches SOUND MODES (36) :

• ♪ Normal : son inchangé
• ♣ Voice (langage) : son clair pour les informations et magazines
- Night mode (mode Nuit) : les basses fréquences sont affaiblies et le niveau général est comprimé pour déranger le moins possible le sommeil des personnes non concernées.

Dolby Audio et DTS

L'affichage du mode veille (20) est allumé en orange lors de la reproduction de pistes audio multicanal codées Dolby Audio ou DTS.

(8) (10) (19) VOLUME 16 (20) Teufel

Luminosité du champ d'affichage

Comment régler la luminosité du champ d'affichage (19) :

1. Appuyez sur la touche ✪ (39). Le réglage actuel est visible sur le champ d'affichage (19).

2. Réglez la valeur souhaitée dans la gamme de 10 à 100 % avec les touches + (10)/(27) et -(8)/(29).

- L'appareil retourne au mode normal au bout de trois secondes si vous n'actionnez aucune touche.

(39) TV HDMI BLUETOOTH AUX OPT INFO SOUND MODES (33) (27) + SELECT - BASS TREBLE (29)

Menu

Utilisez le menu pour régler les fonctions de votre CINEBAR. La représentation a lieu sur le champ d'affichage (19).

Comment utiliser le menu :

1. Appuyez simultanément pendant deux secondes sur la touche ≡(26) ou sur les touches (7) et (9). Le premier point de menu « Sound » (son) apparaît sur le champ d'affichage (19). Les flèches de navigation (18) se trouvent sur le bord droit – elles vous indiquent où il y a d'autres points de menu.
2. Sélectionnez le sous-menu souhaité avec les touches + (10)/(27) et - (8)/(29).
3. Ouvrir le sous-menu avec les touches ▶(28) ou ▶II (9)/(33).
4. Sélectionnez le point de menu souhaité avec les touches + (10)/(27) et - (8)/(29) et ouvrez-le avec la touche ▶ (28) ou ▶ (3).

5. Réglez la valeur souhaitée avec les touches +(10)/(27) et -(8)/(29).

6. Les touches (7), (35) ou ◀(34) vous permettent de retourner au menu précédent ou de quitter le menu. Vous pouvez également quitter le menu en appuyant simultanément sur les touches ⭕(7) et ▶(9) pendant deux secondes.

Les sous-menus sont décrits ci-après.

(8)(7) (9) (10) SONORITÉ (18) (19) Teufel

Menu« Sound » (sonorité)

Vous pouvez régler ici les aigus et les basses dans la gamme de « -10 dB » (réduire) à « +10 dB » (augmenter).

Mode (mode)

Sélectionnez ici les sonorités préréglées de l'égaliseur :

• Normal : Son inchangé
  • Voice (langage) : son clair pour les informations et magazines
• Night (nuit) : les basses fréquences et le niveau général sont affaiblis pour déranger le moins possible le sommeil des personnes non concernées.

Vous pouvez régler les sonorités également avec les touches SOUND MODES (36) (voir page 28).

Dynamore®

Dynamore® est une technologie développée par Teufel qui augmente virtuellement le panorama stéréo au-delà des dimensions de l'appareil. Elle permet de créer une sonorité impressionnante, tridimensionnelle et ample.

Réglages possibles : On

(Marche), Off (Arrêt)

Augmenté

- Upmix

Convertit le son stéréo en Surround Sound : En cas de signal stéréo pur, les haut-parleurs arrière restent silencieux. Cette fonction permet au système de calculer les signaux nécessaires et de générer ainsi un son multicanal complet.

Réglages possibles :

DPL II – Dolby Pro Logic II

Direct – stéréo sur tous les canaux

Off (Arrêt) – son stéréo pur

• DRC

Dans le cas de contenus codés appropriés, DRC (Dynamic Range Compression) permet d'augmenter les passages de faible niveau sonore et d'affaiblir les passages de fort niveau sonore. Cela peut être utile lors de l'écoute dans des environnements bruyants.

Réglages possibles : On (Marche), Off (Arrêt)

Menu « Haut-parleurs » - réglages des haut-parleurs

Réglages du Cinebar

- Dist. – distance par rapport au Cinebar

L'impression tridimensionnelle du son peut être altérée si les haut-parleurs se trouvent à des distances différentes par rapport à la position d'écoute. Pour compenser ces différences de durée de propagation, vous pouvez indiquer la distance de la position d'écoute aux haut-parleurs pour tous les canaux. Le système calcule alors les latences nécessaires. Réglez ici la distance entre votre position d'écoute et le CINEBAR : 0,3 à 12 m.

Rears – haut-parleurs arrière

- Pairing (pairage)

Dès que vous sélectionnez ce point de menu, le CINEBAR cherche des haut-parleurs arrière sans fil prêts à être appairés. Lancez le pairage sur les haut-parleurs arrière (voir mode d'emploi des haut-parleurs).

• Level (niveau) L/Level (niveau) R

Vous pouvez régler ici le volume relatif de chacun des haut-parleurs arrière dans la gamme de « -10 dB » (réduire) à « +10 dB » (augmenter).

Réglez ici la distance entre les haut-parleurs arrière et la position d'écoute : 0,3 à 12 m.

Ext.Sub - subwoofer externe

- Pairing (pairage)

Dès que vous sélectionnez ce point de menu, le CINEBAR cherche un subwoofer sans fil prêt à être appairé. Lancez le pairage sur votre subwoofer (voir mode d'emploi du subwoofer).

- Level (niveau)

Vous pouvez régler ici le volume relatif du subwoofer externe sans fil dans la gamme de « -10 dB » (réduire) à « +10 dB » (augmenter).

Réglez ici la distance entre le subwoofer et la position d'écoute : 0,3 à 12 m.

- Phase

Vous pouvez activer et désactiver ici le décalage de phase (180°) du subwoofer. Choisissez la position à laquelle le subwoofer sonne le plus fortement et précisément.

Calib (Calibrer)

Vous pouvez calibrer ici les haut-parleurs entre eux.

Avis : disponible uniquement avec haut-parleurs arrière sans fil ou subwoofer externe.

• Balance – pour régler la sonorité

Vous pouvez régler ici les niveaux de tous les haut-parleurs.

- TestT – signal test pour calibrer les haut-parleurs

Vous pouvez activer et désactiver ici un signal test neutre et ainsi régler les niveaux des haut-parleurs de la manière précédemment décrite.

Menu « système »

Affichage

Quand vous utilisez l'appareil, le champ d'affichage (19) s'allume avec la valeur réglée au point « Luminosité » et baisse au bout de quelques secondes jusqu'à la valeur réglée au point « Variation ».

- Fade (variation) – intensité de l'affichage

Valeurs possibles : Arrêt, 10–100 %

Cette valeur ne peut pas être supérieure à la valeur pour « Luminosité ».

- Bright (luminosité) – régler la luminosité de l'affichage Valeurs possibles : 10–100 %

Timer

Après un temps d'inactivité que vous pouvez régler ici, le CINEBAR passe automatiquement en mode veille (Standby). Valeurs possibles : aucun (pas de veille automatique), 15 m, 20 min, 30 min, 45 min, 1 h, 2 h.

De/En

Sélectionnez ici la langue du champ d'affichage.

Valeurs possibles : allemand, anglais

Advanced (Augmenté)

Paramètres système augmentés :

- Source TV – source utilisée pour le son du téléviseur Si votre téléviseur ne restitue pas le son du téléviseur via HDMI ARC, vous pouvez sélectionner ici une autre entrée audio. Si vous sélectionnez ensuite « TV » comme source, le CINEBAR passe à cette entrée :

TV – branchement normal au port HDMI TV (14) pour téléviseurs compatibles ARC. PCM Stereo, Dolby Digital et DTS (si le téléviseur est capable de le rendre) possibles.

Optical (optique) – pour télé- viseurs avec sortie numérique optique ou coaxiale. PCM et Dolby ou DTS possibles.

AUX – pour téléviseurs à sortie audio analogique ou prise pour casque. Uniquement signal analogique possible, avec ou sans Dolby Pro Logic II.

- LipSync – image et son synchronisés

Le traitement numérique de l'image dans le téléviseur a besoin d'un peu de temps. Vous pouvez régler ici une latence audio dans la gamme de 0 à 200 ms afin que l'image et le son restent synchronisés.

- AutoOn – sélectionner AutoOn pour chaque source

Vous pouvez activer et désactiver ici la mise en marche automatique pour chaque source (téléviseur, HDMI, AUX, Optical, Bluetooth®) (voir aussi page 25).

Dans le cas de la source « AUX », réglez ici, en outre, la sensibilité de la mise en marche automatique :

Off (Arrêt) (pas de mise en marche automatique),

Minimal (uniquement avec haut niveau d'entrée),

Low (faible), Mid (moyen), High (fort),

Maximal (déjà avec faible niveau d'entrée)

- Standby

Si un appareil source HDMI est raccordé au port HDMI IN (15) et que l'on éteint cet appareil, le CINEBAR pourra également passer en mode veille. Réglages possibles : Oui, Non

Logiciel

Informations sur le logiciel et la mise à jour

• Version
• Mise à jour

Ces points de menu servent à la mise à jour du logiciel (voir « Mise à jour du logiciel » à la page 38).

Info

Indique les paramètres système actuels : Volume (ou Mute), source active, format audio (PCM, DD 2.0, DD 5.1), paramètres audio, mode audio (p. ex. : langage), Dynamore® On/Off, état des haut-parleurs sans fil, version du logiciel. Vous obtenez cet affichage également en appuyant sur la touche INFO (24).

Reset – réinitialisations possibles

Vous pouvez remettre ici certains ou tous les paramètres sur le réglage par défaut.

• Bluetooth – supprime la liste des appareils Bluetooth® connus
• Wireless (sans fil) – supprime la liste des haut-parleurs sans fil connectés (arrière et subwoofer)
• Full (réglage par défaut) – remettre tous les paramètres sur le réglage par défaut
  Les données correspondant au point sélectionné sont alors supprimées. Le CINEBAR repart lorsque les paramètres ont été remis sur le réglage par défaut.

Bluetooth® vous permet de connecter un appareil diffuseur compatible sans fil au CINEBAR. La reproduction sonore de l'appareil diffuseur se fait ensuite par le biais du CINEBAR.

La portée du système radio Bluetooth® est d'env. 10 mètres ; elle est toutefois limitée par les murs et le mobilier. Si la connexion s'interrompt, le CINEBAR tente de se reconnecter jusqu'à ce que vous sélectionniez une autre source.

AVIS

- Utilisez la fonction Bluetooth® uniquement dans des lieux où une transmission radio sans fil est autorisée.

- Veuillez noter que Bluetooth® peut se comporter différemment en fonction du système d'exploitation de l'appareil diffuseur.

OptionsBluetooth®

Selon le type d'appareil, votre appareil diffuseur/smartphone dispose éventuellement d'un menu pour options Bluetooth® comme, p. ex., la lecture de médias. Vous trouverez plus d'informations à ce sujet dans le mode d'emploi de votre appareil diffuseur/smartphone.

Pairage et connexion (Pairing)

Connectez les appareils entre eux pour pouvoir transmettre le son de votre appareil diffuseur via Bluetooth® à votre CINEBAR. On appelle cela le « pairage » ou « pairing ».

1. Activer la fonction Bluetooth® sur votre appareil diffuseur (par ex. smartphone).

2. Appuyez sur la touche BLUETOOTH (23) ou appuyez plusieurs fois sur la touche ⬤ (7) pour sélectionner Bluetooth® comme source.

3. Appuyez de nouveau sur la touche BLUETOOTH (23) ou ⚫(7) pendant env.

3 secondes pour lancer le pairage. Le message

« Pairing » (pairage) apparaît sur le champ d'affichage et le CINEBAR joue une mélodie.

1. Faites rechercher les appareils Bluetooth® par votre appareil diffuseur/smartphone. Vous trouverez plus d'informations à ce sujet dans le mode d'emploi de votre appareil diffuseur. Après la recherche, « Teufel CINEBAR 11 » doit aussi apparaître dans la liste des appareils détectés.

2. Sélectionnez « Teufel CINEBAR 11 » dans la liste des appareils détectés.

3. Si votre appareil diffuseur requiert un code, entrez « 0000 » (quatre fois zéro).

Le pairage est ainsi réalisé, « BLUETOOTH » apparaît sur le champ d'affichage et votre CINEBAR fonctionne maintenant comme lecteur Bluetooth®. Tous les sons lus par votre appareil diffuseur/smartphone sont maintenant reproduits par le CINEBAR.

Établir la connexion

Si votre CINEBAR a déjà été connecté avec l'appareil diffuseur, il n'est plus nécessaire d'activer le mode Pairing pour le connecter de nouveau. Il vous suffit de sélectionner « Teufel CINEBAR 11 » sur votre appareil diffuseur dans la liste des appareils appairés.

Le CINEBAR enregistre les données de connexion des 7 derniers appareils diffuseurs.

- Vous pouvez supprimer la liste des appareils Bluetooth® (voir page 34). Les appareils diffuseurs externes peuvent établir une connexion uniquement après avoir répété le pairage.

Interruption de la connexion

La connexion Bluetooth® s'interrompt quand votre appareil diffuseur se trouve hors de portée de votre CINEBAR. La connexion se rétablit automatiquement lorsque vous êtes de nouveau dans la zone couverte par l'appareil dans les 120 secondes qui suivent.

Couper la connexion

Déconnectez la fonction Bluetooth® de votre appareil diffuseur/smartphone pour terminer la connexion Bluetooth®.

Lecture

Le réglage du volume sonore du lecteur n'a aucune influence sur le volume du CINEBAR.

1. Appuyez sur la touche BLUETOOTH (23) ou appuyez plusieurs fois sur la touche Ⓧ(7) pour sélectionner Bluetooth® comme source.

2. Activez la fonction Bluetooth® de votre appareil diffuseur.

3. Démarrez la lecture sur votre appareil source.

Vous commandez la lecture sur votre appareil source. Vous pouvez également commander certaines fonctions avec le CINEBAR :

- Interrompre la lecture : appuyer sur la touche ▶II (9)/(33).

- Poursuivre la lecture : appuyer de nouveau sur la touche ▶(9)/(33).

- Lire le morceau suivant : appuyer sur la touche ▶(28).

- Relancer le morceau actuel : appuyer sur la touche ◀(34). - Lire le morceau précédent : appuyer deux fois sur la touche ◀(34).

- Si votre appareil source est un smartphone, la connexion Bluetooth® s'interrompt en cas d'appel entrant et vous pouvez téléphoner normalement. Dès que vous avez terminé de téléphoner, le son est de nouveau redirigé comme précédemment et reproduit par votre CINEBAR.

(8)(7) (9) (10) TV HDMI BLUETOOTH (AUX OPT INFO (23) SOUND MODES (28)(34) + SELECT BASS TREBLE

Le logiciel du CINEBAR est continuellement perfectionné.

Déterminer la version

- Sélectionnez le point « Système » -> « Logiciel » -> « Version » dans le menu du CINEBAR.

La version indiquée ici vous permet de déterminer si un nouveau logiciel système est disponible sur notre site Web https://teufelaudio.fr/software-updates.

Installer un nouveau logiciel

1. Chargez le nouveau logiciel depuis notre site Internet.
2. Décomprimez le fichier téléchargé.

3. Sélectionnez le point « Système » -> « Logiciel » -> « Mise à jour » dans le menu du CINEBAR.
   Le message « Update Mod » apparaît sur le champ d'affichage.

4. Retirez maintenant la fiche réseau du CINEBAR et attendez jusqu'à ce que le champ d'affichage ainsi que l'affichage du mode veille s'éteignent.

5. Raccordez le port SERVICE (13) du CINEBAR à votre PC ou à votre Mac. Pour cela, vous pouvez utiliser n'importe quel câble adaptateur USB 2.0 de type A sur Micro-B.

HDMI IN AUX IN HDMI TV SERVICE (13)

1. Rebranchez la fiche réseau dans la prise électrique. Le message « SYSUPG » apparaît sur le champ d'affichage.

2. Un lecteur USB « TeufelDisk » ou simplement « RAMDISK » apparaît alors sur votre ordinateur.

AVIS

- N'éteignez pas le CINEBAR durant les étapes suivantes et n'interrompez pas la connexion USB !

1. Copiez le fichier de mise à jour décomprimé sur le lecteur « TeufelDisk » ou « RAMDISK » de votre ordinateur.
2. La mise à jour a lieu en plusieurs sections ; plusieurs messages indiquant l'avancement apparaissent sur le champ d'affichage. Le CINEBAR redémarre une fois la mise à jour terminée : l'inscription « Teufel » apparaît sur le champ d'affichage ; puis le choix de la langue.

Le nouveau logiciel est maintenant installé.

AVIS

Des facteurs extérieurs peuvent endommager ou détruire l'appareil.

– Si l'appareil n'est pas surveillé pendant une longue période (p. ex., pendant les vacances) ou si un orage menace, débranchez la fiche réseau de la prise électrique. Sinon, des surtensions soudaines risqueraient de l'endommager.

- En cas de longue absence, retirez la / les pile(s) de la télécommande. Les piles qui fuient peuvent endommager la télécommande.

- Si possible, n'utilisez que de l'eau propre sans additif de nettoyage.

Pour les taches récalcitrantes, vous pouvez utiliser de l'eau savonneuse douce.

- N'utilisez en aucun cas un détergent agressif, de l'alcool à brûler, du solvant, de l'essence ou autres. De tels produits d'entretien peuvent causer des dommages sur la surface délicate du boîtier.

- Enlevez la poussière et les saletés légères de préférence avec une peau de chamois sèche et souple.

- Essuyez la saleté récalci-trante avec un chiffon légère-ment humide. Faites en sorte qu'aucun liquide ne pénètre dans le boîtier.

- Essuyez ensuite immédiate-ment les surfaces humides avec un chiffon doux sans appuyer.

Aide en cas de dérangements

Les indications suivantes devraient vous aider à remédier aux problèmes. Si ce n'était pas le cas, les FAQ détaillées sur notre site Web vous y aideront certainement. Sinon, contactez notre assistance téléphonique (voir page 5). Veuillez tenir compte des informations relatives à la garantie.

Problème Cause possible Solution
Pas de fonctionnement.	Pas d'alimentation électrique.	Vérifiez le fonctionnement de la prise électrique avec un autre appareil.
L'appareil reste silencieux.	Source sélectionnée erronée.	Sélectionnez la source correcte (page 25).
	Le volume est réglé sur « 0 ».	Augmentez le volume.
	Le réglage du volume de l'appareil diffuseur est trop bas.	Augmentez doucement le volume de l'appareil diffuseur.
Pas de son avec Bluetooth®.	Aucune connexion Bluetooth®.	Établissez la connexion (voir page 35).
	CINEBAR n'est pas sélectionné comme appareil de lecture.	Sélectionnez sur l'appareil diffuseur « Teufel CINEBAR 11 » comme appareil de lecture via Bluetooth®.
	La connexion Blue-tooth® est perturbée par un autre système radio (p. ex. : téléphone sans fil, WiFi).Port HDMI du téléviseur sans fonction ARC.	Placez le CINEBAR et/ou l'appareil diffuseur à un autre endroit. Pour le tester, placez-le dans une autre pièce.Utilisez le port avec la fonction ARC du téléviseur.
Pas de son lors de la reproduction sur le téléviseur via HDMI.
	Fonction ARC/CEC du téléviseur pas activée.	Réglez HDMI CEC et HDMI ARC dans le menu du téléviseur.
	Format audio sélectionné erroné.	Sélectionnez le format audio « PCM » du téléviseur.
Pas de son des haut-parleurs arrière.	En cas de reproduction stéréo, il n'y a pas de signal pour les haut-parleurs arrière.	Activez « Upmix » (voir page 30) pour que le système génère les signaux pour les haut-parleurs arrière.

Déclaration de conformité

Par la présente, la société Lautsprecher Teufel GmbH certifie que ce produit répond aux directives 2014/30/UE, 2014/35/UE et 2014/53/UE dans la mesure où il est installé et utilisé conformément aux

instructions du fabricant. Le texte intégral de la déclaration de conformité CE est disponible à l'adresse suivante :

Les bandes de radiofréquence et les puissances d'émission radio suivantes sont utilisées dans ce produit :

Réseau radio Ba	ndes de radiofré-quence en Mhz	Puissance d’émissionen mW/dBm
Bluetooth®	2 400–2 483,5 2,5/4
Haut-parleur sans fil	2 405–2 477 1/0

CINEBAR 11 :

Dimensions (l × h × p) 950 × 60 × 80 mm
Poids 1,7 kg
Alimentation électrique 20 V CC, 80	W max.

Bloc d'alimentation

Fabricant Lautsprecher Teufel GmbH

Adresse du fabricant Budapester Straße 44, D-301787 Berlin

N° de registre du commerce HRB 198813B

Désignation de type Mass Power Electronic Limited NBS100A200400M2

Tension d’entrée 100–240 V~, 50/60 Hz, 1,6 A max.

Tension de sortie 20 V CC, 4,0 A, 80 W max.

Rendement énergétique moyen 87,7 %

Rendement avec charge de 10 % 86,5 %

Puissance absorbée sans charge 0,20 W

Vous trouverez d'autres données techniques sur notre site Internet. Sous réserve de modifications techniques !

Teufel

Si vous avez des questions, des suggestions ou des critiques, veuillez contacter notre service après-vente :

10787 Berlin (Allemagne)

Téléphone : 00800 200 300 40

Support en ligne : http://teufelaudio.fr/service

Formulaire de contact : http://teufelaudio.fr/contact

Toutes les indications sans garantie.

Sous réserve de modifications techniques, de fautes de frappe et d'erreurs.

Mode d'emploi n° 198489_FR_20201127
