MODE D'EMPLOI KCGT 6010I KITCHENAID

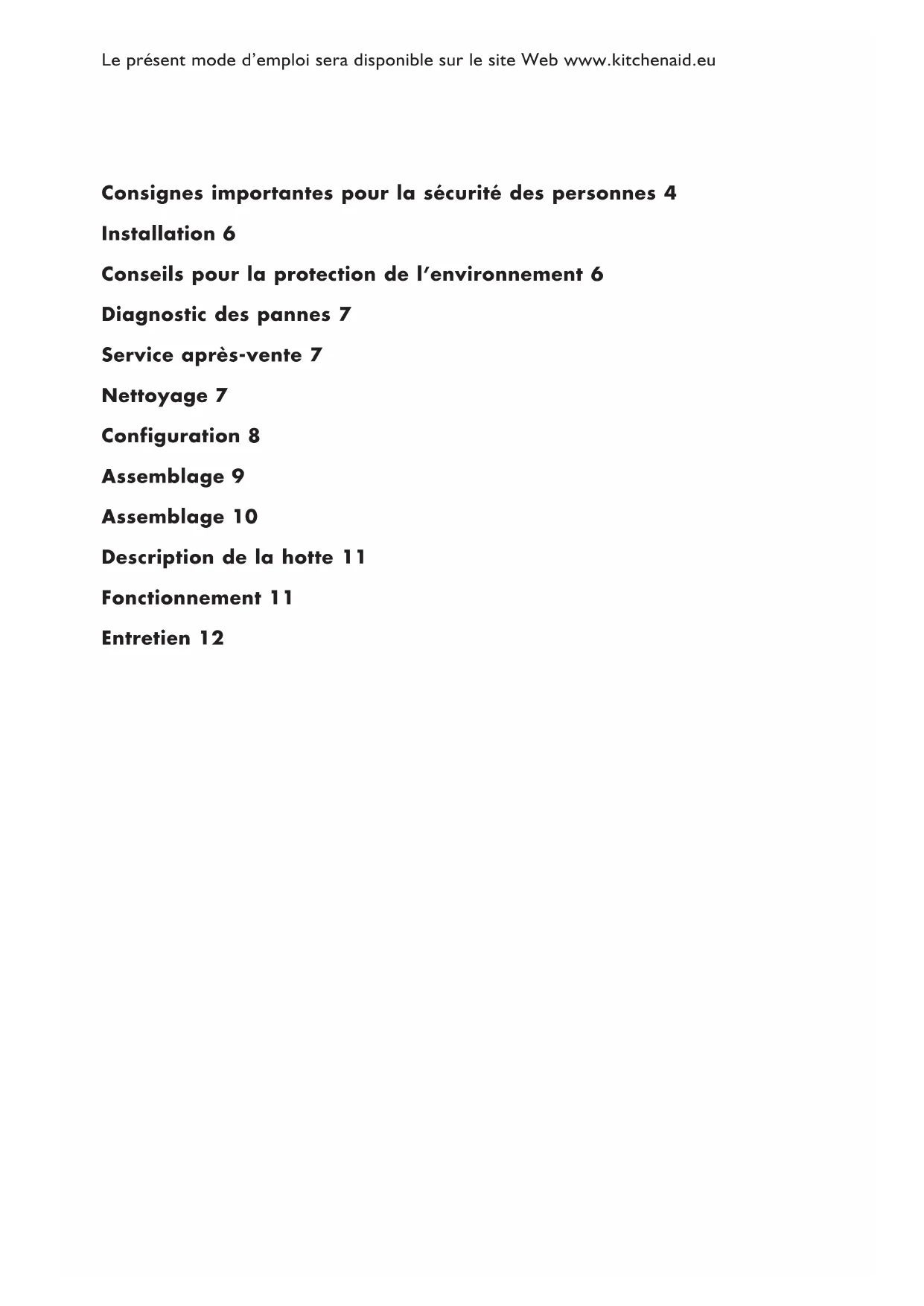

Mode d’emploiConsignes importantes pour la sécurité des personnes 4

Conseils pour la protection de l’environnement 6

Le présent mode d’emploi sera disponible sur le site Web www.kitchenaid.eu4

VOTRE SÉCURITÉ ET CELLE DES AUTRES EST UNE PRIORITÉ

Des messages de sécurité importants figurent dans

le présent manuel et sur l’appareil. Nous vous

invitons à les lire attentivement et à les respecter

en toute circonstance.

Ceci est un symbole d’alerte. Il met en garde

contre les risques liés au fonctionnement de

l’appareil pour l’utilisateur et pour les autres.

Les avertissements de sécurité sont précédés du

symbole d’alerte et des termes suivants :

situation de danger entraînant des blessures

situation de danger pouvant provoquer des

Les messages de sécurité précisent la nature du

danger ou de l’avertissement et indiquent

comment réduire le risque de blessure, de

dommage ou d’électrocution lié à une mauvaise

utilisation de l’appareil. Respecter scrupuleusement

les consignes ci-dessous.

• L’installation et la maintenance doivent être

confiées à un technicien spécialisé et exécutées

conformément aux instructions du fabricant et

aux normes locales de sécurité. Ne pas réparer

ni remplacer les pièces de l’appareil qui ne sont

pas spécifiquement indiquées dans le manuel

• Débrancher l’appareil de l’alimentation

électrique avant de l’installer.

• La mise à la terre de l’appareil est obligatoire.

Elle n’est pas nécessaire pour les hottes de

classe II qui portent le symbole sur

l’étiquette signalétique.

• Le cordon d’alimentation doit être suffisamment

long pour permettre le branchement de

l’appareil à la prise électrique.

• Ne pas tirer sur le cordon d’alimentation de

l’appareil pour le débrancher de la prise.

Une fois l’installation terminée, l’utilisateur ne doit

plus pouvoir accéder aux composants électriques.

• Ne pas toucher l’appareil quand on est mouillé

• Cet appareil peut être utilisé par des enfants de

plus de huit ans et par des adultes ayant des

capacités physiques, sensorielles ou mentales

réduites ou inexpérimentées à condition qu’ils

soient sous la surveillance d’un responsable ou

qu’ils aient reçu des instructions suffisantes pour

en comprendre les dangers et assurer leur

sécurité. Les enfants ne doivent pas jouer avec

l’appareil. Le nettoyage et l’entretien ne doivent

pas être confiés à des enfants sauf s’ils sont sous

la surveillance d’un adulte.

Ne pas réparer ni remplacer les pièces de

l’appareil qui sont pas spécifiquement indiquées

dans le manuel. Les composants défectueux

doivent être remplacés par des pièces d’origine.

Toutes les autres opérations de maintenance

doivent être exécutées par un technicien

• Surveiller les enfants et vérifier qu’ils ne jouent

pas avec l’appareil.

• Veiller à ne pas endommager les branchements

électriques ou les tuyaux en perçant des trous

dans la cloison ou le plafond.

• L’évacuation des conduites de ventilation doit

déboucher sur l’extérieur.

• L’évacuation d’air ne doit pas déboucher dans le

conduit de fumée d’un appareil de combustion

au gaz (ou autre combustible) mais dans un

conduit indépendant. Respecter les normes

nationales relatives à l’évacuation des fumées

• Si la hotte est utilisée en même temps que des

appareils alimentés au gaz (ou autre

combustible), la dépression dans la pièce ne doit

pas dépasser 4 Pa (4 x 10-5 bar) S’assurer que la

pièce est correctement ventilée.

• Le fabricant décline toute responsabilité pour

les dommages résultant d’une utilisation

impropre ou d’un réglage erroné des

Un entretien et un nettoyage réguliers garantissent

le bon fonctionnement et le rendement de la hotte.

Nettoyer régulièrement les dépôts sur les surfaces

sales pour éviter l’accumulation des graisses.

Enlever et nettoyer ou remplacer fréquemment le

• Le non respect des normes d’entretien de la

hotte, de remplacement et de nettoyage des

filtres, peut provoquer un incendie.

• La hotte d’aspiration de la vapeur ne doit pas

être ouverte si les filtres à graisse ne sont pas

installés et doit être constamment surveillée.

• Les appareils à gaz ne peuvent être utilisés sous

la hotte d’aspiration que si une casserole est

• Si plus de trois points de cuisson au gaz sont

utilisés en même temps, la hotte doit être

Consignes importantes pour la sécurité des personnes5

réglée au moins sur la puissance 2. Ce réglage

permet d’éviter la stagnation de chaleur dans

• S’assurer que les lampes sont froides avant de

• Ne pas utiliser la hotte sans les lampes ou si

elles ne sont pas installées correctement pour

éviter tout risque l’électrocution.

• Porter des gants de travail pour les opérations

d’installation et d’entretien.

• Cet appareil n’est pas conçu pour être utilisé à

• Lorsque la table de cuisson fonctionne, les

parties accessibles de la hotte peuvent devenir

• Ne flambez jamais des aliments sous l'appareil.

Des flammes nues risqueraient de provoquer un

• Ne laissez pas de poêles à frire sans surveillance

lors de la cuisson, car l'huile de friture peut

Mise au rebut des appareils électroménagers

• Cet appareil a été fabriqué avec des matériaux

recyclables ou réutilisables. Mettre l’appareil au

rebut conformément aux normes locales

d’élimination des déchets. Avant d’éliminer

l’appareil, le rendre inutilisable en coupant le

cordon d’alimentation.

• Pour toute information sur le traitement, la

récupération et le recyclage des appareils

électroménagers, s’adresser à l’administration

locale compétente, au service de collecte des

déchets ou au magasin où il a été acheté

CONSERVER CES INSTRUCTIONS Déclaration de conformité

• Cet appareil a été conçu, fabriqué et

commercialisé en conformité avec :

- les objectifs sécurité de la directive « Basse

Tension » 2006/95/CE (en remplacement de la

directive 73/23/CEE et amendements ultérieurs) ;

- les exigences d’écodesign des réglementations

européennes 65/2014 et 66/2014, conformément à

la norme européenne EN 61591

- les exigences de protection de la directive “CEM”

La sécurité électrique de l’appareil est garantie

uniquement lorsqu’il est correctement raccordé à

une installation de mise à la terre approuvée.

Astuces d’économies d’énergi

Mettez la hotte en marche à la vitesse minimum

quand vous commencez à faire cuire et laissez-la en

marche pendant quelques minutes après la fin de la

• Augmentez la vitesse uniquement en présence

de grandes quantités de fumées et de vapeurs et

réservez la ou les vitesses d’appoint aux cas

• Remplacez le ou les filtres de charbon si

nécessaire pour maximiser la réduction des odeurs.

• Remplacez le ou les filtres à graisse si nécessaire

pour maximiser la capture des graisses.

• Utilisez le diamètre maximum de canalisation

indiqué dans ce manuel pour optimiser l’efficacité

et minimiser le bruit.6

Élimination de l’emballage

Les matériaux d’emballage sont 100% recyclables et

portent le symbole du recyclage . Les

composants de l’emballage ne doivent pas être

abandonnés dans l’environnement ; l’utilisateur doit

les mettre au rebut conformément à la

réglementation locale.

Mise au rebut de l’appareil

- Cet appareil porte le marquage européen de

conformité à la Directive 2002/96/EC, Waste

Electrical and Electronic Equipment (WEEE).

- En éliminant cet appareil correctement,

l’utilisateur contribue à éviter les nuisances pour

l’environnement et la santé.

- Le symbole apposé sur la hotte ou sur la

documentation qui l’accompagne indique que

l’appareil ne doit pas être traité avec les déchets

ménagers mais que l’utilisateur doit le remettre à

un centre de collecte spécialisé dans le recyclage

des appareils électriques et électroniques.

Conseils pour la protection de l’environnement

Après le déballage de l’appareil, vérifier qu’il n’a pas

subi de dommage pendant le transport. En cas de

problème, contacter le revendeur ou le Service

Aprèsvente. Pour éviter d’endommager l’appareil,

ne pas extraire l’appareil de son socle en

polystyrène avant l’installation.

PRÉPARATION POUR L’INSTALLATION Cet appareil est lourd, au moins deux

personnes sont nécessaires pour le soulever

La distance entre le support des ustensiles sur la

table de cuisson et le bas de la hotte doit être d’au

moins 50 cm pour les plaques électriques et 65 cm

pour les feux à gaz ou mixtes.

Avant l’installation, vérifier également les distances

minimales indiquées dans le manuel de la table de

cuisson. Si les instructions d’installation de la table

de cuisson indiquent une distance supérieure,

respecter cette distance.

BRANCHEMENT ÉLECTRIQUE Vérifier que la tension électrique indiquée sur la

plaque signalétique de l’appareil correspond à la

Cette information figure à l’intérieur de la hotte,

sous le filtre à graisses.

Le remplacement du cordon d’alimentation (type

H05 VV-F 3 x 0,75 mm²) doit être confié à un

électricien qualifié.

Contacter un centre d’entretien agréé. Si la hotte

est équipée d’une fiche électrique, brancher

l’appareil à une prise conforme à la réglementation

en vigueur et accessible. S’il n’y a pas de fiche

(câblage direct sur le réseau électrique) ou si la

prise n’est pas accessible, installer un interrupteur

bipolaire normalisé permettant d’isoler

complètement l’appareil du réseau en cas de

surtension de catégorie III, conformément à la

réglementation sur le câblage.

RECOMMANDATIONS GÉNÉRALES Avant d’utiliser la hotte pour la première fois

Retirer les protections en carton, les films

transparents et les étiquettes collées sur les

accessoires. Vérifier que l’appareil n’a pas subi de

dommage pendant le transport.

Pendant l’utilisation

Ne déposer aucun objet lourd sur l’appareil pour

ne pas risquer de l’endommager. Éviter d’exposer

l’appareil aux agents atmosphériques.

L’appareil ne fonctionne pas :

• vérifier la tension du secteur et le branchement

• Arrêter la hotte puis la redémarrer pour vérifier

que le problème a été éliminé.

La hotte n’aspire pas suffisamment :

• vérifier la vitesse d’aspiration

• vérifier que les filtres sont propres

• vérifier que les sorties de l’air ne sont pas

L’ampoule ne fonctionne pas :

• vérifier s’il est nécessaire de remplacer

• vérifier que l’ampoule est montée

Diagnostic des pannes

Avant d’appeler le Service Après-vente

1. Vérifier que le problème ne peut pas être résolu

en suivant les instructions du Diagnostic des

2. Arrêter la hotte puis la redémarrer pour vérifier

que le problème a été éliminé.

Si le problème persiste après ces contrôles,

contacter le service après-vente le plus

• une brève description de la panne

• le type et le modèle exacts de l’appareil

• le numéro de l’assistance qui se trouve après le

mot SERVICE sur la plaquette d’immatriculation,

à l’intérieur de l’appareil. Le numéro de

l’assistance figure également sur le livret de

• une adresse complète

• un numéro de téléphone

Pour les réparations, s’adresser à un Service

après-vente agréé qui garantit l’utilisation de

pièces détachées d’origine et une bonne

- Ne pas utiliser d’appareil à vapeur.

- Débrancher l’appareil du secteur.

IMPORTANT : ne pas utiliser de produits

corrosifs ou abrasifs. En cas de contact

accidentel de ce type produit avec l’appareil,

l’essuyer immédiatement avec un chiffon

• Nettoyer les surfaces avec un chiffon humide. Si

elles sont particulièrement sales, utiliser de l’eau

avec quelques gouttes de liquide vaisselle.

Essuyer avec un chiffon sec.

IMPORTANT : éviter d’utiliser des éponges

abrasives, de la paille de fer ou des raclettes

métalliques. Leur utilisation pourrait, à la

longue, abîmer les surfaces émaillées.

• Utiliser des détergents spécifiquement conçus

pour le nettoyage de l’appareil et suivre les

instructions du fabricant

IMPORTANT : nettoyer les filtres au moins

une fois par mois afin d’éliminer tout résidu

d’huile et de graisse.

La hotte est conçue pour être utilisée en

version aspirante avec évacuation externe

ou filtrante avec recyclage interne.

La hotte est dotée d’une sortie d’air

supérieure B pour l’évacuation des

fumées vers l’extérieur (gaine

d’évacuation et colliers de fixation non

Lorsqu’il n’est pas possible d’évacuer l’air

à l’extérieur, un filtre à charbons actifs est

utilisé (non fourni, à acheter).

L’air est recyclé à travers le filtre et

renvoyé dans la pièce.

L’air est renvoyé dans la pièce par une

gaine passant à travers le meuble,

suspendue et reliée à la bague de raccord.

La distance minimale entre la surface de

cuisson et la partie la plus basse de la

hotte doit être de 50 cm minimum dans

le cas de cuisinières électriques et de 70 cm

minimum pour les cuisinières à gaz ou

mixtes. Si les instructions d’installation du

dispositif de cuisson à gaz spécifient une

distance plus grande, il faut

impérativement en tenir compte.

ConfigurationLa hotte est dotée de chevilles de fixation adaptées

à la plupart des supports murs/plafonds. Il est

toutefois nécessaire de consulter un installateur

qualifié pour vous assurez de la validité des

matériaux en fonction du type de mur/plafond. Le

mur/plafond doit être suffisamment robuste pour

supporter le poids de la hotte.

Avant de commencer l’installation:

• Vérifiez que le produit acheté possède des

dimensions adaptées à la zone d’installation

• Pour faciliter l’installation, il est conseillé de

retirer temporairement les filtres à graisses et

les autres pièces dont le démontage et le

montage sont autorisés (décrites dans cette

notice). Ces pièces doivent être remontées une

fois l’installation terminée. Pour le démontage,

consultez les paragraphes correspondants.

• Retirez les filtres à charbons actifs, le cas

échéant (consultez également le paragraphe

correspondant). Ils doivent être remontés

uniquement si vous souhaitez utiliser la hotte en

• Vérifiez qu’il ne reste aucun matériel additionnel

(par exemple, sachets de vis, garanties) à

l’intérieur de la hotte (pour des raisons de

transports). Retirez-les le cas échéant et

• Si possible, débranchez et retirez les meubles

au-dessous et autour de la zone d’installation de

la hotte afin d’avoir un meilleur accès au

mur/plafond où la hotte sera installée. Dans le

cas contraire, protégez les meubles et toutes les

parties concernées par l’installation dans la

mesure du possible. Choisissez une surface

plane et couvrez-la avec une protection pour y

poser ensuite la hotte et les pièces

• Durant les phases de branchement électrique,

coupez le courant depuis le tableau principal de

• Vérifiez également qu’une prise électrique est

disponible à proximité de la zone d’installation

de la hotte (dans un endroit accessible une fois

la hotte montée) et qu’il est possible de se

raccorder à un dispositif d’évacuation des

fumées vers l’extérieure (uniquement en version

• Effectuez tous les travaux de maçonnerie

nécessaires (par exemple, installation d’une

prise électrique et trou pour le passage du tuyau

Ce type de hotte doit être encastré dans un

meuble suspendu ou un autre support.

Sur le fond du meuble suspendu, réalisez une

ouverture ayant les dimensions indiquées.

Percez également un trou sur le dessus du meuble

suspendu pour le passage de la gaine d’évacuation et

pour le passage du câble électrique.

• Connectez la gaine d’évacuation à la bague de

raccord (B) de la hotte.Vérifiez que la gaine

d’évacuation et le câble électrique sortent du

trou percé sur le dessus du meuble suspendu

pendant que vous introduisez la hotte dans le

logement créé à cet effet.

• Fixez la hotte sur le fond du meuble suspendu

avec 8 vis. Le cadre du caisson possède plus de

8 trous pour le passage des vis; utilisez les plus

adaptés pour l’installation en essayant de

conserver une distance égale entre les vis.

• Retirez le filtre à graisses Effectuez le

branchement électrique du bandeau de

commande et des lampes.

• Accrochez le cadre porte filtre à la hotte

(fixation à déclic sur les deux encastrements

• Remontez le filtre à graisses.

1. Bandeau de commande

2. Filtre à graisses

3. Poignée de décrochage du filtre à graisses

Description de la hotte

Utilisez la vitesse la plus élevée en cas de concentration importante de vapeurs dans la cuisine. Il est

conseillé de mettre l’aspiration en marche 5 minutes avant de commencer à cuisiner et de la laisser

fonctionner environ 15 minutes après avoir fini.

1. Touche d’éclairage MARCHE/ARRÊT: appuyez sur cette touche pour allumer ou éteindre l’éclairage.

2. Touche du moteur MARCHE/ARRÊT: appuyez sur cette touche pour démarrer ou arrêter la hotte.

Une fois en marche, la hotte aspire à la vitesse (puissance) d’aspiration sélectionnée précédemment.

3. Touche de sélection vitesse (puissance) d’aspiration 1

4. Touche de sélection vitesse (puissance) d’aspiration 2

5. Touche de sélection vitesse (puissance) d’aspiration 3

6. Touche de sélection Aspiration intensive: cette fonction est active 5 minutes environ; après ce laps

de temps, la hotte préréglée repasse à la vitesse (puissance) d’aspiration précédemment sélectionnée.

7. Touche temps programmé: en sélectionnant cette touche en plus d’une vitesse d’aspiration, vous

pouvez limiter la durée de fonctionnement dela vitesse (puissance) d’aspiration sélectionnée comme

Vitesse 1 pendant 20 minutes

Vitesse 2 pendant 15 minutes

Vitesse 3 pendant 10 minutes

Vitesse intensive pendant 5 minutes.

Après quoi, la hotte s’arrête.

Avant d’appeler le service Après-vente en cas d’anomalie éventuelle de fonctionnement, débranchez la

fiche de l’appareil pendant au moins 5 secondes, puis rebranchez-la.

Si l’anomalie de fonctionnement persiste, contactez le service après-vente.

FonctionnementDébranchez la hotte avant toute opération d’entretien.

La hotte doit être fréquemment nettoyée à l’intérieur comme à l’extérieur (au moins à la même fréquence

que pour l’entretien des filtres à graisses). Utilisez un chiffon imbibé de détergent liquide neutre pour le

nettoyage. Ne pas utiliser de produits contenants des abrasifs. NE JAMAIS UTILISER D’ALCOOL !

Attention: ne pas suivre les instructions de nettoyage de la hotte ainsi que celles relatives au

remplacement ou au lavage des filtres peut être source d’incendie. Il est donc recommandé de

suivre les instructions suggérées.

Il doit être nettoyé une fois par mois manuellement

ou au lave-vaisselle à basse température et à cycle

court avec des détergents non agressifs.

Lors du lavage au lave-vaisselle, le filtre à graisses

métallique peut se décolorer, mais ses

caractéristiques de filtration ne sont absolument pas

altérées. Pour démonter le filtre à graisses, tirez la

poignée de décrochage à ressort. Fig. 7

Filtre à charbon (uniquement pour version

Retient les odeurs désagréables provenant de la

cuisson. La saturation du filtre à charbon se produit

après une utilisation plus ou moins prolongée selon

le type de cuisine et de la régularité du nettoyage

du filtre à graisses. Dans tous les cas, il est

nécessaire de remplacer la cartouche tous les

quatre mois au maximum.

Pour monter/démonter le filtre à charbon:

- Retirez le filtre à graisses, décrochez le cadre

porte filtre en prenant soin de débrancher le

bandeau de commande et les lampes (voir

- Appliquez un filtre à charbon chaque côté sur

les deux grilles de protection du ventilateur du

moteur, puis tournez la poignée centrale C des

filtres dans le sens des aiguilles d’une montre.

Pour le démontage, tournez la poignée centrale

C de chaque filtre dans le sens inverse des

aiguilles d’une montre.

- Remontez le cadre porte filtre en rétablissant le

branchement du bandeau de commande et des

lampes, puis remontez le filtre à graisses.

Remplacement des ampoules Fig. 9

Débranchez l’appareil.

Attention! Assurez-vous que les ampoules sont

froides avant de les toucher.

1. Retirez la protection en faisant levier avec un

petit tournevis plat ou un outil similaire.

2. Remplacez l’ampoule grillée.

Utilisez uniquement des ampoules halogènes de

20 W max. (G4) en prenant soin de ne pas les

toucher avec les mains.

3. Refermez la plafonnière (fixation à déclic).

Si l’éclairage ne fonctionne pas, contrôlez que les

ampoules sont correctement montées dans leur

emplacement avant de contacter le Service Après-

Votre hotte ne fonctionne pas. Avant de contacter le Service Après-vente, merci de vérifier les points

• La fiche est-elle bien enfoncée dans la prise de courant?

• Y a-t-il une coupure de courant?

La hotte n’aspire pas suffisamment:

• Avez-vous choisi la bonne vitesse?

• Les filtres doivent-ils être lavés ou remplacés?

• Les sorties d’air ne sont-elles pas obstruées?

L’ampoule ne s’allume pas:

• L’ampoule ne doit-elle pas être remplacée?

• L’ampoule a-t-elle été montée correctement?

Entretien*BIEN PENSÉ. BIEN FABRIQUÉ.
