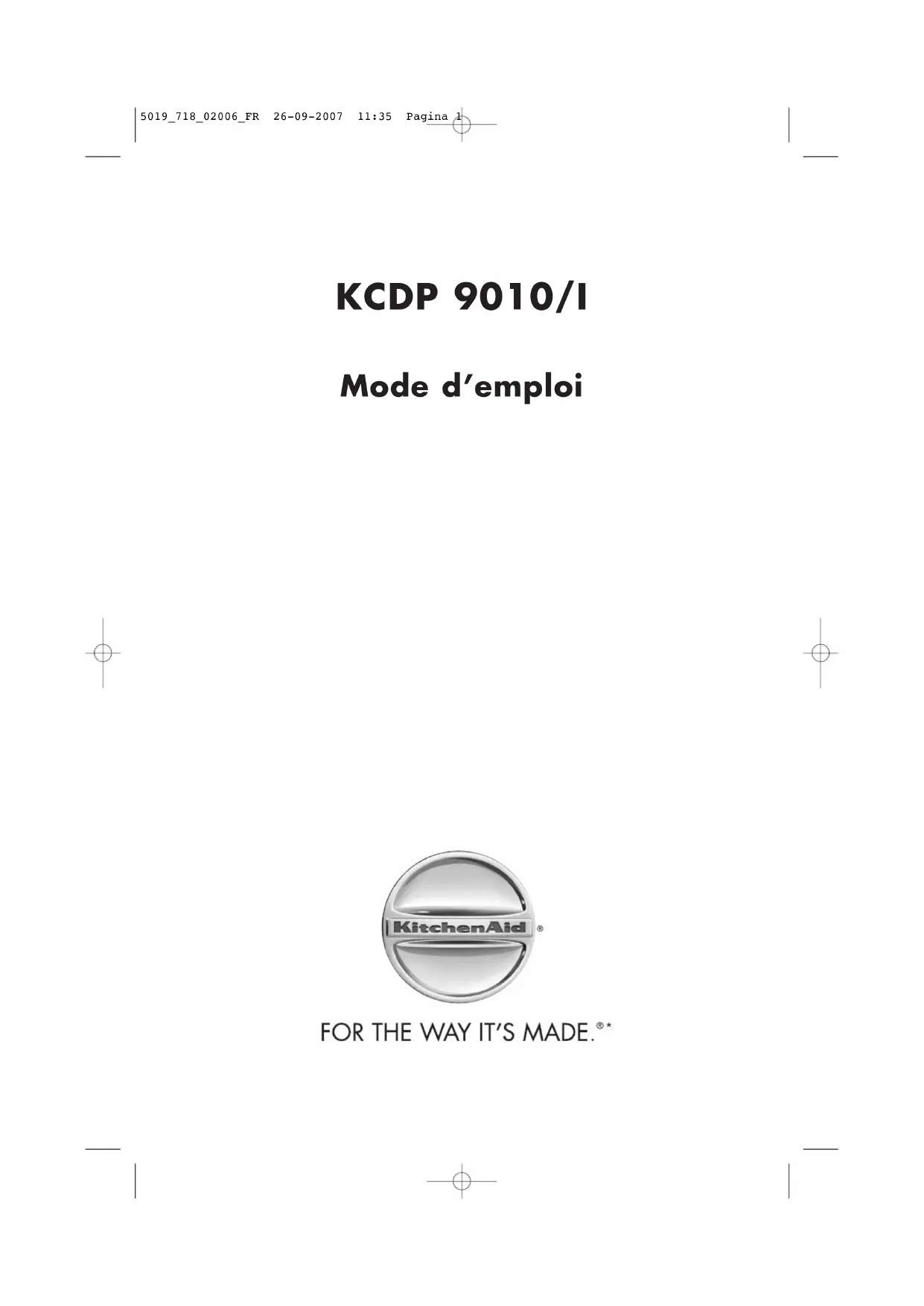

MODE D'EMPLOI KCDP 9010I KITCHENAID

• Veillez à ce que les enfants ne jouent pas avec l’appareil.

1. Ne branchez pas l’appareil tant que l’installation n’est pas complètement terminée. Avant toute

opération de nettoyage ou d’entretien, débranchez l’appareil en retirant la fiche ou en coupant

l’interrupteur général de l’habitation.

2. Aucun aliment ne doit être flambé sous la hotte. Les flammes pourraient être source d’incendie.

3. Lorsque vous faites une friture, ne laissez pas la poêle sans surveillance car l’huile bouillante pourrait

ou remplacez fréquemment le filtre. Il est interdit d’utiliser tout type de matériau inflammable pour

transporter l’air d’évacuation.

la pièce est bien aérée.

6. L’air aspiré par la hotte ne doit pas être évacué dans un conduit servant à l’évacuation des fumées des

appareils de chauffage,des appareils alimentés au gaz ou par d’autres combustibles ou dans une bouche

7. La pièce doit être suffisamment aérée lorsque la hotte est utilisée en même temps que d’autres

appareils alimentés au gaz ou par d’autres combustibles.

8. Assurez-vous que les ampoules sont froides avant de les toucher.

Remarque: portez des gants de travail pour toutes les opérations d’installation et d’entretien.

Branchement électrique

électrique conforme aux normes locales en vigueur et située dans un endroit accessible. Si la hotte est

dépourvue de fiche (prise encastrée) ou si la fiche n’est pas accessible, montez un interrupteur bipolaire

conforme aux normes en vigueur assurant la déconnexion complète du secteur dans les conditions de

surtension III, conformément aux règles d’installation.

ATTENTION: avant de rebrancher le circuit de la hotte au secteur et de vérifier son bon

fonctionnement, contrôlez toujours que le cordon d’alimentation est monté correctement et

qu’il n’est pas coincé ou pincé dans le logement de la hotte en phase d’installation.

Nettoyage de la hotte

Attention: au moins une fois par mois, éliminez les huiles et les graisses afin d’éviter tout risque d’incendie.

Utilisez un chiffon doux avec un détergent neutre. N’utilisez jamais de substances abrasives ou d’alcool.

Avant d’utiliser l’appareil

Ne laissez pas les éléments d’emballage (sachets en plastique, morceaux de polystyrène, etc.) à la portée

des enfants car ils représentent une source potentielle de danger.

Vérifiez que la hotte n’a subi aucun dommage pendant le transport.

L’installation et les branchements électriques, le remplacement du cordon d’alimentation avec fiche ou du

cordon flexible doivent être effectués par un technicien qualifié conformément aux normes en vigueur.

Cet appareil est conçu pour une utilisation par des personnes adultes et à des fins domestiques.

plastique, morceaux de polystyrène, etc.) à la portée des enfants car ils représentent une source

potentielle de danger.

conséquence nuisible pour l’environnement et la santé de l’homme.

Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit

ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de

collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans votre pays

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet

appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des

déchets ou directement à votre revendeur.

Conseils pour la protection de l’environnement

Déclaration de conformité

Cet appareil a été conçu, fabriqué et commercialisé en conformité avec:

- objectifs sécurité de la directive “Basse Tension” 2006/95/CE

être installée avec une évacuation

extérieure (version aspirante) ou en

mode recyclage interne (version filtrante).

l’extérieur, vous pouvez utiliser la hotte

en version filtrante en montant un filtre à

charbons actifs (non fourni) et le

déflecteur F sur le support (bride) G. Les

fumées et les vapeurs sont recyclées à

travers les grilles supérieures H par une

gaine d’évacuation raccordée à la sortie

d’air supérieure B et la bague de raccord

montée sur le déflecteur F (gaine

d’évacuation et colliers de fixations non

basse de la hotte doit être de 50 cm pour

les cuisinières électriques et de 70 cm

pour les cuisinières à gaz ou mixtes. Si les

consignes d’installation du dispositif de cuisson à

gaz spécifient une distance plus grande, il faut

impérativement en tenir compte.

à la plupart des supports (murs ou plafonds). Il est

toutefois nécessaire de consulter un installateur

qualifié pour vous assurez de la validité des

matériaux en fonction du type de mur ou de

plafond. Le support (mur ou plafond) doit être

suffisamment robuste pour supporter le poids de la

Avant de commencer l’installation:

les autres pièces dont le démontage et le

montage sont autorisés (décrites dans cette

notice). Ces pièces doivent être remontées une

fois l’installation terminée. Pour le démontage,

consultez les paragraphes correspondants.

• Retirez les filtres à charbons actifs, le cas

échéant (consultez également le paragraphe

correspondant). Ils doivent être remontés

ventilation). Retirez-les le cas échéant et

la hotte afin d’avoir un meilleur accès au mur ou

au plafond où la hotte sera installée. Dans le cas

contraire, dans la mesure du possible, protégez

les meubles et toutes les parties concernées par

l’installation . Choisissez une surface plane et

couvrez-la avec une protection pour y poser

ensuite la hotte et les pièces additionnelles.

• Durant les phases de branchement électrique,

coupez l'alimentation électrique depuis le

accessible une fois la hotte montée) et qu’il est

possible de se raccorder à un dispositif

d’évacuation des fumées vers l’extérieur

(uniquement en version aspirante).

l’aide d’un crayon pour faciliter les opérations

Respectez les distances minimums

expressément indiquées dans cette notice

d’installation. Tracez une ligne horizontale

correspondant à cette distance sur le mur et

appliquer le gabarit de perçage: la ligne verticale

médiane imprimée sur le gabarit de perçage

doit correspondre à la ligne verticale médiane

dessinée sur le mur. De plus, le bord inférieur

du schéma de perçage doit correspondre à la

ligne horizontale tracée.

rectangle indiqué sur le gabarit par des

pointillés. Tracez les deux trous externes et

percez. Retirez le schéma de perçage,

introduisez 2 chevilles dans le mur et fixer

l’étrier de support de la hotte avec 2 vis de

l'aide des crochets de réglage.

• Réglez l’inclinaison horizontale de la hotte à

l’aide de crochets de réglage.

• Depuis l’intérieur de la hotte, tracez les 2 trous

à l’aide d’un crayon pour la fixation définitive de

• Retirez la hotte de l’étrier inférieur.

• Percez aux points marqués.

5019_718_02006_FR 26-09-2007 11:35 Pagina 8• La hotte est dotée de deux étriers identiques

Appliquez l'étrier de support supérieur de

cheminée (G - le côté avec les trous de fixation

vers le haut - voir Fig. 6) sur le mur à

proximité du plafond, utilisez l’étrier de

support comme gabarit de perçage (la petite

et marquez les 2 trous avec un crayon, puis

percez et fixez l’étrier avec 2 vis et 2 chevilles.

Appliquez l'étrier de support inférieur de

cheminée (M - le côté avec les trous pour la

fixation vers le haut - voir Fig. 6) au-dessus de

l’étrier inférieur à une distance de 200 mm de

ce dernier, puis fixez l’étrier avec 2 vis et 2

chevilles. 2 bandes caoutchoutées sont à

sur mesure selon la formule indiquée dans la

de fixation sont à acheter séparément) à la

bague de raccord placée sous l’unité du moteur

d’aspiration. L’autre extrémité de la gaine devra

être raccordée à un dispositif d'évacuation des

fumées vers l’extérieur en cas d’utilisation de la

hotte en version aspirante. Si vous souhaitez

utiliser la hotte en version filtrante, raccordez

l’autre extrémité de la gaine à la bague de

raccord placée sur le déflecteur F. Fig. 8

• Effectuez le branchement électrique.

logement prévu au-dessus de la hotte.

Remarque: vérifiez que les languettes de la

cheminée rentrent parfaitement dans les orifices

prévus sur la partie supérieure de la hotte.

• Fixez la cheminée inférieure avec 2 vis. Fig. 8.

• Fixez la section inférieure des cheminées avec

fonctionner pendant environ 15 minutes après la fin de cuisson.

1. Touche d’éclairage: appuyez une fois pour obtenir une lumière diffuse, deux fois pour obtenir une

lumière pleine. Appuyez à nouveau pour éteindre.

2. Touche MARCHE/ARRÊT: Appuyez pour démarrer ou arrêter la hotte.

nettoyage. Évitez l’utilisation de produits contenants des abrasifs. NE JAMAIS UTILISER D’ALCOOL!

Attention: ne pas suivre les instructions de nettoyage de la hotte ainsi que celles relatives au

remplacement ou au lavage des filtres peut

être source d’incendie. Il est vivement

recommandé de suivre les recommandations.

Entretien du panneau d’aspiration

périmétrale. Fig. 10

remontez dans sa position pour éviter qu’il

ne tombe et cause des dégâts matériels ou

en dévissant le système de blocage à l’aide d’un

tournevis plat et faites le sortir latéralement.

pour cela un chiffon imbibé de détergent liquide

système de blocage et se fixe par l’avant par

l’encastrement des goujons prévus à cet effet et

placés sur la surface de la hotte.

Attention! Toujours vérifiez que le panneau est

bien fixé et bien positionné.

Il doit être nettoyé une fois par mois

manuellement ou au lave-vaisselle à basse

température et à cycle court avec des détergents

non agressifs. Lors du lavage au lave-vaisselle, le

filtre à graisses métallique peut se décolorer, mais

ses caractéristiques de filtration ne sont

absolument pas altérées.

Pour démonter le filtre à graisses, poussez sur la

poignée de verrouillage. Fig. 11

être lavé tous les deux mois à l’eau chaude et avec

des détergents appropriés ou au lave-vaisselle sur un

cycle à 65°C (en cas de lavage au lave-vaisselle,

effectuez le cycle de lavage complet sans vaisselle à

pour le sécher complètement.

Remplacer la cartouche tous les 3 ans et chaque fois

qu’elle s’avère endommagée.

1. Retirez le couvercle de protection en faisant

levier avec un petit tournevis plat ou un outil

toucher avec les mains.

3. Refermez le couvercle de protection (fixation à

emplacement avant de contacter le service après-

même le problème (voir “Diagnostic des

signalétique placée à l’intérieur de la hotte,

visible une fois les filtres à graisses retirés

• votre adresse complète

sous le mot SERVICE, sur la plaque signalétique

placée à l’intérieur de la hotte, derrière le filtre

Si la hotte doit être réparée, adressez-vous à un

Service Après-vente agréé. Vous aurez ainsi la

garantie que les pièces défectueuses seront

remplacées par des pièces d’origine et que la

réparation de votre appareil sera effectuée
