MODE D'EMPLOI IWUC 41051 C ECO EU INDESIT

Nettoyage du lave-linge

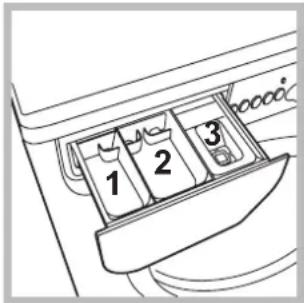

Nettoyage du tiroir à produits lessiviels.

Entretien du hublot et du tambour

Nettoyage de la pompe

Contrôle du tuyau d’arrivée de l’eau

Précautions et conseils, 29

cession ou de déménagement, veiller à ce qu’il

suive toujours le lave-linge pour que son nou-

veau propriétaire soit informé sur son mode de

fonctionnement et puisse profiter des conseils

l’utilisation et la sécurité de l’appareil.

Déballage et mise à niveau

magé pendant le transport. S’il est abîmé, ne pas

le raccorder et contacter le vendeur.

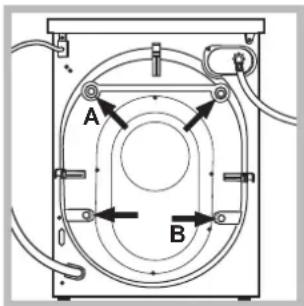

3. Enlever les 4 vis

de protection servant

au transport, le ca-

outchouc et la cale,

placés dans la partie

arrière (voir figure).

4. Boucher les trous à

! Chaque fois que la machine doit être inclinée

ou déplacée, pour assurer l’intégrité des compo-

sants internes, il convient de replacer les vis, le

caoutchouc et la cale en position A et B. Veiller

à les retirer au terme de l’opération.

! Les pièces d’emballage ne sont pas des jouets

1. Installer le lave-linge sur un sol plat et rigide,

sans l’appuyer contre des murs, des meubles

niveler l’appareil; son

angle d’inclinaison,

de travail, ne doit pas

Une bonne mise à niveau garantit la stabilité

du bruit et des déplacements en cours de

fonctionnement. Si la machine est posée sur

de la moquette ou un tapis, régler les pieds de

manière à ce qu’il y ait suffisamment d’espace

pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d’arrivée de l’eau

1. Montez le joint A sur

l’extrémité du tuyau

d’alimentation et vissez-

le à un robinet d’eau

froide à embout fileté

3/4 gaz (voir figure).

2. Raccorder le tuyau

d’arrivée de l’eau au

lave-linge en le vissant

à la prise d’eau prévue,

dans la partie arrière

en haut à droite (voir

le plier, à un conduit

d’évacuation ou à une

évacuation murale pla-

cés à une distance du

sol comprise entre 65

un évier ou à une bai-

gnoire, dans ce cas,

fixer le support en pla-

stique fourni avec l’ap-

pareil au robinet (voir

figure). L’extrémité libre

! L’utilisation d’un tuyau de rallonge est abso-

lument déconseillée mais si on ne peut faire

autrement, il faut absolument qu’il ait le même

diamètre que le tuyau original et sa longueur ne

doit pas dépasser 150 cm.

Branchement électrique

• la prise est bien apte à supporter la puissance

maximale de l’appareil indiquée dans le tableau

des Caractéristiques techniques (voir ci-contre);

• la tension d’alimentation est bien comprise

! Le lave-linge ne doit pas être installé dehors,

même à l’abri, car il est très dangereux de le

laisser exposé à la pluie et aux orages.

! Après installation du lave-linge, la prise de

courant doit être facilement accessible.

que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas

de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l’appareil, ef-

fectuer un cycle de lavage avec un produit lessiviel

mais sans linge et sélectionner le programme 2.28

FR Entretien et soin

Coupure de l’arrivée d’eau et du

• Fermer le robinet de l’eau après chaque lavage.

• Débrancher la fiche de la prise de courant lors

de tout nettoyage du lave-linge et pendant tous

les travaux d’entretien.

Nettoyage du lave-linge

Pour nettoyer l’extérieur et les parties en caou-

tchouc, utiliser un chiffon imbibé d’eau tiède et

de savon. N’utiliser ni solvants ni abrasifs.

sortir de son logement

Le laver à l’eau cou-

éviter la formation de mauvaise odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d’une pompe autonetto-

yante qui n’exige aucune opération d’entretien.

préchambre qui protège la pompe, placée en

bas de cette dernière.

! S’assurer que le cycle de lavage est bien ter-

miné et débrancher la fiche.

Pour accéder à cette préchambre:

1. démonter le panne-

au situé à l’avant du

lave-linge à l’aide d’un

tournevis (voir figure);

aiguilles d’une montre

(voir figure): il est nor-

les crochets dans les fentes prévues avant de

le pousser contre l’appareil.

Contrôle du tuyau d’arrivée de l’eau

Contrôler le tuyau d’alimentation au moins une

fois par an. Procéder à son remplacement en cas

de craquèlements et de fissures: car les fortes

pressions subies pendant le lavage pourraient

provoquer des cassures.

! N’utiliser que des tuyaux neufs.FR

fournies pour des raisons de sécurité, il faut les lire attenti-

partir de 8 ans et par les personnes dont les

capacités physiques, sensorielles ou mentales

sont réduites ou qui ne disposent pas des con-

Les enfants ne doivent pas jouer avec l’appareil.

L’entretien et le nettoyage ne doivent pas être

effectués par les enfants sans surveillance.

• Ne jamais toucher l’appareil si l’on est pieds nus et si les

mains sont mouillées ou humides.

• Ne pas ouvrir le tiroir à produits lessiviels si la machine

• Ne pas toucher à l’eau de vidange, elle peut atteindre

des températures très élevées.

• Ne pas forcer pour ouvrir le hublot: le verrouillage de

sécurité qui protège contre les ouvertures accidentelles

pourrait s’endommager.

• Veiller à ce que les enfants ne s’approchent pas de l’ap-

pareil pendant son fonctionnement.

• Pendant le lavage, le hublot a tendance à se réchauffer.

• Deux ou trois personnes sont nécessaires pour déplacer

• Avant d’introduire le linge, s’assurer que le tambour est

réglementations locales de manière à ce que les embal-

lages puissent être recyclés.

• La Directive Européenne 2012/19/EU sur les Déchets

les appareils ménagers usagés ne soient pas jetés dans

le flux normal des déchets municipaux.

Les appareils usagés doivent être collectés séparément

des matériaux qui les composent et réduire l’impact sur

la santé humaine et l’environnement. Le symbole de

la ‘’poubelle barrée’’ est apposée sur tous les produits

pour rappeler les obligations de collecte séparée. Les

consommateurs devront contacter les autorités locales

ou leur revendeur concernant la démarche à suivre pour

l’enlèvement de leur vieil appareil.30

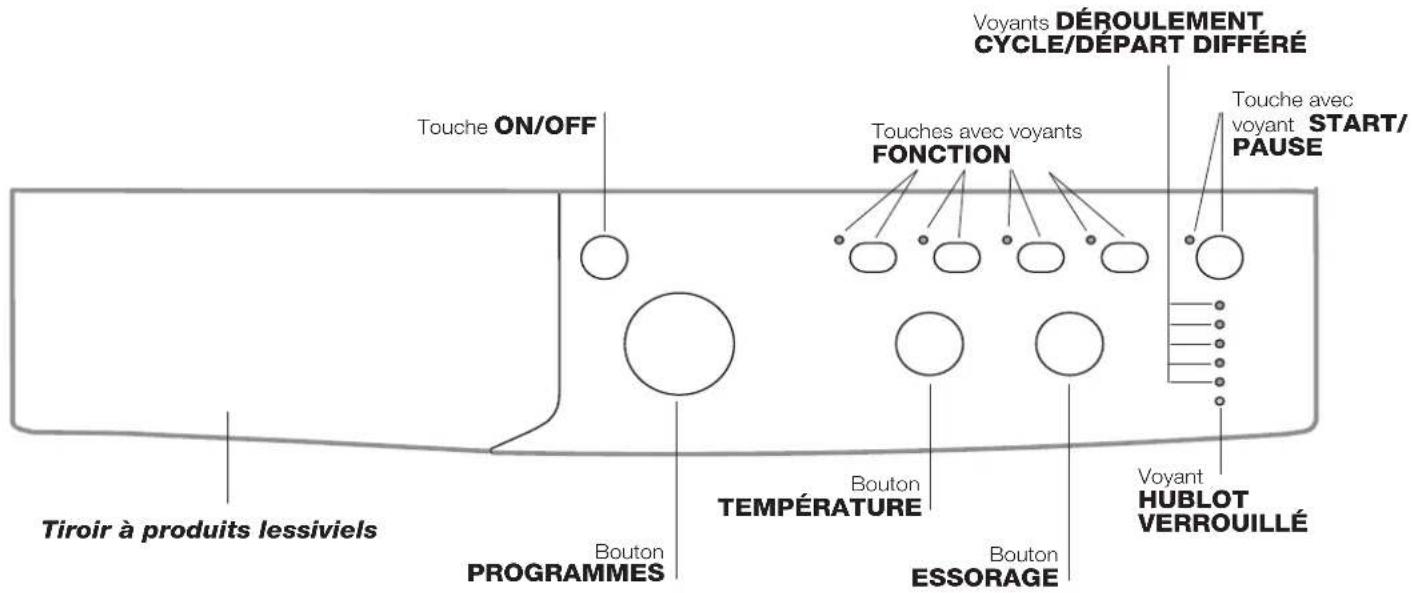

FR Tiroir à produits lessiviels: pour charger les produits

lessiviels et les additifs (voir “Produits lessiviels et linge”).

Touche ON/OFF: pour allumer ou éteindre le lave-linge.

Bouton PROGRAMMES: pour sélectionner les program-

mes. Pendant le programme, le bouton ne tournera pas.

Touches avec voyants FONCTION: pour sélectionner

les fonctions disponibles. Le voyant correspondant à la

fonction sélectionnée restera allumé.

Bouton TEMPÉRATURE: pour sélectionner la températu-

N.B.: pour effectuer une pause du lavage en cours, appu-

yer sur cette touche, le voyant correspondant se mettra à

clignoter en orange tandis que celui de la phase en cours

restera allumé fixe. Si le voyant HUBLOT VERROUILLÉ

est éteint, on peut ouvrir la porte.

Pour faire redémarrer le lavage exactement de l’endroit où

il a été interrompu, appuyer une nouvelle fois sur la touche.

Au fur et à mesure que le temps passe, le temps restant

est affiché avec clignotement du voyant correspondant.

Quand le retard sélectionné touche à sa fin le programme

sélectionné démarre.

Voyants phase en cours

les voyants s’allument progressivement pour indiquer son

clignoter et la fonction n’est pas activée.

Si l’fonction sélectionnée est incompatible avec une autre

fonction précédemment sélectionnée, le voyant corre-

spondant à la première fonction se met à clignoter et seule

la deuxième fonction est activée, le voyant de la touche

Voyant hublot verrouillé

clignoter avant d’ouvrir la porte (3 minutes environ). Pour

ouvrir le hublot tandis qu’un cycle est en cours, appuyer

sur la touche START/PAUSE; si le voyant HUBLOT VER-

ROUILLÉ est éteint, on peut ouvrir le hublot.

! Un clignotement rapide des voyants des “phases de

lavage” et du HUBLOT VERROUILLÉ signale une anomalie

(voir “Anomalies et remèdes”).

Démarrage d’un programme

9. A la fin du programme, le voyant s’allume. Quand le voyant HUBLOT VERROUILLÉ s’éteint, on peut ouvrir le hu-

blot. Sortir le linge et laisser le hublot entrouvert pour faire sécher le tambour. Eteindre le lave-linge en appuyant sur la touche

dans le “Tableau des programmes”.

Sport Léger (programme 13): est spécialement conçu pour laver des textiles vêtements de sport (survêtements, shorts,

etc.) peu sales; pour obtenir d’excellents résultats nous recommandons de ne pas dépasser la charge maximale indiquée

dans le “Tableau des programmes”. Nous recommandons d’utiliser de la lessive liquide, avec une dose pour la demi-charge.

Baskets (programme 14): est spécialement conçu pour laver des chaussures de sport; pour obtenir d’excellents résultats

nous recommandons de ne pas en laver plus de 2 paires à la fois.

Les programmes 20° (Zone 20°) offrent de bonnes performances de lavage aux basses températures avec une

consommation d’électricité réduite qui permet de faire des économies tout en respectant l’environnement. Les programmes

20° satisfont toutes les exigences:

Coton standard (programme 6) idéal pour des charges de linge sale en coton. Les bonnes performances, même à froid,

comparables à celles d’un lavage à 40°, sont assurées grâce à une action mécanique qui brasse en variant la vitesse et avec

des pics répétés et rapprochés.

Mix quotidien (programme 7) idéal pour des charges mixtes (coton et synthétiques) moyennement sales. Les bonnes

performances de lavage, même à froid, sont assurées grâce à une action mécanique qui brasse en variant la vitesse à des

intervalles moyens et déterminés.

20’ fraîcheur (programme 8) cycle idéal pour rafraîchir du linge peu sale en quelques minutes.

La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que :

température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.

1) Programme de contrôle selon la norme 1061/2010: sélectionner le programme 2 et une température de 60°C. Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 60°C. La température effective de lavage peut différer de la température indiquée.2) Programme de contrôle selon la norme 1061/2010: sélectionner le programme 3 et une température de 40°C. Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 40°C. La température effective de lavage peut différer de la température indiquée.Pour tous les instituts qui effectuent ces tests : 2) Programme coton long: sélectionner le programme 3 et une température de 40°C. 3) Programme Synthétique ainsi que: sélectionner le programme 4 et une température de 40°C.ProgrammesDescription du ProgrammeTemp. maxi. (°C) Vitesse maxi (tours minute)LessiveCharge maxi (Kg) La température peut être abaissée jusqu’au lavage à froid ( ). La machine interdira automatiquement toute sélection d’une

température supérieure à la température maximale prévue pour chaque programme.

! Exception: lors de la sélection du programme 2 la température peut être augmentée jusqu’à 90°.

Sélection de l’essorage

Tourner le bouton ESSORAGE pour sélectionner la vitesse d’essorage du programme sélectionné.

Les vitesses maximales prévues pour les programmes sont:

Programmes Vitesse maximale

1. appuyer sur la touche correspondant à la fonction désirée;

2. l’allumage du voyant correspondant signale que la fonction est activée.

Remarque: Le clignotement rapide du voyant signale que la fonction correspondante n’est pas disponible pour le programme

économies considérables de temps et de consommations d’eau et d’énergie. Il est conseillé d’utiliser une dose de lessive

liquide adaptée à la charge.

! Cette fonction n’est pas activable avec les programmes 1, 6, 7, 8, 9, 10, 11, 12, 13, 14, , .

La fonction h permet d’économiser l’énergie puisque l’eau utilisée pour la lessive n’est pas réchauffée : un plus pour

l’environnement et pour votre facture d’électricité. L’action renforcée et l’optimisation de la consommation de l’eau garantissent

d’excellents résultats pour une durée moyenne identique à celle d’un cycle standard. Pour de meilleurs résultats en matière de

lavage, utilisez une lessive liquide.

! Cette fonction n’est pas activable avec les programmes 1, 6, 7, 8, 9, 10, 12, 13, 14, , .

! Cette option n’est pas activable avec les programmes 8, .

pression sur la touche, la fonction se désactive.

N.B: Après avoir appuyé sur la touche START/PAUSE, le retard programmé ne peut être modifié que pour le diminuer jusqu’à

lancer le programme sélectionné.

! Il est activé avec tous les programmes.

! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

! Utiliser des lessives en poudre pour du linge en coton blanc et en cas de prélavage et de lavages à une tempéra-ture supérieure à 60°C. ! Respecter les indications figurant sur le paquet de lessive. Sortir le tiroir à produits lessiviels et verser la lessive ou l’additif comme suit.bac 1: Lessive prélavage (en poudre)bac 2: Lessive lavage (en poudre ou liquide)Versez la lessive liquide juste avant la mise en marche.bac 3: Additifs (adoucissant, etc.)L’assouplissant ne doit pas déborder de la grille. Triage du linge • Trier correctement le linge d’après: - le type de textile / le symbole sur l’étiquette. - les couleurs: séparer le linge coloré du blanc.• Vider les poches et contrôler les boutons.• Ne pas dépasser les valeurs indiquées dans le “Tableau des programmes” correspondant au poids de linge sec.Combien pèse le linge ? 1 drap 400-500 g 1 taie d’oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1200 g 1 serviette éponge 150-250 g Linge ou vêtements particuliers Soie: sélectionner le programme de lavage spécial 9 pour vêtements en soie. Il est conseillé d’utiliser une lessive spéciale pour linge délicat.Voilage: pliez-les bien et glissez-les dans une taie d’oreiller ou dans un sac genre filet. Sélectionner le programme 9.Laine: grâce au programme 10 vous pouvez laver à la machine tous vos vêtements en laine, y compris ceux qui portent l’étiquette “ lavage à la main uniquement “ . Pour obtenir d’excellents résultats utilisez un produit lessi-viel spécial et ne dépassez pas une charge de 1 kg. Jeans: mettez les jeans à l’envers avant de les laver et utilisez une lessive liquide. Sélectionnez le programme 11.

s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Il n’y a pas d’arrivée d’eau (le

voyant de la première phase de

lavage clignote rapidement).

Le lave-linge prend l’eau et vidange

START/PAUSE clignotent. Le voyant

du phase de lavage et le voyant hublot

bloqué restent fixes.

Il y a un excès de mousse.

• Le hublot n’est pas bien fermé.

• La touche ON/OFF n’a pas été enfoncée.

• La touche START/PAUSE n’a pas été enfoncée.

• Le robinet de l’eau n’est pas ouvert.

• Un départ différé a été sélectionné (voir “Personnalisations”).

• Le robinet de l’eau n’est pas ouvert.

• Il y a une coupure d’eau.

• La pression n’est pas suffisante.

• La touche START/PAUSE n’a pas été enfoncée.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65

et 100 cm (voir “Installation”).

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”).

• L’évacuation murale n’a pas d’évent.

Si après ces vérifications, le problème persiste, fermer le robinet de l’eau,

éteindre la machine et appeler le service Assistance. Si l’appartement est situé

en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui

font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer

cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-

• Autrement, contacter le Centre d’Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s’adresser à des techniciens non agréés.

• son numéro de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lave-linge et à l’avant quand on ouvre la porte

Il ciclo di lavaggio
