MODE D'EMPLOI AVRX2100W DENON

Vous pouvez imprimer plus d’une page d’un PDF sur une seule feuille de

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Portée de la télécommande

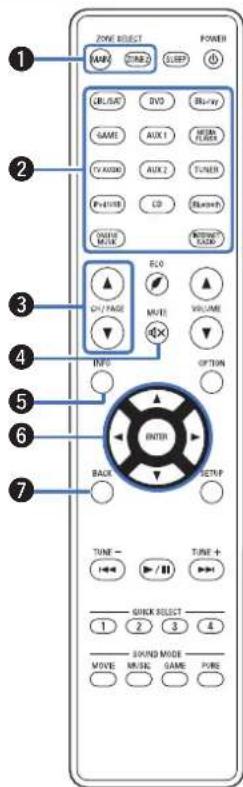

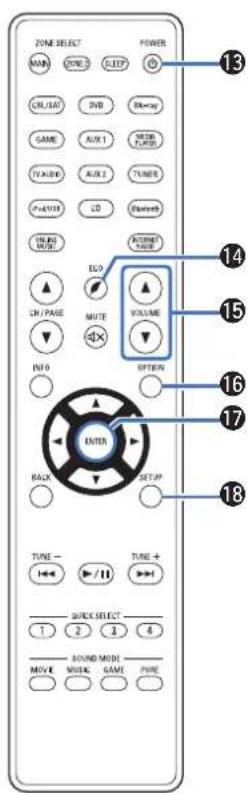

Nomenclature et fonctions

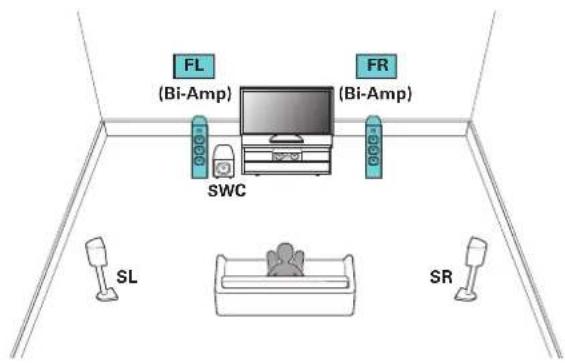

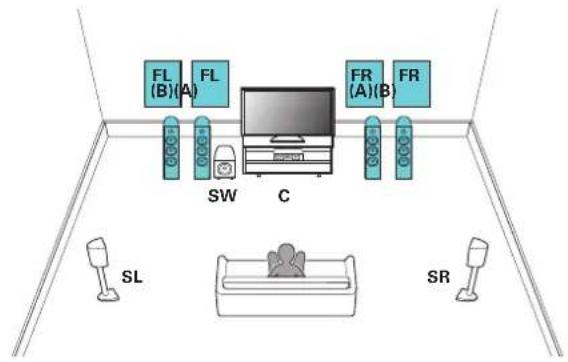

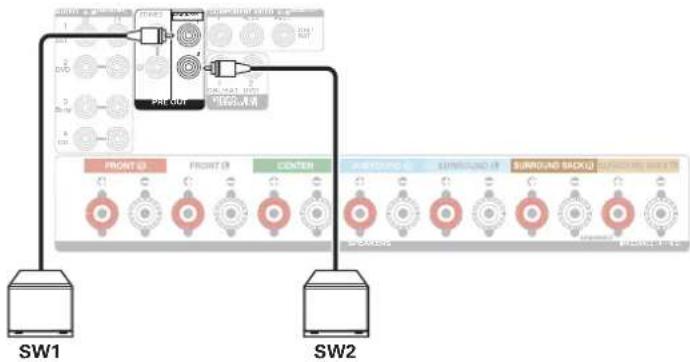

Connexion des enceintes

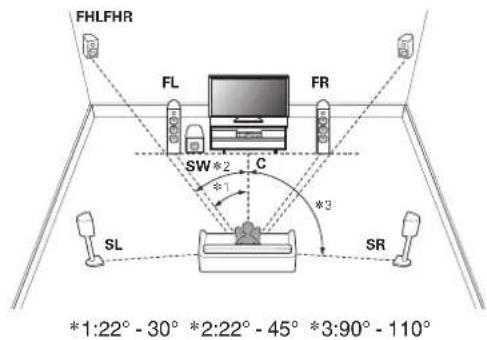

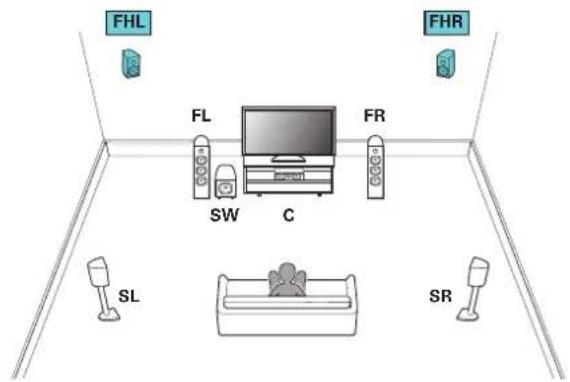

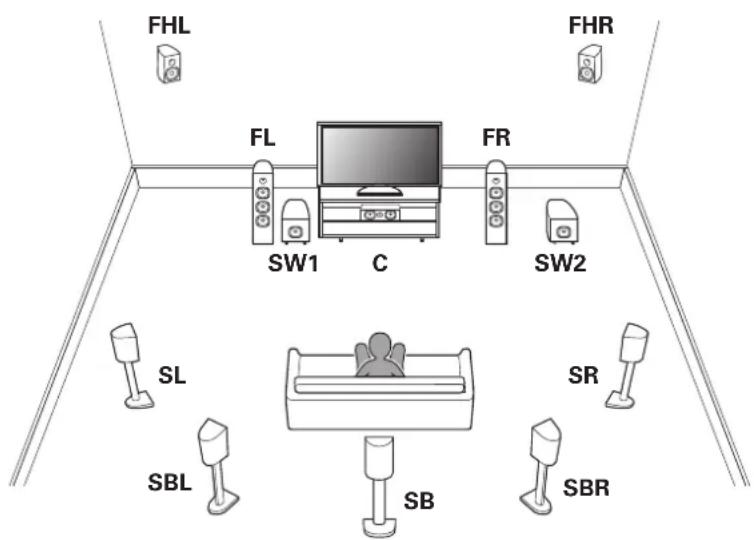

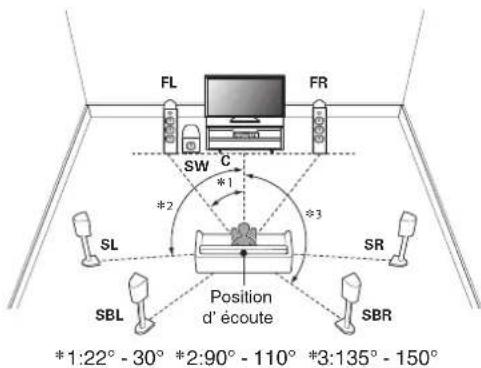

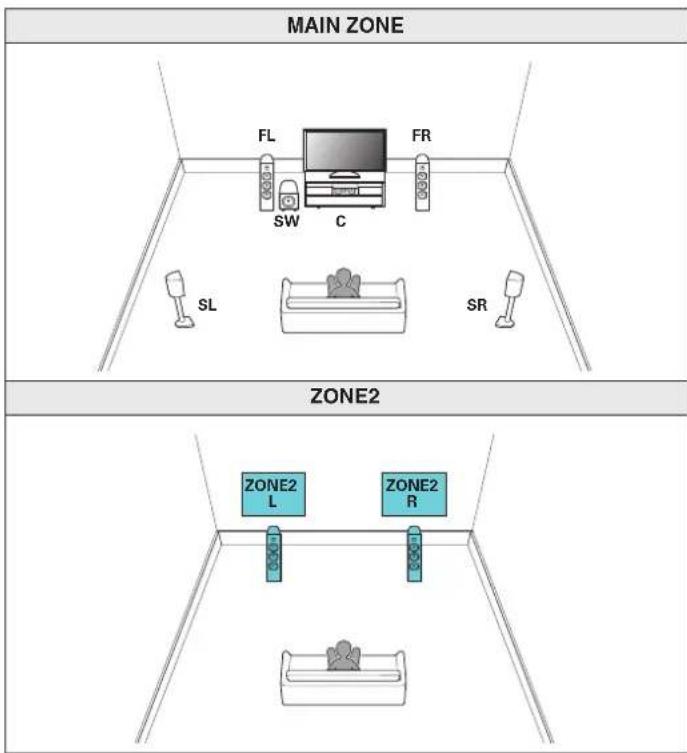

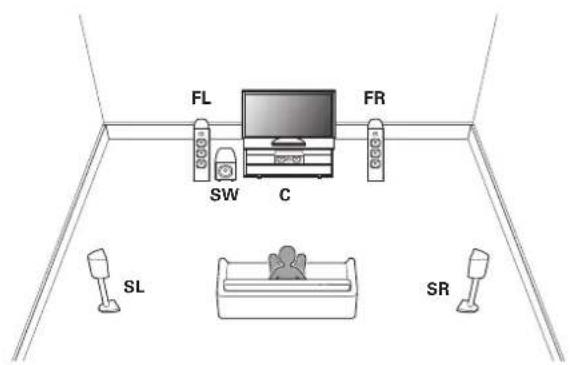

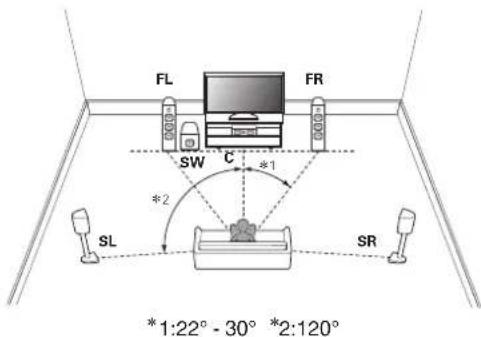

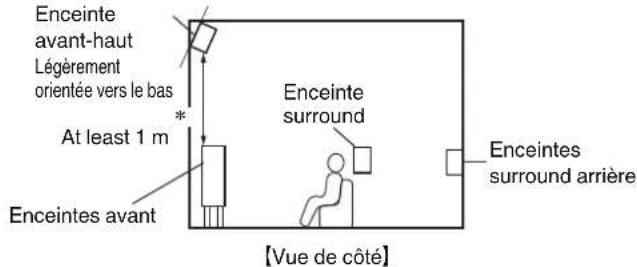

Installation des enceintes

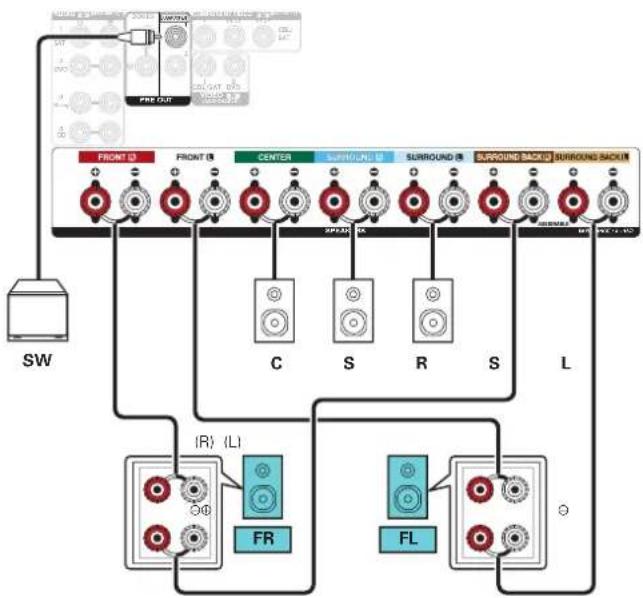

Connexion des enceintes

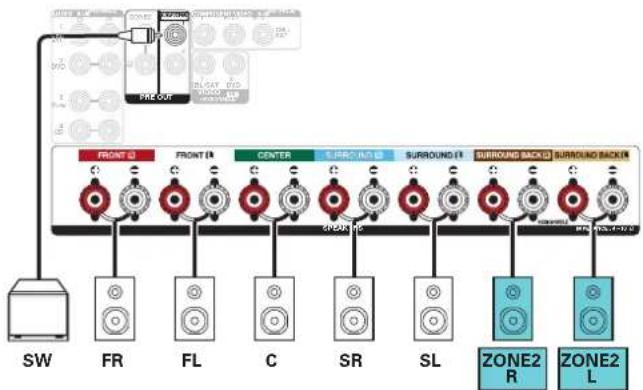

Configuration de l’enceinte et paramétrages de l’ “Affectation des

Connexion d’un téléviseur

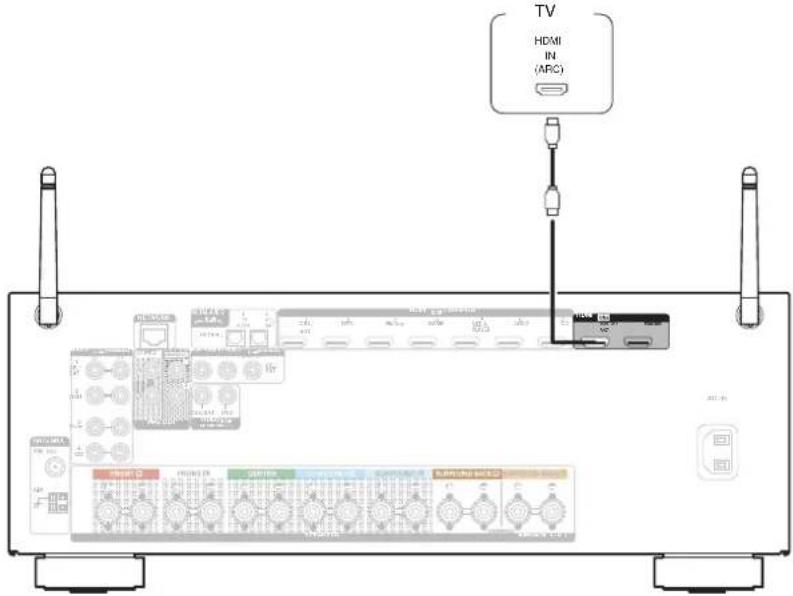

Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible

avec la fonction ARC (Audio Return Channel)

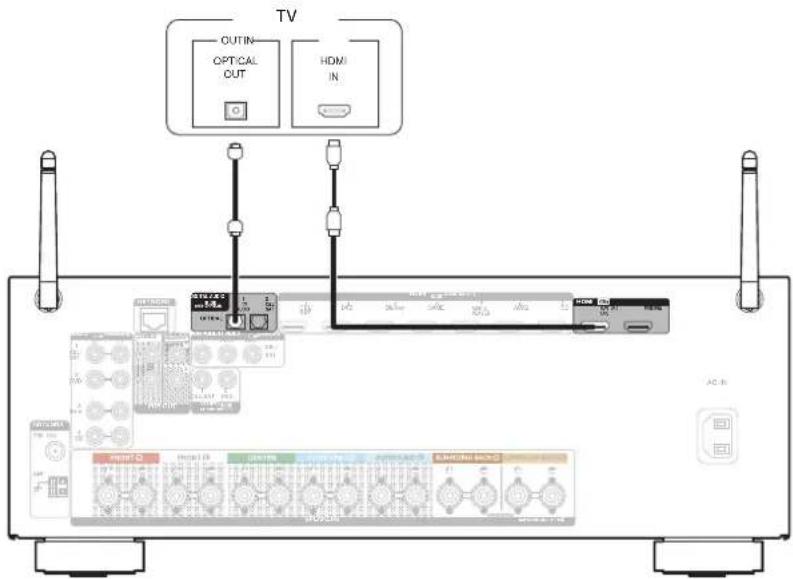

Connexion 2 : Téléviseur équipé d’une borne HDMI et

incompatible avec la fonction ARC (Audio Return Channel)

Connexion d’un dispositif de lecture

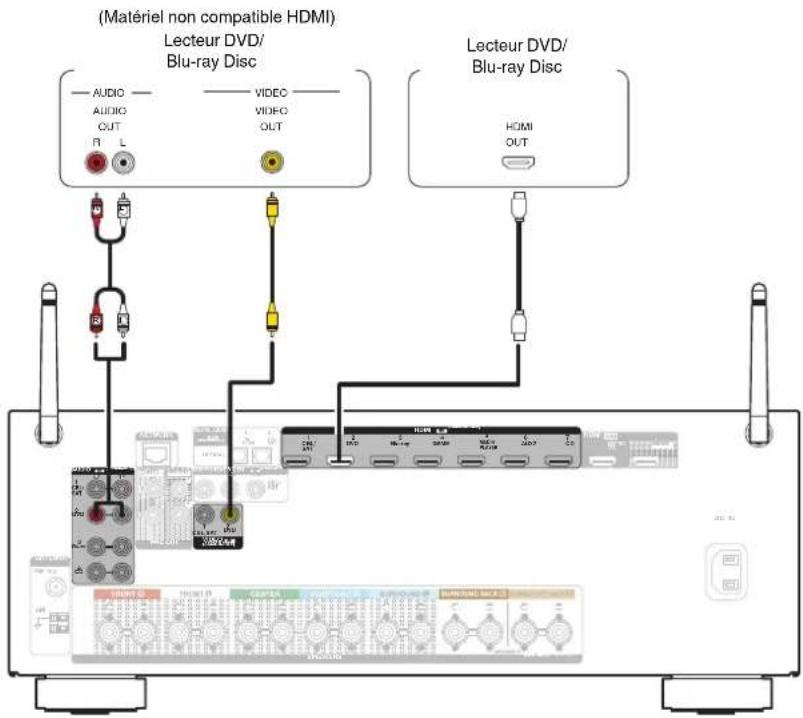

Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc

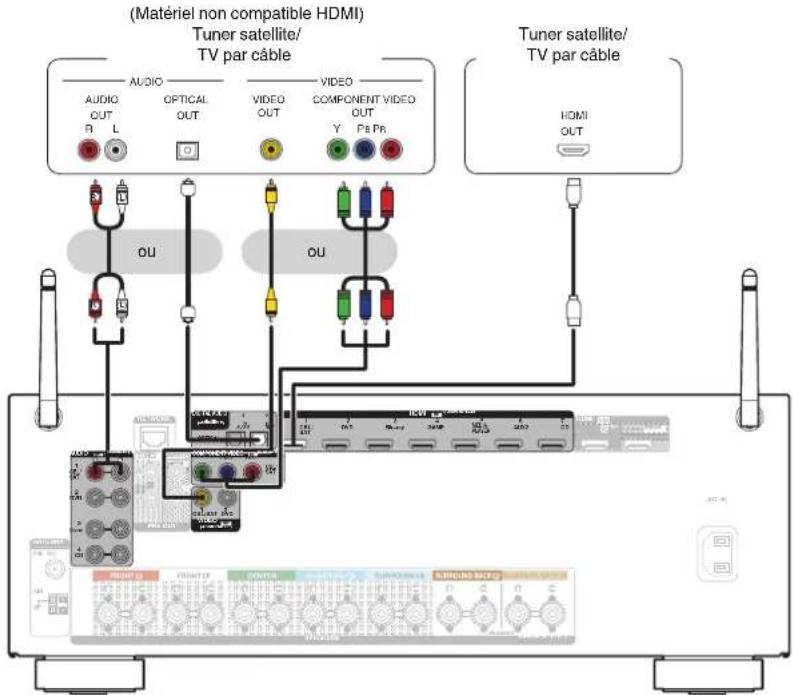

Connexion d’un décodeur (Tuner satellite/TV par câble)

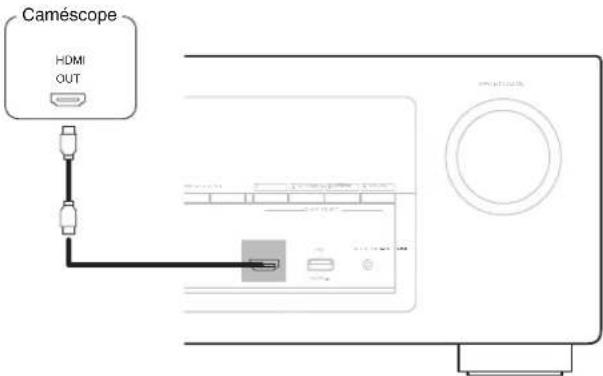

Connexion d’un caméscope vidéo ou d’un console de jeux

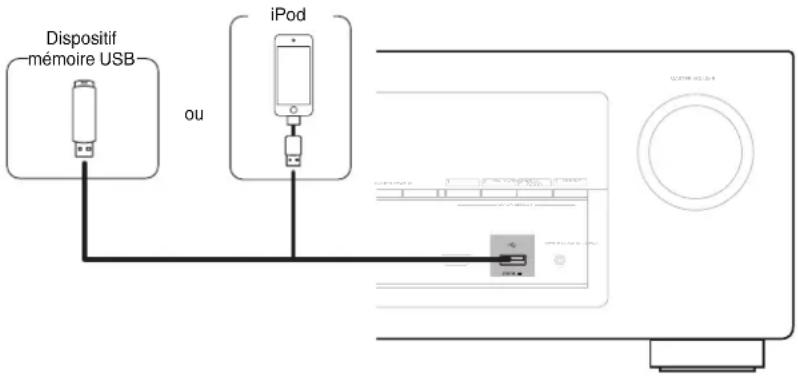

Connexion d’un iPod ou d’un dispositif mémoire USB sur le

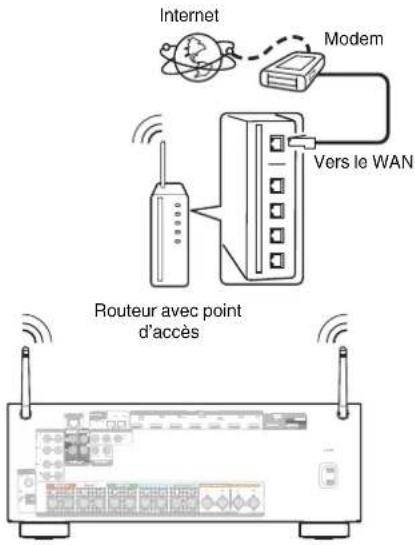

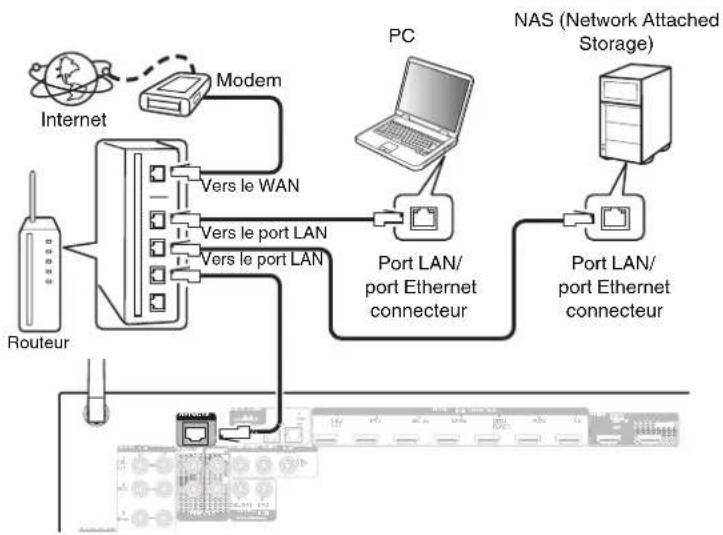

Connexion à un réseau domestique (LAN)

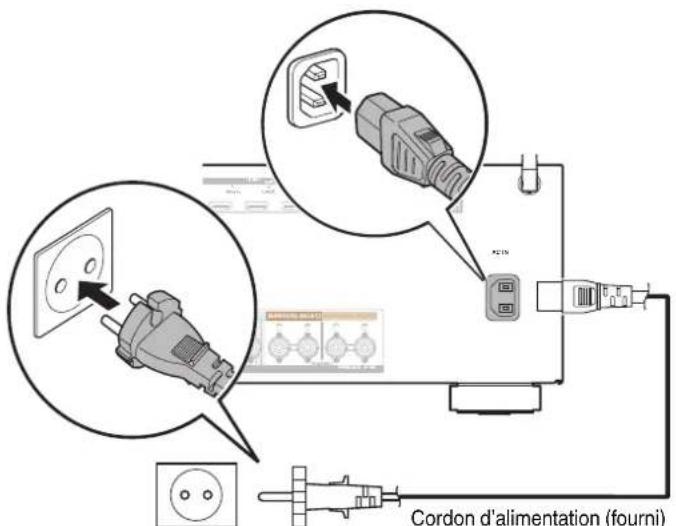

Connexion du cordon d’alimentation

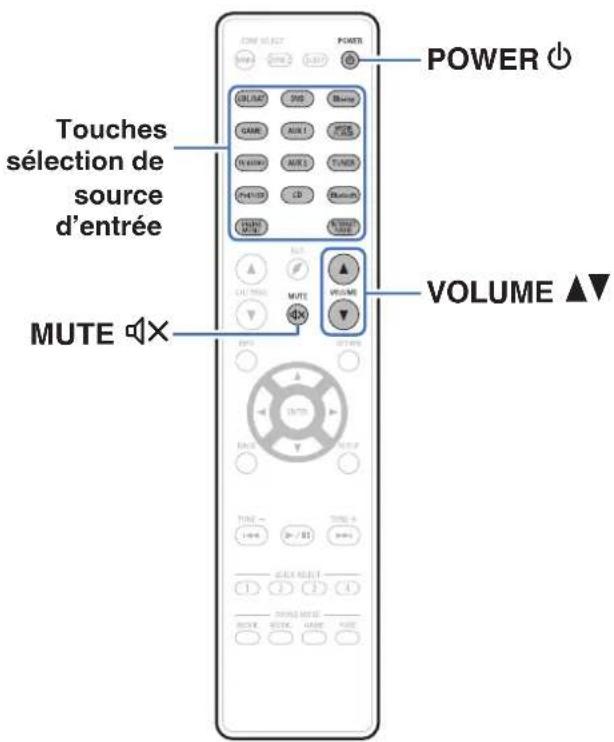

Sélection de la source d’entrée

Coupure temporaire du son (Sourdine)

Lecture avec les lecteurs DVD/Blu-ray Disc

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture du contenu d’un iPod

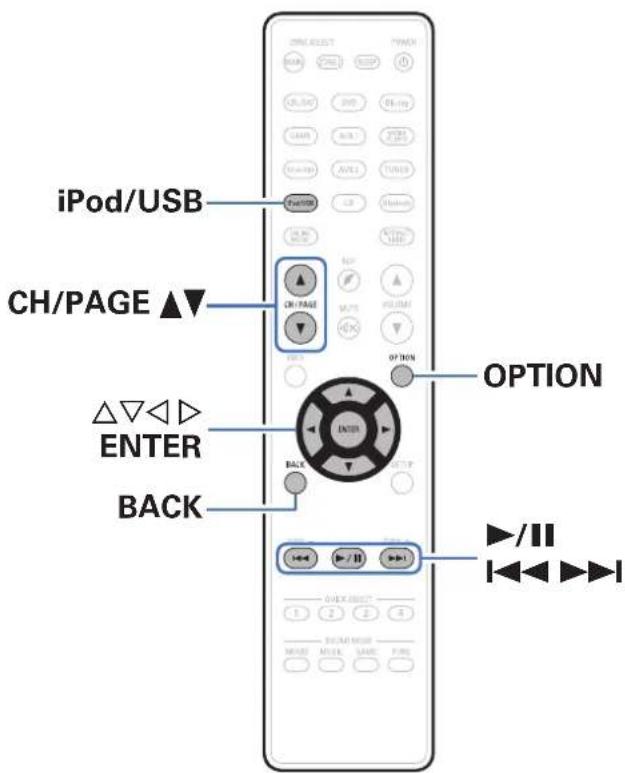

Écoute de musique avec un iPod

Lecture du contenu d’un dispositif mémoire USB

Lecture des fichiers d’un dispositif mémoire USB

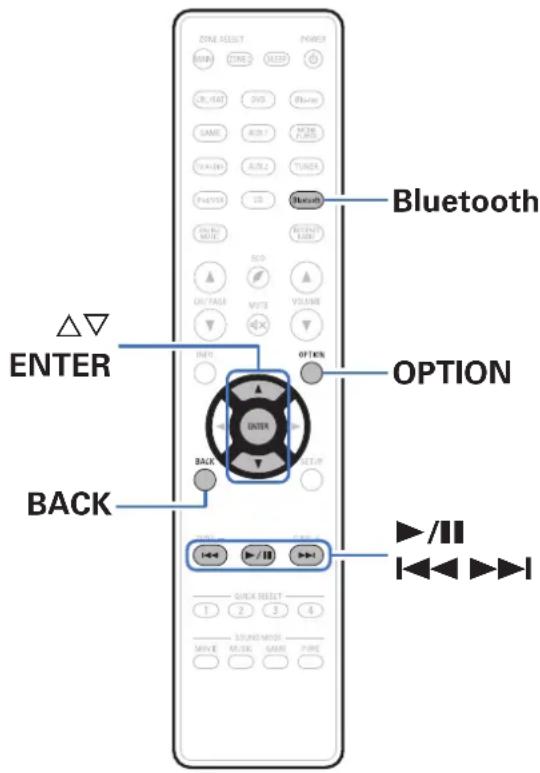

Écouter de la musique sur un périphérique Bluetooth

Appariement avec un périphérique Bluetooth

Lecture d’un périphérique Bluetooth

Appariement avec le Mode de couplage

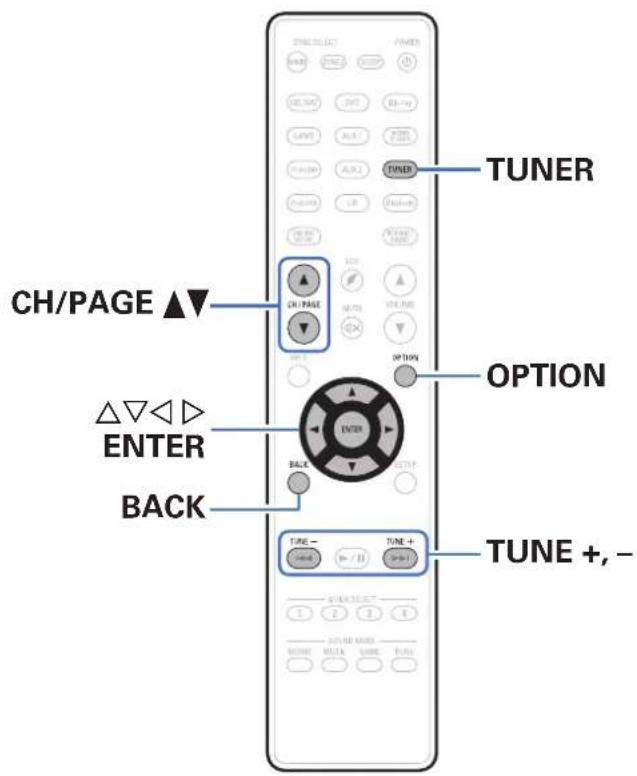

Écoute de diffusion FM/AM

Écoute de diffusion FM/AM

Réglage par saisie de la fréquence (Accord direct)

Modification du mode de syntonisation (Mode Réglage)

Réglage des stations et préréglage automatique des stations

(Mém. prérégl. Auto)

Préréglage de la station radio actuelle (Mém. Préréglages)

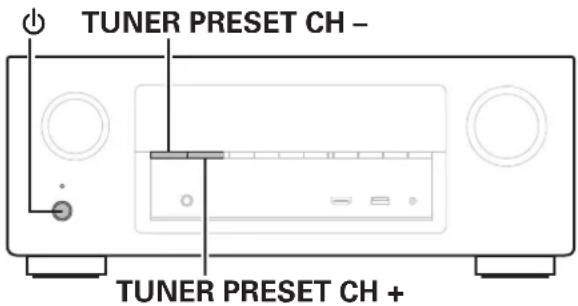

Écoute des stations préréglées

Saisie d’un nom pour la station émettrice préréglée (Nom préréglé)

Saut des stations radio préréglées (Passer préréglage)

Annulation du saut préréglé

Utilisation de vTuner pour ajouter des stations Radio Internet

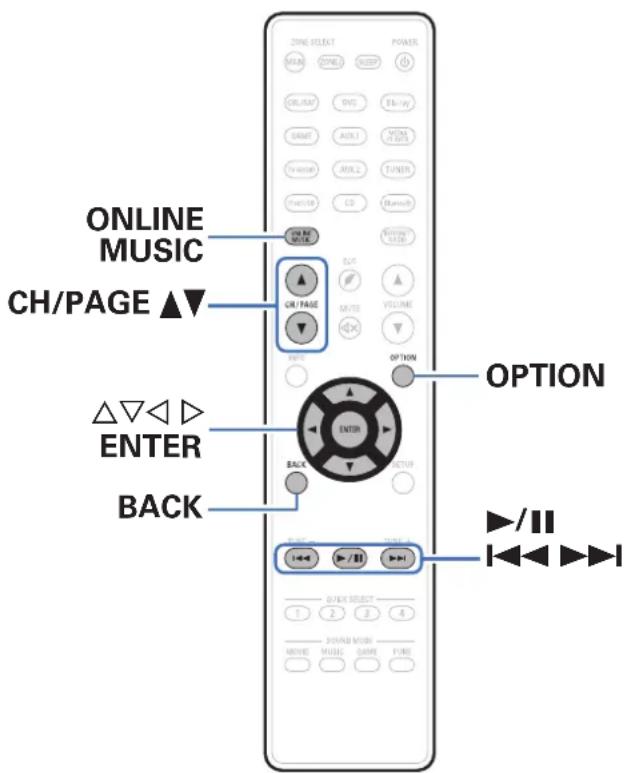

Lecture de fichiers stockés sur un ordinateur et un stockage NAS

Application des paramètres de partage des fichiers multimédia

Lecture de fichiers stockés sur un ordinateur et un stockage NAS

Visionner des photos sur le site Flickr

Visionner des photos partagées par certains utilisateurs

Visionner toutes les photos sur Flickr

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexFonction AirPlay

Lecture de titres de votre iPhone, iPod touch ou iPad

Lecture de la musique iTunes avec cet appareil

Sélection d’enceintes (matériels) multiples

Réalisation des opérations de lecture sur iTunes avec la

télécommande de cet appareil

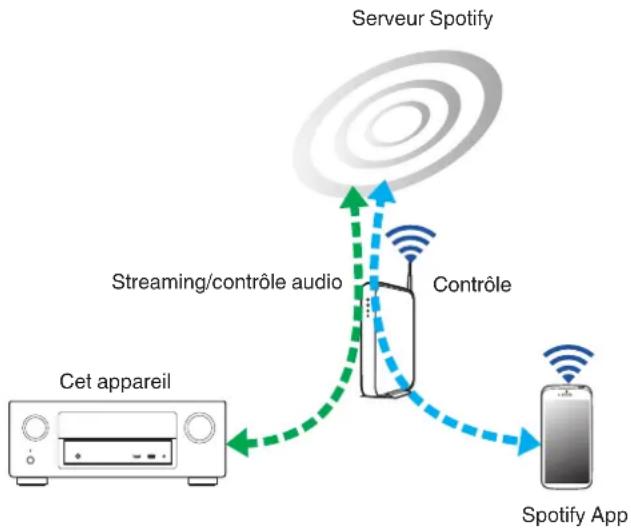

Fonction Spotify Connect

Lecture de la musique Spotify avec cet appareil

Enregistrement dans les favoris

Lecture du contenu ajouté au bouton “Enreg. favoris”

Suppression de contenu ajouté aux favoris

Recherche de contenu à l’aide de mots-clés (Recherche textuelle)

Lecture simultanée de musique et d’une image favorite

Réglage de l’intervalle du diaporama

Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)

Réglage du tonalité (Tonalité)

Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)

Réglage de la qualité d’image pour votre environnement de

visualisation (Mode photo)

Lecture de la même musique dans toutes les zones (Toutes

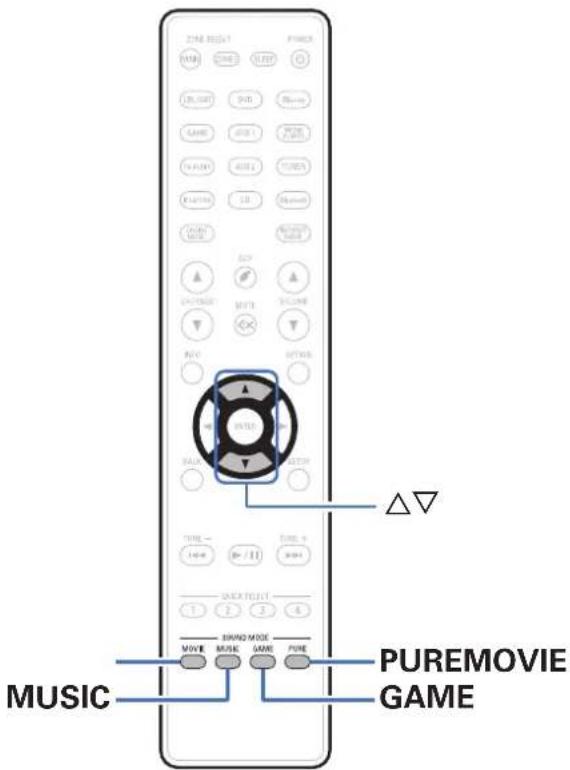

Sélection d’un mode d’écoute

Sélection d’un mode d’écoute

Fonction de contrôle HDMI

Procédure de réglage

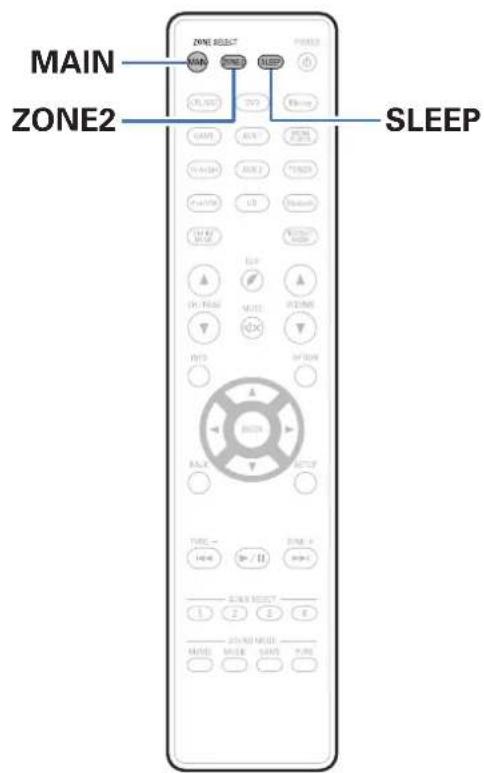

Fonction de minuterie sommeil

Utilisation de la minuterie sommeil

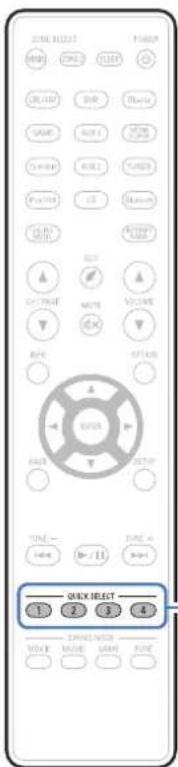

Fonction de sélection rapide plus

Solliciter le paramétrage

Modification des réglages

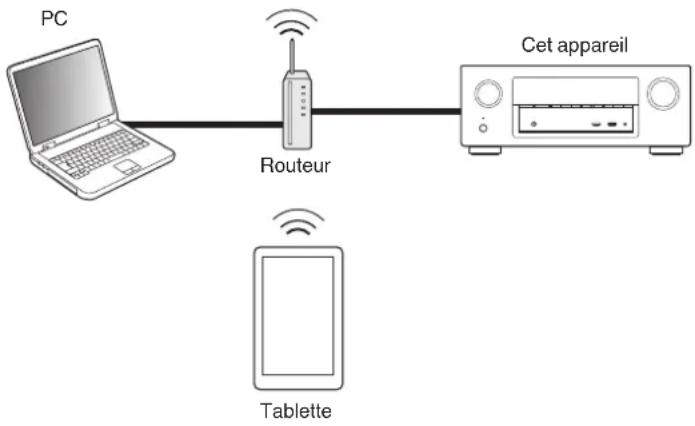

Fonction de contrôle Internet

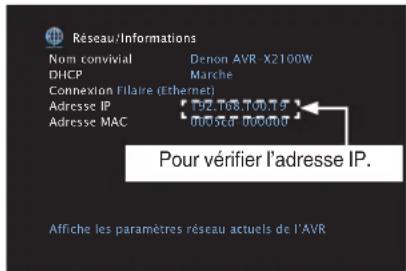

Contrôle de l’appareil à partir d’un contrôle Web

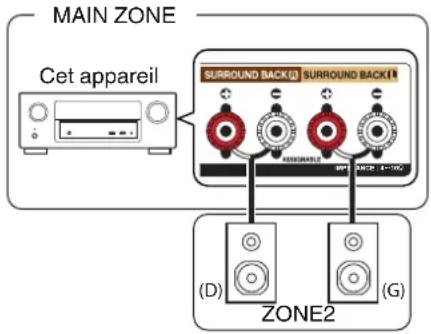

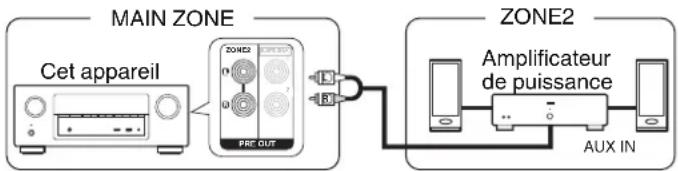

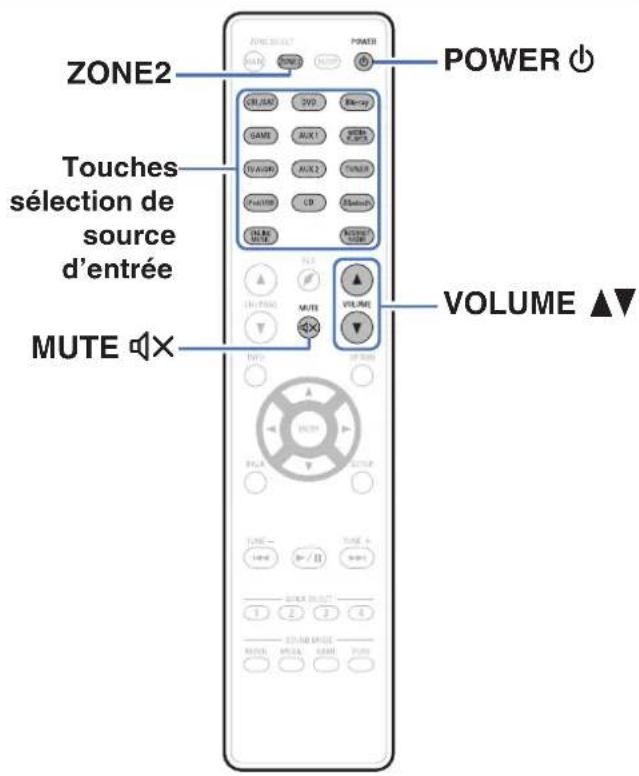

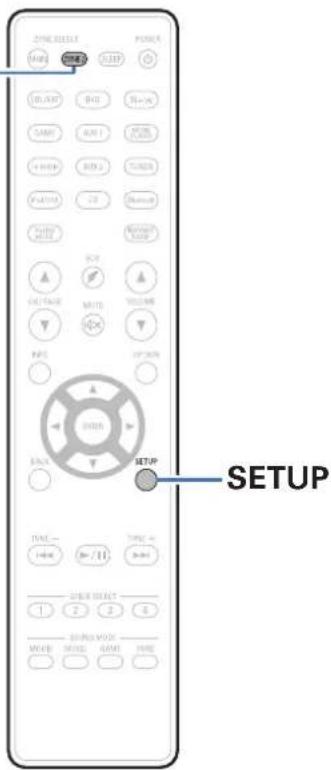

Lecture dans la ZONE2 (pièce séparée)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRéglages

Plan du menu de l’interface graphique

Fonctionnement du menu

Saisie de caractères

Utilisation de l’écran-clavier

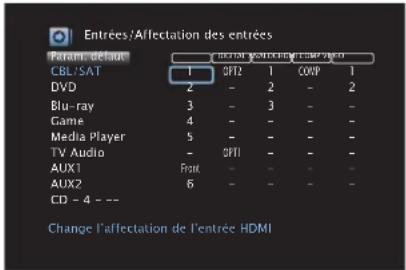

Affectation des entrées

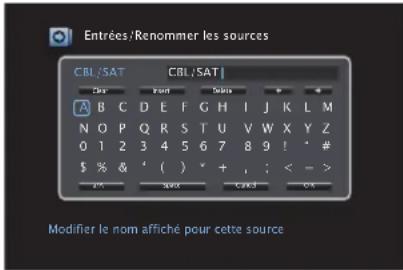

Renommer les sources

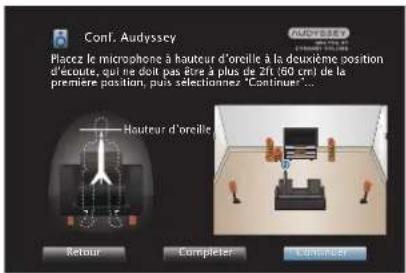

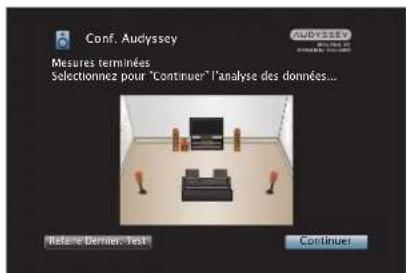

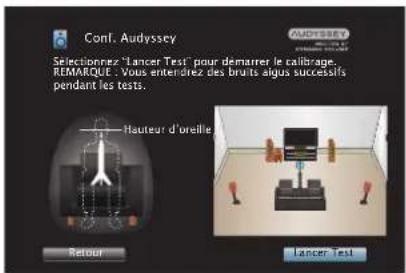

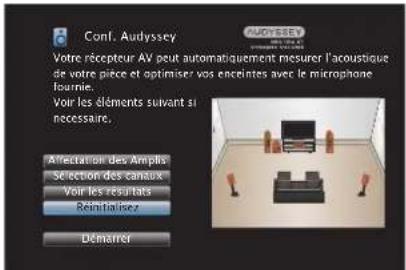

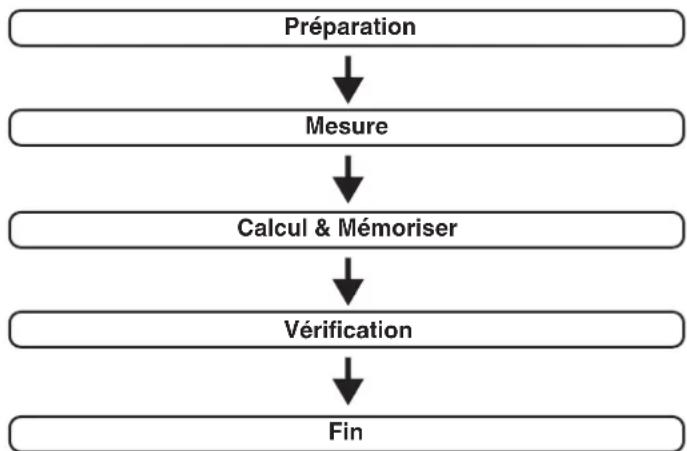

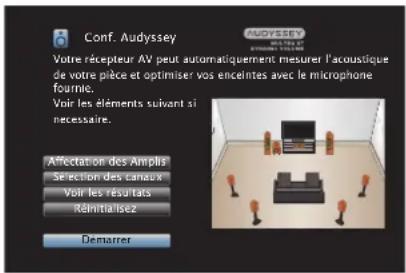

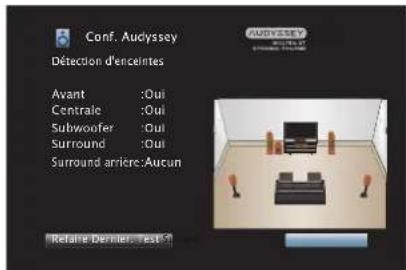

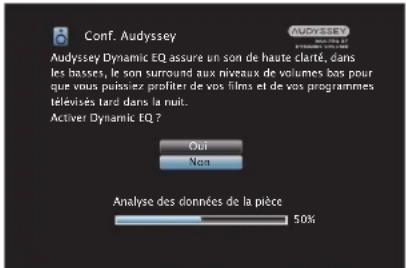

Procédure pour les réglages des enceintes (Conf. Audyssey

Retour aux réglages “Conf. Audyssey

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRéseau

Données d'utilisation

Limiter la zone d’opération avec la télécommande

Dépistage des pannes

Réinitialisation des réglages d’usine

Fonction de conversion vidéo

Lecture de dispositifs mémoire USB

Lecture d’un périphérique Bluetooth

Lire un fichier sauvegardé sur un ordinateur ou sur un NAS

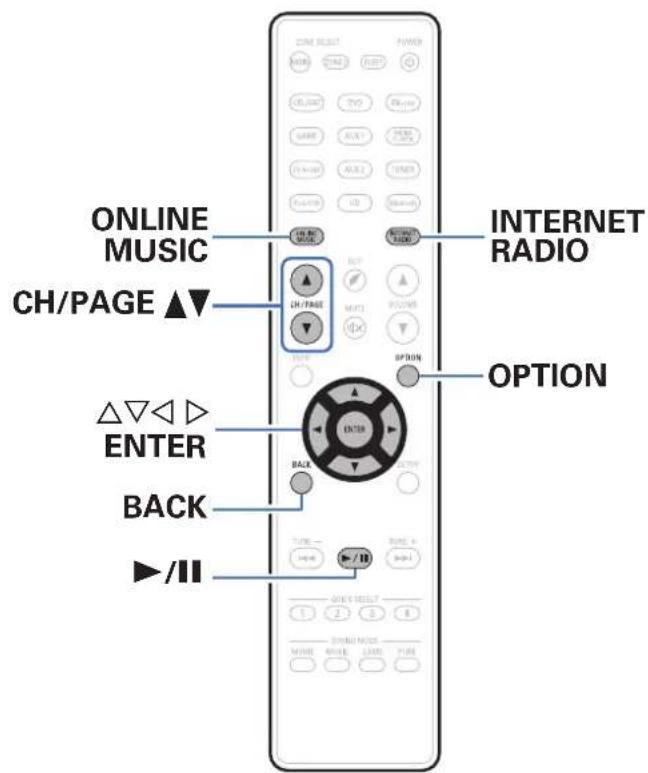

Lecture de radio Internet

Fonction mémoire personnelle plus

Fonction dernière mémoire

Modes audio et canaux de sortie

Modes audio et paramètres surround

Types de signaux d’entrée et modes audio correspondants

Explication des termes

Renseignements relatifs aux marques commerciales

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexNous vous remercions d’avoir acquis cet appareil Denon.

Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil.

Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Assurez-vous que les articles suivants sont fournis avec l’appareil.

Guide de démarrage rapide CD-ROM

(Manuel de l’Utilisateur)

Consignes de sécurité Remarque sur la radio Étiquette du câble

Cordon d’alimentation Antenne intérieure FM Antenne à boucle AM Microphone d’étalonnage du

Panneau avant Affichage

Télécommande IndexInsertion des piles

Déplacez le couvercle arrière dans la direction de la

flèche et retirez-le.

Insérez correctement deux piles dans le compartiment

à pile comme indiqué.

Remettez le couvercle en place.

Pour éviter un endommagement de la télécommande ou une fuite du liquide des

Ne pas mélanger piles neuves et anciennes.

Ne pas utiliser deux types de piles différents.

Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps.

En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur du

compartiment avant d’insérer de nouvelles piles.

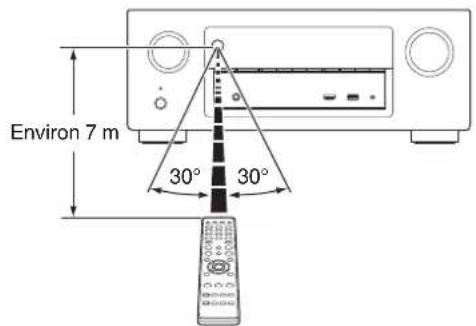

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l’unité.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexCaractéristiques

Amplificateur de puissance procurant une qualité identique pour

les 7 canaux grâce à une technologie à circuits discrets (125 W x

Pour un réalisme optimal et une gamme dynamique étonnante, la

section de l’amplificateur de puissance dispose d’appareils de

puissance discrets (pas un circuit intégré).

En utilisant des appareils discrets à haute puissance et courant élevé,

l’amplificateur peut aisément faire fonctionner des enceintes haute

Entrée/sortie 4K 60Hz prise en charge

Lorsque 4K Ultra HD (High Definition) est utilisé, une vitesse d’entrée/

sortie de 60 images par seconde (60p) est obtenue pour les signaux

vidéo. Lorsque vous êtes connecté à l’entrée d’un signal vidéo d’une TV

compatible 4K Ultra HD et 60p, vous pouvez profiter du sens du

réalisme disponible uniquement à partir d’images en haute définition,

même en visualisant une vidéo en mouvement rapide.

Cet appareil prend également en charge le traitement d’image pour les

vidéos 4 K 60p, 4:4:4 et 24 bits. Par le traitement de la vidéo à la

résolution d’origine, cet appareil permet de profiter d’une parfaite qualité

d’image en haute définition.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

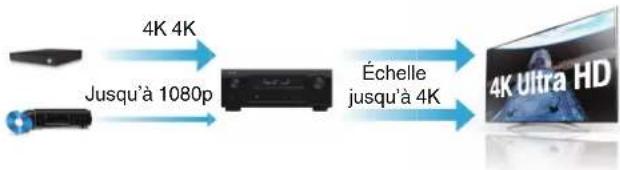

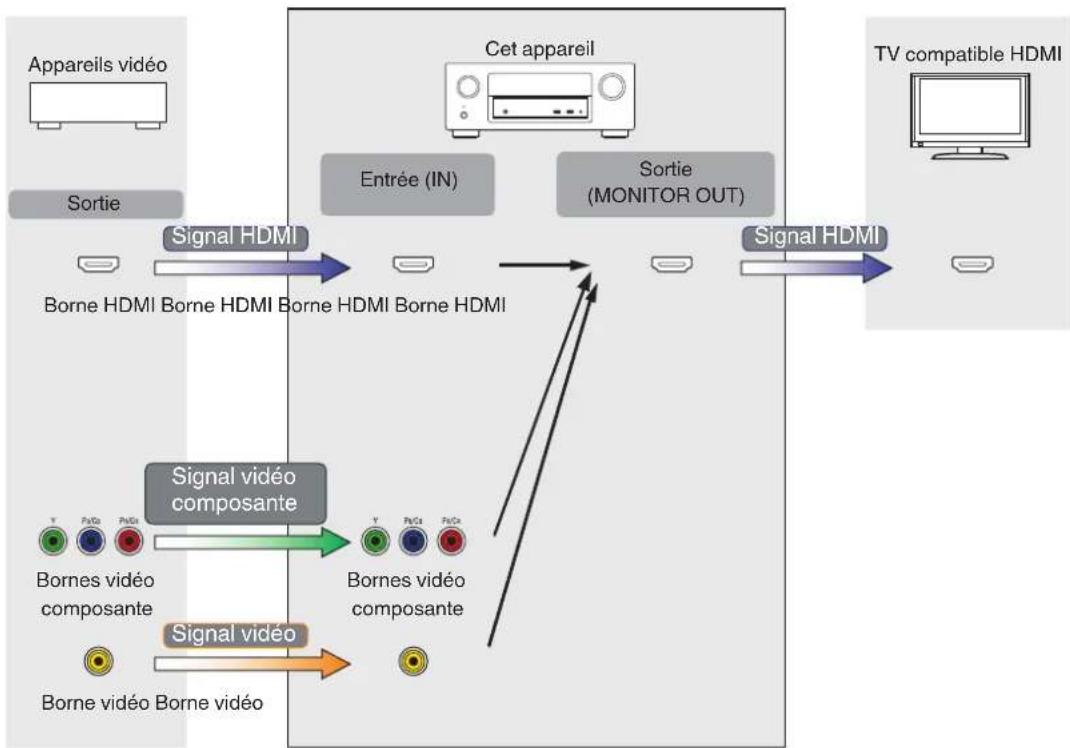

Conversion ascendante des signaux vidéo analogiques

(résolution SD) vers HD (720p/1080p) et 4K grâce au processeur

jusqu’à 4K Cet appareil est équipé d’une fonction de vidéo ascendante 4 K qui

permet à la vidéo analogique ou vidéo SD(Standard Definition) d’être

émise en résolution HDMI à 4K (3840 × 2160 pixels). Cette fonction

permet à l’appareil d’être connecté à une TV à l’aide d’un simple câble

HDMI, et de produire des images en haute définition pour n’importe

quelle source vidéo.

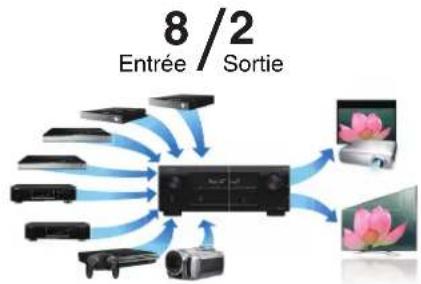

Les connexions HDMI permettent la connexion à divers appareils

AV numériques (8 entrées, 2 sorties)

Cet appareil est équipé de 8 entrées HDMI et de 2 sorties HDMI

permettant la connexion à divers appareils compatibles HDMI tels que

des lecteurs Blu-ray Disc, des consoles de jeux et des caméscopes

vidéo HD. Cet appareil est équipé de deux sorties moniteur, ce qui vous

permet de projeter la même image en même temps à l’aide de cet

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

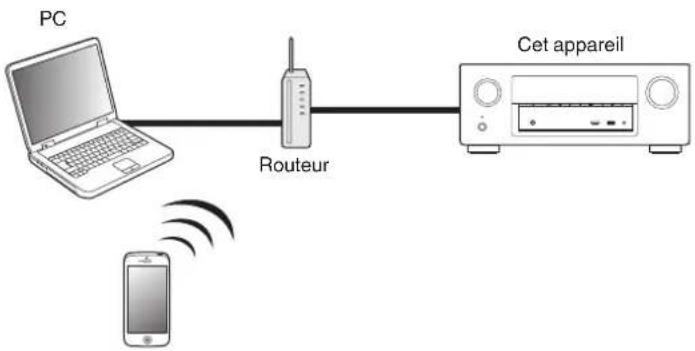

Ce dispositif est équipé d’une fonction AirPlay

fonctions réseau telle que la radio internet, etc.

Vous pouvez profiter d’un large éventail de contenus, notamment

écouter la radio sur Internet, lire des fichiers audio enregistrés sur votre

ordinateur et afficher sur un téléviseur des photos stockées sur votre

Cet appareil prend également en charge Apple AirPlay qui vous permet

de diffuser en flux votre bibliothèque musicale depuis un iPhone

Lecture de fichiers DSD et FLAC par USB et par réseau

Cet appareil prend en charge la lecture des formats audio de haute

résolution tels que les fichiers DSD (2,8 MHz) et FLAC 192 kHz. Il offre

une haute qualité de lecture des fichiers en haute résolution.

Une connexion sans fil avec des périphériques Bluetooth peut

être effectuée facilement

Vous pouvez apprécier de la musique simplement en vous connectant

sans fil avec votre smartphone, tablette, ordinateur, etc.

Compatible avec le “Denon Remote App”

opérations de base de l’unité avec des appareils iPad, iPhone ou

Android™ (Google, Amazon Kindle Fire)

“Denon Remote App” est un logiciel d’application qui vous permet

d’effectuer des opérations de base avec un iPad, iPhone, Android

smartphone ou une tablette Android, telles que la mise en marche ou

l’arrêt de l’appareil, le contrôle du volume et la commutation de la

Téléchargez le “Denon Remote App” approprié pour vos appareils iOS ou

Android. Cet appareil doit être connecté au même réseau LAN ou Wi-Fi (réseau

local sans fil) auquel l’iPhone ou l’iPod touch est connecté.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

GMAIN ZONEHGZONE2H Vous pouvez sélectionner et lire les entrées correspondantes dans

MAIN ZONE et dans ZONE2.

De plus, lorsque la fonction “Toutes zones stéréo” est utilisée, vous

pouvez profiter de la musique en cours de lecture dans MAIN ZONE,

dans toutes les zones en même temps, ce qui est utile lorsque vous

voulez écouter BGM dans toute la maison.

Conception à économie d’énergie

Cet appareil est équipé d’une fonction “Mode ECO” qui vous permet de

profiter de la musique et des films tout en réduisant la consommation

électrique lors de l’utilisation. De plus, une fonction de veille

automatique éteint ainsi automatiquement l’alimentation lorsque

l’appareil n’est pas utilisé. Cela permet de réduire la consommation

“Assistant de config.”, fournissant des instructions de

configuration faciles à suivre

Sélectionnez tout d’abord la langue lorsque vous y êtes invité. Ensuite,

suivez simplement les instructions qui s’affichent sur l’écran de votre

téléviseur pour configurer les enceintes, le réseau, etc.

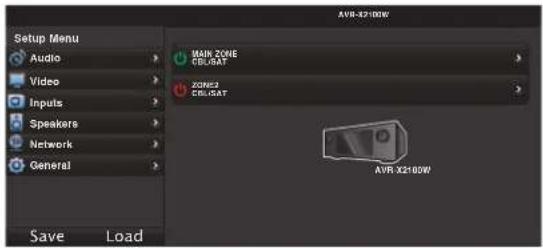

Interface graphique simple d’emploi

Cet appareil est doté d’une interface utilisateur graphique pour

améliorer sa fonctionnalité.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexNomenclature et fonctions

Panneau avant Affichage

A Touche d’alimentation (X)

Permet de mettre l’alimentation de MAIN ZONE (la pièce où se trouve

cet appareil) en marche/arrêt (veille).

B Témoin d’alimentation

Il s’allume comme suit en fonction du statut d’alimentation :

Blanc : Mise sous tension

Arrêt : Veille normale

p. 150) est réglé sur

Lorsque “HDMI Contrôle” (v p. 150) est réglé sur “Marche”

Lorsque “Contrôle IP” (v p. 184) est réglé sur “Toujours actif”

C Molette SOURCE SELECT Elle permet de sélectionner la source d’entrée.

D Capteur de télécommande

Il reçoit les signaux provenant de la télécommande.

Cet écran affiche divers types d’informations. (v

F Molette MASTER VOLUME Elle permet d’ajuster le niveau du volume.

G Touches de canal préréglé du tuner

(TUNER PRESET CH +, –)

Ceuxci sélectionnent des stations de radio préréglées.

H Touche ZONE2 ON/OFF Elle permet de mettre sous/hors tension l’alimentation de ZONE2

I Touche ZONE2 SOURCE Elle permet de sélectionner la source d’entrée pour ZONE2.

J Touche DIMMER Chaque fois que vous appuyez sur cette touche, la luminosité de

l’affichage change. (v

K Touche STATUS Chaque fois que vous appuyez sur cette touche, les informations

relatives au statut affiché sur l’écran changent. (v p. 57)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

L Touches QUICK SELECT En appuyant une seule fois sur n’importe laquelle de ces touches, vous

pouvez faire apparaître différents réglages enregistrés sur chaque

touche, tels que les réglages de la source d’entrée, du niveau du

volume et du mode audio.

M Prise de casque audio (PHONES)

Ceci sert à connecter un casque audio.

Si un casque est branché sur cette prise, le signal audio n’est plus

transmis par les enceintes connectées ni par les bornes PRE OUT.

REMARQUE Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau du

volume lors de l’utilisation du casque.

N Borne AUX1-HDMI Ceci sert à connecter des appareils de sortie compatibles HDMI avec

des appareils tels que des caméscopes et des consoles de jeux.

O Port USB Ceci sert à connecter des dispositifs de stockage USB (tels que des

dispositifs mémoire USB) et le câble USB fourni avec iPod.

P Prise SETUP MIC Ceci sert à connecter le microphone d’étalonnage de son fourni.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexAffichage

H I J K L A Témoins de mode de signal d’entrée

Ceuxci s’allument en fonction des réglages du mode d’entrée audio de

chaque source d’entrée.

B Témoins du surround arrière

Ces témoins s’allument lorsque les signaux audio sont transmis à partir

des enceintes surround arrière.

C Témoins du décodeur

Ces témoins s’allument lorsque des signaux Dolby ou DTS sont émis

ou lorsque le décodeur Dolby ou DTS est sous tension.

Ces témoins s’allument lorsque “MultEQ

XT”, “Dynamic EQ” ou

“Dynamic Volume” a été configuré.

E Témoins de mode de réception du tuner

Ceuxci s’allument en fonction des conditions de réception lorsque la

source d’entrée est réglée sur “Tuner”.

TUNED : S’allume lorsque l’émission est correctement syntonisée.

STEREO : S’allume lors de la réception d’émissions de radio FM.

RDS : S’allume lors de la réception d’émissions RDS.

F Témoin de minuterie

Ces témoins s’allument lorsque la minuterie sommeil a été

Ceci est affiché lorsque la source d’entrée est “Online Music” ou “iPod/

USB” quand vous lisez de la musique.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

I Témoin MUTE Ce témoin clignote lorsque le son est coupé.

J Affichage des informations

Le nom de la source d’entrée, le mode audio, les valeurs des réglages

et d’autres informations sont affichés ici.

K Témoins de signal d’entrée

Le témoin respectif s’allumera en fonction du signal d’entrée.

Ce témoin s’allume lorsque la ZONE2 (pièce séparée) est sous

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

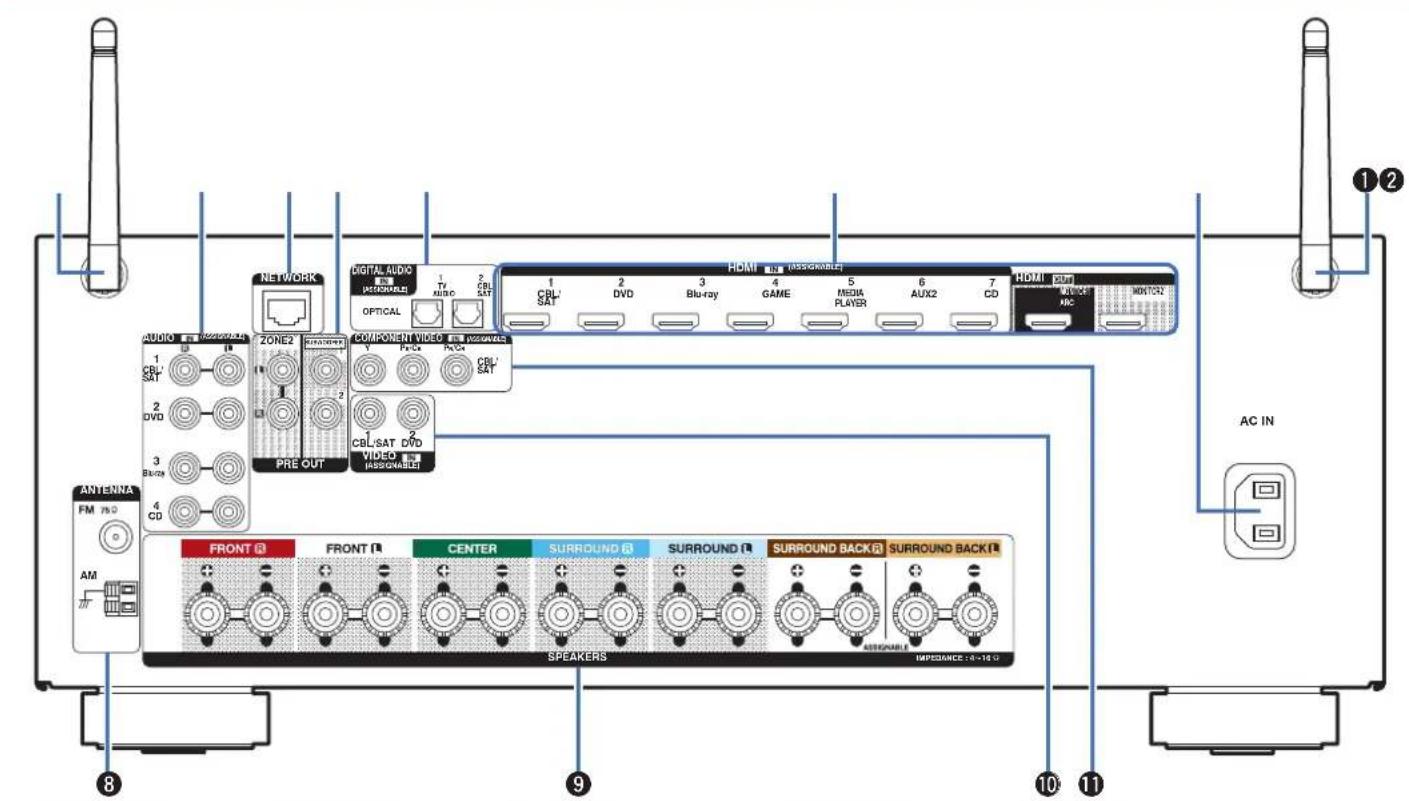

Télécommande IndexPanneau arrière

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

A Antennes en tige pour le Bluetooth/le réseau local sans fil

Tenez cette antenne verticalement lors de la connexion à un réseau via

un réseau local sans fil, ou lors de la connexion à un appareil portable

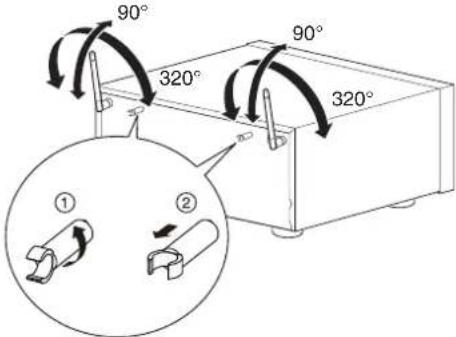

L’attache-câble de l’antenne peut être supprimée du panneau arrière.

A Faites tourner l’attache-câble de l’antenne à 90 degrés vers la gauche.

B Retirez l’attache-câble de l’antenne vers vous.

L’attache-câble de l’antenne est nécessaire lorsque vous transportez cet

appareil. Conservez-la dans un endroit sûr.

Fixez l’attache-câble de l’antenne en suivant les étapes pour l’enlever dans le

B Bornes audio analogiques (AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio

C Borne NETWORK Sert à connecter un câble LAN lors de la connexion à un réseau LAN

D Bornes PRE OUT Sert à connecter un subwoofer avec un amplificateur intégré ou un

amplificateur de puissance pour ZONE2. (v p. 29, 126)

E Bornes audio numériques (DIGITAL AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio

F Bornes HDMI Utilisées pour connecter des dispositifs équipés de bornes HDMI.

Utilisée pour brancher le cordon d’alimentation. (v

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

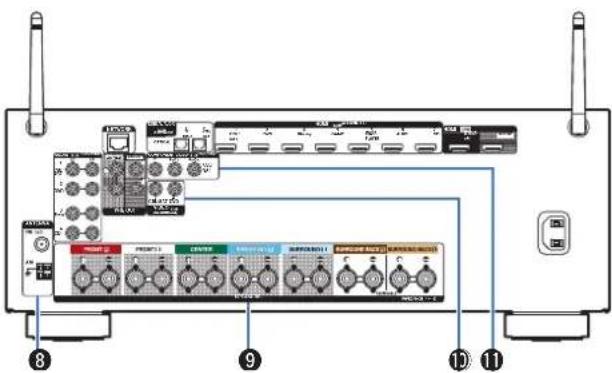

Utilisées pour connecter des antennes FM et antennes à boucle AM.

Utilisées pour connecter des enceintes. (v

J Bornes vidéo (VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes vidéo.

K Bornes vidéo composantes (COMPONENT VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes vidéo

composantes. (v p. 42, 43)

REMARQUE Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une

éventuelle décharge électrique pourrait endommager de façon permanente votre

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

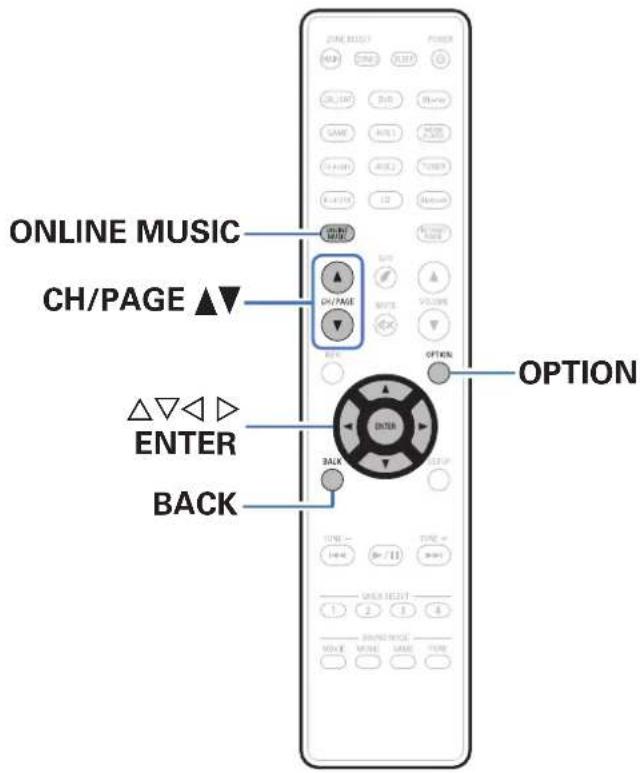

Télécommande IndexTélécommande

pilotée par la télécommande.

B Touches sélection de source d’entrée

Elles permettent de sélectionner la source d’entrée.

C Touches de sélection de canal/page (CH/PAGE df)

Ceuxci sélectionnent les stations de radio enregistrées aux préréglages

ou aux pages du commutateur. (v

Cette touche met en sourdine la sortie audio.

Elle permet d’afficher les informations de statut sur l’écran du

Elles permettent de sélectionner des éléments.

G Touche BACK Elle permet de revenir à l’écran précédent.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

H Touches du système

Elles permettent d’effectuer des opérations associées à la lecture.

Touche de saut (8, 9)

Touche de lecture/pause (1/3)

Ceuxci sélectionnent soit les émissions FM soit les émissions AM.

I Touches QUICK SELECT (1 – 4)

Ceuxci appellent le paramétrage enregistré pour chaque touche,

comme la source d’entrée, le niveau du volume et le paramétrage du

mode son. (v p. 120)

J Touches SOUND MODE Elles permettent de sélectionner le mode audio.

Émetteur infrarouge de télécommande

Il transmet les signaux provenant de la télécommande.

L Touche SLEEP Elle permet de régler la minuterie sommeil.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Elle permet de mettre sous/hors tension l’alimentation.

N Touche du mode ECO (G)

Ceci permet de commuter sur le Mode ECO.

Elles permettent d’ajuster le niveau du volume.

P Touche OPTION Elle permet d’afficher le menu d’options sur l’écran du téléviseur.

Q Touche ENTER Elle permet de déterminer la sélection.

R Touche SETUP Elle permet d’afficher le menu sur l’écran du téléviseur.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Connexion des enceintes 25

Connexion d’un téléviseur 38

Connexion d’un dispositif de lecture 41

Connexion d’un iPod ou d’un dispositif mémoire USB sur le port USB 45

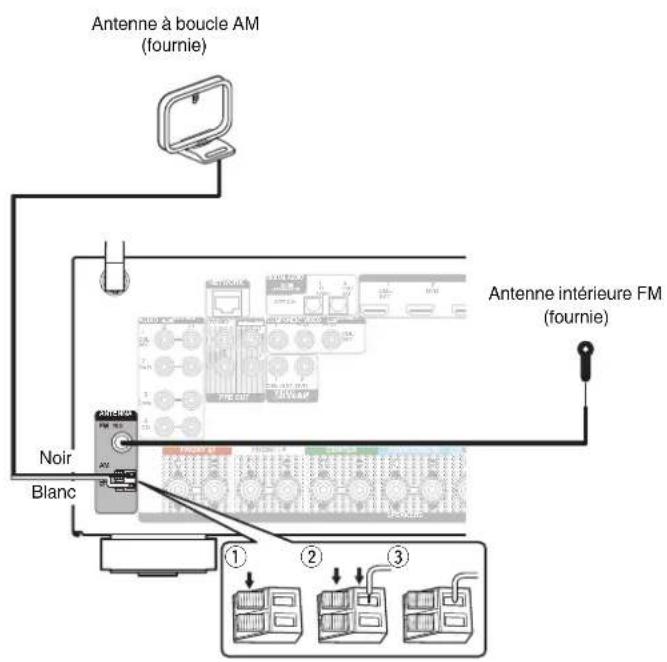

Connexion d’une antenne FM/AM 47

Connexion à un réseau domestique (LAN) 49

Connexion du cordon d’alimentation 51

Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les

connexions. Toutefois, lorsque “Assistant de config.” est en cours d’exécution,

suivez les instructions de l’écran “Assistant de config.” (page 8 du “Guide de

démarrage rapide” séparé) pour réaliser des connexions. (Lorsque “Assistant de

config.” est ouvert, les bornes d’entrée/sortie ne sont pas alimentées.)

Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous

risquez de générer un bourdonnement ou du bruit.

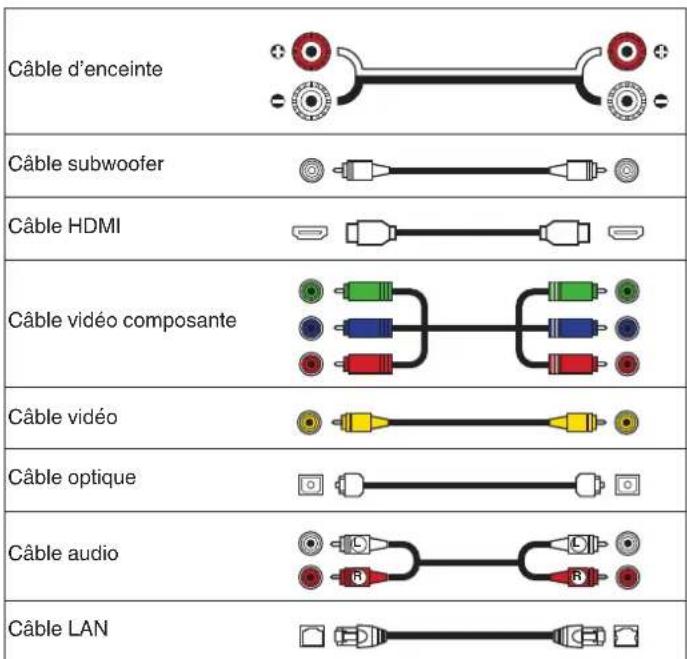

Câbles utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous

souhaitez connecter.

Câble vidéo composante

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConnexion des enceintes

Installez les enceintes et connectez-les à cet appareil. (v p. 25, 28)

Installation des enceintes

Déterminez le système d’enceintes selon le nombre d’enceintes utilisées

et installez chaque enceinte et subwoofer dans la pièce.

L’installation des enceintes est expliquée à l’aide de cet exemple d’une

installation typique.

avant gauche/droite) :

Placez les enceintes droite et gauche FRONT à

une distance égale de la position d’écoute

principale. Il doit y avoir la même distance entre

chaque enceinte et votre téléviseur.

Placez l’enceinte CENTER à l’avant et au centre

de la TV, entre les enceintes avant gauche et

Placez les enceintes droite et gauche SURROUND à

une distance égale des côtés gauche et droite de la

position d’écoute principale. Si vous ne disposez pas

d’enceintes Surround arrière, déplacez légèrement les

enceintes surround derrière votre position d’écoute.

Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d’écoute

principale et directement derrière la position d’écoute

principale. Lorsque vous utilisez une seule enceinte

surround arrière (SB), placez-la directement derrière la

Placez les enceintes droite et gauche FRONT HEIGHT juste devant les enceintes droite et

gauche avant. Fixez-les aussi près du plafond

que possible et dirigez-les vers la position

SW 1/2 (Subwoofer) :

Placez le SUBWOOFER à votre endroit préféré

près des enceintes avant.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Cet appareil est compatible avec les normes Dolby Pro Logic gz

offrent une sensation surround bien plus large et plus profonde.

Pour utiliser la norme Dolby Pro Logic gz, installez des enceintes avant-haut.

L’illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit

être installée. Vous n’êtes pas obligé de les installer exactement à cette hauteur.

orientée vers le bas

GVue de côtéH Enceinte

Recommandé pour Dolby Pro Logic gz

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

En cas d’installation d’enceintes 7.1 canaux à

l’aide d’enceintes surround arrière

Lorsque vous utilisez une seule enceinte surround arrière, placez-la directement

derrière la position d’écoute.

En cas d’installation d’enceintes 7.1 canaux à

l’aide d’enceintes avant-haut

Lorsque des enceintes 5.1 canaux sont installées

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConnexion des enceintes

Dans cette section, nous connectons les enceintes de la pièce à cet

Cette section décrit comment les connecter en partant d’exemples

Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de

connecter les enceintes. Éteignez également le subwoofer.

Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des

bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le

panneau arrière ou si les côtés + et – entrent en contact. (

Ne jamais toucher les bornes d’enceinte lorsque le cordon d’alimentation est

connecté. Vous risqueriez de vous électrocuter. Lorsque le “Assistant de config.”

(page 8 du “Guide de démarrage rapide” séparé) est en cours d’exécution, suivez

les instructions de l’écran “Assistant de config.” pour réaliser des connexions. (Les

enceintes ne sont pas alimentées en électricité lorsque “Assistant de config.” est

en cours d’exécution).

Utilisez des enceintes avec une impédance de 4 à 16

Effectuez le paramétrage suivant lors de l’utilisation d’une enceinte avec une

Maintenez ZONE2 SOURCE et STATUS sur l’appareil principal pendant au

“V.Format:< PAL>” s’affiche sur l’écran.

Appuyez deux fois sur DIMMER sur l’appareil principal.

“Sp.Imp.:<8ohms>” s’affiche sur l’écran.

Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil

principal pour sélectionner l’impédance.

6 Ω/ohms à 8 Ω/ohms est sélectionné, même si c’est pour une

enceinte avec une impédance connectée.

4 Ω/ohms à 8 Ω/ohms est sélectionné, même si c’est pour une

enceinte avec une impédance connectée.

Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Connexion des câbles d’enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités +

(rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce

que les canaux et les polarités soient correctement connectés.

Dénudez environ 10 mm du revêtement de l’embout du

câble d’enceinte, puis torsadez fermement le fil

conducteur ou coupez-le.

Tournez la borne de l’enceinte dans le sens inverse

des aiguilles d’une montre pour la desserrer.

Insérez le fil conducteur du câble d’enceinte dans la

Tournez la borne de l’enceinte dans le sens des

aiguilles d’une montre pour la resserrer.

Connexion du subwoofer

Utilisez un câble adapté pour connecter le subwoofer. Il est possible de

raccorder deux subwoofers à cet appareil.

Le même signal est émis par les bornes respectives du subwoofer.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

À propos de l’étiquette du câble d’enceinte

(fournie) pour une identification du canal

La section d’affichage du canal pour les bornes d’enceintes sur le

panneau arrière ont des codes de couleur pour l’identification de

Bornes d’enceintes Couleur

Attachez l’étiquette du câble d’enceinte pour chaque canal à son câble

d’enceinte comme indiqué dans le diagramme.

Reportez-vous au tableau ci-dessus et attachez l’étiquette à chaque

Puis, effectuez la connexion pour que la couleur de la borne d’enceinte

corresponde à l’étiquette du câble d’enceinte.

G Comment attacher l’étiquette du câble d’enceinte H

Cet appareilEnceintes

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConfiguration de l’enceinte et paramétrages de l’ “Affectation des Amplis”

Cet appareil est équipé d’un amplificateur de puissance de canal 7. En plus du système du canal 5.1 de base, une variété de systèmes d’enceinte peut

être configurée en changeant les paramétrages de “Affectation des Amplis”

p. 172) en fonction de l’application, par exemple les systèmes du canal

7.1, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone.

Effectuez le paramétrage “Affectation des Amplis”

p. 172) en fonction du nombre de pièces et de la configuration des enceintes qui seront installées.

Lire une enceinte et zone

“Affectation des Amplis” réglages

5.1 canaux Non utilisé Surround arrière (Défaut) 32

7.1 canaux (surround arrière) Non utilisé Surround arrière (Défaut) 33

7.1 canaux (avant-haut) Non utilisé Avant Haut

Canal 5.1 (connexion bi-amp pour enceinte avant) Non utilisé BI-AMP 35

Canal 5.1 + enceinte avant du deuxième appareil Non utilisé Front B 36

5.1 canaux 2 canaux ZONE2 37

Le mode son qui peut être sélectionné varie en fonction de la configuration de l’enceinte. Veuillez vous reporter à “Relation entre les modes sonores et la sortie du canal”

(v p. 227) pour les modes sonores qui sont pris en charge.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Ceci est utilisé comme un système surround de canal 5.1 de base.

Les modes son comme le Dolby Pro Logic g

sont pris en charge.

Panneau avant Affichage

7.1 canaux (surround arrière)

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes surround arrière.

Les modes son comme le Dolby Pro Logic g sont pris en charge.

FLFR C SR SL SBR SBL SW Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

7.1 canaux (avant-haut)

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes avant-haut.

Les modes son comme le Dolby Pro Logic gz sont pris en charge.

Panneau avant Affichage

Configuration appliquée et connexion

Canal 5.1 (connexion bi-amp de l’enceinte avant)

Il s’agit d’une méthode de connexion des amplificateurs séparés aux bornes du tweeter et aux bornes du woofer des enceintes compatibles bi-ampli.

Cette connexion permet à l’EMF (puissance retournée sans être sortie) du woofer de s’écouler dans le tweeter sans affecter la qualité sonore,

produisant une qualité sonore supérieure.

(Bi-Amp)SW C SL SR REMARQUE Lors de la réalisation de connexions en mode double amplificateur, veillez à retirer la

tôle ou le câble de court-circuit des bornes des haut-parleurs des aigus et des

Panneau avant Affichage

Canal 5.1 + enceinte avant du deuxième appareil

Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Cette méthode de connexion construit un système d’enceinte à canaux 5.1 dans la MAIN ZONE et un système à 2 canaux dans la ZONE2.

Panneau avant Affichage

Télécommande IndexConnexion d’un téléviseur

Connectez un téléviseur à cet appareil pour que la vidéo d’entrée soit transmise au téléviseur. Vous pouvez également profiter de l’audio de votre

téléviseur sur cet appareil.

La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur.

La fonction ARC (Audio Return Channel) permet de lire le son d’un téléviseur sur cet appareil en envoyant le signal audio du téléviseur vers cet appareil

Le téléviseur est-il équipé d’ une borne HDMI ?

Le téléviseur est-il compatible avec la fonction ARC (Audio Return Channel) ?

“Connexion 1 : Téléviseur équipé d’une

borne HDMI et compatible avec la fonction

ARC (Audio Return Channel)” (v p. 39)

“Connexion 2 : Téléviseur équipé d’une borne HDMI

et incompatible avec la fonction ARC (Audio Return

Vous ne pouvez pas connecter le

téléviseur à cet appareil.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConnexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction

ARC (Audio Return Channel)

Utilisez un câble HDMI pour connecter un téléviseur compatible avec la fonction ARC de cet appareil.

Réglez “HDMI Contrôle”

p. 150) sur “Marche” lorsque vous utilisez un téléviseur prenant en charge la fonction ARC.

IN HDMI TV Lors de l’utilisation de la fonction de contrôle HDMI, connectez au borne HDMI MONOTOR 1.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConnexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction

ARC (Audio Return Channel)

Utilisez un câble HDMI pour connecter le téléviseur à cet appareil.

Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

Panneau avant Affichage

Télécommande IndexConnexion d’un dispositif de lecture

Cet appareil est équipé de trois types de bornes d’entrée vidéo (HDMI, vidéo composante et vidéo composite) et de trois types de connecteurs d’entrée

audio (HDMI, audio numérique et audio).

Sélectionnez les bornes d’entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter.

Si le dispositif connecté à cet appareil est équipé d’une borne HDMI, il est recommandé d’utiliser des connexions HDMI.

Lors d’une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique.

“Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 42)

“Connexion d’un décodeur (Tuner satellite/TV par câble)” (v

“Connexion d’un caméscope vidéo ou d’un console de jeux” (v p. 44)

Connectez les dispositifs à cet appareil comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil.

La source qui est attribuée aux connecteurs HDMI IN, DIGITAL AUDIO IN, COMPONENT VIDEO IN, VIDEO IN et AUDIO IN peut être modifiée. Voir “Affectation des

p. 158) pour savoir comment changer la source d’entrée attribuée aux connecteurs d’entrée.

Pour lire des signaux audio qui sont entrés dans cet appareil sur une TV connectée en HDMI, dans le menu réglez “Sortie audio HDMI”

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConnexion d’un lecteur DVD ou le lecteur Blu-ray Disc

Cette explication utilise la connexion avec un lecteur DVD ou un lecteur Blu-ray Disc comme exemple.

Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConnexion d’un décodeur (Tuner satellite/TV par câble)

Cette explication utilise la connexion avec un tuner satellite/câble TV STB comme exemple.

Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConnexion d’un caméscope vidéo ou d’un console de jeux

Cette explication utilise la connexion avec un caméscope vidéo comme exemple.

Connectez un dispositif de lecture à cet appareil, tel qu’un caméscope vidéo ou une console de jeux.

MASTER VOLUMEONLINEMEDIAPLAYERBlu-rayCBL/SAT 3214

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConnexion d’un iPod ou d’un dispositif mémoire USB sur le port USB Pour brancher un iPod à cet appareil, utilisez le câble de l’adaptateur USB fourni avec l’iPod.

Pour le mode d’emploi, voir “Lecture du contenu d’un iPod”

mémoire USB Denon ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur

secteur, utilisez l’adaptateur secteur fourni avec cet appareil.

Les dispositifs mémoire USB ne fonctionnent pas via un hub USB.

Il n’est pas possible d’utiliser cet appareil en connectant son port USB à un PC au moyen d’un câble USB.

N’utilisez pas de câbles d’extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Modèles d’iPod/iPhone pris en charge

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConnexion d’une antenne FM/AM Après avoir connecté l’antenne et vérifié la réception d’un signal

d’émission, fixez l’antenne avec du ruban adhésif dans la position où le

bruit d’arrière-plan devient minime. (

“Écoute de diffusion FM/

Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nous

vous recommandons d’installer une antenne extérieure. Renseignez-vous dans le

magasin où vous avez acheté l’appareil pour en savoir plus.

Ne connectez pas simultanément deux antennes FM.

Assurez-vous que les bornes des fils de l’antenne à boucle AM n’entrent pas en

contact avec les parties métalliques du panneau.

Antenne intérieure FM

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Utilisation de l’antenne à boucle AM Antenne fixée au mur

Fixez directement au mur sans monter.

Clou, broquette, etc.

Antenne posée sans fixation

Procédez comme indiqué ci-dessus pour le montage.

Lors du montage, se reporter à “Montage de l’antenne à boucle AM”.

Montage de l’antenne à boucle AM

Passez le support à travers le bas de l’antenne cadre et

repliez-le vers l’avant.

Insérez la partie saillante dans le trou carré du support.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConnexion à un réseau domestique (LAN)

Cet appareil peut se connecter à un réseau en utilisant un LAN câblé ou

un réseau local sans fil.

Vous pouvez connecter cet appareil à votre réseau domestique (LAN)

pour réaliser différents types de lectures et d’opérations, comme suit.

Lecture d’audio en réseau, tel qu’une radio Internet, et de serveurs

Lecture de musique à partir de services de diffusion en ligne

Utilisation de la fonction Apple AirPlay

Fonctionnement de cet appareil via le réseau

Mise à jour du micrologiciel

Contactez un FAI (fournisseur d’accès Internet) ou un magasin

d’informatique pour la connexion à Internet.

Pour effectuer des connexions via un LAN câblé, utilisez un câble LAN

pour connecter le routeur à cet appareil, comme illustré dans la figure ci-

COMPONENT VIDEO YPB/CB PR/CR HDMI NETWORK Vers le port LAN Vers le port LAN Vers le WAN Routeur

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLAN sans fil

Lors de la connexion à un réseau local sans fil, laissez l’antenne en tige

pour le réseau local sans fil/connexion Bluetooth à la verticale sur le

Voir “Config. Wi-Fi” (v p. 181) pour savoir comment connecter à un

routeur de réseau local sans fil.

Vers le WAN Routeur avec point

Lorsque vous utilisez cet appareil, nous vous recommandons d’utiliser un routeur

équipé des fonctions suivantes:

Serveur DHCP intégré

Cette fonction attribue automatiquement une adresse IP au LAN.

Commutateur 100BASE-TX intégré

Lorsque vous connectez plusieurs appareils, nous vous recommandons

d’utiliser un hub de commutation ayant une vitesse d’au moins 100 Mbps.

N’utilisez qu’un câble STP blindé ou un câble LAN ScTP (facilement disponibles

dans les magasins d’électronique). (CAT-5 ou supérieur recommandé).

Il est recommandé d’utiliser un câble LAN normal de type blindé.

Si vous utilisez un câble de type plat ou non-blindé, le bruit peut perturber les

En utilisant un routeur qui prend en charge la fonction WPS （Wi-Fi Protected

Setup）, la connexion Wi-Fi peut être réalisée facilement.

Lorsque cet appareil est connecté à un réseau sans fonction DHCP, effectuez les

réglages de l’adresse IP, etc., dans le “Réseau”

Les routeurs compatibles dépendent du FAI. Contactez votre fournisseur d’accès

à Internet ou un magasin d’informatique pour plus de détails.

Cet appareil n’est pas compatible avec PPPoE. Un routeur compatible PPPoE est

nécessaire si votre ligne contractée n’est pas configurée pour être utilisée avec

Ne connectez pas une borne NETWORK directement au port LAN/à la borne

Ethernet de votre ordinateur.

Plusieurs services en ligne peuvent être interrompus sans préavis.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConnexion du cordon d’alimentation

Une fois toutes les connexions effectuées, insérez la fiche d’alimentation dans la prise murale.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Mise sous tension 53

Sélection de la source d’entrée 53

Réglage du volume 54

Coupure temporaire du son (Sourdine) 54

Sélection d’un mode d’écoute 105

Lecture d’un appareil

Lecture avec les lecteurs DVD/Blu-ray Disc 54

Lecture du contenu d’un iPod 55

Lecture du contenu d’un dispositif mémoire USB 60

Lecture d’un périphérique Bluetooth 65

Écoute de diffusion FM/AM 68

Lecture audio/service en réseau

Écoute de Radio Internet 78

Lecture de fichiers stockés sur un ordinateur et un stockage NAS 82

Visionner des photos sur le site Flickr 86

Fonction Spotify Connect 93

Fonctions pratiques 94

Fonction de contrôle HDMI 117

Fonction de minuterie sommeil 118

Fonction de sélection rapide plus 120

Fonction de contrôle Internet 123

Lecture dans la ZONE2 (pièce séparée) 125

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexUtilisation basique

1 Appuyez sur POWER X pour mettre l’appareil soustension. 0 Vous pouvez appuyer sur la touche de sélection de la source d’entrée lorsquel’appareil est en mode veille pour le mettre sous tension. 0 Vous pouvez également passer en mode veille en appuyant sur X sur l’appareilprincipal. Sélection de la source d’entrée

1 Appuyez sur la touche de sélection de la sourced’entrée pour la lecture.La source d’entrée souhaitée peut être sélectionnée directement.Vous pouvez également sélectionner la source d’entrée en tournant SOURCESELECT sur l’appareil principal.Contents Connexions Lecture Réglages Conseils Annexe 53 Panneau avant AffichagePanneauarrièreTélécommande IndexRéglage du volume

pour régler le volume.

0 La plage de réglage varie en fonction du signal d’entrée et du réglage de niveaudu canal. 0 Vous pouvez également régler le volume maître en tournant la molette MASTERVOLUME sur l’appareil principal. Coupure temporaire du son (Sourdine)

Le témoin MUTE de l’écran clignote.

: s’affiche sur l’écran du téléviseur.

0 Le son est diminué jusqu’au niveau défini pour le paramètre “Niveausourdine” (v p. 141) dans le menu. 0 Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer surMUTE : à nouveau. Lecture avec les lecteurs DVD/Blu-ray

Vous trouverez ci-dessous la procédure pour la lecture avec les lecteurs

Préparez la lecture.

A Allumez le subwoofer, le lecteur et la TV.

B Sélectionnez l’entrée de cet appareil en guise d’entrée TV.

pour mettre l’appareil sous

Appuyez sur DVD ou Blu-ray pour commuter une

source d’entrée pour un lecteur utilisé pour la lecture.

Lisez le lecteur DVD ou le lecteur Blu-ray Disc.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture du contenu d’un iPod

Vous pouvez utiliser le câble USB fourni avec l’iPod pour connecter

l’iPod au port USB de l’appareil et écouter les morceaux de musique

enregistrés sur l’iPod.

Pour plus d’informations sur les modèles d’iPod que cet appareil prend

en charge, voir “Modèles d’iPod/iPhone pris en charge”

Voir “Fonction AirPlay” (v p. 90) pour savoir comment lire un fichier

musical sauvegardé sur un iPhone, iPod touch, iPad ou iTunes sur cet

appareil via le réseau.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexÉcoute de musique avec un iPod

Connectez l’iPod au port USB. (v

Appuyez sur iPod/USB pour commuter la source

d’entrée “iPod/USB”.

“Browse from iPod” s’affiche sur l’écran de cet appareil.

Rien ne s’affiche à l’écran de la TV.

Utilisez l’iPod tout en affichant son écran pour lire de la

0 “Mode navig. iPod” possède deux modes, “À partir de l'iPod” et “À l'écran”. “Àpartir de l'iPod” est le mode par défaut. Il vous permet d’utiliser l’iPod tout enregardant son écran. 0 Pour passer au “À l'écran”, qui permet d’effectuer des opérations tout en affichantles informations de l’iPod sur l’écran de la TV, voir “Réglages Mode navig. iPod” (v p. 57). REMARQUE

0 Certaines fonctions risquent de ne pas fonctionner, suivant le type d’iPod et laversion du logiciel. 0 Notez que Denon décline toute responsabilité en cas de problème lié aux donnéesd’un iPod en cas d’utilisation de cet appareil conjointement avec un iPod. o

Opérations accessibles dans le menu des

Cela peut être utilisé lorsque le “Mode navig. iPod”

réglé sur “À partir de l'iPod”.

“Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v p. 100)

“Réglage du tonalité (Tonalité)” (v p. 101)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect.

“Réglage de la qualité d’image pour votre environnement de

visualisation (Mode photo)” (v p. 103)

“Lecture de la même musique dans toutes les zones (Toutes zones

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRélages Mode navig. iPod

Dans ce mode, plusieurs listes et écrans sont affichés sur l’écran de la TV

lorsque vous lisez des fichiers sur l’iPod.

Cette section décrit la manière de lire les plages de l’iPod en “À l'écran”.

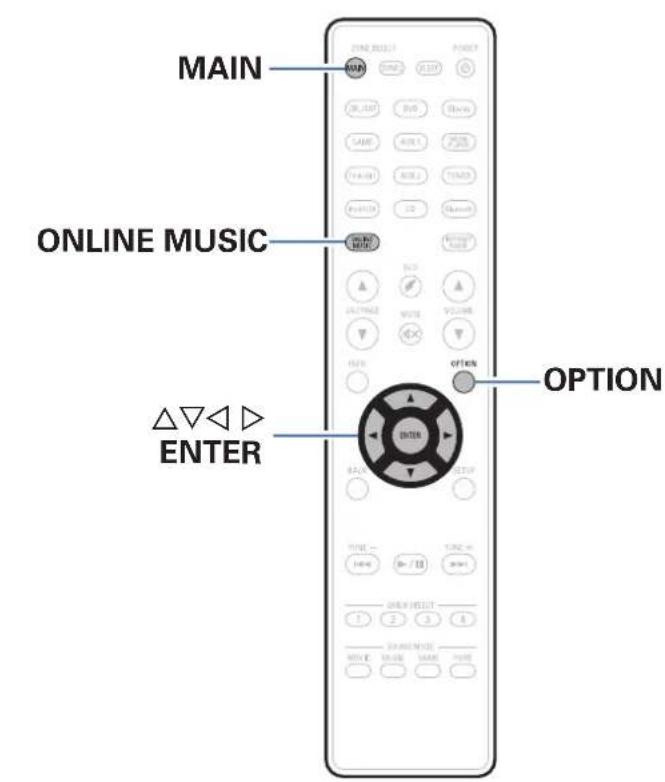

Appuyez sur OPTION lorsque la source d’entrée est

L’écran de menu d’option s’affiche.

Sélectionner “Mode navig. iPod” et appuyez ensuite

L’écran Mode navig. iPod s’affiche.

Utilisez o p pour sélectionner “À l'écran” et appuyez

Les fonctions disponibles pour “À l'écran” et “À partir de l'iPod”

sont répertoriées ci-dessous.

Utilisez ui p pour sélectionner le fichier à lire, puis

Touches de commande Fonction

Passer à la plage précédente/Passer à la

(Maintenir enfoncé) Retour rapide/Avance

ENTER Lecture / Pause

(Maintenir enfoncé) Arrêt

Passer à la plage précédente/Passer à la

(Maintenir enfoncé) Retour rapide/Avance

Passez à la page précédente/page suivante

dans l’affichage de la liste

Les actions des touches de fonction peuvent varier.

L’affichage bascule entre le titre de la plage, le nom de l’artiste et le titre de

l’album, etc. chaque fois que vous appuyez sur STATUS sur l’appareil principal

pendant la lecture avec le “Mode navig. iPod” réglé sur “À l'écran”.

Les lettres de l’alphabet anglais, les chiffres et certains symboles sont affichés.

Les caractères incompatibles sont remplacés par un “.” (point).

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Opérations accessibles dans le menu des

Ceci peut être utilisé lorsque le “Mode navig.iPod” est réglé sur “À

“Lecture répétée” (v p. 59)

“Lecture aléatoire” (v p. 59)

“Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v

“Réglage du tonalité (Tonalité)” (v p. 101)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect.

“Lecture de la même musique dans toutes les zones (Toutes zones

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture répétée

Appuyez sur OPTION avec “Mode navig. iPod” défini

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Répéter”, puis appuyez

Utilisez o p pour sélectionner le mode Lecture répétée.

Le mode de lecture répétée est

Le fichier en cours de lecture est

Tous les fichiers du dossier en cours

de lecture sont répétés en boucle.

L’écran de lecture s’affiche à nouveau.

Les réglages “Répéter” sont mémorisés pour chaque source d’entrée.

Appuyez sur OPTION avec “Mode navig. iPod” défini

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Aléatoire”, puis

Utilisez o p pour sélectionner le mode Lecture

Désactiver la lecture aléatoire.

Lire de manière aléatoire toutes les

plages dans le dossier de lecture

L’écran de lecture s’affiche à nouveau.

Pendant la lecture aléatoire, chaque fois que la lecture d’une plage est terminée,

une autre plage est sélectionnée de manière aléatoire pour la lecture des plages

dans le dossier. Par conséquent, il est possible que vous puissiez entendre une

plage déjà lue plus d’une fois lors de la lecture aléatoire.

Les réglages “Aléatoire” sont mémorisés pour chaque source d’entrée.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture du contenu d’un dispositif mémoire USB

Lecture de musique ou de fichiers image (JPEG) enregistrés sur un

dispositif mémoire USB.

Seuls les dispositifs mémoire USB conformes aux standards de classe

de stockage de masse peuvent être lus sur cet appareil.

Cet appareil est compatible avec les dispositifs mémoire USB au format

Les types de format audio/vidéo et les caractéristiques de lecture prises

en charge par cet appareil sont les suivants.

Voir “Lecture d’un dispositif mémoire USB” pour plus de détails.

JPEG Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture des fichiers d’un dispositif

Connectez le dispositif mémoire USB au port USB.

Appuyez sur iPod/USB pour commuter la source

d’entrée sur “iPod/USB”. .

Folder1Folder2Folder3Music1Music2Music3Music4OPTION OPTION USB [1/9]Options

pour sélectionner le fichier à lire, puis

Touches de commande Fonction

Passer à la plage précédente/Passer à la

(Maintenir enfoncé) Retour rapide/Avance

ENTER Lecture / Pause

(Maintenir enfoncé) Arrêt

Passer à la plage précédente/Passer à la

(Maintenir enfoncé) Retour rapide/Avance

Passez à la page précédente/page suivante

dans l’affichage de la liste

Lorsqu’un fichier audio MP3 contient des images de l’album, celles-ci peuvent être

affichées pendant la lecture du fichier.

Cet appareil lit les fichiers images (JPEG) dans l’ordre dans lequel ils ont été

enregistrés dans le dossier.

REMARQUE Notez que Denon ne pourra être tenu responsable de quelque manière que ce soit des

problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire

USB lors de l’utilisation de cet appareil avec le dispositif mémoire USB en question.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Opérations accessibles dans le menu des

“Lecture répétée” (v p. 95)

“Lecture aléatoire” (v

“Recherche de contenu à l’aide de mots-clés (Recherche

textuelle)” (v p. 97)

“Lecture simultanée de musique et d’une image favorite

“Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v p. 100)

“Réglage du tonalité (Tonalité)” (v p. 101)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect.

“Réglage de la qualité d’image pour votre environnement de

visualisation (Mode photo)” (v p. 103)

“Lecture de la même musique dans toutes les zones (Toutes zones

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexÉcouter de la musique sur un périphérique Bluetooth

ENTER OPTION Bluetooth

BACK Les fichiers musicaux sur les périphériques Bluetooth tels que les

smartphones, les lecteurs de musique numérique, etc. peuvent être lus

sur cet appareil via un appariement et en connectant cet appareil à l’aide

du périphérique Bluetooth.

La communication est possible jusqu’à une distance d’environ 10 m.

REMARQUE Pour lire de la musique à partir d’un périphérique Bluetooth, le périphérique

Bluetooth doit prendre en charge le profil A2DP.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexAppariement avec un périphérique

Afin d’écouter de la musique à partir d’un périphérique Bluetooth sur cet

appareil, le périphérique Bluetooth doit d’abord être apparié avec cet

Une fois le périphérique Bluetooth apparié, il n’a pas besoin d’être apparié

Appuyez sur Bluetooth pour passer à la source

d’entrée “Bluetooth”. .

OPTION OPTION BluetoothMusicDeviceNow PlayingArtistAlbumOptions

Lors de la première utilisation, l’appareil ira en more d’appariement

automatiquement et “Pairing...” apparaîtra sur l’écran de l’appareil.

Sélectionnez cet appareil lorsque son nom s’affiche

dans la liste des appareils affichés sur l’écran du

périphérique Bluetooth.

À la fin de l’appariement, le nom de l’appareil apparaît sur l’écran de

Connectez-vous au périphérique Bluetooth pendant que “Pairing”

est affiché sur l’écran de l’appareil.

Effectuez la connexion avec le périphérique Bluetooth à proximité

de l’appareil (environ 1 m).

Lors de la connexion d’un deuxième périphérique Bluetooth, maintenez enfoncé

Bluetooth pendant environ 3 secondes ou sélectionnez “Mode de couplage” dans

le menu d’options pour apparier le périphérique.

Cet appareil peut être apparié avec un maximum de 8 périphériques Bluetooth.

Lorsqu’un 9e périphérique Bluetooth est apparié, il sera enregistré à la place du

plus ancien périphérique enregistré.

Quand un numéro apparaît sur l’écran de cet appareil, vérifiez qu’il s’agit du même

numéro que celui représenté sur l’écran de l’appareil Bluetooth, puis sélectionnez

“Pair” à la fois pour le périphérique Bluetooth et pour l’appareil.

Entrez “0000” lorsque le mot de passe est demandé sur l’écran du périphérique

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture d’un périphérique Bluetooth

Vérifiez les points suivants avant de lire de la musique.

La fonction Bluetooth du périphérique Bluetooth doit être activée

L’appariement doit être terminé

Appuyez sur Bluetooth pour passer à la source

d’entrée “Bluetooth”.

L’appareil se connectera automatiquement au périphérique

Bluetooth le plus récemment utilisé.

Démarrez la lecture du périphérique Bluetooth.

Le périphérique Bluetooth peut également être commandé avec

la télécommande de cet appareil.

Touches de commande Fonction

Passer à la plage précédente/Passer à la

(Maintenir enfoncé) Retour rapide/Avance

ENTER Lecture / Pause

(Maintenir enfoncé) Arrêt

Passer à la plage précédente/Passer à la

(Maintenir enfoncé) Retour rapide/Avance

Lorsque l’alimentation de cet appareil est mise sous tension, la source d’entrée

sera automatiquement commutée à “Bluetooth” si un périphérique Bluetooth est

Lorsque les paramètres “Contrôle IP”

p. 184) de cet appareil sont réglés sur

“Toujours actif” et un périphérique Bluetooth est connecté avec l’unité en état de

veille, l’alimentation de l’appareil se mettra sous tension automatiquement.

Appuyez sur STATUS de cet appareil pendant la lecture pour basculer l’affichage

sur le nom du titre, nom de l’artiste, nom de l’album, etc.

Les lettres de l’alphabet anglais, les chiffres et certains symboles sont affichés.

Les caractères incompatibles sont remplacés par un “.” (point).

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexREMARQUE

Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cet

appareil, le périphérique Bluetooth doit prendre en charge le profil AVRCP.

La télécommande de cet appareil n’est pas garantie de fonctionner avec tous les

périphériques Bluetooth.

Selon le type de périphérique Bluetooth, cet appareil émet du son qui est couplé

au réglage du volume sur le périphérique Bluetooth.

Opérations accessibles dans le menu des

“Lecture répétée” (v

“Lecture aléatoire” (v

“Appariement avec le Mode de couplage” (v p. 67)

“Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v

“Réglage du tonalité (Tonalité)” (v p. 101)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect.

“Lecture de la même musique dans toutes les zones (Toutes zones

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexAppariement avec le Mode de couplage

Jumeler un appareil Bluetooth avec l’appareil.

Appuyez sur OPTION lorsque la source d’entrée est

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode de couplage”,

puis appuyez sur ENTER.

L’appareil passera en mode d’appariement.

Sélectionnez cet appareil lorsque son nom s’affiche

dans la liste des appareils affichés sur l’écran du

périphérique Bluetooth.

À la fin de l’appariement, le nom de l’appareil apparaît sur l’écran de

Quand un numéro apparaît sur l’écran de cet appareil, vérifiez qu’il s’agit du même

numéro que celui représenté sur l’écran de l’appareil Bluetooth, puis sélectionnez

“Pair” à la fois pour le périphérique Bluetooth et pour l’appareil.

Entrez “0000” lorsque le mot de passe est demandé sur l’écran du périphérique

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexÉcoute de diffusion FM/AM

OPTION Vous pouvez utiliser le tuner intégré de cet appareil pour écouter des

Assurez-vous que l’antenne FM et l’antenne à boucle AM soient

connectées à cet appareil en premier.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexÉcoute de diffusion FM/AM

Appuyez sur TUNER pour passer à la source d’entrée

G Écran du téléviseur H

G Afficheur de cet appareil H

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “FM/AM”, puis appuyez

Cela affiche la bande de réception de l’écran d’entrée.

Utilisez o p pour sélectionner “FM” ou “AM”, puis

FM: Pour écouter une station FM.

AM: Pour écouter une station AM.

Appuyez sur TUNE + ou TUNE - pour sélectionner la

station que vous souhaitez écouter.

Un balayage est effectué jusqu’à ce qu’une station radio disponible

soit trouvée. Ensuite, le balayage s’interrompt automatiquement et la

station radio est diffusée. Les modes disponibles pour la réception de stations FM sont le mode “Auto” quipermet de rechercher automatiquement les stations disponibles et le mode “Manuel”qui permet de chercher les stations manuellement à l’aide de boutons afin demodifier la fréquence. Le réglage par défaut est sur “Auto”. Vous pouvez égalementutiliser l’option “Accord direct” pour rechercher une station en entrant directement safréquence.En mode “Auto”, vous ne pouvez pas rechercher des stations radio si la réception estmauvaise.Dans ce cas de figure, utilisez le mode “Manuel” ou l’option mode “Accord direct”pour rechercher la station de votre choix. Touches de commande Fonction

TUNE +, – Sélectionne la station radio (haut/bas)

Sélectionne les stations radio préréglées

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Opérations accessibles dans le menu des

“Réglage par saisie de la fréquence (Accord direct)” (v p. 70)

“Modification du mode de syntonisation (Mode

“Réglage des stations et préréglage automatique des stations (Mém.

prérégl. Auto)” (v p. 74)

“Préréglage de la station radio actuelle (Mém.

“Saisie d’un nom pour la station émettrice préréglée (Nom

préréglé)” (v p. 75)

“Saut des stations radio préréglées (Passer

préréglage)” (v p. 76)

“Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v

“Réglage du tonalité (Tonalité)” (v p. 101)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect.

“Lecture de la même musique dans toutes les zones (Toutes zones

Réglage par saisie de la fréquence

Vous pouvez entrer directement la fréquence de réception pour la

Appuyez sur OPTION lorsque la source d’entrée est

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Accord direct”, puis

L’écran qui vous permet d’entrer la fréquence s’affiche.

Utilisez ui pour sélectionner le numéro, puis appuyez

est appuyée, l’entrée précédente est immédiatement

Répétez l’étape 3 et entrez la fréquence de la station

radio que vous souhaitez écouter.

Quand le réglage est terminé, appuyez sur ENTER.

La fréquence préréglée est mise au point.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRecherche RDS Le service de radiodiffusion RDS permet de transmettre des informations

supplémentaires, en plus du signal de programme radio classique.

Utilisez cette fonction pour vous connecter directement à une station FM

Notez que la fonction RDS n’est opérationnelle que lors de la réception de

stations compatibles RDS.

Appuyez sur OPTION lorsque la source d’entrée est

L’écran de menu d’option s’affiche.

pour sélectionner “Recherche RDS”, puis

La recherche de stations émettant en RDS démarre alors

Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de

diffusion sur l’affichage, vous pouvez rechercher une station différente.

Recherche PTY Utilisez cette fonction pour rechercher des stations RDS émettant un

certain type de programme (PTY).

PTY identifie le type de programme RDS.

Les types de programmes disponibles sont affichés de la façon suivante:

CHILDREN Programme pour enfants

PHONE IN Entrée de téléphone

COUNTRY Musique country

NATION M Musique nationale

EASY M Musique pour tous

OLDIES Classique légère

LIGHT M Vieux titres

CLASSICS Musique folk

DOCUMENT Autres musiques

OTHER M Documentaires

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Appuyez sur OPTION lorsque la source d’entrée est

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche PTY” puis

Utilisez ui pour appeler le type de programme

La recherche PTY démarre alors automatiquement.

Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de

diffusion sur l’affichage, vous pouvez rechercher une station différente.

Recherche TP TP identifie les programmes d’infos sur le trafic routier.

Ceci vous permet de vous renseigner facilement sur le trafic routier avant

de quitter votre domicile.

Utilisez cette fonction pour rechercher des stations RDS émettant des

programmes d’infos routières (stations TP).

Appuyez sur OPTION lorsque la source d’entrée est

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche TP”, puis

La recherche TP démarre alors automatiquement.

Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de

diffusion sur l’affichage, vous pouvez rechercher une station différente.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexTexte Radio

RT permet aux stations RDS d’envoyer des messages qui s’affichent

directement à l’écran.

“Texte Radio” s’affiche à l’écran lorsque des données de texte radio sont

Appuyez sur OPTION lorsque la source d’entrée est

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Texte Radio”, puis

Utilisez o p pour sélectionner “Marche”, puis appuyez

Pendant la réception d’une station émettant du RDS, les textes

transmis seront affichés.

Si aucune donnée de texte n’est transmise, le message “NO TEXT DATA” s’affiche.

Modification du mode de syntonisation

Vous pouvez changer de mode de syntonisation pour rechercher des

stations FM et AM. Si vous ne pouvez pas régler automatiquement avec le

mode “Automatique”, passez alors au mode “Manuel” et effectuez le

réglage manuellement.

Appuyez sur OPTION lorsque la source d’entrée est

L’écran de menu d’option s’affiche.

pour sélectionner “Mode Réglage”, puis

Utilisez o p pour selectionner le mode de

syntonisation, puis appuyez sur ENTER.

Recherche et accord automatiques sur une station radio

Accord manuel de la fréquence une étape à la fois à

chaque fois que vous appuyez sur la touche.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRéglage des stations et préréglage

automatique des stations (Mém.

Un maximum de 56 stations radio peut être automatiquement préréglé.

Appuyez sur OPTION lorsque la source d’entrée est

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mém. prérégl. Auto”,

puis appuyez sur ENTER.

L’appareil commence à syntoniser les stations radio

automatiquement et à les prérégler.

Lorsque le préréglage est terminé, la mention “Terminé” s’affiche

pendant environ 5 secondes et l’écran du menu d’option s’éteint.

La mémoire de préréglage est écrasée.

Préréglage de la station radio actuelle

Vous pouvez prérégler vos stations radio préférées afin de les retrouver

Vous pouvez prérégler jusqu’à 56 stations.

Accordez la station émettrice que vous souhaitez

“Écoute de diffusion FM/AM” (v

L’écran de menu d’option s’affiche.

pour sélectionner “Mém. Préréglages”,

puis appuyez sur ENTER.

La liste des canaux prédéfinis s’affiche.

Utilisez ui pour sélectionner le canal que vous

souhaitez prérégler, puis appuyez sur ENTER.

La station radio actuelle est préréglée.

Pour prérégler d’autres stations, répétez les étapes 1 à 4.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexCanal Réglages par défaut

Écoute des stations préréglées

Utilisez CH/PAGE df pour sélectionner la chaîne

préréglée souhaitée.

Vous pouvez également sélectionner les stations de radio préréglées en appuyant

sur TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil principal.

Saisie d’un nom pour la station

émettrice préréglée (Nom préréglé)

Vous pouvez utiliser le nom de la station radio préréglée ou le modifier.

Vous pouvez saisir jusqu’à huit caractères.

Appuyez sur OPTION lorsque la source d’entrée est

L’écran de menu d’option s’affiche.

pour sélectionner “Nom préréglé”, puis

L’écran Nom préréglé s’affiche.

pour sélectionner le groupe de la station

de diffusion à nommer.

Utilisez ui pour sélectionner la station radio à

nommer, puis appuyez sur ENTER.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

pour sélectionner l’étiquette du nom, puis

L’écran qui vous permet de modifier le Nom préréglé s’affiche.

Si vous sélectionnez “Param. défaut”, l’appareil affiche de

nouveau la fréquence.

Saisissez les caractères, puis appuyez sur “OK”.

Pour la saisie de caractères, voir

“Utilisation de l’écran-

Appuyez sur OPTION pour revenir à l’écran précédent.

Saut des stations radio préréglées

Exécutez la mémoire de préréglage automatique pour enregistrer toutes

les stations de radio qui peuvent être reçues dans la mémoire. La

sélection d’une station de radio est grandement facilitée par le saut de

Appuyez sur OPTION lorsque la source d’entrée est

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Passer préréglage”,

puis appuyez sur ENTER.

L’écran “Passer préréglage” s’affiche.

Pour définir les stations à ignorer par groupes

A Utilisez o p pour sélectionner le groupe de stations radio à

B Appuyez sur u pour sélectionner “Régl.z – z

puis appuyez sur ENTER.

Sautez toutes les stations de radio qui sont incluses dans le

groupe sélectionné “z-z”.

(z est le numéro du groupe sélectionné.)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Pour définir les stations à ignorer par stations

A Utilisez o p pour sélectionner le groupe de stations radio à

B Utilisez ui pour sélectionner la station radio à ignorer.

C Utilisez o p pour sélectionner “Passer”.

La station sélectionnée ne s’affiche pas.

Appuyez sur OPTION pour revenir à l’écran précédent.

Annulation du saut préréglé

Lorsque l’écran Passer préréglage s’affiche, utilisez

pour sélectionner un groupe contenant une station

radio que vous ne souhaitez plus ignorer.

Utilisez ui pour sélectionner une station radio que

vous ne souhaitez plus ignorer.

Utilisez o p pour sélectionner “Marche”.

REMARQUE L’option Passer préréglage ne peut pas être annulé pour les groupes. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexÉcoute de Radio Internet

La Radio Internet renvoie aux émissions radio diffusées via Internet.

Vous pouvez recevoir des stations Radio Internet en provenance du

Les stations radio Internet sur cet appareil listent le service de base de

données fourni par la station radio vTuner.

Les types de format audio et les caractéristiques de lecture prises en

charge par cet appareil sont les suivants.

Voir “Jouer une station de radio Internet” (v

p. 226) pour plus de

Panneau avant Affichage

Télécommande IndexÉcoute de Radio Internet

Préparez la lecture.

Vérifiez les conditions du réseau, puis mettez en marche cet

appareil. (“Connexion à un réseau domestique

Appuyez sur ONLINE MUSIC.

Vous pouvez également appuyer sur INTERNET RADIO pour

sélectionner directement la source d’entrée “Internet Radio”.

pour sélectionner “Internet Radio”,

puis appuyez sur ENTER. . Favorites Internet RadioOnline MusicMedia Server

pour sélectionner la méthode de recherche

de la station radio que vous souhaitez écouter, puis

Sélectionnez les différentes régions.

Affiche les stations radio Internet typiques.

Affiche toutes les stations Radio Internet

que cet appareil permet d’écouter.

Affiche les stations Radio Internet dans

les podcasts que cet appareil peut

Affiche les stations Radio Internet

ajoutées comme favoris dans vTuner.

Pour obtenir des instructions sur l’ajout de

favoris dans vTuner, voir

vTuner pour ajouter des stations Radio

Stations Radio Internet lues récemment.

20 stations peuvent être enregistrées

dans “Lectures récentes”.

Affiche les stations Radio Internet

recherchées par mot-clé. Pour la saisie de

caractères, voir “Utilisation de l’écran-

clavier” (v p. 134).

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

pour sélectionner la station, puis

La lecture démarre lorsque le tampon atteint “100%”.

Touches de commande Fonction

ENTER (Maintenir enfoncé) Arrêt

Passez à la page précédente/page suivante

dans l’affichage de la liste

0 L’affichage passe du titre de la plage au nom de la station de radio etc. à chaquefois que vous appuyez sur STATUS sur l’appareil principal. 0 Les caractères qui ne peuvent pas être affichés sont remplacés par “.” (point). REMARQUE Le service de base de données des stations radio peut être interrompu ouindisponible sans avertissement préalable. Lecture de la dernière station Radio

Appuyez sur INTERNET RADIO.

La source bascule sur “Internet Radio” et la lecture de la dernière

station radio lue commence.

Opérations accessibles dans le menu des

“Recherche de contenu à l’aide de mots-clés (Recherche

textuelle)” (v p. 97)

“Lecture simultanée de musique et d’une image favorite

“Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v p. 100)

“Réglage du tonalité (Tonalité)” (v p. 101)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect.

“Lecture de la même musique dans toutes les zones (Toutes zones

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexUtilisation de vTuner pour ajouter des

stations Radio Internet comme favoris

Cet appareil peut syntoniser les nombreuses stations Radio Internet

disponibles dans le monde entier. Toutefois, il se peut que vous éprouviez

des difficultés à trouver la station radio de votre choix en raison du nombre

élevé de stations. Dans ce cas, utilisez vTuner, un site Web de recherche

de stations Radio Internet conçu exclusivement pour cet appareil. Vous

pouvez utiliser votre ordinateur pour rechercher des stations Radio

Internet et les ajouter comme favoris. Cet appareil peut lire les stations

radio ajoutées à vTuner.

Vérifiez l’adresse MAC de cet appareil.

Vous devrez indiquer l’adresse MAC lorsque vous créerez un

Accédez au site Web de vTuner (http://

www.radiodenon.com) depuis votre ordinateur.

Entrez l’adresse MAC de cet appareil, puis cliquez sur

Entrez votre adresse électronique et le mot de passe

Sélectionnez vos critères de recherche (genre, région,

Vous pouvez également entrer un mot-clé pour rechercher une

Sélectionnez la station radio de votre choix dans la

liste, puis cliquez sur l’icône d’ajout aux favoris.

Entrez le nom du groupe de favoris, puis cliquez sur

Un groupe de favoris incluant la station radio sélectionnée est créé.

Vous pouvez écouter les stations Radio Internet ajoutées comme

favoris dans vTuner sur “radiodenon.com” (v

Vous pouvez également ajouter une station radio qui n’est pas dans la liste de

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture de fichiers stockés sur un ordinateur et un stockage NAS

Cet appareil peut lire les fichiers musicaux et les pistes de lecture (m3u,

wpl) enregistrés sur un ordinateur et sur un stockage NAS (Network

Attached Storage) prenant en charge DLNA.

La fonction de lecture des fichiers audio sur le réseau de cet appareil se

connecte au serveur à l’aide des technologies indiquées ci-dessous.

Windows Media Player Network Sharing Service

Les types de format audio/vidéo et les caractéristiques de lecture prises

en charge par cet appareil sont les suivants.

Pour plus de détails, voir

“Lire un fichier sauvegardé sur un ordinateur

JPEG Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexApplication des paramètres de partage des fichiers multimédia

Dans ce chapitre, nous appliquons les paramètres qui permettent de partager les fichiers stockés sur un ordinateur et sur un stockage NAS sur le réseau.

Si vous utilisez un Serveur Média, veillez à appliquer ce paramètre en premier lieu.

Lancez Windows Media Player 12 sur l’ordinateur.

Sélectionnez “Plus d’options de diffusion en continu...”

Sélectionnez “Autorisé” dans la liste déroulante

correspondant à “Denon AVR-X2100W”.

Sélectionnez “Autorisé” dans la liste déroulante

correspondant à “Programmes multimédias sur ce PC

et connexions à distance…”.

Suivez les instructions à l’écran pour terminer le

Lancez Windows Media Player 11 sur l’ordinateur.

Sélectionnez “Partage des fichiers multimédias” dans

Activez la case à cocher “Partager mes fichiers

multimédias”, sélectionnez “Denon AVR-X2100W”, puis

cliquez sur “Autoriser”.

Comme à l’étape 3, sélectionnez l’icône de l’appareil

(autres ordinateurs ou périphériques mobiles) que

vous souhaitez utiliser comme contrôleur de médias,

puis cliquez sur “Autoriser”.

Cliquez sur “OK” pour terminer.

Partage de fichiers multimédia enregistrés sur

un stockage NAS Modifiez les paramètres du stockage NAS pour autoriser cet appareil

et les autres appareils (ordinateurs et périphériques mobiles) utilisés

en tant que contrôleurs de médias à accéder au stockage NAS. Pour

plus de détails, voir le manuel de l’utilisateur fourni avec le stockage

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture de fichiers stockés sur un

ordinateur et un stockage NAS Utilisez cette procédure pour lire les fichiers audio, les fichiers image ou

les listes de lecture.

Préparez la lecture.

A Vérifiez les conditions du réseau, puis mettez en marche cet

“Connexion à un réseau domestique

B Préparation de l’ordinateur. (vInstructions de fonctionnement

Appuyez sur ONLINE MUSIC.

Utilisez uio p pour sélectionner “Media Server”, puis

pour sélectionner le serveur contenant le

fichier à lire, puis appuyez sur ENTER.

Utilisez iu p pour sélectionner le fichier, puis

La lecture démarre lorsque le tampon atteint “100%”.

Touches de commande Fonction

(Maintenir enfoncé) Retour rapide/Avance

ENTER Lecture / Pause

(Maintenir enfoncé) Arrêt

(Maintenir enfoncé) Retour rapide/Avance

Passez à la page précédente/page suivante

dans l’affichage de la liste

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

L’affichage passe du titre de la plage, au nom de l’artiste, puis au titre de l’album à

chaque fois que vous appuyez sur STATUS sur l’appareil principal.

Lorsqu’un fichier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient

des images de l’album, celles-ci peuvent être affichées pendant la lecture du

Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est

possible d’afficher l’album pour les fichiers WMA.

Les fichiers WMA Lossless peuvent être lus avec un serveur prenant en charge la

conversion de code, comme Windows Media Player Version 11 ou ultérieure.

Cet appareil lit les fichiers images (JPEG) dans l’ordre dans lequel ils ont été

enregistrés dans le dossier.

Lors de la lecture de fichiers musicaux avec votre ordinateur ou stockage NAS

connecté via le réseau LAN sans fil, l’audio peut être interrompu en fonction de

votre environnement LAN sans fil. Dans ce cas, connectez à l’aide d’un LAN

La durée nécessaire à l’affichage des fichiers image (JPEG) dépend de la taille de

L’ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du

serveur. Si les plages/fichiers ne sont pas affichés dans l’ordre alphabétique à

cause des spécifications du serveur, il se peut que la recherche par la première

lettre ne fonctionne pas correctement.

Opérations accessibles dans le menu des

“Lecture répétée” (v

“Lecture aléatoire” (v

“Recherche de contenu à l’aide de mots-clés (Recherche

textuelle)” (v p. 97)

“Lecture simultanée de musique et d’une image favorite

“Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v p. 100)

“Réglage du tonalité (Tonalité)” (v p. 101)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect.

“Réglage de la qualité d’image pour votre environnement de

visualisation (Mode photo)” (v p. 103)

“Lecture de la même musique dans toutes les zones (Toutes zones

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexVisionner des photos sur le site Flickr

Flickr est un service de partage de photos en ligne. Vous pouvez utiliser

cet appareil pour regarder des photos rendues publiques par les

utilisateurs de Flickr. Vous n’avez pas besoin de compte pour utiliser

Pour voir des photos que vous avez vous-même enregistrées, vous

devrez disposer d’un compte qui vous permettra de téléverser ces

photos sur le serveur de Flickr.

Pour plus de détails, rendez-vous sur la page d’accueil de Flickr.

http://www.flickr.com/

Vous pouvez visionner les photos partagées par certains utilisateurs ou

toutes les photos partagées sur Flickr.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexVisionner des photos partagées par

certains utilisateurs

Préparez la lecture.

Vérifiez les conditions du réseau, puis mettez en marche cet

appareil. (“Connexion à un réseau domestique

Appuyez sur ONLINE MUSIC.

Utilisez uio p pour sélectionner “Flickr”, puis

pour sélectionner “Add Flickr Contact”,

puis appuyez sur ENTER.

Entrez le nom d’écran que vous souhaitez ajouter à

“Contact” (nom d’écran : nom d’utilisateur que vous

Pour la saisie de caractères, voir

“Utilisation de l’écran-

Après avoir saisi le “Contact”, appuyez sur “OK”.

Le nom d’écran est ajouté à “Contact” et le nom d’écran entré à

l’étape 5 est affiché sur l’écran supérieur de Flickr.

Si vous saisissez un nom d’écran qui n’existe pas, le message

“Le contact Flickr saisi est introuvable” apparaît. Entrez le nom

pour sélectionner le nom d’écran ajouté à

“Contact”, puis appuyez sur ENTER.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

pour sélectionner le dossier, puis appuyez

Permet d’afficher les photos préférées de

l’utilisateur spécifié.

Permet d’afficher une liste de photos

Permet d’afficher la liste du dossier (album

Affiche le nom d’écran utilisé par

l’utilisateur spécifié dans Contacts.

Efface un utilisateur des contacts Flickr.

Add this Contact : Ajoute un utilisateur des contacts Flickr.

pour sélectionner la photographie, puis

La photographie sélectionnée s’affiche.

Touches de commande Fonction

(Maintenir enfoncé) Arrêt

Passez à la page précédente/page suivante

dans l’affichage de la liste

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexVisionner toutes les photos sur Flickr

pour sélectionner “All Content”, puis

Utilisez ui pour sélectionner le dossier, puis appuyez

Permet d’afficher les photos les plus appréciées

en fonction du nombre de commentaires

d’utilisateurs ou du nombre de fois auxquelles

elles sont ajoutées comme favoris.

Recent : Permet d’afficher les dernières photos ajoutées.

Search by text : Permet de chercher des photos par mot clé.

pour sélectionner la photographie, puis

La photographie sélectionnée s’affiche.

REMARQUE Selon le format du fichier, certaines photos peuvent ne pas être affichables. o

Opérations accessibles dans le menu des

“Affichage de la vidéo voulue lors de la lecture audio (Sélect.

“Réglage de la qualité d’image pour votre environnement de

visualisation (Mode photo)” (v p. 103)

“Lecture de la même musique dans toutes les zones (Toutes zones

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexFonction AirPlay

Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou

iTunes peuvent être lus sur cet appareil via le réseau.

+ s’affiche sur l’écran du menu pendant le fonctionnement d’AirPlay.

La source d’entrée va basculer sur “Online Music” au démarrage de la lecture

Vous pouvez arrêter la lecture d’AirPlay en appuyant sur o ou en choisissant une

autre source d’entrée.

Pour voir en même temps les noms du titre et de l’artiste, appuyez sur STATUS

sur l’appareil principal.

Pour savoir comment utiliser iTunes, consultez également l’aide d’iTunes.

L’écran peut être différent selon le Système d’exploitation et les versions du

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture de titres de votre iPhone, iPod

Si vous mettez à jour votre “iPhone/iPod touch/iPad” avec iOS 4.2.1 ou

une version plus récente, vous allez pouvoir diffuser en continu la musique

enregistrée dans votre “iPhone/iPod touch/iPad” directement vers cet

Connectez votre iPhone, iPod touch ou iPad Wi-Fi au

même réseau que cet appareil.

Pour plus de détails, voir le manuel de votre appareil.

Lisez les titres de votre iPhone, iPod touch ou iPad.

' s’affiche sur l’écran de l’iPhone, iPod touch ou iPad.

Tapez sur l’icône AirPlay '.

Sélectionnez l’enceinte (Dispositifs) que vous

Lecture de la musique iTunes avec cet

Installez iTunes 10 ou une version plus récente sur un

Mac ou un PC sous Windows connecté au même

réseau que cet appareil.

Allumez cet appareil.

Réglez “Contrôle IP” (v

p. 184) sur “Toujours actif” pour cet

REMARQUE Si “Contrôle IP” est réglé sur “Toujours actif”, l’appareil consomme plus

d’énergie en mode veille.

Lancez iTunes et cliquez sur l’icône AirPlay '

sélectionner l’appareil principal.

Choisissez un morceau et cliquez pour lancer la lecture

La musique va être transmise en continu vers cet appareil.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexSélection d’enceintes (matériels)

Il est possible de lire les titres d’iTunes sur des enceintes (matériels)

compatibles AirPlay dont vous disposez chez vous en dehors de celles de

Cliquez sur l’icône AirPlay ' et sélectionnez

Cochez les enceintes que vous voulez utiliser.

REMARQUE Pendant la lecture avec la fonction AirPlay, le son est restitué au niveau sonore réglé

sur l’iPhone, l’iPod touch ou l’iPad ou dans iTunes.

Vous devez baisser le volume de l’iPhone, de l’iPod touch, de l’iPad ou d’iTunes

avant de lancer la lecture, puis le régler au niveau adéquat.

Réalisation des opérations de lecture

sur iTunes avec la télécommande de

Vous pouvez commander la lecture, la mise en pause et la recherche

automatique (repères) des titres d’iTunes avec la télécommande de cet

Sélectionnez “Éditer” - “Préférences...” dans le menu

Sélectionnez “Appareils” dans la fenêtre des réglages

Sélectionnez “Autoriser la commande audio d’iTunes à

partir de haut-parleurs distants”, puis cliquez sur “OK”.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexFonction Spotify Connect

Spotify est le service de streaming le plus populaire au monde. Si vous

souscrivez à Spotify Premium, vous pouvez commander votre nouvelle

enceinte avec votre téléphone ou votre tablette. Parce que Spotify est

intégré à votre enceinte, vous pouvez toujours prendre des appels ou

utiliser d’autres applications - la musique ne s’arrête jamais.

Pour essayer Spotify Premium gratuitement pendant 30 jours, ou en savoir

plus sur Connect, veuillez vous rendre sur www.spotify.com/connect.

Streaming/contrôle audio

Lecture de la musique Spotify avec cet

Téléchargez au préalable le “Spotify App” dans votre Android ou appareil

Pour lire une piste Spotify dans cet appareil, vous devez d’abord vous

inscrire au compte premium Spotify.

Connectez les paramétrages Wi-Fi du périphérique iOS

ou Android dans le même réseau que cet appareil.

Lancez le Spotify App.

Lisez la piste Spotify que vous souhaitez lire avec cet

Appuyez sur l’icône F pour sélectionner l’appareil.

La musique va être transmise en continu vers cet appareil.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexFonctions pratiques

ENTER OPTION ONLINE MUSIC Cette section explique comment utiliser les fonctions pratiques qui

peuvent être utilisées pour chaque source d’entrée.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture répétée

Sources d’entrée prises en charge :

USB / Media Server / Bluetooth

Pendant la diffusion du contenu, appuyez sur OPTION.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Répéter”, puis appuyez

Utilisez o p pour sélectionner le mode Lecture répétée.

Le mode de lecture répétée est

Le fichier en cours de lecture est

Tous les fichiers du dossier en cours

de lecture sont répétés en boucle.

L’écran de lecture s’affiche à nouveau.

0 Ce paramètre ne peut pas être réglé si le périphérique Bluetooth ne prend pas encharge le réglage de répétition sous le profil AVRCP. 0 Les réglages “Répéter” sont mémorisés pour chaque source d’entrée. Lecture aléatoire

Sources d’entrée prises en charge :

USB / Media Server / Bluetooth

Pendant la diffusion du contenu, appuyez sur OPTION.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Aléatoire”, puis

pour sélectionner le mode Lecture

Désactiver la lecture aléatoire.

Lire de manière aléatoire toutes les

plages dans le dossier de lecture

L’écran de lecture s’affiche à nouveau.

0 Pendant la lecture aléatoire, chaque fois que la lecture d’une plage est terminée,une autre plage est sélectionnée de manière aléatoire pour la lecture des plagesdans le dossier. Par conséquent, il est possible que vous puissiez entendre uneplage déjà lue plus d’une fois lors de la lecture aléatoire. 0 Ce paramètre ne peut pas être réglé si le périphérique Bluetooth ne prend pas encharge le réglage aléatoire sous le profil AVRCP. 0 Les réglages “Aléatoire” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexEnregistrement dans les favoris

Vous pouvez enregistrer un total de 100 favoris.

Sources d’entrée prises en charge :

Internet Radio / Media Server

Pendant la diffusion du contenu, appuyez sur OPTION.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Enreg. favoris”, puis

“Favori ajouté” s’affiche et le contenu en cours est ajouté au favoris.

Lorsque l’opération est terminée, vous revenez à l’écran de

Lecture du contenu ajouté au bouton

Appuyez sur ONLINE MUSIC.

pour sélectionner “Favorites”, puis

pour sélectionner le contenu à lire, puis

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexSuppression de contenu ajouté aux

Appuyez sur ONLINE MUSIC.

pour sélectionner “Favorites”, puis

Utilisez ui pour sélectionner le contenu que vous

souhaitez supprimer des favoris, puis appuyez sur

L’écran de menu d’option s’affiche.

pour sélectionner “Suppr. Favoris”, puis

“Favori déplacé” s’affiche et le contenu sélectionné est supprimé

L’écran retourne à l’écran précédent lorsque le processus de

suppression est terminé.

Recherche de contenu à l’aide de mots-

clés (Recherche textuelle)

Sources d’entrée prises en charge :

USB / Internet Radio / Media Server

Pendant la diffusion du contenu, appuyez sur OPTION.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche textuelle”,

puis appuyez sur ENTER.

L’écran-clavier de saisie s’affiche.

Entrez le premier caractère de la station Radio Internet

ou du fichier recherché(e), puis appuyez sur “OK”.

Pour la saisie de caractères, voir

“Utilisation de l’écran-

pour sélectionner le contenu à lire, puis

La lecture débute. La fonction “Recherche textuelle” recherche les stations Radio Internet ou les fichiersqui commencent par le premier caractère saisi dans la liste affichée. REMARQUE Recherche textuelle peut ne pas fonctionner pour certaines listes. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture simultanée de musique et d’une image favorite (Diaporama)

Sources d’entrée prises en charge : USB

Lisez une image fixe.

Lecture des images fixes enregistrées sur les dispositifs mémoire

Lisez un fichier musical. (v p. 61)

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Diaporama”, puis

Le menu d’option disparaît et l’image diffusée est affichée à l’écran.

Sources d’entrée prises en charge :

Internet Radio / Media Server

Lisez une image fixe.

Lecture des images fixes enregistrées sur serveur média.

Lecture des images fixes enregistrées sur Flickr.

Lisez un fichier musical du serveur média ou une

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Diaporama”, puis

Le menu d’option disparaît et l’image diffusée est affichée à l’écran.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRéglage de l’intervalle du diaporama

Vous pouvez lire des images fixes (JPEG) stockées sur un dispositif

mémoire USB ou un serveur média, ainsi que des images issues de Flickr

sous forme de diaporama.

Sources d’entrée prises en charge :

USB / Media Server / Flickr

Pendant que la liste est affichée, appuyez sur OPTION.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Vitesse diapo.”, puis

pour définir la durée d’affichage.

Arrêt: Le diaporama n’est pas lu.

Réglez la durée d’affichage d’une seule image lors de

la lecture d’images en diaporama.

Appuyez sur ENTER. Les paramètres de “Vitesse diapo.” sont reflétés pour toutes les sources d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexAjuster le volume de chaque canal

pour le faire correspondre à la source

d’entrée (Réglage niv. Canal)

Le volume de chaque canal peut être modifié pendant que vous écoutez

de la musique. Vous pouvez définir ceci pour chaque source d’entrée.

L’écran de menu d’option s’affiche.

pour sélectionner “Réglage niv. Canal”,

puis appuyez sur ENTER.

L’écran de réglage du niveau du canal s’affiche.

Utilisez ui pour sélectionner le canal que vous

pour régler le volume.

–12.0 dB – +12.0 dB (Défaut : 0.0 dB)

Sélectionnez “Réinitialisez” et appuyez sur ENTER si vous souhaitez restaurer les

valeurs de réglage des différents canaux à “0 dB” (par défaut).

Le volume du casque audio peut être réglé lorsque des écouteurs sont connectés.

Les réglages “Réglage niv. Canal” sont mémorisés pour chaque source d’entrée.

Vous ne pouvez définir ceci que pour les enceintes qui produisent l’audio. En

outre, vous ne pouvez pas régler ceci lorsque dans le menu “Sortie audio

p. 149) est réglé sur “TV”.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRéglage du tonalité (Tonalité)

Ajuste la qualité tonale du son.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Tonalité”, puis appuyez

L’écran de commande de tonalités s’affiche.

Utilisez o p pour régler la fonction de commande de

tonalités sur marche/arrêt.

Marche: Permettre les réglages de tonalité (graves, aigus).

Lecture sans réglages de tonalité.

Sélectionnez “Marche” à l’étape 3 et appuyez sur i

pour sélectionner la gamme de sons devant être

Graves: Réglage des graves.

Aigüs: Réglage des aigus.

pour régler le tonalité, puis appuyez sur

-6 dB – +6 dB (Défaut : 0 dB)

Les réglages “Tonalité” sont mémorisés pour chaque source d’entrée.

Le réglage en est impossible quand le mode audio est sur “Direct” ou “Pure

Cet élément ne peut pas être défini lorsque “Dynamic EQ”

Vous ne pouvez pas régler ceci si aucun signal audio n’est entré ou dans le menu

p. 149) est réglé sur “TV”.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexAffichage de la vidéo voulue lors de la

lecture audio (Sélect. Vidéo)

Cet appareil peut afficher des vidéos d’une source différente sur le

téléviseur pendant la lecture audio. Vous pouvez définir ceci pour chaque

Sources d’entrée prises en charge :

z Ce réglage est impossible lorsque l’une des bornes vidéo, HDMI ou vidéocomposante est attribuée. 1

Appuyez sur OPTION pendant la lecture audio.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Sélect. Vidéo”, puis

pour sélectionner le mode “Sélect. Vidéo”.

Désactive le mode Sélect. Vidéo.

Marche: Active le mode Sélect. Vidéo.

Si vous sélectionnez “Marche” à l’étape 3, appuyez sur

et sélectionnez “Source”.

pour sélectionner la source d’entrée pour

la vidéo que vous souhaitez lire, et appuyez sur

ENTER. Les réglages “Sélect. Vidéo” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRéglage de la qualité d’image pour

votre environnement de visualisation

Sources d’entrée prises en charge :

z Disponible lorsqu’aucune borne HDMI, vidéo composante ou vidéo n’estattribuée. 1

Appuyez sur OPTION pendant la lecture audio. L’écran de menu d’option s’affiche. 2

pour sélectionner “Mode photo”, puis

pour sélectionner le mode photo. Arrêt:Aucun ajustement de la qualité d’image n’esteffectué avec cet appareil.Standard:Mode standard adapté à la plupart desenvironnements de visualisation de salon.Film:Mode adapté à la visualisation de films dans unepièce sombre telle qu’une salle de cinéma. Vif: Mode qui rend les images graphiques des jeux,etc. plus lumineuses et plus éclatantes.Streaming: Mode adapté à des sources vidéo à faible débit.ISF Day:Un mode qui convient pour regarder des films dansune pièce éclairée pendant la journée.ISF Night:Un mode qui convient pour regarder des films dansune pièce sombre la nuit.Personnalisé: Permet d’ajuster manuellement la qualité d’image. 4

Appuyez sur ENTER. Les réglages “Mode photo” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture de la même musique dans

toutes les zones (Toutes zones stéréo)

Vous pouvez lire la musique en cours de lecture dans la MAIN ZONE

simultanément en ZONE2 (une autre pièce).

Cette fonction est utile lorsque vous souhaitez profiter de la même

musique en même temps dans plusieurs pièces lors d’une soirée, ou si

vous souhaitez écouter la même musique d’ambiance dans toute la

L’écran de menu d’option s’affiche.

pour sélectionner “Toutes zones stéréo”,

puis appuyez sur ENTER.

Sélectionnez “Démarrer” et appuyez ensuite sur

La source d’entrée de ZONE2 est commutée sur la même source

d’entrée que pour MAIN ZONE, et la lecture commence dans le

mode “Toutes zones stéréo”.

Arrêter le mode “Toutes zones stéréo”

Pendant la lecture en mode Toutes zones stéréo,

L’écran de menu d’option s’affiche.

pour sélectionner “Toutes zones stéréo”,

puis appuyez sur ENTER.

Sélectionnez “Arrêt” et appuyez ensuite sur ENTER.

0 Le mode “Toutes zones stéréo” est annulé, même lorsque l’alimentation de MAINZONE est hors tension. 0 En mode “Toutes zones stéréo”, seuls les modes son “Multi Ch Stereo” et “Stereo”peuvent être sélectionnés. 0 Lorsque “Sortie audio HDMI” (v p. 149) est défini sur “TV”, le mode Touteszones stéréo n’est pas disponible. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexSélection d’un mode d’écoute

PUREMOVIE MUSIC GAME

Cet appareil vous permet de profiter de différentes sortes de contenu

Les formats audio multi-canaux sont fournis sur les formats de disque de

musique ou films populaires, tels que Blu-ray et DVD. Ils sont également

pris en charge par la diffusion numérique, et même les films et la musique

en diffusion via Internet à partir de services d’abonnement Internet.

Cet appareil prend en charge la lecture de la plupart de ces formats audio

multi-canaux. Il prend également en charge la lecture surround des autres

formats audio, tels que l’audio stéréo 2 canaux.

Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou

l’étiquette de celui-ci.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexSélection d’un mode d’écoute

Appuyez sur MOVIE, MUSIC ou GAME pour

sélectionner un mode audio.

Bascule sur le mode audio qui convient pour profiter des

films et des programmes TV.

Bascule sur le mode audio qui convient pour profiter de la

Bascule sur le mode audio qui convient pour profiter de

0 Le bouton MOVIE, MUSIC ou GAME mémorise le dernier mode audio sélectionnépour ce bouton. Le fait d’appuyer sur MOVIE, MUSIC ou GAME appelle le modeaudio sélectionné lors de la lecture précédente. 0 Si le contenu diffusé ne prend pas en charge le mode audio sélectionnéprécédemment, le mode audio approprié correspondant au contenu estsélectionné automatiquement. o

Passage au mode audio

Appuyez sur MOVIE, MUSIC ou GAME pour afficher une liste des

modes audio qui peuvent être sélectionnés. Chaque fois que vous

appuyez sur MOVIE, MUSIC ou GAME, le mode audio change.

Lorsque la liste est affichée, vous pouvez également utiliser ui pour

sélectionner un mode audio.

Testez différents modes audio et profitez d’un mode audio par le

biais du mode que vous préférez.

GExempleH Lorsque MOVIE est enfoncé

MOVIE SOUNDStereoDolby PLIIx CinemaDTS Neo:6 CinemaMulti Ch StereoMono MovieVirtual

Cet appareil offre non seulement des modes audio conformes aux formats

enregistrés sur les disques tels que Dolby et DTS, mais aussi des types

de mode élargis qui sont compatibles avec la configuration de vos

enceintes, y compris les enceintes avant-haut et les enceintes surround

arrière, ainsi que des “Mode d’écoute original” qui créent une atmosphère

de Rock Arena, Jazz Club, etc.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture directe

Le flux audio enregistré dans la source est lu tel quel.

Utilisez PURE pour sélectionner “Direct”.

La lecture en direct commence.

Ce mode permet la lecture avec un son de meilleure qualité que dans le

mode de lecture directe.

Ce mode met hors tension l’affichage de l’appareil principal et le circuit

vidéo analogique. Cela supprime les sources parasites qui peuvent

affecter la qualité sonore.

Utilisez PURE pour sélectionner “Pure Direct”.

L’écran s’assombrit et la lecture Pure direct commence.

En modes audio Direct et Pure Direct, les éléments suivants ne peuvent pas être

Les signaux vidéo sont émis uniquement si les signaux HDMI sont lus en mode

Lorsque le mode Pure Direct a été sélectionné, l’affichage s’éteint après environ 5

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture surround auto

Ce mode détecte le type de signal d’entrée numérique et sélectionne

automatiquement le mode correspondant pour la lecture.

Lancez la lecture stéréo lorsque le signal d’entrée est PCM. Lorsque le

signal d’entrée est Dolby Digital ou DTS, la musique est lue en fonction du

numéro de canal correspondant.

Utilisez PURE pour sélectionner “Auto”.

La lecture surround auto démarre.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Vous pouvez sélectionner ce mode lorsque vous utilisez le décodeur Dolby PLgx pour lire des sources 2 canaux en son

surround 6.1/7.1 canaux incluant le ou les canaux surround arrière.

En ajoutant le ou les canaux surround arrière, vous obtenez une sensation surround plus enveloppante qu’avec Dolby Pro

Logic g. Il y a trois modes de lecture: le mode “Cinema”, optimisé pour la lecture des films; le mode “Music”, optimisé pour

la lecture de musique ; et le mode “Game”, optimisé pour les jeux.

Dolby PLg Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby PLg pour lire des sources 2 canaux en son

surround 5.1 canaux avec une sensation de son surround enveloppante.

Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby PLgz pour lire des sources 2 canaux en son

surround 7.1 canaux avec canaux avant-haut ajoutés.

En ajoutant des canaux avant-haut, la scène sonore avant devient beaucoup plus importante, simulant l’effet d’écoute

d’une salle de cinéma ou d’une salle de concert.

Dolby Digital Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital.

Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby Digital EX pour lire des sources Dolby Digital

en son surround 6.1/7.1 canaux avec canal surround arrière ajouté.

En ajoutant une ou des enceintes surround arrière, les sons semblent venir dans votre direction depuis l’arrière et non

seulement des côtés.

Dolby TrueHD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby TrueHD.

Dolby Digital Plus Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital Plus.

La sélection en est possible quand l’option “Config. enceintes” - “Surr. arrière” (v

p. 174) n’est pas mise sur “Aucun”.

La sélection en est possible quand l’option “Config. enceintes” - “Avant Haut” (v

p. 174) n’est pas mise sur “Aucun”.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexMode audio DTS Type de mode audio Description

DTS Neo:6 Vous pouvez sélectionner ce mode lorsque vous utilisez le décodeur DTS Neo:6 pour lire des sources 2 canaux en son

surround 6.1/7.1 canaux incluant le ou les canaux surround arrière.

Il y a deux modes de lecture: le mode “Cinema”, optimisé pour la lecture des films; le mode “Music”, optimisé pour la

DTS Surround Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS.

Ce mode convient à la lecture de disques enregistrés en DTS-ES.

Le canal surround arrière ajouté à l’aide de la méthode discrète est lu comme un canal indépendant.

Comme tous les canaux sont indépendants, l’expressivité spatiale à 360 degrés et la localisation du son sont renforcées.

Ce mode convient à la lecture de disques enregistrés en DTS-ES.

Le canal surround arrière ajouté aux canaux surround gauche et surround droit par un encodeur de matrice au moment de

l’enregistrement logiciel est décodé par le décodeur de matrice de cet appareil et lu sur chacun des canaux (surround

gauche, surround droit, surround arrière).

DTS 96/24 Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24.

DTS-HD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD.

DTS Express Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS Express.

zLa sélection en est possible quand l’option “Config. enceintes” - “Surr. arrière”

p. 174) n’est pas mise sur “Aucun”.

Mode audio multicanaux PCM Type de mode audio Description

Multi Ch In Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM/DSD.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Type de mode audio Description

Multi Ch Stereo Ce mode permet de profiter d’un son stéréo en provenance de toutes les enceintes.

Les sources audio stéréo (2 canaux) sont lues via les enceintes avant (G/D), les enceintes surround et les enceintes

surround arrière (si connectées).

Rock Arena Ce mode reproduit l’atmosphère d’un concert dans un stade.

Jazz Club Ce mode simule l’expérience d’être dans un club de jazz intimiste.

Mono Movie Ce mode fonctionne avec les sources audio monaurales et fournit un effet sonore surround. Pour un équilibre des canaux

et des effets sonores optimaux, connectez la source monaurale aux deux entrées audio (G/D) avant.

Video Game Ce mode fournit un son surround dynamique excitant avec vos jeux vidéo préférés.

Matrix Ce mode ajoute un effet de sono surround spacieux avec des sources de musique stéréo.

Virtual Ce mode vous permet de profiter d’un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et

lors de la lecture avec un casque stéréo.

Type de mode audio Description

Auto Dans ce mode, le type d’entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus,

DolbyDigital EX, DTS, DTS-HD, DTS-ES, PCM (multi-canaux) est détecté, et le mode de lecture passe automatiquement

au mode correspondant.

Si le signal d’entrée est analogique ou PCM (2 canaux), la lecture stéréo est utilisée. Pour le Dolby Digital ou DTS, la

musique est lue en fonction du numéro de canal correspondant.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexMode audio stéréo

Type de mode audio Description

Stereo Ce mode lit l’audio stéréo 2 canaux sans traitement de son surround supplémentaire.

Le son est émis par les enceintes avant gauche et droite et par le subwoofer, s’il est connecté.

Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l’audio 2 canaux et lus sans traitement de son

surround supplémentaire.

Type de mode audio Description

Direct Ce mode lit l’audio comme enregistré dans la source.

Pure Direct Ce mode lit un son de qualité encore plus élevé que le mode “Direct”.

Les circuits suivants sont à l’arrêt afin d’améliorer encore plus la qualité du son.

Affichez le circuit du témoin du corps principal (l’affichage passera en position arrêt.)

Le processeur et l’interrupteur de sortie/d’entré vidéo analogue sont désactivés.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Le mode son qui peut être sélectionné pour chaque signal d’entrée

Vous pouvez sélectionner les modes audio suivants à l’aide des touches MOVIE, MUSIC et GAME.

Ajustez l’effet de champ sonore avec le menu “Paramètres surr.”

p. 136) pour profiter du son surround comme vous aimez.

2 canaux comporte également une entrée analogique.

Ce mode lit les sources 2 canaux en lecture 5.1 ou 7.1 canaux. Il ne peut pas être sélectionné lorsqu’un casque audio est utilisé ou lorsque la configuration des enceintes

se situe uniquement sur les enceintes avant.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexSignal d’entrée Mode son Touche MOVIE Touche MUSIC Touche GAME Multi-canaux

Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux. Pour plus de détails, reportez-vous à “Types de signaux

d’entrée, et les modes sonores correspondants” (v p. 231).

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexSignal d’entrée Mode son Touche MOVIE Touche MUSIC Touche GAME DTS-HD/

Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux. Pour plus de détails, reportez-vous à “Types de signaux

d’entrée, et les modes sonores correspondants” (v p. 231).

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Affichages sur l’affichage

A Indique un décodeur à utiliser.

Un décodeur Dolby Digital Plus est affiché comme “H”.

B Indique un décodeur qui génère une sortie audio.

“+ PLgz” indique que le décodeur PLgz est en cours d’utilisation et

que l’audio du canal avant haut est créé.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexFonction de contrôle HDMI Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d’un appareil pour communiquer avec un

autre appareil via la connexion par le câble HDMI.

Procédure de réglage

Activez la fonction de contrôle HDMI de cet appareil.

Réglez “HDMI Contrôle” (v p. 150) sur “Marche”.

Allumez tous les appareils connectés par le biais du

Activez la fonction de commande HDMI pour tous les

appareils connectés avec le câble HDMI.

Veuillez consulter les instructions d’utilisation du dispositif

connecté pour vérifier les réglages.

Si l’un des équipements vient à être débranché, exécutez les

Réglez l’entrée du téléviseur sur l’entrée HDMI

connectée à cet appareil.

Basculez la source d’entrée de cet appareil pour

vérifier que la vidéo du lecteur connecté par HDMI est

Quand vous mettez le téléviseur en veille, vérifiez que

cet appareil passe aussi en veille.

REMARQUE Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteurconnectés. Vérifiez préalablement pour chaque appareil dans le manuel dupropriétaire. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexFonction de minuterie sommeil

SLEEP MAIN Vous pouvez faire en sorte que l’appareil se mette automatiquement en

veille à la fin d’un délai programmé. Ceci est pratique pour la visualisation

et l’écoute avant d’aller se coucher. La fonction de minuterie sommeil est

réglable pour chaque zone.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexUtilisation de la minuterie sommeil

Appuyez sur MAIN ou ZONE2 pour sélectionner la zone

d’opération avec la télécommande.

Le bouton pour la zone sélectionnée s’allume.

Appuyez sur SLEEP et affichez la durée que vous

Le témoin SLEEP s’allume sur l’écran et la minuterie sommeil démarre.

Vous pouvez régler la minuterie sommeil dans la plage de 10 à

120 minutes par paliers de 10 minutes.

Vérification du temps restant

Appuyez sur SLEEP lorsque la minuterie sommeil est en fonctionnement.

Le temps restant s’affiche sur l’écran.

Pour annuler la minuterie sommeil

Appuyez SLEEP pour sélectionner “Off”.

Le témoin SLEEP de l’affichage s’éteint. Le réglage de la minuterie sommeil est annulé lorsque l’appareil commute en modeveille. REMARQUE La fonction de minuterie sommeil ne peut pas mettre hors tension les matérielsraccordés à cet appareil. Pour mettre ces matériels hors tension, vous devezconfigurer directement les minuteries de mise en veille de chacun des appareils. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexFonction de sélection rapide plus

Vous pouvez enregistrer les différentes réglages (sélection de la source

d’entrée, volume, mode audio, etc.) à l’aide des boutons QUICK SELECT

Vous pouvez appuyer sur l’un des boutons QUICK SELECT définis pour la

lecture suivante pour passer aux divers réglages enregistrés en une seule

En sauvegardant sur les touches QUICK SELECT 1 – 4 les réglages

fréquemment utilisés, vous pourrez toujours rétablir facilement un même

environnement de lecture.

La fonction de sélection rapide plus peut être mémorisée pour chaque

La touche QUICK SELECT de cet appareil ne peut être utilisée que pour faire

fonctionner la MAIN ZONE.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexSolliciter le paramétrage

Appuyez sur MAIN ou ZONE2 pour sélectionner la zone

d’opération avec la télécommande.

Le bouton pour la zone sélectionnée s’allume.

Appuyez sur QUICK SELECT.

Les réglages Sélect rapide du bouton sur lequel vous avez appuyé

Les réglages par défaut de chaque fonction de sélection rapide

apparaissent comme indiqué ci-dessous.

GMAIN ZONEH Bouton Source d’entrée Volume

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexModification des réglages

Sélectionnez le réglage souhaité pour les éléments ci-

Le paramétrage suivant depuis A vers H

peut être mémorisé pour

MAIN ZONE, et le paramétrage A et B peut être mémorisé pour

A Source d’entrée (v p. 53)

“Ajuster le volume de chaque canal pour le faire correspondre à

la source d’entrée (Réglage niv. Canal)” (v p. 100)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect.

“Réglage de la qualité d’image pour votre environnement de

visualisation (Mode photo)” (v

p. 103) Maintenez enfoncé QUICK SELECT quand une station radio est en cours deréception ou quand une piste est lue à l’aide d’une des sources suivantes, lastation radio actuelle ou la piste est mémorisée. 0 Tuner / Internet Radio / Media Server / Favorites / iPod/USB 2

Appuyez sur MAIN ou ZONE2 pour sélectionner la zone

d’opération avec la télécommande.

Le bouton pour la zone sélectionnée s’allume.

Maintenez enfoncé le QUICK SELECT souhaité jusqu’à

Memory” ou “Z2 Quickz Memory”

Les paramètres présents seront mémorisés.

z a affiché le numéro de la touche QUICK SELECT enfoncée.

Modifier le nom des sélections rapides

Le nom de sélection rapide de MAIN ZONE affiché sur l’écran du

téléviseur ou de cet appareil peut être modifié pour un nom différent.

Pour savoir comment changer ce nom, voir

“Sélect.Rapid.Nom” (v

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexFonction de contrôle Internet Vous pouvez contrôler cet appareil à partir d’un écran de contrôle Internetdans un navigateur Internet. .

Cet appareil PC RouteurTablette

0 Cet appareil et l’ordinateur ou une tablette doivent être correctement connectés auréseau afin d’utiliser la fonction de contrôle Internet. (“Connexion à un réseaudomestique (LAN)” (v p. 49)) 0 En fonction des paramètres de votre logiciel de sécurité, il est possible que vousne puissiez pas accéder à cet appareil à partir de votre PC. Le cas échéant,modifiez les paramètres du logiciel. Contrôle de l’appareil à partir d’un

Réglez le paramètre “Contrôle IP” sur “Toujours actif”.

Vérifiez l’adresse IP de cet appareil dans le menu

p. 180). . Réseau/InformationsNom convivial DHCP Adresse IPAdresse MACAffiche les paramètres réseau actuels de l’AVRDenon AVR-X2100WMarche192.168.100.19Connexion Filaire (Ethernet)0005cd-000000 Pour vérifier l’adresse IP.

Ouvrez le navigateur Internet.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Entrez l’adresse IP de cet appareil dans la ligne

d’adresse de votre navigateur.

Par exemple, si l’adresse IP de cet appareil est “192.168.100.19”,

entrez “http://192.168.100.19”.

Lorsque le menu principal est affiché, cliquez sur

l’élément de menu que vous voulez utiliser.

MAIN ZONECBL/SATZONE2CBL/SAT Load AVR-X2100WAVR-X2100WAudio Setup Menu VideoInputsSpeakersNetworkGeneral Save

Vous pouvez utiliser les fonctions “Save” et “Load” pour mémoriser ou rappeler les

différents paramètres de la fonction en utilisant le contrôle web à partir d’un

Pour mémoriser les réglages, cliquez sur “Save” sur l’écran du menu de

Pour appeler les réglages, cliquez sur “Load” sur l’écran du menu de

Nous vous conseillons d’utiliser un des navigateurs web suivants.

Internet Explorer 10 et ultérieur

Mozilla Firefox 24 et ultérieur

Google Chrome 29 et ultérieur

Safari 5.x et ultérieur

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture dans la ZONE2 (pièce séparée)

Vous pouvez faire fonctionner cet appareil pour profiter de contenu audio dans une pièce (ZONE2) différente de la pièce où se trouve cet appareil (MAIN ZONE). Vous pouvez lire simultanément la même source à la fois dans la MAIN ZONE et ZONE2. Vous pouvez également lire des sources distinctes dans la MAIN ZONE et ZONE2. Connexion de ZONE2 Vous pouvez utiliser les deux méthodes suivantes pour lire un contenuaudio dans ZONE2. 0 “Connexion via les bornes de sortie des enceintes” (v p. 125) 0 “Connexion à l’aide d’un amplificateur externe” (v p. 126) o

Connexion 1: Connexion via les bornes de

sortie des enceintes Réglez “Mode affectation” (v p. 172) sur “ZONE2” et les sortiesaudio ZONE2 des bornes d’enceintes SURROUND BACK. .

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Connexion 2 : Connexion à l’aide d’un

amplificateur externe

Les signaux audio des terminaux de sortie audio des ZONE2 de cet

appareil sont émis vers les amplificateurs des ZONE2 et sont lus sur

ces mêmes amplificateurs.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture dans ZONE2

Appuyez sur ZONE2 pour mettre ZONE2 sous tension. Le bouton ZONE2 s’allume. 2

Appuyez sur POWER X pour mettre sous tension

l’alimentation de la ZONE2. Le témoin ( s’allume. 0 Il est possible de mettre sous tension et hors tension la ZONE2en appuyant sur ZONE2 ON/OFF directement sur l’appareil. 3

Appuyez sur la touche de sélection de la source

d’entrée pour sélectionner la source d’entrée à lire. Le signal audio de la source sélectionnée est transmis à la ZONE2. 0 Pour effectuer une opération avec l’appareil principal, appuyezsur ZONE2 SOURCE. Chaque fois que vous appuyez sur ZONE2SOURCE, la source d’entrée change. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Utilisez VOLUMEdf pour régler le volume.

L’option “Limite volume” est réglée sur “70 （–10 dB）” au moment de

Sélectionnez MASTER VOLUME après avoir appuyé sur ZONE2 SOURCE sur

l’appareil principal pour régler le volume du son.

Coupure temporaire du son (Sourdine)

Le son est diminué jusqu’au niveau défini pour le paramètre “Niveau

sourdine” dans le menu. (v p. 190)

Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou

appuyer sur MUTE : à nouveau.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexPlan du menu de l’interface graphique

Pour pouvoir utiliser le menu, connectez une TV à l’appareil et affichez le menu sur l’écran de la TV.

Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de

Éléments détaillés Description Page

Réglage niv Dialog Ce réglage permet d’ajuster le niveau de sortie pour clarifier la sortie de dialogue du

Réglage niv Subw Ce réglage permet d’ajuster le niveau de volume du subwoofer. 135

Paramètres surr. Ajuste les réglages du son surround.

Restorer Accroît les composants de fréquence faible et élevée de l’audio compressé, tel que des

fichiers MP3 pour obtenir une lecture audio optimale.

Délai audio Compense le décalage entre la vidéo et l’audio. 141

Volume Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve

Permet d’effectuer l’installation d’Audyssey MultEQ

EQ Graphic Utilise l’égaliseur graphique pour régler la tonalité de chaque enceinte. 144

Réglages image Ajuste la qualité d’image. 146

Config. HDMI Permet de régler les paramètres de sortie vidéo/audio HDMI. 148

Réglages sorties Paramètre le traitement vidéo. 152

Affichage à l'écran Configure le paramétrage de l’affichage à l’écran. 156

Format TV Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexÉléments de

Éléments détaillés Description Page

Affectation des entrées Permet de changer l’attribution du connecteur d’entrée. 158

Renommer les sources Permet de changer le nom d’affichage pour la source d’entrée. 160

Masquer les sources Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées. 160

Niveau des sources Permet d’ajuster le niveau de lecture de l’entrée audio. 160

Sélect. Entrées Permet de régler le mode d’entrée audio et le mode de décodage. 161

Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont

mesurées et les réglages les plus précis sont automatiquement faits.

Règle manuellement les enceintes ou modifie les paramètres “Conf. Audyssey

Informations Affichage des informations sur le réseau. 180

Connexion Sélectionne s’il faut se connecter au réseau domestique à un réseau local sans fil ou à

Réglages S’utilise pour configurer manuellement l’adresse IP ou lors de l’utilisation d’un serveur

Contrôle IP Active la communication réseau en mode Veille. 184

Nom convivial Le “Nom convivial” est le nom par lequel cet appareil est désigné sur le réseau. Vous

pouvez modifier le nom convivial selon vos préférences.

Diagnostic Permet de vérifier la connexion réseau.

Mode Maintenance Utilisé pour la réception de maintenance à partir d’un ingénieur de service ou un

installateur personnel Denon. Ce mode n’est pas conçu pour être utilisé par l’utilisateur

final, et doit être utilisé uniquement par un technicien de service formé ou un

professionnel de l’installation personnalisée.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexÉléments de

Éléments détaillés Description Page

Langue Modifie la langue de l’affichage sur l’écran du téléviseur.

ECO Configure les fonctions d’économie d’énergie du Mode ECO et veille Auto. 187

Config. de ZONE2 Définit le paramétrage de la lecture audio de ZONE2. 189

Renommer zone Changez le titre d’affichage de chaque zone selon votre choix. 190

Sélect.Rapid.Nom Changez le titre d’affichage Sélect.Rapid.Nom selon votre choix. 190

Afficheur façade Permet de régler les paramètres relatifs à l’afficheur. 191

Informations Affichage d’informations sur les réglages cet appareil, les signaux d’entrée etc.

Données d'utilisation Sélectionne si les données d’utilisation sont envoyées ou non à Denon. 193

Micrologiciel Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour

et mises à niveau, de mettre à jour le micrologiciel et de régler l’affichage des messages

Verrou de config. Protection des réglages contre toute modifications involontaire. 196

Démarrez config. ... Effectuez les réglages/connexions/l’installation de base en fonction des indications sur

l’écran du téléviseur.

Choix de la langue Configure les éléments de réglage individuel en suivant les indications affichées sur

l’écran du téléviseur.

Étalonnage enceintes

Configuration réseau

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

ENTER SETUP BACK MAIN Fonctionnement du menu

Appuyez sur MAIN sur la télécommande pour régler la

zone de fonctionnement sur MAIN ZONE.

La bouton MAIN s’allume.

Le menu s’affiche à l’écran de la TV.

Utilisez ui p pour sélectionner le menu à régler ou à

opérer, puis appuyez sur ENTER.

Utilisez o p pour passer au réglage désiré.

Appuyez sur ENTER pour entrer le réglage.

Pour revenir à l’élément précédent, appuyez sur BACK.

Pour quitter le menu, appuyez sur SETUP alors qu’il est à affiché

à l’écran. Le menu disparaît de l’écran.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexSaisie de caractères

Sur cet appareil, vous pouvez changer le nom affiché sur les écrans suivants.

Saisie de caractères pour les fonctions réseau

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexUtilisation de l’écran-clavier

Affichez l’écran pour saisir les caractères.

GExempleH Écran “Renommer les sources” .

Entrées/Renommer les sourcesModifier le nom affiché pour cette sourceCBL/SAT A N

pour sélectionner , ou ..

Appuyez sur ENTER pour déplacer le curseur jusqu’au

caractère que vous voulez modifier.

À chaque appui sur ENTER, le curseur se déplace d’un

Sélectionnez un caractère à saisir avec uio p, puis

Répétez les étapes 2 - 4 pour modifier le nom.

Utilisez uio p pour sélectionner “OK”, puis appuyez

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexAudio

Réglage des paramètres audio.

Règle le niveau de sortie pour clarifier la sortie de dialogue du canal

Choisissez d’ajuster ou non le niveau de dialogue.

Marche: Permet de régler le niveau du dialogue.

Désactive le réglage du niveau de

Ajuste le volume de sortie depuis le canal central.

–12.0 dB – +12.0 dB (Défaut : 0.0 dB)

Ce réglage permet d’ajuster le niveau de volume du subwoofer.

Choisissez d’ajuster ou non le niveau du subwoofer.

Marche: Permet de régler le niveau du subwoofer.

Désactive le réglage du niveau du

Permet d’ajuster le niveau de volume du subwoofer.

–12.0 dB – +12.0 dB (Défaut : 0.0 dB)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexParamètres surr.

Vous pouvez régler les effets de champ sonore du format audio surround

en fonction de vos préférences.

Les éléments (paramètres) qui peuvent être ajustés dépendent du signal

entré et du mode audio actuellement sélectionné. Pour les détails sur les

paramètres ajustables, voir “Modes audio et paramètres surround”

Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est

interrompue. Effectuez les réglages pendant la lecture.

Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son.

Atténue doucement la plage des aigus supérieurs des bandes

originales de films pour réduire la possible dureté et améliorer la clarté.

Marche: “EQ cinéma” est activé.

“EQ cinéma” n’est pas activé.

Cela permet d’indiquer si la sortie doit être effectuée de la manière

décrite dans “Compress. Dyn.” ou directement sans compresser la

gamme dynamique du contenu audio enregistré sur le disque.

Les sorties sont données suivant qu’elles

permettent les réglages effectués dans

“Compress. Dyn.” et “Fonction de

normalisation de dialogue” (v p. 191).

Les réglages “Compress. Dyn.” et

“Normalisation de dialogue” sont

désactivés et les signaux sur le disque

sont émis tels quels.

Vous pouvez le régler en mode Dolby TrueHD.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Compression de la gamme dynamique (différence entre les sons forts

Active/désactive automatiquement la

compression de la gamme dynamique

Bas / Moyen / Haut: Réglage du niveau de compression.

Compression de la gamme dynamique

toujours désactivée.

Vous pouvez définir “Automatique” uniquement pour la source Dolby TrueHD.

Le réglage par défaut est sur “Arrêt”. Lorsque le signal d’entrée est la source

Dolby TrueHD, le réglage par défaut est sur “Automatique”.

Ajuste le niveau des effets basses fréquences (LFE).

-10 dB – 0 dB (Défaut : 0 dB)

Pour une meilleure reproduction des différentes sources nous vous

recommandons de régler les valeurs ci-dessous.

Sources Dolby Digital : 0 dB

Sources cinéma DTS : 0 dB

Sources musique DTS : -10 dB

Distribue la sortie de dialogue entre le canal central et les canaux

gauche et droit et élargit l’image sonore à l’avant.

0.0 – 1.0 (Défaut : 0.3)

Vous pouvez définir ceci lorsque le mode audio est défini sur DTS Neo:6 dans

Plus la valeur est petite, plus le dialogue est concentré sur le canal central.

Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant

gauche et droit, et plus l’image sonore est élargie à l’avant.

Le champ sonore avant est étendu plus vers l’arrière pour créer une

Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLg/gx dans

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Déplace le centre de l’image sonore vers l’avant ou l’arrière, pour un

Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLg/gx

dans le mode “Music”.

Plus le chiffre est petit, plus le son surround se décale vers l’arrière; plus le

chiffre est grand, plus le son surround se décale vers l’avant.

Distribue la sortie de dialogue entre le canal central et les canaux

gauche et droit et élargit l’image sonore à l’avant.

Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLg/gx

dans le mode “Music”.

Plus la valeur est petite, plus le dialogue est concentré sur le canal central.

Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant

gauche et droit, et plus l’image sonore est élargie à l’avant.

Réglez la durée de délai audio en fonction du contenu vidéo pour

développer l’image du champ sonore.

0 ms – 300 ms (Défaut : 30 ms)

Vous pouvez définir ceci lorsque le mode audio est “Matrix”.

Ajuste le niveau des effets sonores du mode audio actuel.

1 – 15 (Défaut : 10)

Choisissez un niveau de réglage inférieur si le positionnement et l’impression de

phase des signaux surround ne paraît pas naturel.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Simuler l’acoustique d’une petite salle.

Petit: Simuler l’acoustique d’une petite salle.

Simulation acoustique d’une pièce petite

Simulation acoustique d’une pièce

Simulation acoustique d’une pièce

Large: Simuler l’acoustique d’une grande salle.

“Taille de la pièce” ne représente pas la taille de la pièce dans laquelle les

Contrôler le volume du canal avant-haut.

Bas: Baisser le volume du canal avant-haut.

Le canal avant-haut est diffusé au volume

Haut: Monter le volume du canal avant-haut.

Vous pouvez régler ceci dans le mode audio “PLgz” ou lorsque vous utilisez le

Activation et désactivation de la sortie du subwoofer.

Le subwoofer est activé.

Arrêt: Le subwoofer n’est pas activé.

Vous pouvez régler ceci si le mode son est “Direct” ou “Stereo” et dans le menu

“Mode subwoofer” est réglé sur “LFE+Main”.

Les paramètres “Paramètres surr.” sont rétablis à ceux par défaut.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Les formats audio compressés, tels que MP3, WMA (Windows Media

Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des

composants du signal difficilement audibles pour l’oreille humaine. La

fonction “Restorer” génère les signaux éliminés pendant la compression

pour restaurer le son le plus proche de celui d’origine. Elle restaure

également les caractéristiques des basses d’origine pour une plage tonale

Mode optimisé pour les sources compressées avec de

faibles aigus (en-dessous de 64 kbps).

Appliquez un boost adapté aux aigus et graves des sources

compressées (en-dessous de 96 kbps).

Mode optimisé pour les sources compressées avec des

aigus normaux (au-dessus de 96 kbps).

Arrêt: Ne pas utiliser la fonction “Restorer”.

Cet élément peut être réglé avec les signaux analogiques ou quand un signal

PCM (Fréq. échantillonage. = 44,1/48 kHz) est entré.

Le réglage par défaut de cet élément pour les paramètres “Online Music”,

“iPod/USB” et “Bluetooth” est sur “Bas”. Tous les autres modes restent réglés

Le réglage en est impossible quand le mode audio est sur “Direct” ou “Pure

Les réglages “Restorer” sont mémorisés pour chaque source d’entrée.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexDélai audio

Compense le décalage entre la vidéo et l’audio.

0 ms – 200 ms (Défaut : 0 ms)

“Délai audio” pour le mode jeu peut être réglé quand “Mode vidéo” est sur

“Automatique” ou “Jeu”. (v p. 152)

Les réglages “Délai audio” sont mémorisés pour chaque source d’entrée.

Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se

Régler l’affichage du volume.

Afficher dans la gamme de 0 (Min) à 98.

–79.5 dB – 18.0 dB :

Afficher ---dB (Min), gamme de –79,5 dB

Les paramètres “Échelle” sont pris en compte dans toutes les zones.

Définir le volume à la mise en marche de l’appareil.

Utiliser les réglages mémorisés à partir

de la dernière session.

Toujours passer en sourdine au

démarrage de l’appareil.

1 – 98 (–79 dB – 18 dB) : Le volume est réglé au niveau défini.

Régler le niveau d’atténuation pendant la mise en sourdine.

Le son est complètement coupé.

–40 dB : Le son est abaissé de 40 dB.

–20 dB : Le son est abaissé de 20 dB.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexAudyssey

Définit Audyssey MultEQ

. Ces réglages sont accessibles après que la procédure

Pour en savoir plus sur la technologie Audyssey, reportez-vous à la

“Explication des termes” (v

0 Les réglages “MultEQ ® XT”, “Dynamic EQ” et “Dynamic Volume” sont mémoriséspour chaque source d’entrée. 0 Lorsque le mode son est en mode “Direct” ou “Pure Direct”, les réglages “MultEQ ® XT”, “Dynamic EQ” et “Dynamic Volume” ne peuvent pas être configurés. o

XT compense les caractéristiques de temps et de fréquence

de la zone d’écoute en fonction des résultats de mesure avec “Conf.

”. La sélection s’effectue parmi trois types de courbes de

compensation. Nous conseillons le réglage “Reference”.

Sélectionne le réglage calibré par défaut

avec une légère coupure à hautes

fréquences, qui est optimisé pour les

Sélectionne le paramétrage de référence,

enceintes avant gauche et droite.

Sélectionne le réglage calibré qui est

optimisé pour les petites pièces où votre

position d’écoute est plus proche des

Éteignez l’égaliseur “MultEQ

XT”. Si vous utilisez un casque, “MultEQ ® XT” passe automatiquement sur “Arrêt”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Dynamic EQ Permet de résoudre le problème de la détérioration de la qualité du

son alors que le volume est diminué en prenant en compte la

perception humaine et l’acoustique de la pièce.

Fonctionne avec MultEQ

Utiliser Dynamic EQ.

Arrêt: Ne pas utiliser Dynamic EQ.

Quand le paramètre “Dynamic EQ” du menu est sur “Marche”, il n’est pas

possible d’effectuer un réglage “Commande de tonalités”.

Compens. niveau réf.

fait référence au niveau de mixage de film

standard. Il fait les réglages pour maintenir la réponse de référence et

l’enveloppement surround quand le volume est coupé à partir de 0 dB.

Cependant, le niveau de référence du film n’est pas toujours utilisé en

musique ou pour d’autres contenus que des films. Le décalage de

niveau de référence Dynamic EQ offre trois décalages à partir de la

référence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être

sélectionnés quand le niveau de mixage du contenu n’est pas dans la

norme. Les niveaux de réglage recommandés pour le contenu sont

affichés ci-dessous.

Optimisé pour le contenu tel que des

Sélectionnez ce réglage pour le

contenu qui a une très large gamme

dynamique, comme la musique

Sélectionnez ce réglage pour le jazz

ou d’autres musiques qui ont une

large gamme dynamique. Ce réglage

doit aussi être sélectionné pour le

contenu TV, vu qu’il est en général

mixé à 10 dB en dessous de la

Sélectionnez ce réglage pour la

musique pop/rock ou autre

programme qui est mixé à de très

hauts niveaux d’écoute et a une

gamme dynamique comprimée.

Le réglage est activé quand “Dynamic EQ” est sur “Marche”. (v p. 143)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Permet de résoudre le problème de grandes variations du niveau du

volume entre la TV, les films et autre contenu (entre les passages doux

et forts, etc.) en ajustant automatiquement conformément au réglage

du volume préféré de l’utilisateur.

Ajustement le plus important sur les sons

les plus forts et les plus bas.

Ajustement moyen sur les sons les plus

bas et les plus forts.

Ajustement le moins important sur les

sons les plus bas et les plus forts.

Ne pas utiliser Dynamic Volume.

Si “Dynamic Volume” est réglé sur “Oui” dans “Conf. Audyssey

passe automatiquement à “Medium”.

Utilise l’égaliseur graphique pour régler la tonalité de chaque enceinte.

Les enceintes pour lesquelles “EQ Graphic” peut être réglé sont différentes en

fonction du mode audio.

Ceci peut être réglé lorsque le paramètre “MultEQ

Le réglage en est impossible quand le mode audio est sur “Direct” ou “Pure

Configurez s’il faut utiliser l’égaliseur graphique ou non.

Marche: Utilisez l’égaliseur graphique.

Ne pas utiliser l’égaliseur graphique.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Select. H-P Ajustez ou non les tonalités pour chaque enceinte ou toutes les

Réglez tous les tons des enceintes

Réglez les tons des enceintes gauche et

Chaque: Réglez la tonalité pour chaque enceinte.

Ajust.EQ Ajustez l’équilibre de tonalité pour chaque bande de fréquences.

Ajustez l’enceinte sélectionnée dans la section “Select. H-P”.

1. Sélectionnez l’enceinte.

2. Sélectionnez le réglage de la bande de fréquences.

125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz /

3. Réglez le niveau.

Copiez la courbe de correction plate créée dans “Conf. Audyssey

“Copie courbe” s’affiche après que la procédure de “Conf. Audyssey

Les paramètres “EQ Graphic” sont rétablis à ceux par défaut.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexVidéo

Effectuez les réglages vidéo.

La qualité d’image peut être ajustée.

0 Peut être sélectionné quand “Conversion vidéo” est réglé sur “Marche”. (v p. 153) 0 Peut être réglé lorsque “HDMI”, “COMP” ou “VIDEO” est attribué à chaque sourced’entrée. (v p. 159) 0 “Contraste”, “Luminance”, “Saturation”, “Réduction bruit” et “Amplificateur”peuvent être réglés lorsque “Mode photo” est réglé sur “Personnalisé”. 0 Les réglages “Réglages image” sont mémorisés pour chaque source d’entrée. 0 La fonction “Réglages image” ne peut pas être réglée lorsque des signaux 4K sonten entrée. o

Sélectionnez le mode photo souhaité en fonction des contenus vidéo

et de votre environnement de visualisation.

Mode standard adapté à la plupart des

environnements de visualisation de salon.

Mode adapté à la visualisation de films dans une

pièce sombre telle qu’une salle de cinéma.

Mode qui rend les images graphiques des jeux, etc.

plus lumineuses et plus éclatantes.

Streaming: Mode adapté à des sources vidéo à faible débit.

Un mode qui convient pour regarder des films dans

une pièce éclairée pendant la journée.

Un mode qui convient pour regarder des films dans

une pièce sombre la nuit.

Personnalisé: Permet d’ajuster manuellement la qualité d’image.

Aucun ajustement de la qualité d’image n’est effectué

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Les deux modes de réglages spéciaux, “ISF Day” et “ISF Night”, doivent être

utilisés par un technicien certifié pour ajuster l’étalonnage de la couleur et faire

correspondre les conditions d’installation.

Nous recommandons que les réglages et les ajustements soient réalisés par

un technicien certifié ISF.

Ces réglages peuvent aussi être configurés en utilisant “Mode photo” dans le

menu option. (v p. 103)

Les réglages par défaut sont les suivants.

Pour les sources d’entrée “Online Music” et “iPod/USB” : Streaming

Pour les sources d’entrée autres que “Online Music” et “iPod/USB” : Arrêt

Réglage du contraste de l’image.

-50 – +50 (Défaut : 0)

Réglage de la luminosité de l’image.

-50 – +50 (Défaut : 0)

Réglage du niveau chromatique de l’image (saturation des couleurs).

-50 – +50 (Défaut : 0)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Réduction du bruit général vidéo.

Bas / Moyen / Haut / Arrêt (Défaut: Arrêt)

Amélioration de la netteté de l’image.

0 – +12 (Défaut : 0)

Config. HDMI Réglage des paramètres de sortie vidéo/audio HDMI.

REMARQUE Quand “HDMI Pass Through” et “HDMI Contrôle” est sur “Marche”, la consommation

en mode Veille est plus élevée. Si vous n’utilisez pas cet appareil pendant une

période prolongée, il est conseillé de débrancher le cordon d’alimentation de la prise

Effectue la compensation automatique du délai temporel des sorties

Corrigez automatiquement.

Arrêt: Ne pas corriger automatiquement.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Sortie audio HDMI Permet de sélectionner le matériel pour la sortie audio HDMI.

Lecture par les enceintes connectées au

Lecture par une télévision connectée au

Lorsque la fonction de commande HDMI est activée, la priorité est donnée au

réglage audio du téléviseur. (

“Fonction de contrôle HDMI” (v

Lorsque cet appareil est sous tension et que “Sortie audio HDMI” est réglé sur

“TV”, l’audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

Permet de sélectionner les sorties HDMI à utiliser.

La présence d’un téléviseur branché à

l’une des bornes HDMI MONITOR 1 ou

HDMI MONITOR 2 est détectée

automatiquement et ce branchement est

Un téléviseur branché à la borne HDMI MONITOR 1 est toujours utilisé.

Un téléviseur branché à la borne HDMI MONITOR 2 est toujours utilisé.

Si les bornes HDMI MONITOR 1 et HDMI MONITOR 2 sont toutes les deux

connectées et que “Résolution” est réglé sur “Automatique”, les signaux sont

émis avec une résolution compatible avec les deux TV.

Lorsque dans le menu, le paramétrage “Résolution” n’est pas réglé sur

“Automatique”, réglez la résolution dans “Vidéo” - “Moniteur HDMI 1” et

“Moniteur HDMI 2” sur celle compatible avec les deux téléviseurs.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Sélectionne la manière dont cet appareil transmettra des signaux

HDMI vers la sortie HDMI en mode veille.

Transmet l’entrée HDMI sélectionnée via

la sortie HDMI du récepteur AV lorsque

cet appareil est en mode Veille.

sortie HDMI de cet appareil en mode

Permet de lier l’utilisation de différents appareils connectés en HDMI

et compatibles avec la commande HDMI.

Réglage à sélectionner pour utiliser la

fonction de commande HDMI.

Réglage à utiliser lorsque vous ne

souhaitez pas utiliser la fonction de

Lors de l’utilisation de la fonction de contrôle HDMI, connectez au borne HDMI MONITOR 1.

Consultez les instructions d’utilisation de chaque composant connecté pour

vérifier les réglages.

Se reporter à “Fonction de contrôle HDMI” pour en savoir plus sur la fonction

de contrôle HDMI. (v

REMARQUE Si les réglages “HDMI Contrôle” ont été modifiés, pensez à toujours éteindre puis

remettre sous tension les appareils connectés après cette modification.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Définit la borne HDMI qui introduit les signaux HDMI en mode veille.

La source d’entrée la plus récente se

mettra en mode veille.

Traversez la source d’entrée

“Source Pass Through” peut être réglé lorsqu’aucune des bornes

HDMI est attribuée à “CD” pour la source d’entrée dans le réglage

“Affectation des entrées”. (v p. 158)

“Source Pass Through” peut être réglé quand “HDMI Contrôle” est réglé sur

“Marche” ou que “HDMI Pass Through” est réglé sur “Marche”.

Commutation TV Audio

Définir le passage automatique sur l’entrée “TV Audio” lorsqu’un

téléviseur connecté via HDMI envoie une commande CEC appropriée

Sélectionner l’entrée “TV Audio”

automatiquement lors de la réception

d’une commande à partir du téléviseur.

Ne sélectionnez pas l’entrée “TV Audio”

automatiquement lors de la réception

d’une commande à partir du téléviseur.

Lie la mise en veille de cet appareil aux équipements externes.

Si la TV branchée est mise hors tension

indépendamment de la source d’entrée,

l’appareil est automatiquement mis en

Avec une source d’entrée sélectionnée

attribuée à “HDMI”, “COMP” ou “VIDEO”,

lorsque vous mettez le téléviseur hors

tension, cet appareil se met

automatiquement en veille.

L’appareil n’est pas lié à la mise sous/

hors tension de la TV.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRéglages sorties

Paramètre le traitement vidéo.

Peuvent être réglés lorsque chaque source d’entrée est attribuée à “HDMI”,

“COMP” ou “VIDEO”. (v p. 159)

“Résolution”, “Mode progressif” et “Rapport d'aspect” peuvent être réglés lorsque

“Echelle(scaler) i/p” n’est pas réglé sur “Arrêt”.

La fonction “Réglages sorties” ne peut pas être réglée lorsque des signaux 4K

Les réglages “Conversion vidéo”, “Echelle(scaler) i/p”, “Résolution”, “Mode

progressif” et “Rapport d'aspect” sont mémorisés pour chaque source d’entrée.

Configurez la méthode de traitement vidéo pour qu’elle corresponde

au contenu de ce type de vidéo.

Traiter la vidéo automatiquement sur la

base des informations disponibles sur le

Toujours traiter la vidéo pour le jeu.

Réduisez le délai vidéo lorsque la vidéo

est décalée par rapport à des opérations

de touches sur le contrôleur de la

Effectuez le traitement de l’image qui est

adapté pour les contenus autres que des

Si “Mode vidéo” est réglé sur “Automatique”, le mode est commuté en fonction

du contenu à l’entrée.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Le signal d’entrée vidéo est converti automatiquement en fonction de

la TV connectée. (“Fonction de conversion vidéo” (v p. 221))

Le signal d’entrée vidéo est converti.

Le signal d’entrée vidéo n’est pas

Réglez le signal de l’entrée vidéo pour qu’il soit soumis à un traitement

i/p de mise à l’échelle.

Echelle(scaler) i/p convertira la résolution du signal vidéo d’entrée à la

valeur définie dans “Résolution”

Lorsque la source d’entrée est réglée sur autre

Utiliser suréchantillonage (scaler) i/p pour

les signaux vidéo analogiques.

Utiliser la fonct. (scaler) i/p pour les

signaux vidéo analog et HDMI.

Permet d’utiliser la fonction de mise à

l’échelle pour les signaux vidéo HDMI.

Ne permet pas d’utiliser la fonction

d’échelle i/p (scaler).

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Lorsque la source d’entrée est réglée sur “iPod/

Permet d’utiliser la fonction d’échelle i/p

Ne permet pas d’utiliser la fonction

d’échelle i/p (scaler).

“Analogique & HDMI” peut être réglé pour des sources d’entrée pour

lesquelles un connecteur d’entrée HDMI est attribué.

Les éléments paramétrables sont fonction de la source d’entrée attribuée à

chaque borne d’entrée.

Cette fonction n’est pas efficace lorsque le signal d’entrée est “x.v.Color”, 3D,

Réglez la résolution de sortie. Vous pouvez régler “Résolution”

séparément pour la sortie HDMI de l’entrée vidéo analogique et

Le nombre de pixels supporté par la TV

connectée à la borne de HDMI MONITOR OUT est automatiquement

détecté et la résolution de sortie

appropriée est réglée.

720p / 1080p:24Hz / 4K :

Réglez la résolution de sortie.

Si “Echelle(scaler) i/p” est réglé sur “Analogique & HDMI”, la résolution du

signal d’entrée vidéo analogique et du signal d’entrée HDMI peut être réglée.

Si le réglage est fait sur “1080p:24Hz”, vous pouvez apprécier des images

filmées pour des sources films (en 24 Hz) . Pour les sources vidéo et les

sources mixtes, nous recommandons de régler la résolution sur “1080p”.

Il est impossible de convertir un signal 50 Hz en 1080p/24Hz. La sortie est en

résolution 1080p/50Hz.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Sélectionnez le mode de conversion progressive approprié pour le

signal vidéo source.

La détection du signal vidéo et la

sélection du mode approprié s’effectuent

Sélectionner un mode adapté à la lecture

Sélectionner un mode adapté à la lecture

vidéo et de films 30 trames.

Cet élément peut être réglé lorsque “Echelle(scaler) i/p” n’est pas réglé sur

Configurer le rapport d’aspect pour la sortie des signaux vidéo au

Affichage au format d’aspect 16:9.

Sortie au rapport d’aspect 4:3 avec des

barres noires sur les parties latérales de

l’écran du téléviseur 16:9. (sauf pour la

Cet élément peut être réglé lorsque “Echelle(scaler) i/p” n’est pas réglé sur

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexAffichage à l'écran

Sélectionnez les préférences d’interface utilisateur pour l’affichage à

Définit l’emplacement de l’affichage du niveau de volume.

Haut: Affichage haut.

Arrêt: Désactiver l’affichage.

Si l’affichage du volume principal est difficile à lire lorsque du texte est

superposé au sous-titrage d’un film, réglez-le sur “Haut”.

Affiche temporairement le statut de fonctionnement lorsque le mode

audio est modifié, la source d’entrée changée.

Indique l’affichage du volume.

Arrêt: N’indique pas l’affichage du volume.

Définit la durée d’affichage pour l’affichage de la lecture lorsque la

source d’entrée est “Online Music”, “iPod/USB”, “Bluetooth” ou

Conserver l’affichage pendant 30

secondes après l’activation.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexFormat TV Détermine le format du signal vidéo à la sortie de la télévision que vous

Sélectionner la sortie PAL.

NTSC: Sélectionner la sortie NTSC.

“Format” peut aussi être réglé avec la procédure suivante. Cependant, l’écran du

menu ne s’affiche pas. Suivez les instructions affichées pour procéder aux

1. Maintenez ZONE2 SOURCE et STATUS sur l’appareil principal pendant au

“V.Format:<PAL>” s’affiche sur l’écran.

2. Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil

principal et définissez le format du signal vidéo.

3. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

REMARQUE Si un format différent du format vidéo du moniteur connecté est défini, l’image ne

s’affichera pas correctement.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexEntrées

Réalisation des réglages concernant la lecture de la source d’entrée.

Vous n’avez pas besoin de modifier les réglages pour utiliser l’appareil. Effectuez des réglages lorsque cela s’avère nécessaire.

Affectation des entrées

En effectuant les connexions comme indiqué par les sources d’entrée

imprimées sur les bornes d’entrée audio/vidéo de cet appareil, il vous

suffit d’appuyer une seule fois sur les touches de sélection de la source

d’entrée pour lire aisément de l’audio ou de la vidéo à partir d’un dispositif

Veuillez changer l’attribution de la borne d’entrée HDMI, de la borne

d’entrée audio numérique, de la borne d’entrée audio analogique, de la

borne d’entrée de la vidéo composante, et de la borne d’entrée vidéo lors

de la connexion d’une source d’entrée qui diffère de ce qui est imprimé sur

les borne d’entrée audio/vidéo de cet appareil.

- Change l’affectation de l’entrée HDMICD - 4 - -- Par défaut, chaque élément est réglé comme suit. Source d’entrée

Utilisateurs de TV/boîtier pour satellite, veuillez

Lors de l’utilisation de la sortie audio numérique sur un TV/boîtier

Pour lire le signal vidéo attribué à “HDMI” associé au signal audio

attribué à “Affectation des entrées” - “DIGITAL”, vous devrez

également sélectionner “Numérique” dans “Mode

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

HDMI Réglez ce paramètre pour changer l’attribution des prises d’entrée

HDMI aux sources d’entrée.

1 / 2 / 3 / 4 / 5 / 6 /

Attribue une borne d’entrée HDMI à la source

d’entrée sélectionnée.

N’attribue pas de borne d’entrée HDMI à la source

d’entrée sélectionnée.

Si “HDMI Contrôle” est réglé sur “Marche”, la borne d’entrée “HDMI” ne peut pas

être attribuée à la “TV Audio”.

DIGITAL Réglez ce paramètre pour changer l’attribution des bornes d’entrée

audio numérique aux sources d’entrée.

Attribue une borne d’entrée audio numérique à

la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée audio

numérique à la source d’entrée sélectionnée.

ANALOG Réglez ce paramètre pour changer l’attribution des bornes d’entrée

audio analogique aux sources d’entrée.

Attribue une borne d’entrée audio analogique à la source

d’entrée sélectionnée.

N’attribue pas de borne d’entrée audio analogique à la

source d’entrée sélectionnée.

COMP (Vidéo de composant)

Réglez ce paramètre pour changer l’attribution des bornes d’entrée

vidéo composantes aux sources d’entrée.

Attribue une borne d’entrée vidéo en composantes à la

source d’entrée sélectionnée.

N’attribue pas de borne d’entrée composant vidéo à la source

d’entrée sélectionnée.

VIDEO Réglez ce paramètre pour changer l’attribution des bornes d’entrée

vidéo composantes aux sources d’entrée.

Attribue une borne d’entrée vidéo à la source d’entrée

N’attribue pas de borne d’entrée vidéo à la source d’entrée

Les paramètres “Affectation des entrées” sont rétablis à ceux par

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRenommer les sources

Modifiez le nom de l’affichage de la source d’entrée sélectionnée.

Ceci est pratique lorsque le nom de votre appareil et celui de cet appareil

sont différents. Vous pouvez modifier le nom selon vos préférences.

Lorsque le nom a été défini, il s’affiche sur l’affichage de cet appareil et sur

Media Player / CD / TV Audio:

Modifiez le nom de l’affichage de la source

d’entrée sélectionnée.

Les paramètres Renommer les sources

sont rétablis à ceux par défaut.

Vous pouvez entrer jusqu’à 12 caractères. Pour la saisie de caractères, voir

“Utilisation de l’écran-clavier” (v p. 134).

Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas

Utiliser cette source.

Cachez: Ne pas utiliser cette source.

Cette fonction permet de corriger le niveau de lecture de l’entrée audio de

la source d’entrée sélectionnée.

Utilisez cette fonction s’il y a des différences de niveau du volume d’entrée

entre les différentes sources.

-12 dB – +12 dB (Défaut : 0 dB)

Les réglages “Niveau des sources” sont mémorisés pour chaque source d’entrée.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexSélect. Entrées

Réglez le mode d’entrée audio et le mode de décodage de chaque source

Les modes d’entrée accessibles peuvent varier en fonction de la source

Les réglages “Sélect. Entrées” sont mémorisés pour chaque source d’entrée.

Définit les modes d’entrée audio pour les différentes sources d’entrée.

Normalement, il est recommandé de régler le mode d’entrée audio sur

Détecter automatiquement le signal en

entrée et lancer la lecture.

Lire uniquement les signaux en

provenance de l’entrée HDMI.

Lire uniquement les signaux en

provenance de l’entrée audio numérique.

Lire uniquement les signaux en

provenance de l’entrée audio analogique.

Lorsque des signaux numériques entrent correctement, le témoin ~ s’allume

sur l’affichage. Si le témoin ~ ne s’allume pas, vérifiez “Affectation des

entrées” et les connexions.

Si l’option “HDMI Contrôle” est réglée sur “Marche” et si une TV compatible

ARC est branchée via les bornes HDMI MONITOR 1, le mode d’entrée dont la

source d’entrée est “TV Audio” est paramétré sur ARC.

Réglez le mode décodage pour la source d’entrée.

Normalement, il est recommandé de régler le mode d’entrée audio sur

“Automatique”. Mais nous vous recommandons de modifier à “PCM”

ou “DTS” si le début de la source est coupée ou si des parasites se

Détecter automatiquement le signal

d’entrée audio numérique, le décoder et

Décoder et reproduire uniquement les

signaux PCM en entrée.

Décoder et reproduire uniquement les

signaux DTS en entrée.

Cet élément peut être réglé pour les sources d’entrée pour lesquelles “HDMI” ou

“DIGITAL” a été attribué dans “Affectation des entrées” (v p. 158).

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexEnceintes

Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis sont automatiquement faits.

Cette procédure s’appelle “Conf. Audyssey

Vous n’avez pas à effectuer “Conf. Audyssey

” lorsque vous avez déjà effectué “Étalonnage enceintes” dans “Assistant de config.”.

Pour configurer manuellement les enceintes, utilisez l’option “Config. manuelle” du menu.

Pour effectuer les mesures, placez le microphone d’étalonnage du son en

différents endroits dans toute la zone d’écoute. Pour un meilleur résultat, il

est recommandé d’effectuer la mesure sur six points ou plus, comme

illustré (jusqu’à huit points).

Lors de la mesure de la seconde position et des suivantes,

microphone de configuration et de mesure sur une distance de 60 cm par

rapport à la première position de mesure (position d’écoute principale).

Si vous exécutez “Conf. Audyssey

”, les fonctions Audyssey MultEQ

Enceinte avant (G) ( :Positions de mesure)Position d’écoute

FL FR C SW SL SR Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

A propos de la position d’écoute principale

La position d’écoute principale est la position où plusieurs auditeurs ou

une personne seule s’assoient naturellement dans l’enceinte de

l’environnement d’écoute. Avant de lancer la procédure “Conf.

”, disposez le microphone de mesures et de configuration

dans la position d’écoute principale.

XT utilise les mesures à partir de ce point pour

calculer la distance de l’enceinte, le niveau, la polarité et la valeur de

croisement du subwoofer.

Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut

interrompre les mesures. Fermez les fenêtres et éteignez les appareils

électroniques (radios, climatiseurs, éclairages fluorescents, etc.). Les sons émis

par ces appareils pourraient avoir une incidence sur les mesures.

Pendant les mesures, placez les téléphones portables hors de la pièce d’écoute.

Les signaux de téléphonie mobile pourraient perturber les mesures.

Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pas

debout entre les enceintes et le microphone. De plus, installez le microphone de

configuration et de mesure à au moins 50 cm du mur. À défaut, cela peut se

traduire par des lectures incorrectes.

Pendant le processus de mesures, les tons de tests audibles proviendront des

enceintes et des subwoofers, mais ceci fait partie du fonctionnement normal. S’il y

a un bruit de fond dans la pièce, le volume de ces signaux d’essai augmente.

Si vous utilisez la touche VOLUME d f

de la télécommande ou MASTER VOLUME de l’appareil au cours des mesures, celles-ci sont annulées.

Il n’est pas possible d’effectuer ces mesures lorsqu’un casque est connecté.

Débranchez le casque audio avant de procéder à la configuration “Conf.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexProcédure pour les réglages des

Fixez le microphone d’étalonnage du son au support à

3 pieds fourni ou au support fermé et l’installer à la

position d’écoute principale. Lors de l’installation du microphone d’étalonnage du son, pointezl’extrémité du microphone vers le plafond et réglez la hauteur afinqu’elle corresponde à celle des oreilles d’un auditeur en positionassise. 2

Si vous utilisez un subwoofer compatible avec les

réglages suivants, configurez-le comme indiqué ci-

Subwoofer doté d’un mode direct Placez le mode direct sur “Marche” et désactivez le réglage duvolume et le réglage de la fréquence croisée. n

Subwoofer ne possédant pas de mode direct Effectuez les réglages suivants: 0 Volume : position 12 heures 0 Fréquence croisée : Fréquence maximale/la plus élevée 0 Filtre passe-bas : Arrêt 0 Mode veille : Arrêt Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Connectez le microphone de mesures et de

configuration sur la prise SETUP MIC de cet appareil.

Lorsque le microphone de configuration et de

mesure est connecté, l’écran suivant s’affiche.

. Conf. AudysseySélection des canauxAffectation des AmplisVoir les résultatsRéinitialisezDémarrerVotre récepteur AV peut automatiquement mesurer l’acoustique de votre pièce et optimiser vos enceintes avec le microphone fournie.Voir les éléments suivant si necessaire.

Sélectionnez “Démarrer” et appuyez ensuite sur

” peut également permettre les réglages suivants.

Affectation des Amplis

Il est possible de changer la sortie des signaux à partir des

bornes d’enceinte SURROUND BACK de cet appareil pour

qu’elle corresponde à l’environnement de vos enceintes.

Sélection des canaux

Si les canaux qui ne sont pas utilisés sont définis à l’avance, la

mesure des canaux définis est omise et la durée de la mesure

peut être réduite. Vous pouvez aussi modifier le nombre de

subwoofers et d’enceintes arrière surround.

Suivez les instructions affichées sur l’écran puis

appuyez sur “Suivant” pour continuer.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Lorsque l’écran suivant est affiché, sélectionnez

“Lancer Test” puis appuyez sur ENTER.

Démarrez les mesures de la première position. . Lancer TestRetourSélectionnez “Lancer Test” pour démarrer le calibrage.REMARQUE: Vous entendrez des bruits aigus successifs pendant les tests. Conf. Audyssey Hauteur d’oreille

La mesure peut prendre plusieurs minutes.

REMARQUE Si “Attention!” s’affiche sur l’écran du téléviseur :

“Message d’erreur” (v

p. 170). Vérifiez les points concernés et

effectuez les procédures nécessaires.

Lorsque l’enceinte détectée est affichée, sélectionnez

“Suivant” puis appuyez sur ENTER. .

Conf. Audyssey Refaire Dernier. Test SuivantDétection d'enceintes Avant

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Disposez le microphone de mesures et de

configuration à la position 2, sélectionnez “Continuer”,

puis appuyez sur ENTER.

La mesure du deuxième point démarre.

Les mesures peuvent être effectuées jusqu’à huit points.

CompléterContinuerPlacez le microphone à hauteur d’oreille à la deuxième position d’écoute, qui ne doit pas être à plus de 2ft (60 cm) de la première position, puis sélectionnez “Continuer”...Conf. AudysseyRetourHauteur d’oreille

Pour passer la mesure de la deuxième position d’écoute et des suivantes,

appuyez sur o pour sélectionner “Compléter” et appuyez sur ENTER pour

passer à l’étape 11.

Arrêter “Conf. Audyssey

A Appuyez sur BACK pour afficher l’écran contextuel.

B Appuyez sur o pour sélectionner “Oui”, puis appuyez sur

Répétez l’étape 8 pour mesurer les positions 3 à 8.

Sélectionnez “Compléter” et appuyez ensuite sur

ENTER. . Conf. AudysseyContinuerRefaire Dernier. TestMesures terminéesSelectionnez pour “Continuer” l’analyse des données...

Démarrez l’analyse et l’enregistrement des résultats de mesure.

L’analyse prend plusieurs minutes.

Plus il y a d’enceintes et de positions de mesure, plus l’analyse

REMARQUE Lorsque les résultats de mesure sont en train d’être enregistrés, veillez à ce

que l’alimentation ne soit pas hors tension.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande Index11

Effectuez le paramétrage de Audyssey Dynamic EQ

L’écran suivant s’affiche lors de l’analyse. Configurez le

paramétrage de votre choix.

Conf. AudysseyAudyssey Dynamic EQ assure un son de haute clarté, dans les basses, le son surround aux niveaux de volumes bas pour que vous puissiez profiter de vos films et de vos programmes télévisés tard dans la nuit.Activer Dynamic EQ ? Oui

Non Analyse des données de la pièce 50%

Dynamic EQ corrige la réponse de fréquence en tenant compte

des caractéristiques audio de la pièce et de la capacité auditive

humaine de manière à entendre le son, même à faible volume.

Ce mode est recommandé lors de l’utilisation de l’appareil avec le

volume baissé, comme par exemple lorsque vous regardez un

film ou un programme TV au milieu de la nuit.

Dynamic Volume ajuste le volume de sortie au niveau optimal tout

en surveillant constamment le niveau d’entrée audio de l’appareil.

Le contrôle du volume optimal s’effectue automatiquement sans

aucune perte de dynamisme et de clarté du son lorsque, par

exemple, le volume augmente soudainement dans les spots

publicitaires pendant les programmes de télévision.

Lorsque l’analyse et la sauvegarde sont terminées,

débranchez le microphone d’étalonnage du son de la

prise SETUP MIC de l’appareil principal puis appuyez

sur “Suivant”. . Conf. AudysseyAnalyse en cours et correction des données.Déconnecter le microphone de votre Récepteur AV.SuivantRetourApplication des corrections d’ambiance 100%

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande Index13

Sélectionnez “Détails” et appuyez sur ENTER pour

vérifier les résultats de mesure.

Les subwoofers peuvent mesurer une distance constatée plus

grande que la distance réelle du fait du retard électrique commun

REMARQUE Ne pas modifier la connexion de l’enceinte ou le volume du subwoofer après “Conf.

”. Si ces derniers sont modifiés, exécutez à nouveau “Conf. Audyssey

afin de configurer le paramétrage de l’égaliseur de manière optimale.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexMessage d’erreur

Un message d’erreur s’affiche si “Conf. Audyssey

” n’a pas pu se terminer en raison de la position des enceintes, de l’environnement de mesure, etc Si

un message d’erreur s’affiche, vérifiez les éléments concernés et effectuez les mesures nécessaires. Coupez l’alimentation avant de vérifier les

connexions des enceintes.

Exemples Détails de l’erreur Remèdes

Aucune enceinte trouvée.

Le microphone de mesures et de configuration

n’a pas été détecté.

Connectez le microphone de mesures et de

Toutes les enceintes n’ont pas été détectées.

Vérifiez les connexions des enceintes.

Le bruit ambiant est trop élevé ou Le

Il y a trop de bruit dans la pièce.

Éteignez ou éloignez l’appareil à l’origine du bruit.

Essayez à nouveau lorsque les environs sont silencieux.

L’enceinte ou l’audio subwoofer est trop faible.

Vérifiez l’installation et l’orientation des enceintes.

Réglez le volume du subwoofer.

L’enceinte affichée n’a pas pu être détectée.

Vérifiez les connexions des enceintes affichées.

L’enceinte affichée est connectée avec des

polarités inversées.

Vérifiez les polarités des enceintes affichées.

Ce message d’erreur peut s’afficher avec certains

enceintes, même si elles sont connectées correctement.

Si vous êtes sûr que le branchement est correct, utilisez

p pour sélectionner “Ignorer”, puis appuyez sur ENTER.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRetour aux réglages “Conf.

Si vous définissez “Réinitialisez” sur “Restaurez”, vous pouvez revenir au

résultat de la mesure de “Conf. Audyssey

” (valeur calculée au départ par

XT), même lorsque vous avez modifié chaque réglage

manuellement. . Conf. AudysseySélection des canauxAffectation des AmplisVoir les résultatsRéinitialisezDémarrerVotre récepteur AV peut automatiquement mesurer l’acoustique de votre pièce et optimiser vos enceintes avec le microphone fournie.Voir les éléments suivant si necessaire.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConfig. manuelle

Utilisez cette procédure pour régler manuellement les enceintes ou si vous

souhaitez modifier les réglages effectués avec la procédure de “Conf.

Si vous modifiez le paramétrage de l’enceinte après avoir exécuté

”, vous ne serez plus en mesure de sélectionner

La “Config. manuelle” peut être utilisée même s’il n’y a pas eu

modification des réglages. Effectuez des réglages uniquement si cela

Affectation des Amplis

Permet de sélectionner la méthode d’utilisation de l’amplificateur de

puissance en fonction de votre système d’enceintes.

Voir “Configuration de l’enceinte et “Affectation des Amplis” les

réglages” (v p. 31) concernant la configuration d’enceinte et la

Permet de sélectionner la méthode d’utilisation de l’amplificateur de

Réglage du canal 7.1- lecture du canal

avec des enceintes surround arrière.

Réglage pour l’affectation de

l’amplificateur de puissance intégré de

l’appareil pour la ZONE2 et la sortie

Réglage pour utiliser les enceintes avant

via la connexion bi-ampli.

Paramétrage de la lecture avec une

deuxième enceinte avant. Vous pouvez

commuter la lecture entre l’enceinte

avant A et B en fonction de vos

préférences. Commutez l’enceinte avant

en utilisant “Enceintes avant” dans le

Réglage du canal 7.1- lecture du canal

avec des enceintes avanthaut.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConfig. enceintes

Sélectionnez si oui ou non les enceintes sont présentes, la capacité de

lecture pour les fréquences de graves basses et la taille des enceintes.

Définir le type d’enceinte avant.

Réglage à utiliser pour une grande

enceinte en mesure de reproduire

correctement les très basses fréquences.

Réglage à utiliser pour une petite

enceinte limitée dans les très basses

Lorsque “Subwoofer” est réglé sur “Non”, “Avant” est automatiquement réglé

Lorsque “Avant” est réglé sur “Petit”, les paramètres “Centrale”, “Surround”,

“Surr. arrière” et “Avant Haut” ne peuvent pas être réglés sur “Large”.

Définir la présence et la taille de l’enceinte centrale.

Réglage à utiliser pour une grande

enceinte en mesure de reproduire

correctement les très basses fréquences.

Réglage à utiliser pour une petite

enceinte limitée dans les très basses

Réglage à utiliser lorsqu’aucune enceinte

centrale n’est connectée.

Définir la présence d’un subwoofer.

Réglage à utiliser lorsque le système

comprend un subwoofer.

Réglage à sélectionner lorsqu’aucun

subwoofer n’est connecté.

Définir la présence et la taille des enceintes surround.

Réglage à utiliser pour une grande

enceinte en mesure de reproduire

correctement les très basses fréquences.

Réglage à utiliser pour une petite

enceinte limitée dans les très basses

Réglage à utiliser quand les enceintes

surround ne sont pas connectées.

Si “Surround” est réglé sur “Aucun”, “Surr. arrière” et “Avant Haut” sont

automatiquement réglés sur “Aucun”.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Définir la présence, la taille et le nombre d’enceintes arrière surround.

Réglage à utiliser pour une grande

enceinte en mesure de reproduire

correctement les très basses fréquences.

Réglage à utiliser pour une petite

enceinte limitée dans les très basses

Réglage à utiliser quand les enceintes

arrière surround ne sont pas connectées.

Réglage à utiliser lorsqu’il y a deux

enceintes arrière surround.

Réglage à utiliser lorsqu’il n’y a qu’une

enceinte surround arrière. Connectez-

vous à la borne L au SURROUND BACK

lorsque ce paramétrage est sélectionné.

Lorsque le réglage “Mode affectation” est “Surround arrière”, vous pouvez

effectuer ce réglage.

Définir la présence et la taille des enceintes avant-haut.

Réglage à utiliser pour une grande

enceinte en mesure de reproduire

correctement les très basses fréquences.

Réglage à utiliser pour une petite

enceinte limitée dans les très basses

Réglage à utiliser lorsque les enceintes

avant-haut ne sont pas connectées.

Lorsque le réglage “Mode affectation” est “Avant Haut”, vous pouvez effectuer ce

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexDistances

Permet de régler la distance entre la position d’écoute et les enceintes.

Avant d’effectuer les réglages, mesurez la distance entre la position

d’écoute et les différentes enceintes.

Permet de régler l’unité de distance.

Permet de régler l’incrément minimum de réglage de la distance.

Les paramètres “Distances” sont rétablis à ceux par défaut.

Les enceintes qui peuvent être sélectionnées sont différentes selon les

réglages “Affectation des Amplis” et “Config. enceintes”.

Réglages par défaut :

Réglez la différence de distance entre enceintes à moins de 6,00 m (20,0 ft).

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexNiveaux

Réglez le volume de la tonalité de test à l’identique à la position d’écoute

lorsqu’il est envoyé depuis chaque enceinte.

Démar. tonalite d'essai

Un son test est émis depuis l’enceinte sélectionnée.

Pendant l’écoute du son test, ajustez le volume de sortie sur l’enceinte

–12.0 dB – +12.0 dB (Défaut : 0.0 dB)

Le paramétrage “Niveaux” est reflété dans tous les modes son.

Si vous souhaitez régler le niveau du canal pour chaque source d’entrée,

effectuez les réglages dans “Réglage niv. Canal”

Lorsque le casque est connecté à la borne PHONES de cet appareil, vous ne

pouvez pas régler l’option “Niveaux”.

Les paramètres “Niveaux” sont rétablis à ceux par défaut.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexCrossover

Permet de régler en fonction de la fréquence de limite inférieure des

fréquences de base qui peuvent être lues sur chaque enceinte. Voir le

manuel des enceintes pour plus de renseignements concernant la

Select. H-P Permet de sélectionner le mode de définition de la fréquence croisée.

Permet de régler la même fréquence

croisée pour toutes les enceintes.

Permet de sélectionner les points de

croisement pour chaque enceinte

Sélection de la fréquence croisée

40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz /

200 Hz / 250 Hz (Défaut : 80 Hz)

Le paramètre “Crossover” peut être réglé lorsque le réglage du paramètre

“Mode subwoofer” est “LFE+Main” ou lorsque l’une des enceintes est réglée

La fréquence croisée par défaut est “80 Hz”. Il s’agit du réglage idéal pour un

fonctionnement optimal avec la plus grande gamme d’enceintes. Nous

recommandons un réglage à une fréquence supérieure à la fréquence croisée

lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage

sur “250 Hz” lorsque la plage de fréquence des enceintes est 250 Hz – 20

Le son endessous de la fréquence de croisement est coupé de la sortie des

enceintes définies dans “Petit”. Cette fréquence de coupure des graves est

émise par le subwoofer ou par les enceintes avant.

Les enceintes qui peuvent être réglées quand l’option “Individuel” est

sélectionnée sont différentes selon le réglage du paramètre “Mode

Quand “LFE” est sélectionné, les enceintes réglées sur “Petit” pour “Config.

enceintes” peuvent être réglées. Si les enceintes sont réglées sur “Large”,

“Total” s’affiche et le réglage ne peut pas être effectué.

Lorsque “LFE+Main” est sélectionné, les enceintes peuvent être réglées peu

importe le réglage “Config. enceintes”. (v p. 173)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexGraves

Permet de sélectionner les signaux de la gamme des graves qui

seront reproduits par le subwoofer.

Le signal de gamme des graves du canal

réglé sur la taille d’enceinte “Petit” est

ajouté à la sortie de signal LFE du

Le signal de gamme basse de tous les

canaux est ajouté à la sortie de signal

L’élément “Mode subwoofer” peut être réglé lorsque “Config. enceintes” -

“Subwoofer” est réglé sur une option autre que “Non”.

Écoutez de la musique ou un film puis sélectionnez le mode produisant les

graves les plus puissants.

Si “Config. enceintes” - “Avant” et “Centrale” sont réglés sur “Large”, et que

“Mode subwoofer” est réglé sur “LFE”, il se peut que les subwoofers

n’émettent aucun son, selon le signal d’entrée ou le mode sonore sélectionné.

Sélectionnez “LFE+Main” si vous voulez que les signaux de des graves soient

toujours reproduits par le subwoofer. (v p. 173)

LPF pour LFE Permet de régler la gamme d’émission du signal LFE. Réglez cela

lorsque vous souhaitez changer la fréquence de lecture (point de filtre

passe-bas) du subwoofer.

80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 200 Hz / 250 Hz

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexEnceintes avant

Permet de définir l’enceinte avant A/B à utiliser pour chaque mode audio.

L’enceinte avant A est utilisée.

B : L’enceinte avant B est utilisée.

Les deux enceintes avant A et B sont

Cette option peut être sélectionnée lorsque “Mode affectation” est défini sur “Front

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRéseau

Pour utiliser cet appareil en le connectant à un réseau domestique, vous devez configurer les paramètres réseau.

Si vous effectuez cette opération via DHCP, définissez “DHCP” sur “Marche”. (Réglage par défaut.) Cet appareil pourra ainsi utiliser votre réseau

Lorsque vous affectez une adresse IP à chaque appareil manuellement, vous devez affecter une adresse IP à cet appareil à l’aide des réglages “Adresse

IP” et entrer des informations sur votre réseau domestique (LAN) telles que l’adresse de passerelle et le masque de sous-réseau, etc.

Affichage des informations sur le réseau.

Nom convivial / Connexion / SSID / DHCP / Adresse IP / Adresse

MAC Une Adresse MAC est nécessaire pour créer un compte vTuner. Connexion

Choisissez s’il faut connecter le réseau domestique à un réseau local sans

fil ou à un LAN câblé.

Lorsque vous vous connectez au réseau avec un LAN câblé, sélectionnez

“Filaire (Ethernet)” après la connexion d’un câble LAN,

Lors de la connexion au réseau avec un réseau local sans fil, sélectionnez

“Sans fil (Wi-Fi)” et configurez l’ “Config. Wi-Fi”.

Sélectionnez la méthode de connexion au réseau domestique (LAN).

Utilisez un câble LAN pour se connecter à un

Utilisez la fonction de réseau local sans fil (Wi-Fi)

pour se connecter à un réseau. Vous pouvez désactiver la fonction Wi-Fi de cet appareil en configurant lesréglages suivants.1. Appuyez longuement sur le bouton de l’unité principale ZONE2 SOURCE etSTATUS en même temps pendant au moins 3 secondes.“V.Format: <PAL>” s’affiche sur l’écran.2. Utilisez la touche DIMMER de l’appareil principal pour afficher “Wired LAN<Unlock>”.3. Utilisez la touche TUNER PRESET CH + ou TUNER PRESET CH － del’appareil principal pour pour sélectionner “<Lock>”.4. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConfig. Wi-Fi

Connectezvous à un routeur de réseau local sans fil (Wi-Fi).

Le routeur peut être connecté par les moyens suivants. Sélectionnez la

méthode de connexion en fonction de votre environnement domestique.

Recherche de réseaux

Sélectionnez le réseau auquel vous souhaitez vous connecter à partir

de la liste des réseaux possibles affichée sur l’écran du téléviseur.

1. Sélectionnez le réseau auquel vous souhaitez vous connecter à

partir de la liste des réseaux sans fil.

Sélectionnez “Rescan” si le réseau est introuvable.

2. Entrez votre mot de passe et sélectionnez “OK”.

Utiliser le dispositif iOS Utilisez votre périphérique iOS (iPhone/iPod/iPad) pour vous

connecter au réseau. En connectant votre périphérique iOS à cet

appareil, l’appareil peut être automatiquement connecté au même

réseau que votre périphérique.

Cet appareil peut être connecté à votre périphérique iOS de deux

façons, en utilisant un câble USB et via le Wi-Fi.

Lors de la connexion via Wi-Fi

1. Sélectionnez “Connexion sans fil” sur l’écran du téléviseur.

2. Vérifiez que votre appareil iOS est connecté au routeur du

réseau local sans fil (Wi-Fi) et sélectionnez “Denon AVR-

X2100W” depuis “CONFIGURER UN HAUT-PARLEUR AIRPLAY...” en bas de l’écran de configuration Wi-Fi de votre

3. Tapez “Suivant” sur l’écran du périphérique iOS. La version du micrologiciel du périphérique iOS doit prendre en charge iOS7ou version ultérieure. n

Lors de l’utilisation d’un câble USB

1. Sélectionnez “Câble USB” sur l’écran du téléviseur.

2. Vérifiez que votre périphérique iOS est connecté au réseau local

sans fil (Wi-Fi) et le connecter au port USB situé sur le panneau

avant à l’aide d’un câble USB.

3. Sélectionnez “Connecter” sur l’écran du téléviseur.

4. Tapez “Autoriser” lorsque le message de connexion s’affiche sur

l’écran de votre périphérique iOS. La version du micrologiciel du périphérique iOS doit prendre en charge iOS5ou version ultérieure. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Routeur WPS Utilisez un routeur compatible WPS à connecter.

Il y a deux façons de se connecter, en utilisant la méthode du bouton-

poussoir ou la méthode du code PIN. Sélectionnez la méthode de

connexion pour qu’elle corresponde à votre routeur.

Lors de la connexion en utilisant la méthode du

1. Sélectionnez “Bouton poussoir” sur l’écran du téléviseur.

2. Commutez vers le mode WPS en appuyant sur la touche WPS

du routeur auquel vous souhaitez vous connecter.

La durée pour appuyer sur la touche varie en fonction du

3. Sélectionnez “Connecter” sur l’écran du téléviseur dans les 2

Lors de la connexion en utilisant la méthode du

1. Sélectionnez “PIN” sur l’écran du téléviseur.

2. Enregistrez le code PIN de l’appareil dans le routeur.

Saisissez le nom (SSID) et le mot de passe du réseau auquel vous

souhaitez vous connecter.

1. Réglez les éléments suivants.

SSID: Entrez le nom du réseau sans fil (SSID).

Sélectionnez la méthode de cryptage selon le

paramètre de cryptage du point d’accès que vous

Mot de passe: Entrez le mot de passe.

Sélectionnez Clé par défaut.

Lors de la connexion au réseau crypté “WEP”, le

menu “Clé par défaut” est affiché.

2. Sélectionnez “Connecter” à la fin du paramétrage.

Le paramétrage du réseau local sans fil (Wi-Fi) de cet appareil peut également être

configuré à partir d’un ordinateur ou d’une tablette qui prend en charge la connexion

au réseau local sans fil.

Lorsque vous utilisez un périphérique qui dispose d’une version du micrologiciel de

iOS7 ou ultérieure, “Lors de la connexion en utilisant le Wi-Fi” (v p. 181) dans

“Utiliser le dispositif iOS”.

1. Maintenez enfoncées les touches DIMMER et STATUS de l’appareil principal

pendant au moins 3 secondes, lorsque l’alimentation est sous tension.

2. Connectez le réseau local sans fil de l’ordinateur ou de la tablette utilisés au

“Denon AVR-X2100W” lorsque le message “Connectez votre dispositif Wi-Fi au

réseau Wi-Fi appelé “Denon AVR-X2100W”” apparaît à l’écran.

3. Démarrez le navigateur et saisissez “192.168.1.16” dans l’URL.

4. Utilisez le navigateur pour saisir le paramétrage, sélectionnez “Connecter” puis

quittez le paramétrage.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRéglages

Configurez le paramétrage proxy et l’adresse IP.

Si vous utilisez un routeur haut débit (fonction DHCP), les informations

requises pour la connexion réseau telles que l’adresse IP seront

automatiquement configurées puisque la fonction DHCP est réglée sur

“Marche” dans les paramètres par défaut de l’appareil.

Paramétrez les informations de Adresse IP, Masq. sous-rés., Passerelle

défaut et du serveur DNS seulement lors de l’attribution d’une adresse

IP fixe ou en se connectant à un réseau sans la fonction DHCP.

Configurez le paramétrage proxy lors de l’utilisation d’un serveur proxy

pour se connecter à Internet.

DHCP -Adresse IP-Masq. sous-rés.ProxyEnregistrerAnnulez-Adresse-Port-Passerelle défaut-DNS primaire-DNS secondaireConfigurer les paramètres réseau manuellementArrêt192.168.000.001255.255.255.000255.255.255.000000.000.000.000000.000.000.000Marche (Adresse)000.000.000.00000000Réseau/Réglages

DHCP Permet de sélectionner la manière de se connecter au réseau.

Permet de configurer les réglages réseau

automatiquement à partir de votre

Permet de configurer les réglages réseau

Adresse IP Régler l’adresse IP dans les limites indiquées ci-dessous.

La fonction Network Audio ne peut pas être utilisée si d’autres

adresses IP sont réglées.

CLASS A:10.0.0.1 - 10.255.255.254

Lorsque vous connectez directement un modem xDSL ou un

adaptateur terminal à cet appareil, entrez le masque de sous-réseau

indiqué dans la documentation donnée par votre fournisseur. Entrer en

général 255.255.255.0.

Lorsque vous êtes connecté à une passerelle (routeur), entrez son

DNS primaire, DNS secondaire

Si une seule adresse DNS est indiquée dans la documentation donnée

par votre fournisseur, entrez-la dans “DNS primaire”. Si deux DNS ou

plus sont fournis par votre fournisseur, entrez à la fois “DNS primaire”

et “DNS secondaire”.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Utilisez ce réglage pour réaliser une connexion internet avec un

Ne configurez les paramètres proxy que lorsque vous vous connectez

à Internet via un serveur proxy situé sur votre réseau interne ou mis à

disposition par votre fournisseur, etc.

Marche (Adresse): Sélectionnez pour entrer une adresse.

Sélectionnez pour entrer un nom de

Entrez le numéro du port.

Si vous ne pouvez pas vous connecter à internet, vérifiez à nouveau les

connexions et la configuration. (v p. 49)

Si vous ne savez pas vérifier une connexion internet, contactez votre FAI

(fournisseur d’accès internet) ou le fournisseur de votre ordinateur.

Contrôle IP Active la communication réseau en mode Veille.

Arrêt des fonctions réseau en veille.

Le réseau est activé en mode veille. L’unité

principale peut être contrôlée avec un

contrôleur compatible réseau.

En utilisant la fonction de contrôle internet ou Denon Remote App, utilisez la avec le

paramétrage “Contrôle IP” réglé sur “Toujours actif”.

REMARQUE Si “Contrôle IP” est réglé sur “Toujours actif”, l’appareil consomme plus d’énergie en

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexNom convivial

Le nom convivial est le nom par lequel cet appareil est désigné sur le

réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Sélectionnez un nom convivial à partir de la liste.

Quand vous sélectionnez “Autre”, vous pouvez modifier le nom

convivial selon vos préférences.

Home Theater / Living Room / Family Room / Guest Room /

Vous pouvez entrer jusqu’à 63 caractères.

Pour la saisie de caractères, voir

“Utilisation de l’écran-clavier” (v

Lors de la première utilisation, le nom convivial par défaut est “Denon AVR-

Permet de restaurer à sa valeur par défaut le nom convivial, qui a été

Permet de vérifier la connexion réseau.

Permet de vérifier la connexion physique du port LAN.

OK Erreur: Le câble LAN n’est pas connecté. Vérifiez la connexion.

Lorsque connecté via un réseau local sans fil, “Connexion Sans fil (Wi-Fi)”

Permet de vérifier la connexion entre l’appareil et le routeur.

Échec de la communication avec le routeur. Vérifiez les

paramètres du routeur.

Permet de vérifier si cet appareil a accès à Internet (WAN).

Échec de la connexion à Internet. Vérifiez l’environnement de

connexion Internet ou les paramètres du routeur.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexMode Maintenance

À utiliser lorsqu’un technicien du service après-vente de Denon ou un

installateur effectuent une intervention d’entretien. D’ordinaire, ce mode

n’est pas adapté pour une utilisation par l’utilisateur final, uniquement par

un technicien service formé ou un professionnel de l’installation

REMARQUE Utilisez cette fonction uniquement si un membre du service après-vente de Denon ou

l’installateur vous en ont donné l’instruction.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexGénéral

Effectuer d’autres réglages.

Permet de régler la langue d’affichage du menu sur l’écran du téléviseur.

English / Deutsch / Français / Italiano / Español / Nederlands /

Svenska / Pусский / Polski

(Défaut : English) “Langue” peut aussi être réglé avec la procédure suivante. Cependant, l’écran dumenu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages.1. Maintenez ZONE2 SOURCE et STATUS sur l’appareil principal pendant au moins3 secondes.“V.Format:<PAL>” s’affiche sur l’écran.2. Appuyez sur DIMMER sur l’appareil principal.“Lang.:<ENGLISH >” s’affiche sur l’écran.3. Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil principal etdéfinissez la langue.4. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

ECO Configurez le paramétrage du mode ECO et du mode veille automatique.

Mode ECO Ceci permet de réduire la consommation électrique lorsque l’appareil

Marche: Réduisez la consommation électrique.

La consommation électrique est

automatiquement réduite pour faire

correspondre le volume.

Ne pas réduire la consommation

0 Si vous souhaitez émettre de l’audio à un niveau de volume élevé, il estrecommandé de régler “Mode ECO” sur “Arrêt”. 0 Le mode Éco peut également être modifié en appuyant sur ECO G sur latélécommande. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Réglez le mode sur le mode ECO lorsque l’appareil est sous tension.

Le Mode ECO sera réglé sur les réglages

précédent avant la mise hors tension de

Lorsque l’appareil est sous tension, le mode

sera toujours commuté vers le mode ECO

Lorsque l’appareil est sous tension, le mode

sera toujours commuté vers le mode ECO

Lorsque l’appareil est sous tension, le mode

sera toujours commuté vers le mode ECO

Affichez la consommation électrique de cet appareil à l’aide d’un

compteur sur l’écran du téléviseur.

Affichez toujours le compteur sur l’écran du

Affichez le compteur lors du changement de

Arrêt: Ne pas afficher le compteur.

Paramétrez de manière à ce que l’alimentation de l’appareil commute

automatiquement en mode veille.

MAIN ZONE Permet de régler la durée avant le basculement en mode veille auto

lorsqu’aucun signal audio ou vidéo n’est émis de cet appareil.

Avant que l’appareil n’entre en mode veille, “Veille auto” s’affiche sur

l’écran de l’appareil, ainsi que sur l’écran du menu.

L’appareil passe en mode veille au bout de 60

L’appareil passe en mode veille au bout de 30

L’appareil passe en mode veille au bout de 15

L’appareil ne passe pas automatiquement au

Lorsqu’il n’y a aucune opération pendant une certaine période de

temps définie ici, l’appareil se met automatiquement hors tension

même s’il y a une entrée audio ou vidéo.

Mets la ZONE2 en état de veille au bout

Mets la ZONE2 en état de veille au bout

Mets la ZONE2 en état de veille au bout

Ne pas mettre automatiquement la ZONE2

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConfig. de ZONE2

Configurez le paramétrage pour la lecture audio en ZONE2.

Les valeurs réglées pour “Limite volume” et “Vol. allumage” s’affichent en fonction du

réglage spécifié pour le volume “Échelle” (v p. 141).

Ajuster le niveau du canal gauche.

-12 dB – +12 dB (Défaut : 0 dB)

Ajuster le niveau du canal droit.

-12 dB – +12 dB (Défaut : 0 dB)

Réglez le niveau de sortie du volume.

Le volume peut être réglé.

(–79.5 dB – 18.0 dB) :

Le volume est fixé au niveau souhaité.

Impossible de régler le volume avec la

60 (-20 dB) / 70 (-10 dB) / 80 (0 dB)

(Défaut : 70 (-10 dB))

Arrêt: Ne pas utiliser de volume maximum.

Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur

“Variable”. (v p. 189)

Définir le volume à la mise en marche de l’appareil.

Utiliser les réglages mémorisés à partir de la

Toujours passer en sourdine au démarrage

(–79.5 dB – 18.0 dB) :

Le volume est réglé au niveau défini.

Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Régler le niveau d’atténuation pendant la mise en sourdine.

Le son est complètement coupé.

-40 dB : Le son est abaissé de 40 dB.

-20 dB : Le son est abaissé de 20 dB.

Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur

Changez le titre d’affichage de chaque zone selon votre choix.

Le réglage par défaut est restauré pour éditer le nom de

Vous pouvez entrer jusqu’à 10 caractères.

Pour la saisie de caractères, voir

“Utilisation de l’écran-clavier” (v

Changez le nom de sélection rapide qui s’affiche sur l’écran du téléviseur

pour celui que vous préférez.

Sélect. rapide 1 / Sélect. rapide 2 / Sélect. rapide 3 / Sélect. rapide 4

Le réglage par défaut est restauré pour éditer le nom de

Vous pouvez entrer jusqu’à 16 caractères.

Pour la saisie de caractères, voir

“Utilisation de l’écran-clavier” (v

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexAfficheur façade

Permet de régler les paramètres relatifs à l’afficheur.

Régler la luminosité d’affichage de cet appareil.

Luminosité d’affichage normale.

Atténuer: Luminosité d’affichage réduite.

Sombre: Luminosité très faible.

Arrêt: Désactiver l’affichage.

Vous pouvez également ajuster l’affichage en tournant la molette DIMMER sur

l’appareil principal.

Affichage d’informations sur les réglages cet appareil, les signaux d’entrée

Affiche les informations audio pour MAIN ZONE.

Mode son: Le mode audio actif s’affiche.

Signal d'entrée: Le type de signal d’entrée s’affiche.

Le nombre de canaux de signal d’entrée

(présence de canaux avant, surround, LFE)

La fréquence d’échantillonnage du signal

La valeur de correction de la normalisation des

dialogues s’affiche.

Il s’affiche en entrant les signaux avec canal

surround arrière. “MATRIX” s’affiche avec les

signaux Dolby Digital EX et DTS-ES Matrix,

“DISCRETE” avec les signaux en mode discret

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Affiche les signaux d’entrée/de sortie HDMI et les informations du

moniteur HDMI pour MAIN ZONE.

Infos signal HDMI Résolutions / Espace couleurs / Profondeur pixel

Moniteur HDMI 1 / Moniteur HDMI 2

Interface / Résoluti. support.

ZONE Permet d’afficher des infos sur les réglages actuels.

Cet élément présente des infos sur les

réglages de la MAIN ZONE. L’information

affichée est différente en fonction de la

Cet élément présente des informations

sur les réglages de la ZONE2.

Version: Affiche les informations relatives au micrologiciel actuel.

Affiche et règle les notifications de Denon.

De même, permet d’afficher ou non la notification lorsque

l’alimentation est sous tension.

Alertes de notification

Des messages de notification sont

Les messages de notification ne sont pas

Appuyez sur INFO sur la télécommande pour afficher le nom de la source actuelle, le

volume, le nom du mode audio et d’autres informations dans la partie inférieure de l’écran.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexDonnées d'utilisation

Pour nous aider à améliorer nos produits et le service client, Denon

collecte des informations de manière anonyme sur la manière dont vous

utilisez votre récepteur AV (telles que les sources d’entrée, les modes

audio et les réglages des enceintes fréquemment utilisés).

Denon ne transmettra jamais les informations collectées à des parties

Ils fournissent des informations sur l’état du fonctionnement de cet

Ne fournit pas d’informations sur l’état de fonctionnement de cet

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexMicrologiciel

Permet de vérifier les dernières informations micrologicielles relatives aux

mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler

l’affichage des messages de notification pour les mises à jour et les mises

Met à jour le micrologiciel de cet appareil.

Vérifie que le micrologiciel soit la version la plus

récente. Vous pouvez aussi vérifier la durée

approximative d’une opération d’actualisation.

Effectuez le processus de mise à jour. Lorsque la

mise à jour démarre, l’écran de menu se ferme.

Pendant la mise à jour, la progression s’affiche sur

Cet appareil relance automatiquement la mise à jour si la mise à jour échoue. Si

la mise à jour ne fonctionne toujours pas, l’un des messages suivants apparaîtra

à l’écran. Si l’affichage ressemble à celui ci-dessous, vérifiez les réglages et

l’environnement réseau, puis mettez à jour à nouveau.

Affichage Description

Updating fail Échec de la mise à jour.

Login failed Échec d’ouverture de session sur le serveur.

Server is busy Le serveur est occupé. Attendez, puis réessayez.

Connection fail Échec de connexion au serveur.

Download fail Le téléchargement du micrologiciel a échoué.

Lorsque le micrologiciel le plus récent est disponible, un message de

notification s’affiche sur l’écran du téléviseur à la mise sous tension.

Le message d’information s’affiche pendant environ 40 secondes

lorsque l’appareil est mis sous tension.

Affiche le message de mise à jour.

Arrêt: N’affiche pas le message de mise à jour.

Affiche le message de mise à niveau.

N’affiche pas le message de mise à

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Ajoutez nouvelle option

Permet d’afficher les nouvelles fonctions qui peuvent être téléchargées

sur cet appareil et d’effectuer la mise à niveau.

Ver. mise à jour: Permet d’afficher les éléments à mettre à niveau.

Permet d’afficher une liste des fonctions

supplémentaires disponibles grâce à la mise à

Lancer le processus de mettre à niveau.

Lorsque la mise à niveau démarre, l’écran de

menu se ferme. Pendant la mise à niveau, la

durée écoulée s’affiche.

Voir le site Web de Denon pour plus de détails concernant les mises à niveau.

Quand la procédure est terminée, “Enregistré” s’affiche dans ce menu et les

mises à niveau peuvent être exécutées. Si la procédure n’a pas été effectuée,

“-------” s’affiche.

Le code ID indiqué sur cet écran est nécessaire pour effectuer cette

Le code ID peut également être affiché en appuyant sur les touches TUNER PRESET CH + et STATUS de l’appareil principal et en les maintenant

enfoncées pendant au moins 3 secondes.

Si l’opération de mise à niveau ne réussit pas, un message d’erreur identique

à celui de l’opération “Micrologiciel” - “Mise à jour” est affiché à l’écran.

Vérifiez les réglages et l’environnement réseau puis effectuez à nouveau la

Remarques concernant l’utilisation de “Mise à jour” et “Ajoutez

Pour utiliser ces fonctions, votre système doit avoir les spécifications et

les réglages nécessaires à une connexion Internet.

Ne coupez pas l’alimentation tant que l’actualisation ou mise à niveau

Environ 1 heure est nécessaire pour que la procédure de mise à jour/

mise à niveau soit terminée.

Lorsque l’actualisation / mise à niveau démarre, les opérations

normales de cet appareil ne peuvent plus être effectuées jusqu’à la fin

de la actualisation / mise à niveau. Dans certains, cas, l’opération peut

réinitialiser les données sauvegardées notamment pour les

paramètres de cet appareil.

En cas d’échec de la mise à jour ou de la mise à niveau, appuyez sur

X de l’appareil et maintenez-les enfoncées pendant plus de 5

secondes, ou bien débranchez le cordon d’alimentation et rebranchez-

le. “Update Retry” apparaît à l’écran et la mise à jour reprend à l’endroit

où elle a échoué. Si l’erreur se répète malgré tout, vérifiez

l’environnement du réseau.

Les informations concernant les fonctions “Mise à jour” et “Ajoutez nouvelle option”

seront publiées sur le site Internet Denon chaque fois que des plans les concernant

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexVerrou de config.

Protection des réglages contre toute modifications involontaire.

Désactiver la protection.

Lorsque vous annulez le réglage, mettez “Verrouillez” sur “Arrêt”.

REMARQUE Lorsque “Verrouillez” est réglé sur “Marche”, aucun élément de réglage ne

s’affiche à l’exception de “Verrou de config.”.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLimiter la zone d’opération avec la télécommande

SETUP Les opérations de ZONE2 peuvent être désactivées avec latélécommande. 1

Maintenir enfoncé ZONE2 et SETUP. Les touches MAIN et ZONE2 clignotent. o

Annulation du paramétrage

Maintenez enfoncées ZONE2 et SETUP tout en

configurant le paramétrage. Les touches MAIN et ZONE2 clignotent et le paramétrage estannulé. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Je souhaite que le volume ne soit pas trop fort par erreur 199

Je souhaite maintenir le volume au même niveau lorsque je mets

l’appareil sous tension 199

Je souhaite avoir le subwoofer toujours en sortie audio 199

Je souhaite une meilleure clarté des voix dans les films 199

Je souhaite maintenir les basses et la clarté pendant la lecture à un

niveau de volume faible 199

Je souhaite ajuster automatiquement la différence de niveau du

volume dans le contenu, tel que la télévision et les films 199

Je souhaite régler l’environnement d’écoute optimisé après la

modification de la configuration/position des enceintes ou la

modification d’une enceinte pour une nouvelle 200

Je souhaite associer une vidéo à la musique actuelle 200

Je souhaite afficher des photos à partir de Flickr tout en écoutant une

Je souhaite supprimer des sources d’entrée inutilisées 200

Je souhaite profiter de la même musique dans toutes les zones de la

maison, soirée, etc. 200

Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un

jeu sur ma console de jeux 200

Dépistage des pannes

L’alimentation ne se met pas sous/hors tension 202

Les opérations ne peuvent pas être effectuées via la télécommande 203

L’affichage sur cet appareil n’affiche rien 203

Aucun son n’est émis 204

L’audio souhaité n’est pas émis 205

Le son est interrompu ou on entend des bruits 207

Aucune vidéo ne s’affiche sur le téléviseur 208

L’écran du menu ne s’affiche pas sur le téléviseur 209

Impossible de lire l’iPod 210

Impossible de lire les dispositifs mémoire USB 211

Les noms de fichiers sur l’iPod/le dispositif mémoire USB ne

s’affichent pas correctement 212

Impossible de lire le Bluetooth 212

Impossible de lire la radio Internet 213

Impossible de lire les fichiers musiques sur le PC ou le NAS 214

Plusieurs services en ligne ne peuvent pas être lus 214

La fonction de contrôle HDMI ne fonctionne pas 215

Lorsqu’il est impossible de se connecter à un réseau local sans fil 216

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexConseils

Je souhaite que le volume ne soit pas trop fort par erreur

Réglez la limite supérieure du volume pour “Limite volume” préalablement dans le menu. Ceci empêche des enfants ou d’autres personnes de trop

augmenter le volume par erreur. Vous pouvez définir ceci pour chaque zone. (v

Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension

Par défaut, le réglage de volume lorsque l’alimentation a été préalablement réglée sur veille sur cet appareil est appliquée à la prochaine mise sous

tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour “Vol. allumage” dans

le menu. Vous pouvez définir ceci pour chaque zone. (v p. 141, 189)

Je souhaite avoir le subwoofer toujours en sortie audio

En fonction des signaux d’entrée et du mode audio, le subwoofer peut ne pas transmettre d’audio. Lorsque “Mode subwoofer” dans le menu est réglé

sur “LFE+Main”, vous pouvez faire en sorte que le subwoofer transmette toujours de l’audio.

Je souhaite une meilleure clarté des voix dans les films

Utilisez “Réglage niv Dialog” dans le menu pour ajuster le niveau (“Réglage niv Dialog”).

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible

Réglez “Dynamic EQ” dans le menu sur “Marche”. Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d’un audio

cristallin sans perte de basses même pendant la lecture à un faible niveau de volume.

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films

Paramétrez l’option “Dynamic Volume” du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les

contenus lus sur le téléviseur ou dans les films sont automatiquement ajustés au niveau souhaité. (v p. 144)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexJe souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification

d’une enceinte pour une nouvelle.

Effectuez “Conf.Audyssey

”. Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d’écoute.

Je souhaite associer une vidéo à la musique actuelle

Réglez “Sélect. Vidéo” dans le menu d’options sur “Marche”. Vous pouvez associer la musique actuelle à votre source vidéo souhaitée à partir du

décodeur ou DVD, etc. tout en écoutant de la musique depuis le tuner, CD ou la radio Internet.

Je souhaite afficher des photos à partir de Flickr tout en écoutant une radio Internet

Après la lecture de photos à partir de Flickr, démarrez le diaporama sur l’écran de lecture de la radio Internet.

Je souhaite supprimer des sources d’entrée inutilisées

Réglez les sources d’entrée sur “Masquer les sources” dans le menu. Ceci vous permet d’ignorer les sources d’entrée inutilisées lorsque vous faites

pivoter la molette SOURCE SELECT de cet appareil.

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc.

Réglez “Toutes zones stéréo” dans le menu option sur “Démarrer”. Ceci vous permet de lire simultanément la musique en cours de lecture dans la

MAIN ZONE et dans la ZONE2. (v p. 104)

Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux

Lorsque la vidéo est retardée par rapport aux fonctionnements des touches avec le contrôleur sur la console de jeux, réglez “Mode vidéo” dans le menu

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexDépistage des pannes

Si un problème se produit, vérifiez d’abord les points suivants:

1. Les connexions sont-elles correctes ?

L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ?

3. Les autres composants fonctionnent-ils correctement ?

Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section.

Si les symptômes ne correspondent pas à l’un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet

appareil. Dans ce cas, débranchez immédiatement l’alimentation et contactez le magasin où vous avez acheté cet appareil.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

L’alimentation ne se met pas sous/hors tension

Symptôme Cause/Solution Page

L’appareil ne s’allume pas.

Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale. 51

automatiquement hors

La minuterie sommeil est réglée. Mettez l’appareil sous tension. 118

“Veille auto” est réglé. “Veille auto” est déclenché lorsqu’aucune opération n’est effectuée pendant un

certain temps. Pour désactiver “Veille auto”, définissez l’option “Veille auto” du menu sur “Arrêt”.

L’alimentation se met hors

tension et l’indicateur

d’alimentation clignote en

En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez

l’appareil hors tension, patientez une heure environ jusqu’à ce qu’il ait suffisamment refroidi. Puis, mettez

l’appareil à nouveau sous tension.

Veuillez réinstaller cet appareil dans un endroit bien ventilé. －

L’appareil se met hors

tension et l’indicateur

d’alimentation clignote en

rouge toutes les 0,5

Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils

conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été

déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir

débranché le cordon d’alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant

la borne en ordre, puis rebranchez le fil.

Baissez le volume et mettez l’appareil à nouveau sous tension.

Le circuit de l’amplificateur de cet appareil est défaillant. Débranchez le cordon d’alimentation et

contactez notre centre de service client.

L’alimentation ne s’éteint

pas même lorsque vous

appuyez sur le bouton

d’alimentation et que

l’affichage indique “ZONE2

L’alimentation de la ZONE2 est mise sur ON. Pour mettre hors tension l’alimentation de cet appareil

(veille), appuyez sur ZONE2 ON/OFF sur l’appareil, ou appuyez sur la touche POWER X

appuyé sur la touche ZONE2 de la télécommande pour mettre hors tension l’alimentation de la ZONE2.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Les opérations ne peuvent pas être effectuées via la télécommande

Symptôme Cause/Solution Page

Les opérations ne peuvent

pas être effectuées via la

Les piles sont usées. Remplacez-les par des piles neuves. 8

Faites fonctionner la télécommande à une distance d’environ 7 m de cet appareil et à un angle de 30°. 8

Retirez tout obstacle se trouvant entre cet appareil et la télécommande. －

Insérez les piles en respectant la polarité indiquée par les repères q et w.

Le capteur de télécommande de l’appareil est exposé à une forte lumière (soleil, lampe fluorescente de

type inverseur, etc.). Déplacez l’appareil afin que le capteur de télécommande ne soit plus exposé à une

La zone cible de fonctionnement ne correspond pas au réglage de la zone spécifiée sur la

télécommande. Appuyez sur la touche MAIN ou ZONE2 pour sélectionner la zone de fonctionnement de

Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en

raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour

l’affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et

leur distance pour vous assurer qu’ils n’affectent pas le fonctionnement de la télécommande de cet

L’affichage sur cet appareil n’affiche rien

Paramétrez l’option “Atténuateur” du menu sur tout autre choix que “Arrêt”.

Lorsque le mode audio est réglé sur “Pure Direct”, l’affichage est hors tension. 107

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Aucun son n’est émis

Symptôme Cause/Solution Page

Aucun son n’est transmis

Vérifiez les connexions de tous les appareils. 28

Insérez complètement les câbles de connexion. －

Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées. －

Vérifiez l’état des câbles. －

Vérifiez que les câbles d’enceintes sont correctement connectés. Vérifiez que les fils conducteurs des

câbles entrent en contact avec la partie métallique des bornes des enceintes.

Serrez fermement les bornes d’enceintes. Vérifiez les bornes des enceintes pour un éventuel

Vérifiez qu’une source d’entrée correcte est sélectionnée.

Réglage du volume. 54

Annulez le mode de sourdine. 54

Vérifiez le réglage de la borne d’entrée audio numérique.

Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie

audio numérique est réglée pour être désactivée par défaut.

Lorsque un casque audio est branché dans la prise PHONES sur l’appareil principal, le son n’est pas

émis par la borne d’enceintes et le connecteur PRE OUT.

Aucun son n’est transmis

lors de l’utilisation de la

Lorsque cet appareil est connecté à un dispositif équipé d’une borne DVI-D, aucun son n’est transmis.

Effectuez une connexion audio séparée.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

L’audio souhaité n’est pas émis

Symptôme Cause/Solution Page

Le volume n’augmente

Le volume maximal défini est trop faible. Réglez le volume maximal à l’aide de l’option “Limite” du menu.

Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de

l’audio d’entrée, pour que le volume puisse ne pas atteindre la limite supérieure.

Aucun son n’est transmis

lors de l’utilisation de la

Vérifiez la connexion des connecteurs HDMI.

Pour diffuser un flux audio HDMI par les enceintes, paramétrez l’option “Sortie audio HDMI” du menu sur

“AVR”. Pour transmettre du téléviseur, réglez “TV”.

Lors de l’utilisation de la fonction de contrôle HDMI, vérifiez que la sortie audio est réglée sur

l’amplificateur AV sur le téléviseur.

Aucun son n’est transmis à

une enceinte spécifique.

Vérifiez que les câbles des enceintes sont correctement connectés.

Vérifiez qu’une sélection autre que “Aucun” est réglé pour le réglage “Config. enceintes” dans le menu.

Vérifiez le réglage “Mode affectation” dans le menu.

Lorsque le mode audio est “Stereo” et “Virtual”, l’audio est uniquement transmis des enceintes avant et

Aucun son n’est émis par le

Vérifiez les connexions du subwoofer.

Réglez “Config. enceintes” - “Subwoofer” dans le menu sur “Oui”.

Quand le paramètre “Config. enceintes” - “Avant” dans le menu est réglé sur “Large”, en fonction du

signal d’entrée et du mode audio, il est possible qu’aucun son ne soit transmis au subwoofer.

Lorsqu’aucun signal audio subwoofer (LFE) est inclus dans les signaux d’entrée, il est possible qu’aucun

son ne soit transmis du subwoofer.

Vous pouvez décider que le subwoofer transmette toujours du son en réglant “Mode subwoofer” sur “LFE+Main”.

Le son DTS n’est pas émis.

Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur “DTS”.

Paramétrez l’option “Mode de décod.” du menu sur “Automatique” ou “DTS”.

Les signaux audio Dolby

TrueHD, DTS-HD, Dolby

Digital Plus ne sont pas

Effectuez les connexions HDMI.

Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, “PCM” est

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexSymptôme Cause/Solution Page

Impossible de sélectionner

le mode Dolby PLg ou le

La sélection est impossible lorsque “Config. enceintes” - “Centrale” ou “Surround” est réglé sur “Aucun”.

Dolby PLg ou DTS Neo:6 ne peuvent pas être sélectionnés lors de l’utilisation d’un casque audio.

Ces réglages ne peuvent pas être sélectionnés lorsque vous effectuez “Conf.Audyssey

Basculez sur un mode audio autre que “Direct” ou “Pure Direct”.

Ces réglages ne peuvent pas être sélectionnés lors de l’utilisation d’écouteurs.

Impossible de sélectionner

Vérifiez que l’appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonage.=44,1/48 kHz).

Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction

“Restorer” est inopérante.

Basculez sur un mode audio autre que “Direct” ou “Pure Direct”.

Aucun son n’est émis lors

de l’utilisation de la

L’entrée audio du signal numérique de la borne HDMI ou des bornes numériques (OPTICAL/COAXIAL)

ne peuvent pas être lues. Utilisez des connexions analogiques.

Lors de l’écoute de l’audio d’un périphérique Bluetooth en ZONE2, supprimez tout obstacle entre le

périphérique Bluetooth et cet appareil, et utilisez-le à une distance d’environ 10 m.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Le son est interrompu ou on entend des bruits

Symptôme Cause/Solution Page

Pendant la lecture de la

radio Internet ou d’un

Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l’audio peut être occasionnellement

La vitesse de communication réseau est lente ou la station radio est occupée. －

Lorsque vous passez un

appel sur un iPhone, du

bruit se produit dans la

Lorsque vous passez un appel, restez à une distance de 20 cm minimum entre l’iPhone et cet appareil. －

Du bruit se produit souvent

lors de diffusion FM/AM.

Changez l’orientation ou la position de l’antenne.

Utilisez une antenne extérieure. 47

Éloignez l’antenne des autres câbles de connexion. 47

Réglez “Arrêt” sur “Mode ECO”. Lorsque “Marche” ou “Automatique” est en “Mode ECO”, l’audio peut

être distordu lorsque le volume de lecture est élevé.

Le son est coupé lors de

l’utilisation d’une connexion

Si des appareils à proximité provoquent une coupure de la lecture en raison d’une interférence

électronique, passez à une connexion LAN câblé.

Notamment lors de la lecture de gros fichiers musicaux, en fonction de votre environnement de réseau

local sans fil, le son pendant la lecture peut être interrompu. Dans ce cas, effectuez une connexion LAN

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Aucune vidéo ne s’affiche sur le téléviseur

Symptôme Cause/Solution Page

Aucune image ne s’affiche.

Vérifiez les connexions de tous les appareils. 39

Insérez complètement les câbles de connexion. －

Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées. －

Vérifiez l’état des câbles. －

Faites correspondre les réglages d’entrée à la borne d’entrée du téléviseur connecté à cet appareil.

Vérifiez que la source d’entrée correcte est sélectionnée.

Vérifiez le réglage de la borne d’entrée vidéo. 158

Vérifiez que la résolution du lecteur correspond à celle du téléviseur. 192

Vérifiez que le téléviseur est compatible avec le système de protection des droits d’auteur (HDCP). Si

l’appareil est connecté à un matériel non compatible avec le système HDCP, le signal vidéo ne sera pas

correctement transmis.

Utilisez un “High Speed HDMI cable with Ethernet” ou un “High speed cable” fourni avec le logo HDMI si

vous souhaitez lire des vidéos 4 K (60/50 Hz).

Aucune vidéo ne s’affiche

sur le téléviseur avec la

Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas

fonctionner correctement en raison de la protection de copyright (HDCP).

Aucune vidéo à partir d’une

source d’entrée, telles

qu’une console de jeux

s’affiche sur le téléviseur.

Lorsque des signaux de vidéo spéciaux sont transmis à partir d’une console de jeux, etc., la fonction de

conversion vidéo peut ne pas fonctionner. Connectez la borne d’entrée à la borne de sortie du moniteur

Pendant que le menu est

affiché, aucune vidéo ne

s’affiche sur le téléviseur.

La vidéo en cours de lecture ne s’affichera pas sur l’arrière-plan du menu lorsque le menu est actionné

pendant la lecture des signaux vidéo suivants.

- Certaines images de contenu vidéo 3D

- Images de résolution d’ordinateur (exemple : VGA)

- Vidéo ayant un rapport d’aspect autre que 16:9 ou 4:3

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

L’écran du menu ne s’affiche pas sur le téléviseur

Symptôme Cause/Solution Page

L’écran du menu ou l’écran

d’informations d’état ne

s’affiche pas sur le

L’écran du menu s’affiche uniquement sur cet appareil et un téléviseur connecté par câble HDMI. Si cet

appareil est connecté à un téléviseur au moyen d’une borne de sortie vidéo différente, vous pouvez

l’utiliser pendant que vous regardez l’écran sur cet appareil.

Les informations d’état ne s’afficheront pas sur la TV lorsque les signaux vidéo suivants sont en cours de

- Certaines images de contenu vidéo 3D

- Images de résolution d’ordinateur (exemple : VGA)

- Vidéo ayant un rapport d’aspect autre que 16:9 ou 4:3

- Vidéo 4K (60/50 Hz)

Lorsqu’une vidéo 2D est convertie en vidéo 3D sur le téléviseur, l’écran de menu ou l’écran d’information

de statut ne s’affiche pas correctement.

En mode de lecture pure direct, l’écran de menu ou l’écran d’informations d’état ne s’affiche pas.

Basculez sur un mode audio autre que le mode pure direct.

Définissez le réglage “Format TV” dans le menu sur une sélection appropriée pour le téléviseur. 157

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Impossible de lire l’iPod

Lors de l’utilisation de l’iPod en le connectant au port USB, certaines variations d’iPod ne sont pas prises

Lorsque l’iPod est connecté à l’aide d’un câble USB autre que le câble authentique, l’iPod peut ne pas

être reconnu. Utilisez un câble USB authentique.

n’apparaît pas dans iTunes

ou sur l’iPhone / iPod

Cet appareil et l’ordinateur ou l’iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN).

Connectez-le au même réseau (LAN) que cet appareil.

Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n’est pas compatible avec AirPlay. Mettez à jour le

micrologiciel à la version la plus récente.

Pas de signal audio.

Le volume sur iTunes / iPhone / iPod touch / iPad est réglé au niveau minimum. Le volume sur iTunes /

iPhone / iPod touch / iPad est lié au volume sur cet appareil. Définissez un niveau de volume approprié.

La lecture AirPlay ne s’effectue pas ou cet appareil n’est pas sélectionné. Cliquez sur l’icône AirPlay '

sur l’écran iTunes ou de l’iPhone / iPod touch / iPad et sélectionnez cet appareil.

L’audio est interrompu

Quittez l’application exécutée en arrière-plan de l’iPhone/iPod touch/iPad, puis utilisez AirPlay pour lire

Certains facteurs externes peuvent affecter la connexion sans fil. Modifiez l’environnement réseau en

prenant des mesures, telles que raccourcir la distance du point d’accès LAN sans fil.

iTunes ne peut pas être lu

via la télécommande.

Activez le réglage “Autoriser la commande audio d’iTunes à partir de haut-parleurs distants” sur iTunes.

Ensuite, vous pouvez lancer les opérations de lecture, pause et de saut via la télécommande.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Impossible de lire les dispositifs mémoire USB Symptôme Cause/Solution Page

Cet appareil ne peut pas reconnaître le dispositif mémoire USB. Déconnectez et reconnectez le dispositif

Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge. －

Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire

USB directement au port USB.

Le dispositif mémoire USB doit être au format FAT16 ou FAT32. －

Il n’est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB

ne sont pas reconnus. Lors de l’utilisation d’un type de lecteur de disque dur portable compatible avec la

connexion USB qui nécessite l’alimentation d’un adaptateur CA, utilisez l’adaptateur CA fourni avec le

Les fichiers sur le dispositif

Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas.

Cet appareil est capable d’afficher des fichiers dans un maximum de huit niveaux de dossiers. Un

maximum de 5 000 fichiers (dossiers) peut aussi être affiché pour chaque niveau. Modifiez la structure de

dossiers du dispositif mémoire USB.

Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première

partition s’affichent.

Impossible de lire les

fichiers contenus sur un

dispositif mémoire USB.

Les fichiers sont créés à un format qui n’est pas pris en charge par cet appareil. Vérifiez que les formats

sont pris en charge par cet appareil.

Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil. －

La lecture risque de ne pas se faire si la taille du fichier de la pochette de l’album dépasse 2 MB. －

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Les noms de fichiers sur l’iPod/le dispositif mémoire USB ne s’affichent pas correctement

Symptôme Cause/Solution Page

Les noms de fichier ne

correctement (“...”, etc.).

Des caractères qui ne peuvent pas être affichés ont été utilisés. Sur cet appareil, les caractères qui ne

peuvent pas être affichés sont remplacés par a “. (point)”.

Bluetooth ne peuvent pas

être connectés à cet

La fonction Bluetooth du périphérique Bluetooth n’a pas été activée. Voir le manuel de l’utilisateur du

périphérique Bluetooth pour activer la fonction Bluetooth.

Amenez le périphérique Bluetooth à proximité de cet appareil. －

Il est impossible de connecter le périphérique Bluetooth avec cet appareil s’il n’est pas compatible avec

Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau. －

Amenez le périphérique Bluetooth à proximité de cet appareil. －

Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil. －

Pour éviter les interférences électromagnétiques, placez cet appareil à l’écart des fours à micro-ondes,

des périphériques connectés via réseau local sans fil et d’autres périphériques Bluetooth.

Reconnectez le périphérique Bluetooth. －

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Aucune liste des stations

Le câble LAN n’est pas correctement connecté ou le réseau est déconnecté. Vérifiez l’état de la

Effectuez le mode de diagnostic réseau. －

Impossible de lire la Radio

La station de radio sélectionnée est à un format qui n’est pas pris en charge par cet appareil. Les formats

qui peuvent être lus sur cet appareil sont les formats MP3, WMA et AAC.

La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu. －

L’adresse IP n’est pas correctement réglée. 183

Vérifiez si le routeur est sous tension. －

Pour obtenir l’adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De

même, réglez le réglage sur “Marche” sur cet appareil.

Pour obtenir l’adresse IP manuellement, réglez l’adresse IP et le proxy sur cet appareil. 183

Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n’est

transmis. Patientez un peu et sélectionnez la même station radio ou sélectionnez une autre station radio.

La station radio n’est pas en service en ce moment. Enregistrez les stations radio en service. －

Impossible de se connecter

à certaines stations radio et

La station radio sélectionnée n’est pas en service. Sélectionnez une station radio en service. －

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Impossible de lire les fichiers musiques sur le PC ou le NAS Symptôme Cause/Solution Page

Impossible de lire les

fichiers contenus sur un

Les fichiers sont enregistrés dans un format incompatible. Enregistrez les fichiers dans un format

Les fichiers protégés ne peuvent pas être lus sur cet appareil. －

Le port USB de l’appareil ne peut pas être utilisé pour connecter un ordinateur. －

Les paramètres de partage des fichiers multimédias sont erronés. Modifiez-les afin que l’appareil puisse

accéder aux dossiers situés sur votre ordinateur.

Impossible de trouver le

Le pare-feu de l’ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l’ordinateur ou du

L’ordinateur n’est pas activé. Mettez l’ordinateur en marche. －

Le serveur n’est pas actif. Activez le serveur. －

L’adresse IP de l’appareil est incorrecte. Vérifiez l’adresse IP de l’appareil.

Impossible de lire les

fichiers musiques sur le

Même si le PC est connecté à la port USB de cet appareil, les fichiers musicaux ne peuvent pas être lus.

Connectez le PC de cet appareil via le réseau.

Les fichiers sur le PC ou le

Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas. 225

Impossible de lire la

musique contenue sur un

Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans

les paramètres du stockage NAS.

Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multimédias de

Windows Media Player et ajoutez le stockage NAS au dossier de lecture sélectionné.

Si la connexion est limitée, définissez l’équipement audio comme cible de la connexion. －

Plusieurs services en ligne ne peuvent pas être lus

Symptôme Cause/Solution Page

Plusieurs services en ligne

ne peuvent pas être lus.

Le service en ligne peut avoir été interrompu. －

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

La fonction de contrôle HDMI ne fonctionne pas

Symptôme Cause/Solution Page

La fonction de contrôle

HDMI ne fonctionne pas.

Vérifiez que “HDMI Contrôle” dans le menu est réglé sur “Marche”. 150

Vous pouvez faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction de contrôle

HDMI. De plus, en fonction du dispositif connecté ou des réglages, la fonction de contrôle HDMI peut ne

pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement.

Vérifiez que le réglage de la fonction de contrôle HDMI est activé sur tous les dispositifs connectés à cet

Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d’un

dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez

l’appareil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension.

La borne HDMI MONITOR 2 n’est pas compatible avec la fonction de contrôle HDMI. Utilisez la borne

HDMI MONITOR 1 pour la connexion au téléviseur.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Impossible de se connecter à un réseau local sans fil

Le paramétrage du nom du réseau (SSID), le mot de passe et le chiffrement n’ont pas été correctement

configurés. Configurez les paramètres réseau en fonction des détails du réglage de cet appareil.

Réduisez la distance entre le point d’accès LAN sans fil et cet appareil, retirez tout obstacle et assurez-

vous que la vue au point d’accès n’est pas obstruée avant d’essayer à nouveau la connexion. De même,

installez des fours à micro-ondes et d’autres points d’accès réseau aussi loin que possible.

Configurez le paramétrage du canal du point d’accès à l’écart des canaux qui sont en cours d’utilisation

par d’autres réseaux.

Cet appareil n’est pas compatible EP (TSN). －

Vérifiez que le mode WPS du routeur fonctionne. －

Cliquez sur la touche “Connecter” affichée sur la TV, dans les 2 minutes. －

Un routeur/paramétrage compatibles avec les normes WPS 2.0 sont nécessaires. Réglez le temps de

cryptage sur “Aucun”, “WPA-PSK (AES)” ou WPA2-PSK (AES).

Si la méthode de cryptage du routeur est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouvez pas effectuer la

connexion à l’aide de la touche WPS. Auquel cas, utilisez la méthode “Recherche de réseaux” ou

“Manuel” pour effectuer la connexion.

Connexion au réseau à

touch/iPad impossible.

Effectuez une mise à niveau vers la dernière version du micrologiciel de l’iPhone/iPod touch/iPad. －

Lors de l’utilisation d’un câble USB pour configurer le paramétrage, la version du micrologiciel du

périphérique iOS doit prendre en charge iOS5 ou une version ultérieure. Lorsque vous configurez le

paramétrage via une connexion sans fil, iOS7 ou une version ultérieure doit être prise en charge.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRéinitialisation des réglages d’usine

Effectuez cette procédure si l’affichage est anormal ou si aucune opération ne peut être effectuée.

Divers réglages sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages.

Eteignez l’appareil à l’aide de X.

Appuyez sur X tout en appuyant simultanément sur

TUNER PRESET CH + et TUNER PRESET CH -.

Retirez vos doigts des deux touches lorsque

“Initialized” apparaît sur l’écran. Avant de restaurer le réglage par défaut, la fonction “Save” de la fonction de contrôleinternet peut être utilisée pour stocker les divers paramétrages de cet appareil. (v p. 124)Toutefois, les informations de compte du contenu de réseau et des informations surles favoris enregistrés ne peuvent pas être stockées. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexÀ propos de HDMI HDMI est l’abréviation de High-Definition Multimedia Interface, une

interface numérique audio-vidéo pouvant être connectée à une télévision

ou à un amplificateur.

Avec la connexion HDMI, les formats audio haute qualité et vidéo haute

définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby

TrueHD, dts-HD, dts-HD Master Audio) peuvent être transmis, ce qui n’est

pas possible avec la transmission vidéo analogique.

De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent

être transmis via un câble unique HDMI, tout en ayant des connexions

conventionnelles, il est nécessaire de fournie des câbles audio et vidéo

séparément pour une connexion entre les dispositifs. Ceci vous permet de

simplifier la configuration du câblage qui peut être très complexe dans un

système Home Cinema.

Cet appareil prend en charge les fonctions HDMI suivantes.

Technologie d’imagerie prise en charge par la norme HDMI.

Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par

couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou

16 bits (65 536 teintes) pour produire des couleurs dont la définition

Les deux appareils liés via un câble HDMI doivent prendre en charge

Cette fonction permet aux téléviseurs haute définition d’afficher les

couleurs avec une plus grande précision. Elle permet l’affichage de

couleurs vives et naturelles.

“x.v.Color” est une marque commerciale de Sony Corporation.

3D Cet appareil prend en charge en entrée et en sortie les signaux vidéo

3D (en 3 dimensions) de la norme HDMI. Pour lire des vidéos 3D, vous

devez disposer d’une TV et d’un lecteur prenant en charge la fonction

HDMI 3D, ainsi que de lunettes 3D.

4K Cet appareil prend en charge en entrée et en sortie les signaux vidéo

Elle établit automatiquement les réglages adéquats pour le type de

sortie vidéo (informations sur le contenu).

Adobe RGB color, Adobe YCC601 color

Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus

développé que l’espace RGB, il peut produire des images plus vives et

Chacun de ces espaces colorimétriques définit une palette de

couleurs disponibles plus large que le modèle traditionnel RGB.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Cette fonction peut corriger automatiquement le retard entre l’audio et

Utilisez un téléviseur compatible avec la fonction “Sync. labiale auto”.

Même lorsque l’alimentation de cet appareil est réglée sur veille,

l’entrée des signaux de la borne d’entrée HDMI est transmis au

téléviseur ou à un autre dispositif connecté à la borne de contrôle

Si vous connectez l’appareil et la fonction de contrôle HDMI

compatible au téléviseur ou au lecteur avec un câble HDMI puis

activez le réglage de la fonction de contrôle HDMI sur chaque

dispositif, les dispositifs pourront se contrôler mutuellement.

Mise hors tension du lien

La fonction de mise hors tension de cet appareil peut être liée à

l’étape de mise hors tension du téléviseur.

Permutation de la destination de sortie audio

À partir du téléviseur, vous pouvez permuter la transmission de

l’audio du téléviseur à l’amplificateur AV.

Ajustement du volume

Vous pouvez régler le volume de cet appareil pendant le réglage du

Permutation de la source d’entrée

Vous pouvez parcourir les fonctions de cet appareil via les liens à la

commutation de fonction d’entrée du téléviseur.

Quand le lecteur fonctionne, la source d’entrée de cet appareil

bascule automatiquement sur la source de ce lecteur.

ARC (Audio Return Channel)

Cette fonction transmet des signaux audio du téléviseur à cet appareil

via le câble HDMI et lit l’audio du téléviseur sur cet appareil en fonction

de la fonction de contrôle HDMI.

Si une TV sans fonction ARC est raccordée via des connexions HDMI,

les signaux vidéo du dispositif de lecture connecté à cet appareil sont

transmis à la TV, mais cet appareil ne peut pas lire les signaux audio

de la TV. Pour profiter d’un son surround lorsque vous visionnez des

programmes télévisés, il est nécessaire d’utiliser un câble audio

En revanche, si une TV avec la fonction ARC est raccordée via des

connexions HDMI, aucun câble audio n’est requis. Les signaux audio

de la TV peuvent être transmis à cet appareil au moyen d’un câble

HDMI. Cette fonction vous permet de bénéficier d’une lecture surround

de la TV sur cet appareil.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Signaux vidéo pris en charge

Système de protection des droits d’auteur

Pour lire la vidéo et l’audio numériques comme les vidéos BD ou les DVD

via une connexion HDMI, cet appareil et la TV ou un lecteur doivent tous

les deux prendre en charge le système de protection des droits d’auteur,

appelé HDCP (High-bandwidth Digital Content Protection System). Le

système HDCP est une technologie de protection comprenant le

chiffrement de données et l’authentification de l’appareil AV connecté.

Cet appareil prend en charge le système HDCP.

Si vous connectez un matériel qui ne prend pas en charge le système

HDCP, les signaux vidéo et audio ne seront pas reproduits

correctement. Lisez le manuel de l’utilisateur de votre téléviseur ou de

votre lecteur pour en savoir plus.

Pour brancher cet appareil à un périphérique compatible avec les fonctions Deep

Color, 4K et ARC, utilisez un “High Speed HDMI cable with Ethernet” qui porte le

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexFonction de conversion vidéo

Cet appareil convertit automatiquement les signaux d’entrée vidéo comme indiqué sur le schéma ci-dessous avant de les transmettre à la TV. La fonction de conversion vidéo de lazone principale est compatible avec lesformats suivants: NTSC, PAL, SECAM,NTSC4.43, PAL-N, PAL-M et PAL-60.

TV compatible HDMI Sortie

Borne vidéo Borne vidéo

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexCet appareil peut convertir les signaux vidéo d’entrée à la résolution réglée pour “Résolution” (v p. 154) dans le menu avant de les transmettre au

P P P Vidéo 480i/576i

La borne HDMI du panneau avant n’est pas compatible.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture de dispositifs mémoire USB

Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).

Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.

Cet appareil est compatible avec les tags META WMA.

Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC) ou 349 × 349 (MPEG-4 AAC), l’appareil peut ne pas

lire la musique correctement.

Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil.

Le contenu téléchargé sur les sites Internet payants est protégé par copyright.

Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un

ordinateur, risquent également d’être protégés par copyright, en fonction des

paramètres de l’ordinateur.

Copyright [2012] [D&M Holdings. Inc.]

Sous licence de la licence Apache, Version 2.0 (la “License”). Vous ne pouvez

utiliser ce fichier que conformément aux termes de la licence. Vous pouvez

obtenir un exemplaire de la Licence à la adresse

http://www.apache.org/licenses/LICENSE-2.0

Dans ZONE2, il n’est pas possible de lire le signal DSD.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Nombre maximal de fichiers et de dossiers

Le nombre maximal de fichiers et dossiers lisibles par cet appareil est

Dispositifs mémoire USB Mémoire FAT16 : 2 GB, FAT32 : 2 TB Nombre de niveaux de répertoires

Le dossier racine est pris en compte.

Le nombre de fichiers autorisé peut varier en fonction de la capacité du

dispositif mémoire USB et de la taille des fichiers.

Lecture d’un périphérique Bluetooth

Cet appareil prend en charge le profil Bluetooth suivant.

A2DP (Advanced Audio Distribution Profile) :

Lorsqu’un périphérique Bluetooth prenant en charge ce standard est

connecté, les données sonores mono et stéréo peuvent être écoutées

AVRCP (Audio/Video Remote Control Profile):

Lorsqu’un périphérique Bluetooth prenant en charge ce standard est

connecté, le périphérique Bluetooth peut être commandé à partir de cet

À propos des communications Bluetooth

La diffusion des ondes radio depuis cet appareil peut interférer avec le

fonctionnement des appareils médicaux. Assurez-vous de mettre hors

tension l’alimentation de cet appareil et du périphérique Bluetooth

dans les endroits suivants, car les interférences des ondes radio

peuvent causer des dysfonctionnements.

Les hôpitaux, trains, avions, stations essence et les endroits où des

gaz inflammables sont générés

À proximité de portes automatiques et d’alarmes incendie

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLire un fichier sauvegardé sur un ordinateur ou sur un NAS

Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).

Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.

Cet appareil est compatible avec les tags META WMA.

Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC) ou 349 × 349 (MPEG-4 AAC), l’appareil peut ne pas

lire la musique correctement.

Vous devez utiliser un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour lire des fichiers audio et image

Spécifications des fichiers pris en charge

Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil.

Le contenu téléchargé sur les sites Internet payants est protégé par copyright.

Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un

ordinateur, risquent également d’être protégés par copyright, en fonction des

paramètres de l’ordinateur.

Copyright [2012] [D&M Holdings. Inc.]

Sous licence de la licence Apache, Version 2.0 (la “License”). Vous ne pouvez

utiliser ce fichier que conformément aux termes de la licence. Vous pouvez

obtenir un exemplaire de la Licence à la adresse

http://www.apache.org/licenses/LICENSE-2.0

Dans ZONE2, il n’est pas possible de lire le signal DSD.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLecture de radio Internet

Spécifications des stations radio lisibles

Fonction mémoire personnelle plus

Les paramétrages les plus récemment utilisés (mode d’entrée, mode de

sortie HDMI, mode sonore, commande de tonalités, niveau du canal,

XT, Dynamic EQ, Dynamic Volume, Restorer et décalage audio,

etc.) sont sauvegardés pour chaque source d’entrée.

Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son.

Fonction dernière mémoire

Cette fonction mémorise les réglages tels qu’ils étaient juste avant le

passage en mode veille.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexModes audio et canaux de sortie

S Indique les canaux de sortie audio ou les paramètres surround qu’il est possible de régler.

D Indique les canaux de sortie audio. Les canaux de sortie dépendent des paramétrages du menu “Config. enceintes”

Un signal est émis en format audio pour chaque canal contenu dans un signal d’entrée.

L’audio est transmis lorsque le nom du mode audio défini contient “+PLgz”.

z3 L’audio est transmis lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (v

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexModes audio et paramètres surround

6 : “Modes audio et paramètres surround” (v

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexMode son (v p. 105)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande Indexz1

Cet élément est sélectionnable lors de la lecture d’un signal Dolby TrueHD.

Cet élément est sélectionnable lors de la lecture d’un signal Dolby TrueHD, Dolby Digital ou DTS.

Cet élément est sélectionnable lors de la lecture d’un signal Dolby Digital ou DTS ou DVD-Audio.

Ce réglage est disponible lorsque le nom du mode audio défini contient “+PLgz”.

Lors de la lecture en mode Pure Direct, les paramètres surround sont identiques à ceux du mode Direct.

z6 Ce réglage est disponible lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (v

Cet élément ne peut pas être défini lorsque “Dynamic EQ” est réglé sur “Marche”. (v

Cet élément ne peut pas être défini lorsque “Conf.Audyssey

” n’a pas été effectuée.

Cet élément n’est pas réglable lorsque “MultEQ

XT” est réglé sur “Arrêt”.

Cet élément est sélectionnable lorsque le signal d’entrée est un signal analogique, PCM 48 kHz ou 44,1 kHz.

Dans ce mode audio, les graves sont à +6 dB, et les aigus à +4 dB. (Défaut)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexTypes de signaux d’entrée et modes audio correspondants

F Indique le mode audio par défaut.

S Indique le mode audio sélectionnable. Mode son (v p. 105)REMARQUESignaux 2 canaux Signal multi-canalAnalogique /PCM Dolby Digital(+/HD)/ DTS (- HD)

PCM MultiDTS-HD DTS Express DTS ES DSCRT 6,1

8 : “Types de signaux d’entrée et modes audio correspondants” (v

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexMode son (v p. 105)

10 : “Types de signaux d’entrée et modes audio correspondants” (v p. 233)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande Indexz1

Cet élément peut être sélectionné lorsque des enceintes surround arrière sont utilisées.

Le mode “Cinema” ou “Music” peut être sélectionné. Lorsque vous utilisez une seule enceinte surround arrière, le mode “Music” est utilisé.

Cet élément peut être sélectionné lorsque des enceintes haute-avant sont utilisées.

Le mode “Cinema” ou “Music” peut être sélectionné.

Le mode “Cinema”, “Music” ou “Game” peut être sélectionné.

Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS-HD Master Audio.

Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS-HD Hi Resolution.

Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS 96/24.

Le mode audio par défaut pour la lecture AirPlay est Direct.

Cet élément peut être sélectionné lorsque les signaux d’entrée contiennent des signaux surround arrière.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexExplication des termes

L’option Dynamic EQ résout le problème de la détérioration de la qualité

sonore qui accompagne les plus bas niveaux du volume en tenant compte

de la perception auditive humaine et de l’acoustique de la pièce.

fonctionne en tandem avec Audyssey MultEQ

XT pour produire un son équilibré pour tous les auditeurs à tous les

Audyssey Dynamic Volume

Dynamic Volume résout les écarts importants de volume entre les

programmes télévisés et les publicités, ainsi qu’entre les passages

silencieux et bruyants des films. Audyssey Dynamic EQ

Dynamic Volume. Aussi, si le volume de lecture est ajusté

automatiquement, la réponse des graves perçue, l’équilibre tonal,

l’impression surround et la clarté des dialogues restent identiques.

XT rectifie les problèmes d’égalisation qui équilibrent

les systèmes audio. Ils peuvent ainsi offrir une qualité d’écoute maximale

à tous les auditeurs dans une grande zone d’écoute. Sur la base de

plusieurs mesures, MultEQ

XT calcule une solution d’égalisation qui

rectifie les problèmes de temps et de réponse dans la zone d’écoute mais

effectue aussi une configuration automatique et complète du système

Dolby Digital est un format de signal numérique multicanaux développé

par Dolby Laboratories.

5.1 canaux sont reproduits au total: 3 canaux avant (“FL”, “FR” et “C”), 2

canaux surround (“SL” et “SR”) et le canal “LFE” pour les effets de basses

Grâce à cela, il n’y a pas de diaphonie entre les canaux et un champ

sonore réaliste est obtenu avec une impression “tri-dimensionnelle”

(sensation de distance, de mouvement et de positionnement). Ceci

permet d’offrir une expérience sonore surround chez vous.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexDolby Digital Plus

Dolby Digital Plus est un format de signaux Dolby Digital amélioré

compatible avec 7.1 canaux de son numérique discret, qui améliore

également la qualité sonore grâce à des meilleures performances de

débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui

permet d’offrir une plus grande flexibilité en fonction du signal source et de

l’équipement de reproduction.

Dolby Digital EX Dolby Digital EX est un format surround 6.1 canaux proposé par Dolby

Laboratories qui permet aux utilisateurs de profiter chez eux du format

audio “Dolby Digital Surround EX” développé conjointement par Dolby

Laboratories et Lucasfilm.

Les 6.1 canaux de son, y compris le canal arrière surround, procurent un

placement du son et une expansion du champ du son surround améliorés.

Dolby Pro Logic g est une technologie de décodage de matrice conçue

par Dolby Laboratories.

La musique habituelle, comme celle des CD, est encodée en 5-canaux

pour obtenir un effet surround excellent.

Les signaux des canaux surround sont convertis en signaux pleine bande

et stéréo (avec une réponse en fréquence comprise entre 20 Hz et 20 kHz

ou plus) pour créer une image sonore “tri-dimensionnelle” offrant une

sensation riche de présence avec toutes les sources stéréo.

Dolby Pro Logic gx est une version améliorée de la technologie de

décodage de matrice Dolby Pro Logic g. Les signaux audio enregistrés en

2 canaux sont décodés de façon à obtenir un son naturel ayant jusqu’à 7.1

canaux. Il y a trois modes de lecture : “Music” adapté à la lecture de la

musique, “Cinema” adapté à la lecture des films et “Game” qui est

optimisé pour la lecture des jeux.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexDolby Pro Logic gz

Dolby Pro Logic gz introduit une nouvelle dimension dans le Home

Entertainment en ajoutant deux canaux haut avant. Cela prend en charge

plusieurs sources, telles que les sources à 2 canaux et les sources multi-

En ajoutant des enceintes hautes en haut à gauche et à droite à l’avant de

l’environnement d’écoute, vous pouvez profiter d’un plus grand sentiment

de diffusion spatiale et de profondeur lors de la lecture de films/musique/

Dolby Pro Logic gz, avec ses hauts canaux avant, est aussi une

alternative idéale pour les intérieurs qui ne peuvent intégrer l’emplacement

d’enceintes surround arrière d’un système type 7.1 canaux mais pouvant

disposer d’espace sur des étagères permettant l’ajout d’enceintes hautes.

Dolby TrueHD Dolby TrueHD est une technologie audio haute définition conçue par

Dolby Laboratories, qui utilise une technologie de codage sans perte pour

reproduire fidèlement le son des masters studio.

Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une

fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et

jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz

et une résolution de 24 bits.

DTS DTS Abréviation de Digital Theater System, un système audio numérique

développé par DTS. DTS fournit une expérience sonore surround

puissante et dynamique, que vous trouverez généralement dans les plus

belles salles de cinéma du monde.

DTS 96/24 est un format audio numérique permettant une reproduction

sonore de qualité en 5.1 canaux avec une fréquence d’échantillonnage de

96 kHz et une quantisation 24 bits sur les DVD-Vidéo.

DTS Digital Surround

DTS™ Digital Surround est le format surround numérique standard de

DTS, Inc., compatible avec une fréquence d’échantillonnage de 44,1 ou

48 kHz et jusqu’à 5.1 canaux de son surround discret numérique.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexDTS-ES™ Discrete 6.1

DTS-ES™ Discrete 6.1 est un format audio numérique discrete 6.1

canaux qui ajoute un canal surround arrière (SB) au son surround

numérique DTS. Le décodage des signaux audio 5.1 canaux classiques

est également possible en fonction du décodeur.

DTS-ES™ Matrix 6.1 est un format audio 6.1 canaux insérant un canal

surround arrière (SB) à l’encodage de matrice par le son surround

numérique DTS. Le décodage des signaux audio 5.1 canaux classiques

est également possible en fonction du décodeur.

DTS Express est un format audio prenant en charge les faibles débits

binaires (max. 5.1 canaux, 24 à 256 kbps).

DTS-HD Cette technologie audio propose une qualité sonore supérieure et des

fonctionnalités améliorées par rapport au système DTS conventionnel et

est adoptée en tant qu’audio optionnel pour les Blu-ray Disc.

Cette technologie offre une transmission multicanaux, une vitesse de

transfert des données supérieure, une fréquence d’échantillonnage élevée

et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un

maximum de 7.1 canaux.

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio est une version améliorée des formats de

signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences

d’échantillonnage de 96 ou 48 kHz et jusqu’à 7.1 canaux de son

numérique discret. Le débit élevé des données permet d’obtenir un son de

meilleure qualité. Ce format est entièrement compatible avec les appareils

classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS-HD Master Audio est un format audio créé par Digital Theater

System (DTS). Ce format permet de prendre en charge jusqu’à 8 canaux

audio avec une fréquence d’échantillonnage de 96 kHz et une résolution

de 24 bits et jusqu’à 6 canaux audio avec une fréquence

d’échantillonnage de 192 kHz et une résolution de 24 bits. Il est

entièrement compatible avec les appareils classiques, y compris les

données surround numériques DTS 5.1 canaux.

DTS Neo:6™ est une technologie de décodage de matrice permettant

d’obtenir une lecture surround de canal 6.1 avec des sources à 2 canaux.

Il inclut “DTS Neo:6 Cinema”, qui convient pour la lecture de films et “DTS Neo:6 Music”, qui convient pour la lecture de la musique.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

ALAC (Apple Lossless Audio Codec)

Il s’agit du codec pour la méthode de compression audio sans perte

développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou

iPhone. Les données compressées à environ 60 – 70 % peuvent être

décompressées aux mêmes données d’origine.

FLAC (Free Lossless Audio Codec)

FLAC signifie Free lossless Audio Codec, et représente un format de

fichier audio libre sans perte. Sans perte signifie que le son est compressé

sans perte de qualité.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008,

PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

LFE Abréviation de Low Frequency Effect, un canal de sortie accentuant l’effet

de basse fréquence sonore. Le son surround est intensifié par la

production de basses profondes de 20 Hz à 120 Hz vers le(s)

subwoofer(s) du système.

MP3 (MPEG Audio Layer-3)

Il s’agit d’un format de compression des données audio normalisé au plan

international qui utilise la norme de compression vidéo “MPEG-1”. Il

compresse le volume de données à environ un onzième de sa taille initiale

tout en conservant une qualité de son équivalente à celle d’un CD musical.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexMPEG (Moving Picture Experts Group), MPEG-2, MPEG-4

Ce sont les noms de différentes normes de format de compression

numérique utilisées pour le codage des signaux vidéo et audio. Les

normes vidéo sont notamment “MPEG-1 Video”, “MPEG-2 Video”,

“MPEG-4 Visual”, “MPEG-4 AVC”. Les normes audio sont notamment

“MPEG-1 Audio”, “MPEG-2 Audio”, “MPEG-4 AAC”.

WMA (Windows Media Audio)

Il s’agit de la technologie de compression audio mise au point par la

Les données WMA peuvent être encodées à l’aide de Windows Media

Pour coder les fichiers WMA, utilisez uniquement les applications

autorisées par la société Microsoft. Si vous utilisez une application non

autorisée, le fichier peut ne pas fonctionner correctement.

Fréquence d’échantillonnage

L’échantillonnage consiste à effectuer une lecture d’une onde sonore

(signal analogique) à intervalles réguliers et à exprimer la hauteur de

l’onde lors de chaque lecture dans un format numérisé (produisant un

Le nombre de lectures effectuées en une seconde est appelée “fréquence

d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est

proche du son original.

Impédance des enceintes

C’est une valeur de résistance en courant alternatif, indiquée en Ω (ohms).

Une puissance supérieure peut être obtenue lorsque cette valeur est plus

Fonction de normalisation de dialogue

Cette fonction est automatiquement activée lors de la lecture de sources

Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS ou DTS-HD.

Elle corrige automatiquement le niveau du signal standard des différentes

La différence entre le niveau sonore non déformé maximum et le niveau

sonore minimum perceptible du bruit émis par l’appareil.

Cette fonction réduit le nombre de canaux d’audio surround et effectue la

lecture en fonction de la configuration du système.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

ISF ISF (Imaging Science Foundation) est un organisme qui certifie les

techniciens vidéo qui sont ensuite qualifiés pour effectuer l’étalonnage et

l’ajustement en fonction des conditions d’installation. Elle permet

également de définir les normes de qualité pour l’optimisation de

périphérique de performances vidéo.

Progressif (balayage séquentiel)

Il s’agit d’un système de balayage du signal vidéo permettant d’afficher 1

trame de vidéo comme une image. Ce système restitue des images avec

moins de bruit de fond et sans bord flou comparé au système entrelacé.

AES (Advanced Encryption Standard)

Il s’agit d’un standard de cryptage de nouvelle génération qui remplace les

standards DES et 3DES actuels, appelé à être couramment appliqué à

l’avenir dans les LAN sans fil grâce à son haut niveau de sécurité. Il utilise

l’algorithme “Rijndael” conçu par deux cryptographes belges pour diviser

les données en blocs de longueur fixe et crypter chaque bloc. Il supporte

des longueurs de données de 128, 192 et 256 bits, ainsi que des

longueurs de clé de 128, 192 et 256 bits, permettant une sécurité de

cryptage extrêmement élevée.

AirPlay envoie (lit) le contenu enregistré dans iTunes ou sur un iPhone/

iPod touch/iPad à un appareil compatible via le réseau.

DLNA DLNA et DLNA CERTIFIED sont des marques commerciales et/ou des

marques de service de Digital Living Network Alliance. Certains contenus

risquent d’être incompatibles avec les autres produits DLNA CERTIFIED

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexTKIP (Temporal Key Integrity Protocol)

Il s’agit d’une clé de réseau utilisée pour WPA. L’algorithme de cryptage

est le RC4, le même que celui du WEP, mais le niveau de sécurité est

accru par le changement.

Il s’agit d’un serveur de contenu en ligne pour la Radio Internet.

Pour plus de détails sur ce service, rendez-vous sur le site ci-dessous.

http://www.radiodenon.com

Ce produit est protégé par certains droits sur la propriété intellectuelle de

Nothing Else Matters Software et BridgeCo. L’utilisation ou la distribution

d’une telle technologie hors de ce produit est interdite sans une licence de

Nothing Else Matters Software et BridgeCo ou d’un subsidiaire agréé.

Clé WEP (Clé réseau)

Il s’agit d’une clé utilisée pour le cryptage des données pendant leur

transfert. Sur cet appareil, la même clé WEP est utilisée pour le cryptage

et le décryptage des données et il est donc nécessaire de définir la même

clé WEP sur les deux appareils afin de pouvoir établir la communication

La certification Wi-Fi garantit une interopérabilité testée et approuvée par

la Wi-Fi Alliance, un groupe de certification de l’interopérabilité entre les

appareils LAN sans fil.

WPA (Wi-Fi Protected Access)

Il s’agit d’une norme de sécurité établie par la Wi-Fi Alliance. Outre le

SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également

une fonction d’identification de l’utilisateur et un protocole de cryptage

pour renforcer la sécurité.

WPA2 (Wi-Fi Protected Access 2)

Il s’agit d’une nouvelle version de WPA établie par la Wi-Fi Alliance,

compatible avec un cryptage AES plus sûr.

WPA-PSK/WPA2-PSK (Pre-shared Key)

Il s’agit d’un système simple d’authentification mutuelle lorsqu’une chaîne

de caractères prédéfinis correspond au point d’accès et au client du LAN

WPS (Wi-Fi Protected Setup)

Il s’agit d’une norme établie par la Wi-Fi Alliance pour faciliter la

configuration des connexions sans fil LAN et des dispositifs de sécurité. Il

existe deux méthodes : bouton-poussoir et code PIN (Personal

Identification Number).

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexNoms de réseau (SSID: Security Set Identifier)

Lors de la formation de réseaux locaux sans fil, des groupes sont formés

pour éviter les interférences, le vol de données, etc. Ces groupes sont

basés sur “SSID (noms de réseau)”. Pour améliorer la sécurité, une clé

WEP est configurée de façon à ce que la communication ne soit pas

disponible à moins que le “SSID” et la clé WEP correspondent. Ce mode

est particulièrement adapté pour construire temporairement un réseau

L’appareil qui se connecte à votre fournisseur d’accès à Internet et est très

souvent fourni avec le service. Certains sont souvent intégrés avec un

iTunes est le nom du lecteur multimédia fourni par Apple Inc.

iTunes est le nom du lecteur multimédia fourni par Apple Inc. Cela permet

la gestion et la lecture de contenus multimédias comprenant de la

musique et des films. iTunes prend en charge de nombreux formats de

fichiers principaux, y compris AAC, WAV et MP3.

Windows Media Player

Il s’agit d’un lecteur multimédia distribué gratuitement par Microsoft

Il peut lire des listes de lecture créées avec la version 11 ou ultérieure de

Windows Media Player, ainsi que des fichiers au format WMA, WAV et

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

App Store est un site exploité par Apple Inc. qui vend des logiciels

d’application pour des appareils tels que l’iPhone ou iPod touch.

HDCP Lors de la transmission de signaux numériques entre plusieurs appareils,

cette technologie de protection des droits d’auteur crypte les signaux pour

empêcher la copie illicite du contenu.

L’appareil peut être utilisé dans une autre pièce que celle dans laquelle il

est installé (MAIN ZONE) (lecture en ZONE2). La pièce permettant la

lecture en ZONE2 est appelée ZONE2.

MAIN ZONE La pièce dans laquelle se trouve l’appareil est appelée MAIN ZONE.

L’appariement (enregistrement) est une opération qui est nécessaire pour

pouvoir connecter un périphérique Bluetooth à cet appareil à l’aide de la

technologie Bluetooth. Lorsque les appareils sont appariés, ils

s’authentifient mutuellement et peuvent se connecter sans mauvaises

Lors de l’utilisation de la connexion Bluetooth pour la première fois, vous

devez apparier l’appareil et le périphérique Bluetooth qui doit être

Cet appareil peut stocker des informations d’appariement pour un

maximum de 8 périphériques.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur

secteur lorsqu’une anomalie, surcharge ou surtension par exemple,

survient pour une raison quelconque.

Si un dysfonctionnement se produit sur cet appareil, le témoin

d’alimentation clignote en rouge et l’appareil passe en mode veille.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexRenseignements relatifs aux marques commerciales

Les utilisateurs individuels sont autorisés à utiliser des iPhone, iPod,

iPod classic, iPod nano, iPod shuffle, et iPod touch pour la copie privée

et la lecture de contenu non protégé par droits d’auteur et de contenu

dont la copie et la lecture est permise par la loi. La violation des droits

d’auteur est interdite par la loi.

Fabriqué sous licence Audyssey Laboratories™, avec brevets

américains et étrangers en instance. Audyssey MultEQ

déposées d’Audyssey Laboratories.

La marque et les logos Bluetooth

sont des marques commerciales

déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces

marques par D&M Holdings Inc. est soumise à licence. Les autres

marques et noms commerciaux sont la propriété de leurs propriétaires

Fabriqué sous licence de Dolby Laboratories.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Fabriqués sous licence sous brevets américains numéros :

5 956 674; 5 974 380; 6 226 616; 6 487 535; 7 212 872; 7 333 929; 7 392

195; 7 272 567 & autres brevets américains et internationaux publiés &

en instance. DTS-HD, le symbole, & DTS-HD avec le symbole sont des

marques commerciales déposées & DTS-HD Master Audio est une

marque commerciale de DTS, Inc. Le produit inclut le logiciel. ©DTS, Inc.

Tous droits réservés.

HDMI, High-Definition Multimedia Interface et le logo HDMI sont des

marques commerciales ou des marques déposées de HDMI Licensing

LLC, aux États-Unis et dans d’autres pays.

This item incorporates copy protection technology that is protected by

Le logo Wi-Fi CERTIFIED est une marque commerciale déposée de

La certification WiFi fournit l’assurance que le périphérique a passé le

test d’interopérabilité effectués par l’Alliance Wi-Fi, un groupe qui atteste

de l’interopérabilité entre les dispositifs de réseau local sans fil.

Adobe, le logo Adobe et Reader sont des marques de commerce ou des

marques déposées d’Adobe Systems Incorporated aux États-Unis et

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexSpécifications

Amplificateur de puissance

Puissance nominale: Avant:

95 W + 95 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.)

125 W + 125 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

95 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.)

125 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

95 W + 95 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.)

125 W + 125 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

95 W + 95 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.)

125 W + 125 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Bornes de sortie: 4 – 16 Ω/ohms

Sensibilité d’entrée / Impédance

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Borne vidéo composante couleur

Niveau d’entrée et impédance: Signal Y — 1 Vp-p, 75 Ω/ohms

Réponse en fréquence: 5 Hz – 60 MHz — 0, –3 dB

(Remarque : μV à 75 Ω/ohms, 0 dBf = 1 x 10

Gamme de fréquence de réception : 87,5 MHz – 108,0 MHz 522 kHz – 1611 kHz

Sensibilité efficace : 1,2 μV (12,8 dBf) 18 μV

50 dB sensibilité: MONO ― 2,8 μV (20,2 dBf)

Ratio S/B : MONO ― 70 dB (IHF-A chargée, mode Direct)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Section du réseau local sans fil

Type de réseau (normes LAN sans fil):

Fréquence radio : 2,4 GHz

CERTIFIED et le logo du produit Wi-Fi CERTIFIED sont des marques commerciales déposées de l’Alliance Wi-Fi.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Puissance de transmission : Maximum 2,5 mW (Classe 2)

Portée de communication maximale :

Environ 10 m dans la ligne de vision

Bande de fréquence : Bande 2,4 GHz

Profils pris en charge : A2DP (Advanced Audio Distribution Profile) 1.2

Codec correspondant : SBC, AAC Portée de transmission (A2DP) : 20 Hz - 20 000 Hz

La plage de communication réelle varie suivant l’influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques

émises par les fours à micro-ondes, l’électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l’antenne, le

système d’exploitation, le logiciel de l’application, etc.

Alimentation: CA 230 V, 50/60 Hz

Consommation électrique : 500 W Consommation électrique en mode

veille : 0,1 W Consommation électrique en mode CEC

0,5 W Consommation électrique en mode veille

2,7 W Pour des raisons d’amélioration, les caractéristiques et l’apparence sont susceptibles d’être modifiées sans avertissement préalable.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Dimensions (Unité : mm)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexIndex

Affectation des entrées 158

Ajoutez nouvelle option 195

Appariement d’un périphérique Bluetooth 64, 67

Assistant de config. 131

Commande de tonalités 101

Conf. Audyssey® 162

Connexion bi-ampli 35

Connexion d’un cordon d’alimentation 51

Connexion d’un décodeur 43

Connexion d’un dispositif mémoire USB 45

Connexion d’un iPod 45

Connexion d’un lecteur Blu-ray Disc 42

Connexion d’un lecteur DVD 42

Connexion d’un téléviseur 39, 40

Connexion d’un tuner satellite 43

Connexion d’une caméra vidéo 44

Connexion d’une console de jeux 44

Connexion d’une TV par câble 43

Connexion de l’antenne FM/AM 47

Connexion des enceintes 25

Connexion LAN câblée 49, 180

Connexion de ZONE2 37, 125

Contrôle Internet 123

Conversion vidéo 153, 221

Coupure temporaire du son 54

v D Dépistage des pannes

Enceintes surround arrière 27

HDMI Contrôle 117, 150

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande Indexv J JPEG

v L Lecture à partir d’un ordinateur

Lecture aléatoire 59, 95

Lecture avec un lecteur Blu-ray Disc 54

Lecture d’un iPod 55

Lecture d’un lecteur DVD 54

Lecture d’un périphérique Bluetooth 65

Lecture de dispositif mémoire USB 60

Minuterie sommeil 118

Mise à jour du micrologiciel 194

Mise sous tension 53

Mode audio Direct 112

Mode audio stéréo 112

Paramétrage de la source d’entrée 130, 158

Paramétrage général 131, 187

Paramétrage WiFi 181

Paramétrage de l’enceinte 130, 162

Plan du menu de l’interface graphique 129

Position d’écoute 162

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande Indexv R Recherche textuelle

Réglage du volume de chaque canal 100

Réglage du volume principal 54

Réglages audio 129, 135

Réglages Audyssey 142, 164

Réglages réseau 180, 180

Réglages vidéo 129, 146

Réinitialisation des réglages d’usine 217

Répéter la lecture 59, 95

v S Saisie de caractères

Sélection de la source d’entrée 53

Sélection rapide plus 120

Signal d’entrée 231

Toutes zones stéréo 104

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Télécommande IndexLicence

Cette section décrit la licence logicielle utilisée pour cet appareil.

Pour s’assurer d’un contenu correct, l’original (anglais) est utilisé.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Informations sur la licence pour le logiciel

utilisé dans cet appareil

À propos des licences GPL (GNU-General Public License) et LGPL

(GNU Lesser General Public License)

Ce produit utilise le logiciel GPL/LGPL et le logiciel conçu par d’autres

Après l’achat de ce produit, vous pourrez vous procurer, modifier ou

distribuer le code source du logiciel GPL/LGPL utilisé avec ce produit.

Denon fournit le code source basé sur les licences GPL et LPGL au

coût réel à la demande de notre centre de service client.

Cependant, notez que nous ne fournissons aucune garantie en ce qui

concerne le code source.

Veuillez également noter que nous n’offrons aucune aide pour le

contenu du code source.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage
