Caractéristiques	Détails
Type de produit	Récepteur audio/vidéo
Puissance de sortie	100 W par canal (8 ohms)
Nombre de canaux	7.2 canaux
Formats audio pris en charge	Dolby Atmos, DTS:X, Dolby TrueHD, DTS-HD Master Audio
Connectivité HDMI	8 entrées HDMI, 2 sorties HDMI (compatible 4K/60Hz)
Connectivité sans fil	Wi-Fi, Bluetooth, AirPlay 2
Contrôle vocal	Compatible avec Amazon Alexa, Google Assistant
Application mobile	Denon HEOS app pour le contrôle à distance
Maintenance	Nettoyage régulier des entrées et sorties, mise à jour du firmware
Sécurité	Protection contre les surcharges et les courts-circuits

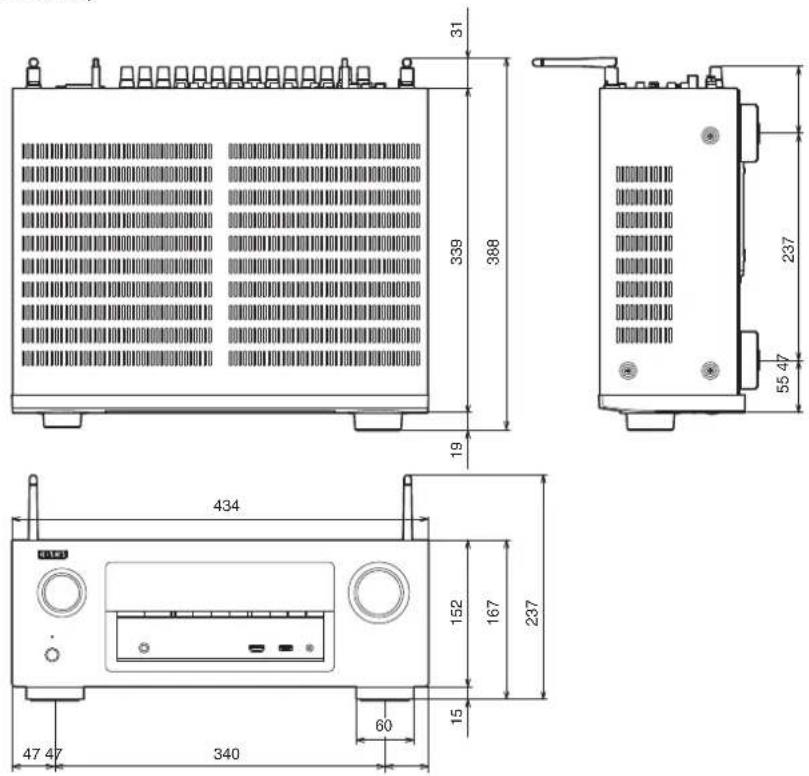

Dimensions	434 x 151 x 380 mm
Poids	10.8 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - AVRX3100W DENON

Comment réinitialiser mon DENON AVRX3100W?

Pour réinitialiser votre DENON AVRX3100W, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' tout en appuyant sur le bouton 'Zone 2' jusqu'à ce que le logo Denon apparaisse. Cela restaurera les paramètres d'usine.

Pourquoi mon récepteur ne s'allume-t-il pas?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de débrancher le récepteur pendant 10 secondes puis de le rebrancher.

Comment connecter mon DENON AVRX3100W à mon téléviseur?

Utilisez un câble HDMI pour connecter le port HDMI OUT du récepteur à un port HDMI IN de votre téléviseur. Assurez-vous que le téléviseur est réglé sur la bonne source d'entrée HDMI.

Mon récepteur ne détecte pas les haut-parleurs, que faire?

Vérifiez toutes les connexions des haut-parleurs et assurez-vous qu'ils sont correctement branchés aux bornes correspondantes. Utilisez la fonction de calibration automatique Audyssey pour détecter les haut-parleurs.

Comment mettre à jour le firmware de mon DENON AVRX3100W?

Accédez au menu 'Setup' sur votre récepteur. Naviguez jusqu'à 'Firmware' et sélectionnez 'Mise à jour'. Vous pouvez le faire via Internet ou en utilisant une clé USB avec le dernier firmware téléchargé depuis le site de Denon.

Pourquoi je n'ai pas de son lorsque je regarde la télévision?

Assurez-vous que la sortie audio de votre téléviseur est réglée sur le mode correct. Vérifiez également que la source audio sur le récepteur est correctement sélectionnée et que le volume n'est pas à zéro.

Comment configurer le contrôle à distance via l'application Denon?

Téléchargez l'application Denon sur votre smartphone, connectez votre téléphone au même réseau Wi-Fi que le récepteur, puis suivez les instructions à l'écran pour ajouter votre AVRX3100W.

Le récepteur se met à jour automatiquement, mais je veux désactiver cette fonction. Comment faire?

Allez dans le menu 'Setup', sélectionnez 'Firmware', puis désactivez l'option 'Mise à jour automatique'.

Comment régler les niveaux de volume des haut-parleurs?

Utilisez le menu 'Setup', allez dans 'Speaker Setup', puis sélectionnez 'Level Calibration' pour ajuster les niveaux de chaque haut-parleur selon vos préférences.

Mon récepteur se déconnecte de mon réseau Wi-Fi, que faire?

Vérifiez la force du signal Wi-Fi et essayez de rapprocher le récepteur de votre routeur. Si le problème persiste, redémarrez votre routeur et le récepteur.

MODE D'EMPLOI AVRX3100W DENON

Contents Connexions Lecture Réglages Conseils Annexe

DENON®

AVR-X3100W

AMPLI-TUNER AUDIO/VIDÉO RÉSEAU

Manuel de l'Utilisateur

Vous pouvez imprimer plus d'une page d'un PDF sur une seule feuille de papier.

Panneau avant

nage

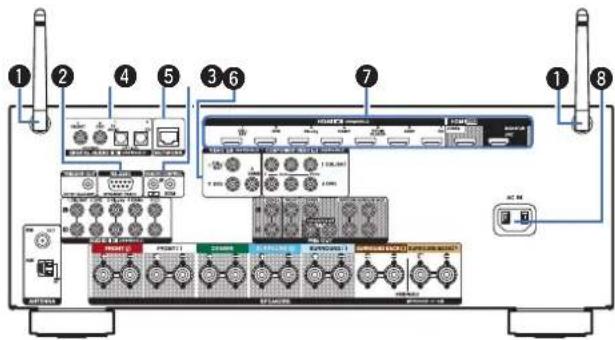

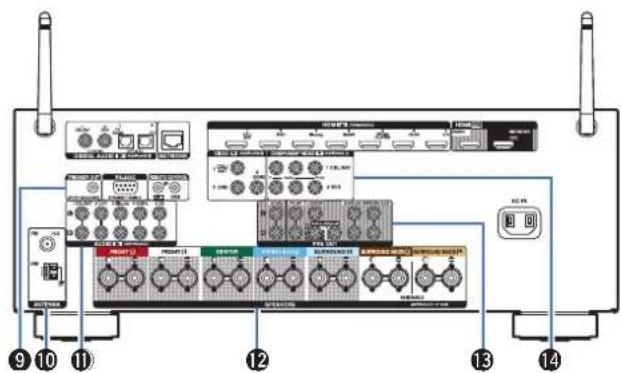

Panneau arrière

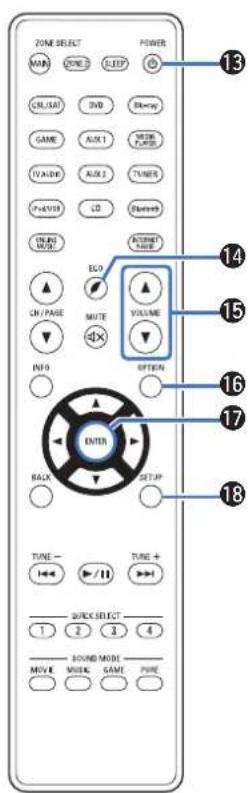

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Accessories 7
Insertion des piles 8
Portée de la télécommande 8
Caractéristiques 9
Audio haute qualité 9
Haute performance 9
Fonctionnement aisé 12
Nomenclature et fonctions 13

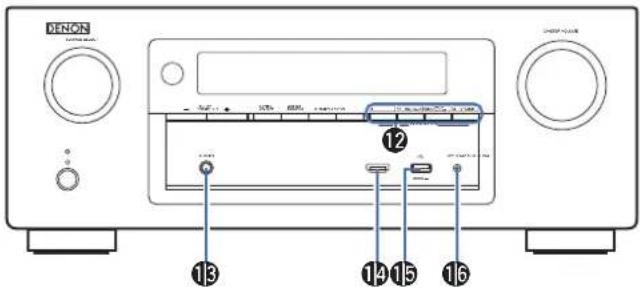

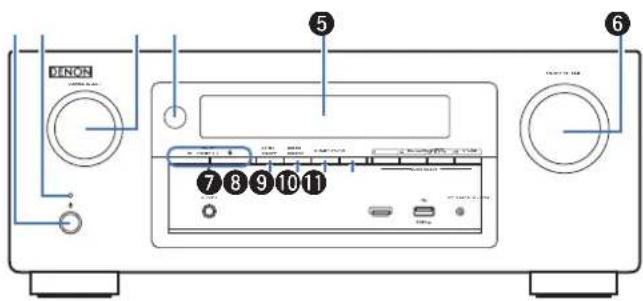

Panneau avant 13

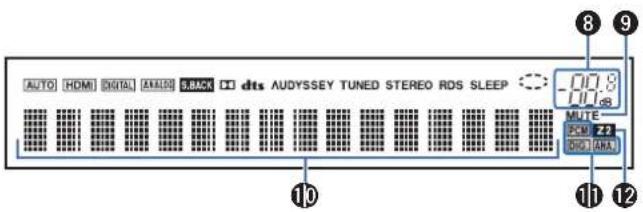

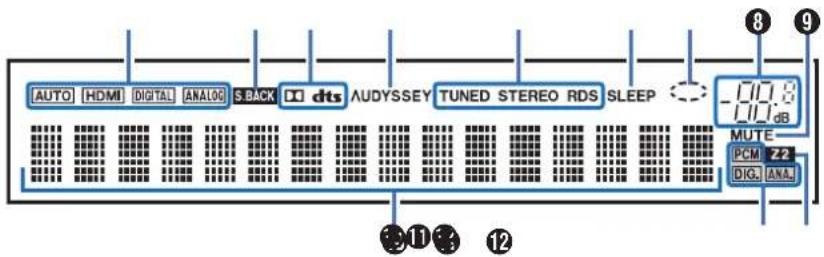

Affichage 16

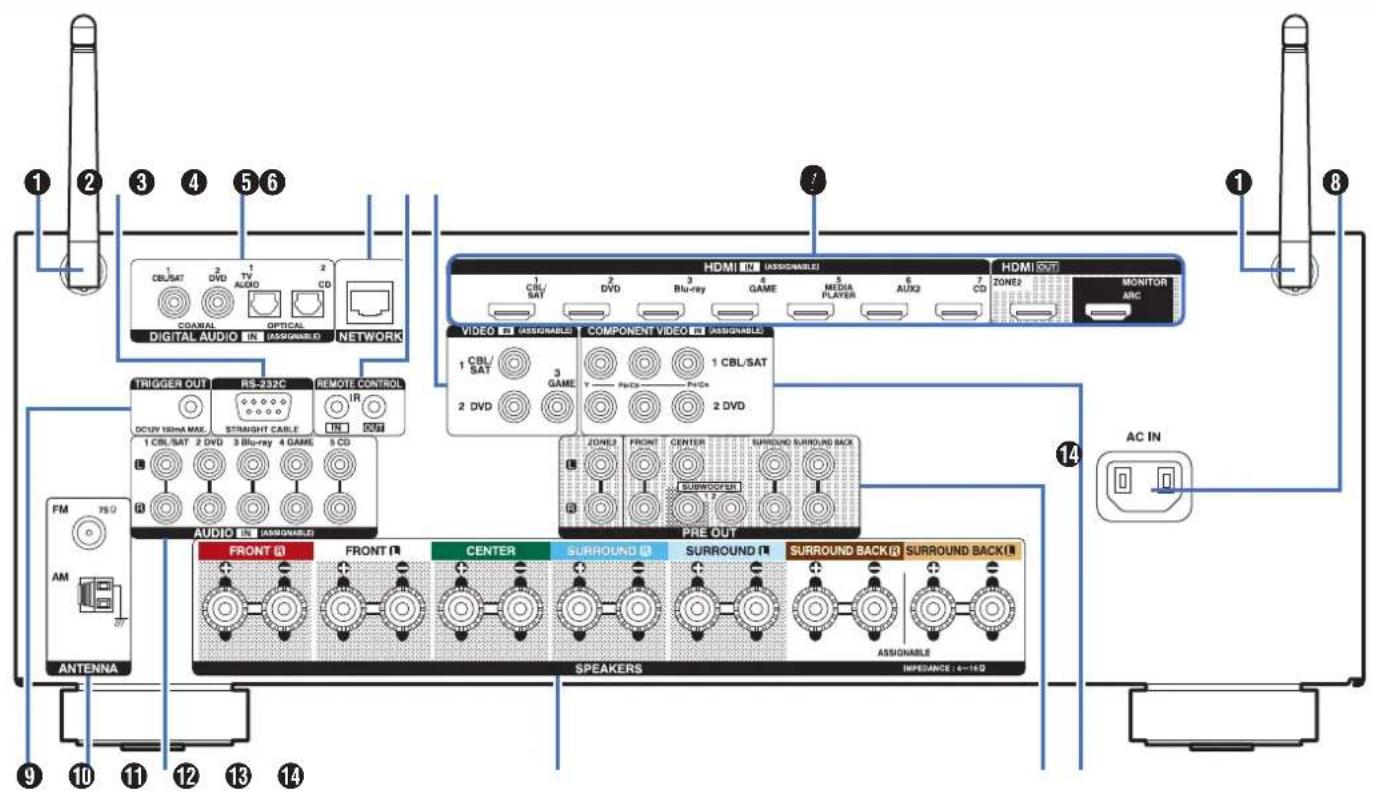

Panneau arrière 18

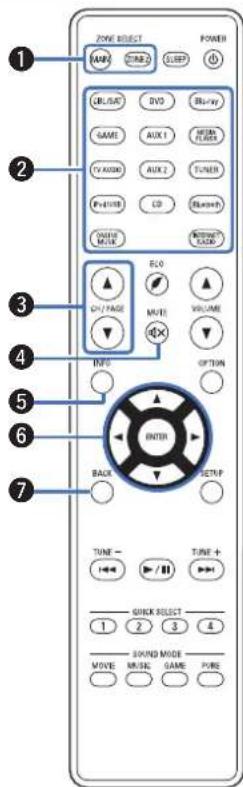

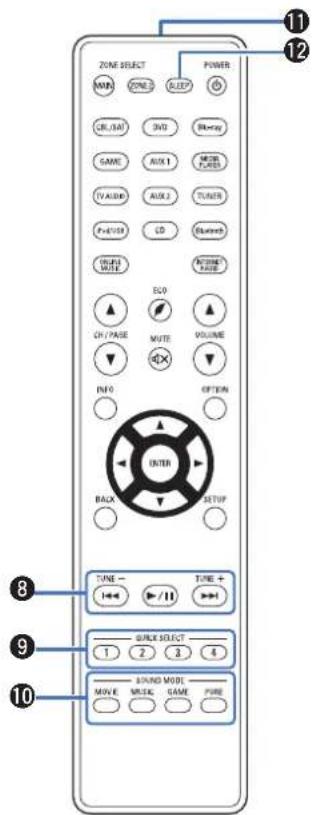

Télécommande 21

Connexions

Connexion des enceintes 25

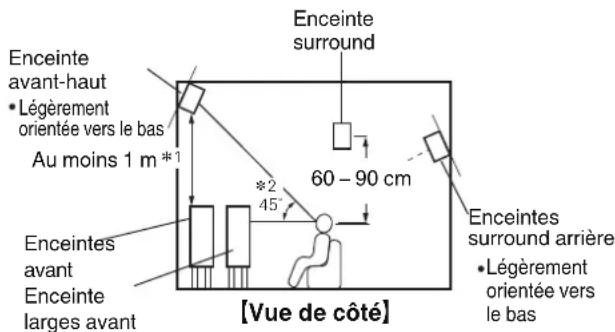

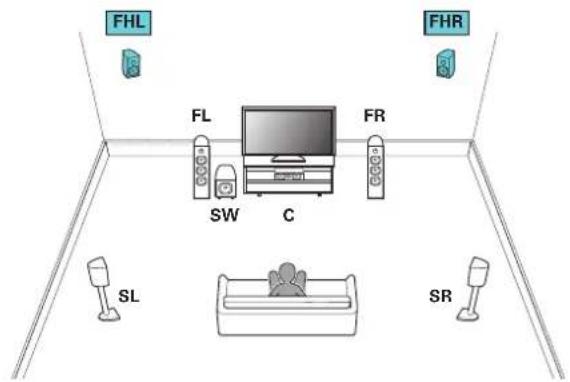

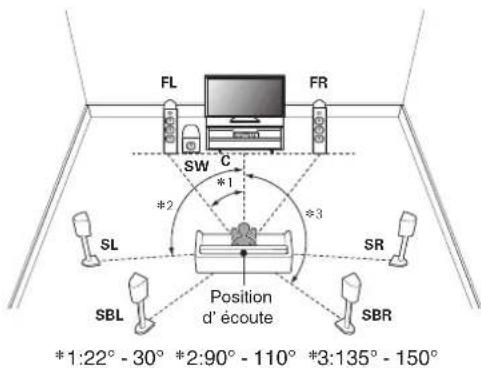

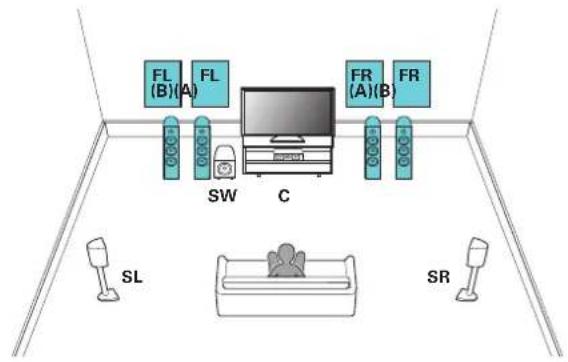

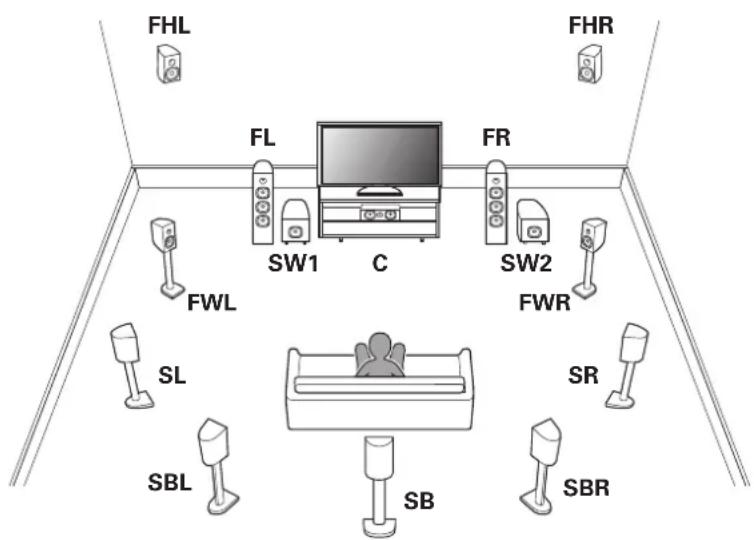

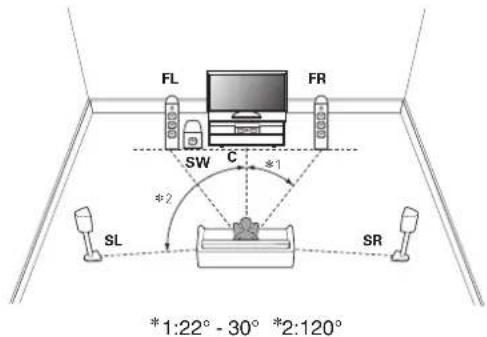

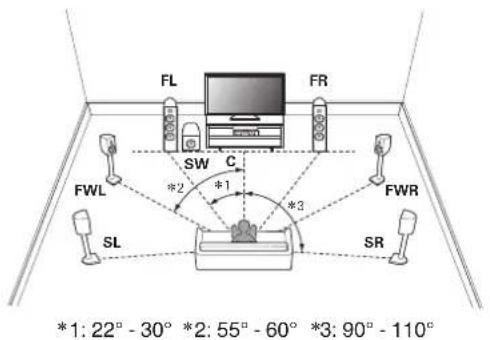

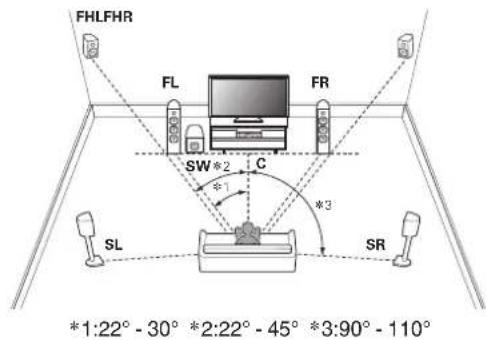

Installation des enceintes 25

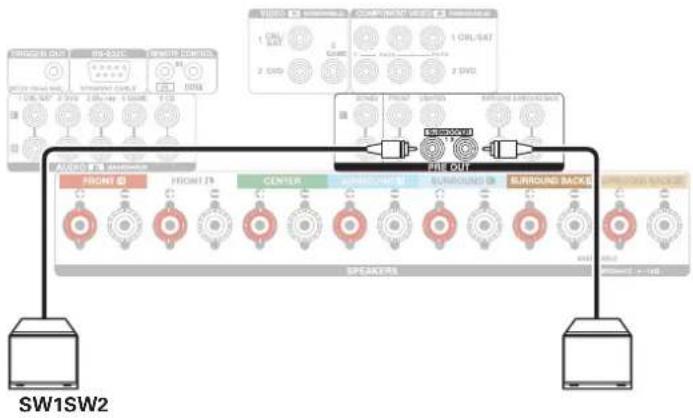

Connexion des enceintes 29
Configuration de l'enceinte et paramétrages de l' "Affectation des Amplis" 32
Connexion d'un téléviseur 41

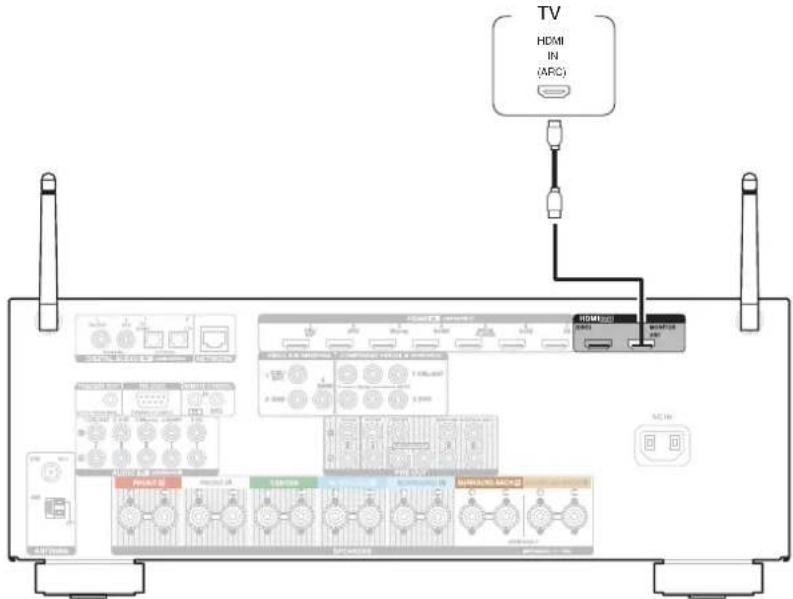

Connexion 1 : Téléviseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) 42

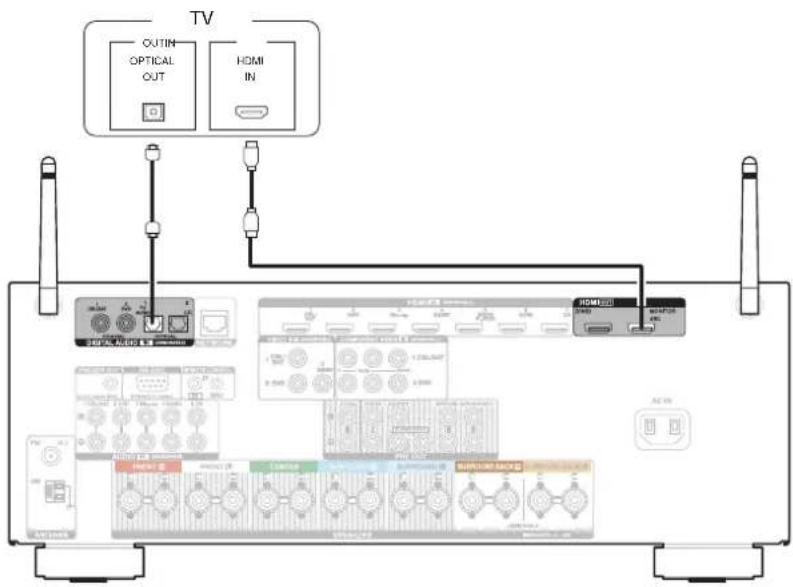

Connexion 2 : Téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) 43

Connexion d'un dispositif de lecture 44

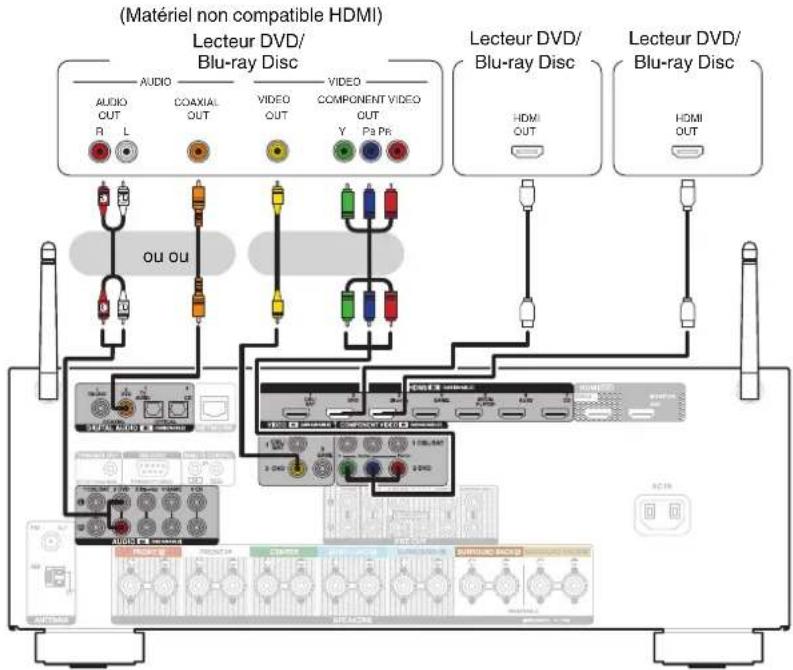

Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc 45

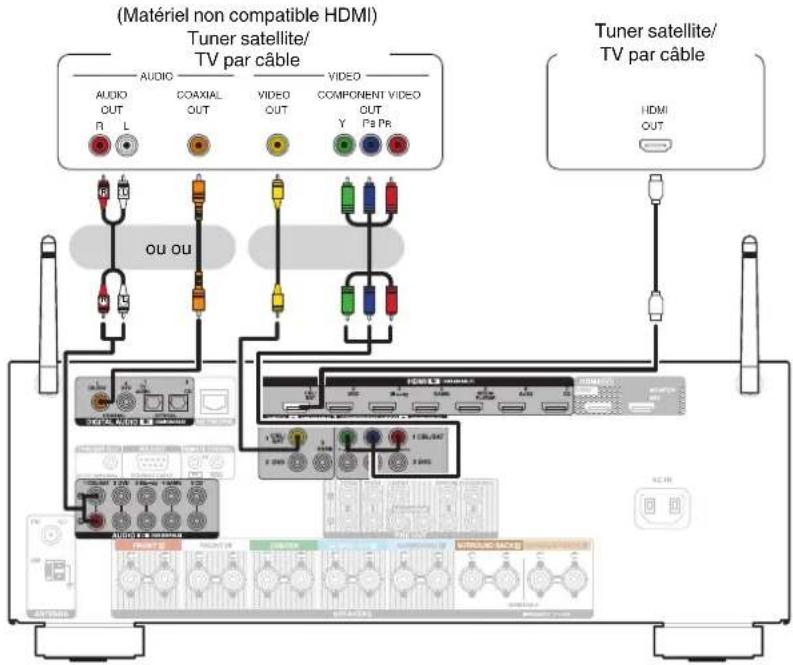

Connexion d'un décodeur (Tuner satellite/TV par câble) 46

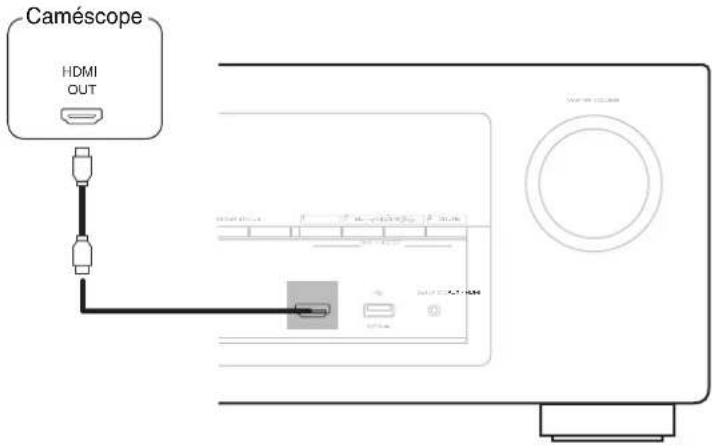

Connexion d'un caméscope vidéo ou d'un console de jeux 47

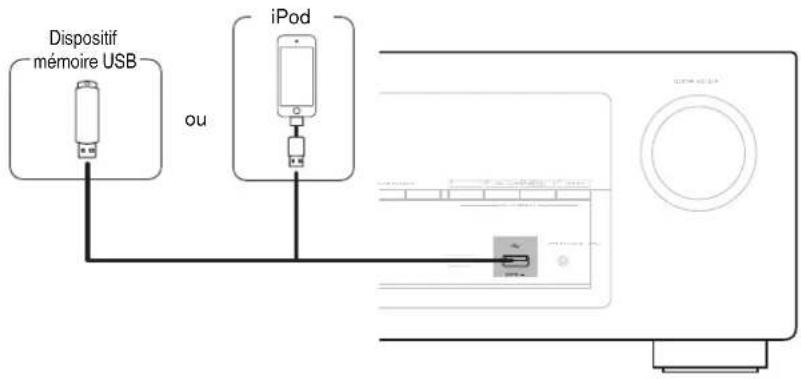

Connexion d'un iPod ou d'un dispositif mémoire USB sur le port USB 48

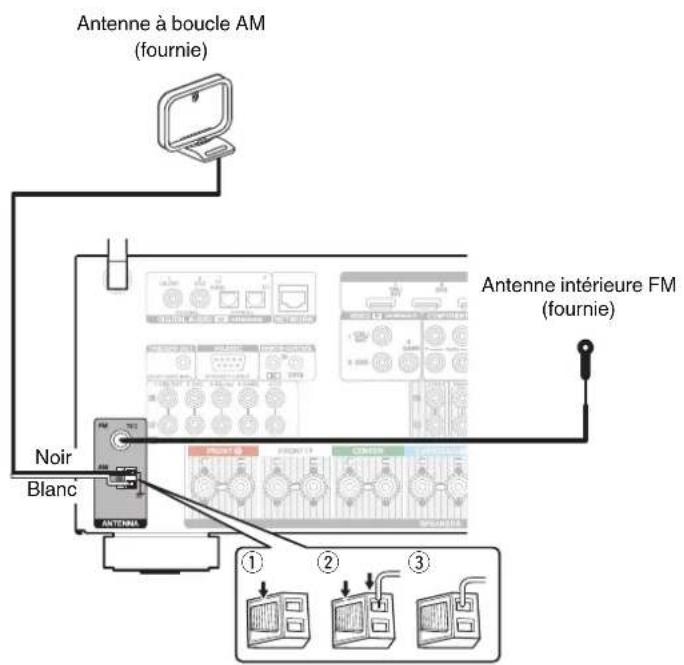

Connexion d'une antenne FM/AM 50
Connexion à un réseau domestique (LAN) 52

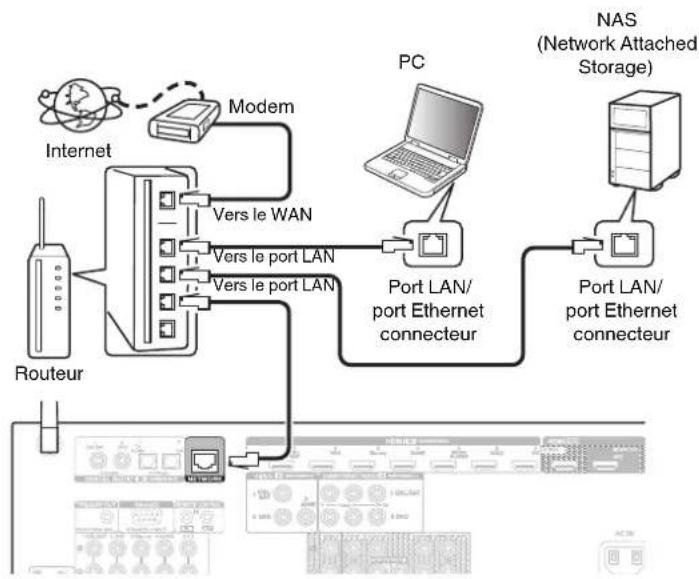

LAN filaire 52

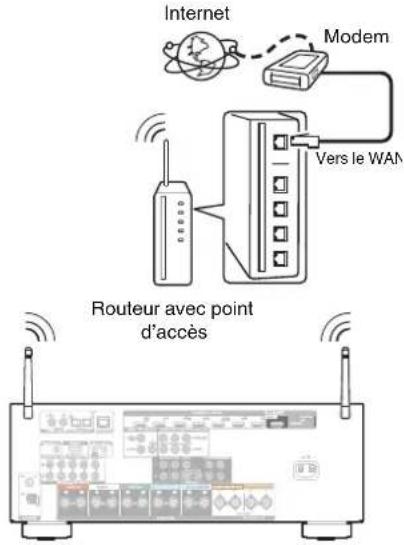

LAN sans fil 53
Connexion d'un dispositif de commande externe 54

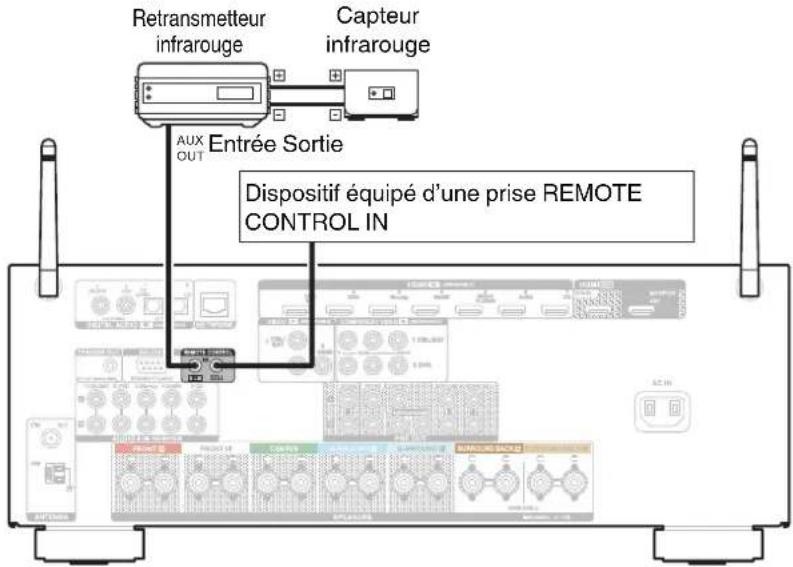

Prises REMOTE CONTROL 54

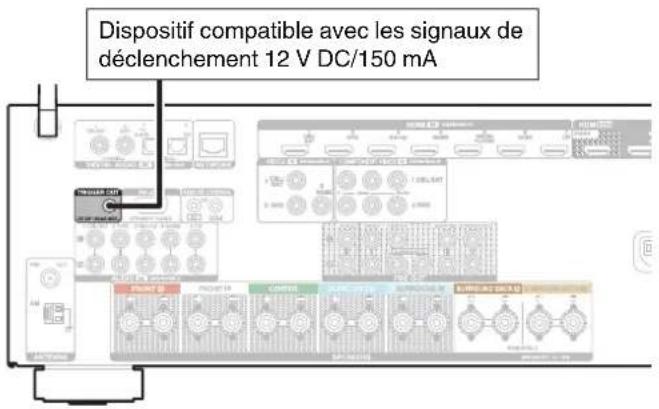

Prise TRIGGER OUT 55

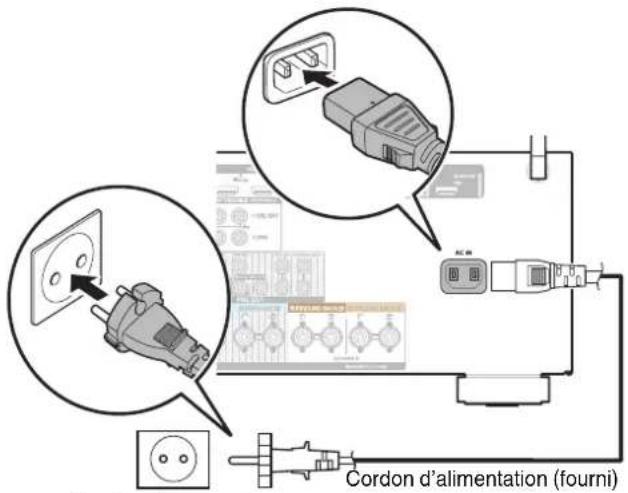

Connexion du cordon d'alimentation 56

Lecture

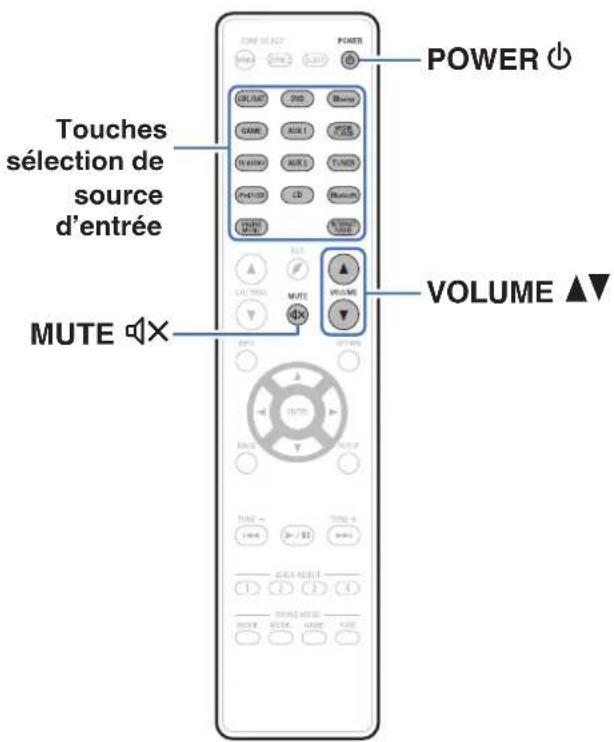

Utilisation basique 58
Mise sous tension 58
Sélection de la source d'entrée 58
Réglage du volume 59
Coupure temporaire du son (Sourdine) 59
Lecture avec les lecteurs DVD/Blu-ray Disc 59

Panneau avant

nage

Panneau arrière

2

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

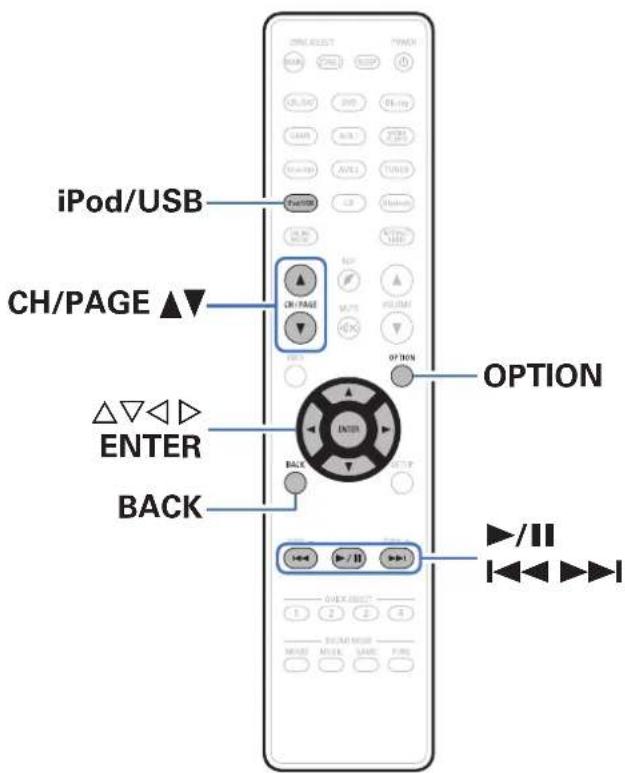

Lecture du contenu d'un iPod 60

Écoute de musique avec un iPod 61

Rélages Mode navig. iPod 62

Lecture répétée 64

Lecture aléatoire 64

Lecture du contenu d'un dispositif mémoire USB 65

Lecture des fichiers d'un dispositif mémoire USB 66

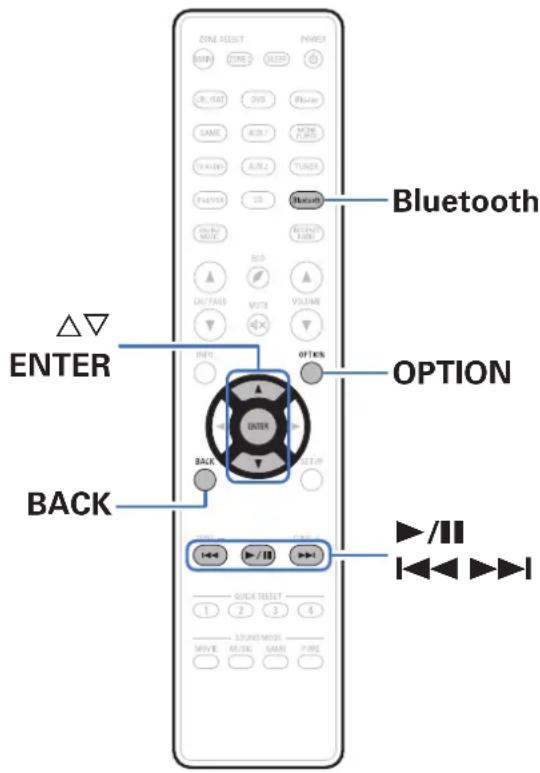

Écouter de la musique sur un périphérique Bluetooth 68

Appariement avec un périphérique Bluetooth 69

Lecture d'un périphérique Bluetooth 70

Appariement avec le Mode de couplage 72

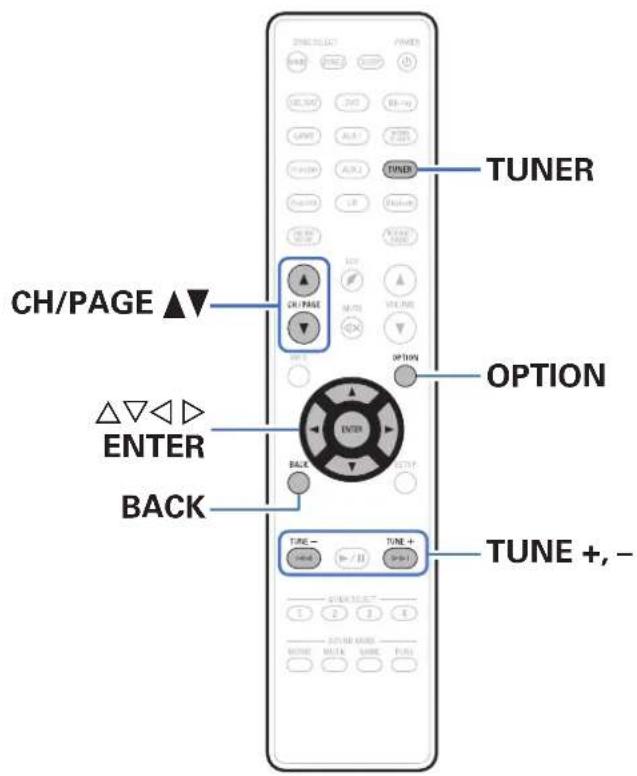

Écoute de diffusion FM/AM 73

Écoute de diffusion FM/AM 74

Réglage par saisie de la fréquence (Accord direct) 75

Recherche RDS 76

Recherche PTY 76

Recherche TP 77

Texte Radio 78

Modification du mode de syntonisation (Mode Réglage) 78

Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto) 79

Préréglage de la station radio actuelle (Mém. Préréglages) 79

Écoute des stations préréglées 80

Saisie d'un nom pour la station émettrice préréglée (Nom préréglé) 80

Saut des stations radio préréglées (Passer préréglage) 81

Annulation du saut préréglé 82

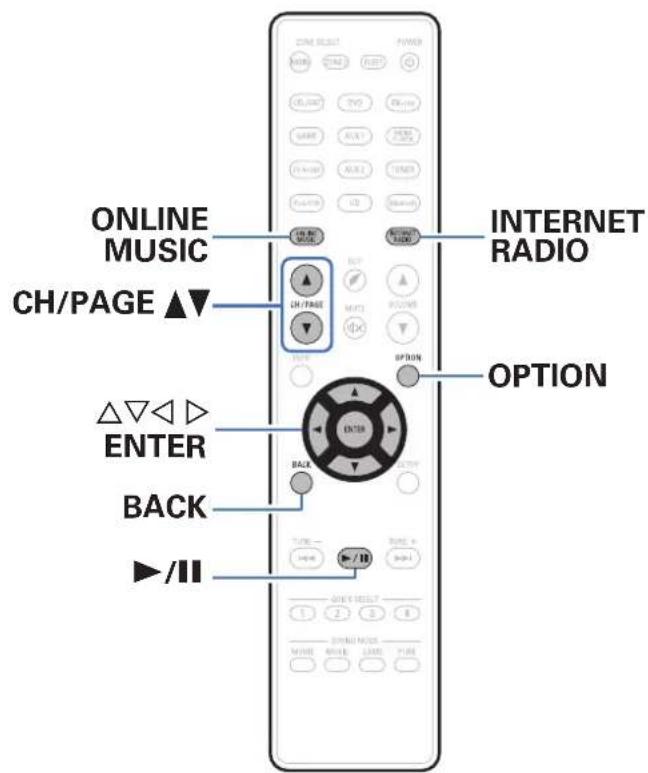

Écoute de Radio Internet 83

Écoute de Radio Internet 84

Lecture de la dernière station Radio Internet lue 85

Utilisation de vTuner pour ajouter des stations Radio Internet comme favoris 86

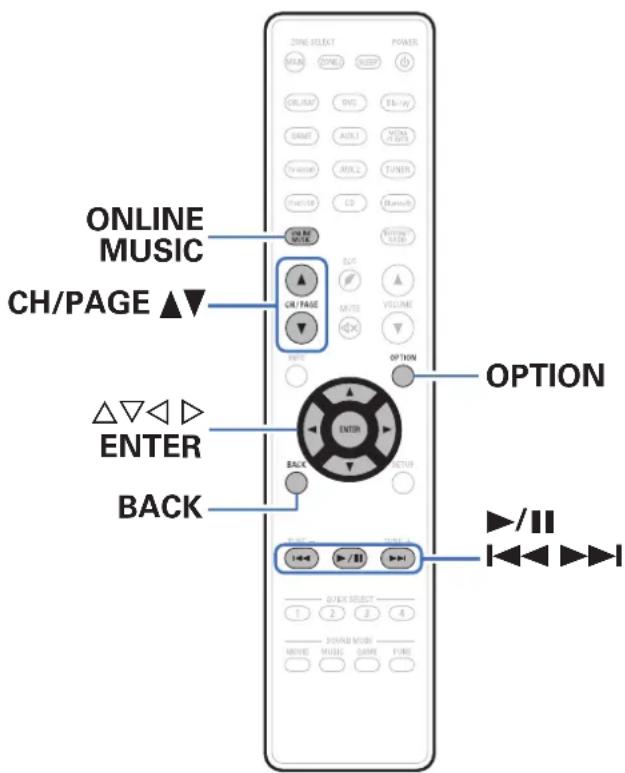

Lecture de fichiers stockés sur un ordinateur et un stockage NAS 87

Application des paramètres de partage des fichiers multimédia 88

Lecture de fichiers stockés sur un ordinateur et un stockage NAS 89

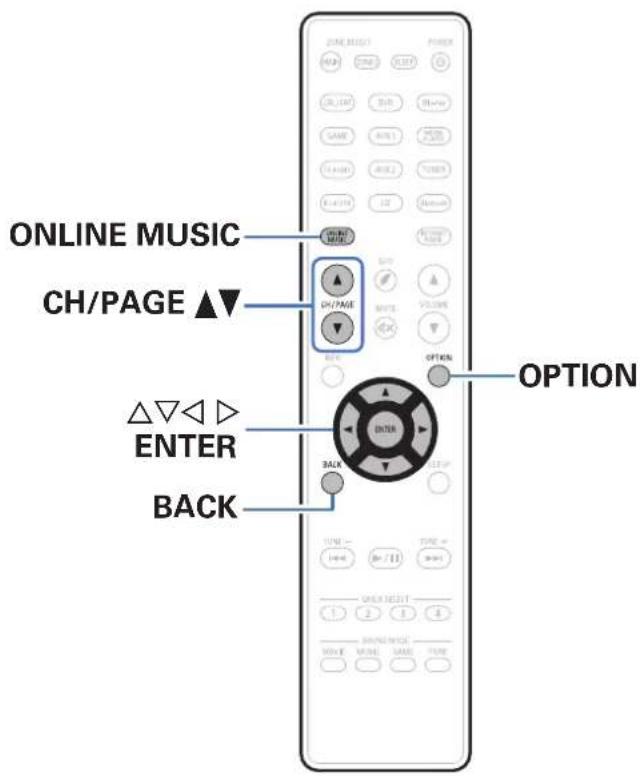

Visionner des photos sur le site Flickr 91

Visionner des photos partagées par certains utilisateurs 92

Visionner toutes les photos sur Flickr 94

Panneau avant

nage

Panneau arrière

3

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

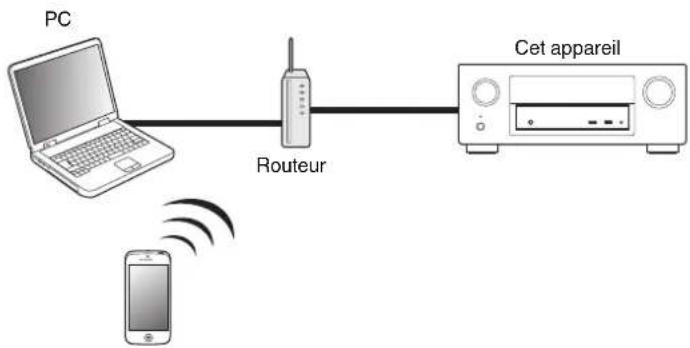

Fonction AirPlay	95
Lecture de titres de votre iPhone, iPod touch ou iPad	96
Lecture de la musique iTunes avec cet appareil	96
Sélection d'enceintes (matériels) multiples	97
Réalisation des opérations de lecture sur iTunes avec la télécommande de cet appareil	97

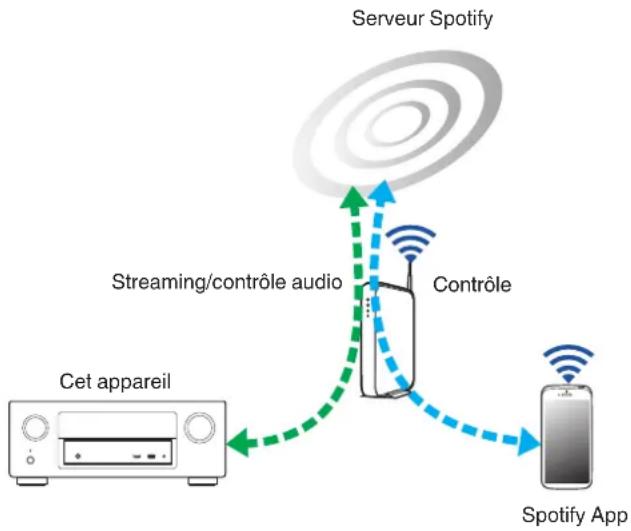

Fonction Spotify Connect	98

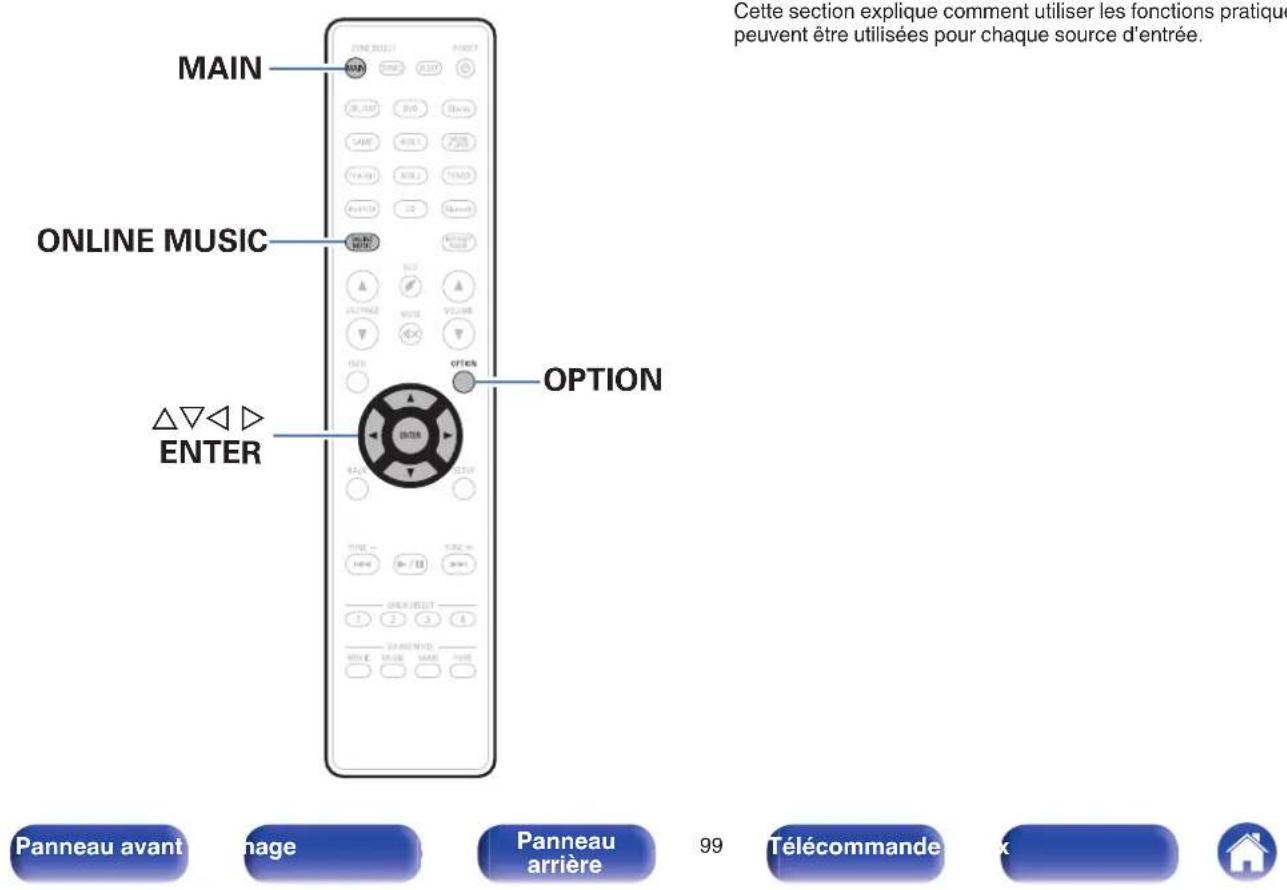

Lecture de la musique Spotify avec cet appareil	98
Fonctions pratiques	99
Lecture répétée	100
Lecture aléatoire	100
Enregistrement dans les favoris	101
Lecture du contenu ajouté au bouton “Enreg. favoris”	101
Suppression de contenu ajouté aux favoris	102
Recherche de contenu à l'aide de mots-clés (Recherche textuelle)	102
Lecture simultanée de musique et d'une image favorite (Diaporama)	103
Réglage de l'intervalle du diaporama	104
Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)	105
Réglage du tonalité (Tonalité)	106
Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)	107
Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)	108
Lecture de la même musique dans toutes les zones (Toutes zones stéréo)	109

Sélection d’un mode d’écoute	110
Sélection d’un mode d’écoute	111
Lecture directe	112
Lecture Pure Direct	112
Lecture surround auto	113
Fonction de contrôle HDMI	125
Procédure de réglage	125

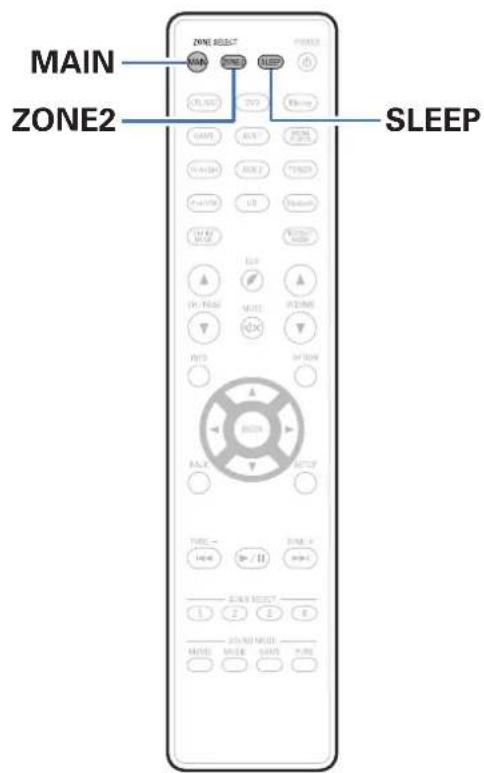

Fonction de minuterie sommeil	126
Utilisation de la minuterie sommeil	127

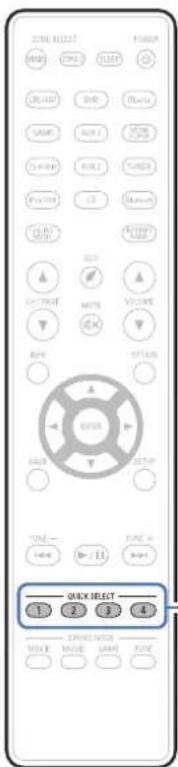

Fonction de sélection rapide plus	128
Solliciter le paramétrage	129
Modification des réglages	130

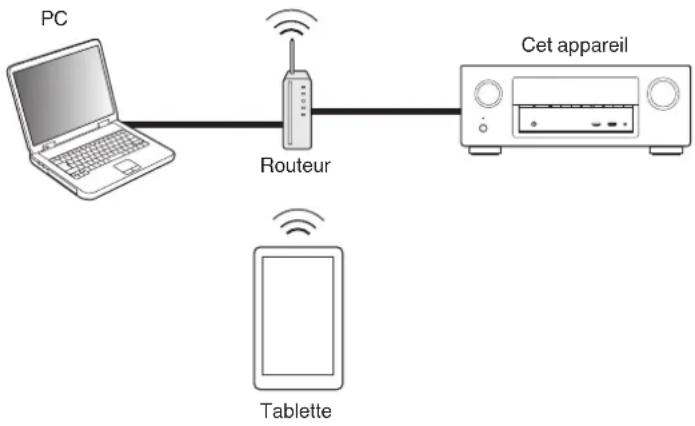

Fonction de contrôle Internet	131

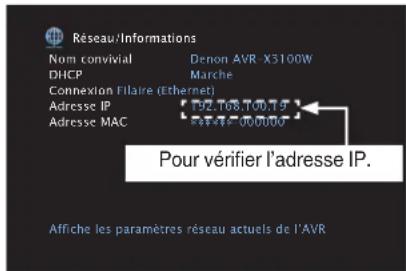

Contrôle de l’appareil à partir d’un contrôle Web	131

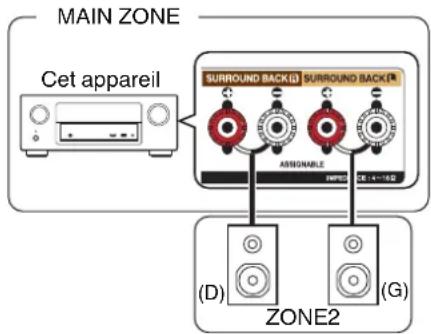

Lecture dans la ZONE2 (pièce séparée)	133

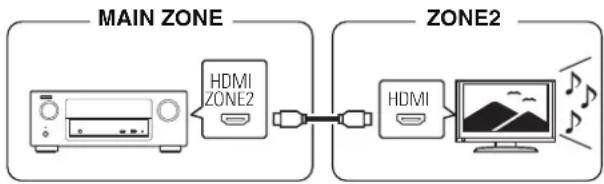

Connexion de ZONE2	133
Lecture dans ZONE2	135

Panneau avant

nage

Panneau arrière

4

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Réglages

Plan du menu de l'interface graphique	137
Fonctionnement du menu	140
Saisie de caractères	141

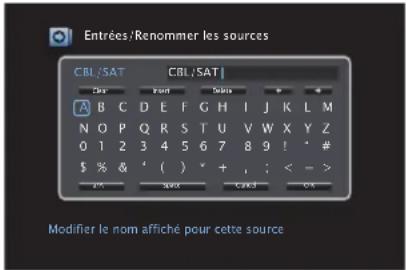

Utilisation de l'écran-clavier	142
Audio	143
Réglage niv Dialog	143
Réglage niv Subw	143
Paramètres surr.	144
Restorer	148
Délai audio	149
Volume	149
Audyssey	150
EQ Graphic	153
Vidéo	155
Réglages image	155
Config. HDMI	157
Réglages sorties	161
Affichage à l'écran	165
Format TV	166

Entrées	167

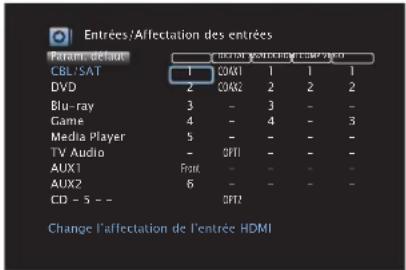

Affectation des entrées	167
Renommer les sources	169
Masquer les sources	169
Niveau des sources	169
Sélect. Entrées	170
Enceintes	171

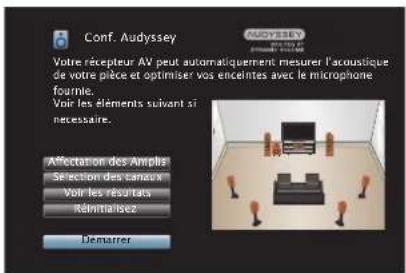

Conf. Audyssey®	171

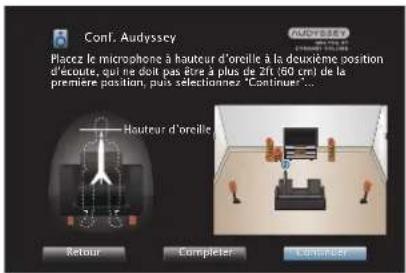

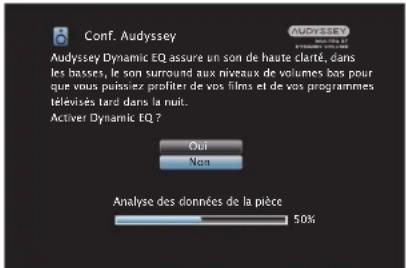

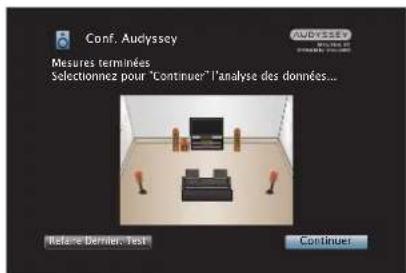

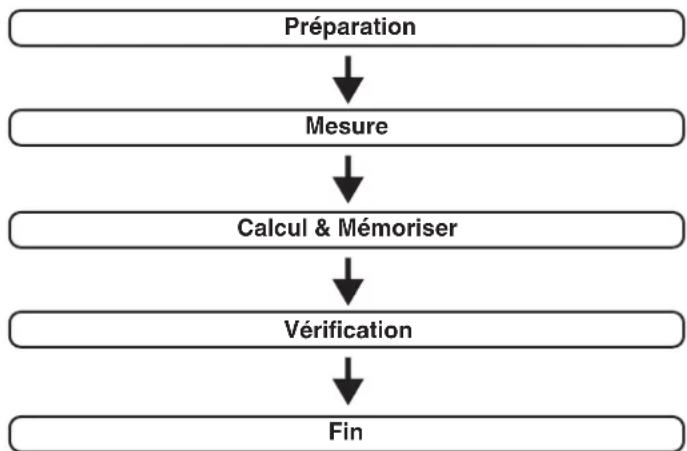

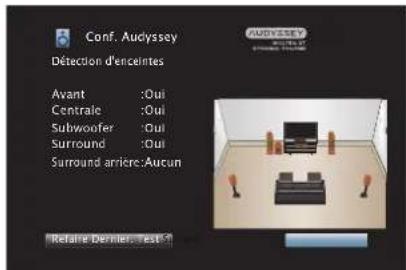

Procédure pour les réglages des enceintes (Conf. Audyssey®)	173
Message d'erreur	179

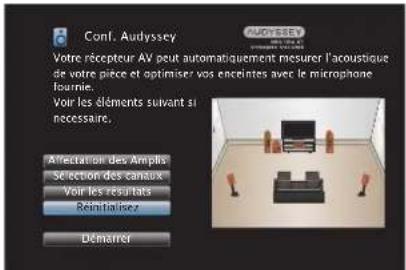

Retour aux réglages “Conf. Audyssey®”	180
Config. manuelle	181
Affectation des Amplis	181
Config. enceintes	182
Distances	184
Niveaux	185
Crossover	186
Graves	187
Enceintes avant	188

Panneau avant

nage

Panneau arrière

5

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Réseau 189
Informations 189
Connexion 189
Config. Wi-Fi 190

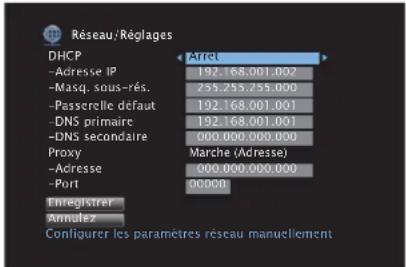

Réglages 192
Contrôle IP 193
Nom convivial 194
Diagnostic 194
Mode Maintenance 195
Général 196
Langue 196
ECO 196
Config. de ZONE2 198
Renommer zone 200
Sélect.Rapid.Nom 200
Sortie Trigger 200
Afficheur façade 201
Informations 201
Données d'utilisation 203
Micrologiciel 204
Verrou de config. 206

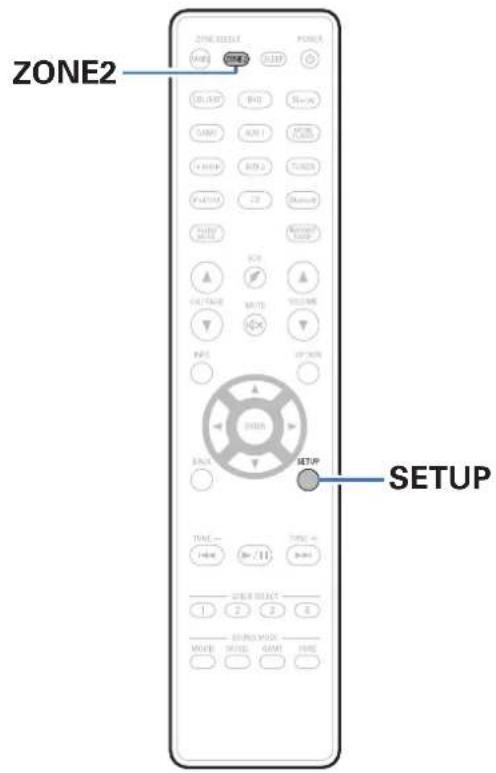

Limiter la zone d'opération avec la télécommande 207

Conseils

Conseils 209

Dépistage des pannes 211

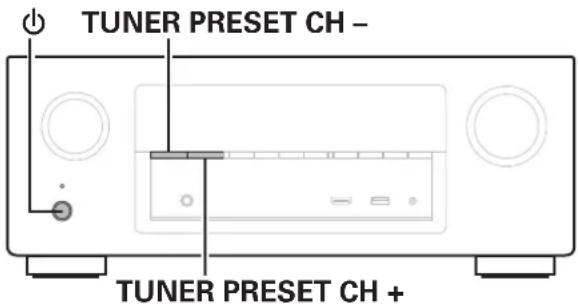

Réinitialisation des réglages d'usine 229

Annexe

À propos de HDMI 230

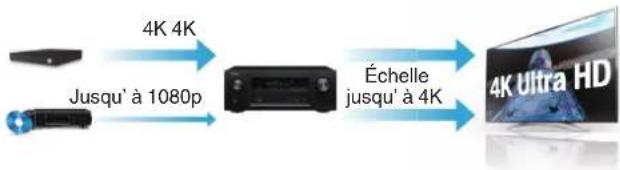

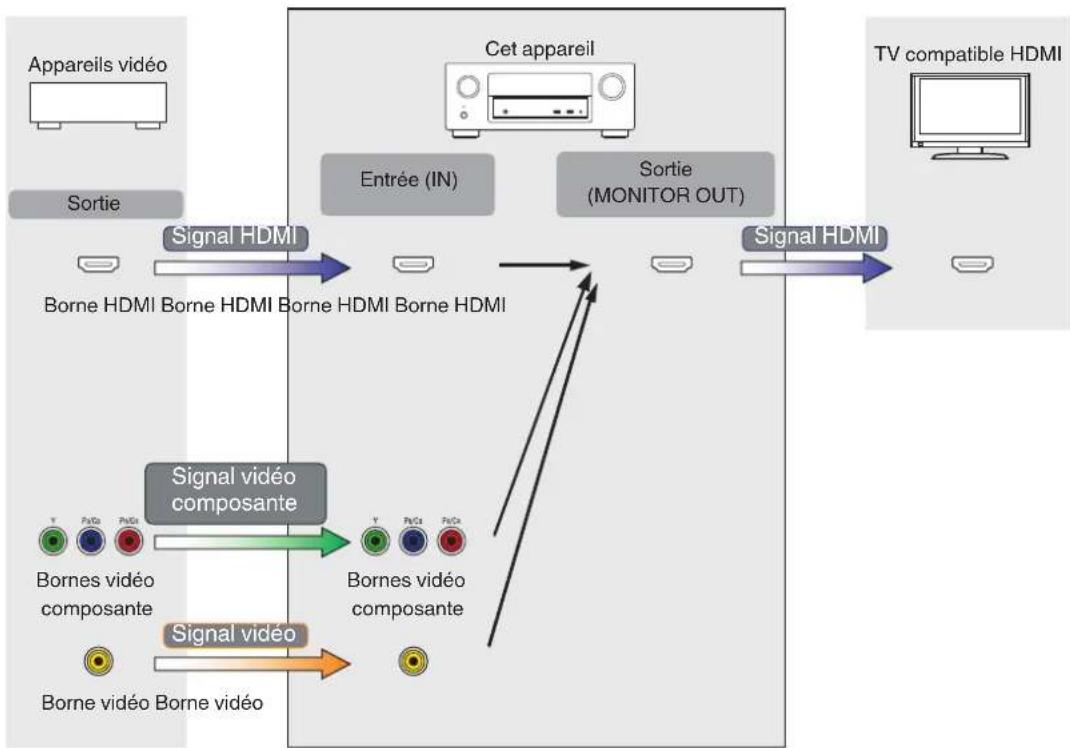

Fonction de conversion vidéo 233

Lecture de dispositifs mémoire USB 235

Lecture d'un périphérique Bluetooth 236

Lire un fichier sauvegardé sur un ordinateur ou sur un NAS 237

Lecture de radio Internet 238

Fonction mémoire personnelle plus 238

Fonction dernière mémoire 238

Modes audio et canaux de sortie 239

Modes audio et paramètres surround 240

Types de signaux d'entrée et modes audio correspondants 243

Explication des termes 246

Renseignements relatifs aux marques commerciales 256

Spécifications 258

Index 263

Licence 266

Panneau avant

nage

Panneau arrière

6

Télécommande

Contents Connexions Lecture Réglages Conseils

Annexe

Nous vous remercions d'avoir acquis cet appareil Denon.

Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Accessories

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guide de démarrage rapide CD-ROM(Manuel de l’Utilisateur)		Consignes de sécurité Remarque sur la radio Étiquette du câble
Cordon d’alimentation Antenne intérieure FM Antenne à boucle AM Microphone d’étalonnage du son (ACM1HB)				Support de microphone d’étalonnage du son
Télécommande (RC-1192)	Piles R03/AAA

Panneau avant

Affichage

Panneau arrière

7

Télécommande

Index

Contents Connexions Lecture Réglages Conseils Annexe

Insertion des piles

1 Déplacez le couvercle arrière dans la direction de la flèche et retirez-le.

2 Insérez correctement deux piles dans le compartiment à pile comme indiqué.

Piles R03/AAA

3 Remettez le couvercle en place.

REMARQUE

• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:
• Ne pas mélanger piles neuves et anciennes.
• Ne pas utiliser deux types de piles différents.
• Ôtez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartiment avant d'insérer de nouvelles piles.

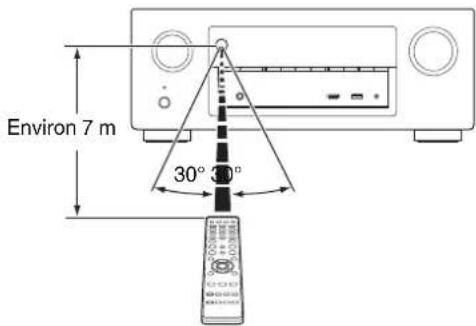

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Environ 7 m 30° 30°

Panneau avant

nage

Panneau arrière

8

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Caractéristiques

Audio haute qualité

- Amplificateur de puissance procurant une qualité identique pour les 7 canaux grâce à une technologie à circuits discrets (135 W x 7 canaux)

Pour un réalisme optimal et une gamme dynamique étonnante, la section de l'amplificateur de puissance dispose d'appareils de puissance discrets (pas un circuit intégré).

En utilisant des appareils discrets à haute puissance et courant élevé, l'amplificateur peut aisément faire fonctionner des enceintes haute qualité.

• Audyssey DSX® (p. 152)

Cet appareil est équipé d'un processeur Audyssey DSX®. En connectant les enceintes avant-hautes à cet appareil et en lisant Audyssey DSX®, vous pouvez bénéficier d'une scène sonore avant plus puissante verticalement. En connectant deux enceintes larges avant, vous profitez d'une scène sonore plus étendue et plus large.

• DTS Neo:X (p. 110)

Cette technologie permet de lire un contenu audio source à 2 canaux ou un contenu audio source multi-canaux 7.1/5.1 via des enceintes 7.1 canaux maximum, en obtenant une scène sonore encore plus large.

Haute performance

- Entrée/sortie 4K 60Hz prise en charge

Lorsque 4K Ultra HD (High Definition) est utilisé, une vitesse d'entrée/sortie de 60 images par seconde (60p) est obtenue pour les signaux vidéo. Lorsque vous êtes connecté à l'entrée d'un signal vidéo d'une TV compatible 4K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d'images en haute définition, même en visualisant une vidéo en mouvement rapide.

Cet appareil prend également en charge le traitement d'image pour les vidéos 4 K 60p, 4:4:4 et 24 bits. Par le traitement de la vidéo à la résolution d'origine, cet appareil permet de profiter d'une parfaite qualité d'image en haute définition.

Panneau avant

nage

Panneau arrière

9

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

- Conversion ascendante des signaux vidéo analogiques (résolution SD) vers HD (720p/1080p) et 4K grâce au processeur vidéo numérique (p. 163)

4K 4K Jusqu' à 1080p Échelle jusqu' à 4K 4K Ultra HD

Cet appareil est équipé d'une fonction de vidéo ascendante 4 K qui permet à la vidéo analogique ou vidéo SD(Standard Definition) d'être émise en résolution HDMI à 4K (3840 x 2160 pixels). Cette fonction permet à l'appareil d'être connecté à une TV à l'aide d'un simple câble HDMI, et de produire des images en haute définition pour n'importe quelle source vidéo.

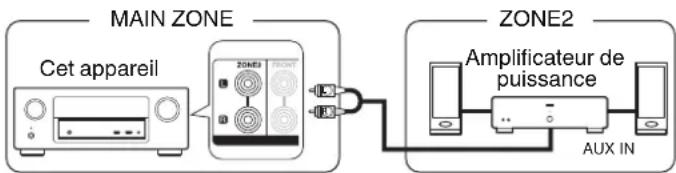

- Équipé de la sortie HDMI ZONE2 (p. 133)

La sortie multi pièces ZONE2 comprend une sortie HDMI qui vous permet de profiter d'une autre source A/V dans cette pièce, avec un autre programme en cours de lecture dans la pièce principale.

- Les connexions HDMI permettent la connexion à divers appareils AV numériques (8 entrées, 2 sorties)


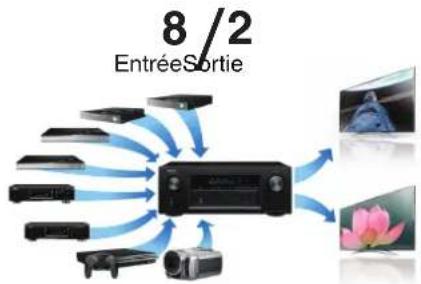

    AY["Entrée Sortie"]

Pour la connexion à un large éventail de sources numériques, cet appareil offre 8 entrées HDMI, y compris 1 sur le panneau avant vous permettant de rapidement et facilement connecter un caméscope, une console de jeux vidéo ou tout autre appareil équipé HDMI. Il y a une sortie HDMI pour la MAIN ZONE, et une seconde sortie HDMI pour la ZONE2.

Panneau avant

nage

Panneau arrière

10

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

- Ce dispositif est équipé d'une fonction AirPlay® en plus des fonctions réseau telle que la radio internet, etc. (p. 95)

Vous pouvez profiter d'un large éventail de contenus, notamment écouter la radio sur Internet, lire des fichiers audio enregistrés sur votre ordinateur et afficher sur un téléviseur des photos stockées sur votre ordinateur.

Cet appareil prend également en charge Apple AirPlay qui vous permet de diffuser en flux votre bibliothèque musicale depuis un iPhone®, iPad®, iPod touch® ou iTunes®.

- Lecture de fichiers DSD et FLAC par USB et par réseau

Cet appareil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (2,8 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.

- Une connexion sans fil avec des périphériques Bluetooth peut être effectuée facilement (☎ p. 68)

Vous pouvez apprécier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc.

- Compatible avec le "Denon Remote App"* pour effectuer des opérations de base de l'unité avec des appareils iPad, iPhone ou Android™ (Google, Amazon Kindle Fire)

"Denon Remote App" est un logiciel d'application qui vous permet d'effectuer des opérations de base avec un iPad, iPhone, Android smartphone ou une tablette Android, telles que la mise en marche ou l'arrêt de l'appareil, le contrôle du volume et la commutation de la source.

* Téléchargez le "Denon Remote App" approprié pour vos appareils iOS ou Android. Cet appareil doit être connecté au même réseau LAN ou Wi-Fi (réseau local sans fil) auquel l'iPhone ou l'iPod touch est connecté.

Panneau avant

nage

Panneau arrière

11

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

• Audio multi-pièces (p. 109)

【MAIN ZONE】

Vous pouvez sélectionner et lire les entrées correspondantes dans MAIN ZONE et dans ZONE2.

De plus, lorsque la fonction "Toutes zones stéréo" est utilisée, vous pouvez profiter de la musique en cours de lecture dans MAIN ZONE, dans toutes les zones en même temps, ce qui est utile lorsque vous voulez écouter BGM dans toute la maison.

- Conception à économie d'énergie

Cet appareil est équipé d'une fonction "Mode ECO" qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l'utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l'alimentation lorsque l'appareil n'est pas utilisé. Cela permet de réduire la consommation électrique inutile.

Fonctionnement aisé

• "Assistant de config.", fournissant des instructions de configuration faciles à suivre
  Sélectionnez tout d'abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s'affichent sur l'écran de votre téléviseur pour configurer les enceintes, le réseau, etc.

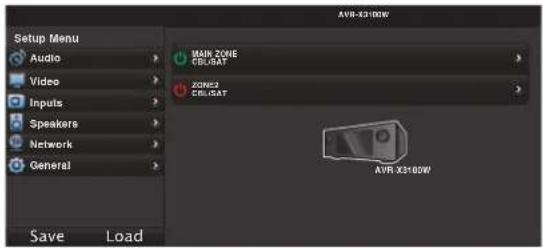

• Interface graphique simple d'emploi
  Cet appareil est doté d'une interface utilisateur graphique pour améliorer sa fonctionnalité.

Panneau avant

nage

Panneau arrière

12

Télécommande

Nomenclature et fonctions

Panneau avant

1 2 3 4 5 DENON SOURCE SELECT MASTER VOLUME 7 8 9 10 11 12 13 14 15 16 RUSER PRESET ZONE2 ON/OFF ZONE2 SOURCE CINUMER STATUS 2 3 4 ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OCC SETUP MCAUX1 HCM

Panneau avant

Affichage

Panneau arrière

13

Télécommande

Index

Contents Connexions Lecture Réglages Conseils Annexe

5 6 7 8 9 10 11

① Touche d'alimentation (⏻)

Permet de mettre l'alimentation de MAIN ZONE (la pièce où se trouve cet appareil) en marche/arrêt (veille). (p. 58)

② Témoin d'alimentation

Il s'allume comme suit en fonction du statut d'alimentation :

• Vert : Mise sous tension
• Arrêt : Veille normale

• Rouge:

• Lorsque "HDMI Pass Through" est réglé sur "Marche" (p. 158)

• Lorsque "HDMI Contrôle" est réglé sur "Marche" (p. 159)
• Lorsque "Contrôle IP" est réglé sur "Toujours actif" (p. 193)

③ Molette SOURCE SELECT

Elle permet de sélectionner la source d'entrée. (p. 58)

④ Capteur de télécommande

Il reçoit les signaux provenant de la télécommande. (p. 8)

⑤ Affichage

Cet écran affiche divers types d'informations. (p. 16)

⑥ Molette MASTER VOLUME

Elle permet d'ajuster le niveau du volume. (10 p. 59)

⑦ Touches de canal préréglé du tuner (TUNER PRESET CH +, -)

Ceuxci sélectionnent des stations de radio préréglées. (p. 80)

⑧ Touche ZONE2 ON/OFF

Elle permet de mettre sous/hors tension l'alimentation de ZONE2 (pièce séparée). (p. 135)

⑨ Touche ZONE2 SOURCE

Elle permet de sélectionner la source d'entrée pour ZONE2. (19 p. 135)

⑩ Touche DIMMER

Chaque fois que vous appuyez sur cette touche, la luminosité de l'affichage change. (p. 201)

⑪ Touche STATUS

Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l'écran changent. (p. 62)

Panneau avant

nage

Panneau arrière

14

Télécommande

Index

Contents Connexions Lecture Réglages Conseils Annexe

DENON 12 13 14 15 16

⑫ Touches QUICK SELECT

En appuyant une seule fois sur n'importe laquelle de ces touches, vous pouvez faire apparaître différents réglages enregistrés sur chaque touche, tels que les réglages de la source d'entrée, du niveau du volume et du mode audio. (12 p. 128)

⑬ Prise de casque audio (PHONES)

Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n'est plus transmis par les enceintes connectées ni par les bornes PRE OUT.

REMARQUE

Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

⑭ Borne AUX1-HDMI

Ceci sert à connecter des appareils de sortie compatibles HDMI avec des appareils tels que des caméscopes et des consoles de jeux. (☎ p. 47)

⑮ Port USB

Ceci sert à connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB) et le câble USB fourni avec iPod. (☎ p. 48)

⑯ Prise SETUP MIC

Ceci sert à connecter le microphone d'étalonnage de son fourni. (174) p. 174

Panneau avant

nage

Panneau arrière

15

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Affichage

AUTO HDMI DIGITAL ANALOG S BACK dts AUDYSSEY TUNED STEREO RDS SLEEP -10.8 dB MUTE PCM Z2 DIG. ANL ③⑪ ⑫ ⑫

① Témoins de mode de signal d'entrée

Ceuxci s'allument en fonction des réglages du mode d'entrée audio de chaque source d'entrée. (p. 170)

② Témoins du surround arrière

Ces témoins s'allument lorsque les signaux audio sont transmis à partir des enceintes surround arrière. (183)

③ Témoins du décodeur

Ces témoins s'allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

④ Témoin Audyssey®

Ce témoin s'allume lorsque "MultEQ® XT", "Dynamic EQ", "Dynamic Volume" ou "Audyssey DSX®" a été configuré. (12 p. 150 - 152)

⑤ Témoins de mode de réception du tuner

Ceuxci s'allument en fonction des conditions de réception lorsque la source d'entrée est réglée sur "Tuner".

TUNED : S'allume lorsque l'émission est correctement syntonisée.

STEREO : S'allume lors de la réception d'émissions de radio FM.

RDS : S'allume lors de la réception d'émissions RDS.

⑥ Témoin de minuterie

Ces témoins s'allument lorsque la minuterie sommeil a été sélectionnée. (p. 127)

⑦ Témoin circulaire

Ceci est affiché lorsque la source d'entrée est "Online Music" ou "iPod/USB" quand vous lisez de la musique.

Panneau avant

nage

Panneau arrière

16

Télécommande

Index

Contents Connexions Lecture Réglages Conseils Annexe

AUTO HDMI DIGITAL ANALD 3.8ACK dts AUDYSSEY TUNED STEREO RDS SLEEP -0.08 MUTE DCM 22 BIO ANA 10 11 12

⑧ Témoin de volume
9 Témoin MUTE

Ce témoin clignote lorsque le son est coupé. (p. 59, 136)
⑩ Affichage des informations
Le nom de la source d'entrée, le mode audio, les valeurs des réglages et d'autres informations sont affichés ici.
Témoins de signal d'entrée
Le témoin respectif s'allumera en fonction du signal d'entrée. (170)
⑫ Témoin ZONE2
Ce témoin s'allume lorsque la ZONE2 (pièce séparée) est sous tension. (☎ p. 135)

Panneau avant

nage

Panneau arrière

17

Télécommande

Panneau arrière

1 2 3 4 5 6 COAMAL DIGITAL AUDIO IN (ASSIGNABLE) TV AUDIO CD OPTICAL NETWORK 1 CBL/SAT DVD 1 CNN/AT HDMI IN (ASSIGNABLE) 1 CBL/SAT DVD 3 Blu-ray 4 GAME 5 MEDIA PLAYER 6 AUX2 7 CD HDMI OUT ZONE2 MONITOR ARC VIDEO IN (ASSIGNABLE) COMPONENT VIDEO IN (ASSIGNABLE) 1 CBL/SAT 3 GAME 1 CBL/SAT 2 DVD PRE OUT FRONT CENTER SURROUND SURROUND BACK SURROUND BACK SURROUND BACK SPEAKERS ASSIGNABLE AC IN 1 CBL/SAT 2 DVD 1 CBL/SAT 2 DVD 1 CBL/SAT 2 DVD 1 CBL/SAT 2 DVD 1 CBL/SAT 2 DVD 1 CBL/SAT 2 DVD 1 CBL/SAT 2 DVD 1 CBL/SAT 2 DVD 1 CBL/SAT 2 DVD 1 CBL/SAT 2 DVD 1 CBL/SAT 2 DVD 1 CBL/SAT 2 DVD

Panneau avant

Affichage

Panneau arrière

18

Télécommande

Index

Contents Connexions Lecture Réglages Conseils Annexe

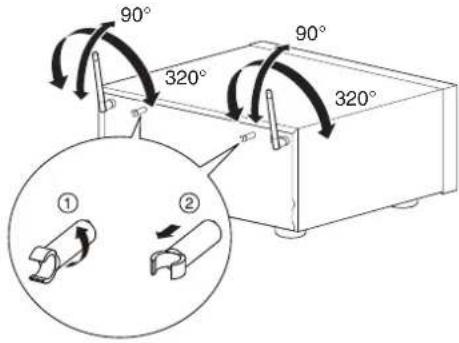

① Antennes en tige pour le Bluetooth/le réseau local sans fil

Tenez cette antenne verticalement lors de la connexion à un réseau via un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. (109 p. 53)

90° 320° 90° 320° ① ②

Panneau avant

nage

Panneau arrière

19

Télécommande

L'attache-câble de l'antenne peut être supprimée du panneau arrière.

① Faites tourner l'attache-câble de l'antenne à 90 degrés vers la gauche.
② Retirez l'attache-câble de l'antenne vers vous.
- L'attache-câble de l'antenne est nécessaire lorsque vous transportez cet appareil. Conservez-la dans un endroit sûr.
- Fixez l'attache-câble de l'antenne en suivant les étapes pour l'enlever dans le sens inverse.

② Borne RS-232C

Permet de connecter des dispositifs de commande domotique équipés de bornes RS-232C. Consultez le manuel de l'Utilisateur du contrôleur domestique externe pour plus d'informations sur le contrôle en série de cet appareil.

③ Bornes audio numériques (DIGITAL AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio numérique. (p. 43, 46)

④ Borne NETWORK

Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. (17 p. 52)

⑤ Prises REMOTE CONTROL

Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet appareil et les appareils externes depuis une autre pièce. (15 p. 54)

⑥ Bornes vidéo (VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes vidéo. (15 p. 45, 46)

⑦ Bornes HDMI

Utilisées pour connecter des dispositifs équipés de bornes HDMI. (15 p. 42, 43, 45, 46)

8 Prise CA (AC IN)

Utilisée pour brancher le cordon d'alimentation. (p. 56)

Contents Connexions Lecture Réglages Conseils Annexe

Utilisées pour connecter des dispositifs équipés de la fonction trigger. ( p. 55)

⑩ Bornes d'antenne FM/AM (ANTENNA)

Utilisées pour connecter des antennes FM et antennes à boucle AM. (☎ p. 50)

⑪ Bornes audio analogiques (AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio analogique. (p. 45, 46)

⑫ Bornes d'enceintes (SPEAKERS)

Utilisées pour connecter des enceintes. (p. 29)

⑬ Bornes PRE OUT

Sert à connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance pour ZONE2. (p. 30, 134)

⑭ Bornes vidéo composantes (COMPONENT VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes vidéo composantes. (p. 45, 46)

REMARQUE

Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.

Panneau avant

nage

Panneau arrière

20

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

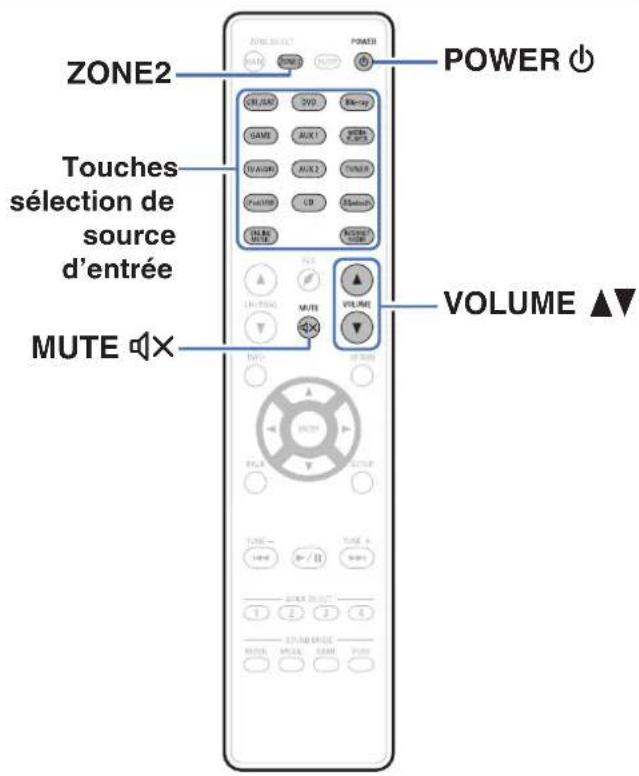

Télécommande

ZONE SELECT POWER AUX TRAB2 LURP ① ② ③ ④ ⑤ ⑥ ⑦ BLUE DVD Blu-ray GAME AUX 1 RUMS FLOWER CVA COM AUX 2 TUNER F+4500 CD BLANES WHOLE MUTE RANGE LUXO OFF CH/PAGE FLO MUTE VOLUME EXIT OPTION BACK SETUP TUNE - TUNE + QUICK RESET 1 2 3 4 MOUT MODE MUSIC GAME PURE

① Touches ZONE SELECT (MAIN, ZONE2)

Ces touches permettent de changer la zone (MAIN ZONE, ZONE2) pilotée par la télécommande. (☎ p. 135, 140)

② Touches sélection de source d'entrée

Elles permettent de sélectionner la source d'entrée. (p. 58, 135)

③ Touches de sélection de canal/page (CH/PAGE ▲▼)

Ceuxci sélectionnent les stations de radio enregistrées aux préréglages ou aux pages du commutateur. (☎ p. 62, 80)

④ Touche MUTE (☐X)

Cette touche met en sourdine la sortie audio. (p. 59, 136)

⑤ Touche Information (INFO)

Elle permet d'afficher les informations de statut sur l'écran du téléviseur. (p. 202)

⑥ Touches curseurs (△▽◀▶)

Elles permettent de sélectionner des éléments. (p. 140)

⑦ Touche BACK

Elle permet de revenir à l'écran précédent. (p. 140)

Panneau avant

nage

Panneau arrière

21

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

ZONE SELECT POWER MINI ON/O SLEEP OK/OK 3VD Bluency GAME AUX1 MOOR PLATES TV/AIRB AUX2 TUNER FAVTER LD Bluetooth BLUE NAME ACO CH/PAGE MUTE VOLUME INFO OPTION ENTER BACK SETUP TUNE - +/11 TIME + QUICK SELECT- 1 2 3 4 ROUND MODE- MOVE MUSIC GAME PURE 12 8 9 10

Panneau avant

nage

Panneau arrière

22

Télécommande

8 Touches du système

Elles permettent d'effectuer des opérations associées à la lecture. (15 p. 62)

• Touche de saut (I◄◄, ►►I)
• Touche de lecture/pause (▶/III)

Touches d'accord montant/descendant (TUNE +, -)

Ceuxci sélectionnent soit les émissions FM soit les émissions AM. (195 p. 74)

⑨ Touches QUICK SELECT (1 - 4)

Ceuxci appellent le paramétrage enregistré pour chaque touche, comme la source d'entrée, le niveau du volume et le paramétrage du mode son. (128 p. 128)

⑩ Touches SOUND MODE

Elles permettent de sélectionner le mode audio. (10 p. 110)

• Touche MOVIE
• Touche MUSIC
• Touche GAME
• Touche PURE

⑪ Émetteur infrarouge de télécommande

Il transmet les signaux provenant de la télécommande. (1 p. 8)

⑫ Touche SLEEP

Elle permet de régler la minuterie sommeil. (p. 126)

Contents Connexions Lecture Réglages Conseils Annexe

ZONE SELECT POWER MIME PONE CLEEP ON/SAT DVD 8x4x4 GAME AUX 1 VOLUME PANEER TURKEY F=AVES LD Bluetooth TUNG WORLD ACROSS MODE EVO VOLUME ON/PAGE MUTE OPTION INFO ENTER BACK SETAP TUNE - /11 TIME + QUICK SELECT - 1 2 3 4 ROUND MODE - MOVE MUSIC GAME PURE

⑬ Touche POWER (⏻)

Elle permet de mettre sous/hors tension l'alimentation. (p. 58, 135)

⑭ Touche du mode ECO (✗)

Ceci permet de commuter sur le Mode ECO. (p. 196)

⑮ Touches VOLUME (▲▼)

Elles permettent d'ajuster le niveau du volume. (p. 59, 136)

⑯ Touche OPTION

Elle permet d'afficher le menu d'options sur l'écran du téléviseur. (p. 99)

⑰ Touche ENTER

Elle permet de déterminer la sélection. (p. 140)

⑱ Touche SETUP

Elle permet d'afficher le menu sur l'écran du téléviseur. (p. 140)

Panneau avant

nage

Panneau arrière

23

Télécommande

Contents

Connexions

ages Conseils Annexe

Contenu

Connexion des enceintes 25

Connexion d'un téléviseur 41

Connexion d'un dispositif de lecture 44

Connexion d'un iPod ou d'un dispositif mémoire USB sur le port USB 48

Connexion d'une antenne FM/AM 50

Connexion à un réseau domestique (LAN) 52

Connexion d'un dispositif de commande externe 54

Connexion du cordon d'alimentation 56

REMARQUE

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions. Toutefois, lorsque "Assistant de config." est en cours d'exécution, suivez les instructions de l'écran "Assistant de config." (page 8 du "Guide de démarrage rapide" séparé) pour réaliser des connexions. (Lorsque "Assistant de config." est ouvert, les bornes d'entrée/sortie ne sont pas alimentées.)
• Ne pas mêler les cordons d'alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

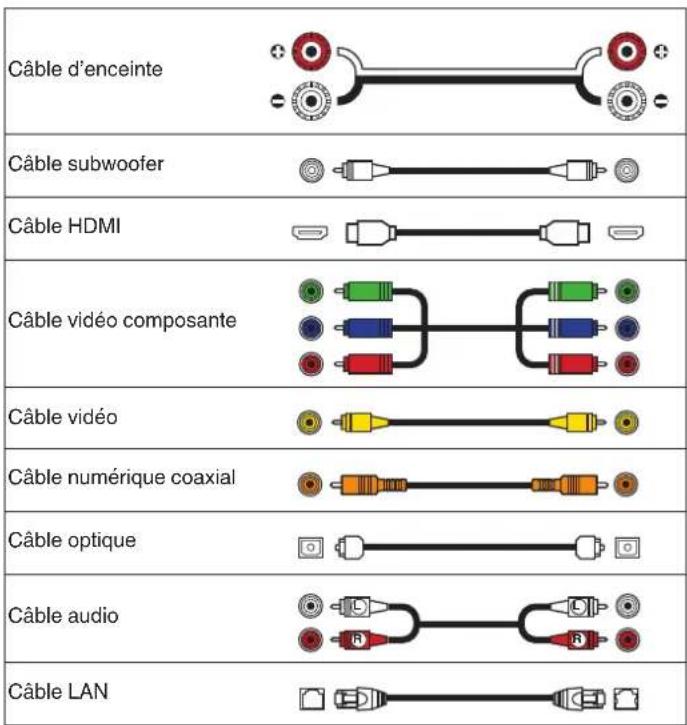

■ Câbles utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble d'enceinte Câble subwoofer Câble HDMI Câble vidéo composante Câble vidéo Câble numérique coaxial Câble optique Câble audio Câble LAN

Panneau avant

nage

Panneau arrière

24

Télécommande

Contents

xions

ages Conseils Annexe

Connexion des enceintes

Installez les enceintes et connectez-les à cet appareil. (19 p. 25, 29)

Installation des enceintes

Déterminez le système d'enceintes selon le nombre d'enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce.

L'installation des enceintes est expliquée à l'aide de cet exemple d'une installation typique.

FL/FR (Enceinte avant gauche/droite) :	Placez les enceintes droite et gauche FRONT à une distance égale de la position d'écoute principale. Il doit y avoir la même distance entre chaque enceinte et votre téléviseur.
C (Enceinte centrale) :	Placez l'enceinte CENTER à l'avant et au centre de la TV, entre les enceintes avant gauche et droite.
SL/SR (Enceinte surround gauche/ droite) :	Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d'écoute principale. Si vous ne disposez pas d'enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d'écoute.
SBL/SBR (Enceinte surround arrière gauche/droite) :	Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d'écoute principale et directement derrière la position d'écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d'écoute.
FHL/FHR (Enceintes avant hautes gauche/droite) :	Placez les enceintes droite et gauche FRONT HEIGHT juste devant les enceintes droite et gauche avant. Fixez-les aussi près du plafond que possible et dirigez-les vers la position d'écoute.
FWL/FWR (Enceintes larges avant gauche/droite) :	Placez les enceintes droite et gauche FRONT WIDE éloignées des enceintes droite et gauche pour qu'il y ait une distance égale entre toutes les enceintes avant.
SW 1/2 (Subwoofer) :	Placez le SUBWOOFER à votre endroit préféré près des enceintes avant.

Panneau avant

nage

Panneau arrière

25

Télécommande

Contents

xions

ages Conseils Annexe

• Cet appareil est compatible avec les normes Audyssey DSX ^ (r B p. 246), Dolby Pro Logic IIz (r B p. 248) et DTS Neo:X (r _B p. 249) qui offrent une sensation surround bien plus large et plus profonde.
  Lorsque vous utilisez Audyssey DSX®, installez des enceintes avant larges ou hautes.
  Pour utiliser la norme Dolby Pro Logic IIz, installez des enceintes avant-haut.
• L'illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit être installée. Vous n'êtes pas obligé de les installer exactement à cette hauteur.

Enceinte avant-haut • Légèrement orientée vers le bas Au moins 1 m *1 *2 45° 60 - 90 cm Enceintes surround Enceintes avant Enceinte larges avant Enceintes surround arrière • Légèrement orientée vers le bas [Vue de côté]

*1 Recommandé pour Dolby Pro Logic IIz
*2 Recommandé pour Audyssey DSX®

Panneau avant

nage

Panneau arrière

26

Télécommande

Contents

xions

ages Conseils Annexe

En cas d'installation d'enceintes 7.1 canaux à l'aide d'enceintes surround arrière

FL FR SW C *1 *2 *3 SL SR SBL Position d' écoute SBR *1:22° - 30° *2:90° - 110° *3:135° - 150°

■ En cas d'installation d'enceintes 7.1 canaux à l'aide d'enceintes avant-haut

FHLFHR FL FR SW *2 C *1 *3 SL SR *1:22° - 30° *2:22° - 45° *3:90° - 110°

Lorsque vous utilisez une seule enceinte surround arrière, placez-la directement derrière la position d'écoute.

Panneau avant

nage

Panneau arrière

27

Télécommande

Contents

xions

ages Conseils Annexe

En cas d'installation d'enceintes 7.1 canaux à l'aide d'enceintes larges avant

FL FR SW C *2 *1 *3 FWL FWR SL SR *1: 22° - 30° *2: 55° - 60° *3: 90° - 110°

■ Lorsque des enceintes 5.1 canaux sont installées

ages Conseils Annexe

Connexion des enceintes

Dans cette section, nous connectons les enceintes de la pièce à cet appareil.

Cette section décrit comment les connecter en partant d'exemples classiques.

REMARQUE

• Déconnectez la fiche d'alimentation de l'appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.
• Connectez les câbles d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact. ("Circuit de protection" (p. 255))
• Ne jamais toucher les bornes d'enceinte lorsque le cordon d'alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque le "Assistant de config." (page 8 du "Guide de démarrage rapide" séparé) est en cours d'exécution, suivez les instructions de l'écran "Assistant de config." pour réaliser des connexions. (Les enceintes ne sont pas alimentées en électricité lorsque "Assistant de config." est en cours d'exécution).
• Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms.

REMARQUE

- Effectuez le paramétrage suivant lors de l'utilisation d'une enceinte avec une impédance de 4 – 6 Ω/ohms.

1. Maintenez ZONE2 SOURCE et STATUS sur l'appareil principal pendant au moins 3 secondes.
   "V.Format:" s'affiche sur l'écran.
2. Appuyez deux fois sur DIMMER sur l'appareil principal. "Sp.lmp.:<8ohms>" s'affiche sur l'écran.
3. Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal pour sélectionner l'impédance.

6ohms : Sélectionnez lorsque l'impédance pour l'une des enceintes connectées est de 6 Ω/ohms.

4ohms : Sélectionnez lorsque l'impédance pour l'une des enceintes connectées est de 4 Ω/ohms.

1. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Panneau avant

nage

Panneau arrière

29

Télécommande

Contents

xions

ages Conseils Annexe

■ Connexion des câbles d'enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

1 Dénudez environ 10 mm du revêtement de l'embout du câble d'enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

3 Insérez le fil conducteur du câble d'enceinte dans la garde de la borne de l'enceinte.

4 Tournez la borne de l'enceinte dans le sens des aiguilles d'une montre pour la resserrer.

Panneau avant

nage

Panneau arrière

30

Télécommande

■ Connexion du subwoofer

Utilisez un câble adapté pour connecter le subwoofer. Il est possible de raccorder deux subwoofers à cet appareil. Le même signal est émis par les bornes respectives du subwoofer.

Contents

xions

lages Conseils Annexe

- À propos de l'étiquette du câble d'enceinte (fournie) pour une identification du canal

La section d'affichage du canal pour les bornes d'enceintes sur le panneau arrière ont des codes de couleur pour l'identification de chaque canal.

Bornes d'enceintes Couleur
FRONT L Blanc
FRONT R	Rouge
CENTER
SURROUND L	Bleu clair
SURROUND R Bleu
SURROUND BACK L Beige
SURROUND BACK R	Marron
SUBWOOFER

Attachez l'étiquette du câble d'enceinte pour chaque canal à son câble d'enceinte comme indiqué dans le diagramme.

Reportez-vous au tableau ci-dessus et attachez l'étiquette à chaque câble d'enceinte.

Puis, effectuez la connexion pour que la couleur de la borne d'enceinte corresponde à l'étiquette du câble d'enceinte.

[ Comment attacher l'étiquette du câble d'enceinte ]

Cet appareilEnd LPG 100000

Panneau avant

nage

Panneau arrière

31

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Configuration de l'enceinte et paramétrages de l' "Affectation des Amplis"

Cet appareil est équipé d'un amplificateur de puissance de canal 7. En plus du système du canal 5.1 de base, une variété de systèmes d'enceinte peut être configurée en changeant les paramétrages de "Affectation des Amplis" (p. 181) en fonction de l'application, par exemple les systèmes du canal 7.1, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone.

Effectuez le paramétrage "Affectation des Amplis" en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. (p. 181)

Lire une enceinte et zone		“Affectation des Amplis” réglages	Page de connexion
MAIN ZONE ZONE2
5.1 canaux Non utilisé Surround arrière (Défaut) 33			—
7.1 canaux (surround arrière) Non utilisé Surround arrière (Défaut) 34			—
7.1 canaux (avant-haut) Non utilisé Avant Haut			35
7.1 canaux (larges avant) Non utilisé Largeur avant 36			—
Canal 5.1 (connexion bi-amp pour enceinte avant) Non utilisé BI-AMP 37			—
Canal 5.1 + enceinte avant du deuxième appareil Non utilisé Front B 38			—
5.1 canaux 2 canaux ZONE2 39			—

Le mode son qui peut être sélectionné varie en fonction de la configuration de l'enceinte. Veuillez vous reporter à "Relation entre les modes sonores et la sortie du canal" (p. 239) pour les modes sonores qui sont pris en charge.

Panneau avant

Affichage

Panneau arrière

32

Télécommande

Index

Contents

xions

ages Conseils Annexe

■ Configuration standard et connexion

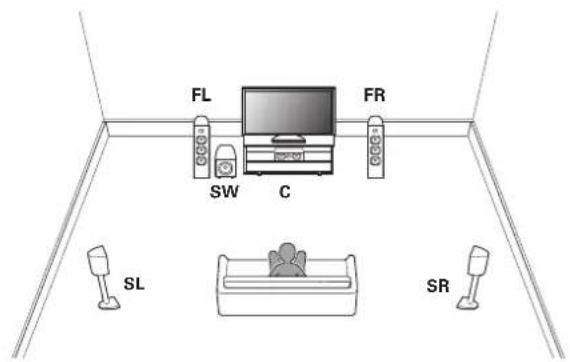

□ 5.1 canaux

Ceci est utilisé comme un système surround de canal 5.1 de base. Les modes son comme le Dolby Pro Logic II sont pris en charge.

ages Conseils Annexe

☐ 7.1 canaux (surround arrière)

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes surround arrière. Les modes son comme le Dolby Pro Logic II sont pris en charge.

Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne SURROUND BACK L.

Panneau avant

nage

Panneau arrière

34

Télécommande

Contents

xions

ages Conseils Annexe

□ 7.1 canaux (avant-haut)

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes avant-haut.

Les modes son comme le Dolby Pro Logic IIz sont pris en charge.

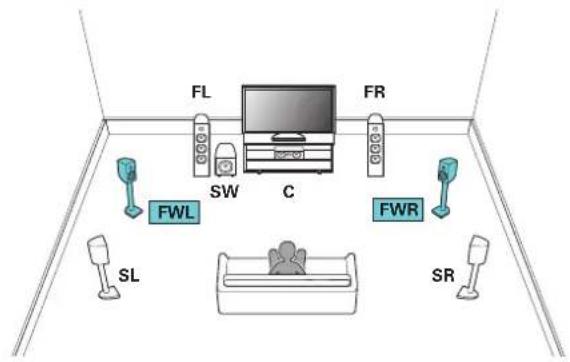

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes larges avant. Les modes son comme le DTS Neo:X ont pris en charge.

■ Configuration appliquée et connexion

□ Canal 5.1 (connexion bi-amp de l'enceinte avant)

Il s'agit d'une méthode de connexion des amplificateurs séparés aux bornes du tweeter et aux bornes du woofer des enceintes compatibles bi-ampli. Cette connexion permet à l'EMF (puissance retournée sans être sortie) du woofer de s'écouler dans le tweeter sans affecter la qualité sonore, produisant une qualité sonore supérieure.

Lors de la réalisation de connexions en mode double amplificateur, veillez à retirer la tôle ou le câble de court-circuit des bornes des haut-parleurs des aigus et des graves.

Panneau avant

Affichage

Panneau arrière

37

Télécommande

Index

Contents

xions

ages Conseils Annexe

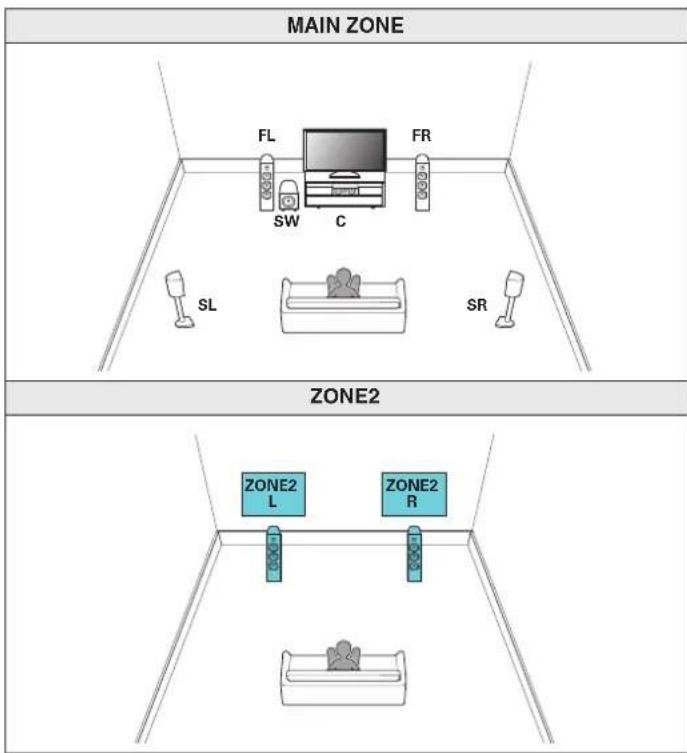

□ Canal 5.1 + enceinte avant du deuxième appareil

Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

Cette méthode de connexion construit un système d'enceinte à canaux 5.1 dans la MAIN ZONE et un système à 2 canaux dans la ZONE2.

MAIN ZONE FL FR SW C SL SR ZONE2 ZONE2 L ZONE2 R

39

Contents

xions

ages Conseils Annexe

■ Connexion d'un amplificateur de puissance externe

• Vous pouvez utiliser cet appareil comme un préamplificateur en connectant un amplificateur de puissance autonome aux PRE OUT. En ajoutant un amplificateur de puissance à chaque canal, la réalité du son peut être améliorée.
• Sélectionnez la borne à utiliser et branchez l'appareil.

Subwoofer (principal) AUDIO - SUB- WOOFER 1 Amplificateurs de puissance ZONE2 FRONT AUDIC CENTER SUBBOND RACK L R L R L R L R R R R R Subwoofer (secondaire) AUDIO - SUB- WOOFER 2

Panneau avant

nage

Panneau arrière

40

Télécommande

Contents

xions

ages Conseils Annexe

Connexion d'un téléviseur

Connectez un téléviseur à cet appareil pour que la vidéo d'entrée soit transmise au téléviseur. Vous pouvez également profiter de l'audio de votre téléviseur sur cet appareil.

La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur.

La fonction ARC (Audio Return Channel) permet de lire le son d'un téléviseur sur cet appareil en envoyant le signal audio du téléviseur vers cet appareil via le câble HDMI.

"Connexion 1 : Téléviseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)" (p. 42)
"Connexion 2 : Téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)" (p. 43)
Vous ne pouvez pas connecter la TV à cet appareil.

Panneau avant

nage

Panneau arrière

41

Télécommande

Contents

xions

ages Conseils Annexe

Connexion 1 : Téléviseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)

Utilisez un câble HDMI pour connecter un téléviseur compatible avec la fonction ARC de cet appareil.

Réglez "HDMI Contrôle" sur "Marche" lorsque vous utilisez un téléviseur prenant en charge la fonction ARC. (p. 159)

TV HDMI IN (AFC) HDMI INT INT AFC HDMI INT INT AFC HDMI INT INT AFC HDMI INT INT AFC HDMI INT INT AFC HDMI INT INT AFC HDMI INT INT AFC HDMI INT INT AFC HDMI INT INT AFC HDMI INT INT AFC HDMI INT INT AFC HDMI INT INT AFC NCT IN

Lors de l'utilisation de la fonction de contrôle HDMI, connectez au borne HDMI MONITOR.

Panneau avant

nage

Panneau arrière

42

Télécommande

Contents

xions

ages Conseils Annexe

Connexion 2 : Téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)

Utilisez un câble HDMI pour connecter le téléviseur à cet appareil.

Pour écouter l'audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

TV OUTIN OPTICAL OUT HDMI IN HDMI OUT HDMI IN OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING

Panneau avant

nage

Panneau arrière

43

Télécommande

Contents

xions

ages Conseils Annexe

Connexion d'un dispositif de lecture

Cet appareil est équipé de trois types de bornes d'entrée vidéo (HDMI, vidéo composante et vidéo composite) et de trois types de connecteurs d'entrée audio (HDMI, audio numérique et audio).

Sélectionnez les bornes d'entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter.

Si le dispositif connecté à cet appareil est équipé d'une borne HDMI, il est recommandé d'utiliser des connexions HDMI.

Lors d'une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique.

• "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 45)
• "Connexion d'un décodeur (Tuner satellite/TV par câble)" (p. 46)
• "Connexion d'un caméscope vidéo ou d'un console de jeux" (p. 47)

• Connectez les dispositifs à cet appareil comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/vidéo de cet appareil.
• La source qui est attribuée aux connecteurs HDMI IN, DIGITAL AUDIO IN, COMPONENT VIDEO IN, VIDEO IN et AUDIO IN peut être modifiée. Voir "Affectation des entrées" pour savoir comment changer la source d'entrée attribuée aux connecteurs d'entrée. (P. 167)
• Pour lire des signaux audio qui sont entrés dans cet appareil sur une TV connectée en HDMI, dans le menu réglez "Sortie audio HDMI" sur "TV". (18 p. 158)

Panneau avant

nage

Panneau arrière

44

Télécommande

Contents

xions

ages Conseils Annexe

Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc

Cette explication utilise la connexion avec un lecteur DVD ou un lecteur Blu-ray Disc comme exemple.

Sélectionnez les bornes d'entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

(Matériel non compatible HDMI) Lecteur DVD/ Blu-ray Disc AUDIO AUDIO OUT COAXIAL OUT VIDEO OUT VIDEO COMPONENT VIDEO OUT Y Pa Pr OU OU Lecteur DVD/ Blu-ray Disc HDMI OUT Lecteur DVD/ Blu-ray Disc HDMI OUT

Panneau avant

nage

Panneau arrière

45

Télécommande

Contents

xions

ages Conseils Annexe

Connexion d'un décodeur (Tuner satellite/TV par câble)

Cette explication utilise la connexion avec un tuner satellite/câble TV STB comme exemple.

Sélectionnez les bornes d'entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

(Matériel non compatible HDMI) Tuner satellite/ TV par câble AUDIO COAXIAL VIDEO COMPONENT VIDEO OUT Y PA PR Tuner satellite/ TV par câble HDMI OUT OU OU

Panneau avant

nage

Panneau arrière

46

Télécommande

Contents

xions

ages Conseils Annexe

Connexion d'un caméscope vidéo ou d'un console de jeux

Cette explication utilise la connexion avec un caméscope vidéo comme exemple.

Connectez un dispositif de lecture à cet appareil, tel qu'un caméscope vidéo ou une console de jeux.

Caméscope HDMI OUT

Panneau avant

nage

Panneau arrière

47

Télécommande

Contents

xions

ages Conseils Annexe

Connexion d'un iPod ou d'un dispositif mémoire USB sur le port USB

Pour brancher un iPod à cet appareil, utilisez le câble de l'adaptateur USB fourni avec l'iPod.

Pour le mode d'emploi, voir "Lecture du contenu d'un iPod" (p. 60) ou "Lecture du contenu d'un dispositif mémoire USB" (p. 65).

Denon ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l'adaptateur secteur fourni avec cet appareil.

REMARQUE

• Les dispositifs mémoire USB ne fonctionnent pas via un hub USB.
• Il n'est pas possible d'utiliser cet appareil en connectant son port USB à un PC au moyen d'un câble USB.
• N'utilisez pas de câbles d'extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils.

Panneau avant

nage

Panneau arrière

48

Télécommande

Contents

xions

ages Conseils Annexe

■ Modèles d'iPod/iPhone pris en charge

- iPod classic

iPod classic 80GB

iPod classic 160GB (2007)

iPod classic 160GB (2009)

- iPod nano

ages Conseils Annexe

Connexion d'une antenne FM/AM

Après avoir connecté l'antenne et vérifié la réception d'un signal d'émission, fixez l'antenne avec du ruban adhésif dans la position où le bruit d'arrière-plan devient minime. ("Écoute de diffusion FM/AM" (p. 74))

Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nous vous recommandons d'installer une antenne extérieure. Renseignez-vous dans le magasin où vous avez acheté l'appareil pour en savoir plus.

REMARQUE

• Ne connectez pas simultanément deux antennes FM.
• Assurez-vous que les bornes des fils de l'antenne à boucle AM n'entrent pas en contact avec les parties métalliques du panneau.

Antenne à boucle AM (fournie) Antenne intérieure FM (fournie) Noir Blanc ANTENNA ① ② ③

Panneau avant

nage

Panneau arrière

50

Télécommande

Contents

xions

ages Conseils Annexe

■ Utilisation de l'antenne à boucle AM

Antenne fixée au mur

Fixez directement au mur sans monter.

Clou, broquette, etc.

Antenne posée sans fixation

Procédez comme indiqué ci-dessus pour le montage.

Lors du montage, se reporter à "Montage de l'antenne à boucle AM".

■ Montage de l'antenne à boucle AM

1 Passez le support à travers le bas de l'antenne cadre et repliez-le vers l'avant.
2 Insérez la partie saillante dans le trou carré du support.

Antenne cadre Support Trou carré Partie saillante

Panneau avant

nage

Panneau arrière

51

Télécommande

Contents

xions

ages Conseils Annexe

Connexion à un réseau domestique (LAN)

Cet appareil peut se connecter à un réseau en utilisant un LAN câblé ou un réseau local sans fil.

Vous pouvez connecter cet appareil à votre réseau domestique (LAN) pour réaliser différents types de lectures et d'opérations, comme suit.

• Lecture d'audio en réseau, tel qu'une radio Internet, et de serveurs média
• Lecture de musique à partir de services de diffusion en ligne
  • Utilisation de la fonction Apple AirPlay
• Fonctionnement de cet appareil via le réseau
  • Mise à jour du micrologiciel

Contactez un FAI (fournisseur d'accès Internet) ou un magasin d'informatique pour la connexion à Internet.

LAN filaire

Pour effectuer des connexions via un LAN câblé, utilisez un câble LAN pour connecter le routeur à cet appareil, comme illustré dans la figure ci-dessous.

Panneau avant

nage

Panneau arrière

52

Télécommande

Contents

xions

ages Conseils Annexe

LAN sans fil

Lors de la connexion à un réseau local sans fil, laissez l'antenne en tige pour le réseau local sans fil/la connexion Bluetooth à la verticale sur le panneau arrière.

Voir "Config. Wi-Fi" (p. 190) pour savoir comment connecter à un routeur de réseau local sans fil.

Internet Modem Vers le WAN Routeur avec point d'accès

- Lorsque vous utilisez cet appareil, nous vous recommandons d'utiliser un routeur équipé des fonctions suivantes:

• Serveur DHCP intégré Cette fonction attribue automatiquement une adresse IP au LAN.
• Commutateur 100BASE-TX intégré Lorsque vous connectez plusieurs appareils, nous vous recommandons d'utiliser un hub de commutation ayant une vitesse d'au moins 100 Mbps.
• N'utilisez qu'un câble STP blindé ou un câble LAN ScTP (facilement disponibles dans les magasins d'électronique). (CAT-5 ou supérieur recommandé).
• Il est recommandé d'utiliser un câble LAN normal de type blindé. Si vous utilisez un câble de type plat ou non-blindé, le bruit peut perturber les autres appareils.
• En utilisant un routeur qui prend en charge la fonction WPS (Wi-Fi Protected Setup), la connexion Wi-Fi peut être réalisée facilement.
• Lorsque cet appareil est connecté à un réseau sans fonction DHCP, effectuez les réglages de l'adresse IP, etc., dans le "Réseau". (p. 189)

REMARQUE

• Les routeurs compatibles dépendent du FAI. Contactez votre fournisseur d'accès à Internet ou un magasin d'informatique pour plus de détails.
• Cet appareil n'est pas compatible avec PPPoE. Un routeur compatible PPPoE est nécessaire si votre ligne contractée n'est pas configurée pour être utilisée avec PPPoE.
• Ne connectez pas une borne NETWORK directement au port LAN/à la borne Ethernet de votre ordinateur.
• Plusieurs services en ligne peuvent être interrompus sans préavis.

Panneau avant

nage

Panneau arrière

53

Télécommande

Contents

xions

ages Conseils Annexe

Connexion d'un dispositif de commande externe

Prises REMOTE CONTROL

Lorsque cet appareil est installé dans un endroit où les signaux de la télécommande ne peuvent pas atteindre (installation dans un placard, etc.), il peut toujours être contrôlé par la télécommande en connectant un récepteur de télécommande (vendu séparément).

Vous pourrez également l'utiliser pour commander à distance la ZONE2 (pièce séparée).

Retransmetteur infrarouge Capteur infrarouge AUX OUT Entrée Sortie Dispositif équipé d'une prise REMOTE CONTROL IN

Panneau avant

nage

Panneau arrière

54

Télécommande

Contents

xions

ages Conseils Annexe

Prise TRIGGER OUT

Lorsqu'un appareil doté d'une prise TRIGGER IN est connecté via une mini-prise monaurale, il est possible de le mettre en marche/veille par l'intermédiaire du fonctionnement synchronisé avec cet appareil.

La prise TRIGGER OUT produit un signal électrique de 12 V DC/150 mA maximum.

Dispositif compatible avec les signaux de déclenchement 12 V DC/150 mA

REMARQUE

• Utilisez un câble monaural avec fiche mini pour le branchement des prises TRIGGER OUT. N'utilisez pas un câble stéréo avec fiche mini.
• Si le niveau d'entrée de déclenchement admissible du dispositif connecté est supérieur à 12 V DC/150 mA ou en cas de court-circuit, la prise TRIGGER OUT ne peut pas être utilisée. Dans ce cas, mettez l'appareil hors tension, puis débranchez-le.

Panneau avant

nage

Panneau arrière

55

Télécommande

Contents

xions

ages Conseils Annexe

Connexion du cordon d'alimentation

Une fois toutes les connexions effectuées, insérez la fiche d'alimentation dans la prise murale.

Cordon d'alimentation (fourni)

Vers la prise murale
(CA 230 V, 50/60 Hz)

Panneau avant

nage

Panneau arrière

56

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Contenu

Utilisation basique

Mise sous tension 58

Sélection de la source d'entrée 58

Réglage du volume 59

Coupure temporaire du son (Sourdine) 59

Sélection d'un mode d'écoute 110

Lecture d'un appareil

Lecture avec les lecteurs DVD/Blu-ray Disc 59

Lecture du contenu d'un iPod 60

Lecture du contenu d'un dispositif mémoire USB 65

Lecture d'un périphérique Bluetooth 70

Écoute de diffusion FM/AM 73

Lecture audio/service en réseau

Écoute de Radio Internet 83

Lecture de fichiers stockés sur un ordinateur et un stockage NAS 87

Visionner des photos sur le site Flickr 91

Fonction AirPlay 95

Fonction Spotify Connect 98

Fonctions pratiques

Fonctions pratiques 99

Fonction de contrôle HDMI 125

Fonction de minuterie sommeil 126

Fonction de sélection rapide plus 128

Autres fonctions

Fonction de contrôle Internet 131

Lecture dans la ZONE2 (pièce séparée) 133

Panneau avant

Affichage

Panneau arrière

57

Télécommande

Index

Contents Connexions Réglages Conseils Annexe

Utilisation basique

Touches sélection de source d'entrée MUTE × POWER ⏻ VOLUME ▲▼

Mise sous tension

1 Appuyez sur POWER ⏻ pour mettre l'appareil sous tension.

• Vous pouvez appuyer sur la touche de sélection de la source d'entrée lorsque l'appareil est en mode veille pour le mettre sous tension.
• Vous pouvez également passer en mode veille en appuyant sur ⏻ sur l'appareil principal.

Sélection de la source d'entrée

1 Appuyez sur la touche de sélection de la source d'entrée pour la lecture.

La source d'entrée souhaitée peut être sélectionnée directement.

Vous pouvez également sélectionner la source d'entrée en tournant SOURCE SELECT sur l'appareil principal.

Panneau avant

nage

Panneau arrière

58

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Réglage du volume

1 Utilisez VOLUME ▲▼ pour régler le volume.

• La plage de réglage varie en fonction du signal d'entrée et du réglage de niveau du canal.
• Vous pouvez également régler le volume maître en tournant la molette MASTER VOLUME sur l'appareil principal.

Coupure temporaire du son (Sourdine)

1 Appuyez sur MUTE 📄X.

• Le témoin MUTE de l'écran clignote.
• ✉s'affiche sur l'écran du téléviseur.

• Le son est diminué jusqu'au niveau défini pour le paramètre "Niveau sourdine" dans le menu. (p. 149)
• Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE 📄X à nouveau.

Lecture avec les lecteurs DVD/Blu-ray Disc

Vous trouverez ci-dessous la procédure pour la lecture avec les lecteurs DVD/Blu-ray Disc.

1 Préparez la lecture.

① Allumez le subwoofer, le lecteur et la TV.
② Sélectionnez l'entrée de cet appareil en guise d'entrée TV.

2 Appuyez sur POWER ⏻ pour mettre l'appareil sous tension.

3 Appuyez sur DVD ou Blu-ray pour commuter une source d'entrée pour un lecteur utilisé pour la lecture.

4 Lisez le lecteur DVD ou le lecteur Blu-ray Disc.

Lecture du contenu d'un iPod

iPod/USB CH/PAGE ▲▼ △▽◀▷ ENTER BACK OPTION BACK +/||

• Vous pouvez utiliser le câble USB fourni avec l'iPod pour connecter l'iPod au port USB de l'appareil et écouter les morceaux de musique enregistrés sur l'iPod.
• Pour plus d'informations sur les modèles d'iPod que cet appareil prend en charge, voir "Modèles d'iPod/iPhone pris en charge" (p. 49).
• Voir "Fonction AirPlay" (18 p. 95) pour savoir comment lire un fichier musical sauvegardé sur un iPhone, iPod touch, iPad ou iTunes sur cet appareil via le réseau.

Panneau avant

nage

Panneau arrière

60

Télécommande

Écoute de musique avec un iPod

1 Connectez l'iPod au port USB. (p. 48)
2 Appuyez sur iPod/USB pour commuter la source d'entrée "iPod/USB".

"Browse from iPod" s'affiche sur l'écran de cet appareil.

- Rien ne s'affiche à l'écran de la TV.

3 Utilisez l'iPod tout en affichant son écran pour lire de la musique.

• "Mode navig. iPod" possède deux modes, "À partir de l'iPod" et "À l'écran". "À partir de l'iPod" est le mode par défaut. Il vous permet d'utiliser l'iPod tout en regardant son écran.
• Pour passer au "À l'écran", qui permet d'effectuer des opérations tout en affichant les informations de l'iPod sur l'écran de la TV, voir "Réglages Mode navig. iPod" (p. 62).

REMARQUE

• Certaines fonctions risquent de ne pas fonctionner, suivant le type d'iPod et la version du logiciel.
• Notez que Denon décline toute responsabilité en cas de problème lié aux données d'un iPod en cas d'utilisation de cet appareil conjointement avec un iPod.

■ Opérations accessibles dans le menu des options

Cela peut être utilisé lorsque le "Mode navig. iPod" (p. 62) est réglé sur "À partir de l'iPod".

• "Réglages Mode navig. iPod" (1 p. 62)
• "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 105)
• "Réglage du tonalité (Tonalité)" (p. 106)
• "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (L'ou p. 107)
• "Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)" (10 p. 108)
• "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 109)

Panneau avant

nage

Panneau arrière

61

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Rélages Mode navig. iPod

Dans ce mode, plusieurs listes et écrans sont affichés sur l'écran de la TV lorsque vous lisez des fichiers sur l'iPod.

Cette section décrit la manière de lire les plages de l'iPod en "À l'écran".

1 Appuyez sur OPTION lorsque la source d'entrée est "iPod/USB".

L'écran de menu d'option s'affiche.

2 Sélectionner "Mode navig. iPod" et appuyez ensuite sur ENTER.

L'écran Mode navig. iPod s'affiche.

3 Utilisez ◀▷ pour sélectionner “À l’écran” et appuyez ensuite sur ENTER.

- Les fonctions disponibles pour “À l’écran” et “À partir de l’iPod” sont répertoriées ci-dessous.

Mode navig. iPod		À partir de l'iPod	À l'écran
Fichiers exécutables	Fichier musical	√	√
	Fichier vidéo	*
Touches actives	Télécommande (Cet appareil)	√	√
	iPod	√

*Seul le son est lu.

4 Utilisez △▽▷ pour sélectionner le fichier à lire, puis appuyez sur ENTER.

La lecture débute.

Touches de commande Fonction
▶/II	Lecture / Pause
|◀◀▶▶|	Passer à la plage précédente/Passer à la plage suivante
	(Maintenir enfoncé) Retour rapide/Avance rapide
ENTER	Lecture / Pause
	(Maintenir enfoncé) Arrêt
△ ▽	Passer à la plage précédente/Passer à la plage suivante
	(Maintenir enfoncé) Retour rapide/Avance rapide
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

• Les actions des touches de fonction peuvent varier.

• L'affichage bascule entre le titre de la plage, le nom de l'artiste et le titre de l'album, etc. chaque fois que vous appuyez sur STATUS sur l'appareil principal pendant la lecture avec le "Mode navig. iPod" réglé sur "À l'écran".
• Les lettres de l'alphabet anglais, les chiffres et certains symboles sont affichés. Les caractères incompatibles sont remplacés par un “.” (point).

Panneau avant

nage

Panneau arrière

62

Télécommande

Contents Connexions

Réglages Conseils Annexe

■ Opérations accessibles dans le menu des options

Ceci peut être utilisé lorsque le "Mode navig.iPod" est réglé sur "À l'écran". (Lp. 62)

• "Réglages Mode navig. iPod" (p. 62)
  • "Lecture répétée" (p. 64)
  • "Lecture aléatoire" (p. 64)
• "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 105)
• "Réglage du tonalité (Tonalité)" (p. 106)
• "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (P. 107)
• "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 109)

Panneau avant

nage

Panneau arrière

63

Télécommande

Contents Connexions

Réglages Conseils Annexe

Lecture répétée

1 Appuyez sur OPTION avec "Mode navig. iPod" défini sur "À l'écran".
L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Répéter", puis appuyez sur ENTER.
3 Utilisez ◀▷ pour sélectionner le mode Lecture répétée.

Arrêt(Défaut) :	Le mode de lecture répétée est annulé.
Un:	Le fichier en cours de lecture est répété en boucle.
Tous:	Tous les fichiers du dossier en cours de lecture sont répétés en boucle.

4 Appuyez sur ENTER.

L'écran de lecture s'affiche à nouveau.

Les réglages "Répéter" sont mémorisés pour chaque source d'entrée.

Lecture aléatoire

1 Appuyez sur OPTION avec "Mode navig. iPod" défini sur "À l'écran".
L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Aléatoire", puis appuyez sur ENTER.
3 Utilisez ◀▷ pour sélectionner le mode Lecture aléatoire.

Arrêt(Défaut) :	Désactiver la lecture aléatoire.
Marche:	Lire de manière aléatoire toutes les plages dans le dossier de lecture actuel.

4 Appuyez sur ENTER.

L'écran de lecture s'affiche à nouveau.

• Pendant la lecture aléatoire, chaque fois que la lecture d'une plage est terminée, une autre plage est sélectionnée de manière aléatoire pour la lecture des plages dans le dossier. Par conséquent, il est possible que vous puissiez entendre une plage déjà lue plus d'une fois lors de la lecture aléatoire.
• Les réglages "Aléatoire" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

64

Télécommande

Lecture du contenu d'un dispositif mémoire USB

iPod/USB CH/PAGE ▲▼ △▽ ▷ ENTER BACK OPTION BACK +/||

• Lecture de musique ou de fichiers image (JPEG) enregistrés sur un dispositif mémoire USB.
• Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse peuvent être lus sur cet appareil.
• Cet appareil est compatible avec les dispositifs mémoire USB au format "FAT16" ou "FAT32".
• Les types de format audio/vidéo et les caractéristiques de lecture prises en charge par cet appareil sont les suivants.
  Voir "Lecture d'un dispositif mémoire USB" pour plus de détails. (10 p. 235)
  • WMA
  • MP3
  • WAV
• MPEG-4 AAC
• FLAC
  • ALAC
  • AIFF
  • DSD
• JPEG

Panneau avant

nage

Panneau arrière

65

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Lecture des fichiers d'un dispositif mémoire USB

1 Connectez le dispositif mémoire USB au port USB. (p. 48)
2 Appuyez sur iPod/USB pour commuter la source d'entrée sur "iPod/USB".

3 Utilisez △▽▷ pour sélectionner le fichier à lire, puis appuyez sur ENTER.

La lecture débute.

Touches de commande Fonction
▶/II	Lecture / Pause
I◀◀▶▶I	Passer à la plage précédente/Passer à la plage suivante
	(Maintenir enfoncé) Retour rapide/Avance rapide
ENTER	Lecture / Pause
	(Maintenir enfoncé) Arrêt
△ ▽	Passer à la plage précédente/Passer à la plage suivante
	(Maintenir enfoncé) Retour rapide/Avance rapide
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

• Lorsqu'un fichier audio MP3 contient des images de l'album, celles-ci peuvent être affichées pendant la lecture du fichier.
• Cet appareil lit les fichiers images (JPEG) dans l'ordre dans lequel ils ont été enregistrés dans le dossier.

REMARQUE

Notez que Denon ne pourra être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l'utilisation de cet appareil avec le dispositif mémoire USB en question.

Panneau avant

nage

Panneau arrière

66

Télécommande

Contents Connexions

Réglages Conseils Annexe

■ Opérations accessibles dans le menu des options

• "Lecture répétée" (p. 100)
- "Lecture aléatoire" (p. 100)
- "Recherche de contenu à l'aide de mots-clés (Recherche textuelle)" (p. 102)
- "Lecture simultanée de musique et d'une image favorite (Diaporama)" (p. 103)
- "Réglage de l'intervalle du diaporama" (p. 104)
- "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 105)
- "Réglage du tonalité (Tonalité)" (p. 106)
- "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (p. 107)
- "Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)" (p. 108)
- "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 109)

Panneau avant

nage

Panneau arrière

67

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Écouter de la musique sur un périphérique Bluetooth

ZONE SELECT POWER ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/II OFF/II

Les fichiers musicaux sur les périphériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet appareil via un appariement et en connectant cet appareil à l'aide du périphérique Bluetooth.

La communication est possible jusqu'à une distance d'environ 10 m.

REMARQUE

Pour lire de la musique à partir d'un périphérique Bluetooth, le périphérique Bluetooth doit prendre en charge le profil A2DP.

Panneau avant

nage

Panneau arrière

68

Télécommande

Appariement avec un périphérique Bluetooth

Afin d'écouter de la musique à partir d'un périphérique Bluetooth sur cet appareil, le périphérique Bluetooth doit d'abord être apparié avec cet appareil.

Une fois le périphérique Bluetooth apparié, il n'a pas besoin d'être apparié à nouveau.

1 Appuyez sur Bluetooth pour passer à la source d'entrée "Bluetooth".

Lors de la première utilisation, l'appareil ira en more d'appariement automatiquement et "Pairing..." apparaîtra sur l'écran de l'appareil.

2 Sélectionnez cet appareil lorsque son nom s'affiche dans la liste des appareils affichés sur l'écran du périphérique Bluetooth.

À la fin de l'appariement, le nom de l'appareil apparaît sur l'écran de cet appareil.

• Connectez-vous au périphérique Bluetooth pendant que "Pairing" est affiché sur l'écran de l'appareil.
  Effectuez la connexion avec le périphérique Bluetooth à proximité de l'appareil (environ 1 m).

• Lors de la connexion d'un deuxième périphérique Bluetooth, maintenez enfoncé Bluetooth pendant environ 3 secondes ou sélectionnez "Mode de couplage" dans le menu d'options pour apparier le périphérique. (P. 72)
• Cet appareil peut être apparié avec un maximum de 8 périphériques Bluetooth. Lorsqu'un 9e périphérique Bluetooth est apparié, il sera enregistré à la place du plus ancien périphérique enregistré.
• Quand un numéro apparaît sur l'écran de cet appareil, vérifiez qu'il s'agit du même numéro que celui représenté sur l'écran de l'appareil Bluetooth, puis sélectionnez "Pair" à la fois pour le périphérique Bluetooth et pour l'appareil.
• Entrez "0000" lorsque le mot de passe est demandé sur l'écran du périphérique Bluetooth.

Panneau avant

nage

Panneau arrière

69

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Lecture d'un périphérique Bluetooth

Vérifiez les points suivants avant de lire de la musique.

• La fonction Bluetooth du périphérique Bluetooth doit être activée
  • L'appariement doit être terminé

1 Appuyez sur Bluetooth pour passer à la source d'entrée "Bluetooth".

L'appareil se connectera automatiquement au périphérique Bluetooth le plus récemment utilisé.

2 Démarrez la lecture du périphérique Bluetooth.

- Le périphérique Bluetooth peut également être commandé avec la télécommande de cet appareil.

Touches de commande Fonction

▶/II	Lecture / Pause
|◀◀▶▶|	Passer à la plage précédente/Passer à la plage suivante
	(Maintenir enfoncé) Retour rapide/Avance rapide
ENTER	Lecture / Pause
	(Maintenir enfoncé) Arrêt
△▽	Passer à la plage précédente/Passer à la plage suivante
	(Maintenir enfoncé) Retour rapide/Avance rapide

• Lorsque l'alimentation de cet appareil est mise sous tension, la source d'entrée sera automatiquement commutée à "Bluetooth" si un périphérique Bluetooth est connecté.
• Lorsque les paramètres "Contrôle IP" de cet appareil sont réglés sur "Toujours actif" et un périphérique Bluetooth est connecté avec l'unité en état de veille, l'alimentation de l'appareil se mettra sous tension automatiquement. (rT p. 193)
• Appuyez sur STATUS de cet appareil pendant la lecture pour basculer l'affichage sur le nom du titre, nom de l'artiste, nom de l'album, etc.
• Les lettres de l'alphabet anglais, les chiffres et certains symboles sont affichés. Les caractères incompatibles sont remplacés par un “.” (point).

Panneau avant

nage

Panneau arrière

70

Télécommande

Contents Connexions

Réglages Conseils Annexe

REMARQUE

• Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cet appareil, le périphérique Bluetooth doit prendre en charge le profil AVRCP.
• La télécommande de cet appareil n'est pas garantie de fonctionner avec tous les périphériques Bluetooth.
• Selon le type de périphérique Bluetooth, cet appareil émet du son qui est couplé au réglage du volume sur le périphérique Bluetooth.

■ Opérations accessibles dans le menu des options

• "Lecture répétée" (p. 100)
• "Lecture aléatoire" (p. 100)
- "Appariement avec le Mode de couplage" (p. 72)
- "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (105 p. 105)
- "Réglage du tonalité (Tonalité)" (p. 106)
- "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (p. 107)
- "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 109)

Panneau avant

nage

Panneau arrière

71

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Appariement avec le Mode de couplage

Jumeler un appareil Bluetooth avec l'appareil.

1 Appuyez sur OPTION lorsque la source d'entrée est "Bluetooth".

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner “Mode de couplage”, puis appuyez sur ENTER.

L'appareil passera en mode d'appariement.

3 Sélectionnez cet appareil lorsque son nom s'affiche dans la liste des appareils affichés sur l'écran du périphérique Bluetooth.

À la fin de l'appariement, le nom de l'appareil apparaît sur l'écran de cet appareil.

• Quand un numéro apparaît sur l'écran de cet appareil, vérifiez qu'il s'agit du même numéro que celui représenté sur l'écran de l'appareil Bluetooth, puis sélectionnez "Pair" à la fois pour le périphérique Bluetooth et pour l'appareil.
• Entrez "0000" lorsque le mot de passe est demandé sur l'écran du périphérique Bluetooth.

Panneau avant

nage

Panneau arrière

72

Télécommande

Écoute de diffusion FM/AM

TUNER CH/PAGE ▲▼ CH/PAGE OPTION ENTER BACK TUNE - TUNE + +/-

Vous pouvez utiliser le tuner intégré de cet appareil pour écouter des émissions FM et AM.

Assurez-vous que l'antenne FM et l'antenne à boucle AM soient connectées à cet appareil en premier.

Panneau avant

nage

Panneau arrière

73

Télécommande

Écoute de diffusion FM/AM

1 Connectez l'antenne. ("Connexion d'une antenne FM/AM" (p. 50))
2 Appuyez sur TUNER pour passer à la source d'entrée "Tuner".

[Écran du téléviseur]

Tuner CH 1 FM 87.50MHz Régage Préparer Options Now Playing Réglage

[ Afficheur de cet appareil ]
01. PM 37.50MHz

3 Appuyez sur OPTION.
L'écran de menu d'option s'affiche.
4 Utilisez △▽ pour sélectionner "FM/AM", puis appuyez sur ENTER.
Cela affiche la bande de réception de l'écran d'entrée.

Panneau avant

nage

Panneau arrière

74

Télécommande

5 Utilisez ◀▷ pour sélectionner "FM" ou "AM", puis appuyez sur ENTER.

FM: Pour écouter une station FM.

AM: Pour écouter une station AM.

6 Appuyez sur TUNE + ou TUNE - pour sélectionner la station que vous souhaitez écouter.

Un balayage est effectué jusqu'à ce qu'une station radio disponible soit trouvée. Ensuite, le balayage s'interrompt automatiquement et la station radio est diffusée.

Les modes disponibles pour la réception de stations FM sont le mode "Auto" qui permet de rechercher automatiquement les stations disponibles et le mode "Manuel" qui permet de chercher les stations manuellement à l'aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur "Auto". Vous pouvez également utiliser l'option "Accord direct" pour rechercher une station en entrant directement sa fréquence.

En mode "Auto", vous ne pouvez pas rechercher des stations radio si la réception est mauvaise.

Dans ce cas de figure, utilisez le mode "Manuel" ou l'option mode "Accord direct" pour rechercher la station de votre choix.

Touches de commande Fonction

TUNE +, - Sélectionne la station radio (haut/bas)

CH/PAGE ▲▼

Sélectionne les stations radio préréglées

■ Opérations accessibles dans le menu des options

• "Réglage par saisie de la fréquence (Accord direct)" (p. 75)
  • "Recherche RDS" (p. 76)
• "Recherche PTY" (1 p. 76)
• "Recherche TP" (p. 77)
• "Texte Radio" (p. 78)
• "Modification du mode de syntonisation (Mode Réglage)" (19 p. 78)
• "Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)" (p. 79)
• "Préréglage de la station radio actuelle (Mém. Préréglages)" (p. 79)
• "Saisie d'un nom pour la station émettrice préréglée (Nom préréglé)" (p. 80)
• "Saut des stations radio préréglées (Passer préréglage)" (p. 81)
• "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (15 p. 105)
• "Réglage du tonalité (Tonalité)" (p. 106)
• "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (p. 107)
• "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 109)

Réglage par saisie de la fréquence (Accord direct)

Vous pouvez entrer directement la fréquence de réception pour la syntonisation.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner “Accord direct”, puis appuyez sur ENTER.
L'écran qui vous permet d'entrer la fréquence s'affiche.
3 Utilisez △▽ pour sélectionner le numéro, puis appuyez sur ▷.
- Si ◀ est appuyée, l'entrée précédente est immédiatement annulée.
4 Répétez l'étape 3 et entrez la fréquence de la station radio que vous souhaitez écouter.
5 Quand le réglage est terminé, appuyez sur ENTER.
La fréquence préréglée est mise au point.

Panneau avant

nage

Panneau arrière

75

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Recherche RDS

Le service de radiodiffusion RDS permet de transmettre des informations supplémentaires, en plus du signal de programme radio classique.

Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS.

Notez que la fonction RDS n'est opérationnelle que lors de la réception de stations compatibles RDS.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner "Recherche RDS", puis appuyez sur ENTER.

3 Appuyez sur ENTER.

La recherche de stations émettant en RDS démarre alors automatiquement.

Si vous utilisez ◀▶ dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Recherche PTY

Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY).

PTY identifie le type de programme RDS.

Les types de programmes disponibles sont affichés de la façon suivante:

NEWS	Informations	WEATHER	Météo
AFFAIRS	Affaires courantes	FINANCE	Finance
INFO	Informations	CHILDREN	Programme pour enfants
SPORT	Sports	SOCIAL	Affaires sociales
EDUCATE	Education	RELIGION	Religion
DRAMA	Drame	PHONE IN	Entrée de téléphone
CULTURE	Culture	TRAVEL	Voyages
SCIENCE	Science	LEISURE	Détente
VARIED	Divers	JAZZ	Musique jazz
POP M	Musique pop	COUNTRY	Musique country
ROCK M	Musique rock	NATION M	Musique nationale
EASY M	Musique pour tous	OLDIES	Classique légère
LIGHT M	Vieux titres	FOLK M	Classique
CLASSICS	Musique folk	DOCUMENT	Autres musiques

OTHER M Documentaires

Panneau avant

nage

Panneau arrière

76

Télécommande

Contents Connexions

Réglages Conseils Annexe

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Recherche PTY", puis appuyez sur ENTER.
3 Utilisez △▽ pour appeler le type de programme souhaité.
4 Appuyez sur ENTER.
La recherche PTY démarre alors automatiquement.

Si vous utilisez ◀ ▷ dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Recherche TP

TP identifie les programmes d'infos sur le trafic routier.

Ceci vous permet de vous renseigner facilement sur le trafic routier avant de quitter votre domicile.

Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d'infos routières (stations TP).

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Recherche TP", puis appuyez sur ENTER.
3 Appuyez sur ENTER.

La recherche TP démarre alors automatiquement.

Si vous utilisez ◀ ▷ dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Panneau avant

nage

Panneau arrière

77

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Texte Radio

RT permet aux stations RDS d'envoyer des messages qui s'affichent directement à l'écran.

"Texte Radio" s'affiche à l'écran lorsque des données de texte radio sont reçues.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner "Texte Radio", puis appuyez sur ENTER.

3 Utilisez ◀▷ pour sélectionner "Marche", puis appuyez sur ENTER.

• Pendant la réception d'une station émettant du RDS, les textes transmis seront affichés.
• Si aucune donnée de texte n'est transmise, le message "NO TEXT DATA" s'affiche.

Modification du mode de syntonisation (Mode Réglage)

Vous pouvez changer de mode de syntonisation pour rechercher des stations FM et AM. Si vous ne pouvez pas régler automatiquement avec le mode "Automatique", passez alors au mode "Manuel" et effectuez le réglage manuellement.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner “Mode Réglage”, puis appuyez sur ENTER.
3 Utilisez ◀▷ pour selectionner le mode de syntonisation, puis appuyez sur ENTER.

Auto: Recherche et accord automatiques sur une station radio recevable.

Manuel: Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche.

Panneau avant

nage

Panneau arrière

78

Télécommande

Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)

Un maximum de 56 stations radio peut être automatiquement préréglé.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner "Mém. prérégl. Auto", puis appuyez sur ENTER.

3 Appuyez sur ENTER.

L'appareil commence à syntoniser les stations radio automatiquement et à les prérégler.

- Lorsque le préréglage est terminé, la mention "Terminé" s'affiche pendant environ 5 secondes et l'écran du menu d'option s'éteint.

La mémoire de préréglage est écrasée.

Préréglage de la station radio actuelle (Mém. Préréglages)

Vous pouvez prérégler vos stations radio préférées afin de les retrouver plus facilement.

Vous pouvez prérégler jusqu'à 56 stations.

1 Accordez la station émettrice que vous souhaitez prérégler. ("Écoute de diffusion FM/AM" (p. 74))

2 Appuyez sur OPTION. L'écran de menu d'option s'affiche.

3 Utilisez △▽ pour sélectionner “Mém. Préréglages”, puis appuyez sur ENTER. La liste des canaux prédéfinis s'affiche.

4 Utilisez △▽ pour sélectionner le canal que vous souhaitez prérégler, puis appuyez sur ENTER.

La station radio actuelle est préréglée. • Pour prérégler d'autres stations, répétez les étapes 1 à 4.

Panneau avant

nage

Panneau arrière

79

Télécommande

Contents Connexions

Réglages Conseils Annexe

Canal Rég lages par défaut
1 – 8	87.50 / 89.10 / 98.10 / 108.00 / 90.10 / 90.10 / 90.10 / 90.10 MHz
9 – 16	90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 MHz
17 – 24	90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 MHz
25 – 32	90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 MHz
33 – 40	90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 MHz
41 – 48	90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 MHz
49 – 56	90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 MHz

Écoute des stations préréglées

1 Utilisez CH/PAGE ▲▼ pour sélectionner la chaîne préréglée souhaitée.

Vous pouvez également sélectionner les stations de radio préréglées en appuyant sur TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal.

Saisie d'un nom pour la station émettrice préréglée (Nom préréglé)

Vous pouvez utiliser le nom de la station radio préréglée ou le modifier. Vous pouvez saisir jusqu'à huit caractères.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Nom préréglé", puis appuyez sur ENTER.
L'écran Nom préréglé s'affiche.
3 Utilisez ◀▷ pour sélectionner le groupe de la station de diffusion à nommer.
4 Utilisez △▽ pour sélectionner la station radio à nommer, puis appuyez sur ENTER.

Panneau avant

nage

Panneau arrière

80

Télécommande

Contents Connexions

Réglag

Conseils Annexe

5 Utilisez △▽ pour sélectionner l'étiquette du nom, puis appuyez sur ENTER.

L'écran qui vous permet de modifier le Nom préréglé s'affiche.

- Si vous sélectionnez "Param. défaut", l'appareil affiche de nouveau la fréquence.

6 Saisissez les caractères, puis appuyez sur "OK".

- Pour la saisie de caractères, voir "Utilisation de l'écran-clavier" (p. 142).

7 Appuyez sur OPTION pour revenir à l'écran précédent.

Saut des stations radio préréglées (Passer préréglage)

Exécutez la mémoire de préréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d'une station de radio est grandement facilitée par le saut de mémoires inutiles.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner "Passer préréglage", puis appuyez sur ENTER.

L'écran "Passer préréglage" s'affiche.

3 □ Pour définir les stations à ignorer par groupes

① Utilisez ◀▷ pour sélectionner le groupe de stations radio à ignorer.
② Appuyez sur △ pour sélectionner "Régl.* – * sur Passer", puis appuyez sur ENTER.
Sautez toutes les stations de radio qui sont incluses dans le groupe sélectionné “*-*”.
(* est le numéro du groupe sélectionné.)

Panneau avant

nage

Panneau arrière

81

Télécommande

Contents Connexions

Réglages Conseils Annexe

□ Pour définir les stations à ignorer par stations

① Utilisez ◀▷ pour sélectionner le groupe de stations radio à ignorer.
② Utilisez △▽ pour sélectionner la station radio à ignorer.
③ Utilisez ◀ ▷ pour sélectionner "Passer".
La station sélectionnée ne s'affiche pas.

4 Appuyez sur OPTION pour revenir à l'écran précédent.

Annulation du saut préréglé

1 Lorsque l'écran Passer préréglage s'affiche, utilisez ◀ pour sélectionner un groupe contenant une station radio que vous ne souhaitez plus ignorer.
2 Utilisez △▽ pour sélectionner une station radio que vous ne souhaitez plus ignorer.
3 Utilisez ◀▷ pour sélectionner “Marche”. Le saut est annulé.

REMARQUE

L'option Passer préréglage ne peut pas être annulé pour les groupes.

Panneau avant

nage

Panneau arrière

82

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Écoute de Radio Internet

• La Radio Internet renvoie aux émissions radio diffusées via Internet. Vous pouvez recevoir des stations Radio Internet en provenance du monde entier.
• Les stations radio Internet sur cet appareil listent le service de base de données fourni par la station radio vTuner.
• Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants.
  Voir "Jouer une station de radio Internet" (10 p. 238) pour plus de détails.
  • WMA
  • MP3
• MPEG-4 AAC

Panneau avant

nage

Panneau arrière

83

Télécommande

Écoute de Radio Internet

1 Préparez la lecture.

- Vérifiez les conditions du réseau, puis mettez en marche cet appareil. ("Connexion à un réseau domestique (LAN)" (p. 52))

2 Appuyez sur ONLINE MUSIC.

- Vous pouvez également appuyer sur INTERNET RADIO pour sélectionner directement la source d'entrée "Internet Radio".

3 Utilisez △▽◀▷ pour sélectionner “Internet Radio”, puis appuyez sur ENTER.

Online Music Favorites Internet flickr Modis Server

4 Utilisez △▽ pour sélectionner la méthode de recherche de la station radio que vous souhaitez écouter, puis appuyez sur ENTER.

Nom du pays :	Sélectionnez les différentes régions.Affiche les stations radio Internet typiques.
Chercher des stations :	Affiche toutes les stations Radio Internet que cet appareil permet d'écouter.
Chercher des podcasts :	Affiche les stations Radio Internet dans les podcasts que cet appareil peut écouter.
Stations Recommandées :	Affiche les stations Radio Internet recommandées.
radiodenon.com :	Affiche les stations Radio Internet ajoutées comme favoris dans vTuner. Pour obtenir des instructions sur l'ajout de favoris dans vTuner, voir “Utilisation de vTuner pour ajouter des stations Radio Internet comme favoris” (p. 86).
Lectures récentes :	Stations Radio Internet lues récemment.20 stations peuvent être enregistrées dans “Lectures récentes”.
Recherche par mot clé :	Affiche les stations Radio Internet recherchées par mot-clé. Pour la saisie de caractères, voir “Utilisation de l'écran-clavier” (p. 142).

Panneau avant

nage

Panneau arrière

84

Télécommande

Contents Connexions

Réglag

Conseils Annexe

5 Utilisez △▽▷ pour sélectionner la station, puis appuyez sur ENTER.

La lecture démarre lorsque le tampon atteint "100%".

Touches de commande Fonction

▶/II Lecture / Arrêt
ENTER (Maintenir enfoncé) Arrêt
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

• L'affichage passe du titre de la plage au nom de la station de radio etc. à chaque fois que vous appuyez sur STATUS sur l'appareil principal.
• Les caractères qui ne peuvent pas être affichés sont remplacés par “.” (point).

REMARQUE

Le service de base de données des stations radio peut être interrompu ou indisponible sans avertissement préalable.

Lecture de la dernière station Radio Internet lue

1 Appuyez sur INTERNET RADIO.

La source bascule sur "Internet Radio" et la lecture de la dernière station radio lue commence.

■ Opérations accessibles dans le menu des options

• "Recherche de contenu à l'aide de mots-clés (Recherche textuelle)" (p. 102)
• “Lecture simultanée de musique et d'une image favorite (Diaporama)” (p. 103)
• "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (10 p. 105)
• "Réglage du tonalité (Tonalité)" (p. 106)
• "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (K 107)
• "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 109)

Panneau avant

nage

Panneau arrière

85

Télécommande

Utilisation de vTuner pour ajouter des stations Radio Internet comme favoris

Cet appareil peut syntoniser les nombreuses stations Radio Internet disponibles dans le monde entier. Toutefois, il se peut que vous éprouviez des difficultés à trouver la station radio de votre choix en raison du nombre élevé de stations. Dans ce cas, utilisez vTuner, un site Web de recherche de stations Radio Internet conçu exclusivement pour cet appareil. Vous pouvez utiliser votre ordinateur pour rechercher des stations Radio Internet et les ajouter comme favoris. Cet appareil peut lire les stations radio ajoutées à vTuner.

1 Vérifiez l'adresse MAC de cet appareil. ("Informations" (p. 189))
- Vous devrez indiquer l'adresse MAC lorsque vous créerez un compte pour vTuner.
2 Accédez au site Web de vTuner (http://www.radiodenon.com) depuis votre ordinateur.
3 Entrez l'adresse MAC de cet appareil, puis cliquez sur "Go".

4 Entrez votre adresse électronique et le mot de passe de votre choix.
5 Sélectionnez vos critères de recherche (genre, région, langue, etc.).

- Vous pouvez également entrer un mot-clé pour rechercher une station.

6 Sélectionnez la station radio de votre choix dans la liste, puis cliquez sur l'icône d'ajout aux favoris.
7 Entrez le nom du groupe de favoris, puis cliquez sur "Go".

Un groupe de favoris incluant la station radio sélectionnée est créé.

- Vous pouvez écouter les stations Radio Internet ajoutées comme favoris dans vTuner sur "radiodenon.com" avec cet appareil. (k 84)

Vous pouvez également ajouter une station radio qui n'est pas dans la liste de vTuner.

Panneau avant

nage

Panneau arrière

86

Télécommande

Lecture de fichiers stockés sur un ordinateur et un stockage NAS

• Cet appareil peut lire les fichiers musicaux et les pistes de lecture (m3u, wpl) enregistrés sur un ordinateur et sur un stockage NAS (Network Attached Storage) prenant en charge DLNA.
• La fonction de lecture des fichiers audio sur le réseau de cet appareil se connecte au serveur à l'aide des technologies indiquées ci-dessous. Windows Media Player Network Sharing Service
• Les types de format audio/vidéo et les caractéristiques de lecture prises en charge par cet appareil sont les suivants.

Pour plus de détails, voir "Lire un fichier sauvegardé sur un ordinateur ou sur un NAS" (p. 237).

• WMA
• MP3
• WAV
- MPEG-4 AAC
- FLAC
• ALAC
• AIFF
• DSD
- JPEG

Panneau avant

nage

Panneau arrière

87

Télécommande

x

Application des paramètres de partage des fichiers multimédia

Dans ce chapitre, nous appliquons les paramètres qui permettent de partager les fichiers stockés sur un ordinateur et sur un stockage NAS sur le réseau. Si vous utilisez un Serveur Média, veillez à appliquer ce paramètre en premier lieu.

■ Utilisation de Windows Media Player 12 (Windows 7 / Windows 8)

1 Lancez Windows Media Player 12 sur l'ordinateur.
2 Sélectionnez "Plus d'options de diffusion en continu..." dans "Stream".
3 Sélectionnez "Autorisé" dans la liste déroulante correspondant à "Denon AVR-X3100W".
4 Sélectionnez "Autorisé" dans la liste déroulante correspondant à "Programmes multimédias sur ce PC et connexions à distance...".
5 Suivez les instructions à l'écran pour terminer le réglage.

■ Utilisation de Windows Media Player 11

1 Lancez Windows Media Player 11 sur l'ordinateur.
2 Sélectionnez "Partage des fichiers multimédias" dans la "Bibliothèque".
3 Activez la case à cocher "Partager mes fichiers multimédias", sélectionnez "Denon AVR-X3100W", puis cliquez sur "Autoriser".
4 Comme à l'étape 3, sélectionnez l'icône de l'appareil (autres ordinateurs ou périphériques mobiles) que vous souhaitez utiliser comme contrôleur de médias, puis cliquez sur "Autoriser".
5 Cliquez sur "OK" pour terminer.

■ Partage de fichiers multimédia enregistrés sur un stockage NAS

Modifiez les paramètres du stockage NAS pour autoriser cet appareil et les autres appareils (ordinateurs et périphériques mobiles) utilisés en tant que contrôleurs de médias à accéder au stockage NAS. Pour plus de détails, voir le manuel de l'utilisateur fourni avec le stockage NAS.

Panneau avant

nage

Panneau arrière

88

Télécommande

Lecture de fichiers stockés sur un ordinateur et un stockage NAS

Utilisez cette procédure pour lire les fichiers audio, les fichiers image ou les listes de lecture.

1 Préparez la lecture.

① Vérifiez les conditions du réseau, puis mettez en marche cet appareil. ("Connexion à un réseau domestique (LAN)" (12 p. 52))
② Préparation de l'ordinateur. (Instructions de fonctionnement de l'ordinateur)

2 Appuyez sur ONLINE MUSIC.

3 Utilisez △▽◀▷ pour sélectionner “Media Server”, puis appuyez sur ENTER.

4 Utilisez △▽ pour sélectionner le serveur contenant le fichier à lire, puis appuyez sur ENTER.

5 Utilisez ▽△▷ pour sélectionner le fichier, puis appuyez sur ENTER.

La lecture démarre lorsque le tampon atteint "100%".

Touches de commande Fonction
▶/II	Lecture / Pause
|◀◀▶▶|	Précédent / Suivant(Maintenir enfoncé) Retour rapide/Avance rapide
ENTER	Lecture / Pause(Maintenir enfoncé) Arrêt
△ ∇	Précédent / Suivant(Maintenir enfoncé) Retour rapide/Avance rapide
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

Panneau avant

nage

Panneau arrière

89

Télécommande

Contents Connexions

Réglag

Conseils Annexe

• L'affichage passe du titre de la plage, au nom de l'artiste, puis au titre de l'album à chaque fois que vous appuyez sur STATUS sur l'appareil principal.
• Lorsqu'un fichier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient des images de l'album, celles-ci peuvent être affichées pendant la lecture du fichier.
• Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d'afficher l'album pour les fichiers WMA.
• Les fichiers WMA Lossless peuvent être lus avec un serveur prenant en charge la conversion de code, comme Windows Media Player Version 11 ou ultérieure.
• Cet appareil lit les fichiers images (JPEG) dans l'ordre dans lequel ils ont été enregistrés dans le dossier.

REMARQUE

• Lors de la lecture de fichiers musicaux avec votre ordinateur ou stockage NAS connecté via le réseau LAN sans fil, l'audio peut être interrompu en fonction de votre environnement LAN sans fil. Dans ce cas, connectez à l'aide d'un LAN câblé.
• La durée nécessaire à l'affichage des fichiers image (JPEG) dépend de la taille de ceux-ci.
• L'ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l'ordre alphabétique à cause des spécifications du serveur, il se peut que la recherche par la première lettre ne fonctionne pas correctement.

■ Opérations accessibles dans le menu des options

• "Lecture répétée" (10 p. 100)
• "Lecture aléatoire" (p. 100)
• "Recherche de contenu à l'aide de mots-clés (Recherche textuelle)" (p. 102)
• "Lecture simultanée de musique et d'une image favorite (Diaporama)" (p. 103)
• "Réglage de l'intervalle du diaporama" (p. 104)
• "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (105)
• "Réglage du tonalité (Tonalité)" (p. 106)
• “Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (L'ord p. 107)
• "Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)" (10 p. 108)
• "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 109)

Panneau avant

nage

Panneau arrière

90

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Visionner des photos sur le site Flickr

ONLINE MUSIC CH/PAGE ▲▼ △▽◀ ▷ ENTER BACK OPTION

• Flickr est un service de partage de photos en ligne. Vous pouvez utiliser cet appareil pour regarder des photos rendues publiques par les utilisateurs de Flickr. Vous n'avez pas besoin de compte pour utiliser Flickr.
  Pour voir des photos que vous avez vous-même enregistrées, vous devrez disposer d'un compte qui vous permettra de téléverser ces photos sur le serveur de Flickr.
  Pour plus de détails, rendez-vous sur la page d'accueil de Flickr. http://www.flickr.com/
• Vous pouvez visionner les photos partagées par certains utilisateurs ou toutes les photos partagées sur Flickr.

Panneau avant

nage

Panneau arrière

91

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Visionner des photos partagées par certains utilisateurs

1 Préparez la lecture.

- Vérifiez les conditions du réseau, puis mettez en marche cet appareil. ("Connexion à un réseau domestique (LAN)" (p. 52))

2 Appuyez sur ONLINE MUSIC.

3 Utilisez △▽◀▷ pour sélectionner "Flickr", puis appuyez sur ENTER.

Online Music Favorites Internet Audio music Barver flickr

4 Utilisez △▽ pour sélectionner “Add Flickr Contact”, puis appuyez sur ENTER.

5 Entrez le nom d'écran que vous souhaitez ajouter à "Contact" (nom d'écran : nom d'utilisateur que vous souhaitez voir).

- Pour la saisie de caractères, voir "Utilisation de l'écran-clavier" (p. 142).

6 Après avoir saisi le "Contact", appuyez sur "OK".

Le nom d'écran est ajouté à "Contact" et le nom d'écran entré à l'étape 5 est affiché sur l'écran supérieur de Flickr.

- Si vous saisissez un nom d'écran qui n'existe pas, le message "Le contact Flickr saisi est introuvable" apparaît. Entrez le nom d'écran correct.

7 Utilisez △▽ pour sélectionner le nom d'écran ajouté à "Contact", puis appuyez sur ENTER.

Panneau avant

nage

Panneau arrière

92

Télécommande

Contents Connexions

Réglages Conseils Annexe

8 Utilisez △▽ pour sélectionner le dossier, puis appuyez sur ENTER.

Favorites :	Permet d'afficher les photos préférées de l'utilisateur spécifié.
Photostream :	Permet d'afficher une liste de photos partagées.
PhotoSets :	Permet d'afficher la liste du dossier (album photo).
Contacts :	Affiche le nom d'écran utilisé par l'utilisateur spécifié dans Contacts.
Remove this Contact :	Efface un utilisateur des contacts Flickr.
Add this Contact : Ajoute un utilisateur des contacts Flickr.

9 Utilisez △▽▷ pour sélectionner la photographie, puis appuyez sur ENTER.
La photographie sélectionnée s'affiche.

Touches de commande Fonction
ENTER	Lecture
	(Maintenir enfoncé) Arrêt
	Précédent / Suivant
CH/PAGE	Passez à la page précédente/page suivante dans l'affichage de la liste

Panneau avant

nage

Panneau arrière

93

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Visionner toutes les photos sur Flickr

1 Utilisez △▽ pour sélectionner "All Content", puis appuyez sur ENTER.
2 Utilisez △▽ pour sélectionner le dossier, puis appuyez sur ENTER.

Permet d'afficher les photos les plus appréciées en fonction du nombre de commentaires d'utilisateur ou du nombre de fois auxquelles elles sont ajoutées comme favoris.

Recent : Permet d'afficher les dernières photos ajoutées.

Search by text : Permet de chercher des photos par mot clé.

3 Utilisez △▽▷ pour sélectionner la photographie, puis appuyez sur ENTER.

La photographie sélectionnée s'affiche.

REMARQUE

Selon le format du fichier, certaines photos peuvent ne pas être affichables.

Panneau avant

nage

Panneau arrière

94

Télécommande

■ Opérations accessibles dans le menu des options

• "Réglage de l'intervalle du diaporama" (p. 104)
• "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (L'ou p. 107)
• "Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)" (10 p. 108)
• "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 109)

Contents Connexions

Réglages Conseils Annexe

Fonction AirPlay

Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou iTunes peuvent être lus sur cet appareil via le réseau.

• s'affiche sur l'écran du menu pendant le fonctionnement d'AirPlay.
• La source d'entrée va basculer sur "Online Music" au démarrage de la lecture AirPlay.
• Vous pouvez arrêter la lecture d'AirPlay en appuyant sur ◀ ou en choisissant une autre source d'entrée.
• Pour voir en même temps les noms du titre et de l'artiste, appuyez sur STATUS sur l'appareil principal.
• Pour savoir comment utiliser iTunes, consultez également l'aide d'iTunes.
• L'écran peut être différent selon le Système d'exploitation et les versions du logiciel.

Panneau avant

nage

Panneau arrière

95

Télécommande

Lecture de titres de votre iPhone, iPod touch ou iPad

Si vous mettez à jour votre "iPhone/iPod touch/iPad" avec iOS 4.2.1 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre "iPhone/iPod touch/iPad" directement vers cet appareil.

1 Connectez votre iPhone, iPod touch ou iPad Wi-Fi au même réseau que cet appareil.

- Pour plus de détails, voir le manuel de votre appareil.

2 Lisez les titres de votre iPhone, iPod touch ou iPad.

s'affiche sur l'écran de l'iPhone, iPod touch ou iPad.

3 Tapez sur l'icône AirPlay ▲.

4 Sélectionnez l'enceinte (Dispositifs) que vous souhaitez utiliser.

Lecture de la musique iTunes avec cet appareil

1 Installez iTunes 10 ou une version plus récente sur un Mac ou un PC sous Windows connecté au même réseau que cet appareil.
2 Allumez cet appareil.

Réglez "Contrôle IP" sur "Toujours actif" pour cet appareil. (p. 193)

REMARQUE

Si "Contrôle IP" est réglé sur "Toujours actif", l'appareil consomme plus d'énergie en mode veille.

3 Lancez iTunes et cliquez sur l'icône AirPlay ▲ pour sélectionner l'appareil principal.

4 Choisissez un morceau et cliquez pour lancer la lecture dans iTunes.

La musique va être transmise en continu vers cet appareil.

Panneau avant

nage

Panneau arrière

96

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Sélection d'enceintes (matériels) multiples

Il est possible de lire les titres d'iTunes sur des enceintes (matériels) compatibles AirPlay dont vous disposez chez vous en dehors de celles de cet appareil.

1 Cliquez sur l'icône AirPlay ▲ et sélectionnez "Multiple".
2 Cochez les enceintes que vous voulez utiliser.

REMARQUE

Pendant la lecture avec la fonction AirPlay, le son est restitué au niveau sonore réglé sur l'iPhone, l'iPod touch ou l'iPad ou dans iTunes.

Vous devez baisser le volume de l'iPhone, de l'iPod touch, de l'iPad ou d'iTunes avant de lancer la lecture, puis le régler au niveau adéquat.

Réalisation des opérations de lecture sur iTunes avec la télécommande de cet appareil

Vous pouvez commander la lecture, la mise en pause et la recherche automatique (repères) des titres d'iTunes avec la télécommande de cet appareil.

1 Sélectionnez "Éditer" - "Préférences..." dans le menu iTunes.
2 Sélectionnez "Appareils" dans la fenêtre des réglages d'iTunes.
3 Sélectionnez "Autoriser la commande audio d'iTunes à partir de haut-parleurs distants", puis cliquez sur "OK".

Panneau avant

nage

Panneau arrière

97

Télécommande

Fonction Spotify Connect

Spotify est le service de streaming le plus populaire au monde. Si vous souscrivez à Spotify Premium, vous pouvez commander votre nouvelle enceinte avec votre téléphone ou votre tablette. Parce que Spotify est intégré à votre enceinte, vous pouvez toujours prendre des appels ou utiliser d'autres applications - la musique ne s'arrête jamais.

Pour essayer Spotify Premium gratuitement pendant 30 jours, ou en savoir plus sur Connect, veuillez vous rendre sur www.spotify.com/connect.

Lecture de la musique Spotify avec cet appareil

Téléchargez au préalable le "Spotify App" dans votre Android ou appareil iOS.

Pour lire une piste Spotify dans cet appareil, vous devez d'abord vous inscrire au compte premium Spotify.

1 Connectez les paramétrages Wi-Fi du périphérique iOS ou Android dans le même réseau que cet appareil.
2 Lancez le Spotify App.
3 Lisez la piste Spotify que vous souhaitez lire avec cet appareil.
4 Appuyez sur l'icône pour sélectionner l'appareil.

La musique va être transmise en continu vers cet appareil.

Panneau avant

nage

Panneau arrière

98

Télécommande

Fonctions pratiques

Sources d'entrée prises en charge : USB / Media Server / Bluetooth

1 Pendant la diffusion du contenu, appuyez sur OPTION. L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Répéter", puis appuyez sur ENTER.
3 Utilisez ◀▷ pour sélectionner le mode Lecture répétée.

Arrêt(Défaut) :	Le mode de lecture répétée est annulé.
Un:	Le fichier en cours de lecture est répété en boucle.
Tous:	Tous les fichiers du dossier en cours de lecture sont répétés en boucle.

4 Appuyez sur ENTER. L'écran de lecture s'affiche à nouveau.

• Ce paramètre ne peut pas être réglé si le périphérique Bluetooth ne prend pas en charge le réglage de répétition sous le profil AVRCP.
• Les réglages "Répéter" sont mémorisés pour chaque source d'entrée.
• Ce paramètre ne peut pas être réglé si le périphérique Bluetooth ne prend pas en charge le réglage de répétition sous le profil AVRCP.
• Les réglages "Répéter" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

100

Télécommande

Lecture aléatoire

Sources d'entrée prises en charge : USB / Media Server / Bluetooth

1 Pendant la diffusion du contenu, appuyez sur OPTION. L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Aléatoire", puis appuyez sur ENTER.
3 Utilisez ◀▷ pour sélectionner le mode Lecture aléatoire.

Arrêt(Défaut) :	Désactiver la lecture aléatoire.
Marche:	Lire de manière aléatoire toutes les plages dans le dossier de lecture actuel.

4 Appuyez sur ENTER.

L'écran de lecture s'affiche à nouveau.

• Pendant la lecture aléatoire, chaque fois que la lecture d'une plage est terminée, une autre plage est sélectionnée de manière aléatoire pour la lecture des plages dans le dossier. Par conséquent, il est possible que vous puissiez entendre une plage déjà lue plus d'une fois lors de la lecture aléatoire.
• Ce paramètre ne peut pas être réglé si le périphérique Bluetooth ne prend pas en charge le réglage aléatoire sous le profil AVRCP.
• Les réglages "Aléatoire" sont mémorisés pour chaque source d'entrée.

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Enregistrement dans les favoris

Vous pouvez enregistrer un total de 100 favoris.

Sources d'entrée prises en charge : Internet Radio / Media Server

1 Pendant la diffusion du contenu, appuyez sur OPTION.

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner “Enreg. favoris”, puis appuyez sur ENTER.

"Favori ajouté" s'affiche et le contenu en cours est ajouté au favoris.

- Lorsque l'opération est terminée, vous revenez à l'écran de lecture.

Lecture du contenu ajouté au bouton "Enreg. favoris"

1 Appuyez sur ONLINE MUSIC.
2 Utilisez △▽◀▷ pour sélectionner "Favorites", puis appuyez sur ENTER.

Online Music Favorites internet Radio flickr Media Screw

3 Utilisez △▽ pour sélectionner le contenu à lire, puis appuyez sur ENTER.

La lecture débute.

Panneau avant

nage

Panneau arrière

101

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Suppression de contenu ajouté aux favoris

1 Appuyez sur ONLINE MUSIC.
2 Utilisez △▽◀▷ pour sélectionner “Favorites”, puis appuyez sur ENTER.
3 Utilisez △▽ pour sélectionner le contenu que vous souhaitez supprimer des favoris, puis appuyez sur OPTION.
L'écran de menu d'option s'affiche.
4 Utilisez △▽ pour sélectionner “Suppr. Favoris”, puis appuyez sur ENTER.
"Favori déplacé" s'affiche et le contenu sélectionné est supprimé des favoris.
- L'écran retourne à l'écran précédent lorsque le processus de suppression est terminé.

Recherche de contenu à l'aide de mots-clés (Recherche textuelle)

Sources d'entrée prises en charge : USB / Internet Radio / Media Server

1 Pendant la diffusion du contenu, appuyez sur OPTION. L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner "Recherche textuelle", puis appuyez sur ENTER. L'écran-clavier de saisie s'affiche.

3 Entrez le premier caractère de la station Radio Internet ou du fichier recherché(e), puis appuyez sur "OK".

- Pour la saisie de caractères, voir "Utilisation de l'écran-clavier" (L'ord p. 142).

4 Utilisez △▽ pour sélectionner le contenu à lire, puis appuyez sur ENTER. La lecture débute.

La fonction "Recherche textuelle" recherche les stations Radio Internet ou les fichiers qui commencent par le premier caractère saisi dans la liste affichée.

REMARQUE

Recherche textuelle peut ne pas fonctionner pour certaines listes.

Panneau avant

nage

Panneau arrière

102

Télécommande

Contents Connexions

Réglages Conseils Annexe

Lecture simultanée de musique et d'une image favorite (Diaporama)

□ Sources d'entrée prises en charge : USB

1 Lisez une image fixe.

- Lecture des images fixes enregistrées sur les dispositifs mémoire USB. (p. 66)

2 Lisez un fichier musical. (p. 66)

3 Appuyez sur OPTION.

L'écran de menu d'option s'affiche.

4 Utilisez △▽ pour sélectionner "Diaporama", puis appuyez sur ENTER.

Le menu d'option disparaît et l'image diffusée est affichée à l'écran.

Sources d'entrée prises en charge : Internet Radio / Media Server

1 Lisez une image fixe.

• Lecture des images fixes enregistrées sur serveur média. (19 p. 87)
• Lecture des images fixes enregistrées sur Flickr. (K 91)

2 Lisez un fichier musical du serveur média ou une station Radio Internet. (p. 83, 87)

3 Appuyez sur OPTION.

L'écran de menu d'option s'affiche.

4 Utilisez △▽ pour sélectionner “Diaporama”, puis appuyez sur ENTER.

Le menu d'option disparaît et l'image diffusée est affichée à l'écran.

Panneau avant

nage

Panneau arrière

103

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Réglage de l'intervalle du diaporama

Vous pouvez lire des images fixes (JPEG) stockées sur un dispositif mémoire USB ou un serveur média, ainsi que des images issues de Flickr sous forme de diaporama.

□ Sources d'entrée prises en charge :

USB / Media Server / Flickr

1 Pendant que la liste est affichée, appuyez sur OPTION.
L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner “Vitesse diapo.”, puis appuyez sur ENTER.

3 Utilisez ◀▷ pour définir la durée d'affichage.

Arrêt: Le diaporama n'est pas lu.

5s - 60s Réglez la durée d'affichage d'une seule image lors de (Défaut: 5s): la lecture d'images en diaporama.

4 Appuyez sur ENTER.

Panneau avant

nage

Panneau arrière

104

Télécommande

Les paramètres de "Vitesse diapo." sont reflétés pour toutes les sources d'entrée.

Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)

Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d'entrée.

1 Appuyez sur OPTION.

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner "Réglage niv. Canal", puis appuyez sur ENTER.

L'écran de réglage du niveau du canal s'affiche.

3 Utilisez △▽ pour sélectionner le canal que vous souhaitez ajuster.

4 Utilisez ◀▷ pour régler le volume.

-12.0 dB - +12.0 dB (Défaut : 0.0 dB)

• Sélectionnez "Réinitialisez" et appuyez sur ENTER si vous souhaitez restaurer les valeurs de réglage des différents canaux à "0,0 dB" (par défaut).
• Le volume du casque audio peut être réglé lorsque des écouteurs sont connectés.
• Les réglages "Réglage niv. Canal" sont mémorisés pour chaque source d'entrée.
• Vous ne pouvez définir ceci que pour les enceintes qui produisent l'audio. En outre, vous ne pouvez pas régler ceci lorsque dans le menu "Sortie audio HDMI" est réglé sur "TV". (rè p. 158)

Panneau avant

nage

Panneau arrière

105

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Réglage du tonalité (Tonalité)

Ajuste la qualité tonale du son.

1 Appuyez sur OPTION.
L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Tonalité", puis appuyez sur ENTER.
L'écran Tonalité s'affiche.
3 Utilisez ◀▷ pour régler la fonction de commande de tonalités sur marche/arrêt.

Marche: Permettre les réglages de tonalité (graves, aigus).

Arrêt (Défaut) : Lecture sans réglages de tonalité.

4 Sélectionnez "Marche" à l'étape 3 et appuyez sur ▽ pour sélectionner la gamme de sons devant être ajustée.

Graves: Réglage des graves.

Aigüs: Réglage des aigus.

5 Utilisez ◀▷ pour régler le tonalité, puis appuyez sur ENTER.

-6 dB - +6 dB (Défaut : 0 dB)

• Les réglages "Tonalité" sont mémorisés pour chaque source d'entrée.
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Cet élément ne peut pas être défini lorsque "Dynamic EQ" est réglé sur "Marche". (151)
• Vous ne pouvez pas régler ceci si aucun signal audio n'est entré ou si dans le menu "Sortie audio HDMI" est réglé sur "TV". (1 p. 158)

Panneau avant

nage

Panneau arrière

106

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)

Cet appareil peut afficher des vidéos d'une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir ceci pour chaque source d'entrée.

Sources d'entrée prises en charge : iPod/USB / CD\* / Tuner / Online Music / Bluetooth

* Ce réglage est impossible lorsque l'une des bornes vidéo, HDMI ou vidéo composante est attribuée.

1 Appuyez sur OPTION pendant la lecture audio.
L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Sélect. Vidéo", puis appuyez sur ENTER.
3 Utilisez ◀▷ pour sélectionner le mode "Sélect. Vidéo".

Arrêt

(Défaut) :

Désactive le mode Sélect. Vidéo.

Marche: Active le mode Sélect. Vidéo.

4 Si vous sélectionnez "Marche" à l'étape 3, appuyez sur et sélectionnez "Source".
5 Appuyez ◀ pour sélectionner la source d'entrée pour la vidéo que vous souhaitez lire, et appuyez sur ENTER.

Les réglages "Sélect. Vidéo" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

107

Télécommande

Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)

Sources d'entrée prises en charge : CBL/SAT / DVD / Blu-ray / Game / AUX1 / AUX2 / Media Player / iPod/USB / Online Music / CD* / TV Audio*

* Disponible lorsqu'aucune borne HDMI, vidéo composante ou vidéo n'est attribuée.

1 Appuyez sur OPTION pendant la lecture audio. L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Mode photo", puis appuyez sur ENTER.

3 Utilisez ◀▷ pour sélectionner le mode photo.

Arrêt:	Aucun ajustement de la qualité d'image n'est effectué avec cet appareil.
Standard:	Mode standard adapté à la plupart des environnements de visualisation de salon.
Film:	Mode adapté à la visualisation de films dans une pièce sombre telle qu'une salle de cinéma.
Vif:	Mode qui rend les images graphiques des jeux, etc. plus lumineuses et plus éclatantes.
Streaming:	Mode adapté à des sources vidéo à faible débit.
ISF Day:	Un mode qui convient pour regarder des films dans une pièce éclairée pendant la journée.
ISF Night:	Un mode qui convient pour regarder des films dans une pièce sombre la nuit.
Personnalisé:	Permet d'ajuster manuellement la qualité d'image.

4 Appuyez sur ENTER.

Les réglages "Mode photo" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

108

Télécommande

Lecture de la même musique dans toutes les zones (Toutes zones stéréo)

Vous pouvez lire la musique en cours de lecture dans la MAIN ZONE simultanément en ZONE2 (une autre pièce).

Cette fonction est utile lorsque vous souhaitez profiter de la même musique en même temps dans plusieurs pièces lors d'une soirée, ou si vous souhaitez écouter la même musique d'ambiance dans toute la maison.

1 Appuyez sur OPTION.
L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Toutes zones stéréo", puis appuyez sur ENTER.
3 Sélectionnez "Démarrer" et appuyez ensuite sur ENTER.

La source d'entrée de ZONE2 est commutée sur la même source d'entrée que pour MAIN ZONE, et la lecture commence dans le mode "Toutes zones stéréo".

- Arrêter le mode "Toutes zones stéréo"

1 Pendant la lecture en mode Toutes zones stéréo, appuyez sur OPTION.
L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Toutes zones stéréo", puis appuyez sur ENTER.
3 Sélectionnez "Arrêt" et appuyez ensuite sur ENTER.

• Le mode "Toutes zones stéréo" est annulé, même lorsque l'alimentation de MAIN ZONE est hors tension.
• En mode "Toutes zones stéréo", seuls les modes son "Multi Ch Stereo" et "Stereo" peuvent être sélectionnés.
• Lorsque "Sortie audio HDMI" est défini sur "TV", le mode Toutes zones stéréo n'est pas disponible. (10 p. 158)

Panneau avant

nage

Panneau arrière

109

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Sélection d'un mode d'écoute

ZINE RESULT POWER MAIN ON/OFF LED CLOTH SODI Blended GAME OFF PURE PUMBER MAIN OFF TURSD MAIN ON/OFF SODI BLENDED MUTE SOLANDER MUTE MUTE SOLANDER SOLANDER Δ∇ TYPE 1400 TYPE 9 MUTE 111 MUTE 111 NEXT RESULT 1 2 3 4 BROND MODE MOVE MUSIC GAME PURE PUREMOVIE GAME MUSIC

Cet appareil vous permet de profiter de différentes sortes de contenu surround et stéréo.

Les formats audio multi-canaux sont fournis sur les formats de disque de musique ou films populaires, tels que Blu-ray et DVD. Ils sont également pris en charge par la diffusion numérique, et même les films et la musique en diffusion via Internet à partir de services d'abonnement Internet.

Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l'audio stéréo 2 canaux.

Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l'étiquette de celui-ci.

Panneau avant

nage

Panneau arrière

110

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Sélection d'un mode d'écoute

1 Appuyez sur MOVIE, MUSIC ou GAME pour sélectionner un mode audio.

MOVIE : Bascule sur le mode audio qui convient pour profiter des films et des programmes TV.

MUSIC : Bascule sur le mode audio qui convient pour profiter de la musique.

GAME : Bascule sur le mode audio qui convient pour profiter de jeux.

• Le bouton MOVIE, MUSIC ou GAME mémorise le dernier mode audio sélectionné pour ce bouton. Le fait d'appuyer sur MOVIE, MUSIC ou GAME appelle le mode audio sélectionné lors de la lecture précédente.
• Si le contenu diffusé ne prend pas en charge le mode audio sélectionné précédemment, le mode audio approprié correspondant au contenu est sélectionné automatiquement.

■ Passage au mode audio

• Appuyez sur MOVIE, MUSIC ou GAME pour afficher une liste des modes audio qui peuvent être sélectionnés. Chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, le mode audio change.
• Lorsque la liste est affichée, vous pouvez également utiliser pour sélectionner un mode audio.
• Testez différents modes audio et profitez d'un mode audio par le biais du mode que vous préférez.

[Exemple] Lorsque MOVIE est enfoncé

MOVIE SOUND Stereo Dolby PUIx Cinema DTS Neo:X Cinema Multi Ch Stereo Mono Movie Virtual

Cet appareil offre non seulement des modes audio conformes aux formats enregistrés sur les disques tels que Dolby et DTS, mais aussi des types de mode élargis qui sont compatibles avec la configuration de vos enceintes, y compris les enceintes avant-haut et les enceintes surround arrière, ainsi que des "Mode d'écoute original" qui créent une atmosphère de Rock Arena, Jazz Club, etc.

Panneau avant

nage

Panneau arrière

111

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Lecture directe

Le flux audio enregistré dans la source est lu tel quel.

1 Utilisez PURE pour sélectionner "Direct".

La lecture en direct commence.

Lorsque les signaux DSD sont lus, "DSD Direct" s'affiche.

Lecture Pure Direct

Ce mode permet la lecture avec un son de meilleure qualité que dans le mode de lecture directe.

Ce mode met hors tension l'affichage de l'appareil principal et le circuit vidéo analogique. Cela supprime les sources parasites qui peuvent affecter la qualité sonore.

1 Utilisez PURE pour sélectionner "Pure Direct".

L'écran s'assombrit et la lecture Pure direct commence.

En modes audio Direct et Pure Direct, les éléments suivants ne peuvent pas être réglés.

• Tonalité (17 p. 106)
- Restorer (p. 148)
- MultEQ® XT (p. 150)
• Dynamic EQ (p. 151)
• Dynamic Volume (p. 152)
• EQ Graphic (1 p. 153)

REMARQUE

• Les signaux vidéo sont émis uniquement si les signaux HDMI sont lus en mode Pure Direct.
• Lorsque le mode Pure Direct a été sélectionné, l'affichage s'éteint après environ 5 secondes.

Panneau avant

nage

Panneau arrière

112

Télécommande

Contents Connexions

Réglages Conseils Annexe

Ce mode détecte le type de signal d'entrée numérique et sélectionne automatiquement le mode correspondant pour la lecture. Lancez la lecture stéréo lorsque le signal d'entrée est PCM. Lorsque le signal d'entrée est Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

1 Utilisez PURE pour sélectionner "Auto". La lecture surround auto démarre.

Panneau avant

nage

Panneau arrière

113

Télécommande

Contents Connexions

Réglages Conseils Annexe

■ Description des types de mode audio

Mode audio Dolby

Type de mode audio Description
Dolby PLIIx*1	Vous pouvez sélectionner ce mode lorsque vous utilisez le décodeur Dolby PLIIx pour lire des sources 2 canaux en son surround 6.1/7.1 canaux incluant le ou les canaux surround arrière.En ajoutant le ou les canaux surround arrière, vous obtenez une sensation surround plus enveloppante qu'avec Dolby Pro Logic II. Il y a trois modes de lecture: le mode “Cinema”, optimisé pour la lecture des films; le mode “Music”, optimisé pour la lecture de musique ; et le mode “Game”, optimisé pour les jeux.
Dolby PLII	Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby PLII pour lire des sources 2 canaux en son surround 5.1 canaux avec une sensation de son surround enveloppante.
Dolby PLIIz*2	Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby PLIIz pour lire des sources 2 canaux en son surround 7.1 canaux avec canaux avant-haut ajoutés.En ajoutant des canaux avant-haut, la scène sonore avant devient beaucoup plus importante, simulant l'effet d'écoute d'une salle de cinéma ou d'une salle de concert.
Dolby Digital Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital.
Dolby Digital EX*1	Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby Digital EX pour lire des sources Dolby Digital en son surround 6.1/7.1 canaux avec canal surround arrière ajouté.En ajoutant une ou des enceintes surround arrière, les sons semblent venir dans votre direction depuis l'arrière et non seulement des côtés.
Dolby TrueHD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby TrueHD.
Dolby Digital Plus Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital Plus.

*1 La sélection est possible quand "Config. enceintes" - "Surr. arrière" n'est pas mis sur "Aucun". (p. 183)
*2 La sélection est possible quand "Config. enceintes" - "Avant Haut" n'est pas mis sur "Aucun". (p. 183)

Panneau avant

hage

Panneau arrière

114

Télécommande

Contents Connexions

Réglages Conseils Annexe

Mode audio DTS

Type de mode audio Description
DTS Neo:X	Cette technologie de décodage de matrice utilise le décodeur DTS Neo:X pour lire une source 2 canaux ou des sources surround 5.1/6.1 canaux comme son surround 7.1 canaux maximum.Le mode “Music” est particulièrement adapté pour lire de la musique, le mode “Cinema” est idéal pour la lecture de films et le mode “Jeu” convient aux jeux.
DTS Surround Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS.
DTS ES Dscrt6.1*1	Ce mode convient à la lecture de disques enregistrés en DTS-ES.Le canal surround arrière ajouté à l’aide de la méthode discrète est lu comme un canal indépendant. Comme tous les canaux sont indépendants, l’expressivité spatiale à 360 degrés et la localisation du son sont renforcées.
DTS ES Mtrix6.1*2	Ce mode convient à la lecture de disques enregistrés en DTS-ES.Le canal surround arrière ajouté aux canaux surround gauche et surround droit par un encodeur de matrice au moment de l’enregistrement logiciel est décodé par le décodeur de matrice de cet appareil et lu sur chacun des canaux (surround gauche, surround droit, surround arrière).
DTS 96/24 Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24.
DTS-HD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD.
DTS Express Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS Express.

*1 Ce mode peut être sélectionné lorsqu'une seule enceinte surround arrière est utilisée et qu'aucune enceinte avant-haut n'est utilisée.
*2 La sélection est possible quand "Config. enceintes" - "Surr. arrière" n'est pas mis sur "Aucun". (p. 183)

Panneau avant

hage

Panneau arrière

115

Télécommande

Contents Connexions

Réglages Conseils Annexe

Mode audio multicanaux PCM

Type de mode audio Description

Multi Ch In Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM/DSD.

Mode audio Audyssey DSX®

Type de mode audio Description
Audyssey DSX® (A-DSX)*	Ce mode permet de lire les nouveaux canaux (avant-haut et avant-large) dans les systèmes 5.1 canaux. En ajoutant des canaux avant-haut et avant-large, le son surround devient plus réaliste et tridimensionnel.

* Peut être sélectionné lorsqu'un réglage autre que "Aucun" est sélectionné pour "Avant Haut" ou "Larg. Avant", et qu'un réglage autre que "Aucun" est sélectionné pour "Centrale" dans "Config. enceintes". (17 p. 182)

Panneau avant

hage

Panneau arrière

116

Télécommande

Contents Connexions

Réglages Conseils Annexe

Mode audio original

Type de mode audio Description
Multi Ch Stereo Ce mode permet de profiter d'un son stéréo en provenance de toutes les enceintes.Les sources audio stéréo (2 canaux) sont lues via les enceintes avant (G/D), les enceintes surround et les enceintes surround arrière (si connectées).
Rock Arena Ce mode reproduit l'atmosphère d'un concert dans un stade.
Jazz Club Ce mode simule l'expérience d'être dans un club de jazz intimiste.
Mono Movie	Ce mode fonctionne avec les sources audio monaurales et fournit un effet sonore surround. Pour un équilibre des canaux et des effets sonores optimaux, connectez la source monaurale aux deux entrées audio (G/D) avant.
Video Game Ce mode fournit un son surround dynamique excitant avec vos jeux vidéo préférés.
Matrix Ce mode ajoute un effet de sono surround spacieux avec des sources de musique stéréo.
Virtual	Ce mode vous permet de profiter d'un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéréo.

Mode audio auto

Type de mode audio Description

Auto Dans ce mode, le type d'

entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus,DolbyDigital EX, DTS, DTS-HD, DTS-ES, PCM (multi-canaux) est détecté, et le mode de lecture passe automatiquement au mode correspondant.Si le signal d'entrée est analogique ou PCM (2 canaux), la lecture stéréo est utilisée. Pour le Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

Panneau avant

nage

Panneau arrière

117

Télécommande

Contents Connexions

Réglages Conseils Annexe

Mode audio stéréo

Type de mode audio Description

Stereo Ce mode lit l’audio stéréo 2 canaux sans traitement de son surround supplémentaire.Le son est émis par les enceintes avant gauche et droite et par le subwoofer, s’il est connecté.Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l’audio 2 canaux et lus sans traitement de son surround supplémentaire.

Mode audio Direct

Type de mode audio Description
Direct Ce mode lit l’audio comme enregistré dans la source.
Pure Direct Ce mode lit un son	de qualité encore plus élevé que le mode “Direct”.Les circuits suivants sont à l’arrêt afin d’améliorer encore plus la qualité du son.Affichez le circuit du témoin du corps principal (l’affichage passera en position arrêt.)Le processeur et l’interrupteur de sortie/d’entré vidéo analogue sont désactivés.

Panneau avant

nage

Panneau arrière

118

Télécommande

Contents Connexions

Réglages Conseils Annexe

■ Le mode son qui peut être sélectionné pour chaque signal d'entrée

• Vous pouvez sélectionner les modes audio suivants à l'aide des touches MOVIE, MUSIC et GAME.
• Ajustez l'effet de champ sonore avec le menu "Paramètres surr." pour profiter du son surround comme vous aimez. (14) p. 144

Signal d'entrée Mode son		Mode son
		MOVIE MUSIC GAME
2 canaux *1	Stereo	○○○
	Dolby PLII/IIx Cinema *2	○
	Dolby PLII/IIx Music *2		○
	Dolby PLII/IIx Game *2			○
	Dolby PLII Cinema A-DSX *3	○
	Dolby PLII Music A-DSX *3		○
	Dolby PLII Game A-DSX *3			○
	Dolby PLIIz *2	○○○
	DTS Neo:X Cinema *2	○
	DTS Neo:X Music *2		○
	DTS Neo:X Game *2		○	○
	Multi Ch Stereo	○○○
	Mono Movie	○
	Rock Arena		○
	Jazz Club		○
	Matrix		○
	Video Game			○
	Virtual	○○○

*1 2 canaux comporte également une entrée analogique.
*2 Ce mode lit les sources 2 canaux en lecture 5.1 ou 7.1 canaux. Vous ne pouvez pas le sélectionner si vous utilisez un casque audio ou si vous utilisez uniquement les enceintes avant.
*3 Au moyen d'un traitement Audyssey DSX®, ces modes ajoutent de nouveaux canaux au surround 5.1 canaux. (p. 152)

Panneau avant

hage

Panneau arrière

119

Télécommande

Contents Connexions

Réglages Conseils Annexe

Signal d'entrée Mode son			Mode son
			MOVIE MUSIC GAME
Multicanal *4		Stereo	○○○
Dolby Digital		Dolby Digital	○○○
		Dolby Digital EX	○○○
		Dolby Digital + PLIIx Cinema ○
		Dolby Digital + PLIIx Music ○
		Dolby Digital + PLIIz ○○○
		Dolby Digital A-DSX *3	○○○
		Dolby Digital + Neo:X Cinema	○
		Dolby Digital + Neo:X Music		○
		Dolby Digital + Neo:X Game			○
Dolby TrueHD		DOLBY TrueHD	○○○
		Dolby TrueHD + EX	○○○
		Dolby TrueHD + PLIIx Cinema ○
		Dolby TrueHD + PLIIx Music ○
		Dolby TrueHD + PLIIz ○○○
		Dolby TrueHD A-DSX *3	○○○
		Dolby TrueHD + Neo:X Cinema	○
		Dolby TrueHD + Neo:X Music		○
		Dolby TrueHD + Neo:X Game			○

*3 Au moyen d'un traitement Audyssey DSX ^2 , ces modes ajoutent de nouveaux canaux au surround 5.1 canaux. (p. 152)
*4 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. Pour plus de détails, voir "Types de signaux d'entrée et modes audio correspondants" (p. 243).

Panneau avant

hage

Panneau arrière

120

Télécommande

Index

Contents Connexions

Réglages Conseils Annexe

Signal d'entrée Mode son			Mode son
			MOVIE MUSIC GAME
Multicanal *4	Dolby Digital Plus	Dolby Digital Plus	○○○
		Dolby Digital Plus + EX	○○○
		Dolby Digital Plus + PLIIx Cinema ○
		Dolby Digital Plus + PLIIx Music ○
		Dolby Digital Plus + PLIIz ○○○
		Dolby Digital Plus A-DSX *3	○○○
		Dolby Digital Plus + Neo:X Cinema	○
		Dolby Digital Plus + Neo:X Music		○
		Dolby Digital Plus + Neo:X Game			○
	DTS	DTS Surround	○○○
		DTS ES Dscrt 6.1	○○○
		DTS ES Mtrx 6.1	○○○
		DTS 96/24	○○○
		DTS + PLIIx Cinema ○
		DTS + PLIIx Music ○
		DTS + PLIIz ○○○
		DTS Surround A-DSX °3	○○○
		DTS + Neo:X Cinema	○
		DTS + Neo:X Music		○
		DTS + Neo:X Game			○

*3 Au moyen d'un traitement Audyssey DSX ^ , ces modes ajoutent de nouveaux canaux au surround 5.1 canaux. (p. 152)
*4 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. Pour plus de détails, voir "Types de signaux d'entrée et modes audio correspondants" (p. 243).

Panneau avant

hage

Panneau arrière

121

Télécommande

Index

Contents Connexions

Réglages Conseils Annexe

Signal d'entrée Mode son			Mode son
			MOVIE MUSIC GAME
Multicanal *4	DTS-HD /DTS Express	DTS-HD HI Res	○○○
		DTS-HD Mstr	○○○
		DTS-HD Mstr A-DSX *3	○○○
		DTS Express	○○○
		DTS Express A-DSX *3	○○○
		DTS-HD + PLITx Cinema ○
		DTS-HD + PLITx Music ○○
		DTS-HD + PLITz ○○○
		DTS-HD HI Res A-DSX *3	○	○
		DTS-HD + Neo:X Cinema	○
		DTS-HD + Neo:X Music		○	○
		DTS-HD + Neo:X Game			○
	Multi-canaux PCM	Multi Ch In	○○○
		Multi Ch In 7.1	○○○
		Multi In + PLITx Cinema ○
		Multi In + PLITx Music ○
		Multi In + PLITz ○○○
		Multi In A-DSX *3	○○○
		Multi In + Dolby EX	○○○
		Multi In + Neo:X Cinema	○
		Multi In + Neo:X Music		○
		Multi In + Neo:X Game			○

*3 Au moyen d'un traitement Audyssey DSX ^® , ces modes ajoutent de nouveaux canaux au surround 5.1 canaux. (p. 152)
*4 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. Pour plus de détails, voir "Types de signaux d'entrée et modes audio correspondants" (17 p. 243).

Panneau avant

Affichage

Panneau arrière

122

Télécommande

Index

Contents Connexions

Réglages Conseils Annexe

Signal d'entrée Mode son		Mode son
		MOVIE MUSIC GAME
Multicanal * 4	Multi Ch Stereo	○○○
	Mono Movie	○
	Rock Arena		○
	Jazz Club		○
	Matrix		○
	Video Game			○
	Virtual	○○○

*4 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. Pour plus de détails, voir "Types de signaux d'entrée et modes audio correspondants" (127 p. 243).

Panneau avant

nage

Panneau arrière

123

Télécommande

Contents Connexions Réglages Conseils Annexe

■ Affichages sur l'affichage

① Indique un décodeur à utiliser.
- Un décodeur Dolby Digital Plus est affiché comme "☐☐+".
② Indique un décodeur qui génère une sortie audio.
- “+ PLIIz” indique que le décodeur PLIIz est en cours d’utilisation et que l’audio du canal avant haut est créé.

Panneau avant

nage

Panneau arrière

124

Télécommande

Fonction de contrôle HDMI

Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d'un appareil pour communiquer avec un autre appareil via la connexion par le câble HDMI.

Procédure de réglage

1 Activez la fonction de contrôle HDMI de cet appareil. Réglez "HDMI Contrôle" sur "Marche". (p. 159)
2 Allumez tous les appareils connectés par le biais du câble HDMI.
3 Activez la fonction de commande HDMI pour tous les appareils connectés avec le câble HDMI.

- Veuillez consulter les instructions d'utilisation du dispositif connecté pour vérifier les réglages.

- Si l'un des équipements vient à être débranché, exécutez les étapes 2 et 3.

4 Réglez l'entrée du téléviseur sur l'entrée HDMI connectée à cet appareil.

5 Basculez la source d'entrée de cet appareil pour vérifier que la vidéo du lecteur connecté par HDMI est lu correctement.
6 Quand vous mettez le téléviseur en veille, vérifiez que cet appareil passe aussi en veille.

REMARQUE

• Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel du propriétaire.
• La fonction HDMI ZONE2 est compatible avec la fonction de contrôle HDMI.
• Lorsqu'elle est utilisée alors que "HDMI Contrôle" dans le menu est réglé sur "Marche", la fonction contrôle HDMI ZONE2 peut ne pas fonctionner complètement.

Panneau avant

nage

Panneau arrière

125

Télécommande

Contents Connexions Réglages Conseils Annexe

Fonction de minuterie sommeil

MAIN ZONE2 ZONE SELECT MAIN SLEEP PANEER ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOCC ON/OOOC ON/OOOC ON/OOOC ON/OOOC ON/OOOC ON/OOOC ON/OOOC ON/OOOC ON/OOOC ON/OOOC ON/OOOC ON/OOOC ON/OOOC ON/OOOC ON/OOOC ON/OOOC

Vous pouvez faire en sorte que l'appareil se mette automatiquement en veille à la fin d'un délai programmé. Ceci est pratique pour la visualisation et l'écoute avant d'aller se coucher. La fonction de minuterie sommeil est réglable pour chaque zone.

Panneau avant

nage

Panneau arrière

126

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Utilisation de la minuterie sommeil

1 Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone sélectionnée s'allume.

2 Appuyez sur SLEEP et affichez la durée que vous souhaitez.

• Le témoin SLEEP s'allume sur l'écran et la minuterie sommeil démarre.
• Vous pouvez régler la minuterie sommeil dans la plage de 10 à 120 minutes par paliers de 10 minutes.

■ Vérification du temps restant

Appuyez sur SLEEP lorsque la minuterie sommeil est en fonctionnement. Le temps restant s'affiche sur l'écran.

■ Pour annuler la minuterie sommeil

Appuyez SLEEP pour sélectionner "Off". Le témoin SLEEP de l'affichage s'éteint.

Le réglage de la minuterie sommeil est annulé lorsque l'appareil commute en mode veille.

REMARQUE

La fonction de minuterie sommeil ne peut pas mettre hors tension les matériels raccordés à cet appareil. Pour mettre ces matériels hors tension, vous devez configurer directement les minuteries de mise en veille de chacun des appareils.

Panneau avant

nage

Panneau arrière

127

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Fonction de sélection rapide plus

Vous pouvez enregistrer les différentes réglages (sélection de la source d'entrée, volume, mode audio, etc.) à l'aide des boutons QUICK SELECT 1 – 4.

Vous pouvez appuyer sur l'un des boutons QUICK SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération.

En sauvegardant sur les touches QUICK SELECT 1 – 4 les réglages fréquemment utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture.

La fonction de sélection rapide plus peut être mémorisée pour chaque zone.

La touche QUICK SELECT de cet appareil ne peut être utilisée que pour faire fonctionner la MAIN ZONE.

Panneau avant

nage

Panneau arrière

128

Télécommande

Contents Connexions

Réglages Conseils Annexe

Solliciter le paramétrage

1 Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone sélectionnée s'allume.

2 Appuyez sur QUICK SELECT.

Les réglages Sélect rapide du bouton sur lequel vous avez appuyé sont rétablis.

- Les réglages par défaut de chaque fonction de sélection rapide apparaissent comme indiqué ci-dessous.

【MAIN ZONE】

Bouton Source d'entrée Volume
QUICK SELECT 1 CBL/SAT 40
QUICK SELECT 2 Blu-ray 40
QUICK SELECT 3 Media Player 40
QUICK SELECT 4 Online Music 40

【ZONE2】

Bouton Source d'entrée Volume
QUICK SELECT 1 CBL/SAT 40
QUICK SELECT 2 Blu-ray 40
QUICK SELECT 3 Media Player 40
QUICK SELECT 4 Online Music 40

Panneau avant

nage

Panneau arrière

129

Télécommande

Modification des réglages

1 Sélectionnez le réglage souhaité pour les éléments ci-dessous.

Le paramétrage suivant depuis ① vers ⑧ peut être mémorisé pour MAIN ZONE, et le paramétrage ① et ② peut être mémorisé pour ZONE2.

① Source d'entrée (p. 58)
② Volume (p. 59)
③ Mode son (p. 110)
④ Audyssey (Audyssey MultEQ® XT, Audyssey Dynamic EQ®, Audyssey Dynamic Volume®) (p. 150 - 152)
⑤ "Restorer" (p. 148)
⑥ "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 105)
⑦ "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (p. 107)
⑧ "Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)" (p. 108)

Maintenez enfoncé QUICK SELECT quand une station radio est en cours de réception ou quand une piste est lue à l'aide d'une des sources suivantes, la station radio actuelle ou la piste est mémorisée.

- Tuner / Internet Radio / Media Server / Favorites / iPod/USB

2 Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone sélectionnée s'allume.

3 Maintenez enfoncé le QUICK SELECT souhaité jusqu'à ce que "Quick\* Memory" ou "Z2 Quick\* Memory" s'affiche.

Les paramètres présents seront mémorisés.

* a affiché le numéro de la touche QUICK SELECT enfoncée.

■ Modifier le nom des sélections rapides

Le nom de sélection rapide de MAIN ZONE affiché sur l'écran du téléviseur ou de cet appareil peut être modifié pour un nom différent. Pour savoir comment changer ce nom, voir "Sélect.Rapid.Nom". (19 p. 200)

Panneau avant

nage

Panneau arrière

130

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Fonction de contrôle Internet

Vous pouvez contrôler cet appareil à partir d'un écran de contrôle Internet dans un navigateur Internet.

• Cet appareil et l'ordinateur ou une tablette doivent être correctement connectés au réseau afin d'utiliser la fonction de contrôle Internet. ("Connexion à un réseau domestique (LAN)" (T p. 52))
• En fonction des paramètres de votre logiciel de sécurité, il est possible que vous ne puissiez pas accéder à cet appareil à partir de votre PC. Le cas échéant, modifiez les paramètres du logiciel.

Contrôle de l'appareil à partir d'un contrôle Web

1 Réglez le paramètre "Contrôle IP" sur "Toujours actif". (p. 193)
2 Vérifiez l'adresse IP de cet appareil dans le menu "Informations". (p. 189)

Réseau/Informations Nom convivial Denon AVR X3100W DHCP Marche Connexion Filaire (Ethernet) Adresse IP [192.108.110.1.5] Adresse MAC [197.7.10.11.0] Pour vérifier l'adresse IP. Affiche les paramètres réseau actuels de l'AVR

3 Ouvrez le navigateur Internet.

Panneau avant

nage

Panneau arrière

131

Télécommande

Contents Connexions

Réglag

Conseils Annexe

4 Entrez l'adresse IP de cet appareil dans la ligne d'adresse de votre navigateur.

Par exemple, si l'adresse IP de cet appareil est "192.168.100.19", entrez "http://192.168.100.19".

□

http://192.168.100.19

EditViewToolsHelpFavorites

5 Lorsque le menu principal est affiché, cliquez sur l'élément de menu que vous voulez utiliser.

AVR-X3100W Setup Menu Audio Video Inputs Speakers Network General MAIN ZONE CELSAT ZONEJ CELSAT AVR-X3100W Save Load

- Vous pouvez utiliser les fonctions "Save" et "Load" pour mémoriser ou rappeler les différents paramètres de la fonction en utilisant le contrôle web à partir d'un ordinateur.

• Pour mémoriser les réglages, cliquez sur "Save" sur l'écran du menu de configuration.
• Pour appeler les réglages, cliquez sur "Load" sur l'écran du menu de configuration.

- Nous vous conseillons d'utiliser un des navigateurs web suivants.

Internet Explorer 10 et ultérieur

Mozilla Firefox 24 et ultérieur

Google Chrome 29 et ultérieur

Safari 5.x et ultérieur

Panneau avant

nage

Panneau arrière

132

Télécommande

Contents Connexions

Réglages Conseils Annexe

Lecture dans la ZONE2 (pièce séparée)

Vous pouvez faire fonctionner cet appareil pour profiter de contenu vidéo et audio dans une pièce (ZONE2) différente de la pièce où se trouve cet appareil (MAIN ZONE).

Vous pouvez lire simultanément la même source à la fois dans la MAIN ZONE et ZONE2. Vous pouvez également lire des sources distinctes dans la MAIN ZONE et ZONE2.

Connexion de ZONE2

Vous pouvez utiliser les trois méthodes suivantes pour lire un contenu vidéo et audio dans ZONE2.

• "Connexion via la borne HDMI ZONE2" (p. 133)
• "Connexion via les bornes de sortie des enceintes" (p. 134)
• "Connexion à l'aide d'un amplificateur externe" (p. 134)

■ Connexion 1 : Connexion via la borne HDMI ZONE2

Lorsqu'un téléviseur est connecté à la borne HDMI ZONE2 OUT, vous pouvez lire un contenu vidéo ou audio à partir de l'appareil connecté à la borne HDMI 1 – 7 IN dans ZONE2 (fonction HDMI ZONE2).

Lorsqu'une télévision est raccordée au connecteur HDMI ZONE2 OUT, et que la MAIN ZONE et la ZONE2 sont réglées sur la même source d'entrée, l'audio de la MAIN ZONE peut être mélangé sur 2 canaux audio.

Panneau avant

nage

Panneau arrière

133

Télécommande

■ Connexion 2: Connexion via les bornes de sortie des enceintes

Réglez "Mode affectation" (p. 181) sur "ZONE2" et les sorties audio ZONE2 des bornes d'enceintes SURROUND BACK.

■ Connexion 3 : Connexion à l'aide d'un amplificateur externe

Les signaux audio des terminaux de sortie audio des ZONE2 de cet appareil sont émis vers les amplificateurs des ZONE2 et sont lus sur ces mêmes amplificateurs.

• Le signal audio analogique et le signal d'entrée PCM à 2 canaux à partir des connecteurs HDMI ou numériques (OPTICAL/COAXIAL) peuvent être rejoués dans la ZONE2.
• Si vous souhaitez lire les signaux HDMI autres 2 canaux PCM en ZONE 2, réglez "Audio HDMI" sur "PCM". (€ p. 198) La sortie depuis un appareil raccordé à la source d'entrée sélectionnée pour la ZONE2 peut être automatiquement convertie en PCM 2 canaux.

Dans ce cas, l'audio de la MAIN ZONE est également converti en PCM 2 canaux si la MAIN ZONE et la ZONE2 sont réglées sur la même source d'entrée.

Toutefois, en fonction de l'appareil de lecture, le signal de lecture risque de ne pas être converti en PCM, même si ce paramètre est configuré.

Panneau avant

nage

Panneau arrière

134

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Lecture dans ZONE2

ZONE2 Touches sélection de source d'entrée MUTE ▲× POWER ⏻ VOLUME ▲▼

Panneau avant

nage

Panneau arrière

135

Télécommande

1 Appuyez sur ZONE2 pour mettre ZONE2 sous tension.

Le bouton ZONE2 s'allume.

2 Appuyez sur POWER ⏻ pour mettre sous tension l'alimentation de la ZONE2.

Le témoin Z2 s'allume.

- Il est possible de mettre sous tension et hors tension la ZONE2 en appuyant sur ZONE2 ON/OFF directement sur l'appareil.

3 Appuyez sur la touche de sélection de la source d'entrée pour sélectionner la source d'entrée à lire.

Le signal audio de la source sélectionnée est transmis à la ZONE2.

- Pour effectuer une opération avec l'appareil principal, appuyez sur ZONE2 SOURCE. Chaque fois que vous appuyez sur ZONE2 SOURCE, la source d'entrée change.

Contents Connexions

Réglages Conseils Annexe

■ Réglage du volume

Utilisez VOLUME▲▼ pour régler le volume.

- L'option "Limite volume" est réglée sur "70 (-10 dB)" au moment de l'achat. (p. 199)

Sélectionnez MASTER VOLUME après avoir appuyé sur ZONE2 SOURCE sur l'appareil principal pour régler le volume du son.

■ Coupure temporaire du son (Sourdine)

Appuyez sur MUTE 📁X.

Le son est diminué jusqu'au niveau défini pour le paramètre "Niveau sourdine" dans le menu. (p. 199)

- Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.

Panneau avant

nage

Panneau arrière

136

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Plan du menu de l'interface graphique

Pour pouvoir utiliser le menu, connectez une TV à l'appareil et affichez le menu sur l'écran de la TV.

Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences.

Éléments de configuration	Éléments détaillés Description Page
Audio	Réglage niv Dialog	Ce réglage permet d’ajuster le niveau de sortie pour clarifier la sortie de dialogue du canal central.	143
	Réglage niv Subw Ce réglage	permet d’ajuster le niveau de volume du subwoofer. 143	—
	Paramètres surr. Ajuste les réglages du son surround.		144
	Restorer Accroît les composants de fréquence faible et élevée de l’audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale.		148
	Délai audio Compense le décalage entre la vidéo et l’audio. 149		—
	Volume Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l’appareil).		149
	Audyssey	Permet d’effectuer l’installation d’Audyssey MultEQ® XT, Audyssey Dynamic EQ® et de Audyssey Dynamic Volume®.	150
	EQ Graphic Utilise l’égaliseur graphique pour régler la tonalité de chaque enceinte. 153		—
Vidéo	Réglages image Ajuste la qualité d’image. 155		—
	Config. HDMI Permet de régler les paramètres de sortie vidéo/audio HDMI. 157		—
	Réglages sorties	Paramètre le traitement vidéo.	161
	Affichage à l’écran	Configure le paramétrage de l’affichage à l’écran.	165
	Format TV	Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez.	166

Panneau avant

Affichage

Panneau arrière

137

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Éléments de configuration	Éléments détaillés Description Page
Entrées	Affectation des entrées Permet de changer l'attribution du connecteur d'entrée. 167		—
	Renommer les sources Permet de changer le nom d'affichage pour la source d'entrée. 169		—
	Masquer les sources	Permet de supprimer de l'affichage les sources d'entrée qui ne sont pas utilisées.	169
	Niveau des sources Permet d'ajuster le niveau de lecture de l'entrée audio. 169		—
	Sélect. Entrées Permet de régler le mode d'entrée audio et le mode de décodage. 170		—
Enceintes	Conf. Audyssey®	Les caractéristiques acoustiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis sont automatiquement faits.	171
	Config. manuelle	Règle manuellement les enceintes ou modifie les paramètres “Conf. Audyssey®”.	181
Réseau	Informations Affichage des informations sur le réseau. 189		—
	Connexion	Sélectionne s'il faut se connecter au réseau domestique à un réseau local sans fil ou à un LAN câblé.	189
	Réglages	S'utilise pour configurer manuellement l'adresse IP ou lors de l'utilisation d'un serveur proxy.	192
	Contrôle IP	Active la communication réseau en mode Veille.	193
	Nom convivial	Le “Nom convivial” est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.	194
	Diagnostic	Permet de vérifier la connexion réseau.	194
	Mode Maintenance	Utilisé pour la réception de maintenance à partir d'un ingénieur de service ou un installateur personnel Denon. Ce mode n'est pas conçu pour être utilisé par l'utilisateur final, et doit être utilisé uniquement par un technicien de service formé ou un professionnel de l'installation personnalisée.	195

Panneau avant

Affichage

Panneau arrière

138

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Éléments de configuration	Éléments détaillés Description Page
Général	Langue Modifie la langue de l'affichage sur l'écran du téléviseur.		196
	ECO Configure les fonctions d'économie d'énergie du Mode ECO et veille Auto. 196		—
	Config. de ZONE2 Définit le paramétrage de la lecture audio de ZONE2. 198		—
	Renommer zone Changez le titre d'affichage de chaque zone selon votre choix. 200		—
	Sélect.Rapid.Nom Changez le titre d'affichage Sélect.Rapid.Nom selon votre choix. 200		—
	Sortie Trigger Sélectionnez les conditions d'activation de la fonction de déclenchement. 200		—
	Afficheur façade Permet de régler les paramètres relatifs à l'afficheur. 201		—
	Informations	Affichage d'informations sur les réglages cet appareil, les signaux d'entrée etc.	201
	Données d'utilisation	Sélectionne si les données d'utilisation sont envoyées ou non à Denon.	203
	Micrologiciel	Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l'affichage des messages de notification.	204
	Verrou de config.	Protection des réglages contre toute modifications involontaire.	206
Assistant de config.	Démarrez config. ...	Effectuez les réglages/connexions/l'installation de base en fonction des indications sur l'écran du téléviseur.	Page 8 du manuel séparé “Guide de Démarrage rapide”
	Choix de la langue	Configure les éléments de réglage individuel en suivant les indications affichées sur l'écran du téléviseur.
	Réglage enceintes
	Étalonnage enceintes
	Configuration réseau
	Config. des entrées

Panneau avant

Affichage

Panneau arrière

139

Télécommande

Index

Contents Connexions Lecture

Conseils Annexe

Fonctionnement du menu

1 Appuyez sur MAIN sur la télécommande pour régler la zone de fonctionnement sur MAIN ZONE. La bouton MAIN s'allume.
2 Appuyez sur SETUP. Le menu s'affiche à l'écran de la TV.
3 Utilisez △▽▷ pour sélectionner le menu à régler ou à opérer, puis appuyez sur ENTER.
4 Utilisez ◀▷ pour passer au réglage désiré.
5 Appuyez sur ENTER pour entrer le réglage.

• Pour revenir à l'élément précédent, appuyez sur BACK.
• Pour quitter le menu, appuyez sur SETUP alors qu'il est à affiché à l'écran. Le menu disparaît de l'écran.

Panneau avant

nage

Panneau arrière

140

Télécommande

Contents Connexions Lecture

Conseils Annexe

Saisie de caractères

Sur cet appareil, vous pouvez changer le nom affiché sur les écrans suivants.

• Nom préréglé (p. 80)
• Recherche textuelle (p. 102)
  • Renommer les sources (p. 169)
  • Nom convivial (p. 194)
• Renommer zone (p. 200)
• Sélect.Rapid.Nom (p. 200)
• Saisie de caractères pour les fonctions réseau

Panneau avant

nage

Panneau arrière

141

Télécommande

Contents Connexions Lecture

Conseils Annexe

Utilisation de l'écran-clavier

1 Affichez l'écran pour saisir les caractères.

[Exemple] Écran "Renommer les sources"

Entrées/Renommer les sources CBL /SAT CBL /SAT Color Name Bio A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 ! ' # $ % & ' ( ) * + , : < - >_ % CAS 0x Modifier le nom affiché pour cette source

2 Utilisez △▽◀▷ pour sélectionner ← ou →.

3 Appuyez sur ENTER pour déplacer le curseur jusqu'au caractère que vous voulez modifier.

- À chaque appui sur ENTER, le curseur se déplace d'un caractère.

4 Sélectionnez un caractère à saisir avec △▽◀▷, puis appuyez sur ENTER.

5 Répétez les étapes 2 - 4 pour modifier le nom.

6 Utilisez △▽◀▷ pour sélectionner “OK”, puis appuyez sur ENTER.

Panneau avant

nage

Panneau arrière

142

Télécommande

Contents Connexions Lecture

Conseils Annexe

Audio

Réglage des paramètres audio.

Réglage niv Dialog

Règle le niveau de sortie pour clarifier la sortie de dialogue du canal central.

■ Réglage niv Dialog

Choisissez d'ajuster ou non le niveau de dialogue.

Marche: Permet de régler le niveau du dialogue.

Arrêt(Défaut) :

Désactive le réglage du niveau de dialogue.

Niveau

Ajuste le volume de sortie depuis le canal central.

-12.0 dB - +12.0 dB (Défaut : 0.0 dB)

Réglage niv Subw

Ce réglage permet d'ajuster le niveau de volume du subwoofer.

■ Réglage niv Subw

Choisissez d'ajuster ou non le niveau du subwoofer.

Marche: Permet de régler le niveau du subwoofer.

Arrêt(Défaut) :

Désactive le réglage du niveau du subwoofer.

■ Réglage niv Subw

Permet d'ajuster le niveau de volume du subwoofer.

-12.0 dB - +12.0 dB (Défaut : 0.0 dB)

Panneau avant

nage

Panneau arrière

143

Télécommande

Contents Connexions Lecture

Conseils Annexe

Paramètres surr.

Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences.

Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné. Pour les détails sur les paramètres ajustables, voir "Modes audio et paramètres surround" (Lp. 240).

• Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture.
• Les réglages "Paramètres surr." sont mémorisés pour chaque mode son.

EQ cinéma

Atténue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible dureté et améliorer la clarté.

Marche: "EQ cinéma" est activé.

Arrêt(Défaut) :

“EQ cinéma” n’est pas activé.

■ Gestion intensité

Cela permet d'indiquer si la sortie doit être effectuée de la manière décrite dans "Compress. Dyn." ou directement sans compressor la gamme dynamique du contenu audio enregistré sur le disque.

Marche (Défaut) :	Les sorties sont données suivant qu'elles permettent les réglages effectués dans “Compress. Dyn.” et “Fonction de normalisation de dialogue” (p. 201).
Arrêt:	Les réglages “Compress. Dyn.” et “Normalisation de dialogue” sont désactivés et les signaux sur le disque sont émis tels quels.

Vous pouvez le régler en mode Dolby TrueHD.

Panneau avant

nage

Panneau arrière

144

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Compress. Dyn.

Compression de la gamme dynamique (différence entre les sons forts et faibles).

Automatique:	Active/désactive automatiquement la compression de la gamme dynamique selon la source.
Bas / Moyen / Haut:	Réglage du niveau de compression.
Arrêt:	Compression de la gamme dynamique toujours désactivée.

• Vous pouvez définir "Automatique" uniquement pour la source Dolby TrueHD.
• Le réglage par défaut est sur "Arrêt". Lorsque le signal d'entrée est la source Dolby TrueHD, le réglage par défaut est sur "Automatique".

■ Eff. basses fréq.

Ajuste le niveau des effets basses fréquences (LFE).

-10 dB - 0 dB (Défaut : 0 dB)

Pour une meilleure reproduction des différentes sources nous vous recommandons de régler les valeurs ci-dessous.

• Sources Dolby Digital : 0 dB
• Sources cinéma DTS : 0 dB
• Sources musique DTS : -10 dB

Panneau avant

nage

Panneau arrière

145

Télécommande

Gain au centre

Distribue la sortie de dialogue entre le canal central et les canaux gauche et droit et élargit l'image sonore à l'avant.

0.0 - 1.0

• Vous pouvez définir ceci lorsque le mode audio est défini sur DTS Neo:X.
• Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l'image sonore est élargie à l'avant.

Panorama

Le champ sonore avant est étendu plus vers l'arrière pour créer une impression sonore parfaitement inclusive.

Marche: Utilisez "Panorama".

Arrêt

(Défaut) :

Ne pas utiliser "Panorama".

Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLII/IIx dans le mode "Music".

Contents Connexions Lecture

Conseils Annexe

Dimension

Déplace le centre de l'image sonore vers l'avant ou l'arrière, pour un meilleur équilibre.

0 - 6 (Défaut : 3)

• Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLII/IIx dans le mode "Music".
• Plus le chiffre est petit, plus le son surround se décale vers l'arrière; plus le chiffre est grand, plus le son surround se décale vers l'avant.

Centre largeur

Distribue la sortie de dialogue entre le canal central et les canaux gauche et droit et élargit l'image sonore à l'avant.

0 - 7 (Défaut : 3)

• Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLII/IIx dans le mode "Music".
• Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l'image sonore est élargie à l'avant.

■ Durée de délai

Réglez la durée de délai audio en fonction du contenu vidéo pour développer l'image du champ sonore.

0 ms - 300 ms (Défaut : 30 ms)

Vous pouvez définir ceci lorsque le mode audio est "Matrix".

■ Niveaux des effets

Ajuste le niveau des effets sonores du mode audio actuel.

1 - 15 (Défaut : 10)

Choisissez un niveau de réglage inférieur si le positionnement et l'impression de phase des signaux surround ne paraît pas naturel.

Panneau avant

nage

Panneau arrière

146

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Taille de la pièce

Simuler l'acoustique d'une petite salle.

Petit: Simuler l'acoustique d'une petite salle.

Med.s:	Simulation acoustique d'une pièce petite à moyenne.
Moyen (Défaut) :	Simulation acoustique d'une pièce moyenne.
Medium Large:	Simulation acoustique d'une pièce moyenne à grande.

Large: Simuler l'acoustique d'une grande salle.

"Taille de la pièce" ne représente pas la taille de la pièce dans laquelle les sources sont lues.

Gain haut

Contrôler le volume du canal avant-haut.

Bas: Baisser le volume du canal avant-haut.

Normal(Défaut) :

Le canal avant-haut est diffusé au volume sonore standard.

Haut: Monter le volume du canal avant-haut.

Vous pouvez régler ceci dans le mode audio "PLIIz" ou lorsque vous utilisez le décodeur PLIIz.

Subwoofer

Activation et désactivation de la sortie du subwoofer.

Marche

(Défaut) :

Le subwoofer est active.

Arrêt: Le subwoofer n'est pas activé.

Vous pouvez régler ceci si le mode son est "Direct" ou "Stereo" et dans le menu "Mode subwoofer" est réglé sur "LFE+Main". (r. 9 p. 187)

■ Param. défaut

Les paramètres "Paramètres surr." sont rétablis à ceux par défaut.

Panneau avant

nage

Panneau arrière

147

Télécommande

Contents Connexions Lecture

Conseils Annexe

Restorer

Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l'oreille humaine. La fonction "Restorer" génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d'origine. Elle restaure également les caractéristiques des basses d'origine pour une plage tonale riche et étendue.

Mode

Haut:	Mode optimisé pour les sources compressées avec de faibles aigus (en-dessous de 64 kbps).
Moyen:	Appliquez un boost adapté aux aigus et graves des sources compressées (en-dessous de 96 kbps).
Bas:	Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps).
Arrêt:	Ne pas utiliser la fonction “Restorer”.

• Cet élément peut être réglé avec les signaux analogiques ou quand un signal PCM (Fréq. échantillonage. = 44,1/48 kHz) est entré.
• Le réglage par défaut de cet élément pour les paramètres "Online Music", "iPod/USB" et "Bluetooth" est sur "Bas". Tous les autres modes restent réglés sur "Arrêt".
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Les réglages "Restorer" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

148

Télécommande

Contents Connexions Lecture

Conseils Annexe

Délai audio

Compense le décalage entre la vidéo et l'audio.

0 ms - 200 ms (Défaut : 0 ms)

• "Délai audio" pour le mode jeu peut être réglé quand "Mode vidéo" est sur "Automatique" ou "Jeu". (p. 161)
• Les réglages "Délai audio" sont mémorisés pour chaque source d'entrée.

Volume

Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l'appareil).

Échelle

Régler l'affichage du volume.

0 – 98(Défaut) :	Afficher dans la gamme de 0 (Min) à 98.
-79.5 dB – 18.0 dB :	Afficher ---dB (Min), gamme de -79,5 dB à 18,0 dB.

Les paramètres "Échelle" sont pris en compte dans toutes les zones.

■ Limite

Réglages de volume maximum.

60 (-20 dB) / 70 (-10 dB) / 80 (0 dB)

Arrêt (Défaut) :

■ Niveau de démarrage

Définir le volume à la mise en marche de l'appareil.

Dernière(Défaut) :	Utiliser les réglages mémorisés à partir de la dernière session.
Sourdine:	Toujours passer en sourdine au démarrage de l'appareil.
1 – 98 (-79 dB – 18 dB) : Le volume est réglé au niveau défini.

Niveau sourdine

Régler le niveau d'atténuation pendant la mise en sourdine.

Complet(Défaut) :	Le son est complètement coupé.
-40 dB : Le son est abaissé de 40 dB.
-20 dB : Le son est abaissé de 20 dB.

Panneau avant

nage

Panneau arrière

149

Télécommande

Contents Connexions Lecture

Conseils Annexe

Audyssey

Définit Audyssey MultEQ ^® XT, Audyssey Dynamic EQ ^® et Audyssey Dynamic Volume ^® . Ces réglages sont accessibles après que la procédure "Conf. Audyssey ^® " a été effectuée.

Pour en savoir plus sur la technologie Audyssey, reportez-vous à la "Explication des termes" (10 p. 246).

• Les réglages "MultEQ ^ XT", "Dynamic EQ" et "Dynamic Volume" sont mémorisés pour chaque source d'entrée.
• Lorsque le mode son est en mode "Direct" ou "Pure Direct", les réglages "MultEQ® XT", "Dynamic EQ" et "Dynamic Volume" ne peuvent pas être configurés.

■ MultEQ® XT

MultEQ® XT compense les caractéristiques de temps et de fréquence de la zone d'écoute en fonction des résultats de mesure avec "Conf. Audyssey®". La sélection s'effectue parmi trois types de courbes de compensation. Nous conseillons le réglage "Reference".

Reference (Défaut):	Sélectionne le réglage calibré par défaut avec une légère coupure à hautes fréquences, qui est optimisé pour les films.
L/R Bypass:	Sélectionne le paramétrage de référence, mais contourne MultEQ® XT sur les enceintes avant gauche et droite.
Flat:	Sélectionne le réglage calibré qui est optimisé pour les petites pièces où votre position d'écoute est plus proche des enceintes.
Arrêt :	Éteignez l'égaliseur “MultEQ® XT”.

Si vous utilisez un casque, "MultEQ® XT" passe automatiquement sur "Arrêt".

Panneau avant

nage

Panneau arrière

150

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Dynamic EQ

Permet de résoudre le problème de la détérioration de la qualité du son alors que le volume est diminué en prenant en compte la perception humaine et l'acoustique de la pièce.

Fonctionne avec MultEQ® XT.

Marche

(Défaut) :

Utiliser Dynamic EQ.

Arrêt: Ne pas utiliser Dynamic EQ.

Quand le paramètre "Dynamic EQ" du menu est sur "Marche", il n'est pas possible d'effectuer un réglage "Commande de tonalités". (p. 106)

■ Compens. niveau réf.

Audyssey Dynamic EQ ^® fait référence au niveau de mixage de film standard. Il fait les réglages pour maintenir la réponse de référence et l'enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de référence du film n'est pas toujours utilisé en musique ou pour d'autres contenus que des films. Le décalage de niveau de référence Dynamic EQ offre trois décalages à partir de la référence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnés quand le niveau de mixage du contenu n'est pas dans la norme. Les niveaux de réglage recommandés pour le contenu sont affichés ci-dessous.

0 dB (Réf. film)(Défaut) :	Optimisé pour le contenu tel que des films.
5 dB :	Sélectionnez ce réglage pour le contenu qui a une très large gamme dynamique, comme la musique classique.
10 dB :	Sélectionnez ce réglage pour le jazz ou d'autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu'il est en général mixé à 10 dB en dessous de la référence du film.
15 dB :	Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d'écoute et a une gamme dynamique comprimée.

Le réglage est activé quand "Dynamic EQ" est sur "Marche". (151)

Panneau avant

nage

Panneau arrière

151

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Dynamic Volume

Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféré de l'utilisateur.

Heavy:	Ajustement le plus important sur les sons les plus forts et les plus bas.
Medium:	Ajustement moyen sur les sons les plus bas et les plus forts.
Light:	Ajustement le moins important sur les sons les plus bas et les plus forts.
Arrêt (Défaut) :	Ne pas utiliser Dynamic Volume.

Si "Dynamic Volume" est réglé sur "Oui" dans "Conf. Audyssey®", le réglage passe automatiquement à "Medium". (p. 171)

Audyssey DSX®

Permet d'obtenir davantage de son surround immersif en ajoutant de nouveaux canaux.

Marche: Active le traitement Audyssey DSX® pour l'expansion large ou haute.

Arrêt

(Défaut) : Ne règle pas "Audyssey DSX®".

• "Audyssey DSX ^ " peut se régler si vous utilisez des enceintes avant-hautes ou larges.
• "Audyssey DSX®" est valide uniquement en cas d'utilisation d'une enceinte centrale.
• “Audyssey DSX®” est valide lorsque le mode audio est le mode audio Dolby ou le mode audio DTS autre que la PLIIz et DTS Neo:X.
• L'option "Audyssey DSX®" ne peut être configurée si la source HD Audio en cours de lecture comprend les canaux avant-hauts et avant larges. Dans ce cas, la lecture des canaux respectifs se fait par le biais des signaux d'entrée.

Panneau avant

nage

Panneau arrière

152

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Largeur de la scène

Réglez l'amplitude du niveau sonore lorsque vous utilisez les enceintes larges avant.

-10 - +10 (Défaut : 0)

■ Hauteur de la scène

Réglez la hauteur du niveau sonore lorsque vous utilisez les enceintes hautes avant.

-10 - +10 (Défaut : 0)

EQ Graphic

Utilise l'égaliseur graphique pour régler la tonalité de chaque enceinte.

• Les enceintes pour lesquelles "EQ Graphic" peut être réglé sont différentes en fonction du mode audio.
• Ceci peut être réglé lorsque le paramètre "MultEQ® XT" est "Arrêt". (p. 150)
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".

EQ Graphic

Configurez s'il faut utiliser l'égaliseur graphique ou non.

Marche: Utilisez l'égaliseur graphique.

Arrêt

(Défaut) :

Ne pas utiliser l'égaliseur graphique.

Panneau avant

nage

Panneau arrière

153

Télécommande

Contents Connexions Lecture

Conseils Annexe

Select. H-P

Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes.

Tous:	Réglez tous les tons des enceintes ensemble.
Gauche/droite (Défaut) :	Réglez les tons des enceintes gauche et droite ensemble.
Chaque: Réglez la tonalité pour chaque enceinte.

Ajust.EQ

Ajustez l'équilibre de tonalité pour chaque bande de fréquences. Ajustez l'enceinte sélectionnée dans la section "Select. H-P".

1. Sélectionnez l'enceinte.
2. Sélectionnez le réglage de la bande de fréquences.
   63 Hz / 125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz / 16 kHz
3. Réglez le niveau.
   -20.0 dB - +6.0 dB (Défaut : 0.0 dB)

Copie courbe

Copiez la courbe de correction plate créée dans Conf. Audyssey®.

"Copie courbe" s'affiche après que la procédure de "Conf. Audyssey®" a été effectuée.

■ Param. défaut

Les paramètres "EQ Graphic" sont rétablis à ceux par défaut.

Panneau avant

nage

Panneau arrière

154

Télécommande

Contents Connexions Lecture

Conseils Annexe

Vidéo

Effectuez les réglages vidéo.

Réglages image

La qualité d'image peut être ajustée.

• Peut être sélectionné quand "Conversion vidéo" est réglé sur "Marche". (125 p. 162)
• Peut être réglé lorsque "HDMI", "COMP" ou "VIDEO" est attribué à chaque source d'entrée. (168)
• "Contraste", "Luminance", "Saturation", "Réduction bruit" et "Amplificateur" peuvent être réglés lorsque "Mode photo" est réglé sur "Personnalisé".
• Les réglages "Réglages image" sont mémorisés pour chaque source d'entrée.
• La fonction "Réglages image" ne peut pas être réglée lorsque des signaux 4K sont en entrée.

■ Mode photo

Sélectionnez le mode photo souhaité en fonction des contenus vidéo et de votre environnement de visualisation.

Standard:	Mode standard adapté à la plupart des environnements de visualisation de salon.
Film:	Mode adapté à la visualisation de films dans une pièce sombre telle qu'une salle de cinéma.
Vif:	Mode qui rend les images graphiques des jeux, etc. plus lumineuses et plus éclatantes.
Streaming:	Mode adapté à des sources vidéo à faible débit.
ISF Day:	Un mode qui convient pour regarder des films dans une pièce éclairée pendant la journée.
ISF Night:	Un mode qui convient pour regarder des films dans une pièce sombre la nuit.
Personnalisé:	Permet d'ajuster manuellement la qualité d'image.
Arrêt:	Aucun ajustement de la qualité d'image n'est effectué avec cet appareil.

Panneau avant

nage

Panneau arrière

155

Télécommande

Contents Connexions Lecture

Conseils Annexe

• Les deux modes de réglages spéciaux, "ISF Day" et "ISF Night", doivent être utilisés par un technicien certifié pour ajuster l'étalonnage de la couleur et faire correspondre les conditions d'installation. Nous recommandons que les réglages et les ajustements soient réalisés par un technicien certifié ISF.
• Ces réglages peuvent aussi être configurés en utilisant "Mode photo" dans le menu option. (17 p. 108)
• Les réglages par défaut sont les suivants.
• Pour les sources d'entrée "Online Music" et "iPod/USB": Streaming
• Pour les sources d'entrée autres que "Online Music" et "iPod/USB": Arrêt

Contraste

Réglage du contraste de l'image.

-50 - +50 (Défaut : 0)

■ Luminance

Réglage de la luminosité de l'image.

-50 - +50 (Défaut : 0)

Saturation

Réglage du niveau chromatique de l'image (saturation des couleurs).

-50 - +50 (Défaut : 0)

Panneau avant

nage

Panneau arrière

156

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Réduction bruit

Réduction du bruit général vidéo.

Bas / Moyen / Haut / Arrêt (Défaut: Arrêt)

■ Amplificateur

Amélioration de la netteté de l'image.

0 - +12 (Défaut : 0)

Réglage des paramètres de sortie vidéo/audio HDMI.

REMARQUE

Quand "HDMI Pass Through" et "HDMI Contrôle" est sur "Marche", la consommation en mode Veille est plus élevée. Si vous n'utilisez pas cet appareil pendant une période prolongée, il est conseillé de débrancher le cordon d'alimentation de la prise murale.

■ Sync. labiale auto

Effectue la compensation automatique du délai temporel des sorties audio et vidéo.

Marche

Corrigez automatiquement.

(Défaut) :

Arrêt: Ne pas corriger automatiquement.

Contents Connexions Lecture

Conseils Annexe

■ Sortie audio HDMI

Permet de sélectionner le matériel pour la sortie audio HDMI.

AVR(Défaut) :	Lecture par les enceintes connectées au récepteur.
TV:	Lecture par une télévision connectée au récepteur.

• Lorsque la fonction de commande HDMI est activée, la priorité est donnée au réglage audio du téléviseur. ("Fonction de contrôle HDMI" (p. 125))
• Lorsque cet appareil est sous tension et que "Sortie audio HDMI" est réglé sur "TV", l'audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

■ HDMI Pass Through

Sélectionne la manière dont cet appareil transmettra des signaux HDMI vers la sortie HDMI en mode veille.

Marche:	Transmet l'entrée HDMI sélectionnée via la sortie HDMI du récepteur AV lorsque cet appareil est en mode Veille.
Arrêt (Défaut) :	Aucun signal HDMI n'est transmis via la sortie HDMI de cet appareil en mode veille.

Panneau avant

nage

Panneau arrière

158

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ HDMI Contrôle

Permet de lier l'utilisation de différents appareils connectés en HDMI et compatibles avec la commande HDMI.

Marche:	Réglage à sélectionner pour utiliser la fonction de commande HDMI.
Arrêt(Défaut) :	Réglage à utiliser lorsque vous ne souhaitez pas utiliser la fonction de commande HDMI.

• Consultez les instructions d'utilisation de chaque composant connecté pour vérifier les réglages.
• Se reporter à "Fonction de contrôle HDMI" pour en savoir plus sur la fonction de contrôle HDMI. (12 p. 125)

REMARQUE

Si les réglages "HDMI Contrôle" ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

Définit la borne HDMI qui introduit les signaux HDMI en mode veille.

Dernière(Défaut) :	La source d'entrée la plus récente se mettra en mode veille.
CBL/SAT / DVD /Blu-ray / Game /AUX1 / AUX2 /Media Player / CD*:	Traversez la source d'entréesélectionnée.

* "Source Pass Through" peut être réglé lorsqu'aucune des bornes HDMI est attribuée à "CD" pour la source d'entrée dans le réglage "Affectation des entrées". (p. 167)

"Source Pass Through" peut être réglé quand "HDMI Contrôle" est réglé sur "Marche" ou que "HDMI Pass Through" est réglé sur "Marche".

Panneau avant

nage

Panneau arrière

159

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Commutation TV Audio

Définir le passage automatique sur l'entrée "TV Audio" lorsqu'un téléviseur connecté via HDMI envoie une commande CEC appropriée à l'AVR.

Marche (Défaut) :	Sélectionner l'entrée "TV Audio" automatiquement lors de la réception d'une commande à partir du téléviseur.
Arrêt:	Ne sélectionnez pas l'entrée "TV Audio" automatiquement lors de la réception d'une commande à partir du téléviseur.

"Commutation TV Audio" peut être réglé lorsque "HDMI Contrôle" est réglé sur "Marche".

■ Désactiver commande

Lie la mise en veille de cet appareil aux équipements externes.

Tous(Défaut) :	Si la TV branchée est mise hors tension indépendamment de la source d'entrée, l'appareil est automatiquement mis en veille.
Vidéo:	Avec une source d'entrée sélectionnée attribuée à “HDMI”, “COMP” ou “VIDEO”, lorsque vous mettez le téléviseur hors tension, cet appareil se met automatiquement en veille. (125 p. 168)
Arrêt:	L'appareil n'est pas lié à la mise sous/hors tension de la TV.

"Désactiver commande" peut être réglé lorsque "HDMI Contrôle" est réglé sur "Marche".

Panneau avant

nage

Panneau arrière

160

Télécommande

Contents Connexions Lecture

Conseils Annexe

Réglages sorties

Paramètre le traitement vidéo.

• Peuvent être réglés lorsque chaque source d'entrée est attribuée à "HDMI", "COMP" ou "VIDEO". (168 p. 168)
• "Résolution", "Mode progressif" et "Rapport d'aspect" peuvent être réglés lorsque "Echelle(scaler) i/p" n'est pas réglé sur "Arrêt".
• La fonction "Réglages sorties" ne peut pas être réglée lorsque des signaux 4K sont en entrée.
• Les réglages "Conversion vidéo", "Echelle(scaler) i/p", "Résolution", "Mode progressif" et "Rapport d'aspect" sont mémorisés pour chaque source d'entrée.

■ Mode vidéo

Configurez la méthode de traitement vidéo pour qu'elle corresponde au contenu de ce type de vidéo.

Automatique (Défaut) :	Traiter la vidéo automatiquement sur la base des informations disponibles sur le contenu HDMI.
Jeu:	Toujours traiter la vidéo pour le jeu.Réduisez le délai vidéo lorsque la vidéo est décalée par rapport à des opérations de touches sur le contrôleur de la console de jeux.
Film:	Effectuez le traitement de l'image qui est adapté pour les contenus autres que des jeux.

Si "Mode vidéo" est réglé sur "Automatique", le mode est commuté en fonction du contenu à l'entrée.

Panneau avant

nage

Panneau arrière

161

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Conversion vidéo

Le signal d'entrée vidéo est converti automatiquement en fonction de la TV connectée. ("Fonction de conversion vidéo" (p. 233))

Marche (Défaut) :	Le signal d'entrée vidéo est converti.
Arrêt:	Le signal d'entrée vidéo n'est pas converti.

■ Echelle(scaler) i/p

Réglez le signal de l'entrée vidéo pour qu'il soit soumis à un traitement i/p de mise à l'échelle. Echelle(scaler) i/p convertira la résolution du signal vidéo d'entrée à la valeur définie dans "Résolution". (p. 163)

☐ Lorsque la source d'entrée est réglée sur autre que "iPod/USB" et "Online Music"

Analogique (Défaut) :	Utiliser suréchantillonage (scaler) i/p pour les signaux vidéo analogiques.
Analogique & HDMI:	Utiliser la fonct. (scaler) i/p pour les signaux vidéo analog et HDMI.
HDMI:	Permet d’utiliser la fonction de mise à l’échelle pour les signaux vidéo HDMI.
Arrêt:	Ne permet pas d’utiliser la fonction d’échelle i/p (scaler).

Panneau avant

nage

Panneau arrière

162

Télécommande

Contents Connexions Lecture

Conseils Annexe

☐ Lorsque la source d'entrée est réglée sur "iPod/USB" et "Online Music"

Marche(Défaut) :	Permet d’utiliser la fonction d’échelle i/p(scaler).
Arrêt:	Ne permet pas d’utiliser la fonctiond’échelle i/p (scaler).

• "Analogique & HDMI" peut être réglé pour des sources d'entrée pour lesquelles un connecteur d'entrée HDMI est attribué.
• Les éléments paramétrables sont fonction de la source d'entrée attribuée à chaque borne d'entrée.
• Cette fonction n'est pas efficace lorsque le signal d'entrée est "x.v.Color", 3D, sYCC601 color, Adobe RGB color, Adobe YCC601 color ou résolutions de l'ordinateur.

Résolution

Réglez la résolution de sortie. Vous pouvez régler "Résolution" séparément pour la sortie HDMI de l'entrée vidéo analogique et l'entrée HDMI.

Automatique(Défaut) :

Le nombre de pixels supporté par la TV connectée à la borne de HDMI MONITOR OUT est automatiquement détecté et la résolution de sortie appropriée est réglée.

480p/576p / 1080i / 720p / 1080p:24Hz / 4K / Réglez la résolution de sortie. 4K(60/50) :

• Si "Echelle(scaler) i/p" est réglé sur "Analogique & HDMI", la résolution du signal d'entrée vidéo analogique et du signal d'entrée HDMI peut être réglée. (T p. 162)
• Si le réglage est fait sur "1080p:24Hz", vous pouvez apprécier des images filmées pour des sources films (en 24 Hz). Pour les sources vidéo et les sources mixtes, nous recommandons de régler la résolution sur "1080p".
• Il est impossible de convertir un signal 50 Hz en 1080p/24Hz. La sortie est en résolution 1080p/50Hz.

Panneau avant

nage

Panneau arrière

163

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Mode progressif

Sélectionnez le mode de conversion progressive approprié pour le signal vidéo source.

Automatique (Défaut) :	La détection du signal vidéo et la sélection du mode approprié s'effectuent automatiquement.
Vidéo:	Sélectionner un mode adapté à la lecture vidéo.
Vidéo et film:	Sélectionner un mode adapté à la lecture vidéo et de films 30 trames.

Cet élément peut être réglé lorsque "Echelle(scaler) i/p" n'est pas réglé sur "Arrêt". (1-2 p. 162)

■ Rapport d'aspect

Configurer le rapport d'aspect pour la sortie des signaux vidéo au HDMI.

16:9(Défaut) :	Affichage au format d'aspect 16:9.
4:3 :	Sortie au rapport d'aspect 4:3 avec des barres noires sur les parties latérales de l'écran du téléviseur 16:9. (sauf pour la sortie 480p/576p)

Cet élément peut être réglé lorsque "Echelle(scaler) i/p" n'est pas réglé sur "Arrêt". (162)

Panneau avant

nage

Panneau arrière

164

Télécommande

Contents Connexions Lecture

Conseils Annexe

Affichage à l'écran

Sélectionnez les préférences d'interface utilisateur pour l'affichage à l'écran.

Volume

Définit l'emplacement de l'affichage du niveau de volume.

Bas

Affichage bas.

(Défaut) :

Haut: Affichage haut.

Arrêt: Désactiver l'affichage.

Si l'affichage du volume principal est difficile à lire lorsque du texte est superposé au sous-titrage d'un film, réglez-le sur "Haut".

■ Informations

Affiche temporairement le statut de fonctionnement lorsque le mode audio est modifié, la source d'entrée changée.

Marche

Indique l'affichage du volume.

(Défaut) :

Arrêt: N'indique pas l'affichage du volume.

■ Lecture en cours

Définit la durée d'affichage pour l'affichage de la lecture lorsque la source d'entrée est "Online Music", "iPod/USB", "Bluetooth" ou "Tuner".

Toujours actif (Défaut) :	Affichage permanent.
Arrêt auto:	Conserver l'affichage pendant 30 secondes après l'activation.

Panneau avant

nage

Panneau arrière

165

Télécommande

Contents Connexions Lecture

Conseils Annexe

Format TV

Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez.

Format

PAL

(Défaut) :

Sélectionner la sortie PAL.

NTSC : Sélectionner la sortie NTSC.

"Format" peut aussi être réglé avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Maintenez ZONE2 SOURCE et STATUS sur l'appareil principal pendant au moins 3 secondes.
   "V.Format:" s'affiche sur l'écran.
2. Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal et définissez le format du signal vidéo.
3. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

REMARQUE

Si un format différent du format vidéo du moniteur connecté est défini, l'image ne s'affichera pas correctement.

Panneau avant

nage

Panneau arrière

166

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Entrées

Réalisation des réglages concernant la lecture de la source d'entrée.

Vous n'avez pas besoin de modifier les réglages pour utiliser l'appareil. Effectuez des réglages lorsque cela s'avère nécessaire.

Affectation des entrées

En effectuant les connexions comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/vidéo de cet appareil, il vous suffit d'appuyer une seule fois sur les touches de sélection de la source d'entrée pour lire aisément de l'audio ou de la vidéo à partir d'un dispositif connecté.

Veuillez changer l'attribution de la borne d'entrée HDMI, de la borne d'entrée audio numérique, de la borne d'entrée audio analogique, de la borne d'entrée de la vidéo composante, et de la borne d'entrée vidéo lors de la connexion d'une source d'entrée qui diffère de ce qui est imprimé sur les borne d'entrée audio/vidéo de cet appareil.

Entrées/Affectation des entrées Param. défaut CBL/SAT 1 COM1 1 1 DVD 2 COM2 2 2 2 Blu-ray 3 - 3 - - Game 4 - 4 - 3 Media Player 5 - - - - TV Audio - COM - - - AUX1 From - - - AUX2 6 - - - - CD - 5 -- COM Change l'affectation de l'entrée HDMI

Par défaut, chaque élément est réglé comme suit.

Source d'entrée	Connecteur d'entrée
	HDMI	DIGITAL AN	ALOG COMP	P VIDEO
CBL/SAT 1 COAX1 1	1
DVD	2 CO	AX2 2 2 2
Blu-ray	3	-	3	-	-
Game	4	-	4	-	3
Media Player	5	-	-	-	-
TV Audio	-	OPT1	-	-	-
AUX1	Front	-	-	-	-
AUX2	6	-	-	-	-
CD	-	OPT2	5	-	-

□ Utilisateurs de TV/boîtier pour satellite, veuillez noter

Lors de l'utilisation de la sortie audio numérique sur un TV/boîtier satellite :

Pour lire le signal vidéo attribué à "HDMI" associé au signal audio attribué à "Affectation des entrées" - "DIGITAL", vous devrez également sélectionner "Numérique" dans "Mode d'entrée".

(12p.170)

Panneau avant

Affichage

Panneau arrière

167

Télécommande

Index

Contents Connexions Lecture

Conseils Annexe

HDMI

Réglez ce paramètre pour changer l'attribution des prises d'entrée HDMI aux sources d'entrée.

1 / 2 / 3 / 4 / 5 / 6 / 7 / Front:	Attribue une borne d'entrée HDMI à la source d'entrée sélectionnée.
- :	N'attribue pas de borne d'entrée HDMI à la source d'entrée sélectionnée.

Si "HDMI Contrôle" est réglé sur "Marche", la borne d'entrée "HDMI" ne peut pas être attribuée à la "TV Audio". (rP p. 159)

DIGITAL

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio numérique aux sources d'entrée.

COAX1 (Coaxial) / COAX2 / OPT1 (Optique) / OPT2:	Attribue une borne d'entrée audio numérique à la source d'entrée sélectionnée.
- :	N'attribue pas de borne d'entrée audio numérique à la source d'entrée sélectionnée.

ANALOG

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio analogique aux sources d'entrée.

1/2/3/4/5:	Attribue une borne d'entrée audio analogique à la source d'entrée sélectionnée.
-:	N'attribue pas de borne d'entrée audio analogique à la source d'entrée sélectionnée.

■ COMP (Vidéo de composant)

Réglez ce paramètre pour changer l'attribution des bornes d'entrée vidéo composantes aux sources d'entrée.

1/2:	Attribue une borne d'entrée vidéo en composantes à la source d'entrée sélectionnée.
-:	N'attribue pas de borne d'entrée composant vidéo à la source d'entrée sélectionnée.

VIDEO

Réglez ce paramètre pour changer l'attribution des bornes d'entrée vidéo composantes aux sources d'entrée.

1/2/3:	Attribue une borne d'entrée vidéo à la source d'entrée sélectionnée.
-:	N'attribue pas de borne d'entrée vidéo à la source d'entrée sélectionnée.

■ Param. défaut

Les paramètres "Affectation des entrées" sont rétablis à ceux par défaut.

Panneau avant

nage

Panneau arrière

168

Télécommande

Contents Connexions Lecture

Conseils Annexe

Renommer les sources

Modifiez le nom de l'affichage de la source d'entrée sélectionnée. Ceci est pratique lorsque le nom de votre appareil et celui de cet appareil sont différents. Vous pouvez modifier le nom selon vos préférences. Lorsque le nom a été défini, il s'affiche sur l'affichage de cet appareil et sur l'écran de menu.

CBL/SAT / DVD / Blu-ray /

Game / AUX1 / AUX2 /

Modifiez le nom de l'affichage de la source d'entrée sélectionnée.

Param. défaut:

Les paramètres Renommer les sources sont rétablis à ceux par défaut.

Vous pouvez entrer jusqu'à 12 caractères. Pour la saisie de caractères, voir "Utilisation de l'écran-clavier" (p. 142).

Masquer les sources

Permet de supprimer de l'affichage les sources d'entrée qui ne sont pas utilisées.

Affichez

(Défaut) :

Utiliser cette source.

Cachez: Ne pas utiliser cette source.

Niveau des sources

Cette fonction permet de corriger le niveau de lecture de l'entrée audio de la source d'entrée sélectionnée.

Utilisez cette fonction s'il y a des différences de niveau du volume d'entrée entre les différentes sources.

-12 dB - +12 dB (Défaut : 0 dB)

Les réglages "Niveau des sources" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

169

Télécommande

Contents Connexions Lecture

Conseils Annexe

Sélect. Entrées

Réglez le mode d'entrée audio et le mode de décodage de chaque source d'entrée.

Les modes d'entrée accessibles peuvent varier en fonction de la source d'entrée.

Les réglages "Sélect. Entrées" sont mémorisés pour chaque source d'entrée.

■ Mode d'entrée

Définit les modes d'entrée audio pour les différentes sources d'entrée. Normalement, il est recommandé de régler le mode d'entrée audio sur "Automatique".

Automatique (Défaut) :	Détecter automatiquement le signal en entrée et lancer la lecture.
HDMI:	Lire uniquement les signaux en provenance de l'entrée HDMI.
Numérique:	Lire uniquement les signaux en provenance de l'entrée audio numérique.
Analogique:	Lire uniquement les signaux en provenance de l'entrée audio analogique.

• Lorsque des signaux numériques entrent correctement, le témoin DIG s'allume sur l'affichage. Si le témoin DIG ne s'allume pas, vérifiez "Affectation des entrées" et les connexions. (p. 167)
• Si l'option "HDMI Contrôle" est réglée sur "Marche" et si une TV compatible ARC est branchée via les bornes HDMI MONITOR, le mode d'entrée dont la source d'entrée est "TV Audio" est paramétré sur ARC.

■ Mode de décod.

Réglez le mode décodage pour la source d'entrée.

Normalement, il est recommandé de régler le mode d'entrée audio sur "Automatique". Mais nous vous recommandons de modifier à "PCM" ou "DTS" si le début de la source est coupée ou si des parasites se produisent.

Automatique (Défaut) :	Détecter automatiquement le signal d'entrée audio numérique, le décoder et le reproduire.
PCM:	Décoder et reproduire uniquement les signaux PCM en entrée.
DTS:	Décoder et reproduire uniquement les signaux DTS en entrée.

Cet élément peut être réglé pour les sources d'entrée pour lesquelles "HDMI" ou "DIGITAL" a été attribué dans "Affectation des entrées" (p. 167).

Panneau avant

nage

Panneau arrière

170

Télécommande

Contents Connexions Lecture

Conseils Annexe

Enceintes

Les caractéristiques acoustiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis sont automatiquement faits. Cette procédure s'appelle "Conf. Audyssey®".

Vous n'avez pas à effectuer "Conf. Audyssey®" lorsque vous avez déjà effectué "Étalonnage enceintes" dans "Assistant de config."

Pour configurer manuellement les enceintes, utilisez l'option "Config. manuelle" du menu. (p. 182)

Conf. Audyssey®

Pour effectuer les mesures, placez le microphone d'étalonnage du son en différents endroits dans toute la zone d'écoute. Pour un meilleur résultat, il est recommandé d'effectuer la mesure sur six points ou plus, comme illustré (jusqu'à huit points).

Lors de la mesure de la seconde position et des suivantes, installez le microphone de calibration du son sur une distance de 60 cm par rapport à la première position de mesure (position d'écoute principale).

Si vous exécutez "Conf. Audyssey ^ ", les fonctions Audyssey MultEQ ^ XT / Audyssey Dynamic EQ ^ / Audyssey Dynamic Volume ^ sont activées. (r ^25 p. 150 - 151)

FL SW C FR ( :Positions de mesure) Position d'écoute SRS

FL Enceinte avant (G)

FR Enceinte avant (D)

C Enceinte centrale

SW Subwoofer

SL Enceinte surround (G)

SR Enceinte surround (D)

Panneau avant

nage

Panneau arrière

171

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ A propos de la position d'écoute principale

La position d'écoute principale est la position où plusieurs auditeurs ou une personne seule s'assoient naturellement dans l'enceinte de l'environnement d'écoute. Avant de lancer la procédure "Conf.

Audyssey ^® , disposez le microphone de mesures et de configuration dans la position d'écoute principale.

Audyssey MultEQ® XT utilise les mesures à partir de ce point pour calculer la distance de l'enceinte, le niveau, la polarité et la valeur de croisement du subwoofer.

REMARQUE

• Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrompre les mesures. Fermez les fenêtres et éteignez les appareils électroniques (radios, climatiseurs, éclairages fluorescents, etc.). Les sons émis par ces appareils pourraient avoir une incidence sur les mesures.
• Pendant les mesures, placez les téléphones portables hors de la pièce d'écoute. Les signaux de téléphonie mobile pourraient perturber les mesures.
• Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pas debout entre les enceintes et le microphone. De plus, installez le microphone d'étalonnage du son à au moins 50 cm par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes.
• Pendant le processus de mesures, les tons de tests audibles proviendront des enceintes et des subwoofers, mais ceci fait partie du fonctionnement normal. S'il y a un bruit de fond dans la pièce, le volume de ces signaux d'essai augmente.
• Si vous utilisez la touche VOLUME ▲▼ de la télécommande ou MASTER VOLUME de l'appareil au cours des mesures, celles-ci sont annulées.
• Il n'est pas possible d'effectuer ces mesures lorsqu'un casque est connecté. Débranchez le casque audio avant de procéder à la configuration "Conf. Audyssey®".

Panneau avant

nage

Panneau arrière

172

Télécommande

Contents Connexions Lecture

Conseils Annexe

Procédure pour les réglages des enceintes (Conf. Audyssey®)

1 Fixez le microphone d'étalonnage du son fourni pour le support de microphone ou son propre trépied et l'installer dans la position d'écoute principale.

Lors de l'installation du microphone d'étalonnage du son, pointez l'extrémité du microphone vers le plafond et réglez la hauteur afin qu'elle corresponde à celle des oreilles d'un auditeur en position assise.

2 Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué ci-dessous.

Subwoofer doté d'un mode direct

Placez le mode direct sur "Marche" et désactivez le réglage du volume et le réglage de la fréquence croisée.

Subwoofer ne possédant pas de mode direct

Effectuez les réglages suivants:

• Volume : position 12 heures
- Fréquence croisée : Fréquence maximale/la plus élevée
- Filtre passe-bas : Arrêt
- Mode veille : Arrêt

Panneau avant

nage

Panneau arrière

173

Télécommande

Contents Connexions Lecture

Conseils Annexe

3 Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet appareil.

Lorsque le microphone de configuration et de mesure est connecté, l'écran suivant s'affiche.

Conf. Audyssey Votre récepteur AV peut automatiquement mesurer l'acoustique de votre pièce et optimiser vos enceintes avec le microphone fournie. Voir les éléments suivant si nécessaire. Affectation des Amplis Selection des canaux Voir les résultats Réinitialisez Demarrer

4 Sélectionnez "Démarrer" et appuyez ensuite sur ENTER.

"Conf. Audyssey®" peut également permettre les réglages suivants.

- Affectation des Amplis

Il est possible de changer la sortie des signaux à partir des bornes d'enceinte SURROUND BACK de cet appareil pour qu'elle corresponde à l'environnement de vos enceintes. ("Affectation des Amplis" (p. 181))

- Sélection des canaux

Si les canaux qui ne sont pas utilisés sont définis à l'avance, la mesure des canaux définis est omise et la durée de la mesure peut être réduite. Vous pouvez aussi modifier le nombre de subwoofers et d'enceintes arrière surround.

5 Suivez les instructions affichées sur l'écran puis appuyez sur "Suivant" pour continuer.

Panneau avant

nage

Panneau arrière

174

Télécommande

Contents Connexions Lecture

Conseils Annexe

6 Lorsque l'écran suivant est affiché, sélectionnez "Lancer Test" puis appuyez sur ENTER.

Démarrez les mesures de la première position.

Conf. Audyssey Selectionnez "Lancer Test" pour dematrer le calibrage. REMARQUE : Vous entendrez des bruits algus successifs pendant les tests. Hauteur d'oreille Retour Lancer Test

- La mesure peut prendre plusieurs minutes.

REMARQUE

Si "Attention!" s'affiche sur l'écran du téléviseur :

Allez à "Message d'erreur" (Kp. 179). Vérifiez les points concernés et effectuez les procédures nécessaires.

7 Lorsque l'enceinte détectée est affichée, sélectionnez "Suivant" puis appuyez sur ENTER.

Conf. Audyssey Détection d'encentes Avant :Oui Centrale :Oui Subwoofer :Oui Surround :Oui Surround arrêté:Aurun Retaire Derrier Test

Panneau avant

nage

Panneau arrière

175

Télécommande

Contents Connexions Lecture

Conseils Annexe

8 Disposez le microphone de mesures et de configuration à la position 2, sélectionnez "Continuer", puis appuyez sur ENTER.

La mesure du deuxième point démarre.

Les mesures peuvent être effectuées jusqu'à huit points.

Conf. Audyssey Placez le microphone à hauteur d'oreille à la deuxième position d'écoute, qui ne doit pas être à plus de 21f (60 cm) de la première position, puis sélectionnez "Continue" ... Hauteur d'oreille Retour Completer Controller

Pour passer la mesure de la deuxième position d'écoute et des suivantes, appuyez sur ◀ pour sélectionner "Compléter" et appuyez sur ENTER pour passer à l'étape 11.

Arrêter "Conf. Audyssey®"

① Appuyez sur BACK pour afficher l'écran contextuel.
② Appuyez sur ◀ pour sélectionner "Oui", puis appuyez sur ENTER.

9 Répétez l'étape 8 pour mesurer les positions 3 à 8.

10 Sélectionnez "Compléter" et appuyez ensuite sur ENTER.

Conf. Audyssey Mesures terminées Selectionnez pour "Continuer" l'analyse des données... Refiere Derrier, Test Continuer

Démarrez l'analyse et l'enregistrement des résultats de mesure.

• L'analyse prend plusieurs minutes.

Plus il y a d'enceintes et de positions de mesure, plus l'analyse est longue.

REMARQUE

Lorsque les résultats de mesure sont en train d'être enregistrés, veillez à ce que l'alimentation ne soit pas hors tension.

Panneau avant

nage

Panneau arrière

176

Télécommande

Contents Connexions Lecture

Conseils Annexe

11 Effectuez le paramétrage de Audyssey Dynamic EQ ^® et Audyssey Dynamic Volume ^® .

L'écran suivant s'affiche lors de l'analyse. Configurez le paramétrage de votre choix.

Conf. Audyssey Audyssey Dynamic EQ assure un son de haute clarté, dans les basses, le son surround aux niveaux de volumes bas pour que vous puissiez profiter de vos films et de vos programmes télévisés tard dans la nuit. Activer Dynamic EQ ? Oui Non Analyse des données de la pièce 50%

• Dynamic EQ corrige la réponse de fréquence en tenant compte des caractéristiques audio de la pièce et de la capacité auditive humaine de manière à entendre le son, même à faible volume. Ce mode est recommandé lors de l'utilisation de l'appareil avec le volume baissé, comme par exemple lorsque vous regardez un film ou un programme TV au milieu de la nuit.
• Dynamic Volume ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d'entrée audio de l'appareil. Le contrôle du volume optimal s'effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

12 Lorsque l'analyse et la sauvegarde sont terminées, débranchez le microphone d'étalonnage du son de la prise SETUP MIC de l'appareil principal puis appuyez sur "Suivant".

Conf. Audyssey Analyse en cours et correction des données. Déconnecter le microphone de votre Récepteur AV. Application des corrections d'ambiance 100% Retour Suivant

Panneau avant

nage

Panneau arrière

177

Télécommande

Contents Connexions Lecture

Conseils Annexe

13 Sélectionnez "Détails" et appuyez sur ENTER pour vérifier les résultats de mesure.

- Les subwoofers peuvent mesurer une distance constatée plus grande que la distance réelle du fait du retard électrique commun aux subwoofers.

REMARQUE

Ne pas modifier la connexion de l'enceinte ou le volume du subwoofer après "Conf. Audyssey®". Si ces derniers sont modifiés, exécutez à nouveau "Conf. Audyssey®" afin de configurer le paramétrage de l'égaliseur de manière optimale.

Panneau avant

nage

Panneau arrière

178

Télécommande

Contents Connexions Lecture

Conseils Annexe

Message d'erreur

Un message d'erreur s'affiche si "Conf. Audyssey®" n'a pas pu se terminer en raison de la position des enceintes, de l'environnement de mesure, etc Si un message d'erreur s'affiche, vérifiez les éléments concernés et effectuez les mesures nécessaires. Coupez l'alimentation avant de vérifier les connexions des enceintes.

Exemples Détails de l’erreur Remèdes
Aucune enceinte trouvée.	Le microphone de mesures et de configuration n’a pas été détecté.Toutes les enceintes n’ont pas été détectées.	Connectez le microphone de mesures et de configuration fourni sur la prise SETUP MIC de cet appareil.Vérifiez les connexions des enceintes.
Le bruit ambiant est trop élevé ou Le niveau est trop bas	Il y a trop de bruit dans la pièce.L’enceinte ou l’audio subwoofer est trop faible.	Éteignez ou éloignez l’appareil à l’origine du bruit.Essayez à nouveau lorsque les environs sont silencieux.Vérifiez l’installation et l’orientation des enceintes.Réglez le volume du subwoofer.
Avant D : Aucun	L’enceinte affichée n’a pas pu être détectée.	Vérifiez les connexions des enceintes affichées.
Avant D : Phase	L’enceinte affichée est connectée avec des polarités inversées.	Vérifiez les polarités des enceintes affichées.Ce message d’erreur peut s’afficher avec certains enceintes, même si elles sont connectées correctement.Si vous êtes sûr que le branchement est correct, utilisez ▷ pour sélectionner “Ignorer”, puis appuyez sur ENTER.

Panneau avant

nage

Panneau arrière

179

Télécommande

Contents Connexions Lecture

Conseils Annexe

Retour aux réglages "Conf. Audyssey®"

Si vous définissez "Réinitialisez" sur "Restaurez", vous pouvez revenir au résultat de la mesure de "Conf. Audyssey®" (valeur calculée au départ par MultEQ® XT), même lorsque vous avez modifié chaque réglage manuellement.

Conf. Audyssey Votre récepteur AV peut automatiquement mesurer l'acoustique de votre pièce et optimiser vos enceintes avec le microphone fournie. Voir les éléments suivant si nécessaire. Affectation des Amplitis Sélection des canaux Voir les résultats Reinitialisez Démailler

Panneau avant

nage

Panneau arrière

180

Télécommande

Contents Connexions Lecture

Conseils Annexe

Config. manuelle

Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectués avec la procédure de “Conf. Audyssey®”.

• Si vous modifiez le paramétrage de l'enceinte après avoir exécuté "Conf. Audyssey®", vous ne serez plus en mesure de sélectionner Audyssey MultEQ® XT, Audyssey Dynamic EQ® ou Audyssey Dynamic Volume®. (10 p. 150 - 151)
• La "Config. manuelle" peut être utilisée même s'il n'y a pas eu modification des réglages. Effectuez des réglages uniquement si cela s'avère nécessaire.

Affectation des Amplis

Permet de sélectionner la méthode d'utilisation de l'amplificateur de puissance en fonction de votre système d'enceintes.

Voir “Configuration de l'enceinte et “Affectation des Amplis” les réglages” (p. 32) concernant la configuration d'enceinte et la connexion.

■ Mode affectation

Permet de sélectionner la méthode d'utilisation de l'amplificateur de puissance.

Surround arrière (Défaut) :	Réglage du canal 7.1- lecture du canal avec des enceintes surround arrière.
ZONE2:	Réglage pour l'affectation de l'amplificateur de puissance intégré de l'appareil pour la ZONE2 et la sortie audio en stéréo.
BI-AMP:	Réglage pour utiliser les enceintes avant via la connexion bi-ampli.
Front B:	Paramétrage de la lecture avec une deuxième enceinte avant. Vous pouvez commuter la lecture entre l'enceinte avant A et B en fonction de vos préférences. Commutez l'enceinte avant en utilisant “Enceintes avant” dans le menu. (p. 188)
Avant Haut:	Réglage du canal 7.1- lecture du canal avec des enceintes avanthaut.
Largeur avant:	Réglage du canal 7.1- lecture du canal avec des enceintes larges avant.

Panneau avant

nage

Panneau arrière

181

Télécommande

Contents Connexions Lecture

Conseils Annexe

Config. enceintes

Sélectionnez si oui ou non les enceintes sont présentes, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes.

Avant

Définir le type d'enceinte avant.

Large (Défaut) :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petit:	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

• Lorsque "Subwoofer" est réglé sur "Non", "Avant" est automatiquement réglé sur "Large".
• Lorsque "Avant" est réglé sur "Petit", les paramètres "Centrale", "Surround", "Surr. arrière", "Avant Haut" et "Larg. Avant" ne peuvent pas être réglés sur "Large".

Centrale

Définir la présence et la taille de l'enceinte centrale.

Large:	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun:	Réglage à utiliser lorsqu'aucune enceinte centrale n'est connectée.

Panneau avant

nage

Panneau arrière

182

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Surr. arrière

Définir la présence, la taille et le nombre d'enceintes arrière surround.

Large:	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun:	Réglage à utiliser quand les enceintes arrière surround ne sont pas connectées.
2 enceintes (Défaut) :	Réglage à utiliser lorsqu'il y a deux enceintes arrière surround.
1 enceinte:	Réglage à utiliser lorsqu'il n'y a qu'une enceinte surround arrière. Connectez-vous à la borne L au SURROUND BACK lorsque ce paramétrage est sélectionné.

Lorsque le réglage "Mode affectation" est "Surround arrière", vous pouvez effectuer ce réglage. (p. 181)

Avant Haut

Définir la présence et la taille des enceintes avant-haut.

Large:	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun:	Réglage à utiliser lorsque les enceintes avant-haut ne sont pas connectées.

Lorsque le réglage "Mode affectation" est "Avant Haut", vous pouvez effectuer ce réglage. (p. 181)

Larg. Avant

Définir la présence et la taille des enceintes larges avant.

Large:	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun:	Réglage à utiliser lorsque les enceintes avant-large ne sont pas connectées.

Lorsque le réglage "Mode affectation" est "Larg. Avant", vous pouvez effectuer ce réglage. (r ^2 p. 181)

Panneau avant

nage

Panneau arrière

183

Télécommande

Contents Connexions Lecture

Conseils Annexe

Distances

Permet de régler la distance entre la position d'écoute et les enceintes. Avant d'effectuer les réglages, mesurez la distance entre la position d'écoute et les différentes enceintes.

Unité

Permet de régler l'unité de distance.

Mètres (Défaut)

Pieds

■ Étape

Permet de régler l'incrément minimum de réglage de la distance.

0.1 m (Défaut) / 0.01 m

1 ft / 0.1 ft

■ Param. défaut

Les paramètres "Distances" sont rétablis à ceux par défaut.

■ Réglez la distance

0.00 m - 18.00 m / 0.0 ft - 60.0 ft

• Les enceintes qui peuvent être sélectionnées sont différentes selon les réglages "Affectation des Amplis" et "Config. enceintes". (182 p. 181, 182)
• Réglages par défaut : Avant G / Avant D / A. Haut G / A. Haut D / Larg. A. G / Larg. A. D / Centrale / Subwoofer : 3,60 m (12,0 ft) Surround G / Surround D / Surr. arr. G / Surr. arr. D : 3,00 m (10,0 ft)
• Réglez la différence de distance entre enceintes à moins de 6,00 m (20,0 ft).

Panneau avant

nage

Panneau arrière

184

Télécommande

Contents Connexions Lecture

Conseils Annexe

Niveaux

Réglez le volume de la tonalité de test à l'identique à la position d'écoute lorsqu'il est envoyé depuis chaque enceinte.

■ Démar. tonalite d'essai

Un son test est émis depuis l'enceinte sélectionnée.

Pendant l'écoute du son test, ajustez le volume de sortie sur l'enceinte sélectionnée.

-12.0 dB - +12.0 dB (Défaut : 0.0 dB)

• Le paramétrage "Niveaux" est reflété dans tous les modes son.
• Si vous souhaitez régler le niveau du canal pour chaque source d'entrée, effectuez les réglages dans "Réglage niv. Canal". (p. 105)
• Lorsque le casque est connecté à la borne PHONES de cet appareil, vous ne pouvez pas régler l'option "Niveaux".

Param. défaut

Les paramètres "Niveaux" sont rétablis à ceux par défaut.

Panneau avant

nage

Panneau arrière

185

Télécommande

Contents Connexions Lecture

Conseils Annexe

Crossover

Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée.

Select. H-P

Permet de sélectionner le mode de définition de la fréquence croisée.

Tous(Défaut) :	Permet de régler la même fréquence croisée pour toutes les enceintes.
Individuel:	Permet de sélectionner les points de croisement pour chaque enceinte individuellement.

■ Sélection de la fréquence croisée

40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 200 Hz / 250 Hz (Défaut : 80 Hz)

• Le paramètre “Crossover” peut être réglé lorsque le réglage du paramètre “Mode subwoofer” est “LFE+Main” ou lorsque l'une des enceintes est réglée sur “Petit”. (187) p. 187
• La fréquence croisée par défaut est "80 Hz". Il s'agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d'enceintes. Nous recommandons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur "250 Hz" lorsque la plage de fréquence des enceintes est 250 Hz – 20 kHz.
• Le son endessous de la fréquence de croisement est coupé de la sortie des enceintes définies dans "Petit". Cette fréquence de coupure des graves est émise par le subwoofer ou par les enceintes avant.
• Les enceintes qui peuvent être réglées quand l'option "Individuel" est sélectionnée sont différentes selon le réglage du paramètre "Mode subwoofer". (T ^® p. 187)
• Quand "LFE" est sélectionné, les enceintes réglées sur "Petit" pour "Config. enceintes" peuvent être réglées. Si les enceintes sont réglées sur (17 p. 182) "Large", "Total" s'affiche et le réglage ne peut pas être effectué.
• Lorsque "LFE+Main" est sélectionné, les enceintes peuvent être réglées peu importe le réglage "Config. enceintes". (18 p. 182)

Panneau avant

nage

Panneau arrière

186

Télécommande

Contents Connexions Lecture

Conseils Annexe

Graves

Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE.

■ Mode subwoofer

Permet de sélectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer.

LFE(Défaut) :	Le signal de gamme des graves du canal réglé sur la taille d'enceinte “Petit” est ajouté à la sortie de signal LFE du subwoofer.
LFE+Main:	Le signal de gamme basse de tous les canaux est ajouté à la sortie de signal LFE du subwoofer.

• L'élément "Mode subwoofer" peut être réglé lorsque "Config. enceintes" - "Subwoofer" est réglé sur une option autre que "Non". (12 p. 182)
• Écoutez de la musique ou un film puis sélectionnez le mode produisant les graves les plus puissants.
• Si "Config. enceintes" - "Avant" et "Centrale" sont réglés sur "Large", et que "Mode subwoofer" est réglé sur "LFE", il se peut que les subwoofers n'émettent aucun son, selon le signal d'entrée ou le mode sonore sélectionné. Sélectionnez "LFE+Main" si vous voulez que les signaux de des graves soient toujours reproduits par le subwoofer. (p. 182)

■ LPF pour LFE

Permet de régler la gamme d'émission du signal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer.

80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 200 Hz / 250 Hz (Défaut: 120 Hz)

Panneau avant

nage

Panneau arrière

187

Télécommande

Contents Connexions Lecture

Conseils Annexe

Enceintes avant

Permet de définir l'enceinte avant A/B à utiliser pour chaque mode audio.

A(Défaut) :	L'enceinte avant A est utilisée.
B : L'enceinte avant B est utilisée.
A+B :	Les deux enceintes avant A et B sont utilisées.

Cette option peut être sélectionnée lorsque "Mode affectation" est défini sur "Front B". (r p. 181)

Panneau avant

nage

Panneau arrière

188

Télécommande

Contents Connexions Lecture

Conseils Annexe

Réseau

Pour utiliser cet appareil en le connectant à un réseau domestique, vous devez configurer les paramètres réseau.

Si vous effectuez cette opération via DHCP, définissez "DHCP" sur "Marche". (Réglage par défaut.) Cet appareil pourra ainsi utiliser votre réseau domestique.

Lorsque vous affectez une adresse IP à chaque appareil manuellement, vous devez affecter une adresse IP à cet appareil à l'aide des réglages "Adresse IP" et entrer des informations sur votre réseau domestique (LAN) telles que l'adresse de passerelle et le masque de sous-réseau, etc.

Informations

Affichage des informations sur le réseau.

Nom convivial / Connexion / SSID / DHCP / Adresse IP / Adresse MAC

Une Adresse MAC est nécessaire pour créer un compte vTuner.

Connexion

Choisissez s'il faut connecter le réseau domestique à un réseau local sans fil ou à un LAN câblé.

Lorsque vous vous connectez au réseau avec un LAN câblé, sélectionnez "Filaire (Ethernet)" après la connexion d'un câble LAN,

Lors de la connexion au réseau avec un réseau local sans fil, sélectionnez "Sans fil (Wi-Fi)" et configurez l' "Config. Wi-Fi".

■ Connector avec

Sélectionnez la méthode de connexion au réseau domestique (LAN).

Filaire (Ethernet):	Utilisez un câble LAN pour se connecter à un réseau.
Sans fil (Wi-Fi):	Utilisez la fonction de réseau local sans fil (Wi-Fi) pour se connecter à un réseau.

Vous pouvez désactiver la fonction Wi-Fi de cet appareil en configurant les réglages suivants.

1. Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes.
   "V.Format: " s'affiche sur l'écran.
2. Utilisez la touche DIMMER de l'appareil principal pour afficher "Wired LAN ".
3. Utilisez la touche TUNER PRESET CH + ou TUNER PRESET CH — de l'appareil principal pour pour sélectionner ""
4. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Panneau avant

nage

Panneau arrière

189

Télécommande

Config. Wi-Fi

Connectezvous à un routeur de réseau local sans fil (Wi-Fi).

Le routeur peut être connecté par les moyens suivants. Sélectionnez la méthode de connexion en fonction de votre environnement domestique.

■ Recherche de réseaux

Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux possibles affichée sur l'écran du téléviseur.

1. Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux sans fil.
   Sélectionnez "Rescan" si le réseau est introuvable.
2. Entrez votre mot de passe et sélectionnez "OK".

■ Utiliser le dispositif iOS

Utilisez votre périphérique iOS (iPhone/iPod/iPad) pour vous connecter au réseau. En connectant votre périphérique iOS à cet appareil, l'appareil peut être automatiquement connecté au même réseau que votre périphérique.

Cet appareil peut être connecté à votre périphérique iOS de deux façons, en utilisant un câble USB et via le Wi-Fi.

□ Lors de la connexion via Wi-Fi

1. Sélectionnez "Connexion sans fil" sur l'écran du téléviseur.

2. Vérifiez que votre appareil iOS est connecté au routeur du réseau local sans fil (Wi-Fi) et sélectionnez "Denon AVR-X3100W" depuis "CONFIGURER UN HAUT-PARLEUR AIRPLAY..." en bas de l'écran de configuration Wi-Fi de votre appareil iOS.

3. Tapez "Suivant" sur l'écran du périphérique iOS.

La version du micrologiciel du périphérique iOS doit prendre en charge iOS7 ou version ultérieure.

□ Lors de l'utilisation d'un câble USB

1. Sélectionnez "Câble USB" sur l'écran du téléviseur.
2. Vérifiez que votre périphérique iOS est connecté au réseau local sans fil (Wi-Fi) et le connecter au port USB situé sur le panneau avant à l'aide d'un câble USB.
3. Sélectionnez "Connector" sur l'écran du téléviseur.
4. Tapez "Autoriser" lorsque le message de connexion s'affiche sur l'écran de votre périphérique iOS.

La version du micrologiciel du périphérique iOS doit prendre en charge iOS5 ou version ultérieure.

Panneau avant

nage

Panneau arrière

190

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Routeur WPS

Utilisez un routeur compatible WPS à connecter.

Il y a deux façons de se connecter, en utilisant la méthode du boutonpoussoir ou la méthode du code PIN. Sélectionnez la méthode de connexion pour qu'elle corresponde à votre routeur.

□ Lors de la connexion en utilisant la méthode du bouton poussoir

1. Sélectionnez "Bouton poussoir" sur l'écran du téléviseur.
2. Commutez vers le mode WPS en appuyant sur la touche WPS du routeur auquel vous souhaitez vous connecter.

- La durée pour appuyer sur la touche varie en fonction du routeur.

1. Sélectionnez "Connector" sur l'écran du téléviseur dans les 2 minutes.

□ Lors de la connexion en utilisant la méthode du code PIN

1. Sélectionnez "PIN" sur l'écran du téléviseur.
2. Enregistrez le code PIN de l'appareil dans le routeur.

■ Manuel

Saisissez le nom (SSID) et le mot de passe du réseau auquel vous souhaitez vous connecter.

1. Réglez les éléments suivants.

SSID: Entrez le nom du réseau sans fil (SSID).

Sélectionnez la méthode de cryptage selon le paramètre de cryptage du point d'accès que vous utilisez.

Mot de passe: Entrez le mot de passe.

Sélectionnez Clé par défaut.

Clé par défaut: Lors de la connexion au réseau crypté "WEP", le menu "Clé par défaut" est affiché.

1. Sélectionnez "Connector" à la fin du paramétrage.

Le paramétrage du réseau local sans fil (Wi-Fi) de cet appareil peut également être configuré à partir d'un ordinateur ou d'une tablette qui prend en charge la connexion au réseau local sans fil.

Lorsque vous utilisez un périphérique qui dispose d'une version du micrologiciel de iOS7 ou ultérieure, "Lors de la connexion en utilisant le Wi-Fi" (p. 190) dans "Utiliser le dispositif iOS".

1. Maintenez enfoncées les touches DIMMER et STATUS de l'appareil principal pendant au moins 3 secondes, lorsque l'alimentation est sous tension.
2. Connectez le réseau local sans fil de l'ordinateur ou de la tablette utilisés au "Denon AVR-X3100W" lorsque le message "Connectez votre dispositif Wi-Fi au réseau Wi-Fi appelé "Denon AVR-X3100W" apparaît à l'écran.
3. Démarrez le navigateur et saisissez "192.168.1.16" dans l'URL.
4. Utilisez le navigateur pour saisir le paramétrage, sélectionnez "Connector" puis quittez le paramétrage.

Panneau avant

nage

Panneau arrière

191

Télécommande

Contents Connexions Lecture

Conseils Annexe

Réglages

Configurez le paramétrage proxy et l'adresse IP.

• Si vous utilisez un routeur haut débit (fonction DHCP), les informations requises pour la connexion réseau telles que l'adresse IP seront automatiquement configurées puisque la fonction DHCP est réglée sur "Marche" dans les paramètres par défaut de l'appareil.
• Paramétrez les informations de Adresse IP, Masq. sous-rés., Passerelle défaut et du serveur DNS seulement lors de l'attribution d'une adresse IP fixe ou en se connectant à un réseau sans la fonction DHCP.
• Configurez le paramétrage proxy lors de l'utilisation d'un serveur proxy pour se connecter à Internet.

Réseau/Réglages DHCP -Adresse IP 192.168.001.002 -Masq. sous-rés. 255.255.255.000 -Passerelle défaut 192.168.001.001 -DNS primaire 192.168.001.001 -DNS secondaire 900.000.000.000 Proxy Marche (Adresse) -Adresse 000.000.000.000 -Port 00000 Enregistrer Annéez Configurer les paramètres réseau manuellement

DHCP

Permet de sélectionner la manière de se connecter au réseau.

Marche (Défaut) :	Permet de configurer les réglages réseau automatiquement à partir de votre routeur.
Arrêt:	Permet de configurer les réglages réseau manuellement.

Panneau avant

nage

Panneau arrière

192

Télécommande

■ Adresse IP

Régler l'adresse IP dans les limites indiquées ci-dessous.

• La fonction Network Audio ne peut pas être utilisée si d'autres adresses IP sont réglées.
  CLASS A:10.0.0.1 - 10.255.255.254
  CLASS B:172.16.0.1 - 172.31.255.254
  CLASS C:192.168.0.1 - 192.168.255.254

■ Masq. sous-rés.

Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet appareil, entrez le masque de sous-réseau indiqué dans la documentation donnée par votre fournisseur. Entrer en général 255.255.255.0.

■ Passerelle défaut

Lorsque vous êtes connecté à une passerelle (routeur), entrez son adresse IP.

■ DNS primaire, DNS secondaire

Si une seule adresse DNS est indiquée dans la documentation donnée par votre fournisseur, entrez-la dans "DNS primaire". Si deux DNS ou plus sont fournis par votre fournisseur, entrez à la fois "DNS primaire" et "DNS secondaire".

Contents Connexions Lecture

Conseils Annexe

Proxy

Utilisez ce réglage pour réaliser une connexion internet avec un serveur proxy.

Ne configurez les paramètres proxy que lorsque vous vous connectez à Internet via un serveur proxy situé sur votre réseau interne ou mis à disposition par votre fournisseur, etc.

Marche (Adresse): Sélectionnez pour entrer une adresse.
Marche (Nom):	Sélectionnez pour entrer un nom de domaine.
Arrêt(Défaut) :	Désactive le serveur proxy.

Port

Entrez le numéro du port.

• Si vous ne pouvez pas vous connecter à internet, vérifiez à nouveau les connexions et la configuration. (17 p. 52)
• Si vous ne savez pas vérifier une connexion internet, contactez votre FAI (fournisseur d'accès internet) ou le fournisseur de votre ordinateur.

Contrôle IP

Active la communication réseau en mode Veille.

Arrêt en veille (Défaut) :	Arrêt des fonctions réseau en veille.
Toujours actif:	Le réseau est activé en mode veille. L’unité principale peut être contrôlée avec un contrôleur compatible réseau.

En utilisant la fonction de contrôle internet ou Denon Remote App, utilisez la avec le paramétrage "Contrôle IP" réglé sur "Toujours actif".

REMARQUE

Si "Contrôle IP" est réglé sur "Toujours actif", l'appareil consomme plus d'énergie en mode veille.

Panneau avant

nage

Panneau arrière

193

Télécommande

Contents Connexions Lecture

Conseils Annexe

Nom convivial

Le nom convivial est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Nom convivial

Sélectionnez un nom convivial à partir de la liste.

Quand vous sélectionnez "Autre", vous pouvez modifier le nom convivial selon vos préférences.

Home Theater / Living Room / Family Room / Guest Room / Kitchen / Dining Room / Master Bedroom / Bedroom / Den / Office / Autre

• Vous pouvez entrer jusqu'à 63 caractères.
  Pour la saisie de caractères, voir "Utilisation de l'écran-clavier" (Kp. 142).
• Lors de la première utilisation, le nom convivial par défaut est "Denon AVR-X3100W".

Param. défaut

Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié.

Diagnostic

Permet de vérifier la connexion réseau.

■ Connexion physique

Permet de vérifier la connexion physique du port LAN.

OK

Erreur: Le câble LAN n'est pas connecté. Vérifiez la connexion.

Lorsque connecté via un réseau local sans fil, "Connexion Sans fil (Wi-Fi)" s'affiche.

■ Accès routeur

Permet de vérifier la connexion entre l'appareil et le routeur.

OK

Erreur: Échec de la communication avec le routeur. Vérifiez les paramètres du routeur.

■ Accès Internet

Permet de vérifier si cet appareil a accès à Internet (WAN).

OK

Erreur: Échec de la connexion à Internet. Vérifiez l'environnement de connexion Internet ou les paramètres du routeur.

Panneau avant

nage

Panneau arrière

194

Télécommande

Contents Connexions Lecture

Conseils Annexe

Mode Maintenance

À utiliser lorsqu'un technicien du service après-vente de Denon ou un installateur effectuent une intervention d'entretien. D'ordinaire, ce mode n'est pas adapté pour une utilisation par l'utilisateur final, uniquement par un technicien service formé ou un professionnel de l'installation personnalisée.

REMARQUE

Utilisez cette fonction uniquement si un membre du service après-vente de Denon ou l'installateur vous en ont donné l'instruction.

Panneau avant

nage

Panneau arrière

195

Télécommande

Contents Connexions Lecture

Conseils Annexe

Général

Effectuer d'autres réglages.

Langue

Permet de régler la langue d'affichage du menu sur l'écran du téléviseur.

English / Deutsch / Français / Italiano / Español / Nederlands / Svenska / Русский / Polski

(Défaut : English)

"Langue" peut aussi être réglé avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Maintenez ZONE2 SOURCE et STATUS sur l'appareil principal pendant au moins 3 secondes.
   "V.Format:" s'affiche sur l'écran.
2. Appuyez sur DIMMER sur l'appareil principal. "Lang.:" s'affiche sur l'écran.
3. Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal et définissez la langue.
4. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

ECO

Configurez le paramétrage du mode ECO et du mode veille automatique.

■ Mode ECO

Ceci permet de réduire la consommation électrique lorsque l'appareil est sous tension.

Marche: Réduisez la consommation électrique.

Automatique:	La consommation électrique est automatiquement réduite pour faire correspondre le volume.
Arrêt(Défaut) :	Ne pas réduire la consommation électrique.

• Si vous souhaitez émettre de l'audio à un niveau de volume élevé, il est recommandé de régler "Mode ECO" sur "Arrêt".
• Le mode Éco peut également être modifié en appuyant sur ECO √ sur la télécommande.

Panneau avant

nage

Panneau arrière

196

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Marche (par défaut)

Réglez le mode sur le mode ECO lorsque l'appareil est sous tension.

Dernière (Défaut) :	Le Mode ECO sera réglé sur les réglages précédent avant la mise hors tension de l'alimentation.
Marche:	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers le mode ECO dans “Marche”.
Automatique:	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers le mode ECO dans “Automatique”.
Arrêt:	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers le mode ECO dans “Arrêt”.

■ Affichage à l'écran

Affichez la consommation électrique de cet appareil à l'aide d'un compteur sur l'écran du téléviseur.

Toujours actif:	Affichez toujours le compteur sur l’écran du téléviseur.
Automatique (Défaut) :	Affichez le compteur lors du changement de mode ou de volume.
Arrêt: Ne pas afficher le compteur.

■ Veille auto

Paramétrez de manière à ce que l'alimentation de l'appareil commute automatiquement en mode veille.

MAIN ZONE

Permet de régler la durée avant le basculement en mode veille auto lorsqu'aucun signal audio ou vidéo n'est émis de cet appareil. Avant que l'appareil n'entre en mode veille, "Veille auto" s'affiche sur l'écran de l'appareil, ainsi que sur l'écran du menu.

60 min:	L'appareil passe en mode veille au bout de 60 minutes.
30 min:	L'appareil passe en mode veille au bout de 30 minutes.
15 min (Défaut) :	L'appareil passe en mode veille au bout de 15 minutes.
Arrêt:	L'appareil ne passe pas automatiquement au mode veille.

ZONE2

Lorsqu'il n'y a aucune opération pendant une certaine période de temps définie ici, l'appareil se met automatiquement hors tension même s'il y a une entrée audio ou vidéo.

8 heures:	Mets la ZONE2 en état de veille au bout d'environ 8 heures.
4 heures:	Mets la ZONE2 en état de veille au bout d'environ 4 heures.
2 heures:	Mets la ZONE2 en état de veille au bout d'environ 2 heures.
Arrêt (Défaut) :	Ne pas mettre automatiquement la ZONE2 en état de veille.

Panneau avant

nage

Panneau arrière

197

Télécommande

Contents Connexions Lecture

Conseils Annexe

Config. de ZONE2

Configurez le paramétrage pour la lecture audio en ZONE2.

Les valeurs réglées pour "Limite volume" et "Vol. allumage" s'affichent en fonction du réglage spécifié pour le volume "Échelle". (p. 149)

Graves

Réglage des graves.

-10 dB - +10 dB (Défaut : 0 dB)

Aigüs

Réglage des aigus.

-10 dB - +10 dB (Défaut : 0 dB)

■ Filtre passe-haut

Réglages de la coupure des basse pour réduire la distorsion des basses.

Marche: Les basses sont atténuées.

Arrêt

(Défaut) :

Les basses ne sont pas atténuées.

■ Niveau canal Gauche

Ajuster le niveau du canal gauche.

-12 dB - +12 dB (Défaut : 0 dB)

Niveau canal Droit

Ajuster le niveau du canal droit.

-12 dB - +12 dB (Défaut : 0 dB)

Canal

Régler si la lecture est en stéréo ou monaurale.

Stéréo

Sélectionner la sortie stéréo.

(Défaut) :

Mono: Sélectionner la sortie monaurale.

Audio HDMI

Sélectionne le format du signal audio pour la lecture d'une source HDMI dans ZONE2.

Via Le signal audio HDMI passe par cette unité vers l'appareil (Défaut) : dans la ZONE2.

L'entrée du signal audio HDMI dans cet appareil est convertie en un signal PCM qui peut être émis des bornes ZONE2 PRE OUT ou des bornes des enceintes.

Panneau avant

nage

Panneau arrière

198

Télécommande

Contents Connexions Lecture

Conseils Annexe

Niveau volume

Réglez le niveau de sortie du volume.

Variable(Défaut) :	Le volume peut être réglé.
1 – 98(-79.5 dB – 18.0 dB) :	Le volume est fixé au niveau souhaité.Impossible de régler le volume avec la télécommande.

■ Limite volume

Réglages de volume maximum.

60 (-20 dB) / 70 (-10 dB) / 80 (0 dB)

(Défaut : 70 (-10 dB))

Arrêt: Ne pas utiliser de volume maximum.

Cette option peut être sélectionnée lorsque "Niveau volume" est défini sur "Variable". (199)

Vol. allumage

Définir le volume à la mise en marche de l'appareil.

Dernière(Défaut) :

Utiliser les réglages mémorisés à partir de la dernière session.

Sourdine:

Toujours passer en sourdine au démarrage de l'appareil.

1 - 98(-79.5 dB - 18.0 dB) :

Le volume est réglé au niveau défini.

Cette option peut être sélectionnée lorsque "Niveau volume" est défini sur "Variable". (Kp. 199)

Niveau sourdine

Régler le niveau d'atténuation pendant la mise en sourdine.

Complet(Défaut) :

Le son est complètement coupé.

-40 dB : Le son est abaissé de 40 dB.

-20 dB : Le son est abaissé de 20 dB.

Cette option peut être sélectionnée lorsque "Niveau volume" est défini sur "Variable". (p. 199)

Panneau avant

nage

Panneau arrière

199

Télécommande

Contents Connexions Lecture

Conseils Annexe

Renommer zone

Changez le titre d'affichage de chaque zone selon votre choix.

MAIN ZONE / ZONE2

Param. défaut: Le réglage par défaut est restauré pour éditer le nom de zone.

Vous pouvez entrer jusqu'à 10 caractères.

Pour la saisie de caractères, voir "Utilisation de l'écran-clavier" (1 p. 142).

Sélect.Rapid.Nom

Changez le nom de sélection rapide qui s'affiche sur l'écran du téléviseur pour celui que vous préférez.

Sélect. rapide 1 / Sélect. rapide 2 / Sélect. rapide 3 / Sélect. rapide 4

Param. défaut: Le réglage par défaut est restauré pour éditer le nom de sélection rapide.

Vous pouvez entrer jusqu'à 16 caractères.

Pour la saisie de caractères, voir "Utilisation de l'écran-clavier" (142).

Sortie Trigger

Sélectionnez les conditions d'activation du déclenchement.

Pour des détails sur la manière de connecter les prises TRIGGER OUT, voir "Prise TRIGGER OUT" (1 p. 55).

□ Lors du réglage de la zone (MAIN ZONE/ZONE2)

L'activation de la Sortie Trigger se fait par l'intermédiaire d'un lien à l'alimentation de la zone réglée sur "Marche".

□ Lors du réglage de la source d'entrée

Activez le déclenchement si la source d'entrée réglée sur "Marche" est sélectionnée.

Marche: Activez le Trigger dans ce mode.

---: N'activez pas le Trigger dans ce mode.

Panneau avant

nage

Panneau arrière

200

Télécommande

Contents Connexions Lecture

Conseils Annexe

Afficheur façade

Permet de régler les paramètres relatifs à l'afficheur.

Atténuateur

Régler la luminosité d'affichage de cet appareil.

Clair

Luminosité d'affichage normale.

(Défaut) :

Atténuer: Luminosité d'affichage réduite.

Sombre: Luminosité très faible.

Arrêt: Désactiver l'affichage.

Vous pouvez également ajuster l'affichage en tournant la molette DIMMER sur l'appareil principal.

Informations

Affichage d'informations sur les réglages cet appareil, les signaux d'entrée etc.

Audio

Affiche les informations audio pour MAIN ZONE.

Mode son: Le mode audio actif s'affiche.

Signal d'entrée: Le type de signal d'entrée s'affiche.

Format:	Le nombre de canaux de signal d'entrée (présence de canaux avant, surround, LFE) s'affiche.
Fréq. échantillonnage.:	La fréquence d'échantillonnage du signal d'entrée s'affiche.
Décalage:	La valeur de correction de la normalisation des dialogues s'affiche.
Drapeau:	Il s'affiche en entrant les signaux avec canal surround arrière. “MATRIX” s'affiche avec les signaux Dolby Digital EX et DTS-ES Matrix, “DISCRETE” avec les signaux en mode discret DTS-ES.

Panneau avant

nage

Panneau arrière

201

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

■ Vidéo

Affiche les signaux d'entrée/de sortie HDMI et les informations du moniteur HDMI pour MAIN ZONE.

Infos signal HDMI

Résolutions / Espace couleurs / Profondeur pixel

Moniteur HDMI

Interface / Résoluti. support.

ZONE

Permet d'afficher des infos sur les réglages actuels.

MAIN ZONE:	Cet élément présente des infos sur les réglages de la MAIN ZONE. L'information affichée est différente en fonction de la source d'entrée.
ZONE2:	Cet élément présente des informations sur les réglages de la ZONE2.

Micrologiciel

Version : Affiche les informations relatives au micrologiciel actuel.

Notification

Affiche et règle les notifications de Denon.

De même, permet d'afficher ou non la notification lorsque

l'alimentation est sous tension.

Alertes de notification

Marche (Défaut) :	Des messages de notification sont affichés.
Arrêt:	Les messages de notification ne sont pas affichés.

Appuyez sur INFO sur la télécommande pour afficher le nom de la source actuelle, le volume, le nom du mode audio et d'autres informations dans la partie inférieure de l'écran.

SOURCE Blu-ray SOLVD DOLBY TrueHD V2VRL DOLBY TrueHD (000000) MultEQ XT : Reference Dynamic EQ : Marche Dynamic Volume : Medium 50.0

Panneau avant

Affichage

Panneau arrière

202

Télécommande

Index

Contents Connexions Lecture

Conseils Annexe

Données d'utilisation

Pour nous aider à améliorer nos produits et le service client, Denon collecte des informations de manière anonyme sur la manière dont vous utilisez votre récepteur AV (telles que les sources d'entrée, les modes audio et les réglages des enceintes fréquemment utilisés).

Denon ne transmettra jamais les informations collectées à des parties tierces.

Oui: Ils fournissent des informations sur l'état du fonctionnement de cet appareil.

Non: Ne fournit pas d'informations sur l'état de fonctionnement de cet appareil.

Panneau avant

nage

Panneau arrière

203

Télécommande

Contents Connexions Lecture

Conseils Annexe

Micrologiciel

Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l'affichage des messages de notification pour les mises à jour et les mises à niveau.

■ Mettre à jour

Met à jour le micrologiciel de cet appareil.

Verif. de Mise à jour:	Vérifie que le micrologiciel soit la version la plus récente. Vous pouvez aussi vérifier la durée approximative d'une opération d'actualisation.
Démarrer la mise à jour:	Effectuez le processus de mise à jour. Lorsque la mise à jour démarre, l'écran de menu se ferme. Pendant la mise à jour, la progression s'affiche sur l'écran.

Cet appareil relance automatiquement la mise à jour si la mise à jour échoue. Si la mise à jour ne fonctionne toujours pas, l'un des messages suivants apparaîtra à l'écran. Si l'affichage ressemble à celui ci-dessous, vérifiez les réglages et l'environnement réseau, puis mettez à jour à nouveau.

Affichage Description

Updating fail Échec de la mise à jour.

Login failed Échec d'ouverture de session sur le serveur.

Server is busy Le serveur est occupé. Attendez, puis réessayez.

Connection fail Échec de connexion au serveur.

Download fail Le téléchargement du micrologiciel a échoué.

Panneau avant

nage

Panneau arrière

204

Télécommande

■ Notification

Lorsque le micrologiciel le plus récent est disponible, un message de notification s'affiche sur l'écran du téléviseur à la mise sous tension. Le message d'information s'affiche pendant environ 40 secondes lorsque l'appareil est mis sous tension.

Mise à jour

Marche(Défaut) :	Affiche le message de mise à jour.
Arrêt: N'affiche pas le message de mise à jour.
Mise à niveau
Marche(Défaut) :	Affiche le message de mise à niveau.
Arrêt:	N'affiche pas le message de mise à niveau.

Contents Connexions Lecture

Conseils Annexe

■ Ajoutez nouvelle option

Permet d'afficher les nouvelles fonctions qui peuvent être téléchargées sur cet appareil et d'effectuer la mise à niveau.

Ver. mise à jour: Permet d'afficher les éléments à mettre à niveau.

Statut mise à niv.:	Permet d'afficher une liste des fonctions supplémentaires disponibles grâce à la mise à niveau.
Démarrez la mise à jour:	Lancer le processus de mettre à niveau.Lorsque la mise à niveau démarre, l'écran de menu se ferme. Pendant la mise à niveau, la durée écoulée s'affiche.

- Voir le site Web de Denon pour plus de détails concernant les mises à niveau.

- Quand la procédure est terminée, "Enregistré" s'affiche dans ce menu et les mises à niveau peuvent être exécutées. Si la procédure n'a pas été effectuée, "----" s'affiche.

Le code ID indiqué sur cet écran est nécessaire pour effectuer cette procédure.

Le code ID peut également être affiché en appuyant sur les touches TUNER PRESET CH - et STATUS de l'appareil principal et en les maintenant enfoncées pendant au moins 3 secondes.

- Si l'opération de mise à niveau ne réussit pas, un message d'erreur identique à celui de l'opération "Micrologiciel" - "Mise à jour" est affiché à l'écran.

Vérifiez les réglages et l'environnement réseau puis effectuez à nouveau la mise à niveau.

Remarques concernant l'utilisation de "Mise à jour" et "Ajoutez nouvelle option"

• Pour utiliser ces fonctions, votre système doit avoir les spécifications et les réglages nécessaires à une connexion Internet. (127 p. 52)
• Ne coupez pas l'alimentation tant que l'actualisation ou mise à niveau n'est pas terminée.
• Environ 1 heure est nécessaire pour que la procédure de mise à jour/mise à niveau soit terminée.
• Lorsque l'actualisation / mise à niveau démarre, les opérations normales de cet appareil ne peuvent plus être effectuées jusqu'à la fin de la actualisation / mise à niveau. Dans certains, cas, l'opération peut réinitialiser les données sauvegardées notamment pour les paramètres de cet appareil.
• En cas d'échec de la mise à jour ou de la mise à niveau, appuyez sur ⏻ de l'appareil et maintenez-les enfoncées pendant plus de 5 secondes, ou bien débranchez le cordon d'alimentation et rebranchez-le. "Update Retry" apparaît à l'écran et la mise à jour reprend à l'endroit où elle a échoué. Si l'erreur se répète malgré tout, vérifiez l'environnement du réseau.

Les informations concernant les fonctions "Mise à jour" et "Ajoutez nouvelle option" seront publiées sur le site Internet Denon chaque fois que des plans les concernant seront arrêtés.

Panneau avant

nage

Panneau arrière

205

Télécommande

Contents Connexions Lecture

Conseils Annexe

Verrou de config.

Protection des réglages contre toute modifications involontaire.

Verrouillez

Marche: Activer la protection.

Arrêt

(Défaut) :

Désactiver la protection.

Lorsque vous annulez le réglage, mettez "Verrouillez" sur "Arrêt".

REMARQUE

Lorsque "Verrouillez" est réglé sur "Marche", aucun élément de réglage ne s'affiche à l'exception de "Verrou de config.".

Panneau avant

nage

Panneau arrière

206

Télécommande

Limiter la zone d'opération avec la télécommande

ZONE2 ZONE2 POWER ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFF SETUP

Les opérations de ZONE2 peuvent être désactivées avec la télécommande.

1 Maintenir enfoncé ZONE2 et SETUP.

Les touches MAIN et ZONE2 clignotent.

■ Annulation du paramétrage

1 Maintenez enfoncées ZONE2 et SETUP tout en configurant le paramétrage.

Les touches MAIN et ZONE2 clignotent et le paramétrage est annulé.

Panneau avant

nage

Panneau arrière

207

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Contenu

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur 209

Je souhaite maintenir le volume au même niveau lorsque je mets l'appareil sous tension 209

Je souhaite avoir le subwoofer toujours en sortie audio 209

Je souhaite une meilleure clarté des voix dans les films 209

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible 209

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films 209

Je souhaite régler l'environnement d'écoute optimisé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle 210

Je souhaite associer une vidéo à la musique actuelle 210

Je souhaite afficher des photos à partir de Flickr tout en écoutant une radio Internet 210

Je souhaite supprimer des sources d'entrée inutilisées 210

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc. 210

Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux 210

Dépistage des pannes

L'alimentation ne se met pas sous/hors tension 212
Les opérations ne peuvent pas être effectuées via la télécommande 213
L'affichage sur cet appareil n'affiche rien 213
Aucun son n'est émis 214
L'audio souhaité n'est pas émis 215
Le son est interrompu ou on entend des bruits	217
Aucune vidéo ne s'affiche sur le téléviseur	218
L'écran du menu ne s'affiche pas sur le téléviseur	220
Impossible de lire l'iPod 221
Impossible de lire les dispositifs mémoire USB	222
Les noms de fichiers sur l'iPod/le dispositif mémoire USB ne s'affichent pas correctement	223
Impossible de lire le Bluetooth	223
Impossible de lire la radio Internet	224
Impossible de lire les fichiers musiques sur le PC ou le NAS	225
Plusieurs services en ligne ne peuvent pas être lus	225
La fonction de contrôle HDMI ne fonctionne pas	226
Lorsqu'il est impossible de se connecter à un réseau local sans fil	227
Lors de l'utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement	228

Panneau avant

Affichage

Panneau arrière

208

Télécommande

Index

Contents Connexions Lecture Réglages

Annexe

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur

- Réglez la limite supérieure du volume pour "Limite volume" préalablement dans le menu. Ceci empêche des enfants ou d'autres personnes de trop augmenter le volume par erreur. Vous pouvez définir ceci pour chaque zone. (p. 149, 199)

Je souhaite maintenir le volume au même niveau lorsque je mets l'appareil sous tension

- Par défaut, le réglage de volume lorsque l'alimentation a été préalablement réglée sur veille sur cet appareil est appliquée à la prochaine mise sous tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour "Vol. allumage" dans le menu. Vous pouvez définir ceci pour chaque zone. (Kp. 149, 199)

Je souhaite avoir le subwoofer toujours en sortie audio

- En fonction des signaux d'entrée et du mode audio, le subwoofer peut ne pas transmettre d'audio. Lorsque "Mode subwoofer" dans le menu est réglé sur "LFE+Main", vous pouvez faire en sorte que le subwoofer transmette toujours de l'audio. (p. 187)

Je souhaite une meilleure clarté des voix dans les films

- Utilisez "Réglage niv Dialog" dans le menu pour ajuster le niveau ("Réglage niv Dialog"). (P. 143)

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible

- Réglez “Dynamic EQ” dans le menu sur “Marche”. Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d’un audio cristallin sans perte de basses même pendant la lecture à un faible niveau de volume. (P. 151)

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films

- Paramétrez l'option "Dynamic Volume" du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les contenus lus sur le téléviseur ou dans les films sont automatiquement ajustés au niveau souhaité. (17 p. 152)

Panneau avant

nage

Panneau arrière

209

Télécommande

Contents Connexions Lecture Réglages

Annexe

Je souhaite régler l'environnement d'écoute optimisé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle.

- Effectuez "Conf.Audyssey®". Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d'écoute. (17 p. 171)

Je souhaite associer une vidéo à la musique actuelle

- Réglez “Sélect. Vidéo” dans le menu d'options sur “Marche”. Vous pouvez associer la musique actuelle à votre source vidéo souhaitée à partir du décodeur ou DVD, etc. tout en écoutant de la musique depuis le tuner, CD ou la radio Internet. (107)

Je souhaite afficher des photos à partir de Flickr tout en écoutant une radio Internet

- Après la lecture de photos à partir de Flickr, démarrez le diaporama sur l'écran de lecture de la radio Internet. (p. 103)

Je souhaite supprimer des sources d'entrée inutilisées

- Réglez les sources d'entrée sur "Masquer les sources" dans le menu. Ceci vous permet d'ignorer les sources d'entrée inutilisées lorsque vous faites pivoter la molette SOURCE SELECT de cet appareil. (p. 169)

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc.

- Réglez “Toutes zones stéréo” dans le menu option sur “Démarrer”. Ceci vous permet de lire simultanément la musique en cours de lecture dans la MAIN ZONE et dans la ZONE2. (p. 109)

Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux

- Lorsque la vidéo est retardée par rapport aux fonctionnements des touches avec le contrôleur sur la console de jeux, réglez "Mode vidéo" dans le menu sur "Jeu". (10 p. 161)

Panneau avant

nage

Panneau arrière

210

Télécommande

Contents Connexions Lecture Réglages

Annexe

Dépistage des pannes

Si un problème se produit, vérifiez d'abord les points suivants:

1. Les connexions sont-elles correctes ?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnent-ils correctement ?

Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section.

Si les symptômes ne correspondent pas à l'un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l'alimentation et contactez le magasin où vous avez acheté cet appareil.

Panneau avant

nage

Panneau arrière

211

Télécommande

Contents Connexions Lecture Réglages

Annexe

■ L'alimentation ne se met pas sous/hors tension

Symptôme Cause/Solution Page
L'appareil ne s'allume pas.	Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale. 56	—
L'appareil se met automatiquement hors tension.	La minuterie sommeil est réglée. Mettez l'appareil sous tension. 126	—
	"Veille auto" est réglé. "Veille auto" est déclenché lorsqu'aucune opération n'est effectuée pendant un certain temps. Pour désactiver "Veille auto", définissez l'option "Veille auto" du menu sur "Arrêt".	197
L'alimentation se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 2 secondes environ.	En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez l'appareil hors tension, patientez une heure environ jusqu'à ce qu'il ait suffisamment refroidi. Puis, mettez l'appareil à nouveau sous tension.	255
	Veuillez réinstaller cet appareil dans un endroit bien ventilé. —
L'appareil se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 0,5 secondes environ.	Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d'alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil.	29
	Baissez le volume et mettez l'appareil à nouveau sous tension.	58
	Le circuit de l'amplificateur de cet appareil est défaillant. Débranchez le cordon d'alimentation et contactez notre centre de service client.	—
L'alimentation ne s'éteint pas même lorsque vous appuyez sur le bouton d'alimentation et que l'affichage indique "ZONE2 On".	L'alimentation de la ZONE2 est mise sur ON. Pour mettre hors tension l'alimentation de cet appareil (veille), appuyez sur ZONE2 ON/OFF sur l'appareil, ou appuyez sur la touche POWER ◎ après avoir appuyé sur la touche ZONE2 de la télécommande pour mettre hors tension l'alimentation de la ZONE2.	—

Panneau avant

nage

Panneau arrière

212

Télécommande

Contents Connexions Lecture Réglages

Annexe

Les opérations ne peuvent pas être effectuées via la télécommande

Symptôme Cause/	Solution Page
Les opérations ne peuvent pas être effectuées via la télécommande.	• Les piles sont usées. Remplacez-les par des piles neuves. 8	—
	• Faites fonctionner la télécommande à une distance d'environ 7 m de cet appareil et à un angle de 30°. 8	—
	• Retirez tout obstacle se trouvant entre cet appareil et la télécommande. —
	• Insérez les piles en respectant la polarité indiquée par les repères ⊕ et ⊖.	8
	• Le capteur de télécommande de l'appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l'appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.	—
	• La zone cible de fonctionnement ne correspond pas au réglage de la zone spécifiée sur la télécommande. Appuyez sur la touche MAIN ou ZONE2 pour sélectionner la zone de fonctionnement de la télécommande.	140
	• Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l'affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'affectent pas le fonctionnement de la télécommande de cet appareil.	—

L'affichage sur cet appareil n'affiche rien

Symptôme Cause/Solution Page
L'écran est éteint.	Paramétrez l'option "Atténuateur" du menu sur tout autre choix que "Arrêt".	201
	Lorsque le mode audio est réglé sur "Pure Direct", l'affichage est hors tension. 112	—

Panneau avant

nage

Panneau arrière

213

Télécommande

Contents Connexions Lecture Réglages

Annexe

■ Aucun son n'est émis

Symptôme Cause/ Solution Page
Aucun son n'est transmis aux enceintes.	Vérifiez les connexions de tous les appareils. 29	—
	Insérez complètement les câbles de connexion. —
	Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées. —
	Vérifiez l'état des câbles. —
	Vérifiez que les câbles d'enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles entrent en contact avec la partie métallique des bornes des enceintes.	29
	Serrez fermement les bornes d'enceintes. Vérifiez les bornes des enceintes pour un éventuel relâchement.	29
	Vérifiez qu'une source d'entrée correcte est sélectionnée.	58
	Réglage du volume. 59	—
	Annulez le mode de sourdine. 59	—
	Vérifiez le réglage de la borne d'entrée audio numérique.	167
	Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est réglée pour être désactivée par défaut.	—
	Lorsque un casque audio est branché dans la prise PHONES sur l'appareil principal, le son n'est pas émis par la borne d'enceintes et le connecteur PRE OUT.	15
Aucun son n'est transmis lors de l'utilisation de la connexion DVI-D.	Lorsque cet appareil est connecté à un dispositif équipé d'une borne DVI-D, aucun son n'est transmis. Effectuez une connexion audio séparée.	—

Panneau avant

nage

Panneau arrière

214

Télécommande

■ L'audio souhaité n'est pas émis

Symptôme Cause/Solution Page
Le volume n'augmente pas.	• Le volume maximal défini est trop faible. Réglez le volume maximal à l'aide de l'option "Limite" du menu.	149
	• Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de l'audio d'entrée, pour que le volume puisse ne pas atteindre la limite supérieure.	—
Aucun son n'est transmis lors de l'utilisation de la connexion HDMI.	• Vérifiez la connexion des connecteurs HDMI.	42
	• Pour diffuser un flux audio HDMI par les enceintes, paramétrez l'option "Sortie audio HDMI" du menu sur "AVR". Pour transmettre du téléviseur, réglez "TV".	158
	• Lors de l'utilisation de la fonction de contrôle HDMI, vérifiez que la sortie audio est réglée sur l'amplificateur AV sur le téléviseur.	125
Aucun son n'est transmis à une enceinte spécifique.	• Vérifiez que les câbles des enceintes sont correctement connectés.	29
	• Vérifiez qu'une sélection autre que "Aucun" est réglé pour le réglage "Config. enceintes" dans le menu.	182
	• Vérifiez le réglage "Mode affectation" dans le menu.	181
	• Lorsque le mode audio est "Stereo" et "Virtual", l'audio est uniquement transmis des enceintes avant et du subwoofer.	—
Aucun son n'est émis par le subwoofer.	• Vérifiez les connexions du subwoofer.	30
	• Allumez le subwoofer.	—
	• Réglez "Config. enceintes" - "Subwoofer" dans le menu sur "Oui".	182
	• Quand le paramètre "Config. enceintes" - "Avant" dans le menu est réglé sur "Large", en fonction du signal d'entrée et du mode audio, il est possible qu'aucun son ne soit transmis au subwoofer.	182
	• Lorsqu'aucun signal audio subwoofer (LFE) est inclus dans les signaux d'entrée, il est possible qu'aucun son ne soit transmis du subwoofer.	187
	• Vous pouvez décider que le subwoofer transmette toujours du son en réglant "Mode subwoofer" sur "LFE+Main".	187
Le son DTS n'est pas émis.	• Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur "DTS".	—
	• Paramétrez l'option "Mode de décod." du menu sur "Automatique" ou "DTS".	170
Les signaux audio Dolby TrueHD, DTS-HD, Dolby Digital Plus ne sont pas émis.	• Effectuez les connexions HDMI.	46
	• Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, "PCM" est réglé par défaut.	—

Panneau avant

nage

Panneau arrière

215

Télécommande

Contents Connexions Lecture Réglages

Annexe

Symptôme Cause/Solution Page
Impossible de sélectionner le mode Dolby PLII ou le mode DTS Neo:X.	·La sélection est impossible lorsque “Config. enceintes” - “Centrale” ou “Surround” est réglé sur “Aucun”.	182
	·Dolby PLII ou DTS Neo:X ne peuvent pas être sélectionnés lors de l’utilisation d’un casque audio.	—
Audyssey MultEQ® XT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume® ne peuvent pas être sélectionnés.	·Ces réglages ne peuvent pas être sélectionnés lorsque vous effectuez “Conf.Audyssey®”.	171
	·Basculez sur un mode audio autre que “Direct” ou “Pure Direct”.	112
	·Ces réglages ne peuvent pas être sélectionnés lors de l’utilisation d’écouteurs.	—
Impossible de sélectionner Audyssey DSX®.	·Ce réglage peut être sélectionné lors de l’utilisation d’enceintes avant-haut ou larges avant.	183
	·Ce réglage peut être sélectionné lors de l’utilisation d’enceinte centrale.	182
	·Basculez le mode audio sur le mode audio Dolby ou le mode audio DTS.	111
	·Ce réglage ne peut pas être sélectionné lors de l’utilisation d’écouteurs.	—
	·Ceci ne peut pas être sélectionné si un format audio HD avec une fréquence d’échantillonnage de plus de 96 kHz est saisi (vous en trouverez de tels en sélectionnant les disques Dolby TrueHD et DTS-HD).	—
Impossible de sélectionner “Restorer”.	·Vérifiez que l’appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonnage.=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction “Restorer” est inopérante.	148
	·Basculez sur un mode audio autre que “Direct” ou “Pure Direct”.	112
Aucun son n’est émis de PRE OUT ou des enceintes pour ZONE2.	·Dans ZONE2, l’audio peut être lu lorsque l’entrée des signaux des bornes numériques (OPTICAL/ COAXIAL) est au format PCM 2 canaux.	—
	·Dans ZONE2, l’audio peut être lu lorsque l’entrée des signaux de la borne HDMI est au format PCM 2 canaux. Pour lire l’audio dans ZONE2 sans tenir compte du format du signal d’entrée, réglez “Audio HDMI” dans le menu sur “PCM”. En fonction du dispositif de lecture, l’audio peut ne pas être lu même avec ce réglage. Si tel est le cas, réglez le format audio sur “PCM (2ch)” sur le dispositif de lecture.	198
	·Lors de l’écoute de l’audio d’un périphérique Bluetooth en ZONE2, supprimez tout obstacle entre le périphérique Bluetooth et cet appareil, et utilisez-le à une distance d’environ 10 m.	—

Panneau avant

nage

Panneau arrière

216

Télécommande

Contents Connexions Lecture Réglages

Annexe

■ Le son est interrompu ou on entend des bruits

Symptôme Cause/	Solution Page
Pendant la lecture de la radio Internet ou d’un dispositif mémoire USB, l’audio est occasionnellement interrompu.	Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l’audio peut être occasionnellement interrompu.	—
	La vitesse de communication réseau est lente ou la station radio est occupée. —
Lorsque vous passez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet appareil.	Lorsque vous passez un appel, restez à une distance de 20 cm minimum entre l’iPhone et cet appareil.	—
Du bruit se produit souvent lors de diffusion FM/AM.	Changez l’orientation ou la position de l’antenne.	50
	Utilisez une antenne extérieure. 50	—
	Éloignez l’antenne des autres câbles de connexion. 50	—
Les sons semblent distordus.	Baissez le volume.	59
	Réglez “Arrêt” sur “Mode ECO”. Lorsque “Marche” ou “Automatique” est en “Mode ECO”, l’audio peut être distordu lorsque le volume de lecture est élevé.	196
Le son est coupé lors de l’utilisation d’une connexion Wi-Fi.	Si des appareils à proximité provoquent une coupure de la lecture en raison d’une interférence électronique, passez à une connexion LAN câblé.	52
	Notamment lors de la lecture de gros fichiers musicaux, en fonction de votre environnement de réseau local sans fil, le son pendant la lecture peut être interrompu. Dans ce cas, effectuez une connexion LAN câblé.	190

Panneau avant

nage

Panneau arrière

217

Télécommande

Contents Connexions Lecture Réglages

Annexe

■ Aucune vidéo ne s'affiche sur le téléviseur

Symptôme Cause/	Solution Page
Aucune image ne s'affiche.	Vérifiez les connexions de tous les appareils. 42	—
	Insérez complètement les câbles de connexion. —
	Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées. —
	Vérifiez l'état des câbles. —
	Faites correspondre les réglages d'entrée à la borne d'entrée du téléviseur connecté à cet appareil.	167
	Vérifiez que la source d'entrée correcte est sélectionnée.	58
	Vérifiez le réglage de la borne d'entrée vidéo. 167	—
	Vérifiez que la résolution du lecteur correspond à celle du téléviseur. 202	—
	Vérifiez que le téléviseur est compatible avec le système de protection des droits d'auteur (HDCP). Si l'appareil est connecté à un matériel non compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis.	232
	Utilisez un “High Speed HDMI cable with Ethernet” ou un “High speed cable” fourni avec le logo HDMI si vous souhaitez lire des vidéos 4 K (60/50 Hz).	—
Aucune vidéo ne s'affiche sur le téléviseur avec la connexion DVI-D.	Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP).	232
Aucune vidéo à partir d'une source d'entrée, telles qu'une console de jeux s'affiche sur le téléviseur.	Lorsque des signaux de vidéo spéciaux sont transmis à partir d'une console de jeux, etc., la fonction de conversion vidéo peut ne pas fonctionner. Connectez la borne d'entrée à la borne de sortie du moniteur du même type.	—
Pendant que le menu est affiché, aucune vidéo ne s'affiche sur le téléviseur.	La vidéo en cours de lecture ne s'affichera pas sur l'arrière-plan du menu lorsque le menu est actionné pendant la lecture des signaux vidéo suivants.- Certaines images de contenu vidéo 3D- Images de résolution d'ordinateur (exemple : VGA)- Vidéo ayant un rapport d'aspect autre que 16:9 ou 4:3- Vidéo 4K	—

Panneau avant

nage

Panneau arrière

218

Télécommande

Contents Connexions Lecture Réglages

Annexe

Symptôme Cause/Solution Page
Lors de l’utilisation de HDMI ZONE2, la sortie vidéo dans MAIN ZONE est interrompue.	• Lorsque ZONE2 fonctionne avec la même source d’entrée sélectionnée pour MAIN ZONE et ZONE2, la vidéo dans MAIN ZONE peut être interrompue.	—

Panneau avant

nage

Panneau arrière

219

Télécommande

Contents Connexions Lecture Réglages

Annexe

■ L'écran du menu ne s'affiche pas sur le téléviseur

Symptôme Cause/Solution Page
L'écran du menu ou l'écran d'informations d'état ne s'affiche pas sur le téléviseur.	• L'écran du menu s'affiche uniquement sur cet appareil et un téléviseur connecté par câble HDMI. Si cet appareil est connecté à un téléviseur au moyen d'une borne de sortie vidéo différente, vous pouvez l'utiliser pendant que vous regardez l'écran sur cet appareil.	—
	• Les informations d'état ne s'afficheront pas sur la TV lorsque les signaux vidéo suivants sont en cours de lecture.- Certaines images de contenu vidéo 3D- Images de résolution d'ordinateur (exemple : VGA)- Vidéo ayant un rapport d'aspect autre que 16:9 ou 4:3	111
	• Lorsqu'une vidéo 2D est convertie en vidéo 3D sur le téléviseur, l'écran de menu ou l'écran d'information de statut ne s'affiche pas correctement.	111
	• En mode de lecture pure direct, l'écran de menu ou l'écran d'informations d'état ne s'affiche pas.Basculez sur un mode audio autre que le mode pure direct.	111
	• Définissez le réglage “Format TV” dans le menu sur une sélection appropriée pour le téléviseur. 166	—

Panneau avant

nage

Panneau arrière

220

Télécommande

Contents Connexions Lecture Réglages

Annexe

■ Impossible de lire l'iPod

Symptôme Cause/	Solution Page
Impossible de connecter l’iPod.	Lors de l’utilisation de l’iPod en le connectant au port USB, certaines variations d’iPod ne sont pas prises en charge.	48
	Lorsque l’iPod est connecté à l’aide d’un câble USB autre que le câble authentique, l’iPod peut ne pas être reconnu. Utilisez un câble USB authentique.	—
L’icône AirPlay n’apparaît pas dans iTunes ou sur l’iPhone / iPod touch / iPad.	Cet appareil et l’ordinateur ou l’iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN). Connectez-le au même réseau (LAN) que cet appareil.	52
	Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n’est pas compatible avec AirPlay. Mettez à jour le micrologiciel à la version la plus récente.	—
Pas de signal audio.	Le volume sur iTunes / iPhone / iPod touch / iPad est réglé au niveau minimum. Le volume sur iTunes / iPhone / iPod touch / iPad est lié au volume sur cet appareil. Définissez un niveau de volume approprié.	—
	La lecture AirPlay ne s’effectue pas ou cet appareil n’est pas sélectionné. Cliquez sur l’icône AirPlay sur l’écran iTunes ou de l’iPhone / iPod touch / iPad et sélectionnez cet appareil.	96
L’audio est interrompu pendant la lecture AirPlay sur l’iPhone / iPod touch / iPad.	Quittez l’application exécutée en arrière-plan de l’iPhone/iPod touch/iPad, puis utilisez AirPlay pour lire vos fichiers.	—
	Certains facteurs externes peuvent affecter la connexion sans fil. Modifiez l’environnement réseau en prenant des mesures, telles que raccourcir la distance du point d’accès LAN sans fil.	—
iTunes ne peut pas être lu via la télécommande.	Activez le réglage “Autoriser la commande audio d’iTunes à partir de haut-parleurs distants” sur iTunes. Ensuite, vous pouvez lancer les opérations de lecture, pause et de saut via la télécommande.	—

Panneau avant

nage

Panneau arrière

221

Télécommande

Contents Connexions Lecture Réglages

Annexe

■ Impossible de lire les dispositifs mémoire USB

Symptôme Cause/Solution Page
“Pas de connexion” s'affiche.	Cet appareil ne peut pas reconnaître le dispositif mémoire USB. Déconnectez et reconnectez le dispositif mémoire USB.	48
	Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.	—
	Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire USB directement au port USB.	—
	Le dispositif mémoire USB doit être au format FAT16 ou FAT32. —
	Il n'est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l'utilisation d'un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l'alimentation d'un adaptateur CA, utilisez l'adaptateur CA fourni avec le disque dur.	—
Les fichiers sur le dispositif mémoire USB ne s'affichent pas.	Les fichiers d'un type non pris en charge par cet appareil ne s'affichent pas.	65
	Cet appareil est capable d'afficher des fichiers dans un maximum de huit niveaux de dossiers. Un maximum de 5 000 fichiers (dossiers) peut aussi être affiché pour chaque niveau. Modifiez la structure de dossiers du dispositif mémoire USB.	—
	Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s'affichent.	—
Impossible de lire les fichiers contenus sur un dispositif mémoire USB.	Les fichiers sont créés à un format qui n'est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil.	235
	Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil.	—
	La lecture risque de ne pas se faire si la taille du fichier de la pochette de l'album dépasse 2 MB.	—

Panneau avant

nage

Panneau arrière

222

Télécommande

Contents Connexions Lecture Réglages

Annexe

■ Les noms de fichiers sur l'iPod/le dispositif mémoire USB ne s'affichent pas correctement

Symptôme Cause/Solution Page
Les noms de fichier ne s'affichent pas correctement (“...”, etc.).	• Des caractères qui ne peuvent pas être affichés ont été utilisés. Sur cet appareil, les caractères qui ne peuvent pas être affichés sont remplacés par a “. (point)”.	—

■ Impossible de lire le Bluetooth

Symptôme Cause/	Solution Page
Les périphériques Bluetooth ne peuvent pas être connectés à cet appareil.	La fonction Bluetooth du périphérique Bluetooth n'a pas été activée. Voir le manuel de l'utilisateur du périphérique Bluetooth pour activer la fonction Bluetooth.	—
	Amenez le périphérique Bluetooth à proximité de cet appareil. —
	Il est impossible de connecter le périphérique Bluetooth avec cet appareil s'il n'est pas compatible avec le profil A2DP.	—
	Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.	—
Le son est coupé.	Amenez le périphérique Bluetooth à proximité de cet appareil. —
	Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil. —
	Pour éviter les interférences électromagnétiques, placez cet appareil à l'écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d'autres périphériques Bluetooth.	—
	Reconnectez le périphérique Bluetooth. —

Panneau avant

nage

Panneau arrière

223

Télécommande

Contents Connexions Lecture Réglages

Annexe

■ Impossible de lire la radio Internet

Symptôme Cause/ Solution Page
Aucune liste des stations ne s'affiche.	• Le câble LAN n'est pas correctement connecté ou le réseau est déconnecté. Vérifiez l'état de la connexion.	52
	• Effectuez le mode de diagnostic réseau. —
Impossible de lire la Radio Internet.	• La station de radio sélectionnée est à un format qui n'est pas pris en charge par cet appareil. Les formats qui peuvent être lus sur cet appareil sont les formats MP3, WMA et AAC.	238
	• La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu. —
	• L'adresse IP n'est pas correctement réglée. 192	—
	• Vérifiez si le routeur est sous tension. —
	• Pour obtenir l'adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De même, réglez le réglage sur “Marche” sur cet appareil.	192
	• Pour obtenir l'adresse IP manuellement, réglez l'adresse IP et le proxy sur cet appareil. 192	—
	• Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n'est transmis. Patientez un peu et sélectionnez la même station radio ou sélectionnez une autre station radio.	84
Impossible de se connecter aux stations radio favorites.	• La station radio n'est pas en service en ce moment. Enregistrez les stations radio en service.	—
Impossible de se connecter à certaines stations radio et “Connexion inactive” s'affiche.	• La station radio sélectionnée n'est pas en service. Sélectionnez une station radio en service.	—

Panneau avant

nage

Panneau arrière

224

Télécommande

Contents Connexions Lecture Réglages

Annexe

■ Impossible de lire les fichiers musiques sur le PC ou le NAS

Symptôme Cause/	Solution Page
Impossible de lire les fichiers contenus sur un ordinateur.	Les fichiers sont enregistrés dans un format incompatible. Enregistrez les fichiers dans un format compatible.	237
	Les fichiers protégés ne peuvent pas être lus sur cet appareil. —
	Le port USB de l'appareil ne peut pas être utilisé pour connecter un ordinateur. —
	Les paramètres de partage des fichiers multimédias sont erronés. Modifiez-les afin que l'appareil puisse accéder aux dossiers situés sur votre ordinateur.	88
Impossible de trouver le serveur ou de s'y connecter.	Le pare-feu de l'ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l'ordinateur ou du routeur.	—
	L'ordinateur n'est pas activé. Mettez l'ordinateur en marche. —
	Le serveur n'est pas actif. Activez le serveur. —
	L'adresse IP de l'appareil est incorrecte. Vérifiez l'adresse IP de l'appareil.	189
Impossible de lire les fichiers musiques sur le PC.	Même si le PC est connecté à la port USB de cet appareil, les fichiers musicaux ne peuvent pas être lus. Connectez le PC de cet appareil via le réseau.	52
Les fichiers sur le PC ou le NAS s'affichent.	Les fichiers d'un type non pris en charge par cet appareil ne s'affichent pas. 237	—
Impossible de lire la musique contenue sur un stockage NAS.	Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les paramètres du stockage NAS.	—
	Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multimédias de Windows Media Player et ajoutez le stockage NAS au dossier de lecture sélectionné.	88
	Si la connexion est limitée, définissez l'équipement audio comme cible de la connexion. —

■ Plusieurs services en ligne ne peuvent pas être lus

Symptôme Cause/Solution Page
Plusieurs services en ligne ne peuvent pas être lus.	• Le service en ligne peut avoir été interrompu. —

Panneau avant

nage

Panneau arrière

225

Télécommande

Contents Connexions Lecture Réglages

Annexe

■ La fonction de contrôle HDMI ne fonctionne pas

Symptôme Cause/Solution Page
La fonction de contrôle HDMI ne fonctionne pas.	Vérifiez que “HDMI Contrôle” dans le menu est réglé sur “Marche”. 159	—
	Vous pouvez faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction de contrôle HDMI. De plus, en fonction du dispositif connecté ou des réglages, la fonction de contrôle HDMI peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement.	125
	Vérifiez que le réglage de la fonction de contrôle HDMI est activé sur tous les dispositifs connectés à cet appareil.	125
	Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d’un dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez l’appareil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension.	125
	La borne HDMI ZONE2 n’est pas compatible avec la fonction de contrôle HDMI. Utilisez la borne HDMI MONITOR pour la connexion au téléviseur.	42

Panneau avant

nage

Panneau arrière

226

Télécommande

- Impossible de se connecter à un réseau local sans fil

Accès au réseau impossible.	Le paramétrage du nom du réseau (SSID), le mot de passe et le chiffrement n'ont pas été correctement configurés. Configurez les paramètres réseau en fonction des détails du réglage de cet appareil.Réduisez la distance entre le point d'accès LAN sans fil et cet appareil, retirez tout obstacle et assurez-vous que la vue au point d'accès n'est pas obstruée avant d'essayer à nouveau la connexion. De même, installez des fours à micro-ondes et d'autres points d'accès réseau aussi loin que possible.Configurez le paramétrage du canal du point d'accès à l'écart des canaux qui sont en cours d'utilisation par d'autres réseaux.Cet appareil n'est pas compatible EP (TSN). —	191—
Connexion à WPS impossible.	Vérifiez que le mode WPS du routeur fonctionne.—Cliquez sur la touche “Connector” affichée sur la TV, dans les 2 minutes.—Un routeur/paramétrage compatibles avec les normes WPS 2.0 sont nécessaires. Réglez le temps de cryptage sur “Aucun”, “WPA-PSK (AES)” ou WPA2-PSK (AES).Si la méthode de cryptage du routeur est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouvez pas effectuer la connexion à l'aide de la touche WPS. Auquel cas, utilisez la méthode “Recherche de réseaux” ou “Manuel” pour effectuer la connexion.	191—
Connexion au réseau à l'aide de l'iPhone/iPod touch/iPad impossible.	Effectuez une mise à niveau vers la dernière version du micrologiciel de l'iPhone/iPod touch/iPad.Lors de l'utilisation d'un câble USB pour configurer le paramétrage, la version du micrologiciel du périphérique iOS doit prendre en charge iOS5 ou une version ultérieure. Lorsque vous configurez le paramétrage via une connexion sans fil, iOS7 ou une version ultérieure doit être prise en charge.	—

■ Lors de l'utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement

Lors de l'utilisation de MAIN ZONE, la sortie vidéo est interrompue dans HDMI ZONE2.

Lors de l'utilisation de HDMI ZONE2, aucun(e) vidéo ou audio n'est émis(e) du téléviseur dans ZONE2.

- Avec la même source d'entrée sélectionnée pour MAIN ZONE et ZONE2, lorsque vous utilisez MAIN ZONE, la vidéo peut être interrompue dans HDMI ZONE2.

• Assurez-vous que ZONE2 est sous tension. 135

• Vérifiez la source d'entrée pour ZONE2. 135

- La borne AUX 1-HDMI du panneau avant ne prend pas en charge la fonction HDMI ZONE2. —

- Dans ZONE2, la lecture est uniquement possible lorsque les signaux d'entrée sont des signaux HDMI.

- Lorsque le téléviseur ne prend pas en charge le format audio d'entrée, aucun son n'est émis. Réglez le format audio sur "PCM" sur le dispositif de lecture. Vous pouvez également régler "Config. de ZONE2" - "Audio HDMI" dans le menu sur "PCM".

- Lorsque le téléviseur n'est pas compatible avec la résolution de la sortie d'entrée, aucune vidéo n'est émise. Réglez la résolution de sortie sur le dispositif de lecture sur une résolution compatible avec le téléviseur.

- Lorsque la même source d'entrée est sélectionné pour MAIN ZONE et ZONE2, le format audio est limité en fonction des spécifications du téléviseur dans ZONE2.

Lors de l'utilisation de HDMI ZONE2, l'audio MAIN ZONE est lu en tant que PCM.

Contents Connexions Lecture Réglages

Annexe

Réinitialisation des réglages d'usine

Effectuez cette procédure si l'affichage est anormal ou si aucune opération ne peut être effectuée. Divers réglages sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

TUNER PRESET CH - TUNER PRESET CH +

1 Eteignez l'appareil à l'aide de ⏻.
2 Appuyez sur ⏻ tout en appuyant simultanément sur TUNER PRESET CH + et TUNER PRESET CH -.
3 Retirez vos doigts des deux touches lorsque "Initialized" apparaît sur l'écran.

Avant de restaurer le réglage par défaut, la fonction "Save" de la fonction de contrôle internet peut être utilisée pour stocker les divers paramétrages de cet appareil. (T p. 132)

Toutefois, les informations de compte du contenu de réseau et des informations sur les favoris enregistrés ne peuvent pas être stockées.

Panneau avant

nage

Panneau arrière

229

Télécommande

À propos de HDMI

HDMI est l'abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur.

Avec la connexion HDMI, les formats audio haute qualité et vidéo haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, dts-HD, dts-HD Master Audio) peuvent être transmis, ce qui n'est pas possible avec la transmission vidéo analogique.

De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema.

Cet appareil prend en charge les fonctions HDMI suivantes.

- Deep Color

Technologie d'imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produire des couleurs dont la définition est supérieure.

Les deux appareils liés via un câble HDMI doivent prendre en charge Deep Color.

- "x.v.Color"

Cette fonction permet aux téléviseurs haute définition d'afficher les couleurs avec une plus grande précision. Elle permet l'affichage de couleurs vives et naturelles.

"x.v.Color" est une marque commerciale de Sony Corporation.

• 3D

Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI. Pour lire des vidéos 3D, vous devez disposer d'une TV et d'un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

• 4K

Cet appareil prend en charge en entrée et en sortie les signaux vidéo 4K (3840 x 2160 pixels) de la norme HDMI.

- Content Type

Elle établit automatiquement les réglages adéquats pour le type de sortie vidéo (informations sur le contenu).

- Adobe RGB color, Adobe YCC601 color

Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus développé que l'espace RGB, il peut produire des images plus vives et naturelles.

- sYCC601 color

Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB.

Panneau avant

hage

Panneau arrière

230

Télécommande

Contents Connexions Lecture Réglages Conseils

- Sync. labiale auto

Cette fonction peut corriger automatiquement le retard entre l'audio et la vidéo.

Utilisez un téléviseur compatible avec la fonction "Sync. labiale auto".

• HDMI Pass Through

Même lorsque l'alimentation de cet appareil est réglée sur veille, l'entrée des signaux de la borne d'entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

- HDMI Contrôle

Si vous connectez l'appareil et la fonction de contrôle HDMI compatible au téléviseur ou au lecteur avec un câble HDMI puis activez le réglage de la fonction de contrôle HDMI sur chaque dispositif, les dispositifs pourront se contrôler mutuellement.

• Mise hors tension du lien
La fonction de mise hors tension de cet appareil peut être liée à l'étape de mise hors tension du téléviseur.
- Permutation de la destination de sortie audio À partir du téléviseur, vous pouvez permuter la transmission de l'audio du téléviseur à l'amplificateur AV.

- Ajustement du volume Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV.

- Permutation de la source d'entrée Vous pouvez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d'entrée du téléviseur. Quand le lecteur fonctionne, la source d'entrée de cet appareil bascule automatiquement sur la source de ce lecteur.

• ARC (Audio Return Channel)

Cette fonction transmet des signaux audio du téléviseur à cet appareil via le câble HDMI et lit l'audio du téléviseur sur cet appareil en fonction de la fonction de contrôle HDMI.

Si une TV sans fonction ARC est raccordée via des connexions HDMI, les signaux vidéo du dispositif de lecture connecté à cet appareil sont transmis à la TV, mais cet appareil ne peut pas lire les signaux audio de la TV. Pour profiter d'un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d'utiliser un câble audio distinct.

En revanche, si une TV avec la fonction ARC est raccordée via des connexions HDMI, aucun câble audio n'est requis. Les signaux audio de la TV peuvent être transmis à cet appareil au moyen d'un câble HDMI. Cette fonction vous permet de bénéficier d'une lecture surround de la TV sur cet appareil.

Panneau avant

hage

Panneau arrière

231

Télécommande

Contents Connexions Lecture Réglages Conseils

■ Formats audio pris en charge

PCM linéaire 2 canaux 2	canaux, 32 kHz – 192 kHz, 16/20/24 bit
PCM linéaire multi-canal	7.1 canaux, 32 kHz – 192 kHz, 16/20/24 bit
Bitstream	Dolby Digital / DTS / Dolby TrueHD / Dolby Digital Plus / DTS-HD Master Audio / DTS-HD High Resolution Audio / DTS Express
DSD 2 canaux – 5.1 canaux, 2	8224 MHz

■ Signaux vidéo pris en charge

• 480i
• 480p
• 576i
• 576p
- 720p 60/50Hz
• 1080i 60/50Hz
• 1080p 60/50/24Hz
• 4K 60/50/30/25/24Hz

Système de protection des droits d'auteur

Pour lire la vidéo et l'audio numériques comme les vidéos BD ou les DVD via une connexion HDMI, cet appareil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d'auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection comprenant le chiffrement de données et l'authentication de l'appareil AV connecté. Cet appareil prend en charge le système HDCP.

- Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas reproduits correctement. Lisez le manuel de l'utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus.

Pour brancher cet appareil à un périphérique compatible avec les fonctions Deep Color, 4K et ARC, utilisez un "High Speed HDMI cable with Ethernet" qui porte le logo HDMI.

Panneau avant

nage

Panneau arrière

232

Télécommande

Contents Connexions Lecture Réglages Conseils

Fonction de conversion vidéo

Cet appareil convertit automatiquement les signaux d'entrée vidéo comme indiqué sur le schéma ci-dessous avant de les transmettre à la TV.

    H["Borne HDMI"] --> I["Borne HDMI Borne HDMI Borne HDMI"]
    J["Borne HDMI"] --> K["Borne HDMI Borne HDMI Borne HDMI"]
    L["Borne HDMI"] --> M["Borne HDMI Borne HDMI Borne HDMI"]
    N["Borne HDMI"] --> O["Borne HDMI Borne HDMI Borne HDMI"]
    P["Borne HDMI"] --> Q["Borne HDMI Borne HDMI Borne HDMI"]
    R["Borne HDMI"] --> S["Borne HDMI Borne HDMI Borne HDMI"]
    T["Borne HDMI"] --> U["Borne HDMI Borne HDMI Borne HDMI"]
    V["Borne HDMI"] --> W["Borne HDMI Borne HDMI Borne HDMI"]
    X["Borne HDMI"] --> Y["Borne HDMI Borne HDMI Borne HDMI"]
    Z["Borne HDMI"] --> AA["Borne HDMI Borne HDMI Borne HDMI"]
    AB["Borne HDMI"] --> AC["Borne HDMI Borne HDMI Borne HDMI"]
    AD["Borne HDMI"] --> AE["Borne HDMI Borne HDMI Borne HDMI"]
    AF["Borne HDMI"] --> AG["Borne HDMI Borne HDMI Borne HDMI"]
    AH["Borne HDMI"] --> AI["Borne HDMI Borne HDMI Borne HDMI"]
    AJ["Borne HDMI"] --> AK["Borne HDMI Borne HDMI Borne HDMI"]
    AL["Borne HDMI"] --> AM["Borne HDMI Borne HDMI Borne HDMI"]
    AN["Borne HDMI"] --> AO["Borne HDMI Borne HDMI Borne HDMI"]
    AP["Borne HDMI"] --> AQ["Borne HDMI Borne HDMI Borne HDMI"]
    AR["Borne HDMI"] --> AS["Borne HDMI Borne HDMI Borne HDMI"]
    AT["Borne HDMI"] --> AU["Borne HDMI Borne HDMI Borne HDMI"]
    AV["Borne HDMI"] --> AW["Borne HDMI Borne HDMI Borne HDMI"]
    AX["Borne HDMI"] --> AY["Borne HDMI Borne HDMI Borne HDMI"]
    AZ["Borne HDMI"] --> BA["Borne HDMI Borne HDMI Borne HDMI"]
    BB["Borne HDMI"] --> BC["Borne HDMI Borne HDMI Borne HDMI"]
    BD["Borne HDMI"] --> BE["Borne HDMI Borne HDMI Borne HDMI"]
    BF["Borne HDMI"] --> BG["Borne HDMI Borne HDMI Borne HDMI"]
    BH["Borne HDMI"] --> BI["Borne HDMI Borne HDMI Borne HDMI"]
    BJ["Borne HDMI"] --> BK["Borne HDMI Borne HDMI Borne HDMI"]
    BL["Borne HDMI"] --> BM["Borne HDMI Borne HDMI Borne HDMI"]
    BN["Borne HDMI"] --> BO["Borne HDMI Borne HDMI Borne HDMI"]
    BP["Borne HDMI"] --> BQ["Borne HDMI Borne HDMI Borne HDMI"]
    BR["Borne HDMI"] --> BS["Borne HDMI Borne HDMI Borne HDMI"]
    BT["Borne HDMI"] --> BU["Borne HDMI Borne HDMI Borne HDMI"]
    BV["Borne HDMI"] --> BW["Borne HDMI Borne HDMI Borne HDMI"]
    BX["Borne HDMI"] --> BY["Borne HDMI Borne HDMI Borne HDMI"]
    ZB["Borne HDMI"] --> CA["Borne HDMI Borne HDMI Borne HDMI"]
    CB["Entree (IN)"] --> D
    DC["Sortie (MONITOR OUT)"] --> E

La fonction de conversion vidéo de la zone principale est compatible avec les formats suivants: NTSC, PAL, SECAM, NTSC4.43, PAL-N, PAL-M et PAL-60.

Panneau avant

nage

Panneau arrière

233

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Cet appareil peut convertir les signaux vidéo d'entrée à la résolution réglée pour "Résolution" dans le menu avant de les transmettre au téléviseur. (p. 163)

Signal de sortie Signal d'entrée

HDMI

480i/576i

480p/576p

720p

1080i

1080p

1080p

24Hz

4K 30/25/24

4K 60/50Hz

HDMI

480i/576i

√ √

√ √

√ √

√ √

480p/576p

√ √

√ √

√ √

720p

√ √

√ √

√ √

1080i

√ √

√ √

√ √

1080p 24Hz

√ √

√ √

1080p

√ √

√ √

4K 30/25/24Hz

√

4K 60/50Hz

√ *

Vidéo de composant

480i/576i

√ √

√ √

√ √

√ √

480p/576p

√ √

√ √

√ √

720p

√ √

√ √

√ √

1O80i

√ √

√ √

√ √

1080p

√ √

√ √

Vidéo 480i/576i

√ √

√ √

√ √

√ √

* La borne HDMI du panneau avant n'est pas compatible.

Panneau avant

Affichage

Panneau arrière

234

Télécommande

Index

Contents Connexions Lecture Réglages Conseils

Lecture de dispositifs mémoire USB

• Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet appareil est compatible avec les tags META WMA.
• Si la taille d'image (pixels) de la pochette d'un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC) ou 349 × 349 (MPEG-4 AAC), l'appareil peut ne pas lire la musique correctement.

■ Formats compatibles

	Fréquence d'échantillonnage	Débit	Extension
WMA*1	32/44,1/48 kHz	48 – 192 kbps	.wma
MP3 32/44,1/ 48 kHz		32 – 320 kbps	.mp3
WAV	32/44,1/48/88,2/ 96/176,4/192 kHz	- .wav
MPEG-4 AAC*1	32/44,1/48 kHz	16 – 320 kbps	.aac/.m4a/.mp4
FLAC	32/44,1/48/88,2/ 96/176,4/192 kHz	- .flac
ALAC*2	32/44,1/48/88,2/ 96 kHz	- .m4a
DSD 2,8 MHz –			.dsf/.dff
AIFF	32/44,1/48/88,2/ 96/176,4/192 kHz	-	.aif/.aiff

*1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur.
*2 Copyright [2012] [D&M Holdings, Inc.] Sous licence de la licence Apache, Version 2.0 (la "License"). Vous ne pouvez utiliser ce fichier que conformément aux termes de la licence. Vous pouvez obtenir un exemplaire de la Licence à la adresse http://www.apache.org/licenses/LICENSE-2.0

Dans ZONE2, il n'est pas possible de lire le signal DSD.

Panneau avant

nage

Panneau arrière

235

Télécommande

Contents Connexions Lecture Réglages Conseils

■ Nombre maximal de fichiers et de dossiers lisibles

Le nombre maximal de fichiers et dossiers lisibles par cet appareil est indiqué ci-dessous.

Média Élément	Dispositifs mémoire USB
Mémoire FAT16 : 2 GB, FAT32 : 2 TB
Nombre de niveaux de répertoires *1	8 niveaux
Nombre de dossiers 500
Nombre de fichiers *2	5000

*1 Le dossier racine est pris en compte.
*2 Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers.

Lecture d'un périphérique Bluetooth

Cet appareil prend en charge le profil Bluetooth suivant.

• A2DP (Advanced Audio Distribution Profile) : Lorsqu'un périphérique Bluetooth prenant en charge ce standard est connecté, les données sonores mono et stéréo peuvent être écoutées en haute qualité.
• AVRCP (Audio/Video Remote Control Profile): Lorsqu'un périphérique Bluetooth prenant en charge ce standard est connecté, le périphérique Bluetooth peut être commandé à partir de cet appareil.

- À propos des communications Bluetooth

La diffusion des ondes radio depuis cet appareil peut interférer avec le fonctionnement des appareils médicaux. Assurez-vous de mettre hors tension l'alimentation de cet appareil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent causer des dysfonctionnements.

• Les hôpitaux, trains, avions, stations essence et les endroits où des gaz inflammables sont générés
• À proximité de portes automatiques et d'alarmes incendie

Panneau avant

nage

Panneau arrière

236

Télécommande

Contents Connexions Lecture Réglages Conseils

Lire un fichier sauvegardé sur un ordinateur ou sur un NAS

• Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet appareil est compatible avec les tags META WMA.
• Si la taille d'image (pixels) de la pochette d'un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC) ou 349 × 349 (MPEG-4 AAC), l'appareil peut ne pas lire la musique correctement.
• Vous devez utiliser un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour lire des fichiers audio et image via un réseau.

■ Spécifications des fichiers pris en charge

	Fréquenced'échantillonnage	Débit	Extension
WMA*1	32/44,1/48 kHz	48 – 192kbps	.wma
MP3 32/44,1/ 48 kHz		32 – 320kbps	.mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	- .wav
MPEG-4 AAC*1	32/44,1/48 kHz	16 – 320kbps	.aac/.m4a/.mp4
FLAC	32/44,1/48/88,2/96/176,4/192 kHz	- .flac
ALAC*2	32/44,1/48/88,2/96 kHz	- .m4a
DSD 2,8 MHz –			.dsf/.dff
AIFF	32/44,1/48/88,2/96/176,4/192 kHz	-	.aif/.aiff

*1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur.
*2 Copyright [2012] [D&M Holdings. Inc.] Sous licence de la licence Apache, Version 2.0 (la "License"). Vous ne pouvez utiliser ce fichier que conformément aux termes de la licence. Vous pouvez obtenir un exemplaire de la Licence à la adresse http://www.apache.org/licenses/LICENSE-2.0

Dans ZONE2, il n'est pas possible de lire le signal DSD.

Panneau avant

nage

Panneau arrière

237

Télécommande

Contents Connexions Lecture Réglages Conseils

Lecture de radio Internet

■ Spécifications des stations radio lisibles

	Fréquence d’échantillonnage	Débit	Extension
WMA 32/44,1/48 kHz		48 – 192 kbps	.wma
MP3 32/44,1/ 48 kHz		32 – 320 kbps	.mp3
MPEG-4 AAC 32/44,1/48 kHz		16 – 320 kbps	.aac/.m4a/.mp4

Fonction mémoire personnelle plus

Les paramétrages les plus récemment utilisés (mode d'entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, MultEQ® XT, Dynamic EQ, Dynamic Volume, Restorer et décalage audio, etc.) sont sauvegardés pour chaque source d'entrée.

Les réglages "Paramètres surr." sont mémorisés pour chaque mode son.

Fonction dernière mémoire

Cette fonction mémorise les réglages tels qu'ils étaient juste avant le passage en mode veille.

Panneau avant

nage

Panneau arrière

238

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Modes audio et canaux de sortie

○ Indique les canaux de sortie audio ou les paramètres surround qu'il est possible de régler.
Indique les canaux de sortie audio. Les canaux de sortie dépendent des paramétrages du menu "Config. enceintes" (p. 182).

*1 Un signal est émis en format audio pour chaque canal contenu dans un signal d'entrée.
*2 L'audio est transmls lorsque le nom du mode audio défini contient "+PLIIz".
*3 L'audio est transmis des enceintes spécifiées dans les réglages "Audyssey DSX". (1-2 p. 152)
*4 L'audio est transmis lorsque "Mode subwoofer" dans le menu est réglé sur "LFE+Main". (125 p. 187)

Panneau avant

Affichage

Panneau arrière

239

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Modes audio et paramètres surround

Mode son (€ p. 110)	Paramètres surr. (€ p. 144)
	Réglage niv Dialog (€ p. 143)	Réglage niv Subw (€ p. 143)	EQ cinéma (€ p. 144)	Gestion intensité *1 (€ p. 144)	Compress. Dyn. *2 (€ p. 145)	Eff. basses fréq. *3 (€ p. 145)	Durée de délai (€ p. 146)	Niveaux des effets (€ p. 146)	Taille de la pièce (€ p. 147)	Gain haut *4 (€ p. 147)
Direct/Pure Direct (2 canaux) *5		○ *6		○	○
Direct/Pure Direct (Multicanal) *5	○○○○○
DSD Direct (2 canaux)		○ *6
DSD Direct (Multicanal) *5	○○○
Stereo		○○○○
Multi Ch In	○	○	○ *7			○
Dolby Pro Logic IIz ○○○○○○
Dolby Pro Logic IIx ○○			○ *8	○	○
Dolby Pro Logic II○○			○ *8	○	○
Dolby Pro Logic II A-DSX ○○			○ *8	○	○
DTS Neo:X	○	○	○ *8	○	○
Audyssey DSX®	○○○○○○
Dolby Digital	○	○	○ *7		○○○
Dolby Digital Plus	○	○	○ *7		○○○
Dolby TrueHD	○	○	○ *7	○○○○
DTS Surround	○	○	○ *7		○○○
DTS 96/24	○	○	○ *7			○				○
DTS-HD	○	○	○ *7			○				○
DTS Express	○	○	○ *7			○				○
Multi Ch Stereo	○○○○○
Rock Arena	○○○○○○○
Jazz Club	○○○○○○○
Mono Movie	○○○○○○○
Video Game	○○○○○○○
Matrix	○○○○○○
Virtual	○○○○○

*1-*8:"Modes audio et paramètres surround" (p. 242)

Panneau avant

nage

Panneau arrière

240

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Mode son (kT p. 110)	Paramètres surr. (kT p. 144)				Tonalité *9 (kT p. 106)	Audyssey (kT p. 150)				Restorer *12 (kT p. 148)
	Pro Logic II/IIx Mode Music uniquement			Neo:X uniquement
	Panorama (kT p. 145)	Dimension (kT p. 146)	Centre largeur (kT p. 146)	Gain au centre (kT p. 145)		MultEQ® XT*10 (kT p. 150)	Dynamic EQ *11 (kT p. 151)	Dynamic Volume *11 (kT p. 152)	Audyssey DSX® (kT p. 152)
Direct/Pure Direct (2 canaux) *5
Direct/Pure Direct (Multicanal) *5
DSD Direct (2 canaux)
DSD Direct (Multicanal) *5
Stereo					○○○○○
Multi Ch In					○○○○○
Dolby Pro Logic IIz ○○○○○
Dolby Pro Logic IIx ○○○○○○○○
Dolby Pro Logic II○○○○○○○○○
Dolby Pro Logic II A-DSX ○○○○○○○○○
DTS Neo:X				○○○○○○
Audyssey DSX®					○○○○○○
Dolby Digital					○○○○○
Dolby Digital Plus					○○○○○
Dolby TrueHD					○○○○○
DTS Surround					○○○○○
DTS 96/24					○○○○○
DTS-HD					○○○○○
DTS Express					○○○○○
Multi Ch Stereo					○○○○○
Rock Arena					○○○○○
Jazz Club					○○○○○
Mono Movie					○○○○○
Video Game					○○○○○
Matrix					○○○○○
Virtual					○○○○○

*5, *9 - *12 : "Modes audio et paramètres surround" (10 p. 242)

241

Contents Connexions Lecture Réglages Conseils

*1 Cet élément est sélectionnable lors de la lecture d'un signal Dolby TrueHD.
*2 Cet élément est sélectionnable lors de la lecture d'un signal Dolby TrueHD, Dolby Digital ou DTS.
*3 Cet élément est sélectionnable lors de la lecture d'un signal Dolby Digital ou DTS ou DVD-Audio.
*4 Ce réglage est disponible lorsque le nom du mode audio défini contient “+PLITz”.
*5 Lors de la lecture en mode Pure Direct, les paramètres surround sont identiques à ceux du mode Direct.
*6 Ce réglage est disponible lorsque "Mode subwoofer" dans le menu est réglé sur "LFE+Main". (187) p. 187
*7 Ce réglage n'est pas disponible lorsque le nom du mode audio défini contient "+PLII Music" ou "+Neo:X Music".
*8 Ce réglage est possible lorsque le mode audio est "Cinema".
*9 Cet élément ne peut pas être défini lorsque "Dynamic EQ" est réglé sur "Marche". (rèp. 151)
*10 Cet élément ne peut pas être défini lorsque "Conf.Audyssey®" n'a pas été effectuée.
*11 Cet élément n'est pas réglable lorsque "MultEQ® XT" est réglé sur "Arrêt". (K省 p. 150)
*12 Cet élément est sélectionnable lorsque le signal d'entrée est un signal analogique, PCM 48 kHz ou 44,1 kHz.

Panneau avant

hage

Panneau arrière

242

Télécommande

Contents Connexions Lecture Réglages Conseils

Types de signaux d'entrée et modes audio correspondants

• Indique le mode audio par défaut.
  ○ Indique le mode audio sélectionnable.

Mode son (p.110)

REMARQUE

Signaux 2 canaux Signal multi-canal

Analogique / PCM

Dolby Digital (+/HD)/ DTS (- HD)

DSD (Super Audio CD)

PCM Multi

DTS-HD

DTS Express

DTS ES Dscrt6.1

DTS ES Mtrix6.1

DTS Dolby TrueHD

Dolby Digital Plus

Dolby Digital EX

Dolby Digital

DSD (Super Audio CD)

DTS Surround

DTS-HD Mstr

●*6

DTS-HD Hi Res

●*7

DTS ES Dscrt6.1

*1

●

DTS ES Mtrx6.1

*1

●

DTS Surround

○○●

DTS 96/24

●*8

DTS (-HD) + PLIIx

*1 *2

○○○

DTS (-HD) + PLITz

*3

○○○×○

DTS Express

●

DTS (-HD) + Neo:X

*4

○○○○○

DTS Neo:X

*5

○

○

Dolby Surround

Dolby TrueHD

●

Dolby Digital+

●

Dolby Digital EX

*1

○

○

Dolby (D+) (HD) + EX

*1

○

○

Dolby Digital

●

●

Dolby (D) (D+) (HD) + PLITx

*1 *2

○○○○

Dolby (D) (D+) (HD) + PLIIz

*3

○○○○

Dolby (D) (D+) (HD) + Neo:X

*4

○○○○

Dolby Pro Logic II/IIx

*5

○○○

Dolby Pro Logic IIz

*3

○○○

*1 - *8 : "Types de signaux d'entrée et modes audio correspondants" (p. 245)

Panneau avant

nage

Panneau arrière

243

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Mode son (c* p. 110)

REMARQUE

Signaux 2 canaux Signal multi-canal

Analogique / PCM

Dolby Digital (+/HD)/ DTS (- HD)

DSD (Super Audio CD)

PCM Multi

DTS- HD

DTS Express

DTS ES Dscrt 6.1

DTS ES Mtrix 6.1

DTS

Dolby TrueHD

Dolby Digital Plus

Dolby Digital EX

Dolby Digital

DSD (Super Audio CD)

Multi Ch In

Multi Ch In

●

●

Multi Ch In + Dolby EX

*1

○

○

Multi Ch In + PLITx

*1 *2

○

○

Multi Ch In + PLIIz

*3

○

○

Multi Ch In + Neo:X

*4

○

Multi Ch In 7.1

*1 ●

*10

Audyssey

Audyssey DSX®

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

DOLBY PLII/II A-DSX

*5

○○○

Direct

○*9

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

*1 - *5, *9, *10 : "Types de signaux d'entrée et modes audio correspondants" (p. 245)

Panneau avant

Affichage

Panneau arrière

244

Télécommande

Index

Contents Connexions Lecture Réglages Conseils

*1 Cet élément peut être sélectionné lorsque des enceintes surround arrière sont utilisées.
*2 Le mode "Cinema" ou "Music" peut être sélectionné. Lorsque vous utilisez une seule enceinte surround arrière, le mode "Music" est utilisé.
*3 Cet élément peut être sélectionné lorsque des enceintes haute-avant sont utilisées.
*4 Le mode "Cinema", "Music" ou "Game" peut être sélectionné. Cet élément peut être sélectionné lors de l'utilisation de l'enceinte arrière surround, avant-haut ou large avant.
*5 Le mode "Cinema", "Music" ou "Game" peut être sélectionné.
*6 Cet élément peut être sélectionné lorsque le signal d'entrée est un signal DTS-HD Master Audio.
*7 Cet élément peut être sélectionné lorsque le signal d'entrée est un signal DTS-HD Hi Resolution.
*8 Cet élément peut être sélectionné lorsque le signal d'entrée est un signal DTS 96/24.
*9 Le mode audio par défaut pour la lecture AirPlay est Direct.
*10 Cet élément peut être sélectionné lorsque les signaux d'entrée contiennent des signaux surround arrière.

Panneau avant

hage

Panneau arrière

245

Télécommande

Contents Connexions Lecture Réglages Conseils

Explication des termes

Audyssey

Audyssey Dynamic EQ®

L'option Dynamic EQ résout le problème de la détérioration de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l'acoustique de la pièce. Audyssey Dynamic EQ® fonctionne en tandem avec Audyssey MultEQ® XT pour produire un son équilibré pour tous les auditeurs à tous les niveaux sonores.

Audyssey DSX® est un système d'échelle qui ajoute de nouvelles enceintes pour améliorer l'efficacité sonore surround.

Commencer avec un système 5.1 Audyssey DSX® ajoute d'abord les canaux Larges pour le plus grand impact sur l'enveloppement. Les recherches sur l'ouïe humaine a prouvé que les informations provenant des canaux Larges sont beaucoup plus critiques dans la présentation d'un niveau sonore réaliste que les canaux surround arrière trouvés dans les systèmes 7.1 traditionnels.

Audyssey DSX ^® crée ensuite une paire de canaux Hauteur pour reproduire l'acoustique suivante la plus importante et les repères perceptuels. En plus de ces nouveaux canaux Large et Hauteur, Audyssey DSX ^® applique le Traitement d'enveloppement surround de façon à améliorer le mélange entre les canaux avant et surround.

Audyssey Dynamic Volume®

Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu'entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ® est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves perçue, l'équilibre tonal, l'impression surround et la clarté des dialogues restent identiques.

Audyssey MultEQ® XT

Audyssey MultEQ® XT rectifie les problèmes d'égalisation qui équilibrent les systèmes audio. Ils peuvent ainsi offrir une qualité d'écoute maximale à tous les auditeurs dans une grande zone d'écoute. Sur la base de plusieurs mesures, MultEQ® XT calcule une solution d'égalisation qui rectifie les problèmes de temps et de réponse dans la zone d'écoute mais effectue aussi une configuration automatique et complète du système surround.

Panneau avant

nage

Panneau arrière

246

Télécommande

Contents Connexions Lecture Réglages Conseils

Dolby

Dolby Digital

Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont reproduits au total: 3 canaux avant ("FL", "FR" et "C"), 2 canaux surround ("SL" et "SR") et le canal "LFE" pour les effets de basses fréquences.

Grâce à cela, il n'y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression "tri-dimensionnelle" (sensation de distance, de mouvement et de positionnement). Ceci permet d'offrir une expérience sonore surround chez vous.

Dolby Digital Plus

Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des meilleures performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d'offrir une plus grande flexibilité en fonction du signal source et de l'équipement de reproduction.

Dolby Digital EX

Dolby Digital EX est un format surround 6.1 canaux proposé par Dolby Laboratories qui permet aux utilisateurs de profiter chez eux du format audio "Dolby Digital Surround EX" développé conjointement par Dolby Laboratories et Lucasfilm.

Les 6.1 canaux de son, y compris le canal arrière surround, procurent un placement du son et une expansion du champ du son surround améliorés.

Dolby Pro Logic II

Dolby Pro Logic II est une technologie de décodage de matrice conçue par Dolby Laboratories.

La musique habituelle, comme celle des CD, est encodée en 5-canaux pour obtenir un effet surround excellent.

Les signaux des canaux surround sont convertis en signaux pleine bande et stéréo (avec une réponse en fréquence comprise entre 20 Hz et 20 kHz ou plus) pour créer une image sonore "tri-dimensionnelle" offrant une sensation riche de présence avec toutes les sources stéréo.

Dolby Pro Logic IIx

Dolby Pro Logic IIx est une version améliorée de la technologie de décodage de matrice Dolby Pro Logic II. Les signaux audio enregistrés en 2 canaux sont décodés de façon à obtenir un son naturel ayant jusqu'à 7.1 canaux. Il y a trois modes de lecture : "Music" adapté à la lecture de la musique, "Cinema" adapté à la lecture des films et "Game" qui est optimisé pour la lecture des jeux.

Panneau avant

nage

Panneau arrière

247

Télécommande

Contents Connexions Lecture Réglages Conseils

Dolby Pro Logic IIz

Dolby Pro Logic Ilz introduit une nouvelle dimension dans le Home Entertainment en ajoutant deux canaux haut avant. Cela prend en charge plusieurs sources, telles que les sources à 2 canaux et les sources multicanaux 7.1/5.1.

En ajoutant des enceintes hautes en haut à gauche et à droite à l'avant de l'environnement d'écoute, vous pouvez profiter d'un plus grand sentiment de diffusion spatiale et de profondeur lors de la lecture de films/musique/jeux.

Dolby Pro Logic IIz, avec ses hauts canaux avant, est aussi une alternative idéale pour les intérieurs qui ne peuvent intégrer l'emplacement d'enceintes surround arrière d'un système type 7.1 canaux mais pouvant disposer d'espace sur des étagères permettant l'ajout d'enceintes hautes.

Dolby TrueHD

Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour reproduire fidèlement le son des masters studio.

Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192 kHz et une résolution de 24 bits.

DTS

DTS

Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouverez généralement dans les plus belles salles de cinéma du monde.

DTS 96/24

DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d'échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Vidéo.

DTS™ Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d'échantillonnage de 44,1 ou 48 kHz et jusqu'à 5.1 canaux de son surround discret numérique.

Panneau avant

nage

Panneau arrière

248

Télécommande

Contents Connexions Lecture Réglages Conseils

DTS-ES™ Discrete 6.1

DTS-ES™ Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrière (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS-ES™ Matrix 6.1

DTS-ES™ Matrix 6.1 est un format audio 6.1 canaux insérant un canal surround arrière (SB) à l'encodage de matrice par le son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS Express

DTS Express est un format audio prenant en charge les faibles débits binaires (max. 5.1 canaux, 24 à 256 kbps).

DTS-HD

Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu'audio optionnel pour les Blu-ray Disc. Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d'échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un maximum de 7.1 canaux.

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d'échantillonnage de 96 ou 48 kHz et jusqu'à 7.1 canaux de son numérique discret. Le débit élevé des données permet d'obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS-HD Master Audio

DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192 kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS Neo:X

Cette technologie de décodage de matrice utilise le décodeur DTS Neo:X pour lire une source 2 canaux ou des sources surround 5.1/6.1/7.1 canaux comme son surround 9.1 canaux maximum. Il y a trois modes de lecture : "Music" adapté à la lecture de la musique, "Cinema" adapté à la lecture des films et "Game" qui est optimisé pour la lecture des jeux.

Panneau avant

nage

Panneau arrière

249

Télécommande

Contents Connexions Lecture Réglages Conseils

Audio

ALAC (Apple Lossless Audio Codec)

Il s'agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 – 70 % peuvent être décompressées aux mêmes données d'origine.

FLAC (Free Lossless Audio Codec)

FLAC signifie Free lossless Audio Codec, et représente un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson

Abréviation de Low Frequency Effect, un canal de sortie accentuant l'effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système.

MP3 (MPEG Audio Layer-3)

Il s'agit d'un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo "MPEG-1". Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d'un CD musical.

Panneau avant

nage

Panneau arrière

250

Télécommande

Contents Connexions Lecture Réglages Conseils

MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4

Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment "MPEG-1 Video", "MPEG-2 Video", "MPEG-4 Visual", "MPEG-4 AVC". Les normes audio sont notamment "MPEG-1 Audio", "MPEG-2 Audio", "MPEG-4 AAC".

WMA (Windows Media Audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent être encodées à l'aide de Windows Media® Player.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérisé (produisant un signal numérique).

Le nombre de lectures effectuées en une seconde est appelée "fréquence d'échantillonnage". Plus cette valeur est grande, plus le son reproduit est proche du son original.

Impédance des enceintes

C'est une valeur de résistance en courant alternatif, indiquée en Ω (ohms). Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible.

Fonction de normalisation de dialogue

Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS ou DTS-HD. Elle corrige automatiquement le niveau du signal standard des différentes sources programmes.

Gamme dynamique

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l'appareil.

Mixage réducteur

Cette fonction réduit le nombre de canaux d'audio surround et effectue la lecture en fonction de la configuration du système.

Panneau avant

nage

Panneau arrière

251

Télécommande

Contents Connexions Lecture Réglages Conseils

■ Vidéo

ISF

ISF (Imaging Science Foundation) est un organisme qui certifie les techniciens vidéo qui sont ensuite qualifiés pour effectuer l'étalonnage et l'ajustement en fonction des conditions d'installation. Elle permet également de définir les normes de qualité pour l'optimisation de périphérique de performances vidéo.

Progressif (balayage séquentiel)

Il s'agit d'un système de balayage du signal vidéo permettant d'afficher 1 trame de vidéo comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé.

Réseau

Il s'agit d'un standard de cryptage de nouvelle génération qui remplace les standards DES et 3DES actuels, appelé à être couramment appliqué à l'avenir dans les LAN sans fil grâce à son haut niveau de sécurité. Il utilise l'algorithme "Rijndael" conçu par deux cryptographes belges pour diviser les données en blocs de longueur fixe et crypter chaque bloc. Il supporte des longueurs de données de 128, 192 et 256 bits, ainsi que des longueurs de clé de 128, 192 et 256 bits, permettant une sécurité de cryptage extrêmement élevée.

AirPlay

AirPlay envoie (lit) le contenu enregistré dans iTunes ou sur un iPhone/iPod touch/iPad à un appareil compatible via le réseau.

DLNA

DLNA et DLNA CERTIFIED sont des marques commerciales et/ou des marques de service de Digital Living Network Alliance. Certains contenus risquent d'être incompatibles avec les autres produits DLNA CERTIFIED®.

Panneau avant

nage

Panneau arrière

252

Télécommande

Contents Connexions Lecture Réglages Conseils

TKIP (Temporal Key Integrity Protocol)

Il s'agit d'une clé de réseau utilisée pour WPA. L'algorithme de cryptage est le RC4, le même que celui du WEP, mais le niveau de sécurité est accru par le changement.

vTuner

Il s'agit d'un serveur de contenu en ligne pour la Radio Internet.

Pour plus de détails sur ce service, rendez-vous sur le site ci-dessous.

Site Web vTuner :

http://www.radiodenon.com

Ce produit est protégé par certains droits sur la propriété intellectuelle de Nothing Else Matters Software et BridgeCo. L'utilisation ou la distribution d'une telle technologie hors de ce produit est interdite sans une licence de Nothing Else Matters Software et BridgeCo ou d'un subsidiaire agréé.

Clé WEP (Clé réseau)

Il s'agit d'une clé utilisée pour le cryptage des données pendant leur transfert. Sur cet appareil, la même clé WEP est utilisée pour le cryptage et le décryptage des données et il est donc nécessaire de définir la même clé WEP sur les deux appareils afin de pouvoir établir la communication entre eux.

Wi-Fi®

La certification Wi-Fi garantit une interopérabilité testée et approuvée par la Wi-Fi Alliance, un groupe de certification de l'interopérabilité entre les appareils LAN sans fil.

Il s'agit d'une norme de sécurité établie par la Wi-Fi Alliance. Outre le SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également une fonction d'identification de l'utilisateur et un protocole de cryptage pour renforcer la sécurité.

Il s'agit d'une nouvelle version de WPA établie par la Wi-Fi Alliance, compatible avec un cryptage AES plus sûr.

Il s'agit d'un système simple d'authentication mutuelle lorsqu'une chaîne de caractères prédéfinis correspond au point d'accès et au client du LAN sans fil.

Il s'agit d'une norme établie par la Wi-Fi Alliance pour faciliter la configuration des connexions sans fil LAN et des dispositifs de sécurité. Il existe deux méthodes : bouton-poussoir et code PIN (Personal Identification Number).

Panneau avant

nage

Panneau arrière

253

Télécommande

Contents Connexions Lecture Réglages Conseils

Noms de réseau (SSID: Security Set Identifier)

Lors de la formation de réseaux locaux sans fil, des groupes sont formés pour éviter les interférences, le vol de données, etc. Ces groupes sont basés sur "SSID (noms de réseau)". Pour améliorer la sécurité, une clé WEP est configurée de façon à ce que la communication ne soit pas disponible à moins que le "SSID" et la clé WEP correspondent. Ce mode est particulièrement adapté pour construire temporairement un réseau simplifié.

Modem

L'appareil qui se connecte à votre fournisseur d'accès à Internet et est très souvent fourni avec le service. Certains sont souvent intégrés avec un routeur.

■ Media Player

iTunes

iTunes est le nom du lecteur multimédia fourni par Apple Inc.

iTunes est le nom du lecteur multimédia fourni par Apple Inc. Cela permet la gestion et la lecture de contenus multimédias comprenant de la musique et des films. iTunes prend en charge de nombreux formats de fichiers principaux, y compris AAC, WAV et MP3.

Windows Media Player

Il s'agit d'un lecteur multimédia distribué gratuitement par Microsoft Corporation.

Il peut lire des listes de lecture créées avec la version 11 ou ultérieure de Windows Media Player, ainsi que des fichiers au format WMA, WAV et autre.

Panneau avant

nage

Panneau arrière

254

Télécommande

Contents Connexions Lecture Réglages Conseils

Others

App Store

App Store est un site exploité par Apple Inc. qui vend des logiciels d'application pour des appareils tels que l'iPhone ou iPod touch.

HDCP

Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d'auteur crypte les signaux pour empêcher la copie illicite du contenu.

ZONE2

L'appareil peut être utilisé dans une autre pièce que celle dans laquelle il est installé (MAIN ZONE) (lecture en ZONE2). La pièce permettant la lecture en ZONE2 est appelée ZONE2.

MAIN ZONE

La pièce dans laquelle se trouve l'appareil est appelée MAIN ZONE.

Appariement

L'appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l'aide de la technologie Bluetooth. Lorsque les appareils sont appariés, ils s'authentifient mutuellement et peuvent se connecter sans mauvaises connexions.

Lors de l'utilisation de la connexion Bluetooth pour la première fois, vous devez apparier l'appareil et le périphérique Bluetooth qui doit être connecté.

Cet appareil peut stocker des informations d'appariement pour un maximum de 8 périphériques.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Si un dysfonctionnement se produit sur cet appareil, le témoin d'alimentation clignote en rouge et l'appareil passe en mode veille.

Panneau avant

nage

Panneau arrière

255

Télécommande

Renseignements relatifs aux marques commerciales

Made for

iPod

iPhone

AirPlay

- Les utilisateurs individuels sont autorisés à utiliser des iPhone, iPod, iPod classic, iPod nano, iPod shuffle, et iPod touch pour la copie privée et la lecture de contenu non protégé par droits d'auteur et de contenu dont la copie et la lecture est permise par la loi. La violation des droits d'auteur est interdite par la loi.

AUDYSSEY

MULTEQ XT

DYNAMIC VOLUME

AUDYSSEY

DSX

Fabriqué sous licence Audyssey Laboratories™, avec brevets américains et étrangers en instance. Audyssey MultEQ® XT, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey DSX® sont des marques déposées d'Audyssey Laboratories.

Bluetooth

La marque et les logos Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

DOLBY

Fabriqué sous licence de Dolby Laboratories.

Panneau avant

hage

Panneau arrière

256

Télécommande

Contents Connexions Lecture Réglages Conseils

dts

Neo:X|7.1

dts-HD ^TM

Master Audio

Fabriqués sous licence sous brevets américains numéros : 5,956,674; 5,974,380; 5,978,762; 6,487,535; 6,226,616; 7,212,872; 7,272,567; 7,668,723; 7,392,195; 7,930,184; 7,333,929; 7,548,853; 7,003,467; 7,283,634; & autres brevets américains et internationaux publiés & en instance. DTS, le logo correspondant, ainsi que DTS-HD et le logo correspondant, sont des marques déposées. DTS Neo:X | 7.1 est une marque commerciale de DTS, Inc. Le produit inclut le logiciel. ©2012 DTS, Inc. Tous droits réservés.

HDMI™

HIGH DEFINITION MULTIMEDIA INTERFACE

HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

Le logo Wi-Fi CERTIFIED est une marque commerciale déposée de l'Alliance Wi-Fi. La certification WiFi fournit l'assurance que le périphérique a passé le test d'interopérabilité effectués par l'Alliance Wi-Fi, un groupe qui atteste de l'interopérabilité entre les dispositifs de réseau local sans fil.

Adobe, le logo Adobe et Reader sont des marques de commerce ou des marques déposées d'Adobe Systems Incorporated aux États-Unis et dans d'autres pays.

Panneau avant

nage

Panneau arrière

257

Télécommande

Spécifications

Section audio

- Amplificateur de puissance

Puissance nominale: Avant:

105 W + 105 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Centrale:

105 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.)

135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Surround:

105 W + 105 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Surround arrière :

105 W + 105 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Bornes de sortie: 4 – 16 Ω/ohms

- Analogique

Sensibilité d'entrée / Impédance d'entrée:

200 mV/47 kΩ/kohms

Réponse en fréquence: 10 Hz – 100 kHz — +1, -3 dB (mode Direct)

S/B: 100 dB (IHF-A chargée, mode Direct)

Contents Connexions Lecture Réglages Conseils

- Numérique

Sortie N/A: Sortie nominale — 2 V (en lecture à 0 dB)

Distorsion harmonique totale — 0,008 % (1 kHz, à 0 dB)

Ratio S/B — 102 dB

Gamme dynamique — 100 dB

Entrée numérique: Format — Interface audio numérique

Section tuner

[FM] [AM]

(Remarque : μV à 75 Ω/ohms, 0 dBf = 1 x 10 ^-15 W)

Gamme de fréquence de réception : 87,5 MHz – 108,0 MHz 522 kHz – 1611 kHz

Sensibilité efficace : 1,2 μV (12,8 dBf) 18 μV

50 dB sensibilité: MONO — 2,8 μV (20,2 dBf)

Ratio S/B : MONO — 70 dB (IHF-A chargée, mode Direct)

STEREO — 67 dB (IHF-A chargée, mode Direct)

Distorsion: MONO - 0,7 % (1 kHz)

STEREO - 1,0 % (1 kHz)

Panneau avant

nage

Panneau arrière

259

Télécommande

Index

Contents Connexions Lecture Réglages Conseils

■ Section du réseau local sans fil

Type de réseau (normes LAN sans fil): Conforme au Wi-Fi®*1

Sécurité: WEP 64 bits, WEP 128 bits

WPA/WPA2-PSK (AES)

WPA/WPA2-PSK (TKIP)

Fréquence radio : 2,4 GHz

Nbre de canaux: 1 – 13 ch

*1 Le logo Wi-Fi® CERTIFIED et le logo du produit Wi-Fi CERTIFIED sont des marques commerciales déposées de l'Alliance Wi-Fi.

Panneau avant

hage

Panneau arrière

260

Télécommande

Contents Connexions Lecture Réglages Conseils

Section Bluetooth

Système de communication : Bluetooth Version 2.1 + EDR (Enhanced Data Rate)

Puissance de transmission : Maximum 2,5 mW (Classe 2)

Portée de communication maximale : Environ 10 m dans la ligne de vision *2

Bande de fréquence : Bande 2,4 GHz

Schéma de modulation : FHSS (Frequency-Hopping Spread Spectrum)

Profils pris en charge : A2DP (Advanced Audio Distribution Profile) 1.2

Codec correspondant : SBC, AAC

Portée de transmission (A2DP) : 20 Hz - 20 000 Hz

*2 La plage de communication réelle varie suivant l'influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours à micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l'antenne, le système d'exploitation, le logiciel de l'application, etc.

Général

Alimentation: CA 230 V, 50/60 Hz

Consommation électrique : 600 W

Consommation électrique en mode veille : 0,1 W

Consommation électrique en mode CEC

veille : 0,5 W

Consommation électrique en mode veille réseau :

2,7 W

Pour des raisons d'amélioration, les caractéristiques et l'apparence sont susceptibles d'être modifiées sans avertissement préalable.

Panneau avant

hage

Panneau arrière

261

Télécommande

Contents Connexions Lecture Réglages Conseils

■ Dimensions (Unité : mm)

31 339 388 19 237 55 47 434 152 167 237 47 47 340 60

■ Poids : 11,1kg

Panneau avant

nage

Panneau arrière

262

Télécommande

Contents Connexions Lecture Réglages Conseils

Index

Chiffres

3D 230

4K 230

5.1 canaux 28, 33, 37, 38

7.1 canaux 27, 34, 35

A

Accessoires 7

Affectation des entrées 167

Affichage 16

AirPlay 95

Ajoutez nouvelle option 205

Appariement d'un périphérique Bluetooth 69, 72

Assistant de config. 139

Audyssey DSX® 246

Audyssey Dynamic EQ® 246

Audyssey Dynamic Volume® 246

Audyssey MultEQ® XT 246

C

Câbles 24

Circuit de protection 255

Commande de tonalités 106

Conf. Audyssey® 171

Connexion à un réseau domestique (LAN) .... 52

Connexion bi-ampli 37

Connexion d'un cordon d'alimentation ..... 56

Connexion d'un décodeur 46

Connexion d'un dispositif de commande externe ..... 54

Connexion d'un dispositif mémoire USB ..... 48

Connexion d'un iPod 48

Connexion d'un lecteur Blu-ray Disc 45

Connexion d'un lecteur DVD 45

Connexion d'un téléviseur 42, 43

Connexion d'un tuner satellite 46

Connexion d'une caméra vidéo 47

Connexion d'une console de jeux 47

Connexion d'une TV par câble 46

Connexion de l'antenne FM/AM 50

Connexion des enceintes 25

Connexion de ZONE2 39, 133

Conseils 209

Contrôle Internet 131

Conversion vidéo 162, 233

Coupure temporaire du son 59

D

Dépistage des pannes 211

Diaporama 103

DLNA 252

E

Enceinte avant-haut 28,35

Enceinte larges avant 28, 29

Enceintes surround arrière 27

Enreg. favoris 101

Explication des termes/de la technologie .... 230, 246

F

Formats audio 232, 235, 237, 238

H

HDCP 232

HDMI Contrôle 125, 159

I

Insertion des piles 8

iTunes 254

Panneau avant

nage

Panneau arrière

263

Télécommande

Contents Connexions Lecture Réglages Conseils

J

JPEG 65,87

L

Lecture à partir d'un ordinateur 87

Lecture aléatoire 64,100

Lecture avec un lecteur Blu-ray Disc ..... 59

Lecture d'un iPod 60

Lecture d'un lecteur DVD 59

Lecture d'un périphérique Bluetooth 70

Lecture de dispositif mémoire USB 65

Lecture de Flickr 94

Lecture de radio Internet 83

Lecture NAS 87

Lecture de la ZONE2 133

M

Messages d'erreur (Conf. Audyssey®) ..... 179

Minuterie sommeil 126

Mise à jour du micrologiciel 204

Mise sous tension 58

Mode audio Direct 118

Mode audio Dolby 114, 247

Mode audio DTS 115,248

Mode audio multicanaux PCM 116

Mode audio original 117

Mode audio stéréo 118

Mode ECO 196

Mode navig. iPod 62

Mode photo 108

Mode son 111,239,240

P

Panneau arrière 18

Panneau avant 13

Paramétrage de la source d'entrée ..... 138, 167

Paramétrage général 139, 196

Paramétrage WiFi 190

Paramétrage de l'enceinte .... 138, 171

Plan du menu de l'interface graphique ..... 137

Position d'écoute 171

PURE DIRECT 112

Panneau avant

nage

Panneau arrière

264

Télécommande

Contents Connexions Lecture Réglages Conseils

R

Recherche textuelle 102

Réglage du volume de chaque canal ..... 105

Réglage du volume principal 59

Réglages audio 137, 143

Réglages Audyssey 150, 173

Réglages réseau 189, 189

Réglages vidéo 137, 155

Réinitialisation des réglages d'usine ...... 229

Répéter la lecture 64, 100

Restorer 148

S

Saisie de caractères .... 141

Sélect. Vidéo 107

Sélection de la source d'entrée .... 58

Sélection rapide plus 128

Signal d'entrée 243

Suppr. Favoris 102

T

Télécommande 21

Toutes zones stéréo 109

V

Veille auto 197

Vitesse diapo. 104

Panneau avant

nage

Panneau arrière

265

Télécommande

Contents Connexions Lecture Réglages Conseils

Licence

Cette section décrit la licence logicielle utilisée pour cet appareil. Pour s'assurer d'un contenu correct, l'original (anglais) est utilisé.

Boost

http://www.boost.org/

Contents Connexions Lecture Réglages Conseils

Contents Connexions Lecture Réglages Conseils

Contents Connexions Lecture Réglages Conseils

Contents Connexions Lecture Réglages Conseils

Contents Connexions Lecture Réglages Conseils

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT OWNER OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

zlib

http://www.zlib.net/

Contents Connexions Lecture Réglages Conseils

■ Informations sur la licence pour le logiciel utilisé dans cet appareil

À propos des licences GPL (GNU-General Public License) et LGPL (GNU Lesser General Public License)

Ce produit utilise le logiciel GPL/LGPL et le logiciel conçu par d'autres entreprises.

Après l'achat de ce produit, vous pourrez vous procurer, modifier ou distribuer le code source du logiciel GPL/LGPL utilisé avec ce produit. Denon fournit le code source basé sur les licences GPL et LPGL au coût réel à la demande de notre centre de service client.

Cependant, notez que nous ne fournissons aucune garantie en ce qui concerne le code source.

Veuillez également noter que nous n'offrons aucune aide pour le contenu du code source.

Panneau avant

nage

Panneau arrière

272

Télécommande

DENON®

www.denon.com

D&M Holdings Inc.

3520 10345 11AD
