MODE D'EMPLOI GL7033 BLACK & DECKER

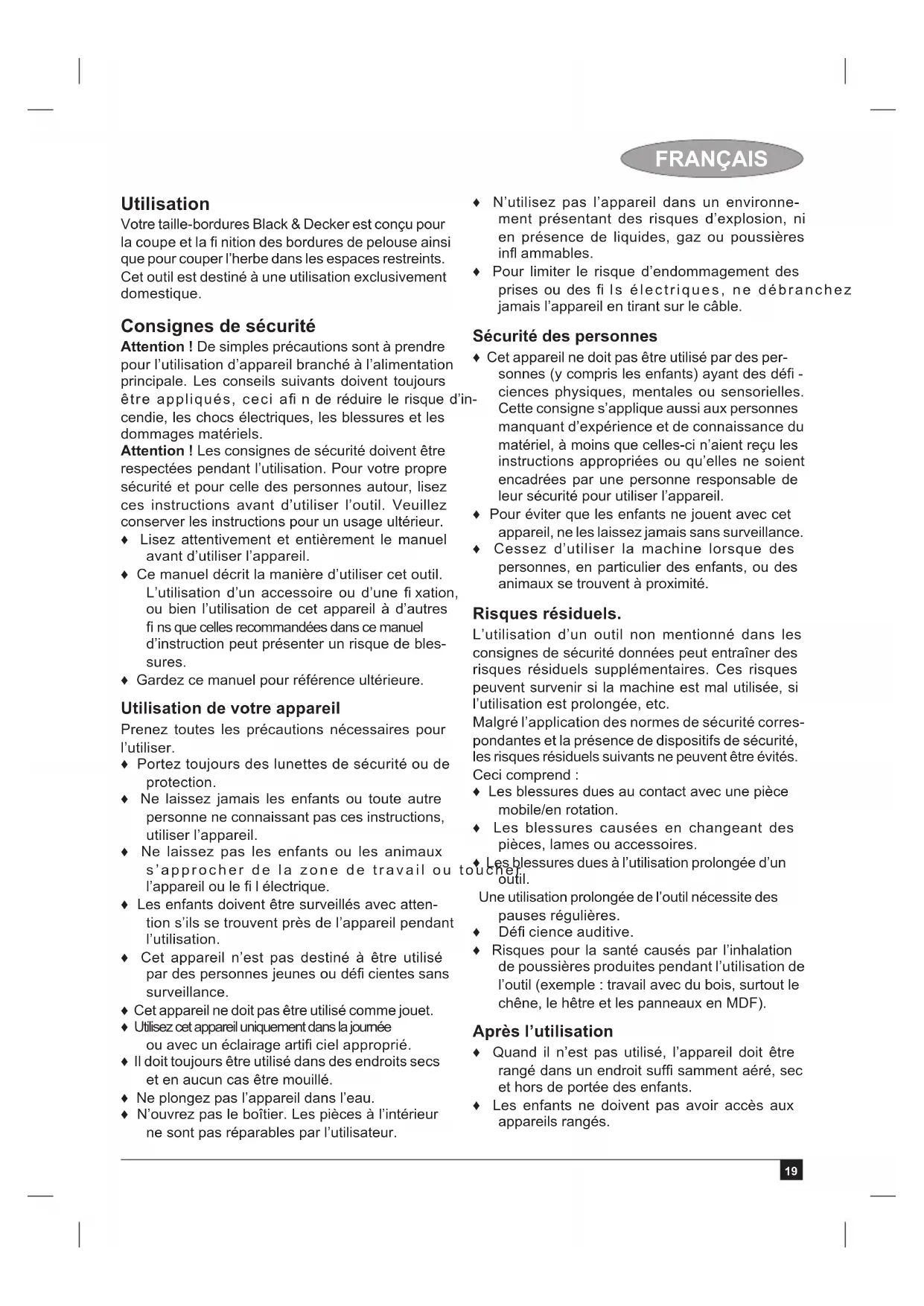

que pour couper l’herbe dans les espaces restreints.

Cet outil est destiné à une utilisation exclusivement

et en aucun cas être mouillé.

♦ Ne plongez pas l’appareil dans l’eau.

♦ N’ouvrez pas le boîtier. Les pièces à l’intérieur

ne sont pas réparables par l’utilisateur.

♦ N’utilisez pas l’appareil dans un environne-

ment présentant des risques d’explosion, ni

en présence de liquides, gaz ou poussières

jamais l’appareil en tirant sur le câble.

Sécurité des personnes

♦ Cet appareil ne doit pas être utilisé par des per-

sonnes (y compris les enfants) ayant des défi -

ciences physiques, mentales ou sensorielles.

matériel, à moins que celles-ci n’aient reçu les

instructions appropriées ou qu’elles ne soient

encadrées par une personne responsable de

leur sécurité pour utiliser l’appareil.

♦ Pour éviter que les enfants ne jouent avec cet

appareil, ne les laissez jamais sans surveillance.

♦ Cessez d’utiliser la machine lorsque des

personnes, en particulier des enfants, ou des

animaux se trouvent à proximité.

pondantes et la présence de dispositifs de sécurité,

les risques résiduels suivants ne peuvent être évités.

l’outil (exemple : travail avec du bois, surtout le

chêne, le hêtre et les panneaux en MDF).

♦ Quand il n’est pas utilisé, l’appareil doit être

et hors de portée des enfants.

♦ Les enfants ne doivent pas avoir accès aux

correctement calé pour éviter les mouvements

dus aux changements de direction ou de vitesse.

Vérifi cation et réparations

♦ Débrancher la machine du secteur avant de

contrôler, nettoyer ou travailler sur la machine

et quand il est en cours d’utilisation.

♦ Avant l’utilisation, vérifi ez si l’appareil est en bon

état ou si aucune pièce ne manque. Recherchez

des pièces cassées et d’autres anomalies sus-

ceptibles de nuire au bon fonctionnement de

doit être adaptée à une utilisation à l’extérieur et

signalée comme tel. Une rallonge Black & Decker

vous qu’elle est en bon état et récente. Remplacez la

rallonge si elle est en mauvais état. Si vous utilisez

un dévidoir, le câble doit être complètement déroulé.

Consignes de sécurité supplémentaires

pour le taille-bordures

Attention ! Les éléments de coupe continuent de

tourner juste après la mise hors tension du moteur.

♦ Familiarisez-vous avec les commandes et la

manière appropriée d’utiliser l’appareil.

♦ Avant l’utilisation, vérifi ez l’état du fi l électrique

sement). Si un câble est endommagé pendant

l’utilisation, débranchez immédiatement l’appa-

♦ N’utilisez l’appareil que verticalement avec le fi l

de coupe au niveau du sol. Ne démarrez jamais

l’appareil dans une autre position.

♦ Déplacez-vous lentement pendant l’utilisation de

l’appareil. N’oubliez pas que l’herbe fraîchement

coupée est glissante.

♦ Ne travaillez pas sur des pentes trop raides. Ne

travaillez jamais de haut en bas.

♦ Ne traversez jamais des passages recouvert de

gravier quand l’appareil fonctionne.

♦ Ne touchez jamais le fi l de coupe quand l’appa-

♦ Prenez les précautions nécessaires pour ne pas

♦ Prenez les précautions nécessaires pour que

le câble secteur soit éloigné du fi l de coupe.

Vérifi ez toujours la position du câble.

♦ Gardez toujours les pieds et les mains éloignés

du fi l de coupe particulièrement au démarrage

♦ Avant d’utiliser l’appareil et après un choc,

recherchez des signes d’usure ou de dommages

et réparez, le cas échéant.

♦ Ne faites jamais fonctionner l’appareil avec des

protections endommagées ou sans protection.

♦ Prenez les précautions nécessaires pour éviter

de vous blesser avec les dispositifs de réglage

du fi l. Une fois le nouveau fi l de coupe tiré, avant

de remettre l’appareil en marche, replacez-le en

position normale de fonctionnement.

♦ Aucun débris ne doit se trouver sur les aérations.

♦ N’utilisez pas le taille-bordures si les câbles sont

endommagés ou défectueux.

Les symboles d’avertissement suivants se trouvent

Lisez le manuel avant la mise en marche.

Portez toujours des lunettes de sécurité

pour utiliser cet appareil.

Portez toujours des protections auditives

N’utilisez pas votre taille-bordures si le

câble est endommagé.

Attention aux projections. Éloignez toute

personne des zones de découpe.

N’exposez pas l’appareil à la pluie ni

Normes 2000/14/CE, puissance sonore

mentionnée sur la plaque signalétique de

l’outil correspond bien à la tension présente

♦ Si le câble d’alimentation est endommagé, il doit

être remplacé par le fabricant ou par un Centre

de réparation agréé Black & Decker pour éviter

♦ Utilisez un dispositif de courant résiduel

à grande sensibilité, 30 mA (RCD) pour amé-

liorer la sécurité électrique.

♦ Retirez la vis (15) de la protection (10).

♦ Placez la protection (10) sur l’outil comme indi-

Attention ! Assurez-vous que les dents sur le bou-

ton sont correctement alignées dans les rainures de

la poignée et que la poignée est bien fi xée.

Réglage de la position de la deuxième

La deuxième poignée (5) peut être réglée pour of frir

♦ Appuyez sur le bouton de réglage (6) qui se

trouve sur le côté gauche de la poignée.

♦ Tournez la deuxième poignée (5) dans la posi-

ton sont correctement alignées dans les rainures de

la poignée et que la poignée est bien fi xée.

Réglage de la hauteur de l’outil (fi gures E

Cet outil est doté d’un mécanisme télescopique qui

permet de régler l’outil à une hauteur confortable.

Il y a plusieurs hauteurs de réglage.

Pour régler la hauteur, effectuez ce qui suit :

♦ Relâchez la pince de verrouillage de réglage de

♦ Fermez la pince de verrouillage de réglage de

le boîtier de la bobine.

♦ Retirez le scotch fi xant le fi l de coupe sur le

boîtier de la bobine (12).

Rangement de la bobine non utilisée

Le système de coupe non utilisé peut être placé dans

le dispositif de rangement pour bobine de rechange

(GL8033 et GL9035 uniquement).

♦ Alignez les pattes (17) sur le cache-bobine avec

les trous (18) dans le dispositif de rangement de

bobine de rechange (8).

♦ Enclenchez le cache sur le dispositif de range-

ment de la bobine de rechange.

Branchement de l’outil au secteur

entouré sur la fi xation avant de brancher la prise

Attention ! La rallonge doit être compatible avec

une utilisation à l’extérieur.

Attention ! Laissez l’outil fonctionner à sa propre

Réglage en mode taille ou en mode

bordure (fi gures I et J)

♦ Relâchez la pince de verrouillage de réglage de

Remarque : Le tube ne tourne que dans une

Remarque : La bobine HDL peut être utilisée en

♦ Relâchez la pince de verrouillage de réglage de

Remarque : Le tube ne tourne que dans une

Mise en marche et arrêt

trottoirs ou autres surfaces abrasives ainsi que

pour la coupe de racines épaisses.

♦ Si l’outil commence à ralentir, réduisez la

doivent avoir une profondeur supérieure à 50 mm.

♦ N’utilisez pas cet outil pour créer des bordures.

Pour les bordures, utilisez une bêche.

♦ Guidez l’outil, comme indiqué fi gure L.

♦ Pour effectuer une coupe précise, inclinez

♦ Détachez l’extrémité du fi l de coupe et guidez

le fi l dans l’oeillet (23) (fi gure M). Une longueur

d’environ 11 cm de fi l doit sortir du cache-bo-

le en permanence fermement dans une main.

♦ Prenez une nouvelle bobine et poussez-la sur

l’axe dans le cache-bobine. Tournez la bobine

sans forcer jusqu’à ce qu’elle soit installée.

♦ Alignez les pattes (17) sur le cache-bobine avec

les trous (24) sur le boîtier (12).

♦ Enclenchez le cache sur le boîtier.

Attention ! Si les fi ls de coupe dépassent de la

lame (11), coupez-les pour qu’il soient au niveau

Installation d’un nouveau morceau

de fi l de coupe pour travaux diffi ciles

♦ Retirez le morceau du fi l usé sur le cache HDL

♦ Mettez la virole (28) dans la position indiquée

fournies avec les prises de bonne qualité. Fusibles

pas de plus de 11 cm du boîtier de la bobine. Si

c’est le cas, coupez-le pour qu’il soit au niveau

Problème de déroulement automatique du fi l

♦ Appuyez sur les pattes et retirez le cache-bobine

♦ Tirez sur le fi l de coupe jusqu’à ce qu’il dépasse

de 11 cm du boîtier. S’il n’y a pas assez de fi l

dans la bobine, installez une nouvelle bobine,

en suivant le processus ci-dessus.

♦ Alignez les pattes sur le cache-bobine avec les

trous sur le boîtier.

♦ Enclenchez le cache sur le boîtier.

♦ Si le fi l de coupe dépasse de la lame, coupez-le

pour qu’il soit au niveau de la lame.

Si le déroulement automatique du fi l ne fonctionne

pas ou si la bobine est emmêlée, effectuez ce qui

♦ Nettoyez avec précaution le cache-bobine et le

♦ Retirez la bobine et vérifi ez le mouvement du

avec les déchets ménagers.

Si votre appareil/outil Black & Decker doit être

remplacé ou si vous ne l’utilisez plus, ne le jetez pas

avec les ordures ménagères. Songez à la protection

de l’environnement et recyclez-le.

La collecte séparée des produits et des

emballages usagés permet de recycler et

de réutiliser des matériaux. La réutilisation

de matériaux recyclés évite la pollution de

l’environnement et réduit la demande de

Des réglementations locales peuvent stipuler la

réparateur agréé qui se chargera de le collecter

Pour connaître l’adresse du réparateur agréé le

plus proche de chez vous, contactez le bureau

Black & Decker à l’adresse indiquée dans ce ma-

nuel. Vous pourrez aussi trouver une liste de répa-

rateurs agréés Black & Decker et de plus amples

détails sur notre service après-vente sur le site

Internet à l’adresse suivante : www.2helpU.com.

Caractéristiques techniques

Pour plus de détails, veuillez contacter Black & Dec-

ker à l’adresse suivante ou reportez-vous au dos du

manuel. Le soussigné est responsable des données

de la fi che technique et fait cette déclaration au nom

garantie est un document supplémentaire et ne peut

en aucun cas se substituer à vos droits légaux. La

garantie est valable sur tout le territoire des États

Membres de l’Union Européenne et de la Zone de

Libre Échange Européenne.

Si un produit Black & Decker s’avère défectueux en

dans les circonstances suivantes :

♦ Le produit a été utilisé dans un but commercial,

professionnel, ou a été loué;

Pour avoir recours à la garantie, il est nécessaire

de fournir une preuve d’achat au vendeur ou à un

réparateur agréé. Pour connaître l’adresse du

réparateur agréé le plus proche de chez vous,

contactez le bureau Black & Decker à l’adresse

indiquée dans ce manuel. Vous pourrez

aussi trouver une liste de réparateurs agréés

Black & Decker et de plus amples détails sur notre

service après-vente sur le site Internet à l’adresse

suivante : www.2helpU.com.

Pour plus d’informations concernant la marque

Black & Decker et notre gamme de produits,

consultez notre site www.blackanddecker.fr.26
