E305DIN1 - Radio-réveil Perel - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur horaire numérique pour rail DIN
Marque	Perel
Modèle	E305DIN1
Alimentation	220-250 VCA, 50 Hz
Sortie	Charge résistive : 16 A ; charge inductive : 8 A
Nombre de programmes	8 cycles marche/arrêt
Réglage heure/date	Maintenir enfoncé, ajuster date, heure, minutes
Commande manuelle	Marche forcée (ON), arrêt forcé (OFF), automatique (AUTO)
Réinitialisation	Bouton Reset avec objet pointu
Indicateur LED	Présent (état de sortie)
Montage	Sur rail DIN (IP30 minimum)
Température de service	Non spécifiée dans la notice ; estimation : 0-50 °C
Dimensions (approx.)	90 x 18 x 64 mm (standard 1 module DIN)
Poids (approx.)	100 g
Protection	Fusible ou disjoncteur max. 16 A sur l'alimentation
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Installation par un technicien qualifié ; débrancher avant intervention
Garantie	Voir conditions sur www.perel.eu

FOIRE AUX QUESTIONS - E305DIN1 Perel

Comment régler l'heure et la date sur le Perel E305DIN1 ?

Maintenez enfoncé le bouton Set (ou équivalent), puis utilisez D+ pour la date, H+ pour l'heure et M+ pour les minutes. Relâchez Set pour confirmer.

Comment programmer un cycle marche/arrêt ?

Enfoncez P (programme) pour accéder au premier programme d'allumage [B]. Sélectionnez les jours avec D+, réglez l'heure avec H+ et les minutes avec M+, puis confirmez avec P. Répétez pour l'extinction et les autres programmes.

Comment utiliser la commande manuelle ?

Appuyez sur Manual pour basculer entre les modes : ON (marche forcée), OFF (arrêt forcé) et AUTO (mode automatique). L'état est affiché à l'écran [C].

Que faire si le programmateur ne répond plus ?

Utilisez un objet pointu (stylo, trombone) pour enfoncer le bouton Reset. Cela efface l'heure et tous les programmes. Vous devrez tout reconfigurer.

Quel type de charge puis-je connecter ?

Le programmateur supporte une charge résistive jusqu'à 16 A et une charge inductive jusqu'à 8 A. Ne dépassez pas ces valeurs pour éviter tout dommage.

Comment installer le Perel E305DIN1 sur un rail DIN ?

Fixez le module sur le rail DIN (IP30 minimum). Raccordez l'alimentation (220-250 VCA) aux bornes 1 et 2 avec un fusible ou disjoncteur max. 16 A. Connectez la charge aux bornes 3-4 (fermé) ou 4-5 (ouvert). Serrez bien les vis.

Puis-je utiliser ce programmateur pour un chauffe-eau ou un éclairage ?

Oui, il convient pour l'allumage et l'extinction programmés de l'éclairage, du chauffage central ou d'autres appareils, à condition que la puissance ne dépasse pas les limites indiquées.

Comment vérifier ou modifier un programme existant ?

Enfoncez P pour afficher un programme. Utilisez D+, H+ et M+ pour modifier date et heure, puis confirmez avec P.

Que faire en cas de panne de courant ?

Le programmateur ne possède pas de batterie de sauvegarde. Après une coupure, l'heure et les programmes seront perdus. Vous devrez les reprogrammer après le rétablissement.

Où trouver des pièces détachées ou une réparation ?

Contactez votre revendeur ou consultez le site www.perel.eu pour les informations de garantie et service après-vente. La réparation doit être effectuée par un technicien qualifié.

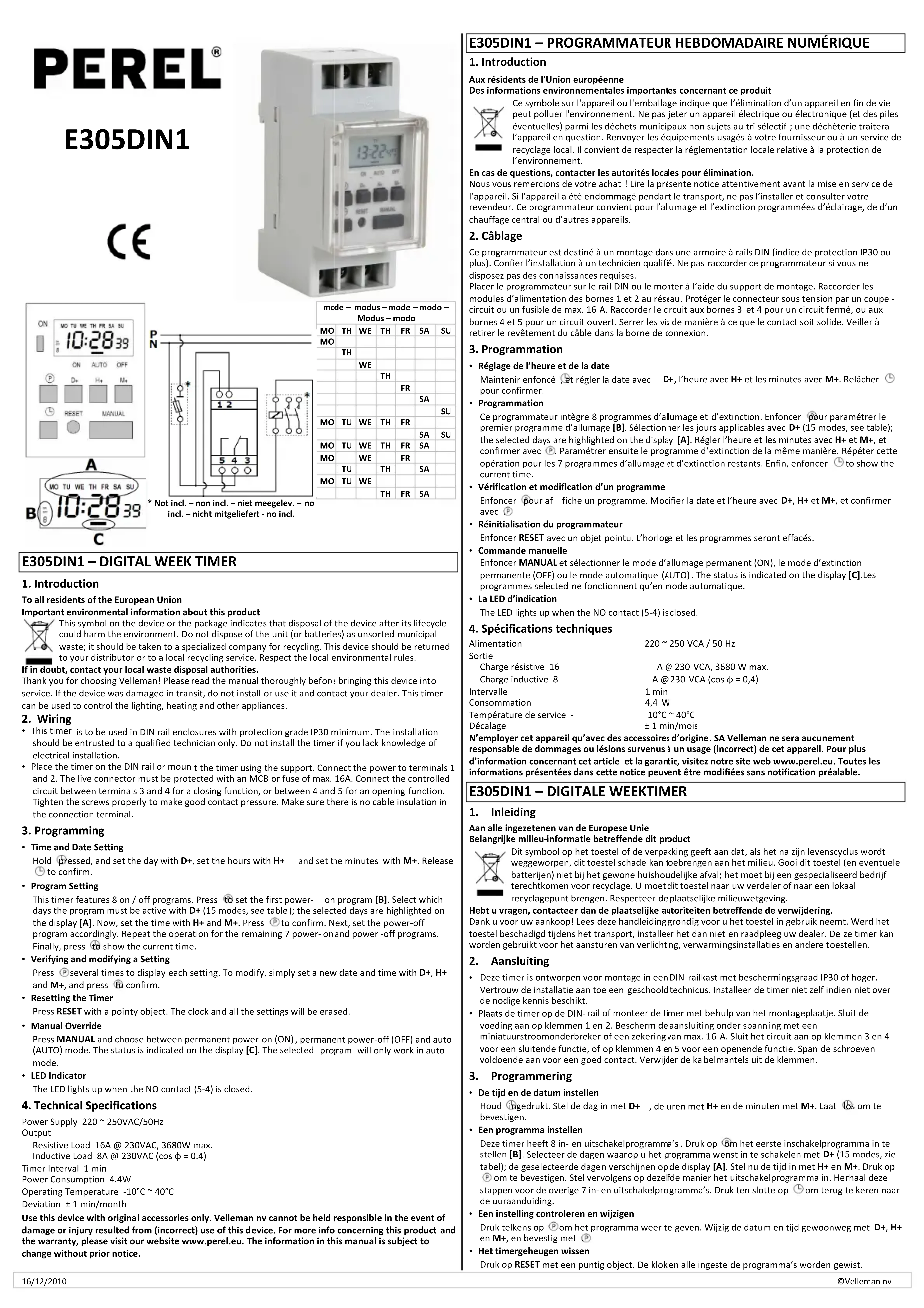

MODE D'EMPLOI E305DIN1 Perel

Aux résidents de l'Union europeenne

Des informations environnementales importances concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un apparéil en fin de vie peut polluer l'environnement. Ne pas jeter un apparéil électrique ou électronique (et des piles évientuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchéterie traitera l' apparéil en question. Renvoyer les équipements usages à votre fournisseur ou à un service de recyclage local. Il convient de respecter la règlementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire la presente notice attentivement avant la mise en service de l'appareil. Si I'apparéil a été endommagé pendart le transport, ne pas I'installer et consulterer toute revendeur. Ce programmeur convient pour l'alumage et l'extinction programmes d'éclairage, de d'un chiffage central ou d'autres appareils.

2. Cablage

Ce programmeur est destiné à un montage dans une armoire à rails DIN (indice de protection IP30 ou plus). Confier l'installation à un technicien qualifié. Ne pas raccorder ce programmeur si vous ne disposez pas des connaissances requises.

Placer le programmateur sur le rail DIN ou le moiter à l'aide du support de montage. Racorder les modules d'alimentation des bornes 1 et 2 au réseau. Protégé le connecteur sous tension par un coupe - circuit ou un fusible de max. 16 A. Racorder le circuit aux bornes 3 et 4 pour un circuit fermé, ou aux bornes 4 et 5 pour un circuit ouvert. Serrer les vis de manière à ce que le contact soit solide. Veiller à retarder le revêtement du cable dans la borne de connexion.

3. Programmation

- Réglage de l'heure et de la date

Maintenir enforcé, et regler la date avec ^+ , l'heure avec H^+ et les minutes avec M^+ . Relacher

pour confirmer.

- Programmation

Ce programmeur integre 8 programmes d'allumage et d'extinction. Enforcer pour parameter le premier programme d'allumage [B]. Sélectionner les jours applicables avec D+ (15 modes, see table); the selected days are highlighted on the display [A]. Régler l'heure et les minutes avec H+ et M+, et confiner avec Parameter ensuite le programme d'extinction de la même manière. Répéter cette opération pour les 7 programmes d'allumage et d'extinction restants. Enfin, enforcer to show the current time.

- Vérification et modification d'un programme

Enforcer pour af fiche un programme. Mocifier la date et l'heure avec D+ ^山H+ et M+ , et confirmer avec

- Réinitialisation du programmeur

Enconcer RESET avec un objet pointu. L'horloge et les programmes seront effacés.

Commande manuelle

EnfonceR Manual et selectionner le mode d'allumage permanent (ON), le mode d'extinction

permanente (OFF) ou le mode automatique (AUTO). The status is indicated on the display [C]. Les programmes selection qu'en mode automatique.

La LED d'indication

4. Spécifications techniques

Alimentation

ortie

Charge résistive 16

Charge inductive 8

Intervalle

Consommation

Température de service -

Décalage

220 250VCA / 50Hz

N'employer cet apparéel qu'avçès des accessoires d'origine. SA Velleman ne sera aucunement responsable de dommages ou léasons survenus à un usage (incorrect) de cet apparéil. Pour plus d'information concernant cet article et la garantie, visitez notre site web www.perel.eu. Toutes les informations représentées dans cette notice peuvent être modifiées sans notification prétable.

E305DIN1 - DIGITALE WEEKTIMER

1. Inleiding
