Caractéristiques techniques	Support mural pour écran plat, compatible avec les écrans de 32" à 65", capacité de charge jusqu'à 45 kg.
Type de montage	Montage mural fixe, idéal pour un positionnement stable et sécurisé.
Compatibilité VESA	Supporte les normes VESA 200x200, 300x300, 400x400, 600x400.
Dimensions du produit	Dimensions : 1000 mm x 700 mm x 50 mm (L x H x P).
Matériaux	Construction en acier robuste pour une durabilité accrue.
Utilisation	Conçu pour un usage domestique ou professionnel, idéal pour les bureaux, salons ou salles de réunion.
Maintenance	Vérifier régulièrement les fixations et l'intégrité du support pour assurer la sécurité de l'écran.
Sécurité	Installation recommandée par un professionnel pour éviter tout risque de chute de l'écran.
Informations générales	Produit livré avec tous les accessoires de montage nécessaires et un manuel d'utilisation détaillé.

FOIRE AUX QUESTIONS - PC932BW Peerless-AV

Comment installer le support écran plat Peerless-AV PC932BW ?

Pour installer le support, commencez par fixer le support mural à l'aide des vis et des chevilles fournies. Ensuite, attachez les plaques de montage à l'arrière de votre écran. Enfin, accrochez l'écran sur le support mural en suivant les instructions du manuel.

Quelle est la capacité de poids maximale du support PC932BW ?

Le support PC932BW peut supporter un poids maximum de 68 kg.

Quels types d'écrans sont compatibles avec le support Peerless-AV PC932BW ?

Ce support est compatible avec des écrans plats de 37 à 65 pouces et dispose de plusieurs options de montage VESA.

Comment ajuster l'inclinaison du support ?

Pour ajuster l'inclinaison, dévissez légèrement les vis de réglage situées sur le bras du support. Inclinez l'écran à l'angle souhaité et resserrez les vis pour le maintenir en place.

Le support PC932BW est-il adapté pour une installation au plafond ?

Non, le support PC932BW est conçu uniquement pour une installation murale et ne doit pas être utilisé pour une installation au plafond.

Comment puis-je savoir si mon écran est compatible avec le support ?

Vérifiez le poids et la taille de votre écran, ainsi que la configuration des trous de montage VESA au dos de l'écran. Consultez le manuel du produit pour les spécifications exactes.

Puis-je utiliser le support sur un mur en béton ?

Oui, le support peut être installé sur un mur en béton, mais vous devrez utiliser des chevilles spécifiques pour béton qui ne sont pas fournies avec le produit.

Que faire si le support ne reste pas en place ?

Vérifiez que toutes les vis sont bien serrées et que le support est correctement installé. Si le problème persiste, contactez le service client pour obtenir de l'aide.

MODE D'EMPLOI PC932BW Peerless-AV

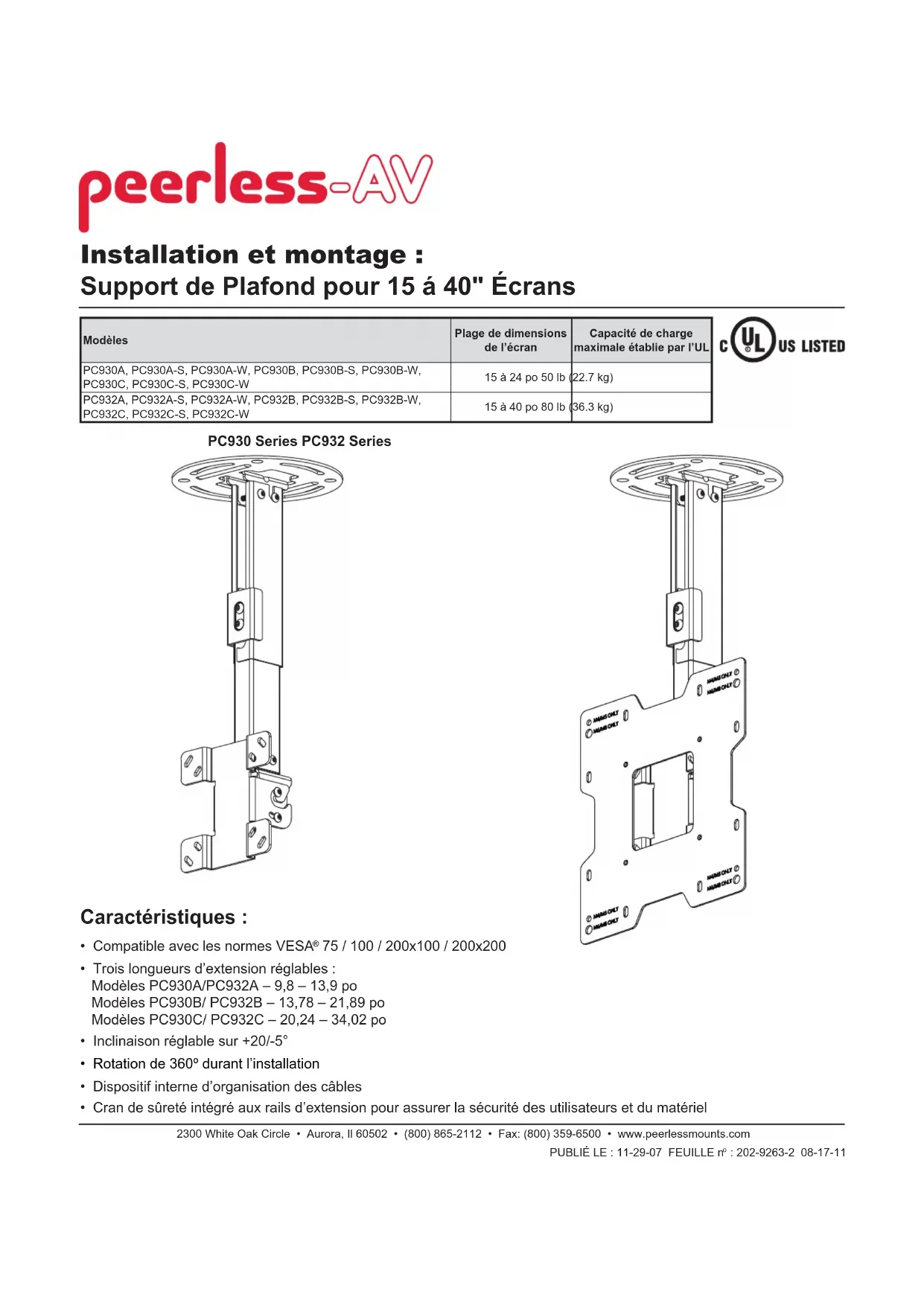

Support de plafond pour 15 à 40" écrans

Modèles	Plage de dimensions de l'écran	Capacité de charge maximale établie par l'UL
PC930A, PC930A-S, PC930A-W, PC930B, PC930B-S, PC930B-W, PC930C, PC930C-S, PC930C-W	15 à 24 po 50 lb	(22.7 kg)
PC932A, PC932A-S, PC932A-W, PC932B, PC932B-S, PC932B-W, PC932C, PC932C-S, PC932C-W	15 à 40 po 80 lb	(36.3 kg)

• Compatible avec les normes VESA® 75 / 100 / 200x100 / 200x200 Trois longueurs d'extension réglables: Modèles PC930A/PC932A-9,8-13,9 po Modèles PC930B/PC932B-13,78-21,89 po Modèles PC930C/PC932C-20,24-34,02 po
• Inclinaison réglable sur +20 / - 5°
• Rotation durant l'installation Dispositif interne d'organisation des câbles
• Cran de sûreté intégré aux rails d'extension pour assurer la sécurité des utilisateurs et du matériel

• Ne commencez pas à installer ce produit avant d'avoir lu et assimilé les instructions et les avertissements contenus dans cette fiche d'installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à la clientèle au 1-800-865-2112.
• Ce produit doit être installé uniquement par quelqu'un possédant une bonne aptitude à la mécanique, une expérience de la construction immobilière et ayant bien compris ces instructions. Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l'équipement ainsi que des pièces et composants qui y sont attachés.
• Ne dépassez jamais la capacité de charge maximum établie par l'UL. Reportez-vous à la page 23. Si le montage est effectué sur des plafonds à solives de bois, assurez-vous que les vis de montage sont ancrées au centre des solives. L'utilisation d'un localisateur de montants « bord à bord » est fortement recommandée. Pour lever et positionner l'équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.
• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire considérablement la capacité de support.
• Ce produit est conçu uniquement pour un usage intérieur. L'utilisation de ce produit à l'extérieur peut causer une défaillance du produit et des blessures corporelles.
• Ce produit a été conçu uniquement pour une installation sur les types de murs ci-dessous :

Type de MUR PIECES de fixation requises

Montant en bois Incluses Poutre en bois Incluses Béton plein Incluses - Bloc de béton de mâchefer Incluses - Montant métallique Ne pas installer sur ce type de mur sauf à l'aide de l'ensemble d'accessoires Peerless pour montants métalliques (non évalué UL) Brique Contacter un professionnel qualifié (non évalué UL) - Autre, ou vous n'êtes pas sûr ? Contacter un professionnel qualifié

Outils nécessaires au montage

• localisateur de montants (un localisateur de montants « bord à bord » est recommandé)
• perceuse
• niveau
• foret de 5/16 po pour béton
• foret de 5/32 po pour solives de bois
• tournevis cruciforme

Table des matières

Liste des pièces. 25,26 Installation du rail extérieur à la plaque de plafond 26 Installation à une solive en bois 27 Installation à un plafond en béton 28 Installation du rail intérieur et cheminement des câbles 29 Fixation de la plaque de montage à un écran compatible à la norme de montage VESA 75 ou 100 30 Fixation de la plaque d'adaptation à un écran compatible à la norme de montage VESA 200 x 100 ou 200 x 200......... 31 Installation d'un écran plat 32 Réglage de l'extension du support 32 Réglage de l'écran 33 Installation des gaines de câble 33

Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.

Liste des piècesDescription	Qtéd	PC930A,PC930B,PC930C Pièce no	PC930A-S,PC930B-S,PC930C-S Pièce no	PC930A-W,PC930B-W,PC930C-W Pièce no	PC932A,PC932B,PC932C-Pièce nc	PC932A-S,PC932B-S,PC932C-S Pièce no	PC932A-W,PC932B-W,PC932C-W Pièce no
A plaque de plafond 1 055-1773 055-4773 055-2773 055-1773 055-4773 055-2773
B rail extérieur	1	Voir le tableau	Voir le tableau	Voir le tableau	Voir le tableau	Voir le tableau	Voir le tableau
C rail intérieur	1	Voir le tableau	Voir le tableau	Voir le tableau	Voir le tableau	Voir le tableau	Voir le tableau
D plaque de serrage	1	055-1771 055-4771	055-2771 055-1771	055-4771	055-2771
E support pivotant	1	055-1811 055-4811	055-2811 055-1811	055-4811	055-2811
F support inclinable	1	095-1484 095-4484	095-2484 095-1484	095-4484	095-2484
G gaine de cable	2	Voir le tableau	Voir le tableau	Voir le tableau	Voir le tableau	Voir le tableau	Voir le tableau
H vis à bois n° 14 x 2.5 po	2	5S1-015-C03	5S1-015-C04	5S1-015-C04	5S1-015-C03	5S1-015-C04	5S1-015-C04
I ancrage pour bêton	2	590-0320 590-0320	590-0320 590-0320	590-0320 590-0320	590-0320
J vis à tête creuse M5 x 10 mm	8	520-1063 520-2063	520-2063 520-1063	520-2063 520-2063	520-2063
K vis à tête creuse M6 x 10 mm	4	520-1066 520-2066	520-2066 520-1066	520-2066 520-2066	520-2066
L vis à tête creuse M6 x 12 mm	2	520-1050 520-2050	520-2050 520-1050	520-2050 520-2050	520-2050
M vis à tête creuse M4 x 10 mm	4	520-1060 520-2060	520-2060 520-1060	520-2060 520-2060	520-2060
N vis à tête creuse à embase crantée M4 x 12 mm	4	510-1079	510-2079	510-2079	510-1079	510-2079	510-2079
O vis à tête creuse M4 x 20 mm	4	520-1061 520-2163	520-2163 520-1061	520-2163 520-2163	520-2163
P entrenoise	4	590-5005 590-5005	590-5005 590-5005	590-5005 590-5005	590-5005
Q clé hexagonale de sécurité de 4 mm	1	560-9646 560-9646	560-9646 560-9646	560-9646 560-9646	560-9646
R plaque d'adaptation	1	S/O	S/O	S/O	095-1721	095-4721	095-2721
S vis à tête creuse M5 x 6 mm	4	S/O	S/O	S/O	520-1114	520-2062	520-2062
T rondelle plate P 10	4	S/O	S/O	S/O	540-9400	540-9442	540-9442
U vis à tête creuse M6 x 12 mm	4	S/O	S/O	S/O	520-1050	520-2050	520-2050
V vis à tête creuse M6 x 20 mm	4	S/O	S/O	S/O	520-9554	520-2554	520-2554
W vis à tête creuse M8 x 10 mm	4	S/O	S/O	S/O	520-1706	520-2706	520-2706

Il est possible que les pièces semblent légèrement différentes de l'illustration.

TABLEEAU DE RÉFERENCE DES RAILS EXTÉRIEURS, RAILS INTÉRIEURS ET GAINES DE CÂBLE

N° de modèle	extensible longueur	rail extérieur (B) rail intérieur (C) gaine de cable (G)
		pièce n°	pièce n°	pièce n°
PC930A, PC932A 9,8 - 13,9 po 055-1779 055-1778 055-1809-2
PC930A-S, PC932A-S 9,8 - 13,9 po 055-4779 055-4778 055-4809-2
PC930A-W, PC932A-W 9,8 - 13,9 po 055-2779 055-2778 055-2809-2
PC930B, PC932B 13,78 - 21,89 po 055-1776 055-1775 055-1809-1
PC930B-S, PC932B-S 13,78 - 21,89 po 055-4776 055-4775 055-4809-1
PC930B-W, PC932B-W 13,78 - 21,89 po 055-2776 055-2775 055-2809-1
PC930C, PC932C 20,24 - 34,02 po 055-1770 055-1769 055-1809
PC930C-S, PC932C-S 20,24 - 34,02 po 055-4770 055-4769 055-4809
PC930C-W, PC932C-W 20,24 - 34,02 po 055-2770 055-2769 055-2809

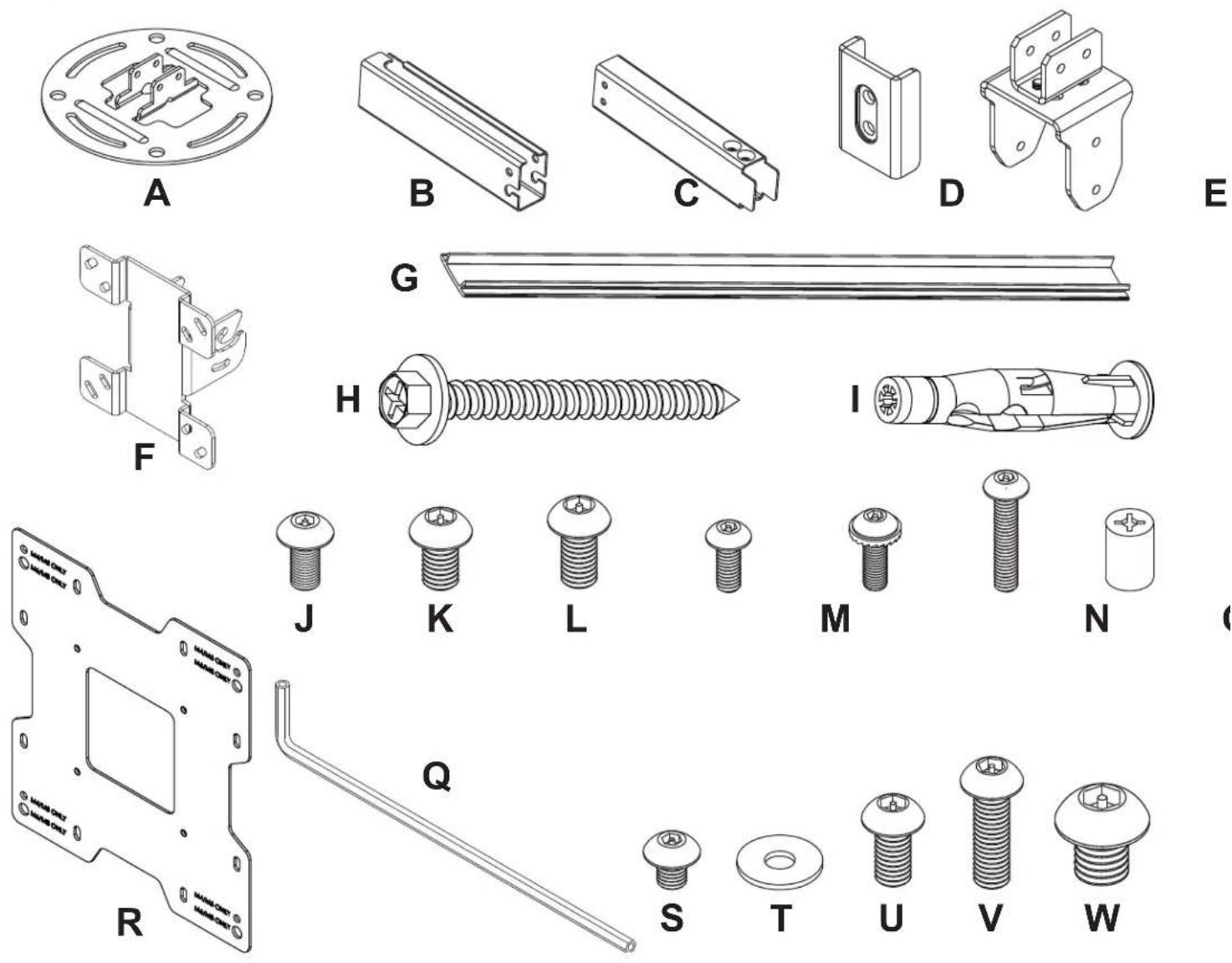

Liste des pièces (suite)

Les pièces peuvent différer légèrement de l'illustration.

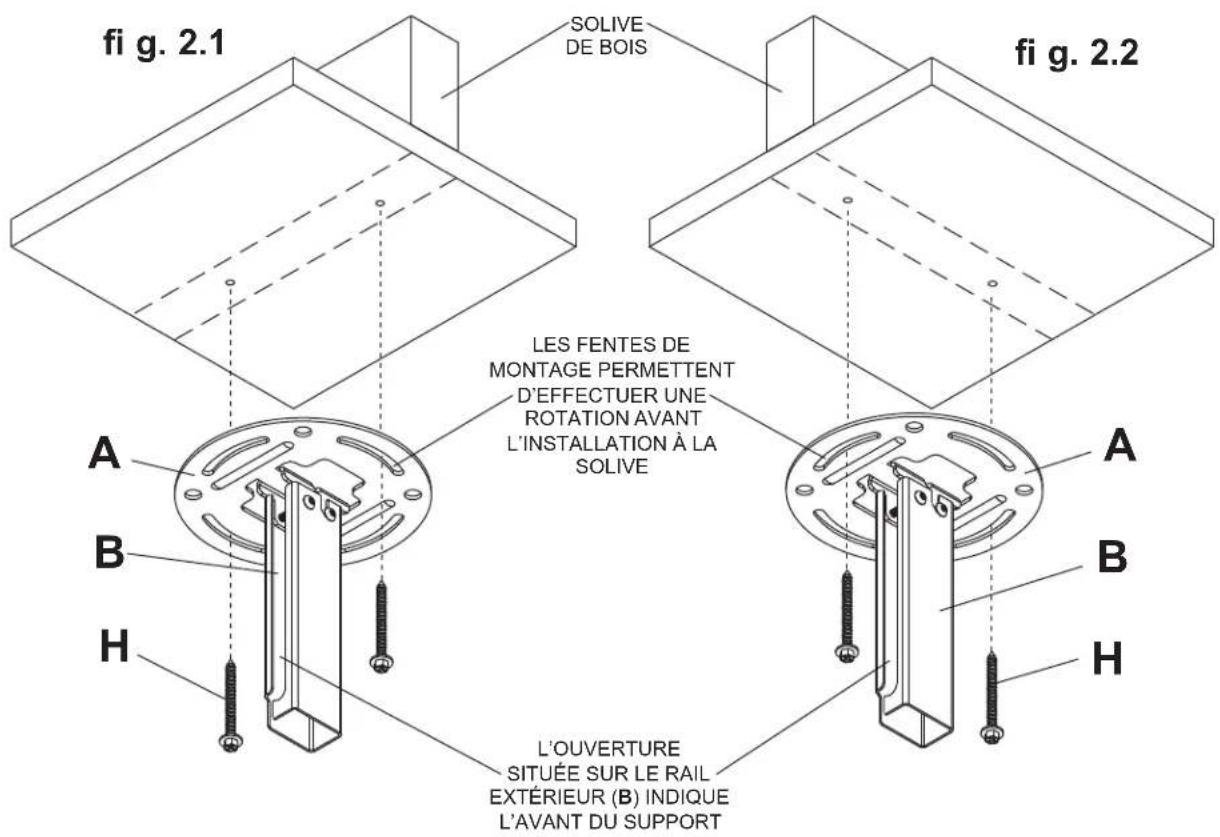

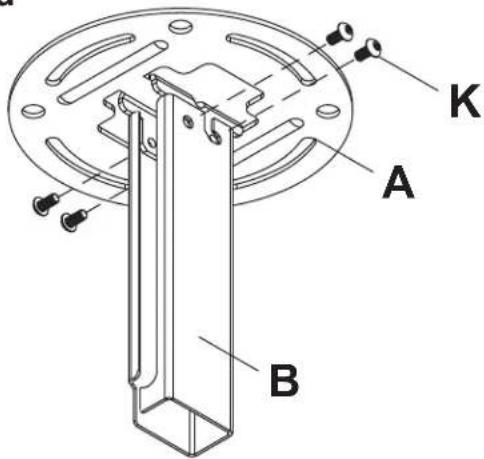

Installation du rail extérieur à la plaque de plafond

Fixez le rail extérieur (B) à la plaque de plafond (A) à l'aide de quatre vis à tête creuse M6 x 10 mm (K) comme illustré.

• L'installateur doit s'assurer que la surface de support peut soutenir sans danger la charge totale de l'équipement ainsi que des pièces et composants qui y sont attachés.
• Serrez les vis à bois pour que la plaque de plafond tienne solidement en place, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
• Ne serrez jamais à plus de 80 po-lb (9 Nm). Assurez-vous que les vis de montage sont fixées au centre du montant ou de la solive. L'utilisation d'un localisateur de montants « bord à bord » est fortement recommandée.
• Les pièces de fixation fournies sont prévues pour une installation du support sur des montants en bois ou des solives à travers une cloison sèche ou du plâtre d'épaisseur standard. Il est de la responsabilité de l'installateur de fournir les pièces de fixation requises pour tout autre type d'installation (non évalué UL).

Repérez les bords de la solive à l'aide d'un localisateur de montants. L'utilisation d'un localisateur de montants « bord à bord » est fortement recommandée. Après avoir repéré les bords, tracez une ligne verticale le long du centre de la solive. Posez la plaque de plafond (A) sur le plafond comme gabarit, en veillant à ce que les deux fentes de montage soient sur la ligne médiane du montant.

Remarque: L'ouverture située sur le rail extérieur (B) indique l'avant du support. Utilisez les fentes de montage appropriées de la plaque de plafond selon l'orientation de la solive, comme illustré à la figure 2.1 ou à la figure 2.2. Les fentes de montage de la plaque de plafond permettent une rotation de ± 22.5 avant son installation à la solive.

Marquez le centre des deux trous de fixation en fonction de l'orientation de la solive, comme illustré à la figure 2.1 ou à la figure 2.2. Percez deux trous de 5/32 po (4 mm) de dia. et de 2-1/2 po (65 mm) de profondeur. Fixez la plaque de plafond (A) à la solive en bois à l'aide de deux vis à bois n° 14 x 2-1/2 po (H) comme illustré.

Passez à l'étape 3.

Avertissement

• Le béton doit avoir une densité minimale de 2000 psi. Un béton de densité moindre risquerait de ne pas retenir un ancrage de béton. Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l'équipement, de toute sa visserie et de tous ses composants.

Placez la plaque de plafond (A) sur le plafond comme gabarit et marquez le centre des deux trous de fixation.

Remarque: L'ouverture située sur le rail extérieur indique l'avant du support.

Percez deux trous de 5/16 po (8 mm) de dia. à une profondeur minimale de 2,5 po (64 mm). Fixez la plaque de plafond (A) à l'aide de deux chevilles d'ancrage pour béton (I) et de deux vis à bois n° 14 x 2,5 po (H) comme illustré à la figure 2.3.

Serrez les vis à bois (H) jusqu'à ce que la plaque de plafond (A)ienne solidement en place.

• Serrez fermement les vis à bois, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).

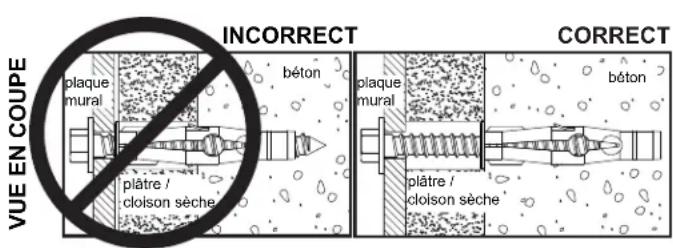

Avertissement

Fixez toujours des ancrages de béton directement sur du béton porteur. - Ne fixez jamais d'ancrages sur du béton recouvert de plâtre, une cloison sèche ou autre matériel de finition. Si vous ne pouvez pas éviter d'effectuer le montage sur du béton recouvert d'une surface de finition (non évalué UL), celle-ci doit être chambrée, comme indiqué ci-dessous. Assurez-vous que les ancrages de béton ne se séparent pas du béton lorsque vous serrez les vis. Si l'épaisseur du plâtre / de la cloison sèche dépasse 1,5 cm (5/8 po), des fixations adaptées devront être fournies par l'installateur (non évalué UL).

Percez des trous et insérez les ancrages (I).

Placez la plaque (A) sur les ancrages (I) et fixez avec des vis (H).

Serrez toutes les fixations

fig.2.3

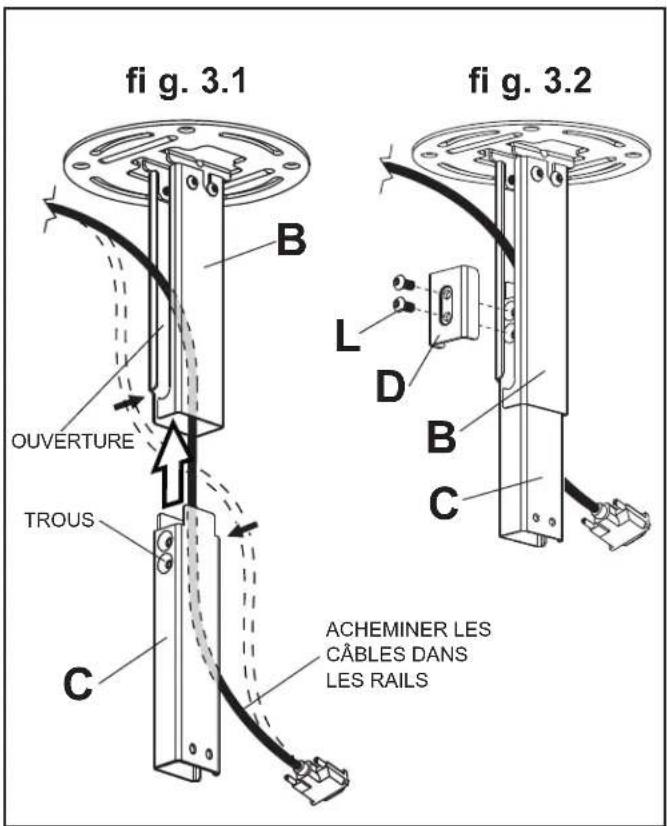

Installation du rail intérieur et cheminement des câbles

Remarque: Veillez à ce que les trous du rail intérieur (C) soient orientés dans le même sens que l'ouverture située sur le rail extérieur (B).

Remarque: On doit retirer les cables de l'écran avant de les acheminer à travers des rails. Si les cables ne peuvent être retirés de l'écran, il sera impossible de les acheminer à travers les rails.

Acheminez les câbles de l'écran dans les ouvertures des rails, puis insérez le rail intérieur (C) dans le rail extérieur (B) comme illustré à la figure 3.1.

Positionnez le rail interieur (C) à la hauteur souhaitée et fixez-le en insérant deux vis à tête creuse M6 x 12 mm (L)

Dans la plaque de serrage (D), dans l'ouverture du rail extérieur (B), puis dans le rail intérieur (C) comme illustré à la figure 3.2.

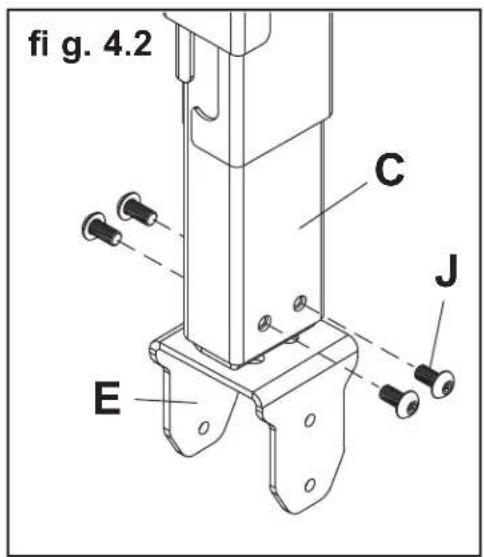

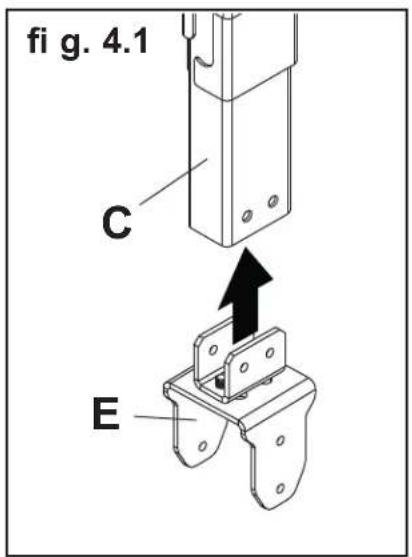

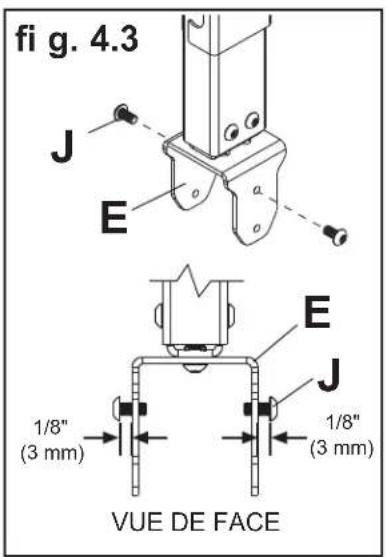

Insérez le support pivotant (E) dans l'extrémité du rail intérieur (C) et fixez-le à l'aide de quatre vis à tête creuse de M5 x 10 mm (J) comme illustré à la figure 4.1 et à la figure 4.2.

Insérez deux vis M5 x 10 mm (J) dans les trous supérieurs du support pivotant (E), en laissant 1/8 po (3 mm) de filetage à découvert entre la tête de la vis et le support comme illustré à la figure 4.3.

LES CABLES NE SONT PAS ILLUSTRÉS POUR PLUS DE CLARTÉ.

Fixation de la plaque de montage à un écran compatible à la norme de montage VESA 75 ou 100

Remarque : Pour les configurations de trou VESA 200 x 100 mm et 200 x 200 mm, voir la page suivante.

Avertissement

Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à fixer solidement le support, l'écran peut être abîmé ou le produit déterioré.

Choisissez la configuration de trous illustrée à la figure 5.1, qui correspond à celle qui se trouve à l'arrière de votre écran. Fixez le support inclinable (F) au dos de l'écran à l'aide de quatre vis M4 x 10 mm (M) ou M4 x 12 mm (N) comme illustré à la figure 5.2.

• REMARQUE: Si la configuration de trous est dans un creux, fixez le support inclinable (F) au dos de l'écran à l'aide de quatre vis M4 x 20 mm (O) et quatre entretoises de retenue (P) comme indiqué à la figure 5.2.

Passez à l'étape 6.

fig. 5.1 POUR LA CONFIGURATION DE MONTAGE VESA 75 :

POUR LA CONFIGURATION DE MONTAGE VESA 100 :

Pour les écrans dont la configuration de trous est dans un creux, les entreprises doivent être placées entre le support inclinable et l'écran lorsqu'on utilise des vis M4 x 20 mm (O).

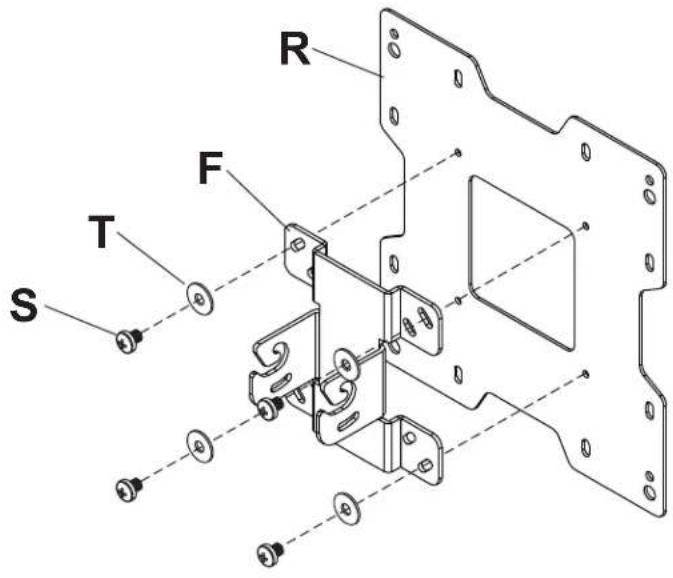

Fixation de la plaque d'adaptation à un écran compatible à la norme de montage VESA 200 ou 200 x 100

Fixez le support inclinable (F) à la plaque d'adaptation (R) à l'aide de quatre vis M5 x 6 mm (S) et de quatre rondelles comme illustré.

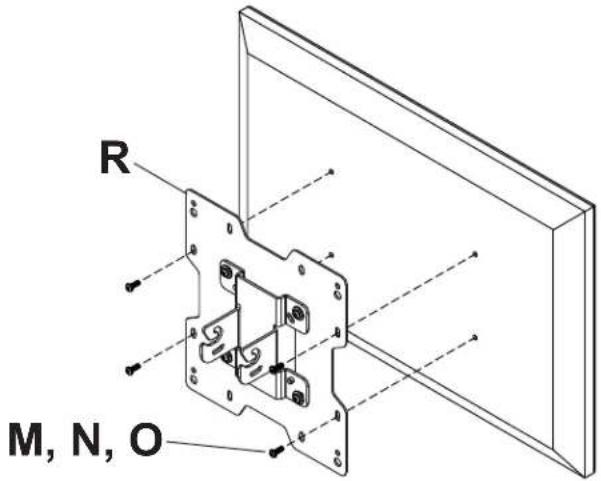

Configuration de montage VESA 200× 100

Choisissez la configuration de trous illustrée ci-dessous. Fixez la plaque adaptatrice (R) au dos de l'écran à l'aide de quatre vis M4 (M, N, O) comme illustré ci-dessous.

Avertissement

• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à fixer solidement le support, l'écran peut être abimé ou le produit déterioré.

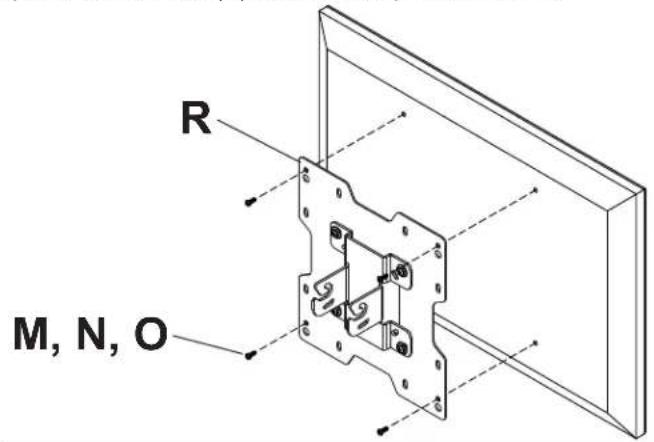

Configuration de montage VESA® 200 l'aide de VIS M4:

Choisissez la configuration de trous illustrée ci-dessous. Fi (M ou N) comme illustré ci-dessous.

REMARQUE: Si la vis (M ou N) ne se visse pas sur au moins trois filetages, fixez la plaque d'adaptation (R) à l'arrière de l'écran à l'aide de quatre vis M4 x 20 mm (O) et quatre équerres (P) comme indiqué ci-dessous.

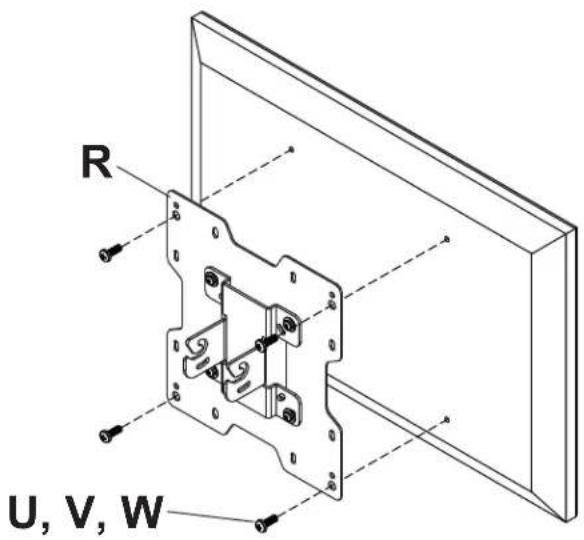

Configuration de montage VESA® 200 l'aide de VIS M6 ou M8:

Fixez la plaque adaptatrice (C) au dos de l'écran à l'aide de quatre vis M6 ou M8 (U, V, W) configuration de trous.

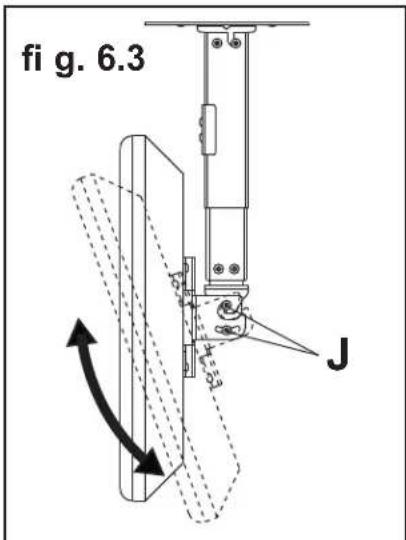

Fixation de l'écran

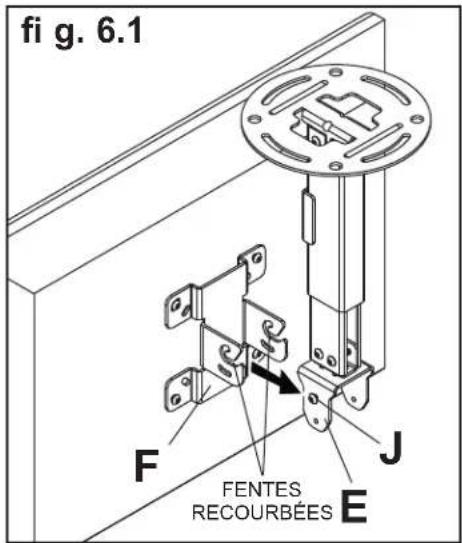

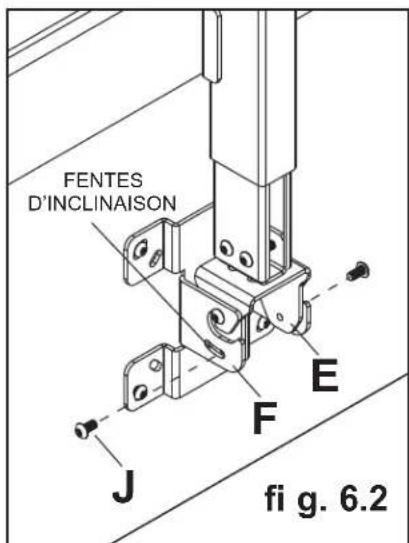

Guidez les fentes recourbées du support inclinable (F) sur les vis M5 x 10 mm (J) du support pivotant (E) comme illustré à la figure 6.1. Insérez deux vis M5 x 10 mm (J) dans la fente d'inclinaison du support inclinable (F), puis dans le support pivotant (E), comme illustré à la figure 6.2. Ne pas serrer complètement les vis afin de permettre le réglage de l'inclinaison. La fente d'inclinaison permet de régler l'inclinaison par incréments de. Réglez l'inclinaison de l'écran et resserrez complètement les quatre vis M5 x 10 mm (J) comme illustré à la figure 6.3.

• Ne soulevez pas une charge trop lourde pour vous. Pour positionner l'écran en toute sécurité, faites-vous aider par une autre personne ou utilisez un dispositif de levage mécanique.

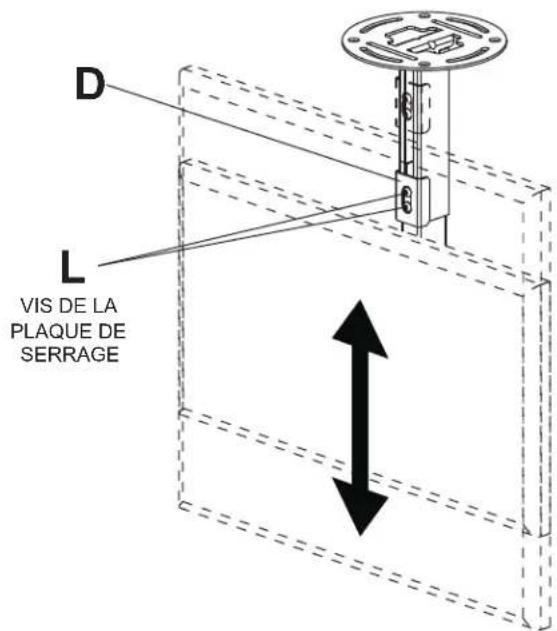

Réglage de l'extension du support

Tout en supportant le poids de l'écran, desserrez les vis (L) de la plaque de serrage (D) d'un demi-tour, puis placez l'écran à la hauteur souhaitée. Resserrez fermement les vis de la plaque de serrage.

Avertissement

• Les vis de réglage de la plaque de serrage supportent le poids de l'écran lorsqu'elles sont complètement desserrées. On doit supporter le poids de l'écran lorsque les vis de la plaque de serrage sont desserrées.

Réglage de l'écran

Si les vis indiquées sont complètement serrées, desserrez-les d'un demi-tour pour régler l'inclinaison, l'orientation et le pivotement latéral. Réglez la position de l'écran et resserrez complètement les vis.

• Ne pas desserrer les vis de réglage au point où elles se détachent du support. On doit supporter le poids de l'écran si les vis se détachent accidentellement.

RéGLAGE DU PIVOTEMENT LATERAL VUE ARRIÈRE VIS POUR LE RÉGLAGE DU PIVOTEMENT LATERAL

PIVOTEMENT LATERAL SUR ±6°(±3°)

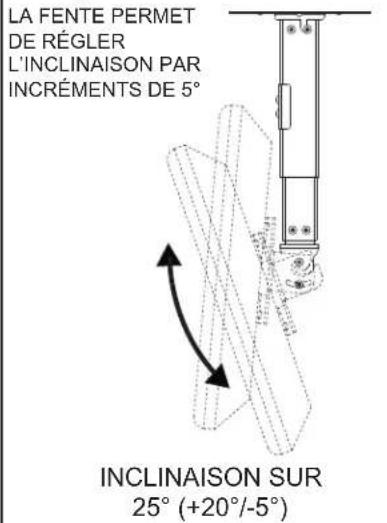

RéGLAGE DE L'INCLINAISON VUE LATÉRALE

RéGLAGE DE L'ORIENTATION VUE DE DESSOUS VIS POUR LE RÉGLAGE DE L'ORIENTATION

ORIENTATION SUR 90^(± 45^)

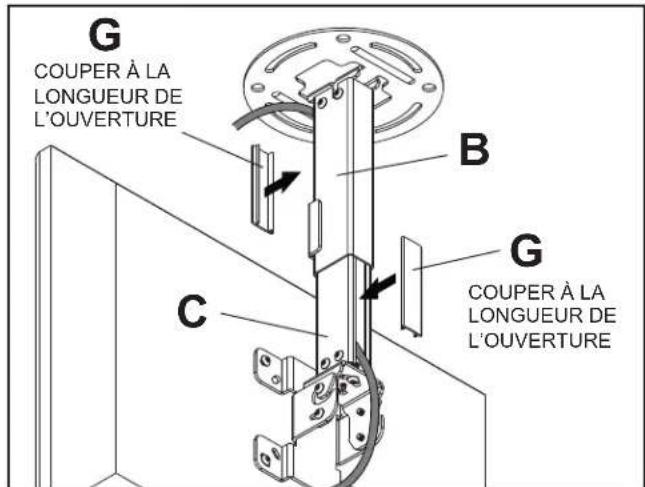

Installation des gaines de câble

REMARQUE: Veillez à ce que le support soit dans la position d'extension souhaitée.

Attachez les câbles à l'écran s'ils cheminent à travers les rails.

Coupez les gains de câble (G) à la longueur des ouvertures du rail intérieur (C) et extérieur (B), en laissant de l'espace pour les câbles s'ils cheminent à travers les rails. Enforcez les gains de câbles dans les ouvertures comme illustré.

Les câbles qui ne cheminent pas à travers les rails nécessitent des attaches de câble (non comprises).

Peerless Industries, Inc. (« Peerless ») garantit aux utilisateurs finaux d'origine des produits PeerlessMD que lesdits produits ne présenteront aucun défaut de matière ou de main-d'œuvre, dans la mesure où ils sont utilisés normalement, pendant une période de cinq ans à compter de la date d'achat par l'utilisateur final d'origine (mais en aucun cas plus de six ans après la date de fabrication du produit). Peerless, à sa discrétion, réparera ou remplacera tout produit non conforme aux termes de cette garantie, ou en remboursera le prix d'achat.

La durée de toute garantie implicite de qualité commerciale ou d'application à un usage particulier n'excédera en aucun cas la durée de la garantie applicable expressement stipulée plus haut. Certains états ou provinces n'autorisent pas la limitation de la durée d'une garantie implicite, et la limitation ci-dessus peut donc ne pas vous être applicable.

Peerless ne peut en aucun cas être tenu responsable de quelque dommage accessoire ou indirect que ce soit ni de dommages résultant du vol d'un quelconque produit, que celui-ci ait été ou non protégé par un disjoncteur de sécurité intégré à un produit Peerless. Certains états ou provinces n'autorisent pas l'exclusion ou la restriction des dommages accessoires ou indirects, et il est possible que les restrictions ou exclusions ci-dessus ne s'appliquent pas à votre cas.

Les dispositions de cette garantie remplacent toute autre garantie expresse ou implicite et constituent le seul recours possible en cas de défectuosité d'un produit. Aucun marchand, distributeur, installateur ou autre personne n'est autorisé à modifier ou établir la portée de cette garantie limitée, ni à imposer quelconque obligation que ce soit à Peerless en ce qui concerne la vente de tout produit PeerlessMD.
