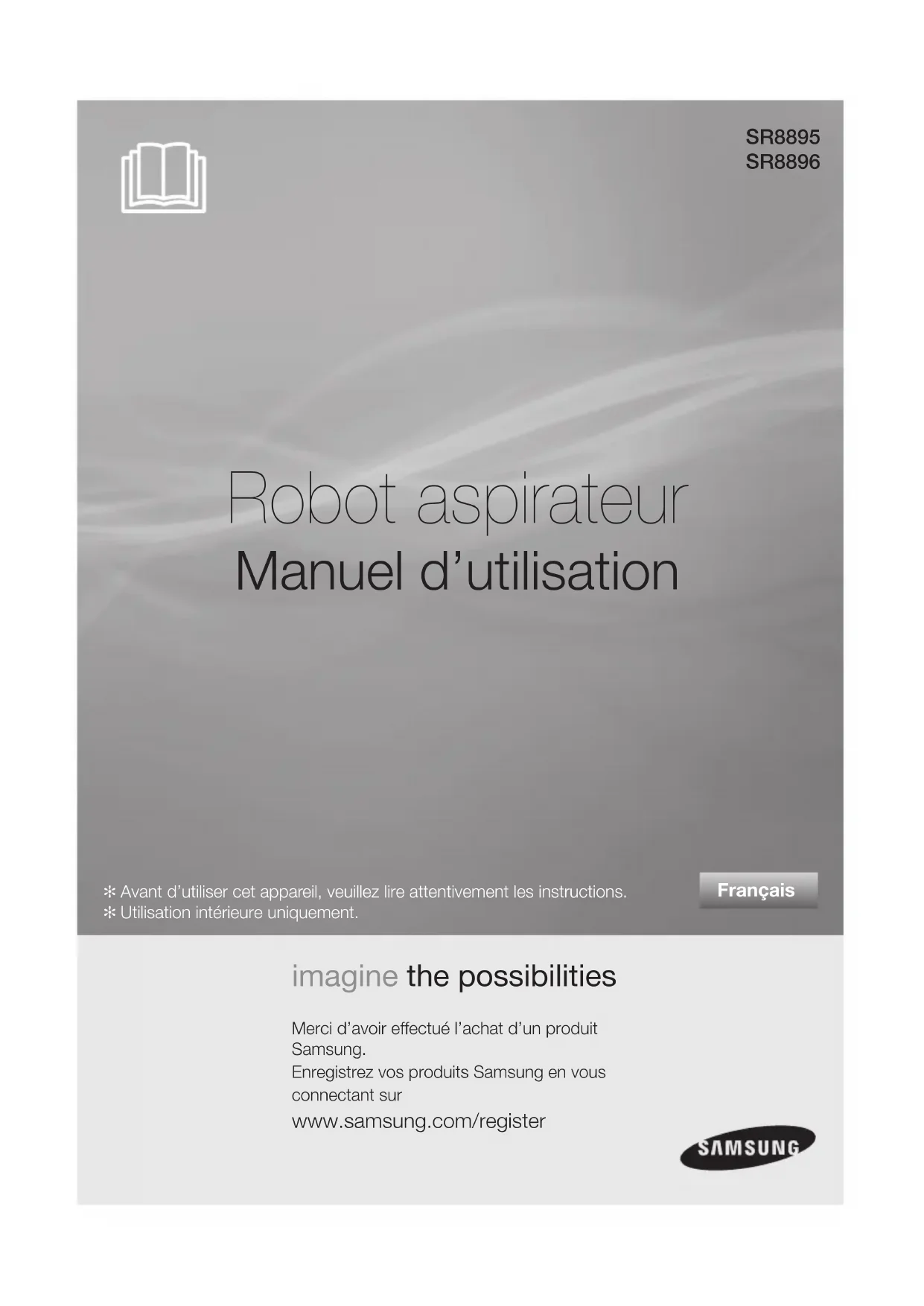

MODE D'EMPLOI SR8896 SAMSUNG

✻ Avant d’utiliser cet appareil, veuillez lire attentivement les instructions. ✻ Utilisation intérieure uniquement. Manuel d’utilisation

imagine the possibilities Merci d’avoir effectué l’achat d’un produit Samsung.Enregistrez vos produits Samsung en vous connectant sur www.samsung.com/register

DJ68-00558X(0.0).indb1 2011.4.142:24:50PM2_ Consignes de sécurité

Consignes de sécurité

SYMBOLES DANGER/ATTENTION UTILISÉS dANGER Indique un danger de mort ou de blessure grave. ATTENTION Indique un risque de blessure ou de dégât matériel.

AUTRES SYMBOLES UTILISÉS REMARQUE Explication de termes pour aider l’utilisateur à comprendre comment utiliser

l’appareil de manière adéquate.

CONSIGNES dE SÉCURITÉ

• Avant d’utiliser cet appareil, veuillez lire attentivement ce manuel et le

conserver pour toute référence ultérieure.

• Les instructions d’utilisation suivantes concernent plusieurs modèles ; il est

donc possible que les caractéristiques de votre aspirateur soient légèrement

différentes de celles spéciées dans ce manuel. dANGERdANGER DJ68-00558X(0.0).indb2 2011.4.142:24:50PMConsignes de sécurité _3

Consignes de sécurité

CONSIGNES IMPORTANTES dE SÉCURITÉ

Lors de l’utilisation d’un appareil électrique, des précautions de base doivent être prises,

LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER VOTRE ROBOT ASPIRATEUR.

Débranchez l’appareil de la prise lorsqu’il n’est pas utilisé ou avant toute opération de

DANGER: pour limiter tout risque d’incendie, d’électrocution ou de blessure :

• Utilisez cet appareil uniquement tel qu’indiqué dans le présent manuel.

Ne faites pas fonctionner le robot aspirateur ou le chargeur si celui-ci est endommagé de

quelque manière que ce soit.

• Si l’aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à

l’extérieur ou plongé dans l’eau, retournez-le au centre d’assistance clientèle.

• Ne manipulez jamais le chargeur ou le robot aspirateur avec les mains mouillées.

• Utilisez-le uniquement à l’intérieur et sur des surfaces sèches.

• Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants)

ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque

d’expérience et de connaissances, à moins qu’elles ne soient surveillées ou qu’elles

aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la

part d’une personne responsable, et ce, pour leur propre sécurité.

• Les enfants doivent être surveillés an de garantir qu’ils ne jouent pas avec l’appareil.

CHARGEUR dE BATTERIE

• N’utilisez pas la prise polarisée avec une prise murale ou une rallonge non-polarisée.

• N’utilisez pas l’appareil à l’extérieur ni sur des surfaces mouillées.

• Débranchez le chargeur de la prise lorsqu’il n’est pas utilisé ou avant toute opération

• Utilisez uniquement le chargeur fourni par le fabricant pour recharger l’appareil.

• N’utilisez jamais de cordon ou de prise endommagé(e).

Ne tirez pas sur le cordon ; ne soulevez pas l’appareil par le cordon ; n’utilisez pas le

cordon comme poignée ; ne fermez pas de porte sur le cordon ; ne tirez pas le cordon sur

des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées.

• N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale

admissible inadéquate.

• Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise

• Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d’exploser

à des températures élevées.

• N’essayez pas d’ouvrir le chargeur. Les réparations doivent être effectuées

uniquement par un technicien qualié du centre d’assistance clientèle.

• N’exposez jamais le chargeur à des températures élevées et évitez tout contact avec

DJ68-00558X(0.0).indb3 2011.4.142:24:50PM4_ Consignes de sécurité

Consignes de sécurité

• N’aspirez jamais d’objets pointus ou tranchants tels que des morceaux de verres,

des clous, des vis, des pièces de monnaie, etc.

• N’utilisez pas l’appareil sans ltre. Pour les opérations de maintenance, n’insérez

jamais vos doigts ou des objets dans la chambre du ventilateur au cas où l’appareil

se remettrait accidentellement en marche.

• N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une des

ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute

trace de poussière, peluches, cheveux, ou toute autre chose risquant d’empêcher le

N’aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.).

• N’aspirez jamais d’objets en train de brûler ou de fumer, tels que des cigarettes, des

allumettes ou des cendres chaudes.

• N’aspirez jamais de liquides inammables ou combustibles tels que de l’essence et

n’utilisez jamais l’appareil si de tels liquides risquent d’être présents.

• N’utilisez pas le robot aspirateur dans un espace clos rempli de vapeurs de peinture

à l’huile, de diluant, de substances antimites, de poussières inflammables et autres

vapeurs explosives ou toxiques.

• Des fuites de batterie peuvent se produire suite à un usage intensif ou à des

températures extrêmes. En cas de contact du liquide avec la peau, rincez

abondamment à l’eau. En cas de contact du liquide avec les yeux, rincez

immédiatement à l’eau claire pendant 10 minutes minimum. Consultez un médecin

07 Avant l’utilisation

10 En cours d’utilisation

11 Nettoyage et entretien

FONCTIONS dU PROdUIT

13 Fonctions du produit

43 Liste de vérication avant d’appeler le

45 Codes d’erreur : dépannage

16 Nomenclature des pièces

FONCTIONNEMENT dE L’ASPIRATEUR

20 Installation du robot aspirateur

20 Procédure d’installation

20 Mise sous/hors tension

21 Installation du chargeur

23 À propos de la batterie

24 Réglage de l’heure

25 Installation du module VIRTUAL GUARD

27 Fixation d’une lavette

28 Utilisation du robot aspirateur

28 Démarrage/Arrêt du nettoyage

30 Nettoyage automatique

31 Nettoyage localisé

32 Nettoyage intensif

34 Programmation de l’heure de nettoyage

35 Réglage du nettoyage quotidien

36 Utilisation des fonctions supplémentaires

(mode Turbo (Turbo), mode Edge (Bordure))

ENTRETIEN dES OUTILS ET dU FILTRE

36 Nettoyage du robot aspirateur

36 Veuillez suivre les méthodes de nettoyage

et d’entretien spéciées

37 Nettoyage de la lentille du capteur et de la

37 Méthode pour vider rapidement l’appareil

38 Nettoyage du collecteur de poussière et

39 Nettoyage de la brosse principale

41 Nettoyage de la brosse rotative latérale

42 Nettoyage de la roue d’entraînement

42 Entretien de la lavette

CARACTÉRISTIQUES TECHNIQUES dU PROdUIT

46 Caractéristiques techniques du produit

DJ68-00558X(0.0).indb5 2011.4.142:24:51PM6_ Consignes de sécurité

Consignes de sécurité

BRANCHEMENT Ne pliez pas excessivement le cordon d’alimentation

et ne placez dessus aucun objet lourd risquant de

- Cela pourrait entraîner une électrocution ou un incendie.

N’utilisez pas de cordon d’alimentation ou de prise

endommagé(e) ni de prise murale mal fixée.

- Cela pourrait entraîner une électrocution ou un incendie.

N’utilisez pas de prises multiples. (Ne laissez pas le

cordon traîner sur le sol.)

- Cela pourrait entraîner une électrocution ou un incendie.

Ne tirez pas la prise d’alimentation par le cordon et ne

touchez jamais la prise avec les mains mouillées.

- Cela pourrait entraîner une électrocution ou un incendie.

Veillez à éliminer toute trace de poussière ou d’eau de

la prise d’alimentation.

- Dans le cas contraire, cela pourrait entraîner un

dysfonctionnement ou une électrocution.

DANGER DANGER DANGER DANGER DANGER DJ68-00558X(0.0).indb6 2011.4.142:24:54PMConsignes de sécurité _7

Consignes de sécurité

01 CONSIGNES DE SÉCURITÉ

ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION AVANT L’UTILISATION Avant de mettre le robot aspirateur en marche, assurez-

vous que le collecteur de poussière est en place.

- Si le collecteur de poussière n’est pas inséré, le robot

aspirateur ne fonctionne pas.

N’utilisez jamais le robot aspirateur dans des lieux

comportant des matières combustibles, tels que :

les lieux avec des bougies ou lampes de bureau posées sur le sol ;

les lieux où des feux sont laissés sans surveillance (feu ou braises) ;

- les lieux avec présence d’essence, d’alcool distillé, de diluant,

de cendriers avec cigarettes allumées, etc.

Le robot aspirateur est destiné à une utilisation domestique uniquement. Ne

l’utilisez jamais dans les lieux suivants :

- greniers, caves, entrepôts, bâtiments industriels, pièces séparées éloignées du bâtiment

principal, lieux exposés à l’humidité (salles de bain, salle d’eau) ou surfaces étroites et

en hauteur (tables, étagères). En cas d’utilisation dans ces lieux, l’appareil risque d’être

gravement endommagé (dysfonctionnements, pannes).

Ouvrez toutes les portes pour nettoyer toutes les pièces.

- Si une porte est fermée, le robot aspirateur ne pourra pas entrer dans la pièce.

- Toutefois, veillez à fermer la porte d’entrée principale, de la véranda et de la salle bain

ou de toute autre pièce où le robot aspirateur risquerait de tomber à un étage inférieur.

Pour les tapis munis de longues franges, repliez ces

dernières sous le tapis.

- Les franges non repliées risqueraient d’endommager

gravement le tapis et l’appareil, en se coinçant dans la roue

d’entraînement ou la brosse principale.

Si le capteur d’escarpement est sale, le robot

aspirateur risque de tomber du haut d’un

escalier, d’une mezzanine, etc.

Cela risquerait de provoquer des blessures et

d’endommager gravement l’appareil.

Afin d’éviter tout risque, installez les VIRTUAL GUARDS (réglage sur le mode Fence “Mur

Virtuel”) devant les zones dangereuses.

Nettoyez la fenêtre du capteur et la caméra

afin d’éviter tout dysfonctionnement.

DJ68-00558X(0.0).indb7 2011.4.142:24:57PM8_ Consignes de sécurité

Consignes de sécurité

AVANT L’UTILISATION Enlevez les objets présents sur le sol avant le nettoyage.

Le robot aspirateur est conçu pour détecter les obstacles à une distance de 5 cm.

- Les serviettes de bain, les tapis devant la sale de bain, les éviers, les

entrées à la buanderie, les cordons d’alimentation, les nappes et les

ceintures risquent de se coincer dans la roue d’entraînement ou la

brosse principale, ce qui peut, dans le cas d’une nappe, provoquer la

chute des objets présents sur la table.

Retirez à l’avance les objets de petite taille ou fragiles de la

- Veillez à enlever tous les objets avant le nettoyage.

- Veillez à enlever tous les objets fragiles, tels que grands vases en

céramique, objets en verre, pots de eur, etc.

- Le robot aspirateur ne reconnaît pas les pièces de monnaie, bagues

ou autres objets de valeur tels que des bijoux.

Prévenez tous les membres de la famille (ou toute personne

qu’il convient de prévenir) d’être prudents avant de lancer

le nettoyage ou lors de l’utilisation de mode de nettoyage

- Les enfants évoluant à proximité risqueraient de s’entraver dans le

robot aspirateur et de tomber.

Veillez à ce que les enfants ne montent pas et ne s’assoient pas

- Les enfants risqueraient de tomber et de se blesser ou

d’endommager gravement l’appareil.

Si un enfant ou un animal domestique doit rester seul, veillez à

mettre le robot aspirateur hors tension.

- Le robot aspirateur risquerait d’attirer leur attention.

- Si la roue d’entraînement venait à entraîner des doigts, des pattes, des

vêtements ou des cheveux, cela risquerait de provoquer des blessures.

Si un enfant ou un animal domestique se trouve dans le chemin du robot aspirateur, il

risque d’être détecté comme un obstacle et la zone risque de ne pas être nettoyée.

- Lorsque le bouton de mise en marche est désactivé, l’alimentation est

coupée et toutes les fonctions sont désactivées.

Au moment d’installer la station de recharge, ne laissez pas le

cordon d’alimentation traîner sur le sol.

- Lorsque le robot aspirateur va se recharger automatiquement ou

passe à proximité de la station de recharge, il risquerait d’entraîner le

Laissez toujours le cordon d’alimentation du chargeur branché

Bien que le robot aspirateur dispose d’une fonction de recharge

automatique, si le cordon d’alimentation de la station de recharge n’est

pas branché, il ne pourra pas recharger sa batterie automatiquement.

ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION DJ68-00558X(0.0).indb8 2011.4.142:25:2PMConsignes de sécurité _9

Consignes de sécurité

01 CONSIGNES DE SÉCURITÉ

ATTENTION AVANT L’UTILISATION Installez le charger à un endroit facilement accessible pour

le robot aspirateur.

- Si le chargeur est installé dans un endroit difcilement accessible,

cela risque de causer des déplacements supplémentaires et de

gêner le processus de recharge automatique.

N’utilisez pas le chargeur à d’autres fins que celles pour lesquelles il est prévu.

- Cela risquerait d’endommager gravement le chargeur ou de provoquer un incendie.

DANGER Assurez-vous que le robot n’aspire pas ou ne se déplace

pas sur du liquide (eau, huile ou litière d’animaux).

- Cela risquerait d’endommager gravement l’appareil.

- Le liquide risquerait de se répandre sur les roues et de salir

l’intérieur de l’appareil.

DANGER Les objets situés devant le chargeur empêchent le robot

aspirateur de venir se recharger automatiquement.

ATTENTION Il ne doit y avoir aucun obstacle à 50 cm sur les côtés et à 1

DANGER Assurez-vous qu’il n’y ait aucune trace de liquide sur la

station de recharge.

- Cela risquerait de provoquer un incendie ou une électrocution.

DANGER Ne court-circuitez pas les broches de chargement à l’aide

d’objets en fer tels que des baguettes, des tournevis, etc.

- Cela risquerait d’endommager gravement le chargeur.

DANGER DJ68-00558X(0.0).indb9 2011.4.142:25:9PM10_ Consignes de sécurité

Consignes de sécurité

REMARQUE EN COURS D’UTILISATION Vous ne pouvez pas utiliser le robot aspirateur sur des tapis épais.

- Cela risquerait de provoquer un dysfonctionnement de l’appareil.

- Cela risquerait d’endommager le tapis.

Le robot aspirateur risque de ne pas pouvoir continuer sa progression

s’il est coincé au niveau du seuil de la porte d’entrée ou d’une véranda.

Pour des raisons de sécurité, au bout de 5 minutes d’immobilité, le

robot aspirateur interrompt automatiquement son fonctionnement.

- Pour relancer son fonctionnement, désactivez le bouton de mise en

marche puis réactivez-le après l’avoir déplacé à un endroit où il peut

poursuivre le nettoyage.

En cas d’émission d’un son, d’une odeur anormal(e) ou de

fumée, mettez immédiatement l’appareil hors tension et

contactez le centre d’assistance clientèle.

DANGER N’utilisez pas le robot aspirateur sur une table ou autre surface

- Cela risquerait de l’endommager en cas de chute.

ATTENTION Pendant son fonctionnement, le robot aspirateur risque de

percuter des meubles tels que les pieds de chaises, de tables

et autres meubles fins et longs.

- Pour un fonctionnement plus rapide et plus efcace, placez les chaises

sur le dessus des tables.

Retirez immédiatement tout morceau de papier ou sac

plastique aspiré lors du nettoyage.

- Utiliser l’appareil pendant un temps prolongé alors que son orice

d’aspiration est obstrué risquerait de l’endommager gravement.

Ne posez aucun objet sur le dessus du robot aspirateur.

- Cela risquerait de provoquer un dysfonctionnement.

ATTENTION ATTENTION ATTENTION ATTENTION DJ68-00558X(0.0).indb10 2011.4.142:25:21PMConsignes de sécurité _11

Consignes de sécurité

01 CONSIGNES DE SÉCURITÉ

REMARQUE REMARQUE EN COURS D’UTILISATION Le robot aspirateur ne peut pas nettoyer entièrement les

endroits qu’il ne peut pas atteindre (ex. : coins, espace entre un

- Nettoyez de temps en temps ces endroits.

Il peut rester des moutons de poussière lorsque le robot aspirateur ne parvient pas à

aspirer les moutons de poussière formés au cours du nettoyage.

- Si tel est le cas, balayez les moutons de poussière à l’aide d’un autre ustensile de nettoyage.

NETTOYAGE ET ENTRETIEN Pour nettoyer l’appareil, évitez de vaporiser de l’eau

directement sur la surface extérieure ou d’appliquer une

substance volatile telle que du benzène, du diluant ou de

- Cela risquerait d’endommager gravement l’appareil.

ATTENTION L’appareil ne doit en aucun cas être démonté ou réparé par une

personne autre qu’un technicien de maintenance qualifié.

- Cela risquerait d’endommager l’appareil.

ATTENTION N’appuyez pas excessivement sur le pare-chocs du robot

- Si le capteur situé sur le pare-chocs est endommagé, le robot aspirateur

risque de percuter les murs et les meubles.

ATTENTION Ce produit n’est pas étudié pour être utilisé avec des lavettes

ATTENTION Une fois la lavette fixée, le robot aspirateur ne peut plus

avancer sur les tapis.

- Pour nettoyer un tapis, retirez d’abord la lavette et son support.

ATTENTION DJ68-00558X(0.0).indb11 2011.4.142:25:38PM12_ Consignes de sécurité

Consignes de sécurité

NETTOYAGE ET ENTRETIEN Si le cordon d’alimentation est endommagé, faites-le

remplacer par un technicien de maintenance qualifié du centre

d’assistance clientèle.

- Le non-respect de cette consigne risquerait de provoquer un

incendie ou une électrocution.

DANGER Avant de nettoyer le chargeur, veillez à débrancher le cordon

d’alimentation pour des raisons de sécurité.

DANGER Pour retirer les substances étrangères, utilisez toujours la

brosse de nettoyage après avoir mis l’appareil hors tension.

- Le non-respect de cette consigne risque d’entraîner la mise en

marche accidentelle de l’appareil et de provoquer des blessures ou

d’endommager gravement ce dernier.

Contactez le centre d’assistance clientèle Samsung

Electronics pour remplacer la batterie.

- Si vous utilisez une batterie non originale, cela risque d’entraîner un

dysfonctionnement de l’appareil.

DANGER Retirez régulièrement toute substance étrangère accumulée

sur les capteurs d’obstacles et d’escarpement.

- La saleté accumulée sur les capteurs réduira la précision des

DANGER Capteur d’escarpement

Une fois le nettoyage terminé, nettoyez la lavette et faites-la

soigneusement sécher avant de la réutiliser.

- Si vous ne le faites pas, cela risque de générer des mauvaises

DANGER DJ68-00558X(0.0).indb12 2011.4.142:26:14PMFonctions du produit _13

Fonctions du produit

OUVERTURE FACILE DU RÉSERVOIR DE POUSSIÈRE L’ouverture supérieure du réservoir de poussière permet de le vider

facilement à l’aide d’un aspirateur classique tout en évitant que la

poussière ne s’envole.

LES DIFFÉRENTS MODES DE NETTOYAGE Différents modes de nettoyage sont disponibles an de répondre à tous vos besoins.

UTILITÉ DE LA FONCTION VIRTUAL GUARD Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière

en utilisant le mode « Fence » (mur virtuel) ou en nettoyant plusieurs zones une par une à

l’aide du mode « Guard » (porte virtuelle).

Qu’est-ce que le système de reconnaissance de

Cette fonction reconnaît la forme du plafond à l’aide

de la caméra située sur le dessus an d’identier la

zone à nettoyer et détermine la meilleure méthode

pour parcourir et nettoyer chaque zone du sol.

NETTOYAGE PARFAIT DE CHAQUE RECOIN Le robot aspirateur nettoie le sol de manière séquentielle ( ) selon la carte déterminée par

la fonction de reconnaissance du plafond. Il peut ainsi nettoyer chaque recoin de la pièce.

les pièces automatiquement.

une zone localisée en profondeur.

Il peut être utilisé pour aspirer des

miettes de pain ou de biscuits.

3. Mode Max : Fonctionne jusqu’à épuisement presque total de la batterie.

4. Mode Manual : Il est possible de nettoyer le sol manuellement en déplaçant soi-même le

lorsque ce mode est activé, la brosse tourne à vitesse maximale ; l’aspirateur est

donc plus efcace. (Vous pouvez activer ou désactiver ce mode à l’aide de la télécommande.)

6. Mode Edge (Obstacle)

Lorsque le capteur détecte un obstacle sur son trajet, le robot aspirateur réduit sa vitesse

an de minimiser le choc (le capteur antichoc contribue également à réduire l’impact).

L’appareil permet un nettoyage des angles le plus efcace possible.

7. Mode de nettoyage programmé : Il est possible de programmer le robot aspirateur pour

qu’il nettoie le sol à une heure précise.

8. Mode de nettoyage quotidien :

Le robot aspirateur nettoie le sol tous les jours à une heure dénie.

1 Environ 1,5 mEnviron 1,5 m DJ68-00558X(0.0).indb13 2011.4.142:26:37PM14_ Fonctions du produit

Fonctions du produit

FRANCHISSEMENT dES SEUILS dE PORTE Le système de pilotage révolutionnaire du robot aspirateur

lui permet de franchir les seuils de portes d’une hauteur

d’environ 1.5 cm et de nettoyer toutes les pièces. Le robot

aspirateur risque de ne pas pouvoir franchir les seuils de

porte de 1,5 cm en fonction de leur forme.

ANTI-COLLISION Le robot aspirateur détecte et évite les obstacles en 2

étapes. D’abord, les 8 capteurs d’obstacles détectent

les obstacles et si le robot aspirateur vient à percuter un

obstacle, les 2 capteurs antichocs absorbent l’impact.

BROSSE ROTATIVE LATÉRALE La brosse rotative latérale permet de nettoyer la poussière

CHARGEMENT AUTOMATIQUE Lorsque la batterie est faible, le robot aspirateur se dirige

automatiquement vers le chargeur où il sera rapidement

ANTI-CHUTE SYSTÈME dE SÉCURITÉ

Les 3 capteurs d’escarpement détectent les marches

descendantes (escaliers ou seuil de la porte d’entrée) an

d’éviter que le robot aspirateur ne tombe.

Lorsque le robot aspirateur vient à être surélevé au cours du

nettoyage, les roues d’entraînement, la brosse principale, le

moteur d’aspiration et la brosse rotative latérale s’arrêtent

automatiquement grâce à la détection du capteur.

Type marche Type vertical

Montage de l’aspirateur

Chargeur (Station de recharge)

Manuel d’utilisation / 2

piles (Piles type AAA) Support pour

VIRTUAL GUARD Filtre de rechange Brosse de nettoyage

Montage de l’aspirateur

Capteur VIRTUAL GUARD Capteur de la

Bouton d’éjection du

collecteur de poussière

Broche de chargement

Montage de l’aspirateur

02 MONTAGE DE L’ASPIRATEUR NOMENCLATURE DES PIÈCES

[Chargeur (Station de recharge)]

Les piles ne sont pas fournies avec l’appareil. Elles doivent être achetées séparément.

Insérez les piles alcalines (type D) avant d’utiliser l’appareil.

Mise en place des piles

Soulevez le couvercle du

module VIRTUAL GUARD

tout en appuyant sur la

languette de verrouillage.

Insérez les piles dans le module

indiqué sur la gure ci-dessous.

(Si les piles sont insérées à

l’envers, le module VIRTUAL GUARD ne fonctionnera pas.)

Après avoir inséré la

languette du couvercle

dans l’encoche, appuyez

sur l’autre côté pour le

fermer jusqu’à ce qu’un

petit clic se fasse entendre.

1 2 3 ✽ Spécication : piles alcalines de type D (LR20) [Module VIRTUAL GUARD]

Capteur de détection de

détection de l’unité

Montage de l’aspirateur

NOMENCLATURE DES PIÈCES

[Panneau d’affichage]

Soulevez le couvercle du

compartiment à piles

situé à l’arrière de la

languette de verrouillage.

Insérez les piles dans la

télécommande comme indiqué

sur la gure ci-dessous. (Si les

piles sont insérées à l’envers, la

télécommande ne fonctionnera

Après avoir inséré la

languette du couvercle dans

l’encoche, appuyez sur

l’autre côté pour le fermer

jusqu’à ce qu’un petit clic

1 2 3 ✽ Spécication : piles alcalines de type AAA Les piles ne sont pas insérées dans la télécommande au moment de l’achat de l’appareil.

Insérez les piles alcalines (type AAA) avant d’utiliser l’appareil.

Mise en place des piles de la télécommande (le robot ne peut pas reculer)AlimentationRecharge Max Zone locatiséeDémarrer / Arrêter Auto Touches directionnellesManualTurboObstacleMinuterie/QuotidienHorloge DJ68-00558X(0.0).indb18 2011.4.142:27:18PMMontage de l’aspirateur _19

Montage de l’aspirateur

02 MONTAGE DE L’ASPIRATEUR NOMENCLATURE DES PIÈCES PARTIE AFFICHAGE

1. Affichage numérique - Afche la minuterie, le statut de progression et les codes d’erreur à l’aide de chiffres, de lettres et de symboles. 2. Indicateur du niveau de la batterie - En cours de charge : indique la progression de la charge en 3 étapes (3 carrés). - En cours d’utilisation : indique le niveau de charge de la batterie. Lorsque l’appareil est en marche, le niveau de charge de la batterie baisse d’un carré à la fois en partant du niveau maximum. (Lorsque la batterie est totalement déchargée, le dernier carré clignote et le message « LO » s’afche.) 3. Nettoyage programmé - Lorsque le mode de nettoyage programmé est activé, le symbole correspondant est allumé. 4. Daily - Lorsque le nettoyage quotidien est activé, le témoin Daily est allumé. 5. Recharge - Ce symbole s’allume lorsque le robot aspirateur retourne sur la station de recharge pour recharger sa batterie. 6. Affichage du mode de nettoyage - Chaque fois que le bouton de mode de nettoyage est actionné, le mode de nettoyage correspondant s’afche. (a) Mode automatique : ce symbole s’allume lorsque le mode de nettoyage Auto est sélectionné. (b) Mode localisé : ce symbole s’allume lorsque le mode de nettoyage Spot est sélectionné. (c) Mode intensif : ce symbole s’allume lorsque le mode de nettoyage Max est sélectionné. (d) Mode manuel : ce symbole s’allume lorsque le mode de nettoyage Manual est sélectionné. PARTIE COMMANDES

7. Start/Stop - Permet de démarrer/arrêter le nettoyage. 8. Mode de nettoyage - Permet de sélectionner le mode de nettoyage. Une fois le mode de nettoyage sélectionné, appuyez sur le bouton () pour démarrer le nettoyage. 9. Minuterie/Quotidien - Permet de programmer le nettoyage. 10. Recharging - Lorsque ce bouton est actionné, le symbole de recharge s’allume et le robot aspirateur retourne sur la station de recharge pour recharger sa batterie. 1

6 ⓐ ⓑ ⓒ ⓓ [Panneau d’affichage]

DJ68-00558X(0.0).indb19 2011.4.142:27:19PM20_ Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

PROCÉDURE D’INSTALLATION

1. Mise sous/hors tension

Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension

situé sur le dessous de l’unité principale.

2. Installation du chargeur

Pour charger le robot aspirateur, vous devez d’abord installer le chargeur.

La batterie étant déchargée au moment de l’achat de l’appareil, vous

devez la recharger totalement avant d’utiliser l’appareil.

3. Charge de la batterie

Vous devez charger la batterie totalement avant d’utiliser le

4. Réglage de l’heure

Vous devez régler l’heure pour pouvoir utiliser les options de

nettoyage programmé et quotidien.

5. Installation du module VIRTUAL GUARD Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone

particulière en utilisant le mode « Fence » (mur virtuel) ou nettoyer plusieurs zones

une par une à l’aide du mode « Guard » (porte virtuelle).

6. Fixation d’une lavette

Fixez la lavette à la base du robot aspirateur.

INSTALLING THE ROBOTIC VACUUM CLEANER MISE SOUS/HORS TENSION Si le bouton de mise sous tension est désactivé, le robot aspirateur ne se

rechargera pas, même s’il est installé sur la station de recharge.

ATTENTION Pour utiliser le robot aspirateur, vous devez actionner le

bouton de mise sous tension.

Si vous désactivez le bouton de mise sous tension, tous les

réglages seront réinitialisés.

1. Activez le bouton de mise sous tension et allumez

- Si les icônes ne s’allument pas, cela indique que la

batterie est déchargée. Si tel est le cas, installez le robot

aspirateur sur la station de recharge après avoir activé le

bouton de mise sous tension.

- Notez que la désactivation du bouton de mise sous

tension entraîne la réinitialisation de tous les réglages.

✽ Si aucun bouton n’est actionné pendant 5 minutes

environ, l’appareil s'éteint automatiquement pour éviter que la batterie ne se

décharge. Pour le rallumer, appuyez pendant quelques secondes sur le bouton

Run/Stop (Démarrer/Arrêter) situé sur l’appareil ou la télécommande.

DJ68-00558X(0.0).indb20 2011.4.142:27:20PMFonctionnement de l’aspirateur _21

Fonctionnement de l’aspirateur

03 FONCTIONNEMENT DE L’ASPIRATEUR INSTALLATION DU ROBOT ASPIRATEUR INSTALLATION DU CHARGEUR Laissez toujours le cordon d’alimentation du

chargeur branché dans la prise murale.

- Si le chargeur n’est pas alimenté, le robot ne sera

pas en mesure de trouver le chargeur et d’aller se

recharger automatiquement.

- Si le robot aspirateur est séparé du chargeur, la

batterie se décharge automatiquement.

2. Il ne doit y avoir aucun obstacle à 50 cm sur les

côtés et à 1 m devant.

1. Installez le chargeur sur une surface plane.

Installez le charger à un endroit facilement accessible

pour le robot aspirateur.

4. Disposez le cordon d’alimentation le long du mur.

5. Si le sol est recouvert de parquet, installez le

chargeur dans la même direction que les lattes en

bois. Témoin d’alimentationTémoin de chargeREMARQUE DJ68-00558X(0.0).indb21 2011.4.142:27:23PM22_ Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR CHARGE

2. Vérifiez le statut de charge du robot aspirateur.

Lorsque le chargement débute, l’indicateur du niveau de

” s’afchent sur le panneau d’afchage.

- À la n du chargement, l’indicateur du niveau de la

batterie et le message « FULL » s’afchent sur le

1. Après avoir aligné les broches de chargement

de l’unité principale avec celles de la station de

recharge, appuyez sur l’unité principale jusqu’à

entendre un son indiquant que la recharge

- Le témoin de charge devient vert.

Au moment de l’achat de l’appareil, la batterie est

totalement déchargée. Vous devez donc charger

manuellement le robot aspirateur. Témoin d’alimentationTémoin de chargeTémoin d’alimentationTémoin de chargeREMARQUE ● Au moment de l’achat de l’appareil, il faut environ 120 minutes pour que la batterie se charge

totalement pour un fonctionnement d’environ 90 minutes.

● Si la batterie est en surchauffe, le temps de charge peut être plus long.

● Mesures à prendre si le chargement n’est pas régulier.

Si le robot aspirateur ne peut pas se recharger automatiquement, vériez les points suivants :

- Activez le bouton de mise sous tension du robot aspirateur puis désactivez-le (réinitialisation).

- Rebranchez le chargeur (réinitialisation).

- Vériez qu’aucune substance étrangère n’est présente sur les connecteurs de charge et

essuyez les connecteurs de l’unité principale et du chargeur à l’aide d’un chiffon sec.

Vériez qu’aucun objet pouvant constituer un puissant réecteur n’est à proximité du chargeur.

● Lorsque le robot aspirateur est séparé du chargeur, il se décharge naturellement.

- Chargez le robot aspirateur via le chargeur, si possible. (Si vous devez quitter votre domicile

pendant une période prolongée pour un voyage d’affaires, d’agrément, etc., désactivez le

bouton de mise sous tension du robot aspirateur et débranchez le chargeur pour les ranger.)

Activez le bouton de mise sous tension situé sur le dessous de

Lorsque l’indicateur du niveau de la

batterie se met à clignoter en cours de

fonctionnement, le robot aspirateur s’arrête

et retourne automatiquement se recharger

sur le chargeur. Charge terminéeEn coursde chargeCharge nécessaire<Afchage de la charge>En cours de charge Chargé au maximum ■

Lorsque l’indicateur du niveau de la batterie clignote et que le message

« LO » s’afche en cours de fonctionnement, le robot aspirateur ne peut

pas être contrôlé par la télécommande ni par les boutons de l’unité

principale. Dans ce cas-là, vous devez porter directement le robot

aspirateur jusqu’au chargeur pour recharger la batterie. (Ceci n’est

valable que lorsque la batterie est totalement déchargée.) ClignotantClignotant DJ68-00558X(0.0).indb22 2011.4.142:27:36PMFonctionnement de l’aspirateur _23

Fonctionnement de l’aspirateur

03 FONCTIONNEMENT dE L’ASPIRATEUR INSTALLATION dU ROBOT ASPIRATEUR

À PROPOS DE LA BATTERIE

- Cette batterie est destinée uniquement à des robots de nettoyage Samsung. Il est

strictement interdit de l’utiliser avec d’autres appareils ou à d’autres ns.

- Ne démontez pas et ne modiez pas la batterie.

- Chargez-la dans un lieu bien aéré.

- Ne placez jamais la batterie à proximité d’un feu ou d’une source de chaleur.

- Ne connectez aucun objet métallique aux bornes (+) ou (-) de la batterie.

- Laissez-le toujours à l’intérieur (0℃ à 40℃).

- Avant de mettre cet appareil au rebus, débarrassez-vous de la batterie d’une manière

respectueuse de l’environnement.

- Ne jetez pas la batterie avec vos ordures ménagères.

- Respectez les réglementations locales de recyclage des batteries usées.

✽ Si la batterie ne fonctionne plus, ne la démontez pas et contactez le centre

d’assistance clientèle le plus proche.

✽ Un temps de charge plus long et un temps de fonctionnement de la batterie plus court

indiquent que celle-ci est en n de vie. Contactez un centre d’assistance clientèle agréé

pour remplacez votre batterie.

Le robot aspirateur est alimenté par une batterie NiMH (« Nickel-Metal Hydride »)

respectueuse de l’environnement, rechargeable et dotée d’une fonction de prévention

de surcharge garantissant une longue durée.

La période de garantie de la batterie est de 6

mois à compter de la date d’achat.

Au moment d’acheter une batterie, exigez du centre

d’assistance clientèle le symbole (

ainsi que le numéro de modèle avant de l’acheter.

La batterie rechargeable intégrée au produit ne peut pas être remplacée par l’utilisateur.

Contactez votre revendeur pour procéder à son remplacement.

DJ68-00558X(0.0).indb23 2011.4.142:27:37PM24_ Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

Permet d’entrer en mode

Permet de régler l’heure.

Permet de saisir les minutes.

Permet de valider le réglage.

Permet de saisir l’heure.

INSTALLATION DU ROBOT ASPIRATEUR RÉGLAGE DE L’HEURE Pour pouvoir utiliser correctement les options de nettoyage programmé et de

nettoyage quotidien, le réglage de l’heure est nécessaire.

Vous pouvez uniquement régler l’heure à l’aide de la télécommande.

Vous pouvez uniquement régler l’heure à l’aide de la télécommande. Imaginez qu’il soit 07:00 a.m. Télécommande Action correspondante

- Pour quitter le mode de réglage de l’heure, appuyez sur le bouton ( ) au lieu du bouton

de réglage de l’heure.

- Si un nettoyage programmé est déni, vous ne pouvez pas modier l’heure. ClignoteClignoteClignoteClignoteDiminuerest AugmenterDiminuerest Augmenter DJ68-00558X(0.0).indb24 2011.4.142:27:43PMFonctionnement de l’aspirateur _25

Fonctionnement de l’aspirateur

03 FONCTIONNEMENT DE L’ASPIRATEUR INSTALLATION DU ROBOT ASPIRATEUR INSTALLATION DU MODULE VIRTUAL GUARD Vous pouvez restreindre le fonctionnement

du robot aspirateur à une zone particulière

en utilisant le mode « Fence » (mur virtuel)

ou nettoyer plusieurs zones une par une à

l’aide du mode « Guard » (porte virtuelle).

Fonctionnement des boutons

1. Fonctionnement du témoin de mode

- Mode Fence (mur virtuel) : le témoin est rouge

- Mode Guard (porte virtuelle) : le témoin est vert

- Off (désactivé) : le témoin est éteint

- L’actionnement du bouton Mode/Mise en marche

sélectionne tour à tour un mode dans l’ordre

suivant_mode Fence (mur virtuel) ➝ mode Guard

(porte virtuelle) ➝ désactivé.

✽ La distance du mur virtuel est de 2,5 m minimum et peut différer

selon l’environnement et l’état de mouvement du robot.

Création d’une barrière (mur virtuel)

Le module VIRTUAL GUARD crée une barrière invisible

infranchissable pour le robot aspirateur.

Par ex. : devant des pots de fleurs, des meubles, la

porte d’entrée, etc.

1. Sélectionnez le mode Fence (mur virtuel) à l’aide

du bouton Mode/Mise en marche.

- Le témoin de mode devient rouge.

2. Installez le module VIRTUAL GUARD devant la

zone dont vous souhaitez bloquer l’accès pour le

- Orientez le module VIRTUAL GUARD de manière à ce que son capteur de

détection de distance puisse former une barrière invisible infranchissable pour le

robot aspirateur. Une barrière (mur virtuel) se forme.Capteur de détection de distanceBouton Mode/Mise en marcheCapteur de détection de l’unité principaleTémoin de modeCapteur de détection de distance DJ68-00558X(0.0).indb25 2011.4.142:27:46PM26_ Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

À propos du capteur infrarouge

La transmission du signal infrarouge peut ne

pas être régulière dans les lieux comportant

des lampes halogènes ou en extérieur.

● Le robot aspirateur utilise trois types de

systèmes à infrarouge et l’un d’eux peut ne

pas fonctionner face à un autre ayant une

priorité plus élevée.

● Lorsque le robot aspirateur est contrôlé par la télécommande, il est possible que celui-

ci franchisse la barrière virtuelle du module VIRTUAL GUARD ou heurte un obstacle, car

le signal de la télécommande est plus fort que celui du module.

Lorsque le robot aspirateur est utilisé dans un lieu exigu ou à trop grande proximité,

celui-ci risque de mal fonctionner en raison d’interférences des signaux infrarouges.

● Installez le module VIRTUAL GUARD sufsamment loin du chargeur car le chargement

automatique risque d’être interrompu si le module est trop près du chargeur.

● Si plusieurs robots aspirateurs sont utilisés simultanément, ils risquent de mal

fonctionner en raison d’interférences des signaux infrarouges.

✽ Une barrière invisible se forme

pour empêcher le robot aspirateur

de heurter le module VIRTUAL GUARD ; il est donc conseillé

d’installer ce dernier à 30 cm de la

porte, le long du mur. ATTENTION [Priorité des signaux infrarouges]

Module VIRTUAL GUARD Chargeur

Utilisation du mode Guard (porte virtuelle)

Le module VIRTUAL GUARD forme une porte invisible

infranchissable pour le robot aspirateur tant que le

nettoyage de la pièce en cours n’est pas terminé. Le

module VIRTUAL GUARD ouvre la porte invisible une fois

que le nettoyage de la pièce est terminé.

1. Sélectionnez le mode Guard (porte virtuelle) à l’aide

du bouton Mode/Mise en marche.

- Le témoin de mode devient vert.

2. Installez le module VIRTUAL GUARD à l’entrée de la

Orientez le module VIRTUAL GUARD de manière à ce que son capteur de détection de

distance puisse former une barrière invisible infranchissable

pour le robot aspirateur. Chargeur Module VIRTUAL GUARD Pièce 1

Pièce 3 Capteur de détection de distanceUn «garde» (porte virtuelle) se forme.REMARQUE ● Lorsque vous n’utilisez pas le module VIRTUAL GUARD,

éteignez-le. (Lorsque vous n’utilisez pas le robot pendant

une longue période de temps, retirez-en les batteries pour

ne pas avoir à les décharger.)

• Si le bouton Mode/Alimentation ne fonctionne pas, cela

indique que les batteries sont épuisées. Dans ce cas,

remplacez les batteries. (Spécications : Batteries alcalines

Vous pouvez acheter un module VIRTUAL GUARD

supplémentaire du service à la clientèle de Samsung

DJ68-00558X(0.0).indb26 2011.4.142:27:55PMFonctionnement de l’aspirateur _27

Fonctionnement de l’aspirateur

03 FONCTIONNEMENT DE L’ASPIRATEUR UTILISATION DU ROBOT ASPIRATEUR FIxATION D’UNE LAVETTE Grâce à la lavette microfibre, vous pouvez éliminer efficacement la poussière.

1. Fixez la lavette sur l’attache Velcro du support.

- Fixez la lavette en veillant à ce qu’elle ne dépasse

2. Faites correspondre les trous du support de

lavette aux picots situés sous le robot aspirateur

et appuyez jusqu’à entendre un « clic ».

- Remarque : si le support de lavette est mal xé, il

risque de se détacher pendant le nettoyage.

3. Posez le support de lavette sur lequel est fixée la

lavette sur le sol et appuyez vers le bas. Picots de fixation du support de lavetteTrous de fixation du support de lavetteBordure de fixation de la lavette✽ Fixez la lavette en veillant à ce qu’elle ne dépasse pas de la bordure de fixation.ATTENTION ● Le robot aspirateur ne peut pas se déplacer

sur les tapis si une lavette y est xée. Avant de

nettoyer un tapis, détachez la lavette et son

● Une fois le nettoyage terminé, nettoyez la lavette

● Utilisez la lavette uniquement après l’avoir

soigneusement fait sécher. (Vous ne pouvez pas

utiliser de lavette humide.)

● S’il y a du liquide sur le sol tel que du café,

n’utilisez pas la lavette pour nettoyer an d’éviter

de répandre le liquide sur le sol.

Procédure de fixation de la lavette

DJ68-00558X(0.0).indb27 2011.4.142:28:23PM28_ Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR DÉMARRAGE/ARRÊT DU NETTOYAGE Mise sous tension

- Télécommande : appuyez sur le bouton [Power].

- Unité principale : appuyez sur le bouton (

- Télécommande : appuyez sur le bouton [Power].

- Unité principale : maintenez appuyé le bouton (

Vous pouvez lancer ou interrompre toutes les

fonctions du robot aspirateur.

Chaque fonction du robot aspirateur ne fonctionne que si le

bouton de mise sous tension est allumé.

Lorsque le robot aspirateur est en cours de fonctionnement,

appuyez sur le bouton (

) pour annuler l’opération puis

sélectionnez une fonction.

Mise sous/hors tension

- Télécommande : appuyez sur bouton Auto (Auto),

Spot (Localisé), Max (Intensif), Manual (Manuel).

- Unité principale : sélectionnez le mode Auto (Auto)/

Spot (Localisé)/Max (Intensif)/Manual (Manuel) à

l’aide des boutons (

- Lorsque le nettoyage démarre, le robot aspirateur

commence à se déplacer.

Si vous appuyez sur le bouton ( ) sans

sélectionner de mode de nettoyage, le nettoyage

démarre en mode Auto.

- Pour arrêter, appuyez sur le bouton (

télécommande ou de l’unité principale.

- Lorsque le nettoyage s’interrompt, le robot aspirateur

Utilisation des boutons

de l’unité principale

Démarrage ou arrêt du nettoyage

DJ68-00558X(0.0).indb28 2011.4.142:28:26PMFonctionnement de l’aspirateur _29

Fonctionnement de l’aspirateur

03 FONCTIONNEMENT DE L’ASPIRATEUR UTILISATION DU ROBOT ASPIRATEUR RECHARGE

1. Appuyez sur le bouton Recharging.

) de l’unité principale s’allume et le robot

aspirateur se dirige vers le chargeur.

2. Pour interrompre le robot aspirateur alors qu’il se

dirige vers le chargeur, appuyez sur le bouton (

3. Pour tester la fonction de chargement automatique,

appuyez sur le bouton Recharging lorsque le robot

aspirateur se trouve à moins de 1,5m du chargeur.

Afin de renvoyer le robot aspirateur sur le chargeur

pour recharger la batterie, appuyez sur le bouton

Lorsque le robot aspirateur est en cours de fonctionnement,

appuyez sur le bouton (

) pour annuler l’opération puis sur

le bouton Recharging.

Dépannage au cas où le robot aspirateur ne retourne

● Vériez l’installation du chargeur

- Si le chargeur, de là où il est installé, ne parvient pas à

guider le robot aspirateur jusqu’à lui.

- Si le chargeur se situe à plus de 5 m du robot

- Le robot aspirateur peut avoir besoin de plus de temps

pour revenir au chargeur.

● Vous devez charger manuellement le robot aspirateur dans

les situations suivantes :

- Si le chargeur est installé dans un endroit inaccessible.

- Si la batterie est entièrement déchargée.

- Si le robot aspirateur est coincé par un obstacle

(un meuble par ex.).

- Si le robot aspirateur ne parvient pas à franchir le seuil

de porte de la pièce où est installé le chargeur.

Utilisation des boutons

de l’unité principale

DJ68-00558X(0.0).indb29 2011.4.142:28:59PM30_ Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR NETTOYAGE AUTOMATIQUE Le robot aspirateur se déplace tout seul et nettoie

automatiquement votre intérieur jusqu’à ce que le nettoyage

Si le nettoyage démarre alors que le robot aspirateur se situe sur la

station de recharge, le temps qu’il lui faudra pour revenir sur cette

dernière sera moins long car il garde en mémoire sa position initiale

lorsqu’il se déplace.

Si le niveau de la batterie devient faible en cours de nettoyage, le

robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage

une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

le mode. Bouton de l’unité principaleBouton de la télécommandeAction correspondante ▶

À propos de la fonction de reprise du nettoyage ● Si le robot aspirateur considère que le nettoyage est terminé, la fonction de reprise du nettoyage n’est pas effectuée.● Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé et ne le reprendra pas.1timeATTENTIONREMARQUE Nettoyage terminé

Mode Normal (Normal)

Mode Turbo (Turbo) ● Ne déplacez pas le robot aspirateur et n’appuyez sur

aucun bouton lorsqu’il est en cours de nettoyage.

Sinon, il va considérer que le nettoyage est terminé et va

recommencer à nettoyer depuis le début. ● Lorsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » ( )

(Turbo activé) et « Off turbo »( )(Turbo désactivé)

s’afchent tour à tour à l’écran. Lorsque l’indication « On

turbo » (Turbo activé) est afchée, vous pouvez nettoyer le

sol en mode Turbo (Turbo). ● Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( )

( Bordure activée) et « Off edge » ( ) (Bordure

désactivée) s’afchent tour à tour à l’écran. Lorsque

l’indication « On edge » (Bordure activée) est afchée, vous

pouvez nettoyer le sol en mode Edge (Bordure). ● Si vous sélectionnez simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l’indication(

DJ68-00558X(0.0).indb30 2011.4.142:29:3PMFonctionnement de l’aspirateur _31

Fonctionnement de l’aspirateur

03 FONCTIONNEMENT DE L’ASPIRATEUR UTILISATION DU ROBOT ASPIRATEUR NETTOYAGE LOCALISÉ

Vous pouvez nettoyer une zone spécifique couverte de

miettes de biscuits par exemple.

Déplacez le robot aspirateur là où vous souhaitez effectuer un

- En mode de nettoyage localisé (Spot), le robot aspirateur

nettoie une zone de 1,5m x 1,5m.

- Une fois le nettoyage terminé, le robot aspirateur afche les

messages « End », « Stop » et « Stand by ».

le mode. Bouton de l’unité principaleBouton de la télécommandeAction correspondante ▶

Lorsque le robot aspirateur est installé sur la station de

recharge, le mode de nettoyage localisé n’est pas disponible. REMARQUE2time Environ 1,5 m

Mode Turbo (Turbo) ● Lorsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » ( )

(Turbo activé) et « Off turbo »( )(Turbo désactivé)

s’afchent tour à tour à l’écran. Lorsque l’indication « On

turbo » (Turbo activé) est afchée, vous pouvez nettoyer le

sol en mode Turbo (Turbo). ● Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( )

( Bordure activée) et « Off edge » ( ) (Bordure

désactivée) s’afchent tour à tour à l’écran. Lorsque

l’indication « On edge » (Bordure activée) est afchée, vous

pouvez nettoyer le sol en mode Edge (Bordure). ● Si vous sélectionnez simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l’indication(

s’afche à l’écran. ATTENTION DJ68-00558X(0.0).indb31 2011.4.142:29:6PM32_ Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR NETTOYAGE INTENSIF Le robot aspirateur se déplace automatiquement et nettoie

jusqu’à ce que la batterie soit épuisée et que le dernier

carré de l’indicateur du niveau de la batterie clignote.

Si le nettoyage démarre alors que le robot aspirateur se situe sur la

station de recharge, le temps qu’il lui faudra pour revenir sur cette

dernière sera moins important car il garde en mémoire sa position

initiale lorsqu’il se déplace.

Si le niveau de la batterie devient faible en cours de nettoyage, le

robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage

une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

le mode. Bouton de l’unité principaleBouton de la télécommandeAction correspondante À propos de la fonction de reprise du nettoyage ● Si le robot aspirateur considère que le nettoyage est terminé, il ne le reprend pas.● Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé (et ne le reprendra pas ). REMARQUE3time Mode Normal (Normal)

Mode Turbo (Turbo) ATTENTION● Ne déplacez pas le robot aspirateur et n’appuyez sur

aucun bouton lorsqu’il est en cours de nettoyage.

Sinon, il va considérer que le nettoyage est terminé et va

recommencer à nettoyer depuis le début. ● Lorsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » ( )

(Turbo activé) et « Off turbo »( )(Turbo désactivé)

s’afchent tour à tour à l’écran. Lorsque l’indication « On

turbo » (Turbo activé) est afchée, vous pouvez nettoyer le

sol en mode Turbo (Turbo). ● Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( )

( Bordure activée) et « Off edge » ( ) (Bordure désactivée) s’afchent tour à

tour à l’écran. Lorsque l’indication « On edge » (Bordure activée) est afchée, vous

pouvez nettoyer le sol en mode Edge (Bordure). ● Si vous sélectionnez simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l’indication(

) s’afche à l’écran.

DJ68-00558X(0.0).indb32 2011.4.142:29:9PMFonctionnement de l’aspirateur _33

Fonctionnement de l’aspirateur

03 FONCTIONNEMENT DE L’ASPIRATEUR UTILISATION DU ROBOT ASPIRATEUR NETTOYAGE MANUEL Vous pouvez déplacer le robot aspirateur pour nettoyer

une zone précise directement à l’aide de la télécommande.

Déplacez le robot aspirateur là où vous souhaitez effectuer un

Vous pouvez nettoyer manuellement à l’aide de la télécommande

le mode. Bouton de l’unité principaleRemote control button Action correspondante● Lorsque le robot aspirateur est installé sur la station de recharge, le mode de nettoyage manuel n’est pas disponible.REMARQUE4time Mode Normal (Normal)

Mode Turbo (Turbo) Boutons directionnels (haut, gauche, droite)La direction «bas» n’est pas disponible.ATTENTION● Lorsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » ( )

(Turbo activé) et « Off turbo »(

s’afchent tour à tour à l’écran. Lorsque l’indication « On

turbo » (Turbo activé) est afchée, vous pouvez nettoyer le

sol en mode Turbo (Turbo). ● Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( )

( Bordure activée) et « Off edge » ( ) (Bordure

désactivée) s’afchent tour à tour à l’écran. Lorsque

l’indication « On edge » (Bordure activée) est afchée, vous

pouvez nettoyer le sol en mode Edge (Bordure). ● Si vous sélectionnez simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l’indication(

DJ68-00558X(0.0).indb33 2011.4.142:29:14PM34_ Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

Permet d’annuler les

UTILISATION dU ROBOT ASPIRATEUR PROGRAMMATION DE L’HEURE DE NETTOYAGE Vous pouvez programmer le robot aspirateur pour

qu’il commence le nettoyage à une heure précise.

Le nettoyage programmé n’est possible que si le robot

aspirateur est installé sur la station de recharge. Le symbole s’éteint. Permet d’entrer en

Permet de régler les

Permet de terminer les

6 Bouton de l’unité principaleBouton de la télécommandeAction correspondanteExemple :Il est 7h. Le début du nettoyage est prévu à : 9h30.ClignoteClignoteClignoteClignoteREMARQUE Pendant les réglages, si vous appuyez sur le bouton ( ) à la place du bouton Delay/

Daily, le mode de nettoyage programmé est annulé. DiminuerestAugmenterDiminuerestAugmenter DJ68-00558X(0.0).indb34 2011.4.142:29:22PMFonctionnement de l’aspirateur _35

Fonctionnement de l’aspirateur

03 FONCTIONNEMENT DE L’ASPIRATEUR Permet d’annuler les

UTILISATION DU ROBOT ASPIRATEUR RÉGLAGE DU NETTOYAGE QUOTIDIEN Vous pouvez programmer le robot aspirateur pour

qu’il commence le nettoyage tous les jours à une

Le nettoyage quotidien n’est possible que si le robot

aspirateur est installé sur la station de recharge.

quotidien et de valider

Permet de régler les

Permet de terminer les

6 Bouton de l’unité principaleBouton de la télécommandeAction correspondanteExemple :Il est 7h. Le début du nettoyage est prévu à : 9h30. Mon

~ Le symbole s’éteint.ClignoteClignoteClignoteClignote3 secondes3 secondes3 secondes3 secondesREMARQUE Pendant les réglages, si vous appuyez sur le bouton ( ) à la place du bouton Delay/

Daily, le mode de nettoyage quotidien est annulé.

Diminuerest Augmenter

Diminuerest Augmenter

Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR VEUILLEZ SUIVRE LES MÉTHODES DE NETTOYAGE ET D’ENTRETIEN SPÉCIFIÉES

Si le bouton de mise sous tension est endommagé,

contactez un technicien de maintenance an d’éviter

N’utilisez aucun système ni appareil mécanique non

installé par le fabricant qui puisse accélérer l’altération

du robot aspirateur.

Éteignez toujours le bouton de

mise sous tension situé sous l’unité

principale avant de la nettoyer. Le

robot aspirateur pourrait se mettre en

marche accidentellement et entraîner

Lorsque vous appuyez sur le bouton de la télécommande Turbo

(Turbo), les indications « On turbo » (

) (Turbo activé) et « Off

) (Turbo désactivé) s’afchent tour à tour à l’écran.

On turbo (mode Turbo (Turbo)) : la brosse tourne à vitesse maximale.

Off turbo (mode Normal (Normal)) : la brosse tourne à vitesse

UTILISATION DES FONCTIONS SUPPLÉMENTAIRES Plusieurs fonctions supplémentaires vous permettent d’utiliser le robot

aspirateur de manière plus simple et plus pratique.

Vous pouvez congurer les fonctions supplémentaires uniquement à l’aide de la

REMARQUE Lorsque l’indication « Off Edge » (Bordure désactivée) (mode Evasion (Esquive)) est

afchée, le robot aspirateur risque de heurter les obstacles ns ou sombres.

Lorsque vous appuyez sur le bouton de la télécommande Edge

(Bordure), les indications « On edge » (

) (Bordure activée) et

)(Bordure désactivée) s’afchent tour à tour à

On Edge (mode Edge (Bordure)) : L e robot aspirateur nettoie le sol

en touchant les obstacles.

Off Edge (mode Evasion (Esquive) ) : Le robot aspirateur nettoie le

sol en évitant les obstacles.

DJ68-00558X(0.0).indb36 2011.4.142:29:34PMEntretien des outils et du ltre _37

Entretien des outils et du filtre

04 ENTRETIEN DES OUTILS ET DU FILTRE NETTOYAGE DU ROBOT ASPIRATEUR MÉTHODE POUR VIDER RAPIDEMENT L’APPAREIL

2. Insérez le tube de l’aspirateur dans l’ouverture du réservoir

de poussière pour y aspirer directement les saletés.

Vous pouvez facilement vider le réservoir de poussière à

l’aide d’un aspirateur traditionnel, sans avoir à l’enlever.

1. Ouvrez le couvercle du réservoir de poussière.

NETTOYAGE DE LA LENTILLE DU CAPTEUR ET DE LA CAMÉRA Vous devez éteindre le bouton de mise sous tension

situé sous l’unité principale avant de la nettoyer.

Ne vaporisez jamais d’eau, de diluant, de benzène, etc.

directement sur l’unité principale du robot aspirateur.

Essuyez délicatement la lentille du

capteur ou la caméra à l’aide d’un

Lentille du capteur frontal

Lentille du capteur arrière

d’escarpement CaméraPanneau d’affichageLentille du capteur frontal DJ68-00558X(0.0).indb37 2011.4.142:29:38PM38_ Entretien des outils et du ltre

Entretien des outils et du filtre

NETTOYAGE DU RÉSERVOIR DE POUSSIÈRE ET DU FILTRE

5. Replacez le filtre dans le réservoir de poussière.

- Assurez-vous que la surface quadrillée du ltre est dirigée

vers le haut. (Il ne peut pas être placé dans le mauvais sens.)

6. Refermez le capot du réservoir de poussière et replacez ce

dernier dans l’unité principale.

4. Éliminez la poussière accumulée sur le filtre et sur le

réservoir de poussière.

✽ Vous pouvez les laver à l’eau.

2. Retirez le capot du réservoir de poussière en tirant dans la

direction de la flèche indiquée sur l’illustration.

1. Appuyez sur bouton d’éjection du réservoir de

poussière (PUSH) et tirez sur le réservoir pour

Videz le réservoir de poussière avant de le nettoyer.

Au moment de retirer le réservoir de poussière, prenez

garde de ne pas renverser la poussière qui s’y trouve.

Videz le réservoir de poussière dans les cas suivants :

1. Lorsque le réservoir de poussière est plein.

2. Si la puissance d’aspiration diminue soudainement.

3. Si le bruit augmente soudainement.

3. Séparez le filtre du réservoir de poussière en tirant dans la

direction de la flèche indiquée sur l’illustration.

DJ68-00558X(0.0).indb38 2011.4.142:29:42PMEntretien des outils et du ltre _39

Entretien des outils et du filtre 04 ENTRETIEN DES OUTILS ET DU FILTRE

[Structure du réservoir de poussière]

Bouton d’éjection du

collecteur de poussière

Ouverture du réservoir de

Collecteur de poussière

NETTOYAGE DU ROBOT ASPIRATEUR NETTOYAGE DE LA BROSSE PRINCIPALE

2. Après avoir vérifié qu’aucun corps étranger n’est

présent, appuyez sur le crochet fixant le cache de la

brosse pour l’enlever.

1. Retirez le réservoir de poussière en appuyant sur le

bouton d’éjection (PUSH).

Vous devez éteindre le bouton de mise sous tension situé

sous l’unité principale avant de la nettoyer. ● Retirez le réservoir de poussière avant de nettoyer la brosse principale, sinon la poussière risque de s’en

échapper. ATTENTION DJ68-00558X(0.0).indb39 2011.4.142:29:45PM40_ Entretien des outils et du ltre

Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR

6. Après avoir inséré les 3 languettes situées sur la

partie supérieure du cache, appuyez sur l’autre

extrémité jusqu’à entendre un petit « clic ».

● An d’éviter que le robot aspirateur ne se bouche, veillez à ne pas aspirer de cure-

dents, cotons-tiges, etc.

● Si vous ne parvenez pas à retirer les corps étrangers, contactez le centre

d’assistance clientèle.

● La brosse principale nettoie la poussière sur le sol ; il est donc fréquent que

des bouts de celle ou des cheveux s’enroulent autour. Vériez et nettoyez-la

3. Séparez la brosse principale de l’unité.

4. Retirez tout corps étranger tel que des cheveux ou des

bouts de ficelle enroulés autour de la brosse principale

à l’aide de la brosse de nettoyage ou de votre aspirateur

5. Une fois la brosse principale nettoyée, fixez-la en

commençant par le côté bouton de mise sous tension,

puis fixez l’autre extrémité de la brosse de la même

DJ68-00558X(0.0).indb40 2011.4.142:29:49PMEntretien des outils et du ltre _41

Entretien des outils et du filtre

04 ENTRETIEN DES OUTILS ET DU FILTRE NETTOYAGE DU ROBOT ASPIRATEUR NETTOYAGE DE LA BROSSE ROTATIVE LATÉRALE

2. Munissez-vous de gants en caoutchouc et frottez la

brosse rotative latérale à l’aide d’un chiffon imbibé d’eau

chaude pendant environ 10 secondes puis essuyez-la.

Vérifiez que la brosse rotative latérale n’est pas tordue

et ne présente aucun corps étranger. Vous devez

éteindre le bouton de mise sous tension situé sous

l’unité principale avant de la nettoyer.

Vous devez éteindre le bouton de mise sous tension situé

sous l’unité principale avant de la nettoyer.

3. Tournez la brosse rotative latérale puis répétez les

actions spécifiés à l’étape 2.

4. Si des cheveux ou des bouts de ficelle sont coincés

entre l’unité principale et la brosse rotative latérale,

dévissez la brosse à l’aide d’un tournevis cruciforme

Avant de remonter la brosse, vérifiez les repères « L »

de la brosse et de l’unité principale.

( La lettre « R » est gravée sur le côté droit de la

brosse rotative.) REMARQUE La brosse rotative latérale attrape facilement les cheveux et autres corps étrangers ;

veillez donc à la nettoyer régulièrement.

L’accumulation des corps étrangers sur la brosse rotative latérale risque de

L DJ68-00558X(0.0).indb41 2011.4.142:30:17PM42_ Entretien des outils et du ltre

Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR NETTOYAGE DE LA ROUE D’ENTRAÎNEMENT

2. Vérifiez la présence de corps étrangers et retirez-

les à l’aide d’un bâton ou d’une paire de pinces aux

bouts arrondis si nécessaire.

1. Pour nettoyer la roue d’entraînement, placez un

chiffon doux sur le sol et retournez doucement

Vous devez éteindre le bouton de mise sous tension situé

sous l’unité principale avant de la nettoyer.

Si le robot aspirateur se met soudainement à zigzaguer, cela peut

être dû à un corps étranger qui bloque la roue d’entraînement.

ENTRETIEN DE LA LAVETTE

2. Détachez la lavette de son support.

3. Nettoyez la lavette à l’eau claire.

4. Faites soigneusement sécher la lavette dans un lieu bien

aéré avant de la réutiliser.

Une lavette sale risque de dégager des mauvaises odeurs ;

il est primordial de toujours la nettoyer.

1. Détachez le support de lavette de la base du robot

Le réservoir de poussière est-il

Remettez le réservoir de

Le bouton de mise sous tension

Allumez le bouton de mise sous

Le mode de nettoyage ( ) est-il

allumé sur le panneau d’afchage?

Appuyez sur le bouton ( ).

Le dernier carré de l’indicateur du

niveau de la batterie clignote-t-il

et le message « LO » est-il afché

sur le panneau d’afchage?

Soulevez le robot aspirateur et

placez-le sur le chargeur pour le

Le robot aspirateur ne fonctionne

pas si les piles de la

télécommande sont épuisées.

Remplacez les piles de la

télécommande. (type AAA)

Le dernier carré de l’indicateur du

niveau de la batterie clignote-t-il

et le message « LO » est-il afché

sur le panneau d’afchage?

Soulevez le robot aspirateur et

placez-le sur le chargeur pour le

Le robot aspirateur est-il coincé

dans des câbles traînant sur le sol?

Éteignez du bouton de mise

sous tension et enlevez les

Le robot aspirateur est-il coincé

au niveau d’un trou?

- La roue d’entraînement ne

Éteignez du bouton de mise

sous tension et déplacez le robot

aspirateur vers un autre endroit à

Y a-t-il un petit bout de tissu

(chiffon) enroulé autour de la roue

Éteignez du bouton de mise

sous tension et enlevez le bout

Le robot aspirateur est-il coincé

au niveau du seuil de porte?

Éteignez du bouton de mise sous

tension et déplacez le robot aspirateur

vers un autre endroit à nettoyer.

Vériez si le réservoir de

poussière n’est pas plein.

Arrêtez le robot aspirateur et

videz le réservoir de poussière.

Vériez si l’orice d’aspiration

n’est pas obstrué par un corps

Éteignez du bouton de mise

sous tension et retirez le corps

étranger obstruant l’orice

Vériez si le ltre n’est

Nettoyez soigneusement le ltre.

Vériez si la prise du chargeur

est correctement branchée sur la

Si des obstacles se trouvent à

moins de 1 m devant le chargeur

ou à moins de 50 cm sur les

côtés, vous devez les retirer.

Si des corps étrangers se

trouvent sur les broches du

chargeur, essuyez-les à l’aide

il installé près du chargeur ?

Déplacez le module VIRTUAL GUARD de manière à ce que le

robot aspirateur puisse venir se

recharger automatiquement.

Les piles du module VIRTUAL GUARD sont-elles vides ?

est-il réglé en mode Guard (porte

Réglez le module VIRTUAL GUARD sur le mode Fence (mur

Le témoin de mode est-il éteint ?

Vériez que le module VIRTUAL GUARD n’est pas éteint puis

réglez-le sur le mode souhaité.

Utilisez-vous des piles sèches de

Remplacez les piles par des piles

Le robot aspirateur a-t-il été

séparé de force du chargeur ou

subi une pression lors de la

Si le robot aspirateur est séparé

du chargeur ou subi une

pression lors de la recharge, il

retourne automatiquement sur le

chargeur pour se recharger

après un compte à rebours de

Le robot aspirateur est coincé,

entravé par quelque chose.

Éteignez du bouton de mise sous tension

situé sous le robot et déplacez le robot.

Un corps étranger (celle,

papier, jouet, etc.) est coincé

dans la brosse principale.

Éteignez du bouton de mise sous tension

situé sous le robot et retirez le corps

étranger coincé dans la brosse principale.

Un corps étranger (celle,

papier, jouet, etc.) est coincé

dans la roue d’entraînement

Éteignez du bouton de mise sous tension

situé sous le robot et retirez le corps

étranger coincé dans la roue d’entraînement

Un corps étranger (celle,

papier, jouet, etc.) est coincé

dans la roue d’entraînement

Éteignez du bouton de mise sous tension

situé sous le robot et retirez le corps

étranger coincé dans la roue d’entraînement

Vériez le capteur antichoc.

Tirez légèrement sur le pare-choc vers

Un corps étranger (poussière,

saleté, etc.) se trouve

sur la fenêtre du capteur

Éteignez du bouton de mise sous tension

situé sous le robot et essuyez les fenêtres

avant et arrière du capteur à l’aide d’un

Un corps étranger (poussière,

saleté, etc.) se trouve

sur la fenêtre du capteur

Éteignez du bouton de mise sous tension

situé sous le robot et essuyez la fenêtre du

capteur d’escarpement à l’aide d’un chiffon

Réservoir de poussière non

Insérez le collecteur de poussière jusqu’à

entendre un petit « clic ».

Un corps étranger (celle,

tissu, etc.) est coincé dans la

brosse rotative latérale.

Éteignez du bouton de mise sous tension

situé sous le robot et retirez le corps

étranger coincé dans la brosse rotative

✽ Si vous appuyez sur le bouton Start/Stop ou éteignez du bouton de mise sous tension, le code

d’erreur est effacé.

DJ68-00558X(0.0).indb45 2011.4.142:30:33PM46_ Caractéristiques techniques du produit

Caractéristiques techniques du produit

Chargeur (Station de recharge)

DJ68-00558X(0.0).indb46 2011.4.142:30:35PMCaractéristiques techniques du produit _47

Caractéristiques techniques du produit

06 CARACTÉRISTIQUES TECHNIQUES DU PRODUIT CLASSIFICATION ÉLÉMENT VALEUR Caractéristiques

Consommation électrique de

50 W Consommation électrique de

40 W Caractéristiques de la batterie 14,4 V / 2000 mA Caractéristiques

Capacité du réservoir de

Recharge automatique/

Spot (localisé), Max

(intensif), Manual (manuel),

Programmation de l’heure

Méthode de nettoyage

Reconnaissance de la forme

Type de boutons de l’unité principale Sensoriel

(Se le batterie vengono

Sostituire le batterie del
