Caractéristiques techniques	Détails
Type d'appareil	Machine à laver avec fonction séchage
Capacité de lavage	7 kg
Capacité de séchage	5 kg
Vitesse d'essorage	1200 tours/minute
Classe énergétique	A
Programmes de lavage	14 programmes, y compris lavage délicat, rapide, et laine
Dimensions (HxLxP)	85 x 60 x 54 cm
Poids	70 kg
Niveau sonore	54 dB en lavage, 76 dB en essorage
Utilisation	Facilité d'utilisation avec un panneau de contrôle intuitif
Entretien	Filtre à peluches accessible, nettoyage régulier recommandé
Sécurité	Système de verrouillage de porte, protection contre les fuites
Informations générales	Idéal pour les foyers de taille moyenne, garantie de 2 ans

FOIRE AUX QUESTIONS - WDI16BA1 SMEG

Comment installer la machine à laver SMEG WDI16BA1 ?

Pour installer la machine à laver SMEG WDI16BA1, placez-la sur une surface plane et stable, branchez le tuyau d'alimentation d'eau à une prise d'eau appropriée, et assurez-vous que le tuyau d'évacuation est correctement positionné pour éviter les fuites.

Quel est le programme de lavage le plus adapté pour les vêtements délicats ?

Utilisez le programme 'Linge délicat' ou 'Laine' pour laver des vêtements délicats afin de prévenir les dommages.

Que faire si la machine à laver ne démarre pas ?

Vérifiez que la machine est bien branchée, que le couvercle est fermé, et que le bouton de mise en marche est activé. Assurez-vous également qu'il n'y a pas de problème avec l'alimentation électrique.

Comment nettoyer le filtre de la machine à laver ?

Pour nettoyer le filtre, débranchez la machine, ouvrez le panneau d'accès au filtre, retirez le filtre et rincez-le sous l'eau courante pour enlever les résidus. Remettez-le en place une fois sec.

Pourquoi la machine à laver fait-elle du bruit pendant le cycle d'essorage ?

Un bruit excessif peut être dû à un déséquilibre de la charge. Assurez-vous que le linge est bien réparti dans le tambour. Si le bruit persiste, vérifiez les pieds de la machine pour vous assurer qu'elle est bien stable.

Comment résoudre une erreur d'affichage sur l'écran ?

Réinitialisez la machine en débranchant l'appareil pendant quelques minutes. Si l'erreur persiste, consultez le manuel d'utilisation pour le code d'erreur spécifique.

Quel type de détergent dois-je utiliser avec la SMEG WDI16BA1 ?

Utilisez un détergent adapté aux machines à laver, de préférence sous forme liquide ou en poudre, en suivant les recommandations du fabricant sur l'emballage.

Comment puis-je réduire la consommation d'énergie de ma machine à laver ?

Pour réduire la consommation d'énergie, lavez à des températures plus basses, utilisez des programmes éco et assurez-vous de ne pas surcharger la machine.

Est-ce que je peux laver des couettes dans la SMEG WDI16BA1 ?

Vérifiez l'étiquette de lavage de la couette. Si elle est compatible, utilisez un programme adapté pour les articles volumineux, mais assurez-vous de ne pas dépasser la capacité maximale de la machine.

Comment éviter les odeurs désagréables dans la machine à laver ?

Laissez la porte de la machine ouverte après chaque utilisation pour permettre à l'humidité de s'évaporer. Nettoyez régulièrement le tambour et le filtre.

MODE D'EMPLOI WDI16BA1 SMEG

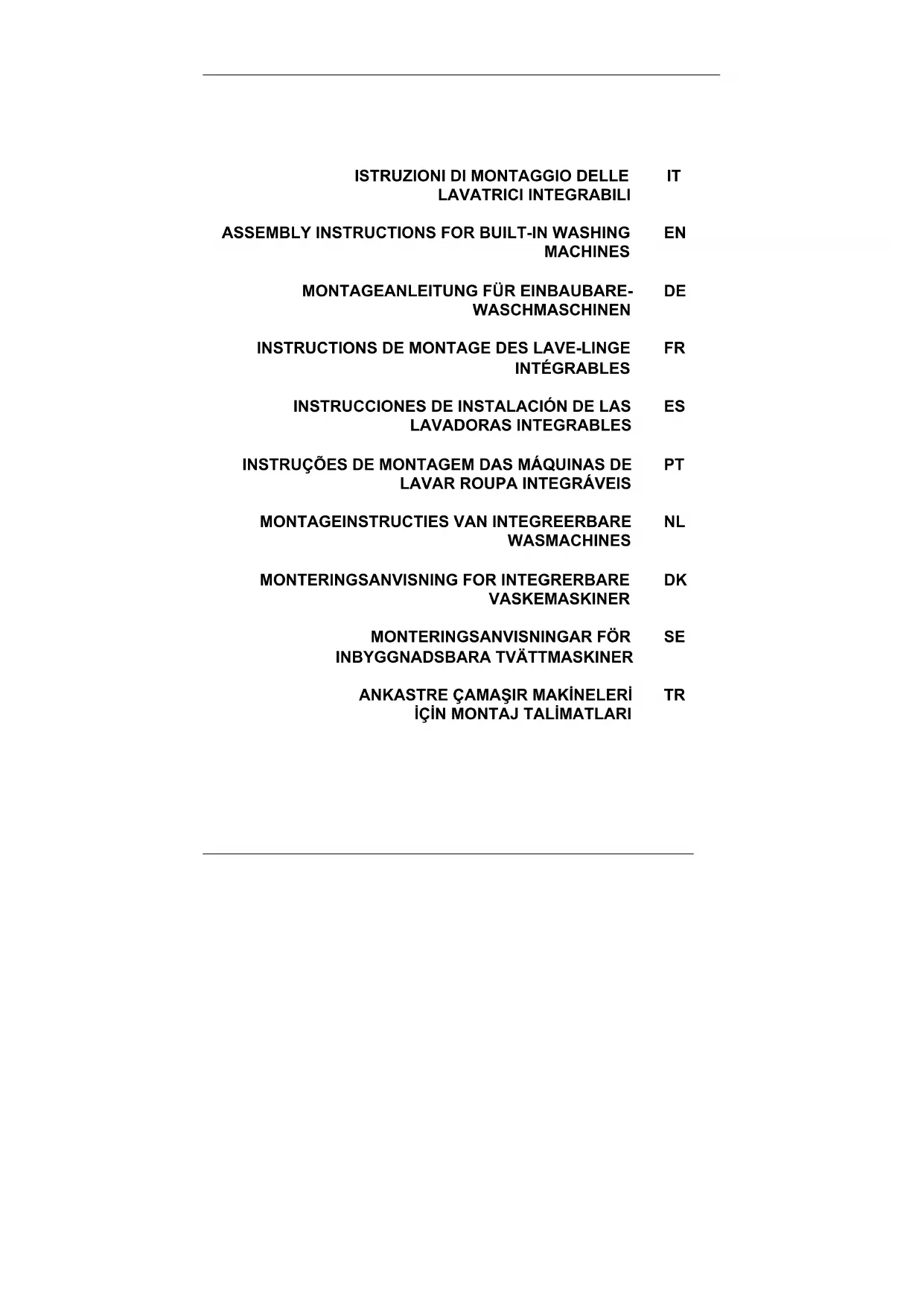

ISTRUZIONI DI MONTAGGIO DELLE LAVATRICI INTEGRABILI	IT
ASSEMBLY INSTRUCTIONS FOR BUILT-IN WASHING MACHINES	EN
MONTAGEANLEITUNG FÜR EINBAUBARE-WASCHMASCHINEN	DE
INSTRUCTIONS DE MONTAGE DES LAVE-LINGE INTÉGRABLES	FR
INSTRUCCIONES DE INSTALACIÓN DE LAS LAVADORAS INTEGRABLES	ES
INSTRUÇÕES DE MONTAGEM DAS MÁQUINAS DE LAVAR ROUPA INTEGRÁVEIS	PT
MONTAGEINSTRUCTIES VAN INTEGREERBARE WASMACHINES	NL
MONTERINGSANVISNING FOR INTEGRERBARE VASKEMASKINER	DK
MONTERINGSANVISNINGAR FÖR INBYGGNADSBARA TVÄTTMASKINER	SE
ANKASTRE ÇAMAŞIR MAKİNELERİ İÇİN MONTAJ TALİMATLARI	TR

ASSEMBLY INSTRUCTIONS FOR BUILT-IN WASHING MACHINES

IMPORTANT - This machine complies with current safety regulations governing electrical appliances and, to ensure user safety, it must be installed by a qualified technician as required by current legislation

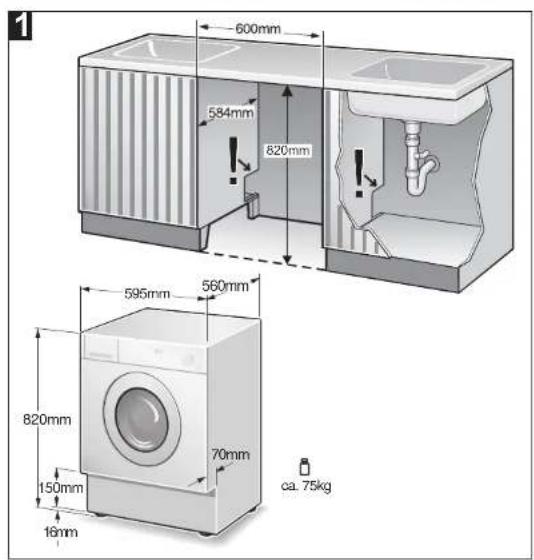

Size of cabinet The minimum dimensions of the cabinet are: height 820 mm, width 600 mm, depth 584 mm (fig. 1).

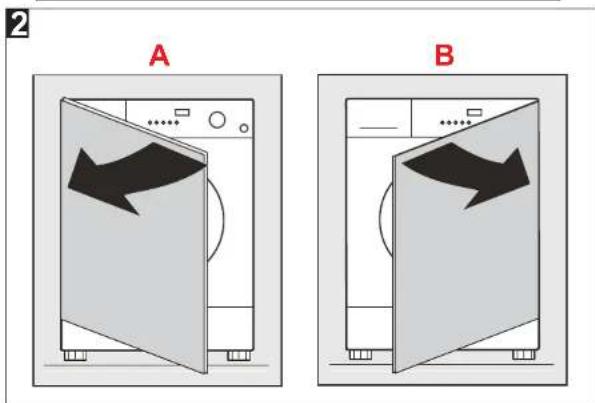

Applying the panel The panel may be attached to the left- or right-hand side of the washing machine (fig. 2) The machine is supplied fitted for a left-hand side panel attachment as the right-hand side is fitted with the push-pull lock (upper part) and the rubber pad (lower part). Should you wish to use the magnetic lock instead of the push-pull lock, remove the push-pull lock support and fit the supplied magnetic lock support.

Important! Before fitting the panel (removing all the hinge and locking elements from the front) make sure the washing machine is totally disconnected from the mains power supply.

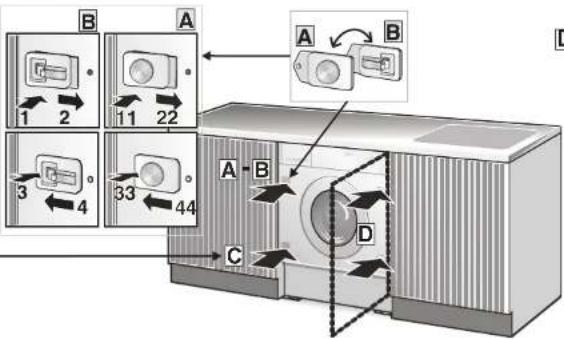

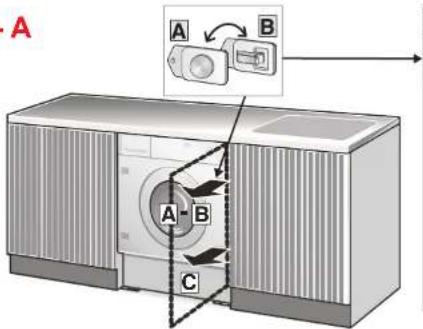

Warning - To fix the panel on the right-hand side (direction of opening opposite to that of the door) dismount the push-pull lock (or the magnet lock) from the front of the machine and the rubber pad (fig. 3-A) and fit them on the opposite side (fig. 3-B).

All the elements applied to the front of the washing machine must be remounted correctly (no holes must remain open) in order to make it impossible to touch live components inside the machine.

Our company declines all liability for failure to observe the above safety requirement.

Using the tem- 1) Measure the height of the kitchen baseboard: the height of the wooden panel is obtained by first establishing the height of the kitchen baseboard. E.g.: for a 100mm high baseboard, the maximum height of the panel is 720~mm . If the height of the baseboard must be increased, the height of the wooden panel must be reduced.

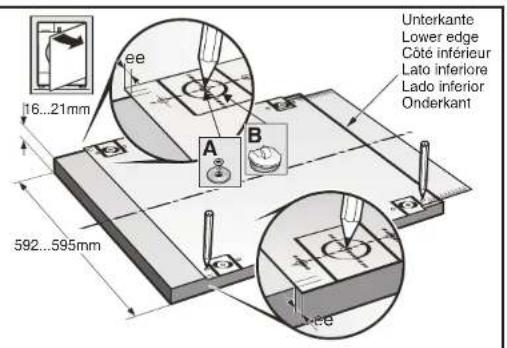

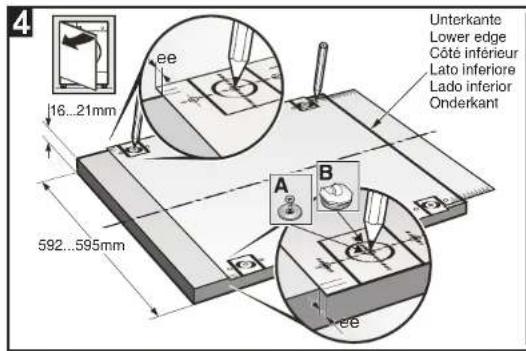

	Place the template of the inner side of the panel and match the height of the baseboard with the lower edge of the panel (fig. 4) using the graduated scale. Make sure the template is horizontally centred with reference to the vertical lines marked at the ends.After placing the template in the correct position, trace the positions of the following holes, pushing in with the tip of your pencil:holes for the hinges and hinge screws (fig. 4)holes for fixing the metal plate (if the magnetic lock is used), or the hook for the push-pull lock (fig. 4, A - B)

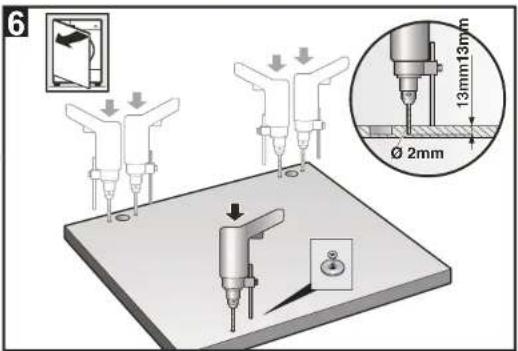

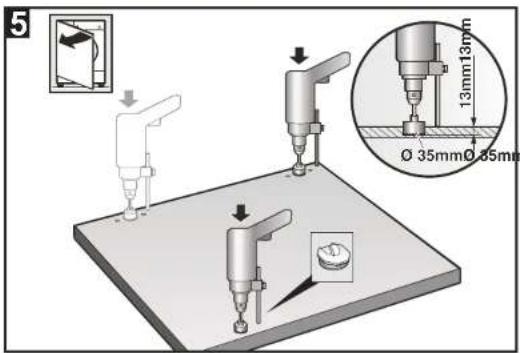

Applying the panel elements and fixing the panel	1) Drill the holes for the hinges (fig. 5), the hook for the push-pull lock (fig. 5), or the metal plate if you decide to use the magnetic lock (fig. 6), and the holes for fixing the hinges (fig. 6).2) The 13 mm depth of the 2 mm holes, for fixing the hinges and a metal plate for the magnet lock, only applies to the solid wood panel. For the chipboard panel, simply drill the upper coating – fig. 6.3) Screw the two hinges to the panel (fig. 7)4) Mount the hook for the push-pull lock or the metal plate for the magnet lock on the side opposite the hinges (fig. 7).5) Fix the panel to the washing machine following the instructions shown in fig. 8.

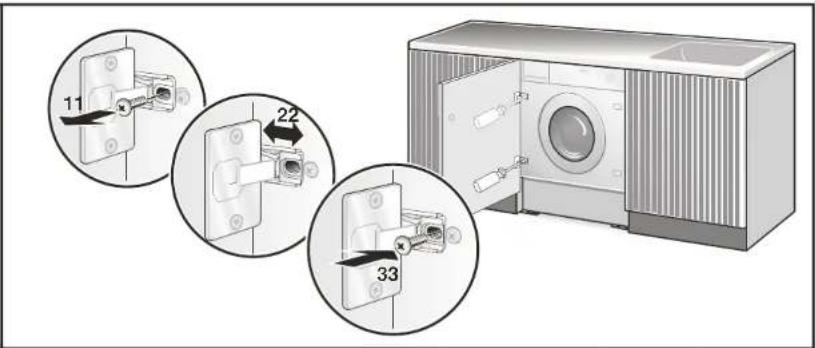

Adjusting the hinges	If, after applying the panel to the washing machine, it is slightly inclined or off-centre with respect to the front of the machine, correct its position by adjusting the mobile part of the hinges (fig. 9).
Positioning the washing machine in the cabinet	Position the washing machine in the cabinet and, if necessary, adjust the feet to level it and lock them with the relative locknut. To prevent the vibrations generated by the washing machine from being transmitted to the cabinet, make sure the sides and top do not touch the cabinet. There must be a gap of at least 2 mm. The back of the machine must also remain detached from the rear panel.If the cabinet is 870 mm high, the washing machine heightening kit on sale from the Spare Parts Service, must be used.To comply with safety legislation, any gaps between the floor and the bottom of the baseplate and between the floor and the sides of the machine when it is positioned at the end of a line of furniture must be completely closed.The cover must be installed in such a way as to make it impossible to touch live components and a tool must be

required to remove it.

Our company declines all liability for failure to observe the above safety requirement.

Applying the baseboard

It must be possible to remove the continuous kitchen baseboard to allow the drain pump to be cleaned if necessary.

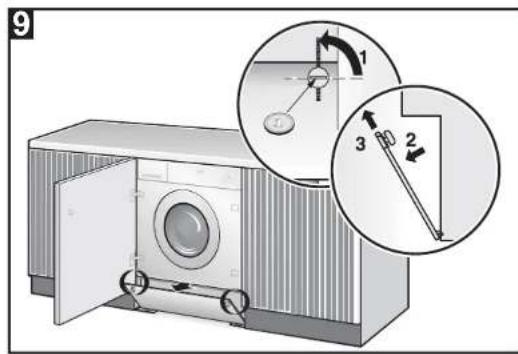

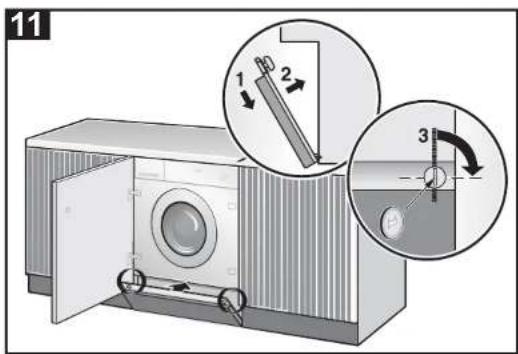

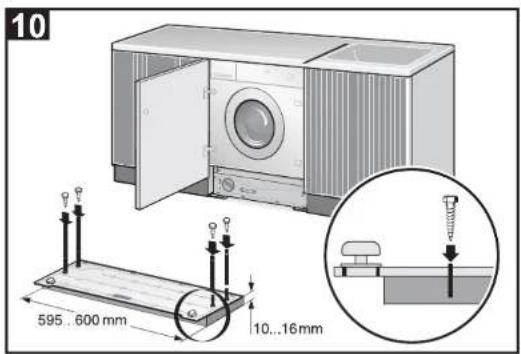

In some cases, the baseboard is not continuous but limited to the width of the washing machine. In this case, the kitchen baseboard can be fixed to the washing machine baseboard with 4 screws, respecting the 4 reference marks (see fig. 9-10-11).

When applying the kitchen baseboard, the washing machine baseboard may not be removed or adapted as, for reasons of safety, it must remain as it is, in one piece and fixed to the washing machine.

600mm 584mm 820mm 595mm 560mm 820mm 150mm 70mm 16mm ca. 75kg

2 A B

3

3 - A

A A-B C

A

B

C

B 1 2 A 11 22 3 4 A B 33 44 C D

D

Diagram showing four steps of a mechanical switch or bracket assembly with numbered components and directional arrows.

3-B

Unterkante Lower edge Côte inférieur Lato inferiore Lado inferior Onderkant 16...21mm 592...595mm A B ee

16...21mm 592...595mm A B ce Unterkante Lower edge Côte inferior Lato inferiore Lado inferior Onderkant

5 13mm13mm Ø 35mm Ø 35mm

6 13mm13mm Ø 2mm

7 1 2 3 33 3

8 11 2 3 4 5 6

9 ?

11 22 33

9 1 2 3

10 595..600 mm 10..16 mm

11 1 2 3
