Caractéristiques	Détails
Type de produit	Machine à laver
Capacité de lavage	8 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Programmes de lavage	15 programmes, incluant éco, rapide, délicat, etc.
Dimensions (L x P x H)	60 x 54 x 85 cm
Poids	70 kg
Niveau sonore en lavage	54 dB
Niveau sonore en essorage	76 dB
Fonctionnalités spéciales	Départ différé, affichage du temps restant, sécurité enfants
Entretien	Nettoyage régulier du filtre, entretien du tambour recommandé
Sécurité	Système de verrouillage de porte, protection contre les fuites
Garantie	2 ans

FOIRE AUX QUESTIONS - LSTA146S SMEG

Que faire si ma machine à laver SMEG LSTA146S ne s'allume pas ?

Vérifiez que la machine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté et que la prise n'est pas endommagée.

Pourquoi ma machine à laver ne vidange-t-elle pas l'eau ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre de la pompe n'est pas bouché.

Comment puis-je éliminer les mauvaises odeurs de ma machine à laver ?

Effectuez un cycle de lavage à vide à haute température avec du vinaigre blanc ou un nettoyant pour machine à laver. Assurez-vous également de laisser la porte ouverte après chaque utilisation pour aérer le tambour.

Que faire si ma machine à laver fait des bruits étranges pendant le cycle ?

Vérifiez que la machine est de niveau et que les pieds sont bien ajustés. Assurez-vous qu'il n'y a pas d'objets coincés dans le tambour ou le filtre.

Comment régler la température de lavage sur la SMEG LSTA146S ?

Utilisez le sélecteur de programme sur le panneau de contrôle pour choisir le cycle de lavage souhaité, puis ajustez la température à l'aide des boutons correspondants.

Ma machine à laver ne prend pas de détergent, que faire ?

Vérifiez que le compartiment à détergent n'est pas obstrué par des résidus. Nettoyez-le si nécessaire et assurez-vous d'utiliser le bon type de détergent pour votre machine.

Comment puis-je réinitialiser ma machine à laver SMEG LSTA146S ?

Pour réinitialiser la machine, débranchez-la pendant environ 5 minutes puis rebranchez-la. Cela peut résoudre certains problèmes mineurs.

Quel est le poids maximum de linge que je peux mettre dans ma machine à laver ?

La capacité de la SMEG LSTA146S est de 8 kg. Ne dépassez pas ce poids pour garantir un fonctionnement optimal.

Comment utiliser le mode éco sur ma machine à laver ?

Sélectionnez le programme de lavage éco sur le panneau de contrôle. Ce mode utilise moins d'énergie et d'eau tout en offrant un lavage efficace.

Pourquoi l'eau ne chauffe-t-elle pas pendant le cycle de lavage ?

Vérifiez que le réglage de la température est correct. Si le problème persiste, il peut s'agir d'un problème avec l'élément chauffant et vous devrez contacter un technicien.

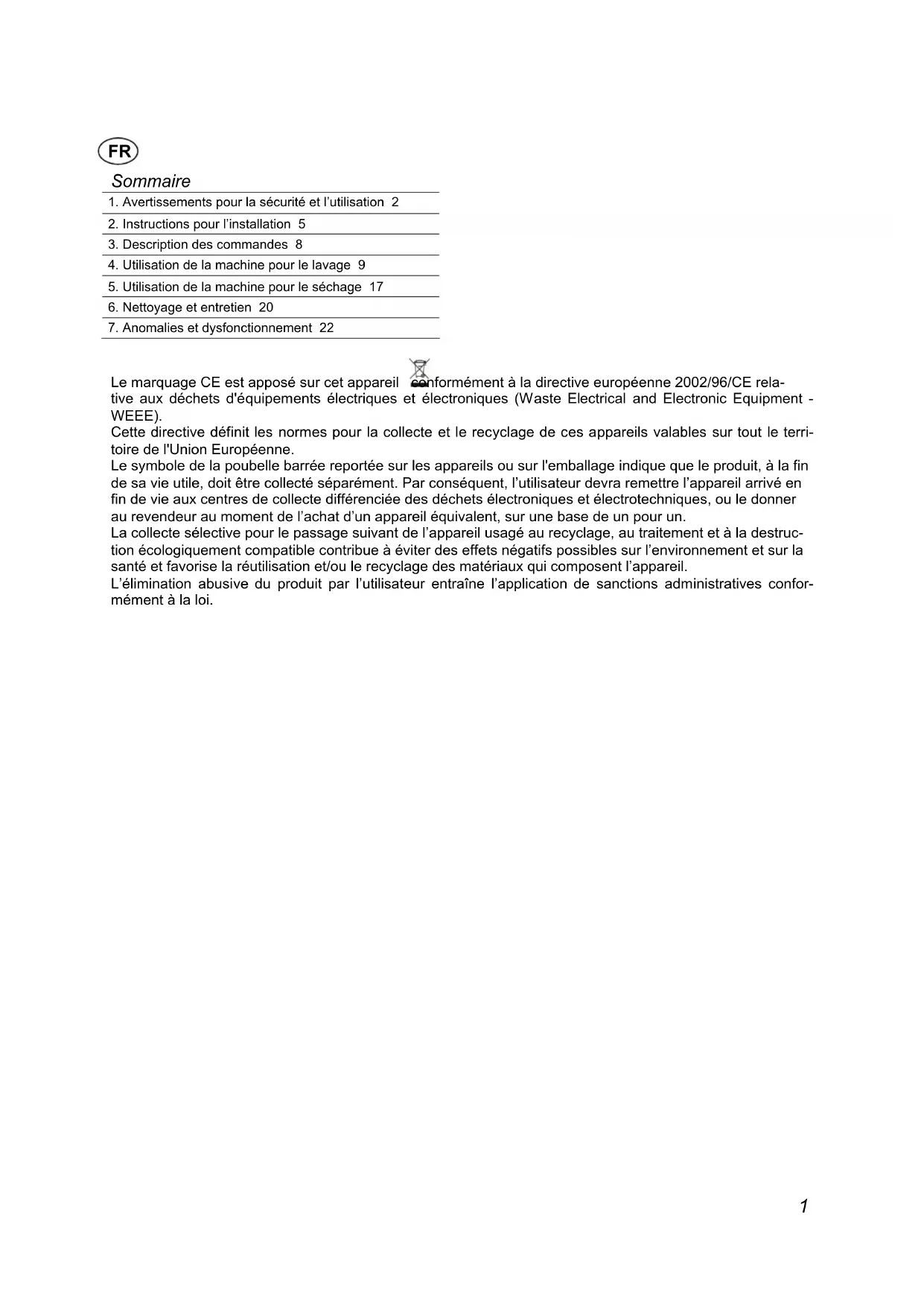

MODE D'EMPLOI LSTA146S SMEG

1. Avertissements pour la sécurité et l'utilisation 2
2. Instructions pour l'installation 5
   3.Description des commandes 8
3. Utilisation de la machine pour le lavage 9
4. Utilisation de la machine pour le séchage 17
   6.Nettoyage et entretien 20
5. Anomalies et dysfonctionnement 22

Le marquage CE est apposé sur cet apparéil conformément à la directive européen 2002/96/CE relative aux déchets d'équipements électriques et électroniques (Waste Electrical and Electronic Equipment - WEEE).

Cette directive définit les normes pour la collecte et le recyclage de ces appareils valables sur tout le territoire de l'Union Européenne.

Le symbole de la poubelle barrée reportée sur les apparciels ou sur l'emballage indique que le produit, à la fin de sa vie utile, doit être collecté séparément. Par conséquent, l'utilisateur devra remettre l'appareil arrivé en fin de vie aux centres de collecte différenciée des déchets électroniques et electrotechniques, ou le donner au revendeur au moment de l'achat d'un apparéil équivalent, sur une base de un pour un.

La collecte selective pour le passage suivant de l'appareil usage au recyclage, au traitement et à la destruction ecologiquement compatible contribue à éviter des effets négatifs possibles sur l'environnement et sur la santé et favorise la réutilisation et/ou le recyclage des materiaux qui composent l'appareil.

L'élimination abusive du produit par l'utilisateur entraîne l'application de sanctions administratives conformément à la loi.

LIRE ATTENTIVEMENT LES INSTRUCTIONS!

Avertissement !

Nous vous conseillons de dire attentivement toutes les instructions de ce manuel pour connaître les conditions les plus appropriées pour une utilisation correcte et sure de l'appareil.

Il est très important que ce manuel d'instructions soit conservé avec l'appareil pour pouvoir le consulter à tout moment.

En cas de vente ou de déménagement, s'assurer que le manuel accompagne toujours l'appareil, pour permettre de s'informer sur son mode de fonctionnement.

1. AVENTISSEMENTS POUR LA SECURITE ET L'UTILISATION

Avertissement !

Ces averissements sont fournis pour des raisons de sécurité.

Les dire avec beaucoup d'attention avant l'installation et l'utilisation.

Élimination de l'emballage

• Ne jamais laisser les résidus de l'emballage abandonnés dans le milieu domestique. Séparer les différents matériaux de rebut provenant de l'emballage et les remettre au centre de ramassage des déchets différenciens le plus proche.
• Les matériaux qui compose l'emballage (sachets en plastique, polystyrene, etc.) ne doivent pas etre laisses a la portee des enfants.

Élimination de l'appareil qui n'est plus utilisé

L'appareil usage doit etre rendu inutilisable : il faut rendre inutilisable la vieille fermeture du hublot (on evitera ainsi que les enfants, en jouant, puissant s'enfermer dedans et etre en danger de mort) et couper le cordon d'alimentation electrique apree avoir débranché l'appareil.

L'appareil devra ensuite estre remis a un centre de ramassage des déchets differenciés.

Protection de l'environnement

• Exploiter à 100% la capacité maximale conseillée. Ne pas dépasser la charge maximale consen-tie.
• Ne pas utiliser la fonction prélavage pour une petite quantité de linge ou du linge normalement sa- le.
• Doser le détergent selon les recommendations du fabricant
• Sélectionner la vitesse maximum d'essorage selon le type de linge. Les essoreuses à grande vitesse réduisent le temps de séchage et la consommation d'énergie.

Instructions sur la sécurité

• Cet apparéil est prévu pour un usage domestique, et est conforme aux Directives 72/23/CEE, 89/336/CEE (y compris les Directives 92/31/CEE et 93/68/CEE), actuellément en vigueur.
• Avant son installation et son utilisation, dire attentivement toutes les indications données dans ce manuel.
• Avant utilise, s'assurer que le groupe cuve ait ete debloque (voir instructions). Si le groupe cuve n'a pas ete debloque, pendant l'essorage le lave-linge sechant, les meubles ou les appareils proches pourraient etre endommages.
• Ce manuel fait partie intégrante de l'appareil : il faut toujours le conserver en parfait état avec l'appareil. L'installation devra être effectuee par du personnel qualifie et conformement aux normes en vigueur. L'appareil a ete concu pour les fonctions suivantes : lavage et sechage de linge ou de tissus déclarés appropriés par le fabricant au traitement en machine sur la plaquette d'identification. Toute autre utilisation doit etre consideree impropre. Le fabricant decline toute responsabilité pour des utilisations differentes de celles indiquées.
• La plaquette d'identification, avec les données techniques, le nombre de série et le marquage est visiblement positionnée dans la partie que l'on vait après l'ouverture du hublot. La plaquette d'identification ne doit jamais être enlevée.

• Les travaux électriques et hydrauliques pour l'installation de l'appareil doivent être écutive par du personnel qualifié.

• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité des installations électriques. Le fabricant décline toute responsabilité pour d'eventuels dommages matériels ou corporels, dérivant du branchement manqué ou défectueux de la ligne de terre.

• Si l'appareil n'est pas branché par l'intérimédiaire d'une fiche, il faut prévoir un dispositif d'interruption omnipolaire avec distance d'ouverture des contacts d'au moins 3mm.
• La fiche à raccorder au cable d'alimentation et la prise devront être du même type et conformes aux normes en vigueur. Vérifier que les valeurs de tension et de fréquence de réseau correspondant à celles reportées sur la plaquette d'identification. Éviter les adaptateurs ou les dérivateurs. Ne jamais oter la fiche en tirant le cable.
• L'appareil est débranché uniquement si la fiche est extraite de la prise ou si l'interrupteur général de l'installation électrique a été désactivé. La fiche devra être accessible après l'installation.
• L'appareil doit être installé en utilisant des produits de flexibles neufs (fournis en équipement à l'apparil). Les produits ne devraient pas été réutilisés.
• Faire attention que l'appareil ne pose pas sur le cable d'alimentation électrique.
  Le lave-linge sechant ne doit absolument pas etre utilise sur les vehicules, a bord de navires ou d'avions, ou dans des pieces qui present des conditions particulières comme, par exemple, des atmospheres explosives ou corrosives (poussières, vapeurs et gaz) ou des liquides explosifs et/ou corrosifs.
• Ne pas placer le lave-linge sechant dans des lieux exposés au gel. Les tuyaux gelés peuvent explposer sous pression.
• S'assurer que le tuyau de vidange, accroché à l'évier, soit solidement bloqué et ne puisse pas bouger.
• S'il n'est pas bloqué, la force repulsive de l'eau pourrait le faire glisser de l'évier avec le risque d'inondation.
• Si l'on accroche le tuyau à un évier contrôle que l'eau s'écoule rapidement de l'évier pour évi ter un débordement.
• Ne pasmettre trop de linge dans la machine.
• Eneldom cas il ne faut utiliser pour le lave-linge sechant des détergents contenant des solvants ou des produits chimiques pour le lavage. Ils pourraient endommager l'appareil et former des vapeurs toxiques. Par ailleurs, celles-ci poursuient s'incendier et explodeer.
• Des vêtements impregnés de produits petroliers ne doivent pas être lavés dans la machine. Avant le lavage, vérifier qu'il n'y ait pas d'appareils inflammables dans les vêtements (exemple : briquets, allumettes, etc.)
• Si l'on utilise pour le nettoyage des fluides volatiles, s'assurer que les substances aient ete enlevees du vetelement avant de I'introduire dans la machine.
• Avant d'introduire les vêtements à laver, s'assurer que les poches soient vides, les boutons bien fixés et les fermétures éclair fermées.
• Éviter de laver des vêtements effilochés ou arrachés.
  Le lavage à des températures élevées provoque la surchauffe du verre du hublot.
• Avant d'ouvrir le hublot, contrôle si l'eau est complètement evacuée.
  S'il y a encore de l'eau, n'ouvrir le hublot que si celle-ci est complètement evacuée. Dans le doute, dire le manuel d'instructions.
• L'eau de la machine n'est pas potable!
  Avaler des detergents pour lave-linge peut provoquer des lesions dans la bouche et la gorge.
• Avant de partager le linge du lave-linge séchant s'assurer de l'arrêt du tambour.
• À la fin de chaque utilisation, éteindre l'appareil pour éviter de la dispersion d'énergie électrique.
• Laisser le hublot entrouvert entre deux lavages afin de maintainir le joint dans de bonnes conditions.
• En cas de fonctionnement anomal ne jamais essayer de réparer l'appareil soi-même. Débrancher l'appareil du réseau électrique et fermer le robinet de l'eau. Puis se mettre en contact avec un technicien qualifié. Les réparations ne peuvent être effectuées que par un professionnel qualifié.
  L'appareil ne peut etre utilise que par des adultes. Ne jamais laisser les enfants toucher aux commandes ou jouer avec le lave-linge sechant et les eloiigner de la machine pendant le déroulement du programme.

• Les petits animaux ou les petits enfants pourraient s'introduire à l'intérieur du lave-linge séchant.
  Il faut tous jours contrcler l'intérieur de la cuve avant de charger la machine et eviter que les enfants jouent avec I'appareil.

• Les enfants ne doivent pas s'approcher de la machine lorsque le hublot est ouvert ou le bac à détenfant est ouvert; d'éventuels résidues de détenfant pourraient cause des dommages irreparables aux yeux, à la bouche et à la gorge et même provoquer la mort par étouffement.

• L'appareil ne doit pas etre utilise par des personnes (y compris des enfants) avec des capacités mentales, sensorieles ou physiques réduites, ou qui n ont pas une experience et une connaisance nécessaires, sauf sous la supervision d'un personnel, responsable de leur sécurité ou si ce personnel leur a fourni les instructions sur l'utilisation de l'appareil.
• Le lave-linge séchant ne doit pas être utilisé s'il a été nettoyé avec des produits chimiques industriels.
• Éviter que des peluches s'accumulent autour du lave-linge.
• Ne pas secher les vêtements qui n'ont pas été lavés dans le lave-linge séchant.
• Les vêtements salis par des substances telles que l'huile de cuisine, l'acétone, le petrole, le kerosène, les nettoyants, la térébenthine, la cire et les detachants, doivent être lavés à l'eau chaude avec une dose supplémentaire de détergent, avant d'être séché dans le lave-linge séchant.
• Les articles tels que les éponges (mousse de latex), les bonnets de douche, les vêtements imperméables, avec fond en éponge et les vêtements ou coussins avec des découvertes ou des rembourrages en éponge ne doivent pas été séchéés dans le lave-linge séchant.
• Pour les adoucissants, ou produits similaires, voir les instructions du producteur reportés sur l'emballage.
• La partie finale du cycle de séchage a lieu sans chaleur (cycle de refroidissement) pour que la dessive reste à une température qui n'abîme pas les vêtements.
• Ne jamais arrêté l'appareil avant la fin du cycle de sechage à moins que l'on enlève tous les vê-tements et qu'on les étende rapidement pour que la chaleur se dissipe.
• Ne pas stocker de liquides inflammables pres de l'appareil.

Période d'inactivité prolongée.

Si la machine est inutilisée pendant un temps assez long, il est conseilé de débrancher les raccordements électriques et hydrauliques et de laisser le hublot entrouvert pour éviter la stagnation de mauvaises odeurs.

Important!

L'utilisation de cet apparéil est facile.

Toutefois, pour obtenir lesailleurs résultats, il est important de dire très attentivement ce manuel et suivre toutes les instructions avant de mettre en marche l'appareil.

Le manuel fournit les indications correctes sur l'installation, l'utilisation et l'entretien et donne aussi des conseils utiles.

Le fabricant decline toute responsabilité pour tous dommages subis par des personnes ou des choses, causés par l'inobservation des prescriptions susmentionnées ou dérivant de la modification, même d'une seule partie de l'appareil, et de l'utilisation de pieces de rechange qui ne sont pas d'origine.

2. INSTRUCTIONS POUR L'INSTALLATION

Important! L'appareil devra etre instalé par un technicien spécialise et conformément aux normes en vigueur. Le lave-linge sechant a un poids très elevé. Il faut faire très attention en le soulevant.

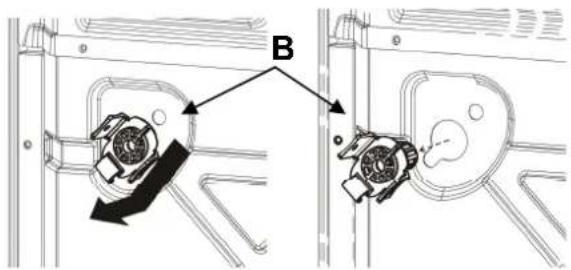

2.1 DÉBALLAGE

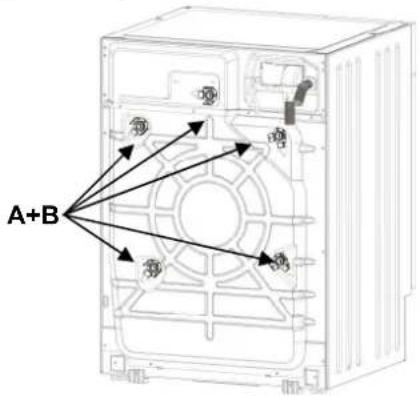

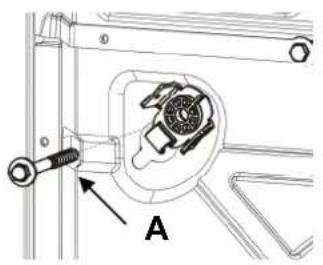

Le groupe oscillant est bloqué pour le transport par les vis (A) places derrière le lave-linge sechant, et par les cales en plastique (B). Le démontage des vis permet d'utiliser le cable d'alimentation électrique.

1. Dévisser toutes les vis avec la clé de 10 mm.
2. Enlever toutes les vis (A) derriere la machine
3. Enlever toutes les cales en plastique (B)

1. Monter tous les bouchons en plastique fournis (C), pour éviter que des projections d'eau pénétre à l'intérieur de la machine, ou le contact avec des pieces sous tension.

Attention!

• Ne pas returner la machine et ne pas la coucher sur ses flancs.
• Il est conseilé de conserver toutes les protections qui devront être remontées en cas de transport de l'appareil.

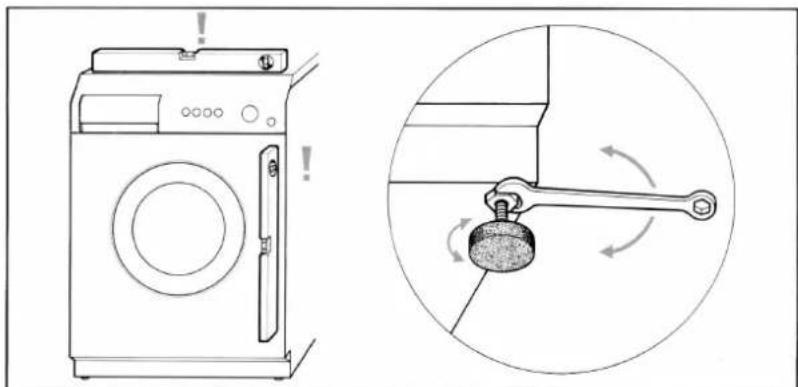

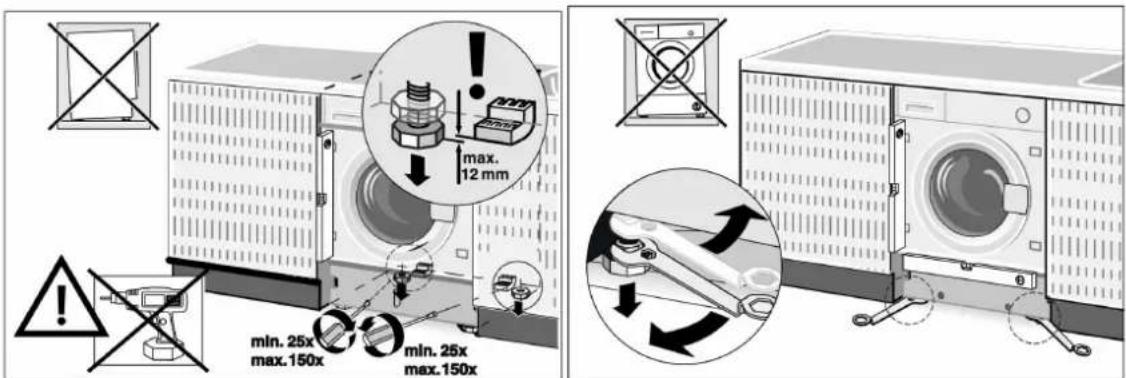

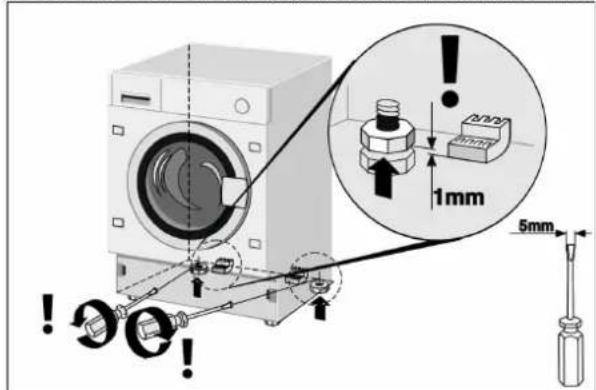

2.2 POSITIONNEMENT ET MISE DE NIVEAU

1. Placer l'appareil à l'endetroit choisi.
2. Niveler l'appareil au sol dans toutes les directions avec le niveau a bulle et regler, si nécessaire, la hauteur des pieds. Avec réglage, bloquer les pieds avec les contre-crous appropriés.

1. En presence des pieds reglables arrriere, faire attention que, dans la partie arrriere, l'appareil ne pose pas sur les pieds mais sur les patins prevus. Vérifier, avant d'encastrer l'appareil dans la cuisine, que les pieds arriré soient complètement vissés pour éviter leur endommagement pendant la mise en place.

Après avoir encastré l'appareil dans la cuisine, lever les pieds arrrière pour éviter que l'appareil pose sur les patins. Après avoir levé les pieds arrrière,mettre l'appareil de niveau et fixer les pieds avant.

Les tuyaux pour l'arrivee et I'evacuation de I'eau neuvent etre orientes vers la droite ou vers la gauche pour permetre une bonne installation.

Attention!

• Exécuter cette opération avec le plus grand soin pour éviter des vibrations bruyantes ou des déplacements du lave-linge séchant en cours de fonctionnement.
  Si l'appareil est posé sur un sol recouvert de moquette, veiller à ce que les ouvertures dans la partie inférieure du lave-linge séchant ne soient pas bouchées.
  S'assurer aussi que pendant le fonctionnement, le lave-linge sechant n'appuie pas contre des murs, des pa- rois, des meubles, etc.
  L'appareil ne doit pas etre instalé derriere une porteblocable, porte coulissante ou une porte avec charniere dans la partie opposée.

2.3 ALIMENTATION EN EAU

1. La pression de l'eau doit être comprise entre les valeurs suivantes : 0,05-0,9MPa. Si la pression est supérieure, installer un réducteur de pression.

2. Raccorder le tuyau d'alimentation en eau froide (bague de couleur bleue) au robinet d'eau froide à embout filtré 34 gaz, en ayant soin de le visser à fond pour éviter des fuites. Le tuyau d'arrivée de l'eau ne doit être ni pié ni écrase et ne doit pas changé ou coupé. Les filetages doivent être serrés exclusivement à la main.

1. S'il y a l'alimentation en eau chaude, la température de l'eau ne doit pas être supérieure à 60^ et le tuyau à embout de couleur rouge doit être raccordé au robinet d'eau chaude.

Attention!

Si le raccordement est effectue avec des tuyauteries neues ou qui n'ont pas ete utilisées depuis tres longtemps, faire couler une certaine quantite d'eau avant d'introduire le tuyau d'évacuation. On evite ainsi des dépôts de sable ou d'autres impuretés qui pourraient obstruer les filtres fournis en équipement afin de proteger les vannes d'accive d'eau.
- Le nouveau tuyau d'alimentation fourni doit être utilisé mais pas le dernier tuyau.

2.4 VIDANGE

1. Enfiler l'extremité du tuyau de vidange dans un conduit d'évacuation d'un diamètre interne minimum de 4 cm à une distance du sol comprend entre 50 et 90 cm, ou bien l'accrocher (utiliser le support en plastique sur le coude du tuyau) à un évier ou à une baignoire.

1. Contraler que l'extrémité du tuyau de vidange soit bien fixée pour empêcher que la force repulsive de l'eau puisse le déplacer de sa position.

Attention!

Pour facilitier I'ecoulement de I'eau, eviter que les tuyaux presentent des piures ou des etranglements.
L'eventuel tuyau de rallongne ne doit pas depasser 1 metre, il doit avoir le meme diametre interne que le tuyau de vidange et ne doit pas presenter detranglements.
L'extrémité du tuyau de vidange ne doit absolument pas être plongée dans l'eau.

2.5 ALIMENTATION ÉLECTRIQUE

Avant de brancher la fiche dans la prise de courant, contrôle que :

1. La valeur de la tension d'alimentation de l'installation électrique corresponde à la valeur indiquée sur la plaquette des caractéristiques placée devant, dans la zone visible avec le hublot ouvert. La valeur de la puissance et les fusibles nécessaires sont indiqués sur la plaquette.
2. Le compteur, les soupapes de limitation, la ligne d'alimentation et la prise de courant soient dimensionnés pour supporter la charge maximale demandée, indiquée sur la plaquette des caractéristiques.
3. La prise de courant et la fiche fournies en équipement soient compatibles entre elles sans l'interposition de réducteurs, prises multiples, adaptateurs variés et rallonges qui pourrait provoquer des échauffements ou des brûlures.

Si la prise de courant n'est pas compatible avec la fiche fournie, remplacer la prise par un type plus approprié.

Attention

La fiche devra etre accessible apres l'installation.
La mise à la terre de l'appareil est absolument nécessaire. Introduire la fiche dans une prise de courant munie d'une mise à la terre efficace.

Notre société décline toute responsabilité pour d'eventuels dommages matériels et corporels dérivant du branchement manqué ou défectueux à la ligne de terre. Un branchement électrique correct garantit une sécurité maximum.

• Cet apparéil est conforme aux prescriptions de la directive 89/336/CEE du 3.5.89 (y compris la directive de modification 92/31/CEE) relative à l'élimination de perturbations radioélectriques.
  Si le cable d'alimentation est endommagé, il doit être remplace par une piece d'origine, disponible auprès du SAV.
• Ne pas brancher/débrancher la fiche d'alimentation de la prise avec les mains mouillées
  Extraire la fiche d'alimentation de la prise uniquement en saisissant directement la fiche et non pas le cable.

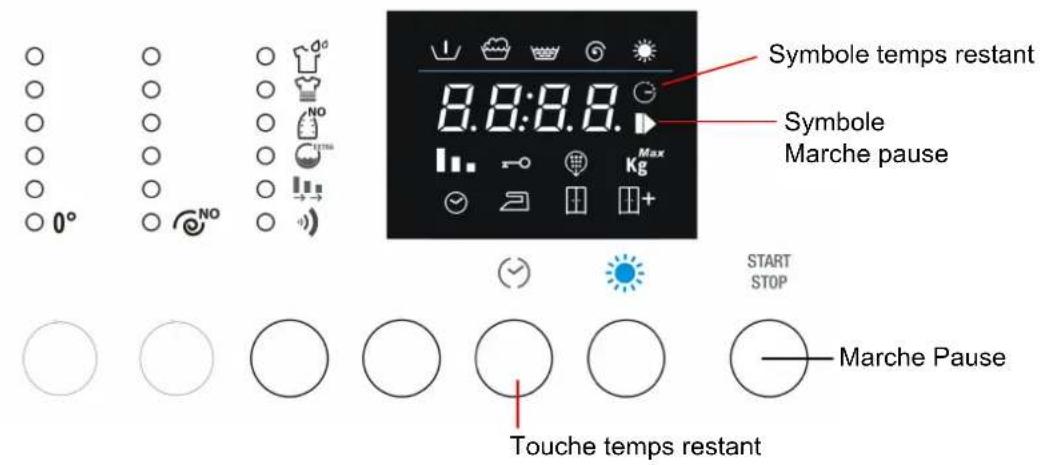

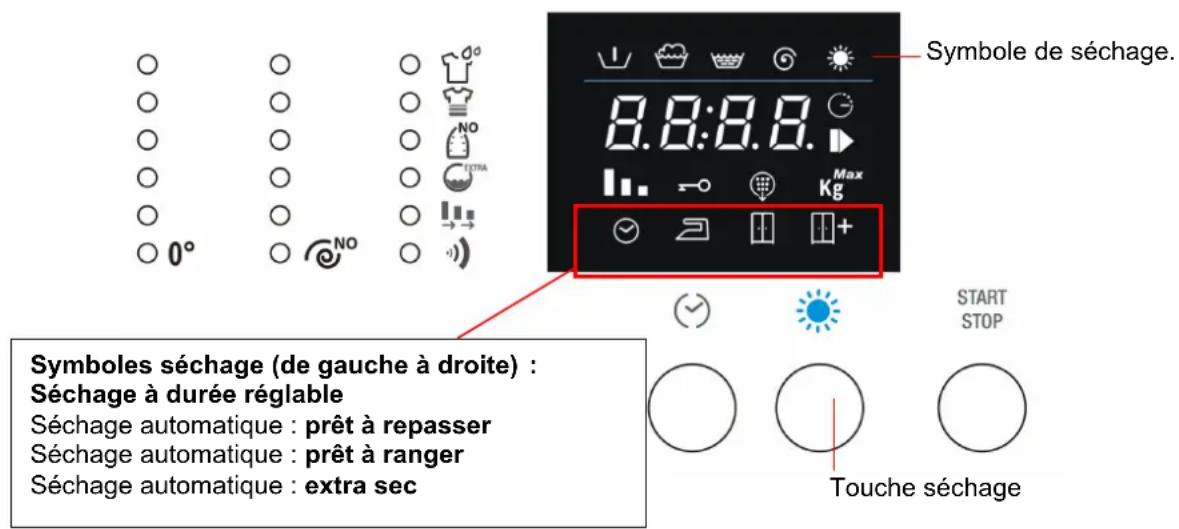

3.DESCRIPTION DES COMMANDES

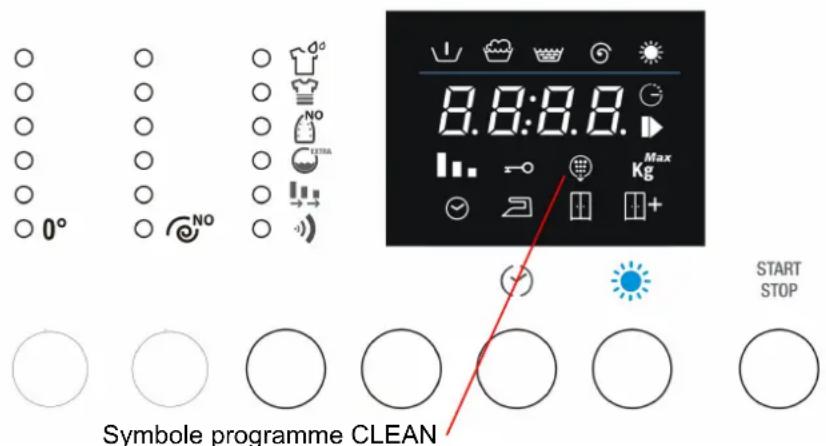

3.1 PANNEAU DES COMMANDES

Toutes les commandes et tous les contrôleles de l'appareil sont réunis sur le bandeau frontal.

Afficheur : il visualise les parametes (vitesse d'essorage, cycles, flexi time, charge maximale conseillée, niveaux de sechage, protection enfants, programme clean, niveaux de sechage automatique et sechage à durée régiable). Les parametes sont modifiables avec les touches ci-dessous.

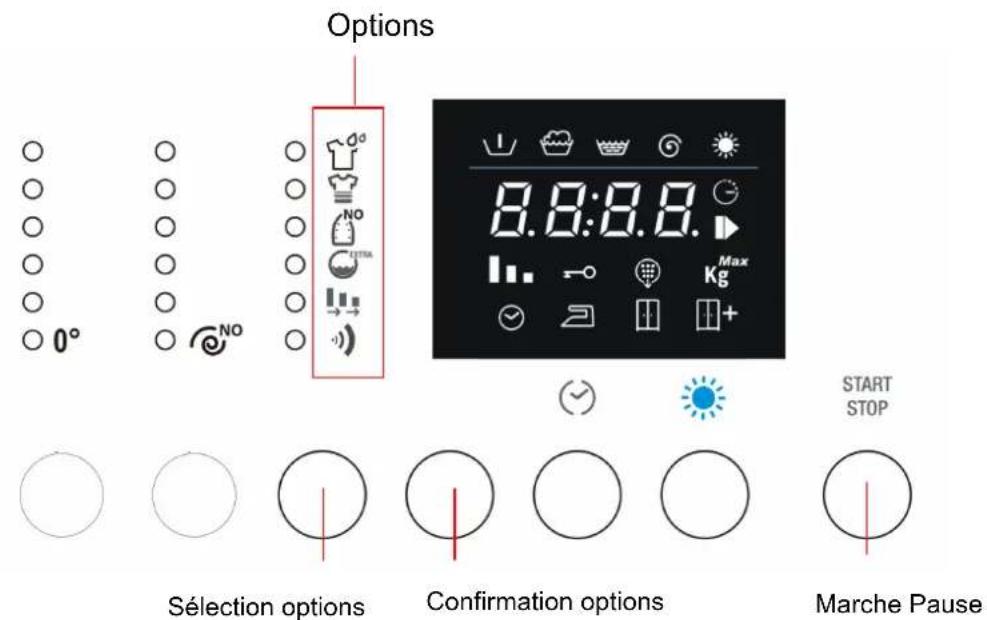

Touches (de gauche a droite): Sélection de la température de la
vage Sélection vitesse d'essorage Sélection option Confirmation option Temps restant Sechage

Touche Marche/Pause: Pour faire partir et arreter les cycles.

Selecteur des programmes Pour allumer et eteindre le lavelinge sechant et selectionner les programmes. Rotation possible dans les deux directions. Le selecteur ne tourne pas pendant I'execution des programmes.

4. UTILISATION DE LA MACHINE POUR LE LAVAGE

4.1 PREPARATION DU LINGE

1. En premier lieu, trier le linge à laver en séparant les pièces selon le genre de tissu et la solidité des couleurs.
2. Laver séparément le blanc et les couleurs. La première fois, il est conseilé de laver les vêtements neufs de couleur à part. Normalement, sur les vêtements une étiquette reporte les indications utiles pour leur lavage. Ci-dessous, nous donnons une brève description des symboles de ces étiquettes.

LAVAGE BLANCHISSAGE
90	Programme normal à 90°C	Traitement de chlorage permis		Traitement de chlorage proscrit
60	Programme normal à 60°C
		REPASSAGE
40	Programme normal à 40°C	À température élevée	À température moyenne	À température basse	Ne pas repasser
30	Programme normal à 30°C
		NETTOYAGE À SEC
60	Programme modéré à 60°	A Tous les solvants usuels	P Tous solvants sauf le trichloréthylène	F Exclusivement les solvants pétroliers et R113	Ne pas nettoyer à sec
40	Programme modéré à 40°C
30	Programme très modéré à 30°C
SÉCHAGE EN TAMBOUR APRès LAVAGE
	Lavage à la main	A température élevée	A température inférieure à 60°C		Ne pas sécher
	Ne pas laver

Attention!

• Éviter le lavage de linge non oulé ou déchiré car il pourrait s'effilocher.
• Les corps étrangers peuvent endommager les vêtements ou les composants du lave-linge séchant. Par conséquent : vider et returner les poches, enlever les roulettes des rideaux ou lesmettre dans un sac en fillet.
  Laver les pieces tres petites (ceintures, mouchoirs, chaussettes, soutiens-gorge push-up, etc.) en les mettant dans un sac en toile blanche, fermer les automatiques, les fermetures eclair, coudre les boutons mal fixes.
  L'emploi des détergents modernes et la juste température de lavage suffisent généralement pour éliminer les taches des tissus. Toutefois, certaines taches difficiles (herbe, fruits, oeuf, sang, rouille, stylo, etc.) devraient être prétraitées avant le lavage. Selon le type de tissu, il existe dans le commerce de nombreux produits pour le traitement des taches. Toutefois, il est conseilé de nettoyer ou de diluer les taches immédiatement, parce que plus elles sont vieilles plus elles sont difficles à enlever.
  Si I'on n'observe pas les symboles de traitement des tissus, le linge peut s'abimer.

Laine - Seule la laine marquee pure laine vierge identifiee par la marque ou avec l'etiquette << traitee infeurable lavable en lave-linge sechant >> peut etre lavée en machine dans le programme spécifique, il est préferable de laver a la main ou a sec les autres types de laine.

4.2 OUVERTURE DU HUBLOT

La machine a ete equipee d'un dispositif de sccurtie qui empche l'ouverture du hublot au cours du programme.

1. Contrcler que I'eau ait ete completement evacuée de la cuve et que le tambour soit arrete.

Attention!

• En cas d'interruption du programme de lavage, attendre de 3 à 15 minutes en fonction de la température interne atteinte par la machine.

Attention!

L'eau peut être bouillante si le lavage a été fait à des températures élevées. S'il y a encore de l'eau à l'intérieur du tambour, éviter d'ouvrir la porte du hublot !

4.3 CHARGEMENT DU LINGE

Autant que possible, afin d'économiser de l'énergie électrique, faire un chargement complet pour les diffé-rents types de tissu. Introduire le linge sans le tasser en alternant les grandes pieces et les petites. Les premières fois, peser le linge ensuite l'expérience acquise sera suffisante. À titre indicatif, nous donnons les poids moyens des vêtements les plus courants :

4.4 INTRODUCTION DU LINGE

1. Ouvrir le hublot et introduire le linge dans la cuve en le distribuant uniformement, bien ouvert et non pas tasse; si possible, mélanger les grandes pièces et les petites.
2. Le lave-linge, accompagné du present manuel, peut être charge jusqu'à un maximum de 6kg de linge pour chaque lavage. Si l'on met plus de linge, on aura des résultats de lavage non satisfaisants et des dysfonctionnements possibles de la machine.
3. Pour economiser de l'énergie, compléter la charge pour les différents types de tissu en respectant les quantités reportées dans le « Tableau des programmes » fourni avec ce manuel.
4. Fermer la porte en la poussant contre le bati jusqu'à ce que l'on entende le déclic de la serrure. Faire attention que le linge ne reste pas pris entre le hublot et le joint en caoutchouc.

Attention!

• Si la porte n'est pas bien fermée, un dispositif de sécurité empêche la mise en marche du lave-linge séchant.
• Ne pas dépasser la capacité maximum de chargement : un chargement excessif ne donne pas de bons résultats de lavage.

4.5 INTRODUCTION DU DÉTERGENT ET DES ADDITIFS

Le bac interne est composé de trois compartments portant les symboles

détermgent pour prélavage

détermgent pour lavage

Pour l'adoucissant, amidon, additifs, etc (ex. produits pour le traitement) des produits additifs et produits automatiquement dans la cuve de lavage pendant le dernier rincege.

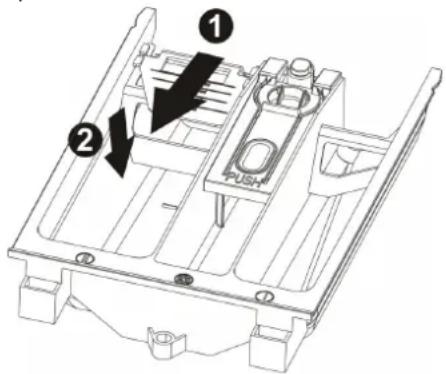

Dans le compartment de lavage, une languette permet d'utiliser le détergent liquide. Pour cela, la tirer vers l'avant puis la baisser.

En suivant les indications du « Tableau des programmes » fourni avec ce manuel, introduire avant le début du programme, dans le bac, le dédTangent et les évventuels produits additifs.

Le niveau des liquides ne doit pas dépasser l'indication maximum, dans le cas contraire, les compartments se videraient trop vite.

Avant de verser les additifs denses dans le compartment prévu, les diluer avec un peu d'eau pour empêcher que le siphon s'obstrue.

N'utiliser que des détergents qui produit peu de mousse et appropriés à une'utilisation dans un lave-linge séchant.

Déterminer la quantité de détergent selon la durée de l'eau, le type et la quantité de linge chargée et son degré de salissure.

On obtienda ainsi le résultat désiré et une consommation optimale de détergent.

Sur les emballages des détergents le dosage est indiqué selon 4 niveaux de durée et pour une quantité de linge de 4-5 kg normalement sale.

Demander les informations relatives au degré de durété de l'eau à laompagnie locale de distribution d'eau.

Durete de I'eau

Niveau de durée Degrès français fH Degrès allemandsdH

Douce Jusqu'à 15°	Jusqu'à 8°
Moyenne	15° - 25°	8° - 14°
Dure	25° - 40°	14° - 22°
Très dure	Plus de 40°	Plus de 22°

4.6 DOSAGE DES DÉTERGENTS EN PoudRE

Linge normalement sale

1. Choisir un programme sans prélavage.
2. Introduire la quantite totale de detergent indiquee sur les emballages dans le compartment lavage du bac a detergent.

Linge très sale

1. Choisir un programme avec prélavage.
2. Introduire 14 de la quantite de detergent conseillée dans le compartment prélavage du bac à detergent et 34 du detergent dans le compartment lavage.

Attention!

S'il n'y a pas les indications de dosage pour le linge delicat en fibre synthetique, doser de 1 / 2 jusqu'a 2/3 de la quantite indiquee pour le lavage des tissus résistants en coton.
Pour le programme laine, il est recommandé de n'utiliser que des détergents neutres pour la laine.
- Doser selon les indications données par le producteur du détergent.

4.7 DOSAGE DE DÉTERGENTS LIQUIDES

1. Verser, dans le doseur fourni avec le détergent liquide, la dose indiquée et la verser dans la cuve; ou utiliser le compartment lavage du bac à détergent, en mettant l'insert prévu.
2. La graduation sur l'insert rouge sert pour le dosage du détergent liquide.

Attention!

• Les déterments liquides peuvent être utilisés à la dose prévue par le producteur uniquement pour le lavage principal, c'est-à-dire dans tous les programmes sans prélavage.

4.8 ADOUCISSEURS

Les adoucisseurs peuvent etre ajoutes en suivant les indications des producteurs dans les compartments préla- vage et lavage.

Introduire dans les compartments d'abord le détergent puis l'adoucisseur.

4.9 PROGRAMMES ET FONCTIONS

Pour la selection des programmes selon le type de tissu, consulter le « Tableau des programmes » fourni avec ce manuel.

4.10 ALLUMAGE DE LA MACHINE ET SELECTION DU PROGRAMME DE LAVAGE

Proceder comme suit :

1. Tourner la manette des programmes dans un sens ou dans l'autre. Le lave-linge sechant s'allume.
2. Sélectionner le programme de lavage. Sur l'afficheur, le temps restant et le poids maximum conseillé pour le programme sélectionné s'affichent. Selon ce qui est affché, les symboles correspondants s'allument sur l'afficheur.
3. Les valeurs par défaut pour la température et la vitesse d'essorage s'affichent. On peut modifier les introductions initiales par la touche placée sous la séquence des températures et des vitesse d'essorage.
4. La vitesse d'essorage égale à ⑦, signifie exclusion de l'essoreuse et arrêt avec la cuve pleine. En introduisant cette valeur la machine n'effectue pas l'essorage final et termine le programme de lavage avec l'eau dans la cuve.

4.11 SELECTION ET CONFIRMATION DES OPTIONS

1. En pressant la touche Sélection options, il est possible de seLECTIONner en succession les options suivantes (du haut vers le bas):

Prélavage: introduction d'une phase qui précède le lavage, de la durée de 20 minutes environ et à une température de 35^ . Adaptée pour des vêtements très sales.

Intensif : la température maxi devient de 60^ et le lavage est prolongé pour augmenter l'efficacité des enzymes présents dans les déterments. Adapté pour des vêtements délicats mais sales.

Anti-froissement : permet d'obtenir, à la fin du lavage, des vêtements sans trop de pris et que l'on peut repasser facilement.

Water plus: Quantité d'eau plus importante pour le lavage et les rincages.

Dans alternative Rincage plus : cette option permet d'ajouter un rincage dans le programme de lavage selectionné

Flexi Time: permet de réduire la durée du cycle. Le symbole est complètement allumé avec la durée initiale pour le programme sélectionné. En sélectionnant l'option, il est possible de réduire encore la durée à un niveau intermédiaire, à un niveau minimum et de returner à la durée initiale, en pressant plusieurs fois la touche Set.

Dans alternative Rapide : permet de réduire la durée du cycle de lavage. Adapté pour une petite quantité de linge, peu sale.

Sonnerie : il est possible d'activer/de désactiver le signal sonore de fin de cycle. La machine est fournie avec l'options activée.

1. Pour confirmer l'option selectionnee, presser Confirmation options et la led de l'option reste allumee.
2. Pour éliminer la sélection d'une option, returner sur l'option par la touche Sélection options et presser la touche Confirmation options. Pour enlever en une seule opération la sélection de toutes les options précédemment confirmées, tener pressée la touche Confirmation options pendant 4 secondes.
3. L'option Sonnerie maintain la selection faite, même pour les cycles suivants. Elle est désactivée automatiquement uniquement avec le programme Night Wash.

4.12 TEMPS RESTANT

1. En pressant plusieurs fois la touche Temps restant, il est possible de selectionner après combien de temps le programme de lavage pourra terminer. Le temps à la fin du cycle tient compte de la durée initiale du cycle de lavage/sechage, des sélections faites (température, vitesse d'essorage et options), qui peuvent réduire ou prolonger la durée initiale du cycle et du temps d'atteque que l'utilisateur peut ajouter avant le départ.
2. Avec avoir seLECTIONné le temps restant, le symbole sur l'afficheur reste allumé.
3. Pour désélectionner la fonction de Temps restant, presser plusieurs fois la touche jusqu'à ce que 0 apparaïssse sur l'afficheur.
4. Jusqu'au départ du cycle, le symbole Marche Pause clignote par intermittence. Apre s le depart du cycle, le symbole est allumé sans intermittence.

4.13 DÉPART DU PROGRAMME DE LAVAGE

1. Pour faire partir le programme de lavage, après avoir personnelisé les sélections, presser la touche Marche Pause.
2. Apre s le depart, l'afficheur montre le temps restant a la fin du cycle et le symbole Marche Pause sur I'afficheur reste allumé
3. Pendant l'exécution du programme de lavage/sechage, les symboles qui indiquent les phases sont allumés :

Symboles des phases d'un cycle : Prélavage, lavage, rincages, essorage final et séchage.

4.14 INTERRUPTION OU CHANGEMENT DU PROGRAMME DE LAVAGE

Pendant son exécution, le programme de lavage peut être interrompu à tout moment :

1. presser la touche « Marche/Pause » pendant environ 3 secondes : l'afficheur affiche alternatively le mot PAUS (pendant 1 seconde) et le temps restant (pendant 1 seconde). Levoyant Marche/Pause clignote à intermittence. La pause peut aussi se faire en tournant la manette selection des programmes/temperatures pendant l'exécution du cycle.
2. Si l'on peut changer le programme de lavage, selectionner le nouveau programme en tournant la manette des programmes, sansmettre en pause la machine. Le nouveau cycle de lavage sera complètement executé en commençant du début. Si, pendant le cycle précédent, l'eau avait déjà ete introduite dans la cuve, le nouveau programme commencerera sans arrivée d'eau.
3. Pour reprendre de nouveau le cycle, presser la touche Marche-Pause.

4.15 FIN DU PROGRAMME

Les programmes de lavage/sechage terminent automatiquement, sur l'afficheur apparait le mot END et le voyant « Temps restant » n'est plus allumé.

1. Éteindre la machine en mettant la manette des programmes sur OFF
   2.Sortir le linge du tambour.
2. Laisser le hublot entrouvert pour que l'intérieur du lave-linge sechant puisse secher.
3. Fermer le robinet d'entree de I'eau.

Si, lors de l'introduction de la vitesse d'essorage, l'exclusion essorage a ete selectionnee avec arret cuve pleine

NO (vitesse d'essorage égale à 0), à la fin du programme de lavage le mot STOP apparait sur l'afficheur, alterné avec --- (vitesse d'essorage égale à 0) et le voyant de visualisation de l'essoreuse allumé.

Pour continuer avec la vidange et l'essorage, presser deux fois la touche de selection essorage. La machine reprend le cycle avec la vidange et l'essorage. Pour selectionner la vitesse d'essorage désirée, presser la touche jusqu'à ce que cette vitesse s'affiche. Si I'on peut vidanger l'eau presente dans la cuve sans essorer, presser la touche de selection essorage jusqu'à ce que la vitesse 00 s'affiche ce qui indique que la vidange se fera sans l'essorage.

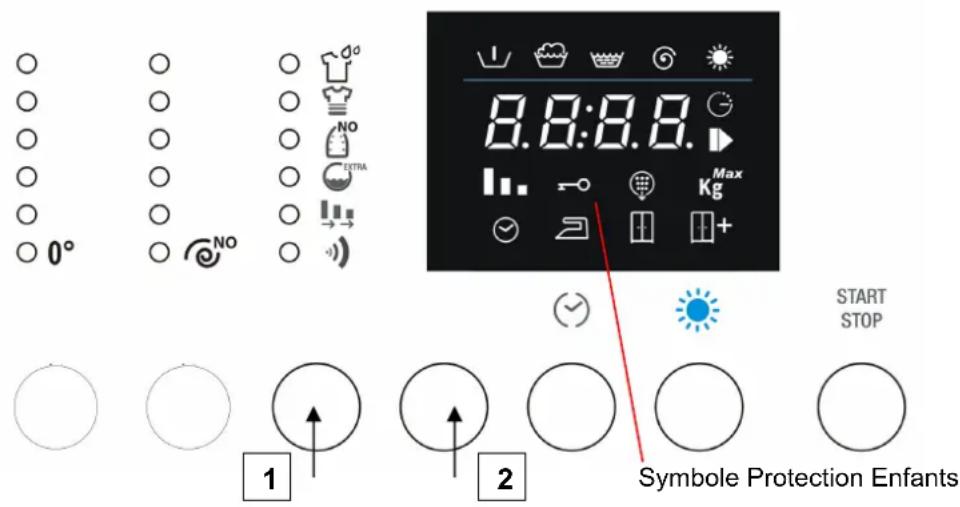

4.16 PROTECTION ENFANTS

1. En activant cette fonction, on empêche la modification des options, températures, vitesse d'essorage et cycle de lavage/sechage pendant son exécution.

1. Pour activer la fonction Protection Enfants, presser et tener pressée la touche Sélection options (1). Dans les 3 secondes, presser aussi la touche Confirmation options (2).
2. Le symbole Protection Enfants s'allume lorsque la fonction est activée.
3. Pour désactiver la fonction, repeter cette Procedure.

4.17 OUVERTURE D'URGENCE

S'il y a une panne de courant, le hublot s'ouvre par l'intémèdinaire d'un crochet mécanique représenté par la languette placée dans la partie inférieure de l'appareil :

• Tourner la manette sur Off et enlever la prise d'alimentation électrique

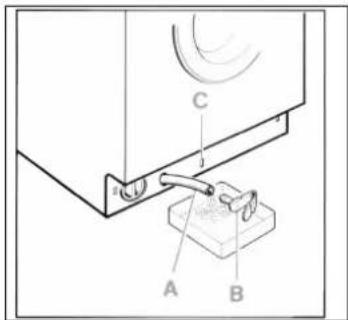

• Evacuer l'eau de lavage (voir paragraphe 6.4)
• Tirer le crochet vers le bas et ouvrir le hublot.

Attention, risque de brûlures : avant d'ouvrir le hublot, s'assurer qu'il n'y ait pas d'eau dans la machine ou de l'eau bouillante et du détergent qui pourrait sortir lorsqu'on ouvre le hublot et provoquer des dégats.

Attention: ne pas ouvrir le hublot avec l'ouverture d'urgence pendant la rotation du tambour.

5. UTILISATION DE LA MACHINE POUR LE SECHAGE

5.1 GÉNÉRALITÉS

Pendant les cycles de séchage, il est indispensable que le robinet de l'eau soit ouvert et que le tuyau de vidange soit positionné correctement.

Avec cette machine, il est possible de selectionner les programmes uniquement de lavage, uniquement de sechage ou lavage + sechage.

Dans ce dernier programme, on obtient le passage automatique du lavage au séchage, sans intervenir sur les commandes (à la fin du lavage) pour avoir le cycle complet.

Avertissements

• Secher seulement du linge ou des vêtements lavés avec une solution aqueeuse et adaptations au séchage en machine.
• Ne pas secher des tissus qui ont ete nettoyes a sec ou taches avec des solvents chimiques ; des tissus en laine ou laine melange qui retrécissant avec la chaleur ; des tissus très delicats comme la soie et les rideaux synthétiques ; des tissus qui peuvent facilement lacher de la charpie comme par exemple la laine dénouée, la ouate et les tapis trop effilochés ; des articles contenant de la mousse caoutchoutée ou des matériels elastomères analogues.
  Pour l'execution du séchage, la quantité de linge introduite dans la machine ne doit pas être supérieure à 4kg. Le lave-linge sechant a été réalisé pour obtenir une efficacité maximum avec des charges qui ne dépassent pas un poids de 4kg de linge sec.
• Avec la sélection des programmes de lavage énergiques, le séchage à 90^ est automatique (séchage normal).
  Pour les programmes de lavage plus délicats, le séchage est effectué automatiquement à 60^ (séchage délicat). Donc, pour un programme automatique lavage + séchage, le programme de séchage dépend de la sélection du programme de lavage.
  Pour effectuer un programme uniquement de sechage, le linge doit avoir et sessoré avant.
• Àprouse le séchage de linge très fin, par ex. du linge neuf en éponge, il est conseilé d'effectuer le programme « Rincages » afin d'être surs que les événuels dépôts de tissu sont bien évacués et ne se déposeront pas sur le linge au cours du lavage suivant.

Important - Ne pas secher les tissus delicats qui ne résistant pas à la tempéature de 60^ ou les tissus qui ne résistant pas à la tempéature sélectionnée.

5.1.1 SÉCHAGE SUPPLEMENTaire

Si, à la fin du programme, le linge est encore trop humide, faire un cycle de séchage bref.

Attention : pour éviter la formation de pris ou le rétrécissement des vêtements, ne pas dépasser le temps de séchage.

5.2 PROGRAMME DE LAVAGE + SECHAGE

Le déroulement automatique du programme de lavage et séchage est possible dans les programmes énergiques (coton, couleur) et synthétiques/délicats. Si l'on seLECTIONne les programmes de lavage laine, il est impossible de selectionner le séchage automatique après le lavage.

Pour laver et secher automatiquement, la charge de linge ne doit pas etre superieure a 4 kg de coton ou 2 kg de synthetiques.

Par conséquent, si la charge à laver et secher dépasse les quantités susmentionnées, il est conseilé d'effectuer un programme de lavage + séchage et, à la fin, il faudra réduire la charge de moitié et faire le séchage en deux temps.

Pour selectionner un programme de lavage ^+ sechage proceder comme suit:

1. Sélectionner le programme de lavage et modifier éventuellesment les paramétres par défaut;
2. Presser le bouton séchage pour programmer le séchage désire.

Sechage à durée régiable: ce mode de fonctionnement permet de seLECTIONner la durée du séchage. Il suffit de presser plusieurs fois la touche pour programmer la durée. Le selecteur de temps affchéé va de 2:40 à 0:00.

Sechage automatique : ce mode propose trois niveaux d'humidité pour l'execution du cycle de sechage.

Prét à repasser : linge légèrement humide et facile à repasser.

Prét à ranger : linge sec et prét à être rangé.

Extra sec : linge très sec. Idéal pour le linge difficile à secher.

Le programme de lavage precedemment selectionné déterminé si le séchage est normal (90^) ou délicat (60^) .
Après avoir selectionné le séchage, le symbole sur l'afficheur s'allume à intermittence puis devient fixe lorsque le cycle entre dans la phase de séchage.

5.3 MESSAGES DE L'AFFICHEUR EN CAS DE CHARGE INAPPROPRIÉE

LO Charge trop tegere - le programme s'arrete apres 35 minutes environ pour eviter d'abimer le linge.

HI Charge trop lourde - le programme continue le sechage au maximum selon les parametes suivants :

Programme séchage normal (durée en h:min)	Programme séchage délicat (durée en h:min)
2:40 2:00

5.4 PROGRAMME UNIQUEMENT DE SECHAGE

1. Éteindre la machine en tournant la manette sélection programme de lavage/sechage sur OFF.
2. Positionner la manette sur le programme de sechage désire: Sechage intensif: pour un sechage normal (90^) , ou sechage délicat: pour un sechage délicat (60^) . Pour savoirquel symbole représenté chacun des programmes de sechage, voir le tableau des programmes fourni avec la machine.
3. Presser plusieurs fois la touche Sécchage pour programmer le mode de fonctionnement (voir paragraphe précédent).
4. Presser la touche « Marche-Pause » pour commencer le programme de séchage. L'afficheur visualise les temps restant et la led du symbole séchage s'allume.

Avertissements

• Comme le programme de lavage n'a pas ete selectionne prealablement, la selection du programme (normal ou delicat), pour I'execution du sechage, est libre. Se rappeler que le sechage normal est conseilé pour des vetements en coton ou de couleur, tandis que le sechage delicat est conseilé pour des vetements synthétiques et delicats.
  Pour de bons résultats de séchage, la quantité de linge ne doit pas dépasser 4kg de coton ou 2kg de synthétiques.

5.5 INTERRUPTION OU CHANGEMENT DU PROGRAMME DE SECHAGE

1. Pour l'interruption du programme de séchage, mêmes modalités que pour le programme de lavage.
2. Si I'on peut finir le programme et enlever le linge, commencer par refroidir le linge. Par la touche de selection, selectionner le temps de sechage sur 20 minutes. Remetre la machine en marche comme indiqué au point suivant et, à la fin, extraire le linge.

5.6 PROGRAMME CLEAN

Pour maintainir dans le temps un parfait fonctionnement du lave-linge sechant, celui-ci est doté d'un programme CLEAN dont le but est de nettoyer périodiquement le circuit de séchage et d'éliminer d'eventuels dépôts de pelu-ches.

1. Sur l'afficheur, après un nombre déterminé de séchages, le symbole CLEAN s'allume et indique qu'il faut effec-tuer le programme. La led reste allumée jusqu'à l'execution du programme CLEAN. À la fin du programme, la led s'eteint.
2. Pour effectuer le programme CLEAN, proceeder comme suit :

a. Vérifier si la cuve est complètement vide et fermer le hublot

b. Tournier la manette sur le programme CLEAN (voir tableau des programmes pour connaître la position exacte sur la manette)
c. Presser la touche MARCHE/PAUSE

Il est possible d'effectuer le programme CLEAN même si la led sur l'afficheur n'est pas allumée.

6. NETTOYAGE ET ENTRETIEN

Important - Avant toute opération de nettoyage ou d'entretien, débrancher la fiche de la prise de courant.

6.1 NETTOYAGE EXTERIEUR

• Un nettoyage régulier et constant permet de maintainir inaltéré l'aspect de votre apparéil.
  Nettoyer I'extérieur avec de I'eau et du savon puis essuyer tres soigneusement avec un chiffon doux.
• Les parties en plastique doivent être nettoyées uniquement avec un chiffon humide.
• Ne pas gratter avec des objets pointus et éviter l'emploi de solvants ou de produits contenant des abrasifs qui abîment les surfaces.
  Pour des raisons de sécurité, ne jamais envoyer des jets d'eau sur le lave-linge.

6.2 NETTOYAGE DU TAMBOUR

• Éliminer les éventuelles taches de rouille du tambour avec un produit spécial pour acier inoxydable ou si les taches persistent avec du papier émeri très fin.
  Pour détartrer le lave-linge séchant utiliser uniquement des produits détartrants de marque avec anticorrosif pour lave-linge.
  Pour l'emploi et le dosage, suivre scrupuleusement les indications du producteur.
• Àpres le détartrage et l'élimination de la rouille du tambour, faire faire quelques cycles de rincege afin d'éliminer tous les résidus d'acides qui pourrait endommager la machine. En aucun cas il ne faut utiliser de détergents contenant des solvants. Des vapeurs pouraient se former, prendre feu et exposer.

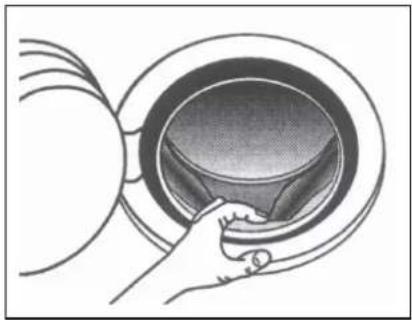

6.3 NETTOYAGE DU JOINT DU HUBLOT

Contrer periodiquement qu'il n'y ait pas d'agrafes, de boutons, de clous, d'aiguilles dans les pris du joint du hublot.

6.4 NETTOYAGE DE LA POMPE DE VIDANGE

Le nettoyage de la pompe de vidange n'est effectue que si la pompe se bloque a cause de boutons, d'agrafes ou d'objets similaires et l'eau n'est plus evacuée.

Dans ce cas,proceder comme suit.

1. Debrancher la machine.

1. Selon le modele agir comme suit: Modèle intégrable total - avec un petit tournevis, xercer une légère pression et décrocher les bouchons indiqués sur la figure, tournier le socle vers le bas et acceder à la pompe.

Modèle pose libre - Introduire un petit tournevis dans les fentes se trouvant sur la partie avant du socle puis exercer une légère pression vers le haut afin de libérer la partie supérieure du socle de l'appareil.
Incliner le socle légerement vers l'avant et tirer vers le haut pour l'enlever complètement.

1. Extraire le flexible de vidange « A »

Attention: le tuyau chaud signale eau chaude ou bouillante. Poser sur le sol un recipient bas et enlever le bouchon « B » pour evacuer l'eau.

Selon la quantité d'eau, il peut s'avérer nécessaire de vider plusieurs fois le recipient.

Quand I'eau ne sort plus, fermer de nouveau le flexible en appliquant bien le bouchon « B »

1. Dévisser le couvercle de la pompe « D » en tournant vers la gauche. Nettoyer et éliminer les objets étrangers du corps de la pompe. Contrer als interieur « E » en s'assurant que la roue tourne librement; pourrait y avoir des corps étrangers encastrés à enlever.

1. Revisser le couvercle de la pompe.

Fixer le flexible de vidange en remettant le bouchon à déclic dans son logement « C »

Selon le modele, remonter le socle comme suit :

Modèle intégrable total - Introduire le socle d'abord dans la partie inférieure. Le pousser vers l'appareil et accrocher de nouveau les bouchons.

Modèle pose libre - Introduire le socle d'abord dans la partie inférieure puis le pousser vers l'appareil jusqu'à ce qu'il s'encastre.

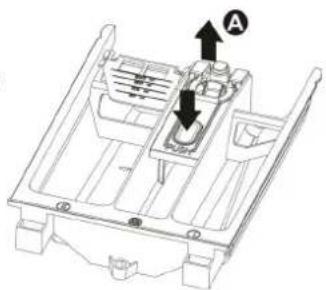

6.5 NETTOYAGE DU BAC À DÉTERGENTS

Le bac à détergents doit toujours être propre et sans incrustations. Pour facilititer cette opération, sourir le bac de son logement (tirer le bac jusqu'au fond, appuyer dans la zone où estcrit le mot PUSH puis l'extraire complètement).

Enlever le siphon « A » et nettoyer le tout avec de l'eau chaude. Enfiler de nouveau le siphon jusqu'au fond et, avant de remettre le bac dans son logement, éliminer d'eventuels dépôts de détergent.

6.6 NETTOYAGE DU FILTRE D'ARRIVEE D'EAU

La machine est équipée d'un filtré pour protégger les vannes d'arrivée de l'eau.

Le filtr se trouve dans le raccord du tuyau d'alimentation qui est relié au robinet

Le cadre doit être nettoyé si le lave-linge sechant n'est pas alimenté en eau ou si celle-ci n'arrive pas en quantité suffisante.

Pour le nettoyage, proceder comme suit :

• Debrancher la machine.
  Fermer le robinet d'arrivée de l'eau.
• Dévisser le raccord du tuyau d'alimentation du robinet.
• Enlever le filtré du raccord du tuyau d'alimentation.
  Nettoyer le filtrer avec de I'eau et une brosse.
• En revissant les raccords du tuyau d'alimentation, contrôle la position du filtré.

7. ANOMALIES DE FONCTIONNEMENT

Ce produit est conforme aux normes de sécurité en vigueur relatives aux apparcellages électriques. D'éventuels contrôles techniques ou des réparations doivent être faits pour des raisons de sécurité uniquement par du personnel qualifié afin d'éviter des risques pour l'utilisateur.

Lorsque la machine ne fonctionne pas, avant d'appler le SAV, pour éviter des frais inutiles, contröler personnellement que toutes les opérations reportées dans le tableau des anomalies aient été effectuees.

1 La machine ne se met pas en marche	Contrôler que :
	- la fiche soit bien enfilée dans la prise
	- la porte du hublot soit bien fermée
	- la touche « Marché/Pause » ait été pressée.
2 Elle ne prend pas l'eau	Contrôler que :
	- la fiche soit bien enfilée dans la prise
	- la porte du hublot soit bien fermée
	- le robinet de l'eau soit ouvert
	- les filtres du tuyau d'alimentation en eau ne soient pas obstrués
	- le tuyau d'alimentation en eau ne soit pas coincide ou pié.
3 On ne doit pas l'eau dans le tambour	Aucune anomalie.
	Le niveau de l'eau est plus bas que le verre du hublot parce que les nouvelles machines utilisent peu d'eau tout en obtenant les mêmes résultats de lavage et de rinceage.
4 L'eau n'est pas evacuée	Contrôler que :
	- le tuyau de vidange ne soit pas pié
	- la pompe de vidange ne soit pas obstruée.
5 L'eau n'est pas evacuée après le dernier rinceage des programmes de lavage délicats et laine	Il ne s'agit pas d'une anomalie : la pause est prévue par le programme de lavage pour éviter la formation de plis sur les tissus.
	Pour évacuer l'eau, voir le paragraph (Fin de programme).
6 La machine prend et évaue l'eau continulement	Contrôler que l'extrémité du tuyau de vidange ne soit pas trop BASSE.
7 Fortes vibrations pendant l'essorage	Contrôler que :
	- La machine soit bien de niveau
	- le lave-linge séchant ne soit pas trop près de murs ou de meubles
	- le groupe oscillant interieur ait été débloqué.
8 Trop de mousse dans la cuve et elle sort par le bac à produits	Contrôler que :
	- le détergent utilisé soit celui prévu pour les machines automatiques et non pas pour le lavage à la main
	- la quantité de détergent utilisé soit celle indiquée dans le manuel et non pas une quantité supérieure.
9 Présence d'eau sur le sol	Contrôler que :
	- les raccords du tuyau d'alimentation en eau ne soient pas desserrés
	- l'extrémité du tuyau de vidange n'aït pas été déplacee de sa position.
10 L'adouciissant n'est pas complètement utilisé ou il reste trop d'eau dans le compartment	Contrôler que les siphons dans le bac à détergent soient bien dans leur logement et qu'ils ne soient pas obstrués.

11 La machine n'essore pas La sécurité anti-balourd est intervenue a cause d'une mauvaise répartition du linge dans le tambour. Donc si, en fin de cycle, le linge est encore mouillé, nous conseillons de lemettre à la main dans le tambour et de répéter uniquement le programme d'essorage.
12 Vidage de I'eau du tambour En cas de panne ou d'un probleme au lave-linge sechant, on peut faire un vidage d'urgence de I'eau contenue dans le tambour.
13 Le linge n'a pas bien ete Les grandes pieces se sont enrouledes et ne sont pas bien reparties dans essoré le tambour. Il faut always melanger des grandes et des petites pieces.
14 Résidus de détergent sur le linge Beaucoup de détergents sans phosphates contiennent des substances difficilement solubles dans l'eau.

Selectionner le programme Rinçage ou brosser le linge.

15 Le linge ne sèche pas ContrDLer que:

• le robinet de l'eau soit ouvert
• la charge du linge ne soit pas excessive
• le temps de séchage soit approprié
• le temps de séchage approprié ait été seLECTIONné.

Si, après cela, la machine ne sèche pas appeler le SAV pour nettoyer d'eventuels dépôts d'effilochages, le ventilateur et les conduits de sechage.

16 Le résultat du lavage n'est - Probabilité il n'y avait pas assez de détergent ou le détergent pas satisfaisant n'était pas approprié

• Les taches difficiles n'ont pas ete soumises a un traitement preliminaire
• La température可以选择 n'était pas juste
• Le tambour est trop plein.

AFFICHAGE D'ERREURS

En cas de dysfonctionnement la machine signalera l'anomalie par un code d'erreur affché sur l'afficheur.

Code erreur Description du problème
OPEN	Le hublot n'est pas bien fermé. Essayer de le fermer de nouveau.
E.I	Intervention Aqua stop. Contacter le SAV le plus proche après avoir débranché la machine et fermé le robinet de l'eau.
E.S	Elle ne prend pas l'eau pour le lavage. Voir point 2 de la liste des anomalies.
E.G	L'eau n'est pas évacuée Voir point 4 de la liste des anomalies.

Pour tous les autres codes d'erreur affichés, contacter le SAV le plus proche après avoir débranché la machine et fermé le robinet de l'eau.

GUIDE DES PROGRAMMES

Programmss

Temp. (°C)

Max Essorage (Trismm)

Charge maxi. lavage (kg)

Charge maxi. pour sechage (kg)

Compartments bac à détergents

Options

Description programme de lavage

Prélavage Lavage Adoouissant Prélavage Intensif Anti-

froissement

Rinçage plus

Fixt time

Bactage après lavage si选取ionne

①

②

③

④

Coton et couleurs

Linge de couleur déclat peu sale

°C / 30° Max

6

4

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Normal

Lavage à frid du 30°C, rincapes et esorage final à la vitesse selectionnose

Linge de couleur déclat normalément saïe

40° Max

6

4

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Normal

Lavage à 40°C, rincapes et esorage final à la vitesse selectionnose

Linge de couleur résistant normalément saïe

60° Max

6

4

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Normal

Lavage à 60°C, rincapes et esorage final à la vitesse selectionnose (Cycle normait avec l'option « intérêt » selectionnose)

Linge de couleur résistant lres sale

75° / 90° Max

6

4

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Normal

Lavage à 70° ou 90°C, rincapes et esorage final à la vitesse selectionnose

Coton Eco

Linge de couleur déclat peu sale

°C / 30° Max

6

4

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Normal

Lavage à frid du 30°C, rincapes et esorage final à la vitesse selectionnose

Linge de couleur déclat normalément sale

40° Max

6

4

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Normal

Lavage à 40°C, rincapes et esorage final à la vitesse selectionnose

Linge de couleur résistant normalément saïe

60° Max

6

4

✓

✓

✓

✓

✓

✓

✓

✓

✓

Normal

Lavage à 60°C, rincapes et esorage final à la vitesse selectionnose

Synthétiques

Veltromats à rafin/chir

1000

3

3

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Délicate

Lavage à frid, rincapes et esorage final à la vitesse selectionnose

Veltromats pour salas

30° / 40° 1000

3

3

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Délicate

Lavage à 30° ou 40°C, rincapes et esorage final à la vitesse selectionnose

Veltromats normalément salas

60° / 1000

3

3

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Délicate

Lavage à 60°C, rincapes et esorage final à la vitesse selectionnose

Délcates/Rola

Veltromats à rafin/chir

600

2 -

-

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

-

Lavage à frid du 30°C, rincapes et esorage final à la vitesse selectionnose

Veltromats pour salas

30° / 40°

600

2 -

-

✓

✓

✓

✓

✓

✓

✓

✓

✓

-

Lavage à 30° ou 40°C, rincapes et esorage final à la vitesse selectionnose

Laine

Veltements à rafin/chir

800

2 -

-

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

-

Lavage à frid, rincapes et esorage final à la vitesse selectionnose

Veltements peu salas

30° / 40°

800

2 -

-

✓

✓

✓

✓

✓

✓

✓

✓

✓

-

Lavage à 30° ou 40°C, rincapes et esorage final à la vitesse selectionnose

Rinçage et essorage

-

Max

6 -

-

-

✓

✓

✓

✓

✓

✓

✓

✓

✓

-

Rinçage et virglement unigment, ou virglement at esorage final à la vitesse selectionnose

Vidange et essorage

-

Max

6 -

-

-

-

-

-

-

✓

✓

✓

✓

✓

-

Vidange unigment, ou virglement at essorage final à la vitesse selectionnose

Rapidte

Colon léger ou liésus déclats à rafin/chir

°C / 30°

800

2 -

-

✓

✓

✓

✓

✓

✓

✓

✓

✓

-

Lavage à frid du 30°, rincapes et esorage final à la vitesse selectionnose

Purge nocturne

Veltements à rafin/chir

°C / 30°

1000

3

3

✓

✓

✓

✓

✓

✓

✓

✓

✓

Normal

Lavage à frid du 30° silencloux (buzzer dissection), rincapes et esorage final à la vitesse selectionnose

Veltements peu salas

40° 1000

3

3

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Normal

Lavage à 40°C silencloux (virbur desoscrite), rincapes et essorages final à la vitesse selectionnose

Veltements normalément salas

60° / 1000

3

3

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Normal

Lavage à 60°C silencloux (virbur desoscrite), rincapes et essorages final à la vitesse selectionnose

Sport

Veltements à rafin/chir

800

2 2 -

-

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Délicate

Lavage à frid, rincapes et essorage final à la vitesse selectionnose

Veltomats pour salas

30° / 40°

800

2 2 -

-

✓

✓

✓

✓

✓

✓

✓

✓

✓

Délicate

Lavage à 30° ou 40°C, rincapes et esorage final à la vitesse selectionnose

Chemises /Travail

Veltamnts à rafin/chir

800

2 2 -

-

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Délicate

Lavage à frid, rincapes et essorages final à la vitesse selectionnose

Veltamnts peu salas

30° / 40°

800

2 2 -

-

✓

✓

✓

✓

✓

✓

✓

✓

✓

Délicate

Lavage à 30° ou 40°C, rincapes et esorage final à la vitesse selectionnose

Tissus mixtes

Colon et synthétiques à rafin/chir

1200

3

3

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Délicate

Lavage à frid, rincapes et essorages final à la vitesse selectionnose

Mix

Colon et synthétiques peu salas

30° / 40° 1200

3

3

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Délicate

Lavage à 30° ou 40°C, rincapes et esorage final à la vitesse selectionnose

Sechage

Dérial

60° Max

-

3

-

-

-

-

-

-

-

-

-

-

-

Sechage dérial pour tissus synthétiques et décalçes

Normal

90° Max

-

4

-

-

-

-

-

-

-

-

-

-

-

Sechage nominal pour veillements en colon

Clean

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Cycle de nettoyage circuit sechage

Option disponibl e

: Options non selectionables simultanement

Cae 15092002906

ISTRUZIONI DI MONTAGGIO DELLE LAVATRICI INTEGRABILI

IT

IMPORTANT L La machine est conforme aux normes de smcurit en vigueur en matipe d'appareils mectriques et doit 6tre installe par un technicien qualifim conformment aux normes en vigueurK afin d'mviter tout risque pour l'utilisateurI

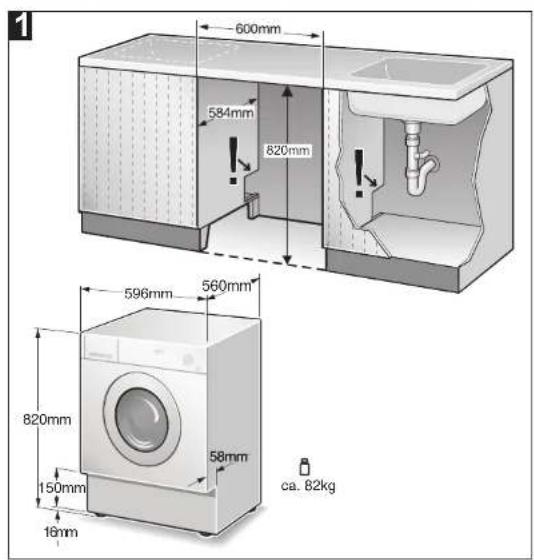

Dimensions pour la pose

LebHHcPoeBHHdChiPgemenoH3PceHaH3PbiendPiKeNoHToeeH:hhacoeceHminimcmHbXMMmm,HaegecehminimcmHXMMhmmHeOH3ePfPndeceHmini-mcmHblbEhmm(higA).H

Informations techniques pour l'application du panneau

Leh3anneach3ecOHToeeHfinKbIPiohdchc0oKhgaccheHbPiohdchc0oKhdePioh dcIake-lingeH(figX)H
LaHmachineheBoHfPcenieH3eKceH3PceHeHmPnoageHdch3anneachdch c0oKHHgaccheH;HHPnHHoePcKeHHenHHeFteOHHbcEHHaHdpeOehHLbeIOYmeHHde feemeoceeHN《H3PcbIbee-oieee》HH(danBHHaH3aeoiHHbc3Keiecee)HHeOHHe bcoPieHenHcaPcochPcCh(danBHHaH3aeoiHinfKeiecee).H
SiH'PnHKcoehCoillibieEHLahfeemeoceeHmagnKoimCeHachlieChdHaHaFeeme- oeeH3PcbIbee-oieee,hilfacoHENlekeeHleBic33PeohenibioanoHeOhmPnoeeHle bIC33PeohfPcenihakechlaHafeemeoceeHmagnKoimce.H

Important! Pendant les opérations pour l'application du panneau Cdmontage de toutes les pipces d'articulation et fermetre de la fauadeTK il faut obligatoirement dmbrancher le IaveLlinge du rmseau d'alimentation mlectriqueI

Avertissement LHPPceh fineeh IeH 3anneach dch cOoKH dePioH (bienbH d'PckeeoceeHHcPnoeaieehuHceliHdchhcblPo),hilfacoohdKmPnoeeHaheemeoeehHH3PcbIbie-e-oieeeHH(PcHI'aimano)HeOHHeHbcoPiE(hFigNI BLA)HdchdekanohdeHaIahmachine HeOHleBHa3lImCeeHdChCOoKH33PbIKH(figNB).TPcoebih3iYcBHa33limkKeBHnHaIahfaEadeHdchlake-lingeHdPikenoToeehHeemPnoKeBHnHcPeecoemenoilHNehDpioHnHaHKpiHnacccnHoePcKeeo)HdeHaEPnHHKkioeeHoPConeibIMCeHdEcHPCnoaOHakeChdeBuHCpM3PbianobHiPcBHOenbIPnHnInoKeiecHeDeHaIahmachine.H

Notre sociemdmcline touteresponsabilitm en cas d'inobservance desnormedesmcurit susmentionnmesPi

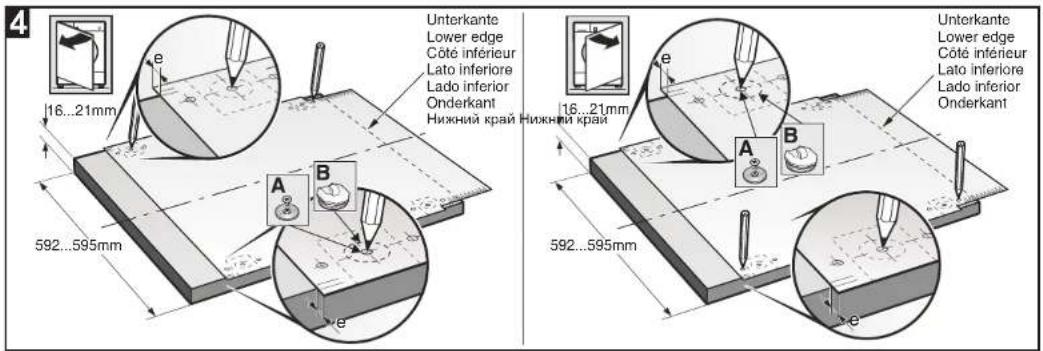

Utilisation du gabarit

1)HHDfkiniehlhacoecehdehlah3linohedehlaccbineH:hilhfacoHD'abPedhdKfinieH ceooe cPoeh 3PceH Pboenie lah hacoeceh dch3anneach enbPi. HHelem3leH:HHakeCHcneHH3linohehHHAMMHHmm,HHlaHHacoecEHmamimcmHdHH3anneachHeBIOHHdeHHJXMMmm.HHS'ilHfcoHHacgmenoeeHHlaHacoecehHdHH3linohe,HHLaHHacoecehHdHH3anneachHenHHbPiHdPioHToeehdimincKehenHcPnbKmcence.

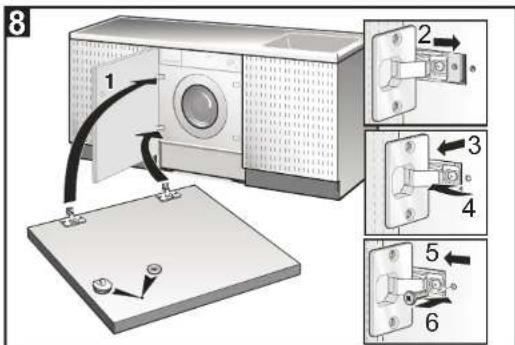

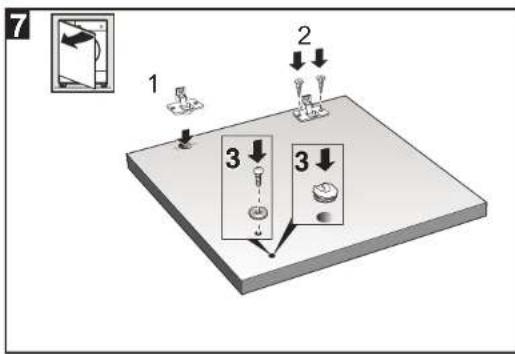

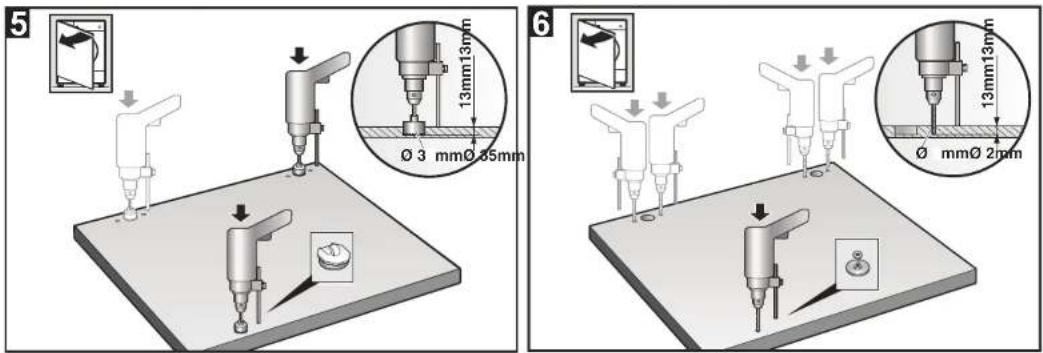

Application des pipces sur le panneau et fixaLtion du panneau	1)HHScHeH3annec,H3eeCeeHleBHOePcH3PceH' a33licaoiPnHdeHchae-niYeeBH(figIbl),HdChCEPcheOHDeHlAfeemeOeeH3PcbIbue-eieeh(figIIbl)HPCHeH3lamCceOOeHmKoallimCteHdEHaHfmeoeOeeHmagnKoiMeH (figX)HEOHDeHkibHDHfinaoiPnHDeHbHcHcHaiHcH3PceH fiaoipnHDeHbHcHcHaiHcH3lamCceOOeHmKoallimCteHdEHaHfmeoeOeeH3PcbIbue-eieeh(figIIAKU B).H
	2)HHLa3PfPndceHed13mmHdEHOePcHdiamYoeH2mm,H3PceHlaH fiaoipnHDeHbHcHcHaiHcH3lamCceOOeHmKoallimCteHdEHaHfceH fiaoipnHDeHbHcHcHaiHcH3lamCceOOeHmKoallimCteHdEHaH fiaoipnHDeHbHcHcHaiHcH3lamCceOOeHmKoallimCteHdEHaH fiaoipnHDeHbHcHcHaiHcH3lamCceOOeHmKoallimCteHdEHaH fiaoipnHDeHbHcHcHaiHcH3lamCceOOe H3aeohmPbileHdEhchae-niYeeBH(figII).H

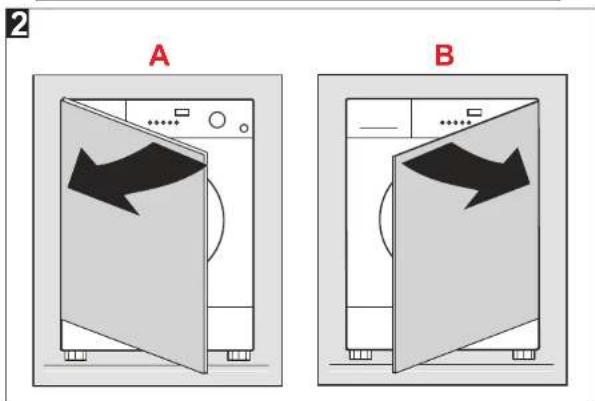

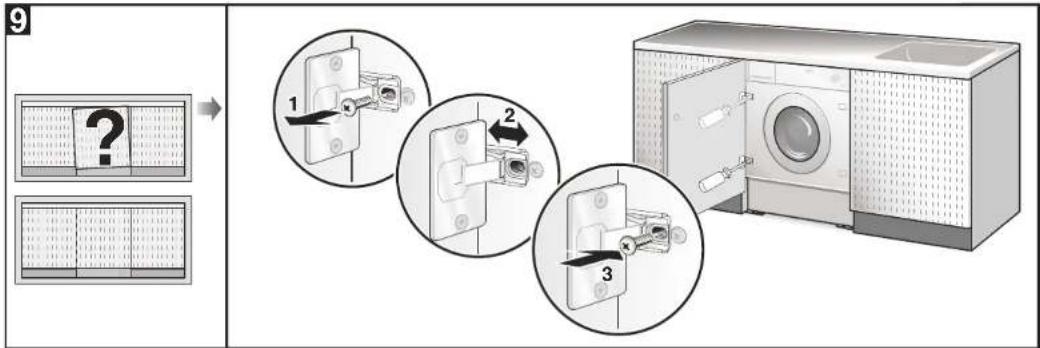

Rmglage des charnipres	Si,Na3eYbHbPnHa33licaoiPnHbiceHleLake-linge,H3eH3anneachbeioHkgy-eemenoh inclnKHePcHdKcenoeKHeH3aehHea33PeOHHacHdEkanOHdEHaHaHma-chine,HilHebO3PbIbileHdEHpEigeEHbHb3PbIOiPnHenHagibbianOhbcHah3aeoiHmPbileHdEhchae-niYeeBH(figII).H

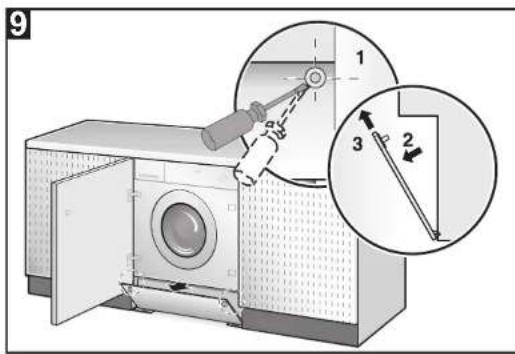

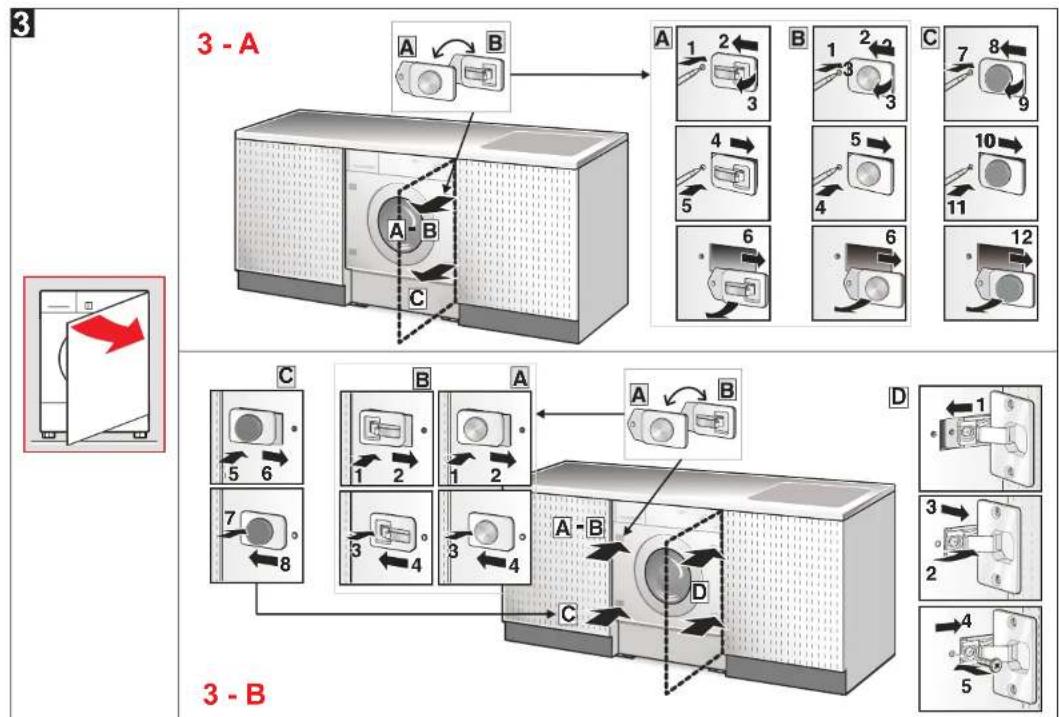

Positionnement dans le logeLment d'encastrement	InoePdcieeh leH lake-linge danblH leH IPgemenoh d'encabioeemenoh;H bHnKcBbIaee, HoPceneeHbI3iedbHdEhaEPnHCHHeHmeooeHdEHNikeaChbceH leH3lanhhPbIPOaH3cHbIbIPMceHakeChEHLPnoe-KcePc3eKcKCHueH ceOheffoe.HS'ilHaHbI3iedbHKeIablebHaeeYee, HCpNbcloeehLeHmancelH d'collibaoiPnHeond'enoeeoien. H
	AfinHd'KbioeHHMceHHbIeBbaoiPbIbHdEHHa33aeilHbPiNoHoeanbIMbIEbH acJbnmcblebHbPinbl, HilfacoHKbioeHMcHbIbH3anneacJlnkKeacJneoh leHdcbibcHbHbOeHbENHCCPnoacHaeCHcSeHmecbleb, Hen veillant d laisser un espace libre d'au moins X mm. L'aeiYeeHHdHaHaMa-chineHdPio, HciHbIb, HebioeHHdIbIOanceHdChmce. H

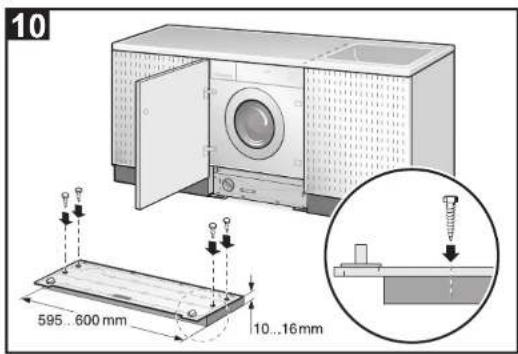

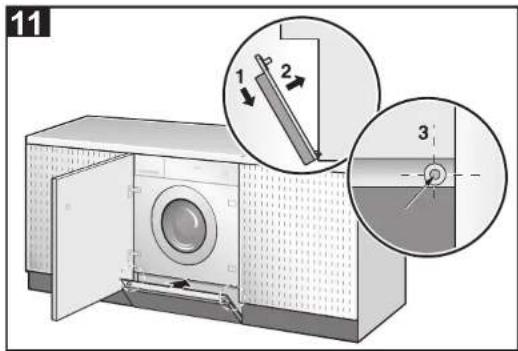

Application de la plinthe	DanbHIOPcblHeBlcabI,HaftnHdeHbIeHcPnpFpeMeehacnnPpeMeBHdeHbKccei-OK,HilHFaconHeeMeeeHcPm3l/YoemenoHbIKenocellebHPCkeeceoeBHHenoeeH lebPIheOHcOoKHinfKeieceHdeHlaH3linohoeHeohenoeeHlebPIheOHbeH3an-neacHlnaoKeacHdeHahmachineHmcandHleHake-lingeHebioH3PbioiPnnKnHlaHfinHcneHligneHdmehmcblebI.H L'habillage doit obligatoirement emp6cher que des compoL sants sous tension de I'installation mletrique puissant 6tre touchms et ne doit pouvoir 6tre enlevm qu'veac un outilП Notre socimtm dmcline toute responsabilitm en cas d'inobservance des normes de smcuritm susmentionnMesП H H
	LaH3linoHeHcPnoinceHdeBbHmecblebHmPdclablebHdPioHToeeHamPkible,H deHfAEPnHHH3eemeooeeHHL'KkenocelHHneooPraageHdHlaH3Pm3eHHdEHHki-dange.H DanbHnceoainbHcaba,IhaH3linohedbeHmecblebHmPdclablebHn'ebioH3abH cPnoince,HmaibHlimioKeuHlaHlaegecedHdclake-linge.HDanbHnceHcaba,IhaH 3linohedchmebleH3ecOHToeeHfNKeuHlaH3linohedHdclake-lingeHakech 4HkIb,HenHeb3ecoanHbH4Hee3YeeBHindimMcKbHbcHcelle-ciH(voir figП USLAMLAA).H L'application de la plinthe des meubles ne doit pas prmvoir l'mlimination ou la modification de la plinthe du laveLlinge ; en effetK pour des raisons de smcuritMc cette darnipre ne peut pas 6tre enlevme et doit obligatioirement 6tre laissme intacte et fixme au laveLlingeП

H

H
