LIFEBOOK S752 - Ordinateur portable FUJITSU - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Modèle	FUJITSU LIFEBOOK S752
Processeur	Intel Core i5 ou i7 (selon la configuration)
Mémoire RAM	4 Go (extensible jusqu'à 16 Go)
Stockage	HDD de 500 Go ou SSD de 128 Go/256 Go
Écran	15,6 pouces, résolution 1366 x 768 pixels
Système d'exploitation	Windows 7 Pro ou Windows 10 Pro (selon la configuration)
Connectivité	Wi-Fi, Bluetooth, ports USB 3.0, HDMI, VGA, Ethernet
Autonomie de la batterie	Environ 6 heures (selon l'utilisation)
Dimensions	375 x 250 x 30 mm
Poids	Environ 2,1 kg
Maintenance	Accès facile aux composants internes pour mise à niveau ou nettoyage
Sécurité	Lecteur d'empreintes digitales, TPM (Trusted Platform Module)
Garantie	1 an (extension possible selon le revendeur)
Informations supplémentaires	Idéal pour les professionnels en déplacement, bon rapport qualité-prix

FOIRE AUX QUESTIONS - LIFEBOOK S752 FUJITSU

Mon FUJITSU LIFEBOOK S752 ne s'allume pas. Que faire ?

Vérifiez que l'ordinateur est bien branché sur une prise électrique fonctionnelle. Si le voyant d'alimentation ne s'allume pas, essayez de retirer la batterie, de maintenir le bouton d'alimentation enfoncé pendant 15 secondes, puis de remettre la batterie et de rebrancher l'ordinateur.

L'écran de mon FUJITSU LIFEBOOK S752 reste noir. Que dois-je vérifier ?

Assurez-vous que l'ordinateur est bien allumé. Si l'écran reste noir, essayez de connecter un moniteur externe pour vérifier si le problème vient de l'écran ou de la carte graphique. Si l'affichage externe fonctionne, il se peut que l'écran de l'ordinateur soit défectueux.

Comment réinitialiser mon FUJITSU LIFEBOOK S752 aux paramètres d'usine ?

Pour réinitialiser votre ordinateur, redémarrez-le et appuyez sur la touche F12 lorsque le logo Fujitsu apparaît. Sélectionnez 'Recovery' et suivez les instructions à l'écran pour restaurer les paramètres d'usine.

Mon FUJITSU LIFEBOOK S752 est lent. Que puis-je faire pour améliorer les performances ?

Pour améliorer les performances, essayez de désinstaller les programmes inutiles, de désactiver les programmes de démarrage non essentiels et de vérifier les mises à jour du système d'exploitation. Vous pouvez également envisager d'ajouter de la RAM ou de remplacer le disque dur par un SSD.

Comment mettre à jour les pilotes de mon FUJITSU LIFEBOOK S752 ?

Visitez le site officiel de Fujitsu et accédez à la section 'Support' pour télécharger les derniers pilotes pour votre modèle. Assurez-vous de sélectionner le bon système d'exploitation avant de procéder à l'installation.

Mon ordinateur portable FUJITSU LIFEBOOK S752 ne détecte pas le Wi-Fi. Que faire ?

Vérifiez que le mode avion est désactivé et que le Wi-Fi est activé à l'aide de la touche de fonction appropriée (généralement F12). Si le problème persiste, essayez de redémarrer le routeur Wi-Fi et de mettre à jour les pilotes de la carte réseau.

Comment remplacer la batterie de mon FUJITSU LIFEBOOK S752 ?

Pour remplacer la batterie, éteignez l'ordinateur et débranchez-le. Retirez la batterie en faisant glisser le loquet de déverrouillage, puis insérez la nouvelle batterie en vous assurant qu'elle s'enclenche correctement.

Mon FUJITSU LIFEBOOK S752 surchauffe. Que faire ?

Assurez-vous que les grilles d'aération ne sont pas obstruées et nettoyez-les si nécessaire. Vous pouvez également utiliser un support de refroidissement pour ordinateur portable. Si le problème persiste, vérifiez si le ventilateur fonctionne correctement.

MODE D'EMPLOI LIFEBOOK S752 FUJITSU

Découvrez comment utiliser votre ordinateur portable Fujitsu LIFEBOOK S752

FUJITSU

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Découvrez comment utiliser votre ordinateur portable Fujitsu LIFEBOOK S752

FUJITSU

Informations sur les droits d'auteurs et les marques commerciales

La société Fujitsu America a fait tous les efforts possibles pour vérifier l'exactitude des informations figurant dans ce document et s'assurer qu'il n'y manque rien. Cependant, puisque nos produits font continuellement l'objet d'améliorations, nous ne pouvons garantir l'exactitude de tout le contenu de ce document. Nous refusons toute responsabilité relative à des erreurs, des omissions ou des modifications futures.

Fujitsu, le logo Fujitsu et LIFEBOOK sont des marques déposées de Fujitsu Limited.

Intel et Intel Core sont des marques de commerce ou des marques déposées de la société Intel ou de ses filiales aux États-Unis et dans d'autres pays.

Microsoft et Windows sont des marques déposées de la société Microsoft aux États-Unis et/ou dans d'autres pays.

Le nom de marque et le logo ExpressCard appartiennent à l'association PCMCIA (Personal Computer Memory Card International Association) et toute utilisation de ces marques par la société Fujitsu America, Incorporated est faite sous licence.

Bluetooth est une marque de commerce de Bluetooth SIG, Inc., USA.

Adobe, Acrobat et Adobe Reader sont des marques de commerce ou des marques déposées de la société Adobe Systems Inc. aux États-Unis et dans d'autres pays. Google est une marque déposée de Google Incorporated.

Realtek est une marque de commerce de la société Realtek Semiconductor Corporation.

PowerDirector, MakeDisc, PowerDVD et YouCam sont des marques de commerce de la société CyberLink.

OmniPass est une marque de commerce de la société Softex, Inc.

Roxio est une marque de commerce de Roxio, une division de Sonic Solutions.

Norton et Norton Internet Security sont des marques de commerce ou des marques déposées de la société Symantec aux États-Unis et dans d'autres pays.

Boost

Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole DTS et la combinaison nom/symbole DTS sont des marques déposées, alors que DTS Boost est une marque de commerce, appartenant toutes à DTS (BVI) Limited (à Hong Kong et en Chine) et à DTS, Inc. (hors de Hong Kong et de la Chine). © DTS, Inc. Tous droits réservés.

Le lecteur de DVD disponible sur certains modèles d'ordinateurs portables LIFEBOOK comporte des technologies dont les droits d'auteur sont protégés dans le cadre de divers brevets américains et autres droits de propriété intellectuelle appartenant à la société Macrovision et à autres utilisateurs autorisés. L'utilisation de cette technologie protégée par des droits d'auteur doit être autorisée par la société Macrovision et ne doit servir qu'à un usage privé ou à d'autres usages limités semblables, à moins d'autorisation spéciale par la société Macro- vision. La reverse-ingénierie et le désassemblage sont interdits.

Toutes les autres marques de commerce mentionnées dans le présent document sont la propriété de leurs détenteurs respectifs.

Avertissement

LA MANIPULATION DU CORDON DE CE PRODUIT VOUS EXPOSE AU PLOMB, UNE SUBSTANCE CHIMIQUE QUI, SELON L'ETAT DE CALIFORNIE, PEUT CAUSER DES ANOMALIES CONGENITALES OU D'AUTRES PROBLEMES DE REPRODUCTION.

LAVEZ-VOUS LES MAINS APRES CHAQE MANIPULATION.

Copyright 2012 Fujitsu America. Tous droits réservés.

Aucune partie de cette publication ne peut être copiée, reproduite ou traduite sans le consentement préalable de Fujitsu. Aucune partie de cette publication

ne peut être enregistrée ou transmise électroniquement sans le consentement écrit de Fujitsu. B5FK-0821-01ENZ0-00

Declaration de conformite

son la partie 15 des règles de la FCC

Nom de la partie responsable : Fujitsu America, Inc.

Adresse: 1250 E. Arques Avenue,

Sunnyvale, CA 94085

Téléphone: [phone]

Déclarez que le produit :

Configuration du modèle de base : ordinateur portable LIFEBOOK S752

Est conforme aux exigences de la partie 15 des règles de la FCC.

Cet appareil est conforme aux exigences de la partie 15 des règles de la FCC. L'utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles; (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l'appareil.

Consignes de sécurité importantes

Pour fonctionner, cet appareil nécessite un adaptateur secteur. Utilisez uniquement un adaptateur de classe 2 pour équipement informatique, homologué UL I. T. E., avec une sortie nominale de 19 V c. c. et un courant de 4,22 A (80 W) ou 5,27 A (100 W).

Polarité de sortie de l'adaptateur secteur :

Pendant l'utilisation de l'ordinateur portable, observez toujours les consignes de sécurité élémentaires ci-après afin de réduire au minimum le risque d'incendie, d'électrocution ou d'autres blessures. D'autre part :

N'utilisez pas ce produit à proximité d'un point d'eau (baignoire, lavabo, évier de cuisine, évier de buanderie) ni dans un sous-sol humide ou à côté d'une piscine. - Utilisez uniquement le cordon d'alimentation et les piles recommandées dans ce manuel. Ne jetez pas les batteries dans le feu. Elles risquent d'exploser. Vérifiez si la réglementation locale comporte des instructions spéciales d'élimination.

CONSERVEZ CES INSTRUCTIONS

Avis réservé à des réparateurs qualifiés

DANGER D'EXPLOSION SI LA BATTERIE AU LITHIUM (HORLOGE) EST INCORRECTEMENT REMPLACÉE. LA PILLE DOIT ÊTRE REMPLACÉE UNIQUÉMENT PAR UNE PILLE IDENTIQUE OU D'UN TYPE ÉQUIVALENT RECOMMANDÉ PAR LE FABRICANT. JETEZ LES BATTERIES USÉES CONFORMÉMENT AUX INSTRUCTIONS DU FABRICANT.

POUR BENEFICIER D'UNE PROTECTION CONTINUE CONTRE LES RISQUES D'INCENDIE, LE FUSIBLE NE DOIT ETRE REMPLACÉ QUE PAR UN AUTRE FUSIBLE DE MÈME TYPE ET DE MÈME CAPACITE.

Avec le temps. Lorsque vous remarquerez cela, songez à installer une batterie neuve*. Si vous remplacez votre ancienne batterie, il est important que vous la jetiez comme il convient car, dans le cas contraire, les matériaux qu'elle contient risquent de nuire à l'environnement.

C'est une (RBRC), une organisation de service public à but non lucratif qui s'engage dans la protection de l'environnement par le recyclage des batteries usagées sans coût pour vous.

La RBRC dispose de dizaines de milliers de points de collecte aux États-Unis et au Canada. Pour trouver le lieu de collecte le plus proche de chez vous, visitez www.RBRC.org ou appelez au 1-800-822-8837.

Si aucun des lieux proposés par la RBRC ne vous convient, vous pouvez en tracer un en visitant le site de la Consumer Education Initiative (Initiative pour l'éducation des consommateurs) de l'EIA à l'adresse http://EIAE.org/.

Rappelez-vous que la protection de l'environnement est l'affaire de tous, vous devriez donc faire tout votre possible afin d'y contribuer, pour la génération actuelle et les générations suivantes.

• Pour commander une nouvelle batterie compatible avec votre ordinateur portable Fujitsu, allez sur www.shopfujitsu.com (États-Unis) ou www.fujitsu.ca/products/notebooks (Canada). ** La RBRC est une organisation indépendante dont Fujitsu finance une partie des activités de recyclage; la RBRC n'est en aucune façon affiliée à Fujitsu.

Table des matières

Conventions utilisées dans ce guide 8

Coordonnées pour contacter Fujitsu 9

Chapitre 1 présentation de votre ordinateur lifebook

Aperçu général. 11

Emplacement des commandes et des connecteurs 12

Composants supérieurs 13 Composants sur le côté gauche de l'ordinateur. 15 Composants sur le côté droit de l'ordinateur. 17 Composants de la face arrière 19 Composants sous l'ordinateur 20

Tableau de voyants d'état 22

Voyant de sécurité 22 Voyant d'accès au disque dur/lecteur optique. 23 Voyant Verr num. 23 Voyant Verr maj. 23 Voyant Verr défil. 23 Voyant d'alimentation 23 Voyant de charge de batterie. 24 Voyants de charge des batteries 24

Clavier 25

Utilisation du clavier. 25

Pavé tactile Touchpad 28

Clique 29

Double-clique 29

Glisser 30

Réglage des commandes du pavé TouchPad. 30

Défilé 30

Réglage du volume 31

Réglage du volume. 31

Périmètres pour le compartiment multifonction 32

Retrait et installation de périphériques modulaires 32

Tableau de sécurité/applications LIFEBOOK 35

Configuration du tableau de sécurité LIFEBOOK 35

Mots de passe 35

Utilisation du tableau de sécurité et d'applications de votre LIFEBOOK... 37

Mises en garde 38

Désinstallation de l'application Tableau de sécurité. 39

Lancement d'applications avec le Tableau de bord et d'applications. 41

Chapitre 2 première mise en marche de votre ordinateur portable lifebook

Sources d'alimentation 44

Connexion des adaptateurs d'alimentation. 44

Ecran 45

Ouverture de l'écran 45

Réglage de la luminosité de l'écran. 46

Fermeture de l'écran 46

Utilisation simultanée de plusieurs écrans. 47

Démarrage de votre ordinateur portable lifebook 48

Mise sous tension 48 Procédure d'amorçage 49 Mots de passe d'accès au disque dur 49 Utilitaire de configuration du BIOS 49 Amorçage du système 50 Premier démarrage de Windows 50

Gestion de l'alimentation 52

Bouton d'alimentation/veille/reprise 52 Mode Veille 52 Mode veille prolongée 53 Gestion de l'alimentation dans Windows. 54 Redémarrage du système. 54 Mise hors tension 54 Conformité ENERGY STAR 56

Batterie au lithium 57

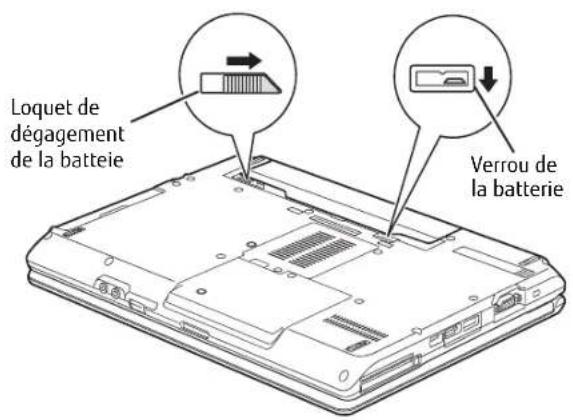

Recharge des batteries 58 Remplacement de la batterie. 59

Lecteur optique 62

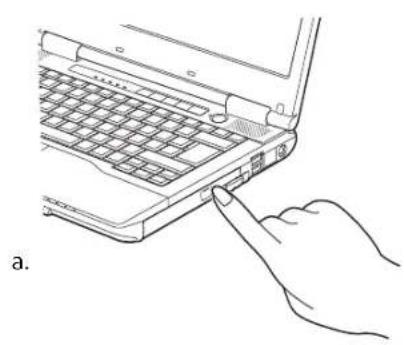

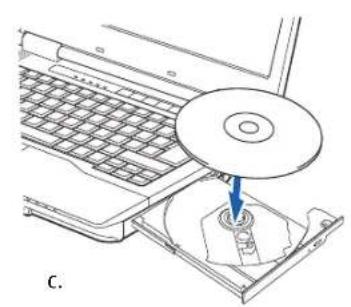

Logiciels du lecteur multimédia 62 Installation d'un disque dans votre lecteur 63 Retrait d'un disque 64 Ouverture d'urgence du plateau du lecteur optique 65 Utilisation des logiciels du lecteur multimédia 66 Utilisation du lecteur multimédia avec alimentation par batterie. 67

Cartes secure digital 69

Installation d'une carte SD 70

Retrait d'une carte SD 70

Cartesexpresscardtm/smart card 71

Installation d'une carte ExpressCard 71 Retrait d'une carte ExpressCard 72 Lecteur de carte Smart Card 73

Module de mémoire additionnelle 74

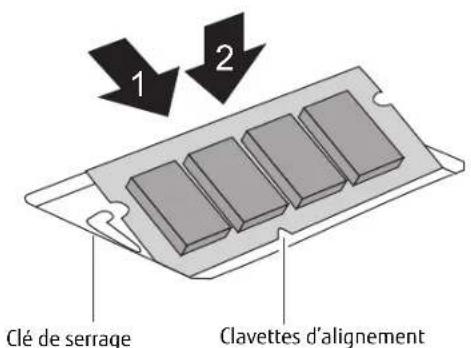

Installer un module de mémoire additionnelle. 74 Retirer un module de mémoire additionnelle. 75 Vérification de la capacité de mémoire. 76

Ports de périphériques 77

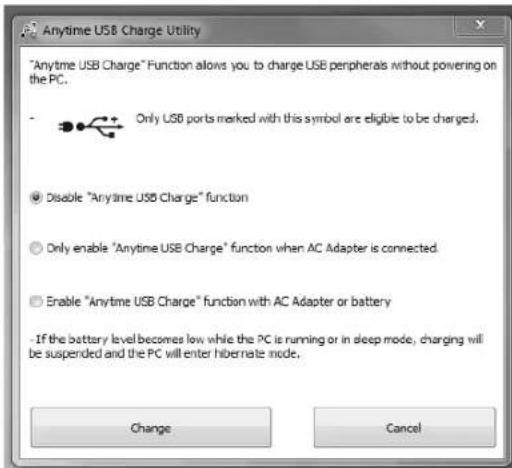

Prise de réseau local (RJ-45) interne 77 Ports USB. 77 Fonction de charge USB en tout temps 78 Prise d'écouteurs 78 Prise de micro 79 Port vidéo externe. 79 DisplayPort 79 Port e-SATA/USB 3.0 80 Connecteur de duplicateur de ports 80

Duplicateur de ports 81

Composants du duplicateur de ports 81 Installation du duplicateur de ports. 84 Désinstallation du duplicateur de ports. 84

Dépannage 85

Identification du problème. 85 Problèmes spécifiques 86 Messages de l'auto-diagnostic de mise sous tension 98

Et de vos logiciels (Windows 7) 99

Enregistrement et restauration de vos images d'origine et de système...99

Création d'une image de système 101

Onglets Restauration et Utilitaires. 105

Utilisation du DVD de restauration Windows 7 sur un système Windows 8 de 64 bits (option de rétrogradation) 106

Restauration de l'image d'origine avec la fonctionnalité Restauration et Utilitaires (à partir d'un nouveau disque dur ou d'un disque dur sans auto-amorçage) 107 Téléchargement des mises à jour de pilotes 108

Et de vos logiciels (Windows 8) 109

Enregistrement et restauration de vos images d'origine et de système...109

Création d'une image de système 111

Restauration et utilisateurs. 116

Restauration de l'image d'origine avec la fonctionnalité Restauration et Utilitaires (à partir d’un nouveau disque dur ou d’un disque dur sans auto-amorçage) 118

Modification des paramètres BIOS pour passer de Windows 8 32 bits à Windows 8 64 bits et inversement. 120

Téléchargement des mises à jour de pilotes 121

Entretien de votre ordinateur portable lifebook 122

Nettoyage de notre ordinateur portable LIFEBOOK. 123

Nettoyage du filtre anti-poussière 125

Rangement de votre ordinateur portable LIFEBOOK. 125

Voyager avec votre ordinateur portable LIFEBOOK 126

Batteries 127

Entretien de notre lecteur multimédia. 128

Spécifications 130

Microprocesseur 130

Puce. 130

Memoire 130

Vidoe 131

Audio 131

Options de mémoire de masse. 131

Périphériques de baie modulaire. 132

Caractéristiques techniques 132

Ports de périphériques 133

Clavier 134

Gestion de l'alimentation 134

Dimensions et poids 135

Environnement requise 135

Accessoires préférés des utilisateurs 135

Logiciels pré-installés 136

Apprendre à utiliser les logiciels 136

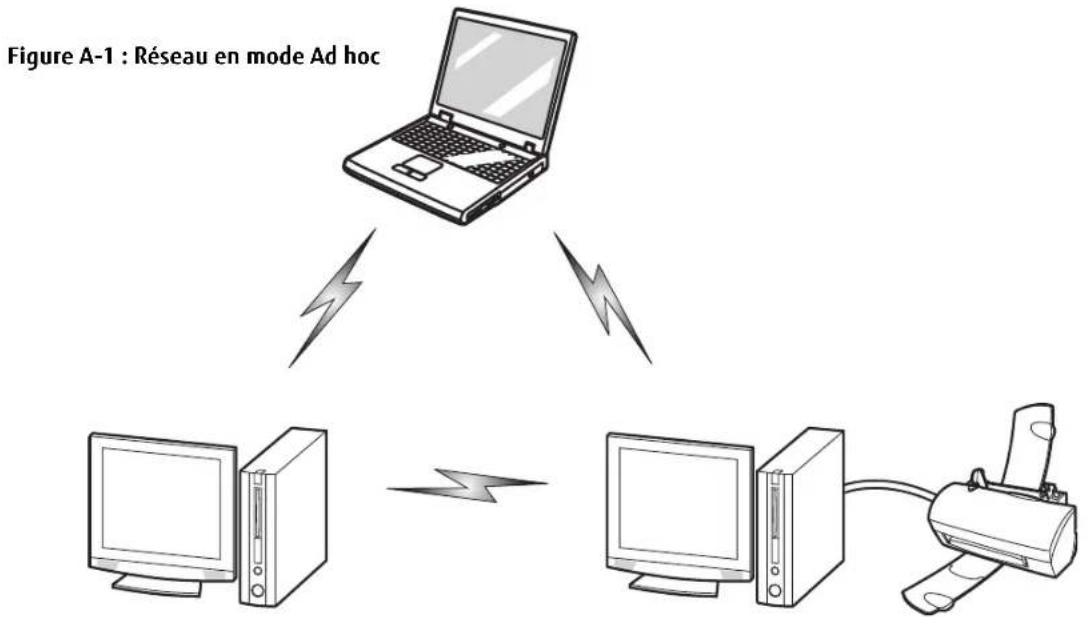

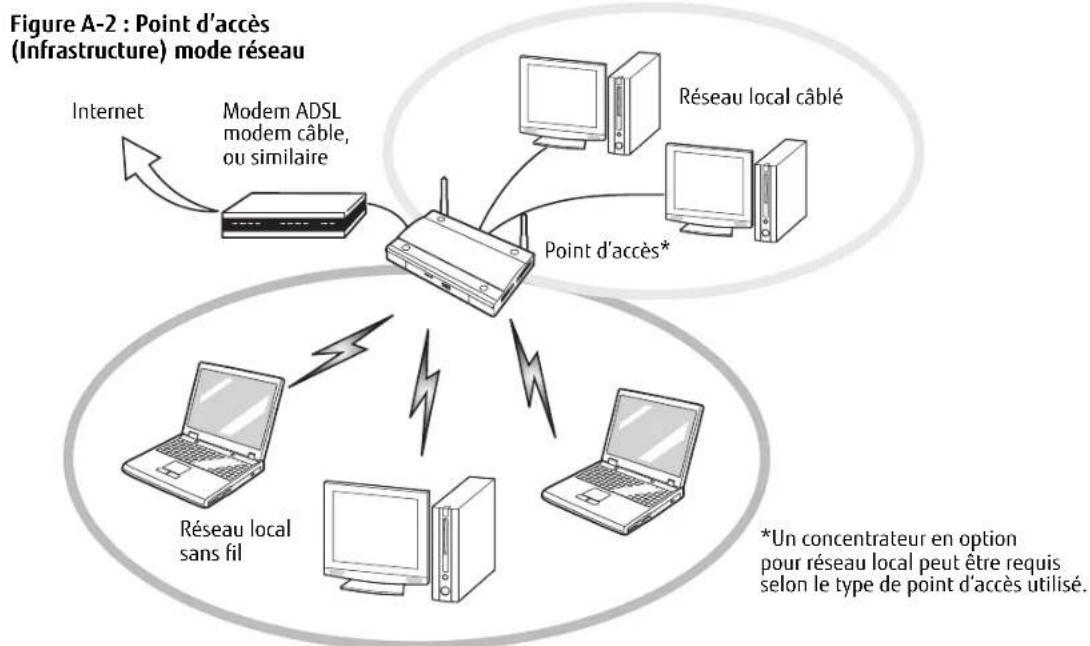

Annexe a : guide d'utilisation de la carte de réseau local sans fil

Avant d'utiliser la carte réseau sans fil optionnelle 157

Cartes réseau sans fil présentées dans ce document 157 Caractéristiques de la carte réseau sans fil 157 Modes de réseau sans fil compatibles avec cette carte. 158 Remarques concernant les réseaux sans fil. 160 Désactivation/déconnexion de la carte réseau sans fil 160 Désactivation avec le commutateur de la carte réseau sans fil 160 Activation de la carte réseau sans fil 161

Configuration de la carte réseau sans fil. 162 Se connecter à un réseau 162 Dépannage de la carte réseau sans fil. 163 Dépannage 163 Spécifications de la carte de réseau local sans fil 165 Spécifications 165 Utilisation de Bluetooth 167

Annexe b: capteur d'emploi des digitales

Présentation du capteur d'empreintes digitales 169

Première mise en marche. 170 Installer OmniPass 170 Enregistrement des utilisateurs 173 Utilisation d'OmniPass 176 Configuration d'OmniPass 181 Centre de contrôle OmniPass 184 Dépannage 186

Index 188

Préface

Le LIFEBOOK S752 de Fujitsu America offre toutes les performances d'un ordinateur de bureau grâce au proceseur Intel® Core™. Cet ordinateur portable est doté d'un écran couleur TFT HD ou HD+ de 14 pouces avec rétro-éclairage à DEL. Ce système permet d'apporter toute la puissance informatique des ordinateurs de bureau à un environnement portable.

Votre ordinateur est livré avec le système d'exploitation Microsoft Windows® 8 Pro ou Microsoft Windows® 7, Edition Professionnelle, pré-installé. Ce manuel présente le mode d'emploi de l'ordinateur portable LIFEBOOK et de ses logiciels intégrés.

Conventions utilisées dans ce guide

Les touches du clavier et à l'écran apparaissent entre crochets. Exemple : [Fn], [F1], [Échap], [Entrée] et [Ctrl].

Le texte contient plusieurs renvois vers des pages contenant des informations supplémentaires sur un sujet quelconque. Exemple : (« Voir Procédure d'installation en page 43 »).

Les éléments des menus à l'écran sont indiqués en caractères gras. Exemple : « Cliquez sur Menu Fujitsu, puis faites votre sélection. »

CETTE ICONE D'INFORMATIONS MET EN EVIDENCE DES RENSEIGNEMENTS QUI VOUS AIDERONT A MIEUX COMPRENDRE LE SUJET TRAITE.

CETTE ICONE DE MISE EN GARDE MET EN EVIDENCE DES RENSEIGNEMENTS IMPORTANTS POUR L'UTILISATION SECURITAIRE DE VOITE ORDINATEUR OU POUR GARANTIR L'INTEGRITE DE VOS FICHIERIS. VEUILLEZ LIRE ATTENTIVEMENT TOUTES LES MISES EN GARDE.

CETTE ICÔNE D'AVERTISSEMENT MET EN ÉVIDENCE DES INFORMATIONS SUR DES DANGERS POUR VOUS, VOTRE ORDINATEUR LIFEBOOK OU VOS FICHIERS. VEUILLEZ LIRE ATTENTIVEMENT TOUS LES AVERTISSEMENTS.

Coordonnées pour contacter fujitsu

Plusieurs façons s'offrent à vous pour contacter l'équipe de service et assistance de Fujitsu :

Appel sans frais : 1-800-8Fujitsu (1-800-838-5487) - Site Internet: http://solutions.us.fujitsu.com/www/content/support/contact/index.php

Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du service à la clientèle puisse vous venir en aide le plus rapidement possible :

• Nom du produit
• Numéro de configuration du produit - Numéro de série du produit - Date d'achat
• Conditions dans lesquelles le problème est survenu
• Texte des messages d'erreur reçus
• Types de périphériques connectés, si applicable

Site de vente par internet de fujitsu

Vous pouvez vous rendre sur ce site directement à : www.shopfujitsu.com.

POUR UTILISER LES HYPERLIENS, VOUS DEVEZ AVOIR UNE CONNXION INTERNET ACTIVE.

Maintien de la plus récente configuration

Pour vous assurer de tous jours disposer des versions les plus actuelles des pilotes de votre système, il vous est suggéré d'utiliser périodiquement l'utilitaire de mise à jour Fujitsu Software Download Manager (FSDM). L'utilitaire FSDM est disponible sur le site d'assistance Fujitsu. L'utilitaire FSDM permet de voir une liste de la plus récente version de plusieurs pilotes, utilisateurs et applications, afin que vous puissiez déterminer si vous possédez ces plus récentes versions. Si vous avez un système d'exploitation Windows 7, vous devez aller sur le site d'assistance pour y télécharger l'utilitaire FSDM : http://support.fujitsuupc.com/CS/Portal/support.do?src=DOWNLOADS.

Garantie limitée

Votre ordinateur portable LIFEBOOK est accompagné d'une garantie limite internationale de Fujitsu. Pour connaître les conditions générales et la durée de suarde garantie limitée, consultez la pochette de service livrée avec suaere ordinateur.

Aperçu général

Cette section décrit les composants de l'ordinateur portable LIFEBOOK S752 de Fujitsu. Nous vous suggérons de la lire avant de commencer à utiliser l'ordinateur, même si vous avez déjà utilisé des ordinateurs de ce type.

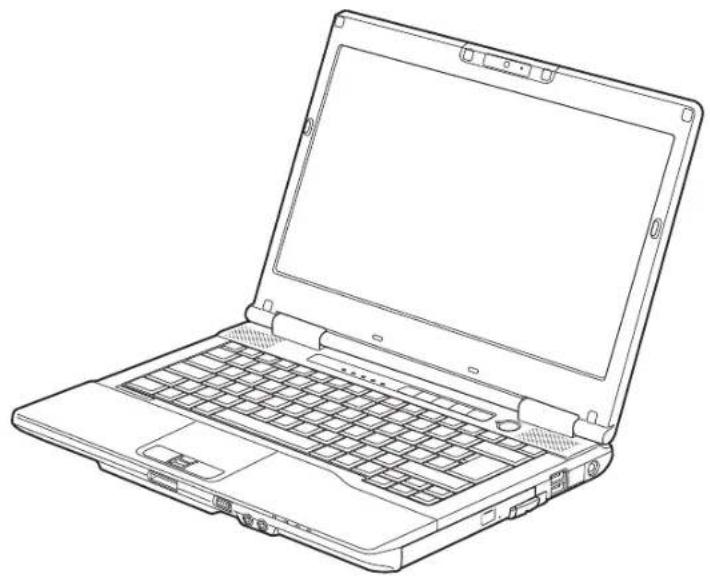

Figure 1. Ordinateur portable Fujitsu LIFEBOOK S752

Emplacement des commandes et des connecteurs Figure 2. Ordinateur portable LIFEBOOK avec écran ouvert

Composants supérieurs

Voici une courte description des composants se trouvant sur le dessus de votre ordinateur LIFEBOOK.

Caméra web intégrée

La caméra intégrée disponible en option présente une résolution de 1280 × 720 pixels ou de 1920 × 1080 pixels, selon votre configuration. Pour de plus amples informations concernant l'utilisation de la caméra web, consultez la documentation accompagnant l'application CyberLink YouCam.

Voyant deamera web

Le voyant de caméra Web s'allume lorsque la caméra est utilisée.

Microphones numériques intégrés doubles

Les deux microphones intégrés vous offrent de faire des enregistrements en stéréophonie.

Écran

L'ordinateur est équipé d'un écran à cristaux liquides couleur avec rétro-éclairage, permettant d'afficher des textes et des images.

Tableau de voyants d'état

Le tableau de voyants d'état affiche des symboles qui correspondent à des composants spécifiques du portable. Ce module comporte deux tableaux de voyants d'état : un derrière le clavier et un autre sur le long du rebord avant droit. Voir « Tableau de voyants d'état » en page 22.

Tableau de sécurité et d'applications lifebook

Le tableau de sécurité et d'applications de l'ordinateur LIFEBOOK assure une sécurité matérielle et permet de lancer des applications au toucher d'un seul bouton. Voir « Tableau de sécurité/applications LIFEBOOK » en page 35.

Bouton d'alimentation/veille/reprise

Le bouton d'alimentation/veille/reprise vous permet de mettre votre ordinateur en veille sans l'éteindre, de reprendre l'utilisation de l'ordinateur lorsqu'il a été mis en veille et de le faire démarrer s'il est éteint. Voir « Alimentation Bouton d'alimentation/veille/reprise » en page 48.

Haut-parleurs stéréo

Les deux haut-parleurs intégrés permettent une écoute en stéréophonie.

Clavier

Clavier complet avec plusieurs touches spéciales Windows. Voir « Clavier » en page 25.

Prise de micro

Permet de connecter un microphone stéréo externe.

Prise d'écouteurs

Cette prise vous permet de brancher des écouteurs stéréo pour écouter des fichiers audio.

Interrupteur de communications sans fil

Ce commutateur permet de mettre sous et hors tension les dispositifs de réseau local sans fil et Bluetooth en option. Pour prolonger la longévité de la batterie, éteignez ces périphériques entre les utilisations. Voir « Activation de la carte réseau sans fil » en page 161.

Fente pour carte SD

La fente pour carte Secure Digital (SD) permet d'introduire une carte SD de stockage de données. Cette architecture vous permet de transférer des données à partir d'une grande variété de périphériques numériques. Voir « Installation d'une carte SD » en page 70.

Pavé tactile touchpad

Le pavé tactile Touchpad est une commande semblable à une souris, avec bouton gauche et bouton droit tout comme ceux de la souris. (Voir « Pavé tactile Touchpad » en page 28.) En outre, le pavé tactile est pourvu d'un capteur d'empreintes digitales/bouton de défilement, situé entre les boutons inférieurs. Voir « Présentation du capteur d'empreintes digitales » en page 169.

Figure 3. Côté gauche de l'ordinateur portable LIFEBOOK

Composants sur le côté gauche de l'ordinateur

Voici une courte description des composants se trouvant sur le côté gauche de votre ordinateur LIFEBOOK.

Fente pour dispositif antivol

La fente de dispositif antivol vous permet d'installer un dispositif antivol disponible en option.

Bouton d'éjection de carte expresscard

Le bouton ExpressCard vous permet d’éjecter une carte ExpressCard de la fente correspondante afin de l’enlever. Voir « Cartes ExpressCard™/Smart Card » en page 71.

Fente pour carte expresscard

Permet de brancher une carte ExpressCard. Voir « Cartes ExpressCard™/Smart Card » en page 71.

Fente pour carte smart card

Votre LifeBook est doté d'un lecteur de cartes intelligentes, aussi appelées cartes à puce ou Smart Card. Ces cartes ressemblent à des cartes de crédit mais elles contiennent une puce électronique. Pour pouvoir utiliser le lecteur de carte à puce, vous devez installer un logiciel tiers qui n'est pas fourni.

Port USB 3.0

Le port USB 3.0 se différencie d'un port USB 2.0 par la couleur de la patte centrale du port. La patte d'un port USB 3.0 est bleue, alors que celle d'un port USB 2.0 est noire.

Le port USB 3.0 vous permet de connecter des périphériques USB. Un port USB 3.0 transfère des données à un débit théorique de 5 Gbit/s. Il est rétrocompatible avec les périphériques USB 2.0 dont le débit atteint 480 Mbit/s. Voir « Ports USB » en page 77.

Port mixte e-sata/usB 3.0

Le port E-SATA (External Serial Advanced Technology Attachment) est la version externe du système SATA, lequel connecte l'ordinateur au disque dur. L'interface SATA est beaucoup plus rapide que les interfaces IDE (six fois plus rapide que les USB 2.0). Le port E-SATA est idéal pour la sauvegarde de fichiers volumineux sur un disque dur externe. Voir « Port e-SATA/USB 3.0 » en page 80. Ce port peut également être utilisé à titre de port USB 3.0.

Prise de port d'affichage

Ceci vous permet de connecter un câble de port d'affichage. Les câbles de port d'affichage seront principalement à connecter un ordinateur à un moniteur ou un dispositif de cinéma à domicile.

Port vidéo externe

Le port video externe ne permet de connecter un moniteur externe ou un projecteur ACL. Voir « Port video externe » en page 79.

Figure 4. Côté droit de l'ordinateur portable LIFEBOOK * Le port USB 2.0 du bas est également un port USB avec fonction de charge en tout temps.

Composants sur le côté droit de l'ordinateur

Voici une courte description des composants se trouvant sur le côté droit de votre ordinateur LIFEBOOK.

Compartment multifonction

Le compartiment multifonction peut accueillir l'un des périphériques suivants. Voir « Périphériques pour le compartiment multifonction » en page 32.

• Graveur de DVD multiforme double couche Lecteur modulaire Blu-ray RW Batterie au lithium modulaire
• Disque dur second modulaire
• Volet réducteur de poids

Bouton d'éjection

Ce bouton est utilisé pour ouvrir le plateau des modèles pourvus du compartiment multifonction à lecture optique.

Ouverture d'urgence du plateau

Disponible sur les modèles suivants du compartiment multifonction à lecture optique. Il permet d'ouvrir le plateau lorsque aucune alimentation n'est amenée au système.

Loquet de dégagement du compartiment multifonction

Permet de dégager le périphérique qui se trouve dans le compartiment multifonction.

Ports USB 2.0

Les ports USB 2.0 vous permettent de connecter des périphériques USB. La norme USB 2.0 transfère des données à un débit théorique de 480 Mbit/s. Elle est rétrocompatible avec les périphériques USB 1.1 dont le débit atteint 12 Mbit/s. Voir « Ports USB » en page 77. Notez que le port USB 2.0 inférieur offre également une fonction de charge en tout temps. Les ports USB avec charge en tout temps permettent de recharger un périphérique externe même lorsque le système est étant.

Prise d'alimentation cc

La prise d'alimentation c. c. sert à brancher l'adaptateur secteur, lequel permet d'alimenter l'ordinateur LIFEBOOK et de charger la batterie interne au lithium.

Figure 5. Arrière de l'ordinateur portable LIFEBOOK

Composants de la face arrière

Voici une courte description des composants se trouvant à l'arrière de votre ordinateur LIFEBOOK.

Prise de réseau local gigabit (rj-45)

Cette prise est utilisée pour une connexion Gigabit Ethernet (10Base-T/100Base-Tx/1000Base-T) interne. Voir « Prise de réseau local (RJ-45) interne » en page 77.

Grilles de ventilation

Permettent de refroidir le système afin d'éviter une surchauffe.

POUR PROTEGER VOIRE ORDINATEUR DES DOMMAGES ET OPTIMISER SES PERFORMANCES, GARDEZ TOUJOURS LES GRILLES DE VENTILATION DEGAGEES, PROPRES ET SANS DEBRIS. IL EST POSSIBLE QUE VOUS DEVIEZ LES NETTOYER PEROIODIQUEMENT, SELON L'ENVIRONNEMENT DANS LEQUEL VOUS UTILISEZ L'ORDINATEUR.

NE PLACEZ PAS L'ORDINATEUR DANS UN ENDROIT OU LES GRILLES DE VENTILATION POURRAIENT ETRE OBSTRUÉES, NOTAMMENT DANS UN PETIT ESPACE FERMÉ OU SUR UNE SURFACE MOLLE COMME UN LIT OU UN COUSSIN.

Figure 6. Dessous de l'ordinateur portable LIFEBOOK

Composants sous l'ordinateur

Voici une courte description des composants se trouvant sous votre ordinateur LIFEBOOK.

Compartiment de mémoire supplémentaire

Votre ordinateur est équipé en usine d'une mémoire vive synchrone dynamique de type 3 à double débit et à haute vitesse (SDRAM DDR3). Le compartiment de mémoire permet d'augmenter la capacité de mémoire système de votre ordinateur pour en améliorer les performances globales. Voir « Module de mémoire additionnelle » en page 74. Normalement, vous ne devriez pas avoir à ouvrir ce compartiment.

Connecteur pour duplicateur de ports

Ce connecteur permet de brancher le duplicateur de ports en option sur votre ordinateur portable.

Verrous du compartiment de la batterie

Ces verrous doivent être actionnés en même temps pour retirer la batterie au lithium. Voir « Remplacement de la batterie » en page 59.

Compartiment de batterie au lithium

Le compartiment de batterie contient la batterie interne au lithium. Le couvercle de ce compartiment peut être ouvert pour enlever la batterie lorsque l'ordinateur doit être entreposé pendant une longue période ou pour remplacer une batterie à plat par une autre batterie chargée. Voir « Batterie au lithium » en page 57.

Couvercle du filtre anti-poussière

Le couvercle du filtre anti-poussière permet d’empêcher à la poussière et à la saleté de pénétrer à l’intérieur de votre ordinateur. Voir « Nettoyage du filtre anti-poussière » en page 125.

Grilles de ventilation

Les grilles permettent à l'air de circuler dans le système afin de refroidir les composants.

POUR PROTEGER VOIRE ORDINATEUR DES DOMMAGES ET OPTIMISER SES PERFORMANCES, GARDEZ TOUJOURS LES GRILLES DE VENTILATION DEGAGEES, PROPRES ET SANS DEBRIS. IL EST POSSIBLE QUE VOUS DEVIEZ LES NETTOYER PÉRIODIQUÉMENT, SELON L'ENvironnement DANS LEQUEL VOUS UTILISEZ L'ORDINATEUR.

NE PLACEZ PAS L'ORDINATEUR DANS UN ENDROIT OU LES GRILLES DE VENTILATION POURRAIENT ETRE OBSTRUÉES, NOTAMMENT DANS UN PETIT ESPACE FERMÉ OU SUR UNE SURFACE MOLLE COMME UN LIT OU UN COUSSIN.

Figure 7. Tableau de voyants d'état

Tableau de voyants d'état

Le tableau de voyants d'état contient des symboles correspondant à divers composants de votre ordinateur. Ces symboles vous renseignent sur le fonctionnement des composants correspondants.

Voyant de sécurité

Si un mot de passe a été défini, ce voyant clignote lorsque le système est réactif à partir de l'état Hors tension ou du mode Sommeil. Vous devez entrer le mot de passe défini dans le « Tableau de sécurité » pour que le système redeienne opérationnel.

Voyant d'accès au disque dur/lecteur optique

Le voyant vert d'accès au disque dur/lecteur optique révèle si le disque dur interne est en cours d'utilisation. Remarque: Le clignotement est normal.

Voyant verrouillé numérique

Le voyant Verr num indique que le clavier intégré est en mode pavé numérique à dix touches.

Voyant verrouillé maj

Le voyant Verr maj indique que le clavier est verrouillé pour que tous les caractères s'affichent en majuscules.

Voyant verrou définitif

Le voyant Verr defil indique si le verrouillage du défilement est actif.

Voyant d'alimentation

Le voyant d'alimentation indique si le système est opérationnel. Ses différents états possibles indiquent le mode de fonctionnement actuel de l'ordinateur.

• Allumé en continu : l'ordinateur est sous tension et prêt à être utilisé.
• Clignotant : L'ordinateur portable est en mode sommeil.
• Éteint: Signifie que l'ordinateur est en veille prolongée ou éteint.

Voyant de charge de batterie

Indique l'état de charge de la ou des batteries.

• Orange continu : la batterie système est en cours de charge.
• Vert continu : La batterie système est entièrement chargée.
• Orange clignotant: Le système attend pouvoir charger la batterie (la batterie est en-dehors des températures de fonctionnement).
• Éteint: l'adaptateur secteur n'est pas branché.

Voyants de charge des batteries

Remarque : des voyants existent pour la batterie principale (Batterie 1) et pour la batterie secondaire (Batterie 2).

Le voyant de niveau de charge de la batterie affiche le niveau de charge de la batterie comme suit :

• Vert continu : batterie chargée entre 50 % et 100 % de sa capacité maximale.
• Orange continu : batterie chargée entre 13 % et 49 % de sa capacité maximale.
• Rouge continu : batterie chargée à 12 % ou moins de sa capacité maximale.
• Orange clignotant: le clignotement indique qu'une mesure de chargement est en cours (4 secondes après l'installation de la batterie).
• Rouge clignotant : Problème au niveau de la batterie.
• Éteint : Aucune batterie n'est installée.

Lorsque la batterie est installée et que l'ordinateur n'est pas sous tension, le voyant de charge de la pile indiquera le niveau de charge pendant cinq secondes après le clignotement orange. Lorsque l'adaptateur secteur n'est pas branché ou que la batterie n'est pas complètement chargée et que l'ordinateur se trouve en mode veille, le voyant clignote. Il clignote en s'allumant une seconde toutes les six secondes.

• Les batteries soumises à des chocs, à des vibrations ou à des températures extrêmes risquent de subir des dégâts permanents.
• Si une batterie est court-circuitée, elle est forcément abimée et doit être remplacée.

Clavier

Figure 8. Clavier

Utilisation du clavier

Votre ordinateur portable Fujitsu LifeBook est doté d'un clavier à 84 touches. Ce clavier exécute toutes les fonctions d'un clavier à 101 touches, y compris les touches Windows et diverses touches de fonction spéciales. Cette section décrit les touches suivantes.

• Pavé numérique : Certaines touches de votre ordinateur portable remplissent une double fonction, servant à la fois de caractère standard et de touche numérique ou mathématique. Pour passer du caractère standard à la fonction numérique, utilisez la touche [Verr num].
• Touches de defilement : Voitre clavier contient quatre touches fléchées permettant de déplacer le curseur ou le point d'insertion vers la droite, vers la gauche, vers le haut ou vers le bas, dans les fenêtres, dans les applications et dans les documents.
• Touches de fonction : Les touches [F1] à [F12] s'utilisent avec la touche [Fn] pour executer des actions speciales, selon le programme en cours d'utilisation.
• Touches Windows : Ces touches fonctionnent avec votre système d'exploitation Windows. Ces touches permettent de basculer entre les modes de bureau Windows et d'écran de démarrage moderne, ainsi que d'ouvrir la barre d'applications en bas de l'écran.

Pavé numérique

Certaines touches du clavier remplissent une double fonction en servant de touche standard et de touche numérique. Pour utiliser la fonction numérique de ces touches, appuyez sur [Verr num]. Pour désactiver la fonction numérique, appuyez de nouveau sur la même touche. Lorsque cette fonction est activée, vous pouvez saisir des chiffres de 0 à 9, exécuter des additions (+), des soustractions (-), des multiplications (*) et des divisions (/), ainsi que saisir des décimales (,) en vous servant des touches de fonction désignées du pavé numérique. Les fonctions secondaires des touches du pavé numérique sont indiquées sur leur face avant.

Touches windows

Votre ordinateur portable LIFEBOOK comporte deux touches Windows, soit une touche Windows et une touche Application. La touche Windows permet de basculer entre le bureau Windows et l'écran de démarrage moderne. La touche Application ouvre la barre d'applications dans le bas de l'écran. (pour de plus amples informations concernant les touches Windows, veuillez consulter your documentation Windows).

Touches de défilement

Les touches de défillement sont les quatre touches fléchées qui permettent de déplacer le curseur vers le haut, vers le bas, vers la gauche et vers la droite dans les applications. Dans les programmes tels que l'Explorateur Windows/Explorateur de fichiers, elles permettent de déplacer la « mise en évidence » (sélectionne l'élément suivant en haut, en bas, à gauche ou à droite).

Touches de fonction

Votre ordinateur comporte 12 touches de fonction, F1 à F12. Les fonctions affectées à ces touches varient selon l'application. Pour les connaître, consultez la documentation du logiciel utilisé.

• La touche [Fn] permet d'acceder à des fonctions supplémentaires de votre ordinateur portable. Elle est toujours utilisée conjointement avec une autre touche.
• [Fn+F3]: Maintenez [Fn] enfoncée et appuyez sur [F3] pour activer ou désactiver la fonction Silence.
• [Fn+F4]: Maintenez [Fn] enfoncée et appuyez sur [F4] pour activer ou désactiver le pavé tactile Touchpad. Veuillez prendre note que la combinaison de touches [Fn+F4] fonctionne uniquement lorsque le paramètre Manual Setting (Configuration manuelle) est sélectionné dans le BIOS. (Voir « Utilitaire de configuration du BIOS » en page 49)
• [Fn+F6] : Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F6] pour diminuer la luminosité de l'écran.
• [Fn+F7]: Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F7] pour augmenter la luminosité de l'écran.
• [Fn+F8] : Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F8] pour diminuer le volume de l'ordinateur.
• [Fn+F9] : Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F9] pour augmenter le volume.
• [Fn+F10] : Gardez la touche [Fn] enfoncée et appuyez sur [F10] pour changer l'emplacement de l'affichage vidéo. Chaque fois que vous appuyez sur cette combinaison de touches, vous passez au besoin suivant. Les suivants dans l'ordre.

(REMARQUE : Cette série suppose que vous avez un périphérique DVI connecté via le duplicateur de ports optionnel.)

- Écran interne -> Écran cathodique externe -> - Écran cathodique interne et externe en même temps -> - Écran DVI -> - Écran interne et écran DVI en même temps -> - Écran DisplayPort -> - Écran interne et écran DisplayPort en même temps -> Écran interne

Pavé tactile touchpad

Figure 9. Pavé tactile Touchpad

Le pavé tactile Touchpad intégré à votre ordinateur portable Fujitsu LIFEBOOK permet de contrôler le curseur pour sélectionner des éléments. Le TouchPad comprend une commande de curseur, un bouton gauche et un bouton droit, ainsi qu'un capteur d'empreinte digitale/défilament.

La commande de curseur fonctionne de la même façon qu’une souris, pour faire déplacer le curseur à l’écran. Elle fonctionne avec une légère pression du bout du doigt. Les boutons gauche/droit fonctionnent comme les boutons d’une souris.

Le bouton de défilament/capteur d'empreintes digitales peut être utilisé soit comme usage de reconnaissance d'empreintes, soit comme bouton de défilament pour faire défiler les pages affichées à l'écran sans utiliser les barres de défilament.

POUR EN SAVOIR PLUS SUR LE CAPTEUR D'EMPREINTES DIGITALES, CONSULTE « PRESENTATION DU CAPTEUR D'EMPREINTES DIGITALES » EN PAGE 169. - UNE SOURIS EXTERNE POT ETRE CONNECTÉAUX PORTS USB DE VOITRE ORDINATEUR LIFEBOOK (OU SUR LE DUPLICATEUR DE PORTS DISPONIBLE EN OPTION), LAQUELE POT ENSUITE ETRE UTILISÉE SIMULTANÉMENT AVEC LE PAVÉ TACTILE TOUCHPAD. REMARQUE: SI VOUS DÉMARREZ VOITRE ORDINATEUR AVEC UNE SOURIS PÉRIPHÉRIQUE DEJA CONNECTÉE, LE PAVÉ TACTILE TOUCHPAD SERA PAR DÉFAUT ACTIVÉ OU DÉACTIVE SELON LES PARAMÉTRES DE VOITRE BIOS. Voir « Entrée dans l'utilitaire de configuration du BIOS » en page 50.

Clique

Cliqueur signifie enfoncer et relâcher un bouton. Pour cliquer à gauche, placez le curseur sur l'objet que vous désirez sélectionner, puis enfoncer et relâchez immédiatement le bouton gauche. Pour cliquer à droite, placez le curseur sur l'objet que vous désirez sélectionner, puis enfoncer et relâchez immédiatement le bouton droit. Vous pouvez également cliquer en frappant une fois le pavé tactile avec délicatesse.

Double-cliqueur

Double-cliquer signifie cliquer rapidement, deux fois de suite, avec le bouton gauche. Cette procédure ne fonctionne pas avec le bouton droit. Pour effectuer un double-clic, placez le pointeur sur l'objet voulu et appuyez rapidement deux fois sur le bouton gauche. Vous pouvez également effectuer un double-clic en tapant deux fois légèrement sur le Touchpad.

Glisser

Glisser signifie enfoncer le bouton gauche, sans le relâcher, en déplaçant le curseur. Pour faire glisser un élément, placez d'abord le curseur sur cet élément. Ensuite, enfoncer et tenez le bouton gauche tout en déplaçant l’élément à son nouvel emplacement, puis relâchez. Vous pouvez également glisser un élément avec le pavé tactile Touchpad. Premièrement, placez le curseur sur l’élément que vous désirez déplacer et frappez légèrement le pavé tactile Touchpad à deux reprises en faisant attention de laisser le doigt sur le pavé après la première frappe. Ensuite, glissez votre doigt sur le pavé tactile jusqu’à ce que l’élément soit à l’emplacement désiré et retirez votre doigt.

Réglage des commandes du pavé touchpad

Le panneau de configuration Windows vous permet de personnaliser votre pavé tactile Touchpad avec divers paramètres disponibles dans la boîte de dialogue Propriétés de la souris.

Défilé

Le capteur d'empreintes digitales/ bouton de défilé permet de faire défiler rapidement les pages d'un document sans se servir de la barre de défilé d'une fenêtre. Cette fonction est particulièrement utile lorsque vous naviguez sur des sites Internet. Pour l'utiliser, faites glisser votre doigt vers le bas ou vers le haut sur le capteur, vous ferez ainsi défiler la page vers le bas ou vers le haut. Relâchez le bouton lorsque vous avez atteint les informations qui vous intéressent.

Le capteur peut aussi servir comme dispositif de reconnaissance d'empreintes digitales. Voir « Présentation du capteur d'empreintes digitales » en page 169.

Réglage du volume

Votre ordinateur LIFEBOOK Fujitsu est doté de plusieurs commandes de volume fonctionnant en interaction.

LES APPLICATIONS POUVANT REPRODUIRE DES FICHIER ASUDIO PROPOSENT EGALEMENT LEUR PROPRE COMMANDE DE VOLUME (COMMANDE LOGICIELLE). SI VOUS INSTALLEZ UN PERIPHÉRIQUE AUDIO EXTERNE DOTE D'UNE COMMANDE DE VOLUME INDEPENDANTE, LA COMMANDE DE VOLUME DE L'APPAREIL ET LA COMMANDE DE VOLUME LOGICIELLE FONCTIONNERONT EN INTERACTION. VOUS DEVEZ TOUTEFOIS SAVOIR QUE SI VOUS COUPEZ LE VOLUME AVEC LA COMMANDE LOGICIELLE, LA COMMANDE DE VOLUME EXTERNE SERA ÉGALEMENT DÉSACTIVÉE.

Réglage du volume

Le volume peut être réglé de plusieurs manières :

- Pouvez aussi ajuster et couper/remettre le volume avec l'icône de volume dans la zone de notification. - Le volume peut également être réglé avec les touches de fonction [F8] et [F9]. Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F8] pour réduire le volume sonore de l'ordinateur. Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F9] pour augmenter le volume sonore de l'ordinateur. - Gardez la touche [Fn] enfoncée et appuyez sur la touche [F3] pour couper le son. Pour rétablir le son, appuyez de nouveau sur [Fn+F3]. - Le volume peut aussi être réglé avec les commandes de volume proposées par diverses applications. - Certains périphériques audio pouvant être connectés à votre système sont dotés de commandes de volume.

Chaque commande de volume ci-dessus impose une limite supérieure s'appliquant aux autres commandes.

Nous vous recommendons d'essayer les différentes commandes pour découvrir le réglage vous convenant le mieux.

Figure 10. Compartment multifonction

Périphériques pour le compartiment multifonction

Votre ordinateur portable est doté d'un compartiment multifonction qui peut accueillir plusieurs périphériques. L'un des périphériques indiqués ci-dessous sera installé dans le compartiment multifonction.

• Graveur de DVD multiformat double couche : Ce lecteur vous permet de lire des films, des logiciels et des DVD/CD audio, ainsi que d'enregistrer des DVD, des CD et des DVD-RAM.
• Lecteur modulaire Blu-ray® RW: Ce lecteur vous permet de lire des films, des logiciels, des DVD/CD audio et des disques Blu-ray, ainsi que d'enregistrer des disques Blu-ray.
• Batterie au lithium modulaire : Cette batterie rechargeable peut être utilisée pour alimenter votre ordinateur LIFEBOOK lorsque aucun adaptateur n'y est connecté.
• Volet réducteur de poids : Ce volet permet de replier la baie lorsque vous n'y insérez aucun périphérique.

Retrait et installation de périphériques modulaires

Il y a deux façons de retirer et d'installer des dispositifs modulaires dans le compartiment multifonction :

• Installation hors tension : installation ou remplacement d'un périphérique lorsque votre ordinateur portable LIFEBOOK est éteint
• Installation sous tension : installation ou remplacement d’un périphérique lorsque le système fonctionne, grâce à l’icône « Déconnecter/Ejecter en toute sécurité » de votre zone de notification.

• LE COMPARTIMENT MULTIFONCTION NE DOIT JAMAIS ÉTRE VIDE L'ORDINATEUR EST EN MARCHE. SI VOUS LA LAISSEZ VIDE, DE LA POUSSIÈRE ET DES CORPS ÉTRANGERS PEUVENT S'INFILTRER DANS L'ORDINATEUR. FAITES ATTENTION LORSQUE VOUS ENFONCEZ UN PERIPHERIQUE DANS CE COMPARTIMENT. SI VOUS NE PROCEDEDZ PAS CORRECTEMENT, VOUS RISQUEZ D'ENDOMMAGER LA BAIE OU LE PERIPHÉRIQUE. SI LE PERIPHÉRIQUE NE GLISSE PAS FACILÉMENT DANS LA BAIE, RETIREZ-LE ET VÉRIFIÉZ S'IL Y A DE LA POUSSIÈRE OU DES CORPS ÉTRANGERS. VOUS DEVREZ POUSSER FERMÉMENT POUR ENCLENCHER LE PERIPHÉRIQUE.

Remplacement hors tension

Pour remplacer à froid un périhérique modulaire dans le compartiment multifonction, procédez comme suit :

1Fermez tous les fichiers ouverts. 2Éteignez votre ordinateur portable LIFEBOOK. 3 Tirez sur le loquet de dégagement du compartiment multifonction. Le périphérique installé sort légèrement, vous permettant de le saisir. 4 Retirez complètement le périphérique de la baie. Vous devrez utiliser une force légère. 5 Inserez le périphérique que vous désirez installer dans l'ordinateur jusqu'à ce qu'il s'enclenche. 6Vous pouvez maintenant rallumer votre ordinateur en toute sécurité. 7 Vous pourrez ensuite accéder au périphérique et l'utiliser normalement.

Loquet de dégagement du compartiment multifonction

Figure 11. Retrait d'un périphérique du compartiment multifonction

Votre ordinateur LIFEBOOK détectera automatiquement le nouveau périphérique et l'activera lors du démarrage du système. Une désignation du périphérique sera attribuée et visible dans le Poste de travail et dans Fichier/Explorateur Windows.

Remplacement sous tension

Pour remplacer un périphérique à chaud, employez l'utilitaire « Déconnecter ou éjecter un périphérique en toute sécurité ». L'icône de cet utilitaire est disponible dans la zone de notification. Cliquez sur l'icône et suivez les instructions s'affichant à l'écran.

Figure 12. Tableau de sécurité et d'applications LIFEBOOK

Tableau de sécurité/applications lifebook

Fonction unique aux portables LIFEBOOK, le tableau de sécurité et d'applications vous permet de protégerez l'ordinateur contre une utilisation non autorisée. Il vous permet également de lancer des applications au toucher d'un bouton lorsque le système est en marche.

Si le système de sécurité est activé, il exige, au démarrage ou à la reprise de l'ordinateur, l'entrée d'un mot de passe à l'aide des boutons du tableau de sécurité et d'applications. Après l'entrée d'un mot de passe valide, le système reprend son fonctionnement.

Configuration de votre tableau de sécurité lifebook

Lorsque vous recevez votre portable LIFEBOOK, l'application du tableau de sécurité est préinstallée, mais sans aucun mot de passe défini. Les rubriques suivantes décrivent en détail le tableau de sécurité et la façon de configurer, de changer ou de supprimer des mots de passe.

Boutons numérotés

Utilisez ces boutons pour saisir votre mot de passe.

Bouton entrée

Après avoir rentré les codes numériques, appuyez sur ce bouton pour enregistrer le mot de passe dans l'ordinateur LIFEBOOK.

Mots de passe

Des mots de passe d'utilisateur et de superviseur peuvent être définis sur l'ordinateur. Afin de faciliter la gestion des systèmes, le mot de passe de superviseur est habituellement le même sur tous les portables d'un groupe de travail, d'un bureau ou d'une entreprise. Toutefois, les ordinateurs individuels utilisés dans un environnement de groupe ne

devraient pas utiliser un mot de passe commun. Un mot de passe comprend de un à cinq caractères, suivis de la touche [Entrée]. Une frappe valide peut faire intervenir un seul bouton ou jusqu'à quatre boutons simultanément. Voici des exemples de frappes valides :

• Bouton [4] enfoncé seul
• Boutons [2] et [3] enfoncés en même temps
• Boutons [1], [2] et [4] enfoncés en même temps
• Boutons [1], [2], [3] et [4] enfoncés en même temps

Voici maintenant des mots de passe valides. Les codes entre accolades font intervenir plus d'un bouton.

[2] + [3],[1],[Entrée] - [4], [Entrée] [1] + [3],[2] + [3] + [4],[1],[4],[2],[Entrée]

Définir des mots de passe

Lorsque l'ordinateur est expédié de l'usine, aucun mot de passe n'est défini. Vous avez le choix de le laisser tel quel ou de définir un mot de passe de superviseur et d'utilisateur. Vous devez définir le mot de passe de superviseur avant celui de l'utilisateur.

LE MOT DE PASSE DU SUPERVISEUR PERMET DE CONTOURNER LE MOT DE PASSE D'UTILISATEUR AU CAS OU CE DERNIER SERAIT OUBLIE. UTILISÉ SEUL, LE MOT DE PASSE DE SUPERVISEUR NE VERROUILLE PAS LE SYSTème. LES DEUX MOTS DE PASSE (SUPERVISEUR ET UTILISATEUR) DOIVENT ÉTRÉ DéFINIS POUR QUE LE TABLEAU DE SECURÉ FONCTIONNE.

Définition du mot de passe de superviseur

Vous devez détenir un mot de passe de superviseur avant de paramétrer tout mot de passe d'utilisateur. Le mot de passe de superviseur permet de contourner le mot de passe d'utilisateur. Selon la configuration de ce système, appliquez la procédure qui convient :

1 Allez au menu Démarrer. 2 Sélectionnez Tous les programmes. 3 Sélectionnez Accessoires, puis [Exécuter].

4 Entrez: C:\Program Files\Fujitsu\Security Panel Application\Supervisor\FJSECS.EXE, puis appuyez sur [Entrée]. 5 Suivez les instructions affichées à l'écran pour définir le mot de passe de superviseur.

1 Allez à l'écran de démarrage. 2 Faites un clic droit sur l'écran de démarrage. 3 Cliquez sur « Toutes les applications », puis sélectionnez « Exécuter » dans la liste affichée. 4 Entrez: C:\Program Files\Fujitsu\Security Panel Application\Supervisor\FJSECS.EXE, puis appuyez sur [Entrée]. 5 Suivez les instructions affichées à l'écran pour définir le mot de passe de superviseur.

Définition du mot de passe d'utilisateur

1 Allez dans le menu Démarrer et sélectionnez Tous les programmes. 2 Cliquez sur Application Tableau de sécurité, puis sur [Définir le mot de passe d'utilisateur]. 3 Suivez les instructions pour définir le mot de passe d'utilisateur.

1 Allez à l'écran de démarrage. 2 Faites un clic droit sur l'écran de démarrage. 3 Cliquez sur « Toutes les applications », puis sélectionnez « Application Tableau de sécurité »

VOUS POUVEZ CHANGER OU SUPPRIMER LE MOT DE PASSE DE SUPERVISEUR OU D'UTILISATEUR EN REPETANT LES ETAPES PRECEDEDENTE.

Utilisation du tableau de sécurité et d'applications de cette lifebook

La fonction de verrouillage de sécurité est activée à la mise sous tension du système, de même qu'à sa reprise depuis le mode veille prolongée. Vous devrez entrer le mot de passe juste après avoir appuyé sur le bouton de veille/reprise. Notre système n'entamera la série d'amorçage qu'après l'entrée du mot de passe de superviseur ou d'utilisateur.

Lorsque le système est hors tension

1 Mettez le système sous tension.

2 Lorsque l'indicateur de sécurité clignote, entrez le mot de passe, puis appuyez sur le bouton [Entrée]. Par exemple, si le mot de passe est 22222, appuyez cinq fois sur le bouton [2], puis appuyez sur le bouton [Entrée]. L'ordinateur démarrera normalement.

Lorsque le système est en veille prolongée

Appuyez sur le bouton d'alimentation/veille/reprise. Lorsque l'indicateur de sécurité clignote, entrez le mot de passe, puis appuyez sur le bouton [Entrée]. Le portable devrait reprendre son fonctionnement normal.

Entrée d'un mot de passe incorrect

Après trois échecs successifs de saisies d'un mot de passe de superviseur ou d'utilisateur, le système émet des bips pendant environ une minute. Si le mot de passe entré durant cet intervalle (pendant les bips) est valide, le signal sonore s'arrête et le portable reprend son fonctionnement normal. Sinon, le système retourne à son état précédent (mode Veille ou Hors tension) et le voyant de sécurité s'éteint. Pour réactiver le portable après un échec de la saisie du mot de passe, vous devez appuyer sur le bouton veille/reprise, puis entrer un mot de passe valide.

N'QUBLIEZ PAS LE MOT DE PASSE D'UTILISATEUR D'FINI DANS L'APPLICATION TABLEAU DE SECURITE. SINON, VOUS NE POURREZ PLUS UTILISER L'ORDINATEUR. LE MOT DE PASSE DE SUPERVISEUR PERMET TOUTEFOIS DE CONTOURNER LE MOT DE PASSE D'UTILISATEUR.

Ouverture et fermeture du couvercle de l'écran

Lorsque le couvercle est fermé, l'ordinateur portable se place automatiquement en mode veille. L'ouverture du couvercle ne met pas automatiquement le portable en mode de fonctionnement normal. C'est jusqu'oi vous devez entrer le mot de passe de sécurité après avoir enforcé le bouton d'alimentation/veille/reprise. Ce paramètre peut être modifié dans la partie Options d'alimentation du Panneau de configuration.

Fonctionnement avec une batterie faible

Si la batterie de votre ordinaire est faible, le fait d'enforcer le bouton d'alimentation/veille/reprise active simplement l'indicateur de sécurité. Notre portable ne se déverrouille pas et le voyant de sécurité s'allume en une minute. Pour revenir au fonctionnement normal, branchez d'abord une source d'alimentation au portable. Vous pouvez alors le déverrouiller.

Déinstallation de l'application tableau de sécurité

Deux méthodes peuvent être utilisées pour désinstaller l'application Tableau de sécurité :

• Désinstaller l'application Tableau de sécurité. Cette méthode désactive toutes les fonctions de sécurité.
• Désinstaller l'application Tableau de sécurité avec le mot de passe toujours actif. Aucun changement de mot de passe ne sera alors plus possible.

Déinstallation de l'application panneau de sécurité

Cette opération est utile lorsque l'utilisateur ne peut aucune protection par mot de passe et ne peut donner à personne l'utilitaire de définition de mot de passe sur son ordinateur. Dans ce cas, si des mots de passe (superviseur, utilisateur ou les deux) sont définis, les mots de passe doivent être effacés AVANT de supprimer l'application. Pour effacer les mots de passe, suivez la même procédure qu'à la section « Définition des mots de passe », mais sélectionnez cette fois l'option [Supprimer] ; ensuite, entrez le mot de passe actuel, puis cliquez sur le bouton [Suivant]. Répondez [Oui] à la demande de confirmation.

Suppression de l'application Tableau de sécurité avec des mots de passe encore actifs L'utilisation de cette fonction ne permettra aucune modification du mot de passe.

LA SUPPRESSION DE L'APPLICATION NE SUPPRIME PAS LE MOT DE PASSE. CETTE OPÉRATION SUPPRIME SIMPLEMENT LA CAPACITÉ DE MODIFIER, D'AJOUTER ET DE SUPPRIMER DES MOTS DE PASSE. POUR CHANGER VOITRE MOT DE PASSE, VOUS DEVREZ RÉINSTALLER L'APPLICATION.

1 (Windows 8) : Allez à l’écran de démarrage. Inscription Panneau de configuration, puis cliquez sur Panneau de configuration dans les résultats de recherche. 2 (Windows 7) Allez au menu Démarrer, puis cliquez sur Panneau de configuration. 3 Dans le panneau de configuration, ouvrez Programmes et fonctions. 4 Dans la liste, sélectionnez Tableau de sécurité, puis cliquez sur Désinstaller/Modifier. 5 Dans la fenêtre de confirmation de suppression des fichiers, cliquez sur Oui.

1 (Windows 8) : Allez à l'écran de démarrage. Inscription Panneau de configuration, puis cliquez sur Panneau de configuration dans les résultats de recherche.

2 (Windows 7) Allez au menu Démarrer, puis cliquez sur Panneau de configuration. 3 Allez au menu Démarrer, cliquez sur Panneau de configuration. 4 Dans le panneau de configuration, ouvrez Programmes et fonctionnalités. 5 Dans la liste, sélectionnez Tableau de sécurité / Superviseur, puis cliquez sur Désinstaller/Modifier. 6 Dans la fenêtre de confirmation de suppression des fichiers, cliquez sur Oui.

Réinstallation du tableau de sécurité et d'applications

Si vous désirez réinstaller une application sécurité de superviseur ou d'utilisateur, vous devez la télécharger depuis le site de soutien Fujitsu (Voir « Maintien de la plus récente configuration » en page 10.). L'application Tableau de sécurité pour superviseur et l'application tableau de sécurité pour utilisateur doivent être téléchargées séparément depuis le site Web de soutien. Les fichiers de configuration des applications de sécurité du superviseur et de l'utilisateur y sont placés.

1 Ouvrez le dossier téléchargé « Application Tableau de sécurité pour superviseur » et double-cliquez sur le fichier setupS.exe. La fenêtre d'installation de l'application Tableau de sécurité s'affiche. Suivez les directives fournies à l'écran. 2 Ouvrez le dossier téléchargé « Application Tableau de sécurité pour utiliser » et double-cliquez sur le fichier setup.exe. La fenêtre d'installation de l'application Tableau de sécurité s'affiche. Suivez les directives fournies à l'écran.

Les mots de passe de superviseur et d'utilisateur peuvent être configurés par l'intermédiaire de Windows dans les fichiers FJSECS.exe et FJSECU.exe, respectivement. Le programme FJSECU.exe pour le mot de passe de l'utilisateur ne peut pas être exécuté si le mot de passe du superviseur n'est pas défini. Il vous faut exécuter FJSECS.exe en premier pour configurer le mot de passe du superviseur. Suivez les directives fournies sous « Définition des mots de passe » en page 36.

Si vous oubliez les deux mots de passe, communiquez avec le service à la clientèle et de soutien de Fujitsu America au 1-800-8FUJITSU (1-800-838-5487). La société Fujitsu America exige des frais de service pour le déverrouillage d'un LIFEBOOK protégé par mot de passe. Au moment d'appeler, veillez avoir sous la main une carte de crédit valide et une preuve de propriété. On vous indiquera ensuite où expédier votre ordinateur.

Lancement d'applications avec le tableau de sécurité et d'applications

Le tableau de sécurité permet également de lancer des applications au toucher d'un bouton lorsque le système est en marche. Encochez n'importe lequel des boutons lancera l'application configurée par l'utilisateur ou une application prédéfinie. Les programmes utilisateurs d'exploitation et de configuration du tableau de sécurité et d'applications sont préinstallés sur votre LIFEBOOK. Pour trouver ces utilisateurs, allez à l'écran de démarrage et cliquez à droite. Cliquez sur « Toutes les applications » -> Panneau de configuration > Bouton. Plusieurs utilisateurs sont disponibles, notamment Soutien, ECO, Presentation, et Verrouiller cet ordinateur.

Configuration de votre tableau d'applications lifebook

Lorsque vous démarrez Windows, le tableau d'applications LifeBook est automatiquement activé. Lorsqu'il est utilisé à titre de démarreur d'applications, le tableau d'applications est d'une très grande souplesse, vous offrant un vaste choix d'options. L'utilitaire de configuration du tableau d'applications permet de configurer rapidement et aisément le tableau selon vos besoins, afin d'en tirer le maximum.

Pour configurer le tableau d'applications avec l'utilitaire configuration du tableau d'applications, executez les opérations suivantes:

1 Allez à l'écran Démarrer. Avec le bouton droit de la souris, cliquez sur « Toutes les applications ». Sélectionnez Panneau de configuration. 2 L'utilitaire « Configuration de boutons » apparaîtra. Vous verrez apparaître des onglets correspondant aux boutons du tableau d'applications. Lorsque vous recevez votre ordinateur portable, ces boutons sont préalablement configurés pour ouvrir certaines applications comme suit :

Étiquette du bouton Nom du bouton Action par défaut
1·	Bouton 1 / Soutien Lorsque vous appuyez sur ce bouton, il lance le Centre de soutien Fujitsu.
2·	Bouton 2 / ECO	Ce bouton vous permet d'accéder à l'utilitaire Économiseur d'énergie.
3·	Bouton 3 / Présentation	Ce bouton ouvre le gestionnaire d'affichage Fujitsu, qui vous permit d'alterner entre les différents paramètres d'affichage de votre ordinateur.
4·	Bouton 4 / Verrouiller cet ordinateur	Ce bouton permet de verrouiller automatiquement votre ordinateur.

Pour changer l'application associée à un bouton, cliquez sur l'onglet correspondant au bouton à reconfigurer - par exemple Soutien. Cliquez sur [Enregistrement de l'application...] à partir du menu Démarrer, cliquez sur l'application voulue dans la liste, puis sur [Suivant]. Dans la fenêtre qui suit, vous pouvez demander au système d'émettre un son quand le programme sélectionné démarre. Cliquez sur [Suivant] puis sur [Terminer]. Le bouton est dorénavant configuré pour lancer la nouvelle application.

Quand vous en aurez terminé avec la configuration du tableau d'applications, cliquez sur [OK] pour que les nouveaux paramètres prennent effet. Vous pouvez reconfigurer votre tableau d'applications LIFEBOOK aussi souvent que vous le désirez.

Activation et déactivation du tableau d'applications du lifebook

Pour désactiver le tableau d'applications LIFEBOOK, exécutez les opérations simples ci-dessous.

1. Avec le bouton droit de la souris, cliquez sur l'écran Démarrer puis sur « Toutes les applications ». 2. Cliquez sur Tableau d'applications LIFEBOOK. 3. Cliquez alors sur Arrêter le tableau d'applications.

Pour le réactiver, exécutez la même procédure, sauf l'étape 4. Cliquez plutot sur Redémarrer le Tableau d'applications.

L'UTILAIRE TABLEAU D'APPLICATIONS LIFEBOOK EST ACTIVÉ À CHAQUE DEMARRAGE DE WINDOWS, MÉME SI VOUS L'AVEZ DÉACTIVE AVANT L'ARRÉT DU SYSTEME.

Première mise en marche de votre ordinateur portable lifebook

Figure 13. Connexion de l'adaptateur secteur

Sources d'alimentation

Votre ordinateur portable LIFEBOOK peut utiliser trois sources d'alimentation différentes : une batterie au lithium principale, un adaptateur secteur et un adaptateur auto/avion.

Connexion des adaptateurs d'alimentation

L'adaptateur secteur et l'adaptateur auto/avion disponible en option permettent tous deux de faire fonctionner votre ordinateur portable et de charger les batteries.

Connexion de l'adaptateur secteur

1. Branchez le câble de sortie c. c. dans la prise d'alimentation c. c. de votre ordinateur LIFEBOOK. 2. Branchez l'adaptateur secteur sur une prise électrique secteur (c. a.).

Connexion de l'adaptateur auto/avion disponible en option

1 Branchez le câble de sortie c. c. sur la prise d'alimentation c. c. de votre ordinateur portable. 2 Branchez l'adaptateur auto/avion sur une prise d'allume-cigarette d'un véhicule automobile et placez le contact d'allumage sur la position Marche ou AccessoiresOU. 3 Branchez l'adaptateur auto/avion sur la prise d'alimentation c. c. de votre siège d'avion.

Passer d'une alimentation sur adaptateur secteur ou auto/avion à une alimentation sur batterie

1 Assurez-vous qu'au moins une batterie chargée est installée dans votre ordinateur. 2 Débranchez l'adaptateur secteur ou l'adaptateur auto/avion.

LORSOUE VOUS RECEVEZ VOIRE NOUVEL ORDINATEUR, LA BATTERIE AU LITHIUM N'EST PAS CHARGEE. LORS DE LA PREMIÈRE UTILISATION DE VOTRE ORDINATEUR, VOUS DEVEZ CONNECTER L'ADAPTATEUR SECTEUR OU L'ADAPTATEUR AUTO/AVION, PENDANT QUE LA BATTERIE SE CHARGE.

Figure 14. Ouverture de l'écran

Écran

Votre ordinateur portable LIFEBOOK Fujitsu comporte un écran à rétro-éclairage permettant une lecture facile dans les environnements à forte luminosité. Cet écran offre également une excellente résolution grâce à une technologie de matrice active.

Ouverture de l'écran

Soulevez l'écran et inclinez-le légèrement vers l'arrière jusqu'à une position confortable, en faisant attention de ne pas toucher à la surface d'affichage.

Réglage de la luminosité de l'écran

Lorsque vous avez allumé votre ordinateur portable LIFEBOOK, vous pouvez régler la luminosité de l’écran à un niveau plus confortable. Il y a trois façons d’ajuster la luminosité : en utilisant le clavier, les Options d’alimentation ou le Centre de mobilité Windows.

Utilisation du clavier

Lorsque vous régalez la luminosité avec le clavier, le réglage n'est valide que temporairement.

• [Fn+F6] : Appuyez plusieurs fois sur cette combinaison de touches pour diminuer la luminosité de votre écran.
• [Fn+F7]: Appuyez plusieurs fois sur cette combinaison de touches pour augmenter la luminosité de votre écran.

Utilisation des options d'alimentation

Pour changer la luminosité avec cette option, ouvre le Panneau de configuration et sélectionnez un des affichages par icônes dans Affichage par :. Cliquez sur l'icône Options d'alimentation. Faites glisser les barres de luminosité situées sous l'écran jusqu'au niveau souhaité. Remarque : Les paramètres que vous définissez avec cet utilisation deviennent permanents jusqu'à ce que vous les changiez à nouveau.

Dans le Panneau de configuration, double-cliquez sur Iicone Centre de mobilité Windows. Faites glisser la barre de luminosité d'affichage jusqu'au niveau souhaité.

LORSQUE VOUS EMPLOYEZ UNE ALIMENTATION SECTEUR, L'ECRAN UTILISE PAR D'EAUT LE NIEVAU DE LUMINOSITE LE PLUS ELEVÉ. LORSQUE VOUS EMPLOYEZ UNE ALIMENTATION SUR BATTERIE, L'ECRAN UTILISE PAR D'EAUT UN NIEVAU DE LUMINOSITE MOYEN. - PLUS LA LUMINOSITE EST ELEVEE, PLUS L'ORDINATEUR CONSUMME D'ENERGIE ET PLUS LA LONGE VITE DE VOITRE BATTERIE SERA RÉDUITE. SI VOUS DÉSIREZ MAXIMISER LA LONGE VITE DE LA BATTERIE, RÉGLEZ LA LUMINOSITE AU PLUS BAS NIVEAU POSSIBLE.

Fermeture de l'écran

Pour refermer l'écran, saisissez-en le bord et abaissez-le vers l'avant jusqu'à ce qu'il soit appuyé contre le boîtier principal de votre ordinateur LIFEBOOK.

Utilisation simultanée de plusieurs écrans

Votre système permet d'utiliser jusqu'à trois écrans en même temps. Selon la configuration de votre système et de votre duplateur de ports optionnel (si vous en avez un), il est possible que certains types de ports ci-dessous ne soient pas disponibles sur ce système. La fonction d'affichage sur trois écrans est compatible avec les types de ports suivants :

• Port DisplayPort (sur le système)
• Port DisplayPort (sur le duplicateur de ports) - Port VGA (sur le duplicateur de ports)
• Port DVI (sur le duplicateur de ports)

Les combinaisons d'affichage sur 3 écrans possibles avec votre système sont indiquées dans le tableau ci-dessous :

	Ports de système/affichage Ports de duplicationateur de ports
	ACL du système	Port DisplayPort	VGA	Port DisplayPort	DVI	VGA
1	XXXX
2		XXXX
3		X		X		X

Si vous avez connecté deux écrans externes à votre système/duplicateur de port, le menu d'affichage actif apparaît dans la propriété Graphiques où vous pouvez sélectionner trois écrans.

Démarrage de votre ordinateur portable lifebook

Mise sous tension

Bouton d'alimentation/veille/reprise

Le bouton d'alimentation/veille/reprise permet d’allumer votre ordinateur LIFEBOOK, de le mettre en sommeil ou en veille prolongée et de le réveiller s’il est en sommeil ou en veille prolongée. (Vous pouvez également vous servir de ce bouton pour mettre le système hors tension lorsque vous l’enforcez pendant environ cinq secondes. Ceci s’avère parfois utile lorsque le système cale. Toutefois, cette fonction de mettre l’ordinateur hors tension ne doit pas être utilisée régulièrement.) Vous pouvez aussi éteindre votre ordinateur à l’aide de la méthode suivante : Depuis l’écran de démarrage moderne, ouvrez les icônes ([Windows] + C), déplacez le pointeur dans le coin inférieur droit de l’écran, puis cliquez sur [Paramètres] → [Alimentation] et sélectionnez Arrêter dans la liste affichée.

LORSQVE VOUS DÉSIREZ ALLUMER VOTRE ORDINATEUR LIFEBOOK, ASSUREZ-VOUS D'AVOI RUNE D'ALIMENTATION ACTIVE. VOUS DEVEZ DONC AVOIR AU MOINS UNE BATTERIE INSTALLÉE ET CHARGÉ OU AVOIR CONNECTÉ L'ADAPTATEUR SECTEUR OU L'ADAPTATEUR AUTO/AVION DANS UNE PRISE SOUS TENSION.

Pour allumer l'ordinateur LIFEBOOK lorsqu'il est complètement éteint, appuyez sur le bouton d'alimentation/veille/reprise situé en haut à droite du clavier. Lorsque vous avez terminé de travailler avec l'ordinateur, vous pouvez soit le laisser en mode veille (voir « Mode veille » en page 52), soit le mettre hors tension (voir « Mise hors tension » en page 54).

LORSQUE LE LIFEBOOK EST ALLUMÉ, NE LE TRANSPORTEZ PAS ET PROTEGEZ-LE DES CHOCS ET DES VIBRATIONS CAR VOUS RISQUERIEZ ALORS DE L'ENDOMMAGER.

Lorsque vous allumez votre ordinateur LIFEBOOK, ce dernier exécute un auto-test de mise sous tension pour vérifier les composants internes et la configuration. Si une anomalie est découverte, votre ordinateur LIFEBOOK émet un avertissement audio et affiche un message d'erreur. Voir « Messages de l'auto-diagnostic de mise sous tension » en page 98. Selon la nature du problème, vous pourrez poursuivre le démarrage du système d'exploitation ou vous devrez ouvrir l'utilitaire de configuration du BIOS pour corriger certains paramètres. Une fois les diagnostics terminés, le LIFEBOOK charge le système d'exploitation.

VOUS NE DEVEZ JAMAIS ETEINDRE VOITE ORDINATEUR LIFEBOOK DURANT L'AUTO-DIAGNOSTIC DE MISE SOUS TENSION. AUTREMENT, LA PROCHAINE FOIS QUE VOUS ALLUMEREZ L'ORDINATEUR, CE DERNIER AFFICHERA UNMESSAGE D'ERREUR. Voir « Messages de l'autodiagnostic de mise sous tension » en page 98.

Procédure d'amorçage

La procédure de démarrage de l'ordinateur invoque une procédure d'amorçage, laquelle fait d'abord appel au BIOS. La première fois que vous ordinateur portable est allumé, la mémoire principale du système est vide et doit charger les instructions de démarrage de l'ordinateur. Ces informations se trouvent dans le programme BIOS. Lorsque vous démarrez ou redémarrez votre ordinateur, il exécute une procédure d'amorçage et l'écran affiche le logo Fujitsu jusqu'à ce que le système d'exploitation soit chargé. Pendant l'amorçage, votre ordinateur exécute une procédure d'amorçage standard y compris un auto-test de mise sous tension. Si la procédure d'amorçage est exécutée sans échec et sans demande d'accès à l'utilitaire de configuration du BIOS, le message de bienvenue du système d'exploitation s'affiche.

La procédure d'amorçage est exécutée lorsque :

• Vous allumez votre ordinateur portable LIFEBOOK.
• Vous pouvez redémarrer votre ordinateur LIFEBOOK à partir du menu [Paramètres] -> [Alimentation].
• Un logiciel lance un redémarrage du système. Exemple : Lorsque vous installez une nouvelle application.

Mots de passe d'accès au disque dur

Pour derniers sécuriser vos données, vous pouvez créer des mots de passe contrôlant l'accès au(x) disque(s) dur(s). Cette fonction est gérée par l'utilitaire de configuration BIOS. Pour savoir comment procéder, reportez-vous à la section Utilitaire de configuration du BIOS ci-après.

RETENEZ BIEN VOS MOTS DE PASSE. SI VOUS CONFIGUREZ DES MOTS DE PASSE DE MAITRE ET D'UTILISATEUR, PUIS QUE VOUS LES OUBLIEZ, FUJITSU AMERICA NE POURRA PAS REINITIALISER VOIRE SYSTÈME. VOUS RISQUERIEZ ALORS DE PERDRE DES DONNÉES ET DE DEVOIR REMPLACER VOIRE CARTE SYSTÈME OU VOITE DISQUE DUR.

Utilitaire de configuration du BIOS

L'utilitaire de configuration du BIOS définit l'environnement de fonctionnement de votre ordinateur. Notre BIOS a été configuré en usine pour des conditions d'utilisation normales. Vous ne devriez donc pas avoir à configurer ni à modifier cet environnement BIOS pour utiliser l'ordinateur.

L'utilitaire de configuration du BIOS permet également de paramétrer des propriétés telles que la sécurité des données système ou les mots de passe.

Entrée dans l'utilitaire de configuration du BIOS

Pour ouvrir l'utilitaire de configuration du BIOS, exécutez les opérations suivantes :

Allumez ou redémarrez votre ordinateur portable LIFEBOOK.

2 Pour accéder à l'utilitaire, appuyez sur la touche [F2] lorsque le logo Fujitsu apparait à l'écran. Le menu principal de l'utilitaire de configuration du BIOS s'affichera avec les paramètres courants.

Avec la touche fléchée à droite ou à gauche, parcourez les autres menus de configuration et vérifiez/modify les paramètres actuels.

Guide d'information sur le BIOS

Un guide sur le BIOS du LIFEBOOK est accessible en ligne sur le site Internet de support et d'assistance de Fujitsu, à l'adresse: http://solutions.us.fujitsu.com/www/content/support/contact/index.php. Une fois sur le site, sélectionnez « User's Guides » (Guides d'utilisation) sous « Online Support » (Assistance en ligne). Sélectionnez votre produit, sa série et son modèle, puis cliquez sur [Go].

Amorcage du système

Il est fortement recommandé de ne pas installer de périhérique externe et de ne pas insérer de DVD/CD dans le lecteur avant que la procédure de démarrage soit entièrement terminée.

La première fois que vous allumez votre ordinateur portable LIFEBOOK, l'écran affiche le logo Fujitsu. Si vous n'intervenez pas, l'ordinateur charge le système d'exploitation et lance la procédure d'ouverture Windows.

Premier démarrage de windows

La première fois que vous faites démarrer le système et que vous suivez les instructions à l’écran, vous verrez apparaitre une fenêtre de bienvenue. Après l’ouverture de session, il faut moins d’une minute à l’ordinateur pour amorcer Windows. Pendant cette procédure, vous verrez une barre de progression et des messages interactifs. Lors du premier démarage, vous devrez lire et accepter les contrats de licence d’utilisation de Microsoft et Fujitsu.

VOUS NE POURREZ L'UTILISER QUE SI VOUS ACCEPTEZ LE CONTRAT DE LICENCE. Si VOUS N'ALLEZ PAS AU BOUT DE CETTE PROCEDURE, VOTRE ORDINATEUR RETOURNERA À L'ÉCRAN DE BIENVENUE WINDOWS, MÊME SI VOUS ESSAYEZ D'ÊTEINDRE L'ORDINATEUR ET DE LE REDÉMARRER.

Plusieurs autres fenêtres s'afficheront, vous demandant de saisir un nom et une description pour votre ordinateur, ainsi qu'un mot de passe d'administrateur et un nom de Domaine. Lisez attentivement les instructions s'affichant à l'écran et remplissez les espaces à mesure que le système vous le demande.

Après la première procédure d'amorçage, vous verrez apparaitre l'écran de démarrage moderne. Certains raccourcis pouvant vous être utiles : Appuyez sur les touches Windows + D pour aller au bureau Windows classé ou appuyez sur les touches Windows + M pour charger le bureau Windows classé et réduire toutes les applications.

Installation de l'utilitaire bonus apps

Après le premier démarrage de votre système, une icône « Applications en prime » s'affiche sur votre bureau Windows. Cliquez sur cette icône et vous verrez une liste d'applications supplémentaires pouvant être installées.

Vous soupesez également accéder à l'utilitaire Bonus Apps ouvrant le tableau Icônes sur l'écran de démarrage moderne et en merchant «Bonus Apps». Les applications déjà installées sont affichées en gris et celles que vous pouvez installer sont affichées en bleu.

Pour sélectionner une application que vous désirez installer, cochez la case de besoin à côté de l'application ou cliquez sur [Sélectionner tout] si vous désirez installer toutes les applications disponibles. Lorsque vous avez fait vos choix, cliquez sur [Installer].

Veuillez prendre note que dans certains cas (selon les applications sélectionnées), il est possible que vous deviez redémarrer le système après l'installation des applications. Si vous demandez l'installation de plusieurs applications et que l'une d'elles nécessite un redémarrage du système, le redémarrage est exécuté immédiatement et les applications restantes sont ensuite installées.

Enregistrement de votre lifebook chez fujitsu

Pour enregistrer votre ordinateur LIFEBOOK, vous pouvez aller sur notre site Internet: http://www.us.fujitsu.com/computers. Pour vous enregistrer en ligne, vous devez avoir un compte valide après d'un fournisseur d'accès Internet.

Gestion de l'alimentation

Votre ordinateur portable possède plusieurs dispositifs permettant d'économiser l'énergie de la batterie. Certaines de ces fonctions sont automatiques et n'exigent aucune intervention de l'utilisateur, mais d'autres dépendent des paramètres que vous sélectionnez en fonction des conditions d'exploitation, telles que le réglage de la luminosité. Les paramètres de gestion interne de l'alimentation peuvent être configurés dans votre système d'exploitation, dans une application intégrée de gestion de l'alimentation ou dans l'utilitaire de configuration du BIOS.

Outre les dispositifs précédents de conservation de l’énergie de la batterie, d’autres moyens sont à votre disposition pour éviter l’épuisement trop rapide de votre batterie. Par exemple, vous pouvez créer un profil de gestion de l’alimentation, vous pouvez mettre votre ordinateur en mode sommeil lorsqu’il n’exécute aucune opération ou vous pouvez limiter l’utilisation des périphériques consommant le plus d’énergie. À l’instar de tous les ordinateurs portables alimentés par batterie, vous devez trouver le meilleur compromis entre performance et rendement énergétique.

Bouton d'alimentation/veille/reprise

Lorsque l'ordinateur est allumé, vous pouvez utiliser le bouton d'alimentation/veille/reprise pour placer manuellement l'ordinateur en mode sommeil. Assurez-vous alors que l'ordinateur n'est pas en train d'accéder à des données, puis appuyez et relâchez immédiatement le bouton d'alimentation/veille/reprise. Vous entendez deux brefs signaux sonores et le système se place en mode sommeil.

Pour « réveiller » l'ordinateur lorsqu'il est en mode veille, appuyez de nouveau sur le bouton d'alimentation/veille/reprise. Pour savoir si l'ordinateur est en mode veille, regardez le voyant lumineux d'alimentation. Si le voyant est allumé sans clignoter, l'ordinateur est entièrement fonctionnel. Si le voyant est allumé et qu'il clignote, l'ordinateur est en mode sommeil. Si le voyant est éteint, l'ordinateur est éteint ou en veille prolongée. Voir « Mode veille prolongée » en page 53.

Mode veille

Lorsque le mode sommeil est activé, le système conserve le contenu de la mémoire de l'ordinateur durant la période d'inactivité en maintenant l'alimentation de certains composants critiques. Ce mode était l'unité centrale, l'écran, le disque dur et tous les autres composants internes sauf ceux qui sont nécessaires pour conserver la mémoire du système et permettre son redémarrage.

Votre ordinateur LIFEBOOK peut être mis en mode sommeil de plusieurs façons :

• En appuyant sur le bouton d'alimentation/veille/reprise (si l'ordinateur est allumé).
• En cliquant sur l'icône d'alimentation du menu de verrouillage.
• En sélectionnant le mode sommeil à partir du menu [Paramètres] -> [Alimentation]. Lorsque le délai d'inactivité est atteint.
• En laissant la charge de la batterie descendre au niveau Avertissement de batterie faible.

Dans ces situations, la mémoire du système enregistre généralement le fichier sur lequel vous travailliez, des informations sur les applications ouvertes et d'autres données nécessaires aux opérations en cours. Lorsque vous quittez le mode sommeil, l'ordinateur est rallumé dans l'état exact où vous l'avez laissé. Pour reprendre l'utilisation de l'ordinateur, vous devez employer le bouton d'alimentation/veille/reprise et vous devez disposer d'une source d'alimentation valide.

SI L'ORDINATEUR UTILISE L'ALIMENTATION PAR BATTERIE, N'OUBLIEZ PAS QUE LA BATTERIE CONTINUE À SE DÉCHARGER MÈME EN MODE SOMMEIL, MAIS PLUS LENTEMENT QU'en MODE DE FONCTIONNEMENT NORMAL. - SI VOUS DÉSACTIVEZ LE BOUTON D'ALIMENTATION/VEILLE/REPRISE, VOUS NE POURREZ PLUS L'UTILISER POUR METTRE L'ORDINATEUR EN MODE SOMMEIL OU EN VEILLE PROLONGÉE (ENREGISTREMENT SUR LE DISQUE). LA FONCTION DE REPRISE DU BOUTON NE POT PAS ÉTRE DÉSACTIVÉE. - SI VOTRE ORDINATEUR ACCÉDE ACTIVEMENT À DES INFORMATIONS AU MOMENT OÜ VOUS LE METTEZ EN MODE SOMMEIL OU EN MODE VEILLE PROLONGÉE, LES MODIFICATIONS AUX FICHIERS OUVERTS NE SERONT PAS PERDUES. LORSQUE VOUS ACTIVEZ LE MODE SOMMEIL, LES FICHIERS SONT LAISSÉS OUVERTS ET LA MÉMOIRE DEMEURE ACTIVE. SI VOUS CHOISISSEZ LE MODE VEILLE PROLONGÉE, LA MÉMOIRE EST TRANSFÉRÉE SUR LE DISQUE DUR INTERNE. - LE PRINCIPAL AVANTAGE DU MODE VEILLE PROLONGEE EST QU'AUCUNE ÉNERGIE N'EST NECSSAIRE POUR CONSERV VOS DONNÉES. CET AVANTAGE EST PARCULIÈREMENT IMPORTANT SI VOUS COMPTEZ LAISSE VOTRE ORDINATEUR EN VEILLE PENDANT DE LONGUES PÉRIODES. LES PRINCIPAUX INCONVENIENTS DE LA VEILLE PROLONGEE SONT UNE PLUS LONGUE DUREE DES PROCÉDURES DE MISE EN VEILLE ET DE REPRISE, AINSI QUE LA RÉINITIALISATION DES PÉRIPHÉRIQUES.

Mode veille prolongée

Le mode veille prolongée enregistre le contenu de la mémoire du système sur le disque dur, puis éteint l'ordinateur. Cette fonction peut être activée et désactivée.

Pour activer ou désactiver la fonction de veille prolongée, exécutez les opérations suivantes :

1 Allez à l'écran de démarrage moderne, appuyez sur [Windows] + [X], puis sélectionnez Panneau de configuration dans le menu et sélectionnez Options d'alimentation. 2 Puis sélectionnez « Choisir ce que fait le bouton d'alimentation » ou « Choisir ce que fait la fermeture du couvercle », puis faites votre sélection (Ne rien faire, Sommeil, Veille prolongée ou Arrête).

Gestion de l'alimentation dans windows

L'icône des options d'alimentation disponible dans le Panneau de configuration Windows vous permet de configurer certains paramètres de gestion de l'alimentation. Par exemple, vous pouvez utiliser les Options d'alimentation pour régler les valeurs de temporisation (délai d'inactivité) afin d'éteindre l'écran et les disques durs selon que l'ordinateur est alimenté par batterie ou par l'un des adaptateurs.

Redémarrage du système

Si votre système est allumé et que vous désirez le redémarrer, vous nece xecuter les opérations suivantes :

Depuis l'écran de démarrage moderne, ouvre les Icônes ([Windows] + C) ou déplacez le pointeur [-] dans le coin inférieur droit de l'écran), puis cliquez sur [Paramètres] -> [Alimentation]. Dans la liste, sélectionnez Redémarrer.

SI VOUS ARRÊTEZ VOITRE ORDINATEUR SANS FERMER WINDOWS OU SI VOUS L'ALLUMEZ MOINS DE 10 SECONDES APRES L'AVoir ARRÊTE, VOUS RISQUEZ DE PROVOUER UNE ERREUR LORS DU PROCHAIN DEMARRAGE DU SYSTÉME.

Mise hors tension

Avant de mettre l'ordinateur hors tension, assurez-vous que le voyant d'accès au disque dur/lecteur optique est éteint. Si vous arrêtez l'ordinateur alors qu'un disque est en cours d'utilisation, vous risquez de perdre des données. Pour vous assurer que l'ordinateur s'arrête sans erreur, utilisez la procédure d'arrêt Windows.

AVANT DE COUPER L'ALIMENTATION ELECTRIQUE, N'OUBLIEZ PAS DE FERMER TOUS LES FICHIERS, DE QUITTER TOUTES LES APPLICATIONS ET D'ARRÊTER VOITRE SYSTÉME D'EXPLOitation. SI DES FICHIERS SONT OUVERTS LORSQUE VOUS COUPEZ L'ALIMENTATION, VOUS PERDREZ TOUTES LES MODIFICATIONS N'AYANT PAS ÉTÉ ENREGISTRÉES ET VOUS RISQUÉZ DE CAUSER DES ERREURS DE DISQUE.

Si vous arrêtez votre système depuis Windows, vous permettez à l'ordinateur de terminer les opérations en cours, vous lui permettez aussi d'exécuter les opérations de mise hors tension dans le bon ordre et vous évitez les risques d'erreur. La procédure appropriée est la suivante :

Depuis l'écran de démarrage moderne, ouvrez les icônes ([Windows] + C) ou placez le pointeur [-] dans le coin inférieur droit de l'écran), puis cliquez sur [Paramètres] -> [Alimentation]. Dans la liste, sélectionnez Arrêter. Si vous comptez entreposer votre ordinateur pendant un mois ou plus, consultez la section Entretien.

• ÉTEIGNZE TOUJOURS VOITRE ORDINATEUR AVANT DE LE TRANSPORTER ET/OU DE L'EMBALLER. APRES AVOIR ÉTEINT LE SYSTÉME, ATTENDEZ QUE LE PANNEAU DE VOYANTS D'ÊTAT INDIQUE BIEN LE STATUT HORS TENSION (C'EST À DIRE QU'AUCUN VOYANT N'EST ALLUMÉ). IL EST POSSIBLE QUE L'APPAREIL NE SE METTE PAS AUTOMATIQUEMENT EN MODE HORS TENSION OU VEILLE PROLONGEE APRES QUE VOUS AVEZ FERMÉ LE COUVERCLE. CETTE SITUATION PEUT SE PRODUIRE EN FONCTION DES PARAMÉTRES DE SECURITE PAR MOT DE PASSSE QUI GÉRENT LA PRE-INITIALISATION DU SYSTème OU D'UNE AUTRE APPLICATION EN COURS D'UTILISATION SUR L'ORDINATEUR. SI VOUS TENTEZ DE TRANSPORTER L'ORDINATEUR SANS I'ETEINDRE, VOUS RISQUEZ DE L'ENDOMMAGER EN LE SOUMETTANT A DES CHOCS OU EN L'AMENANT EN ETAT DE SURCHAUFFE CAR LES GRILLES DE VENTILATION PEUVENT ETRE BLOQUÉES OU OBSTRUÉES.

Conformité ENERGY STAR®

Votre système Fujitsu est un ordinateur mobile homologué par ENERGY STAR. En choisissant un ordinateur doté de la dernière technologie d'économie de l'énergie, vous contribuez à préserver notre environnement pour les générations futures.

Le programme ENERGY STAR a été mis en place conjointement par l'U. S. Environmental Protection Agency (Agence de protection de l'environnement américain), l'U. S. Department of Energy (Département de l'énergie américain), Ressources naturelles Canada, ainsi que d'autres gouvernements dans le monde. Grâce aux pratiques et aux produits éco-efficents que ce programme préconise, il est possible de faire des économies et de protéger l'environnement. Dans un contexte où les coûts énergétiques et le réchauffement climatique sont parmi les premières préoccupations des consommateurs, Fujitsu s'engage à proposer des solutions pour les aider à préserver l'énergie et à améliorer la qualité de notre environnement.

Mode veille (sommeil) :

Vous remarquerez que d'après la configuration initiale de votre ordinateur, l'écran s'éteint après 15 minutes d'inactivité, et que l'ordinateur lui-même entre en mode sommeil après 20 minutes d'inactivité. Lorsque l'ordinateur entre en mode sommeil, il réduit la vitesse de fonctionnement de toute l'interface de réseau Ethernet. Pour « réveiller » l'ordinateur et le faire sortir du mode sommeil, appuyez sur le bouton de veille/reprise.

Avantages liés à l'économie d'énergie :

Les ordinateurs portables Fujitsu homologues par ENERGY STAR utilisent environ deux fois moins d’électricité qu’un matériel standard, ce qui permet de diviser la facture d’électricité par deux. Mais ce n’est pas tout, en effet, ENERGY STAR fait également la différence en termes de protection de l’environnement. Saviez-vous qu’un ménage moyen peut émettre deux fois plus de gaz à effet de serre qu’une voiture ordinaire ? Cela s’explique ainsi : lorsque vous manipulez l’interrupteur d’une lampe, que vous faites marcher votre lave-vaisselle ou que vous mettez en route votre PC, vous utilisez de l’énergie, et cela entraîne un surcroît d’émissions de gaz à effet de serre par les centrales électriques. Donc, plus nous économisons l’énergie grâce à l’éco-efficacité, plus nous contribuons à diminuer les gaz à effet de serre et les risques de réchauffement climatique.

Pour de plus amples informations sur cet important programme ENERGY STAR, visitez : www.energystar.gov.

Pour en apprendre plus sur la façon dont Fujitsu soutient la Gestion durable et d'autres activités de protection de l'environnement, visitez la page Internet de Fujitsu Corporate Citizenship à : http://www.computers.us.fujitsu.com/www/content/aboutus/environmental/environment.php

Batterie au lithium

Vieille ordinateur portable LIFEBOOK possède une batterie au lithium qui en permet le fonctionnement lorsque vous n'avez pas accès à une source d'alimentation externe. Cette batterie est robuste et durable, mais elle ne doit pas être exposée à des températures extrêmes, à des tensions élevées, à des produits chimiques ou à d'autres situations dangereuses.

Si la batterie au lithium est utilisée dans les conditions suivantes, son autonomie peut en être réduite :

Lorsque la température ambiante est inférieure à 5°C ou supérieure à 35°C. Les températures extrêmes réduisent la capacité de charge et peuvent accélérer la détérioration de la batterie. Si vous tentez de charger une batterie sous une température ambiant dépasse les seuils de tolérance, vous voyez clignoter l’icône de charge en cours sur le tableau de bord d'état. Voir «Voyant de charge de batterie » en page 24. Lorsque vous servez d’un dispositif à forte consommation tel qu’un graveur de DVD multiformat ou un disque dur, l’utilisation de l’adaptateur secteur vous est permise de conserver la durée de vie de la batterie.

NE LAISSEZ JAMAIS UNE BATTERIE DÉFECTUEUSE DANS VOITE ORDINATEUR. ELLE POURRAIT ENDOMMAGER L'ADAPTATEUR SECTEUR, L'ADAPTATEUR AUTO/AVION DISPONIBLE EN OPTION, LA DEUXÉME BATTERIE SI VOUS EN POSSEDEDZE UNE OU L'ORDINATUR LUI-MÉME. UNE BATTERIE ENDOMMAGEE PEUT ÉGEMENT NUIRE AU FONCTIONNEMENT DE L'ORDINATUR EN UTILISANT TOUT LE COURANT DISPONIBLE.

L'AUTONOMIE DE LA BATTERIE DÉPEND DE LA LUMINOSITE DE L'ÉCRAN, DES APPLICATIONS UTILISÉES, DES FONCTIONS, DES PARAMÉTRES DE GESTION DE L'ALIMENTATION, DE L'ÉTAT DE LA BATTERIE, AINSI QUE D'AUTRES PRÉFERENCES DE L'UTILISATEUR. L'UTILISATION DU LECTEUR OPTIQUE ET DU DISQUE DUR A ÉGÀLEMENT UN EFFET NOTOIRE SUR L'AUTONOMIE. EN OUTRE, LA CAPACITÉ DE CHARGE DE LA BATTERIE DIMINUE AVEC L'USAGE. SI VOITRE BATTERIE PERD RAPIDEMENT SA CHARGE, REMPLACEZ-LA PAR UNE NEUVE. IL EST POSSIBLE QUE DES LOIS FEDERALES, PROVINCALES OU LOCALES INTERDISENT DE JETER DES BATTERIES DANS LES DÉCHETS DOMESTIQUES. CONTRIBUEZ À LA PROTECTION DE L'ENVIRONNEMENT ET JETEZ VOS BATTERIES USÉS CONFORMÉMENT AUX LOIS EN VIGUEUR. POUR DE PLUS AMPLES INFORMATIONS SUR LA PROCEDURE APPROPRIÉE DE MISE AUX REBUTS DE VOITE BATTERIE, REPORTEZ-VOUS À « RECYCLER VOITE BATTERIE » EN PAGE 5.

Recharge des batteries

Pour connaître le niveau de charge de votre batterie au lithium principale, vérifiez le voyant de batterie dans le tableau de bord d'état. Ce voyant change selon le niveau de charge de la batterie. Voir «Voyants de charge des batteries» en page 24.

La batterie au lithium peut être rechargée avec l'adaptateur secteur ou avec l'adaptateur auto/avion. Pour recharger une batterie, assurez-vous qu'elle est bien installée dans l'ordinateur portable LIFEBOOK et connectez l'adaptateur secteur ou l'adaptateur auto/avion.

ASSUREZ-VOUS QUE LE VOYANT DE CHARGE EN COURS ET LE POURCENTAGE DE CHARGE SONT VISIBLES À L'INTÉRIEUR DE L'ICONE DU NIVÉAU DE CHARGE, SUR LE TABLEAU DE VOYANTS D'ÊTAT.

Puisque les batteries au lithium n’ont aucune effet de mémoire, il n’est pas nécessaire de décharger complètement votre Batterie avant de la recharger. La durée de charge sera nettement plus longue si vous utilisez l’ordinateur pendant que la batterie se charge. Si vous désirez charger la batterie le plus rapidement possible, placez your ordinateur en mode sommeil ou eteignez-le pendant que la batterie se charge (52 Pour de plus amples informations sur le mode Sommeil et la procedure d’arrêt, reportez-vous à Gestion de l’alimentation en page).

Batterie faible

Lorsque la batterie est faible, le système affiche un avis de batterie faible. Si vous ne prétez pas attention à cet avis, la batterie continue à se décharger jusqu'à ce qu'elle ne puisse plus faire fonctionner le système. Lorsque cela se produit, l'ordinateur se place en mode veille. Dans un tel cas, rien ne garantit que toutes vos données seront sauvegardées.

LORSQLE L'AVIS DE BATTERIE FAIBLE APPARAIT, VOUS DEVEZ ENREGISTRER TOUTES VOS DONNNEES ACTIVES ET PLACER VOITE ORDINATEUR LIFEBOOK EN MODE SOMMEIL JUSQUA CE QUE VOUS PUSSIEZ DISPOSER D'UNE AUTRE SOURCE D'ALIMENTATION. VOUS DEVEZ CONNECTER LE PLUS RAPIDEMENT POSSIBLE UNE BATTERIE CHARGEE, UN ADAPTATEUR SECTEUR OU UN ADAPTATEUR AUTO/AVION. LORSQLE LORDINATEUR EST EN MODE SOMMEIL, IL DOIT TOUJOURS DISPOSER D'UNE BONNE SOURCE D'ALIMENTATION. SI VOUS RETIREZ TOUTES LES SOURCES D'ALIMENTATION ALORS QUE L'ORDINATEUR EST EN MODE SOMMEIL, TOUTES LES DONNNEES NAYANT PAS ETÉ SAUVEGARDEES SONT PERDUES.

Si l'ordinateur se place en mode « veille car batterie épuisée », le voyant d'état apparait comme si l'ordinateur était en mode sommeil normal. Lorsque l'ordinateur est en mode veille de batterie épuisée, il est impossible d'en reprendre l'utilisation avant d'avoir connecté une source d'alimentation valide provenant d'un adaptateur ou d'une batterie chargée. Lorsque vous avez connecté une alimentation valide, vous devez ensuite appuyer sur le bouton d'alimentation/veille/reprise pour reprendre l'utilisation de l'ordinateur.

Lorsque l'ordinateur est en mode veille de batterie épuisée, vos données peuvent être sauvegardées pendant une certaine période, mais si vous ne connectez pas rapidement une source d'alimentation valide, le voyant d'alimentation cesse de clignoter et s'éteint. Vous avez alors perdu toutes les données n'ayant pas été enregistrées. Si vous connectez un adaptateur, vous pouvez poursuivre l'utilisation de l'ordinateur pendant que la batterie se recharge.

Batteries court-circuitées

Le voyant de charge de la batterie (dans le tableau de voyants d'état) contient un symbole indiquant le niveau de charge disponible. Si ce symbole indique que la batterie est court-circuitée, cette dernière est endommagée et doit être remplacée pour éviter qu'elle n'endommage d'autres composants de votre ordinateur.

Remplacement de la batterie

Si vous achetez une batterie supplémentaire de rechange, vous pourrez remplacer la batterie principale si elle vient à se décharger complètement. Deux méthodes s'offrent à vous pour remplacer votre batterie : le remplacement hors tension et le remplacement sous tension.

Remplacement hors tension de la batterie

Pour remplacer la batterie alors que le système est hors tension, exécutez les opérations suivantes :

1 Trouvez une batterie chargée, prête à l'installation. 2 Arrêtez l'ordinateur portable et débranchez l'adaptateur secteur.

3 Alors que le système est orienté comme sur la figure 15, poussez le bouton de dégagement dans la direction opposée à la batterie sans le relâcher, puis glissez le bouton de dégagement de la batterie vers la droite. Cette opération devrait déverrouiller la batterie. Sortez la batterie de son comportement, avec l'aide du point de levage de la batterie. 4 Glissez une nouvelle batterie dans le compartiment. Poussez le bouton de dégagement dans la direction opposée à la batterie sans relâcher, puis glissez le bouton de dégagement de la batterie vers la gauche. Cette opération devrait verrouiller la batterie. 5 Branchez l'adaptateur secteur et allumez l'ordinateur.

Figure 15. Retrait d'une batterie

Remplacement sous tension

Pour remplacer la batterie alors que le système est sous tension, exécutez les opérations suivantes :

AVANT D'ENLEVER LA BATTERIE, ASSUREZ-VOUS QUE L'ADAPTATEUR SECTEUR EST BIEN CONNECTÉ. L'ORDINATUR NE DISPOSE D'AUCUNE BATTERIE TEMPORAIRE POUR FAIRE FONCTIONNER LE SYSTème DURANT LE REMPLACEMENT DE LA BATTERIE. SI VOUS N'UTILISEZ PAS L'ADAPTATEUR SECTEUR, VOUS PERDREZ TOUTES LES DONNÉES NON ENREGISTRES.

1. Branchez l'adaptateur secteur sur votre ordinateur, puis sur une prise électrique sous tension. 2. Suivez les étapes 3 et 4 de la section « Remplacement hors tension ».

SI LE CONNECTEUR DE LA BATTERIE AU LITHIUM N'EST PAS BIEN ENFONCE, VOUS RISQUEZ DE NE PAS POUVOIR UTILISER L'ORDINATEUR OU DE NE PAS POUVOIR RECHARGER LA BATTERIE.

Figure 16. Lecteur optique

Lecteur optique

Selon la configuration de votre ordinateur portable, vous pourriez avoir l'un des lecteurs optiques suivants :

• Graveur de DVD multiform double couche: Ce lecteur vous permet d'accéder à des films, des DVD/CD audio, des logiciels, ainsi que de lire et d'écrire sur des disques CD-R, CD-RW, DVD-R, DVD-RW, DVD+RW et DVD-RAM. L'architecture double couche permet d'enregistrer jusqu'à 8,5 Go sur les disques
• Lecteur RW Blu-ray®: ce lecteur vous permet de regarder des films sur disques Blu-ray et de graver jusqu'à 100 Go de films et de données sur un disque Blu-ray à double-couche. Il vous permet aussi de lire des CD-ROM, CD-R, CD-RW, DVD-ROM, DVD-R, DVD-R DL, DVD-RW, DVD+R, DVD+R DL, DVD+RW, DVD-RAM, BD-ROM, BD-R, BD-R DL, BD-RE, BD-RE DL, et de graver des CD-R, CD-RW, DVD-R, DVD-R DL, DVD-RW, DVD+R, DVD+R DL, DVD+RW, DVD-RAM, BD-R, BD-R DL, BD-RE, BD-RE DL.

Logiciels du lecteur multimédia

Modèle avec graveur de DVD multiformat double couche seulement : Grâce au graveur de DVD multiformat double couche et au logiciel de lecteur multimédia, vous pouvez écouter des films DVD et des CD de musique sur votre portable LIFEBOOK. Le lecteur multimédia inclut des commandes vous permettant de profiter au maximum des fonctions d'un film DVD, ainsi que des fonctions standard telles que l'avance rapide, marche arrêtée rapide, pause, etc. Grâce à ce lecteur, vous pouvez également graver des disques DVD-R/RW, DVD+R/RW ou CD-R/RW.

Modèle avec Blu-ray seulement: Le logiciel du lecteur Blu-ray est déjà installé mais vous pouvez aussi le trouver sur le DVD CyberLink PowerDVD / PowerDirector/MakeDisc au cas où il faudrait le réinstaller. Lorsqu'elle est utilisée en association avec PowerDirector et MakeDisc, l'application PowerDVD transforme votre ordinateur portable en un puissant outil de production et de lecture multimédia.

• NE FAITES FONCTIONNER VOITRE LECTEUR OPTIQUE QUE SI VOTRE ORDINATEUR PORTABLE LIFEBOOK SE TROUVE SUR UNE SURFACE PLATE. L'UTILISATION D'UN LECTEUR LORSQUE LE SYSTème N'EST PAS À NIVEAU RISQUÉ D'ENDOMMAGER LE LECTEUR OU D'EMPÊCHER SON FONCTIONNEMENT APPROPRIÉ.
• UNE UTILISATION PROLONGEE D'UN LECTEUR OPTIQUE (NOTAMMENT POUR VOIR UN FILM DVD) RÉDUIRA CONSIDERABLEMENT LA LONGÉVITE DE VOTRE BATTERIE, À MOINS QUE VOUS N'UTILISÉZ UNE SOURCE D'ENERGIE EXTERNE.

Installation d'un disque dans votre lecteur

Pour installer un disque dans votre lecteur optique :

1 Appuyez et relachez la touche d’éjection située à l’avant du lecteur optique afin d’ouvrir le plateau de chargement. Le plateau sortira légèrement du portable LIFEBOOK. 2 Tirez doucement le plateau de chargement jusqu’à ce qu’un disque puisse y être déposé facilement. 3 Placez le disque dans le plateau de chargement, l’étiquette vers le haut, avec l’orifice au milieu du disque. Enforcez le disque dans le cercle surelevé situé au centre du plateau. 4 Fermez le plateau de chargement en le poussant doucement jusqu’à ce que vous entendiez un clic. (Figure 17)

• SI VOUS AVEZ DÉACTIVE LA FONCTION « AVIS D'INSERTION AUTOMATIQUE », VOUS DEVREZ FAIRE DEMARRER LE LECTEUR À PARTIR DU BUREAU CAR L'ORDINATEUR PORTABLE NE RECONNAITRA PAS AUTOMATIQUEMENT QUE LE DISQUE A ÉTÉ CHARGÉ. TOUS LES LECTeurs DE DVD LIFEBOOK SONT COMPATIBLES AVEC LES TITRES DE DVD DONT LE NUMERO DE RégION EST 1, CORRESPONDANT AU MARCHÉ NORD-AMÉRICAIN. LE NUMéro DE RÉGION EST UN CODE DE RESTRICTION RÉGIONAL DÉFINI PAR LE FORUM DES DVD QUI AGIT SELON LES EXIGENCES DE HOLLYWOOD. DIFFÉRÊNTS CODES RÉGIONAUX SONT ENREGISTrés SUR LES TITRES DE DVD VIDEO POUR PUBLICATION DANS DIFFÉRÊNTES RÉGIONS À TRAVERS LE MONDE. SI LE CODE RÉGIONAL DU LECTEUR DE DVD NE CORRESPOND PAS AUX CODES DES TITRES, LA LECTURE EST IMPOSSIBLE. VOUS POUVEZ CHANGER LE CODE REGIONAL DU LECTEUR DE DVD EN UTILISANT LE MENU PROPRIÉTÉS DU LOGICIEL DE DVD. TOUTEFOIS, VEUILLEZ PRENDRE NOTE QUE VOUS NE POUVEZ CHANGER LE CODE REGIONAL QUE QUATRE FOIS. APRES LE QUATRIÉME CHANGEMENT, LE DERNIER CODE RÉGIONAL ENTRE DEVIENT PERMANENT ET NE POT PLUS ÉTRE CHANGES.

Figure 17. Chargement/éjection d'un disque

Retrait d'un disque

1 Appuyez et relâchez la touche d’éjection située à l’avant du lecteur optique. Le lecteur s’arrête et le plateau sortira légèrement de l’ordinateur LIFEBOOK. 2 Tirez doucement le plateau jusqu’à ce que le disque puisse en être facilement retiré.

3 Retirez doucement le disque du plateau de chargement.

4 Fermez le plateau de chargement en le poussant doucement jusqu'à ce que vous entendiez un clic.

Ouverture d'urgence du plateau du lecteur optique

Si le bouton d'éjection ne fonctionne pas, vous pouvez ouvrir le plateau du lecteur média en insérant un trombone ou un outil similaire dans le trou d'éjection situé tout à droite sur le devant du plateau. Redressez une extrémité du trombone et insérez-la doucement dans le trou. Le plateau sortira.

Figure 18. Ouverture d'urgence du plateau

Utilisation des logiciels du lecteur multimédia

SELON VOIRE CONFIGURATION, IL EST POSSIBLE QUE VOITE SYSTÉME NE DISPOSE PAS D'UN LOGICIEL DE LECTEUR MULTIMÉDA PRÉINSTALLED. SI CELUI-CI N'EST PAS INSTALLÉ, CONSULTÉZ LA DOCUMENTATION ACCOMPAGNANT L'APPLICATION MULTIMÉDA.

Démarrage d'un film DVD

1 Insérez le DVD dans le lecteur optique de l'ordinateur. Si la fonction « Lecture automatique » s'enclenche, ignorez l'étape 2. 2 Lorsque vous insérez un film dans le tiroir de DVD/CD-RW pour la première fois, on vous invitera à désirer ce que vous aimeriez que le système fasse lorsque les disques sont insérés (par exemple, démarrer automatiquement ou attendre le message-guide). Ce même message s'affichera chaque fois que vous insérez un disque jusqu'à ce que vous fassiez votre sélection. 3 Cliquez sur OK pour fermer la boîte de dialogue « À propos du lecteur de DVD », et le film commencera.

Utilisation du panneau de configuration du lecteur multimédia

Le logiciel du lecteur multimédia vous permet de visionner un film tout comme le fait un magnétoscope à cassettes. Vous pouvez faire une pause, rembobiner, avancer rapidement ou arrêter un film à tout moment.

1 Pour arrêter temporairement le film, appuyez sur le bouton à l'écran. 2 Pour faire reculer le film, cliquez sur le bouton « pour revenir jusqu'à un point spécifique de votre choix ou cliquez sur le bouton « pour revenir à l'écran de bienvenue. 3 Pour faire avancer le film, cliquez sur le bouton »» pour avancer jusqu'à un point spécifique de votre choix ou cliquez sur le bouton »» pour passer au générique. 4 Pour arrêter le film, cliquez sur le bouton ■.

Quitter le lecteur multimédia

Cliquez sur le bouton × situé dans le coin supérieur droit de la barre de titre.

Utilisation du lecteur multimédia avec alimentation par batterie

Étant donné que les lecteurs optiques consomment beaucoup d’énergie, la longévité de votre batterie sera considérablement plus courte si vous utilisez continuellement le lecteur optique (notamment pour regarder un film DVD) que lors d’un fonctionnement normal. La durée d’exécution d’un grand nombre de films est supérieure à l’autonomie d’une seule batterie. Si vous regardez un film avec une alimentation par batterie, vous aurez probablement besoin d’une batterie chargée additionnelle ou de brancher un adaptateur secteur durant le film pour pouvoir le voir en entier.

• UNE UTILISATION PROLONGÉE DU LECTEUR OPTIQUE (NOTAMMENT POUR VOIR UN FILM DVD) RÉDUIT CONSIDERABLEMENT LA LONGÉVITE DE VOTRE BATTERIE. LA DUREE D'UN GRAND NOMBE DE FILMS EST SUPERIEURE A L'AUTONOMIE D'UNE SEULE BATTERIE. SI VOUS REGARDEZ UN FILM DVD AVEC UNE ALIMENTATION PAR BATTERIE, VOUS AUREZ PROBABLEMENT BESOIN D'UNE BATTERIE ADDITIONNELLE CHARGEE OU DE BRANCHER UN ADAPTATEUR SECTEUR DURANT LE FILM POUR POUVOIR LE VOIR EN ENTIER.
• UNE BATTERIE SUPPLEMENTaire COMPLETEMENT CHARGEE EST FORTEMENT RECOMMANDEE SI VOUS PREVOYEZ REGARDER DES FILMS DVD AVEÇ UNE ALIMENTATION PAR BATTERIE. Si VOUS NE POSSEDEDZ PAS UNE BATTERIE SUPPLEMENTaire, VOUS POUVEZ VOUS EN PROCURER UNE SOIT EN LIGNE À HTTP://WWW. COMPUTERS. US. FUJITSU. COM, SOIT EN APPELANT AU 1-8FUJITSU.

Pour regarder un film avec une alimentation par batterie :

1 Ayez à votre disposition une batterie supplémentaire chargée à fond ou un adaptateur secteur. 2 Commencez la lecture du film DVD. 3 Lorsque le voyant de batterie faible s'allume, arrêtez immédiatement le film et quittez le lecteur multimédia.

SI VOUS N'ARRÉTEZ PAS LE LECTEUR MULTIMÉDIA RAPIDEMENT ET QUE LE PORTABLE LIFEBOOK TENTE DE S'ARRÊTER AUTOMATIQUEMENT (ÉTAT CRITIQUE DE BATTERIE FAIBLE), LE PORTABLE LIFEBOOK S'ÉTEINDRA DE FAÇON INAPPROPRIÉE. SI CETTE SITUATION SE PRODUIT, VOUS DEVRIEZ EXECUTER UN REDÉMARRAGE À FROID ET SUIVRE LES INSTRUCTIONS, LE CAS ÉCHÉANT, QUI VOUS SONT PRÉSENTÉES AVANT QUE LE SYSTÈME NE REDÉMARRE.

4 Mettez votre ordinateur hors tension et remplacez la batterie déchargée par la batterie supplémentaire chargée à fond. Si vous ne disposez pas d'une batterie supplémentaire, vous pouvez brancher un adaptateur secteur dès que vous voyagez l'indicateur de faible batterie.

5 Rallumez votre portable LIFEBOOK en appuyant de nouveau sur le bouton d'alimentation/veille/reprise. Cette opération n'est pas nécessaire si vous avez connecté un adaptateur secteur sans utiliser le mode sommeil. 6 Redémarrez votre lecteur multimedia et retrouvez l'endroit où vous avez laissé le film.

7 Poursuivez la lecture du film DVD.

CERTAINS FILMS PLUS COURS PEUVENT ETRE ENTIÈRÉMENT VUS SANS NÉCESSITER DE BATTERIE SUPPLEMENTAIRE OU LE BRANCHEMENT D'UN ADAPTATEUR SECTEUR. TOUTEFOIS, IL EST PRÉFÉRABLE D'ETRE PRÉT PUISQUE LA LONGÉVITE RÉELLE DE LA BATTERIE PENDANT LE FONCTIONNEMENT DU LECTEUR OPTIQUE NE POT US ETRE GARANTIE.

Figure 19. Installation d'une carte SD

Cartes secure digital

Votre ordinateur portable LIFEBOOK peut accueillir des cartes Secure Digital (SD), sur lesquelles vous pouvez stocker et transférer des données vers et à partir de divers dispositifs numériques. Ces cartes utilisent une architecture de mémoire flash, ce qui signifie que vous n'avez pas besoin d'une source d'énergie pour conserver les données.

Les cartes Secure Digital (SD) permettent l'enregistrement, le transfert et le partage de contenus numériques, tels que photos, films, sons, voix, données et applications. Les cartes SD permettent un stockage mobile sur plusieurs types de dispositifs, tels que des téléphones cellulaires, des systèmes de positionnement mondial, des appareils photo numériques et des assistants numériques personnels.

Installation d'une carte SD

Les cartes SD sont insérées dans la fente pour carte SD. Pour installer une carte SD, exécutez les opérations suivantes :

SI VOUS INSÉRÉZ OU RETIREZ UNE CARTE SD PENDANT LE PROCESSUS D'ARRÊT OU DE DEMARRAGE DE VOTRE ORDINATEUR PORTABLE, VOUS RISQUEZ D'ENDOMMAGER LA CARTE ET/OU VOTRE ORDINATEUR.

N'INSEREZ PAS DE CARTE DANS LA FENTE S'IL Y A DE L'EAU OU TOUTE AUTRE SUBSTANCE SUR LA CARTE, CAR VOUS POURRIEZ ENDOMMAGER DE FAÇON PERMANENTE LA CARTE, VOTRE ORDINATEUR PORTABLE OU LES DEUX.

1 Le guide d'utilisation de la carte mémoire vous indiquera comment l'installer. Certaines cartes pourraient nécessiter que votre portable soit éteint pendant que vous les installez. 2 Avant d'insérer votre carte, assurez-vous qu'aucune autre carte n'est déjà installée dans la fente. Si c'est le cas, consultez la rubrique « Retirer une carte SD » ci-dessous.

3 Enforcez la carte dans la fente, étiquette vers le haut. 4 Poussez fermement la carte dans la fente jusqu'à ce qu'elle soit logée dans le connecteur.

Retrait d'une carte SD

Pour réinsérer une carte SD, suivez ces étapes faciles :

LE GUIDE D'UTILISATION DE LA CARTE MÉMOIRE VOUS INDIQUERA COMMENT LA RETIRER. CERTAINES CARTES POURRAIENT NÉCESSITER QUE VOITRE ORDINATEUR PORTABLE LIFEBOOK SOIT EN MODE SOMMEIL OU Q'IL SOIT ÉTEINT PENDANT QUE VOUS LES RETIREZ.

Poussez la carte SD dans la fente, puis retirez-la d’un trait.

Figure 20. Installation/retrait d'une carte ExpressCard

Votre ordinateur portable LIFEBOOK accepte les cartes ExpressCard, lesquelles peuvent exécuter de nombreuses fonctions différentes selon le type de carte que vous inserez.

Voici quelques cartes ExpressCard disponibles :

Cartes de réseau local Ethernet Gigabit Cartes IEEE 1394 Cartes S-ATA II

Pour plus d'informations, réferez-vous aux instructions fournies avec votre (vos) carte(s).

Installation d'une carte expresscard

Il existe deux largeurs différentes de cartes ExpressCard: 34mm et 54 mm. Le connecteur à l'intérieur de la fente est situé sur le côté gauche de la fente. Si vous insérez une carte de 34 mm, assurez-vous de l'aligner avec le côté gauche de la fente. Les cartes ExpressCard sont à insérer dans la fente correspondante, conformément à l'illustration.

Figure 21. Insertion/retrait d'une carte ExpressCard

L'INSTALLATION OU LE RETRAIT D'UNE CARTE EXPRESSCARD PENDANT LE DEMARRAGE OU L'ARRET DE L'ORDINATEUR LIFEBOOK PEUT ENDOMMAGER LA CARTE OU L'ORDINATEUR. NINSEREZ PAS UNE CARTE EXPRESSCARD DANS LA FENTE S'IL Y A DE L'EAU OU TOUTE AUTRE SUBSTANCE SUR LA CARTE, CAR VOUS POURRIEZ ENDOMMAGER DE FAÇON PERMANENTE LA CARTE, VOTRE ORDINATEUR LIFEBOOK OU LES DEUX.

IL EST POSSIBLE QUE VOUS DEVIEZ OUVRIR UNE SESSION EN TANT QU'ADMINISTRATEUR OU MEMBRE DU GROUPE DE L'ADMINISTRATEUR AFIN DE COMPLTER CETTE PROCEDURE. SI L'ORDINATEUR EST CONNECTE À UN RÉSEAU, LES PARAMÉTRES DE POLITIQUE DU RÉSEAU POUR RAIÉNT ÉGÀLEMENT VOUS EMPICHER D'EXECUTER CETTE PROCEDURE.

Le guide d'utilisation de votre carte ExpressCard vous indiquera comment l'installer. Certaines cartes pourraient nécessiter que votre portable soit éteint pendant que vous les installez. Avant d'insérer votre carte, assurez-vous qu'aucune autre carte n'est déjà installée dans la fente. Si c'est le cas, consultez la rubrique « Retrait d'une carte ExpressCard », ci-dessous.

3 Insérez votre carte dans la fente, l'étiquette vers le haut. 4 Poussez fermement la carte dans la fente jusqu'à ce qu'elle soit logée dans le connecteur.

Retrait d'une carte expresscard

Le guide d'utilisation de votre carte ExpressCard vous indiquera comment la retirer. Certaines cartes pourraient nécessiter que votre ordinateur portable LifeBook soit en mode standby ou qu'il soit éteint pendant que vous les retirez.

• WINDOWS OFFRE UNE PROCEDURE D'ARRÉT POUR LES CARTES EXPRESSCARD QUE VOUS DEVRIEZ SUivre AVANT DE RETIRER UNE CARTE (LE GUIDE D'UTILISATION DU SYSTEME D'EXPLOitation CONTIENT DES INFORMATIONS SUPPLEMENTaires SUR CETTE PROCEDURE). VOUS DEVRIEZ PRENDRE L'HABITUDE DE RETIRER LES PERIPHÉRIQUES AVEC L'ICONE « RETIRER LE PERIPHÉRIQUE EN TOUTE SECURITE » DANS LA ZONÉ DE NOTIFICATION. SI LA BOITE DE DIALOGUE INDIQUE QUE LE DISPOSITIF NE POT PAS ETRE RETIRE, VOUS DEVEZ ALORS SAUVEGARDER TOUS VOS FICHIERS OUVERTS, FERMER TOUTES LES APPLICATIONS OUVERTES ET ETEINDRE VOITRE ORDINATUR.

Pour enlever une carte ExpressCard, enfoncez le bouton situé à gauche de la fente ExpressCard et le bouton devrait sortir. Lorsque le bouton est sorti, enfoncez-le de nouveau pour éjecter la carte ExpressCard. Pour retirer la carte de la fente, tirez-la droit vers vous.

Lecteur de carte smart card

Votre LifeBook est doté d’un lecteur de cartes intelligentes, aussi appelées cartes à puce. Ces cartes ressemblent à des cartes de crédit mais elles contiennent une puce électronique. La puce peut stocker diverses informations et vous offre de nombreuses possibilités, comme faire des achats sécurisés, payer des appels téléphoniques, enregistrer des données de sécurité et fournir des informations personnelles et d’identification.

Pour pouvoir utiliser le lecteur de carte à puce, vous devez acquérir un logiciel tiers qui n'est pas fourni.

Figure 22. Fente pour carte Smart Card

Module de mémoire additionnelle

Vite ordinateur portable Fujitsu LIFEBOOK est fourni avec une mémoire dynamique synchrone à haute vitesse et à double débit binaire d'au moins 2 Go (SDRAM DDR3-1600), installée en usine. Pour augmenter la capacité de mémoire de votre portable, vous pouvez installer un module de mémoire additionnel. La mémoire additionnelle doit être un module SDRAM (DIMM) à double rangée de connexions. Pour vous assurer d'avoir une compatibilité à 100%, achetez le module SDRAM uniquement après de la boutique virtuelle Fujitsu, à l'adresse suivante: www.shopfujitsu.com.

N'ENLEVEZ AUCUNE VIS DU COMPARTIMENT DU MODULE DE MÉMOIRE ADDITIONNELLE À L'EXCEPTION DE CELLES SPÉCIFIQUÉMENT INDIQUÉES DANS LES DIRECTIVES D'INSTALLATION ET DE RETRAIT CORRESPONDANTES. - LE MODULE DE MÉMOIRE ADDITIONNELLE PEUT ÉRE FORTEMENT ENDOMMAGE PAR UNE DÉCHARGE ÉLECTROSTATIQUE (DES). POUR MINIMISER CE RISQUE, VÉUILZ PRENDRE LES PRECAUTIONS SUIVANTES :

• AVANT DE MANIPULER UN MODULE DE MÉMOIRE, TOUCHEZ UN OBJECT METALLIQUE MIS À LA TERRE POUR DÉCHARGER L'ÉLECTRICité STATIQUE OU S'EST ACCUMULÉE DANS VOITRE CORPS.
• LORSQUE VOUS INSTALLLEZ OU RETIREZ UN MODULE DE MÉMOIRE, TENEZ-LE PAR LE BORD DE FAÇON À NE TOUCHER AUCUN CONTACT NI AUCUNE PUCE. ASSUREZ-VOUS DE NE TOUCHER AUCUNE BORNE DE ConnEXION NI AUCUN COMPOSANT INTERNE DE L'ORDINATEUR. LA PEAU DÉGAGE UNE SUBSTANCE HUIEUSE QI POURRAIT CAUSER UN COURT-CIRCUIT AUX COMPOSANTS. ASSUREZ-VOUS DE METTRE VOITRE SYSTÉME HORS TENSION AVANT D'AJOUTER OU DE RETIRER DES MODULES DE MÉMOIRE. MÉME SI LE SYSTÉME EST EN SOMMEIL OU EN VEILLE PROLONGÉE, DES DONNÉES RISQUENT D'ÊTR PERDUES ET LA MÉMOIRE POURRAIT ÉTRÉ ENDOMMAGEE SI LE COURANT QUI ALIMENTÉ LE SYSTÉME N'EST PAS COUPE.

Installer un module de mémoire additionnelle

1 Coupez le courant de votre ordinateur portable et débranchez l'adaptateur d'alimentation (adaptateur secteur ou adaptateur auto/avion), le cas échéant. Retirez la batterie. 2 Assurez-vous que tous les couvercles du connecteur sont fermés. 3 Tournez l'ordinateur portable à l'envers et retirez la vis du compartiment du module de mémoire additionnelle, puis retirez le couvercle. (Figure 23) 4 Retirez le module de mémoire additionnelle de sa gaine protectrice antistatique. 5 Alignez le module de mémoire additionnelle avec la pièce vers le haut. Alignez le bord du connecteur du module de mémoire additionnelle avec la fente du connecteur dans le compartiment. (Figure 24)

Figure 23. Ouverture du compartiment de mémoire

6 Insérez le module de mémoire additionnelle en oblique. Poussez fermement le bord du connecteur du module vers le bas et appuyez sur le connecteur jusqu'à ce qu'il se loge sous la clé de serrage. Vous entendrez un clic lorsque celui-ci sera bien en place.

7 Replacez le couvercle et les vis.

LE MODULE DE MÉMOIRE ADDITIONNELLE N'EST PAS UN ÉLEMENT QUE VOUS RETIREZ DE VOITE ORDINATUR DE FAÇON ROUTINIÈRE. APRES L'INSTALLATION, VOUS POUVEZ LE LAISSE EN PLACE JUSQU'À CE QUE VOUS DÉCIDIEZ DE CHANGER LA CAPACITÉ DE MÉMOIRE DU SYSTème.

Retirer un module de mémoire additionnelle

1 Exécutez les étapes 1 à 3 de la section « Installation d'un module de mémoire additionnelle » 2 Tirez les attaches latérales en les orientant vers les côtés pour les éloigner du module. 3 En maintenant les ergots écartés, retirez la barrette en la tirant vers l'extérieur de l'ordinateur. (Figure 25) 4 Rangez le module de mémoire additionnelle dans une gaine protectrice antistatique.

5 Replacez le couvercle et les vis.

Figure 24. Installer un module de mémoire Figure 25. Retirer un module de mémoire

Vérification de la capacité de mémoire

Lorsque vous avez changé la capacité de mémoire du système en remplaçant le module installé par un module plus puissant, assurez-vous que votre ordinateur a reconnu le changement.

Pour vérifier la capacité de mémoire, faites ce qui suit : allez à l'écran de démarrage moderne, appuyez sur [Windows] + [X], puis sélectionnez Panneau de configuration > Système. La capacité de mémoire est indiquée à côté de « Mémoire installée (RAM) : ». La quantité de mémoire installée doit être à peu près égale au total de tous les modules de mémoire installés. Une éventuelle différence est normale à cause de la capacité utilisée par la mémoire vidéo fixe.

SI LA MÉMOIRE TOTALE AFFICHE EST INCORRECTE, VÉRIFIÉZ SI LE MODULE DE MÉMOIRE ADDITIONNELLE EST BIEN INSTALLED. (SI LE MODULE EST BIEN INSTALLED MAIS QUE LA CAPACITÉ N'EST TOUJOURS PAS BIEN RECONNUE, CONSULTÉZ LA SECTION DÉPANNAGE EN PAGE 85).

Ports de périphériques

Votre LifeBook Fujitsu et le duplicateur de ports en option sont équipés de plusieurs ports permettant la connexion de divers périphériques, soit des disques durs, des claviers, des imprimantes, etc.

Prise de réseau local (rj-45) interne

La prise interne de réseau local (RJ-45) est utilisée pour une connexion Ethernet Gigabit Ethernet (10Base-T/100Base-Tx/1000Base-T). Il est possible que vous deviez configurer votre ordinateur portable selon les particularités de votre réseau (pour de plus amples informations sur la configuration de votre réseau, consultez votre administrateur de réseau). Pour brancher le câble de réseau local, exécutez ces opérations simples :

1. Alignez le connecteur avec l'ouverture du port. 2. Poussez la fiche de connexion dans le port jusqu'à ce qu'elle s'enclenche. 3. Branchez l'autre extrémité du cable sur une prise de réseau local.

Figure 26. Connexion à un réseau local

Figure 27. Connexion d'un périphérique USB

Ports USB

Les ports Universal Serial Bus (USB) vous permettent de connecter divers périphériques USB tels que des tablettes de jeu externes, des dispositifs de pointage, des claviers et/ou des haut-parleurs. Notre ordinateur est doté de quatre ports USB : deux ports USB 2.0 sur le côté droit et un port USB 3.0 sur le côté gauche (dont est aussi un port e-SATA). Notez que le port USB 2.0 inférieur offre également une fonction de charge en tout temps (voir les informations supplémentaires dans la section suivante). Pour connecter un périphérique USB, exécutez les opérations suivantes :

1 Alignez le connecteur avec l'ouverture du port.

2 Poussez la fiche de connexion dans le port jusqu'à ce qu'elle s'enclenche.

Fonction de charge USB en tout temps

La fonction de charge USB en tout temps peut être activée et désactivée à partir de l'utilitaire de configuration du BIOS. Par défaut, cette fonction est activée. Vous pouvez modifier les paramètres de la fonction Anytime USB Charge via le menu Démarrer > Tous les programmes > Utilitaire du chargeur USB Anytime, et en cliquant sur Paramètres. Trois positions de réglage sont disponibles avec cette fonction : « Déactiver la fonction de charge USB en tout temps », « Activer la fonction de charge USB en tout temps uniquement avec l'adaptateur secteur connecté » et « Activer la fonction de charge USB en tout temps avec l'adaptateur secteur ou la batterie ». Veuillez prendre note que si ce réglage est choisi, la batterie risque de se vider de toute sa charge si l'adaptateur secteur n'est pas connecté.

Il est possible que certains périphériques USB nécessitent l'installation d'un pilote pour garantir le bon fonctionnement de cette fonction.

Veuillez consulter la documentation accompagnant votre périphérique USB pour correctement le charger à l'aide de l'Utilitaire du chargeur USB Anytime.

Prise d'écouteurs

La prise d'écouteurs permet de connecter des écouteurs ou des haut-parleurs externes amplifiés. Vos écouteurs ou haut-parleurs doivent être munis d'une mini-prise stéréo de 3,5 mm (1/8 po). Pour connecter des écouteurs ou des haut-parleurs, exécutez ces opérations simples :

1 Alignez le connecteur avec l'ouverture du port.

2Poussez la fiche de connexion dans le port jusqu'à ce qu'elle s'enclenche.

SI VOUS BRANCHEZ DES ECOUTEURS SUR LA PRISE D'ECOUTEURS, LES HAUT-PARLEURS INTEGRES SONT DÉACTIVÉS.

Prise de micro

La prise de micro permet de connecter un microphone mono externe. Votre microphone doit être muni d'une mini fiche de connexion mono de 3,5 mm (1/8 po) pour qu'il puisse être branché sur la prise microphone de votre ordinateur portable. Pour connecter un microphone, exécutez ces opérations simples :

1. Alignez le connecteur avec l'ouverture du port. 2. Poussez la fiche de connexion dans le port jusqu'à ce qu'elle s'enclenche.

Port vidéo externe

Le port vidéo externe permet de connecter un moniteur externe ou un projecteur ACL. Pour connecter un périphérique vidéo externe, effectuez ces opérations simples :

1 Alignez le connecteur avec l'ouverture du port. 2 Poussez la fiche de connexion dans le port jusqu'à ce qu'elle s'enclenche.

3 Serrez les deux vis de fixation situées de chaque côté du connecteur.

LORSQUE VOUS APPUYEZ SUR LES TOUCHES [FN] + [F10], VOUS POUVEZ CHANGER L'EMPLACEMENT DE L'AFFICHAGE VIDO. CHAQUE FOIS QUE VOUS APPUYEZ SUR LA COMBINAISON DE TOUCHES, VOUS PASSERÉZ AU CHOIX SUIVANT, EN COMMENÇANT PAR L'ÉCRAN INTÉGRÉ SEULEMENT, PUIS AU MONTEUR EXTERNE SEULEMENT, PUIS AUX DEUX, L'ÉCRAN INTÉGRÉ ET LE MONTEUR EXTERNE.

Le port DisplayPort situé sur le côté gauche de l'ordinateur permet de connecter des périphériques DisplayPort. Pour connecter un dispositif d'affichage, exécutez ces opérations simples :

1. Alignez le connecteur avec l'ouverture du port.

2 Poussez la fiche de connexion dans le port jusqu'à ce qu'elle s'enclenche.

Figure 28. Connexion DisplayPort

Port e-sata/usB 3.0

Le port E-SATA (External Serial Advanced Technology Attachment) est la version externe du système SATA, lequel connecte votre ordinateur au disque dur. Le port E-SATA est idéal pour la sauvegarde de fichiers volumineux sur un disque dur externe. Ce port peut également être utilisé à titre de port USB 3.0.

Pour brancher un périphérique e-SATA ou USB 3.0 :

1 Alignez le connecteur avec l'ouverture du port.

2 Poussez la fiche de connexion dans le port jusqu'à ce qu'elle s'enclenche.

Figure 29. Connexion E-SATA

Connecteur de duplicateur de ports

Ce connecteur permet de raccorder votre ordinateur portable à un duplicateur de ports en option. Pour savoir comment procéder, consultez les instructions disponibles sous « Duplicateur de ports » en page 81.

Duplicateur de ports

Un duplicateur de ports est offert en option par Fujitsu afin d'augmenter la fonctionnalité de votre ordinateur LIFEBOOK® en ajoutant des ports de connexion pour un moniteur VGA externe, un câble de réseau local (RJ-45), quatre périphériques USB 2.0, une alimentation c.c., ainsi que des périphériques DVI et e-SATA.

Figure 30. Duplicateur de ports sur face arrière

Composants du duplicateur de ports

Voici une description des composants du duplicateur de ports. (Figure 30)

Bouton d'alimentation

Le bouton d'alimentation permet de mettre en marche et d'arrêter le duplicateur de ports.

Connecteur pour duplicateur de ports

Ce connecteur permet de brancher le duplicateur de ports en option sur votre ordinateur LIFEBOOK.

LE SYSTÉME CONTIENT DES COMPOSANTS POUVANT ÉTRE FORTEMENT ENDOMMAGÉS PAR UNE DÉCHARGE ÉLECTROSTATIQUE (DES). POUR CE RISQUE, VEUILLEZ PRENDRE LES PRECAUTIONS SUIVANTES :

AVANT DE CONNECTER OU DE DECONNECTER VOITRE ORDINATEUR PORTABLE LIFEBOOK (LORSQUE VOUS UTILISEZ UN DUPLICATEUR IL VOUS EST RECOMMANDÉ DE TOUCHER UN OBJECT METALLIQUE MIS À LA TERRE AFIN DE DECHARGER L'ÉLECTRICITE STATIQUE QUI S'EST DANS VOITRE CORPS. ASSUREZ-VOUS DE METTRE VOTRE SYSTÉME HORS TENSION AVANT D'AJOUTER OU DE RETIRER DES COMPOSANTS DU SYSTÉME. MÉME SI EST EN ÉTAT DE SOMMEIL OU DE VEILLE PROLONGÉE, DES DONNÉES POURRAIÉNT ÉTRE PERDUES ET LA MéMOIRE ENDOMMAGÉE SI LE QUI ALIMENTÉ LE SYSTÉME N'EST PAS COUPE.

Fente d'antivol

La fente de dispositif antivol vous permet d’installer un dispositif antivol disponible en option.

Prise de sortie audio/écouteurs

La prise de sortie sert à brancher un haut-parleur externe ou des écouteurs. Remarque : La prise de sortie n'alimente pas le courant, donc le haut-parleur doit être alimenté par une source extérieure.

Prise d'entrée audio/microphone

La prise de micro permet de connecter un microphone mono externe.

Prise d'alimentation cc

La prise d'alimentation c. c. sert à brancher l'adaptateur secteur, lequel permet d'alimenter l'ordinateur et de charger la batterie interne au lithium.

Ports USB 2.0 (qte:4)

Les ports USB 2.0 vous permettent de connecter des périphériques USB. Les ports USB 2.0 sont rétrocompatibles avec les périphériques USB 1.1.

Port e-sata

Le port e-SATA (External Serial Advanced Technology Attachment) est la version externe du système SATA, lequel connecte votre ordinateur au disque dur. Le port e-SATA est idéal pour la sauvegarde de fichiers volumineux sur un disque dur externe.

Ce port permet de connecter des périphériques d'affichage numériques compatibles avec la technologie DisplayPort, avec l'aide d'un câble DisplayPort, notamment un écran plat ou un projecteur numérique.

Port dvi-d

Le port DVI-D permet de connecter des périphériques d'affichage numériques avec l'aide d'un câble DVI-D, notamment un écran plat ou un projecteur numérique. Les câbles DVI-D servent principalement à connecter un ordinateur à un moniteur ou un dispositif de cinéma à domicile.

• MÉME SI LE DUPPLICATE DE PORTS OFFRE UNE PRISE EN CHARGE DISPLAYPORT ET DVI-D, VOUS NE POUVEZ UTILISER QU'UNE SEULE DE CES TECHNOLOGIES À LA FOIS. UN COMMUTATEUR INTERNE IDENTIFIE LE TYPE DE PÉRIPHÉRIQUE CONNECTE. SI DES PÉRIPHÉRIQUES UTILISANT LES DEUX TECHNOLOGIES SONT CONNECTÉS SIMULTANÉMENT, LE PÉRIPHÉRIQUE DISPLAYPORT SERA PRIORITAIRE.
• IL EST CEPENDANT POSSIBLE D'UTILISER UN PÉRIPHÉRIQUE DISPLAYPORT OU DVI-D EN MÊME TEMPS QU'UN PÉRIPHÉRIQUE VÉDÉ EXTERNE CONNECTÉ AU PORT VÉDÉ EXTERNE ANALOGIQUE. LA TECHNOLOGIE HOT PLUG N'EST PAS PRISE EN CHARGE PAR LES PORTS DISPLAYPORT ET DVI-D.
• SI VOUS CONNECTEZ UN CONVERTISSEUR DISPLAYPORT-HDMI AU PORT DISPLAYPORT, AUCUN SON NE SORTIRA DU PÉRIPHÉRIQUE HDMI. POUR UTILISER SANS PROBLEME UN PÉRIPHÉRIQUE HDMI, BRANCHÉZ-LE SUR LE PORT HDMI SITUÉ SUR LE CÔTE GAUCHE DU SYSTème.

Port vidéo externe

Le port vidéo externe permet de connecter un moniteur externe ou un projecteur. Veuillez prendre note que si un duplicateur de ports est installé, vous devez utiliser le port de vidéo externe du duplicateur de ports, pas celui de l'ordinateur.

Port parallèle

Le port parallèle permet de connecter des périphériques parallèles.

Port série

Le port parallèle permet de connecter des périphériques parallèles (RS-232C).

Prise de réseau local (rj-45)

La prise de réseau local vous permet de connecter un câble de réseau local au duplicateur de ports. Veuillez prendre note que si un duplicateur de ports est installé, vous devez utiliser la prise de réseau local du duplicateur de ports, pas celle de l'ordinateur.

Installation du duplicateur de ports

Pour installer le duplicateur de ports, alignez le port de connexion du duplicateur de ports sous votre ordinateur portable avec le connecteur sur le duplicateur de ports, puis enfoncez simultanément les coins. (Figure 31)

Déinstallation du duplicateur de ports

Pour enlever le duplicateur de ports :

1 Pour séparer le duplicateur de ports de votre ordinateur portable, tirez le loquet de séparation à l'opposé du duplicateur de ports. (Figure 32) 2 Séparez l'ordinateur portable du duplicateur de ports. Le duplicateur est enlevé. (Figure 33)

Figure 31. Installation

Figure 32. Déverrouillage

Figure 33. Retrait

Dépannage

Il est possible que vous rencontriez parfois des problèmes simples de configuration ou d'exploitation pouvant être résolus sur le champ, ou des problèmes au niveau d'un périphérique pouvant être résolus en remplaçant l'équipement. Les informations contenues dans cette section vous aideront à isoler et résoudre certains de ces problèmes simples et à identifier les pannes qui nécessitent une réparation.

Identification du problème

Si vous éprouvez un problème, consultez la procédure suivante avant d’entreprandre un processus de dépannage complexe :

1 Arrêtez votre ordinateur portable LIFEBOOK.

2 Assurez-vous que l'adaptateur secteur est connecté à votre ordinateur portable et à une source d'alimentation secteur active. 3 Assurez-vous que toute carte insérée dans la fente pour carte ExpressCard est bien en place. Vous pouvez également enlever la carte de la fente pour vous assurer qu'elle n'est pas la raison de la panne. 4 Assurez-vous que tous les périphériques connectés aux connecteurs externes sont bien branchés. Vous pouvez également déconnecter ces périphériques pour vous assurer qu'ils ne sont pas à l'origine de la panne. 5 Allumez votre ordinateur portable. Assurez-vous qu'il soit resté hors fonction pendant 10 secondes au moins avant de le remettre en marche. 6 Laissez s'exécuter la procédure d'amorçage. 7 Si le problème n'a pas été résolu, consultez le tableau suivant pour obtenir des renseignements plus détaillés concernant le dépannage.

SI VOUS PRENEZ EN NOTE TOUT CE QUE VOUS ESSAYEZ, LE SERVICE D'ASSISTANCE POURRA VOUS AIDER PLUS RAPIDEMENT EN VOUS DONNANT DES SUGGESTIONS SUPPLEMENTAIRES AU TELEPHONE.

Si vous avez essayé les solutions suggérées par le tableau de dépannage sans succès, communiquez avec le service d'assistance:

Appel sans frais : 1-800-8Fujitsu (1-800-838-5487); Courriel : [e-mail] Site Internet : http://solutions.us.fujitsu.com/www/content/support/contact/index.php.

Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du service à la clientèle puisse vous venir en aide le plus rapidement possible :

• Nom du produit
• Numéro de configuration du produit
• Numéro de série du produit - Date d'achat
• Conditions dans lesquelles le problème est survenu
• Texte des messages d'erreur reçus
• Types de périphériques connectés, si applicable

Pour les numéros de série et de configuration, consultez l'étiquette de configuration sur le dessous de votre ordinateur.

Utilisation du tableau de dépannage

Lorsque vous éprouvez des problèmes avec votre ordinateur portable LifeBook, essayez de tracer les symptômes sous la colonne Problème du tableau de dépannage pour la fonction qui vous cause des problèmes. Vous trouverez une description des causes communes pour ce symptôme sous la colonne Cause possible ; le cas échéant, ce que vous pouvez faire pour corriger la situation se trouve sous la colonne Solutions possibles. Il est possible que certaines causes et solutions possibles ne s'appliquent pas à votre ordinateur.

Tableau de dépannage

Problèmes audio. page 87

Problèmes de périphérique USB... page 90

Problèmes de lecteur CD-ROM. page 88

Problèmes de carte ExpressCard. page 91

Problèmes de duplicateur de ports.... page 89

Problèmes d'alimentation électrique 91

Problèmes de disque dur. page 89

Problèmes d'arrêt et de démarrage...... page 94

Problèmes de clavier ou de souris. page 89

Problèmes vidéo 95

Problèmes de mémoire 90

Problèmes divers. page 97

Problème Cause possible		Solutions possibles
Problèmes audio
Aucun son ne sort des haut-parleurs incorporens.	Le volume est régèle à un niveau très bas.	Régléz le volume de votre ordinaire et de votre système d'exploitation. Pour ce faire, utilisez la combinaison de touches [Fn+F9] sur votre clavier. Gardez la touche [Fn] enforcée et appuyez plusieurs fois sur [F9] pour augmenter le volume sonore de l'ordinateur.
	Le volume logiciel est régèle à un niveau trop bas.	Le réglage manuel du volume avec les touches du clavier devrait changer dynamiquement le niveau de volume du système d'exploitation (voir ci-dessus). Si cela ne fonctionne pas, régléz les paramètres de volume dans l'application utilisée.
	Des écouteurs sont branchés sur votre ordinateur portable.	Le branchement d'écouteurs désactive les hauts-parleurs incorporens, enlevez les écouteurs.
	Les haut-parleurs ont été bloqués en utilisant l'odore Volume située dans la zone de notification.	Cliquez sur l'odore Volume dans la barre d'outils, en bas à droite de l'écran. (elle ressemble à un haut-parleur). Si la case Muet est cochée, cliquez dessus pour la découverter. Vous pouvez aussi utiliser la combinaison de touches [Fn+F3] pour activer ou désactiver le volume. Appuyez sur [F3] en,enfantant la touche [Fn] pour activer ou désactiver la fonction Silence (ou Muet).
Problème Cause possible Solutions possibles
Problèmes de lecteur CD-ROM
L'ordinateur portable LIFEBOOK ne reconnaît pas les disques optiques.	Le disque n'est pas bien logé dans le cercle surrélevé au centre.	Ouvrez le plateau du lecteur optique et réinstallé correctement le disque.
	Le tiroir du lecteur optique n'est pas bien fermé.	Appuyez sur le devant du tiroir du lecteur optique jusqu'à ce que le verrou s'enclanche. Si cela ne fonctionne pas, déverrouillez et retirez le lecteur optique modulaire du compartment multifonction, puis réinsérez-le jusqu'à ce qu'il s'enclanche. Cela permet de bien le brancher.
	Mauvais logiciel lecteur de DVD ou aucun logiciel lecteur de DVD installé.	Installez un logiciel de lecture de DVD
	Un mauvais identificateur d'unité a été utilisé pour le disque.	Vérifiiesz si l'identificateur d'unité utilisé par l'application est le même que celui utilisé par le système d'exploitation. Lorsque le système d'exploitation démarre à partir d'un DVD/CD, les identifications des lecteurs sont automatiquement ajustées. Veuillez notes que l'identification d'une unité peut être changée avec l'outil Gestion des disques situé dans Outils administratifs -> Gestion de l'ordinateur.
	Le disque est sale ou défectueux.	Essuyez le disque avec un chiffon de nettoyage doux, puis réinsérez-le. S'il ne fonctionne toujours pas, essayez un autre disque dans le lecteur.
Levoyant d'accès au lecteur optique du tableau de voyants d'état clignote lorsque le lecteur ne contient pas de disque ou qu'il n'y a pas de lecteur optique installé.	La fonction Windows d'insertion automatique est active et vérifie si un disque est prét à être lu.	Cela est normal. Toutefois, vous pouvez désactiver cette fonction.
Problèmes de duplicateur de ports
Remarque: Assurez-vous demettrevoire ordinateur portable LIFEBOOK en marche avant d'ajouter une imprimante au port parallèle du duplicateur de port.
Le système ne démarre pass'il est installé dans le duplicateur de ports optionnel.	L'adaptateur c.a. du duplicateur de ports n'est pas branché.	Alimentezle dupicateur de ports.
	L'ordinateur portable n'est pas bien logé dans le duplicateur de ports.	Retireez voitré ordinateur et reconnectez-le.
Vos ne pouvez pas accédéré à VOte disque dur.	Vos paramètres de sécurité ont été régés afin qu'un mot de passée doit être saisi avant le démarrage du système d'exploitation.	Vérifiez voitré mot de passage et voirs paramètres de sécurité.
Problèmes de disque dur
Vos ne pouvez pas accédéré à VOte disque dur.	Un mauvais identificateur d'unité a été utilisé par une application lorsqu'un disque d'amorgage a été utilisé pour démarrer VOte ordinateur.	Assurez-vous que la dette d'unité utilisée par l'application est bien celle qu'utilise le système d'exploitation. Lorsque le système d'exploitation est démarré à partir d'un CD, les identifications du lecteur sont ajustées automatiquement.
Problèmes de clavier ou de souris
Le clavier intégré ne semble pas fonctionner.	L'ordinateur portable est entré en mode sommeil.	Appuyez sur le bouton d'alimentation/veille/reprise.
	Une application a verrouillé VOte clavier.	Essayez d'utiliser voitré dispositif de pointage intégré pour redémarrer VOte système.
Vos aveiss installed un clavier ou une souris externe et il/elle ne semble pas fonctionner.	Voitre péripérisque externe n'est pas bien installé.	Réinstallez voitré péripérisque. Voir « Ports de péripérisques » en page 77.
	Voitre système d'exploitation n'est pas configuré avec le bon pilote.	Consultez la documentation du péripérisque et du système d'exploitation, puis installez le pilote approprié.
Vous avez connecté un clavier externe ou une souris qui semble bloquer le système.	Votre système d'exploitation n'est pas configuré avec le bon pilote.	Consultez la documentation du périhérique et du système d'exploitation, puis installez le pilote approprié.
	Le système s'est planté. Essayez de redémarrer votre ordinateur portable. I
Problèmes de mémoire
L'écran « Propriétés du système » n'indique pas la quantité correcte de mémoire installée.	Votre module de mémoire additionnelle n'est pas bien installé.	Enlevez et réinstallez votre module de mémoire additionnelle. Voir « Module de mémoire additionnelle » en page 74.
	Votre mémoire est défailleante. Vérifie les messages de l'auto-diagnostic de démarrage (POST). Voir « Messages de l'auto-diagnostic de mise sous tension » en page 98.
Problèmes de périhérique USB
Vous avez installé un périhérique USB, mais l'ordinateur portable ne reconnaît pas le périhérique, ou le périhérique ne semble pas fonctionner correctement.	Votre périhérique n'est pas bien installé.	Retirez et réinstallez votre périhérique. Voir « Ports de périhériques » en page 77.
	Il est possible que le périhérique ait été installé pendant l'exécution d'une application.	Fermez l'application et redémarrez votre ordinateur portable.
	Le périhérique pourrait ne pas-disposer du bon pilote actif.	Consultez la documentation relative à votre logiciel et activez le bon pilote.
Problèmes de carte ExpressCard
Une carte ExpressCard est insérée mais elle ne fonctionne pas ou elle bloque le système.	La carte est mal installée.	Retirez et réinstallé la carte. Voir « Cartes ExpressCard™/Smart Card » en page 71.
	La carte a peut-être été installée pendant qu'une application était enexecution et votre ordinateur portable n'a donc pas détecté son installation.	Fermez l'application et redémarrez votre ordinateur portable.
	Il est possible que le pilote de logiciel approprié ne soit pas actif.	Consultez la documentation relative à votre logiciel et activez le bon pilote.
	L'adresse d'E/S sélectionnée pour la carte est incorrecte.	Consultez la documentation de la carte pour connaître l'adresse appropriée. Modifiez les paramètres dans le Gestionnaire de périhériques.
Problèmes d'alimentation
Lorsque vous allumez le LIFEBOOK, rien ne semble se produit.	La batterie primaire est installée, mais est défectueuse.	Vérifiez le tableau de voyants d'état pour déterminer la présence et l'état des batteries. Voir « Tableau de voyants d'état » en page 22. Si unvoyant indique une batterie court-circuitée, enlevez la batterie et utiliser une autre source d'énergie ou remplacez la batterie.
	La batterie ou les batteries sont faibles.	Vérifiez le tableau de voyants d'état pour déterminer la présence et l'état des batteries. Voir « Tableau de voyants d'état » en page 22. Utilisez un adaptateur d'alimentation en attendant que la batterie se charge ou installez une batterie chargée.
	L'adaptateur secteur ou auto/avion est mal branché.	Vérifiez si votre adaptateur est branché de façon appropriée. Voir « Sources d'alimentation » en page 44.
Lorsque vous allumez le LIFEBOOK, rien ne semble se produit. (suite)	La batterie principale installée est complètement déchargée, il n'y a pas de deuxieme batterie en option installée ou l'adaptateur n'est pas branché.	Vérifiez le tableau de voyageurs d'état pour déterminer la présence et l'état des batteries. Voir « Tableau de voyageurs d'état » en page 22. Installez une batterie chargée ou branchez un adaptateur d'alimentation.
	L'adaptateur de courant ne recoit pas d'énergie de la prise secteur, de la prise de siège d'avion ou de l'allume-cigare de voiture.	Branchez le cordon d'alimentation secteur dans une autre prise murale et vérifie si un interrupteur ou un disjoncteur coupe le courant. Si vous utilisez un adaptateur auto/avion dans un vehicule, assurez-vous que la clé de contact est à la position On (marche) ou Acc. (accessoires).
	L'adaptateur de courant (secteur ou auto/avion) est défectueux.	Essayez un autre adaptateur de courant ou installez une batterie secondaire optionnelle chargée.
Votre ordinateur portable LIFEBOOK s'éteint tout seul.	Les paramètres de gestion d'alimentation sont régles à des temporisations (délais d'inactivité) automatiques trop courtes par rapport à vos besoin d'exploitation.	Appuyez sur n'importe qu'elle touche sur le clavier, ou déplacez votre souris pour restaurer le fonctionnement. Si cela ne fonctionne pas, appuyez sur le bouton d'alimentation/veille/reprise Vérifiéz vos paramètres de gestion de consommation d'énergie, ou fermez vos applications et allez dans le menu Options d'alimentation du Panneau de configuration pour ajuster les valeurs de temporisation afin qu'elle répondent mistroux à vos besoin.
	L'ordinateur est alimenté par batterie et vous n'avez pas tenu compte d'un avertissement de batterie faible; l'ordinateur est donc maintainant en mode « veille car batterie épuisée ».	Installez un adaptateur de courant puis appuyez sur le bouton d'alimentation/veille/reprise. Voir « Sources d'alimentation » en page 44.
	Votre batterie est défectueuse.	Consultez le tableau de voyants d'état pour connaître l'état des batteries et remplacez ou retirez les batteries court-circuitées. Voir « Tableau de voyants d'état » en page 22.
	L'adaptateur d'alimentation est tombé en panne ou a perdu sa source d'énergie.	Assurez-vous que l'adaptateur est branché et que la prise est alimentée.
Le LIFEBOOK ne fonctionne pas lorsqu'il est alimenté uniquement par batterie.	Les batteries sont épuisées.	Remplacez la batterie par une batterie chargée ou branchez un adaptateur d'alimentation.
	Aucune batterie n'est installée.	Installez une batterie chargée.
	Les batteries installées ne sont pas bien connectées.	Vérifiéz si les batteries sont bien connectées en les réinstallant.
	Les batteries installées sont défectueuses.	Consultez le tableau de voyants d'état pour connaître l'état des batteries et remplacez ou retirez les batteries court-circuitées. Voir « Tableau de voyants d'état » en page 22.
Les batteries semble se décharger très vite.	Les fonctions d'économies d'énergie sont peut-être désactivées.	Consultez le menu Options d'alimentation du Panneau de configuration pour changer les paramètres en fonction de vos besoin.
	Une des applications que vous exécutez utilise beaucoup d'énergie en raison d'un accès fréquent.	Dans la mesure du possible, utiliseze une batterie primaire et une batterie secondaire optionnelle et/ou un adaptateur de courant pour cette application.
	La luminosité est régée au maximum.	Réduisez la luminosité. Plus la luminosité est élevé, plus l'écran d'affichage consomme de l'énergie.
	Les batteries installées sont vieilles.	Remplacez les batteries.
	Les batteries ont été exposées à des températures élevées.	Remplacez les batteries.
	Les batteries sont trop chaudes ou trop froides.	Rétablissez la température opérationnelle de l'ordinaire à la valeur normale. L'icône de chargement sur le tableau de voyants d'état clignote lorsque la batterie est en dehors de la plage de fonctionnement.
Problèmes d'arrêt et de démarrage
Le bouton de veille/reprise ne fonctionne pas.	Il est possible qu'il y ait un conflit entre logiciels.	Fermez toutes les applications et essayez le bouton à nouveau.
Le système se met en marche et affiche les informations de mise en marche, mais n'est pas en mesure de charger le système d'exploitation.	Vous avez un système protégé qui requiert un mot de passer.	Assurez-vous d'avoir le bon mot de passer. Accédez à l'utilitaire de configuration et vérifie les paramètres de sécurité, puis modifiez-les en conséquence. Voir « Utilitaire de configuration du BIOS » en page 49.
	Le disque dur interne n'a pas été détecté.	Essayez de détecter automatiquement le disque dur interne en utilisant l'utilitaire de configuration du BIOS ou le sous-menu Maître principal situé dans le Menu principal.
Votre ordinateur portable semble changer les paramètres de configuration lorsqu'il démarre.	Les modifications que vous ave pas apportées à la configuration du BIOS n'ont pas été sauvegardées lorsque vous ave quitté l'utilitaire.	Assurez-vous de sélectionner l'options Sauvegarder les changements et quitter lorsque vous quittez l'utilitaire de configuration du BIOS.
L'écran ne s'allume pas au démarrage ou à la sortie du mode Veille.	You've installed le Tableau de sécurité et d'applications du LIFEBOOK.	Consultez les indicateurs d'état pour voir si l'icone de sécurité est affichée. Le cas échéant, entrez votre mot de passer Voir « Tableau de voyants d'état » en page 22.
Un message d'erreur s'affiche durant la procédure d'amorgage de l'ordinateur.	L'auto-diagnostic de mise sous tension (POST) a déetecté un problème.	Lisez les messages de l'auto-test pour déterminer la signification et la séverité du problème. Tous les messages n'indiquent pas des erreurs ; certains sont simplement des indicateurs d'état. Voir « Messages de l'auto-diagnostic de mise sous tension » en page 98.
Problèmes vidéo
L'écran d'affichage intégré demeure vide lorsque vous mettez en marche votre ordinateur LIFEBOOK.	L'ordinateur portable est régélé pour fonctionner avec un moniteur externe seulement.	Gardez la touche [Fn] enforcée et appuyez sur la touche [F10] pour changer votre sélection et désirier où envoyer toute affichage. Chaque fois que vous appuyez sur ces touches, vous passez au besoin suivant.
	L'angle de l'affichage et les paramètres de luminosité ne sont pas adaptés à vos conditions d'éclairage.	Déplacez l'écran et actionnez la commande de luminosité jusqu'à ce que vous ayez une visibilité adéquate. Pour régler la luminosité, maintainez la touche [Fn] enforcée et appuyez sur [F6] ou [F7].
	Les temporisations de gestion de l'alimentation peuvent être régées à des intervalles trop courtés et vous n'avez pas remarquè que l'écran s'est allumé, puis étêt de nouveau.	Appuyez sur une touche du clavier ou déplacez la souris. Si cela ne fonctionne pas, appuyez sur le bouton d'alimentation/veille/reprise (l'écran d'affichage peut avoir été arrêté par le mode sommeil, veille automatique ou temporisation video).
L'ordinateur portable s'est mis en marche en émettant une série de tonalités et votre écran est vide.	L'auto-diagnostic de mise sous tension a déetecté une anomalie qui ne permet pas à l'écran d'affichage de fonctionner.	Communiquez avec le service d'assistance.
L'écran devient vide par lui-même après avoir été utilisé.	L'ordinateur portable s'est retrouven en mode社会发展 ou en mode veille prolongée car vous ne l'avez pas utilisé pendant un certain moment.	Appuyez sur n'importe qu'elle touche sur le clavier, ou déplacez votre souris pour restaurer le fonctionnement. Si cela ne fonctionne pas, appuyez sur le bouton d'alimentation/veille/reprise Vérifiez vos paramètres de gestion de l'alimentation, ou fermez vos applications et allez dans le menu Économies d'énergie (ou Options d'alimentation) de l'utilitaire de configuration pour ajuster les valeurs de temporisation afin qu'elle répondent moins à vos besoin.
	Les temporisations de gestion de l'alimentation peuvent être régles à des intervalles trop courts et vous n'avez pas remarquè que l'écran s'est allumé, puis étêt de nouveau.	Appuyez sur n'importe qu'elle touche sur le clavier, ou déplacez votre souris pour restaurer le fonctionnement. Si cela ne fonctionne pas, appuyez sur le bouton d'alimentation/veille/reprise (L'écran d'affichage peut avoir été arrêté par le mode社会发展, veille automatique ou temporisation video).
L'écran ne s'allume pas alors que l'ordinateur est sous tension.	Le système est protégé par mot de passage.	Vérifiez le tableau de voyants d'état pour vous assurer que l'icone Sécurité clignote. Le cas échéant, entrevez notre mot de passage.
L'écran d'affichage ne se ferme pas.	Un corps étranger, tel qu'un trombone, est coince entre l'écran et le clavier.	Retirez tous les objets étrangers du clavier.
L'écran affiche des zones claires ou sombres.	Si ces zones sont petites et si leur nombre est restreint, cela est normal pour un grand écran ACL.	Ne faites rien.
	Si les zones sont nombreuses ou suffisamment grandes pour perturber vos besoin d'exploitation.	L'écran est défectueux : communique avec le service d'assistance.
L'écran est souvent lorsqu'il fonctionne sur l'alimentation par batterie.	La valeur par défaut de l'utilitaire Gestion de l'alimentation est réglée sur Faible luminosité pour économique l'énergie.	Appuyez sur [Fn] + [F7] pour augmenter la luminosité ou double-cliquez sur l'indicateur de batterie pour ajuster le Réglage de l'alimentation dans les Paramètres de la batterie.
You've connecté un monitér externe, mais il n'affiche aucune information.	Votre monitér externe n'est pas bien installé.	Réinstallé chez la périphérique. Voir « Port video externe » en page 79.
	Votre système d'exploitation n'utilise pas le bon pilote.	Consultez la documentation du périphérique et du système d'exploitation, puis installez le pilote approprié.
You've connecté un monitér externe et il ne s'allume pas.	Le monitér n'est pas compatible avec votre ordinateur portable.	Consultez la documentation de votre monitér, ainsi que les conseils concernant le monitér externe dans la section Spécifications. Voir « Spécifications » en page 130.
Problèmes divers
Un message d'erreur s'affiche sur l'écran durant l'exécution d'une application.	Les applications générent souvent leurs propres messages d'erreur.	Pour obtenir de plus amples informations, consultez le guide d'utilisation et les écrons d'aide de votre application. Tous les messages n'indiquent pas des erreurs ; certains sont simplement des indicateurs d'état.

Messages de l'auto-diagnostic de mise sous tension

Voici une liste des messages d'erreur et d'état que le BIOS Phoenix et/ou votre système d'exploitation peuvent générer ainsi qu'une explication pour chacun d'eux. Les messages d'erreurs sont marqués d'un *. Si un message d'erreur est affiché et ne se trouve pas dans la liste, prenez-le en note et vérifiez-le dans la documentation du système d'exploitation (à l'écran et dans le manuel imprimé). Si vous ne trouvez pas d'explication au message, communiquez avec le service d'assistance.

Données NVRAM non valides

Problème d'accès à la mémoire NVRAM. Au cas où ce message s'afficherait, ce qui est peu probable, vous pourriez avoir un problème d'affichage. Vous pouvez continuer à utiliser cet ordinateur mais vous devriez communiquer avec le service d'assistance pour plus d'informations.

Système d'exploitation introuvable

Le système d'exploitation ne peut pas être localisé ni sur le lecteur A: ni sur le lecteur C:. Accédez à l'utilitaire de configuration et vérifiez si le disque fixe et le lecteur A: sont bien identifiés et si la séquence d'amorçage est bien configurée. Le système d'exploitation devrait être sur le lecteur C: sauf si vous avez changé sensiblement votre installation. Si l'utilitaire de configuration est bien installé, YOUR disque dur pourrait être corrompu.

Affiché après tout message d'erreur récapitulable. Appuyez sur [F1] pour continuer le démarrage ou sur [F2] pour accéder à l'utilitaire de configuration.

Erreur de l'horloge de temps réel - vérifiez les paramètres d'heure et de date

L'horloge de temps réel a échoué le test du BIOS. Une réparation de la carte mère pourrait être nécessaire. Communiquez avec le service d'assistance.

Une erreur de ventilateur s'est produite. Communiquez avec un autre représentant d'assistance technique.

Une erreur de ventilateur s'est produite durant l'amorçage.

Une erreur de ventilateur s'est produite durant l'amorçage. Communiquez avec votre représentant d'assistance technique.

Restauration de votre image de système et de vos logiciels (Windows 7)

Des informations équivalentes pour les ordinateurs dotés de Windows 8 sont disponibles à « Restauration de votre image de système et de vos logiciels (Windows 8) » en page 109

Avant de commencer à utiliser votre ordinateur, il est très important de faire des copies sur DVD de l'image d'origine et du disque d'amorçage (ainsi que d'autres supports comme le disque de pilotes, d'applications et de restauration). Pour ce faire, suivez les instructions données dans les sections « Sauvegarde de l'image d'origine » et « Création de sauvegardes de l'image d'origine et des disques » de ce chapitre.

Enregistrement et restauration de vos images d'origine et de système

Outre les instructions sur l'enregistrement de votre image d'origine, ce document explique plusieurs autres procédures importantes, notamment la création d'une image de système, la restauration de l'image d'origine et des images de système, la gestion de vos images et la restauration des partitions sur un disque dur.

POUR INSTALLER DES APPLICATIONS, POUR COPIER L'IMAGE D'ORIGINE ET LES IMAGES DE SYSTEME, POUR GRAVER UN DISQUE PRA, DES DISQUES D'APPLICATIONS OU DES DISQUES D'AMORCAGE, VOUS DEVEZ AVOIR UN GRAVEUR DE DVD INTERNE OU EXTERNE. IL EST EXTREMEMENT IMPORTANT DE COPIER VOITRE IMAGE D'ORIGINE SUR DES SUPPORTS AMOVIBLES (P. EX. DISQUES DVD). DANS LE CAS CONTRAIRE, VOUS RISQUEZ DE NE PAS POUVOIR RESTAURER L'IMAGE À UNE DATE ULTERIEURE. - NOUS VOUS RECOMMANDONS D'UTILISER DES DISQUES DE TYPE DVD-R OU DVD+R POUR VOS SAUVEGARDES MAIS LES SUPPORTS* SUIVANTS SONT AUSSI PRIS EN CHARGE : POUR L'IMAGE D'ORIGINE, LES DONNÉES D'APPLICATION ET LE DISQUE D'AMORÇAGE: DVD-R/+R. POUR LES IMAGES DE SYSTème CRÉÉS PAR L'UTILISATEUR: DVD-R/+R, DVD-RW/+RW, DVD-DL.

• SELON LE LECTEUR OPTIQUE ET LE FORMAT DU SUPPORT UTILISÉ, CERTAINS TYPES DE SUPPORTS PEUVENT NE PAS CONVENIR À LA CRÉATION D'IMAGES DE SYSTÈME.

ÉTANT DONNÉ CERTAINES LIMITES LÉGALES, CERTAINES APPLICATIONS TIERCES DEVONT ÉTRÉ INSTALLÉS SEPARÉMENT À L'AIDE DU SUPPORT D'APPLICATIONS JOINT À VOITRE ORDINATEUR.

Enregistrement de votre image d'origine

Lorsque vous avez acheté votre nouveau système, l'image d'origine a été pré-installée dans une partition cachée de leur disque dur. Une copie de l'image d'origine vous permettra, en cas de panne grave, de restaurer votre système exactement comme il était à l'origine.

Pour créer une copie de sécurité de l'image d'origine sur des DVD, plusieurs disques vierges (les DVD-R ou DVD+R sont recommandés) vous seront nécessaires. Lorsque vous avez terminé la copie, assurez-vous d'étiqueter clairement les disques et de les conserver en lieu sûr.

Création d'images de sauvegarde de l'image d'origine et des disques

• SUR CERTAINS MODELES DE STYLISTIC, LES APPLICATIONS NE SONT PAS SUR LE DISQUE DUR. ELLES SONT PLUTOT DISPONIBLES POUR TÉLECHARGEMENT SUR LE SITE WEB D'ASSISTANCE FUJITSU. VEUILLEZ EN TENIR COMPTE LORSQUE VOUS LISEZ LES PROCÉDURES SUIVANTES. TOUTES LES DONNÉES CRÉÉS PAR L'UTILISATEUR SERONT SUPPRIMÉS DE VOITRE SYSTème LORSQUE L'IMAGE D'ORIGINE SERA RESTAURée.

Le bouton [Gérer/Changer] permet également de créer des copies de sauvegarde de l'image d'origine, du ou des disques d'applications ou du disque d'amorçage.

1 Lancez le programme My Recovery en cliquant sur l'icone correspondante disponible sur le bureau. 2 Sélectionnez [Gérer/Créer] -> [Gérer les images de sauvegarde].

Vous trouverez dans le menu « Images de sauvegarde » une liste dans laquelle vous pouvez choisir le type de disque que vous souhaitez graver : disque d'amorçage, disques d'application ou disque de restauration.

3 Sélectionnez Disque de restauration, puis cliquez sur [Graver le DVD].

4 Assurez-vous que le nombre de la case est « 2 » (Remarque : en fonction de la taille de l'image, il est possible que le chiffre de l'image d'origine indiqué soit supérieur). 5 Vous voyez apparaître le message « Le disque de restauration 1 sera créé. Inscrivez quelques commentaires et un numéro de disque sur le DVD. » Cliquez sur [OUI] pour commencer à graver l'image d'origine. 6 Lorsque le système copie, il affiche un écran « Écriture sur disque » avec une barre de progression. Lorsque l'opération est terminée, une boîte de dialogue vous informe que la copie de sauvegarde a été créée avec succès. 7 Répétez la procédure avec les autres disques d'images (disque d'amorçage et disques d'applications). Le nombre d'images disponibles peut varier selon le modèle du système ; sur certains modèles, les applications ne sont pas chargées sur le disque dur.

Restauration de votre image d'origine

Si vous avez un jour besoin de restaurer votre image d'origine, exécutez les opérations suivantes. Il ne faut pas oublier que vous pouvez avoir des applications de fabricants indépendants devant être installées séparément à l'aide du disque d'applications livré avec votre ordinateur.

TOUTES LES DONNÉES CRÉÉS PAR L'UTILISATEUR SERONT SUPPRIMÉES DE VOITRE SYSTème LORSQUE L'IMAGE D'ORIGINE SERA RESTAURée.

Si vous désirez restaurer votre image d'origine, exécutez les opérations indiquées sous « Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque dur »

Création d'une image de système

Étape facultative : Depuis votre bureau Windows, lancez l'utilitaire Applications Fujitsu en prime, puis sélectionnez les composants que vous désirez installer.

Copies de sauvegarde de l'image système configurées par l'utilisateur : Sur votre bureau, il existe une icône [MyRecovery] (Ma restauration) qui vous permet de faire une copie de sécurité de votre image système actuelle sur un autre emplacement de votre disque dur ou sur un support externe. Une image système est un enregistrement de la configuration de votre unité de disque C: à un moment précis. Il est conseillé de faire occasionnellement une copie de sécurité de l'image système afin de pouvoir revenir à certains stades précédents sans avoir à revenir au tout début, à l'image d'origine.

Par défaut, les images de système sont enregistrées dans le dossier MyRecovery (soit sur D:\, soit sur une unité de disque externe, selon la configuration de votre système).

Cliquez sur l'icône [MyRecovery] de votre bureau Windows. L'écran My Recovery apparaîtra (voir la figure 34). Il est possible que votre étiquette soit différente selon la configuration de votre système. Dans l'écran MyRecovery, cliquez sur [Sauvegarde]. Sur l'écran suivant, vous pouvez saisir jusqu'à 200 caractères d'informations se rapportant au fichier de sauvegarde. Ces informations vous aident à identifier l'image ultérieurement.

Figure 34. Écran MyRecovery

4 Cliquez sur [Suivant] et vous verrez le système redémarrer. 5 Après redémarrage, vous verrez apparaitre une fenêtre « Création de l'image sécurité » vous proposant de Créer l'image sur I’unite de disque D ou de « Sélectionner une unité de disque » pour le cas où vous préféreriez conserver l’image sur un disque dur externe. (Veuillez prendre note que la fonction de création d’image sur I’unite D n’est pas disponible avec toutes les configurations.) 6 Vous verrez une illustration graphique de la façon dont l’image sera enregistrée. Cliquez sur le bouton [Suivant]. 7 Cliquez sur [Exécuter] pour démarrer l’enregistrement de la copie de sauvegarde.

Gestion de vos images de sauvegarde

L'outil MyRecovery permet également de copier vos images de sauvegarde, de les archiver sur des DVD, ou de les supprimer de votre disque dur lorsqu'elles n'y sont plus utiles.

1 Tout d'abord, cliquez sur l'icône [MyRecovery] de votre bureau Windows. 2 Dans la fenêtre MyRecovery, cliquez sur [Gérer/Créer]. 3 Lorsque vous voyez apparaître la fenêtre Gestionnaire MyRecovery, cliquez sur [Gérer les images de sauvegarde]. 4 Vous voyez ensuite apparaître une liste de vos images de sauvegarde. Sous cette liste, trois boutons [Créer DVD], [Copier], [Supprimer] permettent de gérer les images de sauvegarde. 5 Sélectionnez un titre d'image dans la liste, puis cliquez sur le bouton correspondant à l'action que vous désirez exécuter. 6 Veuillez prendre note que le bouton [Copier] est disponible uniquement si un disque dur externe est connecté à votre système. Si vous décidez de copier une image, vous devez ensuite désigner un emplacement de destination. Lorsque vous êtes prêt à copier, cliquez sur [OK] pour continuer. Un écran de progression est affiché pendant que le système copie. 7 Veuillez prendre note que si vous copiez une image sur un disque dur externe, l'original et la copie sont tous deux affichés dans la fenêtre « Images de sauvegarde » avec le même nom, la même date et la même taille de fichier, mais avec une lecture d'unité de disque différente. Si vous choisissez [Créer DVD], assurez-vous d'avoir un graveur de DVD et des DVD vierges.

Utilisation du disque de restauration et d'utilitaires

Le disque Restauration et Utilitaires contient divers outils permettant de restaurer votre image d'origine ou une image de système, ainsi que d'effacer certaines données inutiles sur votre disque dur.

Méthodes pour accéder aux utilisateurs

Les outils « Restauration et Utilitaires » sont pré-installés en usine dans une partition cachée et sont disponibles sur le disque à auto-amorcage. Veuillez prendre note que si vous modifiez la configuration des partitions de votre disque dur, vous risquez de supprimer les outils « Restauration et Utilitaires ». Dans un tel cas, vous ne pourriez plus utiliser la partition cachée pour lancer les outils « Restauration et Utilitaires », mais vous pourriez toujours amorcer le système à partir du disque d'amorcage.

Comment déterminer si la fonctionnalité restauration et utilitaires est déjà installée

1 Allumez ou redemarrez votre système. Lorsque le logo Fujitsu apparait, appuyez sur la touche [F12]. Le menu d'amorçage s'affiche. 2 Appuyez sur la touche Tab pour sélectionner le menu Applications. 3 Vérifiez si la fonctionnalité est installée. Si elle n'y est pas, cela signifie que la fonctionnalité doit être utilisée à partir du disque. Si l'option n'est pas disponible, reportez-vous à « Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque d'amorçage »

Exécution de la fonctionnalité restauration et utilitaires à partir du disque dur

1 Allumez ou redemarrez votre système. Lorsque le logo Fujitsu apparait, appuyez sur la touche [F12]. Le menu d'amorçage s'affiche. 2 Appuyez sur la touche Tab pour sélectionner le menu Applications. 3 Avec le curseur, allez en bas de page jusqu'à, puis appuyez sur [Entrée]. 4 Une barre de progression apparaitra en bas de l'écran pendant le transfert des fichiers à partir du disque. 5 Lorsque la boîte de dialogue « Options de restauration du système » apparait, choisissez une nouvelle configuration de clavier si nécessaire, puis cliquez sur [Suivant]. 6 Lorsque la boîte de dialogue Système d'exploitation apparait, sélectionnez « Utiliser les outils de restauration... » et cliquez sur [Suivant]. 7 Si nécessaire, entrez votre mot de passe, puis cliquez sur [OK]. 8 Lorsque la fenêtre « Options de restauration du système » apparait, cliquez sur « Restauration et Utilitaires ». 9 L'écran « Restauration et Utilitaires » apparait avec trois onglets : Diagnostics, Restauration et Utilitaires. Veuillez noter que l'onglet Diagnostics n'est pas pris en charge par certains modèles LIFEBOOK/STYLISTIC lorsque vous exécutez la fonction Restauration et Utilitaires à partir du disque dur. Si vous désirez restaurer le système d'exploitation, utilisez l'icône du centre « Restauration de l'image d'origine (seulement unité de disque C:) » sous l'onglet Restauration.

Exécution de la fonctionnalité restauration et utilitaires à partir du disque d'amorçage

Si vous désirez vérifier/changer la priorité d'amorçage (plutôt que de démarrer à partir du disque dur ou d'un lecteur de disquette externe), exécutez les opérations suivantes:

1 Mettez le système sous tension. Lorsque le logo Fujitsu apparait à l'écran, appuyez sur la touche [F12] pour aller au menu d'amorçage.

2 Surlignez l'option CD/DVD. 3 Mettez le disque d’amorçage sur le plateau du lecteur. 4 Cliquez sur [OK]. Une barre de progression apparaîtra en bas de l’écran pendant le transfert des fichiers à partir du disque. 5 Lorsque la boîte de dialogue « Options de restauration du système » apparaît, CHOISISSEZ une nouvelle configuration de clavier si nécessaire, puis cliquez sur [Suivant]. 6 Lorsque la boîte de dialogue Système d’exploitation apparaît, cliquez sur [Suivant]. 7 Si nécessaire, entrez votre mot de passe, puis cliquez sur [OK]. 8 Lorsque la fenêtre « Options de restauration du système » apparaît, clique sur « Restauration et Utilitaires ». 9 Lorsque lécran Restauration et utilitaires apparaît, trois onglets sont present: Diagnostics, Restauration et Utilitaires.

Onglets restauration et utilitaires

Onglet Diagnostics: L'utilitaire de diagnostic est conçu pour être utilisé par des informaticiens professionnels. Il y a peu de chances que you ayez besoin de l'utiliser. Lorsque you sélectionnez des dispositifs dans la fenêtre Diagnostic et que you cliquez ensuite sur [Exécuter], ceux-ci sont soumis à plusieurs tests.

Onglet Restauration : L'onglet Restauration comprend trois outils : « Restauration de copies de système configurées par l'utilisateur », « Restauration de l'image d'origine (uniquement l'unité de disque C:) » et « Restauration de l'image d'origine (restauration intégrale du disque dur) ». Vous pouvez utiliser ces outils pour restaurer l'image d'origine à partir de la partition cachée, pour restaurer une image de sauvegarde créé par vous ou des images enregistrées sur des DVD, et pour restaurer complètement votre disque dur. Si vous désirez savoir comment créer des DVD de restauration de l'image d'origine, des DVD de sauvegarde créé par l'utilisateur, et une sauvegarde de l'image de système, reportez-vous aux sections appropriées ci-dessus.

Onglet Utilitaires : L'onglet Utilitaires comprend trois outils : « Supprimer les données sur le disque dur », « Restauration la fonctionnalité Restauration et Utilitaires » et « Restauration complète d'ordinateur Windows »

L'utilitaire « Supprimer les données sur le disque dur » permet de supprimer toutes les données sur votre disque dur et d'en empêcher leur réutilisation. REMARQUE: N'utilisez pas l'utilitaire « Supprimer les données sur le disque dur », à moins que vous soyez absolument certain de pouvoir effacer votre disque dur en entier, y compris toutes les partitions.

L'utilitaire « Restaurer la fonctionnalité Restauration et Utilitaires » permet de restaurer la première partition cachée. L'utilitaire « Restauration complète d'ordinateur Windows » permet de restaurer une image créée avec le Centre de restauration et de sauvegarde Windows. L'utilitaire Restauration complète de l'ordinateur efface et réécrit toutes les données se trouvant sur le disque dur.

Utilisation du DVD de restauration Windows 7 sur un système Windows 8 de 64 bits (option de rétrogradation). Si vous utilisez le DVD de restauration Windows 7 sur un système avec Windows 8 de 64 bits préinstallé, vous devez d'abord désactiver la fonction Amorgage sécurisé, puis activer CSM et Amorgage rapide avec l'aide de la procédure suivante :

1 Pour accéder aux paramètres BIOS, appuyez sur la touche [F2] après avoir allumé le système. 2 Utilisez les touches fléchées à droite ou à gauche pour ouvrir la page « Sécurité »

REMARQUE: Si votre système ne possède aucun mot de passe superviseur, vous ne pouvez pas changer les configurations d'amorçage sécurisé. Dans ce cas, vous devez désigner l'option Définir un mot de passe superviseur et désirer un mot de passe.

Avec les touches fléchées vers le haut et vers le bas, sélectionnez Configurations d'amorçage sécurisé. Sélectionnez Amorçage sécurisé ou Option d'amorçage sécurisé, puis avec la touche [Entrée], choisissez [Désactivé] et utilisez la touche [Échap] pour quitter Configurations d'amorçage sécurisé. Utilisez les touches fléchées pour ouvrir la page « Avancé ». Sélectionnez CSM et choisissez [Activé]. Sélectionnez Amorçage rapide et choisissez [Désactivé]. Utilisez les touches fléchées pour ouvrir la page « Quitter ». Quittez les paramètres de configuration du BIOS en faisant Enregistrer les modifications et quitter. Vous pouvez ensuite démarrer le système à partir du DVD de restauration Windows 7 et installer Windows 7 sur le système.

Restauration de l'image d'origine avec la fonctionnalité restauration et utilitaires (à partir d'un nouveau disque dur ou d'un disque dur sans auto-amorçage)

Si vous avez installé un nouveau disque dur ou si votre disque dur n'a pas de fonction d'auto-amorçage, exécutez les opérations suivantes. Veuillez prendre note que vous devez d'abord créer de nouvelles partitions sur le disque dur, puis restaurer l'image d'origine.

1 Mettez le système sous tension. Lorsque le logo Fujitsu apparait à l'écran, appuyez sur la touche [F12]. 2 Surlignez l'option CD/DVD. 3 Insérez le disque amorcable dans le lecteur de DVD, puis cliquez sur [OK]. 4 Lorsque la fenêtre Options de restauration du système apparait, cliquez sur. 5 Lorsque la boîte de dialogue « Options de restauration du système » apparait, désissez une nouvelle configuration de clavier si nécessaire, puis cliquez sur [Suivant]. 6 Lorsque la boîte de dialogue Système d'exploitation apparait, cliquez sur [Suivant]. 7 Si nécessaire, entrez votre mot de passe, puis cliquez sur [OK]. 8 Lorsque la fenêtre « Options de restauration du système » apparait, cliquez sur « Restauration et Utilitaires » 9 Dans la fenêtre Restauration et Utilitaires, cliquez sur l'onglet Restauration puis selectionnez I'icone Restauration de I'image d'origine. 10Cliquez sur [Exécuter]. 11 Lisez l'avis et cliquez sur « J'accepte » 12 Cliquez sur [Suivant], puis sur [Exécuter] pour demarrer le processus de restauration. 13 1. La mention « Vérification du disque de restauration » s'affichera en caractères gras et le reste sera grise. Suivez les consignes et « Insérez le disque de restauration N° 1 ». Dans certains cas, vous pouvez être invité à « Insérer le disque de restauration N° 2 », selon la taille de l'image de restauration. 14 Cliquez sur [Suivant] pour demarrer la verification. Cliquez sur [Suivant] a nouveau lorsque la verification est terminée. 15 2. La mention « Initialisation du disque dur » s'affichera en gras avec le message « Veuillez insérer le disque amorcable dans le lecteur optique ». Inserez le disque amorcable. Cliquez sur [Suivant] pour continuer. Une boite de dialogue s'affiche, avec un message de verification de disque.

16 Le message « ATTENTION ! Toutes les données du disque dur seront complètement effacées ! » apparaîtra. Sélectionnez [OK]. Le processus de création de partition démarrera. 17 3. La mention « Restauration de l'image d'origine dans une partition cachée » est affichée en gras avec le message « Veuillez insérer le disque de restauration N° 1 dans le lecteur optique ». Cliquez sur [Suivant] pour continuer.

À la fin du processus, l'outil retournera automatiquement à « 3. Restauration de l'image d'origine dans une partition cachée » et affichera le message suivant : « Veuillez insérer votre disque d'applications tierces ou le DVD CyberLink, puis cliquez sur [OK]. Insérez chaque disque l'un après l'autre jusqu'à les avoir tous installés. Si vous n'avez pas de disque d'applications tierces ni de DVD CyberLink ou si vous avez déjà inséré tous ces disques, cliquez sur [Sauter] pour continuer. REMARQUE : Certains produits (notamment ceux n'ayant pas de lecteur optique) sont livrés sans DVD CyberLink. »

Vous avez alors deux choix :

• Insérer un ou plusieurs disques d'applications pour restaurer la partition cachée, ou,
• Cliquer sur [Sauter] pour sauter la restauration du ou des disques d'applications et poursuivre le processus de restauration.

18 Si vous sélectionnez d'insérer un disque d'application, le même message apparaitra de nouveau chaque fois qu'un disque d'applications aura été copié dans la partition cachée. Insérez au besoin de nouveaux disques d'applications jusqu'à ce que tous les disques aient été copiés, puis cliquez sur [Sauter] pour continuer le processus de restauration. 19 Lorsque vous avez cliqué sur [Sauter], le message de confirmation suivant apparait: « Si vous désirez sauter l'opération de copie ou si vous avez terminé de copier, cliquez sur [OK]. Cliquez sur [Annuler] si vous désirez returner à Restauration de l'image d'origine sur une partition cachée. » 20 Cliquez sur [OK] et le processus de restauration de l'image d'origine commencerera. 21 À la fin de la restauration, vous verrez le message « La restauration a été effectuée. Cliquez sur [OK] pour redémarrer l'ordinateur ». Cliquez sur [OK].

Téléchargement des mises à jour de pilotes

L'utilitaire FSDM (Fujitsu Software Download Manager) est à votre disposition pour télécharger les plus récentes versions des pilotes, utilitaires et applications depuis le site d'assistance Fujitsu. Si vous avez un système d'exploitation Windows 8 ou Windows 7, vous devez connecter au site d'assistance (http://support.fujitsupec.com/CS/Portal/support.do?srch=DOWNLOADS).

Restauration de votre image de système et de vos logiciels (Windows 8)

Des informations équivalentes pour les ordinateurs dotés de Windows 7 sont disponibles à « Restauration de votre image de système et de vos logiciels (Windows 7) » en page 99

Avant de commencer à utiliser votre ordinateur, il est très important de copier sur DVD l'image d'origine de votre système et votre disque d'amorçage. Pour ce faire, suivez les instructions données dans les sections « Sauvegarde de l'image d'origine » et « Création de sauvegardes de l'image d'origine et des disques » de ce chapitre.

Enregistrement et restauration de vos images d'origine et de système

Outre les instructions sur l'enregistrement de votre image d'origine, ce document explique plusieurs autres procédures importantes, notamment la création d'une image de système, la restauration de l'image d'origine et des images de système, la gestion de vos images et la restauration des partitions sur un disque dur.

POUR INSTALLER DES APPLICATIONS, POUR COPIER L'IMAGE D'ORIGINE ET LES IMAGES DE SYSTÉME, POUR GRAVER UN DISQUE D'AMORÇAGE, VOUS DEVEZ AVOIR UN GRAVEUR DE DVD INTERNE OU EXTERNE. IL EST EXTREMEMENT IMPORTANT DE COPIER VOITRE IMAGE D'ORIGINE SUR DES SUPPORTS AMOVIBLES (P. EX. DISQUES DVD). DANS LE CAS CONTRAIRE, VOUS RISQUEZ DE NE PAS POUVOIR RESTAURER L'IMAGE À UNE DATE ULTERIEURE. - NOUS VOUS RECOMMANDONS D'UTILISER DES DISQUES DE TYPE DVD-R OU DVD+R POUR VOS SAUVEGARDES MAIS LES SUPPORTS* SUIVANTS SONT AUSSI PRIS EN CHARGE :

POUR L'IMAGE D'ORIGINE, LES DONNÉES D'APPLICATION ET LE DISQUE D'AMORÇAGE: DVD-R/+R. POUR LES IMAGES DE SYSTEME CRÉÉES PAR L'UTILISATEUR: DVD-R/+R, DVD-RW/+RW, DVD-DL.

• SELON LE LECTEUR OPTIQUE ET LE FORMAT DU SUPPORT UTILISÉ, CERTAINS TYPES DE SUPPORTS PEUVENT NE PAS CONVENIR À LA CRÉATION D'IMAGES DE SYSTÈME.

EN RAISON DE CERTAINES EXIGENCES DE LICENCE, CERTAINES APPLICATIONS TIERCES DEVONT ETRE INSTALLÉS SEPARÉMENT.

Enregistrement de votre image d'origine

Lorsque vous avez acheté votre nouveau système, l'image d'origine a été pré-installée dans une partition cachée de votre disque dur. Une copie de l'image d'origine vous permettra, en cas de panne grave, de restaurer votre système exactement comme il était à l'origine.

Pour créer une copie de sécurité de l'image d'origine sur des DVD, quatre ou cinq disques vierges (les DVD-R ou DVD+R sont recommandés) vous sont nécessaires. Lorsque vous avez terminé la copie, assurez-vous d'étiqueter clairement les disques et de les conserver en lieu sûr.

Création d'images de sauvegarde de l'image d'origine et d'un disque d'amorçage

Le bouton [Gérer/Changer] permet également de créer des copies de sauvegarde de l'image d'origine et/ou un disque d'amorçage.

TOUTES LES DONNÉES CRÉÉES PAR L'UTILISATEUR SERONT SUPPRIMÉES DE VOTRE SYSTÈME LORSQUE L'IMAGE D'ORIGINE SERA RESTAURÉE.

1 Lancez l'application Sauvegarde et restauration de système avec l'aide de l'icône correspondante sur le bureau Windows, puis cliquez sur [Oui] dans la boîte de dialogue Contrôle de compte d'utilisateur. 2 Cliquez sur [Suivant] lorsque l'écran Sauvegardez vos données apparait. 3 Sélectionnez l'onglet [Gérer/Créer], puis cliquez sur [Créer des disques de restauration] pour graver l'image d'origine de votre système sur un DVD. 4 Sous « Step 1: Veuillez sélectionner un type de support pour le disque de restauration », sélectionnez Type de support dans la liste déroulante, puis cliquez sur [Suivant]. (Remarque : cet écran indique le nombre de disques nécessaires à la restauration). Sous « Step 2: Confirm your Recovery Disc » (Étape 2 : Confirmez votre disque de restauration), les disques d'amorçage et de restauration sont par défaut tous les deux sélectionnés dans la Liste des disques de restauration. Si vous gravez une sauvegarde pour la première fois, veillez à sélectionner les options suivantes : Cliquez sur [Suivant]. 6 Lorsque l'écran de confirmation « Attention about media » (Attention au support) apparait, cliquez sur [OK].

VEILLEZ A BRANCHER L'ORDINATEUR SUR LE SECTEUR POUR LES ETAPES SUIVANTES CAR ELLES RISQUENT DE DURER LONGTEMPS.

7 Sous « Step 3: Making Recovery Disc » (Étape 3 : Création du disque de restauration), cliquez sur [Démarrer]. 8 Le système vous demandera d'insérer les disques. 9 Une fois le processus terminé et lorsque l'écran « Step 4: Making Recovery Disc process has been completed » (Étape 4 : La création du disque de restauration est terminée) apparait, cliquez sur [Terminer].

Restauration de votre image d'origine.

Si vous avez un jour besoin de restaurer votre image d'origine, exécutez les opérations suivantes.

TOUTES LES DONNÉES CRÉÉS PAR L'UTILISATEUR SERONT SUPPRIMÉES DE VOITRE SYSTème LORSQUE L'IMAGE D'ORIGINE SERA RESTAURAEE.

Si vous désirez restaurer votre image d'origine, exécutez les opérations indiquées sous « Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque dur »

Création d'une image de système

Étape facultative : Depuis votre bureau Windows, lancez l'utilitaire Applications Fujitsu en prime, puis sélectionnez les composants que vous désirez installer.

Copies de sauvegarde de l'image système configurées par l'utilisateur : Sur votre bureau, il existe une icône [Sauvegarde et restauration du système] qui vous permet de faire une copie de sécurité de votre image système actuelle sur un autre emplacement de votre disque dur ou sur un support externe. Une image système est un enregistrement de la configuration de votre unité de disque C à un moment précis. Il est conseillé de faire occasionnellement une copie de sécurité de l'image système afin de pouvoir revenir à certains stades précédents sans avoir à revenir au tout début, à l'image d'origine.

Par défaut, les images de système sont enregistrées dans l'unité de disque D: située dans le dossier Sauvegarde et restauration du système. Vous pouvez également décider d'enregistrer l'image sur un disque dur externe.

1 Lancez l'application Sauvegarde et restauration du système avec l'aide de l'icône correspondante sur le bureau Windows, puis cliquez sur [Oui] dans la boîte de dialogue Contrôle de compte d'utilisateur. 2 Cliquez sur [Suivant] lorsque l'écran Sauvegardez vos données apparait.

3 Sélectionnez l'onglet [Sauvegarde] lorsque l'écran Sauvegarde et restauration du système apparait. 4 Cliquez sur le bouton [Sauvegarde du système utiliser]. Sous « Step 1: Select a backup destination » (Étape 1 : Sélectionnez une destination de sauvegarde), sélectionnez le disque de destination. Par défaut, le lecteur de destination est le D. Vous pouvez aussi sélectionner l'option [Autre lecteur] pour faire la sauvegarde sur un disque externe. Indiquez si vous souhaitez que le système s'arrête ou redémarre une fois le processus terminé en cliquant sur [Arrêt] ou [Redémarrer]. 6 Sous « Step 2: Name your backup images » (Étape 2 : Nommez vos images de sauvegarde.), vous pouvez saisir jusqu'à 300 caractères d'informations se rapportant au fichier de sauvegarde. Ces informations vous aideront à identifier l'image ultérieurement. 7 Sous « Step 3: Backup the entire C: drive image » (Étape 3 : Sauvegarder l'image complète du disque C :), vérifiez vos paramètres de sauvegarde et cliquez sur [Suivant]. Sous « Step 4: Please confirm the following before starting your backup » (Étape 4 : Veuillez confirmer les données suivantes avant de lancer la sauvegarde), cliquez sur [OK] pour redémarrer votre ordinateur et lancer la sauvegarde. 9 Une fois la sauvegarde effectuée et après redémarrage du système, l'écran « Step 5: Backup Completed. Confirm the results » (Étape 5 : Sauvegarde terminée. Confirmez les résultats) doit apparaître sur le bureau, confirmant que la création de l'image de sauvegarde est réussie. Cliquez sur [Fermer] pour fermer la boîte de dialogue « Sauvegarde et restauration du système ». 10 Cliquez sur [OK] pour quitter l'utilitaire « Sauvegarde et restauration du système ».

Gestion de vos images de sauvegarde

L'outil « Sauvegarde et restauration du système » permet également de copier vos images de sauvegarde, de les archiver sur des DVD, ou de les supprimer de votre disque dur lorsqu'elles n'y sont plus utiles.

1 Lancez l'application Sauvegarde et restauration du système avec l'aide de l'icône correspondante sur le bureau Windows, puis cliquez sur [Oui] dans la boîte de dialogue Contrôle de compte d'utilisateur. 2 Cliquez sur [Suivant] lorsque l'écran Sauvegardez vos données apparaît. 3 Sélectionnez l'onglet [Créer/Gérer] et cliquez sur [Gérer la sauvegarde du système utilisateur]. 4 La fenêtre suivante contient trois options qui vous permettent de [Copier], [Supprimer] ou [Ajouter des commentaires] à vos images. Sélectionnez l'action que vous pouvez voir le bouton effectuer.

Sélection de l'option [Copier] (Notez que vous devez avoir un disque externe branché pour que le bouton [Copier] fonctionne, sinon une erreur se produit.)

a. Sous « Step 1: Select a backup file that you wish to copy » (Étape 1 : Sélectionnez un fichier de sauvegarde que vous souhaitez copier.), Sélectionnez l'emplacement du fichier de sauvegarde désiré. Une liste de fichiers de sauvegarde apparait. Sélectionnez le fichier que vous souhaitez copier et cliquez sur [Suivant]. b. Sous « Step 2: Select a drive to copy a backup file » (Étape 2 : Sélectionnez un disque pour copier le fichier de sauvegarde), Sélectionnez le disque de destination et cliquez sur [Suivant]. c. Sous « Step 3: Start to copy the following information » (Étape 3 : Démarrer la copie des informations suivantes), confirmez les informations et cliquez sur [Démarrer]. d. L'écran « Step 4: Processing backup data copying » (Étape 4 : Copie des données de sauvegarde en cours), affiche une barre de progression. e. Cliquez sur le bouton [Terminer] de l'écran « Étape 5 : Copy completed. Confirm the results » (Étape 5 : Confirmez les résultats), cliquez sur [Terminer].

Sélection de l'option [supprimer].

a. Sous « Step 1: Please select your target data » (Étape 1 : Veuillez sélectionner les données désirées.), sélectionnez l'emplacement du fichier de sauvegarde désiré. Une liste de fichiers de sauvegarde apparait. Sélectionnez le(s) fichier(s) que vous souhaitez supprimer et cliquez sur [Suivant]. b. A l'écran « Step 2: Delete backup data » (Étape 2: Supprimer les données de sauvegarde), cliquez sur [Démarrer]. c. Le système ouvre une fenêtre de confirmation. Cliquez sur [OK]. d. À l'écran « Step 4: Delete process has been completed » (Étape 4 : La suppression est terminée.), cliquez sur [Terminer].

Sélection de l'option [ajouter un commentaire].

a. Sous « Step 1: Please select your target data » (Étape 1 : Veuillez sélectionner les données désirées.), sélectionnez l'emplacement du fichier de sauvegarde désiré. Une liste de fichiers de sauvegarde apparait. Sélectionnez le fichier auquel vous souhaitez ajouter des commentaires et cliquez sur [Suivant].

b. Sous « Step 2: Add comment » (Étape 2 : Ajouter un commentaire), saisissez au maximum 300 caractères dans la zone « Commentaire », puis cliquez sur [Ajouter]. c. Cliquez sur le bouton [Terminer] de l'écran « Étape 3 : Adding comment has been completed » (Étape 3 : Ajout du commentaire terminé), cliquez sur [Terminer].

Restauration à partir de vos images de sauvegarde

1 Lancez l'application Sauvegarde et restauration de système avec l'aide de l'icône correspondante sur le bureau Windows, puis cliquez sur [Oui] dans la boîte de dialogue Contrôle de compte d'utilisateur. 2 Cliquez sur [Suivant] lorsque l'écran Sauvegardez vos données apparait. 3 Sélectionnez l'onglet Restaurer et cliquez sur « Restore User System Backup » (Restaurer à partir d'une sauvegarde du système utiliser). 4 Sous « Step 1: Please confirm the following before starting restore process » (Étape 1 : Veuillez confirmer ce qui suit avant de commencer le processus de restauration), confirmez les informations et cliquez sur [OK]. Le système redémarrera pour permettre à la restauration de commencer. 5 Après le redémarrage du système, l'écran Explanation about Restore User System Backup * (Explications sur la restauration à partir de la sauvegarde de l'utiliser) apparait. Après avoir lu l'accord de licence, cliquez sur [Accepter], puis sur [Suivant]. 6 Dans la liste des données de sauvegarde, sélectionnez une image à restaurer et cliquez sur [Suivant]. 7 À l'écran « Confirmer avant la restauration », cliquez sur [Démarrer]. 8 Une fois la restauration terminée et lorsque l'écran « Finished restoration » (Restauration terminée) apparait, cliquez sur [Fermer]; le système redémarre et retourne à Windows.

Utilisation du disque de restauration et d'utilitaires

Le disque Restauration et Utilitaires contient divers outils permettant de restaurer votre image d'origine ou une image de système, ainsi que d'effacer certaines données inutiles sur votre disque dur.

Méthodes pour accéder aux utilisateurs

Les outils « Restauration et Utilitaires » sont pré-installés en usine dans une partition cachée et sont disponibles sur le disque à auto-amorçage. Veuillez prendre note que si vous modifiez la configuration des partitions de votre disque dur, vous risquez de supprimer les outils « Restauration et Utilitaires ». Dans un tel cas, vous ne pourriez plus utiliser la partition cachée pour lancer les outils « Restauration et Utilitaires », mais vous pourriez toujours amorcer le système à partir du disque d'amorçage.

Comment déterminer si la fonctionnalité restauration et utilitaires est déjà installée

1 Allumez ou redémarrez votre système. Lorsque le logo Fujitsu apparait, appuyez sur la touche [F12]. 2 Dans le menu Amorçage qui apparait, vérifiez si l'option est présente. Si elle n'y est pas, cela signifie que la fonctionnalité doit être utilisée à partir du disque. Si l'option n'est pas disponible, reportez-vous à « Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque d'amorçage »

Exécution de la fonctionnalité restauration et utilitaires à partir du disque dur

1 Allumez ou redémarrez votre système. Lorsque le logo Fujitsu apparait, appuyez sur la touche [F12]. 2 Avec le curseur, allez en bas de page jusqu'à, puis appuyez sur [Entrée].

3 Choisissez votre langue (anglais ou français). 4 Trois options sont à disposition : Diagnostics, Restauration et Utilitaires (pour savoir comment utiliser ces outils, consultez la section Restauration et Utilitaires ci-dessous).

Exécution de la fonctionnalité restauration et utilitaires à partir du disque d'amorçage

Si vous désirez vérifier/changer la priorité d'amorçage (plutôt que de démarrer à partir du disque dur ou d'un lecteur de disquette externe), exécutez les opérations suivantes:

1 Mettez le système sous tension. Lorsque le logo Fujitsu apparait à l'écran, appuyez sur la touche [F12]. 2 Mettez en surbrillance l'option CD/DVD du menu d'amorçage et appuyez sur la touche [Entrée]. 3 Mettez le disque d'amorçage sur le plateau du lecteur. 4 Cliquez sur [OK].

REMARQUE: À l'étape suivante, il se peut que le logo Fujitsu apparaisse à l'écran pendant quelques minutes avant la barre de progression.

5 Sélectionnez le mode d'amorçage CD/DVD. (mode UEFI), puis appuyez sur [Entrée]. Le logo Fujitsu suivi d'une barre de progression, apparaîtra en bas de l'écran pendant le transfert des fichiers à partir du disque.

Restauration et utilisateurs

Outil Diagnostics : L'outil de diagnostic est conçu pour être utilisé par des informaticiens professionnels. Il y a peu de chances que vous avez besoin de l'utiliser. Si vous avez toutefois besoin de l'utiliser, procédez selon les étapes suivantes :

1 Appuyez sur le bouton « Outil Diagnostic » pour démarrer l'outil de diagnostic. Une barre de progression s'affiche pendant le démarrage de l'outil. 2 Lisez la remarque, puis cliquez sur [OK]. 3 Dans la fenêtre affichant les outils de diagnostic matériel Fujitsu, choisissez une ou plusieurs des options suivantes : Unité centrale, Mémoire, Écran, Disque dur, CD/DVD/BD, Disquette, Clavier, et Souris. Cliquez sur le bouton [Option] pour indiquer combien de fois l'outil doit réaliser un diagnostic sur chacun des composants sélectionnés. Appuyez sur [Exécuter] pour démarrer l'outil de diagnostic. 4 Une fois l'opération terminée, les composants sélectionnés sont entourés en rouge, ce qui indique qu'ils ont été diagnostiqués, puis la fenêtre de résultats apparait. 5 Cliquez sur [Terminer] pour fermer l'outil de diagnostic, puis cliquez sur [Oui] pour confirmer la fin de la session de diagnostic.

Outil Restauration : L'outil de restauration contient trois options. Copies de sauvegarde de l'image système configurées par l'utilisateur : Restauration du disque C: à partir du disque D: ou d’un support externe, Restauration du disque C: Restauration de l'image d'origine (disque C: uniquement), et Restauration complète du disque dur : Vous pouvez utiliser ces outils pour restaurer l'image d'origine à partir de la partition cachée, pour restaurer une image de sauvegarde créée par vous ou des images enregistrées sur des DVD, et pour restaurer complètement votre disque dur. Si vous désirez savoir comment utiliser des DVD de restauration de l'image d'origine, des DVD de sauvegarde créée par l'utilisateur, et une sauvegarde de l'image de système, reportez-vous aux sections appropriées ci-dessus.

Pour une restauration à partir du disque d: ou d'un support externe :

1 Cliquez sur [User System Backup] (Sauvegarde de l'image système configurée par l'utilisateur). 2 Un écran avec une barre de progression s'affiche, suivi par l'écran avec l'accord de licence. Cliquez sur [Accepter] pour accepter l'accord de licence. 3 À l'écran « Select an image to restore » (Sélectionnez une image à restaurer), sélectionnez dans la liste d'images celle que vous souhaitez restaurer, puis cliquez sur [Suivant]. 4 À l'écran « Confirm before restoration » (Confirmer avant la restauration), cliquez sur [Démarrer] pour commencer la restauration. 5 Une fois la restauration terminée et lorsque l'écran « Finished restoration » (Restauration terminée) apparait, cliquez sur [Fermer] ; le système redémarre et retourne à Windows.

Pour une restauration à partir de l'image d'origine (partition cachée) :

1 Cliquez sur [Restore C: drive] (Restauration à partir du disque C.): 2 Un écran avec une barre de progression s'affiche, suivi par l'écran « Restore Factory Image (only C: drive) » (Restauration à partir de l'image d'origine - disque C: uniquement) confirmant que l'image d'origine sera restaurée sur le disque C: et que les données générées sur le disque D: seront conservées. Cliquez sur [Suivant]. 3 Lisez l'écran avec les instructions, cliquez sur [Accepter] puis sur [Suivant]. 4 Au message d'annonce annonçant la restauration de l'image d'origine sur le disque C:, cliquez sur [OK]. 5 Lorsque l'écran avec la barre de progression apparait, attendez la fin du processus. 6 Une fois le processus terminé, cliquez sur [Terminer]; l'ordinateur redémarre et retourne à Windows.

Pour une restauration complète du disque dur :

Suivez les instructions données dans la section appropriée : « Recovering your Factory Image using Recovery and Utility (for new hard drive or non-bootable hard drive) » (Restauration de l'image d'origine avec la fonctionnalité Restauration et Utilitaires - à partir d'un nouveau disque dur ou d'un disque dur sans auto-amorçage).

Outil Utilitaires : L'outil Utilitaires comprend deux options : « Supprimer les données sur le disque dur » et « Créer des partitions »

L'utilitaire Supprimer les données sur le disque dur permet de supprimer toutes les données sur votre disque dur et d'en empêcher leur réutilisation. REMARQUE: N'utilisez pas l'utilitaire « Supprimer les données sur le disque dur », à moins que vous soyez absolument certain de pouvoir effacer votre dis disco dur en entier, y compris toutes les partitions.

Pour supprimer les données sur le disque dur :

a. Cliquez sur [Suppression des données sur le disque dur] b. Une barre de progression apparait, suivie par un écran avec l'accord de licence. c. Acceptez les conditions du contrat et cliquez sur [Suivant]. d. Dans la liste de disques durs, Sélectionnez le disque dur dont les données sont à supprimer et cliquez sur [Suivant].

L'utilitaire Création de partitions sert à changer la taille des partitions sur le disque C: et le disque D:. Pour exécuter cet utilitaire :

a. Cliquez sur [Création d'une partition]. b. Une barre de progression apparait, suivie par un écran avec l'accord de licence. Acceptez l'accord de licence. c. Sur l'écran Outil de restauration - Création de partitions, glissez la coulisse jusqu'à la taille appropriée et cliquez sur [OK]. d. Au message vous demandant de confirmer la création des partitions, cliquez sur [Oui].

Restauration de l'image d'origine avec la fonctionnalité restauration et utilitaires (à partir d'un nouveau disque dur ou d'un disque dur sans auto-amorcage)

Si vous avez installé un nouveau disque dur ou si votre disque dur n'a pas de fonction d'auto-amorçage, exécutez les opérations suivantes.

1 Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l'écran, appuyez sur la touche [Entrée]. 2 Mettez en surbrillance l'option CD/DVD du menu d'amorçage et appuyez sur la touche [Entrée].

3 Insérez le disque amorçable dans le lecteur de DVD, puis cliquez sur [OK]. 4 Sélectionnez le mode d'amorçage CD/DVD. (mode UEFI), puis appuyez sur [Entrée]. Le logo Fujitsu, suivi d'une barre de progression, apparaitra en bas de l'écran pendant le transfert des fichiers à partir du disque. 5 Choisissez votre langue (anglais ou français). 6 Trois options sont à disposition : Diagnostics, Restauration et Utilitaires. Sélectionnez [Restauration]. 7 Selectionnez [Restore full hard drive] (Restauration complète du disque dur). 8 Cliquez sur [Suivant] pour confirmer la restauration complète du disque dur. (Toutes les données présentes sur le disque dur seront effacées.) 9 Acceptez l'accord de licence en cliquant sur [Accepter], puis sur [Suivant]. 10 À l'écran « Recovery Disk Check » (Vérification du disque de restauration), cliquez sur [Suivant] pour vérifier si le disque d'amorçage est bien inséré dans le lecteur optique. 11 L'écran de vérification du disque de restauration apparait, suivi par un message vous invitant à insérer le premier disque. Cliquez sur [OK] pour continuer. Répétez cette étape pour tous les disques. Après avoir vérifié tous les disques et terminé la vérification, cliquez sur [Suivant]. 12 Insérez à nouveau le premier disque de restauration puis cliquez sur [Suivant]. 13 Lorsque le message final vous avertissant que toutes les données présentes sur les disques C: et D: seront perdues, cliquez sur [OK]. Le processus de restauration démarre alors. 14 Suivez les messages vous invitant à insérer les disques de restauration suivants et cliquez sur [OK]. 15 Une fois l'image d'origine copiée sur le disque dur et restaurée, insérez le disque d'amorçage lorsque le message vous y invite. 16 Une fois le processus de restauration terminé, cliquez sur [Terminer] pour redémarrer l'ordinateur. L'ordinateur redémarrera automatiquement puis effectuera son amorçage initial.

Modification des paramètres BIOS pour passer de windows 8 32 bits à windows 8 64 bits et inversement

Pour installer la version 32 bits de Windows 8 et pouvoir amorcer le système à partir du support 32 bits, vous devez désactiver l'option d'amorçage sécurisé dans les paramètres BIOS. Pour retourner à la version 64 bits de Windows 8 à partir de la version 32 bits de Windows 8, vous devrez annuler les modifications ci-dessus et réactiver l'option d'amorçage sécurisé. Si vous ne réactivez pas l'amorçage sécurisé, les fonctionnalités suivantes seront désactivées car elles ont besoin de l'amorçage en mode UEFI (Unified Extensible Firmware Interface):

1 Amorçage sécurisé. 2 Expérience d'amorçage sans coupure. 3 Déverrouillage réseau de BitLocker pour systèmes avec TPM (Trusted Platform Module). 4 Prise en charge eDrive.

AVERTISSEMENT: Pour retourner au mode UEFI, vous devez reformater le disque dur. Toutes les données et tous les paramètres personnels sur le disque dur seront effacés. Il est fortement recommandé de sauvegarder vos données avant de retourner au mode UEFI.

Pour de plus amples informations, veuillez consulter nos pages d'assistance : http://www.fujitsu.com/us/support/

1 Pour accéder aux paramètres BIOS, appuyez sur la touche [F2] après avoir allumé le système. 2 Utilisez les touches fléchées à droite ou à gauche pour ouvrir la page « Sécurité »

• Si votre système ne possède aucun mot de passe superviseur, vous ne pouvez pas changer les configurations d'amorçage sécurisé.

Dans ce cas, vous devez sélectionner l'option Définir un mot de passe superviseur et choisir un mot de passe.

3 Avec les touches fléchées vers le haut et vers le bas, sélectionnez Configurations d'amorçage sécurisé. 4 Sélectionnez Amorçage sécuré ou Option d'amorçage sécuré, puis avec la touche [Entrée], choisissez [Désactif] pour la version 32 bits et [Activé] pour la version 64 bits. Utilisez ensuite la touche [Échap] pour quitter Configurations d'amorçage sécuré. 5 Utilisez les touches fléchées pour ouvrir la page « Avancé » 6 Sélectionnez CSM, puis choisissez [Activé] pour la version 32 bits et [Désactivi] pour la version 64 bits. 7 Sélectionnez Amorçage rapide, puis choisissez [Acté] pour la version 32 bits et [Désacté] pour la version 64 bits.

8 Utilisez les touches fléchées pour ouvrir la page « Quitter » 9 Quittez les paramètres de configuration du BIOS en choisissant Enregistrer les modifications et quitter.

Téléchargement des mises à jour de pilotes

L'utilitaire FSDM (Fujitsu Software Download Manager) est à votre disposition pour télécharger les plus récentes versions des pilotes, utilitaires et applications depuis le site d'assistance Fujitsu. Si vous avez un système d'exploitation Windows 8 ou Windows 7, vous devez vous connecter au site d'assistance (http://support.fujitsu.com/CS/Portal/support.do?srch=DOWNLOADS).

Entretien de votre ordinateur portable lifebook

Si vous prenez soin de votre ordinateur portable LIFEBOOK Fujitsu, vous augmenterez sa durée de vie et sa fiabilité. Cette section fournit certains conseils relatifs à l'entretien de votre ordinateur portable et de ses dispositifs.

• LE SYSTÉME CONTIENT DES COMPOSANTS POUVANT ÉTRE FORTEMENT ENDOMMAGÉS PAR UNE DÉCHARGE ÉLECTROSTATIQUE (DES). POUR MINIMISER CE RISQUE, VEUILLEZ PRENDRE LES PRECAUTIONS SUIVANTES :

AVANT DE CONNECTER OU DE DECONNECTER VOITRE ORDINATEUR PORTABLE LIFEBOOK (LORSQUE VOUS UTILIZEZ UN DUPLICATE EUR DE PORTS), IL EST TOUJOURS RECOMMANDÉ DE TOUCHER UN OBJECT METALLIQUE MIS À LA TERRE AFIN DE DECHARGER L'ÉLECTRICITE STATIQUE QUI S'EST ACCUMULÉE DANS VOITRE CORPS. ASSUREZ-VOUS DE METTRE VOITRE SYSTÉME HORS TENSION AVANT D'AJOUTER OU DE RETIRER DES COMPOSANTS DU SYSTÉME. MÈME SI LE SYSTÉME EST EN ÉTAT DE SOMMEIL OU DE VEILLE PROLONGÉ, DES DONNÉES POURRAIENT ÉTRÉ PERDUES ET LA MéMOIRE ENDOMMAGÉE SI LE COURANT QUI ALIMENTÉ LE SYSTÉME N'EST PAS COUPE. LORSQVE VOUS INSTALLEZ OU RETIREZ UN MODULE DE MEOIRE, TENEZ-LE PAR LE BORD DE FAON A NE TOUCHER AUCUN CONTACT NI AUCUNE PUCE. ASSUREZ-VOUS DE NE TOUCHER AUCUNE BORNE DE CONNEXION NI AUCUN COMPOSANT INTERNE DE L'ORDINATEUR. LA PEAU DEGAGE UNE SUBSTANCE HUILEUSE QUI POURRAIT CAUSER UN COURT-CIRCUIT AUX COMPOSANTS.

TOUT EQUIPEMENT ELECTRIQUE POT ETRE DANGEREUX S'IL EST UTILIS DE FACTION INAPPROPRIEE, LE FONCTIONNEMENT DE CE PRODUIT OU D'AUTRES PRODUITS SIMILIARES DOIT TOUJOURS SE FAIRE SOUS LA SUPERVISION D'UN ADULTE. NE PERMETTEZ PAS AUX ENFANTS D'ACCEDER A L'INTIEREUR DE TOUT PRODUIT ELECTRIQUE ET NE LEUR PERMETTEZ PAS D'EN MANIPULER LES CABLES.

• Voir ordinateur portable est durable, mais c'est un appareil électronique sensible. Traitez-le avec respect et précaution.
• Prenez l'habitude de transporter votre ordinateur dans une mallette convenable.
• N'essayez pas de réparer l'ordinateur vous-même. Suivez toujours les instructions d'installation à la dette.
• Gardez-le loin de la nourriture et des boissons.
• Pour protégerr votre ordinateur des dommages et optimiser ses performances, gardez toujours les grille
• Ne placez pas l'ordinateur dans un endroit où les grilles de ventilation pourraient être obstruées, notamment dans un petit espace fermé ou sur une surface molle comme un lit ou un coussin.
• Si vous renversez par accident un liquide sur votre ordinateur portable LIFEBOOK :

1Eteignez-le.

2 Positionnez-le de sorte que le liquide puisse s'échapper.

Laissez-le sécher pendant 24 heures, ou plus si nécessaire. S'il ne démarre pas une fois sec, contactez le service d'assistance.

• N'utilisez pas tout ordinaire portable LIFEBOOK Fujitsu dans un environnement très humide (à proximité d'une baignoire, d'une piscine).
• Utilisez toujours l'adaptateur secteur d'origine et des piles homologues pour votre ordinateur portable. Évitez d'exposer l'ordinateur au sable, à la poussière et à d'autres matières.
• N'exposez pas tout ordinateur portable à la lumière directe du soleil pendant de longues périodes, car les températures de plus de 140°F (60°C) pourraient l'endommager.
• Gardez les caches des connecteurs et des fentes fermés lorsque ceux-ci ne sont pas en utilisation.
• Ne déposez pas d'objets lourds ou tranchants sur l'ordinateur.
• Si vous transportez votre LIFEBOOK dans un porte-documents, ou toute autre mallette, assurez-vous qu'aucun objet dans l'étui n'appuie sur le couvercle.
• Ne placez jamais votre ordinateur portable de façon à ce que le lecteur optique supporte le poids du portable.

Nettoyage de votre ordinateur portable lifebook

• Débranchez toujours la prise électrique (tirez la fiche, pas le cordon).
• Nettoyez votre ordinateur avec un chiffon humide, non pelucheux. N'utilisez pas de solvant ou d'abrasif.
• Utilisez un tissu doux pour enlever la poussière de l’écran. N’utilisez jamais de liquide lave-vitre.
• Avant de nettoyer ou de désinfecter l'extérieur de votre ordinateur, le clavier ou l'écran ACL, prenez garde à éteindre le système, à débrancher l'adaptateur secteur et à retirer la batterie.

Extérieur et clavier de l'ordinateur

Pour nettoyer l'extérieur et le clavier, utilisez l'un des nettoyants suivants :

Kit de nettoyage pour ordinateur portable Office Depot® N° 154-616 - Lingettes Meridrew Enterprises Klear_Screen® Lingettes de nettoyage 3M CL563

Remarque: Après avoir nettoyé votre système avec l'un de ces produits, faites-le sécher et retirez les traces de produit à l'aide d'un tissu doux non pelucheux.

Écran ACL

Pour nettoyer l'écran, utilisez l'un des nettoyants suivants :

Kit de nettoyage pour ordinateur portable Office Depot® N° 154-616 - Lingettes Meridrew Enterprises Klear_Screen®

*Convient aux écrans des PC Tablettes, PC convertibles avec protecteur ACL et ordinateurs portables standard.

Nettoyez l'écran doucement et laissez-le sécher avant d'allumer votre ordinateur.

Désinfection des ordinateurs lifebook

Nettoyez la surface de l'ordinateur à l'aide d'un tissu doux imbibé d'une solution d'ethanol à 50% ou d'un autre germicide à base d'ethanol homologué par l'EPA (« Environment Protection Agency », ou Agence américaine de protection de l'environnement) en tant que désinfectant hospitalier.

• Si VOUS N'UTILISEZ PAS LES BONS PRODUITS, L'AFFICHAGE DE L'ÉCRAN ACL OU L'ORDINATEUR LUI-MÉME POT EN ÉTRE ENDOMMAGÉ. POUR SAVOIR COMMENT UTILISER ET MANIPULER CONVENABLEMENT LES PRODUITS NETTOYANTS, PRENEZ GARDE À TOUJOURS CONSULTER LES PROCÉDURES DE NETTOYAGE DU FABRICANT, AINSI QUE LES FICHES TECHNIQUES DE SECURITÉ. N'UTILISEZ JAMAIS DE NETTOYANTS À BASE ALCALINE, D'AMMONIAQUE, D'ACIDE, OU DE PRODUITS CHIMIQUES BIOLOGIQUES TELS QUE DISSOLVANTS POUR PEINTURE, ACETONE, ALCOOL PROPYLIQUE OU ISOPROPYLIQUE OU PETROLE. LA FINITION DES SURFACES DE L'ORDINATEUR ET LA PELLICULE DE PROTECTION DE L'ECRAN ACL POURRAIENT EN ÉTRE ENDOMMAGEES. N'TUTILISEZ JAMAIS D'AIR COMPRIMÉ POUR LE NETTOYAGE DES PC LIFEBOOK ET STYLISTIC.

Nettoyage du filtre anti-poussière

Votre LIFEBOOK est équipédé de ventilateurs qui attirent l'air à l'intérieur pour refroidir les composants internes de l'ordinateur. Selon l'environnement d'utilisation, de la poussière et de la saleté peuvent pénétrer avec l'air. Si elles s'accumulent, elles peuvent nuire au bon fonctionnement du système.

RETIRER L'ADAPTATEUR SECTEUR : AVANT DE RETIRER LE COUVERCLE DU FILTR, ETEIGNEZ LE SYSTème AINSI QUE LES PÉRIPHÉRIQUES, ET DEBRANCHÉZ L'ADAPTATEUR SECTEUR. NETTOYAGE DU FILTRE :

N'UTILISEZ PAS DE DETERGENT - EVITEZ D'ENDOMMAGER LE FILTRE, LES DEGATS CAUSES À CE COMPOSANT NE SONT PAS COUVERTS PAR LA GARANTIE. - UTILISEZ DES OUTILS EN PLASTIQUE POUR LE NETTOYER, LES OUTILS EN METAL OU EN BOIS RISQUENT DE L'ENDOMMAGER.

DES: AVANT DE NETTOYER LE FILTRETOUCHEZ UN OBJECT EN METAL AFIN D'EAVCUER L'ELECTRICIET STATIQUE QUIL S'EST ACCUMULÉE DANS VOITRE CORPS.

1. Éteignez votre ordinateur et débranchez l'adaptateur c. a. 2. Fermez l'écran et tournez l'ordinateur à l'envers. 3. Retirez le filtre en poussant la patte rainurée vers l'intérieur, puis soulevez-le et tirez-le vers l'extérieur (Figure 35). 4. Nettoyez soigneusement le filtre ainsi que le conduit d'air. 5. Mettez le filtre à nouveau en place en l'insérant d'abord sans le loquet, puis poussez entièrement jusqu'à ce qu'il s'enclenche.

ASSUREZ-VOUS TOUJOURS QUE LE FILTRE ANTI-POUSSIÈRE EST INSTALLÉ AVANT DE METTRÉ VOITRE SYSTÉME EN MARCHE. DANS LE CAS CONTRAIRE, VOUS RISQUÉZ DE CONTAMINER VOITRE SYSTÉME ET DE L'ENDOMMAGER.

Figure 35. Retrait/installation du filtre anti-poussière

Rangement de votre ordinateur portable lifebook

• Si vous entreprenez cette LIFEBOOK durant un mois ou plus, éteignez-le, chargez complètement les batteries au lithium, puis enlevez-les.
• Rangez votre LIFEBOOK dans un endroit frais et sec. Les températures doivent être maintainues entre -15 °C et 60 °C (5 °F et 140 °F).
• a et sa durée de vie sera réduite. De plus, une batterie défectueuse pourrait endommager votre ordinateur LIFEBOOK.

• ÉTEIGNZE TOUJOURS VOITRE ORDINATEUR AVANT DE LE TRANSPORTER ET/OU DE L'EMBALLER. APRES AVOIR ÉTEINT LE SYSTème, ATTENDEZ QUE LE PANNEAU DE VOYANTS D'ÉTAT INDIQUE BIEN LE STATUT HORS TENSION (C'EST À DIRÉ QU'AUCUN VOYANT N'EST ALLUMÉ). IL EST POSSIBLE QUE L'APPAREIL NE SE METTE PAS AUTOMATIQUEMENT EN MODE HORS TENSION OU VEILLE PROLONGE APRES QUE VOUS AVEZ FERMÉ LE COUVERCLE. CETTE SITUATION PEUT SE PRODUIRE EN FONCTION DES PARAMÉTRES DE SECURITÉ PAR MOT DE PASSÉ QUI GÉRENT LA PRE-INITIALISATION DU SYSTEME OU D'UNE AUTRE APPLICATION EN COURS D'UTILISATION SUR L'ORDINATEUR. SI VOUS TENTEZ DE TRANSPORTER L'ORDINATEUR SANS L'ETEINDRE, VOUS RISQUEZ DE L'ENDOMMAGER EN LE SOUMETTANT À DES CHOCS OU EN L'AMENANT EN ETAT DE SURCHAUFFE CAR LES GRILLES DE VENTILATION PEUVENT ÉTRBLOQUÉES OU OBSTRUÉES.

Voyager avec votre ordinateur portable lifebook

• Ne transportez pas votre ordinateur portable pendant qu'il est en marche.
• Il est recommandé de transporter votre ordinateur portable en cabine au lieu de l'enregistrer comme bagage.
• Apportez avec vous les adaptateurs de fiches nécessaires lorsque vous voyagez outre-mer. Vérifiez le diagramme suivant pour déterminer quel adaptateur de fiche vous serait nécessaire ou renseignez-vous auprès de cet agent de voyage.

Type de prise	Emplacement	Type de prise	Emplacement
	Canada, États-Unis, Mexique, certains pays d'Amérique latine, Japon, Corée, Taiwan, Philippines		Royaume-Uni, Irlande, Malaisie, Singapour, certains pays d'Afrique
	Russie et Communauté des États indépendants (CEI), la majeure partie de l'Europe, certains pays d'Amérique Latine, le Moyen-Orient, certains pays d'Afrique, Hong Kong, Inde, la plupart des pays de l'Asie du Sud		Chine, Australie, Nouvelle-Zélande

• Ne faites jamais passer votre ordinateur portable au détecteur de métal. Demandez plutôt qu’il soit vérifié à la main par du personnel de sécurité. Toutefois, vous pouvez faire passer votre portable dans un appareil à rayons X bien réglé. Pour éviter les problèmes, placez votre ordinateur portable à proximité de l’entrée de l’appareil et retirez-le aussitôt que possible ou faites inspecter votre ordinateur portable manuellement par le personnel de sécurité. Il se peut que les responsables de la sécurité vous demandent d’allumer votre ordinateur, alors assurez-vous que vous avez une batterie chargée à disposition.

Entretien de vos batteries

• Manipulez toujours les batteries avec soin.
• Ne court-circuitez pas les terminaux des batteries (c'est-à-dire, ne touchez pas les deux terminaux avec des objets métalliques). Ne transportez pas des batteries dans votre poche ou sac à main où elles pourraient entrer en contact avec de la monnaie, des clés ou d'autres objets métalliques. Cela pourrait causer une explosion ou un incendie. Il ne faut jamais laisser tomber, PERcer, désassembler, abîmer ou incinérer une batterie.
• Rechargez les batteries uniquement selon les instructions de ce manuel et seulement dans des endroits aérés.
• Ne laissez pas les batteries dans des endroits chauds pendant plus d'un jour ou deux. La chaleur pourrait réduire la durée de vie des batteries.
• Ne rangez pas la batterie pendant plus de 6 mois sans la recharger.

Augmenter la durée de vie des batteries

• Alimentez votre ordinateur portable avec l'adaptateur secteur ou l'adaptateur d'auto/avion optionnel chaque fois que vous le pouvez.
• Si votre ordinateur portable fonctionne sur l'alimentation par batterie pendant toute une journée, branchez-le sur l'adaptateur secteur durant la nuit pour recharger la batterie.
• Gardez la luminosité au niveau le plus bas possible.
• Réglez la gestion de la consommation d'énergie pour une durée de vie maximale de la batterie.
• Mettez votre ordinateur portable en mode sommeil lorsqu’il est en marche et que vous n’êtes pas en train de l’utiliser.
• Désactivez la fonction d'avis automatique d'insertion de votre lecteur
• Éjectez les cartes ExpressCard lorsqu'elles ne sont pas utilisées.

Entretien de votre lecteur multimédia (dvd/cd/cd-r)

Les disques multimédias sont des dispositifs précis qui fonctionneront de manière fiable si vous en prenez bien soin.

• Rangez toujours vos disques multimédias dans leurs étuis lorsqu'ils ne sont pas utilisés.
• Tenez toujours les disques par les bords et évitez d'en toucher la surface.
• Évitez de ranger les disques multimédias dans des endroits où les températures sont extrêmes.
• Ne courbez pas les disques multimédias et ne déposez pas d'objets lourds par-dessus.
• Ne renversez pas de liquide sur les disques multimédias.
• Ne laissez pas la poussière s'accumuler sur les disques multimédia, ne les rayez pas. N'écrivez jamais sur la surface de l'étiquette avec un stylo à bille ou un crayon. Utilisez toujours un crayon-feutre.
• Si un disque multimédia subit un changement soudain de température, une condensation froid/chaud pourrait se former sur la surface. Essuyez l'humidité avec un chiffon doux, propre et non pelucheux, puis laissez le disque sécher à température ambiante. N'UTILISEZ PAS de sèche-cheveux ou d'autre appareil chauffant pour sécher les disques multimédia.
• Si un disque est sale, utilisez seulement un nettoyant pour DVD/CD ou essuyez-le avec un chiffon doux, propre et non pelucheux : commencez par le bord intérieur et essuyez en direction du bord extérieur.

Entretien du lecteur optique

Votre lecteur optique est durable, mais vous devez en prendre soin. Veuillez faire attention aux points suivants :

• Le lecteur fait pivoter le disque compact à une vitesse très élevée. Lorsqu'il fonctionne, ne le transportez pas d'un endroit à un autre, et évitez qu'il subisse un choc ou des vibrations.
• Évitez d'utiliser ou de ranger le lecteur dans un environnement humide et poussiéreux ou de l'exposer à des températures extrêmes.
• Évitez d'utiliser ou de ranger le lecteur à proximité d'aimants ou de dispositifs qui génèrent de forts champs magnétiques.

N'utilisez pas et ne rangez pas le lecteur dans des endroits exposés à des chocs ou à des vibrations. - Ne désassemblez pas ou ne démontez pas le lecteur optique. L'usage d'un nettoyant spécial pour lentilles est recommandé pour l'entretien régulier du lecteur.

Entretien de vos cartes

Les cartes ExpressCard sont durables, mais vous devez en prendre soin. La documentation fournie avec votre carte vous donne des renseignements spécifiques, mais vous devriez aussi faire attention aux points suivants :

• Pour les protégerez de la poussière et de la saleté, rangez vos cartes dans leurs étuis de protection lorsqu'elles ne sont pas installées sur votre ordinateur portable LIFEBOOK.
• Évitez toute exposition prolongée aux rayons du soleil ou à une chaleur excessive.
• Gardez les cartes au sec.
• Ne fléchissez pas ou ne courbez pas les cartes et n'y placez pas d'objet lourd.
• Ne faites pas entrer par force une carte dans une fente.
• Évitez de faire tomber les cartes ou de les exposer à des vibrations excessives.

Chapitre 6

Cette partie présente les spécifications techniques du matériel et de l'environnement de votre ordinateur portable LIFEBOOK Fujitsu. Selon les configurations, les spécifications techniques peuvent varier.

Microprocesseur

Processeur Intel® Core™ de 3e génération i3, i5, ou i7 (consulter l'étiquette de configuration afin de déterminer le modèle spécifique de votre processeur).

Puce

Intel QM77 ou HM76 Express (selon la configuration du système)

Mémoire système

• Module mémoire vive à double canal SDRAM DDR3 1066 MHz
• Deux fentes mémoire DIMM : pouvant accepter une mise à niveau jusqu'à 16 Go de mémoire totale (8 Go x 2)

Mémoire cache

• Cache L1: 32 KB × 2
• Cache L2: 256 Ko intégrée
• Cache L3: Jusqu'à 6 Mo (selon la configuration du système)

Vidéo

Ecran couleur plat TFT à retroéclairage par DEL et à matrice active, avec possibilité d'affichage simultané sur deux moniteurs.

Écran anti-reflets TFT hd/hd+ de 14 po

• Interne :

HD : Résolution 1366 x 768 pixels, 16 mIn couleurs

HD+ : Résolution 1600 × 900 pixels, 16 millions couleurs

• Externe :

D-SUB / DVI-D : Résolution maximale 1920 x 1200 pixels, 16 millions de couleurs

DisplayPort: Résolution maximale 2560 x 1600 pixels, 16 millions de couleurs

• En simultané :

HD: Résolution 1366 x 768 pixels, 16 mIn couleurs

HD+ : Résolution 1600 × 900 pixels, 16 millions couleurs

Carte graphique

Contrôleur graphique Intel® HD 4000 partagé. L'architecture UMA (Unified Memory Architecture) est intégrée à la carte mère, afin qu'une partie de la mémoire principale soit partagée pour la mémoire vidéo. Le volume de mémoire vidéo partagée dépend de la capacité de mémoire du système.

Audio

• Codec HD Audio Realtek ALC269 VB6 avec système audio haute définition (HD) à deux canaux.
• Écouteurs: Écouteurs stéreo/sortie audio, 3,5 mm, 1 Vrms ou moins, impédance minimale 32 ohms.
• Microphone: Prise d'entrée de ligne/microphone stéreo, 3,5 mm, 100mV_crête - a - crête ou moins, impédance minimale de 10 Kohms.
• Deux haut-parleurs stéréo intégrés.

Disque dur

ATA série, tampon de données 300 Mbit/s ; 5400 ou 7200 tr/min. 2,5 po, 9,5 mm.

Selon cette configuration, un des disques durs suivants est installé. Pour connaître la capacité de votre disque dur, consultez l'étiquette de configuration située sur le dessous de l'ordinateur.

• 5400 tour/min : 250 Go, 320 Go, 500 Go ou 750 Go
• 7200 tours/min : 320 Go, 500 Go, 750 Go ou unité à auto-chiffrement de 320 Go SSD:128Go ou 256 Go, ou unité à auto-chiffrement de 128 Go

Périphériques de baie modulaire

Selon la configuration de votre système, l'un des lecteurs suivants est installé :

• Graveur de DVD multifonction double couche
• Lecteur modulaire Blu-ray® RW Batterie de baie modulaire
• Volet réducteur de poids

Dispositif de pointage intégré

Dispositif de pointage TouchPad avec bouton gauche et bouton droit, ainsi qu’un bouton de défillement/capteur d’empreintes digitales.

Communications

• Réseau local Gigabit : Carte réseau locale interne filaire Gigabit Ethernet 10/100/1000 Mbit/s.
• Camera Web : Haute définition (HD) 1280 x 720 pixels ou très haute définition (FHD) 1920 x 108 pixels.

Carte réseau sans fil :

• Carte intégrée Intel® Centrino® Advanced-N 6205 (802.11 agn 2x2), ou, Carte intégrée Intel® Centrino® Wireless-N 2200 (802.11 bgn 2x2).
• Bluetooth V4.0 pour communications personnelles sur réseau local sans fil, en option.

Le LIFEBOOK S752 peut être équipé d’une puce Trusted Platform Module (TPM) optionnelle pour plus de sécurité sur le système.

Tableau de sécurité et d'applications lifebook

Le tableau de sécurité et d'applications compte cinq boutons étiquetés [1], [2], [3], [4], et [Entrée].

Verrouillage antivol

Fente pouvant être utilisée pour installer un dispositif antivol.

Sur le portable lifebook :

Fente de carte ExpressCard - Emplacement pour SD Card - Connecteur analogique D-SUB à 15 broches pour moniteur VGA externe (cf. Spécifications techniques d'affichage) - Deux connecteurs USB 3.0 (Universal Serial Bus) pour périphériques en entrée/sortie - Deux connecteurs USB 2.0 (Universal Serial Bus) pour périphériques d'entrée/sortie (dont un avec capacité de charge USB en tout temps) - Port e-SATA / USB 3.0 (peut être utilisé comme port e-SATA ou comme port USB 3.0) - Port d'affichage DisplayPort - Une prise d'entrée c. c. - Un connecteur de réseau local (RJ-45) - Port de connexion (à 144 broches pour assurer la connexion avec le duplicateur de ports) - Une prise d'écouteur stéréo et une prise de micro stéréo Fente pour carte à puce (nécessite un logiciel tiers)

Sur le duplicate des ports en option :

• Un connecteur analogique D-SUB à 25 broches pour périphériques parallèles d'entrée ou de sortie, bidirectionnel, sortie seulement ou ECP
• Connecteur analogique D-SUB à 15 broches pour moniteur VGA externe (cf. Spécifications techniques d'affichage)
• Un connecteur D-SUB à 9 broches pour péripériques série d'entrée/sortie RS-232C
• Quatre connecteurs USB 2.0 pour péripériques d'entrée-sortie
• Un port DisplayPort - Un port DVI
• Un port e-SATA -Un connecteur de réseau local (RJ-45) -Une entrée c. c. -Une prise écouteur/ligne de sortie -Une prise microphone/ligne d'entrée
• Un bouton d'alimentation/veille/reprise -Deux fentes d'antivol

Clavier

Clavier intégré avec toutes les fonctions de claviers compatibles PS/2 de 101 touches.

• Nombre total de touches : 84
• Touches de fonction : De F1 à F12
• Touches supplémentaires : Fn
• Deux touches Windows : une touche Démarrage, une touche Applications
• Pas de touche : 19 mm ; course : 2,7 mm
• Dispositif de pointage TouchPad intégré avec boutons droit et gauche et capteur d'empreintes digitales
• Repose-main intégré

Prise en charge de clavier et de souris externes

Compatible USB

Batteries

Batterie rechargeable standard au lithium, 6 accumulateurs, 63mAh ou, Batterie rechargeable au lithium optionnelle, 6 accumulates, 72 Wh - Batterie modulaire à grande capacité en option : Batterie rechargeable au lithium, 6 accumulateurs, 41 Wh

Adaptateur secteur

• 4,22 A (80 W) au portable LifeBook, y compris un câble c. a., ou,
• 5,27 A (100 W) au portable LIFEBOOK, y compris un câble c. a.

Gestion de l'alimentation

Conforme à la norme ACPI (Advanced Configuration and Power Interface, ou Interface avancée de configuration et de gestion de l’énergie)

Dimensions générales

Environ 340 mm (larg.) × 245 mm (prof.) × 35/37 mm (haut.) (13,39 po × 9,65 po × 1,38 po/1,46 po)

Poids

Environ 5,07 Ib (2,3kg) avec batterie et lecteur optique

Température

Utilisation: 5°C à 35°C (41°F à 95°F); système éteint: à 140°F (-15° à 60°C)

Humidité

Utilisation : 20 % à 85 % d'humidité relative, sans condensation, système éteint ; 8 % à 85 % d'humidité relative, sans condensation

Altitude

Utilisation : 3 048 m (10 000 pieds) maximum

Accessoires préférés des utilisateurs

Pour commander des accessoires Fujitsu ou obtenir des renseignements supplémentaires, visitez le site www.shopfujitsu.com ou composez le 1-800-FUJITSU.

Logiciels pré-installés

Selon votre système d'exploitation préinstallé, votre ordinateur est livré avec des logiciels inclus afin de vous permettre d'écouter des fichiers audio et de visionner des fichiers vidéo de formats divers. De même, l'ordinateur portable est fourni avec des logiciels de transfert de fichiers, de protection contre les virus et de gestion de l'alimentation. La liste suivante indique les logiciels fournis avec votre système.

• Adobe Reader Norton Internet Security™ (essai gratuit de 60 jours)
• Symantec Norton Studio
• Skype
• Roxio Easy Media Creator (sur certains modèles)
• Cyberlink MakeDisc
• CyberLink PowerDirector
• CyberLink PowerDVD
• CyberLink YouCam • DTS® Boost™
• OmniPass (application de reconnaissance des empreintes digitales)

Apprendre à utiliser vos logiciels

Tous les systèmes d'exploitation et la plupart des logiciels d'application ont des didacticiels intégrés dès leur installation. Nous vous recommandons vivement de passer en revue le tutorial avant d'utiliser une application.

Manuels

Vite ordinateur portable comprend les guides d'utilisation de votre système d'exploitation et des autres logiciels préinstallés. Nous vous recommandons de passer en revue ces guides d'utilisation pour obtenir des informations générales sur l'utilisation des logiciels.

Adobe acrobat reader

Adobe Acrobat Reader vous permet de visualiser, de naviguer et d'imprimer des fichiers « pdf » à partir des principales plates-formes informatiques.

Votre système est livré avec la version d'essai de 60 jours de Norton Internet Security™. La gamme d'outils Norton Internet Security est conçue pour protéger votre ordinateur portable contre les virus, les pirates, les logiciels espions et les pourriels. Il aide à la protection des données actuelles sur votre disque dur contre toute infection ou destruction. La version d'essai est activée après acceptation du contrat de licence du logiciel. Après 60 jours, vous devrez vous procurer un abonnement auprès de Symantec pour pouvoir télécharger les signatures de virus, de logiciels espions et de pourriel les plus récentes.

Norton studio

Gérez avec facilité la protection Norton™ de vos ordinateurs et de vos périphériques directement à partir de l'interface mosaïque Windows® 8. Conçu et optimisé pour l'interface mosaïque Windows 8, Norton Studio permet de voir, contrôler, réparer, actualiser et renouveler tous vos abonnements de produits Norton à partir d'un seul et même écran.

Skype permet de communiquer sur Internet par voix, vidéo et messagerie instantanée. Skype permet de réaliser des appels téléphoniques sur les réseaux de téléphonie classiques. Les appels à d'autres utilisateurs Skype sont gratuits, alors que les appels à des téléphones fixes et à des téléphones cellulaires sont facturés via un système de comptes d'utilisateur. Skype constitue également un outil utile pour les transferts de fichiers et les téléconferences.

Easy Media Creator vous permet de graver facilement des CD ainsi que d'organiser, d'éditionner et de partager des photos numériques, de la musique, des données, et des vidéos.

Cyberlink makedisc

CyberLink MakeDisc vous permet de créer des DVD/VCD de films, des VCDs de musique, et d'autres supports contenant de la musique ou de la vidéo. Avec cette application, vous pouvez ajouter du contenu, élaborer le menu du disque, et graver le disque.

CyberLink PowerDirector

CyberLink PowerDirector vous permet d'éditer des vidéos et des diaporamas, d'améliorer les vidéos avec des effets spéciaux et des styles, et de publier des vidéos directement sur Internet.

CyberLink Powerdvd

CyberLink PowerDVD vous permet de lire des DVD sur votre ordinateur.

La webcam intégrée CyberLink YouCam vous permet de prendre des photos ou des films, d'y ajouter des effets spéciaux, et de les partager sous divers formats ou par l'intermédiaire de réseaux sociaux.

GDTS® boost™

DTS Boost maximise la puissance acoustique au-delà des limites de volume de l'ordinateur, permettant à l'utilisateur de créer une piste maîtresse plus riche ou plus puissante en limitant la plage dynamique et en augmentant la puissance globale perçue du mélange.

OmniPass (application de reconnaissance des empreintes digitales)

Le capteur d'empreintes digitales utilise le logiciel Softex OmniPass qui fournit des fonctions de gestion de mot de passe aux systèmes d'exploitation Microsoft Windows. OmniPass vous permet d'utiliser un « mot de passe principal, ou maître » pour toutes les applications Windows et mots de passe en ligne, avec une interface d'utilisateur conviviale permettant de : gérer en toute sécurité les mots de passe, les utilisateurs et les identités multiples pour chaque utilisateur.

Options du système d'exploitation

Microsoft Windows 8 Édition Pro ou Microsoft Windows 7 Édition Professionnelle.

Glossaire

Affichage à cristaux liquides. Type d'écran produisant des images par contrôle de l'orientation de cristaux dans un liquide cristallin.

Interface avancée de configuration et de gestion de l’énergie.

Adaptateur auto/avion

Un dispositif qui convertit le courant continu d'un allume-cigare de voiture ou une prise c. c. d'avion en courant continu à l'intensité voulue pour alimenter votre portable LIFEBOOK.

Adaptateur secteur

Appareil convertissant une tension c.a. provenant d'une prise murale en tension c.c. nécessaire à l'alimentation de chaque ordinateur portable.

Adresse IP

Un identifiant pour un ordinateur ou un périphérique sur un réseau TCP/IP. Les réseaux qui utilisent le protocole TCP/IP acheminent des messages en fonction de l'adresse IP de la destination. Le format d'une adresse IP est une adresse numérique de 32 bits qui s'écrit avec quatre nombres séparés par des points. Chaque nombre peut être une valeur de 0 à 255. Par exemple, 1.160.10.240 pourrait être une adresse IP valide.

Au sein d'un réseau isolé, vous pouvez attribuer des adresses IP au hasard tant que chacune d'elles reste unique. Toutefois, la connexion d'un réseau privé à Internet exige l'utilisation d'adresses IP enregistrées (appelées adresses Internet) afin d'éviter les doublons.

Les quatre numéros dans une adresse IP sont utilisés de différentes façons pour identifier un réseau particulier et un serveur hôte. Trois registres régionaux Internet (ARIN, RIPE NCC et APNIC) attribuent des adresses Internet à partir des trois classes suivantes :

Classe A: accepte 16 millions de serveurs sur chacun des 126 réseaux.

Classe B: accepte 65000 serveurs sur chacun des 16000 réseaux.

Classe C: accepte 254 serveurs sur chacun des 2 millions de réseaux.

Le nombre d'adresses Internet non attribuées commence à manquer, aussi un nouveau schéma sans classe, appelé CIDR, remplace de plus en plus le système basé sur les classes A, B et C et est rattaché à l'adoption de la norme IPv6.

Adresse MAC (media access control)

Adresse de contrôle d'accès au média. Adresse physique unique d'une carte réseau. Pour Ethernet, les trois premiers octets sont utilisés pour indiquer le code du vendeur, contrôle et attribué par l'IEEE. Les trois autres octets sont contrôlés par chaque fabricant (pour empêcher toute superposition) ; en conséquence, chaque carte Ethernet reçoit une adresse physique unique au monde, ce qui permet de la désigner parmi d'autres cartes. Lorsque la technologie Ethernet est utilisée, des trames sont envoyées et reçues en fonction de cette adresse.

Ligne numérique à paire asymétrique. Technologie de transport de services à haut débit sur des lignes téléphoniques ordinaires.

Amorçage

Démarrage d'un ordinateur et chargement de son système d'exploitation dans la mémoire vive (RAM), à partir du disque, de la mémoire ROM ou d'autres supports de stockage.

Authentication à clé partagée

Méthode d'authentication réseau établie par la spécification 802.11, selon laquelle le point d'accès transmet au client un paquet texte que le client doit crypter avec la bonne clé de réseau et renvoyer au point d'accès. Si le client possède la mauvaise clé ou s'il n'en a pas, l'authentication échouera et il ne sera pas autorisé à s'associer au point d'accès. L'authentication à clé partagée n'est pas considérée comme une méthode sure, car un pirate qui accède au texte en clair et au texte crypté avec la clé WEP pourrait déchiffrer celle-ci.

Authentication ouverte

Méthode d'authentication établie dans la norme 802.11 selon laquelle un client sans fil n'est pas authentifié avant de pouvoir s'associer.

Batterie au lithium

Type de batterie rechargeable ayant une puissance et une durée de vie importantes compte tenu de sa taille, et ne subissant pas l'effet de mémoire qui caractérisé les batteries au nickel-cadmium.

Acronyme signifiant Basic Input-Output System. Programme et ensemble de paramètres par défaut stockés dans la mémoire morte : il effectue des diagnostics et fait fonctionner votre ordinateur lorsque vous le mettez sous tension et agit ainsi jusqu'à ce que votre système d'exploitation se soit chargé à partir du disque. Les informations du BIOS sont transférées au système d'exploitation pour lui fournir des données sur la configuration et l'état du matériel.

Contraction de « Binary digit ». Unité simple d'information pouvant adopter la valeur 1 (un) ou 0 (zéro).

Abréviation de « bits par seconde ». Unité utilisée pour mesurer le débit de transfert de données.

Bus

Circuit électrique qui transmet des données entre l'unité centrale et les sous-ensembles à l'intérieur de l'ordinateur.

Courant continu. Courant qui ne fluctue pas périodiquement dans le temps.

Canal

Plage de fréquences à bande étroite utilisée par la carte réseau sans fil pour transmettre des données. IEEE 802.11b/g : 11 canaux dans la bande de 22 MHz.

Cathodique (CRT - cathode ray tube, ou tube à rayons cathodiques)

Tube à rayons cathodiques. Moniteur dont l'affichage est assuré par un faisceau de particules électroniques qui frappe l'écran luminescent. Une image est produite par la variation de la position et de l'intensité du faisceau.

Clé de chiffrement (clé réseau)

Clé de chiffrement utilisée pour coder les textes de messages et pour effectuer les vérifications de l'intégrité des messages. La clé de chiffrement protège les données contre les interceptions non autorisées.

Ce dispositif utilise la même clé de chiffrement pour coder ou décoder les données ; cette dernière est obligatoire pour que l'émetteur et le récepteur puissent communiquer.

Clé de réseau

Clé utilisée pour le chiffrement des données sur le réseau. La clé de réseau étant utilisée par l'ordinateur personnel pour crypter et décrypter les données, l’émetteur et le récepteur doivent utiliser la même clé.

Commande

Instruction que vous transmettez au système d'exploitation. Exemple : exécuter une application particulière ou formater une disquette.

Compatibilité wi-fi

Contraction de « Wireless Fidelity ». Une conformité Wi-Fi indique que le produit a réussi le test d'interopérabilité de la WECA (Wireless Ethernet Compatibility Alliance), ce qui garantit l'interopérabilité de produits de réseau sans fil IEEE 802.11. Pour plus de renseignements sur la norme Wi-Fi, visitez le site Web de la WECA à : www.wirelessethernet.com.

Configuration

Éléments matériels et logiciels qui composent le système et définissent son fonctionnement.

Décharge électrostatique. Décharge électrostatique soudaine provenant d'une charge statique qui s'est accumulée lentement. Exemple: La décharge reçue d'une poignée de porte ou les étincelles générées par un brossage des cheveux par temps sec.

Il s'agit d'un protocole qui permet à un ordinateur qui se connecte sur un réseau d'obtenir dynamiquement sa configuration. Il est utilisé pour récupérer automatiquement des paramètres nécessaires à la communication, tels que des adresses IP. L'émetteur d'une adresse IP s'appelle un serveur DHCP, et celui qui reçoit est un client DHCP.

Barrette de mémoire à double rangée de connexions.

Disque dur

Support rotatif, circulaire, plat et très rigide pour le stockage magnétique de données.

Accès direct à la mémoire. Circuit spécial de transferts de données de mémoire à mémoire ne nécessitant pas l'intervention de l'UC.

Interface de gestion du mode bureau. Norme qui permet aux applications de gestion d'ordinateur d’interroger et de configurer, localement ou à distance, des systèmes informatiques, des composants matériels et logiciels, ainsi que des périphériques.

DNS (domain name system)

Système d'adressage par domaines. Fonction qui contrôle la correspondance entre l'adresse IP et le nom attribué à l'ordinateur. Il est possible de communiquer avec les ordinateurs dont les adresses IP sont inconnues, mais dont le nom est connu.

Données

Les informations stockées et traitées par un système.

Littéralement « Système d'exploitation de disque » (MS-DOS est un système d'exploitation de disque Microsoft).

Technologie DVMT ou de mémoire vive pour les fonctions vidéo. Topologie de mémoire vidéo permettant d'améliorer l'efficacité de la carte mère grâce à une utilisation innovante de la mémoire.

Entrée/Sortie. Données électroniques entrant et sortant de votre ordinateur portable.

Port à capacités étendues. Ensemble de normes de transmission de données à haute vitesse et d'interconnexions entre appareils électroniques.

Écran à matrice active

Type d'écran plat où un transistor ou un composant similaire est associé à chaque pixel de l'écran.

Commission fédérale des communications (organisation gouvernementale américaine).

Giga-octet. Un milliard d'octets.

Horloge système

Oscillateur à fréquence précise qui synchronise le fonctionnement du système et établit l'heure et la date.

Interface IDE L'interface IDE se caractérise par le fait que le contrôleur électronique du disque dur est intégré dans le même boîtier que ce dernier.

IEEE 802.11a

Norme de réseau sans fil autorisant un débit maximum théorique de 54 Mbit/s. Les cartes de norme 802.11a fonctionnent dans les bandes de fréquences UNII inférieures et intermédiaires de 5 GHz.

IEEE 802.11b

Norme de réseau sans fil autorisant un débit maximum théorique de 11 Mbit/s. Les cartes de norme 802.11b fonctionnent dans les bandes de fréquences ISM de 2,4 GHz.

IEEE 802.11g

Norme de réseau sans fil autorisant un débit maximum théorique de 54 Mbit/s. Les cartes de norme 802.11g fonctionnent dans les bandes de fréquences ISM de 2,4 GHz.

IEEE802.11N

Norme de réseau sans fil utilisant plusieurs flux de données autorisant un débit maximum théorique de 450 Mbit/s. Les périphériques 802.11n peuvent fonctionner dans les bandes UNII de 2,4 GHz et 5 GHz. Ils sont en outre rétrocompatibles avec les périphériques 802.11g and 802.11a.

Infrastructure

Nom d'une configuration de réseau local (LAN) sans fil. Ce type de communication utilise un point d'accès. Il existe également un type de communications appelé « Ad hoc »

Demande d'interruption. Il s'agit d'un signal envoyé par le matériel à l'unité centrale indiquant qu'il y a nécessité de traiter un événement externe qui vient de se produire.

Kilo-octet. Mille octets.

Réseau local. Interconnexion d'ordinateurs et de périphériques dans un emplacement délimité et permettant l'échange de programmes et de données.

Lecteur de disque

Dispositif qui fait tourner le disque et qui contient les têtes et les circuits de commande permettant la lecture et l'écriture de données sur le disque.

Masque de sous-réseau

Le réseau TCP/IP est commandé à l'aide d'une division en plusieurs sous-réseaux. Une adresse IP se compose d'une adresse de sous-réseau et de l'adresse de l'ordinateur. Le masque de sous-réseau détermine le nombre de bits formant l'adresse de sous-réseau dans l'adresse IP. La même valeur doit être utilisée pour tous les ordinateurs qui doivent communiquer sur le réseau.

Mégahertz

1 000 000 de cycles par seconde.

Mémoire

Dépôt de données et d'applications auquel l'unité centrale de votre ordinateur portable LIFEBOOK a directement accès.

Mémoire cache

Bloc de mémoire intégré au microprocesseur, auquel il est beaucoup plus rapide d'accéder qu'à la mémoire vive et utilisé de manière spéciale pour accélérer le début global des données.

Méga-hertz.

MIDI (musical instrument digital interface)

Interface numérique pour instruments de musique. Protocole de communication standard pour l'échange d'informations entre un ordinateur et un instrument doté d'une interface numérique, notamment un synthétiseur.

Méga-octet. Un million d'octets.

Mode ad hoc

Le mode Ad Hoc désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs est établie sans périphérique central de réseau sans fil, ou point d'accès. La connectivité est établie uniquement à l'aide de périphériques clients dans une configuration égal à égal. Pour plus de détails, voir « Mode Ad Hoc » en page 158

Module RAM ou module de mémoire vivo

Carte de circuit imprimé avec mémoire et circuit associé qui permet à l'utilisateur d'ajouter de la mémoire supplémentaire à l'ordinateur sans outil spécial.

Système qui utilise un seul canal pour TRAITER le son provenant de toutes les sources.

MTU (maximum transmission unit)

Unité maximale de transmission

Taille maximum de données pouvant être transférées en une fois par Internet ou d'autres réseaux. Si vous rencontrez des difficultés à transférer des données à cause d'une taille maximum (MTU) trop élevée, vous pouvez définir une MTU inférieure pour que la communication aboutisse.

Nom de réseau (ou SSID, abréviation de « service set identifier »).

La configuration d'un réseau local sans fil fait appel à un regroupement pour éviter les interférences et le vol de données. Ce regroupement est effectué avec le « Nom de réseau (SSID) ». Pour améliorer la sécurité, la clé de réseau n'autorise aucune communication si le SSID ne lui correspond pas.

Commission nationale des normes TV. Norme de diffusion et de réception télévisuelle aux États-Unis.

Octet

Unité d'information complétant 8 bits d'informations binaires parallèles.

Partition

Bloc d'espace réservé sur un disque dur, que le système d'exploitation considère comme étant un disque distinct et qu'il gère en conséquence.

Pas de touche (clavier)

La distance entre les centres des touches de lettres d'un clavier.

PCMCIA est une marque de commerce de la Personal Computer Memory Card International Association. La PCMCIA (association internationale des cartes de mémoire pour ordinateur personnel) est l'organisme qui définit les normes relatives aux cartes d'extension pour ordinateurs.

Périphérique

Équipement qui effectue une fonction spécifique associée à un ordinateur mais qui ne fait pas partie de cet ordinateur. Exemples : imprimante, modem, CD-ROM.

Pilote

Programme qui traduit les commandes envoyées par les applications et le système d'exploitation aux périphériques externes dans la forme exacte exigée par une marque et un modèle particulier afin de produire les résultats voulu avec le matériel employé.

Le plus petit élément d'affichage, point de couleur à l'écran. Plus la densité de pixels est élevée, plus l'image est nette.

Point d'accès

Périphérique de réseau sans fil servant de pont de communication entre un réseau sans fil et un réseau câblé.

Port E/S

Connecteur et circuits de commande associés à travers lesquels transitent les données électroniques entrant et sortant de votre ordinateur.

Port série

Connexion à un autre périphérique par lequel les données sont transférées à raison d'un bit à la fois sur un seul fil conducteur, les autres fils conducteurs servant à la commande du périphérique et non au transfert de données.

POST (power on self test)

Auto-diagnostic (ou auto-test) de mise sous tension. Programme faisant partie du BIOS, qui vérifie la configuration et les conditions de fonctionnement de votre matériel chaque fois que vous portable est allumé. Des messages d'état et d'erreur peuvent être affichés avant que le système d'exploitation ne se charge. Si l'autotest détecte une panne qui est si importante que le fonctionnement ne peut pas continuer, le système d'exploitation ne sera pas chargé.

Littéralement, « Protocole Ethernet Point à Point » Protocole Ethernet faisant appel au protocole point à point (PPP) et utilisé pour la connexion à une ligne téléphonique.

Programme

Ensemble intégré de commandes codées indiquant à l'ordinateur ce qui doit être fait, ainsi que quand et comment le faire.

Protocole

Ensemble de procédures et de règles régissant la réception et l'envoi de données entre ordinateurs.

Méthode d'envoi et de réception de données - Processus utilisé pour traiter les erreurs de communication

Pour assurer un transfert correct des informations, les conditions requises pour la communication sont organisées dans des procédures.

RAM (RAM)

Mémoire à accès direct, ou mémoire vive. Composant matériel de votre ordinateur LIFEBOOK qui stocke des informations binaires (programme et données) tant qu'il est alimenté par une source de courant.

Mémoire vive avec semi-conducteur complémentaire à l'oxyde de métal. Technologie de fabrication de mémoire vive nécessitant une très faible alimentation.

Redémarrage

Voir Réinitialisation.

Réinitialisation

Le fait de charger à nouveau le système d'exploitation. Une réinitialisation efface toutes les informations stockées dans la mémoire vive.

Reprise

Continuer après une interruption. Dans le cas de votre portable, ici signifie la reprise des activités normales à partir de l'un des modes de voir.

Mémoire en lecture seule, ou mémoire morte. Type de mémoire où les données sont stockées par transformation physique de la matière. Les données stockées de cette façon ne peuvent pas être modifiées par l'ordinateur et leur conservation n'exige pas de source de courant.

Mémoire vive dynamique synchrone. C'est un type de mémoire vive.

SSID (service set identifier)

Identificateur de services à 32 caractères ajouté à l'entête des paquets transmis sur un réseau sans fil, qui sert de mot de passe lorsqu'un périphérique mobile tente de se connecter à l'ensemble de services de base (BSS, ou Basic Service Set en anglais). L'identifiant SSID désigne un réseau sans fil d'un autre, de cette manière que tous les points d'accès et périphériques qui tentent de se connecter à un réseau donné doivent utiliser le même identifiant. Un périphérique ne peut être autorisé à accéder au BSS que s'il fournit le SSID unique. Le SSID étant diffusé en texte clair, il n'assure aucune sécurité du réseau.

Système qui utilise deux canaux pour relayer le son provenant de deux sources différentes.

Super VGA.

Système d'exploitation

Groupe de programmes de contrôle qui convertissent les commandes des applications, y compris les pilotes, dans la forme exacte exigée par une marque et un modèle particuliers de processeur afin de produire les résultats voulus avec le matériel employé.

Tcp/ip (transmission control protocol/internet protocol)

Littéralement, « Protocole de Contrôle de Transmission/Protocole Internet ». Protocole Internet standard le plus utilisé.

Abréviation de « Thin Film Transistor », technologie d’écrans plats qui utilise une mince matrice de transistors pour commander individuellement chaque pixel de l’écran.

L’Underwriters Laboratories est un organisme indépendant qui effectue les tests de sécurité électrique des appareils et accorde les homologations correspondantes.

Bus série universel. Norme permettant de connecter simultanément à un ordinateur jusqu'à 127 périphériques USB comme des manettes de jeu, des dispositifs de pointage, des imprimantes ou des claviers.

Valeur par défaut

Valeur préprogrammée à utiliser si vous n'en définissez pas une autre.

Veille

Mode dans lequel l'ordinateur est temporairement inactif. Notre LIFEBOOK utilise plusieurs modes de veille afin de réduire la consommation électrique et de prolonger la charge de votre batterie.

Voyant d'état

Voyant indiquant l'état de certains composants de votre système. Sur votre ordinateur portable LifeBook, il s'agit d'un écran ACL situé juste au-dessus du clavier.

VRAM (video random access memory)

Mémoire vidéo. Mémoire réservée aux données et au contrôle d'affichage vidéo.

Abréviation de « Wired for Management ». Vaste programme d'Intel visant à réduire les coûts globaux de l'informatique de gestion, sans sacrifier la puissance et la souplesse.

Réseau local sans fil. Interconnexion sans fil d'ordinateurs et de périphériques dans un emplacement géographiquement délimité et permettant l'échange de programmes et de données.

Avis

Les changements ou modifications qui ne sont pas expressément approuvés par Fujitsu pourraient interdire aux utilisateurs d'utiliser le matériel.

Avis aux utilisateurs de postes radio et de téléviseurs

Cet appareil a été testé et jugé conforme aux limites établies pour le matériel numérique de classe B, selon la Partie 15 des réglements de la FCC.

Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. Cet appareil génère, utilise et émet de l'énergie radiofréquence et, si son installation et son utilisation ne sont pas conformes aux instructions, il peut être la cause de parasites nuisibles aux communications radio. Il n'est toutefois pas garanti qu'aucune interférence ne sera observée dans un environnement particulier. Si ce matériel cause des interférences nuisibles à la réception des ondes de radio ou de télévision, ce qui peut être vérifié en le mettant hors tension puis sous tension, l'utilisateur devra tenter de les corriger en procédant comme suit :

• Réorienter ou déplacer l'antenne réceptrice.
• Accroître la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise reliée à un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le vendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Des câbles de liaison à paires torsadées blindées doivent être utilisés pour assurer la conformité aux limites d'émission RF qui gouvernent ce dispositif.

Avis aux utilisateurs de postes radio et de téléviseurs

Cet appareil numérique de classe B respecte toutes les exigences de la Réglementation canadienne sur le matériel brouilleur.

Cet appareil numérique de classe B respecte toutes les exigences de la Réglementation canadienne sur le matériel brouilleur.

Renseignements sur la réglementation de la FCC

Veuillez prendre note des renseignements suivants sur la réglementation relative à la carte réseau sans fil en option.

Santé et autorisation d'utilisation - carte réseau sans fil

Une carte réseau sans fil émet de l’énergie électromagnétique radiofréquence. Les niveaux d’énergie de ces émissions sont toutefois beaucoup moins élevés que ceux d’autres appareils sans fil, tels que les téléphones cellulaires. La carte réseau sans fil peut être utilisée en toute sécurité car son fonctionnement est conforme aux recommandations et aux normes de sécurité en matière de radiofréquences. L’usage d’une carte réseau sans fil peut être limité dans certaines situations ou certains environnements, notamment :

- à bord d'un avion; - dans un lieu contenant des matières explosives; - dans des situations où le risque d'interférence avec d'autres appareils ou services est jugé dangereux.

Lorsque la politique d'utilisation des cartes réseaux sans fil de certains lieux à risque n'est pas bien définie (par exemple, dans les aéroports, les hôpitaux, les usines de produits chimiques, les raffineries de pétrole ou de gaz et dans les édifices privés), obtenez d'abord une autorisation.

Renseignements sur la réglementation et avis de non-responsabilité

Cate r s t a d e t. t. n i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

remédier aux interférences causées par une telle modification, substitution ou connexion non autorisée. Le fabricant et ses revendeurs ou distributeurs autorisés ne peuvent être tenus responsables des dommages ni de toute infraction à la réglementation gouvernementale résultant du non-respect de ces directives.

Cet appareil ne doit pas être utilisé avec ou à proximité immédiate d'une antenne ou d'un émetteur.

Avis concernant les réseaux sans fil IEEE 802.11a : Le matériel destiné à un usage sur la bande 5,15~5,25 GHz doit être utilisé uniquement à l'intérieur et son antenne doit être intégrale.

Déclarations concernant la réglementation de la FCC

Ce matériel est conforme aux limites définies dans la Partie 15 des règlements de la FCC.

Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles ; (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l'appareil.

Déclaration concernant les dispositions de la FCC sur les interférences

Cet appareil a été testé et connu conforme aux limites établies pour le matériel numérique de classe B, selon la Partie 15 des réglements de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie radiofréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Il n'est toutefois pas garanti qu'aucune interférence ne sera observée dans un environnement particulier.

Si ce matériel cause des interférences nuisibles à la réception des ondes de radio ou de télévision, ce qui peut être vérifié en le mettant hors tension puis sous tension, l'utilisateur devra tenter de les corriger en procédant comme suit :

1 Réorienter ou déplacer l'antenne réceptrice. 2 Éloigner le matériel du récepteur. 3 Brancher le matériel sur une prise alimentée par un circuit différent de celui du récepteur. 4 Consulter le vendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Déclaration concernant la réglementation de la FCC sur l'exposition aux fréquences radio

Cet équipement respecte les normes de la FCC relatives à l'exposition aux rayonnements, définies pour un environnement non contrôlé. Ce matériel devrait être installé et utilisé en respectant une distance minimum de 20 centimètres entre l'antenne de la carte réseau sans fil (située à l'extrémité supérieure de l'écran à ACL) et votre corps. Les émetteurs de ce périphérique ne doivent pas être utilisés avec ou à proximité immédiate d'une antenne ou d'un autre émetteur.

Ce produit ou logiciel contient du code de chiffrement qui ne peut être exporté ou transféré du Canada ou des États-Unis sans un permis d'exportation du département du commerce des États-Unis. Ce matériel est conforme à la Partie 15 des réglements de la FCC, ainsi qu'à la norme ICES-003 B/NMB-003 B. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférences nuisibles ; (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l'appareil. Toute modification n'ayant pas été expressément approuvée par la société Fujitsu America Incorporated peut annuler le droit de l'utilisateur de se servir du matériel.

Avis pour le canada

Le matériel destiné à un usage sur la bande 5 150 - 5 250 MHz doit être utilisé uniquement à l'intérieur afin de réduire les risques de brouillage nuisible causé aux systèmes mobiles par satellite fonctionnant sur un même canal.

Un gain d'antenne de 6 dBi est autorisé (pour le matériel utilisant les bandes 5 250 - 5 350 MHz, 5 470 - 5 725 MHz et 5 725 - 5 825 MHz), conformément à la limite p. i. r. e. maximale permise selon l'annexe A9.2 ajusté aux périphériques RSS210.

En outre, les utilisateurs doivent prendre garde au fait que les radars de grande puissance sont considérés comme des utilisateurs principaux (ce qui signifie qu'ils sont prioritaires) des bandes 5 250 - 5 350 MHz et 5 650 - 5 850 MHz et qu'ils pourraient causer des interférences ou des dommages aux appareils de réseau exempts de licence.

Avant d'utiliser la carte réseau sans fil optionnelle

Ce guide explique comment installer et configurer correctement la carte réseau sans fil mini-PCI intégrée (disponible en option), ci-après désignée sous le nom de « carte réseau sans fil ». Avant d'utiliser la carte réseau sans fil, lisez attentivement ce présent guide afin de bien comprendre son fonctionnement. Conservez ce guide en lieu sûr afin de pouvoir vous y référer ultérieurement.

Cartes réseau sans fil présentées dans ce document

Ce document s'applique aux systèmes équipés de l'une des deux cartes suivantes :

• Carte intégrée Intel® Centrino® Advanced-N 6205 (802.11agn 2x2), ou,
• Carte intégrée Intel® Centrino® Wireless-N 2200 (802.11 bgn 2x2)

Caractéristiques de la carte réseau sans fil

• La carte réseau sans fil est une carte au format Mini-PCI connectée à la carte mère de l'ordinateur portable.
• Elle fonctionne dans les bandes RF pouvant être utilisées sans autorisation spéciale, ce qui élimine le besoin d'obtenir une licence de la FCC pour les radiocommunications. Elle fonctionne dans la bande industrielle, scientifique et médicale (ISM) de 2,4 GHz et dans les bandes UNII (Unlicensed National Information Infrastructure) inférieures, intermédiaires et supérieures (5 GHz).
• La carte réseau sans fil peut être utilisée selon quatre modes de fonctionnement : IEEE802.11a, IEEE802.11b, IEEE802.11g et IEEE802.11n.
• La carte réseau sans fil est certifiée Wi-Fi et fonctionne à un débit maximal théorique de 450 Mbit/s en mode IEEE 802.11n (300 Mbit/s dans cette configuration), de 54 Mbit/s en mode IEEE 802.11g et de 11 Mbit/s en mode IEEE 802.11b.
• La carte réseau sans fil prend en charge les modes de chiffrement WEP, TKIP, CKIP et AES. La carte réseau sans fil est conforme aux normes suivantes : WPA, WPA2, CCX1.0, CCX2.0, CCX3.0 et CCX4.0.

Mode ad hoc

(Voir Figure A-1) « Le mode Ad hoc » désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs est établie sans périphérique central de réseau sans fil, ou point d'accès. La connectivité est établie uniquement à l'aide de périphériques clients dans une configuration égal à égal. Les réseaux Ad hoc sont donc également connus sous le nom de réseaux d'égal à égal. Un réseau Ad hoc est une méthode aisée et peu coûteuse de relier plusieurs ordinateurs en réseau.

Le mode Ad hoc exige que les paramètres de nom de réseau SSID, d'authentification réseau et de clé de chiffrement soient configurés de façon identique sur tous les ordinateurs du réseau.

Mode point d'accès (infrastructure)

(Voir Figure A-2) Le mode Infrastructure désigne une topologie de réseau sans fil dans laquelle les appareils communiquent par réseau sans fil ou câble par l'intermédiaire d'un point d'accès. En mode Infrastructure, les appareils sans fil peuvent communiquer directement entre eux ou sur un réseau câble. Les réseaux sans fil d'entreprise fonctionnent en mode Infrastructure car ils nécessitent une connexion au réseau local sans fil pour accéder aux ordinateurs, aux périphériques et aux services (par exemple, serveurs de fichier, imprimantes et bases de données).

La carte réseau locale sans fil est un dispositif en option qui peut être fourni avec votre ordinateur portable. Normalement, vous ne devriez pas avoir besoin de la retirer ou de la réinstaller. Le système d'exploitation de l'ordinateur est déjà configuré pour utiliser la carte réseau sans fil.

Remarques concernant les réseaux sans fil

• La carte de réseau sans fil est compatible avec les modes IEEE 802.11a (uniquement dans le mode Infrastructure), IEEE 802.11b, IEEE 802.11g et IEEE 802.11n.
• Elles fonctionnent dans la bande ISM de 2,4 GHz et dans les bandes UNII inférieures, intermédiaires et supérieures (5 GHz).
• Les fours micro-ondes peuvent interférer avec la carte réseau sans fil car ils utilisent la même bande de fréquences (2,4 GHz) que les spécifications IEEE 802.11b/g/n. Les fours micro-ondes ne causent aucune interférence en mode IEEE 802.11a car celui-ci utilise la bande radiofréquence de 5 GHz.
• Les appareils sans fil qui émettent dans la bande de fréquences de 2,4 GHz peuvent nuir au fonctionnement des périphériques IEEE 802.11b/g/n. Les symptômes associés aux interférences incluent une réduction du débit, des coupures intermittentes de connexion et un nombre important d'erreurs de trames. Il est FORTEMENT recommendé de mettre hors tension les appareils générant des interférences afin d'assurer le bon fonctionnement de la carte réseau sans fil.

Déactivation/déconnexion de la carte réseau sans fil

La déactivation de la carte réseau sans fil peut être souhaitable dans certaines circonstances (pour prolonger la vie de la batterie) ou dans des endroits où l'utilisation des appareils électroniques est réglementée (par exemple, hôpitaux, cliniques, avions, etc.).

Déactivation avec le commutateur de la carte réseau sans fil

La carte réseau sans fil peut être rapidement et efficacement désactivée en mettant le commutateur de carte réseau sans fil à la position OFF (arrêt). Notez que le commutateur n'a aucun effet sur les modèles sans carte réseau sans fil.

Figure 36. Emplacement du commutateur Marche/Arrêt de la carte réseau locale sans fil

LE COMMUTATEUR DE L'INTERFACE RÉSEAU SANS FIL / BLUETOOTH PERMET D'ETEINDRE SIMULTANÉMENT LES INTERFACES RÉSEAU SANS FIL ET BLUETOOTH. POUR ACTIVER OU DESACTIVER SEPARÉMENT L'UN OU L'AUTRE, PROCEDEZ COMME SUIT :

1. Faites glisser le commutateur de carte réseau sans fil/Bluetooth à la position de marche (ON). 2. Utilisez l'icône Bluetooth de la zone de notification pour désactiver la radio Bluetooth.

Activation de la carte réseau sans fil

La carte réseau sans fil peut être activée de la même façon que pour sa désactivation.

Configuration de la carte réseau sans fil

La carte réseau sans fil en option peut être configurée pour établir la connectivité du réseau sans fil en utilisant le logiciel intégré dans Windows. Il prend également en charge la plupart des solutions de sécurité standard.

Certains paramètres prédéfinis seront requis pour cette procédure. Pour les obtenir, consulter your administrateur de réseau :

La carte réseau sans fil peut être configurée pour établir la connectivité du réseau sans fil en utilisant le logiciel intégré dans Windows Vista. Il prend également en charge la plupart des solutions de sécurité standard.

Certains paramètres prédéfinis seront requis pour cette procédure. Pour les obtenir, consulter your administrateur de réseau :

1 Allez à l'écran de démarrage moderne, appuyez sur [Windows] + [X], puis sélectionnez Panneau de configuration dans le menu. 2 Si le Panneau de configuration n'est pas en affichage classique, sélectionnez « Basculer vers l'affichage classique » sur le panneau de gauche. Double-cliquez sur l'icone du Centre de réseau et partage. 3 Sélectionnez « Configurer une nouvelle connexion ou un nouveau réseau » 4 Selon le type de connexion que vous souhaitez faire, faites une sélection. Pour un réseau en mode infrastructure, sélectionnez « Connecter manuellement à un réseau sans fil » 5 Entrez les informations requises. Il se peut que vous deviez consulter leur administrateur de réseau pour certaines informations. 6 Si vous avez besoin d'aide, allez à la fenêtre du Centre de réseau et partage (Panneau de configuration > Centre de réseau et partage) et entrez les mots-clés dans la boîte Recherche.

Se connecter à un réseau

Après avoir configuré votre ordinateur, vous pouvez vous connecter à un réseau actif en réalisant les étapes suivantes :

1. Cliquez sur l'icône de la carte réseau sans fil de la zone de notification. 2. Sélectionnez « Connexion à un réseau »

Sélectionnez un réseau dans la liste qui apparait et cliquez sur le bouton [Connexion]

Dépannage

Le tableau ci-dessous présente les causes possibles et les mesures correctives pour différents problèmes de réseau sans fil.

Problème Cause possible Solution possible
Connexion réseau indisponible	Nom de réseau (SSID) ou clé WEP non valide	Connexion en mode Ad hoc : Assurez-vous que leSSID et la clé WEP de tous les ordinateurs du réseau ont été configurés correctement. Les noms de réseau et les valeurs de la clé WEP doivent être identiques sur chaque ordinateur. Connexion en mode point d'accès (Infrastructure) : attribuez aux ordinateurs le mêmeSSID et la même clé WEP que ceux du point d'accès. Attribuez la même valeur d'authentication réseau que celle du point d'accès. Consultez votre administrateur de réseau si cette valeur est requise.
	Signal faible et/ou mauvaise qualité de la liaison	Connexion en mode Ad hoc : Essayez de rétablier la connexion après avoir rapproché l'ordinateur ou retirel les évventuels obstacles. Connexion en mode point d'accès (Infrastructure) : Essayez de rétablier la connexion après avoir rapproché le point d'accès ou retirel les évventuels obstacles.
	La carte réseau sans fil est désactivée	Assurez-vous que l'interruuteur de la carte réseau sans fil est sur ON. Allez dans Démarrer -> Panneau de configuration, puis double-cliquez sur Centre de mobilité Windows. Si le réseau sans fil est éteint, cliquez sur le bouton « Allumer le réseau sans fil ».
	L'ordinateur à connecter est étéint.	Vérifiez si l'ordinateur est allumé.
Problème Cause	possible Solution possible
Connexion réseau indisponible (suite)	Interférences RF provenant de points d'accès ou d'autres réseaux sans fil
	Échec de l'authentication de la carte réseau sans fil.
	Paramètres réseau mal configurés
	Configuration incorrecte de l'adresse IP

Spécifications de la carte de réseau local sans fil

Spécifications

Élement Spécification
Type de réseau	Les cartes intégrées Intel® Centrino® Advanced-N 6205 (802.11agn 2x2) et Intel® Centrino® Wireless-N 2200 respectant les normes IEEE 802.11a (mode Infrastructure uniquement), 802.11b/g et 802.11n sur les applications Wi-Fi*.
Débit	(Commutation automatique) IEEE 802.11 a et g : Débit max. de 54 Mbit/s ; IEEE 802.11n : Débit max. de 300 Mbit/s
Fréquence active	•802.11n : 2,4 GHz ou 5 GHz•802.11b/g : 2 400 ~ 2 473 MHz•802.11a : 4 900 ~ 5 850 MHz
Portée nominale**	•802.11a : 12 mètres (40 pi) à 54 Mbit/s ; 91 mètres (300 pi) à 6 Mbit/s•802.11b : 30 mètres (100 pi) à 11 Mbit/s ; 91 mètres (300 pi) à 1 Mbit/s•802.11g : 30 mètres (100 pi) à 54 Mbit/s ; 91 mètres (300 pi) à 1 Mbit/s•802.11n : selon les estimations, les portées des modes 802.11g et 802.11a, dans leurs fréquences respectives, sont multipliées par deux.
Nombre de canaux	•802.11a : 8, indépendants•802.11b/g : 11, dont 3 sans chevauchement•802.11n : La technologie de liaison de canaux combiné deux canaux sans chevauchement de 20 MHz en un seul canal de 40 MHz. Ici, le système offre en fait 12 canaux sans chevauchement avec la liaison de canaux ou 24 canaux sans chevauchement lorsque la liaison de canaux n'est pas utilisée. En outre, il offre un canal sans chevauchement de 2,4 GHz lorsque la technologie de liaison de canaux est utilisée.
Sécurité	Types de chiffrement - compatible avec WEP, TKIP, AES***, WPA 1.0 et WPA 2.0Longueurs de clé de chiffrement prises en charge : 64 bits et 128 bits
Nombre maximum recommendé d'ordinateurs connectés au réseau local sans fil (en mode Ad hoc)	10 ou moins****

• « Type Wi-Fi » indique que le test d'interconnectivité de la Wi-Fi Alliance (organisation garantissant l'interconnectivité des réseaux sans fil) a réussi. La portée peut varier selon certains facteurs (par exemple, nombre de murs, réflectivité des matériaux ou interférences provenant d'autres sources de radiofréquences). Le chiffrement par clé de réseau (WEP) est effectué avec le nombre de bits indiqué ci-dessus, mais l'utilisateur peut définir une clé de 40 ou 104 bits après avoir soustrait la longueur fixe de 24 bits. Selon l'environnement, le nombre maximum d'ordinateurs peut être inférieur.

Utilisation de bluetooth

Le module Bluetooth V4.0 intégré est un composant offert en option pour les ordinateurs portables Fujitsu.

Qu'est-ce que le bluetooth?

La technologie Bluetooth est concise pour assurer la liaison sans fil à faible portée entre divers appareils mobiles, tels que téléphones, ordinateurs portables, imprimantes et caméras. La technologie Bluetooth permet d'établir des réseaux personnels (PAN) entre des appareils situés à courte distance les uns des autres.

L'UTILISATION DES TOUCHES [FN] + [F5] PERMET D'ACTIVER/DESACTIVER SIMULTANÉMENT LES INTERFACES RÉSEAU SANS FIL ET BLUETOOTH. POUR ACTIVER OU DESACTIVER SEPARÉMENT L'UN OU L'AUTRE, PROCESS DE COMME SUIT :

• ENFORCEZ SIMULTANÉMENT LES TOUCHES [FN] ET [F5] DU CLAVIER. VÉRIFIÉZ LE TABLEAU DE VOYANTS D'ÊTAT POUR VOUS ASSURER QUE LE DISPOSITIF SANS FIL EST ACTIVÉ.
• ALLEZ A L'ECRAN DE DEMARRAGE MODERNE -> ICONES -> PARAMÉTRES -> MODIFIER LES PARAMÉTRES DE L'ORDINATEUR -> SANS FIL.
• SOUS SANS FIL -> APPAREILS SANS FIL, CLIQUEZ SUR « BLUETOOTH » POUR ACTIVER CETTE FONCTION.

Sources d'informations supplémentaires sur bluetooth

Pour en savoir davantage sur la technologie Bluetooth, visitez le site Web : www.bluetooth.com.

Énoncé de la FCC relatif à l'exposition aux rayonnements

Cet équipement respecte les normes de la FCC relatives à l'exposition aux rayonnements, définies pour un environnement non contrôlé. L'antenne Bluetooth est située sur la charnière droite de l'écran à ACL et est exempte des critères de distance minimale à cause de sa faible puissance.

Les émetteurs de ce périphérique ne doivent pas être utilisés avec ou à proximité immédiate d'une antenne ou d'un autre émetteur.

Avis pour le canada

Pour éviter que ce service fourni sous licence soit perturbé par des interférences radio, ce matériel doit être utilisé à l'intérieur et à distance des fenêtres. Si l'équipement (ou l'antenne de transmission) est installé à l'extérieur, une licence peut être nécessaire.

Garantie

Les utilisateurs ne sont pas autorisés à modifier ce produit. Toute modification annule la garantie.

Cet équipement ne peut être modifié, altéré ou changé en aucune façon sans l'autorisation écrite de Fujitsu. Toute modification non autorisée annulera les autorisations d'équipement de la FCC et d'Industrie Canada, de même que la garantie.

Présentation du capteur d'empreintes digitales

Il est possible que vous LifeBook soit équipé d'un capteur d'empreintes digitales sous le pavé tactile TouchPad, entre les boutons gauche et droit. Ce capteur sert aussi de bouton de défilement.

Grâce au capteur d'empreintes digitales, il n'est plus nécessaire de saisir votre nom d'utilisateur et votre mot de passe chaque fois que vous posez :

Ouvrir une session dans Windows - Reprendre à partir du mode sommeil Annuler un économiseur d'écran protégé par mot de passe - Ouvrir une session dans des pages d'accueil nécessitant un nom d'utilisateur et un mot de passe

Après avoir « inscrit » – ou enregistré – votre empreinte digitale, il vous suffit de glisser le bout de votre doigt sur le capteur pour que le système vous reconnaissse.

Figure 37. Capteur d'empreintes digitales

MÉME SI VOITRE SYSTÉME EST DÔTE D'UN CAPTEUR D'EMPREINTES DIGITALES À L'EMPLACEMENT DU BOUTON DE DÉFILIMENT, LE CAPTEUR PEUT ÉTRÉ UTILISÉ POUR FAIRE DÉFILER L'ECRAN. IL VOUS SUFFIT DE DÉPLACER LE BOUT DE VOTRE DOIGT SUR LE CAPTEUR, DE LA MÉME MANIÈRE QU'AVEC UN BOUTON DE DÉFILIMENT.

Le capteur d'empreintes digitales utilise le logiciel Softex OmniPass qui fournit des fonctions de gestion de mot de passe aux systèmes d'exploitation Microsoft Windows. OmniPass vous permet d'utiliser un « mot de passe principal » pour tous les scans en ligne, toutes les applications Windows et d'autres applications demandant un mot de passe.

OmniPass demande aux utilisateurs de s'authentifier à l'aide du capteur d'empreintes digitales avant de leur donner accès au bureau Windows. Ce périphérique comporte un système d'authentification sécurisé qui limite l'accès à votre ordinateur, à vos applications, à vos sites Web et aux autres ressources protégées par mot de passe.

OmniPass présente une interface graphique conviviale, qui permet de gérer de façon sécuritaire les mots de passe, les comptes utilisateur et les identités multiples pour chaque utilisateur.

CERTAINS MODELES PRENNT EN CHARGE LA FONCTION D'AUTHENTICATION AU DEMARRAGE (OU PBA: PRE-BOOT AUTHENTICATION). LA PBA VOUS PERMET DE VOUS CONNECTER AVANT QUE LE MECANISME D'AUTHENTICATION PROPRE A WINDOWS NE COMMENCE. L'ENVIRONNEMENT PBA FONCTIONNE COMME UNE EXTENSION DU BIOS OU DU PROGRAMMA DE DEMARRAGE DETERMINÉ (BOOT FIMWARE), CE QUI VOUS PERMET DE TRAVAILIER DANS UN ENVIRONNEMENT PLUS SECURISE, INDEPENDANT DU SYSTEME D'EXPLOitation.

Première mise en marche

Cette section vous montre comment préparer votre système à l'installation de l'application de reconnaissance d'empreintes digitales OmniPass. Vous y trouvez des conseils qui vous guideront au long de la procédure d'installation. Elle indique également de façon détaillée comment enregistrer votre premier utilisateur dans OmniPass.

Installer omnipass

Si l'application OmniPass a déjà été installée sur votre système, sautez cette section et allez directement à « Enregistrement des utilisateurs » en page 173. Pour savoir si l'application OmniPass est déjà installée, vérifiez si les éléments suivants sont présents :

• Une icône OmniPass, dorée et en forme de clé, figure dans la zone de notification, dans le coin inférieur droit de l'écran.
• L'application Softex apparait dans le groupe de Programmes du menu Démarrer.

Configuration de système nécessaire

L'application OmniPass nécessite de l'espace sur votre disque dur ainsi qu'un système d'exploitation (SE) spécifique. Les exigences minimales sont les suivantes :

• Système d'exploitation Windows XP Professionnel ou système d'exploitation ultérieur
• Au moins 35 Mo d'espace disque disponible

Installation de l'application omnipass

Si l'application OmniPass est déjà installée sur votre système, allez directement à « Enregistrement des utilisateurs » en page 173. Autrement, continuez à suivre les instructions de cette section concernant l'installation du logiciel.

L'UTILISATEUR DÉSIRANT INSTALLER OMNIPASS DOIT DISPOSER DE DROITS D'ADMINISTRATEUR DANS LE SYSTÈME. SI VOUS N'AVEZ PAS DE TELS DROITS, FERMEZ LA SESSION ET OUVREZ-EN UNE AUTRE AVEC UN NOM D'UTILISATEUR POSSEDANT CES DROITS AVANT DE POURSUIVRE L'INSTALLATION D'OMNIPASS.

Pour installer OmniPass dans votre système, vous devez exécuter les opérations suivantes :

1 Insérez le disque d'installation de l'application OmniPass dans le lecteur approprié. Si vous installez OmniPass à partir d'un CD-ROM ou d'un DVD-ROM, vous devez voir et lancer le programme d'installation (setup.exe) se trouvant sur le disque. 2 Suivez les instructions figurant dans le programme d'installation. Indiquez l'endroit où vous souhaitez installer OmniPass. Il est recommandé de NE PAS installer l'application dans le répertoire racine (par exemple : C:\). 3 Une fois l'installation d'Omnipass terminée, vous serez invité à redémarrer votre système. Vous pourrez ensuite utiliser OmniPass. Si vous décidez de ne pas redémarrer votre système immédiatement après l'installation, OmniPass ne sera pas disponible avant le prochain redémarrage.

Le programme d'installation place automatiquement une icône (Softex OmniPass) dans le panneau de configuration Windows, ainsi qu'une icône dorée en forme de clé dans la zone de notification.

Vérification des informations concernant votre version d'omnipass

Après avoir installé OmniPass et redémarré votre système, vous pouvez décider de vérifier la version du logiciel.

Pour vérifier votre version d'OmniPass :

1 Double-cliquez sur l'icone en forme de clé OmniPass de votre barre de tâches Windows (généralement en bas à droite de l'écran), ou,

Cliquez sur Démarrer, puis sélectionnez Paramètres et Panneau de configuration. Double-cliquez sur Softex OmniPass dans le panneau de configuration et vous verrez apparaître le Centre de contrôle OmniPass. S'il ne s'affiche pas, cela signifie que le programme n'est pas installé correctement, ou,

Cliquez sur le bouton Démarrer, sélectionnez Tous les programmes, puis le groupe de programmes Softex et enfin, dans ce sous-menu, cliquez sur Centre de contrôle OmniPass.

2 Sélectionnez l'onglet À propos de en haut du Centre de contrôle OmniPass. Une fenêtre indiquant la version du logiciel OmniPass apparait.

Déinstallation d'omnipass

AVANT DE DÉSINSTALLER L'APPLICATION, DÉCRYPTEZ TOUS LES FICHIERS CRYPTÉS OMNIPASS ET EXPORTEZ TOUS LES PROFILES D'UTILISATEURS OMNIPASS. DANS LE CAS CONTRAIRE, VOUS RISQUEZ DE PERDRE DE MANIÈRE PERMANENTE LES DONNÉES DES FICHIERS CRYPTÉS AINSI QUE TOUS LES MOTS DE PASSE ENREGISTRES ET LES RENSEIGNEMENTS ASSOCIÉS (VOIR CHAPITRE 5 DU DOCUMENT D'AIDE OMNIPASS : EXPORTATION ET IMPORTATION D'UTILISATEURS).

L'UTILISATEUR DÉSIRANT DESINSTALLER OMNIPASS DOIT DISPOSER DE DROITS D'ADMINISTRATEUR DANS LE SYSTème. SI VOUS N'AVEZ PAS DE TELS DROITS, FERMEZ LA SESSION ET OUVREZ-EN UNE AUTRE AVEC UN NOM D'UTILISATEUR POSSÉDANT CES DROITS AVANT DE POURSUIVRE LA DÉSINSTALLATION D'OMNIPASS.

Pour supprimer l'application OmniPass de votre système :

1 Cliquez sur Démarrer -> Tous les programmes -> Panneau de configuration. 2 Si vous êtes en vue Catégorie, cliquez sur Programmes Programmes et fonctions Si vous êtes en vue Icône, cliquez sur Programmes et fonctions. 3 Sélectionnez OmniPass dans la liste affichée, puis cliquez sur Déinstaller/Modifier.

4 Suivez les instructions de désinstallation de l'application OmniPass. 5 Après la désinstallation d'OmniPass, redémarrez votre système lorsqu'on vous y invite.

Enregistrement des utilisateurs

Avant de pouvoir utiliser les fonctions d'OmniPass, vous devez d'abord enregistrer un utilisateur dans ce programme.

Concept du mot de passe principal

Les ressources d'un ordinateur sont souvent protégées par des mots de passe. Lorsque vous vous connectez à votre ordinateur, que vous consultez vos courriels, que vous effectuez des opérations bancaires sur Internet, que vous payez des factures ou que vous accédez aux ressources d'un réseau, il vous est souvent demandé de vous identifier. Il se peut alors que vous ayez besoin de dizaines de mots de passe dont vous devez vous rappeler.

Lors de l'enregistrement d'un utilisateur, un « mot de passe principal » est créé à son intention. Ce mot de passe « remplace » tous les autres mots de passe des sites sur lesquels l'utilisateur s'enregistre avec OmniPass.

Exemple : Un utilisateur, Jean, installe OmniPass sur son système (son ordinateur de maison) et inscrit un utilisateur OmniPass avec le nom d'utilisateur « Jean_01 » et mot de passe « freq14 ». Il se rend ensuite sur son site Internet de courriel pour ouvrir une session dans son compte. Il entre, comme d'habitude, son nom d'utilisateur et son mot de passe (par exemple, « Jean_02 » et « lifebook »), mais demande à OmniPass de mémoriser le mot de passe au lieu de cliquer sur Ouvrir session. Désormais, chaque fois qu'il retournera sur ce site, OmniPass l'invitera à fournir ses informations d'identification.

Jean saisira alors les informations OmniPass (« Jean_01 » et « freq14 ») dans l'invite d'authentification d'Omnipass et pourra accéder à son compte de courriel. Il peut répéter cette opération avec autant de sites Web ou de ressources protégées par mot de passe qu'il le souhaite et pourra accéder à tous ces sites à l'aide de ses informations d'identification d'utilisateur OmniPass (« Jean_01 » et « freq14 »). Pour ce faire, il devra utiliser le système sur lequel il s'est enregistré à titre d'utilisateur OmniPass. En fait, OmniPass ne change pas les informations d'identification de la ressource

protégée par mot de passe. Si Jean peut accéder à son courriel depuis un ordinateur sur lequel le compte OmniPass n'existe pas, il devra saisir ses informations d'identification originales (« Jean_02 » et « lifebook »). Dans ce cas, s'il tente d'utiliser ses informations d'identification OmniPass, l'accès au site lui sera refusé.

CETTE PROCEDURE D'ENREGISTREMENT REPOSE SUR L'HYPOTHÉSE QUE VOUS NE VOUULEZ INTÉGRER À OMNIPASS AUCUN PÉRIPHÉRIQUE D'AUTHENTICATION OU AUTRE EMPLACEMENT DE STOCKAGE. SI VOUS SOUHAITEZ DISPOSER DE CETTE FONCTIONNALITE, CONSULTEZ LES SECTIONS CORRESPONDANTES DU PRESENT DOCUMENT.

Enregistrement de base

L'Assistant d'enregistrement vous guidera à travers les étapes d'enregistrement d'un utilisateur. Sauf indication contraire de votre part, l'Assistant d'enregistrement sera lancé après l'installation d'Omnipass au moment de l'ouverture d'une session Windows. Si l'assistant n'apparaît pas, vous pouvez le lancer en cliquant sur Démarrer dans la barre de tâches Windows. Sélectionnez ensuite Programmes, puis Softex et cliquez sur Assistant d'enregistrement OmniPass.

1 Cliquez sur Enregistrement pour procéder à la vérification de l'utilisateur et du mot de passe. Par défaut, l'Assistant d'enregistrement entre les informations d'identification de l'utilisateur Windows actuellement connecté. 2 Entrez le mot de passe qui vous sert à ouvrir une session dans Windows. Il deviendra le « mot de passe principal » de cet utilisateur OmniPass. Dans la plupart des cas, la valeur de Domaine : correspondra au nom de votre ordinateur Windows. Dans un environnement d'entreprise, ou lorsque vous accédez à des ressources professionnelles, il se peut que Domaine : ne corresponde pas au nom de votre ordinateur. Cliquez sur [Suivant] pour continuer. 3 Au cours de cette étape, OmniPass prend votre empreinte digitale. Pour de plus amples informations, reportez-vous à « Capteur d'empreintes digitales » en page 175. 4 Ensuite, choisissez comment OmniPass doit vous avertir de différents événements. Nous vous recommandons de laisser Astuces de la barre de tâches sur Astuces de la barre des tâches en mode débutant et Invites audio sur au moins Invite avec signaux sonores uniquement, jusqu'à ce que le fonctionnement d'Omnipass vous soit familier. Cliquez sur [Suivant] pour continuer la procédure d'enregistrement de l'utilisateur. Un écran de félicitations, indiquant que l'enregistrement de l'utilisateur est terminé, apparaîtra. 5 Cliquez sur [Terminé] pour quitter l'assistant d'enregistrement. Il vous sera demandé si vous pouvez vous connecter à OmniPass avec les informations d'utilisateur nouvellement enregistrées. Cliquez sur [Oui].

Capteur d'empreintes digitales

L'enregistrement d'une empreinte digitale augmentera la sécurité de votre système et simplifiera la procédure d'authentication.

L'enregistrement des empreintes digitales se fait à partir du Centre de contrôle OmniPass. Avant de vous connecter à titre d'utilisateur OmniPass, faites un double clic sur l'icône OmniPass dans la zone de notification. Sélectionnez l'onglet Paramètres utilisateur, puis cliquez sur Enregistrement dans la zone Paramètres utilisateur. Cliquez sur Enregistrer le périphérique d'authentication et authentifiez-vous à l'invite d'authentification d'OmniPass. Le système ouvre la procédure d'enregistrement du périphérique.

1 Pendant la procédure d'enregistrement initial de l'utilisateur, vous serez invité à sélectionner le doigt qui sera enregistré. Les doigts déjà enregistrés seront marqués d'un crochet vert. Le doigt sélectionné pour l'enregistrement sera marqué d'une flèche rouge. OmniPass vous permet de réenregistrer un doigt. Si vous désinscrivez un doigt qui a déjà été enregistré et que vous poursuivez la procédure d'enregistrement, OmniPass enregistrera l'empreinte digitale actuelle à la place de l'ancienne empreinte. Sélectionnez un doigt à enregistrer et cliquez sur [Suivant]. 2 Il est temps pour OmniPass de prendre l'empreinte que vous avez sélectionnée. Plusieurs tentatives peuvent être nécessaires avant qu'OmniPass prenne une empreinte digitale valide. Si OmniPass n'y parvient pas ou si l'écran de capture de l'empreinte digitale expire, cliquez sur [Précédent] pour redémarrer le processus d'enregistrement d'empreinte digitale.

Votre système est équipé d'un capteur d'empreintes digitales « à glissement ». Les capteurs à glissement sont de taille réduite et ressemblent à un mince rectangle allongé. Pour prendre une empreinte digitale, faites glisser ou tirez doucement vers vous le bout de votre doigt sur le capteur (à partir de la deuxième articulation). Un glissement trop rapide ou trop lent pourrait faire échouer la prise d'empreintes. L'écran Choisissez un doigt dispose d'un bouton [Pratique] ; cliquez dessus pour pratiquer la prise de votre empreinte digitale. Lorsque vous maîtrisez la prise d'empreintes digitales, vous pouvez procéder à l'enregistrement d'un doigt.

3 Lorsque OmniPass a correctement pris l'empreinte digitale, l'écran Vérifier l'empreinte digitale s'affiche automatiquement. Pour vérifier l'enregistrement de votre empreinte, placez le bout de votre doigt sur le capteur comme lors d'une prise d'empreinte digitale. Si l'empreinte a été vérifiée avec succès, une empreinte digitale verte apparait dans la fenêtre de prise et le texte Vérification réussie s'affiche en dessous.

4 Apres avoir enregistré et vérifié votre empreinte digitale, vous aurez la possibilité d'activer la PBA avec le doigt enregistré. Si vous activez cette option, vous devez définir les doigts qui seront enregistrés dans la procédure PBA. Si l'enregistrement est réussi, l'écran Statut d'enregistrement du doigt dans la procédure PBA indiquera « Enregistrement du doigt réussi pour la procédure PBA »

SI VOUS ACTIVEZ LA PBA SUR VOTRE SYSTÉME, VOUS DEVEZ DÉFINIR UN MOT DE PASSE UTILISATEUR ET UN MOT DE PASSE SUPERVISEUR DANS LES PARAMÉTRES DE DEMARRAGE.

Utilisation d'omnipass

Vous pouvez maintenant commencer à utiliser OmniPass. Son utilisation régulière vous permettra de simplifier vos procédures d'authentication.

Remplacement du mot de passe

Vous serez souvent amené à utiliser la fonction de remplacement du mot de passe. Lorsque vous allez sur un site Internet avec un accès restreint, par exemple une banque, un courrier électronique, un site de paiement ou d'encheres en ligne, vous serez toujours invité à entrer vos references de connexion. OmniPass peut détecter ces invitations et vous pouvez lui « enseigner » à enregistrer vos references. La prochaine fois que vous visiterez l'un de ces sites, vous pourrez vous authentifier à l'aide de votre empreinte digitale pour y accéder.

Barre d'outils d'authentification omnipass

Après avoir installé OmniPass et redémarré votre ordinateur, vous remarquerez la présence d'une nouvelle boîte de dialogue au début de votre session Windows. Il s'agit de la barre d'outils d'authentication OmniPass. Celle-ci s'affiche chaque fois que le système d'authentication est appelé. Ce système peut être appelé fréquemment : pendant l'ouverture d'une session Windows, lors de la connexion à OmniPass, lorsque vous déverrouillez votre poste de travail, lorsque vous reprenez le système depuis le mode sommeil ou veille prolongée, lorsque vous déverrouillez un économiseur d'écran activé par mot de passe, lors du remplacement du mot de passe d'un site mémorisé ou des noms de connexion d'applications, etc. Lorsque cette barre d'outils s'affiche, OmniPass vous invite à vous authentifier.

La fenêtre Authentication de la connexion indique la fonction restreinte par OmniPass à laquelle vous tentez de vous connecter. Les icônes en bas à gauche (empreinte digitale et clé) indiquent les méthodes d'authentication disponibles. Les méthodes sélectionnées sont en surbrillance, contrairement aux méthodes non sélectionnées. Lorsque vous cliquez sur l'icône pour obtenir une méthode d'authentication non sélectionnée, l'invite d'authentication associée à cette méthode s'affiche.

À l'invite d'authentication, vous devez fournir les informations d'identification appropriées : un doigt enregistré dans la fenêtre d'emploiles ou votre mot de passe principal dans la case de mot de passe principal (l'icone en forme de clé).

Mémorisation d'un mot de passe

OmniPass peut mémoriser toute application, toute interface graphique ou toute autre ressource protégée par un mot de passe.

À l'aide de la procédure suivante, vous pourrez sauvegarder dans OmniPass toutes les informations permettant de vous identifier. Ces informations seront ensuite associées à votre « mot de passe principal » ou à votre empreinte digitale.

Allez sur un site comportant une procédure de connexion (nom d'utilisateur et mot de passe), mais ne vous connectez pas tout de suite. À l'invite de connexion au site, entrez votre nom d'utilisateur et votre mot de passe dans les champs appropriés, mais n'entrez pas sur le site (n'appuyez pas sur [Entrer], [Soumettre], [OK], ou Connexion). Cliquez avec le bouton droit de la souris sur l'icône OmniPass de la zone de notification et sélectionnez Mémoriser le mot de passe dans le sous-menu. Le curseur fléché Windows devient un curseur OmniPass en forme de clé dorée. Cliquez sur ce curseur dans la zone d'invite de connexion, mais ne cliquez pas sur le bouton [Connexion] ou [Envoyer].

Association d'un nom convivial

Après avoir cliqué sur le curseur en forme de clé près de l'invite de connexion, OmniPass vous invitera à entrer un « nom convivial » pour ce site. Vous devez entrer un terme qui vous rappelle le site Internet, la société ou le service auquel vous vous connectez. Dans sa base de données sécurisée, OmniPass associe ce nom convivial au site Internet.

Paramètres supplémentaires pour mémoriser un site

Lorsque vous êtes invité à entrer un « nom convivial », vous pouvez définir la manière dont OmniPass vous authentifie sur ce site. Trois choix sont à votre disposition pour chaque site mémorisé par OmniPass.

Le paramètre par défaut est Cliquer automatiquement sur le bouton « OK » ou « Soumettre » pour ce site protégé par mot de passe une fois l'utilisateur authentifié. Avec ce paramètre, chaque fois que vous accédez à ce site, OmniPass vous demandera votre mot de passe principal ou votre périphérique d'authentication d'empreintes digitales. Lorsque votre authentication est complétée par OmniPass, vous êtes automatiquement connecté au site.

La deuxième option est moins sécuritaire : Entrer automatiquement sur ce site protégé par mot de passe lorsqu'il est activé. Ne pas demander d'authentification. Cochez la case supérieure pour sélectionner ce choix. Ensuite, chaque fois que vous vous connectez à ce site, OmniPass vous donnera accès sans vous demander de vous authentifier.

CE PARAMETRE EST PLUS PRATIQUE CAR DÉS QUE VOUS DEMANDEZ UN SITE QUI Y EST ASSOCIÉ, VOUS SAUTEZ LA PROCEDURE D'AUTHENTICATION ET VOUS ACCÉEZ INSTANTANÉMENT AU SITE. CEPENDANT, SI VOUS LAISSEZ VOITRE ORDINATEUR SANS SURVEILLANCE AVEC VOTRE CONNECTION OMNIPASS ACTIVÉE, TOUTE PERSONNE UTILISANT VOITRE SYSTÉME PEUT ENTERR SUR LES SITES PROTEGÉS EN USURPANT VOITRE IDENTITÉ.

Si vous désélectionnez les deux cases dans Paramètres pour ce site protégé par mot de passe, OmniPass vous demande votre mot de passe principal ou votre périphérique d'authentification. Lorsque vous authentification est complétée par OmniPass, vos informations d'identification s'affichent à l'invite de connexion du site. Toutefois, vous devez cliquer sur le bouton [OK], [Envoyer] ou [Connexion] pour accéder au site.

Cliquez sur Terminer pour achever la procédure de mémoireisation du mot de passe. L'emplacement du site, les informations d'identification pour y accéder et les paramètres d'authentication OmniPass correspondant à ce site sont désormais sauvegardés dans la base de données sécurisée d'Omnipass. Les paramètres d'authentication d'Omnipass (Paramètres pour ce site protégé par mot de passe) peuvent toujours être modifiés dans Gestion du coffre-fort.

Connexion à un site mémorisé

Selon les informations contenues dans Paramètres pour ce site protégé par mot de passe, OmniPass vous invitera ou non à vous authentifier lorsque vous retournerez à un site mémorisé. Ces informations peuvent être modifiées dans Gestion du coffre-fort.

Les cas suivants s'appliquent à l'utilisation d'OmniPass pour se connecter à : Windows, aux sites mémorisés et à toutes les autres ressources protégées par mot de passe.

Avec mot de passe principal

Lorsque vous retournez à un site mémorisé avec OmniPass, il se peut que le système vous demande un mot de passe principal. Entrez votre mot de passe principal et vous serez autorisé à accéder au site.

Connexion à windows avec un capteur d'empreintes digitales

Lorsque vous vous connectez à Windows à l'aide d'un capteur d'empreintes, la fenêtre de prise d'empreintes digitales apparait à côté de l'écran de connexion Windows. Placez votre doigt enregistré sur le capteur pour que le système vous identifie. Vous serez simultanément connecté à Windows et OmniPass. La fenêtre de prise d'empreintes s'affiche également si vous avez utilisé Ctrl-Alt-Suppr pour verrouiller le système. En outre, le capteur d'empreintes peut être utilisé pour vous reconnecter, comme indiqué ci-dessus.

SI UN ORDINATEUR EST VERROUILLE ET QU'OMNIPASS DÉTECTE UN UTILISATEUR DIFFÉRENT SE RECONNECTANT AVEC SON EMPREINTE DIGITALE, LE PREMIER UTILISATEUR SERA DÉCONNECTÉ ET LE SECOND CONNECTÉ.

Gestion des mots de passe

OmniPass propose une interface qui vous permet de gérer vos mots de passe. Pour accéder à cette interface graphique, cliquez deux fois sur la clé OmniPass dans la zone de notification. Cliquez sur Gestion du coffre-fort ; vous serez invité à vous authentifier. Lorsque vous avez accédé à Gestion du coffre-fort, cliquez sur Gérer les mots de passe sous Paramètres du coffre-fort. L'interface Gérer les mots de passe apparaît avec une liste de noms conviviaux.

Si vous désirez afficher les informations d'identification sauvegardées pour un site Internet mémorisé, mettez en surbrillance la ressource souhaitée sous Boîte de dialogue Protection par mot de passe et cliquez sur Afficher les valeurs. En cas de réinitialisation d'un mot de passe ou d'expiration d'un compte, vous pouvez supprimer les informations d'identification sauvegardées dans OmniPass. Mettez en surbrillance la ressource souhaitée sous Boîte de dialogue 'Protection par mot de passe', puis cliquez sur Supprimer la page. Vous serez invité à confirmer la suppression du mot de passe.

Les deux cases à cocher dans Gérer les mots de passe déterminent si OmniPass vous invite à vous authentifier ou vous connecter directement au site mémorisé.

Si vous tentez d'utiliser Memoriser le mot de passe sur un site déjà connu, OmniPass efface les anciennes informations d'identification.

Le remplacement de votre mot de passe Windows constitue l'exception à la règle ci-dessus. Si votre mot de passe est réinitialisé dans Windows, le changement sera détecté par OmniPass qui vous invitera à « Mettre à jour » ou à « Reconfirmer » le mot de passe. Entrez votre nouveau mot de passe Windows dans l'invite, puis cliquez sur OK. Notre « mot de passe principal » Omnipass sera toujours votre mot de passe Windows.

Identités d'utilisateur omnipass

Les identités permettent aux utilisateurs OmniPass de posséder plusieurs comptes sur un même site (par exemple, [e-mail] et [e-mail]). Si OmniPass ne vous a pas fourni d'identités, vous ne pourrez memoriser qu'un seul compte par site.

Pour créer et gérer des identités, cliquez deux fois sur la clé OmniPass dans la zone de notification. Cliquez sur Gestion du coffre-fort. OmniPass vous invite à vous authentifier. Lorsque vous avez accédé à Gestion du coffre-fort, cliquez sur Gérer les identités sous Paramètres du coffre-fort. Vous pouvez seulement gérer les identités de l'utilisateur OmniPass actuellement connecté.

Pour ajouter une nouvelle identité, cliquez sur Nouvelle identité ou double-cliquez sur Cliquer ici pour ajouter une nouvelle identité. Nommez la nouvelle identité et cliquez sur [OK], puis sur [Appliquer]. Vous pouvez désormais basculer vers la nouvelle identité et démarrer la mémoire des mots de passe.

Pour supprimer une identité, mettez en surbrillance l'identité à supprimer et cliquez sur [Supprimer l'identité]. Cliquez sur [Appliquer].

LORSQUE VOUS SUPPRIMEZ UNE IDENTITE, TOUS LES SITES MEMORISES ET LES BOITES DE DIALOGUE « PROTECTION PAR MOT DE PASSE » ASSOCIES A L'IDENTITE SONT PERDUS.

Pour définir l'identité par défaut, mettez en surbrillance l'identité souhaitée puis cliquez sur [Définir par défaut] et cliquez sur [Appliquer] pour vérifier que les paramètres sont bien enregistrés. Si vous accédez à OmniPass à l'aide d'un capteur d'empreintes digitales, vous serez automatiquement connecté à l'identité par défaut de l'utilisateur OmniPass associé à l'empreinte. Si vous utilisez la procédure de connexion à l'aide du « mot de passe principal », vous pouvez CHOISIR L'IDENTÉ avec laquelle vous vous connectez.

Choix de l'identité de l'utilisateur lors de la connexion

Pour voir l'identité lors de la connexion, tapez votre nom d'utilisateur dans le champ Nom d'utilisateur : Appuyez sur [Tab] et assurez-vous que le champ Domaine : se remplit automatiquement. Cliquez sur le champ Mot de passe : pour pointer le curseur dessus et vous verrez le menu déroulant dans le champ Identité :. Sélectionnez l'identité souhaitée puis cliquez sur OK.

Changement d'identité de l'utilisateur

Pour changer les identités à tout moment, cliquez avec le bouton droit de la souris sur l'icône OmniPass dans la zone de notification, puis cliquez sur Changer l'identité de l'utilisateur dans le sous-menu. La boîte de dialogue Changer d'identité apparait. Sélectionnez l'identité souhaitée puis cliquez sur OK.

Gestion des mots de passe et des identités

Sur l'interface Gérer les mots de passe de l'onglet Gestion du coffre-fort du Centre de contrôle OmniPass, il existe une liste de sélection déroulante nominée Identité. Ce champ vous permet de désigner l'identité pour laquelle vous désirez : gérer les mots de passe. Lorsque vous sélectionnez une identité dans cette liste, le système affiche seulement les boîtes de dialogue « Protection par mot de passe » associées à cette identité. Vous pouvez effectuer toutes les fonctions expliquées dans « Gestion des mots de passe » en page 179.

Configuration d'omnipass

Cette section vous donne un aperçu de la fonction Exportation/Importation et du Centre de contrôle OmniPass.

Exportation et importation d'utilisateurs

VOUS NE POUVEZ PAS IMPORTER UN UTILISATEUR DANS OMIPASSI UN UTILISATEUR PORTANT LE MÈME NOM Y EST DEJ'ENREGISTRE.

Vous pouvez importer et exporter des utilisateurs dans et hors d'OmniPass à l'aide du Centre de contrôle. Le processus d'exportation permet de sauvegarder tous les sites mémorisés, les informations d'identification et les empreintes enregistrées d'un utilisateur OmniPass. Toutes les données OmniPass d'un utilisateur sont sauvegardées dans un

fichier de base de données crypté unique. Durant le processus d'importation, vous devez utiliser les informations de connexion Windows de l'utilisateur exporté. Si les informations d'identification appropriées ne sont pas fournies, le profil utilisateur ne sera pas importé.

VOUS DEVEZ EXPORTER PÉRIODIQUÉMENT VOITRE PROFIL UTILISATEUR ET LE SAUVEGARDER DANS UN ENDROIT SûR. S'IL DEVAIT ARRIVER QUELQUE CHOSE À VOITRE SYSTème, VOUS POUVEZ IMPORTER VOITRE PROFIL OMNIPASS SUR UN NOUVAU SYSTème ET DISPOSER INSTANTANÉMENT DE TOUS VOS PARAMÉTRES ET EMPREINTES DIGITALES MÉMORISÉS. N'QUBLIEZ PAS VOS INFORMATIONS D'IDENTIFICATION WINDOWS UTILISÉES LORS DE L'EXPORTATION. LORSQUE VOUS PROCEDEZ À L'IMPORTATION D'UN PROFIL UTILISATEUR, OMNIPASS VOUS INVITE À VOUS AUTHENTICIER. LES INFORMATIONS D'IDENTIFICATION PERMETTANT D'IMPORTER UN PROFIL SONT LES RÉFERENCES DE CONNECTION Windows DE L'UTILISATEUR EXPORTÉ. CES RÉFERENCES SONT CELLES QU'IL FALLAIT SOUMETTRÉ LORSQUE LE PROFIL D'UTILISATEUR A ÉTÉ EXPORTÉ. VOUS AUREZ BESOIN DU NOM D'UTILISATEUR, DU MOT DE PASSE ET DU DOMAINE.

Exporter un profil d'utilisateur omnipass

Pour exporter un profil utilisateur, ouvre le Centre de contrôle OmniPass et clique sur Importer/exporter un utilisateur sous Gérer les utilisateurs.

Cliquez sur Exporter un profil utilisateur OmniPass. OmniPass vous invitera à vous authentifier. Une fois l'authentification réussie, vous devez nommer le profil utilisateur OmniPass et décider où l'enregistrer. Un fichier. opi est généré et vous devez en sauvegarder une copie dans un endroit sûr.

Ce fichier. opi contient toutes vos données d'utilisateur OmniPass. Il est crypté et protégé par mot de passe. Ce profil utilisateur ne contient AUCUN de vos fichiers de données cryptés.

Importer un profil d'utilisateur omnipass

Pour importer un profil utilisateur, ouvrez le Centre de contrôle OmniPass et cliquez sur [Importer/exporter un utilisateur] sous Gérer les utilisateurs. Cliquez sur [Importer un nouvel utilisateur dans OmniPass], Sélectionnez « Fichier d'importation/exportation OmniPass » (*.opi) puis cliquez sur [Suivant]. OmniPass vous invite ensuite à rechercher le fichier exporté précédemment (fichier. opi). Lorsque vous sélectionnez le fichier. opi pour l'importer, OmniPass vous invite à vous authentifier. Les informations d'identification permettant d'importer un profil sont les références de connexion Windows de l'utilisateur exporté. Ces références sont celles qu'il fallait soumettre lorsque le profil d'utilisateur a été exporté. Vous aurez besoin du Nom d'utilisateur, du Mot de passe et du Domaine. Si vous avez oublié la valeur pour Domaine, celle-ci doit correspondre au nom de votre ordinateur dans un environnement PC ou SOHO.

OmniPass vous informe si le profil utilisateur a été correctement importé.

Informations importantes sur les opérations d'importation et d'exportation

Supposons que vous exportez un profil d'utilisateur Windows local depuis OmniPass. Vous voulez importer ce profil sur un autre ordinateur doté d'Omnipass. Avant de pouvoir importer le profil, un utilisateur Windows avec les mêmes références de connexion doit être créé sur l'ordinateur importateur le profil. Exemple: J'ai un utilisateur Windows avec le nom d'utilisateur « Thomas » et le mot de passe « Soleil » sur mon système. J'ai enregistré « Thomas » dans OmniPass et mémorisé des mots de passe. Je veux transférer mes mots de passe vers le nouveau système. J'exporte le profil utilisateur OmniPass de Thomas. J'accède à mon nouveau système et à l'aide du panneau de configuration, je crée un utilisateur avec le nom d'utilisateur « Thomas » et le mot de passe « Soleil ». Je peux maintenant importer les données utilisateurs OmniPass dans le système. - Si vous exportez un utilisateur propre à OmniPass, vous pouvez importer cet utilisateur dans tout ordinateur exécutant OmniPass, à condition qu'un utilisateur portant le même nom n'y soit pas déjà enregistré. - Si vous tentez d'importer un profil utilisateur portant le même nom qu'un utilisateur déjà enregistré dans OmniPass, le processus d'importation échoue.

Centre de contrôle omnipass

Cette section a pour but de présenter les fonctions du Centre de contrôle OmniPass qui n'ont pas été expliquées auparavant.

Vous pouvez acceder au Centre de controle OmniPass de trois facons :

• Double-cliquez sur l'icône OmniPass en forme de clé dorée dans la zone de notification Windows (généralement située dans le coin inférieur droit du bureau).
• Cliquez sur le bouton Démarrer, sélectionnez Tous les programmes, puis le groupe de programmes Softex et enfin cliquez sur la sélection Centre de contrôle OmniPass.
• Ouvrez le Panneau de configuration Windows (accessible à partir du bouton Démarrer - Paramètres - Panneau de configuration) et double-cliquez sur l'icône Softex OmniPass.

Gestion des utilisateurs

L'onglet « Gestion des utilisateurs » comporte deux interfaces principales : Ajouter/supprimer un utilisateur et Importer/exporter un utilisateur. La fonctionnalité Importer/exporter un utilisateur est expliquée dans « Exportation et importation d'utilisateurs » en page 181. La fonctionnalité Ajouter/supprimer un utilisateur est explicite.

Si vous cliquez sur Ajouter un nouvel utilisateur à OmniPass, vous démarrez l'Assistant d'enregistrement OmniPass. L'Assistant d'enregistrement est expliqué dans « Enregistrement des utilisateurs » en page 173.

Si vous cliquez sur Supprimer un utilisateur OmniPass, vous êtes invité à vous authentifier. Authentifiez-vous à l'aide des informations d'identification (ou de l'empreinte digitale enregistrée) de l'utilisateur à supprimer. OmniPass vous invite à confirmer la suppression de l'utilisateur. Cliquez sur OK pour terminer le processus de suppression.

LA SUPPRESSION D'UN UTILISATEUR DETRUIT AUTOMATIQUEMENT TOUTES LES DONNÉES OMNIPASS ASSOCIÉES À CET UTILISATEUR. TOUTES LES IDENTITÉS ET TOUTES LES INFORMATIONS D'IDENTIFICATION DE L'UTILISATEUR SERONT PERDUES.

SI VOUS ETES CERTAIN DE DEVOIR SUPPRIMER L'UTILISATEUR, NOUS VOUS RECOMMANDONS D'EXPORTER LE PROFIL UTILISATEUR.

Paramètres utiliser

L'onglet « Paramètres utiliser » comporte trois interfaces : Paramètres audio, Astuces de la barre de tâches et Enregistrement. Les paramètres utilisés permettent aux utilisateurs de personnaliser OmniPass pour répondre à leurs préférences individuelles. Sous Paramètres utiliser (Paramètres audio et Astuces de la barre de tâches),

vous pourriez utiliser configurer la manière dont OmniPass informe l'utilisateur des événements d'Omnipass (par exemple, connexion réussie, accès refusé, etc.). Les détails de chaque paramètre sous les interfaces Paramètres audio et Astuces de la barre des tâches sont explicites.

L'interface Enregistrement vous permet d'enregistrer des empreintes digitales. Si vous désirez des informations sur la procédure d'enregistrement d'un périhérique d'authentication, reportez-vous au Chapitre 2.3. Pour enregistrer des empreintes digitales supplémentaires, cliquez sur Enregistrer un périhérique d'authentication et authentifiez-vous dans OmniPass. Sélectionnez le périhérique de reconnaissance d'empreintes digitales dans l'écran Sélectionner un périhérique d'authentication (il doit être déjà marqué d'une coche verte si vous avez enregistré un doigt), puis cliquez sur Suivant.

Paramètres de système

Vous souvez l'interface Options de démarrage dans l'onglet « Paramètres de système ». Les options de cette interface vous permettent de désigner la manière dont l'ouverture de session OmniPass est associée à votre ouverture de session Windows.

La première option, Se connecter automatiquement à OmniPass en tant qu'utilisateur actuel, est explicite. Lors de l'ouverture d'une session Windows, vous êtes connecté à OmniPass à l'aide de vos références de connexion Windows. Si l'utilisateur ouvrant une session Windows n'a jamais été enregistré dans OmniPass, personne n'est connecté à OmniPass au moment de la connexion. Ce paramètre convient à une configuration de bureau ou à toute configuration nécessitant la saisie d'un nom d'utilisateur et d'un mot de passe pour utiliser l'ordinateur. Il s'agit du paramètre par défaut.

Avec la deuxième option, Se connecter manuellement à OmniPass au démarrage, OmniPass vous invite à vous connecter une fois que vous avez ouvert une session Windows.

Si vous choisissez la troisième option, Ne pas se connecter à OmniPass au démarrage, OmniPass n'invite pas l'utilisateur à se connecter.

Vous pouvez vous connecter manuellement à OmniPass en cliquant avec le bouton droit de la souris sur l'icône d'OmniPass dans la zone de notification et sur Connecter l'utilisateur dans le menu généré.

Dépannage

Vous ne pouvez pas utiliser OmniPass pour créer des utilisateurs Windows. Vous devez d'abord créer l'utilisateur Windows, ce qui nécessite des droits d'administrateur. Une fois l'utilisateur Windows créé, vous pouvez l'ajouter dans OmniPass avec le même nom d'utilisateur et le même mot de passe.

Impossible d'ajouter des utilisateurs windows dans omnipass

Si vous rencontrez des difficultés pour ajouter un utilisateur Windows dans OmniPass, vous devrez peut-être modifier vos paramètres de sécurité locale. Pour ce faire, allez à Démarrer, Panneau de configuration, Outils d'administration et Paramètres de sécurité local. Ouvrez Stratégies locales et Options de sécurité, puis double-cliquez sur Accès réseau: Modèle de partage et de sécurité pour les comptes locaux. La configuration correcte doit être Classique - Les utilisateurs locaux s'authentifient eux-mêmes.

Impossible d'ajouter un utilisateur avec un mot de passe vide dans omnipass

Si vous rencontrez des difficultés pour ajouter un utilisateur avec un mot de passe vide dans OmniPass, vous devrez peut-être modifier vos paramètres de sécurité locale. Essayez d'abord la méthode expliquée dans la section Impossible d'ajouter un utilisateur Windows dans OmniPass. Si le problème persiste, essayez la méthode suivante.

Cliquez sur Démarrer, Panneau de configuration, Outils d'administration et Paramètres de sécurité locale. Ouvrez Stratégies locales et Options de sécurité, puis double-cliquez sur Comptes: restreindre l'utilisation de mots de passés vierges par le compte local à l'ouverture de session console. Ce paramètre doit être configuré sur Désactivé.

Durant la procédure d'ouverture d'une session windows, une boîte de dialogue s'affiche après l'authentication omnipass

Après avoir installé OmniPass sur tout système, vous pouvez désirer vous connecter à Windows à l'aide d'OmniPass. Vous vous authentifiez avec OmniPass (à l'aide du mot de passe principal ou d'un périphérique de sécurité enregistré) et OmniPass vous connecte à Windows. Au cours du processus d'authentification, il se peut que la boîte de dialogue Erreur de connexion s'affiche.

Cette boîte de dialogue apparait si OmniPass n'a pas réussi à vous connecter à Windows à l'aide des informations d'identification fournies (nom d'utilisateur et mot de passe). Ceci peut arriver dans les circonstances suivantes :

• Voiture mot de passe Windows a changé.
• Compte Windows a été désactivé.

Si vous rencontrez des difficultés à cause de la première raison, vous devrez mettre à jour OmniPass avec votre mot de passe de compte Windows modifié. Cliquez sur Mettre à jour le mot de passe et une boîte de dialogue vous invitera à reconfirmer tout mot de passe.

Entrez le nouveau mot de passe Windows et cliquez sur OK. Si l'erreur persiste, il est peu probable que le problème soit du à la modification de votre mot de passe Windows.

Adaptateur

secteur 44

Adaptateur auto/avion 44

adaptateurs

de fiches 126

Alimentation

adaptateur auto/avion 44

Adaptateur secteur 44

allumer 48

défectuosité 92

eteindre 54

gestion 52

problèmes 94

sources 44

voyant 23

Auto-diagnostic de mise sous tension 48, 98

Batterie 57

alarme 58

augmentation de la longévité 127

Batterie au lithium 57

conservation de l'énergie 52

court-circuitée 59

defectueuse 93

entretien 127

epuisée 93

faible 58

mode veille 58

niveau de charge 24

problèmes 93, 94

replacement 59

Remplacement hors tension 59

BIOS

guide 50

guide 50

Utilitaire de configuration 49

Bluetooth

Informations supplémentaires 167

Bouton d'alimentation/veille/reprise 13,48,52

Boutons

Touchpad 28

Cable de sortie c.c. 44

Capteur d'empreintes digitales barre d'outils d'authentification OmniPass 176

connexion à un site mémorisé 178

Déinstallation d'OmniPass 172

Enregistrement d'une empreinte digitale 175

Enregistrement des utilisateurs 173

mémorisation d'un mot de passe 177

Première mise en marche 170

remplacement du mot de passe 176

Utilisation d'OmniPass 176

Capteur d'empreintes digitales 169

Carte réseau sans fil

Connexion au réseau 163

Carte réseau sans fil

Avant d'utiliser la carte réseau sans fil 157

dépannage 163

Spécifications 165

Carte SD

Installation 70

retrait 70

Carte Secure Digital

retrait 70

Cartes ExpressCard 71

Clavier 15, 25

problèmes 89

Clique 29

Commande 28

Commandes du pavé tactile

Touchpad 30

Commandes et connecteurs 12

Compartment

Définition de mémoire 20, 74

Compartiment multifonction 17,32

Bouton d'éjection 18

Graveur de DVD multiformat modulaire 62

Installation 32

Remplacement hors tension 33

retrait 32

Conventions utilisées dans ce guide 8

Coordonnées pour contacter Fujitsu 9

Déballage 11

Dépannage 85

DIMM 74

Disque dur

problèmes 89

Double-clique 29

Duplication de ports

connecteur 21

Désinstallation 84

Installation 84

problèmes 89

Écran 15, 45

fermeture 46

problèmes 95, 96

Enregistrement 51

et d'applications 35

Fonction de veille prolongée 53

Garantie 10

Gestion de l'alimentation 52

Glisser 30

Haut-parleurs incorporés 87

Haut-parleurs stéréo 15

Lecteur de DVD

Ouverture du plateau 65

problèmes 88

Lecteur multimédia

entretien 128

Installation d'un disque 63

Logiciels 62, 66

panneau de configuration 66

Retrait d'un disque 64

utilisation 67

Lecteur optique 62

Logiciels pré-installés 136

Logiciels préinstallés Adobe Acrobat Reader 136 manuels 136

Loquet de l'écran 15

Luminosité de l'écran 46

Memoire

capacité 76

Installation 74

module de mémoire additionnelle 74

problèmes 90

retrait 75, 76

Messages d'erreur 98

Mode sommeil (veille) 52

Ordinateur Fujitsu LIFEBOOK stockage 125 voyager 126

Ouverture de l'écran 45

Pavé numérique du clavier 25

Pavé tactile voir Touchpad

Pavé tactile Touchpad 15, 28

Périphériques modulaires 32

Installation 32

retrait 32

Périphériques pour le compartiment multifonction 32

Port de connexion 80

Port pour moniteur externe 17, 79

Ports de périphériques 77, 133

Prise d'alimentation c.c. 44

Prise d'écouteurs 78

Prise de micro 15, 79

Prise de réseau local interne 77

Recharge

des batteries 58

Redemarrage 54

Réglage

de I'ecran 46

Réglage du volume 31

Remplacement hors tension 33, 59

Restaurer vos logiciels pré-installés 99, 109 RJ-45 77

SDRAM 20,74

Souris

problèmes 89

Spécifications 130

alimentation 134

audio 131

clavier 134

Dimensions et poids 135

Environnement requis 135

membre 130

microprocesseur 130

puce 130

video 131

Tableau de sécurité 35

Tableau de sécurité et d'applications LifeBook 13

Tableau de sécurité et d'applications LIFEBOOK

boutons 41

Configuration 41

Désactivation 42

Désactivation et activation 42

Déinstallation 39

Lancer des applications 41

mot de passe 35

utilisation 37

Tableau de voyants d'état 15, 22

Touche de fonction

F10 27

F327

F427

F6 27

F727

F827,31

F927,31

FN 26

Touches de défilement 26

Touches de défilement du clavier 25

Touches de fonction du

clavier 26

Touches Windows 26

Touche d'application 26

Touches Windows du

clavier 26

USB 77,90

problèmes 90

Veille prolongée

d'accès au disque dur 23
